設定例集#79: transix IPv4接続（固定IP）サービスによるIPv4・IPv6インターネットへの同時接続（ひかり電話契約あり）

IPv4 over IPv6トンネルインターフェースを使用して、NTT東日本・NTT西日本が提供するフレッツ光ネクスト回線を経由してIPv4インターネットに接続するための設定例です。

本例はインターネットマルチフィード株式会社が提供する「transix IPv4接続（固定IP）サービス」を利用した接続設定例となります。

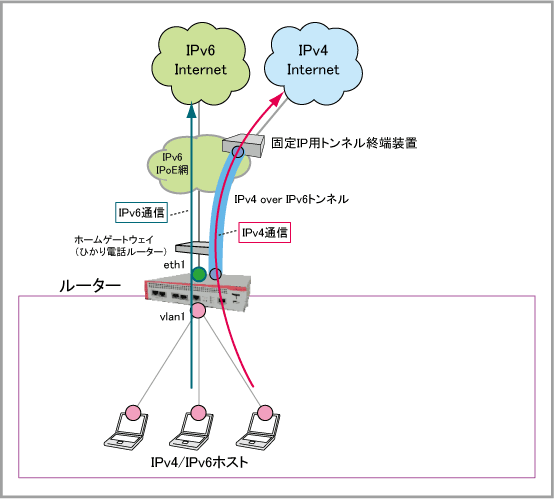

構成

ルーターの基本設定
WAN側物理インターフェース	eth1
WAN側（eth1）IPv6アドレス	RAで受信したプレフィックス＋ISPから提供されたインターフェースID
LAN側（vlan1）IPv6アドレス	DHCPv6 PDで取得したIPv6プレフィックスにもとづいて設定
ISPから提供された情報 (注1)
インターフェースID	::1
固定IP用トンネル終端装置IPv6アドレス	2001:db8:3c:10::1
IPv4グローバルアドレス	203.0.113.1/32
アップデートサーバーのURL	http://example.com
ユーザー名	userA
パスワード	passwdA

Note
(注1) 本設定例では例示用IPアドレス等を使用しており、実際に設定する値とは異なります。実際の設定時には、ユーザー毎にインターネットマルチフィード株式会社から通知される各種情報をご使用ください。

ここでは、次の方針で設定を行います。

ホームゲートウェイのLAN側インターフェース配下に本製品を接続します。
ルーターのWAN側インターフェース（eth1）で受信したルーター通知（RA）パケットのIPv6プレフィックスと、ISPから事前に指定されたインターフェースIDにもとづいてWAN側インターフェース（eth1）にIPv6アドレスを設定します。また、受信したRAの送信元IPv6アドレスをIPv6のデフォルトゲートウェイとして登録します。
WAN側インターフェース（eth1）でDHCPv6 PDクライアント機能を有効にしてプレフィックスの割り当てを受け、これを分割してLAN側インターフェース（vlan1）にIPv6アドレスを設定します。
DHCPv6でDNSサーバーアドレスを取得します。
ダイナミックDNSクライアント機能を利用してIPv6アドレスの更新情報をアップデートサーバーに通知します。
LAN側に接続されたコンピューターは、ルーターのLAN側インターフェースから送信されるRAによってIPv6アドレス、デフォルトゲートウェイ、DNSサーバーアドレスを自動設定します。
ルーターのLAN側インターフェースでDHCPv4サーバーを動作させ、LAN側コンピューターに対してIPv4アドレスをリースするほか、デフォルトゲートウェイ、DNSサーバーアドレスとしてルーター自身のIPv4アドレスを通知します。
ルーターのDNSリレー機能をオンにして、LAN側コンピューターからのDNSリクエストをDNSサーバーに転送します。
ファイアウォールを利用して、外部からの不正アクセスを遮断しつつ、内部からは自由にIPv6インターネット、サービス情報サイト（NGN IPv6閉域網）やIPv4インターネットへのアクセスができるようにします。

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。

ネットワークケーブルを接続せずに起動する。
起動時に自動設定が実行されるための条件の一つに、特定インターフェースのリンクアップがあります。
ネットワークケーブルを接続しない状態で起動することにより、自動設定の適用を回避できます。
自動設定を手動で削除してから設定を行う。
前記の方法を採用できず自動設定が適用されてしまった場合は、「自動的な設定内容の削除」にしたがって、これらを手動で削除してから設定を開始してください。

自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

手動で設定する方法 - 「運用・管理」/「システム」
NTPで自動設定する方法 - 「運用・管理」/「NTP」

ルーターの設定

LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
```
no spanning-tree rstp enable
```
アップデートサーバーにIPv6アドレスの更新情報を通知するためのダイナミックDNS（DDNS）サービス固有設定を作成します。
これには、ddns-update-methodコマンドでDDNSアップデートメソッドモードに入り、update-url、username、password、suppress-ipv4-updatesの各コマンドで具体的なパラメーターを設定します。
ダイナミックDNSクライアント機能の詳細は「IP付加機能」/「ダイナミックDNSクライアント」をご覧ください。

※クエリーパラメーターの開始を表す「?」をCLIから入力するには、Ctrl/V キーを入力してから ? を入力してください。単に ? を入力するとCLIヘルプが表示されてしまうためご注意ください。
```
ddns-update-method V6UPDATE
 update-url http://example.com?username=<USERNAME>&password=<PASSWORD>&ip=<IPADDRESS>
 username userA
 password passwdA
 suppress-ipv4-updates
```
ダイナミックDNSクライアント機能を有効にします。これには、ddns enableコマンドを使います。
```
ddns enable
```
WANポートeth1に対し、RAで通知されたプレフィックスとISPに指定されたインターフェースIDを組み合わせたIPv6アドレスを設定します。また、同ポートでDHCPv6 PDクライアントを有効にし、さらにアップデートサーバーへのアドレス更新通知のためダイナミックDNSクライアント機能を有効にします。これには、ipv6 ddns-update-method、ipv6 address suffix、ipv6 dhcp client pdコマンドを使います。
```
interface eth1
 ipv6 ddns-update-method V6UPDATE
 ipv6 address suffix ::1
 ipv6 dhcp client pd IPoE
```
LAN側インターフェースvlan1に対し、IPv4アドレスを固定設定します。また、DHCPv6 PDで割り当てられたIPv6プレフィックスにもとづくIPv6アドレスを設定します。これにはip addressコマンドとipv6 address(DHCPv6 PD)コマンドを使います。
また、IPv6設定情報をLAN側クライアントに通知するため、RAの送信を有効にします。これには、ipv6 nd suppress-ra、ipv6 nd dns-serverコマンドを使います。
IPv6インターフェースの詳細は「IPv6」/「IPv6インターフェース」をご覧ください。
```
interface vlan1
 ip address 192.168.10.1/24
 ipv6 address IPoE ::/64 eui64
 no ipv6 nd suppress-ra
 ipv6 nd dns-server vlan1
```
IPv6パケット転送機能を有効化します。これにはipv6 forwardingコマンドを使います。
```
ipv6 forwarding
```
LAN側ネットワークに接続されているコンピューターのためにDHCPサーバー機能の設定を行います。
DHCPサーバー機能の詳細は「IP付加機能」/「DHCPサーバー」をご覧ください。

これには、ip dhcp poolコマンドでDHCPプールを作成し、以下の情報を設定します。

・サブネット（network）
・リースするIPアドレス（range）
・デフォルトゲートウェイ（default-router）
・DNSサーバーアドレス（dns-server）
・リース時間（lease）
```
ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 dns-server 192.168.10.1
 default-router 192.168.10.1
 lease 0 2 0
```
DHCPサーバーを有効化します。これには、service dhcp-serverコマンドを使います。
```
service dhcp-server
```
IPv4 over IPv6トンネルインターフェースtunnel0を作成します。

・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
・トンネリング方式（tunnel mode ipv6）
・IPv4アドレス（ip address）
・MSS書き換え（ip tcp adjust-mss）
```
interface tunnel0
 tunnel source eth1
 tunnel destination 2001:db8:3c:10::1
 tunnel mode ipv6
 ip address 203.0.113.1/32
 ip tcp adjust-mss pmtu
```
IPv4のデフォルト経路をtunnel0に向けます。これにはip routeコマンドを使います。
IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
```
ip route 0.0.0.0/0 tunnel0
```
ファイアウォールのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

IPv4の内部ネットワークを表すゾーン「ipv4-internal」を作成します。
これには、zone、network、ip subnetの各コマンドを使います。
```
zone ipv4-internal
 network dhcp
  ip subnet 0.0.0.0/0 interface vlan1
 network lan
  ip subnet 192.168.10.0/24 interface vlan1
```
IPv4インターネットを表すゾーン「ipv4-internet」を作成します。
前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
```
zone ipv4-internet
 network wan
  ip subnet 0.0.0.0/0 interface tunnel0
  host nat
   ip address 203.0.113.1
```
IPv6の内部ネットワークを表すゾーン「ipv6-internal」を作成します。
前記コマンドに加え、ここではipv6 subnet、ipv6 addressの各コマンドも使います。
```
zone ipv6-internal
 network lan
  ipv6 subnet ::/0 interface vlan1
  host vlan1
   ipv6 address dynamic interface vlan1
```

IPv6インターネットを表すゾーン「ipv6-internet」を作成します。

zone ipv6-internet
 network wan
  ipv6 subnet ::/0 interface eth1
  host eth1
   ipv6 address dynamic interface eth1

ファイアウォールのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
これには、application、protocol、dportの各コマンドを使います。
アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

DHCPv4パケットを表すカスタムアプリケーション「dhcpv4」を定義します。
```
application dhcpv4
 protocol udp
 dport 67 to 68
```
DHCPv6パケットを表すカスタムアプリケーション「dhcpv6」を定義します。
```
application dhcpv6
 protocol udp
 dport 546 to 547
```
ICMPv6パケットを表すカスタムアプリケーション「icmpv6」を定義します。
```
application icmpv6
 protocol ipv6-icmp
```
外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
これには、firewall、rule、protectの各コマンドを使います。

・rule 10 - 内部でのDHCPv4による通信を許可します
・rule 20 - 内部から内部へのIPv4通信を許可します（ここでは本製品・端末間の通信）
・rule 30 - 内部から外部へのIPv4通信を許可します
・rule 40 - 本製品のトンネルインターフェースに設定されたIPv4アドレスから外部へのIPv4通信を許可します
・rule 100 - 内部から内部へのIPv6通信を許可します（ここでは本製品・端末間の通信）
・rule 110 - 内部から外部へのIPv6通信を許可します
・rule 120 - 本製品（WAN側インターフェースに設定されたアドレス）から外部へのIPv6通信を許可します
・rule 130 - 外部から本製品（WAN側インターフェースに設定されたアドレス）へのICMPv6通信を許可します
・rule 140 - 外部から本製品（WAN側インターフェースに設定されたアドレス）へのDHCPv6通信を許可します

ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
```
firewall
 rule 10 permit dhcpv4 from ipv4-internal.dhcp to ipv4-internal.dhcp
 rule 20 permit any from ipv4-internal.lan to ipv4-internal.lan
 rule 30 permit any from ipv4-internal.lan to ipv4-internet
 rule 40 permit any from ipv4-internet.wan.nat to ipv4-internet
 rule 100 permit any from ipv6-internal to ipv6-internal
 rule 110 permit any from ipv6-internal to ipv6-internet
 rule 120 permit any from ipv6-internet.wan.eth1 to ipv6-internet
 rule 130 permit icmpv6 from ipv6-internet to ipv6-internet.wan.eth1
 rule 140 permit dhcpv6 from ipv6-internet to ipv6-internet.wan.eth1
 protect
```
LAN側ネットワークに接続されているすべてのIPv4ホストがダイナミックENAT機能を使用してインターネットにアクセスできるよう設定します。
これには、nat、rule、enableの各コマンドを使います。
NATの詳細は「UTM」/「NAT」をご覧ください。
```
nat
 rule 10 masq any from ipv4-internal to ipv4-internet
 enable
```
DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
```
ip dns forwarding
```
以上で設定は完了です。
```
end
```

設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。

awplus(config)# log buffered level informational facility local5 ↓

■ 記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。

awplus# show log | include Firewall ↓

ルーターのコンフィグ

!
no spanning-tree rstp enable
!
ddns-update-method V6UPDATE
 update-url http://example.com?username=<USERNAME>&password=<PASSWORD>&ip=<IPADDRESS>
 username userA
 password passwdA
 suppress-ipv4-updates
!
ddns enable
!
interface eth1
 ipv6 ddns-update-method V6UPDATE
 ipv6 address suffix ::1
 ipv6 dhcp client pd IPoE
!
interface vlan1
 ip address 192.168.10.1/24
 ipv6 address IPoE ::/64 eui64
 no ipv6 nd suppress-ra
 ipv6 nd dns-server vlan1
!
ipv6 forwarding
!
ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 dns-server 192.168.10.1
 default-router 192.168.10.1
 lease 0 2 0
!
service dhcp-server
!
interface tunnel0
 tunnel source eth1
 tunnel destination 2001:db8:3c:10::1
 tunnel mode ipv6
 ip address 203.0.113.1/32
 ip tcp adjust-mss pmtu
!
ip route 0.0.0.0/0 tunnel0
!
zone ipv4-internal
 network dhcp
  ip subnet 0.0.0.0/0 interface vlan1
 network lan
  ip subnet 192.168.10.0/24 interface vlan1
!
zone ipv4-internet
 network wan
  ip subnet 0.0.0.0/0 interface tunnel0
  host nat
   ip address 203.0.113.1
!
zone ipv6-internal
 network lan
  ipv6 subnet ::/0 interface vlan1
  host vlan1
   ipv6 address dynamic interface vlan1
!
zone ipv6-internet
 network wan
  ipv6 subnet ::/0 interface eth1
  host eth1
   ipv6 address dynamic interface eth1
!
application dhcpv4
 protocol udp
 dport 67 to 68
!
application dhcpv6
 protocol udp
 dport 546 to 547
!
application icmpv6
 protocol ipv6-icmp
!
firewall
 rule 10 permit dhcpv4 from ipv4-internal.dhcp to ipv4-internal.dhcp
 rule 20 permit any from ipv4-internal.lan to ipv4-internal.lan
 rule 30 permit any from ipv4-internal.lan to ipv4-internet
 rule 40 permit any from ipv4-internet.wan.nat to ipv4-internet
 rule 100 permit any from ipv6-internal to ipv6-internal
 rule 110 permit any from ipv6-internal to ipv6-internet
 rule 120 permit any from ipv6-internet.wan.eth1 to ipv6-internet
 rule 130 permit icmpv6 from ipv6-internet to ipv6-internet.wan.eth1
 rule 140 permit dhcpv6 from ipv6-internet to ipv6-internet.wan.eth1
 protect
!
nat
 rule 10 masq any from ipv4-internal to ipv4-internet
 enable
!
ip dns forwarding
!
end

PN: 613-003319 Rev.D
