IP付加機能 / DHCPサーバー

本製品のDHCPサーバー機能について説明します。



DHCP（Dynamic Host Configuration Protocol）は、クライアントに対して動的にIP設定パラメーターを提供する機能です。

DHCPサーバーは、クライアントの要求に対して、あらかじめプールされたIPアドレスの中から使用されていないアドレスを選び、一定期間クライアントに割り当てます。

また、サブネットマスクやデフォルトルート、ネームサーバーアドレスなど、同一サブネット内で共通に用いられるパラメーターをサーバー側で管理し、クライアントに提供することもできます。

基本設定

本製品をDHCPサーバーとして機能させるために必要な設定について説明します。

なお、以下の例では、IPの基本設定までは完了しているものとします。IPインターフェースの基本設定については「IP」の「IPインターフェース」をご覧ください。

  1. DHCPプールを作成します。ip dhcp poolコマンドを実行すると、指定したDHCPプールの設定を行うDHCPモードに移行します。
    awplus(config)# ip dhcp pool pool10

  2. このDHCPプールを使用するIPネットワーク（サブネット）を指定します。DHCPプールを作成したら、最初にnetworkコマンドで対象とするサブネットを設定してください。ここでは、192.168.10.0/24（192.168.10.0～192.168.10.255）を指定します。
    awplus(dhcp-config)# network 192.168.10.0/24


  3. クライアントに割り当てる動的IPアドレスの範囲を指定します。ここで指定するアドレスは、前の手順で指定したサブネットの範囲内になくてはなりません。ここでは192.168.10.240～192.168.10.249の10アドレスを割り当てます。
    awplus(dhcp-config)# range 192.168.10.240 192.168.10.249


  4. 動的IPアドレスの使用期限（リース時間）を設定します。ここでは、IPアドレスの使用期限（リース時間）を2時間とします。本設定を省略した場合は、デフォルトのリース時間1日が適用されます。
    awplus(dhcp-config)# lease 0 2 0

  5. 特定のMACアドレスを持つクライアントに対しては、IPアドレスを静的割り当てするよう設定します。ここでは、MACアドレス「00:0c:29:2d:d8:cb」のクライアントに対して、IPアドレス192.168.10.252を静的割り当てするよう設定します。なお、静的割り当てしたアドレスには、leaseコマンドで設定したリース時間は適用されません（無期限となります）。
    awplus(dhcp-config)# host 192.168.10.252 000c.292d.d8cb

  6. DHCPクライアントに提供する基本的なIP設定パラメーターを指定します。ここでは、サブネットマスク 255.255.255.0、デフォルトルート 192.168.10.1、プライマリーDNSサーバー 192.168.10.5、セカンダリーDNSサーバー 192.168.10.11、ドメイン名 tw.example.comの情報を提供するものとします。
    awplus(dhcp-config)# subnet-mask 255.255.255.0
awplus(dhcp-config)# default-router 192.168.10.1
awplus(dhcp-config)# dns-server 192.168.10.5
awplus(dhcp-config)# dns-server 192.168.10.11
awplus(dhcp-config)# domain-name tw.example.com
awplus(dhcp-config)# exit



  7. DHCPサーバーを有効にします。
    awplus(config)# service dhcp-server

以上で設定は完了です。

DHCPサーバーの全般的な設定内容を確認するには、show ip dhcp server summaryコマンドを使います。

DHCPサーバーの統計情報を確認するには、show ip dhcp server statisticsコマンドを使います。

DHCPプールの情報を確認するには、show ip dhcp poolコマンドを使います。

DHCPクライアントに対するIPアドレス割り当て状況はshow ip dhcp bindingコマンドで確認できます。

VRF-Liteとの併用

VRF-Lite使用時は、VRFインスタンスごとにDHCPプールを設定することができます。
ネットワーク構成にもよりますが、対象のVRFインスタンスが異なっていれば、同じIPアドレス範囲を使用するDHCPプールの作成も可能になります。

グローバル以外のVRFインスタンスでDHCPサーバー機能を使う場合は、DHCPプールの設定開始時にvrfコマンド（DHCPモード）でVRFインスタンスを指定してください。vrfコマンド（DHCPモード）を設定していないDHCPプールはグローバルVRFインスタンス用となります。


たとえば、グローバル、VRF-BLUE、VRF-PINKの各VRFインスタンス向けにDHCPプールを作成するには、次のようにします。
グローバルVRFインスタンス用のglobal_poolではvrfコマンドを設定しません。
VRF-BLUE用のblue_poolとVRF-PINK用のpink_poolでは、networkコマンド、rangeコマンドの設定前にvrfコマンドで対象のVRFインスタンスを指定してください。
awplus(config)# ip dhcp pool global_pool
awplus(dhcp-config)# network 192.168.10.0/24
awplus(dhcp-config)# range 192.168.10.240 192.168.10.249
awplus(dhcp-config)# exit

awplus(config)# ip dhcp pool blue_pool
awplus(dhcp-config)# vrf VRF-BLUE
awplus(dhcp-config)# network 192.168.10.0/24
awplus(dhcp-config)# range 192.168.10.240 192.168.10.249
awplus(dhcp-config)# exit

awplus(config)# ip dhcp pool pink_pool
awplus(dhcp-config)# vrf VRF-PINK
awplus(dhcp-config)# network 192.168.10.0/24
awplus(dhcp-config)# range 192.168.10.240 192.168.10.249
awplus(dhcp-config)# exit

ポートベースのIP割り当て

DHCPクライアントの接続先スイッチポートによってIPアドレスを静的割り当てする方法を説明します。
この構成では、端末機器を交換しても接続先のポートが同じであれば交換前と同じIPアドレスが割り当てられます。

さらに、DHCPリレーエージェント機能と連携させることで、DHCPサーバーに直結されたローカルクライアントだけでなく、DHCPリレー経由でDHCPサーバーにアクセスするリモートクライアントに対しても同様な割り当てが可能になります。

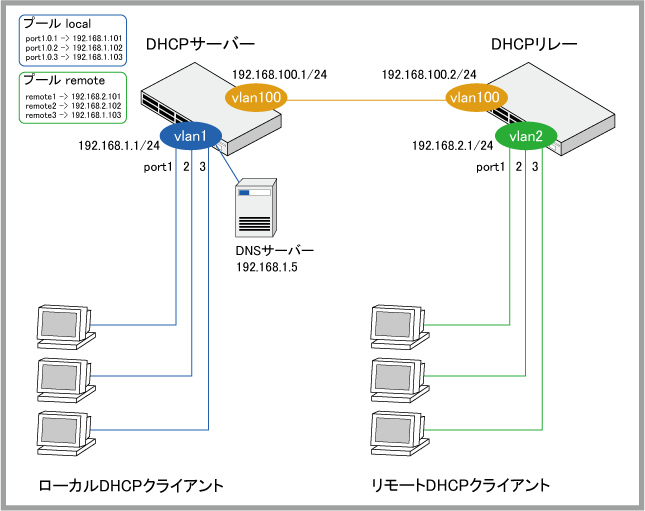

ここでは次の構成におけるDHCPサーバーとDHCPリレーの設定を説明します。DHCPリレーについては「IP付加機能」の「DHCPリレー」もご覧ください。
また、以下ではIPの基本設定までは完了しているものとします。IPインターフェースの基本設定については「IP」の「IPインターフェース」をご覧ください。


DHCPサーバーの設定

  1. スイッチポート1.0.1～1.0.3にip dhcp use-subscriber-idコマンドを設定し、これらのポートに接続されたDHCPクライアントの識別子（クライアントID）として、内部的にポートのインターフェース名「port1.0.1」、「port1.0.2」、「port1.0.3」が使われるようにします。
    awplus(config)# interface port1.0.1-1.0.3
awplus(config-if)# ip dhcp use-subscriber-id
awplus(config-if)# exit

  2. ローカルクライアント向けのDHCPプール「local」を作成します。
    awplus(config)# ip dhcp pool local

  3. DHCPプール「local」の対象サブネットを指定します。
    awplus(dhcp-config)# network 192.168.1.0/24

  4. スイッチポート1.0.1～1.0.3に接続されたローカルクライアントにIPアドレスを静的割り当てするよう設定します。
    手順1のip dhcp use-subscriber-id設定により、これらのポートに接続されたDHCPクライアントには内部的にクライアントID「port1.0.1」、「port1.0.2」、「port1.0.3」が割り当てられるため、hostコマンドのclient-id CLIENTIDパラメーターを利用して各ポートのクライアントに固定のIPアドレスを割り当てるよう設定します。
    awplus(dhcp-config)# host 192.168.1.101 client-id port1.0.1
awplus(dhcp-config)# host 192.168.1.102 client-id port1.0.2
awplus(dhcp-config)# host 192.168.1.103 client-id port1.0.3

  5. ローカルクライアントに提供する基本的なIP設定パラメーターを指定します。
    awplus(dhcp-config)# subnet-mask 255.255.255.0
awplus(dhcp-config)# default-router 192.168.1.1
awplus(dhcp-config)# dns-server 192.168.1.5
awplus(dhcp-config)# exit

  6. 次にリモートクライアント向けのDHCPプール「remote」を作成します。
    awplus(config)# ip dhcp pool remote

  7. DHCPプール「remote」の対象サブネットを指定します。
    awplus(dhcp-config)# network 192.168.2.0/24

  8. リモートクライアントをリレーエージェント情報オプション内のSubscriber-IDサブオプションの値で識別するように設定します。これにはuse-subscriber-idコマンドを使います。
    リレーエージェント情報オプションおよびSubscriber-IDサブオプションは、リモートクライアントからのDHCPパケットをDHCPサーバーに転送するときにDHCPリレーエージェントが付加するものです。そのために必要なDHCPリレー側の設定については「DHCPリレーの設定」で説明します。
    awplus(dhcp-config)# use-subscriber-id

  9. 各リモートクライアントにIPアドレスを静的割り当てするよう設定します。
    手順8のuse-subscriber-id設定により、リモートクライアントのSubscriber-IDが内部的なクライアントIDとして扱われるようになるため、hostコマンドのclient-id CLIENTIDパラメーターを利用して各クライアントに固定のIPアドレスを割り当てるよう設定します。
    awplus(dhcp-config)# host 192.168.2.101 client-id remote1
awplus(dhcp-config)# host 192.168.2.102 client-id remote2
awplus(dhcp-config)# host 192.168.2.103 client-id remote3

  10. リモートクライアントに提供する基本的なIP設定パラメーターを指定します。
    awplus(dhcp-config)# subnet-mask 255.255.255.0
awplus(dhcp-config)# default-router 192.168.2.1
awplus(dhcp-config)# dns-server 192.168.1.5
awplus(dhcp-config)# exit

  11. service dhcp-serverコマンドでDHCPサーバー機能を有効にします。
    awplus(config)# service dhcp-server

以上でDHCPサーバー側の設定は完了です。

DHCPリレーの設定

  1. （DHCPサーバー側から見た）リモートクライアントを接続するスイッチポートにip dhcp-relay agent-option subscriber-idコマンドを設定し、ポート1.0.1～1.0.3に接続されたクライアントから受信したDHCPパケットをDHCPサーバーに転送するとき、リレーエージェント情報オプションのSubscriber-IDサブオプションとしてそれぞれ「remote1」、「remote2」、「remote3」を付加するよう設定します。
    DHCPサーバー側では、このSubscriber-IDの情報を利用して個々のリモートクライアントを識別し、IPアドレスを静的に割り当てることができます。
    awplus(config)# interface port1.0.1
awplus(config-if)# ip dhcp-relay agent-option subscriber-id remote1
awplus(config-if)# exit
awplus(config)# interface port1.0.2
awplus(config-if)# ip dhcp-relay agent-option subscriber-id remote2
awplus(config-if)# exit
awplus(config)# interface port1.0.3
awplus(config-if)# ip dhcp-relay agent-option subscriber-id remote3
awplus(config-if)# exit

  2. vlan2で受信したDHCPパケットをDHCPサーバーに転送するための設定を行います。
    ip dhcp-relay server-addressコマンドで転送先のDHCPサーバーを指定し、ip dhcp-relay agent-optionコマンドでリレーエージェント情報オプションを付加するよう設定します。
    また、ip dhcp-relay information policyコマンドでappendを指定し、すでにリレーエージェント情報オプションの付いている（他のリレーエージェントを経由した）DHCPパケットを受信した場合はリレーエージェント情報オプションを追加して転送するよう指示します。
    awplus(config)# interface vlan2
awplus(config-if)# ip dhcp-relay server-address 192.168.100.1
awplus(config-if)# ip dhcp-relay agent-option
awplus(config-if)# ip dhcp-relay information policy append
awplus(config-if)# exit

  3. service dhcp-relayコマンドでDHCPリレーエージェント機能を有効にします。
    awplus(config)# service dhcp-relay

以上でDHCPリレー側の設定は完了です。
