private-vlan association
- モード
- VLANモード
- カテゴリー
- L2スイッチング / バーチャルLAN
構文
(config-vlan)# private-vlan <1-4094> association add VLANRANGE
(config-vlan)# private-vlan <1-4094> association remove VLANRANGE
(config-vlan)# no private-vlan <1-4094> association
コマンド説明
マルチプルVLAN（プライベートVLAN）のプライマリーVLANに、セカンダリーVLAN（アイソレートVLAN、コミュニティーVLAN）を関連付ける。または、関連付けを解除する。no形式で実行した場合は、現在の関連付けをすべて削除する。
パラメーター
<1-4094>- プライマリーVLANのVLAN ID（VID）。2以上の値を指定する場合は、vlanコマンドで定義済みのVLANでなくてはならない
add VLANRANGE- 指定したセカンダリーVLANを関連付けるときの指定方法。VLAN ID（VID）は1～4094の範囲から選択する。ハイフン、カンマを使った複数指定も可能。2以上の値を指定する場合は、vlanコマンドで定義済みのVLANでなくてはならない
remove VLANRANGE- 指定したセカンダリーVLANの関連付けを解除するときの指定方法。VLAN ID（VID）は1～4094の範囲から選択する。ハイフン、カンマを使った複数指定も可能。関連付け済みのVLANでなくてはならない
使用例
プライベートVLANのプライマリーVLANであるvlan2に、セカンダリーVLANであるvlan21（アイソレートVLAN）、vlan22（コミュニティーVLAN）、vlan23（コミュニティーVLAN）を関連付ける。awplus(config)# vlan database awplus(config-vlan)# vlan 2,21-23 awplus(config-vlan)# private-vlan 2 primary awplus(config-vlan)# private-vlan 21 isolated awplus(config-vlan)# private-vlan 22 community awplus(config-vlan)# private-vlan 23 community awplus(config-vlan)# private-vlan 2 association add 21-23
注意・補足事項

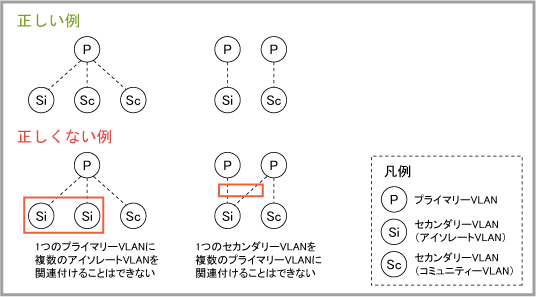

プライマリーVLANとセカンダリーVLANの関連付けには以下のルールが適用される。- 1つのプライマリーVLANには複数のセカンダリーVLANを関連付けられる。
ただし、複数のアイソレートVLANを関連付けることはできない。
- 1つのセカンダリーVLANは1つのプライマリーVLANとだけ関連付けられる。
複数のプライマリーVLANと関連付けることはできない。
