UTM / URLフィルター

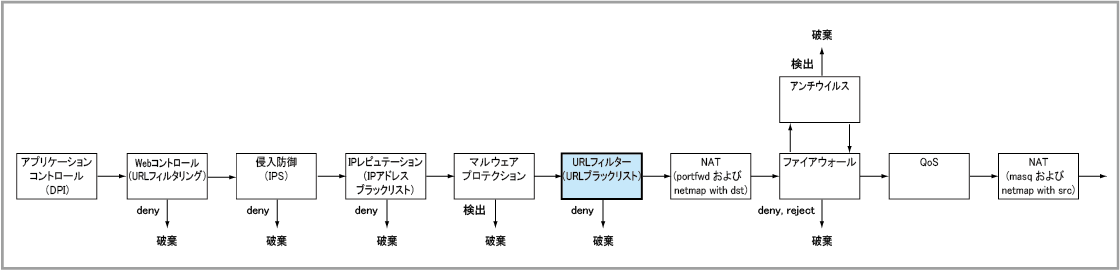

検査タイミング

• Ethernetインターフェース（PPPoE、802.1Qを含む）での受信時

• VLANインターフェースでの受信時

• PPPインターフェース（USB型データ通信端末）での受信時

• トンネルインターフェースでの受信時 ※初期設定では検査しません。後述する設定が必要です。

• ブリッジインターフェースでの受信時

• 本製品が生成したパケット（自装置発パケット）の送信前


基本動作

1. ホワイトリストにマッチ → 許可

2. ブラックリストにマッチ → 拒否

3. どちらにもマッチしない → 許可


• 拒否するURLのパターンをブラックリストに記述

• 本来ブラックリストで拒否されるURLのうち、例外的に許可したいものがあれば、そのパターンをホワイトリストに記述


基本設定

1. ブラックリスト、ホワイトリストのリストファイルを作成し、ローカルファイルシステムに保存。


2. URLフィルターモードでリストファイルを指定し、URLフィルター機能を有効化。


リストファイルの作成

• リストファイルには、1行に1つURLパターンを記述します。


• シャープ記号（#）またはセミコロン（;）で始まる行はコメントとして無視されます。また、空行も無視されます。


• ファイル内におけるURLパターンの順序は意味を持ちません。どのような順序で記述しても動作は同じです。


• URLパターンはASCII文字だけで記述してください。


• URLパターン中にスペースを含めることはできません。


• URLパターンの記述にあたっては、URLフィルターが行うURLの事前変換（正規化）処理を考慮してください。
  URLフィルターは、HTTPリクエスト、HTTPS SNIから抽出したURL、および、URLパターンに対して、次の変換を行った後で照合を行います。


  • 英大文字をすべて小文字に変換します。

  • URLに埋め込まれたユーザー名、パスワード（URLの先頭にある「username:password@」）を取り除きます。

  • ドメイン名の先頭にある「www.」を取り除きます。


  次に正規化処理の具体例を示します。


  # 大文字を小文字に変換
  SITE6.EXAMPLE.JP/products/list.html
    ↓
  site6.example.jp/products/list.html

  # ユーザー名、パスワードを除去。大文字を小文字に変換
  userA:passwordB@shop.example.com/MYPAGE/index.html
    ↓
  shop.example.com/mypage/index.html

  # ドメイン名先頭の www. を除去
  www.example.com/document/list
    ↓
  example.com/document/list


  URLとURLパターンの比較は、ともに変換後（各例の下段）の文字列で行われます。
  リストファイル作成時には、これらの仕様にご注意ください。


  • たとえば「www.example.com」というURLパターンは、正規化によって実際には「example.com」というパターンとして扱われるため、「www.example.com」だけでなく、「www2.example.com」、「www.jp.example.com」、「server1.example.com」、「example.com」などのURLにもマッチします。


  • またこれとは逆に、「www.example.com」というURLは、正規化によって実際には「example.com」として扱われるため、URLパターン「*.example.com」にはマッチしません。



• リストファイルに記述するURLパターンは、「ベースドメイン」と「ワイルドカード」の2種類があります。


  • 次のようにアスタリスク（*）やスラッシュ（/）を含まない文字列はベースドメインとみなされ、該当ドメインとすべてのサブドメインにマッチします。



    # com, example.com, www.example.com などにマッチ。com.example.jpにはマッチしない。
    com

    # example.com、store.example.com、www.jp.example.com などにマッチ。example.com.auにはマッチしない。
    example.com




  • 次のようにアスタリスク（*）を使ったパターンはワイルドカードURLとみなされ、アクセス先サイトのドメイン名とパスを連結したURL全体と照合されます。その際、アスタリスクはURL内における0文字以上の任意の文字列にマッチします。


    # xxxxという文字列を含むすべてのURL。www.xxxx.example.com, example.jp/file/xxxx.zip などにマッチ。
    *xxxx*

    # example.net/viruses/ という文字列で始まるすべてのURL。
    example.net/viruses/*

    # example.net/harmful/ という文字列を含むすべてのURL。
    *example.net/harmful/*

    # /viruses/ という文字列を含むすべてのURL。
    */viruses/*




• すべてにマッチするURLパターンを使用したい場合は、「*」、「*.*」、「*/*」、「*.*.*」 を使用してください。
  ただし、これらのパターンはブラックリストファイルでのみ使用可能です。


• リストファイルは、「b1.txt」「b2.txt」「w1.txt」「w2.txt」といったように複数のファイルに分けて記述することが可能ですが、サポートするパターンの数はブラックリスト、ホワイトリストそれぞれについて1000行までです。


URLフィルター機能の有効化

1. URLフィルターの設定を行うため、url-filterコマンドでURLフィルターモードに移動します。


   awplus(config)# url-filter
   awplus(config-url-filter)#




2. ホワイトリストファイルを指定します。これには、whitelistコマンドを使います。
   リストファイルが複数ある場合は同コマンドを複数回実行してください。


   awplus(config-url-filter)# whitelist flash:/w1.txt
   awplus(config-url-filter)# whitelist flash:/w2.txt




3. ブラックリストファイルを指定します。これには、blacklistコマンドを使います。
   リストファイルが複数ある場合は同コマンドを複数回実行してください。


   awplus(config-url-filter)# blacklist flash:/b1.txt
   awplus(config-url-filter)# blacklist flash:/b2.txt




4. URLフィルター機能を有効化します。これには、protectコマンドを使います。


   awplus(config-url-filter)# protect


リストファイルを更新したとき

awplus# url-filter reload custom-lists

設定や状態の確認

awplus# show url-filter
Status:      Enabled (Active)
Events:      104
Provider:    not set
Custom blacklists   Entries
 b1.txt               2
 b2.txt               2
Custom whitelists   Entries
 w1.txt               3
 w2.txt               2

ログ

awplus(config)# log buffered level informational facility local5

awplus(config)# url-filter
awplus(config-url-filter)# log url-requests
