インターフェース / ポート認証

概要

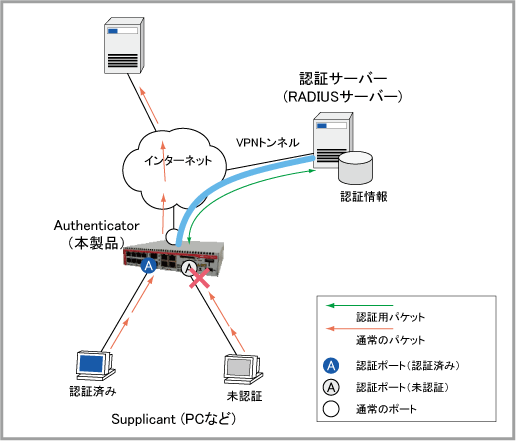

• Authenticator（認証者）
  ポートに接続してきたSupplicant（クライアント）を認証する機器またはソフトウェア。認証に成功した場合はポート経由の通信を許可、失敗した場合はポート経由の通信を拒否する。認証処理そのものは、認証サーバー（RADIUSサーバー）に依頼する（Supplicantの情報を認証サーバーに中継して、認証結果（成功・失敗）を受け取る）。

  • 802.1X認証ではEAPメッセージの交換によってSupplicantを認証する（ユーザー認証）。

  • MACベース認証ではSupplicantのMACアドレスによって認証を行う（機器認証）。



• 認証サーバー（RADIUSサーバー）
  Authenticatorの要求に応じて、Supplicantを認証する機器またはソフトウェア。ユーザー名、パスワード、MACアドレス、所属VLANなどの認証情報を一元管理している。Authenticatorとの間の認証情報の受け渡しにはRADIUSプロトコルを用いる。


• Supplicant（クライアント）
  ポートへの接続時にAuthenticatorから認証を受ける機器またはソフトウェア。802.1Xの認証を受けるためには、802.1X Supplicantの機能を備えている必要がある。802.1X Supplicant機能は、一部のOSに標準装備されているほか、単体のクライアントソフトウェアとして用意されていることもある。一方、MACベースの認証を受けるために特殊な機能は必要ない。


認証方式

• IEEE 802.1X認証（以下、802.1X認証）
  802.1X認証は、EAP（Extensible Authentication Protocol）というプロトコルを使って、おもにユーザー単位で認証を行う仕組み。802.1X認証を利用するには、認証する側（Authenticator）と認証される側（Supplicant）の両方が802.1Xに対応している必要がある。本製品の802.1X認証モジュールが現在サポートしているEAP認証方式は次のとおり。


  • EAP-MD5

  • EAP-TLS

  • EAP-TTLS

  • EAP-PEAP



• MACアドレスベース認証（以下、MACベース認証）
  MACベース認証は、機器のMACアドレスに基づいて機器単位で認証を行う仕組み。Supplicant側に特殊な機能を必要としないため、認証サーバーにMACアドレスを登録するだけで使用できるという特徴がある。


認証方式の併用

• MACベース認証 → 802.1X認証


1. MACベース認証を実施


   • 任意のパケットを受信したら、その送信元MACアドレスをユーザー名およびパスワードとして、RADIUSサーバーに認証を要求

   • 認証成功なら該当Supplicantに通信を許可（認証プロセス完了）

   • 認証失敗なら次の認証方式に進む



2. 802.1X認証を実施


   • 認証成功なら該当Supplicantに通信を許可（認証プロセス完了）

   • 認証失敗なら該当Supplicantの通信を拒否（認証プロセス完了）


• いずれか1つの方式で成功すれば認証成功となる。


• 再認証（auth reauthenticationコマンド）は、認証に成功した方式で行う


• どのホストモード（auth host-modeコマンド。詳細は後述）でも認証方式の併用が可能。


• 必ず最初にMACベース認証が行われる（パケット受信をトリガーとして自動的に行われる認証方式であるため）。


• MACベース認証に失敗しても、802.1X認証で認証失敗しないかぎり認証失敗後の待機状態にはならない


• 認証方式ごとに異なるRADIUSサーバーを使用するような設定も可能（詳細は「運用・管理」の「RADIUSクライアント」を参照）


2ステップ認証

• auth two-step orderコマンドを設定していない場合
  次の順序で認証をパスすれば認証成功となります。


  • MACベース認証 ○ → 802.1X認証 ○



• auth two-step orderコマンドを設定している場合
  同コマンドで指定した順序でパスしたときだけ認証成功となります。
  順序は次の2つからどちらか一方を選択します。


  • MACベース認証 ○ → 802.1X認証 ○

  • 802.1X認証 ○ → MACベース認証 ○（auth two-step orderコマンド設定時のみ利用可能）


• 2ステップ認証は、Auth-fail VLAN、ゲストVLAN、ダイナミックVLANとの併用も可能です。
  2ステップ認証とダイナミックVLANを併用する場合は、2つ目の認証成功時にRADIUS-Acceptパケットで指定されたVLANがアサインされます（1つ目の認証成功時に指定されたVLANは無視されます）。


• 2ステップ認証では、Supplicantが1つ目の方式で認証に成功した後、一定の時間内に2つ目の認証が行われない場合、該当Supplicantの認証情報は削除されます（次に該当Supplicantからパケットを受信した場合は、1つ目の認証方式からやりなおします）。


• 2ステップ認証が有効なポートにおいて、特定のSupplicantだけ2ステップ認証の対象外とすることも可能です。それには、auth supplicant-macコマンドで該当SupplicantのMACアドレスを指定し、port-controlパラメーターでskip-second-authオプションを指定してください。


ホストモード

• Single-Hostモード（単一ホストモード）
  1ポートあたり1台のみ通信を許可するモード。最初に認証をパスしたSupplicantだけに通信を許可する


• Multi-Hostモード（複数ホスト相乗りモード）
  1ポートあたり複数台の通信を許可するモード。最初のSupplicantが認証をパスすると、その後に接続したSupplicantは認証を行うことなく通信できる。Multi-HostモードでダイナミックVLANを利用する場合、2番目以降のSupplicantは認証を経ず、結果的に個別の VLAN IDを割り当てられないため、最初のSupplicantのVLANがそれ以降に接続した他のSupplicantにも適用されることとなる


• Multi-Supplicantモード（複数ホスト個別認証モード）
  1ポートあたり複数台の通信を許可するモード。個々のSupplicantをMACアドレスで識別し、個別に認証を行うことで1台ずつ通信の許可・拒否を決定する。Multi-SupplicantモードでダイナミックVLANを利用する場合は、最初に認証をパスしたSupplicantのVLANがそれ以降に接続した他のSupplicantにも適用される。2番目以降のSupplicantのVLAN属性が最初のSupplicantのそれと異なる場合、初期設定では認証失敗となるが、設定を変更することにより認証成功として最初のSupplicantと同じVLANを割り当てることもできる（この設定はauth dynamic-vlan-creationコマンドのruleパラメーターで行う）


基本設定

1. 認証サーバーの準備（ユーザー・機器情報の登録など）
   ポート認証では、いずれの認証方式でも実際の認証をRADIUSサーバーに依頼するため、あらかじめRADIUSサーバーを用意し、ユーザー情報や機器情報（MACアドレス）を登録しておいてください。どのような情報を登録すべきかは、本解説編の「RADIUSサーバーの設定項目」のセクションで説明しています。
   本製品内蔵のローカルRADIUSサーバーを利用する場合は、「運用・管理」の「RADIUSサーバー」を参照して、ローカルRADIUSサーバーの設定を済ませておいてください。


2. 本製品のポート認証機能の設定
   本製品のポート認証機能を使うためには、ルーターとしての基本設定以外に、最低限以下の設定が必要です。

   • RADIUSクライアント機能の設定（認証サーバーの登録）

   • ポート認証機能の設定

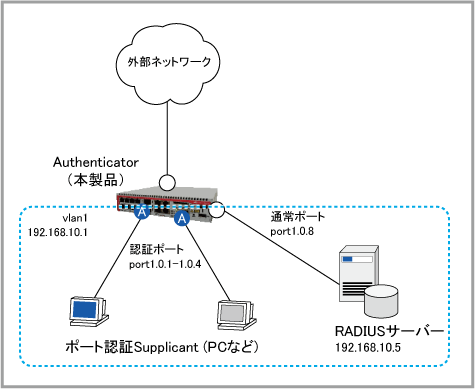

• すべてのポートがvlan1（デフォルトVLAN）に所属

• vlan1にはIPアドレス192.168.10.1/24を設定

• 外部のRADIUSサーバーを使用

  • ポート1.0.8（vlan1）に接続

  • IPアドレス：192.168.10.5

  • 共有パスワード：himitsu

• ポート1.0.1～1.0.4でポート認証を行う

  • ダイナミックVLAN・ゲストVLANは使用しない


MACベース認証機能の設定

1. MACベース認証で使用するRADIUSサーバーのIPアドレスと共有パスワードを登録します。これには、radius-server hostコマンドを使います。
   RADIUSクライアント機能の詳細については、「運用・管理」の「RADIUSクライアント」をご覧ください。


   awplus(config)# radius-server host 192.168.10.5 key himitsu




2. システム全体でMACベース認証機能を有効にします。これには、aaa authentication auth-macコマンドを使います。


   awplus(config)# aaa authentication auth-mac default group radius




3. ポート1.0.1～1.0.4でMACベース認証を有効にします。これには、auth-mac enableコマンドを使います。


   awplus(config)# interface port1.0.1-port1.0.4
   awplus(config-if)# auth-mac enable




4. 複数端末を個別に認証するため、ホストモードをMulti-Supplicantモードに変更します。これには、auth host-modeコマンドを使います。


   awplus(config-if)# auth host-mode multi-supplicant
   awplus(config-if)# exit




5. デフォルトで有効になっているスパニングツリープロトコルの動作を無効にします。これにはspanning-tree enableコマンドをno形式で実行します。


   • 動作モードがSTPのときは、次のようにキーワードstpを指定します。


     awplus(config)# no spanning-tree stp enable


   • 動作モードがRSTPのときは、次のようにキーワードrstpを指定します。


     awplus(config)# no spanning-tree rstp enable


802.1X認証機能の設定

1. 802.1X認証で使用するRADIUSサーバーのIPアドレスと共有パスワードを登録します。これには、radius-server hostコマンドを使います。
   RADIUSクライアント機能の詳細については、「運用・管理」の「RADIUSクライアント」をご覧ください。


   awplus(config)# radius-server host 192.168.10.5 key himitsu




2. システム全体で802.1X認証機能を有効にします。これには、aaa authentication dot1xコマンドを使います。


   awplus(config)# aaa authentication dot1x default group radius




3. ポート1.0.1～1.0.4で802.1X認証を有効にします。これには、dot1x port-controlコマンドでautoを指定します。


   awplus(config)# interface port1.0.1-port1.0.4
   awplus(config-if)# dot1x port-control auto




4. 複数端末を個別に認証するため、ホストモードをMulti-Supplicantモードに変更します。これには、auth host-modeコマンドを使います。


   awplus(config-if)# auth host-mode multi-supplicant
   awplus(config-if)# exit


応用設定

スイッチポートごとの詳細設定

全認証方式共通の設定項目

認証方式ごとの設定項目

Supplicantごとの設定項目

awplus(config)# interface port1.0.2-1.0.8
awplus(config-if)# auth-mac enable
awplus(config-if)# auth supplicant-mac 0000.1122.3344 port-control force-authorized

awplus(config)# interface port1.0.2-1.0.8
awplus(config-if)# auth supplicant-mac 0000.f4cd.cdcd reauthentication

awplus(config)# interface port1.0.2-1.0.8
awplus(config-if)# no auth supplicant-mac 0000.1122.3344

ポート認証設定のテンプレート化

1. ポート認証プロファイルを作成します。グローバルコンフィグモードのauth profileコマンド使って、プロファイル名（テンプレート名）を作成します。


   awplus(config)# auth profile macauth


2. プロファイル（テンプレート）内に含めたいコマンドを入力します（プロファイルに含めることができるコマンドは、「ポート認証プロファイルモード」のコマンドのみです）。


   awplus(config-auth-profile)# auth-mac enable
   awplus(config-auth-profile)# auth host-mode multi-supplicant
   awplus(config-auth-profile)# auth max-supplicant 5


awplus(config)# interface port1.0.5-1.0.8
awplus(config-if)# auth profile macauth

ダイナミックVLAN

1. 未認証（認証前、認証失敗後、および、未認証固定）ポートの動作は、ゲストVLAN（詳細は次節）の有効・無効によって異なります。


   • ゲストVLAN無効時、未認証ポートは本来のVLAN所属となります。ポート越えの通信は不可能です。


   • ゲストVLAN有効時、未認証ポートはゲストVLAN所属となります。ゲストVLANと同一のVLAN内にかぎり、ポート越えの通信（スイッチング）が可能です。



2. RADIUSサーバーからのAccess-Acceptメッセージで有効なVLAN（製品上に登録されているVLAN）の情報が返ってきた場合、ポートはそのVLANの所属となります。認証成功となるため、ポート越えの通信も可能です。


3. RADIUSサーバーからのAccess-Acceptメッセージで無効なVLAN（製品上に登録されていないVLAN）の情報が返ってきた場合、ポート認証機能としては認証失敗となります。そのため、ポートの所属は未認証時のもの（1.を参照）となります。


4. RADIUSサーバーからのAccess-AcceptメッセージにVLANの情報が含まれていなかった場合、ポートは本来のVLAN所属となります。認証成功となるため、ポート越えの通信も可能です。


5. 認証済みに固定設定されたポートは、本来のVLAN所属となります。認証済みなので、ポート越えの通信も可能です。


6. 該当ポートまたはシステム全体でポート認証が無効に設定された場合、ポートは本来のVLAN所属となります。ポート認証が無効なので、ポート越えの通信に関する制限はありません。


• rule deny（初期設定）
  2台目以降のSupplicantに対してRADIUSサーバーが返してきたVLANが、1台目のSupplicantと異なる場合、該当Supplicantは認証失敗となります。


• rule permit
  2台目以降のSupplicantに対してRADIUSサーバーが返してきたVLANが、1台目のSupplicantと異なる場合であっても、該当Supplicantを認証成功とします。ただし、該当Supplicantの所属VLANは1台目のSupplicantと同じになります（RADIUSサーバーの返却してきたVLAN情報は無視される）。


• 認証済みのSupplicantがいなくなったとき


• リンクがダウンしたとき


• ポート上でポート認証が無効にされたとき


• システム上でポート認証が無効にされたとき


1. VLANを作成します。
   ダイナミックVLANによってSupplicantに割り当てるVLANは、あらかじめvlanコマンドで定義しておく必要があります。


   awplus(config)# vlan database
   awplus(config-vlan)# vlan 10 name FixedVLAN10
   awplus(config-vlan)# vlan 100 name DynamicVLAN100
   awplus(config-vlan)# vlan 200 name DynamicVLAN200
   awplus(config-vlan)# vlan 240 name InitialFixedVLAN240
   awplus(config-vlan)# exit




2. 各スイッチポートをVLANに割り当てます。
   ここでは、RADIUSサーバーを収容するポート1.0.1をvlan10に、ポート認証を行う1.0.2～1.0.8をvlan240に割り当てています。
   vlan100とvlan200はダイナミックVLAN用なので、これらのVLANにポートを固定で割り当てることはしません。


   awplus(config)# interface port1.0.1
   awplus(config-if)# switchport access vlan 10
   awplus(config-if)# exit
   awplus(config)# interface port1.0.2-1.0.8
   awplus(config-if)# switchport access vlan 240
   awplus(config-if)# exit




3. 各VLANインターフェースにIPアドレスを設定します。


   awplus(config)# interface vlan10
   awplus(config-if)# ip address 172.16.10.1/24
   awplus(config-if)# exit
   awplus(config)# interface vlan100
   awplus(config-if)# ip address 172.16.100.1/24
   awplus(config-if)# exit
   awplus(config)# interface vlan200
   awplus(config-if)# ip address 172.16.200.1/24
   awplus(config-if)# exit
   awplus(config)# interface vlan240
   awplus(config-if)# ip address 172.16.240.1/24
   awplus(config-if)# exit




4. RADIUSサーバーのIPアドレスと共有パスワードを指定します。


   awplus(config)# radius-server host 172.16.10.2 key himitsu




5. Supplicantを収容するvlan100、vlan200、vlan240では、DHCPサーバー機能を使ってIPアドレスの動的割り当てを行うよう設定します。vlan240用のDHCPプールでは、リース時間を最小の20秒に設定しています。これは、ダイナミックVLANによって所属VLANが変更された場合に、クライアントのIPアドレスもすばやく変更されるようするためです。


   awplus(config)# ip dhcp pool DynamicVLAN100
   awplus(dhcp-config)# network 172.16.100.0/24
   awplus(dhcp-config)# range 172.16.100.200 172.16.100.240
   awplus(dhcp-config)# default-router 172.16.100.1
   awplus(dhcp-config)# lease 0 2 0
   awplus(dhcp-config)# subnet-mask 255.255.255.0
   awplus(dhcp-config)# exit

   awplus(config)# ip dhcp pool DynamicVLAN200
   awplus(dhcp-config)# network 172.16.200.0/24
   awplus(dhcp-config)# range 172.16.200.200 172.16.200.240
   awplus(dhcp-config)# default-router 172.16.200.1
   awplus(dhcp-config)# lease 0 2 0
   awplus(dhcp-config)# subnet-mask 255.255.255.0
   awplus(dhcp-config)# exit

   awplus(config)# ip dhcp pool InitialFixedVLAN240
   awplus(dhcp-config)# network 172.16.240.0/24
   awplus(dhcp-config)# range 172.16.240.200 172.16.240.240
   awplus(dhcp-config)# default-router 172.16.240.1
   awplus(dhcp-config)# lease 0 0 0 20
   awplus(dhcp-config)# subnet-mask 255.255.255.0
   awplus(dhcp-config)# exit
   awplus(config)# service dhcp-server




6. システム全体でMACベース認証を有効にします。


   awplus(config)# aaa authentication auth-mac default group radius




7. ポート1.0.2～1.0.8でMACベース認証を行うよう設定し、ダイナミックVLANを有効にします。


   awplus(config)# interface port1.0.2-1.0.8
   awplus(config-if)# auth-mac enable
   awplus(config-if)# auth dynamic-vlan-creation


ゲストVLAN

• ゲストVLANなし（ダイナミックVLANなし）の場合


  awplus(config)# vlan database
  awplus(config-vlan)# vlan 240
  awplus(config-vlan)# exit
  awplus(config)# aaa authentication auth-mac default group radius
  awplus(config)# interface port1.0.2-port1.0.8
  awplus(config-if)# switchport access vlan 240
  awplus(config-if)# auth-mac enable



  この設定では、ポート1.0.2～1.0.8本来の所属はvlan240です。

  • 未認証時
    ゲストVLANの設定はされていないため、これらのポートに接続された未認証のSupplicantはvlan240の所属となります。これらのポートはすべて同一VLANですが、未認証のSupplicantがポートを越えて通信することはできません。


  • 認証成功後
    ダイナミックVLANの設定はされていないため、認証にパスした後も所属VLANは変わらずvlan240のままですが、ポート認証機能による通信上の制限はなくなります（未認証のSupplicantとの通信は不可）。



• ゲストVLANなし（ダイナミックVLANあり）の場合


  awplus(config)# vlan database
  awplus(config-vlan)# vlan 100,200,240
  awplus(config-vlan)# exit
  awplus(config)# aaa authentication auth-mac default group radius
  awplus(config)# interface port1.0.2-port1.0.8
  awplus(config-if)# switchport access vlan 240
  awplus(config-if)# auth-mac enable
  awplus(config-if)# auth dynamic-vlan-creation



  この設定では、ポート1.0.2～1.0.8本来の所属はvlan240です。

  • 未認証時
    ゲストVLANの設定はされていないため、これらのポートに接続された未認証のSupplicantはvlan240の所属となります。これらのポートはすべて同一VLANですが、未認証のSupplicantがポートを越えて通信することはできません。


  • 認証成功後
    ダイナミックVLANの設定がされているため、認証にパスした後はダイナミックVLANによって割り当てられたVLANの所属となります。ポート認証機能による通信上の制限もなくなります（未認証のSupplicantとの通信は不可）。



• ゲストVLANあり（ダイナミックVLANなし）の場合


  awplus(config)# vlan database
  awplus(config-vlan)# vlan 240,248
  awplus(config-vlan)# exit
  awplus(config)# aaa authentication auth-mac default group radius
  awplus(config)# interface port1.0.2-port1.0.8
  awplus(config-if)# switchport access vlan 240
  awplus(config-if)# auth-mac enable
  awplus(config-if)# auth guest-vlan 248



  この設定では、ポート1.0.2～1.0.8本来の所属はvlan240です。

  • 未認証時
    ゲストVLANとしてvlan248が指定されているため、これらのポートに接続された未認証のSupplicantはvlan248の所属となります。未認証のSupplicant同士は通信できますが、vlan248以外との通信ではできません（認証済みのSupplicantはゲストVLANから抜けるため未認証Supplicantと認証済みSupplicantの間では通信できません）。


  • 認証成功後
    ダイナミックVLANの設定はされていないため、認証にパスした後は本来のVLANであるvlan240の所属となり、ポート認証機能による通信上の制限もなくなります（未認証のSupplicantとの通信は不可）。



• ゲストVLANあり（ダイナミックVLANあり）の場合


  awplus(config)# vlan database
  awplus(config-vlan)# vlan 100,200,240,248
  awplus(config-vlan)# exit
  awplus(config)# aaa authentication auth-mac default group radius
  awplus(config)# interface port1.0.2-port1.0.8
  awplus(config-if)# switchport access vlan 240
  awplus(config-if)# auth-mac enable
  awplus(config-if)# auth guest-vlan 248
  awplus(config-if)# auth dynamic-vlan-creation



  この設定では、ポート1.0.2～1.0.8本来の所属はvlan240です。

  • 未認証時
    ゲストVLANとしてvlan248が指定されているため、これらのポートに接続された未認証のSupplicantはvlan248の所属となります。未認証のSupplicant同士は通信できますが、vlan248以外との通信ではできません（認証済みのSupplicantはゲストVLANから抜けるため未認証Supplicantと認証済みSupplicantの間では通信できません）。


  • 認証成功後
    ダイナミックVLANの設定がされているため、認証にパスした後はダイナミックVLANによって割り当てられたVLANの所属となります。ポート認証機能による通信上の制限もなくなります（未認証のSupplicantとの通信は不可）。


Auth-fail VLAN

ローミング認証

• ローミング認証を行うポートはすべて同一の認証設定でなくてはならない。移動前と移動後のポートで認証関連の設定が異なる場合、移動先でSupplicantは再認証を受ける。


• 同一の認証設定であっても移動前と移動先のポートで所属VLANが異なる場合、移動先でSupplicantは再認証を受ける。


• MACベース認証が有効なポートから、認証が無効なポートに移動すると、移動前のポートからSupplicantの情報が削除される。そのため、その後再び元のポートに移動したときは認証を受ける。


• ローミング認証を有効にしたポートであっても、移動前のポートがリンクダウンする場合はSupplicant情報が初期化されるため移動先で新たに認証を受ける必要がある。


awplus(config)# interface port1.0.2-port1.0.8
awplus(config-if)# auth roaming enable

アカウンティング（利用記録）

awplus(config)# aaa accounting dot1x default start-stop group radius

awplus(config)# aaa accounting auth-mac default start-stop group radius

RADIUSサーバーの設定項目

802.1X認証

MACベース認証

ダイナミックVLAN（各認証方式共通）

RADIUS Dynamic Authorization

• Disconnect メッセージ - 指定されたSupplicantを切断します。

• Change-of-Authorization (CoA) メッセージ - 指定されたSupplicantの所属VLANを変更（ダイナミックVLAN使用時）、または、指定されたSupplicantの接続ポートをダウン・アップ（Port Bounce）します。


使用方法

awplus(config)# radius dynamic-authorization-client 172.16.10.2 key heMeetsTwo!

• セッションを特定するための属性（1つ以上指定）


  • 本製品

    • NAS-IP-Address (4) - 本製品のIPv4アドレス

    • NAS-Identifier (32) - 本製品の識別子（auth radius send nas-identifierコマンドで設定する必要があります）



  • Supplicant

    • User-Name (1) - Supplicantの認証ユーザー名

    • NAS-Port (5) - Supplicantが接続されている本製品のポートのインターフェースインデックス番号（ifIndex）（参照：show interfaceコマンド）

    • Framed-IP-Address (8) - SupplicantのIPv4アドレス

    • Called-Station-Id (30) - 本製品のMACアドレス

    • Calling-Station-Id (31) - SupplicantのMACアドレス

    • Acct-Session-Id (44) - アカウンティングセッションID



• （CoAのみ）変更後のVLANを指定するための属性


  • タグなしポート（いずれか1つだけ指定）

    • Egress-VLANID (56) - VLANタグの有無とVLAN ID

    • Egress-VLAN-Name (58) - VLANタグの有無とVLAN名

    • Tunnel-Private-Group-ID (81) - VLAN IDかVLAN名



  • タグ付きポート（複数の指定が可能）

    • Egress-VLANID (56) - VLANタグの有無とVLAN ID

    • Egress-VLAN-Name (58) - VLANタグの有無とVLAN名


設定や状態の確認

awplus# show dot1x interface port1.0.2

awplus# show dot1x supplicant interface port1.0.2

awplus# show dot1x supplicant interface port1.0.2 brief

awplus# show dot1x sessionstatistics interface port1.0.2
