エクストリコム無線LANシリーズ ユーザーガイド v4.6.18.10
お使いになる前に/各機種の名称と働き
- MS-500、MS-1000、MS-1000-C
- LS-3000
- RP-22n、RP-32n
- RP-22En
各製品の名称とLEDについて説明します。
※画像はMS-500を使用していますが、MS-1000、MS-1000-Cについても同じ仕様です。
①コンソールポート（未サポート）
弊社メンテナンス用のコンソールポートです（お客様はご使用になれません）。
②電源LED
表 1：電源LED
| 表示 |
色 |
状態 |
表示内容 |
| Power |
- |
消灯 |
本製品に電源が供給されていません |
| 緑 |
点灯 |
待機/起動中 |
| 点滅 |
ロード中 |
| 赤 |
点灯 |
読み込みエラー |
| 緑-橙 |
点滅 |
RF localizationエラー |
③LAN 1（1000BASE-TポートとSFPスロットのコンボポート（どちらか一方を使用可能））
UTPケーブルを接続するコネクター（RJ-45）とSFPモジュールを装着するためのスロットです。
エッジスイッチや初回設定時などにコンピューターと接続します。
- 1000BASE-Tポート
ケーブルはエンハンスド・カテゴリー5以上のUTPケーブルを使用します。
- SFPスロット
SFPモジュール（別売）は「AT-SPSX」、「AT-SPSX2」、「AT-SPLX10」をサポートしています。
④LAN 2（1000BASE-TポートとSFPスロットのコンボポート（どちらか一方を使用可能））
UTPケーブルを接続するコネクター（RJ-45）とSFPモジュールを装着するためのスロットです。
カスケード、カスケードレジリエンシー機能使用時、LS-3000との接続（1000BASE-Tポートのみ）に使用します。
- 1000BASE-Tポート
ケーブルはエンハンスド・カテゴリー5以上のUTPケーブルを使用します。
- SFPスロット
SFPモジュール（別売）は「AT-SPSX」、「AT-SPSX2」、「AT-SPLX10」をサポートしています。
⑤LANポートLED
表 2：LANポート LED
| 表示 |
色 |
状態 |
表示内容 |
| Act/Link |
- |
消灯 |
リンクが確立していません |
| 緑 |
点灯 |
接続 |
| 点滅 |
接続中、処理中 |
| 橙 |
使用されない |
⑥SFP Status LED
表 3：SFP Status LED
| 表示 |
色 |
状態 |
表示内容 |
| Status |
- |
消灯 |
SFPが接続されていません |
| 緑 |
点灯 |
1000Mbps 全2重接続 |
⑦WLANポート
無線APとUTPケーブルを使用して接続します。ケーブルはエンハンスド・カテゴリー5以上のUTPケーブルを使用します。
⑧WLANポートLED
表 4：WLANポート LED
| 表示 |
色 |
状態 |
表示内容 |
| Link |
- |
消灯 |
未接続 |
| 緑 |
点灯 |
接続 |
| 点滅 |
接続中/動作中 |
| Status |
- |
消灯 |
未接続 |
| 橙 |
点灯 |
1000Mbps 全2重接続 |
⑨電源コネクター
AC電源ケーブルを接続するコネクターです。
同梱の電源ケーブルはAC100V用です。AC200Vでご使用の場合は、設置業者にご相談ください。

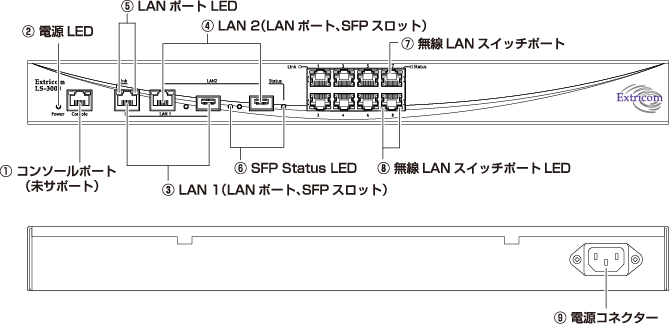

①コンソールポート（未サポート）
弊社メンテナンス用のコンソールポートです（お客様はご使用になれません）。
②電源LED
表 5：電源LED
| 表示 |
色 |
状態 |
表示内容 |
| Power |
- |
消灯 |
本製品に電源が供給されていません |
| 緑 |
点灯 |
待機/起動中 |
| 点滅 |
ロード中 |
| 赤 |
点灯 |
読み込みエラー |
| 緑-橙 |
点滅 |
RF localizationエラー |
③LAN 1（1000BASE-TポートとSFPスロットのコンボポート（どちらか一方を使用可能））
UTPケーブルを接続するコネクター（RJ-45）とSFPモジュールを装着するためのスロットです。
エッジスイッチや初回設定時などにコンピューターと接続します。
- 1000BASE-Tポート
ケーブルはエンハンスド・カテゴリー5以上のUTPケーブルを使用します。
- SFPスロット
SFPモジュール（別売）は「AT-SPSX」、「AT-SPSX2」、「AT-SPLX10」をサポートしています。
④LAN 2（1000BASE-TポートとSFPスロットのコンボポート（どちらか一方を使用可能））
UTPケーブルを接続するコネクター（RJ-45）とSFPモジュールを装着するためのスロットです。
アップリンクの冗長ポートとして使用できます。
- 1000BASE-Tポート
ケーブルはエンハンスド・カテゴリー5以上のUTPケーブルを使用します。
- SFPスロット
SFPモジュール（別売）は「AT-SPSX」、「AT-SPSX2」、「AT-SPLX10」をサポートしています。
⑤LANポートLED
表 6：LANポート LED
| 表示 |
色 |
状態 |
表示内容 |
| Act/Link |
- |
消灯 |
リンクが確立していません |
| 緑 |
点灯 |
接続 |
| 点滅 |
接続中、処理中 |
| 橙 |
使用されない |
⑥SFP Status LED
表 7：SFP Status LED
| 表示 |
色 |
状態 |
表示内容 |
| Status |
- |
消灯 |
未接続 |
| 緑 |
点灯 |
1000Mbps 全2重接続 |
⑦無線LANスイッチポート
LS-3000は無線LANスイッチとUTPケーブルを使用して接続します。ケーブルはエンハンスド・カテゴリー5以上のUTPケーブルを使用します。
⑧無線LANスイッチポートLED
表 8：無線LANスイッチポート LED
| 表示 |
色 |
状態 |
表示内容 |
| Link |
- |
消灯 |
未接続 |
| 緑 |
点灯 |
接続 |
| 点滅 |
接続中/動作中 |
| Status |
- |
消灯 |
未接続 |
| 橙 |
点灯 |
1000Mbps 全2重接続 |
⑨電源コネクター
AC電源ケーブルを接続するコネクターです。
同梱の電源ケーブルはAC100V用です。AC200Vでご使用の場合は、設置業者にご相談ください。
①LANポート
無線LANスイッチのWLANポートとUTPケーブルで接続するためのポートです。
ケーブルはエンハンスド・カテゴリー5以上のUTPケーブルを使用します。
②LANポートLED
Note
- LANポートLEDは、点灯/消灯の設定が行えます。詳細は「Access Point」/「Access Point」/「Advancedタブ」をご覧ください。
表 9：LANポート LED
| 位置 |
色 |
状態 |
表示内容 |
| - |
- |
消灯 |
無線LANスイッチとの接続がされていません。 |
| 左側 |
緑 |
点滅 |
1000Mbpsでリンクが確立しています。 |
| 右側 |
橙 |
点灯 |
エラーまたは接続しているクライアントが多すぎです。 |
③DCジャック（未サポート）
無線LANスイッチからのPoEのみサポートしています。

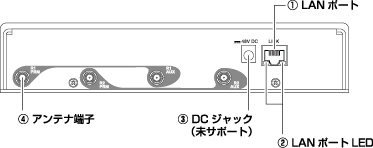

①LANポート
無線LANスイッチのWLANポートとUTPケーブルで接続するためのポートです。
ケーブルはエンハンスド・カテゴリー5以上のUTPケーブルを使用します。
②LANポートLED
Note
- LANポートLEDは、点灯/消灯の設定が行えます。詳細は「Access Point」/「Access Point」/「Advancedタブ」をご覧ください。
表 10：LANポート LED
| 位置 |
色 |
状態 |
表示内容 |
| - |
- |
消灯 |
無線LANスイッチとの接続がされていません。 |
| 左側 |
緑 |
点滅 |
1000Mbpsでリンクが確立しています。 |
| 右側 |
橙 |
点灯 |
エラーまたは接続しているクライアントが多すぎです。 |
③DCジャック（未サポート）
無線LANスイッチからのPoEのみサポートしています。
④アンテナ端子
オプション（別売）のアンテナを取り付けるコネクターです。
