[index] エクストリコム無線LANシリーズ ユーザーガイド v4.6.18.10

設置と接続/設置方法・接続可能距離

  - 設置するときの注意
  - 無線LANスイッチ、無線AP間の接続可能距離
   - MS-500、MS-1000、MS-1000-Cの場合
   - カスケード、カスケードレジリエンシー機能を使用する場合（MS-1000-Cのみ）
   - LS-3000を使用する場合
  - 無線LANスイッチの設置
  - 無線APの設置

設置するときの注意

• 電源ケーブルや各メディアのケーブルに無理な力が加わるような配置は避けてください。

• テレビ、ラジオ、無線機などのそばに設置しないでください。

• 充分な換気ができるように、本製品の通気口をふさがないように設置してください。

• 傾いた場所や不安定な場所に設置しないでください。

• 底面を上にして設置しないでください。

• 本製品の上に物を置かないでください。

• 直射日光のあたる場所、多湿な場所、ほこりの多い場所に設置しないでください。

• 本製品は屋外ではご使用になれません。

• コネクターの端子にさわらないでください。静電気を帯びた手（体）でコネクターの端子に触れると静電気の放電により故障の原因になります。

• 本製品の各モジュールは、静電気に非常に敏感な部品を使用しています。静電気によって、電子部品が損傷する恐れがありますので、取り扱いの際は、ESDリストストラップを着用し、シャーシ前面のESDソケットに接続して静電防止対策を行ってください。


無線LANスイッチ、無線AP間の接続可能距離

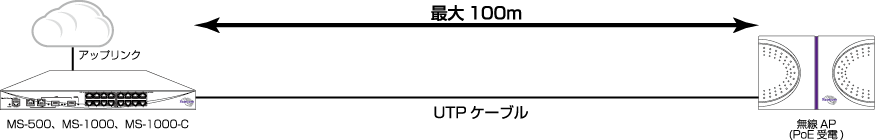

MS-500、MS-1000、MS-1000-Cの場合

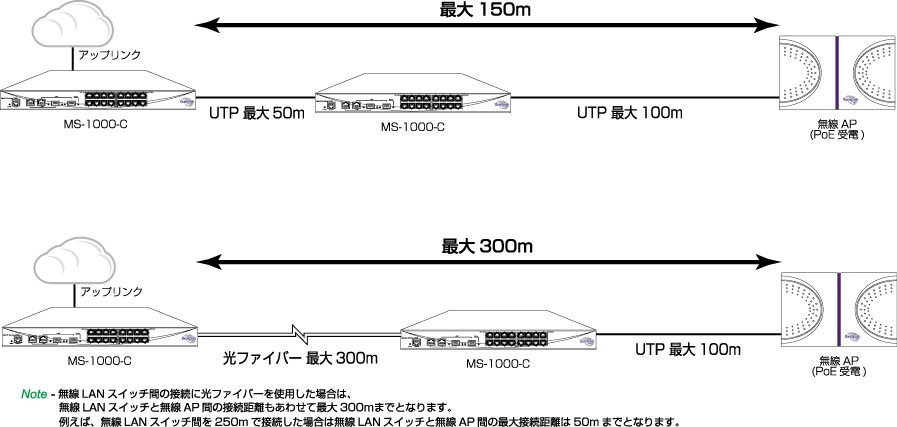

カスケード、カスケードレジリエンシー機能を使用する場合（MS-1000-Cのみ）

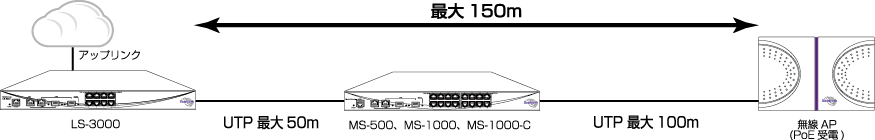

LS-3000を使用する場合

無線LANスイッチの設置

Note - 弊社指定品以外の設置金具を使用した設置を行わないでください。また、本ユーザーガイドに記載されていない方法による設置を行わないでください。不適切な方法による設置は、火災や故障の原因となります。

1. 電源ケーブルや各メディアのケーブルを外します。


2. 同梱のブラケット用ネジを使用して、本体両側面にブラケットを取り付けます。


3. ラックに付属のネジを使用して、19インチラックに本製品を取り付けます。


Note - ブラケットおよびブラケット用ネジは必ず同梱のものを使用してください。同梱以外のネジなどを使用した場合、火災や感電、故障の原因となることがあります。

Note - 無線LANスイッチを19インチラックへ取り付ける際は適切なネジで確実に固定してください。固定が不充分な場合、落下などにより重大な事故が発生する恐れがあります。

Note - 無線LANスイッチを接地された19インチラックに搭載するときは、電源のアースは19インチラックと同電位の場所からとるようにしてください。

無線APの設置

Note - 本製品をPoE給電で動作させる場合、本製品のアースへの接続やSTPケーブルによる給電をしないでください。PSE機器（無線LANスイッチ）と本製品の間にグランド電位差がある場合、給電が行われないことがあります。

1. 同梱の「設置工事用寸法シート」を、無線APをマウントする壁の位置に置きます。壁面の"穴あけ（Point for Drilling）"位置をマークします。


2. タッピングスクリュー2本を使用して壁面に取り付けます。無線APを壁面に取り付けられるようにネジの締め具合を調整してください。


3. 無線AP裏面の穴とネジの位置を合わせて、無線APを挿入します。


Note - 取り付け用のタッピングスクリューは付属しておりません。お客様にてご用意をお願いいたします。

1. 同梱の「設置工事用寸法シート」を、RP-22Enをマウントする壁の位置に置きます。壁の"穴あけ（Point for Drilling）"位置をマークします。


2. 同梱のブラケットをタッピングスクリュー2本を使用して壁面に取り付けます。


3. RP-22Enをブラケットに差し込み、ブラケット下部にあるネジ穴を使用し同梱の固定ネジでブラケットとRP-22Enを固定します。


Note - 取り付け用のタッピングスクリューは付属しておりません。お客様にてご用意をお願いいたします。

(C) 2016 アライドテレシスホールディングス株式会社

PN: 613-002288 Rev.B
