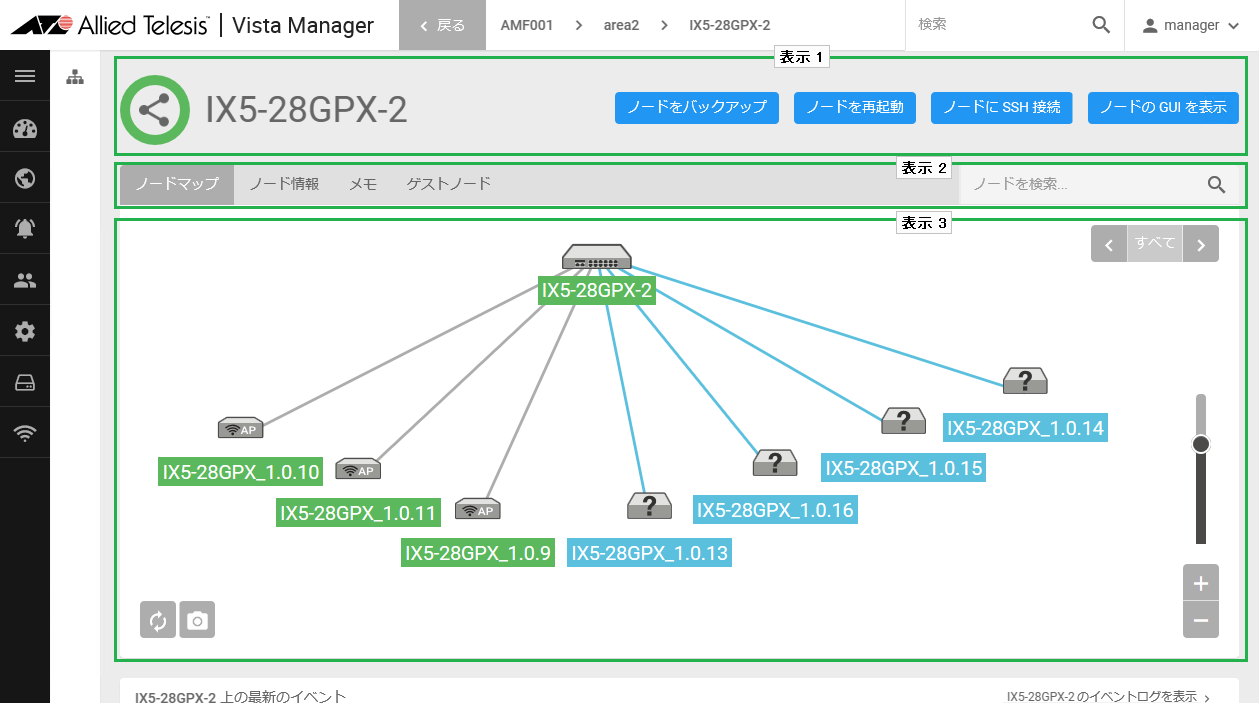

4.1.2.7 ノードマップ

AMFノードとAMFゲストノードの接続をグラフィカルに表示します。 コンテンツ欄上部にはAMFノードに対するコマンドボタンが、コンテンツ欄中央にはAMFノード配下のAMFゲストノードの接続を可視化したトポロジーマップが表示されます。
また、ここから、AMFノードの情報の表示、AMFノードに対するメモの表示/記録の他、AMFゲストノードのリストを表示することができます。

表示1

AMFノードの名前と状態、コマンドボタンを表示します。

項目名	説明
AMFノード名	AMFノード名を表示します。 また、AMFノード名の左側に、ノードの状態を円の色で表します。 緑 AMFノードは正常に動作しています。 黄 AMFノードに異常が発生しています。 赤 AMFノードがダウンしています。
「ノードをバックアップ」ボタン	該当AMFエリアのマスターに対し、ノードのAMFバックアップの実行を要求します。
「ノードを再起動」ボタン	該当AMFノードの再起動を要求します。
「ノードに SSH 接続」ボタン	該当AMFノードに対しSSH接続を行います。 Note SSH接続は、実際にはHTTPS接続でAMFコントローラーを経由し、指定のAMFノードを操作対象とするワーキングセットプロンプトを介して行われます。

表示2

項目名	説明
タブ	ノードマップのトポロジーマップ表示とノード情報、メモ、ゲストノードの一覧表示を切り替えます。 ノードマップ AMFノード配下のAMFゲストノードをトポロジーマップに表示します。 ノード情報 AMFノードの詳細な情報を表示します。 メモ AMFノードに関するメモを表示/編集します。 ゲストノード AMFノード配下のAMFゲストノードを一覧表示します。 設定 配下のAMFノードのバックアップの設定を行います。 Note ノードマップタブは、AMFノードの配下にAMFゲストノードが存在する場合にのみ表示されます。 Note 設定タブは、AMFコントローラーまたはAMFマスターのノードマップ画面にのみ表示されます。
ノードを検索...	検索したいAMFゲストノード名を入力します。 入力した文字列を含むAMFゲストノード名が一つだけある場合は、ノードマップが該当のゲストノードアイコンを中心に拡大表示されます。 入力した文字列を含むAMFゲストノード名が複数ある場合は、検索フィールドの下に検索候補が「ゲストノード名 | IPアドレス」の形式（例：「node1 | xxx.xxx.xxx.xxx」）で一覧表示されます。一覧から目的のAMFゲストノード名をクリックすると、ノードマップが該当のゲストノードアイコンを中心に拡大表示されます。 Note 大文字小文字は区別しません。

表示3

AMFノード配下のAMFゲストノードのトポロジーマップを表示します。

項目名	説明
トポロジーマップ	AMFノード配下のAMFゲストノードがトポロジーマップに表示されます。
ノードアイコン	アイコンでノードの種別を示します。また、アイコンの下にノード名を表示します。 ノードの状態は、ノード名の背景色で分類されます。 緑 AMFノードは正常に動作しています。 黄 AMFノードに異常が発生しています。 赤 AMFノードがダウンしています。
ゲストノードアイコン	アイコンの下にノード名を表示します。 ゲストノードの状態は、ゲストノード名の背景色で分類されます。 緑 AMFゲストノードはAVM EXによって管理されています。 水色 AMFゲストノードはAVM EXによって管理されていません。
距離	AMFノードからのAMFゲストノードの距離（ホップ数）によって、該当のノードアイコンを強調表示します。該当の距離以外のノードアイコンは半透明表示されます。 右矢印ボタンをクリックすると、表示する距離が「すべて」から「0」、「1」……と昇順に切り替わります。左矢印ボタンをクリックすると、表示する距離が降順に切り替わります。
ポーリングボタン	トポロジーマップを更新します。
画像ボタン	背景画像をアップロードします。
拡大/縮小ボタン	トポロジーマップを拡大（＋）または縮小（−）表示します。また、拡大/縮小ボタン上部のスライダーを上下することや、コンピューターマウスホイールの上下回転でも同様の操作ができます。

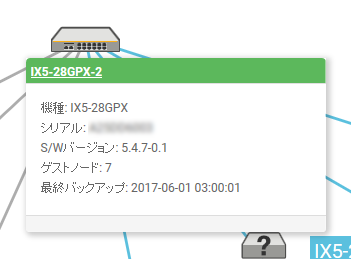

4.1.2.8 ノードマップ - AMFノード情報の表示

トポロジーマップにてノードアイコンをクリックすると、AMFノードの情報がトポロジーマップ上にポップアップ表示されます。

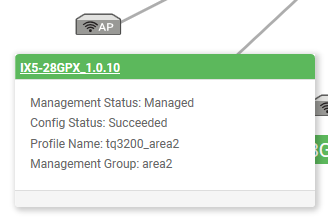

4.1.2.9 ノードマップ - AMFゲストノード情報の表示

トポロジーマップにてゲストノードアイコンをクリックすると、AMFゲストノードの情報がトポロジーマップ上にポップアップ表示されます。

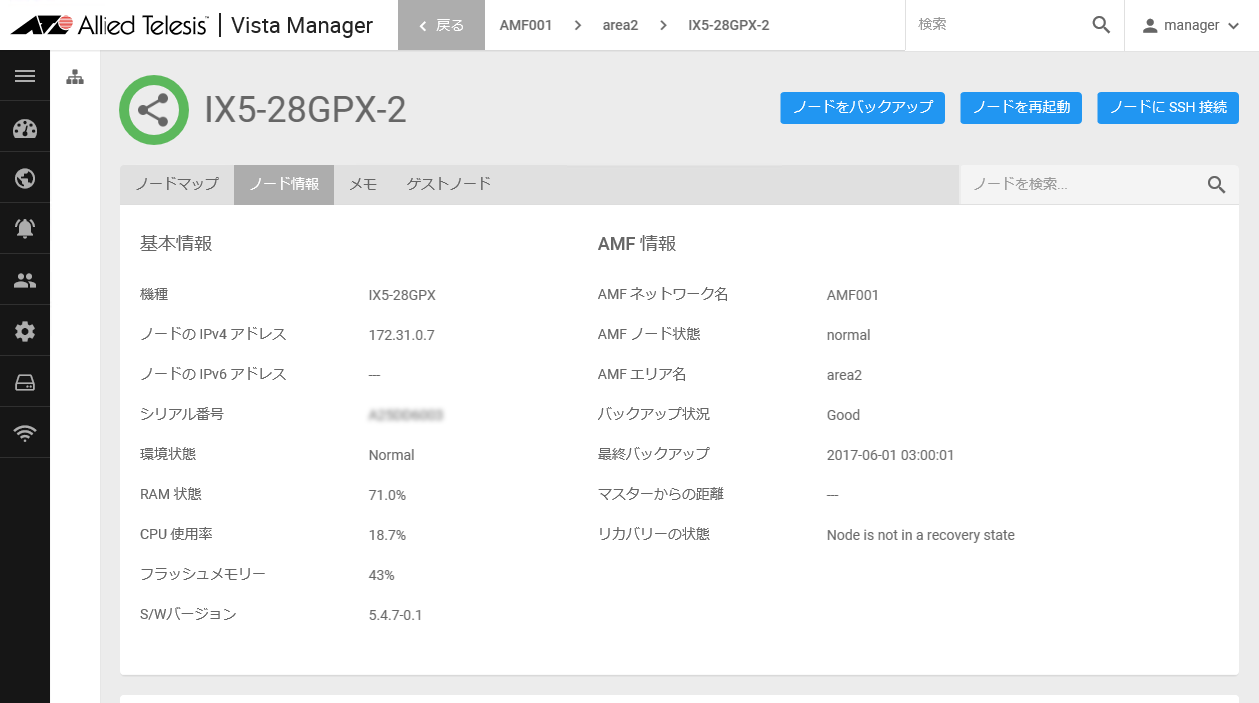

4.1.2.10 ノード情報

AMFノードの基本情報、および、AMF情報を表示します。

基本情報

項目名	説明
機種	AMFノードの機種名を表示します。
ノードの IPv4 アドレス	AMFノードのIPv4アドレスを表示します。
ノードの IPv6 アドレス	AMFノードのIPv6アドレスを表示します。
シリアル番号	シリアル番号を表示します。
環境状態	動作環境全体（本体、拡張モジュール、電源ユニット/ファンモジュール）の状態を表示します。
RAM 状態	メインメモリーの総容量に対する空き容量を表示します。
CPU 使用率	CPUの使用率を表示します。
フラッシュメモリー	フラッシュメモリーの使用率を表示します。
S/Wバージョン	稼働中のソフトウェアのバージョンを表示します。

AMF情報

項目名	説明
AMF ネットワーク名	所属するAMFネットワーク名を表示します。
AMF ノード状態	AMFネットワークにおけるAMFノードの状態を表示します。
AMF エリア名	所属するAMFエリア名を表示します。
バックアップ状況	バックアップの状況を表示します。
最終バックアップ	AMFノードのバックアップが最後に作成された日時を表示します。
マスターからの距離	AMFマスターからのAMFノードの距離（ホップ数）を表示します。
リカバリーの状態	オートリカバリーの実行状態を表示します。

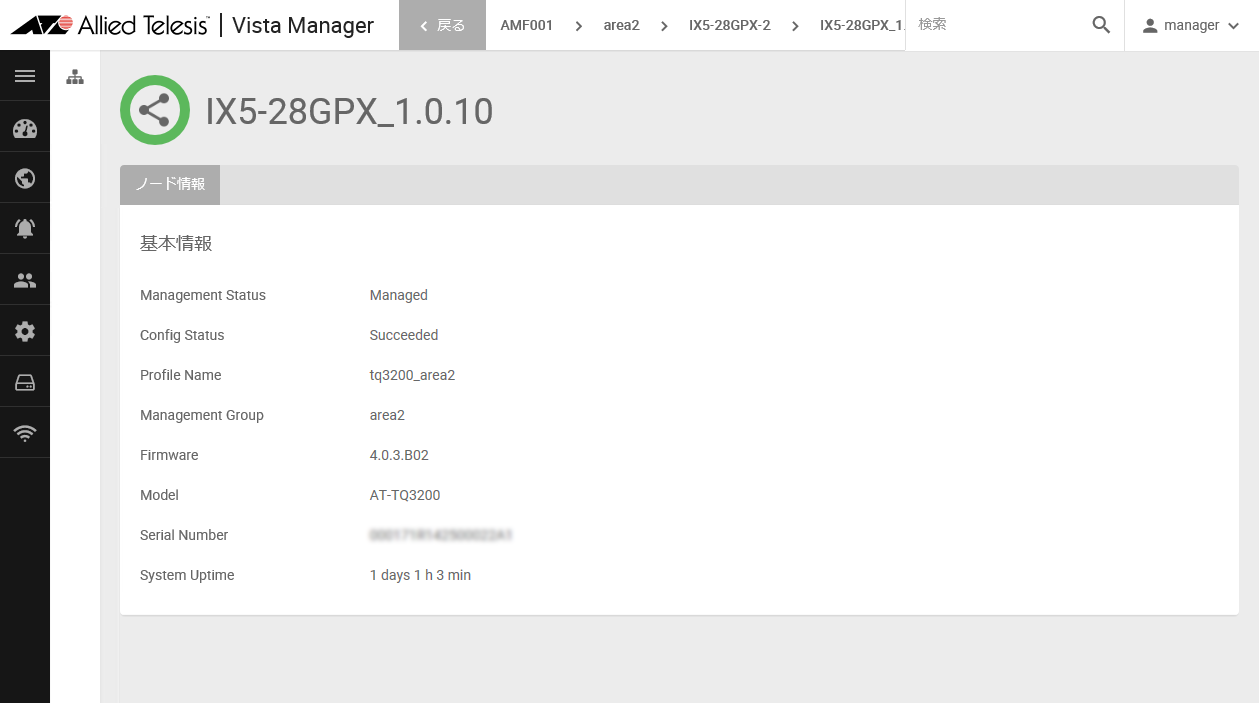

4.1.2.11 ノード情報 - AMFゲストノード情報の表示

AMFゲストノードの基本情報を表示します。
この項目は、管理下のゲストノードの場合のみ表示されます。

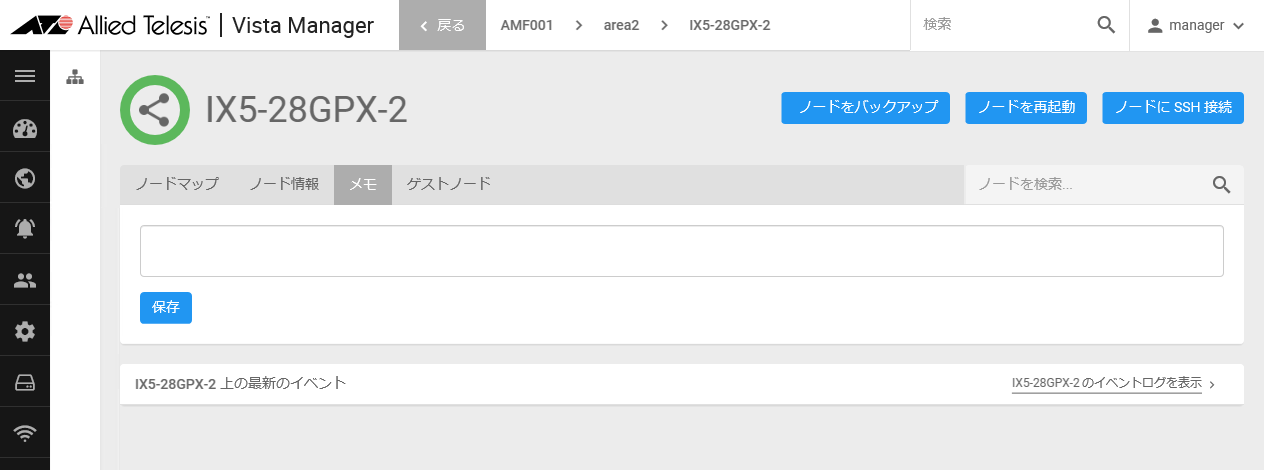

4.1.2.12 メモ

AMFノードに関する記録を表示、編集します。

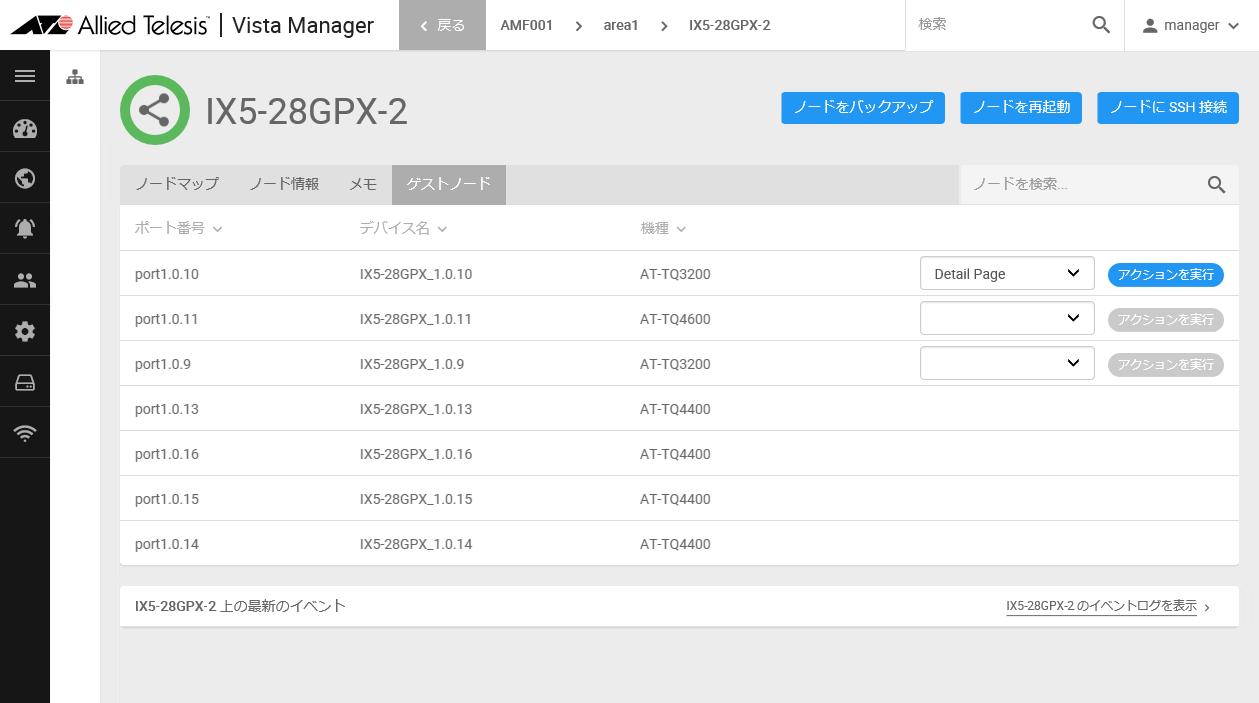

4.1.2.13 ゲストノード

AMFノード配下のAMFゲストノードを一覧表示します。

Note
ドロップダウンリストおよび「アクションを実行」ボタンは、AWCプラグイン管理下のゲストノードの行にのみ表示されます。

4.1.2.14 設定

AMFコントローラー、および、AMFマスターでは、バックアップの設定を行うことができます。
