AWCプラグイン編 / ウィンドウ構成

メニュー欄

コンテンツ欄

ナビゲート欄

管理欄

ポーリング

通知

ユーザー名

AWCプラグインの管理画面は、AVM EX本体の管理画面から独立しています。

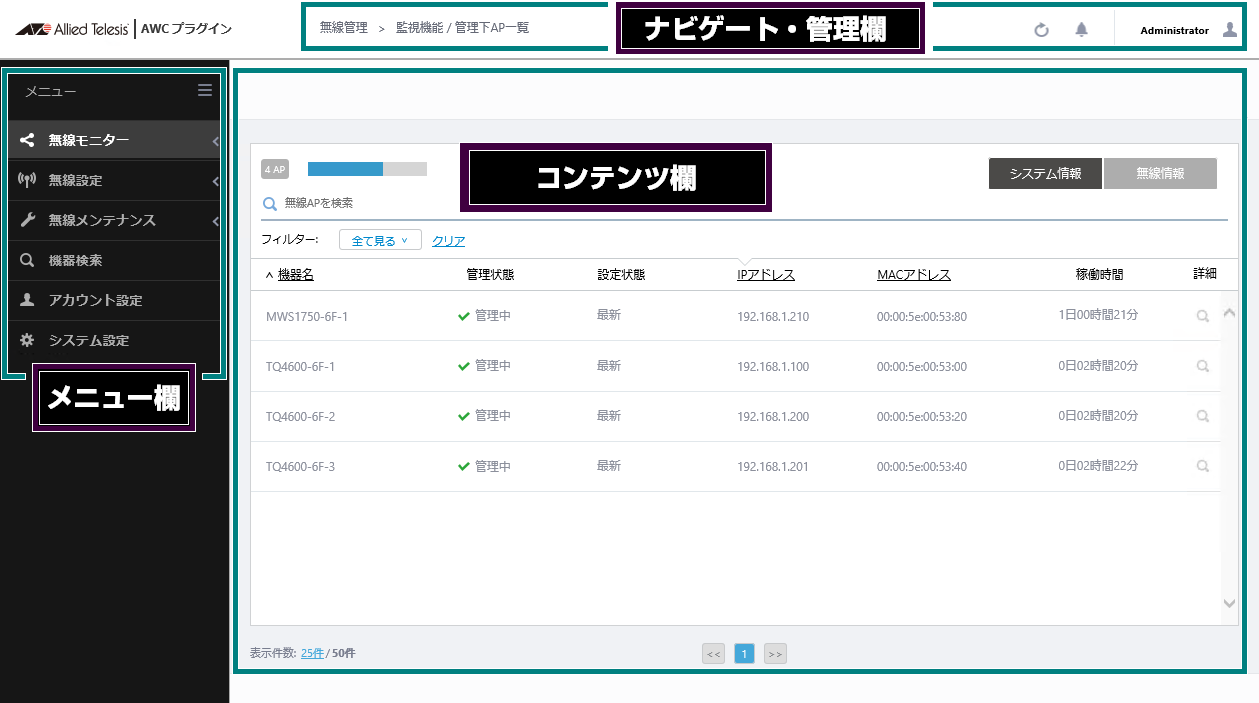

AWCプラグインの画面は「メニュー欄」、「コンテンツ欄」、「ナビゲート・管理欄」の3つに分かれています。

メニュー欄

一般アカウントは、「無線モニター」、「無線設定」、「機器検索」メニューが表示されます。
管理者アカウントは、一般アカウントのメニュー項目に加え「アカウント設定」、「システム設定」メニューが表示されます。

メニュー欄上部の「メニュー」をクリックすると、メニュー欄が折りたたまれアイコンのみの表示となります。
折りたたまれた状態から通常の状態に戻す場合は、メニュー欄の一番上の横3本線をクリックしてください。

各メニュー項目の画面詳細については、「画面リファレンス」の各節をご覧ください。

コンテンツ欄

各種設定情報やメニューで選択した情報などが表示されます。

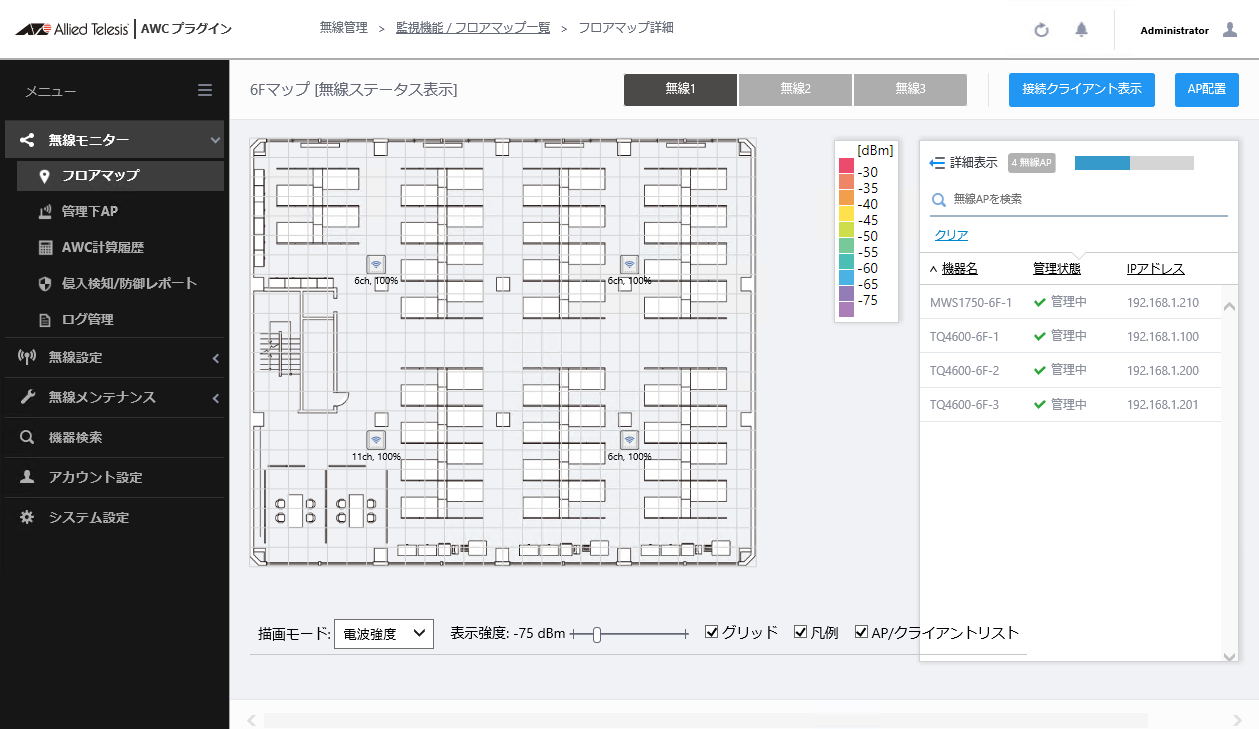

■ フロアマップ画面例

ナビゲート欄

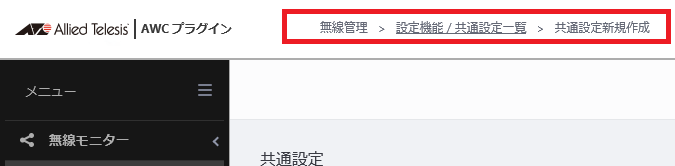

メニュー欄とコンテンツ欄の上部にコンテンツ欄で表示している画面の場所が表示されます。
前の画面に戻る際などにクリックすると以前の画面に戻ることができます。

管理欄

「ポーリング」ボタン、「通知」ボタン、ユーザー名が表示されます。

ポーリング

無線管理ログ、機器検索の無線クライアント情報をポーリングにより取得し、最新の情報に更新します。
ポーリング中はコンテンツ欄右下のステータス欄に「ポーリング中…」と表示されます。ポーリングは30分ごとに自動で行われます。
ポーリング終了後に、フロアマップ一覧、フロアマップ詳細以外を参照する場合はWebブラウザーの再読み込みを行ってください。

通知

通知メッセージを表示します。
AMFネットワークに未登録の無線APが接続された場合や無線APの自動設定適用（オートリカバリー）が行われた場合などに、「通知」ボタンに検出されたイベントの数をバッジ表示します。

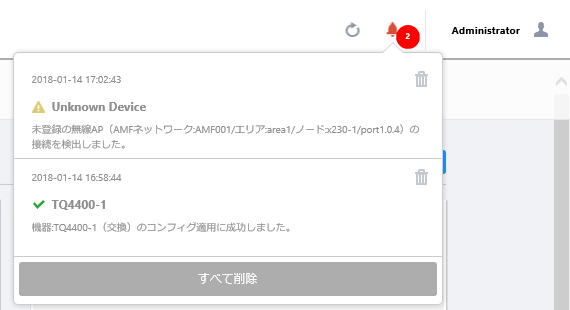

「通知」ボタンをクリックすると、通知メッセージがポップアップ表示されます。
通知メッセージの右上の削除（ゴミ箱）アイコンをクリックすると、確認済みの通知メッセージを消去できます。
また、通知メッセージポップアップの下の「すべて削除」をクリックすると、通知メッセージを消去できます。

ユーザー名

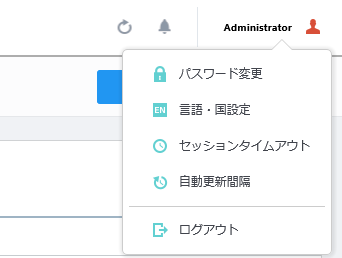

ユーザー名にマウスオーバーすると、パスワード変更、言語・国設定、セッションタイムアウトの設定、自動更新間隔、ログアウトのサブメニューが表示されます。

表 1：ユーザー名サブメニュー

項目	説明
パスワード変更	「パスワード変更」ダイアログが表示されます。現在のパスワードと新しいパスワード、新しいパスワードの確認欄にパスワードを入力し「適用」ボタンをクリックします。

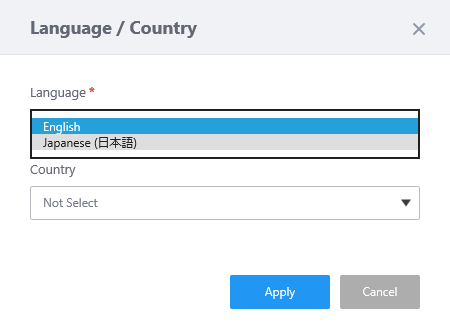

言語・国設定	「言語・国設定」ダイアログが表示されます。言語ドロップダウンリストから「日本語」または「英語(English)」を選択します。また、国ドロップダウンリストからお使いの無線APに設定するカントリーコード（通常は「JP - Japan」）を選択し、「適用」ボタンをクリックします。
セッションタイムアウト	ログイン後、何も操作を行わなかった場合に指定した時間でログアウトさせる「セッションタイムアウト」ダイアログが表示されます。セッションを保持させる時間を入力し「適用」ボタンをクリックします。セッションタイムアウトに指定可能な時間は、1分単位で6時間までです。記入例：セッションタイムアウトを45分に指定する場合は「0:45」、5時間10分の場合は「5:10」と入力します。セッションタイムアウトを指定しない場合は、「0:00」（デフォルト）と入力します。

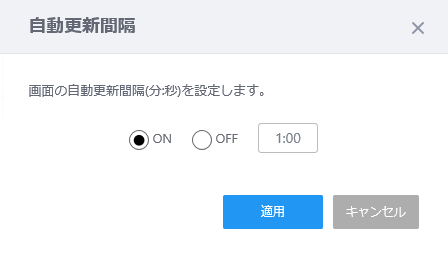

自動更新間隔	AWCプラグインの以下の画面にて更新を自動で行う「自動更新間隔」ダイアログが表示されます。フロアマップ詳細 [無線ステータス表示] フロアマップ詳細 [無線ステータス表示] リスト拡張表示管理下AP 自動更新間隔のON/OFFの設定、ONにした場合は分・秒を指定し、「適用」ボタンをクリックします。自動更新間隔に指定可能な時間は1分から10分までです。デフォルト値は1分です。記入例：自動更新間隔を5分に指定する場合は「5:00」と入力します。上記の画面では、自動更新からの経過時間を青色、次の自動更新までの残り時間を灰色のバーまたは白抜きの枠で表す、更新タイマーが表示されます。更新タイマーの外観は、Webブラウザーによって異なります。 Internet Explorerの場合： Google Chromeの場合：

PN: 613-002428 Rev.F
