AVM EX編 / 画面リファレンス / ネットワークマップ

ネットワークマップには、AMFネットワークに属するエリアが表示されます。
コンテンツ欄上部にはネットワークの詳細が、コンテンツ欄中央にはエリア同士の接続を可視化したトポロジーマップが表示されます。
また、ここから、AMFネットワーク内のエリアリスト、AMFエリア内のノードリストを表示することができます。

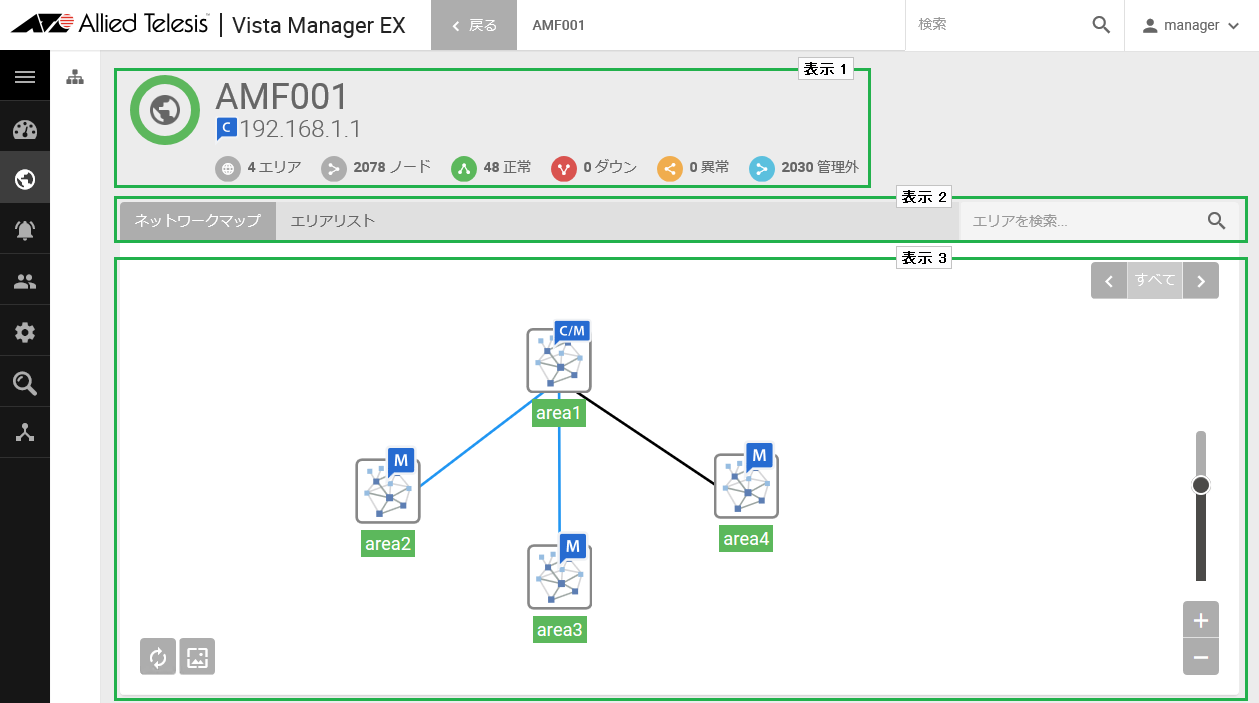

ネットワークマップ

■ 表示1
AMFネットワークの情報を表示します。

表 1：AMFネットワークの情報

項目名	説明
AMFネットワーク名	AVM EXで管理するAMFネットワーク名を表示します。また、AMFネットワーク名の左側に、正常/ダウン/異常の各ノードの数を円グラフで表示します。
IPアドレス	AMFコントローラーのIPアドレスを表示します。
X エリア	AMFネットワークに所属するAMFエリアの数を表示します。
X ノード	AMFネットワークに所属するノード数を表示します。
X 正常	正常なノード数を、緑色のアイコンとともに表示します。
X ダウン	ダウン状態のノード数を、赤色のアイコンとともに表示します。
X 異常	AMFセーフコンフィグが適用されているノード数が、黄色のアイコンとともに表示されます。 AMFクリーン状態のノードをAMFネットワークに接続した際、バックアップデータが存在しないなどの理由でオートリカバリーが行われなかった場合、一時的にAMFネットワークに参加するため、セーフコンフィグが適用されます。
X 管理外	AMFゲストノード数が、水色のアイコンとともに表示されます。

■ 表示2

表 2：ネットワークマップ表示切替タブ

項目名	説明
タブ	ネットワークマップのトポロジーマップ表示とAMFエリアの一覧表示を切り替えます。ネットワークマップ AMFネットワークのトポロジーマップを表示します。エリアリスト AMFネットワーク内のAMFエリアを一覧表示します。
エリアを検索...	検索したいAMFエリア名を入力します。入力した文字列を含むAMFエリア名が一つだけある場合は、ネットワークマップが該当のAMFエリアアイコンを中心に拡大表示されます。入力した文字列を含むAMFエリア名が複数ある場合は、検索フィールドの下に検索候補が「エリア名 \| AMFネットワークのIPアドレス/マスターのノード名」の形式（例：「area1 \| xxx.xxx.xxx.xxx/VAA」）で一覧表示されます。一覧から目的のAMFエリア名をクリックすると、ネットワークマップが該当のAMFエリアアイコンを中心に拡大表示されます。 Note 大文字小文字は区別しません。

■ 表示3

表 3：トポロジーマップ

項目名	説明
トポロジーマップ	AMFネットワーク内のAMFエリアがトポロジーマップに表示されます。
エリアアイコン	アイコンの下にエリア名を表示します。エリアの状態は、エリア名の背景色で分類されます。緑 AMFエリア内のノードはすべて正常に動作しています。赤 AMFエリア内の一部のノードがダウンしています。灰 AMFエリアのAMFマスターからの応答がありません。
バッジ	エリアアイコンの上に、AMFエリアの管理上の役割に応じたバッジが表示されます。 AMFコントローラーにより直接管理されているエリアを示します。 AMFマスターにより管理されているエリアを示します。
エリアの接続線	エリアアイコンを接続している線は黒色で表示されます。 AMF仮想リンクを設定している場合は青色で表示されます。
距離	AMFコントローラーからのAMFエリアの距離（ホップ数）によって、該当のエリアアイコンを強調表示します。該当の距離以外のエリアアイコンは半透明表示されます。右矢印ボタンをクリックすると、表示する距離が「すべて」から「0」、「1」……と昇順に切り替わります。左矢印ボタンをクリックすると、表示する距離が降順に切り替わります。
ポーリングボタン	トポロジーマップを更新します。
画像ボタン	背景画像をアップロードします。
拡大/縮小ボタン	トポロジーマップを拡大（＋）または縮小（－）表示します。また、拡大/縮小ボタン上部のスライダーを上下することや、コンピューターマウスホイールの上下回転でも同様の操作ができます。

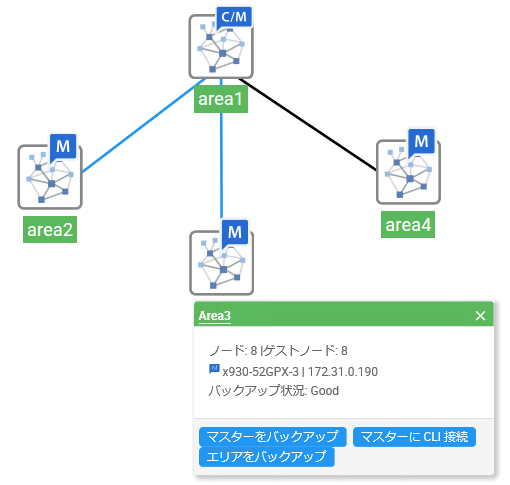

AMFエリア情報の表示

トポロジーマップにてエリアアイコンをクリックすると、AMFエリアの情報がトポロジーマップ上にポップアップ表示されます。

表 4：AMFエリアポップアップ表示

項目名	説明
AMFエリア名	AMFエリア名を表示します。 AMFエリアの状態は、AMFエリア名の背景色で分類されます。緑 AMFエリア内のノードはすべて正常に動作しています。赤 AMFエリア内の一部のノードがダウンしています。灰 AMFエリアのAMFマスターからの応答がありません。 AMFエリア名をクリックすると、該当のAMFエリアのエリアマップが表示されます。 Note 一般アカウントの場合、管理者から許可されたAMFエリアのみ表示されます。
ノード数、ゲストノード数	AMFエリアに所属するAMFノード数、AMFゲストノード数を表示します。
マスター情報	AMFマスターに関する情報が「AMFノード名 \| IPアドレス」の形式で表示されます。
バックアップ状況	バックアップの状況を表示します。
「マスターをバックアップ」ボタン	該当AMFエリアのAMFマスターに対し、AMFマスターのバックアップの実行を要求します。
「マスターに CLI 接続」ボタン	該当AMFエリアのAMFマスターのコマンドラインインターフェース（CLI）に対し接続を行います。 Note CLI接続は、HTTPS接続でAMFコントローラー（存在しない場合はAMFマスター）を経由し、指定のAMFノードを操作対象とするワーキングセットプロンプトを介して行われます。
「エリアをバックアップ」ボタン	該当AMFエリアのマスターに対し、エリア内の全ノードのAMFバックアップの実行を要求します。
削除	該当AMFエリアをネットワークマップから削除します。 AMFエリアのAMFマスターから応答がない場合のみ表示されます。

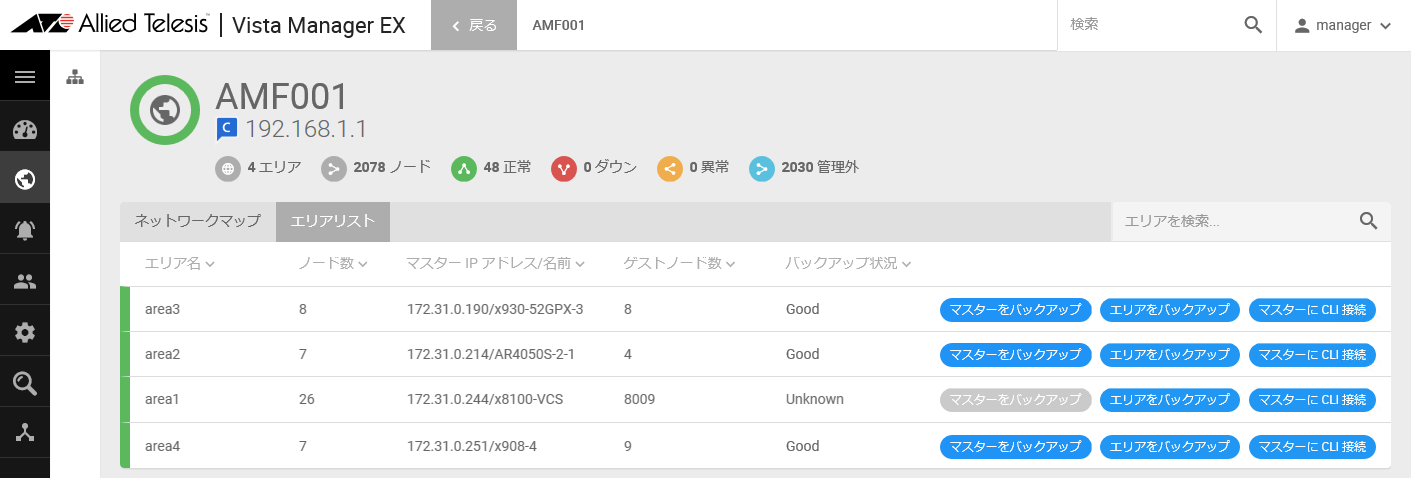

エリアリスト

ネットワークマップ上部のタブからエリアリストをクリックすると、AMFネットワーク内に存在するAMFエリアの一覧が表示されます。
一覧のタイトル行の各項目をクリックすると、該当の項目に従って一覧をソートすることができます。同じ項目を再度クリックすると、ソートの昇順/降順を切り替えることができます。

表 5：エリアリスト

項目名	説明
状態	エリアの状態は、エリア名の各行左端の帯の色で分類されます。緑 AMFエリア内のノードはすべて正常に動作しています。赤 AMFエリア内の一部のノードがダウンしています。灰 AMFエリアのAMFマスターからの応答がありません。
エリア名	エリア名を表示します。エリア名をクリックすると、該当のAMFエリアのエリアマップが表示されます。 Note 一般アカウントの場合、管理者から許可されたAMFエリアのみ表示されます。
ノード数	AMFエリア内のノード数を表示します。
マスター IP アドレス/名前	AMFエリアのマスターのIPアドレスとノード名を「AMFネットワークのIPアドレス/マスターのノード名」の形式で表示します。
ゲストノード数	AMFエリアに接続しているゲストノード数を表示します。
バックアップ状況	バックアップの状況を表示します。
削除	該当AMFエリアをネットワークマップから削除します。 AMFエリアのAMFマスターから応答がない場合のみ表示されます。
「マスターをバックアップ」ボタン	該当AMFエリアのマスターに対し、マスターのAMFバックアップの実行を要求します。
「エリアをバックアップ」ボタン	該当AMFエリアのマスターに対し、エリア内の全ノードのAMFバックアップの実行を要求します。
「マスターに CLI 接続」ボタン	該当AMFエリアのマスターのコマンドラインインターフェース（CLI）に対し接続を行います。 Note CLI接続は、HTTPS接続でAMFコントローラー（存在しない場合はAMFマスター）を経由し、指定のAMFノードを操作対象とするワーキングセットプロンプトを介して行われます。

PN: 613-002428 Rev.G
