AWCプラグイン編 / 各種操作 / 無線管理 / 無線APの登録、情報編集、削除

ここでは、無線APの登録、情報の編集、削除する方法について説明します。

無線APの登録

• AMFネットワーク側


  • 無線AP（AT-TQシリーズ）の管理用VLANはタグなしVLANに設定している

  • 無線APがAMFノードにゲストノードとして設定されており、接続するゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するよう設定されている

  • AMFノードのDHCP Snooping機能が有効に設定されている


    Note

    無線APの管理用VLAN上でのみDHCP Snooping機能を有効に設定してください。



• AVM EX側


  • 該当のAMFネットワークが管理対象に設定されている



• 無線AP側


  • AT-TQシリーズ ファームウェアバージョン 4.2.0 B06以降または4.1.1 S05以降がインストールされている

  • DHCPクライアント機能が有効（デフォルト）に設定されており、DHCPサーバーからIPアドレスを取得している


Note

1つの管理グループでサポート可能な無線APの台数は350台までです。

Note

AT-MWS APシリーズをAWCプラグインの管理下に登録する場合は、まずAT-MWS APシリーズの設定を工場出荷時設定にリセットしたうえで、IPアドレスを適切に設定する必要があります。
また、AT-MWS2533APを使用する場合、LAN1/LAN2ポートを両方接続するためには、IPアドレスに加え、STPまたはLACPの設定が必要となります。
AT-MWS APシリーズの単独での設定については、「AT-MWS APシリーズ リファレンスマニュアル」をご覧ください。

Note

無線APの「LLDP、イーサネット設定、HTTP/HTTPS設定」の設定は、無線APのWeb設定画面にて行います。「無線APのWeb設定画面からの変更」に記載されている手順で設定してください。
なお、無線APのWeb設定画面で設定する項目の説明は、弊社Webページ掲載の「AT-TQシリーズ リファレンスマニュアル」、「AT-MWS APシリーズ リファレンスマニュアル」をご覧ください。

Note

AMFゲストノードとして動作している無線APを管理する場合は、ゲストノードとしてのコンフィグのバックアップ、手動リカバリー機能の併用は未サポートとなります。

無線APの手動登録

1. メニューから「無線設定」→「登録・設定」を選択します。


2. コンテンツ欄右上の歯車アイコンにマウスオーバーします。


3. 表示されたメニューから「手動で登録」をクリックします。

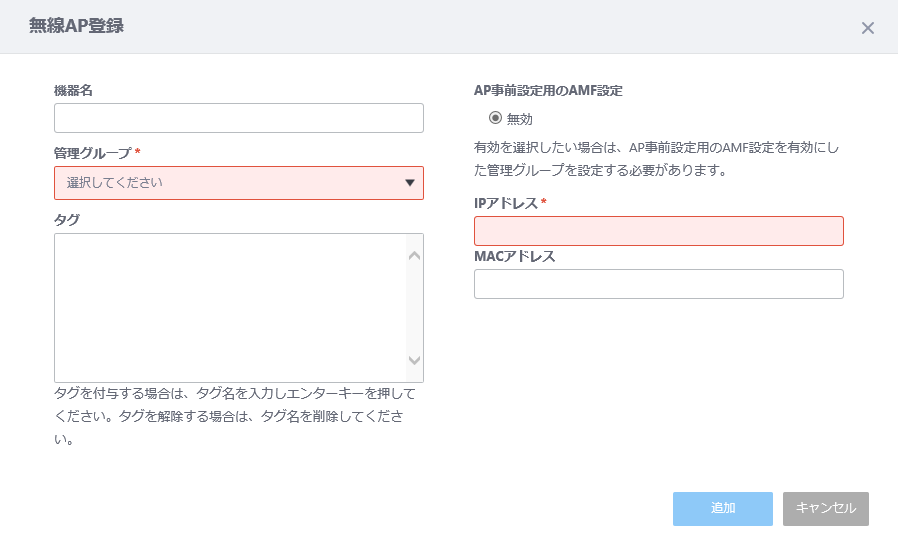

4. 「無線AP登録」ダイアログが表示されます。




   表 1：「無線AP登録」ダイアログ（手動登録）


   項目名	説明
   機器名	無線APの機器名を入力します。100文字以内で入力してください。空欄とした場合は、後述の「AP事前設定用のAMF設定」の有効/無効に従って自動設定されます。 AMF設定無効時 MACアドレスが自動設定されます。 AMF設定有効時 「（ノード名）-（ポート番号）」の形式で設定されます（例：x230_1-port1.0.1）。
   管理グループ	無線APを所属させる管理グループを指定します。（必須）
   タグ	タグを付与する場合は、タグ入力欄にタグを入力しEnterキーを押下します。 タグ1個に使用できる文字は、連続した半角スペースを除き、半角・全角のどちらも可能で100文字までです。 タグを解除する場合は、タグの右側に表示されている×印をクリックします。 Note タグの登録時、コピー＆ペーストでタグを登録すると、貼り付け時に全文が表示されません。そのままEnterキーを押下すると全文が表示され保存できます。 Note タグ編集時、改行を含む値をペーストすると表示がおかしくなる場合がありますので、タグに改行を含む値をペーストするオペレーションは未サポートです。 Note 付与したタグの文字数が多い場合、ノードマップ画面、フロアマップ詳細画面、機器検索画面のタグフィルターリストで全文字を表示することができません。その場合はタグの文字数を減らしてください。
   AP事前設定用のAMF設定	AMFネットワークにゲストノードとして登録されている無線APを、AMF設定によって選択するか否かを指定します。 「無効」を選択すると、AWCプラグインは、無線APのIPアドレスとMACアドレスを使用して管理下APの識別を行います。事前に無線APのIPアドレスの設定が必要となります。 「有効」を選択すると、AWCプラグインは、無線APのAMFゲストノード情報（AMFゲストノードが接続されたAMFネットワーク、エリア、ノード、ポート）を使用して管理下APの識別を行います。 管理グループに管理可能なAMFエリアを設定していない場合は、「有効」は表示されません。 デフォルトは「無効」です。 「AP事前設定用のAMF設定」の選択によって、登録する無線APの情報が異なります。 AMF設定無効の場合 IPアドレス： 無線APのIPアドレスを指定します。（必須） MACアドレス： 無線APのMACアドレスを指定します（MACアドレスの表記形式は「xx:xx:xx:xx:xx:xx」を使用してください）。AT-MWS2533APでは、接続しているポートに関わらず、LAN1ポートのMACアドレスを指定します。 Note MACアドレスは APを管理する際に必須となります。 AMF設定有効の場合 ネットワーク名： ゲストノードの所属するAMFネットワークを選択します。（必須） エリア名： ゲストノードの所属するAMFエリアを選択します。（必須） ノード名： ゲストノードの所属するAMFノードを選択します。（必須） ポート番号： ゲストノードの設定されたスイッチポート番号を入力します。（必須）
   「追加」ボタン	設定した情報で無線APを追加します。
   「キャンセル」ボタン	無線APの登録を止めます。



5. 設定を終えたら「追加」ボタンをクリックします。


6. 無線APに適用する共通設定を指定します。
   共通設定の適用手順は、「無線APの管理グループ、共通設定の変更」の「共通設定の変更」をご覧ください。


CSVからの無線AP登録

Note

無線APのCSVからの登録は一度に1000台まで可能です。

1. メニューから「無線設定」→「登録・設定」を選択します。


2. コンテンツ欄右上の歯車アイコンにマウスオーバーします。


3. 表示されたメニューから「CSVから登録」をクリックします。


4. 「CSVから登録」ダイアログが表示されます。




   表 2：「CSVから登録」ダイアログ


   項目名	説明
   「ファイルを選択」ボタン	事前に作成したCSVファイルを指定します。 CSVファイルに記述する項目は、後述の「AP事前設定用のAMF設定」の有効/無効によって異なります。 AMF設定無効の場合 CSVファイルは、下記の項目順で作成してください。 ※行の先頭に「#」を入力した場合、その行に記載された内容は無視されます。 1列目：機器名 2列目：IPアドレス（必須） 3列目：MACアドレス 4列目：タグ名（カンマ区切り、CSVエスケープすること） ※4列目以降は何も記入しないでください。 ※AT-MWS2533APでは、接続しているポートに関わらず、LAN1ポートのMACアドレスを指定します。 AMF設定有効の場合 CSVファイルは、下記の項目順で作成してください。 ※行の先頭に「#」を入力した場合、その行に記載された内容は無視されます。 1列目：機器名 2列目：ネットワーク名（必須） 3列目：エリア名（必須） 4列目：ノード名（必須） 5列目：ポート番号（必須） 6列目：タグ名（カンマ区切り、CSVエスケープすること） ※6列目以降は何も記入しないでください。 サンプルCSVファイルは下記に保存されています。 [AVM EXをインストールしたディレクトリー]\Plugins\AT-AWC\tools\import_wireless_APs_sample.csv Note 中身の形式自体が不正の場合は内容に関係なく1行目の機器名がエラーと表示されます。 Note CSV以外の形式のファイルも指定は可能ですが、未サポートとなります。
   管理グループ	追加する無線APを所属させる管理グループを選択します。
   AP事前設定用のAMF設定	AMFネットワークにゲストノードとして登録されている無線APを、AMF設定によって選択するか否かを指定します。 「無効」を選択すると、登録対象の無線APをIPアドレスとMACアドレスで指定します。 「有効」を選択すると、登録対象を接続ポートを指定して選択することができます。無線APがIPアドレスをDHCPサーバーから取得する設定の場合などに有効です。 管理グループに管理可能なAMFエリアを設定していない場合は、「有効」は表示されません。 デフォルトは「無効」です。
   「追加」ボタン	指定したファイルを追加します。
   「キャンセル」ボタン	無線APの登録を止めます。



5. 設定を終えたら「追加」ボタンをクリックします。


6. 無線APに適用する共通設定を指定します。
   共通設定の適用手順は、「無線APの管理グループ、共通設定の変更」の「共通設定の変更」をご覧ください。


ゲストノードからの無線AP登録

Note

選択した管理グループに登録されているAMFネットワーク、エリアに所属するゲストノードが登録候補リストに表示されます。

Note

ゲストノードから登録した無線APは登録候補のリストに表示されなくなります。

Note

AT-MWS APシリーズはAMFネットワークにゲストノードとして接続することができません。手動で登録、またはCSVから登録を行ってください。

1. メニューから「無線設定」→「登録・設定」を選択します。


2. コンテンツ欄右上の歯車アイコンにマウスオーバーします。


3. 表示されたメニューから「ゲストノードから登録」をクリックします。

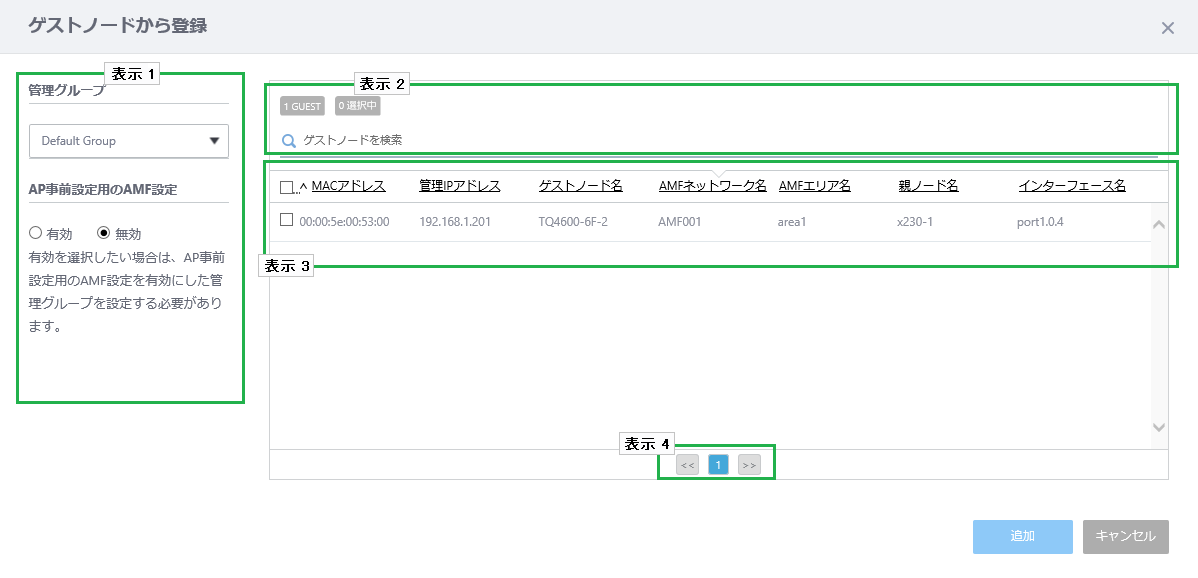

4. 「ゲストノードから登録」ダイアログが表示されます。





   ■ 表示1

   表 3


   項目名	説明
   管理グループ	追加する無線APを所属させる管理グループを選択します。
   AP事前設定用のAMF設定	AMFネットワークにゲストノードとして登録されている無線APを、AMF設定によって選択するか否かを指定します。 「無効」を選択すると、登録対象の無線APをIPアドレスとMACアドレスで指定します。 「有効」を選択すると、登録対象を接続ポートを指定して選択することができます。無線APがIPアドレスをDHCPサーバーから取得する設定の場合などに有効です。 管理グループに管理可能なAMFエリアを設定していない場合は、「有効」は表示されません。 デフォルトは「無効」です。
   「追加」ボタン	指定した無線APを追加します。
   「キャンセル」ボタン	無線APの登録を止めます。


   ■ 表示2

   表 4


   項目名	説明
   X GUEST	ゲストノードの総数が表示されます。
   X 選択中	選択済みのゲストノード（チェックボックスにチェックを入れている）の総数が表示されます。
   ゲストノードを検索	ゲストノードの検索を行えます。検索したいキーワードを入力します。 検索後、元のリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。 Note 複数の内容を含む項目の中の区切り文字（「ネットワーク：エリア」の「：」など）は検索対象になりません。ただし、文字列として使用している場合は検索できます。
   「全アイコン」ボタン	すべてのゲストノードを一覧に表示します。
   「無線AP」ボタン	ゲストノードのうち、無線APのみを一覧に表示します。


   ■ 表示3

   表 5


   項目名	説明
   チェックボックス	選択されているゲストノードのチェックボックスにチェックが入ります。リストの一番上のチェックボックスにチェックを入れるとリスト内のゲストノードすべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
   MACアドレス	MACアドレスが表示されます。
   管理IPアドレス	管理IPアドレスが表示されます。
   ゲストノード名	ゲストノード名が表示されます。
   AMFネットワーク	所属するAMFネットワーク名が表示されます。
   AMFエリア名	所属するAMFエリア名が表示されます。
   親ノード名	親ノード名が表示されます。
   インターフェース	ゲストノードのインターフェース名が表示されます。


   ■ 表示4

   表 6


   項目名	説明
   ＜＜	最初のリストに戻ります。
   番号	ページ番号です。
   ＞＞	最後のリストに移動します。



5. 設定を終えたら「追加」ボタンをクリックします。


6. 無線APに適用する共通設定を指定します。
   共通設定の適用手順は、「無線APの管理グループ、共通設定の変更」の「共通設定の変更」をご覧ください。


ゼロタッチコンフィグ

Note

ゼロタッチコンフィグを行うには、AMFネットワーク側で適切に設定されている必要があります。

無線APの情報編集

1. メニューから「無線設定」→「登録・設定」を選択します。


2. リストから編集したい無線APの列右にある編集アイコンをクリックします。

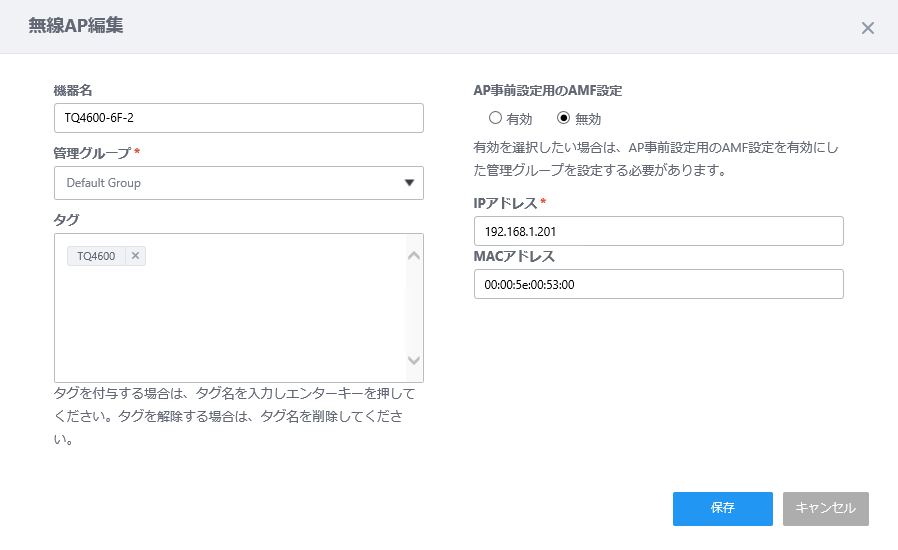

3. 「無線AP編集」ダイアログが表示されます。






4. 編集が完了したら、「保存」ボタンをクリックします。


無線APの削除

Note

最後のページを表示中にページのすべてのエントリーを削除した場合、ページ自体は削除されず、エントリーのないページが表示されます。ページの移動か画面の再読み込みにより削除後のページ数が反映されます。

1. メニューから「無線設定」→「登録・設定」を選択します。


2. 削除したい無線APのチェックボックスにチェックを入れます（複数選択可能）。


3. コンテンツ欄右上の歯車アイコンにマウスオーバーします。


4. 表示されたメニューから「削除」をクリックします。


5. 「確認」ダイアログが表示されます。


6. 「削除」ボタンをクリックします。
