AWC-CB（AWC-Channel Blanket）

AWC-CB（AWC-Channel Blanket）は、特許技術により、複数の無線APを仮想的に単一チャンネルとして提供するブランケット型無線ネットワークと、従来型のセル型無線ネットワークを組み合わせた、ハイブリッド・ワイヤレスシステムです。

セル型、ブランケット型のネットワークは、それぞれ、AP共通設定、CB共通設定のVAPとして、同じ無線APに設定できます。

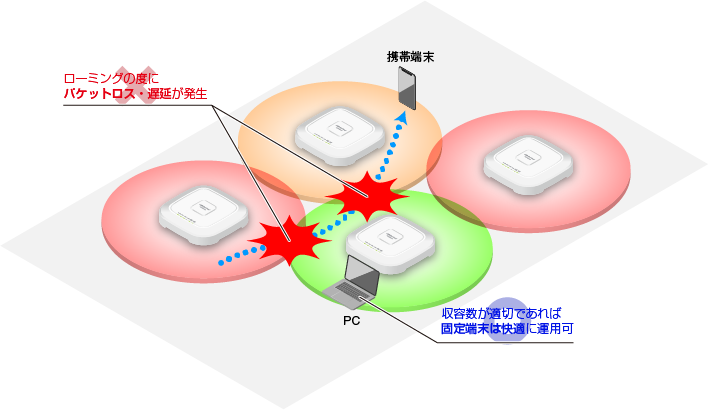

従来型のセル型無線ネットワークでは、無線AP1台でカバーできない広いフロアに無線ネットワークを提供する場合、異なるチャンネルで動作する複数台の無線APを用いてフロアを網羅します。
運用する無線APが増加するとチャンネル設計が複雑になるうえ、フロア内の移動には無線AP間のローミングが伴い、パケットロスが生じたり、移動した先に無線APがあるにもかかわらず先に接続した無線APと低品質な電波状況での通信を続けてしまう「スティッキー端末」が発生したりします。

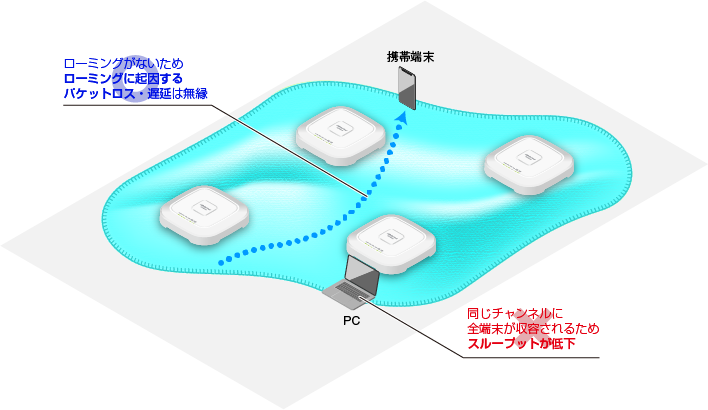

これに対し、ブランケット型ネットワークでは、共通の無線チャンネルでフロア全体を包み込むため、ローミングによるパケットロスやスティッキー端末が発生せず、安定した通信が可能となります。また、煩わしいチャンネル設計は不要です。
一方で、ブランケット配下の無線クライアントは、すべて同じチャンネルで通信を行うため、同時に送信を行える無線APは原則として1台のみとなり、ダウンリンクのスループットは低下します。

セル型とブランケット型の無線ネットワークには以下の違いがあります。

表 1：セル型とブランケット型の比較

	セル型（従来型）	ブランケット型
ローミング	× 端末に依存	◎ ゼロ時間
設置	△ 煩雑なチャンネル設計が必要	◎ 同一チャンネルを利用するためチャンネル設計不要
スループット	○ 複数セルを運用しセルあたりの端末数を抑えることで高スループットを実現可能	× 同一チャンネルを利用するため端末数増加時のスループットは低下

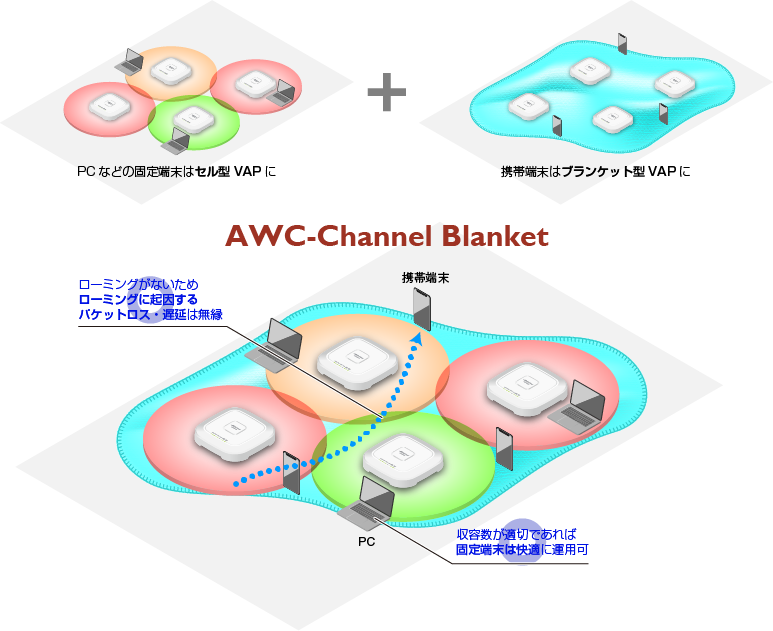

AWC-CBでは、セル型とブランケット型の双方の利点を組み合わせ、快適なネットワークを簡便に導入することができます。
例えば、比較的移動が少なく高スループットの通信を行うPCなどの固定端末をセル型ネットワークに、頻繁に移動を行い、かつスループットを重視しない移動端末をブランケット型ネットワークに収容することで、ネットワークをより効率的に運用できます。
また、AWC-CBのNatural Reuseテクノロジーにより、ブランケット型での運用時において、互いに電波干渉しない複数の無線端末は、異なるAPを利用して同時に通信できます。

必要ライセンス

AWCプラグインにてAWC-CB機能を使用するには、以下のライセンスが必要となります。

AT-Vista Manager EXライセンス（1年、6年、7年）
無線LANコントローラーライセンス（10AP）（1年、6年、7年）
無線チャンネルブランケットライセンス（10AP）（1年、6年、7年）

無線チャンネルブランケットライセンスは、AWC-CBのチャンネルブランケットに所属する無線APの台数に応じて、必要な口数が変化します。無線チャンネルブランケットライセンス 1口で無線AP 10台まで対応し、ライセンスを追加購入することでチャンネルブランケットに所属可能な無線APの台数を拡張することができます。

例えば、セル型のみで運用する無線APが40台、チャンネルブランケットを構成する無線APが25台の場合、以下のライセンス数が必要です。

表 2：必要ライセンス数の例

	セル型	チャンネルブランケット	合計
無線AP台数	40台	25台	65台
AT-Vista Manager EXライセンス	1口		1口
無線LANコントローラーライセンス（10AP）	4口（最大40AP）	3口（最大30AP）	7口
無線チャンネルブランケットライセンス（10AP）	－	3口（最大30AP）	3口

対応無線AP

AWC-CBに所属できる無線APの具体的な機種は以下の通りです。

AT-TQシリーズ
AT-TQ5403
ファームウェアバージョン 5.1.0 B02以降

対応可能数

AWCプラグインで管理可能なAWC-CB関連の設定数は以下の通りです。

CB共通設定
100個まで
チャンネルブランケット
100個まで
チャンネルブランケットあたり無線AP数
100台まで
チャンネルブランケットあたりVAP数
4個まで（AT-TQ5403使用時。2.4GHz/5GHz W52で各2個）
無線クライアント数
- AT-TQ5403 ファームウェアバージョン 5.1.0 使用時
  無線バンドあたり200台まで
- AT-TQ5403 ファームウェアバージョン 5.1.1 使用時
  無線バンドあたり500台まで

  Note
  ブランケット型VAP 1個のみを設定した場合も、同じ無線バンド（無線1または無線2）に複数のセル型/ブランケット型VAPを設定した場合も、500台までとなります。
  なお、セル型VAPの接続可能な無線クライアントは無線バンドあたり200台までです。

AWC-CB導入の流れ

AWC-CBの設定は以下の手順で行います。

■ 新規無線APを設定する場合

無線APを運用するフロアに設置します。
AWCプラグインに無線APを登録します。
「AP登録・設定」画面にて、無線APをAWCプラグインに登録します。
フロアマップに無線APを配置します。
「フロアマップ」画面にて、フロアマップを作成し、無線APを配置します。
手順6で無線APを選択する際に、管理グループ内の無線AP一覧から選択する場合は、フロアマップの作成は不要です。1つの管理グループに多数の無線APを登録している場合は、フロアマップを作成しておくことをお勧めします。
AP共通設定を作成します。
「AP共通設定」画面にて、共通設定、AP本体設定、有線設定、無線設定に加え、セル型無線ネットワーク用のVAPを登録します。
ブランケット型無線ネットワークの共通設定である、CB共通設定を作成します。
「CB共通設定」画面にて、CB共通設定名や管理グループを選択し、CB VAP（ブランケット型無線ネットワークのVAP）を作成します。
CB共通設定ごとにCB VAPは4つまで作成できます。
CB共通設定を適用するチャンネルブランケットを作成します。
「CB共通設定」画面にて、チャンネルブランケットを作成し、所属する無線APを選択します。
無線APは、フロアマップに配置した無線APをクリックして視覚的に選ぶ方法と、管理グループ内の無線AP一覧から選ぶ方法の、2通りの方法で選択できます。
詳細な手順については、「チャンネルブランケットの作成」をご覧ください。
無線APにAP共通設定を適用します。
無線APは、AP共通設定を割り当てるまでAWCプラグインの管理下には入りません。
「AP登録・設定」画面にて、無線APにAP共通設定を割り当てると、無線APの管理が開始され、セル型、ブランケット型の無線ネットワークが提供されます。

■ 既存の無線APを設定する場合

ブランケット型無線ネットワークの共通設定である、CB共通設定を作成します。
「CB共通設定」画面にて、CB共通設定名や管理グループを選択し、CB VAP（ブランケット型無線ネットワークのVAP）を作成します。
CB共通設定ごとにCB VAPは4つまで作成できます。
CB共通設定を適用するチャンネルブランケットを作成します。
「CB共通設定」画面にて、チャンネルブランケットを作成し、所属する無線APを選択します。
無線APは、フロアマップに配置した無線APをクリックして視覚的に選ぶ方法と、管理グループ内の無線AP一覧から選ぶ方法の、2通りの方法で選択できます。
詳細な手順については、「チャンネルブランケットの作成」をご覧ください。
無線APに変更を適用します。
「CB共通設定」画面にて、CB共通設定を選択して設定適用を行うと、既設のセル型無線ネットワークに加え、ブランケット型の無線ネットワークの提供が開始されます。
詳細な手順については、「CB共通設定の適用」をご覧ください。

注意事項

VAPの構成にあたっては、以下の点にご注意ください。

AP共通設定ではVAP番号は1から順に作成されますが、CB共通設定では1から順に付加されるVAP番号とは別に、設定を保存するVAP番号を指定します。
AP共通設定とCB共通設定で同じVAP番号のVAPを作成した場合は、CB共通設定で作成したVAPが優先されます。
チャンネルブランケット機能と緊急モードの併用は未サポートとなります。
チャンネルブランケットに所属する無線APに適用するAP共通設定において、チャンネルブランケットを使用する無線バンドでは、「使用条件」を「緊急モードのみ」に設定しないでください。
また、該当の無線バンドにて、CB VAPで指定する番号のVAPでは、VAPステータスを「緊急」に設定しないでください。
チャンネルブランケット機能とエアタイムフェアネスの併用は未サポートです。
チャンネルブランケットに所属する無線APに適用するAP共通設定では、チャンネルブランケットに使用する無線バンドにて、「無線設定」のエアタイムフェアネスを無効に設定してください。
チャンネルブランケット機能とRTSしきい値の設定の併用は未サポートです。
チャンネルブランケットに所属する無線APに適用するAP共通設定では、チャンネルブランケットに使用する無線バンドにて、「無線設定」のRTSしきい値の設定値をデフォルトの「2347」に設定してください。
チャンネルブランケット機能とバンドステアリングの併用は未サポートです。
チャンネルブランケットに所属する無線APに適用するAP共通設定では、「無線設定」のバンドステアリングを無効に設定してください。
チャンネルブランケットで使用されているBSSIDは不正無線APとして検出される場合があります。チャンネルブランケット機能を使用する場合は、チャンネルブランケットに所属する無線APを含む管理グループの無線侵入防御を無効（デフォルト）に設定してください。
チャンネルブランケットで使用されている無線バンドでは、AWC機能は未サポートとなります。
チャンネルブランケットに所属する無線AP同士は同一の無線チャンネルを使用するため、CB VAPを設定している無線バンドにセル型VAPを設定すると、セル型VAPでは隣接する無線AP間で電波が干渉する状態となります。これらを併用する場合は事前に充分な検証を実施してください。
CB VAPでは、ブロードキャストキー更新間隔は未サポートです。デフォルトの「0」から値を変更しないでください。
CB VAPでは、RADIUSアカウンティングは未サポートです。有効に設定しないでください。
CB VAPでは、RADIUSサーバーの認証情報に設定されたSession-Timeout属性は未サポートです。同属性は無線AP側で破棄されます。
CB VAPでは、WPA2事前認証は未サポートです。
CB VAPでは、ダイナミックVLANは未サポートです。
CB VAPでは、高速ローミングは未サポートです。有効に設定しないでください。
チャンネルブランケット機能を有効にする無線APにてAT-TQ5403 ファームウェアバージョン 5.1.0を使用する場合、管理用VLANタグ設定を有効かつVLAN IDを1にすることは未サポートです。
チャンネルブランケットの管理VLAN IDと無線APの管理用VLAN IDを同一に設定することは未サポートです。
また、チャンネルブランケットの管理VLAN IDとVAPのVLAN IDを同一にすることは未サポートです。
チャンネルブランケットに所属する無線AP同士では、無線AP個別の無線設定は変更しないでください。
チャンネルブランケットを構成するネットワーク内では、MACアドレススラッシングプロテクション機能を無効にしてください。

CB VAPサポート項目一覧

CB VAP（チャンネルブランケット用のVAP）の設定は、CB共通設定で行います。
CB VAPと、セル型のAP共通設定で作成するVAPとでは、サポートする項目が異なります。

表 3：セル型/ブランケット型VAPのサポート項目

項目名				セル型 VAP	ブランケット型 CB VAP	備考
無線				×	○
VAP				×	○
チャンネル				×	○
VAPステータス				○	○
VLAN ID				○	○
SSID				○	○
	ブロードキャスト			○	○
セキュリティ	None			○	○
	WPA Personal			○	○
		セキュリティーキー（WPA-PSK）		○	○
		WPAバージョン	WPA2	○	○
		WPAバージョン	WPA	○	○
		暗号化プロトコル	CCMP	○	○
		ブロードキャストキー更新間隔		○	×	設定項目は存在しますが、未サポートとなります。
	WPA Enterprise			○	○
		RADIUS ServerPrimary IPアドレス		○	○
		RADIUS ServerPrimary シークレット		○	○
		RADIUS ServerSecondary IPアドレス		○	○
		RADIUS ServerSecondary シークレット		○	○
		RADIUS Server ポート番号		○	○
		WPA2事前認証		○	×	CB VAPではWPA2事前認証は未サポートとなります。
		WPAバージョン	WPA2	○	○
		WPAバージョン	WPA	○	○
		暗号化プロトコル	CCMP	○	○
		ブロードキャストキー更新間隔		○	×	設定項目は存在しますが、未サポートとなります。
		RADIUSアカウンティング		○	×	設定項目は存在しますが、未サポートとなります。
		RADIUSアカウンティングポート番号		○	○
		ダイナミックVLAN		○	×
MACアドレス認証				○	○
	MACフィルタリング			○	○
		選択中のリスト		○	△	CB VAPの設定画面では本項目は表示されません。チャンネルブランケットに所属する無線APに適用されたAP共通設定にて設定されたMACアドレスリストが適用されます。
高速ローミング				○	×	設定項目は存在しますが、未サポートとなります。
	高速移行			○	×
	分散システム			○	×
	モビリティドメイン			○	×
	PMK-R0 保持時間			○	×
	AES Key			○	×
	802.11k RRM			○	×
	802.11v WNM			○	×
無線クライアント間の通信遮断				△	○	セル型VAPでは、AP共通設定の「無線設定」にて設定します。ブランケット型CB VAPでは、CB VAPごとの設定が優先され、チャンネルブランケットに所属する無線APに適用するAP共通設定の「無線クライアント間の通信遮断」設定は無視されます。
