AWCプラグイン編 / 各種操作 / AWC機能 / AWC計算結果の閲覧

ここでは、管理下APのAWC（Autonomous Wave Control）機能による最適なチャンネル・送信出力の計算結果を確認する方法を説明します。

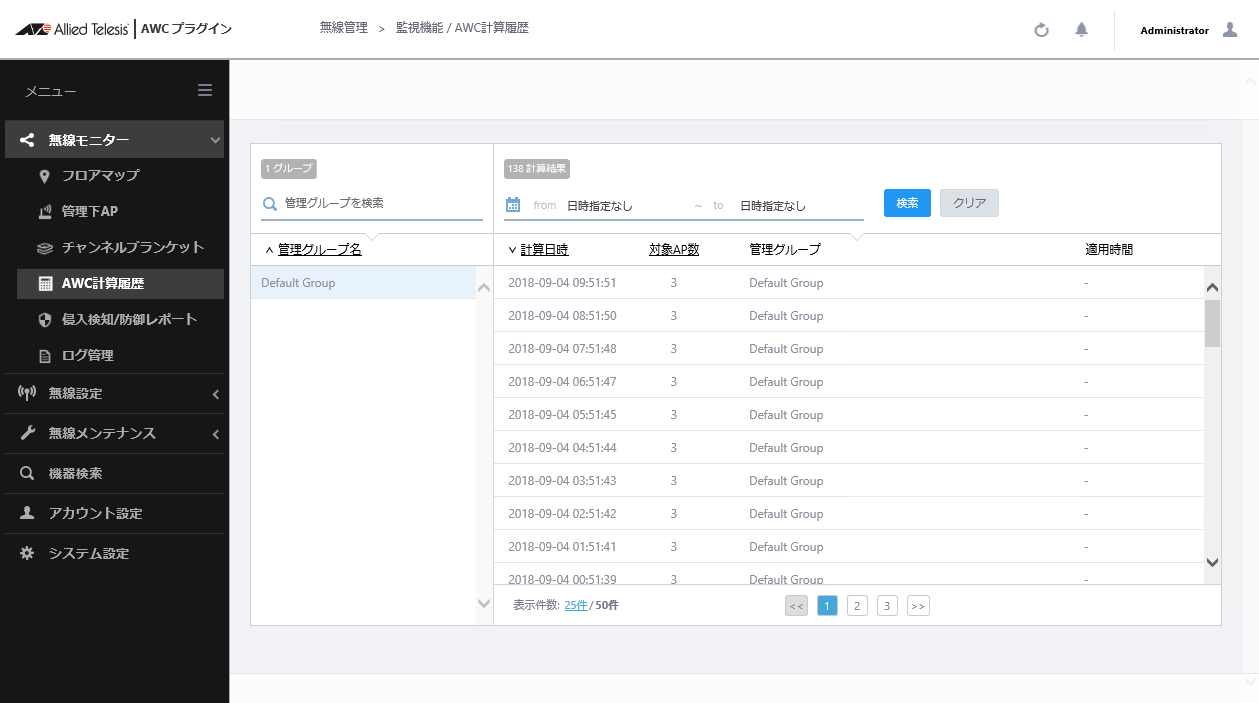

  1. メニューから「無線モニター」→「AWC計算履歴」を選択します。

  2. コンテンツ欄左側の「管理グループ名」一覧から、対象となる管理グループ名をクリックします。

  3. コンテンツ欄右側に、該当する管理グループのAWC機能の計算履歴が一覧表示されます。


  4. AWC計算履歴の一覧から詳細を確認したい日時の行をクリックします。

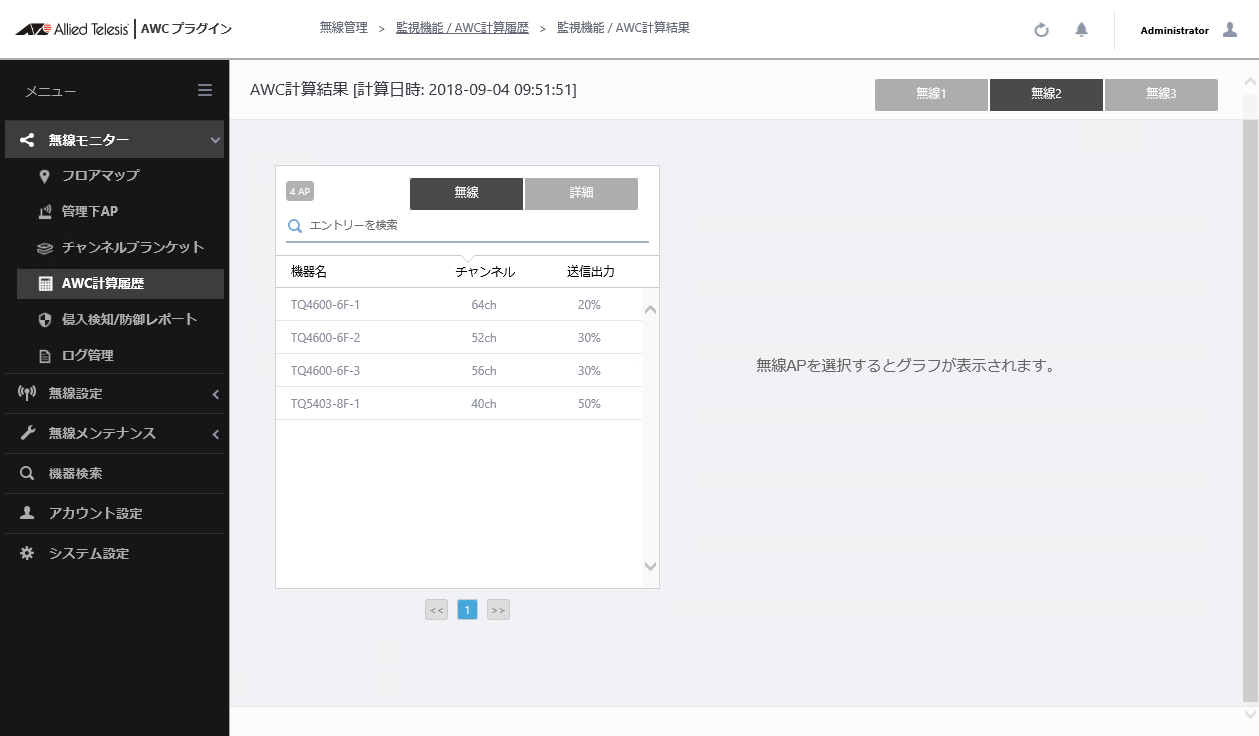

  5. AWC計算結果画面が表示されます。
    画面タイトルには、選択した計算日時を表示します。
    画面左側の一覧には、無線バンド（無線1、無線2、無線3）ごとに、管理グループに所属する無線APの最適なチャンネル、送信出力を一覧します。
    一覧上部の「無線」、「詳細」の各ボタンをクリックすると、無線APのAWC計算結果と、無線APのMACアドレスおよび所属するフロアマップ名を表示します。

    表 1：「AWC計算結果」ダイアログ
    項目名
    説明
    機器名 登録時に設定した機器名が表示されます。
    無線
    チャンネル 無線バンドの最適なチャンネルが表示されます。
    送信出力 無線バンドの最適な送信出力が表示されます。
    詳細
    MACアドレス 無線APのMACアドレスが表示されます。
    フロアマップ 該当の無線APが所属するフロアマップ名が表示されます。

    また、一覧から無線APをクリックすると、該当の無線APの無線バンドにおける隣接/管理下AP影響度のグラフを表示できます。
