AWCプラグイン編 / クイックツアー / セル型無線ネットワークの設定 / 概要

ここでは、無線APの登録からフロアマップへの配置、AWC（Autonomous Wave Control）機能のスケジュール設定までの、セル型無線ネットワークの構築の流れを、具体的な設定手順とともに記します。

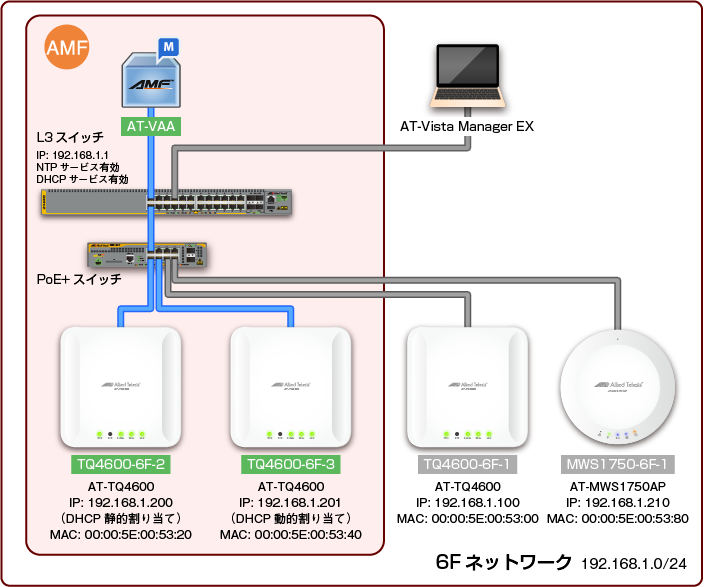

簡便のため、次の構成を例にします。

表 1：構成例

機器名	ノード名	説明
AMFマスター	AT-VAA	AMF Cloudをインストール
AlliedWare Plus レイヤー3スイッチ		IPアドレス： 192.168.1.1 DHCP・NTPサーバーとして動作
PoE+対応AlliedWare Plusスイッチ		PoE+給電用無線AP接続ポートにはネイティブVLANとしてVLAN 1を設定、VLAN 100の通信を許可
AT-TQ4600	TQ4600-6F-1	IPアドレス： 192.168.1.100 MACアドレス： 00:00:5E:00:53:00 AMFネットワークには不参加
AT-TQ4600	TQ4600-6F-2	IPアドレス： 192.168.1.200（DHCPサーバーから静的割り当て） MACアドレス： 00:00:5E:00:53:20 AMFゲストノードとしてAMFネットワークに参加済み
AT-TQ4600	TQ4600-6F-3	IPアドレス： 192.168.1.201（DHCPサーバーから動的割り当て） MACアドレス： 00:00:5E:00:53:40 AMFゲストノードとしてAMFネットワークに参加済み
AT-MWS1750AP	MWS1750-6F-1	IPアドレス： 192.168.1.210 MACアドレス： 00:00:5E:00:53:80 AMFネットワークには不参加
コンピューター		AVM EXをインストール

以下の項目については、事前に設定が済んでいるものとします。

AMFネットワークは、AVM EXの管理対象として登録済み
AMFゲストノードの設定は、PoE+スイッチにて実施済み
L3スイッチには、デフォルトVLANインターフェースvlan1（192.168.1.0/24）、無線クライアント用VLANインターフェースvlan100（192.168.100.0/24）を設定し、それぞれDHCPプールを設定済み
PoE+スイッチの無線AP接続ポート（および必要に応じて他のポート）にネイティブVLANとしてvlan1を設定、vlan100のタグ付きパケットの送受信を許可
IPアドレスの設定は、無線AP単独にて実施済み

Note
AT-MWS APシリーズをAWCプラグインの管理下に登録する場合は、まずAT-MWS APシリーズの設定を工場出荷時設定にリセットしたうえで、IPアドレスを適切に設定する必要があります。
また、AT-MWS2533APを使用する場合、LAN1/LAN2ポートを両方接続するためには、IPアドレスに加え、STPまたはLACPの設定が必要となります。
AT-MWS APシリーズの単独での設定については、「AT-MWS APシリーズリファレンスマニュアル」をご覧ください。

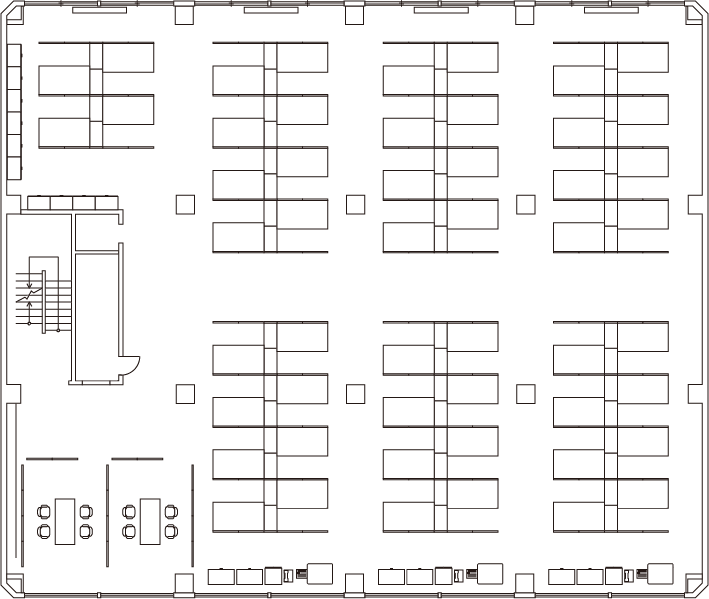

また、フロアマップのマップ画像として、事前に次の画像を用意したものとします。
