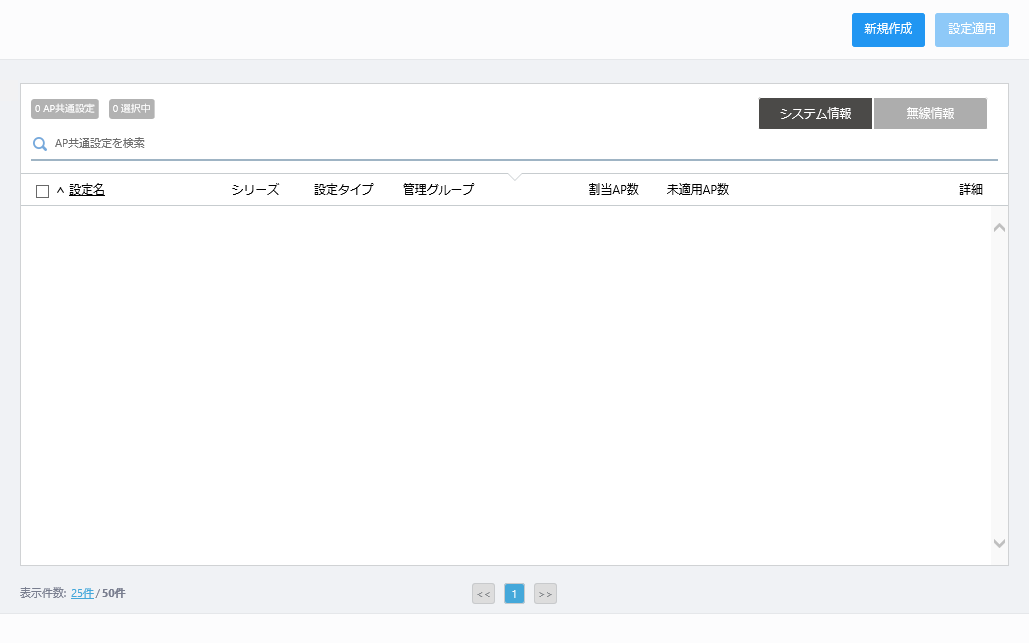

「設定機能/AP共通設定一覧」画面が表示されます。

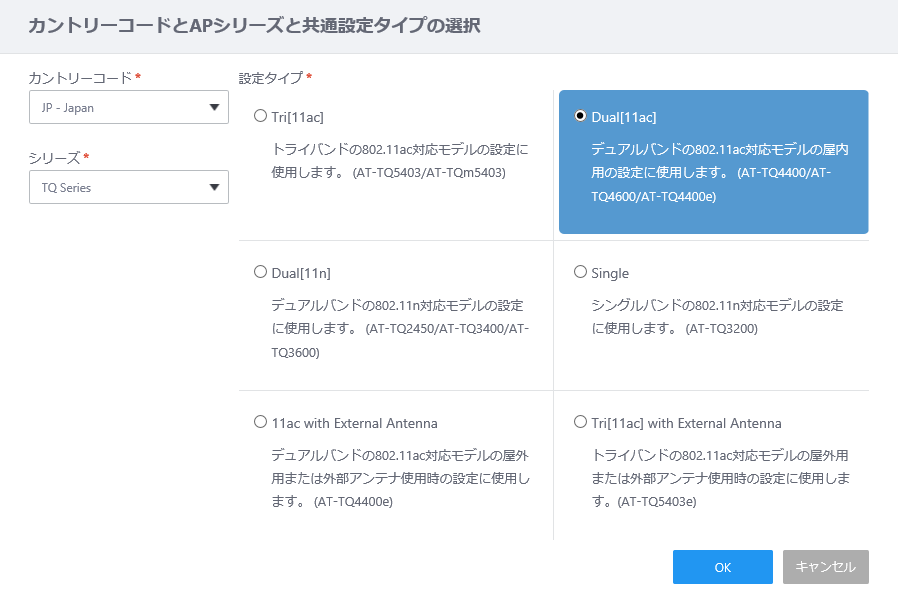

「カントリーコードとAPシリーズと共通設定タイプの選択」ダイアログが表示されます。

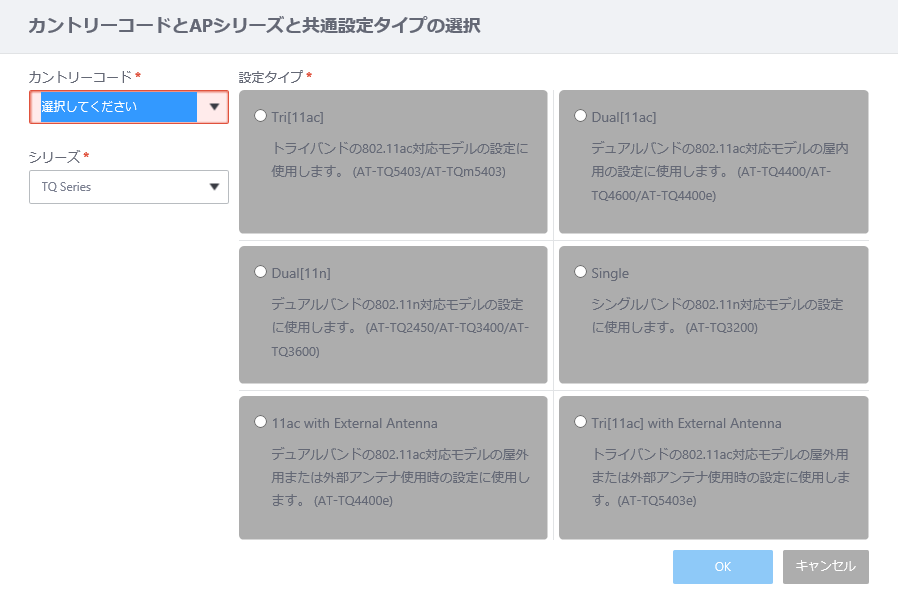

現在ログインしているユーザーアカウントの「国コード」が「JP - 日本」に設定されている場合は、本ダイアログのカントリーコードがデフォルトで「JP - Japan」となります。
AP共通設定の設定タイプは、無線APのサポート機能によって分かれています。
ここでは、AT-TQ4600に適合する「Dual[11ac]」を選択します。

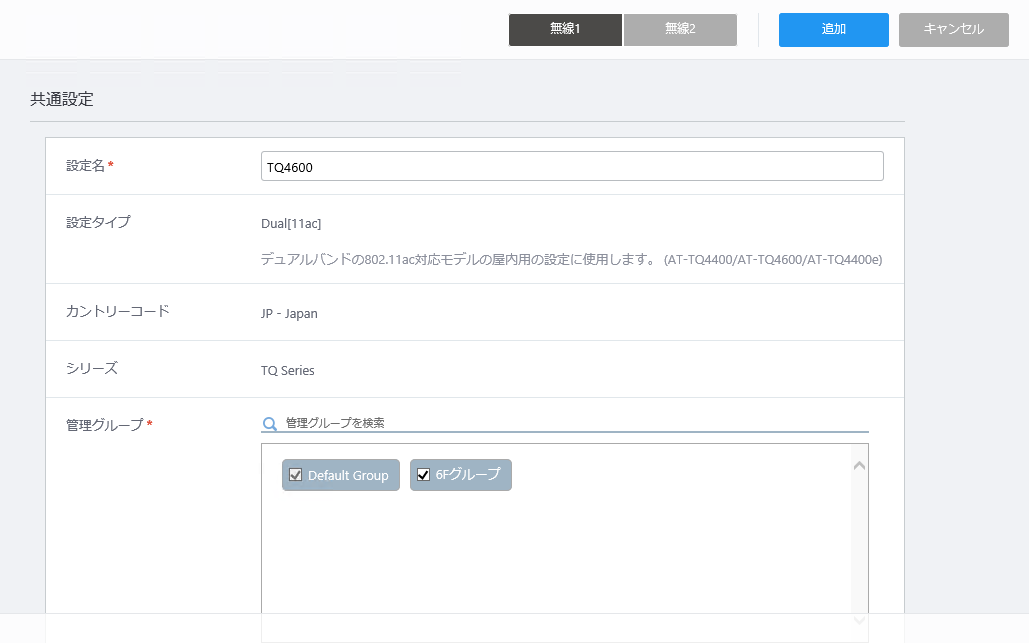

「AP共通設定新規作成」画面が表示されます。
- 「設定名」に「TQ4600」を入力します。
- 「設定タイプ」、「カントリーコード」、「シリーズ」には、先の「カントリーコードとAPシリーズと共通設定タイプの選択」ダイアログで選択した項目が表示されます。
- 「管理グループ」にて、このAP共通設定が属する管理グループを選択します。
複数の管理グループが存在する環境では、それぞれの管理グループのチェックボックスにチェックを付けることで、異なる管理グループをまたいで同じAP共通設定を使用することもできます。
ここでは先ほど設定した「6Fグループ」にチェックを付けます。
また、「Default Group」のチェックを外すことはできません。

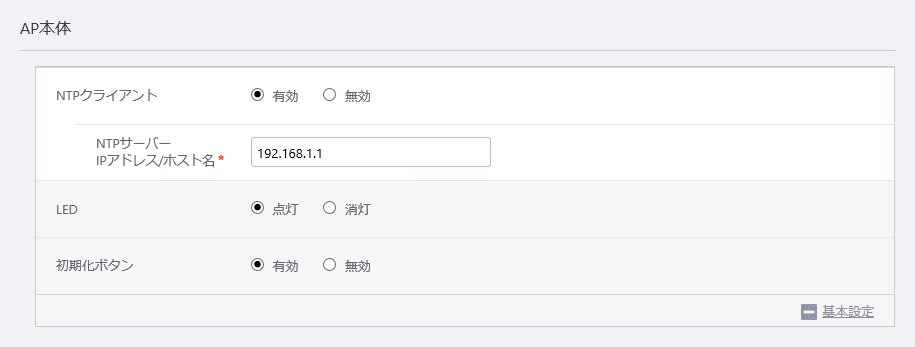

「NTPクライアント」にて、NTPクライアント機能の有効、無効を選択します。
後述のAWC（Autonomous Wave Control）機能を使用するためには、NTPクライアント機能が有効に設定されている必要があります。
今回は、追ってAWC機能を有効に設定する際に必要となるため、「NTPクライアント」を「有効」に設定します。
追加で「NTPサーバー IPアドレス/ホスト名」が表示されますので、今回NTPサーバーとして動作させるPoE+スイッチのIPアドレス「192.168.1.1」を入力します。
無線APのログメッセージをSyslogサーバーに送信する場合は、この項目を有効に設定します。
今回は「無効」を選択します。

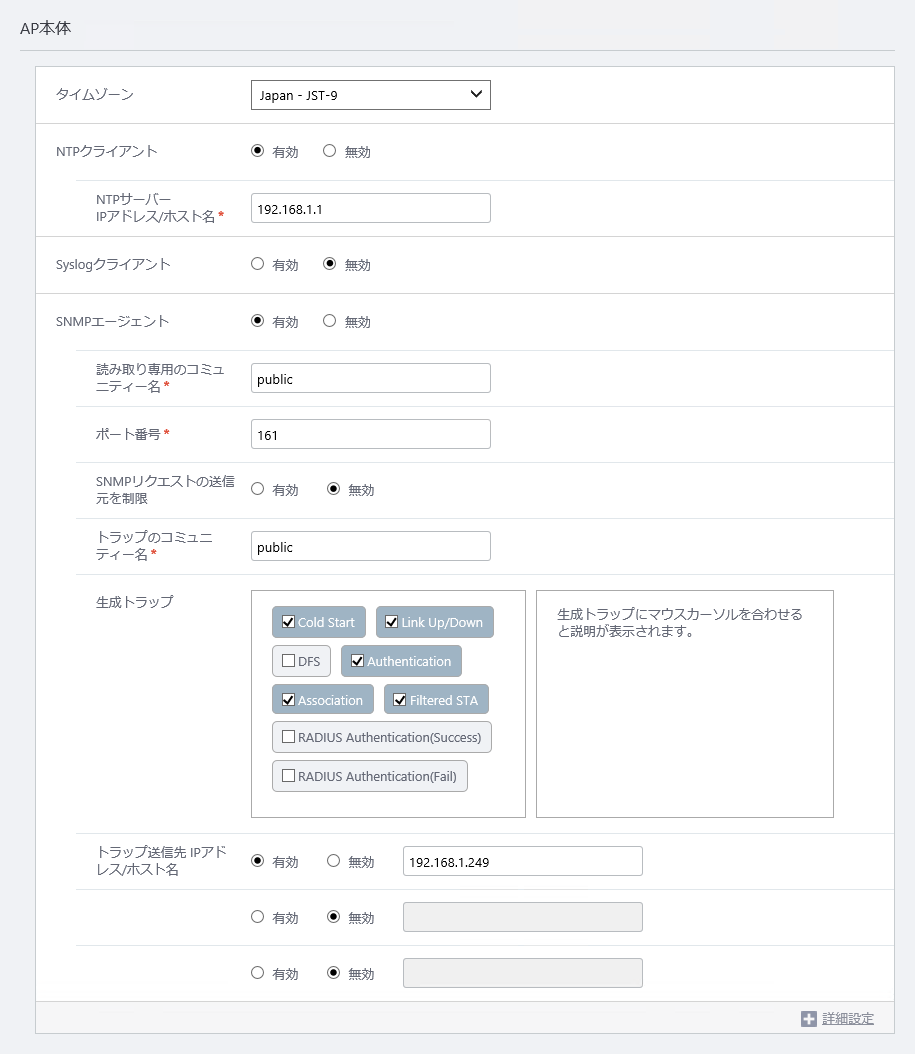

SNMPマネージャーによる遠隔監視、設定を行う場合には、SNMPエージェント機能を有効に設定します。
今回は、SNMPプラグインによる遠隔監視を行うため、「SNMPエージェント」を「有効」に設定します。
追加で以下の項目が表示されます。今回は、以下のように設定します。
| 読み取り専用のコミュニティー名 | public | 読み取り専用のSNMPコミュニティー名を1～256文字の半角英数記号（" ' \ & < >を除く）で入力します。 |
| ポート番号 | 161 | SNMPエージェントのリスニングポート番号を入力します。 |
| SNMPリクエストの送信元を制限 | 無効 | SNMPエージェントに対しSNMPリクエストを送信可能なSNMPマネージャーを制限するか否かの設定を行います。 |
| 次に示すホストまたはサブネットのみを許可する | － | SNMPマネージャーのIPアドレスまたはホスト名（FQDN）を入力します。 本項目は「SNMPリクエストの送信元を制限」が有効に設定されている場合のみ表示されます。 |
| トラップのコミュニティー名 | public | SNMP通知メッセージ（トラップ）の通知先コミュニティー名を1～256文字の半角英数記号（" ' \ & < >を除く）で入力します。 |
| 生成トラップ | Cold Start Link Up/Down Authentication Association Filtered STA |
生成するSNMP通知メッセージを選択します。 |
| トラップ送信先 IPアドレス/ホスト名 | 192.168.1.249 | トラップホストのホスト名（FQDN）またはIPアドレスを指定します。 ホストは、3つまで登録できます。 |

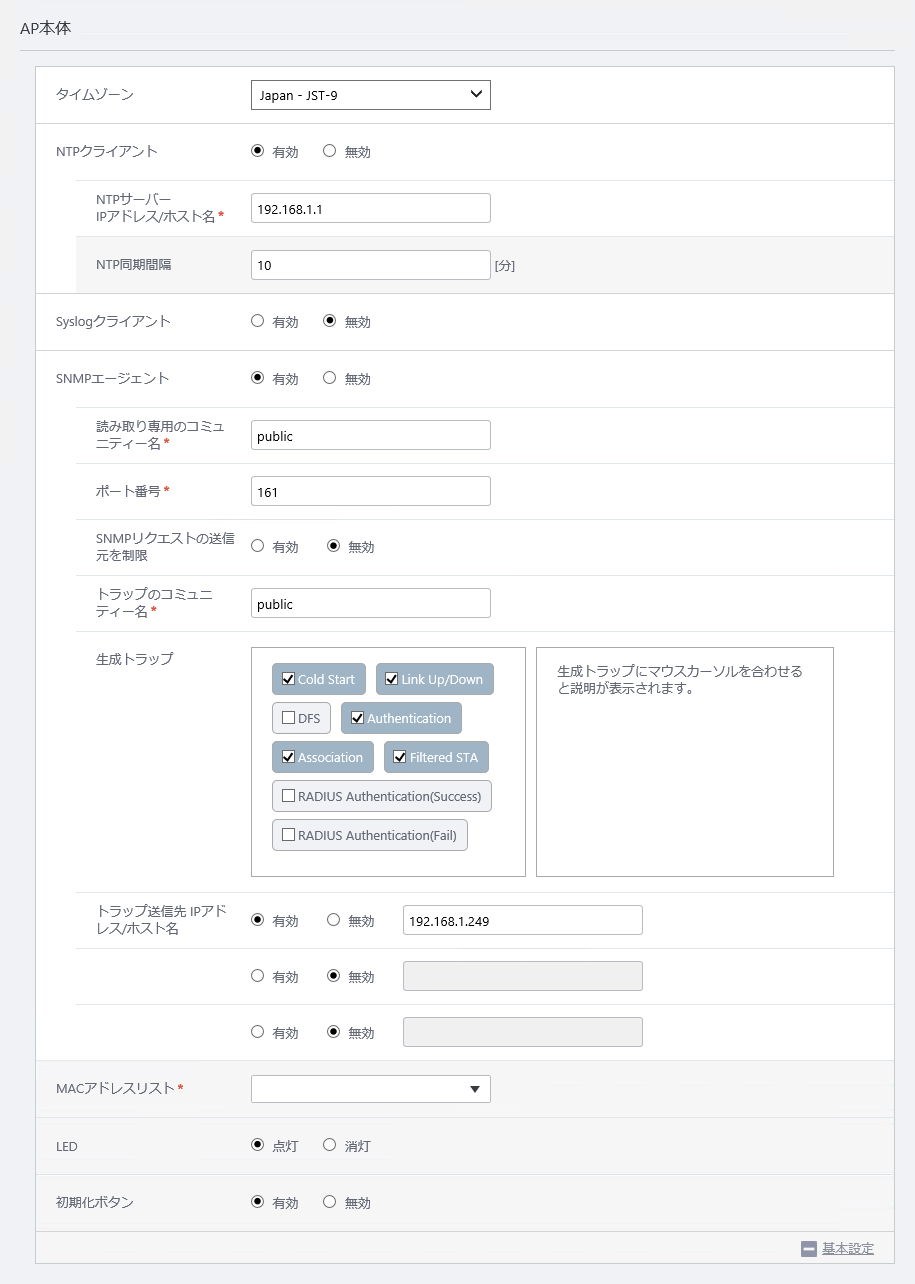

- 「NTP同期間隔」は「NTPクライアント」が「有効」に設定されている場合のみ表示され、NTPサーバーとの同期間隔を変更できます。今回は「10」（単位：分）のままにします。
- 「MACアドレスリスト」は、このAP共通設定が適用された無線APでMACフィルタリングを使用する際に、適用するMACアドレスリストを選択します。
無線APには複数のVAP（マルチSSID）を設定できますが、1台の無線APに適用できるMACアドレスリストは1つまでで、VAPごとにMACフィルタリングの有効・無効を設定します。
今回はMACアドレスリストをまだ作成していません。正しいSSID、セキュリティーキーを設定した無線クライアントをすべて受け入れるものとして、「MACアドレスリスト」は空欄のままにします。
- 「LED」、「初期化ボタン」では、無線APの機器本体のLED表示、RESETボタンの動作を使用するかどうかが選択できます。
今回は、「LED」は「点灯」、「初期化ボタン」は「有効」を選択したままにします。

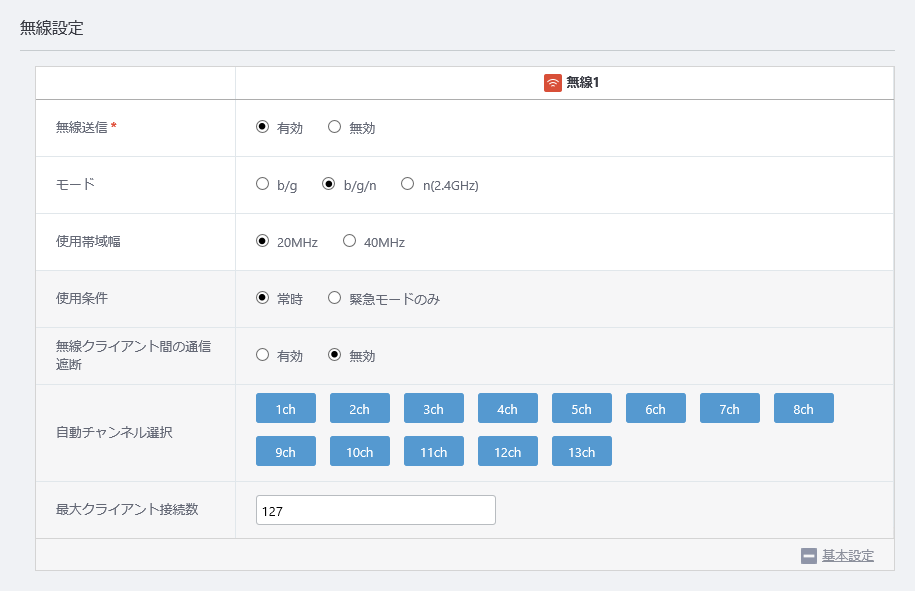

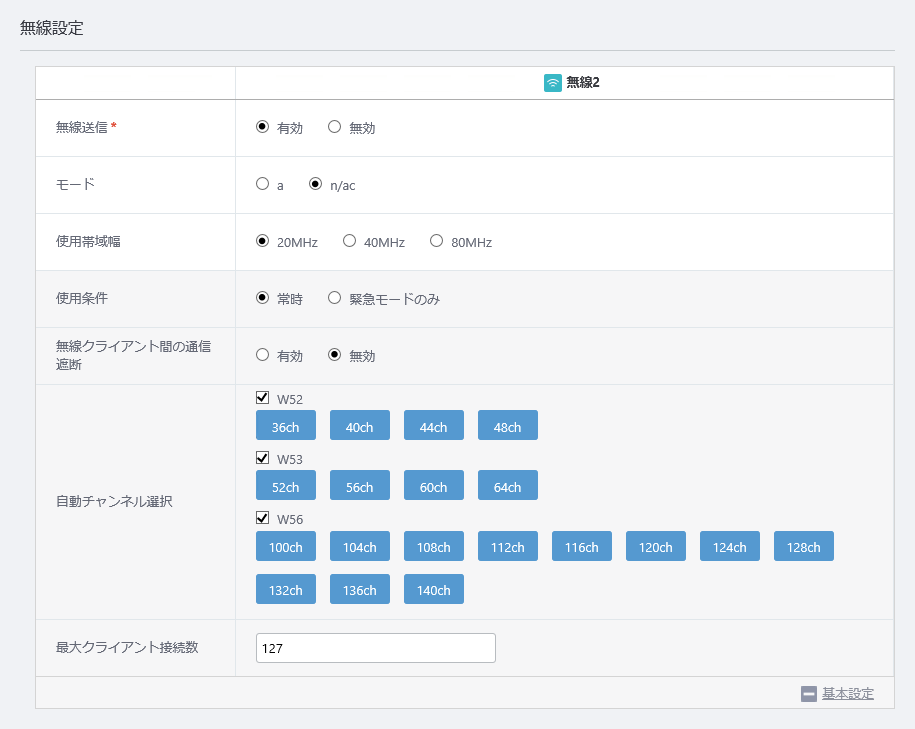

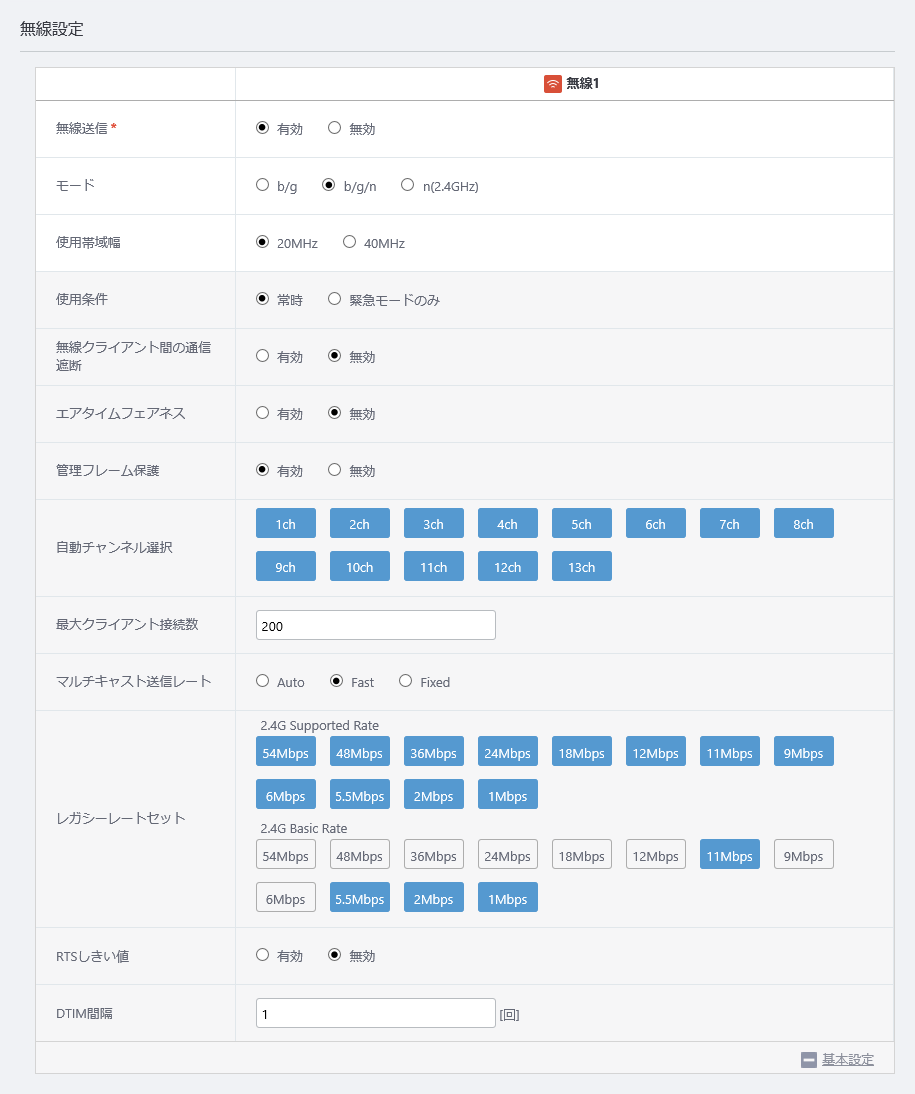

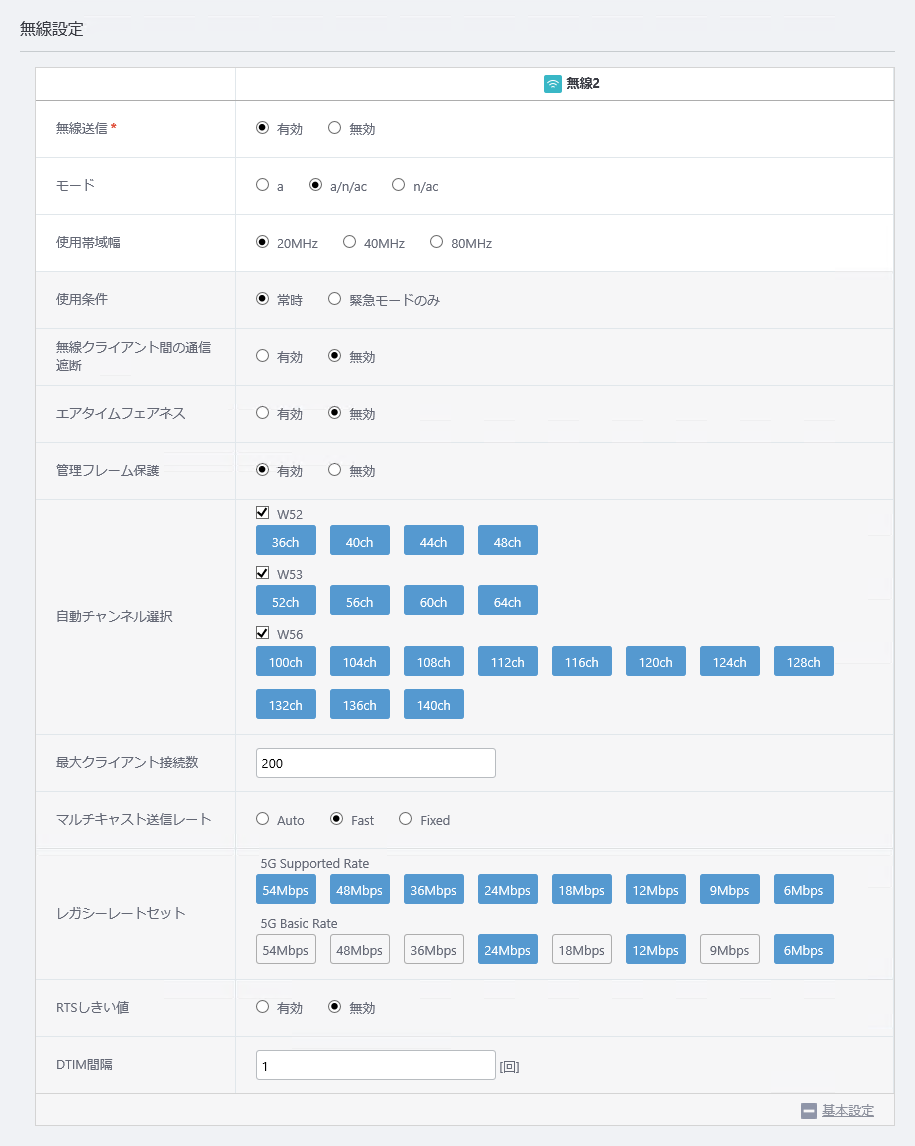

「設定タイプ」で選択した機器のタイプに応じて、無線1（2.4GHz帯）、無線2（5GHz帯 W52/W53/W56）を設定します。無線1、無線2の設定は画面上部の「無線1」ボタン、「無線2」ボタンで切り替えることができます。
今回は、以下のように設定します。
| 無線送信 | 有効 | 有効 | 選択した周波数帯の無線電波を送受信するか否かを設定します。 |
| モード | b/g/n | a/n/ac | サポートするモード（通信プロトコル）です。 |
| 使用帯域幅 | 20MHz | 20MHz | 使用する帯域幅です。IEEE 802.11ac、IEEE 802.11nでは、隣接する2つまたは4つのチャンネルを合わせ、40MHzまたは80MHz帯域幅のチャンネルとして使用できます。 |
| 使用条件 | 常時 | 常時 | 無線機能を常に使用する場合は「常時」、緊急モードが有効のときのみ使用する場合は「緊急モードのみ」を指定します。 緊急モードについては、「緊急モードの有効化」をご覧ください。 |
| 無線クライアント間の通信遮断 | 無効 | 無効 | 同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可するか否かを指定します。 |
| エアタイムフェアネス | 無効 | 無効 | 通信スピードにかかわらず接続されているすべてのクライアントに同じ通信時間（エアタイム）を提供するか否かを指定します。 |
| 管理フレーム保護 | 有効 | 有効 | 管理フレームを保護するか否かを指定します。 |
| 自動チャンネル選択 | すべて | すべて | 無線通信で使用するチャンネルを指定します。デフォルトはすべてが選択されています。 |
| 最大クライアント接続数 | 200 | 200 | 接続可能なクライアント数を設定します。 |
| マルチキャスト送信レート | Fast | Fast | IEEE 802.3マルチキャスト・ブロードキャスト送信レートの選択方法を指定します。 |
| レガシーレートセット |
2.4G Supported Rate：すべて 2.4G Basic Rate：11 5.5 2 1(Mbps) |
5G Supported Rate：すべて 5G Basic Rate：24 12 6(Mbps) |
通信プロトコルがIEEE 802.11b/g、IEEE 802.11aの場合のレート（通信速度）を設定します。
|
| RTSしきい値 | 無効 | 無効 | IEEE 802.11b、g、aによる通信に置いて、RTS（送信要求）パケットを送信するか否かを指定します。 |
| DTIM間隔 | 1 | 1 | アクセスポイントが送信するビーコンに、DTIM（Delivery Traffic Information Map）を挿入する割合を、1～255の数値で設定します。 |
■ 無線1
■ 無線2

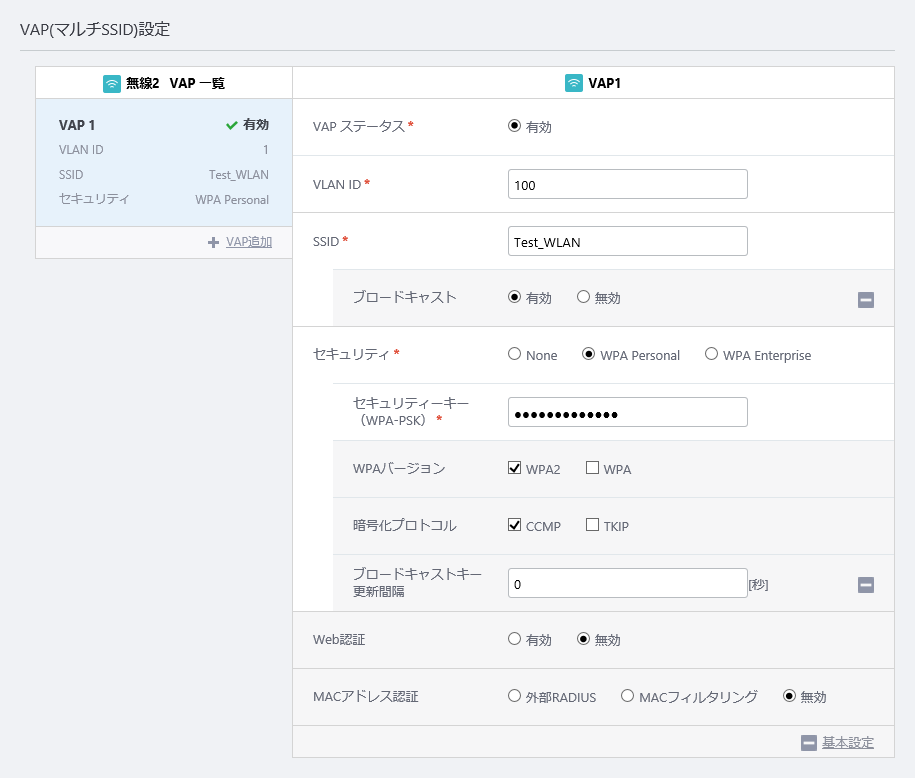

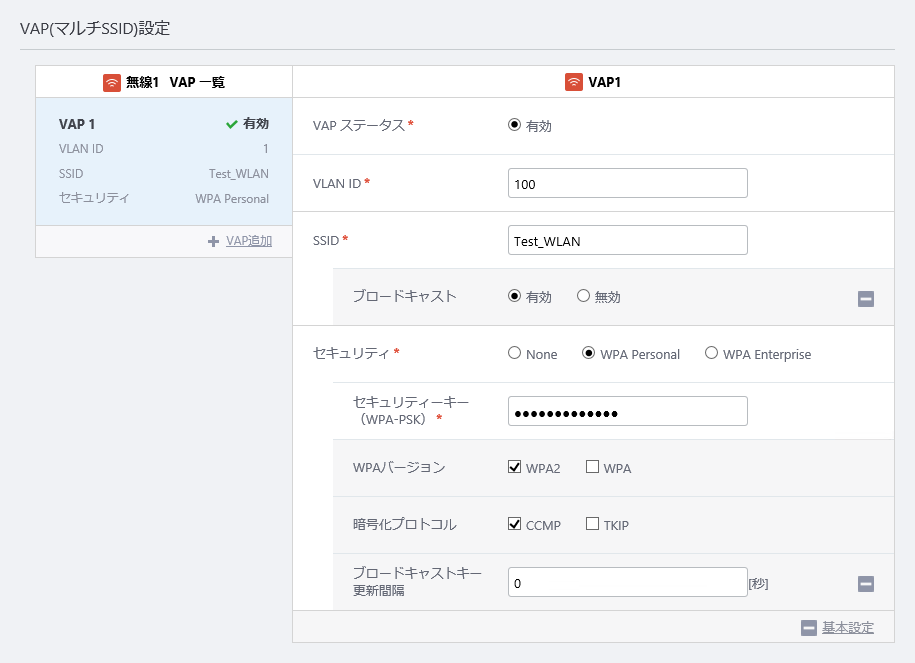

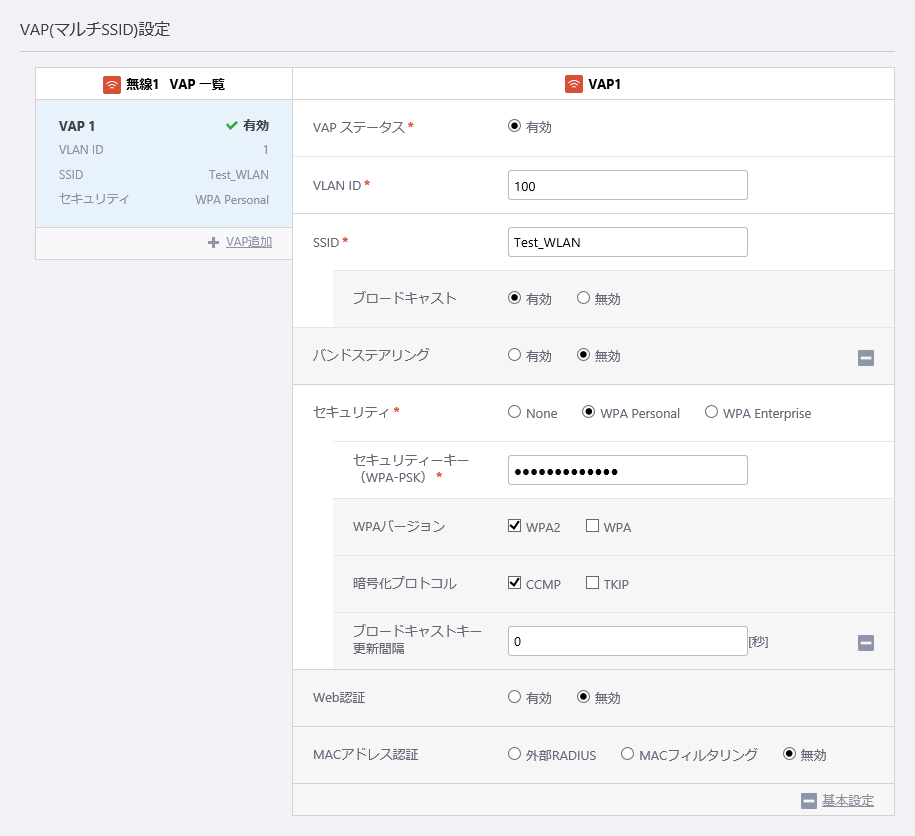

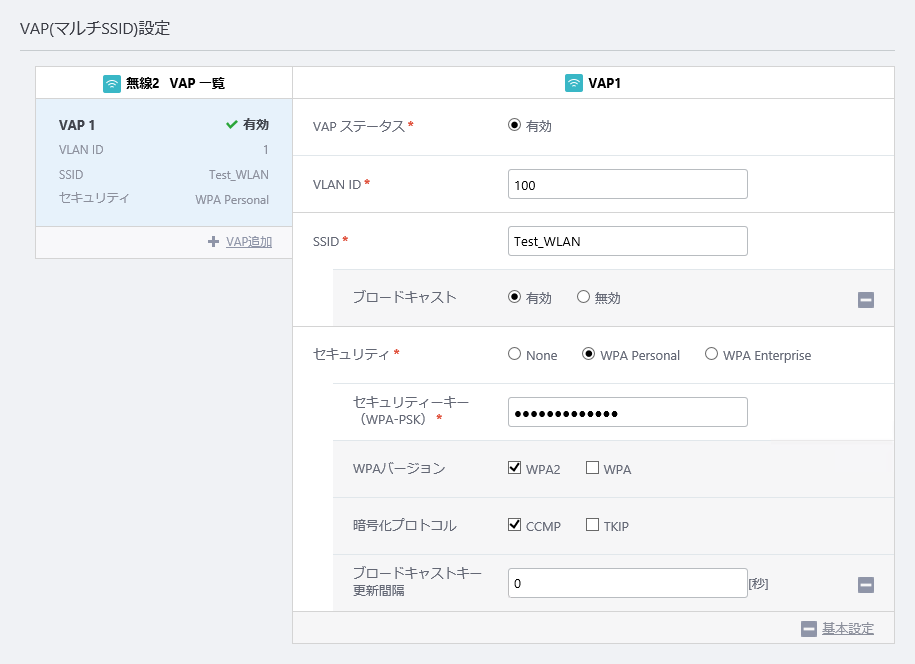

「設定タイプ」で選択した機器のタイプに応じて、無線1、無線2のVAPを設定します。
今回は、以下のように設定します。
| VAP ステータス | 有効 | 有効 | VAPの有効、無効、緊急を設定します。VAP1のVAP ステータスは、「無線設定」の「使用条件」が常時の場合は常に有効となります。 |
| VLAN ID |
100 |
100 |
該当するVAPが使用するVLAN IDです。Note本AP共通設定を適用する無線APがAMFノードにゲストノードとして設定されており、接続するゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するよう設定されている場合、かつ、無線クライアントのIPアドレスの割り当てにDHCPを使用する場合は、無線APの管理用VLANとは異なるVLAN IDを指定してください。 |
| SSID | Test_WLAN | Test_WLAN | 該当のVAPが使用するSSID（ネットワーク名）です。 |
| ブロードキャスト | 有効 | 有効 | 該当のVAPでSSID（ネットワーク名）をブロードキャストするか否かです。 |
| バンドステアリング | 無効 | － | 2.4GHz・5GHz帯の両方をサポートしている無線クライアントに対して、5GHz帯への接続を優先するように促し、2.4GHz帯の混雑緩和を試みるか否かです。 この項目は「無線1」だけにあります。この機能を使う場合は、無線1、無線2それぞれのVAPでSSIDとセキュリティを同一に設定してください。 AT-TQ3200ではこの項目は表示されません。 |
| セキュリティ | WPA Personal | WPA Personal | 該当するVAPのセキュリティーです。 |
| セキュリティーキー（WPA-PSK） | 4YourEyesOnly | 4YourEyesOnly | 暗号キーを設定します。 |
| WPAバージョン | WPA2 | WPA2 | 使用するWPAのバージョンです。 |
| 暗号化プロトコル | CCMP | CCMP | 使用する暗号化プロトコルです。 |
| ブロードキャストキー更新間隔 | 0 | 0 | VAPに接続している無線クライアントに送信するブロードキャストパケットのキーの更新間隔です。「0」はキーを更新しません。 |
| Web認証 | 無効 | 無効 | 該当のVAPに対してWeb認証を適用するか否かです。 |
| MACアドレス認証 | 無効 | 無効 | 該当のVAPに対してMACアドレス認証を適用する際の方式、または無効を指定します。 |
AP共通設定「TQ4600」の設定内容が表示されます。
