ノードマップ

AMFノード情報の表示

AMFゲストノード情報の表示

ノード情報

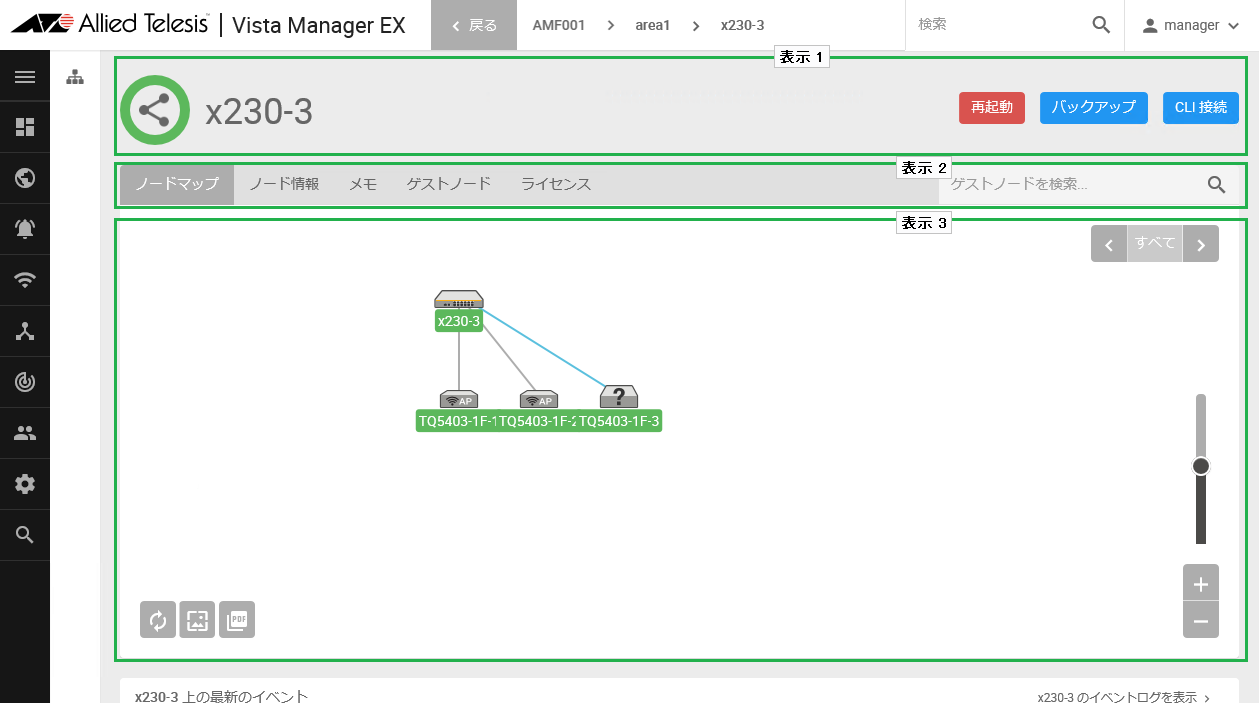

ノードマップ

AMFノードとAMFゲストノードの接続をグラフィカルに表示します。
コンテンツ欄上部にはAMFノードに対するコマンドボタンが、コンテンツ欄中央にはAMFノード配下のAMFゲストノードの接続を可視化したトポロジーマップが表示されます。
また、ここから、AMFノードの情報の表示、AMFノードに対するメモの表示/記録の他、AMFゲストノードのリストを表示することができます。

■ 表示1
AMFノードの名前と状態、コマンドボタンを表示します。

表 1：ノードマップの情報

項目名	説明
AMFノード名	AMFノード名を表示します。また、AMFノード名の左側に、ノードの状態を円の色で表します。緑 AMFノードは正常に動作しています。黄 AMFノードはAMFセーフコンフィグで動作しています。赤 AMFノードがダウンしています。
「再起動」ボタン	該当AMFノードの再起動を要求します。
「バックアップ」ボタン	該当AMFエリアのマスターに対し、ノードのAMFバックアップの実行を要求します。
「CLI 接続」ボタン	該当AMFノードのコマンドラインインターフェース（CLI）に対し接続を行います。 Note CLI接続は、HTTPS接続でAMFコントローラー（存在しない場合はAMFマスター）を経由し、指定のAMFノードを操作対象とするワーキングセットプロンプトを介して行われます。
「削除」ボタン	該当AMFノードをエリアマップから削除します。 AMFノードの応答がない場合のみ表示されます。

■ 表示2

表 2：ノードマップ表示切替タブ

項目名

説明

タブ

ノードマップのトポロジーマップ表示とノード情報、メモ、ゲストノードの一覧表示を切り替えます。

ノードマップ
AMFノード配下のAMFゲストノードをトポロジーマップに表示します。
ノード情報
AMFノードの詳細な情報を表示します。
メモ
AMFノードに関するメモを表示/編集します。
ゲストノード
AMFノード配下のAMFゲストノードを一覧表示します。
バックアップ
配下のAMFノードのバックアップの設定を行います。
ライセンス
AMFノードに適用されたライセンスの確認や登録を行います。

Note
ノードマップタブは、AMFノードの配下にAMFゲストノードが存在する場合にのみ表示されます。

Note
バックアップタブは、AMFコントローラーまたはAMFマスターのノードマップ画面にのみ表示されます。

ゲストノードを検索...

検索したいAMFゲストノード名を入力します。
入力した文字列を含むAMFゲストノード名が1つだけある場合は、ノードマップが該当のゲストノードアイコンを中心に拡大表示されます。
入力した文字列を含むAMFゲストノード名が複数ある場合は、検索フィールドの下に検索候補が「ゲストノード名 | IPアドレス」の形式（例：「node1 | xxx.xxx.xxx.xxx」）で一覧表示されます。一覧から目的のAMFゲストノード名をクリックすると、ノードマップが該当のゲストノードアイコンを中心に拡大表示されます。

Note
大文字小文字は区別しません。

■ 表示3
AMFノード配下のAMFゲストノードのトポロジーマップを表示します。

表 3：トポロジーマップ

項目名	説明
トポロジーマップ	AMFノード配下のAMFゲストノードがトポロジーマップに表示されます。
ノードアイコン	アイコンでノードの種別を示します。また、アイコンの下にノード名を表示します。ノードの状態は、ノード名の背景色で分類されます。緑 AMFノードは正常に動作しています。黄 AMFノードはAMFセーフコンフィグで動作しています。赤 AMFノードがダウンしています。
ゲストノードアイコン	アイコンの下にノード名を表示します。 AWCプラグインとの連携が設定されている場合は、ゲストノードの状態は、ゲストノード名の背景色で分類されます。緑 AMFゲストノードは正常に動作しています。黄色 AMFゲストノードの管理状態は「探索中」です。赤 AMFゲストノードの管理状態は「管理失敗」です。
ノードの接続線	ゲストノードの状態を表します。灰色：ゲストノードはAWCプラグインの管理下にあります。水色：ゲストノードはAWCプラグインの管理外です。
距離	AMFノードからのAMFゲストノードの距離（ホップ数）によって、該当のノードアイコンを強調表示します。該当の距離以外のノードアイコンは半透明表示されます。右矢印ボタンをクリックすると、表示する距離が「すべて」から「0」、「1」……と昇順に切り替わります。左矢印ボタンをクリックすると、表示する距離が降順に切り替わります。
ポーリングボタン	トポロジーマップを更新します。
画像ボタン	背景画像をアップロードします。
PDF出力ボタン	現在のトポロジーマップをPDFファイルに出力します。
拡大/縮小ボタン	トポロジーマップを拡大（＋）または縮小（－）表示します。また、拡大/縮小ボタン上部のスライダーを上下することや、コンピューターマウスホイールの上下回転でも同様の操作ができます。

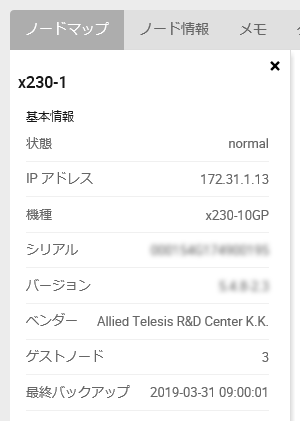

AMFノード情報の表示

トポロジーマップにてノードアイコンをクリックすると、AMFノードの情報がトポロジーマップ左側のサイドパネルに表示されます。

表 4：AMFノードサイドパネル表示

項目名	説明
ノード名	ノード名を表示します。
基本情報
状態	AMFノードの状態を表示します。 normal AMFノードは正常に動作しています。 abnormal AMFノードはAMFセーフコンフィグで動作しています。 critical AMFノードがダウンしています。
IPアドレス	AMFノード上のIPインターフェースのIPアドレスを表示します。
機種	AMFノードの機種名を表示します。
シリアル	AMFノードのシリアル番号を表示します。
バージョン	AMFノードで稼働中のソフトウェアのバージョンを表示します。
ベンダー	AMFノードのベンダー名を表示します。
ゲストノード	AMFノードに接続されたAMFゲストノードの数を表示します。
最終バックアップ	AMFノードのバックアップが最後に作成された日時を表示します。

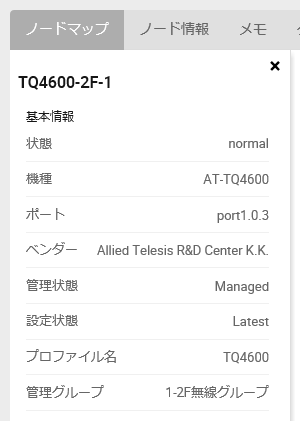

AMFゲストノード情報の表示

トポロジーマップにてゲストノードアイコンをクリックすると、AMFゲストノードの情報がトポロジーマップ左側のサイドパネルに表示されます。
AWCプラグインとの連携を設定しており、AWCプラグインの管理下に登録されている場合、AWCプラグインからの管理状態が表示されます。

表 5：AMFゲストノード情報サイドパネル表示

項目名	説明
ゲストノード名	ゲストノード名を表示します。
基本情報
状態	ゲストノード名の状態を表示します。 normal AMFゲストノードはAWCプラグインによって管理され正常に動作しています。 abnormal AMFゲストノードの管理状態は「探索中」です。 critical AMFゲストノードの管理状態は「管理失敗」です。
機種	AMFゲストノードの機種名を表示します。
ポート名	AMFゲストノードが接続された親AMFノード上のポート番号を表示します。
ベンダー	AMFノードのベンダー名を表示します。
管理状態	AWCプラグイン上のゲストノードの管理状態を表示します。
設定状態	AWCプラグイン上のゲストノードの設定状態を表示します。
プロファイル名	AWCプラグインにてゲストノードに適用されたAP共通設定を表示します。
管理グループ	AWCプラグインにてゲストノードが所属する管理グループ名を表示します。

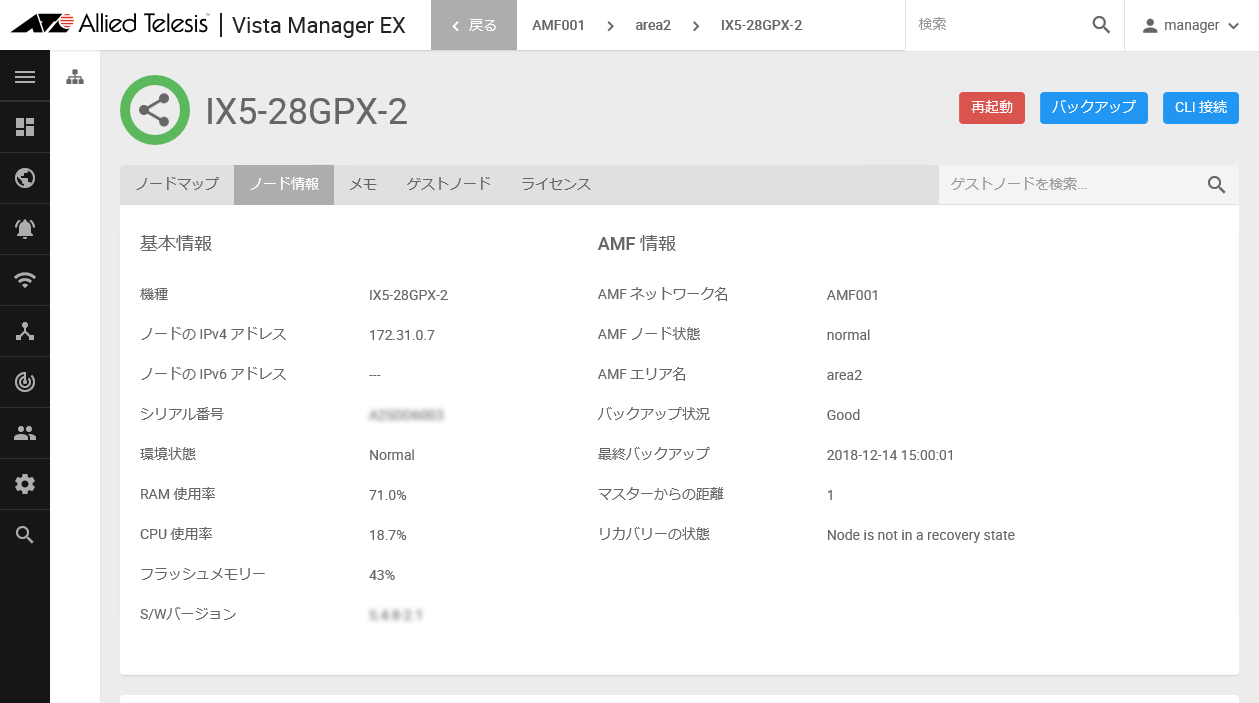

ノード情報

AMFノード

AMFノードの基本情報、および、AMF情報を表示します。

■ 基本情報

表 6：AMFノードの基本情報

項目名	説明
機種	AMFノードの機種名を表示します。
ノードの IPv4 アドレス	AMFノードのIPv4アドレスを表示します。
ノードの IPv6 アドレス	AMFノードのIPv6アドレスを表示します。
シリアル番号	シリアル番号を表示します。
環境状態	動作環境全体（本体、拡張モジュール、電源ユニット/ファンモジュール）の状態を表示します。
RAM 使用率	メインメモリーの使用率を表示します。
CPU 使用率	CPUの使用率を表示します。
フラッシュメモリー	フラッシュメモリーの使用率を表示します。
S/Wバージョン	稼働中のソフトウェアのバージョンを表示します。

■ AMF情報

表 7：AMF情報

項目名	説明
AMF ネットワーク名	所属するAMFネットワーク名を表示します。
AMF ノード状態	AMFネットワークにおけるAMFノードの状態を表示します。
AMF エリア名	所属するAMFエリア名を表示します。
バックアップ状況	バックアップの状況を表示します。
最終バックアップ	AMFノードのバックアップが最後に作成された日時を表示します。
マスターからの距離	AMFマスターからのAMFノードの距離（ホップ数）を表示します。
リカバリーの状態	オートリカバリーの実行状態を表示します。

AMFゲストノード

AWCプラグインとの連携が設定されている場合、AWCプラグインから取得したAMFゲストノードの基本情報を表示します。
■ 基本情報

表 8：AMFゲストノードの基本情報

項目名	説明
管理状態	AWCプラグイン上のゲストノードの管理状態を表示します。
設定状態	AWCプラグイン上のゲストノードの設定状態を表示します。
プロファイル名	AWCプラグインにてゲストノードに適用されたAP共通設定を表示します。
管理グループ名	AWCプラグインにてゲストノードが所属する管理グループ名を表示します。
ファームウェア	ゲストノードにて動作中のファームウェアバージョンを表示します。
モデル	ゲストノードの機種名を表示します。
シリアル番号	シリアル番号を表示します。
起動経過時間	AMFゲストノードの稼働時間を表示します。

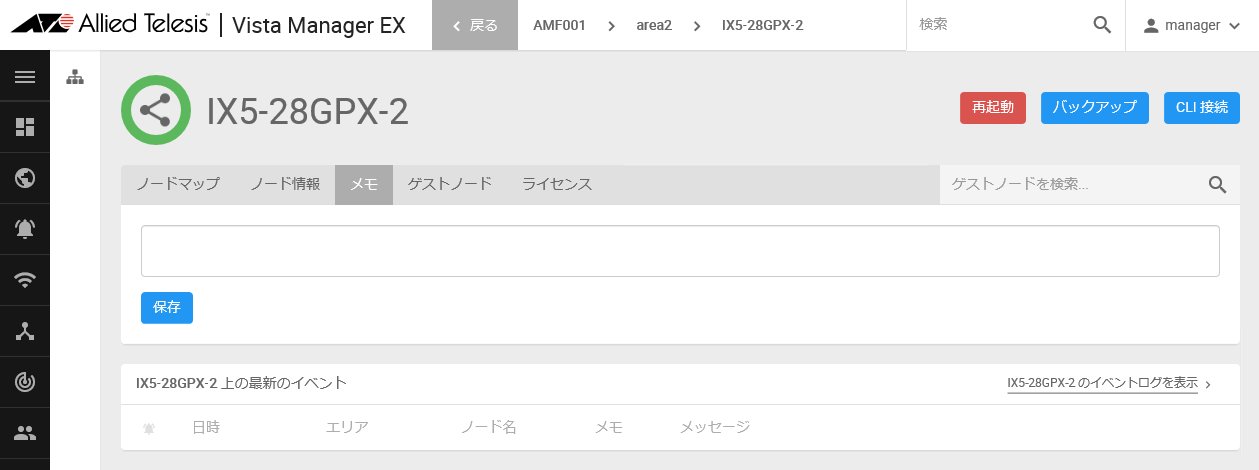

メモ

AMFノードに関する記録を表示、編集します。

表 9：メモ

項目名	説明
メモ欄	メモを表示/編集できます。
更新日時	メモを最後に保存した日時が表示されます。
「保存」ボタン	メモを保存します。

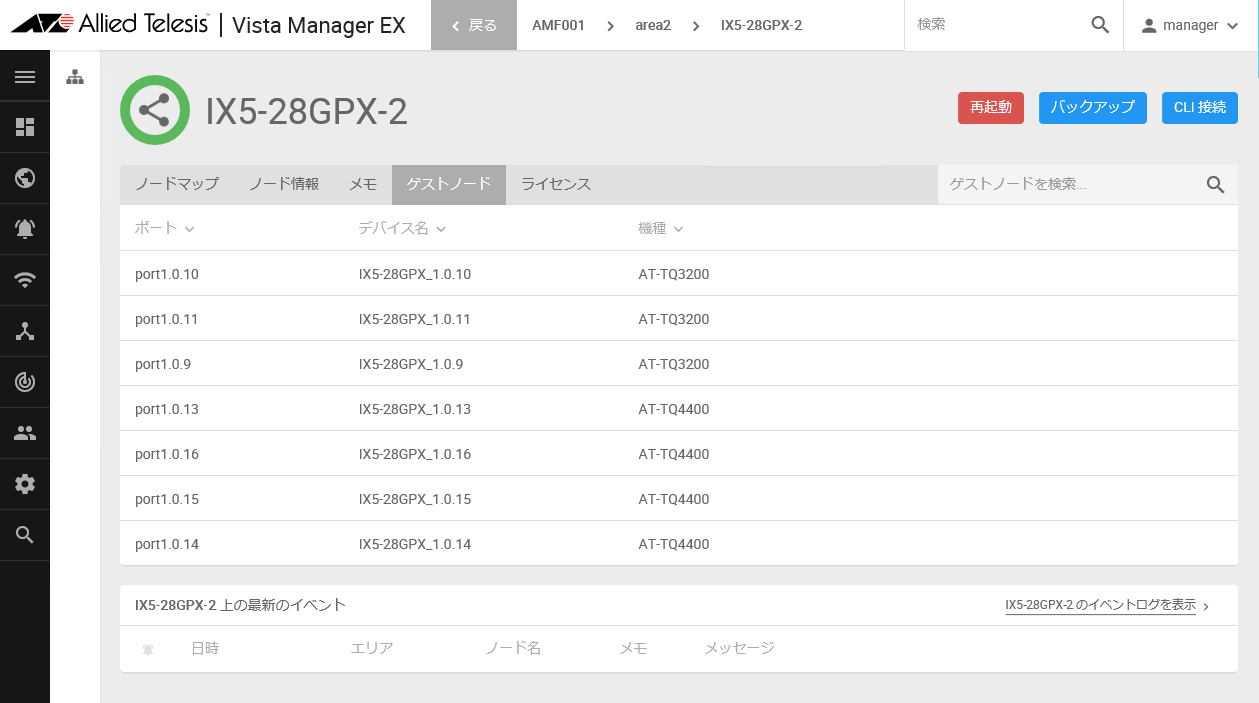

ゲストノード

AMFノード配下のAMFゲストノードを一覧表示します。

表 10：配下のAMFゲストノード一覧

項目名	説明
ポート	AMFゲストノードが接続されたAMFノード上のポート番号を表示します。
デバイス名	AMFノードに設定されたAMFゲストノードのデバイス名を表示します。
機種	AMFゲストノードの機種名を表示します。
アクション	AWCプラグインとの連携が設定されている場合、実行するアクションをドロップダウンリストから選択できます。
「アクションを実行」ボタン	AWCプラグインとの連携が設定されている場合、ドロップダウンリストから選択したアクションを実行します。

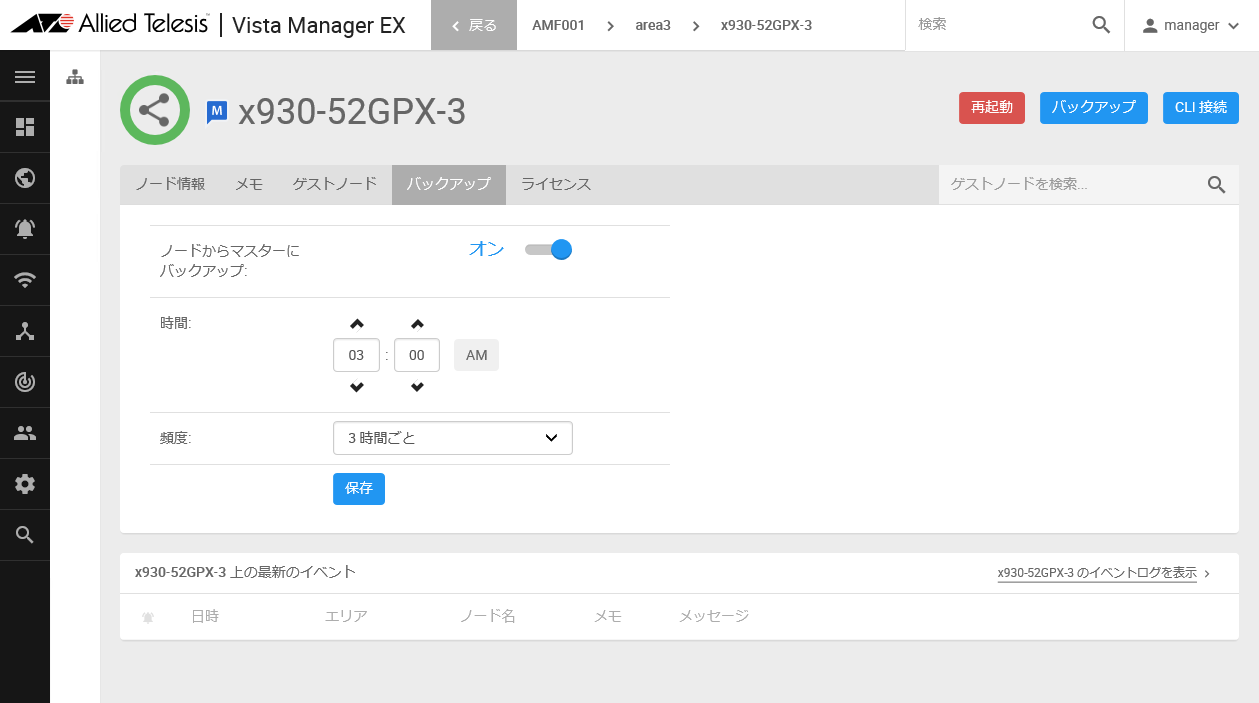

バックアップ

AMFコントローラー、および、AMFマスターでは、バックアップの設定を行うことができます。

表 11：AMFコントローラー/マスター設定

項目名	説明
マスターからコントローラーにバックアップ	スイッチをオンにすると、AMFコントローラーに配下のAMFマスターのバックアップを定期的に作成します。この項目はAMFコントローラーでのみ表示されます。
ノードからマスターにバックアップ	スイッチをオンにすると、AMFマスターに配下のAMFノードのバックアップを定期的に作成します。
時間	計画的バックアップを実行する時間を設定します。
頻度	計画的バックアップの実行頻度を、1時間ごと、3時間ごと、6時間ごと、12時間ごと、毎日（24時間）から選択します。 Note AMFコントローラーまたはAMFマスターのコンソール画面にて上記以外に設定されている場合は、「Custom」が表示されます。
全マスターに適用	AMFコントローラーでのバックアップ設定を配下のすべてのAMFマスターに適用します。この項目はAMFコントローラーでのみ表示されます。
「保存」ボタン	バックアップ設定を保存します。

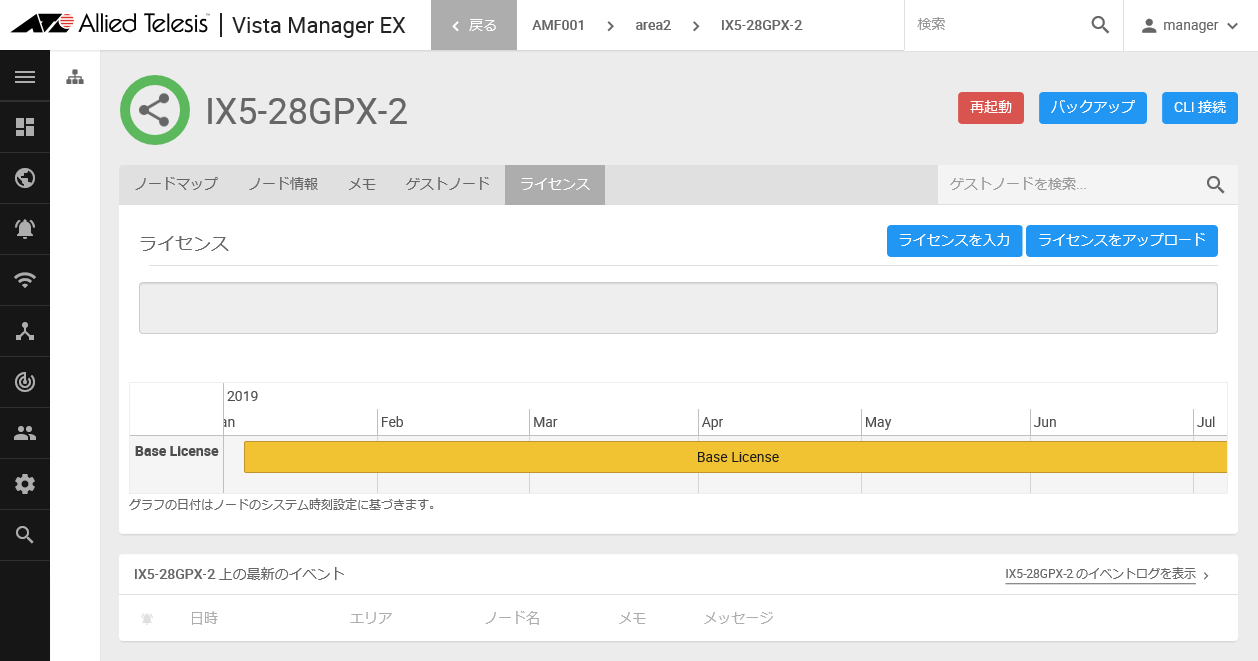

ライセンス

AMFノードに登録された追加機能ライセンスを確認できます。
また、文字列形式のライセンスキーを入力、または、バイナリー形式のライセンスキーをアップロードして、AMFノードに新しい機能を追加することができます。

表 12：ライセンス設定

項目名	説明
「ライセンスを入力」ボタン	文字列形式のライセンスの登録を行います。「ライセンスを入力」ボタンをクリックすると、下欄にライセンスの入力フィールドが表示されます。文字列形式のライセンスキーを、AlliedWare Plusのlicenseコマンド形式（license [ライセンス名] [ライセンスキー文字列]）で入力し、入力フィールド下部の「保存」をクリックします。 Note 文字列形式のライセンスキーの入力時は、ライセンスの反映のためには、AMFノードの再起動が必要となります。
「ライセンスをアップロード」ボタン	バイナリー形式のライセンスファイルをアップロードします。バイナリー形式のライセンスキーは、こちらから登録します。
ライセンス情報	各種ライセンスの有効期間を棒グラフとして表示します。縦軸にライセンスの種別を、横軸にライセンスの有効期間を表示します。
