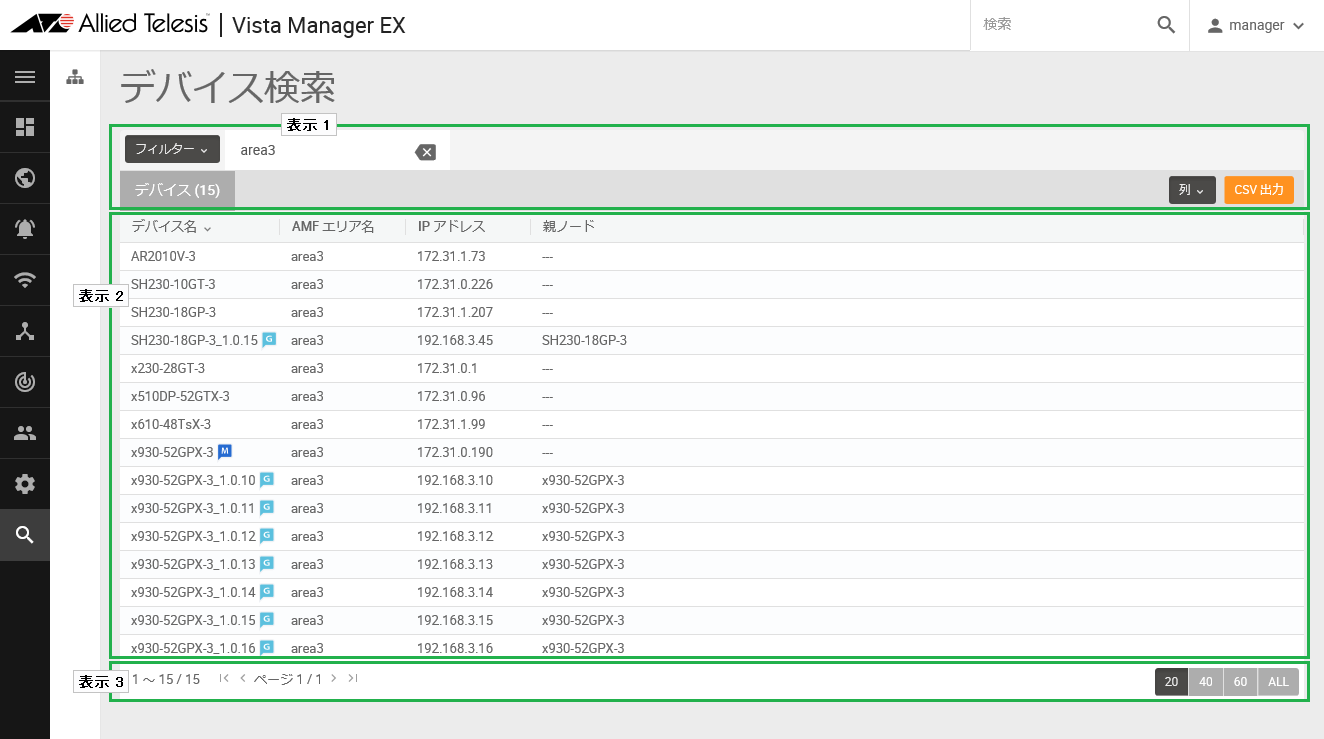

AVM EX編 / 画面リファレンス / デバイス検索

AMFネットワーク上のデバイスを検索します。

■ 表示1

表 1：デバイス検索コマンド/フィルター

項目名	説明

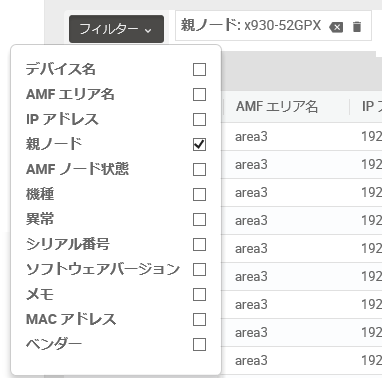

フィルター	デバイス検索の表示を絞り込みます。「フィルター」ボタンをクリックすると、フィルターで絞り込みできる次の項目がドロップダウン表示されます。デバイス名 AMFエリア名 IPアドレス親ノード AMFノード状態機種異常シリアル番号ソフトウェアバージョンメモ MACアドレスベンダードロップダウンリストからいずれかの項目のチェックボックスにチェックを付けると、フィルターボタンの右側に、選択した項目の絞り込みフィールドが追加表示されます。任意の文字列を入力し、エンターキーを押すと、条件に一致するデバイスのみデバイス一覧に表示されます。
検索	検索したい文字列を入力します。入力した文字列をいずれかの情報に含むデバイスが検索候補一覧に絞り込み表示されます。 Note 大文字小文字は区別しません。
該当デバイス数	フィルターおよび検索による絞り込みに該当したデバイス数を表示します。
列	デバイス一覧に表示する情報を選択します。デバイス名 AMFエリア名 IPアドレス親ノード上位ポート AMFノード状態機種異常シリアル番号ソフトウェアバージョンメモ MACアドレスベンダーデフォルトでは、デバイス名、AMFエリア名、IPアドレス、親ノードが表示されます。また、フィルターで選択した項目は自動的に表示対象に追加されます。
「CSV 出力」ボタン	表示している検索結果をCSV（カンマ区切りテキスト）形式のファイルに出力します。

■ 表示2

表 2：デバイス一覧

項目名	説明
デバイス名	AMFノードまたはAMFゲストノードのノード名を表示します。
AMF エリア名	AMFノードまたはAMFゲストノードが所属するAMFエリア名を表示します。
IP アドレス	AMFノードまたはAMFゲストノードのIPアドレスを表示します。
親ノード	AMFゲストノードが接続されたAMFノード名を表示します。
上位ポート	本バージョンでは未サポートです。
AMF ノード状態	AMFネットワークにおけるAMFノードまたはAMFゲストノードの状態を表示します。
機種	AMFノードまたはAMFゲストノードの機種名を表示します。
異常	AMFノードの環境状態に異常がある場合は「Yes」、環境状態が正常な場合は「No」を表示します。
シリアル番号	AMFノードまたはAMFゲストノードのシリアル番号を表示します。 Note 一部のAMFゲストノードでは未サポートです。
ソフトウェアバージョン	AMFノードまたはAMFゲストノードのファームウェアバージョンを表示します。
メモ	ノードマップで編集したメモがある場合、吹き出しアイコンが表示され、マウスポインターを合わせると内容が表示されます。鉛筆アイコンをクリックすることで編集できます。
MACアドレス	AMFノードまたはAMFゲストノードのMACアドレスを表示します。
ベンダー	AMFノードまたはAMFゲストノードのMACアドレスから推測されるベンダー名を表示します。

■ 表示3

表 3

ページ表示	現在のページに表示されているデバイス数と、該当するデバイス総数を表示します。
ページボタン	デバイス一覧のページを切り替えます。
表示数ボタン	1ページに一覧表示するイベントの件数を、20件、40件、80件、全て（ALL）から選択します。
