AVM EX編 / 各種操作 / AMFネットワークの管理 / VLANの設定

ここでは、AMFエリア内の各AMFノードに設定されたVLANをグラフィカルに表示する、VLANマップについて説明します。

VLANの表示

1. 「AMFエリアの表示、検索」の「エリアの表示」に従って、対象の「エリアマップ」画面を表示します。

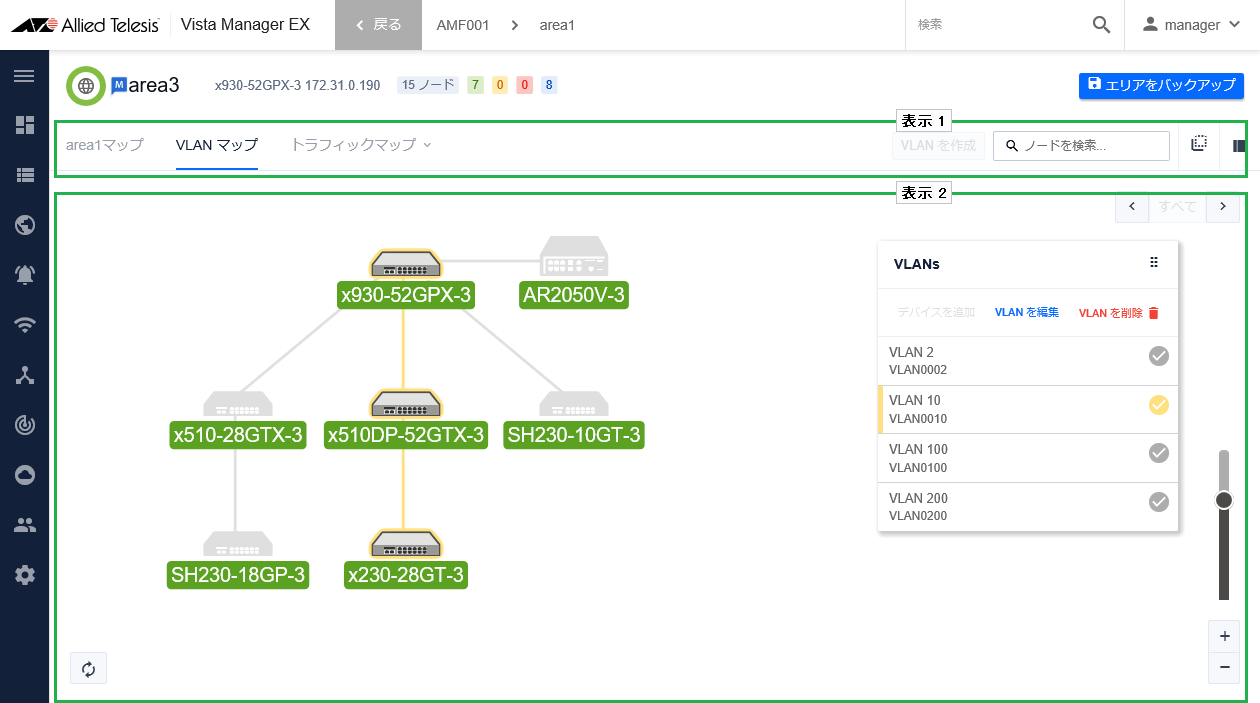

2. コンテンツ欄上部のタブから「VLAN マップ」をクリックし、「VLANマップ」画面を表示します。
   AMFエリアのトポロジーマップと、VLANリストが表示されます。






   • VLAN IDに所属するAMFノード、リンクを見る
     VLANリストから、所属するAMFノードやAMFリンクを確認したいVLAN ID・VLAN名の右側のチェックボタンをクリックしてチェックを入れます。
     トポロジーマップにて、該当のVLAN IDの設定があるAMFノードのノードアイコン、および、ノードの接続線が、VLANごとに色付きで強調表示されます。
     VLANリストのVLANは、最大5つまで同時に選択できます。


     • 複数のVLAN IDが選択されている場合は、VLANリストにてマウスポインターを置いたVLAN IDに所属しているAMFノードのノードアイコンを色付きで強調表示します。
       選択したVLAN IDに所属していないAMFノードのノードアイコンは半透明表示されます。


     • ノード間のAMFリンクが選択したVLANに所属している場合、ノード間の接続線を色付きで強調表示します。
       1つのAMFリンクが複数のVLAN IDに所属している場合は、VLAN IDごとに色分けして複数の線で表示します。選択したVLAN IDのいずれにも所属していない接続線は薄いグレーで表示されます。


     • ノードアイコンのみが色付きで強調表示され、接続するAMFリンクがすべて薄いグレーで表示されるAMFノードは、以下の状態のいずれかを示します。


       • 該当のVLANが、異なるAMFエリアと接続しているポートや非AMFノードと接続しているポートにのみ設定されている

       • 該当のVLAN IDの設定のみがあり、いずれのポートも該当のVLANに所属していない



   • AMFノードに設定されたVLAN IDを確認する
     VLANマップにてノードアイコンをクリックすると、AMFノードに設定されたVLAN IDがVLANマップ上にポップアップ表示されます。




VLANの作成

1. 対象のAMFエリアの「エリアマップ」画面を表示します。


2. コンテンツ欄上部のタブから「VLAN マップ」をクリックし、「VLANマップ」画面を表示します。

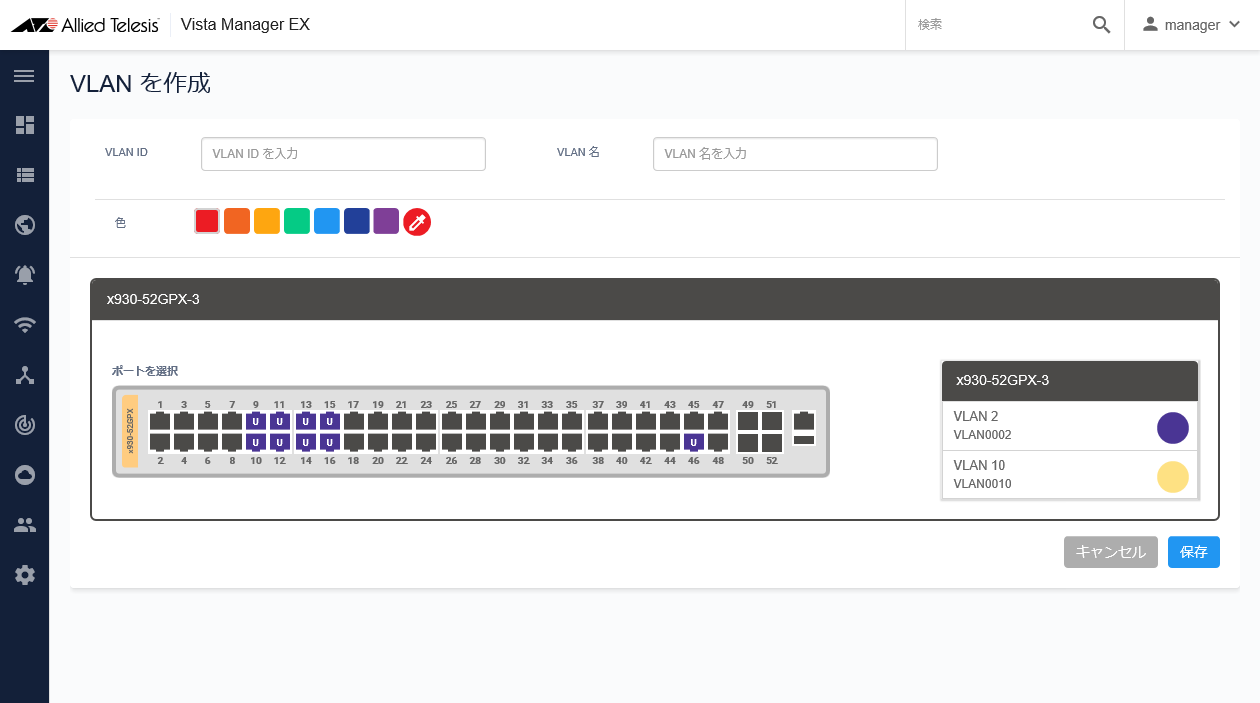

3. 対象のAMFノードを選択して「VLANを作成」画面を表示します。


   • 単独のAMFノードに設定する場合


     1. 対象のAMFノードのノードアイコンをクリックし、AMFノードに現在設定されているVLANをポップアップ表示します。


     2. ポップアップ画面の「VLAN を作成」ボタンをクリックし、「VLANを作成」画面を開きます。



   • 複数のAMFノードに設定する場合


     1. コンテンツ欄上部の「複数選択」アイコンをクリックして、有効にします。
        「複数選択」アイコンは有効を表す水色のアイコン表示になります。


     2. 対象の各AMFノードのノードアイコンをクリックし、水色のマーカーが付いた選択状態にします。


     3. コンテンツ欄上部の「VLAN を作成」ボタンをクリックし、「VLANを作成」画面を開きます。






4. 「VLAN ID」欄に、設定するVLAN IDを入力します。


   Note

   AMFエリア内で既に登録されているVLAN IDは指定できません。



5. 「VLAN 名」欄に、設定するVLAN名を入力します。
   作成するVLANの名前を32文字以内の半角英数字または記号（! # $ % & ' ( ) * + , - . / : ; < = > @ [ \ ] ^ _ ` { | } ~）で入力します。VLAN名は大文字・小文字を区別します。省略した場合は、「VLANXXXX」（XXXXは4桁のVLAN ID）となります。


   Note

   AMF機器では、大文字・小文字が異なるだけのVLAN名を重複して設定することはできません（例：Japanとjapanなど）。登録済みのVLANと大文字・小文字が異なるだけのVLAN名は使用しないでください。



6. VLANマップ上でのVLANの表示色を選択します。
   「色」欄の赤から紫の7色から選択するか、右端の色選択ツールで任意の色を選択することができます。


7. 手順3で選択したAMFノードの模式図から、該当のVLANに所属させるポートを選択します。
   ポートをクリックすると、タグなしポート、タグ付きポート、非所属の順で切り替えることができます。
   また、ポートにマウスポインターを置くと、ポートが所属するVLANがポップアップ表示されます。


8. VLAN ID、VLAN名、色、所属ポートの設定が完了したら、画面下部の「保存」ボタンをクリックします。
   AMFノードに設定が反映され、VLANマップが表示されます。


   Note

   手順3にて複数のAMFノードを選択した際、設定適用時に通信できないAMFノードが存在すると、該当のAMFノードにポートが割り当てられていないVLANが作成されたように表示されます。実際には、該当のAMFノードにはVLANは作成されません。VLAN表示は、次のポーリングの際に消去されます。

VLANの編集

1. 対象のAMFエリアの「エリアマップ」画面を表示します。


2. コンテンツ欄上部のタブから「VLAN マップ」をクリックし、「VLANマップ」画面を表示します。


3. VLANリストから、所属ポートの変更などを行うVLANのチェックボタンをクリックして、色付き表示します。


   Note

   複数のVLANを同時に編集することはできません。

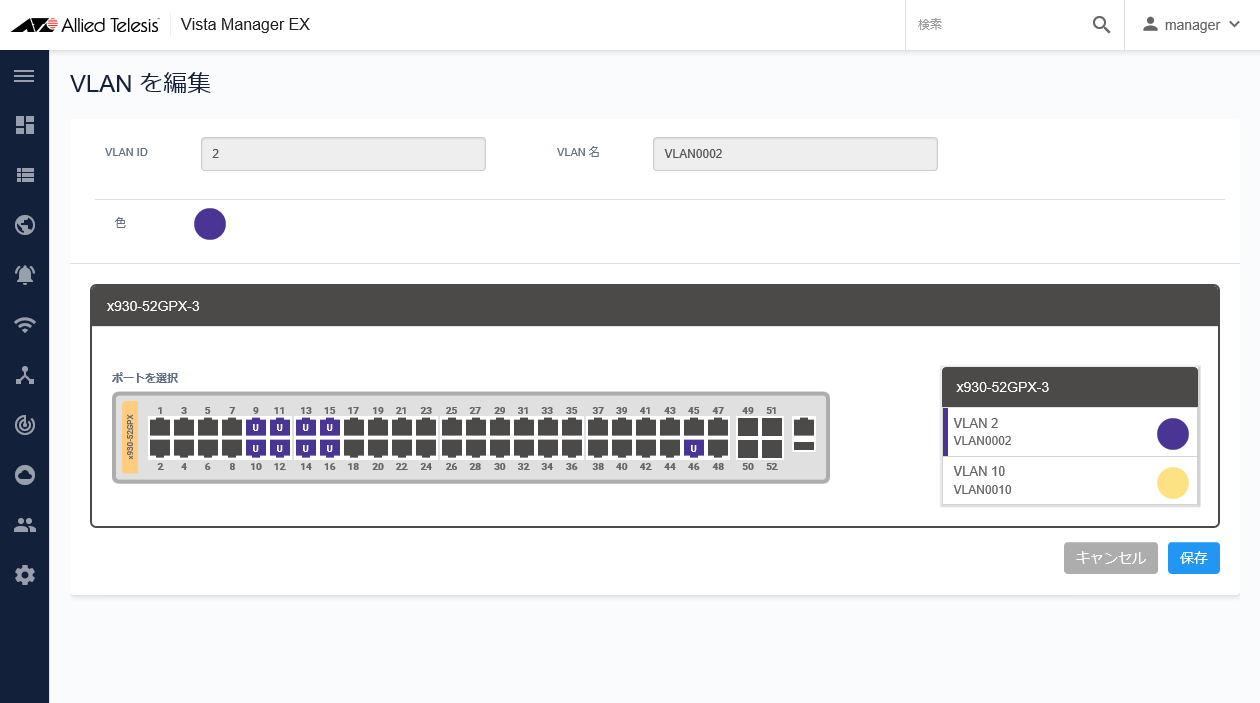

4. 対象のAMFノードを選択して「VLANを編集」画面を表示します。


   • 該当のVLANが設定されたAMFノードすべての設定を変更する場合
     VLANリストの「VLAN を編集」ボタンをクリックし、「VLANを編集」画面を開きます。


   • 一部のAMFノードの設定を変更または未設定のAMFノードに設定を追加する場合


     1. コンテンツ欄上部の「複数選択」アイコンをクリックして、有効にします。
        「複数選択」アイコンは有効を表す水色のアイコン表示になります。


     2. 対象の各AMFノードのノードアイコンをクリックし、水色のマーカーが付いた選択状態にします。
        VLANリストの「VLAN を編集」ボタンをクリックし、「VLANを編集」画面を開きます。






5. 対象のAMFノードの模式図から、該当のVLANに所属させるポートを選択します。
   ポートをクリックすると、タグなしポート、タグ付きポート、非所属の順で切り替えることができます。
   また、ポートにマウスポインターを置くと、ポートが所属するVLANがポップアップ表示されます。


6. VLAN ID、VLAN名、色、所属ポートの設定が完了したら、画面下部の「保存」ボタンをクリックします。
   AMFノードに設定が反映され、VLANマップが表示されます。


VLANの削除

1. 対象のAMFエリアの「エリアマップ」画面を表示します。


2. コンテンツ欄上部のタブから「VLAN マップ」をクリックし、「VLANマップ」画面を表示します。


3. VLANリストから、削除するVLANのチェックボタンをクリックして、色付き表示します。


   Note

   複数のVLANを同時に削除することはできません。



4. VLANリスト上部の「VLAN を削除」ボタンをクリックします。
