AVM EX編 / 画面リファレンス / ネットワークマップ

ネットワークマップには、AMFネットワークに属するエリアが表示されます。
コンテンツ欄上部にはネットワークの詳細が、コンテンツ欄中央にはエリア同士の接続を可視化したトポロジーマップが表示されます。
AWCプラグイン、SNMPプラグインを登録している場合は、AMFエリアに加えて、AWCプラグイン管理下の管理グループ（以下、AWC管理グループ）、SNMPプラグイン管理下のサブネット（以下、SNMPサブネット）が、AMFエリアと同格の構成単位として表示されます。

また、ここから、AMFネットワーク内のエリアリストを表示することができます。

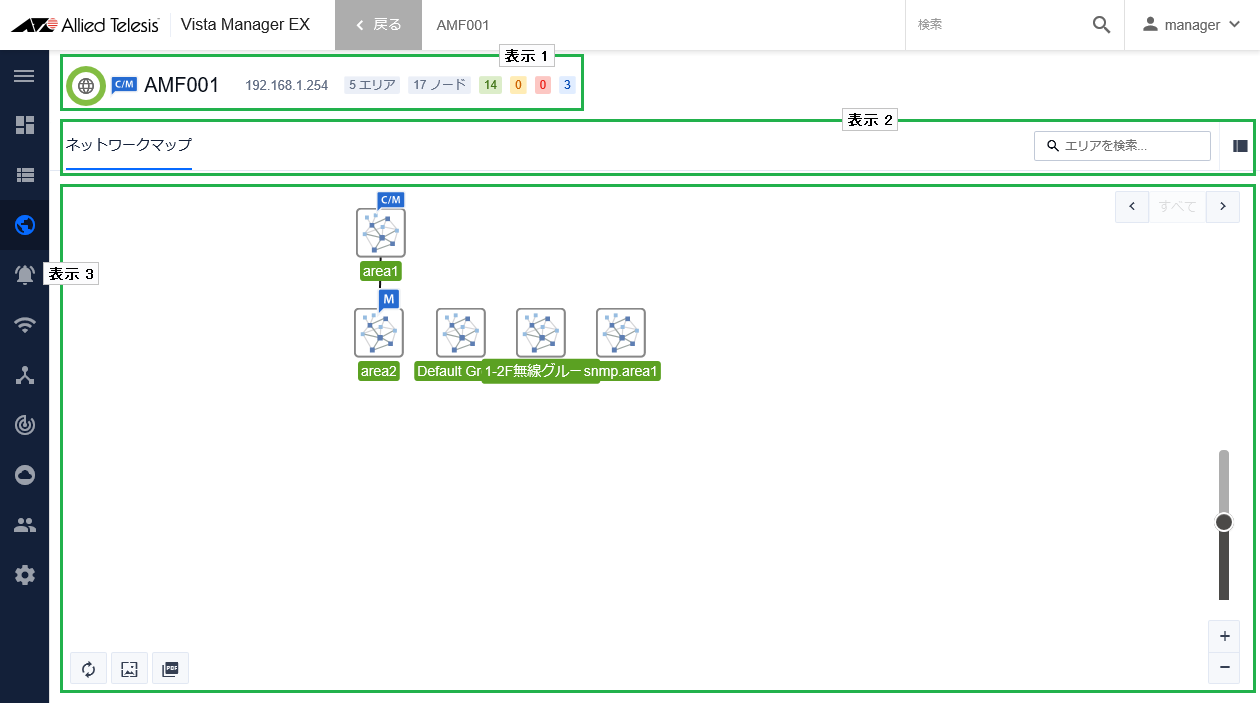

ネットワークマップ

■ 表示1
AMFネットワークの情報を表示します。

表 1：AMFネットワークの情報

項目名	説明
AMFネットワーク名	AVM EXで管理するAMFネットワーク名を表示します。また、AMFネットワーク名の左側に、正常/ダウン/異常の各ノードの数を円グラフで表示します。
IPアドレス	AMFコントローラー（またはAMFマスター）のIPアドレスを表示します。
X エリア	AMFネットワークに所属するAMFエリアの数が、灰色のバッジに表示されます。 AWCプラグインが登録されている場合はAWCプラグインに登録された管理グループ（以下、AWC管理グループ）、SNMPプラグインが登録されている場合はSNMPプラグインに登録されたサブネット（以下、SNMPサブネット）の数を合わせて表示します。
X ノード	AMFネットワークに所属するノード数が、灰色のバッジに表示されます。 AWCプラグインが登録されている場合は管理下APに接続中のクライアント、SNMPプラグインが登録されている場合はSNMPサブネットに登録されたデバイスの数を合わせて表示します。
X 正常	正常なノード数が、緑色のバッジに表示されます。
X ダウン	ダウン状態のノード数が、赤色のバッジに表示されます。
X 異常	AMFセーフコンフィグが適用されているノード数が、黄色のバッジに表示されます。 AMFクリーン状態のノードをAMFネットワークに接続した際、バックアップデータが存在しないなどの理由でオートリカバリーが行われなかった場合、一時的にAMFネットワークに参加するため、セーフコンフィグが適用されます。また、AWCプラグインが登録されている場合は、ステータスが「探索中」の無線APもこれに含まれます。
X 管理外	AVM EXの基本機能を単独で使用している場合は、AMFゲストノード数が、水色のバッジに表示されます。 AWCプラグインを使用している場合は、AWCプラグインの管理下に登録されていないAMFゲストノードの数が表示されます。

■ 表示2

表 2：ネットワークマップ表示切替タブ

項目名	説明
タブ	AMFネットワークのトポロジーマップを表示します。エリアリスト表示からトポロジーマップ表示に戻る際にクリックします。
エリアを検索...	検索したいエリア名を入力します。入力した文字列を含むエリア名が1つだけある場合は、ネットワークマップが該当のエリアアイコンを中心に拡大表示されます。入力した文字列を含むエリア名が複数ある場合は、検索フィールドの下に検索候補が一覧表示されます。一覧から目的のエリア名をクリックすると、ネットワークマップが該当のエリアアイコンを中心に拡大表示されます。 Note 大文字小文字は区別しません。
エリアリスト	AMFエリアを一覧表示します。 AWCプラグイン、SNMPプラグインが登録されている場合は、AMFエリアとともに次のエリアが表示されます。 AWCプラグイン登録時： AWC管理グループデフォルトで「Default Group」が表示されます。 SNMPプラグイン登録時： SNMPサブネット

■ 表示3

表 3：トポロジーマップ

項目名	説明
トポロジーマップ	AMFネットワーク内のAMFエリアがトポロジーマップに表示されます。また、AWCプラグイン、SNMPプラグインが登録されている場合は、AMFエリアとともに次のエリアが表示されます。 AWCプラグイン登録時： AWC管理グループデフォルトで「Default Group」が表示されます。 SNMPプラグイン登録時： SNMPサブネット
エリアアイコン	アイコンの下にエリア名を表示します。エリアの状態は、エリア名の背景色で分類されます。緑エリア内のノードはすべて正常に動作しています。黄エリア内の一部のAMFノードがAMFセーフコンフィグで動作中です。AWC管理グループの場合は、一部の無線APのステータスが「探索中」です。赤エリア内の一部のノードがダウンしています。灰エリアのAMFマスターからの応答がありません。
バッジ	エリアアイコンの上に、AMFエリアの管理上の役割に応じたバッジが表示されます。 AMFコントローラーにより直接管理されているエリアを示します。 AMFマスターにより管理されているエリアを示します。
エリアの接続線	AMFエリアアイコンを接続している線は黒色で表示されます。 AMF仮想リンクを設定している場合は青色で表示されます。 AWC管理グループ、SNMPグループはそれぞれ独立して表示され、エリアの接続線は表示されません。
距離	AMFコントローラーからのAMFエリアの距離（ホップ数）によって、該当のエリアアイコンを強調表示します。該当の距離以外のエリアアイコンは半透明表示されます。右矢印ボタンをクリックすると、表示する距離が「すべて」から「0」、「1」……と昇順に切り替わります。左矢印ボタンをクリックすると、表示する距離が降順に切り替わります。
ポーリングボタン	トポロジーマップを更新します。
画像ボタン	背景画像をアップロードします。
PDF出力ボタン	現在のトポロジーマップをPDFファイルに出力します。
拡大/縮小ボタン	トポロジーマップを拡大（＋）または縮小（－）表示します。また、拡大/縮小ボタン上部のスライダーを上下することや、コンピューターのマウスホイールの上下回転でも同様の操作ができます。

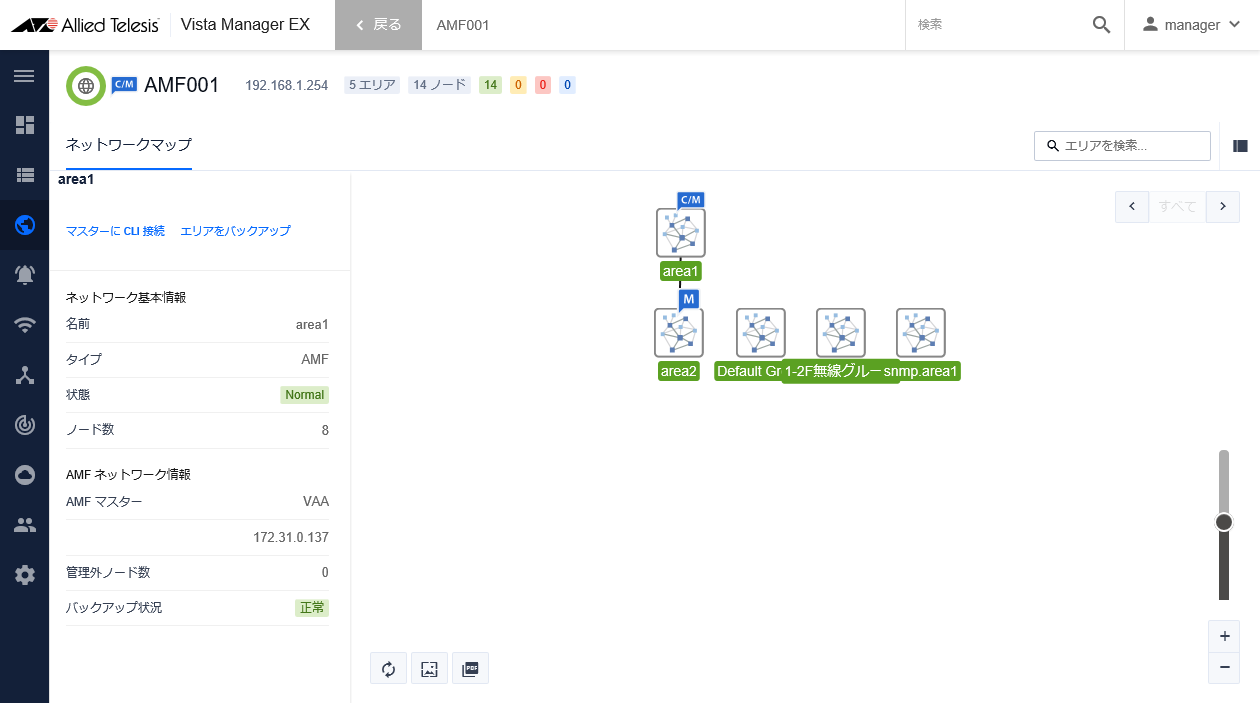

エリア情報の表示

トポロジーマップにてエリアアイコンをクリックすると、AMFエリア、AWC管理グループ、SNMPサブネットの情報がトポロジーマップ左のサイドパネルに表示されます。

表 4：ネットワークマップサイドパネル表示

項目名	説明
エリア名	AMFエリア、AWC管理グループ、またはSNMPサブネットの名前を表示します。
「マスターをバックアップ」ボタン	AMFコントローラーに対し、該当AMFエリアのAMFマスターのバックアップの実行を要求します。
「マスターに CLI 接続」ボタン	該当AMFエリアのAMFマスターのコマンドラインインターフェース（CLI）に対し接続を行います。 Note CLI接続は、HTTPS接続でAMFコントローラー（存在しない場合はAMFマスター）を経由し、指定のAMFノードを操作対象とするワーキングセットプロンプトを介して行われます。
「エリアをバックアップ」ボタン	該当AMFエリアのマスターに対し、エリア内の全ノードのAMFバックアップの実行を要求します。
「削除」ボタン	該当AMFエリアをネットワークマップから削除します。 AMFエリアのAMFマスターから応答がない場合のみ表示されます。
ネットワーク基本情報
名前	エリア名を表示します。
タイプ	エリアの種別を表示します。 AMF AMFエリアを表します。 AWC AWCプラグインに登録された管理グループを表します。 SNMP SNMPプラグインに登録されたサブネットを表します。
状態	エリアの状態を、以下のバッジで表します。 Normal（緑）エリア内のノードはすべて正常に動作しています。 Abnormal（黄）エリア内の一部のAMFノードがAMFセーフコンフィグで動作中です。AWC管理グループの場合は、一部の無線APのステータスが「探索中」です。 Critical（赤）エリア内の一部のノードがダウンしています。 Offline（赤）エリアのAMFマスターからの応答がありません。 Note 一般ユーザーアカウントの場合、管理者から許可されたAMFエリアのみ表示されます。
ノード数	エリアに所属するノード数を表示します。
AMFネットワーク情報（AMFエリアのみ表示）
AMFマスター	AMFマスターのAMFノード名、IPアドレスを表示します。
管理外ノード数	AVM EXの基本機能を単独で使用している場合は、AMFゲストノード数が表示されます。 AWCプラグインを使用している場合は、AWCプラグインの管理下に登録されていないAMFゲストノードの数が表示されます。
バックアップ状況	バックアップの状況を表示します。

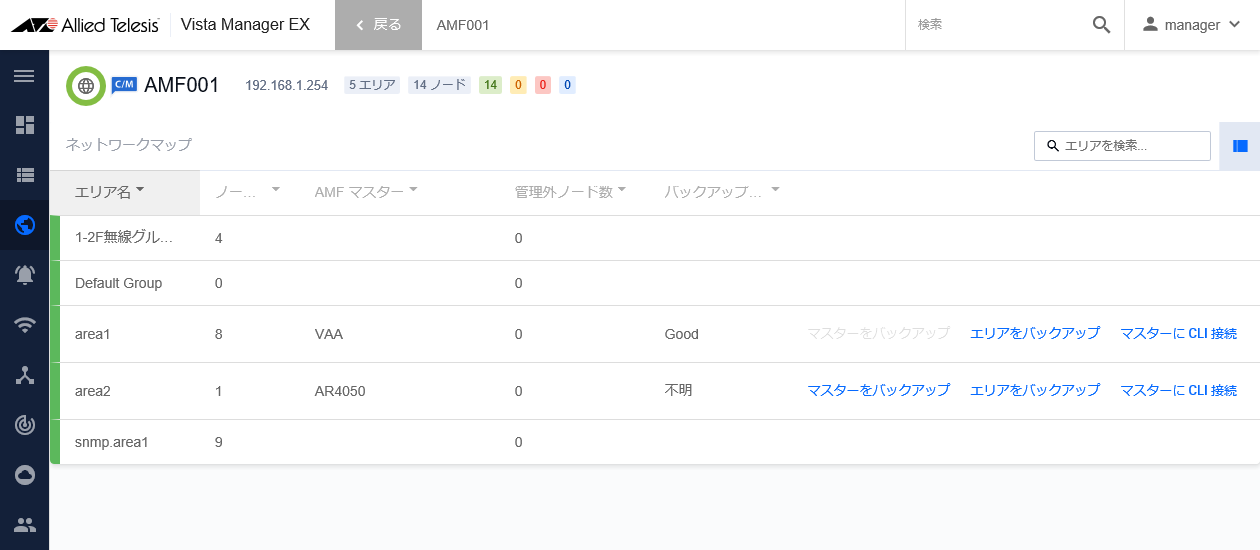

エリアリスト

ネットワークマップ上部のタブからエリアリストをクリックすると、AMFネットワーク内に存在するAMFエリアの一覧が表示されます。
AWCプラグイン、SNMPプラグインが登録されている場合は、AMFエリアとともに次のエリアが表示されます。

AWCプラグイン登録時：
AWC管理グループ
デフォルトで「Default Group」が表示されます。
SNMPプラグイン登録時：
SNMPサブネット

一覧のタイトル行の各項目をクリックすると、該当の項目に従って一覧をソートすることができます。同じ項目を再度クリックすると、ソートの昇順/降順を切り替えることができます。

表 5：エリアリスト

項目名	説明
状態	エリアの状態は、エリア名の各行左端の帯の色で分類されます。緑エリア内のノードはすべて正常に動作しています。黄エリア内の一部のAMFノードがAMFセーフコンフィグで動作中です。AWC管理グループの場合は、一部の無線APのステータスが「探索中」です。赤エリア内の一部のノードがダウンしています。灰エリアのAMFマスターからの応答がありません。
エリア名	エリア名を表示します。エリア名をクリックすると、該当のエリアのエリアマップが表示されます。 Note 一般ユーザーアカウントの場合、管理者から許可されたエリアのみ表示されます。
ノード数	エリア内のノード数を表示します。
AMF マスター	エリアがAMFエリアの場合、AMFマスターのノード名を表示します。
管理外ノード数	AVM EXの基本機能を単独で使用している場合は、AMFゲストノード数が表示されます。 AWCプラグインを使用している場合は、AWCプラグインの管理下に登録されていないAMFゲストノードの数が表示されます。
バックアップ状況	エリアがAMFエリアの場合、バックアップの状況を表示します。
削除	該当AMFエリアをネットワークマップから削除します。 AMFエリアのAMFマスターから応答がない場合のみ表示されます。
「マスターをバックアップ」ボタン	AMFコントローラーに対し、該当AMFエリアのマスターのAMFバックアップの実行を要求します。
「エリアをバックアップ」ボタン	該当AMFエリアのマスターに対し、エリア内の全ノードのAMFバックアップの実行を要求します。
「マスターに CLI 接続」ボタン	該当AMFエリアのマスターのコマンドラインインターフェース（CLI）に対し接続を行います。 Note CLI接続は、HTTPS接続でAMFコントローラー（存在しない場合はAMFマスター）を経由し、指定のAMFノードを操作対象とするワーキングセットプロンプトを介して行われます。
