AVM EX編 / 画面リファレンス / SD-WAN / アプリケーションルール

Note

本画面でアプリケーションルールを作成する際、ルール名に「VM_」で始まる文字列は使用しないでください。
また、管理対象のWANノードのCLIにて、「VM_」で始まるリンク監視グループ、リンク監視プロファイル、ポリシーベースルーティングルール、ゾーン定義を作成しないでください。

• 不良判定しきい値：
  レイテンシーがこのしきい値を超えると、リンクの状態は「不良」と判断されます。
  しきい値は1～2000（単位：ミリ秒）の数値で指定します。

• 復帰マージン：
  不良判定から良好判定に戻るためのレイテンシーのマージンを指定します。
  マージンは0～1999（単位：ミリ秒）の数値で指定します。
  不良リンクのレイテンシーが、不良判定しきい値から復帰マージンを差し引いた値を下回った場合に、リンクのレイテンシーは「良好」の判定に戻ります。
  例えば、不良判定しきい値が「1000」、復帰マージンが「200」に設定された場合、一度レイテンシーの状態が不良と判定されたリンクは、レイテンシーの値が800（1000 - 200）ミリ秒以下に収まった場合に、良好リンクに復帰します。


• 不良判定しきい値：
  ジッターがこのしきい値を超えると、リンクの状態は「不良」と判断されます。
  しきい値は1～1000（単位：ミリ秒）の数値で指定します。

• 復帰マージン：不良判定から良好判定に戻るためのジッターのマージンを指定します。
  マージンは0～999（単位：ミリ秒）の数値で指定します。
  不良リンクのジッターが、不良判定しきい値から復帰マージンを差し引いた値を下回った場合に、リンクのジッターは「良好」の判定に戻ります。
  例えば、不良判定しきい値が「1000」、復帰マージンが「200」に設定された場合、一度ジッターの状態が不良と判定されたリンクは、ジッターの値が800（1000 - 200）ミリ秒以下に収まった場合に、良好リンクに復帰します。


• 不良判定しきい値：
  連続プローブロス回数がこのしきい値を超えると、リンクの状態は「不良」と判断されます。
  しきい値は1～100（単位：回）の数値で指定します。

• 良好判定しきい値：
  不良判定、到達不能判定から良好判定に戻るための連続プローブロス回数のしきい値を指定します。
  連続プローブロス回数がこのしきい値を下回ると、リンクの状態は「良好」と判断されます。
  しきい値は1～100（単位：回）の数値で指定します。

• 到達不能判定しきい値：連続プローブロス回数がこのしきい値を超えると、リンクの状態は「到達不能」と判断されます。
  しきい値は1～100（単位：回）の数値で指定します。


• 「レイテンシー」、「ジッター」、「プローブロス」を選択した場合、該当のメトリックが最小のリンクを最も優れたリンクと見なし、該当アプリケーションのトラフィックを通過させます。

• 「優先度」を選択した場合は、「適用する拠点」に指定したリンク監視グループのメンバーリストの上にあるものから選択されます。


• 送信元/宛先：
  管理下の機器からVPNトンネルの送信元/宛先WANノードを2台選択します。
  また、選択されたWANノードに作成可能なルール数が表示されます。

• VPNメンバー：
  送信元/宛先WANノード間に設定されたトンネル名が表示されます。
  トンネル名をクリックすると、青色の選択状態になります。再度クリックすると、灰色の非選択状態に戻ります。


• リンク選択基準を「優先度」以外に設定している場合は、この一覧の表示順は意味を持ちません。

• リンク選択基準を「優先度」に設定している場合は、この一覧の上位の良好リンクから選択されます。
  例えば、一覧に上から「tunnelA」「tunnelB」「tunnelC」が並んでいることを仮定します。


  • 「tunnelB」、「tunnelC」が良好リンク、「tunnelA」が不良リンクとして判定されている場合、良好リンクで最上位の「tunnelB」がトラフィックの送出に使用されます。

  • 「tunnelB」の状態が不良に変化した場合は、「tunnelC」が選択されます。

  • 「tunnelA」の状態が良好に変化した場合は、その他のメンバーのリンク状態にかかわらず、「tunnelA」が優先して使用されます。


• 検索フィールド：
  検索したいキーワードを入力します。
  名前に、本フィールドに入力された文字列を含む項目を表示します。
  元のリストに戻る場合は空欄にします。


  Note

  大文字小文字は区別しません。

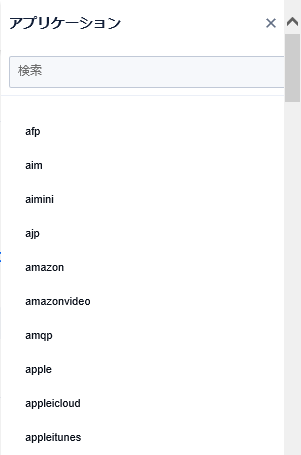

• 対象アプリケーション候補リスト：
  ルーターのアプリケーションコントロール（DPI：ディープパケットインスペクション）によって判別可能なアプリケーション定義名のリストです。
  ルールでトラフィックの送出先を制御したいアプリケーション名をリストから1つ選択します。


Note

別途、WANノードのスタートアップコンフィグ（起動時コンフィグ）ファイルに保存する必要があります。
