画面リファレンス / 無線設定 / SC共通設定

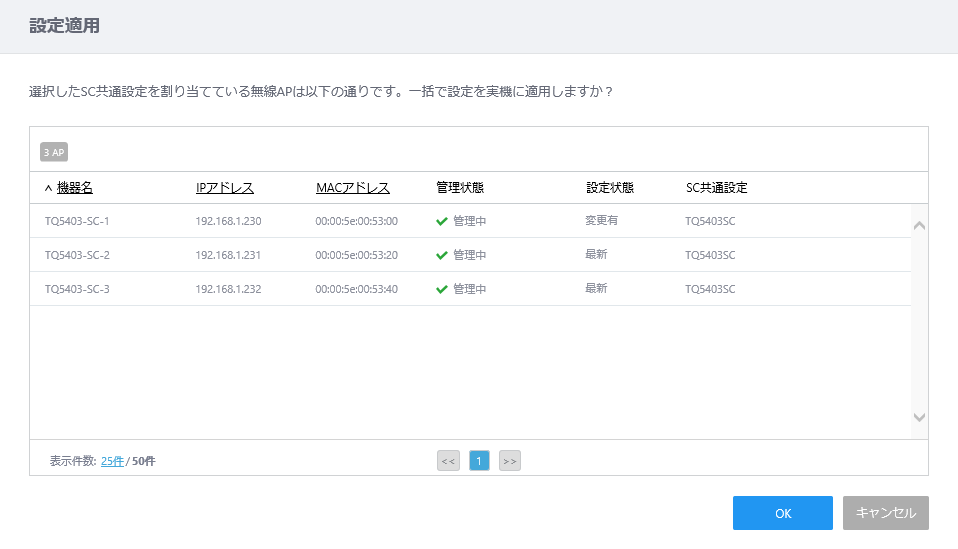

• X AP：
  該当のSC共通設定が適用された無線APの総数が表示されます。


• 機器名：
  登録時に設定した機器名が表示されます。ゲストノードから無線APを登録した場合はゲストノード名が表示されます。


• IPアドレス：
  IPアドレスが表示されます。


• MACアドレス：
  MACアドレスが表示されます。


• 管理状態：
  管理状態が以下の内容で表示されます。

  • 未管理：
    MACアドレス、AP共通設定のいずれかの設定が完了していないため、管理が開始されていない状態
    未管理状態の無線APに設定を適用することはできません。


  • 探索中：
    AWCプラグインが無線APを探索している状態


  • 適用中：
    AWCプラグインが無線APに対して設定を適用している状態


  • 管理中：
    AWCプラグインが無線APを管理している状態


  • 接続待機：
    AWCプラグインが無線APにAMF設定による事前設定を行い、AP共通設定を割り当てた状態
    または、AWCプラグインが無線APにDHCP設定を行い、AP共通設定を割り当てた状態


  • 管理失敗：
    無線APがAWCプラグインの管理下から外れた状態


  • 未認証：
    AVM EXに登録された無線APライセンスで管理できる最大無線AP数を超えているため、無線APが管理できない状態
    または、チャンネルブランケット、スマートコネクトを設定している無線APがそれらのライセンス数を超えているため、無線APが管理できない状態



• 設定状態：
  設定状態が以下内容で表示されます。

  • 未設定：
    設定が完了していない状態


  • 未適用：
    今までにAWCプラグインから設定が適用されたことのない状態


  • 最新：
    無線APに対して最新の設定が適用されている状態


  • 変更有：
    無線APに対して最新の設定が適用されていない状態



• SC共通設定：
  関連付けているSC共通設定が表示されます。


• 「OK」ボタン：
  無線APに設定（AP共通設定、SC共通設定）の変更を適用します。
  また、CB共通設定、未反映の個別設定がある場合には、併せて反映します。


• 「キャンセル」ボタン：
  無線APの設定変更の適用を中止します。


Note

大文字小文字を区別しますのでご注意ください。
