本マニュアルでは、AT-Vista Manager EXのプラグインの1つであり、SNMPによる状態監視を行う、SNMPマネージャー「SNMPプラグイン」の設定画面について詳細に解説しています。本製品を活用するための参考資料としてご利用ください。

また、本製品の管理対象となる機器のマニュアル類も、弊社ホームページに掲載しておりますので、併せてご覧ください。

はじめに

対象機種とバージョン

• SNMPプラグイン（Windows版）


サポート機能と制限事項

マニュアルの提供形態

マニュアルの構成

構成

SNMPマネージャー「SNMPプラグイン」の機能の各設定画面をそれぞれ1つのページで詳細に説明しています。大きく次の4つの章にわかれています。

ウィンドウ構成	SNMPプラグインのWeb管理画面の大まかな構成を説明します。
各種操作	SNMPプラグインで行うSNMP管理機能を使用するに当たり、差し当たって必要となる設定を紹介します。
画面リファレンス	Web設定画面のメニューから表示される各ページの項目を説明します。

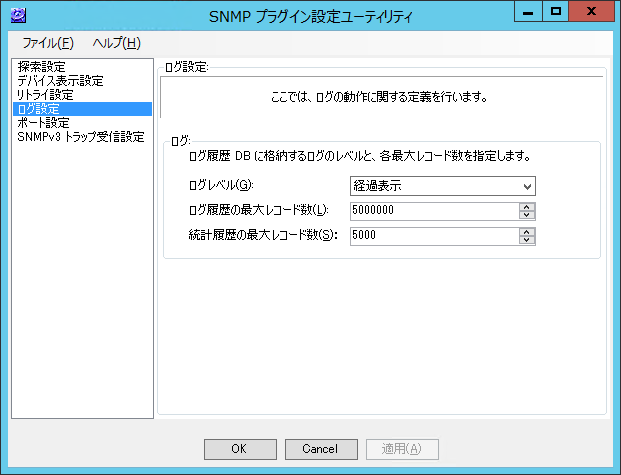

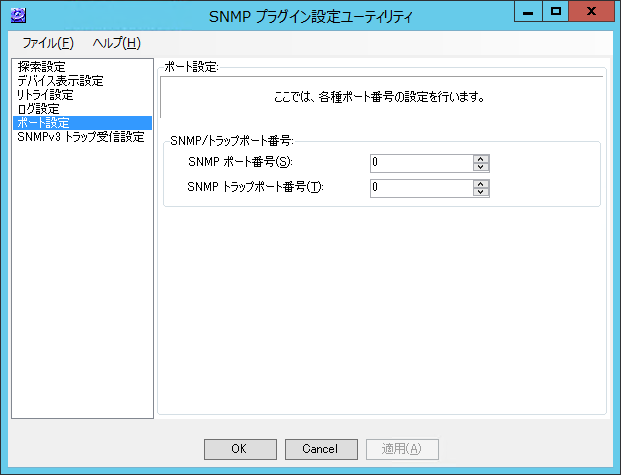

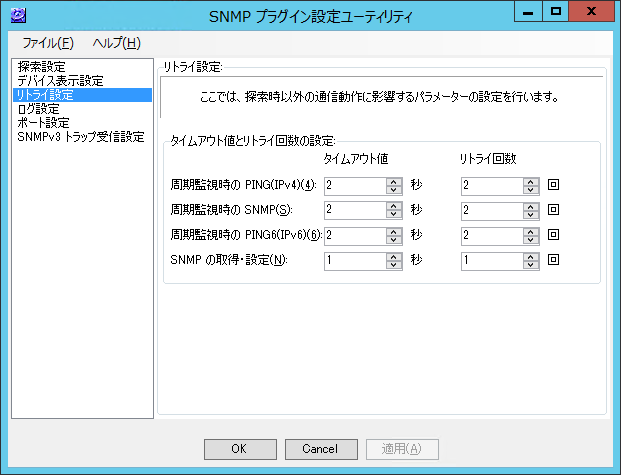

サーバーの設定	Web設定画面では行えない、SNMPプラグインサーバー上で実行するツールの使用法を説明します。

表記について

本製品

AVM EX

AMF

アクセスポイント

他の構成ドキュメント

• AT-Vista Manager EX インストールガイド

• AT-Vista Manager EX（Windows版）ベースリファレンスマニュアル

• AWCプラグイン（Windows版） リファレンスマニュアル

• SNMPプラグイン（Windows版） リファレンスマニュアル


例

最新情報

• http://www.allied-telesis.co.jp/


ユーザーサポート

ご注意

• 本書に関する著作権等の知的財産権は、アライドテレシス株式会社（弊社）の親会社であるアライドテレシスホールディングス株式会社が所有しています。

• アライドテレシスホールディングス株式会社の同意を得ることなく、本書の全体または一部をコピーまたは転載しないでください。

• 弊社は、予告なく本書の全体または一部を修正・改訂することがあります。

• 弊社は改良のため製品の仕様を予告なく変更することがあります。


商標について

• CentreCOM、CentreNET、SwitchBlade、TELESYN、AlliedView、VCStackロゴ、EPSRingロゴ、LoopGuardロゴ、PoE plusロゴ、AT-UWC、Allied Telesis Unified Wireless Controller、SecureEnterpriseSDNロゴ、AT-VA、AT-Vista Managerはアライドテレシスホールディングス（株）の登録商標です。

• Windows、MS-DOS、Windows Server、Windows Vistaは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。

• その他、この文書に記載されているソフトウェアおよび周辺機器の名称は各メーカーの商標または登録商標です。


マニュアルバージョン

• 2020年 11月 Rev.C（Ver.2.3.0 /AT-Vista Manager EX Ver.3.2.1、分冊化）

• 2020年 11月 Rev.D（Ver.2.4.0 /AT-Vista Manager EX Ver.3.3.1）

• 2020年 12月 Rev.E（Ver.2.4.0 /AT-Vista Manager EX Ver.3.3.4）

• 2021年 1月 Rev.F（Ver.2.5.2 /AT-Vista Manager EX Ver.3.5.0）

• 2021年 2月 Rev.F_1（Ver.2.5.2 /AT-Vista Manager EX Ver.3.5.0）

• 2021年 6月 Rev.G（Ver.2.6.1 /AT-Vista Manager EX Ver.3.6.0）

• 2021年 8月 Rev.H（Ver.2.7.0 /AT-Vista Manager EX Ver.3.7.0）

• 2021年 12月 Rev.J（Ver.2.8.0 /AT-Vista Manager EX Ver.3.8.0）

• 2022年 4月 Rev.K（Ver.2.8.1 /AT-Vista Manager EX Ver.3.9.0）

• 2022年 7月 Rev.K_1（Ver.2.8.1 /AT-Vista Manager EX Ver.3.9.0）

• 2022年 7月 Rev.L（Ver.2.8.1 /AT-Vista Manager EX Ver.3.9.1）

• 2022年 8月 Rev.L_1（Ver.2.8.1 /AT-Vista Manager EX Ver.3.9.1）

• 2023年 1月 Rev.M（Ver.2.9.0 /AT-Vista Manager EX Ver.3.10.1）

• 2023年 3月 Rev.N（Ver.2.9.0 /AT-Vista Manager EX Ver.3.10.2）

• 2023年 6月 Rev.P（Ver.2.9.1 /AT-Vista Manager EX Ver.3.10.3）

• 2023年 8月 Rev.Q（Ver.2.9.1 /AT-Vista Manager EX Ver.3.10.4）

• 2023年 10月 Rev.R（Ver.2.10.0 /AT-Vista Manager EX Ver.3.11.0）


概要 / SNMPプラグインについて

Note

本バージョンのSNMPプラグインでは、SNMP v1/v2c/v3をサポートしています。

管理可能数

Note

管理可能数はSNMPプラグインで管理可能な最大数を示したものです。サーバーPCによっては、監視デバイスを多数登録した場合、充分な性能を発揮できないことがあります。

• 監視デバイス
  1,000台まで


  Note

  最大数はプラグインや機器の構成によって異なる場合がありますので、「AT-Vista Manager EX インストールガイド」の「サーバー環境」と、弊社ホームページに掲載のリリースノートを併せてご確認ください。

Note

管理台数が多い程、各ページの表示に時間がかかる可能性があります。

アカウントの種類

概要 / 管理画面へのアクセス

閲覧環境

• Microsoft Edge

• Google Chrome


Note

リリース済みの最新のバージョンのみサポートします。

アプリ/スタートメニュー

Note

Windows Server 2019では、アプリメニューの「AT-Vista Manager EX」グループに、一部のメニュー項目が正しく作成されない場合があります。
その場合、Windows Server 2019を再起動することで、アプリメニューの「AT-Vista Manager EX」グループに不足していたメニュー項目が追加されます。
Windows Server 2019を再起動しない場合は、上の表に記載された実行ファイルを管理者権限で実行することで、アプリメニューに不足している項目を実行することができます。

サーバーの起動と停止

サーバーの起動

Note

Windows起動時にサーバーが自動で起動されない場合があります。その場合は手動でサーバーを起動してください。

1. Windowsのアプリメニューから「Windows システムツール」→「管理ツール」→「サービス(ローカル)」を開きます。

2. リストから「ATKK Network Monitor Process Manager Service」を選択し、右クリックします。

3. ポップアップメニューから「プロパティ」をクリックします。

4. ATKK Network Monitor Process Manager Serviceの「プロパティ」ダイアログが開くので、「全般」タブをクリックします。

5. 「スタートアップの種類」を「手動」に変更し「OK」ボタンをクリックします。


サーバーの停止

ログインとログアウト

ウィンドウ構成 / 管理画面のウィンドウ構成

メニュー欄

コンテンツ欄

各種操作 / ユーザーアカウント / パスワードの変更

パスワードの変更について説明します。

Note

SNMPプラグインのアカウント情報はAVM EXのものと共通です。本操作はAVM EXの管理者アカウントでのみ行えます。

1. AVM EXに管理者アカウントでログインします。

2. メインメニューから「ユーザー管理」を選択します。

3. ユーザー一覧から変更したいアカウントの列を選択します。
   選択したユーザーのアカウント情報が表示されます。

4. 「編集」ボタンをクリックします。
   ユーザー編集画面が表示されます。

5. 「パスワード」欄の「パスワードを変更」ボタンをクリックします。
   「パスワード」と「パスワード（確認）」の入力欄が表示されます。

6. 「パスワード」に新しいパスワードを入力します。
   パスワードは8文字以上の、いずれも半角の英字・数字・記号（ ! @ # $ % ^ & * ( ) のみ使用可）で指定します（大文字小文字を区別します）。また、いずれかの英字・数字・記号を最低1文字ずつ含む必要があります。

7. 確認のため、「パスワード（確認）」に「パスワード」と同じパスワードを入力します。

8. 「保存」ボタンをクリックします。


各種操作 / ユーザーアカウント / アカウント作成、編集、削除

Note

SNMPプラグインのアカウント情報はAVM EXのものと共通です。本操作はAVM EXの管理者アカウントでのみ行えます。

アカウント作成

1. AVM EXに管理者アカウントでログインします。

2. メインメニューから「ユーザー管理」を選択します。

3. コンテンツ欄右上の「新規作成」ボタンをクリックします。
   「新規ユーザー」画面が表示されます。

4. ユーザーID、ユーザー名、メールアドレスを入力します。



   表 1：アカウント設定 1

   項目名	説明
   ユーザーID	ログインに使用するユーザーIDを指定します。 Note 一度登録したユーザーIDは変更できません。 Note 一度登録したことのあるユーザーIDは、その後該当アカウントを削除しても、別のアカウントとして再度使用することはできません。 アカウントの作成前に、作成ポリシーなどを慎重にご検討ください。
   ユーザー名	フルネームなど、ユーザーの表示名を指定します。ユーザー名は、連続した半角スペースを除き、マルチバイト文字を含め100文字まで（半角・全角どちらも可）です。
   メール	ログイン情報を忘れた場合の復旧やライセンス有効期限の通知に使用する、有効なメールアドレスを指定します。 Note メールアドレスを登録したアカウントを削除した場合、別のアカウントのメールアドレスとして再度登録することはできません。

5. パスワードを入力します。
   また、確認のため、「パスワード（確認）」に「パスワード」と同じパスワードを入力します。


   表 2：アカウント設定 2

   項目名	説明
   パスワード	パスワードを指定します。パスワードは8文字以上の、いずれも半角の英字・数字・記号（ ! @ # $ % ^ & * ( ) のみ使用可）で指定します（大文字小文字を区別します）。また、いずれかの英字・数字・記号を最低1文字ずつ含む必要があります。
   パスワード（確認）	パスワードと同じ文字列を入力します。

6. アカウントタイプを「管理者」または「一般ユーザー」から選択します。
   アカウントタイプを「一般ユーザー」に設定した場合、該当のユーザーに操作を許可する各種機能の権限を設定します。
   また、AWCプラグインを登録している場合は、AWCプラグインの管理グループに対するアクセス権限の設定を併せて行います。


   表 3：アカウント設定 3

   項目名	説明
   アカウントタイプ	アカウントの種類を選択します。 管理者 ユーザー設定やシステム設定を含む、AVM EXの全機能を使用できます。 一般ユーザー 許可されたAMFエリアやサイト、グループに対して、状態や設定の変更または確認のみができます。
   CLI権限	アカウントタイプが「一般ユーザー」の場合、AMFデバイスへのCLI接続の権限を指定します。デフォルトは「オフ」です。 オン 管理グループ権限が「読み取り/書き込み」に設定されたAMFエリアのAMFデバイスに対して、CLI接続できるようになります。 Note CLI上の操作には、AVM EX上の権限制御は適用されません。 オフ 管理グループ権限が「読み取り/書き込み」に設定されたAMFエリアのAMFデバイスに対しても、CLI接続できなくなります。 アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのAMFエリアのAMFデバイスに対してCLI接続できます。
   AWC 管理グループ	AWCプラグインが登録されている場合、アカウントタイプが「一般ユーザー」のアカウントの利用者に対し管理を許可する管理グループのチェックボックスにチェックを付けます。 チェックあり： 選択した管理グループに対して、次の操作ができるようになります。 管理グループの設定（AWC管理グループ名、ネットワーク名、AMFエリア名）の閲覧 所属する管理下APの閲覧、追加、編集、削除 所属するフロアマップの閲覧、作成、編集、削除 AP共通設定、CB共通設定、SC共通設定の作成、編集、削除 チェックなし： このアカウントによるログインセッションでは、該当の管理グループに所属するフロアマップ、AP共通設定、CB共通設定、SC共通設定、管理下APは表示されません。 なお、管理欄のユーザーIDから表示する「マイアカウント」画面には、管理の許可の有無にかかわらず、AWCプラグインに登録されたすべてのAWC管理グループ名が表示されます。 管理グループは、事前にアカウントタイプが「管理者」のアカウントで作成しておく必要があります。 Note アカウントタイプが「一般ユーザー」のアカウントに対し、所属するフロアマップ、AP共通設定、CB共通設定、SC共通設定、管理下APの閲覧のみを許可することはできません。 Note アカウントタイプが「管理者」の場合、本項目は表示されません。すべての管理グループの編集や所属するフロアマップ、無線AP、共通設定の管理を行えます。
   機能別権限	アカウントタイプが「一般ユーザー」の場合、AVM EXの一部の機能について、権限を指定します。 読み取り専用 該当機能の結果の閲覧のみ可能です。 読み取り/書き込み 該当機能の閲覧、設定変更、削除が可能です。 個別設定が可能な機能には次のものがあります。 アクティブファイバーモニタリング サービスモニタリング アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。「読み取り/書き込み」と同等の権限を持ちます。
   サイトとグループ	サイトとグループに対して、個別に管理グループ権限を設定できます。デフォルトでは個別の設定はありません。 グループには、自動的に登録されたAMFネットワークの各AMFエリアが含まれ、これらのグループ名の横には「ネットワーク」のバッジが表示されます。 各種管理グループはタイプに関わりなく文字コード順に表示されます。 アカウントには、各サイト、グループに対する次のいずれかの権限を付与できます。 読み取り/書き込み 該当のサイトまたはグループの状態を閲覧または設定を変更できます。 設定には、デバイスのAMFバックアップの実施、AMFデバイスへのCLI接続、デバイスやイベントのメモの編集、AMFマスター上のバックアップ設定の変更などが含まれます。 読み取り専用 該当のサイトまたはグループの状態を閲覧のみできます。 管理グループおよびデバイスのトポロジーマップ、デバイス情報、デバイスやイベントのメモ、Abnormal（軽微なイベント）またはNormal（正常）のイベントのログを閲覧できます。 いずれの権限にもチェックがない場合は、管理グループの情報は表示されません。 Note 管理欄のユーザーIDから表示する「マイアカウント」画面にはいずれの権限もないサイトやグループ名は表示されません。 デバイスが複数のサイトやグループに所属する場合、その中でより強い権限の設定に従います。 アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのサイトおよびグループに対して設定の確認および変更が可能です。

7. AWCプラグインを使用する場合は、各種ステータスの更新間隔、無線APの設定で初期設定として用いる国コードを設定します。


   表 4：アカウント設定 4

   項目名	説明
   更新間隔	AWCプラグインが登録されている場合、AWCプラグインの以下の管理項目にて画面の更新を自動で行う間隔（単位：秒）を指定します。 管理下AP（デフォルト：60（秒）） フロアマップ(無線ステータス)（デフォルト：60（秒）） フロアマップ(無線クライアント)（デフォルト：5（秒）） フロアマップ(スマートコネクト)（デフォルト：5（秒））
   国コード	AWCプラグインが登録されている場合、AWCプラグインでAP共通設定を作成する際に選択される国コード（無線周波数帯の規制区域）の初期設定を指定します。デフォルトは「なし」です。

8. Web管理画面の言語とセッションタイムアウトを設定します。


   表 5：アカウント設定 5

   項目名	説明
   言語	Web管理画面の表示言語を設定します。 自動検出（デフォルト）、英語、日本語から選択できます。「自動検出」に設定すると、Webブラウザーの表示言語設定に従って自動的に決定されます。
   タイムアウト	セッションタイムアウトを指定します。 無操作状態でタイムアウトに設定した時間が経過した場合に、自動的にログインセッションを終了し、ログイン画面に戻ります。 タイムアウトは5分、10分、20分、30分、1時間、制限なしから選択でき、制限なしに設定した場合は無操作状態が続いても自動的にログアウトしません。 デフォルトは5分です。

9. イベントルールのメール受信設定と、必要に応じて、このユーザーに割り当てるデフォルトのネットワークトポロジーレイアウトを選択します。


   表 6：アカウント設定 6

   項目名	説明
   イベント/Syslogルール メール通知を受信	イベントルール、Syslogルールにてメール通知を行うよう設定されている際、該当のアカウントにメール受信を行うか否かをトグルスイッチで設定します。
   ネットワークトポロジーレイアウト	初回ログイン時にネットワークマップに適用する、またはそれ以降に適用を許可するレイアウトを1つ選択します。 2回目以降のログイン時に選択されるレイアウトは、直前のセッションで選択していたレイアウトが維持されます。 また、アカウントタイプが「一般ユーザー」の場合、管理者アカウントによって指定されたレイアウトを適用したり、指定されたレイアウトをテンプレートにして新たなレイアウトとして保存したりできます。 レイアウトはAVM EXのネットワークマップにて作成できます。項目名の下の青字のリンクをクリックすると、ネットワークマップ画面に遷移できます。

10. 「保存」ボタンをクリックします。


アカウント編集

1. 管理者アカウントでログインします。

2. メインメニューから「ユーザー管理」を選択します。

3. ユーザー一覧から編集したいアカウントの列を選択します。

4. アカウント情報が表示されるので、「編集」ボタンをクリックします。

5. ユーザー編集画面が表示されるので、必要な項目を変更し、「保存」ボタンをクリックします。


アカウント削除

1. 管理者アカウントでログインします。

2. メインメニューから「ユーザー管理」を選択します。

3. ユーザー一覧から編集したいアカウントの列を選択します。

4. アカウント情報が表示されるので、「削除」ボタンをクリックします。

5. 「ユーザー削除」ダイアログが表示されるので、削除して問題なければ、再度「削除」ボタンをクリックします。


各種操作 / 初回ログイン時の作業 / サブネット、デバイス登録の準備

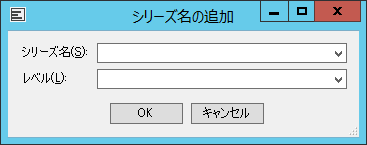

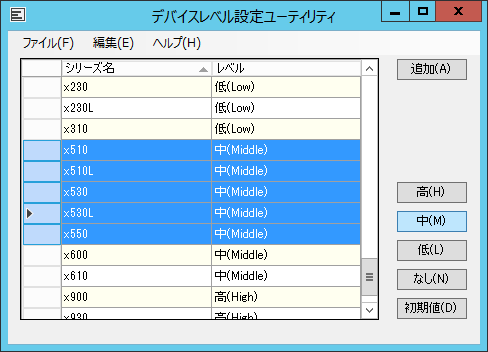

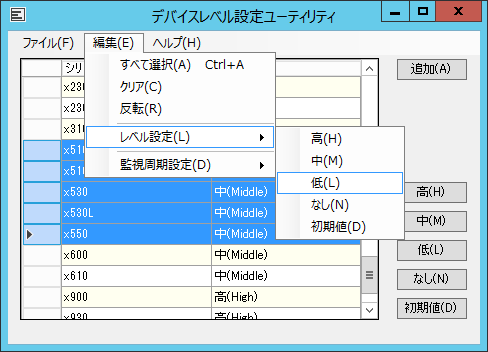

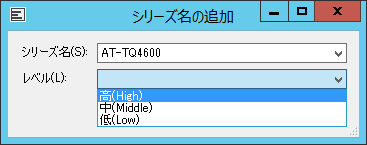

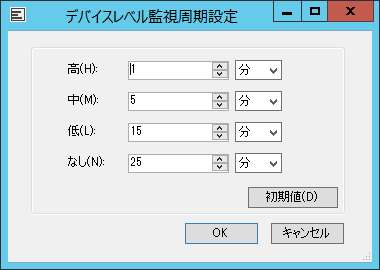

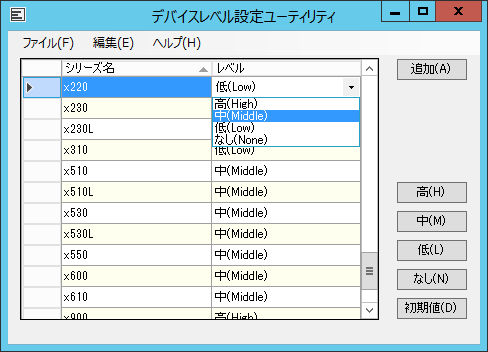

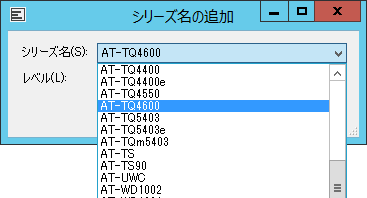

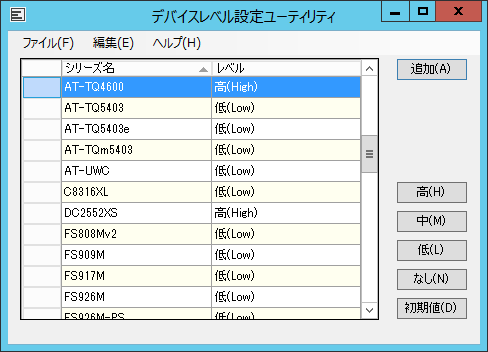

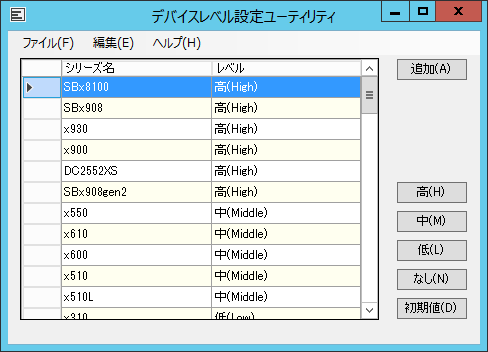

デバイスレベルの設定

Note

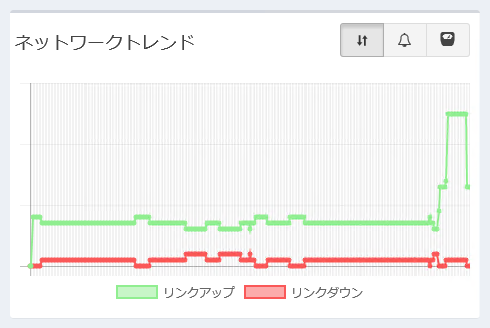

ビューアー画面において、デバイスレベルに基づくネットワークトレンド（デバイスから取得するMIB変数の種類と監視周期）の設定は、デバイス登録時に反映されます。
デバイスを登録後にデバイスレベル設定ユーティリティを使用してデバイスレベルを変更した場合、登録済みのデバイスにはネットワークトレンドの変更は反映されません。この場合、一旦デバイスを削除して、再度登録する必要があります。

SNMPパラメーターの作成

1. SNMPプラグインメニューから「システム」の「SNMPパラメーターの一覧」をクリックします。


各種操作 / 初回ログイン時の作業 / 監視サブネット追加

SNMPプラグインでは、監視対象をサブネット単位で指定します。
サブネットを作成すると、サブネット配下のネットワークに対してデバイスの自動探索を行います。
また、デバイスは手動で追加することも可能です。

Note

監視デバイスを登録した際にSNMPプラグインとの通信に失敗していた場合は、トレンドグラフの更新が行われません。監視デバイスを登録する際は、正常に通信できることを確認したうえで機器を削除・追加してください。

Note

本製品では、デバイスのMACアドレスを標準MIBのdot1dBaseBridgeAddressから取得し、取得ができない場合は自動探索時に検出済みのほかの機器のARPテーブルから取得します。
このためdot1dBaseBridgeAddressをサポートしていない機器でMACアドレスを登録させる場合は、該当機器のIPアドレスを他の機器より大きな値にするか、「SNMP プラグイン設定ユーティリティ」の「PING 条件」を「PING の代わりにシードファイルを使用」に設定し、シードファイルにて該当機器を他の機器より後に記述して、該当機器が後から検出されるようにしてください。

1. メニューから「ネットワークツリー」を選択します。
   「デバイスのツリー表示」画面が表示されます。

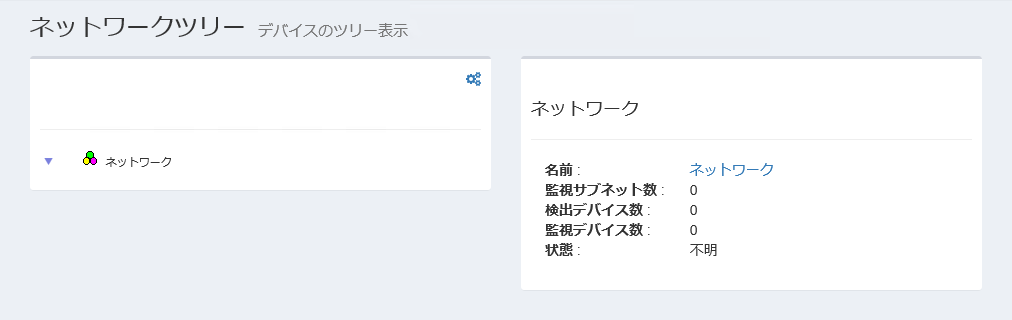

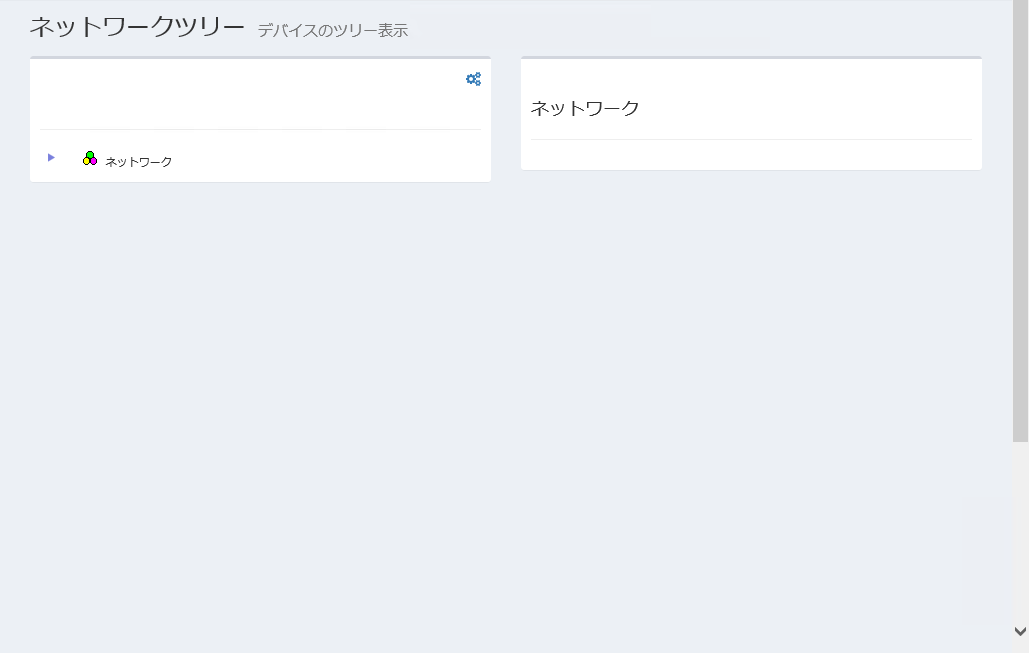

2. コンテンツ欄左側のツリービューから「ネットワーク」をクリックし、ネットワーク配下のツリーを展開します。
   初期状態では、ネットワーク配下には何も登録されていないため、ツリーの下には何も表示されません。
   コンテンツ欄右側のノード属性欄には選択中のノードの情報が表示されます。
   タイトルは選択中のノードの名前を示します。現在はタイトル欄には「ネットワーク」が表示されます。
   ネットワークの監視サブネット数、検出デバイス数、監視デバイス数を表示しますが、この時点ではすべて0です。

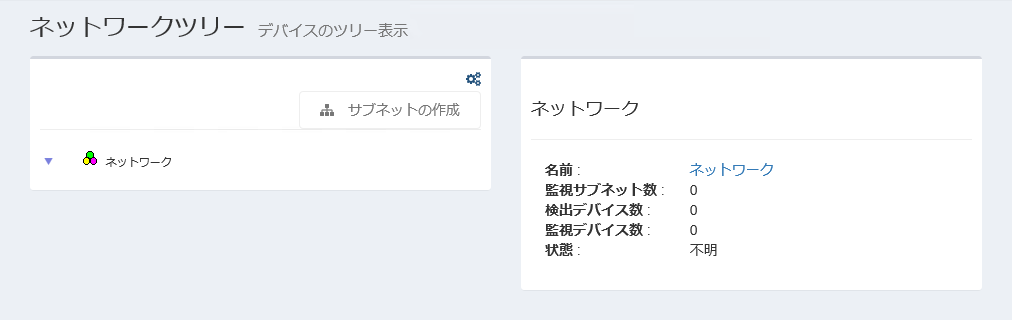

3. ツリービュー右上の歯車アイコンをクリックします。
   歯車アイコンをクリックすると、選択中のノードに対するサブメニューがポップアップ表示されます。
   ネットワークを選択中の場合は、「サブネットの作成」が表示されます。


4. サブメニューから、「サブネットの作成」をクリックします。
   「サブネットの作成」画面が表示されます。

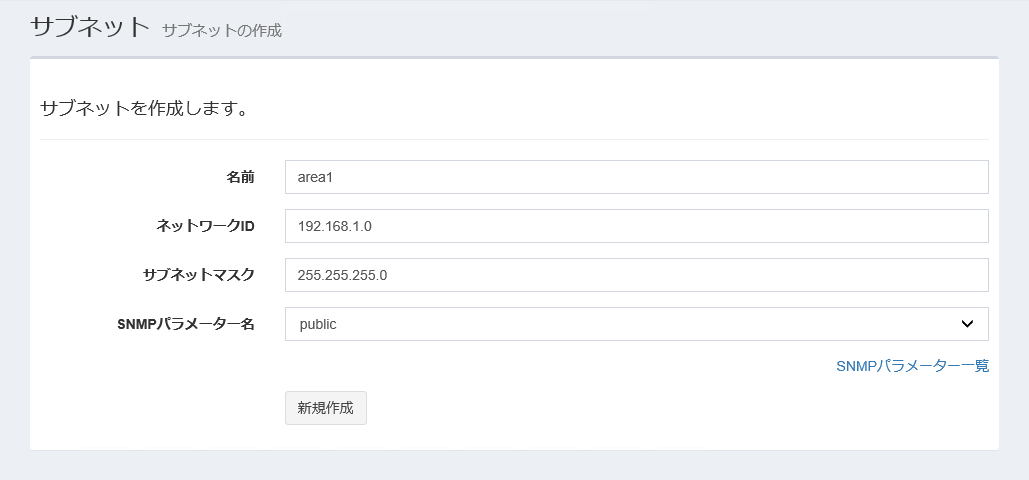

5. 管理対象に追加するサブネットの名前、ネットワークID、サブネットマスクを入力し、SNMPパラメーター名を選択します。

   • 名前：
     サブネットの名前を入力します。1～35文字の、いずれも半角の英字・数字・記号（スペース " % , - < > ^ _ ` { | } ~ のみ使用可）を指定できます。


     Note

     サブネットの名前は変更できません。変更する場合は、一旦サブネットおよび配下のノードを削除し、新規に作成し直す必要があります。

   • ネットワークID：
     サブネットのネットワークID（IPv4ネットワークアドレス、例：192.168.1.0）を入力します。

   • サブネットマスク：
     サブネットのサブネットマスク（例：255.255.255.0）を指定します。


     Note

     ホスト扱いのサブネット（255.255.255.255または/32）の登録は未サポートです。

   • SNMPパラメーター名：
     サブネットの情報を受信するためのSNMPパラメーター名を選択します。


     Note

     デバイスに複数のSNMPパラメーターを設定している場合、設定の数だけトラップが重複して表示されます。デバイスの設定は1つにすることを推奨します。



6. 「新規作成」ボタンをクリックします。
   「デバイスのツリー表示」画面が表示されます。
   サブネットの新規作成が正常に行われると、サブネットの自動探索が開始されます。

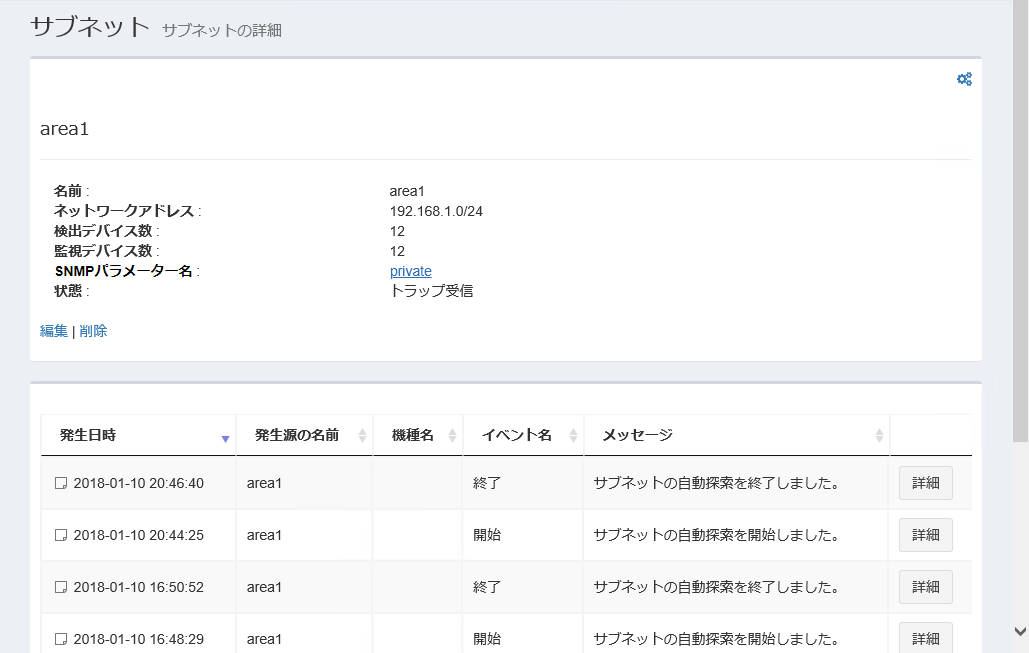

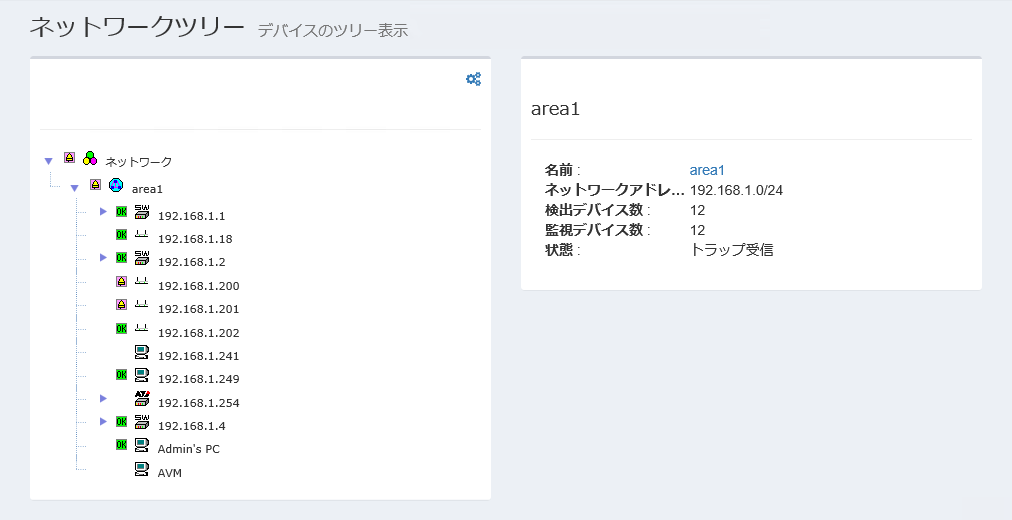

   サブネットの作成直後、「デバイスのツリー表示」画面にてコンテンツ欄左側のツリービューから「ネットワーク」をクリックすると、ネットワーク配下にサブネットが追加されていますが、サブネットにはデバイスは登録されていません。


   Note

   サブネットの自動探索にかかる時間は、サブネットのネットワーク範囲によって異なります。

7. 自動探索が終了したあと、「デバイスのツリー表示」画面を更新します。
   デバイスが検出されると、サブネット配下に自動的にデバイスが追加されます。また、デバイスのポートやスタックなどのノードも、デバイス配下にツリー状に登録されます。
   自動探索の際、デバイスの名前には、IPアドレスが適用されます。PCなどの場合はPCのホスト名が適用されます。

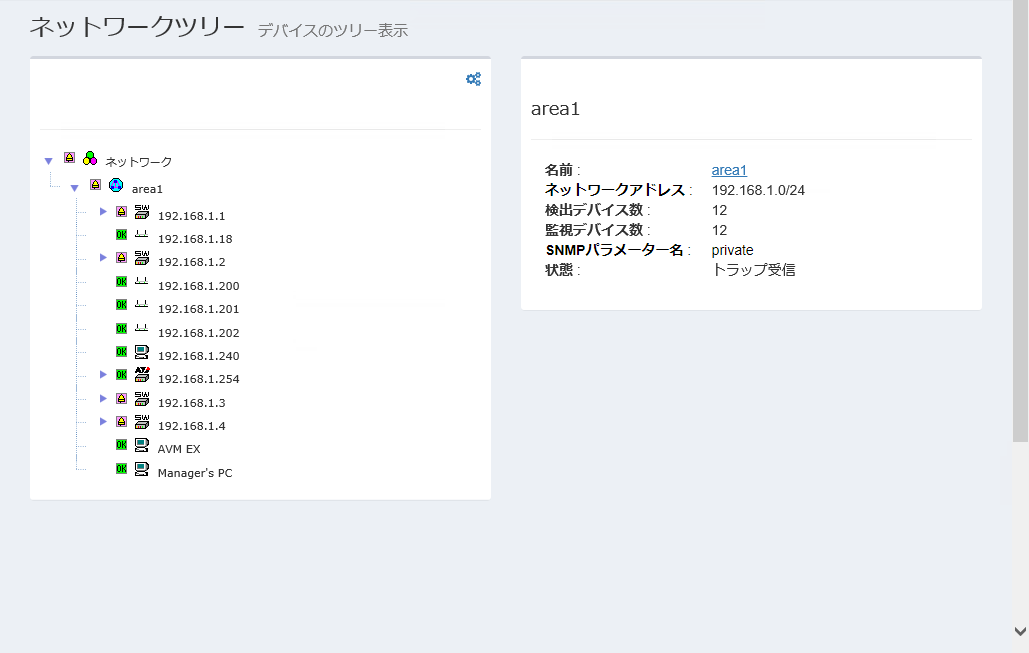

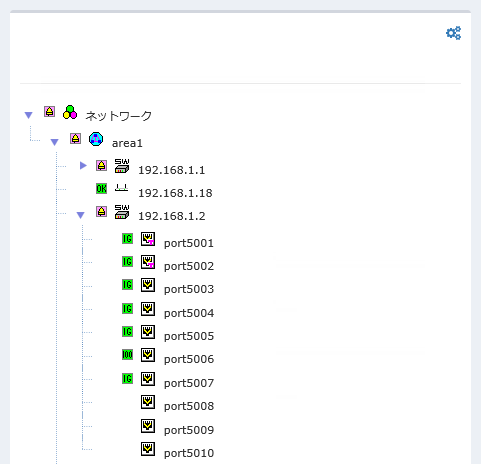

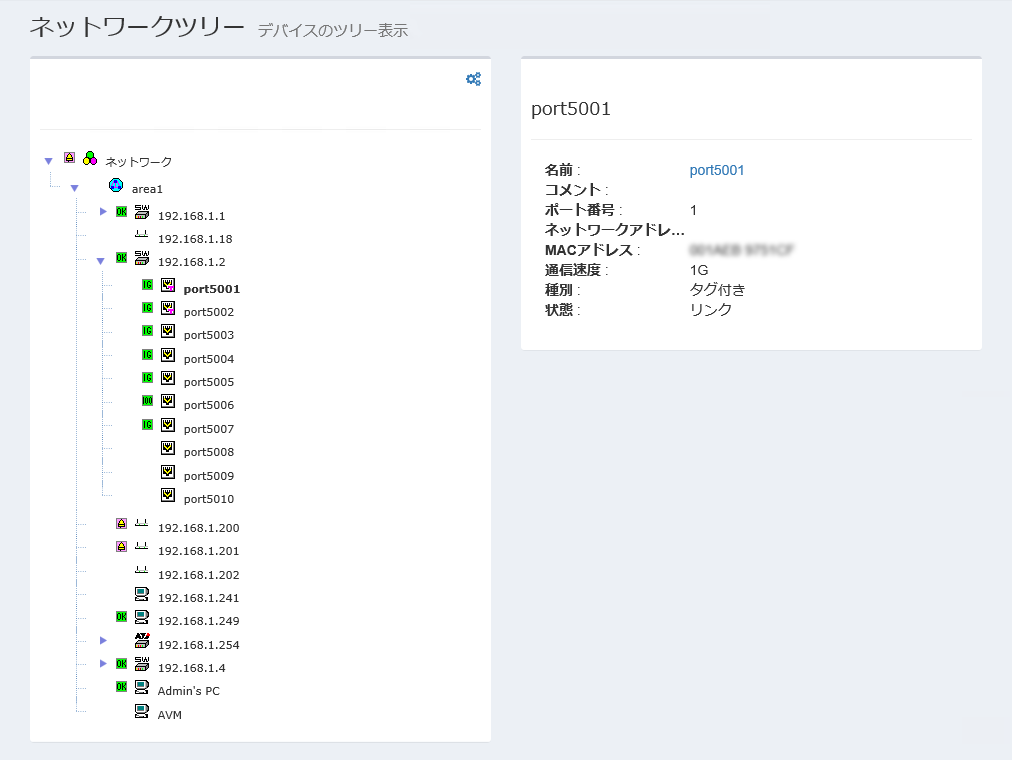

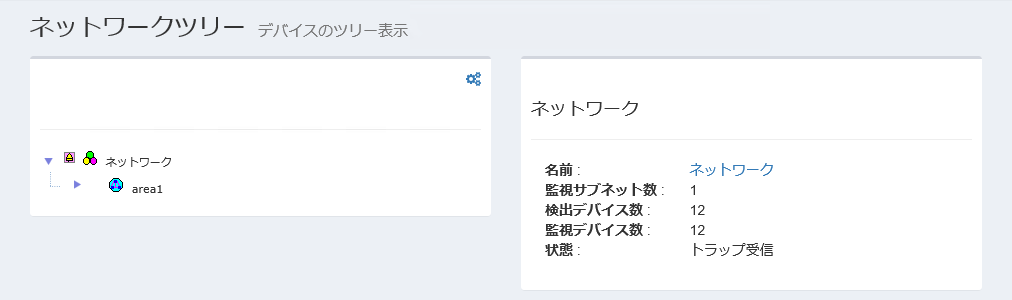

   次の画像は、ツリービューに追加されたノードの表示の例です。



各種操作 / 初回ログイン時の作業 / 手動によるデバイスの追加

Note

監視デバイスを登録した際にSNMPプラグインとの通信に失敗していた場合は、トレンドグラフの更新が行われません。監視デバイスを登録する際は、正常に通信できることを確認したうえで機器を削除・追加してください。

1. メニューから「ネットワークツリー」を選択します。
   「デバイスのツリー表示」画面が表示されます。


2. コンテンツ欄左側のツリービューから「ネットワーク」をクリックし、ネットワーク配下のツリーを展開します。
   ネットワーク配下に登録されたサブネットが表示されます。


3. ネットワーク配下に登録されたサブネットの名前をクリックし、サブネット配下のツリーを展開します。
   サブネット配下に登録されたデバイスが表示されます。
   コンテンツ欄右側のノード属性欄には、選択中のサブネットの名前と、サブネットの情報が表示されます。

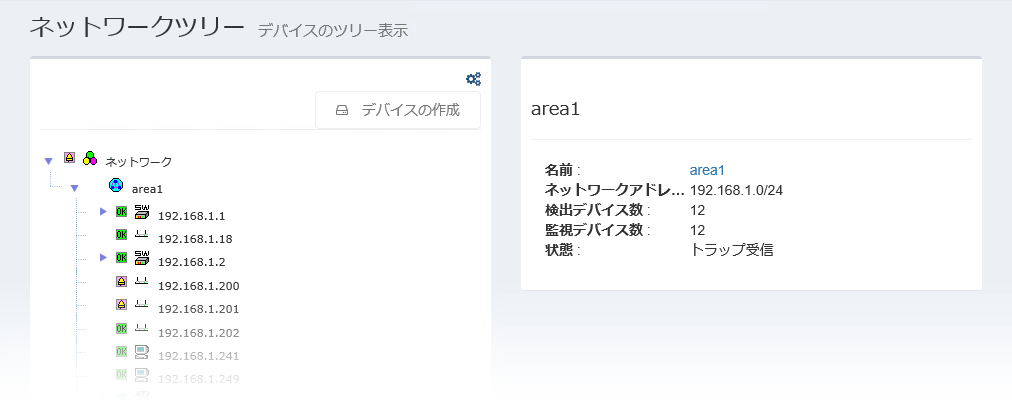

4. ツリービュー右上の歯車アイコンをクリックします。
   歯車アイコンをクリックすると、選択中のノードに対するサブメニューがポップアップ表示されます。
   サブネットを選択中の場合は、「デバイスの作成」が表示されます。


5. サブメニューから、「デバイスの作成」をクリックします。
   「デバイスの作成」画面が表示されます。

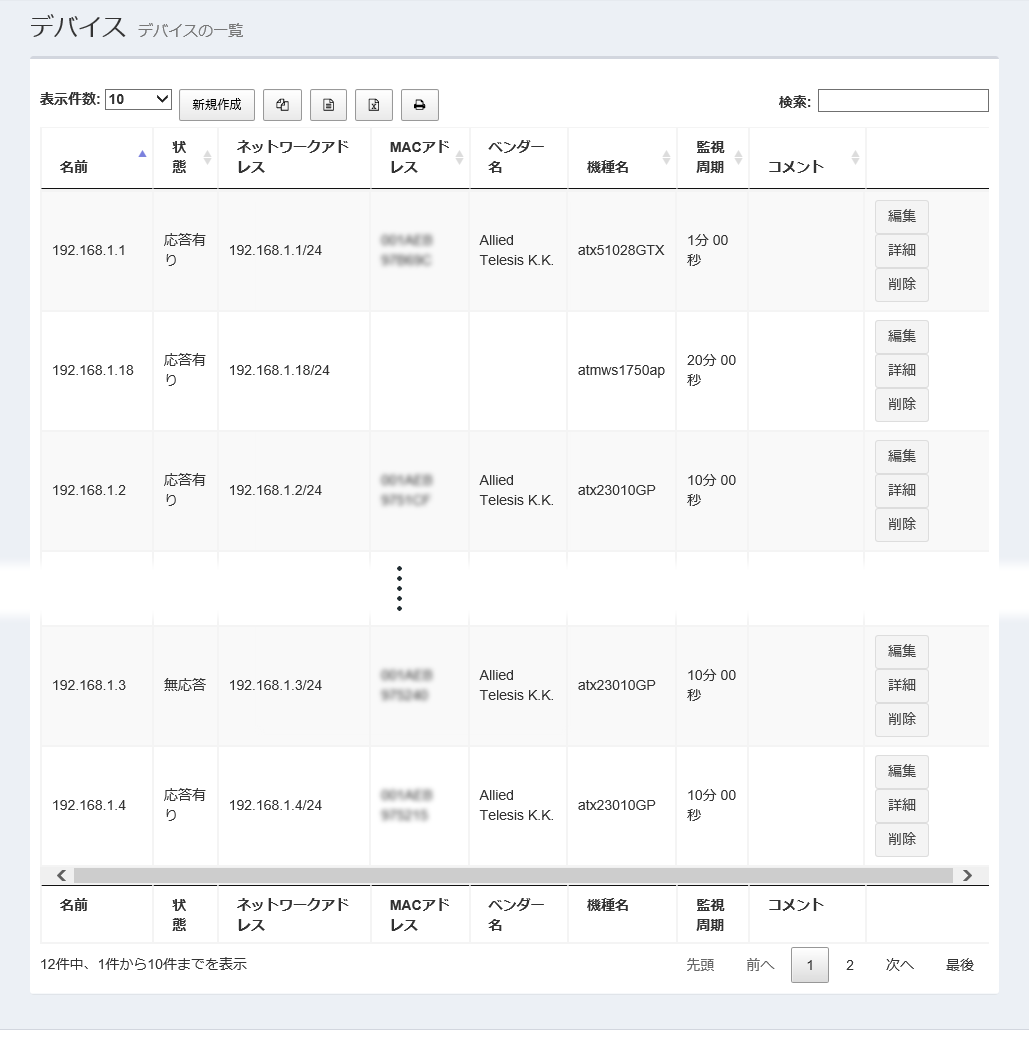

1. メニューから「デバイス一覧」を選択します。
   「デバイスの一覧」画面が表示されます。


2. 一覧の上部の「新規作成」ボタンをクリックします。
   「デバイスの作成」画面が表示されます。



デバイスの手動追加

1. 「デバイスの作成」画面を表示します。

2. デバイスを追加するサブネット名を選択します。
   先ほど作成したサブネットを指定します。
   サブネット名のドロップダウンリストの下の「サブネットの作成」、「サブネットの一覧」をクリックすると、それぞれの画面が表示されます。必要に応じてサブネットの作成、編集を行ってください。


   Note

   サブネットの作成、編集のために画面を移動すると、本画面に入力した内容は消去されます。
   サブネットの作成、編集を行ったあと、再度、「デバイスの作成」を手順1から行ってください。

3. 管理対象に追加するデバイスの情報を送受信するためのSNMPパラメーター名を選択します。

   • SNMPパラメーター名(取得用)：
     SNMPでデバイスから情報を取得するときに使うGetパラメーター名をドロップダウンリストから選択します。

   • SNMPパラメーター名(設定用)：
     SNMPでデバイスに情報を書き込むときに使うSetパラメーター名をドロップダウンリストから選択します。

   SNMPパラメーターのドロップダウンリストの下の「SNMPパラメーターの一覧」をクリックすると、SNMPパラメーターの作成、編集、削除が可能な「SNMPパラメーターの一覧」画面が表示されます。必要に応じてSNMPパラメーターの作成、編集を行ってください。


   Note

   SNMPパラメーターの作成、編集のために画面を移動すると、本画面に入力した内容は消去されます。
   SNMPパラメーターの作成、編集を行ったあと、再度、「デバイスの作成」を手順1から行ってください。

4. 管理対象に追加するデバイスの名前、ホスト名、コメント、IPv4アドレス、サブネットマスクを入力します。

   • 名前：
     デバイスの名前を入力します。1～255文字の、いずれも半角の英字・数字・記号（スペース " % , - < > ^ _ ` { | } ~ のみ使用可）を指定できます。

   • ホスト名：
     デバイスのホスト名を入力します。任意の文字列を指定できます。

   • IPv4アドレス：
     デバイスのIPv4アドレス（例：192.168.1.123）を入力します。

   • サブネットマスク：
     デバイスのサブネットマスク（例：255.255.255.0）を指定します。

   • 監視周期：
     デバイスの監視周期を指定します。

     • 「自動検出」を選択すると、デバイスの機種名から決定されるデバイスレベルに応じて監視周期を自動的に設定します。

     • 「入力」を選択した場合は、31622400以下の値で入力します（単位：秒）。



5. 「新規作成」ボタンをクリックします。
   「デバイスのツリー表示」画面が表示されます。
   デバイスの新規作成が正常に行われると、サブネット配下に、入力したデバイスが表示されます。


Note

デバイスを手動追加したときに、機種によっては「デバイス一覧」画面にMACアドレス、IPv4アドレス、ベンダー名が表示されない場合があります。その場合は一度該当デバイスを削除し、対象サブネットで自動探索を実施してください。自動探索の結果によっては、情報が表示されるようになります。

各種操作 / 初回ログイン時の作業 / イベント発生時の設定

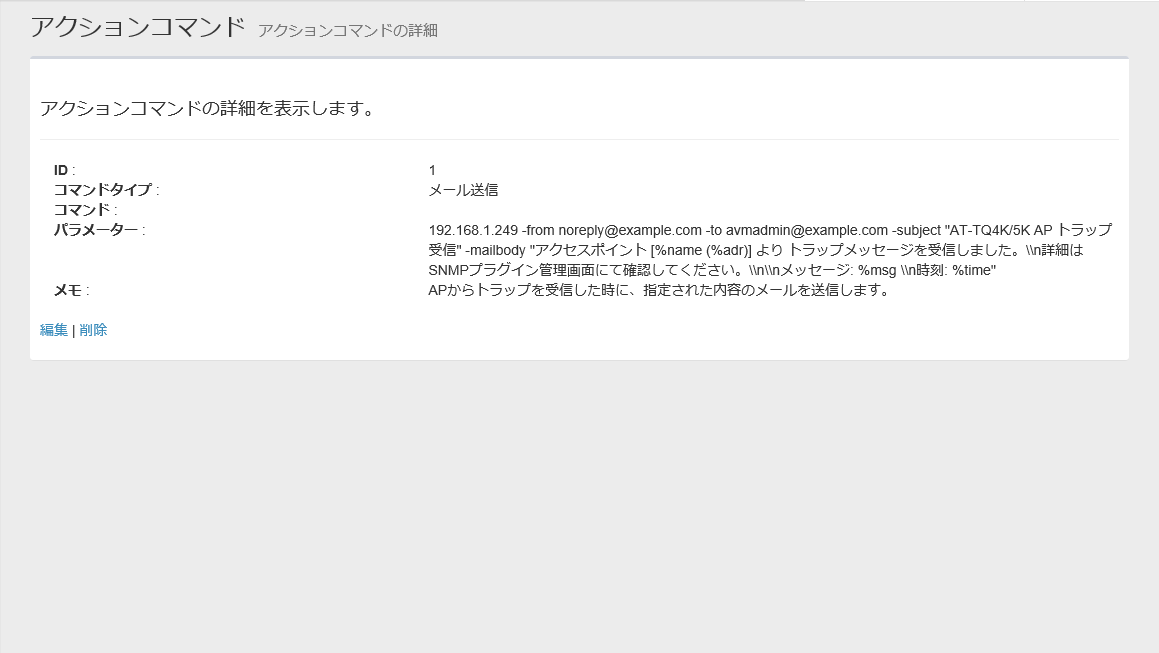

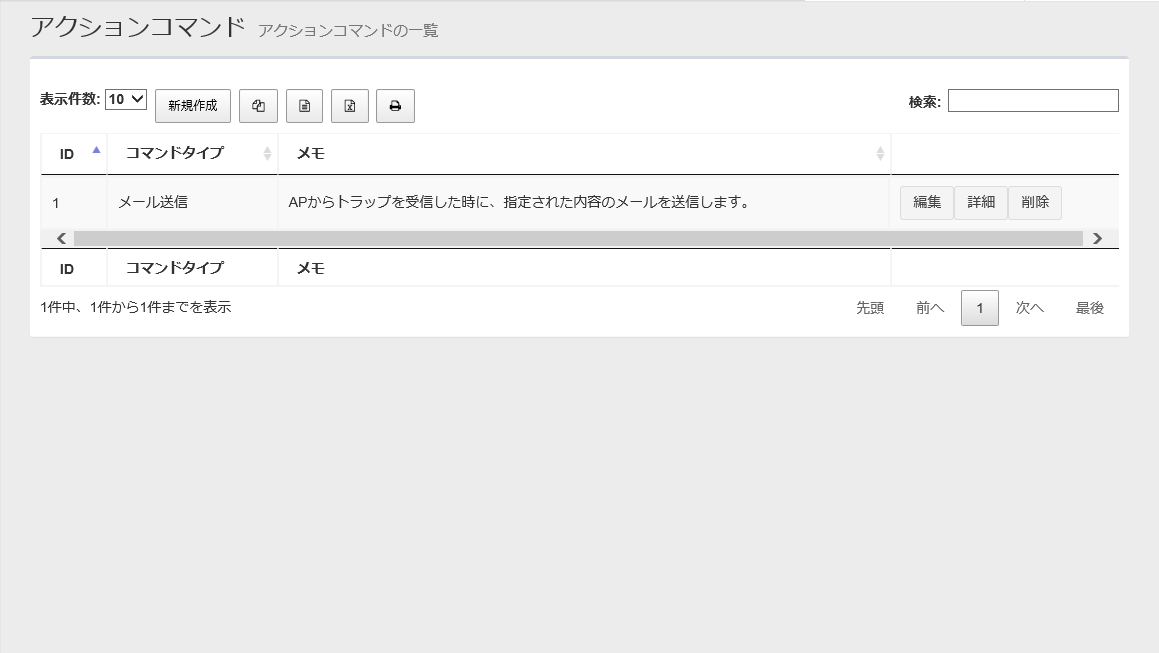

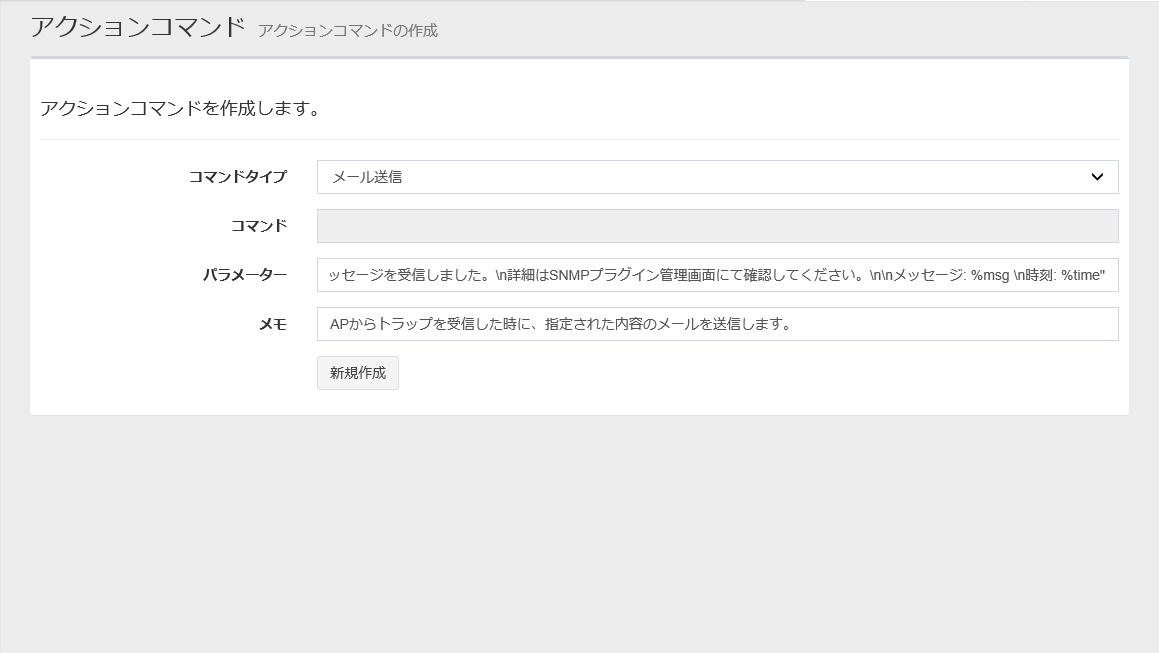

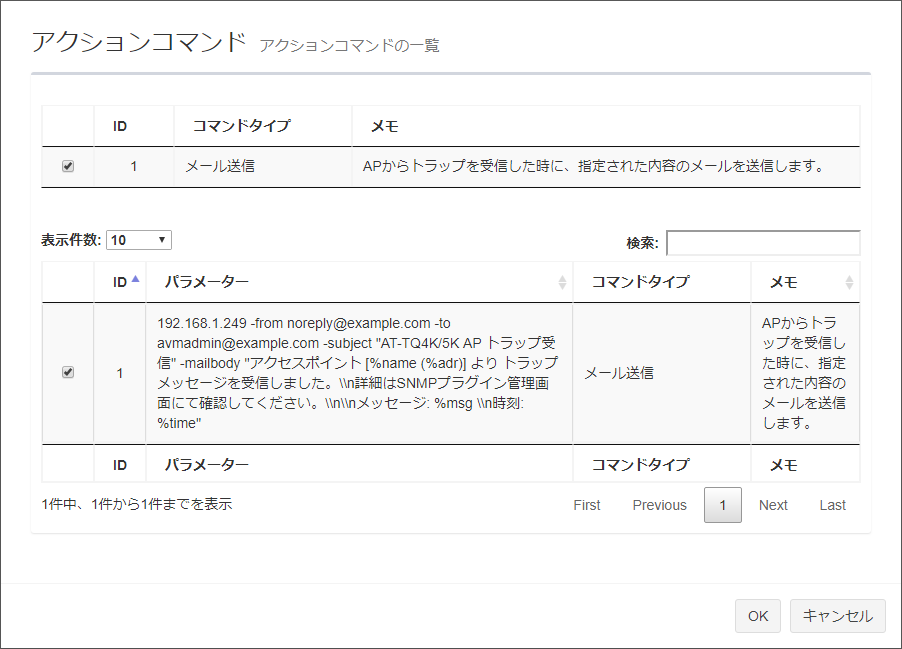

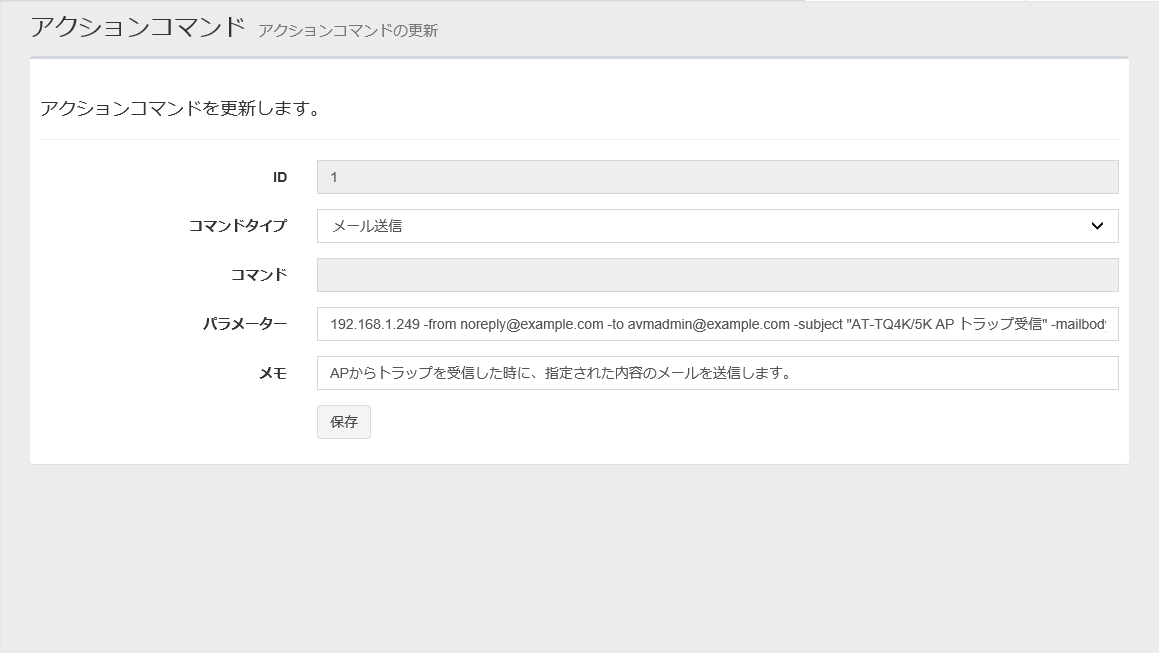

アクションコマンドの作成

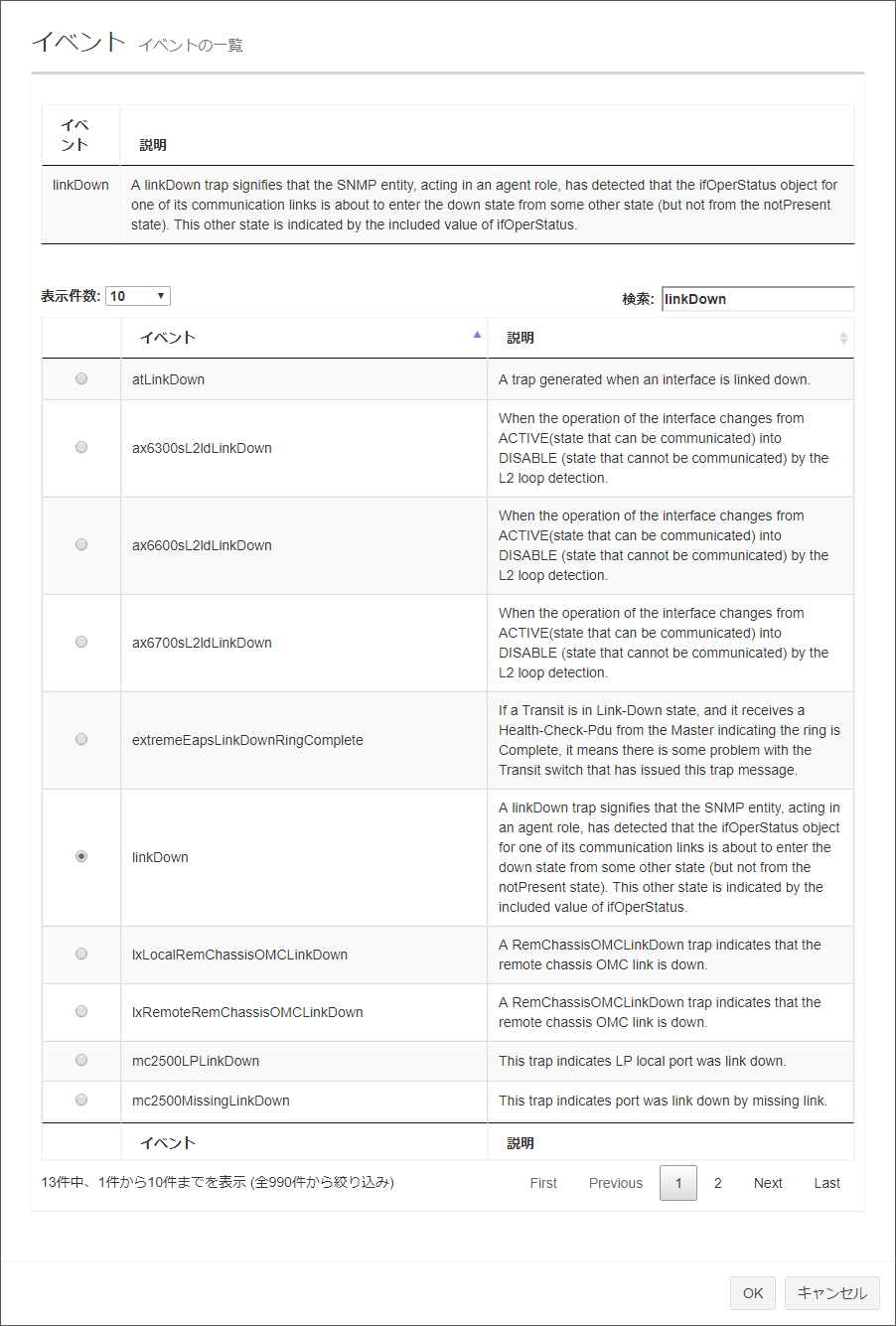

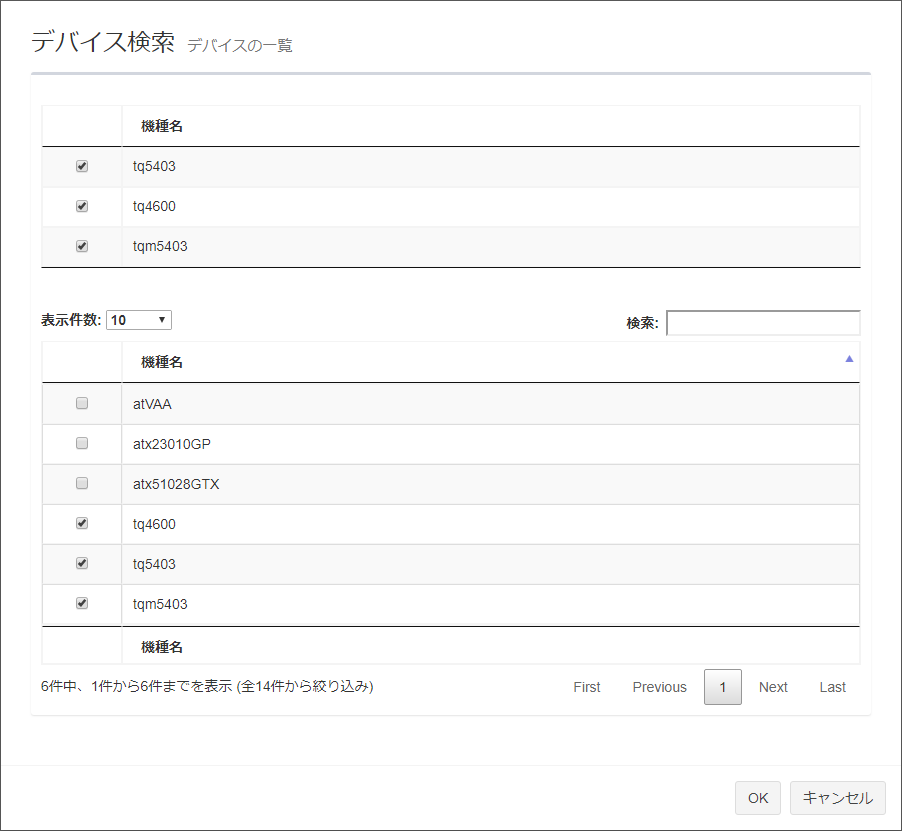

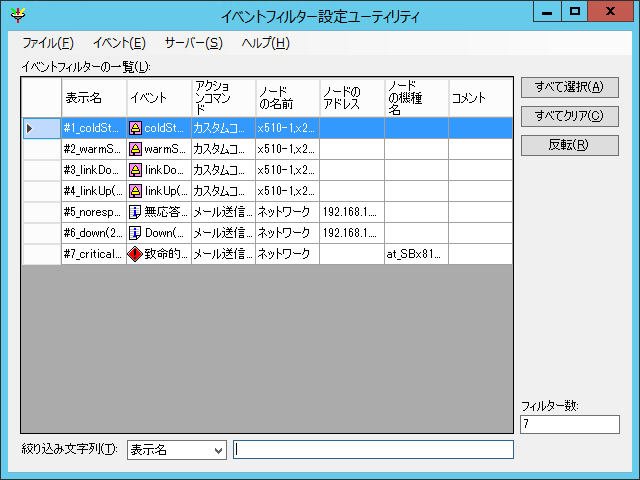

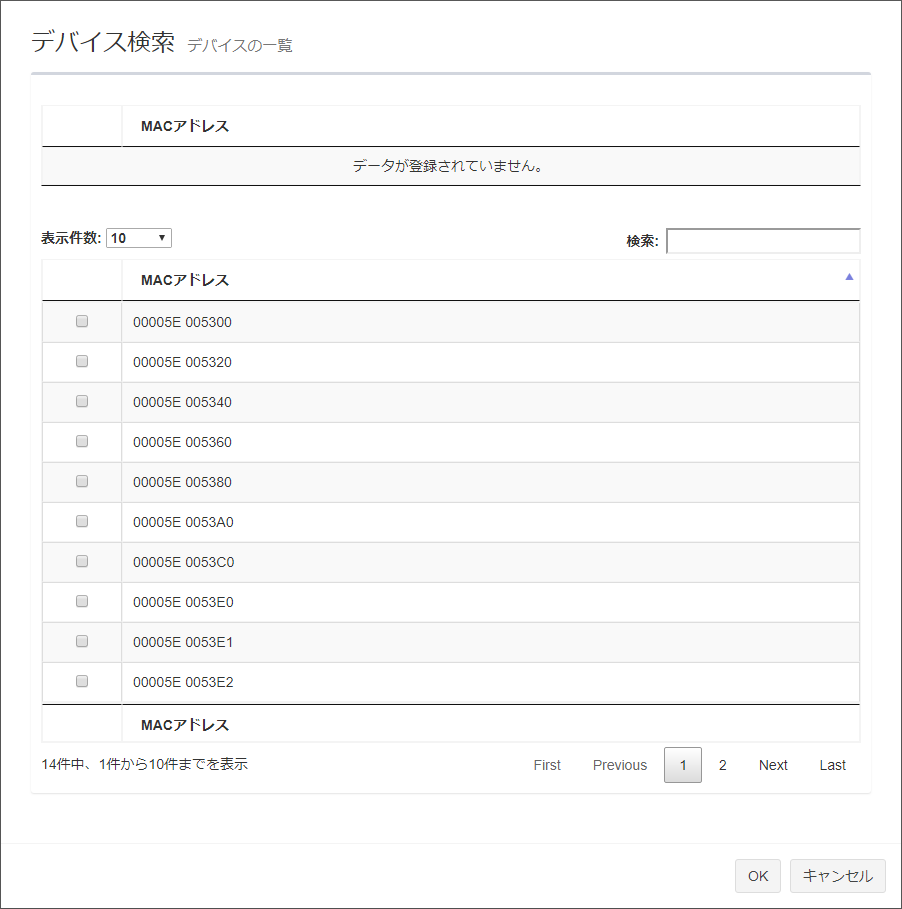

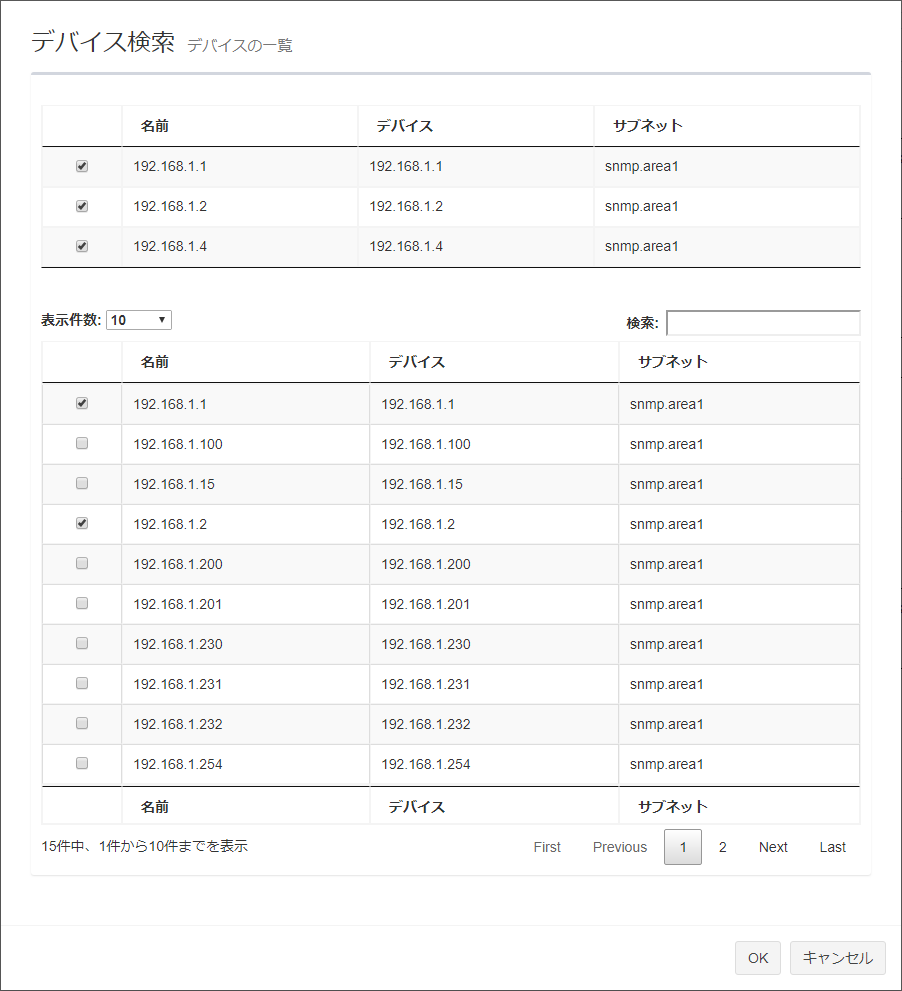

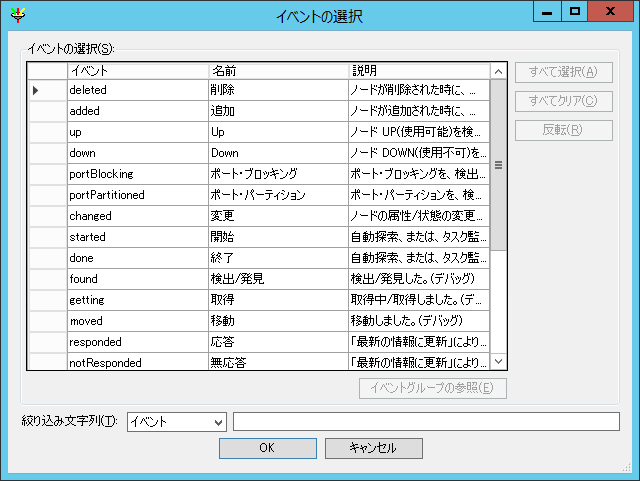

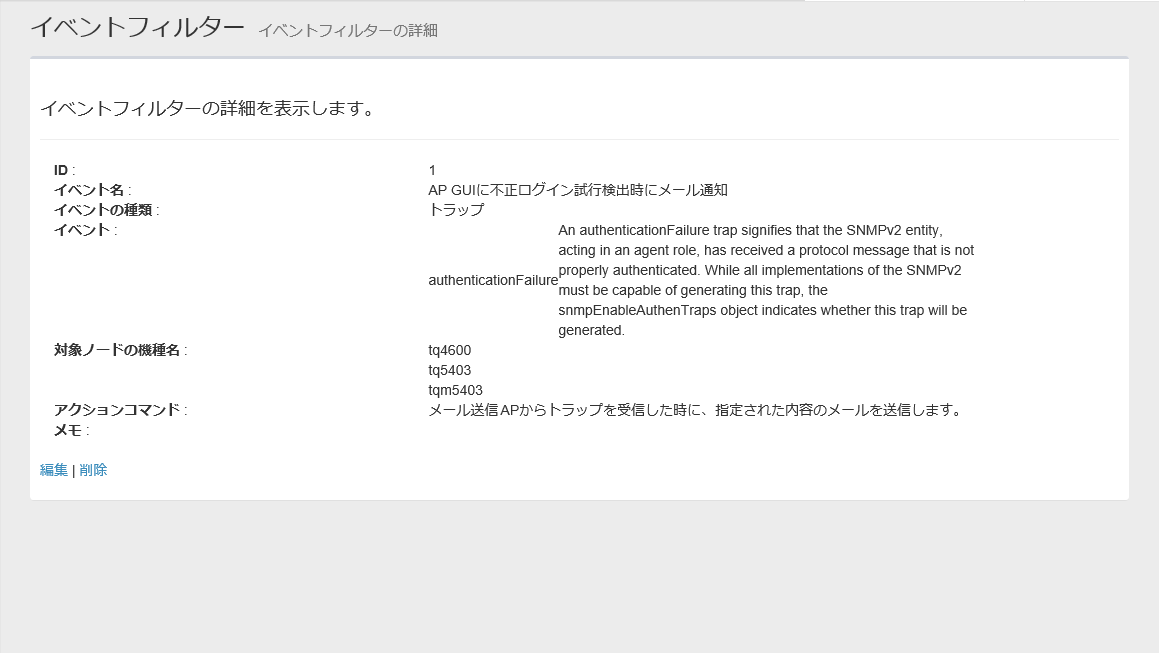

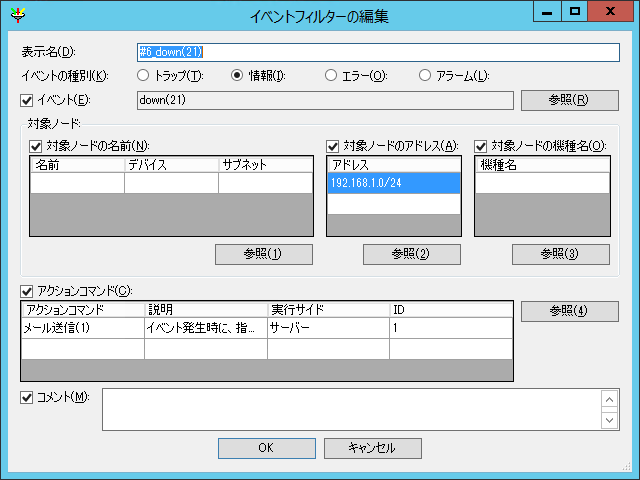

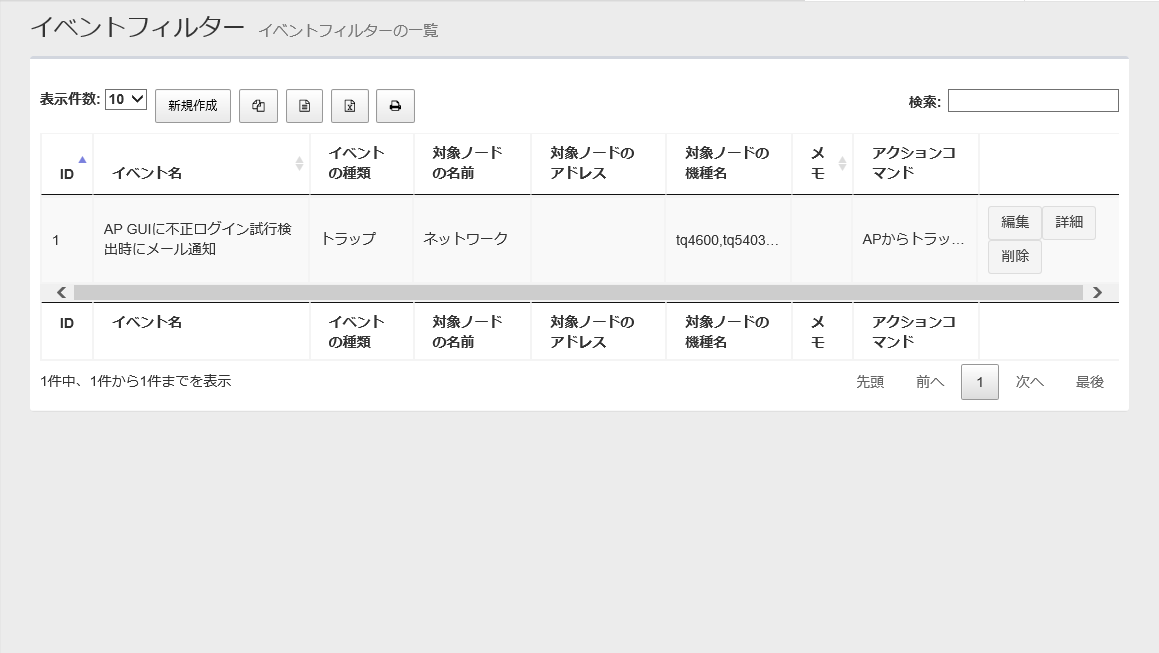

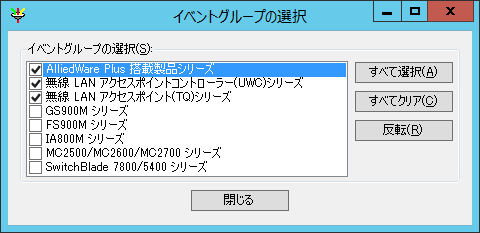

イベントフィルターの設定

各種操作 / SNMPネットワークの管理 / 概要

SNMPプラグインでは、ネットワークの構成要素を下記のように分類して管理します。これらの要素を総称してノードと呼びます。SNMPプラグインでは、個々のデバイスだけでなく、サブネットやポート単位での情報の監視が行えます。データの表示などのすべての操作は、このノード単位で行います。

• ネットワーク全体

• サブネット

• デバイス（1台の機器）

• シャーシ（SwitchBladeシリーズのシャーシ、またはx900シリーズのバーチャルシャーシなど）

• スロット（SwitchBladeシリーズのモジュール、またはx900シリーズのモジュールなど）

• スタック

• ポート


Note

AMF/AMF PlusにおけるAMF/AMF Plusノードとは異なりますのでご注意ください。

各種操作 / SNMPネットワークの管理 / SNMPパラメーターの一覧、詳細表示、作成、変更、削除

SNMPパラメーターの一覧表示

1. メニューから「デバイス一覧」を選択します。
   「デバイスの一覧」画面が表示されます。


2. 一覧の上部の「新規作成」ボタンをクリックします。
   「デバイスの作成」画面が表示されます。


3. 「デバイスの作成」画面にて、SNMPパラメーターのドロップダウンリストの下の「SNMPパラメーターの一覧」をクリックします。
   「SNMPパラメーターの一覧」画面が表示されます。


SNMPパラメーターの詳細表示

1. 「SNMPパラメーターの一覧」画面を表示します。

2. 対象のSNMPパラメーターの行にて、「詳細」ボタンをクリックします。
   「SNMPパラメーターの詳細」画面が表示されます。

   「SNMPパラメーターの詳細」では、次の項目の設定を確認できます。

   • SNMPパラメーター名

   • コメント

   • コミュニティ名

   • ユーザー名

   • コンテキスト名

   • セキュリティレベル

   • 認証プロトコル

   • 認証パスワード

   • 暗号化プロトコル

   • 暗号化パスワード

   また、この画面から、該当のSNMPパラメーターの編集、または削除を行えます。詳しくは、「画面リファレンス」/「システム」/「SNMPパラメーター」の「SNMPパラメーターの詳細」をご覧ください。

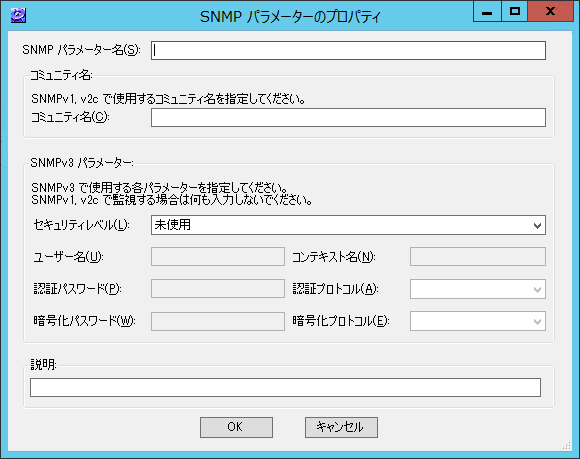

SNMPパラメーターの作成

1. 「SNMPパラメーターの一覧」画面を表示します。

2. 「新規作成」ボタンをクリックします。
   「SNMPパラメーターの作成」画面が表示されます。


3. SNMPパラメーター名と、必要に応じてコメントを入力します。

4. SNMPパラメーターの値を設定します。
   SNMPパラメーターに設定する項目は、SNMPバージョンによって異なります。

   • SNMPv1/v2c

     • コミュニティ名

   • SNMPv3

     • ユーザー名

     • コンテキスト名

     • セキュリティレベル：
       「未使用」、「非認証 / 非暗号化」、「認証 / 非暗号化」、「認証 / 暗号化」のいずれか

     • 認証プロトコル：
       「MD5」、「SHA-1」、「SHA-2(SHA-224)」、「SHA-2(SHA-256)」、「SHA-2(SHA-384)」、「SHA-2(SHA-512)」のいずれか（セキュリティレベルで「認証 / 非暗号化」「認証 / 暗号化」を選択した場合のみ）、または「未使用」（前記以外を選択した場合）

     • 認証パスワード
       （セキュリティレベルで「認証 / 非暗号化」「認証 / 暗号化」を選択した場合のみ）

     • 暗号化プロトコル：
       「DES」、「AES-128」、「AES-192」、「AES-256」、「3DES」のいずれか（セキュリティレベルで「認証 / 暗号化」を選択した場合のみ）、または「未使用」（前記以外を選択した場合）

     • 暗号化パスワード
       （セキュリティレベルで「認証 / 暗号化」を選択した場合のみ）

5. 「新規作成」ボタンをクリックします。
   入力した内容が新規のSNMPパラメーターとして保存され、「SNMPパラメーターの一覧」画面に追加されます。


SNMPパラメーターの編集

1. 「SNMPパラメーターの一覧」画面を表示します。

2. 対象のSNMPパラメーターの行にて、「編集」ボタンをクリックします。
   「SNMPパラメーターの更新」画面が表示されます。


3. 必要に応じて、コメントを編集します。

4. SNMPパラメーターの値を編集します
   SNMPパラメーターに設定する項目は、SNMPバージョンによって異なります。

   • SNMPv1/v2c

     • コミュニティ名

   • SNMPv3

     • ユーザー名

     • コンテキスト名

     • セキュリティレベル：
       「未使用」、「非認証 / 非暗号化」、「認証 / 非暗号化」、「認証 / 暗号化」のいずれか

     • 認証プロトコル：
       「MD5」、「SHA-1」、「SHA-2(SHA-224)」、「SHA-2(SHA-256)」、「SHA-2(SHA-384)」、「SHA-2(SHA-512)」のいずれか（セキュリティレベルで「認証 / 非暗号化」「認証 / 暗号化」を選択した場合のみ）、または「未使用」（前記以外を選択した場合）

     • 認証パスワード
       （セキュリティレベルで「認証 / 非暗号化」「認証 / 暗号化」を選択した場合のみ）

     • 暗号化プロトコル：
       「DES」、「AES-128」、「AES-192」、「AES-256」、「3DES」のいずれか（セキュリティレベルで「認証 / 暗号化」を選択した場合のみ）、または「未使用」（前記以外を選択した場合）

     • 暗号化パスワード
       （セキュリティレベルで「認証 / 暗号化」を選択した場合のみ）

5. 「保存」ボタンをクリックします。
   入力した内容がSNMPパラメーターに保存され、「SNMPパラメーターの一覧」画面に反映されます。


SNMPパラメーターの削除

1. 「SNMPパラメーターの一覧」画面を表示します。

2. 対象のSNMPパラメーターの行にて、「削除」ボタンをクリックします。
   「SNMPパラメーターの削除」ダイアログが表示されます。

3. 「はい」ボタンをクリックすると、該当のSNMPパラメーターが削除されます。
   「いいえ」ボタンまたはダイアログ左上の「閉じる（×）」ボタンをクリックすると、「SNMPパラメーターの一覧」に戻ります。


各種操作 / SNMPネットワークの管理 / ノードの詳細表示、属性の変更、削除

ノードの詳細表示

ノード属性の変更

Note

上図は一例です。ネットワークのノード属性の編集はできません。

ノードの削除

Note

削除できるノード種別は、サブネットおよびデバイスです。
シャーシ、ポート、スタックについては、上位のノードを削除した際に、一緒に削除されます。ネットワークの削除はできません。

Note

イベントフィルターの「対象ノードの名前」に指定されているノードを削除する場合は、事前に該当するイベントフィルターを削除するか、該当ノードをイベントフィルターの対象から除外した上で、ノードを削除してください。

各種操作 / SNMPネットワークの管理 / イベントログの表示

「イベントログ」メニューをクリックすると、「イベントログの一覧」画面が表示されます。
「イベントログの一覧」画面では、ノードやSNMPプラグインサーバーに発生したイベントログを確認、クリップボードにコピー、CSV（カンマ区切りテキスト）またはExcelブック（拡張子：.xlsx、Microsoft Office 2007以降）形式ファイルにエクスポート、印刷することができます。

Note

大量のイベントログを保管している場合、イベントログの出力に時間がかかることがあります。あらかじめ、フィルターや検索フィールドを使用して、出力する件数を絞り込んでから操作を行ってください。

• ダッシュボード：
  直近で発生したイベント30件が表示されます。

• ノードの詳細画面：
  該当ノードに関連するイベントが表示されます。


各種操作 / その他の設定 / スタンドアローンモード

Note

スタンドアローンモードを有効にするには、インストール時に、インストーラー画面にて「公開鍵を作成する」を選択し、公開鍵を作成しておく必要があります。

Note

スタンドアローンモードを有効にすると、パスワード入力を行わずに管理者権限で表示されたメニューに対しての設定を行うことができます。緊急時を除いて、スタンドアローンモードを有効にしないことをお勧めします。

スタンドアローンモードの有効化

1. 管理者権限を持つユーザーでPCにログインします。

2. エクスプローラーで[AVM EXのインストールディレクトリー]\Plugins\AT-SNMP\NetManager\tools\modechangeフォルダーを開き、公開鍵ファイルのコピーを保存します。


   Note

   インストール時に、インストーラー画面にて「公開鍵を作成する」を選択した場合、次のフォルダーに「public-key.pem」が作成されます。

   C:\Users\ [ユーザー名] \Documents\Allied Telesis\AT-Vista Manager EX\certs\public-key.pem

   この公開鍵ファイルを使用すると、管理者アカウントのパスワードを持たなくともAWCプラグイン、SNMPプラグインの全機能を操作できます。公開鍵ファイルはアクセス権限が制限された場所にて適切に保管してください。

3. 管理者権限でコマンドプロンプトを起動します。

4. コマンドプロンプトで下記の設定変更を行います。


   cd [AVM EXのインストールディレクトリー]\Plugins\AT-SNMP\NetManager\tools\modechange
   .\modechange standalone [AVM EXのインストールディレクトリー]\Plugins\AT-SNMP\NetManager\tools\modechange\public-key.pem


スタンドアローンモードの管理画面へのアクセス

1. Webブラウザーを起動します。

2. Webブラウザーのアドレス入力欄にSNMPプラグインサーバーのアドレス（https://localhost:6443/NetManager/web2）を入力しEnterキーを押下します。

3. ログインに成功するとSNMPプラグインのメイン画面が表示されます。


スタンドアローンモードの無効化

1. 管理者権限を持つユーザーでPCにログインします。

2. 管理者権限でコマンドプロンプトを起動します。

3. コマンドプロンプトで下記の設定変更を行います。


   cd [AVM EXのインストールディレクトリー]\Plugins\AT-SNMP\NetManager\tools\modechange
   .\modechange normal

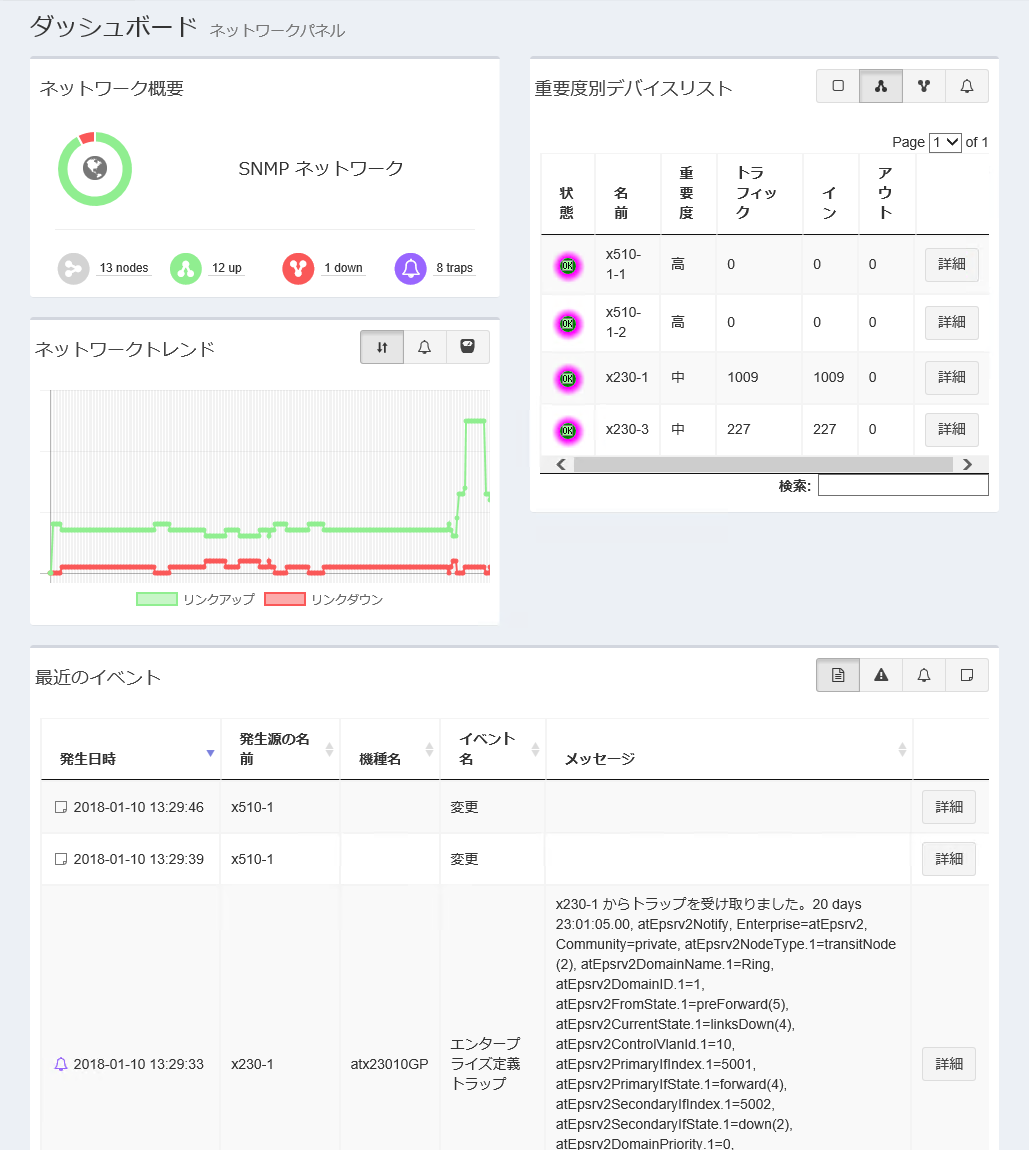

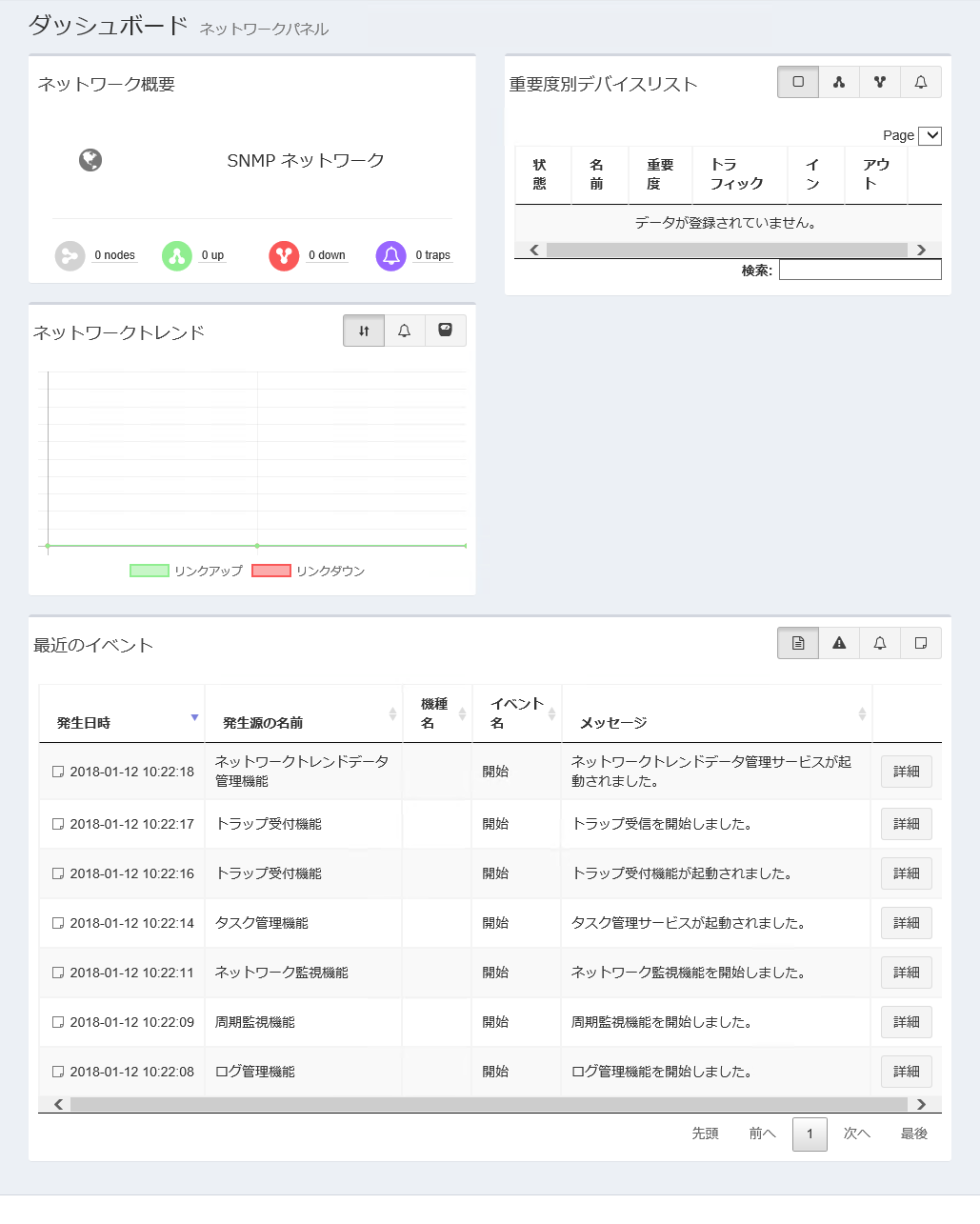

画面リファレンス / ダッシュボード

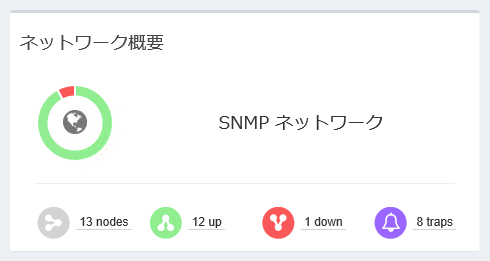

ネットワーク概要

表 1：ネットワーク概要

項目名	説明
円グラフ	SNMPプラグインに登録されたデバイスのうち、リンクアップ/リンクダウン状態の各デバイスの数を円グラフで表示します。
X nodes	SNMPプラグインに登録されたデバイス数が、灰色のアイコンとともに表示されます。
X up	リンクアップ状態（SNMPプラグインサーバーと疎通可能）のデバイス数が、緑色のアイコンとともに表示されます。
X down	リンクダウン状態（SNMPプラグインサーバーと疎通不能）のデバイス数が、赤色のアイコンとともに表示されます。
X traps	SNMPプラグインがトラップを受信しているデバイス数が、紫色のアイコンとともに表示されます。

ネットワークトレンド

Note

監視デバイスを登録した際にSNMPプラグインとの通信に失敗していた場合は、トレンドグラフの更新が行われません。監視デバイスを登録する際は、正常に通信できることを確認したうえで機器を削除・追加してください。

Note

CPUやメモリーの使用率が高い場合、ネットワークトレンドの更新に失敗する場合があります。その場合は、次の更新をお待ちください。

表 2：ネットワークトレンド

項目名	説明
リンクアップ/ダウン	SNMPプラグインに登録されたデバイスのうち、リンクアップ/リンクダウン状態のデバイスの数をそれぞれグラフ表示します。
トラップ数	SNMPプラグインがトラップを受信しているデバイス数をグラフ表示します。
トータルバイト数	SNMPプラグインに登録されたデバイスで送受信したバイト数をグラフ表示します。

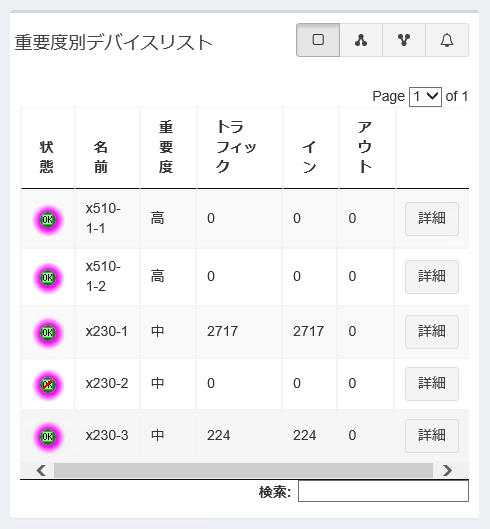

重要度別デバイスリスト

Note

デバイスの重要度は、製品シリーズごとに「サーバーの設定」/「デバイスレベル設定ユーティリティ」にて設定したデバイスレベルに基づきます。なお、デバイスの優先度の設定は、デバイス登録時に反映されます。デバイスを登録後にデバイスレベル設定ユーティリティを使用してデバイスレベルを変更した場合、登録済みのデバイスにはデバイスレベルに基づくネットワークトレンド（デバイスから取得するMIB変数の種類と監視周期）の変更は反映されません。この場合、一旦デバイスを削除して、再度登録する必要があります。

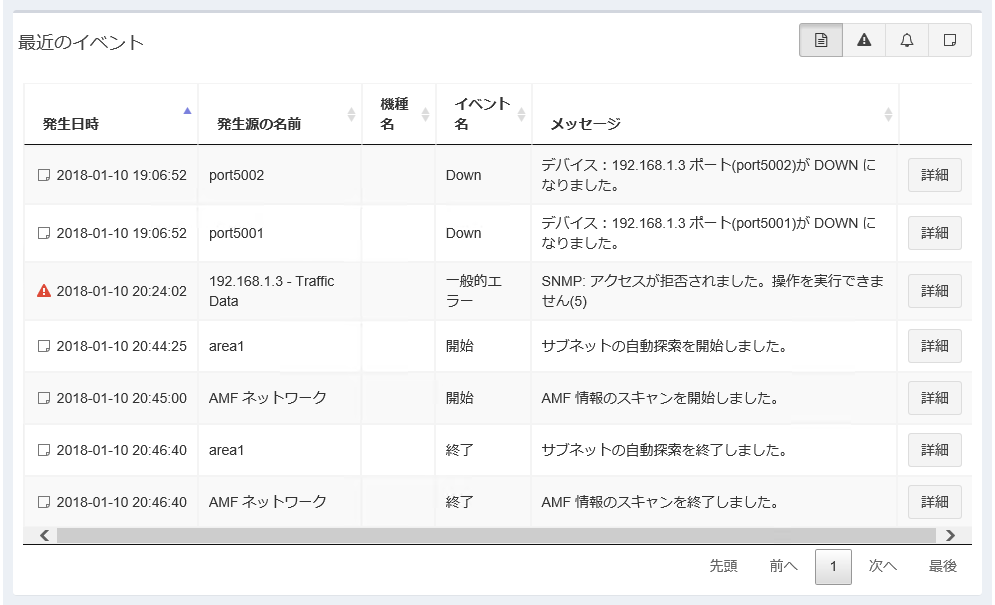

イベントリスト

画面リファレンス / ネットワークツリー / デバイスのツリー表示

ツリービュー

• ネットワーク全体

• サブネット

• デバイス（1台の機器）

• シャーシ（SwitchBladeシリーズのシャーシ、またはx900シリーズのバーチャルシャーシなど）

• スロット（SwitchBladeシリーズのモジュール、またはx900シリーズのモジュールなど）

• スタック

• ポート


Note

AMF/AMF PlusにおけるAMF/AMF Plusノードとは異なりますのでご注意ください。

表 1：ツリービュー

項目名	説明
歯車アイコン	歯車アイコンをクリックすると、ツリービュー上で選択中のネットワークまたはサブネットに対する設定用のサブメニューが表示されます。 サブメニューから行える操作は以下の通りです。 ネットワーク： サブネットの作成 サブネット： デバイスの作成
ネットワークツリー	SNMPプラグインに登録されたノードを階層化して表示します。
ノード	ネットワークのそれぞれの構成要素を示します。 各ノードは1つまたは2つのアイコンとノード名で示されます。 状態表示アイコン： ノードの状態を表します。 状態表示アイコンは、ノードの行の左端に表示される小さめのアイコンです。 ノードアイコン： ノードの種別を表します。 ノードアイコンは、状態表示アイコンとノード名の間に表示されるアイコンです。 名前： ノードの管理上の名前です。

状態表示アイコン

表 2：状態表示アイコン

種類	説明
使用不可アイコン	ノードが使用できない、または使用できないノードを含んでいることを示します。次にノード種別ごとに意味を示します。 ネットワーク全体 配下に無応答のデバイスがある サブネット 配下に無応答のデバイスがある デバイス デバイスが無応答 ポート ポートが無効化（シャットダウン）されている
使用可能アイコン	ノードが使用できる状態にあることを示します。
トラップアイコン	SNMPプラグインがトラップを受信したことを示します。 Note トラップアイコンをクリアするには、「デバイスの詳細」画面、または「その他のノード」の各種ノードの詳細画面のノード属性から歯車アイコンをクリックして、「通知フラグクリア」を選択します。トラップアイコンは、明示的に操作しない限り消えませんので、トラップの受信を確認したら、前述の手順に従って通信速度アイコンなどの表示に戻すことをお勧めします。
使用不可、トラップアイコン	SNMPプラグインがトラップを受信しているが、ノードは使用できない状態にあることを示します。
通信速度アイコン	ポートにのみ表示されるアイコンです。ポートの通信速度を示します。 「付録」/「アイコン一覧」の「状態表示アイコン」を併せてご覧ください。 通信速度が 10Mbps であることを示す 通信速度が 100Mbps であることを示す 通信速度が 1Gbps であることを示す 通信速度が 10Gbps であることを示す Note 通信速度アイコンは、ポートがイネーブル状態のときのみ表示されます。 Note 通信速度アイコンは、リピーター・HUBのポートには表示されません。
ブロッキングアイコン	ポートにのみ表示されるアイコンです。スパニングツリーでブロッキング状態にあることを示します。
パーティションアイコン	ポートにのみ表示されるアイコンです。自動パーティション状態であることを示します。

ノード属性

ネットワーク属性

サブネット属性

デバイス属性

ポート属性

スタック属性

シャーシ属性

スロット属性

画面リファレンス / ネットワークツリー / ネットワーク

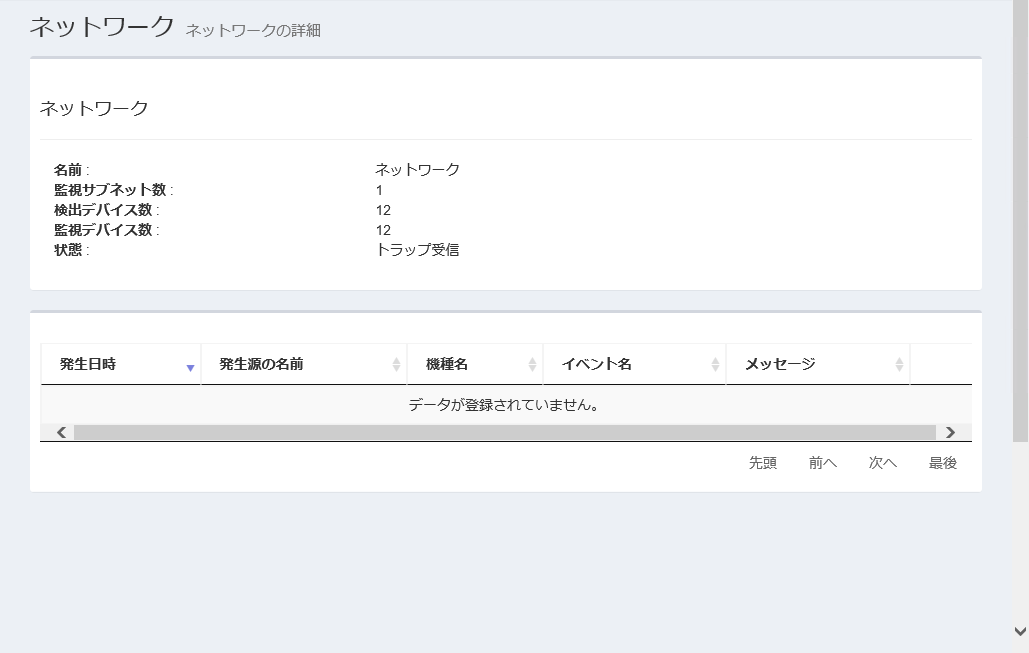

ネットワークの詳細

ネットワーク全体のノード属性

イベントリスト

画面リファレンス / ネットワークツリー / サブネット

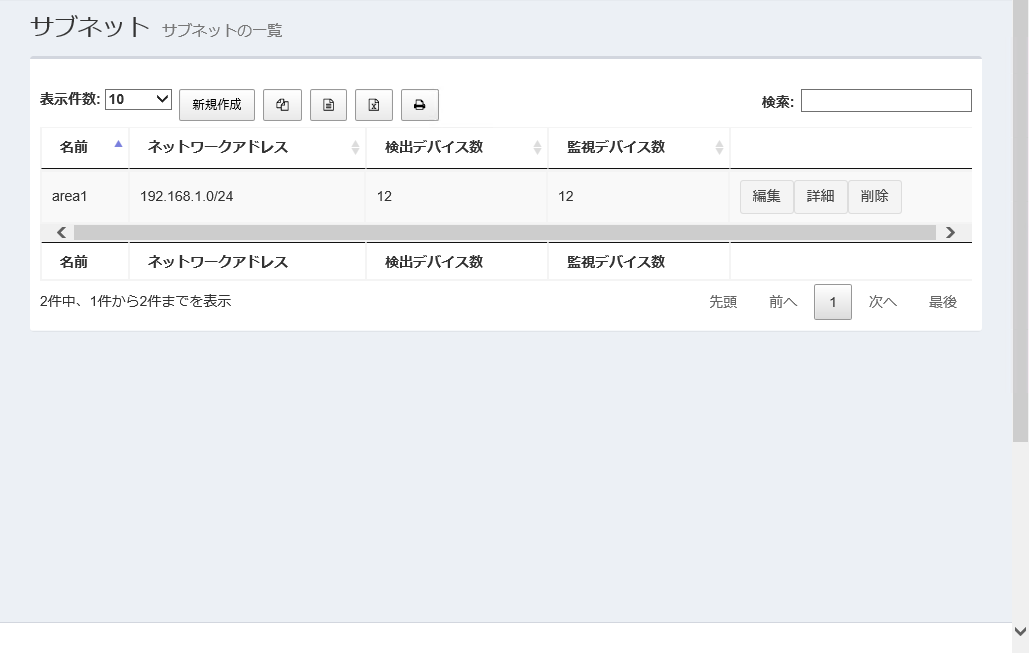

サブネットの一覧

表 1：サブネットの一覧

項目名	説明
表示件数	一覧のページに表示するサブネットの件数を、10件、25件、50件、またはすべてから選択します。
「新規作成」ボタン	サブネットを新しく登録します。
クリップボードにコピー	登録されたサブネットの名前、ネットワークアドレス、検出デバイス数、監視デバイス数を、タブ区切りテキスト形式でクリップボードに保存します。 サブネットの一覧をテキストエディタにコピーしたい場合などに使います。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
CSVファイルにエクスポート	登録されたサブネットの名前、ネットワークアドレス、検出デバイス数、監視デバイス数を、CSV （カンマ区切りテキスト）ファイルとしてダウンロードします。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
Excelファイルにエクスポート	登録されたサブネットの名前、ネットワークアドレス、検出デバイス数、監視デバイス数を、Excelブック（拡張子：xlsx、Microsoft Excel 2007以降）ファイルとしてダウンロードします。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
印刷	登録されたサブネットの名前、ネットワークアドレス、検出デバイス数、監視デバイス数を、Webブラウザーのポップアップウィンドウまたは新規タブに一覧表示し、印刷ダイアログを表示します。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
検索フィールド	検索したいキーワードを入力すると、一覧表示、コピー、CSV/Excelファイルにエクスポート、印刷の対象を絞り込むことができます。 大文字/小文字の違いは無視されます。また、ネットワークアドレスの区切り文字（ピリオド（.）、スラッシュ（/））は、その他の項目で使用されていない限り、一致しません。
名前	SNMPプラグインに登録されたサブネットの名前を表示します。
ネットワークアドレス	IPv4アドレスとプレフィックス長（xxx.xxx.xxx.xxx/xx形式）を表示します。
検出デバイス数	サブネットに属するデバイス数
監視デバイス数	検出デバイスの中で、監視対象となっているデバイスの数
「編集」ボタン	該当のサブネットの「サブネットの更新」画面を開きます。
「詳細」ボタン	該当のサブネットの「サブネットの詳細」画面を開きます。
「削除」ボタン	「サブネットの削除」ダイアログが表示されます。 「はい」ボタンをクリックすると、該当のサブネットが削除されます。「いいえ」ボタンまたはダイアログ左上の「閉じる（×）」ボタンをクリックすると、「サブネットの一覧」に戻ります。 Note 多数のデバイスが所属するサブネットを削除すると、内部サーバーエラーが表示される場合がありますが、しばらくするとエラーは表示されなくなります。
表示範囲	一覧に現在表示している範囲を、「X件中、X件からX件までを表示」の形式で表示します。
ページ選択	一覧に現在表示している範囲を、ページ単位で指定します。 先頭 先頭ページを表示します。 前へ 現在の表示ページの1つ前のページを表示します。 ページ番号 数字をクリックすると、該当のページを表示します。現在表示中のページは灰色のボタン背景で強調表示します。 次へ 現在の表示ページの1つ次のページを表示します。 最後 最終ページを表示します。

サブネットの詳細

ノード属性

イベントリスト

サブネットの作成

Note

自動探索実行中は該当サブネットの削除をしないでください。

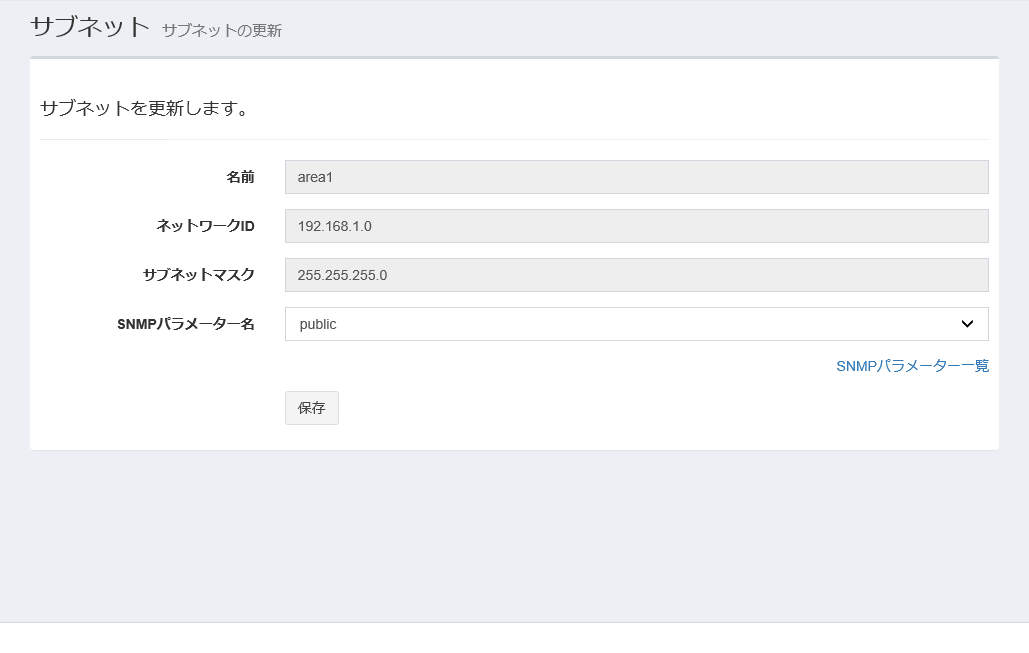

サブネットの更新

画面リファレンス / ネットワークツリー / デバイス

デバイスの作成、詳細の表示、設定については、「デバイス一覧」画面の「デバイス」をご参照ください。

画面リファレンス / ネットワークツリー / その他のノード

ポート

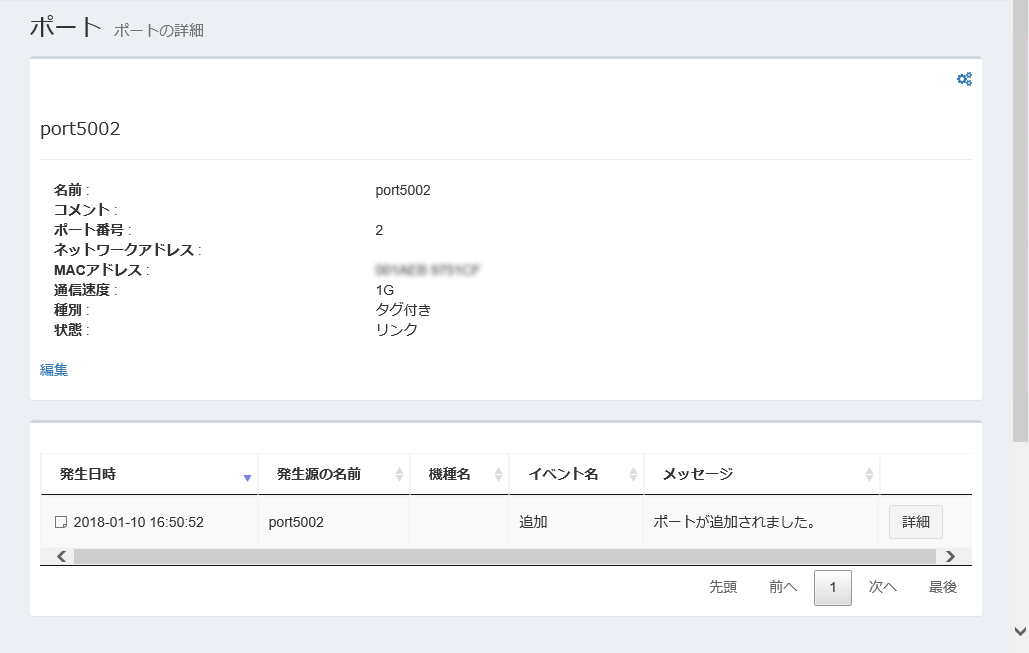

ポートの詳細

ポート属性

イベントリスト

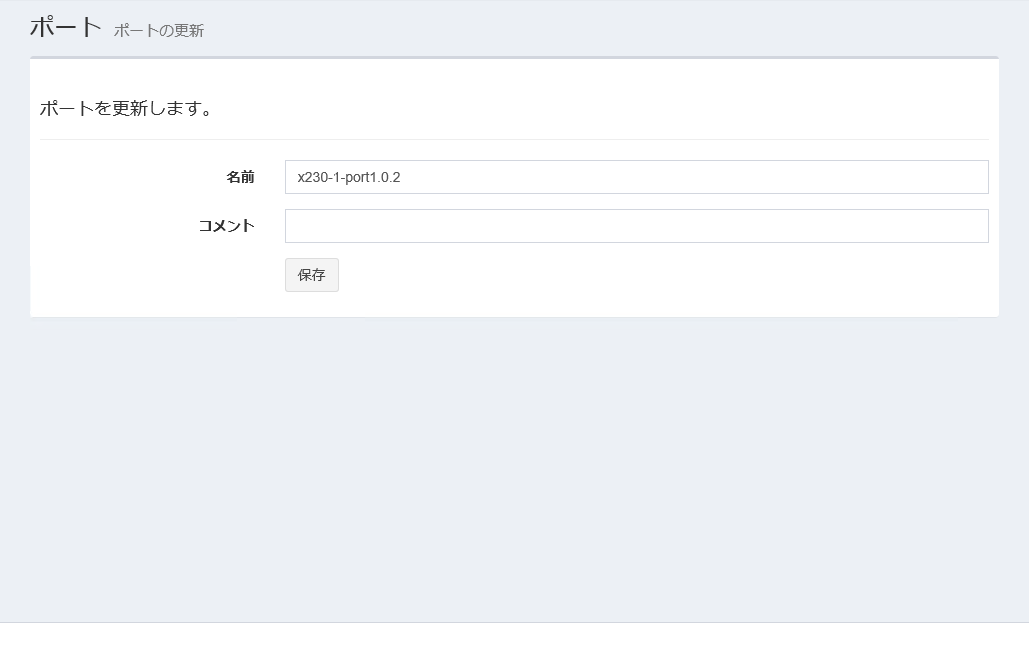

ポートの更新

スタック

スタックの詳細

Note

画面は「ポートの詳細」画面と同様です。
タイトルには、ノード種別ごとのタイトルが表示されます。

スタック属性

イベントリスト

スタックの更新

Note

画面は「ポートの更新」画面と同様です。
タイトルには、ノード種別ごとのタイトルが表示されます。

シャーシ

シャーシの詳細

Note

画面は「ポートの詳細」画面と同様です。
タイトルには、ノード種別ごとのタイトルが表示されます。

シャーシ属性

イベントリスト

シャーシの更新

Note

画面は「ポートの更新」画面と同様です。
タイトルには、ノード種別ごとのタイトルが表示されます。

スロット

スロットの詳細

Note

画面は「ポートの詳細」画面と同様です。
タイトルには、ノード種別ごとのタイトルが表示されます。

スロット属性

イベントリスト

スロットの更新

Note

画面は「ポートの更新」画面と同様です。
タイトルには、ノード種別ごとのタイトルが表示されます。

画面リファレンス / デバイス一覧

デバイスの一覧

表 1：デバイス

項目名	説明
表示件数	一覧のページに表示するデバイスの件数を、10件、25件、50件、またはすべてから選択します。
「新規作成」ボタン	デバイスを新しく登録します。
クリップボードにコピー	登録されたデバイスの名前、状態、ネットワークアドレス、MACアドレス、ベンダー名、機種名、監視周期、コメントを、タブ区切りテキスト形式でクリップボードに保存します。 デバイスの一覧をテキストエディタにコピーしたい場合などに使います。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
CSVファイルにエクスポート	登録されたデバイスの名前、状態、ネットワークアドレス、MACアドレス、ベンダー名、機種名、監視周期、コメントを、CSV （カンマ区切りテキスト）ファイルとしてダウンロードします。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
Excelファイルにエクスポート	登録されたデバイスの名前、状態、ネットワークアドレス、MACアドレス、ベンダー名、機種名、監視周期、コメントを、Excelブック（拡張子：xlsx、Microsoft Excel 2007以降）ファイルとしてダウンロードします。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
印刷	登録されたデバイスの名前、状態、ネットワークアドレス、MACアドレス、ベンダー名、機種名、監視周期、コメントを、Webブラウザーのポップアップウィンドウまたは新規タブに一覧表示し、印刷ダイアログを表示します。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
検索フィールド	検索したいキーワードを入力すると、一覧表示、コピー、CSV/Excelファイルにエクスポート、印刷の対象を絞り込むことができます。 大文字/小文字の違いは無視されます。また、ネットワークアドレスの区切り文字（ピリオド（.）、スラッシュ（/））は、その他の項目で使用されていない限り、一致しません。
名前	SNMPプラグインに登録されたデバイスの名前を表示します。
状態	SNMPプラグインからのPingに対する応答状態を表示します。
ネットワークアドレス	IPv4アドレスとプレフィックス長（xxx.xxx.xxx.xxx/xx形式）を表示します。
MACアドレス	MACアドレスを表示します。
ベンダー名	デバイスの提供ベンダー名を表示します。
機種名	デバイスの機種情報（SysObjectID）を表示します。
監視周期	デバイス状態の監視周期を表示します。 監視周期が「自動検出」に設定されている場合は、デバイスの機種情報から割り当てられる重要度に基づいて決定されます。監視周期時間の横に「(自動検出)」と表示されます。
コメント	デバイスに設定されているコメント情報を表示します。
「編集」ボタン	該当のデバイスの「デバイスの更新」画面を開きます。
「詳細」ボタン	該当のデバイスの「デバイスの詳細」画面を開きます。
「削除」ボタン	「デバイスの削除」ダイアログが表示されます。 「はい」ボタンをクリックすると、該当のデバイスが削除されます。「いいえ」ボタンまたはダイアログ左上の「閉じる（×）」ボタンをクリックすると、「デバイスの一覧」に戻ります。
表示範囲	一覧に現在表示している範囲を、「X件中、X件からX件までを表示」の形式で表示します。
ページ選択	一覧に現在表示している範囲を、ページ単位で指定します。 先頭 先頭ページを表示します。 前へ 現在の表示ページの1つ前のページを表示します。 ページ番号 数字をクリックすると、該当のページを表示します。現在表示中のページは灰色のボタン背景で強調表示します。 次へ 現在の表示ページの1つ次のページを表示します。 最後 最終ページを表示します。

デバイス

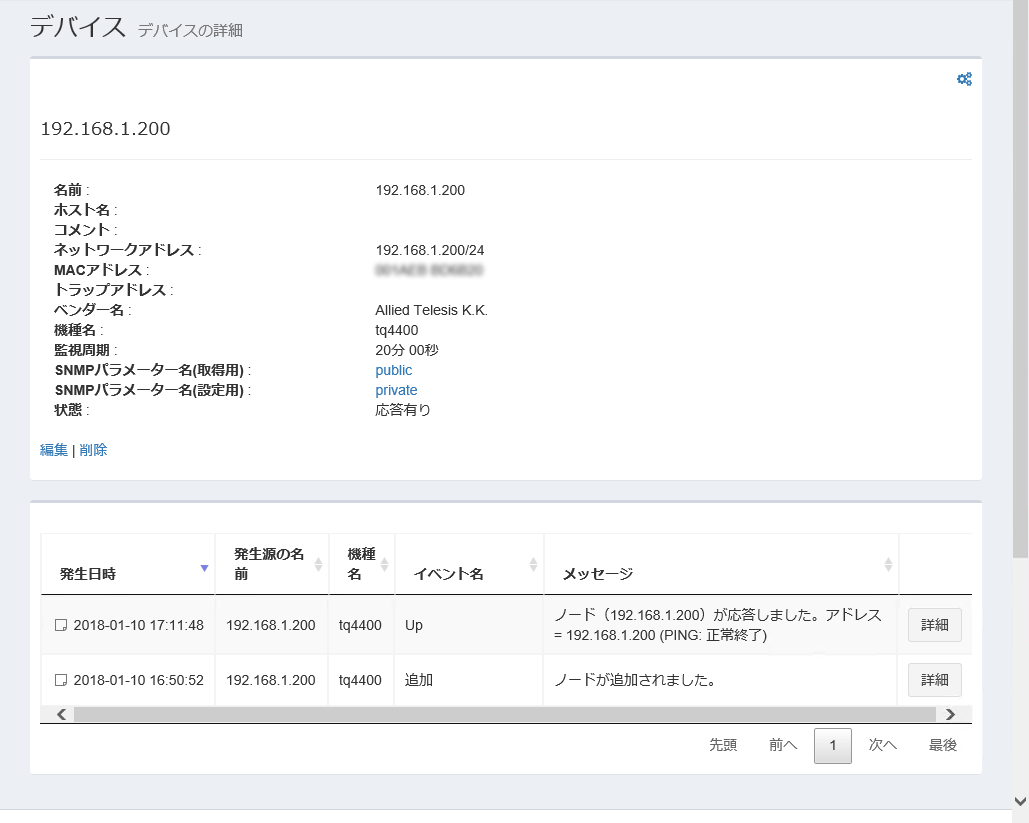

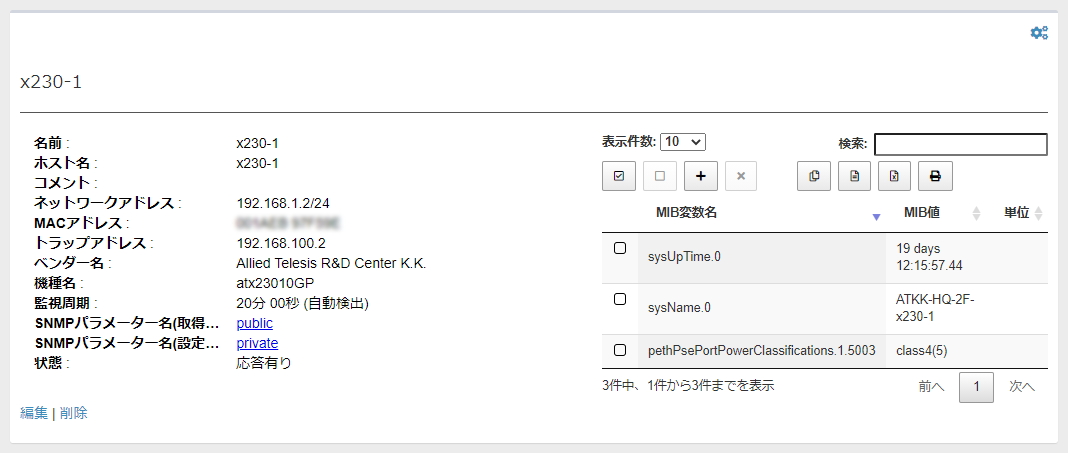

デバイスの詳細

Note

機種名を変更するなどノードの属性に変更があった場合、イベントリストの内容は自動更新されますが、ノード属性の内容は自動更新されません。手動でWebブラウザーの再読み込みを行ってください。

Note

監視デバイスを登録した際にSNMPプラグインとの通信に失敗していた場合は、トレンドグラフの更新が行われません。監視デバイスを登録する際は、正常に通信できることを確認したうえで機器を削除・追加してください。

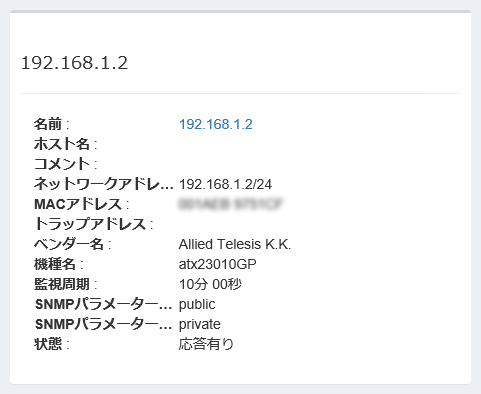

ノード属性

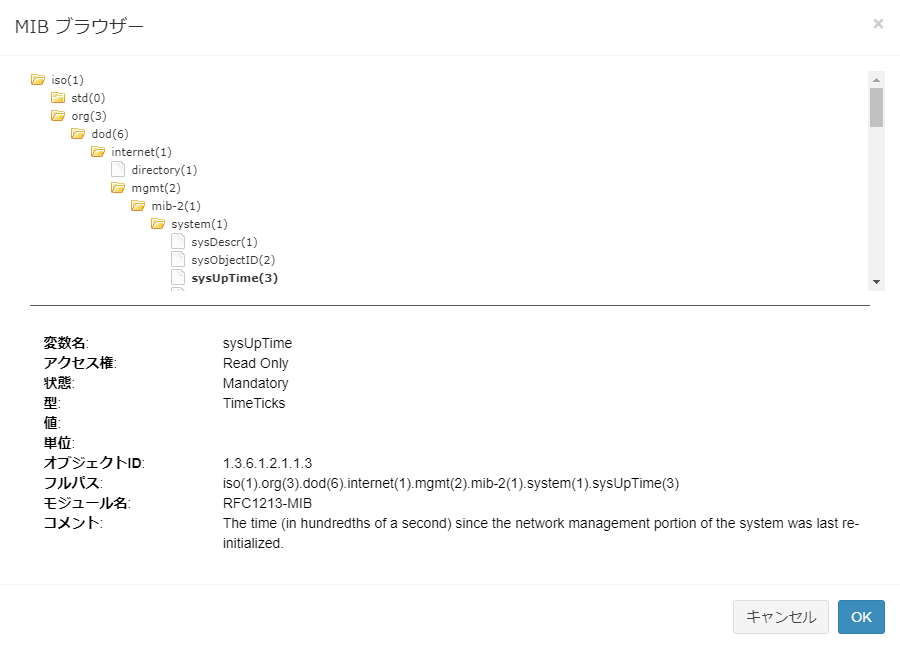

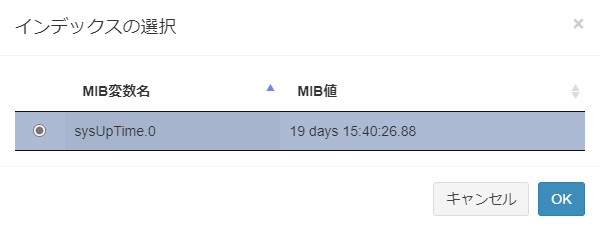

MIBモニター

Note

MIBモニターの情報はWebブラウザーごとに保存されます。MIBモニターを設定したWebブラウザーとは別のWebブラウザー（別端末からのアクセスや別の種類のWebブラウザーなど）から開くと、表示内容が異なります。

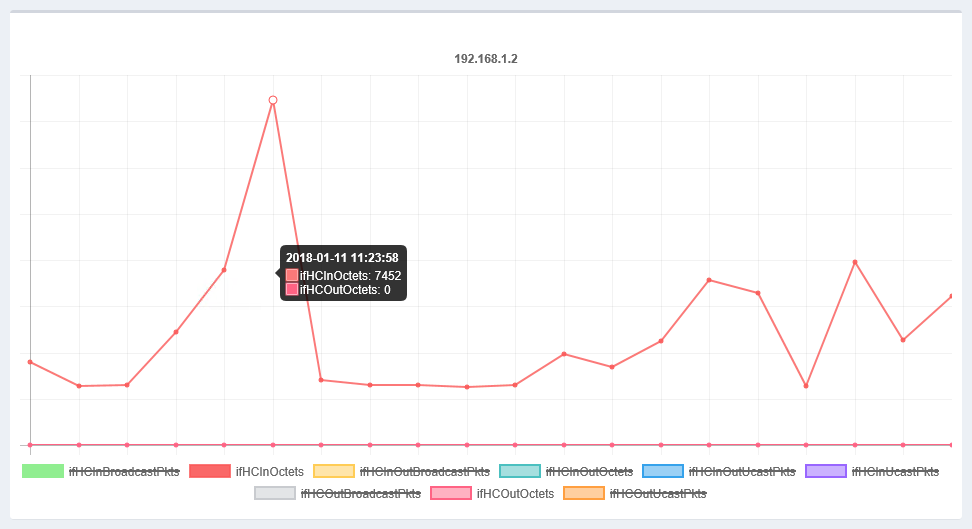

グラフ

イベントリスト

デバイスの作成

Note

デバイスを手動追加したときに、機種によっては「デバイス一覧」画面にMACアドレス、IPv4アドレス、ベンダー名が表示されない場合があります。その場合は一度該当デバイスを削除し、対象サブネットで自動探索を実施してください。自動探索の結果によっては、情報が表示されるようになります。

Note

ポート数が比較的多いデバイスをSNMPプラグインで管理する場合、デバイスレベル設定ユーティリティにてデバイスレベルを確認し、設定が下記と一致していない場合は設定を変更してください。なお、VCSを使用している場合は、スタック接続している装置全体でのポート数となります。

• ポート数が100以上 → デバイスレベル「低」

• ポート数が50～99 → デバイスレベル「中」もしくは「低」


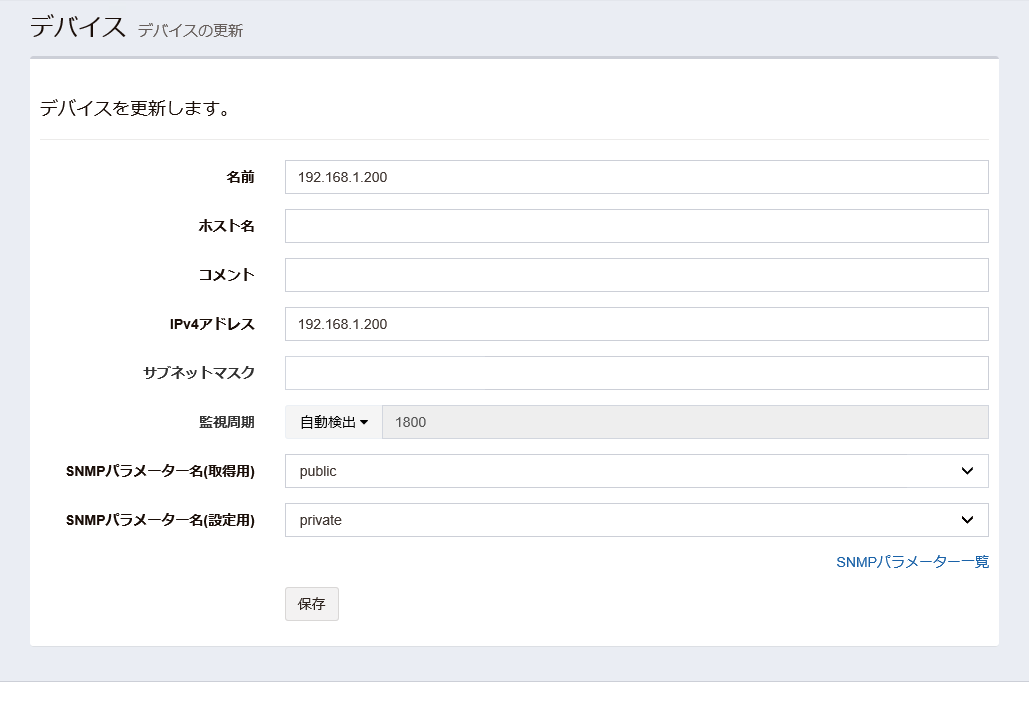

デバイスの更新

Note

IPアドレスに関連付けられたMACアドレスは変更できません。
デバイスの交換などによりMACアドレスが変更された場合は、次のいずれかを行い、情報を反映してください。

• デバイス情報の更新
  「デバイス一覧」→ 対象機器の「詳細」→ 歯車アイコン → 「最新の情報に更新」
  または
  「ネットワークツリー」→ 対象機器を選択 → 名前（IPアドレス） → 歯車アイコン → 「最新の情報に更新」


• デバイスの削除、再登録
  削除時：

  「デバイス一覧」→ 対象機器の「削除」

  再登録（追加）時:

  「デバイス一覧」→ 「新規作成」
  または
  「ネットワークツリー」→ 対象サブネットを選択 → 歯車アイコン → 「デバイスの作成」



• サブネットの自動探索
  「ネットワークツリー」→ 対象サブネットを選択 → 名前（コミュニティ名） → 歯車アイコン →「自動探索」


画面リファレンス / イベントログ

イベントログの一覧

Note

大量のイベントログを保管している場合、イベントログの出力に時間がかかることがあります。あらかじめ、フィルターや検索フィールドを使用して、出力する件数を絞り込んでから操作を行ってください。

表 1：イベントログの一覧

項目名	説明
フィルター	右上のフィルターボタンをクリックすると、イベントログをフィルター表示することができます。フィルター条件の種類は以下の通りです。 フィルターなし フィルターを解除します。 エラーログ すべてのイベントログのうち、エラーログのみをリスト表示します。 トラップログ すべてのイベントログのうち、トラップログのみをリスト表示します。 情報ログ すべてのイベントログのうち、情報ログのみをリスト表示します。
表示件数	一覧のページに表示するイベントログの件数を、10件、25件、50件、または100件から選択します。
クリップボードにコピー	イベントログの発生日時、発生源の名前、機種名、イベント名、メッセージを、タブ区切りテキスト形式でクリップボードに保存します。 イベントログの一覧をテキストエディタにコピーしたい場合などに使います。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
CSVファイルにエクスポート	イベントログの発生日時、発生源の名前、機種名、イベント名、メッセージを、CSV （カンマ区切りテキスト）ファイルとしてダウンロードします。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
Excelファイルにエクスポート	イベントログの発生日時、発生源の名前、機種名、イベント名、メッセージを、Excelブック（拡張子：xlsx、Microsoft Excel 2007以降）ファイルとしてダウンロードします。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
印刷	イベントログの発生日時、発生源の名前、機種名、イベント名、メッセージを、Webブラウザーのポップアップウィンドウまたは新規タブに一覧表示し、印刷ダイアログを表示します。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
検索フィールド	検索したいキーワードを入力すると、一覧表示、コピー、CSV/Excelファイルにエクスポート、印刷の対象を絞り込むことができます。 大文字/小文字の違いは無視されます。
発生日時	イベントの発生日時を表示します。
発生源の名前	イベントが発生したノードの名前などを表示します。
機種名	イベント発生源の機種名（発生源がデバイスなどの場合）を表示します。
イベント名	イベントの種類を表示します。
メッセージ	イベントの説明を表示します。
詳細	「イベントログの詳細」画面を表示します。
表示範囲	一覧に現在表示している範囲を、「X件中、X件からX件までを表示」の形式で表示します。
ページ選択	一覧に現在表示している範囲を、ページ単位で指定します。 先頭 先頭ページを表示します。 前へ 現在の表示ページの1つ前のページを表示します。 ページ番号 数字をクリックすると、該当のページを表示します。現在表示中のページは灰色のボタン背景で強調表示します。 次へ 現在の表示ページの1つ次のページを表示します。 最後 最終ページを表示します。

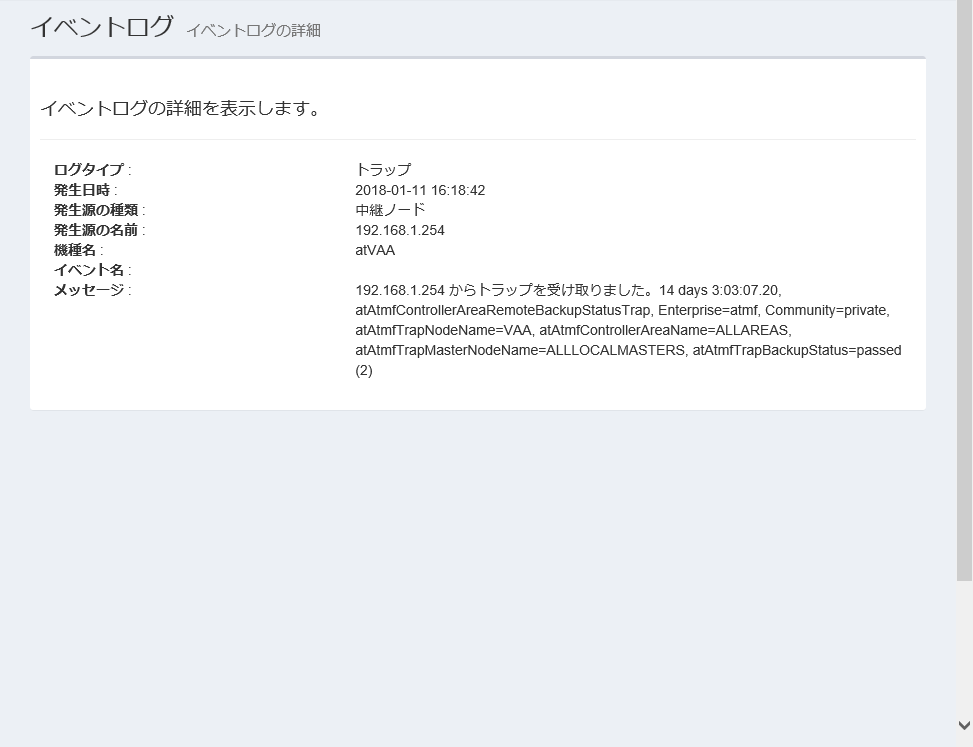

イベントログの詳細

画面リファレンス / システム / SNMPパラメーター

SNMPパラメーターの一覧

表 1：SNMPパラメーターの一覧

項目名	説明
表示件数	一覧のページに表示するSNMPパラメーターの件数を、10件、25件、50件、またはすべてから選択します。
「新規作成」ボタン	SNMPパラメーターを新しく登録します。
クリップボードにコピー	登録されたSNMPパラメーターのSNMPパラメーター名、コメント、コミュニティ名を、タブ区切りテキスト形式でクリップボードに保存します。 SNMPパラメーターの一覧をテキストエディタにコピーしたい場合などに使います。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
CSVファイルにエクスポート	登録されたSNMPパラメーターのSNMPパラメーター名、コメント、コミュニティ名を、CSV （カンマ区切りテキスト）ファイルとしてダウンロードします。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
Excelファイルにエクスポート	登録されたSNMPパラメーターのSNMPパラメーター名、コメント、コミュニティ名を、Excelブック（拡張子：xlsx、Microsoft Excel 2007以降）ファイルとしてダウンロードします。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
印刷	登録されたSNMPパラメーターのSNMPパラメーター名、コメント、コミュニティ名を、Webブラウザーのポップアップウィンドウまたは新規タブに一覧表示し、印刷ダイアログを表示します。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
検索フィールド	検索したいキーワードを入力すると、一覧表示、コピー、CSV/Excelファイルにエクスポート、印刷の対象を絞り込むことができます。 大文字/小文字の違いは無視されます。
SNMPパラメーター名	SNMPプラグインに登録されたSNMPパラメーターの名前を表示します。
コメント	SNMPパラメーターに設定されているコメント情報を表示します。
コミュニティ名	SNMPパラメーターに設定されているコミュニティ名を表示します。
「編集」ボタン	該当のSNMPパラメーターの「SNMPパラメーターの更新」画面を開きます。
「詳細」ボタン	該当のSNMPパラメーターの「SNMPパラメーターの詳細」画面を開きます。
「削除」ボタン	「SNMPパラメーターの削除」ダイアログが表示されます。 「はい」ボタンをクリックすると、該当のSNMPパラメーターが削除されます。「いいえ」ボタンまたはダイアログ左上の「閉じる（×）」ボタンをクリックすると、「SNMPパラメーターの一覧」に戻ります。
表示範囲	一覧に現在表示している範囲を、「X件中、X件からX件までを表示」の形式で表示します。
ページ選択	一覧に現在表示している範囲を、ページ単位で指定します。 先頭 先頭ページを表示します。 前へ 現在の表示ページの1つ前のページを表示します。 ページ番号 数字をクリックすると、該当のページを表示します。現在表示中のページは灰色のボタン背景で強調表示します。 次へ 現在の表示ページの1つ次のページを表示します。 最後 最終ページを表示します。

SNMPパラメーターの作成

SNMPパラメーターの詳細

SNMPパラメーターの更新

画面リファレンス / システム / イベントフィルター

イベントフィルターの一覧

Note

列の見出し（「ID」「イベント名」「メモ」など）をクリックすると、該当列を昇順・降順にソートできます。

表 1：イベントフィルターの一覧

項目	内容
表示件数	一覧のページに表示するイベントフィルターの件数を、10件、25件、50件、またはすべてから選択します。
「新規作成」ボタン	イベントフィルターを新しく登録します。 「イベントフィルターの作成」画面が表示されます。
クリップボードにコピー	登録されたイベントフィルターのイベント名、イベントの種類、対象ノードの名前、対象ノードのアドレス、対象ノードの機種名、メモ、アクションコマンドを、タブ区切りテキスト形式でクリップボードに保存します。 イベントフィルターの一覧をテキストエディタにコピーしたい場合などに使います。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
CSVファイルにエクスポート	登録されたイベントフィルターのイベント名、イベントの種類、対象ノードの名前、対象ノードのアドレス、対象ノードの機種名、メモ、アクションコマンドを、CSV （カンマ区切りテキスト）ファイルとしてダウンロードします。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
Excelファイルにエクスポート	登録されたイベントフィルターのイベント名、イベントの種類、対象ノードの名前、対象ノードのアドレス、対象ノードの機種名、メモ、アクションコマンドを、Excelブック（拡張子：xlsx、Microsoft Excel 2007以降）ファイルとしてダウンロードします。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
印刷	登録されたイベントフィルターのイベント名、イベントの種類、対象ノードの名前、対象ノードのアドレス、対象ノードの機種名、メモ、アクションコマンドを、Webブラウザーのポップアップウィンドウまたは新規タブに一覧表示し、印刷ダイアログを表示します。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
検索フィールド	検索したいキーワードを入力すると、一覧表示、コピー、CSV/Excelファイルにエクスポート、印刷の対象を絞り込むことができます。 大文字/小文字の違いは無視されます。
ID	「イベントフィルターの作成」にて作成した際に自動採番されるイベントフィルターのIDを表示します。
イベント名	「イベントフィルターの新規作成」「イベントフィルターの編集」ダイアログで入力した任意の表示名が表示されます。
イベントの種類	状態イベント名。対象ノードで該当イベントが発生した場合に「アクションコマンド」が実行されます。
対象ノードの名前	イベントフィルターの対象ノード名です。複数指定されている場合はカンマ区切りで列挙されます。ネットワーク全体を対象とする場合は、「ネットワーク」と表示されます。
対象ノードのアドレス	イベントフィルターの対象となるノードのアドレスです。複数指定されている場合はカンマ区切りで列挙されます。
対象ノードの機種名	イベントフィルターの対象となるノードの機種名です。複数指定されている場合はカンマ区切りで列挙されます。
メモ	「イベントフィルターの新規作成」、「イベントフィルターの編集」ダイアログで入力した任意のメモが表示されます。
アクションコマンド	イベント発生時に実行するアクションです。複数指定されている場合はカンマ区切りで列挙されます。括弧内はアクションコマンドのIDです。
「編集」ボタン	該当のイベントフィルターの「イベントフィルターの更新」画面を開きます。
「詳細」ボタン	該当のイベントフィルターの「イベントフィルターの詳細」画面を開きます。
「削除」ボタン	「イベントフィルターの削除」ダイアログが表示されます。 「はい」ボタンをクリックすると、該当のイベントフィルターが削除されます。「いいえ」ボタンまたはダイアログ左上の「閉じる（×）」ボタンをクリックすると、「イベントフィルターの一覧」に戻ります。
ページ選択	一覧に現在表示している範囲を、ページ単位で指定します。 先頭 先頭ページを表示します。 前へ 現在の表示ページの1つ前のページを表示します。 ページ番号 数字をクリックすると、該当のページを表示します。現在表示中のページは灰色のボタン背景で強調表示します。 次へ 現在の表示ページの1つ次のページを表示します。 最後 最終ページを表示します。

イベントフィルターの作成

• 対象ノードの名前

• 対象ノードのIPアドレス

• 対象ノードのMACアドレス（未サポート）

• 対象ノードの機種名


• 名前の条件ではノードA、ノードBが一致

• IPアドレスの条件ではノードB、ノードCが一致


Note

対象ノードのMACアドレス指定によるイベントの実行は、現在未サポートです。

イベントの一覧ダイアログ

デバイスの一覧ダイアログ（名前表示）

デバイスの一覧ダイアログ（IPアドレス表示）

デバイスの一覧ダイアログ（MACアドレス表示）

デバイスの一覧ダイアログ（機種名表示）

アクションコマンドの一覧ダイアログ

イベントフィルターの詳細

イベントフィルターの更新

画面リファレンス / システム / アクションコマンド

アクションコマンドの一覧

Note

列の見出し（「ID」「コマンドタイプ」「メモ」）をクリックすると、該当列を昇順・降順にソートできます。

表 1：アクションコマンドの一覧

項目	内容
表示件数	一覧のページに表示するアクションコマンドの件数を、10件、25件、50件、またはすべてから選択します。
「新規作成」ボタン	アクションコマンドを新しく登録します。 「アクションコマンドの作成」画面が表示されます。
クリップボードにコピー	登録されたアクションコマンドのID、コマンドタイプ、メモを、タブ区切りテキスト形式でクリップボードに保存します。 アクションコマンドの一覧をテキストエディタにコピーしたい場合などに使います。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
CSVファイルにエクスポート	登録されたアクションコマンドのID、コマンドタイプ、メモを、CSV （カンマ区切りテキスト）ファイルとしてダウンロードします。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
Excelファイルにエクスポート	登録されたアクションコマンドのID、コマンドタイプ、メモを、Excelブック（拡張子：xlsx、Microsoft Excel 2007以降）ファイルとしてダウンロードします。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
印刷	登録されたアクションコマンドのID、コマンドタイプ、メモを、Webブラウザーのポップアップウィンドウまたは新規タブに一覧表示し、印刷ダイアログを表示します。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
検索フィールド	検索したいキーワードを入力すると、一覧表示、コピー、CSV/Excelファイルにエクスポート、印刷の対象を絞り込むことができます。 大文字/小文字の違いは無視されます。
ID	アクションコマンドを作成した際に決定されるIDを表示します。
コマンドタイプ	SNMPプラグインに登録されたアクションコマンドのコマンドタイプを表示します。
メモ	SNMPプラグインに登録されたアクションコマンドのメモを表示します。
「編集」ボタン	該当のアクションコマンドの「アクションコマンドの更新」画面を開きます。
「詳細」ボタン	該当のアクションコマンドの「アクションコマンドの詳細」画面を開きます。
「削除」ボタン	「アクションコマンドの削除」ダイアログが表示されます。 「はい」ボタンをクリックすると、該当のアクションコマンドが削除されます。「いいえ」ボタンまたはダイアログ左上の「閉じる（×）」ボタンをクリックすると、「イベントフィルターの一覧」に戻ります。
ページ選択	一覧に現在表示している範囲を、ページ単位で指定します。 先頭 先頭ページを表示します。 前へ 現在の表示ページの1つ前のページを表示します。 ページ番号 数字をクリックすると、該当のページを表示します。現在表示中のページは灰色のボタン背景で強調表示します。 次へ 現在の表示ページの1つ次のページを表示します。 最後 最終ページを表示します。

アクションコマンドの作成

パラメーター

• <サーバー名>：
  メールサーバー名（必須）

• <オプション>：


  表 3：メール送信パラメーター オプション

  パラメーター名	説明
  SMTPServer	（必須）SMTPサーバーの名前を指定します。必ず第1パラメーターとして指定してください。
  -p port または --port port	ポート番号を指定します。
  -f addr または --from addr	メール送信者（自分）のメールアドレスを指定します。
  -t addr [,addr .. ] または --to addr [,addr .. ]	（必須）メール受信者（相手）のメールアドレスを指定します。カンマ区切りで複数指定可。
  -c addr [,addr .. ] または --cc addr [,addr .. ]	カーボンコピー送信先のメールアドレスを指定します。カンマ区切りで複数指定可。
  -b addr [,addr .. ] または --bcc addr [,addr ..]	ブラインドカーボンコピー送信先のメールアドレスを指定します。カンマ区切りで複数指定可。
  -r addr または --replyto addr	メール受信者が返信する場合に使う返信先（自分）を指定します。
  -s string または --subject string	（必須）メールのタイトルを指定します。 Note メールのタイトルに「アクションコマンド」の「アクションコマンドの作成」画面と同じ「特殊変数」を使えます。
  -m "content" または --mailbody "content"	（--mailfileパラメーターの指定がない場合のみ必須） 送信するメールの内容（本文）をダブルクォート（"）で囲んで指定します。改行は「\n」で指定します。--mailfileパラメーターが指定されている場合は、指定できません。 Note メール本文に「アクションコマンド」の「アクションコマンドの作成」画面と同じ「特殊変数」を使えます。
  -i filename または --mailfile filename	（--mailbodyパラメーターの指定がない場合のみ必須） 送信するメールの内容（本文）が格納されているファイル（シフトJIS）の名前を指定します。 --mailbodyパラメーターが指定されている場合は、指定できません。
  -a filename または --attach filename	添付ファイルの名前を指定します。
  -e {Base64|UUENCODE} または --encode {Base64|UUENCODE}	添付ファイル送信時の変換コード体系をBase64またはUUENCODEのいずれかから指定します。省略時はBase64になります。
  -@ {JIS7|UTF8} または --charset {JIS7|UTF8}	文字セットをJIS7またはUTF8のいずれかから指定します。
  -B または --OP25B	OP25B（Outbound Port 25 Blocking）を使用する場合に指定します。 -p（または--port）を指定しない場合、-p 587が指定されます。
  -S または --SMTPS	SMTPS（SMTP over SSL/TLS）を使用する場合に指定します。 -p（または--port）、-B（または--OP25B）を指定しない場合、-p 465が指定されます。
  -T または --STARTTLS	STARTTLSを使用する場合に指定します。 このオプションを使う場合、-S（または--SMTPS）の指定が必要です。
  -F または --no-check-certificate	証明書を検証しない場合に指定します。
  -A または --SMTP-AUTH	SMTP認証（SMTP AUTH）を使用する場合に指定します。
  -P または --PLAIN	SMTP認証でPLAINを使用する場合に指定します。
  -L または --LOGIN	SMTP認証でLOGINを使用する場合に指定します。
  -C または --CRAM-MD5	SMTP認証でCRAM-MD5を使用する場合に指定します。
  -D または --DIGEST-MD5	SMTP認証でDIGEST-MD5を使用する場合に指定します。
  -u username または --userid username	メール送信に用いるユーザー名を指定します。
  -w password または --password password	メール送信に用いるユーザーのパスワードを指定します。

  (*1)-mailbodyオプションまたは-mailfileオプションのどちらかの指定が必須です。


• <オプション>：


  表 4：経路テストコマンド実行パラメーター オプション

  オプション	説明
  -Queries	実行回数（回）
  -ImmediateEnd	経路上にPingに応答しないなどの機器が存在する場合に直ちに終了するか否か trueを指定すると、経路上の機器からPingの応答がないなどの場合に経路テストを直ちに終了します。 falseを指定すると、経路上の機器からPingの応答がないなどの場合も経路テストを継続します。
  -TimeOut	Pingタイムアウト時間(秒)
  -RetryCount	Pingリトライ回数(回)
  -TTL	生存時間 (回)
  -Interval	Ping間隔(ミリ秒)
  -MaxHop	最大ホップ数(回)
  -DataSize	ICMPデータサイズ(Byte)
  -Mask	サブネットマスク（未サポート）

特殊変数

Note

特殊変数%aidは現在未サポートです。

アクションコマンドの詳細

アクションコマンドの更新

画面リファレンス / システム / 設定

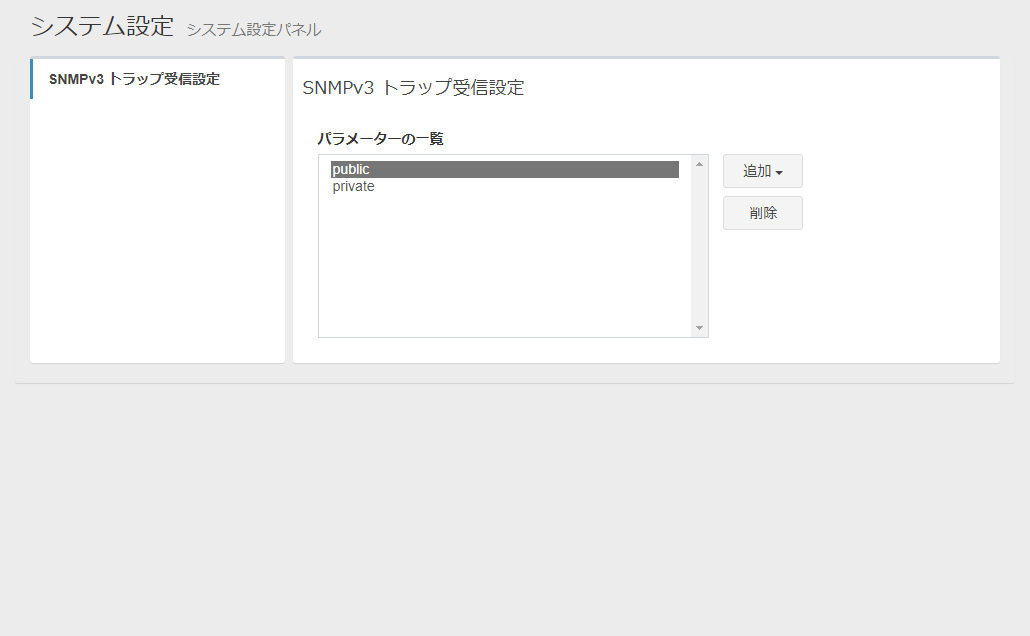

SNMPv3トラップ受信設定

Note

設定を有効にするためには、SNMPプラグインサーバーを再起動する必要があります。

画面リファレンス / システム / バージョン情報

SNMPプラグインのバージョン情報（バージョン、ビルド番号）を表示します。

サーバーの設定 / 概要

SNMPプラグインサーバーの動作設定は、サーバーがインストールされているコンピューター上で、SNMPプラグインのインストールディレクトリーからWindowsアプリケーションを直接起動、またはショートカットやコマンドプロンプトからツールを実行して行います。
詳しくは、本項の各ページをご参照ください。

• 「サーバーの設定」/「SNMPプラグインのシステム設定」アプリ

• 「サーバーの設定」/「MIBコンパイラ」アプリ

• 「サーバーの設定」/「minimail」ツール

• 「サーバーの設定」/「デバイスレベル設定ユーティリティ」アプリ

• 「サーバーの設定」/「SNMPプラグインシステムのバックアップ・リストア」ツール


サーバーの設定 / SNMPプラグインのシステム設定

起動方法

設定項目

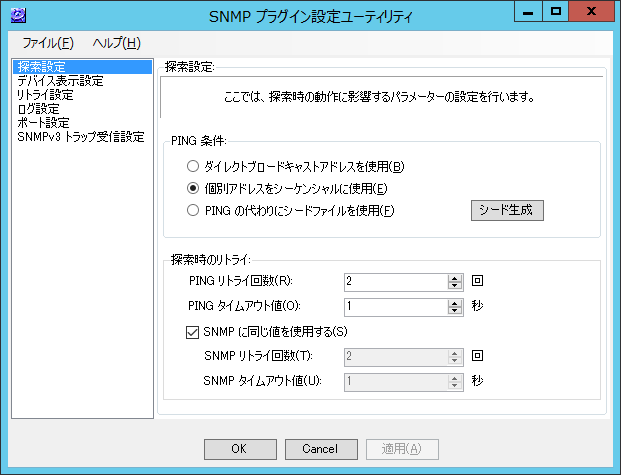

探索設定

ダイレクトブロードキャストアドレス

Note

「個別のアドレスをシーケンシャルに使用」すると、自動探索に時間がかかるようになります。

Note

ダイレクトブロードキャストアドレス宛てパケットを通過させるための設定方法については、各機器のマニュアルをご覧ください。

シードファイル

1. 次に示すようなhosts形式のファイルを用意します。

   # sample hosts file ↓
192.168.10.1 saba ↓
192.168.10.5 tara ↓
192.168.20.1 tai ↓
192.168.20.100 ↓
192.168.30.2 ↓

   • ファイル名は任意です。hostsである必要はありません。

   • 実際に名前解決に使っているhostsファイルである必要はありません。

   • IPアドレスで始まる行が有効なエントリーです。

   • シャープ（#）で始まる行（コメント）と空行は無視されます。

   • IPアドレスのあとに空白・タブをはさんで記述したホスト名などはシード生成には使われません。

2. 「探索設定」画面の「シード生成」ボタンをクリックします。

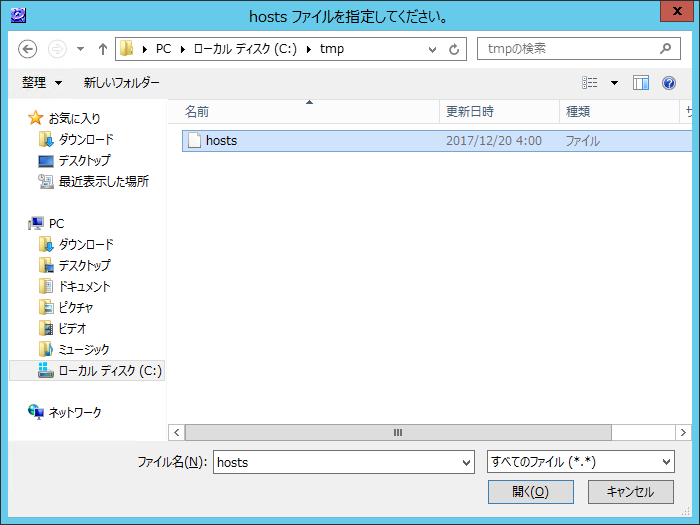

3. 次のようなダイアログが開くので、用意しておいたhostsファイルを指定し、「開く」をクリックしてください。


4. シードファイルが生成されます。
   （[AVM EXのインストールディレクトリー]\Plugins\AT-SNMP\NetManager\etc\seed.lst）

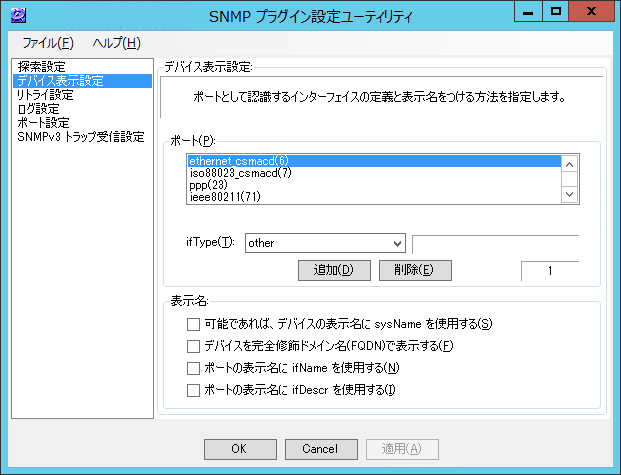

デバイス表示設定

リトライ設定

ログ設定

ポート設定

Note

設定値はSNMPプラグインサーバー再起動後に有効となります。

Note

"0"に設定した場合は、システムのデフォルト値が使用されます。
通常は、SNMP ポート番号：161、SNMP トラップポート番号：162となります。

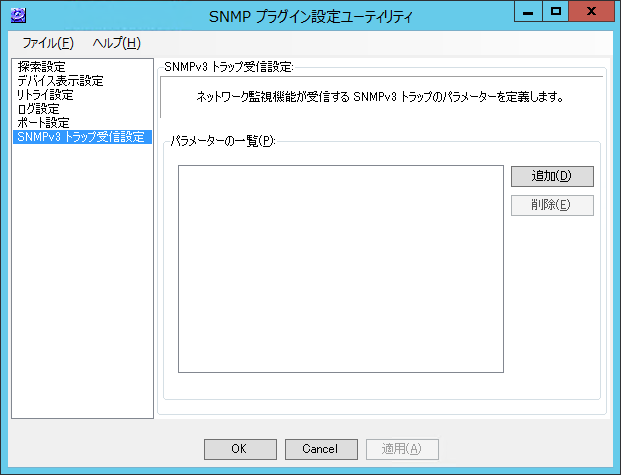

SNMPv3 トラップ受信設定

Note

設定を有効にするためには、SNMPプラグインサーバーを再起動する必要があります。

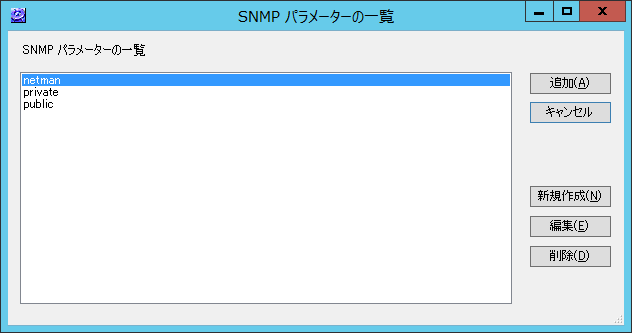

SNMP パラメーターの一覧ダイアログ

Note

SNMP パラメーターの一覧ダイアログで扱うSNMPパラメーターは、Web管理画面の「SNMPパラメーター」にて一覧、作成、編集、削除するものと共通です。

SNMP パラメーターのプロパティダイアログ

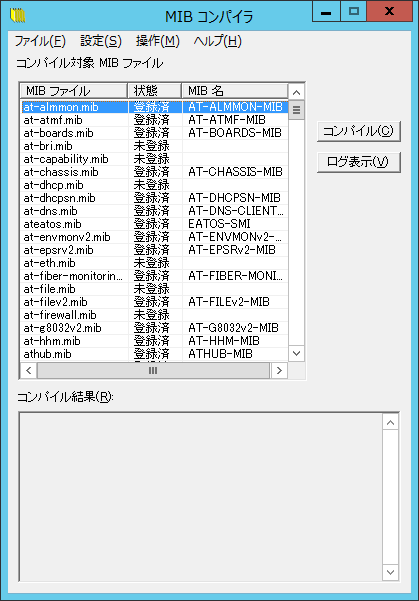

サーバーの設定 / MIBコンパイラ

起動方法

Note

コンパイルを行う前に、Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-SNMP - サーバー停止」をクリックして、SNMPプラグインサーバーを停止させてください。

設定項目

Note

コンパイルを行ったMIBファイルは「登録済」となりますが、このとき既に「登録済」であった他のMIBファイルが「未登録」に変わる場合があります。
この現象は、別々なMIBファイルに収められている同一のMIBモジュールをコンパイルした場合に起こります。例えば、RFC1516をコンパイルしたあとに、RFC2108.mibをコンパイルした場合です。この場合は、どちらもモジュールSNMP-REPEATER-MIBとなっているために起こります。（RFC2108.mibはRFC1615.mibを置き換えるバージョンであるためです。）

基本操作

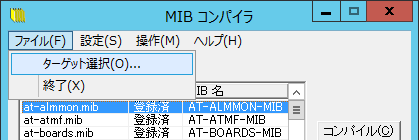

1. 「ファイル」→「ターゲット選択」を選択します。

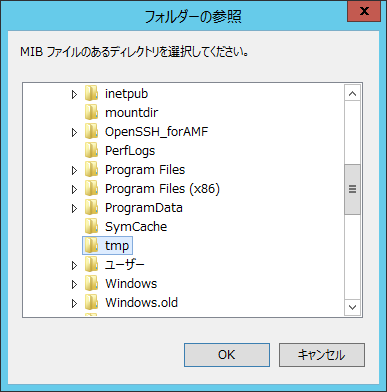

2. MIBファイルの置かれているディレクトリーを指定します。ここでは、C:\tmpを指定しています。

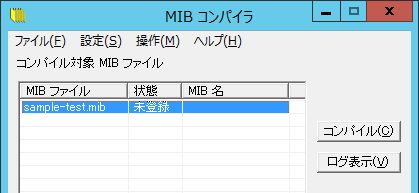

3. 手順2で指定したディレクトリーにあるMIBファイルの一覧が「コンパイル対象MIBファイル」に表示されます。コンパイルしたいMIBファイルを選択し（複数選択可）、「コンパイル」ボタンをクリックしてください。



   Note

   MIBファイルの拡張子は「.mib」でなくてはなりません。それ以外の場合、ターゲットディレクトリーを指定しても一覧に表示されません。

4. コンパイルが実行されます。既に登録済みのMIBがあった場合は、次のようなダイアログが表示され、再コンパイルするかどうか尋ねられます。「はい」、「すべてはい」、「いいえ」のいずれかで指定してください。

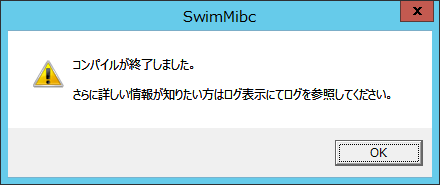

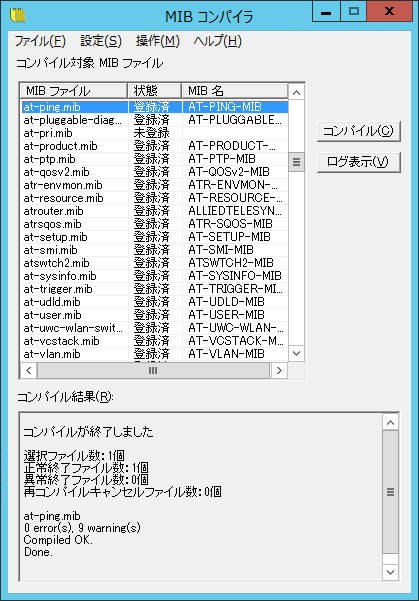

5. コンパイルが終了すると、次のダイアログが表示されます。


6. コンパイルされたMIBのデータは、SNMPプラグインのMIBデータベースディレクトリーに追加されます（SNMPプラグインインストールディレクトリー下のsmidbディレクトリー）。また、画面上の「状態」欄が「登録済」に変わります。

   コンパイル結果の概要は、「コンパイル結果」欄に表示されます。より詳細な情報を知りたいときは、「ログ表示」ボタンをクリックすると、コンパイルのログが表示されます。


メニュー構成

ファイル

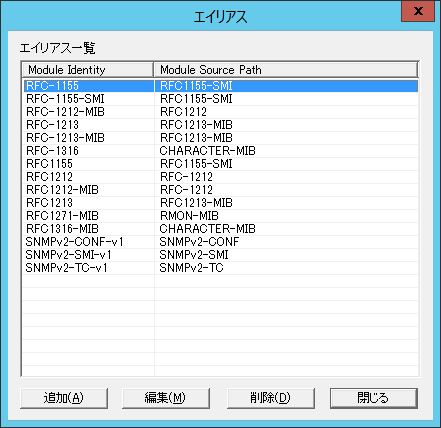

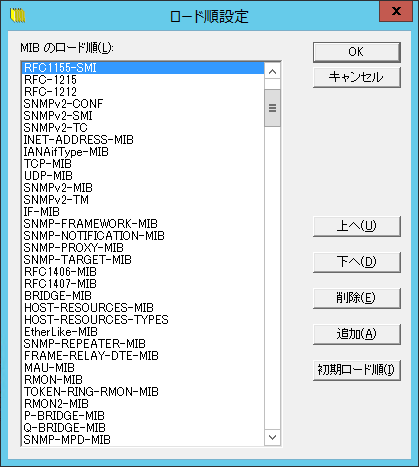

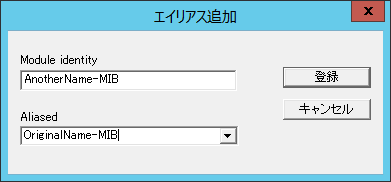

設定

操作

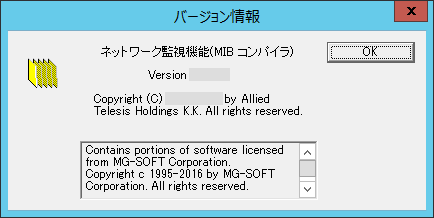

ヘルプ

Note

本操作は未サポートです。

サーバーの設定 / アクションコマンド設定ユーティリティ

Note

イベント発生時にどのアクションを実行するかはイベントフィルター設定ユーティリティで設定します。

起動方法

設定項目

アクションコマンドのプロパティ

パラメーター

• <サーバー名>：
  メールサーバー名（必須）

• <オプション>：


  表 3：メール送信パラメーター オプション

  パラメーター名	説明
  SMTPServer	（必須）SMTPサーバーの名前を指定します。必ず第1パラメーターとして指定してください。
  -p port または --port port	ポート番号を指定します。
  -f addr または --from addr	メール送信者（自分）のメールアドレスを指定します。
  -t addr [,addr .. ] または --to addr [,addr .. ]	（必須）メール受信者（相手）のメールアドレスを指定します。カンマ区切りで複数指定可。
  -c addr [,addr .. ] または --cc addr [,addr .. ]	カーボンコピー送信先のメールアドレスを指定します。カンマ区切りで複数指定可。
  -b addr [,addr .. ] または --bcc addr [,addr ..]	ブラインドカーボンコピー送信先のメールアドレスを指定します。カンマ区切りで複数指定可。
  -r addr または --replyto addr	メール受信者が返信する場合に使う返信先（自分）を指定します。
  -s string または --subject string	（必須）メールのタイトルを指定します。 Note メールのタイトルに「アクションコマンド」の「アクションコマンドの作成」画面と同じ「特殊変数」を使えます。
  -m "content" または --mailbody "content"	（--mailfileパラメーターの指定がない場合のみ必須） 送信するメールの内容（本文）をダブルクォート（"）で囲んで指定します。改行は「\n」で指定します。--mailfileパラメーターが指定されている場合は、指定できません。 Note メール本文に「アクションコマンド」の「アクションコマンドの作成」画面と同じ「特殊変数」を使えます。
  -i filename または --mailfile filename	（--mailbodyパラメーターの指定がない場合のみ必須） 送信するメールの内容（本文）が格納されているファイル（シフトJIS）の名前を指定します。 --mailbodyパラメーターが指定されている場合は、指定できません。
  -a filename または --attach filename	添付ファイルの名前を指定します。
  -e {Base64|UUENCODE} または --encode {Base64|UUENCODE}	添付ファイル送信時の変換コード体系をBase64またはUUENCODEのいずれかから指定します。省略時はBase64になります。
  -@ {JIS7|UTF8} または --charset {JIS7|UTF8}	文字セットをJIS7またはUTF8のいずれかから指定します。
  -B または --OP25B	OP25B（Outbound Port 25 Blocking）を使用する場合に指定します。 -p（または--port）を指定しない場合、-p 587が指定されます。
  -S または --SMTPS	SMTPS（SMTP over SSL/TLS）を使用する場合に指定します。 -p（または--port）、-B（または--OP25B）を指定しない場合、-p 465が指定されます。
  -T または --STARTTLS	STARTTLSを使用する場合に指定します。 このオプションを使う場合、-S（または--SMTPS）の指定が必要です。
  -F または --no-check-certificate	証明書を検証しない場合に指定します。
  -A または --SMTP-AUTH	SMTP認証（SMTP AUTH）を使用する場合に指定します。
  -P または --PLAIN	SMTP認証でPLAINを使用する場合に指定します。
  -L または --LOGIN	SMTP認証でLOGINを使用する場合に指定します。
  -C または --CRAM-MD5	SMTP認証でCRAM-MD5を使用する場合に指定します。
  -D または --DIGEST-MD5	SMTP認証でDIGEST-MD5を使用する場合に指定します。
  -u username または --userid username	メール送信に用いるユーザー名を指定します。
  -w password または --password password	メール送信に用いるユーザーのパスワードを指定します。

  (*1)--mailbodyオプションまたは-mailfileオプションのどちらかの指定が必須です。


• <オプション>：


  表 4：経路テストコマンド実行パラメーター オプション

  オプション	説明
  -Queries	実行回数（回）
  -ImmediateEnd	経路上にPingに応答しないなどの機器が存在する場合に直ちに終了するか否か trueを指定すると、経路上の機器からPingの応答がないなどの場合に経路テストを直ちに終了します。 falseを指定すると、経路上の機器からPingの応答がないなどの場合も経路テストを継続します。
  -TimeOut	Pingタイムアウト時間(秒)
  -RetryCount	Pingリトライ回数(回)
  -TTL	生存時間 (回)
  -Interval	Ping間隔(ミリ秒)
  -MaxHop	最大ホップ数(回)
  -DataSize	ICMPデータサイズ(Byte)
  -Mask	サブネットマスク（未サポート）

特殊変数

Note

特殊変数%aidは現在未サポートです。

サーバーの設定 / minimail

Note

minimailは、SNMPプラグインのインストール時にサーバーが動作するPCにインストールされます。サーバーとビューアーが別々のPCの場合は、ビューアー上では起動できません。

Note

minimailは、コマンドラインから起動する送信のみ可能な簡易的なメールクライアントソフトです。メールの受信機能は持っておりません。また、パラメーター書式以外のエラーチェック機能はありません。

Note

イベント発生時のアクションとしてminimailを指定する場合は、あらかじめ指定内容と同じコマンドをコマンドプロンプトから手入力して実行し、正常に送信が行われ、相手が受信できることを確認しておいてください。

実行方法

実行パス

書式

• <SMTPServer>
  SMTPサーバー名

• <Parameters...>
  その他パラメーター


コマンド例

minimail smtp.suke.co.xx --from allied@buu.suke.co.xx --to admin@pote.suke.co.xx --subject "Test Mail Part1" --mailfile c:\tmp\testmail.txt ↓


パラメーター

サーバーの設定 / イベントフィルター設定ユーティリティ

起動方法

イベントフィルター設定ユーティリティダイアログ

Note

列の見出し（「イベント」「アクションコマンド」など）をクリックすると、該当列を昇順・降順にソートできます。

イベントフィルターの新規作成・編集ダイアログ

• 対象ノードの名前

• 対象ノードのIPアドレス

• 対象ノードの機種名


• 名前の条件ではノードA、ノードBが一致

• IPアドレスの条件ではノードB、ノードCが一致


イベントの選択、対象ノードの選択、アクションコマンドの選択

Note

アクションコマンドは複数の選択が可能ですが、実行サイドがビューアーのアクションコマンドの場合は1つまでしか選択できません。

イベントグループの選択、対象ノードグループの選択

サーバーの設定 / デバイスレベル設定ユーティリティ

Note

ポート数が比較的多いデバイスをSNMPプラグインで管理する場合、デバイスレベル設定ユーティリティにてデバイスレベルを確認し、設定が下記と一致していない場合は設定を変更してください。なお、VCSを使用している場合は、スタック接続している装置全体でのポート数となります。

• ポート数が100以上 → デバイスレベル「低」

• ポート数が50～99 → デバイスレベル「中」もしくは「低」


起動方法

基本操作

Note

列の見出し（「シリーズ名」「レベル」）をクリックすると、該当列を昇順・降順にソートできます。

1. シリーズ名リストから、デバイスレベルを変更したいシリーズ名を選択します（複数選択可）。


2. 適用するデバイスレベルを「高」「中」「低」「なし」ボタンのいずれかをクリックするか、「編集」メニューの「レベル設定」から「高」「中」「低」「なし」のいずれかを選択します。

   デバイスレベルを変更すると、シリーズ名リストの「レベル」欄が、該当のデバイスレベルに従って「高(High)」、「中(Middle)」、「低(Low)」、「なし(None)」に変わります。

   選択しているシリーズが1つの場合は、「レベル」欄をクリックして表示されるドロップダウンリストから直接デバイスレベルを選択することもできます。

   選択しているシリーズに対する変更を元に戻したい場合は、デバイスレベル設定ユーティリティダイアログの「初期値」ボタンをクリックするか、「編集」メニューの「レベル設定」から「初期値」を選択します。
   「初期値」を選択すると、シリーズごとのデフォルト設定に戻ります。「追加」ボタンから追加されたシリーズに対して「初期値」を選択すると、リストから削除されます（「なし」と同じ動作になります）。

3. 編集が終了したら、「ファイル」メニューの「保存」を選択して、編集を保存します。

4. 「ファイル」メニューの「終了」を選択して、デバイスレベル設定ユーティリティを終了します。


シリーズ名の追加

1. デバイスレベル設定ユーティリティダイアログの「追加」ボタンをクリックして、「シリーズ名の追加」ダイアログを表示します。

2. シリーズ名のドロップダウンリストから、デバイスレベルを設定したいシリーズ名を選択します。
   シリーズ名ドロップダウンリストには、アライドテレシス製ネットワーク機器のシリーズ名が一覧表示されます。


3. レベルドロップダウンリストにて、適用するデバイスレベルを「高(High)」、「中(Middle)」、「低(Low)」のいずれかから選択します。


4. 「OK」ボタンをクリックすると、シリーズ名の追加ダイアログが閉じます。
   設定したシリーズ名は、シリーズ名リストの一番下に追加されます。


5. 編集が終了したら、「ファイル」メニューの「保存」を選択して、編集を保存します。

6. 「ファイル」メニューの「終了」を選択して、デバイスレベル設定ユーティリティを終了します。


デバイスレベルごとの監視周期の設定

1. デバイスレベル設定ユーティリティダイアログの「編集」メニューの「監視周期設定」から「デバイスレベル」を選択して、デバイスレベル監視周期設定ダイアログを表示します。


2. デバイスレベル監視周期設定ダイアログには、「高」、「中」、「低」、「なし」の4つのデバイスレベルが表示されます。
   監視周期を入力フィールドと単位プルダウンメニューを使用して指定します。
   「なし」はデバイスレベル設定ユーティリティに登録のない機種に対して適用する監視周期を設定します。
   それぞれの監視周期の最大値は366日です。
   すべてのデバイスレベルの監視周期を初期値に戻す場合は、「初期値」ボタンをクリックします。

3. 「OK」ボタンをクリックすると、デバイスレベルごとの監視周期が設定されます。

4. 編集が終了したら、「ファイル」メニューの「保存」を選択して、編集を保存します。

5. 「ファイル」メニューの「終了」を選択して、デバイスレベル設定ユーティリティを終了します。


サーバーの設定 / SNMPプラグインシステムのバックアップ・リストア

• ビューアーに登録したノードの情報

• MIBファイル

• ログファイル

• 「SNMPプラグイン設定ユーティリティ」での各設定内容

• 「アクションコマンド設定ユーティリティ」での各設定内容

• 「イベントフィルター設定ユーティリティ」での各設定内容

• 「デバイスレベル設定ユーティリティ」での各設定内容


Note

SNMPプラグインのデータベースは初期化できません。必要に応じて、インストール直後の状態でバックアップを作成しておくことで、データベースを初期状態にリストアすることができます。

Note

以下の設定は環境に依存する設定のため、バックアップされる情報の中に含まれません。環境に合わせて手動にて設定をお願い致します。

• サーバーPCのIPアドレス


Note

SNMPプラグインのバックアップには、AVM EXによるAMF/AMF Plus機器情報やライセンス情報、AWCプラグインによる無線APの管理データは含まれません。
AVM EXによるAMF機器情報の管理データ、AWCプラグインによる無線APの管理データのバックアップおよびリストアは、AVM EX、AWCプラグインにてそれぞれ独立して行う必要があります。
SNMPプラグインのバックアップ作成時には、別途、AVM EX、AWCプラグインでもバックアップの作成を行っておくことをお勧めします。

Note

バックアップはこまめに取得していただくことをお勧めします。

システムデータのバックアップ

1. 最新の状態を保存するためには、SNMPプラグインサーバーを停止することをお勧めします。
   サーバーを停止するために、Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-SNMP - サーバー停止」をクリックしてください。

2. Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-SNMP - バックアップ」を右クリックし、「管理者として実行」をクリックします。

3. 「バックアップユーティリティ」ダイアログが表示されます。

4. ファイル名、コメント（任意）を入力します。
   デフォルトのファイル名は「smbackup.cab」です。

5. 「実行」ボタンをクリックします。
   ダイアログにバックアップの実行状況が表示されます。


   Note

   SNMPプラグインで管理するデバイス数が多い場合、バックアップファイルの取得に時間が掛かります。

6. バックアップが完了すると、バックアップ完了のダイアログが表示されるので「OK」をクリックします。


システムデータのリストア

Note

以前のバージョンで取得したバックアップファイルを本バージョンにリストアする際に、最新のMIB情報を使用する場合は、SNMPプラグインの「リストアユーティリティ」ダイアログにおいて、「MIB 情報をリストアする」のチェックを外してください。

Note

異なるプラットフォームで取得したバックアップファイルのリストアは未サポートです。

SNMPプラグインの登録解除

1. メインメニューから「システム管理」を選択します。

2. コンテンツ欄左側の一覧から「プラグイン」を選択します。

3. プラグイン管理画面の右下に表示されたプラグイン一覧から、「SNMPプラグイン」をクリックします。

4. プラグイン情報の右上から、「プラグインを削除」ボタンをクリックします。

5. 「プラグインを削除」ダイアログに確認メッセージが表示されます。
   再度、「削除」ボタンをクリックします。


リストアの実行

1. サーバーを停止するために、Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-SNMP - サーバー停止」をクリックしてください。

2. Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-SNMP - リストア」を右クリックし、「管理者として実行」をクリックします。

3. 「リストアユーティリティ」ダイアログが表示されます。

4. 「ファイル名」に、バックアップしておいた.cabファイルを指定して「OK」ボタンをクリックすると、確認ダイアログが表示されます。

5. オプション項目を確認してから「実行」をクリックすると、データファイルのリストア（復元）が行われます。処理が完了すると、結果ダイアログが表示されます。

6. サーバーを再起動するために、Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-SNMP - サーバー起動」をクリックしてください。


SNMPプラグインの再登録

1. メインメニューから「システム管理」を選択します。

2. コンテンツ欄左側の一覧から「プラグイン」ボタンをクリックします。

3. プラグイン管理画面右側の、「プラグインを追加」ボタンをクリックします。

4. サーバー URLに、SNMPプラグインに対応したURLを入力します。

   • SNMPプラグイン：https://localhost:6443/NetManager

   適切なURLを入力すると、接続の検証が自動的に行われます。

5. SNMPプラグインのURLから応答があると、「プラグイン証明書フィンガープリント」欄にSHA1とSHA256の証明書フィンガープリントが表示されます。
   証明書のフィンガープリントが正しい場合は「保存」ボタンをクリックしてプラグインの登録を保存します。

6. プラグインが正常に登録されると、プラグイン名一覧に「SNMP プラグイン」が追加されます。
   また、AVM EXのメインメニューに、SNMPプラグインメニューアイコンが追加されます。


サーバーの設定 / サーバーIPアドレス変更ツール

Note

サーバーの起動、サーバーのポート番号変更、サーバーのIPアドレス変更を実行後、疎通が不可能な無線APの管理状態には前回取得された情報が表示されます。一度でも疎通が可能になったあとは正しい管理状態が反映されます。

サーバーのIPアドレス変更

Note

AWCプラグインのサーバーのIPアドレスを変更する際は、AWCプラグインのサービスが実行している状態で行ってください。
AWCプラグインのサービスが停止している場合、「サーバーIPアドレス変更」ツールの実行結果が正しく反映されません。

1. 次のいずれかのchange_server_ip_address.batを右クリックし、「管理者として実行」をクリックします。

   • SNMPプラグインのみのサーバーIPアドレスを変更する場合
     [AVM EXのインストールディレクトリー]\Plugins\AT-SNMP\NetManager\tools\change_server_ip_addresschange_server_ip_address.bat

   • SNMPプラグインと合わせてAWCプラグインのサーバーIPアドレスも変更する場合
     [AVM EXのインストールディレクトリー]\Plugins\AT-AWC\tools\change_server_ip_address\change_server_ip_address.bat

2. 「サーバーIPアドレス変更」ツールが起動するので、変更したいIPアドレスを選択し「変更する」を実行します。

3. 「IPアドレスを変更しますか。」と聞かれるので、「はい」を選択します。

4. 「IPアドレスを正常に変更しました。AWCプラグインがインストールされている場合は、スタートメニューからAT-AWCサーバーを停止・起動してください。」と表示されることを確認して「OK」を選択し、ツールを閉じます。

5. Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-AWC - サーバー停止」をクリックします。
   バッチ処理が起動し、AWCプラグイン関連プロセスが停止します。
   また、SNMPプラグインをインストールしている場合は、同様に、Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-SNMP - サーバー停止」をクリックして、SNMPプラグイン関連プロセスを停止します。

6. サーバー停止のバッチ処理が完了したら、Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-AWC - サーバー起動」をクリックし、AWCプラグイン関連プロセスを起動します。
   また、SNMPプラグインをインストールしている場合は、同様に、Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-SNMP - サーバー起動」をクリックして、SNMPプラグイン関連プロセスを起動します。


Note

サーバーのIPアドレスを変更した際は、Windowsの再起動の有無にかかわらず、必ず上記の手順5、手順6により、プロセスを再起動してください。

Note

AVM EXのプラグイン管理にAWCプラグイン、SNMPプラグインを登録している場合、IPアドレスの変更後、プラグイン管理画面でAWCプラグイン、SNMPプラグインを登録し直す必要があります。
また、AWCプラグインサービスのポート番号を変更している場合は、「192.168.1.253:8443」のように、IPアドレスのあとに変更後のポート番号をコロン区切りで指定してください。

付録 / アイコン一覧

ツリービュー

表 1：ツリービュー

アイコン	意味
	ネットワーク全体
	サブネット
	ATKK 製スイッチ
	ATKK 製 HUB
	ATKK 製ルーター
	ATKK 製 RMON
	ATKK 製 無線アクセスポイント
	その他の ATKK 製品
	ATKK 以外のスイッチ
	ATKK 以外の HUB
	ATKK 以外のルーター
	ATKK 以外の RMON
	Extreme Networks 社の Summit/Alpine/Black Diamond シリーズ
	Juniper Networks 社の NetScreen 製品
	スタック
	シャーシ
	スロット
	MIB-II を実装した SNMP ノード
	IP ノードまたは MAC ノード（非 SNMP ノード）
	ポート
	IEEE 802.1Q VLAN タグ付きポート
	IEEE 802.1Q VLAN タグなしポート

イベントログ

表 2：イベントログ

アイコン	意味
	エラーログ：タイムアウトなどのエラーイベント
	トラップログ：SNMPトラップ受信イベント
	情報ログ：一般情報イベント

状態表示アイコン

表 3：状態表示アイコン

ツリービュー	意味
	（ノード）使用不可
	（ノード）使用可能
	（ノード）トラップを受信
	（ノード）使用不可、トラップを受信
表示なし	（ポート）リンクダウン
	（ポート）10Mbps でリンク
	（ポート）100Mbps でリンク
	（ポート）1Gbps でリンク
	（ポート）10Gbps でリンク
	（ポート）上記以外の速度でリンク
	（ポート）ブロッキング状態
	（ポート）自動パーティション状態
