本マニュアルでは、AT-Vista Manager EXのプラグインの1つであり、無線アクセスポイントの一括管理を行うワイヤレスコントローラー「AWCプラグイン」の設定画面について詳細に解説しています。本製品を活用するための参考資料としてご利用ください。

また、本製品の管理対象となる機器のマニュアル類も、弊社ホームページに掲載しておりますので、併せてご覧ください。

はじめに

対象機種とバージョン

本マニュアルは、以下の製品のソフトウェアバージョン「3.12.1」を対象に記述されています。ただし、執筆時には開発中のバージョンを用いたため、画面表示などが実際の製品とは異なる場合があります。また、旧バージョンから機能的な変更がない場合は、画面表示などに旧バージョンのものを使っている場合があります。あらかじめご了承ください。
製品のご使用に当たっては、必ず弊社ホームページに掲載のリリースノートや添付書類をお読みになり、最新の情報をご確認ください。リリースノートや添付書類には、機種やバージョンごとの注意事項や最新情報が記載されています。

サポート機能と制限事項

原則として、本マニュアルに記載されていない機能はサポート対象外です。また、本マニュアルに記載されている機能でも、サポート対象外となることがあります。各バージョンにおける新規機能や機能の変更点、制限事項については、弊社ホームページに掲載のリリースノートや添付書類でご確認ください。

マニュアルの提供形態

本マニュアルは HTML（Hyper Text Markup Language）形式のオンラインマニュアルです。製品には同梱されておりません。弊社Webサイトにて最新バージョンを見ることができます。印刷物としては提供しておりませんので、印刷物が必要な場合はHTMLファイルをプリンターで出力してご使用ください。

本マニュアルをご覧になるには、Microsoft Edge/Google ChromeなどのWebブラウザーが必要です。HTMLフレームを使用しているためフレーム対応のブラウザーが必要ですが、JavaScript、ActiveScriptなどのスクリプト言語、Javaアプレットなどは使用しておりませんので、これらの機能はオフでもかまいません（製品本体の設定画面は、JavaScriptを使用します）。

本マニュアルは、ハイパーリンク機能を利用して、ある機能から関連する別の機能へジャンプしたり、設定例のページから設定画面のリファレンスへジャンプしたりできるように作成してあります。

マニュアルの構成

本マニュアルの構成について説明します。

構成

本マニュアルは、インストール、基本機能、対応の各種プラグインのリファレンスに分けられており、本書ではAWCプラグイン機能のみを説明しています。
画面上部のフレームに表示されている項目が各章へのリンクです。章のリンクをクリックすると、画面左側のフレームに、対応する各ページの目次が表示されます。目次のリンクをクリックすると、画面右側のフレームに設定画面などの解説が表示されます。

章構成は次のとおりです。
無線LANコントローラー「AWCプラグイン」の機能の各設定画面をそれぞれ1つのページで詳細に説明しています。大きく次の5つの章にわかれています。
クイックツアー 簡単な機器構成を例に、AWCプラグインにて最初に行う設定を手順ごとに説明します。
AP別サポート項目一覧 無線APごとに、AWCプラグインにて設定可能な項目を比較します。

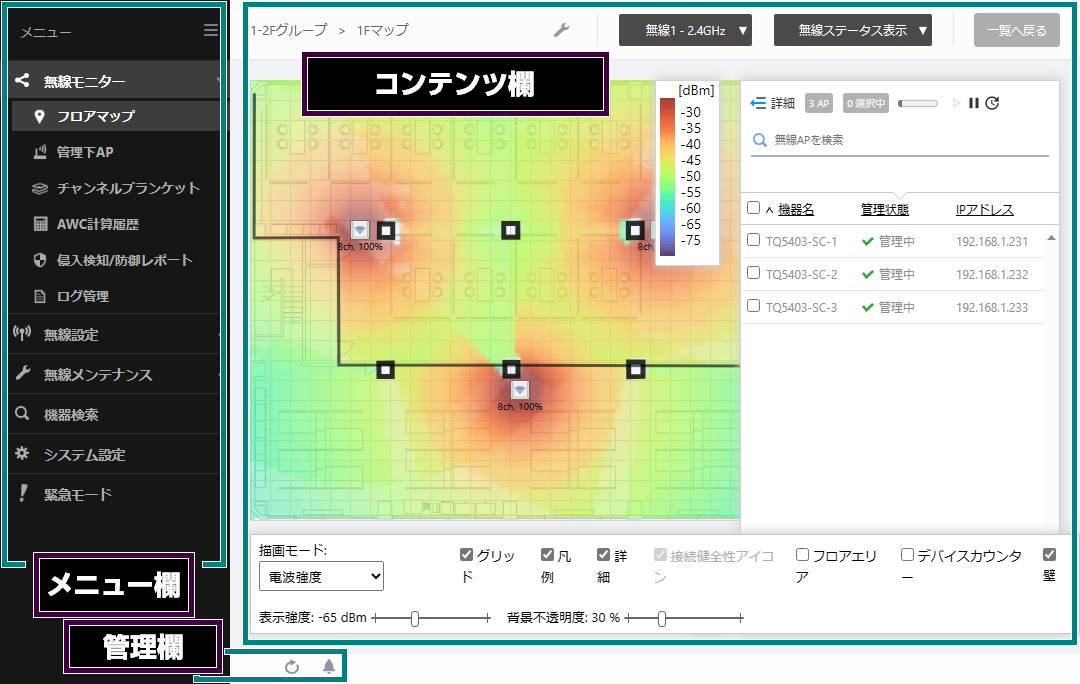

ウィンドウ構成 AWCプラグインの大まかな画面構成を説明します。
各種操作 AWCプラグインで行う無線AP管理機能を、設定の優先度の高いものから、AWC設定やAWC-CB（AWC-Channel Blanket）、AWC-SC（AWC-Smart Connect）などのより高度な設定まで解説します。
画面リファレンス Web管理画面のメニューから表示される各ページの項目を説明します。

表記について

本マニュアルにおける各種表記について説明します。

本製品

AT-Vista Manager EX、および、AT-Vista Manager EXと組み合わせて運用する各種プラグインを含めて「本製品」と総称します。
製品ごとに説明が異なる場合は、各システム、プラグイン名を明記します。

AVM EX

本マニュアルでは、簡便のためにAT-Vista Manager EXのプラグインを除く基本機能を「AVM EX」と表記することがあります。

AMF

本マニュアルでは、「AMFネットワーク」「AMFマスター/コントローラー」など「AMF」と表記する場合、特記のない限りAMF Plus、および、旧来のAMFの両方を指します。

アクセスポイント

本マニュアルでは、管理対象の無線LANアクセスポイントを単に「無線AP」と総称します。
製品ごとに説明が異なる場合は、製品名を明記します。

他の構成ドキュメント

本マニュアルは、インストール、基本機能、対応の各種プラグインのリファレンスに分けられています。
本文中では、それぞれ「インストール編」、「AVM EX編」、「AWCプラグイン編」、「SNMPプラグイン編」のように簡略表記することがあります。

例

設定例では、IPアドレス、ドメイン名、ログイン名、パスワードなどに具体的な文字列や値を使用していますが、これらは例として挙げただけの架空の存在です。実際に運用を行う場合は、お客様の環境におけるものをご使用ください。

また、本書の設定例はあくまでも説明のためのサンプルです。お客様の環境に適した設定を行う際の参考としてください。

最新情報

製品の出荷後は、弊社Webサイトでマニュアルなどの正誤情報や改版されたマニュアル、アップデートされたソフトウェアなどの最新の情報を公開しています。

ユーザーサポート

機能に関するご質問や、障害回避などのユーザーサポートは、ユーザーマニュアル記載の「サポートに必要な情報」をご確認のうえ、弊社サポートセンターへご連絡ください。

アライドテレシス株式会社 サポートセンター
http://www.allied-telesis.co.jp/support/info/
フリーダイヤル: 0120-860772
携帯電話／PHS からは: 045-476-6203
月～金（祝・祭日を除く） 9:00 ～ 12:00
　　　　　　　　　　　　13:00 ～ 17:00

ご注意

(C) 2017-2024 アライドテレシスホールディングス株式会社

商標について

マニュアルバージョン

概要 / AWCプラグインについて

対象無線AP
管理可能数
アカウントの種類

AWCプラグインでは、AMFネットワーク配下のゲストノードとして登録された無線アクセスポイント、または、同一のネットワーク配下の無線アクセスポイント（AP）を一括設定したり、視覚的に管理したりすることができます。
また、AWC（Autonomous Wave Control）機能により、複数の無線APのチャンネルや電波の送信出力を、周囲の環境変化に応じて自律的に調整できます。
AWCプラグインを使用することにより以下のことが行えます。
また、無線チャンネルブランケットライセンスを適用している場合は、ブランケット型無線ネットワーク「AWC-CB（AWC-Channel Blanket）」とセル型無線ネットワークを融合させたハイブリッド・ワイヤレスシステムを利用できます。
AWC-CBの詳細については、「各種操作」/「チャンネルブランケット」/「概要」をご覧ください。
AMFネットワーク内の無線APを管理する場合は、本ソフトウェアを使用する前に、お使いの環境でAMFネットワークが正しく構築されているかを確認してください。
AMFネットワーク機能については、お使いのスイッチのコマンドリファレンスをご覧ください。
Note
一部機能を除いて、AMFコントローラー/マスターが存在しないネットワークでもAWCプラグインをお使いいただくことができます。ただし、AWCプラグインをお使いの際には、AWCプラグインと合わせてAVM EX本体もインストールし、ライセンス認証が正常に行われている必要があります。AWCプラグイン単独でインストール、使用することはできません。

対象無線AP

AWCプラグインで管理可能な無線APの具体的な機種は次の通りです。
Note
以下に記載するソフトウェアバージョンは、AWCプラグインのものを指します。
Note
AWCプラグインで無線APを管理する場合は、原則として無線APの初期化を行ってから管理するようにしてください。管理前に設定可能な項目については「各種操作」/「その他の設定」/「無線APのWeb設定画面からの変更」をご参照ください。

管理可能数

本バージョンのAWCプラグインで管理可能な無線APの数は以下の通りです。
Note
管理可能数はAWCプラグインで管理可能な最大数を示したものです。実際に管理可能な数は、サーバー環境、および、AVM EXに適用されたAWCプラグインライセンスによって異なります。
Note
最大数はプラグインや機器の構成によって異なる場合がありますので、「AT-Vista Manager EX インストールガイド」に掲載の「サーバー環境」と、弊社ホームページに掲載のリリースノートを併せてご確認ください。
Note
管理台数が多い程、各ページの表示に時間がかかる可能性があります。

アカウントの種類

AWCプラグインのアカウント情報は、AVM EXと共通したデータベースを使用します。
表 3：アカウントの種類
種類 概要
管理者アカウント すべてのワイヤレス管理機能を使用できます。
一般ユーザーアカウント ワイヤレス管理機能のうち、下記の設定または閲覧は行えません。
  • 管理グループの作成
  • AWC計算結果適用のログ
  • システムの初期化、バージョン情報の確認
一般ユーザーには、管理グループごとに、設定、閲覧の権限を割り当てることができます。
詳細は「AT-Vista Manager EX ベースリファレンスマニュアル」に掲載の「ユーザー管理」をご覧ください。

概要 / 管理画面へのアクセス

閲覧環境
スタートメニュー
サーバーの起動と停止
サーバーの起動
サーバーの停止
ログインとログアウト

閲覧環境

AWCプラグインに対する設定は、WebブラウザーからAVM EXのGUI（Graphical User Interface）にアクセスして行います。
AVM EXは、下記のWebブラウザーでご使用ください。
Note
リリース済みの最新のバージョンのみサポートします。
Note
閲覧環境のコンピューターとAT-Vista Manager EXサーバーの時計は同じ時刻に設定してください。異なる時刻を設定すると、無線クライアントの接続時間が正しく表示されないことがあります。

スタートメニュー

AVM EXに付随してAWCプラグインをインストールすると、Windowsスタートメニューの「AT-Vista Manager EX」グループに以下のメニュー項目が追加されます。

表 1：AWCプラグイン関連のメニュー項目
項目名 説明
AT-AWC - サーバー起動 AWCプラグインのサーバーを起動します。初期設定ではWindows起動時にAT-AWCプラグインサーバーも自動で起動します。

■ 実行するファイル
[AVM EXのインストールディレクトリー]\Plugins\AT-AWC\root\startserver.bat
AT-AWC - サーバー停止 AWCプラグインのサーバーを停止します。

■ 実行するファイル
[AVM EXのインストールディレクトリー]\Plugins\AT-AWC\root\stopserver.bat
AT-AWC - バックアップ リストア AWCプラグインのシステムデータのバックアップ、またはリストアを行えます。

■ 実行するファイル
[AVM EXのインストールディレクトリー]\Plugins\AT-AWC\tools\maintenance\maintenance.bat

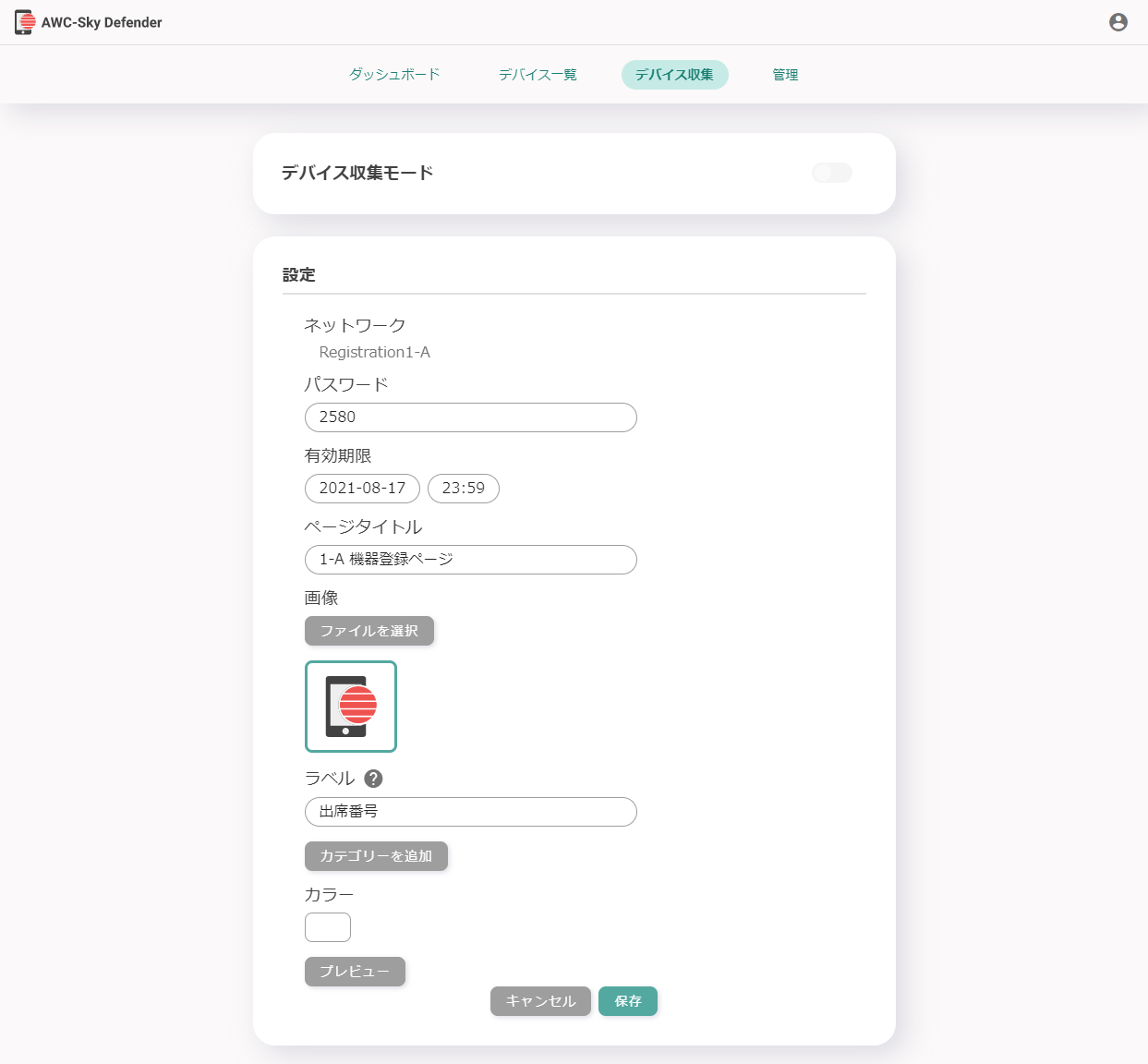

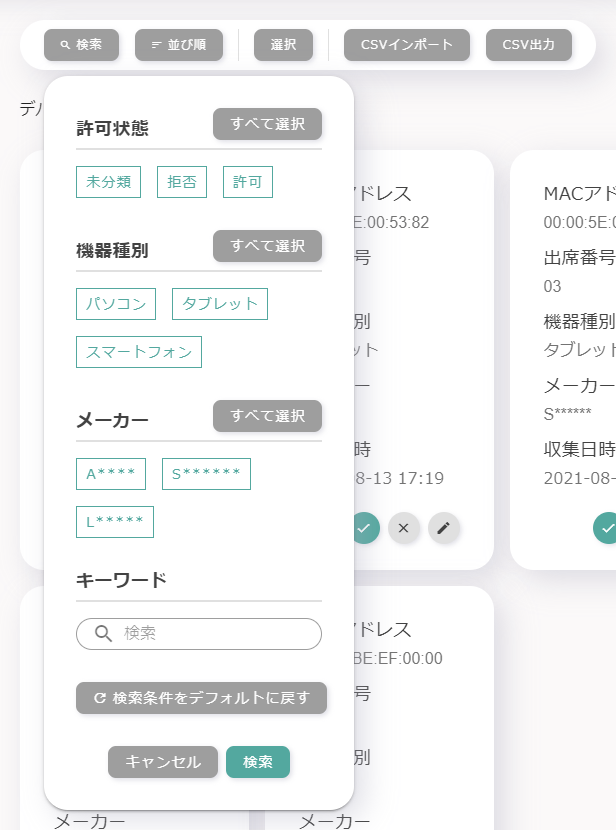

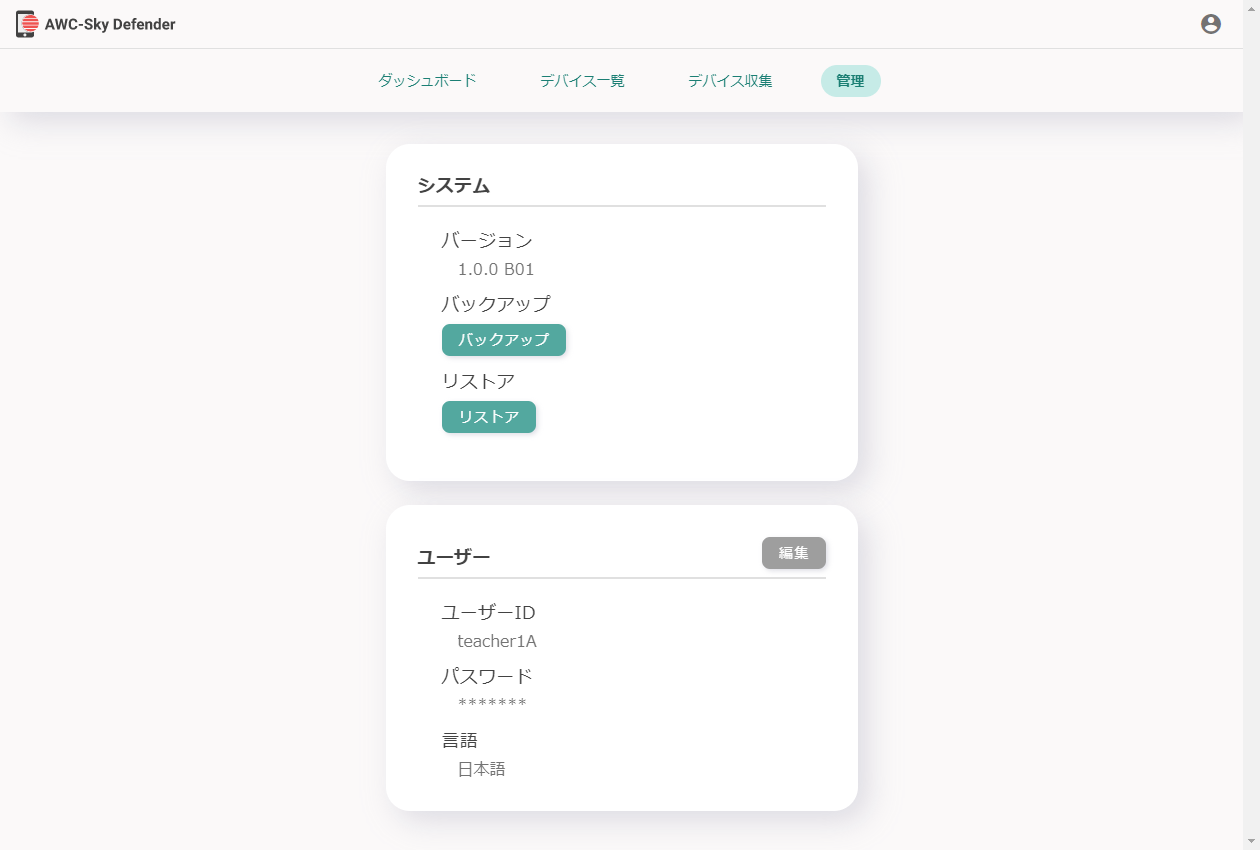

また、AWCプラグイン用の無線クライアントMACアドレス収集ユーティリティー「AWC-Sky Defender」（以下、AWC-SDF）をインストールしている場合は、Windowsスタートメニューの「AT-Vista Manager EX」グループに以下のメニュー項目が追加されます。

表 2：AWC-Sky Defender関連のメニュー項目
項目名 説明
AWC-SDF - AWC連携 AWCプラグインのユーティリティーとして、AWC-SDFを登録します。
AWC-SDF - サーバー起動 AWC-SDFのサーバーを起動します。初期設定ではWindows起動時にAWC-SDFサーバーも自動で起動します。
AWC-SDF - サーバー停止 AWC-SDFのサーバーを停止します。
Note
Windows Server 2019では、Windowsスタートメニューの「AT-Vista Manager EX」グループに、一部のメニュー項目が正しく作成されない場合があります。
その場合、Windows Server 2019を再起動することで、スタートメニューの各グループに不足していたメニュー項目が追加されます。

サーバーの起動と停止

AWCプラグインサーバーの起動・停止の方法の変更方法について説明します。

サーバーの起動

デフォルトでは、Windows起動時に サーバーが自動で起動するように設定されています。
サーバーを手動で起動する場合は、Windowsスタートメニューから「AT-Vista Manager EX」→「AT-AWC - サーバー起動」をクリックします。
また、AWC-SDFをインストールしている場合は、スタートメニューから「AT-Vista Manager EX」→「AWC-SDF - サーバー起動」をクリックします。
サーバーをWindows起動時に自動で起動しないようにするには、AWCプラグインのサービスとシステム起動時のタスクを次の手順で変更してください。

■ サービスのスタートアップの種類の変更
  1. Windowsスタートメニューから「Windows システムツール」→「管理ツール」→「サービス(ローカル)」を開きます。
  2. リストから「AT-AWC Service」を選択し、右クリックします。
  3. ポップアップメニューから「プロパティ」をクリックします。
  4. AT-AWC Serviceの「プロパティ」ダイアログが開くので、「全般」タブをクリックします。
  5. 「スタートアップの種類」を「手動」に変更し「OK」ボタンをクリックします。

■ システム起動時のタスクの無効化
  1. Windowsスタートメニューから「Windows システムツール」→「管理ツール」→「タスク スケジューラ」を開きます。
  2. 「タスク スケジューラ(ローカル)」→「タスク スケジューラ ライブラリ」→「Allied Telesis」を選択します。
  3. リストから「Start Server」を選択し、右クリックします。
  4. ポップアップメニューから「無効」をクリックします。

サーバーの停止

サーバーの停止は、Windowsスタートメニューから「AT-Vista Manager EX」→「AT-AWC - サーバー停止」をクリックします。
また、AWC-SDFをインストールしている場合は、スタートメニューから「AT-Vista Manager EX」→「AT-SDF - サーバー停止」をクリックします。

ログインとログアウト

AWCプラグインはAVM EXの「プラグイン管理」画面にて登録し、機能を連携して使用します。
AVM EXへのログイン方法については、「AT-Vista Manager EX ベースリファレンスマニュアル」に掲載の「管理画面へのアクセス」をご覧ください。
AVM EXにAWCプラグインを登録すると、AVM EXのメインメニューにAWCプラグインメニューが表示されます。
なお、AWCプラグインには、AVM EXのシステムに障害が発生した場合など、無線管理機能のみを緊急に操作するため、スタンドアローンモードが備わっています。
スタンドアローンモードを有効にするためには、事前に設定が必要です。詳しくは、「各種操作」/「その他の設定」/「スタンドアローンモード」をご覧ください。

クイックツアー / セル型無線ネットワークの設定 / 概要

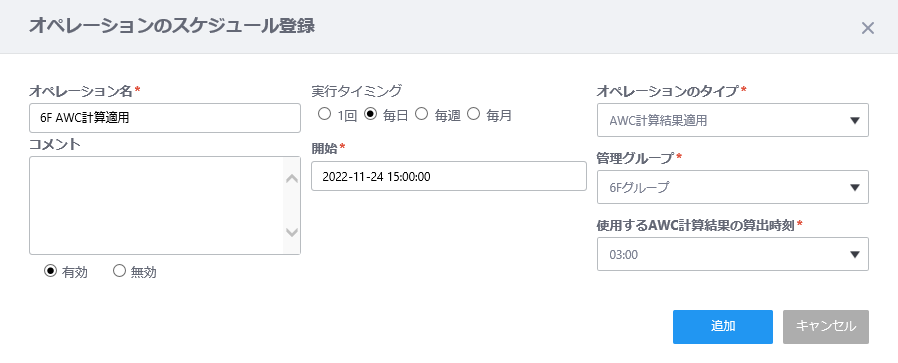

ここでは、無線APの登録からフロアマップへの配置、AWC（Autonomous Wave Control）機能のスケジュール設定までの、セル型無線ネットワークの構築の流れを、具体的な設定手順とともに記します。

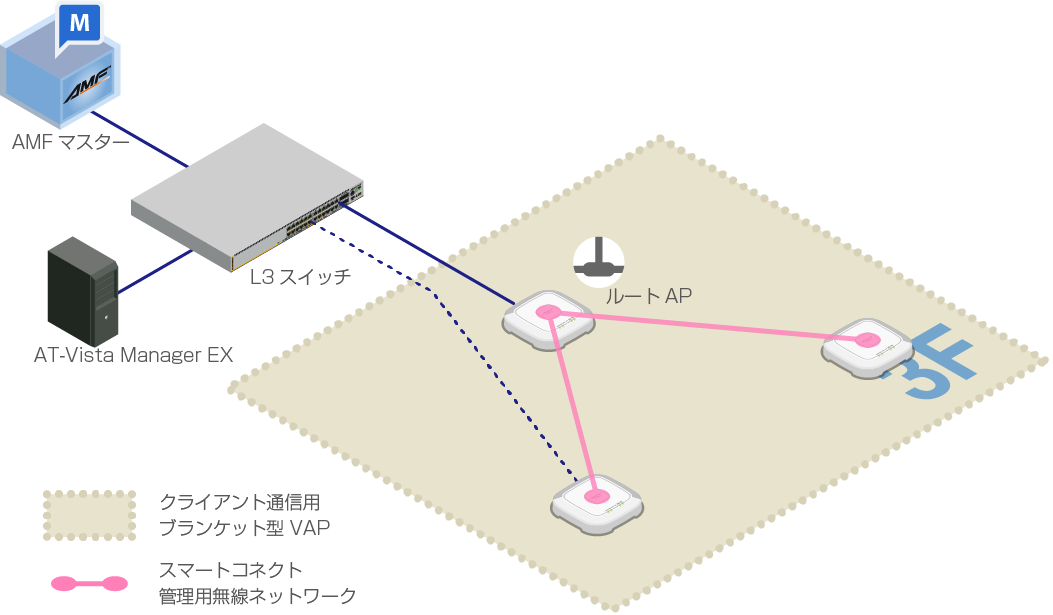

簡便のため、次の構成を例にします。

表 1：構成例
機器名 ノード名 説明
AMFマスター AT-VAA AMF Cloudをインストール
AlliedWare Plus レイヤー3スイッチ   IPアドレス： 192.168.1.1
DHCP・NTPサーバーとして動作
PoE+対応AlliedWare Plusスイッチ   PoE+給電用
無線AP接続ポートにはネイティブVLANとしてVLAN 1を設定、VLAN 100の通信を許可
AT-TQ6602 TQ6602-6F-1 IPアドレス： 192.168.1.100
MACアドレス： 00:00:5E:00:53:00
AMFネットワークには不参加
AT-TQ6602 TQ6602-6F-2 IPアドレス： 192.168.1.200（DHCPサーバーから静的割り当て）
MACアドレス： 00:00:5E:00:53:20
AMFゲストノードとしてAMFネットワークに参加済み
AT-TQ6602 TQ6602-6F-3 IPアドレス： 192.168.1.201（DHCPサーバーから動的割り当て）
MACアドレス： 00:00:5E:00:53:40
AMFゲストノードとしてAMFネットワークに参加済み
コンピューター   AVM EX
以下の項目については、事前に設定が済んでいるものとします。
また、フロアマップのマップ画像として、事前に次の画像を用意したものとします。

クイックツアー / セル型無線ネットワークの設定 / 管理グループの作成

はじめに、管理グループを作成します。
管理グループは、ユーザーが管理・設定を行える機器のグループです。
複数のアカウントを作成した場合、アカウントの利用者ごとに閲覧可能な管理グループを選択することができます。
例えば、ビル全体を収容するAMFネットワークを作成し、階ごとにフロア管理者を指名しているような場合には、フロア管理者ごとに管理グループを作成することで、担当の階への機器の追加、管理、削除などを自由に行え、また、他の階に設置された機器の情報は閲覧できないように設定し、複数のテナントに対応することができます。
ここでは、「6Fネットワーク」に所属する無線APを管理するための管理グループを作成します。

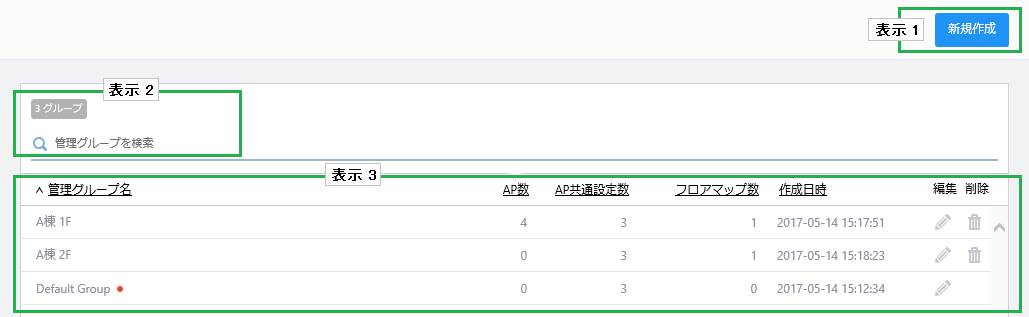

  1. AWCプラグインメニューから「無線設定」→「管理グループ」をクリックします。
  2. 画面右上の「新規作成」ボタンをクリックします。

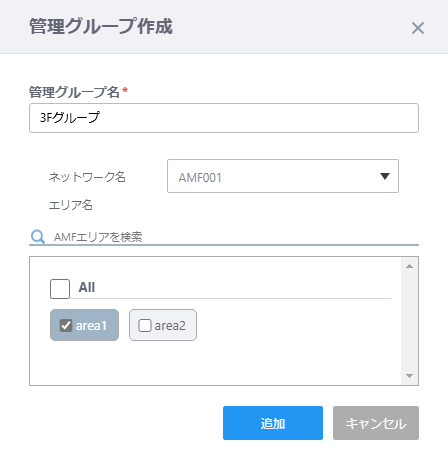

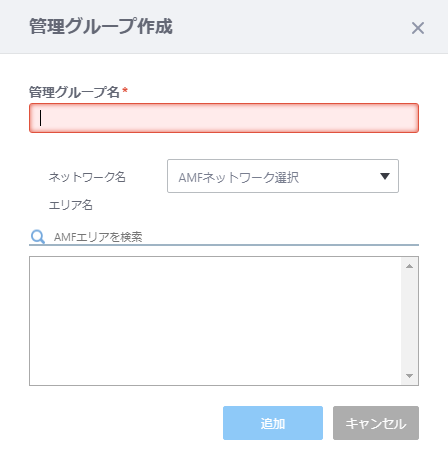

    「管理グループ作成」ダイアログが表示されます。

  3. 管理グループ名を入力します。
    今回は、「6Fグループ」と入力します。

  4. 管理の対象とするAMFネットワーク名を選択することができます。
    AMFネットワーク、AMFエリアを選択することで、後述の無線APの登録の際に、AMFゲストノードを容易に検出することができるようになります。
    今回は、「AMF001」を選択します。

  5. AMFネットワークを選択すると、AMFネットワーク配下のAMFエリアが「エリア名」に表示されます。
    管理の対象とするAMFエリアを選択します。管理グループに所属させるAMFエリアは、複数選択できます。
    今回は、「area1」を選択します。

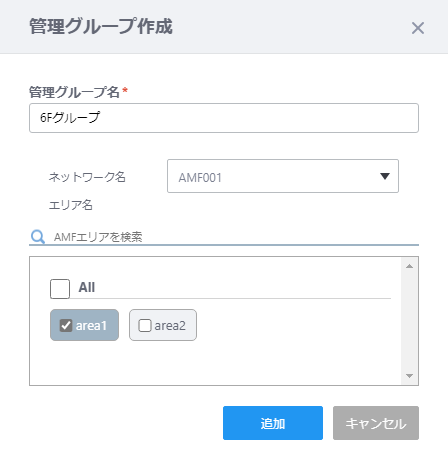

  6. 「追加」ボタンをクリックします。
    作成した管理グループ「6Fグループ」が一覧に追加されます。

クイックツアー / セル型無線ネットワークの設定 / アカウントの作成

作成した管理グループの管理を行うアカウントを作成します。
AVM EXとAWCプラグインで共通のアカウント情報を使用します。
ここでは、「6Fネットワーク」を管理するためのユーザーを作成します。

Note
管理者アカウントですべての機器を管理する場合には、個別のアカウントの作成は必要ありません。

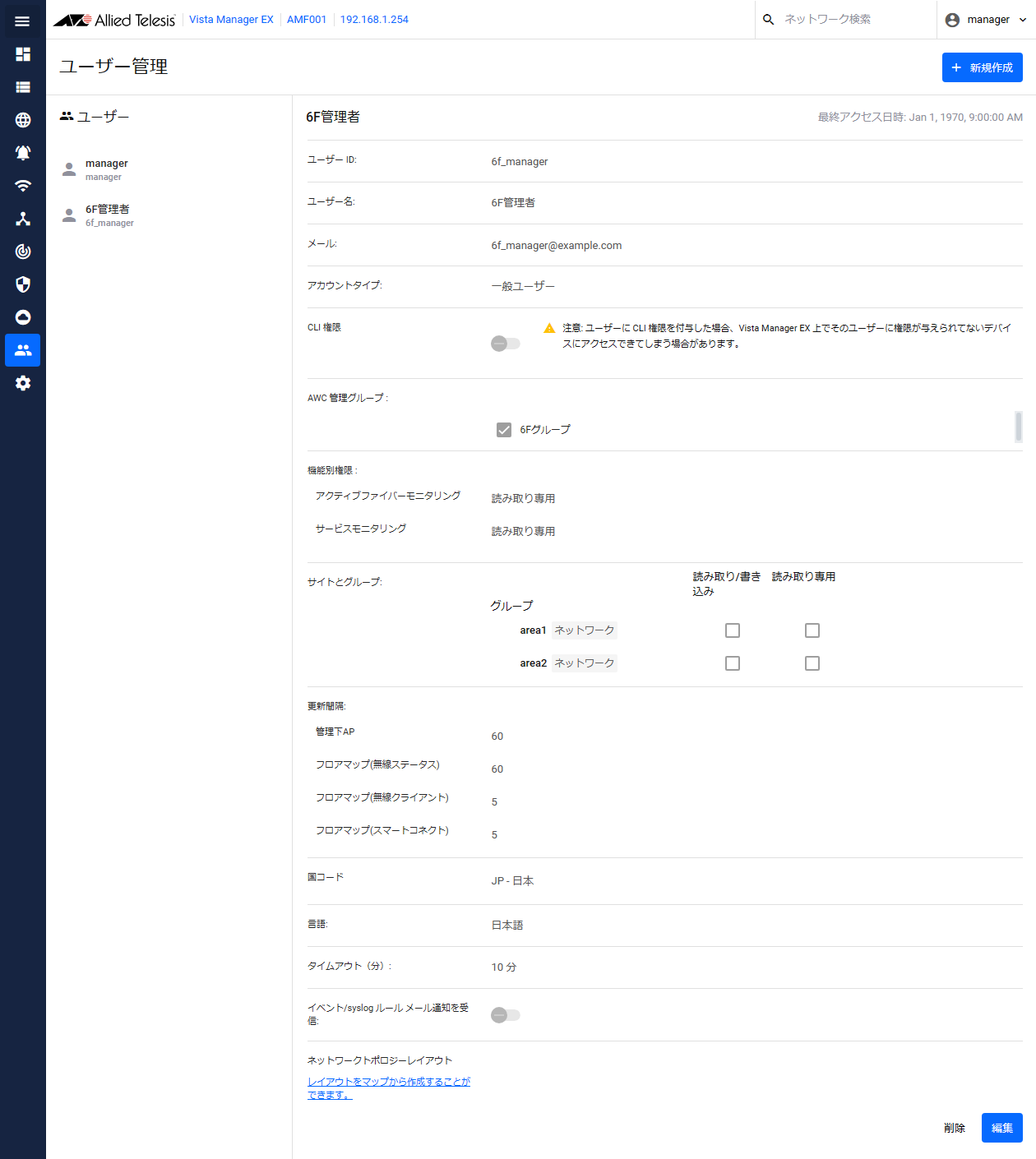

  1. AVM EXのメインメニューから「ユーザー管理」をクリックします。
  2. 画面右上の「新規作成」ボタンをクリックします。

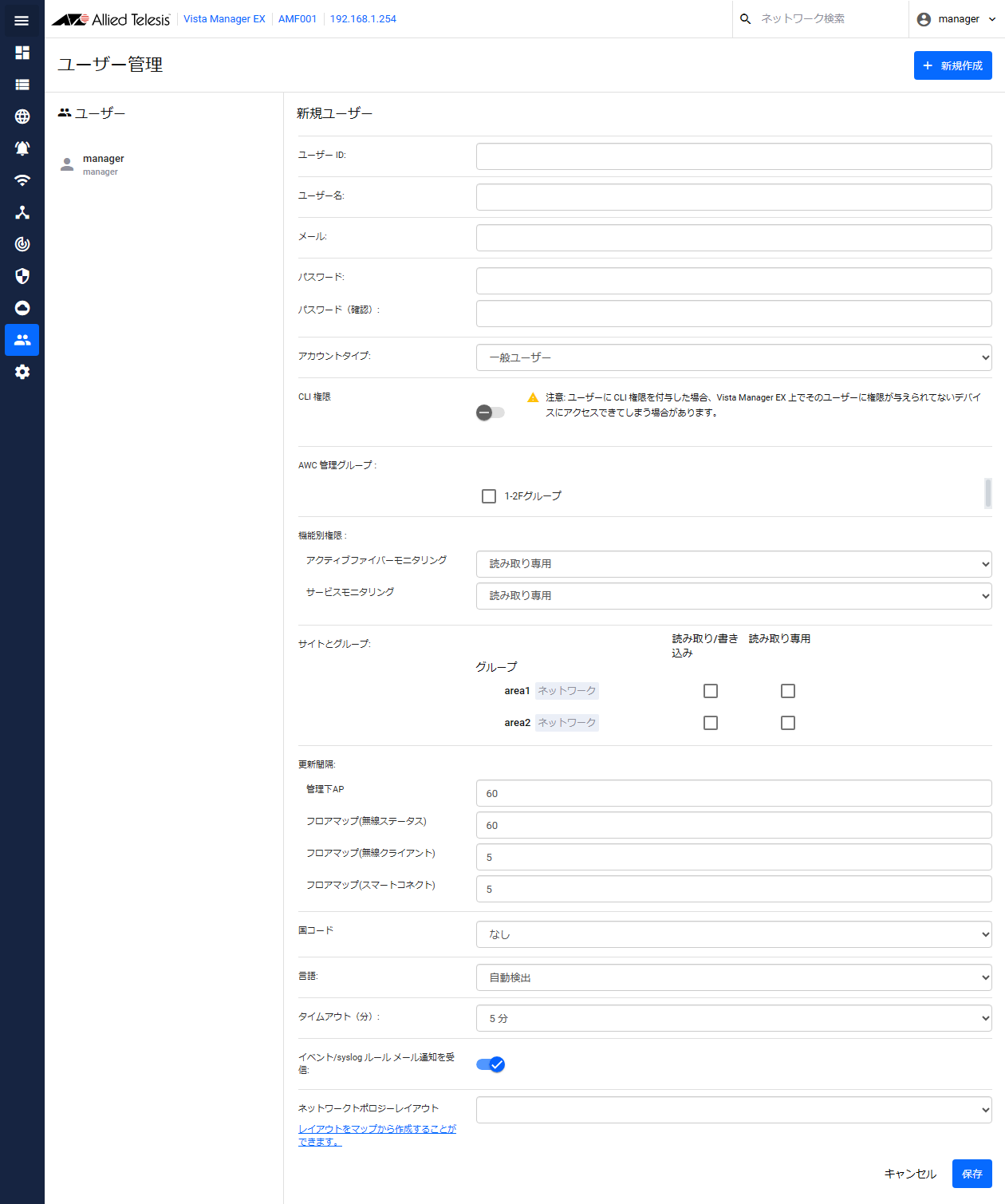

    「新規ユーザー」画面が表示されます。

  3. ユーザー名、ユーザーID、メールアドレスを入力します。
    今回は、以下のように設定します。
    表 1：アカウント設定 1
    項目名 設定値 説明
    ユーザーID 6f_manager ログイン画面で使用するユーザーIDを指定します。
    Note
    一度登録したユーザーIDは変更できません。
    Note
    一度登録したことのあるユーザーIDは、その後該当アカウントを削除しても、別のアカウントとして再度使用することはできません。
    アカウントの作成前に、作成ポリシーなどを慎重にご検討ください。
    ユーザー名 6F管理者 フルネームなど、ユーザーの表示名を指定します。ユーザー名は、連続した半角スペースを除き、マルチバイト文字を含め100文字まで（半角・全角どちらも可）です。
    メール 6f_manager@example.com ログイン情報を忘れた場合の復旧やライセンス有効期限の通知に使用する、有効なメールアドレスを指定します。
    Note
    メールアドレスを登録したアカウントを削除した場合、別のアカウントのメールアドレスとして再度登録することはできません。

  4. パスワードを入力します。
    また、確認のため、「パスワード（確認）」に「パスワード」と同じパスワードを入力します。
    表 2：アカウント設定 2
    項目名 設定値 説明
    パスワード t0psecret! ユーザー「6F管理者」のパスワードを設定します。
    パスワードは8文字以上の、いずれも半角の英字・数字・記号（ ! @ # $ % ^ & * ( ) のみ使用可）で指定します（大文字小文字を区別します）。また、いずれかの英字・数字・記号を最低1文字ずつ含む必要があります。
    パスワード（確認） パスワードと同じ文字列を入力します。

  5. アカウントタイプを選択します。
    ここでは、一部の管理グループのみに限り設定を許可するため、「一般ユーザー」を選択します。
    表 3：アカウント設定 3
    項目名 設定値 説明
    アカウントタイプ 一般ユーザー アカウントの種類を表示します。
    • 管理者
      ユーザー設定やシステム設定を含む、AVM EXの全機能を使用できます。
    • 一般ユーザー
      別途権限を与えられたAVM EX管理グループ（AMFエリア、AWCプラグインの管理グループ、SNMPプラグインのサブネット）に対して、状態や設定の変更または確認のみができます。

  6. アカウントタイプを「一般ユーザー」に設定した場合、該当のユーザーに操作を許可する各種機能の権限を設定します。
    また、AWCプラグインを登録している場合は、AWCプラグインの管理グループに対するアクセス権限の設定を併せて行います。
    管理グループは、管理者アカウントにて事前に作成されたものが表示されます。ここでは、「管理グループの作成」の手順にて作成された「6Fグループ」が表示されています。
    サイトやグループの作成はAWCプラグインによる管理には影響しないため、今回は無視します。
    表 4：アカウント設定 4
    項目名 設定値 説明
    CLI権限 オフ アカウントタイプが「一般ユーザー」の場合、AMFデバイスへのCLI接続の権限を指定します。デフォルトは「オフ」です。
    • オン
      管理グループ権限が「読み取り/書き込み」に設定されたAMFエリアのAMFデバイスに対して、CLI接続できるようになります。
      Note
      CLI上の操作には、AVM EX上の権限制御は適用されません。
    • オフ
      管理グループ権限が「読み取り/書き込み」に設定されたAMFエリアのAMFデバイスに対しても、CLI接続できなくなります。
    アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのAMFエリアのAMFデバイスに対してCLI接続できます。
    AWC 管理グループ 6Fグループ：チェックあり AWCプラグインが登録されている場合、アカウントタイプが「一般ユーザー」のアカウントの利用者に対し管理を許可する管理グループのチェックボックスにチェックを付けます。
    • チェックあり：
      選択した管理グループに対して、次の操作ができるようになります。
      • 管理グループの設定（管理グループ名）の閲覧
      • 所属する管理下APの閲覧、追加、編集、削除
      • 所属するフロアマップの閲覧、作成、編集、削除
      • 各種共通設定の作成、編集、削除
    • チェックなし：
      このアカウントによるログインセッションでは、該当の管理グループに所属するフロアマップ、各種共通設定、管理下APは表示されません。
      なお、管理欄のユーザーIDから表示する「マイアカウント」画面には、管理の許可の有無にかかわらず、AWCプラグインに登録されたすべての管理グループ名が表示されます。

    管理グループは、事前にアカウントタイプが「管理者」のアカウントで作成しておく必要があります。
    Note
    アカウントタイプが「一般ユーザー」のアカウントに対し、所属するフロアマップ、各種共通設定、管理下APの閲覧のみを許可することはできません。
    Note
    アカウントタイプが「管理者」の場合、本項目は表示されません。すべての管理グループの編集や所属するフロアマップ、無線AP、各種共通設定の管理を行えます。
    機能別権限 読み取り専用 アカウントタイプが「一般ユーザー」の場合、AVM EXの一部の機能について、権限を指定します。
    • 読み取り専用
      該当機能の結果の閲覧のみ可能です。
    • 読み取り/書き込み
      該当機能の閲覧、設定変更、削除が可能です。
    アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。「読み取り/書き込み」と同等の権限を持ちます。
    サイトとグループ 選択なし サイトとグループに対して、個別に管理グループ権限を設定できます。デフォルトでは個別の設定はありません。
    グループには、自動的に登録されたAMFネットワークの各AMFエリアが含まれ、これらのグループ名の横には「ネットワーク」のバッジが表示されます。
    各種管理グループはタイプに関わりなく文字コード順に表示されます。
    アカウントには、各サイト、グループに対する次のいずれかの権限を付与できます。
    • 読み取り/書き込み
      該当のサイトまたはグループの状態を閲覧または設定を変更できます。
      設定には、デバイスのAMFバックアップの実施、AMFデバイスへのCLI接続、デバイスやイベントのメモの編集、AMFマスター上のバックアップ設定の変更などが含まれます。
    • 読み取り専用
      該当のサイトまたはグループの状態を閲覧のみできます。
      管理グループおよびデバイスのトポロジーマップ、デバイス情報、デバイスやイベントのメモ、Abnormal（軽微なイベント）またはNormal（正常）のイベントのログを閲覧できます。
    いずれの権限にもチェックがない場合は、管理グループの情報は表示されません。
    Note
    管理欄のユーザーIDから表示する「マイアカウント」画面にはいずれの権限もないサイトやグループ名は表示されません。
    デバイスが複数のサイトやグループに所属する場合、その中でより強い権限の設定に従います。
    アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのサイトおよびグループに対して設定の確認および変更が可能です。

  7. AWCプラグインの各種管理項目にて、情報を更新する間隔を設定します。
    表 5：アカウント設定 5
    項目名 設定値 説明
    更新間隔 （デフォルト） AWCプラグインが登録されている場合、AWCプラグインの以下の管理項目にて画面の更新を自動で行う間隔（単位：秒）を指定します。
    • 管理下AP（デフォルト：60（秒））
    • フロアマップ詳細(無線ステータス)（デフォルト：60（秒））
    • フロアマップ詳細(無線クライアント)（デフォルト：5（秒））
    • フロアマップ詳細(スマートコネクト)（デフォルト：5（秒））

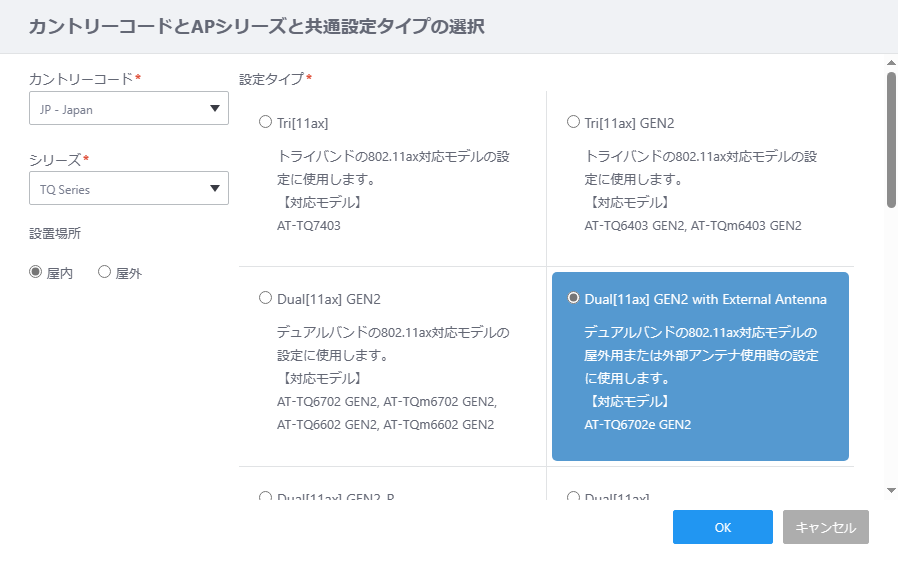

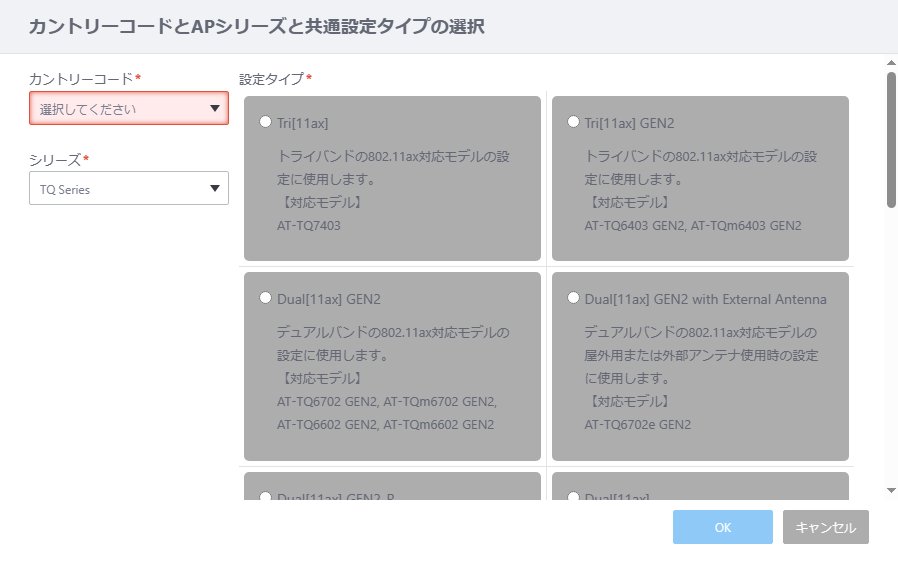

  8. AP共通設定を作成する際に初期値として選択される国コードを指定します。
    表 6：アカウント設定 6
    項目名 設定値 説明
    国コード JP - 日本 AWCプラグインが登録されている場合、AWCプラグインでAP共通設定を作成する際に選択される国コード（無線周波数帯の規制区域）の初期設定を指定します。デフォルトは「なし」です。

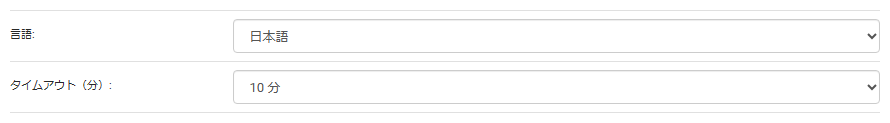

  9. Web管理画面の言語とセッションタイムアウトを設定します。
    表 7：アカウント設定 7
    項目名 設定値 説明
    言語 日本語 Web管理画面の表示言語を設定します。
    自動検出（デフォルト）、英語、日本語から選択できます。「自動検出」に設定すると、Webブラウザーの表示言語設定に従って自動的に決定されます。
    タイムアウト 10分 セッションタイムアウトを指定します。
    無操作状態でタイムアウトに設定した時間が経過した場合に、自動的にログインセッションを終了し、ログイン画面に戻ります。
    タイムアウトは5分、10分、20分、30分、1時間、制限なしから選択でき、制限なしに設定した場合は無操作状態が続いても自動的にログアウトしません。
    デフォルトは5分です。

  10. AVM EXのイベント/Syslogルールのメール通知、ネットワークトポロジーレイアウトを設定します。
    今回は、このアカウントをAWCプラグインでの管理用に使用するため、これらの機能を使用しません。
    表 8：アカウント設定 8
    項目名 設定値 説明
    イベント/Syslogルール メール通知を受信 無効 イベントルール、Syslogルールにてメール通知を行うよう設定されている際、該当のアカウントへのメール受信を行うか否かを指定します。
    ネットワークトポロジーレイアウト －（空欄） 初回ログイン時にネットワークマップに適用する、またはそれ以降に適用を許可するレイアウトを選択します。

  11. 「保存」ボタンをクリックします。
    作成したユーザー「6F管理者」が一覧に追加されます。

クイックツアー / セル型無線ネットワークの設定 / AP共通設定の作成

AT-TQ6602のAP共通設定

AP共通設定を作成します。
AP共通設定は、無線APの動作を決定する初期設定です。無線APの設置場所や運用などに合わせてAP共通設定を作成し、それを無線APに適用することにより無線APの設定管理の手間を省くことができます。
無線APのシリーズ、サポート機能によって、それぞれ異なるAP共通設定を用意します。管理する無線APのうち、該当する機種が1台しかない場合でも、AP共通設定を作成する必要があります。
今回は、複数のAT-TQ6602にAP共通設定を1つだけ作成、適用します。

AT-TQ6602のAP共通設定

まず、AT-TQ6602で使用するAP共通設定を作成します。
  1. AWCプラグインメニューから「無線設定」→「AP共通設定」をクリックします。

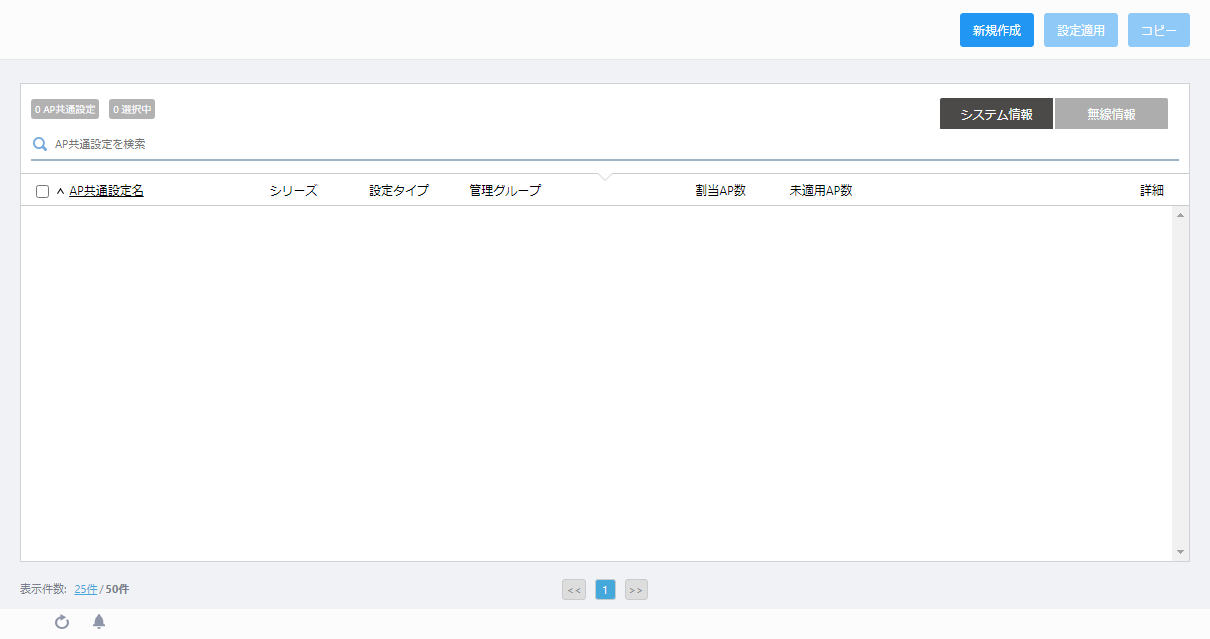

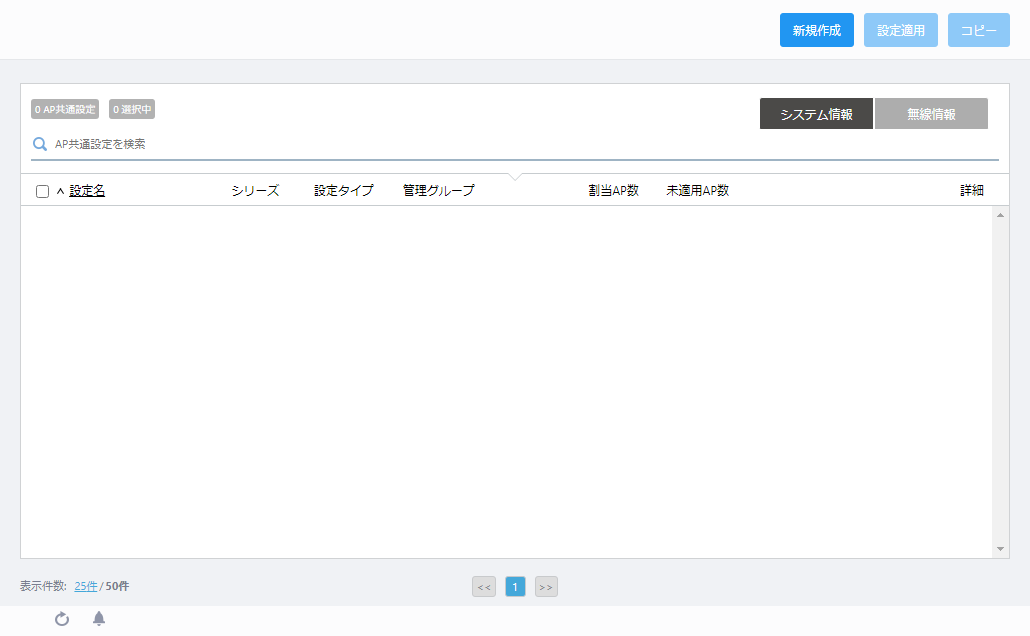

    「設定機能/AP共通設定一覧」画面が表示されます。

  2. 画面右上の「新規作成」ボタンをクリックします。
    「カントリーコードとAPシリーズと共通設定タイプの選択」ダイアログが表示されます。

  3. 「カントリーコード」を「JP - Japan」に設定します。
    現在ログインしているユーザーアカウントの「国コード」が「JP - 日本」に設定されている場合は、本ダイアログのカントリーコードがデフォルトで「JP - Japan」となります。
  4. 「シリーズ」を「TQ Series」に設定します。
  5. 「設定タイプ」を選択します。
    AP共通設定の設定タイプは、無線APのサポート機能によって分かれています。
    ここでは、AT-TQ6602に適合する「Dual[11ax]」を選択します。

  6. 「OK」ボタンをクリックします。

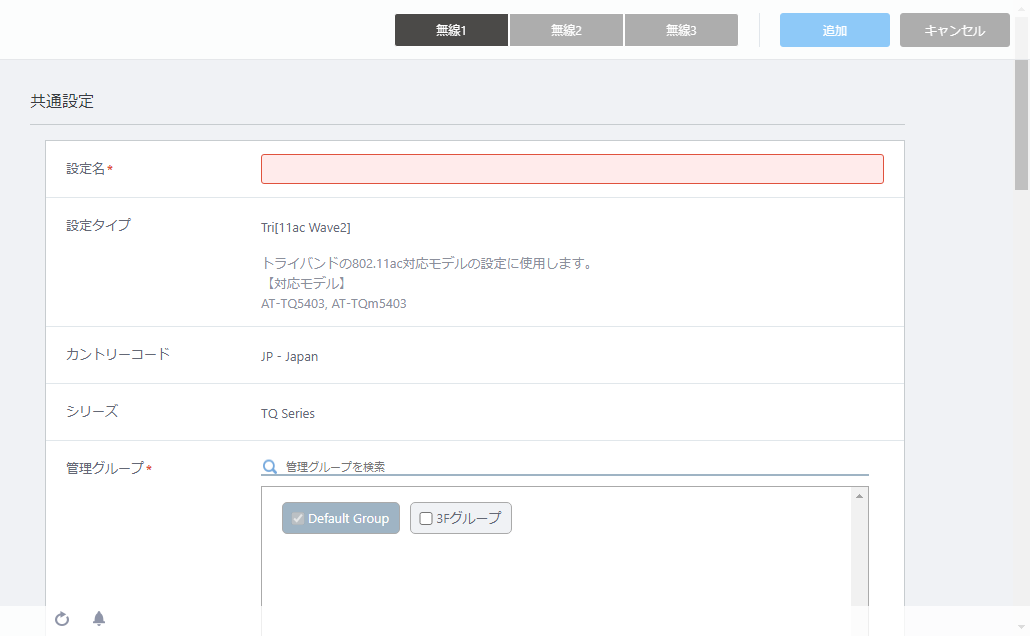

    「AP共通設定新規作成」画面が表示されます。

  7. 「共通設定」にて、AP共通設定の概要を設定します。

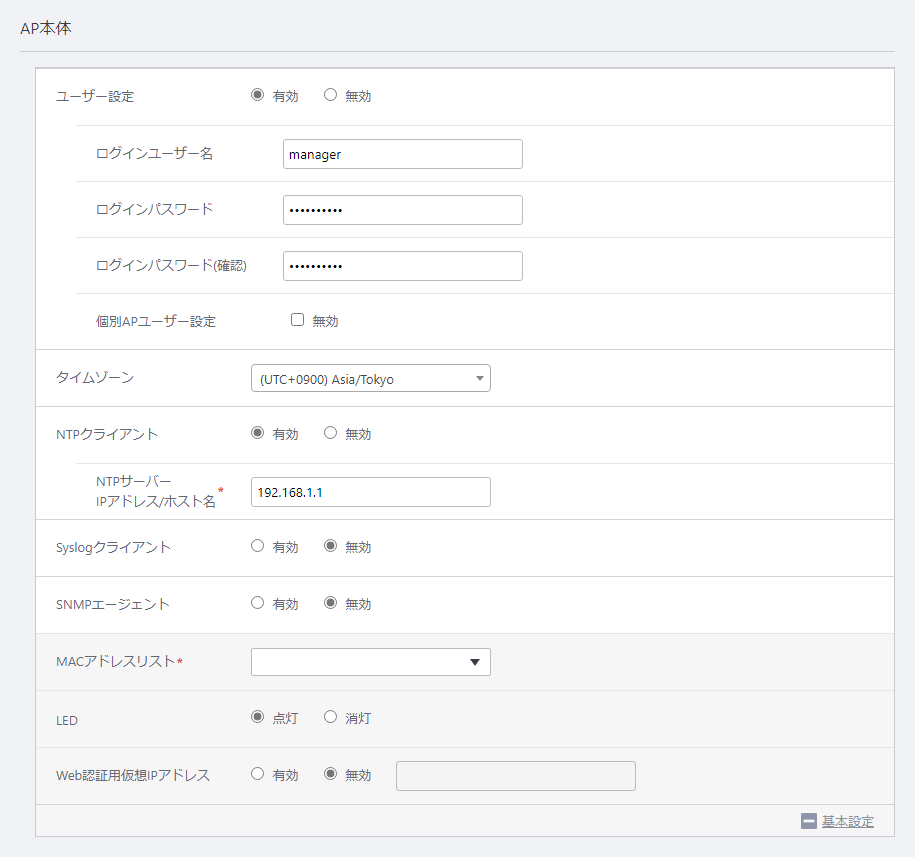

  8. 「AP本体」にて、無線APの動作機能を設定します。
    AP共通設定の設定タイプが「Dual[11ax] GEN2」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2 with External Antenna]」、「Dual[11ac Wave2]」の場合、AP共通設定を適用する無線APのログインユーザー名とパスワードを一括して設定することができます。
    AWCプラグインの管理下にあっても、従来通りに無線APのWeb設定画面にアクセスすることは可能です。
    初期アカウントを使用していると、悪意のある無線クライアントが無線APのWeb設定画面に侵入し、設定を変更できてしまいますので、使用前に必ず無線APの管理用アカウントのユーザー名、パスワードを変更します。
    Note
    事前に無線APのWeb設定画面から管理用アカウントの設定を変更したうえでAWCプラグインの管理下に登録することもできます。
    Note
    管理下APに対して共通設定と個別設定の両方でログインユーザー名とログインパスワードを設定している場合、個別設定での指定が反映されます。
    Note
    AMFノードにて無線APのゲストクラスにユーザー名とパスワードを指定している場合は、無線APをゲストノードとして認識させるため、事前に、無線AP個別のWeb設定画面でユーザー名とパスワードをゲストクラスに指定したものと同じに設定してください。
    また、ゲストノードとして認識された無線APをAWCプラグインの管理下に追加する場合は、AMFノードのゲストクラスに設定、および、無線AP個別のWeb設定画面で設定したユーザー名、パスワードを指定してください。
    無線APごとに異なるユーザー名、パスワードを設定する場合は、AMFノードにてゲストクラスを複数作成します。
    今回は、AP共通設定で管理用アカウントを一括して変更したうえで、あとで改めて、個別設定により無線APごとに異なる管理用アカウントを設定することにします。
    これにより、無線APを追加した段階でのカジュアルハッキング（初期アカウントなどを使用した、軽い気持ちでの不正アクセス）を防ぎつつ、さらに個別に異なるパスワードを使用して無線APのWeb設定画面のセキュリティーを高めることができます。一方で、多数の無線APを使用する場合はパスワード管理が煩雑になるため、お使いの規模に適した管理方法を別途ご検討ください。

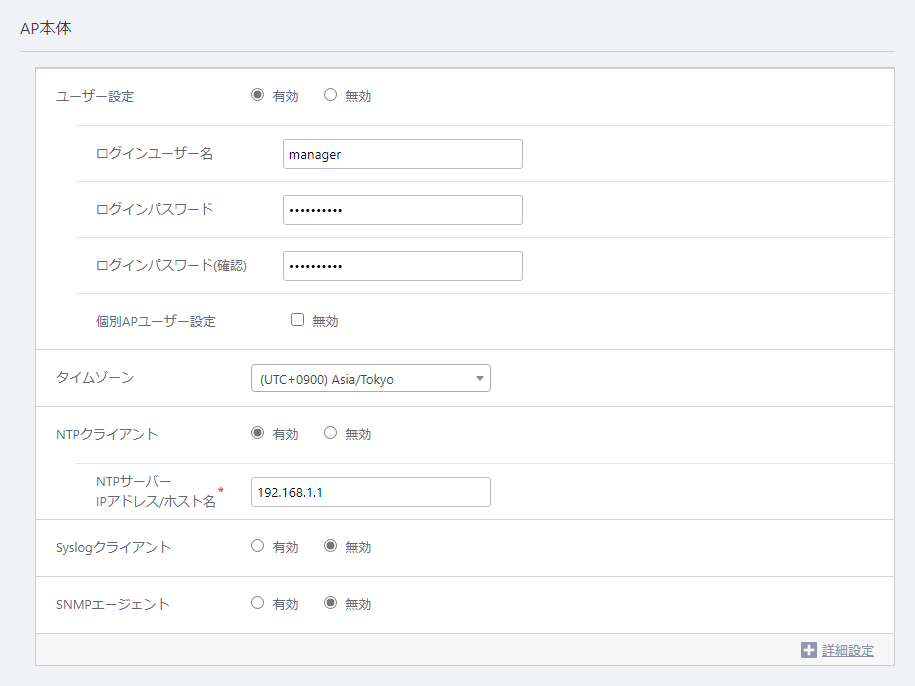

    まず、ユーザー設定を「有効」にします。
    追加表示された「ログインユーザー名」と、「ログインパスワード」を入力し、「ログインパスワード(確認)」に「ログインパスワード」と同じ文字列をもう一度入力します。
    また、「個別APユーザー設定」にて「無効」のチェックを入れると、個別設定にてログインユーザー名とログインパスワードを変更することを禁止できますが、今回はチェックを入れず、個別設定できるままにします。
  9. 「タイムゾーン」にて、APに設定するタイムゾーンを選択します。
    今回は時刻表示をJST（日本標準時）に設定するため、ドロップダウンリストから「(UTC+0900) Asia/Tokyo」を選択します。
    ドロップダウンリスト上部の検索フィールドに、「0900」「japan」など、上記のタイムゾーンの文字列の一部を入力して、ドロップダウンリストの表示候補を絞り込むこともできます。
  10. 「NTPクライアント」にて、NTPクライアント機能の有効、無効を選択します。
    後述のAWC（Autonomous Wave Control）機能を使用するためには、NTPクライアント機能が有効に設定されている必要があります。
    今回は、追ってAWC機能を有効に設定する際に必要となるため、「NTPクライアント」を「有効」に設定します。
    追加で「NTPサーバー IPアドレス/ホスト名」が表示されますので、今回NTPサーバーとして動作させるPoE+スイッチのIPアドレス「192.168.1.1」を入力します。
  11. 「Syslogクライアント」にて、Syslogクライアント機能の有効、無効を選択します。
    無線APのログメッセージをSyslogサーバーに送信する場合は、この項目を有効に設定します。
    今回は「無効」を選択します。
  12. 「SNMPエージェント」にて、SNMPエージェント機能の有効、無効を選択します。
    SNMPマネージャーによる遠隔監視、設定を行う場合には、SNMPエージェント機能を有効に設定します。
    今回は、SNMPプラグインによる遠隔監視を行うため、「SNMPエージェント」を「有効」に設定します。
    追加で以下の項目が表示されます。今回は、以下のように設定します。
    表 1：AT-TQ6602 SNMPエージェント設定
    項目名 設定値 説明
    バージョン v1/v2c SNMPのバージョンを選択できます。
    読み取り専用のコミュニティー名 public 読み取り専用のSNMPコミュニティー名を1～256文字の、いずれも半角の英字・数字・記号（スペース ! # $ % ( ) * + , - . / : ; = ? @ [ ] ^ _ ` { | } ~ のみ使用可）で入力します。
    ポート番号 161 SNMPエージェントのリスニングポート番号を入力します。
    SNMPリクエストの送信元を制限 無効 SNMPエージェントに対しSNMPリクエストを送信可能なSNMPマネージャーを制限するか否かの設定を行います。
    トラップのコミュニティー名 public SNMP通知メッセージ（トラップ）の通知先コミュニティー名を1～256文字の半角英数記号（スペース ! # $ % ( ) * + , - . / : ; = ? @ [ ] ^ _ ` { | } ~ のみ使用可）で入力します。
    生成トラップ Cold Start
    Link Up/Down
    Authentication     		生成するSNMP通知メッセージを選択します。
    トラップ送信先 IPアドレス/ホスト名 192.168.1.249 トラップホストのホスト名（FQDN）またはIPアドレスを指定します。
    ホストは、3つまで登録できます。

  13. 「＋詳細設定」をクリックすると、「MACアドレスリスト」、「LED」、「Web認証用仮想IPアドレス」の項目が表示されます。

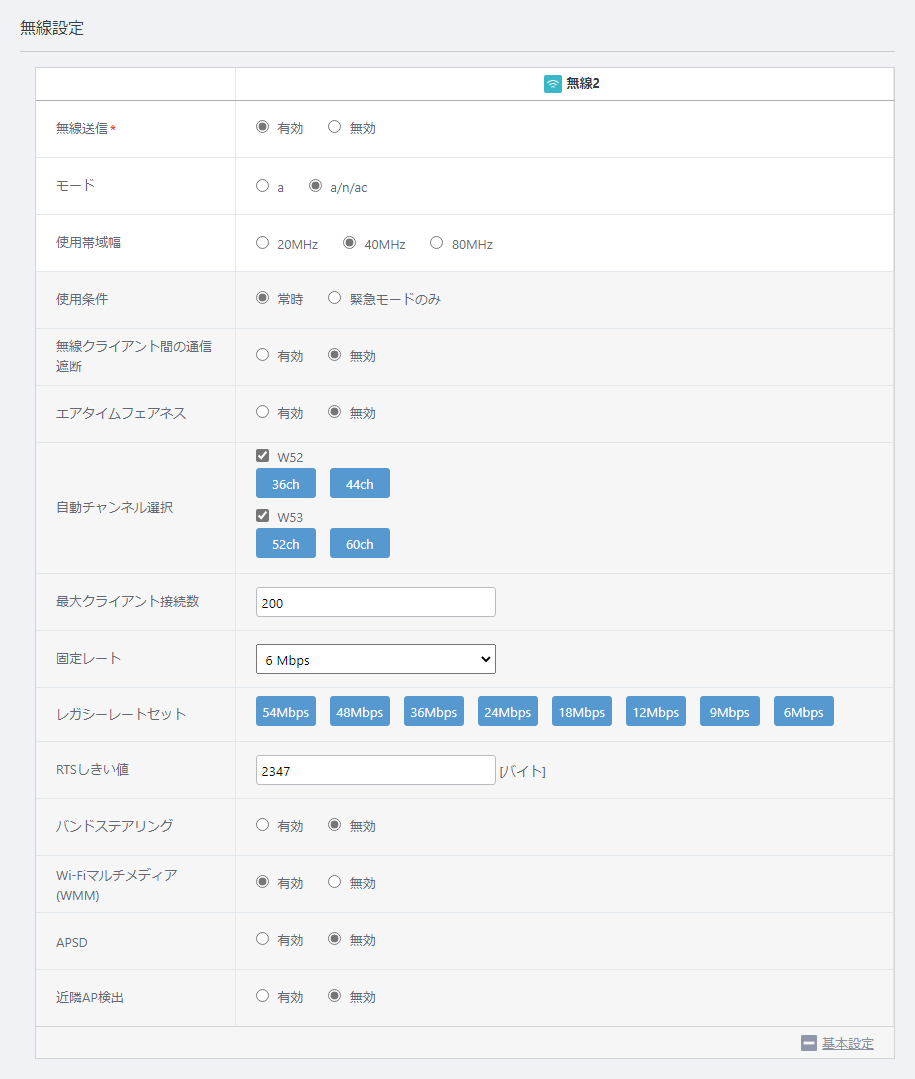

  14. 「無線設定」にて、無線APの無線電波の出力に関する設定を行います。
    「設定タイプ」で選択した機器のタイプに応じて、無線1（2.4GHz帯）、無線2（5GHz帯 W52/W53/W56）を設定します。無線1、無線2の設定は画面上部の「無線1」ボタン、「無線2」ボタンで切り替えることができます。
    今回は、以下のように設定します。
    表 2：AT-TQ6602 無線設定
    項目名 設定値 説明
    無線1 無線2
    無線送信 有効 有効 選択した周波数帯の無線電波を送受信するか否かを設定します。
    モード b/g/n/ax a/n/ac/ax サポートするモード（通信プロトコル）です。
    使用帯域幅 20MHz 20MHz 使用する帯域幅です。IEEE 802.11ax、IEEE 802.11ac、IEEE 802.11nでは、隣接する2つまたは4つのチャンネルを合わせ、40MHzまたは80MHz帯域幅のチャンネルとして使用できます。
    使用条件 常時 常時 無線機能を常に使用する場合は「常時」、緊急モードが有効のときのみ使用する場合は「緊急モードのみ」を指定します。
    緊急モードについては、「緊急モードの有効化」をご覧ください。
    無線クライアント間の通信遮断 無効 無効 同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可するか否かを指定します。
    エアタイムフェアネス 無効 無効 通信スピードにかかわらず接続されているすべてのクライアントに同じ通信時間（エアタイム）を提供するか否かを指定します。
    自動チャンネル選択 すべて すべて 無線通信で使用するチャンネルを指定します。デフォルトはすべてが選択されています。
    最大クライアント接続数 200 200 接続可能なクライアント数を設定します。
    マルチキャスト送信レート 11 Mbps 6 Mbps IEEE 802.3マルチキャスト・ブロードキャスト送信レートを選択します。
    レガシーレートセット すべて すべて 通信プロトコルがIEEE 802.11b/g、IEEE 802.11aの場合のレート（通信速度）を設定します。
    RTSしきい値 2347 2347 IEEE 802.11b、g、aによる通信において、RTS（送信要求）パケットを送信するか否かを指定します。
    バンドステアリング 無効 無効 2.4GHz・5GHz帯の両方をサポートしている無線クライアントに対して、5GHz帯への接続を優先するよう促し、2.4GHz帯の混雑緩和を試みる、バンドステアリングの有効、無効を選択します。
    この項目は「無線1」だけにあります。この機能を使う場合は、無線1、無線2それぞれのVAPでSSIDとセキュリティーを同一に設定してください。
    Wi-Fiマルチメディア
    (WMM)     		有効 有効 Wi-Fiマルチメディア（WMM）の有効、無効を選択します。
    Wi-Fiマルチメディアを有効にすると、アクセスポイントのビーコンにWMM情報を含めます。これにより、映像、音声などのストリーミングやVoIP通信のフレーム送信間隔を短くし、通信品質を保つことができます。
    APSD 有効 有効 APSD（Automatic Power Save Delivery）の有効、無効を選択します。
    APSDを有効にすると、モバイル端末（VoIP）の消費電力を抑え、通話時間を延ばすことができます。モバイル端末側でもAPSD（U-APSD）に対応している必要があります。
    近隣AP検出 有効 有効 該当の無線バンドにおける近隣APの検出の有効、無効を選択します。
    近隣AP検出を有効にすると、近くで同じ無線バンドを使用しているAWCプラグイン管理下/管理外の無線APの電波を検出し、侵入検知/防御やAWC計算に反映します。
    無効に設定すると、これらの機能が正常に動作しない場合があります。
    MU-MIMO 無効 無効 MU-MIMO（マルチユーザーMIMO）の有効、無効を選択します。
    MU-MIMOは複数の無線クライアントの同時通信（上下方向）が可能になるため通信速度が向上します。
    Note
    本設定は、無線設定のモードに「ac」「ax」が含まれるものを選択した場合に表示されます。
    OFDMA 無効 無効 OFDMA（直交周波数分割多元接続）の有効、無効を選択します。
    OFDMAはチャンネルを複数のRU（リソースユニット）に分割することで、複数の無線クライアントの同時通信を可能にします。
    Note
    本設定は、無線設定のモードに「ax」が含まれるものを選択した場合に表示されます。

    ■ 無線1


    ■ 無線2

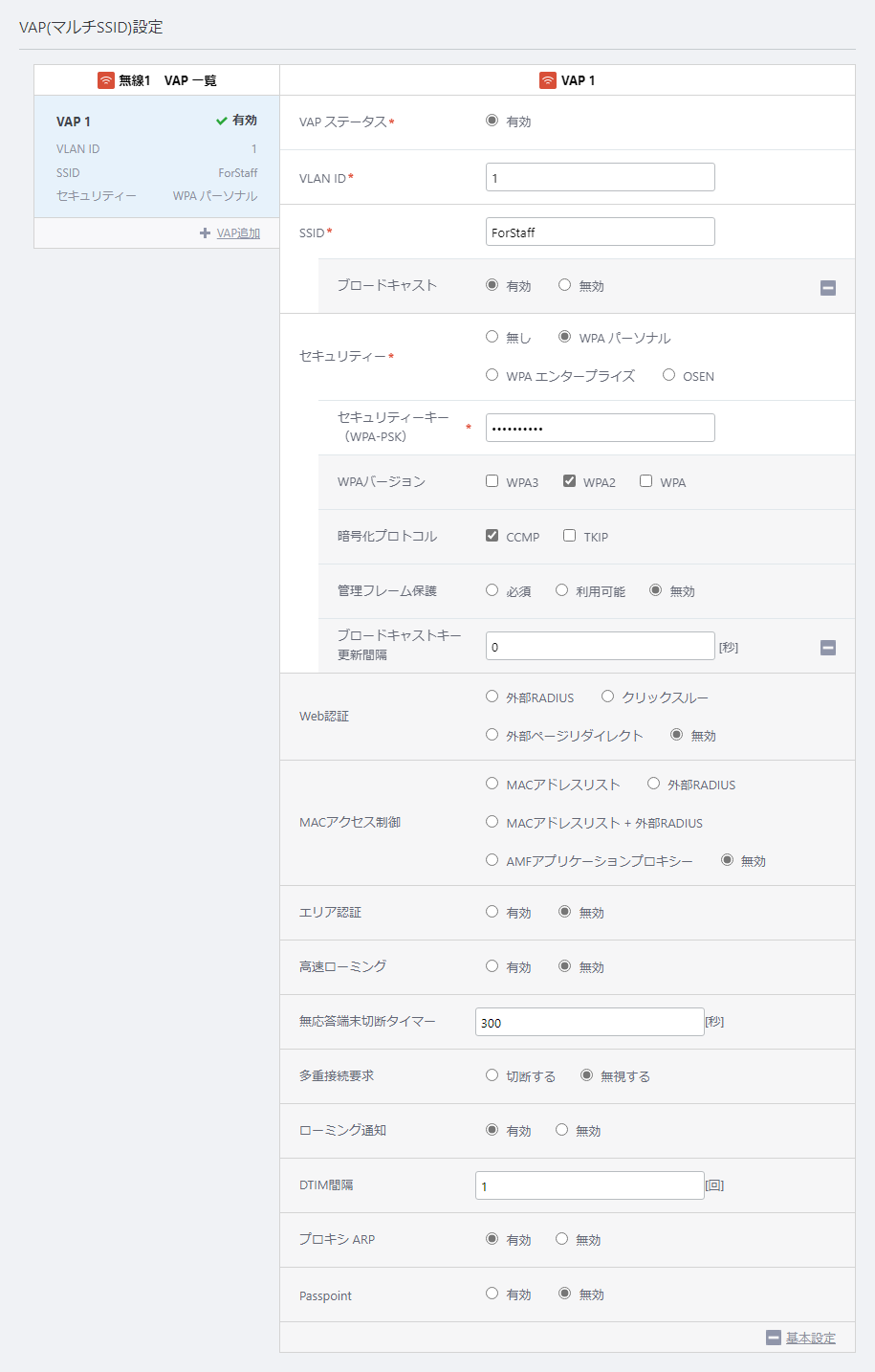

  15. 「VAP(マルチSSID)設定」にて、バーチャルアクセスポイント（VAP）の設定を行います。
    「設定タイプ」で選択した機器のタイプに応じて、無線1、無線2のVAPを設定します。
    今回は、以下のように設定します。
    表 3：AT-TQ6602 VAP設定
    項目名 設定値 説明
    無線1 VAP 1 無線2 VAP 1
    VAP ステータス 有効 有効 VAPの有効、無効、緊急を設定します。VAP1のVAP ステータスは、「無線設定」の「使用条件」が常時の場合は常に有効となります。
    VLAN ID 100 100 該当するVAPが使用するVLAN IDです。
    Note
    本AP共通設定を適用する無線APがAMFノードにゲストノードとして設定されており、接続するゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するよう設定されている場合、かつ、無線クライアントのIPアドレスの割り当てにDHCPを使用する場合は、無線APの管理用VLANとは異なるVLAN IDを指定してください。
    SSID Test_WLAN Test_WLAN 該当のVAPが使用するSSID（ネットワーク名）です。
    ブロードキャスト 有効 有効 該当のVAPでSSID（ネットワーク名）をブロードキャストするか否かです。
    セキュリティー WPAパーソナル WPAパーソナル 該当するVAPのセキュリティーです。
    セキュリティーキー（WPA-PSK） CoNFiDeNTiaL CoNFiDeNTiaL 暗号キーを設定します。
    WPAバージョン WPA2 WPA2 使用するWPAのバージョンです。
    暗号化プロトコル CCMP CCMP 使用する暗号化プロトコルです。
    管理フレーム保護 有効 有効 管理フレームを保護するか否かを指定します。
    ブロードキャストキー更新間隔 0 0 VAPに接続している無線クライアントに送信するブロードキャストパケットのキーの更新間隔です。「0」はキーを更新しません。
    Web認証 無効 無効 該当のVAPに対してWeb認証を適用するか否かです。
    MACアクセス制御 無効 無効 該当のVAPに対してMACアクセス制御を適用する際の方式、または無効を指定します。
    高速ローミング 無効 無効 無線クライアントのローミングを高速に行うか否かの設定を行います。
    無応答端末切断タイマー 300 300 無線APに対し通知が行われずにいなくなった無線クライアントを切断するまでの時間を指定します。
    ローミング通知 無効 無効 ローミング通知を行うか否かを設定します。
    DTIM間隔 1 1 アクセスポイントが送信するビーコンに、DTIM（Delivery Traffic Indication Map）を挿入する割合を設定します。
    プロキシーARP 無効 無効 プロキシーARPを使用するか否かを設定します。


  16. 画面右上の「追加」ボタンをクリックします。
    AP共通設定「TQ6602」の設定内容が表示されます。

クイックツアー / セル型無線ネットワークの設定 / 無線APの登録

機器の登録
AT-TQ6602の登録（IP手動設定）
AT-TQ6602の登録（ゲストノードから選択）
AT-TQ6602の登録（ゼロタッチコンフィグ）
登録方法による違い
複数の機器への異なるAP共通設定の適用
無線APのアカウント設定の変更
個別設定
変更の適用

無線APをAWCプラグインの管理下に登録します。

機器の登録

AT-TQ6602の登録（IP手動設定）

AT-TQ6602をAWCプラグインの管理下に登録します。
今回は、「AP登録・設定」画面から「手動で登録」を実行して、AT-TQ6602のIPアドレス、MACアドレスを指定します。
  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    「設定機能/無線AP一覧」画面が表示されます。

  2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「手動で登録」をクリックします。

    「無線AP登録」ダイアログが表示されます。

  3. 「機器名」にAWCプラグインの管理下に登録する無線APの管理上の名前を入力します。
    今回は、「TQ6602-6F-1」と入力します。
  4. 「管理グループ」を指定します。
    今回は、先ほど作成した「6Fグループ」を選択します。
    AP事前設定用のAMF設定の選択肢として「有効」が表示されるようになります。
  5. 「AP事前設定用のAMF設定」の有効/無効を選択します。
    今回は、IPアドレスが事前に設定されているものとして、「無効」を選択します。
  6. 「TQ6602-6F-1」として登録する無線APのIPアドレスを指定します。
    今回は、「TQ6602-6F-1」に割り当てられたIPアドレスは「192.168.1.100（固定）」と確認済みですので、「STATIC」をクリックして、表示される入力欄に「192.168.1.100」を入力します。
  7. 「TQ6602-6F-1」として登録する無線APのMACアドレスを入力します。
    今回は、MACアドレス「00:00:5e:00:53:00」を入力します。

  8. 「追加」ボタンをクリックします。

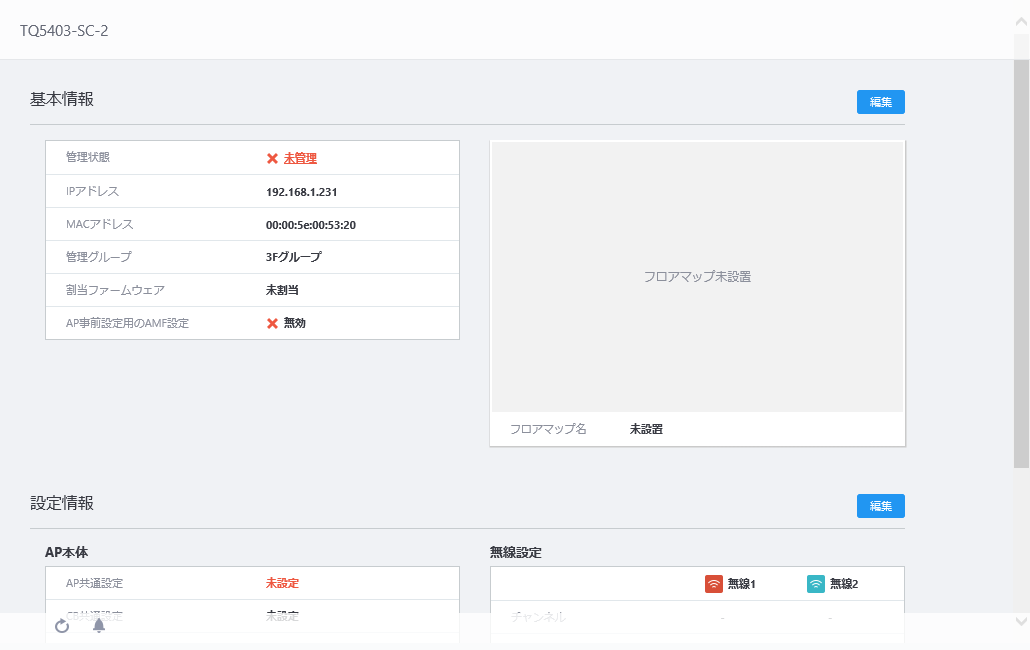

    「無線AP詳細」画面が表示されます。

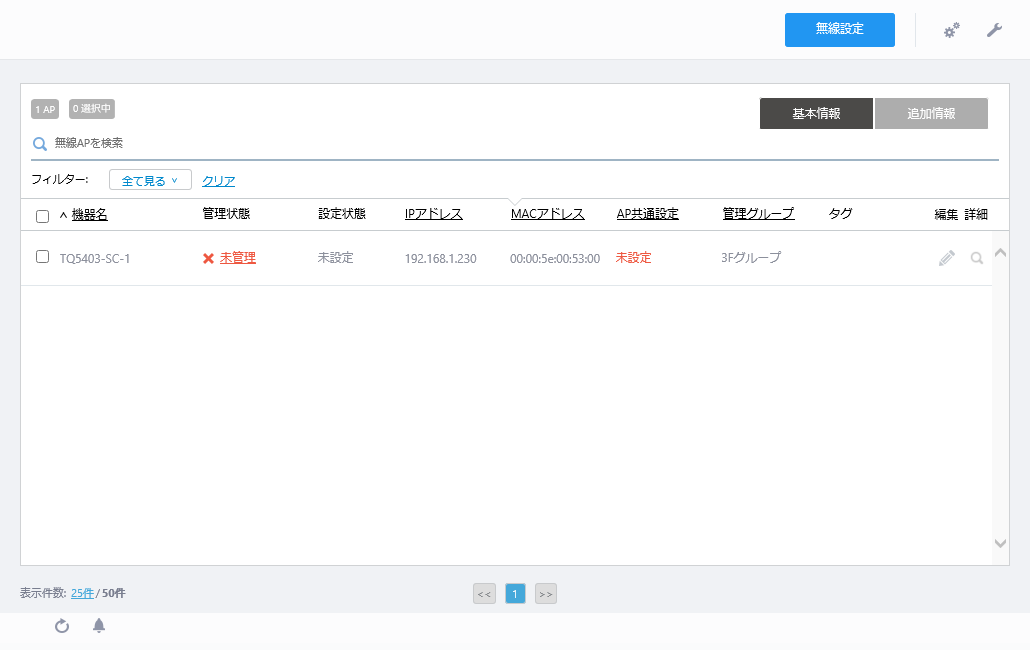

    「無線AP詳細」画面では、選択した無線AP「TQ6602-6F-1」が追加されます。この段階では、「管理状態」には「未管理」、「AP共通設定」には「未設定」と表示されます。
    今回は、もう2台のAT-TQ6602の登録後に、まとめてAP共通設定を適用するため、このままにします。

AT-TQ6602の登録（ゲストノードから選択）

2台目のAT-TQ6602をAWCプラグインの管理下に登録します。
AMFネットワーク側で適切に設定されている場合、ゲストノードとして登録されたAT-TQシリーズ無線APの一覧から、簡単にAWCプラグインの管理下に登録することができます。
ゲストノードから登録を行うには、以下の条件を満たしている必要があります。

■ AMFネットワーク側
■ AVM EX側
■ 無線AP側
手順は以下の通りです。
  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    「設定機能/無線AP一覧」画面が表示されます。

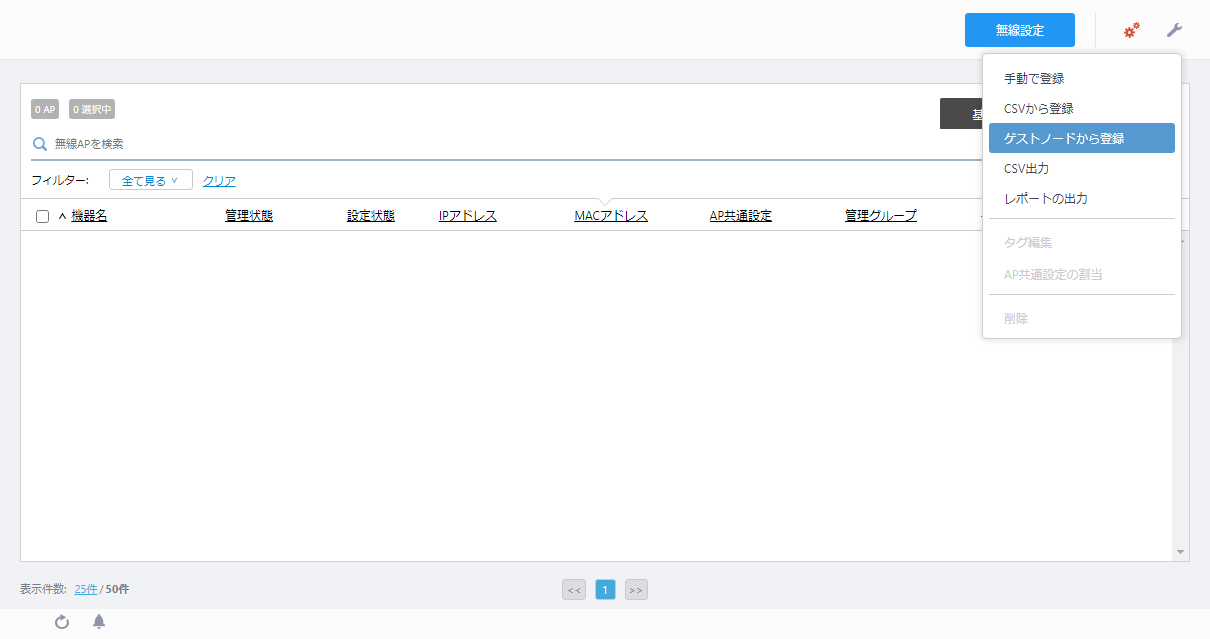

  2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「ゲストノードから登録」をクリックします。

    「ゲストノードから登録」ダイアログが表示されます。
    管理グループを選択すると、管理グループの作成の際に指定したAMFネットワーク機器に接続されているゲストノード無線APが一覧に表示されます。
    ここでは、先ほど作成した「6Fグループ」を選択します。

  3. 「AP事前設定用のAMF設定」の有効/無効を選択します。
    今回は、IPアドレスが事前に設定されているものとして、「無効」を選択します。
  4. ゲストノード一覧にて、AWCプラグインの管理下に登録する無線APの行をクリックし、左端のチェックボックスにチェックを付けます。
    今回は、ゲストノード「TQ6602-6F-2」を選択します。

  5. 「追加」ボタンをクリックします。
    無線AP一覧に、選択した無線AP「TQ6602-6F-2」が追加されます。この段階では、「AP共通設定」には「未設定」、「管理状態」には「未管理」と表示されます。

    「TQ6602-6F-2」を使用できるようにするため、AP共通設定の適用が必要です。
    Note
    この時点ではAP共通設定を適用せず、あとで他の無線APと合わせて設定することもできます。
    複数の無線APに異なるAP共通設定を適用する場合は、すべての無線APを登録後、「複数の機器への異なるAP共通設定の適用」を実施してください。
    今回は、もう1台のAT-TQ6602の登録後に、まとめてAP共通設定を適用するため、このままにします。

AT-TQ6602の登録（ゼロタッチコンフィグ）

もう1台、AT-TQ6602をAWCプラグインの管理下に登録します。
AMFネットワーク側で適切に設定されている場合、AT-TQシリーズ無線APをゲストノードとして登録する際、無線APのIPアドレスの代わりに、ゲストノードを接続しているAMFノードのポート名を指定して、簡単にAWCプラグインの管理下に登録することができます（ゼロタッチコンフィグ）。
この場合、IPアドレスやMACアドレスが変化しても、同一の管理下APとして認識されます。このため、無線APをネットワークに接続する前にAWCプラグインに管理情報を事前設定したり、該当の無線APに障害が発生した際も同一機種に交換するだけで速やかに設定を適用し運用を継続することができます。
ゼロタッチコンフィグを行うには、以下の条件を満たしている必要があります。

■ AMFネットワーク側
■ AVM EX側
■ 無線AP側
AMFゲストノード、DHCP Snoopingの設定については、AlliedWare Plus機器のコマンドリファレンスをご参照ください。
  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    「設定機能/無線AP一覧」画面が表示されます。

  2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「ゲストノードから登録」をクリックします。

    「ゲストノードから登録」ダイアログが表示されます。
    管理グループを選択すると、管理グループの作成の際に指定したAMFネットワーク機器に接続されているゲストノード無線APが一覧に表示されます。
    ここでは、先ほど作成した「6Fグループ」を選択します。

  3. 「AP事前設定用のAMF設定」の有効/無効を選択します。
    今回は、「有効」を選択します。

  4. ゲストノード一覧にて、AWCプラグインの管理下に登録する無線APの行をクリックし、左端のチェックボックスにチェックを付けます。
    今回は、ゲストノード「TQ6602-6F-3」を選択します。

  5. 「追加」ボタンをクリックします。
    無線AP一覧に、選択した無線AP「TQ6602-6F-3」が追加されます。この段階では、「AP共通設定」には「未設定」、「管理状態」には「未管理」と表示されます。

    「TQ6602-6F-3」を使用できるようにするため、AP共通設定の適用が必要です。
    Note
    この時点ではAP共通設定を適用せず、あとで他の無線APと合わせて設定することもできます。
    複数の無線APに異なるAP共通設定を適用する場合は、本項の手順6以降を省略して、すべての無線APを登録後、「複数の機器への異なるAP共通設定の適用」を実施してください。
  6. 先ほど登録した「TQ6602-6F-1」「TQ6602-6F-2」と合わせて、AP共通設定を適用します。

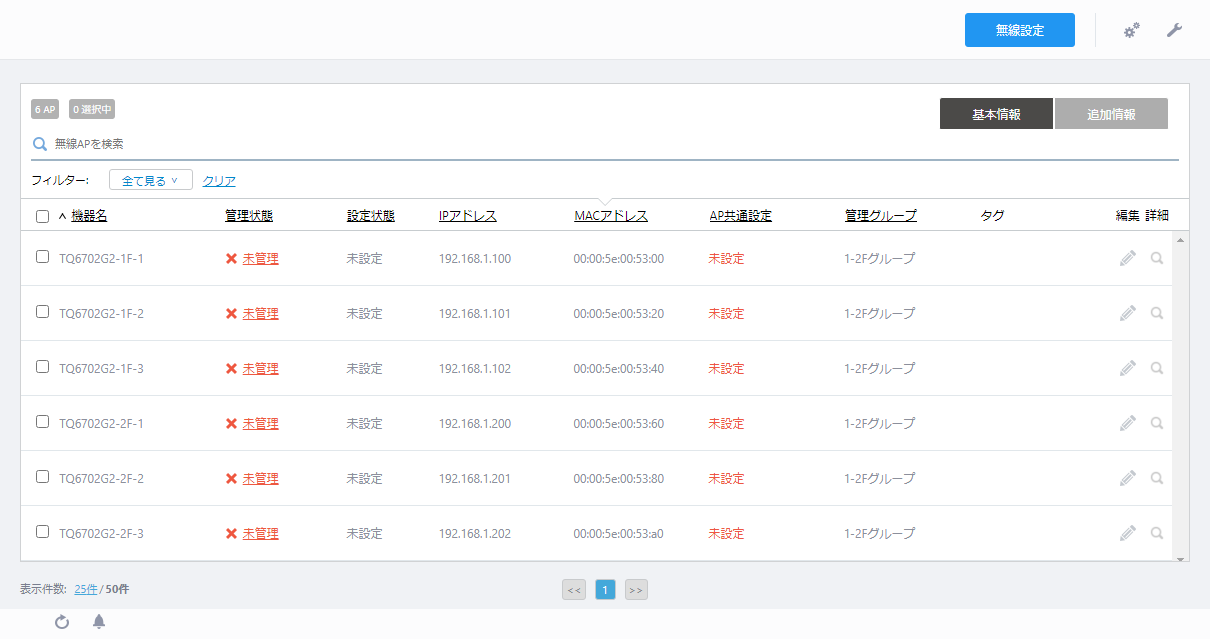

    無線AP一覧にて、「TQ6602-6F-1」「TQ6602-6F-2」「TQ6602-6F-3」の行の左端のチェックボックスにチェックを付けます。

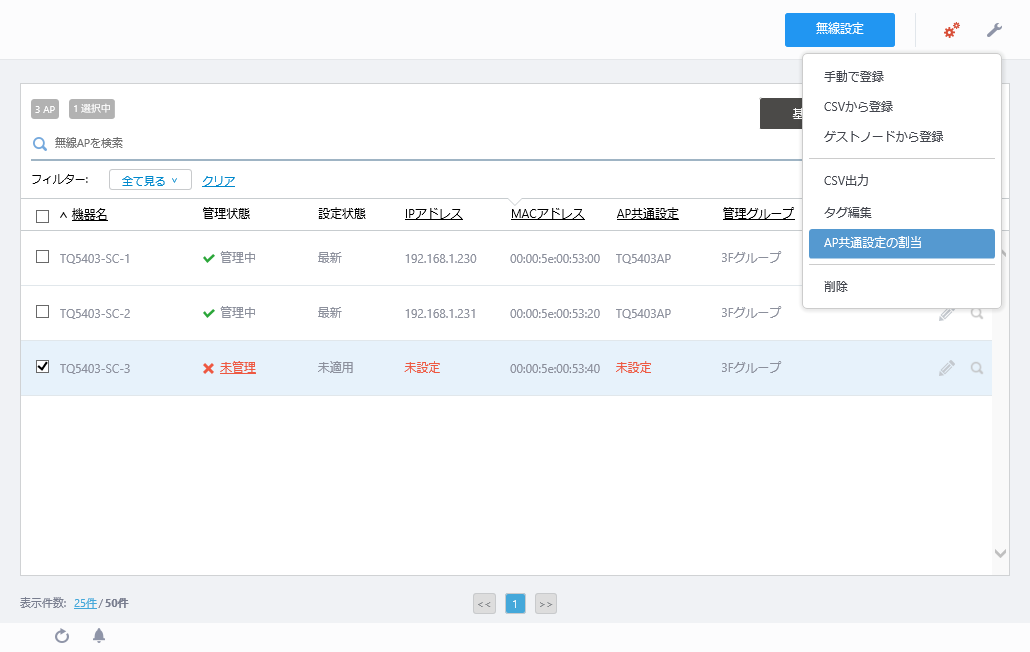

  7. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「AP共通設定の割当」をクリックします。

    「AP共通設定選択」ダイアログが表示されます。

  8. 左側の設定名リストから、AT-TQ6602用のAP共通設定「TQ6602」をクリックし、「保存」ボタンをクリックします。
  9. 無線AP一覧の「TQ6602-6F-1」「TQ6602-6F-2」「TQ6602-6F-3」の行のAP共通設定に「TQ6602」が表示されます。
    同時に、無線AP「TQ6602-6F-1」「TQ6602-6F-2」「TQ6602-6F-3」の管理状態が「適用中」に変化し、AP共通設定の適用が行われます。
    通常、このまましばらく待つか、別の機器の設定を行ったあと、画面を更新すると、「TQ6602-6F-1」「TQ6602-6F-2」「TQ6602-6F-3」の管理状態が「管理中」に変化し、AWCプラグインの管理下APとして動作中であることを示します。

登録方法による違い

AMFゲストノードをAWCプラグインの管理下に登録する操作は、ゼロタッチコンフィグを行った場合と、ゼロタッチコンフィグでない場合で、大きな違いはありません。
AWCプラグインのデータベース上では、IPアドレス/MACアドレスに基づいて登録するか、接続されたAMFノードのスイッチポートに基づいて登録するかが異なります。
無線AP一覧画面の編集ボタンをクリックすると、「無線AP編集」ダイアログが表示されます。
なお、無線APをゲストノードとして登録後、AMFネットワーク上にてゲストノードの所属するAMFノードのノード名が変更された場合は、AWCプラグイン上の情報にも反映する必要があります。
「無線APの編集」画面から、「ノード名」（親ノード名）を変更後のノード名に更新してください。

複数の機器への異なるAP共通設定の適用

複数の無線APのタイプごとに異なるAP共通設定を適用し、必要に応じた個別設定を行います。
先の「AT-TQ6602の登録（ゼロタッチコンフィグ）」の手順6以降にて、既に無線APにAP共通設定を設定している場合は、本項の設定は不要です。
  1. 「AP登録・設定」画面にて、画面右上の「無線設定」ボタンをクリックします。
    「無線設定中」画面に切り替わり、無線AP一覧画面が設定できるようになります。

  2. TQ6602-6F-1の行の「AP共通設定」列をクリックします。
    「AP共通設定選択」ダイアログが表示されます。

  3. 「AP共通設定選択」ダイアログの左側から、適用するAP共通設定名を選択します。
    ここでは、「TQ6602」が選択されていることを確認し、「保存」ボタンをクリックします。
    「無線設定中」画面のTQ6602-6F-1のAP共通設定に、選択した「TQ6602」が表示され、管理状態が「適用中」に変化します。通常、このまましばらく待つと、管理状態が「管理中」に変化します。
    Note
    これらの管理状態は「無線設定中」画面上には表示されません。「基本項目表示」をクリックするか再びAWCプラグインメニューから「無線設定」→「AP登録・設定」を選択し「設定機能/無線AP一覧」画面を表示すると、管理状態が確認できます。
  4. 同様に、TQ6602-6F-2の行の「AP共通設定」列をクリックします。
    「AP共通設定選択」ダイアログが表示されます。
  5. 「AP共通設定選択」ダイアログの左側から、適用するAP共通設定名を選択します。
    ここでは、「TQ6602」をクリックし「保存」ボタンをクリックします。
    「無線設定中」画面のTQ6602-6F-2のAP共通設定に、選択した「TQ6602」が表示され、管理状態が「適用中」に変化します。通常、このまましばらく待つと、管理状態が「管理中」に変化します。
    Note
    これらの管理状態は「無線設定中」画面上には表示されません。「基本項目表示」をクリックするか再びAWCプラグインメニューから「無線設定」→「AP登録・設定」を選択し「設定機能/無線AP一覧」画面を表示すると、管理状態が確認できます。
  6. 同様に、TQ6602-6F-3の行の「AP共通設定」列をクリックします。
    「AP共通設定選択」ダイアログが表示されます。
  7. 「AP共通設定選択」ダイアログの左側から、適用するAP共通設定名を選択します。
    ここでは、「TQ6602」をクリックし「保存」ボタンをクリックします。
    「無線設定中」画面のTQ6602-6F-3のAP共通設定に、選択した「TQ6602」が表示され、管理状態が「適用中」に変化します。通常、このまましばらく待つと、管理状態が「管理中」に変化します。
    Note
    これらの管理状態は「無線設定中」画面上には表示されません。「基本項目表示」をクリックするか再びAWCプラグインメニューから「無線設定」→「AP登録・設定」を選択し「設定機能/無線AP一覧」画面を表示すると、管理状態が確認できます。
  8. 「無線設定中」画面には「チャンネル(無線1)」～「チャンネル(無線3)」、「送信出力(無線1)」～「送信出力(無線3)」の列があります。
    登録した無線APが対応する無線バンドの数によって、それぞれの列に設定可能な選択肢がポップアップ表示されます。

    今回登録したAT-TQ6602は無線1、無線2の列に選択肢がポップアップ表示されます。追ってAWC（Autonomous Wave Control）機能を使用するため、すべて「自動」のままとします。
    Note
    チャンネル設定、送信出力を個別で設定する場合は、「各種操作」/「無線管理」/「無線AP個別設定」をご覧ください。「管理状態」が「適用中」となっているときの設定変更は無線APに適用されない場合があります。「管理状態」が「管理中」になっても「設定状態」が「変更有」となっている場合は設定適用を実行してください。
  9. 設定の適用は以上です。
    AP共通設定で作成したVAPの情報が無線APに反映され、無線LANネットワークの運用が開始されます。

無線APのアカウント設定の変更

ここまでの手順で、無線APをAWCプラグインの管理下に登録することができました。
AWCプラグインの管理下にあっても、従来通りに無線APのWeb設定画面にアクセスすることは可能です。
初期アカウントを使用している場合、無線APのWeb設定画面に侵入されないよう、無線APのパスワードを変更しておきます。
AP共通設定から適用する無線APすべてのパスワードを一括して変更することもできますが、今回は、無線APの個別設定を行い、無線APの管理用アカウントのユーザー名、パスワードを個別に変更します。
Note
事前に無線APのWeb設定画面から管理用アカウントの設定を変更したうえでAWCプラグインの管理下に登録することもできます。
Note
管理下APに対して共通設定と個別設定の両方でログインユーザー名とログインパスワードを設定している場合、個別設定での指定が反映されます。
Note
AMFノードにて無線APのゲストクラスにユーザー名とパスワードを指定している場合は、無線APをゲストノードとして認識させるため、事前に、無線AP個別のWeb設定画面でユーザー名とパスワードをゲストクラスに指定したものと同じに設定してください。
また、ゲストノードとして認識された無線APをAWCプラグインの管理下に追加する場合は、AMFノードのゲストクラスに設定、および、無線AP個別のWeb設定画面で設定したユーザー名、パスワードを指定してください。
無線APごとに異なるユーザー名、パスワードを設定する場合は、AMFノードにてゲストクラスを複数作成します。

個別設定

  1. AWCプラグインメニューから「無線管理」→「AP登録・設定」をクリックし、「設定機能/無線AP一覧」画面を表示します。

  2. ユーザー名、パスワードの設定を行う無線APの行の一番右にある「詳細」ボタン（虫めがねアイコン）をクリックします。
    ここでは、「TQ6602-6F-1」の「詳細」をクリックします。
    TQ6602-6F-1の「無線AP詳細」画面が表示されます。

  3. 「設定情報」の「編集」ボタンをクリックします。
    TQ6602-6F-1の「無線AP個別設定」画面が表示されます。

  4. 「AP本体」の「ユーザー設定」を「有効」にします。
    「ログインユーザー名」、「ログインパスワード」、「ログインパスワード(確認)」欄が表示されます。

  5. 「ログインユーザー名」と「ログインパスワード」を入力し、「ログインパスワード(確認)」に「ログインパスワード」と同じ文字列をもう一度入力します。
    使用できる文字は、次の通りです。

  6. 「保存」ボタンをクリックします。
    「無線AP詳細」画面に戻ります。
以上の手順を、各無線APに対して繰り返します。
この時点では、無線APに対する個別設定の変更は反映されていません。続いて、変更の適用を行います。

変更の適用

  1. AWCプラグインメニューから「無線管理」→「AP登録・設定」をクリックし、「設定機能/無線AP一覧」画面を表示します。

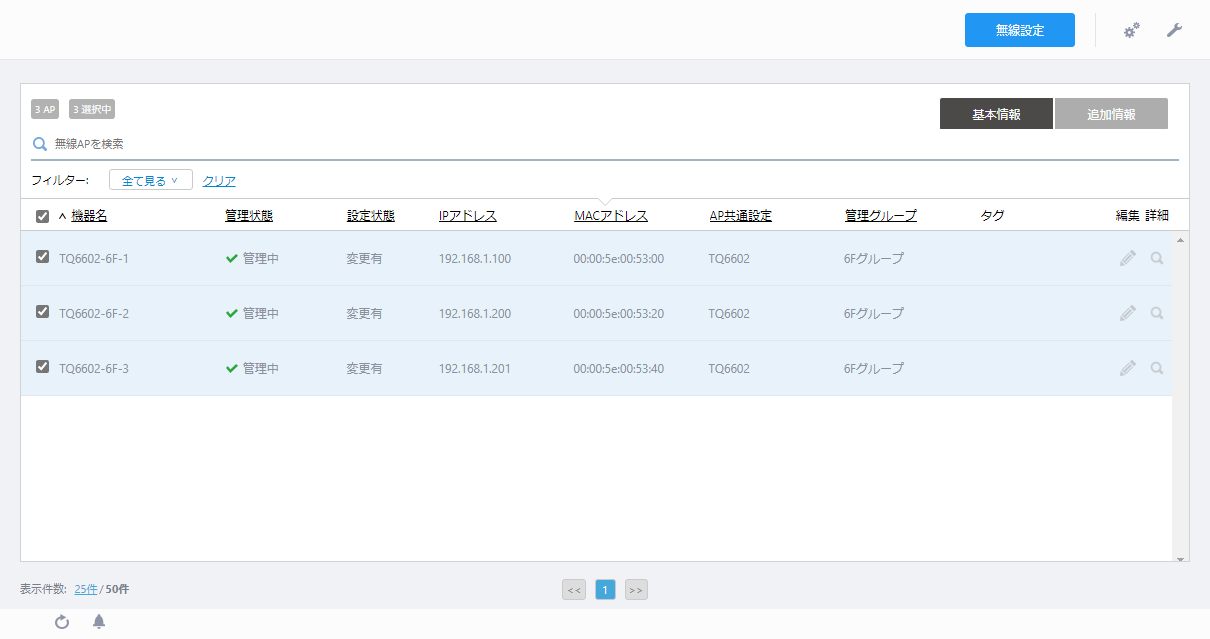

  2. リストのタイトル行左端のチェックボックスにチェックを入れ、すべての無線APを選択します。

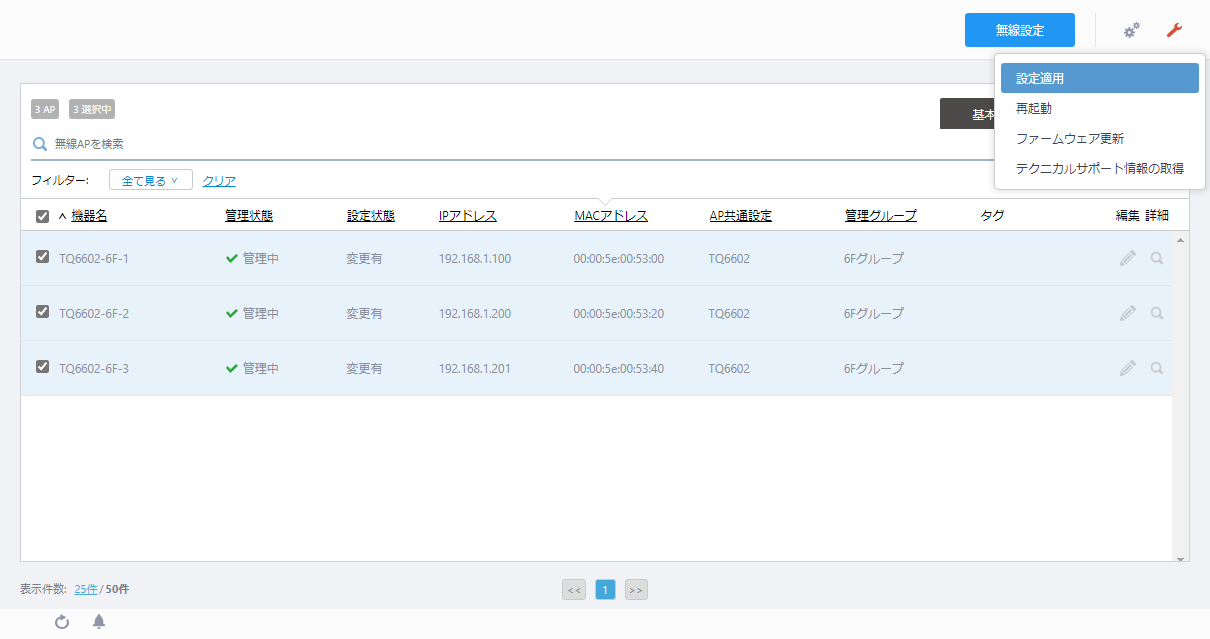

  3. コンテンツ欄右上のスパナアイコンにマウスオーバーし、表示されるサブメニューから「設定適用」をクリックします。

  4. 「設定適用」ダイアログが表示されます。
    対象の無線APを確認し、「OK」ボタンをクリックします。

  5. 「無線APの設定を適用中です。」のメッセージとともに、各無線APへの設定適用の進行度が表示されます。
    すべての無線APに設定適用が終わると、「無線APの設定を適用しました。」のメッセージが表示されます。
  6. 「閉じる」ボタンをクリックして、「設定機能/無線AP一覧」画面に戻ります。
無線APのアカウント設定の変更は以上です。

クイックツアー / セル型無線ネットワークの設定 / フロアマップの作成

フロアマップの登録
フロアマップへの無線APの配置

次に、無線APの配置を視覚的に管理するため、フロアマップを登録し、無線APをフロアマップ上に配置します。

フロアマップの登録

  1. AWCプラグインメニューから「無線モニター」→「フロアマップ」をクリックし、「フロアマップ」画面を表示します。

  2. 画面右上の「新規作成」ボタンをクリックします。

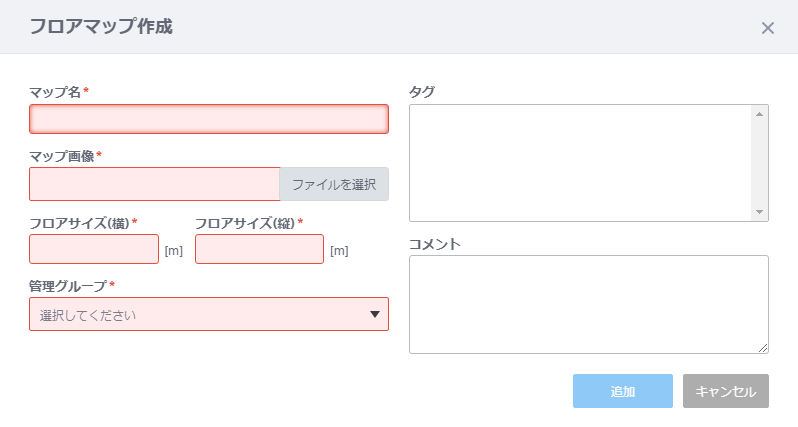

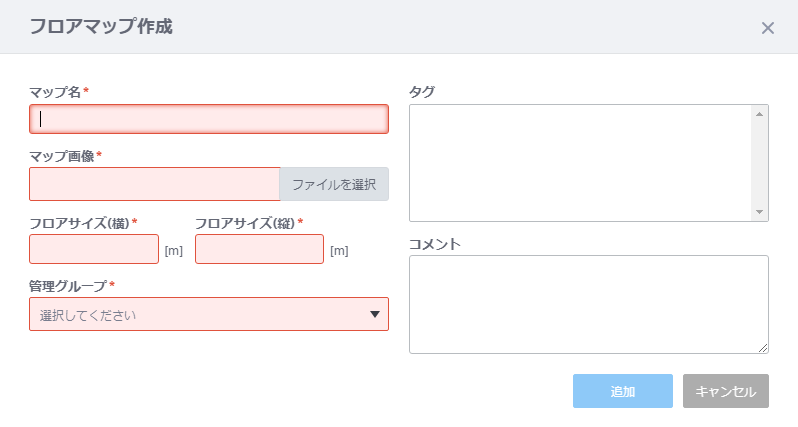

    「フロアマップ作成」ダイアログが表示されます。

  3. 「マップ名」に「6Fマップ」を入力します。
  4. 「マップ画像」の「ファイルを選択」をクリックし、フロアマップに使用する画像を選択します。
    Note
    マップ画像に余白が付いていると、フロアサイズが正しく計算されません。マップ画像に余白がある場合は、画像編集ツールを使用して、実際に設置するフロア部分のみを切り抜いておくことをお勧めします。
  5. 「フロアサイズ(横)」、「フロアサイズ(縦)」に、実際の設置場所の大きさをメートル単位で入力します。
    縦横のいずれかの値を入力すると、マップ画像の縦横比に基づいてもう一方の値が自動的に決定されます。
    フロアサイズは、無線電波のヒートマップ表示に影響します。
    ここでは、横26m×縦22mとして、各欄に入力します。
  6. 「管理グループ」ドロップダウンリストから、「クイックツアー」/「セル型無線ネットワークの設定」/「管理グループの作成」にて作成した管理グループ「6Fグループ」を選択します。

    今回は「タグ」「コメント」は空欄のままとし、「追加」ボタンをクリックします。
  7. 「フロアマップ」画面に、フロアマップ「6Fマップ」が追加されました。

フロアマップへの無線APの配置

フロアマップに、AT-TQ6602を配置します。
  1. 作成したフロアマップ「6Fマップ」をクリックします。

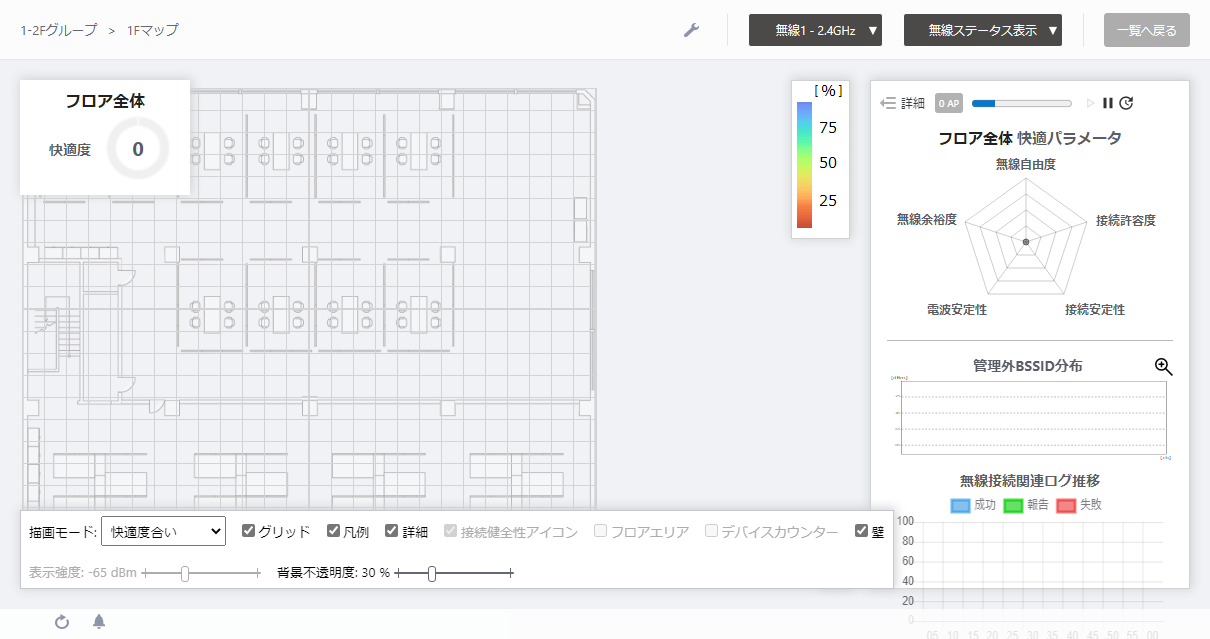

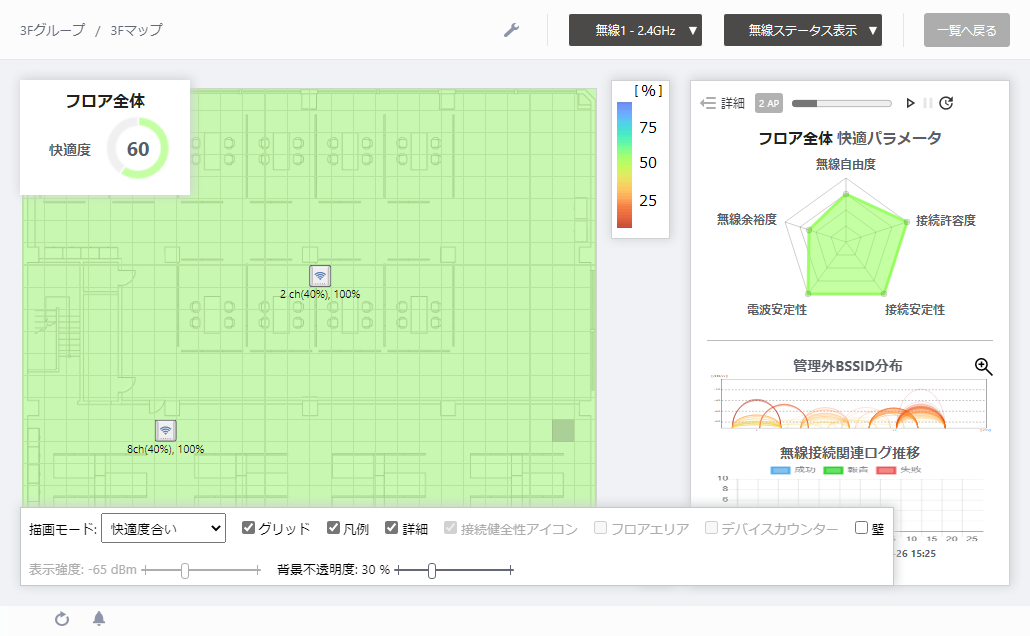

    「6Fマップ」の無線ステータス表示画面が表示されます。

  2. 画面右上の表示内容ドロップダウンメニュー（「無線ステータス表示 ▼」表示）をクリックし、ドロップダウンメニューから「AP配置」を選択します。

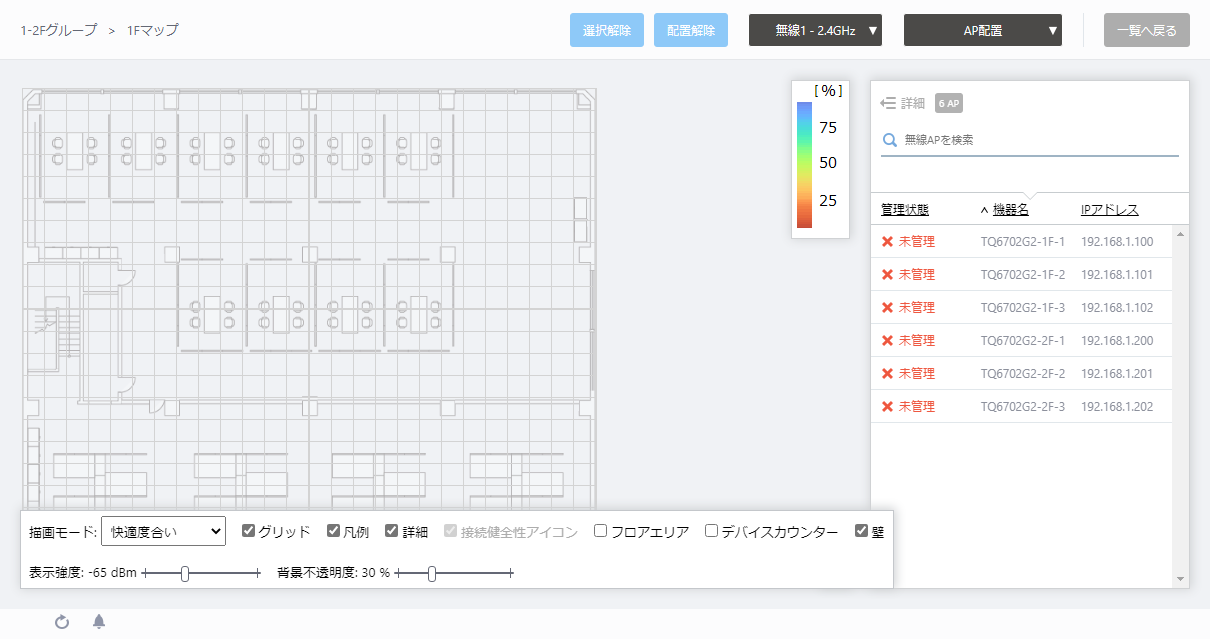

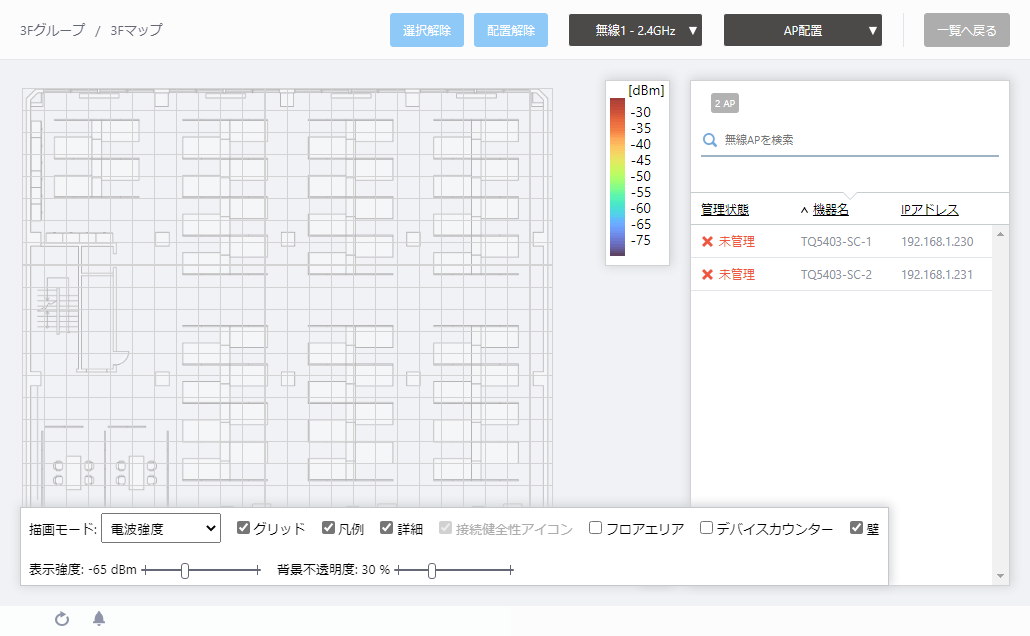

    AP配置画面が表示されます。画面右側に同じ管理グループに所属する無線APが一覧表示されます。

  3. 無線APの一覧から、TQ6602-6F-1の行をクリックします。
    マウスカーソルが無線APアイコンに変化します。

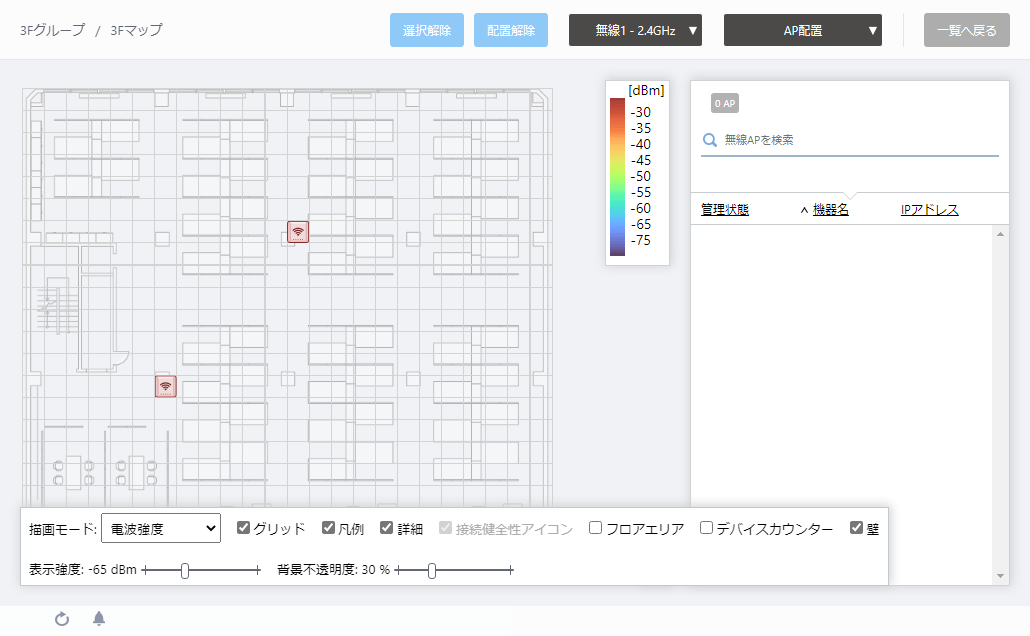

  4. マップ上のTQ6602-6F-1を配置したい所をクリックし、無線APアイコンを配置します。

    無線APアイコンの位置を変更したい場合は、無線APアイコンをクリックしたまま移動したい場所にマウスを動かし、マウスボタンを離します。
  5. 同様に、無線APの一覧から、TQ6602-6F-2、TQ6602-6F-3を配置します。
  6. フロアマップへの無線APの配置は以上です。

クイックツアー / セル型無線ネットワークの設定 / AWC機能の設定

ここでは、管理グループに対してAWC（Autonomous Wave Control）機能によるチャンネル・送信出力の自動調整を定期的に実行するように設定する手順について説明します。
AWCの計算は、AWCプラグインの起動直後から1時間後に行われ、2回目以降の計算はその前の計算が完了してから1時間後に開始されます。
AWC機能に関する詳細については、「各種操作」/「AWC機能」/「AWC機能の使用」をご覧ください。

Note
AWCの計算および適用は管理グループ単位で行われます。管理下APが他の管理グループで管理されている無線APを検知した場合も、電波干渉として計算されます。
Note
AWC計算結果の適用により無線APのチャンネルが変更される場合、また、無線APの送信出力が変更される場合（一部の機種を除く）は、無線APに接続している無線クライアントは切断されます。
※AT-TQ4600では、送信出力のみが変更される場合は、無線APに接続している無線クライアントは切断されません。
AWC計算結果は自動的には適用されず、AWC計算結果を定期的に適用する設定を行う必要があります。設定方法には「スケジュールの登録」と「即時適用設定」の2通りの方法があります。今回は、スケジュールによる定期的な計算結果反映を行います。
Note
AWC計算結果の「即時適用」を有効にすると、計算結果が算出されたタイミング（約1時間間隔）で無線APにその結果が即時適用されるようになります。
AWC計算結果の「即時適用」の設定については「各種操作」/「AWC機能」/「AWC設定の編集」をご覧ください。
なお、「AWC計算結果の即時適用」を有効にする場合、最新の計算結果が適用されたあとに過去の計算結果が再度適用されることを防ぐため、管理グループに対する「AWC計算結果適用」のスケジュールを「無効」に設定することを推奨します。
  1. AWCプラグインメニューから「無線メンテナンス」→「スケジュール登録」をクリックし、スケジュール一覧を表示します。

  2. 画面右上の「新規作成」ボタンをクリックします。
    「オペレーションのスケジュール登録」ダイアログが表示されます。

  3. 「オペレーション名」を入力します。
    今回は、「6F AWC計算適用」と入力します。
  4. 「コメント」を入力します。
    今回は、空欄のままにします。
  5. 「コメント」の下の「有効」「無効」から、「有効」を選択します。
    これにより、本スケジュールの実行・適用を行うかどうかを切り替えることができます。
  6. 「実行タイミング」を選択します。
    実行タイミングは、「1回」、「毎日」、「毎週」、「毎月」から選択できます。
    今回は、「毎日」を選択します。
  7. 「開始」をクリックし、スケジュールの開始日時を設定します。
    今回は、「2022-11-24 15:00:00」に設定します。
  8. 「オペレーションのタイプ」を選択します。
    オペレーションのタイプは、「設定適用」、「ファームウェア更新」、「AWC計算結果適用」から選択できます。
    今回は、「AWC計算結果適用」を選択します。
  9. 「管理グループ」を選択します。
    今回は、「6Fグループ」を選択します。
  10. 「オペレーションのタイプ」に応じた追加項目を設定します。
    追加項目の詳細については、「各種操作」/「その他の設定」/「スケジュールの登録、編集、削除」をご覧ください。
    今回は、「AWC計算結果適用」の追加項目、「使用するAWC計算結果の算出時刻」を「03:00」に設定します。

  11. 「追加」ボタンをクリックします。
    作成したスケジュール「6F AWC計算適用」がスケジュール一覧に追加されます。

スケジュールを登録すると、「実行タイミング」で指定したタイミングにおいて無線APに適用されるようになり、AWCプラグインは管理グループに所属する無線APに設定したタイミングで最適なチャンネル・送信出力を適用するようになります。適用される計算結果は「使用するAWC計算結果の算出時刻」で指定した時刻付近で計算されたものになります。
Note
AWCプラグインが適用するAWC計算結果は、スケジュールの実行日時から遡って24時間以内の算出時刻と合致する日時を起点に決定します。
算出時刻と合致する日時から、その2時間前までに存在するAWC計算結果のうち、一番算出時刻に近い日時のAWC計算結果を適用します。
（例）
以下の設定でAWC計算結果適用のスケジュール登録を行ったものとします。
この場合、2017/4/1 3:00のスケジュール実行時は、
　2017/3/31 13:00 ～ 2017/3/31 15:00
の範囲内で算出時刻（15:00）に一番近い日時のAWC計算結果が適用されます。
もし、2017/3/31のAWC計算結果が以下のように存在する場合は、
　･･･ 13:40, 14:40, 15:40, ･･･
2017/3/31 14:40のAWC計算結果が適用されます。
適用結果は無線APの現在のチャンネル・送信出力とログにより確認ができます。

■ 注意事項
AWC計算結果の適用時、下記の場合において、AWC計算の適用は正しく行われません。

クイックツアー / AWC-CBの設定 / 概要

ここでは、AWC-CB（AWC-チャンネルブランケット）無線ネットワークの構築の流れを、具体的な設定手順とともに記します。
次の構成を例にします。


表 1：構成例
  機器名 ノード名 IPアドレス MACアドレス 役割
  AMFマスター AT-VAA     AMF Cloud
コンピューター       AVM EX
AlliedWare Plus レイヤー3スイッチ   192.168.1.1   DHCP・NTPサーバー
1F PoE+対応AlliedWare Plusスイッチ x230-1F     PoE+給電用
AT-TQ6702 GEN2 TQ6702G2-1F-1 192.168.1.100 00:00:5E:00:53:00 AMFゲストノード
TQ6702G2-1F-2 192.168.1.101 00:00:5E:00:53:20
TQ6702G2-1F-3 192.168.1.102 00:00:5E:00:53:40
2F PoE+対応AlliedWare Plusスイッチ x230-2F     PoE+給電用
AT-TQ6702 GEN2 TQ6702G2-2F-1 192.168.1.103 00:00:5E:00:53:60 AMFゲストノード
TQ6702G2-2F-2 192.168.1.104 00:00:5E:00:53:80
TQ6702G2-2F-3 192.168.1.105 00:00:5E:00:53:A0
以下の項目については、AMFネットワーク機器側にて事前に設定が済んでいるものとします。
また、無線APの管理を簡便化し、障害発生時に迅速な障害対応を行うため、ゼロタッチコンフィグ、オートリカバリーを利用できるよう、以下の設定を行います。
なお、フロアマップのマップ画像は別途適切な画像を用意するものとします。

クイックツアー / AWC-CBの設定 / セル型/ブランケット型の検討

無線APごとに異なるチャンネルを使用するセル型無線ネットワークと、複数の無線APで共通のチャンネルを使用するブランケット型無線ネットワーク AWC-CBを混在させ、両者の利点を活かすことができます。
セル型無線ネットワーク、ブランケット型無線ネットワークは、それぞれバーチャルアクセスポイント（VAP）として運用します。
上記の構成を実現するために、それぞれの無線ネットワークをセル型VAP、ブランケット型VAP（CB VAP）のどちらの形態で提供するかを検討します。
セル型とブランケット型の無線ネットワークには以下の違いがあります。

表 1：セル型とブランケット型の比較
  セル型（従来型） ブランケット型
ローミング ×
端末に依存 		◎
ゼロ時間
設置 △
煩雑なチャンネル設計が必要 		◎
同一チャンネルを利用するため
チャンネル設計不要
スループット ○
複数セルを運用しセルあたりの端末数を抑えることで
高スループットを実現可能 		×
同一チャンネルを利用するため
端末数増加時のスループットは低下
一般に、頻繁な移動が必要、かつ、同時に使用することが少ない携帯端末などは、ローミングレス・低スループットのブランケット型のCB VAPが向きます。
移動が少なく、同時接続が多いPC端末などは、ローミングによる遅延が伴うものの、無線APごとのクライアント数を分散して高スループットを実現しやすい、従来型のセル型のVAPが適します。
同じ無線モード（無線1、無線2）にセル型のVAPとブランケット型のCB VAPを混在させることも可能です。
ただし、チャンネルブランケットに所属する無線AP同士は同一の無線チャンネルを使用するため、CB VAPを設定している無線バンドにセル型VAPを設定すると、セル型VAPでは隣接する無線AP間で電波が干渉する状態となります。これらを併用する場合は事前に充分な検証を行う必要があります。
今回は、セル型VAPをより広帯域な5GHz帯の無線2に、ブランケット型のCB VAPを2.4GHzの無線1に設定することとします。
また、セルごとの従業員用のPC端末の収容数に影響を与えないよう、来客用無線ネットワークはブランケット型にすることにします。
表 2：提供する無線ネットワーク
  無線バンド TQ6702G2-xF-1 TQ6702G2-xF-2 TQ6702G2-xF-3 概要
2F 無線2 ForStaff-PC ForStaff-PC ForStaff-PC 従業員 PC端末用セル型VAP
無線1 ForStaff-Mobile 従業員 モバイル端末用AWC-CB
1F 無線2 ForStaff-PC ForStaff-PC ForStaff-PC 従業員 PC端末用セル型VAP
無線1 ForStaff-Mobile 従業員 モバイル端末用AWC-CB
ForGuest 来客者用AWC-CB

クイックツアー / AWC-CBの設定 / 管理グループの作成

はじめに、管理グループを作成します。
管理グループは、ユーザーが管理・設定を行える機器のグループです。
複数のアカウントを作成した場合、アカウントの利用者ごとに閲覧可能な管理グループを選択することができます。
例えば、ビル全体を収容するAMFネットワークを作成し、階ごとにフロア管理者を指名しているような場合には、フロア管理者ごとに管理グループを作成することで、担当の階への機器の追加、管理、削除などを自由に行え、また、他の階に設置された機器の情報は閲覧できないように設定し、複数のテナントに対応することができます。
ここでは、1階、2階に所属する無線APを分割して管理する必要はありませんので、管理グループ「1-2Fグループ」を作成します。

  1. AWCプラグインメニューから「無線設定」→「管理グループ」をクリックします。
  2. 画面右上の「新規作成」ボタンをクリックします。
    「管理グループ作成」ダイアログが表示されます。

  3. 管理グループ名を入力します。
    今回は、「1-2Fグループ」と入力します。

  4. 管理の対象とするAMFネットワーク名を選択することができます。
    AMFネットワーク、AMFエリアを選択することで、後述の無線APの登録の際に、AMFゲストノードを容易に検出することができるようになります。
    今回は、「AMF001」を選択します。

  5. AMFネットワークを選択すると、AMFネットワーク配下のAMFエリアが「エリア名」に表示されます。
    管理の対象とするAMFエリアを選択します。管理グループに所属させるAMFエリアは、複数選択できます。
    今回は、「area1」を選択します。

  6. 「追加」ボタンをクリックします。
    作成した管理グループ「1-2Fグループ」が一覧に追加されます。

クイックツアー / AWC-CBの設定 / アカウントの作成

作成した管理グループの管理を行うアカウントを作成します。
AVM EXとAWCプラグインで共通のアカウント情報を使用します。
ここでは、「1-2Fグループ」を管理するためのユーザーを作成します。

Note
管理者アカウントですべての機器を管理する場合には、個別のアカウントの作成は必要ありません。
  1. AVM EXのメインメニューから「ユーザー管理」をクリックします。
  2. 画面右上の「新規作成」ボタンをクリックします。
    「新規ユーザー」画面が表示されます。

  3. ユーザー名、ユーザーID、メールアドレスを入力します。
    今回は、以下のように設定します。
    表 1：アカウント設定 1
    項目名 設定値 説明
    ユーザーID 1-2f_manager ログイン画面で使用するユーザーIDを指定します。
    Note
    一度登録したユーザーIDは変更できません。
    Note
    一度登録したことのあるユーザーIDは、その後該当アカウントを削除しても、別のアカウントとして再度使用することはできません。
    アカウントの作成前に、作成ポリシーなどを慎重にご検討ください。
    ユーザー名 1-2F管理者 フルネームなど、ユーザーの表示名を指定します。ユーザー名は、連続した半角スペースを除き、マルチバイト文字を含め100文字まで（半角・全角どちらも可）です。
    メール 1-2f_manager@example.com ログイン情報を忘れた場合の復旧やライセンス有効期限の通知に使用する、有効なメールアドレスを指定します。
    Note
    メールアドレスを登録したアカウントを削除した場合、別のアカウントのメールアドレスとして再度登録することはできません。

  4. パスワードを入力します。
    また、確認のため、「パスワード（確認）」に「パスワード」と同じパスワードを入力します。
    表 2：アカウント設定 2
    項目名 設定値 説明
    パスワード t0psecret! ユーザー「1-2F管理者」のパスワードを設定します。
    パスワードは8文字以上の、いずれも半角の英字・数字・記号（ ! @ # $ % ^ & * ( ) のみ使用可）で指定します（大文字小文字を区別します）。また、いずれかの英字・数字・記号を最低1文字ずつ含む必要があります。
    パスワード（確認） パスワードと同じ文字列を入力します。

  5. アカウントタイプを選択します。
    ここでは、一部の管理グループのみに限り設定を許可するため、「一般ユーザー」を選択します。
    表 3：アカウント設定 3
    項目名 設定値 説明
    アカウントタイプ 一般ユーザー アカウントの種類を表示します。
    • 管理者
      ユーザー設定やシステム設定を含む、AVM EXの全機能を使用できます。
    • 一般ユーザー
      別途権限を与えられたAVM EX管理グループ（AMFエリア、AWCプラグインの管理グループ、SNMPプラグインのサブネット）に対して、状態や設定の変更または確認のみができます。

  6. アカウントタイプを「一般ユーザー」に設定した場合、該当のユーザーに操作を許可する各種機能の権限を設定します。
    また、AWCプラグインを登録している場合は、AWCプラグインの管理グループに対するアクセス権限の設定を併せて行います。
    管理グループは、管理者アカウントにて事前に作成されたものが表示されます。ここでは、「管理グループの作成」の手順にて作成された「1-2Fグループ」が表示されています。
    表 4：アカウント設定 4
    項目名 設定値 説明
    CLI権限 オフ アカウントタイプが「一般ユーザー」の場合、AMFデバイスへのCLI接続の権限を指定します。デフォルトは「オフ」です。
    • オン
      管理グループ権限が「読み取り/書き込み」に設定されたAMFエリアのAMFデバイスに対して、CLI接続できるようになります。
      Note
      CLI上の操作には、AVM EX上の権限制御は適用されません。
    • オフ
      管理グループ権限が「読み取り/書き込み」に設定されたAMFエリアのAMFデバイスに対しても、CLI接続できなくなります。
    アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのAMFエリアのAMFデバイスに対してCLI接続できます。
    AWC 管理グループ 1-2Fグループ：チェックあり AWCプラグインが登録されている場合、アカウントタイプが「一般ユーザー」のアカウントの利用者に対し管理を許可する管理グループのチェックボックスにチェックを付けます。
    • チェックあり：
      選択した管理グループに対して、次の操作ができるようになります。
      • 管理グループの設定（管理グループ名、ネットワーク名、エリア名）の閲覧
      • 所属する管理下APの閲覧、追加、編集、削除
      • 所属するフロアマップの閲覧、作成、編集、削除
      • 各種共通設定の作成、編集、削除
    • チェックなし：
      このアカウントによるログインセッションでは、該当の管理グループに所属するフロアマップ、各種共通設定、管理下APは表示されません。
      なお、管理欄のユーザーIDから表示する「マイアカウント」画面には、管理の許可の有無にかかわらず、AWCプラグインに登録されたすべての管理グループ名が表示されます。

    管理グループは、事前にアカウントタイプが「管理者」のアカウントで作成しておく必要があります。
    Note
    アカウントタイプが「一般ユーザー」のアカウントに対し、所属するフロアマップ、各種共通設定、管理下APの閲覧のみを許可することはできません。
    Note
    アカウントタイプが「管理者」の場合、本項目は表示されません。すべての管理グループの編集や所属するフロアマップ、無線AP、各種共通設定の管理を行えます。
    機能別権限 読み取り専用 アカウントタイプが「一般ユーザー」の場合、AVM EXの一部の機能について、権限を指定します。
    • 読み取り専用
      該当機能の結果の閲覧のみ可能です。
    • 読み取り/書き込み
      該当機能の閲覧、設定変更、削除が可能です。
    アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。「読み取り/書き込み」と同等の権限を持ちます。
    サイトとグループ 選択なし サイトとグループに対して、個別に管理グループ権限を設定できます。デフォルトでは個別の設定はありません。
    グループには、自動的に登録されたAMFネットワークの各AMFエリアが含まれ、これらのグループ名の横には「ネットワーク」のバッジが表示されます。
    各種管理グループはタイプに関わりなく文字コード順に表示されます。
    アカウントには、各サイト、グループに対する次のいずれかの権限を付与できます。
    • 読み取り/書き込み
      該当のサイトまたはグループの状態を閲覧または設定を変更できます。
      設定には、デバイスのAMFバックアップの実施、AMFデバイスへのCLI接続、デバイスやイベントのメモの編集、AMFマスター上のバックアップ設定の変更などが含まれます。
    • 読み取り専用
      該当のサイトまたはグループの状態を閲覧のみできます。
      管理グループおよびデバイスのトポロジーマップ、デバイス情報、デバイスやイベントのメモ、Abnormal（軽微なイベント）またはNormal（正常）のイベントのログを閲覧できます。
    いずれの権限にもチェックがない場合は、管理グループの情報は表示されません。
    Note
    管理欄のユーザーIDから表示する「マイアカウント」画面にはいずれの権限もないサイトやグループ名は表示されません。
    デバイスが複数のサイトやグループに所属する場合、その中でより強い権限の設定に従います。
    アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのサイトおよびグループに対して設定の確認および変更が可能です。

  7. AWCプラグインの各種管理項目にて、情報を更新する間隔を設定します。
    表 5：アカウント設定 5
    項目名 設定値 説明
    更新間隔 （デフォルト） AWCプラグインが登録されている場合、AWCプラグインの以下の管理項目にて画面の更新を自動で行う間隔（単位：秒）を指定します。
    • 管理下AP（デフォルト：60（秒））
    • フロアマップ詳細(無線ステータス)（デフォルト：60（秒））
    • フロアマップ詳細(無線クライアント)（デフォルト：5（秒））
    • フロアマップ詳細(スマートコネクト)（デフォルト：5（秒））

  8. AP共通設定を作成する際に初期値として選択される国コードを指定します。
    表 6：アカウント設定 6
    項目名 設定値 説明
    国コード JP - 日本 AWCプラグインが登録されている場合、AWCプラグインでAP共通設定を作成する際に選択される国コード（無線周波数帯の規制区域）の初期設定を指定します。デフォルトは「なし」です。

  9. Web管理画面の言語とセッションタイムアウトを設定します。
    表 7：アカウント設定 7
    項目名 設定値 説明
    言語 日本語 Web管理画面の表示言語を設定します。
    自動検出（デフォルト）、英語、日本語から選択できます。「自動検出」に設定すると、Webブラウザーの表示言語設定に従って自動的に決定されます。
    タイムアウト 10分 セッションタイムアウトを指定します。
    無操作状態でタイムアウトに設定した時間が経過した場合に、自動的にログインセッションを終了し、ログイン画面に戻ります。
    タイムアウトは5分、10分、20分、30分、1時間、制限なしから選択でき、制限なしに設定した場合は無操作状態が続いても自動的にログアウトしません。
    デフォルトは5分です。

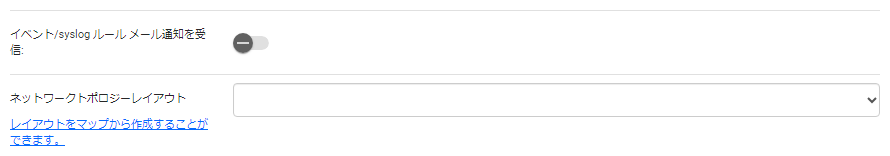

  10. AVM EXのイベント/Syslogルールのメール通知、ネットワークトポロジーレイアウトを設定します。
    このアカウントはAWCプラグインでの管理用に使用するため、これらの機能を使用しません。
    表 8：アカウント設定 8
    項目名 設定値 説明
    イベント/Syslogルール メール通知を受信 無効 イベントルール、Syslogルールにてメール通知を行うよう設定されている際、該当のアカウントへのメール受信を行うか否かを指定します。
    ネットワークトポロジーレイアウト －（空欄） 初回ログイン時にネットワークマップに適用する、またはそれ以降に適用を許可するレイアウトを選択します。

  11. 「保存」ボタンをクリックします。
    作成したユーザー「1-2F管理者」が一覧に追加されます。

クイックツアー / AWC-CBの設定 / 無線APの登録

AT-TQ6702 GEN2の登録（ゼロタッチコンフィグ）

無線APをAWCプラグインの管理下に登録します。
今回登録するAT-TQ6702 GEN2はすべてAMFゲストノードとしてAMFネットワークに参加済み、かつ、IPアドレスはL3スイッチからDHCPにて割り当てているため、ゼロタッチコンフィグによる登録が可能です。
IP手動設定、AMFゲストノードからの選択による登録を行う場合には、「クイックツアー」/「セル型無線ネットワークの設定」/「無線APの登録」を参考に登録を行ってください。

AT-TQ6702 GEN2の登録（ゼロタッチコンフィグ）

AT-TQ6702 GEN2をAWCプラグインの管理下に登録します。

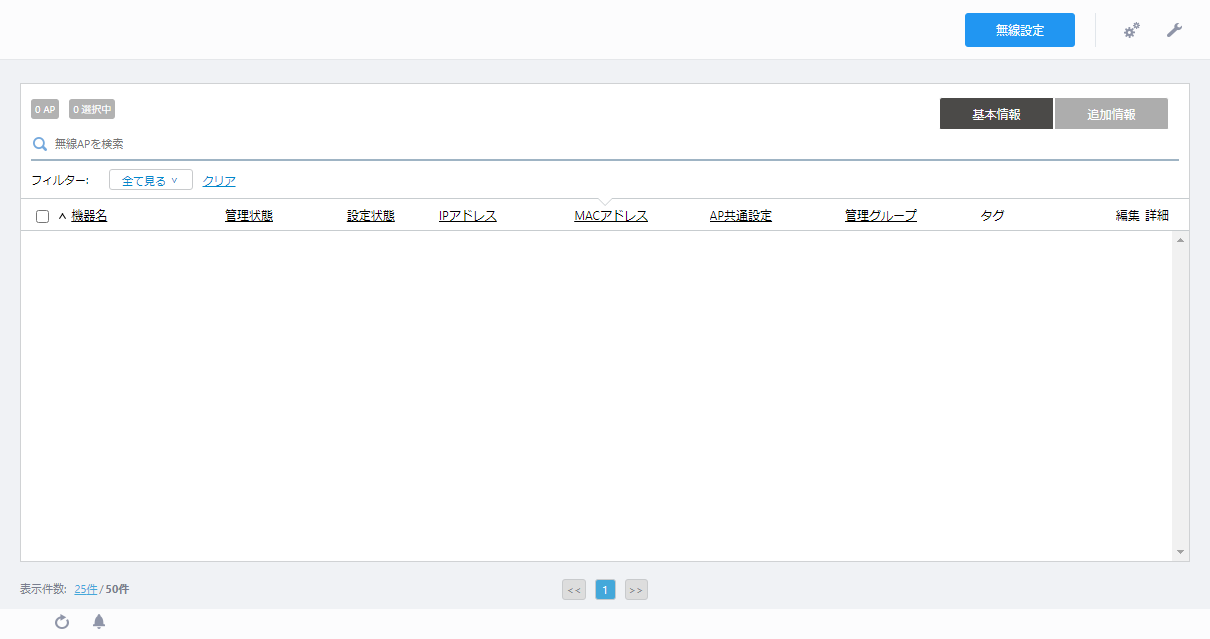

  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    「設定機能/無線AP一覧」画面が表示されます。

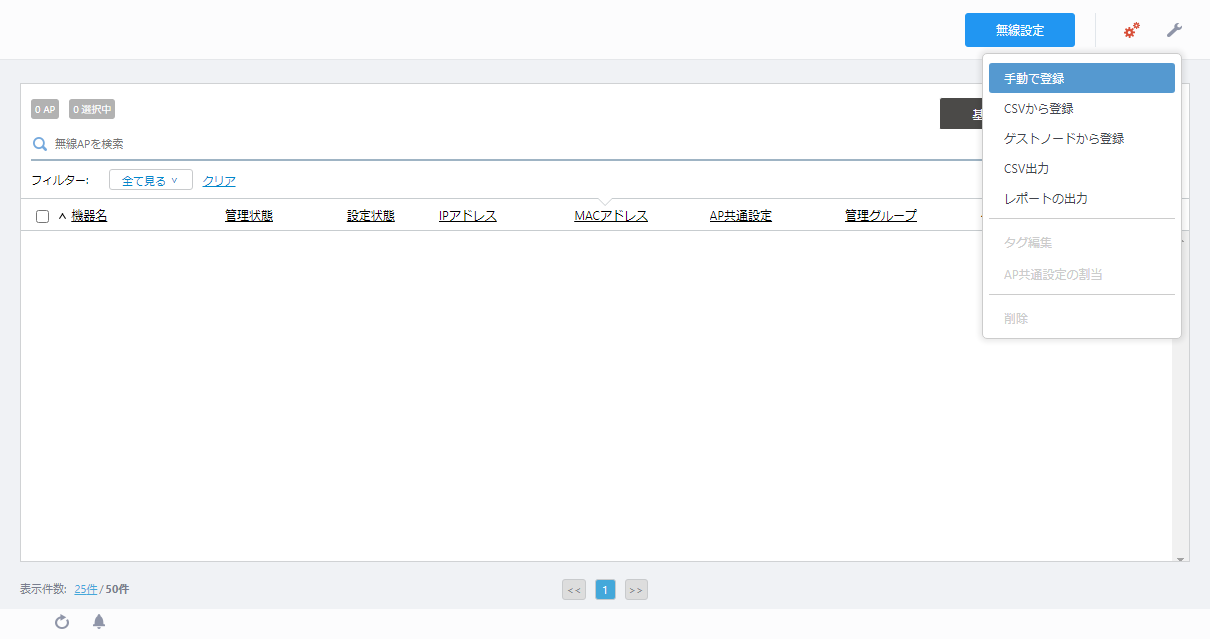

  2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「ゲストノードから登録」をクリックします。

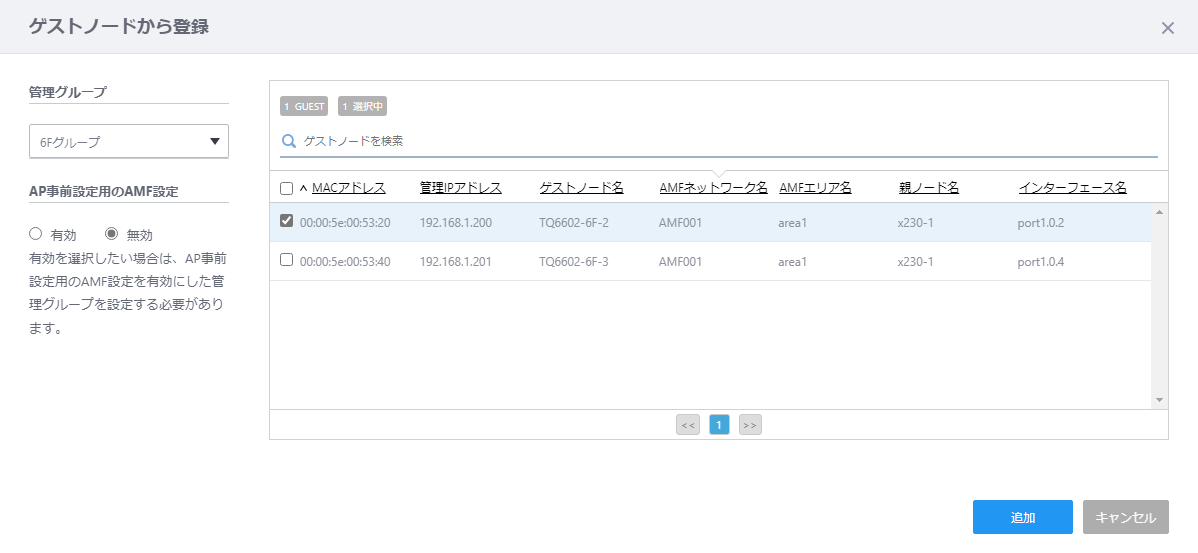

    「ゲストノードから登録」ダイアログが表示されます。
    管理グループを選択すると、管理グループの作成の際に指定したAMFネットワーク機器に接続されているゲストノード無線APが一覧に表示されます。
    ここでは、先ほど作成した「1-2Fグループ」を選択します。

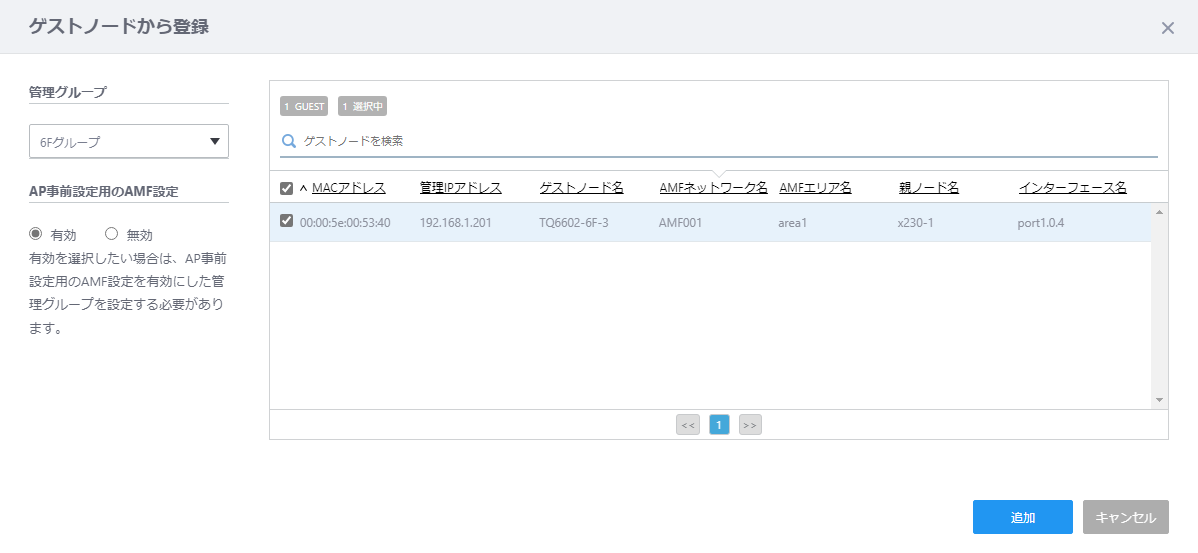

  3. 「AP事前設定用のAMF設定」の有効/無効を選択します。
    今回は、「有効」を選択します。

  4. ゲストノード一覧にて、AWCプラグインの管理下に登録する無線APの行をクリックし、左端のチェックボックスにチェックを付けます。
    今回は、「TQ6702G2-1F-1」～「TQ6702G2-1F-3」、「TQ6702G2-2F-1」～「TQ6702G2-2F-3」の6台をすべて選択します。

  5. 「追加」ボタンをクリックします。

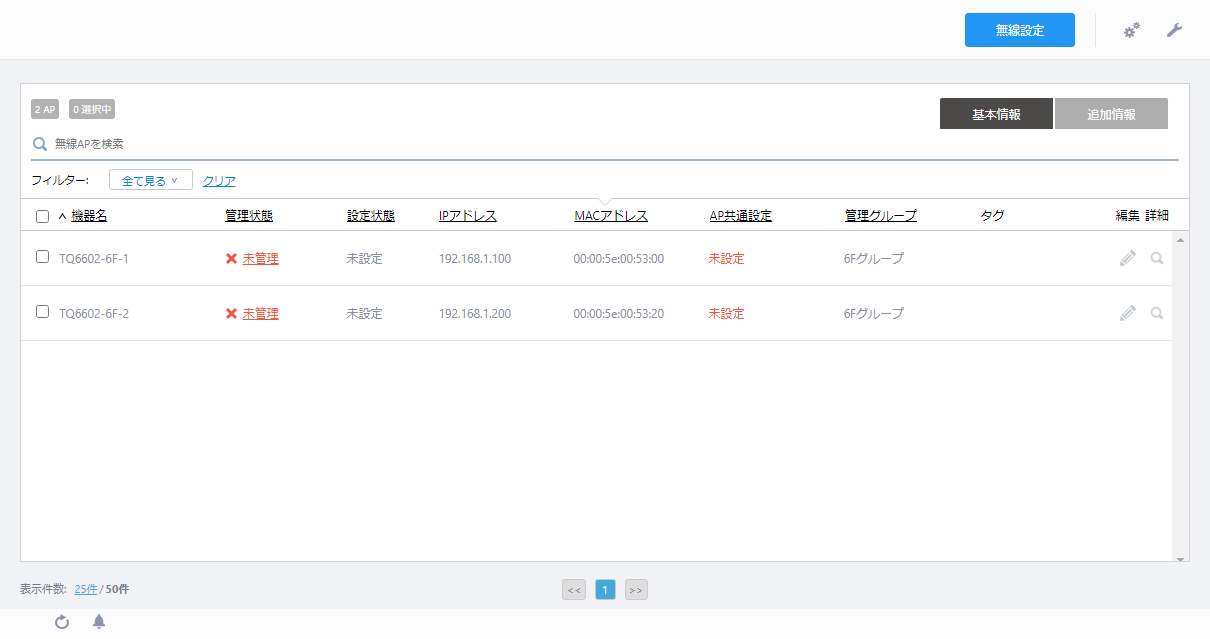

    無線AP一覧に、選択した無線AP「TQ6702G2-1F-1」～「TQ6702G2-1F-3」、「TQ6702G2-2F-1」～「TQ6702G2-2F-3」が追加されます。この段階では、「AP共通設定」には「未設定」、「管理状態」には「未管理」と表示されます。

    これらの無線APを使用できるようにするためには、AP共通設定の適用が必要です。
    AP共通設定の適用を行うと、AP共通設定に構成されたセル型VAPの運用が始まるため、今回は、この時点ではAP共通設定を適用せず、あとでCB共通設定と合わせて設定します。

クイックツアー / AWC-CBの設定 / フロアマップの作成

フロアマップの登録
フロアマップへの無線APの配置

次に、無線APの配置を視覚的に管理するため、フロアマップを登録し、無線APをフロアマップ上に配置します。

フロアマップの登録

  1. AWCプラグインメニューから「無線モニター」→「フロアマップ」をクリックし、「フロアマップ」画面を表示します。

  2. まず1階のフロアマップを作成するため、画面右上の「新規作成」ボタンをクリックします。
    「フロアマップ作成」ダイアログが表示されます。

  3. 「マップ名」に「1Fマップ」を入力します。
  4. 「マップ画像」の「ファイルを選択」をクリックし、フロアマップに使用する画像を選択します。
    Note
    マップ画像に余白が付いていると、フロアサイズが正しく計算されません。マップ画像に余白がある場合は、画像編集ツールを使用して、実際に設置するフロア部分のみを切り抜いておくことをお勧めします。
  5. 「フロアサイズ(横)」、「フロアサイズ(縦)」に、実際の設置場所の大きさをメートル単位で入力します。
    縦横のいずれかの値を入力すると、マップ画像の縦横比に基づいてもう一方の値が自動的に決定されます。
    フロアサイズは、無線電波のヒートマップ表示に影響します。
    ここでは、横26m×縦22mとして、各欄に入力します。
  6. 「管理グループ」ドロップダウンリストから、「クイックツアー」/「AWC-CBの設定」/「管理グループの作成」にて作成した管理グループ「1-2Fグループ」を選択します。

    今回は「タグ」「コメント」は空欄のままとし、「追加」ボタンをクリックします。
  7. 「フロアマップ」画面に、フロアマップ「1Fマップ」が追加されました。

  8. 続いてまず2階のフロアマップを作成するため、再び画面右上の「新規作成」ボタンをクリックします。
    「フロアマップ作成」ダイアログが表示されます。

  9. 「マップ名」に「2Fマップ」を入力します。
  10. 「マップ画像」の「ファイルを選択」をクリックし、フロアマップに使用する画像を選択します。
  11. 「フロアサイズ(横)」、「フロアサイズ(縦)」に、実際の設置場所の大きさをメートル単位で入力します。
  12. 「管理グループ」ドロップダウンリストから、管理グループ「1-2Fグループ」を選択します。

    「タグ」「コメント」は空欄のままとし、「追加」ボタンをクリックします。
  13. 「フロアマップ」画面に、フロアマップ「2Fマップ」が追加されました。

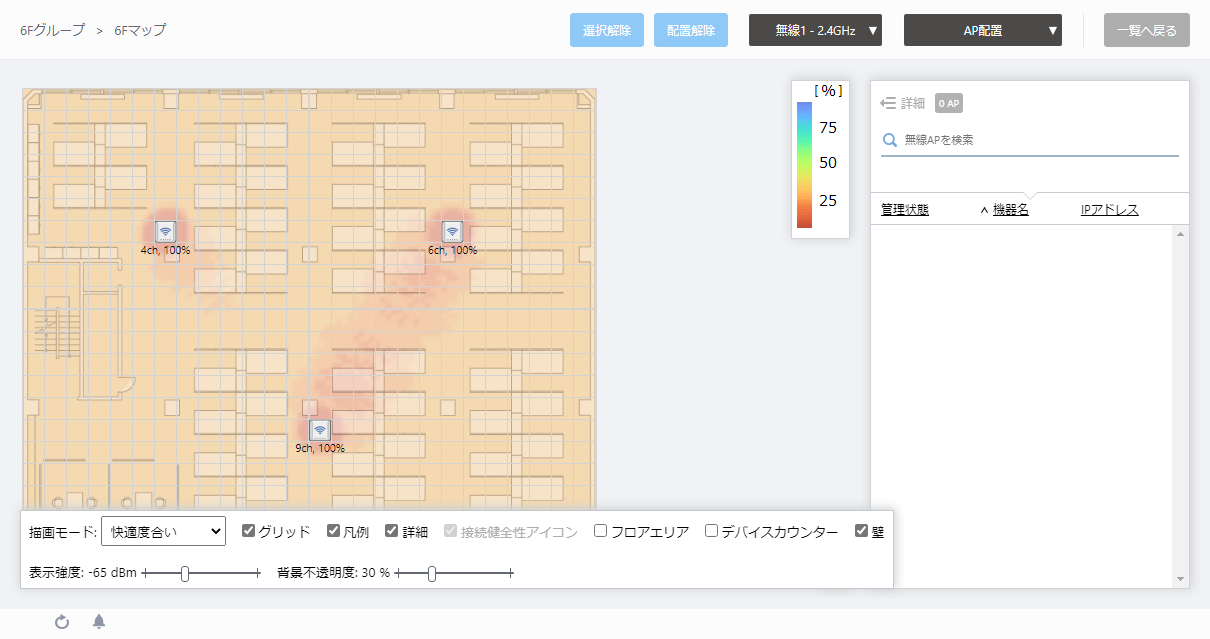

フロアマップへの無線APの配置

フロアマップに、AT-TQ6702 GEN2を配置します。
  1. まず、1階のAT-TQ6702 GEN2を配置します。
    作成したフロアマップ「1Fマップ」をクリックします。
    「1Fマップ」無線ステータス表示画面が表示されます。

  2. 画面右上の表示内容ドロップダウンメニュー（「無線ステータス表示 ▼」表示）をクリックし、ドロップダウンメニューから「AP配置」を選択します。
    AP配置画面が表示されます。画面右側に同じ管理グループに所属する無線APが一覧表示されます。
    この時点ではAP共通設定が適用されていないため、管理状態は未管理と表示されます。

  3. 無線APの一覧から、TQ6702G2-1F-1の行をクリックします。
    マウスカーソルが無線APアイコンに変化します。
  4. マップ上のTQ6702G2-1F-1を配置したい所をクリックし、無線APアイコンを配置します。

    無線APアイコンの位置を変更したい場合は、無線APアイコンをクリックしたまま移動したい場所にマウスを動かし、マウスボタンを離します。
  5. 同様に、無線APの一覧から、TQ6702G2-1F-2、TQ6702G2-1F-3を配置します。

  6. 次に、2階の無線APを配置します。
    AWCプラグインメニューから「無線モニター」→「フロアマップ」をクリックし、「フロアマップ」画面を表示します。フロアマップ「1Fマップ」に3台の無線APが配置されていることが確認できます。

  7. フロアマップ「2Fマップ」をクリックします。
    「2Fマップ」無線ステータス表示画面が表示されます。

  8. 画面右上の表示内容ドロップダウンメニュー（「無線ステータス表示 ▼」表示）をクリックし、ドロップダウンメニューから「AP配置」を選択します。
    AP配置画面が表示されます。画面右側に同じ管理グループに所属する無線APが一覧表示されます。

  9. 無線APの一覧から、TQ6702G2-2F-1の行をクリックします。
    マウスカーソルが無線APアイコンに変化します。
  10. マップ上のTQ6702G2-2F-1を配置したい所をクリックし、無線APアイコンを配置します。

    無線APアイコンの位置を変更したい場合は、無線APアイコンをクリックしたまま移動したい場所にマウスを動かし、マウスボタンを離します。
  11. 同様に、無線APの一覧から、TQ6702G2-2F-2、TQ6702G2-2F-3を配置します。

フロアマップへの無線APの配置は以上です。
AWCプラグインメニューから「無線モニター」→「フロアマップ」をクリックし、「フロアマップ」画面を表示すると、2つのフロアマップにそれぞれ3台の無線APが配置されていることが確認できます。

クイックツアー / AWC-CBの設定 / AP共通設定の作成

AT-TQ6702 GEN2のAP共通設定

セル型無線ネットワークを構成するAP共通設定を作成します。
チャンネルブランケットでは、AP共通設定にて無線APの全般的な設定を構成し、CB共通設定で指定したチャンネルブランケットに関する設定のみを構成します。無線APを管理する際は、必ずAP共通設定の適用が必要となります。
AP共通設定とCB共通設定を適用する際、双方に重複する設定項目は、CB共通設定による構成が優先され、本体のコンフィグを上書きします。AP共通設定にのみ含まれる設定項目は、AP共通設定の設定内容がそのまま反映されます。
今回のネットワークでは、次の表の赤い部分に示すように、1階と2階では同じセル型無線ネットワークを構成するため、同じAP共通設定を使用します。
表 1：提供する無線ネットワーク
  無線バンド TQ6702G2-xF-1 TQ6702G2-xF-2 TQ6702G2-xF-3 概要
2F 無線2 ForStaff-PC ForStaff-PC ForStaff-PC 従業員 PC端末用セル型VAP
無線1 ForStaff-Mobile 従業員 モバイル端末用AWC-CB
1F 無線2 ForStaff-PC ForStaff-PC ForStaff-PC 従業員 PC端末用セル型VAP
無線1 ForStaff-Mobile 従業員 モバイル端末用AWC-CB
ForGuest 来客者用AWC-CB

AT-TQ6702 GEN2のAP共通設定

AT-TQ6702 GEN2で使用するAP共通設定を作成します。
  1. AWCプラグインメニューから「無線設定」→「AP共通設定」をクリックします。
    「設定機能/AP共通設定一覧」画面が表示されます。

  2. 画面右上の「新規作成」ボタンをクリックします。
    「カントリーコードとAPシリーズと共通設定タイプの選択」ダイアログが表示されます。

  3. 「カントリーコード」を「JP - Japan」に設定します。
    現在ログインしているユーザーアカウントの「国コード」が「JP - 日本」に設定されている場合は、本ダイアログのカントリーコードがデフォルトで「JP - Japan」となります。
  4. 「シリーズ」を「TQ Series」に設定します。
  5. 「設定タイプ」を選択します。
    AP共通設定の設定タイプは、無線APのサポート機能によって分かれています。
    ここでは、AT-TQ6702 GEN2に適合する「Dual[11ax] GEN2」を選択します。

  6. 「OK」ボタンをクリックします。
    「AP共通設定新規作成」画面が表示されます。

  7. 「共通設定」にて、AP共通設定の概要を設定します。

  8. 「AP本体」にて、無線APの動作機能を設定します。
    AP共通設定の設定タイプが「Dual[11ax] GEN2」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2 with External Antenna]」、「Dual[11ac Wave2]」の場合、AP共通設定を適用する無線APのログインユーザー名とパスワードを一括して設定することができます。
    AWCプラグインの管理下にあっても、従来通りに無線APのWeb設定画面にアクセスすることは可能です。
    初期アカウントを使用している場合、無線APのWeb設定画面に侵入されないよう、無線APの管理用アカウントのユーザー名、パスワードを変更します。
    Note
    事前に無線APのWeb設定画面から管理用アカウントの設定を変更したうえでAWCプラグインの管理下に登録することもできます。
    Note
    管理下APに対して共通設定と個別設定の両方でログインユーザー名とログインパスワードを設定している場合、個別設定での指定が反映されます。
    Note
    AMFノードにて無線APのゲストクラスにユーザー名とパスワードを指定している場合は、無線APをゲストノードとして認識させるため、事前に、無線AP個別のWeb設定画面でユーザー名とパスワードをゲストクラスに指定したものと同じに設定してください。
    また、ゲストノードとして認識された無線APをAWCプラグインの管理下に追加する場合は、AMFノードのゲストクラスに設定、および、無線AP個別のWeb設定画面で設定したユーザー名、パスワードを指定してください。
    無線APごとに異なるユーザー名、パスワードを設定する場合は、AMFノードにてゲストクラスを複数作成します。
    ユーザー設定を「有効」にします。「ログインユーザー名」と「ログインパスワード」を入力し、「ログインパスワード(確認)」に「ログインパスワード」と同じ文字列をもう一度入力します。
    使用できる文字は、機種によって異なります。
    「個別APユーザー設定」にて「無効」のチェックを入れると、個別設定にてログインユーザー名とログインパスワードを変更することを禁止することができますが、今回はチェックは入れず、個別設定できるままにします。
  9. 「タイムゾーン」にて、APに設定するタイムゾーンを選択します。
    今回は時刻表示をJST（日本標準時）に設定するため、ドロップダウンリストから「(UTC+09:00) Asia/Tokyo」を選択します。
    ドロップダウンリスト上部の検索フィールドに、「tokyo」など、上記のタイムゾーンの文字列の一部を入力して、ドロップダウンリストの表示候補を絞り込むこともできます。
  10. 「NTPクライアント」にて、NTPクライアント機能の有効、無効を選択します。
    後述のAWC（Autonomous Wave Control）機能を使用するためには、NTPクライアント機能が有効に設定されている必要があります。
    今回は、「NTPクライアント」を「有効」に設定します。
    追加で「NTPサーバー IPアドレス/ホスト名」が表示されますので、今回NTPサーバーとして動作させるPoE+スイッチのIPアドレス「192.168.1.1」を入力します。
  11. 「Syslogクライアント」にて、Syslogクライアント機能の有効、無効を選択します。
    無線APのログメッセージをSyslogサーバーに送信する場合は、この項目を有効に設定します。
    今回は「無効」を選択します。
  12. 「SNMPエージェント」にて、SNMPエージェント機能の有効、無効を選択します。
    SNMPマネージャーによる遠隔監視、設定を行う場合には、SNMPエージェント機能を有効に設定します。
    今回は、SNMPプラグインによる遠隔監視を行うため、「SNMPエージェント」を「有効」に設定します。
    追加で以下の項目が表示されます。今回は、以下のように設定します。
    表 2：AT-TQ6702 GEN2 SNMPエージェント設定
    項目名 設定値 説明
    バージョン v1/v2c SNMPのバージョンを選択できます。
    読み取り専用のコミュニティー名 public 読み取り専用のSNMPコミュニティー名を1～256文字の、いずれも半角の英字・数字・記号（スペース ! # $ % ( ) * + , - . / : ; = ? @ [ ] ^ _ ` { | } ~ のみ使用可）で入力します。
    ポート番号 161 SNMPエージェントのリスニングポート番号を入力します。
    SNMPリクエストの送信元を制限 無効 SNMPエージェントに対しSNMPリクエストを送信可能なSNMPマネージャーを制限するか否かの設定を行います。
    次に示すホストまたはサブネットのみを許可する － SNMPマネージャーのIPアドレスまたはホスト名（FQDN）を入力します。
    本項目は「SNMPリクエストの送信元を制限」が有効に設定されている場合のみ表示されます。
    トラップのコミュニティー名 public SNMP通知メッセージ（トラップ）の通知先コミュニティー名を1～256文字の、いずれも半角の英字・数字・記号（スペース ! # $ % ( ) * + , - . / : ; = ? @ [ ] ^ _ ` { | } ~ のみ使用可）で入力します。
    生成トラップ Cold Start
    Link Up/Down
    Authentication     		生成するSNMP通知メッセージを選択します。
    トラップ送信先 IPアドレス/ホスト名 192.168.1.249 トラップホストのホスト名（FQDN）またはIPアドレスを指定します。
    ホストは、3つまで登録できます。

  13. 「＋詳細設定」をクリックすると、「NTPクライアント」の設定項目の下に「NTP同期間隔」が、また項目下部に「MACアドレスリスト」、「LED」、「Web認証用仮想IPアドレス」の項目が表示されます。

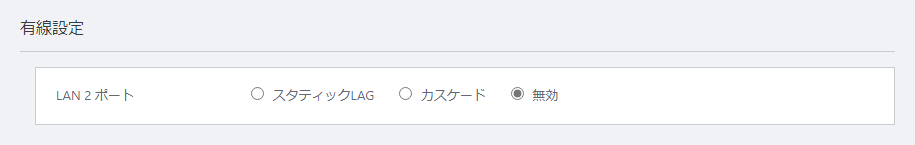

  14. 「有線設定」にて、無線APの有線接続に関する設定を行います。
    AT-TQ6702 GEN2にはLANポートが2系統備わっており、上位のスイッチと適切に設定することで、リンクアグリゲーション機能によりトランクグループを作成し、有線のアップリンクを増強することができます。
    表 3：AT-TQ6702 GEN2 有線設定
    項目名 設定値 説明
    LAN 2 ポート 無効 AT-TQ6702 GEN2/AT-TQm6702 GEN2のLAN1/PoEポート、LAN2ポートのリンクアグリゲーションまたはカスケード設定を行います。

    • スタティックLAG：
      AT-TQ6702 GEN2/AT-TQm6702 GEN2のリンクアグリゲーション機能が有効になります。接続先のスイッチでは手動設定のトランクグループを設定する必要があります。

    • カスケード：
      カスケード機能が有効になり、LAN2ポートがカスケードポートとして使用できます。

    • 無効：
      リンクアグリゲーションまたはカスケード機能を使用しません。LAN2ポートは無効となり、LAN1/PoEポートのみでの接続を行います。
    今回はリンクアグリゲーションまたはカスケード機能を使用しません。「無効」が選択されていることを確認します。

  15. 「無線設定」にて、無線APの無線電波の出力に関する設定を行います。
    「設定タイプ」で選択した機器のタイプに応じて、無線1（2.4GHz帯）、無線2（5GHz帯 W52/W53/W56）を設定します。無線1、無線2の設定は画面上部の「無線1」ボタン、「無線2」ボタンで切り替えることができます。
    CB VAPを使用する場合も、無線バンドごとにここで設定を行います。
    今回は、来客用、従業員モバイル端末用のブランケット型無線ネットワークを無線1で、従業員用のセル型無線ネットワークを無線2で提供するため、以下のように設定します。
    Note
    無線クライアント間の通信遮断を有効にした場合も、異なるVAPに接続したクライアント同士、異なる無線APに接続したクライアント同士の通信は遮断されません。来客者と従業員が接続するVAPには異なるVLANを割り当てるなど、適切な対策を講じてください。
    Note
    AT-TQ5403/5403e/6602 GEN2/6702 GEN2では、チャンネルブランケット使用時はAP共通設定のセル型VAP単位での無線クライアント間の通信遮断は未サポートとなります。AP共通設定の「VAP(マルチSSID)設定」では、「無線クライアント間の通信遮断」はデフォルトのままにしてください。
    CB共通設定の「VAP(マルチSSID)設定」における「無線クライアント間の通信遮断」は指定通り機能します。
    Note
    それぞれ異なるAP共通設定で設定された無線APに対して同じCB共通設定を適用するとき、チャンネルブランケットを作成する無線バンドでは、各AP共通設定の次に示す無線設定を同じ設定にしておく必要があります。
    • モード
    • 使用帯域幅
    • 最大クライアント接続数
    • 固定レート
    • 近隣AP検出
    表 4：AT-TQ6702 GEN2 無線設定
    項目名 設定値 説明
    無線1 無線2
    無線送信 有効 有効 選択した周波数帯の無線電波を送受信するか否かを設定します。
    モード b/g/n/ax a/n/ac/ax サポートするモード（通信プロトコル）です。
    使用帯域幅 20MHz 20MHz 使用する帯域幅です。IEEE 802.11ax、IEEE 802.11ac、IEEE 802.11nでは、隣接する2つまたは4つのチャンネルを合わせ、40MHzまたは80MHz帯域幅のチャンネルとして使用できます。
    使用条件 常時 常時 無線機能を常に使用する場合は「常時」、緊急モードが有効のときのみ使用する場合は「緊急モードのみ」を指定します。
    緊急モードについては、「緊急モードの有効化」をご覧ください。
    無線クライアント間の通信遮断 無効 無効 該当無線バンド内のすべてのセル型VAPにおいて、同一VAPに接続している無線クライアント同士の通信を許可するか否かを指定します。
    エアタイムフェアネス 無効 無効 通信スピードにかかわらず接続されているすべてのクライアントに同じ通信時間（エアタイム）を提供するか否かを指定します。
    自動チャンネル選択 すべて すべて 無線通信で使用するチャンネルを指定します。デフォルトはすべてが選択されています。
    最大クライアント接続数 200 200 接続可能なクライアント数を設定します。
    マルチキャスト送信レート 11Mbps 6Mbps IEEE 802.3マルチキャスト・ブロードキャスト送信レートを選択します。
    レガシーレートセット 1/2Mbps以外すべて 1/2Mbps以外すべて 通信プロトコルがIEEE 802.11b/g、IEEE 802.11aの場合のサポートさせたいレートを選択します。
    RTSしきい値 2347（無効） 2347（無効） IEEE 802.11b、g、aによる通信において、RTS（送信要求）パケットを送信するか否かを指定します。「2347」を設定すると、RTSパケットを送信しません。
    バンドステアリング 無効 無効 2.4GHz・5GHz帯の両方をサポートしている無線クライアントに対して、5GHz帯への接続を優先するよう促し、2.4GHz帯の混雑緩和を試みる、バンドステアリングの有効、無効を選択します。
    Note
    チャンネルブランケットを使用する場合は、バンドステアリングは併用できません。
    Wi-Fiマルチメディア
    (WMM)     		有効 有効 Wi-Fiマルチメディア（WMM）の有効、無効を選択します。
    Wi-Fiマルチメディアを有効にすると、アクセスポイントのビーコンにWMM情報を含めます。これにより、映像、音声などのストリーミングやVoIP通信のフレーム送信間隔を短くし、通信品質を保つことができます。
    APSD 無効 無効 APSD（Automatic Power Save Delivery）の有効、無効を選択します。
    APSDを有効にすると、モバイル端末（VoIP）の消費電力を抑え、通話時間を延ばすことができます。モバイル端末側でもAPSD（U-APSD）に対応している必要があります。
    近隣AP検出 無効 無効 該当の無線バンドにおける近隣APの検出の有効、無効を選択します。
    近隣AP検出を有効にすると、近くで同じ無線バンドを使用しているAWCプラグイン管理下/管理外の無線APの電波を検出し、侵入検知/防御やAWC計算に反映します。
    無効に設定すると、これらの機能が正常に動作しない場合があります。
    MU-MIMO 無効 無効 MU-MIMO（マルチユーザーMIMO）の有効、無効を選択します。
    MU-MIMOは複数の無線クライアントの同時通信（上下方向）が可能になるため通信速度が向上します。
    Note
    本設定は、無線設定のモードに「ac」「ax」が含まれるものを選択した場合に表示されます。
    OFDMA 無効 無効 OFDMA（直交周波数分割多元接続）の有効、無効を選択します。
    OFDMAはチャンネルを複数のRU（リソースユニット）に分割することで、複数のクライアントの同時通信を可能にします。
    Note
    本設定は、無線設定のモードに「ax」が含まれるものを選択した場合に表示されます。
    Zero wait DFS － 無効 Zero wait DFSの有効、無効を選択します。
    Zero Wait DFS機能を「有効」にすると、気象レーダーと見なされる波形を検知した際に変更するチャンネル候補のチャンネルを常時監視しレーダー検知時に即座にチャンネル候補のチャンネルへと切り替えます。
    Note
    本設定は、設定タイプに「Dual[11ax] GEN2」「Dual[11ax] GEN2 with External Antenna」を選択した場合に、「無線2」にのみ表示されます。

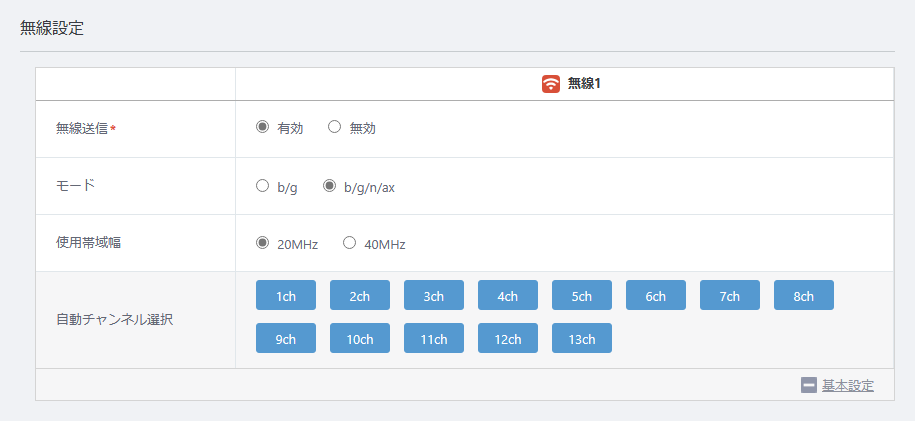

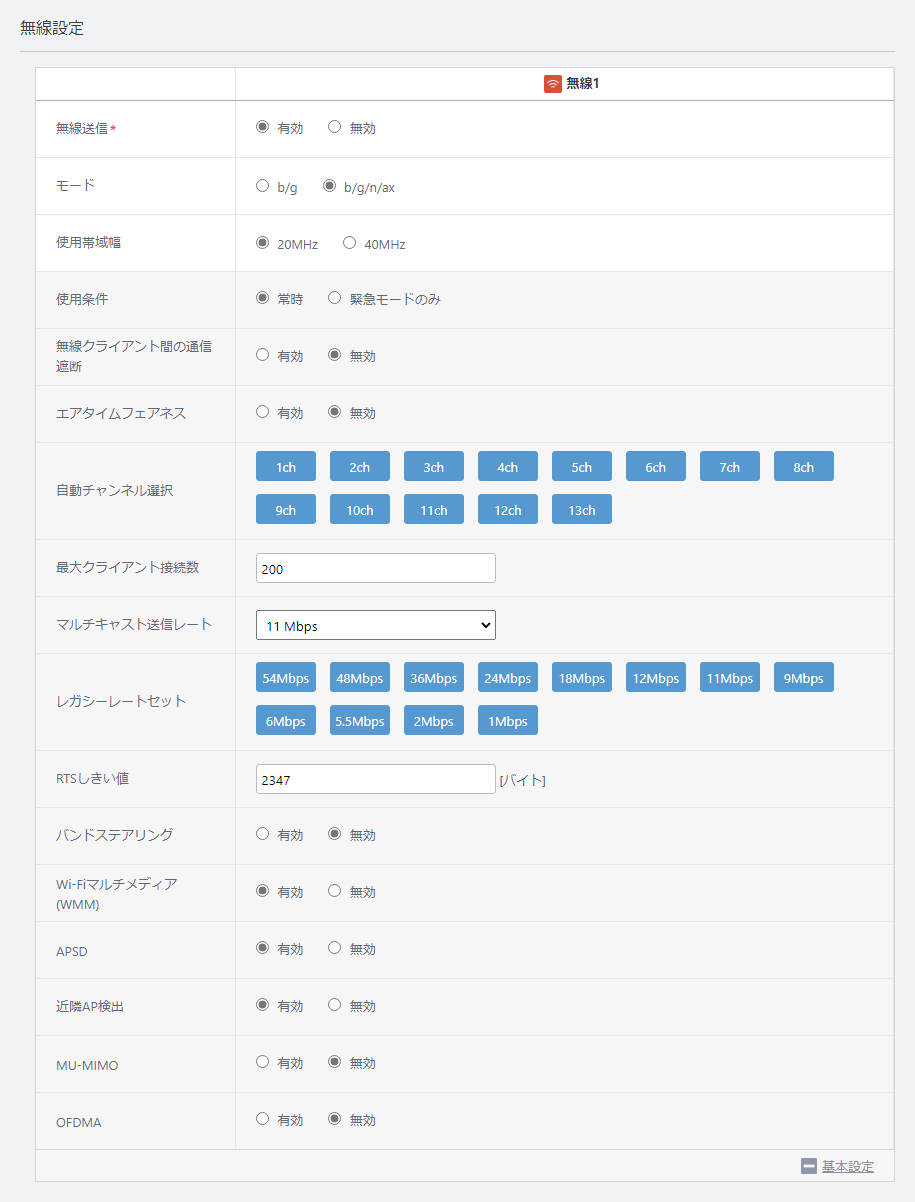

    ■ 無線1

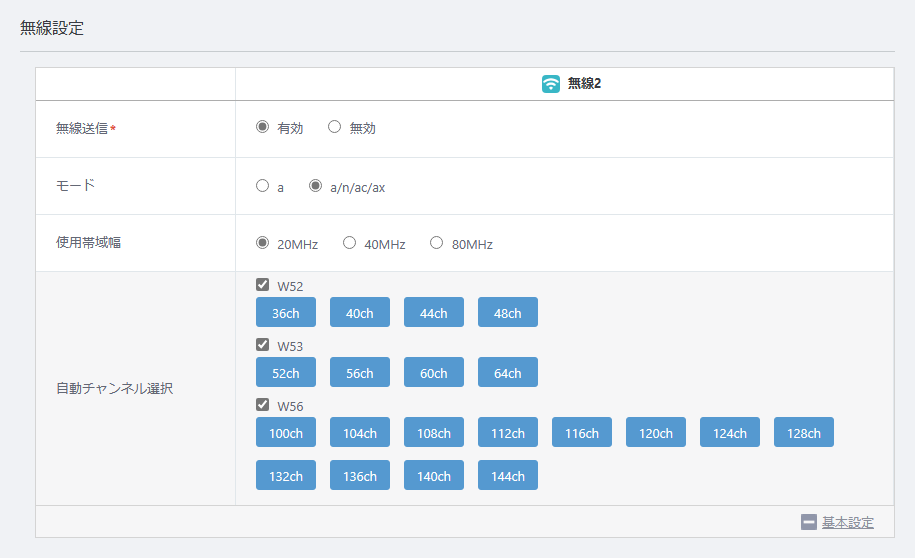

    ■ 無線2

  16. 「VAP(マルチSSID)設定」にて、VAPの設定を行います。
    今回は、無線2でのみセル型無線ネットワークを提供します。無線1のVAP 1については使用しません。
    今回の設定例ではWPAエンタープライズを使用していませんが、チャンネルブランケット機能を使用する場合、事前認証、ダイナミックVLANは未サポートとなります。
    表 5：AT-TQ6702 GEN2 VAP設定
    項目名 無線2 VAP 1 説明
    VAP ステータス 有効 VAPの有効、無効、緊急を設定します。VAP1のVAP ステータスは、「無線設定」の「使用条件」が常時の場合は常に有効となります。
    VLAN ID 100 該当するVAPが使用するVLAN IDです。
    Note
    本AP共通設定を適用する無線APがAMFノードにゲストノードとして設定されており、接続するゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するよう設定されている場合、かつ、無線クライアントのIPアドレスの割り当てにDHCPを使用する場合は、無線APの管理用VLANとは異なるVLAN IDを指定してください。
    SSID ForStaff-PC 該当のVAPが使用するSSID（ネットワーク名）です。
    ブロードキャスト 有効 該当のVAPでSSID（ネットワーク名）をブロードキャストするか否かです。
    セキュリティー WPAパーソナル 該当するVAPのセキュリティーです。
    セキュリティーキー（WPA-PSK） 5+@f/=0N1y 暗号キーを設定します。
    WPAバージョン WPA2 使用するWPAのバージョンです。
    暗号化プロトコル CCMP 使用する暗号化プロトコルです。
    管理フレーム保護 無効 管理フレームを保護するか否かを指定します。
    ブロードキャストキー更新間隔 0 VAPに接続している無線クライアントに送信するブロードキャストパケットのキーの更新間隔です。「0」はキーを更新しません。
    Web認証 無効 該当のVAPに対してWeb認証を適用するか否かです。
    MACアクセス制御 無効 該当のVAPに対してMACアクセス制御を適用する際の方式、または無効を指定します。
    高速ローミング 無効 無線クライアントのローミングを高速に行うか否かの設定を行います。
    無線クライアント間の通信遮断 無効 同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可するか否かを指定します。
    Note
    チャンネルブランケット機能とVAP別の無線クライアント間の通信遮断の併用は未サポートのため、AT-TQ5403/5403e/6602 GEN2/6702 GEN2ではAP共通設定のVAPごとの「無線クライアント間の通信遮断」はデフォルトのままにしてください。
    無応答端末切断タイマー 300 無線APに対し通知が行われずにいなくなった無線クライアントを切断するまでの時間を指定します。
    多重接続要求 無視する 接続状態を保持している端末からの接続要求に対する処理の方法を選択します。
    ローミング通知 有効 ローミング通知を行うか否かを設定します。
    DTIM間隔 1 アクセスポイントが送信するビーコンに、DTIM（Delivery Traffic Indication Map）を挿入する割合を設定します。
    プロキシーARP 無効 プロキシーARPを使用するか否かを設定します。
    マルチキャストをユニキャストに変換 無効 マルチキャストパケットをユニキャストパケットに変換するか否かを指定します。
    Passpoint 無効 Passpoint（Hotspot 2.0）機能を使用するか否かを選択します。

    AP共通設定上のVAP 1のVAP ステータスは「無効」に設定することはできませんので、通常はこのままAP共通設定を管理下APに適用してしまうと、デフォルトのSSID「Default-1」がセキュリティー設定なしで公開されてしまいます。
    AP共通設定とともにCB共通設定を適用する際、AP共通設定のみ、または、CB共通設定のみに存在する設定項目は、それぞれそのまま本体のコンフィグに反映されます。AP共通設定とCB共通設定に重複する設定項目は、CB共通設定による構成が優先され、本体のコンフィグに反映されます。
    今回の構成では、追って設定するCB共通設定で無線1のVAP 1を使用し、無線AP本体のコンフィグに反映しますので、このままで構いません。
    Note
    本クイックツアーではチャンネルブランケットを構築後にAP共通設定の適用を行っていますが、先に管理下APにAP共通設定を適用してからチャンネルブランケットに加入させる場合は、一時的にAP共通設定にて設定途上の無線バンドのVAPが適用されることがあります。この場合は、使用しない無線バンドに対して、セキュリティーを適用したダミーのVAPを作成しておくことをお勧めします。
  17. 画面右上の「追加」ボタンをクリックします。
    AP共通設定「TQ6702 GEN2」の設定内容が表示されます。

クイックツアー / AWC-CBの設定 / CB共通設定の作成

1階のCB共通設定の作成
2階のCB共通設定の作成

ブランケット型無線ネットワークを構成するCB共通設定を作成します。
CB共通設定は、チャンネルブランケット用のVAPであるCB VAPの設定を中心に、チャンネルブランケットに特化した設定項目を集めた共通設定です。
無線APの一般的な動作設定としてのAP共通設定に上書きする形で、チャンネルブランケットに特化した設定項目を補完します。
AP共通設定とCB共通設定を適用する際、双方に重複する設定項目は、CB共通設定による構成が優先され、本体のコンフィグを上書きします。AP共通設定にのみ含まれる設定項目は、AP共通設定の設定内容がそのまま反映されます。
したがって、今回のネットワークでは、1階の無線APと2階の無線APでCB共通設定を分ける必要があります。
次の表の緑部分、青部分に示すように、2つのCB共通設定を構成します。
表 1：提供する無線ネットワーク
  無線バンド TQ6702G2-xF-1 TQ6702G2-xF-2 TQ6702G2-xF-3 概要
2F 無線2 ForStaff-PC ForStaff-PC ForStaff-PC 従業員 PC端末用セル型VAP
無線1 ForStaff-Mobile 従業員 モバイル端末用AWC-CB
1F 無線2 ForStaff-PC ForStaff-PC ForStaff-PC 従業員 PC端末用セル型VAP
無線1 ForStaff-Mobile 従業員 モバイル端末用AWC-CB
ForGuest 来客者用AWC-CB

1階のCB共通設定の作成

  1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。
    「設定機能/チャンネルブランケット設定一覧」画面が表示されます。

  2. コンテンツ欄右上の「新規作成」ボタンをクリックします。
  3. 「AWC-CBを使用するAPモデルの選択」ダイアログが表示されます。

  4. 無線APの機種を選択します。
    今回は、「AT-TQ6702 GEN2 / AT-TQ6602 GEN2」を選択します。
  5. 「OK」ボタンをクリックします。
  6. 「CB共通設定新規作成」画面が表示されます。

  7. 「共通設定」にて、CB共通設定名と適用可能な管理グループを設定します。

  8. 「VAP(マルチSSID)設定」にて、VAPの設定を行います。
    まず、CB VAP 1に、従業員のモバイル端末用CB VAP「ForStaff-Mobile」を作成します。
    表 2：CB VAP「ForStaff-Mobile」設定
    項目名 設定値 説明
    無線 無線1 CB VAPで使用する無線バンドを、無線1（2.4GHz）または無線2（5GHz W52）から選択します。
    VAP 1 CB VAPの設定を保存するVAP番号を1～8の数値で指定します。
    チャンネル 1 CB VAPで使用する無線チャンネルを選択します。
    本設定は同じ無線バンドのすべてのVAP（セル型VAP、CB VAP含む）で共通となります。
    VAP ステータス 有効 CB VAPの有効、無効を設定します。
    VLAN ID 100 該当のCB VAPが使用するVLAN IDを1～4094の数字で入力します。（必須）
    Note
    本AP共通設定を適用する無線APがAMFノードにゲストノードとして設定されており、接続するゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するよう設定されている場合、かつ、無線クライアントのIPアドレスの割り当てにDHCPを使用する場合は、無線APの管理用VLANとは異なるVLAN IDを指定してください。
    SSID ForStaff-Mobile 該当のCB VAPが使用するSSID（ネットワーク名）です。
    ブロードキャスト 有効 該当のCB VAPでSSID（ネットワーク名）をブロードキャストするか否かです。
    セキュリティー WPAパーソナル 該当するVAPのセキュリティーです。
    セキュリティーキー（WPA-PSK） 5+@f/=0N1y 暗号キーを設定します。
    WPAバージョン WPA2 使用するWPAのバージョンです。
    暗号化プロトコル CCMP 使用する暗号化プロトコルです。
    Web認証 無効 該当のVAPに対してWeb認証を適用するか否かの設定を行います。
    MACアクセス制御 無効 該当のVAPに対してMACアクセス制御を適用する際の方式、または無効を指定します。
    エリア認証 無効 エリア認証を使用するか否かを設定します。
    無線クライアント間の通信遮断 無効 同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可するか否かを指定します。
    無応答端末切断タイマー 300 無線APに対し通知が行われずにいなくなった無線クライアントを切断するまでの時間を指定します。
    再送超過時切断 有効 無線APからのパケットに対して無線クライアントからの応答がない場合に、その無線クライアントを切断するか否かを設定します。
    多重接続要求 無視する 接続状態を保持している端末からの接続要求に対する処理の方法を選択します。
    ローミング通知 有効 ローミング通知を行うか否かを設定します。
    DTIM間隔 1 アクセスポイントが送信するビーコンに、DTIM（Delivery Traffic Indication Map）を挿入する割合を設定します。
    RSSIしきい値 30 CB VAPのビーコン制御に関わるパラメーターを0～91の数値で指定します。
    本パラメーターを調整することでチャンネルブランケット環境下における接続・通信状況が向上することがあります。
    Note
    サポート用途で利用する設定項目となります。通常は値を変更しないでください。
    送信出力 最大 電波出力強度を選択します。
    プロキシーARP 有効 プロキシーARPを使用するか否かを設定します。
    パワーセーブの強制解除 無効 無線クライアントの無線省電力設定を強制的に解除するか否かを設定します。

  9. 続いて、来客用CB VAPを作成するため、「VAP(マルチSSID)設定」のCB VAP一覧にて「＋ VAP追加」をクリックします。
  10. CB VAP 2に、来客用CB VAP「ForGuest」を作成します。
    来客用CB VAPでは認証は行いません。
    また、AP共通設定の作成の際に考慮したように、来客者のコンピューターが相互に見えないよう、「無線クライアント間の通信遮断」を有効にします。
    表 3：CB VAP「ForGuest」設定
    項目名 設定値 説明
    無線 無線1 CB VAPで使用する無線バンドを、無線1（2.4GHz）または無線2（5GHz W52）から選択します。
    VAP 2 CB VAPの設定を保存するVAP番号を1～8の数値で指定します。
    チャンネル 1 CB VAPで使用する無線チャンネルを選択します。
    本設定は同じ無線バンドのすべてのVAP（セル型VAP、CB VAP含む）で共通となります。
    VAP ステータス 有効 CB VAPの有効、無効を設定します。
    VLAN ID 200 該当のCB VAPが使用するVLAN IDを1～4094の数字で入力します。（必須）
    Note
    本AP共通設定を適用する無線APがAMFノードにゲストノードとして設定されており、接続するゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するよう設定されている場合、かつ、無線クライアントのIPアドレスの割り当てにDHCPを使用する場合は、無線APの管理用VLANとは異なるVLAN IDを指定してください。
    SSID ForGuest 該当のCB VAPが使用するSSID（ネットワーク名）です。
    ブロードキャスト 有効 該当のCB VAPでSSID（ネットワーク名）をブロードキャストするか否かです。
    セキュリティー 無し 該当するVAPのセキュリティーです。
    Web認証 無効 該当のVAPに対してWeb認証を適用するか否かの設定を行います。
    MACアクセス制御 無効 該当のVAPに対してMACアクセス制御を適用する際の方式、または無効を指定します。
    エリア認証 無効 エリア認証を使用するか否かを設定します。
    高速ローミング 無効 無線クライアントのローミングを高速に行うか否かの設定を行います。
    無線クライアント間の通信遮断 有効 同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可するか否かを指定します。
    無応答端末切断タイマー 300 無線APに対し通知が行われずにいなくなった無線クライアントを切断するまでの時間を指定します。
    再送超過時切断 有効 無線APからのパケットに対して無線クライアントからの応答がない場合に、その無線クライアントを切断するか否かを設定します。
    多重接続要求 無視する 接続状態を保持している端末からの接続要求に対する処理の方法を選択します。
    ローミング通知 有効 ローミング通知を行うか否かを設定します。
    DTIM間隔 1 アクセスポイントが送信するビーコンに、DTIM（Delivery Traffic Indication Map）を挿入する割合を設定します。
    RSSIしきい値 30 CB VAPのビーコン制御に関わるパラメーターを0～91の数値で指定します。
    本パラメーターを調整することでチャンネルブランケット環境下における接続・通信状況が向上することがあります。
    Note
    サポート用途で利用する設定項目となります。通常は値を変更しないでください。
    送信出力 最大 電波出力強度を選択します。
    プロキシーARP 有効 プロキシーARPを使用するか否かを設定します。
    パワーセーブの強制解除 無効 無線クライアントの無線省電力設定を強制的に解除するか否かを設定します。

  11. ここまで設定したCB共通設定を適用するチャンネルブランケットを作成します。
    コンテンツ欄下部の「チャンネルブランケット一覧」にて、右上の設定メニュー（歯車アイコン）から「新規作成」を選択します。

    「チャンネルブランケット新規作成」ダイアログが表示されます。

  12. 「チャンネルブランケット名」に「1Fブランケット」を入力します。
  13. 「CB管理VLAN」を設定します。
    チャンネルブランケットの管理VLANは無線APの管理用VLAN ID、無線クライアントに割り当てるVAPのVLAN IDとは異なるVLAN IDを設定します。
    ここでは、「101」を入力します。
  14. 「管理グループ」に、このチャンネルブランケットに所属させたい無線APの管理グループを設定します。
    ここでは、「1-2Fグループ」を入力します。

  15. 「追加」ボタンをクリックして、チャンネルブランケット「1Fブランケット」を登録します。
    チャンネルブランケット一覧に「1Fブランケット」が表示されます。

  16. 続いてチャンネルブランケット「1Fブランケット」に所属する無線APを選択します。
    チャンネルブランケット一覧にて、「1Fブランケット」の行の「AP一覧」ボタンをクリックします。
    「所属AP一覧」ダイアログが表示されます。
    ダイアログのタイトルには「チャンネルブランケット名：1Fブランケット」のようにチャンネルブランケット名が表示されます。

  17. 「所属AP編集」ボタンをクリックします。
    「無線APを追加/解除」ダイアログが表示されます。

    「無線APを追加/解除」ダイアログでは、無線APを管理グループ内のフロアマップから、または管理グループ内の無線AP一覧から選択できます。
    デフォルトでは管理グループ内の無線AP一覧が表示されています。
  18. 右上の「フロアマップ」ボタンをクリックして、フロアマップのパネル表示に切り替えます。

  19. フロアマップのパネル表示から「1Fマップ」をクリックします。
    「1Fマップ」に配置された無線APがマップ上にアイコン表示されます。

  20. マップ上の無線APアイコンをクリックして、チャンネルブランケットに所属する無線APを選択します。
    ここでは、3台表示された無線APをすべて選択します。

  21. 「無線APを追加/解除」ダイアログの「保存」ボタンをクリックして、選択を保存します。
    「所属AP一覧」ダイアログに選択した無線APの情報が表示されます。

    選択された無線APが正しいことを確認し、「閉じる」ボタンをクリックして、「所属AP一覧」ダイアログを閉じます。
    「CB共通設定新規作成」画面の「チャンネルブランケット一覧」に戻ります。
    「1Fブランケット」の「割当AP数」の欄が「3」に更新されます。

  22. ここまでの設定を保存するため、コンテンツ欄右上の「追加」ボタンをクリックします。

2階のCB共通設定の作成

続いて2階のCB共通設定を作成します。
1階のCB共通設定で作成したのと同じ従業員のモバイル端末用CB VAPを作成します。
  1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択し、「設定機能/チャンネルブランケット設定一覧」画面に戻ります。

  2. コンテンツ欄右上の「新規作成」ボタンをクリックします。
  3. 「AWC-CBを使用するAPモデルの選択」ダイアログが表示されます。

  4. 無線APの機種を選択します。
    今回は、「AT-TQ6702 GEN2 / AT-TQ6602 GEN2」を選択します。
  5. 「OK」ボタンをクリックします。
  6. 「CB共通設定新規作成」画面が表示されます。

  7. 「共通設定」にて、CB共通設定名と適用可能な管理グループを設定します。

  8. 「VAP(マルチSSID)設定」にて、VAPの設定を行います。
    CB VAP 1に、従業員のモバイル端末用CB VAP「ForStaff-Mobile」を作成します。
    表 4：CB VAP「ForStaff-Mobile」設定
    項目名 設定値 説明
    無線 無線1 CB VAPで使用する無線バンドを、無線1（2.4GHz）または無線2（5GHz W52）から選択します。
    VAP 1 CB VAPの設定を保存するVAP番号を1～8の数値で指定します。
    チャンネル 1 CB VAPで使用する無線チャンネルを選択します。
    本設定は同じ無線バンドのすべてのVAP（セル型VAP、CB VAP含む）で共通となります。
    VAP ステータス 有効 CB VAPの有効、無効を設定します。
    VLAN ID 100 該当のCB VAPが使用するVLAN IDを1～4094の数字で入力します。（必須）
    Note
    本AP共通設定を適用する無線APがAMFノードにゲストノードとして設定されており、接続するゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するよう設定されている場合、かつ、無線クライアントのIPアドレスの割り当てにDHCPを使用する場合は、無線APの管理用VLANとは異なるVLAN IDを指定してください。
    SSID ForStaff-Mobile 該当のCB VAPが使用するSSID（ネットワーク名）です。
    ブロードキャスト 有効 該当のCB VAPでSSID（ネットワーク名）をブロードキャストするか否かです。
    セキュリティー WPAパーソナル 該当するVAPのセキュリティーです
    セキュリティーキー（WPA-PSK） 5+@f/=0N1y 暗号キーを設定します。
    WPAバージョン WPA2 使用するWPAのバージョンです。
    暗号化プロトコル CCMP 使用する暗号化プロトコルです。
    Web認証 無効 該当のVAPに対してWeb認証を適用するか否かの設定を行います。
    MACアクセス制御 無効 該当のVAPに対してMACアクセス制御を適用する際の方式、または無効を指定します。
    エリア認証 無効 エリア認証を使用するか否かを設定します。
    無線クライアント間の通信遮断 無効 同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可するか否かを指定します。
    無応答端末切断タイマー 300 無線APに対し通知が行われずにいなくなった無線クライアントを切断するまでの時間を指定します。
    再送超過時切断 有効 無線APからのパケットに対して無線クライアントからの応答がない場合に、その無線クライアントを切断するか否かを設定します。
    多重接続要求 無視する 接続状態を保持している端末からの接続要求に対する処理の方法を選択します。
    ローミング通知 有効 ローミング通知を行うか否かを設定します。
    DTIM間隔 1 アクセスポイントが送信するビーコンに、DTIM（Delivery Traffic Indication Map）を挿入する割合を設定します。
    RSSIしきい値 30 CB VAPのビーコン制御に関わるパラメーターを0～91の数値で指定します。
    本パラメーターを調整することでチャンネルブランケット環境下における接続・通信状況が向上することがあります。
    Note
    サポート用途で利用する設定項目となります。通常は値を変更しないでください。
    送信出力 最大 電波出力強度を選択します。
    プロキシーARP 有効 プロキシーARPを使用するか否かを設定します。
    パワーセーブの強制解除 無効 無線クライアントの無線省電力設定を強制的に解除するか否かを設定します。

  9. ここまで設定したCB共通設定を適用するチャンネルブランケットを作成します。
    コンテンツ欄下部の「チャンネルブランケット一覧」にて、右上の設定メニュー（歯車アイコン）から「新規作成」を選択します。

    「チャンネルブランケット新規作成」ダイアログが表示されます。

  10. 「チャンネルブランケット名」に「2Fブランケット」を入力します。
  11. 「CB管理VLAN」を設定します。
    チャンネルブランケットの管理VLANは無線APの管理用VLAN ID、無線クライアントに割り当てるVAPのVLAN IDとは異なるVLAN IDを設定します。
    ここでは、「201」を入力します。
  12. 「管理グループ」に、このチャンネルブランケットに所属させたい無線APの管理グループを設定します。
    ここでは、「1-2Fグループ」を入力します。

  13. 「追加」ボタンをクリックして、チャンネルブランケット「2Fブランケット」を登録します。
    チャンネルブランケット一覧に「2Fブランケット」が表示されます。

  14. 続いてチャンネルブランケット「2Fブランケット」に所属する無線APを選択します。
    チャンネルブランケット一覧にて、「2Fブランケット」の行の「AP一覧」ボタンをクリックします。
    「所属AP一覧」ダイアログが表示されます。
    ダイアログのタイトルには「チャンネルブランケット名：2Fブランケット」のようにチャンネルブランケット名が表示されます。

  15. 「所属AP編集」ボタンをクリックします。
    「無線APを追加/解除」ダイアログが表示されます。

    「無線APを追加/解除」ダイアログでは、無線APを管理グループ内のフロアマップから、または管理グループ内の無線AP一覧から選択できます。
    デフォルトでは管理グループ内の無線AP一覧が表示されています。
  16. 右上の「フロアマップ」ボタンをクリックして、フロアマップのパネル表示に切り替えます。

  17. フロアマップのパネル表示から「2Fマップ」をクリックします。
    「2Fマップ」に配置された無線APがマップ上にアイコン表示されます。

  18. マップ上の無線APアイコンをクリックして、チャンネルブランケットに所属する無線APを選択します。
    3台表示された無線APをすべて選択します。

  19. 「無線APを追加/解除」ダイアログの「保存」ボタンをクリックして、選択を保存します。
    「所属AP一覧」ダイアログに選択した無線APの情報が表示されます。

    選択された無線APが正しいことを確認し、「閉じる」ボタンをクリックして、「所属AP一覧」ダイアログを閉じます。
    「CB共通設定新規作成」画面の「チャンネルブランケット一覧」に戻ります。
    「2Fブランケット」の「割当AP数」の欄が「3」に更新されます。

  20. ここまでの設定を保存するため、コンテンツ欄右上の「追加」ボタンをクリックします。

クイックツアー / AWC-CBの設定 / 共通設定の割り当て

作成したAP共通設定、CB共通設定を無線APに適用します。
「無線APの登録」にて登録した無線APにはまだAP共通設定が適用されておらず、管理状態は「未管理」となっています。
未管理の無線APにAP共通設定を割り当てると、自動的に無線APにAP共通設定が適用されます。
また、チャンネルブランケットに所属している場合は該当するCB共通設定が、個別設定がある場合には個別設定が、同時に無線APに適用されます。
既にAP共通設定が適用され、AWCプラグインの管理下にある無線APをチャンネルブランケットに所属させる場合は、「設定適用」を行うことで、最新のAP共通設定、CB共通設定、個別設定が無線APに適用されます。詳しくは、「各種操作」/「チャンネルブランケット」/「チャンネルブランケットの作成」の「運用中の無線APに適用する場合」をご覧ください。

  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    「設定機能/無線AP一覧」画面が表示されます。

  2. AP共通設定を適用する無線APを選択します。
    今回は、すべての無線APに同じAP共通設定を適用するように構成しています。無線AP一覧の見出し行のチェックボックスにチェックを付けます。

  3. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「AP共通設定の割当」をクリックします。

    「AP共通設定選択」ダイアログが表示されます。

  4. 「AP共通設定選択」ダイアログのAP共通設定一覧から、「AP共通設定の作成」で作成したAP共通設定「TQ6702 GEN2」が選択されていることを確認し、「保存」ボタンをクリックします。
  5. 「設定機能/無線AP一覧」画面に戻ると、対象の無線APの「管理状態」が「探索中」に、「設定状態」が「変更有」に変化します。

設定は以上です。
順次、無線APに各種設定が適用され、VAPの運用が開始されます。

クイックツアー / AWC-SCの設定 / 概要

ここでは、AWC-SC（AWC-スマートコネクト）を利用した無線ネットワークの構築の流れを、具体的な設定手順とともに記します。

Note
AWC-SCは、AT-TQ5403/5403e、AT-TQm5403ファームウェアバージョン6.0.1-1.x以降、AT-TQ6602 GEN2/6702 GEN2ファームウェアバージョン8.0.3-0.x以降にてサポートします。
なお、SC共通設定の対象モデルとしてAT-TQ6602が表示されますが、未サポートですので選択しないでください。
簡便のため次の構成を例にします。

表 1：構成例
機器名 ノード名 IPアドレス MACアドレス 役割
コンピューター 192.168.1.250   AVM EX
AlliedWare Plus レイヤー3スイッチ 192.168.1.1   PoE+給電、DHCP・NTPサーバー
AT-TQ5403 TQ5403-SC-1 192.168.1.230 00:00:5E:00:53:00 ルートAP（有線接続）
電源はPoE+給電
TQ5403-SC-2 192.168.1.231 00:00:5E:00:53:20 サテライトAP（有線接続）
電源はACアダプター使用
TQ5403-SC-3 192.168.1.232 00:00:5E:00:53:40 サテライトAP（無線接続）
電源はACアダプター使用
TQ5403-SC-4 192.168.1.233 00:00:5E:00:53:60
TQ5403-SC-5 192.168.1.234 00:00:5E:00:53:80
これに基づき、次のような無線ネットワークを作成するものとします。
表 2：提供する無線ネットワーク
無線バンド VAP AP共通設定 SC共通設定 概要
無線1 VAP1 ForStaff － 従業員用ネットワーク
無線2 VAP1 Default-1
（デフォルト） 		SC-Default-cVVGG（末尾5文字はランダム） SC管理用
VAP2 － sc-initial-provisioning
（デフォルト） 		工場出荷状態AP接続用（自動設定）
AP共通設定とともにSC共通設定を適用する際、AP共通設定のみ、または、SC共通設定のみに存在する設定項目は、それぞれそのまま本体のコンフィグに反映されます。AP共通設定とSC共通設定に重複する設定項目は、SC共通設定による構成が優先され、本体のコンフィグに反映されます。
このため、AP共通設定にデフォルトで登録されているVAP「Default-1」は使用されず、SC共通設定で定義した「SC-Default-cVVGG」が優先されます。
また、SC共通設定で使用を宣言した無線バンドのVAP2には、初期状態で定義されている工場出荷状態AP接続用SSID「sc-initial-provisioning」が定義されます。
これは、工場出荷状態の無線APの各無線バンドに定義されているものと同じで、工場出荷状態の無線APのビーコンの待ち受けに使用します。
Note
AWC-SCを使用する無線バンドでは、他のVAPは自動的に無効に設定されます。

クイックツアー / AWC-SCの設定 / 準備

工場出荷状態の無線APに対しOTA（Over The Air：AP間無線接続）で設定・管理を行うには、ルートAPが接続されたサブネットで通信可能なDHCPサーバーが必要になります。
またこの際、IPアドレスとともに、AWCプラグインのIPアドレスおよび監視ポート番号をDHCPオプション43（ベンダー個別情報）によって通知するよう、DHCPサーバー側で事前の設定が必要となります。
ここでは、AMFスイッチ上のDHCPサーバーにて、管理用VLANに割り当てるDHCPプール「pool1」が作成してあるとします。次はその設定の一例です。

このDHCP設定に対して、OTAでの管理を行う無線APを登録し、AWCサーバー情報を付与するよう、設定を追加します。
  1. DHCPオプションを定義します。
    オプションコード43のオプション名を「awcserver」、設定するオプションタイプを16進数にします。

  2. DHCPプール「pool1」に対し、静的IPアドレスを設定します。
    今回は、ルートAPとして登録する無線AP（MACアドレス：00:00:5e:00:53:00）に対して静的なIPアドレス「192.168.1.230」を設定します。
    サテライトAP（ターミネーターAP）として運用する無線AP（MACアドレス：00:00:5e:00:53:20）には、別途、無線APのWeb設定画面からIPアドレス「192.168.1.231」を手動設定してください。

  3. 作成したオプション「awcserver」の値を設定します。
    オプションの設定値として渡されるAWCサーバー情報のフォーマットは次の通りです。
    次の設定例では、AWCプラグインのIPアドレスを「192.168.1.250」に設定する場合の例を示します。
    表 1：DHCPオプション43フォーマット
    フィールド名 フィールド長 説明 可変/固定 設定例
    内容 16進値
    ヘッダー 1オクテット ベンダー個別情報として渡す情報のヘッダーです。 固定 207 CF
    オプション1 タイプ 1オクテット 続くフィールドがAWCプラグインのIPアドレスであることを示します。 固定 1 01
    オプション1 値 4オクテット AWCプラグインのIPv4アドレスを指定します。 可変 192.168.1.250 C0A801FA
    オプション2 タイプ 1オクテット 続くフィールドがAWCプラグインの監視ポート番号であることを示します。 固定 2 02
    オプション2 値 2オクテット AWCプラグインの監視ポート番号を指定します。 固定 65437 FF9D
    したがって、設定値は「CF01C0A801FA02FF9D」となります。

以上で、DHCPプール「pool1」から割り当てられるIPアドレスには、DHCPオプション43によりAWCプラグインのIPアドレスと監視ポート番号が通知されます。

クイックツアー / AWC-SCの設定 / 管理グループの作成

スマートコネクトネットワーク構築のはじめに、管理グループを作成します。
管理グループはユーザーが管理・設定を行える機器のグループです。
スマートコネクトネットワークは、管理グループに対して1つ作成できます。
ここではビルの3階に所属する無線APをスマートコネクトネットワークのメンバーとして管理するため、管理グループ「3Fグループ」を作成します。

  1. AWCプラグインメニューから「無線設定」→「管理グループ」をクリックします。

  2. 画面右上の「新規作成」ボタンをクリックします。
    「管理グループ作成」ダイアログが表示されます。

  3. 管理グループ名を入力します。
    今回は、「3Fグループ」と入力します。
  4. 管理の対象とするAMFネットワーク名を選択することができます。
    AWC-SCでは、AMFゲストノード機能の併用は未サポートです。このため、AMFネットワークの選択については、AWC-SCを構成する上で必要はありません。
    スイッチや、スマートコネクトネットワークに所属しない無線APを管理する目的での併用は可能です。AMFネットワーク、AMFエリアを選択することで、非スマートコネクトの無線APの登録の際に、AMFゲストノードを容易に検出することができるようになります。
    これらを使用しない場合は、ネットワーク名を選択しないままでも構いません。
    今回は、「AMF001」を選択します。
  5. AMFネットワークを選択すると、AMFネットワーク配下のAMFエリアが「エリア名」に表示されます。
    管理の対象とするAMFエリアを選択します。管理グループに所属させるAMFエリアは、複数選択できます。
    今回は、「area1」を選択します。

  6. 「追加」ボタンをクリックします。
    作成した管理グループ「3Fグループ」が一覧に追加されます。

クイックツアー / AWC-SCの設定 / アカウントの作成

作成した管理グループの管理を行うアカウントを作成します。
AVM EXとAWCプラグインで共通のアカウント情報を使用します。
ここでは、「3Fグループ」を管理するためのユーザーを作成します。

Note
管理者アカウントですべての機器を管理する場合には、個別のアカウントの作成は必要ありません。
  1. AVM EXのメインメニューから「ユーザー管理」をクリックします。
  2. 画面右上の「新規作成」ボタンをクリックします。
    「新規ユーザー」画面が表示されます。

  3. ユーザー名、ユーザーID、メールアドレスを入力します。
    今回は、以下のように設定します。
    表 1：アカウント設定 1
    項目名 設定値 説明
    ユーザーID 3f_manager ログイン画面で使用するユーザーIDを指定します。
    Note
    一度登録したユーザーIDは変更できません。
    Note
    一度登録したことのあるユーザーIDは、その後該当アカウントを削除しても、別のアカウントとして再度使用することはできません。
    アカウントの作成前に、作成ポリシーなどを慎重にご検討ください。
    ユーザー名 3F管理者 フルネームなど、ユーザーの表示名を指定します。ユーザー名は、連続した半角スペースを除き、マルチバイト文字を含め100文字まで（半角・全角どちらも可）です。
    メール 3f_manager@example.com ログイン情報を忘れた場合の復旧やライセンス有効期限の通知に使用する、有効なメールアドレスを指定します。
    Note
    メールアドレスを登録したアカウントを削除した場合、別のアカウントのメールアドレスとして再度登録することはできません。

  4. パスワードを入力します。
    また、確認のため、「パスワード（確認）」に「パスワード」と同じパスワードを入力します。
    表 2：アカウント設定 2
    項目名 設定値 説明
    パスワード t0psecret! ユーザー「3F管理者」のパスワードを設定します。
    パスワードは8文字以上の、いずれも半角の英字・数字・記号（ ! @ # $ % ^ & * ( ) のみ使用可）で指定します（大文字小文字を区別します）。また、いずれかの英字・数字・記号を最低1文字ずつ含む必要があります。
    パスワード（確認） パスワードと同じ文字列を入力します。

  5. アカウントタイプを選択します。
    ここでは、一部の管理グループのみに限り設定を許可するため、「一般ユーザー」を選択します。
    表 3：アカウント設定 3
    項目名 設定値 説明
    アカウントタイプ 一般ユーザー アカウントの種類を表示します。
    • 管理者
      ユーザー設定やシステム設定を含む、AVM EXの全機能を使用できます。
    • 一般ユーザー
      別途権限を与えられたAVM EX管理グループ（AMFエリア、AWCプラグインの管理グループ、SNMPプラグインのサブネット）に対して、状態や設定の変更または確認のみができます。

  6. アカウントタイプを「一般ユーザー」に設定した場合、該当のユーザーに操作を許可する各種機能の権限を設定します。
    また、AWCプラグインを登録している場合は、AWCプラグインの管理グループに対するアクセス権限の設定を併せて行います。
    管理グループは、管理者アカウントにて事前に作成されたものが表示されます。ここでは、「管理グループの作成」の手順にて作成された「3Fグループ」が表示されています。
    サイトやグループの作成はAWCプラグインによる管理には影響しないため、今回は無視します。
    表 4：アカウント設定 4
    項目名 設定値 説明
    CLI権限 オフ アカウントタイプが「一般ユーザー」の場合、AMFデバイスへのCLI接続の権限を指定します。デフォルトは「オフ」です。
    • オン
      管理グループ権限が「読み取り/書き込み」に設定されたAMFエリアのAMFデバイスに対して、CLI接続できるようになります。
      Note
      CLI上の操作には、AVM EX上の権限制御は適用されません。
    • オフ
      管理グループ権限が「読み取り/書き込み」に設定されたAMFエリアのAMFデバイスに対しても、CLI接続できなくなります。
    アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのAMFエリアのAMFデバイスに対してCLI接続できます。
    AWC 管理グループ 3Fグループ：チェックあり AWCプラグインが登録されている場合、アカウントタイプが「一般ユーザー」のアカウントの利用者に対し管理を許可する管理グループのチェックボックスにチェックを付けます。
    • チェックあり：
      選択した管理グループに対して、次の操作ができるようになります。
      • 管理グループの設定（AWC管理グループ名、ネットワーク名、AMFエリア名）の閲覧
      • 所属する管理下APの閲覧、追加、編集、削除
      • 所属するフロアマップの閲覧、作成、編集、削除
      • 各種共通設定の作成、編集、削除
    • チェックなし：
      このアカウントによるログインセッションでは、該当の管理グループに所属するフロアマップ、各種共通設定、管理下APは表示されません。
      なお、管理欄のユーザーIDから表示する「マイアカウント」画面には、管理の許可の有無にかかわらず、AWCプラグインに登録されたすべての管理グループ名が表示されます。

    管理グループは、事前にアカウントタイプが「管理者」のアカウントで作成しておく必要があります。
    Note
    アカウントタイプが「一般ユーザー」のアカウントに対し、所属するフロアマップ、各種共通設定、管理下APの閲覧のみを許可することはできません。
    Note
    アカウントタイプが「管理者」の場合、本項目は表示されません。すべての管理グループの編集や所属するフロアマップ、無線AP、各種共通設定の管理を行えます。
    機能別権限 読み取り専用 アカウントタイプが「一般ユーザー」の場合、AVM EXの一部の機能について、権限を指定します。
    • 読み取り専用
      該当機能の結果の閲覧のみ可能です。
    • 読み取り/書き込み
      該当機能の閲覧、設定変更、削除が可能です。
    アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。「読み取り/書き込み」と同等の権限を持ちます。
    サイトとグループ 選択なし サイトとグループに対して、個別に管理グループ権限を設定できます。デフォルトでは個別の設定はありません。
    グループには、自動的に登録されたAMFネットワークの各AMFエリアが含まれ、これらのグループ名の横には「ネットワーク」のバッジが表示されます。
    各種管理グループはタイプに関わりなく文字コード順に表示されます。
    アカウントには、各サイト、グループに対する次のいずれかの権限を付与できます。
    • 読み取り/書き込み
      該当のサイトまたはグループの状態を閲覧または設定を変更できます。
      設定には、デバイスのAMFバックアップの実施、AMFデバイスへのCLI接続、デバイスやイベントのメモの編集、AMFマスター上のバックアップ設定の変更などが含まれます。
    • 読み取り専用
      該当のサイトまたはグループの状態を閲覧のみできます。
      管理グループおよびデバイスのトポロジーマップ、デバイス情報、デバイスやイベントのメモ、Abnormal（軽微なイベント）またはNormal（正常）のイベントのログを閲覧できます。
    いずれの権限にもチェックがない場合は、管理グループの情報は表示されません。
    Note
    管理欄のユーザーIDから表示する「マイアカウント」画面にはいずれの権限もないサイトやグループ名は表示されません。
    デバイスが複数のサイトやグループに所属する場合、その中でより強い権限の設定に従います。
    アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのサイトおよびグループに対して設定の確認および変更が可能です。

  7. AWCプラグインの各種管理項目にて、情報を更新する間隔を設定します。
    表 5：アカウント設定 5
    項目名 設定値 説明
    更新間隔 （デフォルト） AWCプラグインが登録されている場合、AWCプラグインの以下の管理項目にて画面の更新を自動で行う間隔（単位：秒）を指定します。
    • 管理下AP（デフォルト：60（秒））
    • フロアマップ詳細(無線ステータス)（デフォルト：60（秒））
    • フロアマップ詳細(無線クライアント)（デフォルト：5（秒））
    • フロアマップ詳細(スマートコネクト)（デフォルト：5（秒））

  8. AP共通設定を作成する際に初期値として選択される国コードを指定します。
    表 6：アカウント設定 6
    項目名 設定値 説明
    国コード JP - 日本 AWCプラグインが登録されている場合、AWCプラグインでAP共通設定を作成する際に選択される国コード（無線周波数帯の規制区域）の初期設定を指定します。デフォルトは「なし」です。

  9. Web管理画面の言語とセッションタイムアウトを設定します。
    表 7：アカウント設定 7
    項目名 設定値 説明
    言語 日本語 Web管理画面の表示言語を設定します。
    自動検出（デフォルト）、英語、日本語から選択できます。「自動検出」に設定すると、Webブラウザーの表示言語設定に従って自動的に決定されます。
    タイムアウト 10分 セッションタイムアウトを指定します。
    無操作状態でタイムアウトに設定した時間が経過した場合に、自動的にログインセッションを終了し、ログイン画面に戻ります。
    タイムアウトは5分、10分、20分、30分、1時間、制限なしから選択でき、制限なしに設定した場合は無操作状態が続いても自動的にログアウトしません。
    デフォルトは5分です。

  10. AVM EXのイベント/Syslogルールのメール通知、ネットワークトポロジーレイアウトを設定します。
    このアカウントはAWCプラグインでの管理用に使用するため、これらの機能を使用しません。
    表 8：アカウント設定 9
    項目名 設定値 説明
    イベント/Syslogルール メール通知を受信 無効 イベントルール、Syslogルールにてメール通知を行うよう設定されている際、該当のアカウントへのメール受信を行うか否かを指定します。
    ネットワークトポロジーレイアウト －（空欄） 初回ログイン時にネットワークマップに適用する、またはそれ以降に適用を許可するレイアウトを選択します。

  11. 「保存」ボタンをクリックします。
    作成したユーザー「3F管理者」が一覧に追加されます。

クイックツアー / AWC-SCの設定 / 無線APの登録

AT-TQ5403の登録（IP手動設定）
ルートAPの登録
サテライトAPの登録

無線APをAWCプラグインの管理下に登録します。
ここでは、IP手動設定による登録を行います。多数の無線APを一度に登録する場合は、CSVによる登録も可能です。

AT-TQ5403の登録（IP手動設定）

ルートAPの登録

  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    「設定機能/無線AP一覧」画面が表示されます。

  2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「手動で登録」をクリックします。
    「無線AP登録」ダイアログが表示されます。

  3. 「機器名」にAWCプラグインの管理下に登録する無線APの管理上の名前を入力します。
    今回は、「TQ5403-SC-1」と入力します。
  4. 「管理グループ」を指定します。
    今回は、先ほど作成した「3Fグループ」を選択します。
    AP事前設定用のAMF設定の選択肢として「有効」が表示されるようになります。
  5. 「AP事前設定用のAMF設定」を「無効」に設定します。
    固定のIPアドレスを事前に無線APのWeb設定画面で指定するか、DHCPサーバーから静的IPアドレスを割り当てる必要があります。
  6. 「TQ5403-SC-1」として登録する無線APのIPアドレスを設定します。
    IPアドレス欄には、「DHCP」「STATIC」の2つのオプションがあります。
    今回のルートAPの登録では「STATIC」を選択します。
    また、表示される入力フィールドには、今回は「192.168.1.230」を入力します。
  7. 「TQ5403-SC-1」として登録する無線APのMACアドレス「00:00:5e:00:53:00」を入力します。

  8. 「追加」ボタンをクリックします。
    「無線AP詳細」画面が表示されます。

    「無線AP詳細」画面では、選択した無線AP「TQ5403-SC-1」の情報が表示されます。この段階では、「管理状態」には「未管理」、「AP共通設定」には「未設定」と表示されます。
    SC共通設定を先に作成してから、AP共通設定を適用するため、このままにします。

サテライトAPの登録

もう1台、サテライトAP（コネクターAP/ターミネーターAP）として運用する無線APを登録します。
今回は、サテライトAPの初期設定をUTPケーブルによる有線接続を介して行います。
  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    「設定機能/無線AP一覧」画面が表示されます。

  2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「手動で登録」をクリックします。
    「無線AP登録」ダイアログが表示されます。

  3. 「機器名」にAWCプラグインの管理下に登録する無線APの管理上の名前を入力します。
    今回は、「TQ5403-SC-2」と入力します。
  4. 「管理グループ」を指定します。
    今回は、先ほど作成した「3Fグループ」を選択します。
    AP事前設定用のAMF設定の選択肢として「有効」が表示されるようになります。
  5. 「AP事前設定用のAMF設定」を「無効」に設定します。
  6. 「TQ5403-SC-2」として登録する無線APのIPアドレスを設定します。
    今回のサテライトAPの登録では「STATIC」を選択し、入力フィールドに「192.168.1.231」を入力します。
  7. 「TQ5403-SC-2」として登録する無線APのMACアドレス「00:00:5e:00:53:20」を入力します。

  8. 「追加」ボタンをクリックします。
    「無線AP詳細」画面が表示されます。

    「無線AP詳細」画面では、選択した無線AP「TQ5403-SC-2」が追加されます。この段階では、「管理状態」には「未管理」、「AP共通設定」には「未設定」と表示されます。
    SC共通設定を先に作成してから、AP共通設定を適用するため、このままにします。

クイックツアー / AWC-SCの設定 / フロアマップの作成

フロアマップの登録
フロアマップへの無線APの配置

次に、無線APの配置を視覚的に管理するため、フロアマップを登録し、無線APをフロアマップ上に配置します。
フロアマップへの登録は、無線APを管理下に追加してから行っても構いませんが、多数の無線APを管理する場合は、SC共通設定にて無線APを選択する際に判別がつきやすくなります。

フロアマップの登録

  1. AWCプラグインメニューから「無線モニター」→「フロアマップ」をクリックし、「フロアマップ」画面を表示します。

  2. 3階のフロアマップを作成するため、画面右上の「新規作成」ボタンをクリックします。
    「フロアマップ作成」ダイアログが表示されます。

  3. 「マップ名」に「3Fマップ」を入力します。
  4. 「マップ画像」の「ファイルを選択」をクリックし、フロアマップに使用する画像を選択します。
    Note
    マップ画像に余白が付いていると、フロアサイズが正しく計算されません。マップ画像に余白がある場合は、画像編集ツールを使用して、実際に設置するフロア部分のみを切り抜いておくことをお勧めします。
  5. 「フロアサイズ(横)」、「フロアサイズ(縦)」に、実際の設置場所の大きさをメートル単位で入力します。
    縦横のいずれかの値を入力すると、マップ画像の縦横比に基づいてもう一方の値が自動的に決定されます。
    フロアサイズは、無線電波のヒートマップ表示に影響します。
    ここでは、横24m×縦20mとして、各欄に入力します。
  6. 「管理グループ」ドロップダウンリストから、「クイックツアー」/「AWC-SCの設定」/「管理グループの作成」にて作成した管理グループ「3Fグループ」を選択します。

    今回は「タグ」「コメント」は空欄のままとし、「追加」ボタンをクリックします。
  7. 「フロアマップ」画面に、フロアマップ「3Fマップ」が追加されました。

フロアマップへの無線APの配置

フロアマップに、AT-TQ5403を配置します。
  1. 作成したフロアマップ「3Fマップ」をクリックします。
    「3Fマップ」の無線ステータス表示画面が表示されます。

  2. 画面右上の表示内容ドロップダウンメニュー（「無線ステータス表示 ▼」表示）をクリックし、ドロップダウンメニューから「AP配置」を選択します。
    AP配置画面が表示されます。画面右側に同じ管理グループに所属する無線APが一覧表示されます。
    この時点ではAP共通設定が適用されていないため、管理状態は未管理と表示されます。

  3. 無線APの一覧から、TQ5403-SC-1の行をクリックします。
    マウスカーソルが無線APアイコンに変化します。
  4. マップ上のTQ5403-SC-1を配置したい所をクリックし、無線APアイコンを配置します。
    無線APアイコンの位置を変更したい場合は、無線APアイコンをクリックしたまま移動したい場所にマウスを動かし、マウスボタンを離します。
  5. 同様に、無線APの一覧から、TQ5403-SC-2を配置します。

フロアマップへの無線APの配置は以上です。
AWCプラグインメニューから「無線モニター」→「フロアマップ」をクリックし、「フロアマップ」画面を表示すると、フロアマップに2台の無線APが配置されていることが確認できます。

クイックツアー / AWC-SCの設定 / SC共通設定の作成

スマートコネクトネットワークを構成するSC共通設定を作成します。
SC共通設定は、SC管理用SSIDの設定を中心に、スマートコネクトに特化した設定項目を集めた共通設定です。
無線APの一般的な動作設定としてのAP共通設定に上書きする形で、スマートコネクトに関する設定項目を補完します。
AP共通設定とSC共通設定を適用する際、双方に重複する設定項目は、SC共通設定による構成が優先され、本体のコンフィグを上書きします。AP共通設定にのみ含まれる設定項目は、AP共通設定の設定内容がそのまま反映されます。
SC共通設定は、次の項目から成り立ちます。

なお、AWC-SCとAWC-CBを併用可能な場合は、SC共通設定、CB共通設定、AP共通設定の順に優先されます。すなわち、無線APにはSC管理用SSIDが最優先に作成され、空いたVAP番号にCB VAPが作成され、さらに空いたVAP番号にAP共通設定によるセル型VAPが作成されます。また、VAP以外の通信に必要なAP共通設定の設定項目のうちSC共通設定、CB共通設定と重複しないものは、そのまま適用されます。なお、今回はAWC-CBは併用しません。
  1. AWCプラグインメニューから「無線設定」→「SC共通設定」を選択します。
    「SC共通設定一覧」画面が表示されます。

  2. コンテンツ欄右上の「新規作成」ボタンをクリックします。
    「SC共通設定新規作成」画面が表示されます。

  3. 「SC共通設定」にて、SC共通設定名を指定します。
    今回は「TQ5403SC」を入力します。
  4. 「国」にて、無線のカントリーコードとして「JP - Japan」を選択します。
    現在ログインしているユーザーアカウントの「国コード」が「JP - 日本」に設定されている場合は、本ダイアログのカントリーコードがデフォルトで「JP - Japan」となります。
  5. 「モデル」にて、スマートコネクトを使用する無線APの機種を選択します。
    今回は、「AT-TQ5403」のみを選択します。選択された機種名は青色で表示されます。
    Note
    SC共通設定の対象モデルとしてAT-TQ6602が表示されますが、未サポートですので選択しないでください。
    Note
    AT-TQ6602 GEN2/6702 GEN2と、AT-TQ5403/5403eやAT-TQm5403を同一のスマートコネクトネットワークに共存させることはできません。
  6. SC共通設定を適用する管理グループを選択します。
    SC共通設定は、1つの管理グループに対して1つ作成できます。
    今回は、「3Fグループ」を選択します。

  7. 必要に応じて、「SC基本設定」にて、「SC管理用SSID」を設定します。
    デフォルトで、「SC-Default-*****」の形で自動的に設定されています。「*****」はランダムに生成された5文字の英数字（大文字小文字交じり）です。
    このSSIDはブロードキャストを行いません。AWCプラグインを介して設定された無線AP同士でのみ使用するため、同じ空間で使用されるセル型VAPやCB VAP、他のSC管理用SSIDと重複しない限り、特に考慮する必要はありません。
    ただし、SSIDの設定全般に共通する注意点として、無線APがブロードキャストするビーコンにSSIDを含まない場合でも、無線ネットワークの区別のため、通信するパケットにはSSIDが含まれることが挙げられます。無線ネットワーク監視ツールなどを使用した場合、通信されているパケットから隠匿されたSSIDを表示することもできますので、悪意あるユーザーに攻撃の対象とされないよう、極端にネットワークの帰属が分かりやすい文字列などは避けることをお勧めします。
    今回は、デフォルトで設定された「SC-Default-cVVGG」を使用することにします。
    また、必要に応じて、「セキュリティキー(WPA-PSK)」の右側のアイコンをクリックして、設定された文字列を確認できます。
    セキュリティキーはSC管理用SSIDで使用される事前共有鍵です。ランダムに生成された63文字の英数字（大文字小文字交じり）が自動的に設定され、変更はできません。
    作成したSSIDは、SC無線設定にて選択する使用帯域のVAP 1の設定を上書きします。
    また、次項で「自動認識」を有効にすると、工場出荷状態の無線APをスマートコネクトネットワークに接続するためのSSID「sc-initial-provisioning」が同じ帯域のVAP 2を占有します。
    「自動認識」を無効にした場合、VAP2に「sc-initial-provisioning」は設定されません。
    AP共通設定で同じ無線バンドに作成するVAP設定は無視されます。
  8. 「自動認識」の有効、無効を選択します。
    今回は「有効」にしておきます。

  9. 「SC無線設定」の「チャンネル設定」にて、スマートコネクトを使用するチャンネルを自動で行うか、固定設定するかを選択します。
    デフォルトは「自動」です。
    今回は「固定」に設定します。
  10. 「使用帯域」を「2.4 GHz」（無線1）、「5 GHz Low」（無線2 W52）から選択します。
    今回は、SC管理用SSIDおよび工場出荷状態APの待機用SSID「sc-initial-provisioning」は無線バンド「無線2」に作成しますので、「5 GHz Low」を選択します。
    Note
    AWC-SCを使用する無線バンドでは、他のVAPは自動的に無効に設定されます。
  11. 「使用帯域幅」を選択します。
    今回は「40MHz」を選択します。
  12. 「チャンネル選択」を設定します。
    「チャンネル設定」にて「固定」を選択した場合、AP間無線通信に使用するチャンネルを指定します。
    今回は、「36ch」を選択します。

  13. 「無線AP一覧」から、スマートコネクトを使用する無線APを選択します。
    「無線AP一覧」には、選択した管理グループに所属する無線APが一覧表示されます。
    デフォルトでは、管理グループに所属する無線APはすべてスマートコネクトが有効に設定されています。
    スマートコネクトを使用しない無線APが管理グループに所属している場合は、該当の無線APの行にて、「スマートコネクト」の「有効」（青色）をクリックして、「無効」（灰色）に切り替えてください。
    今回は、登録済みの無線APはすべてスマートコネクトを使用するため、そのままにします。
    Note
    「無線AP一覧」には、AWC-SC非対応の無線APも含め、同じ管理グループに所属する無線APはすべて表示されます。
    AWC-SC非対応の無線AP「スマートコネクト」を「有効」にしても、スマートコネクトネットワークには接続できません。
    また、同じ管理グループに所属するAWC-SC非対応の無線APは、スマートコネクトを「無効」に設定する必要があります。AWC-SC非対応の無線APのスマートコネクトが「有効」に設定されている場合、使用チャンネルなど、SC共通設定と重複する一部の無線設定が無視されます。
  14. ルートAPとして使用する無線APを選択します。
    今回は、「TQ5403-SC-1」の「ルート」のチェックを入れます。

    ルートAPは、フロアマップ表示から選択することもできます。
    「無線AP一覧」右上の「フロアマップ」ボタンをクリックすると、管理グループに所属するフロアマップがパネル表示されます。該当のフロアマップのパネルをクリックしてフロアマップダイアログを表示すると、配置された無線APがグラフィカルに確認できます。
    無線APアイコンにマウスポインターを当てると、無線APのIPアドレス、MACアドレス、登録された機器名がポップアップ表示されます。無線APアイコンをクリックすると、無線APアイコンの右上にルートアイコンが表示されます。選択が完了したら「OK」ボタンをクリックして、フロアマップダイアログを閉じます。

  15. コンテンツ欄右上の「追加」ボタンをクリックします。
    SC共通設定「TQ5403SC」が登録されます。
SC共通設定の作成手順は以上です。

クイックツアー / AWC-SCの設定 / AP共通設定の作成

セル型無線ネットワークを構成するAP共通設定を作成します。
スマートコネクトでは、AP共通設定にて無線APの全般的な設定を構成し、SC共通設定でSC管理用SSIDに関する設定のみを構成します。無線APを管理する際は、必ずAP共通設定の適用が必要となります。
AP共通設定とSC共通設定を適用する場合は、SC共通設定による構成が優先され、本体のコンフィグを上書きします。AP共通設定にのみ含まれる設定項目は、AP共通設定の設定内容がそのまま反映されます。
AWC-SCを設定した無線バンドでは、クライアントサービス用VAPは作成できません。
今回のネットワークでは、無線2でスマートコネクトに不可欠なVAP（SC管理用SSID、工場出荷状態AP待機用SSID）を、無線1で一般のクライアントサービスのためのセル型VAPを運用するため、AP共通設定にて、無線APの基本設定とともに、無線1の無線設定やセル型VAPに関する設定を定義します。
また、無線2に関しても、SC共通設定で定義されない無線設定の各項目（特にAWC-SCとの併用ができないバンドステアリング、近隣AP検出など）を、AP共通設定にて定義します。
実際に、AT-TQ5403で使用するAP共通設定を作成します。

  1. AWCプラグインメニューから「無線設定」→「AP共通設定」をクリックします。
    「設定機能/AP共通設定一覧」画面が表示されます。

  2. 画面右上の「新規作成」ボタンをクリックします。
    「カントリーコードとAPシリーズと共通設定タイプの選択」ダイアログが表示されます。

  3. 「カントリーコード」を「JP - Japan」に設定します。
    現在ログインしているユーザーアカウントの「国コード」が「JP - 日本」に設定されている場合は、本ダイアログのカントリーコードがデフォルトで「JP - Japan」となります。
  4. 「シリーズ」を「TQ Series」に設定します。
  5. 「設定タイプ」を選択します。
    AP共通設定の設定タイプは、無線APのサポート機能によって分かれています。
    ここでは、AT-TQ5403に適合する「Tri[11ac Wave2]」を選択します。

    AT-TQ6602 GEN2/6702 GEN2を使用してスマートコネクトネットワークを構成する場合は、AT-TQ6602 GEN2/6702 GEN2に適合する「Dual[11ax] GEN2」を選択します。「Dual[11ax] GEN2」を選択した場合の詳細な設定項目は、「各種操作」/「無線管理」/「AP共通設定の作成、編集、削除」をご覧ください。
  6. 「OK」ボタンをクリックします。
    「AP共通設定新規作成」画面が表示されます。

  7. 「共通設定」にて、AP共通設定の概要を設定します。

  8. 「AP本体」にて、無線APの動作機能を設定します。
    AP共通設定の設定タイプが「Dual[11ax] GEN2」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2 with External Antenna]」、「Dual[11ac Wave2]」の場合、AP共通設定を適用する無線APのログインユーザー名とパスワードを一括して設定することができます。
    AWCプラグインの管理下にあっても、従来通りに無線APのWeb設定画面にアクセスすることは可能です。
    初期アカウントを使用している場合、無線APのWeb設定画面に侵入されないよう、無線APの管理用アカウントのユーザー名、パスワードを変更します。
    Note
    事前に無線APのWeb設定画面から管理用アカウントの設定を変更したうえでAWCプラグインの管理下に登録することもできます。
    Note
    管理下APに対して共通設定と個別設定の両方でログインユーザー名とログインパスワードを設定している場合、個別設定での指定が反映されます。
    ユーザー設定を「有効」にします。「ログインユーザー名」と「ログインパスワード」を入力し、「ログインパスワード(確認)」に「ログインパスワード」と同じ文字列をもう一度入力します。
    使用できる文字は、機種によって異なります。
    「個別APユーザー設定」にて「無効」のチェックを入れると、個別設定にてログインユーザー名とログインパスワードを変更することを禁止することができますが、今回はチェックは入れず、個別設定できるままにします。
  9. 「タイムゾーン」にて、APに設定するタイムゾーンを選択します。
    今回は時刻表示をJST（日本標準時）に設定するため、ドロップダウンリストから「(UTC+09:00) Asia/Tokyo」を選択します。
    ドロップダウンリスト上部の検索フィールドに、「tokyo」など、上記のタイムゾーンの文字列の一部を入力して、ドロップダウンリストの表示候補を絞り込むこともできます。
  10. 「NTPクライアント」にて、NTPクライアント機能の有効、無効を選択します。
    後述のAWC（Autonomous Wave Control）機能を使用するためには、NTPクライアント機能が有効に設定されている必要があります。
    今回は、「NTPクライアント」を「有効」に設定します。
    追加で「NTPサーバー IPアドレス/ホスト名」が表示されますので、今回NTPサーバーとして動作させるPoE+スイッチのIPアドレス「192.168.1.1」を入力します。
  11. 「Syslogクライアント」にて、Syslogクライアント機能の有効、無効を選択します。
    無線APのログメッセージをSyslogサーバーに送信する場合は、この項目を有効に設定します。
    今回は「無効」を選択します。
  12. 「SNMPエージェント」にて、SNMPエージェント機能の有効、無効を選択します。
    SNMPマネージャーによる遠隔監視、設定を行う場合には、SNMPエージェント機能を有効に設定します。
    今回は「無効」を選択します。

  13. 「＋詳細設定」をクリックすると、「MACアドレスリスト」、「LED」、「Web認証用仮想IPアドレス」の項目が表示されます。

  14. 「有線設定」にて、無線APの有線接続に関する設定を行います。
    AT-TQ5403にはLANポートが2系統備わっており、上位のスイッチと適切に設定することで、リンクアグリゲーション機能によりトランクグループを作成し、有線のアップリンクを増強することができます。
    表 1：AT-TQ5403 有線設定
    項目名 設定値 説明
    LAN 2 ポート 無効 AT-TQ5403/AT-TQm5403のLAN1/PoEポート、LAN2ポートのリンクアグリゲーションまたはカスケード設定を行います。

    • スタティックLAG：
      AT-TQ5403/AT-TQm5403のリンクアグリゲーション機能が有効になります。接続先のスイッチでは手動設定のトランクグループを設定する必要があります。

    • カスケード：
      カスケード機能が有効になり、LAN2ポートがカスケードポートとして使用できます。

    • 無効：
      リンクアグリゲーションまたはカスケード機能を使用しません。LAN2ポートは無効となり、LAN1/PoEポートのみでの接続を行います。
    Note
    AWC-SCでは、リンクアグリゲーションとの併用は未サポートです。
    今回はリンクアグリゲーションまたはカスケード機能を使用しません。「無効」が選択されていることを確認します。

  15. 「無線設定」にて、無線APの無線電波の出力に関する設定を行います。
    「設定タイプ」で選択した機器のタイプに応じて、無線1（2.4GHz帯）、無線2（5GHz帯 W52/W53）、無線3（5GHz帯 W56）を設定します。無線1、無線2、無線3の設定は画面上部の「無線1」ボタン、「無線2」ボタン、「無線3」ボタンで切り替えることができます。
    今回は、従業員用のセル型無線ネットワークを無線1で、スマートコネクトネットワークを無線2で提供するため、以下のように設定します。
    表 2：AT-TQ5403 無線設定
    項目名 設定値 説明
    無線1 無線2 無線3
    無線送信 有効 有効 無効 選択した周波数帯の無線電波を送受信するか否かを設定します。
    モード b/g/n a/n/ac   サポートするモード（通信プロトコル）です。
    使用帯域幅 40MHz 40MHz   使用する帯域幅です。IEEE 802.11ac、IEEE 802.11nでは、隣接する2つまたは4つのチャンネルを合わせ、40MHzまたは80MHz帯域幅のチャンネルとして使用できます。
    無線2の使用帯域幅設定はSC共通設定で指定された値で上書きされるためデフォルトの「20MHz」のままでも構いません。
    使用条件 常時 常時   無線機能を常に使用する場合は「常時」、緊急モードが有効のときのみ使用する場合は「緊急モードのみ」を指定します。
    緊急モードについては、「緊急モードの有効化」をご覧ください。
    無線クライアント間の通信遮断 無効 無効   同一の無線バンドに接続している無線クライアント同士の通信を許可するか否かを指定します。
    エアタイムフェアネス 無効 無効   通信スピードにかかわらず接続されているすべてのクライアントに同じ通信時間（エアタイム）を提供するか否かを指定します。
    自動チャンネル選択 すべて すべて   無線通信で使用するチャンネルを指定します。デフォルトはすべてが選択されています。
    最大クライアント接続数 200 200   接続可能なクライアント数を設定します。
    固定レート 11 Mbps 6 Mbps   IEEE 802.3マルチキャスト・ブロードキャストの固定送信レート（通信速度）を指定します。
    レガシーレートセット すべて すべて   通信プロトコルがIEEE 802.11b/g、IEEE 802.11aの場合のサポートさせたいレートを選択します。
    RTSしきい値 2347 2347   IEEE 802.11b、g、aによる通信において、送信しようとしているパケットがこのサイズよりも大きな場合に、パケットの送信前にRTS（送信要求）パケットを送信します。
    デフォルトの「2347」に設定すると、RTSパケットを送信しません。
    バンドステアリング 無効 無効   2.4GHz・5GHz帯の両方をサポートしている無線クライアントに対して、5GHz帯への接続を優先するよう促し、2.4GHz帯の混雑緩和を試みる、バンドステアリングの有効、無効を選択します。
    Note
    チャンネルブランケットまたはスマートコネクトを使用する場合は、バンドステアリングは併用できません。
    Wi-Fiマルチメディア
    (WMM)     		有効 有効   Wi-Fiマルチメディア（WMM）の有効、無効を選択します。
    Wi-Fiマルチメディアを有効にすると、アクセスポイントのビーコンにWMM情報を含めます。これにより、映像、音声などのストリーミングやVoIP通信のフレーム送信間隔を短くし、通信品質を保つことができます。
    APSD 無効 無効   APSD（Automatic Power Save Delivery）の有効、無効を選択します。
    APSDを有効にすると、モバイル端末（VoIP）の消費電力を抑え、通話時間を延ばすことができます。モバイル端末側でもAPSD（U-APSD）に対応している必要があります。
    近隣AP検出 無効 無効   該当の無線バンドにおける近隣APの検出の有効、無効を選択します。
    近隣AP検出を有効にすると、近くで同じ無線バンドを使用しているAWCプラグイン管理下/管理外の無線APの電波を検出し、侵入検知/防御やAWC計算に反映します。
    無効に設定すると、これらの機能が正常に動作しない場合があります。
    また、AWC-SCを使用する無線バンドでは、近隣AP検出を無効に設定します。

    ■ 無線1


    ■ 無線2


    ■ 無線3

  16. 「VAP(マルチSSID)設定」にて、VAPの設定を行います。
    AP共通設定とともにSC共通設定を適用する際、AP共通設定のみ、または、SC共通設定のみに存在する設定項目は、それぞれそのまま本体のコンフィグに反映されます。AP共通設定とSC共通設定に重複する設定項目は、SC共通設定による構成が優先され、本体のコンフィグに反映されます。
    今回の構成では、無線1のVAP 1にセル型ネットワーク「ForStaff」の設定を行います。
    Note
    AP共通設定上のVAP1のVAPステータスは「無効」に設定することはできませんので、通常はこのままAP共通設定を管理下APに適用してしまうと、デフォルトのSSID「Default-1」がセキュリティー設定なしで公開されてしまいます。
    セル型VAPを構築して、スマートコネクトを使用しない無線APと共通のAP共通設定を適用しようとしている場合は、SC共通設定によって上書きされるVAPに対して、セキュリティーを適用したダミーのVAPを作成しておくことをお勧めします。
    Note
    AWC-SCを使用する無線バンドでは、他のVAPは自動的に無効に設定されます。
    表 3：AT-TQ5403 VAP設定
    項目名 設定値 説明
    無線1 VAP1
    VAPステータス 有効 VAPの有効、無効を設定します。
    VLAN ID 100 該当のVAPが使用するVLAN IDを1～4094の数字で入力します。（必須）
    SSID ForStaff 該当のVAPが使用するSSID（ネットワーク名）です。
    ブロードキャスト 有効 該当のVAPでSSID（ネットワーク名）をブロードキャストするか否かです。
    セキュリティー WPAパーソナル 該当するVAPのセキュリティーです。
    セキュリティーキー（WPA-PSK） 5+@f/=0N1y 暗号キーを設定します。
    WPAバージョン WPA2 使用するWPA のバージョンです。
    暗号化プロトコル CCMP 使用する暗号化プロトコルです。
    管理フレーム保護 無効 管理フレームを保護するか否かを指定します。
    ブロードキャストキー更新間隔 0 VAPに接続している無線クライアントに送信するブロードキャストパケットのキーの更新間隔です。「0」はキーを更新しません。
    Web認証 無効 該当のVAPに対してWeb認証を適用するか否かです。
    MACアクセス制御 無効 該当のVAPに対してMACアクセス制御を適用する際の方式、または無効を指定します。
    エリア認証 無効 エリア認証を使用するか否かを設定します。
    高速ローミング 無効 無線クライアントのローミングを高速に行うか否かの設定を行います。
    無線クライアント間の通信遮断 無効 同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可するか否かを指定します。
    無応答端末切断タイマー 300 無線APに対し通知が行われずにいなくなった無線クライアントを切断するまでの時間を指定します。
    多重接続要求 無視する 接続状態を保持している端末からの接続要求に対する処理の方法を選択します。
    ローミング通知 有効 ローミング通知を行うか否かを設定します。
    DTIM間隔 1 アクセスポイントが送信するビーコンに、DTIM（Delivery Traffic Information Map）を挿入する割合を設定します。
    プロキシーARP 有効 プロキシーARPを使用するか否かを設定します。
    Passpoint 無効 Passpoint（Hotspot 2.0）機能を使用するか否かを選択します。

    ■ 無線1

  17. 画面右上の「追加」ボタンをクリックします。
    AP共通設定「TQ5403AP」の設定内容が表示されます。

クイックツアー / AWC-SCの設定 / 無線APの接続

AP共通設定の適用
ルートAPの追加
サテライトAPの追加（有線設定）

先ほど登録した無線APをAWC-SCの管理下に追加します。

AP共通設定の適用

無線APに適用するAP共通設定を指定します。
  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    「設定機能/無線AP一覧」画面が表示されます。

  2. 無線AP「TQ5403-SC-1」「TQ5403-SC-2」の両方のチェックボックスにチェックを入れます。

  3. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「AP共通設定の割当」をクリックします。

    「AP共通設定選択」ダイアログが表示されます。

  4. 「AP共通設定選択」ダイアログのAP共通設定一覧から、「AP共通設定の作成」で作成したAP共通設定「TQ5403AP」が選択されていることを確認し、「保存」ボタンをクリックします。
  5. 「設定機能/無線AP一覧」画面に戻ると、対象の無線APの「管理状態」が「探索中」に変化します。

ルートAPの追加

続いて、ルートAPを追加します。
  1. ルートAPとして運用する「TQ5403-SC-1」を、AWCプラグインの管理下のネットワークにUTPケーブルで接続します。
  2. AWCプラグインのポーリングによって「TQ5403-SC-1」の接続を認識すると、割り当てられたAP共通設定、CB共通設定、SC共通設定が適用されます。
    設定適用後に「設定機能/無線AP一覧」画面に戻ると、対象の無線APの「管理状態」が「適用中」→「管理中」に変化します。

「TQ5403-SC-1」は有線ネットワークとのブリッジを行うため、UTPケーブルは接続したままにします。

サテライトAPの追加（有線設定）

続いて、サテライトAPを追加します。
  1. サテライトAPとして運用する「TQ5403-SC-2」を、AWCプラグインの管理下のネットワークにUTPケーブルで接続します。
  2. AWCプラグインのポーリングによって「TQ5403-SC-2」の接続を認識すると、割り当てられたAP共通設定、CB共通設定、SC共通設定が適用されます。
    設定適用後に「設定機能/無線AP一覧」画面に戻ると、対象の無線APの「管理状態」が「適用中」→「管理中」に変化します。

  3. 「TQ5403-SC-2」の「管理状態」が「管理中」であることを確認し、「TQ5403-SC-2」からUTPケーブルを抜きます。
AWC-SCの構成が正常に行われると、「フロアマップ」メニュー以下の「フロアマップ詳細 [スマートコネクト表示]」画面では、AWC-SCによる無線AP同士の無線接続の状況がグラフィカルに確認できます。

クイックツアー / AWC-SCの設定 / 無線APの追加

無線APの登録
フロアマップへの配置
SC共通設定の確認
AP共通設定の適用
サテライトAPの追加（無線設定）

既にここまでの手順で作成済みの各種の共通設定を使用し、構築済みのスマートコネクトネットワークにサテライトAPを追加する場合の例を説明します。
今回は、無線APにOTA（Over The Air：AP間無線通信）で各種設定を行います。
Note
OTA（Over The Air：AP間無線通信）でサテライトAPを追加するには、工場出荷状態かつAT-TQ5403/5403e、AT-TQm5403ファームウェアバージョン6.0.1-1.1以降の無線APであることが条件となります。
また、ファームウェアアップグレード後にOTAでサテライトAPとして追加する場合は、無線APにログイン後、初期化を行ってください。
初期化の手順は対象ファームウェアバージョンのリファレンスマニュアルをご参照ください。
なお、SC共通設定の対象モデルとしてAT-TQ6602が表示されますが、未サポートですので選択しないでください。

無線APの登録

  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    「設定機能/無線AP一覧」画面が表示されます。

  2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「手動で登録」をクリックします。
    「無線AP登録」ダイアログが表示されます。

  3. 「機器名」にAWCプラグインの管理下に登録する無線APの管理上の名前を入力します。
    今回は、「TQ5403-SC-3」と入力します。
  4. 「管理グループ」を指定します。
    今回は、先ほど作成した「3Fグループ」を選択します。
    AP事前設定用のAMF設定の選択肢として「有効」が表示されるようになります。
  5. 「AP事前設定用のAMF設定」を「無効」に設定します。
    固定のIPアドレスを事前に無線APのWeb設定画面で指定するか、DHCPサーバーからIPアドレスを割り当てる必要があります。
  6. 「TQ5403-SC-3」として登録する無線APのIPアドレスを設定します。
    IPアドレス欄には、「DHCP」「STATIC」の2つのオプションがあります。
    今回は、「TQ5403-SC-3」をAWC-SCの「自動認識」機能によって管理するため、「DHCP」を選択します。
  7. 「TQ5403-SC-3」として登録する無線APのMACアドレス「00:00:5e:00:53:40」を入力します。

  8. 「追加」ボタンをクリックします。
    「無線AP詳細」画面が表示されます。

    「無線AP詳細」画面では、選択した無線AP「TQ5403-SC-3」が追加されます。この段階では、「管理状態」には「未管理」、「AP共通設定」には「未設定」と表示されます。
    無線APの管理にはAP共通設定が必要ですが、AP共通設定を割り当てる際には、その他の設定（CB共通設定、SC共通設定）が併せて適用されます。
    SC共通設定を先に適用してから、AP共通設定を適用するため、このままにします。
    サテライトAPの追加の時点では管理グループ「3Fグループ」に対応するSC共通設定「TQ5403SC」が作成済みなので、自動的に無線APは該当するSC共通設定の適用対象となります。「無線AP詳細」画面の下部、「設定情報」の「SC共通設定」欄には、「TQ5403SC」が表示されます。

フロアマップへの配置

新規に追加する無線APをフロアマップに追加します。
  1. AWCプラグインメニューから「無線モニター」→「フロアマップ」をクリックし、「フロアマップ」画面を表示します。

  2. 「3Fマップ」のパネルをクリックします。
    フロアマップ「3Fマップ」の無線ステータス表示が表示されます。

  3. 画面右上の表示内容ドロップダウンメニュー（「無線ステータス表示 ▼」表示）をクリックし、ドロップダウンメニューから「AP配置」を選択します。
    AP配置画面が表示されます。画面右側に同じ管理グループに所属する無線APが一覧表示されます。
    この時点ではAP共通設定が適用されていないため、管理状態は未管理と表示されます。

  4. 無線APの一覧から、TQ5403-SC-3の行をクリックします。
    マウスカーソルが無線APアイコンに変化します。
  5. マップ上のTQ5403-SC-3を配置したい所をクリックし、無線APアイコンを配置します。
    無線APアイコンの位置を変更したい場合は、無線APアイコンをクリックしたまま移動したい場所にマウスを動かし、マウスボタンを離します。

フロアマップへの無線APの配置は以上です。
AWCプラグインメニューから「無線モニター」→「フロアマップ」をクリックし、「フロアマップ」画面を表示すると、フロアマップに3台の無線APが配置されていることが確認できます。

SC共通設定の確認

新しく追加する無線AP「TQ5403-SC-3」にSC共通設定が適用されることを確認します。
  1. AWCプラグインメニューから「無線設定」→「SC共通設定」を選択します。
    「SC共通設定一覧」画面が表示されます。

  2. 「SC共通設定の作成」にて作成したSC共通設定「TQ5403SC」の現在の「割当AP数」が「3」となっていることを確認します。
    今回は、「割当AP数」が「3」となっている状態で確認は完了です。
通常、管理グループにSC共通設定が作成されている場合は、管理グループに新しい無線APが登録された時点で、該当のSC共通設定が割り当てられます。
スマートコネクトのメンバーとして新規にルートAPを追加したい場合などは、「SC共通設定編集」画面の「無線AP一覧」にて、該当の無線APをルートに設定します。
ルートとしての設定方法は、「SC共通設定の作成」の手順14をご覧ください。
また、仮にスマートコネクトを使用しない無線APを登録した場合などは、「SC共通設定編集」画面の「無線AP一覧」にて、該当の無線APのスマートコネクトを「無効」に設定します。

AP共通設定の適用

無線AP「TQ5403-SC-3」にAP共通設定「TQ5403AP」を適用します。
  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    「設定機能/無線AP一覧」画面が表示されます。

  2. 無線AP「TQ5403-SC-3」のチェックボックスにチェックを入れます。

  3. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「AP共通設定の割当」をクリックします。

    「AP共通設定選択」ダイアログが表示されます。

  4. 「AP共通設定選択」ダイアログのAP共通設定一覧から、「AP共通設定の作成」で作成したAP共通設定「TQ5403AP」が選択されていることを確認し、「保存」ボタンをクリックします。
  5. 「設定機能/無線AP一覧」画面に戻ると、対象の無線APの「管理状態」が「接続待機」に、IPアドレスが「取得中」に変化します。

サテライトAPの追加（無線設定）

最後に、工場出荷時設定の無線APをサテライトAPとしてOTA（Over The Air：AP間無線通信）で追加します。
工場出荷時設定の無線APをサテライトAPとして運用するには、これまでの設定をすべて済ませたうえで、「TQ5403-SC-3」に電源アダプターのDCプラグを接続します。
起動プロセスが完了すると、以下の処理が自動で行われます。
  1. 「TQ5403-SC-3」は、チャンネルを切り替えながら、初期設定用SSID「sc-initial-provisioning」を使用している周囲の無線APのビーコンを探索し、接続します。
    この際、無線APでは、ビーコン送出に使用している無線バンドに対応するWIRELESS LAN LED（2.4GHz、5GHz 1、5GHz 2）が遅く点滅します（1回/秒程度）。
  2. ルートAP「TQ5403-SC-1」または配下のサテライトAP「TQ5403-SC-2」が、「TQ5403-SC-3」に仮のIPアドレスを割り当てます。
    このときに管理候補の無線APのMACアドレスリストと「TQ5403-SC-3」のMACアドレス「00:00:5e:00:53:40」を照合します。
    AWCプラグインが加入を許可すると、ルートAP「TQ5403-SC-1」または配下のサテライトAP「TQ5403-SC-2」から「TQ5403-SC-3」に対して、SC共通設定に定義されたSC管理用SSID「SC-Default-cVVGG」が送られ、スマートコネクトネットワークに接続します。
  3. AWC-SCの接続が確立後、正規のDHCPサーバーからIPアドレスとDHCPオプション43（ベンダー個別設定）の情報を取得します。DHCPオプション情報を参照してAWCサーバーの管理下への加入要求を送信します。
  4. AWCプラグインは、「TQ5403-SC-3」の加入の際に、登録してあるMACアドレス「00:00:5e:00:53:40」とIPアドレスを関連付けし、割り当てられたAP共通設定、SC共通設定を「TQ5403-SC-3」に転送します。
    手順2～4の間、AWC-SCで使用している無線バンドに対応するWIRELESS LAN LED（2.4GHz、5GHz 1）が速く点滅します（4回/秒程度）。
  5. 転送後、「TQ5403-SC-3」から、無線クライアントの接続のためのセル型VAP「ForStaff」が無線1のチャンネルで展開されます。
これらの設定適用後に「設定機能/無線AP一覧」画面に戻ると、対象の無線APの「管理状態」が「適用中」→「管理中」に変化します。
AWC-SCの構成が正常に行われると、「フロアマップ」メニュー以下の「フロアマップ詳細 [スマートコネクト表示]」画面では、AWC-SCによる無線AP同士の無線接続の状況がグラフィカルに確認できます。

他のAP（TQ5403-SC-4、TQ5403-SC-5）も同様にAWCプラグインの管理下に追加していきます。AWC-SCにおいて、ルートAPにはサテライトAPは最大4台まで接続できます。
以上で先に提示した構成例のような状態が、「フロアマップ」の「フロアマップ詳細[スマートコネクト表示]」画面で確認できます。

クイックツアー / AT-TQRシリーズの登録 / 概要

構成
設定開始前に
自動設定の確認と削除
システム時刻の設定

AT-TQRシリーズ 無線LANルーター AT-TQ6702 GEN2-Rは、弊社スイッチ製品、ルーター製品と同様のコマンドラインインターフェース（CLI）を備えたAlliedWare Plus ファームウェアをサポートしています。
ルーターとしての経路やファイアウォールの設定と同様に、VAPやセキュリティーなどの無線機能の設定も、無線AP本体のCLIまたはWeb管理画面で行い、AWCプラグインからは無線やVAPの設定確認、フロアマップによる無線APや接続クライアントの監視のみを行います。

このクイックツアーでは、AT-TQ6702 GEN2-Rを設定し、AWCプラグインの管理下に登録するまでの流れをご紹介します。

構成

ここでは、AVM EXの管理ネットワーク上の別の機器にインターネットへの接続がある場合を例に説明します。
この例では、管理ネットワーク上のIPアドレスを1個固定で割り当てられる端末型接続の基本設定となります。


無線セキュリティーにはWPAパーソナルを使用します。
本構成では、社内向け無線LANを想定し、3つの同じSSIDのVAPを2.4GHz帯と5GHz帯にそれぞれ作成します。
各VAPからは、ブリッジインターフェースを介して有線ネットワーク側と通信します。この際、VAPからの通信を異なるVLANタグ付きパケットとして送受信するため、eth1インターフェース上に802.1Q Ethernetサブインターフェースを作成します。
同一のSSIDのVAP間ではバンドステアリングを有効にして、混雑していない帯域への接続を促します。
本構成では、AT-TQRシリーズ自身のDHCPサーバー機能を使用しません。別途、上流機器にてVLANごとにDHCPサーバーが設定されていることを前提とします。
Note
AT-TQRシリーズをAWCプラグインの管理下に登録するときは、AMFネットワークとの接続にeth1のみを使用してください。eth2を経由してAMFネットワークに接続しようとした場合、AWCプラグインの管理下に登録することはできません。
Note
AT-TQRシリーズのAWC計算結果を使用したい場合、AP共通設定での設定内容を、無線AP本体のCLIまたはWeb管理画面での設定内容と合わせてください。計算結果を使用しない場合は、デフォルトの状態でAP共通設定を保存してください。
表 1：無線の基本設定
VAPインターフェース SSID セキュリティー方式 セキュリティーキー WPAバージョン
vap1.0 無線1 (2.4GHz) VAP0 Sales WPAパーソナル passphrase1 WPA2 WPA3
vap1.1 無線1 (2.4GHz) VAP1 Engineer WPAパーソナル passphrase2 WPA2 WPA3
vap1.2 無線1 (2.4GHz) VAP2 Management WPAパーソナル passphrase3 WPA2 WPA3
vap2.0 無線2 (5GHz) VAP0 Sales WPAパーソナル passphrase1 WPA2 WPA3
vap2.1 無線2 (5GHz) VAP1 Engineer WPAパーソナル passphrase2 WPA2 WPA3
vap2.2 無線2 (5GHz) VAP2 Management WPAパーソナル passphrase3 WPA2 WPA3

表 2
管理ネットワークから管理者提供された情報
IPアドレス/ネットマスク 192.168.1.200/24
デフォルトゲートウェイ 192.168.1.1
AMFの設定
AMFネットワーク名 AMF001
AMFマスターのIPアドレス 192.168.1.254
AMFマスター側のAMFバーチャルリンクID 1
有線側の基本設定
有線LAN側物理インターフェース eth1
有線LAN側（eth1）IPアドレス 192.168.1.200/24
802.1QサブインターフェースのVLAN ID 10 20 100
DHCPサーバー機能 無効
ブリッジの設定
ブリッジ メンバー
br1 vap1.0 vap2.0 eth1.10
br2 vap1.1 vap2.1 eth1.20
br3 vap1.2 vap2.2 eth1.100

設定開始前に

自動設定の確認と削除

本クイックツアーに掲載されているコマンドは、設定がまったく行われていないAT-TQRシリーズの初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。
awplus# erase startup-config ↓

ただし、AT-TQRシリーズはスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。
自動設定が行われる条件などの詳細については、「AT-TQRシリーズ コマンドリファレンス」をご参照ください。

システム時刻の設定

本製品はリアルタイムクロックを内蔵していないため、起動するたびに時刻を合わせる必要があります。
AT-TQRシリーズをAMFメンバーとして管理するにあたって、AMFメンバーのシステム時刻はAMFコントローラーまたはマスターと同期されます。

クイックツアー / AT-TQRシリーズの登録 / TQRの設定

ログイン
無線機能の設定
ブリッジ機能の設定
AMF設定
設定の保存
TQRのコンフィグ例

APプロファイルの作成、ブリッジ、ファイアウォール、DHCPサーバー、AMFの設定など、AT-TQRシリーズ側の設定を、CLIを使用して行います。

ログイン

  1. AT-TQRシリーズのCLIに、特権ユーザー（権限レベル15のユーザー）のアカウントでログインします。
  2. 特権EXECモードに移行します。
    awplus> enable ↓
awplus#
  3. 特権EXECモードからグローバルコンフィグモードに移行します。
    awplus# configure  terminal ↓
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)#
    ※以後、プロンプトおよびコマンドの応答は省略します。

無線機能の設定

  1. 無線機能の設定を行うため、wirelessコマンドで無線設定モードに入ります。
    wireless
  2. 各VAPで使用するセキュリティー設定を作成します。
    security 1 mode wpa-personal
 key passphrase1
 versions wpa2 wpa3
security 2 mode wpa-personal
 key passphrase2
 versions wpa2 wpa3
security 3 mode wpa-personal
 key passphrase3
 versions wpa2 wpa3
  3. 各VAPで使用するネットワーク設定を作成します。
    network 1
 ssid Sales
 band-steering
 security 1
network 2
 ssid Engineer
 band-steering
 security 2
network 3
 ssid Management
 band-steering
 security 3
  4. 無線1/2に対して各種機能やVAPの設定を行う、AP共通設定を作成します。
    ap-profile localコマンドでAPプロファイルモードに移行してから、radioコマンドで無線番号を指定して以下のコマンドを実行します。
    ap-profile local
 radio 1
  enable
  bandwidth 40
  vap 0 network 1
  vap 1 network 2
  vap 2 network 3
 radio 2
  enable
  bandwidth 40
  zero-wait-dfs enable
  vap 0 network 1
  vap 1 network 2
  vap 2 network 3
    無線1にvap1.0、vap1.1、vap1.2、無線2にvap2.0、vap2.1、vap2.2の、合計6つのVAPインターフェースが作成されます。
  5. ここでいったん特権EXECモードに移動し、wireless ap-configuration apply ap localコマンドを実行して無線設定内容を適用してください。
    これにより、各VAPインターフェース（vap1.0、vap1.1、vap1.2、vap2.0、vap2.1、vap2.2）が有効になります。
    無線適用が終わったら再度グローバルコンフィグモードに戻って設定を続けます。
    end
wireless ap-configuration apply ap local
configure terminal

ブリッジ機能の設定

  1. ソフトウェアブリッジ「1」「2」「3」を作成します。これにはbridgeコマンドを使います。
    bridge 1
bridge 2
bridge 3
  2. vap1.0とvap2.0をブリッジ「1」に、vap1.1とvap2.1をブリッジ「2」に、vap1.2とvap2.2をブリッジ「3」に割り当てます。これにはbridge-groupコマンドを使います。
    interface vap1.0
 bridge-group 1
interface vap1.1
 bridge-group 2
interface vap1.2
 bridge-group 3
interface vap2.0
 bridge-group 1
interface vap2.1
 bridge-group 2
interface vap2.2
 bridge-group 3
  3. ここで再び特権EXECモードに移動し、wireless ap-configuration apply ap localコマンドを実行して無線設定内容を適用してください。
    VAPを作成した後にブリッジを作成してVAPに適用する場合は、VAP作成後に無線適用が必須となります。
    無線適用が終わったら再度グローバルコンフィグモードに戻って設定を続けます。
    end
wireless ap-configuration apply ap local
configure terminal
  4. 上位ネットワークの管理者から通知されたIPアドレスとネットマスクをWANポートeth1に設定します。
    併せて、VLAN ID 10、20、100のVLANタグ付きパケットを通過させるための802.1Q Ethernetサブインターフェースを作成します。
    これにはip address、encapsulation dot1qコマンドを使用します。
    interface eth1
 ip address 192.168.1.200/24
 encapsulation dot1q 10
 encapsulation dot1q 20
 encapsulation dot1q 100
    3つの802.1Q Ethernetサブインターフェースeth1.10、eth1.20、eth1.100が作成されます。
  5. 802.1Q Ethernetサブインターフェースそれぞれをブリッジに割り当てます。
    interface eth1.10
 bridge-group 1

interface eth1.20
 bridge-group 2

interface eth1.100
 bridge-group 3
  6. デフォルト経路をISPから通知されたデフォルトゲートウェイに向けます。これにはip routeコマンドを使います。
    ip route 0.0.0.0/0 192.168.1.1

AMF設定

  1. AMFネットワーク名「AMF001」を指定します。
    atmf network-name AMF001
  2. AMFマスターに接続するためのAMFリンクをeth1インターフェースに作成します。
    interface eth1
 atmf-link
    AMFマスターと正しくAMFバーチャルリンクを疎通すると、AMFネットワーク参加のログが表示されます。
  3. 以上でAT-TQRルーターの設定は完了です。
    end

設定の保存

設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config ↓
Building configuration...
[OK]
また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory ↓
Building configuration...
[OK]

TQRのコンフィグ例

本クイックツアーで設定したコンフィグの例を次に示します。
!
wireless
 security 1 mode wpa-personal
  key passphrase1
  versions wpa2 wpa3
 security 2 mode wpa-personal
  key passphrase2
  wersions wpa2 wpa3
 security 3 mode wpa-personal
  key passphrase3
  wersions wpa2 wpa3
 network 1
  ssid Sales
  band-steering
  security 1
 network 2
  ssid Engineer
  band-steering
  security 2
 network 3
  ssid Management
  band-steering
  security 3
 ap-profile local
  radio 1
   enable
   bandwidth 40
   vap 0 network 1
   vap 1 network 2
   vap 2 network 3
  radio 2
   enable
   bandwidth 40
   zero-wait-dfs enable
   vap 0 network 1
   vap 1 network 2
   vap 2 network 3
 ap local
!
bridge 1
bridge 2
bridge 3
!
interface eth1
 encapsulation dot1q 10
 encapsulation dot1q 20
 encapsulation dot1q 100
 ip address 192.168.1.200/24
 atmf-link
!
interface eth1.10
 bridge-group 1
!
interface eth1.20
 bridge-group 2
!
interface eth1.100
 bridge-group 3
!
interface vap1.0
 bridge-group 1
!
interface vap1.1
 bridge-group 2
!
interface vap1.1
 bridge-group 3
!
interface vap2.0
 bridge-group 1
!
interface vap2.1
 bridge-group 2
!
interface vap2.2
 bridge-group 3
!
ip route 0.0.0.0/0 192.168.1.1
!
atmf network-name AMF001
!
end

クイックツアー / AT-TQRシリーズの登録 / AWCプラグインの設定

AP共通設定の作成
無線APの登録
AP共通設定の適用

無線LANルーターとして設定の完了したAT-TQRシリーズ AT-TQ6702 GEN2-RをAWCプラグインに登録します。
なお、AP共通設定を作成し、特定のユーザーアカウントに閲覧権限を割り当てるには、事前に管理グループの作成、アカウントの作成が必要となります。「クイックツアー / セル型無線ネットワークの設定 / 管理グループの作成」、「クイックツアー / セル型無線ネットワークの設定 / アカウントの作成」を参考にして、お使いの環境にあわせて管理グループおよびアカウントを作成してください。

AP共通設定の作成

まず、AT-TQ6702 GEN2-Rで使用するAP共通設定を作成します。
  1. AWCプラグインメニューから「無線設定」→「AP共通設定」をクリックします。
    「設定機能/AP共通設定一覧」画面が表示されます。

  2. 画面右上の「新規作成」ボタンをクリックします。
    「カントリーコードとAPシリーズと共通設定タイプの選択」ダイアログが表示されます。

  3. 「カントリーコード」を「JP - Japan」に設定します。
    現在ログインしているユーザーアカウントの「国コード」が「JP - 日本」に設定されている場合は、本ダイアログのカントリーコードがデフォルトで「JP - Japan」となります。
  4. 「シリーズ」を「TQ Series」に設定します。
  5. 「設定タイプ」を選択します。
    AP共通設定の設定タイプは、無線APのサポート機能によって分かれています。
    ここでは、AT-TQ6702 GEN2-Rに適合する「Dual[11ax] GEN2-R」を選択します。

  6. 「OK」ボタンをクリックします。
    「AP共通設定新規作成」画面が表示されます。

  7. 「共通設定」にて、AP共通設定の概要を設定します。
    「設定名」に「TQ6702 GEN2-R」を入力します。
    「設定タイプ」、「カントリーコード」、「シリーズ」には、先の「カントリーコードとAPシリーズと共通設定タイプの選択」ダイアログで選択した項目が表示されます。
    「管理グループ」にて、このAP共通設定が属する管理グループを選択します。
    複数の管理グループが存在する環境では、それぞれの管理グループのチェックボックスにチェックを付けることで、異なる管理グループをまたいで同じAP共通設定を使用することもできます。
    また、「Default Group」のチェックを外すことはできません。

  8. 「無線設定」にて、無線APの無線電波の出力に関する設定を行います。
    通常の無線APと異なり、実際にAT-TQRシリーズに設定されるのはAT-TQRシリーズ自体のCLIまたはWeb管理画面で構成された設定です。ここでは、AWC機能によって無線を監視するため、無線AP本体で行ったのと同様の無線設定を行う必要があります。
    このクイックツアーでは、CLIからは無線設定に対し特別な設定を行っていません。無線1、無線2ともデフォルトのままにします。
    表 1：AT-TQ6702 GEN2-R 無線設定
    項目名 設定値 説明
    無線1 無線2
    無線送信 有効 有効 選択した周波数帯の無線電波を送受信するか否かを設定します。
    モード b/g/n/ax a/n/ac/ax サポートするモード（通信プロトコル）です。
    使用帯域幅 20MHz 20MHz 使用する帯域幅です。IEEE 802.11ax、IEEE 802.11ac、IEEE 802nでは、隣接する2つまたは4つのチャンネルを合わせ、40MHzまたは80MHz帯域幅のチャンネルとして使用できます。
    自動チャンネル選択 すべて すべて 無線通信で使用するチャンネルを指定します。デフォルトはすべてが選択されています。

    ■ 無線1


    ■ 無線2


  9. 「VAP（マルチSSID）設定」にて、バーチャルアクセスポイント（VAP）の設定を行います。
    「無線設定」と同様、ここでは、AT-TQRシリーズ自体のCLIまたはWeb管理画面で構成したVAPと同じ数のVAPを、各無線バンドに作成します。

  10. 画面右上の「追加」ボタンをクリックします。
    AP共通設定「TQ6702 GEN2-R」の設定内容が表示されます。

無線APの登録

AT-TQRシリーズをAWCプラグインの管理下に登録します。
AT-TQRシリーズをAWCプラグインに登録する際は、IP手動設定のみをサポートします。DHCPからの自動追加は未サポートです。
また、AT-TQRシリーズをAMFゲストノードとしてAMFネットワークに加入させることはできません。
Note
AT-TQRシリーズをAWCプラグインの管理下に登録するときは、AMFネットワークとの接続にeth1のみを使用してください。eth2を経由してAMFネットワークに接続しようとした場合、AWCプラグインの管理下に登録することはできません。

「AP登録・設定」画面から「手動で登録」を実行して、AT-TQ6702-GEN2-RのIPアドレス、MACアドレスを指定します。
  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    「設定機能/無線AP一覧」画面が表示されます。

  2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「手動で登録」をクリックします。


    「無線AP登録」ダイアログが表示されます。

  3. 「機器名」にAWCプラグインの管理下に登録する無線APの管理上の名前を入力します。
    今回は、「TQR-3F-1」と入力します。
  4. 「管理グループ」を指定します。
    事前に作成した管理グループにて「ネットワーク名」「エリア名」が選択されている場合は、AP事前設定用のAMF設定の選択肢として「有効」が表示されるようになります。
  5. 「AP事前設定用のAMF設定」の有効/無効を選択します。
    従って、事前に設定したIPアドレスを設定されているものとして、「無効」を選択します。
  6. 「TQR-3F-1」として登録する無線APのIPアドレスを指定します。
    事前に無線APにIPアドレスを手動設定している場合や、DHCPサーバーにて無線APのMACアドレスに静的なIPアドレスを設定している場合は、「STATIC」を選択して、表示される入力欄に該当のIPアドレスを入力します。
    AWCプラグインを介して動的なIPアドレスの割り当てを行う場合は、「DHCP」を選択します。
    ここでは、「TQR-3F-1」に割り当てられたIPアドレスは「192.168.1.200（固定）」と確認済みですので、「STATIC」をクリックして、表示される入力欄に「192.168.1.200」を入力します。
  7. 「TQR-3F-1」として登録する無線APのMACアドレスを入力します。
    ここでは、MACアドレス「00:00:5e:00:53:00」を入力します。

  8. 「追加」ボタンをクリックします。
    「無線AP詳細」画面が表示されます。

  9. 「無線AP詳細」画面では、選択した無線AP「TQR-3F-1」が追加されます。この段階では、「管理状態」には「未管理」、「AP共通設定」には「未設定」と表示されます。
AP共通設定の作成手順は以上です。
「無線AP詳細」画面を開いたまま、次の「AP共通設定の適用」に移ります。

AP共通設定の適用

  1. 「無線AP詳細」にて、「設定情報」右上の「編集」ボタンをクリックします。

    「AP共通設定選択」ダイアログが表示されます。
  2. 「AP共通設定選択」ダイアログの左側から、適用するAP共通設定名を選択します。
    ここでは、「TQ6702 GEN2-R」が選択されていることを確認し、「保存」ボタンをクリックします。

    「無線AP個別設定」画面が表示されます。
    AT-TQRシリーズについては、「無線AP個別設定」画面では、AP共通設定の選択以外のことは行えません。

  3. 「保存」ボタンを押します。
    「無線AP詳細」画面が表示されます。「管理状態」には「探索中」、「AP共通設定」には上記手順で選択した「TQ6702 GEN2-R」と表示されます。

    通常、このまましばらく待つと、また「AP登録・設定」画面に戻った際に管理状態が「適用中」または「管理中」になります。
登録手順は以上です。

AP別サポート項目一覧 / 無線モニター

フロアマップ
無線ステータス表示
無線クライアント表示
スマートコネクト表示
不正AP表示
AP配置
エリア編集
壁編集
管理下AP
管理下AP
管理下AP詳細
チャンネルブランケット
AWC計算履歴
AWC計算履歴
AWC計算結果
侵入検知/防御レポート
無線侵入検知
隣接無線AP
検出無線クライアント
無線侵入防御
ログ管理
DCNレポート
リモートモニター

Note
本ページでは、AT-TQシリーズについて、システムの系統に準じてAT-TQ4600をグループA、AT-TQ1402/5403/5403eおよびAT-TQm1402/5403をグループB、AT-TQ6403 GEN2/6602/6602 GEN2/6702 GEN2/6702e GEN2/7403、AT-TQm6403 GEN2/6602 GEN2/6702 GEN2をグループCとして分類します。
Note
AT-TQ6702 GEN2-Rは、VAPなどの設定を無線AP本体のCLIまたはWeb管理画面で行い、AWCプラグインからは無線やVAPの設定確認、フロアマップによる無線APや接続クライアントの監視のみを行います。AWCプラグイン上で設定の変更は行えますが、無線APへの適用はできません。本表ではAWCプラグインからの設定、操作の可否を示します。

フロアマップ

無線ステータス表示

表 1
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
アイコン上の表示 チャンネル ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
送信出力 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
詳細表示 システム情報 機器名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
管理状態 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
IPアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
機器種別 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
バージョン ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
MACアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
AP共通設定 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
タグ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
無線情報 機器名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
チャンネル ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
送信出力 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
接続クライアント情報 機器名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
接続数 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

無線クライアント表示

表 2
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
アイコン上の表示 クライアント数 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
詳細表示 システム情報 MACアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
IPアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
ホスト名 (NetBIOS名) ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
ユーザー名 (WPAエンタープライズ) ○ × × × ○ × ○ ○ ○ ○ ○
接続時間 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
クライアント名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
コメント ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
切断 × ○ ○ ○ ○ ○ ○ ○ ○ ○ ×
アイコン ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
無線情報 MACアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
SSID ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
接続先無線AP ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
受信信号強度 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
ノイズ強度 × × × × × × × × × × × 本機能は未サポートとなります。
S/N比 × × × × × × × × × × × 本機能は未サポートとなります。
統計 MACアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
送信パケット ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○
送信バイト ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○
送信破棄パケット × × × × × × × × × × × 本機能は未サポートとなります。
送信破棄バイト × × × × × × × × × × × 本機能は未サポートとなります。
受信パケット ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○
受信バイト ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○
受信破棄パケット × × × × × × × × × × × 本機能は未サポートとなります。
受信破棄バイト × × × × × × × × × × × 本機能は未サポートとなります。
接続無線クライアント一覧 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

スマートコネクト表示

表 3
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
アイコン上の表示 ルートAP × × △ ○ × × △ ○ × × × ルートAPはAT-TQm5403では未サポートとなります。
AT-TQm6602 GEN2/6702 GEN2は未サポートとなります。
サテライトAP × × ○ ○ × × △ ○ × × × AT-TQm6602 GEN2/6702 GEN2は未サポートとなります。
詳細表示 機器名 × × ○ ○ × × △ ○ × × × AT-TQm6602 GEN2/6702 GEN2は未サポートとなります。
SC状態 × × ○ ○ × × △ ○ × × × AT-TQm6602 GEN2/6702 GEN2は未サポートとなります。
MACアドレス × × ○ ○ × × △ ○ × × × AT-TQm6602 GEN2/6702 GEN2は未サポートとなります。
バージョン × × ○ ○ × × △ ○ × × × AT-TQm6602 GEN2/6702 GEN2は未サポートとなります。
アクセプター送信 × × ○ ○ × × △ ○ × × × AT-TQm6602 GEN2/6702 GEN2は未サポートとなります。
アクセプター受信 × × ○ ○ × × △ ○ × × × AT-TQm6602 GEN2/6702 GEN2は未サポートとなります。
コネクター送信 × × ○ ○ × × △ ○ × × × AT-TQm6602 GEN2/6702 GEN2は未サポートとなります。
コネクター受信 × × ○ ○ × × △ ○ × × × AT-TQm6602 GEN2/6702 GEN2は未サポートとなります。

不正AP表示

表 4
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
アイコン上の表示 検出不正AP数 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
検出されたBSSID ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
受信信号強度 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
検出時刻 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
詳細表示 不正判定理由 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
検出されたBSSID ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
SSID ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
チャンネル ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
受信信号強度 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
検出した無線AP ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
検出時刻 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
タグ ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○

AP配置

表 5
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
管理状態 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
機器名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
IPアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

エリア編集

Note
エリア編集機能については、無線APの機種によるサポート可否の違いはありません。

壁編集

Note
壁編集機能については、無線APの機種によるサポート可否の違いはありません。

管理下AP

管理下AP

表 6
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
システム情報 機器名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
管理状態 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
設定状態 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
IPアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
MACアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
接続数 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
稼働時間 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
無線情報 機器名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
無線1 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
無線2 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
無線3 × × ○ ○ ○ × × × ○ × ×
接続数(無線1) ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
接続数(無線2) ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
接続数(無線3) × × ○ ○ ○ × × × ○ × ×

管理下AP詳細

表 7
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
基本情報 管理状態 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
設定状態 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
AP共通設定 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
IPアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
MACアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
管理グループ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
割当ファームウェア ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
AP事前設定用のAMF設定 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
  ネットワーク名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
エリア名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
ノード名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
ポート番号 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
機器種別 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
現在のファームウェア ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
シリアル番号 ○ × × × × × × × × × ○
稼働時間 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
フロアマップ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
無線情報 無線ステータス 使用チャンネル ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
送信出力 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
レーダー検出チャンネル 検出チャンネル ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
使用可能までの時間 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
無線クライアント数 VAP ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
SSID ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
無線クライアント数 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
統計情報 有線受信・無線送信バイト数 グラフ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

チャンネルブランケット

Note
チャンネルブランケットはAT-TQ5403/5403e/6602/6602 GEN2/6702 GEN2のみサポートしています。

AWC計算履歴

AWC計算履歴

表 8
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
管理グループ名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
計算日時 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
対象AP数 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
管理グループ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

AWC計算結果

表 9
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
機器名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
チャンネルの表示 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
送信出力 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
フロアマップ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
MACアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

侵入検知/防御レポート

無線侵入検知

隣接無線AP

表 10
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
判定結果 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
不正判定理由 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
検出されたBSSID ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
SSID ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
チャンネル ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
受信信号強度 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
検出した無線AP ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
検出時刻 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
タグ ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
検出無線AP一覧 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○

検出無線クライアント

表 11
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
判定結果 ○ × × × × × × × × × ○
不正判定理由 ○ × × × × × × × × × ○
検出されたMACアドレス ○ × × × × × × × × × ○
チャンネル ○ × × × × × × × × × ○
受信信号強度 ○ × × × × × × × × × ○
検出した無線AP ○ × × × × × × × × × ○
検出時刻 ○ × × × × × × × × × ○
タグ ○ × × × × × × × × × ○
検出無線AP一覧 ○ × × × × × × × × × ○

無線侵入防御

表 12
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
検出されたBSSID ○ × × × × × × × × × ○
チャンネル ○ × × × × × × × × × ○
検出した無線AP ○ × × × × × × × × × ○
攻撃開始時刻 ○ × × × × × × × × × ○
検出時刻 ○ × × × × × × × × × ○
タグ ○ × × × × × × × × × ○

ログ管理

表 13
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
機器名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
IPアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
受信日時 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
Severity ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
内容 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

DCNレポート

Note
AWC-DCNは、AT-TQ6602 GEN2/6702 GEN2、AT-TQm6602 GEN2/6702 GEN2のみサポートしています。

リモートモニター

Note
リモートモニター機能については、無線APの機種によるサポート可否の違いはありません。

AP別サポート項目一覧 / 無線設定

管理グループ
AP共通設定
共通設定
AP本体
有線設定
無線設定
VAP（マルチSSID）設定
OpenFlow設定
CB共通設定
SC共通設定
DCN共通設定
AP登録・設定
無線AP詳細
基本機能
情報表示
無線AP編集
無線設定
AWC設定
MACアドレスリスト
侵入検知/防御設定
無線コンシェルジュ

Note
本ページでは、AT-TQシリーズについて、システムの系統に準じてAT-TQ4600をグループA、AT-TQ1402/5403/5403eおよびAT-TQm1402/5403をグループB、AT-TQ6403 GEN2/6602/6602 GEN2/6702 GEN2/6702e GEN2/7403、AT-TQm6403 GEN2/6602 GEN2/6702 GEN2をグループCとして分類します。
Note
AT-TQ6702 GEN2-Rは、VAPなどの設定を無線AP本体のCLIまたはWeb管理画面で行い、AWCプラグインからは無線やVAPの設定確認、フロアマップによる無線APや接続クライアントの監視のみを行います。AWCプラグイン上で設定の変更は行えますが、無線APへの適用はできません。本表ではAWCプラグインからの設定、操作の可否を示します。

管理グループ

Note
管理グループについては、無線APの機種によるサポート可否の違いはありません。

AP共通設定

共通設定

表 1
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
設定名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
設定タイプ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
設置場所 × × × ○ × × × ○ × × ×
アンテナ型番 × × × × × × × × × × × 本項目は未サポートとなります。
カントリーコード ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
シリーズ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
管理グループ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

AP本体

表 2
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
ユーザー設定 × ○ ○ ○ ○ ○ ○ ○ ○ × ×
  ログインユーザー名 × ○ ○ ○ ○ ○ ○ ○ ○ × ×
ログインパスワード × ○ ○ ○ ○ ○ ○ ○ ○ × ×
個別APユーザー設定 × ○ ○ ○ ○ ○ ○ ○ ○ × ×
タイムゾーン ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
NTPクライアント ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
  NTPサーバー IPアドレス/ホスト名 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
NTP同期間隔 ○ × × × ○ ○ ○ ○ ○ × ○
Syslogクライアント ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
  Syslogサーバー IPアドレス/ホスト名 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
ポート番号 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
ログ重要度 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
SNMPエージェント ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
  バージョン × × ○ ○ ○ ○ ○ ○ ○ × ×
  v1/v2c ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
  読み込み専用のコミュニティー名 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
ポート番号 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
SNMPリクエストの送信元を制限 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
次に示すホストまたはサブネットのみを許可する ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
トラップのコミュニティー名 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
v3 × × ○ ○ ○ ○ ○ ○ ○ × ×
  ポート番号 × × ○ ○ ○ ○ ○ ○ ○ × ×
ユーザー名 × × ○ ○ ○ ○ ○ ○ ○ × ×
パスワード × × ○ ○ ○ ○ ○ ○ ○ × ×
生成トラップ ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
  Cold Start ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
Link Up/Down ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
DFS ○ × × × × × × × × × ○
Authentication ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
Association ○ × × × × × × × × × ○
Filtered STA ○ × × × × × × × × × ○
RADIUS Authentication (Success) ○ × × × × × × × × × ○
RADIUS Authentication (Fail) ○ × × × × × × × × × ○
トラップ送信先 IPアドレス/ホスト名 1/2/3 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
MACアドレスリスト ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
LED ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
  PoE給電時のLED × × × × × ○ ○ × × × × AT-TQ6602/TQ6602 GEN2/TQ6702 GEN2、AT-TQm6602 GEN2/6702 GEN2以外の機種では、PoE給電時のLED色は橙色（固定）となります。
初期化ボタン ○ × × × × × × × × × ○
Web認証用仮想IPアドレス × × ○ ○ ○ ○ ○ ○ ○ × ×

有線設定

表 3
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
LAN 2 ポート × × ○ × ○ × ○ × ○ × ×
  スタティックLAG × × ○ × ○ × ○ × ○ × ×
カスケード × × ○ × ○ × ○ × ○ × ×
LACP × × × × × × × × × × ×

無線設定

表 4
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
無線送信 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
周波数帯 × × × × × × × × × × ×
モード ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
使用帯域幅 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
使用条件 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
無線クライアント間の通信遮断 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
エアタイムフェアネス ○ ○ ○ ○ ○ ○ △ ○ ○ × ○ AT-TQ6403 GEN2/7403、AT-TQm6403 GEN2では、本項目を「手動」に設定した場合、「VAP（マルチSSID）設定」にて個別のVAPに対し「エアタイムの割当率」を設定する必要があります。
AT-TQ6602 GEN2/6702 GEN2，AT-TQm6602 GEN2/6702 GEN2では、選択肢に「手動」が表示されますが、未サポートとなります。
管理フレーム保護 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○ AT-TQ1402/5403/5403e/6602/6702 GEN2/6702e GEN2、AT-TQm1402/5403/6702 GEN2では、「VAP（マルチSSID）設定」にて、個別のVAPに対して設定可能です。
自動チャンネル選択 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
最大クライアント接続数 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
マルチキャスト送信レート ○ ○ ○ ○ ○ ○ ○ ○ ○ × × AT-TQ1402/5403/5403e、AT-TQm1402/5403は固定レート設定のみサポートとなります。
レガシーレートセット ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
RTSしきい値 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
DTIM間隔 ○ × ○ ○ ○ ○ ○ ○ ○ × ○ AT-TQ1402/5403/5403e/6602/6702 GEN2/6702e GEN2、AT-TQm1402/5403/6702 GEN2では、「VAP（マルチSSID）設定」にて、個別のVAPに対して設定可能です。
Wi-Fiマルチメディア(WMM) × ○ ○ ○ ○ ○ ○ ○ ○ × ○
APSD × ○ ○ ○ ○ ○ ○ ○ ○ × ○
近隣AP検出 △ ○ ○ ○ ○ ○ ○ ○ ○ × △ AT-TQシリーズ グループB、グループCでは無線バンドごとの有効/無効の設定が可能です。
AT-TQシリーズ グループAでは常に有効となります。無線バンドごとの有効/無効の設定項目はありません。
MU-MIMO × × × × ○ ○ ○ ○ ○ × ×
OFDMA × × × × ○ ○ ○ ○ ○ × ×
Zero wait DFS × × × × × × ○ ○ × × × 本項目は無線2にのみ表示されます。

VAP（マルチSSID）設定

表 5
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
VAPステータス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
VLAN ID ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
SSID ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
  ブロードキャスト ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
バンドステアリング ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○ AT-TQシリーズ グループB、グループCでは「無線設定」にて設定可能です。
セキュリティー 無し ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
スタティックWEP ○ ○ ○ ○ × ○ ○ ○ × × ○ モードでIEEE 802.11nを含むものが選択されている場合は使用できません。また、各無線バンドのVAP1でのみ設定可能です。
  キーの長さ 64bit ○ ○ ○ ○ × ○ ○ ○ × × ○
128bit ○ ○ ○ ○ × ○ ○ ○ × × ○
キーのタイプ ASCII ○ ○ ○ ○ × ○ ○ ○ × × ○
16進数 ○ ○ ○ ○ × ○ ○ ○ × × ○
キーインデックス ○ ○ ○ ○ × ○ ○ ○ × × ○
セキュリティーキー（WEPキー） ○ ○ ○ ○ × ○ ○ ○ × × ○
WEP認証方式 オープンシステム ○ ○ ○ ○ × ○ ○ ○ × × ○
共有キー ○ ○ ○ ○ × ○ ○ ○ × × ○
Enhanced Open × × × × × × × × ○ × ×
  OWE × × × × × × × × ○ × ×
管理フレーム保護 × × × × × × × × ○ × ×
Enhanced Open 移行モード × × × × × × × × ○ × × 無線1/2のVAP 1/2でのみ設定できます。また、VAP 1はEnhanced Open未対応の、VAP 2はEnhanced Open未対応の無線クライアント向けのVAPとして設定されます。VAP 1ではOWE、管理フレーム保護は無効となります。
  OWE × × × × × × × × ○ × ×
管理フレーム保護 × × × × × × × × ○ × ×
WPAパーソナル ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
  セキュリティーキー（WPA-PSK） ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
WPAバージョン WPA3 × ○ ○ ○ ○ ○ ○ ○ ○ × × WPA3とWPAを同時に選択することはできません。
WPA3選択時は、暗号化プロトコルとしてTKIPを選択することはできません。また、管理フレーム保護は「必須」のみ選択できます。
WPA2 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
WPA ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
暗号化プロトコル CCMP ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
TKIP ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
管理フレーム保護 × ○ ○ ○ ○ ○ ○ ○ ○ × × AT-TQ4600では、「無線設定」にて無線バンドごとに設定可能です。
ブロードキャストキー更新間隔 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
WPAエンタープライズ ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
  RADIUS ServerPrimary IPアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
RADIUS ServerPrimary シークレット ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
RADIUS ServerSecondary IPアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
RADIUS ServerSecondary シークレット ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
RADIUS Server ポート番号 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
事前認証 ○ ○ ○ ○ ○ × ○ ○ ○ × ○
WPAバージョン WPA3 × ○ ○ ○ ○ ○ ○ ○ ○ × × AT-TQ1402、AT-TQm1402では、WPA3は無線2でのみ選択できます。WPA3とWPAを同時に選択することはできません。
AT-TQ5403/5403e、AT-TQm5403、AT-TQ6602では、WPAはWPA2と同時に選択する必要があります。WPA2は単独で選択できます。また、WPA3は単独で選択する必要があります。
AT-TQ6602 GEN2、AT-TQ6702 GEN2、AT-TQ6702e GEN2、AT-TQm6602 GEN2、AT-TQm6702 GEN2では、WPAはWPA2と同時に選択する必要があります。WPA2は単独で選択できます。WPA3は単独またはWPA2と同時に選択できます。
WPA3選択時は、暗号化プロトコルとしてTKIPを選択することはできません。また、管理フレーム保護は「必須」のみ選択できます。WPA選択時は、管理フレーム保護は「無効」のみ選択できます。
WPA2 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
WPA ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
暗号化プロトコル GCMP × × ○ ○ ○ ○ ○ ○ ○ × × AT-TQ5403/5403e/6602/6702 GEN2、AT-TQm5403はWPAバージョンにWPA3を選択している場合のみ設定可能です。
CCMP ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○ AT-TQ5403/5403e/6602、AT-TQm5403はWPAバージョンにWPA3以外を選択している場合のみ設定可能です。
TKIP ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
管理フレーム保護 × ○ ○ ○ ○ ○ ○ ○ ○ × × AT-TQ4600では、「無線設定」にて無線バンドごとに設定可能です。
ブロードキャストキー更新間隔 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
セッションキー更新間隔 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
セッションキー更新時の動作 × ○ ○ ○ ○ ○ ○ ○ ○ × ×
RADIUSアカウンティング ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
RADIUSアカウンティングポート番号 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
ダイナミックVLAN ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
OSEN × × ○ ○ × × × × × × ×
  RADIUS ServerPrimary IPアドレス × × ○ ○ × × × × × × ×
RADIUS ServerPrimary シークレット × × ○ ○ × × × × × × ×
RADIUS ServerSecondary IPアドレス × × ○ ○ × × × × × × ×
RADIUS ServerSecondary シークレット × × ○ ○ × × × × × × ×
RADIUS Server ポート番号 × × ○ ○ × × × × × × ×
事前認証 × × ○ ○ × × × × × × ×
WPAバージョン WPA3 × × ○ ○ × × × × × × × AT-TQ5403/5403e、AT-TQm5403では、WPAはWPA2と同時に選択する必要があります。WPA2は単独で選択できます。また、WPA3は単独で選択する必要があります。
WPA3選択時は、暗号化プロトコルとしてTKIPを選択することはできません。また、管理フレーム保護は「必須」のみ選択できます。
WPA2 × × ○ ○ × × × × × × ×
WPA × × ○ ○ × × × × × × ×
暗号化プロトコル CCMP × × ○ ○ × × × × × × ×
TKIP × × ○ ○ × × × × × × ×
管理フレーム保護 × × ○ ○ × × × × × × ×
ブロードキャストキー更新間隔 × × ○ ○ × × × × × × ×
ダイナミックVLAN × × ○ ○ × × × × × × ×
Web認証 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
  外部RADIUS ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
  認証ページプロキシー × ○ ○ ○ ○ ○ ○ ○ ○ × ×
RADIUS ServerPrimary IPアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
RADIUS ServerPrimary シークレット ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
RADIUS ServerSecondary IPアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
RADIUS ServerSecondary シークレット ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
RADIUS Server ポート番号 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
RADIUSアカウンティング × × ○ ○ ○ ○ ○ ○ ○ × ×
  RADIUSアカウンティングポート番号 × × ○ ○ ○ ○ ○ ○ ○ × ×
認証後リダイレクト ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
ウォールドガーデン × ○ ○ ○ ○ ○ ○ ○ ○ × ×
ウォールドガーデン用DNSプロキシー × × × × × × ○ × × × ×
Web認証用仮想IPアドレス × ○ ○ ○ ○ ○ ○ ○ ○ × ×
セッションタイムアウト × ○ ○ ○ ○ ○ ○ ○ ○ × ×
セッションタイムアウト時の動作 × ○ ○ ○ ○ ○ ○ ○ ○ × ×
クリックスルー ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
  認証ページプロキシー × ○ ○ ○ ○ ○ ○ ○ ○ × ×
認証後リダイレクト ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
ウォールドガーデン × ○ ○ ○ ○ ○ ○ ○ ○ × ×
ウォールドガーデン用DNSプロキシー × × × × × × ○ × × × ×
Web認証用仮想IPアドレス × ○ ○ ○ ○ ○ ○ ○ ○ × ×
セッションタイムアウト × ○ ○ ○ ○ ○ ○ ○ ○ × ×
セッションタイムアウト時の動作 × ○ ○ ○ ○ ○ ○ ○ ○ × ×
外部ページリダイレクト × ○ ○ ○ ○ ○ ○ ○ ○ × ×
  外部ページURL × ○ ○ ○ ○ ○ ○ ○ ○ × ×
RADIUS ServerPrimary IPアドレス × ○ ○ ○ ○ ○ ○ ○ ○ × ×
RADIUS ServerPrimary シークレット × ○ ○ ○ ○ ○ ○ ○ ○ × ×
RADIUS ServerSecondary IPアドレス × ○ ○ ○ ○ ○ ○ ○ ○ × ×
RADIUS ServerSecondary シークレット × ○ ○ ○ ○ ○ ○ ○ ○ × ×
RADIUS Server ポート番号 × ○ ○ ○ ○ ○ ○ ○ ○ × ×
RADIUSアカウンティング × ○ ○ ○ ○ ○ ○ ○ ○ × ×
  RADIUSアカウンティングポート番号 × ○ ○ ○ ○ ○ ○ ○ ○ × ×
認証後リダイレクト × ○ ○ ○ ○ ○ ○ ○ ○ × ×
ウォールドガーデン × ○ ○ ○ ○ ○ ○ ○ ○ × ×
ウォールドガーデン用DNSプロキシー × × × × × × ○ × × × ×
Web認証用仮想IPアドレス × ○ ○ ○ ○ ○ ○ ○ ○ × ×
セッションタイムアウト × ○ ○ ○ ○ ○ ○ ○ ○ × ×
セッションタイムアウト時の動作 × ○ ○ ○ ○ ○ ○ ○ ○ × ×
MACアクセス制御 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
  MACアドレスリスト ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
  選択中のリスト ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
Web認証との2ステップ認証 × × ○ ○ × × ○ × × × ×
外部RADIUS ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
  RADIUS ServerPrimary IPアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
RADIUS ServerPrimary シークレット ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
RADIUS ServerSecondary IPアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
RADIUS ServerSecondary シークレット ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
RADIUS Server ポート番号 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
User-Name Format 区切り文字 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
User-Name Format 大文字/小文字 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
User-Password Format 形式 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
User-Password Format パスワード ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
Web認証との2ステップ認証 × × ○ ○ × × ○ × × × ×
MACアドレスリスト + 外部RADIUS × × ○ ○ ○ × ○ × ○ × ×
  選択中のリスト × × ○ ○ ○ × ○ × ○ × ×
RADIUS ServerPrimary IPアドレス × × ○ ○ ○ × ○ × ○ × ×
RADIUS ServerPrimary シークレット × × ○ ○ ○ × ○ × ○ × ×
RADIUS ServerSecondary IPアドレス × × × × × × × × × × × 本バージョンでは未サポートとなります。
RADIUS ServerSecondary シークレット × × × × × × × × × × × 本バージョンでは未サポートとなります。
RADIUS Server ポート番号 × × ○ ○ ○ × ○ × ○ × ×
User-Name Format 区切り文字 × × ○ ○ ○ × ○ × ○ × ×
User-Name Format 大文字/小文字 × × ○ ○ ○ × ○ × ○ × ×
User-Password Format 形式 × × ○ ○ ○ × ○ × ○ × ×
User-Password Format パスワード × × ○ ○ ○ × ○ × ○ × ×
Web認証との2ステップ認証 × × ○ ○ × × ○ × × × ×
AMFアプリケーションプロキシー × × ○ ○ ○ ○ ○ × ○ × × 本バージョンではSecondary IPアドレス/シークレットは未サポートとなります。
  AMFアプリケーションプロキシーサーバー Primary IPアドレス × × ○ ○ ○ ○ ○ × ○ × ×
AMFアプリケーションプロキシーサーバー Primary シークレット × × ○ ○ ○ ○ ○ × ○ × ×
AMFアプリケーションプロキシーサーバー Secondary IPアドレス × × × × × × × × × × × 本バージョンでは未サポートとなります。
AMFアプリケーションプロキシーサーバー Secondary シークレット × × × × × × × × × × × 本バージョンでは未サポートとなります。
AMFアプリケーションプロキシーサーバー ポート番号 × × ○ ○ ○ ○ ○ × ○ × ×
クリティカルモード × × ○ ○ ○ ○ ○ × ○ × ×
Web認証との2ステップ認証 × × ○ ○ × × ○ × × × ×
エリア認証 × × △ ○ × × × × × × × AT-TQm5403は未サポートとなります。
高速ローミング × ○ ○ ○ ○ ○ ○ ○ ○ × ×
  高速移行 × ○ ○ ○ ○ ○ ○ ○ ○ × ×
分散システム × ○ ○ ○ ○ ○ ○ ○ ○ × ×
モビリティドメイン × ○ ○ ○ ○ ○ ○ ○ ○ × ×
PMK-R0 保持時間 × ○ ○ ○ ○ ○ ○ ○ ○ × ×
AES Key × ○ ○ ○ ○ ○ ○ ○ ○ × ×
802.11k RRM × ○ ○ ○ ○ ○ ○ ○ ○ × ×
802.11v WNM × ○ ○ ○ ○ ○ ○ ○ ○ × ×
無線クライアント間の通信遮断 × × △ △ ○ × △ × ○ × × 本項目は、「無線設定」の「無線クライアント間の通信遮断」が無効に設定されている場合のみ設定を変更できます。
AT-TQ5403/5403e/6602 GEN2/6702 GEN2では、チャンネルブランケットとVAP別の無線クライアント間の通信遮断の併用は未サポートとなります。AP共通設定のVAP(マルチSSID)設定の無線クライアント間の通信遮断はデフォルトのままにしてください。
無応答端末切断タイマー × ○ ○ ○ ○ ○ ○ ○ ○ × ×
多重接続要求 × ○ ○ ○ ○ × ○ ○ ○ × ×
ローミング通知 × ○ ○ ○ ○ ○ ○ ○ ○ × ×
プロキシーARP × × ○ ○ ○ ○ ○ ○ ○ × ×
マルチキャストをユニキャストに変換 × × × × ○ × ○ × ○ × ×
エアタイムの割当率 × × × × ○ × × × ○ × × AT-TQ6602 GEN2/6702 GEN2、AT-TQm6602 GEN2、6702 GEN2では、エアタイムフェアネスの手動設定は未サポートとなります。
Passpoint × × ○ ○ ○ × ○ × ○ × ×

OpenFlow設定

表 6
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
コントローラー1/2/3 × × × × × × × × × × ○
クリティカルモード × × × × × × × × × × ○
  移行時間 × × × × × × × × × × ○
RADIUS Disconnect × × × × × × × × × × × 本機能は未サポートとなります。

CB共通設定

Note
CB共通設定はAT-TQ5403/5403e/6602/6602 GEN2/6702 GEN2のみサポートしています。
表 7
項目名 AT-TQ 備考
5403/5403e 6602 6x02 GEN2
無線 ○ ○ ○
VAP ○ ○ ○
チャンネル ○ ○ ○
VAPステータス ○ ○ ○
VLAN ID ○ ○ ○
SSID ○ ○ ○
  ブロードキャスト ○ ○ ○
セキュリティー 無し ○ ○ ○
スタティックWEP ○ × × 各無線バンドのVAP1でのみ設定可能です。また、チャンネルブランケットに所属する無線APに適用するAP共通設定では、モードにIEEE 802.11nを含まないものを選択してください。
  キーの長さ 64bit ○ × ×
128bit ○ × ×
キーのタイプ ASCII ○ × ×
16進数 ○ × ×
キーインデックス ○ × ×
セキュリティーキー（WEPキー） ○ × ×
WEP認証方式 オープンシステム ○ × ×
共有キー ○ × ×
WPAパーソナル ○ ○ ○
  セキュリティーキー（WPA-PSK） ○ ○ ○
WPAバージョン WPA3 × × ○
WPA2 ○ ○ ○
WPA ○ ○ ○
暗号化プロトコル CCMP ○ ○ ○
TKIP ○ × ○
管理フレーム保護 ○ ○ ○
ブロードキャストキー更新間隔 × × × AT-TQ5403/5403e、AT-TQ6602には設定項目は存在しますが、未サポートとなります。
WPAエンタープライズ ○ ○ ○
  RADIUS ServerPrimary IPアドレス ○ ○ ○
RADIUS ServerPrimary シークレット ○ ○ ○
RADIUS ServerSecondary IPアドレス ○ ○ ○
RADIUS ServerSecondary シークレット ○ ○ ○
RADIUS Server ポート番号 ○ ○ ○
事前認証 × × × CB VAPでは事前認証は未サポートとなります。
WPAバージョン WPA3 × × ○
WPA2 ○ ○ ○
WPA ○ ○ ○
暗号化プロトコル CCMP ○ ○ ○
TKIP ○ × ○
管理フレーム保護 ○ ○ ○
ブロードキャストキー更新間隔 × × × AT-TQ5403/5403e、AT-TQ6602には設定項目は存在しますが、未サポートとなります。
RADIUSアカウンティング × × × AT-TQ5403/5403e、AT-TQ6602には設定項目は存在しますが、未サポートとなります。
RADIUSアカウンティングポート番号 ○ ○ ×
Web認証 × ○ ○
  外部RADIUS × ○ ○
  認証ページプロキシー × ○ ○
RADIUS ServerPrimary IPアドレス × ○ ○
RADIUS ServerPrimary シークレット × ○ ○
RADIUS ServerSecondary IPアドレス × ○ ○
RADIUS ServerSecondary シークレット × ○ ○
RADIUS Server ポート番号 × ○ ○
認証後リダイレクト × ○ ○
ウォールドガーデン × ○ ○
ウォールドガーデン用DNSプロキシー × × ○
セッションタイムアウト × ○ ○
セッションタイムアウト時の動作 × ○ ○
クリックスルー × ○ ○
  認証ページプロキシー × ○ ○
認証後リダイレクト × ○ ○
ウォールドガーデン × ○ ○
ウォールドガーデン用DNSプロキシー × × ○
セッションタイムアウト × ○ ○
セッションタイムアウト時の動作 × ○ ○
外部ページリダイレクト × ○ ○
  外部ページURL × ○ ○
RADIUS ServerPrimary IPアドレス × ○ ○
RADIUS ServerPrimary シークレット × ○ ○
RADIUS ServerSecondary IPアドレス × ○ ○
RADIUS ServerSecondary シークレット × ○ ○
RADIUS Server ポート番号 × ○ ○
認証後リダイレクト × ○ ○
ウォールドガーデン × ○ ○
ウォールドガーデン用DNSプロキシー × × ○
セッションタイムアウト × ○ ○
セッションタイムアウト時の動作 × ○ ○
MACアクセス制御 ○ ○ ○
  MACアドレスリスト ○ ○ ○
  選択中のリスト △ △ △ CB VAPの設定画面では本項目は表示されません。
チャンネルブランケットに所属する無線APに適用されたAP共通設定にて設定されたMACアドレスリストが適用されます。
Web認証との2ステップ認証 × × ○
外部RADIUS ○ ○ ○
  RADIUS ServerPrimary IPアドレス ○ ○ ○
RADIUS ServerPrimary シークレット ○ ○ ○
RADIUS ServerSecondary IPアドレス ○ ○ ○
RADIUS ServerSecondary シークレット ○ ○ ○
RADIUS Server ポート番号 ○ ○ ○
User-Name Format 区切り文字 ○ ○ ○
User-Name Format 大文字/小文字 ○ ○ ○
User-Password Format 形式 ○ ○ ○
User-Password Format パスワード ○ ○ ○
Web認証との2ステップ認証 × × ○
MACアドレスリスト + 外部RADIUS ○ × ○ 個別の設定項目は上記のMACアドレスリスト、外部RADIUSをそれぞれご確認ください。
エリア認証 ○ × ○
高速ローミング × × × 設定項目は存在しますが、未サポートとなります。
  高速移行 × × ×
分散システム × × ×
モビリティドメイン × × ×
PMK-R0 保持時間 × × ×
AES Key × × ×
802.11k RRM × × ×
802.11v WNM × × ×
無線クライアント間の通信遮断 ○ ○ ○ AP共通設定の無線設定における「無線クライアント間の通信遮断」よりCB VAPごとの「無線クライアント間の通信遮断」設定が優先され、チャンネルブランケットに所属する無線APに適用するAP共通設定の「無線クライアント間の通信遮断」設定は無視されます。
無応答端末切断タイマー × × × CB VAPでは、デフォルト（300）からの設定変更は未サポートです。
再送超過時切断 × × ○ AT-TQ5403/6602では本項目は表示されません。「有効」に設定した場合と同様に動作します。
多重接続要求 △ × × CB VAPでは、多重接続要求の設定変更はAT-TQ5403/5403e ファームウェアバージョン 6.0.1-6.1以降でサポートします。それ以前のファームウェアでは、デフォルトの設定値のままお使いください。
ローミング通知 ○ ○ ○
DTIM間隔 ○ ○ ○ セル型VAPでは、AP共通設定の「無線設定」にて設定します。
RSSIしきい値 ○ ○ ○
送信出力 ○ ○ ○ セル型VAPでは個別設定にて設定します。
チャンネルブランケット使用時に個別設定において送信出力を変更した場合、個別設定が優先されます。
プロキシーARP ○ ○ ○
パワーセーブの強制解除 ○ × ○ AT-TQ6602には設定項目は存在しますが、未サポートとなります。

SC共通設定

Note
SC共通設定はAT-TQ5403/5403e/6602 GEN2/6702 GEN2、AT-TQm5403のみサポートしています。

DCN共通設定

Note
AWC-DCNは、AT-TQ6602 GEN2/6702 GEN2、AT-TQm6602 GEN2/6702 GEN2のみサポートしています。

AP登録・設定

無線AP詳細

表 8
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
基本情報 管理状態 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
IPアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
MACアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
管理グループ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
割当ファームウェア ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
AP事前設定用のAMF設定 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
  ネットワーク名 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
エリア名 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
ノード名 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
ポート番号 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
フロアマップ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
設定情報 AP本体 AP共通設定 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
CB共通設定 × × △ ○ × ○ △ × × × × CB共通設定はAT-TQ5403/5403e/6602/6602 GEN2/6702 GEN2のみサポート（AT-TQm5403/6602 GEN2/6702 GEN2は未サポート）
SC共通設定 × × ○ ○ × × △ △ × × × AT-TQm6602 GEN2/6702 GEN2は未サポートとなります。
緊急用VAP ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
設定状態 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
ユーザー設定 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
  ログインユーザー名 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
ログインパスワード ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
無線設定 チャンネル ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
WDSモード × ○ ○ ○ ○ ○ ○ ○ ○ × ×
送信出力 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
AWC最小送信出力制限 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
無線送信の無効化 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
WDS設定 無線送信 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
接続用無線インターフェース ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×
MACアドレス ○ × × × × × × × × × ×
WDSモード × ○ ○ ○ ○ ○ ○ ○ ○ × ×
SSID × ○ ○ ○ ○ ○ ○ ○ ○ × ×
セキュリティー ○ ○ ○ ○ ○ ○ ○ ○ ○ × ×

基本機能

表 9
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
手動で登録 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
CSVから登録 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
ゲストノードから登録 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
CSV出力 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
タグ編集 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
AP共通設定の割当 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
削除 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
設定適用 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
再起動 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
ファームウェア更新 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○

情報表示

表 10
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
機器名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
管理状態 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
設定状態 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
IPアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
MACアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
AP共通設定 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
管理グループ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
タグ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

無線AP編集

表 11
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
機器名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
管理グループ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
タグ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
AP事前設定用のAMF設定 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
  有効 ネットワーク名 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
エリア名 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
ノード名 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
ポート番号 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
無効 IPアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
MACアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

無線設定

表 12
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
機器名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
AP共通設定 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
チャンネル（無線1） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
送信出力（無線1） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
チャンネル（無線2） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
送信出力（無線2） ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
チャンネル（無線3） × × ○ ○ ○ × × × ○ × ×
送信出力（無線3） × × ○ ○ ○ × × × ○ × ×

AWC設定

表 13
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
管理グループ名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
AWC計算設定 送信出力 カバーエリア ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
チャンネル 管理外AP影響度 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
検出 近隣管理AP検出 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
AWC動作設定   即時適用 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
イベントトリガー AP離脱 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
AP復旧 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

MACアドレスリスト

表 14
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
リスト名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ×
アクション ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ×
管理グループ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ×
割当AP共通設定数 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ×
エントリー MACアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ×
コメント ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ×

侵入検知/防御設定

表 15
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
管理グループ名 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
無線侵入検知 不正無線APの検出 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
  SSID偽装 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
セキュリティ偽装 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
不正無線クライアントの検出 ○ × × × × × × × × × ○
  MACアドレスリスト ○ × × × × × × × × × ○
無線侵入防御 不正無線APへの攻撃 ○ × × × × × × × × × ○

無線コンシェルジュ

Note
無線コンシェルジュはAT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2のみサポートしています。
なお、AT-TQ1402/6403 GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2ではAWC-CBは未サポートのため、CB最適化はサポート対象外となります。

AP別サポート項目一覧 / 無線メンテナンス

ファームウェア登録
登録
スケジュール登録
オペレーションのタイプ

Note
本ページでは、AT-TQシリーズについて、システムの系統に準じてAT-TQ4600をグループA、AT-TQ1402/5403/5403eおよびAT-TQm1402/5403をグループB、AT-TQ6403 GEN2/6602/6602 GEN2/6702 GEN2/6702e GEN2/7403、AT-TQm6403 GEN2/6602 GEN2/6702 GEN2をグループCとして分類します。
Note
AT-TQ6702 GEN2-Rは、VAPなどの設定を無線AP本体のCLIまたはWeb管理画面で行い、AWCプラグインからは無線やVAPの設定確認、フロアマップによる無線APや接続クライアントの監視のみを行います。AWCプラグイン上で設定の変更は行えますが、無線APへの適用はできません。本表ではAWCプラグインからの設定、操作の可否を示します。

ファームウェア登録

登録

表 1
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
ファームウェアファイル ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
管理グループ ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
シリーズ ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
機器種別 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
  自動検出 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
バージョン ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
  自動検出 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○

スケジュール登録

オペレーションのタイプ

表 2
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
設定適用 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
ファームウェア更新 ○ ○ ○ ○ ○ ○ ○ ○ ○ × ○
AWC計算結果適用 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

AP別サポート項目一覧 / 機器検索

Note
本ページでは、AT-TQシリーズについて、システムの系統に準じてAT-TQ4600をグループA、AT-TQ1402/5403/5403eおよびAT-TQm1402/5403をグループB、AT-TQ6403 GEN2/6602/6602 GEN2/6702 GEN2/6702e GEN2/7403、AT-TQm6403 GEN2/6602 GEN2/6702 GEN2をグループCとして分類します。
Note
AT-TQ6702 GEN2-Rは、VAPなどの設定を無線AP本体のCLIまたはWeb管理画面で行い、AWCプラグインからは無線やVAPの設定確認、フロアマップによる無線APや接続クライアントの監視のみを行います。AWCプラグイン上で設定の変更は行えますが、無線APへの適用はできません。本表ではAWCプラグインからの設定、操作の可否を示します。
表 1
項目名 AT-TQ SDN AT-TQ 備考
グループA グループB グループC TQ-R グループA
4600 1402/
m1402 		5403/
m5403 		5403e 6403 GEN2/
m6403 GEN2 		6602 6602
GEN2/
m6602
GEN2
6702
GEN2/
m6702
GEN2 		6702e
GEN2 		7403 6702
GEN2-R 		4600
CSV出力 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
機器名 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
機器種別 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
管理グループ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
ファームウェア ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
IPアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
MACアドレス ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
その他情報 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
タグ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

ウィンドウ構成 / ウィンドウ構成

メニュー欄
コンテンツ欄
管理欄
ポーリング
通知

AWCプラグインは、AVM EXと連携し、AVM EXの管理機能の一部として提供されます。
AWCプラグイン使用時の画面は「メニュー欄」、「コンテンツ欄」、「管理欄」の3つに分かれています。


AWCプラグインには、AVM EXのシステムに障害が発生した場合など、無線管理機能のみを緊急に操作するため、スタンドアローンモードが備わっています。
スタンドアローンモードを有効にするためには、事前に設定が必要です。詳しくは、「各種操作」/「その他の設定」/「スタンドアローンモード」をご覧ください。
スタンドアローンモードでは、AWCプラグインの管理画面は、AVM EX本体の管理画面から独立しています。

メニュー欄

通常モードのメニュー欄はAVM EXの管理画面と共通です。AVM EXのメインメニューの「AWCプラグイン」から、AWCプラグインの各種機能にアクセスします。
スタンドアローンモードでは、専用のメニューが表示されます。

一般ユーザーアカウントは、「無線モニター」、「無線設定」、「機器検索」メニューが表示されます。
管理者アカウントは、一般ユーザーアカウントのメニュー項目に加え「ユーザー管理」、「システム設定」メニューが表示されます。

メニュー欄上部の「メニュー」をクリックすると、メニュー欄が折りたたまれアイコンのみの表示となります。
折りたたまれた状態から通常の状態に戻す場合は、メニュー欄の一番上の横3本線をクリックしてください。

各メニュー項目の画面詳細については、「AWCプラグイン編○画面リファレンス」の各節をご覧ください。

コンテンツ欄

各種設定情報やメニューで選択した情報などが表示されます。

■ フロアマップ画面例

管理欄

コンテンツ欄の下部に「ポーリング」ボタン、「通知」ボタンが表示されます。

ポーリング

無線管理ログ、機器検索の無線クライアント情報をポーリングにより取得し、最新の情報に更新します。
ポーリング中はコンテンツ欄右下のステータス欄に「ポーリング中…」と表示されます。ポーリングは15分ごとに自動で行われます。
ポーリング終了後に、フロアマップ一覧、フロアマップ詳細以外を参照する場合はWebブラウザーの再読み込みを行ってください。

通知

通知メッセージを表示します。
AMFネットワークに未登録の無線APが接続された場合や無線APの自動設定適用（オートリカバリー）が行われた場合などに、「通知」ボタンに検出されたイベントの数をバッジ表示します。
「通知」ボタンをクリックすると、通知メッセージがポップアップ表示されます。
通知メッセージの右上の「削除」ボタン（ゴミ箱アイコン）をクリックすると、確認済みの通知メッセージを消去できます。
また、通知メッセージポップアップの下の「全て削除」をクリックすると、通知メッセージを消去できます。

各種操作 / システムデータの管理 / サーバーIPアドレス、ポート番号の変更

サーバーのIPアドレス変更
サーバーのポート番号変更

AWCプラグイン・SNMPプラグインサーバーのIPアドレス・ポート番号の変更方法について説明します。
Note
サーバーの起動、サーバーのポート番号変更、サーバーのIPアドレス変更を実行後、疎通が不可能な無線APの管理状態には前回取得された情報が表示されます。一度でも疎通が可能になったあとは正しい管理状態が反映されます。

サーバーのIPアドレス変更

AWCプラグイン・SNMPプラグインサーバーのIPアドレスを変更します。
AWCプラグイン、SNMPプラグインの両方を登録している場合、以下の手順の実行で両方のサーバーのIPアドレスが一度に変更されます。
Note
AWCプラグインのサーバーのIPアドレスを変更する際は、AWCプラグインのサービスが実行している状態で行ってください。
AWCプラグインのサービスが停止している場合、「サーバーIPアドレス変更」ツールの実行結果が正しく反映されません。
  1. [AVM EXのインストールディレクトリー]\Plugins\AT-AWC\tools\change_server_ip_address\change_server_ip_address.batを右クリックし、「管理者として実行」をクリックします。
  2. 「サーバーIPアドレス変更」ツールが起動するので、変更したいIPアドレスを選択し「変更する」を実行します。
  3. 「IPアドレスを変更しますか。」と聞かれるので、「はい」を選択します。
  4. 「IPアドレスを正常に変更しました。AWCプラグインがインストールされている場合は、スタートメニューからAT-AWCサーバーを停止・起動してください。」と表示されることを確認して「OK」を選択し、ツールを閉じます。
  5. Windowsスタートメニューから「AT-Vista Manager EX」→「AT-AWC - サーバー停止」をクリックします。
    バッチ処理が起動し、AWCプラグイン関連プロセスが停止します。
    また、SNMPプラグインをインストールしている場合は、同様に、スタートメニューから「AT-Vista Manager EX」→「AT-SNMP - サーバー停止」をクリックして、SNMPプラグイン関連プロセスを停止します。
  6. サーバー停止のバッチ処理が完了したら、Windowsスタートメニューから「AT-Vista Manager EX」→「AT-AWC - サーバー起動」をクリックし、AWCプラグイン関連プロセスを起動します。
    また、SNMPプラグインをインストールしている場合は、同様に、スタートメニューから「AT-Vista Manager EX」→「AT-SNMP - サーバー起動」をクリックして、SNMPプラグイン関連プロセスを起動します。
Note
サーバーのIPアドレスを変更した際は、Windowsの再起動の有無にかかわらず、必ず上記の手順5、手順6により、プロセスを再起動してください。
Note
IPアドレスの変更後、AVM EXのプラグイン管理画面でAWCプラグインを登録し直す必要があります。詳しくは、「AT-Vista Manager EX ベースリファレンスマニュアル」を参照してください。
また、AWCプラグインサービスのポート番号を変更している場合は、「192.168.1.253:8443」のように、IPアドレスのあとに変更後のポート番号をコロン区切りで指定してください。

サーバーのポート番号変更

AWCプラグインサーバーのポート番号を変更します。
Note
AVM EXサーバーのポート番号（5000/443）、SNMPプラグインのHTTPSポート番号（6443）は変更できません。
Note
AWCプラグイン、SNMPプラグインの管理画面にHTTP接続することはできません。
また、AVM EXの管理画面にHTTPS接続を行う場合は、初期設定完了後、AVM EXの「システム管理」画面にて設定します。
Note
AWCプラグインサーバーのポート番号を、AVM EXサーバーやSNMPプラグインサーバー、AVM EXがインストールされたPCサーバー上で実行しているその他のサービスと重複させないでください。
  1. [AVM EXのインストールディレクトリー]\Plugins\AT-AWC\tools\change_port\change_port.batを右クリックし、「管理者として実行」をクリックします。
  2. 「Please input the port number : 」と聞かれるので、変更したいポート番号を入力します。
  3. バッチ処理が完了したらポート番号の変更は終了です。
    確認方法：手順2でポート番号を「8443」と入力した場合は、https://localhost:8443/にアクセスできれば設定変更が正しく行われたことになります。

各種操作 / システムデータの管理 / AWCプラグインシステムの初期化

システムの初期化は、データベース、AWCプラグインのコンフィグレーション、フロアマップのマップ画像を出荷時状態に戻します。
AWCプラグインの初期化を行う際、AVM EXのAMF機器情報の管理には影響しません。

Note
システムの初期化は、管理者アカウントのみ行えます。
Note
システムの初期化を行う場合は、初期化後にWebブラウザーのキャッシュも削除してください。Webブラウザーのキャッシュが残っているとキャッシュの情報を表示してしまい、新しい情報が表示されない場合があります。
Note
システムの初期化、システムデータのリストアを実行後、疎通が不可能な無線APの管理状態には前回取得された情報が表示されます。一度でも疎通が可能になったあとは正しい管理状態が反映されます。
  1. AVM EXのWeb管理画面に管理者アカウントでログインします。
  2. AWCプラグインメニューから「システム設定」を選択します。
  3. 「初期化」ボタンをクリックします。
  4. 「AWC Plug-in の初期化」ダイアログが表示されます。「OK」ボタンをクリックします。

各種操作 / システムデータの管理 / AWCプラグインシステムのバックアップ・リストア

システムデータのバックアップ
Web管理画面からのバックアップ
外部ユーティリティーによるバックアップ
システムデータのリストア
Web管理画面からのリストア
外部ユーティリティーによるリストア
AWCプラグインの登録解除
リストアの実行
AWCプラグインの再登録

AWCプラグインのバックアップ、リストアの手順について説明します。
Note
AWCプラグインのバックアップファイルのリストア時、バックアップファイルの参照先ディレクトリーまたはパスにはマルチバイト文字（全角文字など）が含まれないように指定してください。
Note
AVM EXをインストールするディレクトリーおよびバックアップファイルを保管するディレクトリーには、WindowsのEFS暗号化機能を適用しないでください。

システムデータのバックアップ

システムデータには、AWCプラグインによる無線APの管理設定、アカウント設定などのデータ情報が含まれます。
Note
AWCプラグインのバックアップには、AVM EXによるAMF機器情報やライセンス情報、SNMPプラグインによるSNMPノードの管理情報は含まれません。
AVM EXによるAMF機器情報の管理データ、SNMPプラグインによるSNMPネットワークの管理データのバックアップおよびリストアは、AVM EX、SNMPプラグインにてそれぞれ独立して行う必要があります。
AWCプラグインのバックアップ作成時には、別途、AVM EX、SNMPプラグインでもバックアップの作成を行っておくことをお勧めします。
Note
バックアップはこまめに取得していただくことをお勧めします。

Web管理画面からのバックアップ

「システム設定」画面からバックアップやリストアを行います。
  1. AVM EXのWeb管理画面に管理者アカウントでログインします。
  2. AWCプラグインメニューから「システム設定」を選択します。
  3. 「システム管理」の「バックアップ」ボタンの右側の「ログデータを含む」チェックボックスを適宜設定します。
    ログデータを合わせてバックアップファイルとしてダウンロードしたい場合はチェックボックスにチェックをつけます。
    ログデータは不要な場合は、チェックボックスのチェックを外します。
  4. 「システム管理」の「バックアップ」ボタンをクリックします。
  5. バックアップが完了すると、バックアップファイルがダウンロードされます。
    Webブラウザーの表示に従ってバックアップファイルを保存します。
    ファイル名の形式は「config_atawc-X.X.X_BXX-YYYYMMDDhhmmss.zip」です。

外部ユーティリティーによるバックアップ

付属の「AT-AWC Plug-in Backup and Restore Utility」を使用します。
  1. Windowsスタートメニューから「AT-Vista Manager EX」→「AT-AWC - バックアップ リストア」を右クリックし、「管理者として実行」をクリックします。
  2. 「AT-AWC Plug-in Backup and Restore Utility」ダイアログが表示されます。
  3. 「バックアップ」タブを選択し、ファイル保存先、パスワード（任意）、コメント（任意）を入力します。
    Note
    ファイル保存先には、WindowsのEFS暗号化機能を適用していないディレクトリーを指定してください。
  4. 「バックアップ」タブの「すべてのログ」にて、ログをファイルに保存するかどうかを選択します。
    「バックアップする」チェックボックスにチェックを入れると、バックアップファイルにログを含めて出力できます。
    また、「ログを別ファイルとして保存する」チェックボックスにチェックを入れると、ログをCSV形式の独立したファイルに書き出すことができます。
    デフォルトはいずれもチェックなしです。
  5. 「実行」ボタンをクリックします。
  6. バックアップの確認ダイアログが表示されるので「はい」をクリックします。
  7. バックアップが完了すると、バックアップ完了のダイアログが表示されるので「OK」をクリックします。
    ファイル名は「config_atawc-X.X.X_BXX-YYYYMMDDhhmmss.zip」です。
    手順4にて「ログを別ファイルとして保存する」チェックボックスにチェックを入れた場合、ログファイルは「log_atawc-X.X.X_BXX-YYYYMMDDhhmmss.zip」として保存されます。

システムデータのリストア

Note
以前のバージョンのバックアップファイルをリストアした場合は、初回のAP管理時に無線APに対して設定適用が行われます。また、本動作により無線通信が一時的に停止しますのでご注意ください。
Note
AWC管理グループに対するユーザーの管理グループ権限情報はAVM EX本体で保持しています。
AWCプラグインのバックアップファイルのリストアの際は、AWCプラグイン関連のデータが一旦初期化されるため、AVM EXの後からAWCプラグインをリストアすると、AWC管理グループに対するユーザーの管理グループ権限情報は削除され、リストア後も正しく関連付けられない場合があります。
AWCプラグインの後にAVM EXのリストアを行うと、AWC管理グループに対するユーザーの管理グループ権限情報は正しく復元されます。
運用中のAVM EXに対して、AWCプラグインのバックアップファイルのみをリストアする場合は、リストア後、再度ユーザーの管理グループ権限の設定を行ってください。
Note
異なるプラットフォームで取得したバックアップファイルのリストアは未サポートです。

Web管理画面からのリストア

「システム設定」画面からバックアップやリストアを行います。
Note
外部ユーティリティーを使用してパスワード付きで作成されたバックアップファイルをWeb管理画面からリストアすることはできません。
パスワード付きバックアップファイルは外部ユーティリティーを使用してリストアしてください。
  1. AVM EXのWeb管理画面に管理者アカウントでログインします。
  2. AWCプラグインメニューから「システム設定」を選択します。
  3. バックアップファイルからシステム設定をリストアする場合は、「システム管理」の「復元」にて、「システム情報をリストアする」にチェックを入れます。
    システム設定には、次の項目が含まれます。
    また、クライアント位置推定履歴のデータもバックアップファイルから引き継がれます。
  4. 「システム管理」の「復元」ボタンをクリックします。
    「復元」ダイアログが表示されます。
  5. 「ファイルを選択」ボタンをクリックして、バックアップファイルを選択します。
  6. 「実行」ボタンをクリックします。
  7. 確認ダイアログが表示されるので「OK」をクリックします。
  8. リストアが完了すると、リストア完了のダイアログが表示されるので「OK」をクリックします。
    また、クライアント位置推定履歴のデータもバックアップファイルから引き継がれます。

外部ユーティリティーによるリストア

AWCプラグインのシステムデータをリストアする際には、AVM EXにて一旦AWCプラグインの登録を解除した上で、AWCプラグインのバックアップファイルをリストアし、その後再びAVM EXにAWCプラグインを登録する必要があります。

AWCプラグインの登録解除

AVM EXのプラグイン管理画面にAWCプラグインを登録している場合は、これを一旦解除します。
  1. メインメニューから「システム管理」を選択します。
  2. コンテンツ欄左側の一覧から「プラグイン」を選択します。
  3. プラグイン管理画面の右下に表示されたプラグイン一覧から、「AWCプラグイン」をクリックします。
  4. プラグイン情報の右上から、「プラグインを削除」ボタンをクリックします。
  5. 「プラグインを削除」ダイアログに確認メッセージが表示されます。
    再度、「削除」ボタンをクリックします。

リストアの実行

付属の「AT-AWC Plug-in Backup and Restore Utility」を使用します。
Note
AWCプラグインのバックアップファイルをリストアする際に、バックアップファイルを保存しているディスクに充分な空き領域がない場合、リストアに失敗します。
ディスク上の不要なファイルを削除し、充分な空き領域を確保してから再度リストアを実行してください。
Note
AWCプラグインのリストアを行うと、リストアの実施中はSNMPプラグインのサービスが停止します。
SNMPプラグインサービスは、AWCプラグインのリストア完了後に自動的に再開します。
  1. サーバーを停止するために、Windowsスタートメニューから「AT-Vista Manager EX」→「AT-AWC - サーバー停止」をクリックしてください。
  2. Windowsスタートメニューから「AT-Vista Manager EX」→「AT-AWC - バックアップ リストア」を右クリックし、「管理者として実行」をクリックします。
  3. 「リストア」タブにて、バックアップファイルを選択してパスワードを入力します。
  4. バックアップファイルからシステム設定をリストアする場合は、「システム情報をリストアする」にチェックを入れます。
    システム設定には、次の項目が含まれます。
    また、クライアント位置推定履歴のデータもバックアップファイルから引き継がれます。
  5. 「実行」ボタンをクリックします。
  6. リストアの確認ダイアログが表示されるので「はい」をクリックします。
  7. リストアが完了すると、リストア完了のダイアログが表示されるので「OK」をクリックします。

■ リストア後にフロアマップ画像が正しく表示されない場合
インストールディレクトリーまたはバックアップファイルを保管するディレクトリーにWindowsのEFS暗号化機能が適用されている場合、復元されたフロアマップ画像が正しく表示されない場合があります。
お使いの環境のセキュリティー方針によりインストールディレクトリーやバックアップファイルを保管するディレクトリーにEFS暗号化を適用している場合は、次の手順でフロアマップ画像のEFS暗号化を解除してください。
  1. [AVM EXのインストールディレクトリー]\Plugins\AT-AWC\amf_gui\ver\FloorMapを表示します。
  2. 鍵のついたアイコンのファイルがある場合、ファイルを右クリックし、「プロパティ」をクリックします。
  3. 「（ファイル名）のプロパティ」ウィンドウにて、「属性」の「詳細設定」ボタンをクリックします。
  4. 「圧縮属性または暗号化属性」の「内容を暗号化してデータをセキュリティで保護する」のチェックを外し、「OK」ボタンをクリックします。
  5. 「（ファイル名）のプロパティ」ウィンドウの「OK」ボタンをクリックしてウィンドウを閉じます。

AWCプラグインの再登録

  1. メインメニューから「システム管理」を選択します。
  2. コンテンツ欄左側の一覧から「プラグイン」を選択します。
  3. プラグイン管理画面右側の、「プラグインを追加」ボタンをクリックします。
  4. サーバー URLに、AWCプラグインに対応したURLを入力します。
    Note
    AWCプラグインサービスのポート番号を変更した場合は、「localhost:8443」のように、ホスト名のあとに正しいポート番号をコロン区切りで指定してください。
    適切なURLを入力すると、接続の検証が自動的に行われます。
  5. AWCプラグインのURLから応答があると、「プラグイン証明書フィンガープリント」欄にSHA1とSHA256の証明書フィンガープリントが表示されます。
    証明書のフィンガープリントが正しい場合は「保存」ボタンをクリックしてプラグインの登録を保存します。
  6. プラグインが正常に登録されると、プラグイン名一覧に「AWC プラグイン」が追加されます。
    また、AVM EXのメインメニューに、AWCプラグインメニューアイコンが追加されます。

各種操作 / ユーザーアカウント / パスワードの変更

パスワードの変更について説明します。

Note
AWCプラグインのアカウント情報はAVM EXのものと共通です。本操作はAVM EXの管理者アカウントでのみ行えます。
  1. AVM EXに管理者アカウントでログインします。
  2. メインメニューから「ユーザー管理」を選択します。
  3. ユーザー一覧から変更したいアカウントの列を選択します。
    選択したユーザーのアカウント情報が表示されます。
  4. 「編集」ボタンをクリックします。
    ユーザー編集画面が表示されます。
  5. 「パスワード」欄の「パスワードを変更」ボタンをクリックします。
    「パスワード」と「パスワード（確認）」の入力欄が表示されます。
  6. 「パスワード」に新しいパスワードを入力します。
    パスワードは8文字以上の、いずれも半角の英字・数字・記号（ ! @ # $ % ^ & * ( ) のみ使用可）で指定します（大文字小文字を区別します）。また、いずれかの英字・数字・記号を最低1文字ずつ含む必要があります。
  7. 確認のため、「パスワード（確認）」に「パスワード」と同じパスワードを入力します。
  8. 「保存」ボタンをクリックします。

各種操作 / ユーザーアカウント / アカウント作成、編集、削除

アカウント作成
アカウント編集
アカウント削除

アカウントの作成、編集、削除の手順を説明します。
Note
AWCプラグインのアカウント情報はAVM EXのものと共通です。本操作はAVM EXの管理者アカウントでのみ行えます。

アカウント作成

  1. AVM EXに管理者アカウントでログインします。
  2. メインメニューから「ユーザー管理」を選択します。
  3. コンテンツ欄右上の「新規作成」ボタンをクリックします。
    「新規ユーザー」画面が表示されます。
  4. ユーザーID、ユーザー名、メールアドレスを入力します。

    表 1：アカウント設定 1
    項目名 説明
    ユーザーID ログインに使用するユーザーIDを指定します。
    Note
    一度登録したユーザーIDは変更できません。
    Note
    一度登録したことのあるユーザーIDは、その後該当アカウントを削除しても、別のアカウントとして再度使用することはできません。
    アカウントの作成前に、作成ポリシーなどを慎重にご検討ください。
    ユーザー名 フルネームなど、ユーザーの表示名を指定します。ユーザー名は、連続した半角スペースを除き、マルチバイト文字を含め100文字まで（半角・全角どちらも可）です。
    メール ログイン情報を忘れた場合の復旧やライセンス有効期限の通知に使用する、有効なメールアドレスを指定します。
    Note
    メールアドレスを登録したアカウントを削除した場合、別のアカウントのメールアドレスとして再度登録することはできません。
  5. パスワードを入力します。
    また、確認のため、「パスワード（確認）」に「パスワード」と同じパスワードを入力します。
    表 2：アカウント設定 2
    項目名 説明
    パスワード パスワードを指定します。パスワードは8文字以上の、いずれも半角の英字・数字・記号（ ! @ # $ % ^ & * ( ) のみ使用可）で指定します（大文字小文字を区別します）。また、いずれかの英字・数字・記号を最低1文字ずつ含む必要があります。
    パスワード（確認） パスワードと同じ文字列を入力します。
  6. アカウントタイプを「管理者」または「一般ユーザー」から選択します。
    アカウントタイプを「一般ユーザー」に設定した場合、AMFエリアごとに権限を設定します。
    また、AWCプラグインを登録している場合は、AWCプラグインの管理グループに対するアクセス権限の設定を行います。
    表 3：アカウント設定 3
    項目名 説明
    アカウントタイプ アカウントの種類を選択します。
    • 管理者
      ユーザー設定やシステム設定を含む、AVM EXの全機能を使用できます。
      AWCプラグインにおいては、すべてのワイヤレス管理機能を使用できます。
    • 一般ユーザー
      許可されたAMFエリア、サイト、グループのノードに対して、状態や設定の変更または確認のみができます。
      AWCプラグインにおいては、ワイヤレス管理機能のうち、下記の設定または閲覧は行えません。
      • 管理グループの作成
      • AWC計算結果適用のログ
      • システムの初期化、バージョン情報の確認
      一般ユーザーには、管理グループごとに、設定、閲覧の権限を割り当てることができます。
    CLI権限 アカウントタイプが「一般ユーザー」の場合、AMFデバイスへのCLI接続の権限を指定します。デフォルトは「オフ」です。
    • オン
      管理グループ権限が「読み取り/書き込み」に設定されたAMFエリアのAMFデバイスに対して、CLI接続できるようになります。
      Note
      CLI上の操作には、AVM EX上の権限制御は適用されません。
    • オフ
      管理グループ権限が「読み取り/書き込み」に設定されたAMFエリアのAMFデバイスに対しても、CLI接続できなくなります。

    アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのAMFエリアのAMFデバイスに対してCLI接続できます。
    AWC 管理グループ AWCプラグインが登録されている場合、アカウントタイプが「一般ユーザー」のアカウントの利用者に対し管理を許可する管理グループのチェックボックスにチェックを付けます。
    • チェックあり：
      選択した管理グループに対して、次の操作ができるようになります。
      • 管理グループの設定（AWC管理グループ名、ネットワーク名、AMFエリア名）の閲覧
      • 所属する管理下APの閲覧、追加、編集、削除
      • 所属するフロアマップの閲覧、作成、編集、削除
      • AP共通設定、CB共通設定、SC共通設定の作成、編集、削除
    • チェックなし：
      このアカウントによるログインセッションでは、該当の管理グループに所属するフロアマップ、AP共通設定、CB共通設定、SC共通設定、管理下APは表示されません。
      なお、管理欄のユーザーIDから表示する「マイアカウント」画面には、管理の許可の有無にかかわらず、AWCプラグインに登録されたすべてのAWC管理グループ名が表示されます。

    管理グループは、事前にアカウントタイプが「管理者」のアカウントで作成しておく必要があります。
    Note
    アカウントタイプが「一般ユーザー」のアカウントに対し、所属するフロアマップ、AP共通設定、CB共通設定、SC共通設定、管理下APの閲覧のみを許可することはできません。
    Note
    アカウントタイプが「管理者」の場合、本項目は表示されません。すべての管理グループの編集や所属するフロアマップ、無線AP、共通設定の管理を行えます。
    機能別権限 アカウントタイプが「一般ユーザー」の場合、AVM EXの一部の機能について、権限を指定します。
    • 読み取り専用
      該当機能の結果の閲覧のみ可能です。
    • 読み取り/書き込み
      該当機能の閲覧、設定変更、削除が可能です。

    個別設定が可能な機能には次のものがあります。
    • アクティブファイバーモニタリング
    • サービスモニタリング

    アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。「読み取り/書き込み」と同等の権限を持ちます。
    サイトとグループ サイトとグループに対して、個別に管理グループ権限を設定できます。デフォルトでは個別の設定はありません。
    グループには、自動的に登録されたAMFネットワークの各AMFエリアが含まれ、これらのグループ名の横には「ネットワーク」のバッジが表示されます。
    各種管理グループはタイプに関わりなく文字コード順に表示されます。

    アカウントには、各サイト、グループに対する次のいずれかの権限を付与できます。
    • 読み取り/書き込み
      該当のサイトまたはグループの状態を閲覧または設定を変更できます。
      設定には、デバイスのAMFバックアップの実施、AMFデバイスへのCLI接続、デバイスやイベントのメモの編集、AMFマスター上のバックアップ設定の変更などが含まれます。
    • 読み取り専用
      該当のサイトまたはグループの状態を閲覧のみできます。
      管理グループおよびデバイスのトポロジーマップ、デバイス情報、デバイスやイベントのメモ、Abnormal（軽微なイベント）またはNormal（正常）のイベントのログを閲覧できます。
    いずれの権限にもチェックがない場合は、管理グループの情報は表示されません。
    Note
    管理欄のユーザーIDから表示する「マイアカウント」画面にはいずれの権限もないサイトやグループ名は表示されません。

    デバイスが複数のサイトやグループに所属する場合、その中でより強い権限の設定に従います。

    アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのサイトおよびグループに対して設定の確認および変更が可能です。
  7. AWCプラグインを使用する場合は、各種ステータスの更新間隔、無線APの設定で初期設定として用いる国コードを設定します。
    表 4：アカウント設定 4
    項目名 説明
    更新間隔 AWCプラグインが登録されている場合、AWCプラグインの以下の管理項目にて画面の更新を自動で行う間隔（単位：秒）を指定します。

    • 管理下AP（デフォルト：60（秒））
    • フロアマップ(無線ステータス)（デフォルト：60（秒））
    • フロアマップ(無線クライアント)（デフォルト：5（秒））
    • フロアマップ(スマートコネクト)（デフォルト：5（秒））
    国コード AWCプラグインが登録されている場合、AWCプラグインでAP共通設定を作成する際に選択される国コード（無線周波数帯の規制区域）の初期設定を指定します。デフォルトは「なし」です。
  8. Web管理画面の言語とセッションタイムアウトを設定します。
    表 5：アカウント設定 5
    項目名 説明
    言語 Web管理画面の表示言語を設定します。
    自動検出（デフォルト）、英語、日本語から選択できます。「自動検出」に設定すると、Webブラウザーの表示言語設定に従って自動的に決定されます。
    タイムアウト セッションタイムアウトを指定します。
    無操作状態でタイムアウトに設定した時間が経過した場合に、自動的にログインセッションを終了し、ログイン画面に戻ります。
    タイムアウトは5分、10分、20分、30分、1時間、制限なしから選択でき、制限なしに設定した場合は無操作状態が続いても自動的にログアウトしません。
    デフォルトは5分です。
  9. イベントルールのメール受信設定と、必要に応じて、このユーザーに割り当てるデフォルトのネットワークトポロジーレイアウトを選択します。
    表 6：アカウント設定 6
    項目名 説明
    イベント/Syslogルール メール通知を受信 イベントルール、Syslogルールにてメール通知を行うよう設定されている際、該当のアカウントにメール受信を行うか否かをトグルスイッチで設定します。
    ネットワークトポロジーレイアウト 初回ログイン時にネットワークマップに適用する、またはそれ以降に適用を許可するレイアウトを1つ選択します。
    2回目以降のログイン時に選択されるレイアウトは、直前のセッションで選択していたレイアウトが維持されます。
    また、アカウントタイプが「一般ユーザー」の場合、管理者アカウントによって指定されたレイアウトを適用したり、指定されたレイアウトをテンプレートにして新たなレイアウトとして保存したりできます。
    レイアウトはAVM EXのネットワークマップにて作成できます。項目名の下の青字のリンクをクリックすると、ネットワークマップ画面に遷移できます。
  10. 「保存」ボタンをクリックします。

アカウント編集

  1. 管理者アカウントでログインします。
  2. メインメニューから「ユーザー管理」を選択します。
  3. ユーザー一覧から編集したいアカウントの列を選択します。
  4. アカウント情報が表示されるので、「編集」ボタンをクリックします。
  5. ユーザー編集画面が表示されるので、必要な項目を変更し、「保存」ボタンをクリックします。

アカウント削除

  1. 管理者アカウントでログインします。
  2. メインメニューから「ユーザー管理」を選択します。
  3. ユーザー一覧から編集したいアカウントの列を選択します。
  4. アカウント情報が表示されるので、「削除」ボタンをクリックします。
  5. 「ユーザー削除」ダイアログが表示されるので、削除して問題なければ、再度「削除」ボタンをクリックします。

各種操作 / 無線管理 / 管理グループの作成、編集、削除

管理グループの作成
管理グループの編集
管理グループの削除
管理グループのアクセス許可

ここでは、管理グループの作成、編集、削除の方法について説明します。
無線APを監視するためには、登録した無線APを管理グループに割り当てる必要があります。管理グループの作成、編集、削除は、アカウントタイプが「管理者」のユーザーのみが行えます。

管理グループの作成

Note
1つの管理グループでサポート可能な無線APの台数は最大350台までです。1つの管理グループあたり50台以下での運用を推奨します。
なお、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2の管理可能数は、上記の条件と合わせ、AWCプラグイン全体で最大100台までとなりますのでご注意ください。
Note
作成する管理グループ数は100個までにしてください。
  1. 管理者アカウントでログインします。
  2. AWCプラグインメニューから「無線設定」→「管理グループ」を選択します。
  3. コンテンツ欄右上の「新規作成」ボタンをクリックします。
  4. 「管理グループ作成」ダイアログが表示されます。

    表 1：「管理グループ作成」ダイアログ
    項目名 説明
    管理グループ名 管理グループ名を入力します。1～100文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。（必須）
    ネットワーク名 管理するAMFネットワークを選択します。
    エリア名 AMFネットワーク内のエリア名を、下の一覧から選択します。
    「AMFエリアを検索」にAMFエリア名の一部を入力して対象を絞り込むこともできます。
    また、「All」にチェックを入れると、AMFネットワーク内のすべてのAMFエリアにチェックが入ります。
    「追加」ボタン 管理グループを追加します。
    「キャンセル」ボタン 管理グループの追加を止めます。
  5. 管理グループ名を入力します。
  6. 管理の対象とするAMFネットワークとAMFエリアを選択します。
    AMFネットワークおよびAMFエリアを選択することで、無線APの登録の際、AMFゲストノードとして設定された無線APを、接続されたAMFノードのポート番号から選択することも可能です。
  7. 「追加」ボタンをクリックします。

管理グループの編集

  1. 管理者アカウントでログインします。
  2. AWCプラグインメニューから「無線設定」→「管理グループ」を選択します。
  3. 管理グループ一覧から編集する管理グループの列右にある「編集」アイコンをクリックします。
  4. 「管理グループ編集」ダイアログが表示されます。
  5. 編集したい情報の編集を行います。
  6. 「保存」ボタンをクリックします。

管理グループの削除

Note
削除する管理グループに所属していた無線APやフロアマップは「Default Group」の所属となります。
Note
最後のページを表示中にページのすべてのエントリーを削除した場合、ページ自体は削除されず、エントリーのないページが表示されます。ページの移動か画面の再読み込みにより削除後のページ数が反映されます。
  1. 管理者アカウントでログインします。
  2. AWCプラグインメニューから「無線設定」→「管理グループ」を選択します。
  3. 管理グループ一覧から編集する管理グループの列右にある「削除」アイコンをクリックします。
  4. 「確認」ダイアログが表示されます。
  5. 「削除」ボタンをクリックします。

管理グループのアクセス許可

アカウントタイプが「一般ユーザー」に設定されたユーザーに対して、作成された管理グループのアクセスを許可します。
  1. 管理者アカウントでログインします。
  2. メニューから「ユーザー管理」を選択します。
  3. アカウントリストから管理グループのアクセス許可を編集したい一般ユーザーアカウントを選択します。
  4. アカウント情報が表示されるので、「編集」ボタンをクリックします。
  5. ユーザー編集画面が表示されますので、「管理グループ」にて、選択した一般ユーザーにアクセスを許可する管理グループ名にチェックを付けます。
  6. 変更が完了したら「保存」ボタンをクリックします。

各種操作 / 無線管理 / MACアドレスリストの作成、CSV出力、編集、削除

MACアドレスリストの作成
MACアドレスリストのCSV出力
MACアドレスリストの編集
MACアドレスリストの削除

ここでは、MACアドレスリストの作成、CSV出力、編集、削除の方法について説明します。
AP共通設定には、無線APへの接続を許可または拒否するMACアドレスのリスト（ホワイトリスト/ブラックリスト）を、いずれか1つ割り当てることができます。
該当のAP共通設定を割り当てられたAT-TQシリーズ無線APでは、MACアドレスリストに基づくMACアクセス制御の有効/無効をVAPごとに設定できます。
Note
AP共通設定に対するMACアドレスリストの割り当て、MACアドレスリストに基づくMACアクセス制御は、AT-TQシリーズ（通常ファームウェア）でのみサポートします。SDN/OpenFlow対応ファームウェアを適用したAT-TQシリーズでは未サポートとなります。

MACアドレスリストの作成

  1. AWCプラグインメニューから「無線設定」→「MACアドレスリスト」を選択します。
  2. コンテンツ欄右上の「新規作成」ボタンをクリックします。
  3. 「MACアドレスリスト新規作成」画面が表示されます。

    表 1：MACアドレスリスト新規作成画面
    項目名 説明
    コンテンツ欄上部
    「追加」ボタン MACアドレスリストの設定およびエントリーを登録します。
    「キャンセル」ボタン MACアドレスリストの設定およびエントリーの登録を中止します。
    リスト設定
    リスト名 MACアドレスリストのリスト名を入力します。1～100文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。（必須）
    アクション MACアドレスリストに登録されたMACアドレスに対するアクションを選択します。
    「許可」を選択すると、MACアドレスリストに登録されたMACアドレスからの通信を許可し、その他のMACアドレスからの通信をブロックします（ホワイトリスト）。
    「ブロック」を選択すると、MACアドレスリストに登録されたMACアドレスからの通信をブロックし、その他のMACアドレスからの通信を許可します（ブラックリスト）。
    デフォルトは「ブロック」です。
    管理グループ AP共通設定に設定する管理グループを選択します。「Default Group」のチェックを外すことはできません。（必須）

    • 管理グループを検索：検索したいキーワードを入力します。
      現在の表示対象のうち、「管理グループ名」に、本フィールドに入力された文字列を含む項目を表示します。
      検索後、すべてが表示されているリストに戻る場合は空欄にします。
      Note
      大文字小文字を区別しますのでご注意ください。
    MACアドレスリスト
    「CSVから追加」ボタン 「CSVから追加」ダイアログを開きます。
    CSVファイルを選択してMACアドレスリストに追加することができます。

    ■ 「CSVから追加」ダイアログ


    • 「ファイルを選択」ボタン：MACアドレスリストに読み込むMACアドレスを列記したCSVファイルを選択します。

      CSVファイルは、下記の項目順で作成してください。
      　　1列目：MACアドレス
      　　2列目：コメント
      ※2列目以降は何も記入しないでください。

    • 「追加」ボタン：選択したCSVファイルを読み込みます。
    • 「キャンセル」ボタン：CSVファイルの読み込みを中止します。
    MACアドレス リストに追加するMACアドレスを入力、または表示します。
    コメント 該当のMACアドレスについてのコメントを入力します。32文字以内で、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。
    「追加」ボタン 入力したMACアドレスとコメントをMACアドレスリストのエントリーに追加します。
    一覧のエントリーを選択し、「編集」ボタン（鉛筆アイコン）をクリックすると、「保存」ボタンに変化します。
    「クリア」ボタン MACアドレスとコメントの入力欄を空欄に戻します。
    一覧のエントリーを選択し、「編集」ボタン（鉛筆アイコン）をクリックすると、「キャンセル」ボタンに変化します。
    「保存」ボタン （エントリー編集時のみ）
    入力したMACアドレスとコメントをMACアドレスリストのエントリーに反映します。
    「キャンセル」ボタン （エントリー編集時のみ）
    MACアドレスとコメントの入力欄を空欄に戻します。
    X エントリー MACアドレスリストに追加されたMACアドレスのエントリー数を表示します。
    エントリーを検索 検索したいキーワードを入力します。
    現在の表示対象のうち、「MACアドレス」「コメント」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
    チェックボックス 複数のエントリーを削除する際に、チェックボックスにチェックを入れて「削除」ボタンをクリックします。
    MACアドレス リストに登録されたMACアドレスを表示します。
    コメント 該当のMACアドレスについてのコメントを表示します。
    「編集」ボタン（鉛筆アイコン） 選択したエントリーのMACアドレスとコメントを入力欄に表示します。
    「削除」ボタン（ゴミ箱アイコン） 選択したエントリーを削除します。
  4. リスト名を入力します。
  5. 「アクション」にて、MACアドレスリストに登録されたMACアドレスに対するアクションを「許可」または「ブロック」から選択します。
  6. 「管理グループ」にて、MACアドレスリストを適用する管理グループを選択します。
  7. 「MACアドレスリスト」項にて、MACアドレスのエントリーを追加します。

    ■ CSVからMACアドレスエントリーを追加する場合
    1. 「MACアドレスリスト」項上部の「CSVから追加」ボタンをクリックします。
    2. 「CSVから追加」ダイアログが表示されます。
      「ファイルを選択」ボタンをクリックし、MACアドレスリストに読み込むMACアドレスを列記したCSVファイルを選択します。
      CSVファイルは、下記の項目順で作成してください。
      　　1列目：MACアドレス
      　　2列目：コメント
      ※2列目以降は何も記入しないでください。
    3. 「追加」ボタンをクリックします。

    ■ 手入力でMACアドレスエントリーを入力する場合
    1. 「MACアドレスリスト」項上部の「MACアドレス」欄に登録するMACアドレスを入力します。
      MACアドレスは「xx:xx:xx:xx:xx:xx」、「xx-xx-xx-xx-xx-xx」、「xxxx.xxxx.xxxx」の表記形式で入力できます。
    2. 必要に応じて、「コメント」欄に、MACアドレスに対するコメントを入力します。
    3. 「追加」ボタンをクリックします。
    4. さらにMACアドレスのエントリーを追加する場合は、手順1から繰り返します。
  8. コンテンツ欄上部の「追加」ボタンをクリックします。
  9. MACアドレスリスト一覧画面に戻ります。
    作成したMACアドレスリストが一覧に追加されます。

MACアドレスリストのCSV出力

MACアドレスリストに登録されたMACアドレスのエントリーをCSVファイルに出力することができます。
CSVファイルは、下記の項目順で出力されます。
　　1列目：MACアドレス
　　2列目：コメント
Note
MACアドレスリストのリスト名、アクション、適用される管理グループは記録されません。
  1. AWCプラグインメニューから「無線設定」→「MACアドレスリスト」を選択します。
  2. MACアドレスリスト一覧から編集するMACアドレスリストをクリックします。
  3. MACアドレスリストの設定情報が表示されます。コンテンツ欄右上の「CSV出力」ボタンをクリックします。
  4. CSVファイルがダウンロードされます。
    ファイル名は「vista _mac_address_list_YYYYMMDD-hhmmss.csv」です。
    Webブラウザーの表示に従ってCSVファイルを保存、または開くことができます。

MACアドレスリストの編集

  1. AWCプラグインメニューから「無線設定」→「MACアドレスリスト」を選択します。
  2. MACアドレスリスト一覧から編集するMACアドレスリストをクリックします。
  3. MACアドレスリストの設定情報が表示されます。コンテンツ欄右上の「編集」ボタンをクリックします。
  4. 編集したい情報の編集を行います。
  5. コンテンツ欄右上の「保存」ボタンをクリックします。

MACアドレスリストの削除

  1. AWCプラグインメニューから「無線設定」→「MACアドレスリスト」を選択します。
  2. MACアドレスリスト一覧から削除するMACアドレスリストをクリックします。
  3. MACアドレスリストの設定情報が表示されます。コンテンツ欄右上の「削除」ボタンをクリックします。
  4. 「確認」ダイアログが表示されます。
  5. 「削除」ボタンをクリックします。

各種操作 / 無線管理 / AP共通設定の作成、編集、削除

AP共通設定の作成
共通設定
AP本体
ユーザー設定 設定項目
タイムゾーン 設定項目
NTPクライアント 設定項目
Syslogクライアント 設定項目
SNMPエージェント 設定項目
LED 設定項目
有線設定
無線設定
VAP(マルチSSID)設定
セキュリティー 設定項目
Web認証 設定項目
MACアクセス制御 設定項目
高速ローミング 設定項目
Passpoint 設定項目
OpenFlow設定
AP共通設定の編集
AP共通設定の複製
AP共通設定の削除

ここでは、AP共通設定の作成、編集、削除の方法について説明します。
Note
AT-TQシリーズ無線APの「LLDP、イーサネット設定、HTTP/HTTPS設定」の設定は、無線APのWeb設定画面にて行います。「無線APのWeb設定画面からの変更」に記載されている手順で設定してください。
なお、AT-TQシリーズ無線APのWeb設定画面で設定する項目の説明は、弊社Webページ掲載の「AT-TQシリーズ リファレンスマニュアル」をご覧ください。
Note
AWCプラグインのWeb GUI上で設定されたAP共通設定・個別設定は無線APに即座に適用されません。無線APに適用されるタイミングは以下の通りです。

AP共通設定の作成

Note
無線APを監視するためには、登録した無線APにAP共通設定を割り当てる必要があります。
  1. AWCプラグインメニューから「無線設定」→「AP共通設定」を選択します。
    「設定機能/AP共通設定一覧」画面が表示されます。

  2. コンテンツ欄右上の「新規作成」ボタンをクリックします。
  3. 「カントリーコードとAPシリーズと共通設定タイプの選択」ダイアログが表示されます。

    表 1：「カントリーコードとAPシリーズと共通設定タイプの選択」ダイアログ
    項目名 説明
    カントリーコード カントリーコード（無線周波数帯の規制区域）を選択します。
    AVM EXの「ユーザー管理」画面にて「国コード」を設定している場合、設定された国コードがデフォルトとして選択されます。
    シリーズ APのシリーズを選択します。

    • TQ Series：
      AT-TQシリーズ用のAP共通設定を作成します。
      Note
      本バージョンでは、AT-TQ2450、AT-TQ3200、AT-TQ3400、AT-TQ3600、AT-TQ4400、AT-TQ4400eの管理は未サポートとなります。AP共通設定の設定タイプなどのAT-TQ2450、AT-TQ3200、AT-TQ3400、AT-TQ3600、AT-TQ4400の設定機能を残していますが、旧バージョンのバックアップファイルとの互換性のための機能となります。ご了承ください。

    • MWS-AP Series：
      Note
      本バージョンでは、AT-MWS APシリーズの管理は未サポートとなります。AP共通設定の設定タイプなどのAT-MWSシリーズの設定機能を残していますが、旧バージョンのバックアップファイルとの互換性のための機能となります。ご了承ください。

    • TQ Series - SDN/OpenFlow
      SDN/OpenFlow対応ファームウェアを適用したAT-TQシリーズ用のAP共通設定を作成します。
      Note
      本バージョンでは、SDN/OpenFlow対応AT-TQ4400、AT-TQ4400e、AT-TQ5403、ATｰTQ5403eの管理は未サポートとなります。AP共通設定の設定タイプなどのSDN/OpenFlow対応AT-TQ4400、AT-TQ4400e、AT-TQ5403、ATｰTQ5403eの設定機能を残していますが、旧バージョンのバックアップファイルとの互換性のための機能となります。ご了承ください。
    設定タイプ AP共通設定のタイプを選択します。
    • AT-TQシリーズ
      • Tri[11ax]
        AT-TQ7403用のAP共通設定を作成します。
      • Tri[11ax] GEN2
        AT-TQ6403 GEN2、AT-TQm6403 GEN2用のAP共通設定を作成します。
      • Dual[11ax] GEN2
        AT-TQ6602 GEN2、AT-TQ6702 GEN2、AT-TQm6602 GEN2、AT-TQm6702 GEN2用のAP共通設定を作成します。
      • Dual[11ax] GEN2 with External Antenna
        AT-TQ6702e GEN2（屋内使用/外部アンテナ使用）用のAP共通設定を作成します。
      • Dual[11ax] GEN2-R
        AT-TQ6702 GEN2-R用のAP共通設定を作成します。
        AT-TQ6702 GEN2-Rは、無線AP本体のCLIまたはWeb設定画面から設定を行います。このため他の設定タイプとは設定可能な項目が大きく異なります。
        Note
        AT-TQ6702 GEN2-RでAWCの計算結果を使用する場合は、AP共通設定の内容を、無線AP本体のCLIまたはWeb管理画面での内容と合わせてください。計算結果を使用しない場合は、デフォルトの状態でAP共通設定を保存してください。
      • Dual[11ax]
        AT-TQ6602用のAP共通設定を作成します。
      • Tri[11ac Wave2]
        AT-TQ5403、AT-TQm5403用のAP共通設定を作成します。
      • Tri[11ac Wave2] with External Antenna
        AT-TQ5403e（屋内使用/外部アンテナ使用）用のAP共通設定を作成します。
      • Dual[11ac Wave2]
        AT-TQ1402、AT-TQm1402用のAP共通設定を作成します。
      • Dual[11ac]
        AT-TQ4600用のAP共通設定を作成します。
        Note
        本バージョンでは、AT-TQ4400、AT-TQ4400eの管理は未サポートとなります。
      次の項目については旧バージョンのバックアップファイルとの互換性のためのものです。選択しないでください。
      • Dual[11n]
      • 11ac with External Antenna
      • Single
    • AT-TQシリーズ（SDN/OpenFlow対応ファームウェア）
      • Dual[11ac]
        SDN/OpenFlow対応ファームウェアを適用したAT-TQ4600用のAP共通設定を作成します。
        Note
        本バージョンでは、AT-TQ4400の管理は未サポートとなります。
      次の項目については旧バージョンのバックアップファイルとの互換性のためのものです。選択しないでください。
      • Tri[11ac Wave2]
      • Tri[11ac Wave2] with External Antenna
    設置場所 設定タイプに「Dual[11ax] GEN2 with External Antenna」、「Tri[11ac Wave2] with External Antenna」を指定した場合のみ、無線APを設置する場所（屋内/屋外）を選択します。
    「OK」ボタン 選択した設定タイプのAP共通設定を追加します。
    「キャンセル」ボタン AP共通設定の追加を止めます。
  4. カントリーコードを「JP - Japan」に設定します。
    Note
    「JP - Japan」以外を選択した場合、該当のAP共通設定をAT-TQシリーズに適用することはできません。
  5. 設定を適用するAPのシリーズに合わせてシリーズを選択します。
  6. APの機種に合わせてAP共通設定のタイプを選択します。
  7. 手順6で「Dual[11ax] GEN2 with External Antenna」、「Tri[11ac Wave2] with External Antenna」を選択した場合は、上記に加えて、リストの左側に表示される「設置場所」を「屋内」または「屋外」から選択します。

  8. 「OK」ボタンをクリックします。
  9. AP共通設定の設定画面に切り替わります。

    AP共通設定の設定項目は、上記で選択した無線APのシリーズ、設定タイプによって異なります。次の画面は、シリーズに「TQ Series」、設定タイプに「Tri[11ac Wave2]」を選択した場合の例です。

    コンテンツ欄上部から、設定を行う無線バンドを切り替えたり、AP共通設定の変更の保存、キャンセルを行えます。
    表 2：AP共通設定 ヘッダー
    項目名 説明
    画面上部
    無線1/無線2/無線3ボタン 以下の設定のうち、「無線設定」、「VAP(マルチSSID)設定」を行う無線バンドを選択します。
    AP共通設定の設定タイプに応じて、表示されるボタンと無線バンドが異なります。

    • Tri[11ax]、Tri[11ax] GEN2
      • 無線1：2.4GHz帯の設定を行います。
      • 無線2：5GHz帯（W52/W53）の設定を行います。
      • 無線3：6GHz帯（UNII-5）の設定を行います。
    • Tri[11ac Wave2]、Tri[11ac Wave2] with External Antenna
      • 無線1：2.4GHz帯の設定を行います。
      • 無線2：5GHz帯（W52/W53）の設定を行います。
      • 無線3：5GHz帯（W56）の設定を行います。
    • Dual[11ax] GEN2、Dual[11ax] GEN2-R、Dual[11ax]、Dual[11ac Wave2]、Dual[11ac]
      • 無線1：2.4GHz帯の設定を行います。
      • 無線2：5GHz帯（W52/W53/W56）の設定を行います。
  10. 情報を設定します。
  11. コンテンツ欄右上の「追加」ボタンをクリックします。

共通設定

「共通設定」にて、選択した設定タイプなどを確認し、AP共通設定の設定名と、適用対象とする管理グループを設定します。

表 3：AP共通設定 共通設定
項目名 説明
設定名 AP共通設定名を入力します。1～100文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。（必須）
設定タイプ 手順6で選択した、AP共通設定タイプが表示されます。
設置場所 手順7で選択した、設置場所（屋内/屋外）が表示されます（AT-TQ5403e、AT-TQ6702e GEN2のみ）。
アンテナ型番
Note
本項目は未サポートとなります。
カントリーコード 手順4で選択した、カントリーコードが表示されます。
シリーズ 手順3で選択した、AP共通設定を適用するAPのシリーズが表示されます。
管理グループ AP共通設定に設定する管理グループを選択します。「Default Group」のチェックを外すことはできません。（必須）

  • 管理グループを検索：検索したいキーワードを入力します。
    現在の表示対象のうち、「管理グループ名」に、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。

AP本体

「AP本体」にて、無線APの動作機能を設定します。
Note
設定タイプ「Dual[11ax] GEN2-R」については、AWCプラグインから設定可能な項目はありません。無線AP本体のCLIまたはWeb管理画面から設定を行います。

表 4：AP共通設定 AP本体
項目名 説明
ユーザー設定 無線APのWeb設定画面にログインするためのログインユーザー名、ログインパスワードを一括して設定するか否かを選択します。「有効」を選択した場合、次の項目が追加で表示されます。
  • ログインユーザー名
  • ログインパスワード
  • ログインパスワード(確認)
  • 個別APユーザー設定
詳しくは、後述の「ユーザー設定 設定項目」をご覧ください。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」「Tri[11ax] GEN2」「Dual[11ax] GEN2」「Dual[11ax] GEN2 with External Antenna」「Dual[11ax]」「Tri[11ac Wave2]」「Tri[11ac Wave2] With External Antenna」「Dual[11ac Wave2]」のいずれかを選択した場合に表示されます。
その他の無線APでは個別に設定する必要があります。
タイムゾーン タイムゾーンを選択します。
タイムゾーンの表記は、AP共通設定の設定タイプによって異なります。
  • Tri[11ax]、Tri[11ax] GEN2、Dual[11ax] GEN2、Dual[11ax] GEN2 With External Antenna、Dual[11ax]、Tri[11ac Wave2]、Tri[11ac Wave2] With External Antenna、Dual[11ac Wave2]
    リージョン名と都市名で表示します（例：「(UTC+09:00) Asia/Tokyo」）。デフォルトは未設定です。
    いずれかのタイムゾーンを選択した場合、後述の項目が追加で表示されます。

  • Dual[11ac]
    国名で表示します（例：「(UTC+09:00) Japan」）。デフォルトは「(UTC+09:00) Japan」です。
    選択したタイムゾーンに夏時間が制定されている場合、後述の項目が追加で表示されます。
ドロップダウンリスト上部の検索フィールドにタイムゾーン名の一部を入力して、表示対象を絞り込むこともできます。
Note
タイムゾーン「(UTC+09:00) Asia/Tokyo」「(UTC+09:00) Japan」に夏時間はありません。

上記の設定タイプに従って、いずれかのタイムゾーンを選択した場合、または選択したタイムゾーンに夏時間が制定されている場合、次の項目が追加で表示されます。
  • 夏時間

    （夏時間を有効に設定した場合）
    • 開始日
    • 終了日
    • オフセット
詳しくは、後述の「タイムゾーン 設定項目」をご覧ください。
NTPクライアント NTP（ネットワークタイムプロトコル）サーバーによる時刻の同期を使用するか否かの設定を行います。

  • 有効にすると、無線APの日時をNTPサーバーに同期します。正しい日時とのずれを最小に、また複数の本製品の日時をほぼ同一に保つことができます。
  • 無効にした場合は、無線APの管理時にAVM EXおよびAWCプラグインがインストールされているPCの時刻を無線APに設定します。

NTPサーバーが利用できない場合は、無効を選択してください。ただし、時間が経つにつれて、正しい日時とのずれや、無線AP間の日時のずれが大きくなっていきます。また、無線APはリアルタイムクロック機能（電池によってバックアップされる時計）を持たないため、電源のオフや再起動によってシステム時刻は設定前の状態（Wed Jan 01 2014 09:00:00 JST）に戻ります。デフォルトは「無効」です。

「有効」を選択した場合、次の項目が追加で表示されます。
  • NTPサーバーIPアドレス/ホスト名
  • NTP同期間隔
詳しくは、後述の「NTPクライアント 設定項目」をご覧ください。
Syslogクライアント Syslogクライアント機能を使用するか否かの設定を行います。Syslogクライアントを有効にすると、無線APのログメッセージをSyslogサーバーに送信することができます。
「有効」を選択した場合、次の項目が追加で表示されます。
  • SyslogサーバーIPアドレス/ホスト名
  • ポート番号
  • ログ重要度
詳しくは、後述の「Syslogクライアント 設定項目」をご覧ください。
SNMPエージェント SNMPエージェント機能を使用するか否かの設定を行います。「有効」を選択した場合、次の項目が追加で表示されます。
  • バージョン
  • 読み取り専用のコミュニティー名
  • ポート番号
  • ユーザー名
  • パスワード
  • SNMPリクエストの送信元を制限
  • 次に示すホストまたはサブネットのみを許可する
  • トラップのコミュニティー名
  • 生成トラップ
  • トラップ送信先 IPアドレス/ホスト名
詳しくは、後述の「SNMPエージェント 設定項目」をご覧ください。
MACアドレスリスト 接続を許可するMACアドレスリスト（ホワイトリスト）または拒否するMACアドレスリスト（ブラックリスト）を選択します。
ドロップダウンリストをクリックすると、「MACアドレスリスト選択」ダイアログが表示されます。

MACアドレスリストの作成方法は、「MACアドレスリストの作成、CSV出力、編集、削除」をご覧ください。

本設定はシリーズに「TQ Series」を選択した場合のみ表示されます。
LED LEDを点灯するか否かの設定を行います。
LEDを点灯させる場合は「点灯」、消灯させる場合は「消灯」を選択します。
デフォルトは「点灯」です。
また、設定タイプに「Dual[11ax] GEN2」「Dual[11ax]」を選択した場合は、本項目を「点灯」に設定すると、「PoE給電時のLED」が追加で表示されます。
詳しくは、後述の「LED 設定項目」をご覧ください。
初期化ボタン RESETボタンを有効にするか否かの設定を行います。
RESETボタンを使用できる状態にするには「有効」、RESETボタンを使用できない状態にするには「無効」を選択します。
無効にするとRESETボタンによるご購入時設定への初期化はできなくなります。デフォルトは「有効」です。
Note
本設定は、シリーズに「TQ Series」または「TQ Series - SDN/OpenFlow」を、設定タイプに「Dual[11ac]」を選択した場合に表示されます。
Web認証用仮想IPアドレス Web認証を有効にする場合、キャプティブポータルを表示する際に仮想IPアドレスを使用するか否か。
有効にすると、キャプティブポータルを表示するのに使用するIPアドレスを指定できます。
無効にすると、このAP設定が適用された無線AP自身に割り当てられたIPアドレスを使用してキャプティブポータルを表示します。
デフォルトは無効です。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。
シリーズに「TQ Series」、設定タイプに「Dual[11ac Wave2]」を選択した場合にも表示されますが、未サポートとなります。

ユーザー設定 設定項目

表 5：ユーザー設定 設定項目
項目名 説明
ログインユーザー名 無線APのWeb設定画面にログインする際に使用するユーザー名を入力します。
ログインパスワードを指定した場合には、ログインユーザー名の設定は必須となります。いずれも空欄にした場合は、無線APに設定されたユーザー名、パスワードから変更されません。
1～12文字の半角英数字で入力し、ユーザー名は英字から始まる必要があります。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」「Tri[11ax] GEN2」「Dual[11ax] GEN2」「Dual[11ax] GEN2 with External Antenna」「Dual[11ax]」「Tri[11ac Wave2]」「Tri[11ac Wave2] With External Antenna」「Dual[11ac Wave2]」のいずれかを選択した場合に表示されます。
その他の無線APでは個別に設定する必要があります。
ログインパスワード 無線APのWeb設定画面にログインする際に使用するパスワードを入力します。
ログインユーザー名を指定した場合には、ログインパスワードの設定は必須となります。いずれも空欄にした場合は、無線APに設定されたユーザー名、パスワードから変更されません。
AP共通設定にて一度でもログインパスワードを設定した場合は、「変更済み」が表示されます。
0～32文字の、いずれも半角の英字・数字・記号（! # % ( ) + , - . / ; = ? @ [ \ ] ^ _ ` { | } ~ のみ使用可）を入力します。
大文字小文字は区別されます。
入力したパスワードは「●」で表示されます。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」「Tri[11ax] GEN2」「Dual[11ax] GEN2」「Dual[11ax] GEN2 with External Antenna」「Dual[11ax]」「Tri[11ac Wave2]」「Tri[11ac Wave2] With External Antenna」「Dual[11ac Wave2]」のいずれかを選択した場合に表示されます。
その他の無線APでは個別に設定する必要があります。
ログインパスワード（確認） 確認のため、ログインパスワードを再入力します。入力したパスワードは「●」で表示されます。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」「Tri[11ax] GEN2」「Dual[11ax] GEN2」「Dual[11ax] GEN2 with External Antenna」「Dual[11ax]」「Tri[11ac Wave2]」「Tri[11ac Wave2] With External Antenna」「Dual[11ac Wave2]」のいずれかを選択した場合に表示されます。
個別APユーザー設定 「無線AP個別設定」によって無線APごとにユーザー設定を変更できるか否かを設定します。
「無効」にチェックを入れると、個別設定による上書きが禁止され、AP共通設定による一括設定のみが行えます。
チェックを外すと、個別設定による上書きが有効となります。
デフォルトはチェックなしです。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」「Tri[11ax] GEN2」「Dual[11ax] GEN2」「Dual[11ax] GEN2 with External Antenna」「Dual[11ax]」「Tri[11ac Wave2]」「Tri[11ac Wave2] With External Antenna」「Dual[11ac Wave2]」のいずれかを選択した場合に表示されます。

タイムゾーン 設定項目

表 6：タイムゾーン 設定項目
項目名 説明
夏時間 「夏時間」の有効または無効を設定できます。
これを「有効」にすると、夏時間を設定するための以下の項目が表示されます。デフォルトは「無効」です。
開始日 (24時間表記) ポップアップメニューで夏時間を開始/終了する週、曜日、月、時、分を選択します。この項目は、「夏時間」が「有効」のときに表示されます。
終了日 (24時間表記)
オフセット 夏時間のオフセット（分）を次から選択します。
15、30、45、60、75、90、105、120
この項目は、「夏時間」が「有効」のとき表示されます。

NTPクライアント 設定項目

表 7：NTPクライアント 設定項目
項目名 説明
NTPサーバー IPアドレス/ホスト名 参照するNTPサーバーのIPアドレスまたはホスト名（FQDN）を入力します。
（例）ntp.your.domain.com、12.34.56.78
Note
FQDNは、ラベル（文字列）をピリオドで連結したものです。
各ラベルには、半角英数字とハイフンが使用できます。先頭の数字が許されます。ハイフンは、各ラベルの先頭と末尾に使用できません。各ラベルの文字数は、63文字以下です。
設定タイプが「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Dual[11ac Wave2]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」の場合、ラベルのみの入力はできません。必ずピリオドと連結したFQDNのフォーマットで指定してください。
NTP同期間隔 NTPサーバーと同期を行う間隔を1～9999の数値（分）で設定します。デフォルトは「10」です。
Note
本設定は、設定タイプに「Tri[11ax]」「Tri[11ax] GEN2」「Dual[11ax] GEN2」「Dual[11ax] GEN2 with External Antenna」「Dual[11ax]」「Dual[11ac]」のいずれかを選択した場合に表示されます。
Note
AWC機能を使用する場合は、NTP同期間隔をデフォルトの「10」より大きい値に設定しないでください。

Syslogクライアント 設定項目

表 8：Syslogクライアント 設定項目
項目名 説明
Syslogサーバー IPアドレス/ホスト名 ログメッセージを送信するSyslogサーバーのIPアドレスまたはホスト名（FQDN）を入力します。
（例）syslog.your.domain.com、12.34.56.78
Note
FQDNは、ラベル（文字列）をピリオドで連結したものです。
各ラベルには、半角英数字とハイフンが使用できます。先頭の数字が許されます。ハイフンは、各ラベルの先頭と末尾に使用できません。各ラベルの文字数は、63文字以下です。
設定タイプが「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Dual[11ac Wave2]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」の場合、ラベルのみの入力はできません。必ずピリオドと連結したFQDNのフォーマットで指定してください。
ポート番号 Syslogサーバーのリスニングポート番号を入力します。デフォルトは「514」です。
ログ重要度 Syslogサーバーに送信するログメッセージの重要度を選択します。デフォルトは「7 : Debug」です。
ログメッセージの重要度は0～7の数字で示され、数字が小さいほど重要な情報となります。
  • 0 : Emergency：　システムは使用不能であることを通知するメッセージ。
  • 1 : Alert：　直ちにアクションを行う必要があることを通知するメッセージ。
  • 2 : Critical：　非常に危険な状態であることを通知するメッセージ。
  • 3 : Error：　エラーが発生したことを通知するメッセージ。
  • 4 : Warning：　注意すべき事象が発生したことを通知するメッセージ。
  • 5 : Notice：　正常ではあるが重要なメッセージ。
  • 6 : Informational：　システム運用に関する情報を提供するためのメッセージ。
  • 7 : Debug：　障害調査用のメッセージ。

SNMPエージェント 設定項目

表 9：SNMPエージェント 設定項目
項目名 説明
バージョン SNMPのバージョンを「v1/v2c」または「v3」から選択します。デフォルトは「v1/v2c」です。
Note
本項目は、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」または「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。
読み取り専用のコミュニティー名 読み取り専用のSNMPコミュニティー名を入力します。1～256文字の、いずれも半角の英字・数字・記号（スペース ! # $ % ( ) * + , - . /）を指定できます。
Note
設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」を選択した場合は、SNMPエージェントのバージョンに「v1/v2c」を指定したときのみ表示されます。
ポート番号 SNMPエージェントのリスニングポート番号を入力します。デフォルトは「161」です。
Note
SNMPプラグインにて無線APを管理し、かつ、SNMPプラグイン設定ユーティリティにてポート番号を変更していない場合、本項目の設定を変更する必要はありません。
ユーザー名 SNMPv3ユーザー名を1～12文字の半角英数字で入力します。
Note
本項目は、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」または「Tri[11ac Wave2] with External Antenna」を選択し、かつSNMPエージェントのバージョンに「v3」を指定した場合のみ表示されます。
パスワード SNMPv3認証パスワードを8～32文字の、いずれも半角の英字・数字・記号（スペース ! # % ( ) + , - . / ; = ? @ [ \ ] ^ _ ` { | } ~ のみ使用可）で入力します（大文字小文字を区別します）。
Note
本項目は、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」または「Tri[11ac Wave2] with External Antenna」を選択し、かつSNMPエージェントのバージョンに「v3」を指定した場合のみ表示されます。
SNMPリクエストの送信元を制限 SNMPエージェントに対しSNMPリクエストを送信可能なSNMPマネージャーを制限するか否かの設定を行います。
Note
設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」を選択した場合は、SNMPエージェントのバージョンに「v1/v2c」を指定したときのみ表示されます。
次に示すホストまたはサブネットのみを許可する SNMPマネージャーのIPアドレスまたはホスト名（FQDN）を入力します。
（例）snmpmgr.your.domain.com、172.16.1.100、192.168.1.0/24
本項目は「SNMPリクエストの送信元を制限」が有効に設定されている場合のみ表示されます。また、本項目は1つのみ設定可能です。
Note
FQDNは、ラベル（文字列）をピリオドで連結したものです。
各ラベルには、半角英数字とハイフンが使用できます。先頭の数字が許されます。ハイフンは、各ラベルの先頭と末尾に使用できません。各ラベルの文字数は、63文字以下です。
設定タイプが「Dual[11ac Wave2]」、「Tri[11ac Wave2]」、Tri[11ac Wave2] with External Antennaの場合、ラベルのみの入力はできません。必ずピリオドと連結したFQDNのフォーマットで指定してください。
Note
設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」を選択した場合は、SNMPエージェントのバージョンに「v1/v2c」を指定したときのみ表示されます。
トラップのコミュニティー名 SNMP通知メッセージ（トラップ）の通知先コミュニティー名を入力します。1～256文字の、いずれも半角の英字・数字・記号（スペース ! # $ % ( ) * + , - . /）を指定できます。デフォルトは「public」です。
Note
本項目は、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」を選択した場合は、SNMPエージェントのバージョンに「v1/v2c」を指定したときのみ表示されます。
生成トラップ 生成するSNMP通知メッセージを選択します。
対応するSNMP通知メッセージは、AP共通設定の設定タイプによって異なります。
  • 「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、Dual[11ax]、Tri[11ac Wave2]、Tri[11ac Wave2] With External Antenna、Dual[11ac Wave2]
    • Cold Start：　SNMPエージェントが起動したとき
    • Link Up/Down：　無線インターフェースがアップまたはダウンしたとき
    • Authentication：　SNMP認証が失敗したとき
  • Dual[11ac]
    • Cold Start：　SNMPエージェントが起動したとき
    • Link Up/Down：　無線インターフェースがアップまたはダウンしたとき
    • DFS：　現在使用しているチャンネルで気象レーダーと見なされる波形が検出されたとき
    • Authentication：　SNMP認証が失敗したとき
    • Association：　無線クライアントが接続（Association）または離脱したとき
    • Filtered STA：　接続を許可されていない無線クライアント（「MACアドレスリスト」で設定）を検出したとき
    • RADIUS Authentication(Success)：　RADIUS認証が成功したとき
    • RADIUS Authentication(Fail)：　RADIUS認証が失敗したとき
トラップ送信先 IPアドレス/ホスト名 トラップホストのホスト名（FQDN）またはIPアドレスを指定します。
（例）manager.your.domain.com、12.34.56.78
ホストは、3つまで登録できます。
Note
FQDNは、ラベル（文字列）をピリオドで連結したものです。
各ラベルには、半角英数字とハイフンが使用できます。先頭の数字が許されます。ハイフンは、各ラベルの先頭と末尾に使用できません。各ラベルの文字数は、63文字以下です。
設定タイプが「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Dual[11ac Wave2]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」の場合、ラベルのみの入力はできません。必ずピリオドと連結したFQDNのフォーマットで指定してください。

LED 設定項目

Note
本設定はAT-TQ6602 ファームウェアバージョン 7.0.1-3.1以降、AT-TQ6602 GEN2/6702 GEN2、AT-TQm6602 GEN2/6702 GEN2 ファームウェアバージョン 8.0.2-0.1にてサポートします。
表 10：SNMPエージェント 設定項目
項目名 説明
PoE給電時のLED 無線AP本体にPoEによる給電が行われている際のPoE LEDの点灯色を「橙色」または「緑色」から選択します。
デフォルトは「橙色」です。

有線設定

「有線設定」にて、LAN1/PoEポート、LAN2ポートの動作に関する項目を設定します。
Note
有線設定は、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Tri[11ac Wave2]」を選択した場合に表示されます。

表 11：AP共通設定 有線設定
項目名 説明
LAN 2 ポート AT-TQ5403/6403 GEN2/6602 GEN2/6702 GEN2/7403、AT-TQm5403/6403 GEN2/6602 GEN2/6702 GEN2のLAN1/PoEポート、LAN2ポートのリンクアグリゲーションまたはカスケード設定を行います。
  • スタティックLAG：
    AT-TQ5403/6403 GEN2/6602 GEN2/6702 GEN2/7403、AT-TQm5403/6403 GEN2/6602 GEN2/6702 GEN2のリンクアグリゲーション機能が有効になります。接続先のスイッチでは手動設定のトランクグループを設定する必要があります。

  • カスケード：
    カスケード機能が有効になり、LAN2ポートがカスケードポートとして使用できます。
    Note
    本項目は、シリーズに「TQ Series」を選択した場合に表示されます。

  • LACP：
    AT-TQ6403 GEN2/6602 GEN2/6702 GEN2/7403、AT-TQm6403 GEN2/6602 GEN2/6702 GEN2のLACP機能が有効になります。接続先のスイッチにてLACPが有効な場合、トランクグループが自動設定されます。
    Note
    本項目は、設定タイプに「Tri[11ax]」「Tri[11ax] GEN2」「Dual[11ax] GEN2」を選択した場合に表示されます。

  • 無効：
    リンクアグリゲーションまたはカスケード機能を使用しません。LAN2ポートは無効となり、LAN1/PoEポートのみでの接続を行います。

無線設定

「無線設定」にて、無線APの無線電波の出力に関する設定を行います。
「設定タイプ」で選択した機器のタイプに応じて、設定する無線バンド（無線1/無線2/無線3）を画面上部の「無線1」ボタン、「無線2」ボタン、「無線3」ボタンで切り替えることができます。
Note
画面上部には設定タイプに対応する無線バンドのボタンのみが表示されます。
設定可能な項目は、設定タイプ「Dual[11ax] GEN2-R」とそれ以外で異なります。

■ Dual[11ax] GEN2-R以外

表 12：AP共通設定 無線設定 Dual[11ax] GEN2-R以外
項目名 説明
無線送信 選択した周波数帯の無線電波を送受信するか否か。
送受信する場合は「有効」、しない場合は「無効」を選択します。（必須）
デフォルトは、すべての無線帯域で「有効」です。
ただし、選択したカントリーコード、設定タイプによっては、法令に従って「有効」が選択できないものもあります（例：カントリーコードに「JP - Japan」、設定タイプに「Tri[11ac Wave2] with External Antenna」、設置場所に「屋外」を選択した場合は、無線2（W52/W53）は「無効」のみとなります）。
Note
すべての無線送信が無効なAP共通設定の場合、タイプが異なる無線APへも適用が成功しますが、必ず正しいタイプのAP共通設定を割り当ててください。
周波数帯
Note
本項目は未サポートとなります。
モード サポートするモード（通信プロトコル）を選択します。AP共通設定タイプにより選択可能なモードが異なります。

  • AT-TQシリーズ
    • Tri[11ax]
      • 無線1：　b/g、b/g/n/ax（デフォルト）
      • 無線2：　a、a/n/ac/ax（デフォルト）
      • 無線3：　ax（デフォルト）
      Note
      IEEE 802.11n、IEEE 802.11ac、IEEE 802.11axを使用するためには、「Wi-Fiマルチメディア (WMM)」が「有効」でなければなりません。
    • Tri[11ax] GEN2
      • 無線1：　b/g、b/g/n/ax（デフォルト）
      • 無線2：　a、a/n/ac/ax（デフォルト）
      • 無線3：　a、a/n/ac/ax（デフォルト）
      Note
      IEEE 802.11n、IEEE 802.11ac、IEEE 802.11axを使用するためには、「Wi-Fiマルチメディア (WMM)」が「有効」でなければなりません。
    • Dual[11ax] GEN2
      • 無線1：　b/g、b/g/n、b/g/n/ax（デフォルト）
      • 無線2：　a、a/n、a/n/ac、a/n/ac/ax（デフォルト）
      Note
      IEEE 802.11n、IEEE 802.11ac、IEEE 802.11axを使用するためには、「Wi-Fiマルチメディア (WMM)」が「有効」でなければなりません。
    • Dual[11ax] GEN2 with External Antenna・Dual[11ax]
      • 無線1：　b/g、b/g/n/ax（デフォルト）
      • 無線2：　a、a/n/ac/ax（デフォルト）
      Note
      IEEE 802.11n、IEEE 802.11ac、IEEE 802.11axを使用するためには、「Wi-Fiマルチメディア (WMM)」が「有効」でなければなりません。
    • Tri[11ac Wave2]
      • 無線1：　b/g、b/g/n（デフォルト）
      • 無線2：　a、a/n/ac（デフォルト）
      • 無線3：　a、a/n/ac（デフォルト）
      Note
      IEEE 802.11n、IEEE 802.11acを使用するためには、「Wi-Fiマルチメディア (WMM)」が「有効」でなければなりません。
    • Tri[11ac Wave2] with External Antenna
      • 無線1：　b/g、b/g/n（デフォルト）
      • 無線2：　なし
      • 無線3：　a、a/n/ac（デフォルト）
      Note
      IEEE 802.11n、IEEE 802.11acを使用するためには、「Wi-Fiマルチメディア (WMM)」が「有効」でなければなりません。
    • Dual[11ac Wave2]
      • 無線1：　b/g、b/g/n（デフォルト）
      • 無線2：　a、a/n/ac（デフォルト）
      Note
      IEEE 802.11n、IEEE 802.11acを使用するためには、「Wi-Fiマルチメディア (WMM)」が「有効」でなければなりません。
    • Dual[11ac]
      • 無線1：　b/g、b/g/n（デフォルト）、n(2.4GHz)
      • 無線2：　a、a/n/ac（デフォルト）、n/ac(5GHz)

  • AT-TQシリーズ（SDN/OpenFlow対応ファームウェア）
    • Dual[11ac]
      • 無線1：　b/g、b/g/n（デフォルト）、n(2.4GHz)
      • 無線2：　a、a/n/ac（デフォルト）、n/ac(5GHz)
使用帯域幅 使用する帯域幅を指定します。

IEEE 802.11ax（AT-TQ6602/6602 GEN2/6702 GEN2/6702e GEN2、AT-TQm6602 GEN2/6702 GEN2）、IEEE 802.11ac（AT-TQ1402/5403/5403e/6602/6602 GEN2/6702 GEN2/6702e GEN2、AT-TQm1402/5403/6602 GEN2/6702 GEN2、AT-TQ4600）、IEEE 802.11nを含むモードを選択している場合、隣接する2つまたは4つのチャンネルを合わせ、40MHzまたは80MHz帯域幅のチャンネルとして使用できます。
また、6GHz帯の無線3を使用可能な機種では、IEEE 802.11ax対応を含むモードを選択している場合は、160MHz帯域幅のチャンネルとして使用できます。
  • IEEE 802.11nでは、「20MHz」、「40MHz」を選択できます。
  • IEEE 802.11acでは、「20MHz」、「40MHz」、「80MHz」を選択できます。
  • IEEE 802.11axでは、無線バンドによって選択できる使用帯域幅が異なります。
    • 無線1：「20MHz」、「40MHz」
    • 無線2：「20MHz」、「40MHz」、「80MHz」、「80+80MHz」（AT-TQ6602のみ）
    • 無線3：Tri[11ax]、Tri[11ax] GEN2：「20MHz」、「40MHz」、「80MHz」、「160MHz」
デフォルトは「20MHz」です。

「40MHz」、「80MHz」、「80+80MHz」、「160MHz」を選択すると、より高い通信レートを得られますが、多くの帯域を使用するので空きチャンネルを減らします。
この項目は、IEEE 802.11n、IEEE 802.11ac、IEEE 802.11axを含む「モード」のときに表示されます。
使用条件 無線機能を使用する条件を指定します
無線機能を常に使用する場合は「常時」、緊急モードが有効のときのみ使用する場合は「緊急モードのみ」を指定します。デフォルトは「常時」です。
緊急モードの有効化については、「緊急モードの有効化」をご覧ください。
Note
チャンネルブランケット機能と緊急モードの併用は未サポートとなります。チャンネルブランケットを緊急用の無線LANネットワークとして提供することはできません。
チャンネルブランケットに所属する無線APに適用するAP共通設定において、チャンネルブランケットを使用する無線バンドでは、本設定を「緊急モードのみ」に設定しないでください。
無線クライアント間の通信遮断 該当無線バンドのすべてのVAPに対し、接続している無線クライアント同士の通信を許可するか否かを指定します。
本機能の動作は、設定タイプによって異なります。
  • Dual[11ax] GEN2：
    AP内のすべてのVAPに接続した無線クライアント同士の通信を遮断する場合は「AP内」、同一のVAPに接続した無線クライアント同士の通信を遮断する場合は「VAP内」、通信を遮断しない場合は「無効」を指定します。デフォルトは「無効」です。
    本製品を「無効」に設定すると、VAP(マルチSSID)設定の「無線クライアント間の通信遮断」にて、VAPごとに「AP内」「VAP内」「無効」の設定を行えます。本項目を「AP内」または「VAP内」に設定すると、VAP(マルチSSID)設定の「無線クライアント間の通信遮断」にて、それぞれ「AP内」または「VAP内」のみが表示されます。

  • Tri[11ax]、Tri[11ax] GEN2、Tri[11ac Wave2]、Tri[11ac Wave2] with External Antenna：
    通信を許可する場合は「無効」、しない場合は「有効」を指定します。デフォルトは「無効」です。
    本項目を「無効」に設定すると、VAP(マルチSSID)設定の「無線クライアント間の通信遮断」にてVAPごとに有効・無効の設定を行えます。本項目を「有効」に設定すると、すべてのVAPにて、同じVAPに接続している無線クライアント間の通信遮断が有効になります。

  • その他：
    通信を許可する場合は「無効」、しない場合は「有効」を指定します。デフォルトは「無効」です。
    本項目を「有効」に設定すると、すべてのVAPにて、同じVAPに接続している無線クライアント間の通信遮断が有効になります。
    VAPにて個別に設定を行うことはできません。
エアタイムフェアネス 通信スピードにかかわらず接続されているすべての無線クライアントに同じ通信時間（エアタイム）を提供するか否かを指定します。
選択肢は設定タイプによって異なります。
  • Tri[11ax]、Tri[11ax] GEN2
    次の3つから選択します。
    • 「手動」を選択すると、VAP（マルチSSID）設定にて、それぞれのVAPに対して優先して割り当てるエアタイムを設定できます。
      VAPのすべての接続クライアントには、VAPごとのエアタイムの割当率を等分にしたエアタイムが提供されます。
      同じ無線バンド内の各VAPのエアタイムは合計して100%を超えないように設定する必要があります。
      また、同じ無線バンド内の各VAPに優先して割り当てるエアタイムを差し引いた残りの帯域は、割り当てられたエアタイムの比率によって案分されます。つまり、エアタイムの割当率に0%を設定したVAPは、他のVAPが消費するエアタイムの合計が100%に達するときは通信できなくなります。
    • 「均等」を選択すると、無線バンド内のすべての接続クライアントに均等なエアタイムが提供されます。
    • 「無効」を選択すると、接続クライアントに提供するエアタイムの調整を行いません。
      低速な無線クライアントと高速な無線クライアントが同時に大きなデータを受信しようとした場合、低速な無線クライアントにはより多くの時間が割かれ、高速な無線クライアントの通信機会を奪い、ネットワーク全体が低速化する場合があります。
    Note
    エアタイムフェアネスの手動設定を使用するには、無線APに次のファームウェアが適用されている必要があります。
    • AT-TQ6403 GEN2、AT-TQm6403 GEN2ファームウェアバージョン 9.0.4-0.1
    • AT-TQ7403 GEN2ファームウェアバージョン 10.0.4-0.1
  • Dual[11ax] GEN2
    次の2つから選択します。
    • 「均等」を選択すると、無線バンド内のすべての接続クライアントに均等なエアタイムが提供されます。
    • 「無効」を選択すると、接続クライアントに提供するエアタイムの調整を行いません。
      低速な無線クライアントと高速な無線クライアントが同時に大きなデータを受信しようとした場合、低速な無線クライアントにはより多くの時間が割かれ、高速な無線クライアントの通信機会を奪い、ネットワーク全体が低速化する場合があります。
    Note
    設定タイプに「Dual[11ax] GEN2」を選択した場合、選択肢に「手動」が表示されますが、未サポートとなります。
    Note
    ソフトウェアバージョン 3.12.0より古いAWCプラグインで取得したバックアップファイルから本バージョンにリストアする際、設定タイプが「Dual[11ax] GEN2」のAP共通設定では、エアタイムフェアネスが「有効」に設定されていた場合は、「均等」に設定されます。

  • Dual[11ax] GEN2 with External Antenna、Dual[[11ax]、Tri[11ac Wave2]、Tri[11ac Wave2] with External Antenna、Dual[11ac Wave2]、Dual[11ac]
    • 「有効」を選択すると、無線バンド内のすべての接続クライアントに均等なエアタイムが提供されます。
    • 「無効」を選択すると、無線クライアントに提供するエアタイムの調整を行いません。
      低速な無線クライアントと高速な無線クライアントが同時に大きなデータを受信しようとした場合、低速な無線クライアントにはより多くの時間が割かれ、高速な無線クライアントの通信機会を奪い、ネットワーク全体が低速化する場合があります。
管理フレーム保護 管理フレームを保護するか否かを指定します。保護する場合は「有効」、しない場合は「無効」を指定します。デフォルトは「有効」です。
Note
本設定は、設定タイプに「Dual[11ac]」を選択した場合に表示されます。
Note
シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合は、「VAP(マルチSSID)設定」にて、VAPごとに設定を行います。
自動チャンネル選択 無線通信で使用するチャンネルを指定します。デフォルトはすべてが選択されています。
5GHz/6GHzの無線バンド（無線2、無線3）で使用帯域幅に「80MHz」「160MHz」を指定した場合は、「36ch/40ch/44ch/48ch」のように、の4つの隣接するチャンネルを1つのグループとして、有効、無効を指定します。使用帯域幅に「80MHz」「160MHz」を選択した場合は最低1つのグループを自動チャンネル選択の対象として有効に設定する必要があります。
また、設定タイプに「Tri[11ax]」を選択した場合、無線3では「優先スキャンチャンネル」ボタンが表示されます。「優先スキャンチャンネル」ボタンをクリックすると、選択している使用帯域幅に準じて優先スキャンチャンネルのみが選択された状態になります。
最大クライアント接続数 接続可能な無線クライアント数を設定します。無線APに接続できる無線クライアント数は、無線バンド（無線1～無線3）ごとの値です。
「0」に設定した場合、無線クライアントはその周波数帯で接続されません。
Note
「TQ Series」または「TQ Series - SDN/OpenFlow」の設定タイプ「Dual[11ac]」を選択した場合は、すべての無線バンド（無線1～無線2）の合計になります。
  • AT-TQシリーズ

    • Tri[11ax]、Tri[11ax] GEN2
      無線1、無線2：0～500の数値で設定します。デフォルトは「500」です。
      無線3：0～256の数値で設定します。デフォルトは「256」です。
    • Dual[11ax] GEN2
      0～500の数値で設定します。デフォルトは「500」です。
    • Dual[11ax]
      0～320の数値で設定します。デフォルトは「200」です。
    • Dual[11ac Wave2]
      無線1：0～120の数値で設定します。デフォルトは「120」です。
      無線2：0～200の数値で設定します。デフォルトは「200」です。

    • 上記以外の設定タイプ
      0～200の数値で設定します。デフォルトは「200」です。

  • AT-TQシリーズ（SDN/OpenFlow対応ファームウェア）
    0～200の数値で設定します。デフォルトは「200」です。
マルチキャスト送信レート IEEE 802.3マルチキャスト・ブロードキャスト送信レートを選択します。
選択肢は設定タイプによって異なります。
  • Dual[11ac]
    • 「Auto」を選択すると「レガシーレートセット」の2.4G/5G Supported Rateで選択されている最も低いレートを使用します。
    • 「Fast」を選択すると、同一VAPに接続するクライアントの送信レートの最低レートに近いレートを「レガシーレートセット」の2.4G/5G Supported Rateで選択されているレートから選択して使用します。デフォルトは「Fast」です。

    • 「Fixed」を選択すると、送信レートを固定設定します。
  • Tri[11ax]、Tri[11ax] GEN2、Dual[11ax] GEN2、Dual[11ax] GEN2 with External Antenna、Dual[11ax]、Tri[11ac Wave2]、Dual[11ac Wave2]
    送信レートを選択します。
    • 無線1：
      11 5.5 2 1（Mbps）

    • 無線2、無線3：
      24 12 6（Mbps）
ビーコンは常に「レガシーレートセット」の2.4G/5G Basic Rateで選択されている最低レートで送信します。
固定レート 「マルチキャスト送信レート」が「Fixed」に設定されている場合に、固定設定する送信レートを選択します。
  • 無線1：
    54 48 36 24 18 12 11 9 6 5.5 2 1（Mbps）

  • 無線2、無線3：
    54 48 36 24 18 12 9 6（Mbps）
Note
本設定は、設定タイプに「Dual[11ac]」を選択した場合のみ表示されます。
レガシーレートセット 通信プロトコルがIEEE 802.11b/g、IEEE 802.11aの場合のレート（通信速度）を設定します。
レガシーレートセットの選択肢は、設定タイプにより異なります。

  • 「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax]」、「Dual[11ax] GEN2 with External Antenna」、Tri[11ac Wave2]、Tri[11ac Wave2] with External Antenna、Dual[11ac Wave2]
    接続してくるステーション（無線クライアントや他のアクセスポイント）が、管理下APへの接続を許されるために最低限サポートしていなければならないレートを下記から選択します。
    ステーションがサポートするレートが、この設定のうち1つでも欠けていると接続は許されません。選択するレートにチェックを入れてください。
    デフォルトは、サポートするすべての速度が選択されています。
    • 2.4GHz：
      54 48 36 24 18 12 11 9 6 5.5 2 1（Mbps）
    • 5GHz：
      54 48 36 24 18 12 9 6（Mbps）

  • Dual[11ac]
    • 2.4G/5G Supported Rate
      サポートさせたいレートを下記から選択します。選択するレートにチェックを入れてください。
      デフォルトは、サポートするすべての速度が選択されています。
      • 2.4GHz：
        54 48 36 24 18 12 11 9 6 5.5 2 1（Mbps）
      • 5GHz：
        54 48 36 24 18 12 9 6（Mbps）

    • 2.4G/5G Basic Rate
      接続してくるステーション（無線クライアントや他のアクセスポイント）が、管理下APへの接続を許されるために最低限サポートしていなければならない2.4G/5G Supported Rateです。
      ステーションの2.4G/5G Supported Rateに、この2.4G/5G Basic Rateの1つでも欠けていると接続は許されません。一般的なステーションの2.4G/5G Supported Rateは2.4G/5G Basic Rateより高いレートを含んでいるので、通常は2.4G/5G Basic Rateより高いレートで接続します。
      「Supported Rate」で選んだレートの中から選択します。選択するレートにチェックを入れてください。通常は変更の必要はありません。無線バンドごとのデフォルトは以下の通りです。
      • 2.4GHz：
        11 5.5 2 1（Mbps）
      • 5GHz：
        24 12 6（Mbps）

Note
本設定は、シリーズに「TQ Series」を選択した場合のみ表示されます。
RTSしきい値 IEEE 802.11b、g、aによる通信において、RTS（送信要求）パケットの送信しきい値を設定します。
送信しようとしているパケットがこのサイズよりも大きな場合に、パケットの送信前にRTSパケットを送信します。

  • 設定モードが「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」の場合は、RTSしきい値を0～2347（単位：バイト）の数値で指定します。「2347」を設定するとRTSパケットを送信しません。
    デフォルトは「2347」（送信しない）です。

  • 設定モードが「Dual[11ac]」の場合は、RTSしきい値の有効または無効を選択します。
    • RTSパケットを送信する場合は「有効」にし、しきい値を0～2347（単位：バイト）の数値で指定します。
      しきい値を設定すると、送信しようとしているパケットがこのサイズよりも大きな場合に、パケットの送信前にRTSパケットを送信します。「2347」を設定するとRTSパケットを送信しません。
    • RTSパケットを送信しない場合は「無効」を指定します。
    デフォルトは「無効」です。また、RTSしきい値を「有効」にした場合のしきい値のデフォルトは「2347」です。

RTSしきい値を低く設定すると、頻繁にRTSパケットが送信されます。これは、より多くの無線バンドを消費し、スループットを下げますが、通信トラフィックが多い、または干渉を受けているネットワークにおいては、コリジョンや干渉が改善されることがあります。通常はRTSしきい値の変更はお勧めしません。
IEEE 802.11n、acによる通信では、この設定にかかわりなくRTSパケットを送信します。
Note
設定モードが「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」の場合、モードに「IEEE 802.11a/n/ac」を指定すると、IEEE 802.11aで接続されている無線端末に対しても、RTSパケットを送信しません。本設定は無視されます。
DTIM間隔 アクセスポイントが送信するビーコンに、DTIM（Delivery Traffic Indication Map）を挿入する割合を1～255の整数で設定します。
本設定は、設定タイプに「Dual[11ac]」を選択した場合に表示されます。
デフォルトは1です。1はビーコンを送信するたびにDTIMを挿入します。

例えばDTIM間隔を2に設定すると、ビーコンを2回送信するうちの1回にDTIMを挿入します（DTIMを持つビーコンと持たないものが交互に送信されます）。

DTIMは、無線クライアントが省電力モードで動作しているとき、無線クライアント宛てに送信すべきパケットが存在することを無線クライアントに通知します。無線クライアントが通信可能な状態になれば、アクセスポイントは無線クライアント宛てにパケットを送信します。
この値を大きくすると省電力の効果は高くなりますが、応答が悪くなります。
Note
設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」「Tri[11ac Wave2] With External Antenna」のいずれかを選択した場合は、本設定は「VAP（マルチSSID）設定」にてVAPごとに設定します。
バンドステアリング バンドステアリングの有効、無効を選択します。

  • 有効にすると、2.4GHz・5GHz帯の両方をサポートしている無線クライアントに対して、より混雑していない無線バンドへの接続を優先するよう促し、全体の混雑緩和を試みます。

  • 無効にすると、異なる無線バンドへの誘導を行いません。2.4GHz・5GHz帯の両方をサポートしている無線クライアントであっても、接続時に使用した無線バンドでの通信を続けます。

デフォルトは「無効」です。

この項目は「無線1」（2.4GHz帯）のみに表示されます。この機能を使う場合は、2.4GHz（無線1）および5GHz（無線2、無線3）の両方を有効にし、それぞれの帯域にてSSIDとセキュリティーを同一に設定したVAPを作成してください。
Note
本設定は、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。
「Dual[11ac]」を選択した場合は、「VAP(マルチSSID)設定」にて、VAPごとに設定を行います。
Note
チャンネルブランケット機能とバンドステアリングの併用は未サポートとなります。チャンネルブランケットに所属する無線APに適用するAP共通設定では、バンドステアリングは「無効」に設定してください。
Wi-Fiマルチメディア (WMM) Wi-Fiマルチメディア（WMM）の有効、無効を選択します。
Wi-Fiマルチメディアを有効にすると、アクセスポイントのビーコンにWMM情報を含めます。これにより、映像、音声などのストリーミングやVoIP通信のフレーム送信間隔を短くし、通信品質を保つことができます。
デフォルトは「有効」です。
Note
本設定は、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。
Note
IEEE 802.11n、IEEE 802.11ac、IEEE 802.11axを使用するためには、本設定が「有効」でなければなりません。
APSD APSD（Automatic Power Save Delivery）の有効、無効を選択します。
APSDを有効にすると、モバイル端末（VoIP）の消費電力を抑え、通話時間を延ばすことができます。モバイル端末側でもAPSD（U-APSD）に対応している必要があります。
デフォルトは設定タイプにより異なります。
  • Dual[11ax]：
    有効

  • 「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、Dual[11ax] GEN2 with External Antenna、Tri[11ac Wave2]、Tri[11ac Wave2] with External Antenna、Dual[11ac Wave2]：
    無効
Note
本設定は、設定タイプに「Dual[11ax] GEN2」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。
近隣AP検出 近くに設置されている無線APの検出の有効、無効を選択します。
近隣AP検出を有効にすると、無線バンドの使用中のチャンネルと他のチャンネルをスキャンし、侵入検知/防御機能、AWC計算に使用します。この際、現在使用しているチャンネルを周期的に停止するため、無線APのサービスのパフォーマンスが若干低下します。
近隣AP検出を無効にすると、検出を行いません。この場合、侵入検知/防御機能が正しく動作しなくなったり、AWC計算に周囲の管理外APの影響が正しく反映されなくなることがあります。
デフォルトは「有効」です。
Note
本設定は、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。
Note
無線AP本体のWeb設定画面にて近隣AP検出の設定をサポートしている場合（AT-TQ5403/5403e、AT-TQm5403 ファームウェアバージョン5.3.1以降、AT-TQ1402、AT-TQm1402 ファームウェアバージョン 6.0.0-0.2以降、AT-TQ6602 ファームウェアバージョン7.0.0以降）、AWCプラグイン管理下にて本機能を「有効」に設定したあと管理下から離脱すると、近隣AP検出の設定が「有効」のままになります。
本体のWeb設定画面にて本機能の設定適用がサポートされていない無線APでは、AWCプラグイン管理下から離脱した際に、本機能が無効になります。
Note
AT-TQ6602 GEN2/6702 GEN2、AT-TQm6602 GEN2/6702 GEN2では、近隣AP検出時に約20秒の間、最大3秒（ファームウェアバージョン8.0.3-0.1以降）または最大10秒（ファームウェアバージョン8.0.2-x.x以前）のパケットロスや通信遅延が4回ほど発生することがあります。一時的なパフォーマンス低下が許容できない環境では、設定タイプ「Dual[11ax] GEN2」のAP共通設定では、近隣AP検出を無効にしてください。
近隣AP検出機能が無効の場合、AWCプラグインの次の機能に影響があります。
  • AWC計算にて管理外の無線APの電波状況を考慮したチャンネル選択ができません。
  • 侵入検知機能が利用できません。
MU-MIMO MU-MIMO（マルチユーザーMIMO）の有効、無効を選択します。
MU-MIMOは複数の無線クライアントの同時通信（上下方向）が可能になるため通信速度が向上します。デフォルトは「無効」です。
Note
本設定は、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」を選択し、無線設定のモードに「ac」「ax」を含む項目を選択した場合に表示されます。
OFDMA OFDMA（直行周波数分割多元接続）の有効、無効を選択します。
OFDMAはチャンネルを複数のRU（リソースユニット）に分割することで、複数の無線クライアントの同時通信を可能にします。
デフォルトは「無効」です。
Note
本設定は、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」を選択し、無線設定のモードに「ax」を含む項目を選択した場合に表示されます。
Zero wait DFS Zero wait DFSの有効、無効を選択します。
Zero Wait DFS機能を「有効」にすると、気象レーダーと見なされる波形を検知した際に変更するチャンネル候補のチャンネルを常時監視しレーダー検知時に即座にチャンネル候補のチャンネルへと切り替えます。
デフォルトは「無効」です。
Note
本設定は、設定タイプに「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」を選択した場合に、「無線2」にのみ表示されます。他の設定タイプでは本設定は表示されません。

■ Dual[11ax] GEN2-R
AT-TQ6702 GEN2-Rは、無線AP本体のCLIまたはWeb設定画面から設定を行います。このため他の設定タイプとは設定可能な項目が大きく異なります。
Note
AT-TQ6702 GEN2-RでAWCの計算結果を使用する場合は、AP共通設定の内容を、無線AP本体のCLIまたはWeb管理画面での内容と合わせてください。計算結果を使用しない場合は、デフォルトの状態でAP共通設定を保存してください。


表 13：AP共通設定 無線設定 Dual[11ax] GEN2-R
項目名 説明
無線送信 選択した周波数帯の無線電波を送受信するか否か。
送受信する場合は「有効」、しない場合は「無効」を選択します。（必須）
デフォルトは、すべての無線帯域で「有効」です。
モード サポートするモード（通信プロトコル）を選択します。AP共通設定タイプにより選択可能なモードが異なります。

  • AT-TQシリーズ
    • Dual[11ax] GEN2-R
      • 無線1：　b/g、b/g/n/ax（デフォルト）
      • 無線2：　a、a/n/ac/ax（デフォルト）
使用帯域幅 使用する帯域幅を指定します。

IEEE 802.11ax、IEEE 802.11ac、IEEE 802.11nを含むモードを選択している場合、隣接する2つまたは4つのチャンネルを合わせ、40MHzまたは80MHz帯域幅のチャンネルとして使用できます。
  • IEEE 802.11axでは、無線バンドによって選択できる使用帯域幅が異なります。
    • 無線1：「20MHz」、「40MHz」
    • 無線2：「20MHz」、「40MHz」、「80MHz」
デフォルトは「20MHz」です。

「40MHz」、「80MHz」、「160MHz」を選択すると、より高い通信レートを得られますが、多くの帯域を使用するので空きチャンネルを減らします。
この項目は、IEEE 802.11n、IEEE 802.11ac、IEEE 802.11axを含む「モード」のときに表示されます。
自動チャンネル選択 無線通信で使用するチャンネルを指定します。デフォルトはすべてが選択されています。
5GHzの無線バンド（無線2）で使用帯域幅に「80MHz」を指定した場合は、「36ch/40ch/44ch/48ch」のように、の4つの隣接するチャンネルを1つのグループとして、有効、無効を指定します。最低1つのグループを自動チャンネル選択の対象として有効に設定する必要があります。

VAP(マルチSSID)設定

「VAP(マルチSSID)設定」にて、バーチャルアクセスポイント（VAP）の設定を行います。
「設定タイプ」で選択した機器のタイプに応じて、設定する無線バンド（無線1/無線2/無線3）を画面上部の「無線1」ボタン、「無線2」ボタン、「無線3」ボタンで切り替え、それぞれの無線バンドに対してVAPを作成します。
Note
画面上部には設定タイプに対応する無線バンドのボタンのみが表示されます。
設定可能な項目は、設定タイプ「Dual[11ax] GEN2-R」とそれ以外で異なります。

■ Dual[11ax] GEN2-R以外

表 14：AP共通設定 VAP(マルチSSID)設定
項目名 説明
VAP一覧 設定済みのVAPの一覧が表示されます。
VAP一覧では、VAPの状態、VLAN ID、SSID、セキュリティーの設定状態を確認できます。
+ VAP追加 新規のVAPを作成します。

VAP名は1から順に自動で番号が付与されます。作成可能なVAPの数はシリーズまたは設定タイプによって異なります。
  • TQ Series
    • Tri[11ax]、Tri[11ax] GEN2
      無線バンド（無線1、無線2、無線3）ごとに16個まで
    • Dual[11ax] GEN2、Dual[11ax] GEN2 with External Antenna、Dual[11ax]
      無線バンド（無線1、無線2）ごとに16個まで
    • Tri[11ac Wave2]、Tri[11ac Wave2] with External Antenna、Dual[11ac Wave2]
      無線バンド（無線1、無線2、無線3）ごとに8個まで
    • Dual[11ac]
      無線バンド（無線1、無線2）ごとに16個まで

  • TQ Series - SDN/OpenFlow
    • Dual[11ac]
      無線バンド（無線1、無線2）ごとに16個まで
Note
VAPは、無線バンドごとに、セル型のVAP、ブランケット型のCB VAPを合わせて5個以内にすることをお勧めします。
VAP ステータス VAPの有効/無効を設定します。

  • 「有効」にすると、AP共通設定が適用された無線APで、該当のVAPが常に有効になります。
  • 「無効」にすると、該当のVAPは使用されません。
  • 「緊急」にすると、無線APの管理グループの緊急モードが有効にされた場合にのみ、該当のVAPが有効になります。

VAP 1では、無線設定の使用条件が「常時」に設定されている場合は「有効」、「無効」のラジオボタンが、無線設定の使用条件が「緊急モードのみ」に設定されている場合は「無効」、「緊急」のラジオボタンが表示されます。
VAP 2以降では、VAP ステータスには「有効」、「無効」、「緊急」のラジオボタンが表示されます。

デフォルトは「有効」です。
Note
チャンネルブランケット機能と緊急モードの併用は未サポートとなります。チャンネルブランケットを緊急用の無線LANネットワークとして提供することはできません。
チャンネルブランケットに所属する無線APに適用するAP共通設定において、チャンネルブランケットを使用する無線バンドの、CB VAPに使用する番号のVAPでは、本設定を「緊急」に設定しないでください。
VLAN ID 該当のVAPが使用するVLAN IDを1～4094の数字で入力します。（必須）
Note
本AP共通設定を適用する無線APがAMFノードにゲストノードとして設定されており、接続するゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するよう設定されている場合、かつ、無線クライアントのIPアドレスの割り当てにDHCPを使用する場合は、無線APの管理用VLANとは異なるVLAN IDを指定してください。
SSID 該当のVAPが使用するSSID（ネットワーク名）を入力します。

このSSIDは指定したVLAN IDに対応付けられます。1～32文字の半角英数記号で入力します。
デフォルトは「Default-X」（X：VAP番号）です。（必須）
ブロードキャスト 該当のVAPでSSID（ネットワーク名）をブロードキャストするか否か。

  • 「有効」にすると、ビーコン信号にSSIDを含みます。任意の無線クライアントの接続設定において、接続の候補として無線APのSSIDが自動的に表示されます。また、無線クライアントのANY接続を許可します。

  • 「無効」にすると、ビーコン信号にSSIDを含みません。無線クライアントの接続設定で、無線APのSSIDは表示されません。無線クライアントを無線APに接続するためには、無線クライアントに無線APと同じSSIDを手入力しなければなりません。また、無線クライアントのANY接続を拒否します。

デフォルトは「有効」です。
Note
「ANY接続」は、SSIDが「ANY」または未設定の無線クライアントによる接続です。ANY接続が許可されても、キーを知らなければそのアクセスポイントを使うことはできません。
バンドステアリング バンドステアリングの有効、無効を選択します。

  • 有効にすると、2.4GHz・5GHz帯の両方をサポートしている無線クライアントに対して、5GHz帯への接続を優先するよう促し、2.4GHz帯の混雑緩和を試みます。

  • 無効にすると、5GHz帯への誘導を行いません。2.4GHz・5GHz帯の両方をサポートしている無線クライアントであっても、接続時に使用した無線バンドでの通信を続けます。

デフォルトは「無効」です。

この項目は「無線1」（2.4GHz帯）のみに表示されます。この機能を使う場合は、無線1、無線2の両方を有効にし、それぞれの帯域にSSIDとセキュリティーを同一に設定したVAPを作成してください。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Dual[11ac]」を選択した場合に表示されます。
「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合は、「無線設定」にて、すべてのVAPを一括して設定します。
セキュリティー セキュリティーを選択します。
「無し」、「スタティックWEP」、「Enhanced Open」、「Enhanced Open 移行モード」、「WPAパーソナル」、「WPAエンタープライズ」、「OSEN」から選択します。
デフォルトは「無し」です。
  • 無し：
    認証および暗号化を行いません。誰でも自由にVAPに接続することができます。
    Note
    ゲスト用のホットスポットを用意するなどの目的でこれを選択する場合、ネットワーク全体のセキュリティーを考慮する必要があります。

  • スタティックWEP：
    固定キーを基にRC4アルゴリズムによる暗号化を行います。無線クライアント個別の認証は行いません。WEPは脆弱なため、固定キーで運用するなら「WPAパーソナル」の使用をお勧めします。
    Note
    モードでIEEE 802.11nを含むものが選択されている場合は「スタティックWEP」は表示されません。また、各無線バンドのVAP1でのみ設定可能です。
    Note
    「スタティックWEP」は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」または「Tri[11ax] GEN2」を選択した場合は指定できません。

  • Enhanced Open：
    オープン認証にて接続を行うためユーザーIDやパスワードを入力することなくネットワークに接続を行うことができますが、オープン認証後の無線APと無線クライアント間のデータはOpportunistic Wireless Encryption（OWE）プロトコル（128-bit CCMP/AES）で暗号化されます。
    Note
    「Enhanced Open」は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」を選択した場合に表示されます。

  • Enhanced Open 移行モード：
    無線クライアントのEnhanced Openのサポート有無を気にすることなく設定可能なモードで、VAP1とVAP2を使用します。Enhanced Open対応クライアントはオープン認証後にOWEプロトコルを使用して暗号化されたVAP2で、Enhanced Open未対応クライアントはオープン認証後にOWEの暗号化なしのVAP1で本製品との通信を行います。
    Note
    VAP1のセキュリティーを「Enhanced Open 移行モード」に設定すると、VAP2のセキュリティーが「Enhanced Open 移行モード」に設定され、VAPステータスが「有効」になります。また、この際、VAP2のブロードキャストは「無効」に設定されます。
    Note
    「Enhanced Open 移行モード」は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」を選択した場合に「無線1」「無線2」でのみ表示されます。

  • WPAパーソナル：
    事前共有キー（PSK）を基に無線クライアント個別のキーを生成し、本製品と無線クライアント間で認証と暗号化を行います。暗号アルゴリズムにはCCMP（AES）またはTKIPを使用します。

  • WPAエンタープライズ：
    RADIUSサーバーで無線クライアント個別のキーを生成し、本製品と無線クライアント間で認証と暗号化を行います。暗号アルゴリズムにはCCMP（AES）またはTKIPを使用します。

  • OSEN：
    オンラインサインアップ用のVAPで使用し、OSUサーバーとの通信時におけるセキュリティーの設定を行います。
    Note
    「OSEN」は、シリーズに「TQ Series」、設定タイプに「Tri[11ac Wave2]」または「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。

「なし」以外のいずれかを選択した場合、それぞれのセキュリティー方式に準じた設定項目が追加で表示されます。
詳しくは、後述の「セキュリティー 設定項目」をご覧ください。
Web認証 該当のVAPに対してWeb認証を適用するか否かの設定を行います。

いずれかのオプションを選択すると、該当のVAPに接続した無線クライアントは、WebブラウザーでいずれかのWebページにアクセスしようとした際に、使用許諾などの文言や認証ダイアログを含むページ（キャプティブポータル）に誘導されるようになります。AP共通設定を適用した無線APは、本項目で指定したオプションに従い、無線クライアントの使用を許可または拒否します。一度認証に成功した無線クライアントは、一定時間経過するまでVAPを介した通信を継続できます。

  • 外部RADIUS：
    無線APがRADIUSサーバーに問い合わせを行います。

  • クリックスルー：
    RADIUS認証を行う代わりにクリックスルー（中継）ページを表示します。クリックスルーページには、利用規約として文言を指定、または、外部ページに誘導します。

  • 外部ページリダイレクト：
    SNSなどの第三者機関のWeb認証を使用して接続できるようになります。

  • 無効：
    Web認証を適用しない場合に選択します。
デフォルトは「無効」です。
「外部RADIUS」、「クリックスルー」または「外部ページリダイレクト」を選択すると追加の設定項目が表示されます。
詳しくは、後述の「Web認証 設定項目」をご覧ください。
Note
「クリックスルー」は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」、「Dual[11ac]」を選択した場合に表示されます。
Note
「外部ページリダイレクト」は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。
シリーズに「TQ Series」、設定タイプに「Dual[11ac Wave2]」を選択した場合にも表示されますが、未サポートとなります。
Note
WDSが設定されている無線インターフェース上でWeb認証を使用しないでください。
MACアクセス制御 該当のVAPに対して適用するMACアクセス制御の方式選択します。
  • MACアドレスリスト：
    画面上部のMACアドレスリスト欄で選択したMACアドレスリストに従って、リストに記録されたMACアドレスのみに接続を許可、または接続を拒否します。

  • 外部RADIUS：
    無線APがRADIUSサーバーに問い合わせを行います。

  • MACアドレスリスト + 外部RADIUS：
    画面上部のMACアドレスリスト欄で選択したMACアドレスリストと外部RADIUSサーバーの両方に従って、リストに記録されたMACアドレスのみに接続を許可、または接続を拒否します。
    認証はまずMACアドレスリストで行い、接続不可となった場合に外部RADIUSサーバーで認証を試み、認証が通ると接続できます。初めにMACアドレスリストで接続可能となった場合は、外部RADIUSサーバーでの認証が不可でも接続できます。

  • AMFアプリケーションプロキシー：
    弊社のAMF-SECurityコントローラー AT-SecureEnterpriseSDN Controller（AT-SESC）やAMF Security miniのホワイトリスト、ブラックリストに照会し、無線APに接続を試みたクライアント端末の接続許可・拒否・隔離、接続済み端末の切断やVLAN変更といったアクションが行えます。

  • 無効：
    MACアクセス制御は適用されません。
デフォルトは「無効」です。

「MACアドレスリスト」、「外部RADIUS」または「MACアドレスリスト + 外部RADIUS」を選択すると追加の設定項目が表示されます。
詳しくは、後述の「MACアクセス制御 設定項目」をご覧ください。
Note
「MACアドレスリスト」「MACアドレスリスト + 外部RADIUS」は、シリーズに「TQ Series」を選択し、「AP本体」の「MACアドレスリスト」を選択した場合のみ有効となります。
Note
「MACアドレスリスト + 外部RADIUS」は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。
シリーズに「TQ Series」、設定タイプに「Dual[11ac Wave2]」を選択した場合にも表示されますが、未サポートとなります。
Note
「AMFアプリケーションプロキシー」は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。
エリア認証 エリア認証を使用するか否かを設定します。
「有効」を選択すると、クライアント位置推定機能を使用して、フロアマップ上のエリア内にあると推定される無線クライアントのみに接続を許可することができます。
クライアントの接続を許可するエリアは、別途、「フロアマップ」メニュー以下の「フロアマップ詳細 [エリア編集]」画面にて設定します。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。なお、本バージョンでは「Dual[11ac Wave2]」でのエリア認証の指定は未サポートとなります。
Note
AP共通設定のVAPでエリア認証を使用するためには、次の条件を満たす必要があります。
  • 「システム設定」画面にてクライアント位置推定履歴機能の保存期間を有効に設定している
  • 対象となる設置エリアの無線APにてチャンネルブランケットを使用しており、かつ、エリア認証を有効に設定したAP共通設定を適用している
  • 無線クライアントが該当のチャンネルブランケットのCB VAPに接続を要求したことがある
チャンネルブランケットやフロアマップの設定については、「各種操作」/「フロアマップ」/「フロアマップの作成、編集、削除」、および、「各種操作」/「チャンネルブランケット」/「概要」をご参照ください。
Note
エリア認証は、MACアクセス制御と併用できません。
高速ローミング 無線クライアントのローミングを高速に行うか否かの設定を行います。
デフォルトは「無効」です。
「有効」を選択した場合、次の項目が追加で表示され、各種無線ネットワーク規格による高速ローミングの設定を行うことができます。
  • 高速移行
  • 分散システム
  • モビリティドメイン
  • PMK-R0 保持時間
  • AES Key
  • IEEE 802.11k RRM
  • IEEE 802.11v WNM
詳しくは、後述の「高速ローミング 設定項目」をご覧ください。
Note
本設定は、設定タイプに「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」または「Tri[11ac Wave2] with External Antenna」、または「Dual[11ac Wave2]」を選択し、かつVAPのセキュリティーを「WPAパーソナル」、「WPAエンタープライズ」または「OSEN」に設定した場合に表示されます。
無線クライアント間の通信遮断 同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可するか否かを指定します。
本項目の選択肢は、設定タイプ、および、「無線設定」の設定により変化します。
  • Dual[11ax] GEN2：
    • 無線バンド全体の「無線クライアント間の通信遮断」が「AP内」または「VAP内」に設定されている場合は、本項目にはそれぞれ「AP内」または「VAP内」のみが表示されます。
    • 無線バンド全体の「無線クライアント間の通信遮断」が「無効」に設定されている場合は、本項目にて個別のVAPにおける無線クライアント同士の通信を許可するか否か指定できます。
      AP内のすべてのVAPに接続した無線クライアント同士の通信を遮断する場合は「AP内」、同一のVAPに接続した無線クライアント同士の通信を遮断する場合は「VAP内」、通信を遮断しない場合は「無効」を指定します。
      デフォルトは「無効」です。

  • Tri[11ax]、Tri[11ax] GEN2、Tri[11ac Wave2]、Tri[11ac Wave2] with External Antenna：
    • 無線バンド全体の「無線クライアント間の通信遮断」が「有効」に設定されている場合は、本項目には「有効」のみが表示されます。
    • 無線バンド全体の「無線クライアント間の通信遮断」が「無効」に設定されている場合は、本項目にて個別のVAPにおける無線クライアント同士の通信を許可するか否か指定できます。同じVAPに接続した無線クライアント同士の通信を許可する場合は「無効」、しない場合は「有効」を指定します。
      デフォルトは「無効」です。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」「Tri[11ax] GEN2」「Dual[11ax] GEN2」「Tri[11ac Wave2]」「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。
無応答端末切断タイマー 無線APに対し通知が行われずにいなくなった無線クライアントを切断するまでの時間を5～65535の値（単位：秒）で指定します。
また、15の倍数で指定してください。15の倍数でない値を指定したときは、指定値より大きい直近の倍数に変換されます。
デフォルトは「300」（秒）です。
Note
本設定は、設定タイプに「Tri[11ax]」「Tri[11ax] GEN2」「Dual[11ax] GEN2」「Dual[11ax] GEN2 with External Antenna」「Dual[11ax]」「Tri[11ac Wave2]」「Tri[11ac Wave2] with External Antenna」または「Dual[11ac Wave2]」を選択した場合に表示されます。
Note
OpenFlow機能と本機能の併用は未サポートです。デフォルトの設定値のままお使いください。
Note
シリーズ「TQ Series」、設定タイプに「Dual[11ax]」を選択した場合、本項目は任意のVAPで設定した値が、同じ無線バンドのすべてのVAPに適用されます。
Note
シリーズに「TQ Series」、設定タイプに「Dual[11ac Wave2]」を選択した場合、無線1の本設定は未サポートとなります。デフォルトの設定値のままお使いください。
多重接続要求 接続状態を保持している端末からの接続要求に対する処理の方法を選択します。
「切断する」を選択すると、切断してから接続を受け入れます。
「無視する」を選択すると、切断処理を行わずに通常のプロセスで接続します。
デフォルトは「切断する」です。
Note
本設定は、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」または「Dual[11ac Wave2]」を選択した場合に表示されます。
Note
OpenFlow機能と本機能の併用は未サポートです。デフォルトの設定値のままお使いください。
Note
「管理フレーム保護」が「有効」に設定されている場合、この項目の設定にかかわらず「切断する」を使用します。
ローミング通知 ローミング通知を行うか否かを設定します。
「有効」にすると、無線クライアントが本製品に接続した時、本製品の管理VLANに設定されているネットワークへ通知のブロードキャストフレームが送信されます。本フレームを受信したアクセスポイントは自身の無線クライアント接続情報を更新します。
デフォルトは「無効」です。
Note
本設定は、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」または「Dual[11ac Wave2]」を選択した場合に表示されます。
Note
本機能を使用するためには、同一サブネット上の無線APで、互いにローミング通知が「有効」に設定されている必要があります。
DTIM間隔 アクセスポイントが送信するビーコンに、DTIM（Delivery Traffic Indication Map）を挿入する割合を1～5の整数で設定します。
本設定は、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」「Tri[11ac Wave2] with External Antenna」のいずれかを選択した場合に表示されます。
デフォルトは1です。1はビーコンを送信するたびにDTIMを挿入します。

例えばDTIM間隔を2に設定すると、ビーコンを2回送信するうちの1回にDTIMを挿入します（DTIMを持つビーコンと持たないものが交互に送信されます）。

DTIMは、無線クライアントが省電力モードで動作しているとき、無線クライアント宛てに送信すべきパケットが存在することを無線クライアントに通知します。無線クライアントが通信可能な状態になれば、アクセスポイントは無線クライアント宛てにパケットを送信します。
この値を大きくすると省電力の効果は高くなりますが、応答が悪くなります。
Note
設定タイプに「Dual[11ac]」を選択した場合は、本設定は「無線設定」にて無線バンドごとに設定します。
プロキシーARP プロキシーARPを使用するか否かを設定します。
  • 「有効」を選択すると、管理下の無線APの接続クライアントへのARP要求に対して、該当のクライアントとの接続を持つ無線APがARP応答を代理送信し、このクライアントの接続を持たない無線APはARP要求を破棄して、不要なトラフィックを抑えます。
  • 「無効」を選択すると、プロキシーARPを使用しません。ARP要求はすべての無線APから配下のクライアントに対しブロードキャストされ、クライアント自身でARP応答を送信することになります。
    デフォルトは「無効」です。
Note
設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」「Tri[11ac Wave2]」「Tri[11ac Wave2] With External Antenna」のいずれかを選択した場合に表示されます。
マルチキャストをユニキャストに変換 マルチキャストパケットをユニキャストパケットに変換するか否かを指定します。
デフォルトは「無効」です。
「有効」を選択すると、接続されている無線クライアントにブロードキャスト/マルチキャストパケットを送信する際、各クライアントのユニキャストアドレスに変換して送信し、対象外のクライアントにパケットが送信されるのを防ぎます。
Note
本機能を有効に設定すると、スループットが低下することがあります。
Note
本設定は、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」を選択した場合に表示されます。
エアタイムの割当率 無線設定のエアタイムフェアネスを「手動」に設定した場合、VAPに優先して割り当てる通信時間（エアタイム）を設定します。
Note
本設定は、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」を選択し、無線設定のエアタイムフェアネスを「手動」に設定した場合に表示されます。
設定タイプに「Dual[11ax] GEN2」を選択した場合も無線設定のエアタイムフェアネスの選択肢に「手動」が表示されますが、未サポートとなります。
Passpoint Passpoint（Hotspot 2.0）機能を使用するか否かを選択します。
Passpoint機能はWi-Fiアライアンスにより策定された、シームレスなネットワークを実現するための機能です。Passpointを実装している無線クライアントを使用することにより、Passpoint対応のネットワーク内では、ネットワークごとにサインアップを行うといった煩雑な作業をしなくても自動でサインアップやローミングを行います。また、Passpoint対応エリアに入ると自動でネットワークに接続します。
有効を選択すると、Passpointの設定項目が追加されます。
詳しくは、後述の「Passpoint 設定項目」をご覧ください。
Note
Passpointを使用するには、セキュリティーにWPAエンタープライズを使用します。本項目を有効にした場合、セキュリティーをWPAエンタープライズに変更するか否か、確認メッセージが表示されます。
Note
「Passpoint」は、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。

■ Dual[11ax] GEN2-R
AT-TQ6702 GEN2-Rは、無線AP本体のCLIまたはWeb設定画面から設定を行います。このため、他の設定タイプとは異なり、AWCプラグインではVAPステータスの有効/無効のみを設定します。
Note
AT-TQ6702 GEN2-RでAWCの計算結果を使用する場合は、AP共通設定の内容を、無線AP本体のCLIまたはWeb管理画面での内容と合わせてください。計算結果を使用しない場合は、デフォルトの状態でAP共通設定を保存してください。


表 15：AP共通設定 VAP(マルチSSID)設定
項目名 説明
VAP一覧 設定済みのVAPの一覧が表示されます。
VAP一覧では、VAPの状態を確認できます。
+ VAP追加 AWCプラグインから有効/無効を監視するVAPを追加します。

VAP名は1から順に自動で番号が付与されます。追加可能なVAPの数はシリーズまたは設定タイプによって異なります。
  • TQ Series
    • Dual[11ax] GEN2-R
      無線バンド（無線1、無線2）ごとに16個まで
Note
VAPは、無線バンドごとに5個以内にすることをお勧めします。
VAP ステータス VAPの有効/無効を設定します。

  • 「有効」にすると、AP共通設定が適用された無線APで、該当のVAPが常に有効になります。
  • 「無効」にすると、該当のVAPは使用されません。

VAP 1では「有効」のラジオボタンのみが表示されます。
VAP 2以降では、VAP ステータスには「有効」、「無効」のラジオボタンが表示されます。

デフォルトは「有効」です。

セキュリティー 設定項目

■ スタティックWEP 設定項目
セキュリティーにて「スタティックWEP」を選択した場合、以下の項目を設定します。
表 16：セキュリティー スタティックWEP 設定項目
項目名 説明
キーの長さ WEPキーの強度を選択します。デフォルトは「128bit」です。
  • 64bit：
    16進数では、10桁のWEPキーを直接入力します。ASCIIでは、5文字の半角英数記号を入力し、WEPキーを自動生成します。
  • 128bit：
    16進数では、26桁のWEPキーを直接入力します。ASCIIでは、13文字の半角英数記号を入力し、WEPキーを自動生成します。
キーのタイプ WEPキーの生成方法を選択します。デフォルトは「16進数」です。
  • ASCII：
    任意の文字列からWEPキーが自動生成されます。入力されるWEPキーの大文字・小文字は区別されます。
  • 16進数：
    16進数（0～9、A～F、a～f）でWEPキーを直接入力します。入力されるWEPキーの大文字・小文字は区別されません。
キーインデックス 選択したキーインデックスでキーを設定します。デフォルトは「1」です。
セキュリティーキー（WEPキー） 「キーの長さ」と「キーのタイプ」に合わせてWEPキーを入力します。
通信を行うためには、無線クライアントでも「送信するWEPキーの番号」で選択したキーと同じWEPキーを設定する必要があります。
WEP認証方式 通常は「オープンシステム」を選択します。デフォルトは「オープンシステム」です。
セキュリティー対策のためには、「オープンシステム」にすることをお勧めします。
  • オープンシステム：
    無線クライアントが正しいWEPキーを持っているか否かに関係なく、任意の無線クライアントの接続を許可します。しかしながら、無線クライアントは接続を許可されただけであり、アクセスポイントとトラフィックの交換を行うためには、正しいWEPキーを使用してデータを暗号化・復号化しなければなりません。
    この認証アルゴリズムは、「None」、「WPAパーソナル」、「WPAエンタープライズ」でも使用されます。
  • 共有キー：
    無線クライアントがアクセスポイントに接続する際に、正しいWEPキーを要求します。クライアントが誤ったWEPキーを持っている場合、アクセスポイントに接続できません。
  • 「オープンシステム」と「共有キー」の両方の選択：
    「共有キー」を使うように設定された無線クライアントは、有効なWEPキーを持っていれば、アクセスポイントに接続できます。
    「オープンシステム」としてWEPキーを使用するように設定された無線クライアントは（共有キーは無効）、アクセスポイントに接続できます。
本項目はAT-TQシリーズでのみ設定できます（設定タイプ「Tri[11ax]」「Tri[11ax] GEN2」「Dual[11ax] GEN2-R」を除く）。
■ Enhanced Open 設定項目
セキュリティーにて「Enhanced Open」を選択した場合、以下の項目を設定します。
表 17：セキュリティー Enhanced Open 設定項目
項目名 説明
OWE Opportunistic Wireless Encryption（OWE）プロトコルを使用して暗号化を行います。オープン認証後の無線クライアントと無線AP間のデータは128-bit CCMP/AES暗号化が行われます。「有効」以外の選択はできません。
管理フレーム保護 IEEE 802.11管理フレームを保護します。「必須」以外の選択はできません。
■ Enhanced Open 移行モード 設定項目
セキュリティーにて「Enhanced Open 移行モード」を選択した場合、以下の項目を設定します。
表 18：セキュリティー Enhanced Open 移行モード 設定項目
項目名 説明
OWE Opportunistic Wireless Encryption（OWE）プロトコルを使用して暗号化を行います。オープン認証後の無線クライアントと無線AP間のデータは128-bit CCMP/AES暗号化が行われます。
VAP1では「無効」、VAP2では「有効」以外の選択はできません。
管理フレーム保護 IEEE 802.11管理フレームを保護します。VAP2にのみ表示され、「必須」以外の選択はできません。
■ WPAパーソナル 設定項目
セキュリティーにて「WPAパーソナル」を選択した場合、以下の項目を設定します。
表 19：セキュリティー WPAパーソナル 設定項目
項目名 説明
セキュリティーキー（WPA-PSK） 暗号キーを設定します。8～63文字の半角英数記号を入力します。大文字、小文字は区別されます。
WPAバージョン 使用するWPAバージョンを選択します。
  • TQ Series
    • Tri[11ax]、Tri[11ax] GEN2、Dual[11ax] GEN2、Dual[11ax] GEN2 with External Antenna、Dual[11ax]
      「WPA3」のみ、「WPA2」「WPA3」の両方、「WPA2」のみ、または「WPA」「WPA2」の両方を選択することができます。
      ただし、「WPA3」と「WPA」を同時に選択することはできません。また、「WPA」を単独で選択することはできません。
    • Tri[11ac Wave2]、Tri[11ac Wave2] with External Antenna
      「WPA3」のみ、「WPA2」「WPA3」の両方、「WPA2」のみ、または「WPA」「WPA2」の両方を選択することができます。
      ただし、「WPA3」と「WPA」を同時に選択することはできません。また、「WPA」を単独で選択することはできません。
    • Dual[11ac Wave2]
      「WPA3」のみ、「WPA2」「WPA3」の両方、「WPA2」のみ、または「WPA」「WPA2」の両方を選択することができます。
      ただし、「WPA3」と「WPA」を同時に選択することはできません。また、「WPA」を単独で選択することはできません。
    • Dual[11ac]
      「WPA2」のみ、または「WPA」「WPA2」の両方を選択することができます。
  • TQ Series - SDN/OpenFlow
    • Dual[11ac]
      「WPA2」のみが選択できます。
デフォルトは「WPA2」です。WPAとWPA2が混在する環境では、両方を選択します。無線ネットワークから見たセキュリティーは、WPAと同じレベルになります。
Note
WPAは、IEEE 802.11iのドラフト段階における機能の実装です。WPA2は、IEEE 802.11iが正式なものとなったあとの、IEEE 802.11iの必須機能のすべての実装です。
暗号化プロトコル
  • TQ Series
    • Tri[11ax]、Tri[11ax] GEN2、Dual[11ax] GEN2、Dual[11ax] GEN2 with External Antenna、Dual[11ax]
      「CCMP」のみ、または「TKIP」「CCMP」の両方を選択することができます。
    • Tri[11ac Wave2]、Tri[11ac Wave2] with External Antenna、Dual[11ac Wave2]
      「CCMP」のみ、または「TKIP」「CCMP」の両方を選択することができます。
    • Dual[11ac]
      「CCMP」のみ、または「TKIP」「CCMP」の両方を選択することができます。
  • TQ Series - SDN/OpenFlow
    • Dual[11ac]
      「CCMP」のみが選択できます。
デフォルトは「CCMP」です。
「TKIP」は、WEPと同様にRC4で暗号化しますが、暗号キーは無線クライアントごとに異なったものとなり、また一定回数使用すると、新たなものに変更されます。
「CCMP」は、米国商務省の承認した標準技術を用いた暗号化を行います。この暗号化方式は、強力なアルゴリズムを持ちます。
Note
WPA規格では、TKIPは必須項目、CCMPはオプション項目ですが、TKIP、CCMPとも実装しています。
Note
WPAバージョンに「WPA3」を含む場合、「CCMP」のみが選択できます。「TKIP」は表示されません。
Note
設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」「Dual[11ax] GEN2 with External Antenna」以外を選択し、WPAバージョンに「WPA2」のみ、または「WPA2」と「WPA」を選択している場合、「TKIP」は必要に応じて選択できます。
設定タイプに「Tri[11ax]」「Tri[11ax] GEN2」「Dual[11ax] GEN2」「Dual[11ax] GEN2 with External Antenna」を選択し、WPAバージョンに「WPA2」のみを選択した場合は「CCMP」のみを選択できます。この場合は「TKIP」は未サポートとなります。WPAバージョンに「WPA2」と「WPA」を選択している場合、「CCMP」「TKIP」の両方が選択されます。
管理フレーム保護 管理フレームを保護するか否かを指定します。
管理フレーム保護の選択肢は、設定タイプにより異なります。
  • Dual[11ax]、Dual[11ac Wave2]
    管理フレームを保護する場合は「有効」、しない場合は「無効」を指定します。デフォルトは「有効」です。
  • Dual[11ax] GEN2、Dual[11ax] GEN2 with External Antenna、Tri[11ac Wave2]、Tri[11ac Wave2] with External Antenna
    管理フレームの保護を必須にする場合は「必須」を、保護する場合は「利用可能」を、保護しない場合は「無効」を指定します。デフォルトは「利用可能」です。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。
Note
設定タイプに「Dual[11ac]」を選択した場合は、「無線設定」にて、無線バンドごとに設定を行います。
Note
WPAバージョンに「WPA3」を含む場合、「無効」は選択できません。また、WPAバージョンに「WPA」を含む場合、「無効」のみが選択できます。
ブロードキャストキー更新間隔 VAPに接続している無線クライアントに送信するブロードキャストパケットのキーの更新間隔を設定します。0～86400（秒）が入力できます。「0」は、キーを更新しません。デフォルトは「0」です。

■ WPAエンタープライズ 設定項目
セキュリティーにて「WPAエンタープライズ」を選択した場合、以下の項目を設定します。
表 20：セキュリティー WPAエンタープライズ 設定項目
項目名 説明
RADIUS Server Primary IPアドレス プライマリーとして使用するRADIUSサーバーのIPアドレスを入力します。（必須）
RADIUS Server Primary シークレット プライマリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号（スペースを含む）で入力します。（必須）
RADIUS Server Secondary IPアドレス セカンダリーとして使用するRADIUSサーバーのIPアドレスを入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
RADIUS Server Secondary シークレット セカンダリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号（スペースを含む）で入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
ポート番号 外部RADIUSサーバー（AT-TQシリーズの場合はプライマリー、セカンダリー両方）のポート番号を1～65535の範囲で入力します。デフォルトは「1812」です。
事前認証 「有効」にすると、無線クライアントが現在使用しているアクセスポイントから、対象となるアクセスポイントに、事前認証情報を中継します。デフォルトは「有効」です。これにより、無線クライアントがローミングしたときの認証をスピードアップします。
Note
本項目は設定タイプに「Dual[11ax]」以外を選択した場合のみ設定できます。
Note
設定タイプが「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」「Dual[11ax] GEN2 with External Antenna」「Tri[11ac Wave2]」「Dual[11ac Wave2]」の場合、本項目は各無線バンドのVAP1でのみ設定可能です。「有効」にした場合、すべてのVAPで本機能が有効になります。
WPAバージョン 使用するWPAバージョンを選択します。
  • TQ Series
    • Tri[11ax]、Tri[11ax] GEN2、Dual[11ax] GEN2、Dual[11ax] GEN2 with External Antenna
      「WPA3」のみ、「WPA3」「WPA2」の両方、「WPA2」のみ、または「WPA」「WPA2」の両方を選択することができます。
      「WPA3」を「WPA」と同時に選択することはできません。また、「WPA」は「WPA2」と組み合わせた場合のみ選択できます。
    • Dual[11ax]
      「WPA3」のみ、「WPA2」のみ、または「WPA」「WPA2」の両方を選択することができます。
      「WPA3」を「WPA2」または「WPA」と同時に選択することはできません。また、「WPA」は「WPA2」と組み合わせた場合のみ選択できます。
    • Tri[11ac Wave2]、Tri[11ac Wave2] with External Antenna
      「WPA3」のみ、「WPA2」のみ、または「WPA」「WPA2」の両方を選択することができます。
      「WPA3」を「WPA2」または「WPA」と同時に選択することはできません。また、「WPA」は「WPA2」と組み合わせた場合のみ選択できます。
    • Dual[11ac Wave2]
      無線1：「WPA2」のみ、または「WPA」「WPA2」の両方を選択することができます。
      無線2：「WPA3」のみ、「WPA2」のみ、または「WPA」「WPA2」の両方を選択することができます。
    • Dual[11ac]
      「WPA2」のみ、または「WPA」「WPA2」の両方を選択することができます。
  • TQ Series - SDN/OpenFlow
    • Dual[11ac]
      「WPA2」のみが選択できます。
デフォルトは「WPA2」です。WPAとWPA2が混在する環境では、両方を選択します。無線ネットワークから見たセキュリティーは、WPAと同じレベルになります。
Note
WPAは、IEEE 802.11iのドラフト段階における機能の実装です。WPA2は、IEEE 802.11iが正式なものとなったあとの、IEEE 802.11iの必須機能のすべての実装です。
暗号化プロトコル
  • TQ Series
    • Tri[11ax]、Tri[11ax] GEN2、Dual[11ax] GEN2、Dual[11ax] GEN2 with External Antenna
      「CCMP」のみ、または「TKIP」「CCMP」の両方を選択することができます。
      また、WPAバージョンが「WPA3」の場合は「GCMP」のみが選択できます。WPAバージョンが「WPA3」「WPA2」の場合は「CCMP」のみが選択できます。
    • Dual[11ax]
      「CCMP」のみ、または「TKIP」「CCMP」の両方を選択することができます。
      また、WPAバージョンが「WPA3」の場合は「GCMP」のみが選択できます。
    • Tri[11ac Wave2]、Tri[11ac Wave2] with External Antenna、Dual[11ac Wave2]
      「CCMP」のみ、または「TKIP」「CCMP」の両方を選択することができます。
      また、WPAバージョンが「WPA3」の場合は「GCMP」のみが選択できます。
    • Dual[11ac]
      「CCMP」のみ、または「TKIP」「CCMP」の両方を選択することができます。
  • TQ Series - SDN/OpenFlow
    • Dual[11ac]
      「CCMP」のみが選択できます。
デフォルトは「CCMP」です。
「TKIP」は、WEPと同様にRC4で暗号化しますが、暗号キーは無線クライアントごとに異なったものとなり、また一定回数使用すると、新たなものに変更されます。
「CCMP」は、米国商務省の承認した標準技術を用いた暗号化を行います。この暗号化方式は、強力なアルゴリズムを持ちます。
Note
WPA規格では、TKIPは必須項目、CCMPはオプション項目ですが、本製品では、TKIP、CCMPとも実装しています。
Note
設定タイプに「Dual[11ax] GEN2」以外を選択し、WPAバージョンに「WPA2」のみ、または「WPA2」と「WPA」を選択している場合、「TKIP」は必要に応じて選択できます。
設定タイプに「Tri[11ax]」「Tri[11ax] GEN2」「Dual[11ax] GEN2」「Dual[11ax] GEN2 with External Antenna」を選択し、WPAバージョンに「WPA2」のみを選択した場合は「CCMP」のみを選択できます。この場合は「TKIP」は未サポートとなります。WPAバージョンに「WPA2」と「WPA」を選択している場合、「CCMP」「TKIP」の両方が選択されます。
管理フレーム保護 管理フレームを保護するか否かを指定します。
管理フレーム保護の選択肢は、設定タイプにより異なります。
  • Dual[11ax]、Dual[11ac Wave2]
    管理フレームを保護する場合は「有効」、しない場合は「無効」を指定します。デフォルトは「有効」です。
  • Tri[11ax]、Tri[11ax] GEN2、Dual[11ax] GEN2、Dual[11ax] GEN2 with External Antenna、Tri[11ac Wave2]、Tri[11ac Wave2] with External Antenna
    管理フレームの保護を必須にする場合は「必須」を、保護する場合は「利用可能」を、保護しない場合は「無効」を指定します。デフォルトは「利用可能」です。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。
Note
設定タイプに「Dual[11ac]」を選択した場合は、「無線設定」にて、無線バンドごとに設定を行います。
Note
WPAバージョンに「WPA3」を含む場合、「無効」は選択できません。また、WPAバージョンに「WPA」を含む場合、「無効」のみが選択できます。
ブロードキャストキー更新間隔 VAPに接続している無線クライアントに送信するブロードキャストパケットのキーの更新間隔を設定します。0～86400（秒）が入力できます。「0」は、キーを更新しません。デフォルトは「0」です。
セッションキー更新間隔 VAPに接続している無線クライアントの各々に送信するユニキャストのセッションキーの更新間隔を設定します。0～86400（秒）が入力できます。「0」は、セッションキーを更新しません。デフォルトは「0」です。
キーは、セッションごとに新たに生成されますので、「WPAエンタープライズ」でCCMPのような強力な暗号を使用している場合、更新はほぼ不要です。更新間隔を短くすると無線APの処理速度を低下させます。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」、「Dual[11ac]」のいずれかを選択した場合、または、シリーズに「TQ Series - SDN/OpenFlow」、設定タイプに「Dual[11ac]」を選択した場合に表示されます。
セッションキー更新時の動作 セッションキー更新時の動作を、「再認証」または「切断」から選択します。
デフォルトは「再認証」です。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。
RADIUSアカウンティング ユーザーを認証した外部のRADIUSサーバーを使用して、ユーザーがセッション中に使用したリソース（使用時間など）を記録するか否かを指定します。記録する場合は「有効」を、記録しない場合は「無効」を指定します。デフォルトは「無効」です。
RADIUSアカウンティングポート番号 RADIUSアカウンティングを「有効」に設定した場合のみ、使用するポート番号を設定します。デフォルトは「1813」です。
ダイナミックVLAN 「有効」にすると、RADIUSサーバーの認証情報にユーザーの所属VLANが設定されている場合はそのVLANが適用されます。
「無効」にすると、RADIUSサーバーの認証情報の設定にかかわらず、VAPに設定されたVLANが適用されます。
デフォルトは「有効」です。

■ OSEN 設定項目
セキュリティーにて「OSEN」を選択した場合、以下の項目を設定します。
表 21：セキュリティー OSEN 設定項目
項目名 説明
RADIUS Server Primary IPアドレス プライマリーとして使用するRADIUSサーバーのIPアドレスを入力します。（必須）
RADIUS Server Primary シークレット プライマリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号（スペースを含む）で入力します。（必須）
RADIUS Server Secondary IPアドレス セカンダリーとして使用するRADIUSサーバーのIPアドレスを入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
RADIUS Server Secondary シークレット セカンダリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号（スペースを含む）で入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
ポート番号 外部RADIUSサーバー（AT-TQシリーズの場合はプライマリー、セカンダリー両方）のポート番号を1～65535の範囲で入力します。デフォルトは「1812」です。
事前認証 「有効」にすると、無線クライアントが現在使用しているアクセスポイントから、対象となるアクセスポイントに、事前認証情報を中継します。デフォルトは「有効」です。これにより、無線クライアントがローミングしたときの認証をスピードアップします。
本項目はAT-TQシリーズでのみ設定できます。
Note
本項目は各無線バンドのVAP1でのみ設定可能です。「有効」にした場合、すべてのVAPで本機能が有効になります。
WPAバージョン 使用するWPAバージョンを選択します。
「WPA3」のみ、「WPA2」のみ、または「WPA」「WPA2」の両方を選択することができます。
「WPA3」を「WPA2」または「WPA」と同時に選択することはできません。また、「WPA」は「WPA2」と組み合わせた場合のみ選択できます。
デフォルトは「WPA2」です。WPAとWPA2が混在する環境では、両方を選択します。無線ネットワークから見たセキュリティーは、WPAと同じレベルになります。
Note
WPAは、IEEE 802.11iのドラフト段階における機能の実装です。WPA2は、IEEE 802.11iが正式なものとなったあとの、IEEE 802.11iの必須機能のすべての実装です。
暗号化プロトコル 「CCMP」のみ、または「TKIP」「CCMP」の両方を選択することができます。
デフォルトは「CCMP」です。
「TKIP」は、WEPと同様にRC4で暗号化しますが、暗号キーは無線クライアントごとに異なったものとなり、また一定回数使用すると、新たなものに変更されます。
「CCMP」は、米国商務省の承認した標準技術を用いた暗号化を行います。この暗号化方式は、強力なアルゴリズムを持ちます。
Note
WPA規格では、TKIPは必須項目、CCMPはオプション項目ですが、本製品では、TKIP、CCMPとも実装しています。
Note
WPAバージョンに「WPA3」を含む場合、「CCMP」のみが選択できます。「TKIP」は表示されません。
Note
WPAバージョンに「WPA2」のみ、または「WPA2」と「WPA」を選択している場合、「TKIP」は必要に応じて選択できます。
管理フレーム保護 管理フレームを保護するか否かを指定します。
管理フレームの保護を必須にする場合は「必須」を、保護する場合は「利用可能」を、保護しない場合は「無効」を指定します。デフォルトは「利用可能」です。
Note
WPAバージョンに「WPA3」を含む場合、「有効」のみが選択できます。また、WPAバージョンに「WPA」を含む場合、「無効」のみが選択できます。
Note
設定タイプに「Dual[11ax] GEN2」を選択し、WPAバージョンに「WPA2」のみを使用する場合、「必須」に設定しないでください。
ブロードキャストキー更新間隔 VAPに接続している無線クライアントに送信するブロードキャストパケットのキーの更新間隔を設定します。0～86400（秒）が入力できます。「0」は、キーを更新しません。デフォルトは「0」です。
ダイナミックVLAN 「有効」にすると、RADIUSサーバーの認証情報にユーザーの所属VLANが設定されている場合はそのVLANが適用されます。
「無効」にすると、RADIUSサーバーの認証情報の設定にかかわらず、VAPに設定されたVLANが適用されます。
デフォルトは「有効」です。

Web認証 設定項目

■ 外部RADIUS 設定項目
Web認証にて「外部RADIUS」を選択した場合、以下の項目を設定します。
表 22：Web認証 外部RADIUS 設定項目
項目名 説明
認証ページプロキシー 外部のページを代わりに表示するか、無線AP自体による認証ページを表示するかを指定します。
  • 有効：
    外部のページを表示します。表示する外部ページは、別途「ベースURL」にて指定します。
    • ベースURL：
      Web認証に使用する外部のページのベースURLを指定します。
      指定のページにクライアントを直接接続する代わりに、無線APのプロキシー機能を使用します。
      認証ページのHTMLファイルの名前は「radius_login.html」です。
      無線APのプロキシーは、「(ベースURL)/radius_login.html」に掲載されたファイルを取得して無線クライアントの認証画面として表示します。
      例えば、ベースURLに「http://www.example.com/captive_portal」を指定した場合、「http://www.example.com/captive_portal/radius_login.html」の内容を表示します。
      radius_login.htmlに必要な記述については、「各種操作」/「認証」/「キャプティブポータルによるWeb認証」をご参照ください。
  • 無効：
    無線AP自体による認証ページを表示します。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。
RADIUS Server Primary IPアドレス プライマリーとして使用するRADIUSサーバーのIPアドレスを入力します。（必須）
RADIUS Server Primary シークレット プライマリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号（スペースを含む）で入力します。（必須）
RADIUS Server Secondary IPアドレス セカンダリーとして使用するRADIUSサーバーのIPアドレスを入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
RADIUS Server Secondary シークレット セカンダリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号（スペースを含む）で入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
RADIUS Server ポート番号 プライマリー、セカンダリーそれぞれの外部RADIUSサーバーのポート番号を1～65535の範囲で入力します。デフォルトは「1812」です。
RADIUSアカウンティング RADIUSアカウンティングを使用するか否かを指定します。
  • 有効：
    RADIUSアカウンティングを使用します。ユーザーを認証した外部のRADIUSサーバーを使用して、ユーザーがセッション中に試用したリソース（使用時間など）を記録することができます。また、外部RADIUSが提供する機能なども使用することができます。別途、「RADIUSアカウンティングポート」を指定します。
    • RADIUSアカウンティングポート：
      外部RADIUSサーバーのアカウンティングポートのポート番号を0～65535の範囲で入力します。デフォルトは「1813」です。
  • 無効：RADIUSアカウンティングを使用しません。
デフォルトは無効です。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。
シリーズに「TQ Series」、設定タイプに「Dual[11ac Wave2]」を選択した場合にも表示されますが、未サポートとなります。
認証後リダイレクト Web認証に成功した後に表示するページを指定します。
  • セッション維持：
    Web認証開始前にWebブラウザーにて指定したURLを表示します。
  • 固定URL：
    別途、Web認証に成功した後に表示するURLを指定します。1～128文字の、いずれも半角の英字・数字・記号（スペースを含む）を指定できます。
  • 無効：
    認証成功メッセージ表示後、ページを遷移しません。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」、「Dual[11ac]」を選択した場合に表示されます。
また、設定タイプに「Dual[11ac]」を選択した場合は、「固定URL」または「無効」のみの選択となります。
ウォールドガーデン ウォールドガーデン機能を使用するページのエントリー数を表示します。
ウォールドガーデン機能は、Web認証が完了する前のユーザーや未認証のユーザーに対して閲覧可能なページを指定できる機能です。指定したページ以外を閲覧しようとした場合には、Web認証ページが再度表示されます。
クリックすると、「ウォールドガーデンリスト」ダイアログが表示されます。

  • ウォールドガーデンリスト
    ウォールドガーデンを使用するアドレスを登録します。
    • アドレス：
      ウォールドガーデンを使用するアドレスを、FQDN、IPアドレス、IPアドレス/マスクのいずれかの形式で指定します。最大50件まで登録できます。
      設定タイプに「Dual[11ax] GEN2」を選択した場合は、ウォールドガーデンエントリーにてFQDNを指定する際、いずれか1か所までワイルドカードとしてアスタリスク（*）を使用できます。
      例えば、「*.example.jp」には、「www.example.jp」、「ftp.example.jp」などがヒットします。同様に、「example.*」には、「example.com」、「example.jp」などがヒットします。ワイルドカードは1つのエントリーに1つまで使用できます。複数のワイルドカード（「*.example.*」など）は指定できません。
    • 「追加」ボタン：
      アドレス欄に入力したアドレスをリストに登録します。
    • 「クリア」ボタン：
      アドレス欄の内容を消去します。
    • 「CSVから追加」ボタン：
      CSVファイルからアドレスを読み込みます。
      CSVファイルには、FQDN、IPアドレス、IPアドレス/マスクのいずれかの形式で記述したアドレスを1行に1エントリー記載します。
    • X アドレス：
      登録されたアドレスのエントリー数を表示します。
    • ウォールドガーデンアドレスを検索：
      入力された文字列を含む登録アドレスをリストに表示します。
    • アドレス：
      登録されたアドレスを表示します。
    • 削除：
      選択したアドレスを削除します。
    • 「保存」ボタン：
      ウォールドガーデンリストの変更を保存します。
    • 「閉じる」ボタン：
      ウォールドガーデンリストの変更を破棄し、ウォールドガーデンリストダイアログを閉じます。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。
シリーズに「TQ Series」、設定タイプに「Dual[11ac Wave2]」を選択した場合にも表示されますが、未サポートとなります。
ウォールドガーデン用DNSプロキシー ウォールドガーデンにDNSプロキシーを行うか否かを指定します。
  • ウォールドガーデンエントリーにワイルドカードを使用したものが1つも登録されていない場合のみ、本項目で「有効」「無効」が選択できます。デフォルトは「無効」です。
  • ウォールドガーデンエントリーにワイルドカードが1つでも使用されていれば、「有効」固定となります。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Dual[11ax] GEN2」を選択した場合に表示されます。
Web認証用仮想IPアドレス 「AP本体」の「Web認証用仮想IPアドレス」にて指定した内容が表示されます。また、リンクアイコンをクリックすると、該当の設定欄に移動します。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。
シリーズに「TQ Series」、設定タイプに「Dual[11ac Wave2]」を選択した場合にも表示されますが、未サポートとなります。
セッションタイムアウト セッションタイムアウトを0～86400の値で指定します（単位：秒）。
無線クライアントを認証成功後、タイムアウトに設定した時間が経過した際、自動的にセッションを終了します。
デフォルトは「3600」です。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。
セッションタイムアウト時の動作 セッションタイムアウト時の動作を、「再認証」または「切断」から選択します。
デフォルトは「再認証」です。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。

■ クリックスルー 設定項目
Web認証にて「クリックスルー」を選択した場合、以下の項目を設定します。
表 23：Web認証 クリックスルー 設定項目
項目名 説明
認証ページプロキシー 外部のクリックスルーページを代わりに表示するか、無線AP自体によるクリックスルーページを表示するかを指定します。
  • 有効：
    外部のページを表示します。表示する外部ページは、別途「ベースURL」にて指定します。
    • ベースURL：
      クリックスルーに使用する外部のページのベースURLを指定します。
      指定のページにクライアントを直接接続する代わりに、無線APのプロキシー機能を使用します。
      クリックスルーページのHTMLファイルの名前は「click_through_login.html」です。
      無線APのプロキシーは、「(ベースURL)/click_through_login.html」に掲載されたファイルを取得して無線クライアントの認証画面として表示します。
      例えば、ベースURLに「http://www.example.com/captive_portal」を指定した場合、「http://www.example.com/captive_portal/click_through_login.html」の内容を表示します。
      click_through_login.htmlに必要な記述については、「各種操作」/「認証」/「キャプティブポータルによるWeb認証」をご参照ください。
  • 無効：
    無線AP自体による認証ページを表示します。
    Note
    認証ページに表示する利用規約は、無線AP個別のWeb設定画面にて変更できます。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。
認証後リダイレクト Web認証に成功した後に表示するページを指定します。
  • セッション維持：
    Web認証開始前にWebブラウザーにて指定したURLを表示します。
  • 固定URL：
    別途、Web認証に成功した後に表示するURLを指定します。1～128文字の、いずれも半角の英字・数字・記号（スペースを含む）を指定できます。
  • 無効：
    認証成功メッセージ表示後、ページを遷移しません。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」、「Dual[11ac]」を選択した場合に表示されます。
また、設定タイプに「Dual[11ac]」を選択した場合は、「固定URL」または「無効」のみの選択となります。
ウォールドガーデン ウォールドガーデン機能を使用するページのエントリー数を表示します。
ウォールドガーデン機能は、Web認証が完了する前のユーザーや未認証のユーザーに対して閲覧可能なページを指定できる機能です。指定したページ以外を閲覧しようとした場合には、Web認証ページが再度表示されます。
クリックすると、「ウォールドガーデンリスト」ダイアログが表示されます。

  • ウォールドガーデンリスト
    ウォールドガーデンを使用するアドレスを登録します。
    • アドレス：
      ウォールドガーデンを使用するアドレスを、FQDN、IPアドレス、IPアドレス/マスクのいずれかの形式で指定します。最大50件まで登録できます。
      設定タイプに「Dual[11ax] GEN2」を選択した場合は、ウォールドガーデンエントリーにてFQDNを指定する際、いずれか1か所までワイルドカードとしてアスタリスク（*）を使用できます。
      例えば、「*.example.jp」には、「www.example.jp」、「ftp.example.jp」などがヒットします。同様に、「example.*」には、「example.com」、「example.jp」などがヒットします。ワイルドカードは1つのエントリーに1つまで使用できます。複数のワイルドカード（「*.example.*」など）は指定できません。
    • 「追加」ボタン：
      アドレス欄に入力したアドレスをリストに登録します。
    • 「クリア」ボタン：
      アドレス欄の内容を消去します。
    • 「CSVから追加」ボタン：
      CSVファイルからアドレスを読み込みます。
      CSVファイルには、FQDN、IPアドレス、IPアドレス/マスクのいずれかの形式で記述したアドレスを1行に1エントリー記載します。
    • X アドレス：
      登録されたアドレスのエントリー数を表示します。
    • ウォールドガーデンアドレスを検索：
      入力された文字列を含む登録アドレスをリストに表示します。
    • アドレス：
      登録されたアドレスを表示します。
    • 削除：
      選択したアドレスを削除します。
    • 「保存」ボタン：
      ウォールドガーデンリストの変更を保存します。
    • 「閉じる」ボタン：
      ウォールドガーデンリストの変更を破棄し、ウォールドガーデンリストダイアログを閉じます。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。
シリーズに「TQ Series」、設定タイプに「Dual[11ac Wave2]」を選択した場合にも表示されますが、未サポートとなります。
ウォールドガーデン用DNSプロキシー ウォールドガーデンにDNSプロキシーを行うか否かを指定します。
  • ウォールドガーデンエントリーにワイルドカードを使用したものが1つも登録されていない場合のみ、本項目で「有効」「無効」が選択できます。デフォルトは「無効」です。
  • ウォールドガーデンエントリーにワイルドカードが1つでも使用されていれば、「有効」固定となります。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Dual[11ax] GEN2」を選択した場合に表示されます。
Web認証用仮想IPアドレス 「AP本体」の「Web認証用仮想IPアドレス」にて指定した内容が表示されます。また、リンクアイコンをクリックすると、該当の設定欄に移動します。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。
シリーズに「TQ Series」、設定タイプに「Dual[11ac Wave2]」を選択した場合にも表示されますが、未サポートとなります。
セッションタイムアウト セッションタイムアウトを0～86400の値で指定します（単位：秒）。
無線クライアントを認証成功後、タイムアウトに設定した時間が経過した際、自動的にセッションを終了します。
デフォルトは「3600」です。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。
セッションタイムアウト時の動作 セッションタイムアウト時の動作を、「再認証」または「切断」から選択します。
デフォルトは「再認証」です。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。

■ 外部ページリダイレクト 設定項目
Web認証にて「外部ページリダイレクト」を選択した場合、以下の項目を設定します。
表 24：Web認証 外部ページリダイレクト 設定項目
項目名 説明
外部ページURL リダイレクトさせるURLを1～128文字の半角英数記号で入力します。デフォルトは空欄です。
RADIUS ServerPrimary IPアドレス プライマリーとして使用するRADIUSサーバーのIPアドレスを入力します。（必須）
RADIUS ServerPrimary シークレット プライマリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号で入力します。（必須）
RADIUS ServerSecondary IPアドレス セカンダリーとして使用するRADIUSサーバーのIPアドレスを入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
RADIUS ServerSecondary シークレット セカンダリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号で入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
RADIUS Server ポート番号 プライマリー、セカンダリーそれぞれの外部RADIUSサーバーのポート番号を1～65535の範囲で入力します。デフォルトは「1812」です。
RADIUSアカウンティング RADIUSアカウンティングを使用するか否かを指定します。
  • 有効：
    RADIUSアカウンティングを使用します。ユーザーを認証した外部のRADIUSサーバーを使用して、ユーザーがセッション中に使用したリソース（使用時間など）を記録することができます。また、外部RADIUSが提供する機能なども使用することができます。別途、「RADIUSアカウンティングポート」を指定します。
    • RADIUSアカウンティングポート：
      外部RADIUSサーバーのアカウンティングポートのポート番号を0～65535の範囲で入力します。デフォルトは「1813」です。
  • 無効：
    RADIUSアカウンティングを使用しません。
デフォルトは無効です。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。
認証後リダイレクト Web認証に成功した後に表示するページを指定します。
  • セッション維持：
    Web認証開始前にWebブラウザーにて指定したURLを表示します。
  • 固定URL：
    別途、Web認証に成功した後に表示するURLを指定します。1～128文字の、いずれも半角の英字・数字・記号（スペースを含む）を指定できます。
  • 無効：
    認証成功メッセージ表示後、ページを遷移しません。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」、「Dual[11ac]」を選択した場合に表示されます。
また、設定タイプに「Dual[11ac]」を選択した場合は、「固定URL」または「無効」のみの選択となります。
ウォールドガーデン ウォールドガーデン機能を使用するページのエントリー数を表示します。
ウォールドガーデン機能は、Web認証が完了する前のユーザーや未認証のユーザーに対して閲覧可能なページを指定できる機能です。指定したページ以外を閲覧しようとした場合には、Web認証ページが再度表示されます。
クリックすると、「ウォールドガーデンリスト」ダイアログが表示されます。

  • ウォールドガーデンリスト
    ウォールドガーデンを使用するアドレスを登録します。
    • アドレス：
      ウォールドガーデンを使用するアドレスを、FQDN、IPアドレス、IPアドレス/マスクのいずれかの形式で指定します。最大50件まで登録できます。
      設定タイプに「Dual[11ax] GEN2」を選択した場合は、ウォールドガーデンエントリーにてFQDNを指定する際、いずれか1か所までワイルドカードとしてアスタリスク（*）を使用できます。
      例えば、「*.example.jp」には、「www.example.jp」、「ftp.example.jp」などがヒットします。同様に、「example.*」には、「example.com」、「example.jp」などがヒットします。ワイルドカードは1つのエントリーに1つまで使用できます。複数のワイルドカード（「*.example.*」など）は指定できません。
    • 「追加」ボタン：
      アドレス欄に入力したアドレスをリストに登録します。
    • 「クリア」ボタン：
      アドレス欄の内容を消去します。
    • 「CSVから追加」ボタン：
      CSVファイルからアドレスを読み込みます。
      CSVファイルには、FQDN、IPアドレス、IPアドレス/マスクのいずれかの形式で記述したアドレスを1行に1エントリー記載します。
    • X アドレス：
      登録されたアドレスのエントリー数を表示します。
    • ウォールドガーデンアドレスを検索：
      入力された文字列を含む登録アドレスをリストに表示します。
    • アドレス：
      登録されたアドレスを表示します。
    • 削除：
      選択したアドレスを削除します。
    • 「保存」ボタン：
      ウォールドガーデンリストの変更を保存します。
    • 「閉じる」ボタン：
      ウォールドガーデンリストの変更を破棄し、ウォールドガーデンリストダイアログを閉じます。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。
シリーズに「TQ Series」、設定タイプに「Dual[11ac Wave2]」を選択した場合にも表示されますが、未サポートとなります。
ウォールドガーデン用DNSプロキシー ウォールドガーデンにDNSプロキシーを行うか否かを指定します。
  • ウォールドガーデンエントリーにワイルドカードを使用したものが1つも登録されていない場合のみ、本項目で「有効」「無効」が選択できます。デフォルトは「無効」です。
  • ウォールドガーデンエントリーにワイルドカードが1つでも使用されていれば、「有効」固定となります。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Dual[11ax] GEN2」を選択した場合に表示されます。
Web認証用仮想IPアドレス 「AP本体」の「Web認証用仮想IPアドレス」にて指定した内容が表示されます。また、リンクアイコンをクリックすると、該当の設定欄に移動します。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。
シリーズに「TQ Series」、設定タイプに「Dual[11ac Wave2]」を選択した場合にも表示されますが、未サポートとなります。
セッションタイムアウト セッションタイムアウトを0～86400の値で指定します（単位：秒）。
無線クライアントを認証成功後、タイムアウトに設定した時間が経過した際、自動的にセッションを終了します。
デフォルトは「3600」です。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。
セッションタイムアウト時の動作 セッションタイムアウト時の動作を、「再認証」または「切断」から選択します。
デフォルトは「再認証」です。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Tri[11ax]」、「Tri[11ax] GEN2」、「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2] with External Antenna」、「Dual[11ac Wave2]」を選択した場合に表示されます。

MACアクセス制御 設定項目

■ MACアドレスリスト選択時・MACアドレスリスト + 外部RADIUS選択時
表 25：MACアクセス制御 MACアドレスリスト・MACアドレスリスト + 外部RADIUS 表示項目
項目名 説明
選択中のリスト AP共通設定編集画面上部のMACアドレスリスト欄で選択したMACアドレスリスト名が表示されます。
Note
無線1/無線2/無線3、または複数のVAPで、個別のMACアドレスリストを割り当てることはできません。すべてに共通のMACアドレスリストが使用されます。
Web認証との2ステップ認証 Web認証にて「なし」を除くいずれかの認証方式を選択している場合、Web認証とMACアクセス制御の2ステップでの認証を行います。
  • 「有効」を選択すると、Web認証とMACアクセス制御の両方の認証に成功した無線クライアントのみが該当のVAPを介した通信を行えるようになります。
  • 「無効」を選択すると、Web認証またはMACアクセス制御のいずれかの認証に成功した無線クライアントが該当のVAPを介した通信を行えるようになります。
Note
本項目は、設定タイプに「Dual[11ax] GEN2」「Tri[11ac Wave2]」「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。

■ 外部RADIUS選択時・MACアドレスリスト + 外部RADIUS選択時
表 26：MACアクセス制御 外部RADIUS・MACアドレスリスト + 外部RADIUS 設定項目
項目名 説明
RADIUS ServerPrimary IPアドレス プライマリーとして使用するRADIUSサーバーのIPアドレスを入力します。（必須）
RADIUS ServerPrimary シークレット プライマリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号で入力します。
RADIUS ServerSecondary IPアドレス セカンダリーとして使用するRADIUSサーバーのIPアドレスを入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
RADIUS ServerSecondary シークレット セカンダリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号で入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
ポート番号 プライマリー、セカンダリーそれぞれの外部RADIUSサーバーのポート番号を1～65535の範囲で入力します。デフォルトは「1812」です。
User-Name Format 区切り文字 RADIUSサーバーには、ユーザーのMACアドレスは2桁区切りで、ユーザー名（RADIUS User-Name属性）として送信されます。
この際、RADIUSサーバーに問い合わせるユーザー名（MACアドレス）の区切り文字を、「ハイフン」、「コロン」、「なし」から選択します。デフォルトは「ハイフン」です。
User-Name Format 大文字/小文字 RADIUSサーバーに問い合わせるユーザー名（MACアドレス）の大文字、小文字を選択します。デフォルトは「小文字」です。
User-Password Format 形式 RADIUSサーバーに問い合わせるパスワード（RADIUS User-Password属性）の形式を「固定値」または「ユーザー名」から選択します。デフォルトは「ユーザー名」です。
  • 「固定値」を選択すると、RADIUSサーバーに問い合わせるMACアドレスにかかわらず、「User-Password Format パスワード」にて設定した文字列をパスワードに使用します。
  • 「ユーザー名」を選択すると、RADIUSサーバーに問い合わせる際、ユーザー名と同じ書式のMACアドレスをパスワードとして使用します。
User-Password Format パスワード 「User-Password Format 形式」を「固定値」に設定した場合に、RADIUSサーバーに送信する際のパスワードを設定します。
Web認証との2ステップ認証 Web認証にて「なし」を除くいずれかの認証方式を選択している場合、Web認証とMACアクセス制御の2ステップでの認証を行います。
  • 「有効」を選択すると、Web認証とMACアクセス制御の両方の認証に成功した無線クライアントのみが該当のVAPを介した通信を行えるようになります。
  • 「無効」を選択すると、Web認証またはMACアクセス制御のいずれかの認証に成功した無線クライアントが該当のVAPを介した通信を行えるようになります。
Note
本項目は、設定タイプに「Dual[11ax] GEN2」「Tri[11ac Wave2]」「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。
デフォルトの状態、つまり、「User-Name Format 区切り文字」が「ハイフン」、「User-Name Format 大文字/小文字」が「小文字」、「User-Password Format 形式」が「ユーザー名」の場合、ユーザー名、パスワードは以下のようなフォーマットでRADIUSサーバーに送信されます。

■ AMFアプリケーションプロキシー選択時
通信の許可、拒否、または隔離する端末のリストを保持しているAMFアプリケーションプロキシーサーバー（AT-SESC/AMF Security mini）を指定します。
表 27：MACアクセス制御 AMFアプリケーションプロキシー 設定項目
項目名 説明
リダイレクトURL AMFアプリケーションプロキシーサーバーによって被疑端末として検出された無線クライアントを、外部ページURLに転送するか否かを設定します。
  • 「有効」に設定すると、IPフィルターアクションによって被疑端末として検出された無線クライアントを転送するURLを、別途表示される外部ページURLにて指定できます。
  • 「無効」に指定すると、リダイレクトURL機能は使用されません。被疑端末はいずれのページにも接続を許可されません。
デフォルトは「無効」です。
通常、被疑端末のユーザーがWebサイトにアクセスしようとしても、ブラウザーがタイムアウトするだけでアクセス不可の理由を知ることはできませんが、リダイレクトURL機能を利用すれば、該当ユーザーからのWebアクセスをあらかじめ指定したURLにリダイレクトできるため、同URLに状況説明ページを用意しておくことでブロックの理由や問い合わせ先などをユーザーに伝えることができます。
Note
リダイレクトURLで使用するWebページは、機密性の高い情報を扱うサーバー上には置かないでください。
リダイレクトURLを使用すると、無線AP内部のウォールドガーデン情報に、「外部ページURL」に指定したホスト（IPアドレスまたはドメイン）が登録されます。
このため、未認証となった被疑端末でも、パスをWebブラウザーのアドレス欄に入力することで、リダイレクト先のサーバー上の任意のページを参照できます。
Note
本項目は、設定タイプに「Dual[11ax] GEN2」「Tri[11ac Wave2]」「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。
Note
リダイレクトURLはWeb認証とは併用できません。
Note
被疑端末がHTTPではなくHTTPSでアクセスを行った場合、「接続がプライベートではありません」「この接続ではプライバシーが保護されません」「Wi-Fiホットスポットに接続する」「Wi-Fi接続」「ネットワークにログイン」などの画面が表示される場合があります。その際は、Webブラウザーの更新、再読み込み、接続ボタンを選択することでリダイレクトURLページに遷移されるようになります。
ただし、Webブラウザーの仕様により更新や接続ボタンを選択してもリダイレクトURLページに遷移されない場合があります。この場合、HTTPでアクセスを行うことでリダイレクトURLページに遷移されるようになります。
外部ページURL リダイレクトさせるURLを1～128文字の半角英数記号（スペースを含む）で入力します。デフォルトは空欄です。
AMFアプリケーションプロキシーサーバー Primary IPアドレス プライマリーとして使用するAMFアプリケーションプロキシーサーバーのIPアドレスを入力します。（必須）
AMFアプリケーションプロキシーサーバー Primary シークレット プライマリーAMFアプリケーションプロキシーサーバーに接続するための事前共有鍵を128文字までの半角英数記号（スペースを含む）で入力します。
AMFアプリケーションプロキシーサーバー Secondary IPアドレス セカンダリーとして使用するAMFアプリケーションプロキシーサーバーのIPアドレスを入力します。セカンダリーAMFアプリケーションプロキシーサーバーを使用しない場合は空白のままにします。
Note
本バージョンではセカンダリーAMFアプリケーションプロキシーサーバーは使用できません。
AMFアプリケーションプロキシーサーバー Secondary シークレット セカンダリーAMFアプリケーションプロキシーサーバーに接続するための事前共有鍵を128文字までの半角英数記号（スペースを含む）で入力します。セカンダリーAMFアプリケーションプロキシーサーバーを使用しない場合は空白のままにします。
Note
本バージョンではセカンダリーAMFアプリケーションプロキシーサーバーは使用できません。
AMFアプリケーションプロキシーサーバー ポート番号 AMFアプリケーションプロキシーサーバーのポート番号を1～65535の範囲で入力します。デフォルトは「1812」です。
クリティカルモード クリティカルモードの設定を、「有効」、「無効」から選択します。デフォルトは「無効」です。
  • 「有効」に設定すると、AMFアプリケーションプロキシーサーバーとの接続が失われた場合に、新しい無線クライアントの接続要求をすべて許可します。
    Note
    VAPのセキュリティー方式による認証を併用する場合は、別途セキュリティー方式の認証に成功した無線クライアントのみ通信できます。
  • 「無効」に設定すると、新しい無線クライアントの接続要求をすべて拒否します。
    既に接続していた無線クライアントはそのまま通信できます。
Web認証との2ステップ認証 Web認証にて「なし」を除くいずれかの認証方式を選択している場合、Web認証とMACアクセス制御の2ステップでの認証を行います。
Web認証とMACアクセス制御の両方の認証に成功した無線クライアントのみが該当のVAPを介した通信を行えるようになります。
AMFアプリケーションプロキシー選択時は、Web認証との2ステップ認証の選択肢は「有効」のみ表示されます。
Note
本項目は、設定タイプに「Dual[11ax] GEN2」「Tri[11ac Wave2]」「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。
Note
WPAエンタープライズのダイナミックVLAN機能を併用する際、RADIUSサーバーからVLANが付与されている場合、無線端末の所属VLANはダイナミックVLANのVLAN IDとなります。
RADIUSサーバーからVLANが付与されていない場合、無線端末の所属VLANはAMFアプリケーションプロキシーサーバーのセキュリティーポリシーに指定されたネットワークのVLAN IDとなります。セキュリティーポリシーにネットワークが設定されていない場合は無線クライアントはVAPのVLAN IDに所属します。
ただし、AMFアプリケーションプロキシーサーバー側のアクションが隔離の場合、ダイナミックVLANのVLAN IDの有無にかかわらず、隔離VLAN IDが適用されます。
Note
WPAエンタープライズのダイナミックVLAN機能を併用する際、AMFアプリケーションプロキシーサーバーのセキュリティーポリシーに指定したネットワークのVLAN IDが変更されても、既に接続中の無線クライアントのVLAN IDは変更されません。
Note
既に隔離VLANに接続した無線クライアントに対し、AMFアプリケーションプロキシーサーバーからセキュリティーポリシーに指定されたネットワークのVLAN IDへの接続を許可された場合は、無線クライアントの所属VLAN IDはセキュリティーポリシーに指定されたネットワークのVLAN IDに変更されます。
ただし、優先度の高いアクションにより、隔離VLANから別の隔離VLAN IDに割り当てられた場合は、無線クライアントの所属VLAN IDは変わりません。
Note
チャンネルブランケットとの併用は未サポートです。チャンネルブランケットを有効にする無線AP上では、本機能を使用しないでください。

高速ローミング 設定項目

表 28：高速ローミング 設定項目
項目名 説明
高速移行 IEEE 802.11r（Fast Basic Service Set Transition）による高速移行を行うか否かを設定します。
「有効」にすると、無線クライアントが接続中の無線APから別の無線APに移動する際IEEE 802.11rによる高速移行が可能になります。
デフォルトは「無効」です。
Note
設定タイプに「Dual[11ax]」を選択した場合、WPAバージョンに「WPA2/WPA3」または「WPA3」を指定すると、本項目は「無効」のみとなります。

「WPAエンタープライズ」と「高速移行」を併用したVAPを含むAP共通設定では、次のような挙動となります。
  • このAP共通設定が適用されている無線APが増減した際、該当のAP共通設定が適用されている無線APの設定状態は「変更有」となります。
  • 「無線設定」/「AP登録・設定」画面にて、このAP共通設定が適用された無線APが増減する設定を行った際、該当のAP共通設定が適用されたすべての無線APに対して設定適用を行うかを尋ねるダイアログが表示されます。
    「OK」をクリックすると、該当のAP共通設定が割り当てられた無線APに対して設定適用が行われます。
分散システム 分散システム（DS）を介して認証要求を行うか否かを設定します。
  • 「有効」にすると、無線クライアントは、現在接続している無線APを介して移行先の無線APへ認証要求を行います（Over The DS）。
  • 「無効」にすると、無線クライアントは、無線を介して直接移行先の無線APへ認証要求を行います（Over The Air）。
デフォルトは「無効」です。
モビリティドメイン 高速移行を行う無線APのドメインを4桁の16進数（0～9、A～F、a～f）で設定します。大文字小文字は区別されません。
無線端末は同じモビリティドメインを持つAP間でIEEE 802.11r 高速移行を行えます。
デフォルトは「a1b2」です。
PMK-R0 保持時間 PMK-R0の保持時間を1～65535の値（単位：分）で設定します。
保持時間を超えた場合、IEEE 802.11r 高速移動は行われません。
デフォルトは「10000」です。
AES Key AP間でPMK-R1をやり取りするときの暗号化に用いる鍵を32桁の16進数（0～9、A～F、a～f）で指定します。大文字小文字は区別されません。デフォルトは空欄です。
Note
高速ローミングを利用する場合は必須項目となります。IEEE 802.11kまたはIEEE 802.11vを利用し高速移行（IEEE 802.11r）を利用しない場合でも、必ず設定してください。
IEEE 802.11k RRM IEEE 802.11k RRM（無線リソース管理）を有効にするか否かを設定します。
デフォルトは「無効」です。
Note
設定タイプで「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」を選択した場合、VAP1の「IEEE 802.11k RRM」の設定内容がVAP2～VAP16にも反映されます。
VAP2～VAP16のいずれかで「IEEE 802.11k RRM」を有効で使いたい場合、VAP1で有効に設定してください。
Note
設定タイプに「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」を選択した場合、WPAバージョンに「WPA2/WPA3」または「WPA3」を指定すると、本項目は「無効」のみとなります。
IEEE 802.11v WNM IEEE 802.11v WNM（無線ネットワーク管理）を有効にするか否かを設定します。
デフォルトは「無効」です。
Note
設定タイプに「Dual[11ax] GEN2」、「Dual[11ax] GEN2 with External Antenna」、「Dual[11ax]」を選択した場合、WPAバージョンに「WPA2/WPA3」または「WPA3」を指定すると、本項目は「無効」のみとなります。

Passpoint 設定項目

表 29：Passpoint 設定項目
項目名 説明
Access Network Type ネットワークタイプを指定します。
  • Private network：
    プライベートネットワーク（未認証ユーザーが入れないネットワーク）。
    例：ユーザーアカウントを使用するプライベートネットワークやエンタープライズネットワークなど
  • Private network with guest access：
    ゲストアクセス可能なプライベートネットワーク。
    例：ゲストユーザーもいるエンタープライズネットワーク
  • Chargeable public network：
    課金性パブリックネットワーク（料金を払うことで、誰でもいつでもアクセス可能なネットワーク）。料金形態等は、他の方法で取得可能（IEEE 802.21, http/https redirect or DNS redirection）
    例：コーヒーショップの月額制ネットワーク、ホテルのルームネットワーク
  • Free public network：
    無料のパブリックネットワーク（誰でも無料でアクセス可能なネットワーク）。
    例：空港のホットスポット、市が提供するネットワークサービス
  • Personal device network：
    パーソナルデバイス向けのネットワーク。
    例：写真を印刷するための、カメラとプリンターを接続するネットワーク
  • Emergency service only network：
    緊急サービス（警察・消防）が提供する限定されたネットワーク。
    例：緊急通話用・緊急警報受信用
  • Test or experimental：
    テストまたは実験用ネットワーク。
  • Wildcard：
    ワイルドカードアクセスネットワーク。
Internet Access インターネットに接続するか否かを、有効または無効で指定します。デフォルトは有効です。
Homogeneous ESS Identifier(HESSID) Passpointネットワークの他の無線APと同じESSIDを指定します。フォーマットはMACアドレスをxx:xx:xx:xx:xx:xx形式（xは16進数）で指定します。
デフォルトは「00:00:00:00:00:00」で、無線APにて「値を省略」とみなされます。
Roaming Consortium List オーガナイゼーション識別子（OI）を指定します。
16進数で3～15オクテットで指定（ただし、100オクテット以内）できます。
登録可能なOI数は15個までで、複数指定時はカンマ（,）で区切ります（例：021122,2233445566）。
指定するOIは、必ず偶数桁になるよう入力してください。奇数桁のOIを指定する場合は、先頭に「0（ゼロ）」を補って偶数桁として入力します（例：「1234567」→「01234567」）。また、3オクテット未満の値を指定する場合は、先頭に「0」を補って、6桁以上になるように入力します（例：「123」→「000123」）。
デフォルトは空欄です。
本項目は、設定タイプに「Dual[11ax] GEN2」を指定した場合はオプション（任意）設定となります。
Domain Name 証明書に使用されているドメイン名（FQDN形式）で100文字以内で指定します。複数のドメインを指定する場合は、カンマ（,）で区切ります。デフォルトは空欄です。
3GPP Cellular Network Information 3GPPのセルラーネットワークの情報を指定します。デフォルトは空欄です。
NAI Realm Information 1～5
NAI Realm 		NAI RealmをFQDN形式で指定します。複数指定時はセミコロン（;）で区切ります。
NAI Realm Information 1～5
EAP Method 		同じ番号のNAI Realmで使用するEAP Methodを次から選択します（複数選択可）。
  • EAP-TLS
  • EAP-TTLS/MSCHAPv2
  • EAP-SIM
  • EAP-AKA
Operator Friendly Name サービスを提供しているオペレーター名を、表示言語と文字列で指定します。複数の言語セットを登録できます。
Disable Downstream Group-Addressed Forwarding(DGAF) マルチキャストフレーム、ブロードキャストフレームを送信しないようにするか否かを指定します。
有効を選択するとこれらのフレームを送信しません。
デフォルトは無効です。
L2 Traffic Inspection and Filtering VAP間のL2トラフィック（ARP、ICMP、TDKS）を破棄するか否かを指定します。
有効にすると、これらのトラフィックを破棄します。
デフォルトは無効です。

OpenFlow設定

シリーズに「AT-TQ Series - SDN/OpenFlow」を選択した場合のみ、「OpenFlow設定」にて、OpenFlowコントローラーとの通信設定を行います。
表 30：AP共通設定 OpenFlow設定
項目名 説明
コントローラー1/
コントローラー2/
コントローラー3 		OpenFlowコントローラー設定の有効または無効を設定します。
OpenFlowコントローラーは3台まで設定できます。
「有効」を選択すると、「IPアドレス : ポート」、「SSL」の項目が表示されます。
IPアドレス : ポート OpenFlowコントローラーのIPアドレスとポート番号を設定します。ポート番号のデフォルトは「6653」です。
SSL OpenFlowコントローラーとの通信（コントロールプレーン）に暗号化を使用するかどうかを、有効または無効から選択します。
  • 「有効」を選択すると、OpenFlowコントローラーとの通信には、SSL（暗号化あり）を使用します。
  • 「無効」を選択すると、OpenFlowコントローラーとの通信には、TCP（暗号化なし）を使用します。

デフォルトは「無効」です。
Note
OpenFlowコントローラー側の暗号化の設定も行う必要があります。
クリティカルモード OpenFlowコントローラーとの接続が何らかの理由により無くなった場合にVAPで設定したVLANを用いて継続する、クリティカルモードの設定を、「有効 (全て許可)」、「有効 (全て破棄)」、「無効」から選択します。デフォルトは「無効」です。
  • 「無効」を選択すると、クリティカルモードを使用せず、従来のOpenFlowの動作を行います。OpenFlowコントローラーによるパケット制御フローの生成が行われないため、新規の無線クライアントは通信できません。
    既に無線APに接続していた無線クライアントは通信を継続できますが、OpenFlowコントローラーに設定されていたフロー無通信タイムアウトおよび既定フロー有効時間に従ってパケット制御フローが削除された場合には、通信不可となります。
  • 「有効 (全て許可)」を選択すると、「移行時間」に設定した時間が経過すると、VAPに設定されたVLAN IDに従って通信（タグあり）できるようになります。
  • 「有効 (全て破棄)」を選択すると、「移行時間」に設定した時間が経過すると、既に接続していたデバイスおよび新規で接続されたデバイスの通信はすべて破棄されます。

「有効 (全て許可)」または「有効 (全て破棄)」を選択した場合、「移行時間」に設定した時間が経過後、その時点で無線APが保持しているOpenFlowコントローラーから設定されたパケット制御フローは削除されます。
移行時間 「クリティカルモード」が「有効 (全て許可)」または「有効 (全て破棄)」に設定された場合、設定した動作に移行するまでの時間を15～1000の数値で設定します（単位：秒）。
デフォルトは「15」です。
Note
移行までの時間には、OpenFlowコントローラーの死活監視間隔に従って誤差が生じます。
RADIUS Disconnect
Note
RADIUS Disconnect設定は未サポートです。

AP共通設定の編集

  1. AWCプラグインメニューから「無線設定」→「AP共通設定」を選択します。
  2. AP共通設定一覧から編集するAP共通設定の「詳細」ボタン（虫めがねアイコン）をクリックします。
  3. AP共通設定の設定情報が表示されます。コンテンツ欄右上の「編集」ボタンをクリックします。
  4. 編集したい情報の編集を行います。
  5. コンテンツ欄右上の「保存」ボタンをクリックします。

AP共通設定の複製

  1. AWCプラグインメニューから「無線設定」→「AP共通設定」を選択します。
  2. AP共通設定一覧から複製するAP共通設定のチェックボックスにチェックを入れます。
  3. コンテンツ欄右上の「コピー」ボタンをクリックします。
    選択したAP共通設定が複製されます。
    元のAP共通設定名の末尾に「_copy」が付いたAP共通設定名が仮設定されますので、編集画面から適宜変更してください。
Note
複製されたAP共通設定名が101文字を超える場合、複製は行われません。
その際、複製が行われなかったことを表すダイアログが表示されます。

AP共通設定の削除

  1. AWCプラグインメニューから「無線設定」→「AP共通設定」を選択します。
  2. AP共通設定一覧から削除するAP共通設定の「詳細」ボタン（虫めがねアイコン）をクリックします。
  3. AP共通設定の設定情報が表示されます。コンテンツ欄右上の「削除」ボタンをクリックします。
  4. 「確認」ダイアログが表示されます。
  5. 「削除」ボタンをクリックします。

各種操作 / 無線管理 / 無線AP個別設定

個別設定の変更
AP共通設定選択
変更の適用

ここでは無線APの個別設定について説明します。
Note
無線APの「LLDP、イーサネット設定、HTTP/HTTPS設定」の設定は、無線APのWeb設定画面にて行います。「無線APのWeb設定画面からの変更」に記載されている手順で設定してください。
なお、無線APのWeb設定画面で設定する項目の説明は、弊社Webページ掲載の「AT-TQシリーズ リファレンスマニュアル」をご覧ください。
Note
AWCプラグインのWeb管理画面上で設定されたAP共通設定・個別設定は無線APに即座に適用されません。無線APに適用されるタイミングは以下の通りです。
無線AP個別設定画面は下記の方法で表示できます。

個別設定の変更

Note
AT-TQ6702 GEN2-Rは、VAPなどの設定を無線AP本体のCLIまたはWeb管理画面で行い、AWCプラグインからは無線やVAPの設定確認、フロアマップによる無線APや接続クライアントの監視のみを行います。AWCプラグイン上で設定の変更は行えますが、無線APへの適用はできません。
本画面ではAP共通設定の選択のみ行えます。
表 1：無線AP個別設定
項目名 説明
コンテンツ欄上部
無線AP名 無線AP名が表示されます。
AP本体
AP共通設定 無線APのAP共通設定の変更が行えます。クリックすると「AP共通設定選択」ダイアログが表示されます。登録済みのAP共通設定の中から使用するAP共通設定をリストの中から選択し「保存」ボタンをクリックします。
詳細については、後述の「AP共通設定選択」をご覧ください。
緊急用VAPを使用しない AP共通設定にて緊急用VAPが設定されている際、該当の無線APで緊急用VAPを使用しない場合は、チェックボックスにチェックを入れます。
ユーザー設定 個別の無線APに対して、Web設定画面にログインするためのログインユーザー名、ログインパスワードを設定するか否かを選択します。ユーザー設定を有効にすると、「ログインユーザー名」、「ログインパスワード」、「ログインパスワード(確認)」欄が表示されます。
ログインユーザー名 無線APのWeb設定画面にログインする際に使用するユーザー名を入力します。
1～12文字の半角英数字で入力し、ユーザー名は英字から始まる必要があります。
Note
管理下APに対して共通設定と個別設定の両方でログインユーザー名とログインパスワードを設定している場合、個別設定での指定が反映されます。
ログインパスワード 無線APのWeb設定画面にログインする際に使用するパスワードを入力します。
0～32文字の、いずれも半角の英字・数字・記号（! # % ( ) + , - . / ; = ? @ [ \ ] ^ _ ` { | } ~ のみ使用可）を入力します。
大文字小文字は区別されます。
入力したパスワードは「●」で表示されます。
Note
管理下APに対して共通設定と個別設定の両方でログインユーザー名とログインパスワードを設定している場合、個別設定での指定が反映されます。
ログインパスワード（確認） 確認のため、ログインパスワードを再入力します。入力したパスワードは「●」で表示されます。
無線設定
チャンネル チャンネルの設定変更が行えます。ドロップダウンリストをクリックするとチャンネル選択のポップアップダイアログが表示されます。
WDSモード WDSを使用する際のモード（ルートAP/サテライトAP）を選択します。
  • 「無効」を選択した場合、WDSを使用しません。
  • 「WDS Parent」を選択した場合、無線APを親（ルートAP）として運用します。
  • 「WDS Child」を選択した場合、無線APを子（サテライトAP）として運用します。
デフォルトは「無効」です。
「WDS Parent」または「WDS Child」を選択した場合、下記の「WDS設定」にWDSの設定項目が表示されます。
Note
本項目は、AT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/6702e GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2でのみ表示されます。
送信出力 電波出力強度の設定変更が行えます。
AWC最小送信出力制限 AWC機能による送信出力の最小値をスライダーで設定します。この設定は送信出力を「自動」に設定した場合のみ有効になります。
無線送信の無効化 無線電波の送信を止めるか否かの設定変更が行えます。送受信を止める場合はチェックボックスにチェックを入れます。送受信を行う場合はチェックボックスを空欄にします。
WDS設定
AT-TQ4600（通常ファームウェア）
WDS一覧 WDS設定の一覧がボックス形式で表示されます。
ボックスには、WDSの無効/有効、接続用無線インターフェースの設定、セキュリティーの設定が表示されます。
＋追加 WDSを追加します。
削除アイコン 該当のWDSを削除します。
無線送信 WDSを有効にするか否かを指定します。有効にする場合は「有効」を選択し、無効にする場合は「無効」を選択します。
接続用無線インターフェース WDSで使用する無線バンドを指定します。
「無線1」は、2.4GHz帯の無線を使用します。「無線2」は、5GHz帯の無線を使用します。
MACアドレス WDS接続先の無線APのMACアドレスを指定します。
セキュリティー WDSの通信における暗号化の認証方式を選択します。
Note
AP共通設定で、WDSが使用する無線インターフェースでIEEE 802.11nを含む通信モードが選択されている場合、「スタティックWEP」は選択できません。
Note
WDSが使用する無線インターフェースのVAP 1で「WPAパーソナル」、「WPAエンタープライズ」を選択している場合のみ「WPAパーソナル」が選択できます。
  • 「無し」は、暗号化を行いません。

  • 「スタティックWEP」は、固定キーを基にRC4アルゴリズムによる暗号化を行います。個別の認証は行いません。
    「スタティックWEP」を選択すると、下記の項目が表示されます。

    • キーの長さ：
      WEPキーの強度を選択します。デフォルトは「128bit」です。
      • 64bit：
        16進数では、10桁のWEPキーを直接入力します。ASCIIでは、5文字の半角英数記号を入力し、WEPキーを自動生成します。
      • 128bit：
        16進数では、26桁のWEPキーを直接入力します。ASCIIでは、13文字の半角英数記号を入力し、WEPキーを自動生成します。

    • キーのタイプ：
      WEPキーの生成方法を選択します。デフォルトは「16進数」です。
      • ASCII：
        任意の文字列からWEPキーが自動生成されます。入力されるWEPキーの大文字・小文字は区別されます。
      • 16進数：
        16進数（0～9、A～F、a～f）でWEPキーを直接入力します。入力されるWEPキーの大文字・小文字は区別されません。

    • セキュリティーキー：
      「キーの長さ」と「キーのタイプ」に合わせてWEPキーを入力します。

  • 「WPAパーソナル」は、共通の事前共有キーを基に個別のキーを生成、アクセスポイント間で認証と暗号化を行います。
    「WPAパーソナル」を選択すると、下記の項目が表示されます。
    • SSID：
      WDS接続で使用するネットワーク名（SSID）を1～32文字の半角英数記号で入力します。
    • セキュリティーキー（WPA-PSK）：
      事前共有キーを8～63文字の半角英数記号で入力します。
AT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/6702e GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2
WDS一覧 WDS設定の一覧がボックス形式で表示されます。
ボックスには、WDSの無効/有効、接続用無線インターフェースの設定、セキュリティーの設定が表示されます。
無線設定にてWDSモードを「WDS Parent」または「WDS Child」に設定した帯域ごとのWDS設定が作成されます。
無線送信 WDSを有効にするか否かを指定します。有効にする場合は「有効」を選択し、無効にする場合は「無効」を選択します。
WDSモード WDSのモード（ルートAP/サテライトAP）を表示します。
  • WDS Parent：
    無線APを親（ルートAP）として運用します。
  • WDS Child：
    無線APを子（サテライトAP）として運用します。
SSID 該当のWDS接続に用いるSSIDを設定します。
接続用無線インターフェース WDSで使用する無線バンド（無線1、無線2、無線3）を表示します。
Note
WDS設定の番号（WDS 1/WDS 2/WDS 3）と無線バンドの番号（無線1、無線2、無線3）は必ずしも同じではありません。WDSを有効に設定した無線バンドから順にWDS設定の番号が割り当てられます。
セキュリティー WDSの通信における暗号化の認証方式を選択します。
  • 「無し」は、暗号化を行いません。

  • 「WPAパーソナル」は、共通の事前共有キーを基に個別のキーを生成、アクセスポイント間で認証と暗号化を行います。
    「WPAパーソナル」を選択すると、下記の項目が表示されます。
    • セキュリティーキー（WPA-PSK）：
      事前共有キーを8～63文字の半角英数記号で入力します。
    • WPAバージョン：
      使用するWPAバージョンを選択します。
      • AT-TQ7403：
        • 無線1、無線2：
          「WPA2」のみ、または「WPA2」と「WPA」の両方を選択することができます。「WPA」のみを選択することはできません。
          デフォルトは「WPA2」です。
        • 無線3：
          「WPA3」のみが表示されます。
      • その他：
        「WPA2」のみ、または「WPA2」と「WPA」の両方を選択することができます。「WPA」のみを選択することはできません。
        デフォルトは「WPA2」です。
      WPAとWPA2が混在する環境では、両方を選択します。無線ネットワークから見たセキュリティーは、WPAと同じレベルになります。
      Note
      WPAは、IEEE 802.11iのドラフト段階における機能の実装です。WPA2は、IEEE 802.11iが正式なものとなったあとの、IEEE 802.11iの必須機能のすべての実装です。
    • 暗号化プロトコル：
      「CCMP」のみ、または「CCMP」と「TKIP」の両方を選択することができます。
      デフォルトは「CCMP」です。
      「TKIP」は、WEPと同様にRC4で暗号化しますが、暗号キーは無線クライアントごとに異なったものとなり、また一定回数使用すると、新たなものに変更されます。
      「CCMP」は、米国商務省の承認した標準技術を用いた暗号化を行います。この暗号化方式は、強力なアルゴリズムを持ちます。
      Note
      WPA規格では、TKIPは必須項目、CCMPはオプション項目ですが、TKIP、CCMPとも実装しています。
    • 管理フレーム保護：
      管理フレームを保護するか否かを指定します。保護する場合は「有効」、しない場合は「無効」を指定します。デフォルトは「有効」です。
      Note
      本バージョンでは、WDS用VAPにて管理フレーム保護を「有効」にすることは未サポートとなります。
    • ブロードキャストキー更新間隔：
      VAPに接続している無線クライアントに送信するブロードキャストパケットのキーの更新間隔を設定します。0～86400（秒）の値で入力できます。「0」は、キーを更新しません。デフォルトは「0」です。
Note
無線APのWeb設定画面からWDS設定済みの無線APをAWCプラグインの管理下に追加する場合は、AP共通設定を選択し、適用する前に、個別設定によりWDSの設定を再度行う必要があります。
WDS設定が完了する前にAP共通設定を適用した場合、既存のWDSの設定が無効になり、AWCプラグインから管理できなくなる場合があります。
詳しくは、「WDSによるネットワーク間のブリッジ」をご覧ください。
Note
デュアルバンドAT-TQシリーズ（SDN/OpenFlow対応ファームウェア）ではWDS設定は未サポートとなります。
Note
WDSが設定されている無線インターフェース上でWeb認証を使用しないでください。

AP共通設定選択


■ 表示1
表 2：AP共通設定一覧
項目名 説明
AP共通設定を検索 検索したいキーワードを入力します。
検索後、すべてが表示されているリストに戻る場合は空欄にしてEnterキーを押下します。
Note
大文字小文字を区別しますのでご注意ください。
Note
複数の内容を含む項目の中の区切り文字（「ネットワーク：エリア」の「：」など）は検索対象になりません。ただし、文字列として使用している場合は検索できます。
Note
本ダイアログの検索ではAP共通設定一覧画面と同様のものが検索可能です。
設定名 AP共通設定の設定名が表示されます。
設定タイプ AP共通設定の設定タイプが表示されます。
  • AT-TQシリーズ
    • Tri[11ax]
      トライバンドの802.11ax対応モデルの設定に使用します。（AT-TQ7403）
    • Tri[11ax] GEN2
      トライバンドの802.11ax対応モデルの設定に使用します。（AT-TQ6403/AT-TQm6403）
    • Dual[11ax] GEN2
      デュアルバンドの802.11ax対応モデルの設定に使用します。(AT-TQ6602 GEN2/AT-TQ6702 GEN2/AT-TQm6602 GEN2/AT-TQm6702 GEN2)
    • Dual[11ax] GEN2-R
      デュアルバンドの802.11ax対応の無線ルーターモデルの設定に使用します。(AT-TQ6702 GEN2-R)
    • Dual[11ax]
      デュアルバンドの802.11ax対応モデルの設定に使用します。(AT-TQ6602)
    • Tri[11ac Wave2]
      トライバンドの802.11ac Wave2対応モデルの設定に使用します。（AT-TQ5403/AT-TQm5403）
    • Tri[11ac Wave2] with External Antenna
      トライバンドの802.11ac Wave2対応モデルの屋外用または外部アンテナ使用時の設定に使用します。（AT-TQ5403e）
    • Dual[11ac Wave2]
      デュアルバンドの802.11ac Wave2対応モデルの屋内用の設定に使用します。（AT-TQ1402/AT-TQm1402）
    • Dual[11ac]
      デュアルバンドの802.11ac対応モデルの設定に使用します。（AT-TQ4600）

  • AT-TQシリーズ（SDN/OpenFlow対応ファームウェア）
    • Dual[11ac]
      SDN/OpenFlow対応ファームウェアを適用したデュアルバンドの802.11ac対応モデルの設定に使用します。（AT-TQ4600）
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

■ 表示2
表 3：AP共通設定 設定内容
項目名 説明
表示2の上部 AP共通設定の設定名と設定タイプが表示されます。
カントリーコード AP共通設定のカントリーコードが表示されます。
シリーズ 無線APのシリーズが表示されます。
無線1 / 無線2 / 無線3 リストで選択したAP共通設定の無線1、無線2、無線3の設定情報を確認できます。
無線1、無線2、無線3の括弧内は設定されているモードが表示されます。無線1、無線2、無線3のタブをクリックすると、選択した無線バンドの設定の概要を確認できます。選択されている帯域の名前には赤色の下線が表示されます。
無線送信 無線電波を送受信する設定の場合は「有効」、送受信しない設定の場合は「無効」が表示されます。
モード 設定しているモード（通信プロトコル）が表示されます。
VAP VAPの番号が表示されます。
SSID VAPに設定されているSSIDが表示されます。
VLAN ID VAPに設定されているVLAN IDが表示されます。
有効/無効 VAPが有効か無効かが表示されます。
セキュリティー VAPに設定されているセキュリティーが「無し」、「スタティックWEP」、「WPAパーソナル」、「WPAエンタープライズ」のいずれかで表示されます。
「選択」ボタン リストで選択したAP共通設定に変更します。
「キャンセル」ボタン AP共通設定の変更を止めます。

変更の適用

設定を変更し、すぐに無線APに適用する場合は、個別設定の保存後に「無線APへの設定適用」を行います。
無線APへの設定適用は、下記の手順で行います。
  1. AWCプラグインのメニューから「無線設定」→「AP登録・設定」をクリックします。
  2. 設定を適用する無線APの列のチェックボックスにチェックを入れます。
  3. コンテンツ欄右上のスパナアイコンにマウスオーバーし、表示されるメニューから「設定適用」をクリックします。
  4. 「設定適用」ダイアログが表示されるので「OK」ボタンをクリックします。
  5. 完了のメッセージが表示されたら「閉じる」ボタンをクリックします。
Note
「設定適用」のサポート台数は350台です。
決まった時間に変更を適用したい場合は、設定適用のスケジュールを登録してください。
無線APへの設定適用のスケジュールの登録については「スケジュールの登録、編集、削除」をご覧ください。

各種操作 / 無線管理 / 無線APの登録、情報編集、削除

無線APの登録
無線APの手動登録
CSVからの無線AP登録
ゲストノードからの無線AP登録
ゼロタッチコンフィグ
無線APの情報編集
無線APの削除
DHCPを使用する際のサーバー側設定

ここでは、無線APの登録、情報の編集、削除する方法について説明します。

無線APの登録

無線APの登録は、手動登録、CSV登録、ゲストノード登録の3通りの方法で行えます。
無線APの情報編集は、機器名、IPアドレス、MACアドレス、管理グループ、タグについて編集が行えます。
AMFネットワーク側で適切に設定されている場合、AT-TQシリーズ無線APをゲストノードとして登録する際、無線APのIPアドレスの代わりに、ゲストノードを接続しているAMFノードのポート名を指定して、簡単にAWCプラグインの管理下に登録することができます（ゼロタッチコンフィグ）。
この場合、IPアドレスやMACアドレスが変化しても、同一の管理下APとして認識されます。
このため、無線APをネットワークに接続する前に、AWCプラグインに管理情報を事前設定したり、該当の無線APに障害が発生した際に、同一機種に交換するだけで速やかに設定適用し、運用を継続することができます。
ゼロタッチコンフィグを行うには、以下の条件を満たしている必要があります。
AMFゲストノード、DHCP Snoopingの設定については、AlliedWare Plus機器のコマンドリファレンスをご参照ください。
Note
1つの管理グループでサポート可能な無線APの台数は350台までです。
Note
無線APの「LLDP、イーサネット設定、HTTP/HTTPS設定」の設定は、無線APのWeb設定画面にて行います。「無線APのWeb設定画面からの変更」に記載されている手順で設定してください。
なお、無線APのWeb設定画面で設定する項目の説明は、弊社Webページ掲載の「AT-TQシリーズ リファレンスマニュアル」をご覧ください。
Note
AMFゲストノードとして動作している無線APを管理する場合は、ゲストノードとしてのコンフィグのバックアップ、手動リカバリー機能の併用は未サポートとなります。

無線APの手動登録

  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」を選択します。
  2. コンテンツ欄右上の歯車アイコンにマウスオーバーします。
  3. 表示されたメニューから「手動で登録」をクリックします。
  4. 「無線AP登録」ダイアログが表示されます。

    表 1：「無線AP登録」ダイアログ（手動登録）
    項目名 説明
    機器名 無線APの機器名を入力します。100文字以内の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。
    空欄とした場合は、後述の「AP事前設定用のAMF設定」の有効/無効に従って自動設定されます。

    • AMF設定無効時
      MACアドレスが自動設定されます。

    • AMF設定有効時
      「（ノード名）-（ポート番号）」の形式で設定されます（例：x230_1-port1.0.1）。
    管理グループ 無線APを所属させる管理グループを指定します。（必須）
    タグ タグを付与する場合は、タグ入力欄にタグを入力しEnterキーを押下します。

    タグ1個に使用できる文字は、連続した半角スペースを除き、半角・全角のどちらも可能で100文字までです。

    タグを解除する場合は、タグの右側に表示されている×印をクリックします。
    Note
    タグの登録時、コピー＆ペーストでタグを登録すると、貼り付け時に全文が表示されません。そのままEnterキーを押下すると、ペーストされた文字列全体がタグとして指定されます。
    Note
    タグ編集時、改行を含む値をペーストすると表示がおかしくなる場合がありますので、タグに改行を含む値をペーストするオペレーションは未サポートです。
    Note
    付与したタグの文字数が多い場合、ノードマップ画面、フロアマップ詳細画面、機器検索画面のタグフィルターリストで全文字を表示することができません。その場合はタグの文字数を減らしてください。
    AP事前設定用のAMF設定 AMFネットワークにゲストノードとして登録されている無線APを、AMF設定によって選択するか否かを指定します。

    • 「無効」を選択すると、AWCプラグインは、無線APのIPアドレスとMACアドレスを使用して管理下APの識別を行います。事前に無線APのIPアドレスの設定が必要となります。

    • 「有効」を選択すると、AWCプラグインは、無線APのAMFゲストノード情報（AMFゲストノードが接続されたAMFネットワーク、エリア、ノード、ポート）を使用して管理下APの識別を行います。
      管理グループに管理可能なAMFエリアを設定していない場合は、「有効」は表示されません。

    デフォルトは「無効」です。

    「AP事前設定用のAMF設定」の選択によって、登録する無線APの情報が異なります。

    • AMF設定無効の場合
      • IPアドレス：
        無線APのIPアドレスを指定します。（必須）
        • DHCPサーバーからIPアドレスを設定する場合は「DHCP」を選択します。
          Note
          DHCPを使用する場合は、事前にDHCPサーバーにてDHCPオプション43の設定が必要です。
          詳しくは、「DHCPを使用する際のサーバー側設定」をご覧ください。
        • 事前にIPアドレスを固定設定している場合は「STATIC」を選択し、無線APに割り当てられたIPアドレスを入力します。
      • MACアドレス：
        無線APのMACアドレスを指定します。（必須）
        MACアドレスの表記形式は「xx:xx:xx:xx:xx:xx」を使用します。
        AT-TQ5403では、接続しているポートにかかわらず、LAN1ポートのMACアドレスを指定します。
        Note
        MACアドレスは APを管理する際に必須となります。

    • AMF設定有効の場合
      • ネットワーク名：
        ゲストノードの所属するAMFネットワークを選択します。（必須）
      • エリア名：
        ゲストノードの所属するAMFエリアを選択します。（必須）
      • ノード名：
        ゲストノードの所属するAMFノードを選択します。（必須）
        Note
        無線APをゲストノードとして登録後、AMFネットワーク上にてゲストノードの所属するAMFノードのノード名が変更された場合は、AWCプラグイン上の情報にも反映する必要があります。登録情報の変更については、「無線APの情報編集」をご覧ください。
      • ポート番号：
        ゲストノードの設定されたスイッチポート番号を入力します。（必須）
    「追加」ボタン 設定した情報で無線APを追加します。
    「キャンセル」ボタン 無線APの登録を止めます。
  5. 設定を終えたら「追加」ボタンをクリックします。
  6. 無線APに適用するAP共通設定を指定します。
    AP共通設定の適用手順は、「無線APの管理グループ、AP共通設定の変更」をご覧ください。

CSVからの無線AP登録

  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」を選択します。
  2. コンテンツ欄右上の歯車アイコンにマウスオーバーします。
  3. 表示されたメニューから「CSVから登録」をクリックします。
  4. 「CSVから登録」ダイアログが表示されます。

    表 2：「CSVから登録」ダイアログ
    項目名 説明
    「ファイルを選択」ボタン 事前に作成したCSVファイルを指定します。

    CSVファイルに記述する項目は、後述の「AP事前設定用のAMF設定」の有効/無効によって異なります。

    • AMF設定無効の場合

      CSVファイルは、下記の項目順で作成してください。
      ※行の先頭に「#」を入力した場合、その行に記載された内容は無視されます。
      • 1列目：機器名
      • 2列目：IPアドレス（4列目：DHCPが0か空欄の場合必須）
      • 3列目：MACアドレス
      • 4列目：DHCPを使用するか否か（0：使用しない、1：使用する）
        Note
        DHCPを使用する場合は、事前にDHCPサーバーにてDHCPオプション43の設定が必要です。
        詳しくは、「DHCPを使用する際のサーバー側設定」をご覧ください。
      • 5列目：タグ名（カンマ区切り、CSVエスケープすること）
      ※5列目以降は何も記入しないでください。
      ※AT-TQ5403では、接続しているポートにかかわらず、LAN1ポートのMACアドレスを指定します。

    • AMF設定有効の場合

      CSVファイルは、下記の項目順で作成してください。
      ※行の先頭に「#」を入力した場合、その行に記載された内容は無視されます。
      • 1列目：機器名
      • 2列目：ネットワーク名（必須）
      • 3列目：エリア名（必須）
      • 4列目：ノード名（必須）
      • 5列目：ポート番号（必須）
      • 6列目：タグ名（カンマ区切り、CSVエスケープすること）
      ※6列目以降は何も記入しないでください。

    Note
    中身の形式自体が不正の場合は内容に関係なく1行目の機器名がエラーと表示されます。
    Note
    CSV以外の形式のファイルも指定は可能ですが、未サポートとなります。
    管理グループ 追加する無線APを所属させる管理グループを選択します。
    AP事前設定用のAMF設定 AMFネットワークにゲストノードとして登録されている無線APを、AMF設定によって選択するか否かを指定します。

    • 「無効」を選択すると、登録対象の無線APをIPアドレスとMACアドレスで指定します。
    • 「有効」を選択すると、登録対象を接続ポートを指定して選択することができます。無線APがIPアドレスをDHCPサーバーから取得する設定の場合などに有効です。
      管理グループに管理可能なAMFエリアを設定していない場合は、「有効」は表示されません。

    デフォルトは「無効」です。
    「追加」ボタン 指定したファイルから無線AP情報を読み込んで追加します。
    「キャンセル」ボタン 無線APの登録を止めます。
    Note
    サンプルCSVファイルは下記に保存されています。
    [AVM EXのインストールディレクトリー]\Plugins\AT-AWC\tools\import_wireless_APs_sample.csv
    Note
    DHCPを使用する場合は、事前にDHCPサーバーにてDHCPオプション43の設定が必要です。
    詳しくは、「DHCPを使用する際のサーバー側設定」をご覧ください。
  5. 設定を終えたら「追加」ボタンをクリックします。
  6. 無線APに適用するAP共通設定を指定します。
    AP共通設定の適用手順は、「無線APの管理グループ、AP共通設定の変更」をご覧ください。

ゲストノードからの無線AP登録

Note
選択した管理グループに登録されているAMFネットワーク、エリアに所属するゲストノードが登録候補リストに表示されます。
Note
ゲストノードから登録した無線APは登録候補のリストに表示されなくなります。
Note
AT-TQシリーズをゲストノードとして登録する際、後述のゼロタッチコンフィグ、オートリカバリーを使用しない場合、かつ、無線APの管理用VLANと同じVLANに、DHCPクライアント機能を使用して無線クライアントを接続する場合は、ゲストノードの機器情報取得方法を「static」に設定してください。
ゼロタッチコンフィグ、オートリカバリーを使用する場合は、ゲストノードの機器情報取得方法を「dynamic」に設定に設定する必要があります。この際、DHCPクライアント機能を使用して無線クライアントを接続する場合は、TQシリーズの管理VLANとVAPのVLANには異なるVLAN IDを指定し、無線APの管理用VLANでのみDHCP Snooping機能を有効にして、VAPのVLANではDHCP Snooping機能を有効にしないでください。
Note
無線APをゲストノードとして登録後、AMFネットワーク上にてゲストノードの所属するAMFノードのノード名が変更された場合は、AWCプラグイン上の情報にも反映する必要があります。登録情報の変更については、「無線APの情報編集」をご覧ください。
  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」を選択します。
  2. コンテンツ欄右上の歯車アイコンにマウスオーバーします。
  3. 表示されたメニューから「ゲストノードから登録」をクリックします。
  4. 「ゲストノードから登録」ダイアログが表示されます。


    ■ 表示1
    表 3
    項目名 説明
    管理グループ 追加する無線APを所属させる管理グループを選択します。
    AP事前設定用のAMF設定 AMFネットワークにゲストノードとして登録されている無線APを、AMF設定によって選択するか否かを指定します。

    • 「無効」を選択すると、登録対象の無線APをIPアドレスとMACアドレスで指定します。
    • 「有効」を選択すると、登録対象を接続ポートを指定して選択することができます。無線APがIPアドレスをDHCPサーバーから取得する設定の場合などに有効です。
      管理グループに管理可能なAMFエリアを設定していない場合は、「有効」は表示されません。

    デフォルトは「無効」です。
    「追加」ボタン 指定した無線APを追加します。
    「キャンセル」ボタン 無線APの登録を止めます。

    ■ 表示2
    表 4
    項目名 説明
    X GUEST ゲストノードの総数が表示されます。
    X 選択中 選択済みのゲストノード（チェックボックスにチェックを入れている）の総数が表示されます。
    ゲストノードを検索 ゲストノードの検索を行えます。検索したいキーワードを入力します。
    現在の表示対象のうち、「MACアドレス」「管理IPアドレス」「ゲストノード名」「AMFネットワーク名」「AMFエリア名」「親ノード名」「インターフェース名」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
    「全アイコン」ボタン すべてのゲストノードを一覧に表示します。
    「無線AP」ボタン ゲストノードのうち、無線APのみを一覧に表示します。

    ■ 表示3
    表 5
    項目名 説明
    チェックボックス 選択されているゲストノードのチェックボックスにチェックが入ります。リストの一番上のチェックボックスにチェックを入れるとリスト内のゲストノードすべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
    MACアドレス MACアドレスが表示されます。
    管理IPアドレス 管理IPアドレスが表示されます。
    ゲストノード名 ゲストノード名が表示されます。
    AMFネットワーク 所属するAMFネットワーク名が表示されます。
    AMFエリア名 所属するAMFエリア名が表示されます。
    親ノード名 親ノード名が表示されます。
    インターフェース ゲストノードのインターフェース名が表示されます。

    ■ 表示4
    表 6
    項目名 説明
    ＜＜ 最初のリストに戻ります。
    番号 ページ番号です。
    ＞＞ 最後のリストに移動します。
  5. 設定を終えたら「追加」ボタンをクリックします。
  6. 無線APに適用するAP共通設定を指定します。
    AP共通設定の適用手順は、「無線APの管理グループ、AP共通設定の変更」をご覧ください。

ゼロタッチコンフィグ

AT-TQシリーズ無線APをゲストノードとして登録する際、ゲストノードを接続しているAMFノードのポート名を指定して、簡単にAWCプラグインの管理下に登録することができます。
ゼロタッチコンフィグでは、無線APのIPアドレスおよびMACアドレスを事前に知る必要がありません。また、ゼロタッチコンフィグで運用中の無線APに障害が発生したとき、同じ型番の代替機種をAMFノードの当該ポートに接続し直すだけで、同じ設定を復元して素早く復旧することができます。
詳細な設定や手順については、「各種操作」/「その他の設定」/「ゼロタッチコンフィグとオートリカバリー」をご覧ください。
Note
ゼロタッチコンフィグを行うには、AMFネットワーク側で適切に設定されている必要があります。

無線APの情報編集

  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」を選択します。
  2. リストから編集したい無線APの列右にある編集アイコンをクリックします。
  3. 「無線AP編集」ダイアログが表示されます。

  4. 編集が完了したら、「保存」ボタンをクリックします。

無線APの削除

Note
最後のページを表示中にページのすべてのエントリーを削除した場合、ページ自体は削除されず、エントリーのないページが表示されます。ページの移動か画面の再読み込みにより削除後のページ数が反映されます。
  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」を選択します。
  2. 削除したい無線APのチェックボックスにチェックを入れます（複数選択可能）。
  3. コンテンツ欄右上の歯車アイコンにマウスオーバーします。
  4. 表示されたメニューから「削除」をクリックします。
  5. 「確認」ダイアログが表示されます。
  6. 「削除」ボタンをクリックします。

DHCPを使用する際のサーバー側設定

「無線APの登録」において、無線APのIPアドレスが既知でない場合、DHCPサーバーからIPアドレスを取得し、無線APのMACアドレスのみを基に無線APの登録を行うことができます。
IPアドレスをDHCPサーバーから取得するよう設定する場合は、DHCPサーバー側にてDHCPオプション43（ベンダー個別情報）として、AWCプラグインのIPアドレスおよび監視ポート番号（65437）を指定する必要があります。
Note
DHCPオプション43を使用する場合、DHCPサーバーが既に登録してある無線APのIPアドレスと競合するIPアドレスを割り振る設定にしないよう、注意してください。
DHCPオプション43の設定は、DHCPプールに対して一度だけ行います。
DHCPサーバーにて、すべての無線APに割り当てるMACアドレスをスタティックに設定しており、AWCプラグインにもIPアドレスをすべて固定設定する場合は、DHCPオプション43の設定は不要です。
オプションの設定値として渡されるAWCサーバー情報のフォーマットは次の通りです。
次の設定例では、AWCプラグインのIPアドレスを「192.168.1.250」に設定する場合の例を示します。
表 7：DHCPオプション43フォーマット
フィールド名 フィールド長 説明 可変/固定 設定例
内容 16進値
ヘッダー 1オクテット ベンダー個別情報として渡す情報のヘッダーです。 固定 207 CF
オプション1 タイプ 1オクテット 続くフィールドがAWCプラグインのIPアドレスであることを示します。 固定 1 01
オプション1 値 4オクテット AWCプラグインのIPv4アドレスを指定します。 可変 192.168.1.250 C0A801FA
オプション2 タイプ 1オクテット 続くフィールドがAWCプラグインの監視ポート番号であることを示します。 固定 2 02
オプション2 値 2オクテット AWCプラグインの監視ポート番号を指定します。 固定 65437 FF9D
AMF機器にてDHCPサービスを実行している場合、AWCプラグインをIPアドレス「192.168.1.250」にインストールしているときは、該当のDHCPプールに以下のような設定を追加する必要があります。
ここでは、設定するDHCPオプション名を「awcserver」、DHCPプール名を「pool1」と仮定しています。

各種操作 / 無線管理 / 無線APの各種情報の表示

管理下AP詳細
無線APログ詳細
無線AP詳細

ここでは、管理下AP一覧に登録されている無線APの各種情報の表示方法と内容について説明します。
Note
管理失敗となった無線APには、最後に管理中だった際に取得した最新の情報が表示されます。

管理下AP詳細

無線APの実際の管理状態を詳しく表示します。
管理下AP詳細画面は下記の方法で表示できます。

表 1：管理下AP詳細
項目名 説明
コンテンツ欄上部
無線AP名 「（無線AP名） [管理下AP詳細]」が表示されます。
歯車アイコン 歯車アイコンにマウスオーバーすると「テクニカルサポート情報の取得」が表示されます。
  • テクニカルサポート情報の取得：
    テクニカルサポート用のファイルが出力されます。
    「テクニカルサポート情報」ダイアログには、テクニカルサポート情報に含まれる情報の種別が表示されます。
    「情報の取得に同意します」チェックボックスにチェックをつけて「ダウンロード」ボタンをクリックすると、該当の無線APのテクニカルサポート情報をダウンロードします。
    トラブルシューティング時など、内部情報の確認が必要な場合を想定したものですので、ご使用に際しては弊社技術担当にご相談ください。
基本情報
「無線AP詳細を見る」ボタン 「無線AP詳細」画面に切り替わります。「無線AP詳細」画面では、無線APに適用された設定を表示します。詳しくは「無線AP詳細」画面をご覧ください。
管理状態 管理状態が表示されます。
設定状態 設定状態が表示されます。
AP共通設定 設定されているAP共通設定が表示されます。リンクをクリックするとAP共通設定詳細画面に切り替わります。
IPアドレス IPアドレスが表示されます。
MACアドレス MACアドレスが表示されます。
管理グループ 関連付けている管理グループが表示されます。
割当ファームウェア 無線APに適用予定、または適用済みのファームウェアファイルの対象機種名とバージョンを表示します。
Note
「現在のファームウェア」とは異なる場合があります。
AP事前設定用のAMF設定 AMFネットワークにゲストノードとして登録されている無線APを、AMF設定によって選択するか否かを表示します。
ネットワーク名 AP事前設定用のAMF設定が「有効」の場合、ゲストノードの所属するAMFネットワークを表示します。
エリア名 AP事前設定用のAMF設定が「有効」の場合、ゲストノードの所属するAMFエリアを表示します。
ノード名 AP事前設定用のAMF設定が「有効」の場合、ゲストノードの所属するAMFノードを表示します。
ポート番号 AP事前設定用のAMF設定が「有効」の場合、ゲストノードの設定されたスイッチポート番号を表示します。
機器種別 機器の種別が表示されます。
現在のファームウェア 無線APにて実際に動作しているファームウェアのバージョンが表示されます。
Note
「割当ファームウェア」とは異なる場合があります。
シリアル番号 シリアル番号が表示されます（AT-TQ4600のみ）。
稼働時間 稼働時間が表示されます。
最終管理失敗 直近で無線APがAWCプラグインの管理から外れた日時が表示されます。
フロアマップ図 設定されているフロアマップの図が表示されます。
フロアマップ名 設定されているフロアマップ名が表示されます。リンクをクリックするとフロアマップ詳細画面に切り替わります。
メモリ使用率 最大2日間の無線APのメモリー使用率（単位：%）を30分間隔でグラフ表示します。
無線情報
無線ステータス
使用チャンネル 無線1、無線2、無線3のチャンネルが表示されます。
使用帯域幅 無線1、無線2、無線3の帯域幅が表示されます。
送信出力 無線1、無線2、無線3の送信出力が表示されます。
レーダー検出チャンネル
検出チャンネル レーダーを検出したチャンネルが表示されます。
使用可能までの時間 レーダーを検出したチャンネルで無線の送受信が可能になるまでの時間が表示されます。
無線クライアント情報
無線クライアント一覧
X Client 該当の無線APに関連する無線クライアントのうち、現在の表示対象の数が表示されます。
無線クライアントを検索 検索したいキーワードを入力します。
現在の表示対象のうち、「クライアント名」「MACアドレス」「IPアドレス」「SSID」「受信日時」に、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
期間指定 無線クライアントの履歴のうち、特定の期間を指定して一覧に表示する場合にチェックを付けます。
チェックを付けると、指定する期間の開始・終了日時をカレンダーコントロールまたは手入力で指定できます。
期間を指定して「検索」ボタンをクリックすると、一覧に反映されます。
チェックを外すと、5分以内に検出された無線クライアントが表示されます。
「検索」ボタン 「期間指定」による絞り込み条件に一致する無線クライアントの履歴を検索します。
「クリア」ボタン 「無線クライアントを検索」に入力した文字列、または「期間指定」による絞り込み条件をクリアします。
フィルター 現在の表示対象のうち、無線クライアントの種別を「接続」「切断」「接続失敗」で絞り込むことができます。
複数の項目を指定した場合は、いずれかのフィルターに一致する無線クライアント情報が表示されます（OR検索）。
「クリア」をクリックすると、フィルターが解除されます。
種別 現在の無線クライアントの状態を「接続」「切断」「接続失敗」で表します。
クライアント名 「フロアマップ詳細 [無線クライアント表示]」の「クライアント定義リスト」にて設定したクライアント名が表示されます。
MACアドレス 無線クライアントのMACアドレスが表示されます。
IPアドレス 無線クライアントのIPアドレスが表示されます。
無線 無線バンドが表示されます。
VAP VAP番号が表示されます。
SSID SSIDが表示されます。
受信日時 無線クライアントからの信号を受信した日時が表示されます。
詳細 「無線クライアント詳細」画面がWebブラウザーの新しいタブまたはウィンドウに表示されます。
無線クライアント数
  無線バンドおよびVAPごとの接続/切断済み/接続失敗クライアント数を一覧します。
タイトルの右側には、一覧に集計した期間が表示されます。集計期間は、5分前から画面表示時刻までです。
また、「無線クライアント一覧」にて指定期間にチェックを入れている場合は、その開始時刻から終了時刻までを集計期間として表示します。
VAP VAPが表示されます。
SSID SSIDが表示されます。
接続 VAPごとの接続クライアント数が表示されます。
切断 VAPごとの切断済みクライアント数が表示されます。
接続失敗 VAPごとの接続失敗クライアント数が表示されます。
合計 接続/切断済み/接続失敗クライアントの総数が表示されます。
履歴情報
関連ログ
X ログ 該当の無線APの関連ログのうち、現在の表示対象の数を表示します。
基本情報/詳細情報 一覧に表示するログの内容を切り替えます。
ログを検索 検索したいキーワードを入力します。
現在の表示対象のうち、「受信日時」「種別」「内容」に、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
期間指定 ログ履歴のうち、特定の期間を指定して一覧に表示する場合にチェックを付けます。
チェックを付けると、指定する期間の開始・終了日時をカレンダーコントロールまたは手入力で指定できます。
期間を指定して「検索」ボタンをクリックすると、一覧に反映されます。
「検索」ボタン 「期間指定」による絞り込み条件に一致するログの履歴を検索します。
「クリア」ボタン 「ログを検索」に入力した文字列、または「期間指定」による絞り込み条件をクリアします。
フィルター 現在の表示対象のうち、ログの種別を「管理状態」「設定適用」「メンテナンス」「AWC計算」「報告」「AWCシステム」「無線AP本体」「接続失敗」「接続」「切断」「多重接続要求」「WPA」「IEEE 802.1x」「RADIUS」「ハンドオーバー」「DFS」「CB」「SC」「DCN」「Web認証」「その他」で絞り込むことができます。
複数の項目を指定した場合は、いずれかのフィルターに一致するログが表示されます（OR検索）
「クリア」をクリックすると、フィルターが解除されます。
関連ログ：基本情報
受信日時 イベントの発生日時が表示されます。
種別 イベントの種別が表示されます。
内容 ログの内容が表示されます。
詳細 「無線APログ詳細」ダイアログが表示されます。
関連ログ：詳細情報
受信日時 イベントの発生日時が表示されます。
種別 イベントの種別が表示されます。
関連情報 イベントに関連する情報が表示されます。
詳細 「無線APログ詳細」ダイアログが表示されます。
統計情報
無線接続関連ロググラフ 該当の無線APに関連する無線接続関連のログの件数を、接続、切断、接続失敗の積み上げ棒グラフで表します。
グラフの棒にマウスポインターを合わせると、該当時点での無線接続関連ログ数がポップアップ表示されます。
デフォルトでは、期間は直近5日間の日次グラフを表示します。グラフのいずれかの日付の棒をクリックすると該当日の1時間ごとのグラフを、さらにグラフのいずれかの時間の棒をクリックすると該当時間の5分ごとのグラフを表示します。表示中のグラフより掲載期間の長いグラフに戻るには、グラフ左上の期間をクリックします。
通信量グラフ 有線受信したバイト数（縦軸上側）と無線送信したバイト数（縦軸下側）、それらの差分が折れ線グラフで表示されます。
グラフのプロットにマウスポインターを合わせると、該当時点での通信量がポップアップ表示されます。
デフォルトでは、期間は直近5日間の日次グラフを表示します。グラフのいずれかの日付の棒をクリックすると該当日の1時間ごとのグラフを、さらにグラフのいずれかの時間の棒をクリックすると該当時間の5分ごとのグラフを表示します。表示中のグラフより掲載期間の長いグラフに戻るには、グラフ左上の期間をクリックします。

無線APログ詳細

選択した無線APのログの詳細を表示します。
表 2：無線APログ詳細
項目名 説明
ログ情報
受信日時 ログの受信日時を表示します。
重要度 ログの重要度を表示します。
種別 ログの種別を表示します。
内容 ログの詳細な本文を表示します。
機器情報
無線APアイコン フロアマップ上での表示に使用される無線APのアイコンを表示します。
MACアドレス 該当無線APのMACアドレスを表示します。
機器名 管理下AP名を表示します。
関連情報
フロアマップ名 フロアマップ名を表示します。
フロアマップ詳細ボタン 該当のフロアマップを表示します。
無線 / VAP / BSSID 該当無線クライアントが接続、切断、または接続に失敗した無線バンド、VAP番号と該当VAPのBSSIDを表示します。
SSID 該当無線クライアントが接続、切断、または接続に失敗したVAPのSSIDを表示します。

無線AP詳細

無線APに適用された設定を詳しく表示します。
「無線AP詳細」画面は下記の方法で表示できます。
Note
WDS設定は無線AP個別設定にて、WDS設定を行っている際に表示されます。
表示項目は、AT-TQシリーズのうち、AT-TQ4600と、AT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/6702e GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2で異なります。

表 3：無線AP詳細
項目名 説明
コンテンツ欄上部
無線AP名 「（無線AP名） [無線AP詳細]」が表示されます。
基本情報
「管理下AP詳細を見る」ボタン 管理下AP詳細画面に切り替わります。管理下AP詳細画面では、無線APの実際の動作状態や接続クライアントに関する情報を表示します。詳しくは「管理下AP詳細」画面をご覧ください。
「編集」ボタン 「無線AP編集」ダイアログが開きます。
管理状態 管理状態が表示されます。
IPアドレス IPアドレスが表示されます。
MACアドレス MACアドレスが表示されます。
管理グループ 設定されている管理グループが表示されます。
タグ 無線APの登録の際、無線APに設定したタグが表示されます。
割当ファームウェア 無線APに適用予定、または適用済みのファームウェアファイルの対象機種名とバージョンを表示します。
Note
無線APにて実際に動作しているファームウェアではありません。ファームウェアファイルの適用状況によっては実際に動作しているファームウェアバージョンとは異なる場合があります。
AP事前設定用のAMF設定 AMFネットワークにゲストノードとして登録されている無線APを、AMF設定によって選択するか否かを表示します。
ネットワーク名 AP事前設定用のAMF設定が「有効」の場合、ゲストノードの所属するAMFネットワークを表示します。
エリア名 AP事前設定用のAMF設定が「有効」の場合、ゲストノードの所属するAMFエリアを表示します。
ノード名 AP事前設定用のAMF設定が「有効」の場合、ゲストノードの所属するAMFノードを表示します。
ポート番号 AP事前設定用のAMF設定が「有効」の場合、ゲストノードの設定されたスイッチポート番号を表示します。
フロアマップ図 設定されているフロアマップの図が表示されます。
フロアマップ名 設定されているフロアマップ名が表示されます。リンクをクリックするとフロアマップ詳細画面に切り替わります。
設定情報
「編集」ボタン 無線APの個別設定編集画面に切り替わります。
AP共通設定 設定されているAP共通設定が表示されます。リンクをクリックするとAP共通設定詳細画面に切り替わります。
CB共通設定 設定されているCB共通設定が表示されます。リンクをクリックするとCB共通設定詳細画面に切り替わります。
SC共通設定 設定されているSC共通設定が表示されます。リンクをクリックするとSC共通設定詳細画面に切り替わります。
DCN共通設定 設定されているDCN共通設定が表示されます。リンクをクリックするとDCN共通設定詳細画面に切り替わります。
緊急用VAP AP共通設定で緊急用VAPを設定している際、無線APの個別設定で緊急用VAPを使用するかどうかを「緊急モード時に使用する」または「使用しない」で表示します。
設定状態 設定状態が表示されます。
ログインユーザー名 無線APのWeb設定画面にログインする際に使用するユーザー名が表示されます。
ログインパスワード 無線APのWeb設定画面にログインする際に使用するパスワードの設定状態が表示されます。
無線設定 無線出力に関する設定状況を無線バンドごとに表示します。
AP共通設定の設定タイプに応じて、表示される無線バンドが異なります。
  • Tri[11ac Wave2]、Tri[11ac Wave2] with External Antenna（屋内設定時）
    • 無線1：2.4GHz帯
    • 無線2：5GHz帯（W52/W53）
    • 無線3：5GHz帯（W56）
  • Tri[11ac Wave2] with External Antenna（屋外設定時）
    • 無線1：2.4GHz帯
    • 無線3：5GHz帯（W56）
  • Dual[11ax]、Dual[11ac Wave2]、Dual[11ac]
    • 無線1：2.4GHz帯
    • 無線2：5GHz帯（W52/W53/W56）
チャンネル 設定したチャンネルの設定が表示されます。
送信出力 設定した送信出力が表示されます。
WDSモード WDSの設定を無効、「WDS Parent」（ルートAP）、「WDS Child」（サテライトAP）で表示します。
Note
本項目はAT-TQ1402/5403/5403e/6602/6602 GEN2/6702 GEN2/6702e GEN2、AT-TQm1402/5403/6602 GEN2/6702 GEN2でのみ表示されます。
AWC最小送信出力制限 AWC機能による送信出力の最小値が表示されます。この設定は送信出力を「自動」に設定した場合のみ有効になります。
無線送信の無効化 無線電波の送信を無効にしている場合、「無効化中」と表示されます。
WDS設定
AT-TQ4600
WDS一覧 設定済みのWDSの一覧が表示されます。
WDS一覧では、WDSの状態、接続用無線インターフェースの設定状態、セキュリティーの設定状態を確認できます。
無線送信 WDSの有効/無効の状態が表示されます。
接続用無線インターフェース WDSで使用する無線バンドが表示されます。
AP共通設定の設定タイプに応じて、表示される無線バンドが異なります。
  • Dual[11ac]
    • 無線1：2.4GHz帯
    • 無線2：5GHz帯（W52/W53/W56）
MACアドレス 接続相手のMACアドレスが表示されます。
セキュリティー WDSの通信における暗号化の認証方式が表示されます。セキュリティーには「無線AP個別設定」のWDS設定で設定したセキュリティーが表示されます。

セキュリティーで「スタティックWEP」が表示されているときは、下記の項目が表示されます。
  • キーの長さ：WEPキーの強度
  • キーのタイプ：WEPキーの生成方法
  • セキュリティーキー(WEP キー)：WEPキーが★で表示されます。目の形をしたアイコンをクリックすると設定したキーがポップアップで表示されます。再度クリックすると★表示に戻ります。
セキュリティーで「WPAパーソナル」が表示されているときは、下記の項目が表示されます。
  • SSID：WDS接続で使用するネットワーク名（SSID）
  • セキュリティーキー(WPA-PSK)：事前共有キーが★で表示されます。目の形をしたアイコンをクリックすると設定したキーがポップアップで表示されます。再度クリックすると★表示に戻ります。
AT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/6702e GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2
WDS一覧 設定済みのWDSの一覧が表示されます。
WDS一覧では、WDSの状態、接続用無線インターフェースの設定状態、セキュリティーの設定状態を確認できます。
無線送信 WDSの有効/無効の状態が表示されます。
接続用無線インターフェース WDSで使用する無線バンドが表示されます。
  • 無線1：2.4GHz帯
  • 無線2：5GHz帯（W52/W53）
  • 無線3：5GHz帯（W56）
WDSモード WDSのルートAP/サテライトAPの役割を「WDS Parent」（ルートAP）、「WDS Child」（サテライトAP）で表示します。
SSID WDS接続で使用するネットワーク名（SSID）を表示します。
セキュリティー WDSの通信における暗号化の認証方式が表示されます。セキュリティーには「無線AP個別設定」のWDS設定で設定したセキュリティーが表示されます。

セキュリティーで「WPAパーソナル」が表示されているときは、下記の項目が表示されます。
  • セキュリティーキー(WPA-PSK)：事前共有キーが★で表示されます。目の形をしたアイコンをクリックすると設定したキーがポップアップで表示されます。再度クリックすると★表示に戻ります。
    WPAバージョン：使用するWPAバージョン（「WPA2」または「WPA2, WPA」）
    暗号化プロトコル：暗号化に使用するプロトコル（「CCMP」または「CCMP, TKIP」）
    管理フレーム保護：管理フレームを保護するか否か（「有効」または「無効」）
    ブロードキャストキー更新間隔：VAPに接続している無線クライアントに送信するブロードキャストパケットのキーの更新間隔（秒）
無線設定概要
無線送信 無線バンドごとの無線送信の有効、無効が表示されます。
チャンネル 無線バンドごとの使用チャンネル設定が表示されます。
使用帯域幅 無線バンドごとの無線帯域幅が表示されます。
送信出力 無線バンドごとの無線の送信出力が表示されます。
候補 チャンネル、送信出力のそれぞれについて、設定上の候補を表示します。
設定元 チャンネル、使用帯域幅、送信出力のそれぞれについて、設定の元となっている共通設定やAP個別設定の種別が表示されます。

各種操作 / 無線管理 / 無線APの管理グループ、AP共通設定の変更

管理グループの変更
無線設定の登録・設定メニューから管理グループを変更
無線モニターの管理下APメニューから管理グループを変更
AP共通設定の変更（個別変更）
無線設定の登録・設定メニューからAP共通設定を変更
無線モニターの管理下APメニューからAP共通設定を変更
AP共通設定の変更（一括変更）
変更の適用

ここでは、無線APに設定した管理グループ、AP共通設定を変更する手順について説明します。

管理グループの変更

管理グループを変更する手順を2通りの方法で説明します。

無線設定の登録・設定メニューから管理グループを変更

  1. AWCプラグインのメニューから「無線設定」→「AP登録・設定」をクリックします。
  2. 無線AP一覧が表示されるので、管理グループの変更を行いたい無線APの列右にある「編集」ボタン（鉛筆アイコン）をクリックします。
  3. 「無線AP編集」ダイアログが表示されます。
  4. ダイアログ内の「管理グループ」のドロップダウンリストをクリックし、ポップアップメニューから変更する管理グループを選択します。
  5. 「保存」ボタンをクリックすると、手順2の無線AP一覧画面に戻ります。
    Note
    変更前の管理グループと変更した管理グループに関連付けられたAP共通設定が異なる場合、無線AP一覧の「AP共通設定」の項目が「未設定」になります。
    「未設定」と表示された場合は、「無線設定の登録・設定メニューからAP共通設定を変更」の手順2以降を行ってください。
  6. 変更を行った無線APの列のチェックボックスにチェックを入れます。
  7. コンテンツ欄右上のスパナアイコンにマウスオーバーし、表示されるメニューから「設定適用」をクリックします。
  8. 「設定適用」ダイアログが表示されるので「OK」ボタンをクリックします。
  9. 完了のメッセージが表示されたら「閉じる」ボタンをクリックします。

無線モニターの管理下APメニューから管理グループを変更

  1. AWCプラグインのメニューから「無線モニター」→「管理下AP」をクリックします。
  2. 管理下AP一覧が表示されるので、管理グループの変更を行いたい無線APの列右にある「詳細」ボタン（虫めがねアイコン）をクリックします。
  3. 管理下AP詳細画面が表示されます。コンテンツ欄上部の「無線AP詳細を見る」ボタンをクリックします。
  4. コンテンツ欄上部にある基本情報欄の右の「編集」ボタンをクリックします。
  5. 「無線AP編集」ダイアログが表示されます。
  6. ダイアログ内の「管理グループ」のドロップダウンリストをクリックし、ポップアップメニューから変更する管理グループを選択します。
  7. 「保存」ボタンをクリックします。
  8. すぐに無線APに設定を適用したい場合は次の手順を行ってください。
  9. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
  10. 無線AP一覧が表示されます。
  11. 変更を行った無線APの列のチェックボックスにチェックを入れます。
  12. コンテンツ欄右上のスパナアイコンにマウスオーバーし、表示されるメニューから「設定適用」をクリックします。
  13. 「設定適用」ダイアログが表示されるので「OK」ボタンをクリックします。
  14. 完了のメッセージが表示されたら「閉じる」ボタンをクリックします。

AP共通設定の変更（個別変更）

個々の無線APに対してAP共通設定を変更する手順を2通りの方法で説明します。

無線設定の登録・設定メニューからAP共通設定を変更

  1. AWCプラグインのメニューから「無線設定」→「AP登録・設定」をクリックします。
  2. 無線AP一覧が表示されます。コンテンツ欄上部の「無線設定」ボタンをクリックします。
  3. 無線AP一覧画面が設定可能な画面に切り替わります。
  4. AP共通設定を変更したい無線APの列にある「AP共通設定」のドロップダウンリストをクリックします。
  5. 「AP共通設定選択」ダイアログが表示されます。
    登録済みのAP共通設定の設定名と設定タイプが一覧表示されます。AP共通設定一覧の行をクリックすると、ダイアログ右側にAP共通設定の概要が表示されます。
    また、必要に応じて、「AP共通設定を検索」にキーワードを入力して、一覧の表示項目を絞り込むこともできます。
    現在の表示対象のうち、「設定名」「設定タイプ」「管理グループ名」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
  6. 登録済みのAP共通設定の中から使用するAP共通設定をリストの中から選択し「保存」ボタンをクリックします。
  7. 手順2の無線AP一覧画面に戻ります。
  8. 変更を行った無線APの列のチェックボックスにチェックを入れます。
  9. コンテンツ欄右上のスパナアイコンにマウスオーバーし、表示されるメニューから「設定適用」をクリックします。
  10. 「設定適用」ダイアログが表示されるので「OK」ボタンをクリックします。
  11. 完了のメッセージが表示されたら「閉じる」ボタンをクリックします。

無線モニターの管理下APメニューからAP共通設定を変更

  1. AWCプラグインのメニューから「無線モニター」→「管理下AP」をクリックします。
  2. 管理下AP一覧が表示されるので、AP共通設定の変更を行いたい無線APの列右にある「詳細」ボタン（虫めがねアイコン）をクリックします。
  3. 管理下AP詳細画面が表示されます。コンテンツ欄上部の「無線AP詳細を見る」ボタンをクリックします。
  4. コンテンツ欄中段にある設定情報欄の右の「編集」ボタンをクリックします。
  5. 無線AP個別設定画面が表示されます。
  6. コンテンツ欄上部のAP本体欄の「AP共通設定」のドロップダウンリストをクリックします。
  7. 「AP共通設定選択」ダイアログが表示されます。
    登録済みのAP共通設定の設定名と設定タイプが一覧表示されます。AP共通設定一覧の行をクリックすると、ダイアログ右側にAP共通設定の概要が表示されます。
    また、必要に応じて、「AP共通設定を検索」にキーワードを入力して、一覧の表示項目を絞り込むこともできます。
    現在の表示対象のうち、「設定名」「設定タイプ」「管理グループ名」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
  8. 登録済みのAP共通設定の中から使用するAP共通設定をリストの中から選択し「選択」ボタンをクリックします。
  9. 手順5の無線AP個別設定画面が表示されます。
  10. 「保存」ボタンをクリックします。
  11. すぐに無線APに設定を適用したい場合は次の手順を行ってください。
  12. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
  13. 無線AP一覧が表示されます。
  14. 変更を行った無線APの列のチェックボックスにチェックを入れます。
  15. コンテンツ欄右上のスパナアイコンにマウスオーバーし、表示されるメニューから「設定適用」をクリックします。

AP共通設定の変更（一括変更）

複数の無線APに対してAP共通設定を一括で変更する手順を説明します。
  1. AWCプラグインのメニューから「無線設定」→「AP登録・設定」をクリックします。
  2. 無線AP一覧が表示されます。同じ管理グループに所属している、変更を行いたい無線APのチェックボックスにチェックを入れます。
  3. コンテンツ欄右上の歯車アイコンにマウスオーバーします。
  4. 表示されるメニューから「AP共通設定の割当」をクリックします。
  5. 「AP共通設定選択」ダイアログが表示されます。
    登録済みのAP共通設定の設定名と設定タイプが一覧表示されます。AP共通設定一覧の行をクリックすると、ダイアログ右側にAP共通設定の概要が表示されます。
    また、必要に応じて、「AP共通設定を検索」にキーワードを入力して、一覧の表示項目を絞り込むこともできます。
    現在の表示対象のうち、「設定名」「設定タイプ」「管理グループ名」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
  6. 登録済みのAP共通設定の中から使用するAP共通設定をリストの中から選択し「保存」ボタンをクリックします。
  7. 手順2の無線AP一覧画面に戻ります。
  8. コンテンツ欄右上のスパナアイコンにマウスオーバーし、表示されるメニューから「設定適用」をクリックします。
  9. 「設定適用」ダイアログが表示されるので「OK」ボタンをクリックします。
  10. 完了のメッセージが表示されたら「閉じる」ボタンをクリックします。

変更の適用

AP共通設定の内容を変更し、すぐに無線APに適用する場合は、AP共通設定の保存後に「無線APへの設定適用」を行います。
無線APへの設定適用は、下記の手順で行います。
  1. AWCプラグインのメニューから「無線設定」→「AP登録・設定」をクリックします。
  2. 設定を適用する無線APの列のチェックボックスにチェックを入れます。
  3. コンテンツ欄右上のスパナアイコンにマウスオーバーし、表示されるメニューから「設定適用」をクリックします。
  4. 「設定適用」ダイアログが表示されるので「OK」ボタンをクリックします。
  5. 完了のメッセージが表示されたら「閉じる」ボタンをクリックします。
Note
「設定適用」のサポート台数は350台です。
決まった時間に変更を適用したい場合は、設定適用のスケジュールを登録してください。
無線APへの設定適用のスケジュールの登録については「スケジュールの登録、編集、削除」をご覧ください。

各種操作 / フロアマップ / フロアマップの作成、編集、削除

フロアマップの作成
フロアマップの編集
フロアマップの削除

ここでは、フロアマップの作成、編集、削除の方法について説明します。
フロアマップでは、実際の設置場所の図面上に管理下APを配置することで、管理下APの管理を簡便にします。
また、管理下APの無線出力強度を色で示したヒートマップ表示に対応し、設置した空間の無線電波の分布が一目でわかります。
Note
ヒートマップ表示は信号の出力強度から算出される見通しでの到達距離に基づきます。設置場所の状況（遮蔽、反射など）により、実際の通信状態は画面上のヒートマップ表示と異なる場合があります。
Note
1マップあたりに配置できる無線APは120台まで、付与できるタグは20個までです。
Note
無線APを1,001台以上管理する場合は、フロアマップ数は160個までにしてください。
Note
フロアサイズが大きいマップに多数の無線APを配置すると、マップの読み込みや無線APの配置に時間がかかる場合があります。

フロアマップの作成

  1. AWCプラグインメニューから「無線モニター」→「フロアマップ」を選択します。

  2. コンテンツ欄右上の「新規作成」ボタンをクリックします。
  3. 「フロアマップ作成」ダイアログが表示されます。

    表 1：「フロアマップ作成」ダイアログ
    項目名 説明
    マップ名 フロアマップの名称を入力します。1～100文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。
    マップ画像 フロアマップの背景となる画像を指定します。指定できる画像の形式とサイズは、JPEG、PNG、GIF画像で4MBまでです。
    Note
    4MBより大きいサポート対象外の形式（PNG、JPEG、GIF以外）のファイルを選択した場合にエラーが表示されないことがあります。
    また、アニメーションGIFは未サポートです。指定した場合も静止状態で表示されます。
    Note
    マップ画像に余白が付いていると、フロアサイズが正しく計算されません。マップ画像に余白がある場合は、画像編集ツールを使用して、実際に設置するフロア部分のみを切り抜いておくことをお勧めします。
    フロアサイズ(横)・(縦) 実際の設置場所の大きさを、縦・横の各欄に10～1000の範囲内で入力します（単位：メートル）。
    縦横のいずれかの値を入力すると、マップ画像の縦横比に基づいてもう一方の値が自動的に決定されます。
    フロアサイズは、無線ステータス表示のヒートマップ、接続クライアント位置推定に影響します。
    Note
    クライアント位置推定機能は、AT-TQ6602 GEN2/6702 GEN2ファームウェアバージョン8.0.3-0.x以降、または、AT-TQ5403/5403eファームウェアバージョン6.0.1-1.x以降にてサポートします。
    管理グループ フロアマップを管轄する管理グループを指定します。
    タグ タグを付与する場合は、タグ入力欄にタグを入力しEnterキーを押下します。
    タグ1個に使用できる文字は、連続した半角スペースを除き、半角・全角のどちらも可能で100文字までです。
    1マップあたり、20個までのタグを付与できます。
    タグを解除する場合は、タグの右側に表示されている×印をクリックします。
    Note
    タグの登録時、コピー＆ペーストでタグを登録すると、貼り付け時に全文が表示されません。そのままEnterキーを押下すると、ペーストされた文字列全体がタグとして指定されます。
    Note
    タグ編集時、改行を含む値をペーストすると表示がおかしくなる場合がありますので、タグに改行を含む値をペーストするオペレーションは未サポートです。
    Note
    付与したタグの文字数が多い場合、ノードマップ画面、フロアマップ詳細画面、機器検索画面のタグフィルターリストで全文字を表示することができません。その場合はタグの文字数を減らしてください。
    コメント コメントを入力します。このコメントは、フロアマップパネルやフロアマップリストでフロアマップにマウスオーバーすると吹き出しで表示されます。
    コメントに使用できる文字は、連続した半角スペースおよび改行以外は半角・全角どちらも可能で、1,000文字までです。
    「追加」ボタン フロアマップを作成します。
    「キャンセル」ボタン フロアマップの作成を止めます。
  4. 設定を終えたら「追加」ボタンをクリックします。

フロアマップの編集

  1. AWCプラグインメニューから「無線モニター」→「フロアマップ」を選択します。

  2. フロアマップパネル上にマウスオーバーします。
    フロアマップパネルの右上に「編集」ボタン（鉛筆アイコン）が表示されます。

  3. 「編集」ボタンをクリックすると「フロアマップ編集」ダイアログが表示されます。

    表 2：「フロアマップ編集」ダイアログ
    項目名 説明
    マップ名 フロアマップの名称を入力します。100文字以内で入力してください。
    マップ画像 フロアマップの背景となる画像を指定します。指定できる画像の形式とサイズは、JPEG、PNG、GIF画像で4MBまでです。
    Note
    4MBより大きいサポート対象外の形式（PNG、JPEG、GIF以外）のファイルを選択した場合にエラーが表示されないことがあります。
    また、アニメーションGIFは未サポートです。指定した場合も静止状態で表示されます。
    Note
    マップ画像に余白が付いていると、フロアサイズが正しく計算されません。マップ画像に余白がある場合は、画像編集ツールを使用して、実際に設置するフロア部分のみを切り抜いておくことをお勧めします。
    フロアサイズ(横)・(縦) 実際の設置場所の大きさを、縦・横の各欄にメートル単位で入力します。
    縦横のいずれかの値を入力すると、マップ画像の縦横比に基づいてもう一方の値が自動的に決定されます。
    フロアサイズは、無線ステータス表示のヒートマップ、接続クライアント位置推定に影響します。
    Note
    クライアント位置推定機能は、AT-TQ6602 GEN2/6702 GEN2ファームウェアバージョン8.0.3-0.x以降、または、AT-TQ5403/5403eファームウェアバージョン6.0.1-1.x以降にてサポートします。
    管理グループ フロアマップを管轄する管理グループを指定します。
    タグ タグを付与する場合は、タグ入力欄にタグを入力しEnterキーを押下します。
    タグ1個に使用できる文字は、連続した半角スペースを除き、半角・全角のどちらも可能で100文字までです。
    タグを解除する場合は、タグの右側に表示されている×印をクリックします。
    Note
    タグの登録時、コピー＆ペーストでタグを登録すると、貼り付け時に全文が表示されません。そのままEnterキーを押下すると、ペーストされた文字列全体がタグとして指定されます。
    Note
    タグ編集時、改行を含む値をペーストする操作は未サポートです。改行を含む値をペーストすると正しく表示されない場合があります。
    Note
    付与したタグの文字数が多い場合、ノードマップ画面、フロアマップ詳細画面、機器検索画面のタグフィルターリストで全文字を表示することができません。その場合はタグの文字数を減らしてください。
    コメント コメントを入力します。このコメントは、フロアマップパネルやフロアマップリストでフロアマップにマウスオーバーすると吹き出しで表示されます。
    コメントに使用できる文字は、連続した半角スペースおよび改行以外は半角・全角どちらも可能で、1,000文字までです。
    「追加」ボタン フロアマップを作成します。
    「キャンセル」ボタン 保存せずにダイアログを閉じます。
  4. 編集が完了したら「保存」ボタンをクリックします。

フロアマップの削除

Note
最後のページを表示中にページのすべてのエントリーを削除した場合、ページ自体は削除されず、エントリーのないページが表示されます。ページの移動か画面の再読み込みにより削除後のページ数が反映されます。
  1. AWCプラグインメニューから「無線モニター」→「フロアマップ」を選択します。

  2. フロアマップパネル上にマウスオーバーします。
    フロアマップパネルの右上に「削除」ボタン（ゴミ箱アイコン）が表示されます。

  3. 「削除」ボタンをクリックすると「確認」ダイアログが表示されます。
  4. 「削除」ボタンをクリックします。

各種操作 / フロアマップ / フロアマップの検索

フロアマップの検索
フロアマップ一覧からの検索
管理グループによる絞り込み

ここでは、フロアマップの検索について説明します。

フロアマップの検索

フロアマップ一覧からの検索

コンテンツ欄右側のフロアマップ一覧上部の「フロアマップを検索」欄に検索したいキーワードを入力し、Enterキーを押下します。
現在の表示対象のうち、「フロアマップ名」「管理グループ名」「タグ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
元のリストに戻る場合は空欄にしEnterキーを押下します。
Note
大文字小文字を区別しますのでご注意ください。スペース(半角・全角)は文字列として扱われます。
絞り込まれたフロアマップパネルからいずれかをクリックすることで、該当のフロアマップの詳細画面を表示できます。

管理グループによる絞り込み

コンテンツ欄左上の「管理グループドロップダウンリスト」にて、対象のフロアマップの所属する管理グループ名を指定して、コンテンツ欄のフロアマップ一覧に表示するフロアマップを絞り込むことができます。
絞り込まれたフロアマップパネルからいずれかをクリックすることで、該当のフロアマップの詳細画面を表示できます。
また、いずれかの管理グループ名を指定した状態で、画面右側のフロアマップ一覧にてフロアマップのチェックボックスにチェックを入れることで、複数のフロアマップを3Dで階層表示することもできます。

各種操作 / フロアマップ / タグを付与、解除

フロアマップにタグを付与、解除

AWCプラグインでは、各画面で抽出をしやすくするために、AMFノードや無線APなどにタグを付けることができます。
ここでは、フロアマップでの方法を説明しますが、各項目で方法は共通です。

フロアマップにタグを付与、解除

  1. AWCプラグインメニューから「無線モニター」→「フロアマップ」を選択します。
  2. コンテンツ欄右上の「表示切替」ボタンをクリックし、リスト形式の表示に切り替えます。
  3. タグの追加、解除を行いたいフロアマップのチェックボックスにチェックを入れます。
  4. コンテンツ欄右上の「タグ編集」ボタンをクリックします。
  5. 「タグの付与と解除」ダイアログが表示されます。

  6. タグを付与する場合は、タグ入力欄にタグを入力しEnterキーを押下します。
    タグ1個に使用できる文字は、連続した半角スペースを除き、半角・全角のどちらも可能で100文字までです。
    1マップあたり、最大20個までタグを付与できます。
    Note
    タグの登録時、コピー＆ペーストでタグを登録すると、貼り付け時に全文が表示されません。そのままEnterキーを押下すると、ペーストされた文字列全体がタグとして指定されます。
    Note
    タグ編集時、タグに改行を含む値をペーストする操作は未サポートです。改行を含む値をペーストすると正常に表示されなくなる場合があります。
    Note
    付与したタグの文字数が多い場合、ノードマップ画面、フロアマップ詳細画面、機器検索画面のタグフィルターリストで全文字を表示することができません。その場合はタグの文字数を減らしてください。
  7. タグを解除する場合は、タグの右側に表示されている×印をクリックします。
  8. タグの付与、解除が完了したら「保存」ボタンをクリックします。

各種操作 / フロアマップ / フロアマップに無線APを配置、保存、削除

フロアマップに無線APを配置、保存
フロアマップ上の無線APを配置解除

フロアマップへの無線APアイコンの配置や保存、削除について説明します。
Note
フロアサイズが大きいマップに多数の無線APを配置すると、マップの読み込みや無線APの配置に時間がかかる場合があります。

フロアマップに無線APを配置、保存

  1. AWCプラグインメニューから「無線モニター」→「フロアマップ」を選択します。

  2. フロアマップパネル上にマウスオーバーします。

  3. フロアマップパネル上に表示される「詳細画面を見る>>」ボタンをクリックします。
    コンテンツ欄に該当のフロアマップの無線ステータス表示画面が表示されます。

    フロアマップには先ほど選択したマップ画像が表示されます。マップ画像部分をクリックしたままドラッグすることで、画像の表示位置を動かすことができます。また、マウスのスクロールホイールを動かすことでマップ画像を拡大/縮小表示することができます。
  4. 画面右上の表示内容ドロップダウンメニュー（「無線ステータス表示 ▼」表示）をクリックし、ドロップダウンメニューから「AP配置」を選択します。
    AP配置画面が表示されます。
    コンテンツ欄右のリストに、フロアマップが属する管理グループの管理下APのうち、どのフロアマップにも配置されていないものが、最大1,000台まで一覧表示されます。
    「無線APを検索」にキーワードを入力することで、フロアマップに配置されている無線APの検索を行えます。現在の表示対象のうち、「管理状態」「機器名」「IPアドレス」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。

    Note
    別のフロアマップに設置されている無線APはリストに表示されません。
  5. コンテンツ欄右のリストからフロアマップに配置したい無線APを選択します。

    マップ画像の任意の位置に移動しクリックすると配置されます。
    1マップにつき、最大120台までの無線APを配置できます。
    フロアマップに無線APを配置すると、無線APの信号の出力強度とフロアマップに設定したフロアサイズから推定される無線信号の広がりをヒートマップ表示します。
    配置済みの無線APアイコンを別の位置に移動する場合は、ドラッグ＆ドロップで移動できます。

    Note
    ヒートマップ表示は信号の出力強度から算出される見通しでの到達距離に基づきます。設置場所の状況（遮蔽、反射など）により、実際の通信状態は画面上のヒートマップ表示と異なる場合があります。
    Note
    無線APの配置や移動などはドラッグ＆ドロップのたびに保存されます。

フロアマップ上の無線APを配置解除

  1. AWCプラグインメニューから「無線モニター」→「フロアマップ」を選択します。

  2. フロアマップパネル上にマウスオーバーします。

  3. フロアマップパネル上に表示される「詳細画面を見る>>」ボタンをクリックします。
    コンテンツ欄に該当のフロアマップの無線ステータス表示画面が表示されます。

  4. コンテンツ欄右上の「AP配置」ボタンをクリックし、AP配置画面に切り替えます。
  5. 削除したい無線APアイコンをクリックします。
    無線APアイコンの背景に青丸が表示され、選択状態に切り替わります。複数の無線APを選択することも可能です。
    無線APアイコンの選択を解除する場合は、再度、無線APアイコンをクリックし通常の無線APアイコンの状態にするか、コンテンツ欄右上の「選択解除」ボタンをクリックします。

  6. コンテンツ欄右上の「配置解除」ボタンをクリックすると無線APアイコンが消えます。

各種操作 / フロアマップ / 接続クライアントの確認

フロアマップ上の無線クライアントの表示
フロアマップ上の無線クライアントの履歴表示
無線クライアントの詳細表示

フロアマップに配置された無線APに接続中のクライアントを確認する方法を説明します。

フロアマップ上の無線クライアントの表示

  1. AWCプラグインメニューから「無線モニター」→「フロアマップ」を選択します。

  2. フロアマップパネル上にマウスオーバーします。

  3. フロアマップパネル上に表示される「詳細画面を見る>>」ボタンをクリックします。
    コンテンツ欄に該当のフロアマップの無線ステータス表示画面が表示されます。

  4. 右上の表示内容ドロップダウンメニューから「無線クライアント表示」を選択します。
    コンテンツ欄に該当のフロアマップの無線クライアント表示画面が表示されます。

    また、「システム設定」画面にてクライアント位置推定履歴機能が有効に設定されている場合、チャンネルブランケットに接続している無線クライアントの所在をフロアマップ上の座標に反映して表示できます。
    詳しくは、「画面リファレンス」/「無線モニター」/「フロアマップ」メニュー以下の「フロアマップ詳細 [無線クライアント表示]」の「無線クライアント位置推定表示」をご覧ください。

フロアマップ上の無線クライアントの履歴表示

上記の無線クライアント表示画面にて「履歴表示」のチェックボックスにチェックを入れると、指定期間にフロアマップ上の無線APに接続、無線APから切断、または無線APとの接続に失敗した無線クライアントを確認できます。
Note
無線クライアント履歴表示は、AT-TQシリーズのみサポートします。無線クライアント履歴表示機能を未サポートの無線APが配置されている場合、「履歴表示」チェックボックスにチェックを入れると、チェックボックスの右側に警告が表示されます。
Note
無線クライアント履歴表示機能を使用するためには、「システム設定」画面の「データ保存期間設定」欄の「無線クライアント履歴」設定にて、履歴の保存期間を設定する必要があります。
Note
無線クライアント推定位置履歴を表示するためには「システム設定」画面にてクライアント位置推定履歴機能が有効に設定されている必要があります。
Note
クライアント位置推定機能は、AT-TQ6602 GEN2/6702 GEN2ファームウェアバージョン8.0.3-0.x以降、または、AT-TQ5403/5403eファームウェアバージョン6.0.1-1.x以降にてサポートします。
  1. AWCプラグインメニューから「無線モニター」→「フロアマップ」を選択します。

  2. フロアマップパネル上にマウスオーバーします。

  3. フロアマップパネル上に表示される「詳細画面を見る>>」ボタンをクリックします。
    コンテンツ欄に該当のフロアマップの無線ステータス表示画面が表示されます。

  4. 右上の表示内容ドロップダウンメニューから「無線クライアント」を選択します。
    コンテンツ欄に該当のフロアマップの現在の無線クライアント表示画面が表示されます。

  5. コンテンツ欄右側の無線クライアント一覧から、「履歴表示」チェックボックスにチェックを入れます。
    コンテンツ欄に、フロアマップの無線クライアント履歴表示画面が表示されます。

    コンテンツ欄の無線クライアント一覧には、現在から1日前までの間に接続の履歴がある無線クライアントのMACアドレスと、ホップ数を表示します。
    また、無線クライアントの切断・接続失敗したログがある場合、ホップ数の横に切断/接続失敗ログの数が表示されます。
    ホップ数が示す移動は、クライアント位置推定機能が有効なクライアントとそうでないクライアントとで異なります。
  6. 表示対象の無線クライアントを期間で絞り込むときは、コンテンツ欄右側の無線クライアント一覧にて、無線クライアントの履歴を閲覧する期間を指定します。
    開始、終了の日時をクリックすると表示されるカレンダーコントロールから日時を選択することもできます。

  7. 最大追跡回数に、フロアマップ上の無線クライアントごとのホップ数を指定します。
    指定した期間内に多数のホップ記録がある場合、直近のホップ履歴から、本項目で指定したホップ数に限定して表示します。
  8. 検索ボタンをクリックすると、指定された期間に履歴のある無線クライアントのみが、無線クライアント一覧に表示されます。

  9. 無線クライアント一覧に表示された無線クライアントの チェックボックスにチェックを入れると、クライアントが接続した無線APのアイコンの周囲に、クライアントのアイコンとMACアドレスを表示します。
    フロアマップ上の複数の無線AP間をローミングした場合は、過去の接続履歴を丸のアイコンで、最新の接続履歴をクライアントのアイコンで表します。また、ローミングした履歴を破線で表します。
    フロアマップ上のアイコンをクリックすると、その時点で該当の無線APに接続していた期間を、アイコンのMACアドレスの下に表示します。
    切断/接続失敗したログがある場合は、赤い×マークがアイコンの上に表示され、クリックすると「無線クライアントログ詳細」画面が表示されます。
    Note
    アイコンの位置は、実際の設置場所にかかわらず、同じ管理下APに接続したその他の履歴のアイコンと重ならないように表示されます。

    クライアント位置推定機能が有効に設定されており、無線クライアントがチャンネルブランケットに接続していた場合は、推定位置の軌跡をグラフィカルに表示することができます。
    詳しくは、「画面リファレンス」/「無線モニター」/「フロアマップ」メニュー以下の「フロアマップ詳細 [無線クライアント表示]」の「クライアント位置推定履歴」をご覧ください。

無線クライアントの詳細表示

「無線クライアント詳細」画面に、管理下APに接続した、または管理下APへの接続に失敗した無線クライアントの情報を表示します。

「無線クライアント詳細」画面は、次の画面から表示することができます。

各種操作 / 認証 / WPA EnterpriseによるダイナミックVLANの使用

RADIUSサーバーの設定
MACアクセス制御・Web認証との併用

ダイナミックVLAN（Dynamic VLAN Assignment）を使用すると、認証サーバー（RADIUSサーバー）から受け取った認証情報に基づいて、ユーザーの所属VLANを動的に変更することができます。
ダイナミックVLANはWPAエンタープライズ認証、および、MACアクセス制御で使用可能となります。
WPAエンタープライズによるダイナミックVLANを使用する場合は、「AP共通設定の作成、編集、削除」をご覧いただき、WPAエンタープライズを設定して、RADIUSサーバーを指定してください。また、この際、WPAエンタープライズの詳細設定項目にある「ダイナミックVLAN」を有効に設定する必要があります。
Note
Web認証でダイナミックVLANを使用する場合はWPAエンタープライズ認証と併用してください。

RADIUSサーバーの設定

無線APをRADIUSクライアントとして、RADIUSサーバーに登録します。
表 1：RADIUSサーバーに設定するRADIUSクライアント情報
項目名 説明
RADIUSクライアントのIPアドレス 無線APのIPアドレス
　（例）192.168.1.230
シークレット 無線APがRADIUSサーバーを認証するためのパスワード
　（例）"himitsu"
Note
認証処理は無線APが行いますので、認証を行うすべての無線APをRADIUSサーバーに登録する必要があります。
Note
認証サーバーの詳細な設定方法については、ご使用のサーバー製品のマニュアルをご参照ください。
ダイナミックVLANを使用する場合は、ユーザー名、パスワードに加えて、次のようなVLANに関連する属性を登録します。
表 2：ダイナミックVLAN属性
属性名 属性値 備考
User-Name ユーザー名 認証対象のユーザー名（例："user1", "user2"）
User-Password パスワード （PEAP(EAP-MSCHAPv2)、TTLS使用時）
ユーザー名に対応するパスワード（例："passwd1", "passwd2"）
EAP-TLS使用時は不要です（別途、ユーザー電子証明書の用意が必要です）
Tunnel-Type VLAN（13） 固定値。指定方法はサーバーに依存
Tunnel-Medium-Type IEEE-802（6） 固定値。指定方法はサーバーに依存
Tunnel-Private-Group-ID VLAN ID 認証対象のユーザーや機器が認証をパスしたあとに所属させるVLAN ID
（例：100, 200）
Note
無線クライアントのパケットが無線APのイーサネットポートで送受信される際に、RADIUSサーバーから与えられたVLAN IDが自動的に付加されます。
Note
Web認証またはMACアクセス制御と併用する場合はVLANに関する属性はWPAエンタープライズで使用する認証情報に設定してください。
Web認証またはMACアクセス制御で使用する認証情報にVLANに関する属性が登録されていてもこれらは無視されます。
Note
認証方式としてEAP-TLSを使う場合は、RADIUSサーバーの電子証明書と各ユーザーの電子証明書を用意し、各コンピューター上に適切にインストールしておく必要があります。認証方式としてEAP-PEAP、EAP-TTLSを使う場合は、RADIUSサーバーの電子証明書を用意し、各コンピューター上に適切にインストールしておく必要があります。詳細はRADIUSサーバーおよびSupplicant（OSや専用ソフトウェアなど）のマニュアルをご参照ください。

MACアクセス制御・Web認証との併用

WPAエンタープライズ認証とMACアクセス制御を併用する場合、無線クライアントは、WPAエンタープライズ認証の際に決定したVLANを使用します。
すなわち、WPAエンタープライズで参照するRADIUSサーバーの認証情報にユーザーの所属VLANが設定されている場合はそのVLANが適用されます。
認証情報に所属VLANが設定されていない場合はVAPに指定された「VLAN ID」が、そのまま適用されます。
結果として、MACアクセス制御で参照するRADIUSサーバーの認証情報に設定されたVLAN属性は破棄されます。
Web認証はダイナミックVLANをサポートしていないため、WPAエンタープライズ認証、MACアクセス制御に加えてWeb認証を併用した場合も、WPAエンタープライズ認証の際に決定したVLANを使用します。
Note
Web認証またはMACアクセス制御とWPAエンタープライズ認証を併用した場合は、「MACアクセス制御」→「WPAエンタープライズ認証」→「Web認証」の順で認証処理が行われます。

各種操作 / 認証 / キャプティブポータルによるWeb認証

中央Web認証
RADIUSサーバーの設定
認証ページプロキシーによる認証ページのカスタマイズ
外部RADIUS
認証ページ
認証失敗ページ
認証成功ページ
クリックスルー
クリックスルーページ
クリックスルー同意後ページ
ダイナミックVLANとの併用

Web認証は、Webブラウザーを使用して、無線クライアントの認証を行う仕組みです。
Web認証を有効にすると、認証が成立するまでAWCプラグインと無線APはARP、DHCP、DNSを除くすべてのトラフィックをブロックします。無線クライアントからのトラフィックを監視し、無線クライアントが送信した最初のHTTP/HTTPSパケットを検出すると、その無線クライアントからのHTTP/HTTPS通信をキャプティブポータルと呼ばれるページにリダイレクトします。
Note
Web認証は、通常ファームウェアのAT-TQ4600、AT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2、および、SDN/OpenFlow対応版ファームウェアのAT-TQ4600でのみ有効です。
AWCプラグインで提供可能なキャプティブポータルには、3つの種類があります。
認証に成功すると、初めに指定したURL（セッション維持）、または、VAP設定にて指定した固定URLにリダイレクトすることができます。また、リダイレクトを行わない場合は、認証成功を示す画面が表示されます。次の画面はAT-TQ5403の例です。

IEEE 802.11の認証と暗号化は、IEEE 802.11のレイヤーで処理されますが、Web認証はもっと高いレイヤーで実行されます。
例えば、無線クライアントがアソシエートしているアクセスポイントのWireless NetworkがWPAを使うように設定されていれば、WPAの認証と暗号化は無線クライアントからのデータ送信の前に行われます。WPAネゴシエーションが成功すると、無線クライアントはWPAによって暗号化された経路でARP/DHCPを送信します。それからHTTPパケットが送信され捕らえられると、キャプティブポータルが表示されます。
Note
AT-TQ4600では、認証ページの利用規約の文言は変更できません。
AT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2では、クリックスルーページの利用規約の文言は、適用する無線AP個別のWeb設定画面にて設定することができます。
Note
WDSが設定されている無線インターフェース上でWeb認証を使用しないでください。
Note
無線クライアントに割り当てられるIPアドレスから無線APのIPアドレスを参照できるよう、無線APの上位のスイッチ側で適切に設定する必要があります。また、AT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2ではキャプティブポータルのTCPポート番号として8080（HTTP）および8443（HTTPS）を使用しますので、上位のスイッチにてアクセスリストを適用している場合は、該当TCPポートの通信を許可する必要があります。
Web認証を使用する場合は、「AP共通設定の作成、編集、削除」をご覧のうえ、VAPのWeb認証を有効にしてください。

中央Web認証

AWCプラグインが管理中の無線APの間で、Web認証の情報を共有することができます。
Web認証をした無線クライアントが別の無線APにローミングしたときに、再度Web認証を行わずに通信を続けることが可能です。
無線クライアントの認証情報は最大5万件まで保存されます。
AWCプラグインを再起動すると、保存された認証情報は削除されます。
Note
中央Web認証はAT-TQ7403ファームウェアバージョン10.0.4-0.x以降、AT-TQ6403 GEN2、AT-TQm6403 GEN2ファームウェアバージョン9.0.4-0.x以降、AT-TQ6602 GEN2/6702 GEN2、AT-TQm6602 GEN2/6702 GEN2ファームウェアバージョン8.0.1-1.x以降、AT-TQ6602ファームウェアバージョン7.0.1-2.x以降、AT-TQ5403/5403e、AT-TQm5403ファームウェアバージョン6.0.1-1.x以降、または、AT-TQ1402、AT-TQm1402ファームウェアバージョン6.0.0-1.x以降にてサポートします。
また、該当の無線APでは中央Web認証は常に有効となります。
Note
中央Web認証を使用する場合は、無線APのNTPクライアント機能を有効にし、無線APとAWCプラグインがインストールされたサーバーPCの時刻を一致させる必要があります。
Note
中央Web認証が有効な場合、セッションタイムアウト前にローミングによる再接続を行った際、セッションタイムアウト値は更新されません。

RADIUSサーバーの設定

外部RADIUS認証を使用する場合、無線APをRADIUSクライアントとして、RADIUSサーバーに登録します。
表 1：RADIUSサーバーに設定するRADIUSクライアント情報
項目名 説明
RADIUSクライアントのIPアドレス 無線APのIPアドレス
　（例）192.168.1.230
シークレット 無線APがRADIUSサーバーを認証するためのパスワード
　（例）"himitsu"
Note
認証処理は無線APが行いますので、認証を行うすべての無線APをRADIUSサーバーに登録する必要があります。
Note
認証サーバーの詳細な設定方法については、ご使用のサーバー製品のマニュアルをご参照ください。
Note
キャプティブポータルでサポートする認証タイプはPAPのみです。
Web認証を使用するユーザー名、パスワードを登録します。
表 2：RADIUS ユーザー属性
属性名 属性値 備考
User-Name ユーザー名 認証対象のユーザー名（例："user1", "user2"）
User-Password パスワード （PAP使用時）
ユーザー名に対応するパスワード（例："passwd1", "passwd2"）
加えて、AT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2では、RADIUSサーバー側が提供する属性として、セッションタイムアウトをサポートします。セッションタイムアウト属性が付与されていない場合は1時間となります。
表 3：RADIUS 追加属性
属性名 属性値 備考
Session-Timeout セッションタイムアウト ユーザーのネットワークへの接続を許可する時間（秒数）

認証ページプロキシーによる認証ページのカスタマイズ

デュアルバンド/トライバンドAT-TQシリーズ無線AP（AT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2）では「認証ページプロキシー」機能をサポートしています。
所定の名前のHTMLファイルを作成し、外部Webサーバーに掲載することで、無線AP内蔵の認証ページを利用する場合より、ページ全体の外観を大きく変更することができます。レイアウトのため、CSSファイルや画像ファイルも使用できます。これらの外部ファイルへのリンクを記述する際は、ファイルへの参照を相対パスで表記します。
無線クライアントを指定のページに直接接続する代わりに、無線APのプロキシー機能によって、キャプティブポータルを表示します。
認証ページプロキシーを使用する場合は、VAPのWeb認証機能の設定項目において、「認証ページプロキシー」を有効に設定し、「ベースURL」を指定します。
ベースURLは、外部RADIUSまたはクリックスルーそれぞれに固定のファイルを掲載するディレクトリまでの絶対URLです（例：http://www.example.com/captive_portal）。
Note
外部Webサーバーには、無線クライアントの認証の度にファイルを要求するため、Web認証を使用する場合は、常に外部Webサーバーを無線APのプロキシー機能に対して公開している必要があります。
Note
外部Webサーバー自体からRADIUSサーバーにアクセスできる必要はありません。また、外部Webサーバーで認証ページが実際に機能する必要はありません。

外部RADIUS

認証ページ


■ HTMLファイル名
外部サーバーに設置する認証ページのファイル名は、必ず「radius_login.html」を使用します。
ベースURLに「http://www.example.com/captive_portal」を指定した場合は、無線APのプロキシー機能は「http://www.example.com/captive_portal/radius_login.html」を参照して、内容を無線クライアントに転送します。

■ HTMLファイルに必要な記述
外部サーバーに設置する認証ページには、次のフォーム要素を含む必要があります。

送信ボタン部分の値は「Connect」である必要はありません、また、フォームの送信が可能であれば、<button>要素でも代替可能です。
Note
HTML/CSSの書き方や書式、編集後の問題に関してはサポート対象外となります。あらかじめご了承ください。

認証失敗ページ


■ HTMLファイル名
外部サーバーに設置する認証失敗時のページのファイル名は、必ず「radius_login_fail.html」を使用します。
ベースURLに「http://www.example.com/captive_portal」を指定した場合は、無線APのプロキシー機能は「http://www.example.com/captive_portal/radius_login_fail.html」を参照して、内容を無線クライアントに転送します。

■ HTMLファイルに必要な記述
認証ページと同様です。
外部サーバーに設置する認証ページには、次のフォーム要素を含む必要があります。

送信ボタン部分の値は「Connect」である必要はありません、また、フォームの送信が可能であれば、<button>要素でも代替可能です。
Note
HTML/CSSの書き方や書式、編集後の問題に関してはサポート対象外となります。あらかじめご了承ください。

認証成功ページ


■ HTMLファイル名
外部サーバーに設置する認証成功時のページのファイル名は、必ず「welcome.html」を使用します。
ベースURLに「http://www.example.com/captive_portal」を指定した場合は、無線APのプロキシー機能は「http://www.example.com/captive_portal/welcome.html」を参照して、内容を無線クライアントに転送します。

■ HTMLファイルに必要な記述
特にありません。

クリックスルー

クリックスルーページ


■ HTMLファイル名
外部サーバーに設置するクリックスルーページのファイル名は、必ず「click_through_login.html」を使用します。
ベースURLに「http://www.example.com/captive_portal」を指定した場合は、無線APのプロキシー機能は「http://www.example.com/captive_portal/click_through_login.html」を参照して、内容を無線クライアントに転送します。

■ HTMLファイルに必要な記述
外部サーバーに設置するクリックスルーページには、次のフォーム要素を含む必要があります。

送信ボタン部分の値は「Agree」である必要はありません、また、フォームの送信が可能であれば、<button>要素でも代替可能です。
Note
HTML/CSSの書き方や書式、編集後の問題に関してはサポート対象外となります。あらかじめご了承ください。

クリックスルー同意後ページ


■ HTMLファイル名
外部サーバーに設置する、クリックスルー契約に同意後のページのファイル名は、必ず「welcome.html」を使用します。
ベースURLに「http://www.example.com/captive_portal」を指定した場合は、無線APのプロキシー機能は「http://www.example.com/captive_portal/welcome.html」を参照して、内容を無線クライアントに転送します。

■ HTMLファイルに必要な記述
特にありません。

ダイナミックVLANとの併用

Web認証単独では、ダイナミックVLANは行いません。ダイナミックVLANを利用する場合は、Web認証に加え、IEEE 802.11の認証方式としてWPAエンタープライズ認証を併用する必要があります。
無線クライアントの接続先VLANは、IEEE 802.11の認証または接続の際に決定したVLANを使用します。
すなわち、WPAエンタープライズによるダイナミックVLANを利用する場合はそのVLANが、ダイナミックVLANを利用しない場合はVAPに指定されたVLANが、そのまま適用されます。
Note
Web認証またはMACアクセス制御とWPAエンタープライズ認証を併用した場合は、「MACアクセス制御」→「WPAエンタープライズ認証」→「Web認証」の順で認証処理が行われます。

各種操作 / 認証 / MACアクセス制御

AWCプラグインのMACアドレスリストを使用する場合
外部RADIUSサーバーを使用する場合
RADIUSサーバーの設定
MACアドレスリストと外部RADIUSサーバーの併用
MACアクセス認証とWeb認証の併用
ダイナミックVLANの使用
WPAエンタープライズとの併用

MACアクセス制御は、無線クライアントとのアソシエートの際、無線クライアントのMACアドレスを使用して認証を行う仕組みです。
RADIUSサーバーを利用して認証を行う場合と、AWCプラグイン自身のMACアドレスリストを利用して認証を行う場合の、2通りの方法があります。
AWCプラグイン自身のMACアドレスリストを利用する場合は、1つのAP共通設定に対して1つ、参照するMACアドレスリストを指定します。AP共通設定に複数のVAPが登録されている場合は、各VAPで共通のMACアドレスリストを参照するか、必要に応じて個別のRADIUSサーバーを指定します。
Note
MACアクセス制御は、エリア認証との併用は未サポートです。
Note
MACアドレスリストに基づくMACアクセス制御は、通常ファームウェアのAT-TQ4600、AT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2でのみ有効です。SDN/OpenFlow対応版ファームウェアのAT-TQ4600では未サポートとなります。
Note
MACアクセス制御は、無線クライアントが妥当かどうかを確認する機能であり、通信そのもののセキュリティーを向上する機能ではありません。別途、WPAパーソナルまたはWPAエンタープライズによる暗号化を行うことをお勧めします。
なお、MACアクセス制御とWPAエンタープライズを併用する場合、かつ、ダイナミックVLANを使用する場合は、WPAエンタープライズで参照するRADIUSサーバーの認証情報に所属VLANを指定するようにしてください。
MACアクセス制御を使用する場合は、「AP共通設定の作成、編集、削除」をご覧のうえ、VAPのMACアクセス制御を指定してください。

AWCプラグインのMACアドレスリストを使用する場合

  1. 「MACアドレスリストの作成、CSV出力、編集、削除」を参照して、MACアドレスリストを作成します。
    MACアドレスリストのアクションは、「許可」または「ブロック」が選択できます。
  2. 「AP共通設定の作成、編集、削除」を参照して、AP共通設定を作成します。
    MACアクセス制御に関連する設定項目は、大きく次の2点です。

外部RADIUSサーバーを使用する場合

「AP共通設定の作成、編集、削除」を参照して、AP共通設定を作成します。
その際、「VAP(マルチSSID)設定」のそれぞれのVAPにて、MACアクセス制御の方法として、「外部RADIUS」を選択し、RADIUSサーバーとシークレットを指定してください。

AWCプラグインでは、RADIUSサーバーに対して、MACアドレスをユーザー名として送信します。このため、AWCプラグインとRADIUSサーバーの間で、MACアドレスのフォーマットを統一する必要があります。
Note
認証サーバーの詳細な設定方法については、ご使用のサーバー製品のマニュアルをご参照ください。
表 1：RADIUS属性のMACアドレスフォーマットの設定
項目名 説明
User-Name Format 区切り文字 RADIUSサーバーに問い合わせるユーザー名（MACアドレス）の区切り文字を、「ハイフン」、「コロン」、「なし」から選択します。デフォルトは「ハイフン」です。
User-Name Format 大文字/小文字 RADIUSサーバーに問い合わせるユーザー名（MACアドレス）の大文字、小文字を選択します。デフォルトは「小文字」です。
User-Password Format 形式 RADIUSサーバーに問い合わせるパスワードの形式を「固定値」または「ユーザー名」から選択します。デフォルトは「ユーザー名」です。
「固定値」を選択すると、RADIUSサーバーに問い合わせるMACアドレスにかかわらず、「User-Password Format パスワード」にて設定した文字列をパスワードに使用します。
「ユーザー名」を選択すると、RADIUSサーバーに問い合わせる際、ユーザー名と同じフォーマットのMACアドレスをパスワードとして使用します。
User-Password Format パスワード 「User-Password Format 形式」を「固定値」に設定した場合に、RADIUSサーバーに送信する際のパスワードを設定します。
デフォルトの状態、つまり、「User-Name Format 区切り文字」が「ハイフン」、「User-Name Format 大文字/小文字」が「小文字」、「User-Password Format 形式」が「ユーザー名」の場合、ユーザー名、パスワードは以下のようなフォーマットでRADIUSサーバーに送信されます。
表 2：デフォルト設定時のMACアドレスフォーマット
属性名 属性値 備考
User-Name ユーザー名 MACアドレス。英数小文字、2桁ハイフン区切り（例：ab-cd-ef-12-34-56）
User-Password パスワード ユーザー名と同じ（例：ab-cd-ef-12-34-56）

RADIUSサーバーの設定

無線APをRADIUSクライアントとして、RADIUSサーバーに登録します。
表 3：RADIUSサーバーに設定するRADIUSクライアント情報
項目名 説明
RADIUSクライアントのIPアドレス 無線APのIPアドレス
　（例）192.168.1.230
シークレット 無線APがRADIUSサーバーを認証するためのパスワード
　（例）"himitsu"
Note
認証処理は無線APが行いますので、RADIUSサーバーに対して、認証を行うすべての無線APをRADIUSクライアントとして登録する必要があります。

MACアドレスリストと外部RADIUSサーバーの併用

AT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2では、無線AP本体の持つMACアドレスリストと、外部RADIUSサーバーによるMACアクセス制御を併用することができます。
AP共通設定のVAP（マルチSSID）設定において、MACアクセス制御を「MACアドレスリスト + 外部RADIUS」に設定し、それぞれ個別に設定する場合と同様に、MACアドレスリストとRADIUSサーバー設定を行います。
MACアドレスリストと外部RADIUSサーバーを併用する場合、無線クライアントのMACアドレスは、MACアドレスリスト、外部RADIUSサーバーの順に照会され、無線クライアントはいずれかの方式で接続を許可されれば、通信が可能となります。つまり、両方で接続を拒否された場合は、通信できません。

MACアクセス認証とWeb認証の併用

AP共通設定のVAP（マルチSSID）設定において、Web認証、MACアクセス制御の両方に「なし」以外のいずれかの認証方法を指定した場合は、これらを併用することができます。この場合、「MACアクセス制御」→「Web認証」の順で認証処理が行われ、両方の認証に成功した無線クライアントのみ、該当のVAPを介して通信を行えます。

また、AT-TQ5403/5403e、AT-TQm5403 ファームウェアバージョン 6.0.3-0.1以降では、Web認証、MACアクセス制御の併用において、両方の認証に成功した無線クライアントのみを許可する2ステップ認証の有効/無効の選択をサポートします。
Web認証、MACアクセス制御の両方に「なし」以外のいずれかの認証方法を指定した場合、MACアクセス制御の追加設定項目に「Web認証との2ステップ認証」が表示されます。
表 4：AP共通設定 VAP(マルチSSID)設定 MACアクセス制御 追加項目
項目名 説明
Web認証との2ステップ認証 Web認証にて「なし」を除くいずれかの認証方式を選択している場合、Web認証とMACアクセス制御の2ステップでの認証を行います。
  • 「有効」を選択すると、Web認証とMACアクセス制御の両方の認証に成功した無線クライアントのみが該当のVAPを介した通信を行えるようになります。
  • 「無効」を選択すると、Web認証またはMACアクセス制御のいずれかの認証に成功した無線クライアントが該当のVAPを介した通信を行えるようになります。
MACアクセス制御の認証方式に「AMFアプリケーションプロキシー」を選択した場合は、本項目の選択肢は「有効」のみとなります。
Note
本項目は、設定タイプに「Dual[11ax] GEN2」「Tri[11ac Wave2]」「Tri[11ac Wave2] with External Antenna」を選択した場合に表示されます。
上記より古いファームウェアを適用したAT-TQ5403/5403e、AT-TQm5403では、上記の設定にかかわらず「有効」として動作します。

ダイナミックVLANの使用

AT-TQ4600では、MACアクセス制御の際、使用するRADIUSサーバーの認証情報にユーザーの所属VLANを設定することで、無線クライアントの接続先VLANを動的に変更することができます。
Note
AT-TQ4600以外の無線APでは、MACアクセス制御とダイナミックVLANの併用は未サポートです。

WPAエンタープライズとの併用

MACアクセス制御とWPAエンタープライズ認証を併用する場合、無線クライアントは、WPAエンタープライズ認証の際に決定したVLANを使用します。
すなわち、WPAエンタープライズで参照するRADIUSサーバーの認証情報にユーザーの所属VLANが設定されている場合はそのVLANが適用されます。
認証情報に所属VLANが設定されていない場合はVAPに指定された「VLAN ID」が、そのまま適用されます。
結果として、MACアクセス制御で参照するRADIUSサーバーの認証情報に設定されたVLAN属性は破棄されます。
Note
Web認証またはMACアクセス制御とWPAエンタープライズ認証を併用した場合は、「MACアクセス制御」→「WPAエンタープライズ認証」→「Web認証」の順で認証処理が行われます。

各種操作 / 認証 / エリア認証

エリア認証は、フロアマップで設定したエリアを使用して、無線クライアントの接続を行う仕組みです。
エリア認証を有効にすると、クライアント位置推定機能に基づいてフロアマップ上のエリア内外を判定し、適切なVAPに無線クライアントの接続を許可することができます。

Note
エリア認証には、後述のAWC-CB（AWC-Channel Blanket）によるチャンネルブランケットの使用が不可欠となります。チャンネルブランケットについては、「各種操作」/「チャンネルブランケット」/「概要」を参照してください。
Note
エリア認証は、MACアクセス制御と併用できません。
クライアント位置推定機能は、無線クライアントが無線APのチャンネルブランケットに接続を要求した時点から、無線クライアントの位置を推定します。
このため、チャンネルブランケットでのエリア認証には、次の条件を満たす必要があります。
また、AP共通設定のVAPでエリア認証を使用する場合は、次の条件を満たす必要があります。
次に、AT-TQ5403/5403e/6602 GEN2/6702 GEN2のCB共通設定でCB VAPを使用し、初期状態の無線APを設定する場合の設定例を示します。
  1. 必要に応じて管理グループを新規作成します。
  2. AP共通設定を作成します。
    今回は、このAP共通設定で提供するVAPではエリア認証を使用しません。
    Note
    このAP共通設定を使用する無線APでセル型VAPを使用しない場合は、無線APにAP共通設定を適用してからチャンネルブランケットに所属させるまでの間、無線クライアントが不必要に無線APに接続しないよう、AP共通設定にセキュリティーを適用しパスワードを仮設定したダミーのVAPを作成しておくことをお勧めします。
  3. 作成したAP共通設定に、手順1で作成した管理グループを割り当てます。
  4. 「無線設定」/「AP登録・設定」画面にて、エリア認証で使用する無線APを追加します。
    所属する管理グループには、手順1で作成した管理グループを指定します。
  5. 追加した無線APに、手順2で作成したAP共通設定を割り当てます。
  6. システム設定にてクライアント位置推定機能を使用するよう設定します。
    「システム設定」画面で、クライアント位置推定履歴を有効にします。
    デフォルトでは「保存しない」に設定されています。「保存期間を設定」を選択して、1～14日間の範囲で指定します。
    Note
    データ保存期間設定は、画面上では31日まで設定できますが、14日まででの運用をサポートします。
    また、保存可能な期間はサーバーの性能に影響を受けます。目安については、インストール編「概要」/「動作環境」の「AWCプラグイン履歴管理機能有効時の動作環境」を参照してください。

  7. フロアマップを作成します。
    「各種操作」/「フロアマップ」/「フロアマップの作成、編集、削除」を参考に、フロアマップを作成します。
    所属する管理グループには、手順1で作成した管理グループを指定します。
  8. フロアマップに無線APを配置します。
  9. フロアマップ詳細のエリア編集表示にて、エリア認証を行うエリアを作成します。
  10. CB共通設定を作成し、エリア認証VAP（エリア認証を有効にしたCB VAP）をCB共通設定に追加します。

  11. CB共通設定のチャンネルブランケット一覧にチャンネルブランケットを作成し、手順4にて追加した無線APを所属させます。
  12. 無線APに設定を適用します。
  13. フロアマップのエリアにエリア認証VAPを関連付けます。
    フロアマップ詳細のエリア編集表示にて、エリア一覧から該当のエリアを選択し、「エリア認証」ボタンをクリックし、「エリアとエリア認証VAPの関連付け」ダイアログを表示します。

    「エリアとエリア認証VAPの関連付け」ダイアログには、フロアマップ上の無線APに適用されたAP共通設定、CB共通設定のうち、エリア認証VAPの設定を含むものが表示されます。
    手順10でエリア認証VAPを作成したCB共通設定を選択し、「保存」をクリックします。

    エリア作成画面のエリア一覧にて、エリア名の左側の錠アイコンが表示されたエリアは、エリア認証VAPと関連付けられたエリアを意味します。

設定は以上です。
チャンネルブランケットを設定した無線APに無線クライアントが接続を要求すると、無線クライアントの位置推定が行われます。無線クライアントが上記のエリアに所在すると推定された場合のみ、上記のエリア認証VAPへの接続が許可されます。

各種操作 / AWC機能 / AWC機能の使用

AWC計算に使用する情報
AWCを使用する際の事前設定
AWCの設定手順
注意事項

AWC（Autonomous Wave Control）は、複数の要素を考慮して最適化を行うゲーム理論を用いた無線APの自動制御技術です。
AWCの計算結果を適用することにより常に最適な環境で運用することができます。
AWCの計算は、AWCプラグインの起動直後から1時間後に行われ、2回目以降の計算はその前の計算が完了してから1時間後に開始されます。
Note
AWCの計算および適用は管理グループ単位で行われます。管理下APが他の管理グループで管理されている無線APを検知した場合も、電波干渉として計算されます。
Note
AWCの計算による結果は、無線APの状況や周囲環境に応じて算出されているため、使用環境によっては偏った計算結果となる場合があります。
Note
AT-TQ6602 GEN2/6702 GEN2、AT-TQm6602 GEN2/6702 GEN2では、近隣AP検出時に約20秒の間、最大3秒（ファームウェアバージョン8.0.3-0.1以降）または最大10秒（ファームウェアバージョン8.0.2-x.x以前）のパケットロスや通信遅延が4回ほど発生することがあります。一時的なパフォーマンス低下が許容できない環境では、設定タイプ「Dual[11ax] GEN2」のAP共通設定では、近隣AP検出を無効にしてください。
近隣AP検出機能が無効の場合、AWCプラグインの次の機能に影響があります。
Note
AT-TQ6702 GEN2-RでAWCの計算結果を使用する場合は、AP共通設定の内容を、無線AP本体のCLIまたはWeb管理画面での内容と合わせてください。計算結果を使用しない場合は、デフォルトの状態でAP共通設定を保存してください。
ここではAWC（Autonomous Wave Control）機能を使用する際の事前設定、注意事項、設定方法について説明します。

AWC計算に使用する情報

AWC計算には、次の2通りの方法で採集された近隣無線チャンネルの使用状況を使用します。
AWC計算では、近隣管理AP検出によってシステムが使用しているチャンネルのみをスキャンし、即時性のある検出結果を得ます。さらに、近隣AP検出による全チャンネルのスキャン結果から管理外の無線APによる干渉を加味して、それぞれの管理下APで使用する無線チャンネルや送信出力を決定します。
このため、AWC機能による無線APの自動制御を行う場合は、これら両方の検出機能を有効に設定する必要があります。いずれかの検出機能を無効にした場合、AWC計算に実際の状況が正しく反映されなくなることがあります。
Note
いずれの方法でも、スキャンの際に通信に使用しているチャンネルの出力を停止する必要があるため、無線APのサービスのパフォーマンスは若干低下します。
AWC計算を使用しない場合は、近隣AP検出、近隣管理AP検出機能を無効にすることができます。

AWCを使用する際の事前設定

Note
チャンネルを自動にしている場合、AP共通設定の「自動チャンネル選択」で指定した範囲から選択されます。

AWCの設定手順

ここでは、管理グループに対してAWCによるチャンネル・送信出力の自動調整を定期的に実行するように設定する手順について説明します。
  1. 無線APの登録
    管理グループに無線APを登録・設定し、管理下に置きます。詳細な手順については「クイックツアー」/「セル型無線ネットワークの設定」/「管理グループの作成」から「クイックツアー」/「セル型無線ネットワークの設定」/「無線APの登録」をご覧ください。
    無線APを管理下に置くと、定期的にAWCによる管理グループごとの最適なチャンネル・送信出力が計算されるようになります。
  2. AWC設定編集
    必要に応じて、管理グループごとに、AWC計算における送信出力計算に対するカバーエリア、チャンネル計算に対する管理外APの影響度、計算や適用のタイミング（即時適用、イベントトリガーによるAWC計算の有効/無効）の設定を行います。
    これらの設定については、「AWC設定の編集」をご覧ください。
  3. AWCの計算履歴の確認
    計算された結果は「AWC計算履歴」画面から確認できます。
    AWC計算結果は自動的には適用されず、手順2の「AWC設定編集」にて計算結果の即時適用、または、手順4の「AWCの計算結果の適用」にてスケジュールを設定する必要があります。
    表示内容の詳細については「AWC計算結果の閲覧」をご覧ください。
  4. AWCの計算結果の適用
    AWC計算結果は自動的には適用されず、AWC計算結果を定期的に適用する設定を行う必要があります。
    設定方法には「スケジュールの登録」と「即時適用設定」の2通りの方法があります。
    Note
    即時設定は無効になっていますので、管理グループを作成した場合は必要に応じてスケジュールを登録するか、即時適用を有効にしてください。
    初期状態では、管理グループ「Default Group」のAWC計算結果適用のスケジュールが登録されています。
    Note
    AWC計算結果の適用により無線APのチャンネルが変更される場合、また、無線APの送信出力が変更される場合（一部の機種を除く）は、無線APに接続している無線クライアントは切断されます。
    ※AT-TQ4600では、送信出力のみが変更される場合は、無線APに接続している無線クライアントは切断されません。
    手順4が完了すれば、AWCプラグインは管理グループに所属する無線APに設定したタイミングで最適なチャンネル・送信出力を適用するようになります。
  5. 適用結果の確認
    適用結果は無線APの現在のチャンネル・送信出力とログにより確認ができます。

注意事項


■ AWC計算結果の適用が正しく行われないケース
初期状態のまま、AWC計算結果適用のスケジュールが無効または未登録、かつ、AWC計算結果の即時設定が無効の場合は、AWC計算結果の適用は行われません。
また、AWC計算結果の適用時、下記の場合において、AWC計算の適用は正しく行われません。

各種操作 / AWC機能 / AWC設定の編集

ここでは、管理下APのAWC（Autonomous Wave Control）機能によるチャンネル・送信出力の最適化について説明します。

Note
AWC計算を行う上で、無線APの共通設定、個別設定で必要な設定項目については、「AWC機能の使用」の「AWCを使用する際の事前設定」を参照してください。
AWC機能の設定は管理グループごとに行います。
  1. AWCプラグインメニューから「無線設定」→「AWC設定」を選択します。

  2. コンテンツ欄の一覧から、対象の管理グループの「編集」ボタン（鉛筆アイコン）をクリックします。
  3. 「AWC設定編集」ダイアログが表示されます。

    表 1：「AWC設定編集」ダイアログ
    項目名 説明
    管理グループ名 設定対象の管理グループ名を表示します。
    AWC計算設定 AWC機能による計算の強度・感度をスライダーで調整できます。

    • 送信出力
      • カバーエリア：
        スライダーを右に移動すると、管理グループ内の無線APが出力する電波のカバー範囲が広くなるよう送信出力が計算されます。
        スライダーを左に移動すると、管理グループ内の無線AP同士の干渉がより少なくなるよう送信出力が計算されます。

    • チャンネル
      • 管理外AP影響度：
        管理外の無線APの使用チャンネルに敏感に反応し、管理外の無線APに対しより干渉の少ないチャンネルを選択するようになります。
        スライダーを左に移動すると、管理グループ内の無線AP同士の干渉がより少なくなるチャンネルを選択するようになります。

    • 検出
      • 近隣管理AP検出：
        近隣の管理下APの信号強度を検出するか否かを設定します。
        近隣管理AP検出を有効にすると、管理下のすべてのAPで使用しているチャンネルをスキャンし、AWC計算に使用します。この際、現在使用しているチャンネルを周期的に停止するため、無線APのサービスのパフォーマンスが若干低下します。
        近隣管理AP検出を無効にすると、検出を行いません。この場合、管理下APの影響が正しく反映されなくなることがあります。
        Note
        近隣管理AP検出を無効に設定すると、AWC計算が正しく動作しなくなることがあります。
    AWC動作設定 AWC計算・適用を行うタイミングを設定します。

    • 即時適用：
      有効にすると、AWC機能によるチャンネル・送信出力の計算後、直ちに計算結果を適用します。無効にすると、AWC計算結果適用の実行タイミングをスケジュールにて設定できます。

    • イベントトリガー
      • AP離脱：
        有効にすると、AWC機能による計算結果を使用して運用中の無線APが管理下から離脱した場合に、AWC機能による送信出力のみの再計算が行われ、管理グループ内の無線APに適用されます。チャンネルの変更は行われません。
        Note
        AT-TQ4600では、送信出力のみが変更される場合は、無線APに接続している無線クライアントは切断されません。AT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2では、無線APに接続している無線クライアントは切断されます。
      • AP復旧：
        有効にすると、AWC機能による計算結果を使用して運用中だった無線APが離脱後、再度管理下に復旧した場合に、AWC機能による送信出力のみの再計算が行われ、管理グループ内の無線APに適用されます。チャンネルの変更は行われません。
        Note
        AT-TQ4600では、送信出力のみが変更される場合は、無線APに接続している無線クライアントは切断されません。AT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2では、無線APに接続している無線クライアントは切断されます。
  4. AWC設定を編集します。
  5. 「保存」ボタンをクリックし、「AWC設定編集」ダイアログを閉じます。
以上で、AWC設定の編集が完了しました。
次回以降、AWC機能によるチャンネル・送信出力の計算が行われる際に適用されます。また、対象の管理グループに対してAWC計算結果適用のスケジュールが設定されている場合は、スケジュールに設定された実行タイミングにAWC計算結果の適用が行われます。

■ AWC計算の即時適用
AWC計算と適用を直ちに行う場合は、次の手順を行います。
  1. 「AWC設定」画面のコンテンツ欄の一覧から、対象の管理グループのチェックボックスをクリックし、AWC計算と結果の適用を行う管理グループを選択します。

  2. コンテンツ欄右上の「計算・適用」ボタンをクリックします。
  3. 「確認」ダイアログが表示されます。
    無線APに新しいチャンネルが適用された場合、接続している無線クライアントは接続解除されます。
    自動計算と結果の適用を行う場合には、「実行」ボタンをクリックします。

  4. 自動計算と結果の適用が開始されます。
    計算・適用の実行状態は、「AWC設定」画面の「状態」欄に表示されます。

各種操作 / AWC機能 / AWC計算結果の閲覧

ここでは、管理下APのAWC（Autonomous Wave Control）機能による最適なチャンネル・送信出力の計算結果を確認する方法を説明します。

  1. AWCプラグインメニューから「無線モニター」→「AWC計算履歴」を選択します。
  2. コンテンツ欄左側の「管理グループ名」一覧から、対象となる管理グループ名をクリックします。
    「管理グループを検索」にキーワードを入力すると、管理グループの検索を行えます。現在の表示対象のうち、「管理グループ名」に、本フィールドに入力された文字列を含む項目を表示します。検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
  3. コンテンツ欄右側に、該当する管理グループのAWC機能の計算履歴が一覧表示されます。

  4. AWC計算履歴の一覧から詳細を確認したい日時の行をクリックします。
  5. AWC計算結果画面が表示されます。
    画面タイトルには、選択した計算日時を表示します。
    画面左側の一覧には、無線バンド（無線1、無線2、無線3）ごとに、管理グループに所属する無線APの最適なチャンネル、送信出力を一覧します。
    一覧上部の「無線」、「詳細」の各ボタンをクリックすると、無線APのAWC計算結果と、無線APのMACアドレスおよび所属するフロアマップ名を表示します。

    表 1：「AWC計算結果」ダイアログ
    項目名 説明
    エントリーを検索 AWC計算エントリーの検索を行えます。
    現在の表示対象のうち、「機器名」「MACアドレス」「フロアマップ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
    機器名 登録時に設定した機器名が表示されます。
    無線
    チャンネル 無線バンドの最適なチャンネルが表示されます。
    送信出力 無線バンドの最適な送信出力が表示されます。
    詳細
    MACアドレス 無線APのMACアドレスが表示されます。
    フロアマップ 該当の無線APが所属するフロアマップ名が表示されます。
    また、一覧から無線APをクリックすると、該当の無線APの無線バンドにおける隣接/管理下AP影響度のグラフを表示できます。

各種操作 / チャンネルブランケット / 概要

AWC-CB（AWC-Channel Blanket）
必要ライセンス
対応無線AP
対応可能数
ハイブリッドワイヤレスシステム導入の流れ
注意事項
CB VAPサポート項目一覧

AWC-CB（AWC-Channel Blanket）

AWC-CB（AWC-Channel Blanket）は、セル型ネットワークと併用可能な、かつ、特許技術でより効率的に運用可能な、アライドテレシス独自のチャンネルブランケット型無線ネットワークです。

■ セル型無線ネットワーク
従来型のセル型無線ネットワークでは、無線AP1台でカバーできない広いフロアに無線ネットワークを提供する場合、異なるチャンネルで動作する複数台の無線APを用いてフロアを網羅します。
運用する無線APが増加するとチャンネル設計が複雑になるうえ、フロア内の移動には無線AP間のローミングが伴い、パケットロスが生じたり、移動した先に無線APがあるにもかかわらず先に接続した無線APと低品質な電波状況での通信を続けてしまう「スティッキー端末」が発生したりします。


■ ブランケット型無線ネットワーク
これに対し、チャンネルブランケット、または、ブランケット型ネットワークは、複数の無線APを単一チャンネルで運用し、仮想的に巨大な1つのAPとしてネットワークアクセスを提供する技術です。共通の無線チャンネルでフロア全体を包み込むため、ローミングによるパケットロスやスティッキー端末が発生せず、安定した通信が可能となります。また、煩わしいチャンネル設計は不要です。
一方で、チャンネルブランケット配下の無線クライアントは、すべて同じチャンネルで通信を行うため、同時に送信を行える無線APは原則として1台のみとなり、ダウンリンクのスループットは低下します。
AWC-CBでは、特許技術のマルチコミュニケーションテクノロジーにより、ブランケット型での運用時において、互いに電波干渉しない複数の無線端末は、異なるAPを利用して同時に通信できます。

セル型とブランケット型の無線ネットワークには以下の違いがあります。
表 1：セル型とブランケット型の比較
  セル型（従来型） ブランケット型
ローミング ×
端末に依存 		◎
ゼロ時間
設置 △
煩雑なチャンネル設計が必要 		◎
同一チャンネルを利用するため
チャンネル設計不要
スループット ○
複数セルを運用しセルあたりの端末数を抑えることで
高スループットを実現可能 		×
同一チャンネルを利用するため
端末数増加時のスループットは低下

■ ハイブリッドワイヤレスシステム
AWC-CBを利用したハイブリッドワイヤレスシステムでは、セル型とブランケット型の双方の利点を組み合わせ、快適なネットワークを簡便に導入することができます。セル型、ブランケット型のネットワークは、それぞれ、AP共通設定、CB共通設定のVAPとして、同じ無線APに設定できます。
例えば、PCなど比較的移動が少なく高スループットの通信を行う固定端末をセル型VAPに、頻繁に移動を行い、かつスループットを重視しない移動端末をブランケット型VAPに収容することで、ネットワークをより効率的に運用できます。

Note
チャンネルブランケットは複数の無線APを仮想的に1つの大きな無線APとして制御するため、チャンネルブランケット内の無線APが協調して順番にビーコン信号を送信します。そのため、端末によっては受信感度が不安定に見える場合がありますが、実際に通信している無線APとビーコン信号を送信する無線APが異なるためであり、通信品質には問題はありません。

必要ライセンス

AWCプラグインにてAWC-CB機能を使用するには、以下のライセンスが必要となります。
無線チャンネルブランケットライセンスは、AWC-CBに所属する無線APの台数に応じて、必要な口数が変化します。無線チャンネルブランケットライセンス 1口で無線AP 10台まで対応し、ライセンスを追加購入することでチャンネルブランケットに所属可能な無線APの台数を拡張することができます。
例えば、セル型のみで運用する無線APが40台、AWC-CBを構成する無線APが25台の場合、以下のライセンス数が必要です。
表 2：必要ライセンス数の例
  セル型 AWC-CB 合計
無線AP台数 40台 25台 65台
AT-Vista Manager EXライセンス 1口 1口
無線LANコントローラーライセンス（10AP） 4口
（最大40AP） 		3口
（最大30AP） 		7口
無線チャンネルブランケットライセンス（10AP） － 3口
（最大30AP） 		3口

対応無線AP

AWC-CBに所属できる無線APの具体的な機種は以下の通りです。
Note
AT-TQ5403/5403e、AT-TQ6602、AT-TQ6602 GEN2/6702 GEN2の混在はできません。
AT-TQ5403とAT-TQ5403eの組み合わせ、または、AT-TQ6602 GEN2とAT-TQ6702 GEN2の組み合わせは使用可能です。

対応可能数

AWCプラグインで管理可能なAWC-CB関連の設定数は以下の通りです。

ハイブリッドワイヤレスシステム導入の流れ

設定は以下の手順で行います。

■ 新規無線APを設定する場合
  1. 無線APを運用するフロアに設置します。
  2. AWCプラグインに無線APを登録します。
    「AP登録・設定」画面にて、無線APをAWCプラグインに登録します。
  3. フロアマップに無線APを配置します。
    「フロアマップ」画面にて、フロアマップを作成し、無線APを配置します。
    手順6で無線APを選択する際に、管理グループ内の無線AP一覧から選択する場合は、フロアマップの作成は不要です。1つの管理グループに多数の無線APを登録している場合は、フロアマップを作成しておくことをお勧めします。
  4. AP共通設定を作成します。
    「AP共通設定」画面にて、共通設定、AP本体設定、有線設定、無線設定に加え、セル型無線ネットワーク用のVAPを登録します。
  5. ブランケット型無線ネットワークの共通設定である、CB共通設定を作成します。
    「CB共通設定」画面にて、CB共通設定名や管理グループを選択し、CB VAP（ブランケット型無線ネットワークのVAP）を作成します。
  6. CB共通設定を適用するチャンネルブランケットを作成します。
    「CB共通設定」画面にて、チャンネルブランケットを作成し、所属する無線APを選択します。
    無線APは、フロアマップに配置した無線APをクリックして視覚的に選ぶ方法と、管理グループ内の無線AP一覧から選ぶ方法の、2通りの方法で選択できます。
    詳細な手順については、「チャンネルブランケットの作成」をご覧ください。
  7. 無線APにAP共通設定を適用します。
    無線APは、AP共通設定を割り当てるまでAWCプラグインの管理下には入りません。
    「AP登録・設定」画面にて、無線APにAP共通設定を割り当てると、無線APの管理が開始され、セル型、ブランケット型の無線ネットワークが提供されます。

■ 既存の無線APを設定する場合
  1. ブランケット型無線ネットワークの共通設定である、CB共通設定を作成します。
    「CB共通設定」画面にて、CB共通設定名や管理グループを選択し、CB VAP（ブランケット型無線ネットワークのVAP）を作成します。
  2. CB共通設定を適用するチャンネルブランケットを作成します。
    「CB共通設定」画面にて、チャンネルブランケットを作成し、所属する無線APを選択します。
    無線APは、フロアマップに配置した無線APをクリックして視覚的に選ぶ方法と、管理グループ内の無線AP一覧から選ぶ方法の、2通りの方法で選択できます。
    詳細な手順については、「チャンネルブランケットの作成」をご覧ください。
  3. 無線APに変更を適用します。
    「CB共通設定」画面にて、CB共通設定を選択して設定適用を行うと、既設のセル型無線ネットワークに加え、ブランケット型の無線ネットワークの提供が開始されます。
    詳細な手順については、「CB共通設定の適用」をご覧ください。

注意事項

VAPの構成にあたっては、次の点にご注意ください。

■ 一般的な事項

■ ネットワーク単位
チャンネルブランケット機能を使用する場合、無線APの存在するサブネット上のスイッチでは次の点にご注意ください。

■ 管理グループ単位
チャンネルブランケット機能を使用する場合、該当の無線APが所属する管理グループでは次の点にご注意ください。

■ 無線AP単位
チャンネルブランケット機能を使用する場合、該当の無線APに適用するAP共通設定、および個別設定を行う際は次の点にご注意ください。

■ 無線バンド単位
チャンネルブランケット機能を使用する場合、適用するAP共通設定、CB共通設定において、チャンネルブランケットを使用する無線バンド（無線1/無線2/無線3）では、次の点にご注意ください。

■ CB VAP単位
チャンネルブランケット機能を使用する場合、適用するCB共通設定では、次の点にご注意ください。

CB VAPサポート項目一覧

CB VAP（チャンネルブランケット用のVAP）の設定は、CB共通設定で行います。
CB VAPと、セル型のAP共通設定で作成するVAPとでは、サポートする項目が異なります。
表 3：セル型/ブランケット型VAPのサポート項目
項目名 AT-TQ 備考
5403/5403e 6602 6602 GEN2
6702 GEN2
セル型 VAP ブランケット型 CB VAP セル型 VAP ブランケット型 CB VAP セル型 VAP ブランケット型 CB VAP
無線 × ○ × ○ × ○
VAP × ○ × ○ × ○ 本項目は、CB VAPによって上書きされるVAP番号を指します。
チャンネル × ○ × ○ × ○
VAPステータス ○ ○ ○ ○ ○ ○
VLAN ID ○ ○ ○ ○ ○ ○
SSID ○ ○ ○ ○ ○ ○
  ブロードキャスト ○ ○ ○ ○ ○ ○
セキュリティー 無し ○ ○ ○ ○ ○ ○
スタティックWEP ○ ○ ○ × ○ × 各無線バンドのVAP1でのみ設定可能です。また、チャンネルブランケットに所属する無線APに適用するAP共通設定では、モードにIEEE 802.11nを含まないものを選択してください。
  キーの長さ 64bit ○ ○ ○ × ○ ×
128bit ○ ○ ○ × ○ ×
キーのタイプ ASCII ○ ○ ○ × ○ ×
16進数 ○ ○ ○ × ○ ×
キーインデックス ○ ○ ○ × ○ ×
セキュリティーキー（WEPキー） ○ ○ ○ × ○ ×
WEP認証方式 オープンシステム ○ ○ ○ × ○ ×
共有キー ○ ○ ○ × ○ ×
WPAパーソナル ○ ○ ○ ○ ○ ○
  セキュリティーキー（WPA-PSK） ○ ○ ○ ○ ○ ○
WPAバージョン WPA3 ○ × ○ × ○ ○
WPA2 ○ ○ ○ ○ ○ ○
WPA ○ ○ ○ ○ ○ ○
暗号化プロトコル CCMP ○ ○ ○ ○ ○ ○
TKIP ○ ○ ○ ○ ○ ○
管理フレーム保護 ○ ○ ○ ○ ○ ○
ブロードキャストキー更新間隔 ○ × ○ × ○ × AT-TQ5403/5403e、AT-TQ6602には設定項目は存在しますが、未サポートとなります。
WPAエンタープライズ ○ ○ ○ ○ ○ ○
  RADIUS Server Primary IPアドレス ○ ○ ○ ○ ○ ○
RADIUS Server Primary シークレット ○ ○ ○ ○ ○ ○
RADIUS Server Secondary IPアドレス ○ ○ ○ ○ ○ ○
RADIUS Server Secondary シークレット ○ ○ ○ ○ ○ ○
RADIUS Server ポート番号 ○ ○ ○ ○ ○ ○
事前認証 ○ × ○ × ○ × CB VAPでは事前認証は未サポートとなります。
WPAバージョン WPA3 ○ × ○ × ○ ○
WPA2 ○ ○ ○ ○ ○ ○
WPA ○ ○ ○ ○ ○ ○
暗号化プロトコル GCMP ○ × ○ × ○ ○
CCMP ○ ○ ○ ○ ○ ○
TKIP ○ ○ ○ ○ ○ ○
管理フレーム保護 ○ ○ ○ ○ ○ ○
ブロードキャストキー更新間隔 ○ × ○ × ○ × AT-TQ5403/5403e、AT-TQ6602には設定項目は存在しますが、未サポートとなります。
RADIUSアカウンティング ○ × ○ × ○ × AT-TQ5403/5403e、AT-TQ6602には設定項目は存在しますが、未サポートとなります。
RADIUSアカウンティングポート番号 ○ ○ ○ ○ ○ ×
ダイナミックVLAN ○ × ○ × ○ ○
Web認証 ○ × ○ ○ ○ ○
  外部RADIUS ○ × ○ ○ ○ ○
  認証ページプロキシー ○ × ○ ○ ○ ○
RADIUS Server Primary IPアドレス ○ × ○ ○ ○ ○
RADIUS Server Primary シークレット ○ × ○ ○ ○ ○
RADIUS Server Secondary IPアドレス ○ × ○ ○ ○ ○
RADIUS Server Secondary シークレット ○ × ○ ○ ○ ○
RADIUS Server ポート番号 ○ × ○ ○ ○ ○
RADIUSアカウンティング ○ × ○ × ○ ×
  RADIUSアカウンティングポート番号 ○ × ○ × ○ ×
認証後リダイレクト ○ × ○ ○ ○ ○
ウォールドガーデン ○ × ○ ○ ○ ○
ウォールドガーデン用DNSプロキシー × × × × ○ ○
Web認証用仮想IPアドレス ○ △ ○ △ ○ △ AT-TQ5403/5403eはファームウェアバージョン6.0.2-0.1にてサポートします。
AT-TQ5403/5403e/6602/6602 GEN2/6702 GEN2いずれも、CB共通設定には個別の設定項目はありません。AP共通設定にて設定されたWeb認証用仮想IPアドレスが適用されます。
セッションタイムアウト ○ × ○ × ○ ○
セッションタイムアウト時の動作 ○ × ○ × ○ ○
クリックスルー ○ × ○ ○ ○ ○
  認証ページプロキシー ○ × ○ ○ ○ ○
認証後リダイレクト ○ × ○ ○ ○ ○
ウォールドガーデン ○ × ○ ○ ○ ○
ウォールドガーデン用DNSプロキシー × × × × ○ ○
Web認証用仮想IPアドレス ○ △ ○ △ ○ △ AT-TQ5403/5403eはファームウェアバージョン6.0.2-0.1にてサポートします。
AT-TQ5403/5403e/6602/6602 GEN2/6702 GEN2いずれも、CB共通設定には個別の設定項目はありません。AP共通設定にて設定されたWeb認証用仮想IPアドレスが適用されます。
セッションタイムアウト ○ × ○ × ○ ○
セッションタイムアウト時の動作 ○ × ○ × ○ ○
外部ページリダイレクト ○ × ○ ○ ○ ○
  外部ページURL ○ × ○ ○ ○ ○
RADIUS Server Primary IPアドレス ○ × ○ ○ ○ ○
RADIUS Server Primary シークレット ○ × ○ ○ ○ ○
RADIUS Server Secondary IPアドレス ○ × ○ ○ ○ ○
RADIUS Server Secondary シークレット ○ × ○ ○ ○ ○
RADIUS Server ポート番号 ○ × ○ ○ ○ ○
RADIUSアカウンティング ○ × ○ × ○ ×
  RADIUSアカウンティングポート番号 ○ × ○ × ○ ×
認証後リダイレクト ○ × ○ ○ ○ ○
ウォールドガーデン ○ × ○ ○ ○ ○
ウォールドガーデン用DNSプロキシー × × × × ○ ○
Web認証用仮想IPアドレス ○ △ ○ △ ○ △ AT-TQ5403/5403eはファームウェアバージョン6.0.2-0.1にてサポートします。
AT-TQ5403/5403e/6602/6602 GEN2/6702 GEN2いずれも、CB共通設定には個別の設定項目はありません。AP共通設定にて設定されたWeb認証用仮想IPアドレスが適用されます。
セッションタイムアウト ○ × ○ × ○ ○
セッションタイムアウト時の動作 ○ × ○ × ○ ○
MACアクセス制御 ○ ○ ○ ○ ○ ○
  MACアドレスリスト ○ ○ ○ ○ ○ ○
  選択中のリスト ○ △ ○ △ ○ △ CB VAPの設定画面では本項目は表示されません。
チャンネルブランケットに所属する無線APに適用されたAP共通設定にて設定されたMACアドレスリストが適用されます。
外部RADIUS ○ △ ○ △ ○ △ AT-TQ5403/5403e ファームウェアバージョン 6.0.1-2.x以降、AT-TQ6602 ファームウェアバージョン 7.0.1-0.1以降、AT-TQ6602 GEN2/6702 GEN2 ファームウェアバージョン 8.0.2-1.1以降が必要です。
  RADIUS Server Primary IPアドレス ○ △ ○ △ ○ △
RADIUS Server Primary シークレット ○ △ ○ △ ○ △
RADIUS Server Secondary IPアドレス ○ △ ○ △ ○ △
RADIUS Server Secondary シークレット ○ △ ○ △ ○ △
RADIUS Server ポート番号 ○ △ ○ △ ○ △
User-Name Format 区切り文字 ○ △ ○ △ ○ △
User-Name Format 大文字/小文字 ○ △ ○ △ ○ △
User-Password Format 形式 ○ △ ○ △ ○ △
User-Password Format パスワード ○ △ ○ △ ○ △
エリア認証 ○ ○ ○ × ○ ○
高速ローミング ○ × ○ × ○ × AT-TQ5403/5403e、AT-TQ6602には設定項目は存在しますが、未サポートとなります。
  高速移行 ○ × ○ × ○ ×
分散システム ○ × ○ × ○ ×
モビリティドメイン ○ × ○ × ○ ×
PMK-R0 保持時間 ○ × ○ × ○ ×
AES Key ○ × ○ × ○ ×
802.11k RRM ○ × ○ × ○ ×
802.11v WNM ○ × ○ × ○ ×
無線クライアント間の通信遮断 △ ○ △ ○ △ ○ セル型VAPでは、AP共通設定の「無線設定」にて設定します。ブランケット型CB VAPではCB VAPごとの設定が優先され、チャンネルブランケットに所属する無線APに適用するAP共通設定の「無線クライアント間の通信遮断」設定は無視されます。
無応答端末切断タイマー ○ × ○ × ○ ×
多重接続要求 ○ △ × × ○ △ CB VAPでの設定変更にはAT-TQ5403/5403e ファームウェアバージョン 6.0.1-6.1以降が必要です。
AT-TQ6602 GEN2/6702 GEN2のCB共通設定では、「無視する」に固定されます。
ローミング通知 ○ ○ ○ ○ ○ ○
DTIM間隔 △ ○ △ ○ △ ○ セル型VAPでは、AP共通設定の「無線設定」にて設定します。
RSSIしきい値 × ○ × ○ × ○
送信出力 △ ○ △ ○ △ ○ セル型VAPでは個別設定にて設定します。
チャンネルブランケット使用時に個別設定において送信出力を変更した場合、個別設定が優先されます。
プロキシーARP ○ ○ ○ ○ ○ ○
パワーセーブの強制解除 × ○ × × × ○ AT-TQ6602には設定項目は存在しますが、未サポートとなります。

各種操作 / チャンネルブランケット / CB共通設定の作成、編集、削除

CB共通設定の作成
共通設定
VAP(マルチSSID)設定
セキュリティー 設定項目
Web認証 設定項目
MACアクセス制御 設定項目
高速ローミング 設定項目
CB共通設定の編集
CB共通設定の削除

ここではCB共通設定の作成、編集、削除の方法について説明します。

CB共通設定の作成

  1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。
    「設定機能/チャンネルブランケット設定一覧」画面が表示されます。

  2. コンテンツ欄右上の「新規作成」ボタンをクリックします。
  3. 「AWC-CBを使用するAPモデルの選択」ダイアログが表示されます。

    表 1：「AWC-CBを使用するAPモデルの選択」ダイアログ
    項目名 説明
    APモデル 無線APの機種を選択します。

    • AT-TQ6702 GEN2 / AT-TQ6602 GEN2：
      AT-TQ6602 GEN2、AT-TQ6702 GEN2用のCB共通設定を作成します。

    • AT-TQ6602：
      AT-TQ6602用のCB共通設定を作成します。

    • AT-TQ5403 / AT-TQ5403e：
      AT-TQ5403、AT-TQ5403e用のCB共通設定を作成します。
  4. 無線APの機種を選択します。
  5. 「OK」ボタンをクリックします。
  6. 「CB共通設定新規作成」画面が表示されます。

  7. 「共通設定」、「VAP(マルチSSID)設定」の各項目を設定します。
  8. ここまでの設定を一旦保存する場合は、コンテンツ欄右上の「追加」ボタンをクリックします。
    そのままチャンネルブランケット（ブランケット型無線ネットワーク）の作成を行う場合は、「各種操作」/「チャンネルブランケット」/「チャンネルブランケットの作成」の手順4から続けます。

共通設定

表 2：共通設定
項目名 説明
CB共通設定名 CB共通設定名を入力します。1～100文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。（必須）
モデル 「AWC-CBを使用するAPモデルの選択」ダイアログで選択した無線APの機種が表示されます。
管理グループ CB共通設定を適用できる無線APの管理グループを選択します。「Default Group」のチェックを外すことはできません。（必須）
  • 管理グループを検索：検索したいキーワードを入力します。
    現在の表示対象のうち、「管理グループ名」に、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。

VAP(マルチSSID)設定


表 3：VAP(マルチSSID)設定
項目名 説明
CB VAP一覧 設定済みのCB VAP（チャンネルブランケットVAP）の一覧が表示されます。
CB VAP一覧では、CB VAPの状態、無線バンド、VAP番号、SSID、セキュリティーの設定状態を確認できます。
+ VAP追加 新規のCB VAPを作成します。

CB VAP名は1から順に自動で番号が付与されます。自動で付与される番号と、後述のVAP番号は連動しません。作成可能なCB VAPの数はAPモデルによって異なります。
  • AT-TQ6702 GEN2 / AT-TQ6602 GEN2：
    無線1（2.4GHz）、無線2（5GHz W52）それぞれ7個、合計14個まで
  • AT-TQ6602：
    無線1（2.4GHz）、無線2（5GHz W52）それぞれ10個、合計20個まで
  • AT-TQ5403 / AT-TQ5403e：
    無線1（2.4GHz）、無線2（5GHz W52）それぞれ3個、合計6個まで
Note
VAPは、無線バンドごとに、セル型のVAP、ブランケット型のCB VAPを合わせて5個以内にすることをお勧めします。
無線 CB VAPで使用する無線バンドを、無線1（2.4GHz）または無線2（5GHz W52）から選択します。（必須）
Note
無線2のW53、無線2または無線3のW56は使用できません。
Note
AT-TQ6602/TQ6602 GEN2/TQ6702 GEN2にCB共通設定を適用する際、AP共通設定の無線2において使用帯域幅80+80MHzを設定している場合は、CB VAPではW53を使用できないため、W52のみを使用します。また、使用帯域幅は80MHzとして動作します。
VAP VAP番号を指定します。（必須）
AT-TQ5403/5403eでは1～8、AT-TQ6602/6602 GEN2/6702 GEN2では1～16の数値で指定できます。
CB共通設定とAP共通設定で同じVAP番号にVAPを作成した場合は、CB共通設定で作成したVAPを優先して管理下APに適用します。
Note
セル型の無線ネットワークを提供する必要がない場合は、AP共通設定にはダミーのVAPをVAP 1に作成し、CB共通設定の本項目にて「1」を指定します。安全のため、ダミーのVAPにセキュリティーを設定しておくことをお勧めします。
チャンネル CB VAPで使用する無線チャンネルを選択します。（必須）

  • 無線1：1ch～13ch
  • 無線2（W52）：36ch、40ch、44ch、48ch
Note
AP共通設定にて設定した該当の無線バンドの使用帯域幅に合わせてチャンネルを選択してください。
例えば、無線2にて、使用帯域幅が「40MHz」に設定されている場合、無線2のCB VAPを作成する際は、チャンネルは36ch、44chのいずれかから選択してください。40ch、48chの選択は未サポートとなります。
選択可能なチャンネルは、AP共通設定の「自動チャンネル選択」にて確認できます。
Note
AP共通設定の「自動チャンネル選択」にて無効になっているチャンネルを選択することは未サポートとなります。
VAP ステータス CB VAPの有効/無効を設定します。

  • 「有効」にすると、CB共通設定が適用された無線APで、該当のCB VAPが有効になります。
  • 「無効」にすると、該当のCB VAPは使用されません。またAP共通設定で該当VAPが「有効」になっていても無効となります。

デフォルトは「有効」です。
VLAN ID 該当のCB VAPが使用するVLAN IDを1～4094の数字で入力します。（必須）
Note
本AP共通設定を適用する無線APがAMFノードにゲストノードとして設定されており、接続するゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するよう設定されている場合、かつ、無線クライアントのIPアドレスの割り当てにDHCPを使用する場合は、無線APの管理用VLANとは異なるVLAN IDを指定してください。
SSID 該当のCB VAPが使用するSSID（ネットワーク名）を入力します。

このSSIDは指定したVLAN IDに対応付けられます。1～32文字の半角英数記号で入力します。
デフォルトは「Default-X」（X：自動で付与されたCB VAP番号）です。（必須）
ブロードキャスト 該当のCB VAPでSSID（ネットワーク名）をブロードキャストするか否か。

  • 「有効」にすると、ビーコン信号にSSIDを含みます。任意の無線クライアントの接続設定において、接続の候補として無線APのSSIDが自動的に表示されます。また、無線クライアントのANY接続を許可します。

  • 「無効」にすると、ビーコン信号にSSIDを含みません。無線クライアントの接続設定で、無線APのSSIDは表示されません。無線クライアントを無線APに接続するためには、無線クライアントに無線APと同じSSIDを手入力しなければなりません。また、無線クライアントのANY接続を拒否します。

デフォルトは「有効」です。
Note
「ANY接続」は、SSIDが「ANY」または未設定の無線クライアントによる接続です。ANY接続が許可されても、キーを知らなければそのアクセスポイントを使うことはできません。
セキュリティー セキュリティーを選択します。
「無し」、「スタティックWEP」、「WPAパーソナル」、「WPAエンタープライズ」から選択します。
デフォルトは「無し」です。
Note
「スタティックWEP」は各無線バンドのVAP1でのみ設定可能です。また、CB共通設定のVAP設定でスタティックWEPを選択している場合は、チャンネルブランケットに所属する無線APに適用するAP共通設定では、無線設定のモードにIEEE 802.11nを含まないもの（無線1：b/g、無線2：a）を選択してください。

  • 無し：
    認証および暗号化を行いません。誰でも自由にCB VAPに接続することができます。
    Note
    ゲスト用のホットスポットを用意するなどの目的でこれを選択する場合、ネットワーク全体のセキュリティーを考慮する必要があります。

  • スタティックWEP：
    固定キーを基にRC4アルゴリズムによる暗号化を行います。無線クライアント個別の認証は行いません。WEPは脆弱なため、固定キーで運用するなら「WPAパーソナル」の使用をお勧めします。

  • WPAパーソナル：
    事前共有キー（PSK）を基に無線クライアント個別のキーを生成し、本製品と無線クライアント間で認証と暗号化を行います。暗号アルゴリズムにはCCMP（AES）を使用します。

  • WPAエンタープライズ：
    RADIUSサーバーで無線クライアント個別のキーを生成し、本製品と無線クライアント間で認証と暗号化を行います。暗号アルゴリズムにはCCMP（AES）を使用します。

「スタティックWEP」、「WPAパーソナル」、「WPAエンタープライズ」のいずれかを選択した場合、それぞれのセキュリティー方式に準じた設定項目が追加で表示されます。
詳しくは、後述の「セキュリティー 設定項目」をご覧ください。
Web認証 該当のVAPに対してWeb認証を適用するか否かの設定を行います。

いずれかのオプションを選択すると、該当のCB VAPに接続した無線クライアントは、WebブラウザーでいずれかのWebページにアクセスしようとした際に、使用許諾などの文言や認証ダイアログを含むページ（キャプティブポータル）に誘導されるようになります。CB共通設定を適用した無線APは、本項目で指定したオプションに従い、無線クライアントの使用を許可または拒否します。一度認証に成功した無線クライアントは、一定時間経過するまでVAPを介した通信を継続できます。

  • 外部RADIUS：
    無線APがRADIUSサーバーに問い合わせを行います。
  • クリックスルー：
    RADIUS認証を行う代わりにクリックスルー（中継）ページを表示します。クリックスルーページには、利用規約として文言を指定、または、外部ページに誘導します。
  • 外部ページリダイレクト：
    SNSなどの第三者機関のWeb認証を使用して接続できるようになります。
  • 無効：
    Web認証を適用しない場合に選択します。
デフォルトは「無効」です。
「外部RADIUS」、「クリックスルー」または「外部ページリダイレクト」を選択すると追加の設定項目が表示されます。
詳しくは、後述の「Web認証 設定項目」をご覧ください。
Note
本設定は、APモデルに「AT-TQ6702 GEN2 / AT-TQ6602 GEN2」または「AT-TQ6602」を選択した場合に表示されます。
Note
WDSが設定されている無線インターフェース上でWeb認証を使用しないでください。
MACアクセス制御 該当のVAPに対して適用するMACアクセス制御の方式選択します。

  • 外部RADIUS：
    無線APがRADIUSサーバーに問い合わせを行います。
  • MACアドレスリスト：
    AP共通設定のMACアドレスリスト欄で選択したMACアドレスリストに従って、リストに記録されたMACアドレスのみに接続を許可、または接続を拒否します。
  • MACアドレスリスト + 外部RADIUS：
    画面上部のMACアドレスリスト欄で選択したMACアドレスリストと外部RADIUSサーバーの両方に従って、リストに記録されたMACアドレスのみに接続を許可、または接続を拒否します。
    認証はまずMACアドレスリストで行い、接続不可となった場合に外部RADIUSサーバーで認証を試み、認証が通ると接続できます。初めにMACアドレスリストで接続可能となった場合は、外部RADIUSサーバーでの認証が不可でも接続できます。
  • 無効：
    MACアクセス制御は適用されません。

デフォルトは「無効」です。

「外部RADIUS」または「MACアドレスリスト + 外部RADIUS」を選択すると追加の設定項目が表示されます。
詳しくは、後述の「MACアクセス制御 設定項目」をご覧ください。
Note
CB VAPにて「外部RADIUS」によるMACアクセス制御を使用する場合、お使いの機種に応じて次のいずれかのファームウェアが必要です。
  • AT-TQ5403/5403e ファームウェアバージョン 6.0.1-2.x以降
  • AT-TQ6602 ファームウェアバージョン 7.0.1-0.1以降
  • AT-TQ6602 GEN2/6702 GEN2 ファームウェアバージョン 8.0.2-1.1以降
Note
「MACアドレスリスト」は、AP共通設定において、シリーズに「TQ Series」を選択し、「AP本体」の「MACアドレスリスト」を選択した場合のみ有効となります。
Note
「MACアドレスリスト + 外部RADIUS」は、「AWC-CBを使用するAPモデルの選択」ダイアログで「AT-TQ5403 / AT-TQ5403e」または「AT-TQ6702 GEN2 / AT-TQ6602 GEN2」を選択した場合のみ表示されます。
エリア認証 エリア認証を使用するか否かを設定します。
「有効」を選択すると、クライアント位置推定機能を使用して、フロアマップ上のエリア内にあると推定される無線クライアントのみに接続を許可することができます。
クライアントの接続を許可するエリアは、別途、「フロアマップ」画面にて設定します。
Note
CB VAPでエリア認証を使用するためには、次の条件を満たす必要があります。
  • 「システム設定」画面にてクライアント位置推定履歴機能の保存期間を有効に設定している
  • AT-TQ5403/TQ5403eまたはAT-TQ6602 GEN2/6702GEN2にてチャンネルブランケットを使用しており、かつ、エリア認証を有効に設定したCB共通設定を適用している
  • 無線クライアントが該当のチャンネルブランケットのCB VAPに接続を要求したことがある
チャンネルブランケットやフロアマップの設定については、「各種操作」/「フロアマップ」/「フロアマップの作成、編集、削除」、および、「各種操作」/「チャンネルブランケット」/「概要」をご参照ください。
Note
エリア認証は、AT-TQ6602では未サポートです。
Note
エリア認証は、MACアクセス制御と併用できません。
高速ローミング 無線クライアントのローミングを高速に行うか否かの設定を行います。
デフォルトは「無効」です。
「有効」を選択すると、各種無線ネットワーク規格による高速ローミングの設定を行うことができます。
  • 高速移行
  • 分散システム
  • モビリティドメイン
  • PMK-R0 保持時間
  • AES Key
  • IEEE 802.11k RRM
  • IEEE 802.11v WNM
詳しくは、後述の「高速ローミング 設定項目」をご覧ください。
Note
本項目は、「AWC-CBを使用するAPモデルの選択」ダイアログで「AT-TQ5403 / AT-TQ5403e」または「AT-TQ6602」を選択した場合のみ表示されます。
無線クライアント間の通信遮断 同一のCB VAPに接続している無線クライアント同士の通信を許可するか否かを指定します。通信を許可する場合は「無効」、しない場合は「有効」を指定します。デフォルトは「無効」です。
無応答端末切断タイマー
Note
本バージョンにおいて、CB VAPでは、無応答端末切断タイマー併用は未サポートです。デフォルトの設定値のままお使いください。
無線APに対し通知が行われずにいなくなった無線クライアントを切断するまでの時間を5～65535の値（単位：秒）で指定します。
また、15の倍数で指定してください。15の倍数でない値を指定したときは、指定値より大きい直近の倍数に変換されます。
デフォルトは「300」（秒）です。
再送超過時切断 無線APからのパケットに対して無線クライアントからの応答がない場合に、その無線クライアントを切断するか否かを設定します。
「有効」を選択すると、無線クライアントからの応答がない状態が一定回数を超えたときに、無応答端末切断タイマーの設定にかかわらず無線クライアントを切断します。
「無効」を選択すると、無線APからのパケットに対して応答がない場合も、無応答端末切断タイマーの設定時間が経過するまでは無線クライアントを接続したままにします。
デフォルトは「有効」です。
Note
本項目は、「AWC-CBを使用するAPモデルの選択」ダイアログで「AT-TQ6702 GEN2 / AT-TQ6602 GEN2」を選択した場合のみ表示されます。その他の機種では本項目は表示されません。「有効」に設定した場合と同様に動作します。
多重接続要求 接続状態を保持している端末からの接続要求に対する処理の方法を選択します。
「切断する」を選択すると、切断してから接続を受け入れます。
「無視する」を選択すると、切断処理を行わずに通常のプロセスで接続します。
デフォルトは「切断する」です。
Note
「管理フレーム保護」が「利用可能」に設定されている場合、この項目の設定にかかわらず「切断する」を使用します。
ローミング通知 ローミング通知を行うか否かを設定します。
「有効」にすると、無線クライアントが本製品に接続した時、本製品の管理VLANに設定されているネットワークへ通知のブロードキャストフレームが送信されます。本フレームを受信したアクセスポイントは自身の無線クライアント接続情報を更新します。
デフォルトは「無効」です。
Note
本機能を使用するためには、同一サブネット上の無線APで、互いにローミング通知が「有効」に設定されている必要があります。
DTIM間隔 アクセスポイントが送信するビーコンに、DTIM（Delivery Traffic Indication Map）を挿入する割合を、1～5の数値で設定します。
デフォルトは1です。1はビーコンを送信するたびにDTIMを挿入します。

例えばDTIM間隔を2に設定すると、ビーコンを2回送信するうちの1回にDTIMを挿入します（DTIMを持つビーコンと持たないものが交互に送信されます）。

DTIMは、無線クライアントが省電力モードで動作しているとき、無線クライアント宛てに送信すべきパケットが存在することを無線クライアントに通知します。無線クライアントが通信可能な状態になれば、アクセスポイントは無線クライアント宛てにパケットを送信します。
この値を大きくすると省電力の効果は高くなりますが、応答が悪くなります。
Note
サポート用途で利用する設定項目となります。通常は値を変更しないでください。
RSSIしきい値 CB VAPのビーコン制御に関わるパラメーターを0～91の数値で指定します。
本パラメーターを調整することでチャンネルブランケット環境下における接続・通信状況が向上することがあります。
デフォルトは「30」です。
Note
サポート用途で利用する設定項目となります。通常は値を変更しないでください。
送信出力 電波出力強度を、「最小」、「弱」、「中」、「強」、「最大」の5段階から選択できます。
デフォルトは「最大」です。
Note
サポート用途で利用する設定項目となります。通常は値を変更しないでください。
Note
無線AP個別設定において送信出力を変更した場合、無線AP個別設定が優先されます。
プロキシーARP プロキシーARPを使用するか否かを設定します。
  • 「有効」を選択すると、管理下の無線APの接続クライアントへのARP要求に対して、該当のクライアントとの接続を持つ無線APがARP応答を代理送信し、このクライアントの接続を持たない無線APはARP要求を破棄して、不要なトラフィックを抑えます。
    この際、チャンネルブランケット下では複数の無線APが該当のクライアントとの接続を持つため、チャンネルブランケットを構成する無線APのうち最も接続が強固な無線APが代表して該当の接続クライアントのARP応答を代理送信します。より接続が希薄な近隣APは、該当の接続クライアントのARP情報を保持している場合でも代理応答を行わないため、同一クライアントのARP応答が複数送信されることを回避できます。
  • 「無効」を選択すると、プロキシーARPを使用しません。ARP要求はすべての無線APから配下のクライアントに対しブロードキャストされ、クライアント自身でARP応答を送信することになります。
デフォルトは「無効」です。
パワーセーブの強制解除 無線クライアントの無線省電力設定（パワーセーブモード）を強制的に解除するか否かを設定します。
  • 「有効」を選択すると、管理下の無線APの接続クライアントに対し、無線省電力設定を強制的に解除します。
    無線省電力設定に起因する不安定な接続性を解消できますが、ノートPCやスマートフォン、タブレットなどの無線クライアントは本設定が無効な場合に比べてバッテリー持続時間が短くなることがあります。
  • 「無効」を設定すると、管理下の無線APの接続クライアントに対し、無線省電力設定の解除を行いません。ノートPCやスマートフォン、タブレットなどの無線クライアントは本設定が有効な場合に比べてバッテリー持続時間が長くなる反面、無線接続が不安定になる場合があります。
デフォルトは「無効」です。
Note
AT-TQ6602は未サポートとなります。

セキュリティー 設定項目

■ スタティックWEP 設定項目
セキュリティーにて「スタティックWEP」を選択した場合、以下の項目を設定します。
表 4：セキュリティー スタティックWEP 設定項目
項目名 説明
キーの長さ WEPキーの強度を選択します。デフォルトは「128bit」です。
  • 64bit：
    16進数では、10桁のWEPキーを直接入力します。ASCIIでは、5文字の半角英数記号を入力し、WEPキーを自動生成します。
  • 128bit：
    16進数では、26桁のWEPキーを直接入力します。ASCIIでは、13文字の半角英数記号を入力し、WEPキーを自動生成します。
キーのタイプ WEPキーの生成方法を選択します。デフォルトは「16進数」です。
  • ASCII：
    任意の文字列からWEPキーが自動生成されます。入力されるWEPキーの大文字・小文字は区別されます。
  • 16進数：
    16進数（0～9、A～F、a～f）でWEPキーを直接入力します。入力されるWEPキーの大文字・小文字は区別されません。
キーインデックス 選択したキーインデックスでキーを設定します。デフォルトは「1」です。
セキュリティーキー（WEPキー） 「キーの長さ」と「キーのタイプ」に合わせてWEPキーを入力します。
通信を行うためには、無線クライアントでも「送信するWEPキーの番号」で選択したキーと同じWEPキーを設定する必要があります。
WEP認証方式 通常は「オープンシステム」を選択します。デフォルトは「オープンシステム」です。
セキュリティー対策のためには、「オープンシステム」にすることをお勧めします。
  • オープンシステム：
    無線クライアントが正しいWEPキーを持っているか否かに関係なく、任意の無線クライアントの接続を許可します。しかしながら、無線クライアントは接続を許可されただけであり、アクセスポイントとトラフィックの交換を行うためには、正しいWEPキーを使用してデータを暗号化・復号化しなければなりません。
    この認証アルゴリズムは、「None」、「WPAパーソナル」、「WPAエンタープライズ」でも使用されます。
  • 共有キー：
    無線クライアントがアクセスポイントに接続する際に、正しいWEPキーを要求します。クライアントが誤ったWEPキーを持っている場合、アクセスポイントに接続できません。
  • 「オープンシステム」と「共有キー」の両方の選択：
    「共有キー」を使うように設定された無線クライアントは、有効なWEPキーを持っていれば、アクセスポイントに接続できます。
    「オープンシステム」としてWEPキーを使用するように設定された無線クライアントは（共有キーは無効）、アクセスポイントに接続できます。

■ WPAパーソナル 設定項目
セキュリティーにて「WPAパーソナル」を選択した場合、以下の項目を設定します。
表 5：セキュリティー WPAパーソナル 設定項目
項目名 説明
セキュリティーキー（WPA-PSK） 暗号キーを設定します。8～63文字の半角英数記号を入力します。大文字、小文字は区別されます。
WPAバージョン 使用するWPAバージョンを選択します。
  • AT-TQ6602 GEN2/6702 GEN2：
    「WPA3」のみ、「WPA3」「WPA2」の両方、「WPA2」のみ、または「WPA」「WPA2」の両方を選択することができます。
    「WPA3」を「WPA」と同時に選択することはできません。また、「WPA」は「WPA2」と組み合わせた場合のみ選択できます。
  • AT-TQ5403/5403e、AT-TQ6602
    「WPA2」のみ、または「WPA」「WPA2」の両方を選択することができます。
デフォルトは「WPA2」のみです。WPAとWPA2が混在する環境では、両方を選択します。無線ネットワークから見たセキュリティーは、WPAと同じレベルになります。
Note
WPAは、IEEE 802.11iのドラフト段階における機能の実装です。WPA2は、IEEE 802.11iが正式なものとなったあとの、IEEE 802.11iの必須機能のすべての実装です。
暗号化プロトコル 「CCMP」のみ、または「CCMP」「TKIP」の両方を選択することができます。
「CCMP」は、米国商務省の承認した標準技術を用いた暗号化を行います。この暗号化方式は、強力なアルゴリズムを持ちます。
Note
WPA規格では、TKIPは必須項目、CCMPはオプション項目ですが、本製品では、TKIP、CCMPとも実装します。
管理フレーム保護 管理フレームを保護するか否かを表示します。
本項目は、「AWC-CBを使用するAPモデルの選択」ダイアログでの選択により設定項目が変わります。
  • AT-TQ6702 GEN2/ AT-TQ6602 GEN2：
    WPAバージョンの選択によって、次のように固定設定されます。
    • WPA3：必須
    • WPA3・WPA2：利用可能
    • WPA2：無効
    • WPA2・WPA：無効
  • AT-TQ5403 / AT-TQ5403eまたはAT-TQ6602：
    保護する場合は「利用可能」、しない場合は「無効」を指定します。デフォルトは「無効」です。
    Note
    WPAバージョンが「WPA2」の場合のみ「利用可能」が表示されます。
ブロードキャストキー更新間隔 VAPに接続している無線クライアントに送信するブロードキャストパケットのキーの更新間隔を0～86400（秒）の数値で設定します。「0」は、キーを更新しません。デフォルトは「0」です。
Note
複数のCB VAP設定を作成するとき、ブロードキャストキー更新間隔はすべてのCB VAPで同じ値が使用されます。
Note
本項目は、「AWC-CBを使用するAPモデルの選択」ダイアログで「AT-TQ5403 / AT-TQ5403e」または「AT-TQ6602」を選択した場合のみ表示されます。

■ WPAエンタープライズ 設定項目
セキュリティーにて「WPAエンタープライズ」を選択した場合、以下の項目を設定します。
表 6：セキュリティー WPAエンタープライズ 設定項目
項目名 説明
RADIUS Server Primary IPアドレス プライマリーとして使用するRADIUSサーバーのIPアドレスを入力します。（必須）
RADIUS Server Primary シークレット プライマリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号（スペースを含む）で入力します。（必須）
RADIUS Server Secondary IPアドレス セカンダリーとして使用するRADIUSサーバーのIPアドレスを入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
RADIUS Server Secondary シークレット セカンダリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号（スペースを含む）で入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
RADIUS Server ポート番号 外部RADIUSサーバー（プライマリー、セカンダリー両方）のポート番号を1～65535の範囲で入力します。デフォルトは「1812」です。
WPAバージョン 使用するWPAバージョンを選択します。
  • AT-TQ6602 GEN2/6702 GEN2：
    「WPA3」のみ、「WPA3」「WPA2」の両方、「WPA2」のみ、または「WPA」「WPA2」の両方を選択することができます。
    「WPA3」を「WPA」と同時に選択することはできません。また、「WPA」は「WPA2」と組み合わせた場合のみ選択できます。
  • AT-TQ5403/5403e、AT-TQ6602
    「WPA2」のみ、または「WPA」「WPA2」の両方を選択することができます。
デフォルトは「WPA2」のみです。WPAとWPA2が混在する環境では、両方を選択します。無線ネットワークから見たセキュリティーは、WPAと同じレベルになります。
Note
WPAは、IEEE 802.11iのドラフト段階における機能の実装です。WPA2は、IEEE 802.11iが正式なものとなったあとの、IEEE 802.11iの必須機能のすべての実装です。
暗号化プロトコル 「CCMP」のみ、または「CCMP」「TKIP」の両方を選択することができます。
また、「AWC-CBを使用するAPモデルの選択」ダイアログで「AT-TQ5403 / AT-TQ5403e」を選択したとき、WPAバージョンが「WPA3」の場合は「GCMP」のみが選択できます。WPAバージョンが「WPA3」「WPA2」の場合は「CCMP」のみが選択できます。
「CCMP」は、米国商務省の承認した標準技術を用いた暗号化を行います。この暗号化方式は、強力なアルゴリズムを持ちます。
Note
WPA規格では、TKIPは必須項目、CCMPはオプション項目ですが、本製品では、TKIP、CCMPとも実装します。
管理フレーム保護 管理フレームを保護するか否かを表示します。
本項目は、「AWC-CBを使用するAPモデルの選択」ダイアログでの選択により設定項目が変わります。
  • AT-TQ6702 GEN2/ AT-TQ6602 GEN2：
    WPAバージョンの選択によって、次のように固定設定されます。
    • WPA3：必須
    • WPA3・WPA2：利用可能
    • WPA2：無効
    • WPA2・WPA：無効
  • AT-TQ5403 / AT-TQ5403eまたはAT-TQ6602：
    保護する場合は「利用可能」、しない場合は「無効」を指定します。デフォルトは「無効」です。
    Note
    WPAバージョンが「WPA2」の場合のみ「利用可能」が表示されます。
ブロードキャストキー更新間隔 VAPに接続している無線クライアントに送信するブロードキャストパケットのキーの更新間隔を0～86400（秒）の数値で設定します。「0」は、キーを更新しません。デフォルトは「0」です。
Note
チャンネルブランケット機能が有効の場合、ブロードキャストキー更新間隔は未サポートです。値を変更しないでください。
Note
本項目は、「AWC-CBを使用するAPモデルの選択」ダイアログで「AT-TQ5403 / AT-TQ5403e」または「AT-TQ6602」を選択した場合のみ表示されます。
RADIUSアカウンティング ユーザーを認証した外部のRADIUSサーバーを使用して、ユーザーがセッション中に使用したリソース（使用時間など）を記録するか否かを指定します。記録する場合は「有効」を、記録しない場合は「無効」を指定します。デフォルトは「無効」です。
Note
本項目は、「AWC-CBを使用するAPモデルの選択」ダイアログで「AT-TQ5403 / AT-TQ5403e」または「AT-TQ6602」を選択した場合のみ表示されます。
RADIUSアカウンティングポート番号 RADIUSアカウンティングを「有効」に設定した場合のみ、使用するポート番号を設定します。デフォルトは「1813」です。
Note
本設定は未サポートです。有効に設定しないでください。
Note
本項目は、「AWC-CBを使用するAPモデルの選択」ダイアログで「AT-TQ5403 / AT-TQ5403e」または「AT-TQ6602」を選択した場合のみ表示されます。
ダイナミックVLAN 「有効」にすると、RADIUSサーバーの認証情報にユーザーの所属VLANが設定されている場合はそのVLANが適用されます。
「無効」にすると、RADIUSサーバーの認証情報の設定にかかわらず、VAPに設定されたVLANが適用されます。
デフォルトは「無効」です。
Note
本項目は、「AWC-CBを使用するAPモデルの選択」ダイアログで「AT-TQ6702 GEN2 / AT-TQ6602 GEN2」を選択した場合のみ表示されます。
Note
CB VAPでは、RADIUSサーバーの認証情報に設定されたSession-Timeout属性は未サポートとなります（無線AP側で破棄されます）。

Web認証 設定項目

■ 外部RADIUS 設定項目
Web認証にて「外部RADIUS」を選択した場合、以下の項目を設定します。
表 7：Web認証 外部RADIUS 設定項目
項目名 説明
認証ページプロキシー 外部のページを代わりに表示するか、無線AP自体による認証ページを表示するかを指定します。
  • 有効：
    外部のページを表示します。表示する外部ページは、別途「ベースURL」にて指定します。
    • ベースURL：
      Web認証に使用する外部のページのベースURLを指定します。
      指定のページにクライアントを直接接続する代わりに、無線APのプロキシー機能を使用します。
      認証ページのHTMLファイルの名前は「radius_login.html」です。
      無線APのプロキシーは、「(ベースURL)/radius_login.html」に掲載されたファイルを取得して無線クライアントの認証画面として表示します。
      例えば、ベースURLに「http://www.example.com/captive_portal」を指定した場合、「http://www.example.com/captive_portal/radius_login.html」の内容を表示します。
      radius_login.htmlに必要な記述については、「各種操作」/「認証」/「キャプティブポータルによるWeb認証」をご参照ください。
  • 無効：
    無線AP自体による認証ページを表示します。
RADIUS Server Primary IPアドレス プライマリーとして使用するRADIUSサーバーのIPアドレスを入力します。（必須）
RADIUS Server Primary シークレット プライマリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号（スペースを含む）で入力します。（必須）
RADIUS Server Secondary IPアドレス セカンダリーとして使用するRADIUSサーバーのIPアドレスを入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
RADIUS Server Secondary シークレット セカンダリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号（スペースを含む）で入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
RADIUS Server ポート番号 プライマリー、セカンダリーそれぞれの外部RADIUSサーバーのポート番号を1～65535の範囲で入力します。デフォルトは「1812」です。
認証後リダイレクト Web認証に成功した後に表示するページを指定します。
  • セッション維持：
    Web認証開始前にWebブラウザーにて指定したURLを表示します。
  • 固定URL
    別途、Web認証に成功した後に表示するURLを指定します。1～128文字の、いずれも半角の英字・数字・記号（スペースを含む）を指定できます。
  • 無効
    認証成功メッセージ表示後、ページを遷移しません。
ウォールドガーデン ウォールドガーデン機能を使用するページのエントリー数を表示します。
ウォールドガーデン機能は、Web認証が完了する前のユーザーや未認証のユーザーに対して閲覧可能なページを指定できる機能です。指定したページ以外を閲覧しようとした場合には、Web認証ページが再度表示されます。
クリックすると、「ウォールドガーデンリスト」ダイアログが表示されます。

  • ウォールドガーデンリスト
    ウォールドガーデンを使用するアドレスを登録します。
    • アドレス：
      ウォールドガーデンを使用するアドレスを、FQDN、IPアドレス、IPアドレス/マスクのいずれかの形式で指定します。最大50件まで登録できます。
      設定タイプに「Dual[11ax] GEN2」を選択した場合は、ウォールドガーデンエントリーにてFQDNを指定する際、いずれか1か所までワイルドカードとしてアスタリスク（*）を使用できます。
      例えば、「*.example.jp」には、「www.example.jp」、「ftp.example.jp」などがヒットします。同様に、「example.*」には、「example.com」、「example.jp」などがヒットします。ワイルドカードは1つのエントリーに1つまで使用できます。複数のワイルドカード（「*.example.*」など）は指定できません。
    • 「追加」ボタン：
      アドレス欄に入力したアドレスをリストに登録します。
    • 「クリア」ボタン：
      アドレス欄の内容を消去します。
    • 「CSVから追加」ボタン：
      CSVファイルからアドレスを読み込みます。
      CSVファイルには、FQDN、IPアドレス、IPアドレス/マスクのいずれかの形式で記述したアドレスを1行に1エントリー記載します。
    • X アドレス：
      登録されたアドレスのエントリー数を表示します。
    • ウォールドガーデンアドレスを検索：
      入力された文字列を含む登録アドレスをリストに表示します。
    • アドレス：
      登録されたアドレスを表示します。
    • 削除：
      選択したアドレスを削除します。
    • 「保存」ボタン：
      ウォールドガーデンリストの変更を保存します。
    • 「閉じる」ボタン：
      ウォールドガーデンリストの変更を破棄し、ウォールドガーデンリストダイアログを閉じます。
ウォールドガーデン用DNSプロキシー ウォールドガーデンにDNSプロキシーを行うか否かを指定します。
  • ウォールドガーデンエントリーにワイルドカードを使用したものが1つも登録されていない場合のみ、本項目で「有効」「無効」が選択できます。デフォルトは「無効」です。
  • ウォールドガーデンエントリーにワイルドカードが1つでも使用されていれば、「有効」固定となります。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Dual[11ax] GEN2」を選択した場合に表示されます。
セッションタイムアウト セッションタイムアウトを0～86400の値で指定します（単位：秒）。
無線クライアントを認証成功後、タイムアウトに設定した時間が経過した際、自動的にセッションを終了します。
デフォルトは「3600」です。
セッションタイムアウト時の動作 セッションタイムアウト時の動作を、「再認証」または「切断」から選択します。
デフォルトは「再認証」です。

■ クリックスルー 設定項目
Web認証にて「クリックスルー」を選択した場合、以下の項目を設定します。
表 8：Web認証 クリックスルー 設定項目
項目名 説明
認証ページプロキシー 外部のクリックスルーページを代わりに表示するか、無線AP自体によるクリックスルーページを表示するかを指定します。
  • 有効：
    外部のページを表示します。表示する外部ページは、別途「ベースURL」にて指定します。
    • ベースURL：
      クリックスルーに使用する外部のページのベースURLを指定します。
      指定のページにクライアントを直接接続する代わりに、無線APのプロキシー機能を使用します。
      クリックスルーページのHTMLファイルの名前は「click_through_login.html」です。
      無線APのプロキシーは、「(ベースURL)/click_through_login.html」に掲載されたファイルを取得して無線クライアントの認証画面として表示します。
      例えば、ベースURLに「http://www.example.com/captive_portal」を指定した場合、「http://www.example.com/captive_portal/click_through_login.html」の内容を表示します。
      click_through_login.htmlに必要な記述については、「各種操作」/「認証」/「キャプティブポータルによるWeb認証」をご参照ください。
  • 無効：
    無線AP自体による認証ページを表示します。
    Note
    認証ページに表示する利用規約は、無線AP個別のWeb設定画面にて変更できます。
認証後リダイレクト Web認証に成功した後に表示するページを指定します。
  • セッション維持：
    Web認証開始前にWebブラウザーにて指定したURLを表示します。
  • 固定URL
    別途、Web認証に成功した後に表示するURLを指定します。
  • 無効
    認証成功メッセージ表示後、ページを遷移しません。
ウォールドガーデン ウォールドガーデン機能を使用するページのエントリー数を表示します。
ウォールドガーデン機能は、Web認証が完了する前のユーザーや未認証のユーザーに対して閲覧可能なページを指定できる機能です。指定したページ以外を閲覧しようとした場合には、Web認証ページが再度表示されます。
クリックすると、「ウォールドガーデンリスト」ダイアログが表示されます。

  • ウォールドガーデンリスト
    ウォールドガーデンを使用するアドレスを登録します。
    • アドレス：
      ウォールドガーデンを使用するアドレスを、FQDN、IPアドレス、IPアドレス/マスクのいずれかの形式で指定します。最大50件まで登録できます。
      設定タイプに「Dual[11ax] GEN2」を選択した場合は、ウォールドガーデンエントリーにてFQDNを指定する際、いずれか1か所までワイルドカードとしてアスタリスク（*）を使用できます。
      例えば、「*.example.jp」には、「www.example.jp」、「ftp.example.jp」などがヒットします。同様に、「example.*」には、「example.com」、「example.jp」などがヒットします。ワイルドカードは1つのエントリーに1つまで使用できます。複数のワイルドカード（「*.example.*」など）は指定できません。
    • 「追加」ボタン：
      アドレス欄に入力したアドレスをリストに登録します。
    • 「クリア」ボタン：
      アドレス欄の内容を消去します。
    • 「CSVから追加」ボタン：
      CSVファイルからアドレスを読み込みます。
      CSVファイルには、FQDN、IPアドレス、IPアドレス/マスクのいずれかの形式で記述したアドレスを1行に1エントリー記載します。
    • X アドレス：
      登録されたアドレスのエントリー数を表示します。
    • ウォールドガーデンアドレスを検索：
    • アドレス：
      登録されたアドレスを表示します。
    • 削除：
      選択したアドレスを削除します。
    • 「保存」ボタン：
      ウォールドガーデンリストの変更を保存します。
    • 「閉じる」ボタン：
      ウォールドガーデンリストの変更を破棄し、ウォールドガーデンリストダイアログを閉じます。
ウォールドガーデン用DNSプロキシー ウォールドガーデンにDNSプロキシーを行うか否かを指定します。
  • ウォールドガーデンエントリーにワイルドカードを使用したものが1つも登録されていない場合のみ、本項目で「有効」「無効」が選択できます。デフォルトは「無効」です。
  • ウォールドガーデンエントリーにワイルドカードが1つでも使用されていれば、「有効」固定となります。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Dual[11ax] GEN2」を選択した場合に表示されます。
セッションタイムアウト セッションタイムアウトを0～86400の値で指定します（単位：秒）。
無線クライアントを認証成功後、タイムアウトに設定した時間が経過した際、自動的にセッションを終了します。
デフォルトは「3600」です。
セッションタイムアウト時の動作 セッションタイムアウト時の動作を、「再認証」または「切断」から選択します。
デフォルトは「再認証」です。

■ 外部ページリダイレクト 設定項目
Web認証にて「外部ページリダイレクト」を選択した場合、以下の項目を設定します。
表 9：Web認証 外部ページリダイレクト 設定項目
項目名 説明
外部ページURL リダイレクトさせるURLを1～128文字の半角英数記号で入力します。デフォルトは空欄です。
RADIUS Server Primary IPアドレス プライマリーとして使用するRADIUSサーバーのIPアドレスを入力します。（必須）
RADIUS Server Primary シークレット プライマリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号で入力します。（必須）
RADIUS Server Secondary IPアドレス セカンダリーとして使用するRADIUSサーバーのIPアドレスを入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
RADIUS Server Secondary シークレット セカンダリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号で入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
RADIUS Server ポート番号 プライマリー、セカンダリーそれぞれの外部RADIUSサーバーのポート番号を1～65535の範囲で入力します。デフォルトは「1812」です。
認証後リダイレクト Web認証に成功した後に表示するページを指定します。
  • セッション維持：
    Web認証開始前にWebブラウザーにて指定したURLを表示します。
  • 固定URL
    別途、Web認証に成功した後に表示するURLを指定します。
  • 無効
    認証成功メッセージ表示後、ページを遷移しません。
ウォールドガーデン ウォールドガーデン機能を使用するページのエントリー数を表示します。
ウォールドガーデン機能は、Web認証が完了する前のユーザーや未認証のユーザーに対して閲覧可能なページを指定できる機能です。指定したページ以外を閲覧しようとした場合には、Web認証ページが再度表示されます。
クリックすると、「ウォールドガーデンリスト」ダイアログが表示されます。

  • ウォールドガーデンリスト
    ウォールドガーデンを使用するアドレスを登録します。
    • アドレス：
      ウォールドガーデンを使用するアドレスを、FQDN、IPアドレス、IPアドレス/マスクのいずれかの形式で指定します。最大50件まで登録できます。
      設定タイプに「Dual[11ax] GEN2」を選択した場合は、ウォールドガーデンエントリーにてFQDNを指定する際、いずれか1か所までワイルドカードとしてアスタリスク（*）を使用できます。
      例えば、「*.example.jp」には、「www.example.jp」、「ftp.example.jp」などがヒットします。同様に、「example.*」には、「example.com」、「example.jp」などがヒットします。ワイルドカードは1つのエントリーに1つまで使用できます。複数のワイルドカード（「*.example.*」など）は指定できません。
    • 「追加」ボタン：
      アドレス欄に入力したアドレスをリストに登録します。
    • 「クリア」ボタン：
      アドレス欄の内容を消去します。
    • 「CSVから追加」ボタン：
      CSVファイルからアドレスを読み込みます。
      CSVファイルには、FQDN、IPアドレス、IPアドレス/マスクのいずれかの形式で記述したアドレスを1行に1エントリー記載します。
    • X アドレス：
      登録されたアドレスのエントリー数を表示します。
    • ウォールドガーデンアドレスを検索：
    • アドレス：
      登録されたアドレスを表示します。
    • 削除：
      選択したアドレスを削除します。
    • 「保存」ボタン：
      ウォールドガーデンリストの変更を保存します。
    • 「閉じる」ボタン：
      ウォールドガーデンリストの変更を破棄し、ウォールドガーデンリストダイアログを閉じます。
ウォールドガーデン用DNSプロキシー ウォールドガーデンにDNSプロキシーを行うか否かを指定します。
  • ウォールドガーデンエントリーにワイルドカードを使用したものが1つも登録されていない場合のみ、本項目で「有効」「無効」が選択できます。デフォルトは「無効」です。
  • ウォールドガーデンエントリーにワイルドカードが1つでも使用されていれば、「有効」固定となります。
Note
本設定は、シリーズに「TQ Series」、設定タイプに「Dual[11ax] GEN2」を選択した場合に表示されます。
セッションタイムアウト セッションタイムアウトを0～86400の値で指定します（単位：秒）。
無線クライアントを認証成功後、タイムアウトに設定した時間が経過した際、自動的にセッションを終了します。
デフォルトは「3600」です。
セッションタイムアウト時の動作 セッションタイムアウト時の動作を、「再認証」または「切断」から選択します。
デフォルトは「再認証」です。

MACアクセス制御 設定項目


■ MACアドレスリスト選択時・MACアドレスリスト + 外部RADIUS選択時
「MACアドレスリスト」を含むオプション選択すると、AP共通設定のMACアドレスリスト欄で選択したMACアドレスリストに従って、リストに記録されたMACアドレスのみに接続を許可、または接続を拒否します。
CB共通設定画面では、適用するMACアドレスリスト名の表示はありません。

■ 外部RADIUS選択時・MACアドレスリスト + 外部RADIUS選択時
表 10：MACアクセス制御 外部RADIUS・MACアドレスリスト + 外部RADIUS 設定項目
項目名 説明
RADIUS Server Primary IPアドレス プライマリーとして使用するRADIUSサーバーのIPアドレスを入力します。（必須）
RADIUS Server Primary シークレット プライマリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号で入力します。
RADIUS Server Secondary IPアドレス セカンダリーとして使用するRADIUSサーバーのIPアドレスを入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
RADIUS Server Secondary シークレット セカンダリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号で入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
ポート番号 プライマリー、セカンダリーそれぞれの外部RADIUSサーバーのポート番号を1～65535の範囲で入力します。デフォルトは「1812」です。
User-Name Format 区切り文字 RADIUSサーバーには、ユーザーのMACアドレスは2桁区切りで、ユーザー名（RADIUS User-Name属性）として送信されます。
この際、RADIUSサーバーに問い合わせるユーザー名（MACアドレス）の区切り文字を、「ハイフン」、「コロン」、「なし」から選択します。デフォルトは「ハイフン」です。
User-Name Format 大文字/小文字 RADIUSサーバーに問い合わせるユーザー名（MACアドレス）の大文字、小文字を選択します。デフォルトは「小文字」です。
User-Password Format 形式 RADIUSサーバーに問い合わせるパスワード（RADIUS User-Password属性）の形式を「固定値」または「ユーザー名」から選択します。デフォルトは「ユーザー名」です。
  • 「固定値」を選択すると、RADIUSサーバーに問い合わせるMACアドレスにかかわらず、「User-Password Format パスワード」にて設定した文字列をパスワードに使用します。
  • 「ユーザー名」を選択すると、RADIUSサーバーに問い合わせる際、ユーザー名と同じ書式のMACアドレスをパスワードとして使用します。
User-Password Format パスワード 「User-Password Format 形式」を「固定値」に設定した場合に、RADIUSサーバーに送信する際のパスワードを設定します。
Web認証との2ステップ認証 Web認証にて「なし」を除くいずれかの認証方式を選択している場合、Web認証とMACアクセス制御の2ステップでの認証を行います。
  • 「有効」を選択すると、Web認証とMACアクセス制御の両方の認証に成功した無線クライアントのみが該当のVAPを介した通信を行えるようになります。
  • 「無効」を選択すると、Web認証またはMACアクセス制御のいずれかの認証に成功した無線クライアントが該当のVAPを介した通信を行えるようになります。
Note
本項目は、AWC-CBを使用するAPモデルの選択にて「AT-TQ6702 GEN2 / AT-TQ6602 GEN2」を選択した場合に表示されます。
デフォルトの状態、つまり、「User-Name Format 区切り文字」が「ハイフン」、「User-Name Format 大文字/小文字」が「小文字」、「User-Password Format 形式」が「ユーザー名」の場合、ユーザー名、パスワードは以下のようなフォーマットでRADIUSサーバーに送信されます。

高速ローミング 設定項目

表 11：高速ローミング 設定項目
項目名 説明
高速移行 IEEE 802.11r（Fast Basic Service Set Transition）による高速移行を行うか否かを設定します。
「有効」にすると、無線クライアントが接続中の無線APから別の無線APに移動する際IEEE 802.11rによる高速移行が可能になります。
デフォルトは「無効」です。
分散システム 分散システム（DS）を介して認証要求を行うか否かを設定します。
「有効」にすると、無線クライアントは、現在接続している無線APを介して移行先の無線APへ認証要求を行います（Over The DS）。
「無効」にすると、無線クライアントは、無線を介して直接移行先の無線APへ認証要求を行います（Over The Air）。
デフォルトは「無効」です。
モビリティドメイン 高速移行を行う無線APのドメインを4桁の16進数（0～9、A～F、a～f）で設定します。大文字小文字は区別されません。
無線端末は同じモビリティドメインを持つAP間でIEEE 802.11r 高速移行を行えます。
デフォルトは「a1b2」です。
PMK-R0 保持時間 PMK-R0の保持時間を1～65535の値（単位：分）で設定します。
保持時間を超えた場合、IEEE 802.11r 高速移動は行われません。
デフォルトは「10000」です。
AES Key AP間でPMK-R1をやり取りするときの暗号化に用いる鍵を32桁の16進数（0～9、A～F、a～f）で指定します。大文字小文字は区別されません。デフォルトは空欄です。
Note
高速ローミングを利用する場合は必須項目となります。IEEE 802.11kまたはIEEE 802.11vを利用し高速移行（IEEE 802.11r）を利用しない場合でも、必ず設定してください。
IEEE 802.11k RRM IEEE 802.11k RRM（無線リソース管理）を有効にするか否かを設定します。
デフォルトは「無効」です。
IEEE 802.11v WNM IEEE 802.11v WNM（無線ネットワーク管理）を有効にするか否かを設定します。
デフォルトは「無効」です。

CB共通設定の編集

  1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。
  2. チャンネルブランケット設定一覧から編集するCB共通設定の列右にある「詳細」ボタン（虫めがねアイコン）をクリックします。
  3. CB共通設定の設定情報が表示されます。コンテンツ欄右上の「編集」ボタンをクリックします。
  4. 編集したい情報の編集を行います。
  5. コンテンツ欄右上の「保存」ボタンをクリックします。

CB共通設定の削除

  1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。
  2. チャンネルブランケット設定一覧から編集するCB共通設定の列右にある「詳細」ボタン（虫めがねアイコン）をクリックします。
  3. CB共通設定の設定情報が表示されます。コンテンツ欄右上の「削除」ボタンをクリックします。
  4. 「確認」ダイアログが表示されます。
  5. 「削除」ボタンをクリックします。

各種操作 / チャンネルブランケット / チャンネルブランケットの作成

チャンネルブランケットの作成
チャンネルブランケットの所属APの選択
チャンネルブランケットの分割、結合
チャンネルブランケットの分割
チャンネルブランケットの結合
CB共通設定の適用
初期状態の無線APに適用する場合
運用中の無線APに適用する場合
CB共通設定に基づくすべてのチャンネルブランケットに適用する
特定のチャンネルブランケットに適用する
チャンネルブランケットの情報の確認
設定の確認
運用状況の確認
チャンネルブランケットの編集
チャンネルブランケットの削除

CB共通設定に基づいてチャンネルブランケットを作成します。
例えば異なるフロアに同様のネットワークを構築する場合など、1つのCB共通設定を用いて複数のチャンネルブランケットを作成できます。

チャンネルブランケットの作成

  1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。

  2. チャンネルブランケット設定一覧から編集するCB共通設定の列右にある「詳細」ボタン（虫めがねアイコン）をクリックします。
    CB共通設定の設定情報が表示されます。

  3. コンテンツ欄右上の「編集」ボタンをクリックします。
    CB共通設定編集画面が表示されます。

  4. コンテンツ欄下部の「チャンネルブランケット一覧」右上の設定メニュー（歯車アイコン）から「新規作成」を選択します。

    「チャンネルブランケット新規作成」ダイアログが表示されます。

    表 1：「チャンネルブランケット新規作成」ダイアログ
    項目名 説明
    CB名 チャンネルブランケットの名前を入力します。1～100文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。（必須）
    CB管理VLAN チャンネルブランケットの管理に使用するVLAN IDを1～4094の数字で入力します。（必須）
    Note
    CB管理VLANには、無線APの管理用VLAN IDや、VAPのVLAN IDとは異なるVLAN IDを指定してください。
    管理グループ チャンネルブランケットを構成する管理グループを選択します。CB共通設定にて選択した管理グループのうち、いずれか1つをドロップダウンリストから選択します。（必須）
  5. 設定を終えたら「追加」ボタンをクリックします。

    CB共通設定編集画面のチャンネルブランケット一覧に、新たに作成したチャンネルブランケットが追加されます。

  6. 作成したチャンネルブランケットを一旦保存する場合は、画面右上の「保存」ボタンをクリックします。
    続けてチャンネルブランケットの所属APを選択する場合は、「チャンネルブランケットの所属APの選択」の手順4から続けます。

チャンネルブランケットの所属APの選択

CB共通設定編集画面にて作成したチャンネルブランケットに所属させる無線APを選択します。
「チャンネルブランケットの作成」に続けて無線APの選択を行う場合は、本項の手順4から続けてください。
  1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。

  2. チャンネルブランケット設定一覧から編集するCB共通設定の列右にある「詳細」ボタン（虫めがねアイコン）をクリックします。

  3. CB共通設定の設定情報が表示されます。コンテンツ欄右上の「編集」ボタンをクリックします。
    CB共通設定編集画面が表示されます。

  4. コンテンツ欄下部の「チャンネルブランケット一覧」にて、作成したチャンネルブランケットの「AP一覧」ボタンをクリックします。

    「所属AP一覧」ダイアログが表示されます。
    タイトルには、選択したチャンネルブランケット名が表示されます。

    表 2：「所属AP一覧」ダイアログ
    項目名 説明
    X AP チャンネルブランケットに所属する無線APの数を表示します。
    「所属AP編集」ボタン チャンネルブランケットに所属させる無線APを選択します。
    「無線APを追加/解除」ダイアログが表示されます。
    無線APを検索 検索したいキーワードを入力します。
    現在の表示対象のうち、「機器名」「IPアドレス」「MACアドレス」「フロアマップ名」「管理グループ名」「AP共通設定」「機器種別」「現在のファームウェア」「シリアル番号」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
    フィルター 登録されているタグで絞り込むことができます。
    タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。すべて解除する場合は「クリア」をクリックします。
    Note
    タグを選択するには、一度リストを拡張表示（詳細表示をクリック）する必要があります
    タグ 「無線APを検索」欄の下には、登録されているすべてのタグが表示されます。
    機器名 登録時に設定した機器名が表示されます。
    CB 該当の無線AP機種がAWC-CBをサポートするかを、「サポート」または「未判別」で表示します。
    Note
    サポート状況は、AWCプラグインが内蔵するサポート機種のMACアドレス範囲情報を基に、選択されたデバイスのMACアドレスを判別して表示します。使用するAWCプラグインバージョンとデバイスの製造時期によっては、正規にチャンネルブランケットをサポートする機種であっても「未判別」と表示されることがあります。
    IPアドレス IPアドレスが表示されます。
    MACアドレス MACアドレスが表示されます。
    フロアマップ名 無線APが配置されているフロアマップ名が表示されます。
    「解除」ボタン（ゴミ箱アイコン） 該当の無線APをチャンネルブランケットの所属APから除外します。
    閉じる 「所属AP一覧」ダイアログを閉じ、CB共通設定編集画面に戻ります。
  5. ダイアログ右上の「所属AP編集」ボタンをクリックします。
    「無線APを追加/解除」ダイアログが表示されます。

    表 3：「無線APを追加/解除」ダイアログ
    項目名 説明
    ダイアログ上部
    「無線AP」ボタン ダイアログを無線AP一覧表示に切り替えます。
    チャンネルブランケットに所属させる無線APを、管理グループ配下の無線AP一覧から選択します。
    「フロアマップ」ボタン ダイアログをフロアマップ一覧表示に切り替えます。
    チャンネルブランケットに所属させる無線APを、管理グループ配下のフロアマップから選択します。
    無線AP選択表示
    無線APを検索 検索したいキーワードを入力します。
    現在の表示対象のうち、「機器名」「IPアドレス」「MACアドレス」「フロアマップ名」「管理グループ名」「AP共通設定」「機器種別」「現在のファームウェア」「シリアル番号」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
    フィルター 登録されているタグで絞り込むことができます。
    タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。すべて解除する場合は「クリア」をクリックします。
    Note
    タグを選択するには、一度リストを拡張表示（詳細表示をクリック）する必要があります
    タグ 「無線APを検索」欄の下には、登録されているすべてのタグが表示されます。
    チェックボックス 無線APの選択を行います。リストの一番上のチェックボックスにチェックを入れるとリスト内の無線APすべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
    機器名 登録時に設定した機器名が表示されます。
    CB 該当の無線AP機種がAWC-CBをサポートするかを、「サポート」または「未判別」で表示します。
    Note
    サポート状況は、AWCプラグインが内蔵するサポート機種のMACアドレス範囲情報を基に、選択されたデバイスのMACアドレスを判別して表示します。使用するAWCプラグインバージョンとデバイスの製造時期によっては、正規にチャンネルブランケットをサポートする機種であっても「未判別」と表示されることがあります。
    IPアドレス IPアドレスが表示されます。
    MACアドレス MACアドレスが表示されます。
    フロアマップ名 無線APが配置されているフロアマップ名が表示されます。
    保存 所属させる無線APの選択状態を保存します。
    戻る 所属させる無線APの選択状態を保存せず、「所属AP一覧」ダイアログに戻ります。
    フロアマップ一覧表示
    X フロアマップ フロアマップの総数が表示されます。
    フロアマップを検索 検索したいキーワードを入力します。
    現在の表示対象のうち、「フロアマップ名」「管理グループ名」「タグ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
    フロアマップパネル 作成したフロアマップパネルが表示され、フロアマップに属している無線AP数とフロアマップ名が表示されます。
    パネルの上にマウスオーバーすると透過パネルに切り替わり、「詳細画面を見る」の文字が表示されます。パネルまたは「詳細画面を見る」をクリックするとフロアマップの詳細表示画面に移動します。
    表示件数 リストに表示させる件数を指定します。
    ＜＜ 最初のリストに戻ります。
    番号 ページ番号です。
    ＞＞ 最後のリストに移動します。
    保存 所属させる無線APの選択状態を保存します。
    戻る 所属させる無線APの選択状態を保存せず、CB共通設定編集画面に戻ります。
    フロアマップ詳細表示
    フロアマップ名 フロアマップ名を表示します。
    フロアマップ フロアマップと、配置されている無線APがグラフィカルに表示されます。

    • 無線APにマウスカーソルを置くと、無線APのIPアドレス、MACアドレス、機種名とチャンネルブランケットのサポート可/未判別を示すポップアップが表示されます。

    • 無線APをクリックすると、無線APアイコンの背景に青丸が表示され、選択状態に切り替わります。複数の無線APを選択することも可能です。

    • 無線APアイコンの選択を解除する場合は、再度、無線APアイコンをクリックし通常の無線APアイコンの状態にします。

    • 濃い灰色の無線APアイコンは、他のチャンネルブランケットに所属済みであることを表します。
    保存 所属させる無線APの選択状態を保存します。
    戻る 所属させる無線APの選択状態を保存せず、フロアマップ一覧表示に戻ります。
  6. チャンネルブランケットに所属させる無線APを選択し、「保存」ボタンをクリックします。
    「所属AP一覧」ダイアログに、選択した無線APが表示されます。

  7. 「所属AP一覧」ダイアログの「閉じる」ボタンをクリックします。
    CB共通設定編集画面に戻ります。
    設定した所属APは、チャンネルブランケットの割当AP数に反映されます。

  8. CB共通設定編集画面の右上の「保存」ボタンをクリックします。
    CB共通設定詳細画面が表示されます。

チャンネルブランケットの作成手順は以上です。
チャンネルブランケットの作成・編集を含む、CB共通設定の変更を無線APに反映するには、CB共通設定の適用を行う必要があります。

チャンネルブランケットの分割、結合

1つのチャンネルブランケットに多数の無線APが所属している場合、無線クライアントのスループットが低下したり、通信が不安定になることがあります。
また、小さなチャンネルブランケットを多数作成した場合、チャンネルブランケット間では無線クライアントの接続情報は共有されないためローミングが発生してしまい、チャンネルブランケットの利点を活用できないことがあります。
適切なチャンネルブランケットの規模になるように、AWCプラグインの提案を利用して分割または結合することができます。



チャンネルブランケットの分割

接続クライアントの動きなどを学習し、チャンネルブランケットを利用環境に応じたグループに分割することで、通信状況を改善することができます。
Note
チャンネルブランケットの分割を行うには、チャンネルブランケットに所属するすべての無線APがフロアマップに配置されている必要があります。

  1. チャンネルブランケット一覧にて、分割を行うチャンネルブランケットにチェックをつけます。
    複数のチャンネルブランケットが登録されている場合は、複数選択できます。

  2. 右上の設定メニュー（歯車アイコン）から、「分割」を選択します。

    「チャンネルブランケットの分割」ダイアログが表示されます。
  3. 「チャンネルブランケットの分割」ダイアログにて、分割の方法、数を指定します。


    AWCプラグインは、配置されたフロアマップ上の位置を考慮して適切なチャンネルブランケット数に分割する例を提案します。複数のチャンネルブランケットを選択した場合は、それらのチャンネルブランケットを一旦結合したものとして、適切な規模となる数、所属APを計算します。

    表 4：チャンネルブランケットの分割
    項目名 説明
    干渉低減の提案 チャンネルブランケットの結合・分割に伴い、新しく提案されるチャンネルブランケットの電波干渉を抑えるよう、チャンネルの割り当てを提案します。
    デフォルトではチェックありです。
    チャンネルブランケット接続履歴の利用 無線クライアント接続履歴が有効に設定されており、かつ、チャンネルブランケットへの接続履歴が1日分以上蓄積されている場合、接続履歴に基づいてチャンネルブランケットの分割を提案します。
    デフォルトではチェックなしです。
    分割数 チャンネルブランケットの分割数を自動、または2～5の値で指定します。
    分割数はデフォルトでは「自動」です。所属APの規模によっては元のチャンネルブランケット数より少なくなる場合もあります。
    2～5の値を手動で選択した場合は、無線APの通信が最適となるよう、指定された個数のチャンネルブランケットに分割します。元の無線APが少ない場合は、単独の無線APからなるチャンネルブランケットが作成されるなど、チャンネルブランケットの利点が得られないこともありますので、この場合は分割数を減らしてください。

    分割後のチャンネルブランケット名は、「ブランケット名_1」「ブランケット名_2」のように、ダイアログ上部の分割前チャンネルブランケット一覧から選択したものの名前に、アンダースコア（_）と枝番を添えたものになります。これらは必要に応じてあとで変更できます。
    それぞれ、使用チャンネルに変更があったチャンネルブランケットでは、分割後のチャンネルが青色・太字で強調表示されます。

    また、「チャンネルブランケットの分割」ダイアログ右上の表示形式ボタンから「フロアマップ」を選択すると、分割後のチャンネルブランケットの所属APのイメージを色分けして確認することができます。

  4. 提案が満足な場合は、「分割」ボタンをクリックします。
    ブランケット一覧に分割後のチャンネルブランケットの情報が反映されます。
  5. CB共通設定編集画面の右上の「保存」ボタンをクリックします。
    CB共通設定詳細画面が表示されます。
チャンネルブランケット定義の分割の手順は以上です。
実際の動作に反映するには、「CB共通設定の適用」を行う必要があります。

チャンネルブランケットの結合

細分化しすぎたチャンネルブランケットを結合することで、より快適なサービスエリアを実現します。
  1. チャンネルブランケット一覧にて、結合を行う複数のチャンネルブランケットにチェックをつけます。

  2. 右上の設定メニュー（歯車アイコン）から、「結合」を選択します。
    「チャンネルブランケットの結合」ダイアログが表示されます。

  3. 「チャンネルブランケットの結合」ダイアログにて、結合先のチャンネルブランケット名を指定します。
    デフォルトは、選択したチャンネルブランケットのうち一番上のものです。
    これは必要に応じてあとで変更できます。

    また、「チャンネルブランケットの結合」ダイアログ右上の表示形式ボタンから「フロアマップ」を選択すると、結合後のチャンネルブランケットの所属APのイメージを色分けして確認することができます。

  4. 提案が満足な場合は、「結合」ボタンをクリックします。
    ブランケット一覧に結合後のチャンネルブランケットの情報が反映されます。
  5. CB共通設定編集画面の右上の「保存」ボタンをクリックします。
    CB共通設定詳細画面が表示されます。
チャンネルブランケット定義の結合の手順は以上です。
実際の動作に反映するには、「CB共通設定の適用」を行う必要があります。

CB共通設定の適用

CB共通設定を無線APに適用し、チャンネルブランケットを運用します。

初期状態の無線APに適用する場合

CB共通設定を適用するためには、無線APにAP共通設定が適用され、AWCプラグインの管理下に置かれている必要があります。
AP共通設定が適用されていない場合は、「各種操作」/「無線管理」/「無線APの登録、情報編集、削除」、「各種操作」/「無線管理」/「無線APの管理グループ、AP共通設定の変更」を参考に、無線APにAP共通設定を適用します。
チャンネルブランケットの所属APの場合、無線APにAP共通設定を割り当てると、同時にCB共通設定や、個別設定も適用されます。無線APの管理が開始され、セル型、ブランケット型の無線ネットワークが提供されます。

運用中の無線APに適用する場合

既にAP共通設定が適用されている無線APの場合は、設定機能/チャンネルブランケット設定一覧画面から、設定（CB共通設定、AP共通設定、個別設定）の変更の適用を行えます。
設定適用は、該当のCB共通設定に基づいたいずれかのチャンネルブランケットに所属する無線APすべてに対して、または、特定のチャンネルブランケットに所属する無線APすべてに対して、一括して行われます。

CB共通設定に基づくすべてのチャンネルブランケットに適用する

  1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。
    設定機能/チャンネルブランケット設定一覧画面が表示されます。
    コンテンツ欄の一覧には、AWCプラグインに登録されたすべてのCB共通設定が表示されます。

    表 5：CB共通設定一覧
    項目名 説明
    X CB共通設定 CB共通設定の総数が表示されます。
    X 選択中 選択済みのCB共通設定（チェックボックスにチェックを入れている）の総数が表示されます。
    CB共通設定を検索 CB共通設定の検索を行えます。
    現在の表示対象のうち、「CB共通設定名」「管理グループ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。

    Note
    複数の内容を含む項目の中の区切り文字（複数の管理グループを設定している場合の「, 」など）は検索対象になりません。ただし、文字列として使用している場合は検索できます。
    チェックボックス CB共通設定の選択を行います。リストの一番上のチェックボックスにチェックを入れるとリスト内のCB共通設定すべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
    CB共通設定名 CB共通設定名が表示されます。
    管理グループ チャンネルブランケットを構成する管理グループを表示します。
    割当AP数 CB共通設定を設定した無線AP数が表示されます。
    未適用AP数 設定（AP共通設定、CB共通設定、SC共通設定、個別設定）の変更が適用されていない無線AP数が表示されます。
    「詳細」ボタン（虫めがねアイコン） CB共通設定の詳細画面が表示されます。CB共通設定の詳細画面の説明は、「各種操作」/「チャンネルブランケット」/「CB共通設定の作成、編集、削除」をご覧ください。
  2. 設定適用を行うCB共通設定のチェックボックスをクリックし、チェックを入れます。

  3. コンテンツ欄右上の「設定適用」ボタンをクリックします。
    「設定適用」ダイアログが表示されます。

  4. 「設定適用」ダイアログに表示される無線APの一覧を確認し、「OK」ボタンをクリックします。
  5. 完了のメッセージが表示されたら「閉じる」ボタンをクリックします。

特定のチャンネルブランケットに適用する

CB共通設定のうち、個別の無線APに設定が適用されるのは、VAP(マルチSSID)設定のみです。
CB共通設定が複数のチャンネルブランケットに適用されており、そのうちの一部のチャンネルブランケットの構成のみを変更し、VAP設定に変更がないた場合は、該当のチャンネルブランケットに所属する無線APにのみ設定適用が必要となります。その他のチャンネルブランケットに設定適用を行う必要はありません。
  1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。
    設定機能/チャンネルブランケット設定一覧画面が表示されます。
    コンテンツ欄の一覧には、AWCプラグインに登録されたすべてのCB共通設定が表示されます。

  2. コンテンツ欄上部の「チャンネルブランケット」ボタンをクリックし、チャンネルブランケット一覧を表示します。

    表 6：チャンネルブランケット一覧
    項目名 説明
    X CB チャンネルブランケットの総数が表示されます。
    X 選択中 選択済みのチャンネルブランケット（チェックボックスにチェックを入れている）の総数が表示されます。
    CB共通設定を検索 CB共通設定の検索を行えます。検索したいキーワードを入力します。
    検索後、元のリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
    チェックボックス チャンネルブランケットの選択を行います。リストの一番上のチェックボックスにチェックを入れるとリスト内のチャンネルブランケットすべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
    CB名 チャンネルブランケット名が表示されます。
    CB共通設定名 チャンネルブランケットが基とするCB共通設定名が表示されます。
    管理グループ チャンネルブランケットを構成する管理グループを表示します。
    割当AP数 CB共通設定を設定した無線AP数が表示されます。
    未適用AP数 設定（AP共通設定、CB共通設定、SC共通設定、個別設定）の変更が適用されていない無線AP数が表示されます。
    「詳細」ボタン（虫めがねアイコン） CB共通設定の詳細画面が表示されます。CB共通設定の詳細画面の説明は、「各種操作」/「チャンネルブランケット」/「チャンネルブランケットの作成」の「チャンネルブランケットの情報の確認」をご覧ください。
  3. 設定適用を行うチャンネルブランケットのチェックボックスをクリックし、チェックを入れます。

  4. コンテンツ欄右上の「設定適用」ボタンをクリックします。
    「設定適用」ダイアログが表示されます。

  5. 「設定適用」ダイアログに表示される無線APの一覧を確認し、「OK」ボタンをクリックします。
  6. 完了のメッセージが表示されたら「閉じる」ボタンをクリックします。
以上で、CB共通設定の変更が無線APに適用されます。また、該当の無線APに適用されたAP共通設定や個別設定に変更がある場合は、同時に無線APの動作に反映されます。

チャンネルブランケットの情報の確認

設定の確認

チャンネルブランケット詳細画面では、AWCプラグインに設定されたチャンネルブランケット設定の状態を確認できます。
チャンネルブランケット詳細画面は下記の方法で表示できます。

■ すべてのチャンネルブランケットの一覧から表示する
  1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。
    「設定機能/チャンネルブランケット設定一覧」画面が表示されます。
  2. コンテンツ欄上部の「チャンネルブランケット」ボタンをクリックします。
    「設定機能/チャンネルブランケット設定一覧」画面下部の一覧表示がチャンネルブランケット一覧に切り替わります。
    チャンネルブランケット一覧には、AWCプラグインに登録された、すべてのチャンネルブランケットが表示されます。
  3. チャンネルブランケット一覧各行の一番右にある「詳細」ボタン（虫めがねアイコン）をクリックします。
    選択したチャンネルブランケットの詳細画面が表示されます。

■ CB共通設定に基づくチャンネルブランケットの一覧から表示する
  1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。
    「設定機能/チャンネルブランケット設定一覧」画面が表示されます。
  2. CB共通設定一覧各行の一番右にある「詳細」ボタン（虫めがねアイコン）をクリックします。
    「CB共通設定詳細」画面が表示されます。
    「CB共通設定詳細」画面下部の「チャンネルブランケット一覧」には、選択したCB共通設定に基づくチャンネルブランケットが表示されます。
  3. チャンネルブランケット一覧各行の一番右にある「詳細」ボタン（虫めがねアイコン）をクリックします。
    選択したチャンネルブランケットの詳細画面が表示されます。

表 7：チャンネルブランケット詳細
項目名 説明
チャンネルブランケット設定
CB名 チャンネルブランケット名を表示します。
CB管理VLAN チャンネルブランケットの管理VLANのVLAN IDを表示します。
管理グループ チャンネルブランケットが所属する管理グループを表示します。
CB VAP設定
CB VAP CB VAP番号を表示します。
BSSID チャンネルブランケットのCB VAPに設定されたBSSIDを表示します。
このBSSIDは、AWCプラグインが持つMACアドレスプールから自動選択し、同じチャンネルブランケットに所属する無線APすべてが共通して使用します。
一旦設定されたBSSIDは該当のMACアドレスを持つ無線APが管理下から外れた場合も維持されます。
SSID チャンネルブランケットのSSIDを表示します。
無線AP一覧
「無線AP」ボタン コンテンツ欄の「AP一覧」にて、無線AP一覧を表示します。
デフォルトは無線APが選択されています。
「フロアマップ」ボタン コンテンツ欄の「AP一覧」にて、フロアマップ形式で所属APを表示します。
無線AP一覧表示時
X AP チャンネルブランケットに所属する無線APの数を表示します。
無線APを検索 検索したいキーワードを入力します。
現在の表示対象のうち、「機器名」「IPアドレス」「MACアドレス」「機器種別」「現在のファームウェア」「シリアル番号」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
機器名 無線APの機器名を表示します。
IPアドレス 無線APのIPアドレスを表示します。
MACアドレス 無線APのMACアドレスを表示します。
管理状態 管理状態が以下の内容で表示されます。
  • 未管理：
    IPアドレス、MACアドレス、AP共通設定のいずれかの設定が完了していないため、管理が開始されていない状態

  • 探索中：
    AWCプラグインが無線APを探索している状態

  • 適用中：
    AWCプラグインが無線APに対して設定を適用している状態

  • 管理中：
    AWCプラグインが無線APを管理している状態

  • 管理失敗：
    AWCプラグインが無線APの管理下から外れた状態
設定状態 設定状態が以下内容で表示されます。
  • 未適用：
    今までにAWCプラグインから設定が適用されたことのない状態

  • 最新：
    無線APに対して最新の設定が適用されている状態

  • 変更有：
    無線APに対して最新の設定が適用されていない状態
フロアマップ名 無線APが配置されているフロアマップ名を表示します。
「詳細設定」ボタン（虫めがねアイコン） 無線APの詳細画面が表示されます。無線APの詳細画面の説明は、「各種操作」/「無線管理」/「無線APの各種情報の表示」をご覧ください。
フロアマップ表示時
X フロアマップ フロアマップの総数が表示されます。
フロアマップを検索 検索したいキーワードを入力します。
現在の表示対象のうち、「フロアマップ名」「管理グループ名」「タグ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
フロアマップパネル チャンネルブランケットの所属APが配置されたフロアのフロアマップパネルが表示され、フロアマップに配置された無線AP数、チャンネルブランケットに所属している無線AP数とフロアマップ名が表示されます。

  • X AP 選択中：チャンネルブランケットに所属している無線AP数を表示します。
  • X AP 配置中：フロアマップに配置された無線APの総数を表示します。

パネルの上にマウスオーバーすると透過パネルに切り替わり、「詳細画面を見る」の文字が表示されます。パネルまたは「詳細画面を見る」をクリックすると「無線APを確認」ダイアログを表示します。
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。
「無線APを確認」ダイアログ

運用状況の確認

「監視機能/チャンネルブランケット一覧」画面では、AWCプラグインで管理しているチャンネルブランケットのSSIDごとに、接続クライアント数などの情報を確認できます。
「監視機能/チャンネルブランケット一覧」画面を表示するには、メニューから「無線モニター」→「チャンネルブランケット」を選択します。

表 8：チャンネルブランケット一覧
項目名 説明
X チャンネルブランケット チャンネルブランケットで運用されているVAPの数を表示します。
チャンネルブランケットを検索 検索したいキーワードを入力します。
現在の表示対象のうち、「CB名」「SSID」「CB共通設定名」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
CB名 チャンネルブランケット名を表示します。
SSID チャンネルブランケットで運用されているVAPのSSIDを表示します。
CB共通設定名 チャンネルブランケットに適用されているCB共通設定名を表示します。
BSSID チャンネルブランケットで運用されているVAPのBSSIDを表示します。
このBSSIDは、AWCプラグインが持つMACアドレスプールから自動選択し、同じチャンネルブランケットに所属する無線APすべてが共通して使用します。
一旦設定されたBSSIDは該当のMACアドレスを持つ無線APが管理下から外れた場合も維持されます。
割当AP数 チャンネルブランケットの設定が割り当てられた無線AP数を表示します。
一時的に電源がオフになっているなど、実際には運用されていない無線APも含みます。
参加AP数 チャンネルブランケットに参加している無線AP数を表示します。
AWCプラグインにて管理中の無線APのうち、実際にチャンネルブランケットの一員としてVAPのサービスを提供しているもののみを計上します。一時的に電源がオフになっている無線AP、他の無線APとの距離が近くチャンネルブランケットのVAPの信号を出力していない無線APなどは含まれません。
接続クライアント チャンネルブランケットのVAPに接続している無線クライアントの数を表示します。

チャンネルブランケットの編集

チャンネルブランケット名、CB管理VLAN、管理グループを変更します。
  1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。

  2. チャンネルブランケット設定一覧から編集するCB共通設定の列右にある「詳細」ボタン（虫めがねアイコン）をクリックします。

  3. CB共通設定の設定情報が表示されます。コンテンツ欄右上の「編集」ボタンをクリックします。
    CB共通設定編集画面が表示されます。

  4. コンテンツ欄下部の「チャンネルブランケット一覧」にて、作成したチャンネルブランケットの「編集」ボタンをクリックします。
    今回は、「チャンネルブランケット一覧」には先ほど作成したチャンネルブランケットが1つだけ登録されていますが、同じCB共通設定を適用するチャンネルブランケットを多数作成している場合は、「チャンネルブランケットを検索」欄にキーワードを入力して、表示対象を絞り込むこともできます。
    現在の表示対象のうち、「CB名」「CB管理VLAN」「管理グループ」「フロアマップ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。

    「チャンネルブランケット編集」ダイアログが表示されます。

    表 9：「チャンネルブランケット編集」ダイアログ
    項目名 説明
    CB名 チャンネルブランケットの名前を入力します。1～100文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。（必須）
    CB管理VLAN チャンネルブランケットの管理に使用するVLAN IDを1～4094の数字で入力します。（必須）
    Note
    CB管理VLANには、無線APの管理用VLAN IDや、VAPのVLAN IDとは異なるVLAN IDを指定してください。
    管理グループ チャンネルブランケットを構成する管理グループを選択します。CB共通設定にて選択した管理グループのうち、いずれか1つをドロップダウンリストから選択します。
    管理グループを変更すると、現在チャンネルブランケットに所属している無線APがすべて解除されます。
    「確認」ダイアログが表示されますので、管理グループを変更する場合は「OK」ボタンをクリックします。
  5. 設定を終えたら「保存」ボタンをクリックします。
    CB共通設定編集画面のチャンネルブランケット一覧に、チャンネルブランケットの変更が反映されます。

  6. BSSIDを確認します。コンテンツ欄下部の「チャンネルブランケット一覧」にて、作成したチャンネルブランケットの「BSSID」ボタンをクリックします。
    「BSSID編集」ダイアログが表示されます。

    表 10：「BSSID編集」ダイアログ
    項目名 説明
    BSSID CB VAPに設定されているBSSIDを表示します。
    「再取得」ボタン 該当のCB VAPに設定するBSSIDを再取得します。
    このBSSIDは、AWCプラグインが持つMACアドレスプールから自動選択し、同じチャンネルブランケットに所属する無線APすべてが共通して使用します。
    一旦設定されたBSSIDは該当のMACアドレスを持つ無線APが管理下から外れた場合も維持されます。
    通常、CB VAPのBSSIDを変更する必要はありません。
    ただし、BSSIDの基となった無線APを管理下から外し、その後同じチャンネルブランケットに戻す予定がない場合は、該当の無線APに基づくBSSIDを新たなネットワークで使用できるよう、他の設定変更を行う際などに、BSSIDの再取得を行って、チャンネルブランケット内に存在しない無線APに基づくBSSIDを解放しておくことをお勧めします。
  7. 確認を終えたら「保存」ボタンをクリックします。
  8. 画面右上の「保存」ボタンをクリックし、チャンネルブランケットの設定変更をCB共通設定に保存します。

チャンネルブランケットの削除

  1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。

  2. チャンネルブランケット設定一覧から編集するCB共通設定の列右にある「詳細」ボタン（虫めがねアイコン）をクリックします。

  3. CB共通設定の設定情報が表示されます。コンテンツ欄右上の「編集」ボタンをクリックします。
    CB共通設定編集画面が表示されます。

  4. コンテンツ欄下部の「チャンネルブランケット一覧」にて、作成したチャンネルブランケットの「削除」ボタン（ゴミ箱アイコン）をクリックします。

  5. 「確認」ダイアログが開きます。
  6. 「削除」ボタンをクリックします。
    CB共通設定編集画面のチャンネルブランケット一覧に、チャンネルブランケットの変更が反映されます。

  7. 画面右上の「保存」ボタンをクリックし、チャンネルブランケットの設定変更をCB共通設定に保存します。

各種操作 / スマートコネクト / 概要

AWC-SC（AWC-Smart Connect）
無線APの役割
使用するVAP
必要ライセンス
対応無線AP
対応可能数
スマートコネクト導入の流れ
有線接続でスマートコネクトを設定する場合
無線接続でスマートコネクトを設定する場合
注意事項

Note
AWC-SCは、AT-TQ5403/5403e、AT-TQm5403ファームウェアバージョン6.0.1-1.x以降、AT-TQ6602 GEN2/6702 GEN2ファームウェアバージョン8.0.3-0.x以降にてサポートします。
なお、SC共通設定の対象モデルとしてAT-TQ6602が表示されますが、未サポートですので選択しないでください。

AWC-SC（AWC-Smart Connect）

AWC-SC（AWC-Smart Connect）は、AP間の自律的な無線接続により、無線ネットワークの導入や拡張を効率化する弊社独自のソリューションです。
AWC-SCを利用した無線ネットワーク（スマートコネクトネットワーク）では、WDSのようにAP間を無線で接続するため、最上位のルートAPを除き、有線LANへの接続は不要です。
また、WDSでは無線のみで接続されるサテライトAPへの事前設定が必要ですが、AWC-SCではサテライトAPが接続されたサブネットで通信可能なDHCPサーバーを設置し、AWCプラグインにサテライトAPのMACアドレスを登録しておけば、サテライトAP側は工場出荷状態のまま設置して電源を入れるだけでスマートコネクトネットワークに参加できます。
スマートコネクトネットワークでは、周囲の状況に合わせてAP間の無線接続経路を動的に変更するため、最適な経路で通信が行われるとともに、通信経路の冗長化も実現します。

■ 従来型の無線ネットワーク


■ スマートコネクト

無線APの役割

AWC-SCにおいて、無線APの役割は次のように大別されます。


実際の環境では、無線AP間の人や物の動きによって信号の感度も変化し、通信の状態が悪い場合にはサテライトAPの上位接続先を切り替えるよう試みます。


■ AT-TQ5403/5403e、AT-TQm5403の場合
AT-TQ5403/5403e、AT-TQm5403からなるスマートコネクトネットワークでは、ルートAP、コネクターAPともに、最大4台の無線APを下流に直接接続できます。
最も混雑した状況では、ルートAP 1台に対し最大で、コネクターAPが4台、ターミネーターAPが16台まで接続できます。


このサテライトAPの数に対し、ルートAPの数に余裕を持ってネットワークを設計することをお勧めします。
ルートAPの数に余裕がない場合、サテライトAPの設置した順番によって想定する最適な経路とならない場合があります。
例えば、ルートAPとサテライトAP（ここではAP 1とします）の間の通信状態が安定しているものの、電波が非常に弱い場合、サテライトAPはコネクターAPとして他の無線AP（AP 2とします）からのスマートコネクトの接続要求を受け入れることができません。


ルートAPとAP 1との間に、新しい無線AP（AP 3とします）を設置します。
ルートAPに余裕がある場合、まずルートAPとAP 3がより強い電波でスマートコネクトの接続を確立します。その後、接続経路が最適化されることにより、AP 3がコネクターAPとして、AP 3－AP 1間、AP 3－AP 2間を接続できます。


しかし、ルートAPに既に4台のサテライトAPが接続しており、ルートAP－AP1間が電波強度が弱いながらも安定して接続している場合、AP 3がスマートコネクトネットワークに加入できません。


このような場合は、弱い電波で接続しているAP 1を一時的に停止します。これにより、AP 3がルートAP配下に参加することができます。AP 3をコネクターAPとしてAP 2が、さらに再起動したAP 1が、スマートコネクトネットワークに加入できるようになります。


■ AT-TQ6602 GEN2/6702 GEN2の場合
AT-TQ6602 GEN2/6702 GEN2からなるスマートコネクトネットワークの場合は、1台のルートAPに対して、コネクターAP、ターミネーターAPを問わず、最大で21台のサテライトAPが接続できます。
最大2ホップ（ルートAP－コネクターAP－ターミネーターAP）までの中継をサポートします。コネクターAPからさらに異なるコネクターAPに中継することはできません。

Note
サテライトAPを設置する際は、隣接する無線AP数と距離にご注意ください。
無線AP間の距離が短くなるようにサテライトAPを大量に配置すると、スマートコネクトネットワーク全体のスループットが大きく低下することがあります。

使用するVAP

AWC-SCでは、無線AP間での有線ネットワークに代わる通信手段として、2つのVAPを使用します。
Note
AWC-SCを使用する無線バンドでは、他のVAPは自動的に無効に設定されます。

必要ライセンス

AWCプラグインにてAWC-SC機能を使用するには、以下のライセンスが必要となります。
無線スマートコネクトライセンスは、AWC-SCに所属する無線APの台数に応じて、必要な口数が変化します。無線スマートコネクトライセンス 1口で無線AP 10台まで対応し、ライセンスを追加購入することでスマートコネクトに所属可能な無線APの台数を拡張することができます。
また、これらに加えてAWC-CBを併用する場合は、AWC-SC、AWC-CBの両方を適用する無線APと同数の無線スマートコネクトライセンス、無線チャンネルブランケットライセンスが必要となります。
表 1：必要ライセンス数の例
  非スマートコネクト スマートコネクト 合計 ライセンス数
セル型 AWC-CB セル型 AWC-CB
無線AP台数 16台 16台 16台 16台 64台
AT-Vista Manager EXライセンス 1台 1台 1口
無線LANコントローラーライセンス（10AP） 16AP 16AP 16AP 16AP 64AP 7口（最大70AP）
無線チャンネルブランケットライセンス（10AP）   16AP   16AP 32AP 4口（最大40AP）
無線スマートコネクトライセンス（10AP）     16AP 16AP 32AP 4口（最大40AP）
Note
無線スマートコネクトライセンスの台数は、ルートAP、サテライトAPの両方を合わせたAP数分のライセンスをご用意ください。

対応無線AP

AWC-SCに所属できる無線APの機種は以下の通りです。

対応可能数

AWCプラグインで管理可能なAWC-SC関連の設定数は以下の通りです。
Note
上記の無線AP数は接続可能な上限を示しており、通信品質を保証するものではありません。
通信品質を確保するには、利用環境や利用帯域を考慮して設計してください。

スマートコネクト導入の流れ

設定は以下の手順で行います。

有線接続でスマートコネクトを設定する場合

無線APを登録するに当たり、AWCプラグインに対し、無線APのMACアドレスとIPアドレスの設定が必要です。
なお、無線通信のみで接続を行うサテライトAPでは、設定完了後にUTPケーブルを抜くため、別途、ACアダプターをご用意ください。
  1. 無線APのWeb設定画面にアクセスし、IPアドレスを設定します。
    無線APを設定用PCとUTPケーブルで直接接続、または、スイッチを介してUTPケーブルで接続して、Web設定画面から、無線APに固定のIPアドレスを設定します。
    Note
    ルートAPは、DHCPサーバーから静的に登録したIPアドレスを取得することもできます。
  2. AWCプラグインのWeb管理画面にアクセスします。
  3. 「AP登録・設定」画面にて、無線APを登録します。
    該当の無線APの管理グループ、MACアドレス、IPアドレスを指定します。
  4. AP共通設定を作成します。
    「AP共通設定」画面にて、AWC-SC管理下の無線APと無線クライアントとの通信に用いるAP共通設定を作成します。
    AWC-SC管理下の無線AP間の通信には、追って作成するSC共通設定を使用します。このSC共通設定では、AWC-SCに使用する無線バンドのVAP1、VAP2に、専用のVAPを作成します。
    通常のクライアントサービス用の通信には、異なる無線バンドを使用します。
  5. 必要に応じて、CB共通設定を作成します。
    また、併せてCB共通設定を適用するチャンネルブランケットを作成し、所属する無線APを選択します。
    詳細な手順については、「CB共通設定の作成、編集、削除」、「チャンネルブランケットの作成」をご覧ください。
    CB VAPを作成する際には、スマートコネクトに使用する無線バンドとは異なる無線バンドで、手順4で作成したセル型無線ネットワークとして使用するVAPのVAP番号を避けて、CB VAPのVAP番号を指定してください。
  6. SC共通設定を作成します。
    「SC共通設定」画面にて、AWC-SC配下の無線AP同士の通信を行うための、SC共通設定を作成します。
    1つの管理グループに対して、SC共通設定は1つだけ作成できます。複数のスマートコネクトネットワークを作成する場合は、管理グループを分ける必要があります。
    SC共通設定を適用する管理グループや、無線AP同士の通信を行うためのSC管理用SSIDを設定します。また、使用する無線バンドやチャンネルの設定はここで行います。
    詳細な手順については、「SC共通設定の作成、編集、削除」をご覧ください。
  7. スマートコネクトネットワークにて管理を行う無線APを選択します。
    「SC共通設定」の無線AP一覧には、SC共通設定の対象に指定した管理グループに所属している無線APがすべて一覧表示されます。無線APごとにスマートコネクトの有効、無効を選択します。
    Note
    同じ管理グループに所属するAWC-SC非対応の無線APは、スマートコネクトを「無効」に設定する必要があります。AWC-SC非対応の無線APのスマートコネクトが「有効」に設定されている場合、使用チャンネルなど、SC共通設定と重複する一部の無線設定が無視されます。
    また、有線ネットワークとのブリッジである「ルートAP」に設定する無線APを選択します。
  8. 手順3で登録した無線APに対し、AP共通設定を割り当てます。
  9. スマートコネクトネットワークの管理範囲内（管理グループ内）のスイッチに、無線APをUTPケーブルで接続します。
  10. 無線APの電源を入れます。
    このとき、最終的にルートAPとして動作させる予定の無線APは、給電方法はPoEでも電源アダプターのどちらでも構いません。
    サテライトAPとして動作させる予定の無線APは、あとの手順でUTPケーブルを抜くため、電源アダプターを使用して給電してください。
    手順8で割り当てられたAP共通設定とともに、SC共通設定、必要に応じてCB共通設定が無線APに設定されます。
    設定が完了すると、「AP登録・設定」画面の管理状態は「管理中」に変化します。
  11. SC共通設定にてチャンネル設定を「自動」に設定した場合は、「AWC設定」画面にて、無線APが所属する管理グループのチェックボックスにチェックをつけて、画面右上の「計算・適用」ボタンをクリックします。
    AWC計算を実行し、適用することで、AWC-SCに使用する無線バンドの使用チャンネルが同じ番号に自動設定されます。
  12. 手順7でルートAPに設定した無線AP以外、つまり、サテライトAPとして動作させる無線APのUTPケーブルを抜きます。
    サテライトAPは、SC管理用SSIDを介して上位のコネクターAPやルートAPと通信を行います。

無線接続でスマートコネクトを設定する場合

工場出荷状態の無線APを、電源を入れるだけでAP間の無線通信のみでAWC-SC管理下に追加します。
ケーブル工事などの工数をかけずに無線ネットワークを拡張・補間することができます。
工場出荷状態の無線APはIPアドレスを割り当てられていないため、ルートAPを介して、DHCPサーバーによるIPアドレスの割り当てが必要になります。
Note
OTA（Over The Air：AP間無線通信）でサテライトAPを追加するには、使用するスマートコネクト対応無線APが工場出荷状態、かつ、次のファームウェアバージョンが適用されていることが条件となります。
また、ファームウェアアップグレード後にOTAでサテライトAPとして追加する場合は、無線APにログイン後、初期化を行ってください。
初期化の手順は対象ファームウェアバージョンのリファレンスマニュアルをご参照ください。
Note
無線APは、手順で指示があるまで電源を入れないでください。
  1. 有線ネットワーク上のDHCPサーバーにて、DHCPオプション43（ベンダー個別情報）として、AWCプラグインのIPアドレスおよび監視ポート番号（65437）を指定しておきます。
    この設定はDHCPプールに対して1回だけ必要になります。
    オプションの設定値として渡されるAWCサーバー情報のフォーマットは次の通りです。
    次の設定例では、AWCプラグインのIPアドレスを「192.168.1.250」に設定する場合の例を示します。
    表 2：DHCPオプション43フォーマット
    フィールド名 フィールド長 説明 可変/固定 設定例
    内容 16進値
    ヘッダー 1オクテット ベンダー個別情報として渡す情報のヘッダーです。 固定 207 CF
    オプション1 タイプ 1オクテット 続くフィールドがAWCプラグインのIPアドレスであることを示します。 固定 1 01
    オプション1 値 4オクテット AWCプラグインのIPv4アドレスを指定します。 可変 192.168.1.250 C0A801FA
    オプション2 タイプ 1オクテット 続くフィールドがAWCプラグインの監視ポート番号であることを示します。 固定 2 02
    オプション2 値 2オクテット AWCプラグインの監視ポート番号を指定します。 固定 65437 FF9D
    結果、AlliedWare Plus機器にてDHCPサービスを実行している場合、AWCプラグインをIPアドレス「192.168.1.250」にインストールしているときは、該当のDHCPプールに以下のような設定を追加する必要があります。ここでは、設定するDHCPオプション名を「awcserver」、DHCPプール名を「pool1」と仮定しています。

  2. DHCPサーバーにて、ルートAPのMACアドレスに対するスタティックなIPアドレスを設定します。
  3. 「AP登録・設定」画面にて、無線APを登録します。
    該当の無線APの管理グループ、MACアドレスを指定します。
    IPアドレスは、「DHCP」を選択します。
  4. 必要に応じて、AP共通設定を作成します。
  5. 必要に応じて、CB共通設定を適用するチャンネルブランケットを選択または新規作成し、登録した無線APを所属させます。
    詳細な手順については、「CB共通設定の作成、編集、削除」、「チャンネルブランケットの作成」をご覧ください。
  6. SC共通設定にて、新規無線APが正しく表示されていることを確認します。
    「SC共通設定」の無線AP一覧には、SC共通設定の対象に指定した管理グループに所属している無線APがすべて一覧表示されます。
    新規に登録した無線APは、自動的にスマートコネクトが「有効」に設定されています。
    無線APをUTPケーブルで接続しないため、有線ネットワークとのブリッジであるルートAPとして動作することはできません。
  7. 手順3で登録した無線APに対し、AP共通設定を割り当てます。
    「AP登録・設定」画面にて、AP共通設定の割り当てを行います。割り当てるAP共通設定を指定すると、該当の無線APの管理状態は「探索中」に変化します。
  8. 「有線接続でスマートコネクトを設定する場合」を参考に、ルートAPを管理下に追加します。
  9. 電源アダプターを使用して、サテライトAPとして使用する工場出荷状態の無線APに電源を入れます。
    工場出荷状態の無線APは、起動が完了すると、AWC-SCの管理下への加入処理を自動的に開始します。
    1. 新規無線APは、各チャンネルを順次受信し、周囲の無線APが送出するSC初期設定用VAPのビーコンを探索し、接続を試みます。
      この際、無線APでは、ビーコン送出に使用している無線バンドに対応するWIRELESS LAN LED（2.4GHz、5GHz 1、5GHz 2）が遅く点滅します（1回/秒程度）。
      Note
      無線APはDFS対象チャンネル（5GHz帯 W53/W56）に対してもビーコンを送出しますが、これらのチャンネルをスマートコネクトで使用することはできません。
    2. AWC-SC管理下の無線APが送出するSC初期設定用VAPに新規無線APが接続すると、SC管理下の無線APは、新規無線APに仮のIPアドレスを割り当てます。
      これと同時に、管理候補の無線APのMACアドレスリストと新規無線APのMACアドレスを照合します。AWCプラグインが加入を許可すると、SC共通設定に定義されたSC管理用VAPが、AWC-SC管理下の無線APを介して、新規無線APに送られ、スマートコネクトネットワークに接続します。AWC-SCによる接続が確立後、正規のDHCPサーバーからIPアドレスとDHCPオプション43（ベンダー個別情報）の情報を取得し、DHCPオプション情報を参照してAWCサーバーの管理下への加入要求を送信します。
      AWCプラグインに新規無線APが加入した際、登録してあるMACアドレスとIPアドレスを関連付けし、割り当てられたAP共通設定、CB共通設定、SC共通設定を新規無線APに転送します。
      この間、AWC-SC管理下のルートAP/コネクターAPとの通信に使用している無線バンドに対応するWIRELESS LAN LED（2.4GHz、5GHz 1、5GHz 2）が速く点滅します（4回/秒程度）。
    3. 各種共通設定の転送が完了すると、無線接続を一旦切断し、設定を適用します。
    設定が完了すると、「AP登録・設定」画面の管理状態は「管理中」に変化します。

注意事項

スマートコネクトの使用にあたっては、以下の点にご注意ください。

各種操作 / スマートコネクト / SC共通設定の作成、編集、削除

SC共通設定の作成
SC共通設定の編集
SC共通設定の削除

ここではSC共通設定の作成、編集、削除の方法について説明します。
SC共通設定では、AWC-SCによるAP間無線通信を行うための設定を行います。

SC共通設定の作成

  1. AWCプラグインメニューから「無線設定」→「SC共通設定」を選択します。
    SC共通設定一覧が表示されます。

  2. コンテンツ欄右上の「新規作成」ボタンをクリックします。
    「SC共通設定新規作成」画面が表示されます。
    Note
    登録されている管理グループすべてにSC共通設定が作成されている場合は、「新規作成」ボタンはクリックできません。

    表 1：SC共通設定
    項目名 説明
    SC共通設定
    SC共通設定名 SC共通設定名を入力します。1～100文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。（必須）
    国 カントリーコード（無線周波数帯の規制区域）を選択します。（必須）
    AVM EXの「ユーザー管理」画面にて「国コード」を設定している場合、設定された国コードがデフォルトとして選択されます。
    モデル AWC-SCの管理下に追加する無線APの機種を選択します。
    指定できる機種は次の通りです。
    • AT-TQ6702 GEN2
    • AT-TQ6602 GEN2
    • AT-TQ5403
    • AT-TQ5403e
    • AT-TQm5403
    Note
    AWC-SCは、AT-TQ5403/5403e、AT-TQm5403ファームウェアバージョン6.0.1-1.x以降、AT-TQ6602 GEN2/6702 GEN2ファームウェアバージョン8.0.3-0.x以降にてサポートします。
    なお、SC共通設定の対象モデルとしてAT-TQ6602が表示されますが、未サポートですので選択しないでください。
    Note
    AT-TQ6602 GEN2/6702 GEN2と、AT-TQ5403/5403eやAT-TQm5403を同一のスマートコネクトネットワークに共存させることはできません。
    管理グループ SC共通設定を適用する管理グループを選択します。（必須）
    既に他のSC共通設定を作成済みの管理グループ名は表示されません。

    • 管理グループを検索：
      検索したいキーワードを入力します。
      現在の表示対象のうち、「管理グループ名」に、本フィールドに入力された文字列を含む項目を表示します。
      検索後、すべてが表示されているリストに戻る場合は空欄にします。
      Note
      大文字小文字を区別しますのでご注意ください。
    SC基本設定
    SC管理用SSID AWC-SCによるAP間無線通信を行うためのSSID（ネットワーク名）を入力します。（必須）
    デフォルトでは、「SC-Default-*****」（*****はランダムな大文字小文字の半角英字5文字）が自動的に設定されます。
    このSSIDはブロードキャストされず、同じSC共通設定が適用された無線AP同士のみで通信を行うため、通常はデフォルトから変更する必要はありません。
    セキュリティキー(WPA-PSK) 暗号キーが63文字のランダムな半角英数字で自動的に設定されます。変更はできません。
    自動認識 新規無線APからのビーコンを自動認識するか否かを「有効」または「無効」で指定します。
    デフォルトは「有効」です。

    • 「有効」を指定すると工場出荷状態の無線APをAWC-SC管理下に参加させることができます。
      新規無線APからのビーコンを自動認識し、ビーコンのMACアドレスがAWCプラグインに登録されている場合はこれを管理下に接続します。
      Note
      自動認識を使用する場合、構築するネットワーク上で、ネットワークアドレス172.31.0.0/24は使用できません。
      Note
      電波環境によっては、自動認識に非常に時間がかかる場合があります。その場合は無線APを直接AWCプラグインの所属するネットワークに接続して設定を行ってください。
    • 「無効」を指定するとビーコンの自動認識を行いません。この場合は、工場出荷状態の無線APをAP間無線通信のみで初期設定することはできません。無線APを有線接続で加入させることのみ可能です。
    SC無線設定
    チャンネル設定 AP間無線通信に使用するチャンネルの選択方式を、「自動」、「固定」から選択します。
    デフォルトは「自動」です。

    • 「自動」を選択した場合、「使用帯域」で指定した帯域に相当するチャンネルからAWCプラグインが自動的に選択します。
      Note
      AP共通設定にて、AWC-SCを使用する無線バンドで特定のチャンネルを指定している場合、SC共通設定ではチャンネル設定を「自動」に設定しないでください。「自動」に設定した場合、AP共通設定で意図したチャンネル以外を使用してしまう場合があります。
      Note
      SC共通設定にてチャンネル設定を「自動」に設定した場合、AWC計算を実行し、適用することで、スマートコネクトネットワークに所属する無線APのSC管理用SSIDが使用する無線チャンネルを同じチャンネルに設定する必要があります。
      該当のSC共通設定を適用する無線APを有線接続で初めて管理下に追加するとき（または設定適用を行うとき）は、管理下に追加後、AWC機能の計算・適用を行ってください。
    • 「固定」を選択した場合、別途「チャンネル選択」で使用するチャンネルを指定します。
    使用帯域 AP間無線通信に使用する無線の帯域を「2.4 GHz」（無線1）、「5 GHz Low」（無線2：W52）から選択します。
    デフォルトは「2.4 GHz」です。
    Note
    AWC-SCを使用する無線バンドでは、他のVAPは自動的に無効に設定されます。
    使用帯域幅 AP間無線通信に使用する帯域幅を選択します。
    「使用帯域」の設定により、選択肢が異なります。いずれの場合も、デフォルトは「20MHz」です。

    • 2.4 GHz：
      「20MHz」、「40MHz」から選択します。
    • 5 GHz Low：
      「20MHz」、「40MHz」、「80MHz」から選択します。
    チャンネル選択 「チャンネル設定」にて「固定」を選択した場合、AP間無線通信に使用するチャンネルを指定します。
    無線AP一覧
      AWC-SCの対象となる無線APを選択します。
    一覧には、「SC共通設定」の「管理グループ」で指定した管理グループ配下の無線APがすべて一覧表示されます。
    詳細については、「各種操作」/「スマートコネクト」/「対象無線APの選択」をご覧ください。
    Note
    管理グループにAWC-SCをサポートする無線APと非サポートの無線APが混在する場合は、SC共通設定編集画面の「無線AP一覧」にて、AWC-SCを非サポートの無線APに対し、スマートコネクトを「無効」に設定する必要があります。
    無線AP一覧にてスマートコネクトが「有効」に設定されていると、スマートコネクト非対応無線APであっても、無線チャンネルなどに意図しない設定を使用してしまう場合があります。
  3. SC共通設定、SC基本設定、SC無線設定の各項目を設定します。
  4. ここまでの設定を一旦保存する場合は、コンテンツ欄右上の「追加」ボタンをクリックします。
    そのままAWC-SCの管理対象とする無線APの選択を行う場合は、「各種操作」/「スマートコネクト」/「対象無線APの選択」の手順4から続けます。

SC共通設定の編集

  1. AWCプラグインメニューから「無線設定」→「SC共通設定」を選択します。
  2. SC共通設定一覧から編集するSC共通設定の列右にある「詳細」ボタン（虫めがねアイコン）をクリックします。
  3. SC共通設定の設定情報が表示されます。コンテンツ欄右上の「編集」ボタンをクリックします。
  4. 編集したい情報の編集を行います。
  5. コンテンツ欄右上の「保存」ボタンをクリックします。

SC共通設定の削除

  1. AWCプラグインメニューから「無線設定」→「SC共通設定」を選択します。
  2. SC共通設定一覧から編集するSC共通設定の列右にある「詳細」ボタン（虫めがねアイコン）をクリックします。
  3. SC共通設定の設定情報が表示されます。コンテンツ欄右上の「削除」ボタンをクリックします。
  4. 「確認」ダイアログが表示されます。
  5. 「削除」ボタンをクリックします。

各種操作 / スマートコネクト / 対象無線APの選択

SC共通設定に基づいてスマートコネクトネットワークに参加させる無線APを選択します。

Note
管理グループにAWC-SCをサポートする無線APと非サポートの無線APが混在する場合は、SC共通設定編集画面の「無線AP一覧」にて、AWC-SCを非サポートの無線APに対し、スマートコネクトを「無効」に設定する必要があります。
使用可能な無線APは次の機種です。
無線AP一覧にてスマートコネクトが「有効」に設定されていると、スマートコネクト非対応無線APであっても、無線チャンネルなどに意図しない設定を使用してしまう場合があります。
  1. AWCプラグインメニューから「無線設定」→「SC共通設定」を選択します。
  2. SC共通設定一覧から編集するSC共通設定の列右にある「詳細」ボタン（虫めがねアイコン）をクリックします。
  3. SC共通設定の設定情報が表示されます。コンテンツ欄右上の「編集」ボタンをクリックします。
    SC共通設定編集画面が表示されます。
  4. コンテンツ欄下部の「無線AP一覧」にて、無線APごとに、スマートコネクトの有効、無効を選択します。
    「有効」をクリックすると「無効」に、「無効」をクリックすると「有効」に切り替わります。デフォルトは「有効」です。
    通常、管理グループにSC共通設定が作成されている場合、管理グループ下の対応無線APは自動的にSC共通設定の適用対象となります。
    スマートコネクトネットワークへの加入を行わず、有線接続で運用したい無線APは、「有効」ボタンをクリックして、「無効」に切り替えます。
  5. ルートAPとして機能する無線APを選択します。

    ■ 一覧からの選択
    無線AP一覧表示では、対象の無線APの「ルート」のチェックボックスをクリックし、チェックを入れます。

    ■ フロアマップからの選択
    無線APをフロアマップに配置してある場合、フロアマップ上の地理的な距離・位置を確認しながらルートAPとなる無線APを選択することもできます。
    1. 「無線AP一覧」の右上の「フロアマップ」ボタンをクリックすると、フロアマップパネル表示に切り替わり、SC共通設定の対象として設定されている管理グループに所属するフロアマップのパネルが表示されます。
    2. いずれかのフロアマップパネルをクリックすると、対象のフロアマップが表示されます。
    3. フロアマップ上の無線APアイコンをクリックすると、ルートAPとして選択されます。
      ルートAPの無線APアイコンの右上には、ルートアイコン（⊥形）が表示されます。
  6. 設定を終えたらコンテンツ欄右上の「保存」ボタンをクリックします。

各種操作 / AWC-DCN / 概要

AWC-DCN（AWC-Dynamic Client Navigation）
AWC-DCNとAP共通設定の高速ローミングの違い
使用するVAP
対応無線AP
管理可能数
AWC-DCN導入の流れ
注意事項

AWC-DCN（AWC-Dynamic Client Navigation）

AWC-DCNは次のように無線APと無線クライアントの接続を調整し、無線環境を改善する機能です。

■ ロードバランシング
特定のしきい値を超えた場合に、無線APがAWC-DCNを適用している別の無線APへ、無線クライアントが移動するよう促します。
無線クライアントが接続中の無線AP1が高負荷状態で、より低負荷な無線AP2の無線出力が届く範囲にいるときは、無線AP2へローミングした方が全体的な無線パフォーマンスが向上します。
このように無線AP間の負荷を均一にするようロードバランシングを行います。

■ スティッキー端末の解消
接続されている無線クライアントからスティッキー端末を検出します。
まず、IEEE 802.11k Radio Resource Measurement（RRM）を使用してスティッキー端末を移動させる最適な無線APを見つけます。
スティッキー端末が検出された場合、IEEE 802.11v Wireless Network Management（WNM）を使用してスティッキー端末を最適な無線APへ誘導します。
無線APが接続している無線クライアントの情報（パケットの送受信状況や信号強度など）によってスティッキー端末かどうかを判断します。

■ DCNバンドステアリング
一般的に5GHz帯域は2.4GHz帯域よりも高速なため、前述のロードバランシングやスティッキー端末を考慮した上で、パフォーマンス改善のためにバンドステアリングを行います。
Note
AWC-DCNと通常のバンドステアリングは併用不可となります。複数無線バンドでAWC-DCNを使用したい場合は、両無線バンドにDCN VAPを設定してください。これによってDCNバンドステアリングが有効になり、自身の異なる無線バンドが移動先の対象候補になります。

AWC-DCNとAP共通設定の高速ローミングの違い

使用するVAP

AWC-DCNによる接続端末の最適化を行うVAPは、DCN VAPと呼び、DCN共通設定にて定義します。
DCN共通設定では、DCN VAPの設定の他に、AWC-DCNの管理単位であるDCNグループを作成したり、スティッキー端末や負荷の監視間隔を設定したり、適用対象の無線APを指定したりします。
AP本体設定（タイムゾーン、NTP、Syslog、SNMP設定）、無線設定、有線設定といった無線APの管理や基本動作にかかわる設定は、AP共通設定で行います。
AP共通設定と重複したVAP番号のVAP設定は、DCN共通設定が優先します。
なお、その他の共通設定を同時に適用した場合は、SC共通設定、CB共通設定、DCN共通設定、AP共通設定の順に優先されます。
Note
AWC-DCNはAWC-SCやAWC-CBとの混在は未サポートです。

対応無線AP

AWC-DCNで使用できる無線APの機種は以下の通りです。

管理可能数

AWCプラグインで管理可能なAWC-DCN関連の設定数は以下の通りです。

AWC-DCN導入の流れ

設定は以下の手順で行います。
  1. 管理グループを作成します。
  2. 無線APを登録します。
  3. AP共通設定を作成します。
  4. DCN共通設定を作成し、割り当てる無線APを選択します。
  5. DCN共通設定をONにします。
  6. AP共通設定を無線APに割り当て、AP共通設定とDCN共通設定を適用します。

注意事項

各種操作 / AWC-DCN / DCN共通設定の作成、編集、削除

DCN共通設定の作成
共通設定
基本設定
VAP(マルチSSID)設定
セキュリティー 設定項目
DCN共通設定の編集
DCN共通設定の削除

ここではDCN共通設定の作成、編集、削除の方法について説明します。
DCN共通設定では、AWC-DCNによる接続端末の最適化を行うための設定を行います。

DCN共通設定の作成

  1. AWCプラグインメニューから「無線設定」→「DCN共通設定」を選択します。
    DCN共通設定一覧が表示されます。

  2. コンテンツ欄右上の「新規作成」ボタンをクリックします。
    「DCN共通設定新規作成」画面が表示されます。

  3. 「共通設定」、「基本設定」、「VAP(マルチSSID)設定」の各項目を設定します。

  4. ここまでの設定を一旦保存する場合は、コンテンツ欄右上の「追加」ボタンをクリックします。
    そのまま所属無線APを選択する場合は、「各種操作 / AWC-DCN / 対象無線APの選択」の手順4から続けます。

共通設定


表 1：共通設定
項目名 説明
DCN共通設定名 DCN共通設定名を入力します。1～100文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。（必須）
管理グループ DCN共通設定を適用する管理グループをドロップダウンリストから選択します。（必須）

基本設定


表 2：基本設定
項目名 説明
スティッキー端末間隔 スティッキー端末（無線APに接続後移動して電波状況が悪化したにもかかわらず接続したままの無線クライアント）の検出間隔を1～3600の値（単位：秒）で指定します。デフォルトは20秒です。
ロードバランス間隔 負荷分散を行う間隔を1～3600の値（単位：秒）で指定します。デフォルトは300秒です。

VAP(マルチSSID)設定


表 3：VAP(マルチSSID)設定
項目名 説明
DCN VAP一覧 設定済みのDCN VAPの一覧が表示されます。
DCN VAP一覧では、無線バンド毎のVAP番号、VLAN ID、SSID、セキュリティーの設定状態を確認できます。
+ VAP追加 新規のDCN VAPを作成します。

DCN VAPには1から順に自動で番号が付与されます。自動で付与される番号と、後述のVAP番号は連動しません。作成可能なDCN VAPは16個です。
Note
VAPは、無線バンド毎に、セル型のVAP、DCN VAPを合わせて5個以内にすることをお勧めします。
VAP DCN VAPで使用するVAP番号を、無線1（2.4GHz）、無線2（5GHz）のそれぞれ、またはいずれか1つに指定します。（必須）
VLAN ID 該当のDCN VAPが使用するVLAN IDを1～4094の数字で入力します。（必須）
SSID 該当のDCN VAPが使用するSSID（ネットワーク名）を入力します。

このSSIDは指定したVLAN IDに対応付けられます。1～32文字の半角英数記号で入力します。
デフォルトは「Default-X」（X：自動で付与されたDCN VAP番号）です。（必須）
ブロードキャスト 該当のVAPでSSID（ネットワーク名）をブロードキャストするか否かを表します。
DCN VAPでは、ブロードキャストは常時有効です。
セキュリティー セキュリティーを選択します。
「WPAパーソナル」または「WPAエンタープライズ」から選択します。
デフォルトは「WPAパーソナル」です。
  • WPAパーソナル：
    事前共有キー（PSK）を基に無線クライアント個別のキーを生成し、本製品と無線クライアント間で認証と暗号化を行います。暗号アルゴリズムにはCCMP（AES）を使用します。

  • WPAエンタープライズ：
    RADIUSサーバーで無線クライアント個別のキーを生成し、本製品と無線クライアント間で認証と暗号化を行います。暗号アルゴリズムにはCCMP（AES）を使用します。
「WPAパーソナル」、「WPAエンタープライズ」のいずれかを選択すると、それぞれのセキュリティー方式に準じた設定項目が追加で表示されます。
詳しくは、後述の「セキュリティー 設定項目」をご覧ください。
高速移行 IEEE 802.11r（Fast Basic Service Set Transition）による高速移行を行うか否かを表します。
DCN VAPでは、高速移行は常時有効です。無線クライアントが接続中の無線APから別の無線APに移動する際、IEEE 802.11rによる高速移行を利用します。
分散システム 分散システム（DS）を介して認証要求を行うか否かを設定します。
「有効」にすると、無線クライアントは、現在接続している無線APを介して移行先の無線APへ認証要求を行います（Over The DS）。
「無効」にすると、無線クライアントは、無線を介して直接移行先の無線APへ認証要求を行います（Over The Air）。
デフォルトは「無効」です。
モビリティドメイン 高速移行を行う無線APのドメインを4桁の16進数（0～9、A～F、a～f）で設定します。大文字小文字は区別されません。
無線端末は同じモビリティドメインを持つAP間でIEEE 802.11r 高速移行を行えます。
デフォルトは「a1b2」です。
PMK-R0 保持時間 PMK-R0の保持時間を1～65535の値（単位：分）で設定します。
保持時間を超えた場合、IEEE 802.11r 高速移動は行われません。
デフォルトは「10000」です。
AES Key AP間でPMK-R1をやり取りするときの暗号化に用いる鍵を32桁の16進数（0～9、A～F、a～f）で指定します。大文字小文字は区別されません。デフォルトはランダムな値が設定されます。（必須）
IEEE 802.11k RRM IEEE 802.11k RRM（無線リソース管理）を有効にするか否かを設定します。
DCN VAPでは、IEEE 802.11k RRMは常時有効です。
IEEE 802.11v WNM IEEE 802.11v WNM（無線ネットワーク管理）を有効にするか否かを設定します。
DCN VAPでは、IEEE 802.11v WNMは常時有効です。
ローミング通知 ローミング通知を行うか否かを表します。
DCN VAPでは、ローミング通知は常時有効です。無線クライアントが所属APに接続した時、所属APの管理VLANに設定されているネットワークへ通知のブロードキャストフレームが送信されます。本フレームを受信した無線APは自身の無線クライアント接続情報を更新します。
クライアント受容度 各APにて該当のDCN VAPにおける、無線クライアント接続の受け入れやすさをスライダーで設定します。
0～100%の25%ステップで指定できます。デフォルトは100%です。

セキュリティー 設定項目

■ WPAパーソナル 設定項目
セキュリティーにて「WPAパーソナル」を選択した場合、以下の項目を設定します。
表 4：セキュリティー WPAパーソナル 設定項目
項目名 説明
セキュリティーキー（WPA-PSK） 暗号キーを設定します。8～63文字の半角英数記号を入力します。大文字、小文字は区別されます。
WPAバージョン 使用するWPAバージョンを選択します。
「WPA3」のみ、「WPA2」「WPA3」の両方、「WPA2」のみ、または「WPA」「WPA2」の両方を選択することができます。
ただし、「WPA3」と「WPA」を同時に選択することはできません。また、「WPA」を単独で選択することはできません。
デフォルトは「WPA2」です。WPAとWPA2が混在する環境では、両方を選択します。無線ネットワークから見たセキュリティーは、WPAと同じレベルになります。
Note
WPAは、IEEE 802.11iのドラフト段階における機能の実装です。WPA2は、IEEE 802.11iが正式なものとなったあとの、IEEE 802.11iの必須機能のすべての実装です。
暗号化プロトコル 使用される暗号化プロトコルを表示します。
WPAバージョンに「WPA3」のみを指定した場合は、「GCMP」のみとなります。
「WPA3」と「WPA2」、「WPA2」のみのいずれかを指定した場合は、「CCMP」のみとなります。
WPAバージョンに「WPA2」と「WPA」が選択されている場合は、「TKIP + CCMP」となります。

「TKIP」は、WEPと同様にRC4で暗号化しますが、暗号キーは無線クライアントごとに異なったものとなり、また一定回数使用すると、新たなものに変更されます。
「CCMP」は、米国商務省の承認した標準技術を用いた暗号化を行います。この暗号化方式は、強力なアルゴリズムを持ちます。
管理フレーム保護 管理フレームを保護するか否かを指定します。
管理フレーム保護の選択肢は、WPAバージョンの指定により異なります。
  • WPA3：
    「必須」のみ
  • WPA3とWPA2：
    「利用可能」のみ
  • WPA2：
    「利用可能」または「無効」
  • WPA2とWPA：
    「無効」のみ
■ WPAエンタープライズ 設定項目
セキュリティーにて「WPAエンタープライズ」を選択した場合、以下の項目を設定します。
表 5：セキュリティー WPAエンタープライズ 設定項目
項目名 説明
RADIUS Server Primary IPアドレス プライマリーとして使用するRADIUSサーバーのIPアドレスを入力します。（必須）
RADIUS Server Primary シークレット プライマリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号（スペースを含む）で入力します。（必須）
RADIUS Server Secondary IPアドレス セカンダリーとして使用するRADIUSサーバーのIPアドレスを入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
RADIUS Server Secondary シークレット セカンダリーRADIUSサーバーに接続するためのパスワードを128文字までの半角英数記号（スペースを含む）で入力します。セカンダリーRADIUSサーバーを使用しない場合は空白のままにします。
RADIUS Server ポート番号 外部RADIUSサーバー（プライマリー、セカンダリー両方）のポート番号を1～65535の範囲で入力します。デフォルトは「1812」です。
WPAバージョン 使用するWPAバージョンを選択します。
「WPA3」のみ、「WPA2」「WPA3」の両方、「WPA2」のみ、または「WPA」「WPA2」の両方を選択することができます。
ただし、「WPA3」と「WPA」を同時に選択することはできません。また、「WPA」を単独で選択することはできません。
デフォルトは「WPA2」です。WPAとWPA2が混在する環境では、両方を選択します。無線ネットワークから見たセキュリティーは、WPAと同じレベルになります。
Note
WPAは、IEEE 802.11iのドラフト段階における機能の実装です。WPA2は、IEEE 802.11iが正式なものとなったあとの、IEEE 802.11iの必須機能のすべての実装です。
暗号化プロトコル 使用される暗号化プロトコルを表示します。
WPAバージョンに「WPA3」のみを指定した場合は、「GCMP」のみとなります。
「WPA3」と「WPA2」、「WPA2」のみいずれかを指定した場合は、「CCMP」のみとなります。
WPAバージョンに「WPA2」と「WPA」が選択されている場合は、「TKIP + CCMP」となります。

「TKIP」は、WEPと同様にRC4で暗号化しますが、暗号キーは無線クライアントごとに異なったものとなり、また一定回数使用すると、新たなものに変更されます。
「CCMP」は、米国商務省の承認した標準技術を用いた暗号化を行います。この暗号化方式は、強力なアルゴリズムを持ちます。
管理フレーム保護 管理フレームを保護するか否かを指定します。
管理フレーム保護の選択肢は、WPAバージョンの指定により異なります。
  • WPA3：
    「必須」のみ
  • WPA3とWPA2：
    「利用可能」のみ
  • WPA2：
    「利用可能」または「無効」
  • WPA2とWPA：
    「無効」のみ

DCN共通設定の編集

  1. AWCプラグインメニューから「無線設定」→「DCN共通設定」を選択します。
  2. DCN共通設定一覧から編集するDCN共通設定の列右にある「詳細」ボタン（虫めがねアイコン）をクリックします。
  3. 編集したい情報の編集を行います。
  4. コンテンツ欄右上の「保存」ボタンをクリックします。

DCN共通設定の削除

  1. AWCプラグインメニューから「無線設定」→「DCN共通設定」を選択します。
  2. DCN共通設定一覧から削除するDCN共通設定の列右にある「削除」ボタン（ゴミ箱アイコン）をクリックします。
  3. 「確認」ダイアログが表示されます。
  4. 「削除」ボタンをクリックします。

各種操作 / AWC-DCN / 対象無線APの選択

同一のDCN共通設定を使用して無線端末の最適化を行う、DCNグループに参加させる無線APを選択します。

  1. AWCプラグインメニューから「無線設定」→「DCN共通設定」を選択します。

  2. DCN共通設定一覧から編集するDCN共通設定の列右にある「編集」ボタン（鉛筆アイコン）をクリックします。
    DCN共通設定編集画面が表示されます。

  3. コンテンツ欄下部の「無線AP」にて、「編集」ボタンをクリックします。

    「無線APを追加/解除」ダイアログが表示されます。

    表 1：「無線APを追加/解除」ダイアログ
    項目名 説明
    ダイアログ上部
    「無線AP」ボタン ダイアログを無線AP一覧表示に切り替えます。
    DCNグループに所属させる無線APを、管理グループ配下の無線AP一覧から選択します。
    フロアマップボタン ダイアログをフロアマップ一覧表示に切り替えます。
    DCNグループに所属させる無線APを、管理グループは以下のフロアマップから選択します。
    無線AP選択表示
    無線APを検索 検索したいキーワードを入力します。
    現在の表示対象のうち、「機器名」「IPアドレス」「MACアドレス」「フロアマップ名」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
    フィルター 登録されているタグで絞り込むことができます。
    タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。すべて解除する場合は「クリア」をクリックします。
    Note
    タグを選択するには、一度リストを拡張表示（詳細表示をクリック）する必要があります。
    タグ 「無線APを検索」欄の下には、登録されているすべてのタグが表示されます。
    チェックボックス 無線APの選択を行います。リストの一番上のチェックボックスにチェックを入れるとリスト内の無線APすべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
    機器名 登録時に設定した機器名が表示されます。
    IPアドレス IPアドレスが表示されます。
    MACアドレス MACアドレスが表示されます。
    フロアマップ名 無線APが配置されているフロアマップ名が表示されます。
    フロアマップ一覧表示
    X フロアマップ 選択した管理グループ配下のフロアマップの総数が表示されます。
    フロアマップを検索 検索したいキーワードを入力します。
    現在の表示対象のうち、「フロアマップ名」「タグ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
    フロアマップパネル 作成したフロアマップパネルが表示され、フロアマップに属している無線AP数とフロアマップ名が表示されます。
    パネルの上にマウスオーバーすると透過パネルに切り替わり、「詳細画面を見る」の文字が表示されます。パネルまたは「詳細画面を見る」をクリックするとフロアマップの詳細表示画面に移動します。
    表示件数 リストに表示させる件数を指定します。
    ＜＜ 最初のリストに戻ります。
    番号 ページ番号です。
    ＞＞ 最後のリストに移動します。
    保存 所属させる無線APの選択状態を保存します。
    キャンセル 所属させる無線APの選択状態を保存せず、DCN共通設定編集画面に戻ります。
    フロアマップ詳細表示
    フロアマップ名 フロアマップ名を表示します。
    フロアマップ フロアマップと、配置されている無線APがグラフィカルに表示されます。
    • 無線APにマウスカーソルを置くと、無線APのIPアドレス、MACアドレス、機種名を示すポップアップが表示されます。
    • 無線APをクリックすると、無線APアイコンの背景に青丸が表示され、選択状態に切り替わります。複数の無線APを選択することも可能です。
    • 無線APアイコンの選択を解除する場合は、再度、無線APアイコンをクリックし通常の無線APアイコンの状態にします。
    • 濃い灰色の無線APアイコンは、他のDCNグループに所属済みであることを表します。
    保存 所属させる無線APの選択状態を保存します。
    戻る 所属させる無線APの選択状態を保存せず、フロアマップ一覧表示に戻ります。
  4. DCNグループに所属させる無線APを選択し、「保存」ボタンをクリックします。
    DCN共通設定編集画面の「無線AP」の一覧に、選択した無線APが表示されます。
  5. DCN共通設定編集画面の右上の「保存」ボタンをクリックします。
    DCN共通設定詳細画面が表示されます。
DCNグループの作成手順は以上です。
DCNグループの作成・編集を含む、DCN共通設定の変更を無線APに反映するには、DCN共通設定の適用を行う必要があります。

各種操作 / AWC-DCN / DCN共通設定の適用

AWC-DCNの有効化
DCN共通設定の適用

DCN共通設定を作成し、DCNグループの対象無線APを選択したら、該当の無線APにDCN共通設定を適用します。

AWC-DCNの有効化

DCN共通設定では、作成したVAP内での無線端末の最適化を行うか行わないかをあとから切り替えることができます。
DCN共通設定の適用の前に、無線端末の最適化が有効になっていることを確認します。
  1. AWCプラグインメニューから「無線設定」→「DCN共通設定」を選択します。
    DCN共通設定一覧が表示されます。

  2. DCN共通設定一覧にて、対象のDCN共通設定の行の「DCN」ラジオボタンが「ON」になっていることを確認します。

DCN共通設定の適用

既にAP共通設定が適用されている無線APの場合は、「DCN共通設定」画面から必要な変更のみを適用することができます。
  1. 対象のDCN共通設定の行の左端にあるチェックボックスにチェックをつけます。

  2. コンテンツ欄右上の「設定適用」ボタンをクリックします。
    「設定適用」ダイアログが表示されます。

  3. 設定適用ダイアログにて対象の機器を確認し、問題なければ「OK」ボタンをクリックします。
操作は以上です。

■ AP共通設定が適用されていない場合
AP共通設定が適用されていない場合は、必要なAP共通設定を作成し、無線APに割り当てることでAP共通設定と同時にDCN共通設定も適用されます。
詳しくは、「各種操作」/「無線管理」/「無線APの管理グループ、AP共通設定の変更」の「AP共通設定の変更（一括変更）」などをご参照ください。

各種操作 / 無線資産アドバンスド・コントロール AWC-SDF（AWC-Sky Defender） / MACアドレス収集用ネットワークによる接続管理

用語の整理
必要なもの
AWC-Sky Defenderサーバーソフトウェア
無線LANコントローラー
無線アクセスポイント
AWC-SDFサーバーのIPアドレス変更
AWC-SDF導入の流れ

無線資産アドバンスド・コントロールAWC-SDF（AWC-Sky Defender）は、AlliedWare Plus機器の無線LANコントローラー機能を設定するWeb GUI「Vista Manager mini」に対して、MACアドレスに基づいて接続可能な無線クライアントを管理します。
MACアドレス収集用のネットワーク（VAP）に接続した無線クライアントからMACアドレスを収集したり、収集したMACアドレスをMACアドレスフィルターとして無線LANコントローラーの管理下APに設定できます。
Note
無線LANコントローラーをAWCプラグインのリモートモニターに登録する必要があります。なお、リモートモニター機能はAWCプラグインによる無線APの直接管理と同時に使用することはできません。

用語の整理

Vista Manager miniで用いる用語は次の通りです。本セクションでは、各システムの設定手順ではそれぞれの用語を使用します。

必要なもの

AWC-Sky Defenderサーバーソフトウェア

AWC-SDFを使用するには、AT-Vista Manager EXをインストールしたサーバーPCに別途AWC-SDFをインストールし、AWCプラグインと連携させる必要があります。
詳細は、AT-Vista Manager EX インストールガイドのインストール手順をご覧ください。
正常にAWCプラグインとAWC-SDFが連携している場合、AWCプラグインメニューに「ユーティリティ」グループと「Sky Defender」メニュー、「ユーティリティ設定」が追加されます。また、「ユーティリティ」画面には、「Sky Defender」が登録され、接続状況が「接続済」と表示されます。
Note
AWC-SDFを運用中のサーバーPCの再起動を行った場合、AWCプラグインおよびAWC-SDFの起動タイミングによっては、再起動後、AWCプラグインとAWC-SDFの連携に失敗してしまうことがあります。この場合、ユーティリティ設定画面左下のポーリングボタンをクリックすることで、再度AWCプラグインとの連携を行うことができます。

無線LANコントローラー

AWCプラグインの「リモートモニター」画面に登録された無線LANコントローラー「Vista Manager mini」が必要となります。
AlliedWare Plusバージョン5.5.1-1.1以降のファームウェアが適用された、Vista Manager miniに対応する次の機器をサポートします。
各機器に対応した無線LANコントローラーライセンスが適用されている必要があります。また、AWC-CBを使用する場合は、上記に加え無線チャンネルブランケットライセンスが適用されていることが必要となります。これらのライセンスの必要数は、管理する無線APの数によって異なります。
詳しくは、弊社ホームページに掲載されている、該当製品の取扱説明書およびコマンドリファレンスをご覧ください。

無線アクセスポイント

以下の無線APを無線LANコントローラーの管理下にて使用します。
AWCプラグインでは直接管理しません。リモートモニターを使用する場合、AWCプラグイン自体による無線APの直接管理は未サポートとなります。

AWC-SDFサーバーのIPアドレス変更

AVM EXの管理ネットワークとAWC-SDFによる管理を行うネットワークのIPサブネットを分離したい場合、以下の手順でAWC-SDFサーバーのIPアドレスを変更できます。
IPサブネットの分離を行わない場合は、本操作は必要ありません。
  1. [AVM EXのインストールディレクトリー]\Plugins\Utilities\AWC-Sky Defender\tools\change_server_ip_address\change_server_ip_address.batを右クリックし、「管理者として実行」をクリックします。
  2. 「サーバーIPアドレス変更」ツールが起動するので、ドロップダウンリストから変更したいIPアドレスを選択するか、「直接入力」を選択して下の入力欄にIPアドレスまたはFQNを入力し、「変更する」をクリックします。
    FQDNは、最大253文字の半角英数字とハイフン（-）、ピリオド（.）で指定できます。FQDNの最初にハイフンやピリオドを使用することはできません。また、ピリオドは最低1つ含まれている必要があります。
  3. 「IPアドレスを変更しますか。」と聞かれるので、「はい」を選択します。
  4. 「AWC-Sky DefenderのURLを正常に変更しました。デバイス収集モードが有効になっている場合は、デバイス収集モードを一旦無効にして、再度有効にしてください。」と表示されることを確認して「OK」を選択し、ツールを閉じます。
  5. デバイス収集モードが有効になっている場合は、デバイス収集モードを一旦無効にして、再度有効にします。
Note
AWC-SDFのアドレスを変更した場合、AWC-SDFのインターフェースメトリックをAVM EXの管理ネットワークより高い値に（AWC-SDFのインターフェースの優先度を低く）設定してください。
Note
AWC-SDFのアドレスを変更した場合、バックアップデータにアドレス情報は保存されないため、再インストール後やリストア後は、手動でアドレスを変更し直してください。

AWC-SDF導入の流れ

設定は各システムで以下の順に行います。

■ Vista Manager miniでの設定
  1. 無線APを管理下に追加します。
    無線APに割り当てるプロファイルには、利用者が通常使用するためのネットワーク（VAP）とは別に、無線APに接続される無線端末のMACアドレスを収集するために使用するネットワーク（以後、「MACアドレス収集用ネットワーク」）が必要となります。
    この時点では、通常用ネットワークのみを作成、適用します。この際、ネットワーク＞セキュリティー＞MAC認証にて、「MACフィルター」を選択しておきます。これにより、あとでAWC-SDFの管理下に登録され、アクセスを許可するMACアドレスを選択された際、適切なMACアドレスリストを参照して無線クライアントのアクセスを許可・拒否できるようになります。
    詳細な手順はVista Manager miniに対応するAlliedWare Plus機器のリファレンスマニュアルをご覧ください。
    Note
    Vista Manager miniの設定をCLIから行う場合、プロファイルの説明文（description）の設定を必ず行ってください。
    Note
    AWC-SDFユーザー 1つに対して、Vista Manager miniのプロファイル、収集用ネットワークの組み合わせが1つ関連付けられます。複数のユーザーで管理を行う場合は、次の手順で複数のMACアドレス収集用ネットワークを作成して、それぞれ別のプロファイルに対して追加してください。

  2. MACアドレス収集用ネットワークを新規に作成します。
    MACアドレス収集用ネットワークの有効・無効をAWCプラグインから切り替えるため、Vista Manager miniに無線トリガーを登録し、MACアドレス収集用ネットワークを作成する際に、無線トリガーを適用します。
    その後、MACアドレス収集用ネットワークをプロファイルに関連付けて、無線APに適用します。
    Note
    無線トリガーを設定したネットワークは、各無線バンドの先頭のVAP（Vista Manager miniではVAP0）には設定できません。プロファイルの編集の際、通常時に使用するネットワークを先にクリックしてからMACアドレス収集用ネットワークをクリックしてください。
    Note
    同じ無線トリガーを設定したネットワークを複数のプロファイルに作成しないでください。
    Note
    管理状態が「管理中」の無線APの設定を変更すると、設定状態は「変更有」と表示されます。この場合は、該当無線APに対し設定適用を行ってください。
    Note
    Vista Manager miniの画面では、無線トリガーの有効/無効は操作しないでください。
    なお、AWCプラグインから操作できないといったトラブルシューティング時など、一時的に動作の停止が必要な場合は、ご使用に際して弊社技術担当にご相談ください。

  3. RADIUSクライアント機能を設定していない場合は、ダミーのRADIUSサーバーを設定します。
    AWC-SDFにこのネットワークを登録する際、MACアドレス収集用ネットワーク（無線トリガーが関連付いたネットワーク）に対して、AWC-SDFよりキャプティブポータル（外部ページ認証）の設定が行われます。
    この際、無線APを管理下に置くにあたって、何らかのRADIUSサーバーの登録が必要となるため、事前にダミーのRADIUSサーバーを設定しておきます。実際の通信ではここで指定されるRADIUSサーバーは参照されません。
    AlliedWare plus機器のWeb GUIにて、「ネットワークサービス」＞「RADIUSクライアント」ページを表示し、「サーバー追加」ボタンをクリックして、IPアドレス欄にダミー設定としてVista Manager mini自身のIPアドレスを入力します。共有パスワードは任意の文字列を入力してください。


■ AWCプラグインでの設定
  1. 対象のVista Manager miniをリモートモニターに登録します。
    表示名、管理グループ、IPアドレス、ログインID、ログインパスワードを入力し、「追加」ボタンをクリックします。「ログの受信」は不要です。
    登録後「稼働状況」に緑のチェックが表示されていることを確認してください。

  2. Sky Defender画面にて、AWC-SDFのユーザーアカウントを作成します。
    作成するユーザーID、パスワードを入力し、手順1で登録したリモートモニターと、Vista Manager miniで設定したプロファイル（AP共通設定）、収集用ネットワーク（無線トリガーを設定したネットワークのSSID）を選択して、「保存」ボタンをクリックします。

Note
複数のユーザーで同じプロファイルの接続管理を行うことは未サポートとなります。

■ AWC-Sky Defender管理画面での設定
  1. 作成したユーザーアカウントで管理画面にログインします。
    http://（Vista ManagerをインストールしたPCのIPアドレスまたはFQDN）:9443/

  2. 「デバイス収集」画面から、「機器登録ページ」の設定を行います。「機器登録ページ」は、利用者に公開して無線クライアントのMACアドレスを登録するためのキャプティブポータルです。

    機器登録ページにアクセスするためのパスワード（数字4桁）、機器登録ページの有効期限、タイトル、ページに表示する画像、登録に際して一緒に収集する情報のラベル（項目名）、ページ背景のカラーをカスタマイズできます。
  3. 「デバイス収集」画面上部の「デバイス収集モード」を有効にし、機器登録ページと手順2.で設定したパスワードを利用者に公開します。

    Vista Manager miniで作成したMACアドレス収集用ネットワークに利用者が接続すると、設定したページが表示されます。
    利用者は上記のパスワードを入力してログインし、画面表示に従って情報を入力して、MACアドレスとともに登録します。
    完了したら、デバイス収集モードを無効にして、MACアドレスの収集を終了します。
    Note
    デバイス収集モードの有効/無効を切り替える際は、無線APの無線通信は停止します。停止時間は設定量に依存します（通常、基本的な設定のみの場合、1分程度です）。
  4. 「デバイス一覧」画面で、収集したMACアドレスおよび情報、収集日時をパネル形式で確認します。
    パネルに表示される項目を確認して、「登録を許可」ボタン（チェックアイコン）、「拒否」ボタン（×アイコン）をクリックします。「編集」ボタン（鉛筆アイコン）をクリックして、項目の登録内容を編集することもできます。
    登録されたMACアドレス情報を一通り確認し終えたら、「登録」ボタンをクリックします。
    「登録」ボタンをクリックすると、接続を許可された無線クライアントのMACアドレスのみが無線APのMACアドレスフィルターに登録されます。
    また、前回「登録」ボタンをクリックしてから許可/拒否の状態が変更された無線クライアントがある場合は、「登録」ボタンに●印が表示されます。
    Note
    無線APにMACアドレスフィルターを適用する際は、無線APの無線通信は停止します。停止時間は設定量に依存します（通常、基本的な設定のみの場合、1分程度です）。
    Note
    「デバイス一覧」メニューで「拒否」ボタンをクリックした端末や、デバイス一覧に登録のないデバイスは、通信はできません。
  5. 「ダッシュボード」画面で、接続を許可した無線クライアントが表示されていることを確認します。
以上で、収集したMACアドレスのうち接続を許可したものだけが、無線APのMACアドレスフィルターに対して、Allow形式（ホワイトリスト形式）で登録されます。

各種操作 / その他の設定 / スケジュールの登録、編集、削除

スケジュールの登録
スケジュールの編集
スケジュールの削除

ここでは、スケジュールの登録、編集、削除について説明します。

スケジュールの登録

  1. AWCプラグインメニューから「無線メンテナンス」→「スケジュール登録」を選択します。
  2. コンテンツ欄右上の「新規作成」ボタンをクリックします。
  3. 「オペレーションのスケジュール登録」ダイアログが表示されます。

    表 1：「オペレーションのスケジュール登録」ダイアログ
    項目名 説明
    共通
    オペレーション名 スケジュールを管理するための名前を入力します。1～100文字で、半角および全角の英字・数字・かな・漢字・記号（半角は スペース ! # $ % & ' ( ) ` @ + - , _ = ^ ~ [ ] { } ; のみ使用可）で指定できます。（必須）
    コメント スケジュールのコメントを入力します。1～100文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。
    「有効」、「無効」ボタン オペレーションを実行する場合は「有効」に、実行しない場合は「無効」を選択します。
    実行タイミング オペレーションの実行タイミングを、1回、毎日、毎週、毎月かを指定します。
    開始 選択した実行タイミングの開始日時を指定します。

    • 1回と毎日を選択した場合は開始する日時を指定します。
    • 毎週を選択した場合は開始する日時と曜日を指定します。
    • 毎月を指定した場合は開始する日時、月、日（任意）、曜日（第何週の何曜日か）を指定します。（必須）
    オペレーションのタイプ 設定適用、ファームウェア更新、AWC計算結果適用の中から実行するオペレーションを指定します。（必須）

    • 設定適用：
      オペレーション実行時に無線APに設定している「AP共通設定」、「無線AP個別設定」の適用を行います。

    • ファームウェア更新：
      無線APのファームウェア更新を行います。

    • AWC計算結果適用：
      無線APにAWC計算結果の適用を行います。
    管理グループ オペレーションを実行する管理グループを選択します。
    「追加」ボタン スケジュールの登録を行います。
    「キャンセル」ボタン スケジュールの登録を止めます。
    オペレーションタイプ：設定適用
    対象無線AP 対象無線APの選択から選択された無線APが表示されます。オペレーションはこのリストに表示された無線APに対して実行されます。
    対象無線APの選択 設定の適用を行う無線APを選択します。（必須）

    • 無線APを検索：
      設定の適用を行う無線APを絞り込み表示します。
      現在の表示対象のうち、「機器名」に、本フィールドに入力された文字列を含む項目を表示します。
      検索後、すべてが表示されているリストに戻る場合は空欄にします。
      Note
      大文字小文字を区別しますのでご注意ください。
    オペレーションタイプ：ファームウェア更新
    対象無線AP 対象無線APの選択から選択された無線APが表示されます。オペレーションはこのリストに表示された無線APに対して実行されます。
    対象無線APの選択 ファームウェアを更新する無線APを選択します。（必須）
    Note
    一度にファームウェアを更新できる無線APの数は、AWCプラグインと各無線APとの間の通信速度によって異なります。
    AWCプラグインと各無線APとの間の通信速度がそれぞれ1Gbpsの場合、一度にファームウェアを更新できる無線APの数は次の通りです。
    • AT-TQ5403/5403e、AT-TQm5403：最大200台
    • AT-TQ6403 GEN2：最大140台
    • AT-TQ6602：最大100台
    • AT-TQ6602 GEN2/6702 GEN2/6702e GEN2、AT-TQm6602 GEN2/6702 GEN2：最大135台
    • AT-TQ7403：最大135台
    • その他の無線AP：最大350台
    それぞれの帯域が他の通信で使用されている場合は、上記の台数よりも少なくなる場合があります。
    なお、AT-TQ6702 GEN2-RはAWCプラグインからのファームウェアの更新は未サポートとなります。
    Note
    「ファームウェア登録」画面にて事前に登録し対象無線APに割り当てられたファームウェアファイルが適用されます。異なる機種の無線APに対して、同時にファームウェア更新を実施することもできますが、機種ごとに適切なファームウェアファイルを登録し、無線APに割り当てておく必要があります。

    • 無線APを検索：
      設定の適用を行う無線APを絞り込み表示します。
      現在の表示対象のうち、「機器名」に、本フィールドに入力された文字列を含む項目を表示します。
      検索後、すべてが表示されているリストに戻る場合は空欄にします。
      Note
      大文字小文字を区別しますのでご注意ください。
    オペレーションタイプ：AWC計算結果適用
    使用するAWC計算結果の算出時刻 使用するAWC計算結果の算出時刻を指定します。（必須）
    AWCプラグインが適用するAWC計算結果は、スケジュールの実行日時から遡って24時間以内の算出時刻と合致する日時を起点に決定します。
    算出時刻と合致する日時から、その2時間前までに存在するAWC計算結果のうち、一番算出時刻に近い日時のAWC計算結果を適用します。

    （例）
    以下の設定でAWC計算結果適用のスケジュール登録を行ったものとします。
    • 使用するAWC計算結果の算出時刻：15:00
    • 実行タイミング：毎日
    • 開始：2017-04-01 03:00:00
    この場合、2017/4/1 3:00のスケジュール実行時は、
    　2017/3/31 13:00 ～ 2017/3/31 15:00
    の範囲内で算出時刻（15:00）に一番近い日時のAWC計算結果が適用されます。
    もし、2017/3/31のAWC計算結果が以下のように存在する場合は、
    　･･･ 13:40, 14:40, 15:40, ･･･
    2017/3/31 14:40のAWC計算結果が適用されます。
  4. 共通項目の設定を行います。
  5. オペレーションの設定を行います。オペレーションは、3タイプ（設定適用、ファームウェア更新、AWC計算結果適用）の中から選択します。各オペレーションによりダイアログに表示される項目が異なります。
  6. 「追加」ボタンをクリックします。

スケジュールの編集

  1. AWCプラグインメニューから「無線メンテナンス」→「スケジュール登録」をクリックします。
  2. スケジュール一覧から編集するスケジュールの列にある「編集」ボタン（鉛筆アイコン）をクリックします。
  3. 「オペレーションのスケジュール編集」ダイアログが開きます。
  4. 編集を行い、編集が完了したら「保存」ボタンをクリックします。

スケジュールの削除

Note
最後のページを表示中にページのすべてのエントリーを削除した場合、ページ自体は削除されず、エントリーのないページが表示されます。ページの移動か画面の再読み込みにより削除後のページ数が反映されます。
  1. AWCプラグインメニューから「無線メンテナンス」→「スケジュール登録」をクリックします。
  2. スケジュール一覧から編集するスケジュールの列にある「削除」ボタン（ゴミ箱アイコン）をクリックします。
  3. 「確認」ダイアログが開きます。
  4. 「削除」ボタンをクリックします。

各種操作 / その他の設定 / 侵入検知/防御の設定

侵入検知の設定
検知結果の表示
レポート表示
フロアマップ表示

侵入検知システム（IDS：Intrusion Detection System）および侵入防御システム（IPS：Intrusion Prevention System）の設定を行います。
侵入検知システムでは、管理されていない無線機器から、管理者が無線ネットワークを守るのを支援するために設計された機能のセットです。管理グループごとに、無線電波のスキャン（無線機器の検出）を行い、不正と考えられる機器を分類します。
また、侵入防御システムを用いて、検出された不正無線APに対して攻撃を行い、脅威による被害を抑えることができます。
本機能をサポートしている無線APについては、「AP別サポート項目一覧」/「無線設定」の「侵入検知/防御設定」をご覧ください。

侵入検知の設定

侵入検知/防御の設定は以下の手順で行います。
  1. AWCプラグインメニューから「無線設定」→「侵入検知/防御設定」を選択し、管理グループごとの侵入検知/防御設定の一覧を表示します。

    管理グループごとに、不正無線APの検出、不正無線クライアントの検出、不正無線APへの攻撃の有効/無効が表示されます。
  2. 対象とする管理グループの「編集」ボタン（鉛筆アイコン）をクリックします。
    「無線侵入検知/防御設定」ダイアログが表示されます。

    表 1：「無線侵入検知/防御設定」ダイアログ
    項目名 説明
    管理グループ名 侵入検知/防御の設定を行う管理グループ名を表示します。
    無線侵入検知
    不正無線APの検出 不正無線APの検出を行うか否かを設定します。
    「有効」の場合、AWCプラグインの管理外の無線APを不正無線APと見なします。
    SSID偽装 管理下APと同じSSIDを送信している無線APを不正APと見なし、「侵入検知/防御レポート」画面に分類するか否かを設定します。
    セキュリティ偽装 AWCプラグイン管理下のSSIDを送信しており、使用しているセキュリティ方式が一致しない無線APを不正APと見なし、「侵入検知/防御レポート」画面に分類するか否かを設定します。
    不正無線クライアントの検出 不正無線クライアントの検出を行うか否かを設定します。
    MACアドレスリスト MACアドレスリストに基づいて、接続が許可されていない無線クライアントを不正無線クライアントとして検出するか否かを設定します。
    MACアドレスリストは、AP共通設定にて、1つのAPに1つまで設定できます。

    • AP共通設定に設定されたMACアドレスリストのアクションが「許可」の場合（ホワイトリスト）、MACアドレスリストに登録されていない無線クライアントを不正無線クライアントと見なします。
    • AP共通設定に設定されたMACアドレスリストのアクションが「ブロック」の場合（ブラックリスト）、MACアドレスリストに登録されている無線クライアントを不正無線クライアントと見なします。
    無線侵入防御
    不正無線APへの攻撃 不正無線APへの攻撃を行うか否かを設定します。
    不正無線APと判定された無線APに対して、 IEEE 802.11「De-authentication」マネージメントフレームを定期的に送信し、不正無線APに接続した無線クライアントを接続解除するようにします。
    不正無線APを介したネットワークへのアクセスを防ぎ、ネットワーク上のユーザーやデータを保護します。
    不正AP
    検出通知 不正無線APを検出した際に、AWCプラグインの通知欄に通知メッセージを表示します。
    しきい値 検出通知が有効の場合のみ、信号受信強度の下限を指定します。
    管理下APが検知した不正APからの無線信号の受信強度が指定より大きいもののみを、AWCプラグインの通知欄に通知メッセージとして表示します。
    デフォルトは「-30dBm」です。
    「保存」ボタン 対象の管理グループに対する侵入検知/防御設定を保存します。
    「キャンセル」ボタン 対象の管理グループに対する侵入検知/防御設定を中止します。
  3. 隣接無線APや無線クライアントの検出、管理下APから不正無線クライアントへの侵入防御について、有効/無効を設定します。
  4. 「保存」ボタンをクリックして、設定を保存します。

検知結果の表示

レポート表示

AWCプラグインが管理中の無線APが5分以内に検出した隣接無線APや無線クライアントの情報と対象が不正無線AP/不正無線クライアントかどうかの判定結果、管理下APから不正無線クライアントへの侵入防御の履歴を表示します。
本機能をサポートしている無線APについては、「AP別サポート項目一覧」/「無線モニター」の「侵入検知/防御レポート」をご覧ください。
また、詳細な表示項目の説明については、「画面リファレンス」/「無線モニター」/「侵入検知/防御レポート」をご覧ください。

フロアマップ表示

フロアマップに配置された無線APが不正APを検出した場合は、フロア上の無線APが検出した不正APをグラフィカルに表示することができます。

「フロアマップ」画面にていずれかのフロアマップの詳細画面を表示し、表示内容ドロップダウンメニューから「不正AP表示」を選択すると、「フロアマップ詳細 [不正AP表示]」画面に切り替えることができます。
コンテンツ欄右側の不正AP一覧には、不正APのBSSIDと受信信号強度、検出時刻が表示されます。一覧の上部では不正APを検出した時刻帯で観察したり、管理下APが検出した不正APの出力信号強度で絞り込み表示したりできます。
複数の管理下APが同じ不正APのBSSIDを検出した場合は、それぞれの管理下APが検知した電波強度を一覧に表示します。
コンテンツ欄左側のフロアマップでは、管理下APのアイコンをクリックすると、該当の管理下APが検出した不正APの数が一目でわかるようグラフィカルに表示します。
フロアマップ上の不正APアイコンをクリックすると、コンテンツ欄右側の不正AP一覧から該当する不正APの行が強調表示されます。同様に、不正AP一覧からいずれかのBSSIDをクリックすると、検出した無線APのアイコンと紐づけてフロアマップ側に表示されます。
Note
不正APのアイコンは、実際の設置場所にかかわらず、管理下APが検出したその他の不正APのアイコンと重ならないように表示されます。
また、リストを拡張表示に切り替えると、検出されたBSSIDのそれぞれの不正判定理由やSSIDやSSID、検出した無線AP名などを確認することができます。

詳細な表示項目の説明については、「画面リファレンス」/「無線モニター」/「フロアマップ詳細 [不正AP表示]」をご覧ください。

各種操作 / その他の設定 / 緊急モードの有効化

緊急用VAPの作成
緊急モードの有効化
緊急モードの無効化

緊急モードを有効にすると、大規模災害の発生時に、複数の無線APに対して、事前に設定された緊急モード用無線LANネットワークを一括して開放することができます。
緊急モードを有効にするには、大まかに以下の2つの設定が必要です。
Note
チャンネルブランケット機能と緊急モードの併用は未サポートとなります。チャンネルブランケットを緊急用の無線LANネットワークとして提供することはできません。
Note
スマートコネクト機能と緊急モードの併用は未サポートとなります。スマートコネクトを使用する無線バンドでは、他のVAPを緊急用の無線LANネットワークとして提供することはできません。
Note
AWC-DCNと緊急モードの併用は未サポートとなります。DCN VAPを緊急用の無線LANネットワークとして提供することはできません。

緊急用VAPの作成

緊急モード有効時に開放する専用のVAPを作成します。
平時に緊急用VAPを作成しておくことで、大規模災害の発生時などに、速やかに無線LANを開放することができます。
今回は、既存の無線APのAP共通設定に緊急用VAPを追加する例を考えます。次の手順と合わせて、「AP共通設定の作成、編集、削除」を参照してください。
  1. AWCプラグインメニューから「無線設定」→「AP共通設定」を選択します。
  2. AP共通設定一覧から編集するAP共通設定をクリックします。
  3. AP共通設定の設定情報が表示されます。

  4. コンテンツ欄右上の「編集」ボタンをクリックします。
  5. 「VAP(マルチSSID)設定」にて、緊急時に無線LANを開放したい無線バンドによって、無線1、無線2、または無線3の「＋ VAP追加」をクリックします。

  6. 追加されたVAPに緊急用の設定を行います。

    「VAP ステータス」のラジオボタンから「緊急」を選択します。
  7. 緊急用のVLAN IDを設定します。
    通常用のVAPのVLAN IDと重複しないよう、適切に設定してください。
  8. SSID、バンドステアリング、セキュリティー、Web認証、MACアクセス制御を適宜設定します。

  9. 必要に応じて、手順4から、その他の無線バンドにもVAPを作成します。
  10. コンテンツ欄上部の「保存」ボタンをクリックして、変更を保存します。
以上で、緊急用のVAPの作成が完了しました。
通常、AP共通設定を変更した場合、該当のAP共通設定が適用された無線APに対して、変更の適用を行う必要があります。
緊急モードを直ちに使用する場合は、このまま次の手順に進んでください。以降の手順で緊急モードの有効化を行うと、緊急用VAPを含むAP共通設定が無線APに直ちに適用されます。
緊急モードを直ちに使用する必要がない場合は、「無線APの管理グループ、AP共通設定の変更」を参照し、設定適用を行っておくことをお勧めします。

緊急モードの有効化

  1. AWCプラグインメニューから「無線メンテナンス」→「緊急モード」を選択します。

    緊急モードの有効化は、管理グループ単位で行うことができます。複数の管理グループで同じAP共通設定を使用している場合も、特定の管理グループに対してのみ、AP共通設定に定められた緊急用VAPを有効化することができます。
    管理グループごとに、緊急モードの「ON」（有効）、「OFF」（無効）を選択します。
    すべての管理グループに属する無線APの緊急モードを有効にする場合は、「All ON」ボタンをクリックします。
  2. 「適用」ボタンをクリックします。
    Note
    緊急用VAPを有効にするため、選択した管理グループに含まれる無線APにAP共通設定が適用されます。これに伴い、一時的に無線APのサービスが停止することがあります。AP共通設定の適用が完了すると、緊急用ではないVAPの運用は通常通りに再開されます。
  3. 緊急モードが有効化されます。
    緊急モードを有効にすると、Web管理画面の管理欄が黄色で強調表示されます。また、メインメニューの「AWCプラグイン」の表示が「AWCプラグイン緊急モード」に変化します。

緊急モードの無効化

緊急用VAPが設定された無線APに対して、緊急用VAPを無効化します。
  1. AWCプラグインメニューから「無線メンテナンス」→「緊急モード」を選択します。
    緊急モードの有効化は、管理グループ単位で行うことができます。複数の管理グループで同じAP共通設定を使用している場合も、特定の管理グループに対してのみ、AP共通設定に定められた緊急用VAPを有効化することができます。
    管理グループごとに、緊急モードの「ON」（有効）、「OFF」（無効）を選択します。
    すべての管理グループに属する無線APの緊急モードを無効にする場合は、「All OFF」ボタンをクリックします。
  2. 「適用」ボタンをクリックします。
    Note
    緊急用VAPを無効にするため、選択した管理グループに含まれる無線APにAP共通設定が適用されます。これに伴い、一時的に無線APのサービスが停止することがあります。AP共通設定の適用が完了すると、緊急用ではないVAPの運用は通常通りに再開されます。
  3. 緊急モードが無効化されます。
    緊急モードを無効にすると、Web管理画面の管理欄が黄色の強調表示から白色表示に戻ります。また、また、メインメニューの「AWCプラグイン緊急モード」の表示が「AWCプラグイン」に戻ります。

各種操作 / その他の設定 / 無線APの再起動、ファームウェア更新

無線APの再起動
無線APのファームウェア更新
ファームウェア登録
ファームウェア編集
ファームウェア削除
ファームウェア割り当て
ファームウェア割り当て解除
ファームウェア適用

ここでは、管理下AP一覧に登録されている無線APの再起動方法とファームウェアの更新方法について説明します。
Note
再起動、ファームウェア更新の際に、無線APの起動が始まったあとにAWCプラグインと無線APの間の通信断が発生し、10分以内に無線APの管理ができなかった場合、AWCプラグイン上では失敗と表示されます。
Note
AT-TQ6702 GEN2-RはAWCプラグインからの再起動、ファームウェア更新は未サポートです。

無線APの再起動

Note
一度に操作する無線APの数は350台以下にしてください。
  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」を選択します。
  2. 再起動する無線APのチェックボックスにチェックを入れます（複数選択可能）。
  3. コンテンツ欄右上のスパナアイコンにマウスオーバーし、表示されるメニューから「再起動」をクリックします。
  4. 「再起動」ダイアログが表示されます。

    表 1：「確認」ダイアログ
    項目名 説明
    「OK」ボタン 無線APを再起動します。
    「キャンセル」ボタン 再起動を止めます。
  5. 「OK」ボタンをクリックします。
  6. 再起動が始まり、完了すると「無線APを再起動しました」とメッセージが表示されます。「閉じる」ボタンをクリックします。

無線APのファームウェア更新

無線APがAWCプラグインの管理下にある場合、AWCプラグインのWeb管理画面から、管理下APのファームウェアを更新することができます。
ファームウェアの更新は、
の3段階で行います。
異なる機種の無線APが混在する場合、機種ごとのファームウェアファイルをAWCプラグインにアップロードし、無線APに適切に割り当てておくことで、異なる機種の無線APに対して一括してファームウェア更新を行うことができます。
なお、本機能の対象となる無線APの更新前のファームウェアバージョンは「概要」/「AWCプラグインについて」の「対象無線AP」をご覧ください。
「対象無線AP」に記載の更新前バージョンより古いファームウェアがインストールされた無線APをお使いの場合は、事前に「AT-TQシリーズファームウェアアップデート」ツールまたは無線AP固有のWeb設定画面からファームウェアを上記以降のバージョンに更新してください。「AT-TQシリーズファームウェアアップデート」の詳細な使用方法については、「AT-Vista Manager EX インストールガイド」に掲載の「AT-TQシリーズファームウェアアップデート」/「手順」をご覧ください。

ファームウェア登録

無線機器に適用するためのファームウェアファイルをAWCプラグインにアップロードし、無線APに対して適用するファームウェアファイルを割り当てます。
  1. AWCプラグインメニューから「無線メンテナンス」→「ファームウェア登録」を選択します。
    「無線メンテナンス/ファームウェア登録」画面が表示されます。
  2. コンテンツ欄右上の「登録」ボタンをクリックします。
  3. 「ファームウェア登録」ダイアログが表示されます。

    表 2：「ファームウェア登録」ダイアログ
    項目名 説明
    ファームウェアファイル AWCプラグインに登録するファームウェアファイルです。
    「ファイルを選択」をクリックし、システムのファイル選択ダイアログからAWCプラグインにアップロードするファームウェアファイルを選択します。
    1回に選択できるファームウェアファイルは1つです。複数のファームウェアファイルをAWCプラグインに登録する場合は、「ファームウェア登録」ダイアログによる登録操作を繰り返します。
    管理グループ 登録されたファームウェアファイルを適用する無線APの管理グループを選択します。「Default Group」の選択を解除することはできません。

    • 管理グループを検索：検索したいキーワードを入力します。
      現在の表示対象のうち、「管理グループ名」に、本フィールドに入力された文字列を含む項目を表示します。
      検索後、すべてが表示されているリストに戻る場合は空欄にします。
      Note
      大文字小文字を区別しますのでご注意ください。
    シリーズ ファームウェアファイルが対応する無線APのシリーズを選択します。

    • TQ Series
    • TQ Series - SDN/OpenFlow
    機器種別 ファームウェアファイルが対応する無線APの機種を選択します。
    通常は、ファームウェアファイルから機種を検出します。
    • 自動検出：選択したファームウェアファイルから、適用可能な無線APの機種を自動で検出します。
    バージョン ファームウェアのバージョンを入力します。
    通常は、ファームウェアファイルからバージョンを検出します。
    • 自動検出：選択したファームウェアファイルから、ファームウェアのバージョンを自動で検出します。
    「追加」ボタン ファームウェアファイルを登録します。
    「追加」ボタンをクリックした際、選択したファイルがファームウェアファイルとして不適切な場合や大きすぎる場合、選択したシリーズと一致しない場合などは、該当の箇所に赤文字でエラーメッセージが表示されます。
    「キャンセル」ボタン ファームウェアの登録を中止します。
  4. ファームウェアファイルを選択します。
  5. ファームウェアを適用可能な無線APの管理グループ、シリーズを選択します。

  6. 「追加」ボタンをクリックします。選択したファームウェアが「無線メンテナンス/ファームウェア登録」画面に表示されます。

ファームウェア編集

ファームウェアが既に登録された環境で、新たに管理グループを登録した場合などに、登録されたファームウェアを適用可能な無線APの管理グループを変更することができます。
Note
登録済みのファームウェアについて、シリーズ、機器種別、バージョンを変更することはできません。これらを変更する場合は、同じファームウェアファイルを登録し直す必要があります。
  1. 「無線メンテナンス/ファームウェア登録」画面にて、該当のファームウェアファイルの行の右側の「編集」ボタン（鉛筆アイコン）をクリックします。

  2. 「ファームウェア編集」ダイアログが表示されます。

    表 3：「ファームウェア編集」ダイアログ
    項目名 説明
    ファームウェアファイル AWCプラグインに登録されたファームウェアファイル名です。
    管理グループ 登録されたファームウェアファイルを適用する無線APの管理グループを選択します。「Default Group」の選択を解除することはできません。

    • 管理グループを検索：検索したいキーワードを入力します。
      現在の表示対象のうち、「管理グループ名」に、本フィールドに入力された文字列を含む項目を表示します。
      検索後、すべてが表示されているリストに戻る場合は空欄にします。
      Note
      大文字小文字を区別しますのでご注意ください。
    シリーズ ファームウェアファイルが対応する無線APのシリーズを表示します。
    機器種別 ファームウェアファイルが対応する無線APの機種を表示します。
    バージョン ファームウェアのバージョンを表示します。
    「保存」ボタン 管理グループの変更を保存します。
    「キャンセル」ボタン 管理グループの変更を中止します。
  3. ファームウェアを適用可能な無線APの管理グループを選択します。
    Note
    「Default Group」の選択を解除することはできません。
  4. 「保存」ボタンをクリックします。変更が「無線メンテナンス/ファームウェア登録」画面に反映されます。

ファームウェア削除

誤って登録したり、適用が済んで不要になったファームウェアファイルを削除します。
  1. 「無線メンテナンス/ファームウェア登録」画面にて、該当のファームウェアファイルの行の右側の「削除」ボタン（ゴミ箱アイコン）をクリックします。

  2. 「確認」ダイアログが表示されます。
    削除してよければ、「削除」ボタンをクリックします。
    削除を中止する場合は、「キャンセル」ボタンをクリックします。

ファームウェア割り当て

AWCプラグインの管理下APのファームウェア適用の際に使用するファームウェアファイルを割り当てます。
  1. 「無線メンテナンス/ファームウェア登録」画面にて、該当のファームウェアファイルの行の右側の「割当」ボタンをクリックします。
  2. 「ファームウェア割当」ダイアログが表示されます。
    ダイアログのタイトルには、「[機器種別: AT-TQxxxx, バージョン:x.x.x.Bxx]」のように、ファームウェアファイルの機器種別とバージョンが表示されます。

  3. 管理下APのリストから、選択したファームウェアファイルを割り当てる無線APの機器名の左にあるチェックボックスをクリックして、チェックを入れます。
    管理下APが多数存在する場合は、「無線APを検索」にキーワードを入力して、表示対象を絞り込むことができます。
    現在の表示対象のうち、「機器名」「現在のファームウェア」「IPアドレス」「MACアドレス」「管理グループ名」「フロアマップ名」「AP共通設定名」「機器種別」「シリアル番号」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。

  4. ファームウェアファイルを割り当てる無線APをすべて選択したら、「保存」ボタンをクリックします。
    ファームウェアファイルが、対象の無線APに割り当てられます。
  5. ファームウェアファイルを割り当てた無線APに対して、直ちにファームウェアを適用するかどうか、確認ダイアログが表示されます。
    適用する場合は、「OK」ボタンをクリックすると、「ファームウェア更新」ダイアログが表示されます。「ファームウェア適用」の手順を参照して割り当てたファームウェアを適用します。
    直ちに適用しない場合は「キャンセル」ボタンをクリックし、適用を保留します。
    以後、該当の無線APのファームウェアの適用を手動、またはスケジュール機能により自動で行う際に、選択したファームウェアファイルが適用されます。
    無線APに割り当てられたファームウェアファイルは、「無線AP詳細」画面、または、「管理下AP詳細」画面の基本情報にて確認できます。

ファームウェア割り当て解除

  1. 「無線メンテナンス/ファームウェア登録」画面にて、該当のファームウェアファイルの行の右側の「割当」ボタンをクリックします。
  2. 「ファームウェア割当」ダイアログが表示されます。
    ダイアログのタイトルには、「[機器種別: AT-TQxxxx, バージョン:x.x.x.Bxx]」のように、ファームウェアファイルの機器種別とバージョンが表示されます。

  3. ダイアログ右上の「解除」ボタンをクリックします。
    無線AP一覧に、選択されたファームウェアファイルが適用された無線APが一覧表示されます。
  4. 管理下APのリストから、ファームウェアファイルの割り当てを解除する無線APの機器名の左にあるチェックボックスをクリックして、チェックを入れます。
  5. ファームウェアファイルの割り当てを解除する無線APをすべて選択したら、「保存」ボタンをクリックします。
    対象無線APのファームウェアファイルの割り当てが解除されます。

ファームウェア適用

Note
一度にファームウェアを更新できる無線APの数は、AWCプラグインと各無線APとの間の通信速度によって異なります。
AWCプラグインと各無線APとの間の通信速度がそれぞれ1Gbpsの場合、一度にファームウェアを更新できる無線APの数は次の通りです。
それぞれの帯域が他の通信で使用されている場合は、上記の台数よりも少なくなる場合があります。
なお、AT-TQ6702 GEN2-RはAWCプラグインからのファームウェア更新は未サポートです。
Note
ファームウェア更新を連続して実施する場合は、ファームウェア更新を実施する無線AP 1台につき30秒程度の時間を置いて実行してください。
Note
利用者の少ない夜間などに一括してファームウェア更新を行う場合は、スケジュール機能のオペレーション種別としてファームウェア更新を選択することができます。
スケジュール機能の設定については、「スケジュールの登録、編集、削除」をご覧ください。
  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」を選択します。
  2. 管理下APのリストからファームウェアの更新を行う無線APを選択します。
  3. コンテンツ欄右上のスパナアイコンにマウスオーバーし、表示されるメニューから「ファームウェア更新」をクリックします。
  4. 「ファームウェア更新」ダイアログが表示されます。

    表 4：「ファームウェア更新」ダイアログ
    項目名 説明
    機器名 ファームウェアを更新する管理下APの機器名を表示します。
    IPアドレス 管理下APのIPアドレスを表示します。
    MACアドレス 管理下APのMACアドレスを表示します。
    管理状態 管理下APの管理状態を表示します。
    現在のファームウェア 現在、管理下APで動作中のファームウェアの機器種別とバージョンを表示します。
    割当ファームウェア 現在、管理下APに割り当てられているファームウェアの機器種別とバージョンを表示します。
    「OK」ボタン 無線APのファームウェアを更新します。
    「キャンセル」ボタン 無線APのファームウェア更新を中止します。
  5. ファームウェアファイルを指定します。
  6. 「OK」ボタンをクリックします。
  7. ファームウェアの更新が始まり、完了すると「無線APのファームウェアを更新しました」とメッセージが表示されます。「閉じる」ボタンをクリックします。

各種操作 / その他の設定 / 無線APの移設

無線ネットワークの用途や設置環境の変化により運用中の無線APを移設する場合、AVM EXから古い設定を削除するため、無線APのデバイスアイコンを削除してから、新たに接続する必要があります。

Note
本手順を省略した場合、AVM EXにて無線APの管理状態が正しく表示されないことがあります。
  1. 対象の無線APを取り外し、AVM EXのネットワークマップ上でダウン表示になることを確認します。
  2. 取り外した無線APのデバイスアイコンやカスタムリンクを削除します。
    ネットワークマップ上で該当の無線APのデバイスアイコンを選択し、サイドパネルから「削除」ボタンをクリックします。
    Note
    AWCプラグインには無線APの登録が残っているため、アイコンを削除しても数秒後にはネットワークマップにダウン状態のアイコンとして再表示されます。
  3. （ゲストノードとして使用していた場合）元の接続先スイッチ上でゲストノードの設定（switchport atmf-guestlink）を無効にします。
  4. AWCプラグインの「AP登録・設定」画面から、必要に応じてAP事前設定用AMF設定を変更します。
  5. （移設後にゲストノードとして使用する場合）移設先のスイッチでゲストノードの設定（switchport atmf-guestlink）を行います。
  6. 移設先のスイッチに無線APを接続します。
  7. （移設後に非ゲストノードとして使用する場合）AVM EXのネットワークマップでカスタムリンクを設定します。

各種操作 / その他の設定 / 無線APの交換

管理下APに障害が発生し、新しい無線APと交換する場合は、該当する無線AP設定を編集して、MACアドレス、および、必要に応じてIPアドレスを変更します。

Note
該当の無線AP設定にて「AP事前設定用のAMF設定」が有効に設定されている場合は、オートリカバリーによる自動的な登録更新が可能です。詳しくは、「各種操作」/「その他の設定」/「ゼロタッチコンフィグとオートリカバリー」をご覧ください。
事前に、交換用無線APのMACアドレスおよびIPアドレスを確認しておく必要があります。
  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」を選択します。
  2. 管理下APのリストから、障害が発生した無線APに該当する無線AP設定の行の「編集」ボタン（鉛筆アイコン）をクリックします。
  3. 「無線AP編集」ダイアログが表示されます。
  4. 「MACアドレス」に、交換用無線APのMACアドレスを入力します。
  5. 必要に応じて、「IPアドレス」に、交換用無線APのIPアドレスを入力します。
    交換用無線APに、障害が発生した無線APのIPアドレスを割り当てる場合はそのままにします。
  6. 「保存」ボタンをクリックします。
交換用無線APが正しく認識されると、既存の無線APの設定が交換用無線APに適用され、管理下に追加されます。

各種操作 / その他の設定 / ゼロタッチコンフィグとオートリカバリー

ゼロタッチコンフィグ
手動での登録
CSVからの登録
ゲストノードからの登録
オートリカバリー

AMFネットワーク側で適切に設定されている場合、AT-TQシリーズ無線APをゲストノードとして登録する際、無線APのIPアドレスの代わりに、ゲストノードを接続しているAMFノードのポート名を指定して、簡単にAWCプラグインの管理下に登録することができます。
事前にAMFネットワーク側、AWCプラグイン側の設定を済ませておくことで、工場出荷状態の無線APをAMFノードに接続するだけで、無線AP側のWeb管理画面に触れることなく、AWCプラグインの管理下APとして登録、運用することができます（ゼロタッチコンフィグ）。

ゼロタッチコンフィグを行った場合、IPアドレスやMACアドレスにかかわらず、同じAMFノードの同じスイッチポートに接続されている無線APを、同一の管理下APとして認識します。このため、無線APをネットワークに接続する前にAWCプラグインに管理情報を事前設定したり、該当の無線APに障害が発生した際も同一機種に交換するだけで速やかに設定を適用（オートリカバリー）し、運用を継続することができます。

ゼロタッチコンフィグおよびオートリカバリーを行うには、以下の条件を満たしている必要があります。

■無線AP側の機能によりAMFゲストノードの自動検出を行う場合
AT-TQ5403/5403e、AT-TQm5403 ファームウェアバージョン6.0.3-0.1以降をお使いの場合、無線AP側の機能によりAMFゲストノードの検出を行います。
■AMF機器のDHCP SnoopingによりAMFゲストノードの自動検出を行う場合
上記以外の機種、またはファームウェアの場合は、DHCP Snoopingを利用してAMFゲストノードの検出を行います。
AMFゲストノード、DHCP Snoopingの設定については、AlliedWare Plus機器のコマンドリファレンスをご参照ください。

ゼロタッチコンフィグ

ゼロタッチコンフィグを行うには、無線APの手動登録、CSVからの登録、または、ゲストノードからの登録の際に、「AP事前設定用のAMF設定」を選択します。
無線APの登録に関する詳細は、併せて「無線APの登録、情報編集、削除」をご覧ください。
Note
上記の要件を満たしている場合、「AP事前設定用のAMF設定」を無効にしてゼロタッチコンフィグを利用せずに登録したあとで、「AP事前設定用のAMF設定」を有効にすることで、以後の管理、交換を簡便にすることもできます。
LLDP、イーサネット設定、HTTP/HTTPS設定など、無線APのWeb設定画面で特別な設定を必要とする場合は、事前に無線APのWeb設定画面で設定を行い、一旦「AP事前設定用のAMF設定」を無効にしてゲストノードとしてAWCプラグインの管理下に登録してください。
Note
無線APをゲストノードとして登録後、AMFネットワーク上にてゲストノードの所属するAMFノードのノード名が変更された場合は、AWCプラグイン上の情報にも反映する必要があります。「無線APの編集」画面から、「ノード名」（親ノード名）を変更後のノード名に更新してください。
登録情報の変更については、「無線APの情報編集」をご覧ください。

手動での登録

  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」を選択し、「設定機能/無線AP一覧」画面を表示します。
  2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「手動で登録」をクリックします。
  3. 「無線AP編集」ダイアログが表示されます。
  4. 「管理グループ」を指定します。
    管理グループを指定し、AVM EXに設定されたAMFネットワークが認識されると、「AP事前設定用のAMF設定」の選択肢に「有効」が追加されます。
    「AP事前設定用のAMF設定」を有効に設定します。
  5. 「ネットワーク名」ドロップダウンリストからAMFネットワーク名を選択します。
  6. 「エリア名」ドロップダウンリストから管理下に登録する無線APが所属するAMFエリア名を選択します。
  7. 「ノード名」に、管理下に登録する無線APが接続されたAMFノード名を直接入力、またはドロップダウンリストから選択します。
  8. 「ポート番号」に、管理下に登録する無線APが接続されたAMFノード上のスイッチポート名（portx.x.x形式）を入力します。
  9. 「保存」ボタンをクリックします。無線APが管理下APとして登録されます。この段階では、「AP共通設定」には「未設定」、「管理状態」には「未管理」と表示されます。
  10. AP共通設定および必要に応じて個別設定を適用します。
新しい無線APが正しく認識されると、既存の無線APの設定が新しい無線APに適用され、管理下に追加されます。
指定されたゲストノードが存在しない場合、無線APの管理状態は「接続待機」と表示されます。ポーリングによってゲストノードが認識されると、該当の無線APにAP共通設定、個別設定が適用されます。また、通知欄に次のような通知メッセージが表示されます。

CSVからの登録

  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」を選択し、「設定機能/無線AP一覧」画面を表示します。
  2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「CSVから登録」をクリックします。
    「CSVから登録」ダイアログが表示されます。
  3. 「管理グループ」を指定します。
    管理グループを指定し、AVM EXに設定されたAMFネットワークが認識されると、「AP事前設定用のAMF設定」の選択肢に「有効」が追加されます。
  4. 「AP事前設定用のAMF設定」を有効に設定します。
  5. 「ファイルを選択」ボタンをクリックして、登録するAPの情報を記載したCSVファイルを選択します。
  6. 「追加」ボタンをクリックします。無線APが管理下APとして登録されます。この段階では、「AP共通設定」には「未設定」、「管理状態」には「未管理」と表示されます。
  7. AP共通設定および必要に応じて個別設定を適用します。
新しい無線APが正しく認識されると、既存の無線APの設定が新しい無線APに適用され、管理下に追加されます。
指定されたゲストノードが存在しない場合、無線APの管理状態は「接続待機」と表示されます。ポーリングによってゲストノードが認識されると、該当の無線APにAP共通設定、個別設定が適用されます。また、通知欄に次のような通知メッセージが表示されます。

ゲストノードからの登録

  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」を選択し、「設定機能/無線AP一覧」画面を表示します。
  2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「ゲストノードから登録」をクリックします。
    「ゲストノードから登録」ダイアログが表示されます。
  3. 「管理グループ」を指定します。
    管理グループを指定し、AVM EXに設定されたAMFネットワークが認識されると、「AP事前設定用のAMF設定」の選択肢に「有効」が追加されます。
  4. 「AP事前設定用のAMF設定」を有効に設定します。
  5. ゲストノード一覧にて、AWCプラグインの管理下に登録する無線APの行をクリックし、左端のチェックボックスにチェックを付けます。
  6. 「追加」ボタンをクリックします。無線APが管理下APとして登録されます。この段階では、「AP共通設定」には「未設定」、「管理状態」には「未管理」と表示されます。
  7. AP共通設定および必要に応じて個別設定を適用します。
新しい無線APが正しく認識されると、既存の無線APの設定が新しい無線APに適用され、管理下に追加されます。

オートリカバリー

AP事前設定用のAMF設定が有効に設定されたAT-TQシリーズの場合は、障害発生機が接続されたAMFノードの同じスイッチポートに新しい無線APを接続し直すと、自動的にAMFゲストノードとしてAWCプラグインに通知されます。
AWCプラグイン上のデータベースにおいて、該当のスイッチポートに接続されたAMFゲストノードのIPアドレスとMACアドレスが変化すると、新しい無線APに既存の無線AP設定が適用され、管理下に追加されます（オートリカバリー）。
新しい無線APに設定が適用されると、通知欄に次のような通知メッセージが表示されます。

また、事前設定済みの無線APに使用するファームウェアが割り当てられている場合、新しい無線APを接続した際、AWCプラグインに登録されたファームウェアが自動的に適用されます。
ファームウェアの登録および割り当てについては、「無線APの再起動、ファームウェア更新」の「無線APのファームウェア更新」をご覧ください。
Note
AMF設定によるゼロタッチコンフィグやオートリカバリーを行うためには、AMFゲストノードはIPアドレスをDHCPサーバーから取得する必要があります。機器交換がなくIPアドレスの使用時間（リース時間）が経過し、異なるIPアドレスを割り当てられた場合、自動的にAWCプラグイン上に登録されているAPのIPアドレスは新しいものに更新されますが、通知メッセージは表示されません。
運用中に無線APのIPアドレスが自動的に変更されないようにするためには、DHCPサーバーでIPアドレスを固定に設定するか、IPアドレスの使用時間を無期限に設定してください。

各種操作 / その他の設定 / WDSによるネットワーク間のブリッジ

グループA（AT-TQ4600）
ルートAPの設定
サテライトAPの設定
グループB（AT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/6702e GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2）
ルートAPの設定
サテライトAPの設定
多段接続をする場合

WDS（Wireless Distribution System）を使用すると、無線通信でLAN間（アクセスポイント間）を接続（ブリッジ）することができます。有線でLAN間を接続できないような場合に便利です。
WDSには、以下の制限があります。
AWCプラグイン管理下のネットワークに直接接続された無線APをルートAP、WDS接続を経由してAWCプラグイン管理下のネットワークと通信を行う無線APをサテライトAPと呼びます。
Note
WDSは、AT-TQシリーズ（通常ファームウェア）でのみサポートします。AT-TQシリーズ（SDN/OpenFlow対応ファームウェア）では未サポートとなります。
WDSの設定項目は機種によって大きく2種類に分かれます。本ページでは、設定項目の違いにより、以下のように呼びます。

グループA（AT-TQ4600）

AT-TQ4600によるWDSの設定を説明します。
ここでは、下記の構成を仮定します。

ルートAPの設定

AWCプラグイン管理下のネットワークに接続された無線AP、ルートAPから設定を始めます。

■ AP共通設定の作成
はじめに、WDSに使用する無線APに適用するAP共通設定を作成します。
このAP共通設定は、無線クライアントのアクセスを行わず、WDS専用に設定するための、ダミー設定です。
「AP共通設定の作成、編集、削除」を参考に、「VAP(マルチSSID)設定」にて、無線1のVAP1にダミーのVAPを作成します。無線2は使用しないため、「無線設定」にて無効に設定しておきます。
VAPの作成の際には、以下の点に留意してください。

■ WDSに使用する無線APの登録
「無線APの登録、情報編集、削除」を参考に、WDSに使用する無線APを登録します。
ここでは、先述の構成例に従い、「TQ4600-WDS-ROOT」として登録しています。

■ 個別設定（AP共通設定、チャンネル、WDS設定）の適用
「無線AP個別設定」を参考に、WDS専用のAP共通設定を適用し、チャンネル設定、WDS設定を行います。
  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    「設定機能/無線AP一覧」画面が表示されます。
  2. WDSに使用する無線AP（この例では「TQ4600-WDS-ROOT」）の行の右端にある「詳細」ボタン（虫めがねアイコン）をクリックし、「無線AP詳細」画面を表示します。
    この時点では、「設定情報」の「AP共通設定」は、「未設定」と表示されています。
  3. 「設定情報」の「編集」をクリックし、「個別設定」画面を表示します。
  4. 「AP本体」の「AP共通設定」ドロップダウンリストから、先ほど作成したWDS用のダミー設定を選択します。
  5. 「無線設定」にて、WDS接続に使用する無線のチャンネルを選択します。
    ここでは、例として、無線1の3chを使用するものとします。
    また、無線2は使用しないため、「＋ 詳細設定」をクリックして表示される「無線送信の無効化」にて、「無効化中」にチェックを付けます。
  6. 「WDS設定」にて、「＋ 追加」をクリックし、新しいWDS設定を作成します。
    今回は、「WDS1」が作成されます。
  7. 「無線送信」を「有効」にします。
  8. 「接続用無線インターフェース」を選択します。
    ここでは、先述の通り、「無線1」を選択します。
  9. 「MACアドレス」に、WDSの接続先となる無線APのMACアドレスを入力します。
    1つのルートAPに対し、最大で4つのサテライトAPを登録することができます。
    ここでは、先述の構成例に従い、「00:00:5e:00:53:c0」を入力します。
  10. 「セキュリティー」を設定します。
    「セキュリティー」には、先ほどダミーAP共通設定で作成したVAPと同じセキュリティーを選択します。今回は「WPAパーソナル」を選択します。
  11. WDSに使用するSSIDを入力します。
    今回は、「WDS_test」と入力します。
  12. WDSに使用するSSIDのセキュリティーキーを入力します。
    複数のサテライトAPを登録する場合は、同じセキュリティーキーを使用してください。
    今回は、「himitsu!」と入力します。
  13. 複数のサテライトAPを登録する場合は、手順6～12を繰り返します。
  14. 画面右上の「保存」ボタンをクリックします。
    「無線AP詳細」画面に切り替わり、無線APへの設定適用が自動で行われます。
ルートAPの設定は以上です。

サテライトAPの設定

ルートAPの対向に接続する無線AP、サテライトAPの設定を行います。
WDS設定が完了していない場合、サテライトAPはAWCプラグインの管理対象として表示できません。サテライトAP側のネットワークに配備する前に、またはサテライトAP側のネットワークで、無線APのWeb設定画面から設定を行う必要があります。
無線APのWeb設定画面での設定方法は、AT-TQシリーズ リファレンスマニュアルをご覧ください。
手順は次の通りです。

■ サテライトAPへのログイン
  1. サテライトAPと設定用コンピューターをPoEスイッチを介して接続します。
    Note
    無線APがACアダプター（別売）に対応した機種でACアダプターをご使用の場合は、無線APのLANポートと設定用コンピューターを直接接続することができます。詳しくは、AT-TQシリーズ無線APのユーザーマニュアルを参照してください。
  2. インターネットブラウザーを使用して、サテライトAPのIPアドレスにアクセスします。
    Note
    コンピューターのIPアドレスは192.168.1.100/255.255.255.0など、本製品と同じネットワークに設定しておく必要があります。
    Note
    設定に使用しているネットワークにDHCPサーバーが存在しない場合に、本製品のIPアドレスは「192.168.1.230」となります。DHCPサーバーが存在すると、本製品はDHCPサーバーからIPアドレスを取得します。
  3. 管理者のユーザー名、パスワードを使用して、ログインします。
    Note
    AT-TQシリーズ無線APの初期設定時における管理者のユーザー名は「manager」、パスワードは「friend」です。

■ ダミーのSSID・セキュリティーの設定
WDSの暗号化方式として「WPAパーソナル」を使用するために、「VAP/セキュリティー」画面で「WPAパーソナル」を選択します。該当の無線APはWDS専用として動作させ、無線クライアントに接続サービスを提供しません。
  1. 「詳細設定」/「VAP/セキュリティー」画面を開きます。
  2. 「無線」で「1」（2.4GHz帯）を選択します。
  3. 「VAP0」の「SSID」に「not for use」と入力します。
  4. 「VAP0」の「セキュリティー」で「WPAパーソナル」を選択し、「キー」に8～63文字のキーを入力します。接続サービスを提供しないので、「キー」はユーザーに公開しません。
  5. 「適用」ボタンをクリックします。
  6. 確認ダイアログが表示されますので、「OK」ボタンをクリックします。

■ チャンネルの選択
  1. 「詳細設定」/「無線」画面を開きます。
  2. 「無線」で「1」（2.4GHz帯）を選択します。
  3. 「ステータス」を「オン」に設定します。
  4. ルートAPでWDS用に選択したチャンネルに合わせて、「チャンネル」を設定します。
    ここでは「3」を選択します。
  5. 「適用」ボタンをクリックします。
  6. 確認ダイアログが表示されますので、「OK」ボタンをクリックします。

■ WDSの設定
  1. 「詳細設定」/「WDS」画面を開きます。
    AT-TQシリーズ無線APには、最大4つのWDS設定を設定できます。
    今回は、一番上のWDS設定欄を使用します。
  2. 「無線」で「1」（2.4GHz帯）を選択します。
  3. 「リモートアドレス」にルートAPのMACアドレスを入力します。
    ここでは、先述の構成例に従い、「00:00:5e:00:53:a0」を入力します。
  4. 「暗号化」で「WPAパーソナル」を選択し、ルートAPに設定したのと同じSSIDとキーを入力します。
    ここでは、SSIDに「WDS_test」、キーに「himitsu!」を入力します。
  5. 「適用」ボタンをクリックします。
  6. 確認ダイアログが表示されますので、「OK」ボタンをクリックします。

■ AWCプラグインへのサテライトAPの登録
以上の設定手順で、WDSによるブリッジングの設定が完了し、AWCプラグインのWeb管理画面からサテライトAPが確認できるようになります。
サテライトAPをAWCプラグインの管理下に追加する場合は、以下の手順で行います。
Note
無線APのWeb設定画面からWDS設定済みの無線APをAWCプラグインの管理下に追加する場合は、AP共通設定を選択し、適用する前に、個別設定によりWDSの設定を再度行う必要があります。
WDS設定が完了する前にAP共通設定を適用した場合、既存のWDSの設定が無効になり、AWCプラグインから管理できなくなる場合があります。
  1. サテライトAP側のネットワークにて、サテライトAPのIPアドレスを確認しておきます。
  2. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    「設定機能/無線AP一覧」画面が表示されます。
  3. 確認したサテライトAPのIPアドレスとMACアドレス（この例では「00:00:5e:00:53:c0」）を使用して、「無線APの登録、情報編集、削除」を参考に、サテライト無線APを登録します。
    ここでは、先述の構成例に従い、「TQ4600-WDS-SAT」として登録します。
    「無線AP登録」ダイアログにて「追加」ボタンをクリックすると、「無線AP詳細」画面が表示されます。
  4. 「AP本体」の「AP共通設定」ドロップダウンリストから、先ほど作成したWDS用のダミー設定を選択します。
    Note
    AP共通設定を選択したあと、WDSの設定が完了するまで、無線AP個別設定画面の「保存」ボタンをクリックしないでください。
  5. 「無線設定」にて、WDS接続に使用する無線のチャンネルを選択します。
    ここでは、例として、無線1の3chを使用するものとします。
    また、無線2は使用しないため、「＋ 詳細設定」をクリックして表示される「無線送信の無効化」にて、「無効化中」にチェックを付けます。
  6. 「WDS設定」にて、「＋ 追加」をクリックし、新しいWDS設定を作成します。
    今回は、「WDS1」が作成されます。
  7. 「無線送信」を「有効」にします。
  8. 「接続用無線インターフェース」を選択します。
    ここでは、先述の通り、「無線1」を選択します。
  9. 「MACアドレス」に、ルートAPのMACアドレスを入力します。
    ここでは、先述の構成例に従い、「00:00:5e:00:53:a0」を入力します。
  10. 「セキュリティー」を設定します。
    「セキュリティー」には、先ほどダミーAP共通設定で作成したVAPと同じセキュリティーを選択します。今回は「WPAパーソナル」を選択します。
  11. WDSに使用するSSIDを入力します。
    今回は、「WDS_test」と入力します。
  12. WDSに使用するSSIDのセキュリティーキーを入力します。
    今回は、「himitsu!」と入力します。
  13. 複数のサテライトAPを登録する場合は、手順6～12を繰り返します。
  14. 画面右上の「保存」ボタンをクリックします。
    「無線AP詳細」画面に切り替わり、無線APへの設定適用が自動で行われます。
    Note
    無線APへの設定適用には時間がかかりますので、次の手順を実行する前に、しばらくお待ちください。
  15. サテライトAPが正常にAWCプラグインの管理下に追加されたことを確認します。
    AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    「設定機能/無線AP一覧」画面が表示され、サテライトAPが管理下に追加されたことが確認できます。
サテライトAPの設定は以上です。複数のサテライトAPを登録する場合は、各APに本項の設定を行います。

グループB（AT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/6702e GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2）

AT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/6702e GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2によるWDSの設定を説明します。
ここでは、下記の構成を仮定します。

ルートAPの設定

AWCプラグイン管理下のネットワークに接続された無線AP、ルートAPから設定を始めます。

■ AP共通設定の作成
はじめに、WDSに使用する無線APに適用するAP共通設定を作成します。
このAP共通設定は、無線クライアントのアクセスを行わず、WDS専用に設定するための、ダミー設定です。
「AP共通設定の作成、編集、削除」を参考に、「VAP(マルチSSID)設定」にて、無線1のVAP1にダミーのVAPを作成します。無線2、無線3は使用しないため、「無線設定」にて無効に設定しておきます。
VAPの作成の際には、以下の点に留意してください。

■ WDSに使用する無線APの登録
「無線APの登録、情報編集、削除」を参考に、WDSに使用する無線APを登録します。
ここでは、先述の構成例に従い、「TQ5403-1F-WDS」として登録しています。

■ 個別設定（AP共通設定、チャンネル、WDS設定）の適用
「無線AP個別設定」を参考に、WDS専用のAP共通設定を適用し、チャンネル設定、WDS設定を行います。
  1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    「設定機能/無線AP一覧」画面が表示されます。
  2. WDSに使用する無線AP（この例では「TQ5403-1F-WDS」）の行の右端にある「詳細」ボタン（虫めがねアイコン）をクリックし、「無線AP詳細」画面を表示します。
    この時点では、「設定情報」の「AP共通設定」は、「未設定」と表示されています。
  3. 「設定情報」の「編集」をクリックし、「個別設定」画面を表示します。
  4. 「AP本体」の「AP共通設定」ドロップダウンリストから、先ほど作成したWDS用のダミー設定を選択します。
  5. 「無線設定」にて、WDS接続に使用する無線のチャンネルを選択します。
    ここでは、例として、無線1の3chを使用するものとします。
    無線2、無線3はAP共通設定によって無線送信を無効にするため、無視します。
  6. 「無線設定」にて、「WDSモード」のラジオボタンから「WDS Parent」を選択します。
    「WDS設定」に新しいWDS設定「WDS1」が作成されます。
  7. 「WDS設定」にて、「無線送信」を「有効」にします。
  8. WDSに使用するSSIDを入力します。
    今回は、「WDS_test」と入力します。
  9. 「セキュリティー」を設定します。
    「セキュリティー」には、先ほどダミーAP共通設定で作成したVAPと同じセキュリティーを選択します。今回は「WPAパーソナル」を選択します。
  10. WDSに使用するSSIDのセキュリティーキーを入力します。
    複数のサテライトAPを登録する場合は、同じセキュリティーキーを使用してください。
    今回は、「himitsu!」と入力します。
  11. 「管理フレーム保護」を「無効」にします。
  12. 画面右上の「保存」ボタンをクリックします。
    「無線AP詳細」画面に切り替わり、無線APへの設定適用が自動で行われます。
ルートAPの設定は以上です。

サテライトAPの設定

ルートAPの対向に接続する無線AP、サテライトAPの設定を行います。
WDS設定が完了していない場合、サテライトAPはAWCプラグインの管理対象として表示できません。サテライトAP側のネットワークに配備する前に、またはサテライトAP側のネットワークで、無線APのWeb設定画面から設定を行う必要があります。
無線APのWeb設定画面での設定方法は、弊社Webページ掲載の「AT-TQシリーズ リファレンスマニュアル」をご覧ください。
手順は次の通りです。

■ サテライトAPへのログイン
  1. サテライトAPと設定用コンピューターをPoEスイッチを介して接続します。
    Note
    無線APがACアダプター（別売）に対応した機種でACアダプターをご使用の場合は、無線APのLANポートと設定用コンピューターを直接接続することができます。詳しくは、無線APのユーザーマニュアルを参照してください。
    Note
    AT-TQ5403e/6702e GEN2は、ACアダプターに対応しておりません。PoEによる給電が必要です。
  2. インターネットブラウザーを使用して、サテライトAPのIPアドレスにアクセスします。
    Note
    コンピューターのIPアドレスは192.168.1.100/255.255.255.0など、本製品と同じネットワークに設定しておく必要があります。
    Note
    設定に使用しているネットワークにDHCPサーバーが存在しない場合に、本製品のIPアドレスは「192.168.1.230」となります。DHCPサーバーが存在すると、本製品はDHCPサーバーからIPアドレスを取得します。
  3. 管理者のユーザー名、パスワードを使用して、ログインします。
    Note
    AT-TQシリーズ無線APの初期設定時における管理者のユーザー名は「manager」、パスワードは「friend」です。

■ WDSのSSID・セキュリティーの設定
WDSの設定を行います。
WDSの暗号化方式として「WPAパーソナル」を使用するために、「VAP/セキュリティー」画面で「WPAパーソナル」を選択します。該当の無線APはWDS専用として動作させ、無線クライアントに接続サービスを提供しません。
  1. 「設定」/「VAP/セキュリティー」画面を開きます。
  2. 「無線1」タブ、「VAP0」タブをクリックします。
  3. 「バーチャルアクセスポイント」タブをクリックし、「モード」設定欄をクリックします。
  4. ドロップダウンボックスから「WDS（子機）」を選択します。
  5. 「SSID」設定欄にWDSで使用するVAP（以下、WDS VAP）のSSIDを設定します。
    今回は、「WDS_test」と入力します。
  6. 「VLAN ID」設定欄に、WDS VAPのVLAN IDを設定します。
    今回は、「1」と入力します。
  7. 「セキュリティー」タブをクリックし、「モード」設定欄をクリックします。
  8. ドロップダウンボックスから「WPAパーソナル」を選択します。
  9. 「キー」設定欄にWDS VAPのセキュリティーキーを入力します。
    今回は「himitsu!」と入力します。
  10. 「IEEE 802.11w (MFP)」設定欄をクリックします。
  11. ドロップダウンボックスから「無効」を選択します。
  12. 「保存＆適用」ボタンをクリックします。

■ チャンネルの選択
  1. メニューから「設定」/「無線LAN」をクリックします。
  2. 「無線1」タブをクリックします。
  3. 「チャンネル」設定欄をクリックし、ルートAPでWDS用に選択したチャンネルに合わせて、「チャンネル」を設定します。
    ここでは「3」を選択します。
  4. 「ステータス」設定欄をクリックし、ドロップダウンリストから「有効」を選択します。
  5. 「保存＆適用」ボタンをクリックします。

■ AWCプラグインへのサテライトAPの登録
以上の設定手順で、WDSによるブリッジングの設定が完了し、AWCプラグインのWeb管理画面からサテライトAPが確認できるようになります。
サテライトAPをAWCプラグインの管理下に追加する場合は、以下の手順で行います。
Note
無線APのWeb設定画面からWDS設定済みの無線APをAWCプラグインの管理下に追加する場合は、AP共通設定を選択し、適用する前に、個別設定によりWDSの設定を再度行う必要があります。
WDS設定が完了する前にAP共通設定を適用した場合、既存のWDSの設定が無効になり、AWCプラグインから管理できなくなる場合があります。
  1. サテライトAP側のネットワークにて、サテライトAPのIPアドレスを確認しておきます。
  2. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    「設定機能/無線AP一覧」画面が表示されます。
  3. 確認したサテライトAPのIPアドレスとMACアドレス（この例では「00:00:5e:00:53:c0」）を使用して、「無線APの登録、情報編集、削除」を参考に、サテライト無線APを登録します。
    ここでは、先述の構成例に従い、「TQ5403-WDS-SAT」として登録します。
    「無線AP登録」ダイアログにて「追加」ボタンをクリックすると、「無線AP詳細」画面が表示されます。
  4. 「AP本体」の「AP共通設定」ドロップダウンリストから、先ほど作成したWDS用のダミー設定を選択します。
    Note
    AP共通設定を選択したあと、WDSの設定が完了するまで、無線AP個別設定画面の「保存」ボタンをクリックしないでください。
  5. 「無線設定」にて、WDS接続に使用する無線のチャンネルを選択します。
    ここでは、例として、無線1の3chを使用するものとします。
    無線2、無線3はAP共通設定によって無線送信を無効にするため、無視します。
  6. 「無線設定」にて、「WDSモード」のラジオボタンから「WDS Child」を選択します。
    「WDS設定」に新しいWDS設定「WDS1」が作成されます。
  7. 「WDS設定」にて、「無線送信」を「有効」にします。
  8. WDSに使用するSSIDを入力します。
    今回は、「WDS_test」と入力します。
  9. 「セキュリティー」を設定します。
    「セキュリティー」には、先ほどダミーAP共通設定で作成したVAPと同じセキュリティーを選択します。今回は「WPAパーソナル」を選択します。
  10. WDSに使用するSSIDのセキュリティーキーを入力します。
    複数のサテライトAPを登録する場合は、同じセキュリティーキーを使用してください。
    今回は、「himitsu!」と入力します。
  11. 「管理フレーム保護」を「無効」にします。
  12. 画面右上の「保存」ボタンをクリックします。
    「無線AP詳細」画面に切り替わり、無線APへの設定適用が自動で行われます。
    Note
    無線APへの設定適用には時間がかかりますので、次の手順を実行する前に、しばらくお待ちください。
  13. サテライトAPが正常にAWCプラグインの管理下に追加されたことを確認します。
    AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    「設定機能/無線AP一覧」画面が表示され、サテライトAPが管理下に追加されたことが確認できます。
サテライトAPの設定は以上です。

多段接続をする場合

AT-TQ5403/5403e/6403 GEN2/6602/7403、AT-TQm5403/6403 GEN2は、3台の無線APを利用した2段までの多段接続をサポートします。
Note
AT-TQ1402/6602 GEN2/6702 GEN2、AT-TQm1402/6602 GEN2/6702 GEN2は、2台の無線APを利用した1対1の接続のみをサポートします。
2段接続を行う場合は、共通のWDS VAPを使用する方法と、異なる無線バンドを使用して個別にWDS VAPを設定する方法の、2通りの設定を行えます。

■ 共通のWDS VAPを使用する
この場合は、中継点となる無線APをWDSのルートAPとして設定し、両端をサテライトAPに設定します。


■ 異なる無線バンドを使用して個別にWDS VAPを設定する
この場合は、個別のWDS VAPに対して、それぞれルートAP、サテライトAPに設定します。
中継点となる無線APでは、両方の機能を果たします。

各種操作 / その他の設定 / 無線APのWeb設定画面からの変更

無線APの設定は、一部の設定を除き、AWCプラグイン側で行います。

Web設定画面で変更を行う場合は、必ず下記の手順により設定変更を行ってください。
それ以外の方法で設定変更を行うとAWCプラグインに正しく認識されず管理できなくなります。
  1. 対象の無線APが所属する管理グループを管理可能なアカウントで、AWCプラグインのWeb管理画面にログインします。
  2. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
    無線AP一覧が表示されます。

  3. 無線AP一覧にて対象の無線APのチェックボックスにチェックを入れます。

  4. コンテンツ欄右上の歯車アイコンにマウスオーバーし表示されたメニューから「削除」をクリックします。


    対象の無線APが一覧から削除され、AWCプラグインは該当の無線APの管理を終了します。
  5. 無線APがAWCプラグインの管理から外れたことを認識させるため、1分以上、何もせず待ちます。
  6. 無線APのWeb設定画面で設定変更を行います。

  7. 設定変更を終えたら、AWCプラグインのメニューから「無線設定」→「AP登録・設定」をクリックします。
    無線AP一覧が表示されます。

  8. コンテンツ欄右上の歯車アイコンにマウスオーバーし表示されたメニューから「手動で登録」をクリックします。
    無線AP登録ダイアログが表示されます。

  9. 無線AP登録ダイアログで必要事項を入力し、「追加」ボタンをクリックします。
    ※Web設定画面でIPアドレスを変更した場合は変更したIPアドレスで登録します。


    無線AP詳細画面が開きます。

  10. 設定情報欄の右上にある「編集」ボタンをクリックします。


    「無線AP個別設定」画面に遷移し、「AP共通設定選択」ダイアログが表示されます。

  11. AP共通設定の一覧から無線APに割り当てていたAP共通設定を選択し「選択」ボタンをクリックします。


    「無線AP個別設定」画面に戻ります。

  12. 「無線AP個別設定」画面右上の「保存」ボタンをクリックします。

    無線AP詳細画面に戻ります。
    無線APを検出すると、設定の適用が行われます。
    Note
    無線APの検出と設定適用のタイミングによっては、管理状態に「管理失敗」と表示される場合があります。
    この際、正しく登録されている場合は表示にかかわらず設定適用が行われており、画面遷移後に確認状態を確認できます。
  13. AWCプラグインのメニューから「無線設定」→「AP登録・設定」をクリックします。
    無線AP一覧が表示されます。
    無線APの設定状態が確認できます。

手順は以上です。

各種操作 / その他の設定 / スタンドアローンモード

スタンドアローンモードの有効化
スタンドアローンモードの管理画面へのアクセス
スタンドアローンモードの無効化

AWCプラグインには、AVM EXのシステムに障害が発生した場合などに無線管理機能のみを緊急に操作する必要がある場合のため、サーバーのローカル環境からAWCプラグインのWeb管理画面に直接アクセス可能な、スタンドアローンモードが備わっています。
Note
スタンドアローンモードを有効にするには、インストール時に、インストーラー画面にて「公開鍵を作成する」を選択し、公開鍵を作成しておく必要があります。
Note
スタンドアローンモードを有効にすると、パスワード入力を行わずに管理者権限で表示されたメニューに対しての設定を行うことができます。緊急時を除いて、スタンドアローンモードを有効にしないことをお勧めします。

スタンドアローンモードの有効化

  1. 管理者権限を持つユーザーでPCにログインします。
  2. エクスプローラーで[AVM EXのインストールディレクトリー]\Plugins\AT-AWC\tools\change_standaloneフォルダーを開き、インストール時に作成した公開鍵ファイル「public-key.pem」のコピーをこのフォルダーに保存します。
    Note
    インストール時に、インストーラー画面にて「公開鍵を作成する」を選択した場合、次のフォルダーに「public-key.pem」が作成されます。
      C:\Users\ [ユーザー名] \Documents\Allied Telesis\AT-Vista Manager EX\certs\public-key.pem
    この公開鍵ファイルを使用すると、管理者アカウントのパスワードを持たなくともAWCプラグイン、SNMPプラグインの全機能を操作できます。公開鍵ファイルはアクセス権限が制限された場所にて適切に保管してください。
  3. [AVM EXのインストールディレクトリー]\Plugins\AT-AWC\tools\change_standalone\change_standalone.batを右クリックし、「管理者として実行」をクリックします。
  4. [AVM EXのインストールディレクトリー]\Plugins\AT-AWC\root\reboot.batを右クリックし、「管理者として実行」をクリックします。
  5. Webブラウザーを一旦すべて閉じます。
スタンドアローンモードの有効化の手順は以上です。

スタンドアローンモードの管理画面へのアクセス

  1. Webブラウザーを起動します。
  2. Webブラウザーのアドレス入力欄にAWCプラグインサーバーのアドレス（https://localhost:5443/）を入力しEnterキーを押下します。
  3. ログインに成功するとAWCプラグインのメイン画面が表示されます。

スタンドアローンモードの無効化

  1. 管理者権限を持つユーザーでPCにログインします。
  2. [AVM EXのインストールディレクトリー]\Plugins\AT-AWC\tools\change_standalone\change_normal.batを右クリックし、「管理者として実行」をクリックします。
  3. Webブラウザーを一旦すべて閉じます。
スタンドアローンモードの無効化の手順は以上です。

画面リファレンス / 無線モニター / フロアマップ

フロアマップ一覧
クライアント位置推定
フロアマップ詳細表示と3Dフロアマップ

フロアマップを作成し無線APの管理を行えます。
フロアマップパネルをクリックするとさらに詳しい詳細を表示できます。
Note
本画面では定期的に最新の情報に更新され表示されます。
Note
マウスのホイールボタンによるオートスクロール機能は使用しないでください。
Note
フロアマップ名の文字数が多い場合、「フロアマップ一覧(パネル表示、リスト表示)」画面、または「フロアマップ一覧」→「フロアマップ詳細」画面では省略されてしまい、全文字列の確認ができません。
全文字列を確認する場合は、「フロアマップ一覧」→「リスト表示」アイコン→「編集」ボタン（鉛筆アイコン）→「フロアマップ編集」ダイアログにて確認してください。
Note
各リストのソート機能で「IPアドレス」の項目は文字列でソートされます。

フロアマップ一覧



■ 表示1
表 1：フロアマップ一覧 コマンドボタン
項目名 説明
管理グループドロップダウンメニュー 表示対象のフロアマップを絞り込むことができます。デフォルトは「全管理グループ」です。
フロアマップドロップダウンメニュー 設定を行うフロアマップを選択できます。
デフォルトは「全フロアマップ」です。
いずれかのフロアマップを選択すると、コンテンツ欄中央の表示がフロアマップ一覧表示からフロアマップ詳細に切り替わります。
「履歴モード」ボタン 指定期間の無線AP、接続無線クライアントの状態をフロアマップ詳細に復元する「履歴モード」を表示します。
履歴モードを使用するには、同一サブネット上のAT-VST-APLを「Vista Appliance Storage」として登録している必要があります。
履歴モードの詳細については、「画面リファレンス」/「無線モニター」/「フロアマップ履歴モード」をご参照ください。
「エリア一覧」ボタン 「全エリア一覧」ダイアログを表示します。

各フロアマップ上に作成されたすべてのエリアを、エリアに関連付けられたエリア認証VAPとともに一覧表示します。
  • X エリア：
    全フロアマップ上に作成されたエリアの合計を表示します。検索フィールドを使用して表示対象を絞り込んでいる場合は、条件に合致した表示対象の数を表示します。
  • エリアを検索：
    登録されているエリアの検索を行えます。
    現在の表示対象のうち、「エリア名」「AP/CB共通設定」「SSID」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
  • チェックボックス：
    エリア認証VAPの関連付けを解除したいエリアにチェックをつけます。
  • フロアマップ名：
    フロアマップ名を表示します。
    フロアマップ名をクリックすると、該当のフロアマップ詳細ページが表示されます。
  • エリア名：
    フロアマップ上に作成されたエリア名を表示します。
  • AP/CB共通設定：
    エリアにエリア認証VAPが関連付けられている場合、該当のAP共通設定またはCB共通設定の名前を表示します。
    AP共通設定名、CB共通設定名をクリックすると、該当のAP共通設定またはCB共通設定の概要ページが表示されます。
  • 無線：
    エリアにエリア認証VAPが関連付けられている場合、エリア認証VAPを使用する無線バンド（無線1/無線2/無線3）が表示されます。
  • エリア認証VAP：
    エリアにエリア認証VAPが関連付けられている場合、そのVAP番号が表示されます。
  • SSID：
    エリアにエリア認証VAPが関連付けられている場合、そのSSID名が表示されます。
  • 表示件数：
    リストに表示させる件数を指定します。
  • ＜＜：
    最初のリストに戻ります。
  • 番号：
    ページ番号です。
  • ＞＞：
    最後のリストに移動します。
  • 「保存」ボタン：
    エリアとエリア認証VAPの関連付けを保存します。
  • 「エリア認証解除」ボタン：
    エリアとエリア認証VAPの関連付けを解除します。
  • 「キャンセル」ボタン：
    エリアとエリア認証VAPの関連付けの編集を中断し、変更を破棄します。
「タグ編集」ボタン
Note
パネル表示時は「タグ編集」ボタンは使用できません。
タグの編集は、リスト表示時に行います。
「新規作成」ボタン フロアマップを作成するための「フロアマップ作成」ダイアログが開きます。
フロアマップの作成方法は「各種操作」/「フロアマップ」/「フロアマップの作成、編集、削除」をご覧ください。

■ 表示2
表 2：フロアマップパネル
項目名 説明
フロアマップパネル 作成したフロアマップパネルが表示され、フロアマップに属している無線AP数とフロアマップ名が表示されます。
パネルの上にマウスオーバーすると透過パネルに切り替わり、管理者の場合は、パネルの右上に「編集」ボタン（鉛筆アイコン）、「削除」ボタン（ゴミ箱アイコン）が表示されます。パネルをクリックするとフロアマップ詳細画面に移動します。
  • フロアマップパネルが赤色になっている場合は、フロアマップに配置されている無線APに何らかの異常が生じ、管理下から外れていることを示しています。
    管理下から外れたすべての無線APが再度管理中の状態に戻ると、フロアマップパネルは通常状態に戻ります。


    • 「編集」ボタン（鉛筆アイコン）（管理者のみ）：
      フロアマップ編集ダイアログが表示され、マップ名、マップ画像、タグの追加、コメントの編集などの変更が行えます。

    • 「削除」ボタン（ゴミ箱アイコン）（管理者のみ）：
      フロアマップ削除ダイアログが表示され、当該のフロアマップを削除できます。

    • 詳細画面を見る＞＞：
      クリックするとフロアマップの詳細画面に移動します。

    • コメント吹き出し（マウスオーバー時）：
      フロアマップに設定したコメントが表示されます。

■ 表示3
AWCプラグインに登録されているフロアマップの概要を一覧表示します。
表示されるフロアマップの情報は、後に説明するフロアマップ一覧の拡張表示にて選択した情報の種類によって異なります。デフォルトでは基本情報が表示されます。
表 3：フロアマップ一覧
項目名 説明
詳細 クリックすると、デフォルトで表示される 状態、フロアマップ名、管理グループ名の他に、AP数、タグなどの情報を閲覧可能な拡張表示になります。
フロアマップ一覧 拡張表示状態では、フロアマップパネルは表示されません。
デフォルトの状態に戻る場合は、再び詳細をクリックします。
X フロアマップ フロアマップの総数が表示されます。
フロアマップを検索 登録されているフロアマップの検索を行えます。
現在の表示対象のうち、「フロアマップ名」「管理グループ名」「タグ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
基本情報
チェックボックス フロアマップを表示対象として選択する場合にチェックを入れます。
ステータスアイコン フロアマップに配置されている無線APの状態が正常の場合は緑色のチェック印が表示されます。
フロアマップに配置されている無線APに異常がある場合は赤色の三角印で表示されます。
フロアマップ名 フロアマップ作成時に設定したフロアマップ名が表示されます。
管理グループ名 フロアマップ作成時に設定した管理グループ名が表示されます。
マップ情報
チェックボックス フロアマップを表示対象として選択する場合にチェックを入れます。
ステータスアイコン フロアマップに配置されている無線APの状態が正常の場合は緑色のチェック印が表示されます。
フロアマップに配置されている無線APに異常がある場合は赤色の三角印で表示されます。
フロアマップ名 フロアマップ作成時に設定したフロアマップ名が表示されます。
横[m] フロアマップの作成時に設定した横幅を表示します（単位：m）。
縦[m] フロアマップの作成時に設定した縦幅を表示します（単位：m）。
履歴設定
チェックボックス フロアマップを表示対象として選択する場合にチェックを入れます。
ステータスアイコン フロアマップに配置されている無線APの状態が正常の場合は緑色のチェック印が表示されます。
フロアマップに配置されている無線APに異常がある場合は赤色の三角印で表示されます。
フロアマップ名 フロアマップ作成時に設定したフロアマップ名が表示されます。
位置推定 フロアマップにおけるクライアント位置推定機能の有効、無効を表示します。
「詳細」ボタンをクリックするとフロアマップ一覧の拡張表示に切り替わります。

表 4：フロアマップ一覧 拡張表示
項目名 説明
詳細 クリックすると、状態、フロアマップ名、管理グループ名の一覧表示に戻ります。
また、コンテンツ欄左側には、フロアマップパネルが表示されます。
X フロアマップ フロアマップの総数が表示されます。
「基本情報」/「マップ情報」/「履歴設定」ボタン リストの表示内容を切り替えます。
フロアマップを検索 登録されているフロアマップの検索を行えます。
現在の表示対象のうち、「フロアマップ名」「管理グループ名」「タグ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
基本情報
チェックボックス フロアマップのタグを編集する場合にチェックを入れ「タグ編集」ボタンをクリックします。
ステータスアイコン フロアマップに配置されている無線APの状態が正常の場合は緑色のチェック印が表示されます。
フロアマップに配置されている無線APに異常がある場合は赤色の三角印で表示されます。
フロアマップ名 フロアマップ作成時に設定したフロアマップ名が表示されます。
管理グループ名 フロアマップ作成時に設定した管理グループ名が表示されます。
AP数 フロアマップに配置されている無線APの総数が表示されます。
タグ フロアマップに登録されているタグが表示されます。
「編集」ボタン（鉛筆アイコン）（管理者アカウントのみ） フロアマップの編集を行えます。
「削除」ボタン（ゴミ箱アイコン）（管理者アカウントのみ） フロアマップを削除します。
マップ情報
チェックボックス フロアマップのタグを編集する場合にチェックを入れ「タグ編集」ボタンをクリックします。
ステータスアイコン フロアマップに配置されている無線APの状態が正常の場合は緑色のチェック印が表示されます。
フロアマップに配置されている無線APに異常がある場合は赤色の三角印で表示されます。
フロアマップ名 フロアマップ作成時に設定したフロアマップ名が表示されます。
横[m] フロアマップの作成時に設定した横幅を表示します（単位：m）。
縦[m] フロアマップの作成時に設定した縦幅を表示します（単位：m）。
原点X[m] 3Dフロアマップにおける、フロアマップ画像の原点（左上）の水平位置を表示します（単位：m）。
原点Y[m] 3Dフロアマップにおける、フロアマップ画像の原点（左上）の垂直位置を表示します（単位：m）。
天井高[m] 3Dフロアマップにおけるフロアの高さを表示します（単位：m）。
「編集」ボタン（鉛筆アイコン）（管理者アカウントのみ） フロアマップの編集を行えます。
「削除」ボタン（ゴミ箱アイコン）（管理者アカウントのみ） フロアマップを削除します。
履歴設定
チェックボックス フロアマップのタグを編集する場合にチェックを入れ「タグ編集」ボタンをクリックします。
ステータスアイコン フロアマップに配置されている無線APの状態が正常の場合は緑色のチェック印が表示されます。
フロアマップに配置されている無線APに異常がある場合は赤色の三角印で表示されます。
フロアマップ名 フロアマップ作成時に設定したフロアマップ名が表示されます。
クライアント位置推定 フロアマップにおけるクライアント位置推定機能の有効、無効を表示します。
「システム設定」画面にてクライアント位置推定履歴が有効に設定されている場合（「保存期間を設定」が選択され、適切な保存期間が指定されている場合）、ドロップダウンボックスをクリックすると、「画面リファレンス / 無線モニター / フロアマップ」の「クライアント位置推定」ダイアログが表示されます。
「システム設定」画面にてクライアント位置推定履歴が無効に設定されている場合（「保存しない」が選択されている場合）、ドロップダウンボックスにマウスポインターを当てると、クライアント位置推定履歴を有効に設定するようバルーンが表示されます。
「編集」ボタン（鉛筆アイコン）（管理者アカウントのみ） フロアマップの編集を行えます。
「削除」ボタン（ゴミ箱アイコン）（管理者アカウントのみ） フロアマップを削除します。

クライアント位置推定

フロアマップ一覧の履歴設定表示にて「クライアント位置推定」ドロップダウンボックスをクリックすると、「クライアント位置推定」ダイアログが表示されます。
「クライアント位置推定」ダイアログでは、該当のフロアマップにおけるクライアント位置推定機能の有効、無効を設定できます。

表 5：フロアマップ一覧 クライアント位置推定ダイアログ
項目名 説明
クライアント位置推定 該当のフロアマップにおけるクライアント位置推定機能の有効、無効を設定します。
現在選択されている方のボタンは青く表示されます。
  • 「有効」ボタンをクリックすると、クライアント位置推定を有効に設定して、ダイアログを閉じます。該当のフロアマップにて、クライアント位置推定を行います。
  • 「無効」ボタンをクリックすると、クライアント位置推定を有効に設定して、ダイアログを閉じます。該当のフロアマップにて、クライアント位置推定を行いません。
「閉じる」ボタン（×印） 設定の変更を中止し、ダイアログを閉じます。
設定を変更すると、該当のフロアマップに配置された無線APのうち、チャンネルブランケットに所属する無線APの設定状態は「変更有」になります。
別途、該当のフロアマップの「フロアマップ詳細 [無線ステータス表示]」、または、「無線設定」/「CB共通設定」画面、「無線設定」/「AP登録・設定」画面のいずれかから、無線APに設定適用を行ってください。

フロアマップ詳細表示と3Dフロアマップ

フロアマップ一覧のヘッダーにある管理グループドロップダウンメニューとフロアマップドロップダウンメニューから、表示するフロアマップを選択できます。
同一管理グループ内の複数のフロアマップを選択すると、フロアマップを3Dで階層表示できます。

画面リファレンス / 無線モニター / 3Dフロアマップ [無線ステータス表示]

フロアマップ一覧画面にて、管理グループドロップダウンメニューから特定の管理グループを選択し、右側のフロアマップ一覧からいずれかのフロアマップにチェックを付けると、3Dフロアマップが表示されます。


■ 表示1

表 1：3Dフロアマップ ヘッダー
項目名 説明
管理グループドロップダウンメニュー 表示対象のフロアマップを絞り込むことができます。
選択中の管理グループを変更すると、3Dフロアマップは解除され、フロアマップ一覧のパネル表示に戻ります。
フロアマップドロップダウンメニュー 3Dフロアマップでは無効となります。
無線バンドドロップダウンメニュー どの無線バンドの情報を表示するかを、次の選択肢から選択します。
  • 無線1 - 2.4GHz
  • 無線2 - 5GHz
  • 無線3 - 5GHz
  • 無線3 - 6GHz
「無線3 - 5GHz」にはAT-TQ5403/5403e/6403、AT-TQm5403/6403の無線3が、「無線3 - 6GHz」にはAT-TQ7403の無線3が該当します。
表示内容ドロップダウンメニュー フロアマップ詳細画面の表示内容を切り替えられます。
  • 無線ステータス表示
  • 接続クライアント表示
  • スマートコネクト表示

■ 表示2
選択したフロアマップが階層的に表示されます。
フロアマップの表示角度は、右下の画角調整ボタンで変更できます。
各フロアマップには、個別のフロアマップ詳細画面にて配置した無線APのアイコン、無線APを中心にチャンネルまたは電波の到達距離と強度を色で表すヒートマップ、作成したエリアや壁が表示されます。
ヒートマップの描画モードはフロアマップコントロールの「描画モード」で選択できます。
Note
同じ出力で動作している無線AP同士でも、設置場所などによってヒートマップの出力円の大きさが変わることがあります。
無線APアイコンにマウスポインターを置くと、無線APの管理情報がポップアップ表示されます。
また、無線AP一覧を表示している場合は、マウスポインターを置いた無線APアイコンに該当する行を青色で強調表示します。

■ 表示3
フロアマップ、または、無線APの一覧が表示されます。フロアマップ一覧と無線AP一覧は、一覧上部のタブで切り替えることができます。
フロアマップ一覧の任意の行にマウスポインターを置くと、階層表示されたフロアマップのうち、該当するフロアマップを強調表示します。
また、無線AP一覧の任意の行にマウスポインターを置くと、フロアマップ上の該当する無線APアイコンを青い円で強調表示します。
表 2：フロアマップ/AP一覧
項目名 説明
ヘッダー
フロアマップ/APタブ 一覧の表示内容を切り替えます。
フロアマップ一覧表示
X フロアマップ 選択された管理グループに所属するフロアマップの総数を表示します。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を青色のプログレスバーで表示します。一覧は、ユーザー管理メニューの「更新間隔」にて「フロアマップ(無線ステータス)」に設定した間隔で更新されます（デフォルトでは1分）。
3Dフロアマップでは、プログレスバーと併せて、自動更新再開ボタン、自動更新一時停止ボタン、手動更新ボタンを表示します。デフォルトでは、自動更新は一時停止状態です。
フロアマップを検索 3Dフロアマップでは、本項目は無効となります。
チェックボックス フロアマップを表示対象として選択する場合にチェックを入れます。
フロアマップ 選択された管理グループに所属するフロアマップ名が表示されます。
原点 設定されたフロアマップ画像の左上の座標を表示します。
天井 設定された天井の高さを表示します。
順番 クリックしたままマウスポインターを上下することで、フロアマップの並び順を変えることができます。
編集ボタン（鉛筆アイコン） 「3Dフロアマップ設定編集」ダイアログを表示します。

■ 3Dフロアマップ設定編集

  • 原点X[m]：
    フロアマップ画像の原点（左上）の水平位置を-1000～1000（単位：m）の整数で調整します。
    画角調整ボタンの水平角の回転軸を基準として、値が大きいほど右に、小さいほど左に移動します。
    デフォルトは0（m）です。
  • 原点Y[m]：
    フロアマップ画像の原点（左上）の垂直位置を-1000～1000（単位：m）の整数で調整します。
    画角調整ボタンの水平角の回転軸を基準として、値が大きいほど下に、小さいほど上に移動します。
    デフォルトは0（m）です。
  • 天井高[m]：
    フロアの高さを1～100（単位：m）の整数で調整します。
    デフォルトは10（m）です。
    本設定は、3Dフロアマップにおける上のフロアとの描画間隔に反映されます。ヒートマップの電波強度のシミュレーションには影響しません。
  • 「保存」ボタン：設定の変更を保存し、3Dフロアマップ設定編集ダイアログを閉じます。
  • 「キャンセル」ボタン：設定の変更を破棄し、3Dフロアマップ設定編集ダイアログを閉じます。
AP一覧表示
X AP フロアマップに登録されている無線APの総数を表示します。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を青色のプログレスバーで表示します。一覧は、ユーザー管理メニューの「更新間隔」にて「フロアマップ(無線ステータス)」に設定した間隔で更新されます（デフォルトでは1分）。
3Dフロアマップでは、プログレスバーと併せて、自動更新再開ボタン、自動更新一時停止ボタン、手動更新ボタンを表示します。デフォルトでは、自動更新は一時停止状態です。
機器を検索 フロアマップに配置されている無線APの検索を行えます。
現在の表示対象のうち、「機器名」「フロアマップ名」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
機器名 機器名が表示されます。
フロアマップ名 所属するフロアマップ名が表示されます。
管理状態 管理状態が表示されます。

■ 表示4
フロアマップ上の各地点の信号強度、または、チャンネルを表す色を表示します。
画面下部のフロアマップ表示コントロールにて、「凡例」のチェックボックスをクリックすることで、凡例の表示/非表示を切り替えることができます。
凡例は、フロアマップの描画モードによって異なります。

■ 表示5

表 3：フロアマップコントロール
項目名 説明
描画モード ヒートマップ表示にて表示する項目を、「電波強度」または「チャンネル」から選択します。
凡例 凡例を表示するか否か。表示する場合はチェックを入れます。
壁 フロアマップ上に壁を作成している場合、壁を表示するか否か。表示する場合はチェックを入れます。
Note
壁を作成してある場合、壁の表示を無効にしてあっても、ヒートマップ表示には壁による減衰が反映されます。
表示強度 ヒートマップ表示にて色付き表示する電波強度の下限をスライダーで設定します。
背景不透明度 フロアマップに使用するマップ画像の不透明度をスライダーで設定します。

■ 表示6
マップの表示を調整します。

画面リファレンス / 無線モニター / 3Dフロアマップ [無線クライアント表示]

3Dフロアマップ画面にて、表示内容ドロップダウンメニューから「接続クライアント表示」を選択すると、選択中のフロアマップ上の接続クライアントの情報が表示されます。


■ 表示1

表 1：3Dフロアマップ ヘッダー
項目名 説明
管理グループドロップダウンメニュー 表示対象のフロアマップを絞り込むことができます。
選択中の管理グループを変更すると、3Dフロアマップは解除され、フロアマップ一覧のパネル表示に戻ります。
フロアマップドロップダウンメニュー 3Dフロアマップでは無効となります。
無線バンドドロップダウンメニュー どの無線バンドの情報を表示するかを、次の選択肢から選択します。
  • 無線1 - 2.4GHz
  • 無線2 - 5GHz
  • 無線3 - 5GHz
  • 無線3 - 6GHz
「無線3 - 5GHz」にはAT-TQ5403/5403e/6403、AT-TQm5403/6403の無線3が、「無線3 - 6GHz」にはAT-TQ7403の無線3が該当します。
表示内容ドロップダウンメニュー フロアマップ詳細画面の表示内容を切り替えられます。
  • 無線ステータス表示
  • 接続クライアント表示
  • スマートコネクト表示

■ 表示2
選択したフロアマップが階層的に表示されます。
フロアマップの表示角度は、右下の画角調整ボタンで変更できます。
各フロアマップには、個別のフロアマップ詳細画面にて配置した無線APのアイコンが表示されます。
コンテンツ欄右側のクライアント一覧にて選択した無線クライアントの推定位置または接続無線APを表示できます。無線クライアントの推定位置については、直近または指定期間中の移動経路を追跡表示することもできます。

■ 表示3
フロアマップ、または、無線クライアントの一覧が表示されます。フロアマップ一覧と無線クライアント一覧は、一覧上部のタブで切り替えることができます。
フロアマップ一覧の任意の行にマウスポインターを置くと、階層表示されたフロアマップのうち、該当するフロアマップを強調表示します。
表 2：フロアマップ/クライアント一覧
項目名 説明
ヘッダー
フロアマップ/クライアントタブ 一覧の表示内容を切り替えます。
フロアマップ一覧表示
X フロアマップ 選択された管理グループに所属するフロアマップの総数を表示します。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を青色のプログレスバーで表示します。
3Dフロアマップでは、プログレスバーと併せて、自動更新再開ボタン、自動更新一時停止ボタン、手動更新ボタンを表示します。デフォルトでは、自動更新は一時停止状態です。
フロアマップを検索 3Dフロアマップでは、本項目は無効となります。
チェックボックス フロアマップを表示対象として選択する場合にチェックを入れます。
フロアマップ 選択された管理グループに所属するフロアマップ名が表示されます。
原点 設定されたフロアマップ画像の左上の座標を表示します。
天井 設定された天井の高さを表示します。
順番 クリックしたままマウスポインターを上下することで、フロアマップの並び順を変えることができます。
編集ボタン（鉛筆アイコン） 「3Dフロアマップ設定編集」ダイアログを表示します。

■ 3Dフロアマップ設定編集

  • 原点X[m]：
    フロアマップ画像の原点（左上）の水平位置を-1000～1000（単位：m）の整数で調整します。
    画角調整ボタンの水平角の回転軸を基準として、値が大きいほど右に、小さいほど左に移動します。
    デフォルトは0（m）です。
  • 原点Y[m]：
    フロアマップ画像の原点（左上）の垂直位置を-1000～1000（単位：m）の整数で調整します。
    画角調整ボタンの水平角の回転軸を基準として、値が大きいほど下に、小さいほど上に移動します。
    デフォルトは0（m）です。
  • 天井高[m]：
    フロアの高さを1～100（単位：m）の整数で調整します。
    デフォルトは10（m）です。
    本設定は、3Dフロアマップにおける上のフロアとの描画間隔に反映されます。ヒートマップの電波強度のシミュレーションには影響しません。
    デフォルトは10（m）です。
  • 「保存」ボタン：設定の変更を保存し、3Dフロアマップ設定編集ダイアログを閉じます。
  • 「キャンセル」ボタン：設定の変更を破棄し、3Dフロアマップ設定編集ダイアログを閉じます。
クライアント一覧表示
X クライアント 無線APに接続している無線クライアントの数、または、指定期間中に無線APに接続した履歴のある無線クライアントの数を表示します。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を青色のプログレスバーで表示します。
3Dフロアマップでは、プログレスバーと併せて、自動更新再開ボタン、自動更新一時停止ボタン、手動更新ボタンを表示します。デフォルトでは、自動更新は一時停止状態です。
接続無線クライアントを検索 無線APに接続中の、または、指定期間中に無線APに接続した履歴のある無線クライアントの検索を行えます。
現在の表示対象のうち、本フィールドに入力された文字列を「MACアドレス」に含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
追跡回数 フロアマップ上の動線に反映する、無線クライアントの移動履歴の数を指定します。
クライアント位置推定により接続場所が推定されている無線クライアントの場合は、実施された位置推定の履歴から指定された回数の推定位置をフロアマップに反映します。
クライアント位置推定結果がある無線クライアントのみ移動軌跡を表示します。
期間指定 位置推定履歴、または接続履歴のうち、特定の期間を指定してフロアマップに表示する場合にチェックを付けます。
チェックを付けると、指定する期間の開始・終了日時をカレンダーコントロールまたは手入力で指定できます。
期間を指定して「検索」ボタンをクリックすると、一覧に反映されます。
チェックボックス フロアマップ上に推定位置または接続無線APを表示する無線クライアントを選択します。
MACアドレス 無線クライアントのMACアドレスが表示されます。
ホップ数 無線クライアントのホップ数が表示されます。
クライアント位置推定により接続場所が推定されている無線クライアントの場合は、フロアマップ上の無線クライアントごとの位置推定の実施回数を指定します。指定した期間内に多数の位置推定記録がある場合、直近の位置推定履歴から、本項目で指定した数に限定して表示します。
アイコン フロアマップに示す無線クライアントのアイコンが表示されます。
  • AVM EXの「資産管理」画面の「グループ」によって、該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。
  • 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。
  • AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）や、AWCプラグインのスタンドアローンモードを有効化している場合はノートPCのアイコンが適用されます。

■ 表示4
クライアント表示の凡例です。
フロアマップ上で観測されたクライアント推定位置の精度を表す色を表示します。
画面下部のフロアマップ表示コントロールにて、「凡例」のチェックボックスをクリックすることで、凡例の表示/非表示を切り替えることができます。


■ 表示5

3Dフロアマップ画面の接続クライアント表示では、描画モード、表示強度は無効となります。
表 3：フロアマップコントロール
項目名 説明
凡例 凡例を表示するか否か。表示する場合はチェックを入れます。
壁 フロアマップ上に壁を作成している場合、壁を表示するか否か。表示する場合はチェックを入れます。
Note
壁を作成してある場合、壁の表示を無効にしてあっても、ヒートマップ表示には壁による減衰が反映されます。
背景不透明度 フロアマップに使用するマップ画像の不透明度をスライダーで設定します。

■ 表示6
マップの表示を調整します。

画面リファレンス / 無線モニター / 3Dフロアマップ [スマートコネクト表示]

3Dフロアマップ画面にて、表示内容ドロップダウンメニューから「スマートコネクト表示」を選択すると、選択中のフロアマップ上のスマートコネクトの情報が表示されます。


■ 表示1

表 1：3Dフロアマップ ヘッダー
項目名 説明
管理グループドロップダウンメニュー 表示対象のフロアマップを絞り込むことができます。
選択中の管理グループを変更すると、3Dフロアマップは解除され、フロアマップ一覧のパネル表示に戻ります。
フロアマップドロップダウンメニュー 3Dフロアマップでは無効となります。
無線バンドドロップダウンメニュー どの無線バンドの情報を表示するかを、次の選択肢から選択します。
  • 無線1 - 2.4GHz
  • 無線2 - 5GHz
  • 無線3 - 5GHz
  • 無線3 - 6GHz
「無線3 - 5GHz」にはAT-TQ5403/5403e/6403、AT-TQm5403/6403の無線3が、「無線3 - 6GHz」にはAT-TQ7403の無線3が該当します。
表示内容ドロップダウンメニュー フロアマップ詳細画面の表示内容を切り替えられます。
  • 無線ステータス表示
  • 接続クライアント表示
  • スマートコネクト表示

■ 表示2
選択したフロアマップが階層的に表示されます。
フロアマップの表示角度は、右下の画角調整ボタンで変更できます。
各フロアマップには、個別のフロアマップ詳細画面にて配置した無線APのアイコンと、作成した壁が表示されます。AWC-SCにより無線AP間が無線接続されている場合は、無線AP間の接続状態が灰色のリンク線と接続健全性アイコンで表示されます。
接続健全性アイコンは、無線AP間の電波の強度をアイコンの波の数で表します。

表 2：接続健全性アイコン
アイコンの波の数 電波強度
4本 -57dBm以上
3本 -62 ～ -58dBm
2本 -69 ～ -63dBm
1本 -79 ～ -70dBm
0本 -80dBm以下
無線APアイコンにマウスポインターを置くと、無線APの管理情報がポップアップ表示されます。
また、無線AP一覧を表示している場合は、マウスポインターを置いた無線APアイコンに該当する行を青色で強調表示します。

■ 表示3
フロアマップ、または、無線APの一覧が表示されます。フロアマップ一覧と無線AP一覧は、一覧上部のタブで切り替えることができます。
フロアマップ一覧の任意の行にマウスポインターを置くと、階層表示されたフロアマップのうち、該当するフロアマップを強調表示します。
また、無線AP一覧の任意の行にマウスポインターを置くと、フロアマップ上の該当する無線APアイコンを青い円で強調表示します。
表 3：フロアマップ/AP一覧
項目名 説明
ヘッダー
フロアマップ/APタブ 一覧の表示内容を切り替えます。
フロアマップ一覧表示
X フロアマップ 選択された管理グループに所属するフロアマップの総数を表示します。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を青色のプログレスバーで表示します。
3Dフロアマップでは、プログレスバーと併せて、自動更新再開ボタン、自動更新一時停止ボタン、手動更新ボタンを表示します。デフォルトでは、自動更新は一時停止状態です。
フロアマップを検索 3Dフロアマップでは、本項目は無効となります。
チェックボックス フロアマップを表示対象として選択する場合にチェックを入れます。
フロアマップ 選択された管理グループに所属するフロアマップ名が表示されます。
原点 設定されたフロアマップ画像の左上の座標を表示します。
天井 設定された天井の高さを表示します。
順番 クリックしたままマウスポインターを上下することで、フロアマップの並び順を変えることができます。
編集ボタン（鉛筆アイコン） 「3Dフロアマップ設定編集」ダイアログを表示します。

■ 3Dフロアマップ設定編集

  • 原点X[m]：
    フロアマップ画像の原点（左上）の水平位置を-1000～1000（単位：m）の整数で調整します。
    画角調整ボタンの水平角の回転軸を基準として、値が大きいほど右に、小さいほど左に移動します。
    デフォルトは0（m）です。
  • 原点Y[m]：
    フロアマップ画像の原点（左上）の垂直位置を-1000～1000（単位：m）の整数で調整します。
    画角調整ボタンの水平角の回転軸を基準として、値が大きいほど下に、小さいほど上に移動します。
    デフォルトは0（m）です。
  • 天井高[m]：
    フロアの高さを1～100（単位：m）の整数で調整します。
    デフォルトは10（m）です。
    本設定は、3Dフロアマップにおける上のフロアとの描画間隔に反映されます。ヒートマップの電波強度のシミュレーションには影響しません。
    デフォルトは10（m）です。
  • 「保存」ボタン：設定の変更を保存し、3Dフロアマップ設定編集ダイアログを閉じます。
  • 「キャンセル」ボタン：設定の変更を破棄し、3Dフロアマップ設定編集ダイアログを閉じます。
AP一覧表示
X AP フロアマップに登録されている無線APの総数を表示します。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を青色のプログレスバーで表示します。
3Dフロアマップでは、プログレスバーと併せて、自動更新再開ボタン、自動更新一時停止ボタン、手動更新ボタンを表示します。デフォルトでは、自動更新は一時停止状態です。
機器を検索 フロアマップに配置されている無線APの検索を行えます。
現在の表示対象のうち、「機器名」「フロアマップ名」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
機器名 機器名が表示されます。
フロアマップ名 所属するフロアマップ名が表示されます。
SC状態 AWC-SCにおける無線APの役割を表示します。
  • ルート：
    配下のコネクターAP/ターミネーターAPや無線クライアントの通信を有線ネットワークとブリッジします。
  • コネクター：
    配下のターミネーターAPや無線クライアントの通信をルートAPとブリッジします。
  • ターミネーター：
    配下の無線クライアントの通信を上位のルートAP/コネクターAPとブリッジします。
  • 不明：
    AWC-SC接続が確立されていません。または、スマートコネクトが有効に設定されていません。

■ 表示4

3Dフロアマップ画面のスマートコネクト表示では、描画モード、凡例、表示強度は無効となります。
表 4：フロアマップコントロール
項目名 説明
壁 フロアマップ上に壁を作成している場合、壁を表示するか否か。表示する場合はチェックを入れます。
Note
壁を作成してある場合、壁の表示を無効にしてあっても、ヒートマップ表示には壁による減衰が反映されます。
背景不透明度 フロアマップに使用するマップ画像の不透明度をスライダーで設定します。

■ 表示5
マップの表示を調整します。

画面リファレンス / 無線モニター / フロアマップ詳細 [無線ステータス表示]

無線ステータス表示
共通
快適度合いモード
電波強度モード
チャンネルモード
配置済み無線AP一覧 拡張表示

フロアマップ一覧のフロアマップパネル、または、フロアマップドロップダウンメニューから特定のフロアマップを選択すると、フロアマップ詳細表示画面に移動します。
コンテンツ欄中央にはフロア図が表示され、コンテンツ欄右側には無線APのリストが表示されます。
Note
管理失敗となった無線APには管理中だった際に取得した最新の情報が表示されます。
Note
無線APアイコンが配置されているフロアマップの背景画像を変更した際に背景画像の範囲外となってしまった無線APアイコンを背景画像内に移動させようとドラッグすると自動で背景画像内に移動してしまい、無線APアイコンとマウスカーソルの位置がずれた状態になります。
本事象が発生した場合は、一度マウスのホールドを解除し、アイコンをホールドし直してください。
Note
フロアマップ詳細を開いているときに、他ユーザーが該当マップを削除した場合に、AP配置を選択すると、Loading画面が出たあとエラーダイアログが表示されずにフロアマップ詳細画面に戻ってしまいます。その際はフロアマップ一覧画面より該当マップの有無を確認してください。

無線ステータス表示

フロアマップ上の無線電波の快適度合い、電波強度、チャンネルをグラフィカルに表示します。

後述のフロアマップコントロールにて、描画モードドロップダウンメニューから快適度合い、電波強度、チャンネルの各モードを切り替えることができます。

共通

快適度合い、電波強度、チャンネルの各モードで共通する表示項目を以下に示します。

■ 表示1
表 1：フロアマップ ヘッダー
項目名 説明
管理グループ名 / フロアマップ名 所属する管理グループ名と、該当のフロアマップ名が表示されます。
スパナアイコン スパナアイコンにマウスオーバーすると、管理下APに対する設定のサブメニューが表示されます。無線AP一覧のチェックボックスにチェックを入れる、または、フロアマップ上の無線APアイコンをクリックして選択すると、次のいずれかの設定を行えます。

  • 設定適用：
    無線設定画面で行った設定変更が無線AP本体に適用されます。

  • 再起動：
    無線APを再起動します。

  • ファームウェア割り当て：
    「ファームウェア割り当て」ダイアログを表示し、該当の無線APに対して、次回ファームウェア更新を行う際に適用するファームウェアを割り当てます。
    ファームウェアは、別途「ファームウェア登録」にて登録します。
    ファームウェアの割り当て方法については、「無線APの再起動、ファームウェア更新」の「ファームウェア割り当て」をご覧ください。
    無線APに割り当てられたファームウェアファイルは、「無線AP詳細」画面、または、「管理下AP詳細」画面の基本情報にて確認できます。

  • ファームウェア更新：
    「ファームウェア更新」ダイアログを表示します。
    適用するファームウェアは、別途「ファームウェア割り当て」にて指定します。
    ファームウェアの更新については、「無線APの再起動、ファームウェア更新」の「ファームウェア適用」をご覧ください。
    Note
    1マップあたりに配置できる無線APは120台までです。
    これに伴い、一度にファームウェアを更新できる無線APの数は最大120台となりますが、AWCプラグインと各無線APとの間の通信速度や、帯域の使用状況によって、上記の台数よりも少なくなる場合があります。

  • AWC計算・適用：
    現在のフロアマップが所属する管理グループのすべての管理下APに対して、AWC計算の実施、適用を行います。
無線バンドドロップダウンメニュー どの無線バンドの情報を表示するかを、次の選択肢から選択します。
  • 無線1 - 2.4GHz
  • 無線2 - 5GHz
  • 無線3 - 5GHz
  • 無線3 - 6GHz
「無線3 - 5GHz」にはAT-TQ5403/5403e/6403、AT-TQm5403/6403の無線3が、「無線3 - 6GHz」にはAT-TQ7403の無線3が該当します。
表示内容ドロップダウンメニュー フロアマップ詳細画面の表示内容を切り替えられます。
  • 無線ステータス表示
  • 無線クライアント表示
  • スマートコネクト表示
  • 不正AP表示
  • AP配置
  • エリア編集
  • 壁編集
「一覧へ戻る」ボタン 「フロアマップ一覧」画面に戻ります。

■ 表示2
無線ステータス表示画面では、「接続健全性アイコン」は無効となります。

表 2：フロアマップコントロール
項目名 説明
描画モード ヒートマップ表示にて表示する項目を、「快適度合い」「電波強度」または「チャンネル」から選択します。デフォルトは「快適度合い」です。
グリッド フロアマップにグリッド（方眼）を表示するか否か。グリッドを表示する場合はチェックを入れます。
凡例 凡例を表示するか否か。表示する場合はチェックを入れます。
詳細 配置済み無線AP一覧を表示するか否か。表示する場合はチェックを入れます。
フロアエリア フロアマップ上にエリアを作成している場合、エリアを表示するか否か。表示する場合はチェックを入れます。
デバイスカウンター フロアマップ上のエリアの左上に、エリア内に配置された登録AP数を表示します。
壁 フロアマップ上に壁を作成している場合、壁を表示するか否か。表示する場合はチェックを入れます。
Note
壁を作成してある場合、壁の表示を無効にしてあっても、ヒートマップ表示には壁による減衰が反映されます。
表示強度 ヒートマップ表示にて色付き表示する電波強度の下限をスライダーで設定します。
快適度合いモードでは本項目は無効となります。
背景不透明度 フロアマップに使用するマップ画像の不透明度をスライダーで設定します。
■ 表示3
拡大/縮小ボタンです。
フロアマップを拡大（＋）または縮小（－）表示できます。また、コンピューターのマウスホイールの上下回転でも同様の操作ができます。

快適度合いモード

無線自由度、接続許容度、接続安定性、電波安定性、無線余裕度の5つの快適パラメータを基にフロアを快適度で色分けして表示します。

■ 表示1
AWCプラグインが独自に算出したフロア全体の快適度合いを数値（単位：%）とグラフで表示します。
また、フロアマップ上の任意の地点をクリックすると、該当地点の快適度合いの表示に切り替わります。


■ 表示2
表 3：フロアマップ
項目名 説明
フロア図（背景） フロアマップ作成時に登録したマップ画像が表示されます。フロア図の上にリストに表示されている無線APのアイコンを配置できます。
無線APアイコン フロアマップのリストから配置した無線APアイコンが表示されます。アイコンの下にはチャンネル情報、無線使用率、送信出力と、無線クライアントが接続している場合はクライアント数が表示されます。

アイコン説明：
  • AWCプラグイン管理下にある無線APには、使用しているチャンネルと電波強度が表示されます。
  • アイコンを中心に、チャンネルまたは電波の到達距離と強度を色で表す、ヒートマップを表示します。
    ヒートマップの描画モードはフロアマップコントロールの「描画モード」で選択できます。
    Note
    同じ出力で動作している無線AP同士でも、設置場所などによってヒートマップの出力円の大きさが変わることがあります。
    AWCプラグイン管理下にない無線APは何も表示されません。
  • 無線APアイコンにマウスポインターを置くと、無線APの管理情報がポップアップ表示されます。
    • AP名
    • MACアドレス
    • IPアドレス
    • 表示中の無線バンドの使用チャンネル、帯域幅、出力強度
    • クライアント数
    • 最後に管理下から外れた日時
管理外APアイコン 管理外APの検出が有効な場合、特に影響の大きい管理外APの推定位置を表します。
アイコンにマウスポインターを置くと、該当の管理外APから送出されたSSID、BSSID、チャンネル、出力強度（RSSI）、検出時刻がポップアップ表示されます。

■ 表示3
ヒートマップ表示の快適度合いモードの凡例です。
フロアマップ上の各地点の快適度を表す色を表示します。
画面下部のフロアマップ表示コントロールにて、「凡例」のチェックボックスをクリックすることで、凡例の表示/非表示を切り替えることができます。


■ 表示4
表 4：フロアマップ 快適パラメータ詳細
項目名 説明
詳細 快適度合いモードでは無効となります。
X AP フロアマップに登録されている無線APの総数を表示します。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を青色のプログレスバーで表示します。一覧は、ユーザー管理メニューの「更新間隔」にて「フロアマップ(無線ステータス)」に設定した間隔で更新されます（デフォルトでは1分）。
また、右側の自動更新再開ボタン・停止ボタンをクリックして自動更新の一時停止や再開を指定したり、手動更新ボタンをクリックして強制的に表示項目を更新したりできます。
快適パラメーターグラフ 次の5つの快適パラメーターをレーダーチャートとして表示します。
  • 無線自由度：
    管理外APとの電波干渉の影響が大きいかどうか
    Note
    本パラメーターを適切に表示するには、無線侵入検知/防御設定の「不正無線APの検出」、および、AP共通設定の「近隣AP検出」が有効に設定されている必要があります。
  • 接続許容度：
    無線クライアント接続許容数に余裕があるかどうか
  • 接続安定性：
    受信した無線接続関連ログに異常系ログが多いかどうか
  • 電波安定性：
    無線AP配置・電波出力・チャンネル設定が最適になっているかどうか
  • 無線余裕度：
    無線使用率が高いかどうか
グラフ全体の色はフロア全体または指定地点の快適度を表します。
グラフの各パラメーターをクリックすると、該当パラメーターをヒートマップ表示の評価対象から除外したり、再び評価に反映したりすることができます。評価から除外されたパラメーター名は灰色で表示されます。
また、快適度が低い場合には、タイトル左側に表示される注意アイコンにマウスポインターを置くと、改善点の提案が表示されます。
管理外BSSID分布 過去1時間におけるフロアマップ上の無線APが検出した管理下AP以外の無線機器が発信した不正APの電波を、横軸にチャンネル、縦軸に出力強度（RSSI）として表示します。
グラフをクリックすると、拡大表示できます。
Note
本グラフを表示するには、無線侵入検知/防御設定の「不正無線APの検出」、および、AP共通設定の「近隣AP検出」が有効に設定されている必要があります。
無線接続関連ログ推移 過去1時間におけるフロアマップ上の無線APに対する無線クライアントの接続などの成功ログ、切断などの失敗ログ、チャンネルブランケットのハンドオーバーなどの情報ログの件数の推移を表示します。

電波強度モード



■ 表示1
表 5：フロアマップ
項目名 説明
フロア図（背景） フロアマップ作成時に登録したマップ画像が表示されます。フロア図の上にリストに表示されている無線APのアイコンを配置できます。
無線APアイコン フロアマップのリストから配置した無線APアイコンが表示されます。アイコンの下にはチャンネル情報と送信出力が表示されます。

アイコン説明：
  • AWCプラグイン管理下にある無線APには、使用しているチャンネルと電波強度が表示されます。
  • アイコンを中心に、電波の到達距離と強度を色で表すヒートマップを表示します。
    ヒートマップの描画モードはフロアマップコントロールの「描画モード」で選択できます。
    Note
    同じ出力で動作している無線AP同士でも、設置場所などによってヒートマップの出力円の大きさが変わることがあります。
    AWCプラグイン管理下にない無線APは何も表示されません。
  • 無線APアイコンにマウスポインターを置くと、無線APの管理情報がポップアップ表示されます。
    • AP名
    • MACアドレス
    • IPアドレス
    • 表示中の無線バンドの使用チャンネル、帯域幅、出力強度
    • クライアント数
    • 最後に管理下から外れた日時

■ 表示2
ヒートマップ表示の電波強度モードの凡例です。
フロアマップ上の各地点の信号強度、または、チャンネルを表す色を表示します。
画面下部のフロアマップ表示コントロールにて、「凡例」のチェックボックスをクリックすることで、凡例の表示/非表示を切り替えることができます。


■ 表示3
表 6：フロアマップ 配置済み無線AP一覧
項目名 説明
詳細 クリックすると、デフォルトで表示される 管理状態、機器名、IPアドレスの他に、機器種別、MACアドレス、AP共通設定、タグ、無線バンドごとのチャンネルや送信出力、接続数の情報が表示されます。
デフォルトの状態に戻る場合は、再び詳細をクリックします。
X AP フロアマップに登録されている無線APの総数を表示します。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を青色のプログレスバーで表示します。一覧は、ユーザー管理メニューの「更新間隔」にて「フロアマップ(無線ステータス)」に設定した間隔で更新されます（デフォルトでは1分）。
また、右側の自動更新再開ボタン・停止ボタンをクリックして自動更新の一時停止や再開を指定したり、手動更新ボタンをクリックして強制的に無線AP一覧を更新したりできます。
無線APを検索 フロアマップに配置されている無線APの検索を行えます。
現在の表示対象のうち、「機器名」「管理状態」「IPアドレス」「機器種別」「MACアドレス」「AP共通設定」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
フィルター 登録されているタグで絞り込むことができます。
タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。すべて解除する場合は「クリア」をクリックします。
Note
タグを選択するには、一度リストを拡張表示（詳細表示をクリック）する必要があります
タグ 「無線APを検索」欄の下には、登録されているすべてのタグが表示されます。
ステータスアイコン 無線APがAWCプラグインの管理下にある場合は緑色のチェック印が表示されます。AWCプラグインの管理下から外れている場合は赤色の三角印で表示されます。
機器名 機器名が表示されます。
管理状態 管理状態が表示されます。
IPアドレス IPアドレスが表示されます。

チャンネルモード



■ 表示1
表 7：フロアマップ
項目名 説明
フロア図（背景） フロアマップ作成時に登録したマップ画像が表示されます。フロア図の上にリストに表示されている無線APのアイコンを配置できます。
無線APアイコン フロアマップのリストから配置した無線APアイコンが表示されます。アイコンの下にはチャンネル情報と送信出力が表示されます。

アイコン説明：
  • AWCプラグイン管理下にある無線APには、使用しているチャンネルと電波強度が表示されます。
  • アイコンを中心に、電波のチャンネルと到達距離を色で表すヒートマップを表示します。
    ヒートマップの描画モードはフロアマップコントロールの「描画モード」で選択できます。
    Note
    同じ出力で動作している無線AP同士でも、設置場所などによってヒートマップの出力円の大きさが変わることがあります。
    AWCプラグイン管理下にない無線APは何も表示されません。
  • 無線APアイコンにマウスポインターを置くと、無線APの管理情報がポップアップ表示されます。
    • AP名
    • MACアドレス
    • IPアドレス
    • 表示中の無線バンドの使用チャンネル、帯域幅、出力強度
    • クライアント数
    • 最後に管理下から外れた日時

■ 表示2
ヒートマップ表示のチャンネルモードの凡例です。
フロアマップ上の各地点のチャンネルを表す色を表示します。
画面下部のフロアマップ表示コントロールにて、「凡例」のチェックボックスをクリックすることで、凡例の表示/非表示を切り替えることができます。


■ 表示3
表 8：フロアマップ 配置済み無線AP一覧
項目名 説明
詳細 クリックすると、デフォルトで表示される 管理状態、機器名、IPアドレスの他に、機器種別、MACアドレス、AP共通設定、タグ、無線バンドごとのチャンネルや送信出力、接続数の情報が表示されます。
デフォルトの状態に戻る場合は、再び詳細をクリックします。
X AP フロアマップに登録されている無線APの総数を表示します。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を青色のプログレスバーで表示します。一覧は、ユーザー管理メニューの「更新間隔」にて「フロアマップ(無線ステータス)」に設定した間隔で更新されます（デフォルトでは1分）。
また、右側の自動更新再開ボタン・停止ボタンをクリックして自動更新の一時停止や再開を指定したり、手動更新ボタンをクリックして強制的に無線AP一覧を更新したりできます。
無線APを検索 フロアマップに配置されている無線APの検索を行えます。
現在の表示対象のうち、「機器名」「管理状態」「IPアドレス」「機器種別」「MACアドレス」「AP共通設定」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
フィルター 登録されているタグで絞り込むことができます。
タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。すべて解除する場合は「クリア」をクリックします。
Note
タグを選択するには、一度リストを拡張表示（詳細表示をクリック）する必要があります
タグ 「無線APを検索」欄の下には、登録されているすべてのタグが表示されます。
ステータスアイコン 無線APがAWCプラグインの管理下にある場合は緑色のチェック印が表示されます。AWCプラグインの管理下から外れている場合は赤色の三角印で表示されます。
機器名 機器名が表示されます。
管理状態 管理状態が表示されます。
IPアドレス IPアドレスが表示されます。

配置済み無線AP一覧 拡張表示

フロアマップ詳細画面右側の配置済み無線AP一覧の上部にある「詳細」をクリックすると、一覧が拡張し機器種別、AP共通設定などの情報を表示できます。
一覧には、無線APのシステム情報、無線情報、接続クライアント情報を切り替えて表示できます。初期状態では、無線APのシステム情報を表示します。


■ 表示1
表 9
項目名 説明
詳細 詳細をクリックするとデフォルトの状態に戻ります。
X AP フロアマップに配置されている無線APの総数が表示されます。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を青色のプログレスバーで表示します。一覧は、ユーザー管理メニューの「更新間隔」にて「フロアマップ(無線ステータス)」に設定した間隔で更新されます（デフォルトでは1分）。
また、右側の自動更新再開ボタン・停止ボタンをクリックして自動更新の一時停止や再開を指定したり、手動更新ボタンをクリックして強制的に無線AP一覧を更新したりできます。
無線APを検索 現在の表示対象のうち、「機器名」「管理状態」「IPアドレス」「機器種別」「MACアドレス」「AP共通設定」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
「システム情報」ボタン フロアマップに配置されている無線APのシステム情報を一覧に表示します。
「無線情報」ボタン フロアマップに配置されている無線APの無線設定を一覧に表示します。
「接続クライアント情報」ボタン フロアマップに配置されている無線APの各無線バンドに接続している無線クライアント数を一覧に表示します。
フィルター 無線APに登録されているタグで絞り込むことができます。
タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。すべて解除する場合は「クリア」をクリックします。
タグ 「無線APを検索」欄の下には、登録されているすべてのタグが表示されます。
「タグ編集」ボタン リストで選択した無線APのタグの追加や編集を行えます。
フロアマップに同じタグを付ける場合には「フロアマップにもタグを付与する」チェックボックスにチェックを入れます。
Note
タグの登録時、コピー＆ペーストでタグを登録すると、貼り付け時に全文が表示されません。そのままEnterキーを押下すると、ペーストされた文字列全体がタグとして指定されます。
Note
タグ編集時、改行を含む値をペーストすると表示がおかしくなる場合がありますので、タグに改行を含む値をペーストするオペレーションは未サポートです。
Note
付与したタグの文字数が多い場合、ノードマップ画面、フロアマップ詳細画面、機器検索画面のタグフィルターリストで全文字を表示することができません。その場合はタグの文字数を減らしてください。
  • タグを付与する場合は、タグ入力欄にタグを入力しEnterキーを押下します。
    タグ1個に使用できる文字は、連続した半角スペースを除き、半角・全角のどちらも可能で100文字までです。

  • タグを解除する場合は、タグの右側に表示されている×印をクリックします。

■ 表示2
表 10：フロアマップ 配置済み無線AP一覧 拡張表示
項目名 説明
システム情報
チェックボックス タグを編集する場合にチェックを入れ「タグ編集」ボタンをクリックします。
機器名 機器名が表示されます。
管理状態 管理状態が表示されます。
IPアドレス IPアドレスが表示されます。
機器種別 機種名が表示されます。
MACアドレス MACアドレスが表示されます。
AP共通設定 無線APに設定したAP共通設定が表示されます。
タグ 無線APに登録したタグが表示されます。
無線情報
機器名 機器名が表示されます。
チャンネル(無線1)
チャンネル(無線2)
チャンネル(無線3) 		無線APの各無線バンドで使用しているチャンネルを表示します。
送信出力(無線1)
送信出力(無線2)
送信出力(無線3) 		無線APの各無線バンドの電波の送信出力を表示します。
接続クライアント情報
機器名 機器名が表示されます。
接続数(無線1)
接続数(無線2)
接続数(無線3) 		無線APの各無線バンドに接続している無線クライアント数が表示されます。

画面リファレンス / 無線モニター / フロアマップ詳細 [無線クライアント表示]

無線クライアントリアルタイム表示
無線クライアント位置推定表示
無線クライアント数表示
エリア内クライアント履歴
無線クライアント所属表示
無線クライアント一覧 拡張表示
無線クライアント履歴表示
クライアント位置推定履歴
無線クライアントローミング履歴
無線クライアント履歴 拡張表示
クライアント定義リスト
無線クライアント詳細
ホップ数詳細
無線クライアントログ詳細

フロアマップ詳細画面の表示内容ドロップダウンメニューから「無線クライアント表示」を選択すると、無線クライアント表示画面に切り替わります。
フロア上のすべての無線バンドの接続/切断/接続失敗クライアントを一覧したり、接続中の無線クライアントの所属APを確認したりできます。
また、ヘッダーの無線バンドドロップダウンリストから個別の無線バンドを選択した場合は、フロアマップコントロールの「描画モード」に合わせた形式でヒートマップを表示できます。
描画モードごとのヒートマップ表示形式については、「フロアマップ詳細 [無線ステータス表示]」をご覧ください。
Note
ヒートマップ表示を有効にすると、画面描画に時間がかかることがあります。
適宜、「ユーザー管理」画面にて「フロアマップ(無線クライアント)」の更新間隔を調整してください。

無線クライアントが位置推定結果を持つ場合は、次の無線クライアント位置推定表示に表す表示形式になります。位置推定結果を持たない場合は、従来の無線クライアント所属表示に表す表示形式になります。実際には、それぞれが別の画面に表示されるのではなく、無線クライアントごとに位置推定表示、所属表示の形で、同じ画面に混合して表示されます。

無線クライアントリアルタイム表示

無線クライアント位置推定表示

無線APが検知した無線クライアントの電波から推定される位置を、フロアマップ上の座標に反映して表示します。
この表示は、次の条件がすべて成立する場合に表示されます。
いずれかの条件が成立しない場合は、「無線クライアント所属表示」が表示されます。
Note
本バージョンとAT-TQ6602 GEN2/6702 GEN2 ファームウェアバージョン 8.0.3-0.x以降、または、AT-TQ5403/5403e ファームウェアバージョン 6.0.1-1.x以降との組み合わせでクライアント位置推定機能が有効になります。
Note
無線クライアント位置推定機能を利用する際は、フロアマップの寸法（縦・横）を正しく設定したうえで、無線APの配置を実際の環境と一致させてください。
Note
AWCプラグインに管理されているすべての無線APと、AWCプラグインサーバーの時刻が、一致している必要があります。
Note
本機能はシステム設定画面の「クライアント位置推定履歴」にて保存期間を設定した場合に有効になります。なお、本機能が有効に設定された場合、CB共通設定を適用可能な無線APの数はシステム全体で最大500台までとなります。


■ 表示1
表 1：フロアマップ ヘッダー
項目名 説明
管理グループ名 / フロアマップ名 所属する管理グループ名と、該当のフロアマップ名が表示されます。
「クライアント定義」ボタン 「クライアント定義リスト」ダイアログを表示します。
無線バンドドロップダウンメニュー どの無線バンドの情報を表示するか、無線1、無線2、無線3、または「全ての無線」から選択します。デフォルトは「全ての無線」です。
「全ての無線」を選択すると、すべての無線バンド（無線1、無線2、無線3）の無線クライアント情報が表示されます。
表示内容ドロップダウンメニュー フロアマップ詳細画面の表示内容を切り替えられます。
  • 無線ステータス表示
  • 無線クライアント表示
  • スマートコネクト表示
  • 不正AP表示
  • AP配置
  • エリア編集
  • 壁編集
「一覧へ戻る」ボタン 「フロアマップ一覧」画面に戻ります。

■ 表示2
表 2：フロアマップ
項目名 説明
フロア図（背景） フロアマップ作成時に登録したマップ画像が表示されます。
無線APアイコン フロアマップに配置した無線APアイコンが表示されます。アイコンの下には接続中、5分以内に切断済み、5分以内に接続失敗の無線クライアント数が「x/x/x client」形式で表示されます。
無線APアイコンをクリックすると、無線クライアント一覧には、該当の無線APに接続中の無線クライアントのみが表示されます。
無線クライアントアイコン 無線APと接続した無線クライアントをフロアマップに表示します。
無線クライアントの推定位置は、無線クライアントアイコンで示されます。
  • AVM EXの「資産管理」画面の「グループ」によって、該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。
  • 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。
  • AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）や、AWCプラグインのスタンドアローンモードを有効化している場合はノートPCのアイコンが適用されます。
また、切断/接続失敗状態の無線クライアントは、アイコン左上に赤い×印で示されます。
推定位置の信頼度は、凡例に表示のある、赤～紫の虹の色で、無線クライアントアイコンと重ねて表示される丸の色で表されます。
無線クライアントアイコンをクリックすると、位置推定の信頼度に基づく位置の予想円が表示されます。
また、無線クライアントアイコンにマウスポインターを置くと、無線クライアントの位置推定情報がポップアップ表示されます。
項目名 説明
名前 「クライアント定義」にて入力された無線クライアントの名前を表示します。
MACアドレス 無線クライアントのMACアドレスを表示します。
コメント 「クライアント定義」にて入力されたコメントを表示します。
検出時刻 無線クライアントの推定位置が検出された時刻を表示します。
エリア名 無線クライアントの推定位置が「エリア編集」にて作成されたフロアエリア内にある場合、エリア名を表示します。
推定位置 無線クライアントが所在したと推定される位置を、フロアマップのグリッド上の座標で表します。座標は左上のマスを基準に、「(1,1)」から始まります。
信頼度 無線クライアントの推定位置と、実際の所在の最大誤差を距離で表します（単位：m）。
接続先無線AP 無線クライアントが接続している無線AP名を表示します。
受信信号強度 無線クライアントからの受信信号強度（単位：dBm）を表示します。

■ 表示3
表 3：フロアマップ 無線クライアント一覧
項目名 説明
詳細 クリックすると、デフォルトで表示されるMACアドレス、IPアドレスの他にホスト名、ユーザー名、接続時間、クライアント名、コメント、SSID、接続先無線AP、受信信号強度、送受信パケット、送受信バイトの情報が表示されます。
デフォルトの状態に戻る場合は、再び詳細をクリックします。
X クライアント フロアマップで選択した無線APに接続中または5分以内に切断/接続失敗した無線クライアントの総数が表示されます。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を灰色のプログレスバーで表示します。一覧は、ユーザー管理メニューの「更新間隔」にて「フロアマップ(無線クライアント)」に設定した間隔で更新されます（デフォルトでは5秒）。
また、右側の自動更新再開ボタン・停止ボタンをクリックして自動更新の一時停止や再開を指定したり、手動更新ボタンをクリックして強制的に無線クライアント一覧を更新したりできます。
無線クライアントを検索 フロアマップ上の無線APに接続中または5分以内に切断/接続失敗した無線クライアントの検索を行えます。
現在の表示対象のうち、「MACアドレス」「IPアドレス」「SSID」「接続先無線AP」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
フィルター 無線クライアント一覧を無線クライアントの状態で絞り込みます。
  • 接続：
    接続中の無線クライアントを一覧に表示します。選択時は緑色で表示されます。
  • 切断：
    5分以内に切断した無線クライアントを一覧に表示します。選択時は青色で表示されます。
  • 接続失敗：
    5分以内に接続失敗した無線クライアントを一覧に表示します。選択時は赤色で表示されます。
「履歴表示」チェックボックス 指定の期間内に接続した無線クライアントを表示する「無線クライアント履歴表示」に切り替えます。
チェックボックス フロアマップに表示する無線クライアントの選択を行います。
チェックボックスにチェックを入れると、無線クライアントが接続している無線APのアイコンの周囲に、無線クライアントのアイコンとMACアドレスを表示します。
MACアドレス 無線クライアントのMACアドレスが表示されます。
また、MACアドレスの背景は無線クライアントの状態を表します。
  • 緑色：
    接続中のものを表します。
  • 青色：
    5分以内に切断したものを表します。
  • 赤色：
    5分以内に接続失敗したものを表します。
IPアドレス 無線クライアントのIPアドレスが表示されます。
アイコン フロアマップに示す無線クライアントのアイコンが表示されます。
無線クライアントが接続中の場合は、次のようになります。
  • AVM EXの「資産管理」画面にて該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。
  • 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。
  • AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）や、AWCプラグインのスタンドアローンモードを有効化している場合はノートPCのアイコンが適用されます。
また、切断済みの無線クライアントについては、ノートPCの左上に赤い×印の付いたアイコンで表されます。
詳細 「無線クライアント詳細」画面がWebブラウザーの新しいタブまたはウィンドウに表示されます。

■ 表示4
クライアント表示の凡例です。
ヘッダーの無線バンドドロップダウンにて「全ての無線」を選択している場合は、
フロアマップ上で観測されたクライアント推定位置の精度を表す色を表示します。
画面下部のフロアマップコントロールにて、「凡例」のチェックボックスをクリックすることで、凡例の表示/非表示を切り替えることができます。


■ 表示5
無線クライアント位置推定表示画面では、「接続健全性アイコン」、「表示強度」は無効となります。
また、「描画モード」によるヒートマップ表示は、ヘッダーの無線バンドドロップダウンリストで個別の無線バンドを選択した場合のみ反映されます。

表 4：フロアマップコントロール
項目名 説明
描画モード ヒートマップ表示にて表示する項目を、「快適度合い」「電波強度」または「チャンネル」から選択します。デフォルトは「快適度合い」です。
グリッド フロアマップにグリッド（方眼）を表示するか否か。グリッドを表示する場合はチェックを入れます。
凡例 凡例を表示するか否か。表示する場合はチェックを入れます。
詳細 無線クライアント一覧を表示するか否か。表示する場合はチェックを入れます。
フロアエリア フロアマップ上にエリアを作成している場合、エリアを表示するか否か。表示する場合はチェックを入れます。
デバイスカウンター フロアマップ上のエリアの左上に、エリア内の無線クライアント数を表示します。
システム設定の「クライアント位置推定履歴」が有効に設定されている場合は、エリア内のAPに接続するクライアント数、推定接続クライアント、推定検出クライアントを表示します。
壁 フロアマップ上に壁を作成している場合、壁を表示するか否か。表示する場合はチェックを入れます。
背景不透明度 フロアマップに使用するマップ画像の不透明度をスライダーで設定します。

■ 表示6
拡大/縮小ボタンです。
フロアマップを拡大（＋）または縮小（－）表示できます。また、コンピューターのマウスホイールの上下回転でも同様の操作ができます。

無線クライアント数表示

無線クライアント表示画面では、フロアマップコントロールにてフロアエリアとデバイスカウンターにチェックを入れている場合、エリアの左上のデバイスカウンターに、エリア内の無線APに接続中、または、無線APによって検出された無線クライアントの数が表示されます。

デバイスカウンターには、次の項目が表示されます。
Note
推定接続クライアントおよび推定検出クライアントの表示には、「システム設定」のクライアント位置推定履歴を有効に設定し、かつ表示中のフロアマップにてチャンネルブランケットネットワークを提供している必要があります。

また、デバイスカウンターをクリックすると、「エリア内クライアント履歴」ダイアログが表示されます。

エリア内クライアント履歴

無線クライアント表示画面にて、いずれかのエリアのデバイスカウンターをクリックすると、「エリア内クライアント履歴」ダイアログが表示されます。
選択したエリアの推定接続クライアント、推定検出クライアントの数を、2週間、1日、1時間の期間でグラフ表示できます。また、クライアントごとに、接続または存在が記録された時刻を一覧表示できます。
Note
「エリア内クライアント履歴」ダイアログを表示してから検出された無線クライアント/検出クライアントは反映されません。一度ダイアログを閉じてから、再度表示し直してください。
■ 無線クライアント履歴表示

■ 検出クライアント履歴表示

表 5：エリア内クライアント履歴
項目名 説明
無線クライアント/検出クライアントボタン 現在の表示モードを濃い灰色で表します。薄い灰色で表示されたもう一方のボタンをクリックすると、モードを切り替えることができます。
  • 無線クライアント：該当期間内に、位置推定によって該当のエリア内に存在すると推測され、CB VAPに接続が確認された無線クライアントを表示します。
  • 検出クライアント：該当期間内に、位置推定によって該当のエリア内に存在すると推測され、CB VAPに接続していなかった無線クライアントを表示します。
    Note
    検出クライアントには、管理下APの提供するCB VAPに接続を要求したことのある無線クライアント（該当チャンネルブランケットのSSIDに対してプローブ要求を送出した無線クライアント）のみが計上されます。一度も管理下APのCB VAPに接続を要求したことがない無線クライアントは計上されません。
表示期間 現在のグラフの表示期間を、グラフの上部に表示します（例：YYYY/MM/DD ~ YYYY/MM/DD形式（2週間）、YYYY/MM/DD形式（1日）、hh:mm ~ hh:mm形式（1時間））。
グラフ右上には、週、日、時の表示期間のうち、現在の表示期間の長さに薄い灰色の囲みをつけて表示します。
また、短期（1日または1時間）のグラフを表示している場合、グラフの左上に長期（2週間、1日）の表示へのリンクを表示します。
グラフ 表示期間内の無線クライアントまたは検出クライアント数の推移を棒グラフで表示します。棒グラフの表示間隔は表示期間によって異なります。
  • 2週間表示：
    最大2週間のクライアント数の推移を1日ごとの棒グラフで表示します。
    棒グラフからいずれか1日の棒をクリックすると、1日表示に切り替わります。

  • 1日表示：
    選択した1日のクライアント数の推移を、0時から23時台までの1時間ごとの棒グラフで表示します。
    当日分のクライアント数の推移は、0時から表示時点までの1時間ごとの棒グラフを表示します。
    棒グラフからいずれか1時間の棒をクリックすると、1時間表示に切り替わります。

  • 1時間表示：
    選択した1時間のクライアント数の推移を、5分ごとの棒グラフで表示します。

棒グラフのいずれかの棒にマウスカーソルを置くと、該当期間のクライアント数をポップアップ表示します。

また、グラフ左右の三角ボタンをクリックすると、表示期間を前後に移動できます。
クライアント検出履歴リスト 位置推定によって、該当の表示期間内に該当エリア内に存在すると推測された無線クライアントのMACアドレスと検出時刻を表示します。
クライアントの検出は一定間隔で実施され、同じMACアドレスが複数回検出された場合は、検出のたびに記録します。
  • X件：
    選択された期間内にMACアドレスを検出した件数を表示します。
  • クライアント検索：
    エリア内に存在すると推測された無線クライアントまたは検出クライアントの検出記録の検索を行えます。
    現在の表示対象のうち、「検出時刻」「MACアドレス」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
  • 検出時刻：該当の無線クライアントまたは検出クライアントのMACアドレスを検出した日時を「YYYY-MM-DD hh:mm:ss」形式で表示します。
  • MACアドレス：エリア内に存在すると推測された無線クライアントまたは検出クライアントのMACアドレスを表示します。
「閉じる」ボタン 「エリア内クライアント履歴」ダイアログを閉じ、「フロアマップ[無線クライアント表示]」に戻ります。

無線クライアント所属表示

無線APと接続した無線クライアントの関連を接続線で表示します。


■ 表示1
表 6：フロアマップ ヘッダー
項目名 説明
管理グループ名 / フロアマップ名 所属する管理グループ名と、該当のフロアマップ名が表示されます。
「クライアント定義」ボタン 「クライアント定義リスト」ダイアログを表示します。
無線バンドドロップダウンメニュー どの無線バンドの情報を表示するか、無線1、無線2、無線3、または「全ての無線」から選択します。デフォルトは「全ての無線」です。
「全ての無線」を選択すると、すべての無線バンド（無線1、無線2、無線3）の無線クライアント情報が表示されます。
表示内容ドロップダウンメニュー フロアマップ詳細画面の表示内容を切り替えられます。
  • 無線ステータス表示
  • 無線クライアント表示
  • スマートコネクト表示
  • 不正AP表示
  • AP配置
  • エリア編集
  • 壁編集
「一覧へ戻る」ボタン 「フロアマップ一覧」画面に戻ります。

■ 表示2
表 7：フロアマップ
項目名 説明
フロア図（背景） フロアマップ作成時に登録したマップ画像が表示されます。
無線APアイコン フロアマップに配置した無線APアイコンが表示されます。アイコンの下には接続中、5分以内に切断済み、5分以内に接続失敗の無線クライアント数が「x/x/x client」形式で表示されます。
無線APアイコンをクリックすると、無線クライアント一覧には、該当の無線APに接続中の無線クライアントのみが表示されます。
無線クライアントアイコン 接続中の無線クライアントのアイコンです。無線クライアント一覧にてチェックを入れたものが、フロアマップ上に表示されます。
無線クライアントアイコンが表示される位置は、必ずしもフロアマップ上の地理とは一致しません。
  • AVM EXの「資産管理」画面の「グループ」によって、該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。
  • 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。
  • AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）や、AWCプラグインのスタンドアローンモードを有効化している場合はノートPCのアイコンが適用されます。
アイコンの右上には、無線クライアントからの受信信号強度（RSSI）をバーの本数で表します。
バーの本数 受信信号強度（RSSI）
4本 -52dBm ≦ RSSI
3本 -62dBm ≦ RSSI ＜ -52dBm
2本 -72dBm ≦ RSSI ＜ -62dBm
1本 -82dBm ≦ RSSI ＜ -72dBm
0本 RSSI ＜ -82dBm
切断/接続失敗状態の無線クライアントは、アイコン左上に赤い×印で示されます。

また、無線クライアントアイコンにマウスポインターを置くと、無線クライアントの位置推定情報がポップアップ表示されます。
項目名 説明
名前 「クライアント定義」にて入力された無線クライアントの名前を表示します。
MACアドレス 無線クライアントのMACアドレスを表示します。
コメント 「クライアント定義」にて入力されたコメントを表示します。
受信信号強度 無線クライアントからの受信信号強度（単位：dBm）を表示します。

■ 表示3
表 8：フロアマップ 無線クライアント一覧
項目名 説明
詳細 クリックすると、デフォルトで表示されるMACアドレス、IPアドレスの他にホスト名、ユーザー名、接続時間、クライアント名、コメント、SSID、接続先無線AP、受信信号強度、送受信パケット、送受信バイトの情報が表示されます。
デフォルトの状態に戻る場合は、再び詳細をクリックします。
X クライアント フロアマップで選択した無線APに接続している無線クライアントの総数が表示されます。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を青色のプログレスバーで表示します。一覧は、ユーザー管理メニューの「更新間隔」にて「フロアマップ(無線クライアント)」に設定した間隔で更新されます（デフォルトでは5秒）。
また、右側の自動更新再開ボタン・停止ボタンをクリックして自動更新の一時停止や再開を指定したり、手動更新ボタンをクリックして強制的に無線クライアント一覧を更新したりできます。
無線クライアントを検索 フロアマップ上の無線APに接続中の無線クライアントの検索を行えます。
現在の表示対象のうち、「MACアドレス」「IPアドレス」「SSID」「接続先無線AP」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
フィルター 無線クライアント一覧を無線クライアントの状態で絞り込みます。
  • 接続：
    接続中の無線クライアントを一覧に表示します。選択時は緑色で表示されます。
  • 切断：
    5分以内に切断した無線クライアントを一覧に表示します。選択時は青色で表示されます。
  • 接続失敗：
    5分以内に接続失敗した無線クライアントを一覧に表示します。選択時は赤色で表示されます。
「履歴表示」チェックボックス 指定の期間内に接続した無線クライアントを表示する「無線クライアント履歴表示」に切り替えます。
チェックボックス フロアマップに表示する無線クライアントの選択を行います。
チェックボックスにチェックを入れると、無線クライアントが接続している無線APのアイコンの周囲に、無線クライアントのアイコンとMACアドレスを表示します。
MACアドレス 無線クライアントのMACアドレスが表示されます。
また、MACアドレスの背景は無線クライアントの状態を表します。
  • 緑色：
    接続中のものを表します。
  • 青色：
    5分以内に切断したものを表します。
  • 赤色：
    5分以内に接続失敗したものを表します。
IPアドレス 無線クライアントのIPアドレスが表示されます。
アイコン フロアマップに示す無線クライアントのアイコンが表示されます。
無線クライアントが接続中の場合は、次のようになります。
  • AVM EXの「資産管理」画面にて該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。
  • 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。
  • AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）や、AWCプラグインのスタンドアローンモードを有効化している場合はノートPCのアイコンが適用されます。
また、切断済みの無線クライアントについては、ノートPCの左上に赤い×印の付いたアイコンで表されます。
詳細 「無線クライアント詳細」画面がWebブラウザーの新しいタブまたはウィンドウに表示されます。

■ 表示4
クライアント表示の凡例です。
フロアマップ上で観測されたクライアント推定位置の精度を表す色を表示します。
画面下部のフロアマップコントロールにて、「凡例」のチェックボックスをクリックすることで、凡例の表示/非表示を切り替えることができます。


■ 表示5
無線クライアント所属表示画面では、「接続健全性アイコン」、「表示強度」は無効となります。
また、「描画モード」によるヒートマップ表示は、ヘッダーの無線バンドドロップダウンリストで個別の無線バンドを選択した場合のみ反映されます。

表 9：フロアマップコントロール
項目名 説明
描画モード ヒートマップ表示にて表示する項目を、「快適度合い」「電波強度」または「チャンネル」から選択します。デフォルトは「快適度合い」です。
グリッド フロアマップにグリッド（方眼）を表示するか否か。グリッドを表示する場合はチェックを入れます。
凡例 凡例を表示するか否か。表示する場合はチェックを入れます。
詳細 無線クライアント一覧を表示するか否か。表示する場合はチェックを入れます。
フロアエリア フロアマップ上にエリアを作成している場合、エリアを表示するか否か。表示する場合はチェックを入れます。
壁 フロアマップ上に壁を作成している場合、壁を表示するか否か。表示する場合はチェックを入れます。
背景不透明度 フロアマップに使用するマップ画像の不透明度をスライダーで設定します。

■ 表示6
拡大/縮小ボタンです。
フロアマップを拡大（＋）または縮小（－）表示できます。また、コンピューターのマウスホイールの上下回転でも同様の操作ができます。

無線クライアント一覧 拡張表示

フロアマップ 無線クライアント一覧の上部にある「詳細」をクリックすると、リストが拡張し、フロアマップで選択した無線APに接続している無線クライアントのシステム情報、無線情報、統計などを表示できます。

表 10：無線クライアント一覧 拡張表示
項目名 説明
詳細 クリックすると、デフォルトで表示されるIPアドレス、MACアドレスの他にSSID、接続先無線AP、接続時間の情報が表示されます。
デフォルトの状態に戻る場合は、再び詳細をクリックします。
X クライアント フロアマップで選択した無線APに接続している無線クライアントの総数が表示されます。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を青色のプログレスバーで表示します。一覧は、ユーザー管理メニューの「更新間隔」にて「フロアマップ(無線クライアント)」に設定した間隔で更新されます（デフォルトでは5秒）。
また、右側の自動更新再開ボタン・停止ボタンをクリックして自動更新の一時停止や再開を指定したり、手動更新ボタンをクリックして強制的に無線クライアント一覧を更新したりできます。
「システム情報」/「無線情報」/「統計」ボタン リストの表示内容を切り替えます。
システム情報
無線クライアントを検索 フロアマップ上の無線APに接続中の無線クライアントの検索を行えます。
現在の表示対象のうち、「MACアドレス」「IPアドレス」「SSID」「接続先無線AP」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
フィルター 無線クライアント一覧を無線クライアントの状態で絞り込みます。
  • 接続：
    接続中の無線クライアントを一覧に表示します。選択時は緑色で表示されます。
  • 切断：
    5分以内に切断した無線クライアントを一覧に表示します。選択時は青色で表示されます。
  • 接続失敗：
    5分以内に接続失敗した無線クライアントを一覧に表示します。選択時は赤色で表示されます。
「履歴表示」チェックボックス 指定の期間内に接続した無線クライアントを表示する「無線クライアント履歴 拡張表示」に切り替えます。
チェックボックス フロアマップに表示する無線クライアントの選択を行います。
チェックボックスにチェックを入れると、無線クライアントが接続している無線APのアイコンの周囲に、無線クライアントのアイコンとMACアドレスを表示します。選択は、詳細表示からデフォルトの状態に戻ったときに反映されます。
MACアドレス 無線クライアントのMACアドレスが表示されます。
また、MACアドレスの背景は無線クライアントの状態を表します。
  • 緑色：
    接続中のものを表します。
  • 青色：
    5分以内に切断したものを表します。
  • 赤色：
    5分以内に接続失敗したものを表します。
IPアドレス 無線クライアントのIPアドレスが表示されます。
ホスト名 (NetBIOS名) 無線クライアントのホスト名（NetBIOS名）が表示されます。
ユーザー名 (WPAエンタープライズ) セキュリティー方式が「WPAエンタープライズ」の場合、RADIUSユーザー名が表示されます。
接続時間 無線APに接続している時間が表示されます。
Note
閲覧環境のコンピューターとAT-Vista Manager EXサーバーの時計は同じ時刻に設定してください。異なる時刻を設定すると、無線クライアントの接続時間が正しく表示されないことがあります。
クライアント名 「クライアント定義」で定義した無線クライアント名を表示します。
コメント 「クライアント定義」で登録したコメントを表示します。
切断 該当の無線クライアントの接続を解除します。
対応する無線APに接続している場合、「切断」が表示されます。「切断」ボタンをクリックすると、無線クライアントの接続を解除します。
Note
複数の無線クライアントを選択して切断を実行することはできません。個別に切断を実行してください。
Note
本機能はAT-TQ1402、AT-TQm1402 ファームウェアバージョン6.0.0-0.x以降、AT-TQ5403/5403e、AT-TQm5403 ファームウェアバージョン6.0.1-1.x以降、AT-TQ6602 ファームウェアバージョン7.0.0以降にてサポートします。
Note
クライアント端末が該当SSIDに対して自動接続を行うよう設定されている場合、切断後に再度接続されます。特定のクライアント端末の接続を恒久的に拒否する場合は、MACアクセス制御などを利用する必要があります。
アイコン フロアマップに示す無線クライアントのアイコンが表示されます。
無線クライアントが接続中の場合は、次のようになります。
  • AVM EXの「資産管理」画面にて該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。
  • 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。
  • AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）や、AWCプラグインのスタンドアローンモードを有効化している場合はノートPCのアイコンが適用されます。
また、切断済みの無線クライアントについては、ノートPCの左上に赤い×印の付いたアイコンで表されます。
詳細 「無線クライアント詳細」画面がWebブラウザーの新しいタブまたはウィンドウに表示されます。
無線情報
MACアドレス 無線クライアントのMACアドレスが表示されます。
SSID 無線クライアントのSSIDが表示されます。
接続先無線AP 無線クライアントが接続している無線APの機器名が表示されます。
受信信号強度 無線クライアントからの受信信号強度（単位：dBm）を表示します。
ノイズ強度 無線クライアントとの通信に干渉しているノイズ強度が表示されます。
S/N比 ノイズに対する受信信号の利得の比です。S/N比が大きいほどノイズの影響が少ないことを意味します。
詳細 「無線クライアント詳細」画面がWebブラウザーの新しいタブまたはウィンドウに表示されます。
統計
MACアドレス 無線クライアントのMACアドレスが表示されます。
送信パケット 無線クライアントに送信したパケット数を表示します。
送信バイト 無線クライアントに送信したバイト数を表示します。
送信破棄パケット 破棄された送信パケット数を表示します。
送信破棄バイト 破棄された送信バイト数を表示します。
受信パケット 無線クライアントから受信したパケット数を表示します。
受信バイト 無線クライアントから受信したバイト数を表示します。
受信破棄パケット 破棄された受信パケット数を表示します。
受信破棄バイト 破棄された受信バイト数を表示します。
詳細 「無線クライアント詳細」画面がWebブラウザーの新しいタブまたはウィンドウに表示されます。
Note
ノイズ強度、S/N比、送信破棄パケット、送信破棄バイト、受信破棄パケット、受信破棄バイトの表示は未サポートとなります。

無線クライアント履歴表示

フロアマップの無線クライアント表示画面にて、コンテンツ欄右側の「無線クライアント履歴表示」チェックボックスにチェックを入れると、管理下APに接続した無線クライアントを、期間を指定して表示できます。
無線クライアントが位置推定履歴を持つ場合は、次のクライアント位置推定履歴に表す表示形式になります。位置推定履歴を持たない場合は、従来の無線クライアントローミング履歴に表す表示形式になります。実際には、それぞれが別の画面に表示されるのではなく、無線クライアントごとに位置推定履歴、ローミング履歴の形で、同じ画面に混合して表示されます。
Note
下記の無線APで無線クライアント履歴を利用する際は、無線APのログ重要度を「information(6)」または「debug(7)」に設定してください。ログ重要度が「notice(5)」より高く（数値が小さく）設定されている場合、本機能は動作しません。
これらの無線AP本体のログ重要度の初期値は「information(6)」 であるため、無線APにログの設定を行っていない場合は、本機能はそのまま使用できます。
ログ重要度は、AP共通設定のSyslogクライアントのログ重要度にて設定できます。
Syslogクライアントのログ機能を無効にした状態で無線クライアント履歴表示を利用したい場合は、一度、AP共通設定の「Syslogクライアント」を「有効」、「ログ重要度」を「6 : informational」に変更して（Syslogサーバー IPアドレス/ホスト名は架空のアドレスで構いません）、このAP共通設定を無線APに適用したのちに、AP共通設定の「Syslogクライアント」を「無効」にして再適用してください。

クライアント位置推定履歴

無線APが検知した無線クライアントの電波から推定される位置を、1分ごとの軌跡として表示します。
この表示は、時間検索で指定した期間内において、次の条件がすべて成立する場合に表示されます。
いずれかの条件が成立しない場合は、「無線クライアントローミング履歴」が表示されます。
Note
無線クライアント位置推定機能を利用する際は、フロアマップの寸法（縦・横）を正しく設定したうえで、無線APの配置を実際の環境と一致させてください。
Note
AWCプラグインに管理されているすべての無線APと、AWCプラグインサーバーの時刻が、一致している必要があります。


■ 表示1
表 11：フロアマップ ヘッダー
項目名 説明
管理グループ名 / フロアマップ名 所属する管理グループ名と、該当のフロアマップ名が表示されます。
「クライアント定義」ボタン 「クライアント定義リスト」ダイアログを表示します。
無線バンドドロップダウンメニュー 本項目は無線クライアントの履歴表示では無効となります。
表示内容ドロップダウンメニュー フロアマップ詳細画面の表示内容を切り替えられます。
  • 無線ステータス表示
  • 無線クライアント表示
  • スマートコネクト表示
  • 不正AP表示
  • AP配置
  • エリア編集
  • 壁編集
「一覧へ戻る」ボタン 「フロアマップ一覧」画面に戻ります。

■ 表示2
無線APと接続した無線クライアントをフロアマップに表示します。
無線クライアント履歴一覧から無線クライアントと最大追跡回数を選択すると、期間内の無線クライアントの推定位置の履歴を、フロアマップ上にグラフィカルに表示します。
無線クライアントの電波出力は1分おきに観測され、位置推定に必要な数の情報が得られた場合、推定位置として算出されます。算出には、実際の観測から時間がかかる場合があります。
無線クライアントの推定位置は、丸で示されます。推定位置の信頼度は、凡例に表示のある、赤～紫の虹の色で表されます。
移動した順序や方向は、破線矢印で表されます。必ずしも無線クライアントが移動した経路とは一致しません。

無線クライアントの推定位置の右上には、無線クライアントからの受信信号強度（RSSI）をバーの本数で表します。
表 12
バーの本数 受信信号強度（RSSI）
4本 -52dBm ≦ RSSI
3本 -62dBm ≦ RSSI ＜ -52dBm
2本 -72dBm ≦ RSSI ＜ -62dBm
1本 -82dBm ≦ RSSI ＜ -72dBm
0本 RSSI ＜ -82dBm
切断/接続失敗状態の無線クライアントは、アイコン左上に赤い×印で示されます。

推定位置を表す丸にマウスポインターを置くと、無線クライアントの位置推定情報がポップアップ表示されます。
表 13：クライアント位置推定情報
項目名 説明
名前 「クライアント定義」にて入力された無線クライアントの名前を表示します。
MACアドレス 無線クライアントのMACアドレスを表示します。
コメント 「クライアント定義」にて入力されたコメントを表示します。
検出時刻 無線クライアントの推定位置が検出された時刻を表示します。
エリア名 無線クライアントの推定位置が「エリア編集」にて作成されたフロアエリア内にある場合、エリア名を表示します。
推定位置 無線クライアントが所在したと推定される位置を、フロアマップのグリッド上の座標で表します。座標は左上のマスを基準に、「(1,1)」から始まります。
信頼度 無線クライアントの推定位置と、実際の所在の最大誤差を距離で表します（単位：m）。
接続先無線AP 無線クライアントが接続している無線AP名を表示します。
受信信号強度 無線クライアントからの受信信号強度（単位：dBm）を表示します。

■ 表示3
無線クライアント履歴一覧画面では、「更新タイマー」は無効となります。
表 14：フロアマップ クライアント位置推定履歴一覧
項目名 説明
詳細 クリックすると、デフォルトで表示されるMACアドレス、ホップ数の他にクライアント名、コメントの情報が表示されます。
デフォルトの状態に戻る場合は、再び詳細をクリックします。
X クライアント 指定した期間内にフロアマップ上の無線APに接続した無線クライアントの総数が表示されます。
無線クライアントを検索 フロアマップ上の無線APに接続した履歴のある無線クライアントの検索を行えます。現在の表示対象のうち、「MACアドレス」に、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
フィルター 無線クライアント一覧を無線クライアントの状態で絞り込みます。
  • 接続：
    接続中の無線クライアントを一覧に表示します。選択時は緑色で表示されます。
  • 切断：
    5分以内に切断した無線クライアントを一覧に表示します。選択時は青色で表示されます。
  • 接続失敗：
    5分以内に接続失敗した無線クライアントを一覧に表示します。選択時は赤色で表示されます。
「履歴表示」チェックボックス チェックを外すと現在接続中または5分以内に切断/接続に失敗した無線クライアントを表示する「無線クライアント位置推定表示」、または、「無線クライアント所属表示」に切り替えます。
時間検索（開始/終了） 履歴を検索する期間を、開始/終了の日時で指定します。
日時は「YYYY-MM-DD hh:mm」形式で入力するか、入力フィールドをクリックして表示されるカレンダーコントロールから選択します。
最大追跡回数 フロアマップ上の無線クライアントごとの位置推定の実施回数を指定します。
指定した期間内に多数の位置推定記録がある場合、直近の位置推定履歴から、本項目で指定した数に限定して表示します。
検索 指定した検索時間、最大追跡回数で、無線クライアント履歴を検索します。
無線クライアント
チェックボックス フロアマップに表示する無線クライアントの選択を行います。
チェックボックスにチェックを入れると、位置推定された無線クライアントのアイコンとMACアドレスを表示します。
推定された位置は、過去の位置履歴を丸のアイコンで、最新の位置履歴を無線クライアントのアイコンで表します。また、推定された位置の推移を破線で表します。
フロアマップ上のアイコンをクリックすると、推定位置の信頼度が円形で表示されます。
フロアマップ上のアイコンにマウスオーバーすると、無線クライアントの位置推定情報が表示されます。
MACアドレス 無線クライアントのMACアドレスが表示されます。
また、MACアドレスの背景は無線クライアントの状態を表します。
  • 緑色：
    最終ログが接続状態のものを表します。
  • 青色：
    最終ログが切断状態のものを表します。
  • 赤色：
    最終ログが接続失敗のものを表します。
ホップ数 無線クライアントがフロアマップ内で位置推定された回数、または、フロアマップ内の無線APをローミングした回数を表示します。
切断/接続失敗ログがある場合には、ホップ数のあとのカッコ内に表示されます。例えば「10 (3)」の場合、ホップ数が10回、切断/接続失敗ログが3件を表します。
ホップ数表示をクリックすると、「ホップ数詳細」ダイアログが表示されます。
アイコン フロアマップに示す無線クライアントのアイコンが表示されます。
無線クライアントが接続中の場合は、次のようになります。
  • AVM EXの「資産管理」画面にて該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。
  • 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。
  • AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）や、AWCプラグインのスタンドアローンモードを有効化している場合はノートPCのアイコンが適用されます。
また、切断済みの無線クライアントについては、ノートPCの左上に赤い×印の付いたアイコンで表されます。
詳細 「無線クライアント詳細」画面がWebブラウザーの新しいタブまたはウィンドウに表示されます。

■ 表示4
クライアント表示の凡例です。
フロアマップ上で観測されたクライアント推定位置の精度を表す色を表示します。
画面下部のフロアマップコントロールにて、「凡例」のチェックボックスをクリックすることで、凡例の表示/非表示を切り替えることができます。


■ 表示5
無線クライアント表示画面では、「接続健全性アイコン」、「表示強度」は無効となります。
また、「描画モード」によるヒートマップ表示は、無線クライアント履歴表示では反映されません。

表 15：フロアマップコントロール
項目名 説明
描画モード ヒートマップ表示にて表示する項目を、「快適度合い」「電波強度」または「チャンネル」から選択します。デフォルトは「快適度合い」です。
グリッド フロアマップにグリッド（方眼）を表示するか否か。グリッドを表示する場合はチェックを入れます。
凡例 凡例を表示するか否か。表示する場合はチェックを入れます。
詳細 無線クライアント一覧を表示するか否か。表示する場合はチェックを入れます。
フロアエリア フロアマップ上にエリアを作成している場合、エリアを表示するか否か。表示する場合はチェックを入れます。
デバイスカウンター フロアマップ上のエリアの左上に、エリア内に配置された登録AP数を表示します。
壁 フロアマップ上に壁を作成している場合、壁を表示するか否か。表示する場合はチェックを入れます。
背景不透明度 フロアマップに使用するマップ画像の不透明度をスライダーで設定します。

■ 表示6
拡大/縮小ボタンです。
フロアマップを拡大（＋）または縮小（－）表示できます。また、コンピューターのマウスホイールの上下回転でも同様の操作ができます。

無線クライアントローミング履歴

「クライアント位置推定履歴」が表示される条件を一度も満たさず、位置推定情報が記録されていない場合は、従来式の無線クライアントローミング履歴を表示します。


■ 表示1
表 16：フロアマップ ヘッダー
項目名 説明
管理グループ名 / フロアマップ名 所属する管理グループ名と、該当のフロアマップ名が表示されます。
「クライアント定義」ボタン 「クライアント定義リスト」ダイアログを表示します。
無線バンドドロップダウンメニュー 本項目は無線クライアントの履歴表示では無効となります。
表示内容ドロップダウンメニュー フロアマップ詳細画面の表示内容を切り替えられます。
  • 無線ステータス表示
  • 無線クライアント表示
  • スマートコネクト表示
  • 不正AP表示
  • AP配置
  • エリア編集
  • 壁編集
「一覧へ戻る」ボタン 「フロアマップ一覧」画面に戻ります。

■ 表示2
無線APと接続した無線クライアントをフロアマップに表示します。
無線クライアント履歴一覧から無線クライアントを選択すると、期間内に無線クライアントが接続した無線APの履歴を、フロアマップ上にグラフィカルに表示します。
フロアマップ上には、ホップごとの最終のステータスが反映されます。無線APをローミングする際、移動前の無線APには必ず切断ログが記録されるため、初期状態では各ホップの切断履歴がマップに表示されます。

各ホップで切断または接続失敗ログがある場合、無線APとの接続を表す丸にマウスポインターを置くと、無線クライアントの切断ログまたは接続失敗ログの情報がポップアップ表示されます。


表 17：クライアントローミング履歴 切断/接続失敗ログ情報
項目名 説明
受信日時 無線クライアントの切断ログを受信した時刻を表示します。
種別 切断または接続失敗を表示します。
内容 ログの内容を表示します。

各ホップの接続ログの情報をポップアップ表示するには、無線クライアント一覧のフィルターを使用して接続履歴のみを表示します。
各ホップで接続ログがある場合、無線APとの接続を表す丸にマウスポインターを置くと、無線クライアントの接続ログの情報がポップアップ表示されます。


表 18：クライアントローミング履歴 接続ログ情報
項目名 説明
名前 「クライアント定義」にて入力された無線クライアントの名前を表示します。
MACアドレス 無線クライアントのMACアドレスを表示します。
コメント 「クライアント定義」にて入力されたコメントを表示します。
受信信号強度 無線クライアントからの受信信号強度（単位：dBm）を表示します。

■ 表示3
無線クライアントローミング履歴画面では、「更新タイマー」は無効となります。
表 19：フロアマップ 無線クライアントローミング履歴一覧
項目名 説明
詳細 クリックすると、デフォルトで表示されるMACアドレス、ホップ数の他にクライアント名、コメントの情報が表示されます。
デフォルトの状態に戻る場合は、再び詳細をクリックします。
X クライアント 指定した期間内にフロアマップ上の無線APに接続した無線クライアントの総数が表示されます。
無線クライアントを検索 フロアマップ上の無線APに接続した履歴のある無線クライアントの検索を行えます。現在の表示対象のうち、「MACアドレス」に、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
フィルター 無線クライアント一覧を無線クライアントの状態で絞り込みます。
  • 接続：
    接続中の無線クライアントを一覧に表示します。選択時は緑色で表示されます。
  • 切断：
    5分以内に切断した無線クライアントを一覧に表示します。選択時は青色で表示されます。
  • 接続失敗：
    5分以内に接続失敗した無線クライアントを一覧に表示します。選択時は赤色で表示されます。
「履歴表示」チェックボックス チェックを外すと現在接続中または5分以内に切断/節失敗した無線クライアントを表示する「無線クライアント位置推定表示」、または、「無線クライアント所属表示」に切り替えます。
時間検索（開始/終了） 履歴を検索する期間を、開始/終了の日時で指定します。
日時は「YYYY-MM-DD hh:mm」形式で入力するか、入力フィールドをクリックして表示されるカレンダーコントロールから選択します。
最大追跡回数 フロアマップ上の無線クライアントごとのホップ数（ローミングの回数）を指定します。
指定した期間内に多数のローミング記録がある場合、直近のローミング履歴から、本項目で指定したホップ数に限定して表示します。
検索 指定した検索時間、最大追跡回数で、無線クライアントローミング履歴を検索します。
無線クライアント
チェックボックス フロアマップに表示する無線クライアントの選択を行います。
チェックボックスにチェックを入れると、無線クライアントが接続した無線APのアイコンの周囲に、無線クライアントのアイコンとMACアドレスを表示します。
フロアマップ上の複数の無線AP間をローミングした場合は、過去の接続履歴を丸のアイコンで、最新の接続履歴を無線クライアントのアイコンで表します。また、ローミングした履歴を破線で表します。
フロアマップ上のアイコンをクリックすると、その時点で該当の無線APに接続していた期間を、アイコンのMACアドレスの下に表示します。
Note
アイコンの位置は、実際の設置場所にかかわらず、同じ管理下APに接続したその他の履歴のアイコンと重ならないように表示されます。
MACアドレス 無線クライアントのMACアドレスが表示されます。
また、MACアドレスの背景は無線クライアントの状態を表します。
  • 緑色：
    最終ログが接続状態のものを表します。
  • 青色：
    最終ログが切断状態のものを表します。
  • 赤色：
    最終ログが接続失敗のものを表します。
ホップ数 無線クライアントがフロアマップ内で位置推定された回数、または、フロアマップ内の無線APをローミングした回数を表示します。
切断/接続失敗ログがある場合には、ホップ数のあとのカッコ内に表示されます。例えば「10 (3)」の場合、ホップ数が10回、切断/接続失敗ログが3件を表します。
ホップ数表示をクリックすると、「ホップ数詳細」ダイアログが表示されます。
アイコン フロアマップに示す無線クライアントのアイコンが表示されます。
無線クライアントが接続中の場合は、次のようになります。
  • AVM EXの「資産管理」画面にて該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。
  • 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。
  • AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）や、AWCプラグインのスタンドアローンモードを有効化している場合はノートPCのアイコンが適用されます。
また、切断済みの無線クライアントについては、ノートPCの左上に赤い×印の付いたアイコンで表されます。
詳細 「無線クライアント詳細」画面がWebブラウザーの新しいタブまたはウィンドウに表示されます。

■ 表示4
クライアント表示の凡例です。
無線クライアントローミング履歴表示では使用しません。

■ 表示5
無線クライアント表示画面では、「接続健全性アイコン」、「表示強度」は無効となります。
また、「描画モード」によるヒートマップ表示は、無線クライアント履歴表示では反映されません。

表 20：フロアマップコントロール
項目名 説明
描画モード ヒートマップ表示にて表示する項目を、「快適度合い」「電波強度」または「チャンネル」から選択します。デフォルトは「快適度合い」です。
グリッド フロアマップにグリッド（方眼）を表示するか否か。グリッドを表示する場合はチェックを入れます。
凡例 凡例を表示するか否か。表示する場合はチェックを入れます。
詳細 無線クライアント一覧を表示するか否か。表示する場合はチェックを入れます。
フロアエリア フロアマップ上にエリアを作成している場合、エリアを表示するか否か。表示する場合はチェックを入れます。
デバイスカウンター フロアマップ上のエリアの左上に、エリア内に配置された登録AP数を表示します。
壁 フロアマップ上に壁を作成している場合、壁を表示するか否か。表示する場合はチェックを入れます。
背景不透明度 フロアマップに使用するマップ画像の不透明度をスライダーで設定します。

■ 表示6
拡大/縮小ボタンです。
フロアマップを拡大（＋）または縮小（－）表示できます。また、コンピューターのマウスホイールの上下回転でも同様の操作ができます。

無線クライアント履歴 拡張表示

フロアマップ クライアント位置推定履歴一覧、または、フロアマップ 無線クライアントローミング履歴一覧の上部にある「詳細」をクリックすると、リストが拡張し、フロアマップで上の無線APから収集した無線クライアントの履歴を表示できます。

無線クライアント履歴一覧 拡張表示画面では、「更新タイマー」は無効となります。
表 21：無線クライアント履歴一覧 拡張表示
項目名 説明
詳細 クリックすると、デフォルトで表示されるMACアドレス、ホップ数の他にクライアント名、コメントの情報が表示されます。
デフォルトの状態に戻る場合は、再び詳細をクリックします。
X クライアント フロアマップで選択した無線APに接続している無線クライアントの総数が表示されます。
無線クライアントを検索 フロアマップ上の無線APに接続した履歴のある無線クライアントの検索を行えます。現在の表示対象のうち、「MACアドレス」に、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
フィルター 無線クライアント一覧を無線クライアントの状態で絞り込みます。
  • 接続：
    接続中の無線クライアントを一覧に表示します。選択時は緑色で表示されます。
  • 切断：
    5分以内に切断した無線クライアントを一覧に表示します。選択時は青色で表示されます。
  • 接続失敗：
    5分以内に接続失敗した無線クライアントを一覧に表示します。選択時は赤色で表示されます。
「履歴表示」チェックボックス チェックを外すと現在接続中または5分以内に切断/節失敗した無線クライアントを表示する「無線クライアント一覧 拡張表示」に切り替わります。
時間検索（開始/終了） 履歴を検索する期間を、開始/終了の日時で指定します。
日時は「YYYY-MM-DD hh:mm」形式で入力するか、入力フィールドをクリックして表示されるカレンダーコントロールから選択します。
最大追跡回数 フロアマップ上の無線クライアントごとのホップ数（位置推定の実施回数、または、ローミングの回数）を指定します。
指定した期間内に多数のローミング記録または位置推定記録がある場合、直近の履歴から、本項目で指定した数に限定して表示します。
検索 指定した検索時間、最大追跡回数で、無線クライアント履歴を検索します。
チェックボックス フロアマップに表示する無線クライアントの選択を行います。
チェックボックスにチェックを入れると、無線クライアントが接続した無線APのアイコンの周囲に、無線クライアントのアイコンとMACアドレスを表示します。
フロアマップ上の複数の無線AP間をローミングした場合は、過去の接続履歴を丸のアイコンで、最新の接続履歴を無線クライアントのアイコンで表します。また、ローミングした履歴を破線で表します。
フロアマップ上のアイコンをクリックすると、その時点で該当の無線APに接続していた期間を、アイコンのMACアドレスの下に表示します。
Note
アイコンの位置は、実際の設置場所にかかわらず、同じ管理下APに接続したその他の履歴のアイコンと重ならないように表示されます。
MACアドレス 無線クライアントのMACアドレスが表示されます。
また、MACアドレスの背景は無線クライアントの状態を表します。
  • 緑色：
    最終ログが接続状態のものを表します。
  • 青色：
    最終ログが切断状態のものを表します。
  • 赤色：
    最終ログが接続失敗のものを表します。
ホップ数 無線クライアントがフロアマップ内で位置推定された回数、または、フロアマップ内の無線APをローミングした回数を表示します。
切断/接続失敗ログがある場合には、ホップ数のあとのカッコ内に表示されます。例えば「10 (3)」の場合、ホップ数が10回、切断/接続失敗ログが3件を表します。
ホップ数表示をクリックすると、「ホップ数詳細」ダイアログが表示されます。
クライアント名 「クライアント定義」で定義した無線クライアント名を表示します。
コメント 「クライアント定義」で登録したコメントを表示します。
アイコン フロアマップに示す無線クライアントのアイコンが表示されます。
無線クライアントが接続中の場合は、次のようになります。
  • AVM EXの「資産管理」画面にて該当の無線クライアントのMACアドレスに対してカスタムアイコンが定義されている場合は、そのカスタムアイコンが適用されます。
  • 該当のMACアドレスに対してカスタムアイコンが定義されていない場合は、AVM EXのデフォルトの不明デバイスアイコン（？マーク付き）が適用されます。
  • AVM EXの「ネットワークマップ」画面に反映されていない場合（無線クライアントが無線APに接続した直後など）や、AWCプラグインのスタンドアローンモードを有効化している場合はノートPCのアイコンが適用されます。
また、切断済みの無線クライアントについては、ノートPCの左上に赤い×印の付いたアイコンで表されます。
詳細 「無線クライアント詳細」画面がWebブラウザーの新しいタブまたはウィンドウに表示されます。

クライアント定義リスト

フロアマップの無線クライアント表示での識別のためのクライアント名や任意のコメントを定義できます。
クライアント名は、無線クライアント一覧や、無線クライアント履歴表示でのみ使用されます。「侵入検知/防御レポート」画面や「ログ管理」画面には反映されません。


■ 表示1
表 22
項目名 説明
「CSV出力」ボタン 登録されたクライアント定義をCSVファイルとしてダウンロードします。
「CSVから追加」ボタン 「CSVから追加」ダイアログが表示されます。



  • 「ファイルを選択」ボタン：
    事前に作成したCSVファイルを指定します。
    CSVファイルは、各行ごとに下記の項目順でカンマ区切りで作成してください。
    ※行の先頭に「#」を入力した場合、その行に記載された内容は無視されます。
    • 1列目：MACアドレス
    • 2列目：クライアント名
    • 3列目：コメント
    Note
    CSV以外の形式のファイルも指定は可能ですが、未サポートとなります。
  • 「追加」ボタン：指定したファイルから無線クライアント名を読み込んで追加します。
  • 「キャンセル」ボタン：無線クライアント名の定義を中止します。
「追加」ボタン 「クライアント定義を編集」ダイアログが表示されます。



  • MACアドレス：
    無線クライアントのMACアドレスを入力します。
  • クライアント名：
    無線クライアントを「無線クライアント一覧」や「無線クライアント履歴表示」に表示する際の名前を指定します。1～255文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。
  • コメント：
    コメントを入力します。1000文字以内の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。
  • 「OK」ボタン：
    無線クライアント名の定義を決定します。
  • 「×」ボタン：
    クライアント定義を中止します。

■ 表示2
表 23：クライアント定義リスト
項目名 説明
X クライアント定義 無線クライアント定義の総数が表示されます。
クライアント定義を検索 登録された無線クライアント名の定義の検索を行えます。現在の表示対象のうち、「MACアドレス」、「クライアント名」または「コメント」に、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
MACアドレス 定義された無線クライアントのMACアドレスが表示されます。
クライアント名 定義された無線クライアント名が表示されます。
コメント クライアント定義についてのコメントが表示されます。
「詳細」ボタン 「無線クライアント詳細」画面がWebブラウザーの新しいタブまたはウィンドウに表示されます。
「編集」ボタン（鉛筆アイコン） 「クライアント定義を編集」ダイアログが表示されます。



  • MACアドレス：
    無線クライアントのMACアドレスを入力します。
  • クライアント名：
    無線クライアントを「無線クライアント一覧」や「無線クライアント履歴表示」に表示する際の名前を指定します。1～255文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。
  • コメント：
    コメントを入力します。1000文字以内の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。
  • 「OK」ボタン：
    無線クライアント名の定義を決定します。
  • 「×」ボタン：
    クライアント定義を中止します。
「削除」ボタン（ゴミ箱アイコン） 該当のクライアント定義を削除します。

無線クライアント詳細

管理下APに接続した、または管理下APへの接続に失敗した無線クライアントの情報を表示します。

Note
基本情報のうち、接続情報以外の項目は無線クライアントが接続中の場合のみ表示されます。
表 24：無線クライアント詳細
項目名 説明
基本情報
接続状態
状態 該当の無線クライアントの現在（画面表示時点）の状態を表示します。
最終接続期間 該当の無線クライアントが管理下の無線APに最後に接続していた際の接続時間、接続開始日時、接続終了日時を表示します。
無線状態 (最終更新日時: YYYY-MM-DD hh:mm:ss)
チャンネル 接続チャンネルを表示します。
受信信号強度 無線クライアントからの受信信号強度（単位：dBm）を表示します。
送信レート 送信レート（単位：kbpsまたはMbps）を表示します。
機器情報
IPアドレス IPアドレスを表示します。
MACアドレス MACアドレスを表示します。
接続先無線AP設定
接続先無線AP 無線クライアントが接続中の管理下AP名を表示します。
SSID 接続中のSSIDを表示します。
セキュリティ 無線接続のセキュリティー方式を表示します。
モード 無線接続のモードを表示します。
履歴情報
関連ログ
X ログ 該当の無線APの関連ログのうち、現在の表示対象の数を表示します。
基本情報/詳細情報 一覧に表示するログの内容を切り替えます。
ログを検索 検索したいキーワードを入力します。
現在の表示対象のうち、「受信日時」「種別」「内容」に、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
期間指定 ログ履歴のうち、特定の期間を指定して一覧に表示する場合にチェックを付けます。
チェックを付けると、指定する期間の開始・終了日時をカレンダーコントロールまたは手入力で指定できます。
期間を指定して「検索」ボタンをクリックすると、一覧に反映されます。
「検索」ボタン 「期間指定」による絞り込み条件に一致するログの履歴を検索します。
「クリア」ボタン 「ログを検索」に入力した文字列、または「期間指定」による絞り込み条件をクリアします。
フィルター 現在の表示対象のうち、イベントの種別を「管理状態」「設定適用」「メンテナンス」「AWC計算」「報告」「AWCシステム」「無線AP本体」「接続失敗」「接続」「切断」「多重接続要求」「WPA」「IEEE 802.1x」「RADIUS」「ハンドオーバー」「DFS」「CB」「SC」「DCN」「Web認証」「その他」で絞り込むことができます。
複数の項目を指定した場合は、いずれかのフィルターに一致するログが表示されます（OR検索）
「クリア」をクリックすると、フィルターが解除されます。
関連ログ：基本情報
受信日時 イベントの発生日時が表示されます。
種別 イベントの種別が表示されます。
内容 ログの内容が表示されます。
詳細 「無線APログ詳細」ダイアログが表示されます。
関連ログ：詳細情報
受信日時 イベントの発生日時が表示されます。
種別 イベントの種別が表示されます。
SSID 接続または切断が行われたVAPのSSIDが表示されます。
BSSID 接続または切断が行われたVAPのBSSIDが表示されます。
機種名 イベントを検出した管理下APの機種名が表示されます。
フロアマップ イベントを検出した管理下APが配置されたフロアマップ名が表示されます。
詳細 「無線APログ詳細」ダイアログが表示されます。
統計情報
無線接続関連ロググラフ 該当の無線クライアントに関連する無線接続関連のログの件数を、接続、切断、接続失敗の積み上げ棒グラフで表します。
デフォルトでは、期間は直近5日間の日次グラフを表示します。グラフのいずれかの日付の棒をクリックすると該当日の1時間ごとのグラフを、さらにグラフのいずれかの時間の棒をクリックすると該当時間の5分ごとのグラフを表示します。表示中のグラフより掲載期間の長いグラフに戻るには、グラフ左上の期間をクリックします。
通信量グラフ 有線受信したバイト数（縦軸下側）と無線送信したバイト数（縦軸上側）が積み上げ棒グラフで表示されます。
デフォルトでは、期間は直近5日間の日次グラフを表示します。グラフのいずれかの日付の棒をクリックすると該当日の1時間ごとのグラフを、さらにグラフのいずれかの時間の棒をクリックすると該当時間の5分ごとのグラフを表示します。表示中のグラフより掲載期間の長いグラフに戻るには、グラフ左上の期間をクリックします。

ホップ数詳細

指定された期間のクライアント位置推定履歴または無線クライアントローミング履歴に含まれる、選択した無線クライアントのホップ数の情報を表示します。
ダイアログのタイトルには「ホップ数詳細 [xx:xx:xx:xx:xx:xx]」のように選択した無線クライアントのMACアドレスが表示されます。

表 25：ホップ数詳細
項目名 説明
描画に使用する履歴 フロアマップの描画に使用される履歴情報の出典を表示します。
ホップ数 無線クライアントがフロアマップ内で位置推定された回数、または、フロアマップ内の無線APをローミングした回数を表示します。
切断/接続失敗ログがある場合には、ホップ数のあとのカッコ内に表示されます。例えば「10 (3)」の場合、ホップ数が10回、切断/接続失敗ログが3件を表します。
X 件 該当する無線クライアントの接続クライアント履歴の数を表示します。
履歴を検索 ホップ履歴の検索を行えます。
現在の表示対象のうち、「ホップ」「接続期間」「接続先無線AP」「無線」「VAP」「SSID」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
ホップ 該当期間中のホップ順を表示します。
接続期間 該当のホップでの接続期間を表示します。
  • XXXX-XX-XX XX:XX:XX ~ ----：
    該当日時から該当の無線APに接続したことを意味します。
  • ---- ~ XXXX-XX-XX XX:XX:XX：
    該当日時で該当の無線APから切断したことを意味します。
接続先無線AP 無線クライアントの接続先無線APを表示します。
無線 接続先の無線バンドを表示します。
VAP 接続先のVAP番号を表示します。
SSID 接続先のSSIDを表示します。
「詳細」ボタン（虫めがねアイコン） 該当時点で発生したイベントの「無線クライアントログ詳細」を表示します。
「閉じる」ボタン ホップ数詳細ダイアログを閉じます。

無線クライアントログ詳細

選択した無線クライアントのログの詳細を表示します。

表 26：無線クライアントログ詳細
項目名 説明
ログ情報
受信日時 ログの受信日時を表示します。
重要度 ログの重要度を表示します。
種別 ログの種別を表示します。
内容 ログの詳細な本文を表示します。
機器情報
無線クライアントアイコン フロアマップ上での表示に使用される無線クライアントのアイコンを表示します。
MACアドレス 該当無線クライアントのMACアドレスを表示します。
クライアント名 「クライアント定義」で定義した無線クライアント名を表示します。
NetBIOS名 無線クライアントのNetBIOS名を表示します。
関連情報
無線AP ログを記録した管理下AP名を表示します。
無線AP詳細ボタン 該当の無線APの「無線AP詳細」画面をWebブラウザーの新しいタブまたはウィンドウに表示します。
フロアマップ 該当の無線APが配置されたフロアマップ名を表示します。
フロアマップ詳細ボタン 該当の無線APが配置されたフロアマップの「フロアマップ詳細 [無線ステータス表示]」画面をWebブラウザーの新しいタブまたはウィンドウに表示します。
無線 / VAP / BSSID 該当無線クライアントが接続、切断、または接続に失敗した無線バンド、VAP番号と該当VAPのBSSIDを表示します。
SSID 該当無線クライアントが接続、切断、または接続に失敗したVAPのSSIDを表示します。

画面リファレンス / 無線モニター / フロアマップ詳細 [スマートコネクト表示]

スマートコネクト表示
スマートコネクト無線AP一覧 拡張表示

AWC-SCによるスマートコネクトネットワークをフロアマップ上に構成している場合は、フロアマップ上の無線APの接続状態、役割などを表示することができます。

スマートコネクト表示



■ 表示1
表 1：フロアマップ ヘッダー
項目名 説明
管理グループ名 / フロアマップ名 所属する管理グループ名と、該当のフロアマップ名が表示されます。
スパナアイコン スパナアイコンにマウスオーバーすると、管理下APに対する設定のサブメニューが表示されます。無線AP一覧のチェックボックスにチェックを入れる、または、フロアマップ上の無線APアイコンをクリックして選択すると、無線APの設定を行えます。スマートコネクト表示では設定適用、再起動、ファームウェア割り当て、ファームウェア更新は実行できません。

  • AWC計算・適用：
    現在のフロアマップが所属する管理グループのすべての管理下APに対して、AWC計算の実施、適用を行います。
無線バンドドロップダウンメニュー スマートコネクト表示では無効となります。
表示内容ドロップダウンメニュー フロアマップ詳細画面の表示内容を切り替えられます。
  • 無線ステータス表示
  • 無線クライアント表示
  • スマートコネクト表示
  • 不正AP表示
  • AP配置
  • エリア編集
  • 壁編集
「一覧へ戻る」ボタン 「フロアマップ一覧」画面に戻ります。

■ 表示2

■ 表示3
表 3：スマートコネクト無線AP一覧
項目名 説明
詳細 クリックすると、デフォルトで表示される 機器名、SC状態、MACアドレスの他にアクセプター/コネクターAPの送信/受信速度（バイト/秒）、タグの情報が表示されます。
デフォルトの状態に戻る場合は、再び詳細をクリックします。
X AP フロアマップに配置されている無線APの総数が表示されます。スマートコネクトが有効でない無線APも含みます。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を灰色のプログレスバーで表示します。一覧は、ユーザー管理メニューの「更新間隔」にて「フロアマップ(スマートコネクト)」に設定した間隔で更新されます（デフォルトでは5秒）。
また、右側の自動更新再開ボタン・停止ボタンをクリックして自動更新の一時停止や再開を指定したり、手動更新ボタンをクリックして強制的に無線AP一覧を更新したりできます。
無線APを検索 現在の表示対象のうち、「機器名」「SC状態」「MACアドレス」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
機器名 機器名が表示されます。
SC状態 AWC-SCにおける無線APの役割を表示します。
  • ルート：
    配下のコネクターAP/ターミネーターAPや無線クライアントの通信を有線ネットワークとブリッジします。
  • コネクター：
    配下のターミネーターAPや無線クライアントの通信をルートAPとブリッジします。
  • ターミネーター：
    配下の無線クライアントの通信を上位のルートAP/コネクターAPとブリッジします。
  • 不明：
    AWC-SC接続が確立されていません。または、スマートコネクトが有効に設定されていません。
MACアドレス MACアドレスが表示されます。

■ 表示4
スマートコネクト表示画面では、「表示強度」は無効となります。
また、描画モードを「トポロジー」にした場合は「凡例」が、描画モードを「トラフィック」にした場合は「接続健全性アイコン」が、それぞれ無効となります。

表 4：フロアマップコントロール
項目名 説明
描画モード フロアマップ上の無線AP間のリンク線があらわす情報を「トポロジー」または「トラフィック」から選択します。
グリッド フロアマップにグリッド（方眼）を表示するか否か。グリッドを表示する場合はチェックを入れます。
凡例 凡例を表示するか否か。表示する場合はチェックを入れます。
詳細 AP一覧を表示するか否か。表示する場合はチェックを入れます。
接続健全性アイコン トポロジー表示において、接続健全性アイコンを表示するか否か。表示する場合はチェックを入れます。
フロアエリア フロアマップ上にエリアを作成している場合、エリアを表示するか否か。表示する場合はチェックを入れます。
デバイスカウンター フロアマップ上のエリアの左上に、エリア内に配置された登録AP数を表示します。
壁 フロアマップ上に壁を作成している場合、壁を表示するか否か。表示する場合はチェックを入れます。
背景不透明度 フロアマップに使用するマップ画像の不透明度をスライダーで設定します。

■ 表示5
拡大/縮小ボタンです。
フロアマップを拡大（＋）または縮小（－）表示できます。また、コンピューターのマウスホイールの上下回転でも同様の操作ができます。

スマートコネクト無線AP一覧 拡張表示

フロアマップ スマートコネクト無線AP一覧の上部にある「詳細」をクリックすると、リストが拡張し、スマートコネクトネットワークに参加している無線APの親子関係、上流・下流の通信速度などを表示できます。

表 5：フロアマップ スマートコネクト無線AP一覧 拡張表示
項目名 説明
詳細 クリックすると、デフォルトで表示される機器名、SC状態、MACアドレスの他にアクセプター/コネクターAPの送信/受信速度（バイト/秒）、タグの情報が表示されます。
デフォルトの状態に戻る場合は、再び詳細をクリックします。
X AP フロアマップに配置されている無線APの総数が表示されます。スマートコネクトが有効でない無線APも含みます。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を灰色のプログレスバーで表示します。一覧は、ユーザー管理メニューの「更新間隔」にて「フロアマップ(スマートコネクト)」に設定した間隔で更新されます（デフォルトでは5秒）。
また、右側の自動更新再開ボタン・停止ボタンをクリックして自動更新の一時停止や再開を指定したり、手動更新ボタンをクリックして強制的に無線AP一覧を更新したりできます。
無線APを検索 フロアマップ上の無線APの検索を行えます。
現在の表示対象のうち、「機器名」「SC状態」「MACアドレス」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
機器名 機器名が表示されます。
SC状態 AWC-SCにおける無線APの役割を表示します。
  • ルート：
    配下のコネクターAP/ターミネーターAPや無線クライアントの通信を有線ネットワークとブリッジします。
  • コネクター：
    配下のターミネーターAPや無線クライアントの通信をルートAPとブリッジします。
  • ターミネーター：
    配下の無線クライアントの通信を上位のルートAP/コネクターAPとブリッジします。
  • 不明：
    AWC-SC接続が確立されていません。または、スマートコネクトが有効に設定されていません。
MACアドレス MACアドレスが表示されます。
アクセプター送信 下流の無線APに送信する通信（ルートAP→コネクターAP/ターミネーターAP、または、コネクターAP→ターミネーターAP）の速度（バイト/秒）を表示します。
アクセプター受信 下流の無線APから受信する通信（ルートAP←コネクターAP/ターミネーターAP、または、コネクターAP←ターミネーターAP）の速度（バイト/秒）を表示します。
コネクター送信 上流の無線APに送信する通信（コネクターAP/ターミネーターAP→ルートAP、または、ターミネーターAP→コネクターAP）の速度（バイト/秒）を表示します。
コネクター送信 上流の無線APから受信する通信（コネクターAP/ターミネーターAP←ルートAP、または、ターミネーターAP←コネクターAP）の速度（バイト/秒）を表示します。
タグ 無線APに登録したタグが表示されます。

画面リファレンス / 無線モニター / フロアマップ詳細 [不正AP表示]

フロアマップ 不正AP表示
フロアマップ 不正AP一覧 拡張表示

フロアマップ 不正AP表示



■ 表示1
表 1：フロアマップ ヘッダー
項目名 説明
管理グループ名 / フロアマップ名 所属する管理グループ名と、該当のフロアマップ名が表示されます。
無線バンドドロップダウンメニュー 不正AP表示では無効となります。
表示内容ドロップダウンメニュー フロアマップ詳細画面の表示内容を切り替えられます。
  • 無線ステータス表示
  • 無線クライアント表示
  • スマートコネクト表示
  • 不正AP表示
  • AP配置
  • エリア編集
  • 壁編集
「一覧へ戻る」ボタン 「フロアマップ一覧」画面に戻ります。

■ 表示2

■ 表示3
不正AP表示画面では、「更新タイマー」は無効となります。
表 2：フロアマップ 不正AP一覧
項目名 説明
詳細 クリックすると、デフォルトで表示されるBSSID、受信信号強度、検出時刻の他に不正判定理由、SSID、チャンネル、検出した無線APの情報が表示されます。
デフォルトの状態に戻る場合は、再び詳細をクリックします。
X ROGUE フロアマップ上の無線APが検出した不正APのうち、指定した時刻、受信信号強度の条件に合うものの数が表示されます。
日時 不正APの検出された日時を指定します。
日付は入力フィールドをクリックして表示されるカレンダーコントロールから選択します。
時刻は1時間単位で選択し、より詳細な時刻（分）は別途、スライダーコントロールにて選択します。
検索 指定した日時で、不正AP検出履歴を検索します。
しきい値フィルタ 信号受信強度の下限を指定します。
管理下APが検知した不正APからの無線信号の受信強度が指定より大きいもののみを一覧およびフロアマップに表示します。
スライダーコントロール 不正APを検出した時刻を、5分刻みで細かく指定します。
不正AP一覧
検出されたBSSID フロアマップ上の管理下APが検出した不正と思われるBSSIDを表示します。
不正APの行をクリックすると、フロアマップ上の、該当する検出無線APが検出したすべての不正APのアイコン表示の有無が切り替わります。
該当の無線APが検出した不正APアイコン表示が有効な場合、本項目の不正APの行にマウスポインターを当てると、フロアマップ上の該当する不正APアイコンが強調表示されます。
受信信号強度 検出した管理下APが検知した不正APからの無線信号の受信強度を表示します。値が大きい（0に近い）ほど信号が強く、検出した無線APに近い場所に設置されていると推測されます。
検出時刻 管理下APが不正APを検出した時刻が表示されます。

■ 表示4
不正AP表示画面では、「描画モード」、「凡例」、「接続健全性アイコン」、「表示強度」は無効となります。

表 3：フロアマップコントロール
項目名 説明
グリッド フロアマップにグリッド（方眼）を表示するか否か。グリッドを表示する場合はチェックを入れます。
詳細 不正AP一覧を表示するか否か。表示する場合はチェックを入れます。
フロアエリア フロアマップ上にエリアを作成している場合、エリアを表示するか否か。表示する場合はチェックを入れます。
デバイスカウンター フロアマップ上のエリアの左上に、エリア内に配置された登録AP数を表示します。
壁 フロアマップ上に壁を作成している場合、壁を表示するか否か。表示する場合はチェックを入れます。
背景不透明度 フロアマップに使用するマップ画像の不透明度をスライダーで設定します。

■ 表示5
拡大/縮小ボタンです。
フロアマップを拡大（＋）または縮小（－）表示できます。また、コンピューターのマウスホイールの上下回転でも同様の操作ができます。

フロアマップ 不正AP一覧 拡張表示

フロアマップ 不正AP一覧のリスト欄の一番上にある「詳細」をクリックすると、一覧が拡張し、フロアマップに配置された無線APが検出した不正と思われる無線APの不正判定理由、SSID、チャンネル、検出した無線APなど、より詳細な内容を表示できます。

表 4：フロアマップ 不正AP一覧 拡張表示
項目名 説明
詳細 クリックすると、デフォルトで表示されるBSSID、受信信号強度、検出時刻の他に不正判定理由、SSID、チャンネル、検出した無線APの情報が表示されます。
デフォルトの状態に戻る場合は、再び詳細をクリックします。
X ROGUE フロアマップ上の無線APが検出した不正APのうち、指定した時刻、受信信号強度の条件に合うものの数が表示されます。
不正APを検索する 不正と判定された隣接無線APの検索を行えます。
現在の表示対象のうち、「BSSID」「SSID」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、元のリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
日時 不正APの検出された日時を指定します。
日付は入力フィールドをクリックして表示されるカレンダーコントロールから選択します。
時刻は1時間単位で選択し、より詳細な時刻（分）は別途、スライダーコントロールにて選択します。
検索 指定した日時で、不正AP検出履歴を検索します。
しきい値フィルタ 信号受信強度の下限を指定します。
管理下APが検知した不正APからの無線信号の受信強度が指定より大きいもののみを一覧およびフロアマップに表示します。
スライダーコントロール 不正APを検出した時刻を、5分刻みで細かく指定します。
フィルター 登録されているタグで絞り込むことができます。
タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。すべて解除する場合は「クリア」をクリックします。
不正AP一覧
不正判定理由 検出した隣接無線APを不正APと判定した理由が表示されます。
検出されたBSSID フロアマップ上の管理下APが検出した不正と思われるBSSIDを表示します。
SSID 検出した不正APのSSIDが表示されます。
受信信号強度 検出した管理下APが検知した不正APからの無線信号の受信強度を表示します。値が大きい（0に近い）ほど信号が強く、検出した無線APに近い場所に設置されていると推測されます。
検出した無線AP 不正APを検出した管理下AP名が表示されます。
検出時刻 管理下APが不正APを検出した時刻が表示されます。
タグ 無線APに登録されているタグが表示されます。

画面リファレンス / 無線モニター / フロアマップ詳細 [AP配置]

フロアマップ上に無線APを配置します。


■ 表示1

表 1：フロアマップ ヘッダー
項目名 説明
管理グループ名 / フロアマップ名 所属する管理グループ名と、該当のフロアマップ名が表示されます。
「選択解除」ボタン 選択中（青丸で囲まれた状態）の無線APの選択を解除します。
「配置解除」ボタン 選択中（青丸で囲まれた状態）の無線APをフロアマップ上から取り除きます。
無線バンドドロップダウンメニュー どの無線バンドの情報を表示するかを、次の選択肢から選択します。
  • 無線1 - 2.4GHz
  • 無線2 - 5GHz
  • 無線3 - 5GHz
  • 無線3 - 6GHz
「無線3 - 5GHz」にはAT-TQ5403/5403e/6403、AT-TQm5403/6403の無線3が、「無線3 - 6GHz」にはAT-TQ7403の無線3が該当します。
表示内容ドロップダウンメニュー フロアマップ詳細画面の表示内容を切り替えられます。
  • 無線ステータス表示
  • 無線クライアント表示
  • スマートコネクト表示
  • 不正AP表示
  • AP配置
  • エリア編集
  • 壁編集
「一覧へ戻る」ボタン 「フロアマップ一覧」画面に戻ります。

■ 表示2
AP配置の変更（配置、移動、配置解除）は、直ちに反映されます。

■ 表示3
無線AP一覧を表示します。
ここには、フロアマップが所属する管理グループ配下の無線APのうち、いずれのフロアマップにも配置されていないもののみが表示されます。
表 2：フロアマップ 未配置無線AP一覧
項目名 説明
X AP フロアマップが所属する管理グループ配下の無線APのうち、いずれのフロアマップにも配置されていないものの数が表示されます。
無線APを検索 フロアマップに配置されていない無線APの検索を行えます。
現在の表示対象のうち、「管理状態」「機器名」「IPアドレス」「AP共通設定」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
機器名 機器名が表示されます。
ステータスアイコン 無線APがAWCプラグインの管理下にある場合は緑色のチェック印が表示されます。AWCプラグインの管理下から外れている場合は赤色の三角印で表示されます。
管理状態 管理状態が表示されます。
IPアドレス IPアドレスが表示されます。

■ 表示4
無線ステータス表示またはスマートコネクト表示の凡例です。
直前に表示内容ドロップダウンメニューにて選択していた表示形式に準じて表示されます。

■ 表示5
直前に表示内容ドロップダウンメニューにて選択していた表示形式に準じて表示されます。
表 3：フロアマップコントロール
項目名 説明
描画モード 表示内容ドロップダウンメニューにて直前に選択していた表示形式に従い、無線ステータス表示またはスマートコネクト表示の描画モードに準じた動作をします。
グリッド フロアマップにグリッド（方眼）を表示するか否か。グリッドを表示する場合はチェックを入れます。
凡例 凡例を表示するか否か。表示する場合はチェックを入れます。
詳細 未配置無線AP一覧を表示するか否か。表示する場合はチェックを入れます。
接続健全性アイコン 表示内容ドロップダウンメニューにて直前にスマートコネクト表示を選択しており、描画モードにてトポロジー表示を選択している場合、接続健全性アイコンを表示か否か。表示する場合はチェックを入れます。
フロアエリア フロアマップ上にエリアを作成している場合、エリアを表示するか否か。表示する場合はチェックを入れます。
デバイスカウンター フロアマップ上のエリアの左上に、エリア内に配置された登録AP数を表示します。
表示強度 表示内容ドロップダウンメニューにて直前にスマートコネクト表示以外を選択していた場合、ヒートマップ表示にて色付き表示する電波強度の下限をスライダーで設定します。
壁 フロアマップ上に壁を作成している場合、壁を表示するか否か。表示する場合はチェックを入れます。
背景不透明度 フロアマップに使用するマップ画像の不透明度をスライダーで設定します。

■ 表示6
拡大/縮小ボタンです。
フロアマップを拡大（＋）または縮小（－）表示できます。また、コンピューターのマウスホイールの上下回転でも同様の操作ができます。

画面リファレンス / 無線モニター / フロアマップ詳細 [エリア編集]

フロアマップに示された領域（部屋など）に対して、例えば「会議室」「談話室」「講堂」などのように名前の付いたエリアを作成、編集します。
作成されたエリアは、各種フロアマップの表示に反映される他、「無線クライアント表示」にて、接続クライアント推定位置情報のポップアップなどに表示されます。


■ 表示1

表 1：フロアマップ
項目名 説明
管理グループ名 / フロアマップ名 所属する管理グループ名と、該当のフロアマップ名が表示されます。
「エリア一覧」ボタン 「フロア内のエリア一覧」ダイアログを表示します。

フロアマップ上に作成されたエリアを、エリアに関連付けられたエリア認証VAPとともに一覧表示します。
  • フロアマップ名：
    フロアマップ名が表示されます。
  • X エリア：
    フロアマップ上に作成されたエリア数を表示します。
    検索フィールドを使用して表示対象を絞り込んでいる場合は、条件に合致した表示対象の数を表示します。
  • エリアを検索：
    登録されているエリアの検索を行えます。
    現在の表示対象のうち、「エリア名」「AP/CB共通設定」「SSID」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
  • チェックボックス：
    エリア認証VAPの関連付けを解除したいエリアにチェックをつけます。
  • エリア名：
    フロアマップ上に作成されたエリア名を表示します。
  • AP/CB共通設定：
    エリアにエリア認証VAPが関連付けられている場合、該当のAP共通設定またはCB共通設定の名前を表示します。
    AP共通設定名、CB共通設定名をクリックすると、該当のAP共通設定またはCB共通設定の概要ページが表示されます。
  • 無線：
    エリアにエリア認証VAPが関連付けられている場合、エリア認証VAPを使用する無線バンド（無線1/無線2/無線3）が表示されます。
  • エリア認証VAP：
    エリアにエリア認証VAPが関連付けられている場合、そのVAP番号が表示されます。
  • SSID：
    エリアにエリア認証VAPが関連付けられている場合、そのSSID名が表示されます。
  • 表示件数：
    リストに表示させる件数を指定します。
  • ＜＜：
    最初のリストに戻ります。
  • 番号：
    ページ番号です。
  • ＞＞：
    最後のリストに移動します。
  • 「保存」ボタン：
    エリアとエリア認証VAPの関連付けを保存します。
  • 「エリア認証解除」ボタン：
    エリアとエリア認証VAPの関連付けを解除します。
  • 「キャンセル」ボタン：
    エリアとエリア認証VAPの関連付けの編集を中断し、変更を破棄します。
無線バンドドロップダウンメニュー どの無線バンドの情報を表示するか、無線1、無線2、無線3から選択します。
表示内容ドロップダウンメニュー フロアマップ詳細画面の表示内容を切り替えられます。
  • 無線ステータス表示
  • 無線クライアント表示
  • スマートコネクト表示
  • 不正AP表示
  • AP配置
  • エリア編集
  • 壁編集
「一覧へ戻る」ボタン 「フロアマップ一覧」画面に戻ります。

■ 表示2
エリアを表示、作成します。
Note
エリアは重ならないように描画する必要があります。例えば、回り廊下のように他のエリアを囲むようなエリアを作成する場合は、南北や東西にエリアを分割するなどしてください。
複数のエリアが重なった状態では、クライアント位置推定情報に正しいエリアが表示されないことがあります。

■ 表示3
エリア一覧を表示します。
表 2：フロアマップ エリア一覧
項目名 説明
X エリア フロアマップに登録されたエリアの数が表示されます。
エリア名 「無線クライアント表示」にて表示するエリア名です。
「追加」/「保存」ボタン 作成、または、編集したエリアの設定を保存します。
フロアマップ上にエリアの多角形または四角形を描画し、エリア名を入力すると、エリアを追加できます。エリア名は1～100文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。
「エリア認証」ボタン エリア認証VAPの選択を行う、「エリアとエリア認証VAPの関連付け」ダイアログを表示します。
いずれかのエリアを作成後、エリアを選択したときに「エリア認証」ボタンが有効になります。

エリア認証VAPは、AP共通設定、CB共通設定にて、「エリア認証」を有効に設定したVAPを指します。エリアとエリア認証VAPの関連付けを行うと、該当のエリア内にあると位置推定される無線クライアントにのみ、エリア認証VAPに対して接続を許可することができます。
1つのエリアに対して、エリア認証VAPは1つのみ関連付けることができます。
  • フロアマップ名：
    現在選択中のフロアマップ名を表示します。
  • エリア名：
    現在選択中のエリア名を表示します。
  • 現在のエリア認証VAP：
    エリアに対してエリア認証VAPが選択されている場合、AP/CB共通設定名、無線バンド、VAP番号、SSIDが表示されます。
  • X エリア認証VAP：
    現在のフロアマップ上のエリア認証VAP数、すなわち、現在のフロアマップ上の無線APで提供するVAPのうち、エリア認証を有効に設定したものの数が表示されます。
    検索フィールドを使用して表示対象を絞り込んでいる場合は、条件に合致した表示対象の数を表示します。
  • エリア認証VAPを検索：
    登録されているエリア認証VAPの検索を行えます。
    現在の表示対象のうち、「AP/CB共通設定」「SSID」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
  • ラジオボタン：
    選択中のエリアに対して関連付けるエリア認証VAPを1つ選択します。
  • AP/CB共通設定：
    エリア認証VAPを含むAP共通設定またはCB共通設定の名前を表示します。
    AP共通設定名、CB共通設定名をクリックすると、該当のAP共通設定またはCB共通設定の概要ページが表示されます。
  • 無線：
    エリア認証VAPが作成された無線バンド（無線1/無線2/無線3）を表示します。
  • エリア認証VAP：
    エリア認証VAPのVAP番号を表示します。
  • SSID：
    エリア認証VAPのSSIDを表示します。
  • 表示件数：
    リストに表示させる件数を指定します。
  • ＜＜：
    最初のリストに戻ります。
  • 番号：
    ページ番号です。
  • ＞＞：
    最後のリストに移動します。
  • 「保存」ボタン：
    エリアとエリア認証VAPの関連付けを保存します。
  • 「エリア認証解除」ボタン：
    エリアとエリア認証VAPの関連付けを解除します。
  • 「キャンセル」ボタン：
    エリアとエリア認証VAPの関連付けの編集を中断し、変更を破棄します。
「クリア」/「キャンセル」ボタン 作成中、または、編集中のエリアの設定を取り消します。
「簡易作成モード」ラジオボタン エリアの描画モードを切り替えます。
デフォルトは「オン」です。
  • オン：
    エリアを長方形で描画します。
    描きたい長方形の対角をマウスドラッグで指定し、マウスボタンを放すと長方形が描画されます。保存する前は、角や辺をドラッグ＆ドロップして、長方形の位置や大きさを調整することもできます。
    一度保存したあとは、4頂点の多角形として扱われます。

  • オフ：
    エリアを多角形で描画します。
    頂点を順にクリックして多角形を作成し、最後の頂点をダブルクリックすることで描画を終えることができます。
    描画した多角形の頂点をドラッグ＆ドロップして変形することもできます。
    一度描画した多角形の頂点を増やす、または、減らすことはできません。
エリアを検索 フロアマップに登録されているエリアの検索を行えます。
現在の表示対象のうち、本フィールドに入力された文字列を「エリア名」に含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
エリア名 画面表示用に指定したエリア名が表示されます。また、エリア認証VAPと関連付けされたエリアのエリア名には、錠前のアイコンが表示されます。
「編集」ボタン 対象のエリアの編集を行います
「コピー」ボタン 対象のエリアをコピーします。
エリア名は末尾に「_copy」を追加したものが設定されます。既存のエリア名と重複する場合は、「_copy(1)」のように重複しない連番が追加されます。
エリアを示すの多角形または四角形はマップ左上に同じ形で複製されますので、適宜、移動または変形してください。
「削除」ボタン 対象のエリアを削除します。

■ 表示4

エリア編集画面では、「描画モード」「凡例」「接続健全性アイコン」「表示強度」は無効となります。
表 3：フロアマップコントロール
項目名 説明
グリッド フロアマップにグリッド（方眼）を表示するか否か。グリッドを表示する場合はチェックを入れます。
詳細 エリア一覧を表示するか否か。表示する場合はチェックを入れます。
フロアエリア フロアマップ上にエリアを作成している場合、エリアを表示するか否か。表示する場合はチェックを入れます。
デバイスカウンター フロアマップ上のエリアの左上に、エリア内に配置された登録AP数を表示します。
壁 フロアマップ上に壁を作成している場合、壁を表示するか否か。表示する場合はチェックを入れます。
背景不透明度 フロアマップに使用するマップ画像の不透明度をスライダーで設定します。

■ 表示5
拡大/縮小ボタンです。
フロアマップを拡大（＋）または縮小（－）表示できます。また、コンピューターのマウスホイールの上下回転でも同様の操作ができます。

画面リファレンス / 無線モニター / フロアマップ詳細 [壁編集]

フロアマップの部屋やパーティション、柱などによる電波の減衰をヒートマップ表示に反映するため、壁を作成、編集します。


■ 表示1

表 1：フロアマップ
項目名 説明
管理グループ名 / フロアマップ名 所属する管理グループ名と、該当のフロアマップ名が表示されます。
無線バンドドロップダウンメニュー どの無線バンドの情報を表示するかを、次の選択肢から選択します。
  • 無線1 - 2.4GHz
  • 無線2 - 5GHz
  • 無線3 - 5GHz
  • 無線3 - 6GHz
「無線3 - 5GHz」にはAT-TQ5403/5403e/6403、AT-TQm5403/6403の無線3が、「無線3 - 6GHz」にはAT-TQ7403の無線3が該当します。
表示内容ドロップダウンメニュー フロアマップ詳細画面の表示内容を切り替えられます。
  • 無線ステータス表示
  • 無線クライアント表示
  • スマートコネクト表示
  • 不正AP表示
  • AP配置
  • エリア編集
  • 壁編集
「一覧へ戻る」ボタン 「フロアマップ一覧」画面に戻ります。

■ 表示2
壁を表示、作成します。

■ 表示3
壁一覧を表示します。
表 2：フロアマップ 壁一覧
項目名 説明
X 壁 フロアマップに登録された壁の数が表示されます。
壁名 フロアマップに表示する壁名です。
材質 壁の材質をドロップダウンリストから選択します。壁の材質によって電波の減衰率が変化します。プリセットされた材質とその減衰率は以下の通りです。
  • 硝子：1%
  • 木：30%
  • モルタル：40%
  • 無筋コンクリート：50%
  • 鉄筋コンクリート：75%
  • 金属：99%
該当する材質または減衰率がドロップダウンリストにない場合は、「ユーザー指定」を選択して、減衰率を入力します。
減衰率 選択した材質による電波の減衰率を表示します。
材質に「ユーザー指定」を選択した場合は、実際の壁による減衰に応じて、1～99（単位：%）の値を入力します。
厚さ 壁の厚さを1～32767（単位：mm）の値で指定します。
「追加」/「保存」ボタン 作成、または、編集した壁の設定を保存します。
壁名を入力し、フロアマップ上に壁の折れ線を描画すると、壁を追加できます。壁名は1～64文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。
「クリア」/「キャンセル」ボタン 作成中、または、編集中の壁の設定を取り消します。
壁を検索 フロアマップに登録されている壁の検索を行えます。
現在の表示対象のうち、本フィールドに入力された文字列を「壁名」に含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
壁名 画面表示用に指定した壁名が表示されます。
「コピー」ボタン 対象の壁をコピーします。
壁名は末尾に「_copy」を追加したものが設定されます。既存の壁名と重複する場合は、「_copy(1)」のように重複しない連番が追加されます。
壁を示す折れ線はコピー元の右下に同じ形で複製されますので、適宜、移動または変形してください。
「削除」ボタン 対象の壁を削除します。

■ 表示4
無線ステータス表示の凡例です。

■ 表示5

壁編集画面では、「描画モード」「接続健全性アイコン」「フロアエリア」「デバイスカウンター」「表示強度」は無効となります。
表 3：フロアマップコントロール
項目名 説明
グリッド フロアマップにグリッド（方眼）を表示するか否か。
凡例 凡例を表示するか否か。表示する場合はチェックを入れます。
詳細 エリア一覧を表示するか否か。表示する場合はチェックを入れます。
壁 フロアマップ上に壁を作成している場合、壁を表示するか否か。
背景不透明度 フロアマップに使用するマップ画像の不透明度をスライダーで設定します。

■ 表示6
拡大/縮小ボタンです。
フロアマップを拡大（＋）または縮小（－）表示できます。また、コンピューターのマウスホイールの上下回転でも同様の操作ができます。

画面リファレンス / 無線モニター / フロアマップ履歴モード

履歴期間設定
フロアマップ詳細
フロアマップリスト
復元時刻一覧

AVM EXと同じサブネット上にAT-VST-APLが存在し、「AWC-VAS」アプリケーションが動作している場合、AWCプラグインの拡張ストレージとして、無線APの管理状態や接続した無線クライアントの状態を記録する、「Vista Appliance Storage」（以下、「VAS」）として利用することができます。
本システムにてVASを使用するには、「Vista Appliance Storage」画面にて、AT-VST-APLを登録しておく必要があります。詳しくは、「Vista Appliance Storage」をご覧ください。
VASが構成されている場合、「フロアマップ一覧」画面上部の「履歴モード」ボタンが有効になります。

履歴期間設定

「フロアマップ一覧」画面上部の「履歴モード」ボタンをクリックすると、フロアマップ詳細 履歴モード画面が表示されます。履歴モード画面は、「システム設定」画面での設定に従って、Webブラウザーの新しいタブ、新しいウィンドウ、または同じウィンドウ（またはタブ）に表示されます。
履歴モード画面を開くと、はじめに「履歴期間設定」ダイアログが表示されます。

表 1：履歴期間設定ダイアログ
項目名 説明
期間 フロアマップ上の無線AP、無線クライアントの履歴を復元する期間（開始・終了日時）をカレンダーコントロールまたは手入力で指定します。
「検索」ボタン 指定した期間の履歴情報を復元し、フロアマップ詳細画面に表示します。

フロアマップ詳細

指定された期間に記録された無線AP、無線クライアントの状態を表示します。

フロアマップには、「フロアマップ」画面における「フロアマップ詳細 [無線ステータス表示]」、「フロアマップ詳細 [無線クライアント表示]」と同様の形式で無線AP、無線クライアントの状態が表示されます。
無線ステータス表示は快適度合い、電波強度、チャンネルの各モードのヒートマップ表示にも対応しています。
Note
無線クライアント表示では、すべての無線バンドにわたる無線クライアントの状態を表示します。無線バンド別の無線クライアントの表示と併せて、ヒートマップ表示は未サポートとなります。
Note
無線クライアントの状態は、無線クライアントローミング履歴として閲覧できます。クライアント位置推定履歴は未サポートとなります。
コンテンツ欄左下に、表示中の履歴期間、マップ名、復元時刻が表示されます。各項目をクリックすると、履歴期間を指定し直したり、フロアマップに表示中のマップ名、状態を復元する時刻を選択したりできます。
表 2：履歴期間/マップ名/復元時刻表示
項目名 説明
履歴期間 「履歴期間設定」ダイアログで選択した期間を表示します。
クリックすると、「履歴期間設定」ダイアログが表示されます。
マップ名 指定した履歴期間の履歴のうち、フロアマップ詳細に表示中のフロアマップを表示します。
クリックすると、「フロアマップリスト」ダイアログが表示されます。
復元時刻 指定した履歴期間の履歴のうち、フロアマップ詳細に表示中の履歴の記録時刻を表示します。
クリックすると、「復元時刻一覧」ダイアログが表示されます。

フロアマップリスト

フロアマップ履歴モードの詳細表示に反映するフロアマップを選択します。

表 3：フロアマップリストダイアログ
項目名 説明
X フロアマップ 選択された期間に履歴を記録されたフロアマップの総数を表示します。
フロアマップを検索 記録されたフロアマップの検索を行えます。
現在の表示対象のうち、本フィールドに入力された文字列を「フロア名」に含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
フロア名 選択された期間に履歴を記録されたフロアマップ名が表示されます。
管理グループ名 フロアマップが所属する管理グループ名が表示されます。
復元時刻 該当のフロアマップについて、選択された期間内に履歴を記録した件数を表示します。
「保存」ボタン フロアマップの選択を保存し、フロアマップ詳細表示に反映します。
「キャンセル」ボタン フロアマップ詳細表示に反映したいフロアマップの変更を中止し、ダイアログを閉じます。

復元時刻一覧

フロアマップ履歴モードの詳細表示に反映する復元時刻（履歴の記録日時）を選択します。

表 4：復元時刻一覧
項目名 説明
X 復元時刻 選択された期間に該当のフロアマップについて記録された履歴の総数を表示します。
復元時刻を検索 記録された復元時刻の検索を行えます。
現在の表示対象のうち、本フィールドに入力された文字列を「復元時刻」に含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
復元時刻 選択された期間中に記録された履歴の記録日時が表示されます。
「保存」ボタン 復元時刻の選択を保存し、フロアマップ詳細表示に反映します。
「キャンセル」ボタン フロアマップ詳細表示に反映したい復元時刻の変更を中止し、ダイアログを閉じます。

画面リファレンス / 無線モニター / 管理下AP

無線APの管理状態、設定状態を確認できます。


■ 表示1

表 1
項目名 説明
X AP AWCプラグインに登録している無線APの総数が表示されます。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を青色のプログレスバーで表示します。一覧は、ユーザー管理メニューの「更新間隔」にて設定した間隔で更新されます（デフォルトでは1分）。
X 選択中 選択済みの無線AP（チェックボックスにチェックを入れている）の総数が表示されます。
無線APを検索 管理下APの検索を行えます。
現在の表示対象のうち、「機器名」「IPアドレス」「MACアドレス」「機器種別」「現在のファームウェア」「シリアル番号」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
「機器種別」「現在のファームウェア」「シリアル番号」については、「無線AP詳細」をご覧ください。
Note
大文字小文字を区別しますのでご注意ください。
フィルター 登録されているタグで絞り込むことができます。
タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。すべて解除する場合は「クリア」をクリックします。
タグ 「無線APを検索」欄の下の「全て見る」をクリックすると、登録されているすべてのタグが表示されます。
通常の状態に戻す場合は「閉じる」をクリックします。

■ 表示2
表 2
項目名 説明
「システム情報」/「無線情報」ボタン リストの表示内容を切り替えます。

■ 表示3
表 3：管理下AP一覧
項目名 説明
システム情報
機器名 登録時に設定した機器名が表示されます。ゲストノードから無線APを登録した場合はゲストノード名が表示されます。
管理状態 管理状態が以下の内容で表示されます。
  • 未管理：
    IPアドレス、MACアドレス、AP共通設定のいずれかの設定が完了していないため、管理が開始されていない状態

  • 探索中：
    AWCプラグインが無線APを探索している状態

  • 適用中：
    AWCプラグインが無線APに対して設定を適用している状態

  • 管理中：
    AWCプラグインが無線APを管理している状態
設定状態 設定状態が以下内容で表示されます。
  • 未設定：
    設定が完了していない状態

  • 未適用：
    今までにAWCプラグインから設定が適用されたことのない状態

  • 最新：
    無線APに対して最新の設定が適用されている状態

  • 変更有：
    無線APに対して最新の設定が適用されていない状態
IPアドレス IPアドレスが表示されます。
MACアドレス MACアドレスが表示されます。
稼働時間 稼働時間が表示されます。
「詳細」ボタン（虫めがねアイコン） 無線APの詳細画面が表示されます。無線APの詳細画面の説明は、「各種操作」/「無線管理」/「無線APの各種情報の表示」をご覧ください。
無線情報
機器名 登録時に設定した機器名が表示されます。ゲストノードから無線APを登録した場合はゲストノード名が表示されます。
無線1 無線1に設定されている規格が表示されます。
無線2 無線2に設定されている規格が表示されます。
無線3 無線3に設定されている規格が表示されます。
接続数(無線1) 無線1に接続中の無線クライアント数が表示されます。
接続数(無線2) 無線2に接続中の無線クライアント数が表示されます。
接続数(無線3) 無線3に接続中の無線クライアント数が表示されます。
「詳細」ボタン（虫めがねアイコン） 無線APの詳細画面が表示されます。無線APの詳細画面の説明は、「各種操作」/「無線管理」/「無線APの各種情報の表示」をご覧ください。

■ 表示4
表 4
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

画面リファレンス / 無線モニター / チャンネルブランケット

AWCプラグインで管理しているチャンネルブランケットのSSIDごとに、接続クライアント数などの情報を表示します。


■ 表示1

表 1
項目名 説明
X チャンネルブランケット チャンネルブランケットで運用されているVAPの数を表示します。
チャンネルブランケットを検索 検索したいキーワードを入力します。
現在の表示対象のうち、「CB名」「SSID」「CB共通設定名」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。

■ 表示2
表 2：チャンネルブランケット一覧
項目名 説明
CB名 チャンネルブランケット名を表示します。
SSID チャンネルブランケットで運用されているVAPのSSIDを表示します。
CB共通設定名 チャンネルブランケットに適用されているCB共通設定名を表示します。
BSSID チャンネルブランケットで運用されているVAPのBSSIDを表示します。
割当AP数 チャンネルブランケットの設定が割り当てられた無線AP数を表示します。
一時的に電源がオフになっているなど、実際には運用されていない無線APも含みます。
参加AP数 チャンネルブランケットに参加している無線AP数を表示します。
AWCプラグインにて管理中の無線APのうち、実際にチャンネルブランケットの一員としてVAPのサービスを提供しているもののみを計上します。一時的に電源がオフになっている無線AP、他の無線APとの距離が近くチャンネルブランケットのVAPの信号を出力していない無線APなどは含まれません。
接続クライアント チャンネルブランケットのVAPに接続している無線クライアントの数を表示します。

■ 表示3
表 3
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

画面リファレンス / 無線モニター / AWC計算履歴

AWCの計算履歴が表示されます。
AWCの詳細については、「各種操作」/「AWC機能」/「AWC機能の使用」をご覧ください。


■ 表示1

表 1
項目名 説明
X グループ 登録されているグループの総数が表示されます。
管理グループを検索 管理グループの検索を行えます。
現在の表示対象のうち、「管理グループ名」に、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。

■ 表示2
表 2
項目名 説明
X 計算結果 AWC計算を行った総数が表示されます。
from ～ to AWC計算結果の期間を指定して表示できます。
「検索」ボタン from ～ toで指定した期間で検索を行えます。
「クリア」ボタン 検索結果をクリアし全表示に戻します。

■ 表示3
表 3：管理グループ一覧
項目名 説明
管理グループ名 登録されている管理グループ名がリスト表示されます。
管理グループ名をクリックすると、該当の管理グループのAWC計算履歴が表示されます。

■ 表示4
AWC機能による計算履歴を一覧表示します。
一覧の各行をクリックすると、該当日時における無線APごとのチャンネル・送信出力のAWC計算結果がダイアログ表示されます。詳しくは、「各種操作」/「AWC機能」/「AWC計算結果の閲覧」をご覧ください。
表 4：計算結果一覧
項目名 説明
計算日時 AWC計算を行った日時が表示されます。
対象AP数 AWC計算を行った無線AP数が表示されます。
管理グループ AWC計算を行った管理グループが表示されます。
適用時間 AWC計算結果が適用された時間が表示されます。AWC計算結果適用時に使用された計算履歴にのみ表示されます。

■ 表示5
表 5
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

画面リファレンス / 無線モニター / 侵入検知/防御レポート

無線侵入検知レポート
隣接無線AP表示
検出無線クライアント表示
無線侵入防御レポート

AWCプラグインが管理中の無線APが検出した隣接無線APや無線クライアントの情報と対象が不正無線AP/不正無線クライアントかどうかの判定結果、管理下APから不正無線クライアントへの侵入防御の履歴を表示します。隣接無線APや無線クライアントの検出は、5分間隔で行われます。
隣接無線APや無線クライアントの検出の有効/無効、不正無線クライアントの侵入防御の有効/無効は、無線設定メニューの「画面リファレンス」/「無線設定」/「侵入検知/防御設定」画面で設定します。
本機能をサポートしている無線APについては、「AP別サポート項目一覧」/「無線設定」の「侵入検知/防御設定」をご覧ください。
Note
隣接無線AP、無線クライアントを複数の管理下APが検知している場合、不正と判定した管理下APが1台でも存在すれば、不正と表示されます。

無線侵入検知レポート

隣接無線AP表示



■ 表示1
表 1
項目名 説明
「無線侵入検知」/「無線侵入防御」ボタン 「無線侵入検知」または「無線侵入防御」のレポート表示に切り替えます。

■ 表示2
表 2
項目名 説明
X AP 検出した無線APの総数が表示されます。
「隣接無線AP」/「検出無線クライアント」ボタン 「隣接無線AP」または「検出無線クライアント」のレポート表示に切り替えます。
「不正のみ表示」ボタン 不正と判定された無線APのみの表示に切り替えます。すべての無線APの一覧に戻す場合は「全ての無線APを表示」ボタンをクリックします。
「不正APを検索する」フィールド 検出無線APの検索を行えます。
現在の表示対象のうち、「検出されたBSSID」「SSID」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
Note
期間のfrom欄、to欄のいずれかを変更すると、「不正APを検索する」フィールドの入力内容はクリアされます。
期間（from/to） 検出無線APのレポートを検出された期間で絞り込みます。
期間の開始日時（from）、終了日時（to）の両方またはいずれかを指定し、「検索」ボタンを押すと、「検出時刻」が指定期間に一致するもののみが表示されます。
日時は、「YYYY-MM-DD hh:mm」形式で直接入力するか、入力フィールドをクリックすると表示されるカレンダーコントロールから選択します。日時の条件をクリアする場合は、入力フィールド右側の×印をクリックするか、カレンダーコントロール下部の「日時指定をクリア」をクリックします。
Note
期間のfrom欄、to欄のいずれかを変更すると、「不正APを検索する」フィールドの入力内容はクリアされます。
「検索」ボタン 「検出時刻」が指定期間に一致するもののみを表示します。
フィルター タグで絞り込みを行えます。

■ 表示3
検出された隣接無線APの情報を一覧表示します。「システム設定」画面の「データ保存期間設定」欄の「侵入検知レポート履歴」設定によって、一覧に表示される項目が変化します。
表 3：隣接無線AP一覧
項目名 説明
判定結果 検出した隣接無線APに対する判定結果が表示されます。
不正判定理由 検出した隣接無線APを不正APと判定した場合、判定の理由が表示されます。
検出されたBSSID 検出した隣接無線APのBSSIDが表示されます。
SSID 検出した隣接無線APのSSIDが表示されます。
チャンネル 検出した隣接無線APのチャンネルが表示されます。
受信信号強度 検出した隣接無線APの信号強度が表示されます。
検出した無線AP 隣接無線APを検出した管理下AP名が表示されます。
検出時刻 管理下APが隣接無線APを検出した日時が表示されます。
タグ 無線APに登録されているタグが表示されます。
「詳細」ボタン（虫めがねアイコン） 検出無線AP一覧画面が表示されます。
検出無線AP一覧画面では、該当の隣接無線APを検出した管理下APが表示されます。このため隣接無線AP一覧画面と検出無線AP一覧画面では表示される情報が異なる場合があります。
「システム設定」画面の「データ保存期間設定」欄の「侵入検知レポート履歴」設定によって、一覧に表示される項目が変化します。

  • 「侵入検知レポート履歴」が「最新のみ保存」に設定されている場合
    過去1日以内に該当の隣接無線APを検出した管理下APが表示されます。
    検出した管理下APは、最新の検出データのみが表示されます。

  • 「侵入検知レポート履歴」が「保存期間を設定」に設定されている場合
    設定された保存期間内に該当の隣接無線APを検出した管理下APが表示されます。
    検出した管理下APは、すべての検出データが表示されます。


  • BSSID「XX:XX:XX:XX:XX:XX」を検出している無線AP一覧：
    「XX:XX:XX:XX:XX:XX」には、検出した隣接無線APのBSSIDが表示されます。

  • X AP：
    検出した無線APの総数が表示されます。

  • 検出した無線APを検索：
    検索したいキーワードを入力します。
    現在の表示対象のうち、「検出した無線AP」「管理グループ」「検出されたSSID」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。

  • 検出した無線AP：
    隣接無線APを検出した機器名が表示されます。

  • フロアマップ：
    隣接無線APを検出した無線APがあるフロアマップ名が表示されます。

  • 管理グループ：
    隣接無線APを検出した無線APの管理グループ名が表示されます。

  • 判定結果：
    検出した隣接無線APに対する判定結果が表示されます。

  • 不正判定理由：
    検出した隣接無線APを不正APと判定した場合、判定の理由が表示されます。

  • 検出されたSSID：
    検出した隣接無線APのSSIDが表示されます。

  • チャンネル：
    検出した隣接無線APのチャンネルが表示されます。

  • 受信信号強度：
    検出した隣接無線APの信号強度が表示されます。

  • 検出時刻：
    管理下APが隣接無線APを検出した日時が表示されます。

  • 「詳細」ボタン（虫めがねアイコン）：
    隣接無線APを検出した無線APの管理下AP詳細画面が表示されます。

  • 表示件数：
    リストに表示させる件数を指定します。

  • ＜＜：
    最初のリストに戻ります。

  • 番号：
    ページ番号です。

  • ＞＞：
    最後のリストに移動します。

■ 表示4
表 4
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

検出無線クライアント表示



■ 表示1
表 5
項目名 説明
「無線侵入検知」/「無線侵入防御」ボタン 「無線侵入検知」または「無線侵入防御」のレポート表示に切り替えます。

■ 表示2
表 6
項目名 説明
「隣接無線AP」/「検出無線クライアント」ボタン 「隣接無線AP」または「検出無線クライアント」のレポート表示に切り替えます。
「不正のみ表示」ボタン 不正と判定された無線APのみの表示に切り替えます。すべての無線APの一覧に戻す場合は「全ての無線APを表示」ボタンをクリックします。
X クライアント 検出した無線クライアントの総数が表示されます。
検出無線クライアントを検索 無線クライアントの検索を行えます。
現在の表示対象のうち、「検出されたMACアドレス」「検出した無線AP」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
フィルター タグで絞り込みを行えます。

■ 表示3
表 7：検出無線クライアント一覧
項目名 説明
判定結果 検出した無線クライアントに対する判定結果が表示されます。
不正判定理由 検出した無線クライアントを不正無線クライアントと判定した場合、判定の理由が表示されます。
検出されたMACアドレス 検出した無線クライアントのMACアドレスが表示されます。
チャンネル 検出した無線クライアントのチャンネルが表示されます。
受信信号強度 検出した無線クライアントの信号強度が表示されます。
検出した無線AP 無線クライアントを検出した管理下AP名が表示されます。
検出時刻 管理下APが無線クライアントを検出した日時が表示されます。
タグ 無線APに登録されているタグが表示されます。
「詳細」ボタン（虫めがねアイコン） 検出無線AP一覧画面が表示されます。
Note
検出無線AP一覧画面では、過去1日以内にその無線クライアントを検出した管理下APが表示されます。

  • BSSID「XX:XX:XX:XX:XX:XX」を検出している無線AP一覧：
    「XX:XX:XX:XX:XX:XX」には、検出した隣接無線APのBSSIDが表示されます。

  • X AP：
    検出した無線APの総数が表示されます。

  • 検出した無線APを検索：
    検索したいキーワードを入力します。
    現在の表示対象のうち、「検出した無線AP」「フロアマップ」「管理グループ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。

  • 検出した無線AP：
    無線クライアントを検出した機器名が表示されます。

  • フロアマップ：
    無線クライアントを検出した無線APがあるフロアマップ名が表示されます。

  • 管理グループ：
    無線クライアントを検出した無線APの管理グループ名が表示されます。

  • 判定結果：
    検出した無線クライアントに対する判定結果が表示されます。

  • 不正判定理由：
    検出した無線クライアントを不正無線クライアントと判定した場合、判定の理由が表示されます。

  • チャンネル：
    検出した無線クライアントのチャンネルが表示されます。

  • 受信信号強度：
    検出した無線クライアントの信号強度が表示されます。

  • 検出時刻：
    管理下APが無線クライアントを検出した日時が表示されます。

  • 「詳細」ボタン（虫めがねアイコン）：
    無線クライアントAPを検出した無線APの管理下AP詳細画面が表示されます。

  • 表示件数：
    リストに表示させる件数を指定します。

  • ＜＜：
    最初のリストに戻ります。

  • 番号：
    ページ番号です。

  • ＞＞：
    最後のリストに移動します。

■ 表示4
表 8
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

無線侵入防御レポート



■ 表示1
表 9
項目名 説明
「無線侵入検知」/「無線侵入防御」ボタン 「無線侵入検知」または「無線侵入防御」のレポート表示に切り替えます。

■ 表示2
表 10
項目名 説明
X AP 検出した無線APの総数が表示されます。
無線侵入防御レポートを検索 検索したいキーワードを入力します。
現在の表示対象のうち、「検出されたBSSID」「検出した無線AP」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
「検索」ボタン 「無線侵入防御レポートを検索」に入力した文字列が、「検出したBSSID」「検出した無線AP」のいずれかに含まれるもののみを表示します。
フィルター タグで絞り込みを行えます。

■ 表示3
表 11：無線侵入防御レポート
項目名 説明
検出されたBSSID 検出した不正無線クライアントのBSSIDが表示されます。
チャンネル 検出した不正無線クライアントのチャンネルが表示されます。
検出した無線AP 不正無線クライアントを検出した管理下AP名が表示されます。
攻撃開始時刻 管理下APから不正無線クライアントにDeauth攻撃を開始した日時が表示されます。
管理下APは、IEEE 802.11「de-authentication」管理フレームを不正無線クライアントに定期的に送信し、ネットワークからその無線クライアントが切断されるようにします。
検出時刻 管理下APが不正無線クライアントを検出した日時が表示されます。
タグ 無線APに登録されているタグが表示されます。

■ 表示4
表 12
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

画面リファレンス / 無線モニター / ログ管理

管理している無線APや関連機器のログが表示されます。
最新のログを確認したい場合は、手動でポーリングを実行後、Webブラウザーの更新を行ってください。

Note
無線APを削除した場合、その無線APのログには機器名とIPアドレスは表示されなくなります。無線APを再登録すれば、再度表示されます。機器名やIPアドレスが非表示のときにCSV出力した場合、CSV上も機器名とIPアドレスは空欄となります。
Note
ログの保存件数は500万件までをサポートします。500万件を超えたログについては、一定の数を超えると、次回のポーリングの際に500万件より古いものが削除されます。


■ 表示1
表 1
項目名 説明
「全てのログ」ボタン AP本体、AP管理関連、無線チャンネル/出力自動調整のログが表示されます。
「AP本体」ボタン AP本体に関するログが表示されます。
「AP管理関連」ボタン AP管理に関するログが表示されます。
「無線チャンネル/出力自動調整」ボタン 無線チャンネル/出力自動調整に関するログが表示されます。
Note
無線チャンネル/出力調整のログは無線管理グループごとに実施されるため、機器名とIPアドレスは空欄で表示されます。
Note
無線チャンネル/出力調整のログは管理者のみが閲覧可能です。
「DCN」ボタン AWC-DCNに関するログが表示されます。
「CSV出力」ボタン 表示されているすべてのログをCSV形式で出力します。

■ 表示2
表 2
項目名 説明
X ログ ログの総数が表示されます。
ログを検索 ログの検索を行えます。検索したいキーワードを入力します。
現在の表示対象のうち、「機器名」「IPアドレス」「Severity」「内容」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
from ～ to 期間を指定してログの絞り込みを行えます。
「検索」ボタン 検索キーワードやfrom ～ to指定後に検索ボタンをクリックします。
「クリア」ボタン 検索キーワードやfrom ～ toで指定した日時をクリアしすべてのログが一覧に表示されます。

■ 表示3
表 3
項目名 説明
機器名 機器名が表示されます。
IPアドレス IPアドレスが表示されます。
受信日時 ログの受信日時が表示されます。
Severity 「AP本体」のログは、無線APが送信するSyslogのSeverity（Emergency、Alert、Critical、Error、Warning、Notice、Information、Debug）が表示され、その他のログは「information」、「Notice」の2通りで表示されます。
内容 ログの内容が表示されます。
※ログメッセージの括弧内の数字は、システムで管理している番号が表示されます。

■ 表示4
表 4
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。
表示されるログの例を以下に示します。

画面リファレンス / 無線モニター / DCNレポート

AWC-DCNによる無線端末の最適化についてのレポートを表示します。

■ 表示1
AWC-DCNによるスティッキー端末の移動や負荷分散の検出・要求・実施件数を積み上げ帯グラフに表します。

グラフの色は次の状態を表します。
■ 表示2
表 1：DCNログ
項目名 説明
X ログ ログの総数が表示されます。
ログを検索 ログの検索を行えます。検索したいキーワードを入力します。
現在の表示対象のうち、「日時」「クライアント」「理由」「移動元AP」「移動先AP」「移動元フロアマップ」「移動先フロアマップ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
from ～ to 期間を指定してログの絞り込みを行えます。
「検索」ボタン 検索キーワードやfrom ～ to指定後に検索ボタンをクリックします。
「クリア」ボタン 検索キーワードやfrom ～ toで指定した日時をクリアしすべてのログが一覧に表示されます。
日時 ログを受信した日時を表示します。
クライアント クライアントのMACアドレスを表示します。
理由 無線クライアントの移動を要求した理由を「スティッキー端末」または「ロードバランス」として表示します。
移動元AP 移動元APの機器名を表示します。
移動先AP 移動先APの機器名を表示します。
移動元フロアマップ 移動元APの所属するフロアマップ名を表示します。
移動先フロアマップ 移動先APの所属するフロアマップ名を表示します。

■ 表示3
表 2
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

画面リファレンス / 無線モニター / リモートモニター

リモートモニター
リモートモニターの追加
リモートモニターの編集
フロアマップ
配置済み無線AP一覧 拡張表示
リモートモニターログ

リモートモニター画面では、AWCプラグインから疎通可能なAlliedWare Plus機器の無線LANコントローラー、および、その管理下の無線APの状態を集約してモニタリングすることができます。
リモートモニターでの管理可能AP数は「概要」/「AWCプラグインについて」の「管理可能数」をご覧ください。
Note
リモートモニターを使用する場合、AWCプラグイン自体による無線APの直接管理は未サポートとなります。
Note
AlliedWare Plus機器の無線LANコントローラー機能の設定については、各対象機種のリファレンスマニュアルをご参照ください。
Note
CPU負荷やネットワーク通信状況などによっては、無線LANコントローラーから送られるログ情報をすべて表示できない場合があります。
Note
無線LANコントローラーのVista Manager mini上で表示するヒートマップと、リモートモニターで表示するマップでは無線出力の描画が同様にならない場合があります。AWCプラグインは実環境に近い計算式を使用しているため、こちらの描画を参照してください。
Note
ヒートマップ表示は信号の出力強度から算出される見通しでの到達距離に基づきます。設置場所の状況（遮蔽、反射など）により、実際の通信状態は画面上のヒートマップ表示と異なる場合があります。
Note
Vista Manager miniで設定したマップ名のうち、次の記号はアンダースコア（_）に変換して表示されます。
Note
リモートモニター使用時、Vista Manager miniに設定するフロアマップのファイルサイズ（背景画像のファイルサイズを含む）は、合計4MB以下としてください。

リモートモニター

リモートモニター（無線LANコントローラーに対するモニタリング設定）の監視状態を一覧表示します。

表 1：リモートモニター一覧
項目名 説明
ヘッダー
「追加」ボタン リモートモニター（無線LANコントローラーに対するモニタリング設定）を追加するための「リモートモニターの追加」ダイアログが表示されます。
歯車アイコン
 歯車アイコンにマウスオーバーすると、ログ出力、削除のサブメニューが表示されます。
削除メニューは、リモートモニター一覧のチェックボックスにチェックを入れると選択できるようになります。

  • ログ出力：
    リモートモニター管理下APの無線クライアントおよび近隣APログをダウンロードします。ファイル名は「awc_lite_log_yyyymmddhhmmss.zip」です。

  • 削除：
    リモートモニター一覧で選択したリモートモニターを削除します。
リモートモニター
ヘッダー
X モニター 登録されたリモートモニター（無線LANコントローラーに対するモニタリング設定）の総数を表示します。
X 選択中 選択済み（チェックボックスにチェックを入れている）のリモートモニターの総数が表示されます。
システム情報/APステータス切り替えボタン 一覧に表示するリモートモニターの情報の種別を選択します。デフォルトではシステム情報が表示されます。
リモートモニターを検索 リモートモニターの検索を行えます。
現在の表示対象のうち、「表示名」「管理グループ」「IPアドレス」「システムの所在」「ファームウェアバージョン」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
システム情報
表示名 「リモートモニターの追加」ダイアログで入力したリモートモニターの表示名です。
稼働状況 該当の無線LANコントローラーの稼働状況を表示します。
管理グループ 該当の無線LANコントローラーの所属する管理グループを表示します。
IPアドレス 該当の無線LANコントローラーのIPアドレスを表示します。
システムの所在 該当の無線LANコントローラーが動作するAMFノードの所属するサイトを表示します。
ファームウェアバージョン 該当の無線LANコントローラーが動作するAMFノードで動作中のファームウェアバージョンを表示します。
マップ アイコンをクリックすると、フロアマップ画面が表示されます。
Note
リモートモニターのマップ表示では、フロアマップ 配置済み無線AP一覧に表示される更新タイマーは、ページアクセスの1分後に、1度だけ動作します。
GUI アイコンをクリックすると、該当の無線LANコントローラーが動作するAMFノードのデバイスWeb GUIを表示します。
ログ アイコンをクリックすると、「リモートモニターログ」画面が表示されます。
編集 アイコンをクリックすると、「リモートモニターの編集」ダイアログが表示されます。
APステータス
表示名 「リモートモニターの追加」ダイアログで入力したリモートモニターの表示名です。
管理下AP数 該当の無線LANコントローラーに登録済みの無線APのうち、ステータスが「管理中」のものの数を表示します。
管理可能AP数 該当の無線LANコントローラーに適用されたライセンスで管理可能な無線APの数を表示します。
登録AP数 該当の無線LANコントローラーに登録済みの無線AP数を表示します。管理下に加わっていない無線APも含みます。
管理外AP数 該当の無線LANコントローラーに登録済みの無線APのうち、ステータスが「未管理」または「管理失敗」のものの数を表示します。
設定中AP数 該当の無線LANコントローラーに登録済みの無線APのうち、ステータスが「適用中」または「設定中」のものの数を表示します。
マップ アイコンをクリックすると、フロアマップ画面が表示されます。
Note
リモートモニターのマップ表示では、フロアマップ 配置済み無線AP一覧に表示される更新タイマーは、ページアクセスの1分後に、1度だけ動作します。
GUI アイコンをクリックすると、該当の無線LANコントローラーが動作するAMFノードのデバイスWeb GUIを表示します。
ログ アイコンをクリックすると、「リモートモニターログ」画面が表示されます。
編集 アイコンをクリックすると、「リモートモニターの編集」ダイアログが表示されます。

リモートモニターの追加

無線LANコントローラーをモニタリング対象として登録します。

表 2：リモートモニターの追加ダイアログ
項目名 説明
表示名 一覧に表示する際のリモートモニター（無線LANコントローラーのモニタリング設定）の名前を入力します。1～100文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。
管理グループ 該当の無線LANコントローラーおよびその無線APが所属する管理グループをドロップダウンリストから指定します。指定した管理グループに対する閲覧権限を持っているユーザーのみ、このリモートモニターを参照できます。
IPアドレス 該当の無線LANコントローラーのIPアドレスを入力します。
  • 無線LANコントローラー機能をAMFノードのCLIにて有効化した場合は、無線LANコントローラーモードの「management address」コマンドで指定したIPアドレスを入力してください。
  • 無線LANコントローラー機能をAMFノードのWeb設定画面にて有効化した場合は、該当AMFノードのWeb設定画面の「Vista Manager mini」/「無線管理」/「セットアップ」画面にて「管理IPアドレス」に設定したIPアドレスを入力してください。
ログインID 該当の無線LANコントローラーが動作するAMFノードのログインIDを入力します。
ログインパスワード 該当の無線LANコントローラーが動作するAMFノードのログインパスワードを入力します。
ログの受信 無線LANコントローラーからログの受信を行う場合は、チェックボックスにチェックを入れます。
「追加」ボタン 編集を保存し、リモートモニターを登録します。
「キャンセル」ボタン 編集を破棄し、ダイアログを閉じます。

リモートモニターの編集

リモートモニターの設定内容を編集します。

表 3：リモートモニターの編集ダイアログ
項目名 説明
表示名 一覧に表示する際のリモートモニター（無線LANコントローラーのモニタリング設定）の名前を入力します。1～100文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。
管理グループ 該当の無線LANコントローラーおよびその無線APが所属する管理グループをドロップダウンリストから指定します。指定した管理グループに対する閲覧権限を持っているユーザーのみ、このリモートモニターを参照できます。
IPアドレス 該当の無線LANコントローラーのIPアドレスを入力します。
  • 無線LANコントローラー機能をAMFノードのCLIにて有効化した場合は、無線LANコントローラーモードの「management address」コマンドで指定したIPアドレスを入力してください。
  • 無線LANコントローラー機能をAMFノードのWeb設定画面にて有効化した場合は、該当AMFノードのWeb設定画面の「Vista Manager mini」/「無線管理」/「セットアップ」画面にて「管理IPアドレス」に設定したIPアドレスを入力してください。
ログインID 該当の無線LANコントローラーが動作するAMFノードのログインIDを入力します。
ログインパスワード 該当の無線LANコントローラーが動作するAMFノードのログインパスワードを入力します。
ログの受信 無線LANコントローラーからログの受信を行う場合は、チェックボックスにチェックを入れます。
「保存」ボタン 編集を保存し、リモートモニターの登録を更新します。
「キャンセル」ボタン 編集を破棄し、ダイアログを閉じます。

フロアマップ

無線LANコントローラーのVista Manager mini上でヒートマップが登録されている場合は、リモートモニター一覧にてマップボタンをクリックすると、より実環境に近い計算式を使用するAWCプラグイン形式のヒートマップとして表示することができます。
表 4：リモートモニター ヒートマップ表示形式の違い
Vista Manager mini形式 AWCプラグイン形式
表示形式は、「画面リファレンス」/「無線モニター」/「フロアマップ」メニュー以下の「フロアマップ詳細 [無線ステータス表示]」画面と同様です。

コンテンツ欄中央にはフロア図が表示され、コンテンツ欄右側には無線APのリストが表示されます。


■ 表示1
表 5：フロアマップ
項目名 説明
無線バンドドロップダウンメニュー どの無線バンドの情報を表示するか、無線1、無線2、無線3から選択します。
ヒートマップドロップダウンメニュー 該当の無線LANコントローラーに登録されたヒートマップを切り替えられます。
「一覧へ戻る」ボタン 「リモートモニター」の一覧表示に戻ります。
フロア図（背景） 無線LANコントローラーのヒートマップに登録されたマップ画像が表示されます。
無線APアイコン 無線LANコントローラーのヒートマップに配置された無線APアイコンが表示されます。アイコンの下にはチャンネル情報と送信出力が表示されます。

アイコン説明：
  • 無線LANコントローラー管理下にある無線APには、使用しているチャンネルと電波強度が表示されます。
  • アイコンを中心に、チャンネルまたは電波の到達距離と強度を色で表す、ヒートマップを表示します。
    ヒートマップの描画モードはフロアマップコントロールの「描画モード」で選択できます。
    無線LANコントローラー管理下にない無線APは何も表示されません。
  • 無線APアイコンにマウスポインターを置くと、無線APの管理情報がポップアップ表示されます。
    • 機器名
    • MACアドレス
    • IPアドレス
    • 表示中の無線バンドの使用チャンネル、帯域幅、出力強度
    • クライアント数

■ 表示2
表 6：フロアマップ 配置済み無線AP一覧
項目名 説明
詳細 クリックすると、デフォルトで表示される機器名、管理状態、IPアドレスの他に、機器種別、MACアドレス、AP共通設定、タグ、無線バンドごとのチャンネルや送信出力、接続数の情報が表示されます。
デフォルトの状態に戻る場合は、再び詳細をクリックします。
X AP フロアマップに登録されている無線APの総数を表示します。
更新タイマー リモートモニターのフロアマップでは無効となります。
無線APを検索 フロアマップに配置されている無線APの検索を行えます。
現在の表示対象のうち、「機器名」「管理状態」「IPアドレス」「機器種別」「MACアドレス」「AP共通設定」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
フィルター 登録されているタグで絞り込むことができます。
タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。すべて解除する場合は「クリア」をクリックします。
Note
タグを選択するには、一度リストを拡張表示（詳細表示をクリック）する必要があります
タグ リモートモニターのフロアマップでは無効となります。
機器名 無線LANコントローラーにて設定した管理上の機器名が表示されます。
管理状態 管理状態が表示されます。
IPアドレス IPアドレスが表示されます。

■ 表示3
ヒートマップ表示の凡例です。
フロアマップ上の各地点の信号強度、または、チャンネルを表す色を表示します。
画面下部のフロアマップコントロールにて、「凡例」のチェックボックスをクリックすることで、凡例の表示/非表示を切り替えることができます。
凡例は、フロアマップの描画モードによって異なります。

■ 表示4
リモートモニターのフロアマップ画面では、「接続健全性アイコン」、「フロアエリア」、「デバイスカウンター」、「壁」は無効となります。

表 7：フロアマップコントロール
項目名 説明
描画モード ヒートマップ表示にて表示する項目を、「電波強度」または「チャンネル」から選択します。
グリッド フロアマップにグリッド（方眼）を表示するか否か。グリッドを表示する場合はチェックを入れます。
凡例 凡例を表示するか否か。表示する場合はチェックを入れます。
詳細 配置済み無線AP一覧を表示するか否か。表示する場合はチェックを入れます。
表示強度 ヒートマップ表示にて色付き表示する電波強度の下限をスライダーで設定します。
背景不透明度 フロアマップに使用するマップ画像の不透明度をスライダーで設定します。

■ 表示5
拡大/縮小ボタンです。
フロアマップを拡大（＋）または縮小（－）表示できます。また、コンピューターのマウスホイールの上下回転でも同様の操作ができます。

配置済み無線AP一覧 拡張表示

フロアマップ画面右側の配置済み無線AP一覧の上部にある「詳細」をクリックすると、一覧が拡張し機器種別、AP共通設定などの情報を表示できます。
一覧には、無線APのシステム情報、無線情報、接続クライアント情報を切り替えて表示できます。初期状態では、無線APのシステム情報を表示します。


■ 表示1
表 8
項目名 説明
詳細 詳細をクリックするとデフォルトの状態に戻ります。
X AP フロアマップに配置されている無線APの総数が表示されます。
更新タイマー リモートモニターのフロアマップでは無効となります。
無線APを検索 現在の表示対象のうち、「機器名」「管理状態」「IPアドレス」「機器種別」「MACアドレス」「AP共通設定」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
「システム情報」ボタン フロアマップに配置されている無線APのシステム情報を一覧に表示します。
「無線情報」ボタン フロアマップに配置されている無線APの無線設定を一覧に表示します。
「接続クライアント情報」ボタン フロアマップに配置されている無線APの各無線バンドに接続している無線クライアント数を一覧に表示します。
フィルター リモートモニターのフロアマップでは無効となります。
「タグ編集」ボタン リモートモニターのフロアマップでは無効となります。

■ 表示2
表 9：フロアマップ 配置済み無線AP一覧 拡張表示
項目名 説明
システム情報
チェックボックス タグを編集する場合にチェックを入れ「タグ編集」ボタンをクリックします。
機器名 無線LANコントローラーにて設定した管理上の機器名が表示されます。
管理状態 管理状態が表示されます。
IPアドレス IPアドレスが表示されます。
機器種別 機種名が表示されます。
MACアドレス MACアドレスが表示されます。
AP共通設定 無線APに設定したAP共通設定（プロファイル）の番号が表示されます。
タグ 無線APに登録したタグが表示されます。
無線情報
機器名 機器名が表示されます。
チャンネル(無線1)
チャンネル(無線2)
チャンネル(無線3) 		無線APの各無線バンドで使用しているチャンネルを表示します。
送信出力(無線1)
送信出力(無線2)
送信出力(無線3) 		無線APの各無線バンドの電波の送信出力を表示します。
接続クライアント情報
機器名 機器名が表示されます。
接続数(無線1)
接続数(無線2)
接続数(無線3) 		無線APの各無線バンドに接続している無線クライアント数が表示されます。

リモートモニターログ

リモートモニターを設定された無線LANコントローラーの関連ログを表示します。
実際には、画面タイトルは「（リモートモニターの表示名）ログ」のように表示されます。
リモートモニターログ画面にログを表示したり、内容を更新したりするには、「from」～「to」欄にて日時を指定して、「検索」ボタンをクリックします。

表 10：リモートモニターログ
項目名 説明
リモートモニターログ ヘッダー
無線隣接AP/接続無線クライアント 切り替えボタン 一覧に表示するリモートモニターの情報の種別を選択します。デフォルトでは無線隣接AP情報が表示されます。
「一覧へ戻る」ボタン リモートモニター一覧画面に戻ります。
無線隣接AP一覧
無線隣接AP一覧 ヘッダー
X AP 該当の無線LANコントローラーの管理下APが検出した隣接APの総数を表示します。
基本情報/追加情報 切り替えボタン 一覧に表示する隣接APの情報の種別を選択します。デフォルトでは基本情報が表示されます。
不正APを検索する 隣接APの検索を行えます。
現在の表示対象のうち、「APステータス」「AP MACアドレス」「BSSID」「SSID」「セキュリティーモード」「不正判定理由」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
from ～ to 期間を指定してログの絞り込みを行えます。
「検索」ボタン 検索キーワードやfrom ～ to指定後に検索ボタンをクリックします。
無線隣接AP一覧 基本情報
APステータス 隣接APのステータス（管理下か不正か）を表示します。
AP MACアドレス 隣接APのMACアドレスを表示します。
ログ時刻 無線LANコントローラーが管理下APから情報を受信した時刻を表示します。
検出時刻 無線LANコントローラーの管理下APが隣接APを検出した時刻を表示します。
不正判定理由 隣接APが不正APと判定された場合、その理由を表示します。
BSSID ビーコンフレーム内のBSSIDを表示します。
SSID SSIDを表示します。
無線隣接AP一覧 追加情報
APステータス 隣接APのステータスを表示します。
AP MACアドレス 隣接APのMACアドレスを表示します。
無線ID 隣接APが使用している無線バンドを表示します。
セキュリティーモード 隣接APが送信しているVAPで使用するセキュリティーモードを表示します。
AP受信信号強度 隣接APからの信号強度（%）を表示します。
APシグナル 隣接APからの信号強度（RSSI、単位：dBm）を表示します。
APノイズ 隣接APが使用しているチャンネルのノイズレベル（単位：dBm）を表示します。
検出チャンネル 隣接APが使用しているチャンネル番号を表示します。
接続無線クライアント
接続無線クライアント ヘッダー
X クライアント 該当の無線LANコントローラーの管理下APが検出した無線クライアントの総数を表示します。
基本情報/追加情報 切り替えボタン 一覧に表示する無線クライアントの情報の種別を選択します。デフォルトでは基本情報が表示されます。
検出無線クライアントを検索 検出した無線クライアントの検索を行えます。
現在の表示対象のうち、「ステータス」「クライアントMACアドレス」「SSID」「BSSID」「NetBIOS名」「ユーザー名」のいずれか、またはクライアントのIPアドレスに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
from ～ to 期間を指定してログの絞り込みを行えます。
「検索」ボタン 検索キーワードやfrom ～ to指定後に検索ボタンをクリックします。
接続無線クライアント 基本情報
ステータス 無線クライアントの接続・切断イベントの区別を表示します。
クライアントMACアドレス 無線クライアントのMACアドレスを表示します。
ログ時刻 無線LANコントローラーが管理下APから情報を受信した日時を表示します。
接続 無線クライアントの推定接続日時を表示します。
SSID 無線クライアントが接続している無線ネットワークのSSIDを表示します。
BSSID 接続先BSSIDを表示します。
チャンネル 無線クライアントが使用しているチャンネルを表示します。
無線ID 無線クライアントが接続している無線バンドを表示します。
Vlan 無線クライアントが接続しているVLANを表示します。
接続無線クライアント 追加情報
ステータス 無線クライアントの接続・切断イベントの区別を表示します。
クライアントMACアドレス 無線クライアントのMACアドレスを表示します。
NetBIOS名 無線クライアントのNetBIOS名を表示します。
ユーザー名 802.1X認証を受けたクライアントのユーザー名を表示します。
レート 無線クライアントのデータ送信レート（単位：Mbps）を表示します。
受信信号強度 無線クライアントからの信号強度（RSSI）を表示します。
チャンネルノイズ 無線クライアントが使用しているチャンネルのノイズレベル（単位：dBm）を表示します。
SNR ノイズに対する受信信号の利得の比（Signal-to-Noise Ratio、S/N比）です。SNRが大きいほどノイズの影響が少ないことを意味します。

画面リファレンス / 無線設定 / 管理グループ

無線APの管理を行うには管理グループを作成し無線APを割り当てる必要があります。
一般ユーザーアカウントに管理グループごとの閲覧権限を付与することにより、ユーザーが管理可能な無線APとAP共通設定を制御することが可能です。
デフォルトでは「Default Group」のみが登録されています。「Default Group」は、管理者アカウントのみが閲覧・編集可能です。

Note
1つの管理グループでサポート可能な無線APの台数は350台までです。


■ 表示1
表 1
項目名 説明
「新規作成」ボタン 管理グループを作成するための「管理グループ作成」ダイアログが開きます。
管理グループの作成方法は、「各種操作」/「無線管理」/「管理グループの作成、編集、削除」をご覧ください。

■ 表示2
表 2
項目名 説明
X グループ 管理グループの総数が表示されます。
管理グループを検索 管理グループの検索を行えます。
現在の表示対象のうち、「管理グループ名」「作成日時」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。

■ 表示3
表 3：管理グループ一覧
項目名 説明
管理グループ名 管理グループ名が表示されます。
AP数 管理グループ内の無線AP数が表示されます。
AP共通設定数 管理グループに設定されているAP共通設定数が表示されます。
フロアマップ数 管理グループ内のフロアマップ数が表示されます。
作成日時 管理グループを作成した日時が表示されます。
「編集」ボタン（鉛筆アイコン） 管理グループの編集を行えます。
「削除」ボタン（ゴミ箱アイコン） 管理グループを削除します。
Note
「Default Group」管理グループは削除できません。

画面リファレンス / 無線設定 / AP共通設定

AP共通設定は、複数の無線APに一括して登録する機能項目をまとめたものです。
本画面では、AP共通設定を作成、編集、削除します。


■ 表示1

表 1
項目名 説明
「新規作成」ボタン AP共通設定を作成するための「カントリーコードとAP共通設定タイプの選択」ダイアログが開きます。
AP共通設定の作成方法は、「各種操作」/「無線管理」/「AP共通設定の作成、編集、削除」をご覧ください。
「設定適用」ボタン 「設定適用」ダイアログを表示します。選択したAP共通設定が既に適用されている無線APに対し、該当のAP共通設定の変更を反映できます。


  • X AP：
    該当のAP共通設定が適用された無線APの総数が表示されます。

  • 機器名：
    登録時に設定した機器名が表示されます。ゲストノードから無線APを登録した場合はゲストノード名が表示されます。

  • IPアドレス：
    IPアドレスが表示されます。
    管理状態が「接続待機」の無線APの場合、「取得中」と表示されます。

  • MACアドレス：
    MACアドレスが表示されます。
    管理状態が「接続待機」の無線APの場合、「取得中」と表示されます。

  • 管理状態：
    管理状態が以下の内容で表示されます。
    • 未管理：
      IPアドレス、MACアドレス、AP共通設定のいずれかの設定が完了していないため、管理が開始されていない状態

    • 探索中：
      AWCプラグインが無線APを探索している状態

    • 適用中：
      AWCプラグインが無線APに対して設定を適用している状態

    • 管理中：
      AWCプラグインが無線APを管理している状態

    • 接続待機：
      AWCプラグインが無線APにAMF設定による事前設定を行い、AP共通設定を割り当てた状態
      または、AWCプラグインが無線APにDHCP設定を行い、AP共通設定を割り当てた状態

    • 管理失敗：
      無線APがAWCプラグインの管理下から外れた状態

    • 未認証：
      AVM EXに登録された無線APライセンスで管理できる最大無線AP数を超えているため、無線APが管理できない状態
      または、チャンネルブランケット、スマートコネクトを設定している無線APがそれらのライセンス数を超えているため、無線APが管理できない状態

  • 設定状態：
    設定状態が以下内容で表示されます。
    • 未設定：
      設定が完了していない状態

    • 未適用：
      今までにAWCプラグインから設定が適用されたことのない状態

    • 最新：
      無線APに対して最新の設定が適用されている状態

    • 変更有：
      無線APに対して最新の設定が適用されていない状態

  • AP共通設定 / SC共通設定：
    関連付けているAP共通設定名が表示されます。
    AWC-SCにて、一覧される無線APが所属する管理グループすべてにSC共通設定を作成している場合は、無線APがAWC-SCに対応しているかどうかにかかわらず、所属する管理グループのSC共通設定名が表示されます。

  • 「OK」ボタン：
    無線APにAP共通設定の変更を適用します。
    また、未反映の個別設定がある場合には、併せて反映します。

  • 「キャンセル」ボタン：
    無線APのAP共通設定の適用を中止します。
「コピー」ボタン 選択済み（チェックボックスにチェックを入れている）のAP共通設定を複製します。
複製されたAP共通設定の設定名は、元の設定名の末尾に「_copy」を付けたものになります。この設定名が既に登録されている場合には、「_copy(1)」のように連番が追加されます。
Note
複製されたAP共通設定名が101文字を超える場合、複製は行われません。
その際、複製が行われなかったことを表すダイアログが表示されます。
X AP共通設定 AP共通設定の総数が表示されます。
X 選択中 選択済み（チェックボックスにチェックを入れている）のAP共通設定の総数が表示されます。
AP共通設定を検索 AP共通設定の検索を行えます。
現在の表示対象のうち、「設定名」「設定タイプ」「管理グループ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
「システム情報」/「無線情報」ボタン リストの表示内容を切り替えます。

■ 表示2
表 2：AP共通設定一覧
項目名 説明
システム情報
チェックボックス AP共通設定の選択を行います。リストの一番上のチェックボックスにチェックを入れるとリスト内のAP共通設定すべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
設定名 AP共通設定名が表示されます。
シリーズ AP共通設定のシリーズが表示されます。
設定タイプ 設定タイプが表示されます。
管理グループ 関連付けている管理グループが表示されます。
割当AP数 AP共通設定を設定した無線AP数が表示されます。
未適用AP数 設定（AP共通設定、CB共通設定、SC共通設定、個別設定）の変更が適用されていない無線AP数が表示されます。
「詳細」ボタン（虫めがねアイコン） AP共通設定の詳細画面が表示されます。AP共通設定の詳細画面の説明は、「各種操作」/「無線管理」/「無線APの管理グループ、AP共通設定の変更」をご覧ください。
無線情報
チェックボックス AP共通設定の選択を行います。リストの一番上のチェックボックスにチェックを入れるとリスト内のAP共通設定すべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
無線1 無線1に設定されている規格が表示されます。
無線2 無線2に設定されている規格が表示されます。
無線3 無線3に設定されている規格が表示されます。
VAP数(無線1) 無線1に設定されているVAPの数が表示されます。
VAP数(無線2) 無線2に設定されているVAPの数が表示されます。
VAP数(無線3) 無線3に設定されているVAPの数が表示されます。
「詳細」ボタン（虫めがねアイコン） AP共通設定の詳細画面が表示されます。AP共通設定の詳細画面の説明は、「各種操作」/「無線管理」/「無線APの管理グループ、AP共通設定の変更」をご覧ください。

■ 表示3
表 3
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

画面リファレンス / 無線設定 / CB共通設定

CB共通設定は、チャンネルブランケットに所属させる無線APに共通して適用するVAPなどの設定をまとめたものです。
本画面では、CB共通設定の作成、編集、削除したり、CB共通設定を適用するチャンネルブランケットを構成したりすることができます。


■ 表示1

表 1
項目名 説明
「CB共通設定」ボタン CB共通設定の一覧を表示します。
「チャンネルブランケット」ボタン チャンネルブランケットの一覧を表示します。
「新規作成」ボタン CB共通設定新規作成画面を表示します。
CB共通設定の作成方法は、「各種操作」/「チャンネルブランケット」/「CB共通設定の作成、編集、削除」をご覧ください。
「設定適用」ボタン 「設定適用」ダイアログを表示します。選択したCB共通設定が既に適用されている無線APに対し、設定の変更を反映できます。


  • X AP：
    該当のCB共通設定が適用された無線APの総数が表示されます。

  • 機器名：
    登録時に設定した機器名が表示されます。ゲストノードから無線APを登録した場合はゲストノード名が表示されます。

  • IPアドレス：
    IPアドレスが表示されます。
    管理状態が「接続待機」の無線APの場合、「取得中」と表示されます。

  • MACアドレス：
    MACアドレスが表示されます。
    管理状態が「接続待機」の無線APの場合、「取得中」と表示されます。

  • 管理状態：
    管理状態が以下の内容で表示されます。
    • 未管理：
      IPアドレス、MACアドレス、AP共通設定のいずれかの設定が完了していないため、管理が開始されていない状態

    • 探索中：
      AWCプラグインが無線APを探索している状態

    • 適用中：
      AWCプラグインが無線APに対して設定を適用している状態

    • 管理中：
      AWCプラグインが無線APを管理している状態

    • 接続待機：
      AWCプラグインが無線APにAMF設定による事前設定を行い、AP共通設定を割り当てた状態
      または、AWCプラグインが無線APにDHCP設定を行い、AP共通設定を割り当てた状態

    • 管理失敗：
      無線APがAWCプラグインの管理下から外れた状態

    • 未認証：
      AVM EXに登録された無線APライセンスで管理できる最大無線AP数を超えているため、無線APが管理できない状態
      または、チャンネルブランケット、スマートコネクトを設定している無線APがそれらのライセンス数を超えているため、無線APが管理できない状態

  • 設定状態：
    設定状態が以下内容で表示されます。
    • 未設定：
      設定が完了していない状態

    • 未適用：
      今までにAWCプラグインから設定が適用されたことのない状態

    • 最新：
      無線APに対して最新の設定が適用されている状態

    • 変更有：
      無線APに対して最新の設定が適用されていない状態

  • AP共通設定 / SC共通設定：
    関連付けているAP共通設定名が表示されます。
    AWC-SCにて、一覧される無線APが所属する管理グループすべてにSC共通設定を作成している場合は、無線APがAWC-SCに対応しているかどうかにかかわらず、所属する管理グループのSC共通設定名が表示されます。

  • 「OK」ボタン：
    無線APにAP共通設定、CB共通設定の変更を適用します。
    また、未反映の個別設定がある場合には、併せて反映します。

  • 「キャンセル」ボタン：
    無線APへの設定の適用を中止します。

■ 表示2
表 2：設定機能/チャンネルブランケット設定一覧
項目名 説明
X CB共通設定 CB共通設定の総数が表示されます。
X 選択中 選択済みのCB共通設定（チェックボックスにチェックを入れている）の総数が表示されます。
CB共通設定を検索 CB共通設定の検索を行えます。
現在の表示対象のうち、「CB共通設定名」「管理グループ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
CB共通設定一覧
チェックボックス CB共通設定の選択を行います。リストの一番上のチェックボックスにチェックを入れるとリスト内のCB共通設定すべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
CB共通設定名 CB共通設定名が表示されます。
管理グループ チャンネルブランケットを構成する管理グループを表示します。
割当AP数 CB共通設定を設定した無線AP数が表示されます。
未適用AP数 設定（AP共通設定、CB共通設定、SC共通設定、個別設定）の変更が適用されていない無線AP数が表示されます。
「詳細」ボタン（虫めがねアイコン） CB共通設定の詳細画面が表示されます。CB共通設定の詳細画面の説明は、「各種操作」/「チャンネルブランケット」/「CB共通設定の作成、編集、削除」をご覧ください。
チャンネルブランケット一覧
チェックボックス CB共通設定の選択を行います。リストの一番上のチェックボックスにチェックを入れるとリスト内のCB共通設定すべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
チャンネルブランケット名 チャンネルブランケット名が表示されます。
CB共通設定名 チャンネルブランケットに適用されたCB共通設定名が表示されます。
管理グループ チャンネルブランケットを構成する管理グループを表示します。
割当AP数 チャンネルブランケットに所属する無線AP数が表示されます。
未適用AP数 設定（AP共通設定、CB共通設定、SC共通設定、個別設定）の変更が適用されていない無線AP数が表示されます。
「詳細」ボタン（虫めがねアイコン） 「チャンネルブランケット詳細」画面が表示されます。チャンネルブランケット詳細画面の説明は、「各種操作」/「チャンネルブランケット」/「チャンネルブランケットの作成」の「チャンネルブランケットの情報の確認」をご覧ください。

■ 表示3
表 3
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

画面リファレンス / 無線設定 / SC共通設定

SC共通設定は、AWC-SCによるスマートコネクトネットワークに所属させる無線APに対し、AP間無線通信に使用するVAPなどの共通する設定をまとめたものです。
本画面では、SC共通設定の作成、編集、削除したり、SC共通設定の適用対象として選択した無線APに、設定を適用したりすることができます。


■ 表示1

表 1
項目名 説明
「新規作成」ボタン SC共通設定新規作成画面を表示します。
SC共通設定の作成方法は、「各種操作」/「スマートコネクト」/「SC共通設定の作成、編集、削除」をご覧ください。
「設定適用」ボタン 「設定適用」ダイアログを表示します。選択したSC共通設定の管理下に追加するよう設定されている無線APに対し、設定の変更を反映できます。


  • X AP：
    該当のSC共通設定が適用された無線APの総数が表示されます。

  • 機器名：
    登録時に設定した機器名が表示されます。ゲストノードから無線APを登録した場合はゲストノード名が表示されます。

  • IPアドレス：
    IPアドレスが表示されます。

  • MACアドレス：
    MACアドレスが表示されます。

  • 管理状態：
    管理状態が以下の内容で表示されます。
    • 未管理：
      MACアドレス、AP共通設定のいずれかの設定が完了していないため、管理が開始されていない状態
      未管理状態の無線APに設定を適用することはできません。

    • 探索中：
      AWCプラグインが無線APを探索している状態

    • 適用中：
      AWCプラグインが無線APに対して設定を適用している状態

    • 管理中：
      AWCプラグインが無線APを管理している状態

    • 接続待機：
      AWCプラグインが無線APにAMF設定による事前設定を行い、AP共通設定を割り当てた状態
      または、AWCプラグインが無線APにDHCP設定を行い、AP共通設定を割り当てた状態

    • 管理失敗：
      無線APがAWCプラグインの管理下から外れた状態

    • 未認証：
      AVM EXに登録された無線APライセンスで管理できる最大無線AP数を超えているため、無線APが管理できない状態
      または、チャンネルブランケット、スマートコネクトを設定している無線APがそれらのライセンス数を超えているため、無線APが管理できない状態

  • 設定状態：
    設定状態が以下内容で表示されます。
    • 未設定：
      設定が完了していない状態

    • 未適用：
      今までにAWCプラグインから設定が適用されたことのない状態

    • 最新：
      無線APに対して最新の設定が適用されている状態

    • 変更有：
      無線APに対して最新の設定が適用されていない状態

  • SC共通設定：
    関連付けているSC共通設定が表示されます。

  • 「OK」ボタン：
    無線APに設定（AP共通設定、SC共通設定）の変更を適用します。
    また、CB共通設定、未反映の個別設定がある場合には、併せて反映します。

  • 「キャンセル」ボタン：
    無線APの設定変更の適用を中止します。

■ 表示2
表 2：設定機能/スマートコネクト設定一覧
項目名 説明
X SC共通設定 SC共通設定の総数が表示されます。
X 選択中 選択済みのSC共通設定（チェックボックスにチェックを入れている）の総数が表示されます。
SC共通設定を検索 SC共通設定の検索を行えます。
現在の表示対象のうち、「SC共通設定名」「管理グループ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
SC共通設定一覧
チェックボックス SC共通設定の選択を行います。リストの一番上のチェックボックスにチェックを入れるとリスト内のSC共通設定すべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
SC共通設定名 SC共通設定名が表示されます。
管理グループ スマートコネクトネットワークを構成する管理グループを表示します。
割当AP数 SC共通設定を設定した無線AP数が表示されます。
未適用AP数 該当のSC共通設定が作成された管理グループ内に所属し、設定（AP共通設定、CB共通設定、SC共通設定、個別設定）の変更が適用されていない無線AP数が表示されます。スマートコネクトネットワークに参加している無線APに限定されません。
「詳細」ボタン（虫めがねアイコン） SC共通設定の詳細画面が表示されます。SC共通設定の詳細画面の説明は、「各種操作」/「スマートコネクト」/「SC共通設定の作成、編集、削除」をご覧ください。

■ 表示3
表 3
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

画面リファレンス / 無線設定 / DCN共通設定

DCN共通設定は、AWC-DCN（AWC-Dynamic Client Navigation）によるDCNグループに所属させる無線APに対し、AP間で管理情報を通信するための、DCN VAPなどの共通する設定をまとめたものです。
本画面では、DCN共通設定の作成、編集、削除したり、DCN共通設定の適用対象として選択した無線APに、設定を適用したりすることができます。


■ 表示1

表 1
項目名 説明
「新規作成」ボタン DCN共通設定新規作成画面を表示します。
DCN共通設定の作成方法は、「各種操作」/「AWC-DCN」/「DCN共通設定の作成、編集、削除」をご覧ください。
「設定適用」ボタン 「設定適用」ダイアログを表示します。選択したDCN共通設定の管理下に追加するよう設定されている無線APに対し、設定の変更を反映できます。


  • X AP：
    該当のDCN共通設定が適用された無線APの総数が表示されます。

  • 機器名：
    登録時に設定した機器名が表示されます。ゲストノードから無線APを登録した場合はゲストノード名が表示されます。

  • IPアドレス：
    IPアドレスが表示されます。

  • MACアドレス：
    MACアドレスが表示されます。

  • 管理状態：
    管理状態が以下の内容で表示されます。
    • 未管理：
      MACアドレス、AP共通設定のいずれかの設定が完了していないため、管理が開始されていない状態
      未管理状態の無線APに設定を適用することはできません。

    • 探索中：
      AWCプラグインが無線APを探索している状態

    • 適用中：
      AWCプラグインが無線APに対して設定を適用している状態

    • 管理中：
      AWCプラグインが無線APを管理している状態

    • 接続待機：
      AWCプラグインが無線APにAMF設定による事前設定を行い、AP共通設定を割り当てた状態
      または、AWCプラグインが無線APにDHCP設定を行い、AP共通設定を割り当てた状態

    • 管理失敗：
      無線APがAWCプラグインの管理下から外れた状態

    • 未認証：
      AVM EXに登録された無線APライセンスで管理できる最大無線AP数を超えているため、無線APが管理できない状態
      または、チャンネルブランケット、スマートコネクトを設定している無線APがそれらのライセンス数を超えているため、無線APが管理できない状態

  • 設定状態：
    設定状態が以下内容で表示されます。
    • 未設定：
      設定が完了していない状態

    • 未適用：
      今までにAWCプラグインから設定が適用されたことのない状態

    • 最新：
      無線APに対して最新の設定が適用されている状態

    • 変更有：
      無線APに対して最新の設定が適用されていない状態

  • AP共通設定：
    関連付けているAP共通設定が表示されます。

  • 「OK」ボタン：
    無線APに設定（AP共通設定、CB共通設定、SC共通設定、DCN共通設定）の変更を適用します。
    Note
    AWC-DCNはAWC-CB、AWC-SCと併用できません。CB共通設定やSC共通設定とDCN共通設定やAP共通設定が同時に指定されている場合は、SC共通設定、CB共通設定、DCN共通設定、AP共通設定の順に優先されます。
    また、未反映の個別設定がある場合には、併せて反映します。

  • 「キャンセル」ボタン：
    無線APの設定変更の適用を中止します。

■ 表示2
表 2：設定機能/DCN設定一覧
項目名 説明
X DCN共通設定 DCN共通設定の総数が表示されます。
X 選択中 選択済みのDCN共通設定（チェックボックスにチェックを入れている）の総数が表示されます。
All ON/All OFFボタン 画面上のDCN共通設定をすべて有効（ON）、または無効（OFF）に変更します。
変更後、適用する際は、対象のDCN共通設定のチェックボックスにチェックを入れて、「設定適用」を行う必要があります。
DCN共通設定を検索 DCN共通設定の検索を行えます。
現在の表示対象のうち、「DCN共通設定名」「管理グループ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
DCN共通設定一覧
チェックボックス DCN共通設定の選択を行います。リストの一番上のチェックボックスにチェックを入れるとリスト内のDCN共通設定すべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
DCN共通設定名 DCN共通設定名が表示されます。
管理グループ AWC-DCNを構成する管理グループを表示します。
割当AP数 DCN共通設定を設定した無線AP数が表示されます。
未適用AP数 該当のDCNグループに所属し、設定（AP共通設定、CB共通設定、SC共通設定、DCN共通設定、個別設定）の変更が適用されていない無線AP数が表示されます。
Note
AWC-DCNはAWC-CB、AWC-SCと併用できません。
DCN ON/OFF 該当のDCNの有効（ON）、無効（OFF）をラジオボタンで選択します。
変更後、適用する際は、対象のDCN共通設定のチェックボックスにチェックを入れて、「設定適用」を行う必要があります。
「編集」ボタン（鉛筆アイコン） DCN共通設定の編集画面が表示されます。
DCN共通設定の編集については、「各種操作」/「AWC-DCN」/「DCN共通設定の作成、編集、削除」をご覧ください。
「削除」ボタン（ゴミ箱アイコン） DCN共通設定を削除します。
DCN共通設定の削除については、「各種操作」/「AWC-DCN」/「DCN共通設定の作成、編集、削除」をご覧ください。
「詳細」ボタン（虫めがねアイコン） DCN共通設定の詳細画面が表示されます。
DCN共通設定の詳細画面については、編集画面の項目とほぼ同様です。詳しくは、「各種操作」/「AWC-DCN」/「DCN共通設定の作成、編集、削除」をご覧ください。

■ 表示3
表 3
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

画面リファレンス / 無線設定 / AP登録・設定

基本項目
無線設定

無線APの登録・設定を行えます。
無線APの登録、設定変更、削除方法は、「各種操作」/「無線管理」/「無線APの登録、情報編集、削除」をご覧ください。
Note
本画面で検索、ソート、タグフィルターによる絞り込みを行った場合、それ以前の無線APの選択状態は解除されます。
Note
「WPAエンタープライズ」と「高速移行」を併用したVAPを含むAP共通設定では、このAP共通設定が適用されている無線APが増減した際、該当のAP共通設定が適用されている無線APの設定状態は「変更有」となります。
このAP共通設定が適用された無線APが増減する設定を行った際、該当のAP共通設定が適用されたすべての無線APに対して設定適用を行うかを尋ねるダイアログが表示されます。
「OK」をクリックすると、該当のAP共通設定が割り当てられた無線APに対して設定適用が行われます。

基本項目



■ 表示1
表 1
項目名 説明
「無線設定」ボタン 無線設定画面を表示します。
リストに登録されている無線APのAP共通設定の選択、チャンネル設定、送信出力の設定が行えます。
歯車アイコン
 歯車アイコンにマウスオーバーすると、手動で登録、CSVから登録、ゲストノードから登録、CSV出力、レポートの出力、タグ編集、AP共通設定の割当、削除のサブメニューが表示されます。
タグ編集、AP共通設定の割当、削除メニューは、無線AP一覧のチェックボックスにチェックを入れると選択できるようになります。

  • 手動で登録 / CSVから登録 / ゲストノードから登録：
    AWCプラグインに無線APを登録します。無線APの登録方法は3通りの方法で行えます。無線APの登録方法は「各種操作」/「無線管理」/「無線APの登録、情報編集、削除」をご覧ください。

  • CSV出力：
    無線AP一覧の情報（機器名、管理状態、設定状態、IPアドレス、MACアドレス、AP共通設定、管理グループ、タグ）をCSV形式で保存できます。ファイル名は「vista_access_points_yyyymmdd-hhmmss.csv」です。

  • レポートの出力：
    無線APのレポート（無線コントローラーIPアドレス、無線AP IPアドレス、サブネットマスク、DHCP、MACアドレス、製品モデル、管理状態、設定状態、フロアマップ名、無線IP、チャンネル、送信出力、ソフトウェアバージョン、シリアルナンバー）をCSV形式で保存できます。ファイル名は「vista_access_points_report_yyyymmdd-hhmmss.csv」です。

  • タグ編集：
    無線AP一覧で選択した無線APのタグを編集します。

  • AP共通設定の割当：
    無線AP一覧で選択した無線APに対してAP共通設定の割り当てを行います。

  • 削除：
    無線AP一覧で選択した無線APを削除します。
スパナアイコン
 スパナアイコンにマウスオーバーすると、設定適用、再起動、ファームウェア更新、テクニカルサポート情報の取得のサブメニューが表示されます。これらのメニューは、無線AP一覧のチェックボックスにチェックを入れると選択できるようになります。
Note
一度に再起動する無線APの数は350台以下にしてください。
Note
一度にファームウェアを更新できる無線APの数は、AWCプラグインと各無線APとの間の通信速度によって異なります。
AWCプラグインと各無線APとの間の通信速度がそれぞれ1Gbpsの場合、一度にファームウェアを更新できる無線APの数は次の通りです。
  • AT-TQ5403/5403e、AT-TQm5403：最大200台
  • AT-TQ6403 GEN2：最大140台
  • AT-TQ6602：最大100台
  • AT-TQ6602 GEN2/6702 GEN2/6702e GEN2、AT-TQm6602 GEN2/6702 GEN2：最大135台
  • AT-TQ7403：最大135台
  • その他の無線AP：最大350台
それぞれの帯域が他の通信で使用されている場合は、上記の台数よりも少なくなる場合があります。
なお、AT-TQ6702 GEN2-RはAWCプラグインからのファームウェアの更新は未サポートとなります。
  • 設定適用：
    無線設定画面で行った設定変更が無線AP本体に適用されます。

  • 再起動：
    無線APを再起動します。

  • ファームウェア更新：
    「ファームウェア更新」ダイアログを表示します。
    適用されるファームウェアは、別途「ファームウェア登録」にて適用されたファームウェアを使用します。



    • 機器名：
      ファームウェアを更新する管理下APの機器名を表示します。
    • IPアドレス：
      管理下APのIPアドレスを表示します。
    • MACアドレス：
      管理下APのMACアドレスを表示します。
    • 管理状態：
      管理下APの管理状態を表示します。
    • 現在のファームウェア：
      「-」が表示されます。
    • 割当ファームウェア：
      現在、管理下APに割り当てられているファームウェアの機器種別とバージョンを表示します。
    • 「OK」ボタン：
      無線APのファームウェアを更新します。
    • 「キャンセル」ボタン：
      無線APのファームウェア更新を中止します。

  • テクニカルサポート情報の取得：
    選択した無線APのテクニカルサポート情報を一括してダウンロードします。
    最大25台までの無線APのテクニカルサポート情報を同時に取得できます。
    「テクニカルサポート情報」ダイアログには、テクニカルサポート情報に含まれる情報の種別が表示されます。
    「情報の取得に同意します」チェックボックスにチェックをつけて「ダウンロード」ボタンをクリックすると、各無線APのテクニカルサポート情報を集積し、一括してダウンロードします。
    ファイルには、無線AP個別のテクニカルサポート情報を併せて収録しています。
    Note
    いずれかの無線APからのテクニカルサポート情報が取得できなかった場合、ダウンロードに失敗した旨のメッセージが表示されて終了します。
    この場合は、「無線モニター」/「ログ管理」画面にてテクニカルサポート情報の取得ができなかった無線APを確認し、「AP登録・設定」画面で該当の無線APを除外してもう一度テクニカルサポート情報の一括取得を試みてください。
    トラブルシューティング時など、内部情報の確認が必要な場合を想定したものですので、ご使用に際しては弊社技術担当にご相談ください。

■ 表示2
表 2
項目名 説明
X AP 無線APの総数が表示されます。
X 選択中 選択済みの無線AP（チェックボックスにチェックを入れている）の総数が表示されます。
無線APを検索 無線APの検索を行えます。
現在の表示対象のうち、「機器名」「IPアドレス」「MACアドレス」「AP共通設定」「管理グループ」「フロアマップ名」「機器種別」「現在のファームウェア」「シリアル番号」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
「フロアマップ名」「機器種別」「現在のファームウェア」「シリアル番号」については、「無線AP詳細」をご覧ください。
Note
大文字小文字を区別しますのでご注意ください。
フィルター 登録されているタグで絞り込むことができます。
タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。すべて解除する場合は「クリア」をクリックします。
タグ 「無線APを検索」欄の下の「全て見る」をクリックすると、登録されているすべてのタグが表示されます。
通常の状態に戻す場合は「閉じる」をクリックします。
「基本情報」/「追加情報」ボタン リストの表示内容を切り替えます。

■ 表示3
表 3：無線AP一覧 基本項目
項目名 説明
基本情報
チェックボックス 無線APの選択を行います。リストの一番上のチェックボックスにチェックを入れるとリスト内の無線APすべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
機器名 登録時に設定した機器名が表示されます。ゲストノードから無線APを登録した場合はゲストノード名が表示されます。
管理状態 管理状態が以下の内容で表示されます。
  • 未管理：
    IPアドレス、MACアドレス、AP共通設定のいずれかの設定が完了していないため、管理が開始されていない状態

  • 探索中：
    AWCプラグインが無線APを探索している状態

  • 適用中：
    AWCプラグインが無線APに対して設定を適用している状態

  • 管理中：
    AWCプラグインが無線APを管理している状態

  • 接続待機：
    AWCプラグインが無線APにAMF設定による事前設定を行い、AP共通設定を割り当てた状態
    または、AWCプラグインが無線APにDHCP設定を行い、AP共通設定を割り当てた状態

  • 管理失敗：
    無線APがAWCプラグインの管理下から外れた状態

  • 未認証：
    AVM EXに登録された無線APライセンスで管理できる最大無線AP数を超えているため、無線APが管理できない状態
    または、チャンネルブランケット、スマートコネクトを設定している無線APがそれらのライセンス数を超えているため、無線APが管理できない状態
また、接続待機状態の場合、表示をクリックすると、待機中の状態に関する詳細なメッセージがポップアップ表示されます。
設定状態 設定状態が以下内容で表示されます。
  • 未設定：
    設定が完了していない状態

  • 未適用：
    今までにAWCプラグインから設定が適用されたことのない状態

  • 最新：
    無線APに対して最新の設定が適用されている状態

  • 変更有：
    無線APに対して最新の設定が適用されていない状態
IPアドレス IPアドレスが表示されます。
管理状態が「接続待機」の無線APの場合、「取得中」と表示されます。
MACアドレス MACアドレスが表示されます。
管理状態が「接続待機」の無線APの場合、「取得中」と表示されます。
AP共通設定 関連付けているAP共通設定が表示されます。
管理グループ 関連付けている管理グループが表示されます。
タグ 無線APに設定したタグが表示されます。
「編集」ボタン（鉛筆アイコン） 「無線AP編集」ダイアログが開きます。
「詳細」ボタン（虫めがねアイコン） 「無線AP詳細」画面に切り替わります。
追加情報
チェックボックス 無線APの選択を行います。リストの一番上のチェックボックスにチェックを入れるとリスト内の無線APすべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
機器名 登録時に設定した機器名が表示されます。ゲストノードから無線APを登録した場合はゲストノード名が表示されます。
管理状態 管理状態が以下の内容で表示されます。
  • 未管理：
    IPアドレス、MACアドレス、AP共通設定のいずれかの設定が完了していないため、管理が開始されていない状態

  • 探索中：
    AWCプラグインが無線APを探索している状態

  • 適用中：
    AWCプラグインが無線APに対して設定を適用している状態

  • 管理中：
    AWCプラグインが無線APを管理している状態

  • 接続待機：
    AWCプラグインが無線APにAMF設定による事前設定を行い、AP共通設定を割り当てた状態
    または、AWCプラグインが無線APにDHCP設定を行い、AP共通設定を割り当てた状態

  • 管理失敗：
    無線APがAWCプラグインの管理下から外れた状態

  • 未認証：
    AVM EXに登録された無線APライセンスで管理できる最大無線AP数を超えているため、無線APが管理できない状態
    または、チャンネルブランケット、スマートコネクトを設定している無線APがそれらのライセンス数を超えているため、無線APが管理できない状態
設定状態 設定状態が以下内容で表示されます。
  • 未設定：
    設定が完了していない状態

  • 未適用：
    今までにAWCプラグインから設定が適用されたことのない状態

  • 最新：
    無線APに対して最新の設定が適用されている状態

  • 変更有：
    無線APに対して最新の設定が適用されていない状態
CB共通設定 無線APに適用されたCB共通設定が表示されます。
SC共通設定 関連付けている管理グループに作成されたSC共通設定が表示されます。
Note
SC共通設定は、該当無線APのスマートコネクトの有効/無効にかかわらず表示されます。
DCN共通設定 無線APに適用されたDCN共通設定が表示されます。
フロアマップ名 設定されているフロアマップ名が表示されます。
割当ファームウェア 「ファームウェア登録」にて設定された、無線APに適用予定、または適用済みのファームウェアファイルの対象機種名とバージョンを表示します。
「編集」ボタン（鉛筆アイコン） 「無線AP編集」ダイアログが開きます。
「詳細」ボタン（虫めがねアイコン） 「無線AP詳細」画面に切り替わります。

■ 表示4
表 4
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

無線設定

リストに登録されている無線APのAP共通設定の選択、チャンネル設定、送信出力の設定が行えます。
設定変更後は、表示1のスパナアイコンにマウスオーバーし表示されるメニューから設定適用をクリックしてください。


■ 表示1
表 5
項目名 説明
「基本項目表示」ボタン 基本項目画面を表示します。
リストに登録されている無線APアドレスや管理グループの確認の設定が行えます。
歯車アイコン
 歯車アイコンにマウスオーバーすると、手動で登録、CSVから登録、ゲストノードから登録、CSV出力、タグ編集、AP共通設定の割当、削除のサブメニューが表示されます。
タグ編集、AP共通設定の割当、削除メニューは、無線AP一覧のチェックボックスにチェックを入れると選択できるようになります。
  • 手動で登録 / CSVから登録 / ゲストノードから登録：
    AWCプラグインに無線APを登録します。無線APの登録方法は3通りの方法で行えます。無線APの登録方法は「各種操作」/「無線管理」/「無線APの登録、情報編集、削除」をご覧ください。

  • CSV出力：
    無線AP一覧の情報（機器名、管理状態、設定状態、IPアドレス、MACアドレス、AP共通設定、管理グループ、タグ）をCSV形式で保存できます。ファイル名は「vista_access_points_yyyymmdd-hhmmss.csv」です。

  • タグ編集：
    無線AP一覧で選択した無線APのタグを編集します。

  • AP共通設定の割当：
    無線AP一覧で選択した無線APに対してAP共通設定の割り当てを行います。

  • 削除：
    無線AP一覧で選択した無線APを削除します。
スパナアイコン
 スパナアイコンにマウスオーバーすると、設定適用のサブメニューが表示されます。設定適用メニューは、無線AP一覧のチェックボックスにチェックを入れると選択できるようになります。
  • 設定適用：
    無線設定画面で行った設定変更が無線AP本体に適用されます。

  • 再起動：
    無線APを再起動します。

  • ファームウェア更新：
    「ファームウェア更新」ダイアログを表示します。
    適用されるファームウェアは、別途「ファームウェア登録」にて適用されたファームウェアを使用します。

■ 表示2
表 6
項目名 説明
X AP 無線APの総数が表示されます。
X 選択中 選択済みの無線AP（チェックボックスにチェックを入れている）の総数が表示されます。
無線APを検索 無線APの検索を行えます。
現在の表示対象のうち、「機器名」「IPアドレス」「MACアドレス」「AP共通設定」「管理グループ」「フロアマップ名」「機器種別」「現在のファームウェア」「シリアル番号」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
「フロアマップ名」「機器種別」「現在のファームウェア」「シリアル番号」については、「無線AP詳細」をご覧ください。
Note
大文字小文字を区別しますのでご注意ください。
フィルター 登録されているタグで絞り込むことができます。
タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。すべて解除する場合は「クリア」をクリックします。
タグ 「無線APを検索」欄の下の「全て見る」をクリックすると、登録されているすべてのタグが表示されます。
通常の状態に戻す場合は「閉じる」をクリックします。

■ 表示3
表 7：無線AP一覧 無線設定
項目名 説明
チェックボックス 無線APの選択を行います。
リストの一番上のチェックボックスにチェックを入れるとリスト内の無線APすべてにチェックが入ります。チェックを外すとすべてのチェックが外れます。
機器名 登録時に設定した機器名が表示されます。ゲストノードから無線APを登録した場合はゲストノード名が表示されます。
AP共通設定 AP共通設定の変更が行えます。AP共通設定の変更手順は、「各種操作」/「無線管理」/「無線APの管理グループ、AP共通設定の変更」をご覧ください。
チャンネル(無線1) 無線1のチャンネル設定が行えます。ドロップダウンリストをクリックすると、チャンネルを選択するダイアログが表示されます。AP共通設定に対応したチャンネルが表示されるので自動または個別のチャンネルを指定します。
送信出力(無線1) 無線1の送信出力の設定が行えます。ドロップダウンリストをクリックすると、送信出力を選択するダイアログが表示されます。自動または、最少、弱、中、強、最大の中から指定します。
チャンネル(無線2) 無線2のチャンネル設定が行えます。ドロップダウンリストをクリックすると、チャンネルを選択するダイアログが表示されます。AP共通設定に対応したチャンネルが表示されるので自動または個別のチャンネルを指定します。
送信出力(無線2) 無線2の送信出力の設定が行えます。ドロップダウンリストをクリックすると、送信出力を選択するダイアログが表示されます。自動または、最少、弱、中、強、最大の中から指定します。
チャンネル(無線3) 無線3のチャンネル設定が行えます。ドロップダウンリストをクリックすると、チャンネルを選択するダイアログが表示されます。AP共通設定に対応したチャンネルが表示されるので自動または個別のチャンネルを指定します。
送信出力(無線3) 無線3の送信出力の設定が行えます。ドロップダウンリストをクリックすると、送信出力を選択するダイアログが表示されます。自動または、最少、弱、中、強、最大の中から指定します。
「編集」ボタン（鉛筆アイコン） 「無線AP編集」ダイアログが開きます。
「詳細」ボタン（虫めがねアイコン） 「無線AP詳細」画面に切り替わります。

画面リファレンス / 無線設定 / AWC設定

AWC（Autonomous Wave Control）機能の設定を行います。
AWC機能によるチャンネル・送信出力の最適化を行ううえでの無線APのカバーエリアの広さ、チャンネル選択における管理外APの影響度、AWC計算結果の即時適用の有効/無効、無線APの離脱や復旧といったイベントによる再計算の実施の有効/無効を、管理グループごとに設定できます。


■ 表示1

表 1
項目名 説明
「計算・適用」ボタン 選択した管理グループのAWC計算の実施、適用を行います。

■ 表示2
表 2
項目名 説明
X グループ 管理グループの総数が表示されます。
無線管理グループを検索 管理グループの検索を行えます。
現在の表示対象のうち、「管理グループ名」に、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。

■ 表示3
表 3：管理グループごとのAWC設定一覧
項目名 説明
管理グループ名 管理グループ名が表示されます。
状態 管理グループのAWC計算の状態が表示されます。
前回の計算時刻 前回のAWC計算日時が表示されます。
前回の適用時刻 前回のAWC計算結果の適用時刻日時が表示されます。
「編集」ボタン（鉛筆アイコン） 管理グループのAWC設定の編集を行えます。

画面リファレンス / 無線設定 / MACアドレスリスト

無線APへの接続を許可または拒否するMACアドレスのリスト（ホワイトリスト/ブラックリスト）を作成します。
MACアドレスリストは、ホワイトリスト/ブラックリストにかかわらず、AP共通設定に1つ割り当てることができます。


■ 表示1

表 1
項目名 説明
「新規作成」ボタン MACアドレスリストを作成します。
MACアドレスリストの作成方法は、「各種操作」/「無線管理」/「MACアドレスリストの作成、CSV出力、編集、削除」をご覧ください。

■ 表示2
表 2
項目名 説明
X リスト 登録されているリストの総数が表示されます。
MACアドレスリストを検索 MACアドレスリストの検索を行えます。
現在の表示対象のうち、「リスト名」「アクション」「管理グループ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
アクションは、「0」（ブロック）または「1」（許可）のいずれかで指定します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。

■ 表示3
表 3：MACアドレスリスト一覧
項目名 説明
リスト名 MACアドレスリストの名前が表示されます。
アクション MACアドレスに対するアクションが「許可」または「ブロック」で表示されます。
エントリー数 許可またはブロックの対象となるMACアドレス数が表示されます。
管理グループ MACアドレスリストに関連付けている管理グループが表示されます。
割当AP共通設定数 このMACアドレスリストを割り当てられているAP共通設定の数が表示されます。

■ 表示4
表 4
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

画面リファレンス / 無線設定 / 侵入検知/防御設定

隣接無線APや無線クライアントの検出、検出した隣接無線APや無線クライアントが不正無線AP/不正無線クライアントかどうかの判定、管理下APから不正無線クライアントへの侵入防御について、有効/無効を設定します。
本機能をサポートしている無線APについては、「AP別サポート項目一覧」/「無線設定」の「侵入検知/防御設定」をご覧ください。
侵入検知/防御設定は管理グループごとに行います。


■ 表示1

表 1
項目名 説明
X グループ 管理グループの総数が表示されます。
管理グループを検索 管理グループの検索を行えます。
現在の表示対象のうち、「管理グループ」「作成日時」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。

■ 表示2
表 2：管理グループごとの侵入検知/防御設定一覧
項目名 説明
管理グループ名 管理グループ名が表示されます。
不正無線APの検出 不正無線APの検出機能の有効/無効を表示します。
不正無線クライアントの検出 不正無線クライアントの検出機能の有効/無効を表示します。
不正無線APへの攻撃 不正無線APへの攻撃機能の有効/無効を表示します。
「編集」ボタン（鉛筆アイコン） 侵入検知/防御の設定を編集します。侵入検知/防御の設定については「各種操作」/「その他の設定」/「侵入検知/防御の設定」をご覧ください。

■ 表示4
表 3
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

画面リファレンス / 無線設定 / 無線コンシェルジュ

無線コンシェルジュ
フロアマップ一覧
無線AP一覧
無線AP一覧 拡張表示
提案 - 設定
提案 - 実行
提案 - 結果
適用 - 実行

無線コンシェルジュは、同一フロアマップ上の無線APのセル型VAPや、管理下のAWC-CBに加入している無線APのCB VAPのチャンネル、送信出力の最適化を提案します。
最適化の提案には次の3つの種類があり、選択したフロアマップまたは無線APごとに、ユーザーが各項目の提案を選択して要求、適用できます。
また、AWC-SAC（AWC-Smart ACtivation）によるカバレッジの自動補完の設定も行えます。
AWC-SACでは、カバレッジコントロールと管理外AP干渉モニターの2つの機能で運用中の無線出力を定期的に監視、障害を検知します。
これらの設定は、ヘッダーの「設定」ボタンから行います。


無線コンシェルジュはAT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2のみサポートしています。
なお、AT-TQ1402/6403 GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2ではAWC-CBは未サポートのため、CB最適化はサポート対象外となります。

■ AP間引きとカバレッジコントロールによるカバレッジホールの自動修復
AWC-SACのカバレッジコントロールは、AP間引きの提案と併用し、無線ネットワークの冗長化を簡便に行う機能です。
現用に余裕を持たせた数の無線APを配置するだけで自動的に冗長化構成を構築することができ、綿密なネットワーク設計やサイトサーベイを必要とせず、初期導入や運用のコストを低減できます。
設営時にAP間引きの提案を実行し、「余剰な無線AP」を検出、送信電力0%の待機状態に設定しておきます。これにより、平時は、個別の調整を行わなくても、適切な無線APの密度によるネットワークの運用が行えます。


カバレッジホールが発生した場合、AWC-SACのカバレッジコントロールは、待機状態の無線APの無線出力を再開してカバレッジを補完します。


Note
特に無線ネットワークの必要性が高い地点では、現用・待機の無線APをそれぞれ別系統の電源やPoEスイッチに接続することをお勧めします。

無線コンシェルジュ


■ 表示1
対象とする管理グループ、フロアマップを選択したり、提案の種類の設定、提案の要求、削除、適用を行います。
表 1：無線コンシェルジュ ヘッダー
項目名 説明
管理グループドロップダウンメニュー 表示対象のフロアマップを絞り込むことができます。デフォルトは「全管理グループ」です。
フロアマップドロップダウンメニュー 設定を行うフロアマップを選択できます。
デフォルトは「全フロアマップ」です。
いずれかのフロアマップを選択すると、管理グループドロップダウンメニューには該当のフロアマップが所属する管理グループが設定され、フロアマップのパネル表示から2Dフロアマップに切り替わります。また、同じCB VAPを適用した無線APが存在するフロアマップがすべて選択されます。
再びフロアマップパネル表示に戻る際は「全フロアマップ」を選択します。
無線バンドドロップダウンメニュー どの無線バンドの情報を表示するか、無線1、無線2、無線3から選択します。
「設定」ボタン 「提案 - 設定」ダイアログを開きます。
「提案 - 設定」ダイアログでは、管理下のフロアマップまたはチャンネルブランケットごとに最適化の提案の種類を選択できます。
また、AWC-SACの管理・通知機能についてもこちらで設定します。
「提案」ボタン 「提案 - 実行」ダイアログを開きます。
「提案 - 実行」ダイアログでは、フロアマップ一覧または無線AP一覧にて選択した対象の周波数別（2.4GHz、5GHz）に、最適化の提案を要求します。
「クリア」ボタン 選択したフロアマップまたは無線APに対する現在の提案の状態をクリアし、「提案なし」の状態に戻します。
適用済みの提案による変更は取り消されません。
Note
適用済みの提案を取り消す場合は、「クリア」ボタンをクリックして現在の提案の状態を「提案なし」に戻したあと、必ず「適用」ボタンをクリックしてください。
「クリア」ボタンをクリックしただけでは、既に適用済みの提案による変更は取り消されません。
提案のクリアを適用すると、AP共通設定、CB共通設定など、これまで通りの設定が適用されます。
「適用」ボタン 「適用 - 実行」ダイアログを開きます。
「適用 - 実行」ダイアログでは、フロアマップ一覧で選択したフロアマップ上の無線AP、または、無線AP一覧にて選択した無線APに対し、最適化の提案を適用します。

■ 表示2
提案対象の選択に応じて、フロアマップパネル表示、3Dフロアマップ、2Dフロアマップが表示されます。

■ 表示3
提案対象の選択に応じて、フロアマップ一覧、または、無線AP一覧が表示されます。

■ 表示4
3Dフロアマップ、または、2Dフロアマップにおけるヒートマップ表示の凡例です。
フロアマップ上の各地点の信号強度、または、チャンネルを表す色を表示します。
画面下部のフロアマップ表示コントロールにて、「凡例」のチェックボックスをクリックすることで、凡例の表示/非表示を切り替えることができます。
凡例は、フロアマップの描画モードによって異なります。

■ 表示5

表 2：フロアマップコントロール
項目名 説明
描画モード ヒートマップ表示にて表示する項目を、「電波強度」または「チャンネル」から選択します。
凡例 凡例を表示するか否か。表示する場合はチェックを入れます。
壁 フロアマップ上に壁を作成している場合、壁を表示するか否か。表示する場合はチェックを入れます。
Note
壁を作成してある場合、壁の表示を無効にしてあっても、ヒートマップ表示には壁による減衰が反映されます。
表示強度 ヒートマップ表示にて色付き表示する電波強度の下限をスライダーで設定します。
背景不透明度 フロアマップに使用するマップ画像の不透明度をスライダーで設定します。

■ 表示6
マップの表示を調整します。

フロアマップ一覧

選択した管理グループに所属するフロアマップの提案の状態を表示します。

表 3
項目名 説明
詳細 フロアマップ一覧表示では無効となります。
X Floors 現在の表示対象のフロアマップの数を表示します。
「フロアマップを検索」にて絞り込みを行っている場合は一致したフロアマップの数を、絞り込みを行っていない場合は画面上部の管理グループドロップダウンメニューで選択した管理グループに所属するフロアマップの総数を表示します。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を青色のプログレスバーで表示します。一覧は、ユーザー管理メニューの「更新間隔」にて「フロアマップ(無線ステータス)」に設定した間隔で更新されます（デフォルトでは1分）。
3Dフロアマップでは、プログレスバーと併せて、自動更新再開ボタン、自動更新一時停止ボタン、手動更新ボタンを表示します。デフォルトでは、自動更新は一時停止状態です。
フロアマップを検索 管理グループに所属しているフロアマップの検索を行えます。
現在の表示対象のうち、フロアマップ名に本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
Note
3Dフロアマップでは、本項目は無効となります。
フロアマップ 管理グループに所属しているフロアマップ名を表示します。
提案の要求、適用、またはクリアを行う際は、フロアマップ名の左側のチェックボックスにチェックを入れます。
また、フロアマップ一覧の任意の行にマウスポインターを置くと、階層表示されたフロアマップのうち、該当するフロアマップを強調表示します。
APs 該当のフロアマップに配置された無線APの数を表示します。
状態 該当のフロアマップに対する最適化の提案の状態を表示します。
  • 提案待ち：
    まだ提案を要求していません。
  • 提案なし：
    過去に提案を要求しましたが、その時点の状態と異なる提案はありませんでした。
  • 適用待ち：
    過去に提案を要求し、その時点の運用状態より適した提案が適用されないまま保留されています。
  • 適用済み：
    過去に提案を要求し、適用済みです。

無線AP一覧

選択したフロアマップに配置された無線APの提案の状態を表示します。

表 4
項目名 説明
詳細 クリックすると、デフォルトで表示されるフロアマップ名、状態の他に、無線APに適用されたカントリーコード、チャンネル指定、帯域幅、送信出力指定といった無線情報や、機種名、MACアドレス、IPアドレス、AP共通設定、CB共通設定/CB名、SC共通設定といったシステム情報が表示されます。デフォルトの状態に戻る場合は再び詳細をクリックします。
X APs フロアマップに配置されている無線APの総数を表示します。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を青色のプログレスバーで表示します。一覧は、ユーザー管理メニューの「更新間隔」にて「フロアマップ(無線ステータス)」に設定した間隔で更新されます（デフォルトでは1分）。
無線APを検索 フロアマップに配置された無線APの検索を行えます。
現在の表示対象のうち、「機器名」「帯域幅」「機種」「MACアドレス」「IPアドレス」「AP共通設定」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
機器名 フロアマップに配置された無線AP名を表示します。
提案の要求、適用、またはクリアを行う際は、機器名の左側のチェックボックスにチェックを入れます。
Note
適用済みの提案を取り消す場合は、「クリア」ボタンをクリックして現在の提案の状態を「提案なし」に戻したあと、必ず「適用」ボタンをクリックしてください。
「クリア」ボタンをクリックしただけでは、既に適用済みの提案による変更は取り消されません。
提案のクリアを適用すると、AP共通設定、CB共通設定など、これまで通りの設定が適用されます。
状態 該当の無線APに対する最適化の提案の状態を表示します。
  • 提案待ち：
    まだ提案を要求していません。
  • 提案なし：
    過去に提案を要求しましたが、その時点の状態と異なる提案はありませんでした。
  • 適用待ち：
    過去に提案を要求し、その時点の運用状態より適した提案が適用されないまま保留されています。
  • 適用済み：
    過去に提案を要求し、適用済みです。
チャンネル 選択した無線バンドの無線チャンネルを表示します。
送信出力 選択した無線バンドの送信出力を表示します。

無線AP一覧 拡張表示

無線AP一覧の上部にある「詳細」をクリックすると、一覧が拡張し機種、AP共通設定などの情報を表示できます。
一覧には、無線APの無線情報、システム情報を切り替えて表示できます。初期状態では、無線APの無線情報を表示します。

表 5
項目名 説明
詳細 クリックするとデフォルトの状態に戻ります。
X APs フロアマップに配置されている無線APの総数を表示します。
更新タイマー 一覧の自動更新からの経過時間と次の自動更新までの残り時間を青色のプログレスバーで表示します。一覧は、ユーザー管理メニューの「更新間隔」にて「フロアマップ(無線ステータス)」に設定した間隔で更新されます（デフォルトでは1分）。
「無線情報」ボタン フロアマップに配置されている無線APの無線設定を一覧に表示します。
「システム情報」ボタン フロアマップに配置されている無線APのシステム情報を一覧に表示します。
無線APを検索 フロアマップに配置された無線APの検索を行えます。
現在の表示対象のうち、「機器名」「帯域幅」「機種」「MACアドレス」「IPアドレス」「AP共通設定」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
無線情報
機器名 フロアマップに配置された無線AP名を表示します。
提案の要求、適用、またはクリアを行う際は、機器名の左側のチェックボックスにチェックを入れます。
状態 該当の無線APに対する最適化の提案の状態を表示します。
  • 提案待ち：
    まだ提案を要求していません。
  • 提案なし：
    過去に提案を要求しましたが、その時点の状態と異なる提案はありませんでした。
  • 適用待ち：
    過去に提案を要求し、その時点の運用状態より適した提案が適用されないまま保留されています。
  • 適用済み：
    過去に提案を要求し、適用済みです。
国 無線APに設定されたカントリーコード（無線周波数帯の規制区域）を表示します。
チャンネル指定 選択した無線バンドの無線チャンネルをドロップダウンリストから指定できます。
ドロップダウンリストには、AP共通設定の自動チャンネル選択で選択されたチャンネル候補または自動が表示されます。
チャンネル候補のうち、現在適用されているチャンネルは青色で表示されます。デフォルトは「自動」です。
Note
使用帯域幅が80+80MHzの場合、チャンネルは指定できません。自動で選択されます。
帯域幅 選択した無線バンドの帯域幅を表示します。
送信出力指定 選択した無線バンドの送信出力をドロップダウンリストから選択できます。
ドロップダウンリストには、自動、1%、5%、10%、20%、30%、40%、50%、60%、70%、80%、90%、100%が表示されます。
送信出力候補のうち、現在選択されている送信出力は青色で表示されます。
デフォルトは「自動」です。
AP間引き指定 無線バンドの無線出力を0%にして待機状態とする「AP間引き」の指定を行います。
待機状態の無線APは、運用中の無線APのダウンなどによりカバレッジホールが発生した場合に自動的に無線出力を再開し、カバレッジを補完します。
  • 自動：
    最適化提案の際のカバレッジ状況に基づいて、自動的に待機状態を決定します。
  • 無効：
    カバレッジ状況にかかわらず、間引きの対象としません。
  • 有効：
    無線APを強制的に待機状態にします。該当の無線APの近隣でカバレッジホールが発生した場合は、カバレッジコントロールにより無線出力を再開します。
システム情報
機器名 フロアマップに配置された無線AP名を表示します。
提案の要求、適用、またはクリアを行う際は、機器名の左側のチェックボックスにチェックを入れます。
機種 無線APの機種名を表示します。
MACアドレス 無線APのMACアドレスを表示します。
IPアドレス 無線APのIPアドレスを表示します。
AP共通設定 無線APに適用されたAP共通設定名を表示します。
CB共通設定/CB名 無線APに適用されたCB共通設定名と、無線APが所属するチャンネルブランケット名を表示します。
SC共通設定 無線APに適用されたSC共通設定名を表示します。

提案 - 設定

「提案 - 設定」ダイアログでは、フロアマップごと、または、管理下のチャンネルブランケットごとに最適化の提案の種類を選択できます。
また、AWC-SACによるカバレッジコントロール、管理外AP干渉モニターの設定もここから行います。

表 6
項目名 説明
セル最適化
フロアマップ 設定対象となるフロアマップ名を表示します。各フロアマップに配置された無線APのセル型VAPに対して、干渉低減、カバレッジ調整、AP間引きの提案の有効、無効を設定します。
干渉低減 チャンネルの最適化の有効または無効を指定します。
  • 有効に設定すると、最適化の提案を要求した際、管理下の複数のフロアマップに配置された無線APの電波状況を基に、AP間の干渉を極力抑えるようチャンネル構成を提案します。
    また、近隣の管理外APの使用チャンネルとの干渉を回避するよう考慮します。
    Note
    過去3時間の不正APのRSSIデータを使用します。
  • 無効に設定すると、提案を要求した際、チャンネルの最適化を提案に含めません。
デフォルトは「無効」です。
カバレッジ調整 無線出力の最適化の有効または無効を指定します。
  • 有効に設定すると、最適化の提案を要求した際、フロアマップ上の同一VAP全体のカバレッジを確保しながら、同一VAPからクライアントに届くビーコンの数が少なくなるよう無線APごとの無線出力を最適化します。
  • 無効に設定すると、提案を要求した際、無線出力の最適化を提案に含めません。
デフォルトは「無効」です。
AP間引き 無線出力を0%にして待機状態とする「AP間引き」の有効または無効を指定します。
  • 有効に設定すると、フロアマップ上の過密な無線APの無線出力を停止して、待機状態とします。
    別途AWC-SACのカバレッジコントロールが有効な場合、運用中の無線APのダウンなどによりカバレッジホールが発生した際、待機状態の無線APの無線出力を再開し、カバレッジを補完します。
  • 無効に設定すると、フロアマップ上の無線APが過密な場合でも、無線APの停波は行いません。カバレッジ調整が有効な場合は、カバレッジ調整により最小の無線出力に設定されます。
デフォルトは「無効」です。
AWC-CB最適化
CB共通設定/CB名 設定対象となるチャンネルブランケット名を、CB共通設定とともに表示します。
干渉低減 チャンネルの最適化の有効または無効を指定します。
  • 有効に設定すると、最適化の提案を要求した際、管理下の複数のフロアマップに配置された無線APの電波状況を基に、ブランケット間の干渉を極力抑えるようチャンネル構成を提案します。
    この際、地理的に隣接する複数のフロアマップに同じCB VAPによるチャンネルブランケットを提供している場合は、これらの無線バンドのチャンネルを同じにして、フロアを移動した際にチャンネル間のローミングが生じないようにします。
    また、近隣の管理外APの使用チャンネルとの干渉を回避するよう考慮します。
    Note
    過去3時間の不正APのRSSIデータを使用します。
  • 無効に設定すると、提案を要求した際、チャンネルの最適化を提案に含めません。
デフォルトは「無効」です。
重なり低減 無線出力の最適化の有効または無効を指定します。
  • 有効に設定すると、最適化の提案を要求した際、チャンネルブランケット全体のカバレッジを確保しながら、同一チャンネルブランケットからクライアントに届くビーコンの数が少なくなるよう無線APごとの無線出力を最適化します。
  • 無効に設定すると、提案を要求した際、無線出力の最適化を提案に含めません。
デフォルトは「無効」です。
AP間引き 無線出力を0%にして待機状態とする「AP間引き」の有効または無効を指定します。
  • 有効に設定すると、フロアマップ上の過密な無線APの無線出力を停止して、待機状態とします。
    別途AWC-SACのカバレッジコントロールが有効な場合、運用中の無線APのダウンなどによりカバレッジホールが発生した際、待機状態の無線APの無線出力を再開し、カバレッジを補完します。
  • 無効に設定すると、フロアマップ上の無線APが過密な場合でも、無線APの停波は行いません。カバレッジ調整が有効な場合は、カバレッジ調整により最小の無線出力に設定されます。
デフォルトは「無効」です。
AWC-SAC設定
フロアマップ 設定対象となるフロアマップ名を表示します。各フロアマップに配置された無線APに対して、AWC-SACの機能を設定します。
カバレッジコントロール カバレッジの変化を監視し、通知を表示したり、無線出力の調整によりカバレッジの自動補完を行う、カバレッジコントロールの設定を行います。
カバレッジの状態監視は20秒ごとに行います。
  • 「通知のみ」に設定すると、カバレッジの変化をイベントメッセージとして通知します。
  • 「自動実行」に設定すると、運用中の無線APのダウンなどによってカバレッジに問題が発生した場合、周辺の無線APや、待機状態としていた無線APの無線出力を再設定して、自動的にカバレッジホールを補完します。
  • 「無効」に設定すると、カバレッジコントロールを使用しません。カバレッジの変化を監視せず、これによる動的な無線出力の調整なども行いません。
デフォルトは「無効」です。

カバレッジコントロールによって監視の対象となる状態変化には、次の例があります。
  • 無線APの切断
    有線インターフェース側の障害などによる無線APとの通信の喪失
  • 無線APの復旧
    障害APの交換などによる有線インターフェースの機器検出障害の解決
  • 環境の変化
    パーティションなどの遮蔽物による管理AP間の可視性の変化
また、カバレッジコントロールによるカバレッジ状態変化の検知、カバレッジコントロールの実行が行われると、それぞれ画面下部の通知欄にイベントメッセージが発行されます。
Note
カバレッジコントロールを使用する場合は、「無線設定」/「AWC設定」画面にて、管理グループのイベントトリガーのうち「AP離脱」および「AP復旧」を無効に設定しておく必要があります。いずれかまたは両方を有効に設定していると、カバレッジ状態変化検知およびカバレッジコントロールは動作しません。また、上記のイベントトリガーが有効に設定されている場合は、確認メッセージが表示されます。
管理外AP干渉モニター 管理外APによるチャンネル干渉を定期的に監視し、一定のしきい値を超過した場合にイベントメッセージにより通知して最適化の再実行を促す、管理外AP干渉モニターの設定を行います。
管理外APによる干渉の監視は1時間ごとに行います。
  • 感度 - 高：
  • 感度 - 中：
  • 感度 - 低：
    管理外APの干渉が指定した感度のしきい値を超えるとイベントメッセージによる通知を行います。
  • 「無効」：管理外APの干渉を通知しません。
デフォルトは「無効」です。
「OK」ボタン 提案を要求する最適化のタイプの変更を保存し、ダイアログを閉じます。
「キャンセル」ボタン 提案を要求する最適化のタイプの変更を破棄し、ダイアログを閉じます。

提案 - 実行

「提案 - 実行」ダイアログでは、フロアマップ一覧または無線AP一覧にて選択した対象の周波数別（2.4GHz、5GHz）に、最適化の提案を要求します。

表 7
項目名 説明
周波数 提案を要求する無線の周波数帯を2.4GHz、5GHz、またはその両方から選択します。
提案対象 提案を要求する対象を、セルまたはCBから選択します。
フロアマップを検索/無線APを検索 名前の一部を入力して、一覧に表示するフロアマップまたは無線APを絞り込むことができます。
フロアマップ/機器名 「無線コンシェルジュ」画面のフロアマップ一覧で選択したフロアマップ名、または、「無線コンシェルジュ」画面の2Dフロアマップの無線AP一覧で選択した無線AP名が表示されます。
状態(無線1/無線2/無線3) フロアマップまたは無線APに対する提案の状態を表示します。
  • 提案待ち：
    まだ提案を要求していません。
  • 提案なし：
    過去に提案を要求しましたが、その時点の状態と異なる提案はありませんでした。
  • 適用待ち：
    過去に提案を要求し、その時点の運用状態より適した提案が適用されないまま保留されています。
  • 適用済み：
    過去に提案を要求し、適用済みです。
状態が「提案なし」、「適用待ち」、「適用済み」と表示されていても、現在はまた新たにより適した提案ができることがあります。
「OK」ボタン 提案の要求を実行します。
最適化の提案は「提案 - 結果」ダイアログに表示されます。
「キャンセル」ボタン 提案の要求を中止し、ダイアログを閉じます。

提案 - 結果

「提案 - 結果」ダイアログには、フロアマップまたは無線APの選択した周波数別（2.4GHz、5GHz）の提案結果を表示します。

表 8
項目名 説明
周波数 提案を要求した無線の周波数帯を表示します。
提案対象 提案を要求した対象（セルまたはCB）を表示します。
フロアマップを検索/無線APを検索 名前の一部を入力して、一覧に表示するフロアマップまたは無線APを絞り込むことができます。
フロアマップ/機器名 「無線コンシェルジュ」画面のフロアマップ一覧で選択したフロアマップ名、または、「無線コンシェルジュ」画面の2Dフロアマップの無線AP一覧で選択した無線AP名が表示されます。
状態 フロアマップまたは無線APに対する提案の状態を表示します。
  • 提案なし：
    提案を要求しましたが、現在の状態と異なる提案はありません。
  • 適用待ち：
    提案を要求し、現在の運用状態より適した提案があります。
「OK」ボタン 提案の確認を終了し、「提案 - 結果」ダイアログを閉じます。
提案の適用は無線コンシェルジュ画面上部の「適用」ボタンをクリックして、「適用 - 実行」ダイアログにて行います。

適用 - 実行

「適用 - 実行」ダイアログでは、フロアマップ一覧で選択したフロアマップ上の無線AP、または、無線AP一覧にて選択した無線APに対し、最適化の提案を適用します。
Note
提案結果の適用後は、他の設定よりも提案結果が優先されます。
Note
無線コンシェルジュの使用を停止する場合は、選択したフロアマップまたは無線APに対し「無線コンシェルジュ」画面上部の「クリア」ボタンをクリックして現在の提案の状態を「提案なし」に戻したあと、必ず「適用」ボタンをクリックしてください。
「クリア」ボタンをクリックしただけでは、既に適用済みの提案による変更は取り消されません。
提案のクリアを適用すると、AP共通設定、CB共通設定など、これまで通りの設定が適用されます。

表 9
項目名 説明
フロアマップを検索/無線APを検索 名前の一部を入力して、一覧に表示するフロアマップまたは無線APを絞り込むことができます。
フロアマップ/機器名 「無線コンシェルジュ」画面のフロアマップ一覧で選択したフロアマップ名、または、「無線コンシェルジュ」画面の2Dフロアマップの無線AP一覧で選択した無線AP名が表示されます。
状態(無線1/無線2/無線3) フロアマップまたは無線APに対する提案の状態を表示します。
  • 提案待ち：
    まだ提案を要求していません。
  • 提案なし：
    過去に提案を要求しましたが、その時点の状態と異なる提案はありませんでした。
  • 適用待ち：
    過去に提案を要求し、その時点の運用状態より適した提案が適用されないまま保留されています。
  • 適用済み：
    過去に提案を要求し、適用済みです。
対象の無線APには、適用待ちの状態の提案が適用されます。
「OK」ボタン 提案の適用を実行します。「適用 - 実行」ダイアログが閉じ、「無線APの設定を適用中です。」の表示になります。
適用が完了したら、「閉じる」をクリックし、「無線コンシェルジュ」画面に戻ります。
「キャンセル」ボタン 提案の適用を中止し、ダイアログを閉じます。
この時点で適用待ちの提案がある場合には、そのまま保留されます。

画面リファレンス / 無線メンテナンス / ファームウェア登録

AWCプラグインに登録されたファームウェアファイルを表示します。また、手動またはスケジュールによるファームウェア更新の際に各無線APに適用するファームウェアファイルを割り当てることができます。


■ 表示1

表 1
項目名 説明
「登録」ボタン ファームウェアを登録します。
ファームウェアの登録方法については、「各種操作」/「その他の設定」/「無線APの再起動、ファームウェア更新」の「ファームウェア登録」をご覧ください。
X ファームウェア リストに表示されているファームウェアの総数が表示されます。
ファームウェアを検索 リスト内のファームウェアの検索を行えます。
現在の表示対象のうち、「ファイル名」「機器種別」「バージョン」「管理グループ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。

■ 表示2
表 2：ファームウェア一覧
項目名 説明
ファイル名 ファームウェアファイル名が表示されます。
機器種別 ファームウェアが対応する無線APの機種名が表示されます。
バージョン ファームウェアのバージョンが表示されます。
ファイルサイズ ファームウェアファイルのサイズが表示されます。
管理グループ ファームウェアを適用可能な管理グループが表示されます。
「編集」ボタン（鉛筆アイコン） ファームウェアの管理グループの設定を編集します。
割当 ファームウェアファイルを適用する無線APを割り当てます。
該当の無線APのファームウェアの適用を手動、またはスケジュール機能により自動で行う際に、選択したファームウェアファイルが適用されます。
ファームウェアの割り当て方法については、「各種操作」/「その他の設定」/「無線APの再起動、ファームウェア更新」の「ファームウェア割り当て」をご覧ください。
無線APに割り当てられたファームウェアファイルは、「無線AP詳細」画面、または、「管理下AP詳細」画面の基本情報にて確認できます。
「削除」ボタン（ゴミ箱アイコン） ファームウェアを削除します。

■ 表示3
表 3
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

画面リファレンス / 無線メンテナンス / スケジュール登録

無線APに対して、設定の適用、ファームウェアの更新、AWC計算結果の適用のスケジュールを登録することにより、指定した日時でこれらのオペレーションを実行することができます。


■ 表示1

表 1
項目名 説明
「新規作成」ボタン スケジュールを作成します。
X オペレーション リストに表示されているオペレーションの総数が表示されます。
オペレーションを検索 リスト内のオペレーションの検索を行えます。
現在の表示対象のうち、「オペレーション名」「管理グループ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。

■ 表示2
表 2：オペレーション一覧
項目名 説明
オペレーション名 オペレーション名が表示されます。
管理グループ オペレーションに関連付けている管理グループが表示されます。
AP数 オペレーションの対象となる無線AP数が表示されます。
状態 オペレーションの実行状態が「有効」、「無効」で表示されます。
実行タイミング オペレーションを実行するタイミングが表示されます。
次回の実行時刻 次回のオペレーションの実行日時が表示されます。
前回の実行時刻 前回行ったオペレーションの実行日時が表示されます。
「編集」ボタン（鉛筆アイコン） オペレーションの設定を編集します。
「削除」ボタン（ゴミ箱アイコン） オペレーションを削除します。

■ 表示3
表 3
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

画面リファレンス / 無線メンテナンス / 緊急モード

緊急モードは、緊急時用として設定されたSSIDを有効にするモードです。
AP共通設定にて事前に緊急時用のVAPを設定することで、緊急モードの変更画面から一斉に緊急時用ネットワークを有効化することができます。
緊急モードの有効/無効の設定は、管理グループ単位で行います。

表 1：緊急モード
項目名 説明
X グループ 管理グループの総数が表示されます。
All ON すべての管理グループの緊急モードをONにします。
All OFF すべての管理グループの緊急モードをOFFにします。
管理グループ 管理グループ名が表示されます。
現在のモード 無線APの現在のモードを「通常」または「緊急」で表示します。
緊急モードの対象AP数 管理グループ内で、緊急用のVAPが設定されたAPの数を表示します。
緊急モード 無線APの運用モードを「ON」（緊急モード）または「OFF」（通常）から選択します。
「適用」ボタン 緊急モードの有効/無効を管理グループ配下の無線APに適用します。
緊急モードを有効にすると、Web管理画面下部の管理欄が黄色で強調表示されます。また、AWCプラグインメニューの表示が「AWCプラグイン緊急モード」に変更されます。

画面リファレンス / ユーティリティ / Sky Defender

ユーザー一覧
ユーザー新規作成
リモートモニターを選択
AP共通設定を選択
収集用ネットワークを選択
MACアドレスリスト
ユーザー詳細

AWC-SDF（AWC-Sky Defender）のユーザーアカウントを作成します。
このユーザーアカウントは、AWC-SDFの管理画面へのログインにのみ有効です。

ユーザー一覧



■ ヘッダー
表 1：ヘッダー
項目名 説明
「有効」ボタン 選択したユーザーアカウントを有効にします。
「無効」ボタン 選択したユーザーアカウントを無効にします。
「新規作成」ボタン 「ユーザー新規作成」画面を表示し、ユーザーアカウントを新規に作成します。

■ ユーザー一覧
表 2：ユーザー一覧
項目名 説明
X アカウント AWC-SDF管理画面のユーザーアカウントの総数が表示されます。
X 選択中 選択中のユーザーアカウントの数が表示されます。
アカウントを検索 リスト内のアカウントの検索を行えます。
現在の表示対象のうち、「ユーザーID」「SSID」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
ユーザーID ユーザーアカウントのユーザーIDを表示します。
有効・無効を切り替える場合は、ユーザーID左側のチェックボックスにチェックを入れます。
状態 ユーザーアカウントの有効・無効の状態を表示します。
SSID ユーザーアカウントに関連付けられたネットワーク（VAP）のSSIDを表示します。
ユーザーは、このSSIDのネットワークの有効・無効を切り替えて、無線クライアントのMACアドレス収集用に公開することができます。
最終ログイン日時 このユーザーがAWC-SDF管理画面に最後にログインした日時が表示されます。
MACアドレスリスト 「MACアドレスリスト」画面を表示します。ユーザーが収集したMACアドレスリストの基本情報（MACアドレスリストと一緒に入力された情報）や、それぞれのMACアドレスの詳細情報（許可状態、登録状態、接続状態、収集日時、最終接続日時）を表示できます。
「詳細」ボタン
（虫めがねアイコン） 		「ユーザー詳細」画面を表示します。

ユーザー新規作成

ユーザーアカウントを作成し、基本情報を登録します。


■ ヘッダー
表 3：ヘッダー
項目名 説明
「保存」ボタン 設定された項目の内容でユーザーアカウントを新規作成します。
「キャンセル」ボタン ユーザーアカウントの新規作成を中断します。

■ 基本設定
表 4：基本設定
項目名 説明
ユーザーID ユーザーアカウントのユーザーIDを1～12文字の半角英数字で入力します。数字から始まるユーザーIDは設定できません。
パスワード パスワードを1～32文字の半角英数記号で入力します。
リモートモニター リモートモニターを選択します。
選択欄をクリックすると「リモートモニターを選択」ダイアログが表示されます。
AP共通設定 ユーザーが接続許可を行う無線APに割り当てられたプロファイル（AP共通設定）を選択します。
選択欄をクリックすると「AP共通設定を選択」ダイアログが表示されます。
「AP共通設定を選択」ダイアログの選択候補には、選択したリモートモニターに設定されたプロファイルが表示されます。
Note
Vista Manager miniの設定をCLIから行う場合、プロファイルの説明文（description）の設定を必ず行ってください。
収集用ネットワーク MACアドレスの収集に用いるネットワーク（VAP）を選択します。
選択欄をクリックすると「収集用ネットワークを選択」ダイアログが表示されます。
「収集用ネットワークを選択」ダイアログの選択候補には、選択したプロファイルで選択したネットワークのSSIDが表示されます。
この収集用ネットワークは、通常時に使用するネットワークとは別に作成する必要があります。

なお、「収集用ネットワークを選択」ダイアログにて選択可能なネットワークには以下の条件があります。
  • 収集用ネットワークとして使用するネットワークには、AWCプラグインからSSIDの有効・無効を切り替えるための無線トリガーを割り当てる必要があります。無線トリガーの割り当てがないネットワークは本項目の選択候補に含まれません。
  • 既に他のユーザーに管理を設定済みの収集用ネットワークは候補に表示されません。
    Note
    複数のユーザーで同じプロファイルの接続管理を行うことは未サポートとなります。

リモートモニターを選択

無線APが所属するリモートモニターを選択します。

表 5
項目名 説明
「閉じる」ボタン（×アイコン） リモートモニターの選択を中止して、ダイアログを閉じます。
X リモートモニター 登録されたリモートモニターの総数を表示します。
リモートモニターを検索 リスト内のリモートモニターの検索を行えます。
現在の表示対象のうち、「表示名」「IPアドレス」「システムの所在」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
表示名 「無線モニター」/「リモートモニター」で登録したリモートモニターの表示名です。
稼働状況 該当の無線LANコントローラーの稼働状況を表示します。
IPアドレス 該当の無線LANコントローラーのIPアドレスを表示します。
システムの所在 該当の無線LANコントローラーが動作するAMFノードの所属するサイトを表示します。
「選択」ボタン リモートモニターを選択して、ダイアログを閉じます。
「キャンセル」ボタン リモートモニターの選択を中止して、ダイアログを閉じます。

AP共通設定を選択

AWC-SDFユーザーが接続許可を管理するプロファイル（AP共通設定）を選択します。
ユーザーが収集し、接続を許可したMACアドレスは、ここで選択したプロファイルのMACフィルターに許可リストとして登録され、所属する無線APに配布されます。

表 6
項目名 説明
「閉じる」ボタン（×アイコン） プロファイルの選択を中止して、ダイアログを閉じます。
X AP共通設定 登録されたプロファイルの総数を表示します。
AP共通設定を検索 リスト内のプロファイルの検索を行えます。
現在の表示対象のうち、本フィールドに入力された文字列を「AP共通設定名」に含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
AP共通設定名 Vista Manager miniで登録したプロファイルの表示名です。
割り当てAP数 該当のプロファイルを適用した無線APの数を表示します。
「選択」ボタン プロファイルを選択して、ダイアログを閉じます。
「キャンセル」ボタン プロファイルの選択を中止して、ダイアログを閉じます。

収集用ネットワークを選択

AWC-SDFユーザーが使用するMACアドレス収集用のネットワーク（VAP）を選択します。
AWC-SDFユーザーは収集用ネットワークの有効・無効を操作できます。接続した無線クライアントにMACアドレスや機種名などの情報を登録するキャプティブポータルを提供できます。
収集用ネットワークには、Vista Manager miniにて、AWCプラグインから有効・無効を切り替えるための無線トリガーが適用されている必要があります。
いずれかのAWC-SDFユーザーが使用している収集用ネットワークは、本ページには表示されません。

表 7
項目名 説明
「閉じる」ボタン（×アイコン） プロファイルの選択を中止して、ダイアログを閉じます。
X ネットワーク 登録されたネットワークの総数を表示します。
収集用ネットワークを検索 リスト内の収集用ネットワークの検索を行えます。
現在の表示対象のうち、本フィールドに入力された文字列を「SSID」に含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
SSID 収集用ネットワークのSSIDです。
説明 Vista Manager miniにて入力したネットワークの説明を表示します。
「選択」ボタン 収集用ネットワークを選択して、ダイアログを閉じます。
「キャンセル」ボタン 収集用ネットワークの選択を中止して、ダイアログを閉じます。

MACアドレスリスト



■ ヘッダー
表 8：ヘッダー
項目名 説明
「一覧へ戻る」ボタン 「ユーザー一覧」画面に戻ります。

■ 無線AP一覧
表 9：無線AP一覧
項目名 説明
X MACアドレス ユーザーがアクセスを管理する無線APの総数を表示します。
「基本情報」ボタン 収集したMACアドレス、および、MACアドレスとともに入力された情報を表示します。
「詳細情報」ボタン 上記の基本情報と合わせて、許可状態、登録状態、接続状態、収集日時、最終接続日時を表示します。
MACアドレスを検索 リスト内の無線APの検索を行えます。
現在の表示対象のうち、「MACアドレス」またはMACアドレスとともに入力された情報のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
基本情報
MACアドレス 無線APのMACアドレスを表示します。
収集した情報 MACアドレスを収集する際に合わせて入力された情報を表示します。
項目名は、機器名、所属番号など、ユーザーが自由に設定できます。設定項目は1～5個の範囲で設定できます。
詳細情報
MACアドレス 無線APのMACアドレスを表示します。
収集した情報 MACアドレスを収集する際に合わせて入力された情報のうち、1つ目の項目を表示します。
項目名は、機器名、所属番号など、ユーザーが自由に設定できます。
許可状態 該当のMACアドレスを持つ無線クライアントの接続の許可・拒否の設定状態を、「許可」「拒否」または「未分類」で表示します。
登録状態 管理対象の無線APに登録されているか否かを、「登録済」または「未登録」で表示します。
接続状態 該当のMACアドレスを持つ無線クライアントが現在接続しているか否かを、「接続中」または「切断中」で表示します。
収集日時 機器情報を収集した日時を表示します。
最終接続日時 該当のMACアドレスを持つ無線クライアントが最後に接続した日時を表示します。

ユーザー詳細



■ ヘッダー
表 10：ヘッダー
項目名 説明
「編集」ボタン ユーザーアカウントの基本情報を編集します。
「無効」ボタン ユーザーアカウントを無効にします。
現在のユーザーアカウントの状態が「有効」の時のみ表示されます。
「有効」ボタン ユーザーアカウントを有効にします。
現在のユーザーアカウントの状態が「無効」の時のみ表示されます。
「削除」ボタン 表示しているユーザーアカウントを削除します。
「一覧へ戻る」ボタン 「ユーザー一覧」画面に戻ります。

■ 基本設定
表 11：基本設定
項目名 説明
メールボタン 表示中のユーザーアカウントのユーザーID、管理可能なSSID、および、設定画面のURLを記載したメールを作成します。
コピーボタン 表示中のユーザーアカウントのユーザーID、管理可能なSSID、および、設定画面のURLをクリップボードにコピーします。
ユーザーID ユーザーアカウントのユーザーIDを表示します。
パスワード パスワードが設定されている場合は、「********」を表示します。
状態 ユーザーアカウントの有効・無効の状態を表示します。
SSID ユーザーアカウントに関連付けられたネットワーク（VAP）のSSIDを表示します。
ユーザーは、このSSIDのネットワークの有効・無効を切り替えて、無線クライアントのMACアドレス収集用に公開することができます。

■ 無線AP一覧
表 12：無線AP一覧
項目名 説明
X AP ユーザーがアクセスを管理する無線APの総数を表示します。
無線APを検索 リスト内の無線APの検索を行えます。
現在の表示対象のうち、「機器名」「IPアドレス」「MACアドレス」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
機器名 無線APのVista Manager mini上の管理名を表示します。
IPアドレス 無線APのIPアドレスを表示します。
MACアドレス 無線APのMACアドレスを表示します。

画面リファレンス / ユーティリティ / ユーティリティ設定

AWCプラグインの機能を拡張するユーティリティの登録状況を表示します。
現在AWCプラグインがサポートするユーティリティは次の通りです。


表 1
項目名 説明
X ユーティリティ AWCプラグインに連携されたユーティリティの数を表示します。
ユーティリティを検索 リスト内の無線APの検索を行えます。
現在の表示対象のうち、「ユーティリティ名」「接続先URL」「バージョン」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
ユーティリティ名 ユーティリティの名前を表示します。
登録状況 ユーティリティとAWCプラグインの連携状況を表示します。
接続状況 ユーティリティとAWCプラグインの接続状況を表示します。
接続先URL ユーティリティの接続先URLを表示します。
バージョン ユーティリティのバージョンを表示します。
バックアップ ユーティリティの保存データのバックアップファイルをダウンロードします。
リストア ユーティリティーのバックアップファイルをアップロードし、バックアップファイルの内容を復元できます。
テクニカルサポート ユーティリティのテクニカルサポート情報をダウンロードします。
GUI AWCプラグイン上のユーティリティの画面を表示します。

画面リファレンス / 機器検索

AWCプラグインに登録されたネットワーク内の無線AP、無線APに接続された無線クライアントの情報を表示します。キーワードを入力し、表示対象を絞り込むこともできます。
無線クライアントの情報は、15分ごとに無線APから送信される情報を基に更新されます。
本画面を最新の状態に更新する場合は、手動でポーリングを実行後、Webブラウザーの更新を行ってください。

Note
機器検索では、区切り文字である " , " や " | " は検索対象外となりますので、区切り文字を含んだ文字列の検索は行えません。
Note
ソート機能で「IPアドレス」の項目は文字列としてソートされます。


■ 表示1
表 1
項目名 説明
「全機器」ボタン 「全機器」ボタンをクリックすると無線AP、接続ステーションの両方が表示されます。
「無線AP」ボタン 「無線AP」ボタンをクリックすると無線APのみリストに表示されます。
「接続ステーション」ボタン 「接続ステーション」ボタンをクリックすると接続ステーションのみリストに表示されます。
最新の状態を確認する場合は、手動でポーリングを実行後、Webブラウザーを更新してください。
「CSV出力」ボタン 表示されているリストをCSV形式のファイルで保存します。ファイル名は「vista_devices_yyyymmdd-hhmmss.csv」です。

■ 表示2
表 2：機器一覧
項目名 説明
X 機器 登録されている機器の総数が表示されます。
機器を検索 検索したいキーワードを入力します。
現在の表示対象のうち、「機器名」「機器種別」「管理グループ」「IPアドレス」「MACアドレス」「その他情報」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
フィルター 機器に登録されているタグで絞り込むことができます。タグのフィルターを有効にする場合は、絞り込み対象のタグをクリックし、解除する場合は再度タグをクリックします。すべて解除する場合は「クリア」をクリックします。
タグ（フィルター） ノードに登録されているタグが表示されます。
機器名 カテゴリーによって以下の内容が表示されます。
  • 無線AP：
    登録時に設定した機器名（ゲストノードから登録した場合はゲストノード名）

  • 無線クライアント：
    MACアドレス
機器種別 機器のカテゴリーが表示されます。
管理グループ 機器が所属する管理グループが表示されます。
ファームウェア 無線APのファームウェアバージョンが表示されます。
IPアドレス IPアドレスが表示されます。
MACアドレス MACアドレスが表示されます。
その他情報 カテゴリーによって以下の内容が表示されます。
  • 無線AP：
    機種名とシリアル番号

  • 無線クライアント：
    接続している無線APのMACアドレスとSSID
タグ タグが表示されます。

■ 表示3
表 3
項目名 説明
表示件数 リストに表示させる件数を指定します。
＜＜ 最初のリストに戻ります。
番号 ページ番号です。
＞＞ 最後のリストに移動します。

画面リファレンス / Vista Appliance Storage

AVM EXと同じサブネット上にあるAT-VST-APLを、AWCプラグインの拡張ストレージとして利用することができます。この機能を「Vista Appliance Storage（VAS）」と呼び、無線APの管理状態や接続した無線クライアントの状態を記録できます。
本画面では、VASとして構成可能なAT-VST-APLの検出、構成、VASの状態の観察、VASに記録した履歴データのエクスポート、インポートが可能です。
VASとして構成可能なAT-VST-APLでは、「AWC-VAS」アプリケーションが動作している必要があります。
「AWC-VAS」アプリケーションは、AT-VST-APL管理画面にてインストールします。

Note
「AWC-VAS」アプリケーションを使用する場合は、AT-VST-APLはVAS専用として構成する必要があります。「AWC-VAS」以外のアプリケーションは使用できません。
Note
「AWC-VAS」アプリケーションコンテナーには固定IPアドレスを設定してください。動的IPアドレスを設定してIPアドレスが変わった場合は、VASを再登録する必要があります。
Note
「AWC-VAS」アプリケーションを使用する場合は、AT-VST-APLにNTPを設定してください。
メインメニューから「Vista Appliance Storage」を選択すると、AWCプラグインに設定されたVASの一覧と、VASのリソース（CPU、メモリ、ディスク）の使用量の管理画面が表示されます。


■ VASの登録
  1. AWCプラグインメニューから「Vista Appliance Storage」をクリックします。
  2. ヘッダー右端の「検出」ボタンをクリックします。
    「VAS構成」ダイアログが表示されます。
  3. VASとして構成可能なAT-VST-APLが一覧されるまでしばらく待ちます。
  4. IPアドレス、MACアドレスを基に、任意のVASを選択します。
  5. 「構成実行」ボタンをクリックします。
VASの構成に成功すると、「Vista Appliance Storage」画面のVAS一覧にVASの情報が表示されます。
なお、構成したVASに無線APの管理状態や無線クライアント履歴を記録するには、「システム設定」画面にて、「VAS履歴モード設定」のフロアマップ履歴設定、接続クライアント履歴にデータを保存する期間を設定する必要があります。

■ ヘッダー
表 1：ヘッダー
項目名 説明
「インポート」ボタン 「履歴データのインポート」ダイアログを表示します。



VAS一覧にて選択したVASに対し、事前にエクスポートされたVASの履歴データを復元します。
  • ZIPファイル選択：
    事前にエクスポートされたVASの履歴データ（拡張子：.zip）をWebブラウザーのファイル選択ダイアログで選択します。
  • 期間：
    エクスポートされた履歴データのうちVASに復元するデータの期間を、協定世界時（UTC+0）における日時で指定します。
    例えば、「2021-01-01 00:00」以降を指定した場合、日本時間（UTC+9）では「2021-01-01 09:00」以降の履歴データがインポートされます。
    日本時間における「2021-01-01 00:00」以降の履歴データを復元するためには、協定世界時にて「2020-12-31 15:00」を指定します。
  • 「実行」ボタン：
    履歴データのインポートを実行します。
  • 「キャンセル」ボタン：
    履歴データのインポートを中止します。
「エクスポート」ボタン 「履歴データのエクスポート」ダイアログを表示します。



VAS一覧にて選択したVASから、期間を指定して履歴データをダウンロードします。
ファイル名の形式は「export_vas_atawc-X.X.X_-YYYYMMDDhhmmss.zip」です。
  • 期間：
    VASからエクスポートするデータの期間を、協定世界時（UTC+0）における日時で指定します。
    例えば、「2021-01-01 00:00」以降を指定した場合、日本時間（UTC+9）では「2021-01-01 09:00」以降の履歴データがエクスポートされます。
    日本時間における「2021-01-01 00:00」以降の履歴データをエクスポートするためには、協定世界時にて「2020-12-31 15:00」を指定します。
  • 「実行」ボタン：
    履歴データのエクスポートを実行します。
  • 「キャンセル」ボタン：
    履歴データのエクスポートを中止します。
    Note
    履歴データが巨大な場合は、エクスポートするファイルが1000MByte以下になるよう、期間を狭くしてください。
「検出」ボタン 「VAS構成」ダイアログを表示します。



ストレージを一覧からクリックして選択し、「構成実行」ボタンをクリックすることで、AWCプラグインのVASとして構成され、VAS一覧に追加されます。
  • X ストレージ：
    AWCプラグインにて構成可能なVASの総数を表示します。
  • ストレージを検索：
    検索したいキーワードを入力します。
    現在の表示対象のうち、「IPアドレス」「ポート」「MACアドレス」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。
  • IPアドレス：
    ストレージのIPアドレスを表示します。
  • ポート：
    ストレージの通信に使用するポート番号を表示します。
  • MACアドレス：
    ストレージのMACアドレスを表示します。
  • ステータス：
    ストレージの構成状態を構成済、未構成、無効で表示します。
  • メモリ：
    ストレージに内蔵しているメモリーの容量を表示します。
  • ディスク容量：
    ストレージに内蔵しているディスク容量を表示します。
  • 空き容量：
    ストレージのディスクの空き容量を表示します。
  • 「除外」ボタン：
    本AWCプラグインシステムにてVASとして構成済のストレージの構成を解除します。
  • 「構成実行」ボタン：
    ストレージの構成、構成解除を実行します。
  • 「キャンセル」ボタン：
    ストレージの構成、構成解除の変更を中止します。

■ VAS一覧
表 2：VAS一覧
項目名 説明
X ストレージ AWCプラグインに構成されたVASの総数を表示します。
X 選択中 選択中のVASの数を表示します。
Vista Appliance Storageを検索 検索したいキーワードを入力します。
現在の表示対象のうち、「IPアドレス」「MACアドレス」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
Note
大文字小文字を区別しますのでご注意ください。
IPアドレス VASのIPアドレスを表示します。
MACアドレス VASのMACアドレスを表示します。
状態 VASの状態（アップ/ダウン/無効）を表示します。
「設定」ボタン（鉛筆アイコン） 「Vista Appliance Storage設定」ダイアログを表示します。
ディスク領域に関する警告のしきい値、停止のしきい値を設定できます。



  • 警告のしきい値：
    警告メッセージを表示するしきい値を1～90（単位：%）の値で指定します。
    ディスク領域の使用量がこの値を超えている場合、画面下部の通知欄に定期的にメッセージを表示します。
    デフォルトは80%です。

  • 停止のしきい値：
    VASへの記録を停止するしきい値を1～95（単位：%）の値で指定します。
    ディスク領域の使用量がこの値を超えた際に、画面下部の通知欄にメッセージを表示し、以後、VASへの記録を停止します。
    停止のしきい値は警告のしきい値よりも大きい値を設定する必要があります。
    デフォルトは90%です。

  • 「保存」ボタン：
    しきい値設定の変更を保存します。

  • 「キャンセル」ボタン：
    しきい値設定の変更を破棄し、ダイアログを閉じます。

■ VASステータスグラフ
登録されたすべての、または、VAS一覧にて選択した特定のVASについて、CPU、メモリ、ディスクの使用状態をグラフ表示します。

画面リファレンス / システム設定

システム情報
システム設定
アクセス許可設定 (AMF Security WebAPI)
システム管理

システム設定では、AWCプラグインのバージョン情報の確認、AWCプラグインシステムの初期化が行えます。
Note
本メニューは管理者アカウントでのみ表示されます。

システム情報


表 1：システム情報
項目名 説明
バージョン情報 AWCプラグインのバージョン情報が表示されます。
ライセンス情報
  • 無線AP：
    AVM EXに登録された無線APライセンス、AWCプラグイン管理下のAPの数が表示されます。
    • ライセンス登録台数：
      AVM EXに登録された無線APライセンスで管理できる最大無線AP数を表示します。

    • 登録/設定AP数：
      現在AWCプラグインの管理下に登録されている無線AP数を表示します。

    • 認証AP数：
      現在AWCプラグインが実際に管理している無線AP数を表示します。

  • チャンネルブランケット：
    AVM EXに登録されたチャンネルブランケットライセンスにより管理可能な無線APとAWCプラグインのチャンネルブランケットの無線APの数が表示されます。
    • ライセンス登録台数：
      AVM EXに登録されたチャンネルブランケットライセンスで管理できる最大無線AP数を表示します。

    • 登録/設定AP数：
      現在AWCプラグインのチャンネルブランケットに登録されている無線AP数を表示します。

    • 認証AP数：
      現在AWCプラグインのチャンネルブランケット機能で実際に運用されている無線AP数を表示します。

  • スマートコネクト：
    AVM EXに登録されたスマートコネクトライセンスにより管理可能な無線APとAWCプラグインのスマートコネクトの無線APの数が表示されます。
    • ライセンス登録台数：
      AVM EXに登録されたスマートコネクトライセンスで管理できる最大無線AP数を表示します。

    • 登録/設定AP数：
      現在AWCプラグインのスマートコネクトに登録されている無線AP数を表示します。

    • 認証AP数：
      現在AWCプラグインのスマートコネクト機能で実際に運用されている無線AP数を表示します。

システム設定


表 2：システム設定
項目名 説明
データベース設定
「保存」ボタン データベース設定への変更を動作に反映します。
最大メモリ使用量 AWCプラグインのデータベースを展開するために使用するシステムメモリーの最大量を指定します。
特に、多数の無線APを管理している場合や、侵入検知レポート、接続クライアントの履歴を長期にわたって蓄積している場合は、より多くのメモリーを割り当てる必要があります。詳しくは、「AT-Vista Manager EX インストールガイド」に掲載の「動作環境」をご覧ください。
Note
最大メモリ使用量を変更している状態で初期化を行った場合、AWCプラグインの再起動が必要です。
データ保存期間設定
「保存」ボタン データ保存期間設定への変更を動作に反映します。
接続クライアント履歴 「無線モニター」/「フロアマップ」画面に表示する無線クライアントの履歴の期間を設定します。

  • 保存しない：
    AWCプラグインは無線クライアント情報を保存しません。フロアマップの無線クライアント履歴表示には無線クライアントは表示されません。

  • 保存期間を設定：
    AWCプラグインは無線クライアント履歴情報を保存します。保存する日数は1～31日間の範囲で指定します。
Note
本設定を変更した場合、無線クライアント履歴情報はすべて初期化されます。
Note
データ保存期間設定は、画面上では31日まで設定できますが、14日まででの運用をサポートします。
Note
下記の無線APで無線クライアント履歴を利用する際は、無線APのログ重要度を「information(6)」または「debug(7)」に設定してください。ログ重要度が「notice(5)」より高く（数値が小さく）設定されている場合、本機能は動作しません。
これらの無線AP本体のログ重要度の初期値は「information(6)」 であるため、無線APにログの設定を行っていない場合は、本機能はそのまま使用できます。
    対象無線AP：AT-TQ1402/5403/5403e/6403 GEN2/6602/6602 GEN2/6702 GEN2/7403、AT-TQm1402/5403/6403 GEN2/6602 GEN2/6702 GEN2
ログ重要度は、AP共通設定のSyslogクライアントのログ重要度にて設定できます。
Syslogクライアントのログ機能を無効にした状態で無線クライアント履歴表示を利用したい場合は、一度、AP共通設定の「Syslogクライアント」を「有効」、「ログ重要度」を「6 : informational」に変更して（Syslogサーバー IPアドレス/ホスト名は架空のアドレスで構いません）、このAP共通設定を無線APに適用したのちに、AP共通設定の「Syslogクライアント」を「無効」にして再適用してください。
クライアント位置推定履歴 「無線モニター」/「フロアマップ」画面に表示するクライアント位置推定情報の履歴の期間を設定します。

  • 保存しない：
    AWCプラグインはクライアント位置推定情報を保存しません。フロアマップのクライアント位置推定履歴表示には無線クライアントは表示されません。また、フロアマップの無線クライアント表示のデバイスカウンターにおいても、位置推定クライアント数は表示されません。

  • 保存期間を設定：
    AWCプラグインはクライアント位置推定履歴情報を保存します。保存する日数は1～31日間の範囲で指定します。
Note
本設定を「保存しない」から「保存期間を設定」に、またはその逆に変更した場合、チャンネルブランケットに所属する無線APの設定状態は「変更有」になります。別途、該当のフロアマップの「無線モニター」/「フロアマップ詳細 [無線ステータス表示]」、または、「無線設定」/「CB共通設定」画面、「無線設定」/「AP登録・設定」画面のいずれかから、無線APに設定適用を行ってください。
Note
本設定を変更した場合、クライアント位置推定履歴情報はすべて初期化されます。
Note
データ保存期間設定は、画面上では31日まで設定できますが、14日まででの運用をサポートします。
Note
本バージョンとAT-TQ6602 GEN2/6702 GEN2ファームウェアバージョン8.0.3-0.x以降、または、AT-TQ5403/5403e ファームウェアバージョン 6.0.1-1.x以降との組み合わせでクライアント位置推定機能が有効になります。
Note
本機能が有効に設定された場合、CB共通設定を適用可能な無線APの数はシステム全体で最大500台までとなります。
侵入検知レポート履歴 「無線モニター」/「侵入検知/防御レポート」画面に表示する侵入検知レポートの履歴の期間を設定します。

  • 最新のみ保存：
    AWCプラグインは過去1日以内に検出した最新の隣接無線AP情報を保存します。フロアマップの不正AP表示には不正APは表示されません。

  • 保存期間を設定：
    AWCプラグインは隣接無線AP情報の履歴を保存します。保存する日数は1～31日間の範囲で指定します。
Note
本設定を変更した場合、侵入検知レポート情報はすべて初期化されます。
Note
データ保存期間設定は、画面上では31日まで設定できますが、14日まででの運用をサポートします。
ネットワークマップ設定
「保存」ボタン ネットワークマップ設定への変更を動作に反映します。
無線クライアント更新間隔 AVM EXの「ネットワークマップ」画面に表示する無線クライアントの更新間隔を設定します。

  • 更新しない：
    AWCプラグインは無線クライアント情報を自動更新しません。

  • 更新間隔を設定：
    AWCプラグインは無線クライアント情報を自動更新します。更新間隔は1～9999（単位：分）の値で設定します。また、AWC-SCのAP間のリンク線をネットワークマップに反映する間隔も、この設定に依存します。デフォルトは1（分）です。
リモートモニター設定
「保存」ボタン リモートモニター設定への変更を動作に反映します。
ポーリング間隔 リモートモニターにて指定された無線LANコントローラーの情報のポーリング間隔を5～30（単位：分）の値で設定します。デフォルトは5（分）です。
ログ保存日数 リモートモニターにて指定された無線LANコントローラーから取得したログの保存日数を1～366（単位：日）の値で設定します。デフォルトは366（日）です。
ログ閲覧日数 リモートモニター画面にて表示するログの日数を1～90（単位：日）の値で設定します。デフォルトは30（日）です。
VAS履歴モード設定
「保存」ボタン VAS履歴モード設定への変更を動作に反映します。
フロアマップ履歴設定 Vista Appliance Storage（VAS）が設定されている場合、VASに記録する無線AP状態の履歴の期間を設定します。

  • 保存しない：
    AWCプラグインは無線AP状態をVASに保存しません。フロアマップの履歴モードには無線ステータスは表示されません。

  • 保存期間を設定：
    AWCプラグインは無線AP状態をVASに保存します。保存する日数は1～1095日間の範囲で指定します。
接続クライアント履歴 VASが設定されている場合、VASに記録する無線クライアントの接続、位置情報の履歴の期間を設定します。

  • 保存しない：
    AWCプラグインは無線クライアント履歴をVASに保存しません。フロアマップの履歴モードには無線クライアント情報は表示されません。

  • 保存期間を設定：
    AWCプラグインは無線クライアント履歴をVASに保存します。保存する日数は1～1095日間の範囲で指定します。
フロアマップ履歴への遷移 「フロアマップ履歴モード」画面のWebブラウザーでの表示方法を設定します。

  • 新しいタブ：
    Webブラウザーの新しいタブにフロアマップの履歴モード画面を表示します。
    履歴モード画面にはAVM EXのメインメニュー、管理欄は表示されません。

  • 新しいウィンドウ：
    Webブラウザーの新しいウィンドウにフロアマップの履歴モード画面を表示します。
    履歴モード画面にはAVM EXのメインメニュー、管理欄は表示されません。

  • 同じウィンドウ：
    Webブラウザーの現在のウィンドウにフロアマップの履歴モード画面を表示します。
アクセス許可設定
AMF Security WebAPI 弊社のAMF-SECurityコントローラー AT-SecureEnterpriseSDN Controller（AT-SESC）やAMF Security miniで使用するWeb APIの送信IPアドレスを表示します。複数のIPアドレスが登録されている場合は、スラッシュ（/）区切りで表示します。
ログ設定
「保存」ボタン ログ設定への変更を動作に反映します。
最大ログ数 AWCプラグインのログの保存する最大件数を10000～5000000の範囲で指定します。
AWCプラグインのデータベースに記録されたログの件数が本項目の設定値を超えた場合、設定値以内に収まるように古いものから消去されます。
デフォルトは5000000（単位：件）です。
保存期間 AWCプラグインのログをデータベースに保管する期間を設定できます。
  • 設定しない：
    ログの保存期間を設定しません。ログの件数が「最大ログ数」の設定値以内であれば、記録からの経過日数にかかわらずデータベースに保存したままになります。

  • 保存期間を設定：
    ログの保存期間を1～31の範囲の値で指定できます（単位：日間）。記録からの経過日数が本項目での指定を超えたログは消去されます。なお、保存期間内中であっても、最大ログ数を超過したログは古いものから消去されます。
デフォルトは「指定しない」です。また、「保存期間を設定」を選択した場合の保存期間のデフォルトは「7」（日間）になります。

アクセス許可設定 (AMF Security WebAPI)

AMF Securityサーバー（AT-SESCまたはAMF Security mini）は、脅威イベントを受信した際、AWCプラグインに対し、Web APIを介して、脅威端末のIPアドレスからMACアドレスを照会します。
この際、正規のAMF Securityサーバーからの照会にのみ応答するため、アクセスを許可するAMF SecurityサーバーのIPアドレスを登録します。
AMF SecurityサーバーのIPアドレスは1,024件まで登録できます。

表 3：アクセス許可設定 (AMF Security WebAPI) ダイアログ
ヘッダー
アクセスを許可するIPアドレス アクセスを許可するAMF SecurityサーバーのIPアドレスを入力します。
「追加」ボタン 入力したIPアドレスをIPアドレス一覧に登録します。
「クリア」ボタン 入力したIPアドレスを消去します。
IPアドレス一覧
X IPアドレス アクセスを許可するIPアドレスの登録数を表示します。
IPアドレスを検索 登録されているIPアドレスの検索を行えます。
現在の表示対象のうち、本フィールドに入力された文字列を「IPアドレス」に含む項目を表示します。
検索後、すべてが表示されているリストに戻る場合は空欄にします。
IPアドレス 登録されたAMF Securityサーバー（AT-SESCまたはAMF Security mini）のIPアドレスを表示します。
削除ボタン（ゴミ箱アイコン） 登録されたAMF SecurityサーバーのIPアドレスを削除します。
フッター
「保存」ボタン アクセス許可設定の変更を保存し、ダイアログを閉じます。
「閉じる」ボタン アクセス許可設定の変更を破棄し、ダイアログを閉じます。

システム管理


表 4：システム管理
項目名 説明
バックアップ
「バックアップ」ボタン 現在の設定をバックアップファイルとして外部ファイルに保存します。
ログデータも含む チェックをつけると、バックアップファイルにログデータを含めて出力します。デフォルトはチェックなしです。
復元
「復元」ボタン 外部ファイルとして保存したバックアップファイルから設定を復元します。
システム設定をリストアする チェックをつけると、無線APやフロアマップなどの管理情報とともに、バックアップファイルからシステム設定を復元します。デフォルトはチェックなしです。
システム設定には、次の項目が含まれます。
  • データベース設定
    • 最大メモリ使用量
  • データ保存期間設定
    • 接続クライアント履歴
    • クライアント位置推定履歴
    • 侵入検知レポート履歴
  • ネットワークマップ設定
    • 無線クライアント更新間隔
  • ログ設定
    • 最大ログ数
    • 保存期間
「システム設定をリストアする」の文字にマウスポインターを合わせると、上記のシステム設定に含まれる項目がポップアップ表示されます。
初期化
「初期化」ボタン AWCプラグインの設定、履歴などのデータをインストール時の初期状態に戻します。
バックアップ、復元、および初期化の操作方法は、「各種操作」/「システムデータの管理」/「AWCプラグインシステムのバックアップ・リストア」、「各種操作」/「システムデータの管理」/「AWCプラグインシステムの初期化」をご覧ください。

画面リファレンス / AWC-Sky Defender / ユーザー画面

ログイン
ダッシュボード
デバイス一覧
CSVファイルを選択
デバイス情報編集
デバイス収集
デバイス収集ページ設定
管理

AWC-SDFによるMACアドレス情報の収集、無線APへの接続許可を行います。

ログイン


表 1
項目名 説明
ユーザーID AWC-SDFユーザーのユーザーIDを入力します。
パスワード ユーザーIDに対応するログインパスワードを入力します。
「ログイン」ボタン AWC-SDFのWeb管理画面にログインします。
ログインに成功すると、「ダッシュボード」画面が表示されます。

ダッシュボード



■ ヘッダー
表 2
項目名 説明
ユーザーボタン AWC-SDFユーザー名と、「ログアウト」ボタンを表示します。
  • 「ログアウト」ボタン：
    現在のログインセッションを終了し、「ログイン」画面に戻ります。
「ダッシュボード」メニュー 「ダッシュボード」画面を表示します。
「デバイス一覧」メニュー 「デバイス一覧」画面を表示します。
「デバイス収集」メニュー 「デバイス収集」画面を表示します。
「管理」メニュー 「管理」画面を表示します。

■ 接続許可デバイス一覧
MACアドレスを収集し、接続を許可したデバイスの一覧をパネル形式で表示します。
表 3
項目名 説明
「検索」ボタン 検索ポップアップを表示します。


  • 接続状態：
    現在のデバイスの接続状態を「接続中」、「未接続」のいずれかで絞り込みます。
    選択した項目は、緑色に白文字で表示されます。
    「すべて選択」をクリックすると、「接続中」、「未接続」の両方が選択されます。
  • 取得情報：
    機器登録ページにて、MACアドレスとともに入力された情報（機器名、所属番号など）で絞り込みます。選択した項目は緑色に白文字で表示されます。
    「すべて選択」をクリックすると、該当の項目の登録がすべて対象に選択されます。
  • キーワード：
    リスト内のデバイスの検索を行えます。
    本フィールドに入力された文字列をMACアドレスまたはともに入力された情報に含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。MACアドレスの英字部分は大文字で入力する必要があります。
  • 「検索条件をデフォルトに戻す」ボタン：
    検索条件をデフォルト（各項目すべてフィルター指定なし）に戻します。
  • 「キャンセル」ボタン：
    検索条件の変更を中断して、検索ポップアップを隠します。
  • 「検索」ボタン：
    検索条件でデバイス表示の絞り込みを実行します。
「並び順」ボタン 並び順ポップアップを表示します。


  • 並び順：
    表示の並び順を、接続状態、MACアドレス、またはMACアドレスとともに入力された情報のいずれかの項目から選択します。デフォルトは接続状態です。
  • 昇順降順：
    表示の並び順を、上記の「並び順」で選択した項目の「昇順」、または、「降順」で並べなおします。デフォルトは「昇順」です。
  • 「並び順をデフォルトに戻す」ボタン：
    並び順を接続状態、昇順の並びに戻します。
  • 「キャンセル」ボタン：
    並び順の変更を中断して、並び順ポップアップを隠します。
  • 「OK」ボタン：
    並び順、昇順降順の選択を適用して、表示項目を並べなおします。
「更新」ボタン 表示されたデバイスの現在の状態を更新します。
接続中デバイス表示 接続を許可したデバイス総数のうち、接続中のデバイス数を表示します。
デバイスパネル 接続を許可したデバイスの接続状態、MACアドレスとともに入力した情報のうち最初の項目を表示します。
また、パネルをクリックすると、デバイスの接続状態、入力した情報の各種項目、MACアドレスをダイアログに表示します。
表示件数切り替えボタン 1画面に表示するデバイス数を「60」、「12」から選択します。デフォルトは12件です。
ページナビゲーション 表示中のデバイス一覧のページを切り替えます。

デバイス一覧



■ ヘッダー
表 4
項目名 説明
ユーザーボタン AWC-SDFユーザー名と、「ログアウト」ボタンを表示します。
  • 「ログアウト」ボタン：
    現在のログインセッションを終了し、「ログイン」画面に戻ります。
「ダッシュボード」メニュー 「ダッシュボード」画面を表示します。
「デバイス一覧」メニュー 「デバイス一覧」画面を表示します。
「デバイス収集」メニュー 「デバイス収集」画面を表示します。
「管理」メニュー 「管理」画面を表示します。

■ 収集デバイス一覧
MACアドレスを収集したデバイスの一覧をパネル形式で表示します。
本画面で情報を確認して、それぞれのMACアドレスの接続を許可、または、拒否したり、登録時の情報を編集したりできます。
Note
デバイス一覧に登録されたデバイス情報は削除できません。
特定のデバイス情報を削除する場合は、登録されたデバイスをCSV（カンマ区切りテキスト）ファイルに出力し、CSVファイル上で不要なデバイスを削除してからCSVファイルをインポートし、接続許可・拒否を設定し直します。
表 5
項目名 説明
「検索」ボタン 検索ポップアップを表示します。


  • 接続状態：
    現在のデバイスの接続状態を「接続中」、「未接続」のいずれかで絞り込みます。
    選択した項目は、緑色に白文字で表示されます。
    「すべて選択」をクリックすると、「接続中」、「未接続」の両方が選択されます。
  • 取得情報：
    機器登録ページにて、MACアドレスとともに入力された情報（機器名、所属番号など）で絞り込みます。選択した項目は緑色に白文字で表示されます。
    「すべて選択」をクリックすると、該当の項目の登録がすべて対象に選択されます。
  • キーワード：
    リスト内のデバイスの検索を行えます。
    本フィールドに入力された文字列をMACアドレスまたはともに入力された情報に含む項目を表示します。
    検索後、すべてが表示されているリストに戻る場合は空欄にします。
    Note
    大文字小文字を区別しますのでご注意ください。MACアドレスの英字部分は大文字で入力する必要があります。
  • 「検索条件をデフォルトに戻す」ボタン：
    検索条件をデフォルト（各項目すべてフィルター指定なし）に戻します。
  • 「キャンセル」ボタン：
    検索条件の変更を中断して、検索ポップアップを隠します。
  • 「検索」ボタン：
    検索条件でデバイス表示の絞り込みを実行します。
「並び順」ボタン 並び順ポップアップを表示します。


  • 並び順：
    表示の並び順を、接続状態、MACアドレス、またはMACアドレスとともに入力された情報のいずれかの項目から選択します。デフォルトは接続状態です。
  • 昇順降順：
    表示の並び順を、上記の「並び順」で選択した項目の「昇順」、または、「降順」で並べなおします。デフォルトは「昇順」です。
  • 「並び順をデフォルトに戻す」ボタン：
    並び順を接続状態、昇順の並びに戻します。
  • 「キャンセル」ボタン：
    並び順の変更を中断して、並び順ポップアップを隠します。
  • 「OK」ボタン：
    並び順、昇順降順の選択を適用して、表示項目を並べなおします。
「選択」ボタン 選択中のデバイスからの接続を一括して変更します。
クリックすると、選択サブメニューが表示されます。

  • 「すべて選択」ボタン：
    画面に表示中のデバイスをすべて選択します。
  • 「許可」ボタン：
    選択中のデバイスからの接続を「許可」に設定します。
  • 「拒否」ボタン：
    選択中のデバイスからの接続を「拒否」に設定します。
  • 「閉じる」ボタン（×アイコン）：
    選択サブメニューを閉じます。
「CSVインポート」ボタン CSV（カンマ区切りテキスト）形式のファイルをインポートします。
「CSVファイルを選択」ダイアログを表示します。
Note
CSVファイルをインポートすると、既存のデータは削除されます。
「CSV出力」ボタン 登録されたデバイス情報をCSV（カンマ区切りテキスト）ファイルに出力します。
MACアドレス、および、MACアドレスとともに入力された情報をカンマ区切りで出力します。
ファイル名は「devicelist_（ユーザーID）-YYYYMMDDhhmmss.csv」です。
デバイス数 登録されたデバイス数を「デバイス X」の形式で表示します。
「更新」ボタン 表示されたデバイスの現在の状態を更新します。
「登録」ボタン デバイスの接続許可状態を、Vista Manager miniのプロファイル、および、管理下の無線APのMACアドレスフィルターの許可リストに登録します。
既存の設定からデバイスの接続許可状態が変更されている場合は、「登録」ボタンに●印が表示されます。
Note
無線APに反映する際、通信が切断されます。
切断時間は設定量に依存します（通常は1分程度）。
デバイスパネル 登録されたデバイスのMACアドレス、およびMACアドレスとともに入力した情報、収集日時を表示します。
また、パネルをクリックすると、パネルに緑色の輪郭線が表示され、選択状態になります。選択状態では、一覧上部の「選択」ボタンからの一括許可・拒否の対象になります。
もう一度パネルをクリックすると輪郭線が消え、選択が解除されます。
  • MACアドレス：
    登録されたMACアドレスを表示します。
  • 登録情報：
    MACアドレスとともに入力された情報を表示します。
  • 収集日時：
    デバイス情報を収集した日時を表示します。
  • 「許可」ボタン（チェックアイコン）：
    該当のMACアドレスからの接続を許可します。
    Note
    「登録」ボタンをクリックするまでデバイスの接続許可状態は反映されません。
  • 「拒否」ボタン（×アイコン）：
    該当のMACアドレスからの接続を拒否します。
  • 「編集」ボタン（鉛筆アイコン）：
    「デバイス情報編集」ダイアログを表示し、MACアドレスとともに登録された情報を編集します。
表示件数切り替えボタン 1画面に表示するデバイス数を「60」、「12」から選択します。デフォルトは12件です。
ページナビゲーション 表示中のデバイス一覧のページを切り替えます。

CSVファイルを選択

CSV（カンマ区切りテキスト）ファイルを読み込み、既存のデータに上書きします。

表 6
項目名 説明
「ファイルを選択」ボタン システムのファイル選択ダイアログを表示します。
読み込み可能なCSVファイルの書式は次の通りです。
  • 1行目：項目名
    • 1列目：MACアドレス
    • 2列目：ラベル名（ダッシュボードのデバイス一覧表示に使用されます）
    • 3～6列目：その他の項目名
  • 2行目以降：デバイスごとの1行目の項目名の値
「キャンセル」ボタン CSVファイルの選択を中止し、ダイアログを閉じます。
「保存」ボタン ダイアログを閉じ、選択したCSVファイルの情報で既存の情報を上書きします。

デバイス情報編集

登録されたデバイスの情報を編集します。

表 7
項目名 説明
MACアドレス 登録したMACアドレスを表示します。
登録情報 MACアドレスとともに入力した情報を編集します。
収集日時 MACアドレスを収集した日時を表示します。
「キャンセル」ボタン デバイス情報の編集を中止し、ダイアログを閉じます。
「保存」ボタン デバイス情報の変更を保存し、ダイアログを閉じます。

デバイス収集

デバイス収集ページの収集項目や外観を設定したり、デバイス収集モードの有効・無効を切り替えたりします。


■ ヘッダー
表 8
項目名 説明
ユーザーボタン AWC-SDFユーザー名と、「ログアウト」ボタンを表示します。
  • 「ログアウト」ボタン：
    現在のログインセッションを終了し、「ログイン」画面に戻ります。
「ダッシュボード」メニュー 「ダッシュボード」画面を表示します。
「デバイス一覧」メニュー 「デバイス一覧」画面を表示します。
「デバイス収集」メニュー 「デバイス収集」画面を表示します。
「管理」メニュー 「管理」画面を表示します。

■ デバイス収集モード
デバイス収集モードの有効・無効をトグルスイッチで切り替えます。
デバイス収集モードを有効にすると、設定欄の「ネットワーク」に表示された収集用ネットワークのSSIDを介して接続した無線クライアントを、デバイス収集用のキャプティブポータル（デバイス収集ページ）に接続します。

■ 設定
表 9
項目名 説明
「編集」ボタン デバイス収集画面の編集を行います。
「デバイス収集ページ設定」画面に切り替えます。
ネットワーク 収集用ネットワーク（VAP）のSSIDを表示します。
パスワード デバイス収集ページにログインするための共通パスワードを表示します。
有効期限 デバイス収集ページの有効期限を表示します。
この日時を過ぎると、デバイス収集ページに接続できなくなります。
プレビュー 現在設定されているデバイス収集ページのログイン画面、情報登録画面、登録完了画面のプレビューを表示します。

デバイス収集ページ設定



■ 設定
表 10
項目名 説明
ネットワーク 収集用ネットワーク（VAP）のSSIDを表示します。
パスワード デバイス収集ページにログインするための共通パスワードを4桁の数字で設定します。
有効期限 デバイス収集ページの有効期限を設定します。
この日時を過ぎると、デバイス収集ページに接続できなくなります。
ページタイトル デバイス収集ページに表示するページタイトルを20文字以内で設定します。デフォルトは「機器登録ページ」です。
画像 デバイス収集ページに表示するページのアイコンをアップロードし、選択します。
指定できる画像の形式はJPEG（*.jpg、*.jpeg）、PNG（*.png）、SVG（*.svg）です。
  • 「ファイルを選択」ボタン：
    システムのファイル選択ダイアログを表示します。
  • サムネイル：
    現在アップロードされている画像のサムネイルをクリックして、表示するページのアイコンを選択します。選択された画像はサムネイルに緑色の輪郭線が表示されます。
ラベル デバイスのMACアドレスとともに登録する情報の名前を入力します。
デフォルトは「機器名」です。
本項目で設定した名前は「ダッシュボード」画面のデバイス一覧にデバイス識別用のラベルとして表示されます。デバイスの所有者を識別しやすい情報を設定することをお勧めします。
カテゴリー ラベル以外に、デバイスのMACアドレスとともに登録する情報の名前を入力できます。最大で4件まで追加できます。
削除ボタン（ゴミ箱アイコン） 該当のカテゴリー入力欄を削除します。
「カテゴリーを追加」 カテゴリー欄を追加します。
カラー 「カラーを選択」ポップアップを表示します。
デバイス収集ページの背景色をポップアップ画面の16色から選択できます。

■ カラーを選択
  • 「キャンセル」ボタン：
    デバイス収集ページの背景色の変更を中断します。
  • 「OK」ボタン：
    デバイス収集ページの背景色を変更します。
「プレビュー」ボタン 「プレビュー」ダイアログを表示します。
「プレビュー」ダイアログでは、デバイス収集ページのログイン画面、情報登録画面、登録完了画面のプレビューを確認できます。
「キャンセル」ボタン デバイス収集ページの設定の変更を中断します。
「OK」ボタン デバイス収集ページの設定変更を適用します。

管理

AWC-SDFの管理を行います。


■ システム
AWC-SDFのバージョンの確認、データのバックアップ、リストアを行います。
表 11
項目名 説明
バージョン AWC-SDFのバージョン情報を表示します。
バックアップ 「バックアップ」ボタンをクリックすると、AWC-SDFのバックアップファイルを取得できます。
ファイル名は「config_atsmd-（ユーザーID）-（バージョン）_YYYYMMDDhhmmss.zip」の形式です。
Note
AWC-SDFのアドレスを変更した場合、バックアップデータにアドレス情報は保存されないため、再インストール後やリストア後は、手動でアドレスを変更し直してください。
リストア 「リストア」ボタンをクリックして、バックアップファイルをアップロードし、バックアップファイルの内容を復元できます。

■ ユーザー
ユーザーのパスワードや画面の表示言語を表示、変更します。
表 12
項目名 説明
「編集」 ユーザーのパスワードや画面の表示言語を変更します。
ユーザーID ユーザーIDを表示します。
パスワード パスワードが設定されている場合は「*******」が表示されます。

■ 編集時
パスワード、パスワード（確認）に同じ文字列を半角英数記号で入力します。
言語 AWC-SDF画面の表示言語を表示します。

■ 編集時
表示言語を「日本語」または「英語」から選択します。
デフォルトは「日本語」です。
「キャンセル」ボタン ユーザー設定の変更を中断します。
編集時のみ表示されます。
「OK」ボタン ユーザー設定の変更を適用します。
編集時のみ表示されます。

画面リファレンス / AWC-Sky Defender / デバイス登録画面

ログイン
情報登録
登録完了

MACアドレスなどのデバイス情報を集める「収集用ネットワーク」に接続し、任意のWebページを参照しようとすると、デバイス収集用キャプティブポータルに誘導されます。
ここでは、ネットワークの利用者のデバイスのMACアドレスの他、機器名や所属番号など、ネットワークの管理者（AWC-SDFユーザー）が設定した情報を一緒に登録します。
登録にあたっては、管理者が事前に設定したパスワードが必要になります。
管理者は、入力された情報を基に、該当のMACアドレスからの接続を許可、または、拒否します。

ログイン

機器登録ページのログイン画面です。

表 1
項目名 説明
アイコン 管理者が設定した機器登録ページのアイコンが表示されます。
ページタイトル 管理者が設定した機器登録ページのタイトルが表示されます。
パスワード 管理者から伝えられた機器登録ページのパスワードを入力します。
「ログイン」ボタン パスワードが正しいと、機器登録ページにログインし、情報登録画面が表示されます。

情報登録



■ ヘッダー
表 2
項目名 説明
アイコン 管理者が設定した機器登録ページのアイコンが表示されます。
ページタイトル 管理者が設定した機器登録ページのタイトルが表示されます。

■ 登録
表 3
項目名 説明
MACアドレス デバイスのMACアドレス（個体番号）が表示されます。
ラベル 管理者が設定した項目名に従って、該当のMACアドレスを持つデバイスの使用者を識別するための情報（例：名前、所属番号など）を入力します。
カテゴリー 管理者が設定した項目名に従って、追加の情報（例：グループ名、デバイスのメーカーなど）を入力します。
複数の項目がある場合や、項目がない場合もあります。
「登録」ボタン 入力した情報を、MACアドレスとともに登録します。
正常に登録が完了すると、登録完了画面が表示されます。

登録完了


正常に登録が完了すると、本画面が表示されます。
画面の表示に従い、Webブラウザーのページを閉じてください。
登録の後、管理者が情報を確認し、接続を許可すると、ネットワークを使用できるようになります。

付録 / AT-TQ5000/6000シリーズ推奨設定

AT-TQ5403/5403e/6602/6602 GEN2/6702 GEN2、AT-TQm5403を使用してセル型またはAWC-CBの無線LANを設計するにあたり安定して無線ネットワークを構築するため、推奨している設定を次に記します。
本表に記載のない設定項目はデフォルト設定を推奨します。これらはあくまでも推奨値であり、環境によっては設定の調整が必要となります。

表 1：AT-TQ5000/6000シリーズ 推奨設定
項目名 設定項目の所在 設定の適用範囲 セル AWC-CB 備考
AT-TQ5403
AT-TQm5043
AT-TQ5403e 		AT-TQ6602 AT-TQ6602 GEN2
AT-TQ6702 GEN2 		AT-TQ5403
AT-TQ5403e 		AT-TQ6602 AT-TQ6602 GEN2
AT-TQ6702 GEN2
管理グループ 管理グループ － 1管理グループあたりの無線AP登録数：50以下
近隣管理AP検出 AWC設定 無線AP全体 AWC自動計算を使用しない場合：無効 AWC自動計算を使用しない場合：無効 AWC-CB有効時は近隣管理AP検出は動作しない AWC自動計算を使用しない場合：無効
エアタイムフェアネス AP共通設定 無線バンドごと 無効（デフォルト） 必ず無効（デフォルト）
レガシーレートセット AP共通設定 無線バンドごと 2.4GHz：1, 2Mbps無効 2.4GHz：1, 2Mbps無効
RTSしきい値 AP共通設定 無線バンドごと 2347（デフォルト） 必ず2347（デフォルト）
バンドステアリング AP共通設定 無線AP全体 無効（デフォルト） 必ず無効（デフォルト）
NoAckサポート － 無線バンドごと 無効（デフォルト） 有効（デフォルト） 無効（デフォルト） 無効（デフォルト） 有効（デフォルト） 無効（デフォルト） 単独で使用していた無線APを管理下に追加した場合は、無線AP自体のWeb設定画面（設定 > QoS）から設定を確認して、左記のデフォルトに変更してください。
APSD AP共通設定 無線バンドごと 無効（デフォルト） 有効（デフォルト） 無効（デフォルト） 無効（デフォルト） 有効（デフォルト） 無効（デフォルト）
近隣AP検出 AP共通設定 無線バンドごと 近隣AP検出（侵入検知/防御機能を含む）を使用しない、かつAWC自動計算低精度または使用しない場合：無効 近隣AP検出（侵入検知/防御機能を含む）を使用しない場合：無効 必ず無効
MU-MIMO AP共通設定 無線バンドごと － 無効（デフォルト） － 未サポート（必ず無効（デフォルト））
OFDMA AP共通設定 無線バンドごと － 無効（デフォルト） － 未サポート（必ず無効（デフォルト））
管理フレーム保護 AP共通設定/
CB共通設定 		VAPごと 無効 無効
ブロードキャストキー更新間隔 AP共通設定/
CB共通設定 		VAPごと 0（デフォルト） 未サポート（必ず0（デフォルト））
RADIUSアカウンティング AP共通設定/
CB共通設定 		VAPごと 無効（デフォルト） 未サポート（必ず無効（デフォルト））
ダイナミックVLAN AP共通設定/
CB共通設定 		VAPごと 無効 無効（デフォルト） 未サポート（必ず無効） 無線AP単体：デフォルト無効
AP共通設定：デフォルト有効
CB共通設定：必ず無効になります
高速ローミング AP共通設定/
CB共通設定 		VAPごと 無効（デフォルト） 未サポート（必ず無効（デフォルト）） 無効（デフォルト）
無応答端末切断タイマー AP共通設定/
CB共通設定 		VAPごと 300（デフォルト） 未サポート（必ず300（デフォルト）） 300（デフォルト）
多重接続要求 AP共通設定/
CB共通設定 		VAPごと 無視する － 無視する 無視する － 無視する AT-TQ6602 GEN2/6702 GEN2ではCB共通設定で「切断する」を選択した場合も「無視する」を選択した場合と同様に動作します。
ローミング通知 AP共通設定/
CB共通設定 		VAPごと
（AWC-CBの場合、該当の無線バンドのCB VAPすべて） 		有効 1VAPのみのローミングが生じない環境：無効
複数VAPのローミングが生じる環境：有効
DTIM値 AP共通設定/
CB共通設定 		VAPごと 通常：1（デフォルト）
端末バッテリー消費軽減：3 		通常：1（デフォルト）
端末バッテリー消費軽減：3
プロキシーARP AP共通設定/
CB共通設定 		VAPごと
（AWC-CBの場合、該当の無線バンドのCB VAPすべて） 		データ通信：無効
IP電話システム：有効 		データ通信：無効
IP電話システム：有効
RSSIしきい値 CB共通設定 CB-VAP全体 － 30
パワーセーブの強制解除 CB共通設定 CB-VAP全体 無効（デフォルト） 無効（デフォルト）
