画面リファレンス / SD-WAN / WANマップ

デバイス情報の表示
ルーター情報表示
メンバー情報表示
ルール情報表示
リンク情報の表示
トンネル情報表示
ルール情報表示

AMFネットワーク内のWANデバイス（AT-ARシリーズルーター、AT-NFV-APL、AT-AR4000S-CloudおよびAMF Cloud）の接続状態をトポロジーマップに表示します。
Note
以下、SD-WAN機能において、「WANデバイス」「ルーター」にはAMF Cloudを含めて扱います。

Note
大規模なネットワークを管理する場合、情報が表示されるまでに時間がかかる場合があります。
Note
管理するAMFデバイスの台数が多い場合、AVM EXとトポロジー更新対象（AMFコントローラー/マスター）間の接続が切断し復旧した後に、トンネルリンクが復旧するのに時間がかかる場合があります。
Note
SD-WANルールの作成をサポートしていないデバイスは、SD-WANマップ上でデバイスアイコンに黄色い「！」マークを伴って表示されます。

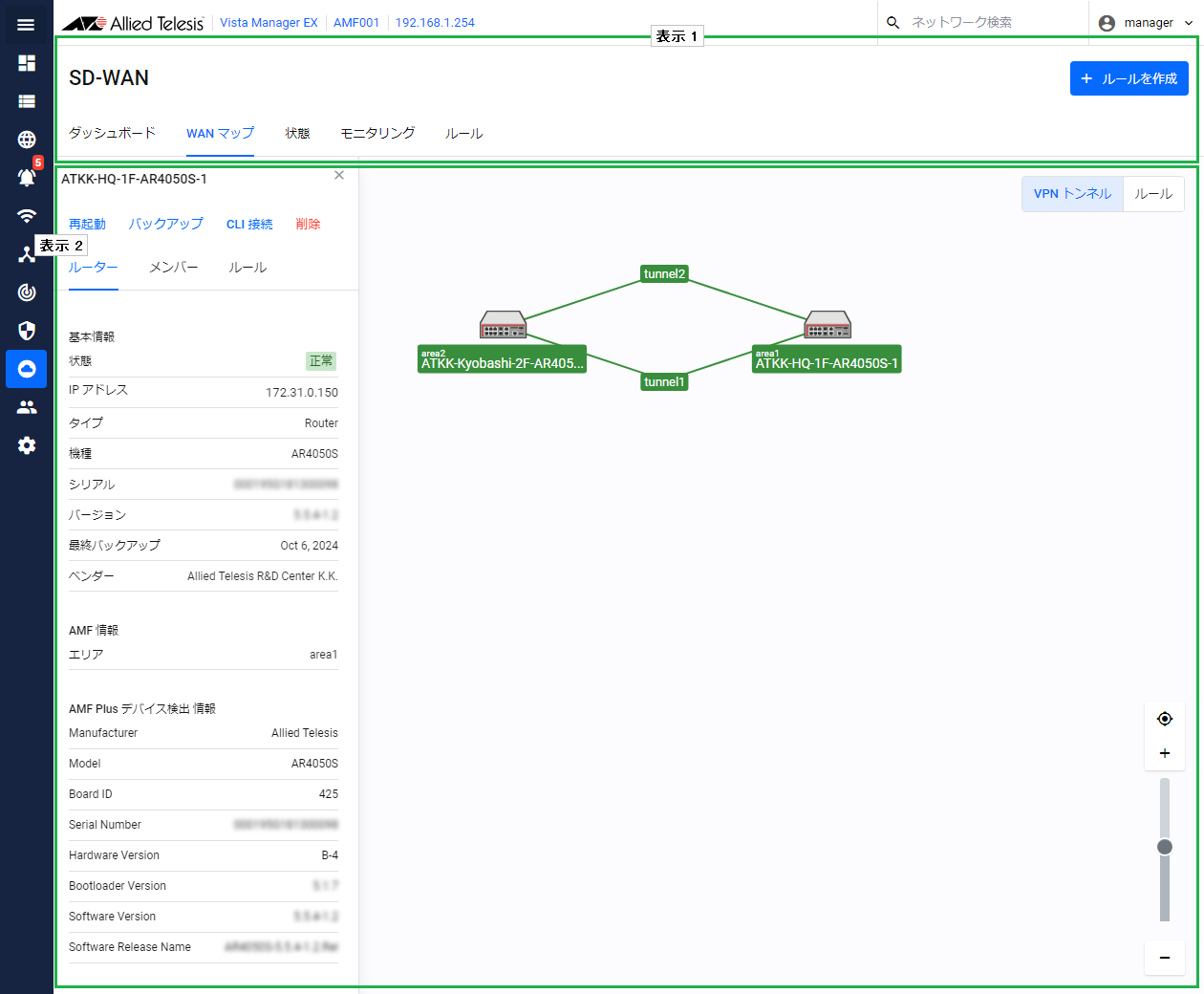

■ 表示1
表 1：WANマップ ヘッダー
項目名 説明
「ルールを作成」ボタン アプリケーションルールを作成します。
「アプリケーションルール」画面が表示されます。
タブ SD-WAN関連機能の画面を切り替えます。

■ 表示2
表 2：トポロジーマップ
項目名 説明
「VPNトンネル」ボタン/「ルール」ボタン マップに表示する状態を切り替えます。
デバイスアイコン アイコンでデバイスを示します。また、アイコンの下にエリア名、デバイス名を表示します。
デバイスの状態は、デバイス名の背景色で分類されます。
  • 緑：
    WANデバイスは正常に動作しています。
  • 黄：
    WANデバイスは正常に動作していますが、いずれかのプローブに異常があります。
  • 赤：
    WANデバイスに到達できません。
デバイスアイコンをクリックすると、デバイスの状態がサイドパネルに表示されます。
また、該当のデバイスに関連する重大なイベントが発生した場合は、イベントアイコンと、未読のイベントの数を表すバッジが表示されます。イベントの種別については、サイドパネルの「ルーター」タブに表示されます。
トンネル 2つのデバイス間を結ぶトンネル名とその状態を表示します。
コンテンツ欄右上の「VPNトンネル」ボタン、「ルール」ボタンによって、トンネル名および接続線の示す状態が異なります。
  • VPNトンネル状態表示
    • 青：
      トンネルが構成されていますが、プローブによるモニタリングは行っていません。
    • 緑：
      トンネルが構成され、プローブが宛先に正常に到達しました。
    • 黄：
      トンネルが構成されていますが、両端のWANデバイスにおいてプローブの設定が一致しません。
    • 赤：
      トンネルが構成されていますが、プローブは宛先に到達できませんでした。
    • 灰：
      トンネルが無効です。
    Note
    トンネルの両端にリンク監視プローブが設定されていないと、トンネルが黄色で表示されます。

  • ルール状態表示
    • 緑：
      ルールに設定されたすべての項目が良好判定基準を満たしています。
    • 黄：
      ルールに設定されたいずれかの項目が良好判定基準を満たしていません。
      または両端のWANデバイスにおいてルールの設定が一致しません。
    • 赤：
      • イベントアイコンあり：
        トンネルはダウンしています。
      • イベントアイコンなし：
        ルールに設定されたすべての項目が良好判定基準を満たしていません。

トポロジー更新ボタン 		トポロジーマップを更新します。

ヒントボタン 		リンクの接続線の色についての簡易な説明がポップアップ表示されます。

画像ボタン 		背景画像をアップロードします。

PDF出力ボタン 		現在のトポロジーマップをPDFファイルに出力します。
Note
本機能は未サポートです。

トポロジーの中央を表示ボタン 		コンテンツ欄にトポロジー全体を表示します。

拡大/縮小ボタン 		トポロジーマップを拡大（＋）または縮小（－）表示します。また、拡大/縮小ボタン上部のスライダーを上下することや、コンピューターのマウスホイールの上下回転でも同様の操作ができます。

デバイス情報の表示

デバイスアイコンをクリックすると、デバイスの状態がサイドパネルに表示されます。
表 3：デバイス情報サイドパネル ヘッダー
項目名 説明
「再起動」ボタン 該当WANデバイスの再起動を要求します。
「バックアップ」ボタン 該当AMFエリアのマスターに対し、該当WANデバイスのAMFバックアップの実行を要求します。
「CLI 接続」ボタン 該当WANデバイスのコマンドラインインターフェース（CLI）に対し接続を行います。
Note
CLI接続は、HTTPS接続でAMFコントローラー（存在しない場合はAMFマスター）を経由し、指定のAMFデバイスを操作対象とするワーキングセットプロンプトを介して行われます。
Note
CLI接続は、1セッションごとにAMFコントローラー/マスターの仮想端末ポート（Telnet/SSH用）を1つ使用します。仮想端末ポートに空きがない場合、「CLI接続」を選択すると、ウィンドウに「Session Closed」と表示されます。
タブ サイドパネルに表示する情報を選択します。
  • ルーター：
    WANデバイス（ルーター）のAMFデバイスとしての情報を表示します。
  • メンバー：
    WANデバイスに設定されたVPNメンバーを表示します。
  • ルール：
    WANデバイスに設定されたアプリケーションルールを表示します。
Note
トンネルの両端にリンク監視プローブが設定されていないと、トンネルの状態が「Unknown」と表示されます。

ルーター情報表示

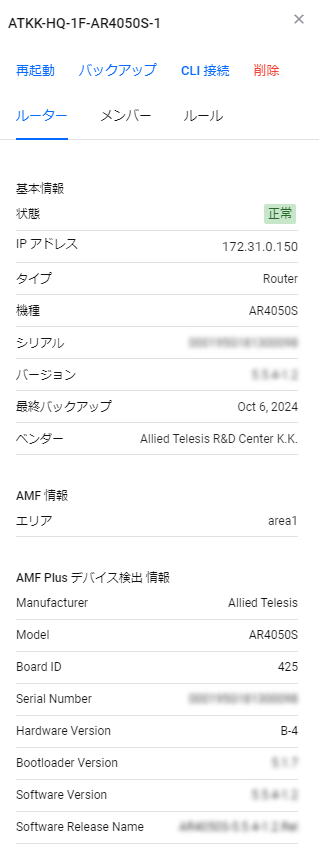

WANデバイス（ルーター）のAMFデバイスとしての情報を表示します。

表 4：ルーター情報 サイドパネル表示
項目名 説明
基本情報
状態 デバイスの状態を、以下のバッジで表します。
  • 正常（緑）
    デバイスは正常に動作しています。
  • 軽微（黄）
    AMFデバイスはAMFセーフコンフィグで動作しています。
  • 重大（赤）
    デバイスがダウンしています。
IPアドレス デバイス上のIPインターフェースに割り当てられたIPアドレスを表示します。
タイプ デバイスのタイプを表示します。
機種 AMFデバイスの機種名を表示します。
シリアル AMFデバイスのシリアル番号を表示します。
バージョン AMFデバイスで稼働中のソフトウェアのバージョンを表示します。
ベンダー デバイスのMACアドレスから推測されるベンダー名を表示します。
AMF情報
エリア デバイスが所属するAMFエリア名を表示します。
イベント
イベント デバイスで重大なイベントが発生した場合に、イベント種別が表示されます。
イベント種別をクリックすると、該当デバイスで発生した同種のイベントのみをまとめたイベントログ画面が表示されます。
また、イベント種別の右側の×印をクリックすると、該当のイベントを既読の状態にすることができます。

メンバー情報表示

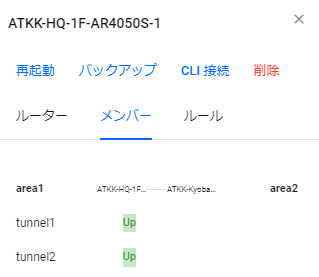

接続先ごとに、AMFエリア名、ラウンドトリップに成功したトンネルインターフェース名と、トンネルの状態を表示します。

トンネルの状態の色は、次の通りです。
Note
プローブによるモニタリングをサポートしていないタイプのトンネルインターフェースは表示されません。
Note
いずれかのトンネルがラウンドトリップに失敗した場合はトンネルインターフェース名が表示されない場合があります。

ルール情報表示

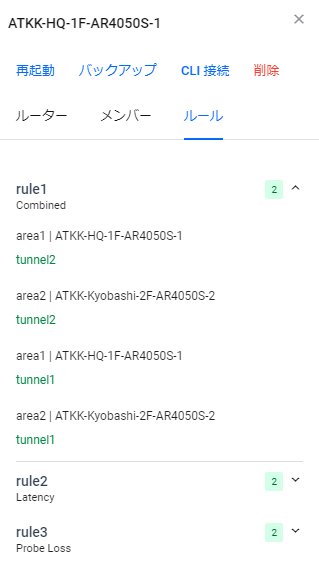

WANデバイスに設定されたアプリケーションルールに基づくトンネルインターフェースの状態を表示します。

Note
プローブを設定していないトンネルインターフェースは表示されません。

リンク情報の表示

WANマップのリンク名をクリックすると、リンクの状態がサイドパネルに表示されます。
表 5：リンク情報サイドパネル ヘッダー
項目名 説明
トンネルを削除 該当のトンネルを削除します。
「トンネルを削除」確認ダイアログにて「削除」ボタンをクリックすると、該当のトンネル、および、トンネルインターフェースをネクストホップとして指定するルーティング経路が削除されます。
タブ サイドパネルに表示する情報を選択します。
  • トンネル：
    トンネルの設定および状態を表示します。
  • ルール：
    ルールに基づくトンネル状態を表示します。
Note
VRRPによるルーターの冗長構成において、VRRPマスターと対向ルーター間でトンネルを確立している場合、VRRPバックアップと対向間のトンネルリンクはダウン状態で存在していても、VRRPのマスター切り替えによりリンクが有効になるまで接続線は表示されません。

トンネル情報表示

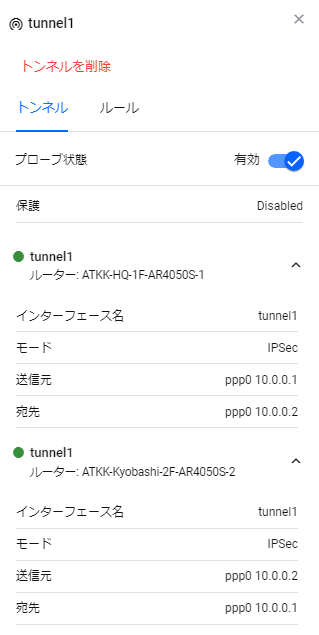

リンクを構成するトンネルインターフェースの情報を表示します。

表 6：トンネル情報 サイドパネル表示
項目名 説明
プローブ状態 リンク監視プローブの送出設定の状態を表示します。
右側のスイッチをクリックすると、プローブの有効/無効を切り替えられます。
両端のWANデバイスのプローブ設定が一致しない場合、一方のWANデバイスがダウンしている場合などは、「プローブ不一致」が表示されます。
保護 IPSecによる保護が有効な場合には、「IPSec」が表示されます。
トンネルインターフェース情報
トンネル名 選択したトンネル名と、それぞれのルーターのエリア名/デバイス名が表示されます。
AVM EXでGREトンネルを作成する際にトンネル詳細を設定している場合（またはCLIでトンネルインターフェースにdescriptionパラメーターを「<<<トンネル名>>>」形式で指定している場合）は、トンネル詳細がトンネル名として表示されます。トンネル詳細が設定されていない場合は、トンネルインターフェース名がトンネル名として表示されます。
また、トンネルの設定をトンネル名左側の丸印の色（緑：正常、赤：異常）で表します。
インターフェース名 トンネルインターフェース名を表示します。
モード トンネルインターフェースの動作モードが表示されます。
送信元 トンネルインターフェースが作成されたWANデバイス上のインターフェース名、インターフェースに設定されたIPアドレスを表示します。
宛先 送信元のインターフェース名、インターフェースに設定された接続先IPアドレスを表示します。
Note
プローブによるモニタリングをサポートしていないタイプのトンネルインターフェースでもトンネルの情報は表示されますが、ステータスの表示は未サポートです。

ルール情報表示

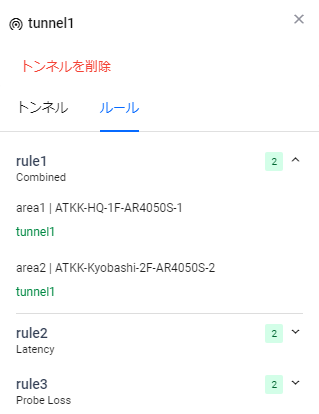

リンクに設定されたアプリケーションルールを表示します。
Note
プローブを設定していないトンネルインターフェースは表示されません。
