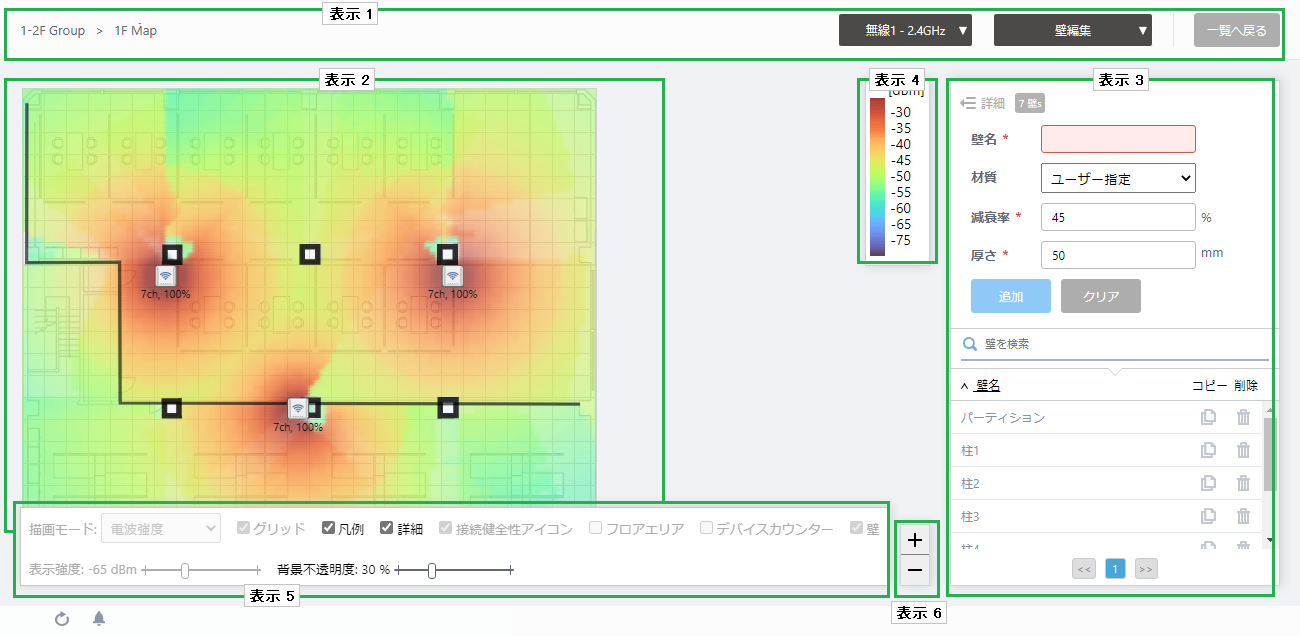

画面リファレンス / 無線モニター / フロアマップ詳細 [壁編集]

フロアマップの部屋やパーティション、柱などによる電波の減衰をヒートマップ表示に反映するため、壁を作成、編集します。

■ 表示1

表 1：フロアマップ
項目名	説明
管理グループ名 / フロアマップ名	所属する管理グループ名と、該当のフロアマップ名が表示されます。
無線バンドドロップダウンメニュー	どの無線バンドの情報を表示するかを、次の選択肢から選択します。無線1 - 2.4GHz 無線2 - 5GHz 無線3 - 5GHz 無線3 - 6GHz 「無線3 - 5GHz」にはAT-TQ5403/5403e/6403 GEN2、AT-TQm5403/6403 GEN2の無線3が、「無線3 - 6GHz」にはAT-TQ3403/7403、AT-TQm3403の無線3が該当します。
表示内容ドロップダウンメニュー	フロアマップ詳細画面の表示内容を切り替えられます。無線ステータス表示無線クライアント表示スマートコネクト表示不正AP表示 AP配置エリア編集壁編集
「一覧へ戻る」ボタン	「フロアマップ一覧」画面に戻ります。

■ 表示2
壁を表示、作成します。

「壁名」に名前を入力すると、壁描画モードになり、マウスポインターが十字に変化します。
- 十字マウスポインターで壁の角をクリックすると、壁を折れ線としてフロアマップ上に描画できます。
- 壁の描画を終えるには、壁の端点でダブルクリックします。
- 折れ線の角をドラッグ＆ドロップして、壁を変形することができます。

  Note
  折れ線の角を追加、削除することはできません。
壁を描画後、材質、減衰率（材質がユーザー指定の場合）、厚さを指定して「追加」ボタンをクリックすると、壁として保存されます。
既存の壁にマウスポインターを置くと、壁情報がポップアップ表示します。
- 壁名：
  設定した壁名を表示します。
- 材質：
  壁の材質を表示します。
- 減衰率：
  壁の材質に応じた、または、指定した減衰率を表示します（単位：%）。
- 厚さ：
  壁の厚さを表示します（単位：mm）。

■ 表示3
壁一覧を表示します。

表 2：フロアマップ壁一覧
項目名	説明
X 壁	フロアマップに登録された壁の数が表示されます。
壁名	フロアマップに表示する壁名です。
材質	壁の材質をドロップダウンリストから選択します。壁の材質によって電波の減衰率が変化します。プリセットされた材質とその減衰率は以下の通りです。硝子：1% 木：30% モルタル：40% 無筋コンクリート：50% 鉄筋コンクリート：75% 金属：99% 該当する材質または減衰率がドロップダウンリストにない場合は、「ユーザー指定」を選択して、減衰率を入力します。
減衰率	選択した材質による電波の減衰率を表示します。材質に「ユーザー指定」を選択した場合は、実際の壁による減衰に応じて、1～99（単位：%）の値を入力します。
厚さ	壁の厚さを1～32767（単位：mm）の値で指定します。
「追加」/「保存」ボタン	作成、または、編集した壁の設定を保存します。壁名を入力し、フロアマップ上に壁の折れ線を描画すると、壁を追加できます。壁名は1～64文字の、半角および全角の英字・数字・かな・漢字・記号（スペースを含む）を指定できます。
「クリア」/「キャンセル」ボタン	作成中、または、編集中の壁の設定を取り消します。
壁を検索	フロアマップに登録されている壁の検索を行えます。現在の表示対象のうち、本フィールドに入力された文字列を「壁名」に含む項目を表示します。検索後、すべてが表示されているリストに戻る場合は空欄にします。 Note 大文字小文字を区別しますのでご注意ください。
壁名	画面表示用に指定した壁名が表示されます。
「コピー」ボタン	対象の壁をコピーします。壁名は末尾に「_copy」を追加したものが設定されます。既存の壁名と重複する場合は、「_copy(1)」のように重複しない連番が追加されます。壁を示す折れ線はコピー元の右下に同じ形で複製されますので、適宜、移動または変形してください。
「削除」ボタン	対象の壁を削除します。

■ 表示4
無線ステータス表示の凡例です。

■ 表示5

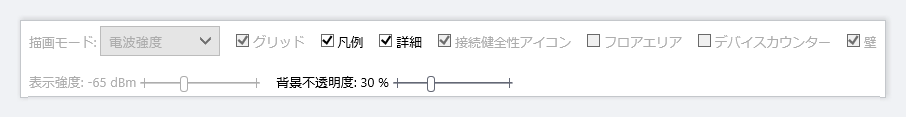

壁編集画面では、「描画モード」「接続健全性アイコン」「フロアエリア」「デバイスカウンター」「表示強度」は無効となります。

表 3：フロアマップコントロール
項目名	説明
グリッド	フロアマップにグリッド（方眼）を表示するか否か。
凡例	凡例を表示するか否か。表示する場合はチェックを入れます。
詳細	エリア一覧を表示するか否か。表示する場合はチェックを入れます。
壁	フロアマップ上に壁を作成している場合、壁を表示するか否か。
背景不透明度	フロアマップに使用するマップ画像の不透明度をスライダーで設定します。

■ 表示6
拡大/縮小ボタンです。
フロアマップを拡大（＋）または縮小（－）表示できます。また、コンピューターのマウスホイールの上下回転でも同様の操作ができます。
