ここでは、各AMFノードに設定されたVLANをグラフィカルに表示する、VLANマップについて説明します。

VLANの表示

1. メインメニューから「ネットワークマップ」を選択して、「ネットワークマップ」画面を表示します。


2. コンテンツ欄上部のモードメニューから「VLAN」を選択し、「VLANマップ」画面を表示します。

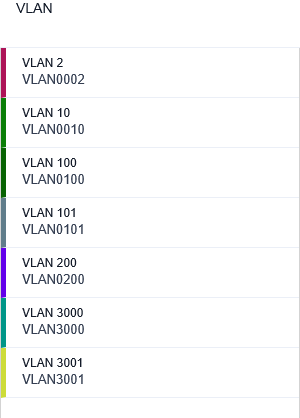

   AMFネットワークのトポロジーマップの左側のサイドパネルにVLANリストが表示されます。






   • VLAN IDに所属するAMFノード、リンクを見る
     VLANリストから、所属するAMFノードやAMFリンクを確認したいVLAN ID・VLAN名の右側のチェックボタンをクリックしてチェックを入れます。
     トポロジーマップにて、該当のVLAN IDの設定があるAMFノードのノードアイコン、および、ノードの接続線が、VLANごとに色付きで強調表示されます。


     • VLAN IDを選択すると、VLANリストにてマウスポインターを置いたVLAN IDに所属しているAMFノードのノードアイコンを色付きで強調表示します。


     • ノード間のAMFリンクが選択したVLANに所属している場合、ノード間の接続線を色付きで強調表示します。
       ノードアイコンのみが色付きで強調表示され、接続するAMFリンクがすべて薄いグレーで表示されるAMFノードは、以下の状態のいずれかを示します。


       • 該当のVLANが、異なるAMFエリアと接続しているポートや非AMFノードと接続しているポートにのみ設定されている

       • 該当のVLAN IDの設定のみがコンフィグに存在するが、いずれのポートも該当のVLANに所属していない



   • AMFノードに設定されたVLAN IDを確認する

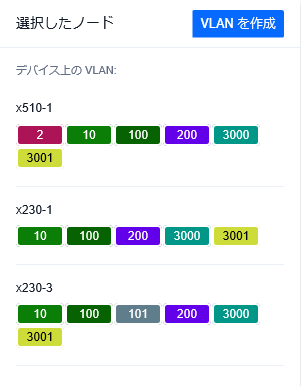

     VLANマップにてノードアイコンをクリックすると、AMFノードに設定されたVLAN IDがサイドパネルに表示されます。




VLANの作成

1. メインメニューから「ネットワークマップ」を選択して、「ネットワークマップ」画面を表示します。


2. コンテンツ欄上部のモードメニューから「VLAN」を選択し、「ネットワークマップ」画面の「VLAN」モードを表示します。


3. 対象のAMFノードを選択して、「VLANを作成」画面を表示します。


   1. 対象のAMFノードのノードアイコンをクリックし、AMFノードに現在設定されているVLANをサイドパネルに表示します。
      複数のAMFノードを選択する場合は、Shiftキーを押したまま次のAMFノードをクリックします。

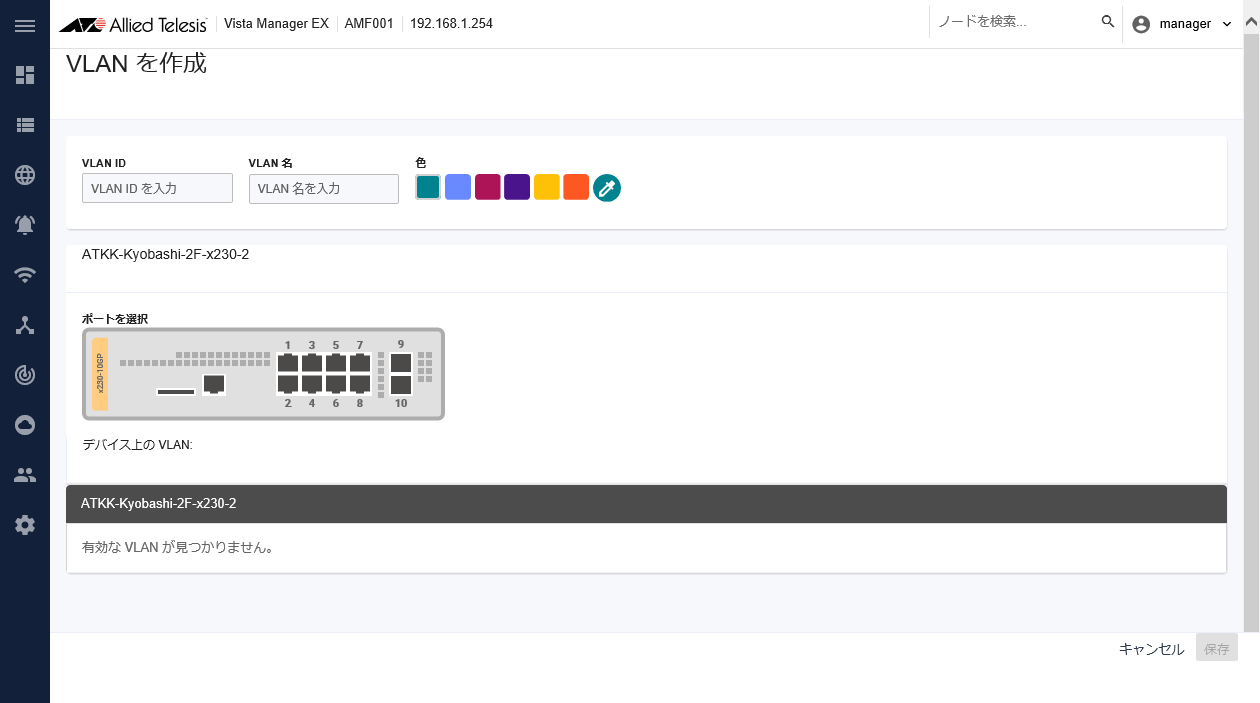

   2. サイドパネル右上の「VLANを作成」ボタンをクリックし、「VLANを作成」画面を開きます。






4. 「VLAN ID」欄に、設定するVLAN IDを入力します。


   Note

   AMFネットワーク内で既に登録されているVLAN IDは指定できません。



5. 「VLAN名」欄に、設定するVLAN名を入力します。
   作成するVLANの名前を32文字以内の半角英数字または記号（! # $ % & ' ( ) * + , - . / : ; < = > @ [ \ ] ^ _ ` { | } ~）で入力します。VLAN名は大文字・小文字を区別します。既に登録済みのVLANにVLAN名が存在しない場合は、自動的に「VLANXXXX」（XXXXは4桁のVLAN ID）となります。


   Note

   AMF機器では、大文字・小文字が異なるだけのVLAN名を重複して設定することはできません（例：Japanとjapanなど）。登録済みのVLANと大文字・小文字が異なるだけのVLAN名は使用しないでください。



6. VLANマップ上でのVLANの表示色を選択します。
   「色」欄に表示されたスウォッチ、または、右端の色選択ツールで任意の色を選択することができます。


   Note

   VLANの作成後は、表示色は変更できません。後で表示色を変更したい場合は、VLANをいったん削除し、作成しなおす必要があります。



7. 手順3で選択したAMFノードの前面図から、該当のVLANに所属させるポートを選択します。
   ポートをクリックすると、タグなしポート、タグ付きポート、非所属の順で切り替えることができます。
   また、ポートにマウスポインターを置くと、ポートが所属するVLANがポップアップ表示されます。


8. VLAN ID、VLAN名、色、所属ポートの設定が完了したら、画面下部の「保存」ボタンをクリックします。
   AMFノードに設定が反映され、VLANマップが表示されます。


   Note

   手順3にて複数のAMFノードを選択した際、設定適用時に通信できないAMFノードが存在すると、該当のAMFノードにポートが割り当てられていないVLANが作成されたように表示されます。実際には、該当のAMFノードにはVLANは作成されません。VLAN表示は、次のポーリングの際に消去されます。

VLANの編集

1. メインメニューから「ネットワークマップ」を選択して、「ネットワークマップ」画面を表示します。


2. コンテンツ欄上部のモードメニューから「VLAN」を選択し、「ネットワークマップ」画面の「VLAN」モードを表示します。


3. VLANリストから、所属ポートの変更を行うVLANのチェックボタンをクリックして、色付き表示します。
   該当のVLAN名の右側に、「VLANを削除」ボタン（ゴミ箱アイコン）と、「VLANを編集」ボタン（鉛筆アイコン）が表示されます。


   Note

   複数のVLANを同時に編集することはできません。

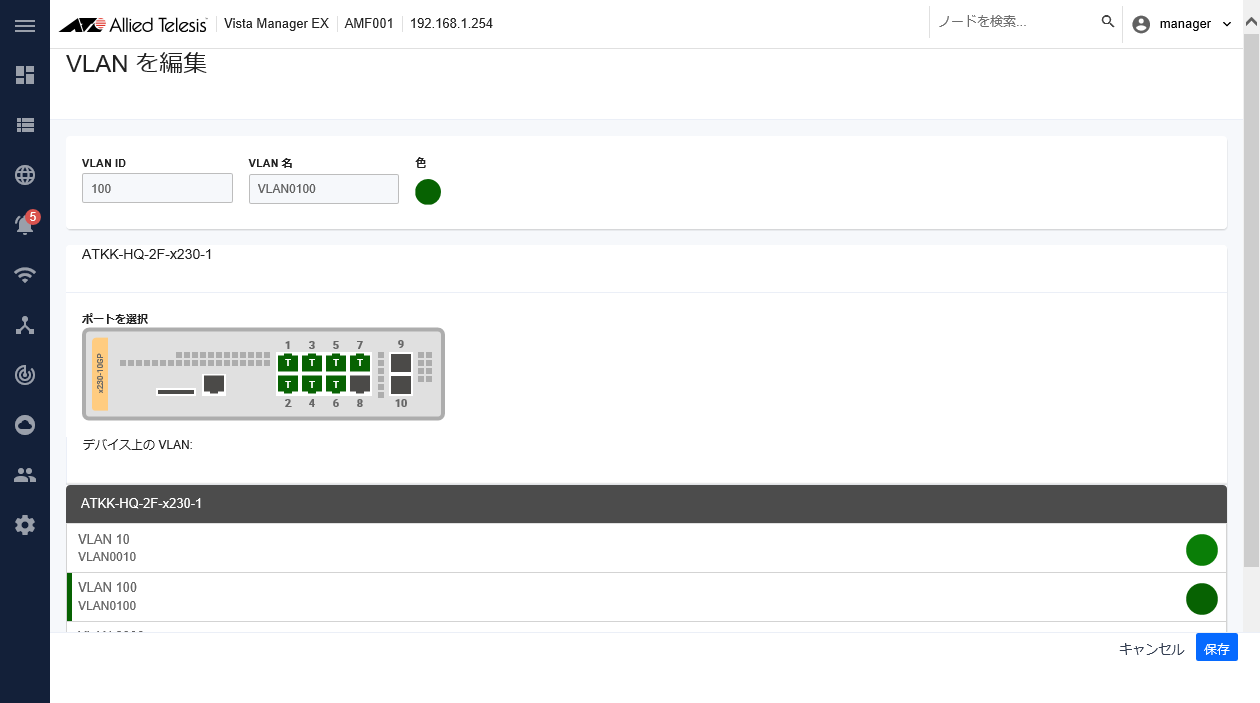

4. 「VLANを編集」ボタンをクリックします。
   「VLANを編集」画面が表示されます。






5. 対象のAMFノードの前面図から、該当のVLANに所属させるポートを選択します。
   ポートをクリックすると、タグなしポート、タグ付きポート、非所属の順で切り替えることができます。
   また、ポートにマウスポインターを置くと、ポートが所属するVLANがポップアップ表示されます。


6. 所属ポートの設定が完了したら、画面下部の「保存」ボタンをクリックします。
   AMFノードに設定が反映され、VLANマップが表示されます。


VLANの削除

1. メインメニューから「ネットワークマップ」を選択して、「ネットワークマップ」画面を表示します。


2. コンテンツ欄上部のモードメニューから「VLAN」を選択し、「ネットワークマップ」画面の「VLAN」モードを表示します。


3. VLANリストから、削除するVLANのチェックボタンをクリックして、色付き表示します。
   該当のVLAN名の右側に、「VLANを削除」ボタン（ゴミ箱アイコン）と、「VLANを編集」ボタン（鉛筆アイコン）が表示されます。


   Note

   複数のVLANを同時に削除することはできません。



4. 「VLANを削除」ボタンをクリックします。
   確認ダイアログが表示されます。


   Note

   VLANの削除を行うと、該当のVLAN IDが設定されたすべてのAMFノードから削除されます。特定のAMFノードからのみVLAN IDを削除したい場合は、CLIから行ってください。



5. 確認ダイアログにて、「Delete」ボタンをクリックします。
