AVM EX編 / 画面リファレンス / SD-WAN / WANマップ

ノード情報の表示
ルーター情報表示
メンバー情報表示
ルール情報表示
リンク情報の表示
トンネル情報表示
ルール情報表示

AMFネットワーク内のWANノード（AT-ARシリーズルーターおよびAMF Cloud）の接続状態をトポロジーマップに表示します。

Note
以下、SD-WAN機能において、「WANノード」「ルーター」にはAMF Cloudを含めて扱います。

Note
大規模なネットワークを管理する場合、情報が表示されるまでに時間がかかる場合があります。
Note
管理するAMFノードの台数が多い場合、AVM EXとポーリング対象（AMFコントローラー/マスター）間の接続が切断し復旧した後に、トンネルリンクが復旧するのに時間がかかる場合があります。

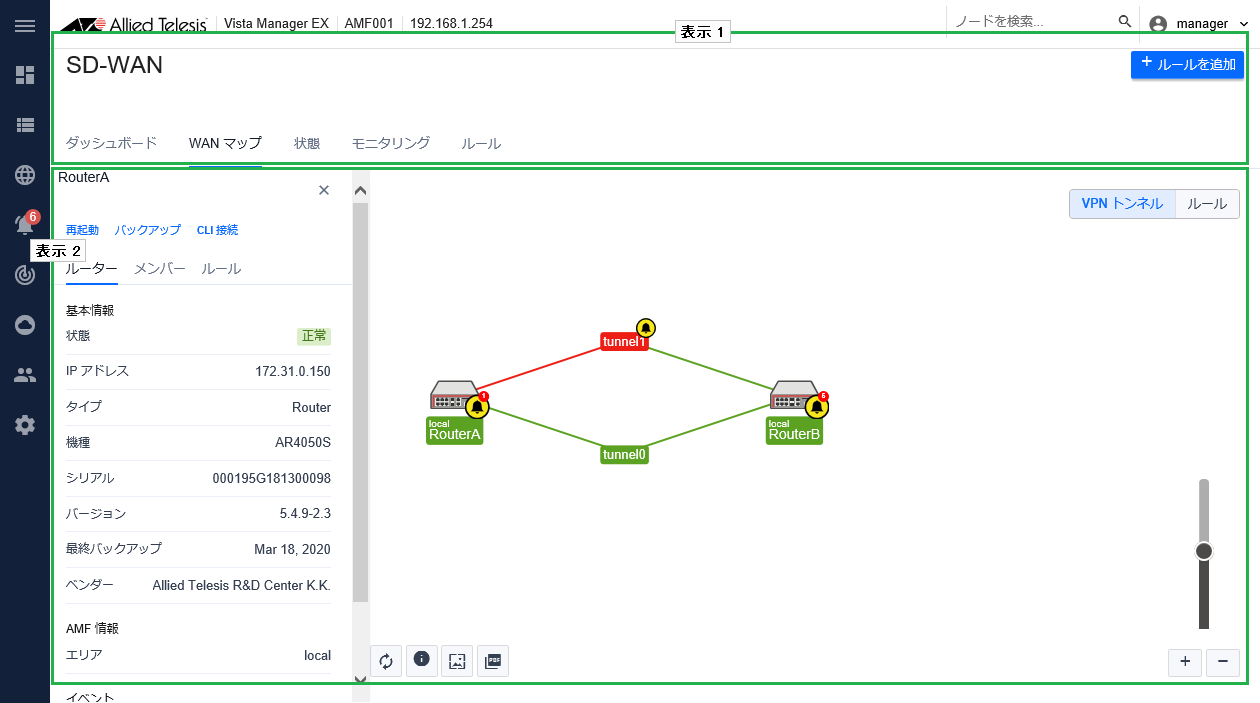

■ 表示1

表 1：WANマップ ヘッダー
項目名
説明
「ルール追加」ボタン アプリケーションルールを作成します。
「アプリケーションルール」画面が表示されます。
タブ SD-WAN関連機能の画面を切り替えます。


■ 表示2

表 2：トポロジーマップ
項目名
説明
「VPNトンネル」ボタン/「ルール」ボタン
 マップに表示する状態を切り替えます。
ノードアイコン
 アイコンでノードを示します。また、アイコンの下にエリア名、ノード名を表示します。
ノードの状態は、ノード名の背景色で分類されます。
  • 緑：
    WANノードは正常に動作しています。
  • 黄：
    WANノードは正常に動作していますが、いずれかのプローブに異常があります。
  • 赤：
    WANノードに到達できません。
ノードアイコンをクリックすると、ノードの状態がサイドパネルに表示されます。
また、該当のノードに関連する重大なイベントが発生した場合は、イベントアイコンと、未読のイベントの数を表すバッジが表示されます。イベントの種別については、サイドパネルの「ルーター」タブに表示されます。
トンネル
 2つのノード間を結ぶトンネル名とその状態を表示します。
コンテンツ欄右上の「VPNトンネル」ボタン、「ルール」ボタンによって、トンネル名および接続線の示す状態が異なります。
  • VPNトンネル状態表示
    • 青：
      トンネルが構成されていますが、プローブによるモニタリングは行っていません。
    • 緑：
      トンネルが構成され、プローブが宛先に正常に到達しました。
    • 黄：
      トンネルが構成されていますが、両端のWANノードにおいてプローブの設定が一致しません。
    • 赤：
      トンネルが構成されていますが、プローブは宛先に到達できませんでした。
    • 灰：
      トンネルが無効です。

  • ルール状態表示
    • 緑：
      ルールに設定されたすべての項目が良好判定基準を満たしています。
    • 黄：
      ルールに設定されたいずれかの項目が良好判定基準を満たしていません。
      または両端のWANノードにおいてルールの設定が一致しません。
    • 赤：
      • イベントアイコンあり：
        トンネルはダウンしています。
      • イベントアイコンなし：
        ルールに設定されたすべての項目が良好判定基準を満たしていません。

ポーリングボタン
 トポロジーマップを更新します。

ヒントボタン
 リンクの接続線の色についての簡易な説明がポップアップ表示されます。

画像ボタン
 背景画像をアップロードします。

PDF出力ボタン
 現在のトポロジーマップをPDFファイルに出力します。
Note
本機能は未サポートです。

拡大/縮小ボタン
 トポロジーマップを拡大（＋）または縮小（－）表示します。また、拡大/縮小ボタン上部のスライダーを上下することや、コンピューターのマウスホイールの上下回転でも同様の操作ができます。


ノード情報の表示

ノードアイコンをクリックすると、ノードの状態がサイドパネルに表示されます。

表 3：ノード情報サイドパネル ヘッダー
項目名
説明
「再起動」ボタン 該当WANノードの再起動を要求します。
「バックアップ」ボタン 該当AMFエリアのマスターに対し、該当WANノードのAMFバックアップの実行を要求します。
「CLI 接続」ボタン
 該当WANノードのコマンドラインインターフェース（CLI）に対し接続を行います。
Note
CLI接続は、HTTPS接続でAMFコントローラー（存在しない場合はAMFマスター）を経由し、指定のAMFノードを操作対象とするワーキングセットプロンプトを介して行われます。
タブ
 サイドパネルに表示する情報を選択します。
  • ルーター：
    WANノード（ルーター）のAMFノードとしての情報を表示します。
  • メンバー：
    WANノードに設定されたVPNメンバーを表示します。
  • ルール：
    WANノードに設定されたアプリケーションルールを表示します。


ルーター情報表示

WANノード（ルーター）のAMFノードとしての情報を表示します。

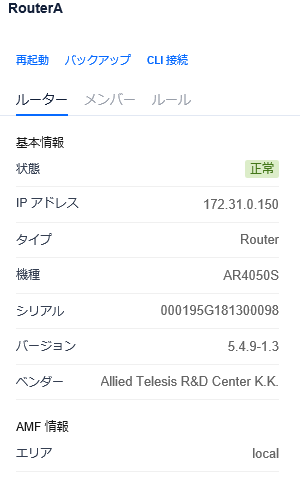

表 4：ルーター情報 サイドパネル表示
項目名
説明
基本情報
状態
 ノードの状態を、以下のバッジで表します。
  • 正常（緑）
    ノードは正常に動作しています。
  • 軽微（黄）
    AMFノードはAMFセーフコンフィグで動作しています。
  • 重大（赤）
    ノードがダウンしています。
IPアドレス ノード上のIPインターフェースに割り当てられたIPアドレスを表示します。
タイプ ノードのタイプを表示します。
機種 AMFノードの機種名を表示します。
シリアル AMFノードのシリアル番号を表示します。
バージョン AMFノードで稼働中のソフトウェアのバージョンを表示します。
ベンダー ノードのMACアドレスから推測されるベンダー名を表示します。
AMF情報
エリア ノードが所属するAMFエリア名を表示します。
イベント
イベント
 ノードで重大なイベントが発生した場合に、イベント種別が表示されます。
イベント種別をクリックすると、該当ノードで発生した同種のイベントのみをまとめたイベントログ画面が表示されます。
また、イベント種別の右側の×印をクリックすると、該当のイベントを既読の状態にすることができます。


メンバー情報表示

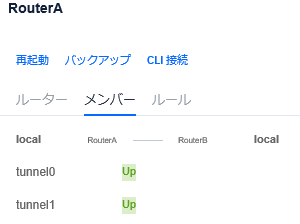

接続先ごとに、AMFエリア名、ラウンドトリップに成功したトンネルインターフェース名と、トンネルの状態を表示します。

トンネルの状態の色は、次の通りです。
Note
いずれかのトンネルがラウンドトリップに失敗した場合はトンネルインターフェース名が表示されない場合があります。

ルール情報表示

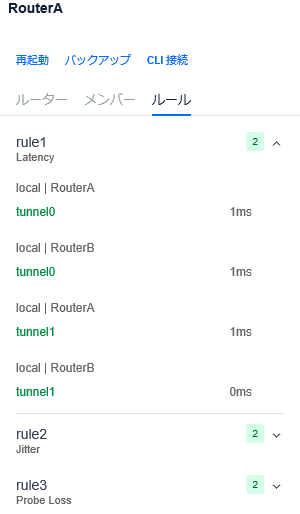

WANノードに設定されたアプリケーションルールに基づくトンネルインターフェースの状態を表示します。


リンク情報の表示

WANマップのリンク名をクリックすると、リンクの状態がサイドパネルに表示されます。

表 5：リンク情報サイドパネル ヘッダー
項目名
説明
タブ
 サイドパネルに表示する情報を選択します。
  • トンネル：
    トンネルの設定および状態を表示します。
  • ルール：

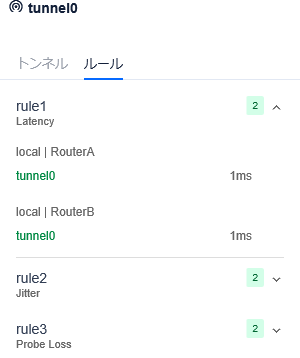

    ルールに基づくトンネル状態を表示します。


トンネル情報表示

リンクを構成するトンネルインターフェースの情報を表示します。

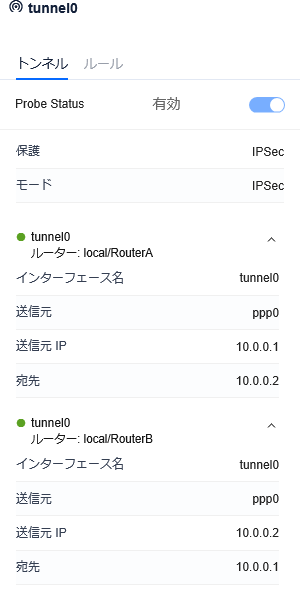

表 6：トンネル情報 サイドパネル表示
項目名
説明
Probe Status
 リンク監視プローブの送出設定の状態を表示します。
右側のスイッチをクリックすると、プローブの有効/無効を切り替えられます。
両端のWANノードのプローブ設定が一致しない場合、一方のWANノードがダウンしている場合などは、「プローブ不一致」が表示されます。
保護 IPSecによる保護が有効な場合には、「IPSec」が表示されます。
モード トンネルインターフェースの動作モードが表示されます。
トンネルインターフェース情報
トンネル名
 選択したトンネル名と、それぞれのルーターのエリア名/ノード名が表示されます。
また、トンネルの設定をトンネル名左側の丸印の色（緑：正常、赤：異常）で表します。
インターフェース名 トンネルインターフェース名を表示します。
送信元 トンネルインターフェースが作成されたWANノード上のインターフェース名を表示します。
送信元IP 送信元インターフェースに設定されたIPアドレスを表示します。
宛先 送信元インターフェースの接続先IPアドレスを表示します。


ルール情報表示

リンクに設定されたアプリケーションルールのを表示します。
