クイックツアー / AWC-SCの設定 / 概要

ここでは、AWC-SC（AWC-スマートコネクト）を利用した無線ネットワークの構築の流れを、具体的な設定手順とともに記します。

Note
AWC-SCは、AT-TQ5403/5403e、AT-TQm5403ファームウェアバージョン6.0.1-1.x以降にてサポートします。

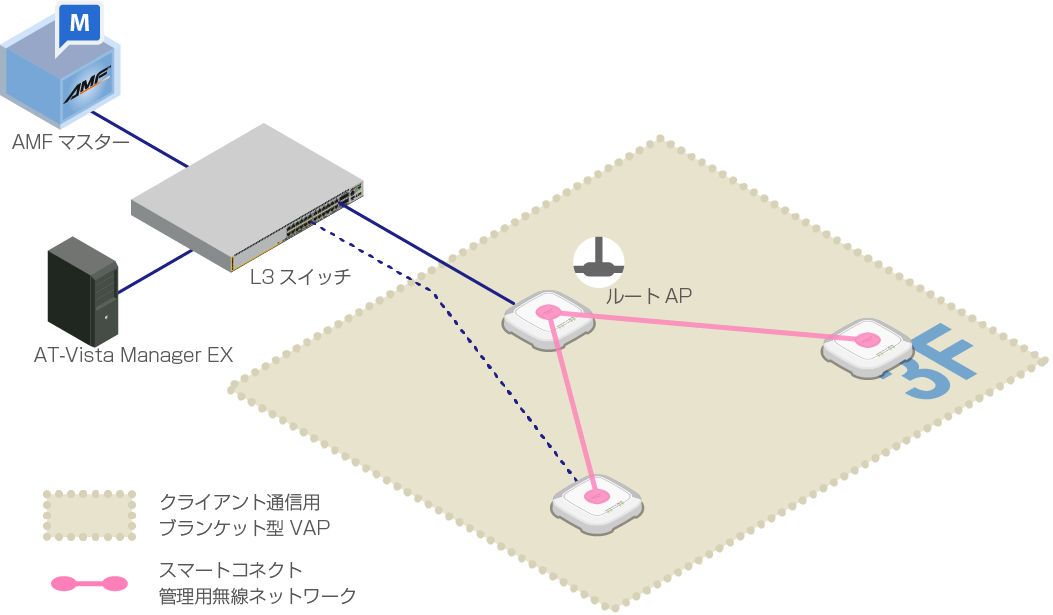

簡便のため次の構成を例にします。

フロアは3Fのひとつとします。
ルートAP 1台にサテライトAPが4台の合計5台構成で、AWC-SCを構成します。
サテライトAPは、すべてターミネーターAPとして1台のルートAPに接続し、ほかのターミネーターAPへの中継は行わないものとします。
クライアントサービス用通信にはセル型VAPを使用します。
AWC-CBによるブランケット型ネットワークの提供は行いません。

表 1：構成例

機器名	ノード名	IPアドレス	MACアドレス	役割
コンピューター		192.168.1.250		AVM EX
AlliedWare Plus レイヤー3スイッチ		192.168.1.1		PoE+給電、DHCP・NTPサーバー
AT-TQ5403	TQ5403-SC-1	192.168.1.230	00:00:5E:00:53:00	ルートAP（有線接続）電源はPoE+給電
	TQ5403-SC-2	192.168.1.231	00:00:5E:00:53:20	サテライトAP（有線接続）電源はACアダプター使用
	TQ5403-SC-3	192.168.1.232	00:00:5E:00:53:40	サテライトAP（無線接続）電源はACアダプター使用
	TQ5403-SC-4	192.168.1.233	00:00:5E:00:53:60
	TQ5403-SC-5	192.168.1.234	00:00:5E:00:53:80

これに基づき、次のような無線ネットワークを作成するものとします。

表 2：提供する無線ネットワーク

無線バンド	VAP	AP共通設定	SC共通設定	概要
無線1	VAP1	ForStaff	－	従業員用ネットワーク
無線2	VAP1	Default-1 （デフォルト）	SC-Default-cVVGG	SC管理用
無線2	VAP2	－	sc-initial-provisioning （デフォルト）	工場出荷状態AP接続用（自動設定）
無線3	VAP1	Default-1 （デフォルト）	－	設定無効

AP共通設定とSC共通設定で定義したVAP番号が重複した場合は、SC共通設定で定義したVAPの設定が優先されます。
このため、AP共通設定にデフォルトで登録されているVAP「Default-1」は使用されず、SC共通設定で定義した「SC-Default-cVVGG」が優先されます。
また、SC共通設定で使用を宣言した無線バンドのVAP2には、初期状態で定義されている工場出荷状態AP接続用SSID「sc-initial-provisioning」が定義されます。
これは、工場出荷状態の無線APの各無線バンドに定義されているものと同じで、工場出荷状態の無線APのビーコンの待ち受けに使用します。

Note
AWC-SCを使用する無線バンドでは、他のVAPは自動的に無効に設定されます。
