画面リファレンス / SD-WAN / モニタリング

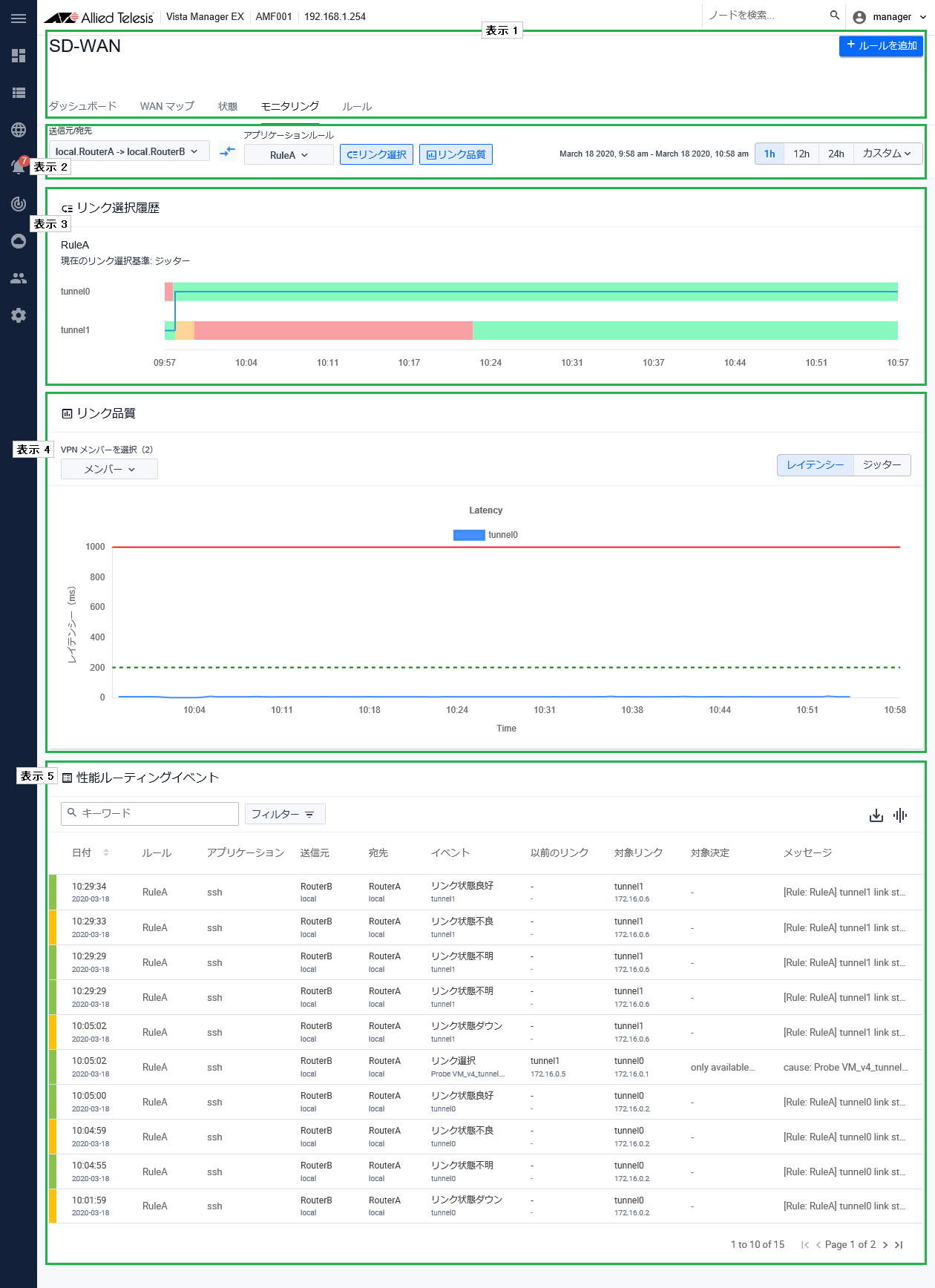

アプリケーションルールのリンク選択履歴やリンク品質のモニター結果をグラフに表示します。

Note
大規模なネットワークを管理する場合、情報が表示されるまでに時間がかかる場合があります。

■ 表示1

表 1：モニタリングヘッダー

項目名	説明
「ルール追加」ボタン	アプリケーションルールを作成します。「アプリケーションルール」画面が表示されます。
タブ	SD-WAN関連機能の画面を切り替えます。

■ 表示2

表 2：モニタリング対象選択

項目名	説明
送信元/宛先	モニターに表示する送信元、宛先をドロップダウンリストから選択します。右側の入れ替えボタン（矢印アイコン）をクリックすると、送信元と宛先のWANノードを入れ替えることができます。 Note 送信元、宛先の2拠点はトンネルで直接接続されているもののみ表示されます。複数ホップのトンネルで中継された2拠点の状態を表示することはできません。
アプリケーションルール	モニターに表示するアプリケーションルール名をドロップダウンリストから選択します。
「リンク選択」ボタン	「リンク選択履歴」グラフの表示/非表示を切り替えます。デフォルトでは表示します。
「リンク品質」ボタン	「リンク品質」グラフの表示/非表示を切り替えます。デフォルトでは表示します。
表示期間	モニターに情報を表示する期間を、1時間、12時間、24時間、または「カスタム」から指定します。「カスタム」を選択すると、表示する開始/終了の日付と時刻を指定するパネルが表示されます。日時を指定して「適用」ボタンをクリックすると、該当の期間の情報をモニターに表示します。

■ 表示3

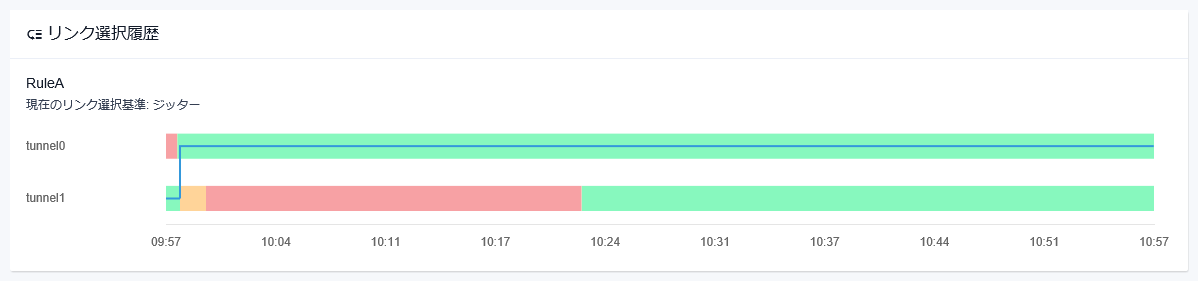

該当のアプリケーションルールにより判定されたリンクの状態と、それに基づいて選択されたリンクの推移を表します。

表 3：モニタリングリンク選択履歴

項目名	説明
ルール名	現在表示中のアプリケーションルール名を表示します。
現在のリンク選択基準	現在表示中のアプリケーションルールがグループメンバーから通信を行うリンクを選択するにあたり、優先するメトリック（レイテンシー、ジッター、プローブロス、優先度、または複合メトリック）を表示します。
トンネル名	トンネル名を表示します。
グラフ	トンネルごとのリンクの判定状態や選択リンクの推移などを簡易表示します。ルールに設定されたレイテンシー、ジッター、プローブロスの判定基準を基に、リンクの状態を「正常（緑）」、「不良（黄）」、「到達不能（赤）」で表します。それぞれの帯にマウスポインターを置くと、その帯が示す状態が継続した期間を「15:51-16:00」などのようにポップアップ表示します。ルールの判定基準を基に、実際に選択されたリンクの推移を、青色の線で表します。ルールにおいて複数のリンクを負荷分散メンバーとして指定している場合、指定された負荷分散メンバーのうち、状態が正常であり、実際に使用されたリンクに青色の線が描かれます。帯の下の青色の点をクリックすると、ルールやトンネルの作成、変更などのイベントがポップアップ表示されます。

■ 表示4

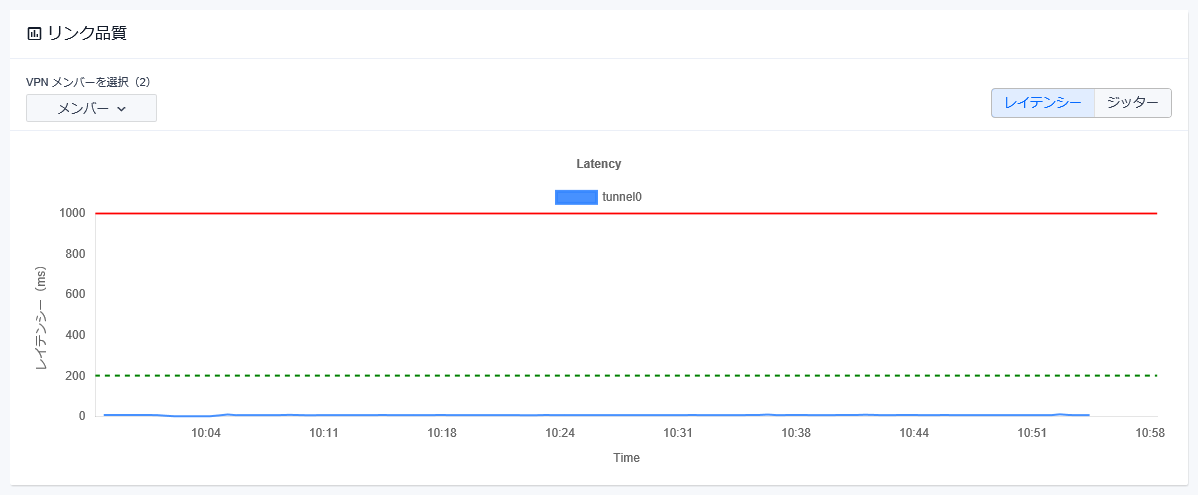

リンク品質として、プローブのレイテンシーおよびジッターの観測値を折れ線グラフに表示します。

表 4：モニタリングリンク品質

項目名	説明
VPNメンバーを選択	選択したWANノードに設定されているVPNトンネルのうち、グラフに表示するものを選択します。
「レイテンシー」ボタン/ 「ジッター」ボタン	リンク品質グラフに表示する情報を切り替えます。
グラフ	プローブのレイテンシー、またはジッターの観測値をグラフに表示します。

■ 表示5

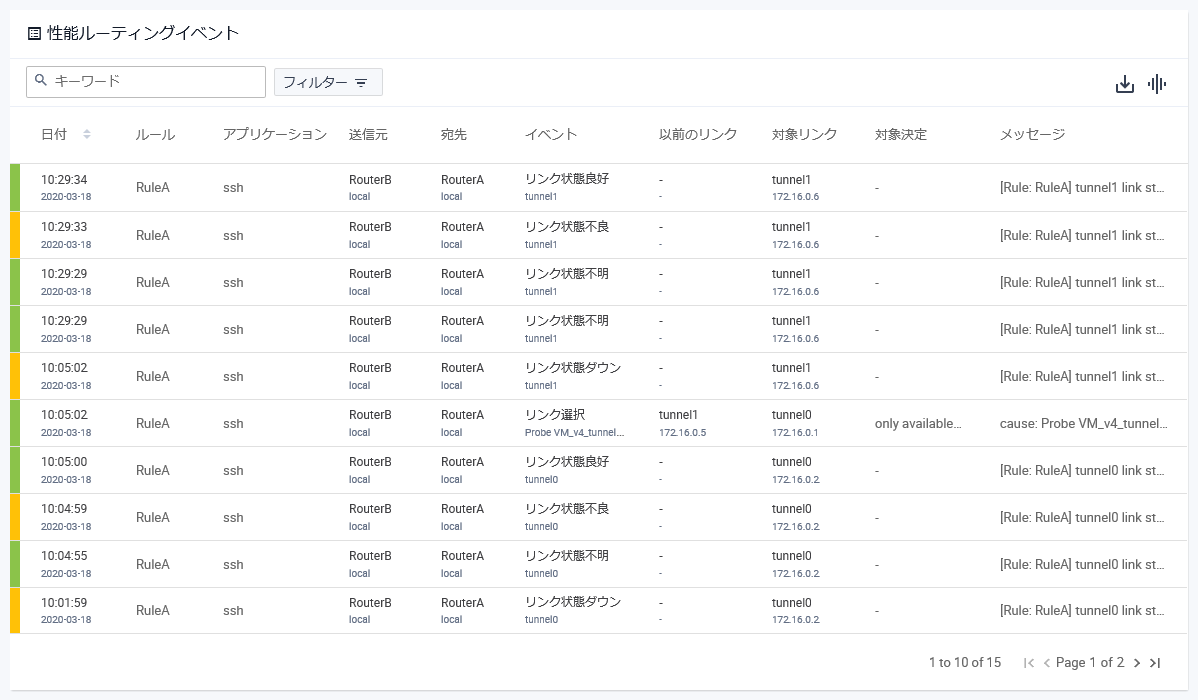

アプリケーションルールに設定したリンク性能プロファイルに基づくリンク選択関連のイベントを一覧します。

表 5：性能ルーティングイベント

項目名	説明
検索フィールド	検索したいキーワードを入力します。現在の表示情報のうち、「ルール」、「アプリケーション」、「送信元」、「宛先」、「イベント」、「対象リンク」、「対象決定」、「メッセージ」のいずれかに、本フィールドに入力された文字列を含む項目を表示します。元のリストに戻る場合は空欄にするか検索フィールド右端に表示される消去ボタンをクリックします。 Note 大文字小文字は区別しません。
フィルター	一覧の表示を絞り込みます。「フィルター」ボタンをクリックすると、フィルターで絞り込みできる次の項目がドロップダウン表示されます。アプリケーションイベント以前のリンク対象リンク対象決定メッセージドロップダウンリストからいずれかの項目のチェックボックスにチェックを付けると、フィルターボタンの右側に、選択した項目の絞り込みフィールドが追加表示されます。任意の文字列を入力し、Enterキーを押すと、条件に一致するルールまたはトンネルのみ一覧に表示されます。 Note 上記以外の項目は未サポートとなります。
「CSV出力」ボタン	表示しているイベント一覧をCSV（カンマ区切りテキスト）形式のファイルに出力します。
「列」ボタン	イベント一覧に表示する情報を選択します。状態日付ルールアプリケーション送信元宛先イベント以前のリンク対象リンク対象決定メッセージデフォルトでは、状態、日付、ルール、アプリケーション、送信元、宛先、イベント、以前のリンク、対象リンク、対象決定、メッセージが表示されます。
状態	リンクの状態を次の色で表します。緑：リンク選択、リンク状態良好などの良性イベント黄：リンク状態不良、リンクダウンなどの障害イベント
日付	イベントが発生した日時を表示します。
ルール	イベントが発生したルール名を表示します。
アプリケーション	ルールで指定されたアプリケーション名を表示します。
送信元	リンクの送信元WANノード名を表示します。
宛先	リンクの宛先WANノード名を表示します。
イベント	イベントの種類を表示します。
以前のリンク	リンク選択イベントの場合、直前に選択されていたリンク名を表示します。
対象リンク	イベントの対象となるリンク名を表示します。
対象決定	リンク選択イベントの場合、対象のリンクを選択した理由が表示されます。
メッセージ	メッセージが表示されます。
ページ表示	現在のページに表示されているイベント数と、期間に該当するイベント総数を表示します。
ページボタン	SD-WANイベント一覧のページを切り替えます。
