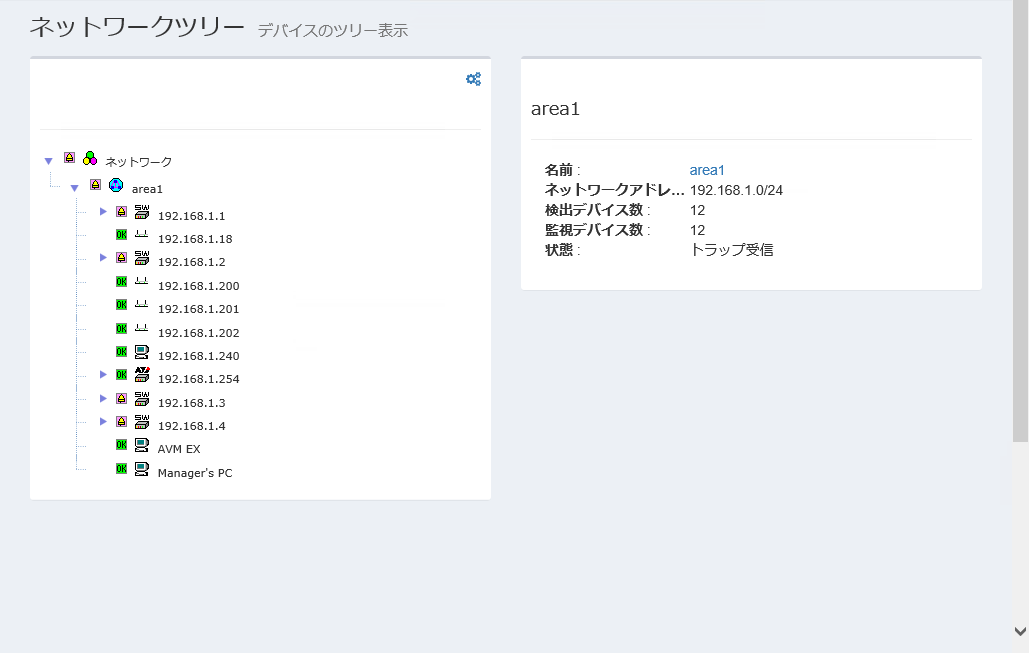

画面リファレンス / ネットワークツリー / デバイスのツリー表示

• ネットワーク：
  サブネットの作成


• サブネット：
  デバイスの作成

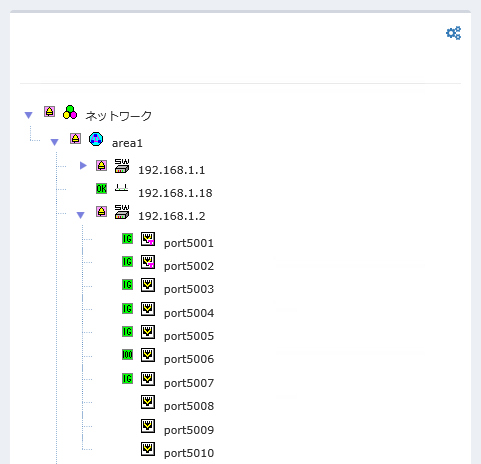

• 状態表示アイコン：
  ノードの状態を表します。
  状態表示アイコンは、ノードの行の左端に表示される小さめのアイコンです。


• ノードアイコン：
  ノードの種別を表します。
  ノードアイコンは、状態表示アイコンとノード名の間に表示されるアイコンです。


• 名前：
  ノードの管理上の名前です。


• ネットワーク全体
  配下に無応答のデバイスがある


• サブネット
  配下に無応答のデバイスがある


• デバイス
  デバイスが無応答


• ポート
  ポートが無効化（シャットダウン）されている


Note

トラップアイコンをクリアするには、「デバイスの詳細」画面、または「その他のノード」の各種ノードの詳細画面のノード属性から歯車アイコンをクリックして、「通知フラグクリア」を選択します。トラップアイコンは、明示的に操作しない限り消えませんので、トラップの受信を確認したら、前述の手順に従って通信速度アイコンなどの表示に戻すことをお勧めします。

•
  通信速度が 10Mbps であることを示す


•
  通信速度が 100Mbps であることを示す


•
  通信速度が 1Gbps であることを示す


•
  通信速度が 10Gbps であることを示す


Note

通信速度アイコンは、ポートがイネーブル状態のときのみ表示されます。

Note

通信速度アイコンは、リピーター・HUBのポートには表示されません。

Note

SNMPプラグインの監視デバイス数の上限は2,000です。
