クイックツアー / AWC-SCの設定 / 無線APの追加

既にここまでの手順で作成済みの各種の共通設定を使用し、構築済みのスマートコネクトネットワークにサテライトAPを追加する場合の例を説明します。
今回は、無線APにOTA（Over The Air：AP間無線通信）で各種設定を行います。

Note

OTA（Over The Air：AP間無線通信）でサテライトAPを追加するには、工場出荷状態かつファームウェアバージョン6.0.1-1.1以上のスマートコネクト対応無線APであることが条件となります。
また、ファームウェアアップグレード後にOTAでサテライトAPとして追加する場合は、無線APにログイン後、初期化を行ってください。
初期化の手順は対象ファームウェアバージョンのリファレンスマニュアルをご参照ください。

無線APの登録

1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
   「設定機能/無線AP一覧」画面が表示されます。






2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「手動で登録」をクリックします。

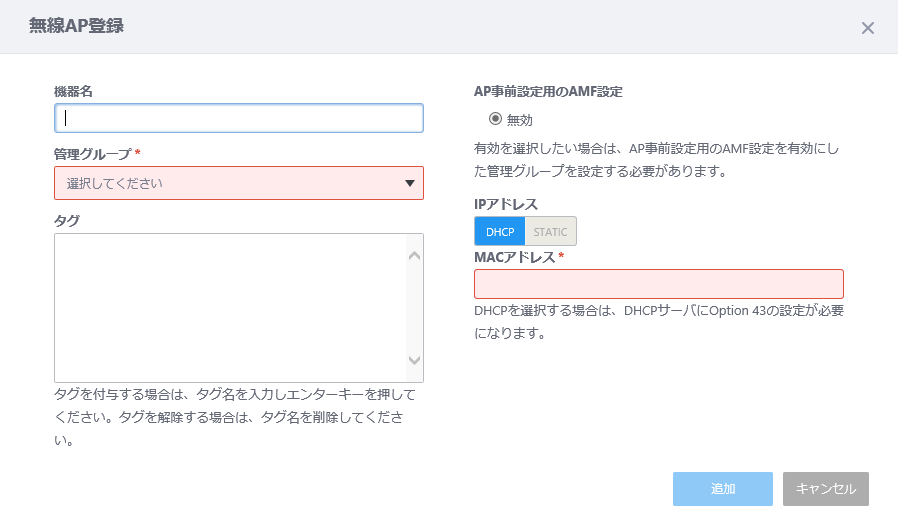

   「無線AP登録」ダイアログが表示されます。






3. 「機器名」にAWCプラグインの管理下に登録する無線APの管理上の名前を入力します。
   今回は、「TQ5403-SC-3」と入力します。


4. 「管理グループ」を指定します。
   今回は、先ほど作成した「3Fグループ」を選択します。
   AP事前設定用のAMF設定の選択肢として「有効」が表示されるようになります。


5. 「AP事前設定用のAMF設定」を「無効」に設定します。
   固定のIPアドレスを事前に無線APのWeb設定画面で指定するか、DHCPサーバーからIPアドレスを割り当てる必要があります。

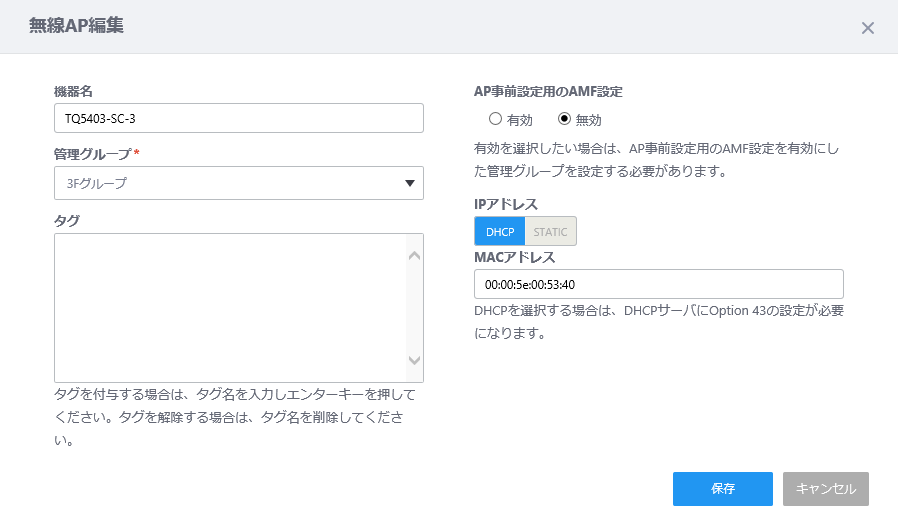

6. 「TQ5403-SC-3」として登録する無線APのIPアドレスを設定します。
   IPアドレス欄には、「DHCP」「STATIC」の2つのオプションがあります。
   今回は、「TQ5403-SC-3」をAWC-SCの「自動認識」機能によって管理するため、「DHCP」を選択します。


7. 「TQ5403-SC-3」として登録する無線APのMACアドレス「00:00:5e:00:53:40」を入力します。






8. 「追加」ボタンをクリックします。
   「無線AP詳細」画面が表示されます。

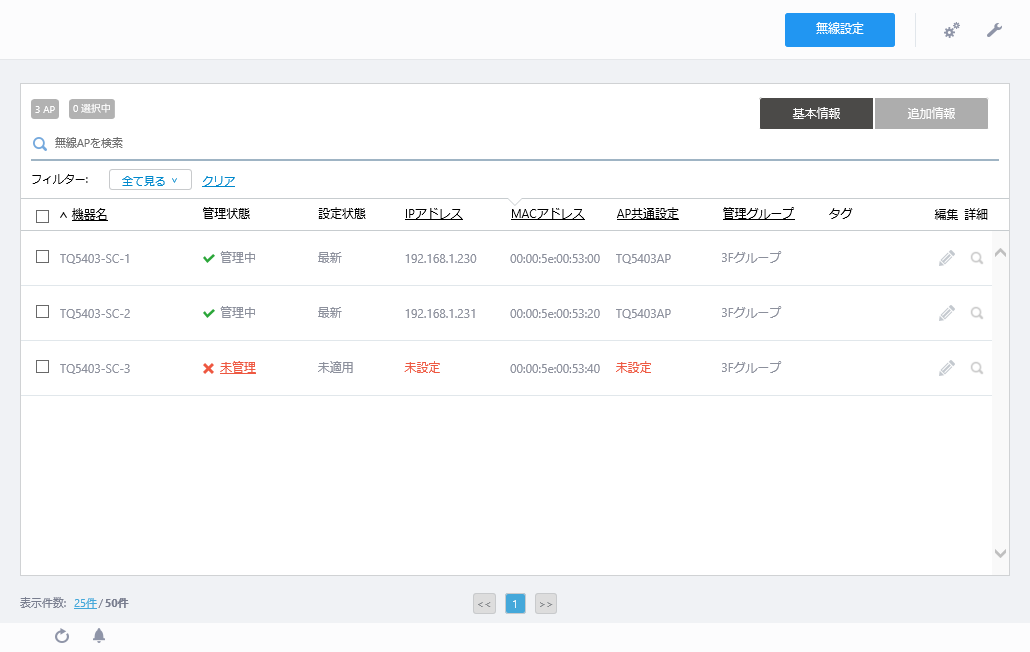

   「無線AP詳細」画面では、選択した無線AP「TQ5403-SC-3」が追加されます。この段階では、「管理状態」には「未管理」、「AP共通設定」には「未設定」と表示されます。
   無線APの管理にはAP共通設定が必要ですが、AP共通設定を割り当てる際には、その他の設定（CB共通設定、SC共通設定）があわせて適用されます。
   SC共通設定を先に適用してから、AP共通設定を適用するため、このままにします。

   サテライトAPの追加の時点では管理グループ「3Fグループ」に対応するSC共通設定「TQ5403SC」が作成済みなので、自動的に無線APは該当するSC共通設定の適用対象となります。「無線AP詳細」画面の下部、「設定情報」の「SC共通設定」欄には、「TQ5403SC」が表示されます。


フロアマップへの配置

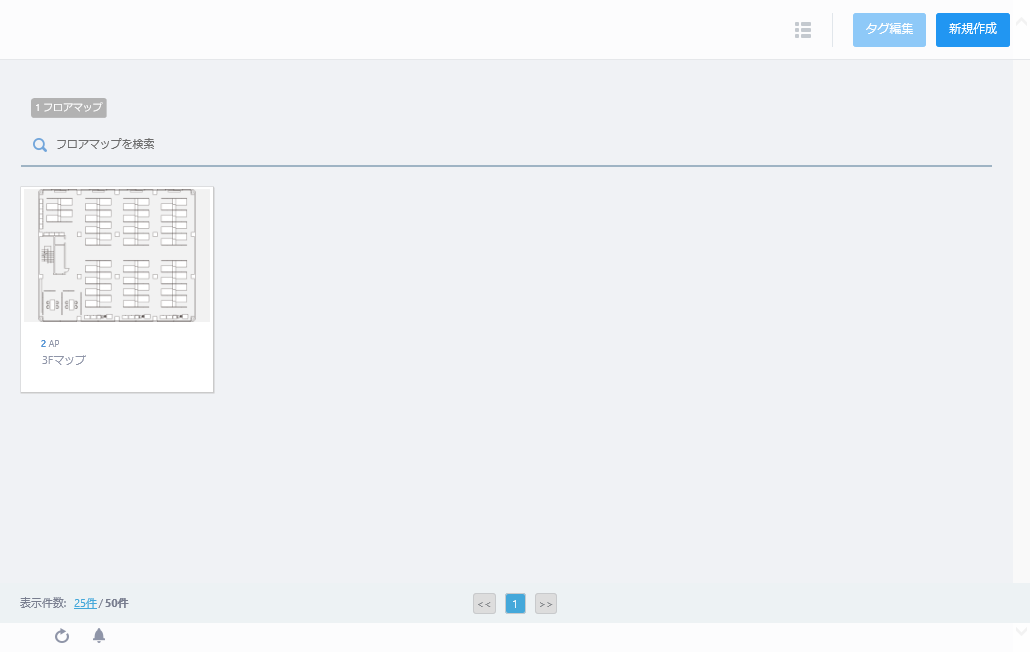

1. AWCプラグインメニューから「無線モニター」→「フロアマップ」をクリックし、「フロアマップ」画面を表示します。






2. 「3Fマップ」のパネルをクリックします。

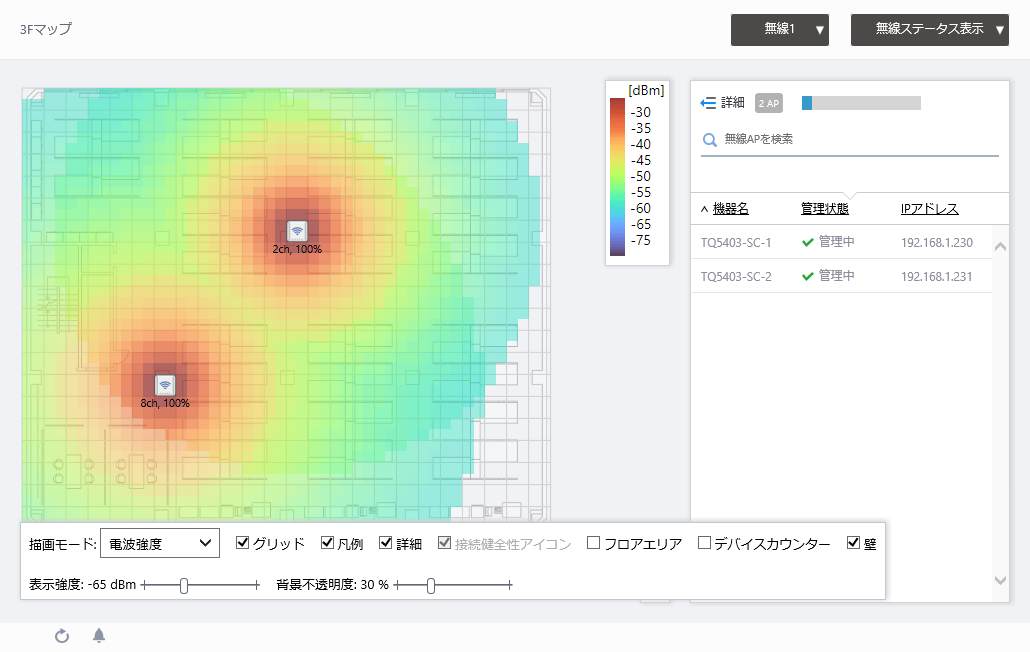

   フロアマップ「3Fマップ」の無線ステータス表示が表示されます。






3. 画面右上の表示内容ドロップダウンメニュー（「無線ステータス表示 ▼」表示）をクリックし、ドロップダウンメニューから「AP配置」を選択します。

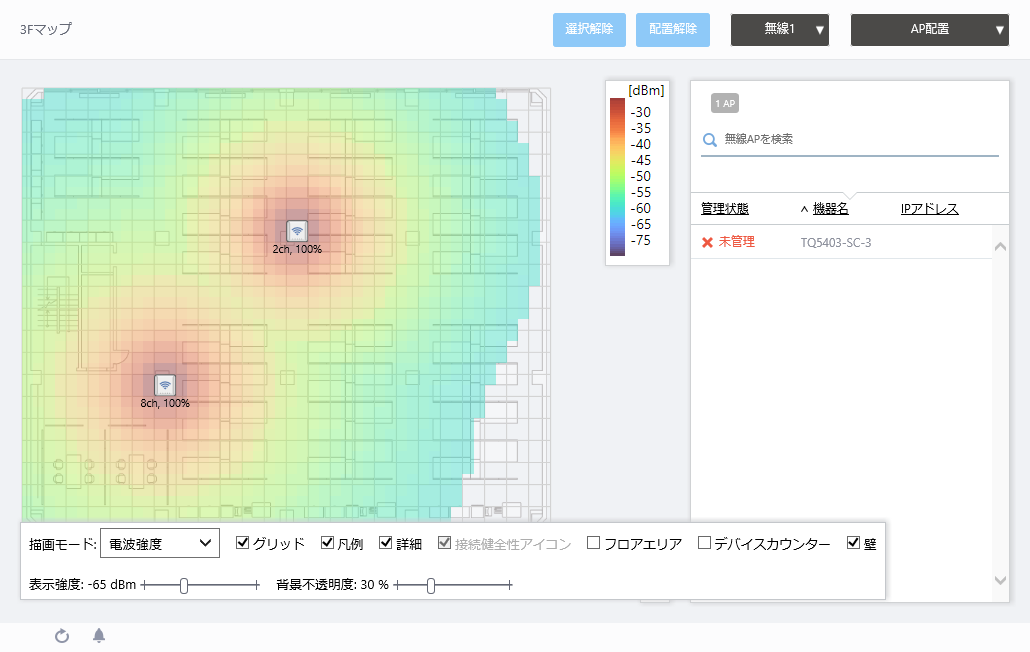

   AP配置画面が表示されます。画面右側に同じ管理グループに所属する無線APが一覧表示されます。
   この時点ではAP共通設定が適用されていないため、管理状態は未管理と表示されます。






4. 無線APの一覧から、TQ5403-SC-3の行をクリックします。
   マウスカーソルが無線APアイコンに変化します。


5. マップ上のTQ5403-SC-3を配置したい所をクリックし、無線APアイコンを配置します。
   無線APアイコンの位置を変更したい場合は、無線APアイコンをクリックしたまま移動したい場所にマウスを動かし、マウスボタンを離します。




SC共通設定の確認

1. AWCプラグインメニューから「無線設定」→「SC共通設定」を選択します。

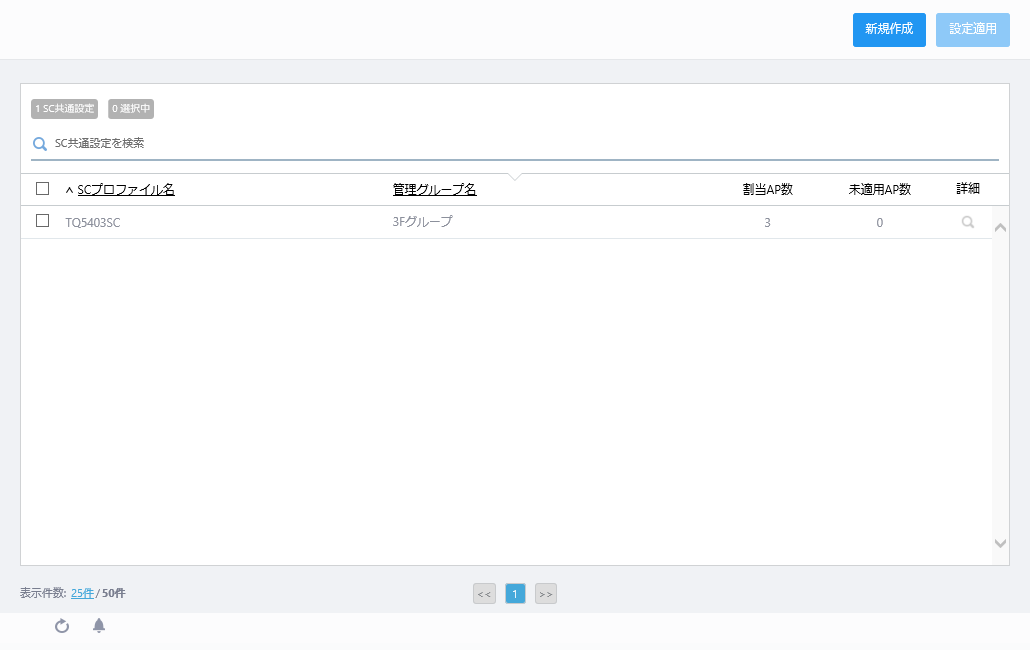

   「SC共通設定一覧」画面が表示されます。






2. 「SC共通設定の作成」にて作成したSC共通設定「TQ5403SC」の現在の「割当AP数」が「3」となっていることを確認します。
   今回は、「割当AP数」が「3」となっている状態で確認は完了です。


AP共通設定の適用

1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
   「設定機能/無線AP一覧」画面が表示されます。

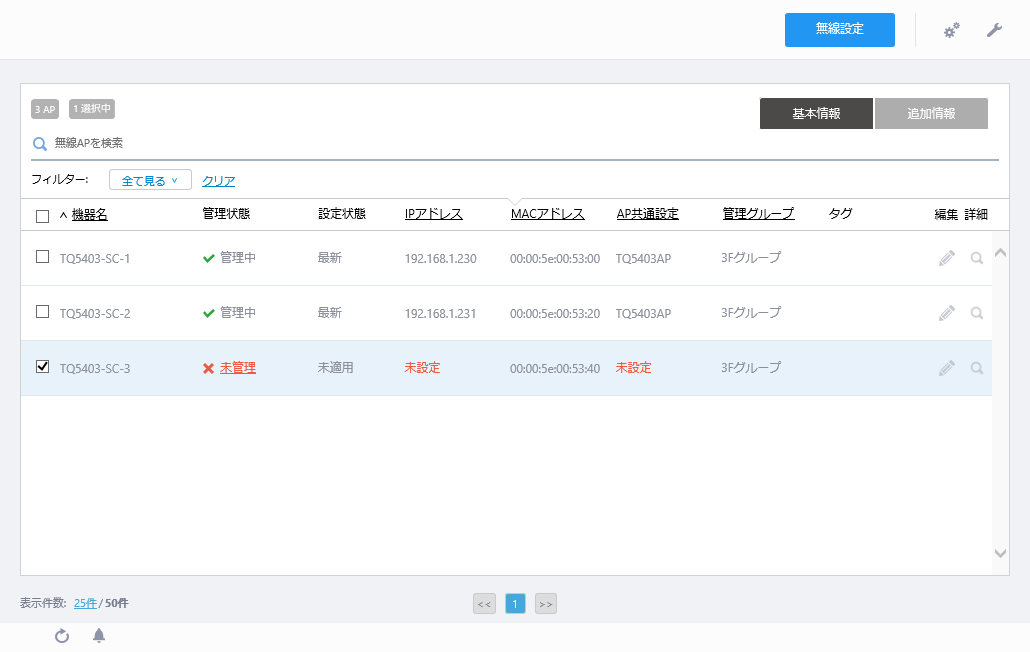

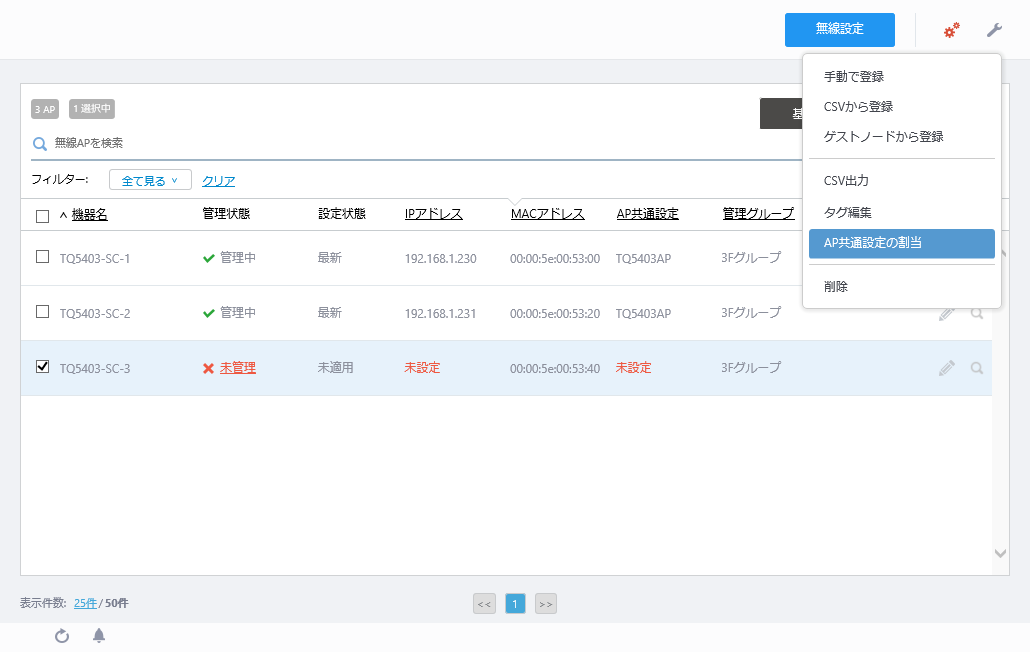

2. 無線AP「TQ5403-SC-3」のチェックボックスにチェックを入れます。






3. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「AP共通設定の割当」をクリックします。

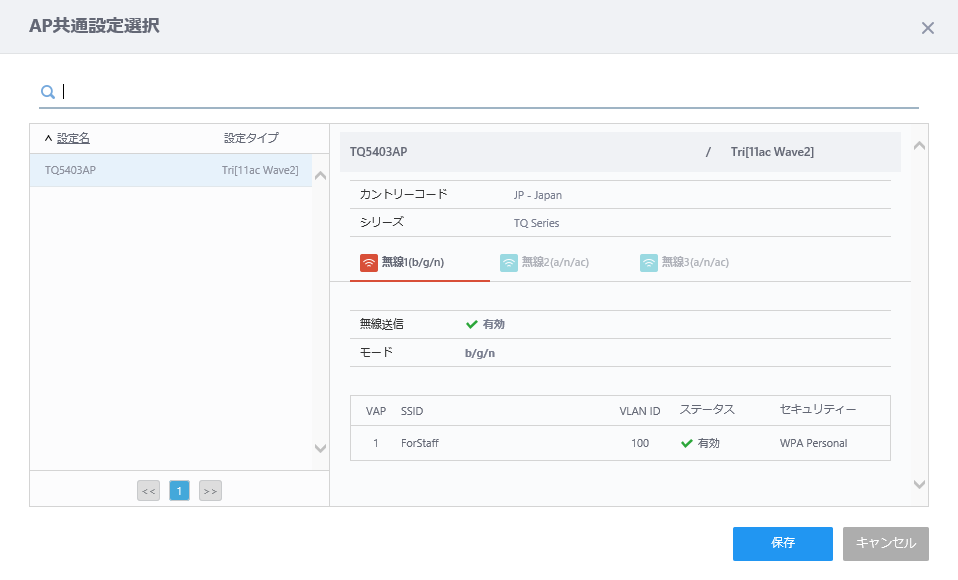

   「AP共通設定選択」ダイアログが表示されます。






4. 「AP共通設定選択」ダイアログのAP共通設定一覧から、「AP共通設定の作成」で作成したAP共通設定「TQ5403AP」が選択されていることを確認し、「保存」ボタンをクリックします。

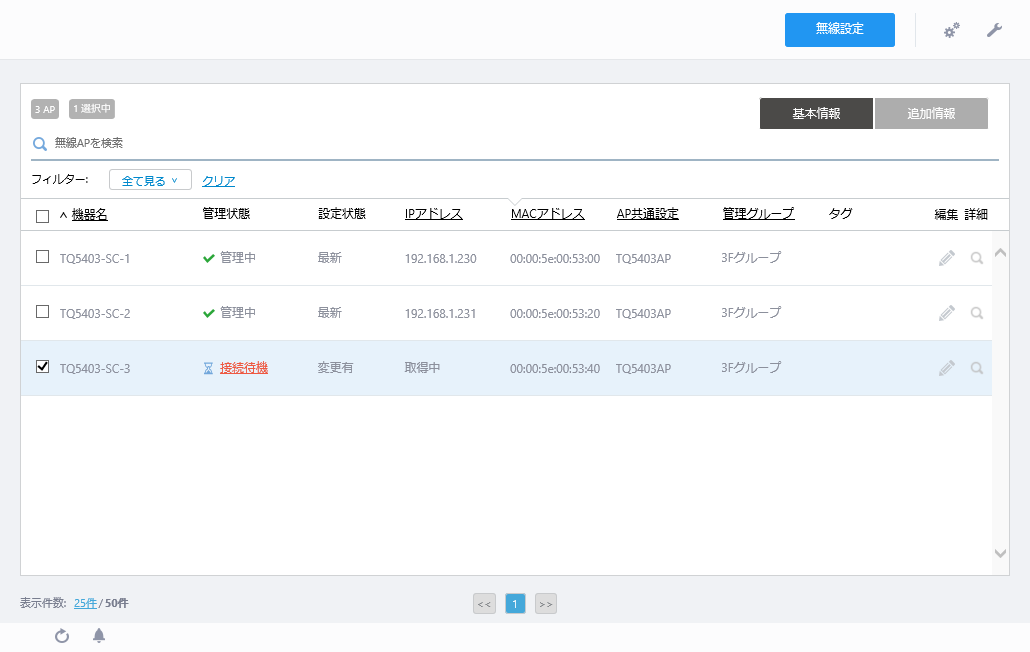

5. 「設定機能/無線AP一覧」画面に戻ると、対象の無線APの「管理状態」が「接続待機」に、IPアドレスが「取得中」に変化します。




サテライトAPの追加（無線設定）

1. 「TQ5403-SC-3」は、チャンネルを切り替えながら、初期設定用SSID「sc-initial-provisioning」を使用している周囲の無線APのビーコンを探索し、接続します。
   この際、無線APでは、ビーコン送出に使用している無線バンドに対応するWIRELESS LAN LED（2.4GHz、5GHz 1、5GHz 2）が遅く点滅します（1回/秒程度）。


2. ルートAP「TQ5403-SC-1」または配下のサテライトAP「TQ5403-SC-2」が、「TQ5403-SC-3」に仮のIPアドレスを割り当てます。
   このときに管理候補の無線APのMACアドレスリストと「TQ5403-SC-3」のMACアドレス「00:00:5e:00:53:40」を照合します。
   AWCプラグインが加入を許可すると、ルートAP「TQ5403-SC-1」または配下のサテライトAP「TQ5403-SC-2」から「TQ5403-SC-3」に対して、SC共通設定に定義されたSC管理用SSID「SC-Default-cVVGG」が送られ、スマートコネクトネットワークに接続します。


3. AWC-SCの接続が確立後、正規のDHCPサーバーからIPアドレスとDHCPオプション43（ベンダー個別設定）の情報を取得します。DHCPオプション情報を参照してAWCサーバーの管理下への加入要求を送信します。


4. AWCプラグインは、「TQ5403-SC-3」の加入の際に、登録してあるMACアドレス「00:00:5e:00:53:40」とIPアドレスを関連付けし、割り当てられたAP共通設定、SC共通設定を「TQ5403-SC-3」に転送します。
   手順2～4の間、AWC-SCで使用している無線バンドに対応するWIRELESS LAN LED（2.4GHz、5GHz 1）が速く点滅します（4回/秒程度）。

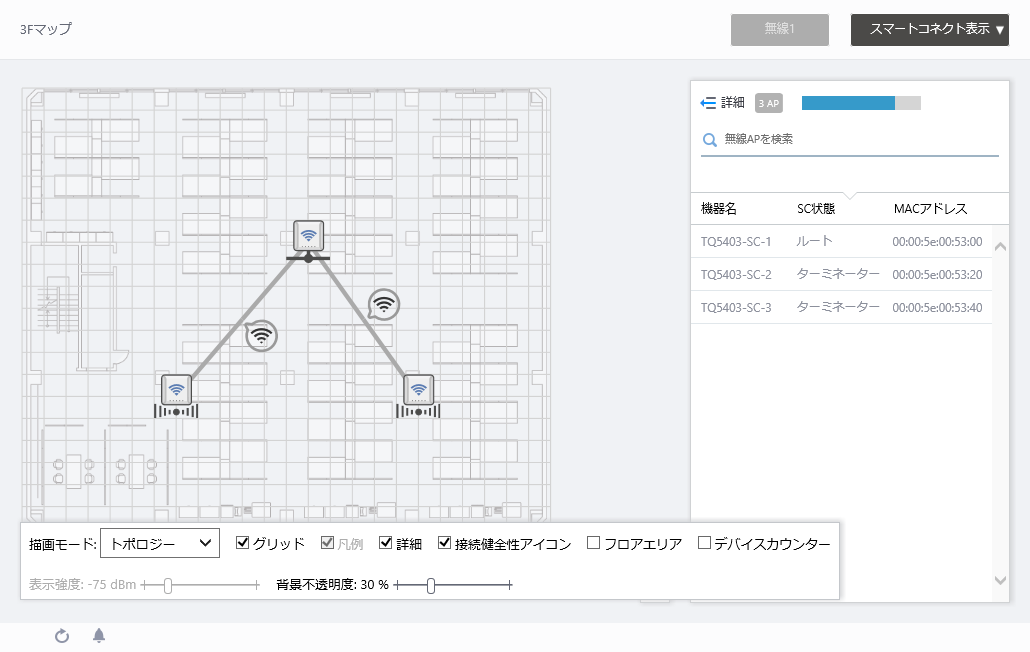

5. 転送後、「TQ5403-SC-3」から、無線クライアントの接続のためのセル型VAP「ForStaff」が無線1のチャンネルで展開されます。
