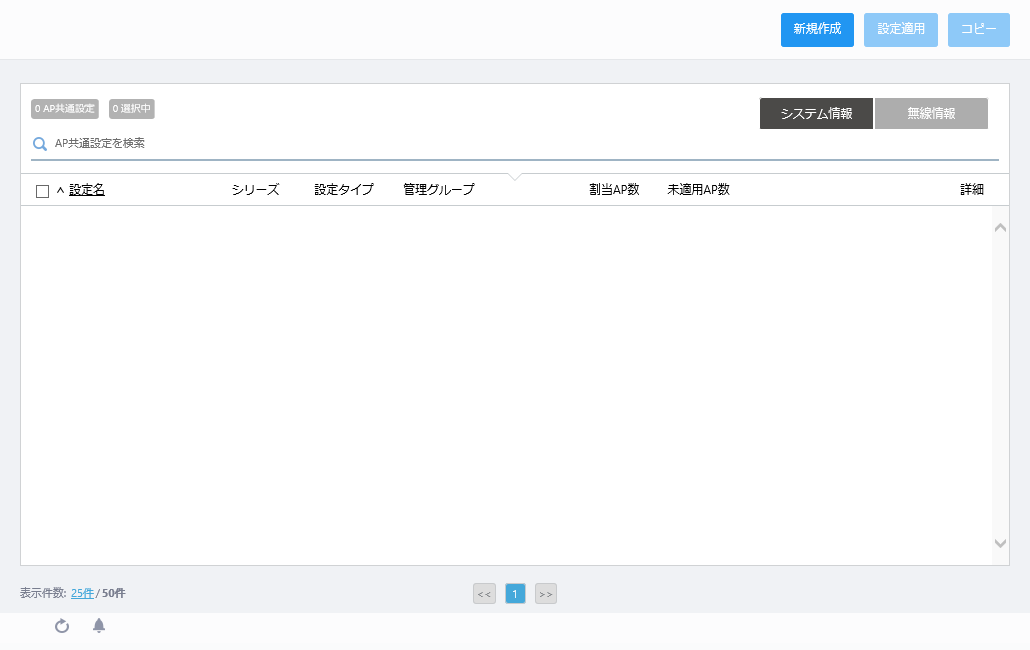

「設定機能/AP共通設定一覧」画面が表示されます。

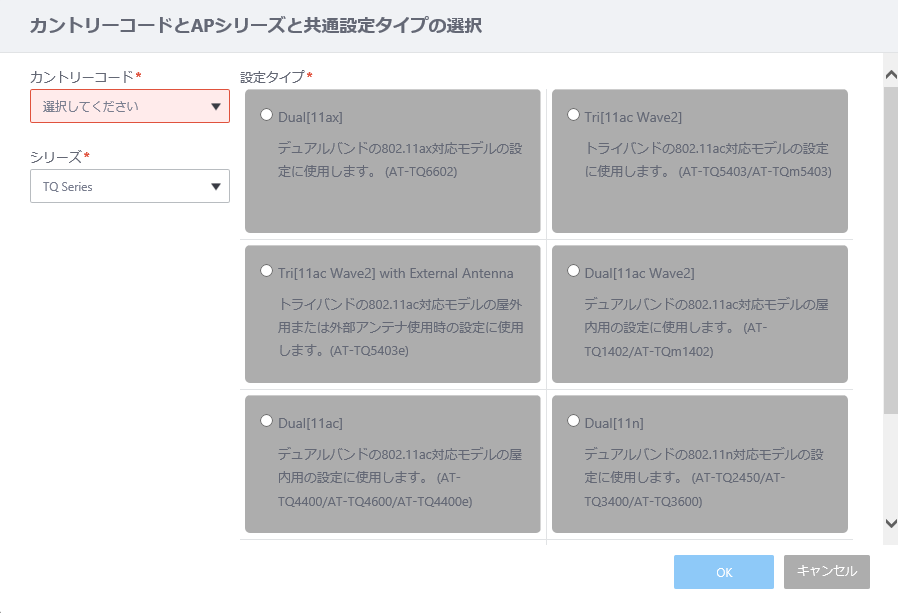

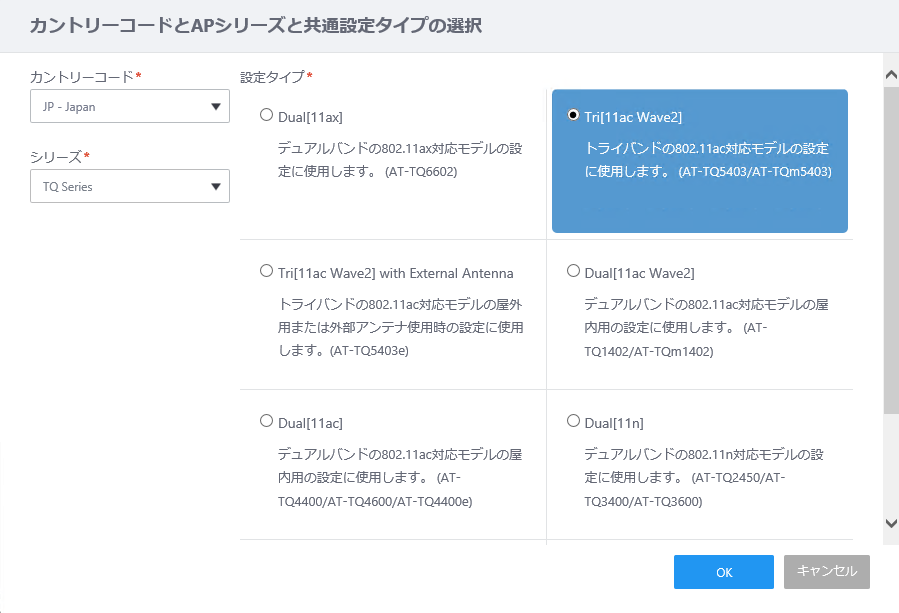

「カントリーコードとAPシリーズと共通設定タイプの選択」ダイアログが表示されます。
現在ログインしているユーザーアカウントの「国コード」が「JP - 日本」に設定されている場合は、本ダイアログのカントリーコードがデフォルトで「JP - Japan」となります。
AP共通設定の設定タイプは、無線APのサポート機能によって分かれています。
ここでは、AT-TQ5403に適合する「Tri[11ac Wave2]」を選択します。

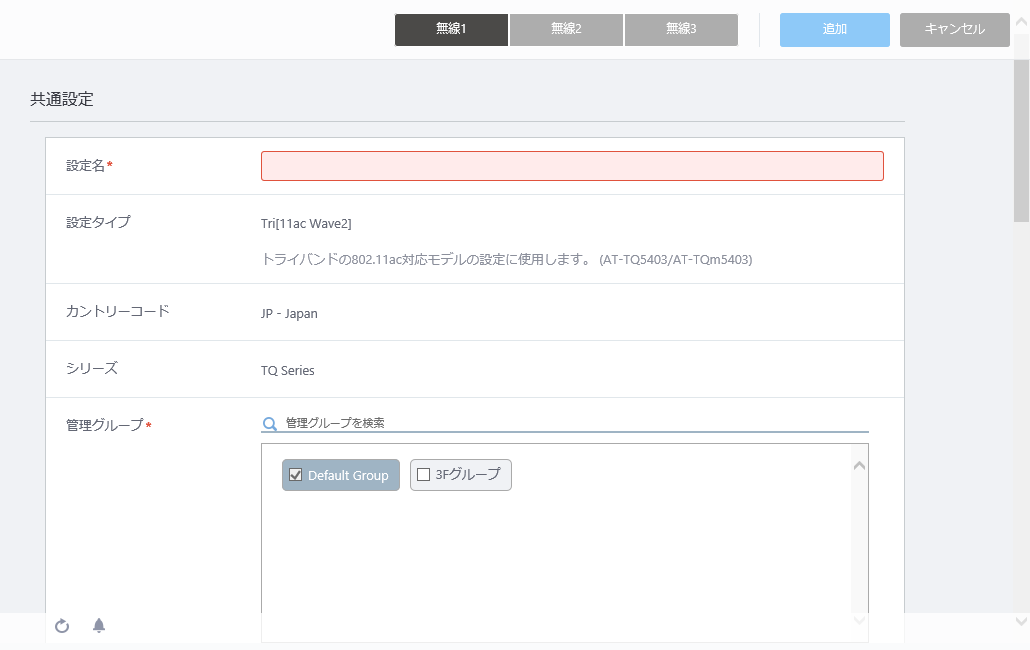

「AP共通設定新規作成」画面が表示されます。

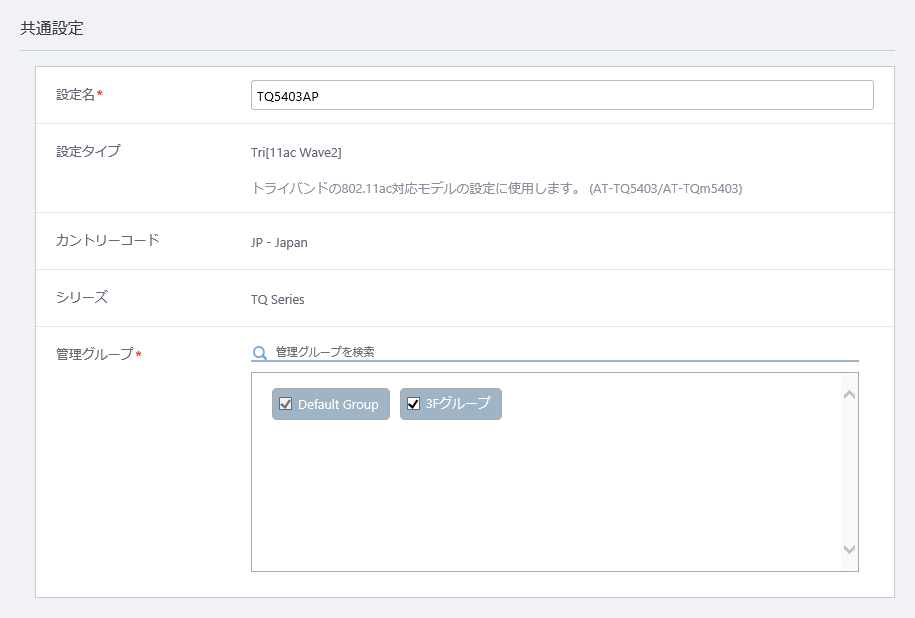

- 「設定名」に「TQ5403AP」を入力します。
- 「設定タイプ」、「カントリーコード」、「シリーズ」には、先の「カントリーコードとAPシリーズと共通設定タイプの選択」ダイアログで選択した項目が表示されます。
- 「管理グループ」にて、このAP共通設定が属する管理グループを選択します。
複数の管理グループが存在する環境では、それぞれの管理グループのチェックボックスにチェックを付けることで、異なる管理グループをまたいで同じAP共通設定を使用することもできます。
ここでは先ほど設定した「3Fグループ」にチェックを付けます。
また、「Default Group」のチェックを外すことはできません。
AP共通設定の設定タイプが「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2 with External Antenna]」、「Dual[11ac Wave2]」の場合、AP共通設定を適用する無線APのログインユーザー名とパスワードを一括して設定することができます。
AWCプラグインの管理下にあっても、従来通りに無線APのWeb設定画面にアクセスすることは可能です。
初期アカウントを使用している場合、無線APのWeb設定画面に侵入されないよう、無線APの管理用アカウントのユーザー名、パスワードを変更します。
Note事前に無線APのWeb設定画面から管理用アカウントの設定を変更したうえでAWCプラグインの管理下に登録することもできます。
Note管理下APに対して共通設定と個別設定の両方でログインユーザー名とログインパスワードを設定している場合、個別設定での指定が反映されます。

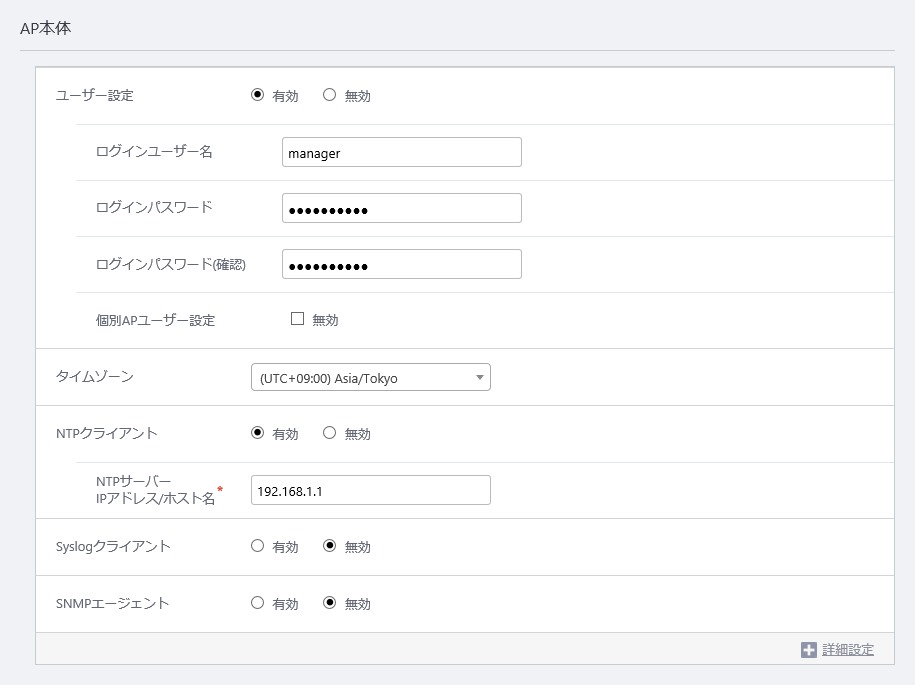

ユーザー設定を「有効」にします。「ログインユーザー名」と「ログインパスワード」を入力し、「ログインパスワード(確認)」に「ログインパスワード」と同じ文字列をもう一度入力します。
使用できる文字は、機種によって異なります。
- ログインユーザー名
1～12文字の半角英数字で入力し、ユーザー名は英字から始まる必要があります。
- ログインパスワード
0～32文字の半角英数または記号（スペース " $ : < > ' & * を除く）を入力します。
「個別APユーザー設定」にて「無効」のチェックを入れると、個別設定にてログインユーザー名とログインパスワードを変更することを禁止することができますが、今回はチェックは入れず、個別設定できるままにします。

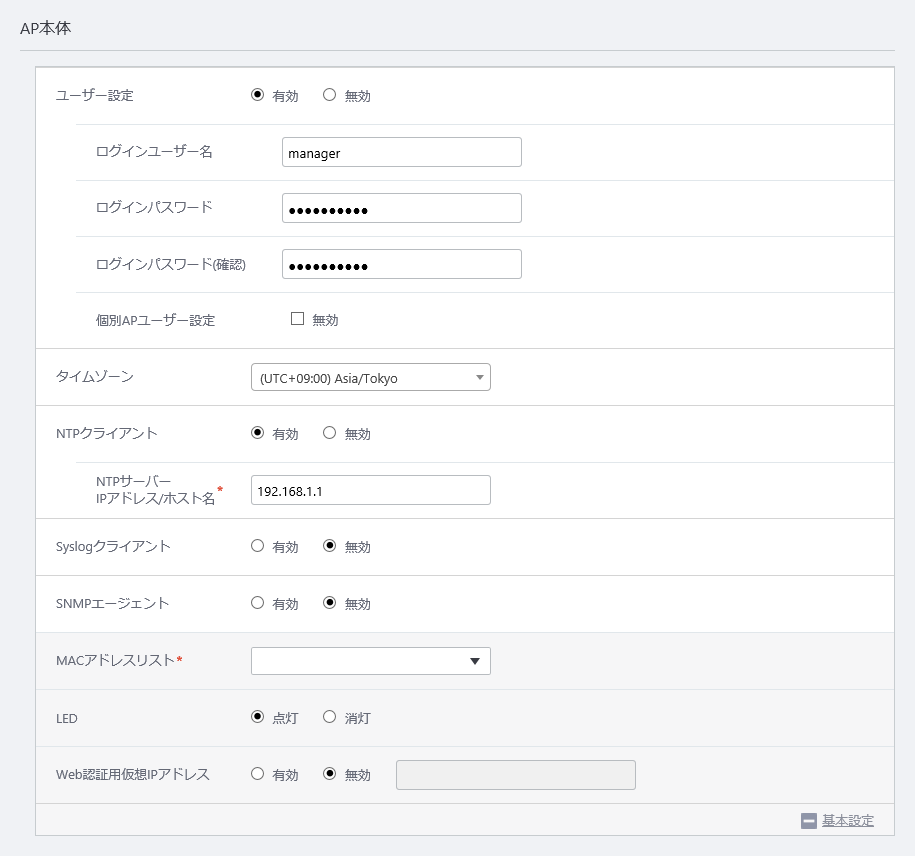

今回は時刻表示をJST（日本標準時）に設定するため、ドロップダウンリストから「(UTC+09:00) Asia/Tokyo」を選択します。
ドロップダウンリスト上部の検索フィールドに、「tokyo」など、上記のタイムゾーンの文字列の一部を入力して、ドロップダウンリストの表示候補を絞り込むこともできます。
後述のAWC（Autonomous Wave Control）機能を使用するためには、NTPクライアント機能が有効に設定されている必要があります。
今回は、「NTPクライアント」を「有効」に設定します。
追加で「NTPサーバー IPアドレス/ホスト名」が表示されますので、今回NTPサーバーとして動作させるPoE+スイッチのIPアドレス「192.168.1.1」を入力します。
無線APのログメッセージをSyslogサーバーに送信する場合は、この項目を有効に設定します。
今回は「無効」を選択します。
SNMPマネージャーによる遠隔監視、設定を行う場合には、SNMPエージェント機能を有効に設定します。
今回は「無効」を選択します。
- 「MACアドレスリスト」は、このAP共通設定が適用された無線APでMACアドレスリストによるMACアクセス制御を使用する際に、適用するMACアドレスリストを選択します。
今回は、「MACアドレスリスト」は空欄のままにします。
- 「LED」では、無線APの機器本体のLED表示を使用するかどうかが選択できます。
今回は、「LED」を「点灯」に設定します。
- 「Web認証用仮想IPアドレス」は、キャプティブポータルによるWeb認証を使用する際、キャプティブポータルの提供元WebサーバーのIPアドレスとして仮のIPアドレスを表示し、管理用IPアドレスを攻撃者の目から隠匿するセキュリティー機能です。
今回はWeb認証を使用しないため、「Web認証用仮想IPアドレス」を「無効」のままにしておきます。

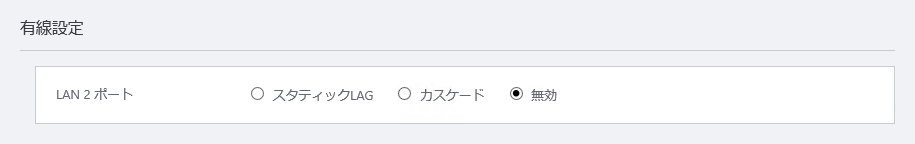

AT-TQ5403にはLANポートが2系統備わっており、上位のスイッチと適切に設定することで、リンクアグリゲーション機能によりトランクグループを作成し、有線のアップリンクを増強することができます。
| LAN 2 ポート |
無効 |
AT-TQ5403/AT-TQm5403のLAN1/PoEポート、LAN2ポートのリンクアグリゲーションまたはカスケード設定を行います。
NoteAWC-SCでは、リンクアグリゲーションとの併用は未サポートです。 |

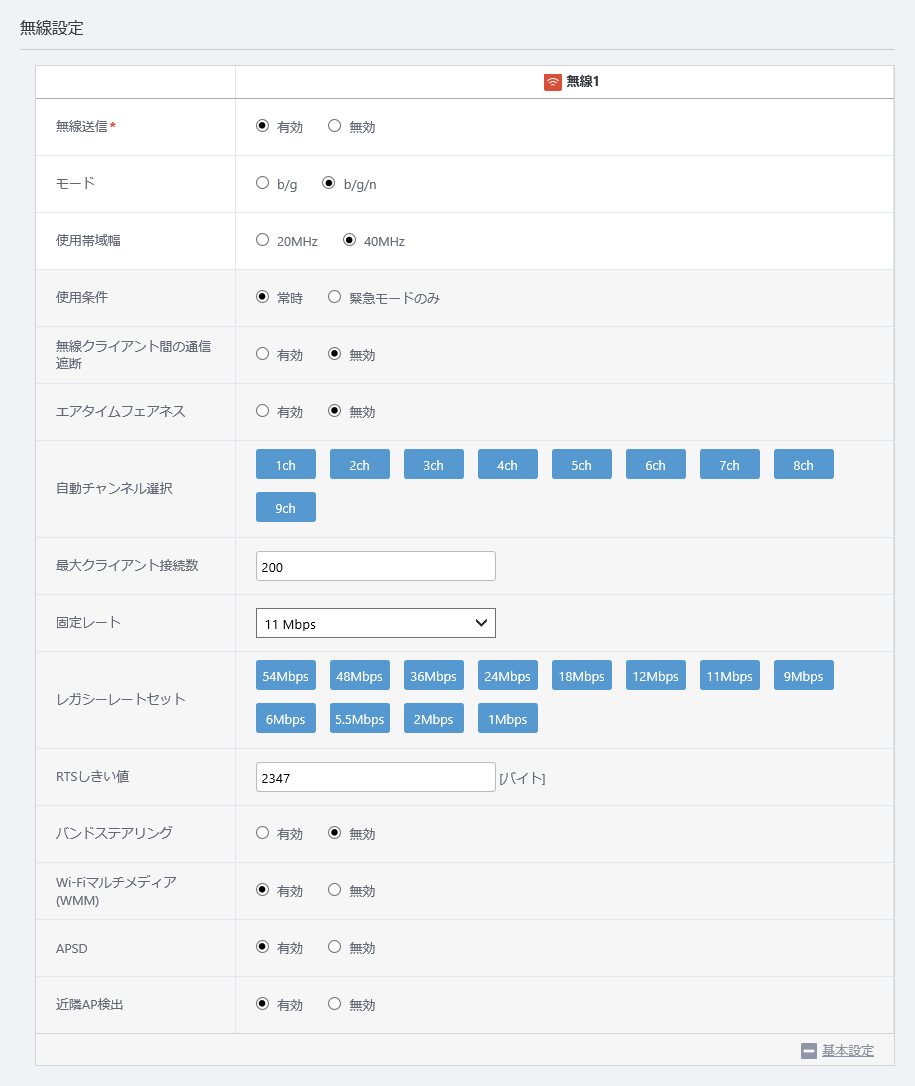

「設定タイプ」で選択した機器のタイプに応じて、無線1（2.4GHz帯）、無線2（5GHz帯 W52/W53）、無線3（5GHz帯 W56）を設定します。無線1、無線2、無線3の設定は画面上部の「無線1」ボタン、「無線2」ボタン、「無線3」ボタンで切り替えることができます。
今回は、従業員用のセル型無線ネットワークを無線1で、スマートコネクトネットワークを無線2で提供するため、以下のように設定します。

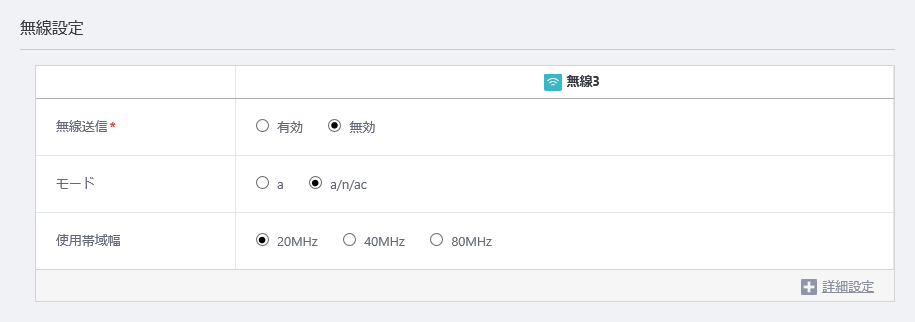

- 無線3は使用しないため、無線3の「無線送信」は無効に設定します。
- 緊急モードはスマートコネクトと併用できないため、使用しません。
今回は使用していない無線3を有効にして、緊急モードのみのネットワークを展開することも可能ですが、無線3で使用される5GHz帯W56は気象・軍事レーダーの動作に干渉しないよう法令で義務付けられており、緊急時の使用に適しません。
- 無線1は従業員用にセル型無線ネットワークを展開します。モバイルIP電話による通話の安定、消費電力の低減を期待し、Wi-Fiマルチメディア（WMM）、APSDを「有効」に設定します。
- 無線2はスマートコネクト専用の無線バンドとします。
使用帯域幅は既にSC共通設定にて40MHzに設定しているため、AP共通設定では特にデフォルトの20MHzから変更しなくても構いませんが、今回は明示的に「40MHz」を指定しています。
- 今回は従業員用のネットワークを想定しているため、「無線クライアント間の通信遮断」は必要ありません。デフォルトの「無効」のままとします。
- 今回はエアタイムフェアネスは使用しないため、「無効」に設定します。
- 今回は特に理由がないため、RTSしきい値設定はデフォルトの「2347」のままにします。
- 今回は2.4GHzのみ使用しているため、バンドステアリングは使用しません。「無効」に設定します。
| 無線送信 | 有効 | 有効 | 無効 | 選択した周波数帯の無線電波を送受信するか否かを設定します。 |
| モード | b/g/n | a/n/ac | サポートするモード（通信プロトコル）です。 | |
| 使用帯域幅 | 40MHz | 40MHz | 使用する帯域幅です。IEEE 802.11ac、IEEE 802.11nでは、隣接する2つまたは4つのチャンネルを合わせ、40MHzまたは80MHz帯域幅のチャンネルとして使用できます。 無線2の使用帯域幅設定はSC共通設定で指定された値で上書きされるためデフォルトの「20MHz」のままでも構いません。 |
|
| 使用条件 | 常時 | 常時 | 無線機能を常に使用する場合は「常時」、緊急モードが有効のときのみ使用する場合は「緊急モードのみ」を指定します。 緊急モードについては、「緊急モードの有効化」をご覧ください。 |
|
| 無線クライアント間の通信遮断 | 無効 | 無効 | 同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可するか否かを指定します。 | |
| エアタイムフェアネス | 無効 | 無効 | 通信スピードにかかわらず接続されているすべてのクライアントに同じ通信時間（エアタイム）を提供するか否かを指定します。 | |
| 自動チャンネル選択 | すべて | すべて | 無線通信で使用するチャンネルを指定します。デフォルトはすべてが選択されています。 | |
| 最大クライアント接続数 | 200 | 200 | 接続可能なクライアント数を設定します。 | |
| 固定レート | 11 Mbps | 6 Mbps | IEEE 802.3マルチキャスト・ブロードキャストの固定送信レート（通信速度）を指定します。 | |
| レガシーレートセット | すべて | すべて | 通信プロトコルがIEEE 802.11b/g、IEEE 802.11aの場合のサポートさせたいレートを選択します。 | |
| RTSしきい値 | 2347 | 2347 | IEEE 802.11b、g、aによる通信において、送信しようとしているパケットがこのサイズよりも大きな場合に、パケットの送信前にRTS（送信要求）パケットを送信します。 デフォルトの「2347」に設定すると、RTSパケットを送信しません。 |
|
| バンドステアリング |
無効 |
無効 |
2.4GHz・5GHz帯の両方をサポートしている無線クライアントに対して、5GHz帯への接続を優先するよう促し、2.4GHz帯の混雑緩和を試みる、バンドステアリングの有効、無効を選択します。Noteチャンネルブランケットまたはスマートコネクトを使用する場合は、バンドステアリングは併用できません。 |
|
| Wi-Fiマルチメディア (WMM) |
有効 |
有効 |
Wi-Fiマルチメディア（WMM）の有効、無効を選択します。 Wi-Fiマルチメディアを有効にすると、アクセスポイントのビーコンにWMM情報を含めます。これにより、映像、音声などのストリーミングやVoIP通信のフレーム送信間隔を短くし、通信品質を保つことができます。 |
|
| APSD |
有効 |
有効 |
APSD（Automatic Power Save Delivery）の有効、無効を選択します。 APSDを有効にすると、モバイル端末（VoIP）の消費電力を抑え、通話時間を延ばすことができます。モバイル端末側でもAPSD（U-APSD）に対応している必要があります。 |
|
| 近隣AP検出 |
有効 |
無効 |
該当の無線バンドにおける近隣APの検出の有効、無効を選択します。 近隣AP検出を有効にすると、近くで同じ無線バンドを使用しているAWCプラグイン管理下/管理外の無線APの電波を検出し、侵入検知/防御やAWC計算に反映します。 無効に設定すると、これらの機能が正常に動作しない場合があります。 また、AWC-SCを使用する無線バンドでは、近隣AP検出を無効に設定します。 |
|
■ 無線1
■ 無線2
■ 無線3
AP共通設定とともにSC共通設定を適用する際、AP共通設定のみ、または、SC共通設定のみに存在する設定項目は、それぞれそのまま本体のコンフィグに反映されます。AP共通設定とSC共通設定に重複する設定項目は、SC共通設定による構成が優先され、本体のコンフィグに反映されます。

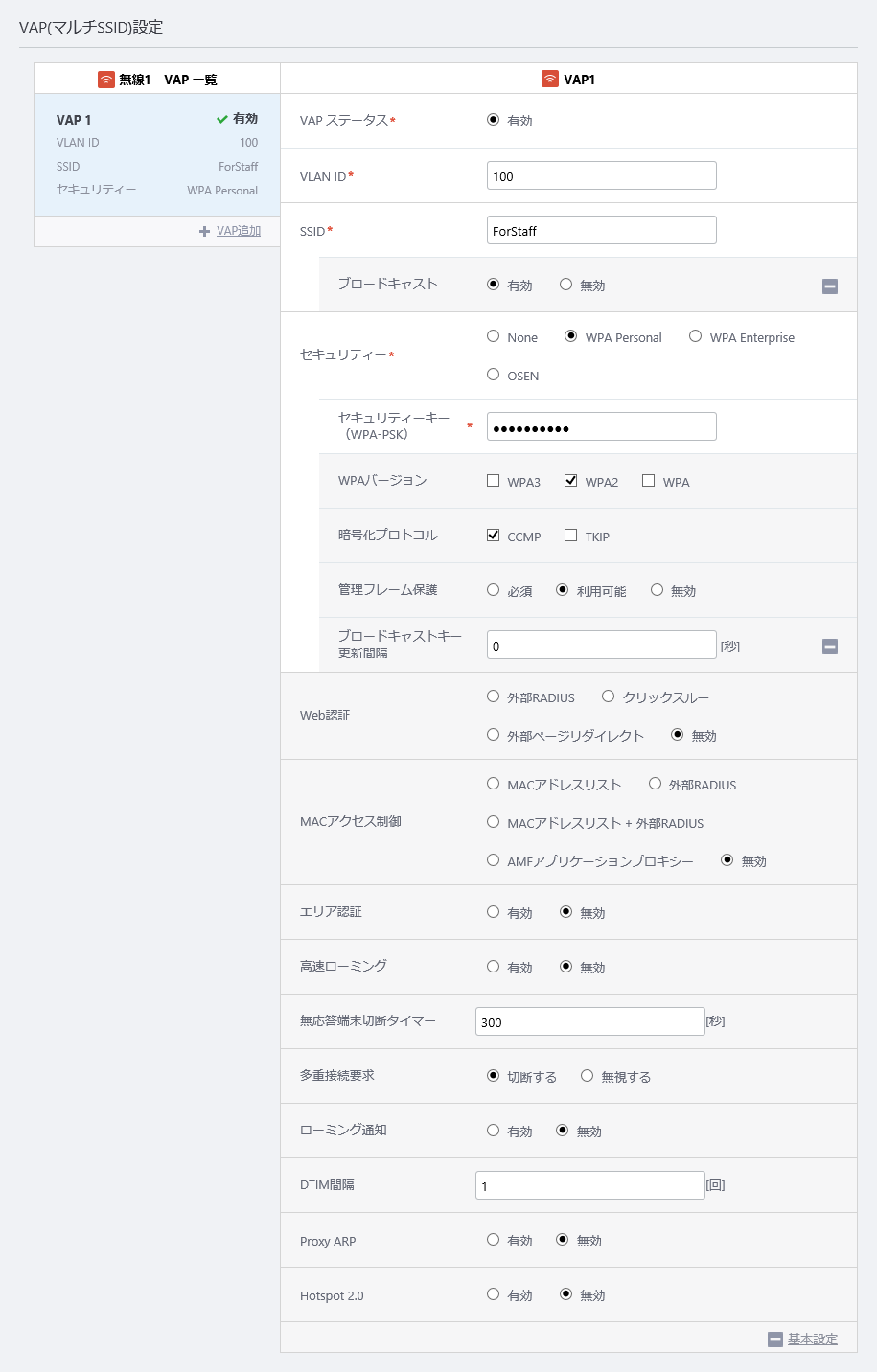

今回の構成では、無線1のVAP 1にセル型ネットワーク「ForStaff」の設定を行います。
NoteAP共通設定上のVAP1のVAPステータスは「無効」に設定することはできませんので、通常はこのままAP共通設定を管理下APに適用してしまうと、デフォルトのSSID「Default-1」がセキュリティー設定なしで公開されてしまいます。
セル型VAPを構築して、スマートコネクトを使用しない無線APと共通のAP共通設定を適用しようとしている場合は、SC共通設定によって上書きされるVAPに対して、セキュリティーを適用したダミーのVAPを作成しておくことをお勧めします。
NoteAWC-SCを使用する無線バンドでは、他のVAPは自動的に無効に設定されます。
| VAPステータス | 有効 | VAPの有効、無効を設定します。 |
| VLAN ID | 100 | 該当のVAPが使用するVLAN IDを1～4094の数字で入力します。（必須） |
| SSID | ForStaff | 該当のVAPが使用するSSID（ネットワーク名）です。 |
| ブロードキャスト | 有効 | 該当のVAPでSSID（ネットワーク名）をブロードキャストするか否かです。 |
| セキュリティ | WPA Personal | 該当するVAPのセキュリティーです。 |
| セキュリティーキー（WPA-PSK） | 5+@f/=0N1y | 暗号キーを設定します。 |
| WPAバージョン | WPA2 | 使用するWPA のバージョンです。 |
| 暗号化プロトコル | CCMP | 使用する暗号化プロトコルです。 |
| 管理フレーム保護 | 利用可能 | 管理フレームを保護するか否かを指定します。 |
| ブロードキャストキー更新間隔 | 0 | VAPに接続している無線クライアントに送信するブロードキャストパケットのキーの更新間隔です。「0」はキーを更新しません。 |
| Web認証 | 無効 | 該当のVAPに対してWeb認証を適用するか否かです。 |
| MACアクセス制御 | 無効 | 該当のVAPに対してMACアクセス制御を適用する際の方式、または無効を指定します。 |
| エリア認証 | 無効 | エリア認証を使用するか否かを設定します。 |
| 高速ローミング | 無効 | 無線クライアントのローミングを高速に行うか否かの設定を行います。 |
| 無応答端末切断タイマー | 300 | 無線APに対し通知が行われずにいなくなった無線クライアントを切断するまでの時間を指定します。 |
| 多重接続要求 | 切断する | 接続状態を保持している端末からの接続要求に対する処理の方法を選択します。 |
| ローミング通知 | 無効 | ローミング通知を行うか否かを設定します。 |
| DTIM間隔 | 1 | アクセスポイントが送信するビーコンに、DTIM（Delivery Traffic Information Map）を挿入する割合を設定します。 |
| Proxy ARP |
無効 |
Note本バージョンでは未サポートです。有効にしないでください。 |
| Hotspot 2.0 | 無効 | Passpoint（Hotspot 2.0）機能を使用するか否かを選択します。 |
■ 無線1
AP共通設定「TQ5403AP」の設定内容が表示されます。
