[index] AT-Vista Manager EX インストールガイド 3.7.0

アップデート / 手順

本製品を以前のバージョンからアップデートを行う場合は、下記の手順に従ってアップデートしてください。

AT-Vista Manager EXセットアッププログラムによるアップデートインストールはできません。
アップデートを行う場合は、事前に設定のバックアップを作成後、AT-Vista Manager EXをアンインストール、再インストールし、設定のリストアを行います。
次の手順に従ってアップデートしてください。
なお、この節では、AT-Vista Manager EX バージョン3.2.x～3.6.xを「旧バージョン」、AT-Vista Manager EX バージョン3.7.0を「新バージョン」と表記します。

Note

リストア可能なバックアップファイルは、ソフトウェアバージョン3.2.x以降のVista Manager EXで取得したバックアップファイルです。

Note

以前のバージョンからアップデートした場合は、初回のAP管理時に無線APに対して設定適用が行われます。また、本動作により無線通信が一時的に停止しますのでご注意ください。

Note

AT-Vista Manager 1.X.X（EX V2.0以前）とはライセンスが異なります。これらのソフトウェアからの移行の際は、別途AT-Vista Manager EX 基本パッケージと、用途に応じた拡張ライセンス、プラグインライセンスをご購入ください。

Note

アップデートに伴い、AWCプラグイン、AWC-CB（AWC-チャンネルブランケット）、AWC-SC（AWC-スマートコネクト）、SNMPプラグインを新たに追加して使用する場合は、現在のAVM EXシステムで有効なライセンスをアップロードする必要があります。ライセンスファイルの取得にあたって、システム管理画面の概要タブに表示されるシリアル番号が必要となりますので、事前にシリアル番号をご確認のうえ、弊社担当営業、代理店またはお問い合わせ窓口までお問い合わせください。

Note

アップデートに伴いSNMPプラグインを初めて使用する場合は、新バージョンのインストールの前に、動作環境の確認、および、Microsoft .NET FrameworkおよびIISのインストールが必要となります。詳細な手順は、「インストールの準備」の「.NET FrameworkおよびIISのインストール」をご覧ください。

システムデータのバックアップ作成

AT-Vista Manager EX基本機能のバックアップ

1. AVM EXに管理者アカウントでログインします。


2. メインメニューから「システム管理」を選択します。


3. 「バックアップ」ボタンをクリックします。


4. 「Vista Manager EX 設定のバックアップ」ダイアログが表示されます。「バックアップ」ボタンをクリックします。


5. バックアップが完了すると、バックアップファイルがダウンロードされます。
   Webブラウザーの表示に従ってバックアップファイルを保存します。
   ファイル名の形式は「YYYYMMDDhhmmss.vistamanager.tar」です。


AWCプラグインのバックアップ

Note

以下の設定は環境に依存する設定のため、バックアップされる情報の中に含まれません。環境に合わせて手動にて設定をお願い致します。

　　・ サーバーPCのIPアドレス
　　・ サーバーPCのプロトコル（http/https）
　　・ サーバー証明書

1. Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-AWC - バックアップ リストア」を右クリックし、「管理者として実行」をクリックします。


2. 「AT-AWC Plug-in Backup and Restore Utility」ダイアログが表示されます。


3. 「バックアップ」タブを選択し、ファイル保存先、パスワード（任意）、コメント（任意）を入力します。


4. ログをファイルに保存するかどうかを選択します。
   ログはバックアップファイルには保存されません。追ってログを参照する必要がある場合は、「ログを別ファイルとして保存する」チェックボックスにチェックを入れると、ログをCSV形式の独立したファイルに書き出すことができます。
   デフォルトはチェックなしです。


5. 「実行」ボタンをクリックします。


6. バックアップの確認ダイアログが表示されるので「はい」をクリックします。


7. バックアップが完了すると、バックアップ完了のダイアログが表示されるので「OK」をクリックします。
   ファイル名は「config_atawc-X.X.X_BXX-YYYYMMDDhhmmss.zip」です。
   手順4にて「ログを別ファイルとして保存する」チェックボックスにチェックを入れた場合、ログファイルは「log_atawc-X.X.X_BXX-YYYYMMDDhhmmss.zip」として保存されます。


SNMPプラグインのバックアップ

Note

以下の設定は環境に依存する設定のため、バックアップされる情報の中に含まれません。環境に合わせて手動にて設定をお願い致します。

　　・ サーバーPCのIPアドレス

1. サーバーを停止するために、Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-SNMP - サーバー停止」をクリックしてください。


2. Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-SNMP - バックアップ」を右クリックし、「管理者として実行」をクリックします。


3. 「バックアップユーティリティ」ダイアログが表示されます。


4. ファイル名、コメント（任意）を入力します。
   デフォルトのファイル名は「smbackup.cab」です。


5. 「実行」ボタンをクリックします。
   ダイアログにバックアップの実行状況が表示されます。


6. バックアップが完了すると、バックアップ完了のダイアログが表示されるので「OK」をクリックします。


旧バージョンのアンインストール

Note

Windows 8.1、Windows 10、Windows Server 2016ではAT-Vista Manager EXのメニューに「アンインストール」が表示されません。
アンインストールする場合は、AT-Vista Manager EXをインストールしたディレクトリーにある「_uninst」フォルダー内の「uninstall.exe」を実行してください。

Note

アンインストールは、SNMPプラグインサーバーを停止してから行ってください。
SNMPプラグインサーバーを停止せずにアンインストールを実行すると、「更新が必要なファイルが現在使用中になっています。」といった内容のメッセージが表示される場合があります。この場合は、「自動的に閉じて、アプリケーションの再起動を試みる。」を選択し、「OK」ボタンをクリックしてください。

Note

AT-Vista Manager EX バージョン 3.5.x以前でAWCプラグインを使用していた場合は、アンインストール前に以下のフォルダーを削除してください。
[AVM EXのインストールディレクトリー]\Plugins\AT-AWC\amf_gui\var\cache\prod

1. インストール時と同じユーザーでログオンします。


2. サーバーを停止させます。
   Windowsのアプリメニューから「AT-Vista Manager EX」→「サーバー停止」を選択します。


3. Windowsのアプリメニューから「AT-Vista Manager EX」→「アンインストール」を選択します。


4. AT-Vista Manager EXのアンインストーラーが起動します。


5. 「アンインストール」ボタンをクリックするとアンインストールが行われます。


6. システムを再起動するか否かを選択するダイアログが表示された場合は、「システムを再起動する」または「後で再起動する」を選択し「完了」ボタンをクリックします。


インストールフォルダーの削除と再起動

1. インストールフォルダーを削除します。
   デフォルトのインストールフォルダー（Cドライブにインストールした場合）は以下となります。

   C:\Program Files (x86)\Allied Telesis\AT-Vista Manager EX


2. サーバーPCを再起動します。


新バージョンのインストール

Note

インストールする際には、ウィルスチェックソフトを無効にしてからインストールを行ってください。これは、ウィルスチェックソフトがAT-Vista Manager EXのセットアッププログラムをウィルスと誤検出して隔離してしまうことを防ぐためです。

Note

インストールをキャンセルした場合でも、指定したディレクトリーにインストールログが出力されます。

Note

AVM EXと併せてAWCプラグイン、SNMPプラグインをインストールする場合は、AT-Vista Manager EXインストーラーと同じディレクトリーにAT-AWCインストーラー（atawcXXXw.exe）、AT-SNMPインストーラー（atsnmpXXXw.exe）を保管してください。この際、同じ種類でバージョンが異なるプラグインのインストーラーを同じディレクトリーに保管しないでください。（atawc100w.exeとatawc110w.exeなど）

1. Windowsを起動し、Administratorsグループのユーザーでログオンします。


   Note

   Administratorsグループに属していないユーザーでインストーラーを起動した場合、Administrators権限のないユーザーではインストールできないことを示すダイアログが表示され、インストールが中断されます。



2. インストーラー本体（atvmexXXXw.exe）を実行します。XXXはバージョン番号です。


3. 本体のインストール前に、必要なソフトウェアコンポーネントのチェックが行われます。不足している場合はインストールが中断されます。

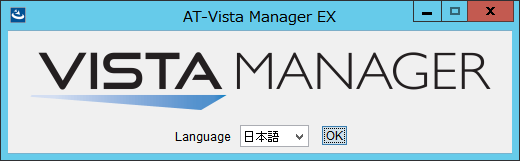

4. インストールする言語を選択するダイアログが表示されます。「日本語」になっているか確認し「OK」をクリックします。

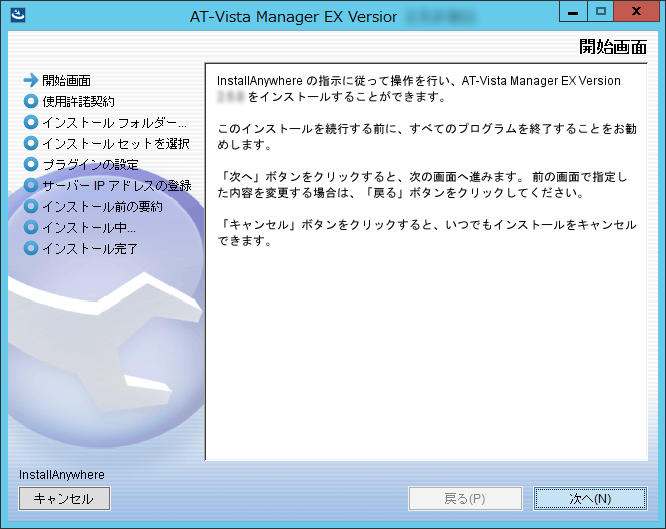

5. 開始画面のダイアログが表示されます。内容を確認し「次へ」をクリックします。






6. 使用許諾契約のダイアログが表示されます。
   ソフトウェア使用権許諾契約書に同意いただけましたら、「使用権許諾契約の条項に同意する」にチェックを入れ、「次へ」をクリックします。

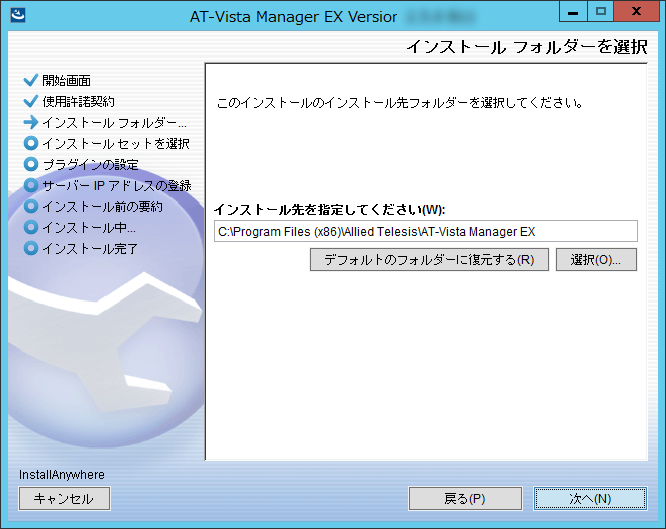

7. インストールフォルダーのダイアログが表示されます。
   「次へ」をクリックします。


   Note

   インストール先フォルダーは変更できません。デフォルト以外のフォルダーへのインストールは未サポートです。

   Note

   インストール先フォルダーにファイルが存在する場合は事前にファイルを削除してください。

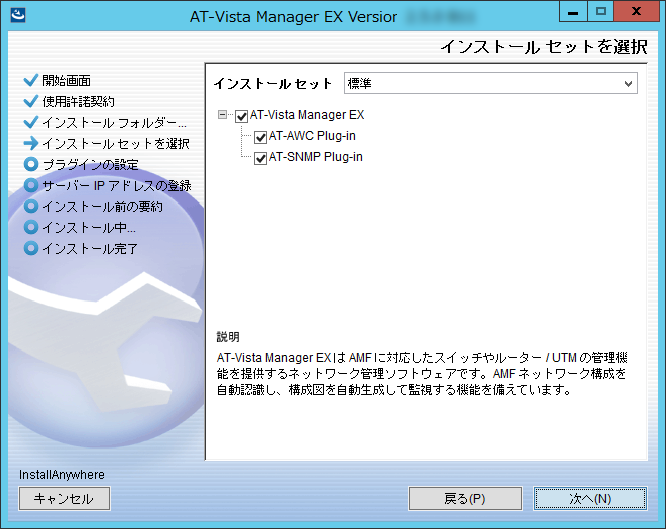

8. インストール セットの選択ダイアログが表示されます。
   AVM EXとAWCプラグイン、SNMPプラグインのインストールを行う場合は、「次へ」をクリックします。
   一部のみ構成を変更する場合は、必要に応じてインストールするコンポーネントのみのチェックボックスにチェックを付けて「次へ」をクリックします。

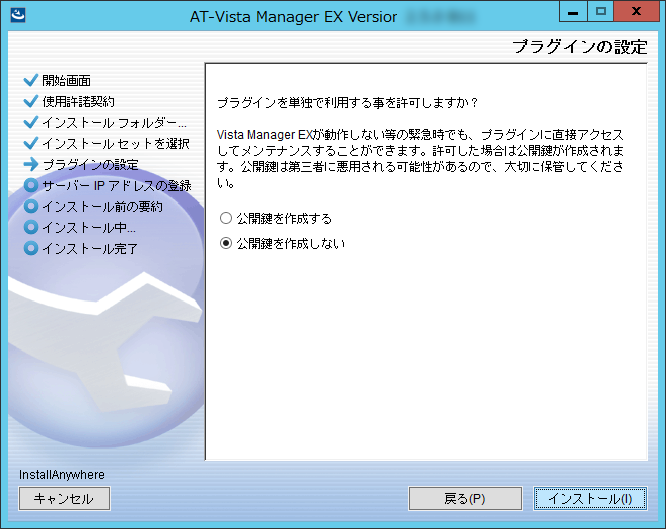

9. プラグインの設定ダイアログが表示されます。
   AWCプラグイン、SNMPプラグインとの通信にはHTTPS接続を使用します。
   AVM EXが動作しない場合などに、プラグインのWeb管理画面に直接アクセスできるようにする場合は、「公開鍵を作成する」を選択し、「次へ」をクリックします。
   プラグインのWeb管理画面に直接アクセスできるようにしない場合は、「公開鍵を作成しない」を選択し、「次へ」をクリックします。
   デフォルトは「公開鍵を作成しない」です。

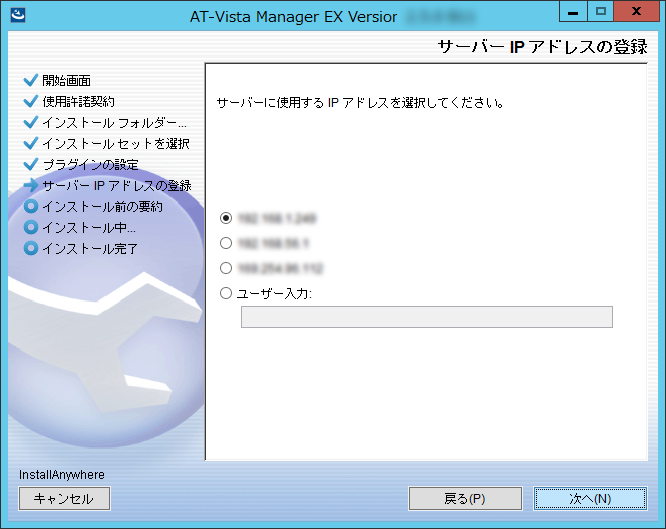

10. サーバーIPアドレスの登録ダイアログが表示されます。
    AVM EXのサーバーIPアドレスとして使用するIPアドレスを指定します。
    表示されている以外のIPアドレスを指定する場合は、ユーザー入力を選択し、IPアドレスを入力してください。
    変更しない場合は、「次へ」をクリックします。


    Note

    AVM EXを正常に起動するためにはサーバーが使用する正しいIPアドレスを指定する必要があります。また、無線AP管理機能を使用する場合は、無線APからの通信を待ち受けるIPアドレスを指定してください。インストール後にIPアドレスを変更した場合は、「AWCプラグイン リファレンスマニュアル」をご覧のうえ、IPアドレスの変更をAVM EXのシステムに反映してください。

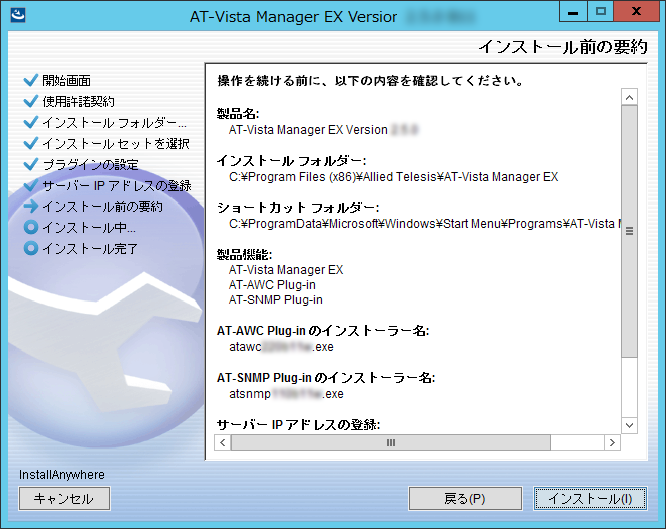

11. インストール前の要約ダイアログが表示されます。
    インストールフォルダー、ショートカットフォルダー、インストールする製品機能、サーバーのIPアドレスが正しいかを確認します。
    変更を行う場合は、該当の箇所まで「戻る」をクリックし変更を行ってください。
    変更しない場合は、「インストール」をクリックします。

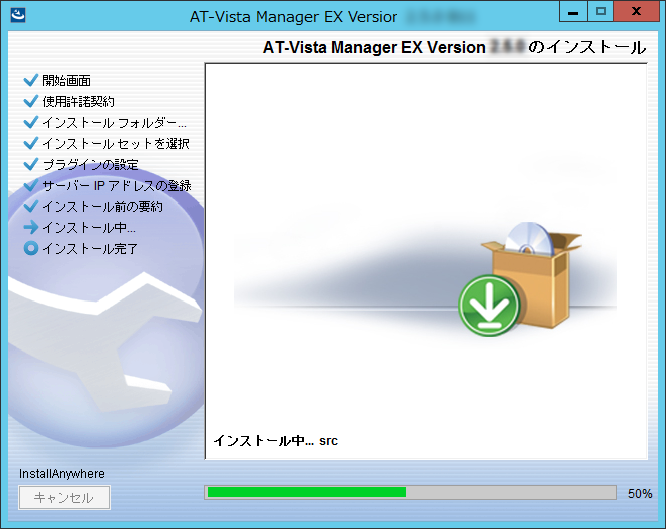

12. インストール中のダイアログが表示され、インストールが開始されます。

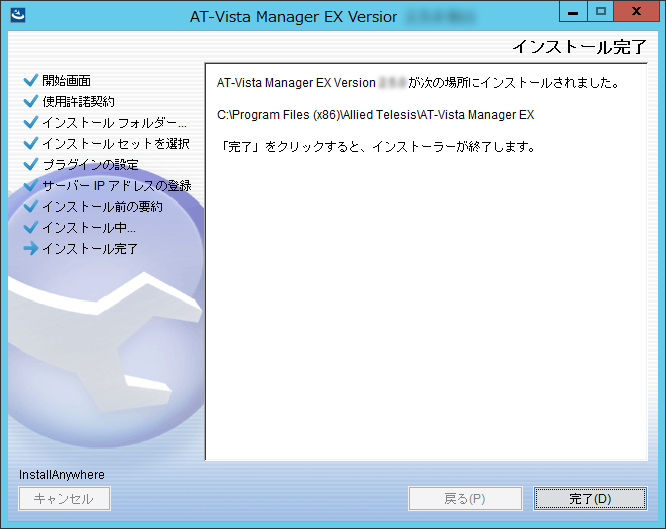

13. インストール完了ダイアログが表示されるとインストール完了です。
    「完了」をクリックしダイアログを閉じます。




Webブラウザーのキャッシュの消去

1. Microsoft Edgeの画面右上の設定ボタン（三点アイコン）をクリックします。


2. ドロップダウンメニューから「設定」を選択します。


3. 左側のメニューから「プライバシー、検索、サービス」を選択し、「閲覧データをクリア」項の「今すぐ閲覧データをクリア」の欄から「クリアするデータの選択」ボタンをクリックします。
   「閲覧データをクリア」ダイアログが表示されます。


4. 「閲覧データをクリア」ダイアログ上部の「時間の範囲」ドロップダウンリストから「すべての期間」を選択します。


5. 「Cookie およびその他のサイト データ」および「キャッシュされた画像とファイル」のチェックボックスにチェックがついていることを確認します。


6. 「今すぐクリア」ボタンをクリックします。


7. Microsoft Edgeを終了します。


1. Google Chromeの画面右上の「Google Chrome の設定」ボタンをクリックします。


2. ドロップダウンメニューから「その他のツール」/「閲覧履歴を消去」を選択します。
   Google Chromeの「設定」タブに「閲覧履歴データの削除」ダイアログが表示されます。


3. 「閲覧履歴データの削除」ダイアログ上部の「期間」で「全期間」を選択します。


4. 「Cookie と他のサイトデータ」と「キャッシュされた画像とファイル」のチェックボックスにチェックをつけます。


5. 「データを削除」ボタンをクリックします。


6. Google Chromeを終了します。


システムデータのリストア

Note

リストア可能なバックアップファイルは、ソフトウェアバージョン3.2.x以降のVista Manager EXで取得したバックアップファイルです。

AWCプラグインのリストア

Note

以前のバージョンのバックアップファイルをリストアした場合は、初回のAP管理時に無線APに対して設定適用が行われます。また、本動作により無線通信が一時的に停止しますのでご注意ください。

Note

AWCプラグインのバックアップファイルをリストアする際に、バックアップファイルを保存しているディスクに充分な空き領域がない場合、リストアに失敗します。
ディスク上の不要なファイルを削除し、充分な空き領域を確保してから再度リストアを実行してください。

Note

AWCプラグインのリストアを行うと、リストアの実施中はSNMPプラグインのサービスが停止します。
SNMPプラグインサービスは、AWCプラグインのリストア完了後に自動的に再開します。

1. サーバーを停止するために、Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-AWC - サーバー停止」をクリックしてください。


2. Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-AWC - バックアップ リストア」を右クリックし、「管理者として実行」をクリックします。


3. 「リストア」タブを選択し、バックアップファイルとパスワードを入力します。


4. 「実行」ボタンをクリックします。


5. リストアの確認ダイアログが表示されるので「はい」をクリックします。


6. リストアが完了すると、リストア完了のダイアログが表示されるので「OK」をクリックします。


SNMPプラグインのリストア

1. サーバーを停止するために、Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-SNMP - サーバー停止」をクリックしてください。


2. Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-SNMP - リストア」を右クリックし、「管理者として実行」をクリックします。


3. 「リストアユーティリティ」ダイアログが表示されます。


4. 「ファイル名」に、バックアップしておいた.cabファイルを指定して「OK」ボタンをクリックすると、確認ダイアログが表示されます。


5. オプション項目を確認してから「実行」をクリックすると、データファイルのリストア（復元）が行われます。処理が完了すると、結果ダイアログが表示されます。


SNMPプラグインサービスの再起動

1. サーバーを起動するために、Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-SNMP - サーバー起動」をクリックしてください。


AT-Vista Manager EX基本機能のリストア

1. AVM EXに初期アカウントでログインします。
   ユーザーIDは「manager」、パスワードは「friend」です。


2. 「Step 1: Vista Manager EX アカウントの設定」画面下部の「バックアップから復元」をクリックします。


3. 「基本設定の復元」画面が表示されます。
   Webブラウザーの表示に従って、以前に作成したバックアップファイルを選択し、「次へ」ボタンをクリックします。


4. 復元が完了すると、ログイン画面が表示されます。


アカウントごとのアクセス権限の確認

1. メインメニューから「アカウント管理」を選択します。


2. アカウントタイプが「一般ユーザー」のユーザーアカウントごとに、各種プラグイン由来のネットワークエリア（AWC管理グループ、SNMPサブネット）のネットワーク権限の設定をメモなどに控えます。
   アカウントタイプが「管理者」の場合は、すべてのネットワークエリアに対してアクセス権限を持つため、メモは不要です。


プラグイン登録の解除

1. メインメニューから「システム管理」を選択します。


2. 「概要」タブの「Vista Manager EX」から「プラグインを管理」ボタンをクリックします。


3. プラグイン管理画面の左側に表示されたプラグイン名をクリックします。


4. 画面右側に表示されたプラグイン情報の下部から、「削除」ボタンをクリックします。


5. 「プラグインを削除」ダイアログに確認メッセージが表示されます。
   再度、「削除」ボタンをクリックします。


アカウントごとのアクセス権限の再設定

1. メインメニューから「アカウント管理」を選択します。


2. 「アカウントごとのアクセス権限の確認」にて控えたメモを基に、アカウントタイプが「一般ユーザー」のユーザーアカウントごとに、各種プラグイン由来のネットワークエリア（AWC管理グループ、SNMPサブネット）のネットワーク権限を再度設定します。
   アカウントタイプが「管理者」の場合は、すべてのネットワークエリアに対してアクセス権限を持つため、再設定は不要です。


ライセンスの適用

1. AVM EXにログインします。


2. メインメニューからシステム管理を選択します。


3. 概要タブの「Vista Manager EX」に表示されている「ライセンスを管理」ボタンをクリックします。


4. ライセンス管理画面が表示されるので、右上の「ライセンスを更新」ボタンをクリックします。


5. 「ファイルのアップロード」ダイアログで、有効なライセンスファイルを選択し、「開く」をクリックします。
   「Step 2: ライセンスのアップロード」画面で、「次へ」ボタンをクリックします。


   Note

   ライセンスファイルをお持ちでない場合は、弊社担当営業、代理店またはお問い合わせ窓口までお問い合わせください。
   なお、ライセンスファイルの取得にあたって、システム管理画面の概要タブに表示されるシリアル番号が必要となります。

登録の確認

プラグインの再登録

1. Windowsのアプリメニューから「AT-Vista Manager EX」→「AT-Vista Manager EX - ビューアー起動」を選択します。


2. 管理者アカウントのユーザー名、パスワードを入力して「ログイン」ボタンを押します。


3. メインメニューから「システム管理」を選択します。


4. 「概要」タブの「Vista Manager EX」から「プラグインを管理」ボタンをクリックします。


5. プラグイン管理画面右上の、「プラグインを追加」ボタンをクリックします。


6. サーバー URLに、登録するプラグインに対応したURLを入力します。


   • AWCプラグイン：https://localhost:5443/wireless_plugin

   • SNMPプラグイン：https://localhost:6443/NetManager


   Note

   AWCプラグインサービスのポート番号を変更した場合は、「localhost:8443」のように、ホスト名のあとに正しいポート番号をコロン区切りで指定してください。



7. 「接続を検証」ボタンをクリックします。


8. 指定したプラグインのURLから応答があると、「プラグイン証明書フィンガープリント」欄にSHA1とSHA256の証明書フィンガープリントが表示されます。
   証明書のフィンガープリントが正しい場合は「保存」ボタンをクリックしてプラグインの登録を保存します。


   Note

   AT-Vista Manager EXのインストール直後にSNMPプラグインを登録しようとした場合、エラーが表示されることがあります。この場合は、数分間待ってから再度登録をお試しください。



9. プラグインが正常に登録されると、プラグイン名一覧に「AWC プラグイン」または「SNMP プラグイン」が追加されます。
   また、AVM EXのメインメニューに、プラグインの機能に対応するアイコンが追加されます。


   Note

   プラグインの再登録を行うと、ネットワークマップにおいて各プラグイン由来のデバイスアイコンの配置が初期化されます。
   プラグインの再登録を行った際は、必要に応じてアイコンの再配置を実施してください。



10. 必要に応じて、手順5からの手順を行って、もう1つのプラグインを登録します。
