クイックツアー/アプリケーションの設定と起動

インターフェースタイプにVirtualを使用してアプリケーションのセグメントを分ける場合

ここでは、AT-VST-VRTで使用できるアプリケーションの設定と起動方法、停止方法を説明します。

設定項目

アプリケーションごとに、次の表に示す項目を設定します。

表 1：アプリケーションの設定項目

ストレージサイズ (MB)	アプリケーションごとに下記に示す値を設定してください。・Vista Manager：204800(MB) ・AMF Cloud：32768(MB) ・Wireless Controller：204800(MB) ・Trap Receiver：40960(MB) ・SNMP Plug-in：102400(MB)
詳細設定
メモリー制限 (MB)	通常は設定不要です。無制限（初期値）のままお使いください。
CPUコア制限 (コアインデックス)	通常は設定不要です。無制限（初期値）のままお使いください。
ネットワーク
インターフェースタイプ	通常は「Virtual」をお使いください。 Virtual：外部ネットワークのVLAN ID（必須項目）と、MACアドレス（オプション）を指定します。この場合は、複数のアプリケーションを、同じVLAN IDに所属するネットワークポートで使うことができます。 Physical：アプリケーションをネットワークポートに割り当てます。ホストインターフェースで接続するネットワークポート番号を選択します。例えば、Vista Manager アプリケーションは「eth2」に接続したネットワークで、AMF Cloud アプリケーションは「eth3」に接続したネットワークで使うなど、セグメントを分けることができます。
DHCPを使用	チェックを付けるとDHCPサーバーが払い出すIPアドレスを使用します。チェックを外すと、IPv4アドレス、ゲートウェイアドレスを固定設定します。 DHCPを使用する場合は、DHCPサーバーからIPアドレスが取得できる環境であることを確認してください。
DNSサーバー	名前解決に使用するDNSサーバーを指定します。固定設定が必要な場合は、右側の下向き矢印をクリックして「+ DNSサーバー追加」をクリックし、DNSサーバーのアドレスを入力してください。

Note
Vista Manager、Wireless Controller、Trap Receiver、SNMP Plug-inにおいて、複数のネットワークインターフェースを作成することは未サポートです。1つのネットワークインターフェースでお使いください。

Note
インターフェースタイプにVirtualを使用し、DHCPを使用しない場合は、アプリケーション設定時にAT-VST-VRT本体のブリッジ（br0）に設定したIPアドレスと同一サブネット内のIPアドレスで、重複しないように設定してください。

例えば、2つのアプリケーション（Vista Manager, Wireless Controller）を使用する場合は、次のように設定します。
・インターフェースタイプ：Virtual
・ネットワークアドレス：192.168.1.0/24
・AT-VST-VRT本体（br0）：192.168.1.10/24
・Vista Manager アプリケーション：192.168.1.11/24
・Wireless Controller アプリケーション：192.168.1.12/24

なお、ブリッジ（br0）や各アプリケーションに設定したネットワークとは別に、管理用のネットワークでAT-VST-VRT本体の管理を行いたい場合は、使用していないEthernetインターフェース（eth）をブリッジ（br0）から外し、IPアドレスを設定してください。

例：
・管理用ネットワークアドレス：192.168.2.0/24
・AT-VST-VRT本体（eth1）：192.168.2.10/24
　（「ネットワーク基本設定」/「ブリッジング」画面で、「br0」から「eth1」を削除しておく）

以上の設定により、br0（eth2～eth10）は、AT-VST-VRT本体（192.168.1.10）と各アプリケーションにアクセスできます。
また、eth1は、AT-VST-VRT本体（192.168.2.10）だけにアクセスできます。

Note
「イメージ更新チェック間隔」は未サポートです。「無効」のまま変更しないでください。

インターフェースタイプにVirtualを使用してアプリケーションのセグメントを分ける場合

ここでは、eth1ポートを使用して、AMF Cloud アプリケーションを別セグメントで使用する場合を例として、設定方法を簡潔に説明します。

表 2：設定例

AT-VST-VRT 本体、Vista Manager、Wireless Controller	VLAN1 IPアドレス：192.168.1.0/24
AMF Cloud	VLAN2 IPアドレス：192.168.2.0/24

「ネットワーク基本設定」/「ブリッジング」画面で、所属VLAN、ネイティブVLANを以下のとおり設定します。

表 3：ブリッジの設定

AT-VST-VRT
Interface	br0 （eth1～eth10）
IP Address	192.168.1.1/24
eth1
所属VLAN	2
ネイティブVLAN	2
eth2～eth10
所属VLAN	1
ネイティブVLAN	1

アプリケーションの設定で外部ネットワークVLAN IDを以下のとおり設定します。

表 4：アプリケーションの設定

AMF Cloud
Interface type	Virtual
外部ネットワークVLAN ID	2
IP Address	192.168.2.13/24
Vista Manager
Interface type	Virtual
外部ネットワークVLAN ID	1
IP Address	192.168.1.11/24
Wireless Controller
Interface type	Virtual
外部ネットワークVLAN ID	1
IP Address	192.168.1.12/24

以上の設定により、eth1はVLAN2の通信となり、AMF Cloudにアクセスできます。
また、eth2～eth10はVLAN1の通信となり、AT-VST-VRT 本体、Vista Manager、Wireless Controllerにアクセスできます。

アプリケーションの設定と起動

ここでは、Vista Manager アプリケーションを例に、アプリケーションを設定して起動するまでの手順を説明します。

画面左側メニュー欄で、「Vista Manager」をクリックします。

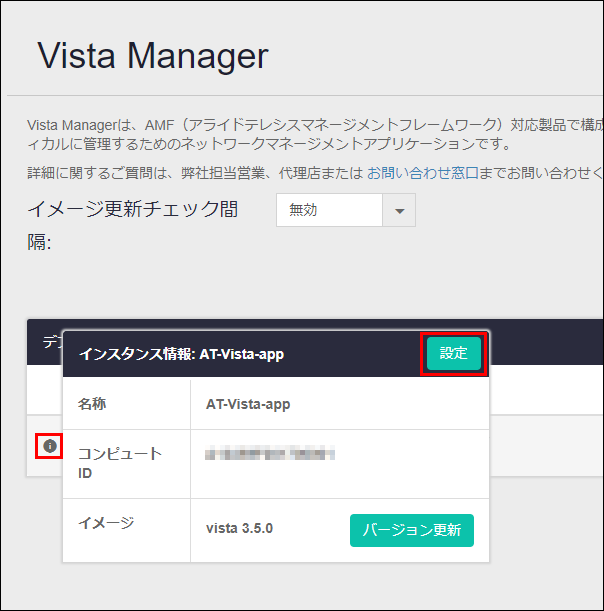

Vista Managerの管理画面が表示されますので、左端にある i アイコンをマウスオーバーして、表示される画面で「設定」ボタンをクリックします。

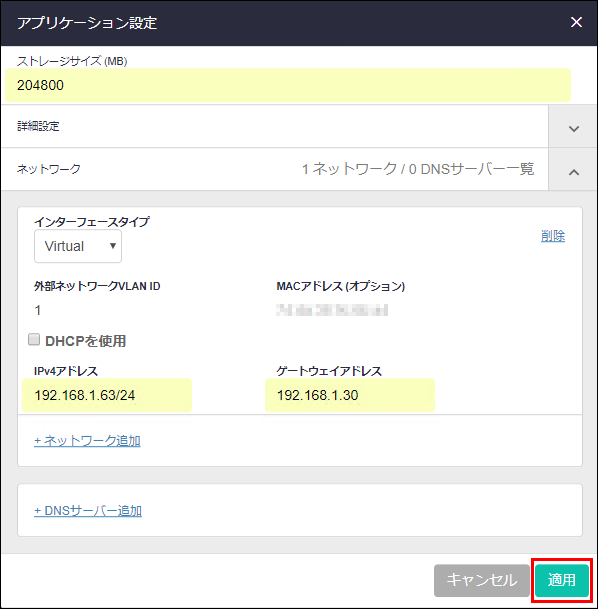

前述の「設定項目」を例に設定して、「適用」ボタンをクリックします。

Note
Vista Manager、Wireless Controller、Trap Receiver、SNMP Plug-inにおいて、複数のネットワークインターフェースを作成することは未サポートです。1つのネットワークインターフェースでお使いください。

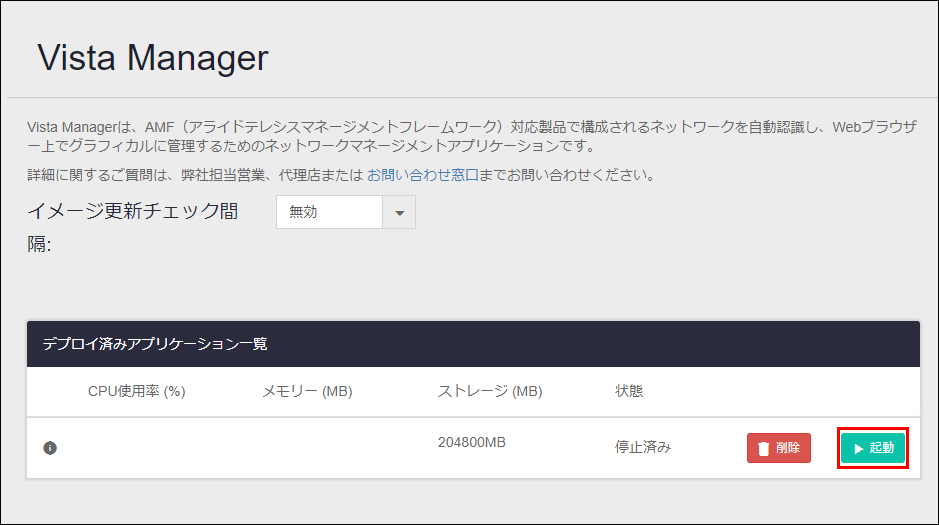

Vista Managerの管理画面に戻ります。右端にある「起動」ボタンをクリックします。
「状態」項目が「実行中」になり、「開く」ボタンと「停止」ボタンが表示されたら、アプリケーションの起動は完了です。
SNMP Plug-in アプリケーション、Trap Receiver アプリケーションには「開く」ボタンが表示されません。

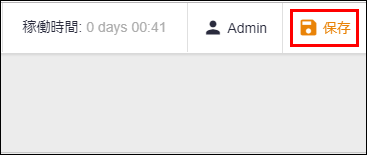

画面右上の「保存」ボタンをクリックして、設定を保存します。

アプリケーションの設定と起動は以上です。使用するすべてのアプリケーションに、同じ手順で設定を行ってください。

このあとは、お使いのアプリケーションのマニュアルを参照して、設定を行ってください。

アプリケーションの停止

アプリケーションの設定を変更するときや、使用しないアプリケーションがあるときは、アプリケーションを停止します。
ここでは、Vista Manager アプリケーションの停止を例に説明します。

画面左側メニュー欄で、「Vista Manager」をクリックします。

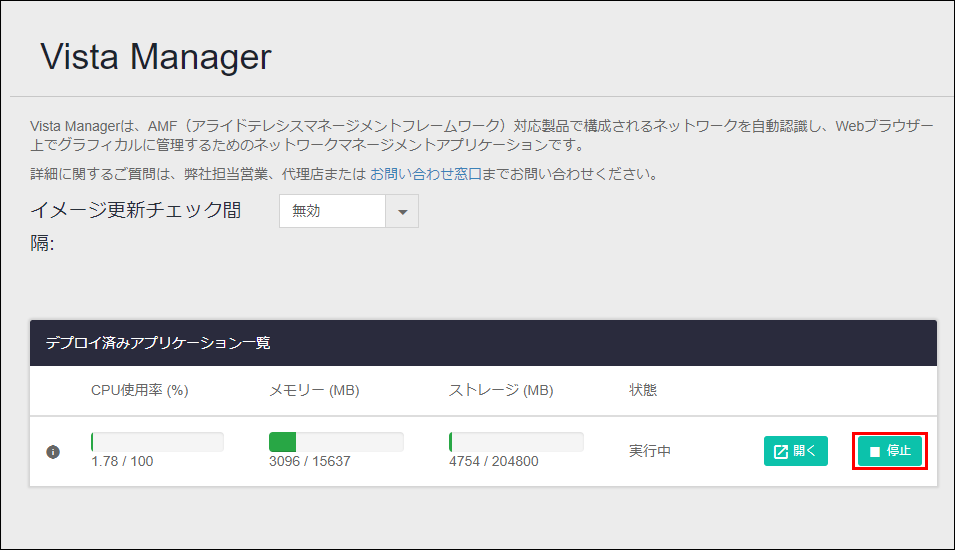

Vista Managerの管理画面が表示されますので、右端にある「停止」ボタンをクリックします。

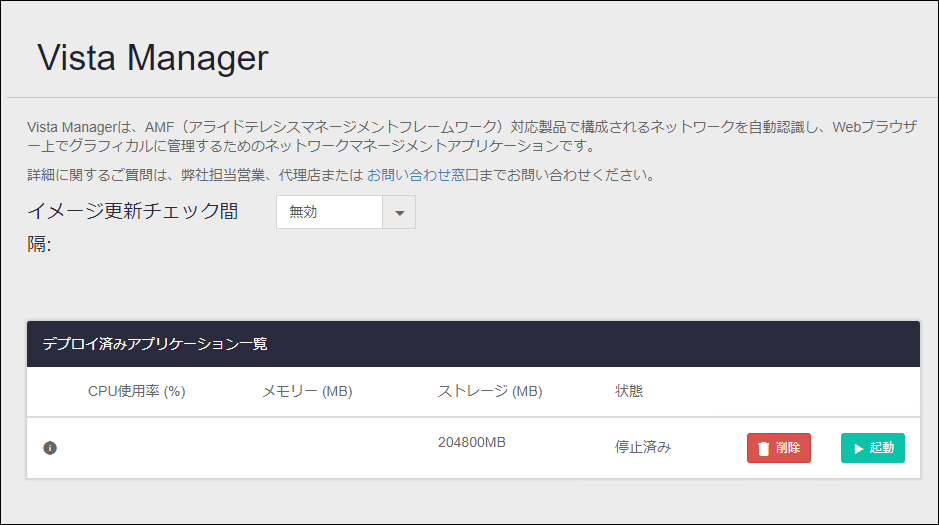

「状態」項目が「停止済み」になり、「削除」ボタンと「起動」ボタンが表示されたら、アプリケーションの停止は完了です。
画面右上の「保存」ボタンをクリックして、アプリケーションの停止状態を保存します。

PN: 613-002977 Rev.A
