クイックツアー/AT-VST-VRTの概要

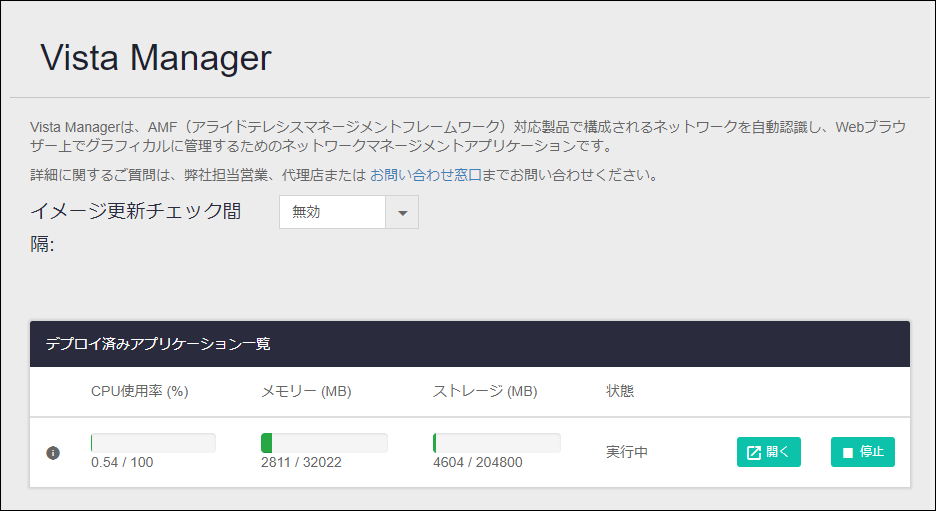

Vista Manager アプリケーション
統合ネットワーク・マネージメントソフトウェアAT-Vista Manager EXと同様に、LAN/WANの統合管理ができます。

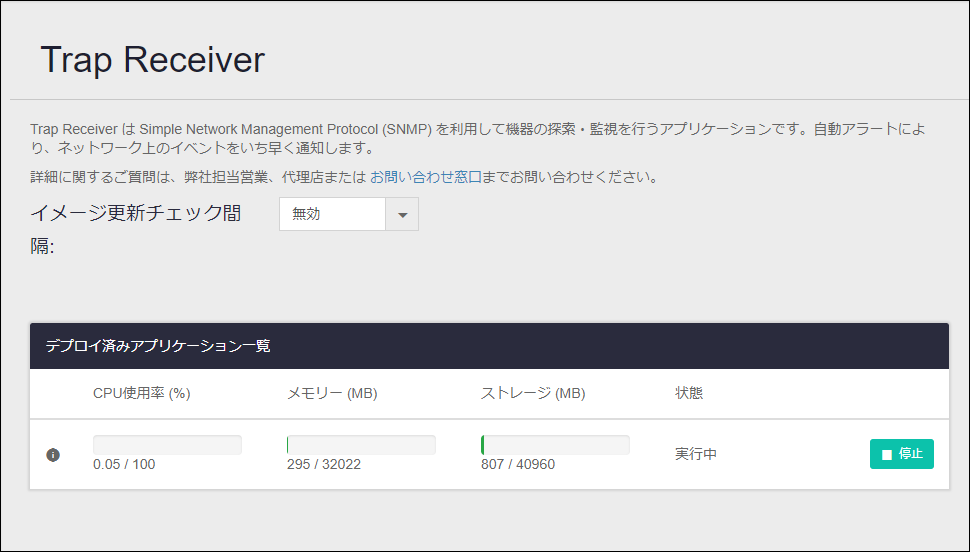

Trap Receiver アプリケーション
Vista Managerと連携してSNMPプラグインによるネットワーク管理機能を使用することができます。

また、拡張ライセンスをご購入いただくことで、次に示す機能を利用できます。

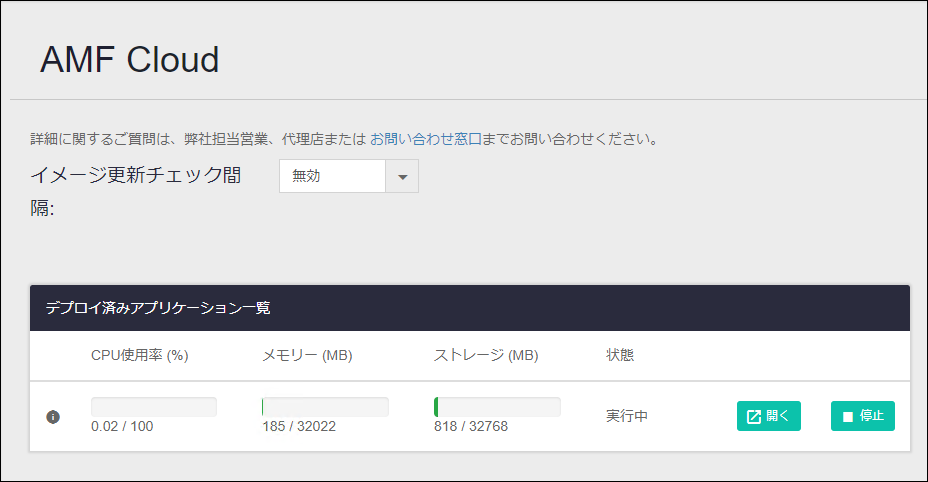

AMF Cloud アプリケーション
AMFコントローラーまたはAMFマスター機能を使用することができます。

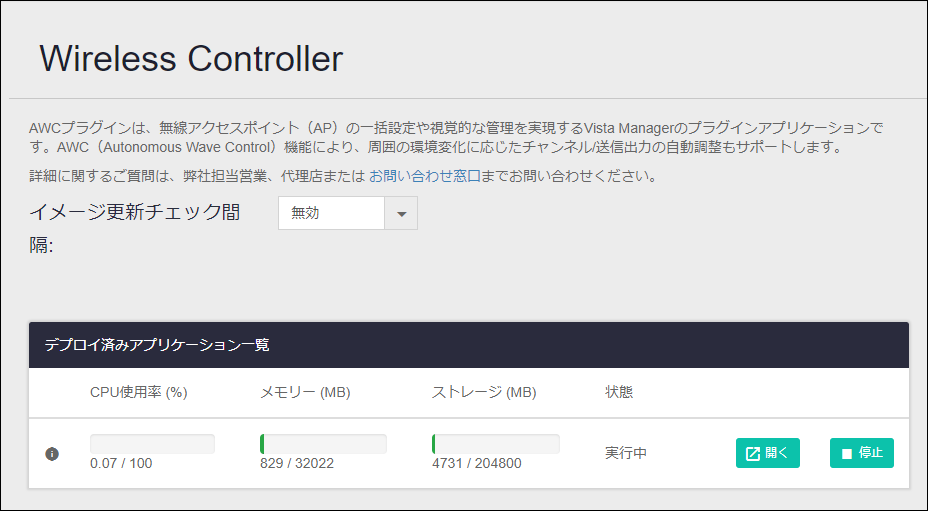

Wireless Controller アプリケーション
Vista Managerと連携してAWCプラグインによる無線APの管理機能を使用することができます。

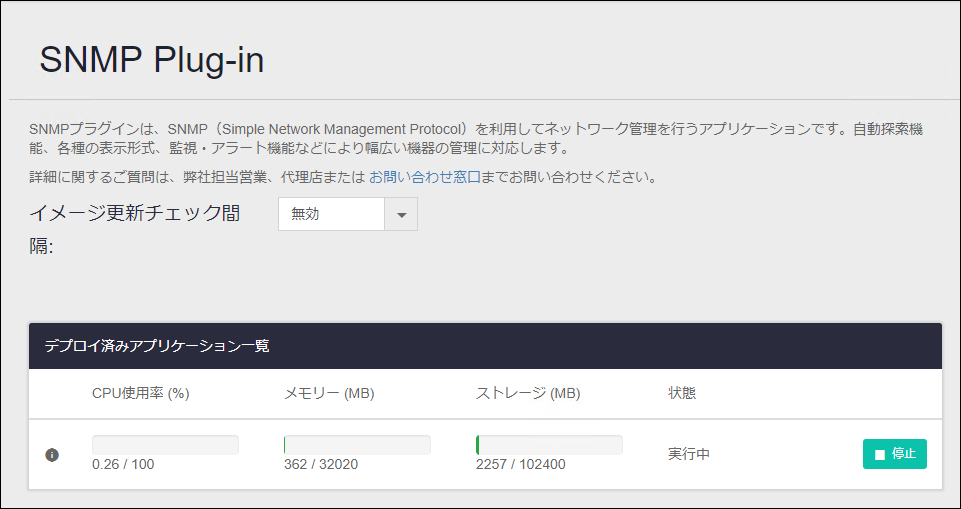

SNMP Plug-in アプリケーション
Vista Managerと連携してSNMPプラグインによるネットワーク管理機能を使用することができます。

アプリケーションごとに、AT-VST-VRTで動作するバージョン、参照するマニュアル、制限事項などについて、説明します。

Vista Manager

基本機能はWindows版のAT-Vista Manager EX（AVM EX）と同等です。

製品名、バージョン、参照するマニュアル

表 1：Vista Manager

製品名	AT-Vista Manager EX
ソフトウェアバージョン	3.5.0
マニュアル名称	AT-Vista Manager EX（AT-VST-VRT版）ベースリファレンスマニュアル 3.5.0

AT-VST-VRTとVista Managerの対応バージョンについて

AT-VST-VRTのファームウェアバージョンと、動作するVista Manager アプリケーションのソフトウェアバージョンを次の表に示します。

表 2：Vista Manager対応バージョン

		Vista Manager アプリケーションのソフトウェアバージョン
		3.5.0
AT-VST-VRTのファームウェアバージョン	1.1.1	〇

制限事項

基本機能はWindows版のAT-Vista Manager EX（AVM EX）と同等であり、Web管理画面にも「Vista Manager EX」と表示されます。
ご使用に際して、弊社ホームページに掲載されている「AT-Vista Manager EX（AT-VST-VRT版）ベースリファレンスマニュアル 3.5.0」をあわせてご覧ください。
アプリケーション登録直後のVista Managerの初期設定については、「AT-Vista Manager EX（AT-VST-VRT版）ベースリファレンスマニュアル 3.5.0」の「クイックツアー」をご覧ください。
Vista Manager アプリケーションを使用する際は、別途、Vista Manager EX基本ライセンスが必要です。
ライセンスの購入には、Vista Manager アプリケーションに割り当てられるVista Managerのシリアル番号が必要となります。
無線コントローラー機能（AWCプラグイン）を使用する際は、別途、AWCプラグイン、AWCチャンネルブランケット、AWCスマートコネクトの各種ライセンスが必要です。
ライセンスの購入には、Vista Manager アプリケーションに割り当てられるVista Managerのシリアル番号が必要となります。
Vista Manager アプリケーションの初期設定の際、90日間試用ライセンスを適用すると、Vista Manager EX、インテントベースオーケストレーター、AWCプラグイン、AWCチャンネルブランケット（3000AP）、AWCスマートコネクト（3000AP）の各種ライセンスが初回登録から90日間のみ適用されます。なお、これらのライセンスとともに、SNMPプラグイン試用ライセンスが適用されますが、Trap Receiver アプリケーションはライセンス不要で使用できます。

AMF Cloud

基本機能はソフトウェア版のAMF Cloudと同等です。

製品名、バージョン、参照するマニュアル

表 3：AMF Cloud

製品名	AMF Cloud アプリケーション（AT-VST-VRT版）
ソフトウェアバージョン	5.5.0-2.3
マニュアル名称	AMF Cloud（AT-VST-VRT版）リファレンスマニュアル 5.5.0

AT-VST-VRTとAMF Cloudの対応バージョンについて

AT-VST-VRTのファームウェアバージョンと、対応するAMF Cloud アプリケーションのソフトウェアバージョンを次の表に示します。

表 4：AMF Cloud対応バージョン

		AMF Cloud アプリケーションのソフトウェアバージョン
		5.5.0-2.3
AT-VST-VRTのファームウェアバージョン	1.1.1	〇

制限事項

基本機能はソフトウェア版のAMF Cloudと同等ですが、一部動作や仕様が異なる点があります。
ご使用に際しては、弊社ホームページに掲載されている「AMF Cloud（AT-VST-VRT版）リファレンスマニュアル 5.5.0」をあわせてご覧ください。
特にご留意いただきたい事項については、同リファレンスマニュアル「スタートガイド」/「はじめに」の「ご使用にあたっての留意事項」をご覧ください。
AMFマスター機能、AMFコントローラー機能を使用するには、ライセンスが必要です。

Wireless Controller

基本機能はWindows版のAT-Vista Manager EX（AVM EX）の拡張ライセンスで使用できるAWCプラグインと同等です。

製品名、バージョン、参照するマニュアル

表 5：Wireless Controller

製品名	AT-Vista Manager EX
ソフトウェアバージョン	3.5.0
マニュアル名称	AWCプラグイン（AT-VST-VRT版）リファレンスマニュアル 3.5.0

AT-VST-VRTとWireless Controllerの対応バージョンについて

AT-VST-VRTのファームウェアバージョンと、対応するWireless Controller アプリケーション（AWCプラグイン）のソフトウェアバージョンを次の表に示します。

表 6：Wireless Controller対応バージョン

		Wireless Controller アプリケーション（AWCプラグイン）のソフトウェアバージョン
		3.5.0
AT-VST-VRTのファームウェアバージョン	1.1.1	〇

Vista ManagerとWireless Controllerの対応バージョンについて

Vista Manager アプリケーションのソフトウェアバージョンと、対応するWireless Controller アプリケーション（AWCプラグイン）のソフトウェアバージョンを次の表に示します。

表 7：Vista ManagerとWireless Controllerの対応バージョン

		Wireless Controller アプリケーション（AWCプラグイン）のソフトウェアバージョン
		3.5.0
Vista Manager アプリケーションのソフトウェアバージョン	3.5.0	〇

制限事項

無線コントローラー機能（AWCプラグイン）を使用するには、Vista Manager アプリケーションの初期設定のあと、AWCプラグインを登録する必要があります。プラグインの登録については、「AT-Vista Manager EX（AT-VST-VRT版）ベースリファレンスマニュアル 3.5.0」の「クイックツアー」をご覧ください。
なお、登録の際の「サーバーURL」は、「localhost」からAWCプラグインのコンテナインスタンスのIPアドレスに読み替えてください。例えば、無線コントローラーのコンテナインスタンスのIPアドレスが「192.168.1.65」の場合、サーバーURLには「https://192.168.1.65:5443/wireless_plugin」を指定します。
以後、Vista Manager アプリケーションの「AWCプラグイン」メニューから無線コントローラー機能が使用できるようになります。
AWCプラグインの管理データのバックアップおよびリストアは、AWCプラグインメニューの「システム設定」画面より行います。
- 「バックアップ」ボタン：現在の設定をバックアップファイルとして外部ファイルに保存します。
- 「復元」ボタン：外部ファイルとして保存したバックアップファイルから設定を復元します。
独立したアプリケーションによるバックアップ/リストア、および、バックアップファイルのパスワード保護は未サポートとなります。
AWCプラグインのスタンドアローンモードは未サポートとなります。
Wireless Controller画面の「デプロイ済みアプリケーション一覧」では、「開く」ボタンによるAWCプラグイン管理画面の起動はできません。
履歴管理機能（接続クライアント履歴、クライアント位置推定履歴、侵入検知レポート履歴）は未サポートです。
そのため、履歴管理機能を有効にする必要がある下記の機能は未サポートとなります。
- 接続クライアント履歴表示
- 接続クライアント位置推定表示
- フロアマップ詳細[不正AP表示]
また、下記の機能は未サポートです。
- エリア認証
- 侵入検知/防御レポート
AWCプラグインで無線APを管理する場合は、次の手順で設定してください。
1. Vista Manager アプリケーションにAWCプラグインを登録します。
2. AWCプラグインメニューの「システム設定」画面に移動します。
3. IPアドレス設定の「AWCプラグインの外部IPアドレス」で、Wireless Controller アプリケーションに設定したIPアドレスを選択します。
4. Wireless Controller アプリケーションを再起動（アプリケーションの停止、起動）します。
各種設定値で2バイト文字の使用は未サポートになります。

Trap Receiver

AT-VST-VRTで動作するVista Manager アプリケーションと連携して、SNMP（Simple Network Management Protocol）を利用してネットワーク管理を行うアプリケーションです。
AT-VST-VRTでは「Trap Receiver」、Vista Manager アプリケーションでは「SNMPプラグイン」と表示されます。

製品名、バージョン、参照するマニュアル

表 8：Trap Receiver

製品名	Trap Receiver（AT-VST-VRT版）
ソフトウェアバージョン	2.5.0
マニュアル名称	Trap Receiver（AT-VST-VRT版）リファレンスマニュアル 2.5.0

AT-VST-VRTとTrap Receiverの対応バージョンについて

AT-VST-VRTのファームウェアバージョンと、対応するTrap Receiver アプリケーションのソフトウェアバージョンを次の表に示します。

表 9：Trap Receiver対応表

		Trap Receiver アプリケーションのソフトウェアバージョン
		2.5.0
AT-VST-VRTのファームウェアバージョン	1.1.1	〇

Vista ManagerとTrap Receiverの対応バージョンについて

Vista Manager アプリケーションのソフトウェアバージョンと、対応するTrap Receiver アプリケーションのソフトウェアバージョンを次の表に示します。

表 10：Vista ManagerとTrap Receiverの対応バージョン

		Trap Receiver アプリケーションのソフトウェアバージョン
		2.5.0
Vista Manager アプリケーションのソフトウェアバージョン	3.5.0	〇

制限事項

Windows版のAT-Vista Manager EX（AVM EX）の拡張ライセンスで使用できる「SNMPプラグイン」とは機能が異なります。
Trap Receiver アプリケーション（SNMPプラグイン）には、専用の設定画面やコマンドラインインターフェース（CLI）はありません。Vista Manager アプリケーションのメニューにSNMPプラグインを登録して、機能を連携して使用します。
ご使用に際しては、弊社ホームページに掲載されている「Trap Receiver（AT-VST-VRT版）リファレンスマニュアル 2.5.0」をあわせてご覧ください。
各種設定値で2バイト文字の使用は未サポートになります。

SNMP Plug-in

基本機能はWindows版のAT-Vista Manager EX（AVM EX）の拡張ライセンスで使用できるSNMPプラグインと同等です。
AT-VST-VRTでは「SNMP Plug-in」、Vista Manager アプリケーションでは「SNMPプラグイン」と表示されます。

製品名、バージョン、参照するマニュアル

表 11：SNMP Plug-in

製品名	SNMPプラグイン（AT-VST-VRT版）
ソフトウェアバージョン	2.6.0
マニュアル名称	SNMPプラグイン（AT-VST-VRT版）リファレンスマニュアル 2.6.0

AT-VST-VRTとSNMP Plug-inの対応バージョンについて

AT-VST-VRTのファームウェアバージョンと、対応するSNMP Plug-in アプリケーションのソフトウェアバージョンを次の表に示します。

表 12：SNMP Plug-in対応表

		SNMP Plug-in アプリケーションのソフトウェアバージョン
		2.6.0
AT-VST-VRTのファームウェアバージョン	1.1.1	〇

Vista ManagerとSNMP Plug-inの対応バージョンについて

Vista Manager アプリケーションのソフトウェアバージョンと、対応するSNMP Plug-in アプリケーションのソフトウェアバージョンを次の表に示します。

表 13：Vista ManagerとSNMP Plug-inの対応バージョン

		SNMP Plug-in アプリケーションのソフトウェアバージョン
		2.6.0
Vista Manager アプリケーションのソフトウェアバージョン	3.5.0	〇

制限事項

Windows版のAT-Vista Manager EX（AVM EX）の拡張ライセンスで使用できる「SNMPプラグイン」とは一部機能が異なります。
SNMP Plug-in アプリケーション（SNMPプラグイン）には、専用の設定画面やコマンドラインインターフェース（CLI）はありません。Vista Manager アプリケーションのメニューにSNMPプラグインを登録して、機能を連携して使用します。
ご使用に際しては、弊社ホームページに掲載されている「SNMPプラグイン（AT-VST-VRT版）リファレンスマニュアル 2.6.0」をあわせてご覧ください。
各種設定値で2バイト文字の使用は未サポートになります。

Trap ReceiverからSNMP Plug-inに切り替える手順

Trap Receiver アプリケーションとSNMP Plug-in アプリケーションは同時に使用できません。Trap Receiver アプリケーションを使用中で、SNMP Plug-in アプリケーションに切り替える場合には、次の手順で設定してください。
（ここでは、Trap Receiver アプリケーションのIPアドレスを 192.168.1.100 と仮定しています）

Trap Receiver アプリケーションを停止します。
Trap Receiver アプリケーションのIPアドレスを 192.168.1.101 に変更します。
Trap Receiver アプリケーションは停止したままにします。
SNMP Plug-in アプリケーションを有効化します。
その際、IPアドレスを 192.168.1.100 に、ストレージサイズを 102,400 MB に設定します。
Vista Manager アプリケーションにログインします。
SNMPプラグインを再登録します。

各アプリケーションに必要なライセンス

ここでは、アプリケーションごとに必要なライセンスについて説明します。

Vista Manager アプリケーションと連携アプリケーション

Vista Manager アプリケーション
統合ネットワーク・マネージメントソフトウェアAT-Vista Manager EXと同様に、LAN/WANの統合管理ができるVista Manager アプリケーションを使用するには、「Vista Manager EX基本ライセンス」のご購入、有効化の設定が必要です。
また、インテントベースオーケストレーター（AIO）機能を使用するには、「インテントベースオーケストレーターライセンス」が必要です。
詳しくは、「AT-Vista Manager EX（AT-VST-VRT版）ベースリファレンスマニュアル 3.5.0」をご覧ください。
Wireless Controller アプリケーション
Vista Managerと連携して「AWCプラグイン」による無線APの管理機能を使用するには、「無線LANコントローラーライセンス」のご購入、有効化の設定が必要です。
また、AWCプラグインにて先進的な無線管理機能であるAWC-チャンネルブランケット（AWC-CB）機能を使用するには「無線チャンネルブランケットライセンス」が、AWC-スマートコネクト（AWC-SC）を使用するには「無線スマートコネクトライセンス」が必要です。
詳しくは、「AT-Vista Manager EX（AT-VST-VRT版）ベースリファレンスマニュアル 3.5.0」および「AWCプラグイン（AT-VST-VRT版）リファレンスマニュアル 3.5.0」をご覧ください。
SNMP Plug-in アプリケーション
Vista Managerと連携して「SNMPプラグイン」によるSNMPネットワーク管理機能を使用するには、「SNMPマネージャーライセンス」のご購入、有効化の設定が必要です。
詳しくは、「AT-Vista Manager EX（AT-VST-VRT版）ベースリファレンスマニュアル 3.5.0」および「SNMPプラグイン（AT-VST-VRT版）リファレンスマニュアル 2.6.0」をご覧ください。
Trap Receiver アプリケーション
SNMPデバイスを検出してVista Managerのネットワークマップに表示すること、SNMPトラップを受信して、Vista Managerのイベントログに表示することができます。
ライセンス不要で使用できます。

Vista Manager アプリケーションおよび連携アプリケーションのライセンスご購入について

Vista Manager アプリケーションおよび連携アプリケーションのライセンスご購入には、Vista Manager アプリケーション起動後に「シリアル番号」を確認する必要があります。

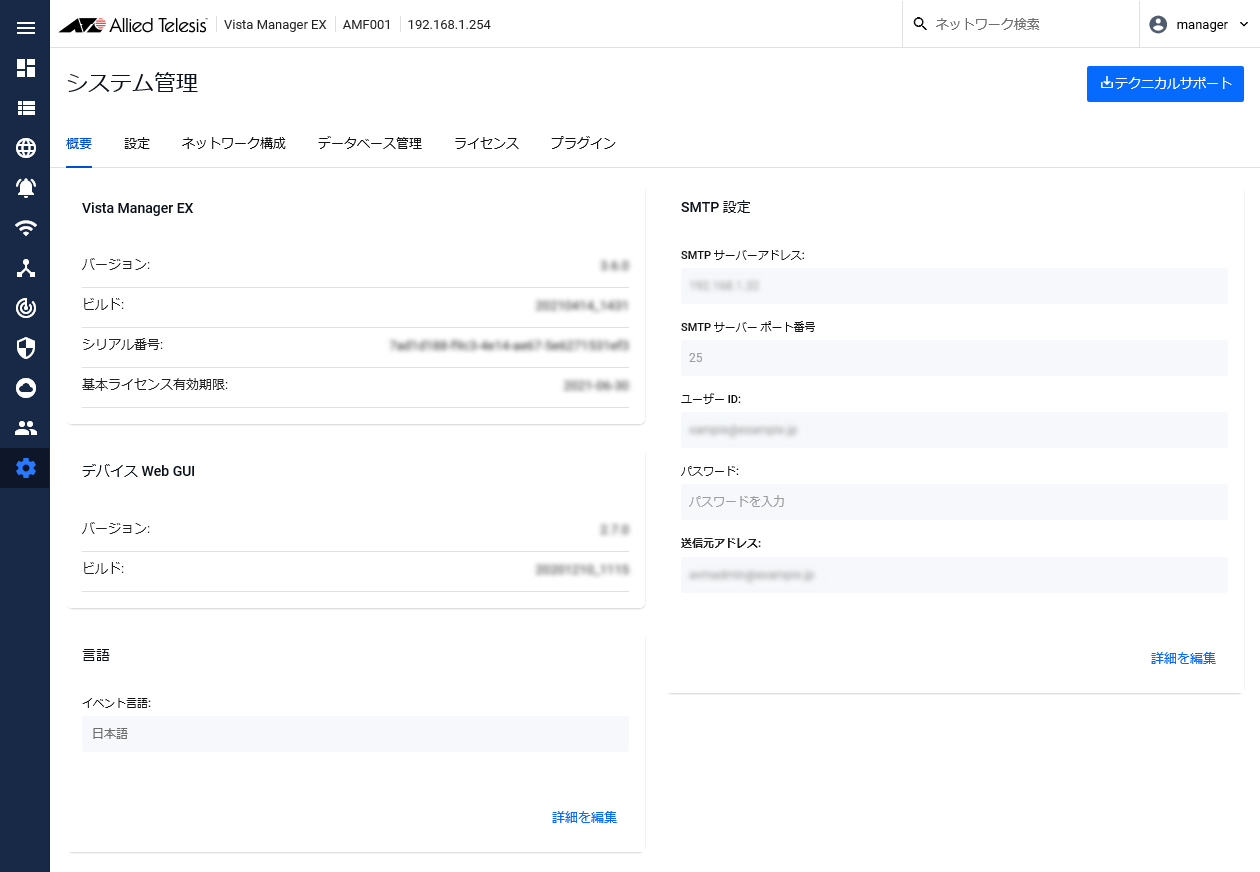

下記はVista Manager アプリケーション画面の例です。

詳しくは、「AT-Vista Manager EX（AT-VST-VRT版）ベースリファレンスマニュアル 3.5.0」の「クイックツアー / ステップ2 / シリアル番号の確認まで」をご覧ください。

AMF Cloud アプリケーション

AMFコントローラー機能を使用するには「AMFコントローラーライセンス」、AMFマスター機能を使用するには「AMFマスターライセンス」のご購入、有効化の設定が必要です。
詳しくは、「AMF Cloud（AT-VST-VRT版）リファレンスマニュアル 5.5.0」をご覧ください。

AMF Cloud アプリケーションのライセンスご購入について

AMF Cloud アプリケーションのライセンスご購入は、AMF Cloud アプリケーション起動後に「シリアル番号」を確認する必要があります。
下記はAMF Cloud アプリケーションでshow system serialnumberコマンドを実行した例です。

AT-AMF-app> show system serialnumber ↓
XXXXXXXXXXXXXXXX

詳しくは、「AMF Cloud（AT-VST-VRT版）リファレンスマニュアル 5.5.0」をご覧ください。

Windows版アプリケーションとの差分について

AT-VST-VRTで使用できるアプリケーションは、Windows版として提供しているアプリケーションとは操作方法などが一部異なります。
ここでは、次に示すアプリケーションについて、主な変更点や、参照するマニュアルの読み替えについて説明します。

Vista Manager（AT-Vista Manager EX）
Wireless Controller（AWCプラグイン）
Trap Receiver （SNMPプラグイン）
SNMP Plug-in （SNMPプラグイン）

Windowsメニューの未サポート

AT-VST-VRTで使用するアプリケーションでは、Windowsメニューを使用しません。そのため、次に示すWindowsメニューでの操作は未サポートです。

AT-AWC - サーバー起動
AT-AWC - サーバー停止
AT-AWC - バックアップリストア
AT-SNMP - サーバー起動
AT-SNMP - サーバー停止
AT-SNMP - バックアップ
AT-SNMP - リストア
AT-Vista ManagerEX - アンインストール
AT-Vista ManagerEX - サーバー起動
AT-Vista ManagerEX - サーバー停止
AT-Vista ManagerEX - ビューアー起動

上記の各操作と、AT-VST-VRTでの操作の対応を次の表に示します。

表 14：操作の対応

Windowsメニューでの操作	AT-VST-VRTでの操作
AT-AWC - サーバー起動 AT-AWC - サーバー停止 AT-SNMP - サーバー起動 AT-SNMP - サーバー停止 AT-Vista ManagerEX - サーバー起動 AT-Vista ManagerEX - サーバー停止	各アプリケーションを起動または停止してください。詳しくは、クイックツアー「アプリケーションの設定と起動」/「アプリケーションの設定と起動」を参照してください。
AT-Vista ManagerEX - ビューアー起動	Vista Manager アプリケーションを起動後、「開く」ボタンをクリックしてください。
AT-AWC - バックアップリストア	Vista Manager アプリケーションを起動後、AWCプラグインメニューの「システム設定」画面で「バックアップ」または「復元」を実行してください。
AT-SNMP - バックアップ AT-SNMP - リストア	Trap Receiver アプリケーションでは未サポートです。 SNMP Plug-in アプリケーションでは、Vista Manager アプリケーションを起動後、SNMPプラグインメニューの「システム設定」画面で「バックアップ」または「復元」を実行してください。
AT-Vista ManagerEX - アンインストール	各アプリケーションを停止後、「削除」ボタンをクリックしてください。

Wireless Controller 「システム設定」画面の追加機能

Wireless Controller（AWCプラグイン）「システム設定」画面のシステム設定項目に、以下の機能が追加されました。

IPアドレス設定
本設定項目は、AWCプラグインが無線APを管理するための内部プロセスが使用するIPアドレスを指定します。
デフォルトでは、「その他」「127.0.0.1」になっています。
AWCプラグインから無線APを管理する場合は、アプリケーションで使用しているIPを選択してください。
IPアドレス設定の変更を行った場合は、アプリケーションの再起動を実施してください。
キャッシュ削除
キャッシュ削除を実行すると、AWCプラグインをバージョンアップした際に残る、前バージョンのキャッシュを削除します。
テクニカルサポート
テクニカルサポートを実行すると、AWCプラグインのテクニカルサポート情報を生成して、設定用コンピューターにダウンロードされます。トラブルシューティング時など、内部情報の確認が必要な場合を想定したものですので、ご使用に際しては弊社技術担当にご相談ください。
バックアップ
バックアップを実行すると、AWCプラグインのバックアップファイルを生成して、設定用コンピューターにダウンロードされます。
復元
復元を実行すると、AWCプラグインのバックアップファイルをアップロードして、設定内容をリストアします。
