本マニュアルでは、AT-Vista Manager EX同梱の仮想化環境対応ソフトウェア AT-VST-VRT上で動作するAT-Vista Manager EXアプリケーションのプラグインの1つであり、SNMPを利用してネットワーク管理を行うアプリケーション「SNMPプラグイン」の設定画面について詳細に解説しています。SNMPプラグインを活用するための参考資料としてご利用ください。

なお、設定を始める前に済ませておかなければならないこと、例えばAT-VST-VRTがコントロールする機器のネットワーク接続などについては説明しておりません。これらに関しては、弊社ホームページに掲載の各製品のユーザーマニュアルをご覧ください。

はじめに

対象製品とバージョン

• SNMPプラグインアプリケーション（AT-VST-VRT版）

サポート機能と制限事項

マニュアルの提供形態

マニュアルの構成

章構成

表記について

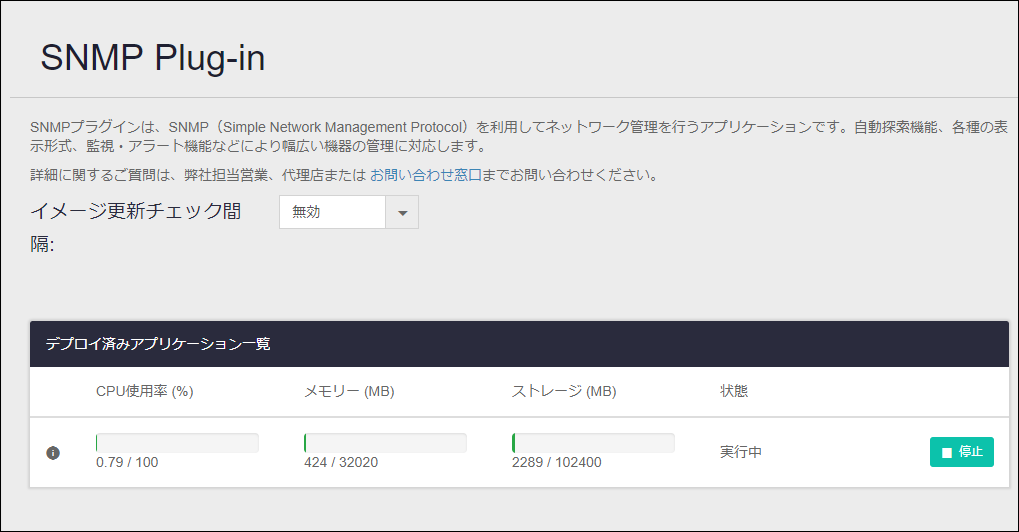

SNMPプラグイン

AT-VST-VRT

AVM EX

例

最新情報

• http://www.allied-telesis.co.jp/

ご注意

商標について

• CentreCOM、CentreNET、SwitchBlade、TELESYN、AlliedView、VCStackロゴ、EPSRingロゴ、LoopGuardロゴ、PoE plusロゴ、AT-UWC、Allied Telesis Unified Wireless Controller、SecureEnterpriseSDNロゴ、AT-VA、AT-Vista Managerはアライドテレシスホールディングス株式会社の登録商標です。
• Windows、MS-DOS、Windows NTは、米国Microsoft Corporationの米国およびその他の国における登録商標です。
• その他、この文書に記載されているソフトウェアおよび周辺機器の名称は各メーカーの商標または登録商標です。

マニュアルバージョン

• 2021年 3月 Rev.A（Ver.2.6.0）
• 2021年 6月 Rev.B（Ver.2.6.1）
• 2021年 9月 Rev.C（Ver.2.6.1）
• 2022年 12月 Rev.C_1（Ver.2.6.1）

概要 / SNMPプラグインについて

管理可能数

Note

管理可能数はSNMPプラグインで管理可能な最大数を示したものです。プラグインや機器の構成によっては、監視デバイスを多数登録した場合、充分な性能を発揮できないことがあります。

• 監視デバイス
  1000台まで


  Note

  最大数はプラグインや機器の構成によって異なる場合がありますので、弊社ホームページに掲載のリリースノートをあわせてご確認ください。

  Note

  サブネットは22ビットマスク（255.255.252.0）よりも大きい値を設定してください（IPアドレス数は、1,024以下になるように設定してください）。

  例：
  22ビットマスク（255.255.252.0）　IPアドレス数：1,024
  23ビットマスク（255.255.254.0）　IPアドレス数：512
  24ビットマスク（255.255.255.0）　IPアドレス数：256

アカウントの種類

SNMPプラグインを使用するために必要な製品

AT-VST-VRT

製品名、バージョン、参照するドキュメント

制限事項

• AT-VST-VRT ファームウェアバージョン 1.1.1以降がサポートするTrap Receiver アプリケーションとは同時に使用できません。SNMPプラグインを使用するには、AT-VST-VRTでTrap Receiver アプリケーションを停止してください。


Vista Manager

製品名、バージョン、参照するマニュアル

概要 / 管理画面へのアクセス

Note

AT-VST-VRT ファームウェアバージョン 1.1.1以降がサポートするTrap Receiver アプリケーションとは同時に使用できません。AT-VST-VRTでTrap Receiver アプリケーションを停止してから、SNMPプラグインを使用してください。
アプリケーションの停止方法は、「AT-VST-VRT リファレンスマニュアル」を参照してください。

SNMPプラグインを使用するための準備

SNMPプラグインクライアント要件

• Google Chrome


Note

リリース済みの最新のバージョンのみサポートします。

SNMPプラグインの初期設定

Vista Manager アプリケーションでSNMPプラグインを登録する

1. 次に示すいずれかの方法で、Vista Managerの設定画面にログインします。

   • Webブラウザーを起動し、Vista Managerに設定されたIPアドレスを入力する
     （ここでは 192.168.1.10 と仮定しています）


     http://192.168.1.10


     Note

     IPアドレスではなくホスト名で指定すると、リンク先が正しく表示されないことがあります。

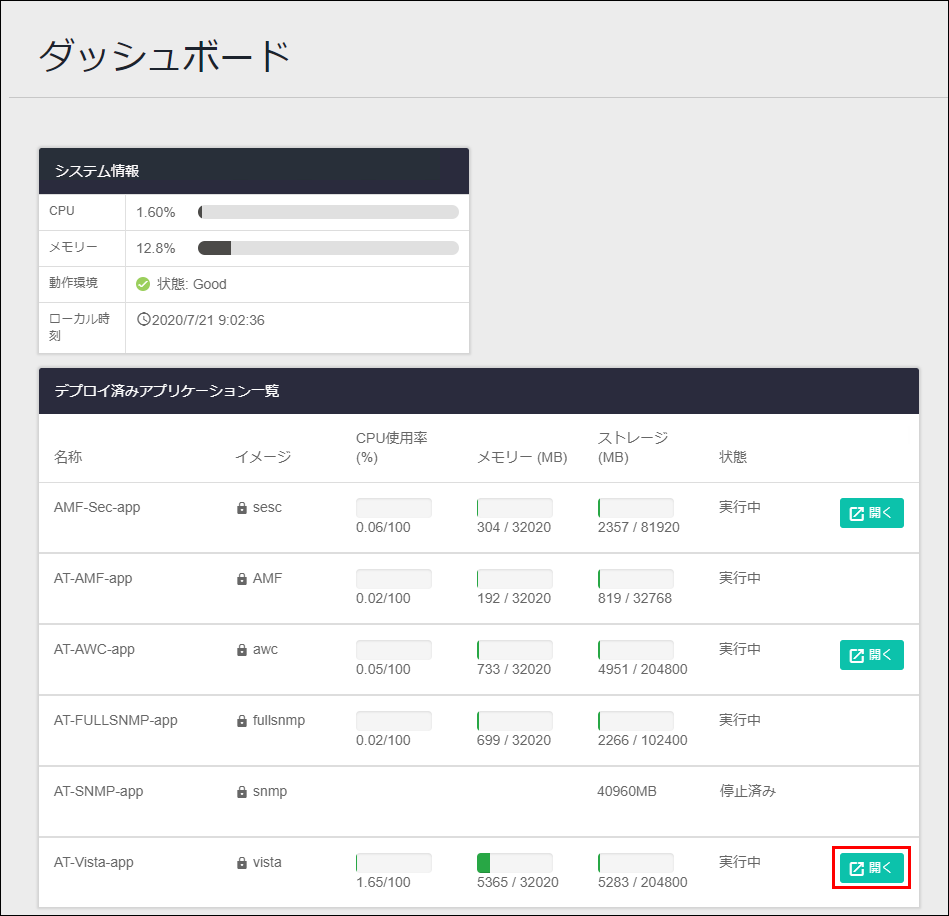

   • AT-VST-VRTのダッシュボード画面で、「AT-Vista-app」の「開く」ボタンをクリックする

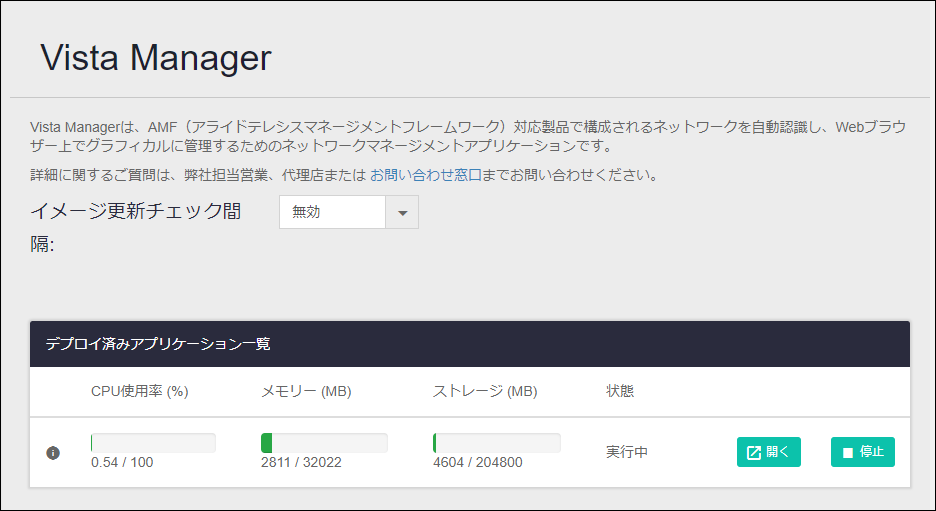

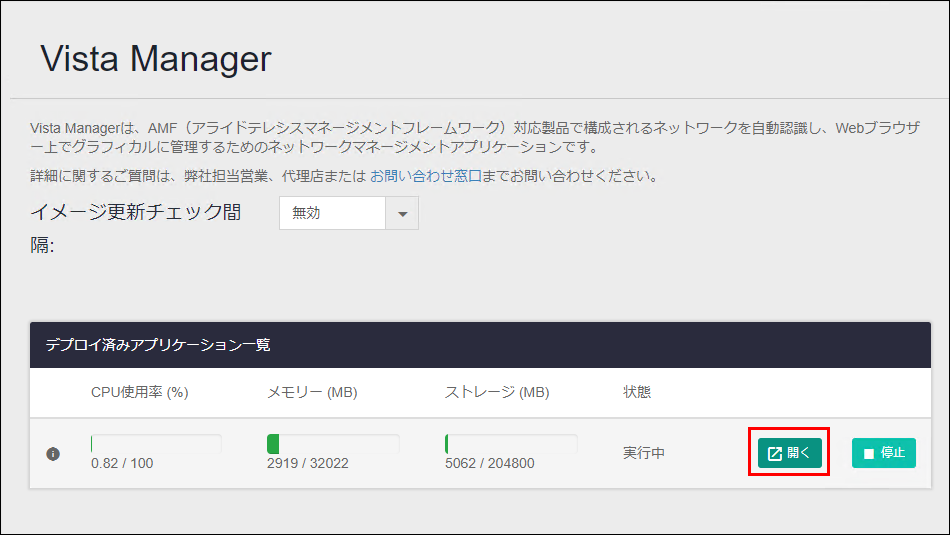

   • AT-VST-VRTのVista Manager管理画面で、「開く」ボタンをクリックする

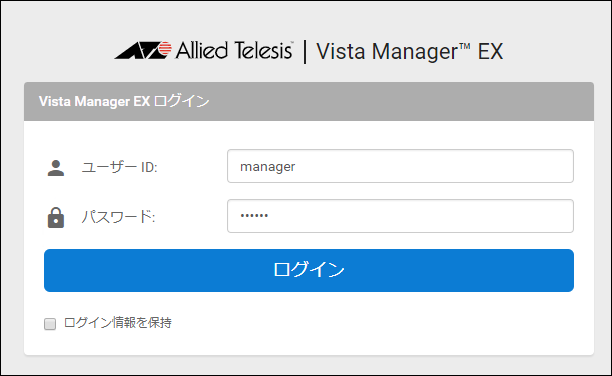

2. Vista Managerのログイン画面が表示されますので、「ユーザーID」と「パスワード」を入力して、「ログイン」ボタンをクリックします。
   入力したパスワードは、「●」で表示されます。


   Note

   初期設定の「ユーザーID」は「manager」、「パスワード」は「friend」です。

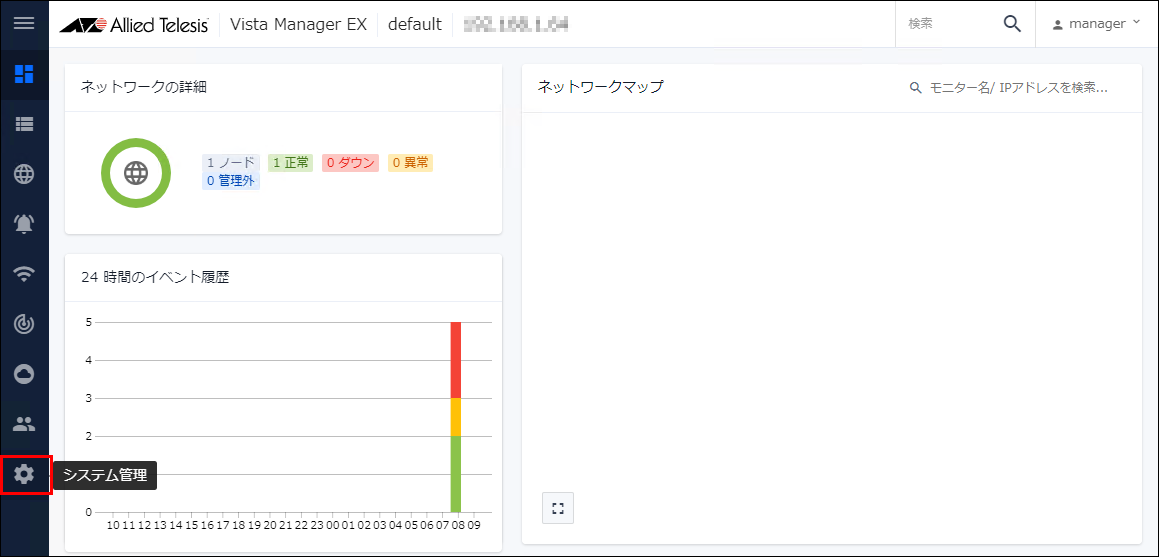

3. Vista Managerのダッシュボード画面で、左側のメニューの「システム管理」をクリックします。

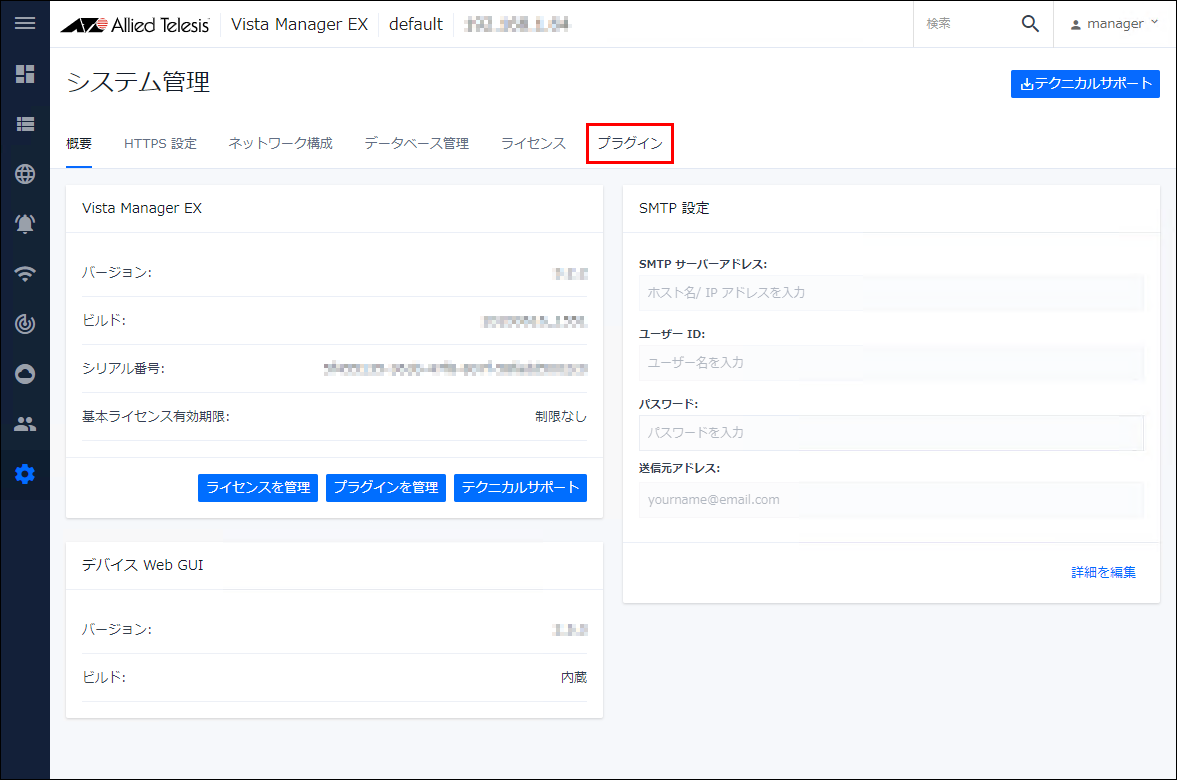

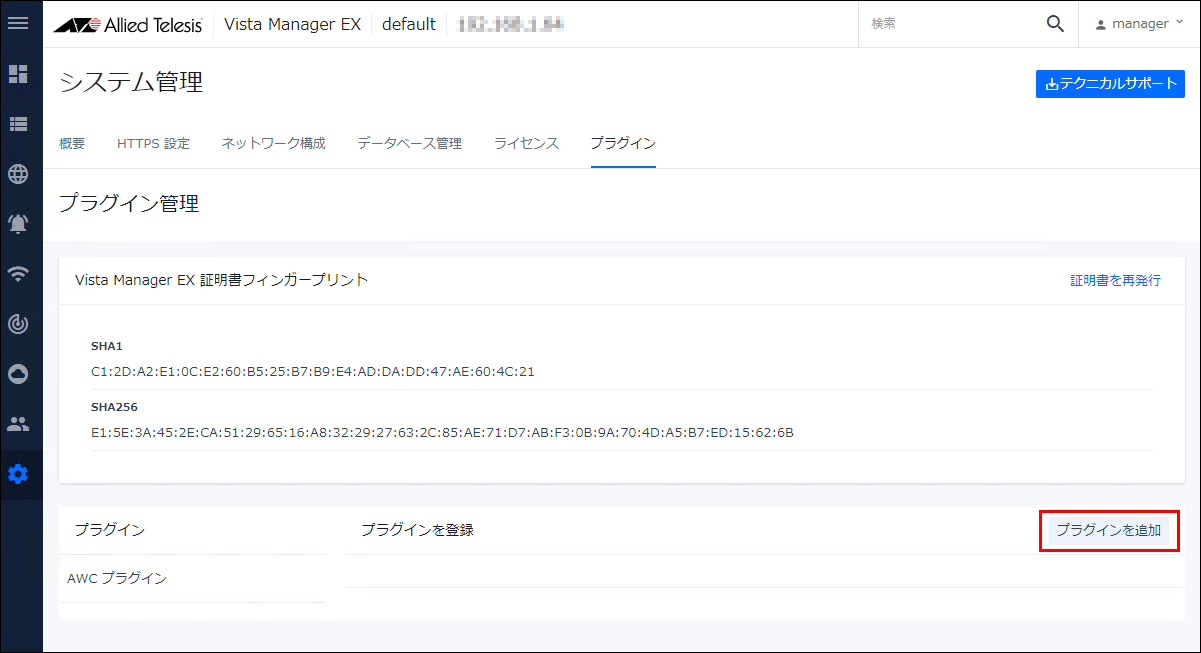

4. システム管理画面で、「プラグイン」タブをクリックします。


5. プラグイン管理画面で、「プラグインを追加」ボタンをクリックします。

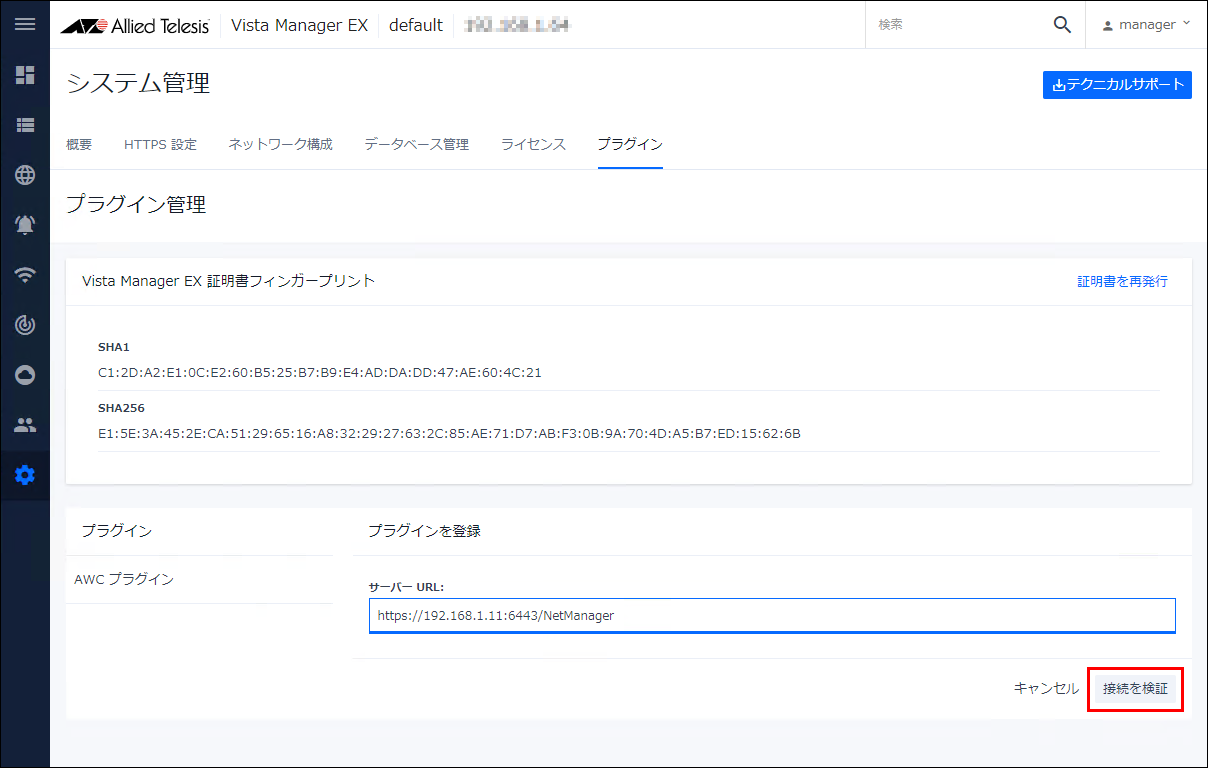

6. 「サーバーURL」に以下のURLを入力し、「接続を検証」ボタンをクリックします。
   （ここでは、SNMPプラグインに設定されたIPアドレスを 192.168.1.11 と仮定しています）


   https://192.168.1.11:6443/NetManager

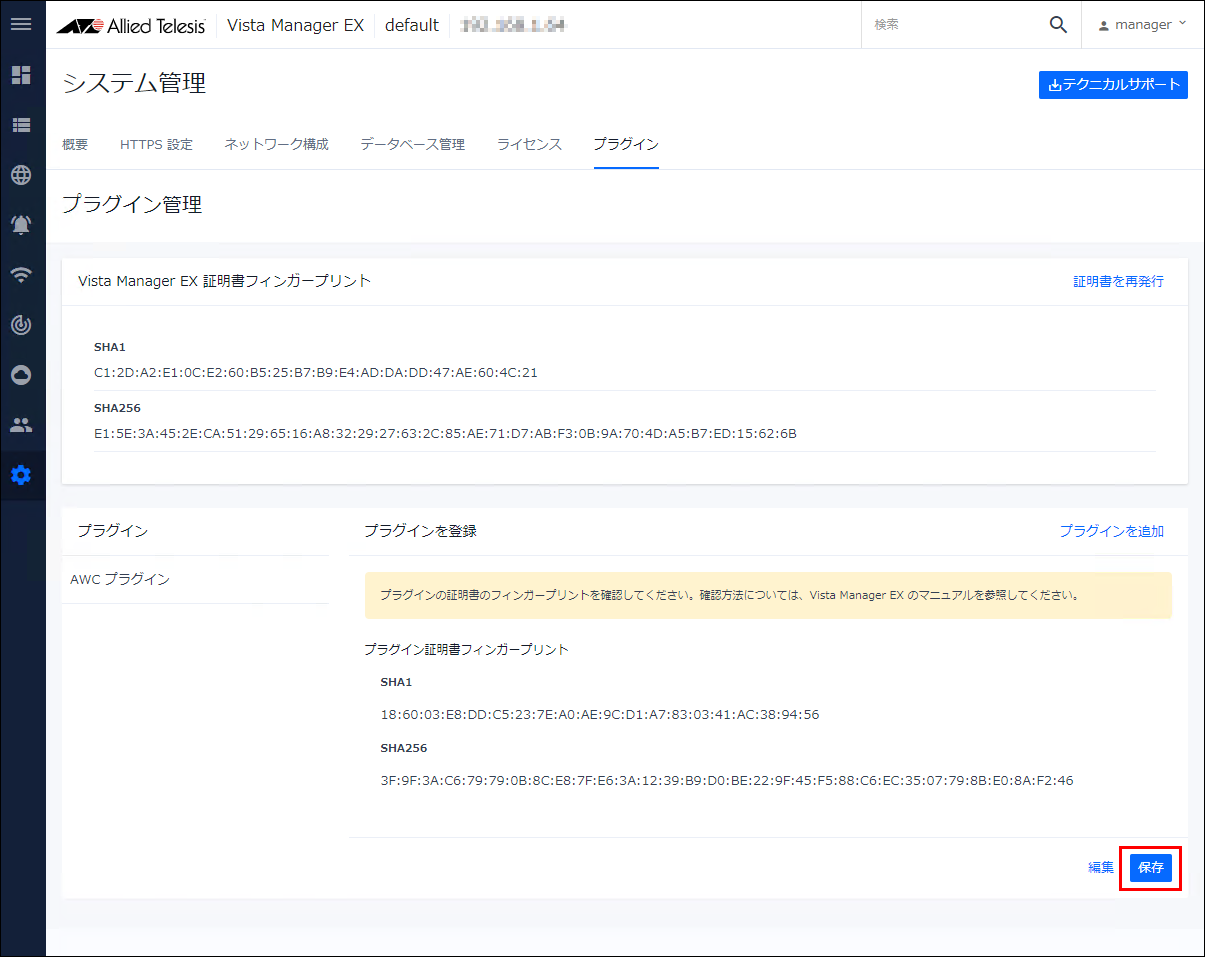

7. SNMPプラグインのURLから応答があると、「プラグイン証明書フィンガープリント」欄にSHA1とSHA256の証明書フィンガープリントが表示されます。
   証明書のフィンガープリントが正しい場合は、「保存」ボタンをクリックしてプラグインの登録を保存します。

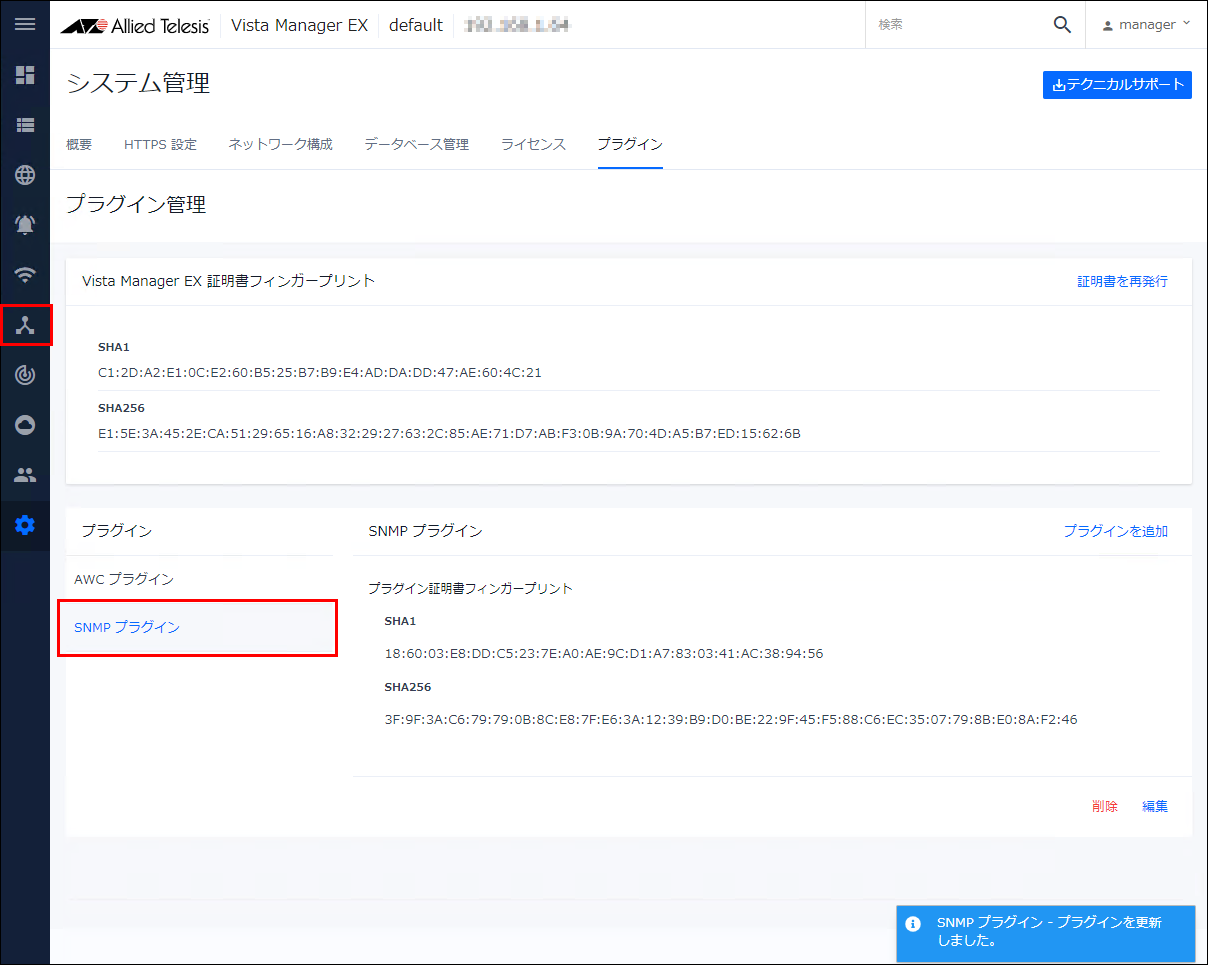

8. プラグインが正常に登録されると、プラグイン名一覧に「SNMP プラグイン」が追加されます。
   また、メインメニューにSNMPプラグインのアイコンが追加されます。



Vista Manager アプリケーションでSNMPプラグインを起動する

1. Vista Manager アプリケーションの左側メニューでSNMPプラグインのアイコンをクリックして、「ダッシュボード」メニューをクリックします。


2. ダッシュボード画面が表示されます。

   ネットワークツリー画面、デバイス一覧画面、システム画面も同様です。

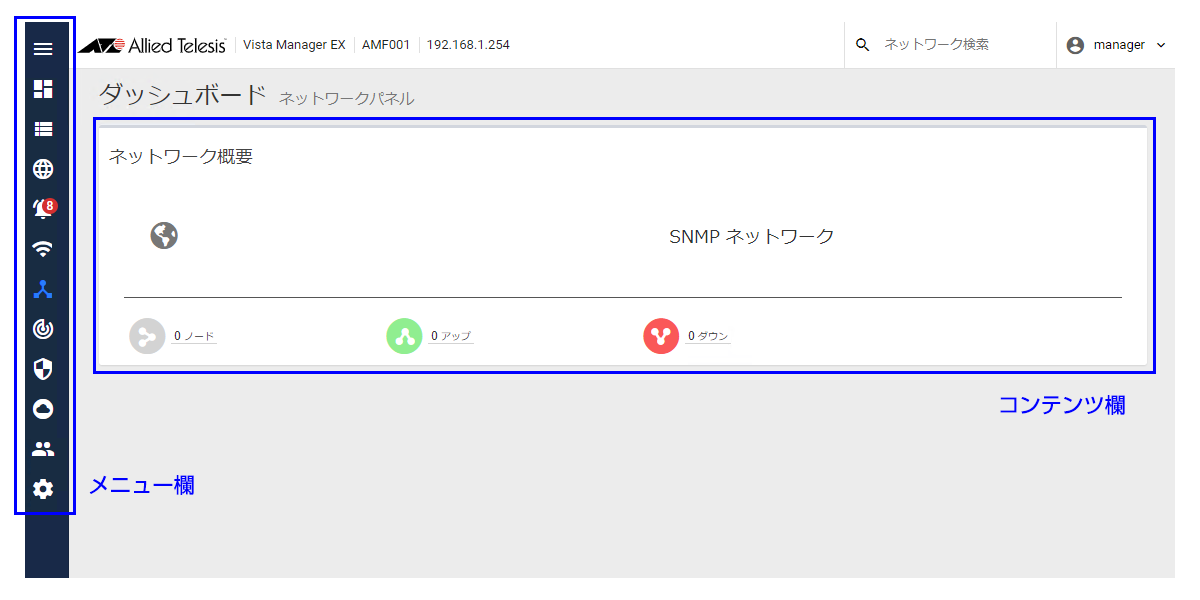

ウィンドウ構成 / 管理画面のウィンドウ構成

メニュー欄

コンテンツ欄

各種操作 / ユーザーアカウント / パスワードの変更

パスワードの変更について説明します。

Note

SNMPプラグインのアカウント情報はAVM EXのものと共通です。本操作はAVM EXの管理者アカウントでのみ行えます。

1. AVM EXに管理者アカウントでログインします。

2. メインメニューから「ユーザー管理」を選択します。

3. ユーザー一覧から変更したいアカウントの列を選択します。
   選択したユーザーのアカウント情報が表示されます。

4. 「編集」ボタンをクリックします。
   ユーザー編集画面が表示されます。

5. 「パスワード」欄の「パスワードを変更」ボタンをクリックします。
   「パスワード」と「パスワード（確認）」の入力欄が表示されます。

6. 「パスワード」に新しいパスワードを入力します。
   パスワードは8文字以上で、いずれかの半角数字、英字、記号（ ! @ # $ % ^ & * ( ) のみ使用可）を最低1文字ずつ含む必要があります。

7. 確認のため、「パスワード（確認）」に「パスワード」と同じパスワードを入力します。

8. 「保存」ボタンをクリックします。


各種操作 / ユーザーアカウント / アカウント作成、編集、削除

Note

SNMPプラグインのアカウント情報はAVM EXのものと共通です。本操作はAVM EXの管理者アカウントでのみ行えます。

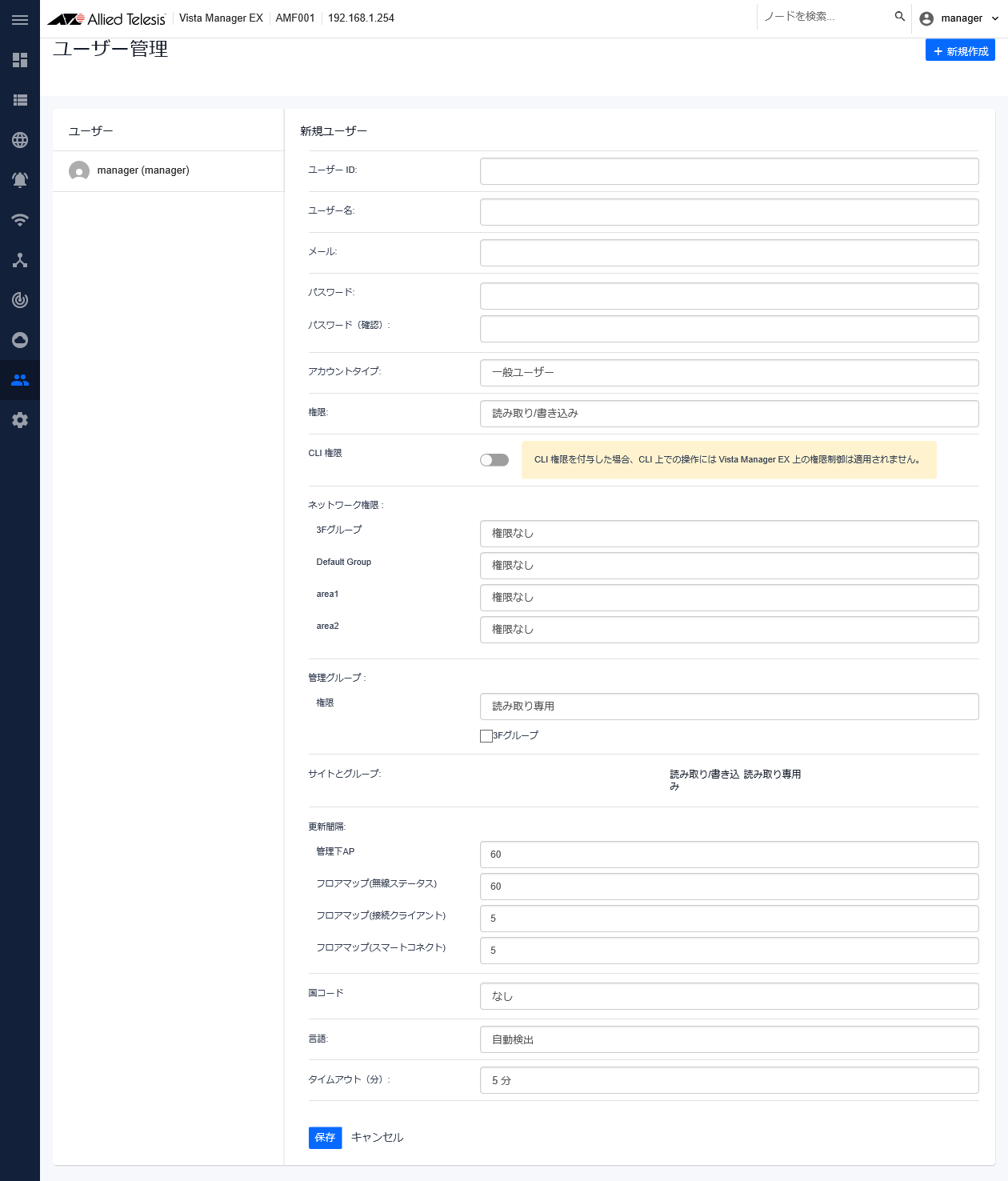

アカウント作成

1. AVM EXに管理者アカウントでログインします。

2. メインメニューから「ユーザー管理」を選択します。

3. コンテンツ欄右上の「新規作成」ボタンをクリックします。
   「新規ユーザー」画面が表示されます。

4. ユーザーID、ユーザー名、メールアドレスを入力します。



   表 1：アカウント設定 1

   項目名	説明
   ユーザーID	ログインに使用するユーザーIDを指定します。 Note 一度登録したユーザーIDは変更できません。 Note 一度登録したことのあるユーザーIDは、その後該当アカウントを削除しても、別のアカウントとして再度使用することはできません。 アカウントの作成前に、作成ポリシーなどを慎重にご検討ください。
   ユーザー名	フルネームなど、ユーザーの表示名を指定します。ユーザー名は、連続した半角スペースを除き、マルチバイト文字を含め100文字まで（半角・全角どちらも可）です。
   メール	ログイン情報を忘れた場合の復旧やライセンス有効期限の通知に使用する、有効なメールアドレスを指定します。 Note メールアドレスを登録したアカウントを削除した場合、別のアカウントのメールアドレスとして再度登録することはできません。

5. パスワードを入力します。
   また、確認のため、「パスワード（確認）」に「パスワード」と同じパスワードを入力します。


   表 2：アカウント設定 2

   項目名	説明
   パスワード	パスワードを指定します。パスワードは8文字以上で、いずれかの半角数字、英字、記号（ ! @ # $ % ^ & * ( ) のみ使用可）を最低1文字ずつ含む必要があります。
   パスワード（確認）	パスワードと同じ文字列を入力します。

6. アカウントタイプを「管理者」または「一般ユーザー」から選択します。
   また、アカウントタイプを「一般ユーザー」に設定した場合、AMFエリアごとに権限を設定します。


   表 3：アカウント設定 3

   項目名	説明
   アカウントタイプ	アカウントの種類を選択します。 管理者 ユーザー設定やシステム設定を含む、AVM EXの全機能を使用できます。 SNMPプラグインにおいては、次のすべてのSNMP管理機能を使用できます。 ノード情報の閲覧・作成・更新・削除、サブネットの自動探索の実行、ユーザーアカウントの閲覧・作成・更新・削除、システム設定（バージョン表示） 一般ユーザー 許可されたAMFエリア、サイト、グループのノードに対して、状態や設定の変更または確認のみができます。 SNMPプラグインにおいては、次の一部のSNMP管理機能の設定、閲覧ができます。 ノード情報の閲覧、サブネットの自動探索の実行
   権限	アカウントタイプが「一般ユーザー」の場合、AVM EXのサービスモニタリングの書き込み権限を指定します。デフォルトは「読み取り/書き込み」です。 読み取り専用 サービスモニタリングは閲覧のみ可能です。 読み取り/書き込み サービスモニタリングの閲覧、モニター作成、編集、削除が可能です。 アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。サービスモニタリングの閲覧、モニター作成、編集、削除が可能です。
   ネットワーク権限	アカウントタイプが「一般ユーザー」の場合、AVM EXの管理下のエリアに対する設定の書き込み権限を指定します。デフォルトは「権限なし」です。 AVM EXの管理下のエリアは、以下のものを指します。 AMFネットワークの各AMFエリア AWCプラグインの各管理グループ SNMPプラグインの各サブネット 各種エリアはタイプに関わりなく文字コード順に表示されます。 設定する書き込み権限は以下の通りです。 権限なし エリアの情報は表示されません。 Note AVM EXの「マイアカウント」画面には当該のエリア名に対して「権限なし」と表示されます。 読み取り専用 エリアの状態を閲覧できます。 エリアおよびノードのトポロジーマップ、ノード情報、ノードを閲覧できます。 また、各種プラグインにおいては、該当エリア内の機器の情報の閲覧のみが可能です。 読み取り/書き込み エリアの状態を閲覧または設定を変更できます。 設定には、ノードのAMFバックアップの実施、AMFノードへのCLI接続、ノードのメモの編集、AMFマスター上のバックアップ設定の変更などが含まれます。 また、各種プラグインにおいては、該当エリア内の機器の情報の閲覧および設定が可能です。 アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのエリア（AMFエリア、AWCプラグインの管理グループ、SNMPプラグインのサブネット）に対して設定の確認および変更が可能です。

7. AWCプラグインを登録している場合は、AWCプラグインの管理グループに対するアクセス権限の設定を行います。


   表 4：アカウント設定 4

   項目名	説明
   管理グループ	AWCプラグインが登録されており、アカウントタイプが「一般ユーザー」の場合、AWCプラグインで情報を閲覧したり、AP共通設定、CB共通設定を作成可能な管理グループ名にチェックを付けます。 権限は「読み取り専用」のみで、管理グループの作成、編集、削除はできません。また、管理グループのアクセス権限を一般ユーザーに割り当てる際は、事前にアカウントタイプが「管理者」のアカウントで管理グループを作成しておく必要があります。
   更新間隔	AWCプラグインが登録されている場合、AWCプラグインの以下の管理項目にて画面の更新を自動で行う間隔（単位：秒）を指定します。 管理下AP（デフォルト：60（秒）） フロアマップ詳細(無線ステータス)（デフォルト：60（秒）） フロアマップ詳細(無線クライアント)（デフォルト：5（秒）） フロアマップ詳細(スマートコネクト)（デフォルト：5（秒））
   国コード	AWCプラグインが登録されている場合、AWCプラグインでAP共通設定を作成する際に選択される国コード（無線周波数帯の規制区域）の初期設定を指定します。デフォルトは「なし」です。

8. Web管理画面の言語とセッションタイムアウトを設定します。


   表 5：アカウント設定 5

   項目名	説明
   言語	Web管理画面の表示言語を設定します。 自動検出（デフォルト）、英語、日本語から選択できます。「自動検出」に設定すると、Webブラウザーの表示言語設定に従って自動的に決定されます。
   タイムアウト	セッションタイムアウトを指定します。 無操作状態でタイムアウトに設定した時間が経過した場合に、自動的にログインセッションを終了し、ログイン画面に戻ります。 タイムアウトは5分、10分、20分、30分、1時間、制限なしから選択でき、制限なしに設定した場合は無操作状態が続いても自動的にログアウトしません。 デフォルトは5分です。

9. 「保存」ボタンをクリックします。


アカウント編集

1. 管理者アカウントでログインします。

2. メインメニューから「ユーザー管理」を選択します。

3. ユーザー一覧から編集したいアカウントの列を選択します。

4. アカウント情報が表示されるので、「編集」ボタンをクリックします。

5. ユーザー編集画面が表示されるので、必要な項目を変更し、「保存」ボタンをクリックします。


アカウント削除

1. 管理者アカウントでログインします。

2. メインメニューから「ユーザー管理」を選択します。

3. ユーザー一覧から編集したいアカウントの列を選択します。

4. アカウント情報が表示されるので、「削除」ボタンをクリックします。

5. 「ユーザー削除」ダイアログが表示されるので、削除して問題なければ、再度「削除」ボタンをクリックします。


各種操作 / 初回ログイン時の作業 / サブネット、デバイス登録の準備

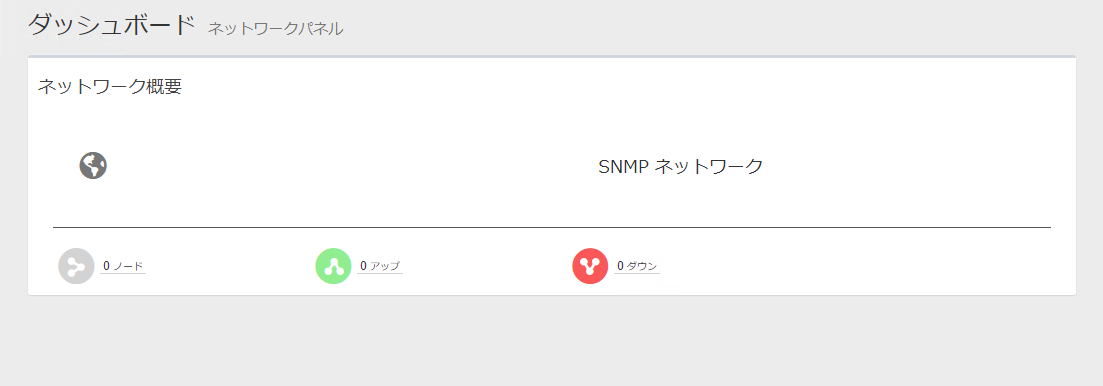

SNMPプラグインにログインすると、ダッシュボード画面が表示されます。

SNMPプラグインでは、ネットワークツリーにて登録されているサブネットが監視の対象となります。
初めてログインしたときは監視対象は登録されていないため、ネットワーク概要は空欄が表示されます。

各種操作 / 初回ログイン時の作業 / 監視サブネット追加

SNMPプラグインでは、監視対象をサブネット単位で指定します。
サブネットを作成すると、サブネット配下のネットワークに対してデバイスの自動探索を行います。
また、デバイスは手動で追加することも可能です。

Note

本製品では、デバイスのMACアドレスを標準MIBのdot1dBaseBridgeAddressから取得し、取得ができない場合は自動探索時に検出済みのほかの機器のARPテーブルから取得します。
このためdot1dBaseBridgeAddressをサポートしていない機器でMACアドレスを登録させる場合は、該当機器のIPアドレスを他の機器より大きな値にして、該当機器が後から検出されるようにしてください。

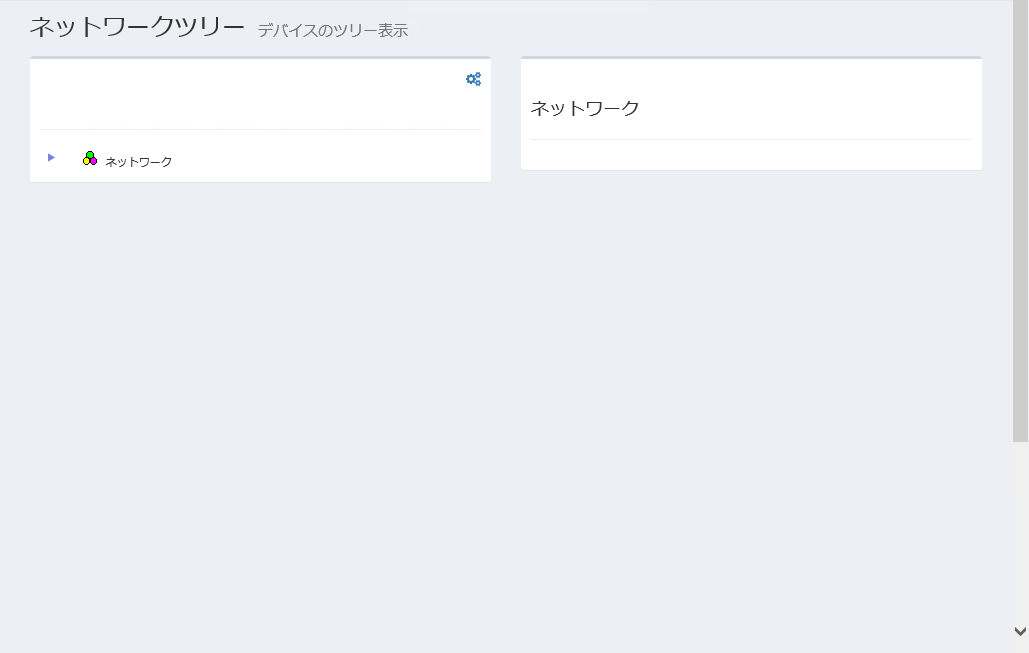

1. メニューから「ネットワークツリー」を選択します。

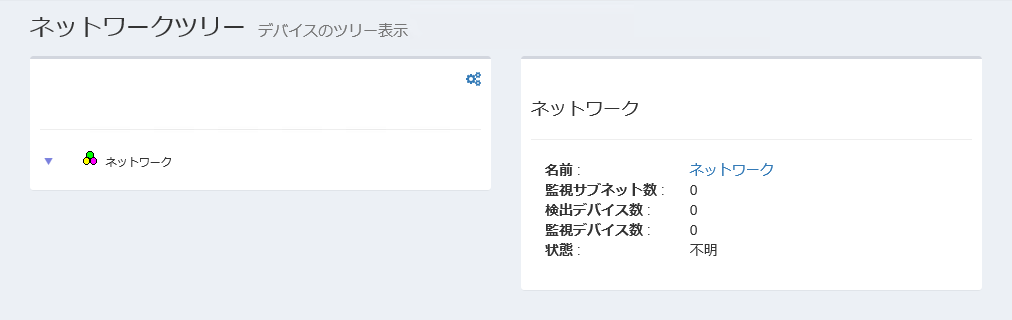

   「デバイスのツリー表示」画面が表示されます。


2. コンテンツ欄左側のツリービューから「ネットワーク」をクリックし、ネットワーク配下のツリーを展開します。
   初期状態では、ネットワーク配下には何も登録されていないため、ツリーの下には何も表示されません。
   コンテンツ欄右側のノード属性欄には選択中のノードの情報が表示されます。
   タイトルは選択中のノードの名前を示します。現在はタイトル欄には「ネットワーク」が表示されます。
   ネットワークの監視サブネット数、検出デバイス数、監視デバイス数を表示しますが、この時点ではすべて0です。

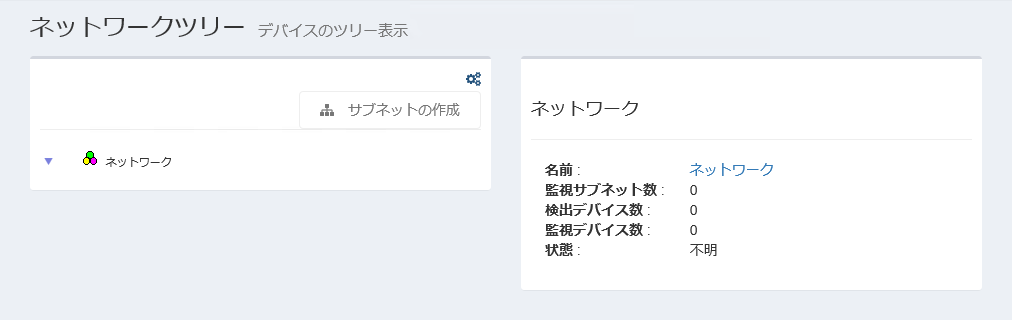

3. ツリービュー右上の歯車アイコンをクリックします。
   歯車アイコンをクリックすると、選択中のノードに対するサブメニューがポップアップ表示されます。
   ネットワークを選択中の場合は、「サブネットの作成」が表示されます。


4. サブメニューから、「サブネットの作成」をクリックします。

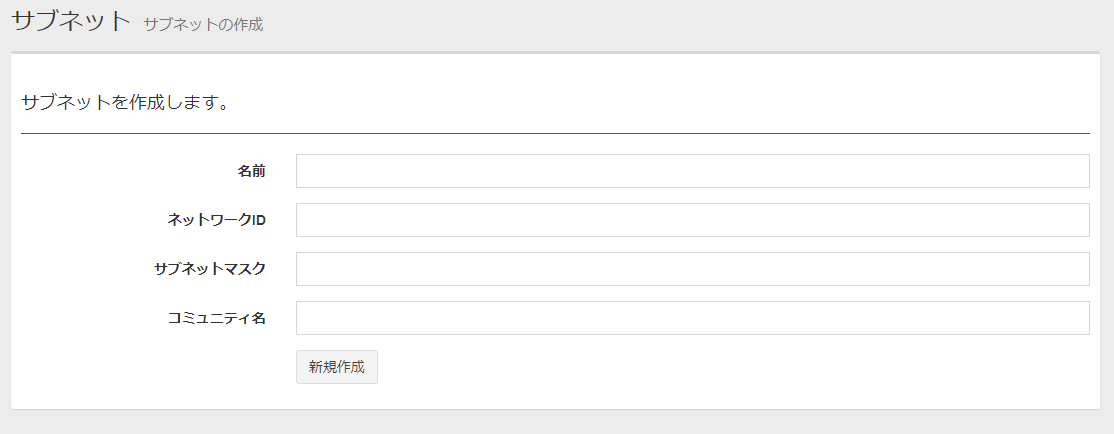

   「サブネットの作成」画面が表示されます。

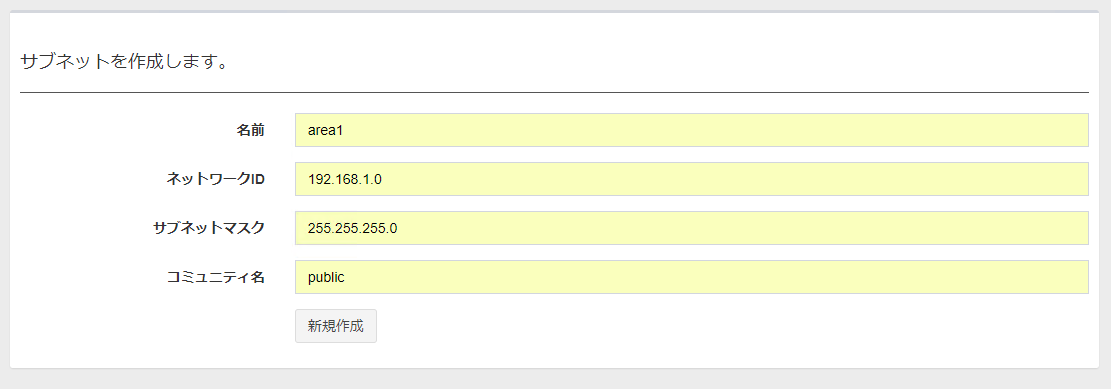

5. 管理対象に追加するサブネットの名前、ネットワークID、サブネットマスク、コミュニティ名を入力します。

   • 名前：
     サブネットの名前を入力します。任意の文字列を指定できます。


     Note

     次の記号は使用できません。
     ! ( ) * . ? # $ & @ / [ ] + = ' ; : , \

     Note

     サブネットの名前は変更できません。変更する場合は、一旦サブネットおよび配下のノードを削除し、新規に作成し直す必要があります。

   • ネットワークID：
     サブネットのネットワークID（IPv4ネットワークアドレス、例：192.168.1.0）を入力します。

   • サブネットマスク：
     サブネットのサブネットマスク（例：255.255.255.0）を指定します。


     Note

     ホスト扱いのサブネット（255.255.255.255または/32）の登録は未サポートです。

   • コミュニティ名：
     デバイス検出時に使用するSNMPコミュニティ名を入力します（例：public）。



6. 「新規作成」ボタンをクリックします。
   「デバイスのツリー表示」画面が表示されます。
   サブネットの新規作成が正常に行われると、サブネットの自動探索が開始されます。
   サブネットの作成直後、「デバイスのツリー表示」画面にてコンテンツ欄左側のツリービューから「ネットワーク」をクリックすると、ネットワーク配下にサブネットが追加されていますが、サブネットにはデバイスは登録されていません。


   Note

   サブネット作成（自動探索）を行う際の注意点を示します。

   ・「新規作成」ボタンは1回だけクリックしてください。
   ・サブネット作成直後に自動探索が実行されますので、手動での自動探索は不要です。
   ・自動探索処理中は、同じサブネットの自動探索を行わないでください。
   ・時間を空けて（24ビットマスクの場合は約10分）Webブラウザーの再読み込みを行い、新規作成したサブネットの状態を確認してください。

   Note

   サブネットの自動探索にかかる時間は、サブネットのネットワーク範囲によって異なります。

7. 自動探索が終了したあと、「デバイスのツリー表示」画面を更新します。
   デバイスが検出されると、サブネット配下に自動的にデバイスが追加されます。
   自動探索の際、デバイスの名前には、IPアドレスが適用されます。PCなどの場合はPCのホスト名が適用されます。

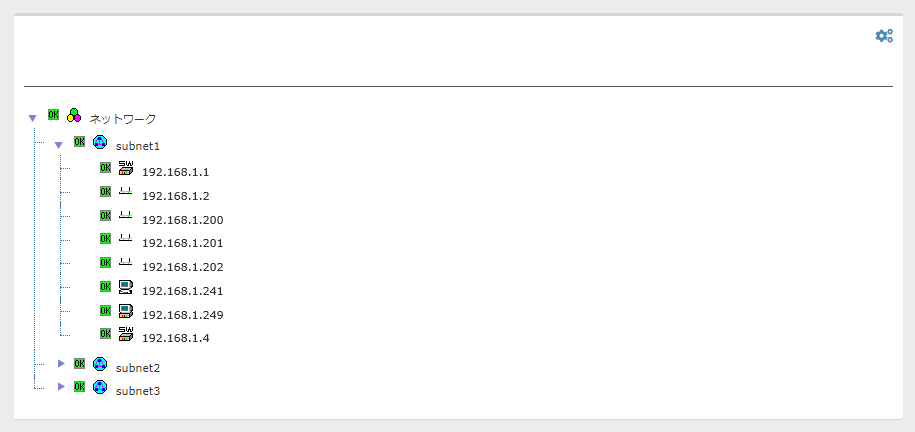

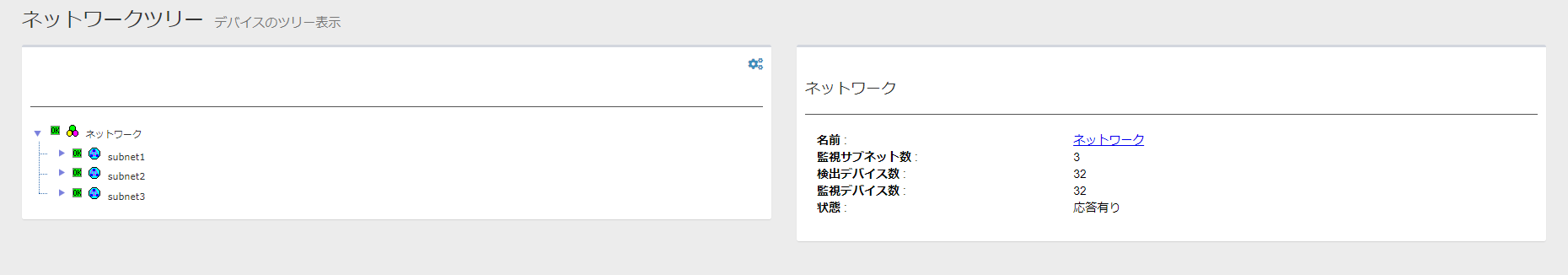

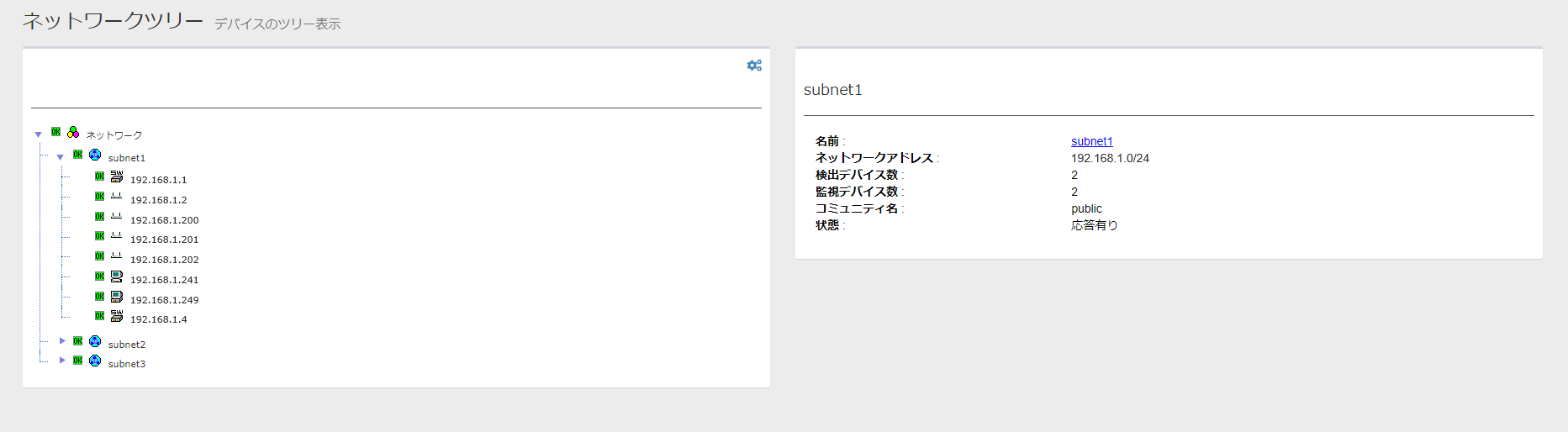

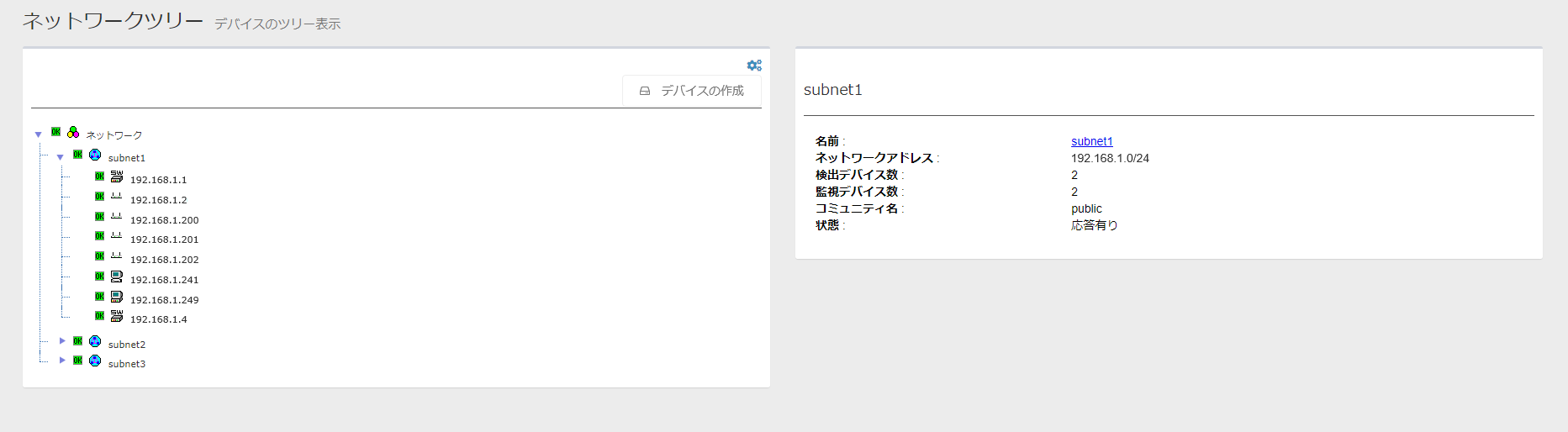

   次の画像は、ツリービューに追加されたサブネットの表示の例です。



各種操作 / 初回ログイン時の作業 / 手動によるデバイスの追加

1. メニューから「ネットワークツリー」を選択します。
   「デバイスのツリー表示」画面が表示されます。


2. コンテンツ欄左側のツリービューから「ネットワーク」をクリックし、ネットワーク配下のツリーを展開します。
   ネットワーク配下に登録されたサブネットが表示されます。


3. ネットワーク配下に登録されたサブネットの名前をクリックし、サブネット配下のツリーを展開します。
   サブネット配下に登録されたデバイスが表示されます。
   コンテンツ欄右側のノード属性欄には、選択中のサブネットの名前と、サブネットの情報が表示されます。


4. ツリービュー右上の歯車アイコンをクリックします。
   歯車アイコンをクリックすると、選択中のノードに対するサブメニューがポップアップ表示されます。
   サブネットを選択中の場合は、「デバイスの作成」が表示されます。


5. サブメニューから、「デバイスの作成」をクリックします。
   「デバイスの作成」画面が表示されます。



1. メニューから「デバイス検索」を選択します。
   「デバイスの一覧」画面が表示されます。


2. 一覧の上部の「新規作成」ボタンをクリックします。
   「デバイスの作成」画面が表示されます。

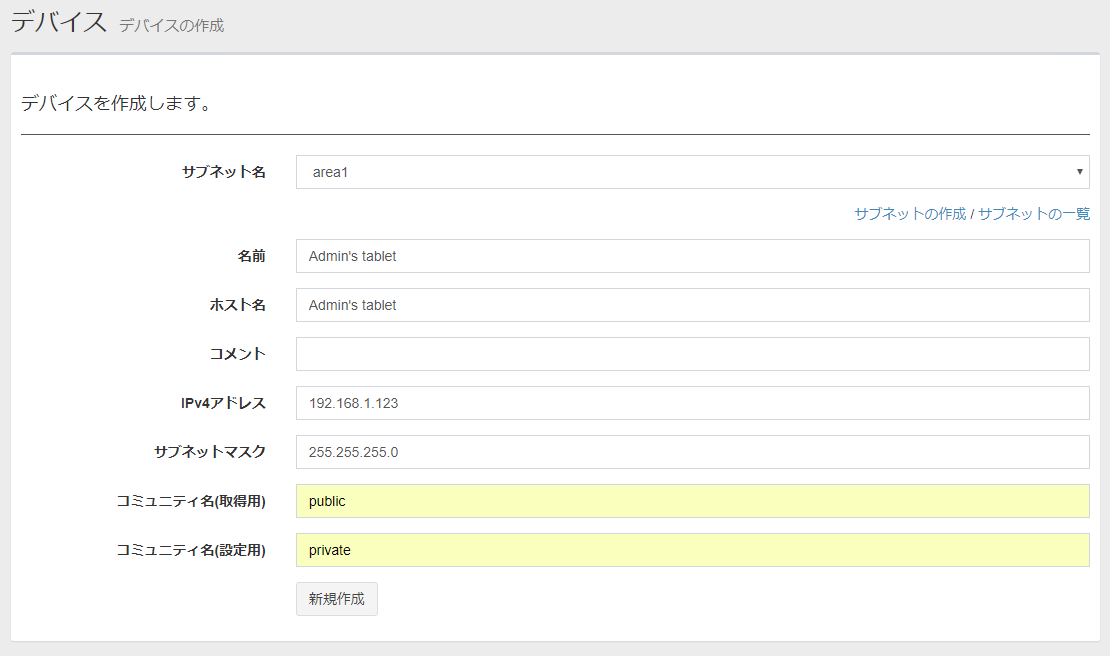

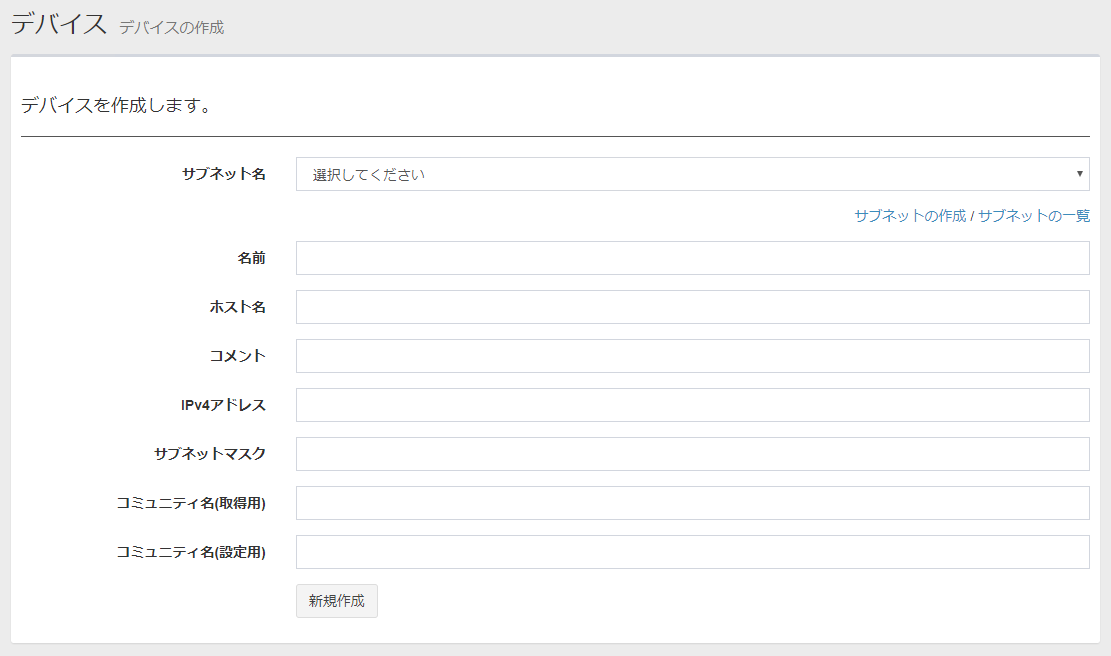

デバイスの手動追加

1. 「デバイスの作成」画面を表示します。

2. デバイスを追加するサブネット名を選択します。
   先ほど作成したサブネットを指定します。
   サブネット名のドロップダウンリストの下の「サブネットの作成」、「サブネットの一覧」をクリックすると、それぞれの画面が表示されます。必要に応じてサブネットの作成、編集を行ってください。


   Note

   サブネットの作成、編集のために画面を移動すると、本画面に入力した内容は消去されます。
   サブネットの作成、編集を行ったあと、再度、「デバイスの作成」を手順1から行ってください。

3. 管理対象に追加するデバイスの情報を送受信するためのコミュニティ名を入力します。

   • コミュニティ名(取得用)：
     SNMPでデバイスから情報を取得するときに使うコミュニティ名を入力します。

   • コミュニティ名(設定用)：
     SNMPでデバイスに情報を書き込むときに使うコミュニティ名を入力します。

4. 管理対象に追加するデバイスの名前、ホスト名、コメント、IPv4アドレス、サブネットマスクを入力します。

   • 名前：
     デバイスの名前を入力します。任意の文字列を指定できます。

   • ホスト名：
     デバイスのホスト名を入力します。任意の文字列を指定できます。

   • IPv4アドレス：
     デバイスのIPv4アドレス（例：192.168.1.123）を入力します。

   • サブネットマスク：
     デバイスのサブネットマスク（例：255.255.255.0）を指定します。



5. 「新規作成」ボタンをクリックします。
   「デバイスのツリー表示」画面が表示されます。
   デバイスの新規作成が正常に行われると、サブネット配下に、入力したデバイスが表示されます。


Note

デバイスを手動追加したときに、機種によっては「デバイス一覧」画面にMACアドレス、IPv4アドレス、ベンダー名が表示されない場合があります。その場合は、対象サブネットで自動探索を実施してください。自動探索の結果によっては、情報が表示されるようになります。

各種操作 / SNMPネットワークの管理 / 概要

SNMPプラグインでは、ネットワークの構成要素を下記のように分類して管理します。これらの要素を総称してノードと呼びます。SNMPプラグインでは、個々のデバイスだけでなく、サブネット単位での情報の監視が行えます。データの表示などのすべての操作は、このノード単位で行います。

• ネットワーク全体

• サブネット

• デバイス（1台の機器）


Note

AMFにおけるAMFノードとは異なりますのでご注意ください。

各種操作 / SNMPネットワークの管理 / ノードの詳細表示、属性の変更、削除

ノードの詳細表示

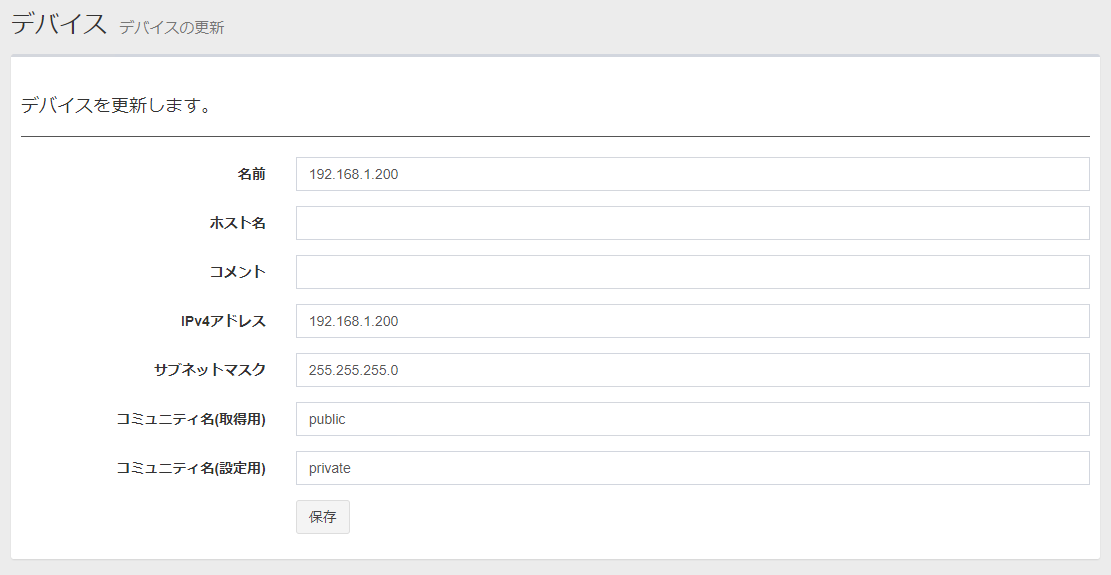

ノード属性の変更

Note

上図は一例です。ネットワークのノード属性の編集はできません。

ノードの削除

Note

削除できるノード種別は、サブネットおよびデバイスです。

画面リファレンス / ダッシュボード

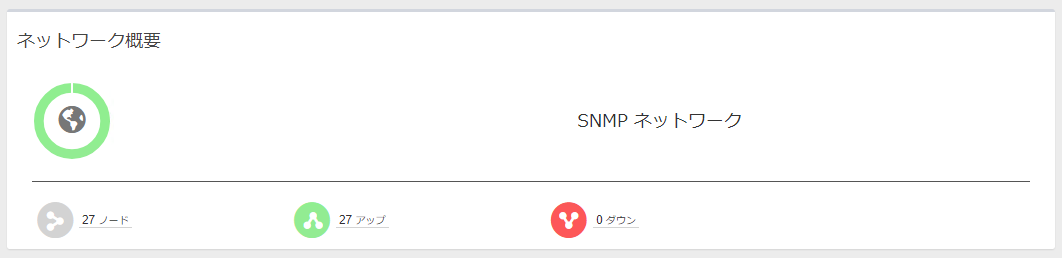

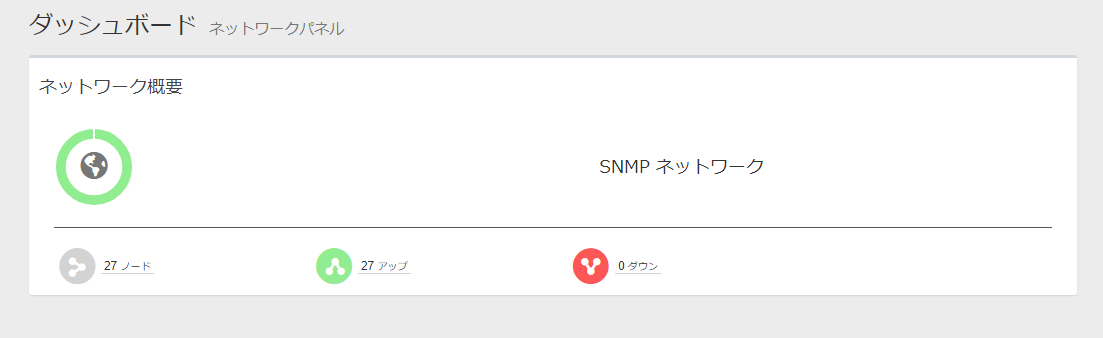

ネットワーク概要

表 1：ネットワーク概要

項目名	説明
円グラフ	SNMPプラグインに登録されたデバイスのうち、リンクアップ/リンクダウン状態の各デバイスの数を円グラフで表示します。
X ノード	SNMPプラグインに登録されたデバイス数が、灰色のアイコンとともに表示されます。
X アップ	リンクアップ状態（SNMPプラグインと疎通可能）のデバイス数が、緑色のアイコンとともに表示されます。
X ダウン	リンクダウン状態（SNMPプラグインと疎通不能）のデバイス数が、赤色のアイコンとともに表示されます。

画面リファレンス / ネットワークツリー / デバイスのツリー表示

ツリービュー

• ネットワーク全体

• サブネット

• デバイス（1台の機器）


Note

AMFにおけるAMFノードとは異なりますのでご注意ください。

表 1：ツリービュー

項目名	説明
歯車アイコン	歯車アイコンをクリックすると、ツリービュー上で選択中のネットワークまたはサブネットに対する設定用のサブメニューが表示されます。 サブメニューから行える操作は以下の通りです。 ネットワーク： サブネットの作成 サブネット： デバイスの作成
ネットワークツリー	SNMPプラグインに登録されたノードを階層化して表示します。
ノード	ネットワークのそれぞれの構成要素を示します。 各ノードは1つまたは2つのアイコンとノード名で示されます。 状態表示アイコン： ノードの状態を表します。 状態表示アイコンは、ノードの行の左端に表示される小さめのアイコンです。 ノードアイコン： ノードの種別を表します。 ノードアイコンは、状態表示アイコンとノード名の間に表示されるアイコンです。 名前： ノードの管理上の名前です。

状態表示アイコン

表 2：状態表示アイコン

種類	説明
使用不可アイコン	ノードが使用できない、または使用できないノードを含んでいることを示します。次にノード種別ごとに意味を示します。 ネットワーク全体 配下に無応答のデバイスがある サブネット 配下に無応答のデバイスがある デバイス デバイスが無応答 ポート ポートが無効化（シャットダウン）されている
使用可能アイコン	ノードが使用できる状態にあることを示します。

ノード属性

ネットワーク属性

サブネット属性

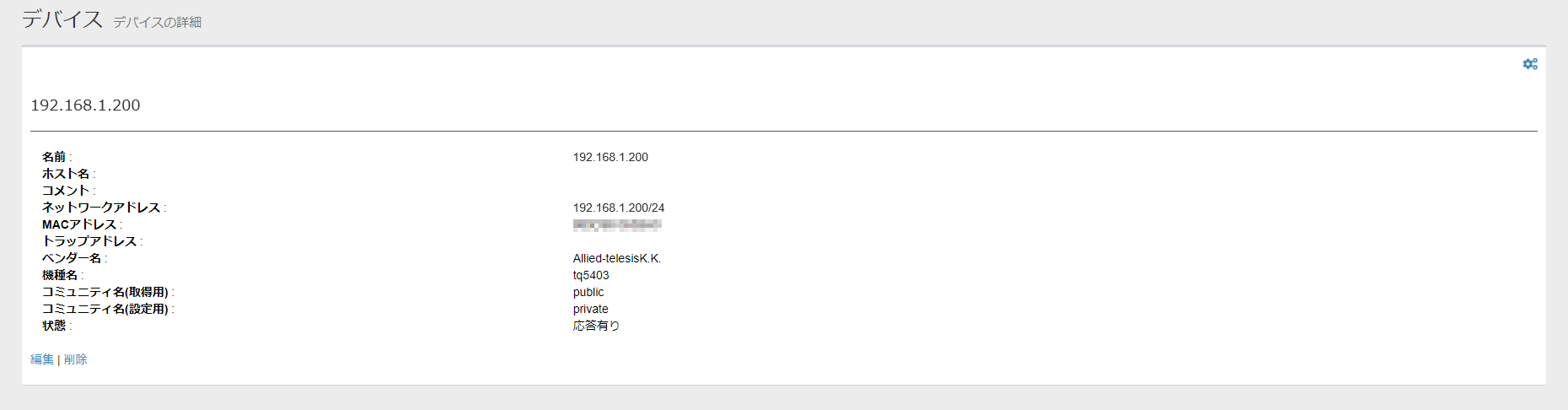

デバイス属性

画面リファレンス / ネットワークツリー / ネットワーク

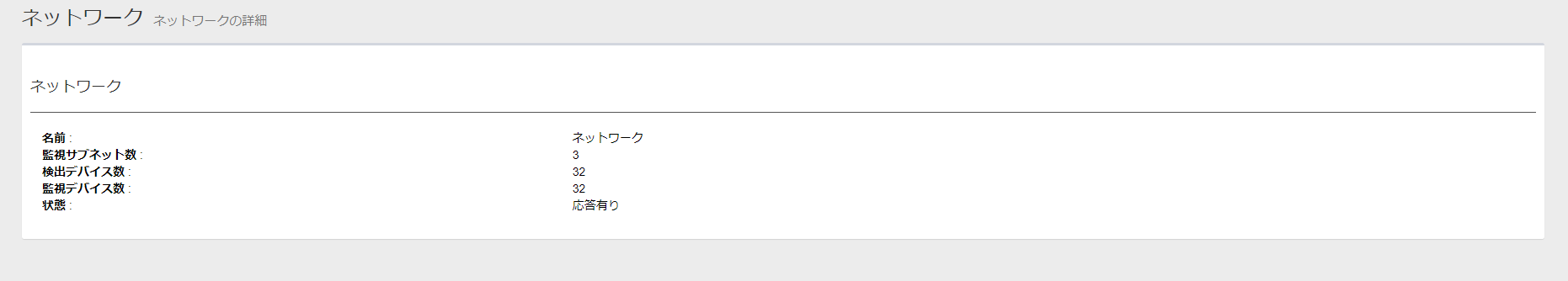

ネットワークの詳細

ネットワーク全体のノード属性

画面リファレンス / ネットワークツリー / サブネット

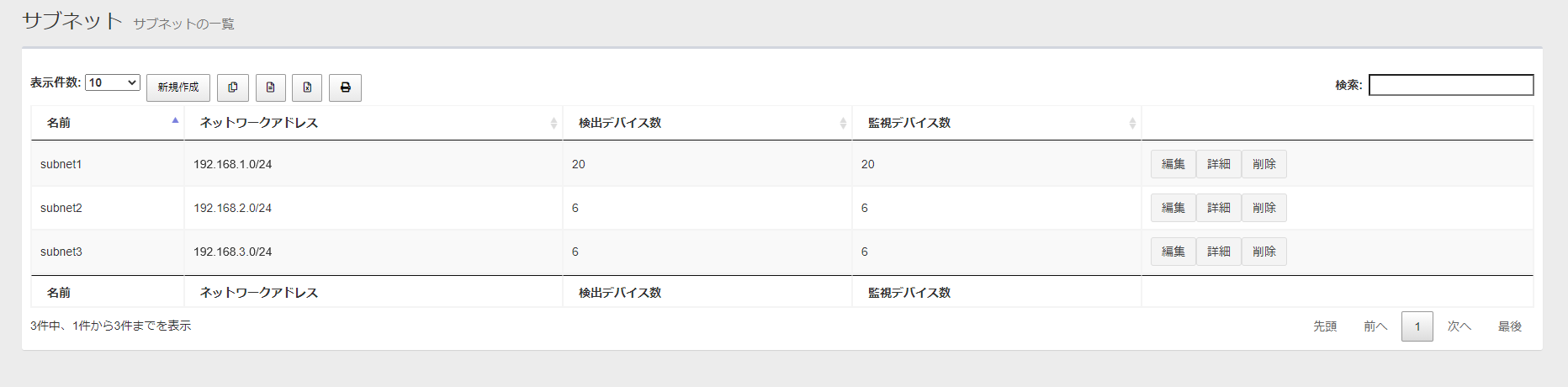

サブネットの一覧

表 1：サブネットの一覧

項目名	説明
表示件数	一覧のページに表示するサブネットの件数を、10件、25件、50件、またはすべてから選択します。
「新規作成」ボタン	サブネットを新しく登録します。
クリップボードにコピー	登録されたサブネットの名前、ネットワークアドレス、検出デバイス数、監視デバイス数を、タブ区切りテキスト形式でクリップボードに保存します。 サブネットの一覧をテキストエディタにコピーしたい場合などに使います。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
CSVファイルにエクスポート	登録されたサブネットの名前、ネットワークアドレス、検出デバイス数、監視デバイス数を、CSV （カンマ区切りテキスト）ファイルとしてダウンロードします。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
Excelファイルにエクスポート	登録されたサブネットの名前、ネットワークアドレス、検出デバイス数、監視デバイス数を、Excelブック（拡張子：xlsx、Microsoft Excel 2007以降）ファイルとしてダウンロードします。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
印刷	登録されたサブネットの名前、ネットワークアドレス、検出デバイス数、監視デバイス数を、Webブラウザーのポップアップウィンドウまたは新規タブに一覧表示し、印刷ダイアログを表示します。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
検索フィールド	検索したいキーワードを入力すると、一覧表示、コピー、CSV/Excelファイルにエクスポート、印刷の対象を絞り込むことができます。 大文字/小文字の違いは無視されます。また、ネットワークアドレスの区切り文字（ピリオド（.）、スラッシュ（/））は、その他の項目で使用されていない限り、一致しません。
名前	SNMPプラグインに登録されたサブネットの名前を表示します。
ネットワークアドレス	IPv4アドレスとプレフィックス長（xxx.xxx.xxx.xxx/xx形式）を表示します。
検出デバイス数	サブネットに属するデバイス数
監視デバイス数	検出デバイスの中で、監視対象となっているデバイスの数
「編集」ボタン	該当のサブネットの「サブネットの更新」画面を開きます。
「詳細」ボタン	該当のサブネットの「サブネットの詳細」画面を開きます。
「削除」ボタン	「サブネットの削除」ダイアログが表示されます。 「はい」ボタンをクリックすると、該当のサブネットが削除されます。「いいえ」ボタンまたはダイアログ左上の「閉じる（×）」ボタンをクリックすると、「サブネットの一覧」に戻ります。 Note 多数のデバイスが所属するサブネットを削除すると、内部サーバーエラーが表示される場合がありますが、しばらくするとエラーは表示されなくなります。
表示範囲	一覧に現在表示している範囲を、「X件中、X件からX件までを表示」の形式で表示します。
ページ選択	一覧に現在表示している範囲を、ページ単位で指定します。 先頭 先頭ページを表示します。 前へ 現在の表示ページの1つ前のページを表示します。 ページ番号 数字をクリックすると、該当のページを表示します。現在表示中のページは灰色のボタン背景で強調表示します。 次へ 現在の表示ページの1つ次のページを表示します。 最後 最終ページを表示します。

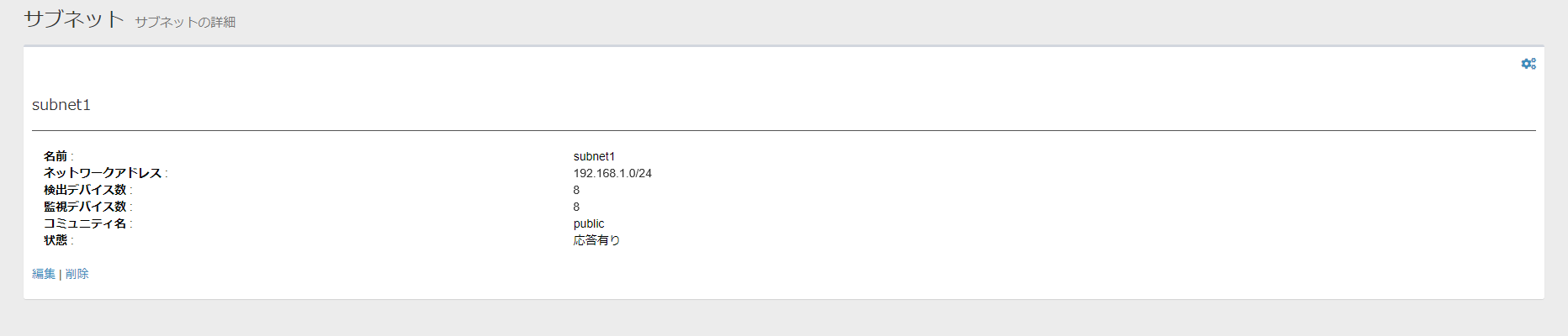

サブネットの詳細

ノード属性

サブネットの作成

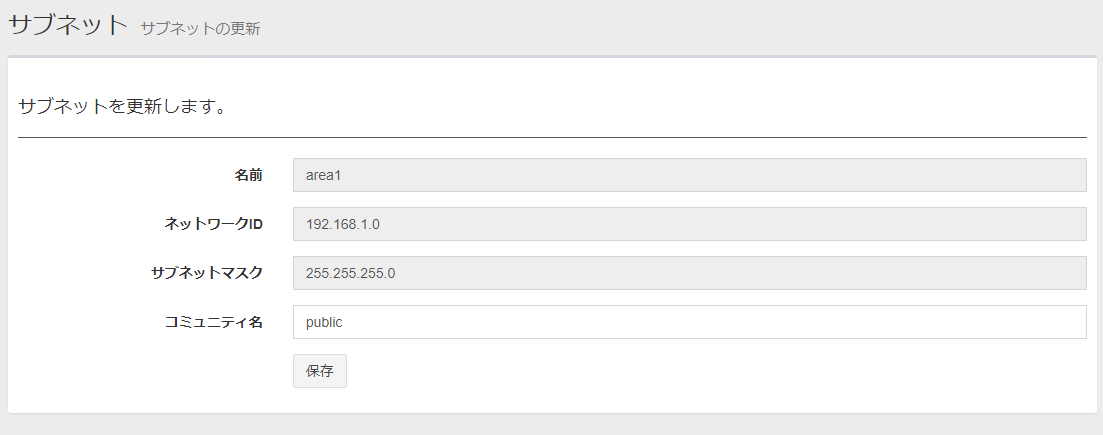

サブネットの更新

画面リファレンス / ネットワークツリー / デバイス

デバイスの作成、詳細の表示、設定については、「デバイス一覧」画面の「デバイス」をご参照ください。

画面リファレンス / デバイス一覧

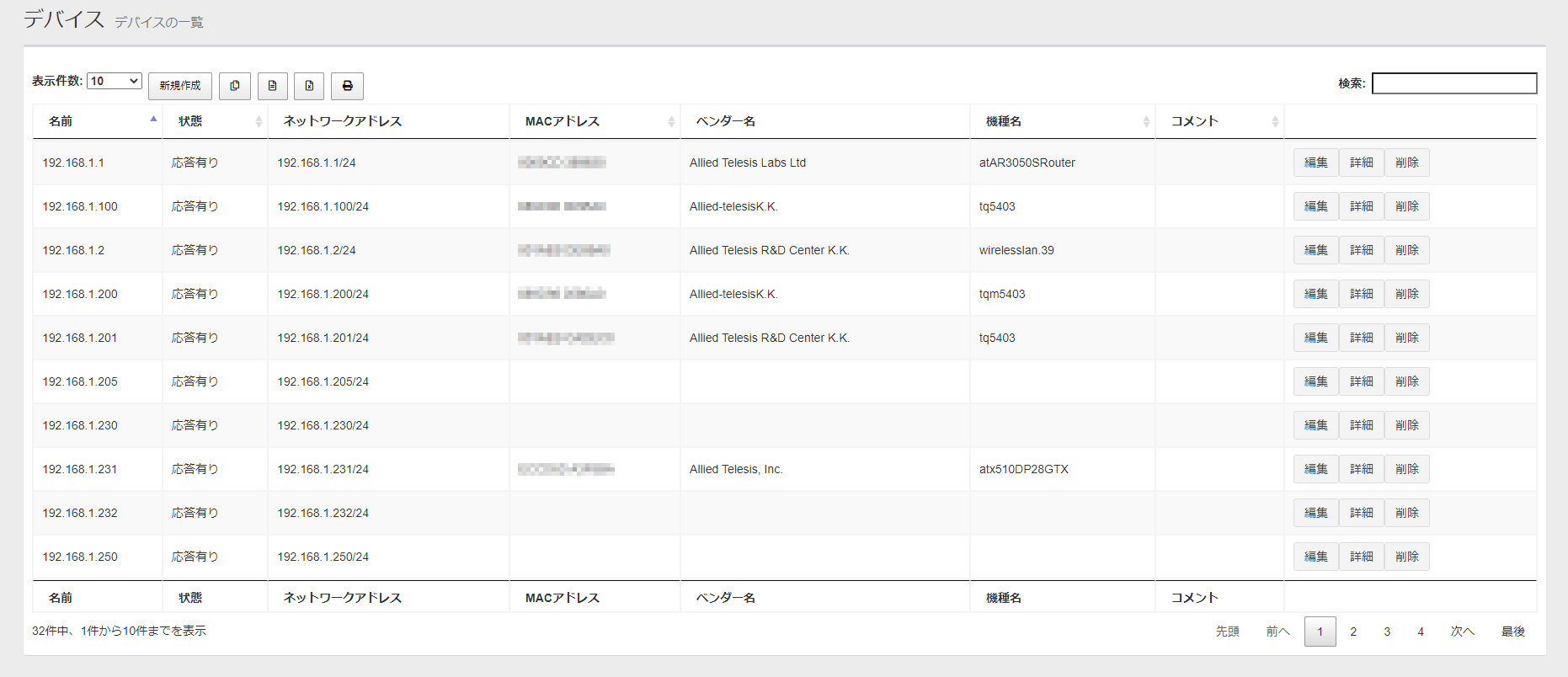

デバイスの一覧

表 1：デバイス

項目名	説明
表示件数	一覧のページに表示するデバイスの件数を、10件、25件、50件、またはすべてから選択します。
「新規作成」ボタン	デバイスを新しく登録します。
クリップボードにコピー	登録されたデバイスの名前、状態、ネットワークアドレス、MACアドレス、ベンダー名、機種名、コメントを、タブ区切りテキスト形式でクリップボードに保存します。 デバイスの一覧をテキストエディタにコピーしたい場合などに使います。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
CSVファイルにエクスポート	登録されたデバイスの名前、状態、ネットワークアドレス、MACアドレス、ベンダー名、機種名、コメントを、CSV （カンマ区切りテキスト）ファイルとしてダウンロードします。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
Excelファイルにエクスポート	登録されたデバイスの名前、状態、ネットワークアドレス、MACアドレス、ベンダー名、機種名、コメントを、Excelブック（拡張子：xlsx、Microsoft Excel 2007以降）ファイルとしてダウンロードします。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
印刷	登録されたデバイスの名前、状態、ネットワークアドレス、MACアドレス、ベンダー名、機種名、コメントを、Webブラウザーのポップアップウィンドウまたは新規タブに一覧表示し、印刷ダイアログを表示します。 検索フィールドにより対象を絞り込むことができます。表示件数、ページは影響しません。
検索フィールド	検索したいキーワードを入力すると、一覧表示、コピー、CSV/Excelファイルにエクスポート、印刷の対象を絞り込むことができます。 大文字/小文字の違いは無視されます。また、ネットワークアドレスの区切り文字（ピリオド（.）、スラッシュ（/））は、その他の項目で使用されていない限り、一致しません。
名前	SNMPプラグインに登録されたデバイスの名前を表示します。
状態	SNMPプラグインからのPingに対する応答状態を表示します。
ネットワークアドレス	IPv4アドレスとプレフィックス長（xxx.xxx.xxx.xxx/xx形式）を表示します。
MACアドレス	MACアドレスを表示します。
ベンダー名	デバイスの提供ベンダー名を表示します。
機種名	デバイスの機種情報（SysObjectID）を表示します。
コメント	デバイスに設定されているコメント情報を表示します。
「編集」ボタン	該当のデバイスの「デバイスの更新」画面を開きます。
「詳細」ボタン	該当のデバイスの「デバイスの詳細」画面を開きます。
「削除」ボタン	「デバイスの削除」ダイアログが表示されます。 「はい」ボタンをクリックすると、該当のデバイスが削除されます。「いいえ」ボタンまたはダイアログ左上の「閉じる（×）」ボタンをクリックすると、「デバイスの一覧」に戻ります。
表示範囲	一覧に現在表示している範囲を、「X件中、X件からX件までを表示」の形式で表示します。
ページ選択	一覧に現在表示している範囲を、ページ単位で指定します。 先頭 先頭ページを表示します。 前へ 現在の表示ページの1つ前のページを表示します。 ページ番号 数字をクリックすると、該当のページを表示します。現在表示中のページは灰色のボタン背景で強調表示します。 次へ 現在の表示ページの1つ次のページを表示します。 最後 最終ページを表示します。

デバイス

デバイスの詳細

ノード属性

デバイスの作成

Note

デバイスを手動追加したときに、機種によっては「デバイス一覧」画面にMACアドレス、IPv4アドレス、ベンダー名が表示されない場合があります。その場合は、対象サブネットで自動探索を実施してください。自動探索の結果によっては、情報が表示されるようになります。

デバイスの更新

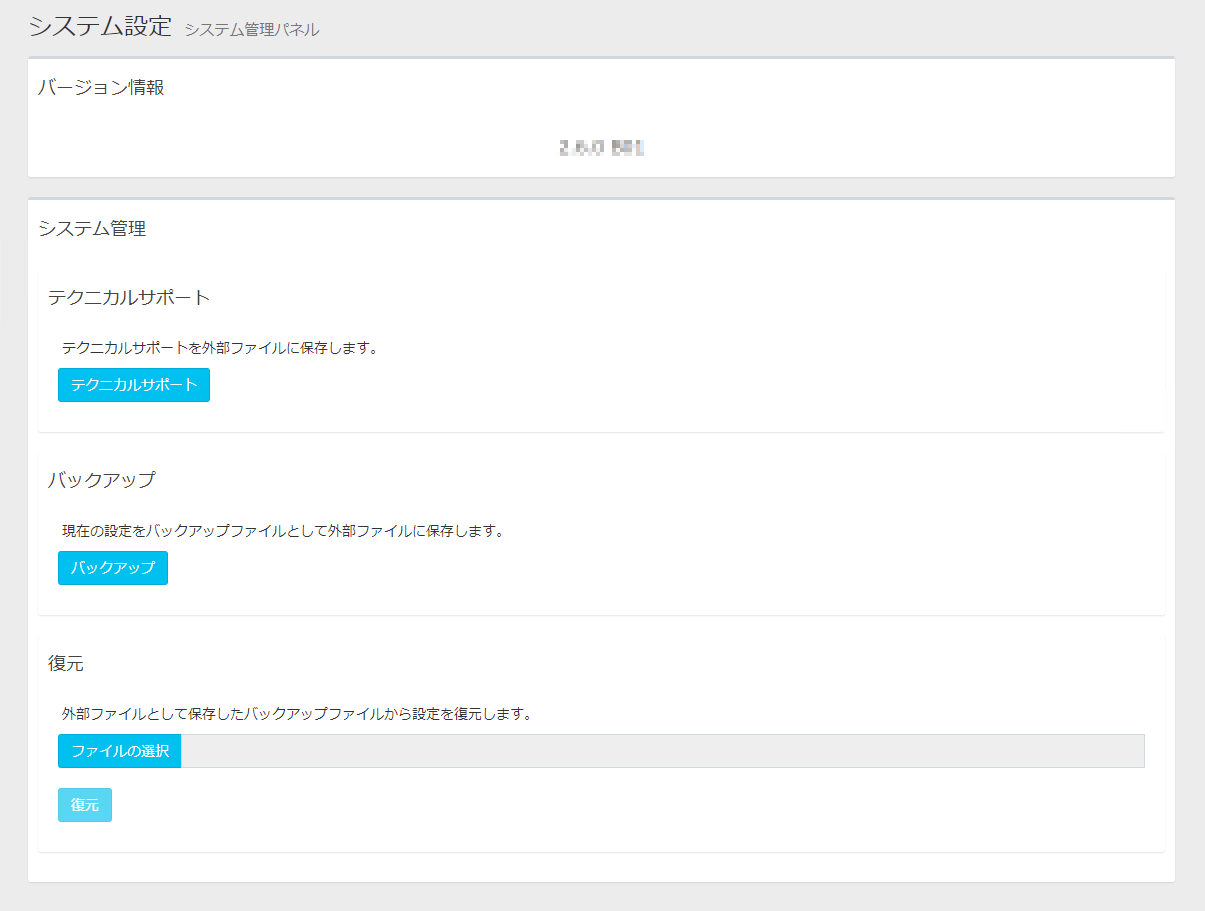

画面リファレンス / システム / システム設定

Note

本メニューは管理者アカウントでのみ表示されます。

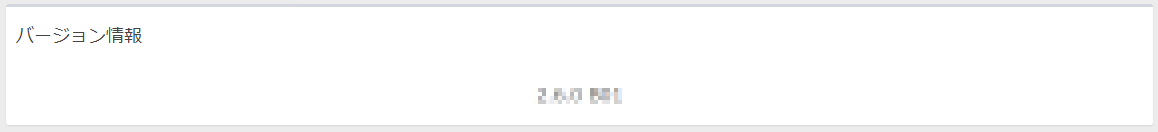

バージョン情報

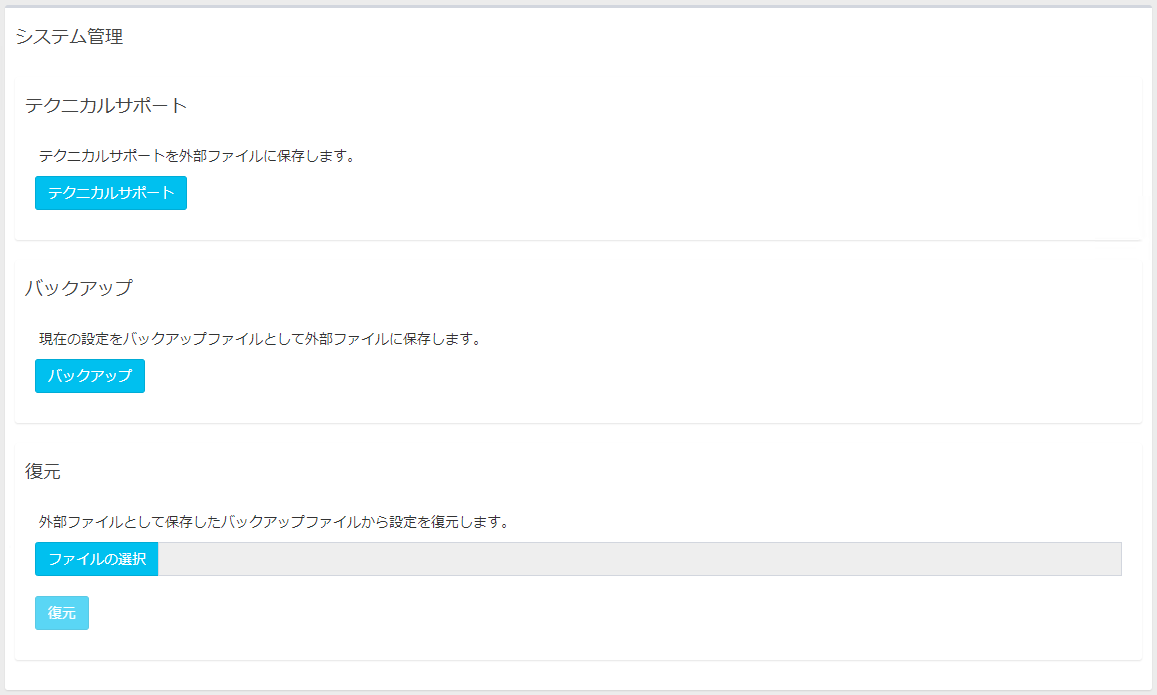

システム管理

Note

設定のバックアップと復元は、AT-VST-VRT上で動作するSNMPプラグインでのみ行えます。

付録 / アイコン一覧

ツリービュー

表 1：ツリービュー

アイコン	意味
	ネットワーク全体
	サブネット
	ATKK 製スイッチ
	ATKK 製 HUB
	ATKK 製ルーター
	ATKK 製 RMON
	ATKK 製 無線アクセスポイント
	その他の ATKK 製品
	ATKK 以外のスイッチ
	ATKK 以外の HUB
	ATKK 以外のルーター
	ATKK 以外の RMON
	Extreme Networks 社の Summit/Alpine/Black Diamond シリーズ
	Juniper Networks 社の NetScreen 製品
	MIB-II を実装した SNMP ノード
	IP ノードまたは MAC ノード（非 SNMP ノード）

状態表示アイコン

表 2：状態表示アイコン

ツリービュー	意味
	（ノード）使用不可
	（ノード）使用可能
