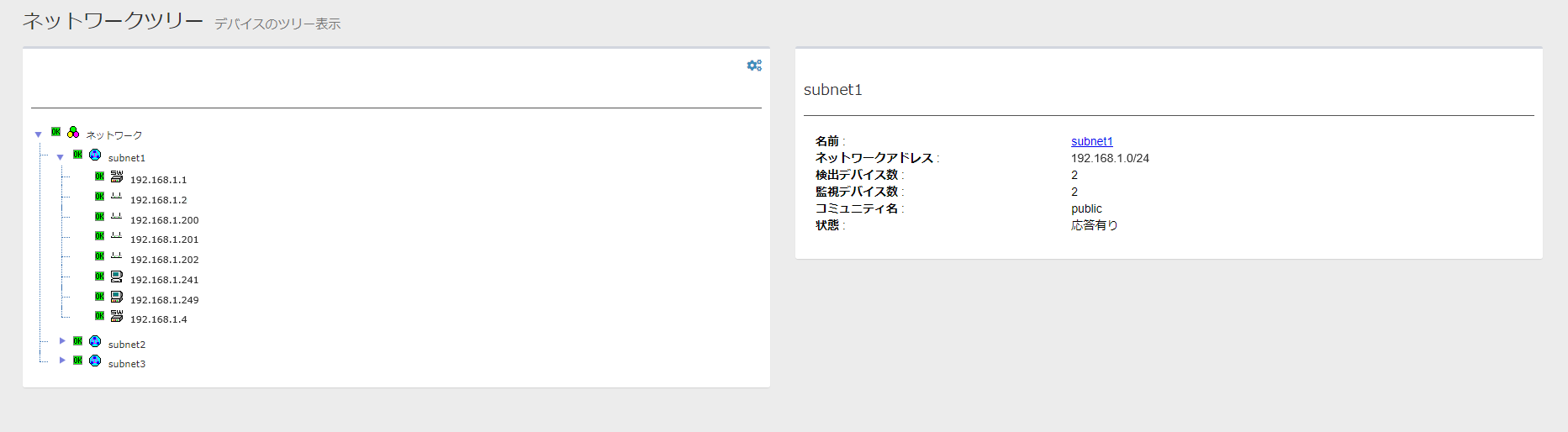

画面リファレンス / ネットワークツリー / デバイスのツリー表示

SNMPプラグインの管理下にあるネットワークの構成要素を階層化して表示します。

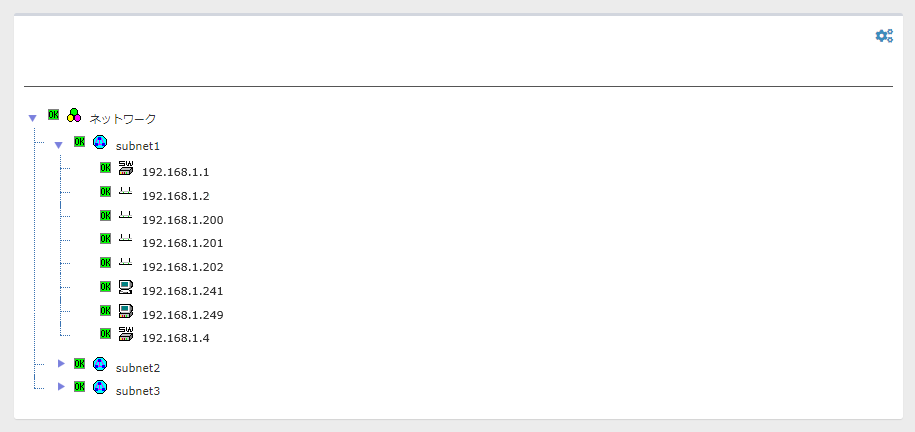

ツリービュー

SNMPプラグインでは、ネットワークの構成要素を下記のように分類して管理します。これらの要素を総称してノードと呼びます。SNMPプラグインでは、個々のデバイスだけでなく、サブネット単位での情報の監視が行えます。データの表示などのすべての操作は、このノード単位で行います。

Note
AMFにおけるAMFノードとは異なりますのでご注意ください。

表 1：ツリービュー
項目名	説明
歯車アイコン	歯車アイコンをクリックすると、ツリービュー上で選択中のネットワークまたはサブネットに対する設定用のサブメニューが表示されます。サブメニューから行える操作は以下の通りです。ネットワーク：サブネットの作成サブネット：デバイスの作成
ネットワークツリー	SNMPプラグインに登録されたノードを階層化して表示します。
ノード	ネットワークのそれぞれの構成要素を示します。各ノードは1つまたは2つのアイコンとノード名で示されます。状態表示アイコン：ノードの状態を表します。状態表示アイコンは、ノードの行の左端に表示される小さめのアイコンです。ノードアイコン：ノードの種別を表します。ノードアイコンは、状態表示アイコンとノード名の間に表示されるアイコンです。名前：ノードの管理上の名前です。

ノードが使用できるかどうかをアイコンで表示します。

表 2：状態表示アイコン
種類	説明
使用不可アイコン	ノードが使用できない、または使用できないノードを含んでいることを示します。次にノード種別ごとに意味を示します。ネットワーク全体配下に無応答のデバイスがあるサブネット配下に無応答のデバイスがあるデバイスデバイスが無応答ポートポートが無効化（シャットダウン）されている
使用可能アイコン	ノードが使用できる状態にあることを示します。

ノード属性には、ツリービュー上で選択されているノードの基本的な情報が表示されます。
各種ノード属性の名前をクリックすると、デバイスの場合は「デバイスの詳細」画面など、種別に応じたノードの詳細画面が表示されます。

ツリービュー上でネットワークを選択すると、ネットワークの属性情報が「デバイスのツリー表示」の「ノード属性」に表示されます。

表 3：ネットワーク属性
項目	内容
名前	「ネットワーク」
監視サブネット数	ネットワークに属するサブネット数
検出デバイス数	ネットワークに属するデバイス数
監視デバイス数	検出デバイスの中で、監視対象となっているデバイスの数 Note SNMPプラグインの監視デバイス数の上限は1,000です。
状態	ネットワークの状態

ツリービュー上でサブネットの名前を選択すると、サブネットの属性情報が「デバイスのツリー表示」の「ノード属性」に表示されます。

表 4：サブネット属性
項目	内容
名前	「サブネットの作成」で指定したユーザー定義のサブネット名
ネットワークアドレス	IPv4アドレスとプレフィックス長（xxx.xxx.xxx.xxx/xx形式）
検出デバイス数	サブネットに属するデバイス数
監視デバイス数	検出デバイスの中で、監視対象となっているデバイスの数
状態	サブネットの状態

ツリービュー上でデバイスのアイコンを選択すると、デバイスの属性情報が「デバイスのツリー表示」の「ノード属性」に表示されます。

表 5：デバイス属性
項目	内容
名前	修正可能なデバイスの名前。自動探索で検出された場合は、ホスト名、IPアドレス、MACアドレスのいずれかとなります。
ホスト名	デバイスのホスト名
コメント	デバイスのプロパティでユーザーが入力したコメント
ネットワークアドレス	IPv4アドレスとプレフィックス長（xxx.xxx.xxx.xxx/xx形式）
MACアドレス	デバイスのMACアドレス
トラップアドレス	トラップ監視するIPv4アドレス（上記のIPv4アドレスを除く） 2つ以上の場合は、改行されて表示します。
ベンダー名	デバイスの提供ベンダー名
機種名	デバイスの機種情報（SysObjectID）
コミュニティ名(取得用)	SNMPでデバイスから情報を取得するときに使うコミュニティ名
コミュニティ名(設定用)	SNMPでデバイスに情報を書き込むときに使うコミュニティ名
状態	SNMPプラグインから送信したPingに対するデバイスの応答状態
