クイックツアー/設定画面へのアクセス

AT-VST-APLクライアント要件

AT-VST-APLの初期設定

設定画面へのログイン

設定画面の使い方

AT-VST-APLクライアント要件

AT-VST-APLに対する設定は、WebブラウザーからGUI（Graphical User Interface）にアクセスして行います。
AT-VST-APLは、下記のWebブラウザーでご使用ください。

Microsoft Edge
Google Chrome

Note
リリース済みの最新のバージョンのみサポートします。

Note
Vista Manager アプリケーションの通信は、プロキシーサーバーを経由しないでください。
AMFデバイスや無線AP、閲覧環境のコンピューターとの通信がプロキシーサーバーを経由すると、Vista Manager アプリケーションの動作に影響を与える場合があります。

（例）
・AMFデバイスや無線APが正常にもかかわらず、重大（赤色）で表示される
・デバイスWeb GUIが表示されない（白紙のページが表示される）
・Wireless Controller アプリケーション（AWCプラグイン）、Trap ReceiverまたはSNMP Plug-in アプリケーション（SNMPプラグイン）が登録できない

なお、Vista Manager アプリケーションの通信の詳細は、「AT-Vista Manager EX（Windows版）インストールガイド 3.9.1」の「ライセンス・動作環境 / 動作環境」をご参照ください。

AT-VST-APLの初期設定

AT-VST-APLのご購入時には、次のように設定されています。

表 1：AT-VST-APLの初期設定

IPアドレス	ネットワークにDHCPサーバーがある場合は、DHCPサーバーから取得したIPアドレスが設定されます。ネットワークにDHCPサーバーがない場合は、「192.168.1.1/24」が設定されます。
VLAN	全ポートがブリッジして、デフォルトVLAN「vlan1」に所属しています。
ユーザー名	manager
パスワード	friend

設定画面へのログイン

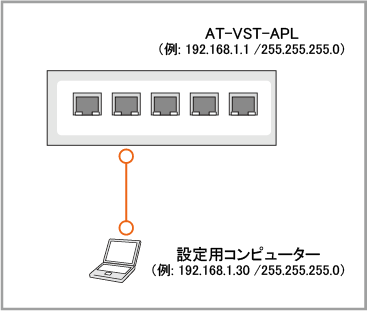

ここでは、設定用コンピューターとAT-VST-APLとを直接ケーブルで接続して、AT-VST-APLにログインする例を説明します。

Webブラウザーを起動し、 https://192.168.1.1 を入力します。
Note
Webブラウザーと本製品 Web GUI の間の通信は HTTPS で行われます。

Note
Webブラウザーでアクセスした際、フォントを外部サイトよりダウンロードするため、ページが正しく表示されるまでに時間がかかることがあります。

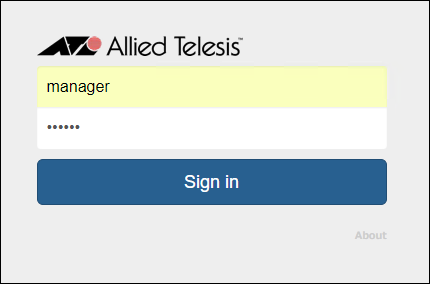

アクセスに成功するとログイン画面が表示されますので、ユーザー名とパスワードを入力して、「Sign in」ボタンをクリックします。
入力したパスワードは、「●」で表示されます。

Note
初期設定のユーザー名は「manager」、パスワードは「friend」です。

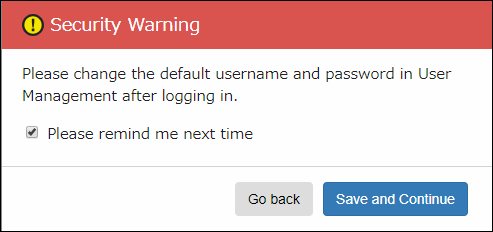

初期設定のユーザー名「manager」、パスワード「friend」でログインしたときは、次のセキュリティー警告が表示されます。ログインを続行するには「Save and Continue」ボタンをクリックします。
「Please remind me next time」のチェックを外してからログインすると、次回以降のログイン時にはセキュリティー警告が表示されなくなります。ただし、ブラウザーのキャッシュを削除すると再度表示されるようになります。

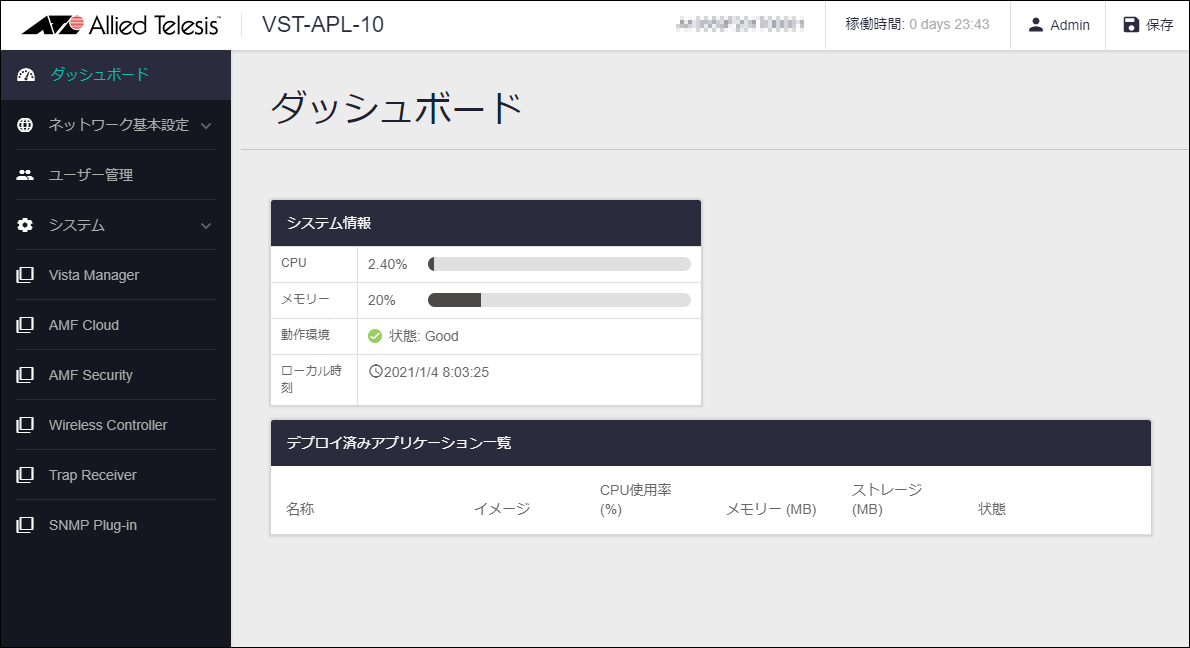

ログイン直後は、AT-VST-APLの設定画面であるダッシュボード画面が表示されます。

Note
各画面で何も操作しない状態が5分続くと自動的にログアウトされ、ログイン画面に戻ります。
ただし、「システム」/「監視」画面からモニタリングしている場合はログアウトしません。

設定画面へのログインは以上です。AT-VST-APLの設定ができるようになります。

設定画面の使い方

設定画面の基本的な使い方を説明します。

ダッシュボード

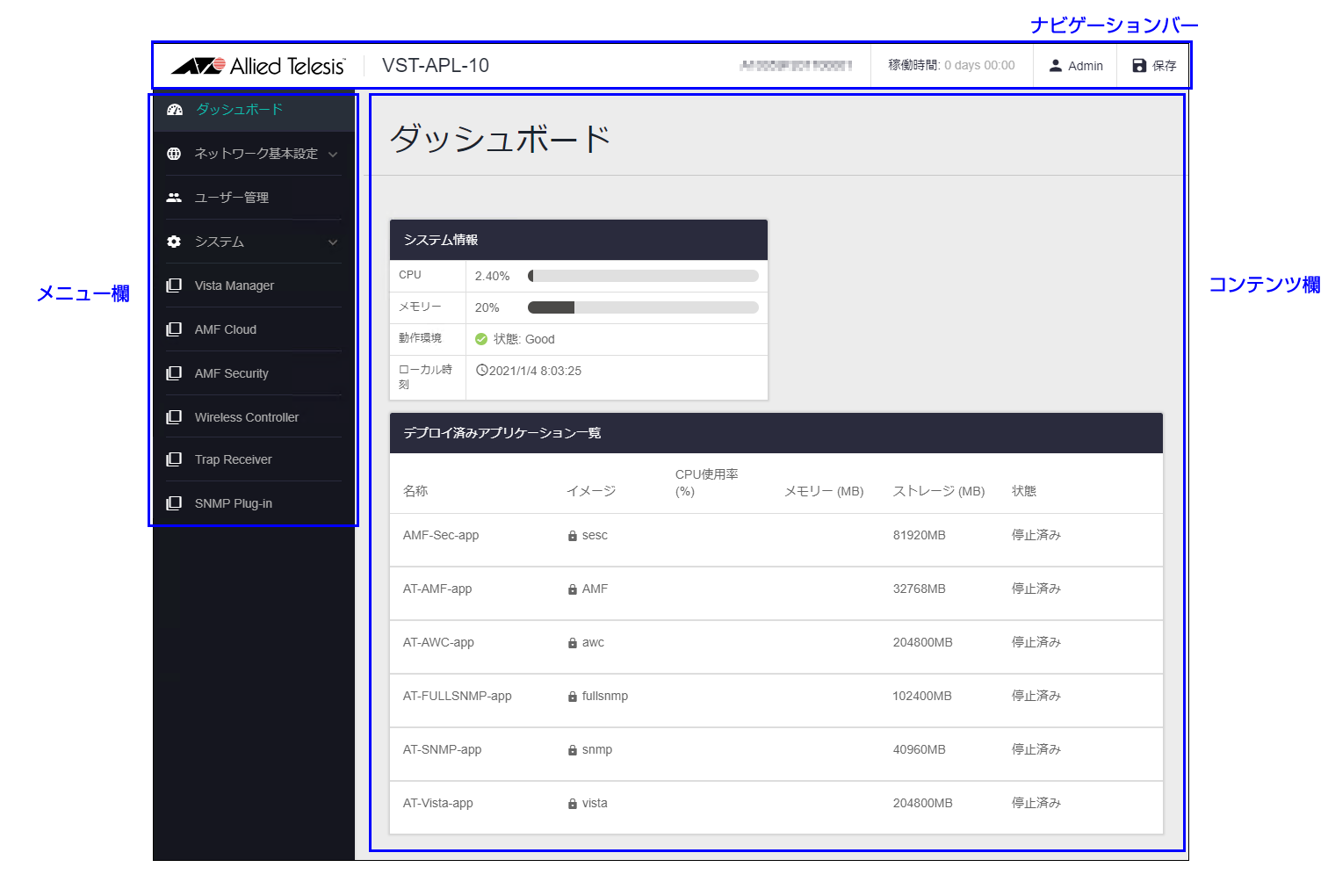

AT-VST-APLにログインした直後に表示される設定画面です。基本的な画面構成は次のとおりです（下記はダッシュボード画面の例です）。

Note
設定画面、メニュー構成、機能などは、製品機種やファームウェア、GUIファイルのバージョンによって異なる可能性があります。

ナビゲーションバー

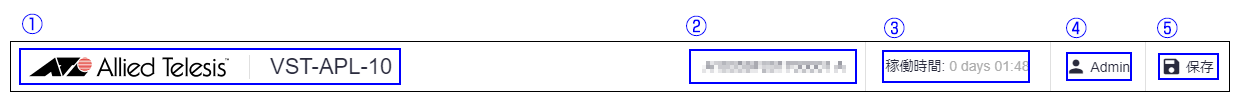

画面上部には、各画面共通のナビゲーションバーが表示されます。
各部分の表示や機能は次のとおりです。

① - ダッシュボード画面に移動します（VST-APL-6またはVST-APL-10が表示されます）。
② - シリアル番号を表示します。
③ - システム稼働時間（Uptime）を表示します。
④ - ドロップダウンメニューになっており、ログアウトができます。
⑤ - 設定を保存します。

メニュー欄

画面左側には、各画面に移動するためのメニューが表示されます。
メニュー項目には、大項目単体でページ移動するものと、大項目で下位の小項目（サブ項目）を開閉し、小項目で各ページに移動するものがあります。

各大項目の機能は次のとおりです。

ダッシュボード
各種情報を要約して表示する「ダッシュボード」画面に移動します。
ネットワーク基本設定
インターフェース、スタティック経路などネットワークの基本的な設定・管理画面に移動するためのメニュー項目を開閉します。
ユーザー管理
ログインするユーザーの一覧表示や追加、削除、変更を行う「ユーザー管理」画面に移動します。
システム
ログやシステム関連情報の表示画面に移動したり、日時設定など、システム関連情報の設定・管理画面に移動するためのメニュー項目を開閉します。
Vista Manager
Vista Manager アプリケーションの設定、起動、停止などを行う管理画面を開きます。
AMF Cloud
AMF Cloud アプリケーションの設定、起動、停止などを行う管理画面を開きます。
AMF Security
AMF Security アプリケーションの設定、起動、停止などを行う管理画面を開きます。
Wireless Controller
無線LANコントローラー（AWC対応）機能の設定、起動、停止などを行う管理画面を開きます。
Trap Receiver
Trap Receiver（SNMPプラグイン）機能の設定、起動、停止などを行う管理画面を開きます。
SNMP Plug-in
SNMP Plug-in（SNMPプラグイン）機能の設定、起動、停止などを行う管理画面を開きます。

コンテンツ欄

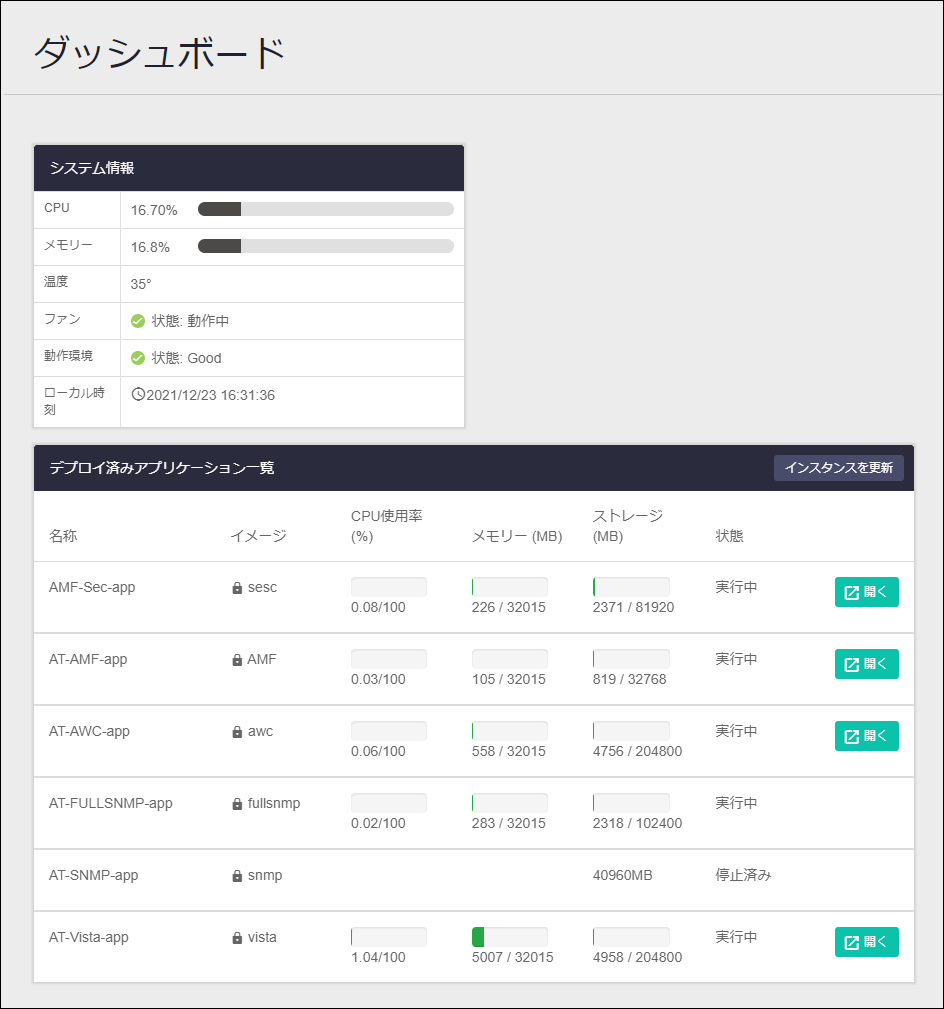

画面中央右下には、各画面の内容（コンテンツ）が表示されます。表示される内容は画面によって異なります（下記はダッシュボード画面の例です）。

各画面の概要については、これ以降のセクションで説明します。

設定の保存

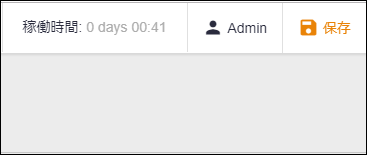

AT-VST-APLの設定を変更したり、アプリケーションを起動状態にした場合には、画面上部のナビゲーションバーにある「保存」ボタンがオレンジ色に変わります。クリックすることで、設定が保存されます。

Note
「保存」ボタンをクリックすると、「システム」/「ファイル管理」画面に「default.cfg」というファイルが作成されます（すでに存在していた場合は上書きされます）。
このファイルには、「保存」ボタンをクリックした時点のAT-VST-APLの設定内容が保存されますので、AT-VST-APLのバックアップファイルとして使用できます。

ログアウト

AT-VST-APLの設定画面からログアウトするには、画面上部のナビゲーションバーにある「Admin」ボタンをクリックしたあと、「ログアウト」をクリックします。
設定画面からログアウトし、ログイン画面が表示されます。

PN: 613-002872 Rev.L
