本マニュアルでは、AT-VST-APL上で動作するAT-Vista Manager EXアプリケーションのプラグインの1つであり、無線アクセスポイントの一括管理を行うワイヤレスコントローラーアプリケーション「AWCプラグイン」の設定画面について詳細に解説しています。本製品を活用するための参考資料としてご利用ください。

また、本製品の管理対象となる機器のマニュアル類も、弊社ホームページに掲載しておりますので、あわせてご覧ください。

はじめに

対象機種とバージョン

• AWCプラグイン（AT-VST-APL版）


サポート機能と制限事項

マニュアルの提供形態

マニュアルの構成

構成

無線LANコントローラー「AWCプラグイン」の機能の各設定画面をそれぞれひとつのページで詳細に説明しています。大きく次の5つの章にわかれています。

クイックツアー	簡単な機器構成を例に、AWCプラグインにて最初に行う設定を手順ごとに説明します。
AP別サポート項目一覧	無線APごとに、AWCプラグインにて設定可能な項目を比較します。

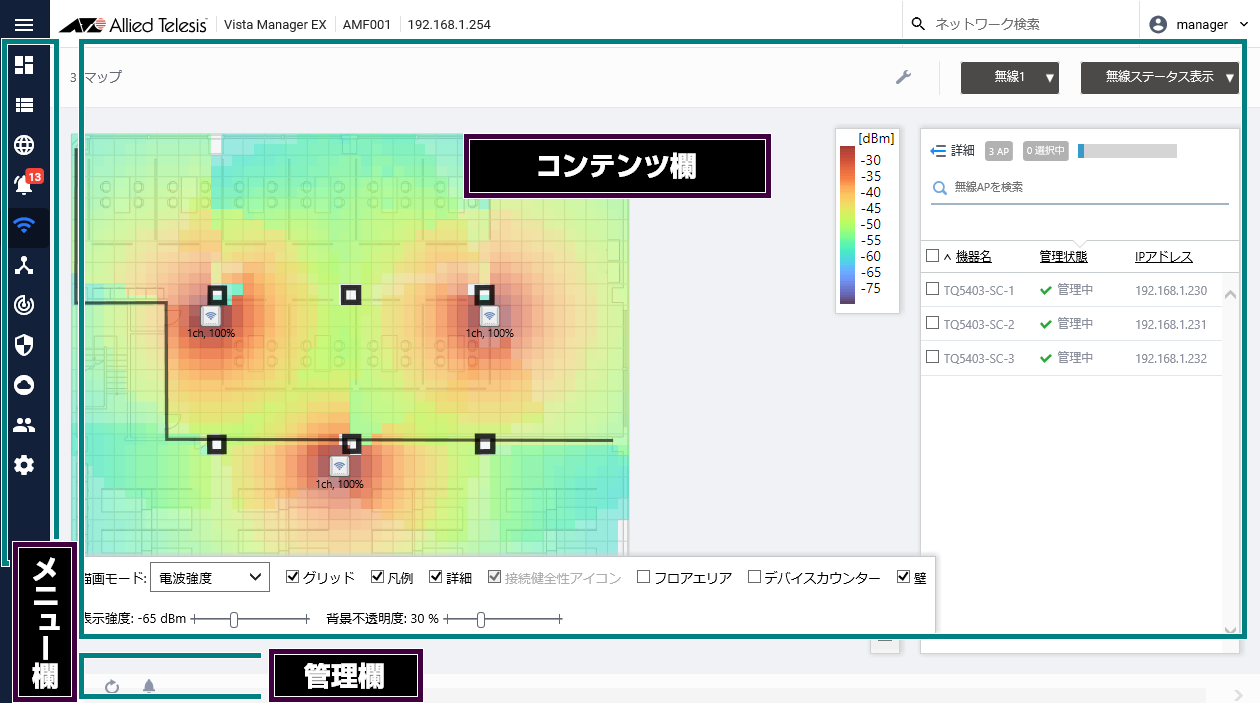

ウィンドウ構成	AWCプラグインの大まかな画面構成を説明します。
各種操作	AWCプラグインで行う無線AP管理機能を、設定の優先度の高いものから、AWC設定やAWC-CB（AWC-Channel Blanket）、AWC-SC（AWC-Smart Connect）などのより高度な設定まで解説します。
画面リファレンス	Web管理画面のメニューから表示される各ページの項目を説明します。

表記について

本製品

AVM EX

アクセスポイント

他の構成ドキュメント

• AT-Vista Manager EX（AT-VST-APL版）ベースリファレンスマニュアル

• AWCプラグイン（AT-VST-APL版） リファレンスマニュアル

• SNMPプラグイン（AT-VST-APL版） リファレンスマニュアル


• Trap Receiver（AT-VST-APL版） リファレンスマニュアル


例

最新情報

• http://www.allied-telesis.co.jp/


ご注意

• 本書に関する著作権等の知的財産権は、アライドテレシス株式会社（弊社）の親会社であるアライドテレシスホールディングス株式会社が所有しています。

• アライドテレシスホールディングス株式会社の同意を得ることなく、本書の全体または一部をコピーまたは転載しないでください。

• 弊社は、予告なく本書の全体または一部を修正・改訂することがあります。

• 弊社は改良のため製品の仕様を予告なく変更することがあります。


商標について

• CentreCOM、CentreNET、SwitchBlade、TELESYN、AlliedView、VCStackロゴ、EPSRingロゴ、LoopGuardロゴ、PoE plusロゴ、AT-UWC、Allied Telesis Unified Wireless Controller、SecureEnterpriseSDNロゴ、AT-VA、AT-Vista Managerはアライドテレシスホールディングス（株）の登録商標です。

• Windows、MS-DOS、Windows Server、Windows Vistaは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。

• その他、この文書に記載されているソフトウェアおよび周辺機器の名称は各メーカーの商標または登録商標です。


マニュアルバージョン

• 2020年 11月 Rev.A（Ver.3.2.2、分冊化）

• 2021年 1月 Rev.D（Ver.3.5.0）

• 2021年 2月 Rev.D_1（Ver.3.5.0）

• 2021年 4月 Rev.D_2（Ver.3.5.0）

• 2021年 6月 Rev.E（Ver.3.6.0）

• 2021年 7月 Rev.E_1（Ver.3.6.0）

• 2021年 8月 Rev.F（Ver.3.7.0）

• 2021年 10月 Rev.F_1（Ver.3.7.0）

• 2022年 1月 Rev.G（Ver.3.8.0）

• 2022年 4月 Rev.H（Ver.3.9.0）

• 2022年 7月 Rev.H_1（Ver.3.9.0）

• 2022年 7月 Rev.J（Ver.3.9.1）

• 2022年 9月 Rev.J_1（Ver.3.9.1）

• 2023年 3月 Rev.K（Ver.3.10.0 / AT-Vista Manager EX 3.10.2）


概要 / AWCプラグインについて

• 無線APのグループごとの一括設定

• 無線APの一括ファームウェアアップグレード

• 無線ネットワークの直感的なグラフィカル表示

• AWC機能によるチャンネル/送信出力の自動調整

• 不正AP検出


Note

一部機能を除いて、AMFコントローラー/マスターが存在しないネットワークでもAWCプラグインをお使いいただくことができます。ただし、AWCプラグインをお使いの際には、AWCプラグインと合わせてAVM EX本体もインストールし、ライセンス認証が正常に行われている必要があります。AWCプラグイン単独でインストール、使用することはできません。

対象無線AP

Note

AWCプラグインで無線APを管理する場合は、原則として無線APの初期化を行ってから管理するようにしてください。管理前に設定可能な項目については「各種操作」/「その他の設定」/「無線APのWeb設定画面からの変更」をご参照ください。

• AT-TQシリーズ


  Note

  本バージョンでは、AT-TQ2450、AT-TQ3200、AT-TQ3400、AT-TQ3600、AT-TQ4400の管理は未サポートとなります。AP共通設定の設定タイプなどのAT-TQ2450、AT-TQ3200、AT-TQ3400、AT-TQ3600、AT-TQ4400の設定機能を残していますが、旧バージョンのバックアップファイルとの互換性のための機能となります。ご了承ください。

  表 1：AT-TQシリーズ

  ファームウェアバージョン	サポート状況	備考
  AT-TQ4400e、AT-TQ4600
  4.3.x Bxx	一部サポート	ソフトウェアバージョン 3.1.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  4.2.x Bxx以前	未サポート	別途、個別の管理画面にてファームウェアを上記のバージョンに更新してから管理下に登録してください。
  AT-TQ1402、AT-TQm1402
  6.0.2-0.1	サポート
  6.0.1-7.x	一部サポート	ソフトウェアバージョン 3.8.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  6.0.1-3.x	一部サポート	ソフトウェアバージョン 3.6.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  6.0.1-2.x	一部サポート	ソフトウェアバージョン 3.3.4以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  6.0.0-1.x	一部サポート	ソフトウェアバージョン 3.3.1以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  6.0.0-0.x	一部サポート	ソフトウェアバージョン 3.2.1以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  AT-TQ5403、AT-TQ5403e、AT-TQm5403
  6.0.2-0.3	サポート
  6.0.2-0.1	一部サポート	ソフトウェアバージョン 3.10.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  6.0.1-6.x	一部サポート	ソフトウェアバージョン 3.8.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  6.0.1-5.x	一部サポート	ソフトウェアバージョン 3.6.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  6.0.1-2.x	一部サポート	ソフトウェアバージョン 3.5.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  6.0.1-1.x	一部サポート	ソフトウェアバージョン 3.3.1以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  5.4.x	一部サポート	ソフトウェアバージョン 3.2.1以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  5.3.x以前	未サポート	別途、個別の管理画面にてファームウェアを上記のバージョンに更新してから管理下に登録してください。
  AT-TQ6602
  7.0.1-3.x	サポート
  7.0.1-2.x	一部サポート	ソフトウェアバージョン 3.9.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。 また、各ソフトウェアバージョンにおける未サポート機能については、弊社ホームページに掲載のリリースノートをご参照ください。
  7.0.1-1.x	一部サポート	ソフトウェアバージョン 3.8.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。 また、各ソフトウェアバージョンにおける未サポート機能については、弊社ホームページに掲載のリリースノートをご参照ください。
  7.0.1-0.x	一部サポート	ソフトウェアバージョン 3.7.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。 また、各ソフトウェアバージョンにおける未サポート機能については、弊社ホームページに掲載のリリースノートをご参照ください。
  7.0.0-1.3	一部サポート	ソフトウェアバージョン 3.6.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。 また、各ソフトウェアバージョンにおける未サポート機能については、弊社ホームページに掲載のリリースノートをご参照ください。
  7.0.0-1.1	一部サポート	ソフトウェアバージョン 3.5.1以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。 また、各ソフトウェアバージョンにおける未サポート機能については、弊社ホームページに掲載のリリースノートをご参照ください。
  AT-TQ6602 GEN2、AT-TQm6602 GEN2
  8.0.2-1.x	サポート
  8.0.2-0.x	一部サポート	ソフトウェアバージョン 3.10.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  8.0.1-1.1	一部サポート	ソフトウェアバージョン 3.10.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  AT-TQ6702 GEN2、AT-TQm6702 GEN2
  8.0.2-1.x	サポート
  8.0.2-0.x	一部サポート	ソフトウェアバージョン 3.10.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  8.0.1-1.1	一部サポート	ソフトウェアバージョン 3.10.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  8.0.0-0.1	一部サポート	ソフトウェアバージョン 3.9.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。

• SDN/OpenFlow対応AT-TQシリーズ


  Note

  本製品では、SDN/OpenFlow対応ファームウェアを搭載したAT-TQシリーズを、通常版のファームウェアを搭載したAT-TQシリーズとは区別します。

  表 2：SDN/OpenFlow対応AT-TQシリーズ

  ファームウェアバージョン	サポート状況	備考
  AT-TQ4400e、AT-TQ4600
  4.1.x Sxx	一部サポート	ソフトウェアバージョン 2.4.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  4.2.x Bxx以前	未サポート	別途、個別の管理画面にてファームウェアを上記のバージョンに更新してから管理下に登録してください。
  AT-TQ5403、AT-TQ5403e
  6.0.2-0.3	サポート
  6.0.2-0.1	一部サポート	ソフトウェアバージョン 3.10.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  6.0.1-6.x	一部サポート	ソフトウェアバージョン 3.8.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  6.0.1-5.x	一部サポート	ソフトウェアバージョン 3.6.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  6.0.1-2.x	一部サポート	ソフトウェアバージョン 3.5.0以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  6.0.1-1.x	一部サポート	ソフトウェアバージョン 3.3.1以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  5.4.x	一部サポート	ソフトウェアバージョン 3.2.1以降のAWCプラグインで追加された機能は未サポートとなります。 AWCプラグインによる管理、AWC計算結果の出力はサポートします。
  5.3.x以前	未サポート	別途、個別の管理画面にてファームウェアを上記のバージョンに更新してから管理下に登録してください。

• AT-MWS APシリーズ


  Note

  本バージョンでは、AT-MWS APシリーズの管理は未サポートとなります。AP共通設定の設定タイプなどのAT-MWSシリーズの設定機能を残していますが、旧バージョンのバックアップファイルとの互換性のための機能となります。ご了承ください。

管理可能数

• 無線AP
  500台まで
  （うちAT-TQm1402/5403/6602 GEN2/6702 GEN2は各100台まで）

• 無線クライアント
  3,000台まで

• フロアマップ
  1フロアマップあたり 最大120無線AP

• リモートモニターでの管理可能数

  • 無線AP
    1,800台まで
    リモートモニターの詳細については、「画面リファレンス」/「無線モニター」/「リモートモニター」をご参照ください。


Note

管理台数が多い程、各ページの表示に時間がかかる可能性があります。

アカウントの種類

概要 / 管理画面へのアクセス

閲覧環境

• Microsoft Edge

• Google Chrome


Note

リリース済みの最新のバージョンのみサポートします。

Note

閲覧環境のコンピューターとAT-Vista Manager EXサーバーの時計は同じ時刻に設定してください。異なる時刻を設定すると、無線クライアントの接続時間が正しく表示されないことがあります。

サーバーの起動と停止

サーバーの起動

1. AT-VST-APLの設定画面にログインします。

2. 画面左側メニュー欄で「Wireless Controller」をクリックします。

3. 「デプロイ済みアプリケーション一覧」の右端にある「起動」ボタンをクリックします。

4. 「状態」項目が「実行中」になり、「起動」ボタンが「停止」ボタンに変わります。


サーバーの停止

1. AT-VST-APLの設定画面にログインします。

2. 画面左側メニュー欄で「Wireless Controller」をクリックします。

3. Wireless Controllerの管理画面が表示されますので、「デプロイ済みアプリケーション一覧」の右端にある「停止」ボタンをクリックします。

4. 「状態」項目が「停止中」になります。「状態」項目が「停止済み」になるまで、しばらく待ちます。


ログインとログアウト

クイックツアー / セル型無線ネットワークの設定 / 概要

ここでは、無線APの登録からフロアマップへの配置、AWC（Autonomous Wave Control）機能のスケジュール設定までの、セル型無線ネットワークの構築の流れを、具体的な設定手順とともに記します。

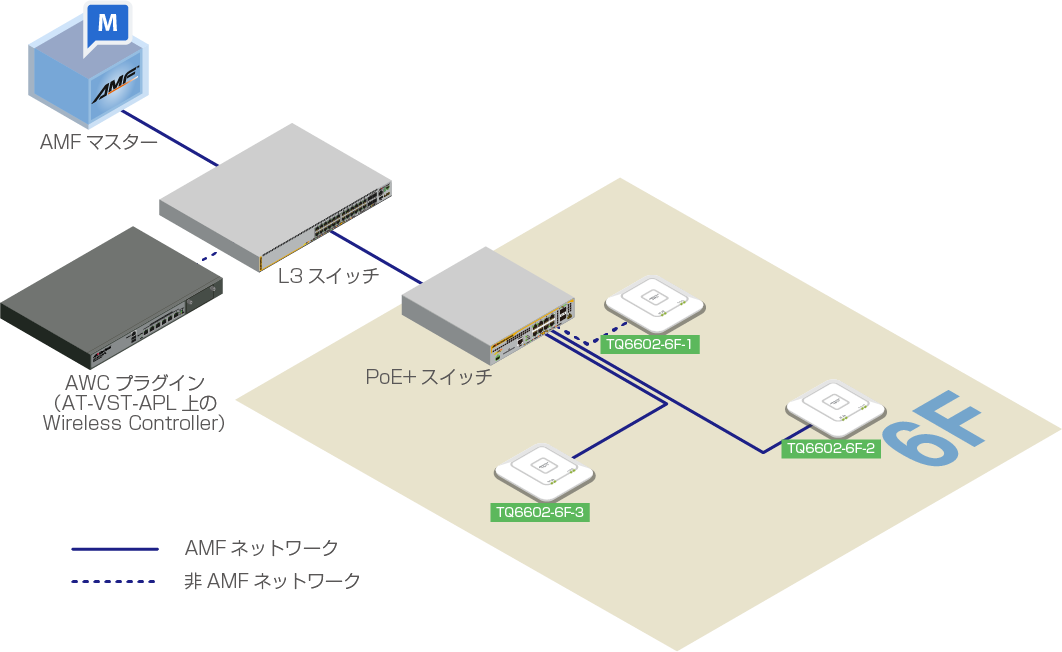

簡便のため、次の構成を例にします。

• AMFネットワークは、AVM EXの管理対象として登録済み

• AMFゲストノードの設定は、PoE+スイッチにて実施済み

• L3スイッチには、デフォルトVLANインターフェースvlan1（192.168.1.0/24）、無線クライアント用VLANインターフェースvlan100（192.168.100.0/24）を設定し、それぞれDHCPプールを設定済み

• PoE+スイッチの無線AP接続ポート（および必要に応じて他のポート）にネイティブVLANとしてvlan1を設定、vlan100のタグ付きパケットの送受信を許可

• IPアドレスの設定は、無線AP単独にて実施済み


クイックツアー / セル型無線ネットワークの設定 / 管理グループの作成

はじめに、管理グループを作成します。
管理グループは、ユーザーが管理・設定を行える機器のグループです。
複数のアカウントを作成した場合、アカウントの利用者ごとに閲覧可能な管理グループを選択することができます。
例えば、ビル全体を収容するAMFネットワークを作成し、階ごとにフロア管理者を指名しているような場合には、フロア管理者ごとに管理グループを作成することで、担当の階への機器の追加、管理、削除などを自由に行え、また、他の階に設置された機器の情報は閲覧できないように設定し、複数のテナントに対応することができます。
ここでは、「6Fネットワーク」に所属する無線APを管理するための管理グループを作成します。

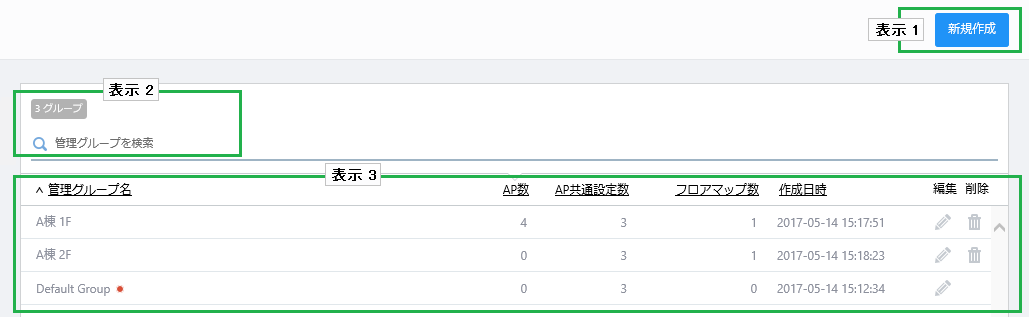

1. AWCプラグインメニューから「無線設定」→「管理グループ」をクリックします。

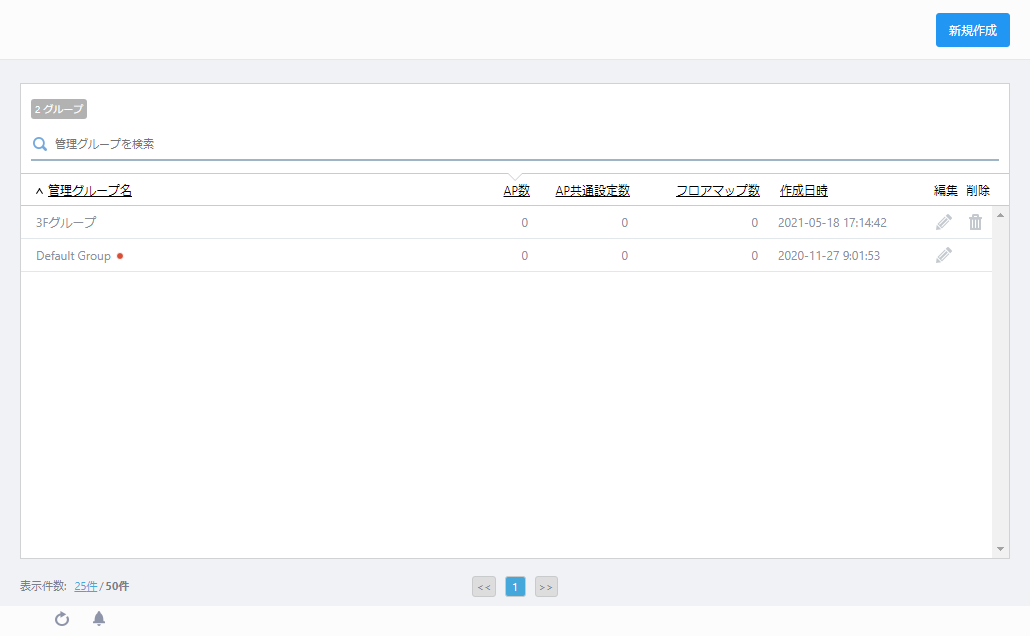

2. 画面右上の「新規作成」ボタンをクリックします。

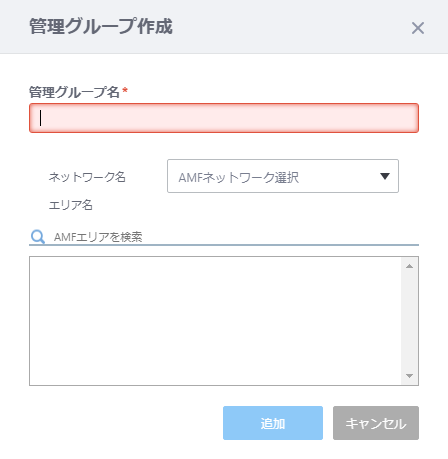

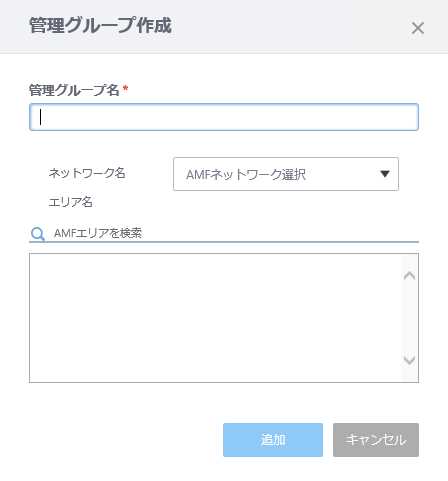

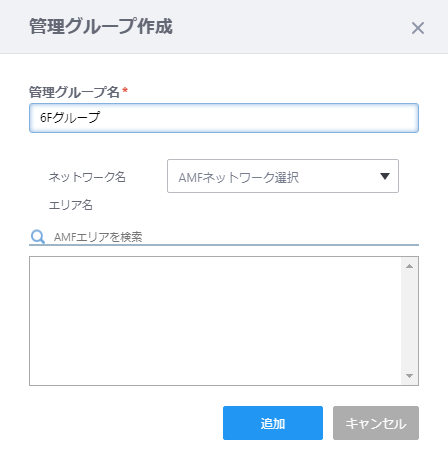

   「管理グループ作成」ダイアログが表示されます。


3. 管理グループ名を入力します。
   今回は、「6Fグループ」と入力します。


4. 管理の対象とするAMFネットワーク名を選択することができます。
   AMFネットワーク、AMFエリアを選択することで、後述の無線APの登録の際に、AMFゲストノードを容易に検出することができるようになります。
   今回は、「AMF001」を選択します。


5. AMFネットワークを選択すると、AMFネットワーク配下のAMFエリアが「エリア名」に表示されます。
   管理の対象とするAMFエリアを選択します。管理グループに所属させるAMFエリアは、複数選択できます。
   今回は、「area1」を選択します。


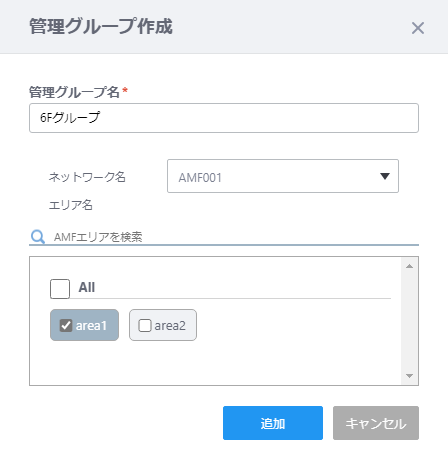

6. 「追加」ボタンをクリックします。

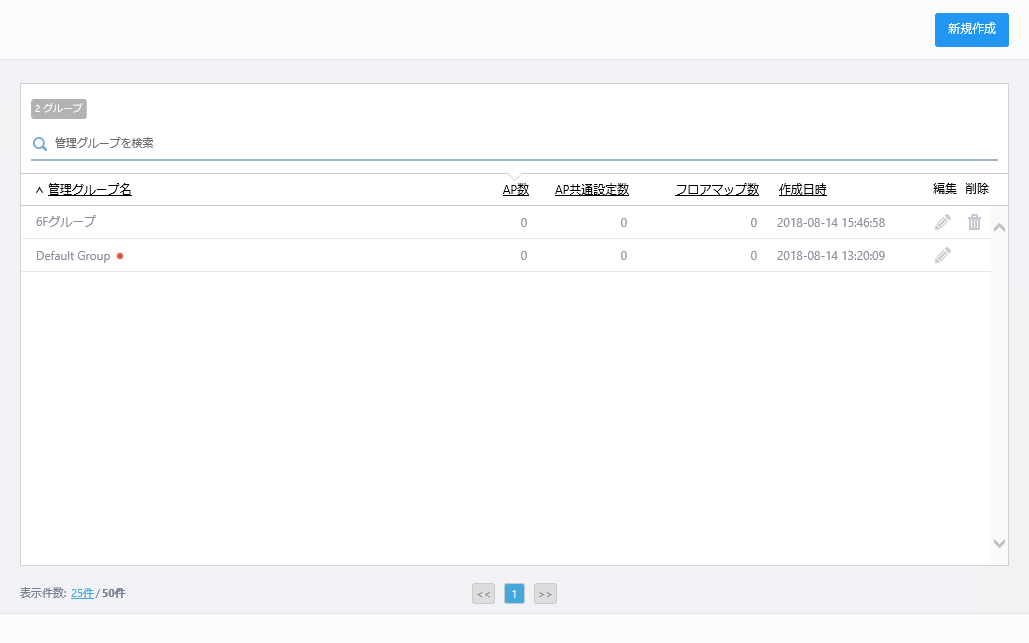

   作成した管理グループ「6Fグループ」が一覧に追加されます。



クイックツアー / セル型無線ネットワークの設定 / アカウントの作成

作成した管理グループの管理を行うアカウントを作成します。
AVM EXとAWCプラグインで共通のアカウント情報を使用します。
ここでは、「6Fネットワーク」を管理するためのユーザーを作成します。

Note

管理者アカウントですべての機器を管理する場合には、個別のアカウントの作成は必要ありません。

1. AVM EXのメインメニューから「ユーザー管理」をクリックします。

2. 画面右上の「新規作成」ボタンをクリックします。

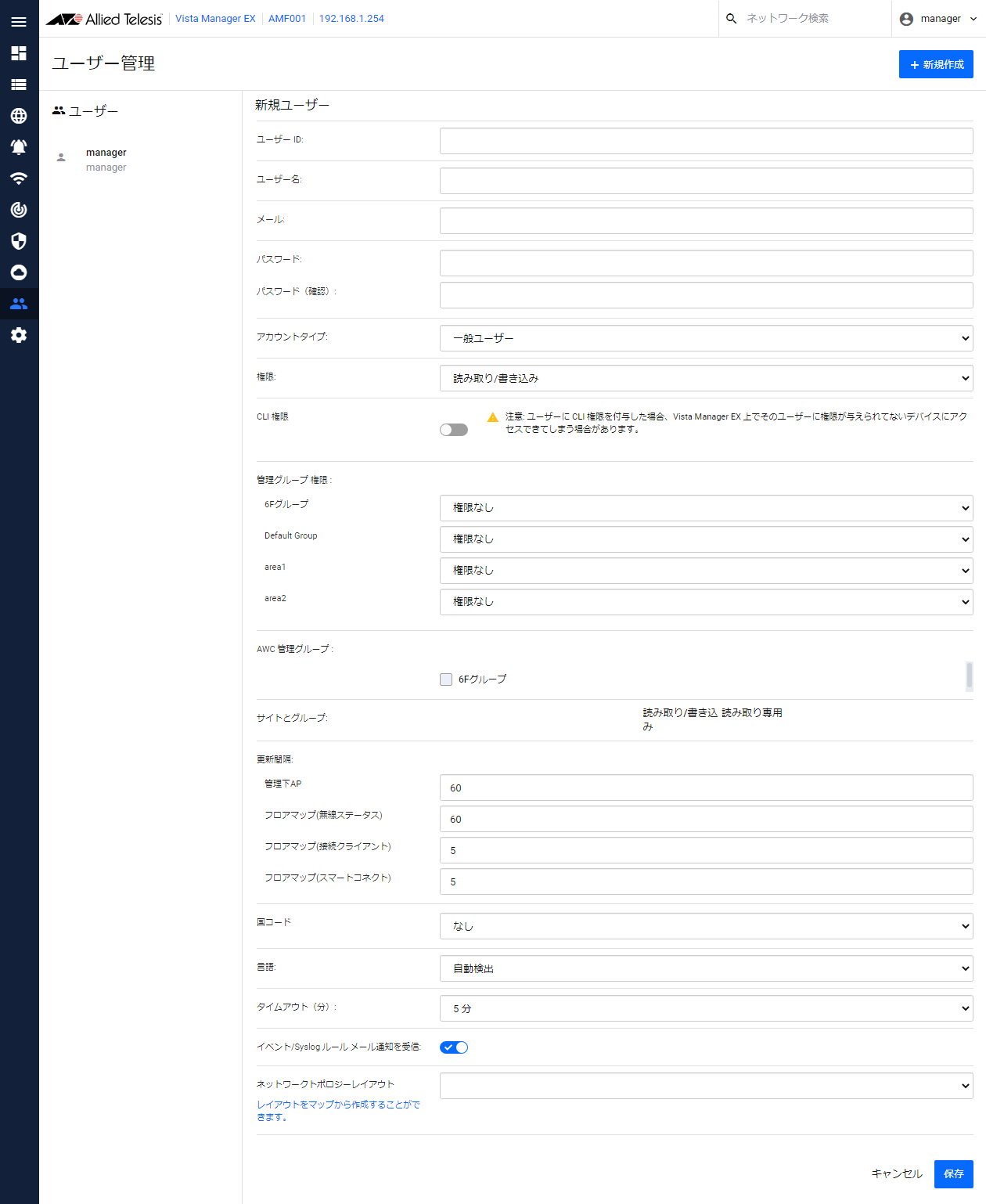

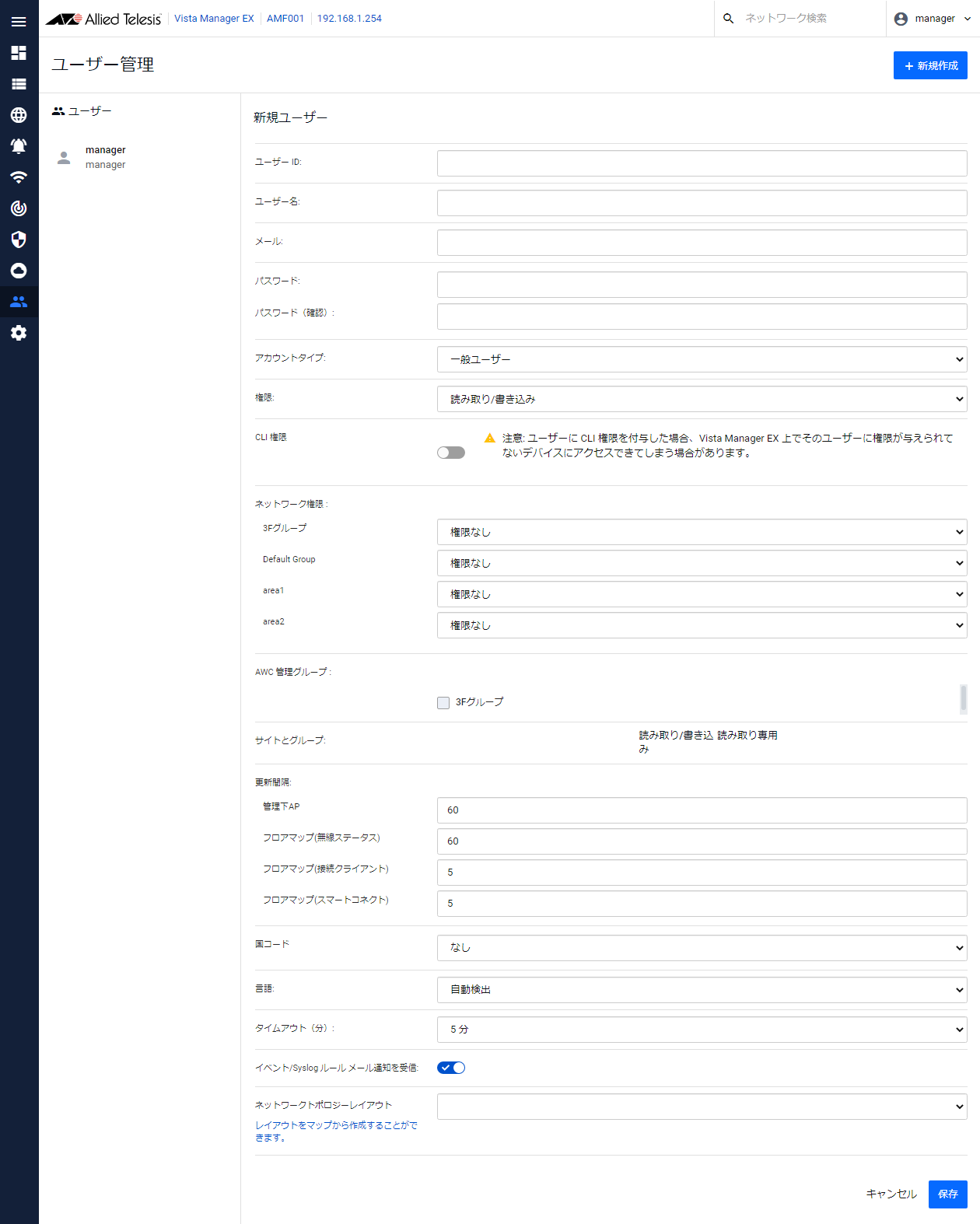

   「新規ユーザー」画面が表示されます。


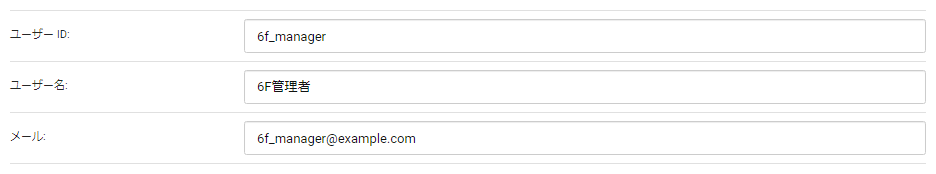

3. ユーザー名、ユーザーID、メールアドレスを入力します。
   今回は、以下のように設定します。


   表 1：アカウント設定 1

   項目名	設定値	説明
   ユーザーID	6f_manager	ログイン画面で使用するユーザーIDを指定します。 Note 一度登録したユーザーIDは変更できません。 Note 一度登録したことのあるユーザーIDは、その後該当アカウントを削除しても、別のアカウントとして再度使用することはできません。 アカウントの作成前に、作成ポリシーなどを慎重にご検討ください。
   ユーザー名	6F管理者	フルネームなど、ユーザーの表示名を指定します。ユーザー名は、連続した半角スペースを除き、マルチバイト文字を含め100文字まで（半角・全角どちらも可）です。
   メール	6f_manager@example.com	ログイン情報を忘れた場合の復旧やライセンス有効期限の通知に使用する、有効なメールアドレスを指定します。 Note メールアドレスを登録したアカウントを削除した場合、別のアカウントのメールアドレスとして再度登録することはできません。

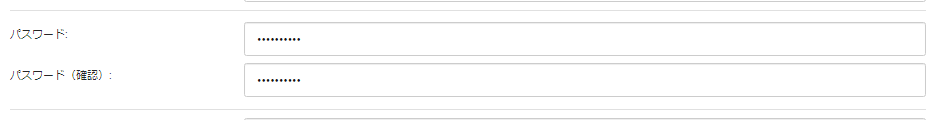

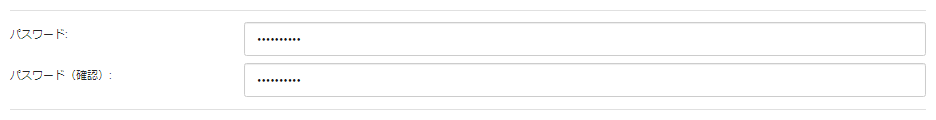

4. パスワードを入力します。
   また、確認のため、「パスワード（確認）」に「パスワード」と同じパスワードを入力します。


   表 2：アカウント設定 2

   項目名	設定値	説明
   パスワード	t0psecret!	ユーザー「6F管理者」のパスワードを設定します。 パスワードは8文字以上の、いずれも半角の英字・数字・記号（ ! @ # $ % ^ & * ( ) のみ使用可）で指定します（大文字小文字を区別します）。また、いずれかの英字・数字・記号を最低1文字ずつ含む必要があります。
   パスワード（確認）		パスワードと同じ文字列を入力します。



5. アカウントタイプを選択します。
   ここでは、AMFエリア「area1」のみに限り設定を許可するため、「一般ユーザー」を選択します。


   表 3：アカウント設定 3

   項目名	設定値	説明
   アカウントタイプ	一般ユーザー	アカウントの種類を表示します。 管理者 ユーザー設定やシステム設定を含む、AVM EXの全機能を使用できます。 一般ユーザー 別途権限を与えられたAVM EX管理グループ（AMFエリア、AWCプラグインの管理グループ、SNMPプラグインのサブネット）に対して、状態や設定の変更または確認のみができます。



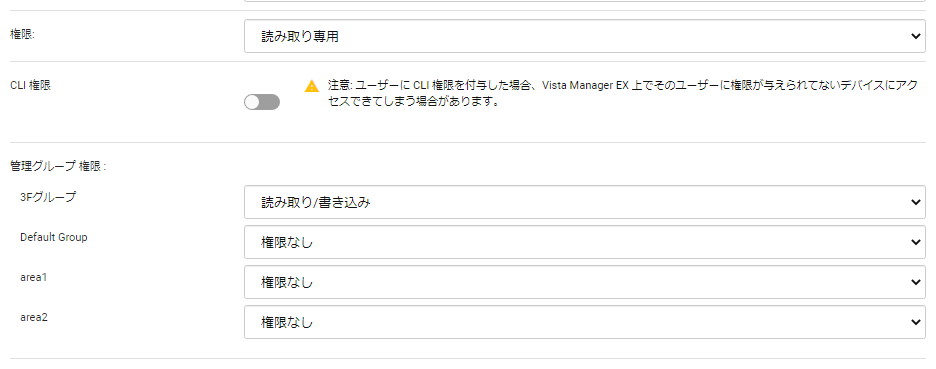

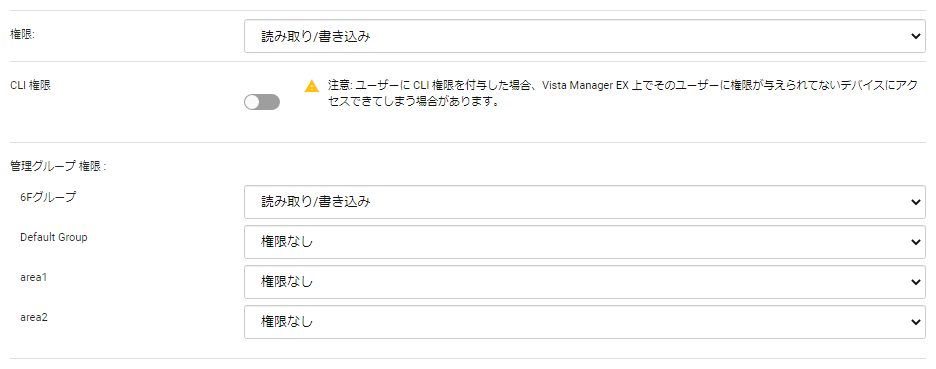

6. アカウントタイプを「一般ユーザー」に設定した場合、AVM EXのサービスモニタリングの設定の権限、AVM EX管理グループ（AMFエリア、AWCプラグインの管理グループ、SNMPプラグインのサブネット）ごとの設定の権限を選択します。


   表 4：アカウント設定 4

   項目名	設定値	説明
   権限	読み取り専用	アカウントタイプが「一般ユーザー」の場合、AVM EXのサービスモニタリングの書き込み権限を表示します。 読み取り専用 サービスモニタリングは閲覧のみ可能です。 読み取り/書き込み サービスモニタリングの閲覧、モニター作成、編集、削除が可能です。 アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。サービスモニタリングの閲覧、モニター作成、編集、削除が可能です。
   CLI権限	オフ	アカウントタイプが「一般ユーザー」の場合、AMFエリア内のAMF機器に対するCLI接続の権限を表示します。 アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのAMF機器に対してCLI接続できます。
   管理グループ 権限	6Fグループ：読み取り/書き込み その他の管理グループ：権限なし	アカウントタイプが「一般ユーザー」の場合、AVM EXにおける管理グループに対する設定の書き込み権限を指定します。デフォルトは「権限なし」です。 AVM EXにおける管理グループとは、以下のものを指します。 AMFネットワークの各AMFエリア AWCプラグインの各管理グループ SNMPプラグインの各サブネット 各種管理グループはタイプに関わりなく文字コード順に表示されます。 設定する書き込み権限は以下の通りです。 権限なし 管理グループの情報は表示されません。 Note AVM EXの「マイアカウント」画面には当該の管理グループ名に対して「権限なし」と表示されます。 読み取り専用 管理グループの状態を閲覧できます。 管理グループおよびノードのトポロジーマップ、ノード情報、ノードやイベントのメモ、Abnormal（軽微なイベント）またはNormal（正常）のイベントのログを閲覧できます。 また、各種プラグインにおいては、該当管理グループ内の機器の情報の閲覧のみが可能です。 読み取り/書き込み 管理グループの状態を閲覧または設定を変更できます。 設定には、ノードのAMFバックアップの実施、AMFノードへのCLI接続、ノードやイベントのメモの編集、AMFマスター上のバックアップ設定の変更などが含まれます。 また、各種プラグインにおいては、該当管理グループ内の機器の情報の閲覧および設定が可能です。 アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのAVM EX管理グループ（AMFエリア、AWCプラグインの管理グループ、SNMPプラグインのサブネット）に対して設定の確認および変更が可能です。



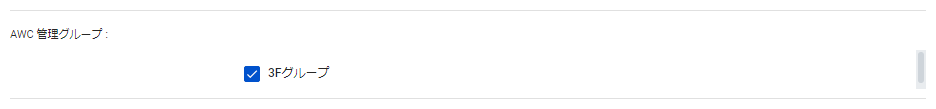

7. アカウントタイプを「一般ユーザー」に設定した場合、閲覧可能な管理グループを選択します。
   管理グループは、管理者アカウントにて事前に作成されたものが表示されます。ここでは、「管理グループの作成」の手順にて作成された「6Fグループ」が表示されています。


   表 5：アカウント設定 5

   項目名	設定値	説明
   AWC 管理グループ	6Fグループ：チェックあり	AWCプラグインが登録されている場合、アカウントタイプが「一般ユーザー」のアカウントの利用者に対し管理を許可する管理グループのチェックボックスにチェックを付けます。 チェックあり： 選択した管理グループに対して、次の操作ができるようになります。 管理グループの設定（管理グループ名、ネットワーク名、エリア名）の閲覧 所属する管理下APの閲覧、追加、編集、削除 所属するフロアマップの閲覧、作成、編集、削除 各種共通設定の作成、編集、削除 チェックなし： このアカウントによるログインセッションでは、該当の管理グループに所属するフロアマップ、各種共通設定、管理下APは表示されません。 なお、管理欄のユーザーIDから表示する「マイアカウント」画面には、管理の許可の有無にかかわらず、AWCプラグインに登録されたすべての管理グループ名が表示されます。 管理グループは、事前にアカウントタイプが「管理者」のアカウントで作成しておく必要があります。 Note アカウントタイプが「一般ユーザー」のアカウントに対し、所属するフロアマップ、各種共通設定、管理下APの閲覧のみを許可することはできません。 Note アカウントタイプが「管理者」の場合、本項目は表示されません。すべての管理グループの編集や所属するフロアマップ、無線AP、各種共通設定の管理を行えます。



8. アカウントタイプを「一般ユーザー」に設定した場合、AVM EXにて設定の書き込み権限を持つサイトとグループの選択が可能です。
   サイトやグループの作成はAWCプラグインによる管理には影響しないため、今回は無視します。

9. AWCプラグインの各種管理項目にて、情報を更新する間隔を設定します。


   表 6：アカウント設定 6

   項目名	設定値	説明
   更新間隔	（デフォルト）	AWCプラグインが登録されている場合、AWCプラグインの以下の管理項目にて画面の更新を自動で行う間隔（単位：秒）を指定します。 管理下AP（デフォルト：60（秒）） フロアマップ詳細(無線ステータス)（デフォルト：60（秒）） フロアマップ詳細(無線クライアント)（デフォルト：5（秒）） フロアマップ詳細(スマートコネクト)（デフォルト：5（秒））



10. AP共通設定を作成する際に初期値として選択される国コードを指定します。


    表 7：アカウント設定 7

    項目名	設定値	説明
    国コード	JP - 日本	AWCプラグインが登録されている場合、AWCプラグインでAP共通設定を作成する際に選択される国コード（無線周波数帯の規制区域）の初期設定を指定します。デフォルトは「なし」です。



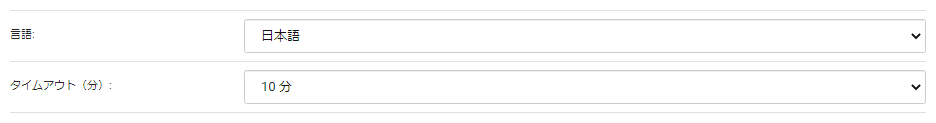

11. Web管理画面の言語とセッションタイムアウトを設定します。


    表 8：アカウント設定 8

    項目名	設定値	説明

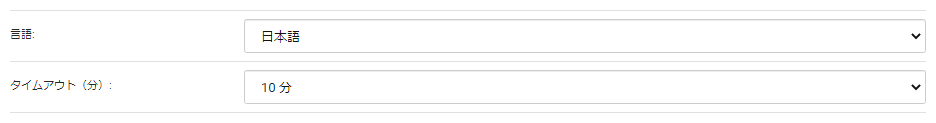

    言語	日本語	Web管理画面の表示言語を設定します。 自動検出（デフォルト）、英語、日本語から選択できます。「自動検出」に設定すると、Webブラウザーの表示言語設定に従って自動的に決定されます。
    タイムアウト	10分	セッションタイムアウトを指定します。 無操作状態でタイムアウトに設定した時間が経過した場合に、自動的にログインセッションを終了し、ログイン画面に戻ります。 タイムアウトは5分、10分、20分、30分、1時間、制限なしから選択でき、制限なしに設定した場合は無操作状態が続いても自動的にログアウトしません。 デフォルトは5分です。



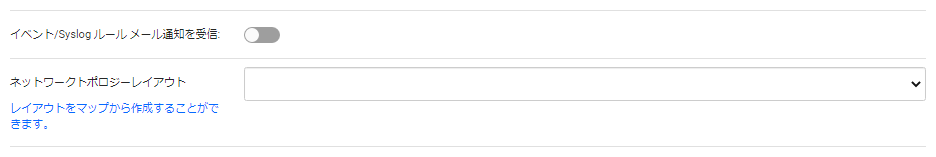

12. AVM EXのイベント/Syslogルールのメール通知、ネットワークトポロジーレイアウトを設定します。
    今回は、このアカウントをAWCプラグインでの管理用に使用するため、これらの機能を使用しません。


    表 9：アカウント設定 9

    項目名	設定値	説明

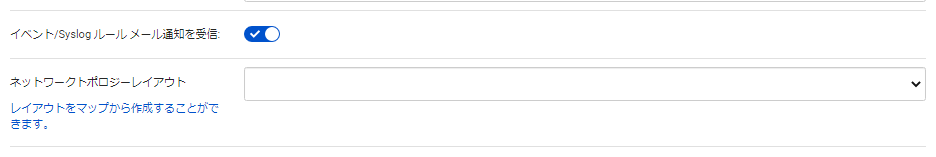

    イベント/Syslogルール メール通知を受信	無効	イベントルール、Syslogルールにてメール通知を行うよう設定されている際、該当のアカウントへのメール受信を行うか否かを指定します。
    ネットワークトポロジーレイアウト	－（空欄）	初回ログイン時にネットワークマップに適用する、またはそれ以降に適用を許可するレイアウトを選択します。



13. 「保存」ボタンをクリックします。
    作成したユーザー「6F管理者」が一覧に追加されます。



クイックツアー / セル型無線ネットワークの設定 / AP共通設定の作成

AT-TQ6602のAP共通設定

1. AWCプラグインメニューから「無線設定」→「AP共通設定」をクリックします。
   「設定機能/AP共通設定一覧」画面が表示されます。


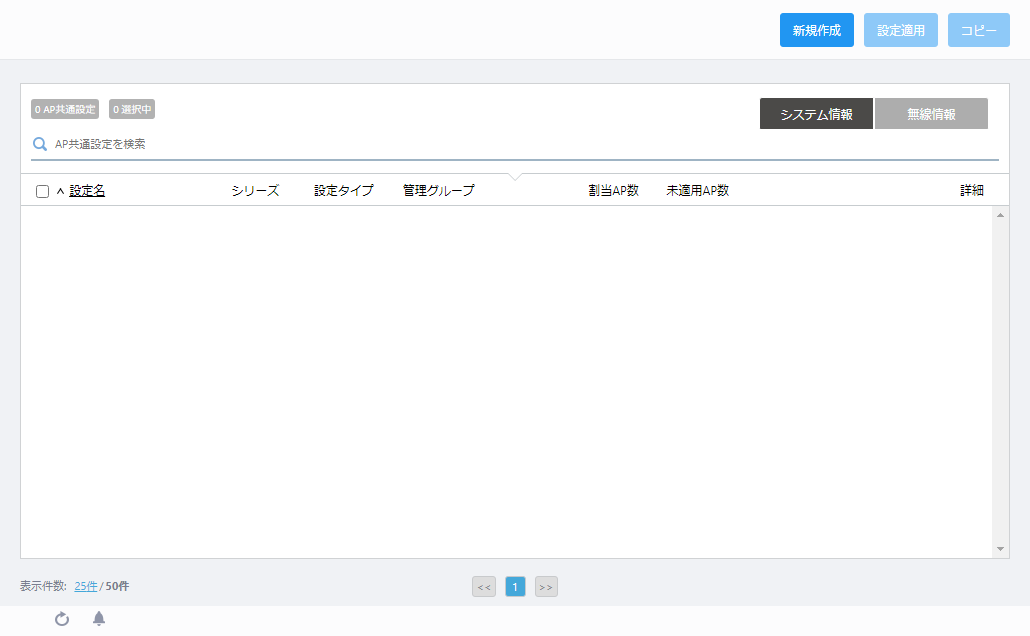

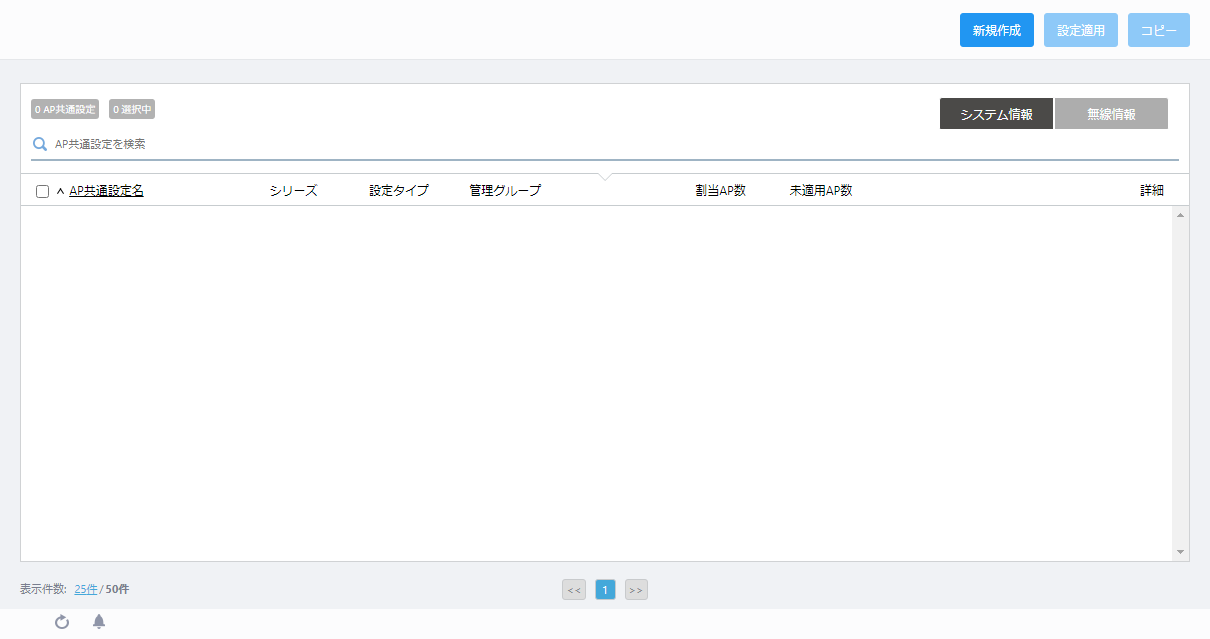

2. 画面右上の「新規作成」ボタンをクリックします。

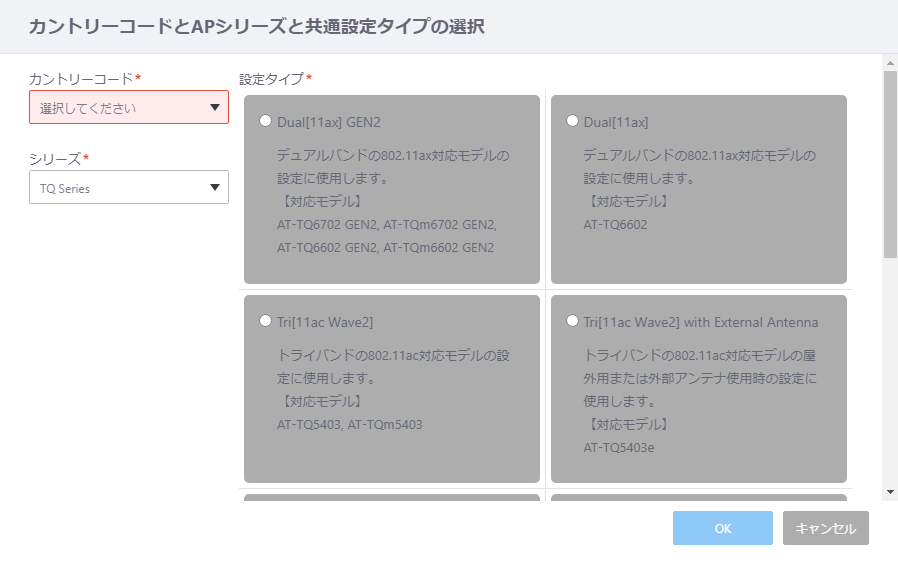

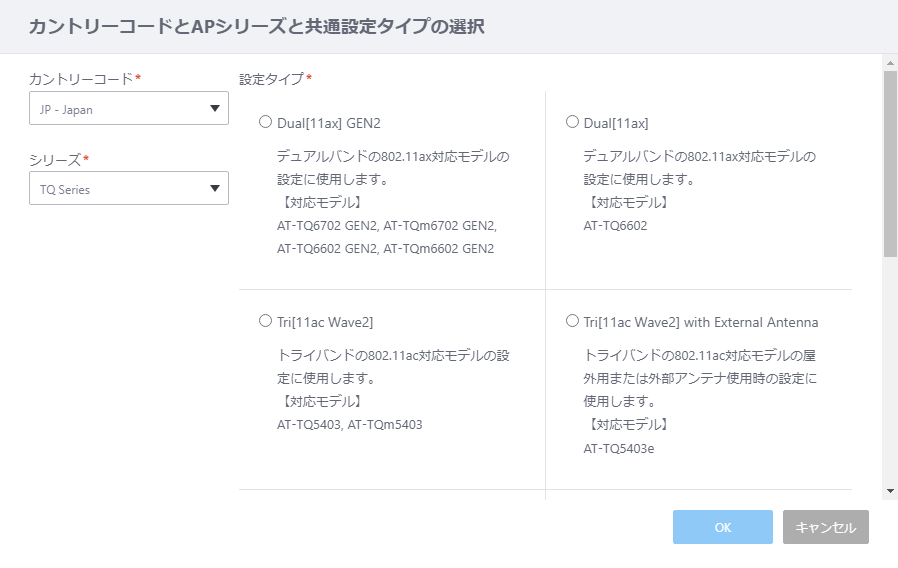

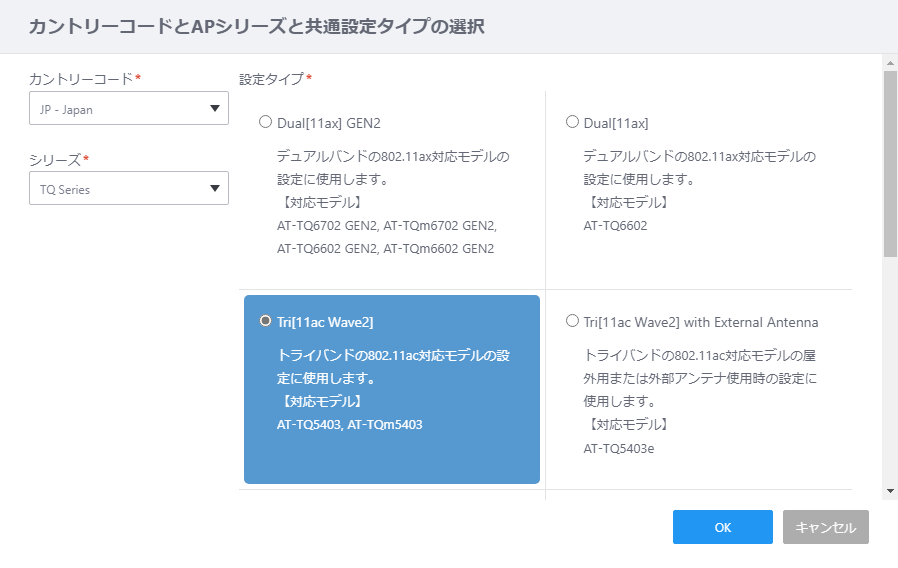

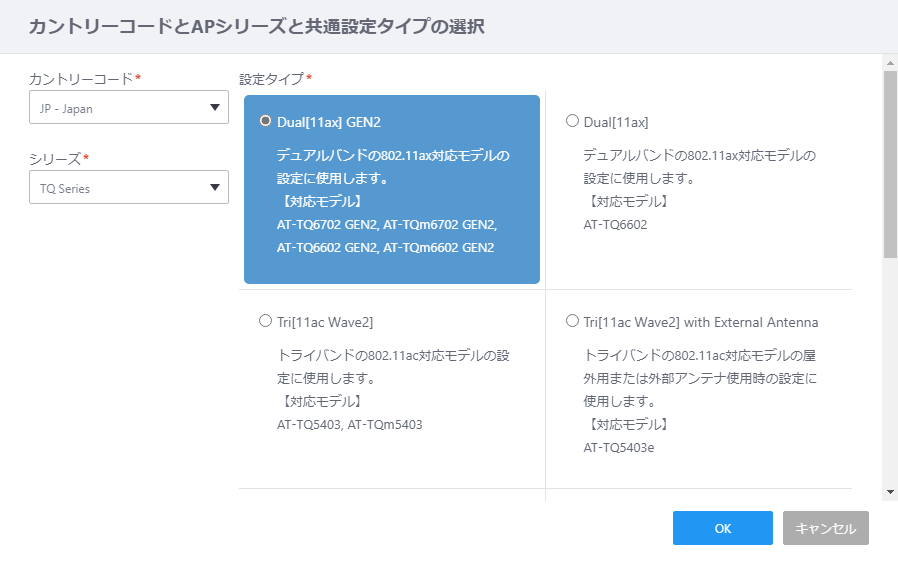

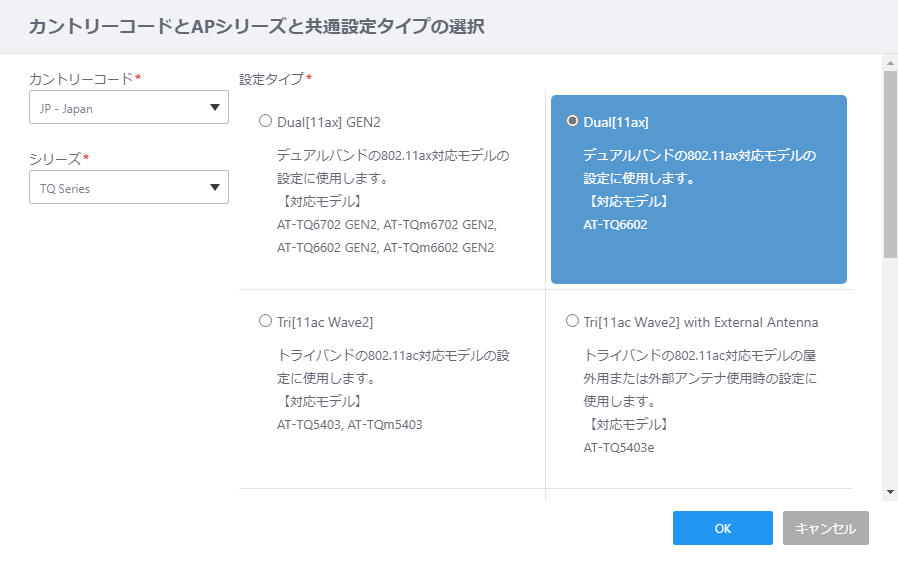

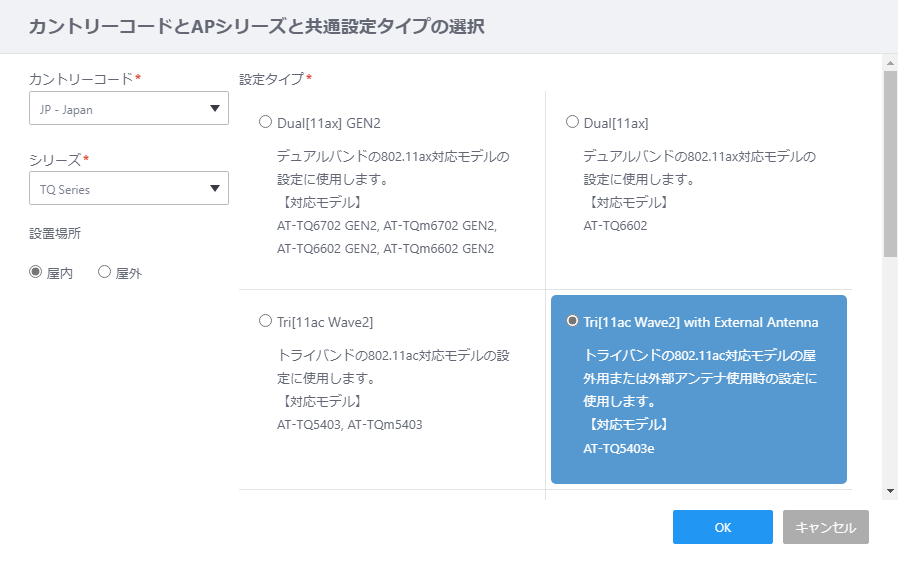

   「カントリーコードとAPシリーズと共通設定タイプの選択」ダイアログが表示されます。


3. 「カントリーコード」を「JP - Japan」に設定します。
   現在ログインしているユーザーアカウントの「国コード」が「JP - 日本」に設定されている場合は、本ダイアログのカントリーコードがデフォルトで「JP - Japan」となります。

4. 「シリーズ」を「TQ Series」に設定します。

5. 「設定タイプ」を選択します。
   AP共通設定の設定タイプは、無線APのサポート機能によって分かれています。
   ここでは、AT-TQ6602に適合する「Dual[11ax]」を選択します。


6. 「OK」ボタンをクリックします。

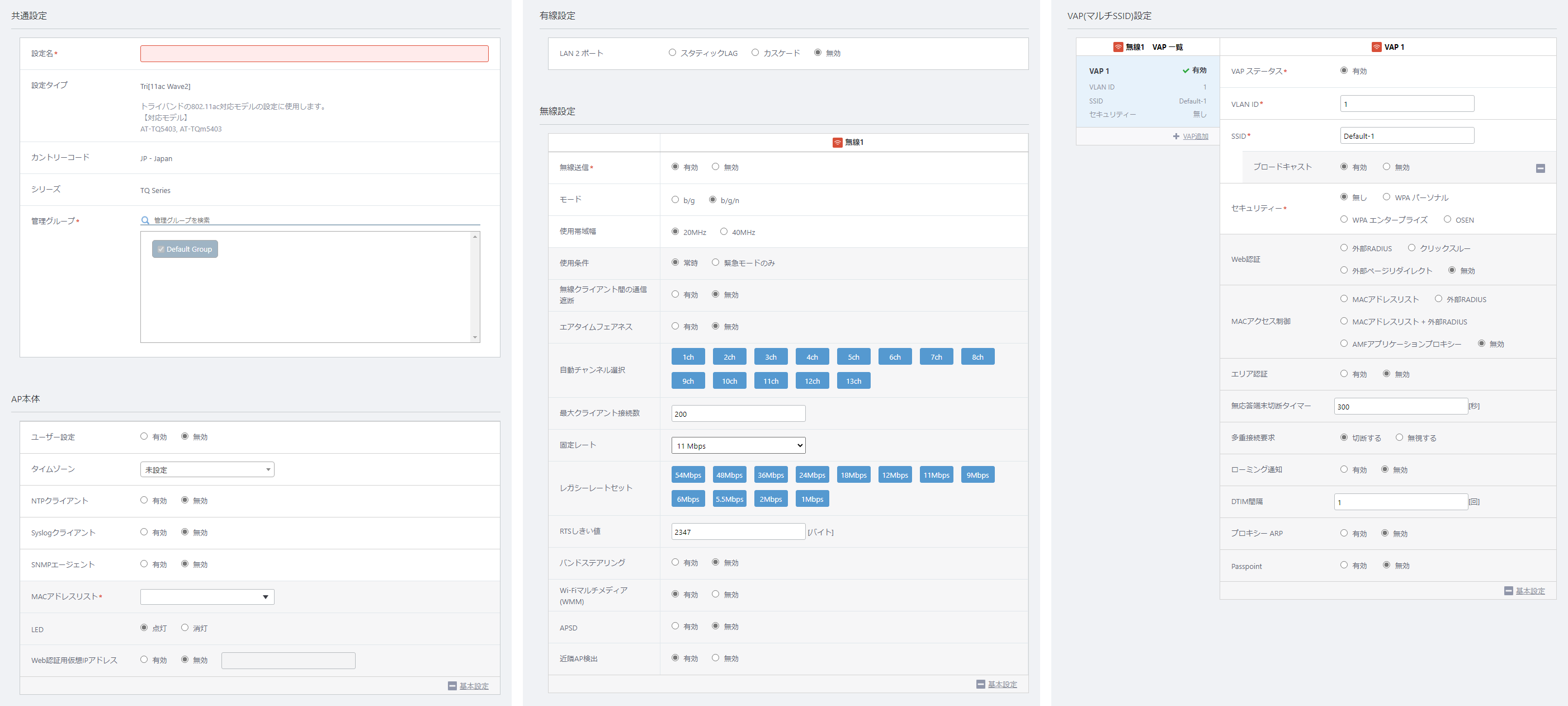

   「AP共通設定新規作成」画面が表示されます。

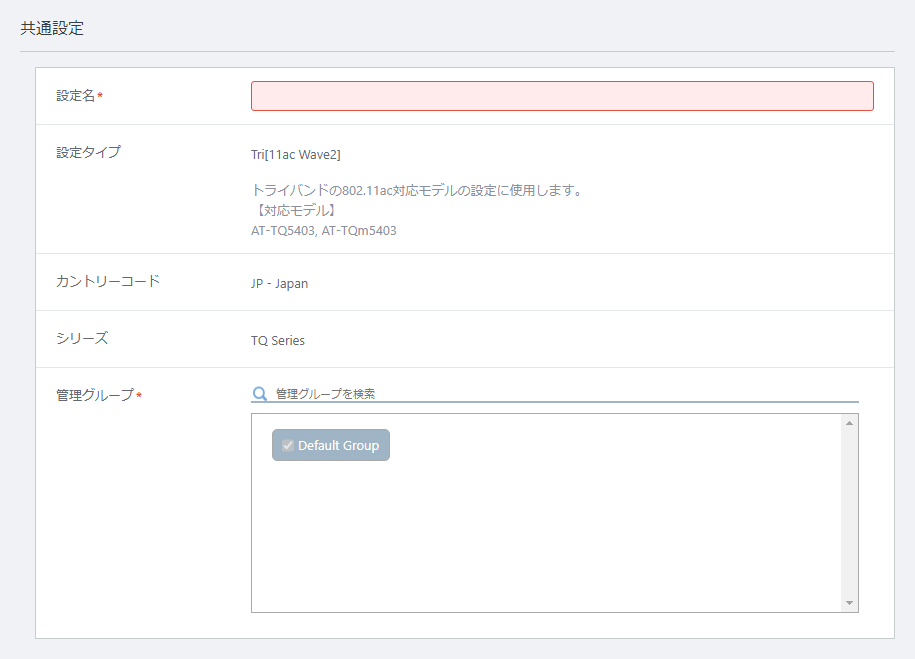

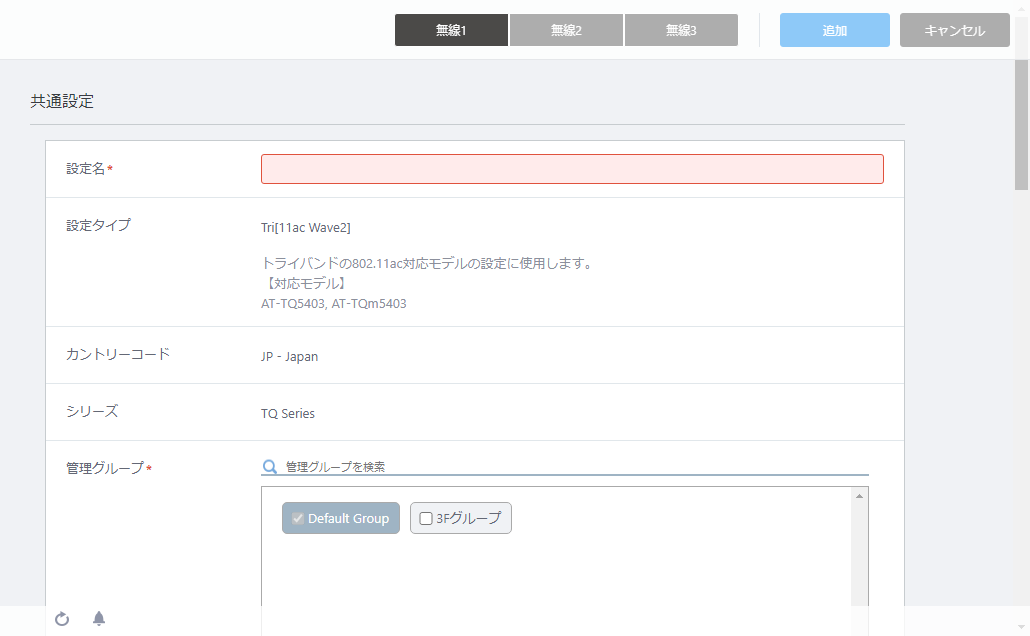

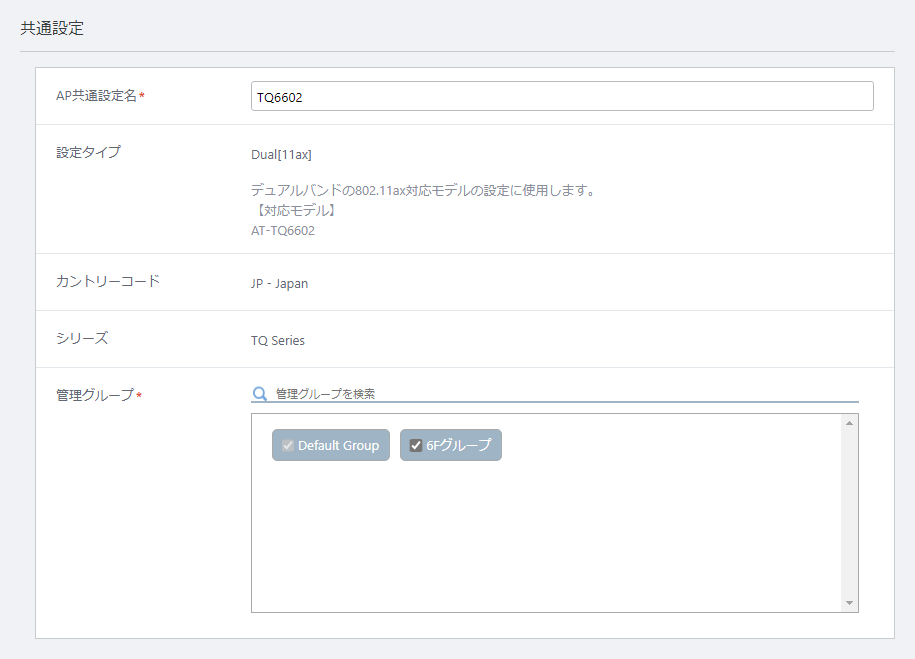

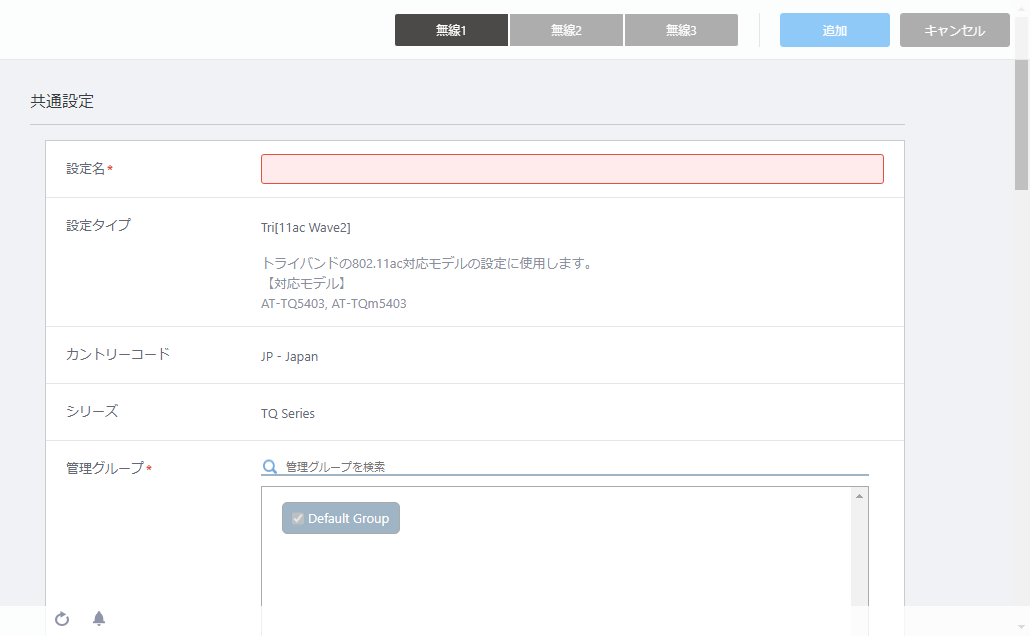

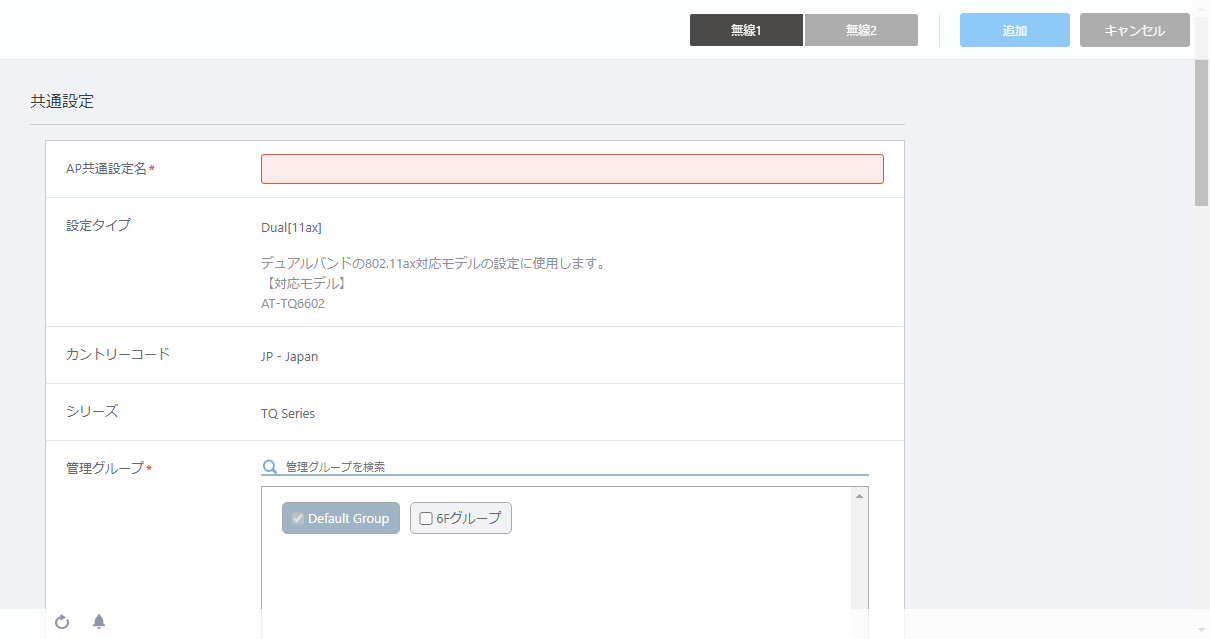

7. 「共通設定」にて、AP共通設定の概要を設定します。

   • 「設定名」に「TQ6602」を入力します。

   • 「設定タイプ」、「カントリーコード」、「シリーズ」には、先の「カントリーコードとAPシリーズと共通設定タイプの選択」ダイアログで選択した項目が表示されます。

   • 「管理グループ」にて、このAP共通設定が属する管理グループを選択します。
     複数の管理グループが存在する環境では、それぞれの管理グループのチェックボックスにチェックを付けることで、異なる管理グループをまたいで同じAP共通設定を使用することもできます。
     ここでは先ほど設定した「6Fグループ」にチェックを付けます。
     また、「Default Group」のチェックを外すことはできません。

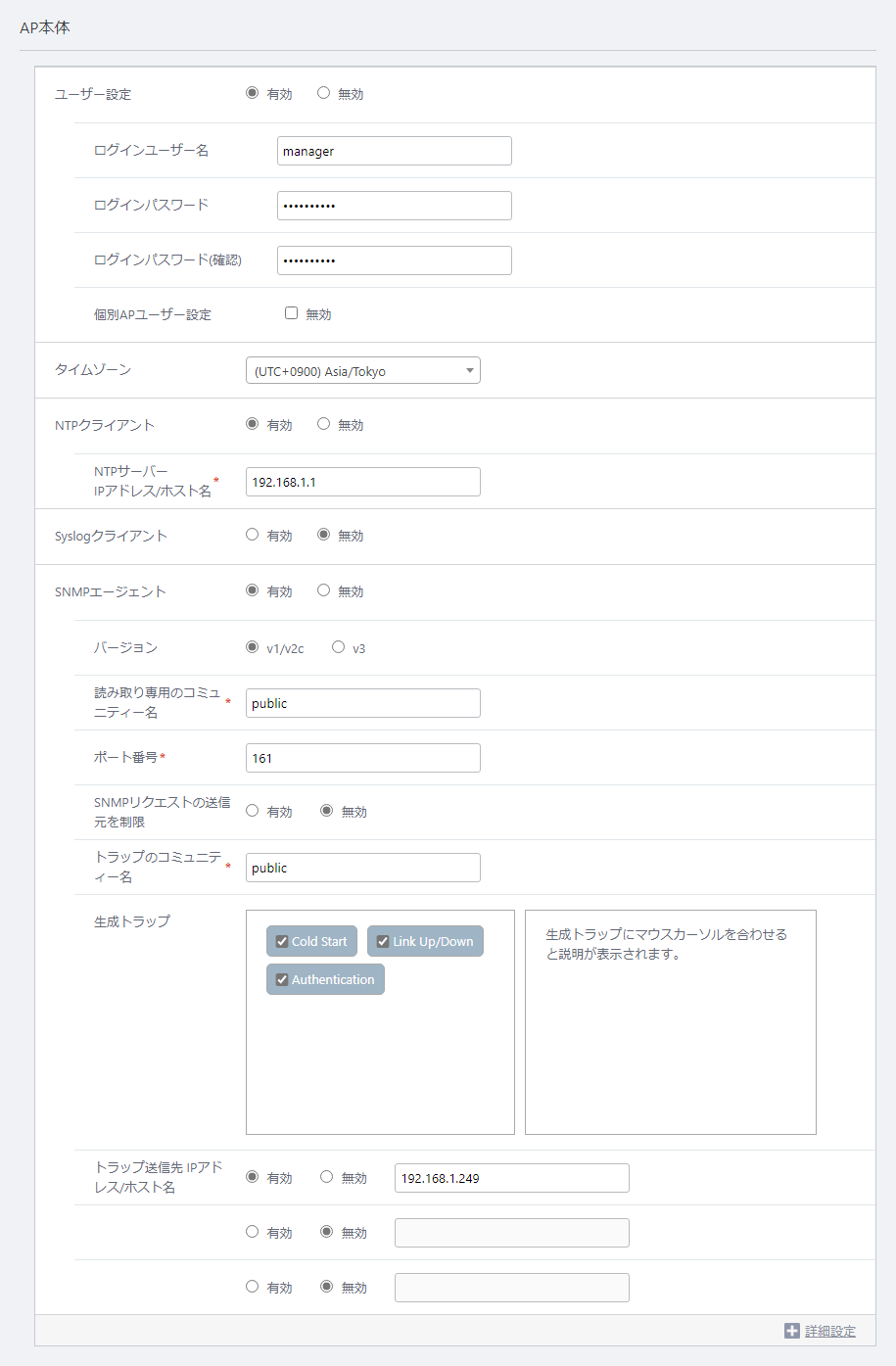

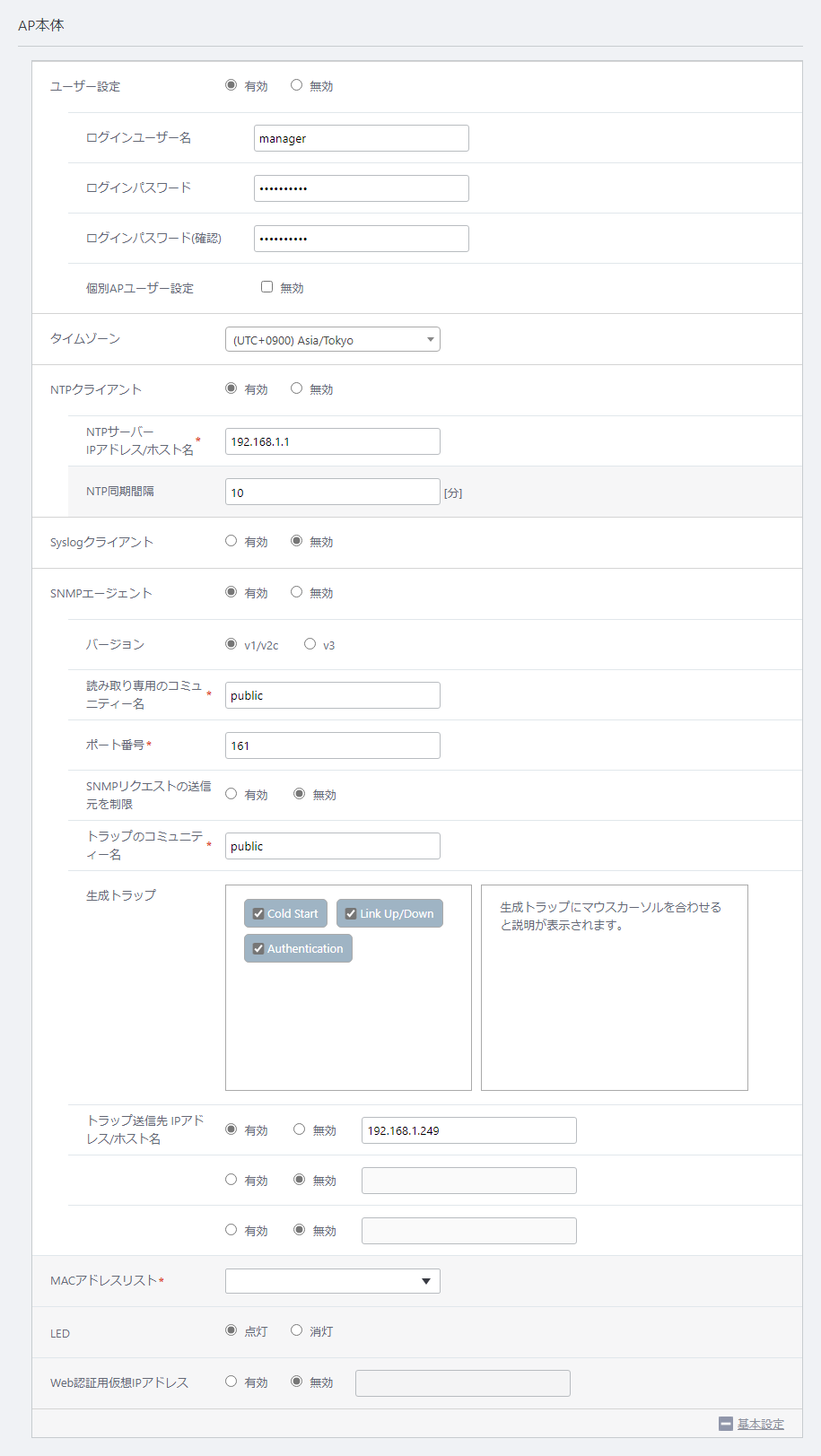

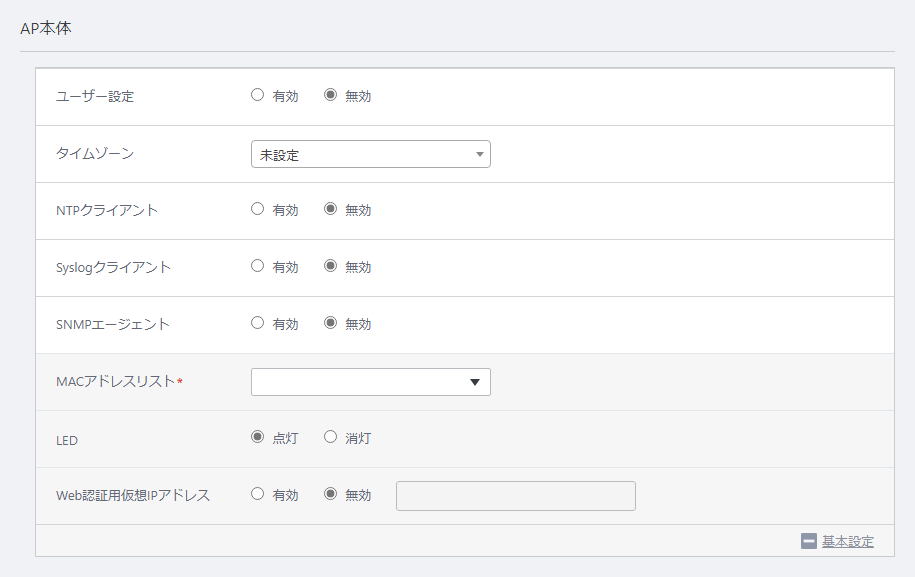

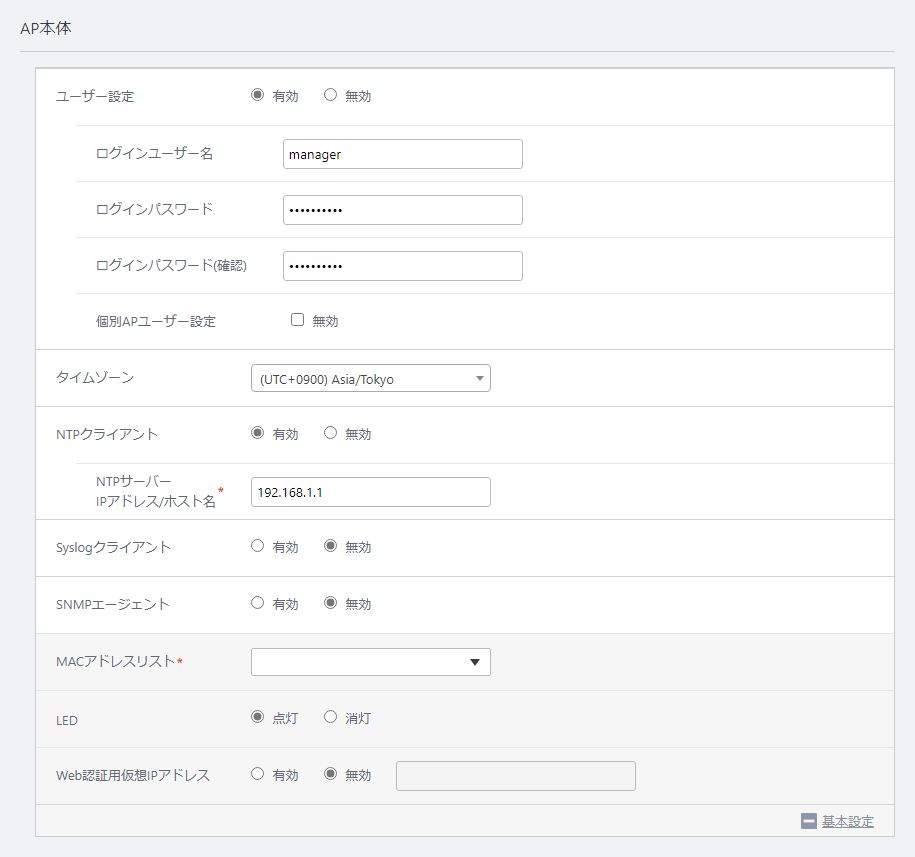

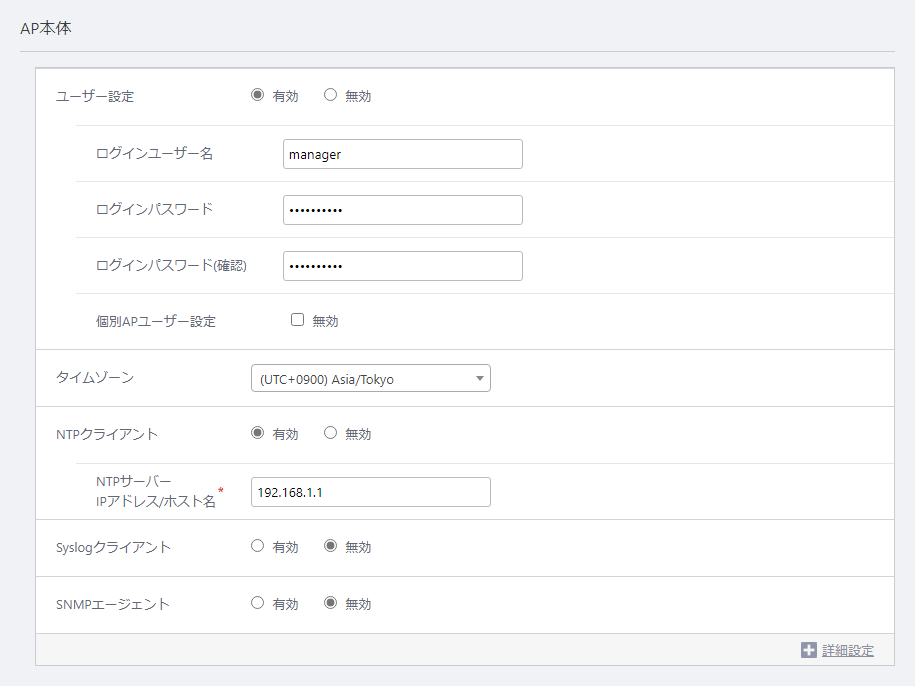

8. 「AP本体」にて、無線APの動作機能を設定します。
   AP共通設定の設定タイプが「Dual[11ax] GEN2」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2 with External Antenna]」、「Dual[11ac Wave2]」の場合、AP共通設定を適用する無線APのログインユーザー名とパスワードを一括して設定することができます。
   AWCプラグインの管理下にあっても、従来通りに無線APのWeb設定画面にアクセスすることは可能です。
   初期アカウントを使用していると、悪意のある無線クライアントが無線APのWeb設定画面に侵入し、設定を変更できてしまいますので、使用前に必ず無線APの管理用アカウントのユーザー名、パスワードを変更します。


   Note

   事前に無線APのWeb設定画面から管理用アカウントの設定を変更したうえでAWCプラグインの管理下に登録することもできます。

   Note

   管理下APに対して共通設定と個別設定の両方でログインユーザー名とログインパスワードを設定している場合、個別設定での指定が反映されます。

   Note

   AMFノードにて無線APのゲストクラスにユーザー名とパスワードを指定している場合は、無線APをゲストノードとして認識させるため、事前に、無線AP個別のWeb設定画面でユーザー名とパスワードをゲストクラスに指定したものと同じに設定してください。
   また、ゲストノードとして認識された無線APをAWCプラグインの管理下に追加する場合は、AMFノードのゲストクラスに設定、および、無線AP個別のWeb設定画面で設定したユーザー名、パスワードを指定してください。
   無線APごとに異なるユーザー名、パスワードを設定する場合は、AMFノードにてゲストクラスを複数作成します。


   今回は、AP共通設定で管理用アカウントを一括して変更したうえで、あとで改めて、個別設定により無線APごとに異なる管理用アカウントを設定することにします。
   これにより、無線APを追加した段階でのカジュアルハッキング（初期アカウントなどを使用した、軽い気持ちでの不正アクセス）を防ぎつつ、さらに個別に異なるパスワードを使用して無線APのWeb設定画面のセキュリティーを高めることができます。一方で、多数の無線APを使用する場合はパスワード管理が煩雑になるため、お使いの規模に適した管理方法を別途ご検討ください。

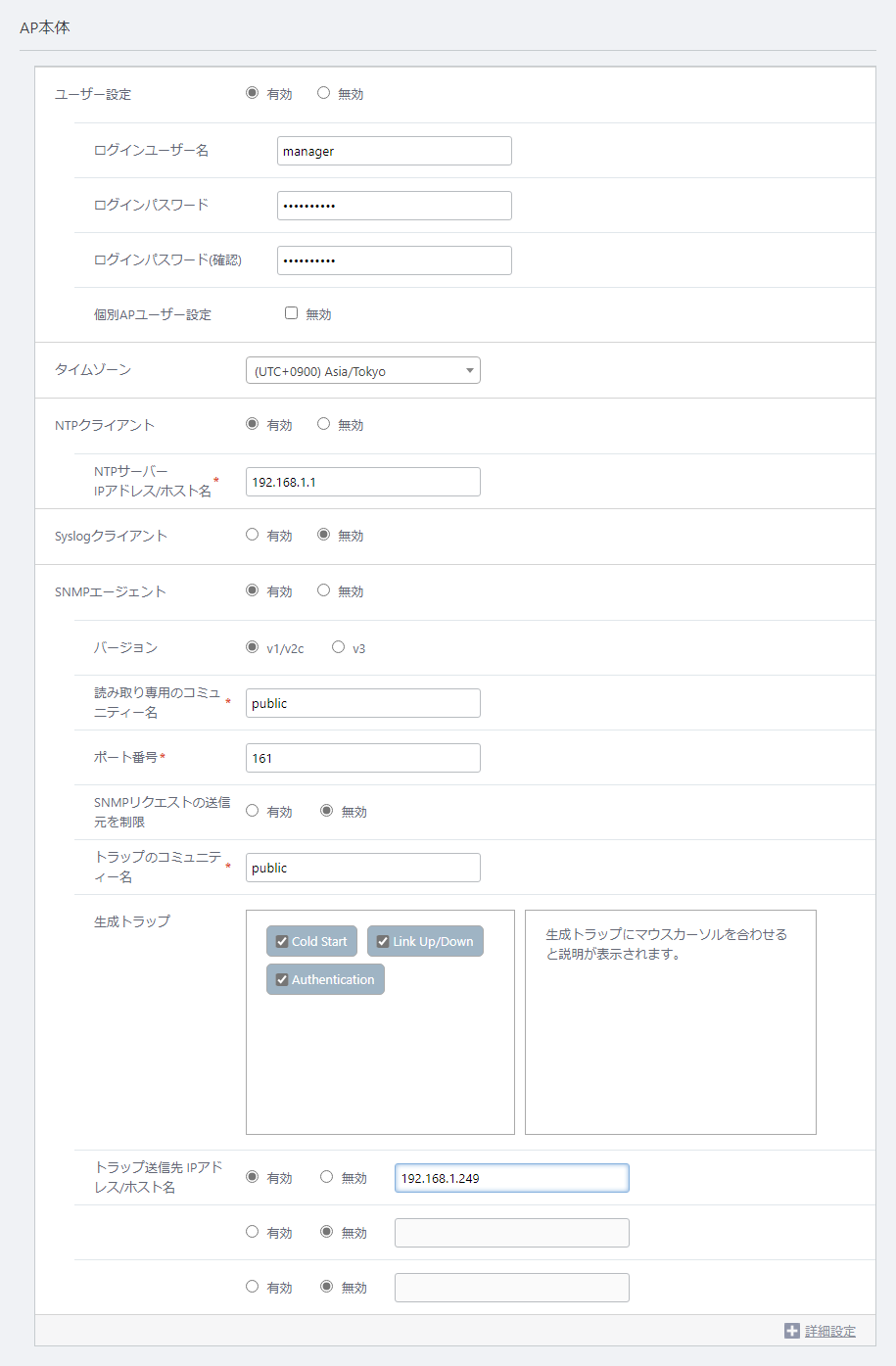

   まず、ユーザー設定を「有効」にします。
   追加表示された「ログインユーザー名」と、「ログインパスワード」を入力し、「ログインパスワード(確認)」に「ログインパスワード」と同じ文字列をもう一度入力します。

   • ログインユーザー名
     1～12文字の半角英数字で入力します。先頭の1文字は英字から始まる必要があります。

   • ログインパスワード
     0～32文字の、いずれも半角の英字・数字・記号（! # % ( ) + , - . / ; = ? @ [ \ ] ^ _ ` { | } ~ のみ使用可）を入力します。

   また、「個別APユーザー設定」にて「無効」のチェックを入れると、個別設定にてログインユーザー名とログインパスワードを変更することを禁止できますが、今回はチェックを入れず、個別設定できるままにします。

9. 「タイムゾーン」にて、APに設定するタイムゾーンを選択します。
   今回は時刻表示をJST（日本標準時）に設定するため、ドロップダウンリストから「(UTC+0900) Asia/Tokyo」を選択します。
   ドロップダウンリスト上部の検索フィールドに、「0900」「japan」など、上記のタイムゾーンの文字列の一部を入力して、ドロップダウンリストの表示候補を絞り込むこともできます。

10. 「NTPクライアント」にて、NTPクライアント機能の有効、無効を選択します。
    後述のAWC（Autonomous Wave Control）機能を使用するためには、NTPクライアント機能が有効に設定されている必要があります。
    今回は、追ってAWC機能を有効に設定する際に必要となるため、「NTPクライアント」を「有効」に設定します。
    追加で「NTPサーバー IPアドレス/ホスト名」が表示されますので、今回NTPサーバーとして動作させるPoE+スイッチのIPアドレス「192.168.1.1」を入力します。

11. 「Syslogクライアント」にて、Syslogクライアント機能の有効、無効を選択します。
    無線APのログメッセージをSyslogサーバーに送信する場合は、この項目を有効に設定します。
    今回は「無効」を選択します。

12. 「SNMPエージェント」にて、SNMPエージェント機能の有効、無効を選択します。
    SNMPマネージャーによる遠隔監視、設定を行う場合には、SNMPエージェント機能を有効に設定します。
    今回は、SNMPプラグインによる遠隔監視を行うため、「SNMPエージェント」を「有効」に設定します。
    追加で以下の項目が表示されます。今回は、以下のように設定します。


    表 1：AT-TQ6602 SNMPエージェント設定

    項目名	設定値	説明
    バージョン	v1/v2c	SNMPのバージョンを選択できます。
    読み取り専用のコミュニティー名	public	読み取り専用のSNMPコミュニティー名を1～256文字の、いずれも半角の英字・数字・記号（スペース ! # $ % ( ) * + , - . / : ; = ? @ [ ] ^ _ ` { | } ~ のみ使用可）で入力します。
    ポート番号	161	SNMPエージェントのリスニングポート番号を入力します。
    SNMPリクエストの送信元を制限	無効	SNMPエージェントに対しSNMPリクエストを送信可能なSNMPマネージャーを制限するか否かの設定を行います。
    トラップのコミュニティー名	public	SNMP通知メッセージ（トラップ）の通知先コミュニティー名を1～256文字の半角英数記号（スペース ! # $ % ( ) * + , - . / : ; = ? @ [ ] ^ _ ` { | } ~ のみ使用可）で入力します。
    生成トラップ	Cold Start Link Up/Down Authentication	生成するSNMP通知メッセージを選択します。
    トラップ送信先 IPアドレス/ホスト名	192.168.1.249	トラップホストのホスト名（FQDN）またはIPアドレスを指定します。 ホストは、3つまで登録できます。



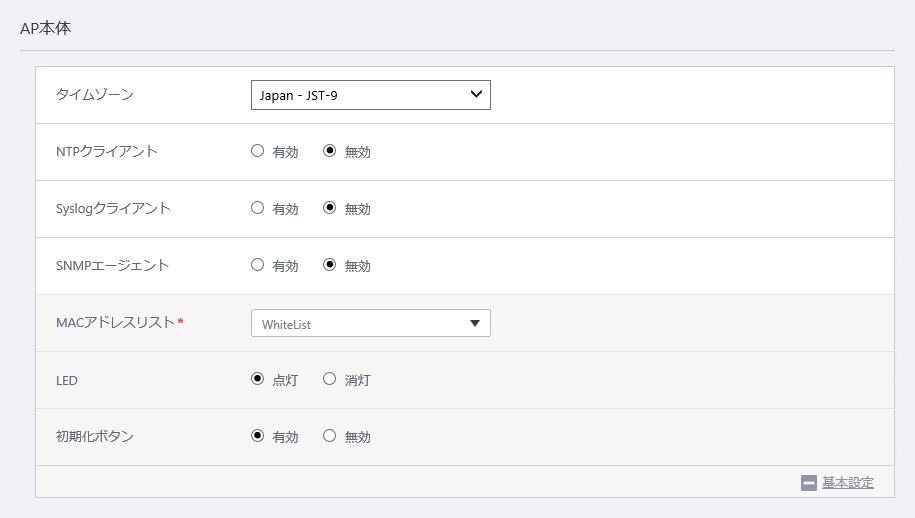

13. 「＋詳細設定」をクリックすると、「MACアドレスリスト」、「LED」、「Web認証用仮想IPアドレス」の項目が表示されます。

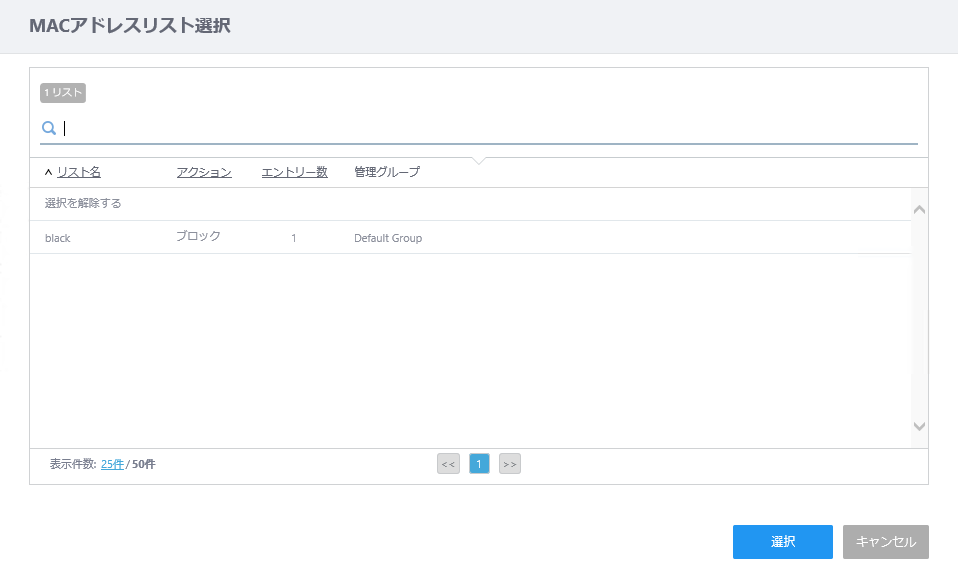

    • 「MACアドレスリスト」は、このAP共通設定が適用された無線APでMACアドレスリストによるMACアクセス制御を使用する際に、適用するMACアドレスリストを選択します。
      無線APには複数のVAP（マルチSSID）を設定できますが、1台の無線APに適用できるMACアドレスリストは1つまでで、VAPごとにMACアドレスリストの有効・無効を設定します。
      今回はMACアドレスリストをまだ作成していません。正しいSSID、セキュリティーキーを設定した無線クライアントをすべて受け入れるものとして、「MACアドレスリスト」は空欄のままにします。

    • 「LED」では、無線APの機器本体のLED表示の動作を使用するかどうかが選択できます。
      今回は、「LED」を「点灯」に設定します。

    • 「Web認証用仮想IPアドレス」は、キャプティブポータルによるWeb認証を使用する際、キャプティブポータルの提供元WebサーバーのIPアドレスとして仮のIPアドレスを表示し、管理用IPアドレスを攻撃者の目から隠匿するセキュリティー機能です。
      今回はWeb認証を使用しないため、「Web認証用仮想IPアドレス」を「無効」のままにしておきます。

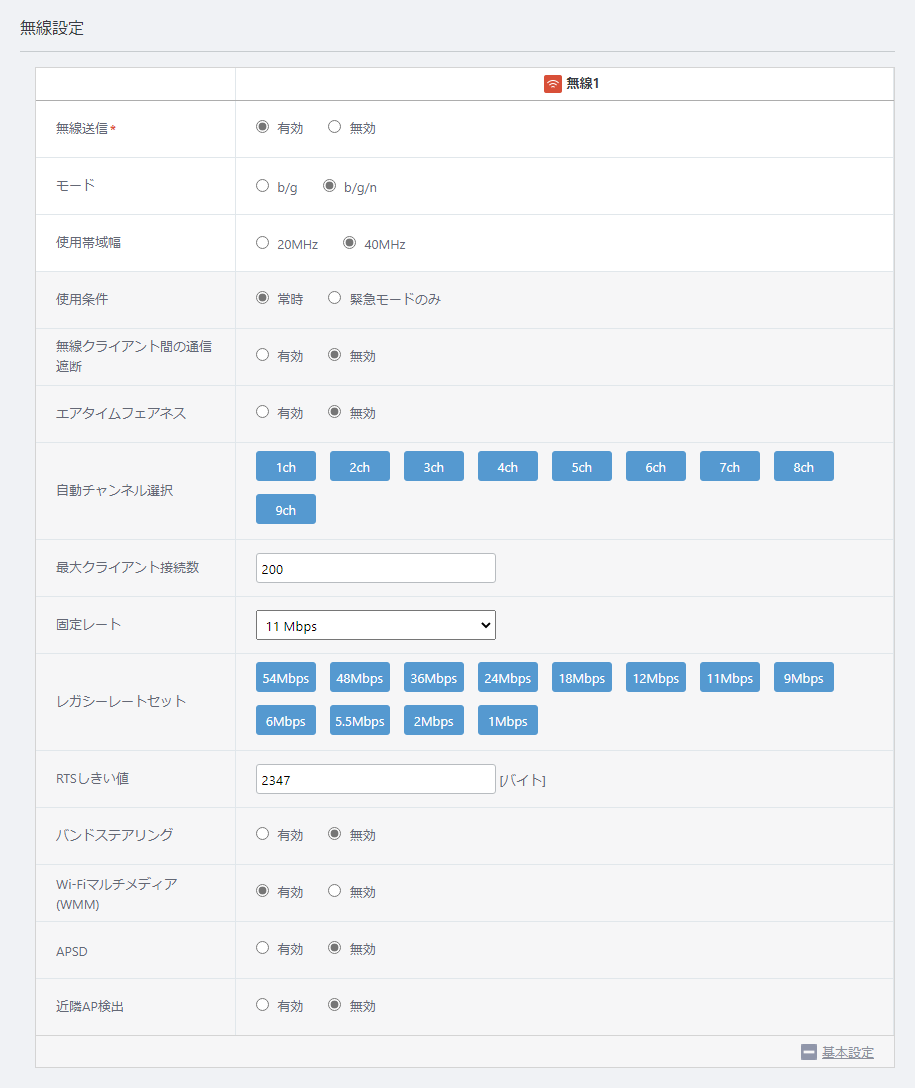

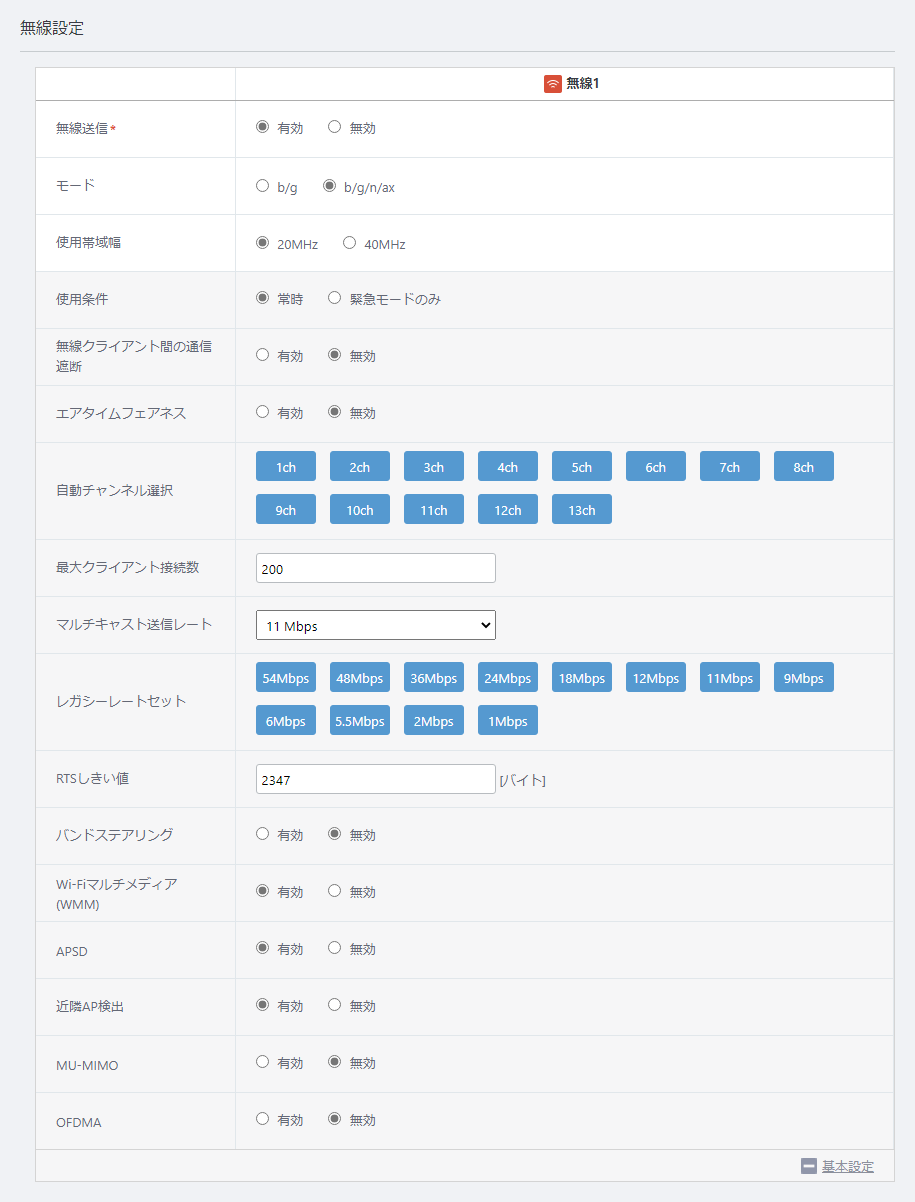

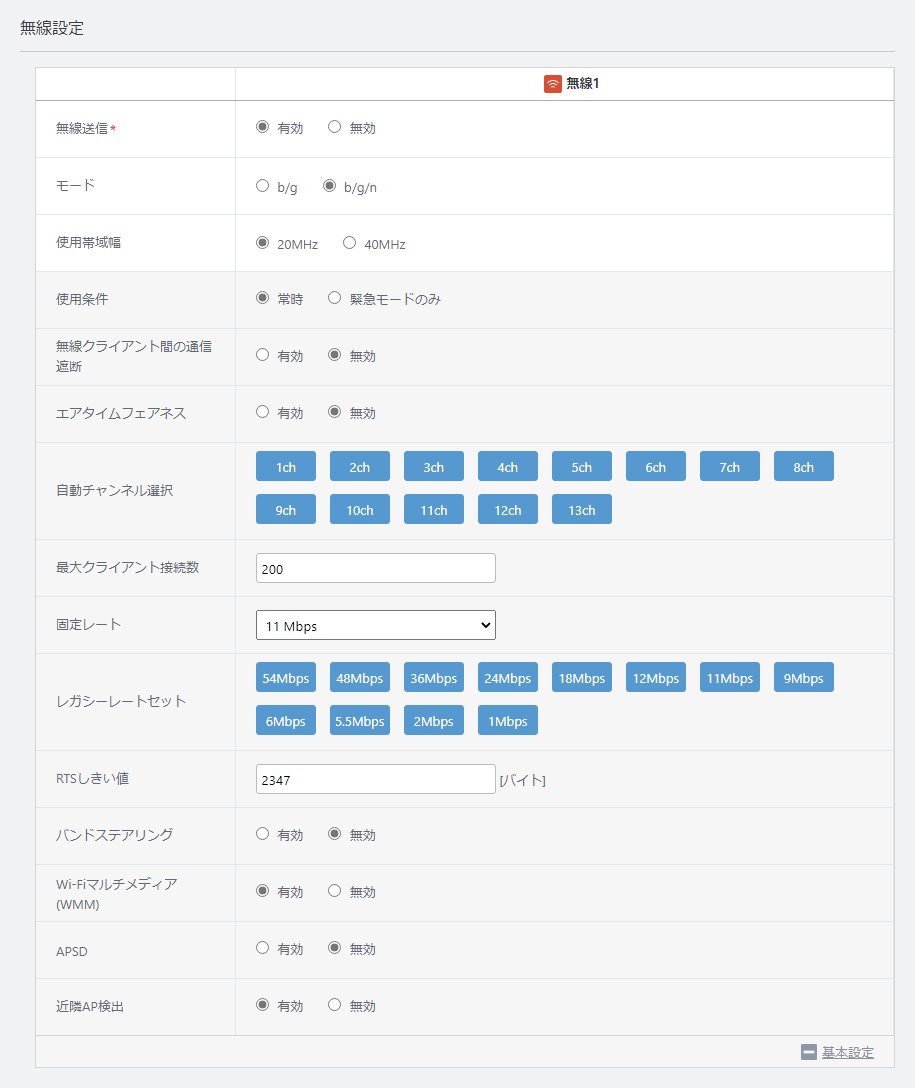

14. 「無線設定」にて、無線APの無線電波の出力に関する設定を行います。
    「設定タイプ」で選択した機器のタイプに応じて、無線1（2.4GHz帯）、無線2（5GHz帯 W52/W53/W56）を設定します。無線1、無線2の設定は画面上部の「無線1」ボタン、「無線2」ボタンで切り替えることができます。
    今回は、以下のように設定します。


    表 2：AT-TQ6602 無線設定

    項目名	設定値		説明
    	無線1	無線2
    無線送信	有効	有効	選択した周波数帯の無線電波を送受信するか否かを設定します。
    モード	b/g/n/ax	a/n/ac/ax	サポートするモード（通信プロトコル）です。
    使用帯域幅	20MHz	20MHz	使用する帯域幅です。IEEE 802.11ax、IEEE 802.11ac、IEEE 802.11nでは、隣接する2つまたは4つのチャンネルを合わせ、40MHzまたは80MHz帯域幅のチャンネルとして使用できます。
    使用条件	常時	常時	無線機能を常に使用する場合は「常時」、緊急モードが有効のときのみ使用する場合は「緊急モードのみ」を指定します。 緊急モードについては、「緊急モードの有効化」をご覧ください。
    無線クライアント間の通信遮断	無効	無効	同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可するか否かを指定します。
    エアタイムフェアネス	無効	無効	通信スピードにかかわらず接続されているすべてのクライアントに同じ通信時間（エアタイム）を提供するか否かを指定します。
    自動チャンネル選択	すべて	すべて	無線通信で使用するチャンネルを指定します。デフォルトはすべてが選択されています。
    最大クライアント接続数	200	200	接続可能なクライアント数を設定します。
    マルチキャスト送信レート	11 Mbps	6 Mbps	IEEE 802.3マルチキャスト・ブロードキャスト送信レートを選択します。
    レガシーレートセット	すべて	すべて	通信プロトコルがIEEE 802.11b/g、IEEE 802.11aの場合のレート（通信速度）を設定します。
    RTSしきい値	2347	2347	IEEE 802.11b、g、aによる通信において、RTS（送信要求）パケットを送信するか否かを指定します。
    バンドステアリング	無効	無効	2.4GHz・5GHz帯の両方をサポートしている無線クライアントに対して、5GHz帯への接続を優先するよう促し、2.4GHz帯の混雑緩和を試みる、バンドステアリングの有効、無効を選択します。 この項目は「無線1」だけにあります。この機能を使う場合は、無線1、無線2それぞれのVAPでSSIDとセキュリティーを同一に設定してください。
    Wi-Fiマルチメディア (WMM)	有効	有効	Wi-Fiマルチメディア（WMM）の有効、無効を選択します。 Wi-Fiマルチメディアを有効にすると、アクセスポイントのビーコンにWMM情報を含めます。これにより、映像、音声などのストリーミングやVoIP通信のフレーム送信間隔を短くし、通信品質を保つことができます。
    APSD	有効	有効	APSD（Automatic Power Save Delivery）の有効、無効を選択します。 APSDを有効にすると、モバイル端末（VoIP）の消費電力を抑え、通話時間を延ばすことができます。モバイル端末側でもAPSD（U-APSD）に対応している必要があります。
    近隣AP検出	有効	有効	該当の無線バンドにおける近隣APの検出の有効、無効を選択します。 近隣AP検出を有効にすると、近くで同じ無線バンドを使用しているAWCプラグイン管理下/管理外の無線APの電波を検出し、AWC計算に反映します。 無効に設定すると、AWC計算機能が正常に動作しない場合があります。
    MU-MIMO	無効	無効	MU-MIMO（マルチユーザーMIMO）の有効、無効を選択します。 MU-MIMOは複数の無線クライアントの同時通信（上下方向）が可能になるため通信速度が向上します。
    OFDMA	無効	無効	OFDMA（直交周波数分割多元接続）の有効、無効を選択します。 OFDMAはチャンネルを複数のRU（リソースユニット）に分割することで、複数の無線クライアントの同時通信を可能にします。 Note 本設定は、無線設定のモードに「a」、「b/g」以外を選択した場合に表示されます。


    ■ 無線1


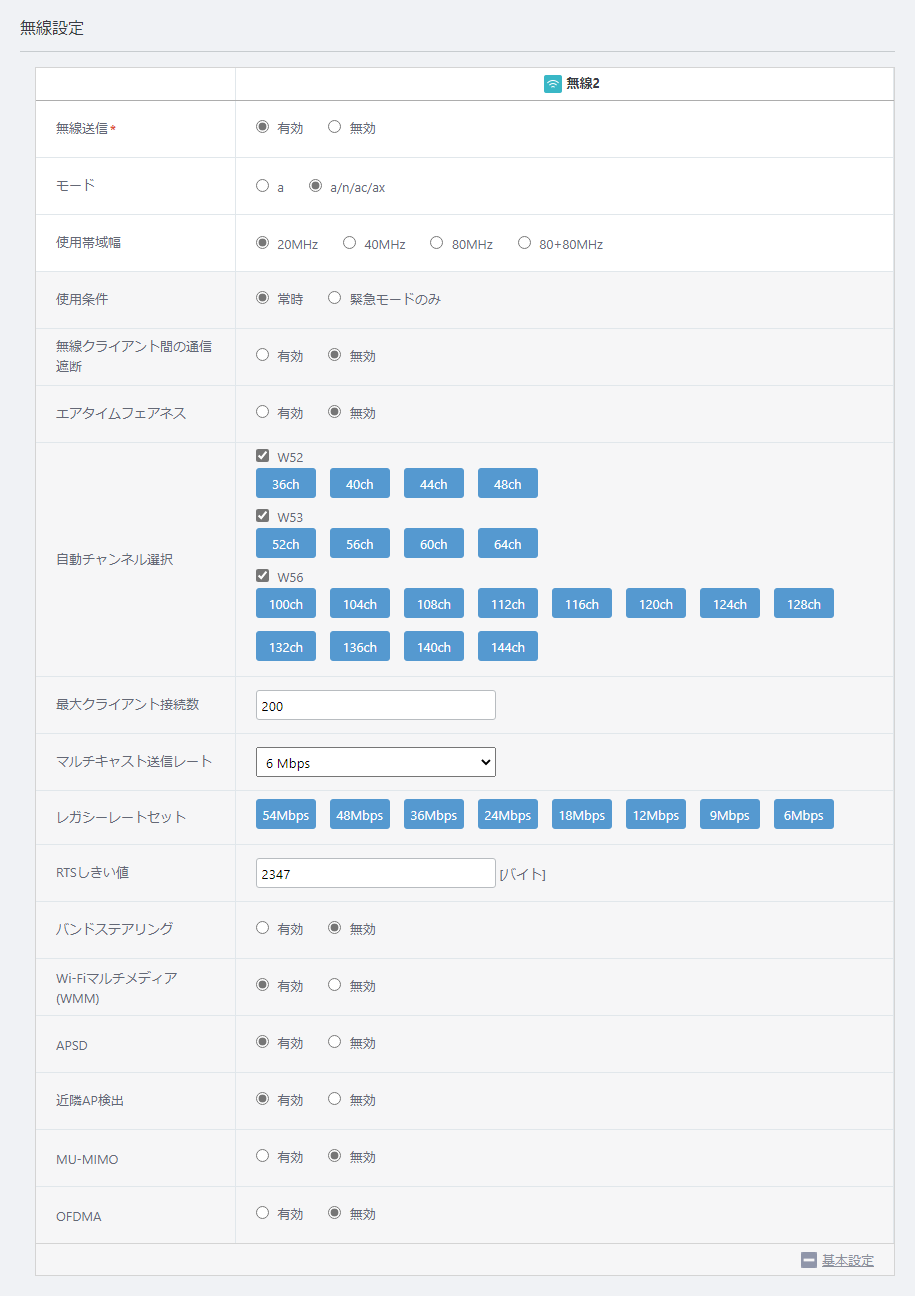

    ■ 無線2

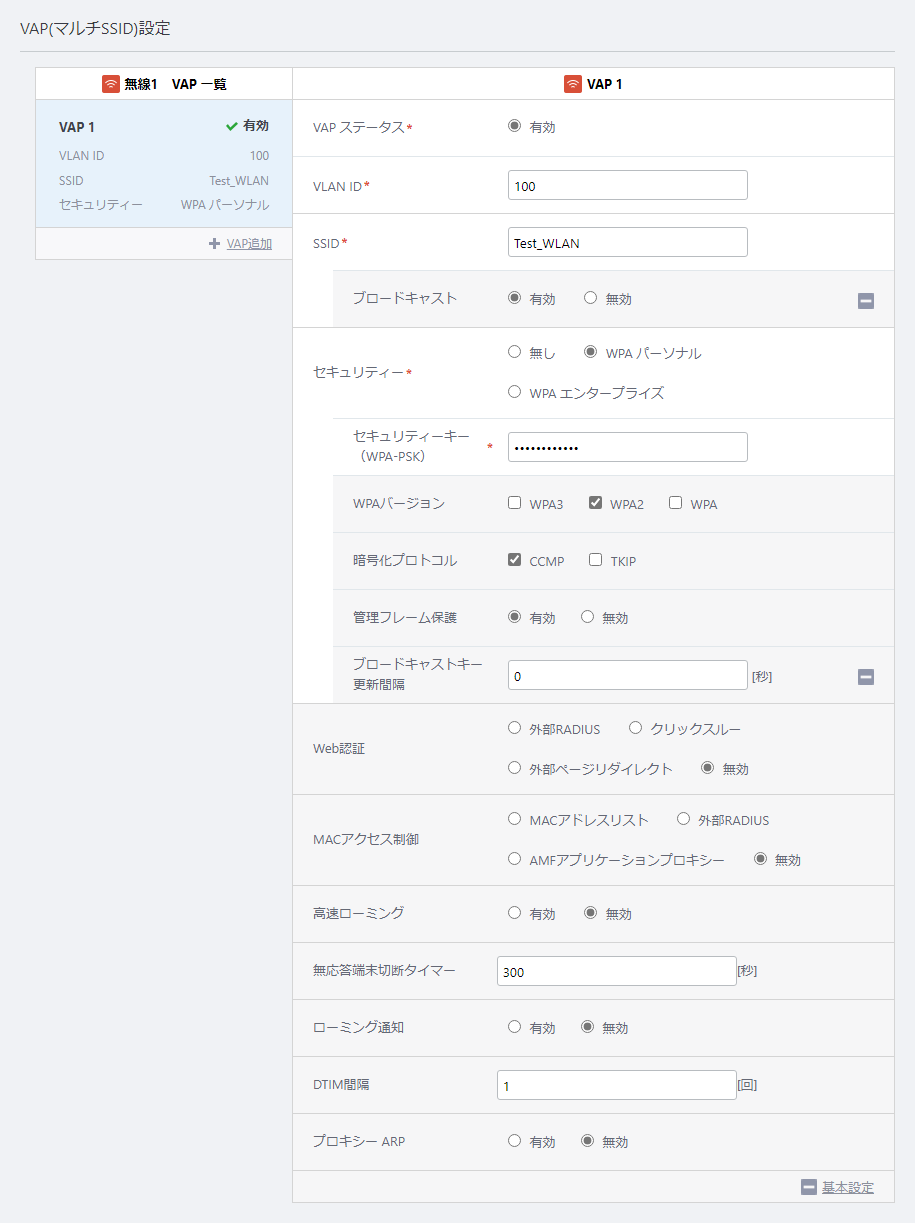

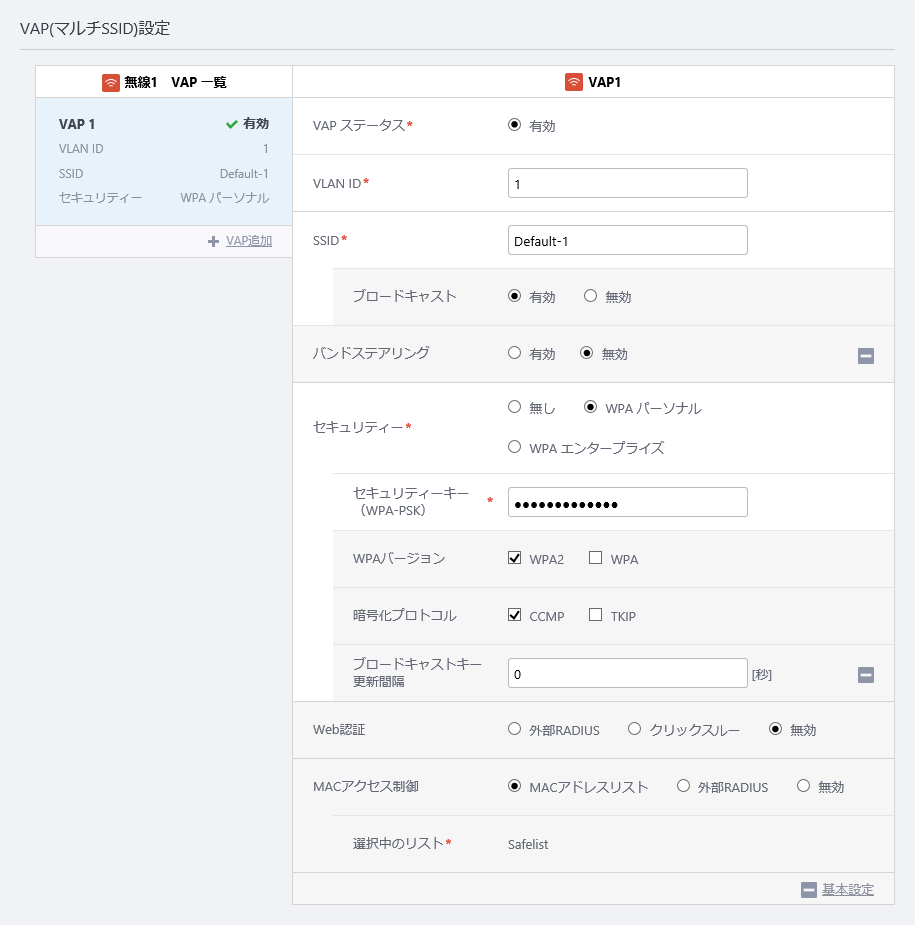

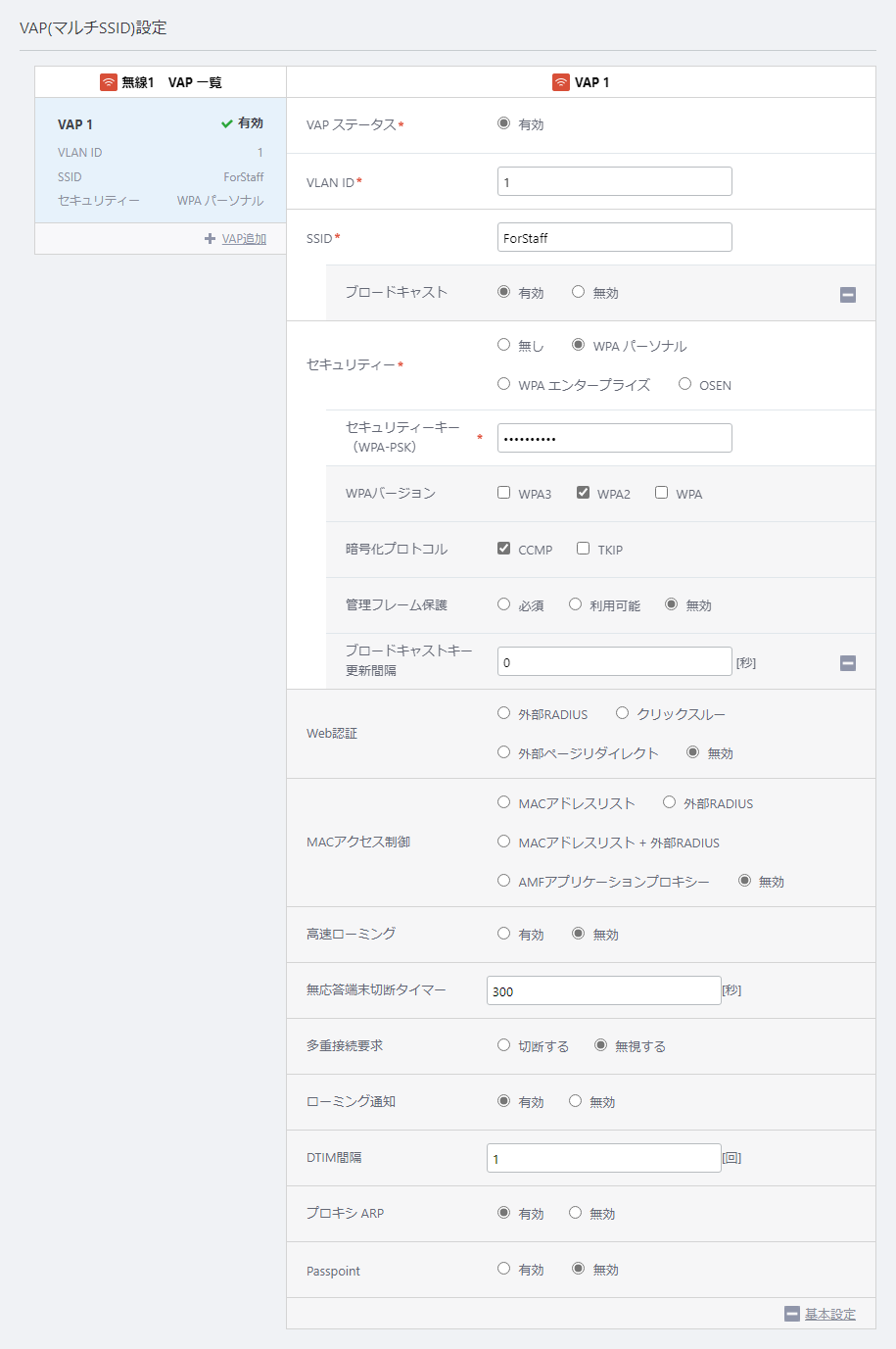

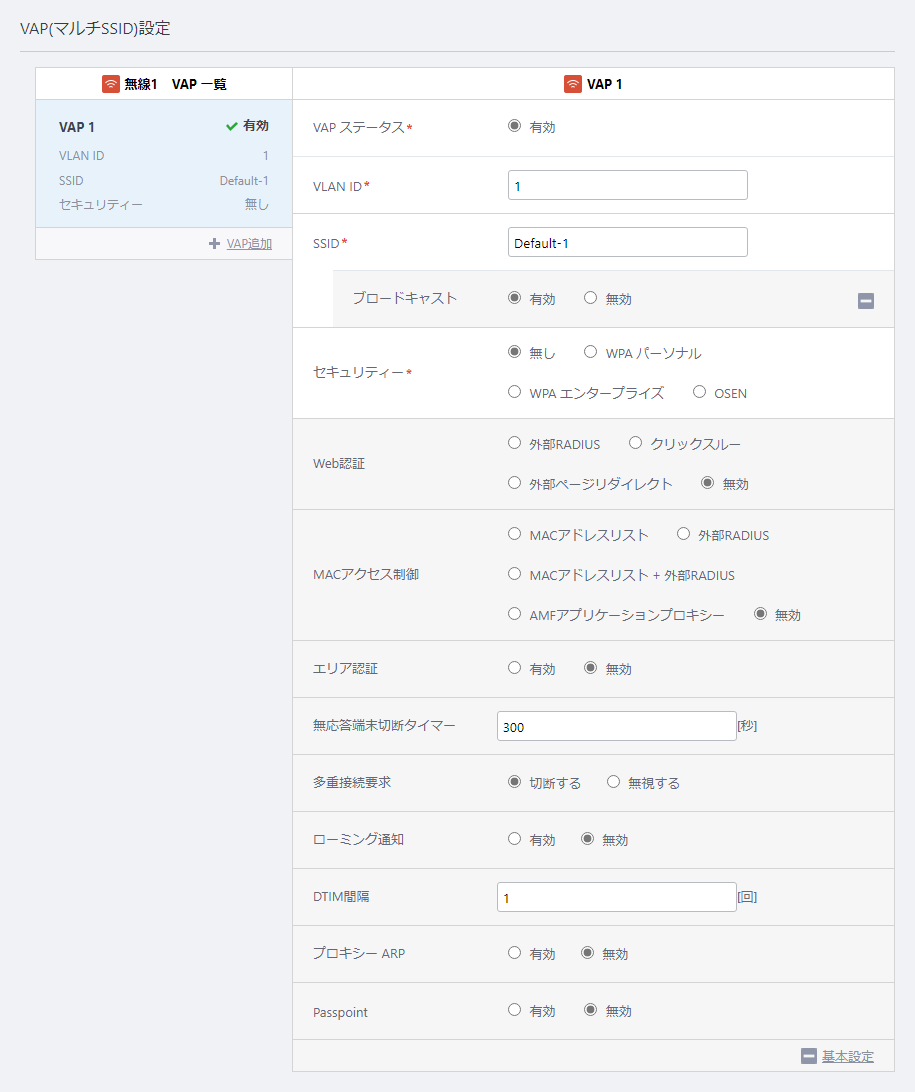

15. 「VAP(マルチSSID)設定」にて、バーチャルアクセスポイント（VAP）の設定を行います。
    「設定タイプ」で選択した機器のタイプに応じて、無線1、無線2のVAPを設定します。
    今回は、以下のように設定します。


    表 3：AT-TQ6602 VAP設定

    項目名	設定値		説明
    	無線1 VAP 1	無線2 VAP 1
    VAP ステータス	有効	有効	VAPの有効、無効、緊急を設定します。VAP1のVAP ステータスは、「無線設定」の「使用条件」が常時の場合は常に有効となります。
    VLAN ID	100	100	該当するVAPが使用するVLAN IDです。 Note 本AP共通設定を適用する無線APがAMFノードにゲストノードとして設定されており、接続するゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するよう設定されている場合、かつ、無線クライアントのIPアドレスの割り当てにDHCPを使用する場合は、無線APの管理用VLANとは異なるVLAN IDを指定してください。
    SSID	Test_WLAN	Test_WLAN	該当のVAPが使用するSSID（ネットワーク名）です。
    ブロードキャスト	有効	有効	該当のVAPでSSID（ネットワーク名）をブロードキャストするか否かです。
    セキュリティー	WPAパーソナル	WPAパーソナル	該当するVAPのセキュリティーです。
    セキュリティーキー（WPA-PSK）	CoNFiDeNTiaL	CoNFiDeNTiaL	暗号キーを設定します。
    WPAバージョン	WPA2	WPA2	使用するWPAのバージョンです。
    暗号化プロトコル	CCMP	CCMP	使用する暗号化プロトコルです。
    管理フレーム保護	有効	有効	管理フレームを保護するか否かを指定します。
    ブロードキャストキー更新間隔	0	0	VAPに接続している無線クライアントに送信するブロードキャストパケットのキーの更新間隔です。「0」はキーを更新しません。
    Web認証	無効	無効	該当のVAPに対してWeb認証を適用するか否かです。
    MACアクセス制御	無効	無効	該当のVAPに対してMACアクセス制御を適用する際の方式、または無効を指定します。
    高速ローミング	無効	無効	無線クライアントのローミングを高速に行うか否かの設定を行います。
    無応答端末切断タイマー	300	300	無線APに対し通知が行われずにいなくなった無線クライアントを切断するまでの時間を指定します。
    ローミング通知	無効	無効	ローミング通知を行うか否かを設定します。
    DTIM間隔	1	1	アクセスポイントが送信するビーコンに、DTIM（Delivery Traffic Indication Map）を挿入する割合を設定します。
    プロキシーARP	無効	無効	プロキシーARPを使用するか否かを設定します。




16. 画面右上の「追加」ボタンをクリックします。
    AP共通設定「TQ6602」の設定内容が表示されます。


クイックツアー / セル型無線ネットワークの設定 / 無線APの登録

機器の登録

AT-TQ6602の登録（IP手動設定）

1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。

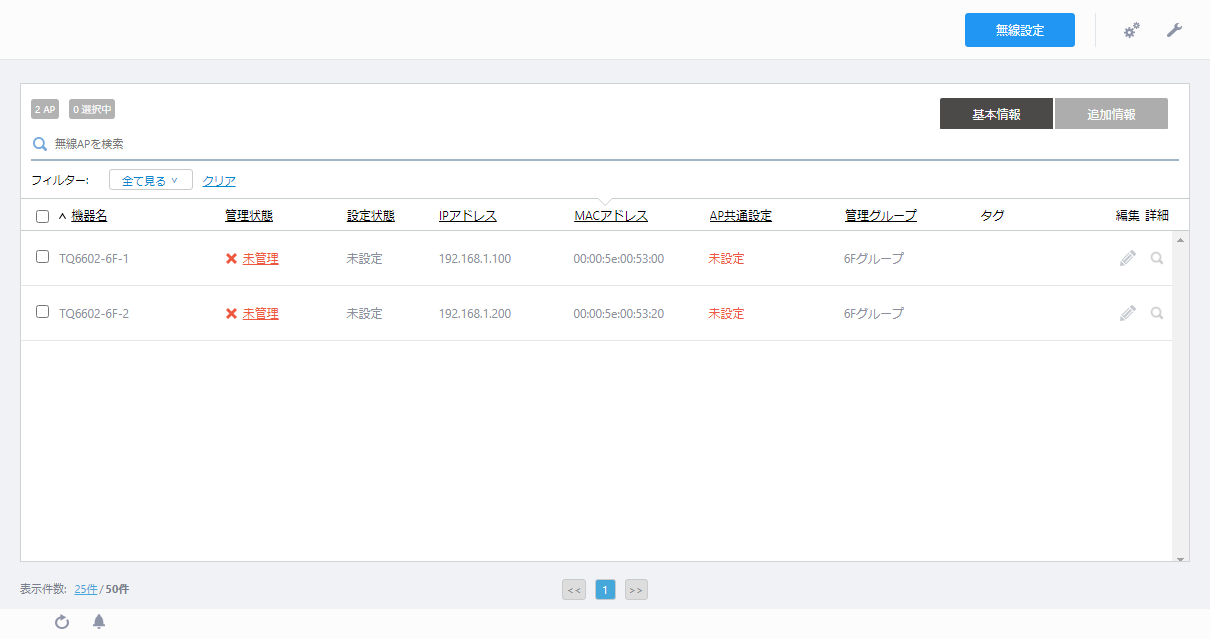

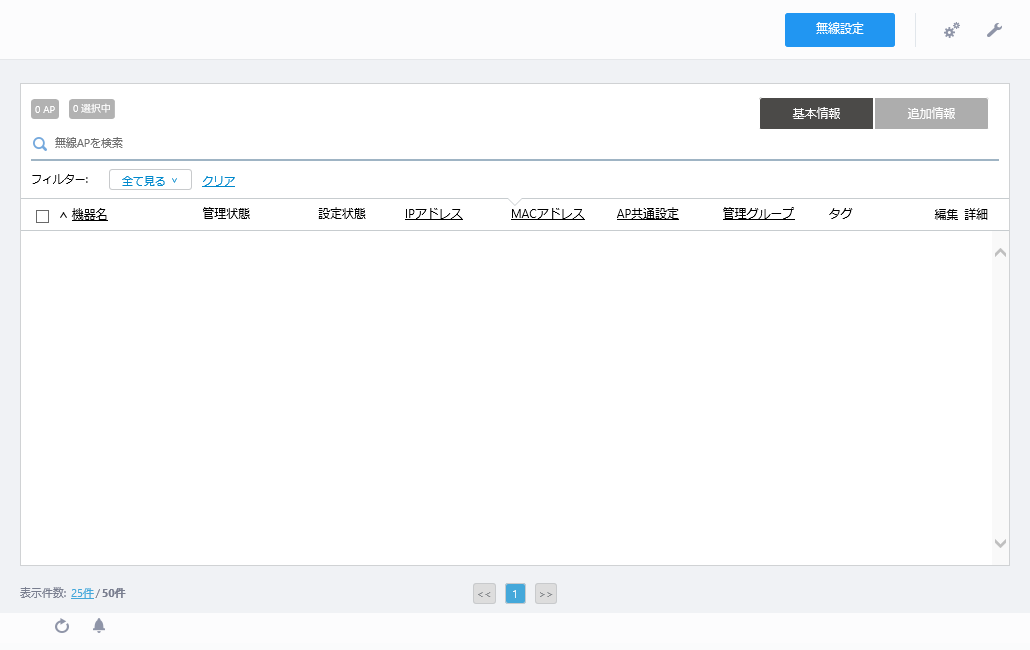

   「設定機能/無線AP一覧」画面が表示されます。

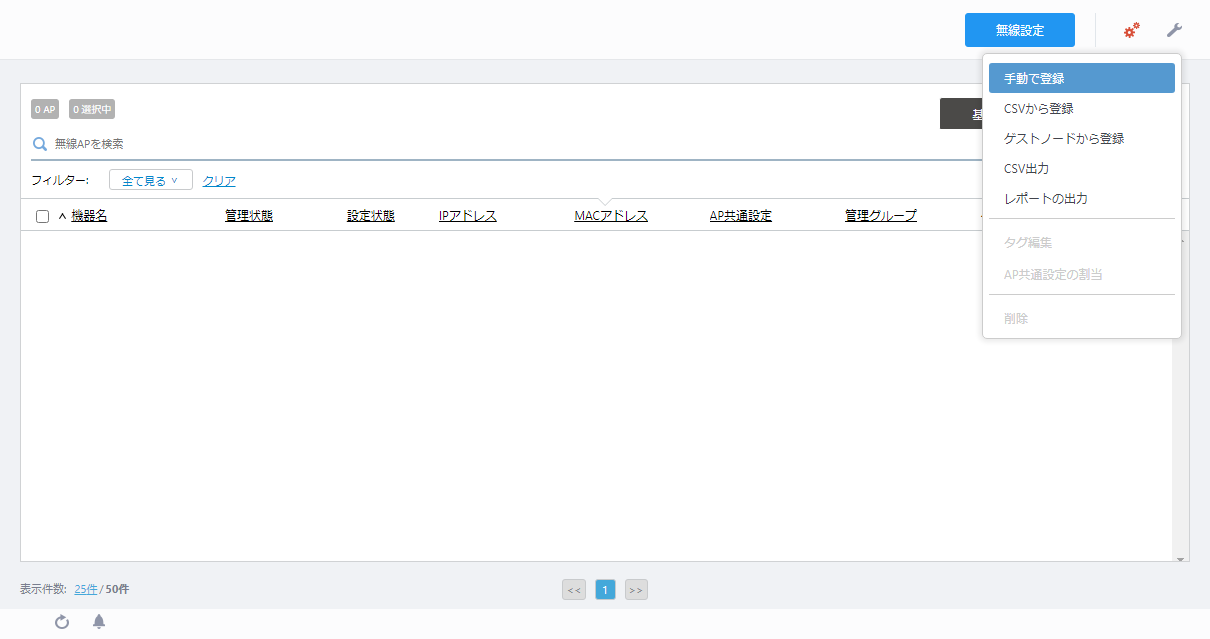

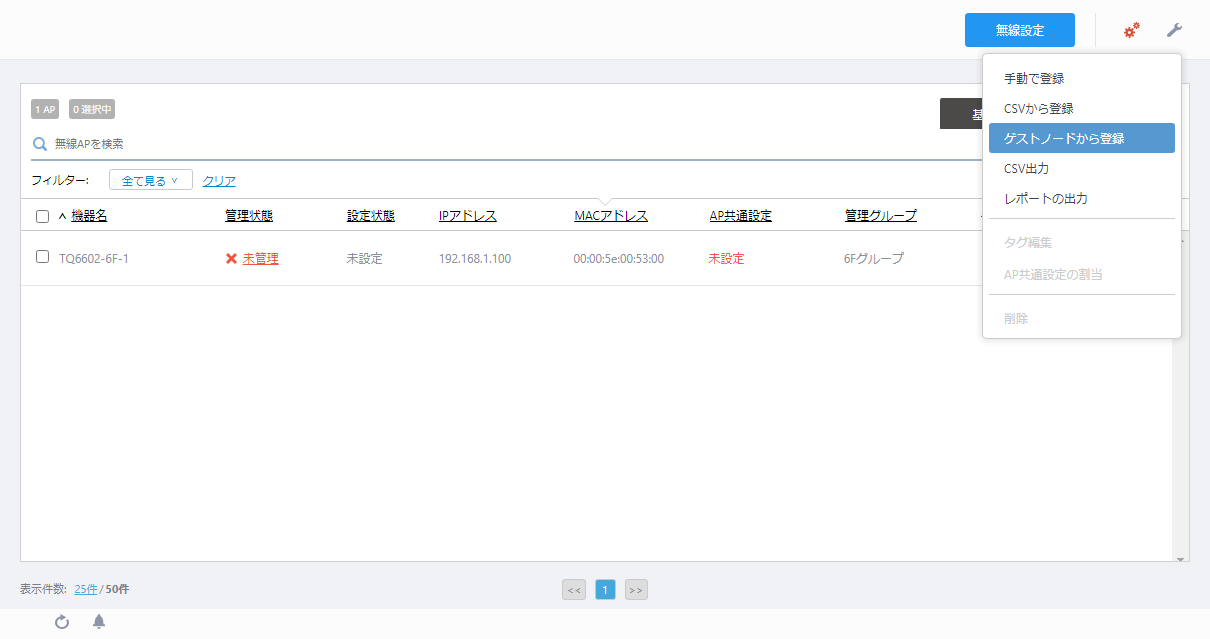

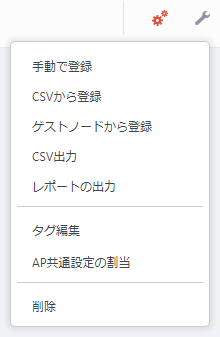

2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「手動で登録」をクリックします。

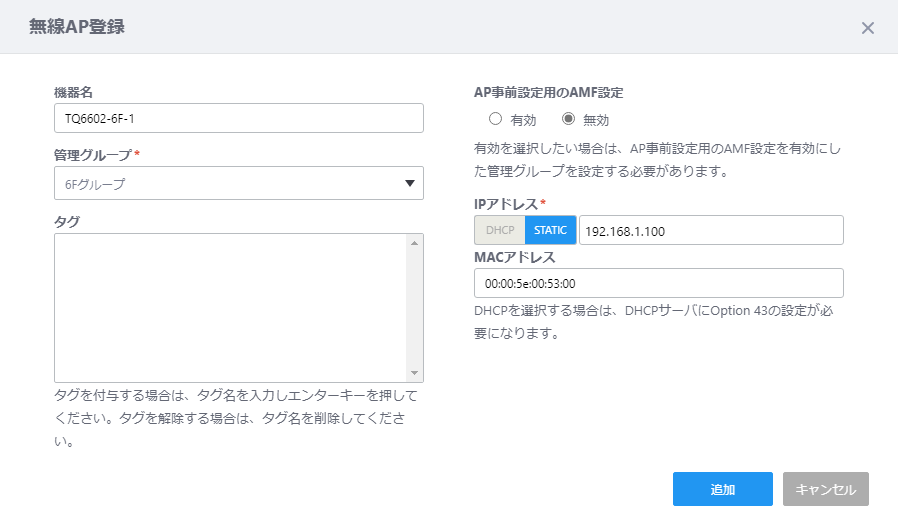

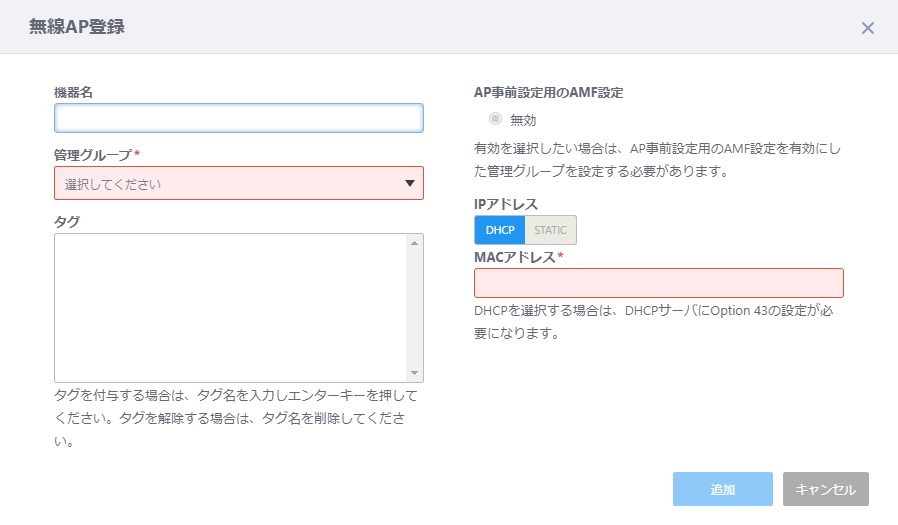

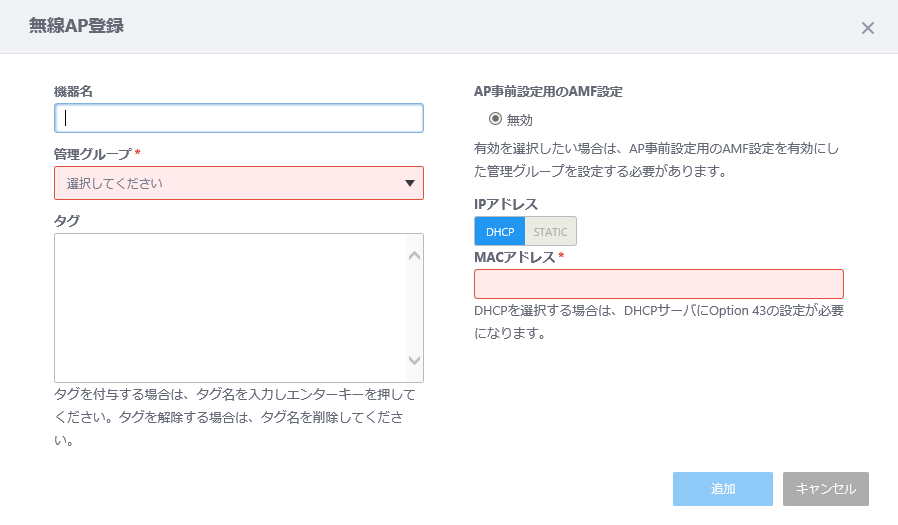

   「無線AP登録」ダイアログが表示されます。


3. 「機器名」にAWCプラグインの管理下に登録する無線APの管理上の名前を入力します。
   今回は、「TQ6602-6F-1」と入力します。

4. 「管理グループ」を指定します。
   今回は、先ほど作成した「6Fグループ」を選択します。
   AP事前設定用のAMF設定の選択肢として「有効」が表示されるようになります。

5. 「AP事前設定用のAMF設定」の有効/無効を選択します。

   • AP事前設定用のAMF設定が「無効」の場合、AWCプラグインは、無線APのIPアドレスとMACアドレスを使用して管理下APの識別を行います。
     この場合、事前に無線APにIPアドレスを設定するか、DHCPサーバーによるIPアドレスの割り当てが必要となります。
     DHCPサーバーによるIPアドレスの割り当てを行う場合は、無線APのMACアドレスに静的なIPアドレスを割り当てておくか、AWCプラグインを介して動的なIPアドレスの割り当てを行うことができます。


     Note

     AWCプラグインを介して動的なIPアドレスの割り当てを行う際は、別途、DHCPサーバー側にて、DHCPオプション43（ベンダー個別情報）の設定が必要です。
     詳しくは、「各種操作」/「無線管理」/「無線APの登録、情報編集、削除」の「DHCPを使用する際のサーバー側設定」をご覧ください。


   • AP事前設定用のAMF設定が「有効」の場合、AWCプラグインは、無線APのAMFゲストノード情報（AMFゲストノードが接続されたAMFネットワーク、エリア、ノード、ポート）を使用して管理下APの識別を行います。

   今回は、IPアドレスが事前に設定されているものとして、「無効」を選択します。

6. 「TQ6602-6F-1」として登録する無線APのIPアドレスを指定します。

   • 事前に無線APにIPアドレスを手動設定している場合や、DHCPサーバーにて無線APのMACアドレスに静的なIPアドレスを設定している場合は、「STATIC」を選択して、表示される入力欄に該当のIPアドレスを入力します。

   • AWCプラグインを介して動的なIPアドレスの割り当てを行う場合は、「DHCP」を選択します。

   今回は、「TQ6602-6F-1」に割り当てられたIPアドレスは「192.168.1.100（固定）」と確認済みですので、「STATIC」をクリックして、表示される入力欄に「192.168.1.100」を入力します。

7. 「TQ6602-6F-1」として登録する無線APのMACアドレスを入力します。
   今回は、MACアドレス「00:00:5e:00:53:00」を入力します。


8. 「追加」ボタンをクリックします。

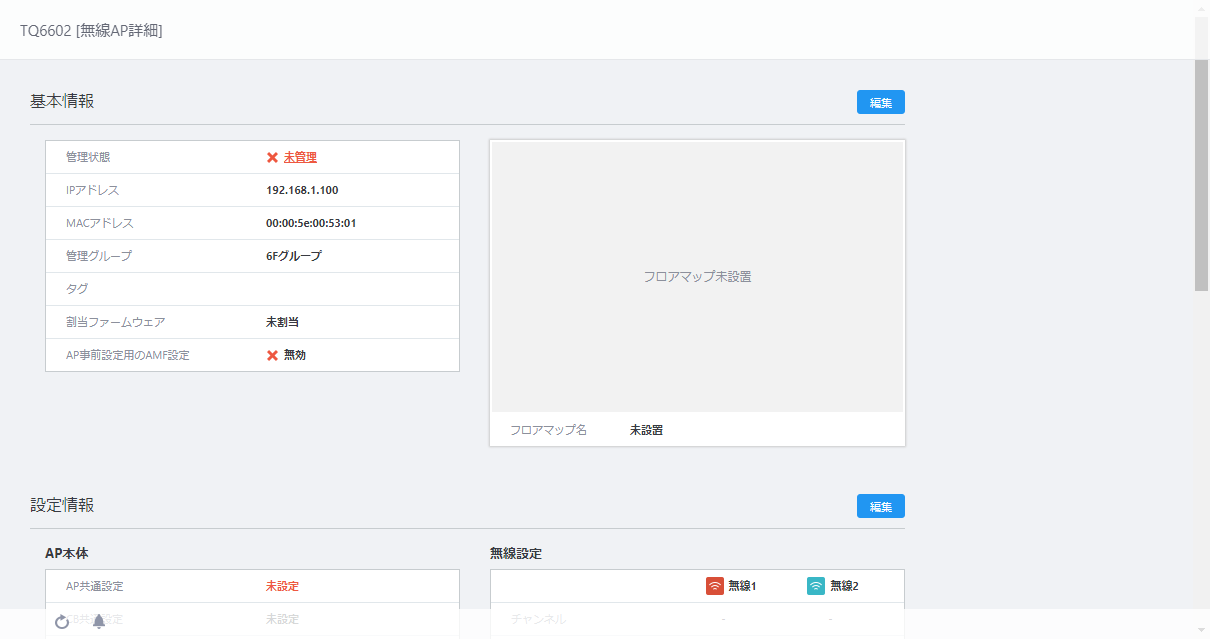

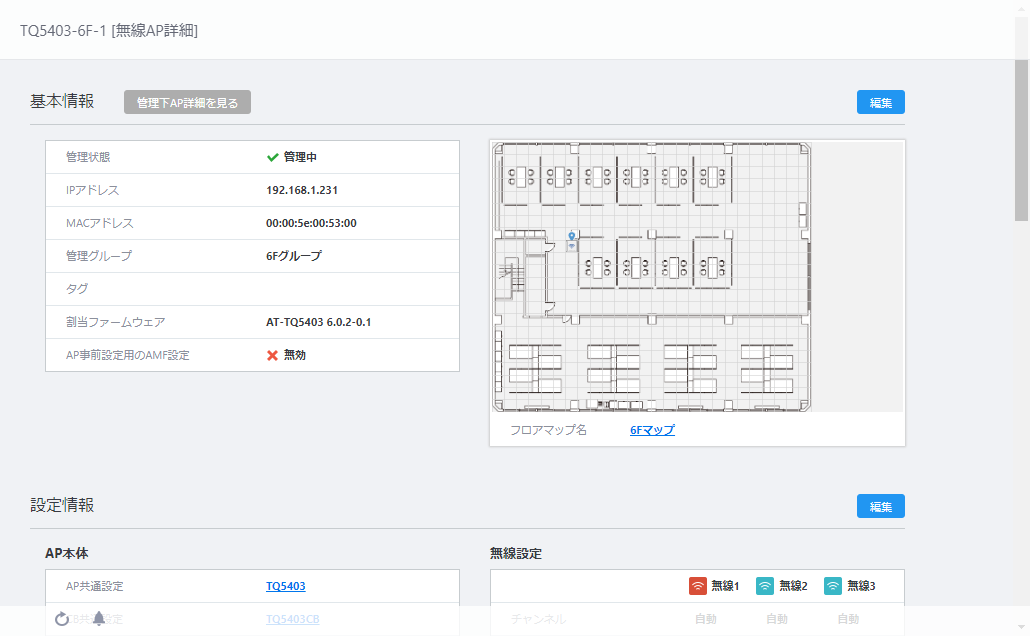

   「無線AP詳細」画面が表示されます。

   「無線AP詳細」画面では、選択した無線AP「TQ6602-6F-1」が追加されます。この段階では、「管理状態」には「未管理」、「AP共通設定」には「未設定」と表示されます。
   今回は、もう2台のAT-TQ6602の登録後に、まとめてAP共通設定を適用するため、このままにします。


AT-TQ6602の登録（ゲストノードから選択）

• 無線AP（AT-TQシリーズ）の管理用VLANはタグなしVLANに設定している

• 無線APがAMFノードにゲストノードとして設定されており、接続するゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するよう設定されている

• AMFノードにて、無線APの管理用VLANに対してDHCP Snooping機能が有効に設定されている


  Note

  ゲストノードが設定されたスイッチポートに割り当てられるVLANインターフェースのうち、無線APの管理用VLAN以外では、DHCP Snooping機能を有効にしないでください。

• 該当のAMFネットワークが管理対象に設定されている


• AT-TQシリーズに「概要」/「AWCプラグインについて」の「対象無線AP」に記載の対応ファームウェアが適用されている


  Note

  AMFノードにて無線APのゲストクラスにユーザー名とパスワードを指定している場合は、無線APをゲストノードとして認識させるため、事前に、無線AP個別のWeb設定画面でユーザー名とパスワードをゲストクラスに指定したものと同じに設定してください。


1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
   「設定機能/無線AP一覧」画面が表示されます。


2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「ゲストノードから登録」をクリックします。

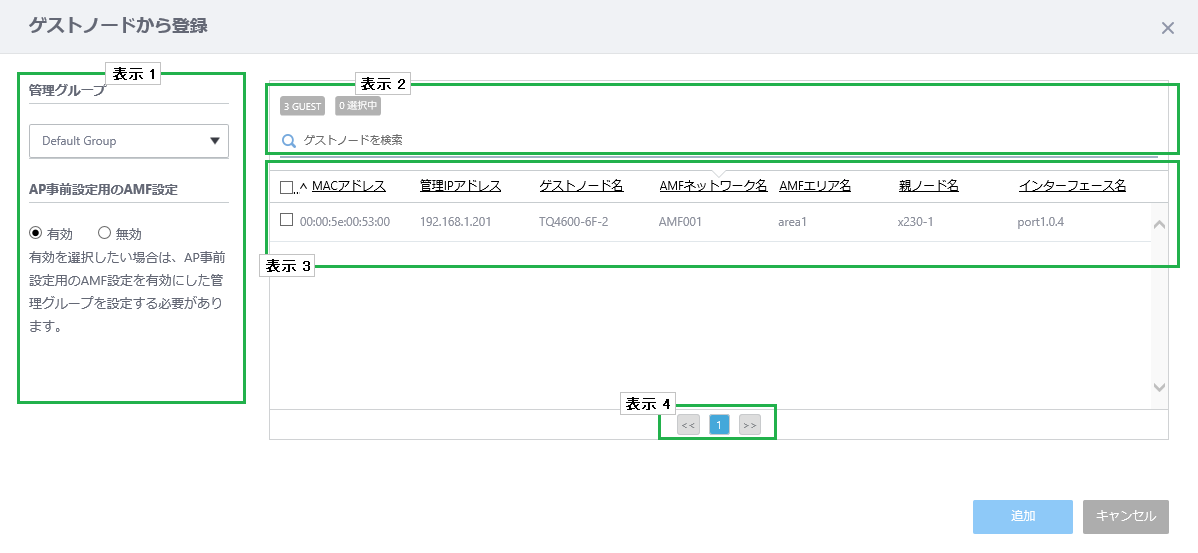

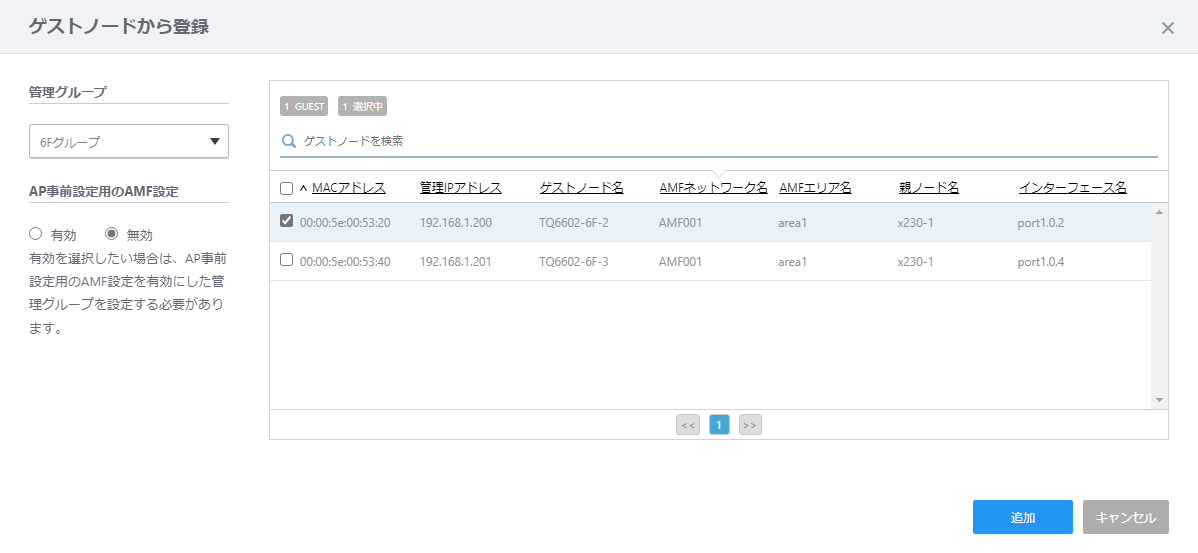

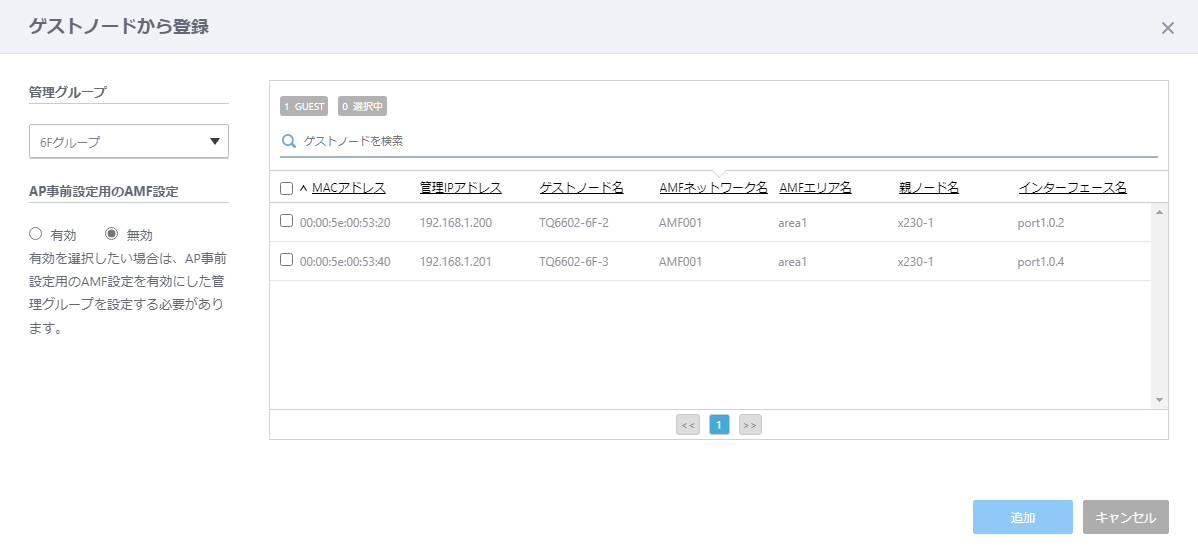

   「ゲストノードから登録」ダイアログが表示されます。
   管理グループを選択すると、管理グループの作成の際に指定したAMFネットワーク機器に接続されているゲストノード無線APが一覧に表示されます。
   ここでは、先ほど作成した「6Fグループ」を選択します。


3. 「AP事前設定用のAMF設定」の有効/無効を選択します。

   • AP事前設定用のAMF設定が「無効」の場合、AWCプラグインは、無線APのIPアドレスとMACアドレスを使用して管理下APの識別を行います。事前に無線APのIPアドレスの設定が必要となります。

   • AP事前設定用のAMF設定が「有効」の場合、AWCプラグインは、無線APのAMFゲストノード情報（AMFゲストノードが接続されたAMFネットワーク、エリア、ノード、ポート）を使用して管理下APの識別を行います。

   今回は、IPアドレスが事前に設定されているものとして、「無効」を選択します。

4. ゲストノード一覧にて、AWCプラグインの管理下に登録する無線APの行をクリックし、左端のチェックボックスにチェックを付けます。
   今回は、ゲストノード「TQ6602-6F-2」を選択します。


5. 「追加」ボタンをクリックします。
   無線AP一覧に、選択した無線AP「TQ6602-6F-2」が追加されます。この段階では、「AP共通設定」には「未設定」、「管理状態」には「未管理」と表示されます。

   「TQ6602-6F-2」を使用できるようにするため、AP共通設定の適用が必要です。


   Note

   この時点ではAP共通設定を適用せず、あとで他の無線APと合わせて設定することもできます。
   複数の無線APに異なるAP共通設定を適用する場合は、すべての無線APを登録後、「複数の機器への異なるAP共通設定の適用」を実施してください。


   今回は、もう1台のAT-TQ6602の登録後に、まとめてAP共通設定を適用するため、このままにします。


AT-TQ6602の登録（ゼロタッチコンフィグ）

• 無線AP（AT-TQシリーズ）の管理用VLANはタグなしVLANに設定している

• 無線APがAMFノードにゲストノードとして設定されており、接続するゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するよう設定されている

• AMFノードにて、無線APの管理用VLANに対してDHCP Snooping機能が有効に設定されている


  Note

  ゲストノードが設定されたスイッチポートに割り当てられるVLANインターフェースのうち、無線APの管理用VLAN以外では、DHCP Snooping機能を有効にしないでください。

• 該当のAMFネットワークが管理対象に設定されている


• AT-TQシリーズに「概要」/「AWCプラグインについて」の「対象無線AP」に記載の対応ファームウェアが適用されている

• DHCPクライアント機能が有効（デフォルト）に設定されており、DHCPサーバーからIPアドレスを取得している


  Note

  AMFノードにて無線APのゲストクラスにユーザー名とパスワードを指定している場合は、無線APをゲストノードとして認識させるため、事前に、無線AP個別のWeb設定画面でユーザー名とパスワードをゲストクラスに指定したものと同じに設定してください。


1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
   「設定機能/無線AP一覧」画面が表示されます。


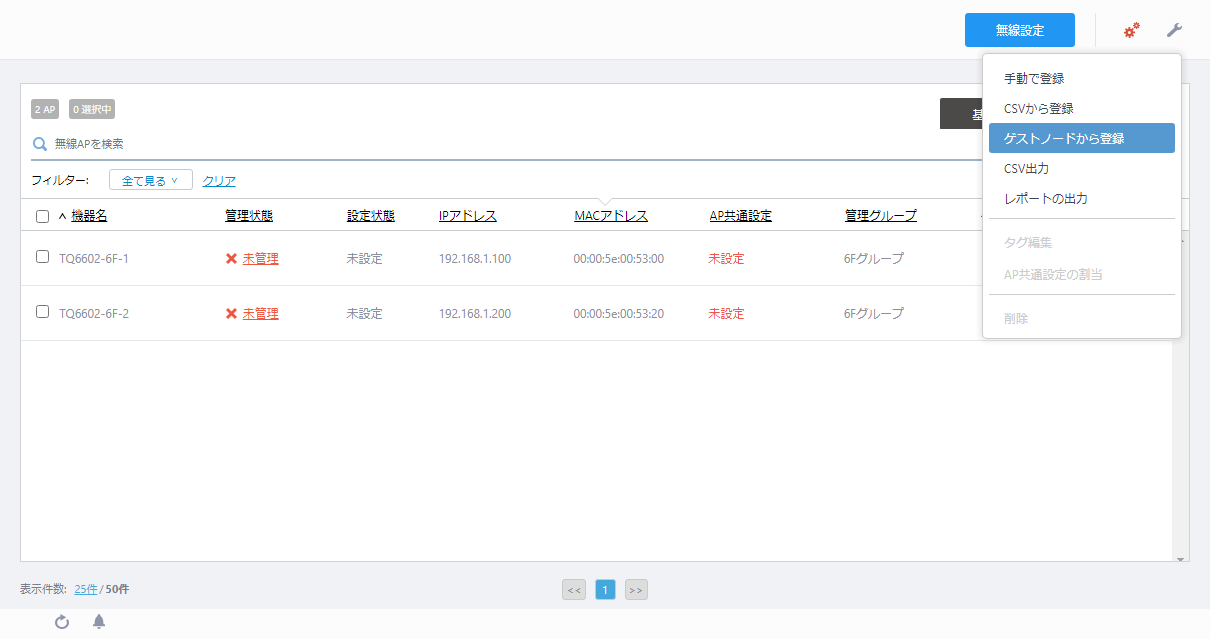

2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「ゲストノードから登録」をクリックします。

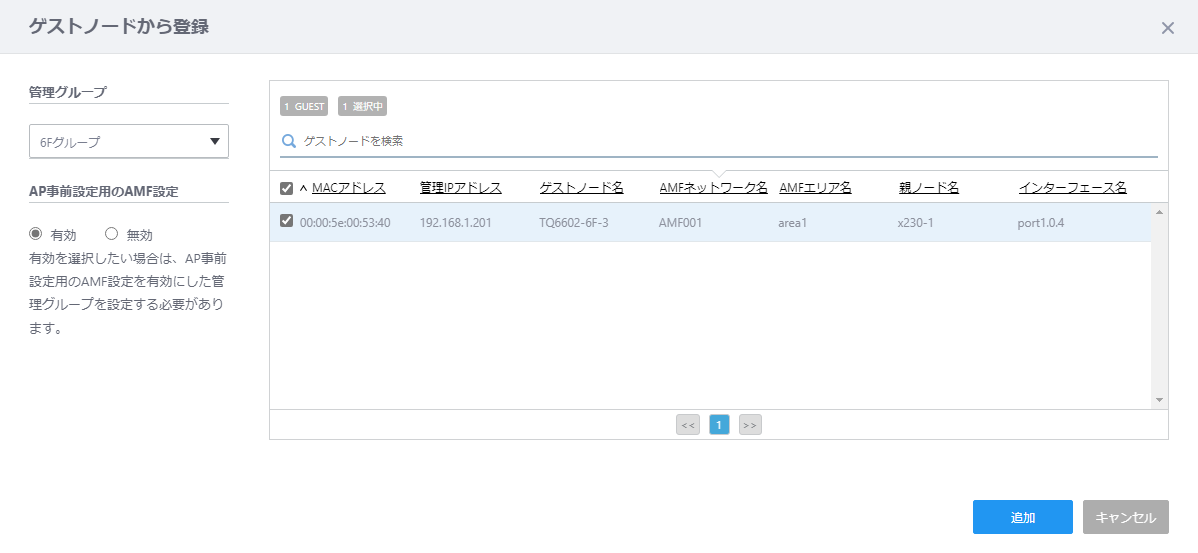

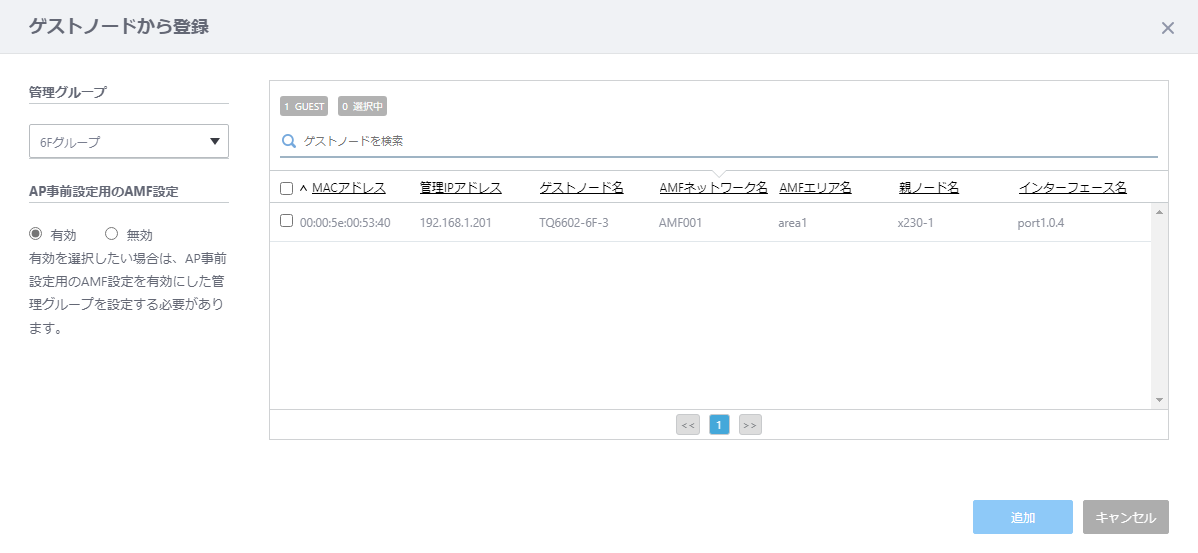

   「ゲストノードから登録」ダイアログが表示されます。
   管理グループを選択すると、管理グループの作成の際に指定したAMFネットワーク機器に接続されているゲストノード無線APが一覧に表示されます。
   ここでは、先ほど作成した「6Fグループ」を選択します。


3. 「AP事前設定用のAMF設定」の有効/無効を選択します。

   • AP事前設定用のAMF設定が「無効」の場合、AWCプラグインは、無線APのIPアドレスとMACアドレスを使用して管理下APの識別を行います。事前に無線APのIPアドレスの設定が必要となります。

   • AP事前設定用のAMF設定が「有効」の場合、AWCプラグインは、無線APのAMFゲストノード情報（AMFゲストノードが接続されたAMFネットワーク、エリア、ノード、ポート）を使用して管理下APの識別を行います。

   今回は、「有効」を選択します。


4. ゲストノード一覧にて、AWCプラグインの管理下に登録する無線APの行をクリックし、左端のチェックボックスにチェックを付けます。
   今回は、ゲストノード「TQ6602-6F-3」を選択します。


5. 「追加」ボタンをクリックします。
   無線AP一覧に、選択した無線AP「TQ6602-6F-3」が追加されます。この段階では、「AP共通設定」には「未設定」、「管理状態」には「未管理」と表示されます。

   「TQ6602-6F-3」を使用できるようにするため、AP共通設定の適用が必要です。


   Note

   この時点ではAP共通設定を適用せず、あとで他の無線APと合わせて設定することもできます。
   複数の無線APに異なるAP共通設定を適用する場合は、本項の手順6以降を省略して、すべての無線APを登録後、「複数の機器への異なるAP共通設定の適用」を実施してください。


6. 先ほど登録した「TQ6602-6F-1」「TQ6602-6F-2」と合わせて、AP共通設定を適用します。
   無線AP一覧にて、「TQ6602-6F-1」「TQ6602-6F-2」「TQ6602-6F-3」の行の左端のチェックボックスにチェックを付けます。


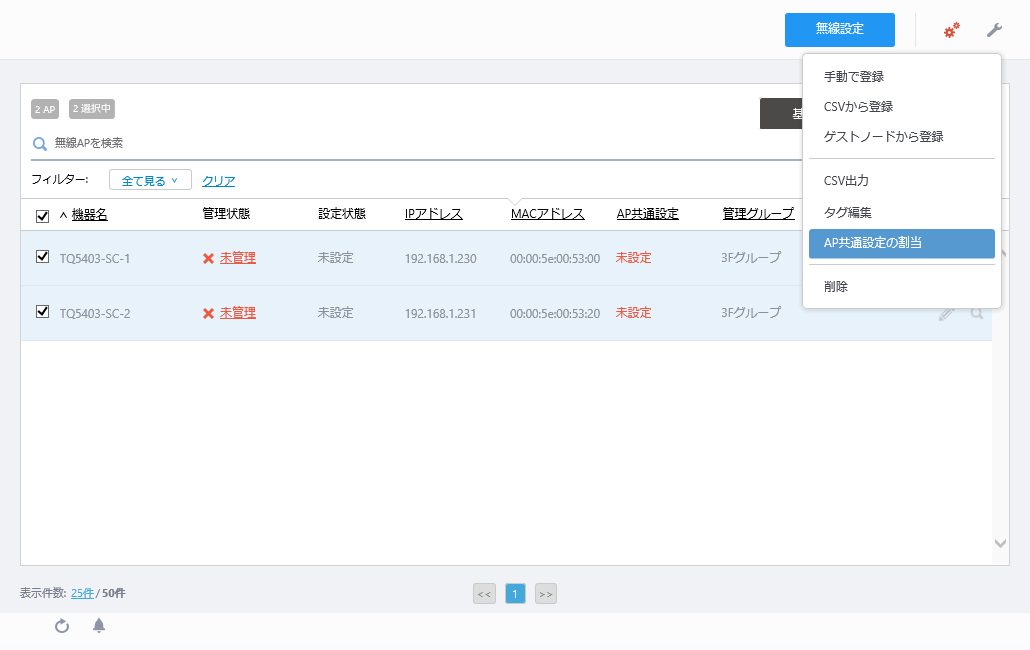

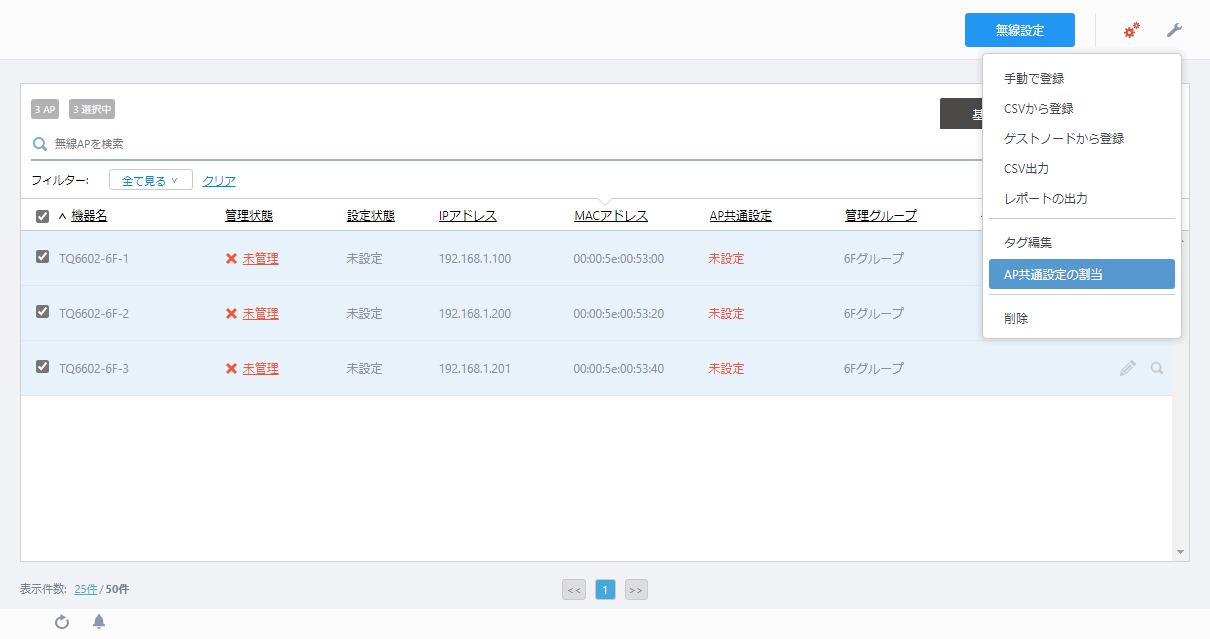

7. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「AP共通設定の割当」をクリックします。

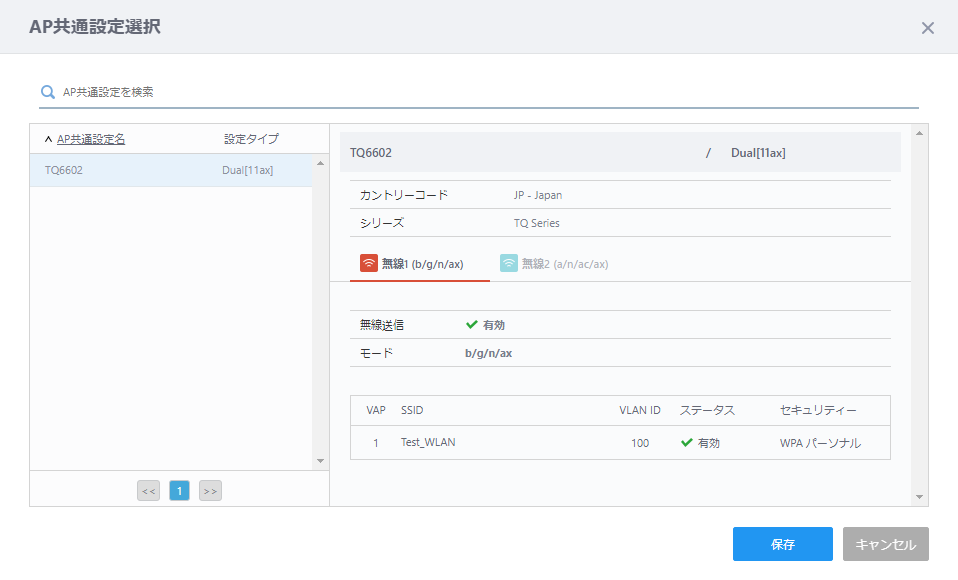

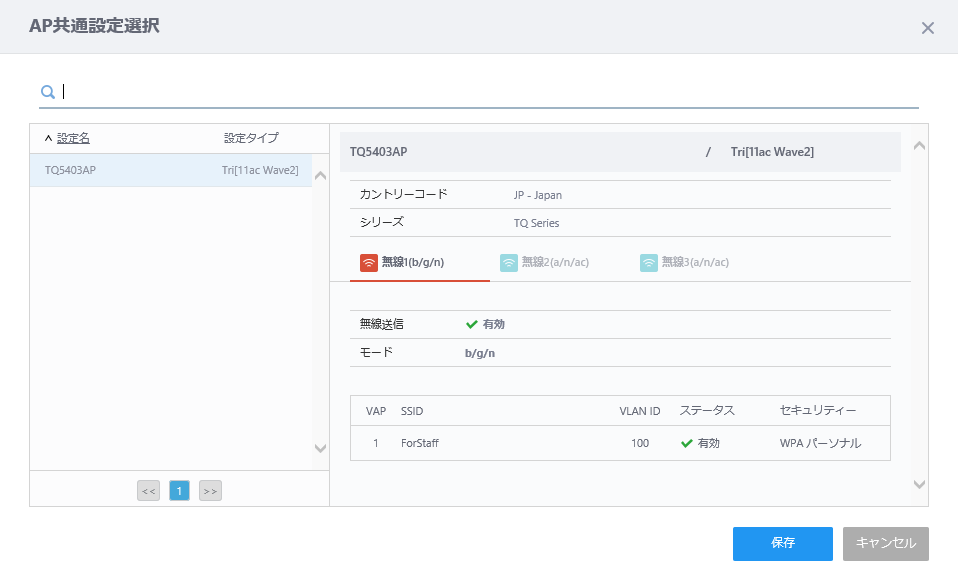

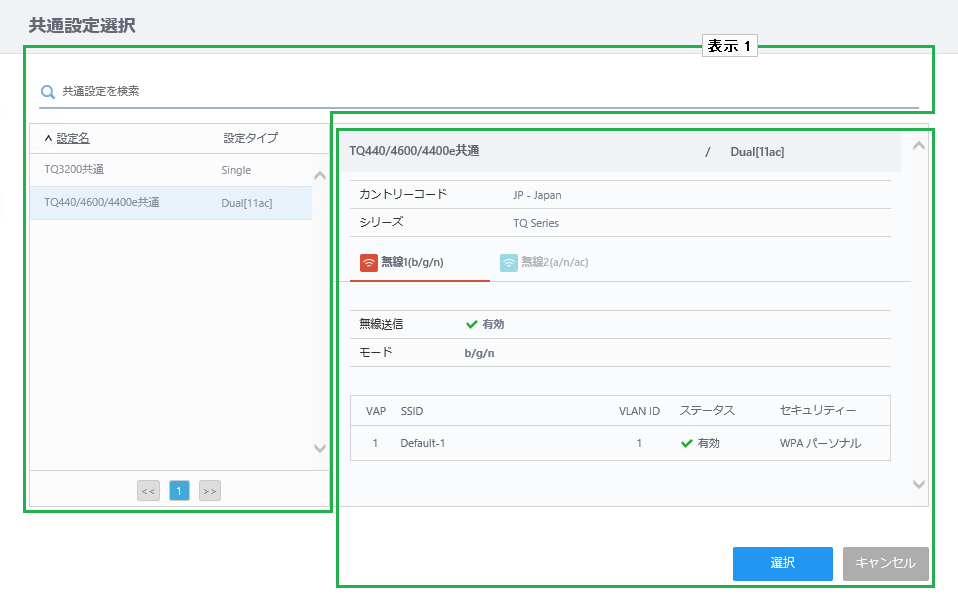

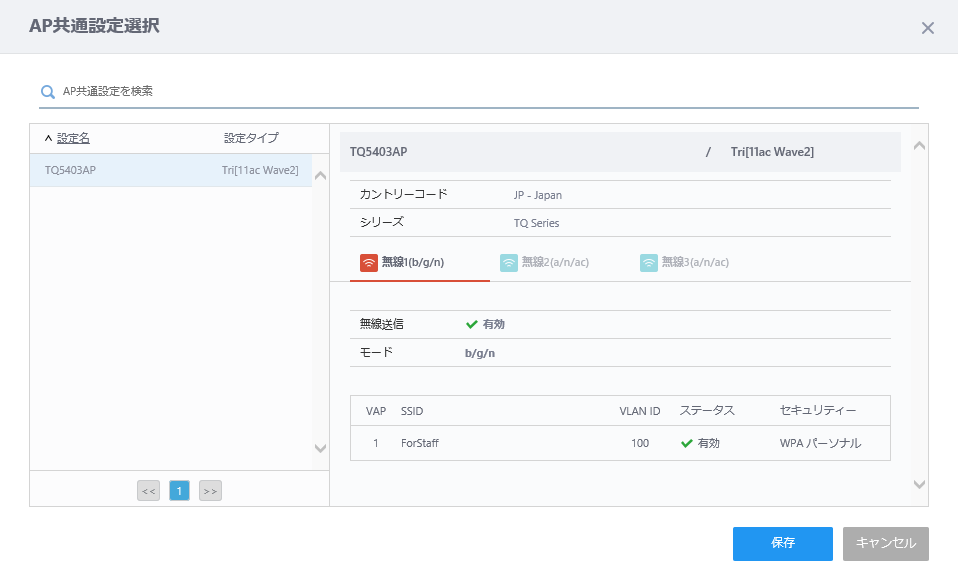

   「AP共通設定選択」ダイアログが表示されます。


8. 左側の設定名リストから、AT-TQ6602用のAP共通設定「TQ6602」をクリックし、「保存」ボタンをクリックします。

9. 無線AP一覧の「TQ6602-6F-1」「TQ6602-6F-2」「TQ6602-6F-3」の行のAP共通設定に「TQ6602」が表示されます。
   同時に、無線AP「TQ6602-6F-1」「TQ6602-6F-2」「TQ6602-6F-3」の管理状態が「適用中」に変化し、AP共通設定の適用が行われます。

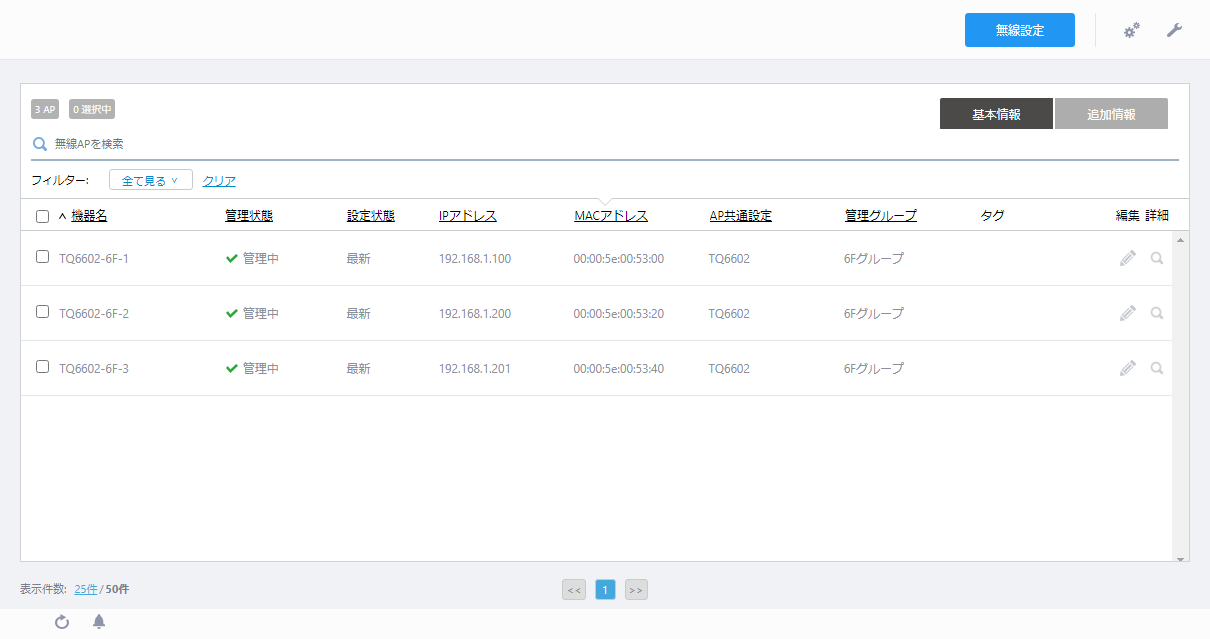

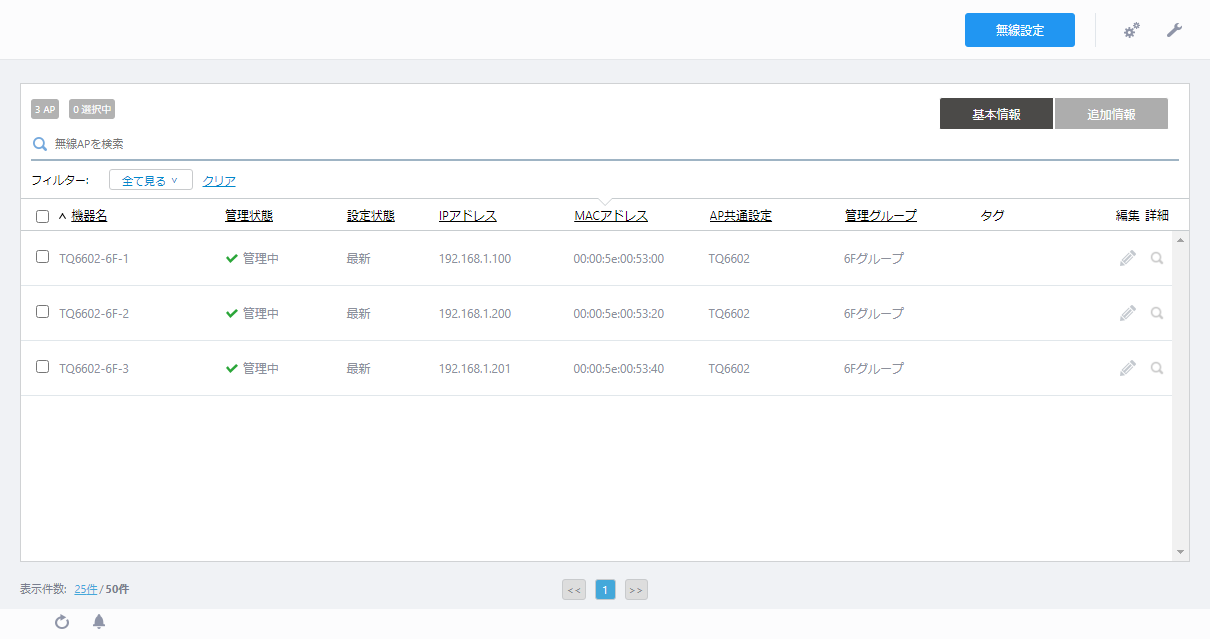

   通常、このまましばらく待つか、別の機器の設定を行ったあと、画面を更新すると、「TQ6602-6F-1」「TQ6602-6F-2」「TQ6602-6F-3」の管理状態が「管理中」に変化し、AWCプラグインの管理下APとして動作中であることを示します。



登録方法による違い

• TQ6602-6F-1（手動登録）

  「各種操作」/「その他の設定」/「無線APのWeb設定画面からの変更」に従って、LLDP、イーサネット設定、HTTP/HTTPS設定を行っておく場合などは、固定設定、またはDHCPサーバーから割り当てられた静的IPアドレスを使用して、AMF設定を使用せずにAWCプラグインの管理下に登録することができます。
  ゲストノードからの登録には、ゲストノードを設定されたAMFノードにて、無線APの管理用VLANでDHCP Snoopingが動作する必要があります。DHCPサービスやDHCP Snoopingを使用できない環境では、こちらの設定方法が適しています。


• TQ6602-6F-2（ゲストノードから登録、AP事前設定用のAMF設定：無効）

  「ゲストノードから登録」を行った場合でも、「AP自動設定用のAMF設定」を無効にして登録を行った場合は、手動登録した場合と同様に、AWCプラグインのデータベースにはIPアドレスとMACアドレスを固定した情報として記録します。
  AMFノードとポート番号を把握していれば、IPアドレスやMACアドレスを登録の事前に収集しておく必要はありません。
  無線APのIPアドレスをDHCPサーバーから動的に割り当てている場合は、再割り当ての際にIPアドレスが変化するとAWCプラグインから管理できなくなる場合があります。
  このため、AWCプラグインの管理下に登録する前に、無線APのWeb設定画面からIPアドレスを固定設定するか、DHCPサーバーにて無線APのMACアドレスに対してIPアドレスを静的に設定しておくことをお勧めします。


• TQ6602-6F-3（ゲストノードから登録、AP事前設定用のAMF設定：有効（ゼロタッチコンフィグ））

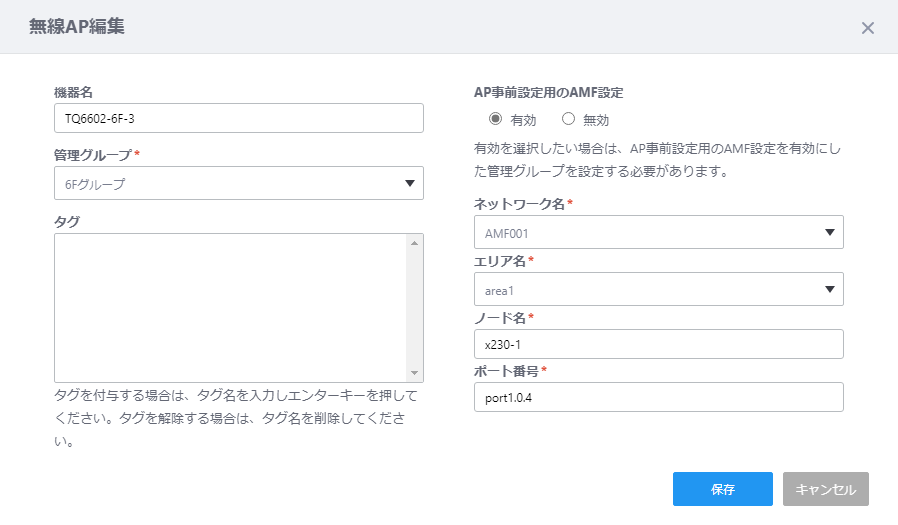

  AMF設定を使用してゼロタッチコンフィグを実行した場合、管理下AP「TQ6602-6F-3」は、AMFゲストノードが設定されるAMFノードのスイッチポートに基づいて決定されます。
  ゼロタッチコンフィグを利用した場合、以下のような利点があります。

  • IPアドレスをDHCPサーバーから取得するため、AT-TQシリーズ無線APをスイッチポートに接続するだけで、事前設定を行うことなく、管理下APとして運用することができます。

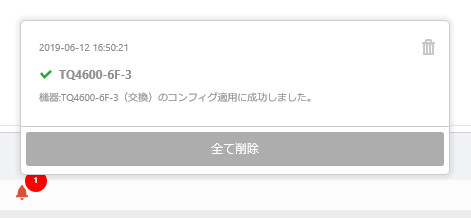

  • 無線APに障害が発生した場合、同一機種の（または同一のAP共通設定を割り当て可能な）別の無線APを同じスイッチポート（上記の例ではx230-1のport1.0.4）に接続すると、AWCプラグインはこの無線APの交換を認識し、以前の管理下AP（上記の例ではTQ6602-6F-3）に適用していた設定を適用し、運用を継続できます。

  • DHCPサーバーから動的にIPアドレスを割り当てる場合、IPアドレスが変更されても同じ管理下APとして運用します。この際、管理下APの設定適用が行われますが、変更中の設定がない場合は動作に影響はありません。

  また、無線APを登録する際、AP事前設定用のAMF設定を「無効」に設定した場合も、ゼロタッチコンフィグに必要な条件を満たしている場合は、上記の画面から設定を「有効」に変更できます。
  AMFノードのゲストノードが設定されたポートにおいて、無線APの管理用VLAN以外のVLANでDHCP Snoopingが動作する場合、無線APを介して無線クライアントに対してDHCPによるIPの割り当てを行うと、無線クライアントをゲストノードとして認識する場合があります。
  管理用VLANと無線クライアントの通信に用いるVLANを分けることができない場合は、「AP事前設定用のAMF設定」を「無効」にし、ゼロタッチコンフィグを使用しないことをお勧めします。


複数の機器への異なるAP共通設定の適用

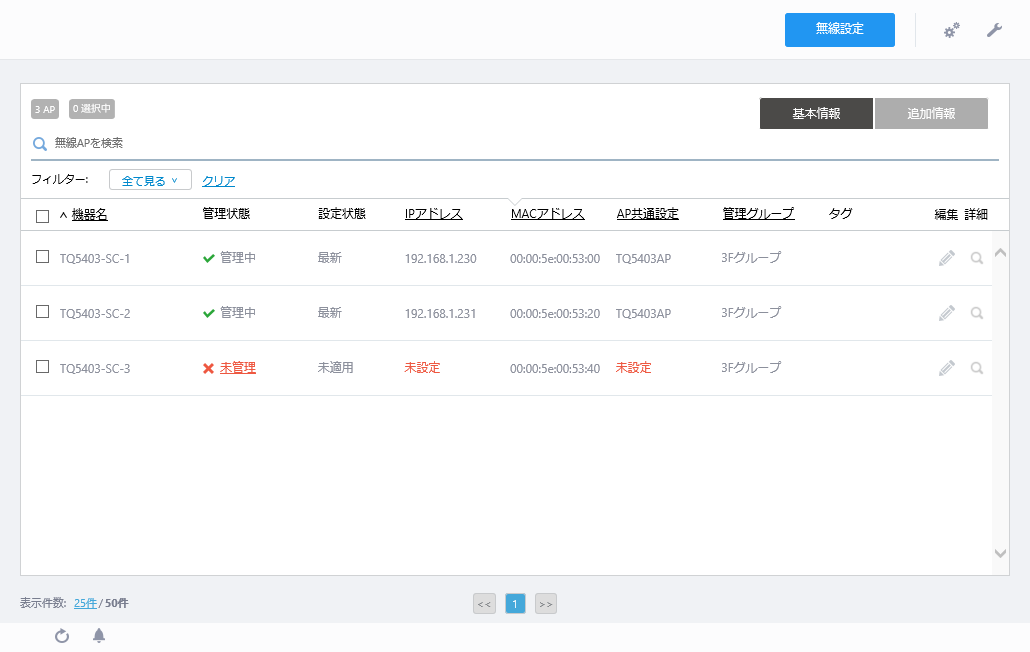

1. 「AP登録・設定」画面にて、画面右上の「無線設定」ボタンをクリックします。

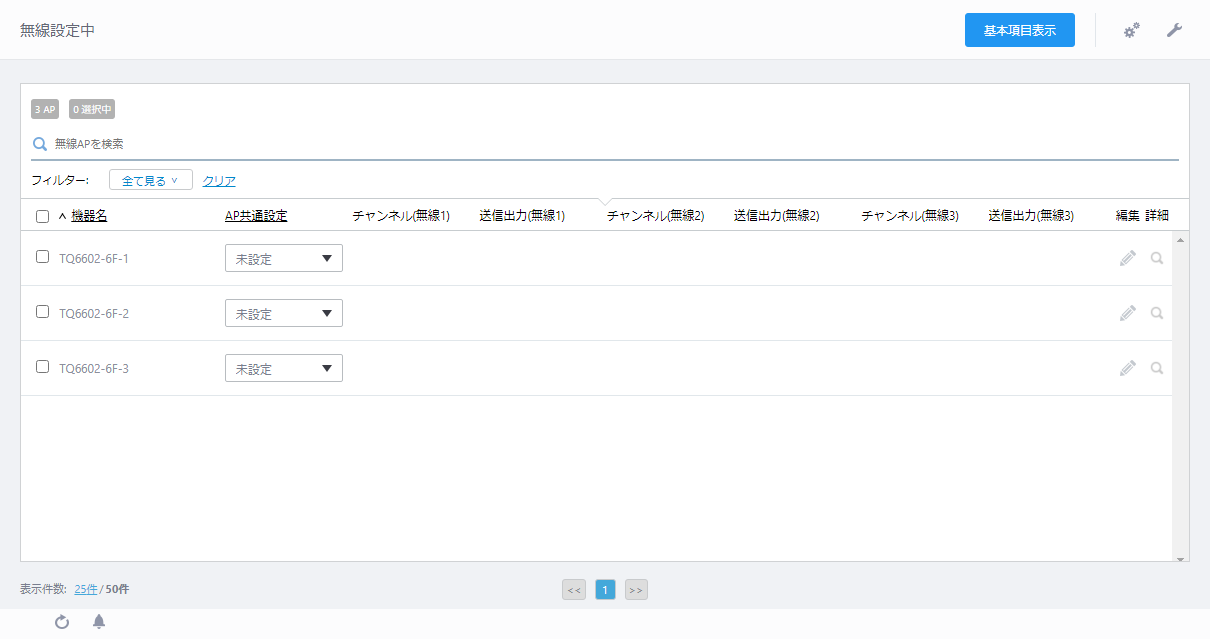

   「無線設定中」画面に切り替わり、無線AP一覧画面が設定できるようになります。


2. TQ6602-6F-1の行の「AP共通設定」列をクリックします。
   「AP共通設定選択」ダイアログが表示されます。


3. 「AP共通設定選択」ダイアログの左側から、適用するAP共通設定名を選択します。
   ここでは、「TQ6602」が選択されていることを確認し、「保存」ボタンをクリックします。
   「無線設定中」画面のTQ6602-6F-1のAP共通設定に、選択した「TQ6602」が表示され、管理状態が「適用中」に変化します。通常、このまましばらく待つと、管理状態が「管理中」に変化します。


   Note

   これらの管理状態は「無線設定中」画面上には表示されません。「基本項目表示」をクリックするか再びAWCプラグインメニューから「無線設定」→「AP登録・設定」を選択し「設定機能/無線AP一覧」画面を表示すると、管理状態が確認できます。

4. 同様に、TQ6602-6F-2の行の「AP共通設定」列をクリックします。
   「AP共通設定選択」ダイアログが表示されます。

5. 「AP共通設定選択」ダイアログの左側から、適用するAP共通設定名を選択します。
   ここでは、「TQ6602」をクリックし「保存」ボタンをクリックします。
   「無線設定中」画面のTQ6602-6F-2のAP共通設定に、選択した「TQ6602」が表示され、管理状態が「適用中」に変化します。通常、このまましばらく待つと、管理状態が「管理中」に変化します。


   Note

   これらの管理状態は「無線設定中」画面上には表示されません。「基本項目表示」をクリックするか再びAWCプラグインメニューから「無線設定」→「AP登録・設定」を選択し「設定機能/無線AP一覧」画面を表示すると、管理状態が確認できます。

6. 同様に、TQ6602-6F-3の行の「AP共通設定」列をクリックします。
   「AP共通設定選択」ダイアログが表示されます。

7. 「AP共通設定選択」ダイアログの左側から、適用するAP共通設定名を選択します。
   ここでは、「TQ6602」をクリックし「保存」ボタンをクリックします。
   「無線設定中」画面のTQ6602-6F-3のAP共通設定に、選択した「TQ6602」が表示され、管理状態が「適用中」に変化します。通常、このまましばらく待つと、管理状態が「管理中」に変化します。


   Note

   これらの管理状態は「無線設定中」画面上には表示されません。「基本項目表示」をクリックするか再びAWCプラグインメニューから「無線設定」→「AP登録・設定」を選択し「設定機能/無線AP一覧」画面を表示すると、管理状態が確認できます。

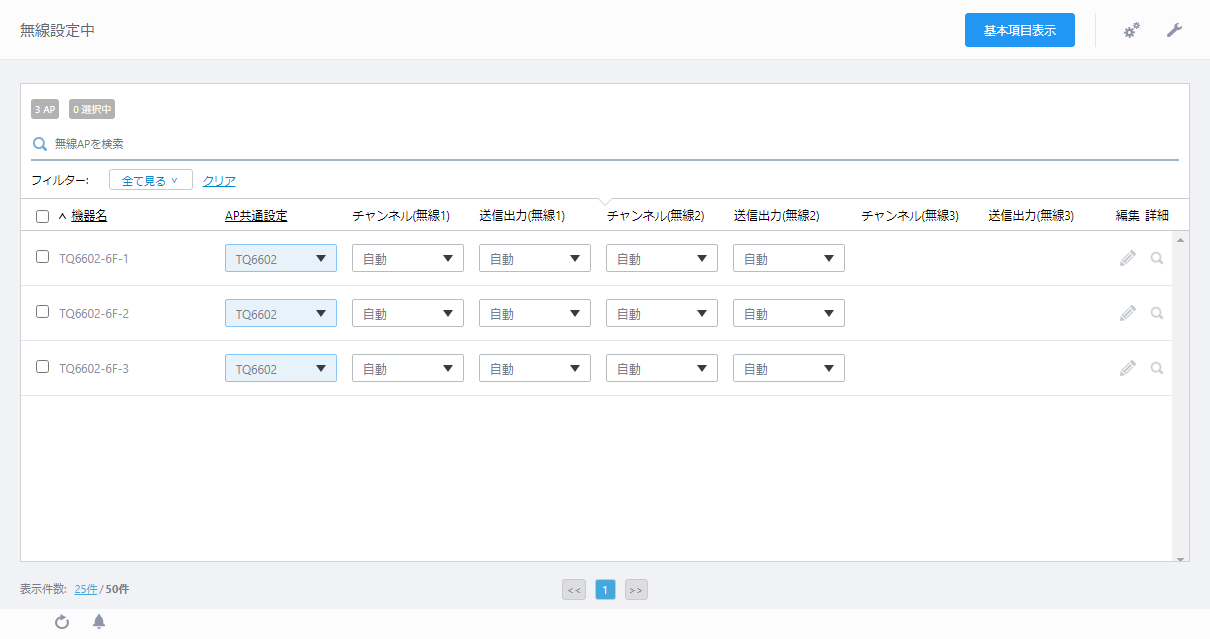

8. 「無線設定中」画面には「チャンネル(無線1)」～「チャンネル(無線3)」、「送信出力(無線1)」～「送信出力(無線3)」の列があります。
   登録した無線APが対応する無線バンドの数によって、それぞれの列に設定可能な選択肢がポップアップ表示されます。

   今回登録したAT-TQ6602は無線1、無線2の列に選択肢がポップアップ表示されます。追ってAWC（Autonomous Wave Control）機能を使用するため、すべて「自動」のままとします。


   Note

   チャンネル設定、送信出力を個別で設定する場合は、「各種操作」/「無線管理」/「無線AP個別設定」をご覧ください。「管理状態」が「適用中」となっているときの設定変更は無線APに適用されない場合があります。「管理状態」が「管理中」になっても「設定状態」が「変更有」となっている場合は設定適用を実行してください。

9. 設定の適用は以上です。
   AP共通設定で作成したVAPの情報が無線APに反映され、無線LANネットワークの運用が開始されます。


無線APのアカウント設定の変更

Note

事前に無線APのWeb設定画面から管理用アカウントの設定を変更したうえでAWCプラグインの管理下に登録することもできます。

Note

管理下APに対して共通設定と個別設定の両方でログインユーザー名とログインパスワードを設定している場合、個別設定での指定が反映されます。

Note

AMFノードにて無線APのゲストクラスにユーザー名とパスワードを指定している場合は、無線APをゲストノードとして認識させるため、事前に、無線AP個別のWeb設定画面でユーザー名とパスワードをゲストクラスに指定したものと同じに設定してください。
また、ゲストノードとして認識された無線APをAWCプラグインの管理下に追加する場合は、AMFノードのゲストクラスに設定、および、無線AP個別のWeb設定画面で設定したユーザー名、パスワードを指定してください。
無線APごとに異なるユーザー名、パスワードを設定する場合は、AMFノードにてゲストクラスを複数作成します。

個別設定

1. AWCプラグインメニューから「無線管理」→「AP登録・設定」をクリックし、「設定機能/無線AP一覧」画面を表示します。


2. ユーザー名、パスワードの設定を行う無線APの行の一番右にある「詳細」ボタン（虫めがねアイコン）をクリックします。
   ここでは、「TQ6602-6F-1」の「詳細」をクリックします。

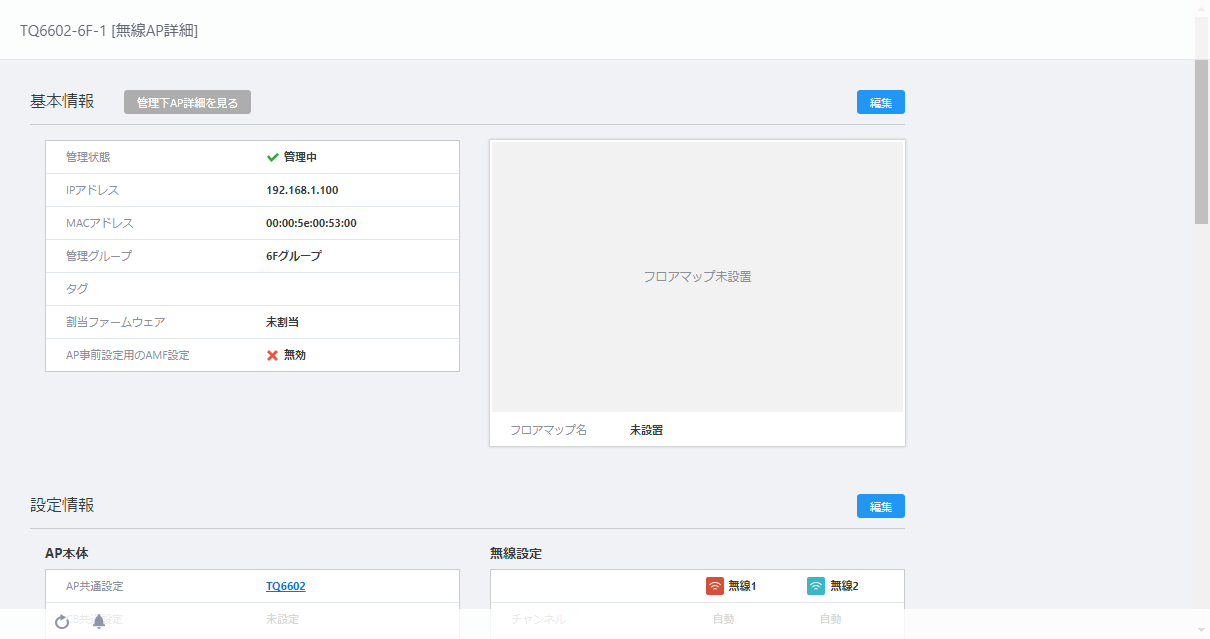

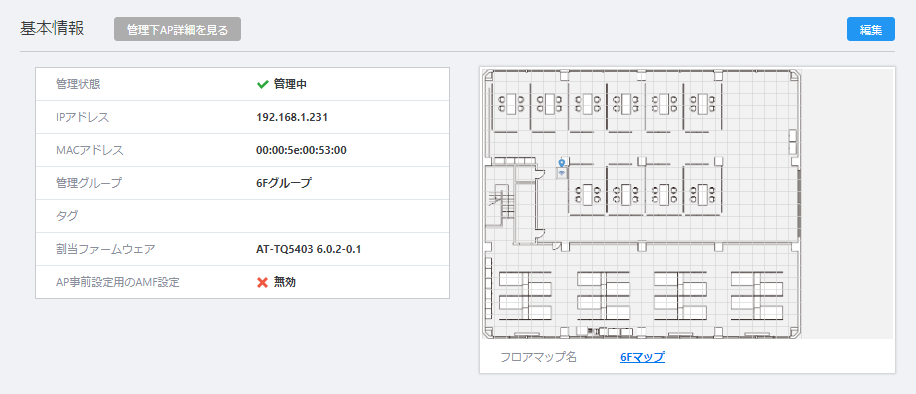

   TQ6602-6F-1の「無線AP詳細」画面が表示されます。


3. 「設定情報」の「編集」ボタンをクリックします。

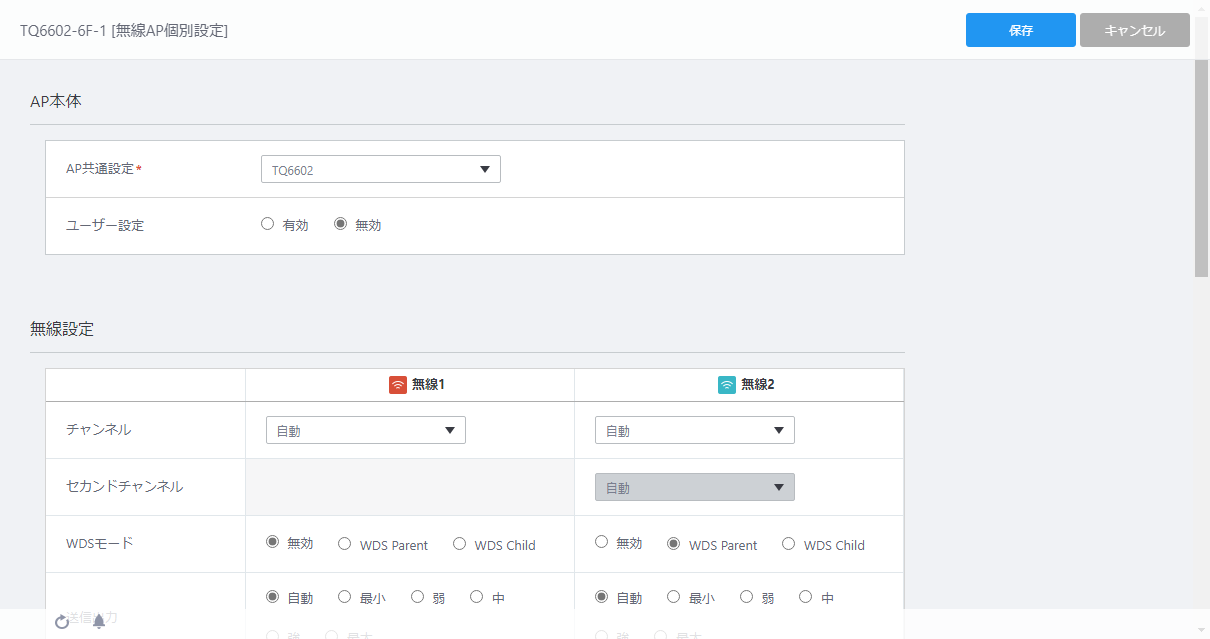

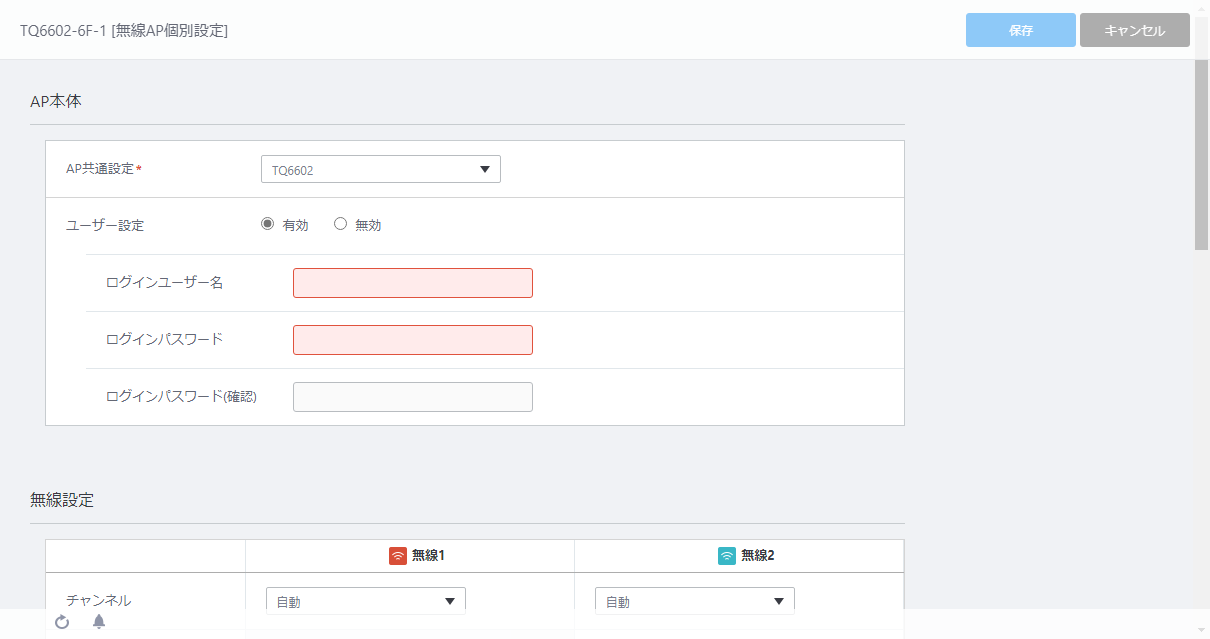

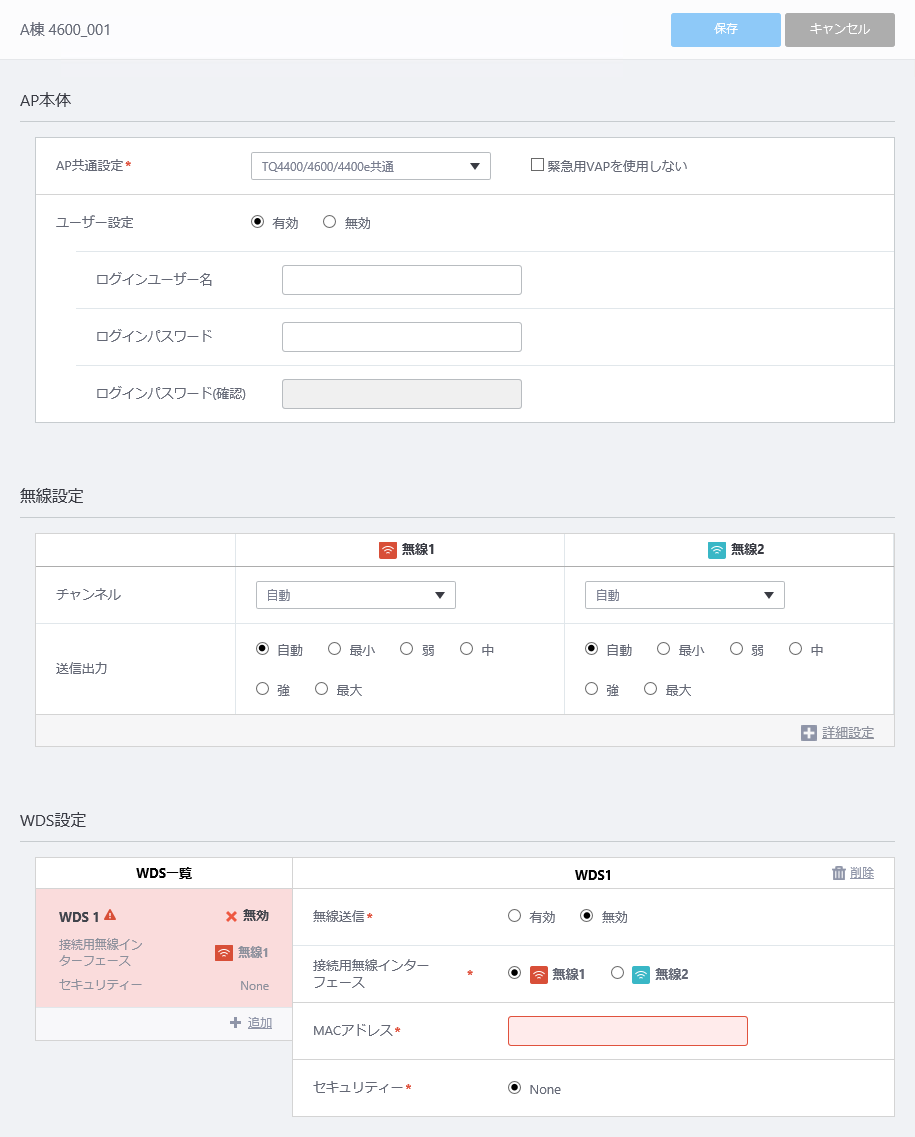

   TQ6602-6F-1の「無線AP個別設定」画面が表示されます。


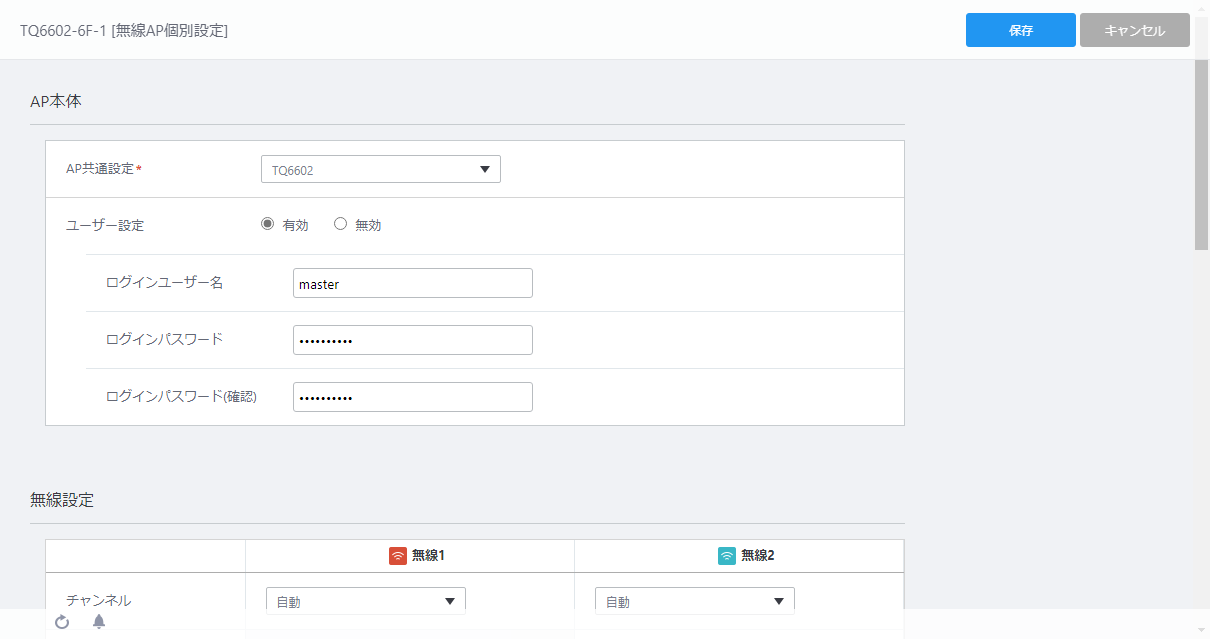

4. 「AP本体」の「ユーザー設定」を「有効」にします。
   「ログインユーザー名」、「ログインパスワード」、「ログインパスワード(確認)」欄が表示されます。


5. 「ログインユーザー名」と「ログインパスワード」を入力し、「ログインパスワード(確認)」に「ログインパスワード」と同じ文字列をもう一度入力します。
   使用できる文字は、次の通りです。

   • ログインユーザー名
     1～12文字の半角英数字で入力し、ユーザー名は英字から始まる必要があります。

   • ログインパスワード
     0～32文字の半角英数または記号（スペース " $ : < > ' & * を除く）を入力します。



6. 「保存」ボタンをクリックします。
   「無線AP詳細」画面に戻ります。


変更の適用

1. AWCプラグインメニューから「無線管理」→「AP登録・設定」をクリックし、「設定機能/無線AP一覧」画面を表示します。


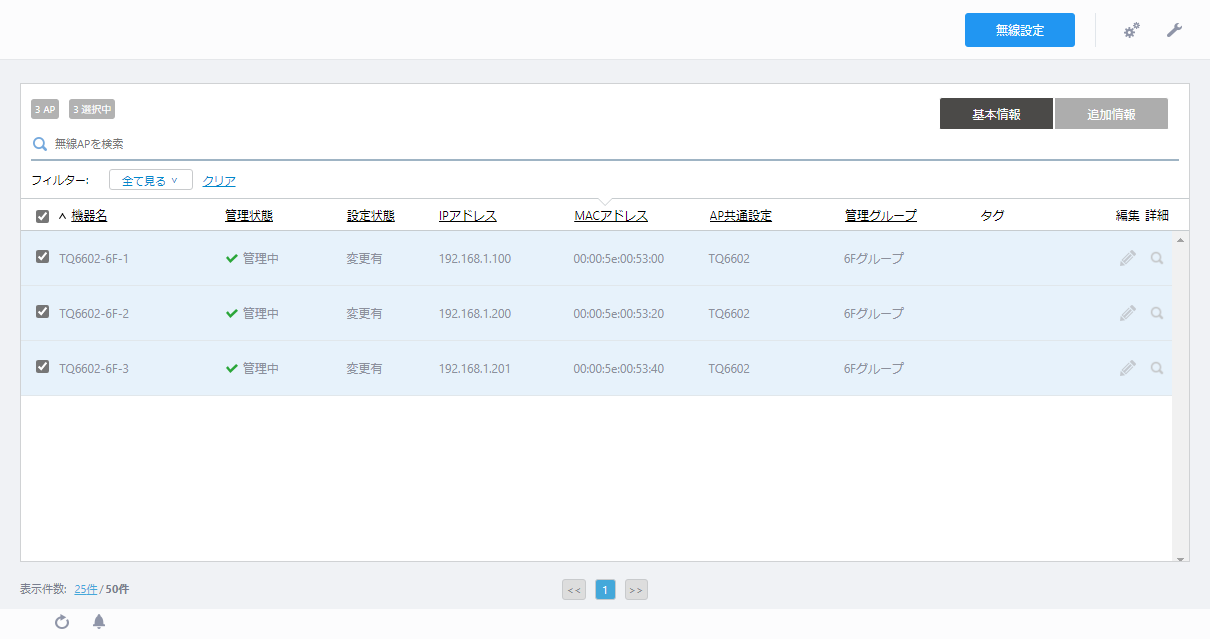

2. リストのタイトル行左端のチェックボックスにチェックを入れ、すべての無線APを選択します。


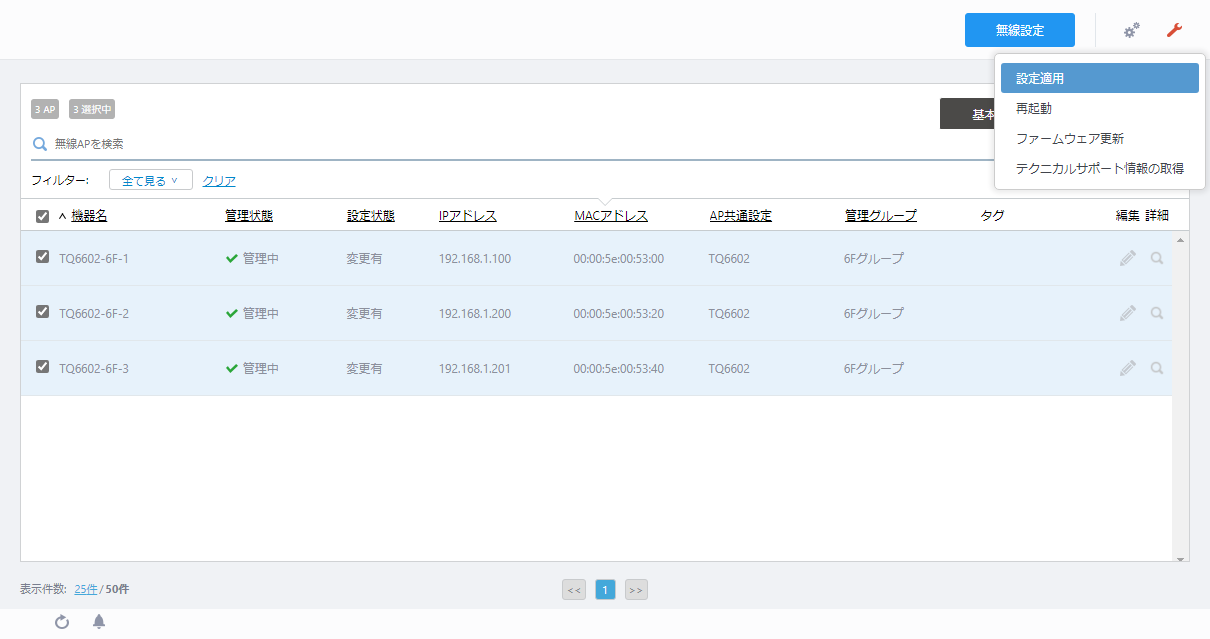

3. コンテンツ欄右上のスパナアイコンにマウスオーバーし、表示されるサブメニューから「設定適用」をクリックします。


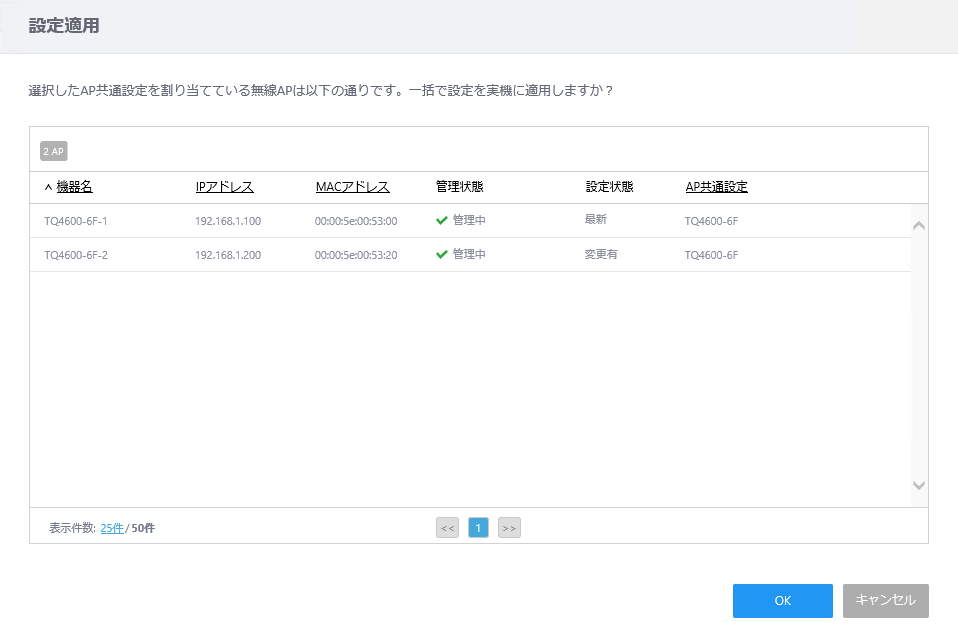

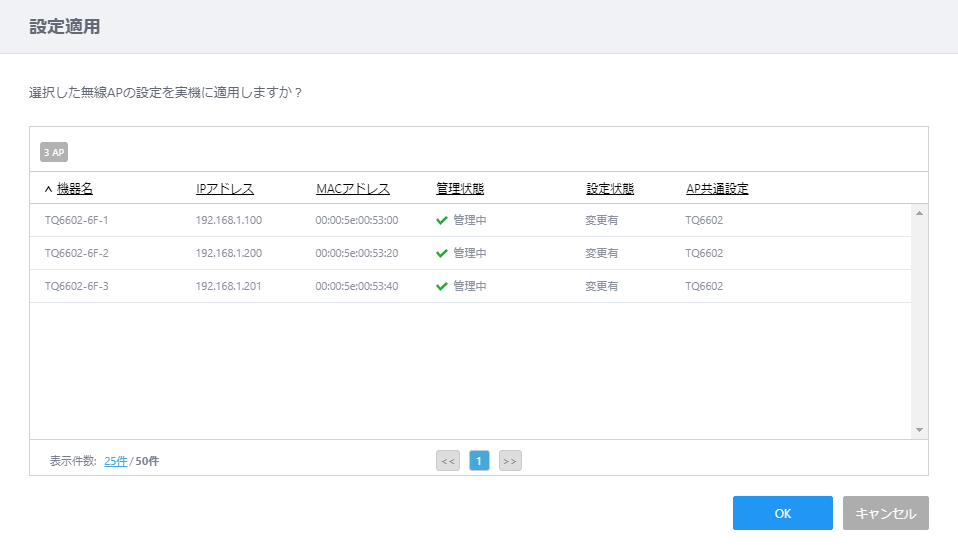

4. 「設定適用」ダイアログが表示されます。
   対象の無線APを確認し、「OK」ボタンをクリックします。


5. 「無線APの設定を適用中です。」のメッセージとともに、各無線APへの設定適用の進行度が表示されます。
   すべての無線APに設定適用が終わると、「無線APの設定を適用しました。」のメッセージが表示されます。

6. 「閉じる」ボタンをクリックして、「設定機能/無線AP一覧」画面に戻ります。


クイックツアー / セル型無線ネットワークの設定 / フロアマップの作成

フロアマップの登録

1. AWCプラグインメニューから「無線モニター」→「フロアマップ」をクリックし、「フロアマップ」画面を表示します。


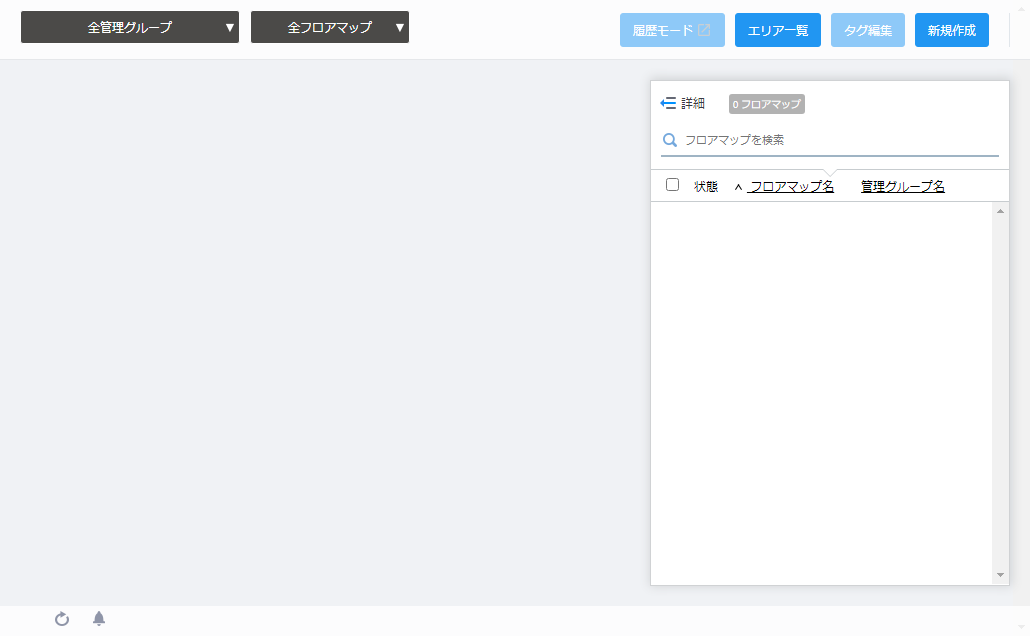

2. 画面右上の「新規作成」ボタンをクリックします。

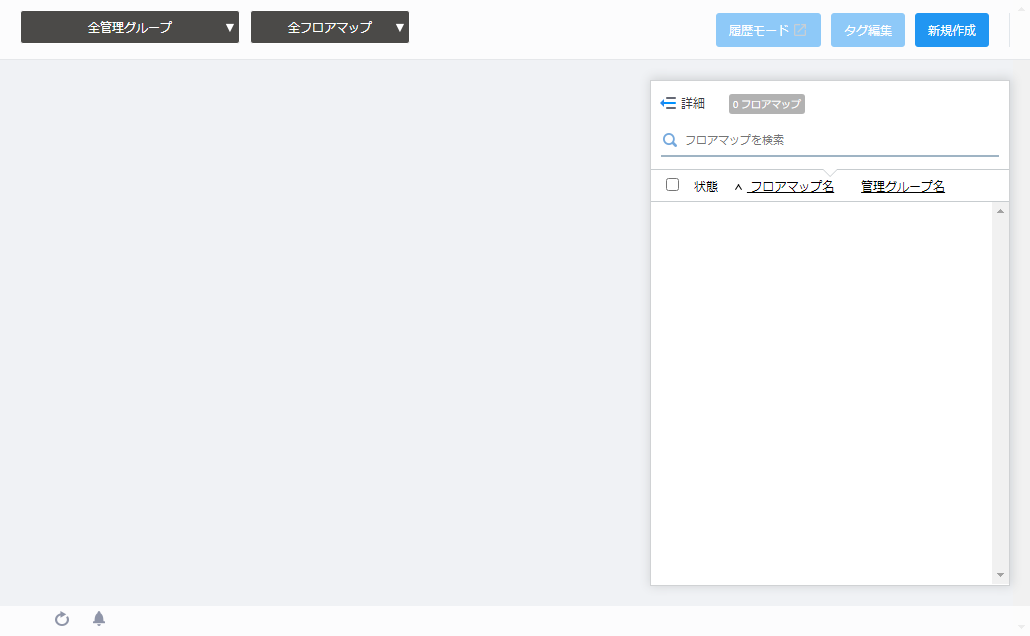

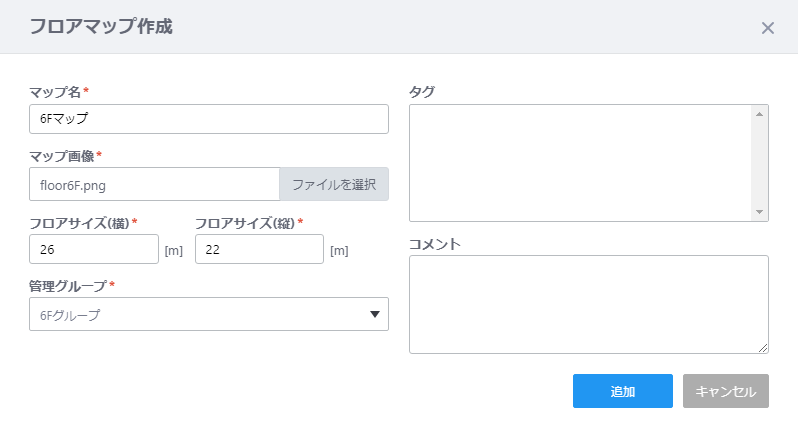

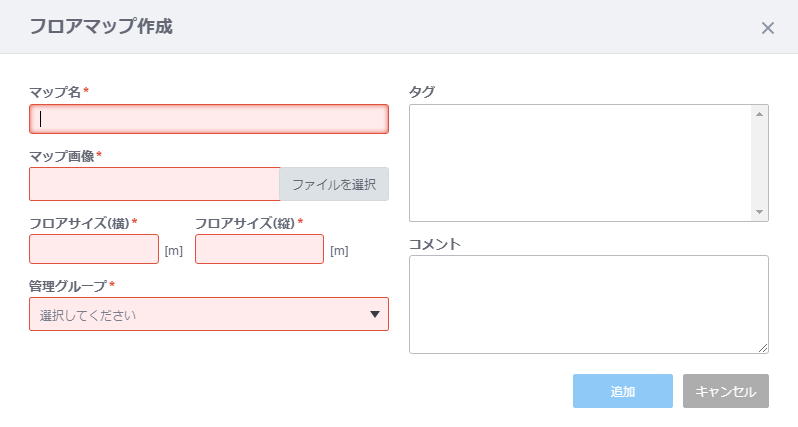

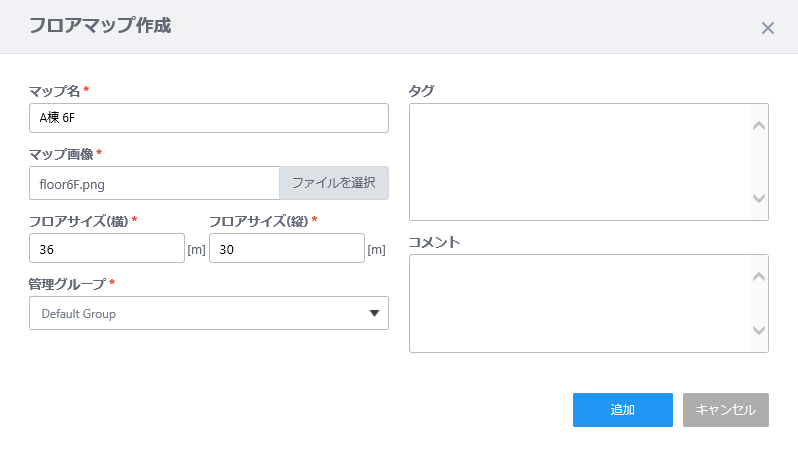

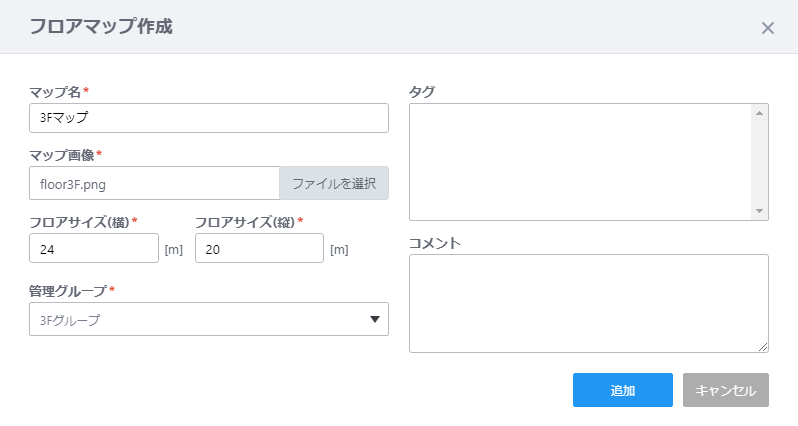

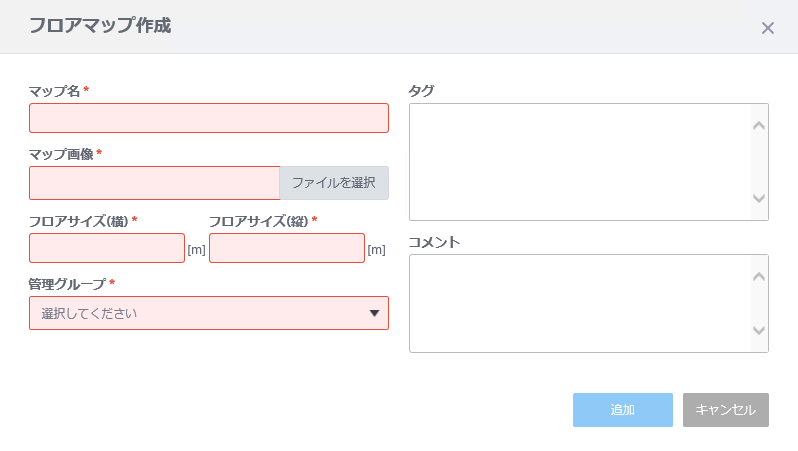

   「フロアマップ作成」ダイアログが表示されます。

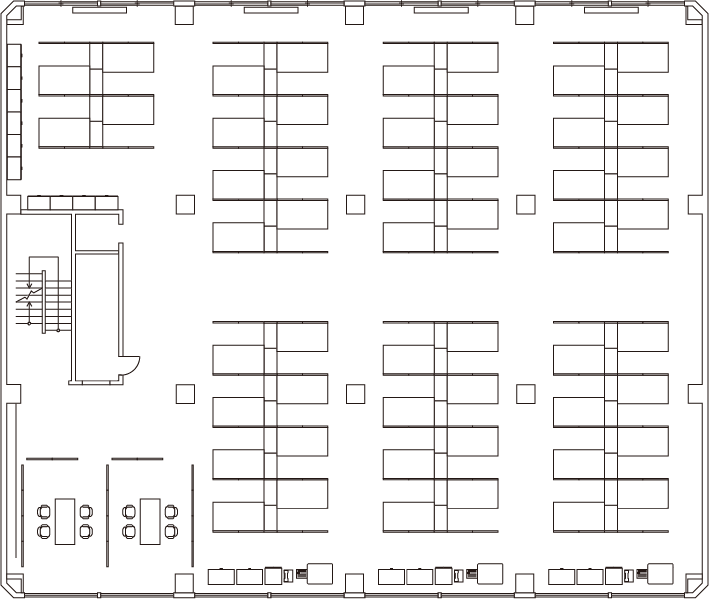

3. 「マップ名」に「6Fマップ」を入力します。

4. 「マップ画像」の「ファイルを選択」をクリックし、フロアマップに使用する画像を選択します。


   Note

   マップ画像に余白が付いていると、フロアサイズが正しく計算されません。マップ画像に余白がある場合は、画像編集ツールを使用して、実際に設置するフロア部分のみを切り抜いておくことをお勧めします。

5. 「フロアサイズ(横)」、「フロアサイズ(縦)」に、実際の設置場所の大きさをメートル単位で入力します。
   縦横のいずれかの値を入力すると、マップ画像の縦横比に基づいてもう一方の値が自動的に決定されます。
   フロアサイズは、無線電波のヒートマップ表示に影響します。
   ここでは、横26m×縦22mとして、各欄に入力します。

6. 「管理グループ」ドロップダウンリストから、「クイックツアー」/「セル型無線ネットワークの設定」/「管理グループの作成」にて作成した管理グループ「6Fグループ」を選択します。

   今回は「タグ」「コメント」は空欄のままとし、「追加」ボタンをクリックします。

7. 「フロアマップ」画面に、フロアマップ「6Fマップ」が追加されました。



フロアマップへの無線APの配置

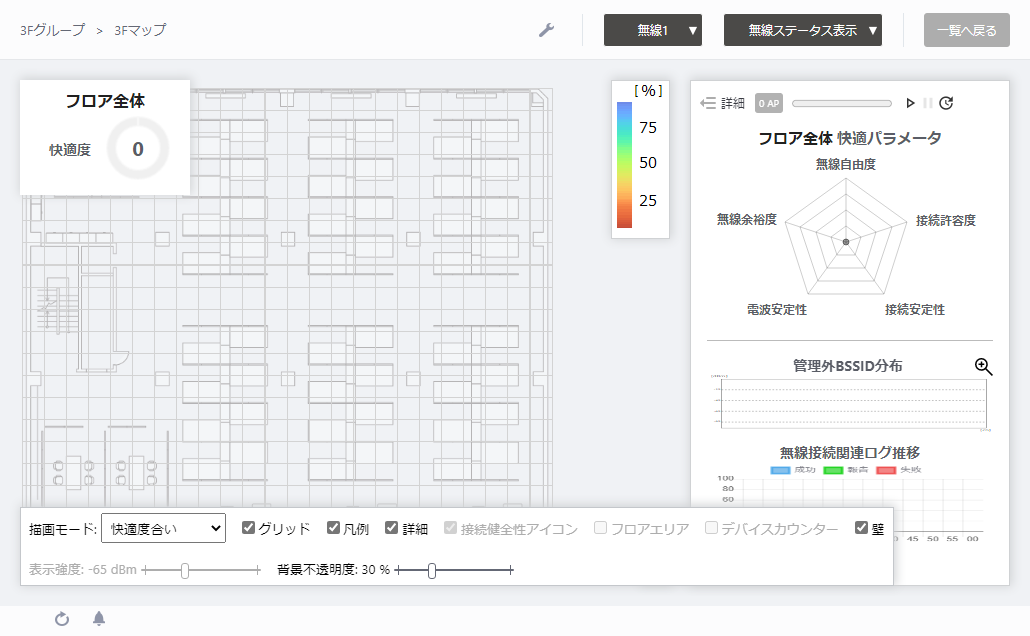

1. 作成したフロアマップ「6Fマップ」をクリックします。

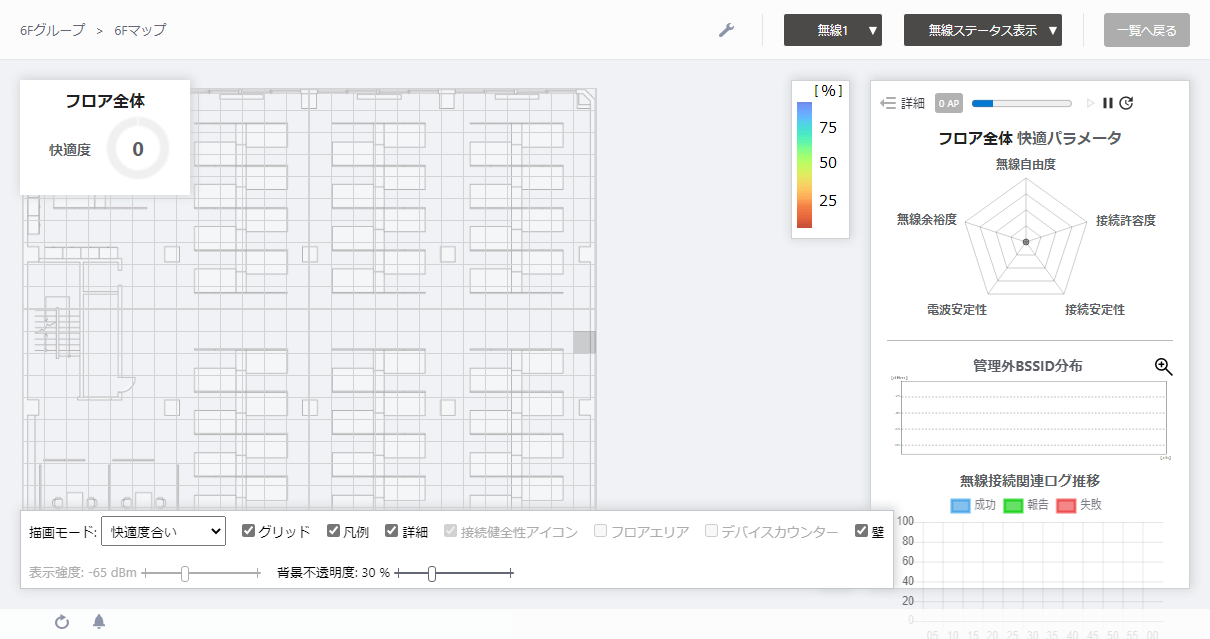

   「6Fマップ」の無線ステータス表示画面が表示されます。


2. 画面右上の表示内容ドロップダウンメニュー（「無線ステータス表示 ▼」表示）をクリックし、ドロップダウンメニューから「AP配置」を選択します。

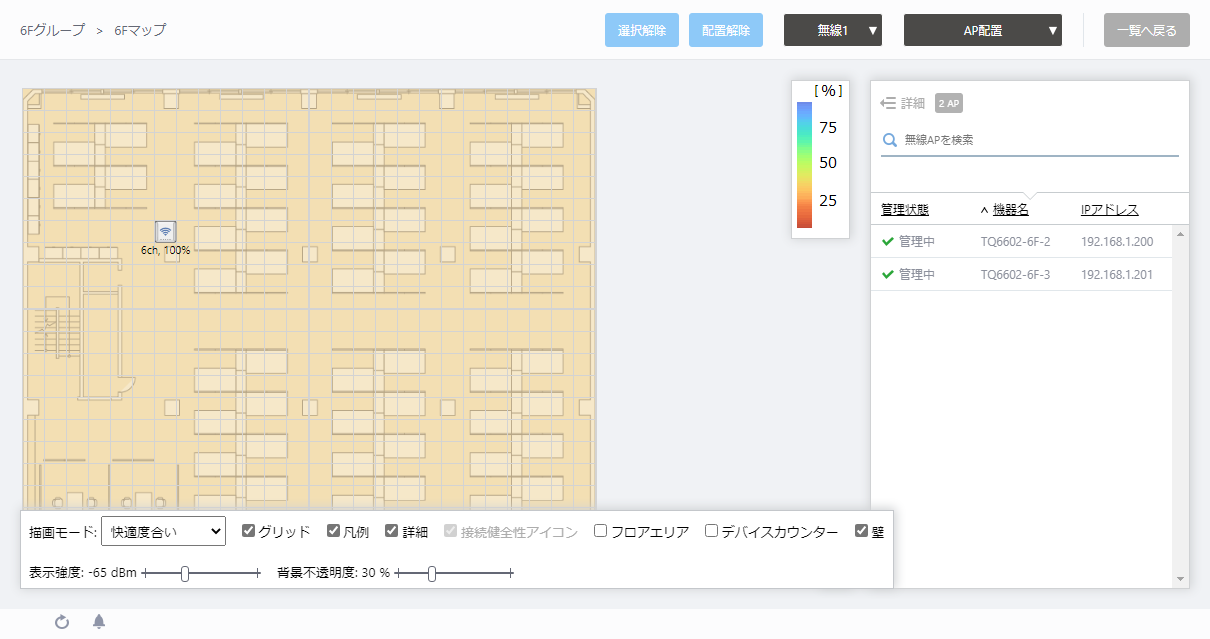

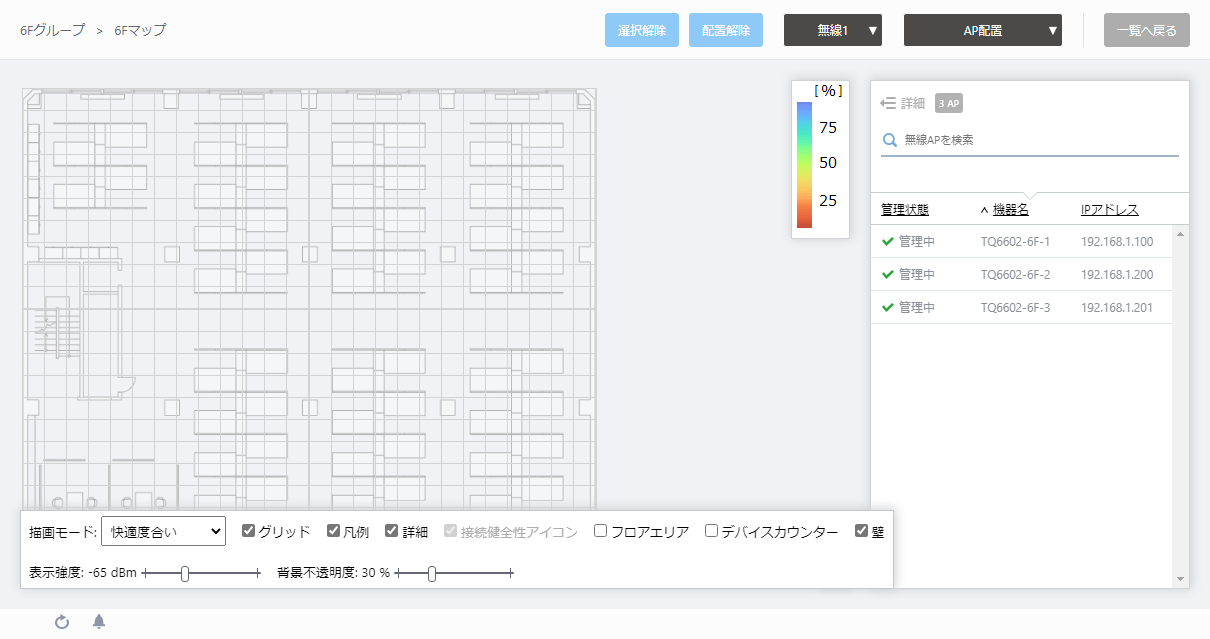

   AP配置画面が表示されます。画面右側に同じ管理グループに所属する無線APが一覧表示されます。


3. 無線APの一覧から、TQ6602-6F-1の行をクリックします。
   マウスカーソルが無線APアイコンに変化します。

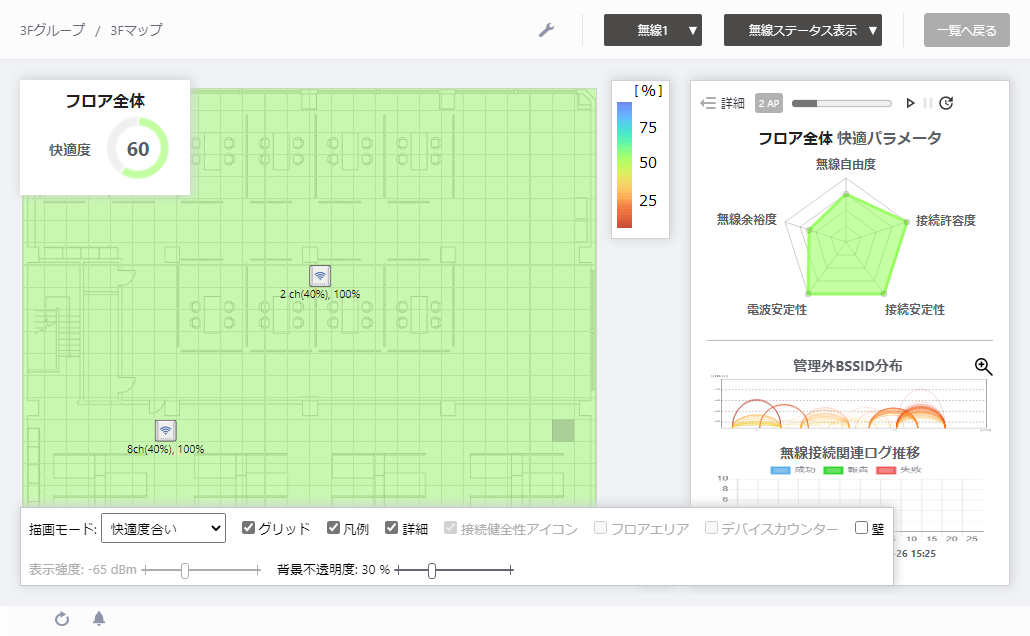

4. マップ上のTQ6602-6F-1を配置したい所をクリックし、無線APアイコンを配置します。

   無線APアイコンの位置を変更したい場合は、無線APアイコンをクリックしたまま移動したい場所にマウスを動かし、マウスボタンを離します。

5. 同様に、無線APの一覧から、TQ6602-6F-2、TQ6602-6F-3を配置します。

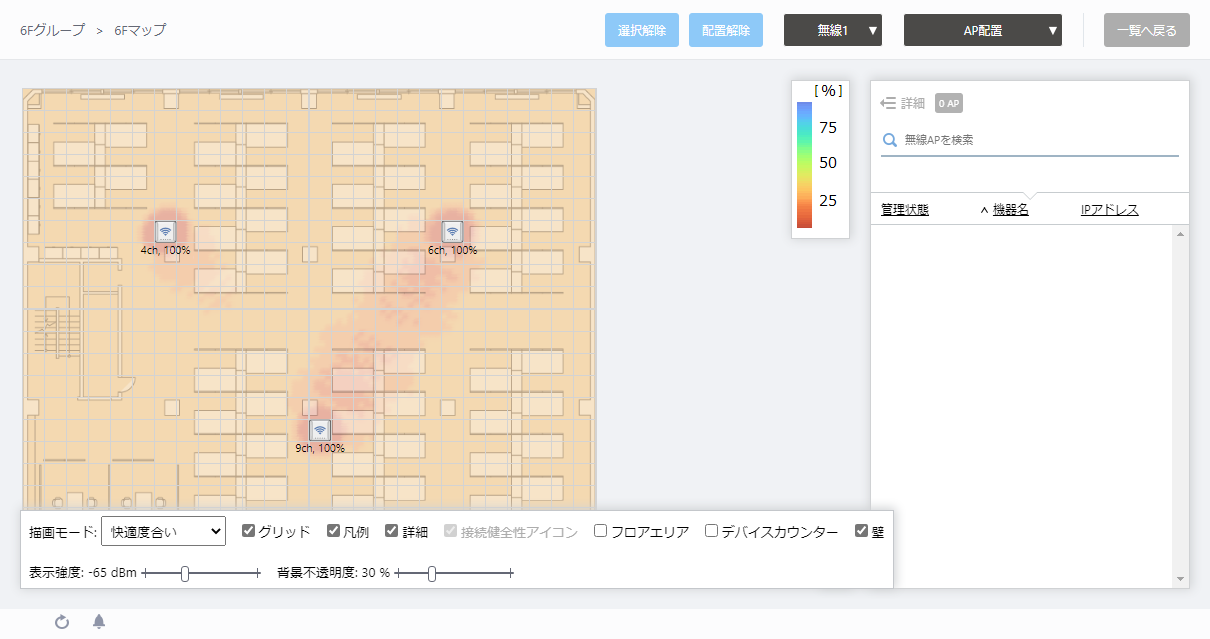

6. フロアマップへの無線APの配置は以上です。



クイックツアー / セル型無線ネットワークの設定 / AWC機能の設定

ここでは、管理グループに対してAWC（Autonomous Wave Control）機能によるチャンネル・送信出力の自動調整を定期的に実行するように設定する手順について説明します。
AWCの計算は、AWCプラグインの起動直後から1時間後に行われ、2回目以降の計算はその前の計算が完了してから1時間後に開始されます。
AWC機能に関する詳細については、「各種操作」/「AWC機能」/「AWC機能の使用」をご覧ください。

Note

AWCの計算および適用は管理グループ単位で行われます。管理下APが他の管理グループで管理されている無線APを検知した場合も、電波干渉として計算されます。

Note

AWC計算結果の適用により無線APのチャンネルが変更される場合、また、無線APの送信出力が変更される場合（一部の機種を除く）は、無線APに接続している無線クライアントは切断されます。
※AT-TQ4400/4400e/4600では、送信出力のみが変更される場合は、無線APに接続している無線クライアントは切断されません。

Note

AWC計算結果の「即時適用」を有効にすると、計算結果が算出されたタイミング（約1時間間隔）で無線APにその結果が即時適用されるようになります。
AWC計算結果の「即時適用」の設定については「各種操作」/「AWC機能」/「AWC設定の編集」をご覧ください。
なお、「AWC計算結果の即時適用」を有効にする場合、最新の計算結果が適用されたあとに過去の計算結果が再度適用されることを防ぐため、管理グループに対する「AWC計算結果適用」のスケジュールを「無効」に設定することを推奨します。

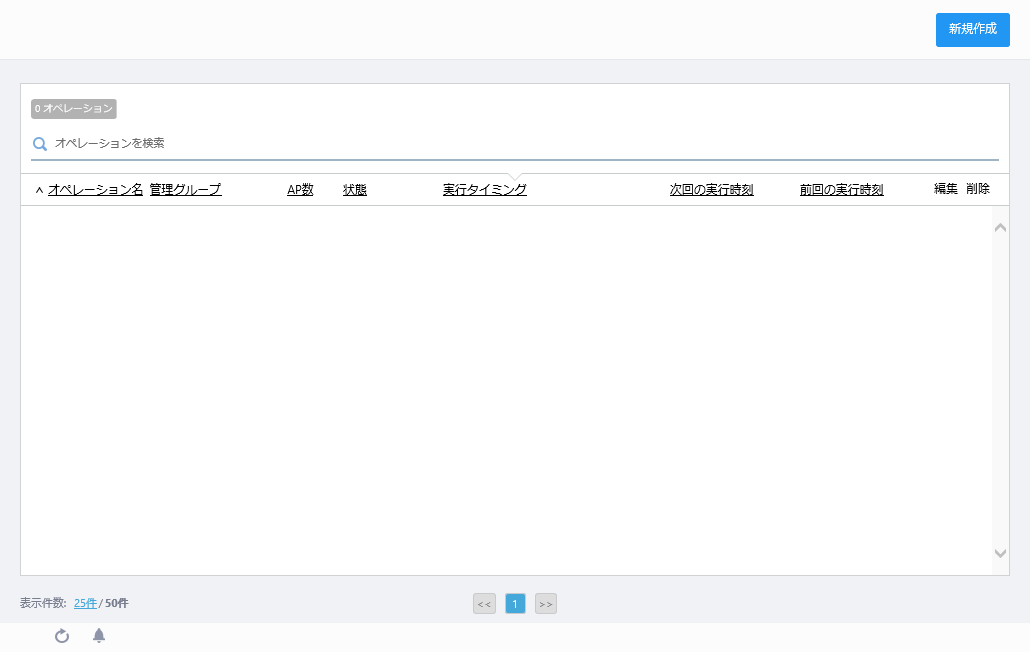

1. AWCプラグインメニューから「無線メンテナンス」→「スケジュール登録」をクリックし、スケジュール一覧を表示します。


2. 画面右上の「新規作成」ボタンをクリックします。

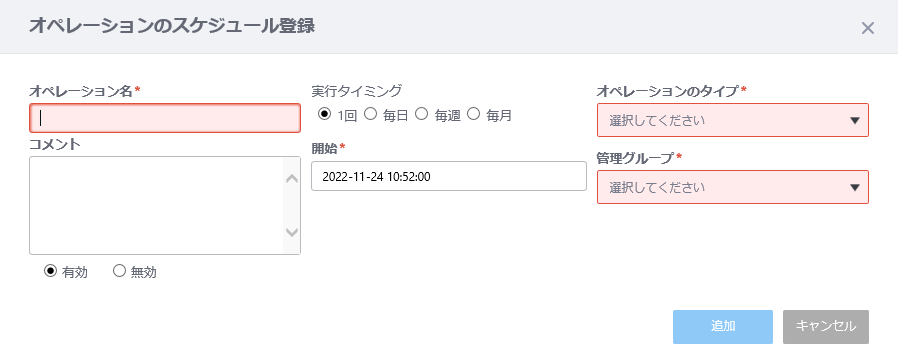

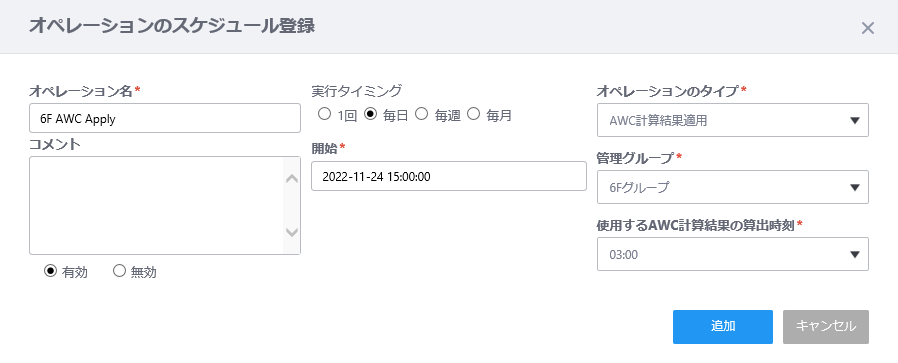

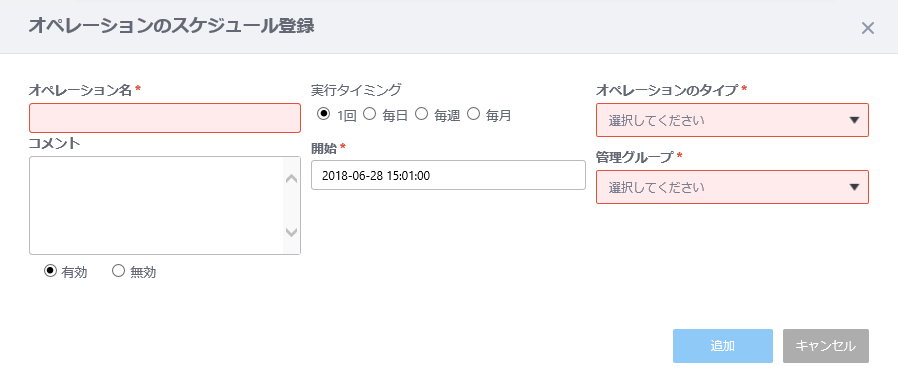

   「オペレーションのスケジュール登録」ダイアログが表示されます。


3. 「オペレーション名」を入力します。
   今回は、「6F AWC Apply」と入力します。

4. 「コメント」を入力します。
   今回は、空欄のままにします。

5. 「コメント」の下の「有効」「無効」から、「有効」を選択します。
   これにより、本スケジュールの実行・適用を行うかどうかを切り替えることができます。

6. 「実行タイミング」を選択します。
   実行タイミングは、「1回」、「毎日」、「毎週」、「毎月」から選択できます。
   今回は、「毎日」を選択します。

7. 「開始」をクリックし、スケジュールの開始日時を設定します。

   • 「開始」をクリックすると、カレンダーと時刻帯がポップアップ表示されます。計算結果の適用を開始する日時をクリックし、選択します。

   • 「開始」のテキストフィールドに日時を直接入力することもできます（YYYY-MM-DD hh:mm:ss形式）。

   • また、「実行タイミング」に「毎週」を選択している場合は上記の開始日時以降のどの曜日にスケジュールを実行するか、「毎月」を設定している場合は、上記の開始日時以降のどの月・日・曜日にスケジュールを実行するか、設定項目が追加されます。

   今回は、「2022-11-24 15:00:00」に設定します。

8. 「オペレーションのタイプ」を選択します。
   オペレーションのタイプは、「設定適用」、「ファームウェア更新」、「AWC計算結果適用」から選択できます。
   今回は、「AWC計算結果適用」を選択します。

9. 「管理グループ」を選択します。
   今回は、「6Fグループ」を選択します。

10. 「オペレーションのタイプ」に応じた追加項目を設定します。
    追加項目の詳細については、「各種操作」/「その他の設定」/「スケジュールの登録、編集、削除」をご覧ください。
    今回は、「AWC計算結果適用」の追加項目、「使用するAWC計算結果の算出時刻」を「03:00」に設定します。


11. 「追加」ボタンをクリックします。

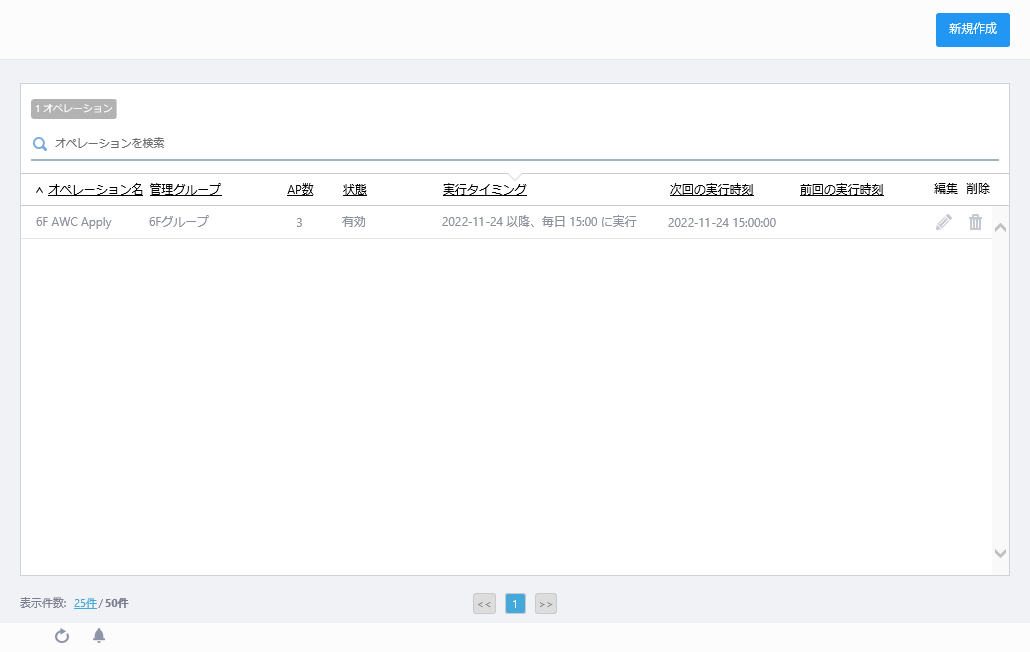

    作成したスケジュール「6F AWC Apply」がスケジュール一覧に追加されます。



Note

AWCプラグインが適用するAWC計算結果は、スケジュールの実行日時から遡って24時間以内の算出時刻と合致する日時を起点に決定します。
算出時刻と合致する日時から、その2時間前までに存在するAWC計算結果のうち、一番算出時刻に近い日時のAWC計算結果を適用します。
（例）
以下の設定でAWC計算結果適用のスケジュール登録を行ったものとします。

• 使用するAWC計算結果の算出時刻：15:00

• 実行タイミング：毎日

• 開始：2017-04-01 03:00:00


この場合、2017/4/1 3:00のスケジュール実行時は、
　2017/3/31 13:00 ～ 2017/3/31 15:00
の範囲内で算出時刻（15:00）に一番近い日時のAWC計算結果が適用されます。
もし、2017/3/31のAWC計算結果が以下のように存在する場合は、
　･･･ 13:40, 14:40, 15:40, ･･･
2017/3/31 14:40のAWC計算結果が適用されます。

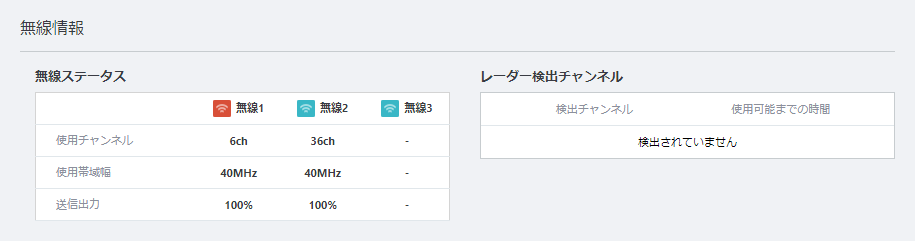

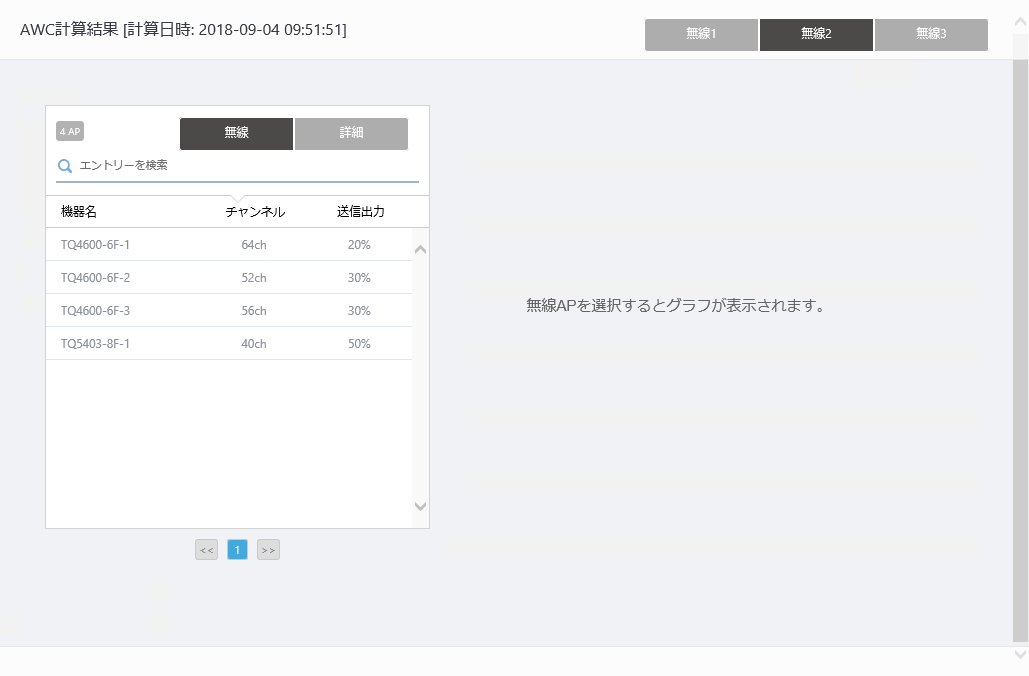

• チャンネル・送信出力

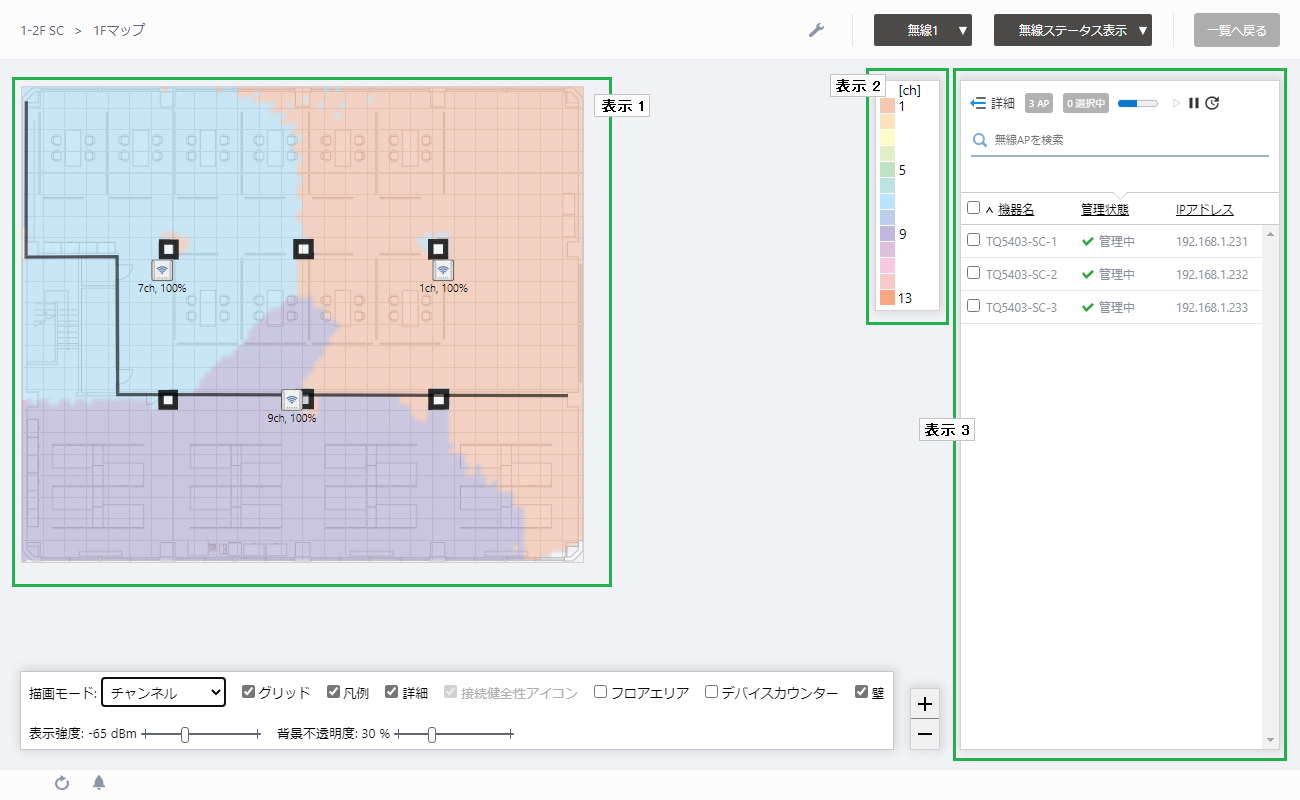

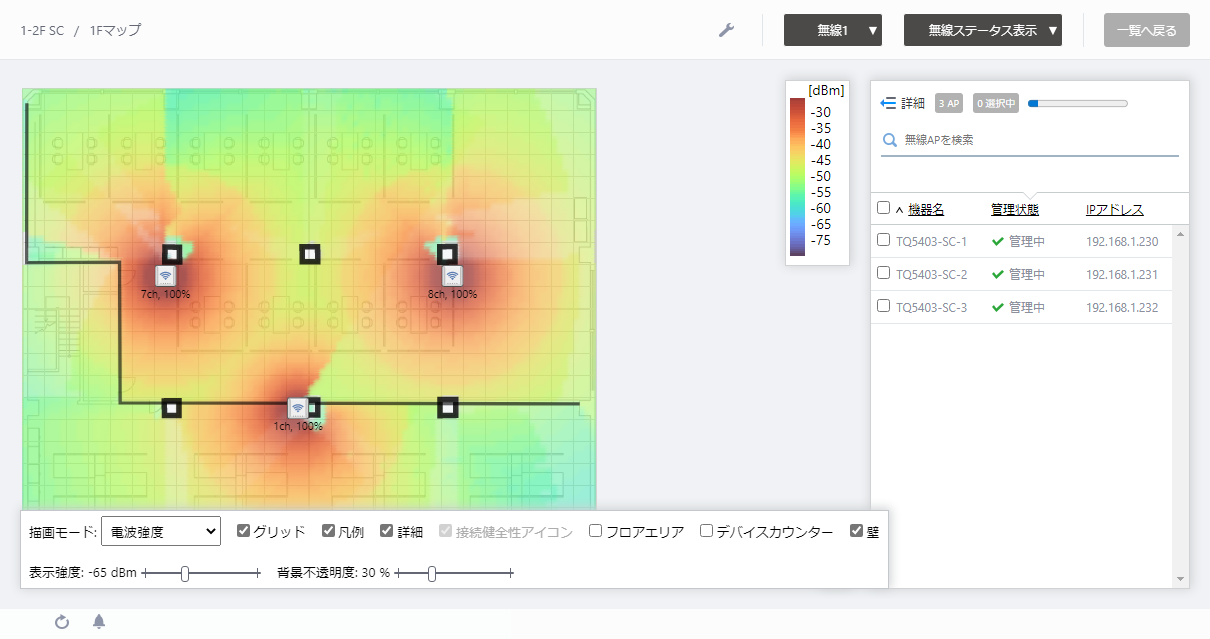

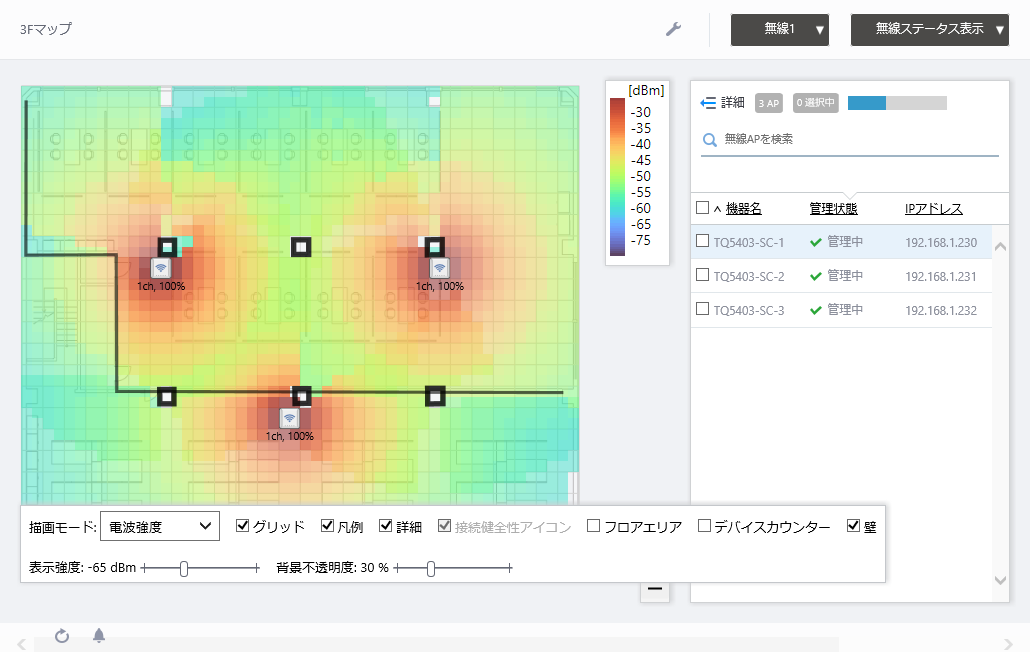

  各無線APの現在のチャンネル・送信出力は、「フロアマップ」メニュー以下の「フロアマップ詳細 [無線ステータス表示]」画面で確認できます。

• ログ
  ログはAWC計算結果適用時、管理グループに属するすべての無線APに対し適用が完了したときにのみ表示されます。
  また、AWC計算結果適用のログは管理者のみが閲覧可能です。
  ログの確認方法は「画面リファレンス」/「無線モニター」/「ログ管理」をご覧ください。


• 無線APに適用されている「AP共通設定」、「個別設定」とAWCの計算が実行されたときにAWCプラグイン上で無線APに設定している「AP共通設定」、「個別設定」が異なる場合

• AP共通設定（設定タイプ「Dual[11ax]」「Tri[11ac Wave2]」「Tri[11ac Wave2] with External Antenna」「Dual[11ac Wave2]」）にて「近隣AP検出」を無効に設定している場合

• AWC設定にて、管理グループのAWC設定に対して「近隣管理AP検出」を無効に設定している場合

• AWCの計算時に管理されていた無線APが管理外になっていた場合

• 何らかの理由により無線APに対し、適用が失敗した場合
  この場合、適用が失敗した段階で、無線APに対するAWC計算結果の適用は途中で終了します。


クイックツアー / AWC-CBの設定 / 概要

ここでは、AWC-CB（AWC-チャンネルブランケット）無線ネットワークの構築の流れを、具体的な設定手順とともに記します。

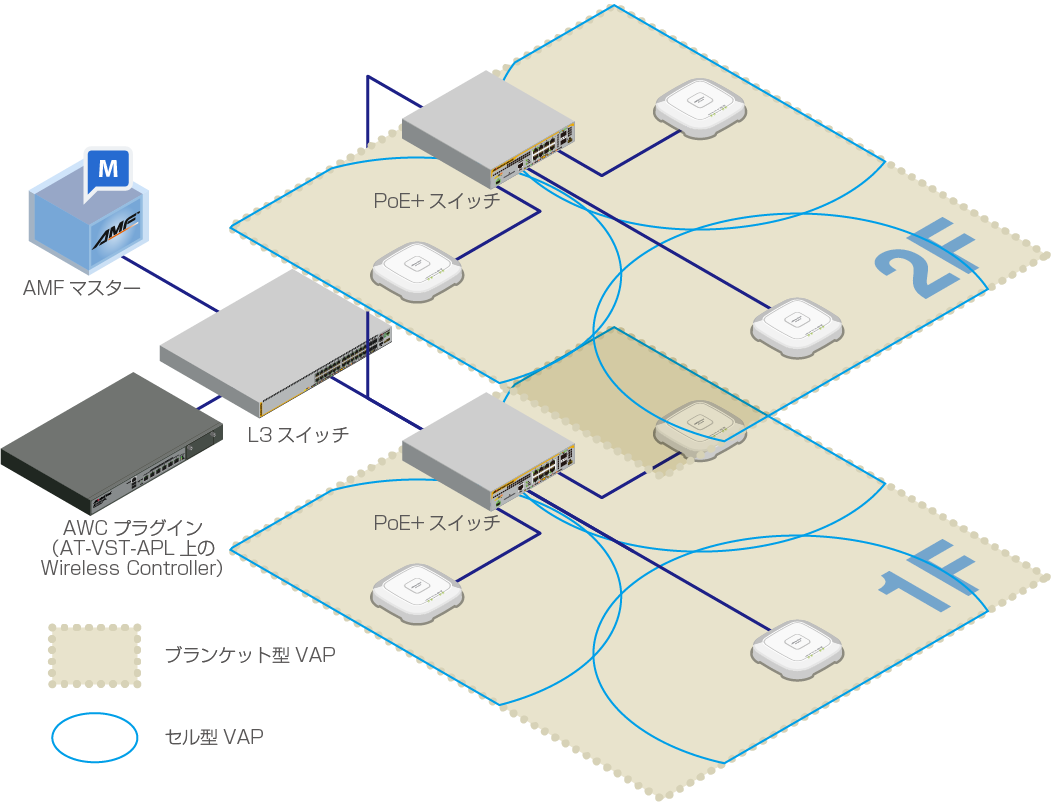

次の構成を例にします。

• フロアは1Fと2Fに分かれています。

• 両フロアにて従業員のPC端末用、携帯端末用の無線ネットワークを展開します。

• 1Fでは来客用の無線ネットワークを別途に展開します。


• AMFネットワークは、AVM EXの管理対象として登録済み

• AMFゲストノードの設定は、PoE+スイッチにて実施済み

• L3スイッチには、デフォルトVLANインターフェースvlan1（192.168.1.0/24）、無線クライアント用VLANインターフェースvlan100（192.168.100.0/24）、vlan200（192.168.200.0/24）を設定し、それぞれDHCPプールを設定済み

• PoE+スイッチの無線AP接続ポート（および必要に応じて他のポート）にネイティブVLAN（所属先タグなしVLAN）としてvlan1を設定し、vlan100、vlan101、vlan200、vlan201のタグ付きパケットの送受信を許可


• 無線APのIPアドレスはL3スイッチからDHCPにて割り当て

• 無線APがAMFノードにAMFゲストノードとして設定済み

• PoE+スイッチには接続するAMFゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するように設定済み

• PoE+スイッチには、無線APの管理用VLAN（vlan1）に対してDHCP Snooping機能が有効に設定済み


クイックツアー / AWC-CBの設定 / セル型/ブランケット型の検討

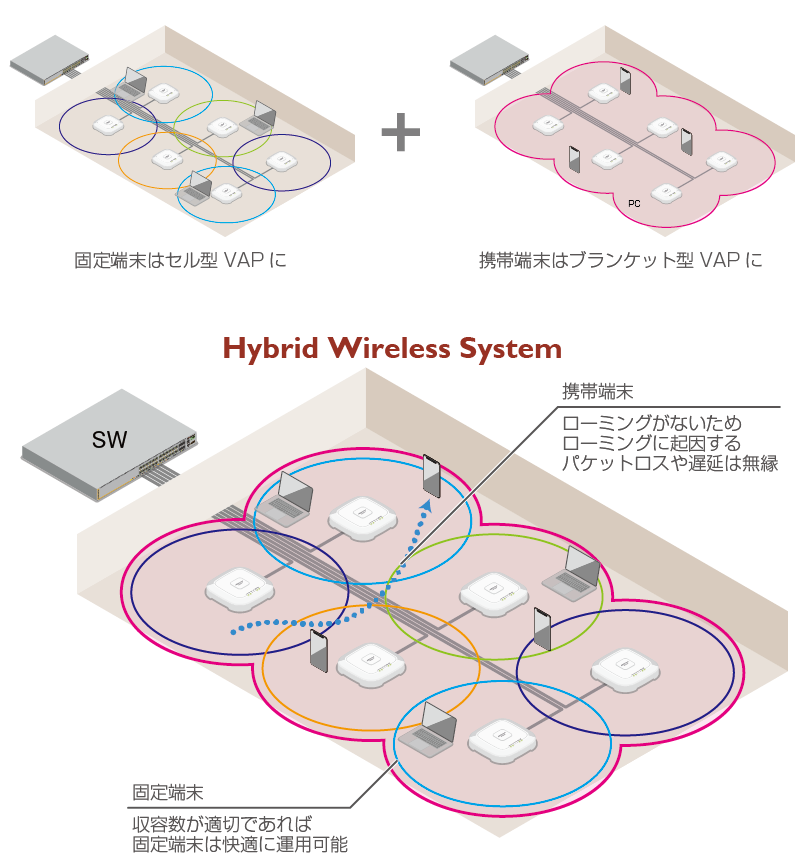

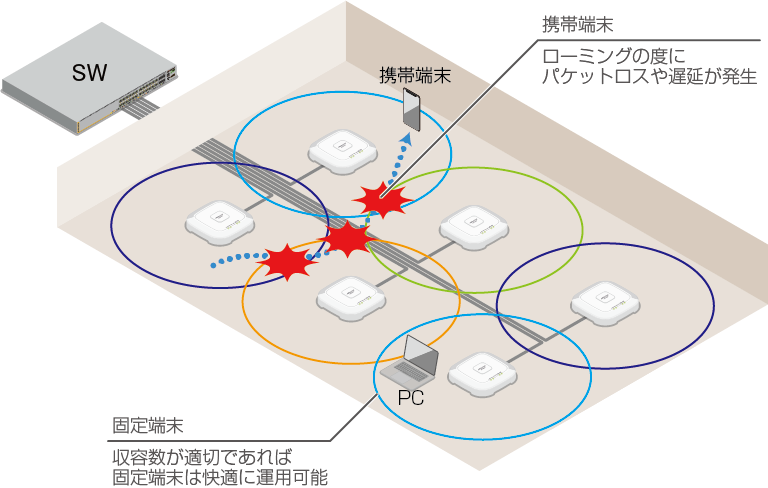

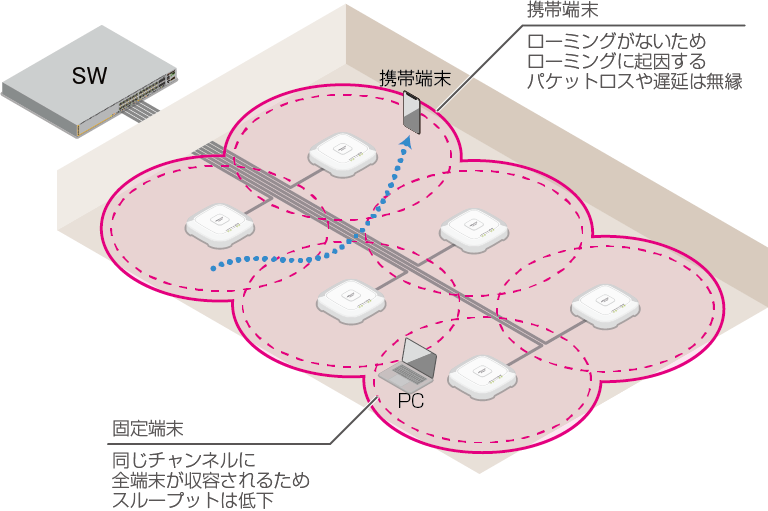

無線APごとに異なるチャンネルを使用するセル型無線ネットワークと、複数の無線APで共通のチャンネルを使用するブランケット型無線ネットワーク AWC-CBを混在させ、両者の利点を活かすことができます。
セル型無線ネットワーク、ブランケット型無線ネットワークは、それぞれバーチャルアクセスポイント（VAP）として運用します。
上記の構成を実現するために、それぞれの無線ネットワークをセル型VAP、ブランケット型VAP（CB VAP）のどちらの形態で提供するかを検討します。
セル型とブランケット型の無線ネットワークには以下の違いがあります。

クイックツアー / AWC-CBの設定 / 管理グループの作成

はじめに、管理グループを作成します。
管理グループは、ユーザーが管理・設定を行える機器のグループです。
複数のアカウントを作成した場合、アカウントの利用者ごとに閲覧可能な管理グループを選択することができます。
例えば、ビル全体を収容するAMFネットワークを作成し、階ごとにフロア管理者を指名しているような場合には、フロア管理者ごとに管理グループを作成することで、担当の階への機器の追加、管理、削除などを自由に行え、また、他の階に設置された機器の情報は閲覧できないように設定し、複数のテナントに対応することができます。
ここでは、1階、2階に所属する無線APを分割して管理する必要はありませんので、管理グループ「1-2Fグループ」を作成します。

1. AWCプラグインメニューから「無線設定」→「管理グループ」をクリックします。

2. 画面右上の「新規作成」ボタンをクリックします。

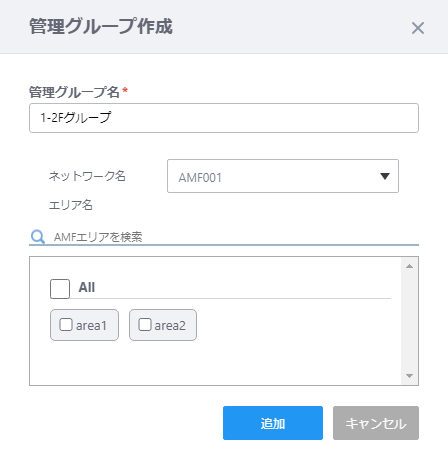

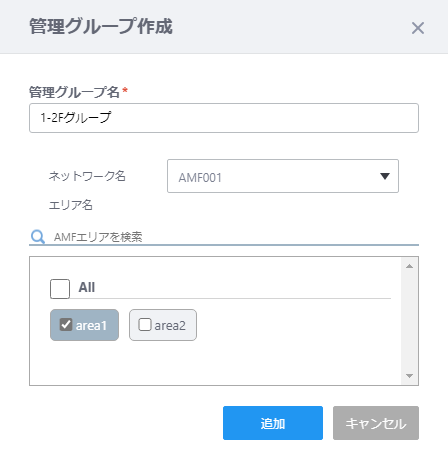

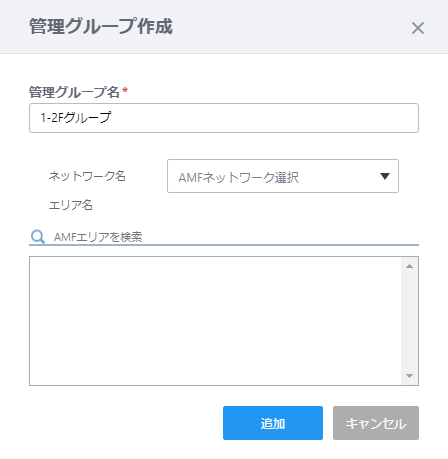

   「管理グループ作成」ダイアログが表示されます。


3. 管理グループ名を入力します。
   今回は、「1-2Fグループ」と入力します。


4. 管理の対象とするAMFネットワーク名を選択することができます。
   AMFネットワーク、AMFエリアを選択することで、後述の無線APの登録の際に、AMFゲストノードを容易に検出することができるようになります。
   今回は、「AMF001」を選択します。


5. AMFネットワークを選択すると、AMFネットワーク配下のAMFエリアが「エリア名」に表示されます。
   管理の対象とするAMFエリアを選択します。管理グループに所属させるAMFエリアは、複数選択できます。
   今回は、「area1」を選択します。


6. 「追加」ボタンをクリックします。

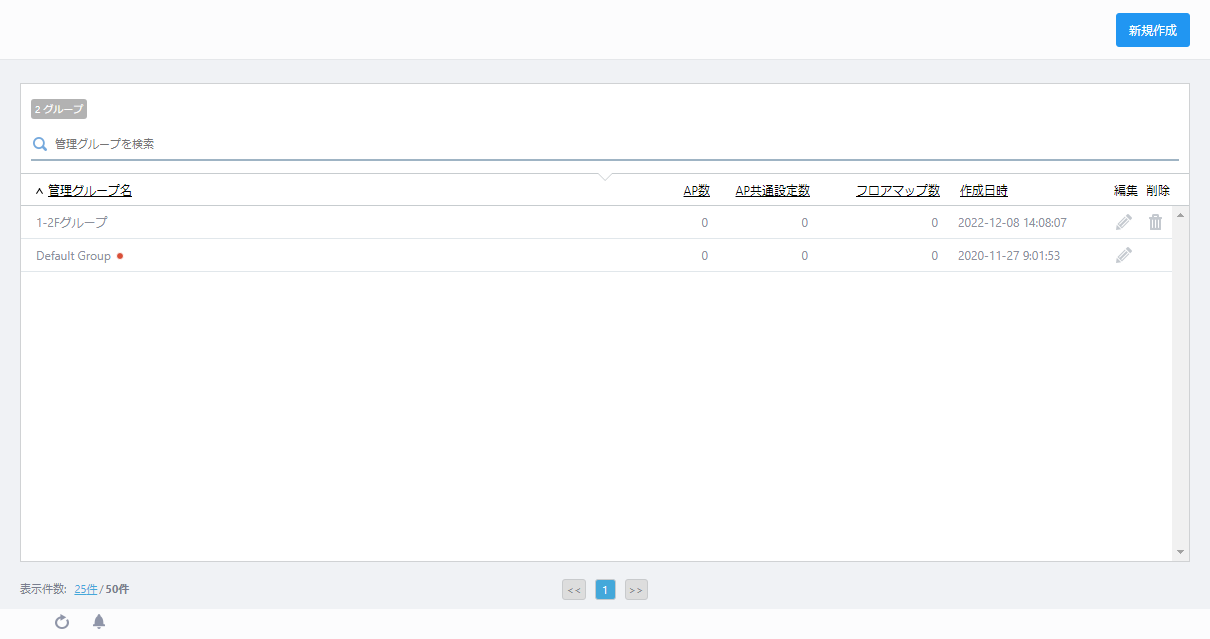

   作成した管理グループ「1-2Fグループ」が一覧に追加されます。



クイックツアー / AWC-CBの設定 / アカウントの作成

作成した管理グループの管理を行うアカウントを作成します。
AVM EXとAWCプラグインで共通のアカウント情報を使用します。
ここでは、「1-2Fグループ」を管理するためのユーザーを作成します。

Note

管理者アカウントですべての機器を管理する場合には、個別のアカウントの作成は必要ありません。

1. AVM EXのメインメニューから「ユーザー管理」をクリックします。

2. 画面右上の「新規作成」ボタンをクリックします。
   「新規ユーザー」画面が表示されます。


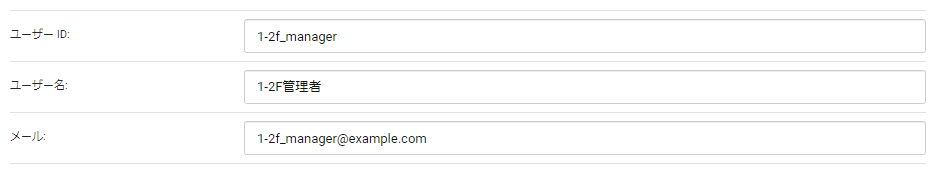

3. ユーザー名、ユーザーID、メールアドレスを入力します。
   今回は、以下のように設定します。


   表 1：アカウント設定 1

   項目名	設定値	説明
   ユーザーID	1-2f_manager	ログイン画面で使用するユーザーIDを指定します。 Note 一度登録したユーザーIDは変更できません。 Note 一度登録したことのあるユーザーIDは、その後該当アカウントを削除しても、別のアカウントとして再度使用することはできません。 アカウントの作成前に、作成ポリシーなどを慎重にご検討ください。
   ユーザー名	1-2F管理者	フルネームなど、ユーザーの表示名を指定します。ユーザー名は、連続した半角スペースを除き、マルチバイト文字を含め100文字まで（半角・全角どちらも可）です。
   メール	1-2f_manager@example.com	ログイン情報を忘れた場合の復旧やライセンス有効期限の通知に使用する、有効なメールアドレスを指定します。 Note メールアドレスを登録したアカウントを削除した場合、別のアカウントのメールアドレスとして再度登録することはできません。



4. パスワードを入力します。
   また、確認のため、「パスワード（確認）」に「パスワード」と同じパスワードを入力します。


   表 2：アカウント設定 2

   項目名	設定値	説明
   パスワード	t0psecret!	ユーザー「1-2F管理者」のパスワードを設定します。 パスワードは8文字以上の、いずれも半角の英字・数字・記号（ ! @ # $ % ^ & * ( ) のみ使用可）で指定します（大文字小文字を区別します）。また、いずれかの英字・数字・記号を最低1文字ずつ含む必要があります。
   パスワード（確認）		パスワードと同じ文字列を入力します。



5. アカウントタイプを選択します。
   ここでは、AMFエリア「area1」のみに限り設定を許可するため、「一般ユーザー」を選択します。


   表 3：アカウント設定 3

   項目名	設定値	説明
   アカウントタイプ	一般ユーザー	アカウントの種類を表示します。 管理者 ユーザー設定やシステム設定を含む、AVM EXの全機能を使用できます。 一般ユーザー 別途権限を与えられたAVM EX管理グループ（AMFエリア、AWCプラグインの管理グループ、SNMPプラグインのサブネット）に対して、状態や設定の変更または確認のみができます。



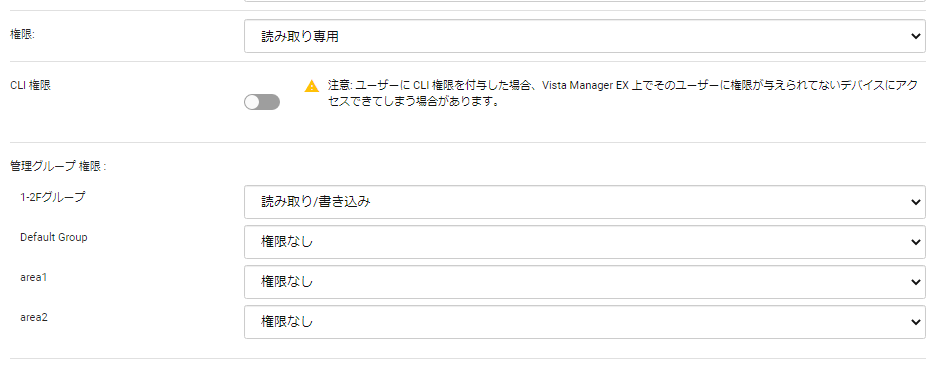

6. アカウントタイプを「一般ユーザー」に設定した場合、AVM EXのサービスモニタリングの設定の権限、AVM EX管理グループ（AMFエリア、AWCプラグインの管理グループ、SNMPプラグインのサブネット）ごとの設定の権限を選択します。


   表 4：アカウント設定 4

   項目名	設定値	説明
   権限	読み取り専用	アカウントタイプが「一般ユーザー」の場合、AVM EXのサービスモニタリングの書き込み権限を表示します。 読み取り専用 サービスモニタリングは閲覧のみ可能です。 読み取り/書き込み サービスモニタリングの閲覧、モニター作成、編集、削除が可能です。 アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。サービスモニタリングの閲覧、モニター作成、編集、削除が可能です。
   CLI権限	オフ	アカウントタイプが「一般ユーザー」の場合、AMFエリア内のAMF機器に対するCLI接続の権限を表示します。 アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのAMF機器に対してCLI接続できます。
   管理グループ 権限	1-2Fグループ：読み取り/書き込み その他の管理グループ：権限なし	アカウントタイプが「一般ユーザー」の場合、AVM EXにおける管理グループに対する設定の書き込み権限を指定します。デフォルトは「権限なし」です。 AVM EXにおける管理グループとは、以下のものを指します。 AMFネットワークの各AMFエリア AWCプラグインの各管理グループ SNMPプラグインの各サブネット 各種管理グループはタイプに関わりなく文字コード順に表示されます。 設定する書き込み権限は以下の通りです。 権限なし 管理グループの情報は表示されません。 Note AVM EXの「マイアカウント」画面には当該の管理グループ名に対して「権限なし」と表示されます。 読み取り専用 管理グループの状態を閲覧できます。 管理グループおよびノードのトポロジーマップ、ノード情報、ノードやイベントのメモ、Abnormal（軽微なイベント）またはNormal（正常）のイベントのログを閲覧できます。 また、各種プラグインにおいては、該当管理グループ内の機器の情報の閲覧のみが可能です。 読み取り/書き込み 管理グループの状態を閲覧または設定を変更できます。 設定には、ノードのAMFバックアップの実施、AMFノードへのCLI接続、ノードやイベントのメモの編集、AMFマスター上のバックアップ設定の変更などが含まれます。 また、各種プラグインにおいては、該当管理グループ内の機器の情報の閲覧および設定が可能です。 アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのAVM EX管理グループ（AMFエリア、AWCプラグインの管理グループ、SNMPプラグインのサブネット）に対して設定の確認および変更が可能です。



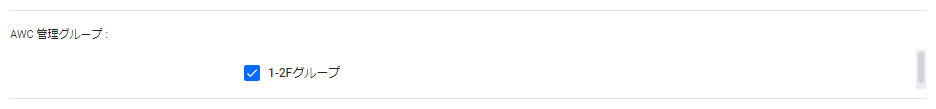

7. アカウントタイプを「一般ユーザー」に設定した場合、閲覧可能な管理グループを選択します。
   管理グループは、管理者アカウントにて事前に作成されたものが表示されます。ここでは、「管理グループの作成」の手順にて作成された「1-2Fグループ」が表示されています。


   表 5：アカウント設定 5

   項目名	設定値	説明
   AWC 管理グループ	1-2Fグループ：チェックあり	AWCプラグインが登録されている場合、アカウントタイプが「一般ユーザー」のアカウントの利用者に対し管理を許可する管理グループのチェックボックスにチェックを付けます。 チェックあり： 選択した管理グループに対して、次の操作ができるようになります。 管理グループの設定（管理グループ名、ネットワーク名、エリア名）の閲覧 所属する管理下APの閲覧、追加、編集、削除 所属するフロアマップの閲覧、作成、編集、削除 各種共通設定の作成、編集、削除 チェックなし： このアカウントによるログインセッションでは、該当の管理グループに所属するフロアマップ、各種共通設定、管理下APは表示されません。 なお、管理欄のユーザーIDから表示する「マイアカウント」画面には、管理の許可の有無にかかわらず、AWCプラグインに登録されたすべての管理グループ名が表示されます。 管理グループは、事前にアカウントタイプが「管理者」のアカウントで作成しておく必要があります。 Note アカウントタイプが「一般ユーザー」のアカウントに対し、所属するフロアマップ、各種共通設定、管理下APの閲覧のみを許可することはできません。 Note アカウントタイプが「管理者」の場合、本項目は表示されません。すべての管理グループの編集や所属するフロアマップ、無線AP、各種共通設定の管理を行えます。



8. アカウントタイプを「一般ユーザー」に設定した場合、AVM EXにて設定の書き込み権限を持つサイトとグループの選択が可能です。
   サイトやグループの作成はAWCプラグインによる管理には影響しないため、今回は無視します。

9. AWCプラグインの各種管理項目にて、情報を更新する間隔を設定します。


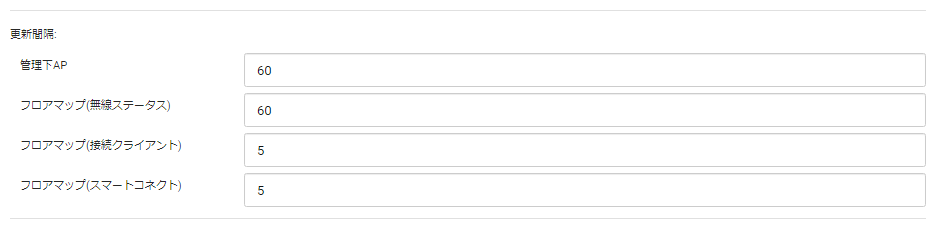

   表 6：アカウント設定 6

   項目名	設定値	説明
   更新間隔	（デフォルト）	AWCプラグインが登録されている場合、AWCプラグインの以下の管理項目にて画面の更新を自動で行う間隔（単位：秒）を指定します。 管理下AP（デフォルト：60（秒）） フロアマップ詳細(無線ステータス)（デフォルト：60（秒）） フロアマップ詳細(無線クライアント)（デフォルト：5（秒）） フロアマップ詳細(スマートコネクト)（デフォルト：5（秒））



10. AP共通設定を作成する際に初期値として選択される国コードを指定します。


    表 7：アカウント設定 7

    項目名	設定値	説明
    国コード	JP - 日本	AWCプラグインが登録されている場合、AWCプラグインでAP共通設定を作成する際に選択される国コード（無線周波数帯の規制区域）の初期設定を指定します。デフォルトは「なし」です。



11. Web管理画面の言語とセッションタイムアウトを設定します。


    表 8：アカウント設定 8

    項目名	設定値	説明
    言語	日本語	Web管理画面の表示言語を設定します。 自動検出（デフォルト）、英語、日本語から選択できます。「自動検出」に設定すると、Webブラウザーの表示言語設定に従って自動的に決定されます。
    タイムアウト	10分	セッションタイムアウトを指定します。 無操作状態でタイムアウトに設定した時間が経過した場合に、自動的にログインセッションを終了し、ログイン画面に戻ります。 タイムアウトは5分、10分、20分、30分、1時間、制限なしから選択でき、制限なしに設定した場合は無操作状態が続いても自動的にログアウトしません。 デフォルトは5分です。



12. AVM EXのイベント/Syslogルールのメール通知、ネットワークトポロジーレイアウトを設定します。
    このアカウントはAWCプラグインでの管理用に使用するため、これらの機能を使用しません。


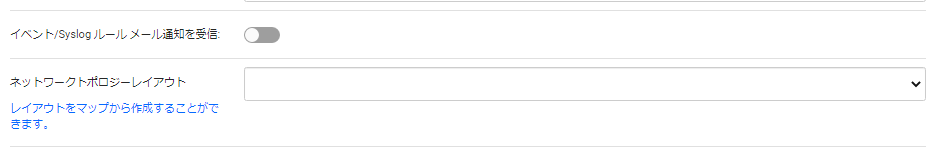

    表 9：アカウント設定 9

    項目名	設定値	説明
    イベント/Syslogルール メール通知を受信	無効	イベントルール、Syslogルールにてメール通知を行うよう設定されている際、該当のアカウントへのメール受信を行うか否かを指定します。
    ネットワークトポロジーレイアウト	－（空欄）	初回ログイン時にネットワークマップに適用する、またはそれ以降に適用を許可するレイアウトを選択します。



13. 「保存」ボタンをクリックします。

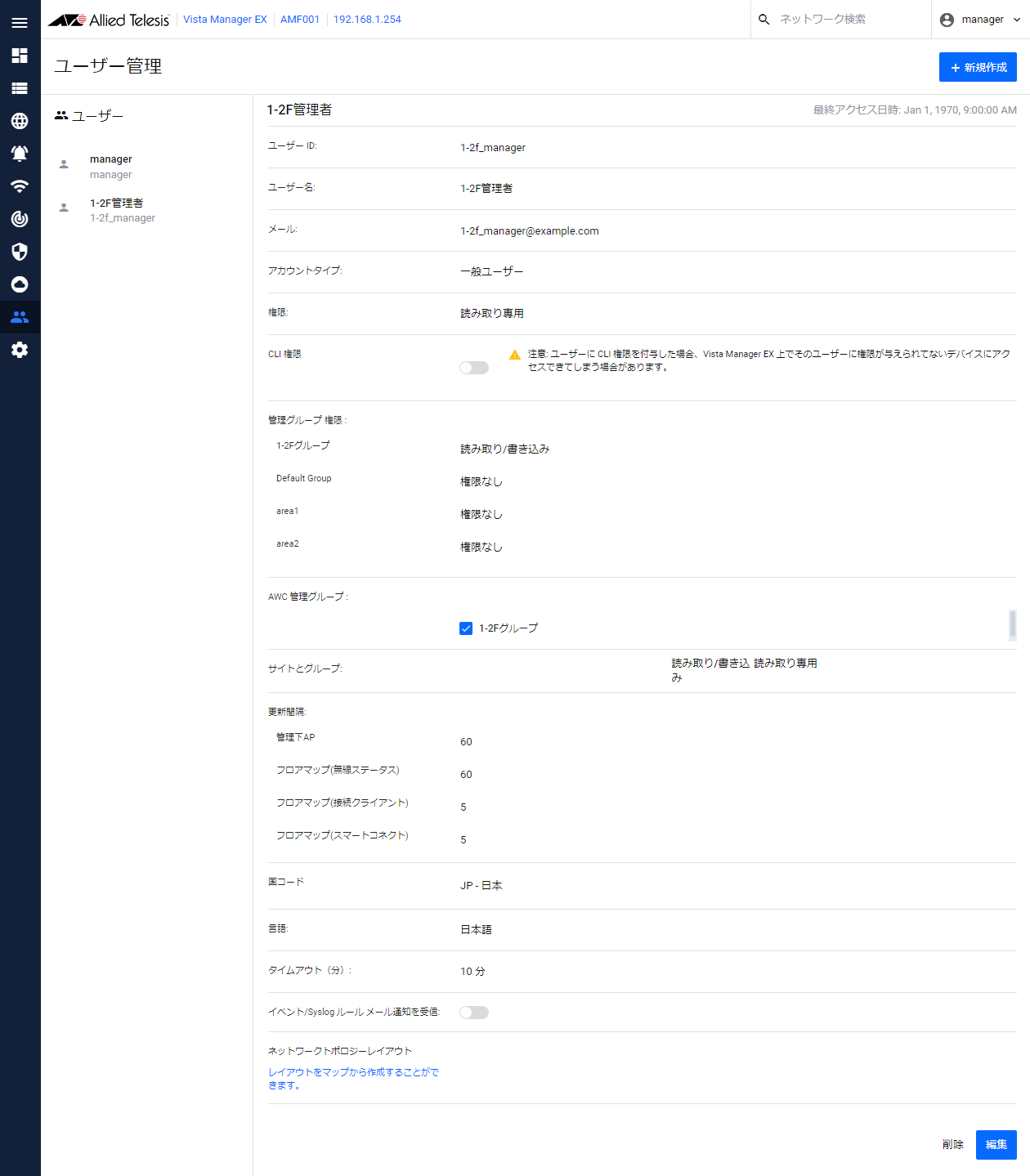

    作成したユーザー「1-2F管理者」が一覧に追加されます。



クイックツアー / AWC-CBの設定 / 無線APの登録

AT-TQ6702 GEN2の登録（ゼロタッチコンフィグ）

1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。

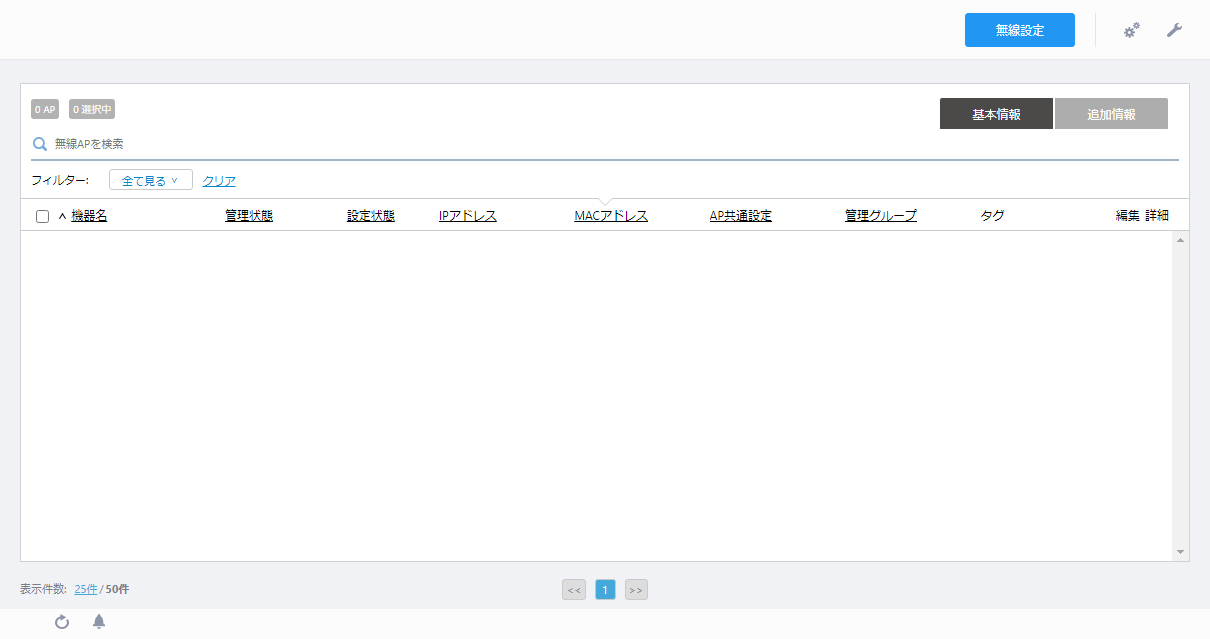

   「設定機能/無線AP一覧」画面が表示されます。


2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「ゲストノードから登録」をクリックします。

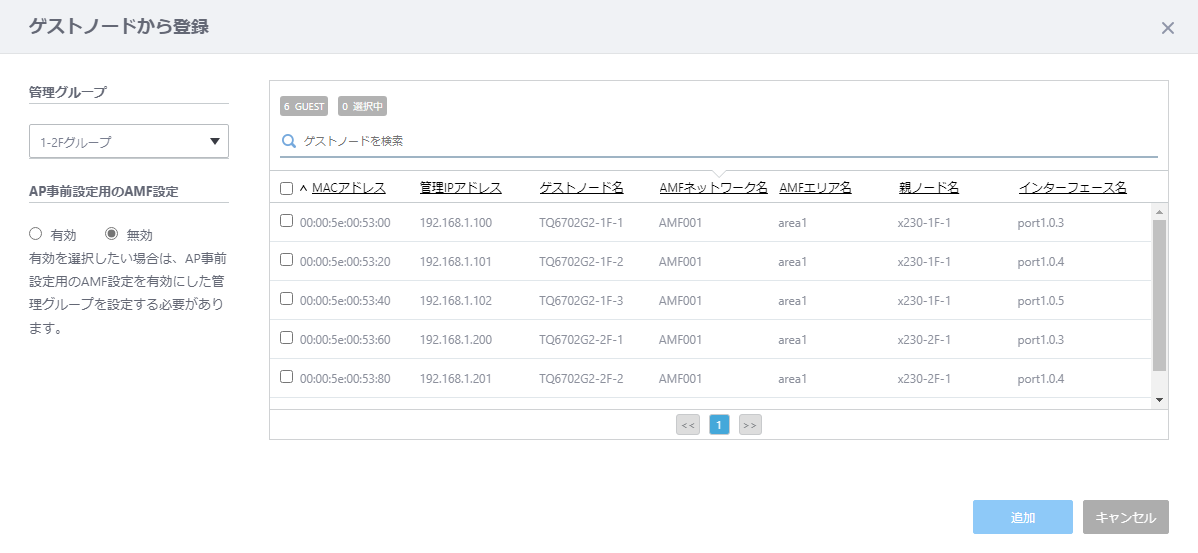

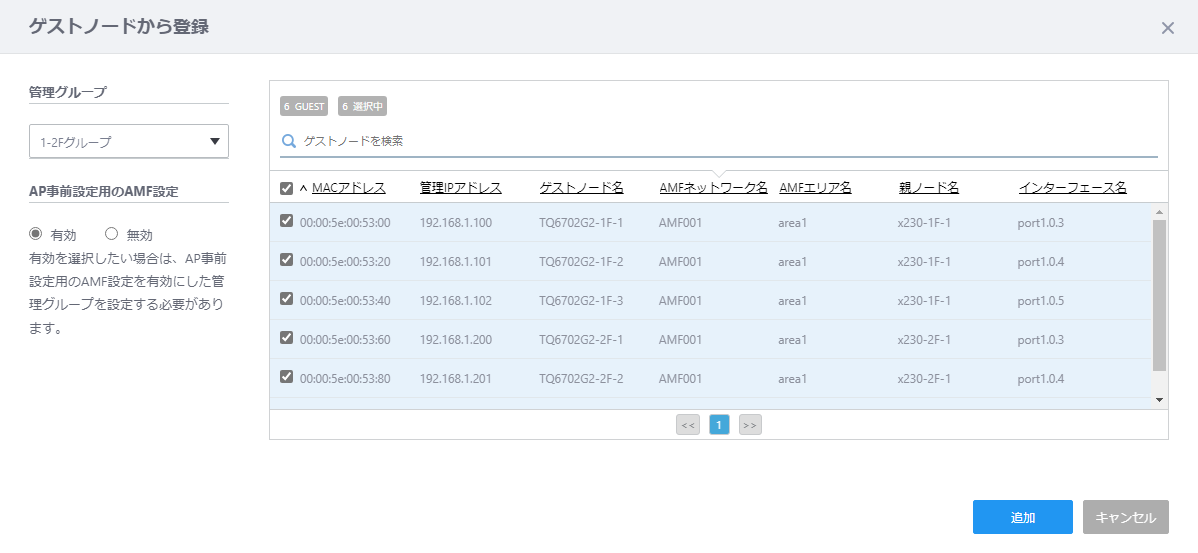

   「ゲストノードから登録」ダイアログが表示されます。
   管理グループを選択すると、管理グループの作成の際に指定したAMFネットワーク機器に接続されているゲストノード無線APが一覧に表示されます。
   ここでは、先ほど作成した「1-2Fグループ」を選択します。


3. 「AP事前設定用のAMF設定」の有効/無効を選択します。

   • AP事前設定用のAMF設定が「無効」の場合、AWCプラグインは、無線APのIPアドレスとMACアドレスを使用して管理下APの識別を行います。事前に無線APのIPアドレスの設定が必要となります。

   • AP事前設定用のAMF設定が「有効」の場合、AWCプラグインは、無線APのAMFゲストノード情報（AMFゲストノードが接続されたAMFネットワーク、エリア、ノード、ポート）を使用して管理下APの識別を行います。

   今回は、「有効」を選択します。


4. ゲストノード一覧にて、AWCプラグインの管理下に登録する無線APの行をクリックし、左端のチェックボックスにチェックを付けます。
   今回は、「TQ6702G2-1F-1」～「TQ6702G2-1F-3」、「TQ6702G2-2F-1」～「TQ6702G2-2F-3」の6台をすべて選択します。


5. 「追加」ボタンをクリックします。

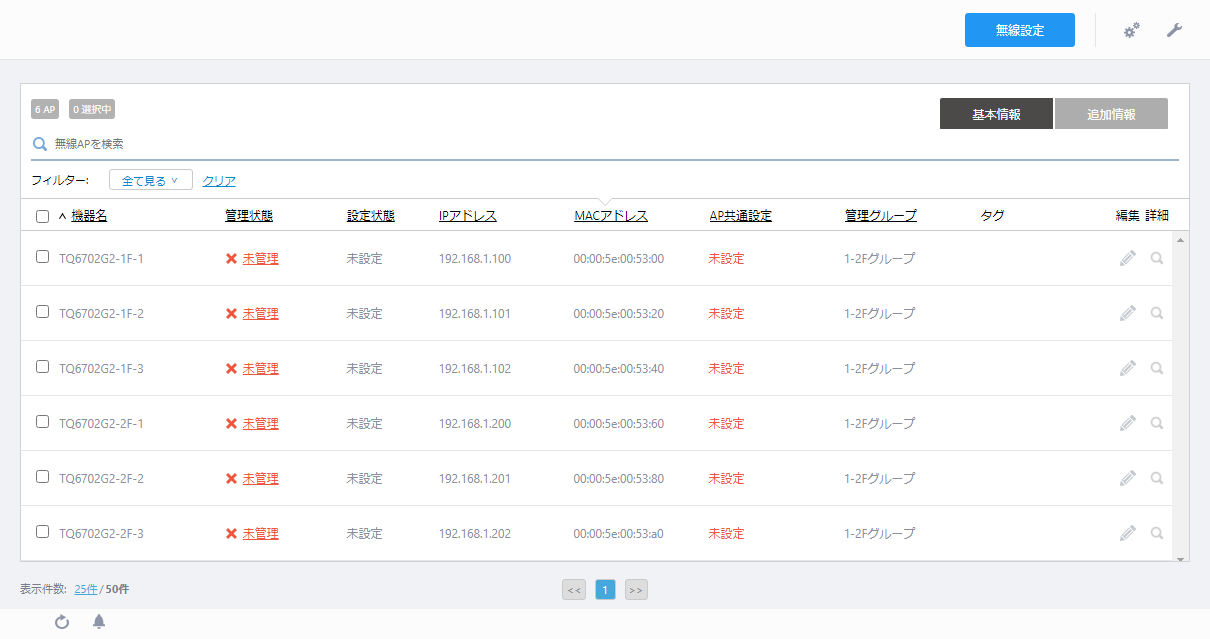

   無線AP一覧に、選択した無線AP「TQ6702G2-1F-1」～「TQ6702G2-1F-3」、「TQ6702G2-2F-1」～「TQ6702G2-2F-3」が追加されます。この段階では、「AP共通設定」には「未設定」、「管理状態」には「未管理」と表示されます。

   これらの無線APを使用できるようにするためには、AP共通設定の適用が必要です。
   AP共通設定の適用を行うと、AP共通設定に構成されたセル型VAPの運用が始まるため、今回は、この時点ではAP共通設定を適用せず、あとでCB共通設定と合わせて設定します。


クイックツアー / AWC-CBの設定 / フロアマップの作成

フロアマップの登録

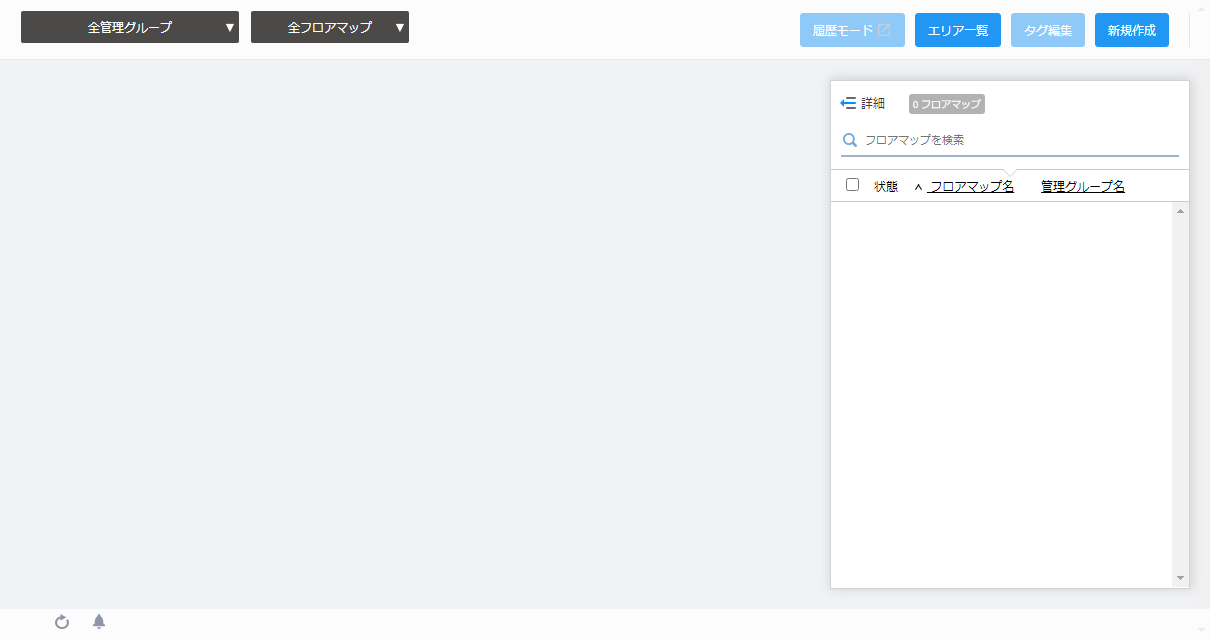

1. AWCプラグインメニューから「無線モニター」→「フロアマップ」をクリックし、「フロアマップ」画面を表示します。


2. まず1階のフロアマップを作成するため、画面右上の「新規作成」ボタンをクリックします。

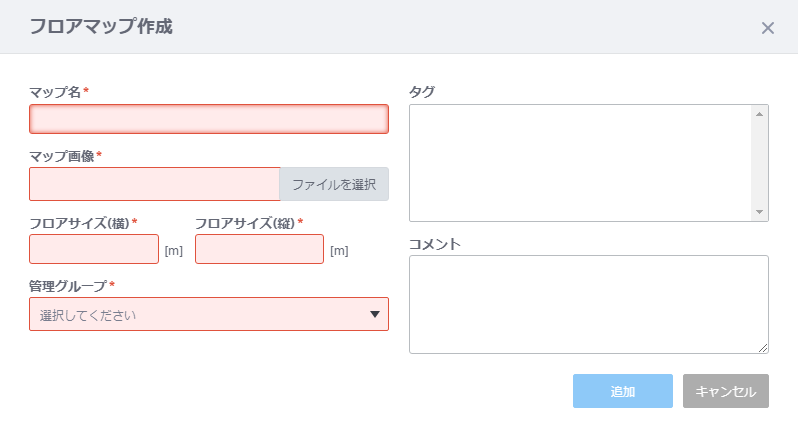

   「フロアマップ作成」ダイアログが表示されます。


3. 「マップ名」に「1Fマップ」を入力します。

4. 「マップ画像」の「ファイルを選択」をクリックし、フロアマップに使用する画像を選択します。


   Note

   マップ画像に余白が付いていると、フロアサイズが正しく計算されません。マップ画像に余白がある場合は、画像編集ツールを使用して、実際に設置するフロア部分のみを切り抜いておくことをお勧めします。

5. 「フロアサイズ(横)」、「フロアサイズ(縦)」に、実際の設置場所の大きさをメートル単位で入力します。
   縦横のいずれかの値を入力すると、マップ画像の縦横比に基づいてもう一方の値が自動的に決定されます。
   フロアサイズは、無線電波のヒートマップ表示に影響します。
   ここでは、横26m×縦22mとして、各欄に入力します。

6. 「管理グループ」ドロップダウンリストから、「クイックツアー」/「AWC-CBの設定」/「管理グループの作成」にて作成した管理グループ「1-2Fグループ」を選択します。

   今回は「タグ」「コメント」は空欄のままとし、「追加」ボタンをクリックします。

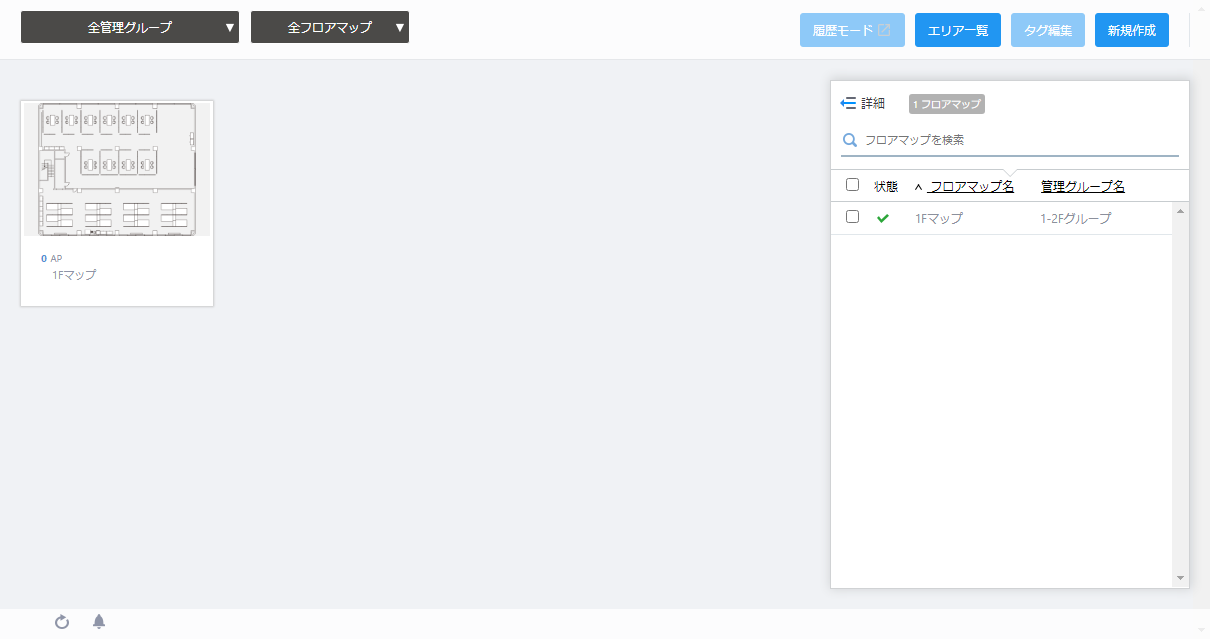

7. 「フロアマップ」画面に、フロアマップ「1Fマップ」が追加されました。


8. 続いてまず2階のフロアマップを作成するため、再び画面右上の「新規作成」ボタンをクリックします。
   「フロアマップ作成」ダイアログが表示されます。


9. 「マップ名」に「2Fマップ」を入力します。

10. 「マップ画像」の「ファイルを選択」をクリックし、フロアマップに使用する画像を選択します。

11. 「フロアサイズ(横)」、「フロアサイズ(縦)」に、実際の設置場所の大きさをメートル単位で入力します。

12. 「管理グループ」ドロップダウンリストから、管理グループ「1-2Fグループ」を選択します。

    「タグ」「コメント」は空欄のままとし、「追加」ボタンをクリックします。

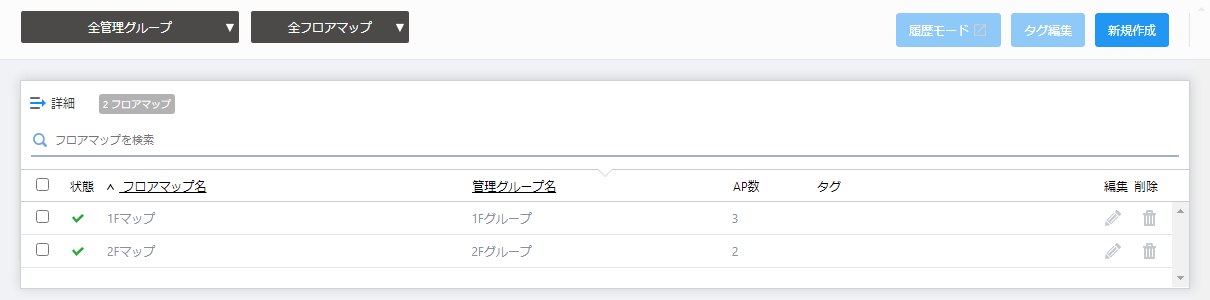

13. 「フロアマップ」画面に、フロアマップ「2Fマップ」が追加されました。



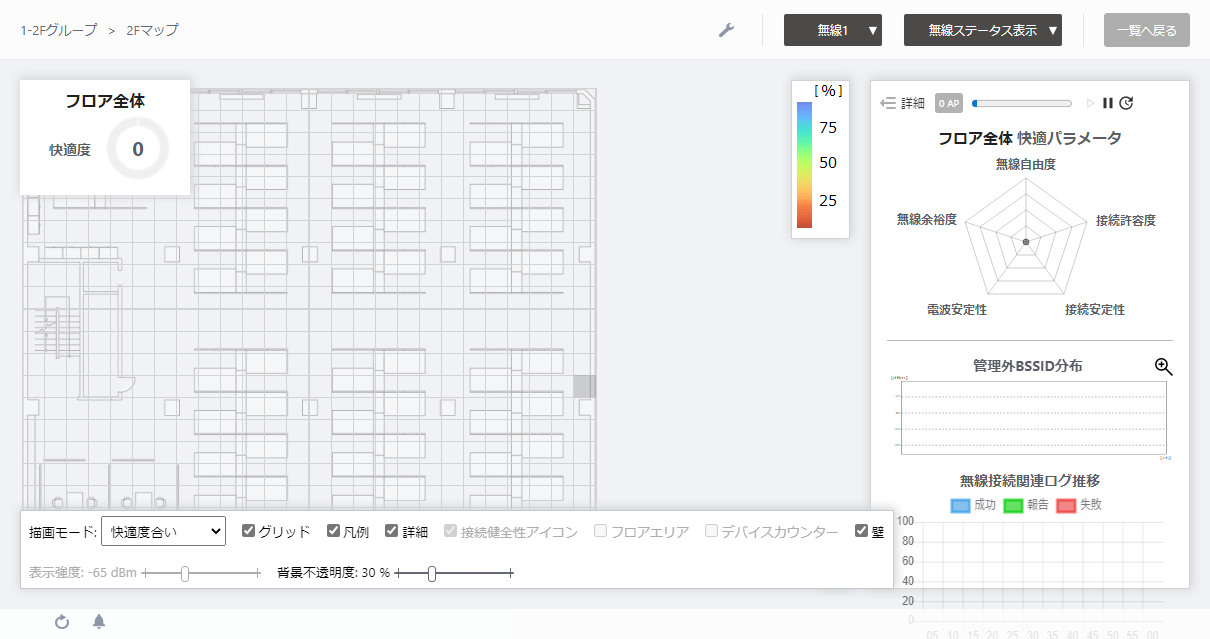

フロアマップへの無線APの配置

1. まず、1階のAT-TQ6702 GEN2を配置します。
   作成したフロアマップ「1Fマップ」をクリックします。

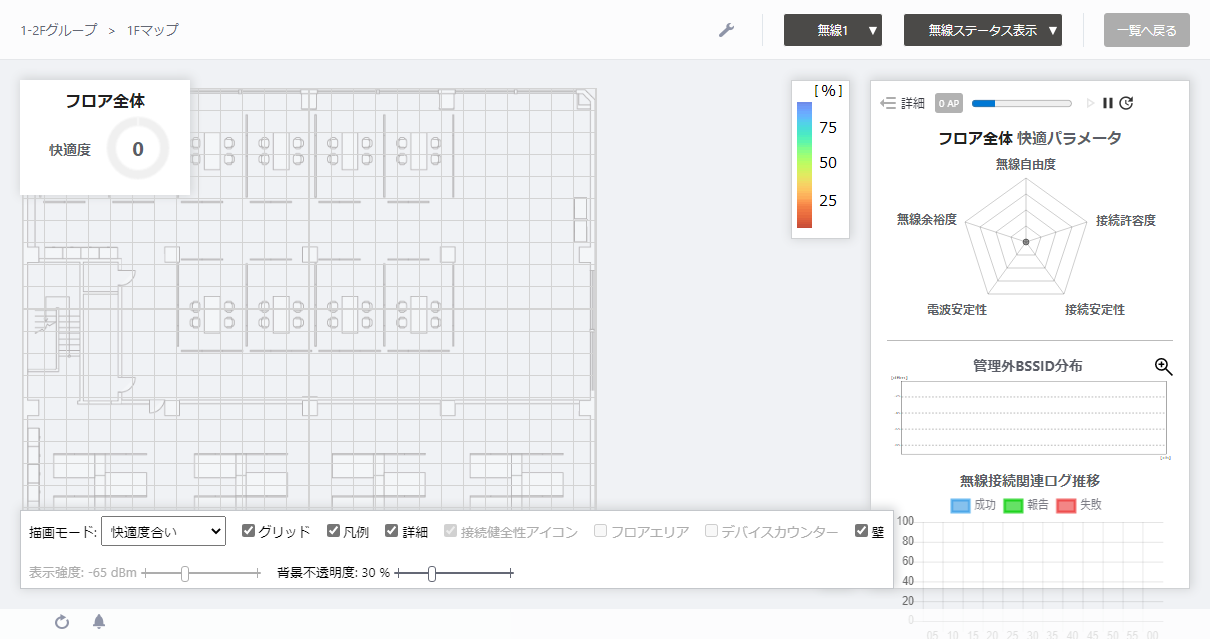

   「1Fマップ」無線ステータス表示画面が表示されます。

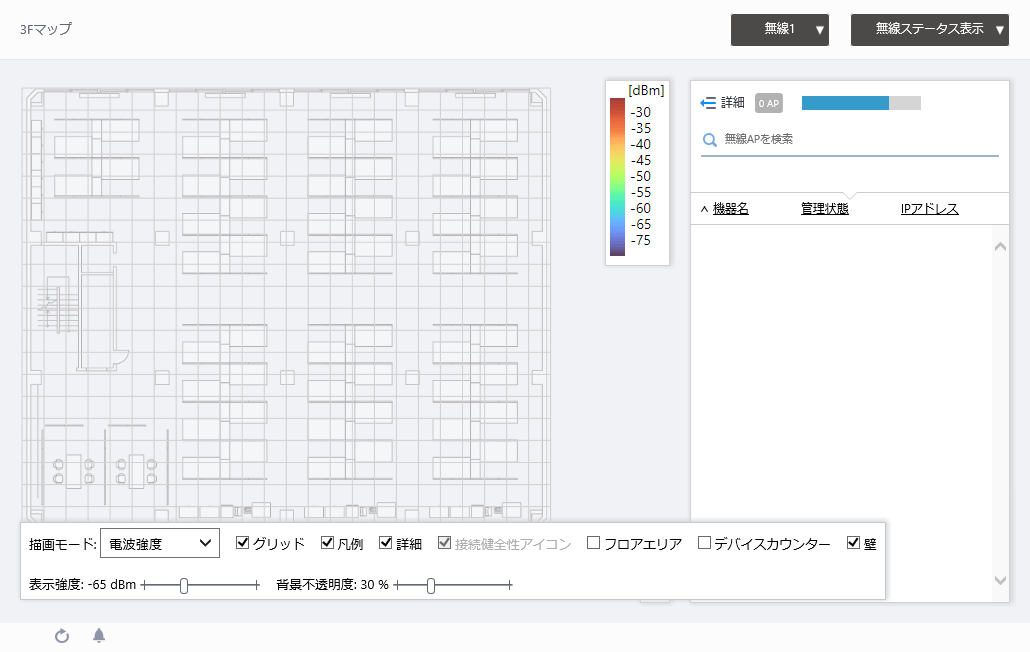

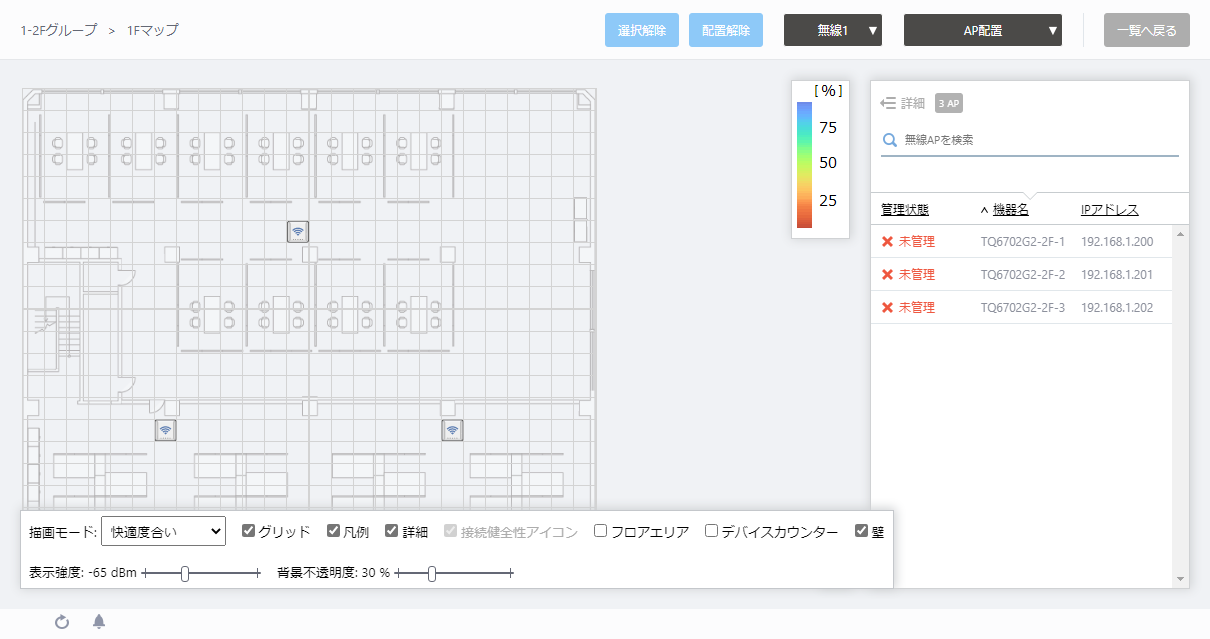

2. 画面右上の表示内容ドロップダウンメニュー（「無線ステータス表示 ▼」表示）をクリックし、ドロップダウンメニューから「AP配置」を選択します。
   AP配置画面が表示されます。画面右側に同じ管理グループに所属する無線APが一覧表示されます。
   この時点ではAP共通設定が適用されていないため、管理状態は未管理と表示されます。


3. 無線APの一覧から、TQ6702G2-1F-1の行をクリックします。
   マウスカーソルが無線APアイコンに変化します。

4. マップ上のTQ6702G2-1F-1を配置したい所をクリックし、無線APアイコンを配置します。

   無線APアイコンの位置を変更したい場合は、無線APアイコンをクリックしたまま移動したい場所にマウスを動かし、マウスボタンを離します。

5. 同様に、無線APの一覧から、TQ6702G2-1F-2、TQ6702G2-1F-3を配置します。


6. 次に、2階の無線APを配置します。
   AWCプラグインメニューから「無線モニター」→「フロアマップ」をクリックし、「フロアマップ」画面を表示します。フロアマップ「1Fマップ」に3台の無線APが配置されていることが確認できます。

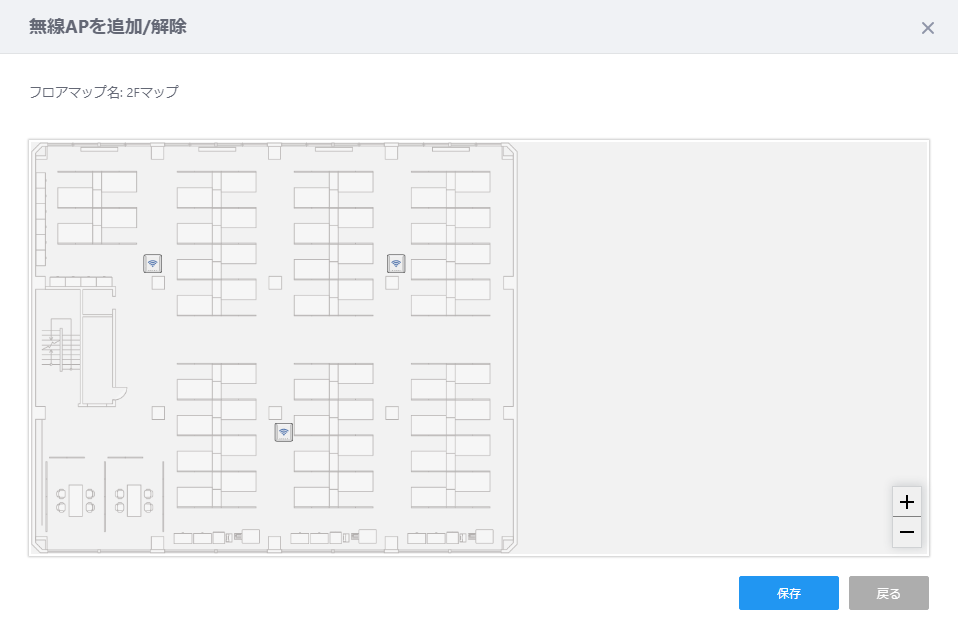

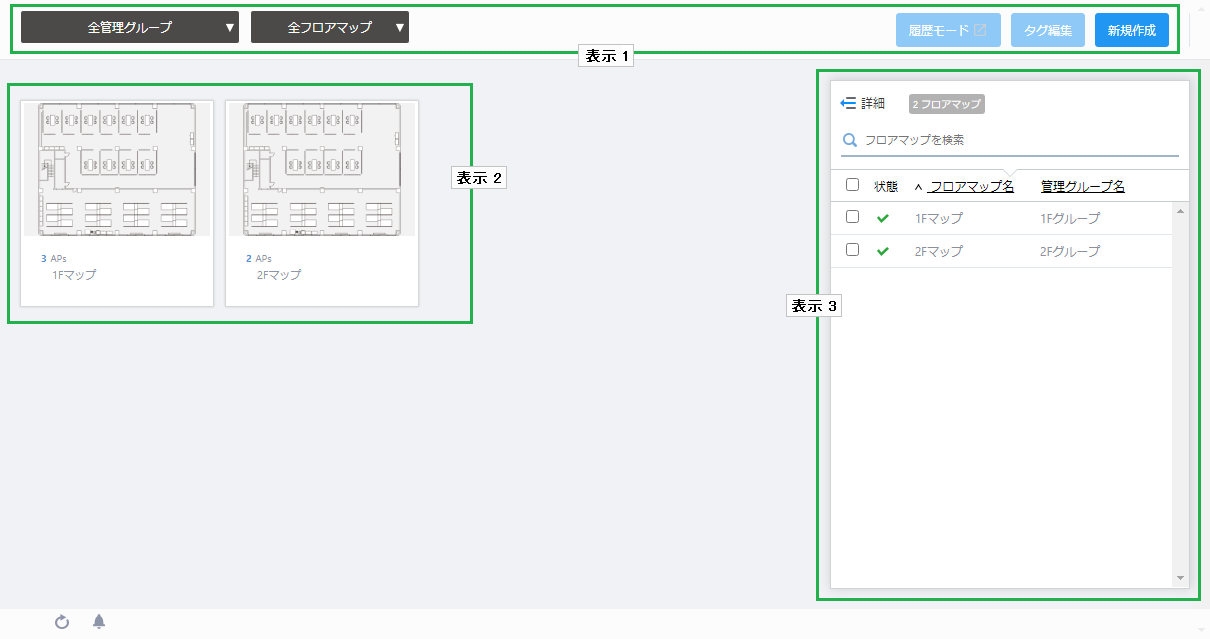

7. フロアマップ「2Fマップ」をクリックします。
   「2Fマップ」無線ステータス表示画面が表示されます。

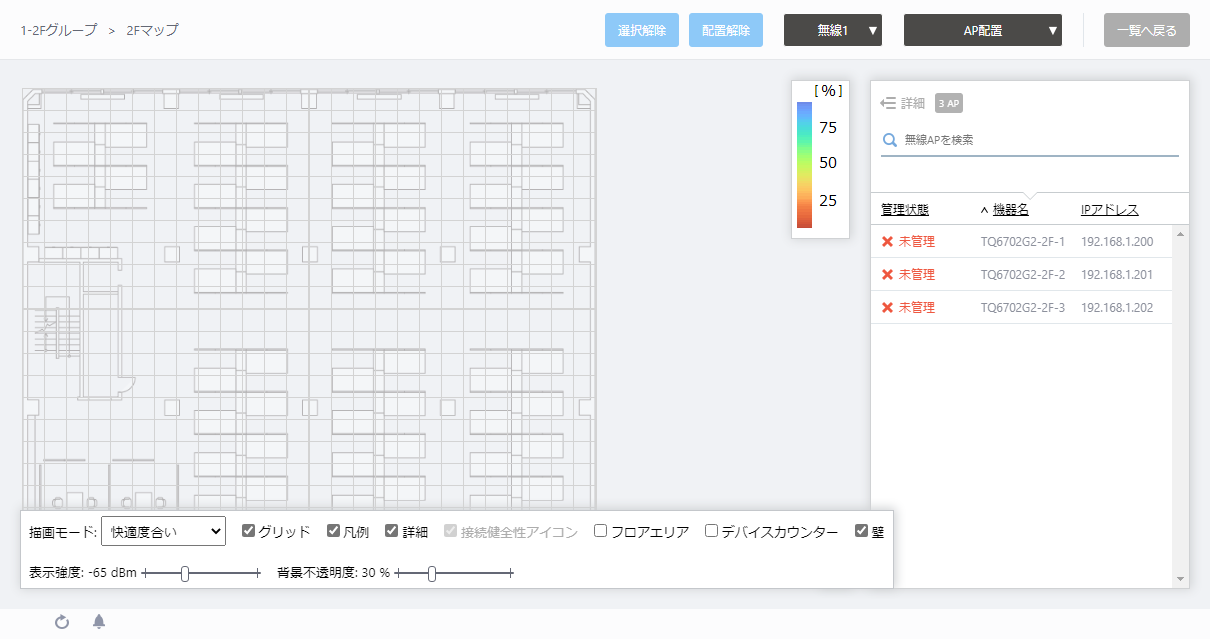

8. 画面右上の表示内容ドロップダウンメニュー（「無線ステータス表示 ▼」表示）をクリックし、ドロップダウンメニューから「AP配置」を選択します。
   AP配置画面が表示されます。画面右側に同じ管理グループに所属する無線APが一覧表示されます。


9. 無線APの一覧から、TQ6702G2-2F-1の行をクリックします。
   マウスカーソルが無線APアイコンに変化します。

10. マップ上のTQ6702G2-2F-1を配置したい所をクリックし、無線APアイコンを配置します。

    無線APアイコンの位置を変更したい場合は、無線APアイコンをクリックしたまま移動したい場所にマウスを動かし、マウスボタンを離します。

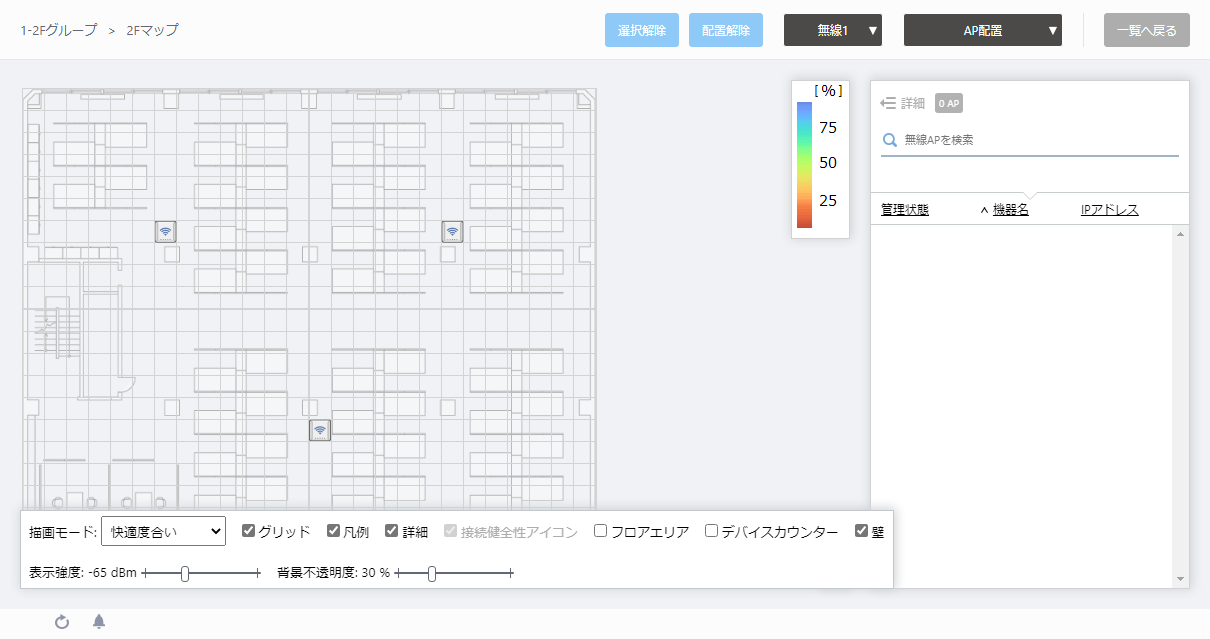

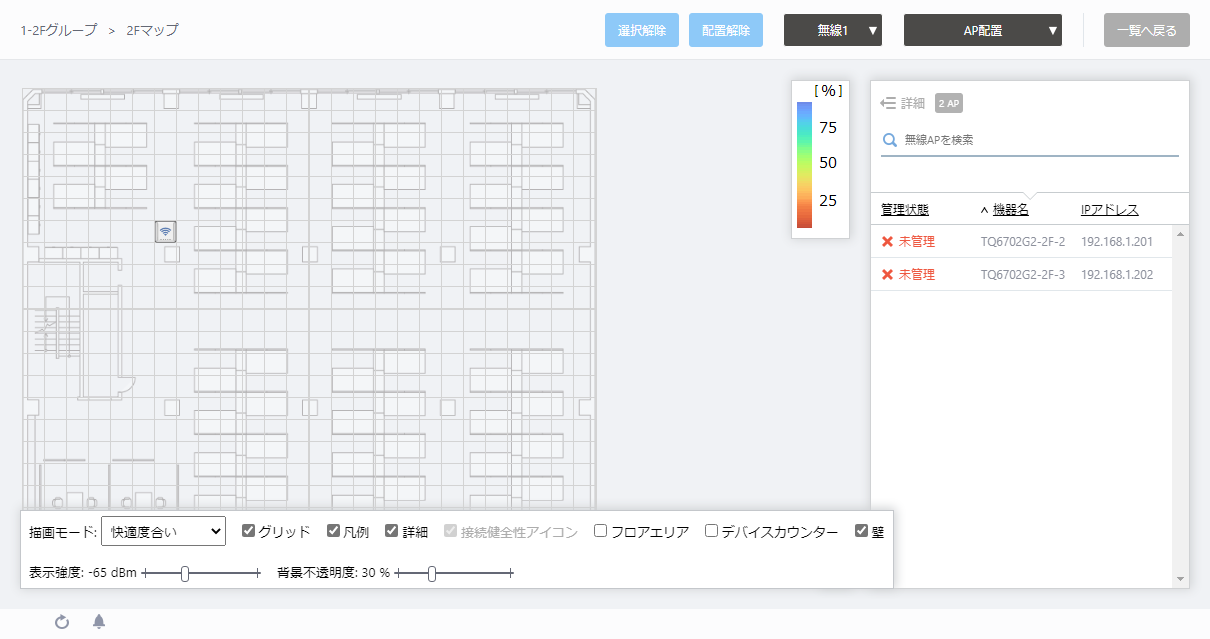

11. 同様に、無線APの一覧から、TQ6702G2-2F-2、TQ6702G2-2F-3を配置します。



クイックツアー / AWC-CBの設定 / AP共通設定の作成

AT-TQ6702 GEN2のAP共通設定

1. AWCプラグインメニューから「無線設定」→「AP共通設定」をクリックします。
   「設定機能/AP共通設定一覧」画面が表示されます。


2. 画面右上の「新規作成」ボタンをクリックします。
   「カントリーコードとAPシリーズと共通設定タイプの選択」ダイアログが表示されます。


3. 「カントリーコード」を「JP - Japan」に設定します。
   現在ログインしているユーザーアカウントの「国コード」が「JP - 日本」に設定されている場合は、本ダイアログのカントリーコードがデフォルトで「JP - Japan」となります。

4. 「シリーズ」を「TQ Series」に設定します。

5. 「設定タイプ」を選択します。
   AP共通設定の設定タイプは、無線APのサポート機能によって分かれています。
   ここでは、AT-TQ6702 GEN2に適合する「Dual[11ax] GEN2」を選択します。


6. 「OK」ボタンをクリックします。
   「AP共通設定新規作成」画面が表示されます。


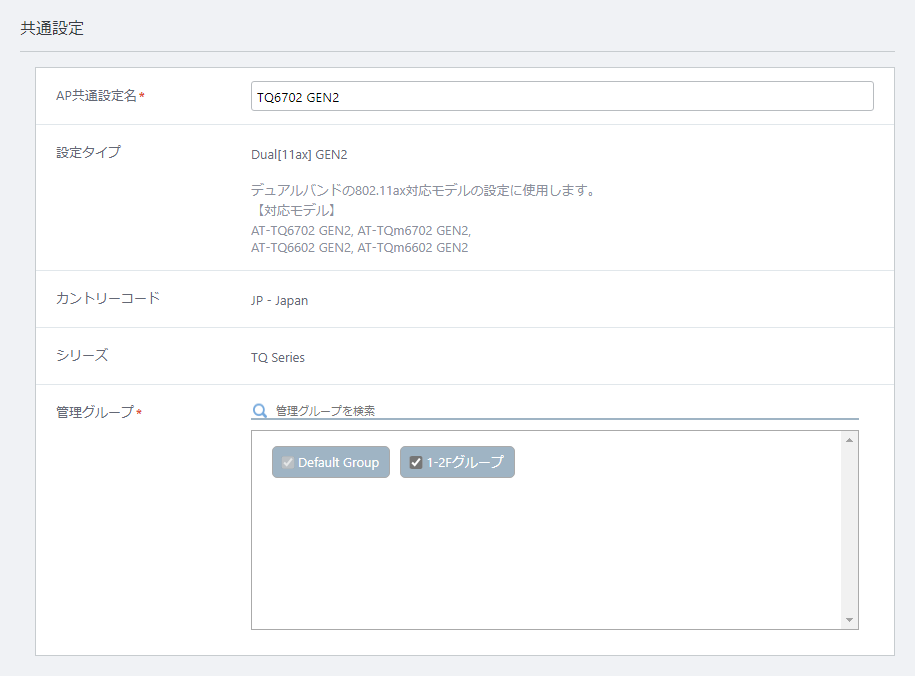

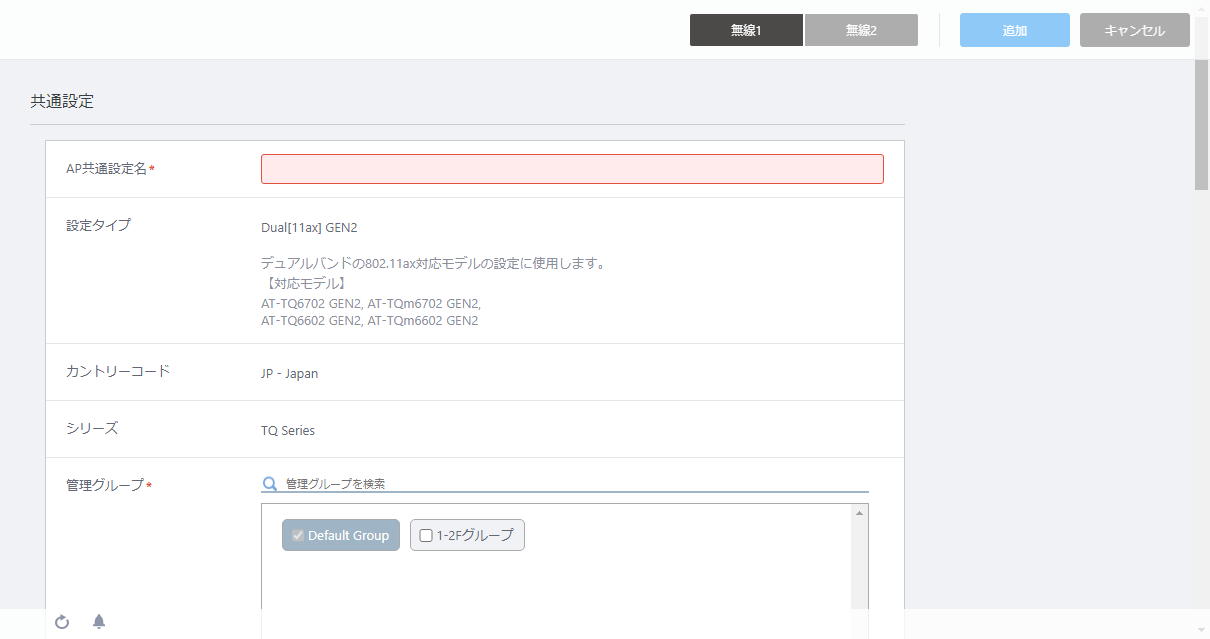

7. 「共通設定」にて、AP共通設定の概要を設定します。

   • 「設定名」に「TQ6702 GEN2」を入力します。

   • 「設定タイプ」、「カントリーコード」、「シリーズ」には、先の「カントリーコードとAPシリーズと共通設定タイプの選択」ダイアログで選択した項目が表示されます。

   • 「管理グループ」にて、このAP共通設定が属する管理グループを選択します。
     複数の管理グループが存在する環境では、それぞれの管理グループのチェックボックスにチェックを付けることで、異なる管理グループをまたいで同じAP共通設定を使用することもできます。
     ここでは先ほど設定した「1-2Fグループ」にチェックを付けます。
     また、「Default Group」のチェックを外すことはできません。



8. 「AP本体」にて、無線APの動作機能を設定します。
   AP共通設定の設定タイプが「Dual[11ax] GEN2」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2 with External Antenna]」、「Dual[11ac Wave2]」の場合、AP共通設定を適用する無線APのログインユーザー名とパスワードを一括して設定することができます。
   AWCプラグインの管理下にあっても、従来通りに無線APのWeb設定画面にアクセスすることは可能です。
   初期アカウントを使用している場合、無線APのWeb設定画面に侵入されないよう、無線APの管理用アカウントのユーザー名、パスワードを変更します。


   Note

   事前に無線APのWeb設定画面から管理用アカウントの設定を変更したうえでAWCプラグインの管理下に登録することもできます。

   Note

   管理下APに対して共通設定と個別設定の両方でログインユーザー名とログインパスワードを設定している場合、個別設定での指定が反映されます。

   Note

   AMFノードにて無線APのゲストクラスにユーザー名とパスワードを指定している場合は、無線APをゲストノードとして認識させるため、事前に、無線AP個別のWeb設定画面でユーザー名とパスワードをゲストクラスに指定したものと同じに設定してください。
   また、ゲストノードとして認識された無線APをAWCプラグインの管理下に追加する場合は、AMFノードのゲストクラスに設定、および、無線AP個別のWeb設定画面で設定したユーザー名、パスワードを指定してください。
   無線APごとに異なるユーザー名、パスワードを設定する場合は、AMFノードにてゲストクラスを複数作成します。


   ユーザー設定を「有効」にします。「ログインユーザー名」と「ログインパスワード」を入力し、「ログインパスワード(確認)」に「ログインパスワード」と同じ文字列をもう一度入力します。
   使用できる文字は、機種によって異なります。

   • ログインユーザー名
     1～12文字の半角英数字で入力し、ユーザー名は英字から始まる必要があります。

   • ログインパスワード
     0～32文字の、いずれも半角の英字・数字・記号（! # % ( ) + , - . / ; = ? @ [ \ ] ^ _ ` { | } ~ のみ使用可）を入力します。

   「個別APユーザー設定」にて「無効」のチェックを入れると、個別設定にてログインユーザー名とログインパスワードを変更することを禁止することができますが、今回はチェックは入れず、個別設定できるままにします。

9. 「タイムゾーン」にて、APに設定するタイムゾーンを選択します。
   今回は時刻表示をJST（日本標準時）に設定するため、ドロップダウンリストから「(UTC+09:00) Asia/Tokyo」を選択します。
   ドロップダウンリスト上部の検索フィールドに、「tokyo」など、上記のタイムゾーンの文字列の一部を入力して、ドロップダウンリストの表示候補を絞り込むこともできます。

10. 「NTPクライアント」にて、NTPクライアント機能の有効、無効を選択します。
    後述のAWC（Autonomous Wave Control）機能を使用するためには、NTPクライアント機能が有効に設定されている必要があります。
    今回は、「NTPクライアント」を「有効」に設定します。
    追加で「NTPサーバー IPアドレス/ホスト名」が表示されますので、今回NTPサーバーとして動作させるPoE+スイッチのIPアドレス「192.168.1.1」を入力します。

11. 「Syslogクライアント」にて、Syslogクライアント機能の有効、無効を選択します。
    無線APのログメッセージをSyslogサーバーに送信する場合は、この項目を有効に設定します。
    今回は「無効」を選択します。

12. 「SNMPエージェント」にて、SNMPエージェント機能の有効、無効を選択します。
    SNMPマネージャーによる遠隔監視、設定を行う場合には、SNMPエージェント機能を有効に設定します。
    今回は、SNMPプラグインによる遠隔監視を行うため、「SNMPエージェント」を「有効」に設定します。
    追加で以下の項目が表示されます。今回は、以下のように設定します。


    表 2：AT-TQ6702 GEN2 SNMPエージェント設定

    項目名	設定値	説明
    バージョン	v1/v2c	SNMPのバージョンを選択できます。
    読み取り専用のコミュニティー名	public	読み取り専用のSNMPコミュニティー名を1～256文字の、いずれも半角の英字・数字・記号（スペース ! # $ % ( ) * + , - . / : ; = ? @ [ ] ^ _ ` { | } ~ のみ使用可）で入力します。
    ポート番号	161	SNMPエージェントのリスニングポート番号を入力します。
    SNMPリクエストの送信元を制限	無効	SNMPエージェントに対しSNMPリクエストを送信可能なSNMPマネージャーを制限するか否かの設定を行います。
    次に示すホストまたはサブネットのみを許可する	－	SNMPマネージャーのIPアドレスまたはホスト名（FQDN）を入力します。 本項目は「SNMPリクエストの送信元を制限」が有効に設定されている場合のみ表示されます。
    トラップのコミュニティー名	public	SNMP通知メッセージ（トラップ）の通知先コミュニティー名を1～256文字の、いずれも半角の英字・数字・記号（スペース ! # $ % ( ) * + , - . / : ; = ? @ [ ] ^ _ ` { | } ~ のみ使用可）で入力します。
    生成トラップ	Cold Start Link Up/Down Authentication	生成するSNMP通知メッセージを選択します。
    トラップ送信先 IPアドレス/ホスト名	192.168.1.249	トラップホストのホスト名（FQDN）またはIPアドレスを指定します。 ホストは、3つまで登録できます。



13. 「＋詳細設定」をクリックすると、「NTPクライアント」の設定項目の下に「NTP同期間隔」が、また項目下部に「MACアドレスリスト」、「LED」、「Web認証用仮想IPアドレス」の項目が表示されます。

    • 「NTP同期間隔」は、10分（デフォルト）のままにします。

    • 「MACアドレスリスト」は、このAP共通設定が適用された無線APでMACアドレスリストによるMACアクセス制御を使用する際に、適用するMACアドレスリストを選択します。
      無線APには複数のVAP（マルチSSID）を設定できますが、1台の無線APに適用できるMACアドレスリストは1つまでで、VAPごとにMACアドレスリストの有効・無効を設定します。
      今回はMACアドレスリストをまだ作成していません。正しいSSID、セキュリティーキーを設定した無線クライアントをすべて受け入れるものとして、「MACアドレスリスト」は空欄のままにします。

    • 「LED」では、無線APの機器本体のLED表示を使用するかどうかが選択できます。
      今回は、「LED」を「点灯」に設定します。

    • 「Web認証用仮想IPアドレス」は、キャプティブポータルによるWeb認証を使用する際、キャプティブポータルの提供元WebサーバーのIPアドレスとして仮のIPアドレスを表示し、管理用IPアドレスを攻撃者の目から隠匿するセキュリティー機能です。
      今回はWeb認証を使用しないため、「Web認証用仮想IPアドレス」を「無効」のままにしておきます。

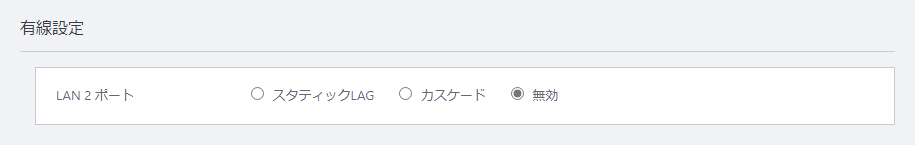

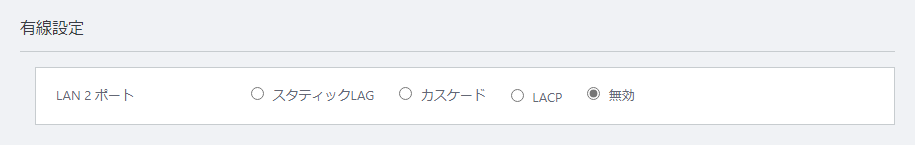

14. 「有線設定」にて、無線APの有線接続に関する設定を行います。
    AT-TQ6702 GEN2にはLANポートが2系統備わっており、上位のスイッチと適切に設定することで、リンクアグリゲーション機能によりトランクグループを作成し、有線のアップリンクを増強することができます。


    表 3：AT-TQ6702 GEN2 有線設定

    項目名	設定値	説明
    LAN 2 ポート	無効	AT-TQ6702 GEN2/AT-TQm6702 GEN2のLAN1/PoEポート、LAN2ポートのリンクアグリゲーションまたはカスケード設定を行います。 スタティックLAG： AT-TQ6702 GEN2/AT-TQm6702 GEN2のリンクアグリゲーション機能が有効になります。接続先のスイッチでは手動設定のトランクグループを設定する必要があります。 カスケード： カスケード機能が有効になり、LAN2ポートがカスケードポートとして使用できます。 無効： リンクアグリゲーションまたはカスケード機能を使用しません。LAN2ポートは無効となり、LAN1/PoEポートのみでの接続を行います。

    今回はリンクアグリゲーションまたはカスケード機能を使用しません。「無効」が選択されていることを確認します。

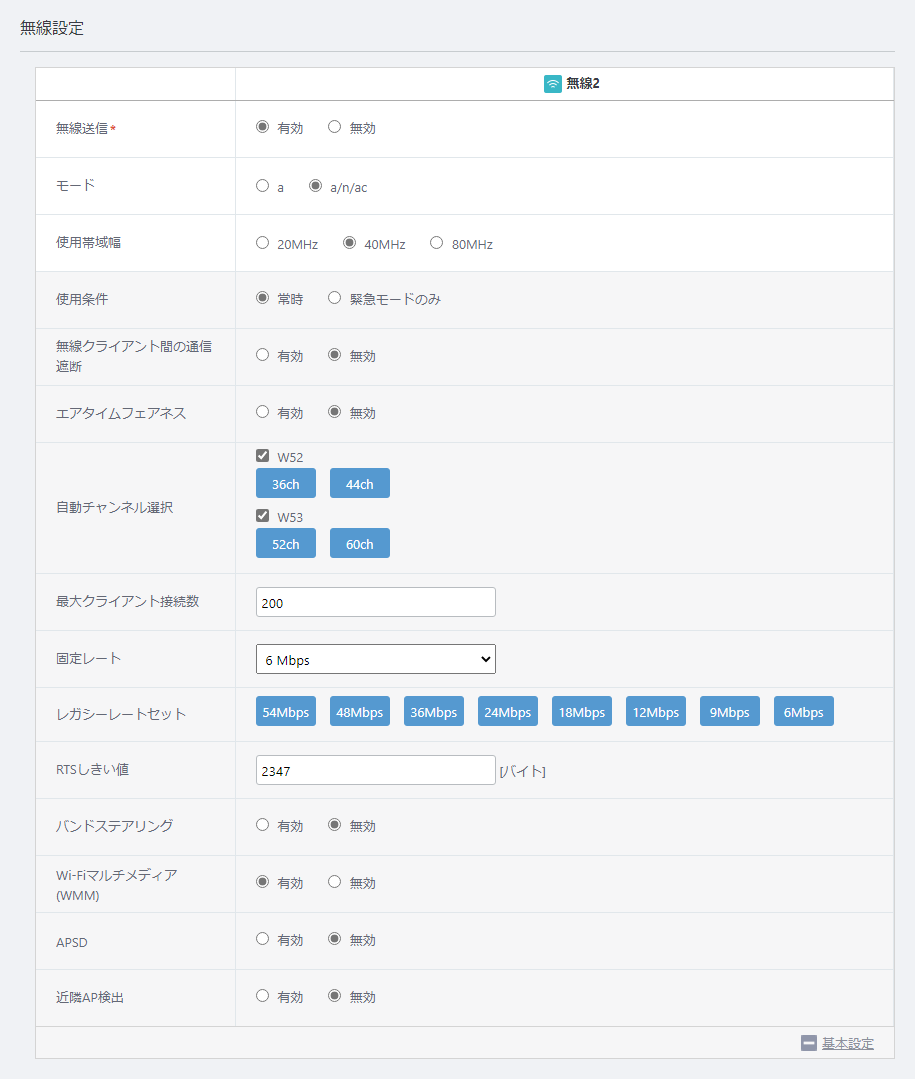

15. 「無線設定」にて、無線APの無線電波の出力に関する設定を行います。
    「設定タイプ」で選択した機器のタイプに応じて、無線1（2.4GHz帯）、無線2（5GHz帯 W52/W53/W56）を設定します。無線1、無線2の設定は画面上部の「無線1」ボタン、「無線2」ボタンで切り替えることができます。
    CB VAPを使用する場合も、無線バンドごとにここで設定を行います。
    今回は、来客用、従業員モバイル端末用のブランケット型無線ネットワークを無線1で、従業員用のセル型無線ネットワークを無線2で提供するため、以下のように設定します。

    • 緊急モードはチャンネルブランケットと併用できないため、無線1では使用しません。
      無線2はセル型のため緊急モードの利用が可能です。緊急モードの設定が必要な場合は、追って無線2に緊急モード用のVAPを作成することができます。

    • 無線1は来客用と従業員のモバイル端末用にブランケット型ネットワークを展開します。

    • チャンネルブランケット機能とエアタイムフェアネスの併用は未サポートのため、「無効」に設定します。

    • チャンネルブランケット機能とRTSしきい値設定の併用は未サポートのため、デフォルトの「2347」のままにします。

    • チャンネルブランケット機能とバンドステアリングの併用は未サポートのため、「無効」に設定します。

    「無線クライアント間の通信遮断」を「有効」に設定した場合、同じ無線バンド上のすべてのVAPにて「有効」の設定となります。
    従業員のコンピューターは相互にファイル共有などが行える方が利便性が高い場合もありますが、来客者のコンピューターが相互に見えないよう配慮すべきです。
    のちほど設定するCB共通設定のVAPにて「無線クライアント間の通信遮断」を有効に設定できるため、ここで定義する無線バンド全体の「無線クライアント間の通信遮断」は「無効」としています。


    Note

    AT-TQ6602 GEN2/6702 GEN2を使用する場合、「無線クライアント間の通信遮断」はVAPごとに設定できます。他のモデルでは、VAPごとの「無線クライアント間の通信遮断」は未サポートのため、他のモデルを使用して従業員用・来客用のVAPが共存する設定を行う場合は、来客者の無線クライアントから他の来客者や従業員の無線クライアントが見えないよう考慮し、適切に設定してください。

    Note

    それぞれ異なるAP共通設定で設定された無線APに対して同じCB共通設定を適用するとき、チャンネルブランケットを作成する無線バンドでは、各AP共通設定の次に示す無線設定を同じ設定にしておく必要があります。


    • モード

    • 使用帯域幅

    • 最大クライアント接続数

    • 固定レート

    • 近隣AP検出


    表 4：AT-TQ6702 GEN2 無線設定

    項目名	設定値		説明
    	無線1	無線2
    無線送信	有効	有効	選択した周波数帯の無線電波を送受信するか否かを設定します。
    モード	b/g/n/ax	a/n/ac/ax	サポートするモード（通信プロトコル）です。
    使用帯域幅	20MHz	20MHz	使用する帯域幅です。IEEE 802.11ax、IEEE 802.11ac、IEEE 802.11nでは、隣接する2つまたは4つのチャンネルを合わせ、40MHzまたは80MHz帯域幅のチャンネルとして使用できます。
    使用条件	常時	常時	無線機能を常に使用する場合は「常時」、緊急モードが有効のときのみ使用する場合は「緊急モードのみ」を指定します。 緊急モードについては、「緊急モードの有効化」をご覧ください。
    無線クライアント間の通信遮断	無効	無効	同一の無線バンドに接続している無線クライアント同士の通信を許可するか否かを指定します。 個別のVAPにて異なる設定を行う場合は、無線設定では「無効」を選択します。
    エアタイムフェアネス	無効	無効	通信スピードにかかわらず接続されているすべてのクライアントに同じ通信時間（エアタイム）を提供するか否かを指定します。
    自動チャンネル選択	すべて	すべて	無線通信で使用するチャンネルを指定します。デフォルトはすべてが選択されています。
    最大クライアント接続数	200	200	接続可能なクライアント数を設定します。
    マルチキャスト送信レート	11Mbps	6Mbps	IEEE 802.3マルチキャスト・ブロードキャスト送信レートを選択します。
    レガシーレートセット	1/2Mbps以外すべて	1/2Mbps以外すべて	通信プロトコルがIEEE 802.11b/g、IEEE 802.11aの場合のサポートさせたいレートを選択します。
    RTSしきい値	2347（無効）	2347（無効）	IEEE 802.11b、g、aによる通信において、RTS（送信要求）パケットを送信するか否かを指定します。「2347」を設定すると、RTSパケットを送信しません。
    バンドステアリング	無効	無効	2.4GHz・5GHz帯の両方をサポートしている無線クライアントに対して、5GHz帯への接続を優先するよう促し、2.4GHz帯の混雑緩和を試みる、バンドステアリングの有効、無効を選択します。 Note チャンネルブランケットを使用する場合は、バンドステアリングは併用できません。
    Wi-Fiマルチメディア (WMM)	有効	有効	Wi-Fiマルチメディア（WMM）の有効、無効を選択します。 Wi-Fiマルチメディアを有効にすると、アクセスポイントのビーコンにWMM情報を含めます。これにより、映像、音声などのストリーミングやVoIP通信のフレーム送信間隔を短くし、通信品質を保つことができます。
    APSD	無効	無効	APSD（Automatic Power Save Delivery）の有効、無効を選択します。 APSDを有効にすると、モバイル端末（VoIP）の消費電力を抑え、通話時間を延ばすことができます。モバイル端末側でもAPSD（U-APSD）に対応している必要があります。
    近隣AP検出	無効	無効	該当の無線バンドにおける近隣APの検出の有効、無効を選択します。 近隣AP検出を有効にすると、近くで同じ無線バンドを使用しているAWCプラグイン管理下/管理外の無線APの電波を検出し、AWC計算に反映します。 無効に設定すると、AWC計算機能が正常に動作しない場合があります。
    MU-MIMO	無効	無効	MU-MIMO（マルチユーザーMIMO）の有効、無効を選択します。 MU-MIMOは複数の無線クライアントの同時通信（上下方向）が可能になるため通信速度が向上します。
    OFDMA	無効	無効	OFDMA（直交周波数分割多元接続）の有効、無効を選択します。 OFDMAはチャンネルを複数のRU（リソースユニット）に分割することで、複数のクライアントの同時通信を可能にします。 Note 本設定は、無線設定のモードに「a」、「b/g」以外を選択した場合に表示されます。


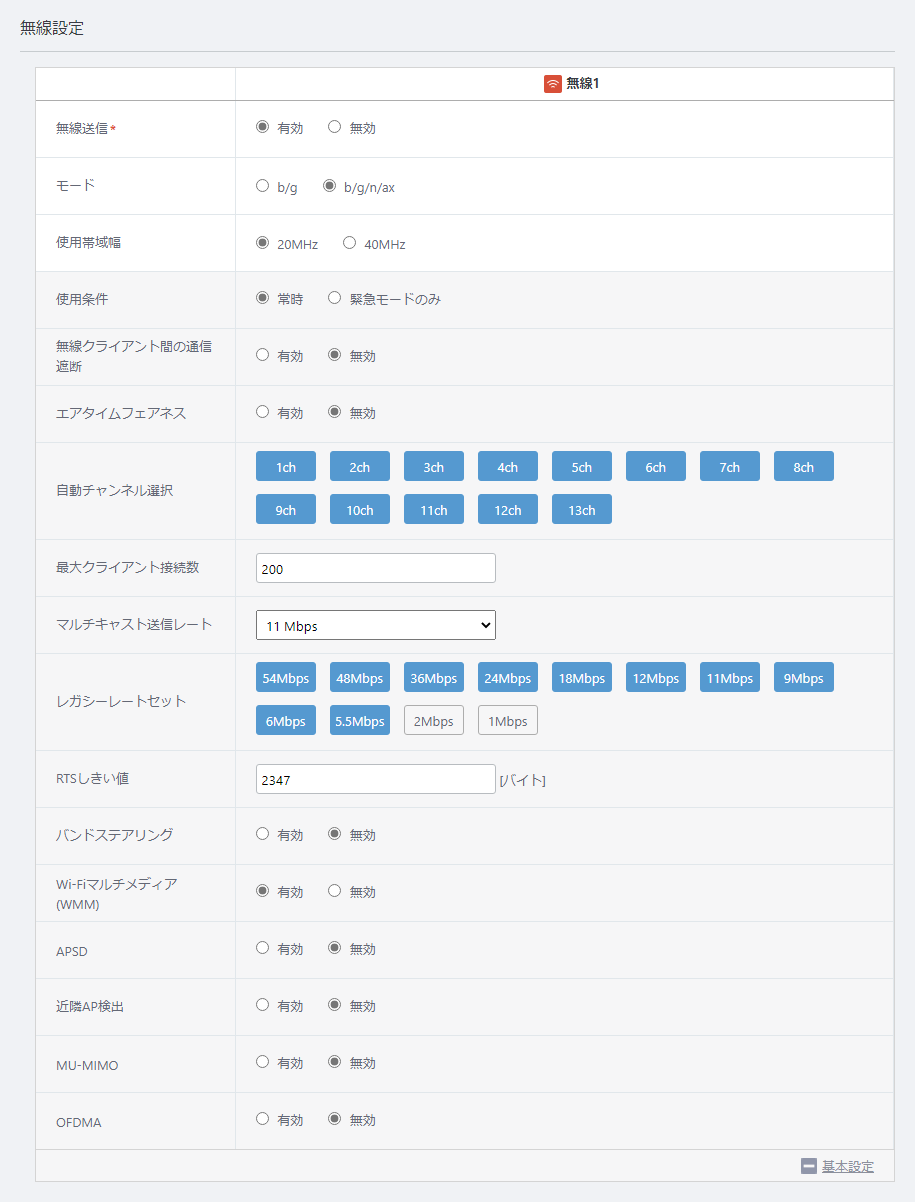

    ■ 無線1


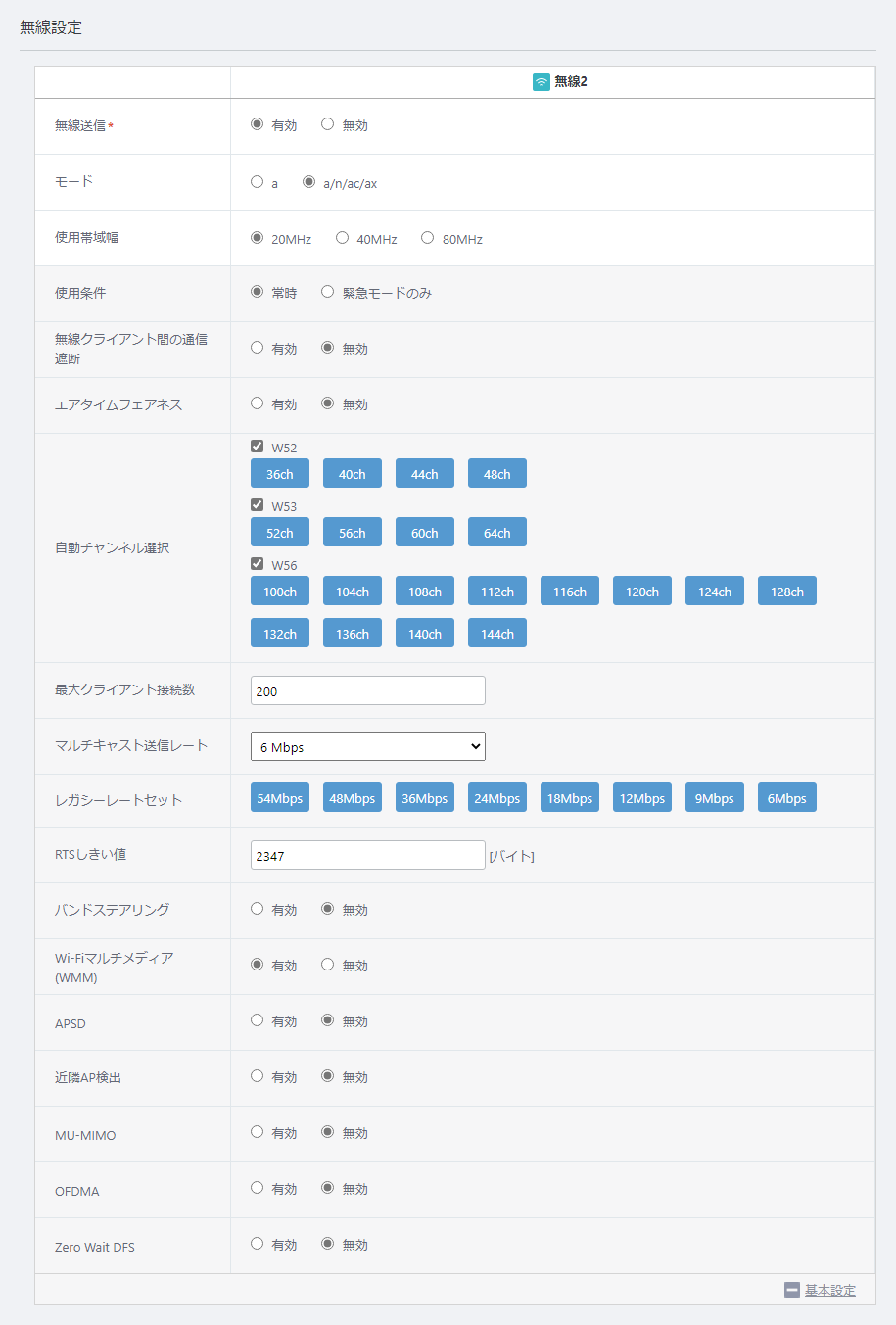

    ■ 無線2


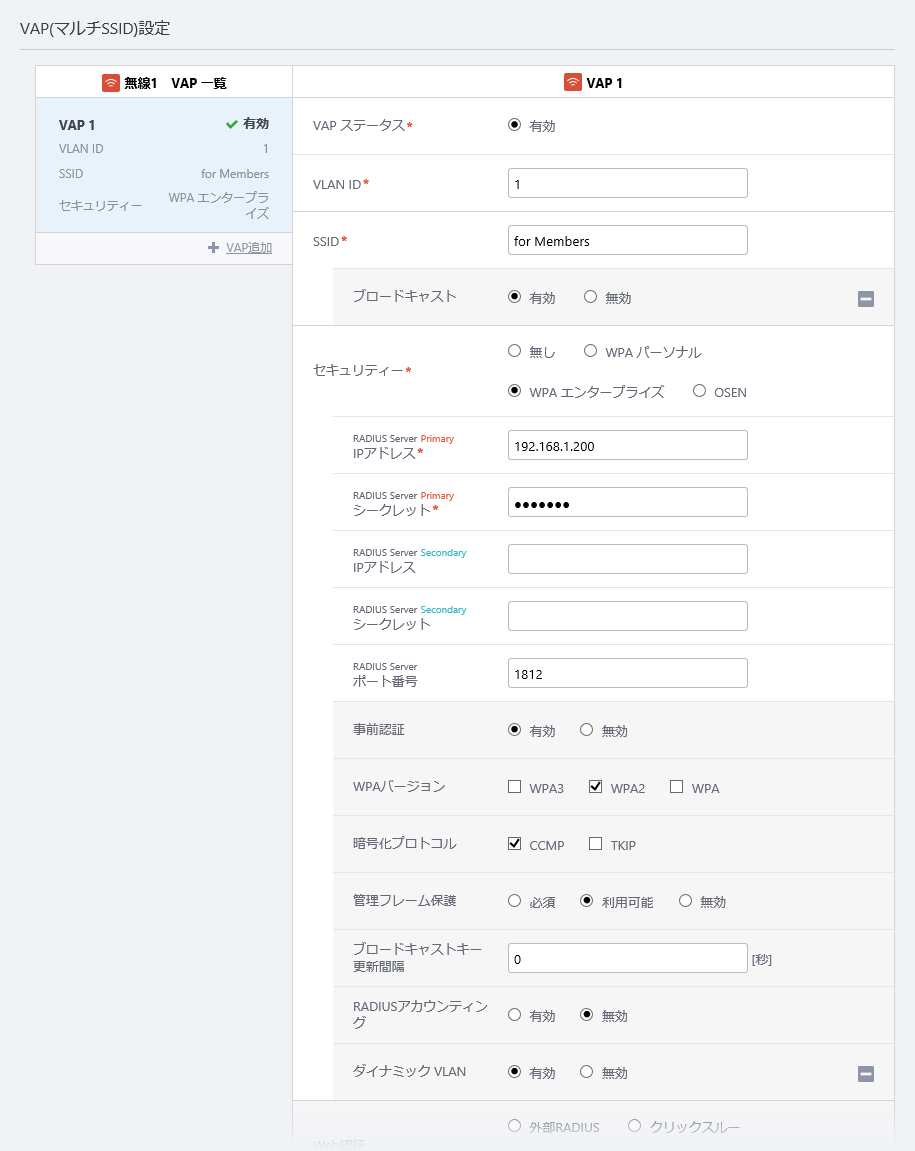

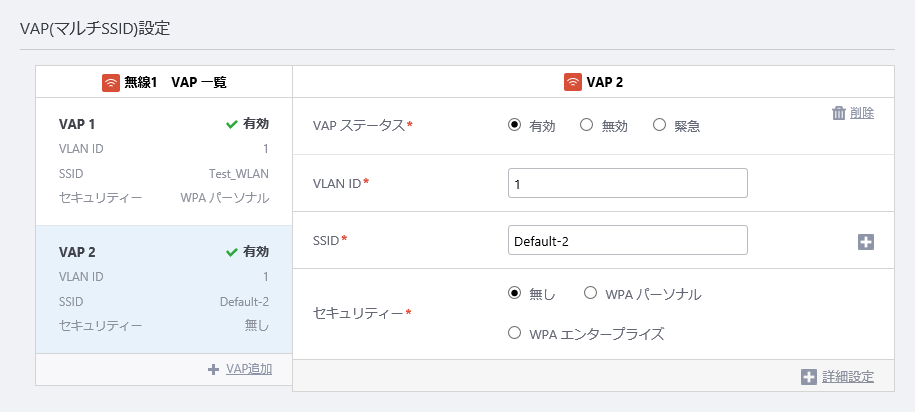

16. 「VAP(マルチSSID)設定」にて、VAPの設定を行います。
    今回は、無線2でのみセル型無線ネットワークを提供します。無線1のVAP 1については使用しません。
    従業員のコンピューターは相互にファイル共有などが行える方が利便性が高いため、「無線クライアント間の通信遮断」を「無効」のままとしています。
    今回の設定例ではWPAエンタープライズを使用していませんが、チャンネルブランケット機能を使用する場合、事前認証、ダイナミックVLANは未サポートとなります。


    表 5：AT-TQ6702 GEN2 VAP設定

    項目名	無線2 VAP 1	説明
    VAP ステータス	有効	VAPの有効、無効、緊急を設定します。VAP1のVAP ステータスは、「無線設定」の「使用条件」が常時の場合は常に有効となります。
    VLAN ID	100	該当するVAPが使用するVLAN IDです。 Note 本AP共通設定を適用する無線APがAMFノードにゲストノードとして設定されており、接続するゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するよう設定されている場合、かつ、無線クライアントのIPアドレスの割り当てにDHCPを使用する場合は、無線APの管理用VLANとは異なるVLAN IDを指定してください。
    SSID	ForStaff-PC	該当のVAPが使用するSSID（ネットワーク名）です。
    ブロードキャスト	有効	該当のVAPでSSID（ネットワーク名）をブロードキャストするか否かです。
    セキュリティー	WPAパーソナル	該当するVAPのセキュリティーです。
    セキュリティーキー（WPA-PSK）	5+@f/=0N1y	暗号キーを設定します。
    WPAバージョン	WPA2	使用するWPAのバージョンです。
    暗号化プロトコル	CCMP	使用する暗号化プロトコルです。
    管理フレーム保護	無効	管理フレームを保護するか否かを指定します。
    ブロードキャストキー更新間隔	0	VAPに接続している無線クライアントに送信するブロードキャストパケットのキーの更新間隔です。「0」はキーを更新しません。
    Web認証	無効	該当のVAPに対してWeb認証を適用するか否かです。
    MACアクセス制御	無効	該当のVAPに対してMACアクセス制御を適用する際の方式、または無効を指定します。
    高速ローミング	無効	無線クライアントのローミングを高速に行うか否かの設定を行います。
    無線クライアント間の通信遮断	無効	同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可するか否かを指定します。
    無応答端末切断タイマー	300	無線APに対し通知が行われずにいなくなった無線クライアントを切断するまでの時間を指定します。
    多重接続要求	無視する	接続状態を保持している端末からの接続要求に対する処理の方法を選択します。
    ローミング通知	有効	ローミング通知を行うか否かを設定します。
    DTIM間隔	1	アクセスポイントが送信するビーコンに、DTIM（Delivery Traffic Indication Map）を挿入する割合を設定します。
    プロキシーARP	無効	プロキシーARPを使用するか否かを設定します。


    AP共通設定上のVAP 1のVAP ステータスは「無効」に設定することはできませんので、通常はこのままAP共通設定を管理下APに適用してしまうと、デフォルトのSSID「Default-1」がセキュリティー設定なしで公開されてしまいます。
    AP共通設定とともにCB共通設定を適用する際、AP共通設定のみ、または、CB共通設定のみに存在する設定項目は、それぞれそのまま本体のコンフィグに反映されます。AP共通設定とCB共通設定に重複する設定項目は、CB共通設定による構成が優先され、本体のコンフィグに反映されます。
    今回の構成では、追って設定するCB共通設定で無線1のVAP 1を使用し、無線AP本体のコンフィグに反映しますので、このままで構いません。


    Note

    本クイックツアーではチャンネルブランケットを構築後にAP共通設定の適用を行っていますが、先に管理下APにAP共通設定を適用してからチャンネルブランケットに加入させる場合は、一時的にAP共通設定にて設定途上の無線バンドのVAPが適用されることがあります。この場合は、使用しない無線バンドに対して、セキュリティーを適用したダミーのVAPを作成しておくことをお勧めします。

17. 画面右上の「追加」ボタンをクリックします。
    AP共通設定「TQ6702 GEN2」の設定内容が表示されます。


クイックツアー / AWC-CBの設定 / CB共通設定の作成

• AT-TQ6702 GEN2/AT-TQ6602 GEN2用のCB共通設定には、無線1、無線2のそれぞれに7つずつまでCB VAPを設定できます。

• 1台の無線APに複数のCB共通設定を適用することはできません。


1階のCB共通設定の作成

1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択します。

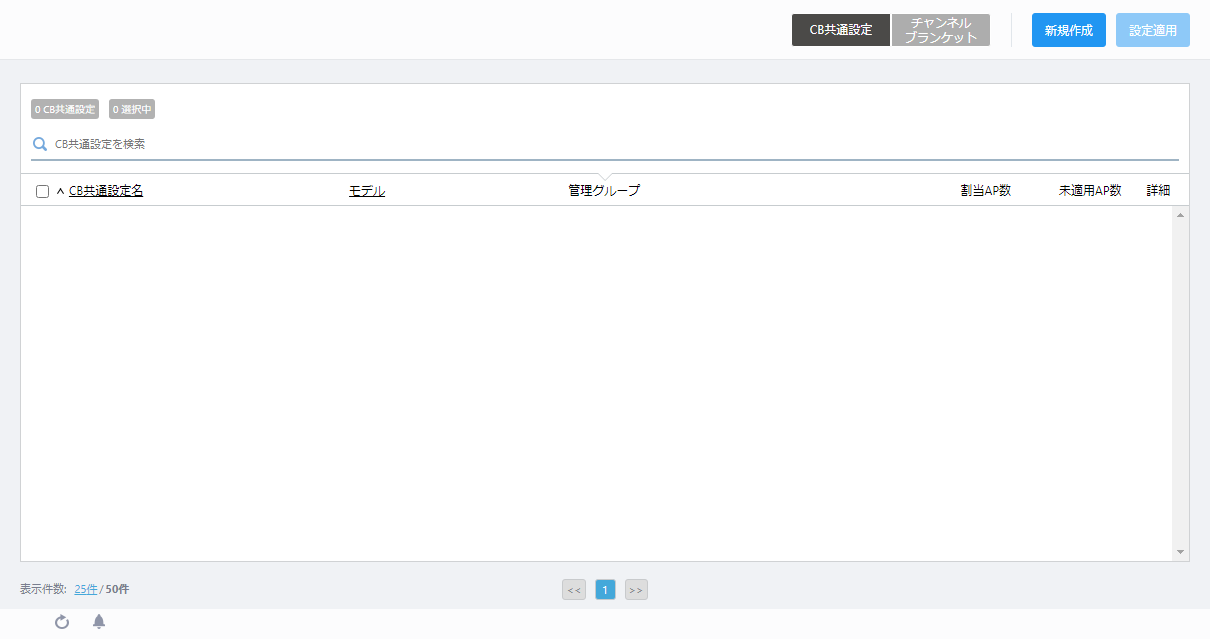

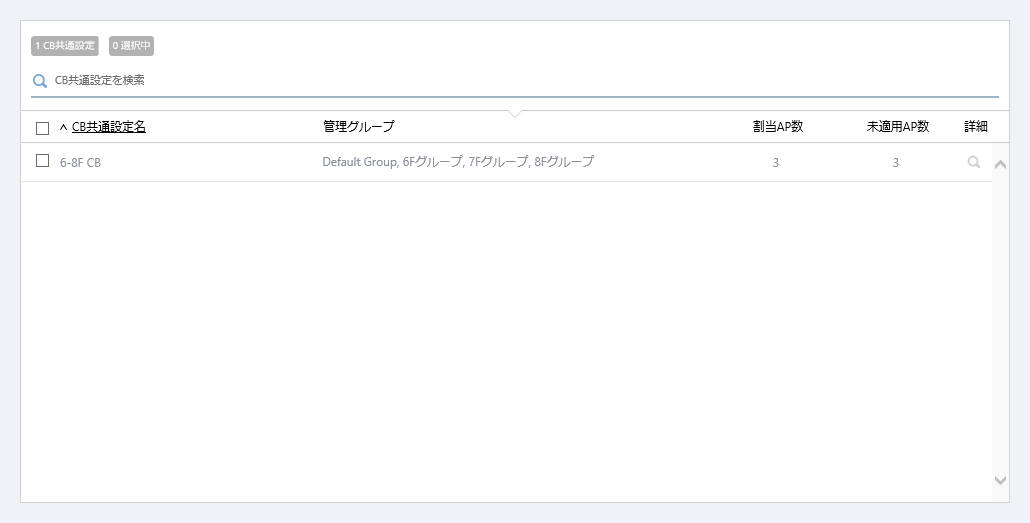

   「設定機能/チャンネルブランケット設定一覧」画面が表示されます。


2. コンテンツ欄右上の「新規作成」ボタンをクリックします。

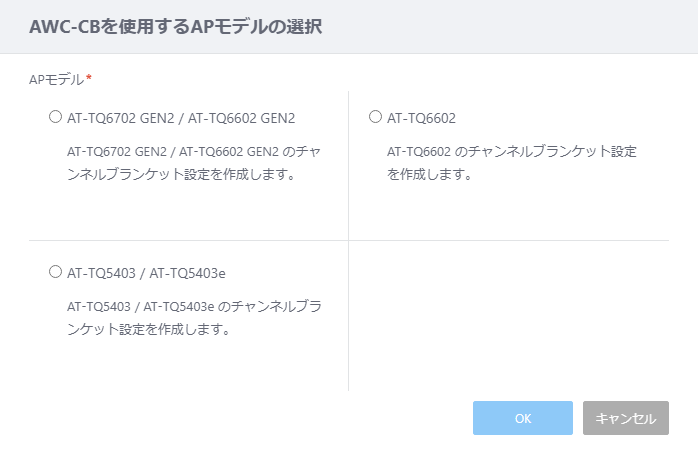

3. 「AWC-CBを使用するAPモデルの選択」ダイアログが表示されます。


4. 無線APの機種を選択します。
   今回は、「AT-TQ6702 GEN2 / AT-TQ6602 GEN2」を選択します。

5. 「OK」ボタンをクリックします。

6. 「CB共通設定新規作成」画面が表示されます。

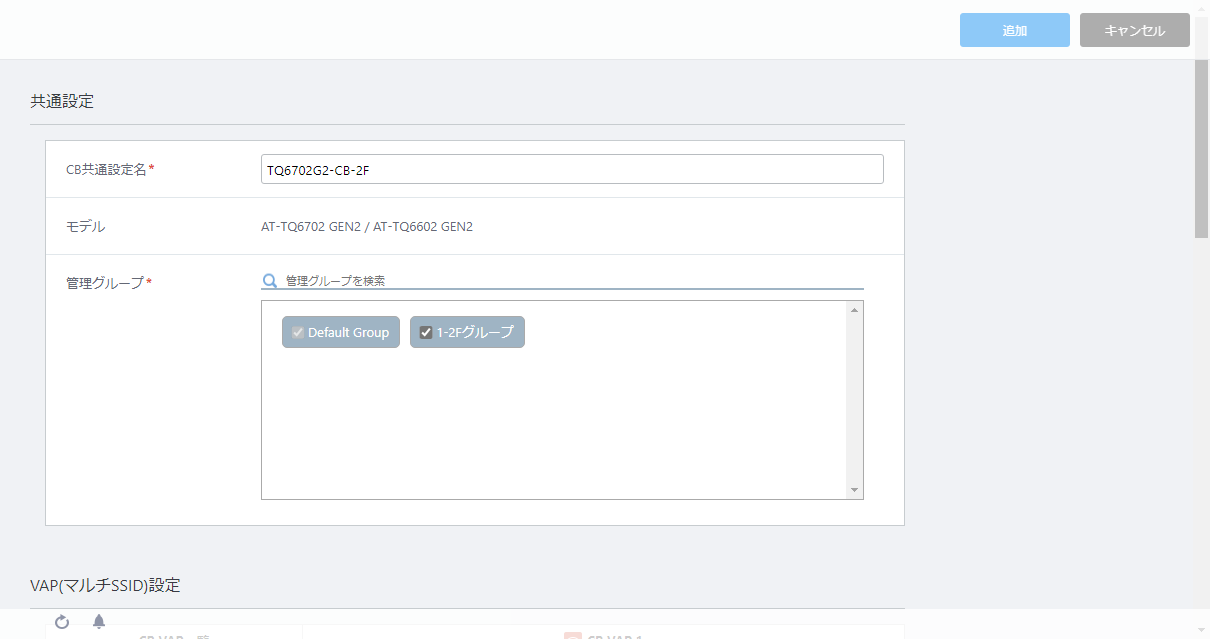

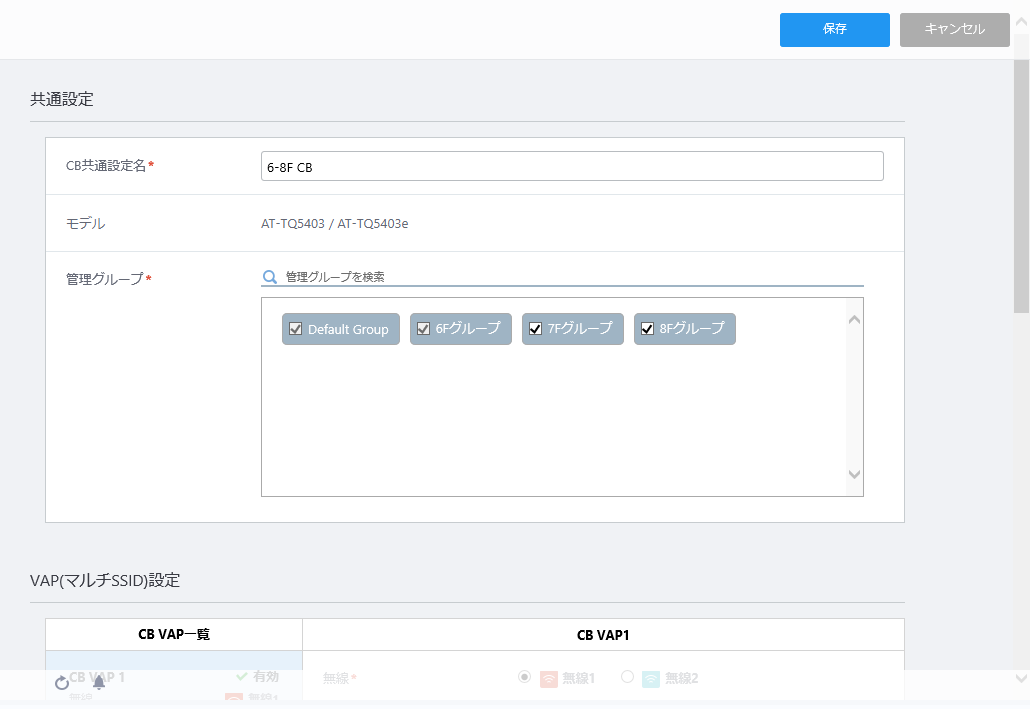

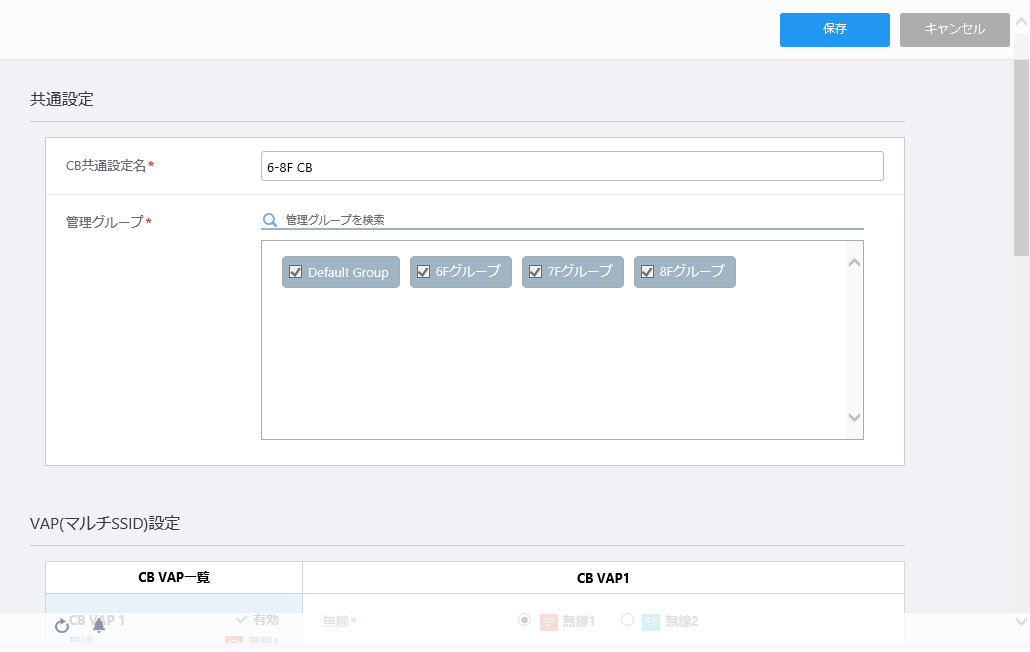

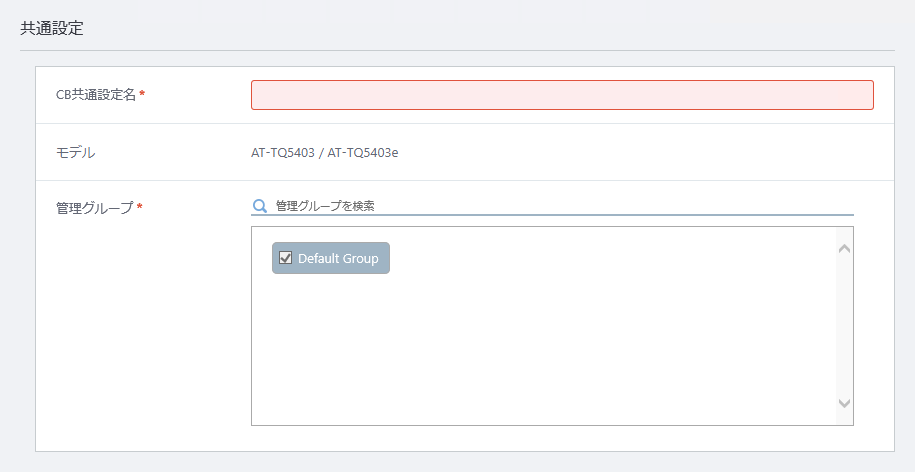

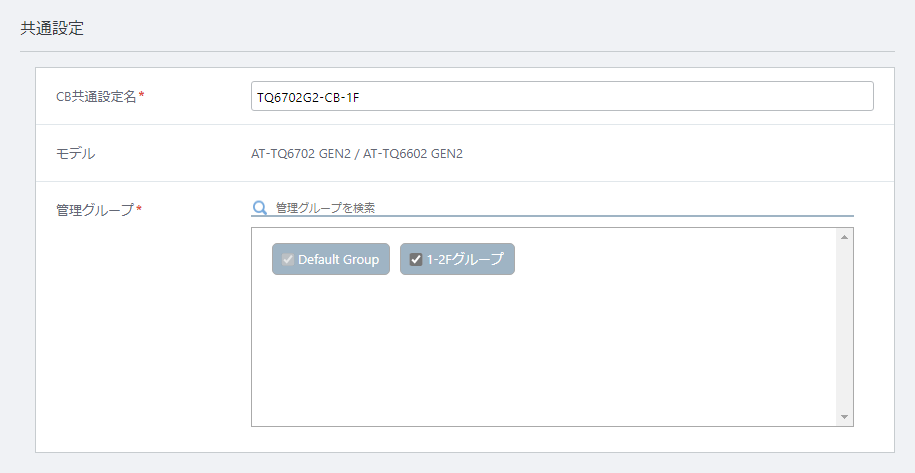

7. 「共通設定」にて、CB共通設定名と適用可能な管理グループを設定します。

   • 「CB共通設定名」に「TQ6702G2-CB-1F」を入力します。

   • 「管理グループ」にて、CB共通設定を適用できる無線APの管理グループを選択します。
     複数の管理グループが存在する環境では、それぞれの管理グループのチェックボックスにチェックをつけることで、異なる管理グループをまたいで同じCB共通設定を使用することもできます。
     ここでは先ほど設定した「1-2Fグループ」にチェックをつけます。
     また、「Default Group」のチェックを外すことはできません。



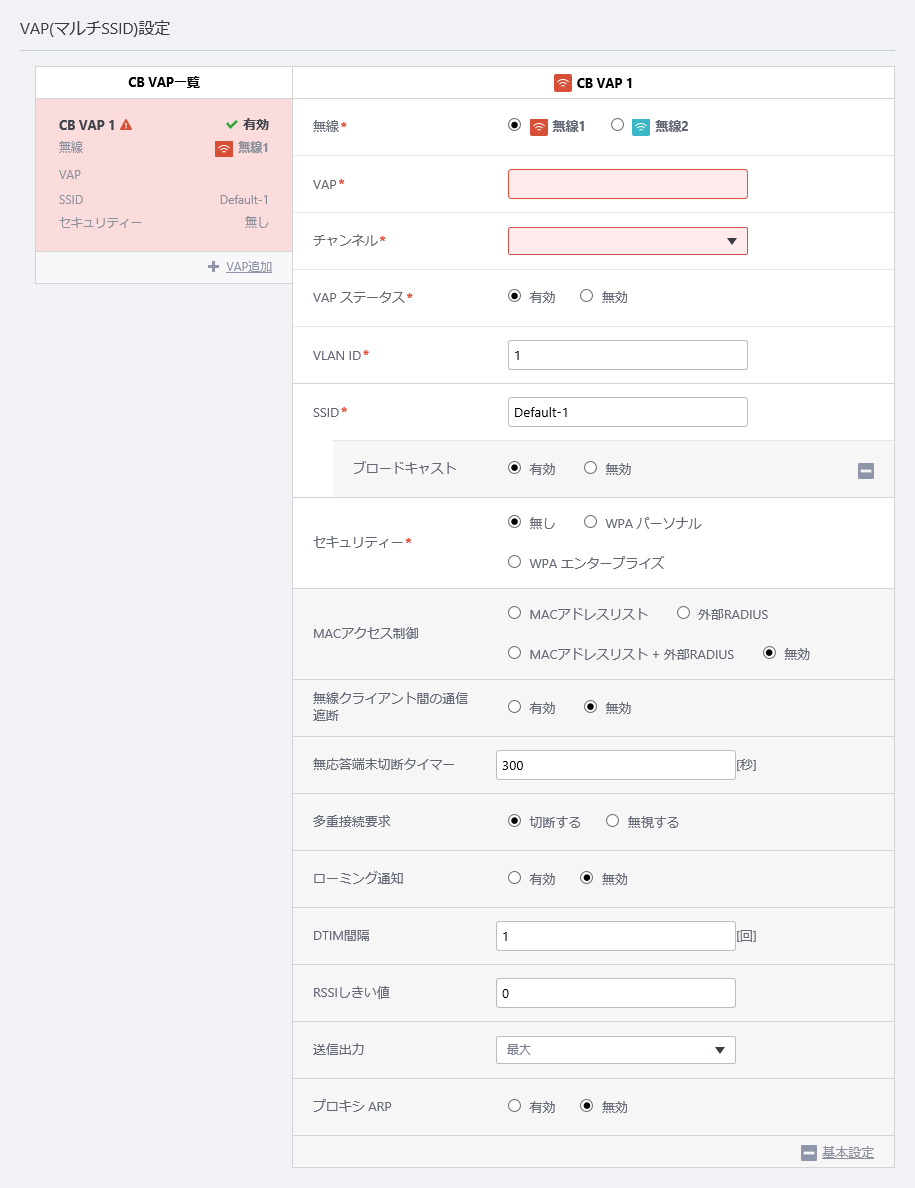

8. 「VAP(マルチSSID)設定」にて、VAPの設定を行います。
   まず、CB VAP 1に、従業員のモバイル端末用CB VAP「ForStaff-Mobile」を作成します。


   Note

   AT-TQ6602 GEN2/6702 GEN2を使用する場合、「無線クライアント間の通信遮断」はVAPごとに設定できます。他のモデルでは、無線設定の「無線クライアント間の通信遮断」にて無線バンド全体に対して設定するため、他のモデルを使用して従業員用・来客用のVAPが共存する設定を行う場合は、来客者の無線クライアントから他の来客者や従業員の無線クライアントが見えないよう考慮し、適切に設定してください。

   表 2：CB VAP「ForStaff-Mobile」設定

   項目名	設定値	説明
   無線	無線1	CB VAPで使用する無線バンドを、無線1（2.4GHz）または無線2（5GHz W52）から選択します。
   VAP	1	CB VAPの設定を保存するVAP番号を1～8の数値で指定します。
   チャンネル	1	CB VAPで使用する無線チャンネルを選択します。 本設定は同じ無線バンドのすべてのVAP（セル型VAP、CB VAP含む）で共通となります。
   VAP ステータス	有効	CB VAPの有効、無効を設定します。
   VLAN ID	100	該当のCB VAPが使用するVLAN IDを1～4094の数字で入力します。（必須） Note 本AP共通設定を適用する無線APがAMFノードにゲストノードとして設定されており、接続するゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するよう設定されている場合、かつ、無線クライアントのIPアドレスの割り当てにDHCPを使用する場合は、無線APの管理用VLANとは異なるVLAN IDを指定してください。
   SSID	ForStaff-Mobile	該当のCB VAPが使用するSSID（ネットワーク名）です。
   ブロードキャスト	有効	該当のCB VAPでSSID（ネットワーク名）をブロードキャストするか否かです。
   セキュリティー	WPAパーソナル	該当するVAPのセキュリティーです。
   セキュリティーキー（WPA-PSK）	5+@f/=0N1y	暗号キーを設定します。
   WPAバージョン	WPA2	使用するWPAのバージョンです。
   暗号化プロトコル	CCMP	使用する暗号化プロトコルです。
   Web認証	無効	該当のVAPに対してWeb認証を適用するか否かの設定を行います。
   MACアクセス制御	無効	該当のVAPに対してMACアクセス制御を適用する際の方式、または無効を指定します。
   無線クライアント間の通信遮断	無効	同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可するか否かを指定します。
   無応答端末切断タイマー	300	無線APに対し通知が行われずにいなくなった無線クライアントを切断するまでの時間を指定します。
   多重接続要求	無視する	接続状態を保持している端末からの接続要求に対する処理の方法を選択します。
   ローミング通知	有効	ローミング通知を行うか否かを設定します。
   DTIM間隔	1	アクセスポイントが送信するビーコンに、DTIM（Delivery Traffic Indication Map）を挿入する割合を設定します。
   RSSIしきい値	30	CB VAPのビーコン制御に関わるパラメーターを0～91の数値で指定します。 本パラメーターを調整することでチャンネルブランケット環境下における接続・通信状況が向上することがあります。 Note サポート用途で利用する設定項目となります。通常は値を変更しないでください。
   送信出力	最大	電波出力強度を選択します。
   プロキシーARP	有効	プロキシーARPを使用するか否かを設定します。
   パワーセーブの強制解除	無効	無線クライアントの無線省電力設定を強制的に解除するか否かを設定します。



9. 続いて、来客用CB VAPを作成するため、「VAP(マルチSSID)設定」のCB VAP一覧にて「＋ VAP追加」をクリックします。

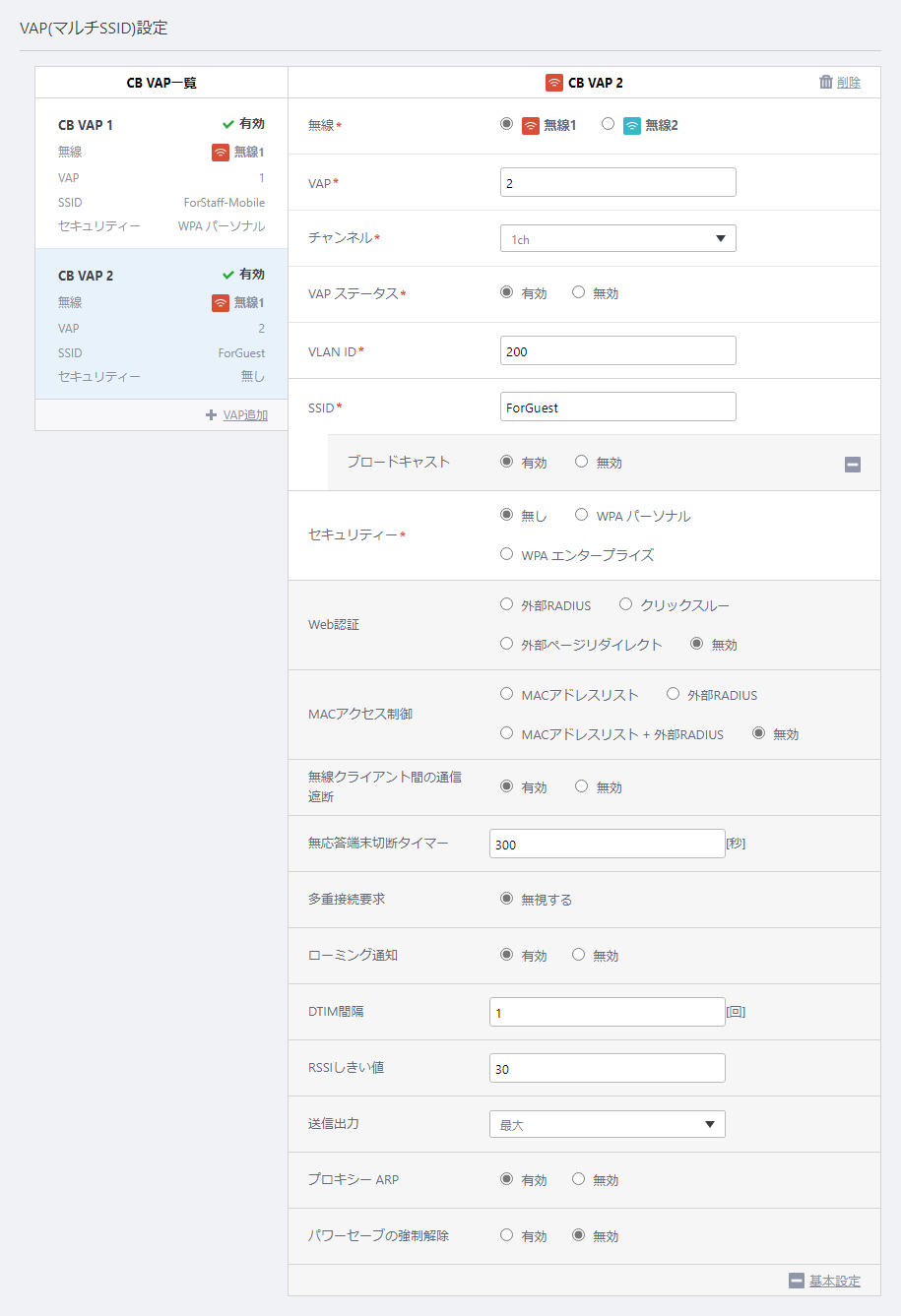

10. CB VAP 2に、来客用CB VAP「ForGuest」を作成します。
    来客用CB VAPでは認証は行いません。
    また、AP共通設定の作成の際に考慮したように、来客者のコンピューターが相互に見えないよう、「無線クライアント間の通信遮断」を有効にする必要があります。


    表 3：CB VAP「ForGuest」設定

    項目名	設定値	説明
    無線	無線1	CB VAPで使用する無線バンドを、無線1（2.4GHz）または無線2（5GHz W52）から選択します。
    VAP	2	CB VAPの設定を保存するVAP番号を1～8の数値で指定します。
    チャンネル	1	CB VAPで使用する無線チャンネルを選択します。 本設定は同じ無線バンドのすべてのVAP（セル型VAP、CB VAP含む）で共通となります。
    VAP ステータス	有効	CB VAPの有効、無効を設定します。
    VLAN ID	200	該当のCB VAPが使用するVLAN IDを1～4094の数字で入力します。（必須） Note 本AP共通設定を適用する無線APがAMFノードにゲストノードとして設定されており、接続するゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するよう設定されている場合、かつ、無線クライアントのIPアドレスの割り当てにDHCPを使用する場合は、無線APの管理用VLANとは異なるVLAN IDを指定してください。
    SSID	ForGuest	該当のCB VAPが使用するSSID（ネットワーク名）です。
    ブロードキャスト	有効	該当のCB VAPでSSID（ネットワーク名）をブロードキャストするか否かです。
    セキュリティー	無し	該当するVAPのセキュリティーです。
    Web認証	無効	該当のVAPに対してWeb認証を適用するか否かの設定を行います。
    MACアクセス制御	無効	該当のVAPに対してMACアクセス制御を適用する際の方式、または無効を指定します。
    高速ローミング	無効	無線クライアントのローミングを高速に行うか否かの設定を行います。
    無線クライアント間の通信遮断	有効	同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可するか否かを指定します。
    無応答端末切断タイマー	300	無線APに対し通知が行われずにいなくなった無線クライアントを切断するまでの時間を指定します。
    多重接続要求	無視する	接続状態を保持している端末からの接続要求に対する処理の方法を選択します。
    ローミング通知	有効	ローミング通知を行うか否かを設定します。
    DTIM間隔	1	アクセスポイントが送信するビーコンに、DTIM（Delivery Traffic Indication Map）を挿入する割合を設定します。
    RSSIしきい値	30	CB VAPのビーコン制御に関わるパラメーターを0～91の数値で指定します。 本パラメーターを調整することでチャンネルブランケット環境下における接続・通信状況が向上することがあります。 Note サポート用途で利用する設定項目となります。通常は値を変更しないでください。
    送信出力	最大	電波出力強度を選択します。
    プロキシーARP	有効	プロキシーARPを使用するか否かを設定します。
    パワーセーブの強制解除	無効	無線クライアントの無線省電力設定を強制的に解除するか否かを設定します。

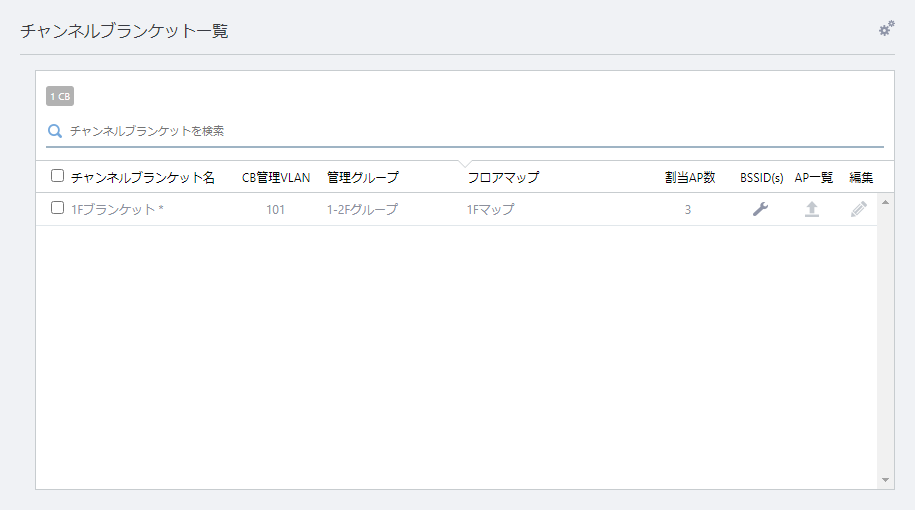

11. ここまで設定したCB共通設定を適用するチャンネルブランケットを作成します。

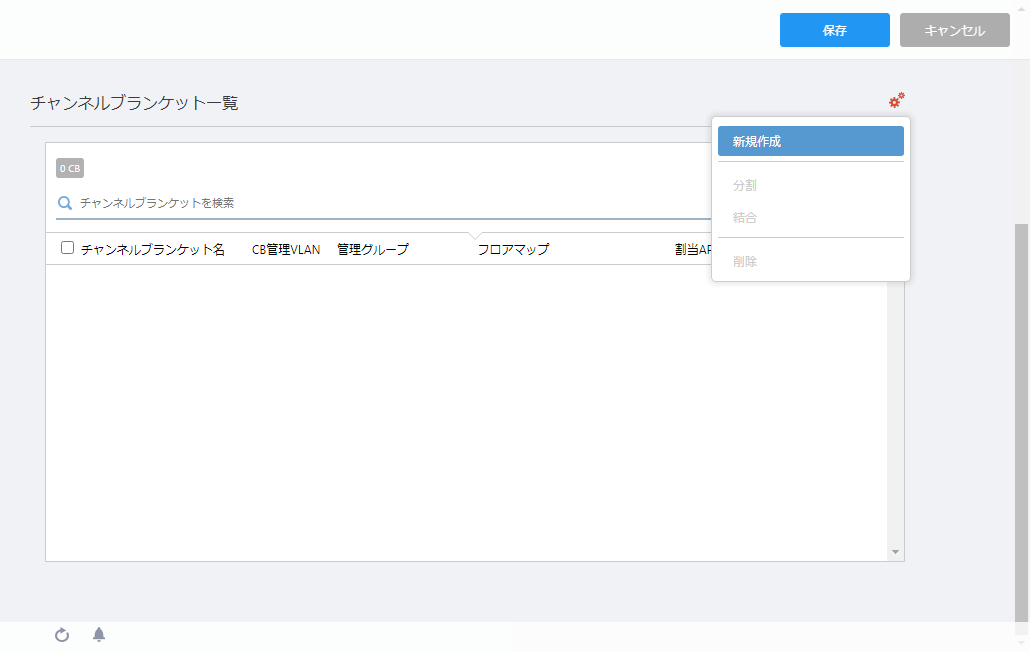

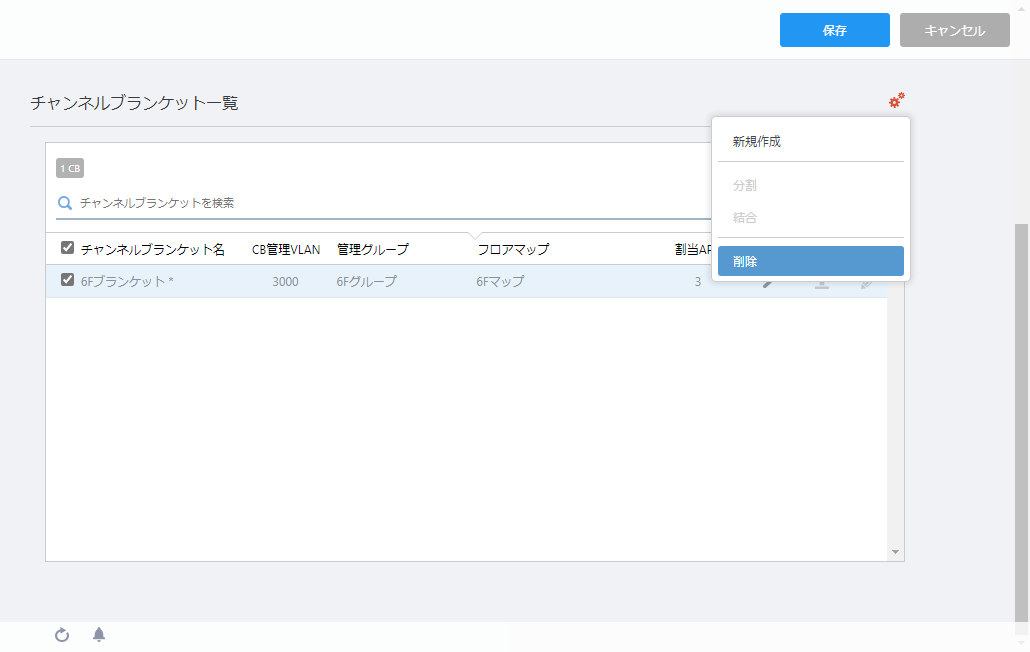

    コンテンツ欄下部の「チャンネルブランケット一覧」にて、右上の設定メニュー（歯車アイコン）から「新規作成」を選択します。

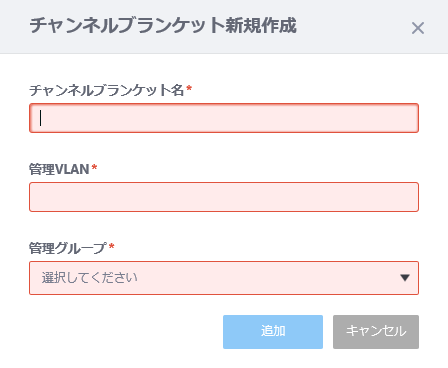

    「チャンネルブランケット新規作成」ダイアログが表示されます。


12. 「チャンネルブランケット名」に「1Fブランケット」を入力します。

13. 「CB管理VLAN」を設定します。
    チャンネルブランケットの管理VLANは無線APの管理用VLAN ID、無線クライアントに割り当てるVAPのVLAN IDとは異なるVLAN IDを設定します。
    ここでは、「101」を入力します。

14. 「管理グループ」に、このチャンネルブランケットに所属させたい無線APの管理グループを設定します。
    ここでは、「1-2Fグループ」を入力します。


15. 「追加」ボタンをクリックして、チャンネルブランケット「1Fブランケット」を登録します。

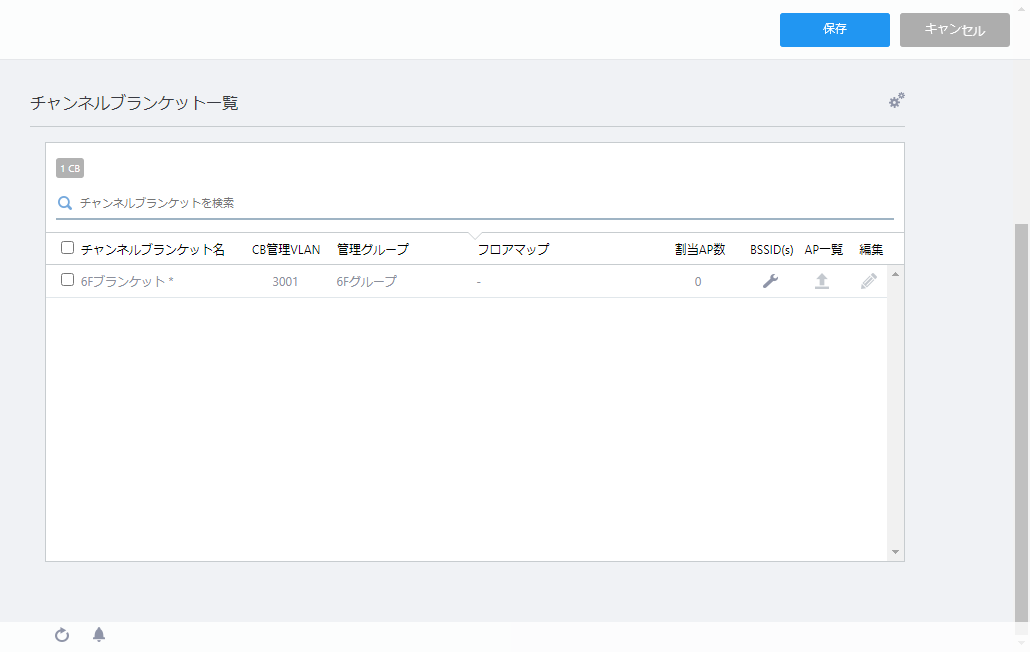

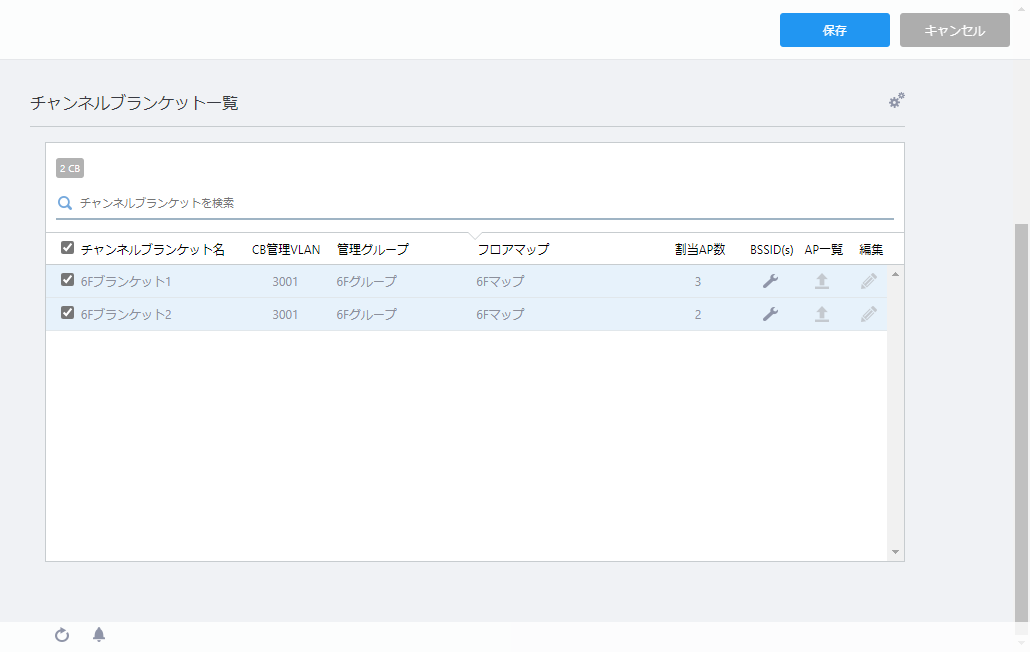

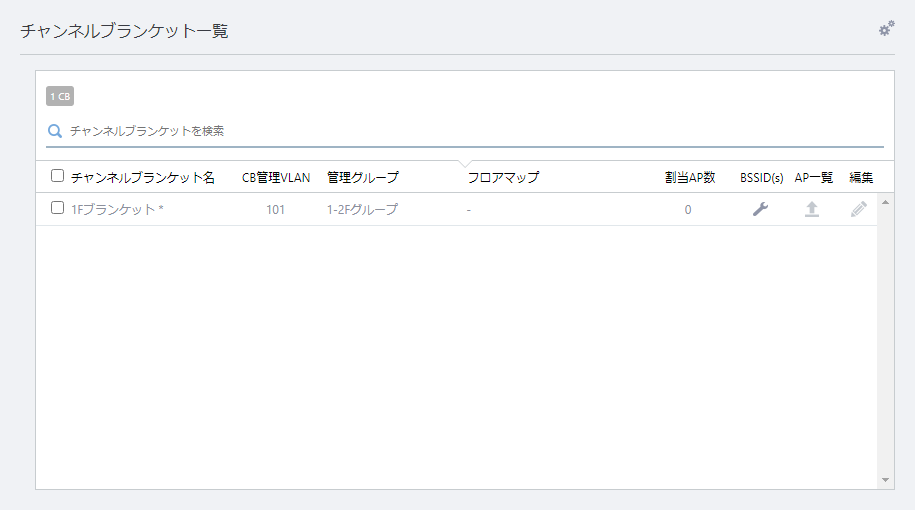

    チャンネルブランケット一覧に「1Fブランケット」が表示されます。


16. 続いてチャンネルブランケット「1Fブランケット」に所属する無線APを選択します。
    チャンネルブランケット一覧にて、「1Fブランケット」の行の「AP一覧」ボタンをクリックします。

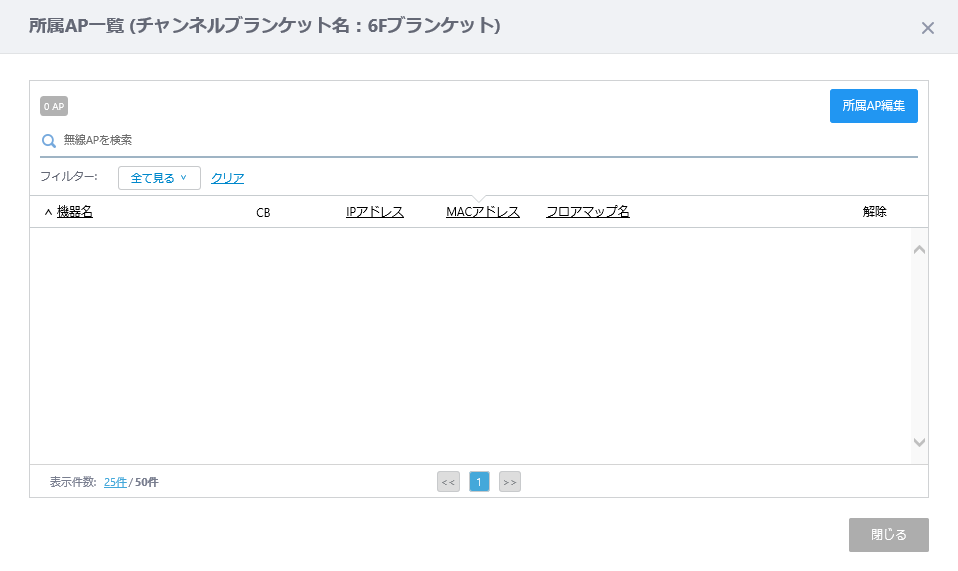

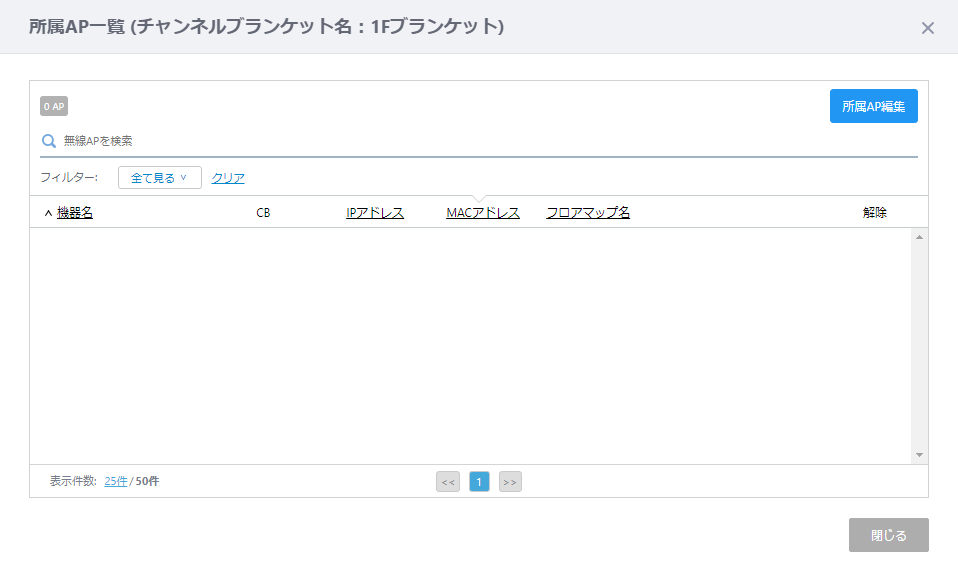

    「所属AP一覧」ダイアログが表示されます。
    ダイアログのタイトルには「チャンネルブランケット名：1Fブランケット」のようにチャンネルブランケット名が表示されます。


17. 「所属AP編集」ボタンをクリックします。

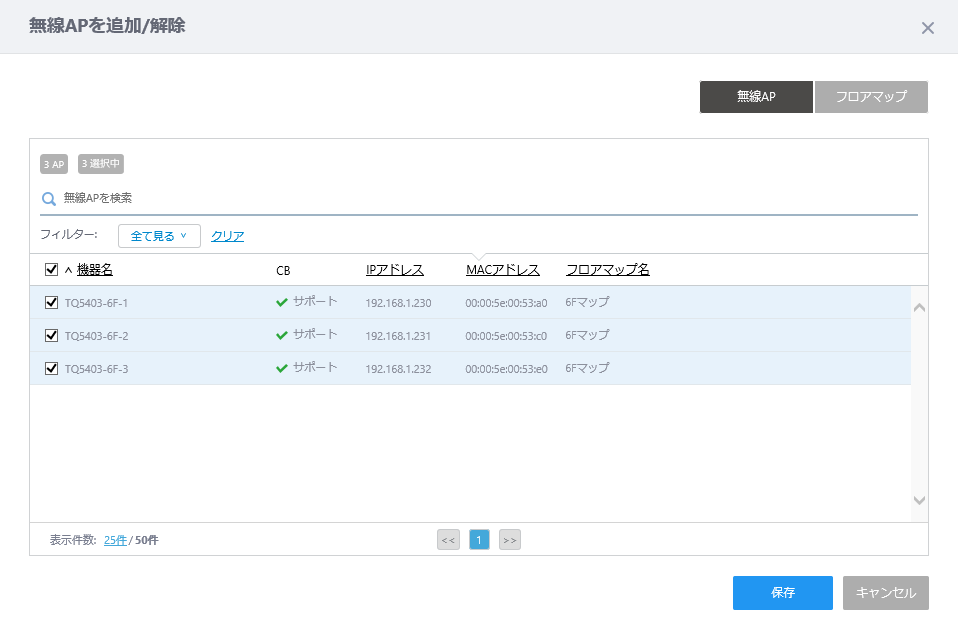

    「無線APを追加/解除」ダイアログが表示されます。

    「無線APを追加/解除」ダイアログでは、無線APを管理グループ内のフロアマップから、または管理グループ内の無線AP一覧から選択できます。

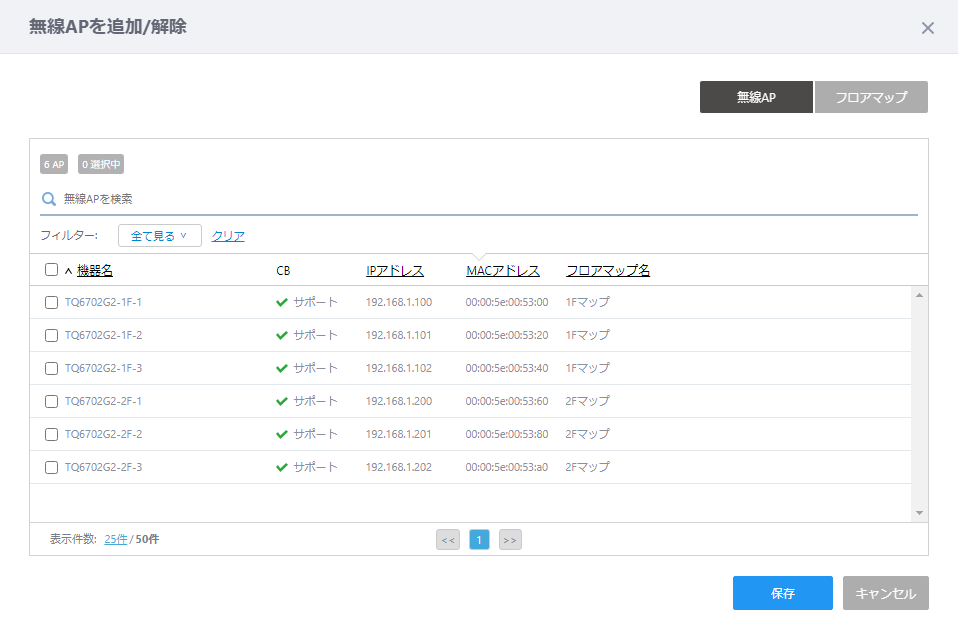

    デフォルトでは管理グループ内の無線AP一覧が表示されています。

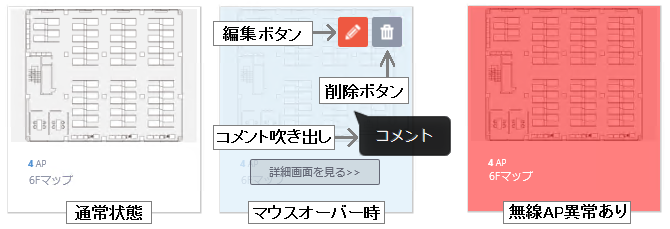

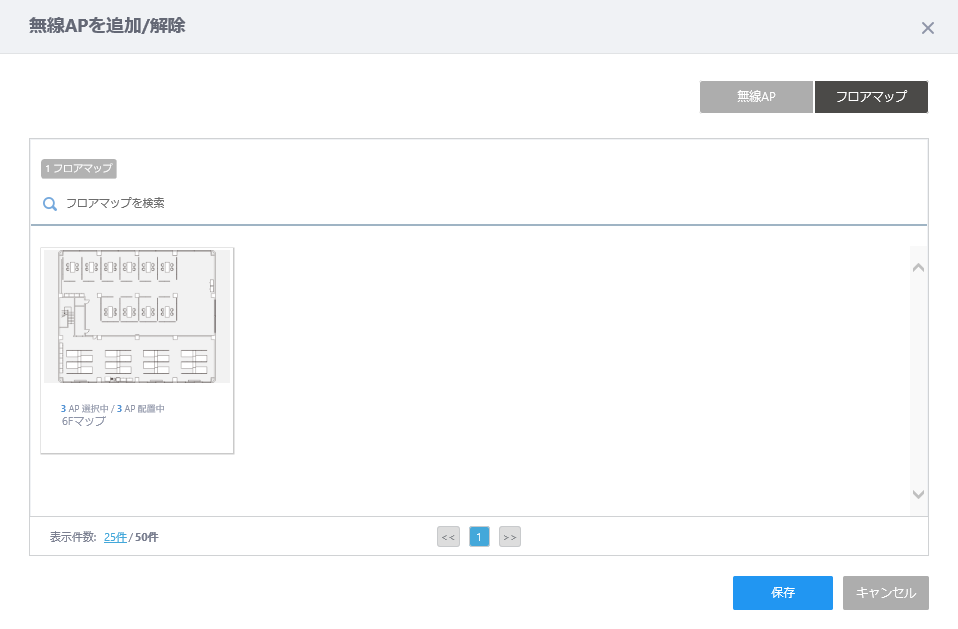

18. 右上の「フロアマップ」ボタンをクリックして、フロアマップのパネル表示に切り替えます。


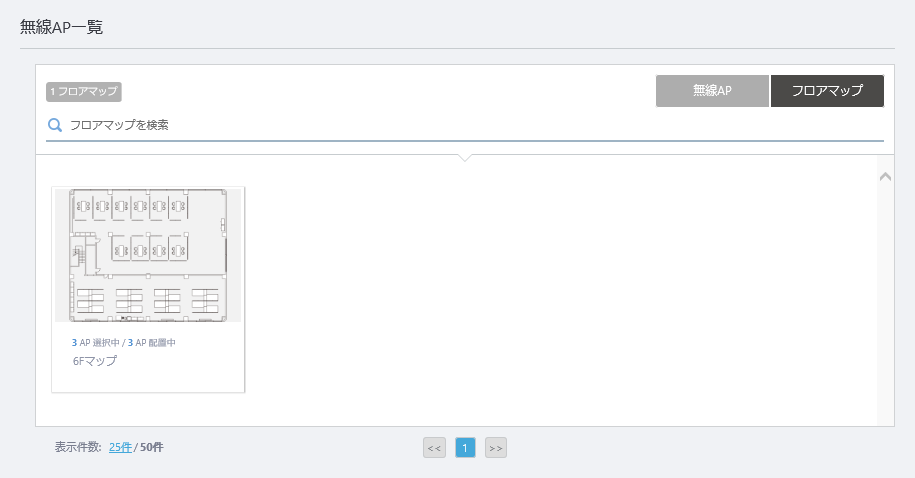

19. フロアマップのパネル表示から「1Fマップ」をクリックします。

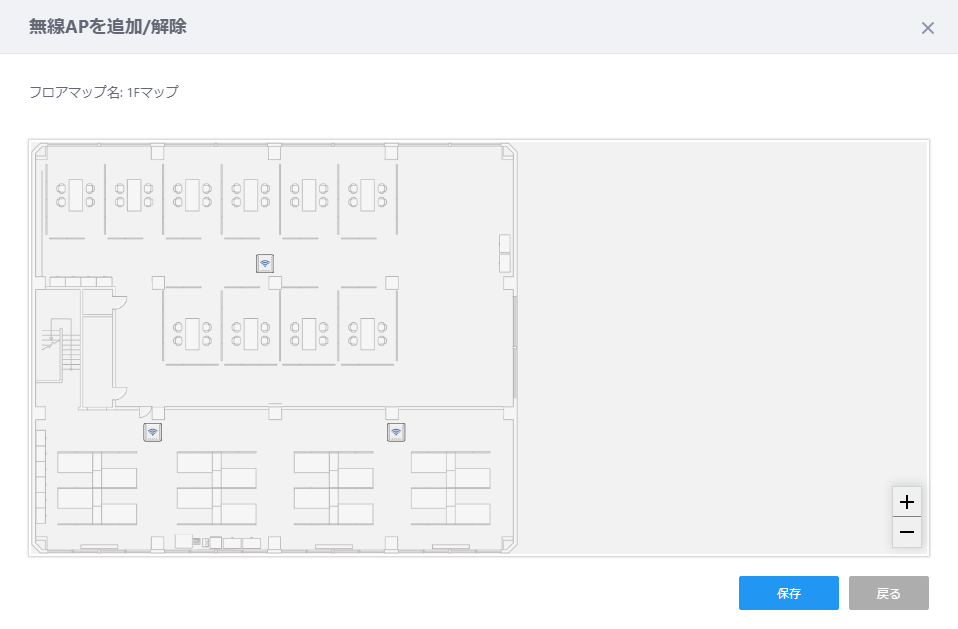

    「1Fマップ」に配置された無線APがマップ上にアイコン表示されます。


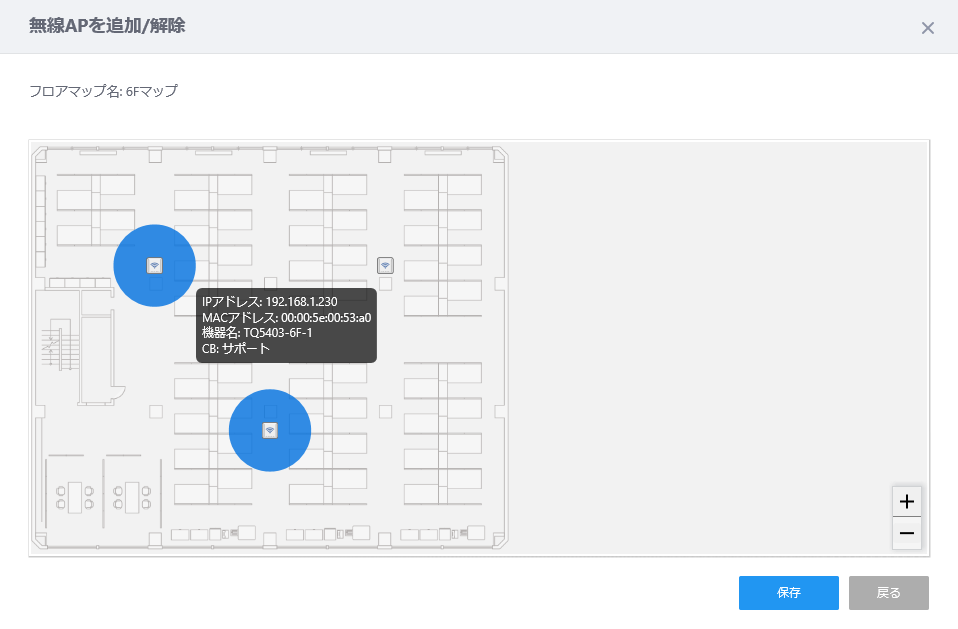

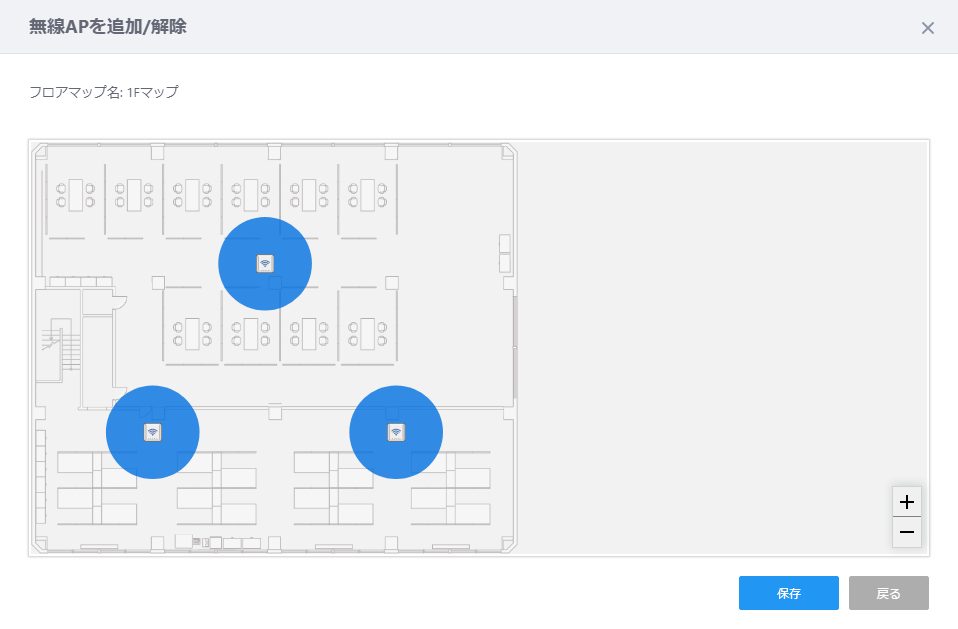

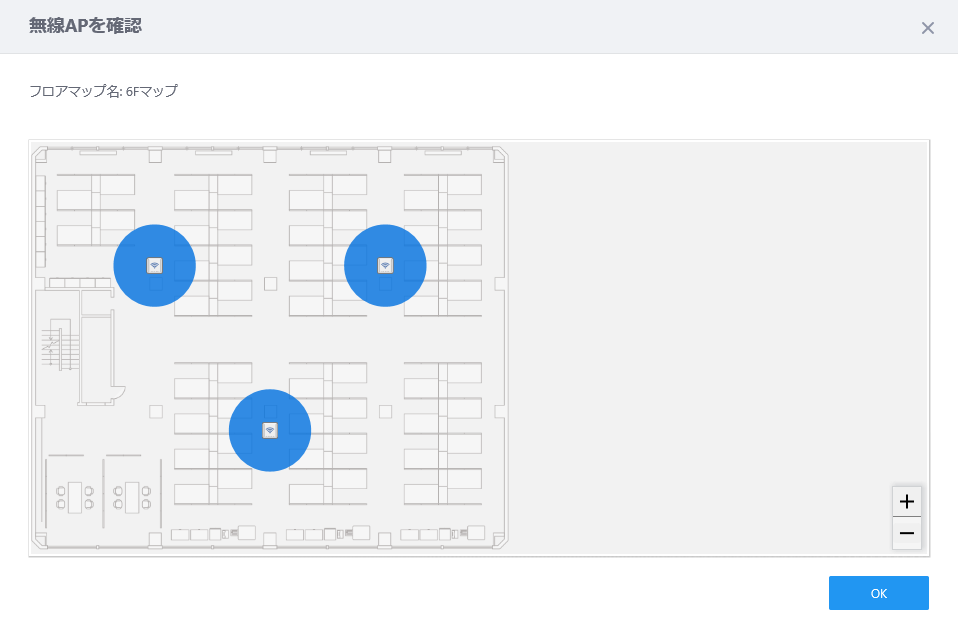

20. マップ上の無線APアイコンをクリックして、チャンネルブランケットに所属する無線APを選択します。

    • 無線APにマウスカーソルを置くと、無線APのIPアドレス、MACアドレス、機種名を示すポップアップが表示されます。

    • 無線APをクリックすると、無線APアイコンの背景に青丸が表示され、選択状態に切り替わります。複数の無線APを選択することも可能です。

    • 無線APアイコンの選択を解除する場合は、再度、無線APアイコンをクリックし通常の無線APアイコンの状態にします。

    • 濃い灰色の無線APアイコンは、他のチャンネルブランケットに所属済みであることを表します。
      現在はいずれもチャンネルブランケットには所属していないため、濃い灰色の無線APアイコンはありません。

    ここでは、3台表示された無線APをすべて選択します。


21. 「無線APを追加/解除」ダイアログの「保存」ボタンをクリックして、選択を保存します。

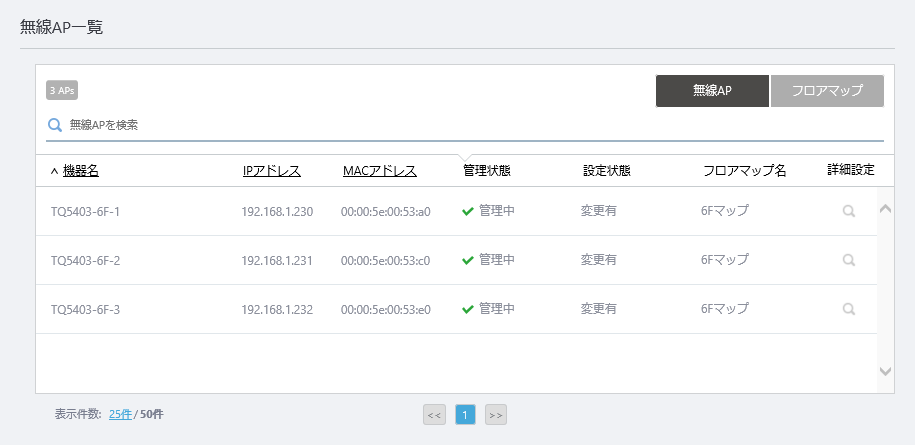

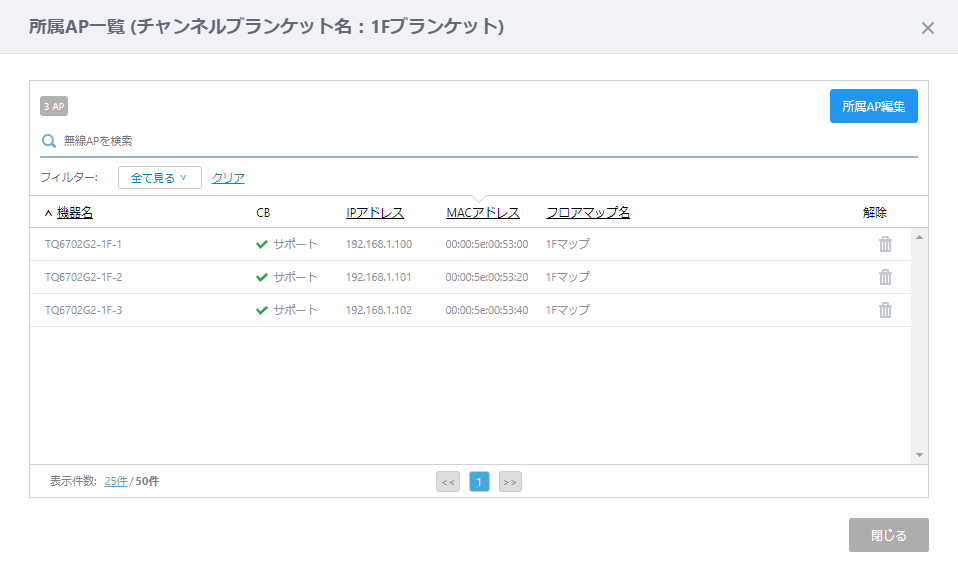

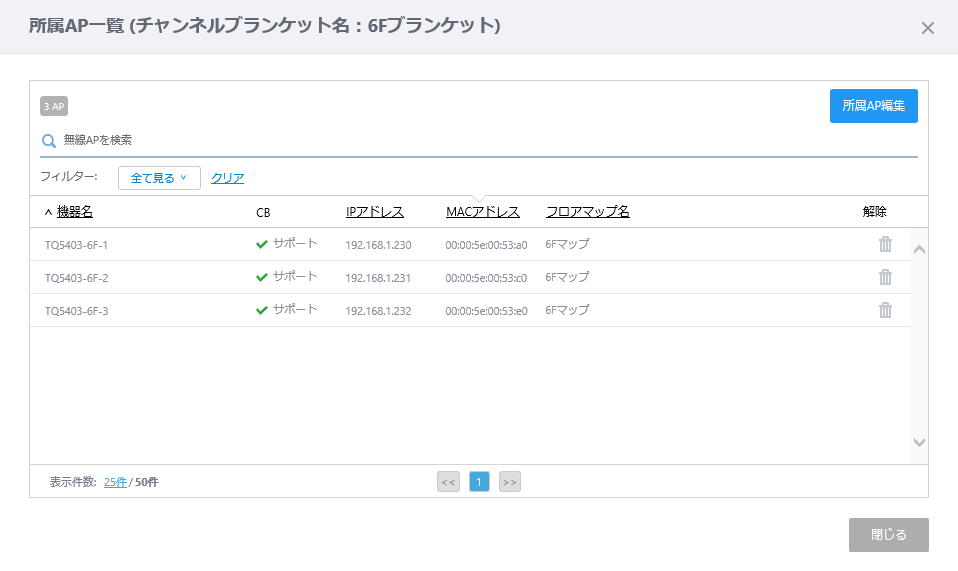

    「所属AP一覧」ダイアログに選択した無線APの情報が表示されます。

    選択された無線APが正しいことを確認し、「閉じる」ボタンをクリックして、「所属AP一覧」ダイアログを閉じます。
    「CB共通設定新規作成」画面の「チャンネルブランケット一覧」に戻ります。
    「1Fブランケット」の「割当AP数」の欄が「3」に更新されます。


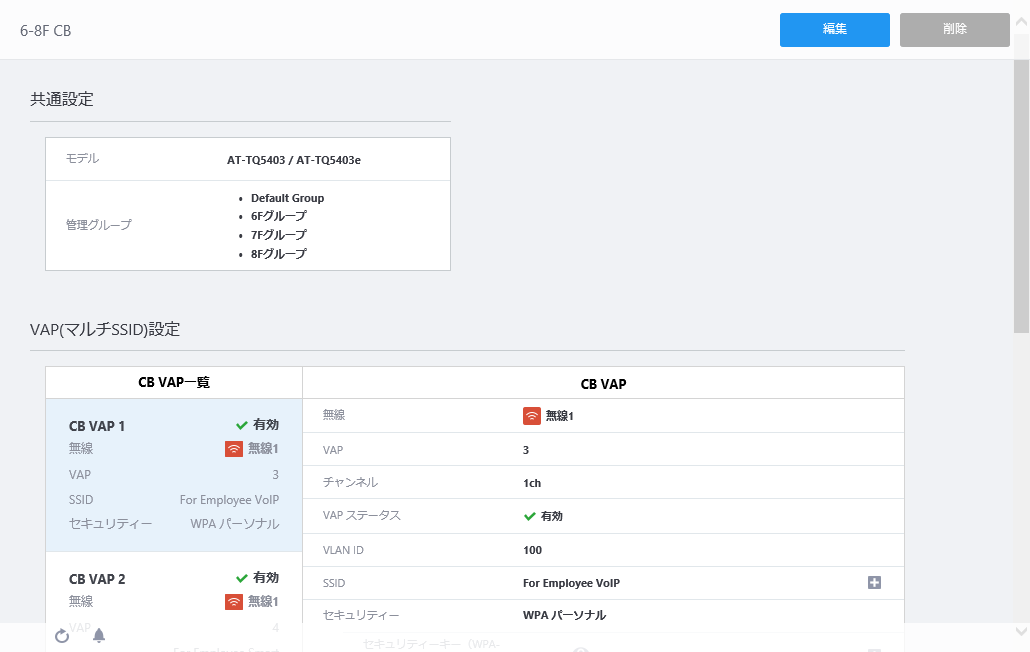

22. ここまでの設定を保存するため、コンテンツ欄右上の「追加」ボタンをクリックします。


2階のCB共通設定の作成

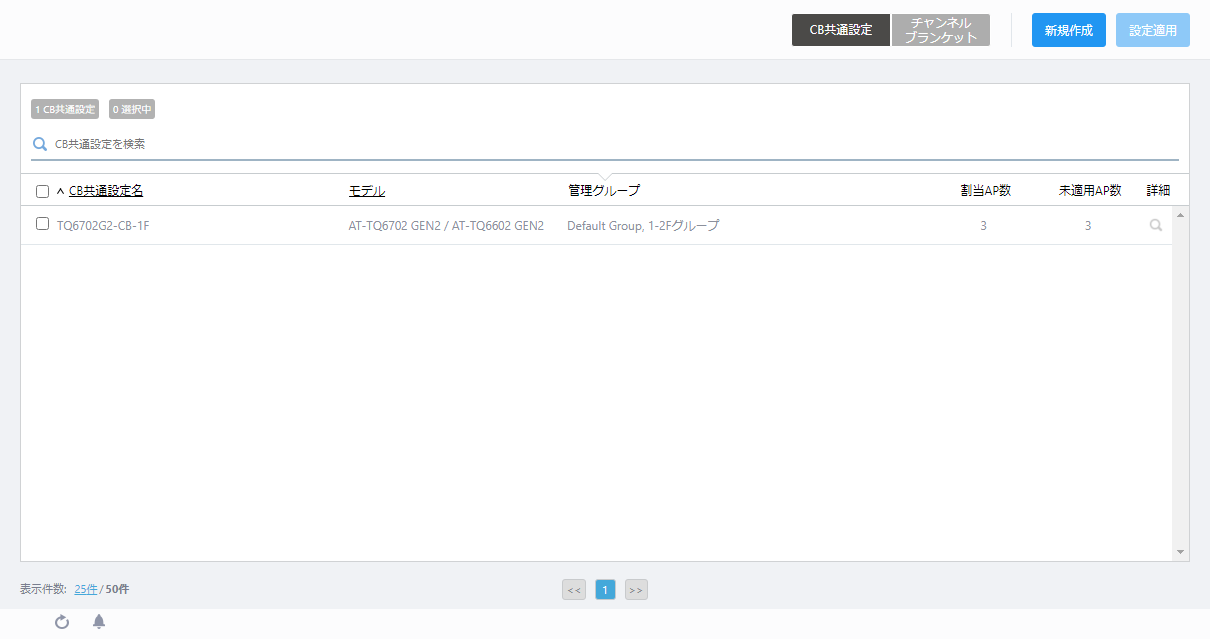

1. AWCプラグインメニューから「無線設定」→「CB共通設定」を選択し、「設定機能/チャンネルブランケット設定一覧」画面に戻ります。


2. コンテンツ欄右上の「新規作成」ボタンをクリックします。

3. 「AWC-CBを使用するAPモデルの選択」ダイアログが表示されます。


4. 無線APの機種を選択します。
   今回は、「AT-TQ6702 GEN2 / AT-TQ6602 GEN2」を選択します。

5. 「OK」ボタンをクリックします。

6. 「CB共通設定新規作成」画面が表示されます。


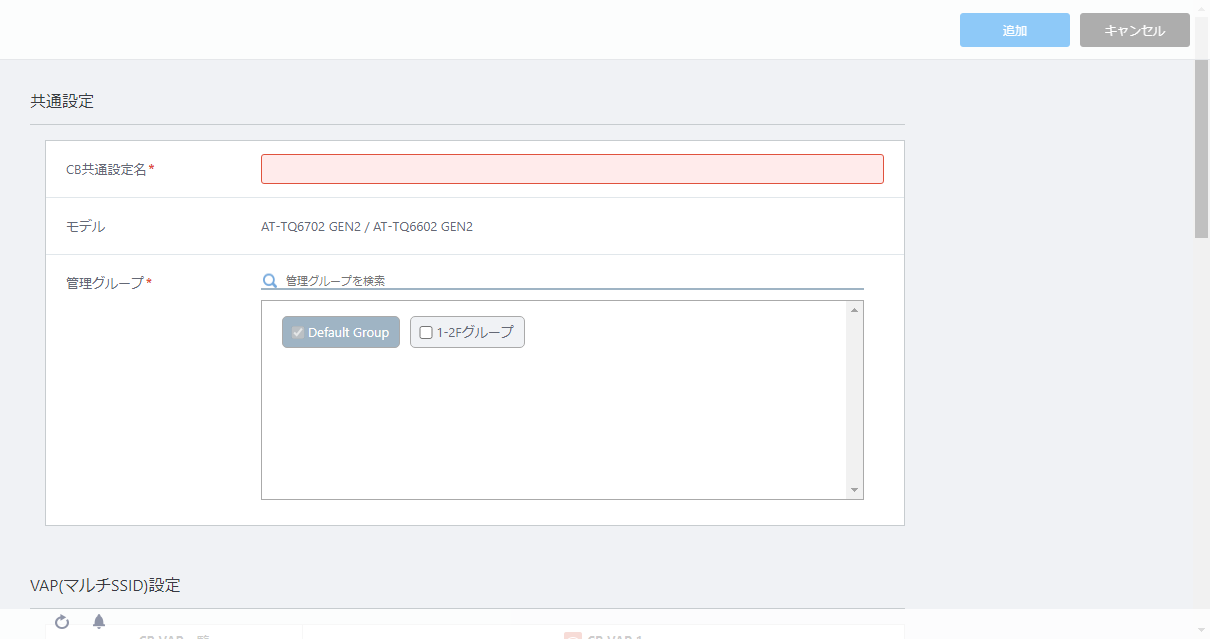

7. 「共通設定」にて、CB共通設定名と適用可能な管理グループを設定します。

   • 「CB共通設定名」に「TQ6702G2-CB-2F」を入力します。

   • 「管理グループ」にて、CB共通設定を適用できる無線APの管理グループを選択します。
     複数の管理グループが存在する環境では、それぞれの管理グループのチェックボックスにチェックをつけることで、異なる管理グループをまたいで同じCB共通設定を使用することもできます。
     ここでは先ほど設定した「1-2Fグループ」にチェックをつけます。
     また、「Default Group」のチェックを外すことはできません。



8. 「VAP(マルチSSID)設定」にて、VAPの設定を行います。

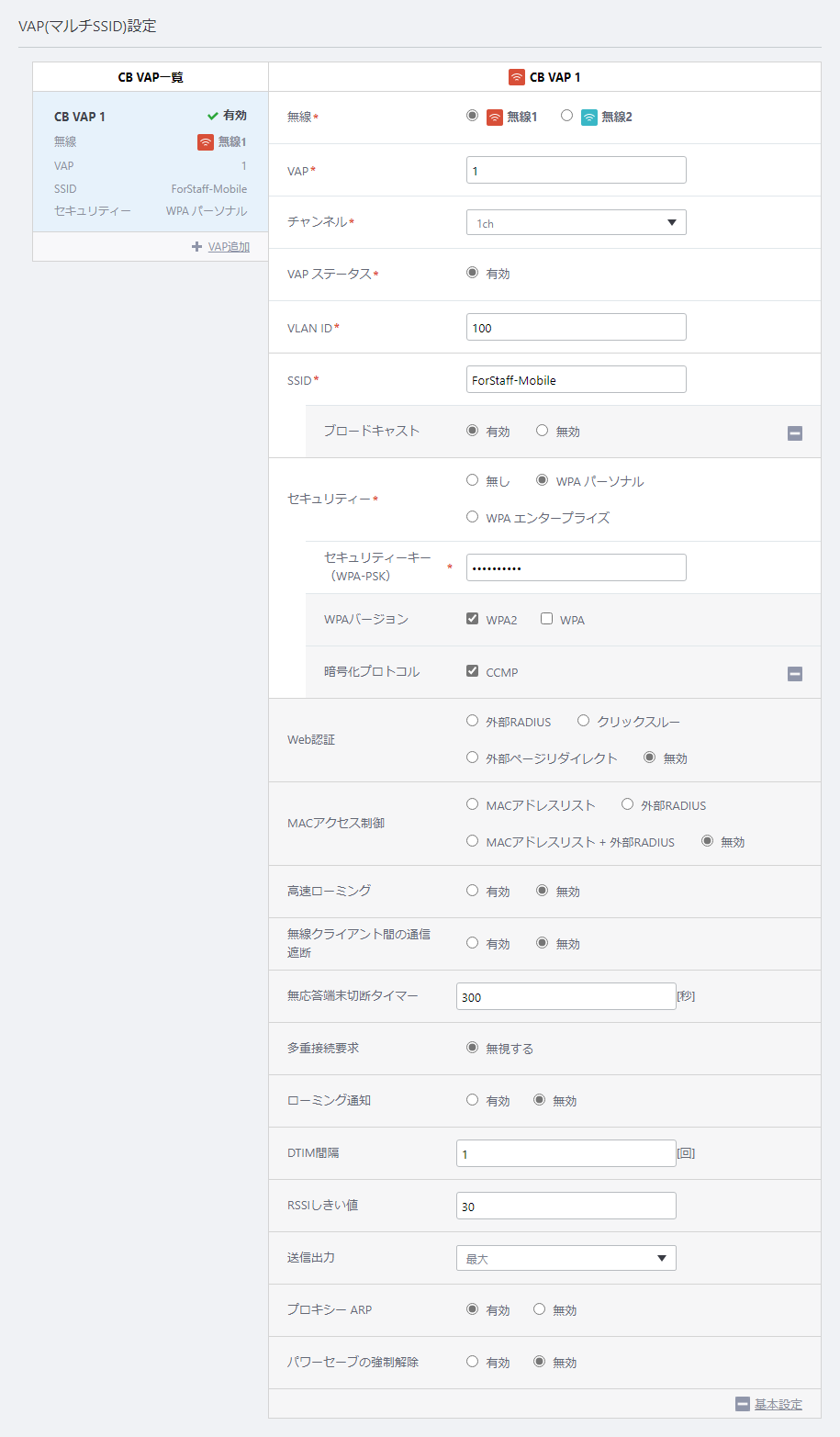

   CB VAP 1に、従業員のモバイル端末用CB VAP「ForStaff-Mobile」を作成します。
   CB VAPの名前は同じでも1階とは異なるチャンネルブランケットであり、かつ、来客用のCB VAPは作成しませんので、「無線クライアント間の通信遮断」を「無効」にしても問題はありませんが、ここでは1階と2階で同じ設定にしています。


   表 4：CB VAP「ForStaff-Mobile」設定

   項目名	設定値	説明
   無線	無線1	CB VAPで使用する無線バンドを、無線1（2.4GHz）または無線2（5GHz W52）から選択します。
   VAP	1	CB VAPの設定を保存するVAP番号を1～8の数値で指定します。
   チャンネル	1	CB VAPで使用する無線チャンネルを選択します。 本設定は同じ無線バンドのすべてのVAP（セル型VAP、CB VAP含む）で共通となります。
   VAP ステータス	有効	CB VAPの有効、無効を設定します。
   VLAN ID	100	該当のCB VAPが使用するVLAN IDを1～4094の数字で入力します。（必須） Note 本AP共通設定を適用する無線APがAMFノードにゲストノードとして設定されており、接続するゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するよう設定されている場合、かつ、無線クライアントのIPアドレスの割り当てにDHCPを使用する場合は、無線APの管理用VLANとは異なるVLAN IDを指定してください。
   SSID	ForStaff-Mobile	該当のCB VAPが使用するSSID（ネットワーク名）です。
   ブロードキャスト	有効	該当のCB VAPでSSID（ネットワーク名）をブロードキャストするか否かです。
   セキュリティー	WPAパーソナル	該当するVAPのセキュリティーです
   セキュリティーキー（WPA-PSK）	5+@f/=0N1y	暗号キーを設定します。
   WPAバージョン	WPA2	使用するWPAのバージョンです。
   暗号化プロトコル	CCMP	使用する暗号化プロトコルです。
   Web認証	無効	該当のVAPに対してWeb認証を適用するか否かの設定を行います。
   MACアクセス制御	無効	該当のVAPに対してMACアクセス制御を適用する際の方式、または無効を指定します。
   無線クライアント間の通信遮断	無効	同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可するか否かを指定します。
   無応答端末切断タイマー	300	無線APに対し通知が行われずにいなくなった無線クライアントを切断するまでの時間を指定します。
   多重接続要求	無視する	接続状態を保持している端末からの接続要求に対する処理の方法を選択します。
   ローミング通知	有効	ローミング通知を行うか否かを設定します。
   DTIM間隔	1	アクセスポイントが送信するビーコンに、DTIM（Delivery Traffic Indication Map）を挿入する割合を設定します。
   RSSIしきい値	30	CB VAPのビーコン制御に関わるパラメーターを0～91の数値で指定します。 本パラメーターを調整することでチャンネルブランケット環境下における接続・通信状況が向上することがあります。 Note サポート用途で利用する設定項目となります。通常は値を変更しないでください。
   送信出力	最大	電波出力強度を選択します。
   プロキシーARP	有効	プロキシーARPを使用するか否かを設定します。
   パワーセーブの強制解除	無効	無線クライアントの無線省電力設定を強制的に解除するか否かを設定します。



9. ここまで設定したCB共通設定を適用するチャンネルブランケットを作成します。

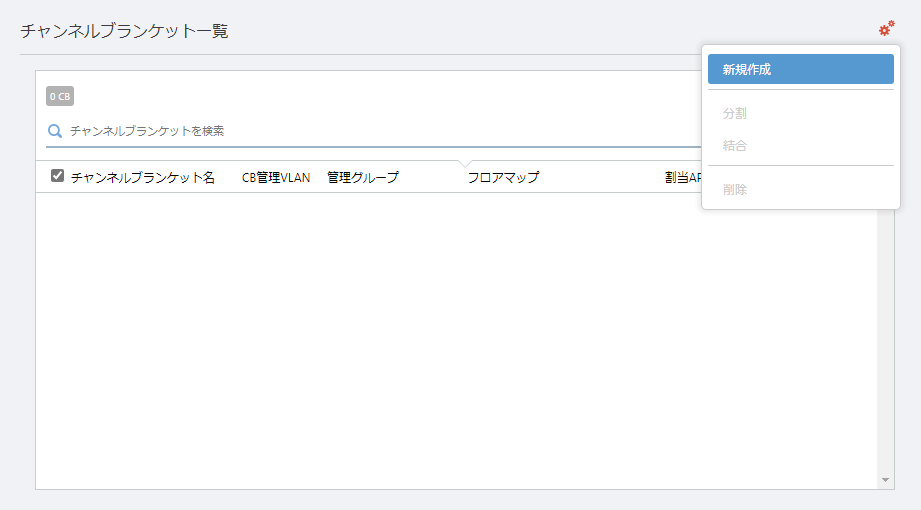

   コンテンツ欄下部の「チャンネルブランケット一覧」にて、右上の設定メニュー（歯車アイコン）から「新規作成」を選択します。

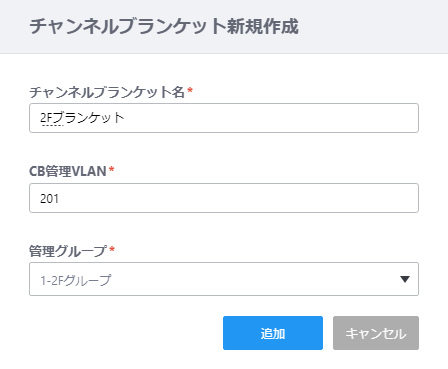

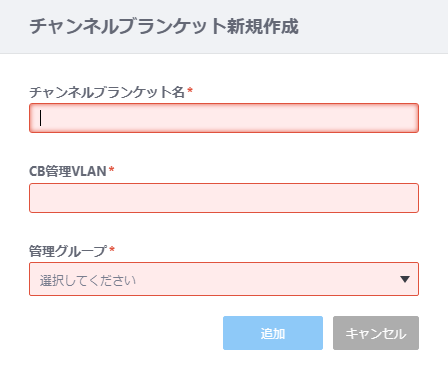

   「チャンネルブランケット新規作成」ダイアログが表示されます。


10. 「チャンネルブランケット名」に「2Fブランケット」を入力します。

11. 「CB管理VLAN」を設定します。
    チャンネルブランケットの管理VLANは無線APの管理用VLAN ID、無線クライアントに割り当てるVAPのVLAN IDとは異なるVLAN IDを設定します。
    ここでは、「201」を入力します。

12. 「管理グループ」に、このチャンネルブランケットに所属させたい無線APの管理グループを設定します。
    ここでは、「1-2Fグループ」を入力します。


13. 「追加」ボタンをクリックして、チャンネルブランケット「2Fブランケット」を登録します。
    チャンネルブランケット一覧に「2Fブランケット」が表示されます。


14. 続いてチャンネルブランケット「2Fブランケット」に所属する無線APを選択します。
    チャンネルブランケット一覧にて、「2Fブランケット」の行の「AP一覧」ボタンをクリックします。

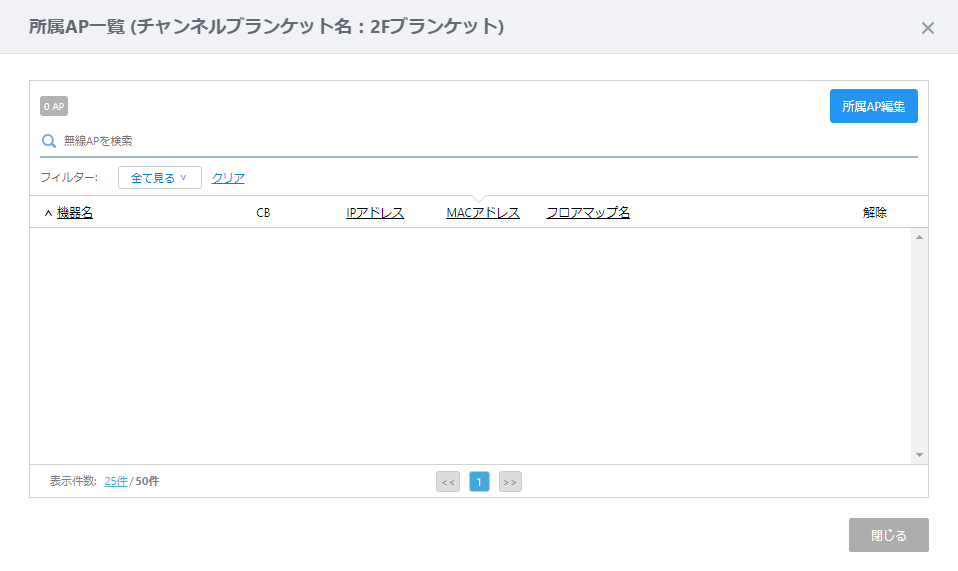

    「所属AP一覧」ダイアログが表示されます。
    ダイアログのタイトルには「チャンネルブランケット名：2Fブランケット」のようにチャンネルブランケット名が表示されます。


15. 「所属AP編集」ボタンをクリックします。

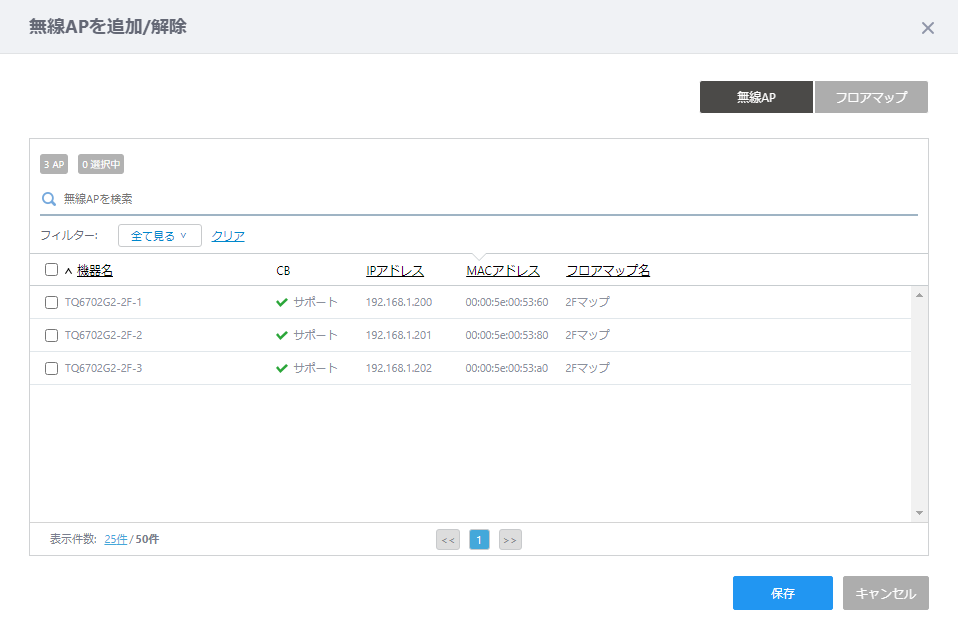

    「無線APを追加/解除」ダイアログが表示されます。

    「無線APを追加/解除」ダイアログでは、無線APを管理グループ内のフロアマップから、または管理グループ内の無線AP一覧から選択できます。
    デフォルトでは管理グループ内の無線AP一覧が表示されています。

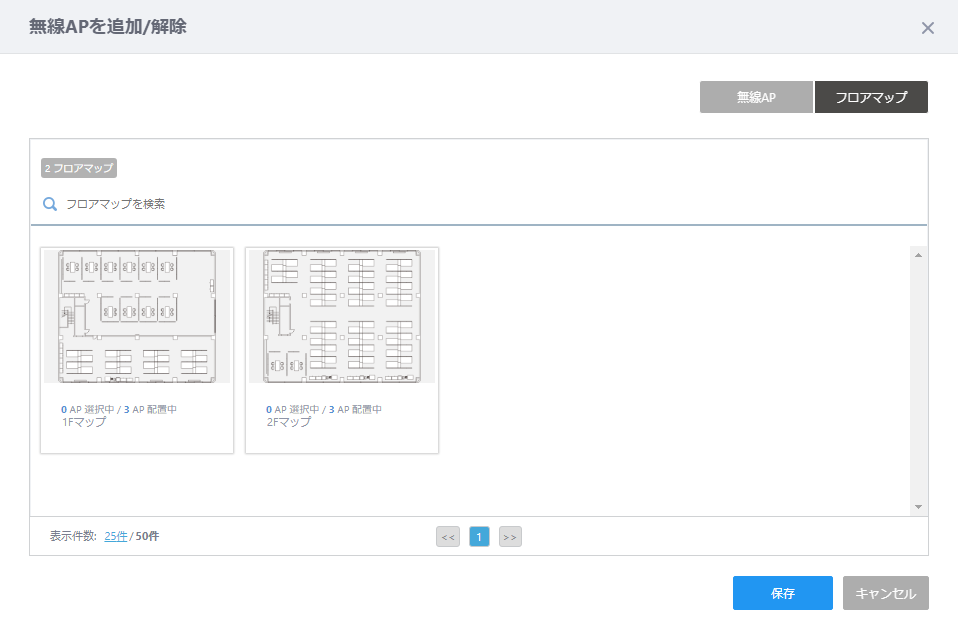

16. 右上の「フロアマップ」ボタンをクリックして、フロアマップのパネル表示に切り替えます。


17. フロアマップのパネル表示から「2Fマップ」をクリックします。
    「2Fマップ」に配置された無線APがマップ上にアイコン表示されます。


18. マップ上の無線APアイコンをクリックして、チャンネルブランケットに所属する無線APを選択します。
    3台表示された無線APをすべて選択します。


19. 「無線APを追加/解除」ダイアログの「保存」ボタンをクリックして、選択を保存します。
    「所属AP一覧」ダイアログに選択した無線APの情報が表示されます。

    選択された無線APが正しいことを確認し、「閉じる」ボタンをクリックして、「所属AP一覧」ダイアログを閉じます。
    「CB共通設定新規作成」画面の「チャンネルブランケット一覧」に戻ります。
    「2Fブランケット」の「割当AP数」の欄が「3」に更新されます。


20. ここまでの設定を保存するため、コンテンツ欄右上の「追加」ボタンをクリックします。


クイックツアー / AWC-CBの設定 / 共通設定の割り当て

作成したAP共通設定、CB共通設定を無線APに適用します。
「無線APの登録」にて登録した無線APにはまだAP共通設定が適用されておらず、管理状態は「未管理」となっています。
未管理の無線APにAP共通設定を割り当てると、自動的に無線APにAP共通設定が適用されます。
また、チャンネルブランケットに所属している場合は該当するCB共通設定が、個別設定がある場合には個別設定が、同時に無線APに適用されます。

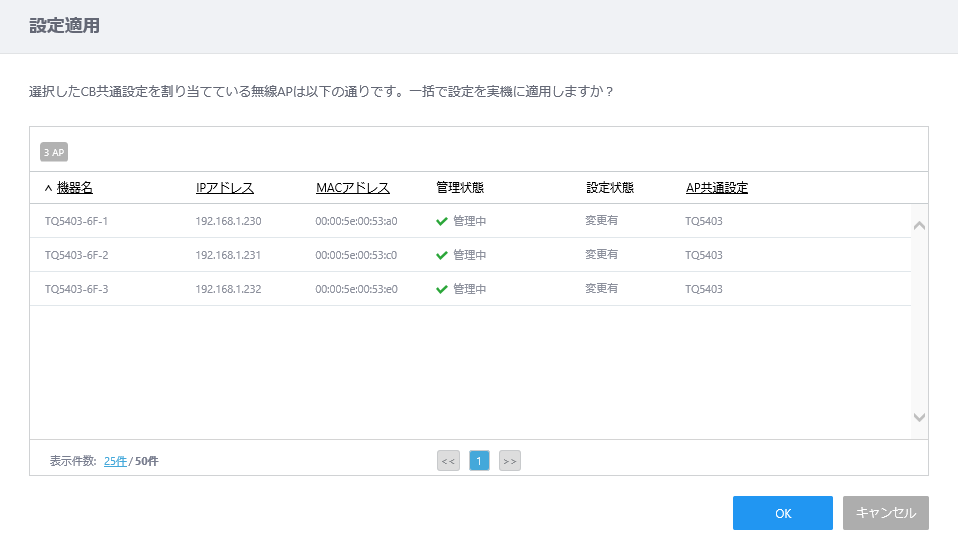

既にAP共通設定が適用され、AWCプラグインの管理下にある無線APをチャンネルブランケットに所属させる場合は、「設定適用」を行うことで、最新のAP共通設定、CB共通設定、個別設定が無線APに適用されます。詳しくは、「各種操作」/「チャンネルブランケット」/「チャンネルブランケットの作成」の「運用中の無線APに適用する場合」をご覧ください。

1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
   「設定機能/無線AP一覧」画面が表示されます。


2. AP共通設定を適用する無線APを選択します。
   今回は、すべての無線APに同じAP共通設定を適用するように構成しています。無線AP一覧の見出し行のチェックボックスにチェックを付けます。


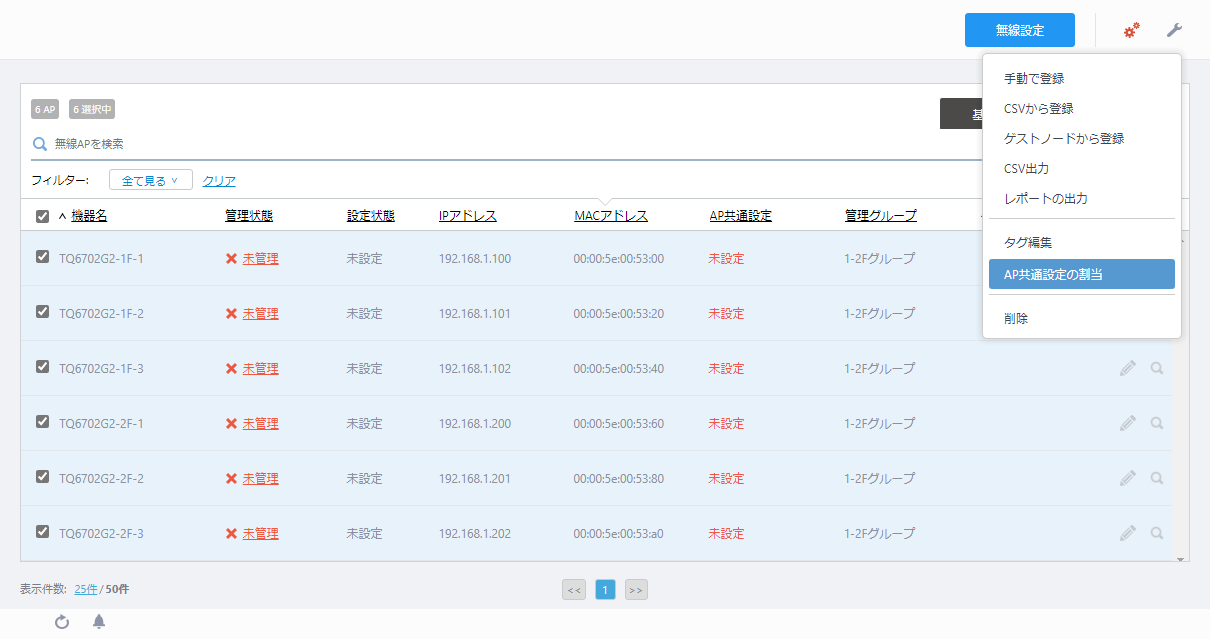

3. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「AP共通設定の割当」をクリックします。

   「AP共通設定選択」ダイアログが表示されます。


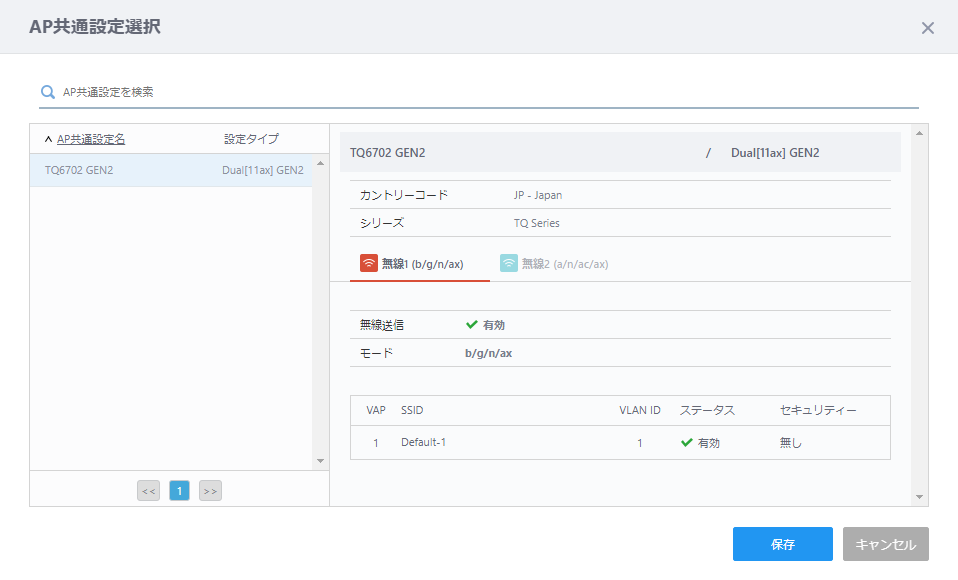

4. 「AP共通設定選択」ダイアログのAP共通設定一覧から、「AP共通設定の作成」で作成したAP共通設定「TQ6702 GEN2」が選択されていることを確認し、「保存」ボタンをクリックします。

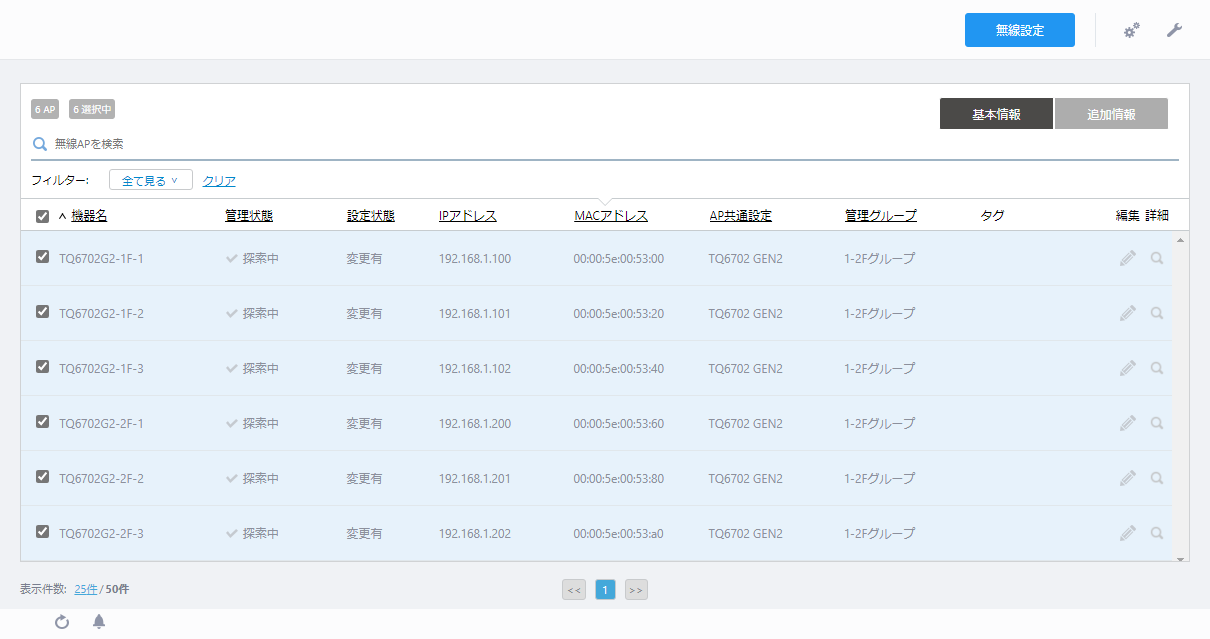

5. 「設定機能/無線AP一覧」画面に戻ると、対象の無線APの「管理状態」が「探索中」に、「設定状態」が「変更有」に変化します。



クイックツアー / AWC-SCの設定 / 概要

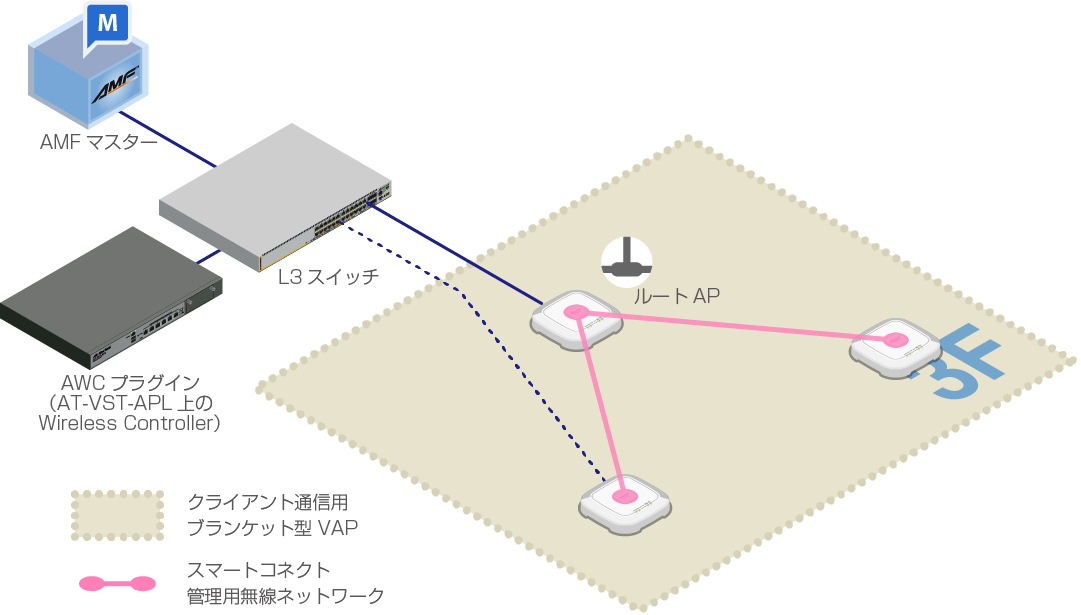

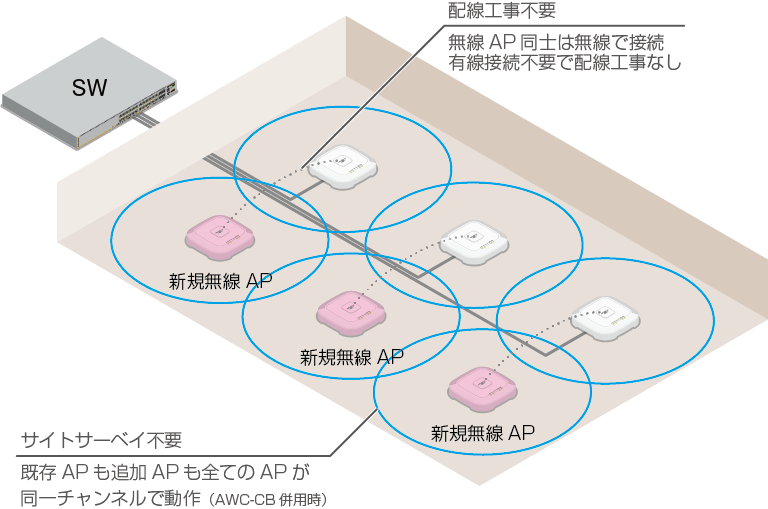

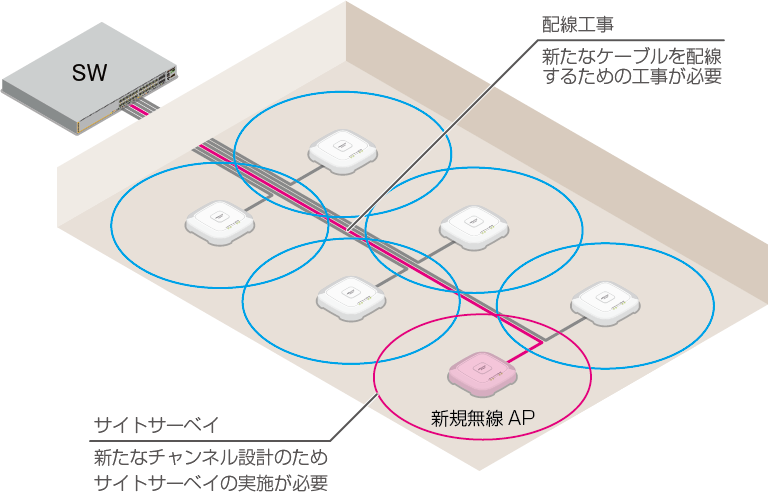

ここでは、AWC-SC（AWC-スマートコネクト）を利用した無線ネットワークの構築の流れを、具体的な設定手順とともに記します。

Note

AWC-SCは、AT-TQ5403/5403e、AT-TQm5403ファームウェアバージョン6.0.1-1.x以降にてサポートします。
なお、AT-TQ6602を使用したAWC-SCには、今後リリース予定のファームウェアが必要となります。

• 無線APにはAT-TQ5403を使用します。

• フロアは3Fのひとつとします。

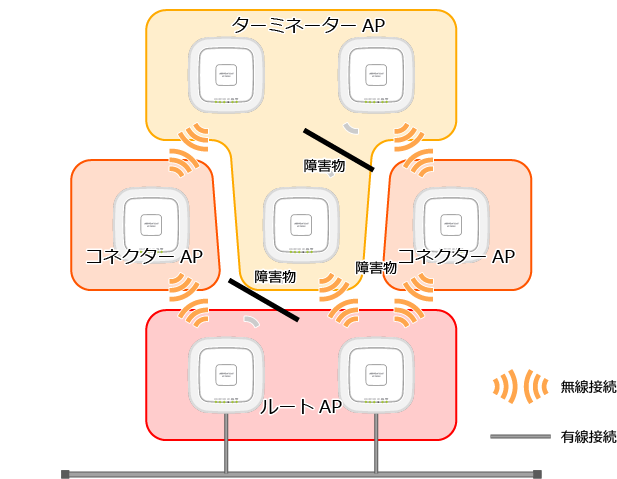

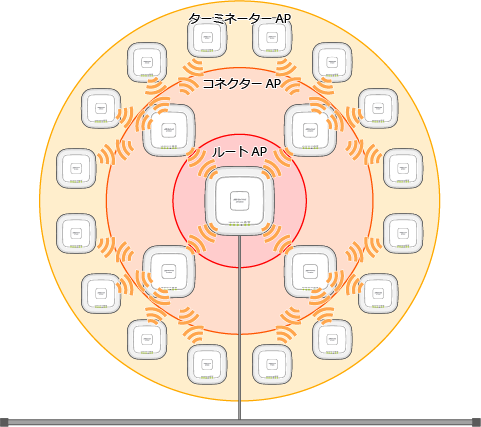

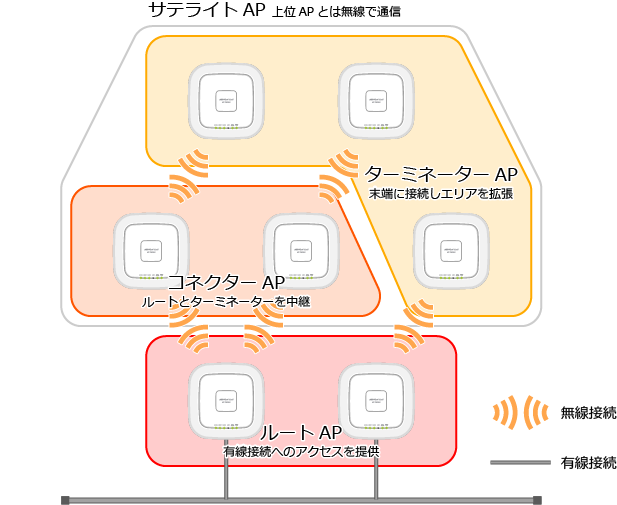

• ルートAP 1台にサテライトAPが4台の合計5台構成で、AWC-SCを構成します。
  サテライトAPは、すべてターミネーターAPとして1台のルートAPに接続し、他のターミネーターAPへの中継は行わないものとします。

• クライアントサービス用通信にはセル型VAPを使用します。
  AWC-CBによるブランケット型ネットワークの提供は行いません。


Note

AWC-SCを使用する無線バンドでは、他のVAPは自動的に無効に設定されます。

クイックツアー / AWC-SCの設定 / 準備

工場出荷状態の無線APに対しOTA（Over The Air：AP間無線接続）で設定・管理を行うには、ルートAPが接続されたサブネットで通信可能なDHCPサーバーが必要になります。
またこの際、IPアドレスとともに、AWCプラグインのIPアドレスおよび監視ポート番号をDHCPオプション43（ベンダー個別情報）によって通知するよう、DHCPサーバー側で事前の設定が必要となります。
ここでは、AMFスイッチ上のDHCPサーバーにて、管理用VLANに割り当てるDHCPプール「pool1」が作成してあるとします。次はその設定の一例です。

ip dhcp pool pool1 ↓
network 192.168.1.0 255.255.255.0 ↓
range 192.168.1.10 192.168.1.49 ↓
default-router 192.168.1.1 ↓
subnet-mask 255.255.255.0 ↓
! ↓


1. DHCPオプションを定義します。
   オプションコード43のオプション名を「awcserver」、設定するオプションタイプを16進数にします。

   awplus#configure terminal ↓
awplus(config)#ip dhcp option 43 name awcserver hex ↓


2. DHCPプール「pool1」に対し、静的IPアドレスを設定します。
   今回は、ルートAPとして登録する無線AP（MACアドレス：00:00:5e:00:53:00）に対して静的なIPアドレス「192.168.1.230」を設定します。
   サテライトAP（ターミネーターAP）として運用する無線AP（MACアドレス：00:00:5e:00:53:20）には、別途、無線APのWeb設定画面からIPアドレス「192.168.1.231」を手動設定してください。

   awplus(config)#ip dhcp pool pool1 ↓
awplus(dhcp-config)#host 192.168.1.230 0000.5e00.5300 ↓


3. 作成したオプション「awcserver」の値を設定します。
   オプションの設定値として渡されるAWCサーバー情報のフォーマットは次の通りです。
   次の設定例では、AWCプラグインのIPアドレスを「192.168.1.250」に設定する場合の例を示します。


   表 1：DHCPオプション43フォーマット

   フィールド名	フィールド長	説明	可変/固定	設定例
   				内容	16進値
   ヘッダー	1オクテット	ベンダー個別情報として渡す情報のヘッダーです。	固定	207	CF
   オプション1 タイプ	1オクテット	続くフィールドがAWCプラグインのIPアドレスであることを示します。	固定	1	01
   オプション1 値	4オクテット	AWCプラグインのIPv4アドレスを指定します。	可変	192.168.1.250	C0A801FA
   オプション2 タイプ	1オクテット	続くフィールドがAWCプラグインの監視ポート番号であることを示します。	固定	2	02
   オプション2 値	2オクテット	AWCプラグインの監視ポート番号を指定します。	固定	65437	FF9D

   したがって、設定値は「CF01C0A801FA02FF9D」となります。

   awplus(config)#ip dhcp pool pool1 ↓
awplus(dhcp-config)#option awcserver cf01c0a801fa02ff9d ↓
awplus(dhcp-config)#exit ↓
awplus(config)#exit ↓


クイックツアー / AWC-SCの設定 / 管理グループの作成

スマートコネクトネットワーク構築のはじめに、管理グループを作成します。
管理グループはユーザーが管理・設定を行える機器のグループです。
スマートコネクトネットワークは、管理グループに対して1つ作成できます。
ここではビルの3階に所属する無線APをスマートコネクトネットワークのメンバーとして管理するため、管理グループ「3Fグループ」を作成します。

1. AWCプラグインメニューから「無線設定」→「管理グループ」をクリックします。


2. 画面右上の「新規作成」ボタンをクリックします。
   「管理グループ作成」ダイアログが表示されます。


3. 管理グループ名を入力します。
   今回は、「3Fグループ」と入力します。

4. 管理の対象とするAMFネットワーク名を選択することができます。
   AWC-SCでは、AMFゲストノード機能の併用は未サポートです。このため、AMFネットワークの選択については、AWC-SCを構成する上で必要はありません。
   スイッチや、スマートコネクトネットワークに所属しない無線APを管理する目的での併用は可能です。AMFネットワーク、AMFエリアを選択することで、非スマートコネクトの無線APの登録の際に、AMFゲストノードを容易に検出することができるようになります。
   これらを使用しない場合は、ネットワーク名を選択しないままでも構いません。
   今回は、「AMF001」を選択します。

5. AMFネットワークを選択すると、AMFネットワーク配下のAMFエリアが「エリア名」に表示されます。
   管理の対象とするAMFエリアを選択します。管理グループに所属させるAMFエリアは、複数選択できます。
   今回は、「area1」を選択します。


6. 「追加」ボタンをクリックします。
   作成した管理グループ「3Fグループ」が一覧に追加されます。



クイックツアー / AWC-SCの設定 / アカウントの作成

作成した管理グループの管理を行うアカウントを作成します。
AVM EXとAWCプラグインで共通のアカウント情報を使用します。
ここでは、「3Fグループ」を管理するためのユーザーを作成します。

Note

管理者アカウントですべての機器を管理する場合には、個別のアカウントの作成は必要ありません。

1. AVM EXのメインメニューから「ユーザー管理」をクリックします。

2. 画面右上の「新規作成」ボタンをクリックします。
   「新規ユーザー」画面が表示されます。


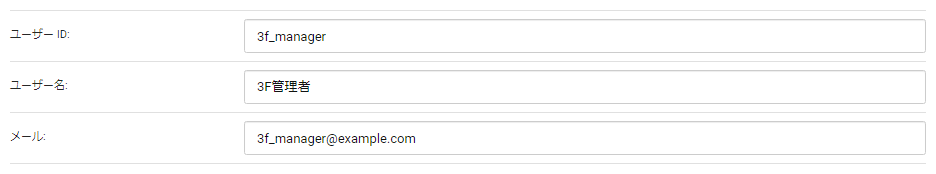

3. ユーザー名、ユーザーID、メールアドレスを入力します。
   今回は、以下のように設定します。


   表 1：アカウント設定 1

   項目名	設定値	説明
   ユーザーID	3f_manager	ログイン画面で使用するユーザーIDを指定します。 Note 一度登録したユーザーIDは変更できません。 Note 一度登録したことのあるユーザーIDは、その後該当アカウントを削除しても、別のアカウントとして再度使用することはできません。 アカウントの作成前に、作成ポリシーなどを慎重にご検討ください。
   ユーザー名	3F管理者	フルネームなど、ユーザーの表示名を指定します。ユーザー名は、連続した半角スペースを除き、マルチバイト文字を含め100文字まで（半角・全角どちらも可）です。
   メール	3f_manager@example.com	ログイン情報を忘れた場合の復旧やライセンス有効期限の通知に使用する、有効なメールアドレスを指定します。 Note メールアドレスを登録したアカウントを削除した場合、別のアカウントのメールアドレスとして再度登録することはできません。



4. パスワードを入力します。
   また、確認のため、「パスワード（確認）」に「パスワード」と同じパスワードを入力します。


   表 2：アカウント設定 2

   項目名	設定値	説明
   パスワード	t0psecret!	ユーザー「3F管理者」のパスワードを設定します。 パスワードは8文字以上の、いずれも半角の英字・数字・記号（ ! @ # $ % ^ & * ( ) のみ使用可）で指定します（大文字小文字を区別します）。また、いずれかの英字・数字・記号を最低1文字ずつ含む必要があります。
   パスワード（確認）		パスワードと同じ文字列を入力します。



5. アカウントタイプを選択します。
   ここでは、AMFエリア「area1」のみに限り設定を許可するため、「一般ユーザー」を選択します。


   表 3：アカウント設定 3

   項目名	設定値	説明
   アカウントタイプ	一般ユーザー	アカウントの種類を表示します。 管理者 ユーザー設定やシステム設定を含む、AVM EXの全機能を使用できます。 一般ユーザー 別途権限を与えられたAVM EX管理グループ（AMFエリア、AWCプラグインの管理グループ、SNMPプラグインのサブネット）に対して、状態や設定の変更または確認のみができます。



6. アカウントタイプを「一般ユーザー」に設定した場合、AVM EXのサービスモニタリングの設定の権限、AVM EX管理グループ（AMFエリア、AWCプラグインの管理グループ、SNMPプラグインのサブネット）ごとの設定の権限を選択します。


   表 4：アカウント設定 4

   項目名	設定値	説明
   権限	読み取り専用	アカウントタイプが「一般ユーザー」の場合、AVM EXのサービスモニタリングの書き込み権限を表示します。 読み取り専用 サービスモニタリングは閲覧のみ可能です。 読み取り/書き込み サービスモニタリングの閲覧、モニター作成、編集、削除が可能です。 アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。サービスモニタリングの閲覧、モニター作成、編集、削除が可能です。
   CLI権限	オフ	アカウントタイプが「一般ユーザー」の場合、AMFエリア内のAMF機器に対するCLI接続の権限を表示します。 アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのAMF機器に対してCLI接続できます。
   管理グループ権限	3Fグループ：読み取り/書き込み その他のAVM EX管理グループ：権限なし	アカウントタイプが「一般ユーザー」の場合、AVM EXの管理グループに対する設定の書き込み権限を指定します。デフォルトは「権限なし」です。 AVM EXの管理グループは、以下のものを指します。 AMFネットワークの各AMFエリア AWCプラグインの各管理グループ SNMPプラグインの各サブネット 各種AVM EX管理グループはタイプに関わりなく文字コード順に表示されます。 設定する書き込み権限は以下の通りです。 権限なし AVM EX管理グループの情報は表示されません。 Note AVM EXの「マイアカウント」画面には当該のAVM EX管理グループ名に対して「権限なし」と表示されます。 読み取り専用 AVM EX管理グループの状態を閲覧できます。 AVM EX管理グループおよびノードのトポロジーマップ、ノード情報、ノードやイベントのメモ、軽微または正常なイベントのログを閲覧できます。 また、各種プラグインにおいては、該当AVM EX管理グループ内の機器の情報の閲覧のみが可能です。 読み取り/書き込み AVM EX管理グループの状態を閲覧または設定を変更できます。 設定には、ノードのAMFバックアップの実施、AMFノードへのCLI接続、ノードやイベントのメモの編集、AMFマスター上のバックアップ設定の変更などが含まれます。 また、各種プラグインにおいては、該当AVM EX管理グループ内の機器の情報の閲覧および設定が可能です。 アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのAVM EX管理グループ（AMFエリア、AWCプラグインの管理グループ、SNMPプラグインのサブネット）に対して設定の確認および変更が可能です。



7. アカウントタイプを「一般ユーザー」に設定した場合、閲覧可能な管理グループを選択します。
   管理グループは、管理者アカウントにて事前に作成されたものが表示されます。ここでは、「管理グループの作成」の手順にて作成された「3Fグループ」が表示されています。


   表 5：アカウント設定 5

   項目名	設定値	説明
   AWC 管理グループ	3Fグループ：チェックあり	AWCプラグインが登録されている場合、アカウントタイプが「一般ユーザー」のアカウントの利用者に対し管理を許可する管理グループのチェックボックスにチェックを付けます。 チェックあり： 選択した管理グループに対して、次の操作ができるようになります。 管理グループの設定（AWC管理グループ名、ネットワーク名、AMFエリア名）の閲覧 所属する管理下APの閲覧、追加、編集、削除 所属するフロアマップの閲覧、作成、編集、削除 各種共通設定の作成、編集、削除 チェックなし： このアカウントによるログインセッションでは、該当の管理グループに所属するフロアマップ、各種共通設定、管理下APは表示されません。 なお、管理欄のユーザーIDから表示する「マイアカウント」画面には、管理の許可の有無にかかわらず、AWCプラグインに登録されたすべての管理グループ名が表示されます。 管理グループは、事前にアカウントタイプが「管理者」のアカウントで作成しておく必要があります。 Note アカウントタイプが「一般ユーザー」のアカウントに対し、所属するフロアマップ、各種共通設定、管理下APの閲覧のみを許可することはできません。 Note アカウントタイプが「管理者」の場合、本項目は表示されません。すべての管理グループの編集や所属するフロアマップ、無線AP、各種共通設定の管理を行えます。



8. アカウントタイプを「一般ユーザー」に設定した場合、AVM EXにて設定の書き込み権限を持つサイトとグループの選択が可能です。
   サイトやグループの作成はAWCプラグインによる管理には影響しないため、今回は無視します。

9. AWCプラグインの各種管理項目にて、情報を更新する間隔を設定します。


   表 6：アカウント設定 6

   項目名	設定値	説明
   更新間隔	（デフォルト）	AWCプラグインが登録されている場合、AWCプラグインの以下の管理項目にて画面の更新を自動で行う間隔（単位：秒）を指定します。 管理下AP（デフォルト：60（秒）） フロアマップ詳細(無線ステータス)（デフォルト：60（秒）） フロアマップ詳細(無線クライアント)（デフォルト：5（秒）） フロアマップ詳細(スマートコネクト)（デフォルト：5（秒））



10. AP共通設定を作成する際に初期値として選択される国コードを指定します。


    表 7：アカウント設定 7

    項目名	設定値	説明
    国コード	JP - 日本	AWCプラグインが登録されている場合、AWCプラグインでAP共通設定を作成する際に選択される国コード（無線周波数帯の規制区域）の初期設定を指定します。デフォルトは「なし」です。



11. Web管理画面の言語とセッションタイムアウトを設定します。


    表 8：アカウント設定 8

    項目名	設定値	説明
    言語	日本語	Web管理画面の表示言語を設定します。 自動検出（デフォルト）、英語、日本語から選択できます。「自動検出」に設定すると、Webブラウザーの表示言語設定に従って自動的に決定されます。
    タイムアウト	10分	セッションタイムアウトを指定します。 無操作状態でタイムアウトに設定した時間が経過した場合に、自動的にログインセッションを終了し、ログイン画面に戻ります。 タイムアウトは5分、10分、20分、30分、1時間、制限なしから選択でき、制限なしに設定した場合は無操作状態が続いても自動的にログアウトしません。 デフォルトは5分です。



12. AVM EXのイベント/Syslogルールのメール通知、ネットワークトポロジーレイアウトを設定します。
    このアカウントはAWCプラグインでの管理用に使用するため、これらの機能を使用しません。


    表 9：アカウント設定 9

    項目名	設定値	説明
    イベント/Syslogルール メール通知を受信	無効	イベントルール、Syslogルールにてメール通知を行うよう設定されている際、該当のアカウントへのメール受信を行うか否かを指定します。
    ネットワークトポロジーレイアウト	－（空欄）	初回ログイン時にネットワークマップに適用する、またはそれ以降に適用を許可するレイアウトを選択します。



13. 「保存」ボタンをクリックします。
    作成したユーザー「3F管理者」が一覧に追加されます。



クイックツアー / AWC-SCの設定 / 無線APの登録

AT-TQ5403の登録（IP手動設定）

ルートAPの登録

1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。

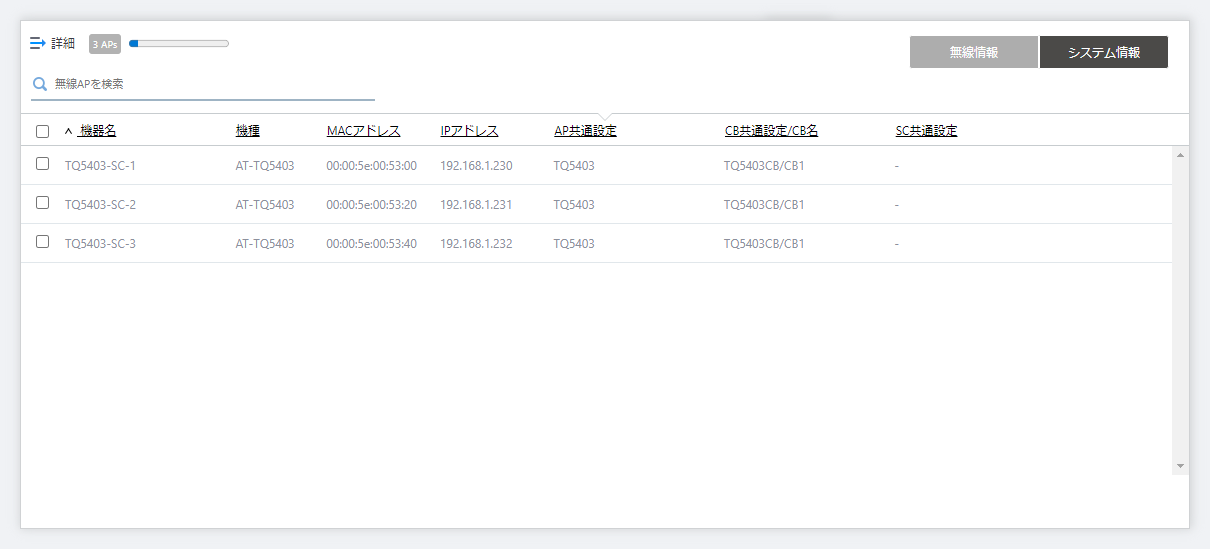

   「設定機能/無線AP一覧」画面が表示されます。


2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「手動で登録」をクリックします。

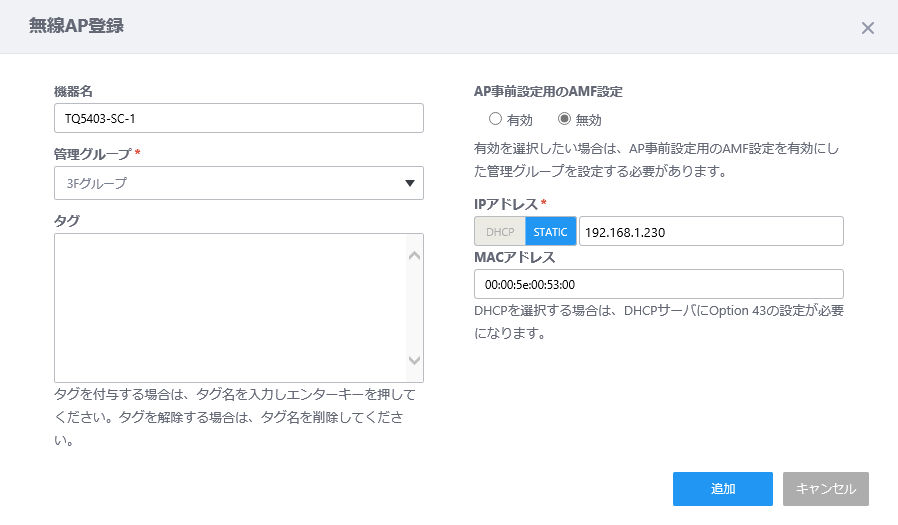

   「無線AP登録」ダイアログが表示されます。


3. 「機器名」にAWCプラグインの管理下に登録する無線APの管理上の名前を入力します。
   今回は、「TQ5403-SC-1」と入力します。

4. 「管理グループ」を指定します。
   今回は、先ほど作成した「3Fグループ」を選択します。
   AP事前設定用のAMF設定の選択肢として「有効」が表示されるようになります。

5. 「AP事前設定用のAMF設定」を「無効」に設定します。
   固定のIPアドレスを事前に無線APのWeb設定画面で指定するか、DHCPサーバーから静的IPアドレスを割り当てる必要があります。

6. 「TQ5403-SC-1」として登録する無線APのIPアドレスを設定します。
   IPアドレス欄には、「DHCP」「STATIC」の2つのオプションがあります。

   • DHCP
     無線APは、DHCPサーバーからIPアドレスとともに、DHCPオプション43によりAWCプラグインサーバー情報を取得して、管理下に参加します。
     工場出荷状態の無線APを、後述の「自動認識」を使用してスマートコネクトネットワークに参加させる場合はこちらを選択します。

   • STATIC
     DHCPオプション43を使用しない無線APを登録する際に選択します。
     有線接続されたDHCPサーバーからIPアドレスを割り当てる場合や、IPアドレスを無線APのWeb設定画面で指定する場合は、こちらを選択します。

   今回のルートAPの登録では「STATIC」を選択します。
   また、表示される入力フィールドには、今回は「192.168.1.230」を入力します。

7. 「TQ5403-SC-1」として登録する無線APのMACアドレス「00:00:5e:00:53:00」を入力します。


8. 「追加」ボタンをクリックします。
   「無線AP詳細」画面が表示されます。

   「無線AP詳細」画面では、選択した無線AP「TQ5403-SC-1」の情報が表示されます。この段階では、「管理状態」には「未管理」、「AP共通設定」には「未設定」と表示されます。
   SC共通設定を先に作成してから、AP共通設定を適用するため、このままにします。


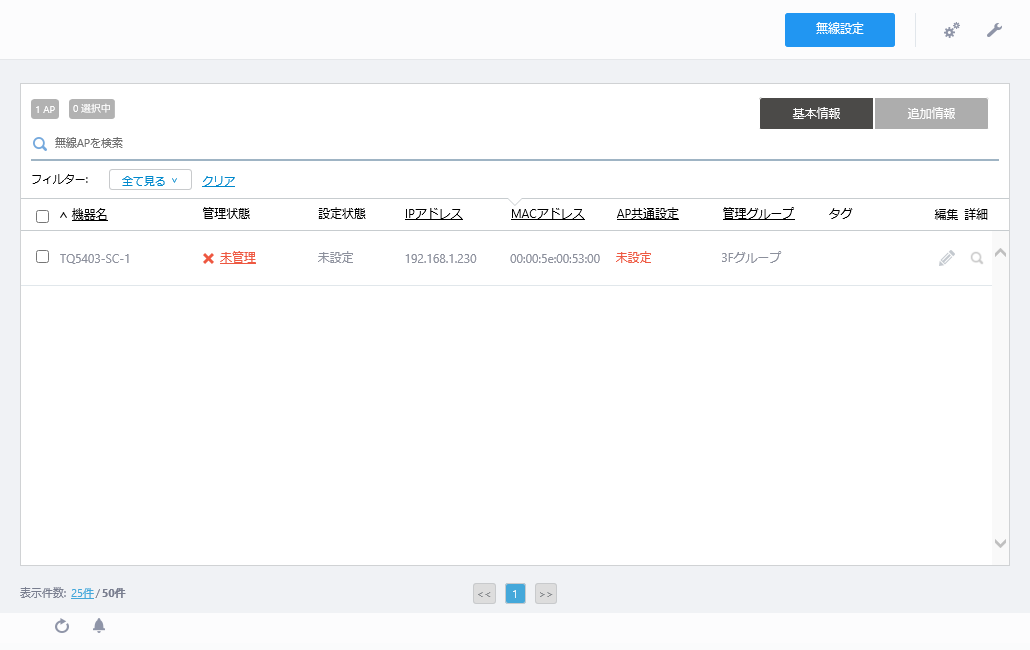

サテライトAPの登録

1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
   「設定機能/無線AP一覧」画面が表示されます。


2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「手動で登録」をクリックします。
   「無線AP登録」ダイアログが表示されます。


3. 「機器名」にAWCプラグインの管理下に登録する無線APの管理上の名前を入力します。
   今回は、「TQ5403-SC-2」と入力します。

4. 「管理グループ」を指定します。
   今回は、先ほど作成した「3Fグループ」を選択します。
   AP事前設定用のAMF設定の選択肢として「有効」が表示されるようになります。

5. 「AP事前設定用のAMF設定」を「無効」に設定します。

6. 「TQ5403-SC-2」として登録する無線APのIPアドレスを設定します。
   今回のサテライトAPの登録では「STATIC」を選択し、入力フィールドに「192.168.1.231」を入力します。

7. 「TQ5403-SC-2」として登録する無線APのMACアドレス「00:00:5e:00:53:20」を入力します。


8. 「追加」ボタンをクリックします。

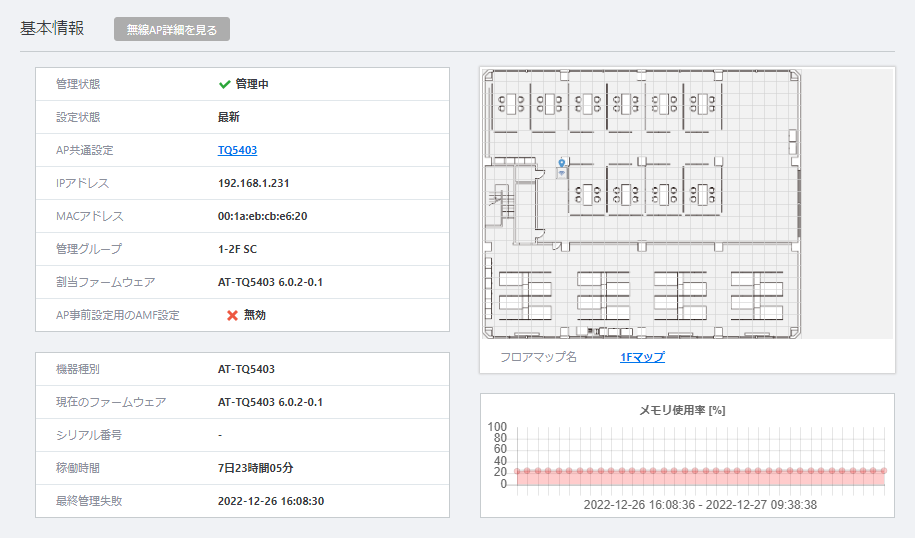

   「無線AP詳細」画面が表示されます。

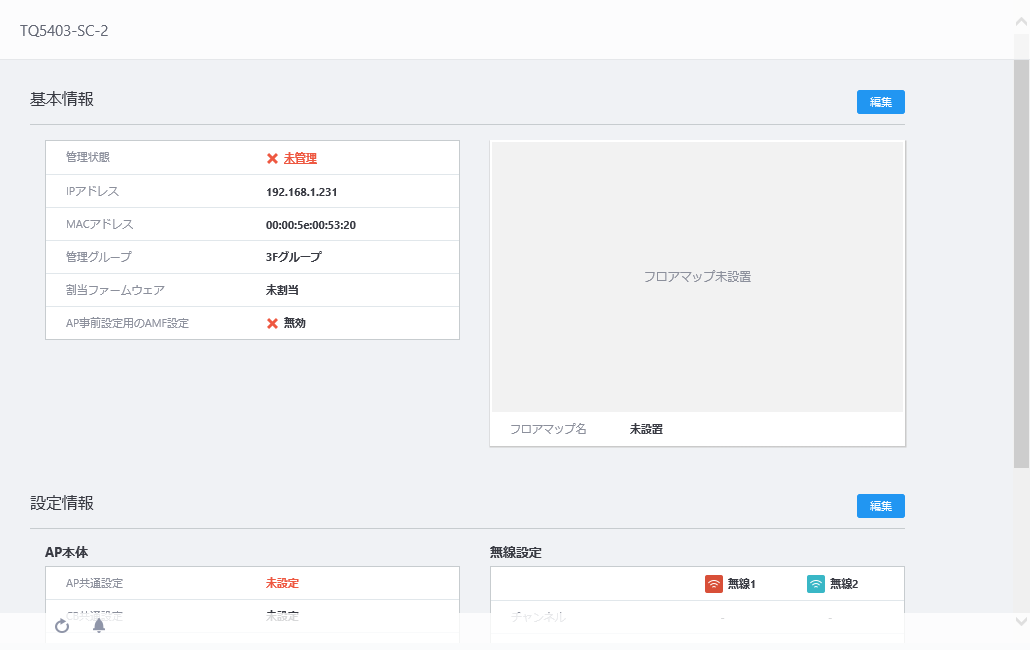

   「無線AP詳細」画面では、選択した無線AP「TQ5403-SC-2」が追加されます。この段階では、「管理状態」には「未管理」、「AP共通設定」には「未設定」と表示されます。
   SC共通設定を先に作成してから、AP共通設定を適用するため、このままにします。


クイックツアー / AWC-SCの設定 / フロアマップの作成

フロアマップの登録

1. AWCプラグインメニューから「無線モニター」→「フロアマップ」をクリックし、「フロアマップ」画面を表示します。


2. 3階のフロアマップを作成するため、画面右上の「新規作成」ボタンをクリックします。
   「フロアマップ作成」ダイアログが表示されます。


3. 「マップ名」に「3Fマップ」を入力します。

4. 「マップ画像」の「ファイルを選択」をクリックし、フロアマップに使用する画像を選択します。


   Note

   マップ画像に余白が付いていると、フロアサイズが正しく計算されません。マップ画像に余白がある場合は、画像編集ツールを使用して、実際に設置するフロア部分のみを切り抜いておくことをお勧めします。

5. 「フロアサイズ(横)」、「フロアサイズ(縦)」に、実際の設置場所の大きさをメートル単位で入力します。
   縦横のいずれかの値を入力すると、マップ画像の縦横比に基づいてもう一方の値が自動的に決定されます。
   フロアサイズは、無線電波のヒートマップ表示に影響します。
   ここでは、横24m×縦20mとして、各欄に入力します。

6. 「管理グループ」ドロップダウンリストから、「クイックツアー」/「AWC-SCの設定」/「管理グループの作成」にて作成した管理グループ「3Fグループ」を選択します。

   今回は「タグ」「コメント」は空欄のままとし、「追加」ボタンをクリックします。

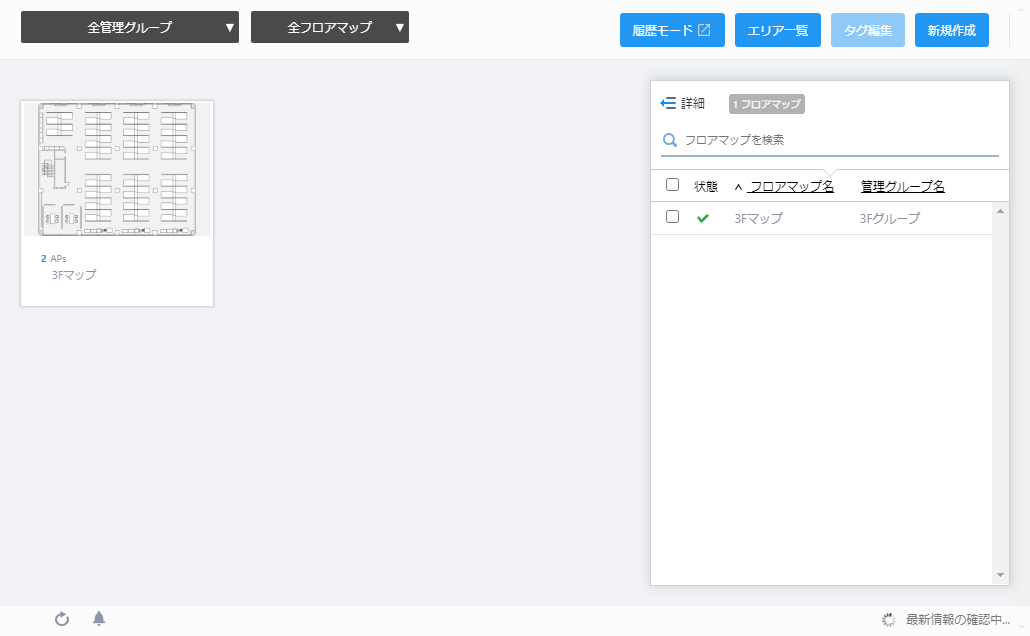

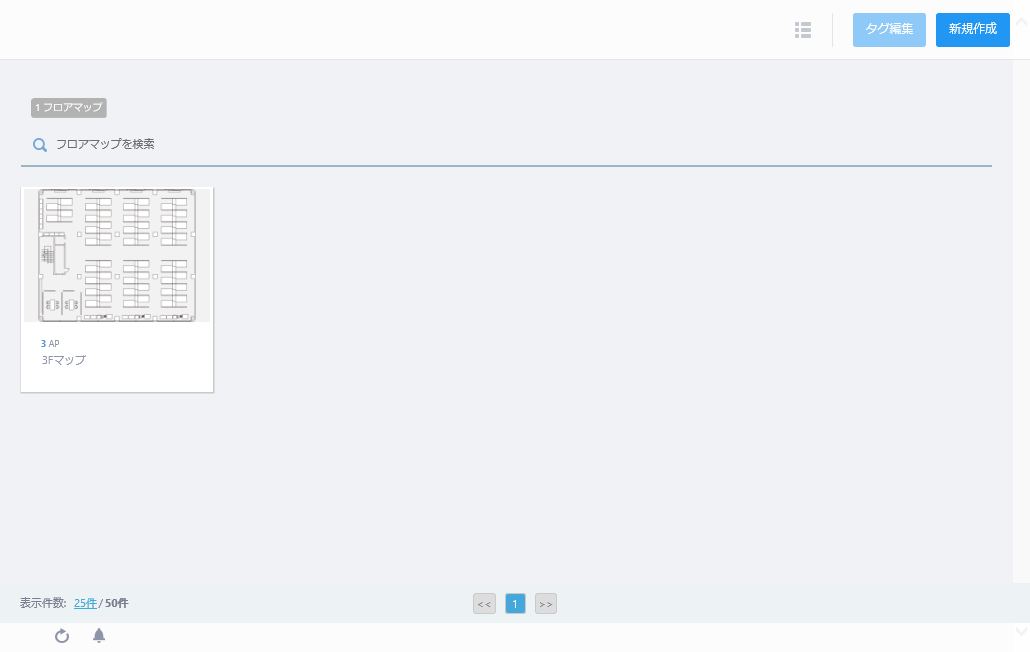

7. 「フロアマップ」画面に、フロアマップ「3Fマップ」が追加されました。



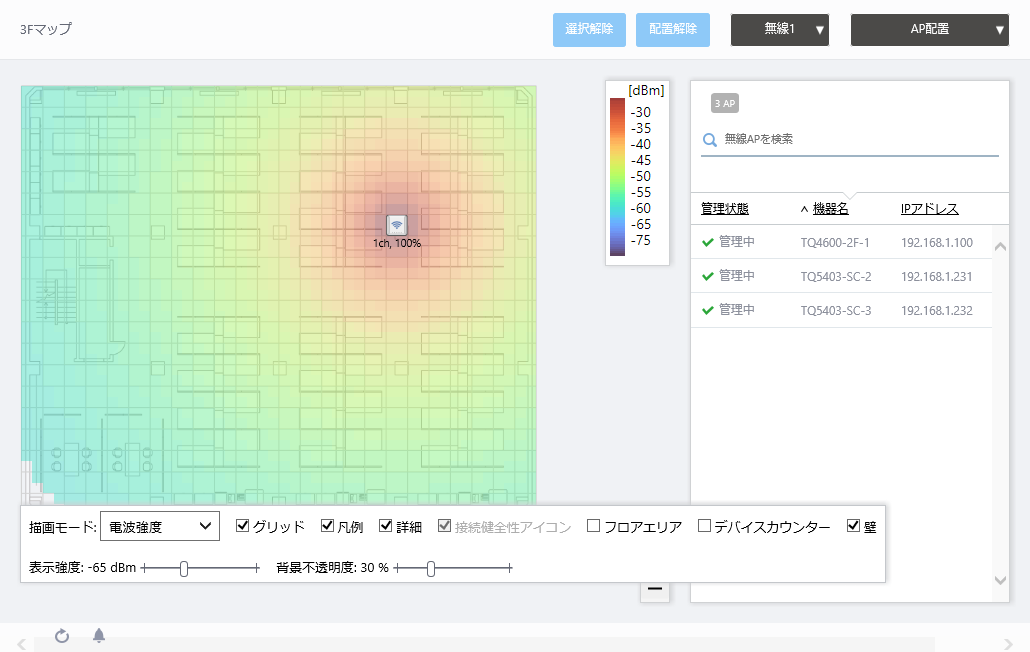

フロアマップへの無線APの配置

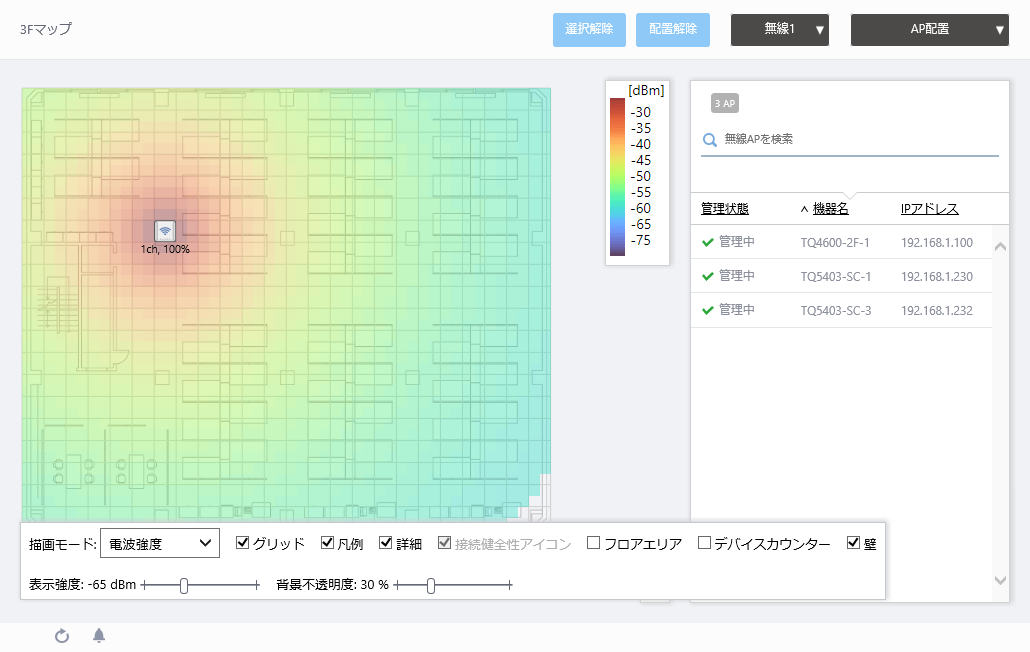

1. 作成したフロアマップ「3Fマップ」をクリックします。

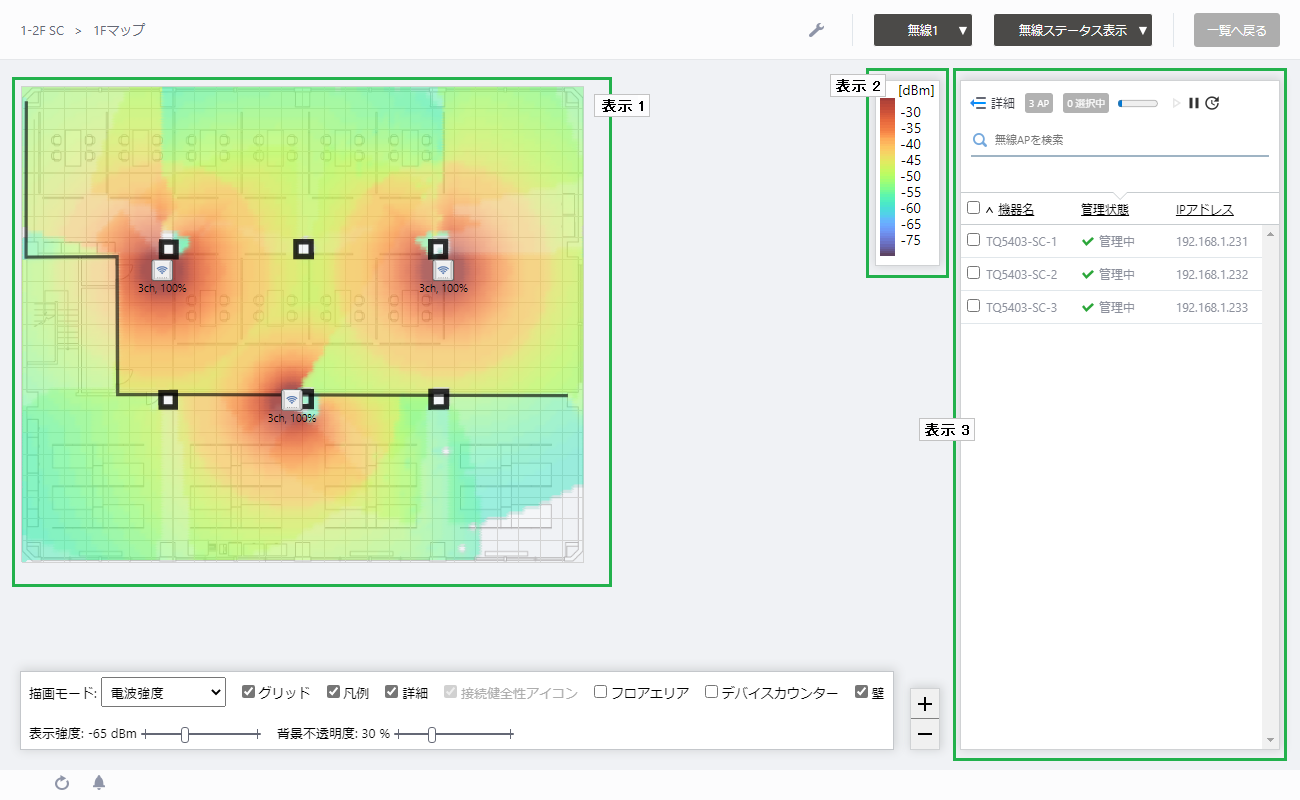

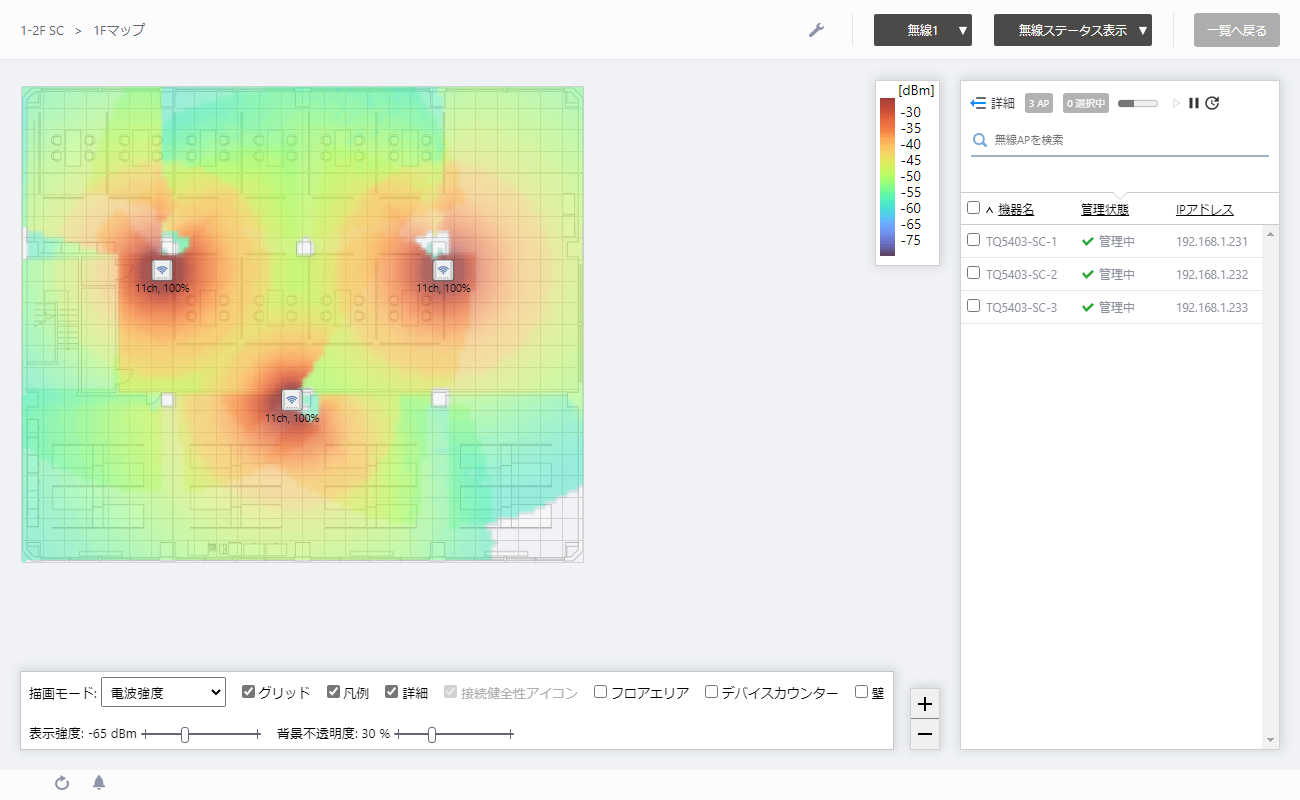

   「3Fマップ」の無線ステータス表示画面が表示されます。


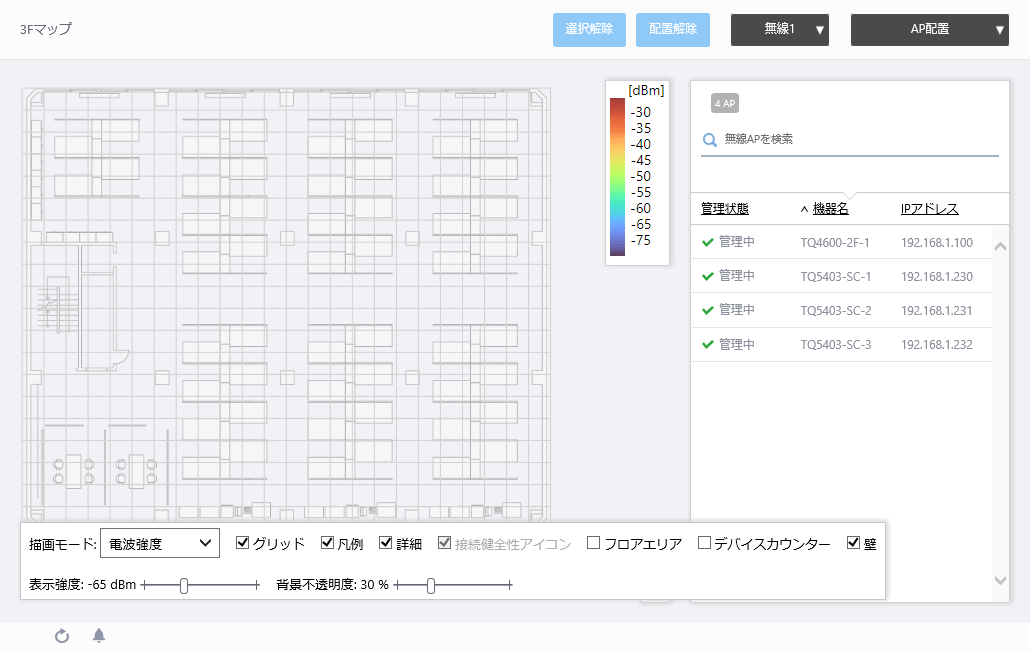

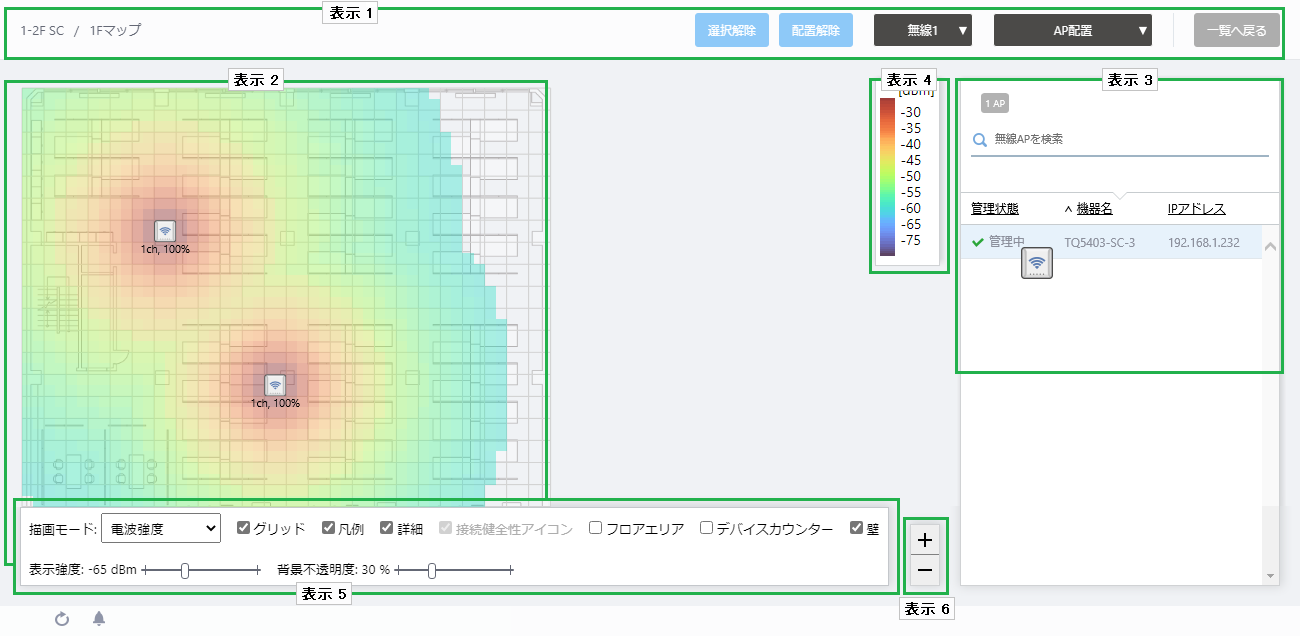

2. 画面右上の表示内容ドロップダウンメニュー（「無線ステータス表示 ▼」表示）をクリックし、ドロップダウンメニューから「AP配置」を選択します。

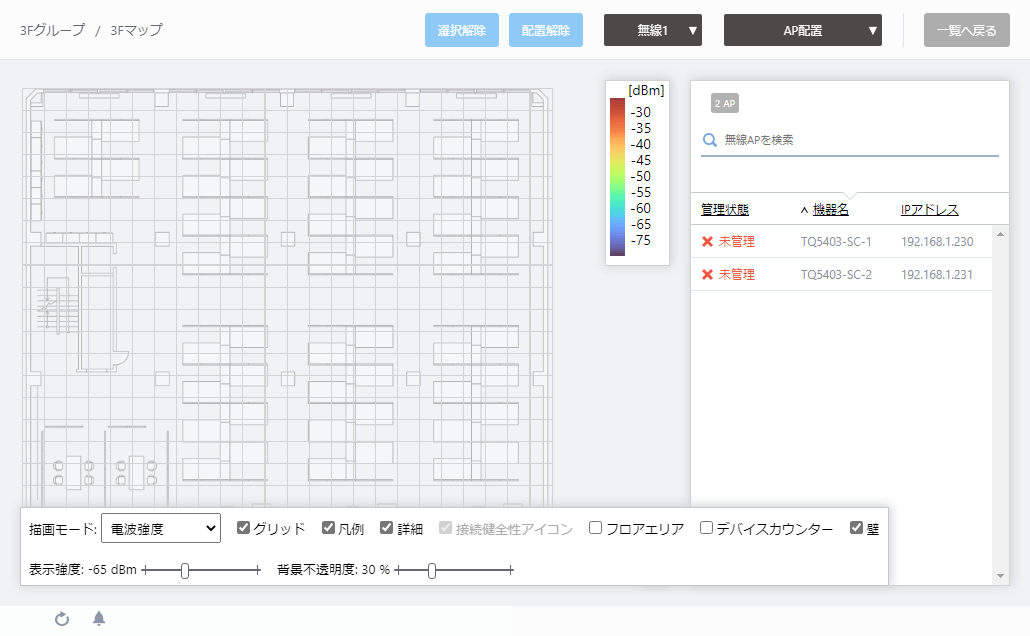

   AP配置画面が表示されます。画面右側に同じ管理グループに所属する無線APが一覧表示されます。
   この時点ではAP共通設定が適用されていないため、管理状態は未管理と表示されます。


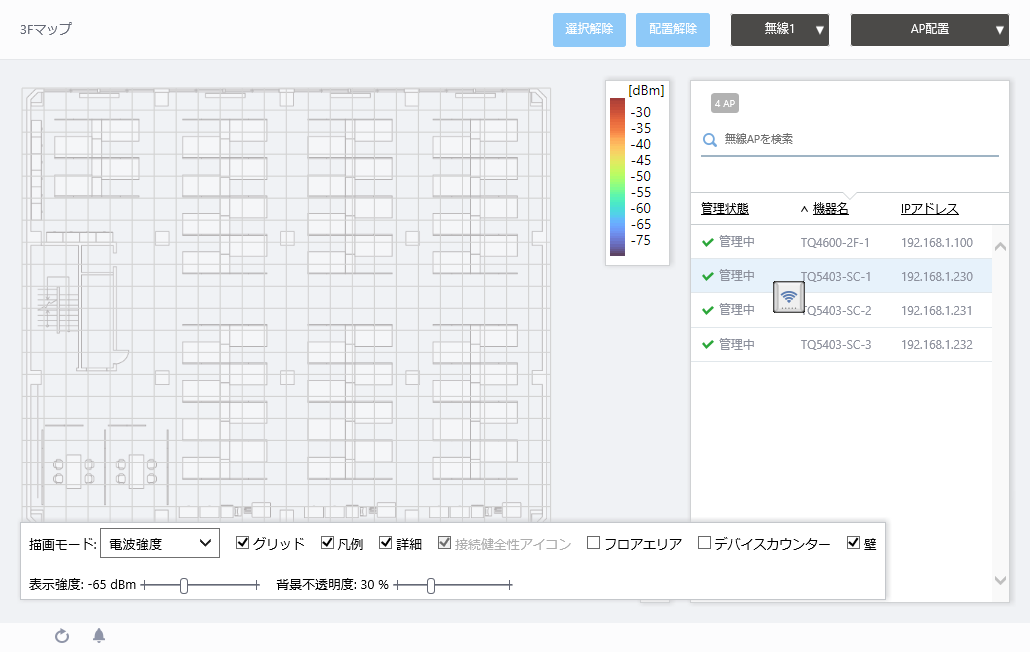

3. 無線APの一覧から、TQ5403-SC-1の行をクリックします。
   マウスカーソルが無線APアイコンに変化します。

4. マップ上のTQ5403-SC-1を配置したい所をクリックし、無線APアイコンを配置します。
   無線APアイコンの位置を変更したい場合は、無線APアイコンをクリックしたまま移動したい場所にマウスを動かし、マウスボタンを離します。

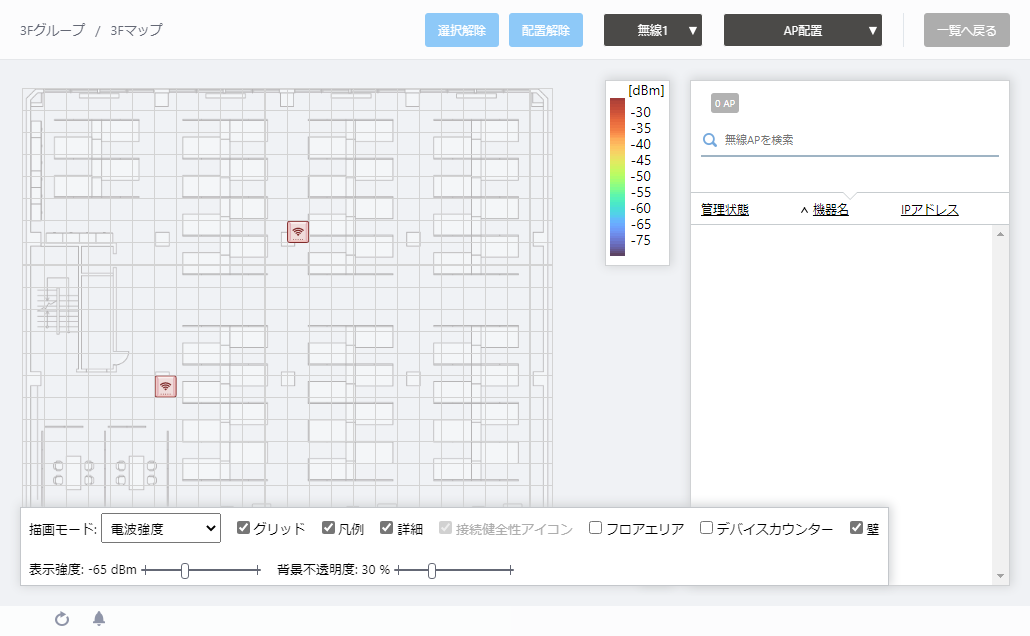

5. 同様に、無線APの一覧から、TQ5403-SC-2を配置します。



クイックツアー / AWC-SCの設定 / SC共通設定の作成

スマートコネクトネットワークを構成するSC共通設定を作成します。
SC共通設定は、SC管理用SSIDの設定を中心に、スマートコネクトに特化した設定項目を集めた共通設定です。
無線APの一般的な動作設定としてのAP共通設定に上書きする形で、スマートコネクトに関する設定項目を補完します。
AP共通設定とSC共通設定を適用する際、双方に重複する設定項目は、SC共通設定による構成が優先され、本体のコンフィグを上書きします。AP共通設定にのみ含まれる設定項目は、AP共通設定の設定内容がそのまま反映されます。
SC共通設定は、次の項目から成り立ちます。

• 共通設定
  無線APのモデルや適用する管理グループの選択を行います。

• 基本設定
  有線接続の代わりに用いるスマートコネクトの管理用VAPを作成します。

• 無線設定
  SC VAPを含む無線バンドの帯域やチャンネルを選択します。

• 無線AP一覧
  適用する管理グループに所属する無線APから、スマートコネクトを使用する無線AP、ルートAPとして使用するAPを選択します。


1. AWCプラグインメニューから「無線設定」→「SC共通設定」を選択します。

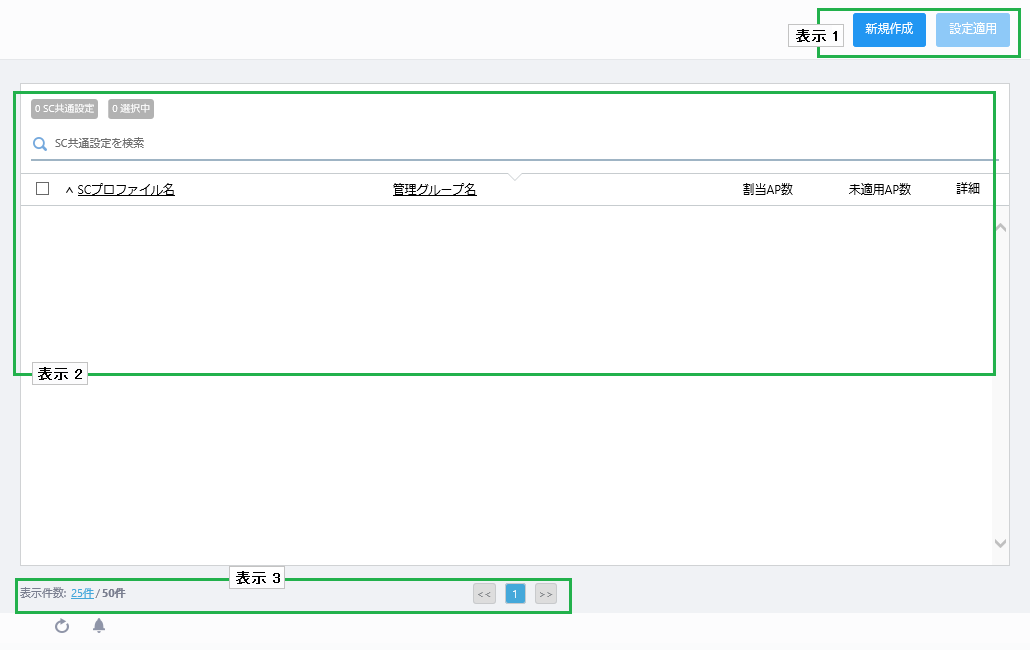

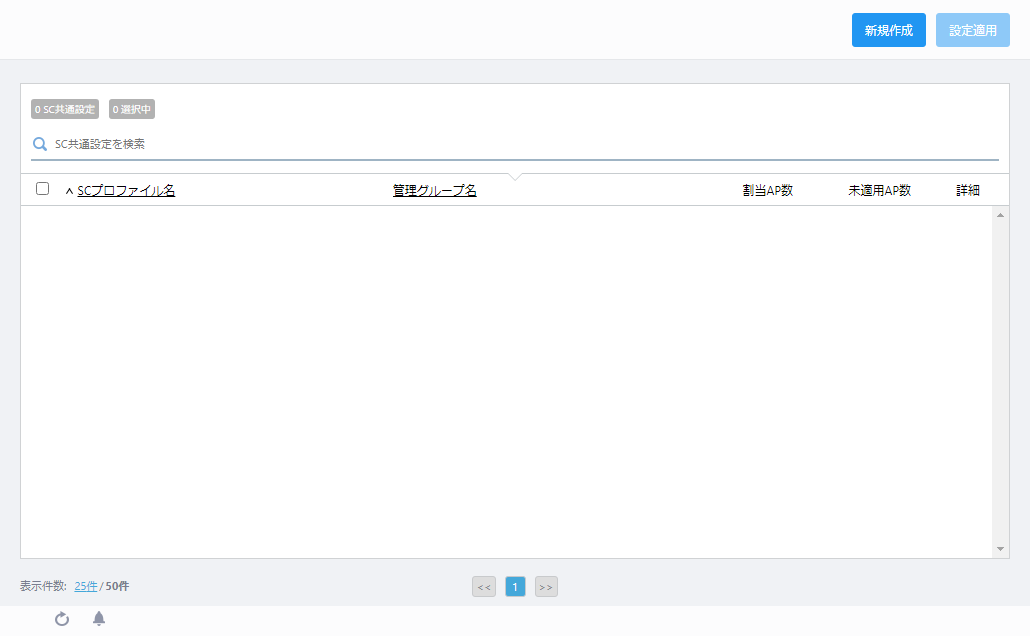

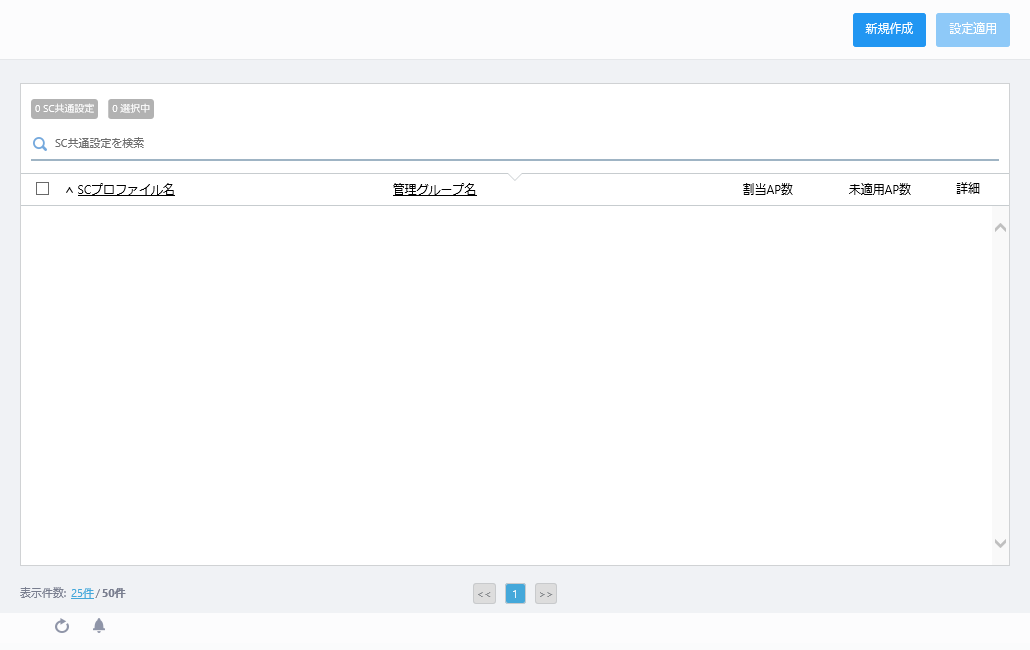

   「SC共通設定一覧」画面が表示されます。


2. コンテンツ欄右上の「新規作成」ボタンをクリックします。

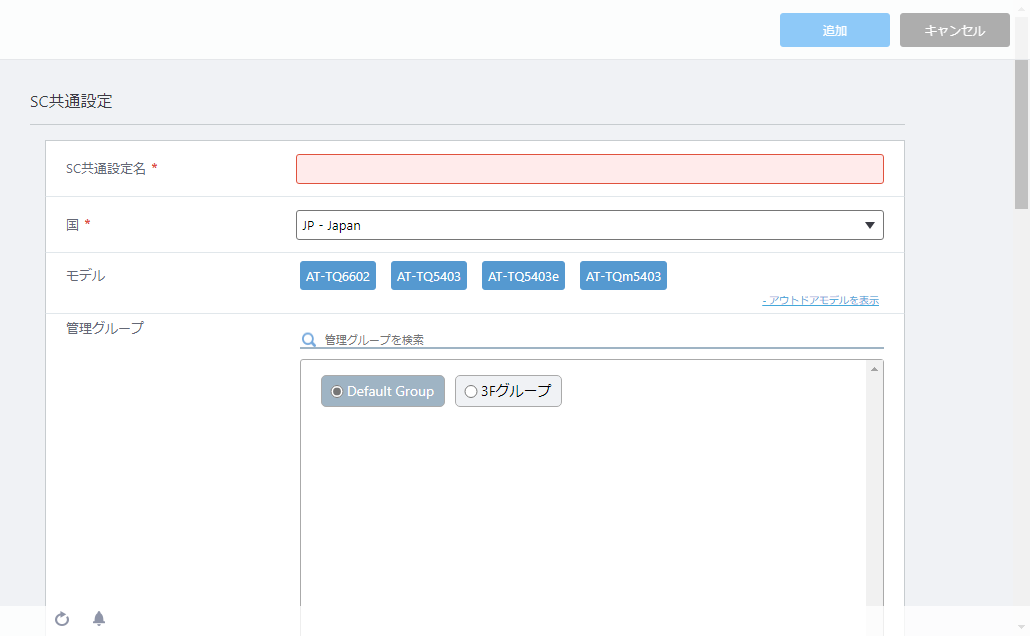

   「SC共通設定新規作成」画面が表示されます。


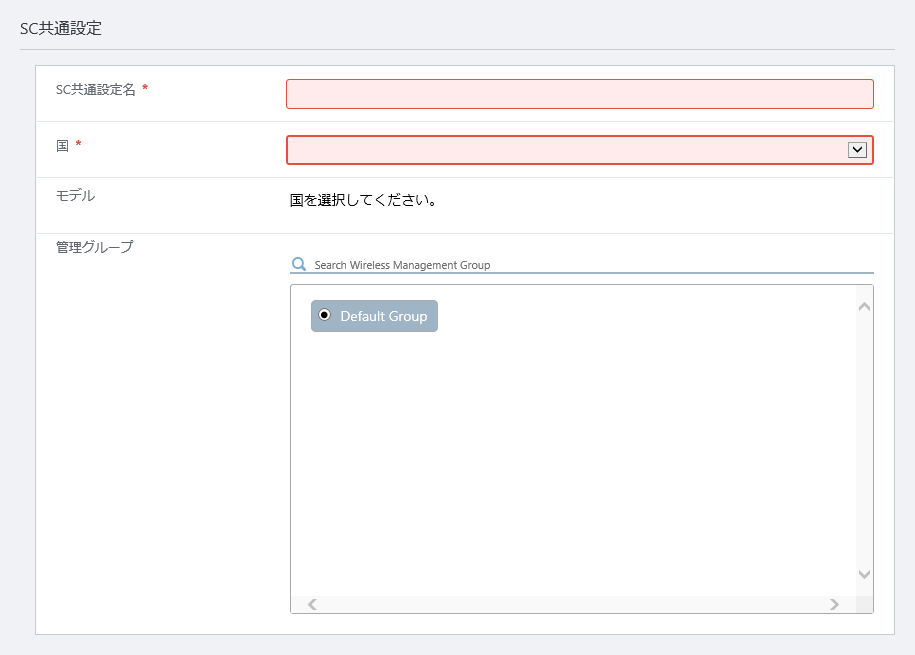

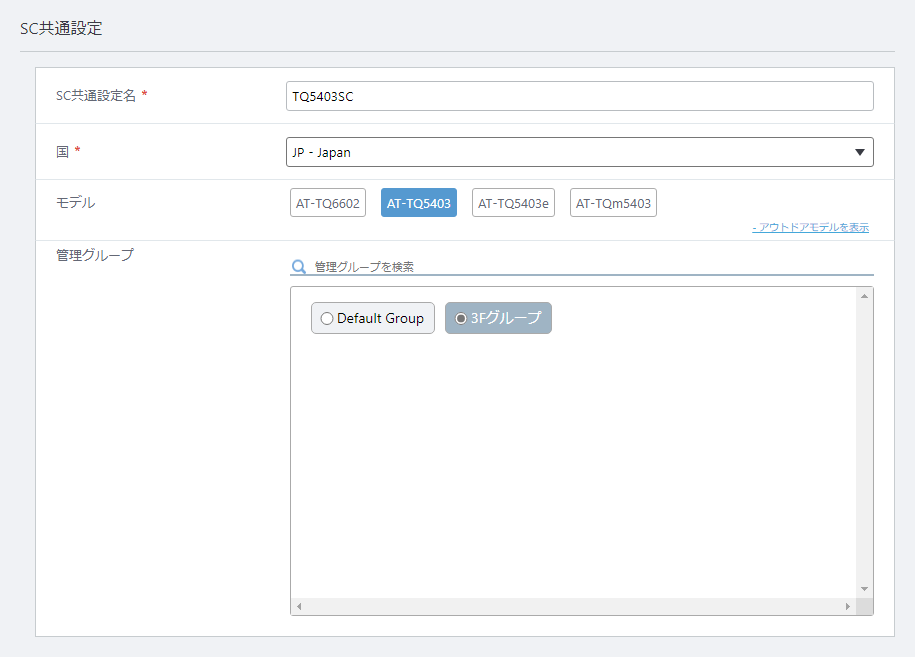

3. 「SC共通設定」にて、SC共通設定名を指定します。
   今回は「TQ5403SC」を入力します。

4. 「国」にて、無線のカントリーコードとして「JP - Japan」を選択します。
   現在ログインしているユーザーアカウントの「国コード」が「JP - 日本」に設定されている場合は、本ダイアログのカントリーコードがデフォルトで「JP - Japan」となります。

5. 「モデル」にて、スマートコネクトを使用する無線APの機種を選択します。
   今回は、「AT-TQ5403」のみを選択します。選択された機種名は青色で表示されます。


   Note

   本バージョンでは、AT-TQ6602は、AT-TQ5403/5403eやAT-TQm5403と同一のスマートコネクトネットワークに共存させることはできません。

6. SC共通設定を適用する管理グループを選択します。
   SC共通設定は、1つの管理グループに対して1つ作成できます。
   今回は、「3Fグループ」を選択します。


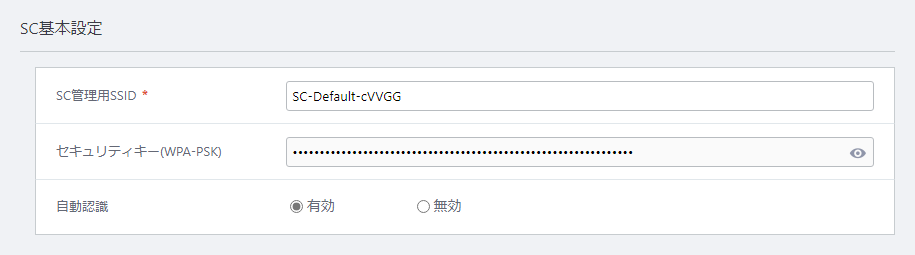

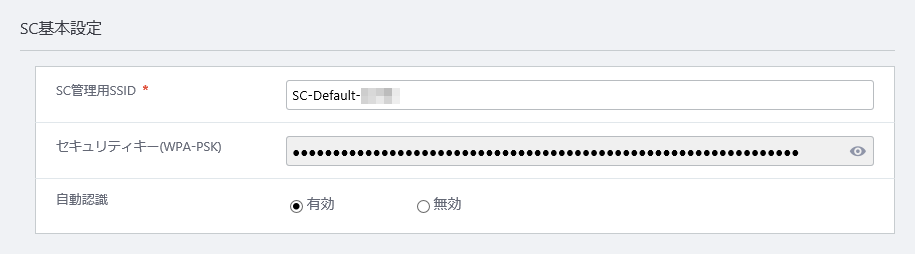

7. 必要に応じて、「SC基本設定」にて、「SC管理用SSID」を設定します。
   デフォルトで、「SC-Default-*****」の形で自動的に設定されています。「*****」はランダムに生成された5文字の英数字（大文字小文字交じり）です。
   このSSIDはブロードキャストを行いません。AWCプラグインを介して設定された無線AP同士でのみ使用するため、同じ空間で使用されるセル型VAPやCB VAP、他のSC管理用SSIDと重複しない限り、特に考慮する必要はありません。
   ただし、SSIDの設定全般に共通する注意点として、無線APがブロードキャストするビーコンにSSIDを含まない場合でも、無線ネットワークの区別のため、通信するパケットにはSSIDが含まれることが挙げられます。無線ネットワーク監視ツールなどを使用した場合、通信されているパケットから隠匿されたSSIDを表示することもできますので、悪意あるユーザーに攻撃の対象とされないよう、極端にネットワークの帰属が分かりやすい文字列などは避けることをお勧めします。
   今回は、デフォルトで設定された「SC-Default-cVVGG」を使用することにします。
   また、必要に応じて、「セキュリティキー(WPA-PSK)」の右側のアイコンをクリックして、設定された文字列を確認できます。
   セキュリティキーはSC管理用SSIDで使用される事前共有鍵です。ランダムに生成された63文字の英数字（大文字小文字交じり）が自動的に設定され、変更はできません。
   作成したSSIDは、SC無線設定にて選択する使用帯域のVAP 1の設定を上書きします。
   また、次項で「自動認識」を有効にすると、工場出荷状態の無線APをスマートコネクトネットワークに接続するためのSSID「sc-initial-provisioning」が同じ帯域のVAP 2を占有します。
   「自動認識」を無効にした場合、VAP2に「sc-initial-provisioning」は設定されません。
   AP共通設定で同じ無線バンドに作成するVAP設定は無視されます。

8. 「自動認識」の有効、無効を選択します。

   • 「有効」にすると、工場出荷状態の無線APからの接続要求に応答します。無線APをOTA（Over The Air）で追加する場合には、有効にします。


     Note

     自動認識を使用する場合、構築するネットワーク上で、ネットワークアドレス172.31.0.0/24は使用できません。

     Note

     自動認識には非常に時間がかかる場合があります。その場合は無線APを直接AWCプラグインの所属するネットワークに接続して設定を行ってください。

   • 「無効」にすると、工場出荷状態の無線APからの接続要求には応答しません。サテライトAP（コネクターAP/ターミネーターAP）はすべて有線で設定を行う必要があります。

   今回は「有効」にしておきます。


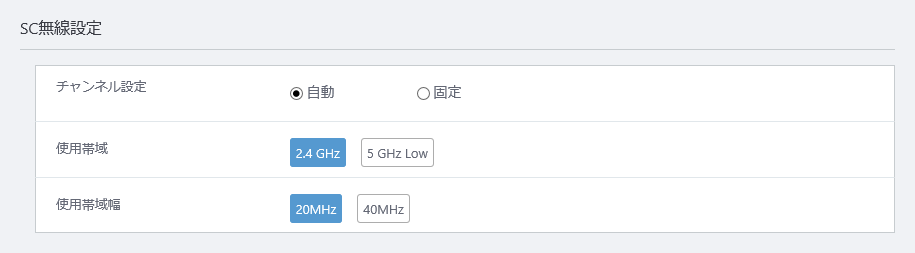

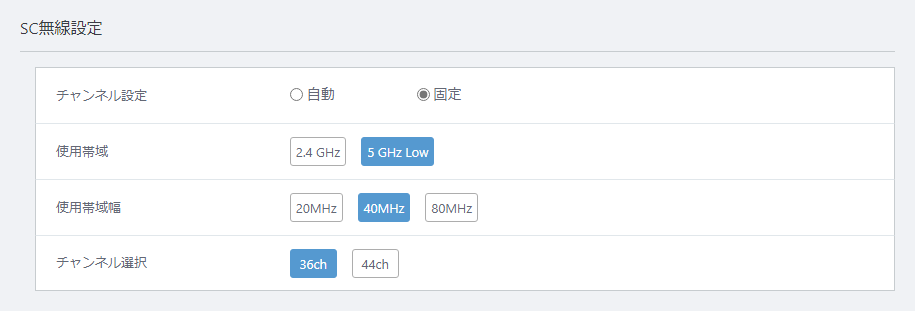

9. 「SC無線設定」の「チャンネル設定」にて、スマートコネクトを使用するチャンネルを自動で行うか、固定設定するかを選択します。

   • 「自動」を選択した場合は、「使用帯域」、「使用帯域幅」に応じてチャンネルが自動的に選択されます。


     Note

     AP共通設定にて、AWC-SCを使用する無線バンドで特定のチャンネルを指定している場合、SC共通設定ではチャンネル設定を「自動」に設定しないでください。「自動」に設定した場合、AP共通設定で意図したチャンネル以外を使用してしまう場合があります。

   • 「固定」を選択すると、「使用帯域」に対応するチャンネル番号が、「チャンネル選択」欄に表示されます。

   デフォルトは「自動」です。
   今回は「固定」に設定します。

10. 「使用帯域」を「2.4 GHz」（無線1）、「5 GHz Low」（無線2 W52）から選択します。
    今回は、SC管理用SSIDおよび工場出荷状態APの待機用SSID「sc-initial-provisioning」は無線バンド「無線2」に作成しますので、「5 GHz Low」を選択します。


    Note

    AWC-SCを使用する無線バンドでは、他のVAPは自動的に無効に設定されます。

11. 「使用帯域幅」を選択します。
    今回は「40MHz」を選択します。

12. 「チャンネル選択」を設定します。
    「チャンネル設定」にて「固定」を選択した場合、AP間無線通信に使用するチャンネルを指定します。
    今回は、「36ch」を選択します。


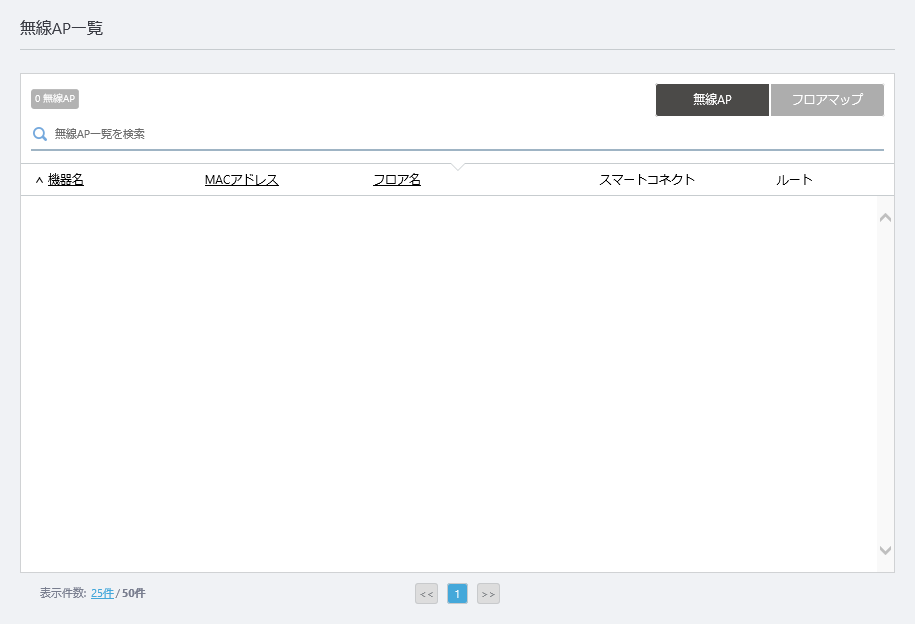

13. 「無線AP一覧」から、スマートコネクトを使用する無線APを選択します。
    「無線AP一覧」には、選択した管理グループに所属する無線APが一覧表示されます。
    デフォルトでは、管理グループに所属する無線APはすべてスマートコネクトが有効に設定されています。
    スマートコネクトを使用しない無線APが管理グループに所属している場合は、該当の無線APの行にて、「スマートコネクト」の「有効」（青色）をクリックして、「無効」（灰色）に切り替えてください。
    今回は、登録済みの無線APはすべてスマートコネクトを使用するため、そのままにします。


    Note

    「無線AP一覧」には、AWC-SC非対応の無線APも含め、同じ管理グループに所属する無線APはすべて表示されます。
    AWC-SC非対応の無線AP「スマートコネクト」を「有効」にしても、スマートコネクトネットワークには接続できません。
    また、同じ管理グループに所属するAWC-SC非対応の無線APは、スマートコネクトを「無効」に設定する必要があります。AWC-SC非対応の無線APのスマートコネクトが「有効」に設定されている場合、使用チャンネルなど、SC共通設定と重複する一部の無線設定が無視されます。


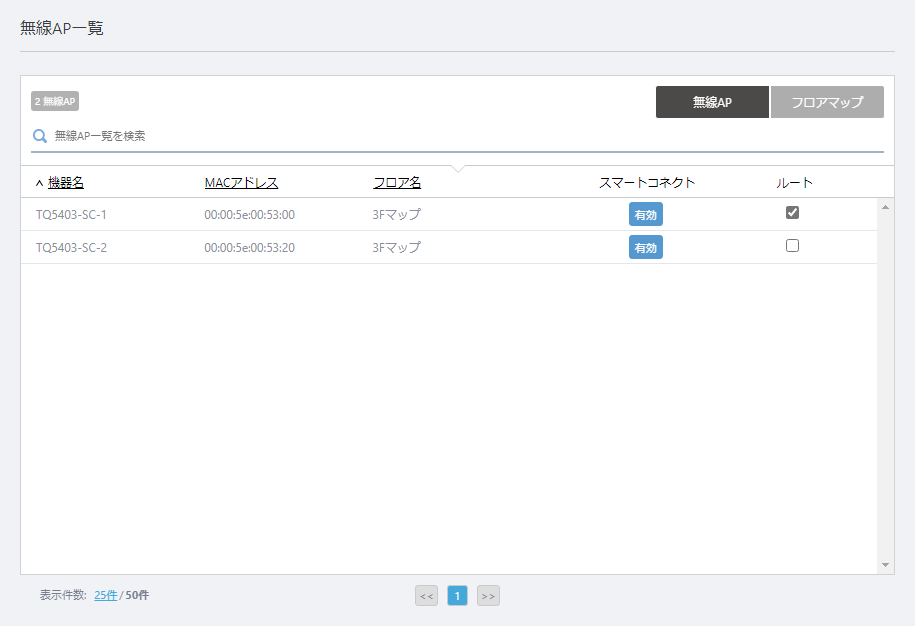

14. ルートAPとして使用する無線APを選択します。
    今回は、「TQ5403-SC-1」の「ルート」のチェックを入れます。

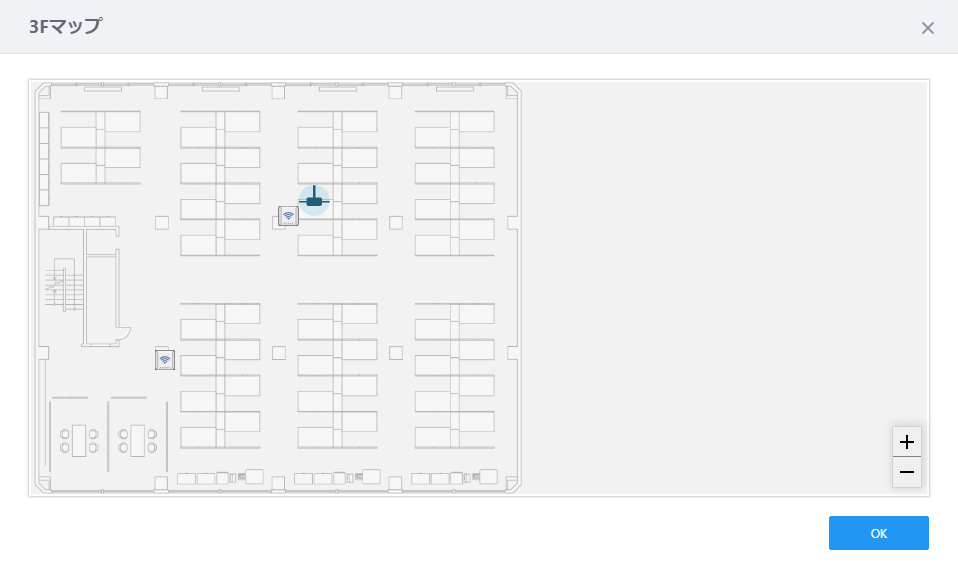

    ルートAPは、フロアマップ表示から選択することもできます。
    「無線AP一覧」右上の「フロアマップ」ボタンをクリックすると、管理グループに所属するフロアマップがパネル表示されます。該当のフロアマップのパネルをクリックしてフロアマップダイアログを表示すると、配置された無線APがグラフィカルに確認できます。
    無線APアイコンにマウスポインターを当てると、無線APのIPアドレス、MACアドレス、登録された機器名がポップアップ表示されます。無線APアイコンをクリックすると、無線APアイコンの右上にルートアイコンが表示されます。選択が完了したら「OK」ボタンをクリックして、フロアマップダイアログを閉じます。


15. コンテンツ欄右上の「追加」ボタンをクリックします。

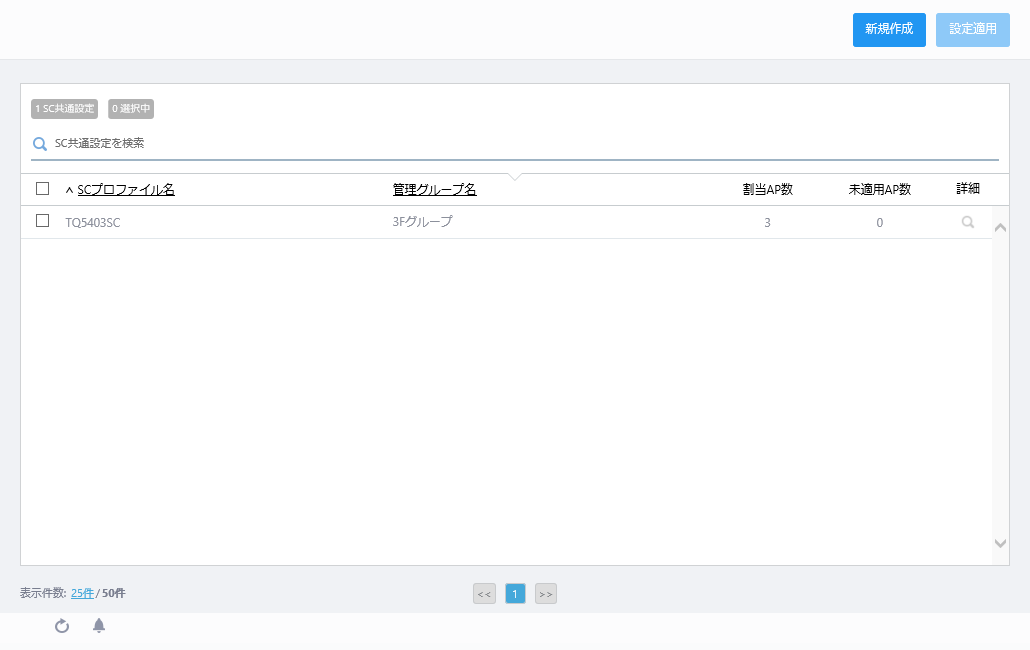

    SC共通設定「TQ5403SC」が登録されます。


クイックツアー / AWC-SCの設定 / AP共通設定の作成

セル型無線ネットワークを構成するAP共通設定を作成します。
スマートコネクトでは、AP共通設定にて無線APの全般的な設定を構成し、SC共通設定でSC管理用SSIDに関する設定のみを構成します。無線APを管理する際は、必ずAP共通設定の適用が必要となります。
AP共通設定とSC共通設定を適用する場合は、SC共通設定による構成が優先され、本体のコンフィグを上書きします。AP共通設定にのみ含まれる設定項目は、AP共通設定の設定内容がそのまま反映されます。
AWC-SCを設定した無線バンドでは、クライアントサービス用VAPは作成できません。
今回のネットワークでは、無線2でスマートコネクトに不可欠なVAP（SC管理用SSID、工場出荷状態AP待機用SSID）を、無線1で一般のクライアントサービスのためのセル型VAPを運用するため、AP共通設定にて、無線APの基本設定とともに、無線1の無線設定やセル型VAPに関する設定を定義します。
また、無線2に関しても、SC共通設定で定義されない無線設定の各項目（特にAWC-SCとの併用ができないバンドステアリング、近隣AP検出など）を、AP共通設定にて定義します。
実際に、AT-TQ5403で使用するAP共通設定を作成します。

1. AWCプラグインメニューから「無線設定」→「AP共通設定」をクリックします。
   「設定機能/AP共通設定一覧」画面が表示されます。


2. 画面右上の「新規作成」ボタンをクリックします。
   「カントリーコードとAPシリーズと共通設定タイプの選択」ダイアログが表示されます。


3. 「カントリーコード」を「JP - Japan」に設定します。
   現在ログインしているユーザーアカウントの「国コード」が「JP - 日本」に設定されている場合は、本ダイアログのカントリーコードがデフォルトで「JP - Japan」となります。

4. 「シリーズ」を「TQ Series」に設定します。

5. 「設定タイプ」を選択します。
   AP共通設定の設定タイプは、無線APのサポート機能によって分かれています。
   ここでは、AT-TQ5403に適合する「Tri[11ac Wave2]」を選択します。

   AT-TQ6602を使用してスマートコネクトネットワークを構成する場合は、AT-TQ6602に適合する「Dual[11ax]」を選択します。「Dual[11ax]」を選択した場合の詳細な設定項目は、「各種操作」/「無線管理」/「AP共通設定の作成、編集、削除」をご覧ください。

6. 「OK」ボタンをクリックします。
   「AP共通設定新規作成」画面が表示されます。


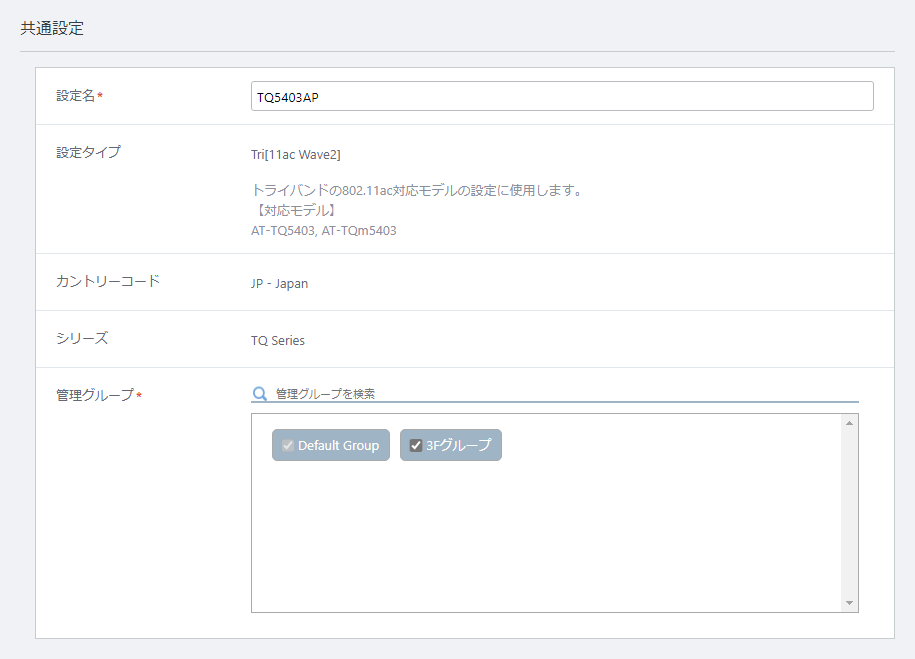

7. 「共通設定」にて、AP共通設定の概要を設定します。

   • 「設定名」に「TQ5403AP」を入力します。

   • 「設定タイプ」、「カントリーコード」、「シリーズ」には、先の「カントリーコードとAPシリーズと共通設定タイプの選択」ダイアログで選択した項目が表示されます。

   • 「管理グループ」にて、このAP共通設定が属する管理グループを選択します。
     複数の管理グループが存在する環境では、それぞれの管理グループのチェックボックスにチェックを付けることで、異なる管理グループをまたいで同じAP共通設定を使用することもできます。
     ここでは先ほど設定した「3Fグループ」にチェックを付けます。
     また、「Default Group」のチェックを外すことはできません。



8. 「AP本体」にて、無線APの動作機能を設定します。
   AP共通設定の設定タイプが「Dual[11ax] GEN2」、「Dual[11ax]」、「Tri[11ac Wave2]」、「Tri[11ac Wave2 with External Antenna]」、「Dual[11ac Wave2]」の場合、AP共通設定を適用する無線APのログインユーザー名とパスワードを一括して設定することができます。
   AWCプラグインの管理下にあっても、従来通りに無線APのWeb設定画面にアクセスすることは可能です。
   初期アカウントを使用している場合、無線APのWeb設定画面に侵入されないよう、無線APの管理用アカウントのユーザー名、パスワードを変更します。


   Note

   事前に無線APのWeb設定画面から管理用アカウントの設定を変更したうえでAWCプラグインの管理下に登録することもできます。

   Note

   管理下APに対して共通設定と個別設定の両方でログインユーザー名とログインパスワードを設定している場合、個別設定での指定が反映されます。

   ユーザー設定を「有効」にします。「ログインユーザー名」と「ログインパスワード」を入力し、「ログインパスワード(確認)」に「ログインパスワード」と同じ文字列をもう一度入力します。
   使用できる文字は、機種によって異なります。

   • ログインユーザー名
     1～12文字の半角英数字で入力し、ユーザー名は英字から始まる必要があります。

   • ログインパスワード
     0～32文字の、いずれも半角の英字・数字・記号（! # % ( ) + , - . / ; = ? @ [ \ ] ^ _ ` { | } ~ のみ使用可）を入力します。

   「個別APユーザー設定」にて「無効」のチェックを入れると、個別設定にてログインユーザー名とログインパスワードを変更することを禁止することができますが、今回はチェックは入れず、個別設定できるままにします。

9. 「タイムゾーン」にて、APに設定するタイムゾーンを選択します。
   今回は時刻表示をJST（日本標準時）に設定するため、ドロップダウンリストから「(UTC+09:00) Asia/Tokyo」を選択します。
   ドロップダウンリスト上部の検索フィールドに、「tokyo」など、上記のタイムゾーンの文字列の一部を入力して、ドロップダウンリストの表示候補を絞り込むこともできます。

10. 「NTPクライアント」にて、NTPクライアント機能の有効、無効を選択します。
    後述のAWC（Autonomous Wave Control）機能を使用するためには、NTPクライアント機能が有効に設定されている必要があります。
    今回は、「NTPクライアント」を「有効」に設定します。
    追加で「NTPサーバー IPアドレス/ホスト名」が表示されますので、今回NTPサーバーとして動作させるPoE+スイッチのIPアドレス「192.168.1.1」を入力します。

11. 「Syslogクライアント」にて、Syslogクライアント機能の有効、無効を選択します。
    無線APのログメッセージをSyslogサーバーに送信する場合は、この項目を有効に設定します。
    今回は「無効」を選択します。

12. 「SNMPエージェント」にて、SNMPエージェント機能の有効、無効を選択します。
    SNMPマネージャーによる遠隔監視、設定を行う場合には、SNMPエージェント機能を有効に設定します。
    今回は「無効」を選択します。


13. 「＋詳細設定」をクリックすると、「MACアドレスリスト」、「LED」、「Web認証用仮想IPアドレス」の項目が表示されます。

    • 「MACアドレスリスト」は、このAP共通設定が適用された無線APでMACアドレスリストによるMACアクセス制御を使用する際に、適用するMACアドレスリストを選択します。
      今回は、「MACアドレスリスト」は空欄のままにします。

    • 「LED」では、無線APの機器本体のLED表示を使用するかどうかが選択できます。
      今回は、「LED」を「点灯」に設定します。

    • 「Web認証用仮想IPアドレス」は、キャプティブポータルによるWeb認証を使用する際、キャプティブポータルの提供元WebサーバーのIPアドレスとして仮のIPアドレスを表示し、管理用IPアドレスを攻撃者の目から隠匿するセキュリティー機能です。
      今回はWeb認証を使用しないため、「Web認証用仮想IPアドレス」を「無効」のままにしておきます。



14. 「有線設定」にて、無線APの有線接続に関する設定を行います。
    AT-TQ5403にはLANポートが2系統備わっており、上位のスイッチと適切に設定することで、リンクアグリゲーション機能によりトランクグループを作成し、有線のアップリンクを増強することができます。


    表 1：AT-TQ5403 有線設定

    項目名	設定値	説明
    LAN 2 ポート	無効	AT-TQ5403/AT-TQm5403のLAN1/PoEポート、LAN2ポートのリンクアグリゲーションまたはカスケード設定を行います。 スタティックLAG： AT-TQ5403/AT-TQm5403のリンクアグリゲーション機能が有効になります。接続先のスイッチでは手動設定のトランクグループを設定する必要があります。 カスケード： カスケード機能が有効になり、LAN2ポートがカスケードポートとして使用できます。 無効： リンクアグリゲーションまたはカスケード機能を使用しません。LAN2ポートは無効となり、LAN1/PoEポートのみでの接続を行います。 Note AWC-SCでは、リンクアグリゲーションとの併用は未サポートです。

    今回はリンクアグリゲーションまたはカスケード機能を使用しません。「無効」が選択されていることを確認します。


15. 「無線設定」にて、無線APの無線電波の出力に関する設定を行います。
    「設定タイプ」で選択した機器のタイプに応じて、無線1（2.4GHz帯）、無線2（5GHz帯 W52/W53）、無線3（5GHz帯 W56）を設定します。無線1、無線2、無線3の設定は画面上部の「無線1」ボタン、「無線2」ボタン、「無線3」ボタンで切り替えることができます。
    今回は、従業員用のセル型無線ネットワークを無線1で、スマートコネクトネットワークを無線2で提供するため、以下のように設定します。

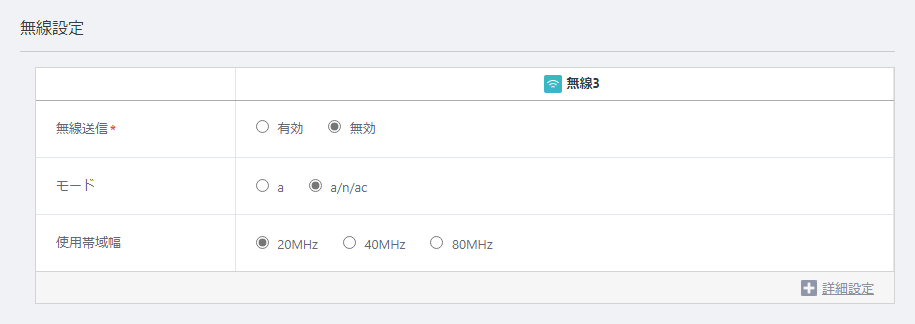

    • 無線3は使用しないため、無線3の「無線送信」は無効に設定します。

    • 緊急モードはスマートコネクトと併用できないため、使用しません。
      今回は使用していない無線3を有効にして、緊急モードのみのネットワークを展開することも可能ですが、無線3で使用される5GHz帯W56は気象・軍事レーダーの動作に干渉しないよう法令で義務付けられており、緊急時の使用に適しません。

    • 無線1は従業員用にセル型無線ネットワークを展開します。モバイルIP電話による通話の安定、消費電力の低減を期待し、Wi-Fiマルチメディア（WMM）、APSDを「有効」に設定します。

    • 無線2はスマートコネクト専用の無線バンドとします。
      使用帯域幅は既にSC共通設定にて40MHzに設定しているため、AP共通設定では特にデフォルトの20MHzから変更しなくても構いませんが、今回は明示的に「40MHz」を指定しています。

    • 今回は従業員用のネットワークを想定しているため、「無線クライアント間の通信遮断」は必要ありません。デフォルトの「無効」のままとします。

    • 今回はエアタイムフェアネスは使用しないため、「無効」に設定します。

    • 今回は特に理由がないため、RTSしきい値設定はデフォルトの「2347」のままにします。

    • 今回は2.4GHzのみ使用しているため、バンドステアリングは使用しません。「無効」に設定します。


    表 2：AT-TQ5403 無線設定

    項目名	設定値			説明
    	無線1	無線2	無線3
    無線送信	有効	有効	無効	選択した周波数帯の無線電波を送受信するか否かを設定します。
    モード	b/g/n	a/n/ac		サポートするモード（通信プロトコル）です。
    使用帯域幅	40MHz	40MHz		使用する帯域幅です。IEEE 802.11ac、IEEE 802.11nでは、隣接する2つまたは4つのチャンネルを合わせ、40MHzまたは80MHz帯域幅のチャンネルとして使用できます。 無線2の使用帯域幅設定はSC共通設定で指定された値で上書きされるためデフォルトの「20MHz」のままでも構いません。
    使用条件	常時	常時		無線機能を常に使用する場合は「常時」、緊急モードが有効のときのみ使用する場合は「緊急モードのみ」を指定します。 緊急モードについては、「緊急モードの有効化」をご覧ください。
    無線クライアント間の通信遮断	無効	無効		同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可するか否かを指定します。
    エアタイムフェアネス	無効	無効		通信スピードにかかわらず接続されているすべてのクライアントに同じ通信時間（エアタイム）を提供するか否かを指定します。
    自動チャンネル選択	すべて	すべて		無線通信で使用するチャンネルを指定します。デフォルトはすべてが選択されています。
    最大クライアント接続数	200	200		接続可能なクライアント数を設定します。
    固定レート	11 Mbps	6 Mbps		IEEE 802.3マルチキャスト・ブロードキャストの固定送信レート（通信速度）を指定します。
    レガシーレートセット	すべて	すべて		通信プロトコルがIEEE 802.11b/g、IEEE 802.11aの場合のサポートさせたいレートを選択します。
    RTSしきい値	2347	2347		IEEE 802.11b、g、aによる通信において、送信しようとしているパケットがこのサイズよりも大きな場合に、パケットの送信前にRTS（送信要求）パケットを送信します。 デフォルトの「2347」に設定すると、RTSパケットを送信しません。
    バンドステアリング	無効	無効		2.4GHz・5GHz帯の両方をサポートしている無線クライアントに対して、5GHz帯への接続を優先するよう促し、2.4GHz帯の混雑緩和を試みる、バンドステアリングの有効、無効を選択します。 Note チャンネルブランケットまたはスマートコネクトを使用する場合は、バンドステアリングは併用できません。
    Wi-Fiマルチメディア (WMM)	有効	有効		Wi-Fiマルチメディア（WMM）の有効、無効を選択します。 Wi-Fiマルチメディアを有効にすると、アクセスポイントのビーコンにWMM情報を含めます。これにより、映像、音声などのストリーミングやVoIP通信のフレーム送信間隔を短くし、通信品質を保つことができます。
    APSD	無効	無効		APSD（Automatic Power Save Delivery）の有効、無効を選択します。 APSDを有効にすると、モバイル端末（VoIP）の消費電力を抑え、通話時間を延ばすことができます。モバイル端末側でもAPSD（U-APSD）に対応している必要があります。
    近隣AP検出	無効	無効		該当の無線バンドにおける近隣APの検出の有効、無効を選択します。 近隣AP検出を有効にすると、近くで同じ無線バンドを使用しているAWCプラグイン管理下/管理外の無線APの電波を検出し、AWC計算に反映します。 無効に設定すると、AWC計算機能が正常に動作しない場合があります。 また、AWC-SCを使用する無線バンドでは、近隣AP検出を無効に設定します。


    ■ 無線1


    ■ 無線2


    ■ 無線3


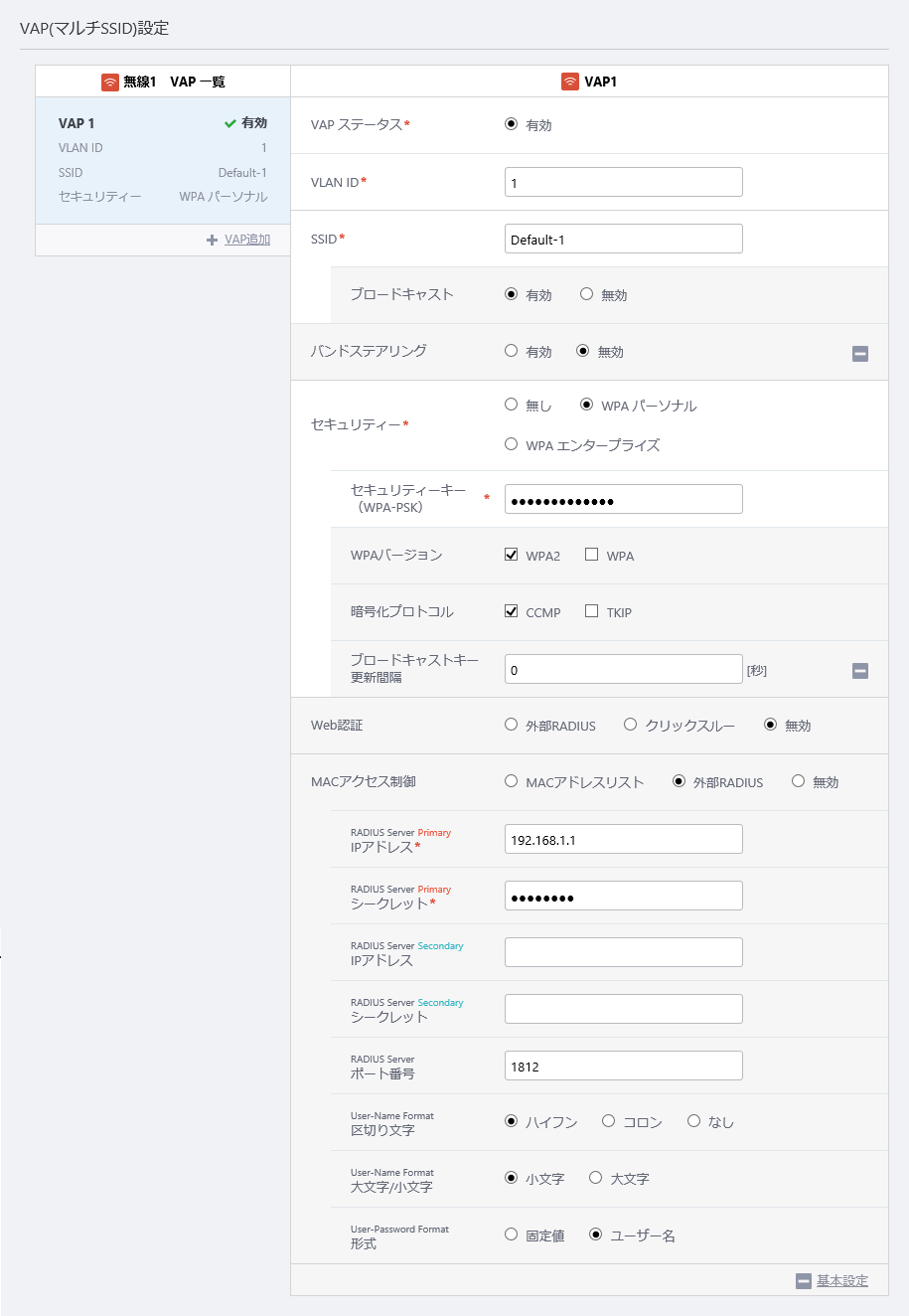

16. 「VAP(マルチSSID)設定」にて、VAPの設定を行います。
    AP共通設定とともにSC共通設定を適用する際、AP共通設定のみ、または、SC共通設定のみに存在する設定項目は、それぞれそのまま本体のコンフィグに反映されます。AP共通設定とSC共通設定に重複する設定項目は、SC共通設定による構成が優先され、本体のコンフィグに反映されます。
    今回の構成では、無線1のVAP 1にセル型ネットワーク「ForStaff」の設定を行います。


    Note

    AP共通設定上のVAP1のVAPステータスは「無効」に設定することはできませんので、通常はこのままAP共通設定を管理下APに適用してしまうと、デフォルトのSSID「Default-1」がセキュリティー設定なしで公開されてしまいます。
    セル型VAPを構築して、スマートコネクトを使用しない無線APと共通のAP共通設定を適用しようとしている場合は、SC共通設定によって上書きされるVAPに対して、セキュリティーを適用したダミーのVAPを作成しておくことをお勧めします。


    Note

    AWC-SCを使用する無線バンドでは、他のVAPは自動的に無効に設定されます。

    表 3：AT-TQ5403 VAP設定

    項目名	設定値	説明
    	無線1 VAP1
    VAPステータス	有効	VAPの有効、無効を設定します。
    VLAN ID	100	該当のVAPが使用するVLAN IDを1～4094の数字で入力します。（必須）
    SSID	ForStaff	該当のVAPが使用するSSID（ネットワーク名）です。
    ブロードキャスト	有効	該当のVAPでSSID（ネットワーク名）をブロードキャストするか否かです。
    セキュリティー	WPAパーソナル	該当するVAPのセキュリティーです。
    セキュリティーキー（WPA-PSK）	5+@f/=0N1y	暗号キーを設定します。
    WPAバージョン	WPA2	使用するWPA のバージョンです。
    暗号化プロトコル	CCMP	使用する暗号化プロトコルです。
    管理フレーム保護	無効	管理フレームを保護するか否かを指定します。
    ブロードキャストキー更新間隔	0	VAPに接続している無線クライアントに送信するブロードキャストパケットのキーの更新間隔です。「0」はキーを更新しません。
    Web認証	無効	該当のVAPに対してWeb認証を適用するか否かです。
    MACアクセス制御	無効	該当のVAPに対してMACアクセス制御を適用する際の方式、または無効を指定します。
    高速ローミング	無効	無線クライアントのローミングを高速に行うか否かの設定を行います。
    無応答端末切断タイマー	300	無線APに対し通知が行われずにいなくなった無線クライアントを切断するまでの時間を指定します。
    多重接続要求	無視する	接続状態を保持している端末からの接続要求に対する処理の方法を選択します。
    ローミング通知	有効	ローミング通知を行うか否かを設定します。
    DTIM間隔	1	アクセスポイントが送信するビーコンに、DTIM（Delivery Traffic Information Map）を挿入する割合を設定します。
    プロキシーARP	有効	プロキシーARPを使用するか否かを設定します。
    Passpoint	無効	Passpoint（Hotspot 2.0）機能を使用するか否かを選択します。


    ■ 無線1


17. 画面右上の「追加」ボタンをクリックします。
    AP共通設定「TQ5403AP」の設定内容が表示されます。


クイックツアー / AWC-SCの設定 / 無線APの接続

AP共通設定の適用

1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。

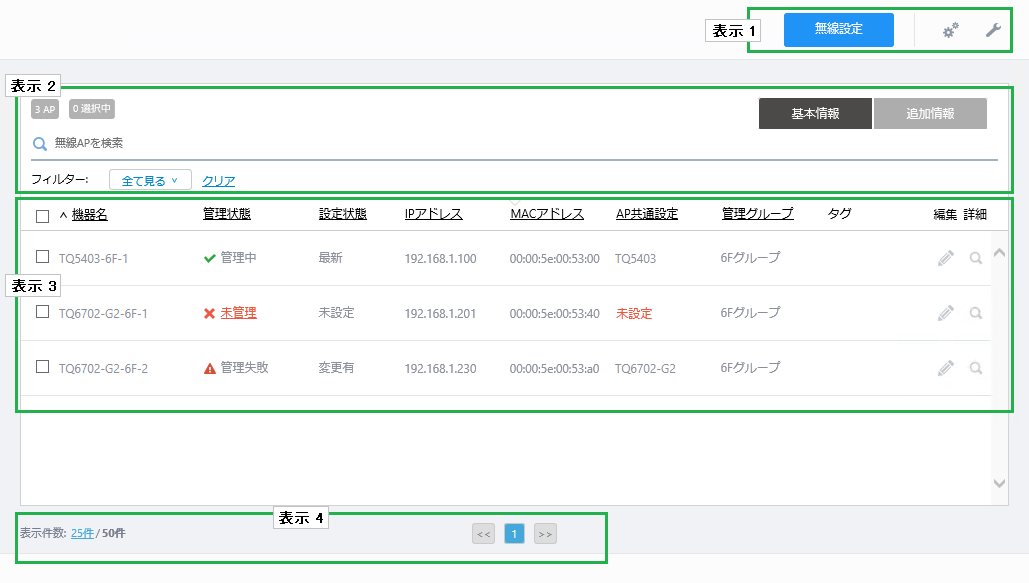

   「設定機能/無線AP一覧」画面が表示されます。


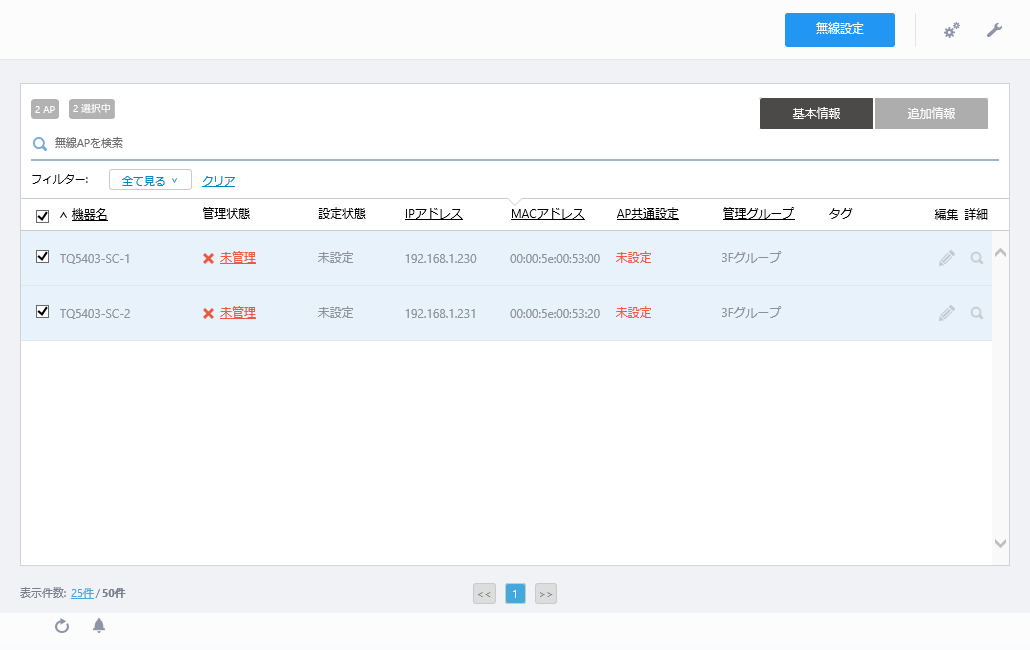

2. 無線AP「TQ5403-SC-1」「TQ5403-SC-2」の両方のチェックボックスにチェックを入れます。


3. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「AP共通設定の割当」をクリックします。

   「AP共通設定選択」ダイアログが表示されます。


4. 「AP共通設定選択」ダイアログのAP共通設定一覧から、「AP共通設定の作成」で作成したAP共通設定「TQ5403AP」が選択されていることを確認し、「保存」ボタンをクリックします。

5. 「設定機能/無線AP一覧」画面に戻ると、対象の無線APの「管理状態」が「探索中」に変化します。



ルートAPの追加

1. ルートAPとして運用する「TQ5403-SC-1」を、AWCプラグインの管理下のネットワークにUTPケーブルで接続します。

2. AWCプラグインのポーリングによって「TQ5403-SC-1」の接続を認識すると、割り当てられたAP共通設定、CB共通設定、SC共通設定が適用されます。
   設定適用後に「設定機能/無線AP一覧」画面に戻ると、対象の無線APの「管理状態」が「適用中」→「管理中」に変化します。



サテライトAPの追加（有線設定）

1. サテライトAPとして運用する「TQ5403-SC-2」を、AWCプラグインの管理下のネットワークにUTPケーブルで接続します。

2. AWCプラグインのポーリングによって「TQ5403-SC-2」の接続を認識すると、割り当てられたAP共通設定、CB共通設定、SC共通設定が適用されます。
   設定適用後に「設定機能/無線AP一覧」画面に戻ると、対象の無線APの「管理状態」が「適用中」→「管理中」に変化します。


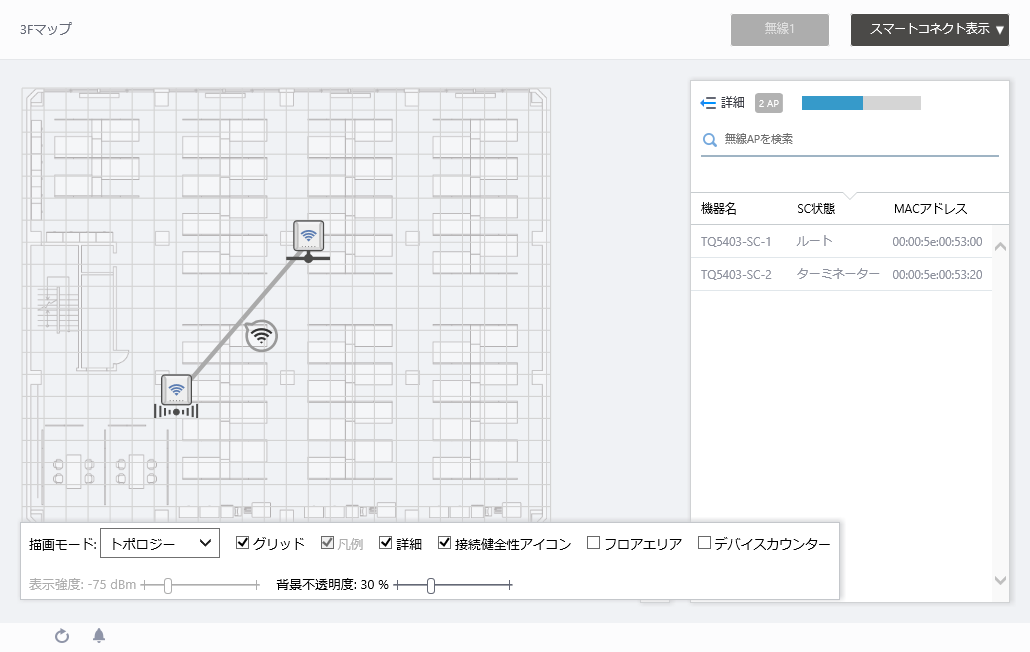

3. 「TQ5403-SC-2」の「管理状態」が「管理中」であることを確認し、「TQ5403-SC-2」からUTPケーブルを抜きます。


クイックツアー / AWC-SCの設定 / 無線APの追加

Note

OTA（Over The Air：AP間無線通信）でサテライトAPを追加するには、工場出荷状態かつAT-TQ5403/5403e、AT-TQm5403ファームウェアバージョン6.0.1-1.1以降の無線APであることが条件となります。
また、ファームウェアアップグレード後にOTAでサテライトAPとして追加する場合は、無線APにログイン後、初期化を行ってください。
初期化の手順は対象ファームウェアバージョンのリファレンスマニュアルをご参照ください。
なお、AT-TQ6602を使用したAWC-SCには、今後リリース予定のファームウェアが必要となります。

無線APの登録

1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
   「設定機能/無線AP一覧」画面が表示されます。


2. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「手動で登録」をクリックします。
   「無線AP登録」ダイアログが表示されます。


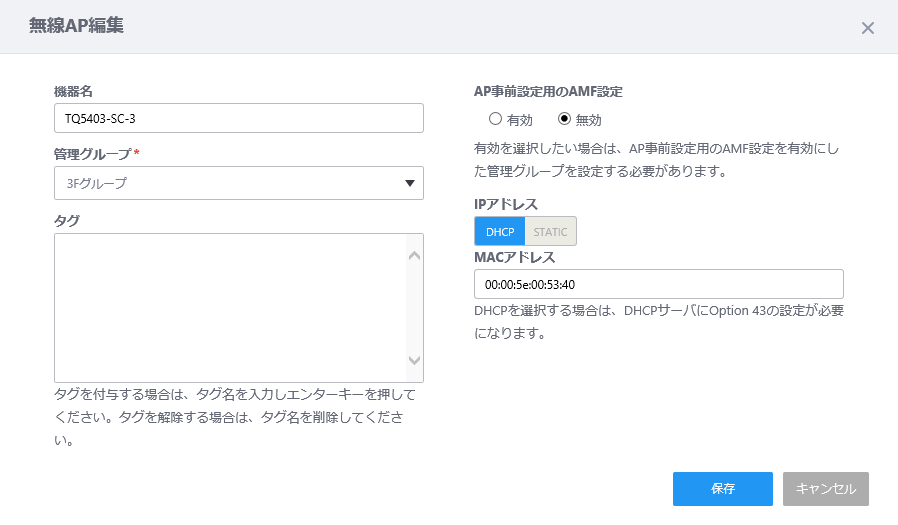

3. 「機器名」にAWCプラグインの管理下に登録する無線APの管理上の名前を入力します。
   今回は、「TQ5403-SC-3」と入力します。

4. 「管理グループ」を指定します。
   今回は、先ほど作成した「3Fグループ」を選択します。
   AP事前設定用のAMF設定の選択肢として「有効」が表示されるようになります。

5. 「AP事前設定用のAMF設定」を「無効」に設定します。
   固定のIPアドレスを事前に無線APのWeb設定画面で指定するか、DHCPサーバーからIPアドレスを割り当てる必要があります。

6. 「TQ5403-SC-3」として登録する無線APのIPアドレスを設定します。
   IPアドレス欄には、「DHCP」「STATIC」の2つのオプションがあります。
   今回は、「TQ5403-SC-3」をAWC-SCの「自動認識」機能によって管理するため、「DHCP」を選択します。

7. 「TQ5403-SC-3」として登録する無線APのMACアドレス「00:00:5e:00:53:40」を入力します。


8. 「追加」ボタンをクリックします。
   「無線AP詳細」画面が表示されます。

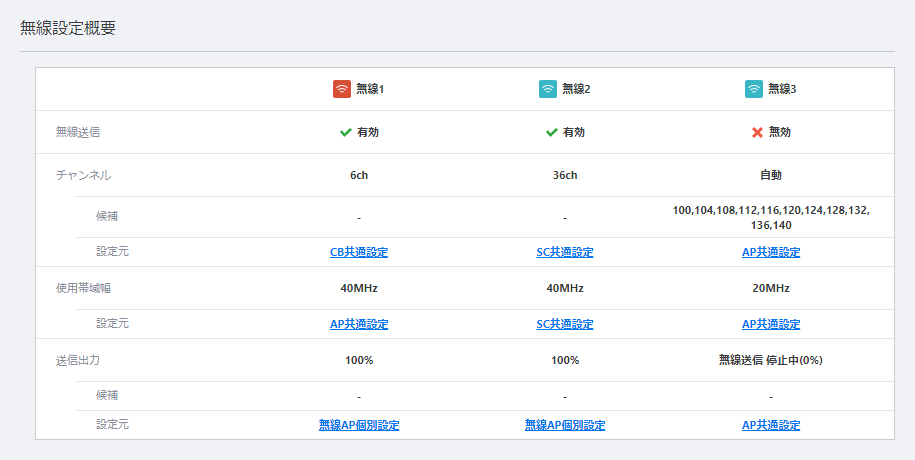

   「無線AP詳細」画面では、選択した無線AP「TQ5403-SC-3」が追加されます。この段階では、「管理状態」には「未管理」、「AP共通設定」には「未設定」と表示されます。
   無線APの管理にはAP共通設定が必要ですが、AP共通設定を割り当てる際には、その他の設定（CB共通設定、SC共通設定）があわせて適用されます。
   SC共通設定を先に適用してから、AP共通設定を適用するため、このままにします。

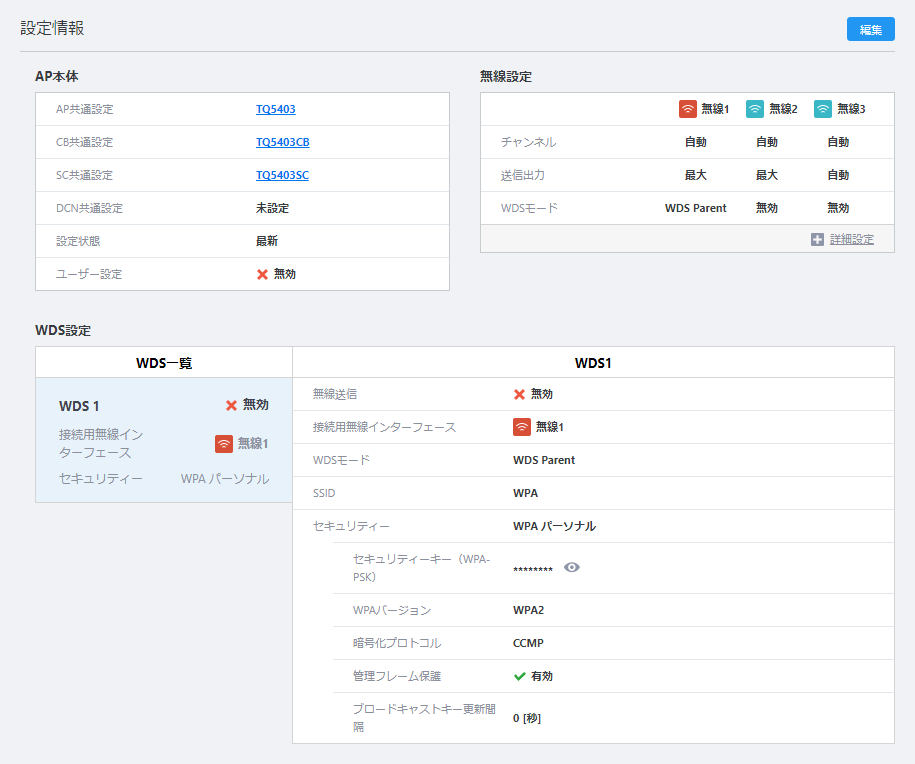

   サテライトAPの追加の時点では管理グループ「3Fグループ」に対応するSC共通設定「TQ5403SC」が作成済みなので、自動的に無線APは該当するSC共通設定の適用対象となります。「無線AP詳細」画面の下部、「設定情報」の「SC共通設定」欄には、「TQ5403SC」が表示されます。


フロアマップへの配置

1. AWCプラグインメニューから「無線モニター」→「フロアマップ」をクリックし、「フロアマップ」画面を表示します。


2. 「3Fマップ」のパネルをクリックします。
   フロアマップ「3Fマップ」の無線ステータス表示が表示されます。


3. 画面右上の表示内容ドロップダウンメニュー（「無線ステータス表示 ▼」表示）をクリックし、ドロップダウンメニューから「AP配置」を選択します。

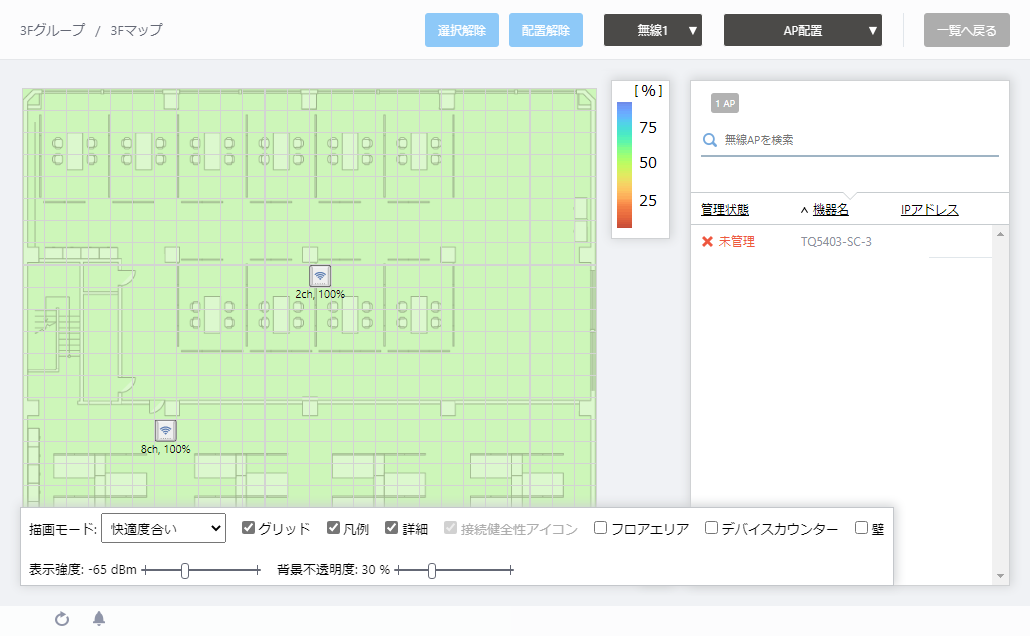

   AP配置画面が表示されます。画面右側に同じ管理グループに所属する無線APが一覧表示されます。
   この時点ではAP共通設定が適用されていないため、管理状態は未管理と表示されます。


4. 無線APの一覧から、TQ5403-SC-3の行をクリックします。
   マウスカーソルが無線APアイコンに変化します。

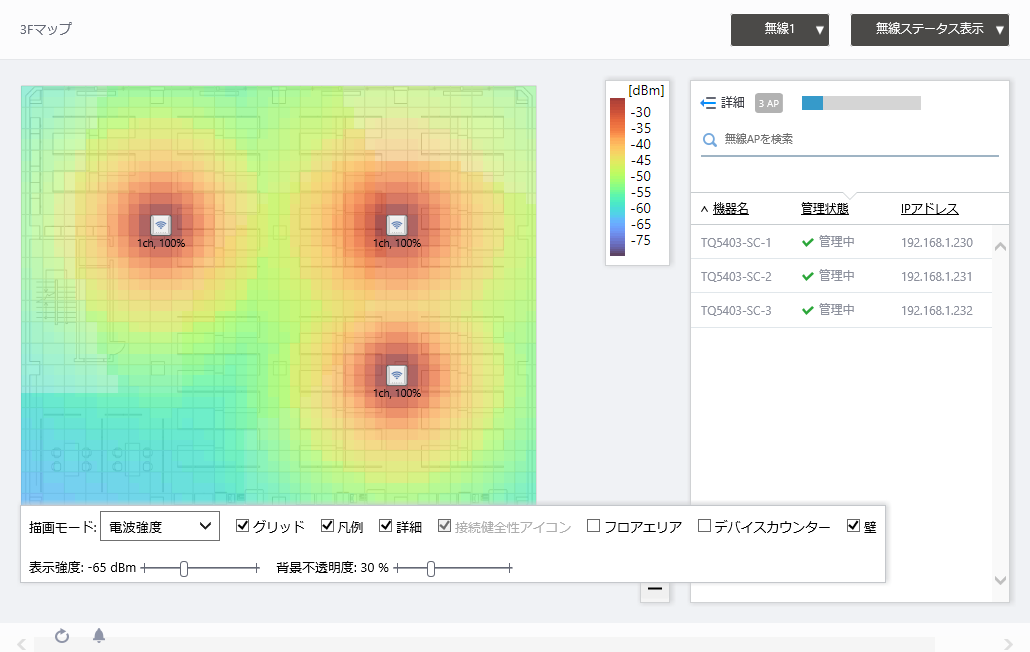

5. マップ上のTQ5403-SC-3を配置したい所をクリックし、無線APアイコンを配置します。
   無線APアイコンの位置を変更したい場合は、無線APアイコンをクリックしたまま移動したい場所にマウスを動かし、マウスボタンを離します。



SC共通設定の確認

1. AWCプラグインメニューから「無線設定」→「SC共通設定」を選択します。
   「SC共通設定一覧」画面が表示されます。


2. 「SC共通設定の作成」にて作成したSC共通設定「TQ5403SC」の現在の「割当AP数」が「3」となっていることを確認します。
   今回は、「割当AP数」が「3」となっている状態で確認は完了です。


AP共通設定の適用

1. AWCプラグインメニューから「無線設定」→「AP登録・設定」をクリックします。
   「設定機能/無線AP一覧」画面が表示されます。


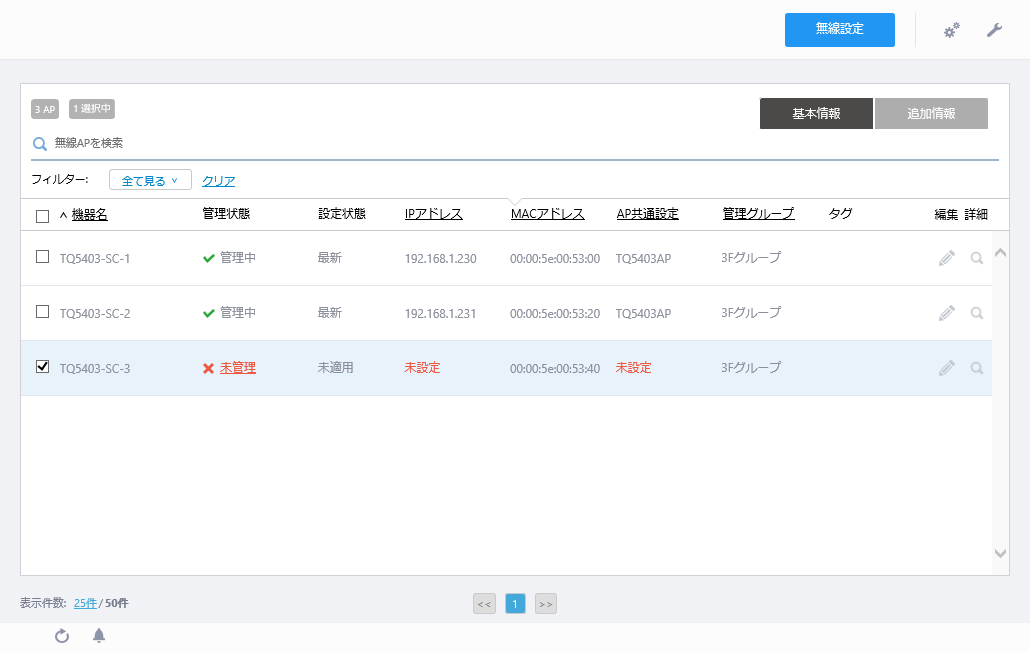

2. 無線AP「TQ5403-SC-3」のチェックボックスにチェックを入れます。


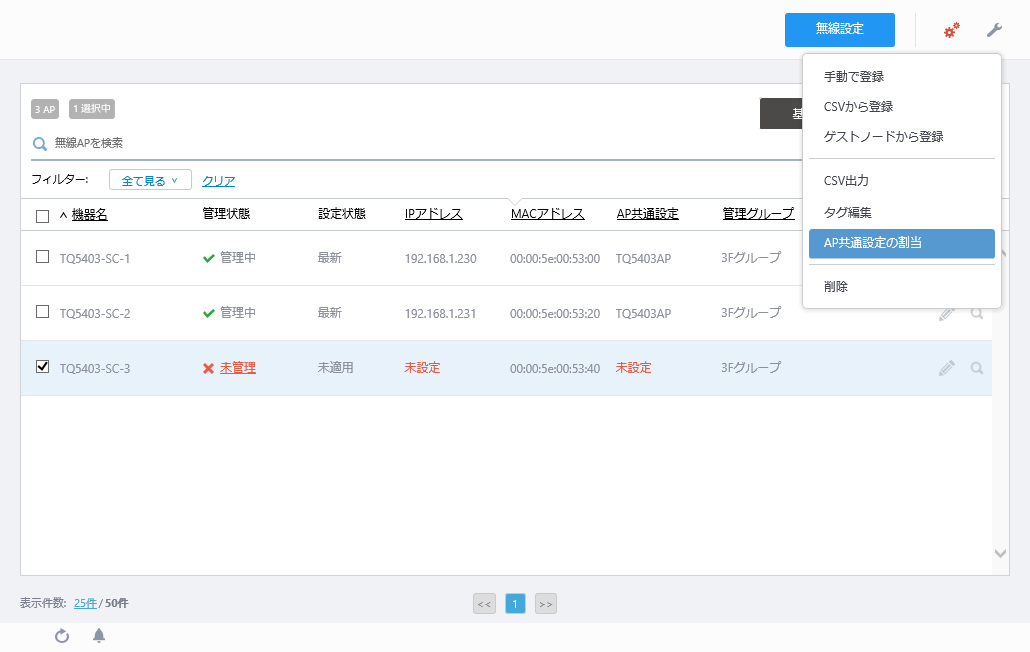

3. 画面右上の歯車アイコンにマウスオーバーして表示されるサブメニューから、「AP共通設定の割当」をクリックします。

   「AP共通設定選択」ダイアログが表示されます。


4. 「AP共通設定選択」ダイアログのAP共通設定一覧から、「AP共通設定の作成」で作成したAP共通設定「TQ5403AP」が選択されていることを確認し、「保存」ボタンをクリックします。

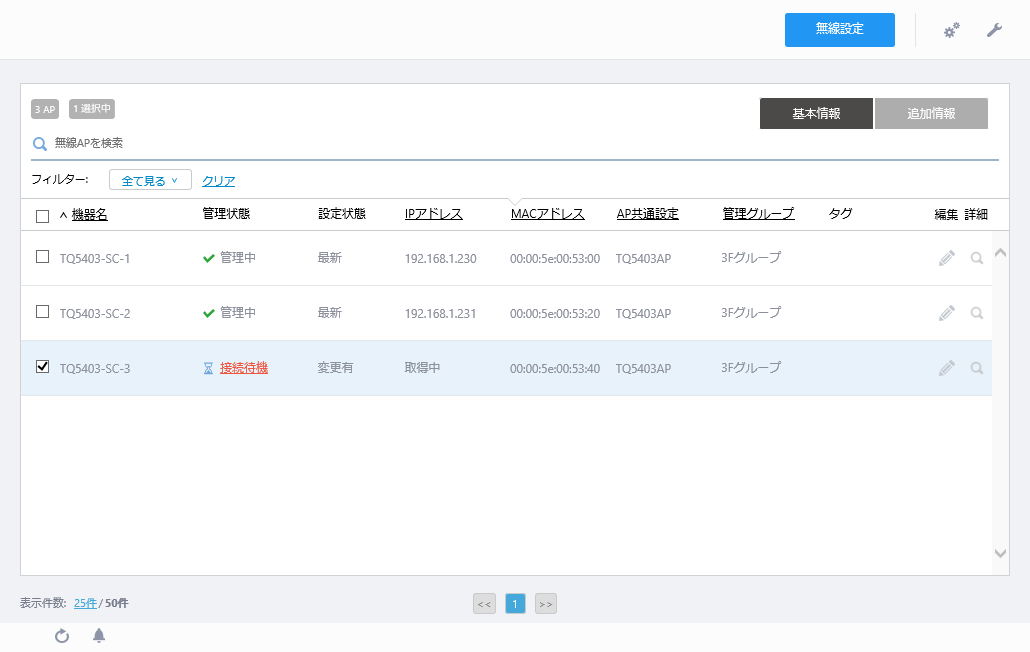

5. 「設定機能/無線AP一覧」画面に戻ると、対象の無線APの「管理状態」が「接続待機」に、IPアドレスが「取得中」に変化します。



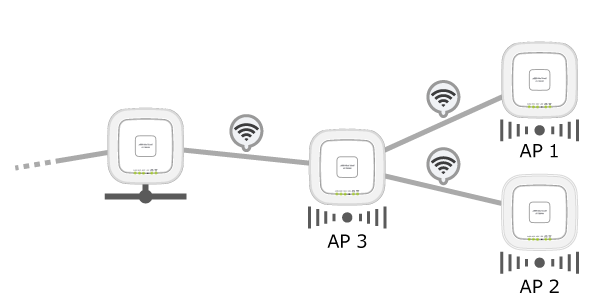

サテライトAPの追加（無線設定）

1. 「TQ5403-SC-3」は、チャンネルを切り替えながら、初期設定用SSID「sc-initial-provisioning」を使用している周囲の無線APのビーコンを探索し、接続します。
   この際、無線APでは、ビーコン送出に使用している無線バンドに対応するWIRELESS LAN LED（2.4GHz、5GHz 1、5GHz 2）が遅く点滅します（1回/秒程度）。

2. ルートAP「TQ5403-SC-1」または配下のサテライトAP「TQ5403-SC-2」が、「TQ5403-SC-3」に仮のIPアドレスを割り当てます。
   このときに管理候補の無線APのMACアドレスリストと「TQ5403-SC-3」のMACアドレス「00:00:5e:00:53:40」を照合します。
   AWCプラグインが加入を許可すると、ルートAP「TQ5403-SC-1」または配下のサテライトAP「TQ5403-SC-2」から「TQ5403-SC-3」に対して、SC共通設定に定義されたSC管理用SSID「SC-Default-cVVGG」が送られ、スマートコネクトネットワークに接続します。

3. AWC-SCの接続が確立後、正規のDHCPサーバーからIPアドレスとDHCPオプション43（ベンダー個別設定）の情報を取得します。DHCPオプション情報を参照してAWCサーバーの管理下への加入要求を送信します。

4. AWCプラグインは、「TQ5403-SC-3」の加入の際に、登録してあるMACアドレス「00:00:5e:00:53:40」とIPアドレスを関連付けし、割り当てられたAP共通設定、SC共通設定を「TQ5403-SC-3」に転送します。
   手順2～4の間、AWC-SCで使用している無線バンドに対応するWIRELESS LAN LED（2.4GHz、5GHz 1）が速く点滅します（4回/秒程度）。

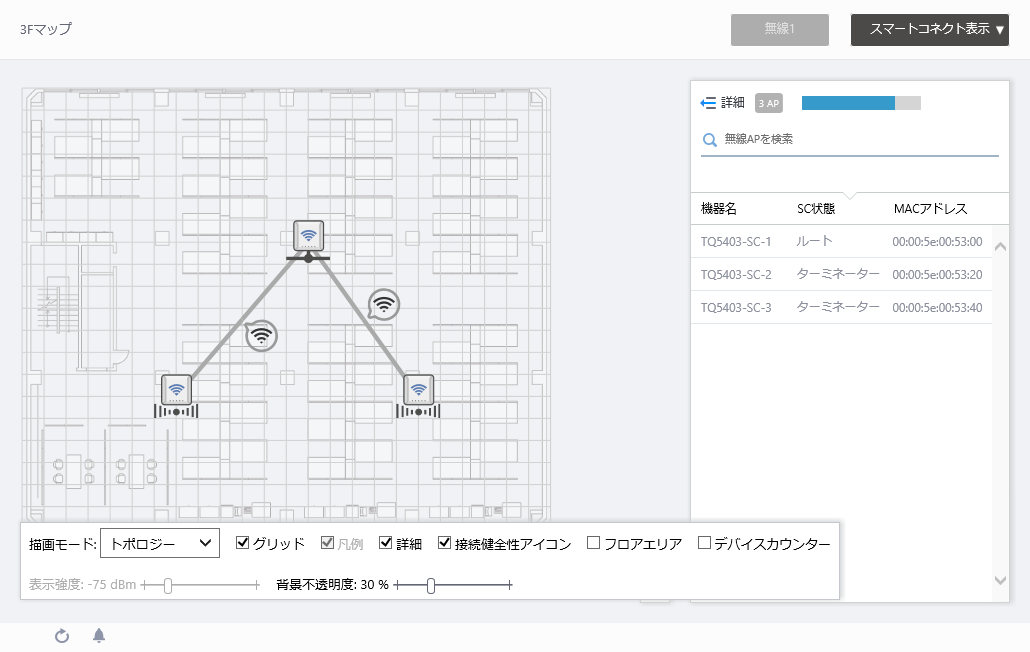

5. 転送後、「TQ5403-SC-3」から、無線クライアントの接続のためのセル型VAP「ForStaff」が無線1のチャンネルで展開されます。


AP別サポート項目一覧 / 無線モニター

Note

本ページでは、AT-TQシリーズについて、システムの系統に準じてAT-TQ4400/4400e/4600をグループA、AT-TQ1402/5403/5403eおよびAT-TQm1402/5403をグループB、AT-TQ6602/6602 GEN2/6702 GEN2、AT-TQm6602 GEN2/6702 GEN2をグループCとして分類します。

Note

表中の「AT-TQ6x02 GEN2/m6x02 GEN2」は、AT-TQ6602 GEN2/6702 GEN2、AT-TQm6602 GEN2/6702 GEN2を指します。

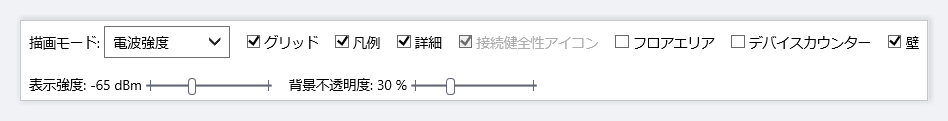

フロアマップ

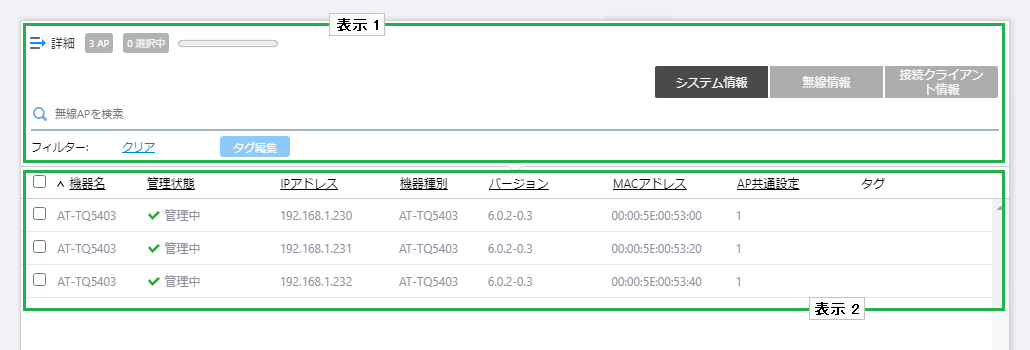

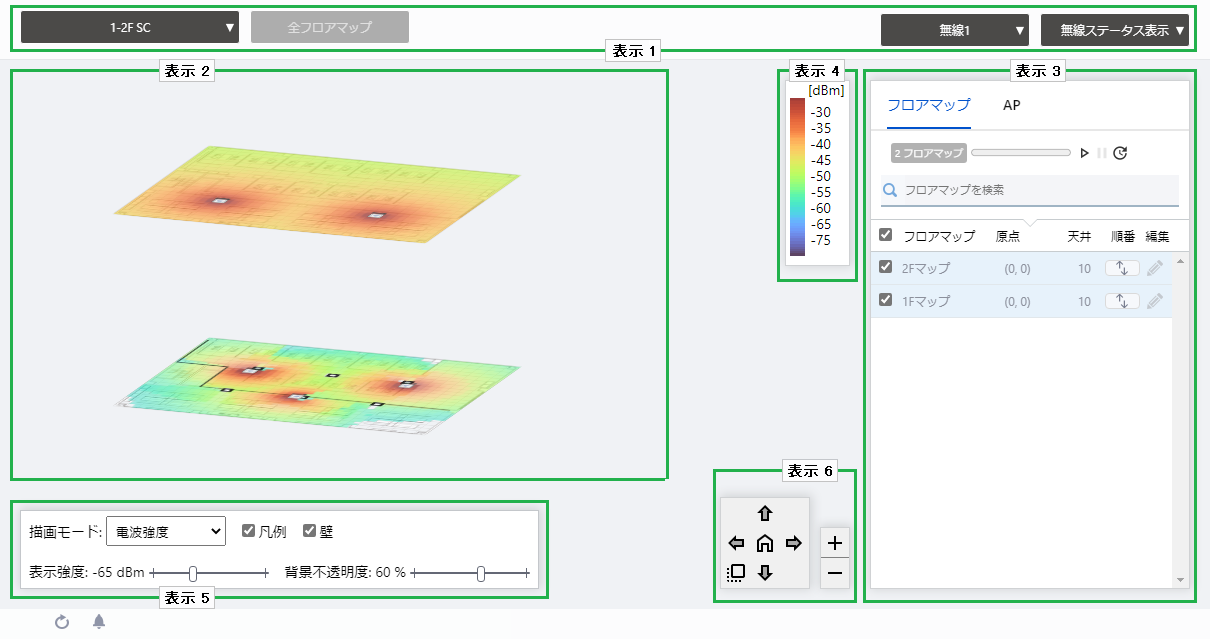

無線ステータス表示

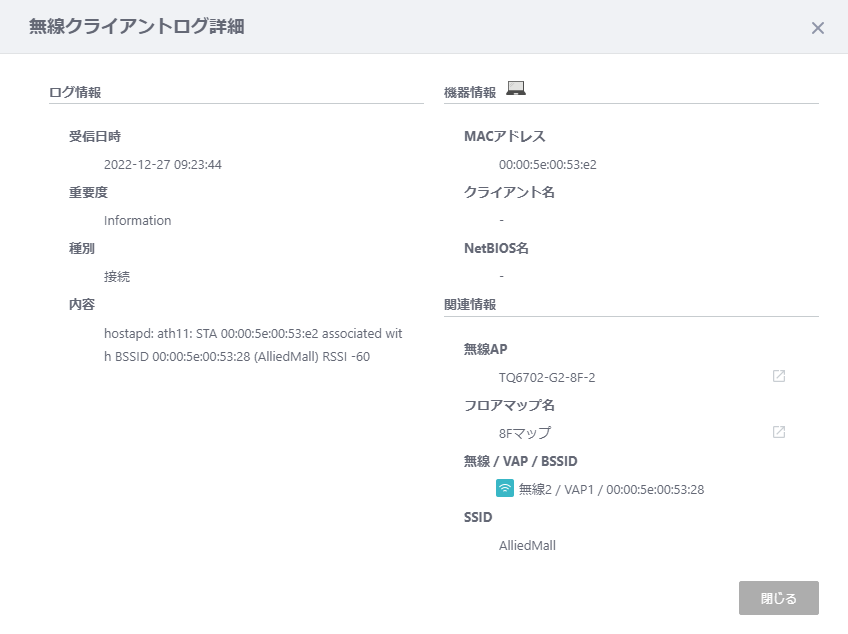

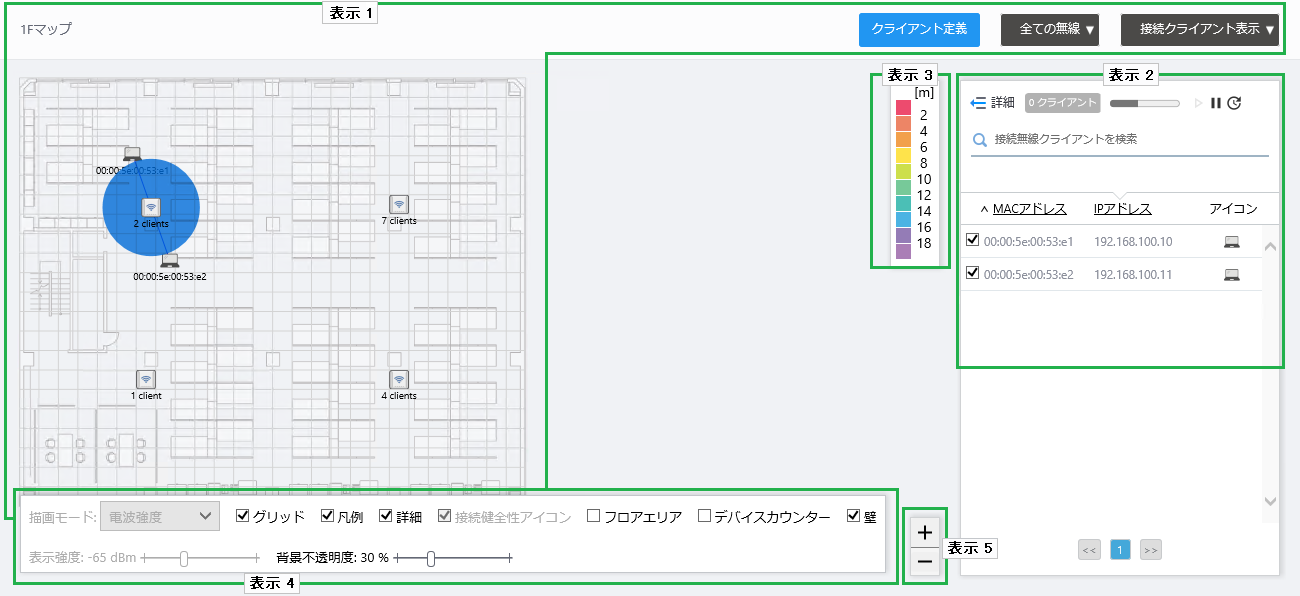

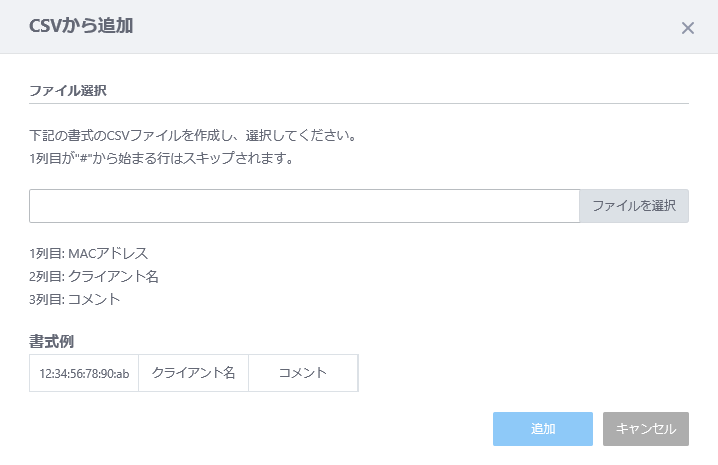

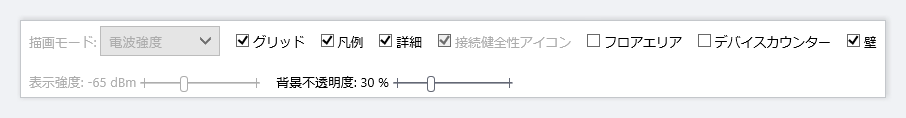

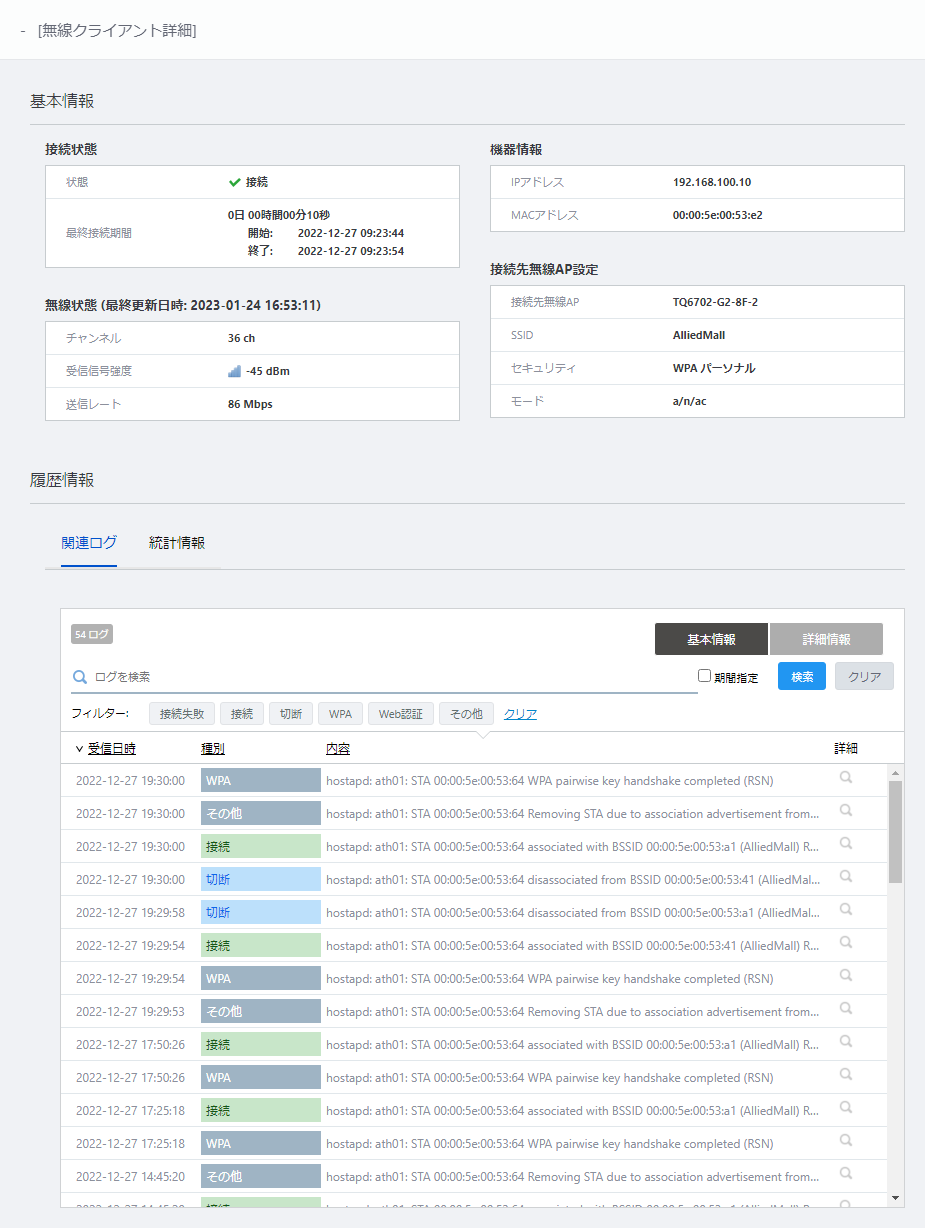

無線クライアント表示

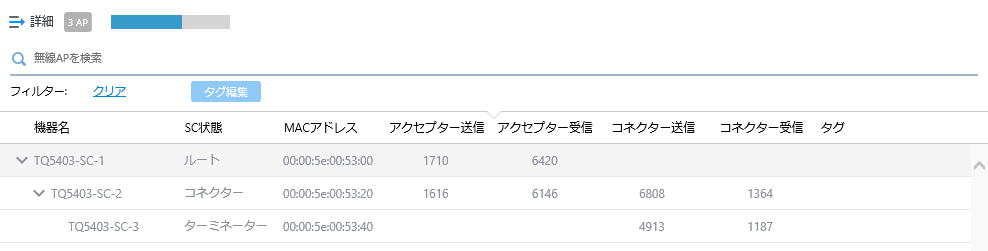

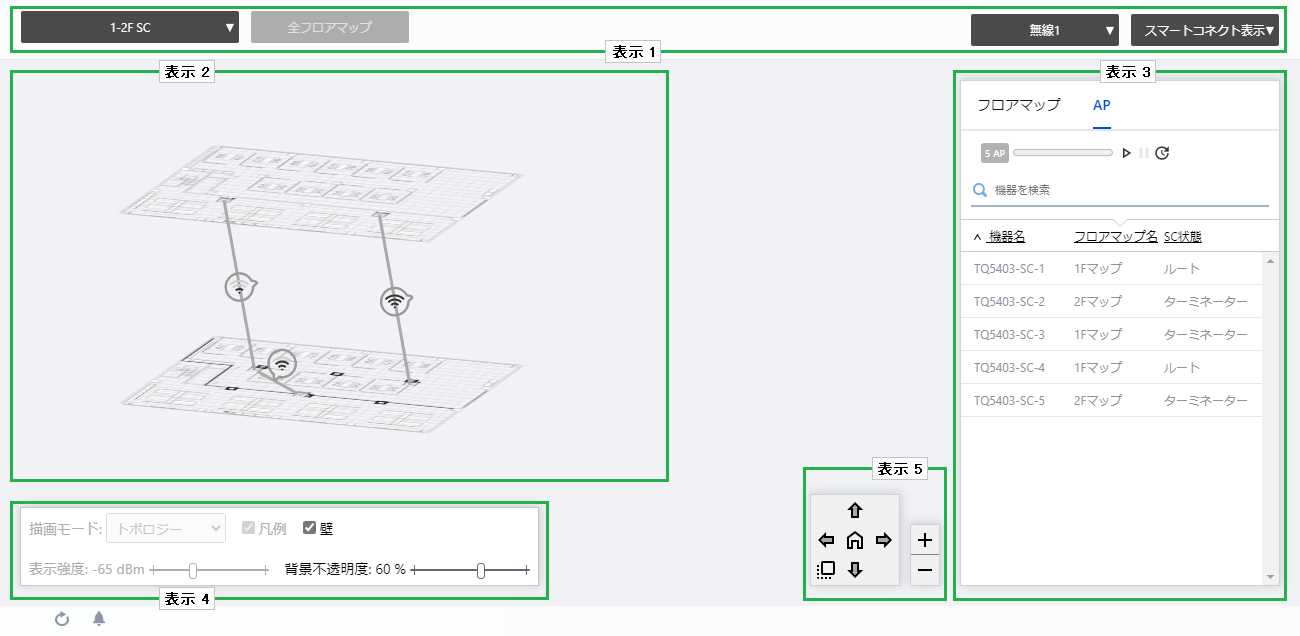

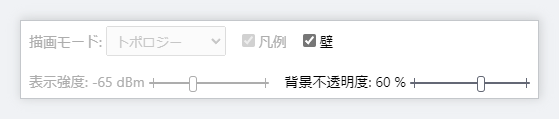

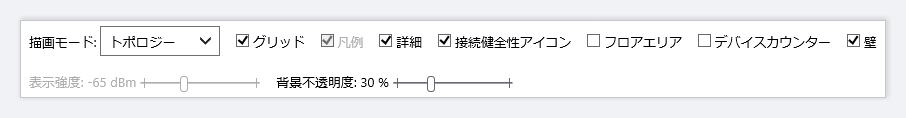

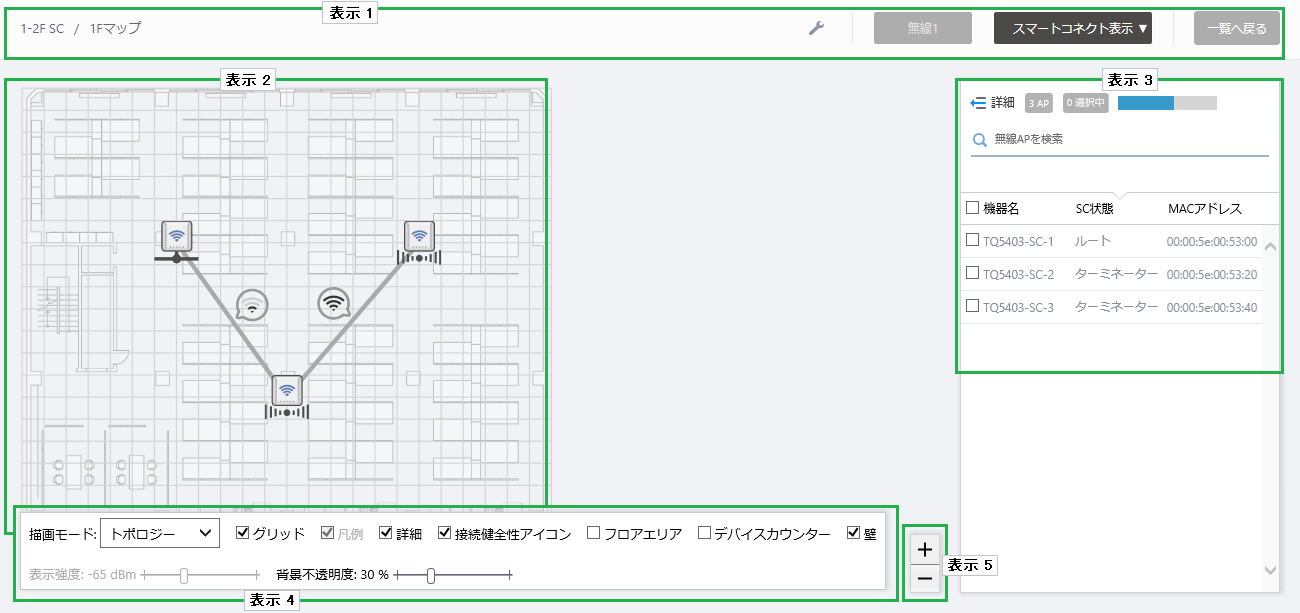

スマートコネクト表示

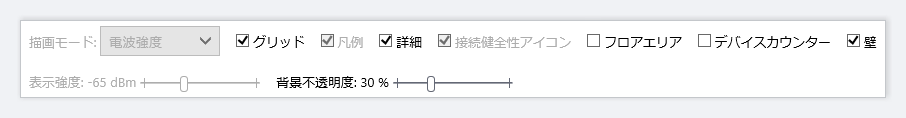

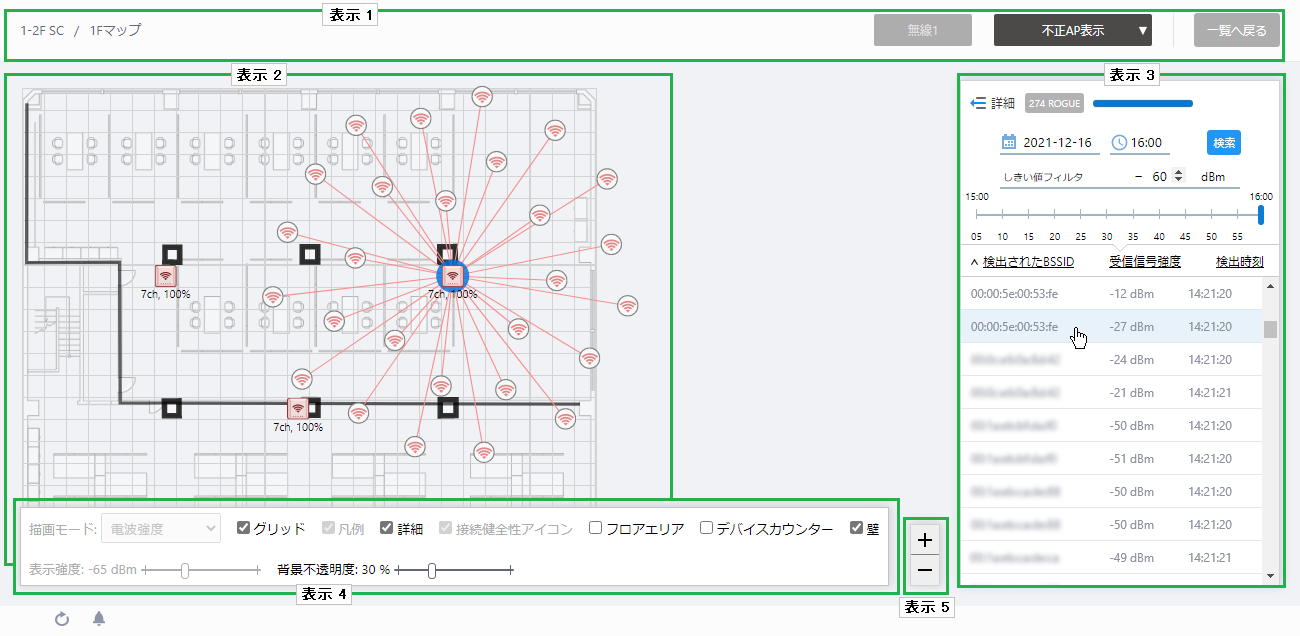

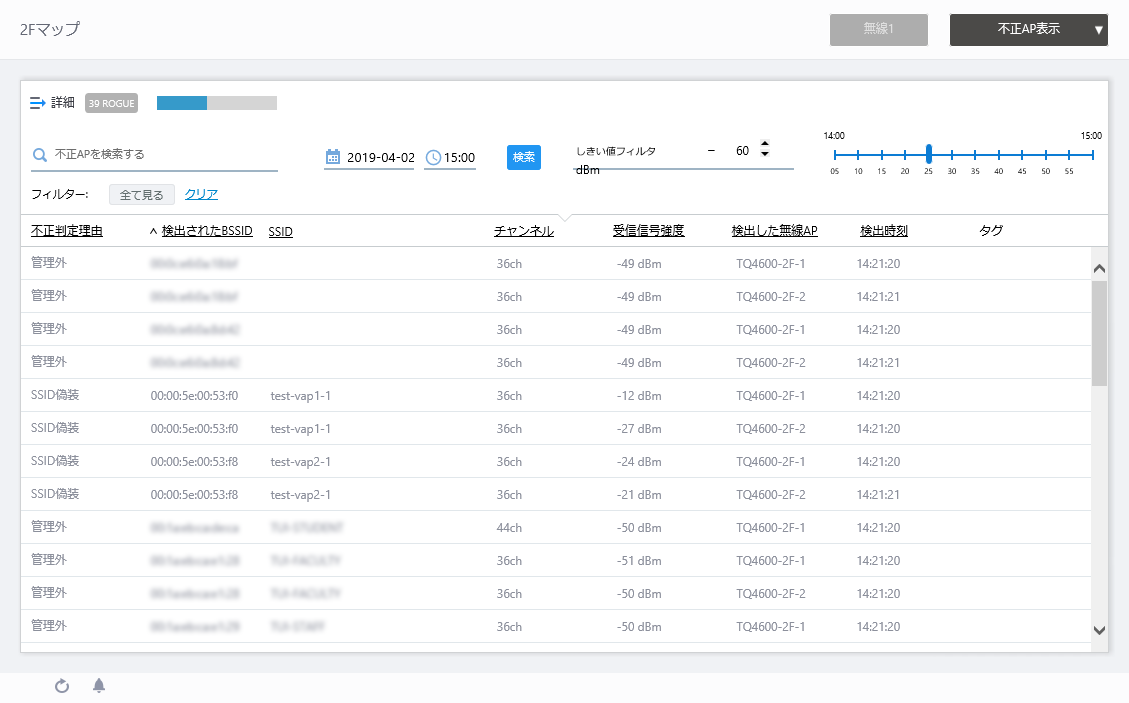

不正AP表示

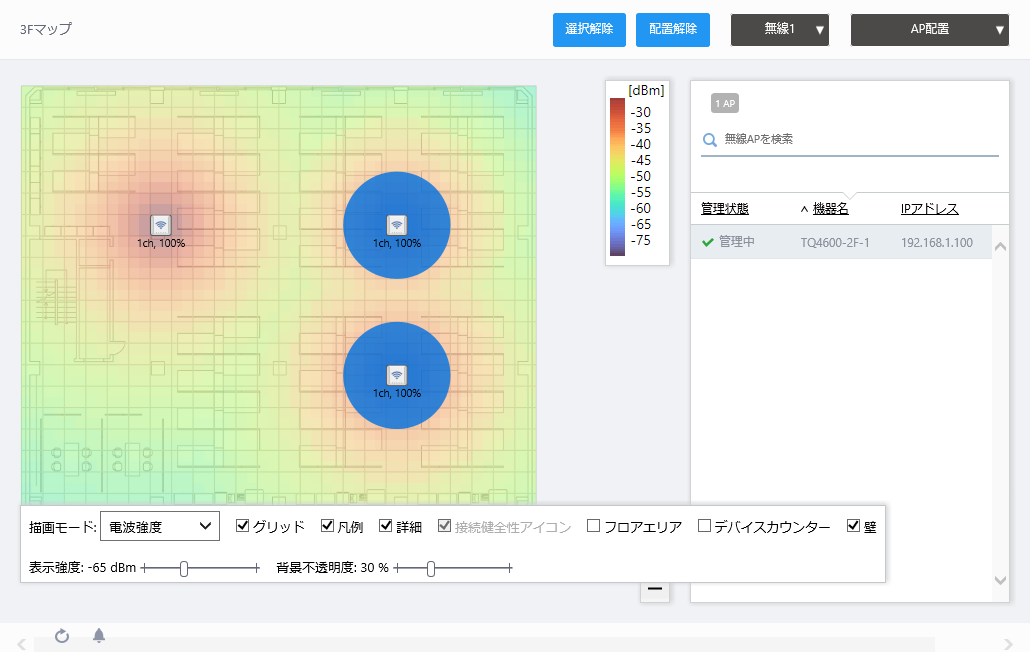

AP配置

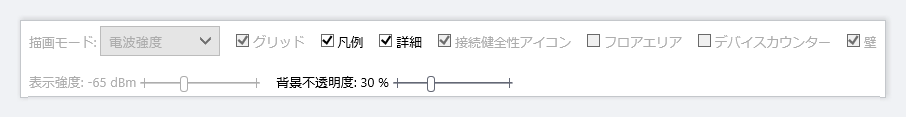

壁編集

Note

壁編集機能については、無線APの機種によるサポート可否の違いはありません。

管理下AP

管理下AP

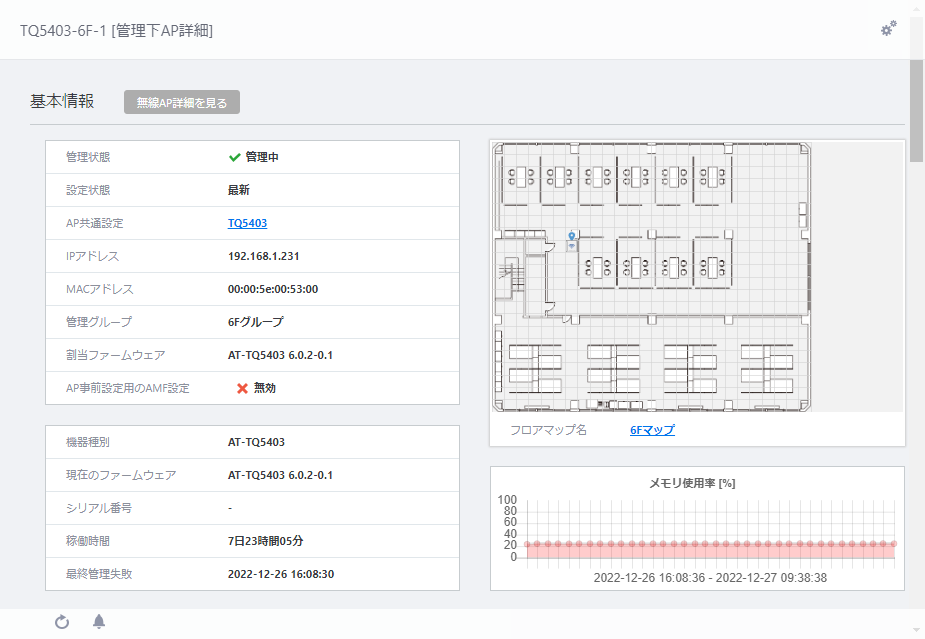

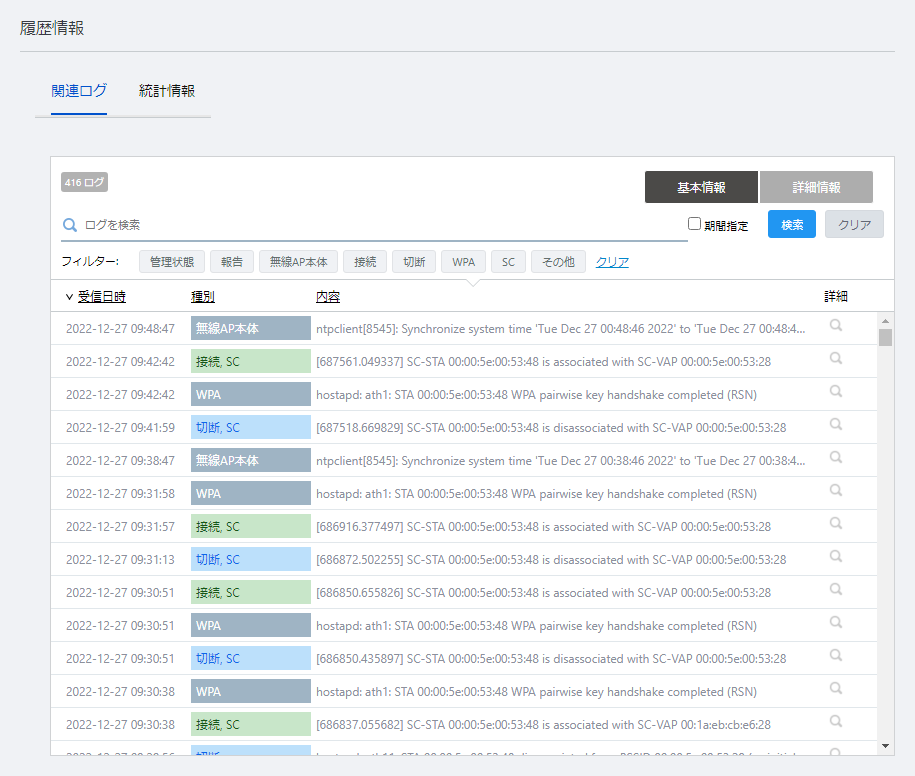

管理下AP詳細

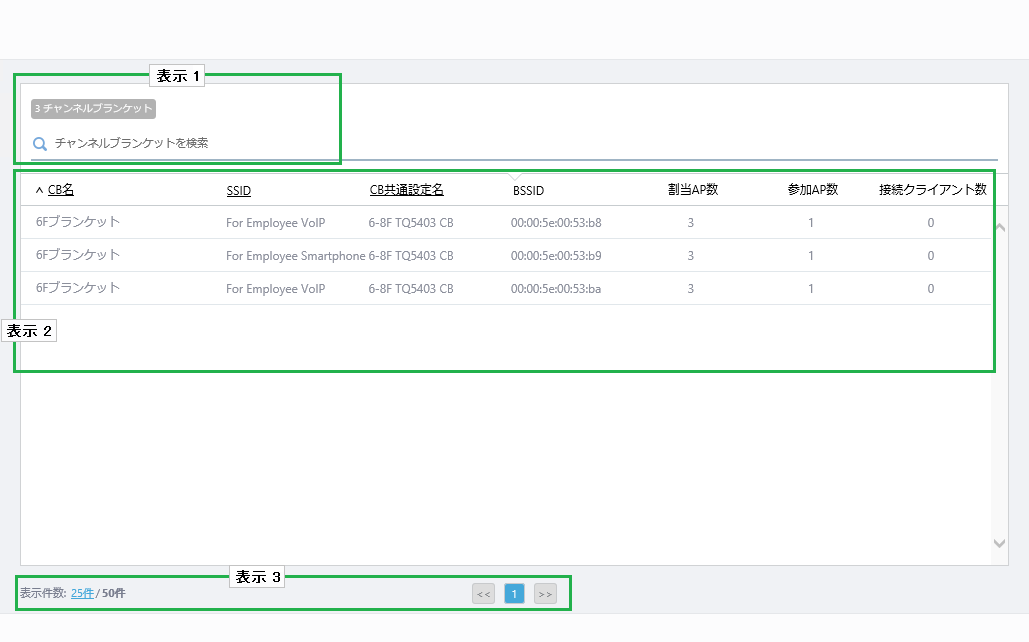

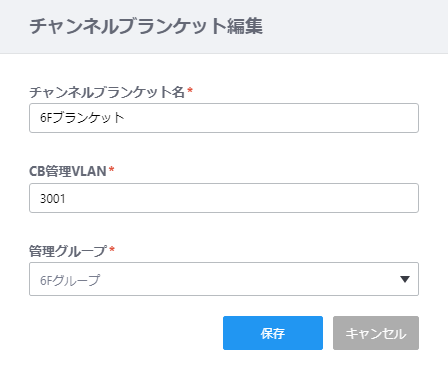

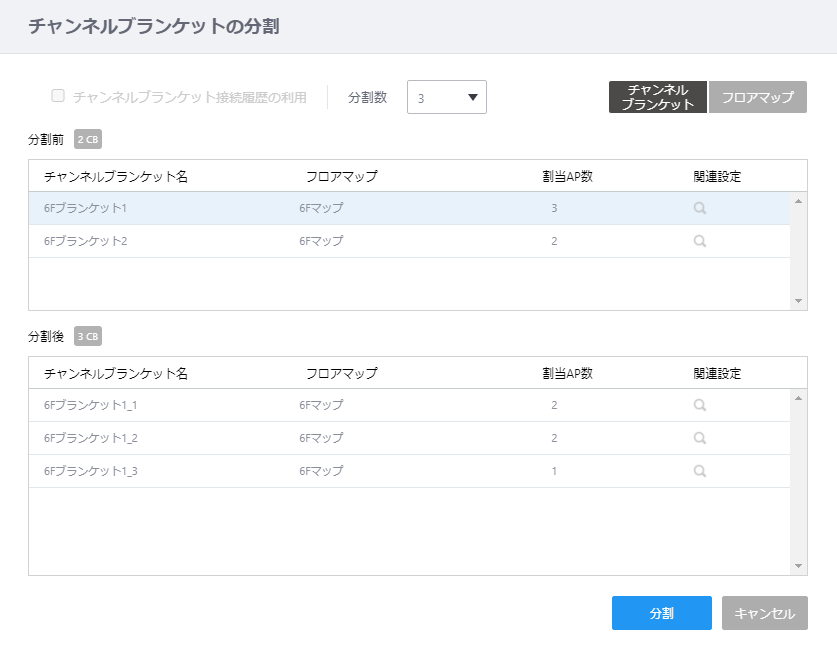

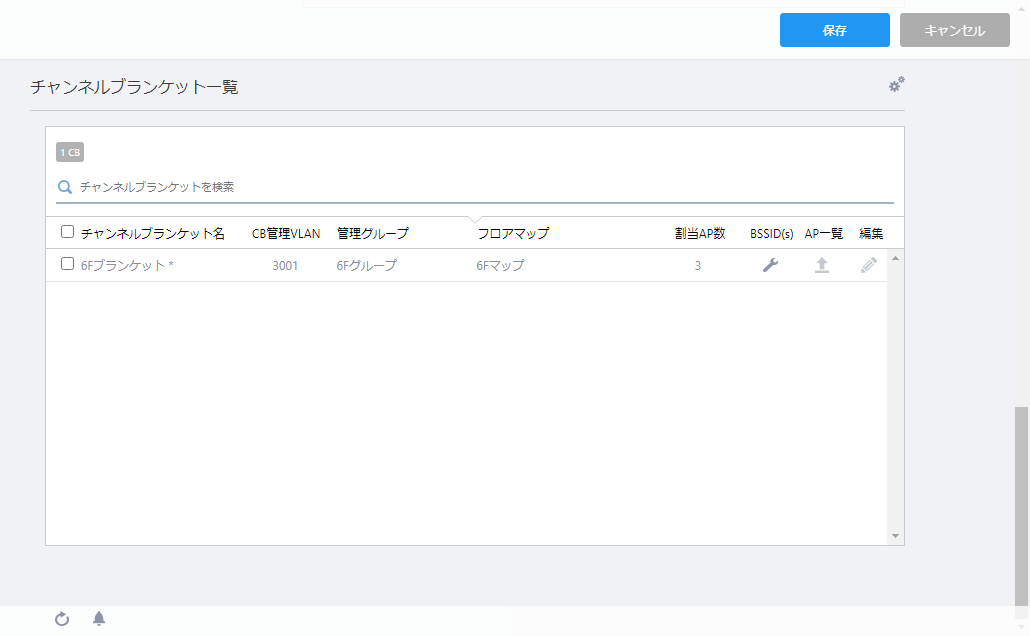

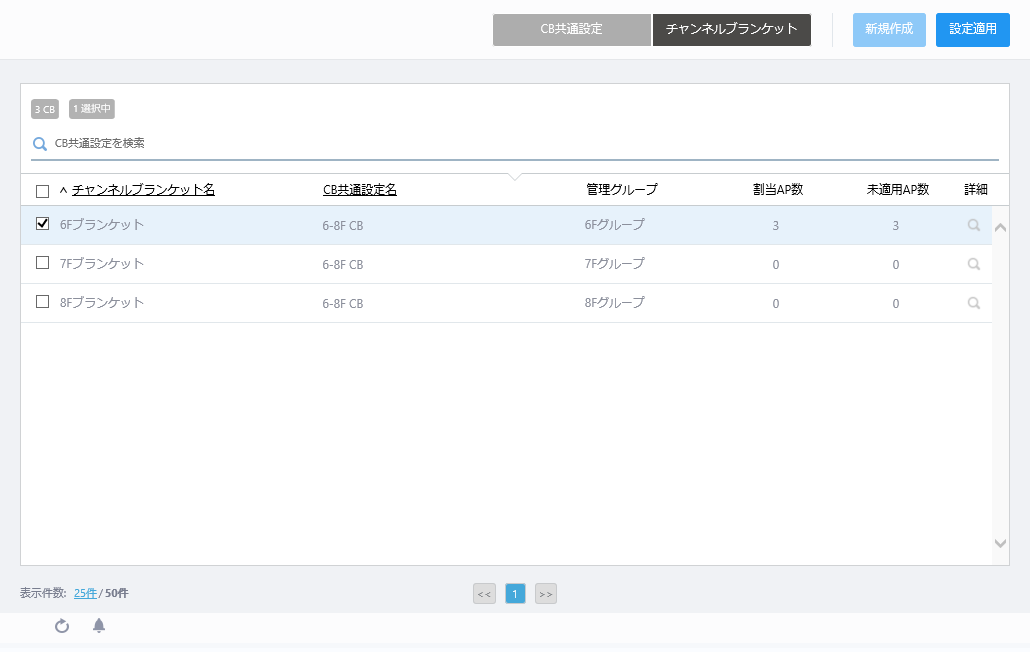

チャンネルブランケット

Note

チャンネルブランケットはAT-TQ5403/5403e/6602のみサポートしています。

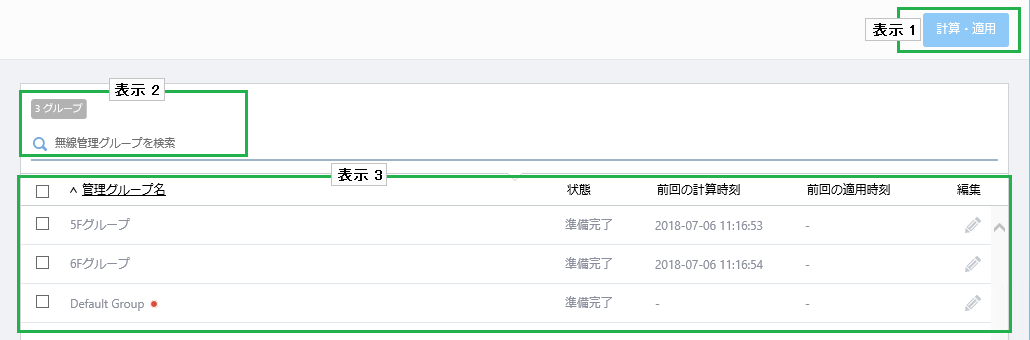

AWC計算履歴

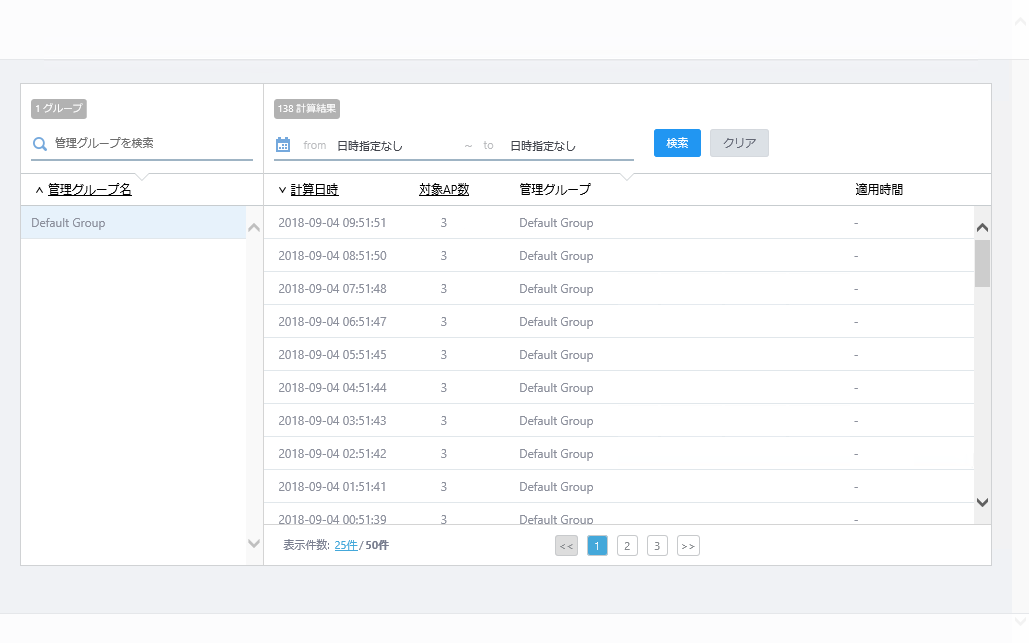

AWC計算履歴

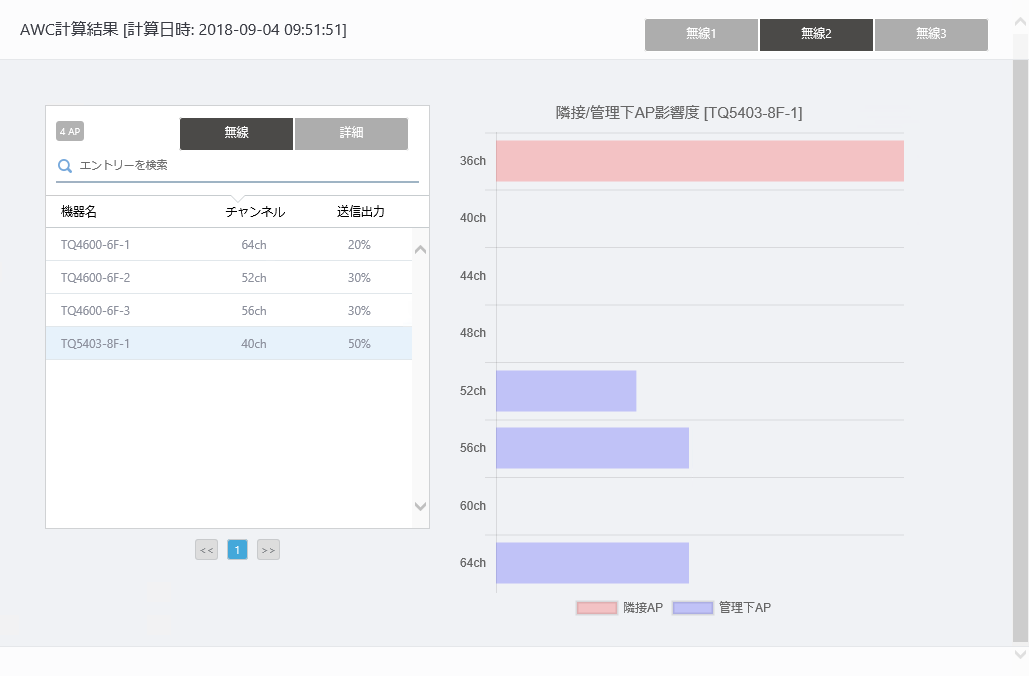

AWC計算結果

ログ管理

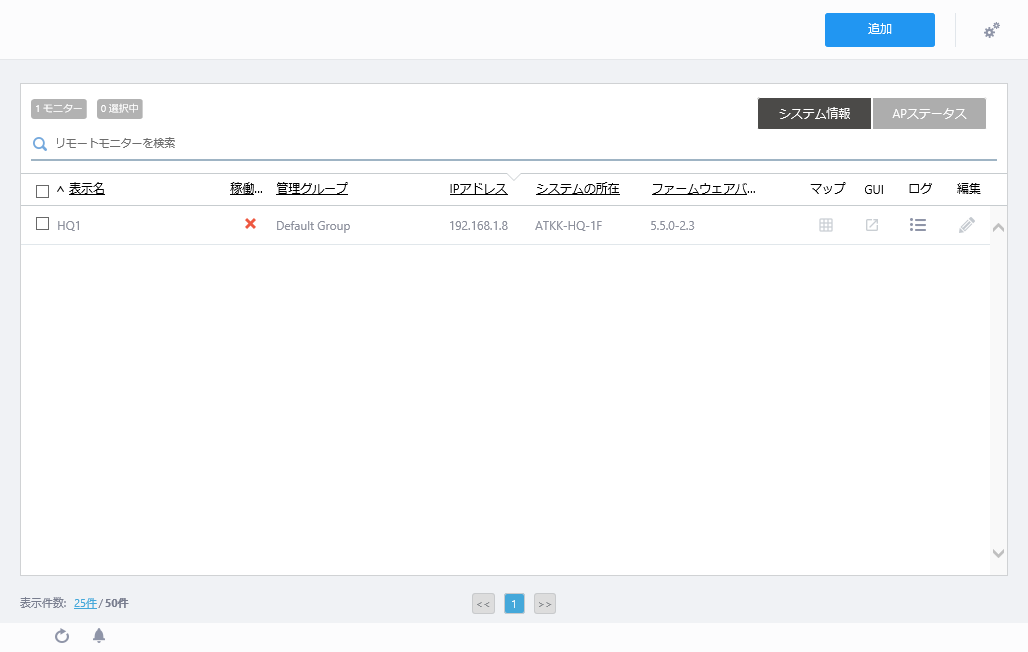

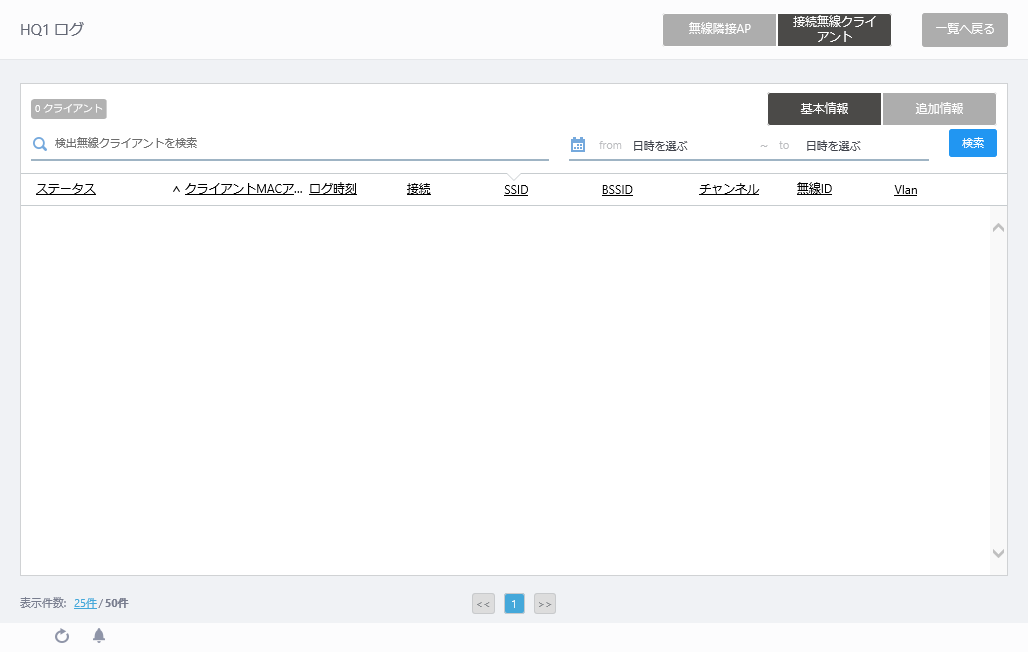

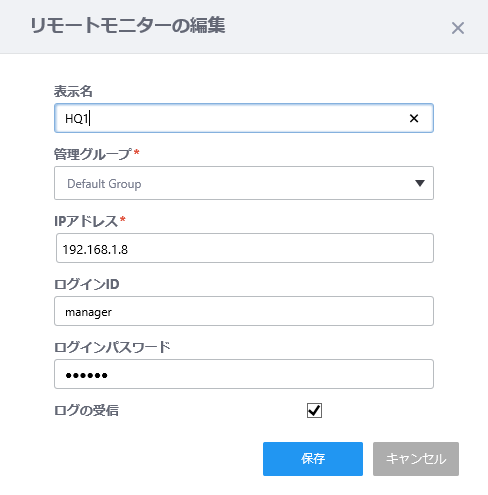

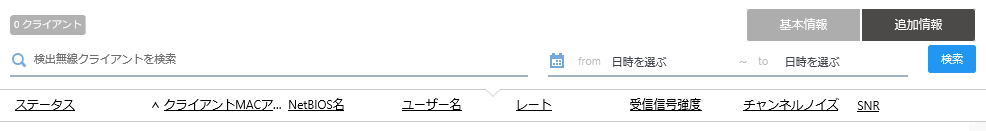

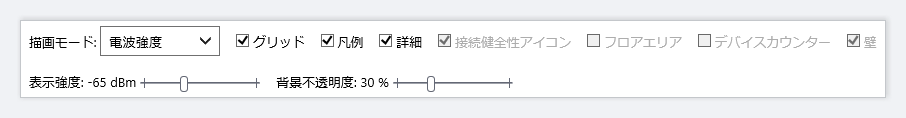

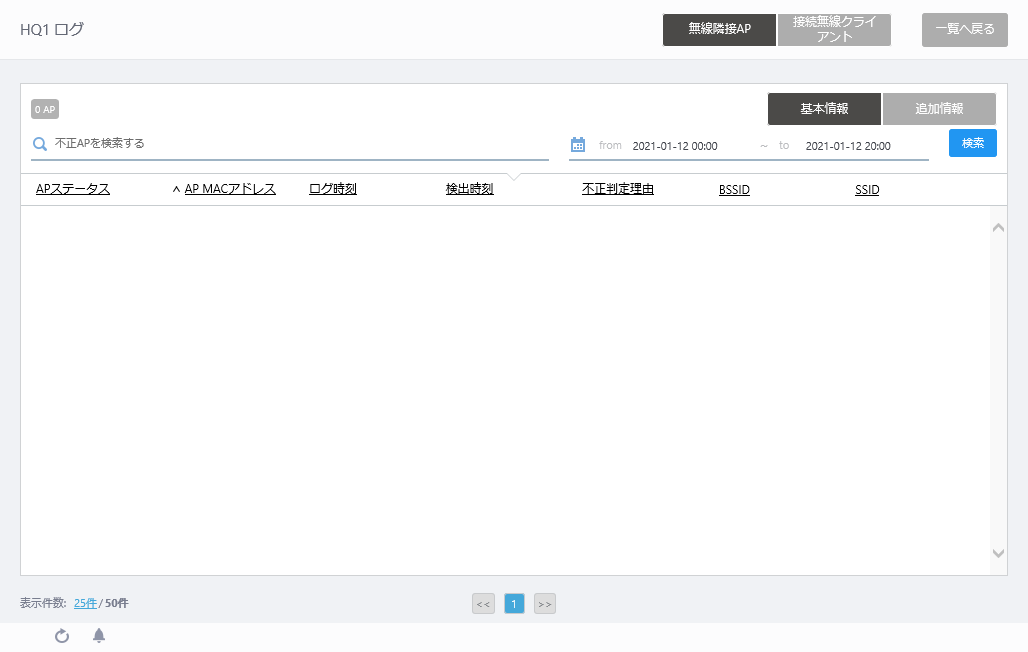

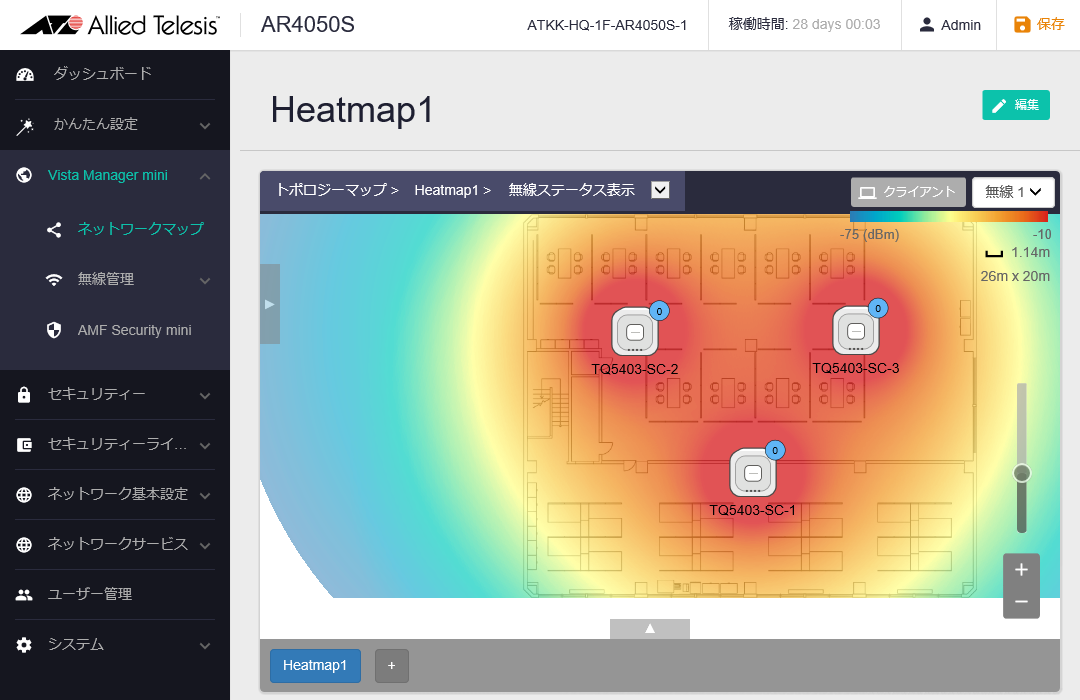

リモートモニター

Note

リモートモニター機能については、無線APの機種によるサポート可否の違いはありません。

AP別サポート項目一覧 / 無線設定

Note

本ページでは、AT-TQシリーズについて、システムの系統に準じてAT-TQ4400/4400e/4600をグループA、AT-TQ1402/5403/5403eおよびAT-TQm1402/5403をグループB、AT-TQ6602/6602 GEN2/6702 GEN2、AT-TQm6602 GEN2/6702 GEN2をグループCとして分類します。

Note

表中の「AT-TQ6x02 GEN2/m6x02 GEN2」は、AT-TQ6602 GEN2/6702 GEN2、AT-TQm6602 GEN2/6702 GEN2を指します。

管理グループ

Note

管理グループについては、無線APの機種によるサポート可否の違いはありません。

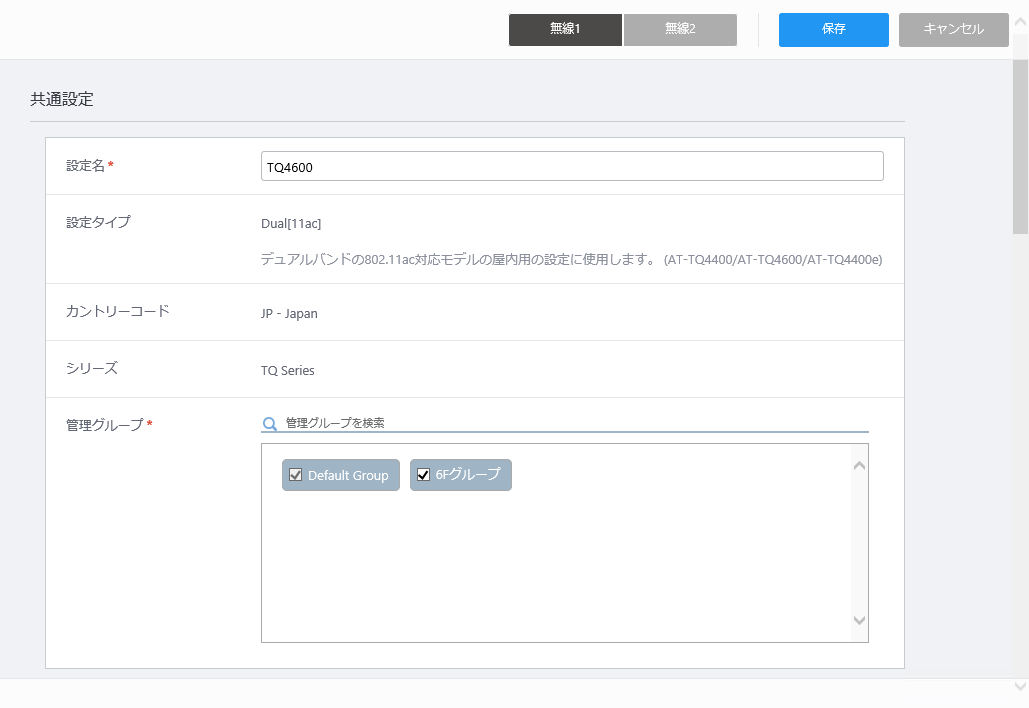

AP共通設定

共通設定

AP本体

有線設定

無線設定
