AWCプラグイン（AT-VST-APL版）リファレンスマニュアル 3.12.1: 各種操作 / チャンネルブランケット / 概要

[index] AWCプラグイン（AT-VST-APL版）リファレンスマニュアル 3.12.1

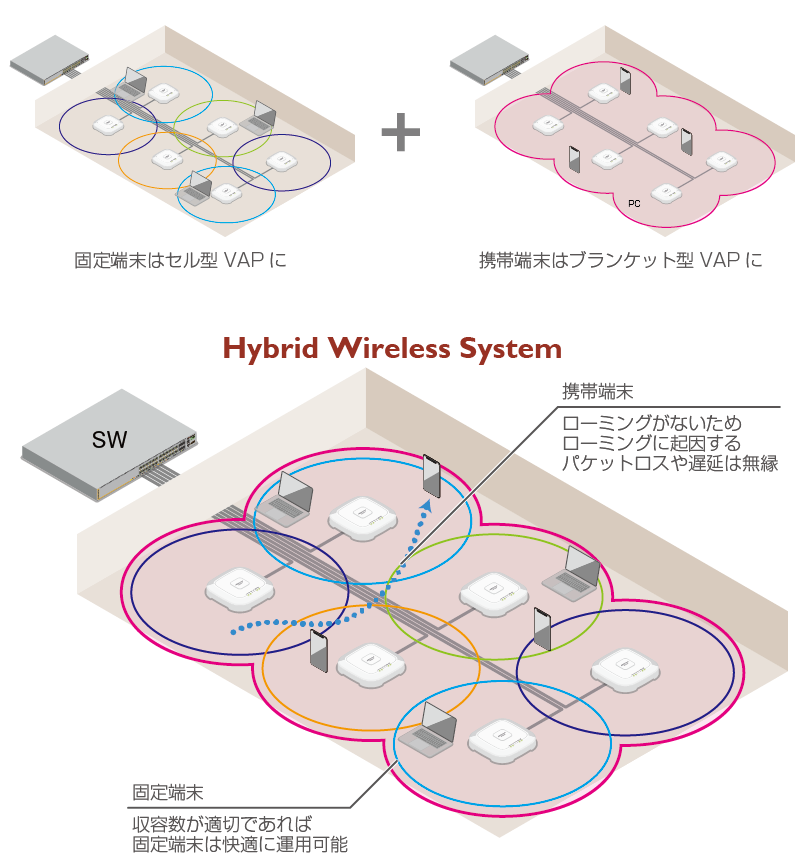

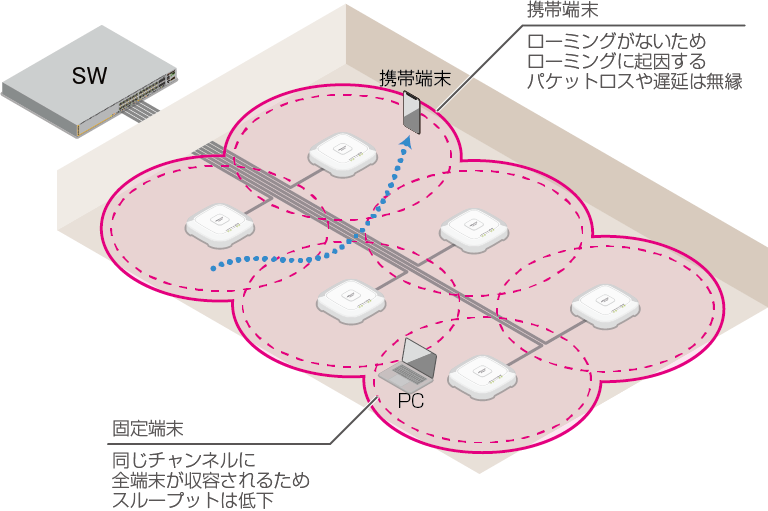

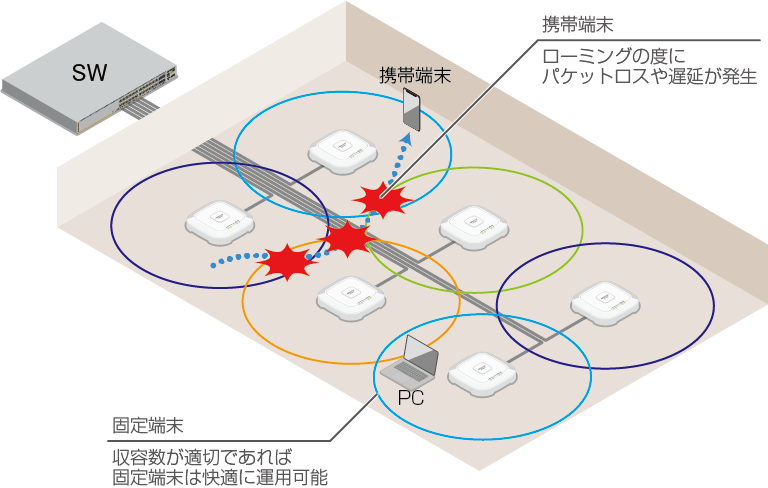

表 1：セル型とブランケット型の比較
	セル型（従来型）	ブランケット型
ローミング	× 端末に依存	◎ ゼロ時間
設置	△ 煩雑なチャンネル設計が必要	◎ 同一チャンネルを利用するためチャンネル設計不要
スループット	○ 複数セルを運用しセルあたりの端末数を抑えることで高スループットを実現可能	× 同一チャンネルを利用するため端末数増加時のスループットは低下

表 2：必要ライセンス数の例
	セル型	AWC-CB	合計
無線AP台数	40台	25台	65台
AT-Vista Manager EXライセンス	1口	1口
無線LANコントローラーライセンス（10AP）	4口（最大40AP）	3口（最大30AP）	7口
無線チャンネルブランケットライセンス（10AP）	－	3口（最大30AP）	3口

表 3：セル型/ブランケット型VAPのサポート項目
項目名				AT-TQ						備考
				5403/5403e		6602		6602 GEN2 6702 GEN2
				セル型 VAP	ブランケット型 CB VAP	セル型 VAP	ブランケット型 CB VAP	セル型 VAP	ブランケット型 CB VAP
無線				×	○	×	○	×	○
VAP				×	○	×	○	×	○	本項目は、CB VAPによって上書きされるVAP番号を指します。
チャンネル				×	○	×	○	×	○
VAPステータス				○	○	○	○	○	○
VLAN ID				○	○	○	○	○	○
SSID				○	○	○	○	○	○
	ブロードキャスト			○	○	○	○	○	○
セキュリティー	無し			○	○	○	○	○	○
	スタティックWEP			○	○	○	×	○	×	各無線バンドのVAP1でのみ設定可能です。また、チャンネルブランケットに所属する無線APに適用するAP共通設定では、モードにIEEE 802.11nを含まないものを選択してください。
		キーの長さ	64bit	○	○	○	×	○	×
		キーの長さ	128bit	○	○	○	×	○	×
		キーのタイプ	ASCII	○	○	○	×	○	×
		キーのタイプ	16進数	○	○	○	×	○	×
		キーインデックス		○	○	○	×	○	×
		セキュリティーキー（WEPキー）		○	○	○	×	○	×
		WEP認証方式	オープンシステム	○	○	○	×	○	×
		WEP認証方式	共有キー	○	○	○	×	○	×
	WPAパーソナル			○	○	○	○	○	○
		セキュリティーキー（WPA-PSK）		○	○	○	○	○	○
		WPAバージョン	WPA3	○	×	○	×	○	○
			WPA2	○	○	○	○	○	○
			WPA	○	○	○	○	○	○
		暗号化プロトコル	CCMP	○	○	○	○	○	○
		暗号化プロトコル	TKIP	○	○	○	○	○	○
		管理フレーム保護		○	○	○	○	○	○
		ブロードキャストキー更新間隔		○	×	○	×	○	×	AT-TQ5403/5403e、AT-TQ6602には設定項目は存在しますが、未サポートとなります。
	WPAエンタープライズ			○	○	○	○	○	○
		RADIUS Server Primary IPアドレス		○	○	○	○	○	○
		RADIUS Server Primary シークレット		○	○	○	○	○	○
		RADIUS Server Secondary IPアドレス		○	○	○	○	○	○
		RADIUS Server Secondary シークレット		○	○	○	○	○	○
		RADIUS Server ポート番号		○	○	○	○	○	○
		事前認証		○	×	○	×	○	×	CB VAPでは事前認証は未サポートとなります。
		WPAバージョン	WPA3	○	×	○	×	○	○
			WPA2	○	○	○	○	○	○
			WPA	○	○	○	○	○	○
		暗号化プロトコル	GCMP	○	×	○	×	○	○
			CCMP	○	○	○	○	○	○
			TKIP	○	○	○	○	○	○
		管理フレーム保護		○	○	○	○	○	○
		ブロードキャストキー更新間隔		○	×	○	×	○	×	AT-TQ5403/5403e、AT-TQ6602には設定項目は存在しますが、未サポートとなります。
		RADIUSアカウンティング		○	×	○	×	○	×	AT-TQ5403/5403e、AT-TQ6602には設定項目は存在しますが、未サポートとなります。
		RADIUSアカウンティングポート番号		○	○	○	○	○	×
		ダイナミックVLAN		○	×	○	×	○	○
Web認証				○	×	○	○	○	○
	外部RADIUS			○	×	○	○	○	○
		認証ページプロキシー		○	×	○	○	○	○
		RADIUS Server Primary IPアドレス		○	×	○	○	○	○
		RADIUS Server Primary シークレット		○	×	○	○	○	○
		RADIUS Server Secondary IPアドレス		○	×	○	○	○	○
		RADIUS Server Secondary シークレット		○	×	○	○	○	○
		RADIUS Server ポート番号		○	×	○	○	○	○
		RADIUSアカウンティング		○	×	○	×	○	×
			RADIUSアカウンティングポート番号	○	×	○	×	○	×
		認証後リダイレクト		○	×	○	○	○	○
		ウォールドガーデン		○	×	○	○	○	○
		ウォールドガーデン用DNSプロキシー		×	×	×	×	○	○
		Web認証用仮想IPアドレス		○	△	○	△	○	△	AT-TQ5403/5403eはファームウェアバージョン6.0.2-0.1にてサポートします。 AT-TQ5403/5403e/6602/6602 GEN2/6702 GEN2いずれも、CB共通設定には個別の設定項目はありません。AP共通設定にて設定されたWeb認証用仮想IPアドレスが適用されます。
		セッションタイムアウト		○	×	○	×	○	○
		セッションタイムアウト時の動作		○	×	○	×	○	○
	クリックスルー			○	×	○	○	○	○
		認証ページプロキシー		○	×	○	○	○	○
		認証後リダイレクト		○	×	○	○	○	○
		ウォールドガーデン		○	×	○	○	○	○
		ウォールドガーデン用DNSプロキシー		×	×	×	×	○	○
		Web認証用仮想IPアドレス		○	△	○	△	○	△	AT-TQ5403/5403eはファームウェアバージョン6.0.2-0.1にてサポートします。 AT-TQ5403/5403e/6602/6602 GEN2/6702 GEN2いずれも、CB共通設定には個別の設定項目はありません。AP共通設定にて設定されたWeb認証用仮想IPアドレスが適用されます。
		セッションタイムアウト		○	×	○	×	○	○
		セッションタイムアウト時の動作		○	×	○	×	○	○
	外部ページリダイレクト			○	×	○	○	○	○
		外部ページURL		○	×	○	○	○	○
		RADIUS Server Primary IPアドレス		○	×	○	○	○	○
		RADIUS Server Primary シークレット		○	×	○	○	○	○
		RADIUS Server Secondary IPアドレス		○	×	○	○	○	○
		RADIUS Server Secondary シークレット		○	×	○	○	○	○
		RADIUS Server ポート番号		○	×	○	○	○	○
		RADIUSアカウンティング		○	×	○	×	○	×
			RADIUSアカウンティングポート番号	○	×	○	×	○	×
		認証後リダイレクト		○	×	○	○	○	○
		ウォールドガーデン		○	×	○	○	○	○
		ウォールドガーデン用DNSプロキシー		×	×	×	×	○	○
		Web認証用仮想IPアドレス		○	△	○	△	○	△	AT-TQ5403/5403eはファームウェアバージョン6.0.2-0.1にてサポートします。 AT-TQ5403/5403e/6602/6602 GEN2/6702 GEN2いずれも、CB共通設定には個別の設定項目はありません。AP共通設定にて設定されたWeb認証用仮想IPアドレスが適用されます。
		セッションタイムアウト		○	×	○	×	○	○
		セッションタイムアウト時の動作		○	×	○	×	○	○
MACアクセス制御				○	○	○	○	○	○
	MACアドレスリスト			○	○	○	○	○	○
		選択中のリスト		○	△	○	△	○	△	CB VAPの設定画面では本項目は表示されません。チャンネルブランケットに所属する無線APに適用されたAP共通設定にて設定されたMACアドレスリストが適用されます。
	外部RADIUS			○	△	○	△	○	△	AT-TQ5403/5403e ファームウェアバージョン 6.0.1-2.x以降、AT-TQ6602 ファームウェアバージョン 7.0.1-0.1以降、AT-TQ6602 GEN2/6702 GEN2 ファームウェアバージョン 8.0.2-1.1以降が必要です。
		RADIUS Server Primary IPアドレス		○	△	○	△	○	△
		RADIUS Server Primary シークレット		○	△	○	△	○	△
		RADIUS Server Secondary IPアドレス		○	△	○	△	○	△
		RADIUS Server Secondary シークレット		○	△	○	△	○	△
		RADIUS Server ポート番号		○	△	○	△	○	△
		User-Name Format 区切り文字		○	△	○	△	○	△
		User-Name Format 大文字/小文字		○	△	○	△	○	△
		User-Password Format 形式		○	△	○	△	○	△
		User-Password Format パスワード		○	△	○	△	○	△
高速ローミング				○	×	○	×	○	×	AT-TQ5403/5403e、AT-TQ6602には設定項目は存在しますが、未サポートとなります。
	高速移行			○	×	○	×	○	×
	分散システム			○	×	○	×	○	×
	モビリティドメイン			○	×	○	×	○	×
	PMK-R0 保持時間			○	×	○	×	○	×
	AES Key			○	×	○	×	○	×
	802.11k RRM			○	×	○	×	○	×
	802.11v WNM			○	×	○	×	○	×
無線クライアント間の通信遮断				△	○	△	○	△	○	セル型VAPでは、AP共通設定の「無線設定」にて設定します。ブランケット型CB VAPではCB VAPごとの設定が優先され、チャンネルブランケットに所属する無線APに適用するAP共通設定の「無線クライアント間の通信遮断」設定は無視されます。
無応答端末切断タイマー				○	×	○	×	○	×
多重接続要求				○	△	×	×	○	△	CB VAPでの設定変更にはAT-TQ5403/5403e ファームウェアバージョン 6.0.1-6.1以降が必要です。 AT-TQ6602 GEN2/6702 GEN2のCB共通設定では、「無視する」に固定されます。
ローミング通知				○	○	○	○	○	○
DTIM間隔				△	○	△	○	△	○	セル型VAPでは、AP共通設定の「無線設定」にて設定します。
RSSIしきい値				×	○	×	○	×	○
送信出力				△	○	△	○	△	○	セル型VAPでは個別設定にて設定します。チャンネルブランケット使用時に個別設定において送信出力を変更した場合、個別設定が優先されます。
プロキシーARP				○	○	○	○	○	○
パワーセーブの強制解除				×	○	×	×	×	○	AT-TQ6602には設定項目は存在しますが、未サポートとなります。
