画面リファレンス / イベント

イベントのログ表示を行ったり、確認済みのイベントをアーカイブに保存したりします。
また、AVM EXが内蔵する簡易的なSyslogサーバーのSyslogメッセージ表示画面への切り替えは、本ページのタブから行います。

本画面に表示されたイベントは、現在継続中のものとして取り扱います。既読、または解決したイベントについては、後述のイベントアーカイブに、手動で保管します。

Note
AMFゲストノードとなっている無線APで手動リカバリーが行われると、AVM EXに登録していなくても、その手動リカバリーのイベントログが表示されます。
Note
SNMPプラグインを登録しているとき、AMFノードをマップから削除した場合も、SNMPプラグインで該当ノードのSNMPトラップを受信した際のトラップ受信イベントはイベントログから削除されません。

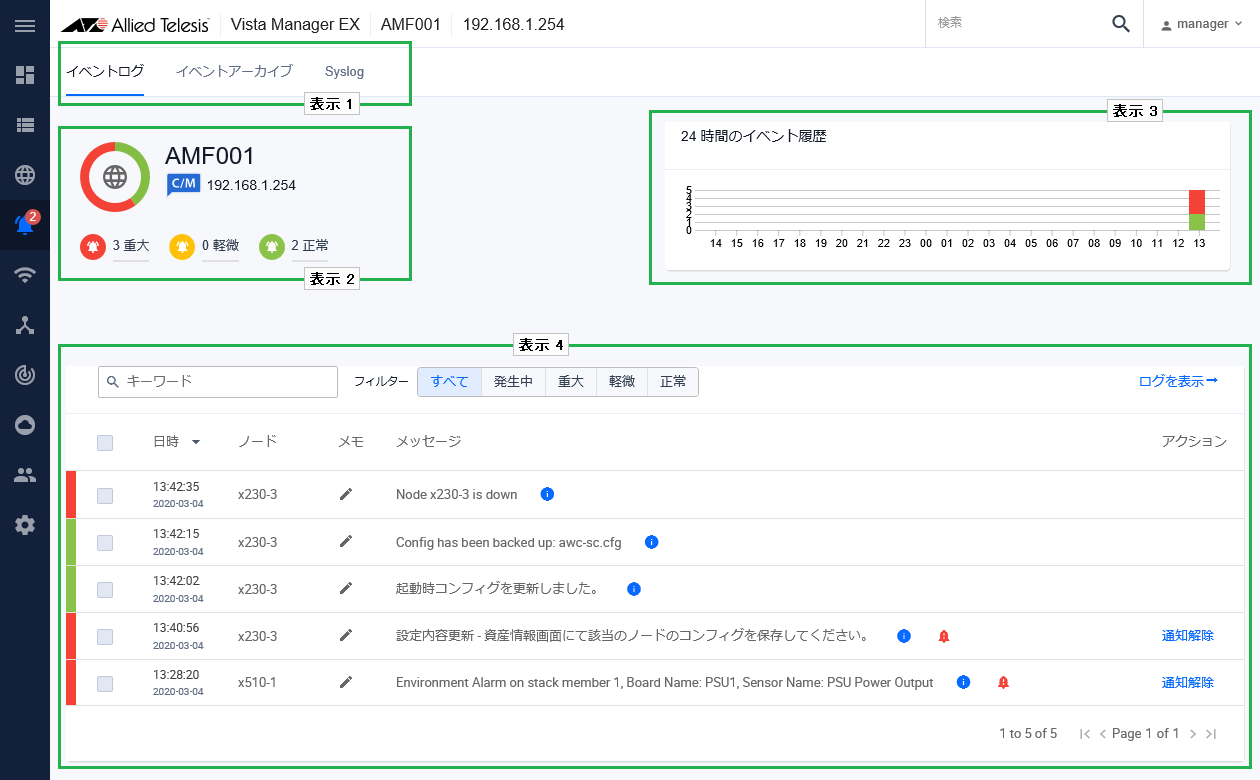

■ 表示1
イベント関連の表示を切り替えるタブです。

表 1：イベント タブ
項目名
説明
タブ
 ログの表示を切り替えます。
  • イベントログ
    AVM EXに通知されたログを表示します。
  • アーカイブ
    確認済みのイベントを格納したアーカイブを表示します。
  • Syslog
    AVM EXのSyslogサーバーが受信したSyslogイベントを表示します。


■ 表示2
AMFネットワークの情報を表示します。

表 2：AMFネットワークの情報
項目名
説明
AMFネットワーク名 AVM EXで管理するAMFネットワーク名を表示します。
また、AMFネットワーク名の左側に、重大 / 軽微 / 正常の各イベントの数を円グラフで表示します。
IPアドレス AMFコントローラー（存在しない場合はAMFマスター）のIPアドレスを表示します。
X 重大 重大なイベントの数を、赤色のアイコンとともに表示します。
X 軽微 軽微なイベントの数を、黄色のアイコンとともに表示します。
X 正常 正常なイベントの数を、緑色のアイコンとともに表示します。


■ 表示3
24時間のイベント履歴をグラフで表示します。

表 3：24時間のイベント履歴
項目名
説明
棒グラフ 直近の24時間で発生したイベント件数を棒グラフで表示します。重大なイベントの数を赤色、軽微なイベントの数を黄色、正常なイベントの数を緑色の帯で表示します。


■ 表示4
イベントの一覧を表示します。
一覧のヘッダー行の各項目をクリックすると、該当の項目に従って一覧をソートすることができます。同じ項目を再度クリックすると、ソートの昇順/降順を切り替えることができます。

表 4：イベント一覧
項目名
説明
イベントログ コマンド/フィルター
検索フィールド 検索したい文字列を入力します。
入力した文字列を含むイベントがある場合、イベント一覧に該当のイベントのみが表示されます。
フィルター
 イベントの重要度によって、表示するイベントをフィルターします。
イベントの重要度は、すべて、発生中、重大、軽微、正常から選択します。
発生中を選択すると、重大なイベントのうち、通知が未解除のもののみが表示されます。
「Archive selected events」ボタン イベント行左端のチェックボックスがチェックありの状態のイベントを、イベントアーカイブに保管します。
イベント
重要度
 イベントの重要度を、イベント行左端の帯の色で表示します。
  • 緑色：
    正常なシステムイベントを意味します。
  • 黄色：
    注意を要するイベントを意味します。
  • 赤色：
    重大なイベントが発生したことを意味します。
    また、発生中（通知が未解除）の重大なイベントは、イベントメッセージの右端に通知アイコンを表示します。
    Note
    通知の解除は手動で行います。
チェックボックス
 イベント一覧のすべてのイベントのチェックボックスをチェックあり/なしにします。
複数ページに渡ってイベントが記録されており、イベント一覧のヘッダー行のチェックボックスにチェックを入れた場合、全イベントを選択するかどうかのメッセージが表示されます。
日時 イベントの発生日時を表示します。
ノード イベントが発生したノードを表示します。
メモ 鉛筆アイコンをクリックすると、該当のイベントに関するメモを表示/記録することができます。
メッセージ
 イベントのメッセージの概要を表示します。
  • ポップアップ表示：
    マウスポインターを置くと、メッセージの全文をポップアップ表示します。

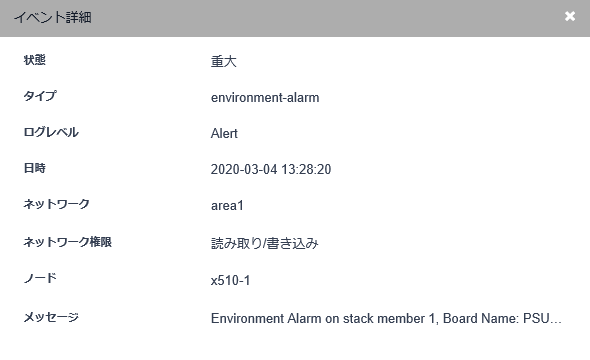

  • 詳細アイコン：
    クリックすると、イベントメッセージの詳細をダイアログ表示します。

  • 通知アイコン：
    重大なイベントメッセージに表示されます。
アクション
  • 通知解除：
    選択したイベントログ1件の通知を解除します。メインメニューのイベントメニューアイコン、ネットワークマップやサイドパネルのノード情報でのイベントアイコン表示の件数通知から除外します。
件数 記録されたイベントの件数を表示します。
ページボタン イベント一覧のページを切り替えます。
