クイックツアー / AWC-CBの設定 / 概要
ここでは、AWC-CB（AWC-チャンネルブランケット）無線ネットワークの構築の流れを、具体的な設定手順とともに記します。

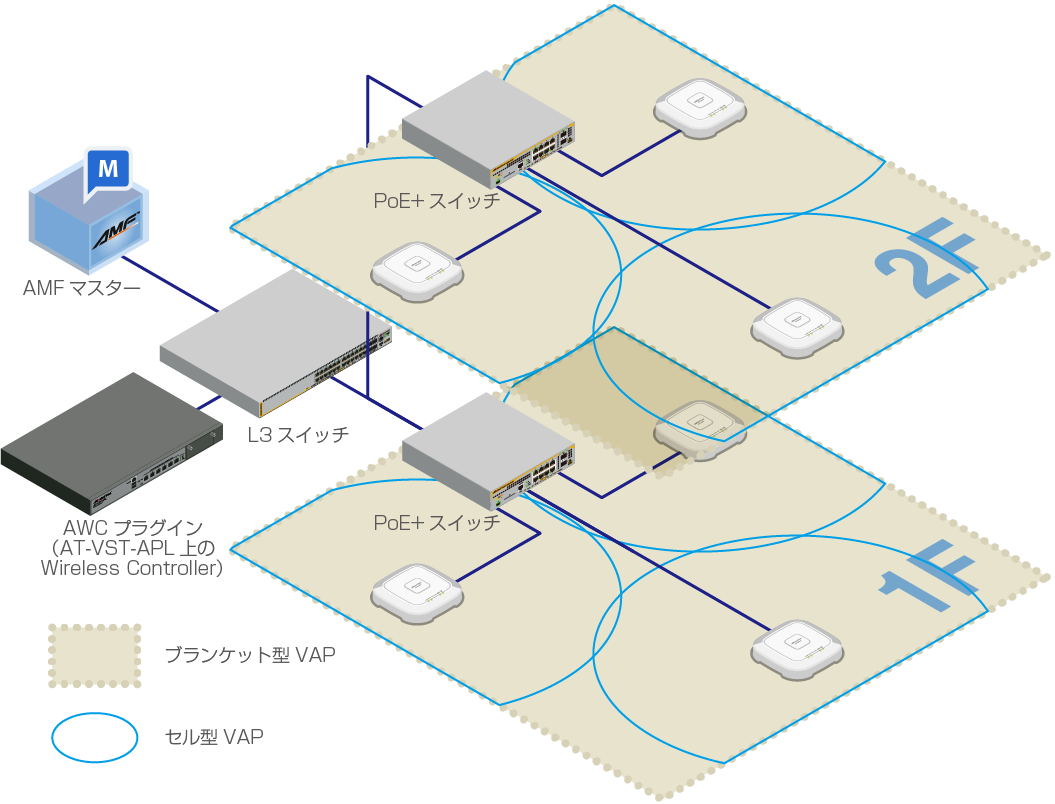

次の構成を例にします。
- フロアは1Fと2Fに分かれています。
- 両フロアにて従業員のPC端末用、携帯端末用の無線ネットワークを展開します。
- 1Fでは来客用の無線ネットワークを別途に展開します。
表 1：構成例
| |
機器名 |
ノード名 |
IPアドレス |
MACアドレス |
役割 |
| |
AMFマスター |
AT-VAA |
|
|
AMF Cloud |
| Wireless Controllerアプリケーションコンテナー |
|
|
|
AWCプラグイン |
| AlliedWare Plus レイヤー3スイッチ |
|
192.168.1.1 |
|
DHCP・NTPサーバー |
| 1F |
PoE+対応AlliedWare Plusスイッチ |
x230-1F |
|
|
PoE+給電用 |
| AT-TQ5403 |
TQ5403-1F-1 |
192.168.1.100 |
00:00:5E:00:53:00 |
AMFゲストノード |
| TQ5403-1F-2 |
192.168.1.101 |
00:00:5E:00:53:20 |
| TQ5403-1F-3 |
192.168.1.102 |
00:00:5E:00:53:40 |
| 2F |
PoE+対応AlliedWare Plusスイッチ |
x230-2F |
|
|
PoE+給電用 |
| AT-TQ5403 |
TQ5403-2F-1 |
192.168.1.103 |
00:00:5E:00:53:60 |
AMFゲストノード |
| TQ5403-2F-2 |
192.168.1.104 |
00:00:5E:00:53:80 |
| TQ5403-2F-3 |
192.168.1.105 |
00:00:5E:00:53:A0 |
以下の項目については、AMFネットワーク機器側にて事前に設定が済んでいるものとします。
- AMFネットワークは、AVM EXの管理対象として登録済み
- AMFゲストノードの設定は、PoE+スイッチにて実施済み
- L3スイッチには、デフォルトVLANインターフェースvlan1（192.168.1.0/24）、無線クライアント用VLANインターフェースvlan100（192.168.100.0/24）、vlan200（192.168.200.0/24）を設定し、それぞれDHCPプールを設定済み
- PoE+スイッチの無線AP接続ポート（および必要に応じて他のポート）にネイティブVLAN（所属先タグなしVLAN）としてvlan1を設定し、vlan100、vlan101、vlan200、vlan201のタグ付きパケットの送受信を許可
また、無線APの管理を簡便化し、障害発生時に迅速な障害対応を行うため、ゼロタッチコンフィグ、オートリカバリーを利用できるよう、以下の設定を行います。
- 無線APのIPアドレスはL3スイッチからDHCPにて割り当て
- 無線APがAMFノードにAMFゲストノードとして設定済み
- PoE+スイッチには接続するAMFゲストノードの機器情報を自動取得（"discovery dynamic"コマンド）するように設定済み
- PoE+スイッチには、無線APの管理用VLAN（vlan1）に対してDHCP Snooping機能が有効に設定済み
なお、フロアマップのマップ画像は別途適切な画像を用意するものとします。
AWCプラグインの外部IPアドレスの設定
AT-VST-APLにてAWCプラグインを使用して無線APを管理する場合は、事前に、AWCプラグインの「システム設定」画面にて、AT-VST-APL上のWireless Controllerアプリケーション（AWCプラグイン）のIPアドレスを外部IPアドレスとして登録しておく必要があります。
既にAWCプラグインの外部IPアドレスを正しく設定済みの場合は、本手順は不要です。
- AWCプラグインメニューから「システム設定」を選択します。
「システム設定」画面が表示されます。
- 「IPアドレス設定」の「AWCプラグインの外部IPアドレス」欄にて、ドロップダウンリストから、AT-VST-APL上のWireless Controllerアプリケーション（AWCプラグイン）のIPアドレスを選択します。
- 「IPアドレス設定」右側の「保存」ボタンをクリックします。
