本マニュアルでは、AT-VST-APL上で動作するAT-Vista Manager EXアプリケーションの設定画面について詳細に解説しています。
AT-Vista Manager EXは、弊社スイッチやルーター/UTMなどのAMF（アライドテレシスマネージメントフレームワーク）対応製品で構成されるAMFネットワークを自動認識し、Webブラウザー上でグラフィカルに管理するためのネットワークマネージメントソフトウェアです。
また、オプション（別売）のライセンスを登録することで、無線アクセスポイントの一括管理やSNMPマネージャーによる非AMF機器の状態監視などのプラグインを使用できます。

本マニュアルでは、AT-Vista Manager EXの設定画面について詳細に解説しています。本製品を活用するための参考資料としてご利用ください。

また、本製品の管理対象となる機器のマニュアル類も、弊社ホームページに掲載に掲載しておりますので、あわせてご覧ください。

対象機種とバージョン

• AT-Vista Manager EXアプリケーション（AT-VST-APL版）

製品のご使用に当たっては、必ず弊社ホームページに掲載のリリースノートや添付書類をお読みになり、最新の情報をご確認ください。リリースノートや添付書類には、機種やバージョンごとの注意事項や最新情報が記載されています。

サポート機能と制限事項

本マニュアルは HTML（Hyper Text Markup Language）形式のオンラインマニュアルです。製品には同梱されておりません。弊社Webサイトにて最新バージョンを見ることができます。印刷物としては提供しておりませんので、印刷物が必要な場合はHTMLファイルをプリンターで出力してご使用ください。

本マニュアルをご覧になるには、Windows Internet Explorer/Mozilla FirefoxなどのWebブラウザーが必要です。HTMLフレームを使用しているためフレーム対応のブラウザーが必要ですが、JavaScript、ActiveScriptなどのスクリプト言語、Javaアプレットなどは使用しておりませんので、これらの機能はオフでもかまいません（製品本体の設定画面は、JavaScriptを使用します）。

本マニュアルは、ハイパーリンク機能を利用して、ある機能から関連する別の機能へジャンプしたり、設定例のページから設定画面のリファレンスへジャンプしたりできるように作成してあります。

本マニュアルの構成について説明します。

構成

本マニュアルは、インストール、基本機能、対応の各種プラグインのリファレンスに分けられており、本書では基本機能のみを説明しています。
画面上部のフレームに表示されている項目が各章へのリンクです。章のリンクをクリックすると、画面左側のフレームに、対応する各ページの目次が表示されます。目次のリンクをクリックすると、画面右側のフレームに設定画面などの解説が表示されます。

章構成は次のとおりです。

AT-Vista Manager EXの本体システムによりAMFネットワークを管理するための一般的な操作方法を説明します。大きく次の4つの章にわかれています。

クイックツアー	簡単な機器構成を例に、AT-Vista Manager EXを運用開始するに当たって最初に行う設定を手順ごとに説明します。
ウィンドウ構成	AT-Vista Manager EXの大まかな画面構成を説明します。
各種操作	AT-Vista Manager EXで行うAMFネットワーク管理機能を解説します。
画面リファレンス	Web管理画面のメニューから表示される各ページの項目を説明します。

本製品

AVM EX

アクセスポイント

他の構成ドキュメント

• AT-Vista Manager EX（AT-VST-APL版）ベースリファレンスマニュアル
• AWCプラグイン（AT-VST-APL版） リファレンスマニュアル
• SNMPプラグイン（AT-VST-APL版） リファレンスマニュアル

• Trap Receiver（ATｰVST-APL版） リファレンスマニュアル

例

また、本書の設定例はあくまでも説明のためのサンプルです。お客様の環境に適した設定を行う際の参考としてください。

製品の出荷後は、弊社Webサイトでマニュアルなどの正誤情報や改版されたマニュアル、アップデートされたソフトウェアなどの最新の情報を公開しています。

• http://www.allied-telesis.co.jp/

• 本書に関する著作権等の知的財産権は、アライドテレシス株式会社（弊社）の親会社であるアライドテレシスホールディングス株式会社が所有しています。
• アライドテレシスホールディングス株式会社の同意を得ることなく、本書の全体または一部をコピーまたは転載しないでください。
• 弊社は、予告なく本書の全体または一部を修正・改訂することがあります。
• 弊社は改良のため製品の仕様を予告なく変更することがあります。

商標について

• CentreCOM、CentreNET、SwitchBlade、TELESYN、AlliedView、VCStackロゴ、EPSRingロゴ、LoopGuardロゴ、PoE plusロゴ、AT-UWC、Allied Telesis Unified Wireless Controller、SecureEnterpriseSDNロゴ、AT-VA、AT-Vista Managerはアライドテレシスホールディングス（株）の登録商標です。
• Windows、MS-DOS、Windows Server、Windows Vistaは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
• その他、この文書に記載されているソフトウェアおよび周辺機器の名称は各メーカーの商標または登録商標です。

マニュアルバージョン

• 2020年 11月 Rev.A（Ver.3.2.2、分冊化）
• 2021年 1月 Rev.D（Ver.3.5.0）
• 2021年 3月 Rev.D_1（Ver.3.5.0）
• 2021年 6月 Rev.E（Ver.3.6.0）
• 2021年 8月 Rev.F（Ver.3.7.0）
• 2021年 10月 Rev.F_1（Ver.3.7.0）
• 2022年 1月 Rev.G（Ver.3.8.0）
• 2022年 4月 Rev.H（Ver.3.9.0）
• 2022年 7月 Rev.H_1（Ver.3.9.0）
• 2022年 7月 Rev.J（Ver.3.9.1）
• 2022年 9月 Rev.J_1（Ver.3.9.1）

概要 / AVM EXについて

AT-Vista Manager EXの基本機能（以下AVM EX）は、AMFネットワークの情報、配置などの管理を行います。
AVM EXを使用することにより、AMFネットワークの視覚的、直感的なグラフィカル表示、AMFネットワークのステータス情報の表示、AMF機能で自動リカバリーなどイベントが発生した際のダイレクトな確認、機器の検索などが行えます。

AVM EXを使用することにより以下のことが行えます。

• AMFネットワークの直感的なグラフィカル表示

• AMFネットワークのステータス情報の表示

• AMF機能で自動リカバリーなどイベントが発生した際の即時性のある通知

• 機器の検索、管理


Note

本ライセンスと合わせて、これら機能の中心となるAT-ARルーターに適切なライセンスを適用する必要があります。

• AWCプラグイン
  AT-TQシリーズ無線LANアクセスポイントの管理


• SNMPプラグイン
  SNMPによるAMFネットワーク機器、非AMFネットワーク機器の監視


  Note

  Windows版のSNMPプラグインとは機能が異なります。

• Trap Receiver
  SNMPトラップの受信、イベントログへの表示


  Note

  Trap Receiverは、別売のSNMPマネージャーライセンスが不要な代わりに、SNMPトラップの受信のみに機能を限定したアプリケーションです。SNMPプラグインとTrap Receiverは同時に使用することはできません。

Note

本ガイドは、AMFネットワーク機能が正しく設定、動作していることを前提に説明しています。
本ソフトウェアを使用する前に、お使いの環境でAMFネットワークが正しく構築されているかを確認してください。
AMFネットワーク機能については、お使いのスイッチのコマンドリファレンスをご覧ください。

管理可能数

Note

管理可能数はAVM EXで管理可能な最大数を示したものです。実際の管理可能なデバイス数は、ご購入いただいたAMFマスターライセンスによって異なります。AMFマスターライセンスの詳細につきましては、機器のコマンドリファレンスをご参照ください。

Note

本書では、画面上の表示に合わせて、AMFにより管理されるAlliedWare Plus機器を「AMFデバイス」、これらにゲストノードとして登録された機器（無線AP、カメラなど）を「AMFゲストデバイス」と表記しています。
また、AMFコントローラー、AMFマスターが別記されている場合は、「AMFデバイス」はAMFメンバーを指すことがあります。

• AMFネットワーク数：1ネットワーク
  AMFネットワークの識別のため、AMFコントローラー（存在しない場合はAMFマスター）のIPアドレスを1つ登録します。


• 管理AMFデバイス数：最大300デバイス


アカウントの種類

同時ログイン数

概要 / 管理画面へのアクセス

閲覧環境

• Microsoft Edge

• Google Chrome


Note

リリース済みの最新のバージョンのみサポートします。

Note

AVM EXの通信は、プロキシーサーバーを経由しないでください。
AMFデバイスや無線AP、閲覧環境のコンピューターとの通信がプロキシーサーバーを経由すると、AVM EXの動作に影響を与える場合があります。

（例）
・AMFデバイスや無線APが正常にもかかわらず、重大（赤色）で表示される
・デバイスWeb GUIが表示されない（白紙のページが表示される）
・AWCプラグイン、SNMPプラグインが登録できない

通信の詳細は、「AT-Vista Manager EX インストールガイド」の「ライセンス・動作環境」/「動作環境」の「使用するポート・プロトコル」をご覧ください。

サーバーの起動と停止

サーバーの起動

1. AT-VST-APLの設定画面にログインします。


2. 画面左側メニュー欄で「Vista Manager」をクリックします。


3. 「デプロイ済みアプリケーション一覧」の右端にある「起動」ボタンをクリックします。


4. 「状態」項目が「実行中」になり、「起動」ボタンが「停止」ボタンに変わります。


サーバーの停止

1. AT-VST-APLの設定画面にログインします。


2. 画面左側メニュー欄で「Vista Manager」をクリックします。


3. Vista Managerの管理画面が表示されますので、「デプロイ済みアプリケーション一覧」の右端にある「停止」ボタンをクリックします。


4. 「状態」項目が「停止中」になります。「状態」項目が「停止済み」になるまで、しばらく待ちます。


ログインとログアウト

Note

デフォルトでは、Web管理画面は、お使いのブラウザーの設定に合わせて英語または日本語で表示されます。

Note

初期アカウントのユーザーIDは「manager」、パスワードは「friend」です。
AVM EXインストール後の初回ログイン時に、初期アカウントを使用してログインし、管理者アカウントを作成します。管理者アカウントの作成後は、初期アカウントは使用できません。

ログイン

Note

インストール後、またはバージョンアップ後は、Webブラウザーのキャッシュを消去してください。

Note

Webブラウザーのキャッシュを消去した場合は、Webブラウザーの再読み込みを行い、AVM EXにログインし直してください。

1. Webブラウザーを起動します。


2. Webブラウザーのアドレス入力欄に「http://（AVM EXサーバーのIPアドレス）」を入力しEnterキーを押します。


   Note

   AT-VST-APLのアクセス権を持つ利用者は、AT-VST-APLの管理画面からAVM EXのWeb管理画面を開くこともできます。



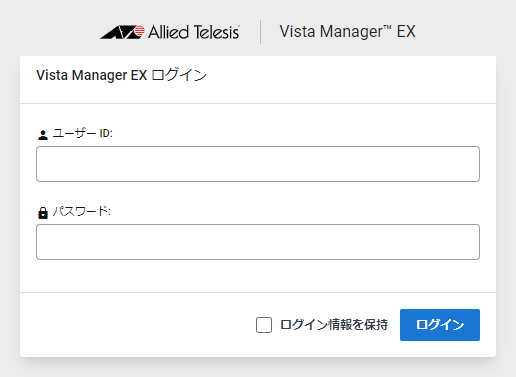

3. ログイン画面が表示されます。


4. ユーザーID、パスワードを入力し「ログイン」ボタンをクリックします。

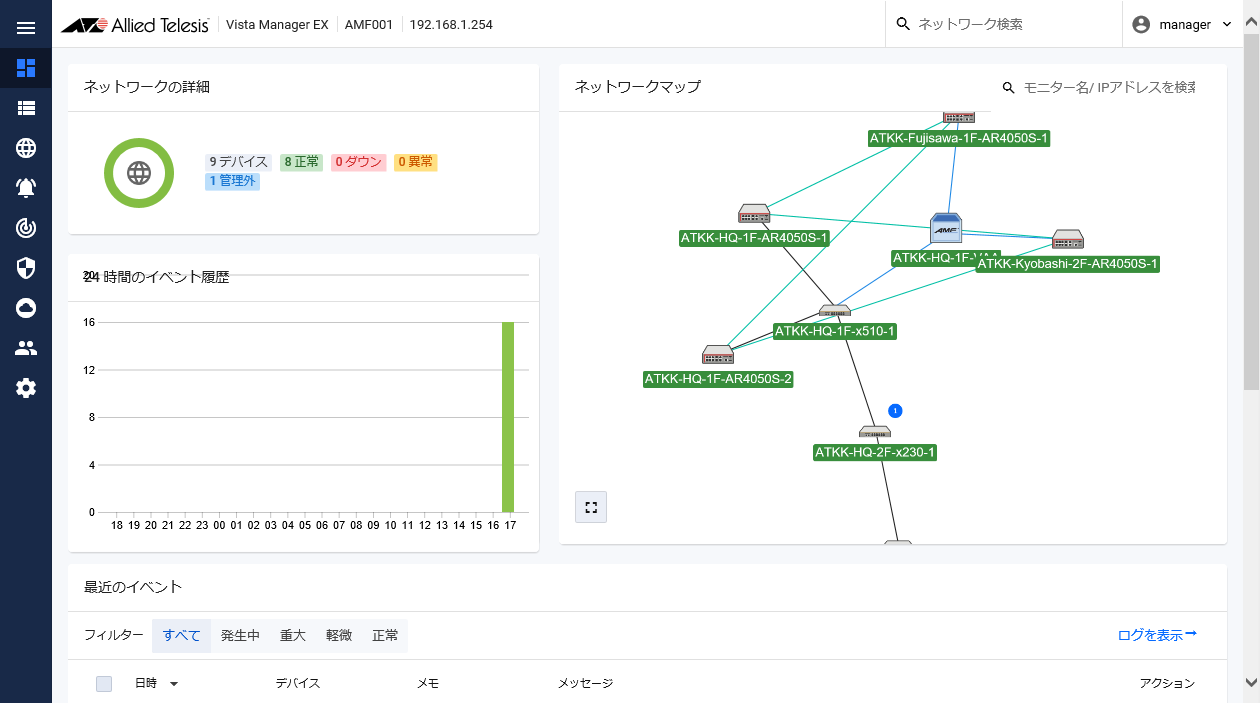

5. ログインに成功するとAVM EXのダッシュボード画面が表示されます。


ログアウト

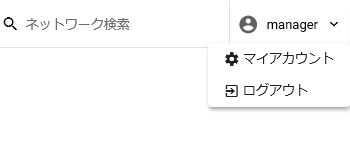

1. ナビゲート・管理欄の右側に表示されている「ユーザーID」部分にマウスオーバーします。


2. サブメニューから「ログアウト」を選択しクリックします。


3. ログアウトに成功すると、ログイン画面が表示されます。


クイックツアー / 概要

ここでは、AMFネットワークを本製品の管理下に登録する手順を説明します。
AMFネットワークの登録は、AVM EXをコンピューターにインストール後、初めてログインする際に行う、初期設定画面で行います。
簡便のため、次の構成を例にします。AMFネットワーク自体は、事前に構築が済んでいるものとします。

クイックツアー / ステップ1

アカウントの作成からAMFネットワークの登録まで

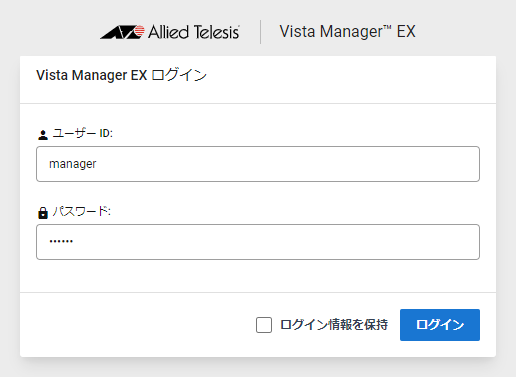

1. AVM EXのログイン画面を開きます。






2. 初期アカウントのユーザーID、パスワードを入力して「ログイン」ボタンを押します。
   初期アカウントのユーザーIDは「manager」、パスワードは「friend」です。






3. 管理者アカウントの登録を行います。
   「Step 1: Vista Manager アカウントの設定」画面にて、管理者アカウントのユーザーIDとパスワード、そして確認用にパスワードをもう一度入力します。最後に、メールアドレスを入力して「次へ」ボタンを押します。


   • ユーザーIDは、初期設定では「manager」が設定されています。
     ここでは、デフォルトの「manager」を使用します。


   • パスワードは8文字以上で、いずれかの半角数字、英字、記号（ ! @ # $ % ^ & * ( ) のみ使用可）を最低1文字ずつ含む必要があります。
     ここでは、「TopSecret0!」を入力します。


   • 誤入力防止の確認のため、パスワード（確認）に同じパスワードを入力します。


   • メールアドレスは、ログイン情報を忘れた場合の復旧やライセンス有効期限の通知メールの宛先として使用します。有効なメールアドレスを設定してください。


   Note

   この手順の実行後は、初期アカウント/パスワードは使用できなくなります。

   Note

   メールによるログイン情報の復旧やライセンス有効期限の通知を行うためには、SMTPサーバーの設定が必要となります。SMTPサーバーの設定を行わないまますべての管理者アカウントのパスワードを紛失した場合、AVM EXを再インストールする必要があります。この場合、再インストール以前のライセンスは使用できなくなりますので、以前のバックアップから復元するか、弊社担当営業、代理店またはライセンス発行時にご案内する窓口までお問い合わせのうえ、ライセンスを再発行する必要があります。
   なお、ログイン情報の復旧やライセンス有効期限の通知を必要としない場合も、いずれかのメールアドレスを設定してください。





4. 「Step 2: ライセンスファイルのアップロード」画面にて、必要に応じて、プラグイン機能の90日間試用ライセンスを適用します。
   試用ライセンスを適用すると、AT-Vista Manager EXのすべてのプラグイン機能を90日間お試しいただくことができます。


   Note

   試用ライセンスと有償の正規ライセンスは同時に適用することはできません。また、正規ライセンスを適用すると、試用ライセンスは期間途中または未使用でも削除されます。



   • 試用ライセンスを適用する場合は「90日間試用ライセンスを適用」ボタンをクリックします。
     試用ライセンスによるプラグイン機能の試用には以下の注意点があります。


     • 一度試用ライセンスを適用すると、試用ライセンスの適用を開始してから90日以内であれば、AVM EXを初期化しても引き続きすべてのプラグイン機能をお試しいただけます。
       ただし、いずれかのプラグイン機能の正規ライセンスを適用すると、試用ライセンスは削除され、データベースを初期化しても試用ライセンスを再適用することはできません。


     • 初回の初期設定時に試用ライセンスを適用せず、また有償の正規ライセンスも登録しない状態でAVM EXを初期化した場合は、初期化後のウィザード画面にて、再度、試用ライセンスの適用を確認されます。


     • 申請した使用開始日より前に正規ライセンスを登録した場合も、試用ライセンスは削除され、使用開始日までの間、プラグイン機能を使用できなくなりますのでご注意ください。


     • 正規ライセンスと異なり、試用ライセンスには有効期間満了後の猶予期間はありません。試用期間が満了すると、管理者アカウントの登録メールアドレスに対して、期間終了のメールが送信されます。プラグイン機能の試用はできなくなりますので、有効期限のある正規ライセンスをご購入ください。



   • 適用しない場合は、「ステップを省略」をクリックします。

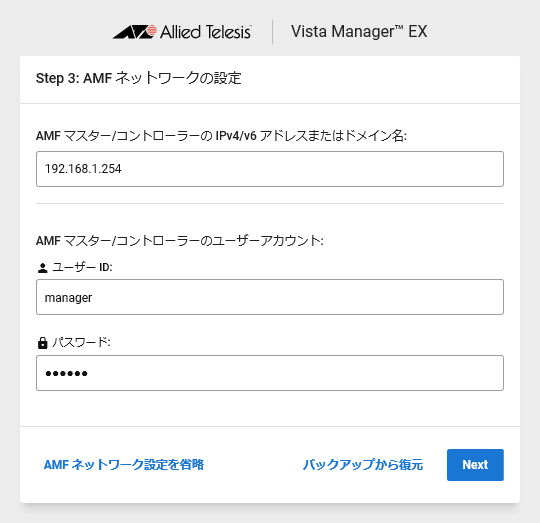

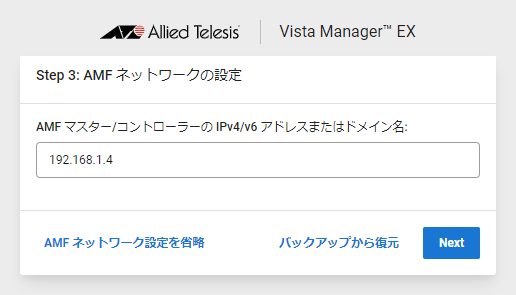

5. 管理するAMFネットワークの情報を登録します。
   「Step 3: AMF ネットワークの設定」画面にて、AMFコントローラー（存在しない場合はAMFマスター）のIPアドレスを入力し、「Next」ボタンをクリックします。






6. AMFコントローラー（存在しない場合はAMFマスター）のサーバー証明書のフィンガープリントが表示されます。
   該当のAMFコントローラー（存在しない場合はAMFマスター）のCLIにてshow httpコマンドを実行し、表示される証明書のフィンガープリントと照合し、正しい場合には「フィンガープリントの一致を確認」にチェックを入れて「Next」ボタンをクリックします。


   Note

   該当のAMFコントローラー（存在しない場合はAMFマスター）で使用しているAlliedWare Plusファームウェアのバージョンがshow httpコマンドでのフィンガープリントの表示をサポートしていない場合などは、CLIからフィンガープリントを照合できませんので、そのまま「フィンガープリントの一致を確認」にチェックを入れて「Next」ボタンをクリックしてください。





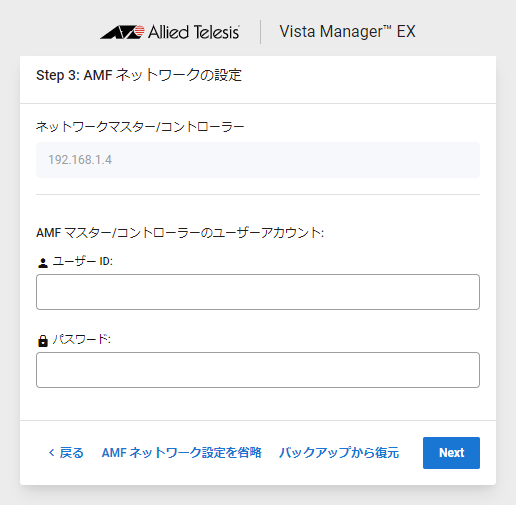

7. AMFコントローラー（存在しない場合はAMFマスター）のユーザーアカウントを入力し、「Next」をクリックします。

   • 権限レベル15（特権レベル）ユーザーのユーザーID

   • 権限レベル15（特権レベル）ユーザーのパスワード


   今回は、次の内容を入力します。


   • IPアドレス：192.168.1.254

   • 権限レベル15（特権レベル）ユーザーのユーザーID：manager

   • 権限レベル15（特権レベル）ユーザーのパスワード：friend







   Note

   AMFネットワークの情報を後で設定する場合や、AMFネットワークの管理を行わずプラグイン機能のみを使用する場合は「AMFネットワーク設定を省略」をクリックします。

   Note

   AMFコントローラー（存在しない場合はAMFマスター）にて、事前にAVM EXからの管理用の権限レベル15のユーザーアカウントを作成し、AMFコントローラーまたはマスターのコンソール接続に使用するユーザーアカウントと分けることをお勧めします。
   AMFコントローラーまたはマスターのコンソール接続に使用するユーザーアカウントをAVM EXからの管理に共用する場合は、AMFコントローラーまたはマスターのログイン失敗時のロックアウト時間（aaa local authentication attempts lockout-timeコマンド）を5分未満、またはロックアウトを使用しないように設定してください。
   AMFコントローラーまたはマスターのログイン失敗時のロックアウト時間が5分以上に設定されており、かつ、AMFコントローラーまたはマスターのCLI接続用アカウントをAVM EXからの管理に共用すると、AMFコントローラーまたはマスターへのログインに連続して失敗しアカウントがロックアウトされた場合に、AVM EXからAMFネットワークの状態が取得できないうえ、AVM EXからのトポロジー更新により継続的にロックアウトのタイマーが更新され、該当のユーザーがログインできないままになります。



8. AMFコントローラー（またはAMFマスター）との通信の確認、情報の取得が行われます。






9. SMTP設定を行います。

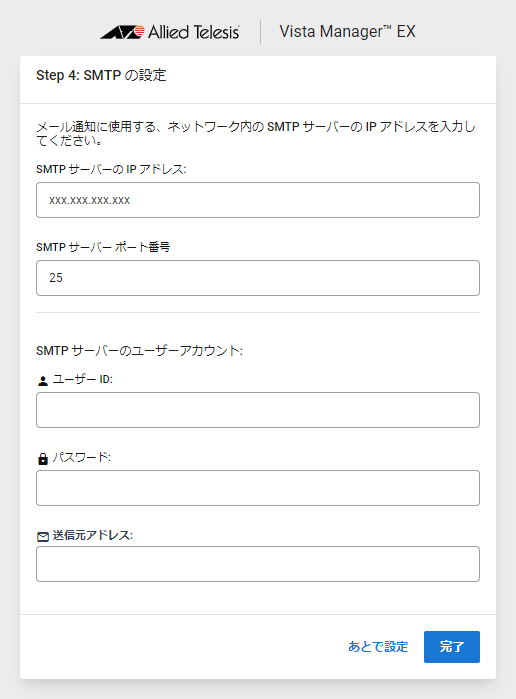

   「Step 4: SMTP の設定」画面にて、AVM EXサーバーから接続可能なSMTPサーバーのIPアドレスまたはホスト名、送信元アドレスを入力します。
   ライセンス期限予告やアカウント復元など、AVM EXサーバーからユーザーに対して通知を行う場合は、ここで設定した送信元アドレスから各ユーザーのメールアドレスに対してメールが送信されます。


   Note

   SMTPサーバーポート番号の変更は未サポートとなります。






   Note

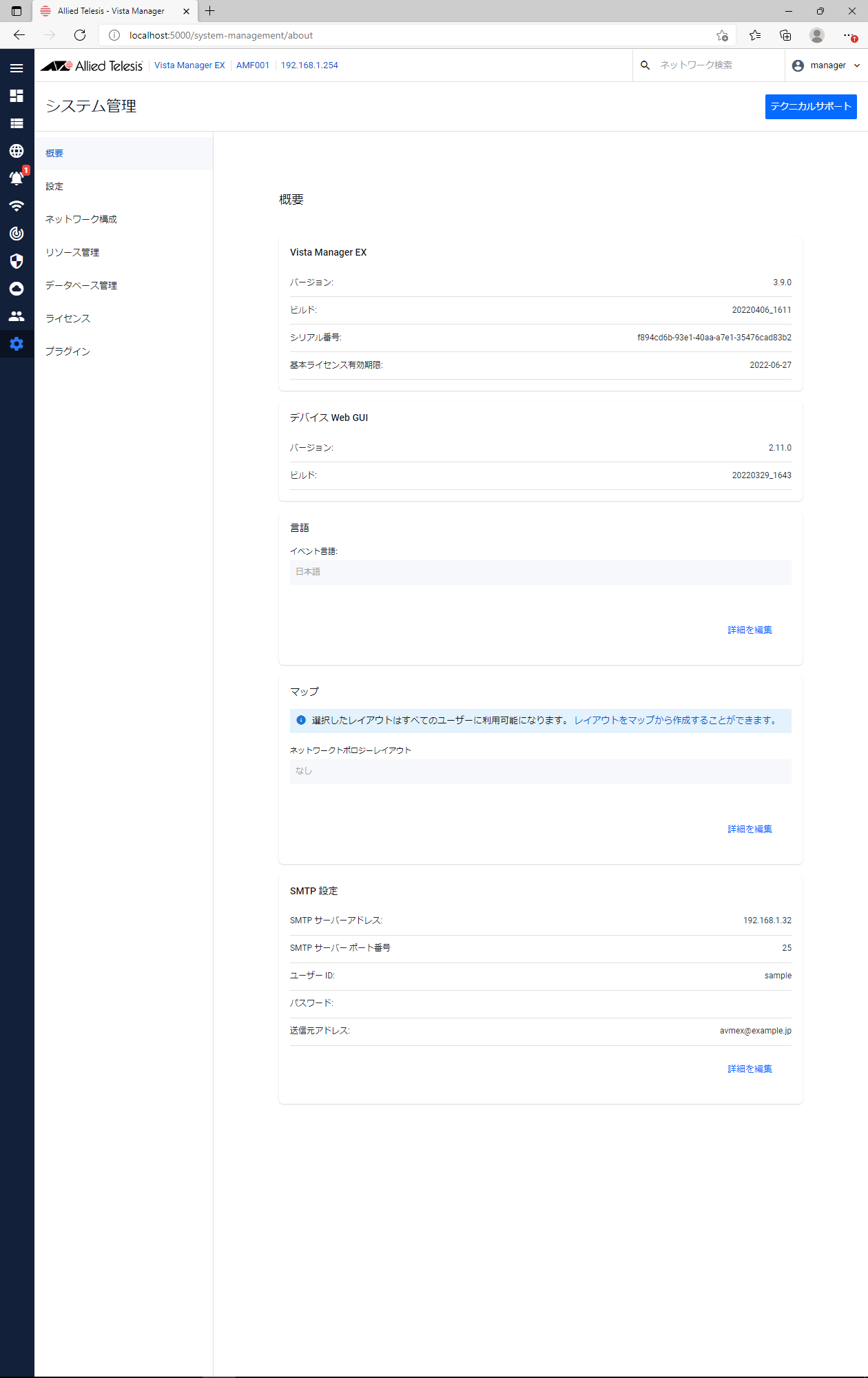

   この時点でSMTP設定を行わず、追ってSMTP設定が必要となった場合は、「システム管理」画面の「SMTP設定」にて設定を行うことができます。詳しくは、「SMTP設定」をご覧ください。

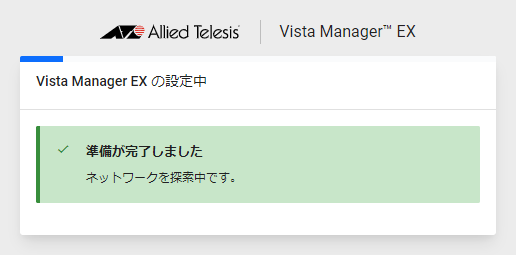

10. 以上でウィザード画面による初期設定は完了です。

    AMFネットワークを設定した場合は、AVM EXの「ダッシュボード」画面が表示されます。




クイックツアー / ステップ2

シリアル番号の確認まで

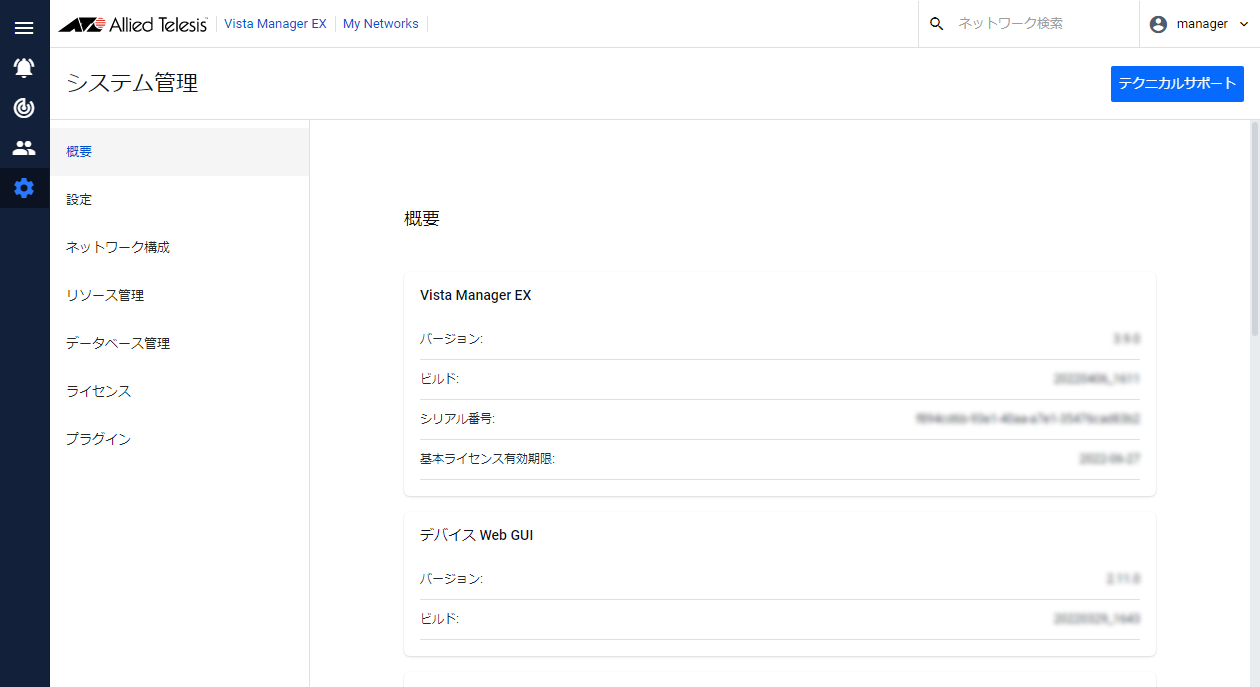

1. 「システム管理」画面から遷移している場合は、再びメインメニューから「システム管理」を選択します。


2. シリアル番号を確認します。

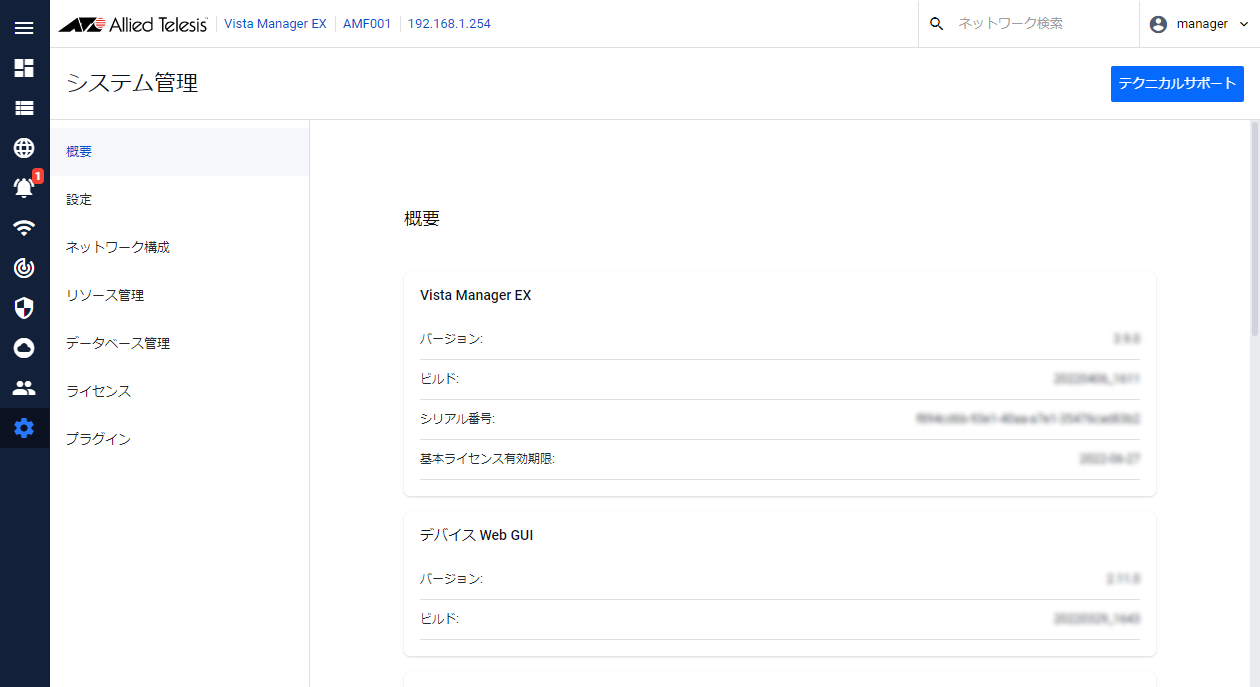

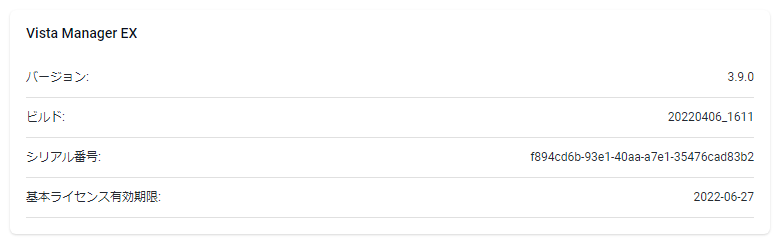

   「システム管理」画面の「Vista Manager EX」の「シリアル番号」に、AVM EXに生成されたシリアル番号（8桁-4桁-4桁-4桁-12桁のハイフン区切りの16進数）が表示されますので、テキストエディターまたはメモに控えます。


クイックツアー / ステップ3

プラグインライセンスの追加とプラグインの登録

• AWCプラグイン

  • デバイスマップからゲストデバイスの情報を表示

  • ゲストデバイス一覧画面上の操作で新規ブラウザーウィンドウ/タブにAWCプラグインの管理下AP詳細画面を表示



• SNMPプラグイン
  SNMPによるAMFネットワーク機器、非AMFネットワーク機器の監視


• Trap Receiver
  重要なトラップのイベントログ表示


  Note

  Trap Receiverは、別売のSNMPマネージャーライセンスが不要な代わりに、SNMPトラップの受信のみに機能を限定したアプリケーションです。SNMPプラグインとTrap Receiverは同時に使用することはできません。

Note

AMFネットワークの登録後やバックアップファイルのリストア直後は、AMFネットワークの学習のため、AVM EXの応答に時間がかかることがあります。
大規模なネットワークを管理する場合は、登録またはリストア後に1時間程度間を空けてください。

プラグインライセンスの登録

1. 「アカウントの作成からAMFネットワークの登録まで」の手順で作成した管理者アカウントを使用して、AVM EXにログインします。


   • ユーザーID：manager

   • パスワード：TopSecret0!



2. メインメニューから「システム管理」を選択します。


3. コンテンツ欄左側の一覧から「ライセンス」をクリックし、ライセンス管理画面を表示します。
   この時点では、デフォルトで有効となる「Vista Manager EX基本ライセンス」以外はライセンスが登録されていない旨のメッセージが表示されます。
   なお、デフォルトで有効となる「Vista Manager EX基本ライセンス」は、ライセンス管理画面のグラフには表示されません。


4. ライセンスファイルをアップロードします。
   画面右上の「ライセンスを更新」ボタンをクリックします。
   Webブラウザーのファイル選択ダイアログで、有効なライセンスファイルを選択し、「開く」をクリックします。

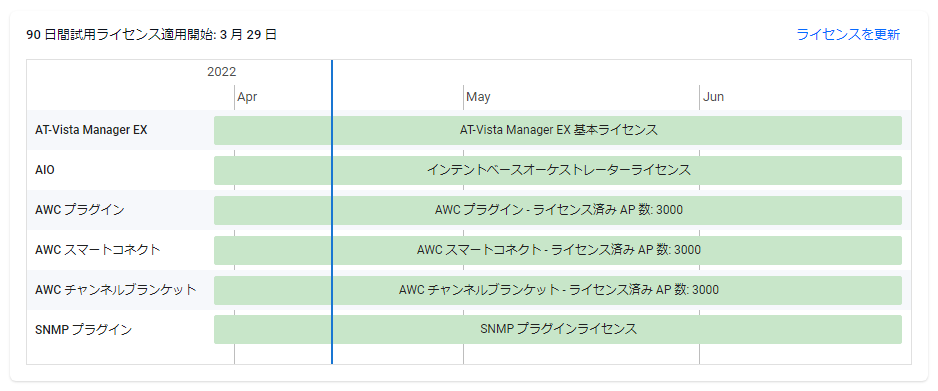

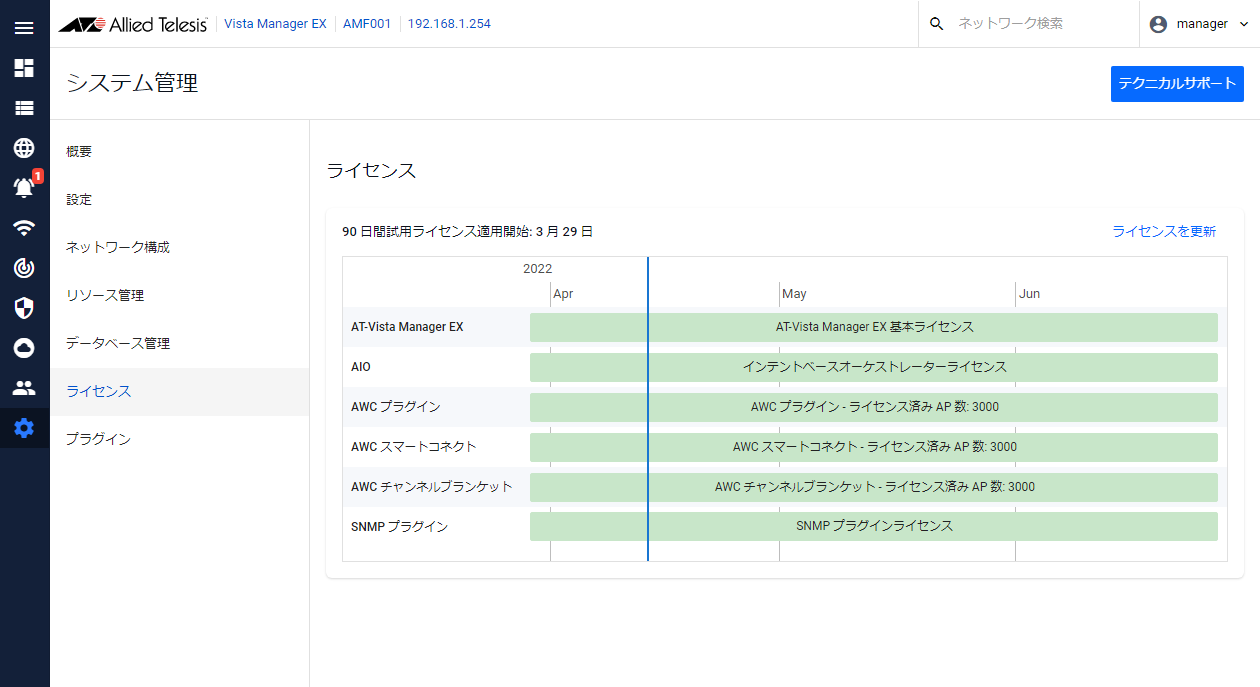

5. 有効なライセンスファイルが適用されると、ライセンス管理画面のグラフにライセンス名と期間が表示されます。


プラグインの登録

1. メインメニューから「システム管理」を選択します。


2. コンテンツ欄左側の一覧から「プラグイン」を選択します。

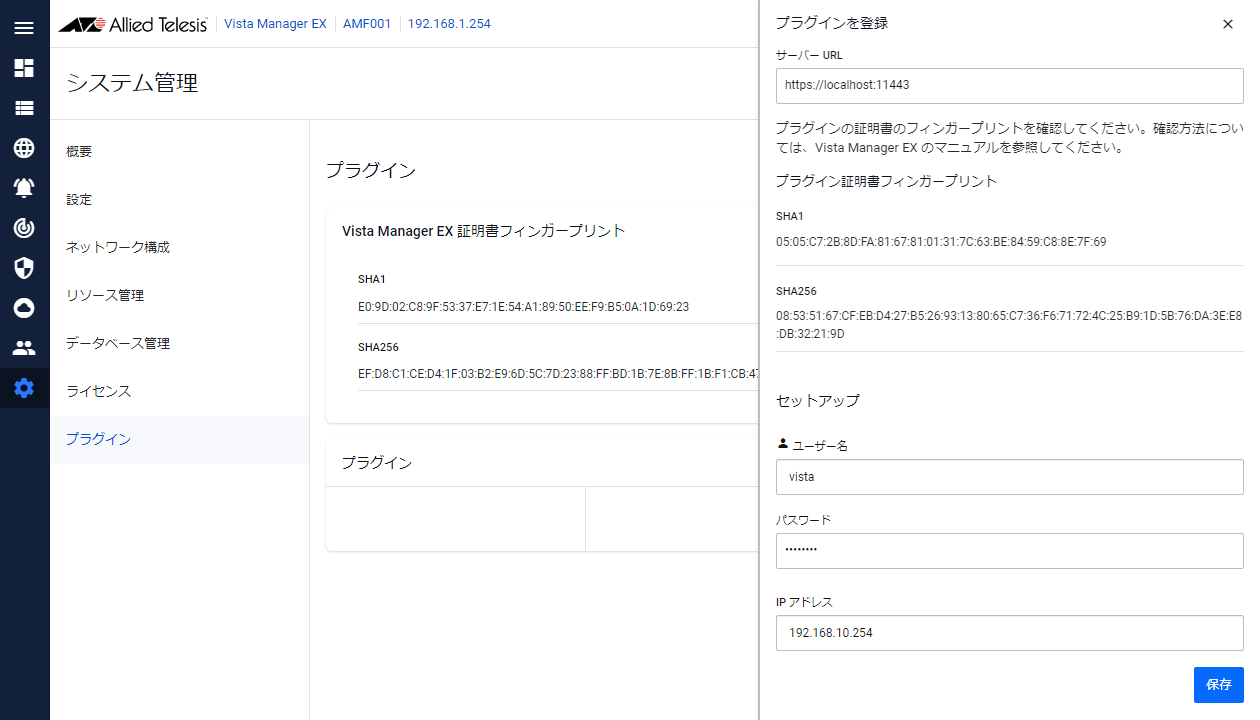

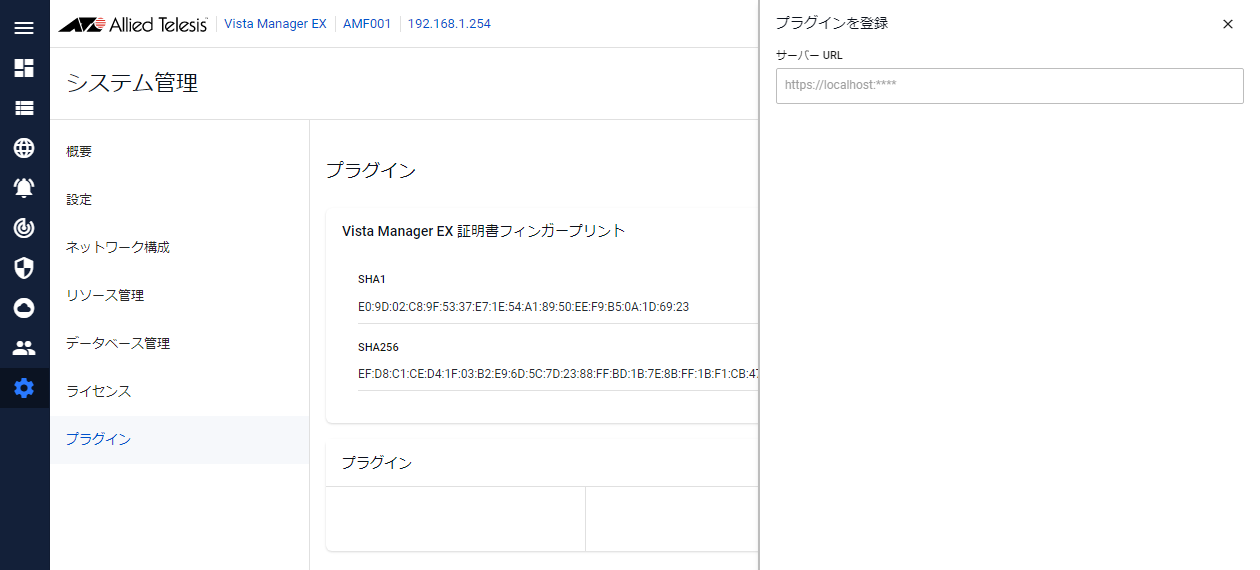

3. プラグイン管理画面下部のプラグイン一覧から、右上の「プラグインを追加」ボタンをクリックします。


4. サーバー URLに、AWCプラグイン、SNMPプラグインまたはTrap Receiverに対応したURLを入力します。


   • AWCプラグイン：
     https://（AWCプラグインサーバーのIPアドレス）:5443/wireless_plugin

   • SNMPプラグインまたはTrap Receiver
     ：https://（SNMPプラグインまたはTrap ReceiverサーバーのIPアドレス）:6443/NetManager


   「クイックツアー」/「概要」に示す構成の場合、次のようになります。

   • AWCプラグイン：https://192.168.1.5:5443/wireless_plugin

   • Trap Receiver：https://192.168.1.6:6443/NetManager


   適切なURLを入力すると、接続の検証が自動的に行われます。

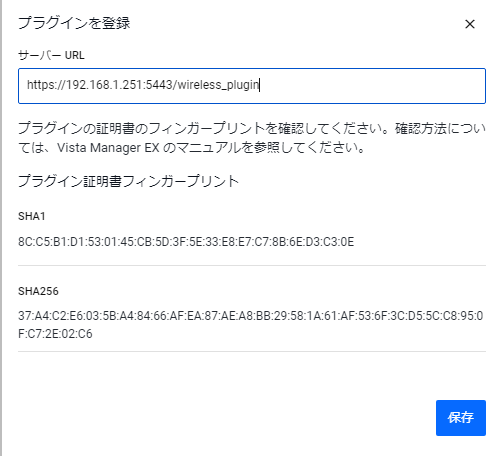

5. 指定したプラグインのURLから応答があると、「プラグイン証明書フィンガープリント」欄にSHA1とSHA256の証明書フィンガープリントが表示されます。
   証明書のフィンガープリントが正しい場合は「保存」ボタンをクリックしてプラグインの登録を保存します。


   Note

   AT-VST-APL版ではプラグイン証明書のフィンガープリントの確認方法はありません。これは同一ネットワーク上に多数のAVM EXサーバーやプラグインサーバーが存在する場合の確認のためのものであり、通常、正しいアドレスを指定しているときは必要ありません。

   Note

   Trap Receiverは、プラグイン管理画面およびメインメニュー上では「SNMPプラグイン」と表示されます。

   Note

   AVM EXのインストール直後にSNMPプラグインまたはTrap Receiverを登録しようとした場合、エラーが表示されることがあります。この場合は、数分間待ってから再度登録をお試しください。

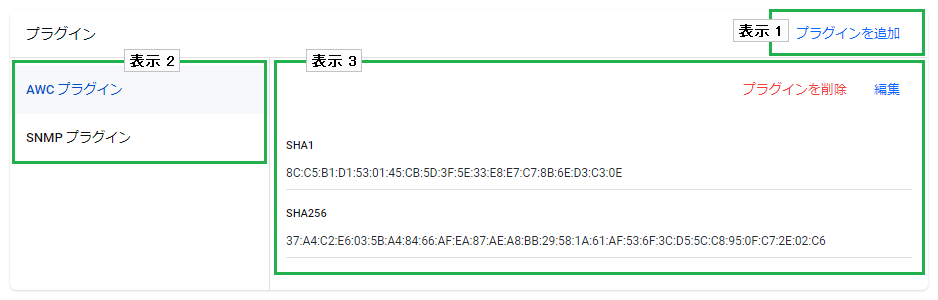

6. プラグインが正常に登録されると、プラグイン名一覧に「AWC プラグイン」または「SNMP プラグイン」が追加されます。

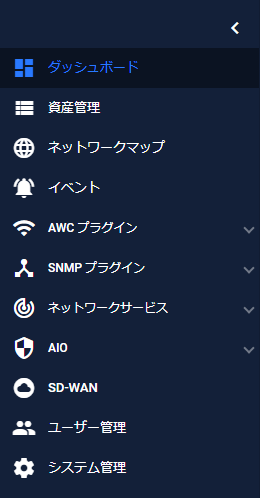

   また、AVM EXのメインメニューに、プラグインの機能に対応するアイコンが追加されます。


7. 必要に応じて、手順3からの手順を行って、もう1つのプラグインを登録します。


Note

AWCプラグインを登録後、無線APを管理するためには、AWCプラグインのシステム設定画面にて、AWCプラグインの外部IPアドレスを適切に設定する必要があります。詳しくは、「AWCプラグイン リファレンスマニュアル」をご覧ください。

Note

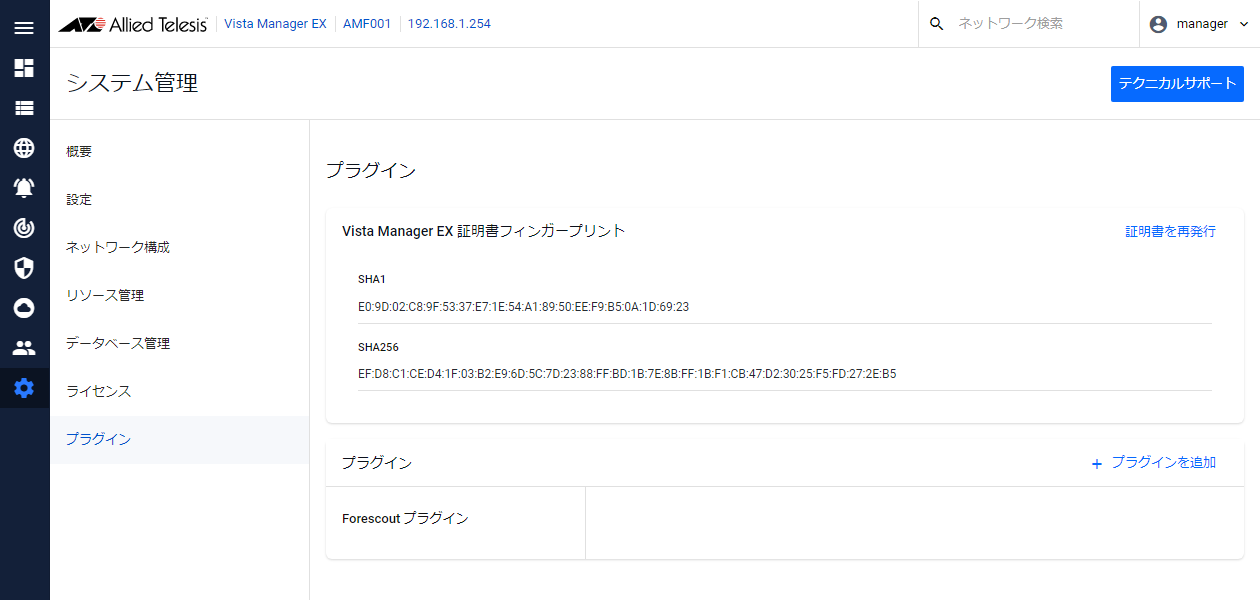

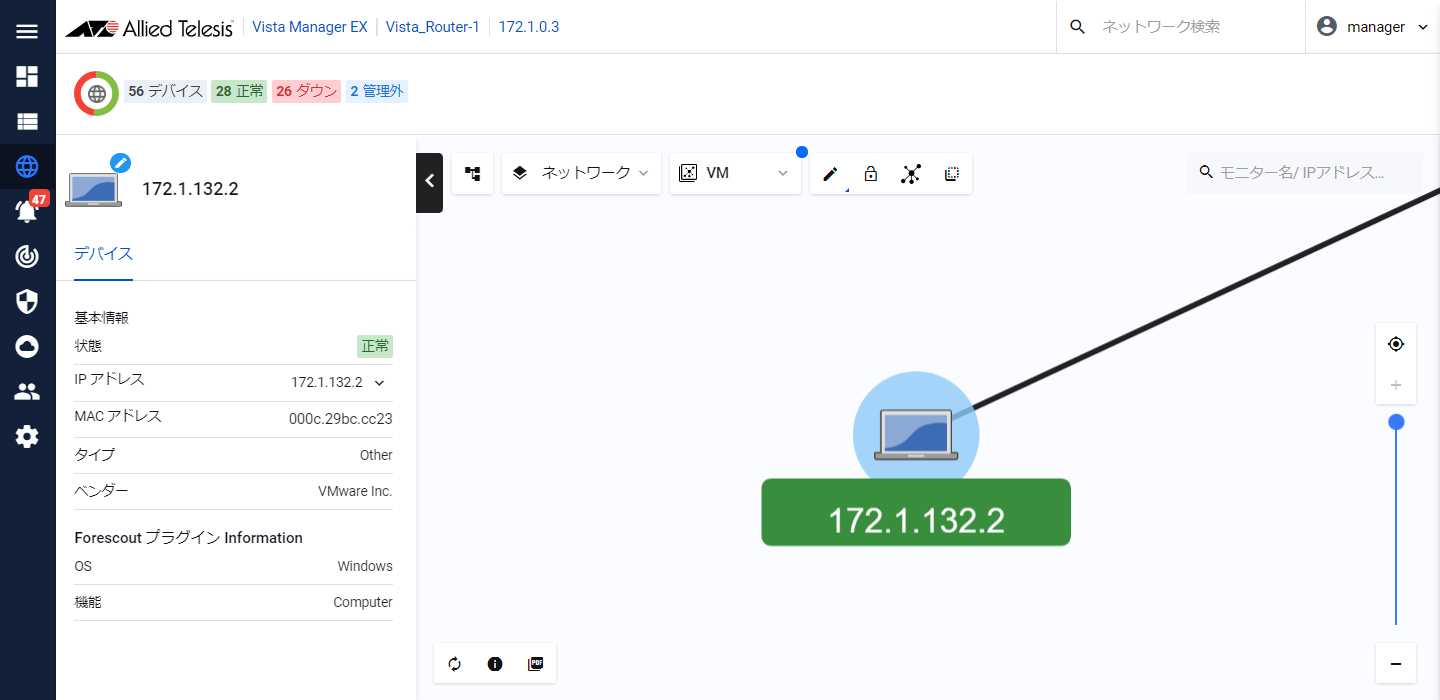

ネットワーク内でForescout社のデバイス検疫アプライアンスを使用している場合、AVM EXに内蔵されたForescoutプラグインを介することで、Forescout社アプライアンスによって検出されたデバイスをAVM EXの資産管理画面で確認したり、ネットワークマップにアイコンを表示することができます。詳しくは、「各種操作」/「その他の設定」/「Forescoutデバイス検疫アプライアンスとの連携」をご覧ください。

ウィンドウ構成

ここでは、AVM EXの管理画面について説明します。

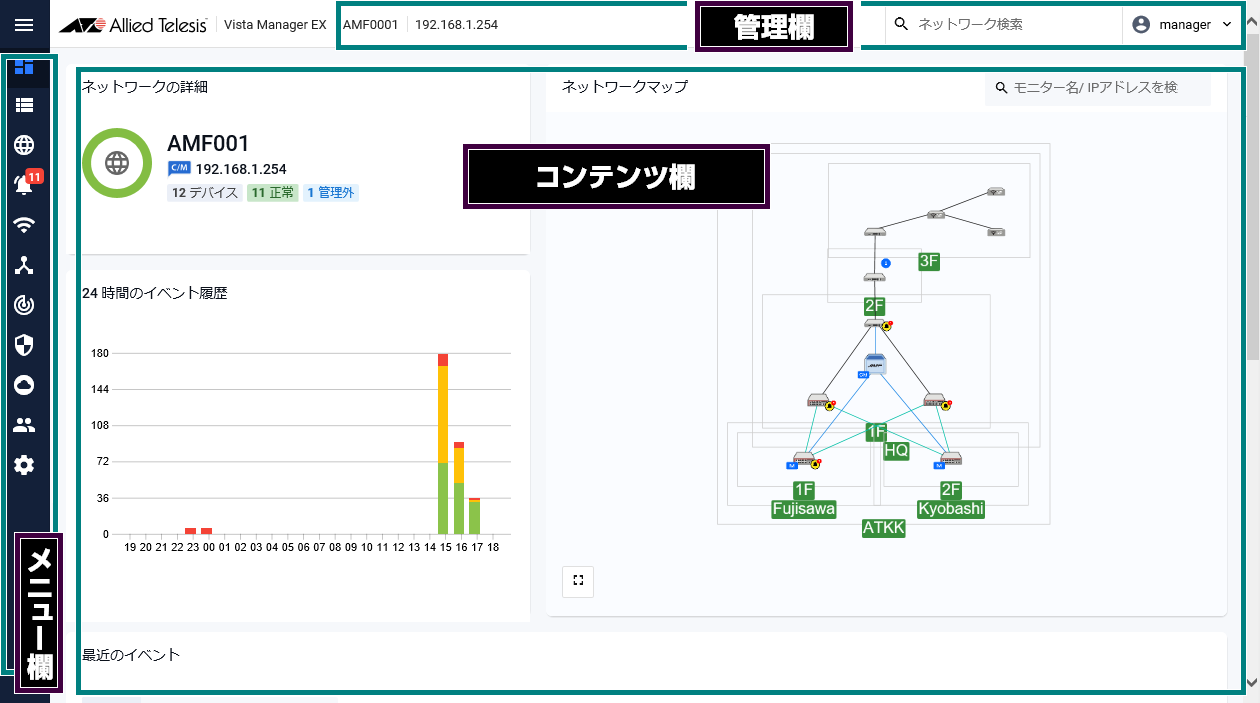

AVM EXの画面は、「メニュー欄」、「コンテンツ欄」、「管理欄」の3つに分かれています。

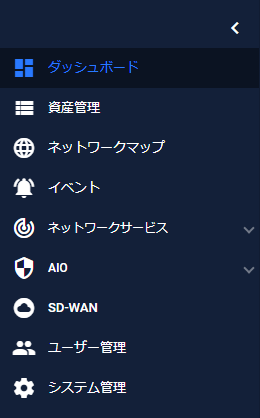

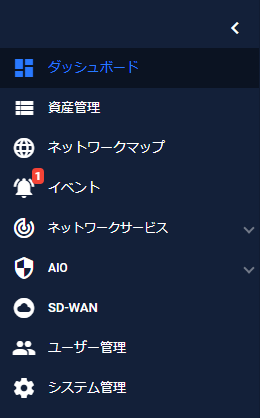

メニュー欄

コンテンツ欄

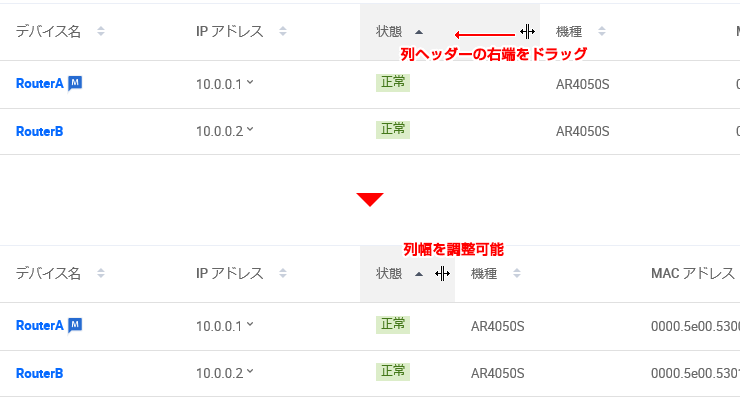

一覧表の列幅の調整

管理欄

検索フォーム

Note

大文字小文字は区別しません。

エリア

デバイス

ユーザーID

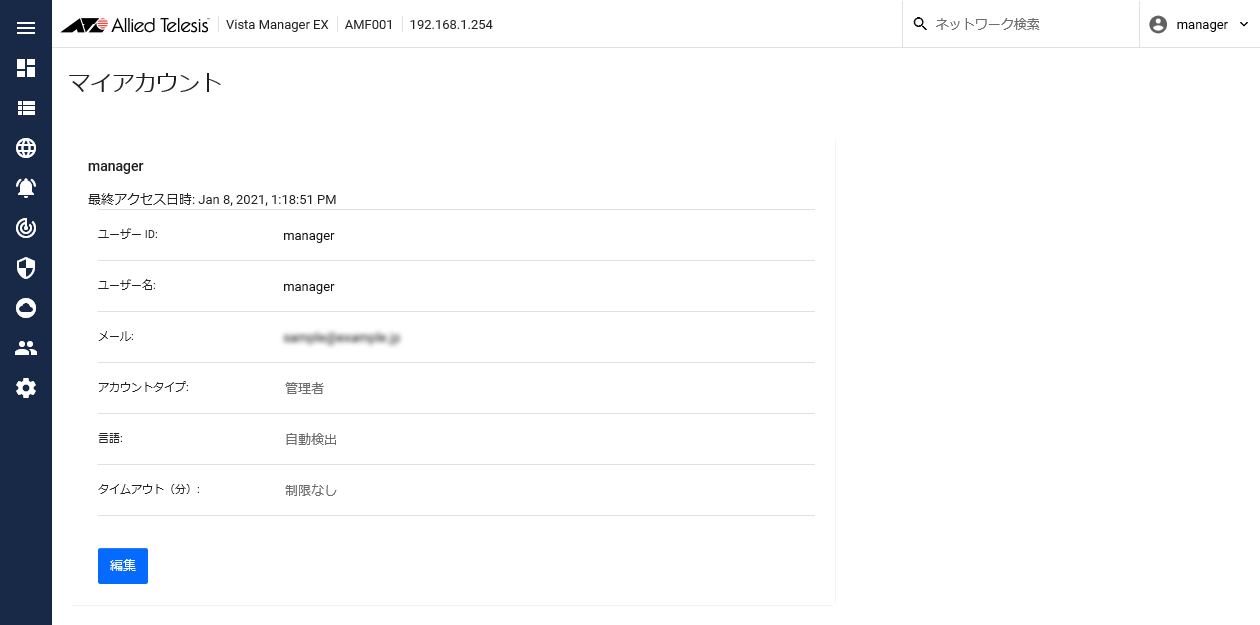

マイアカウント

Note

メールアドレスは、ログイン情報を忘れた場合の復旧やライセンス有効期限の通知に使用します。必ず有効なメールアドレスを設定してください。また、メールによるログイン情報の復旧やライセンス有効期限の通知を行うためには、システム管理画面にて有効なSMTPサーバーおよびSMTPアカウント情報が設定されている必要があります。

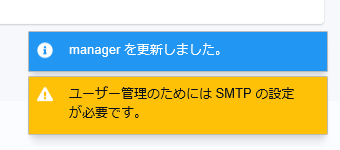

システムメッセージ

各種操作 / システムデータの管理 / サーバーIPアドレスの変更

AVM EXサーバーのIPアドレスの変更方法について説明します。

Note

サーバーの起動、サーバーのIPアドレス変更を実行後、疎通が不可能なデバイスの管理状態には前回取得された情報が表示されます。一度でも疎通が可能になったあとは正しい管理状態が反映されます。

サーバーのIPアドレス変更

1. AT-VST-APLの設定画面にログインします。


2. 画面左側メニュー欄で「Vista Manager」をクリックします。


3. Vista Managerの管理画面が表示されますので、「デプロイ済みアプリケーション一覧」の右端にある「停止」ボタンをクリックします。


4. 「状態」項目が「停止中」になります。「状態」項目が「停止済み」になるまで、しばらく待ちます。


5. 「デプロイ済みアプリケーション一覧」の左端にあるiアイコンにマウスポインターを当て、表示される「インスタンス状態」画面の「設定」ボタンをクリックします。


6. 「アプリケーション設定」パネルが表示されたら、「ネットワーク」項目をクリックして展開し、「IPv4アドレス」欄に、新しいIPアドレスとサブネットマスク長を「xxx.xxx.xxx.xxx/xx」形式で入力します。
   また、必要に応じてゲートウェイアドレスを入力します。


7. 「アプリケーション設定」パネル右下の「適用」ボタンをクリックし、パネルを閉じます。


8. Vista Managerの管理画面に戻りますので、画面右上の「保存」ボタンをクリックして、設定を保存します。


9. 「デプロイ済みアプリケーション一覧」の右端にある「起動」ボタンをクリックします。


10. 「状態」項目が「実行中」になり、「起動」ボタンが「停止」ボタンに変わります。


各種操作 / システムデータの管理 / AVM EXの初期化

AVM EXの初期化について説明します。

初期化とライセンスに関する注意点

初期化の手順

Note

AVM EXの初期化は、管理者アカウントでのみ行えます。

Note

AVM EXの初期化を行った場合も、お使いのAVM EXシステムのシリアル番号は維持されます。
初期化以前のライセンスファイルを紛失した場合は、以前のバックアップから復元するか、弊社担当営業、代理店またはライセンス発行時にご案内する窓口までお問い合わせのうえ、ライセンスを再発行する必要があります。

Note

念のため、AVM EXの初期化を行う前に、AVM EXとAWCプラグイン、SNMPプラグイン（またはTrap Receiver）のバックアップを取得しておくことをお勧めします。バックアップ方法はAVM EX編「各種操作」/「システムデータの管理」/「バックアップとリストア」、および各種プラグインのリファレンスマニュアルをご覧ください。

Note

AVM EXの初期化を行う場合は、初期化後にWebブラウザーのキャッシュも削除してください。Webブラウザーのキャッシュが残っているとキャッシュの情報を表示してしまい、新しい情報が表示されない場合があります。

Note

AVM EXの初期化、AVM EXのリストアを実行後、疎通が不可能なAMFデバイスの管理状態には前回取得された情報が表示されます。一度でも疎通が可能になったあとは正しい管理状態が反映されます。

1. AVM EXに管理者アカウントでログインします。


2. メインメニューから「システム管理」を選択します。


3. コンテンツ欄左側の一覧から「データベース管理」をクリックします。


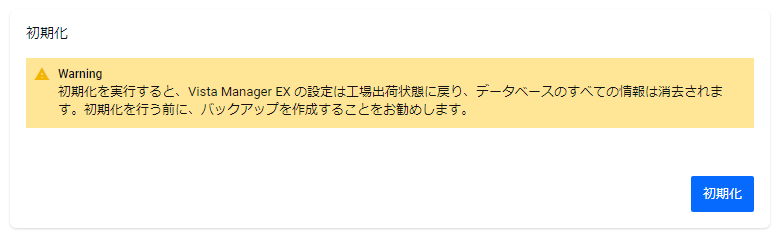

4. 「初期化」ボタンをクリックします。


5. 「Vista Manager の初期化」ダイアログが表示されます。「初期化」ボタンをクリックします。


各種操作 / システムデータの管理 / バックアップとリストア

AVM EXのバックアップ、リストアの手順について説明します。

システムデータのバックアップ

Note

デバイスのコンフィグレーション、リリース、ライセンスファイル、AWCプラグインによる無線APの管理データ、SNMPプラグイン（以下、Trap Receiverを含む）によるSNMPネットワークの管理データは含まれません。
AWCプラグインによる無線APの管理データ、SNMPプラグインによるSNMPネットワークの管理データのバックアップおよびリストアは、AWCプラグイン、SNMPプラグインにてそれぞれ独立して行う必要があります。
AVM EXのバックアップ作成時には、別途、AWCプラグイン、SNMPプラグインでもバックアップの作成を行っておくことをお勧めします。

Note

AVM EXのバックアップは、管理者アカウントでのみ行えます。

Note

バックアップはこまめに取得していただくことをお勧めします。

Note

バックアップの取得とテクニカルサポート情報の取得は同時に行えません。両方取得したい場合は、片方のファイルのダウンロードが完全に終了していることを確認してから、もう一方の情報を取得するようにしてください。

1. AVM EXに管理者アカウントでログインします。


2. メインメニューから「システム管理」を選択します。


3. コンテンツ欄左側の一覧から「データベース管理」をクリックします。

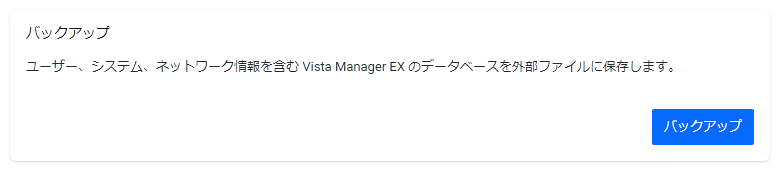

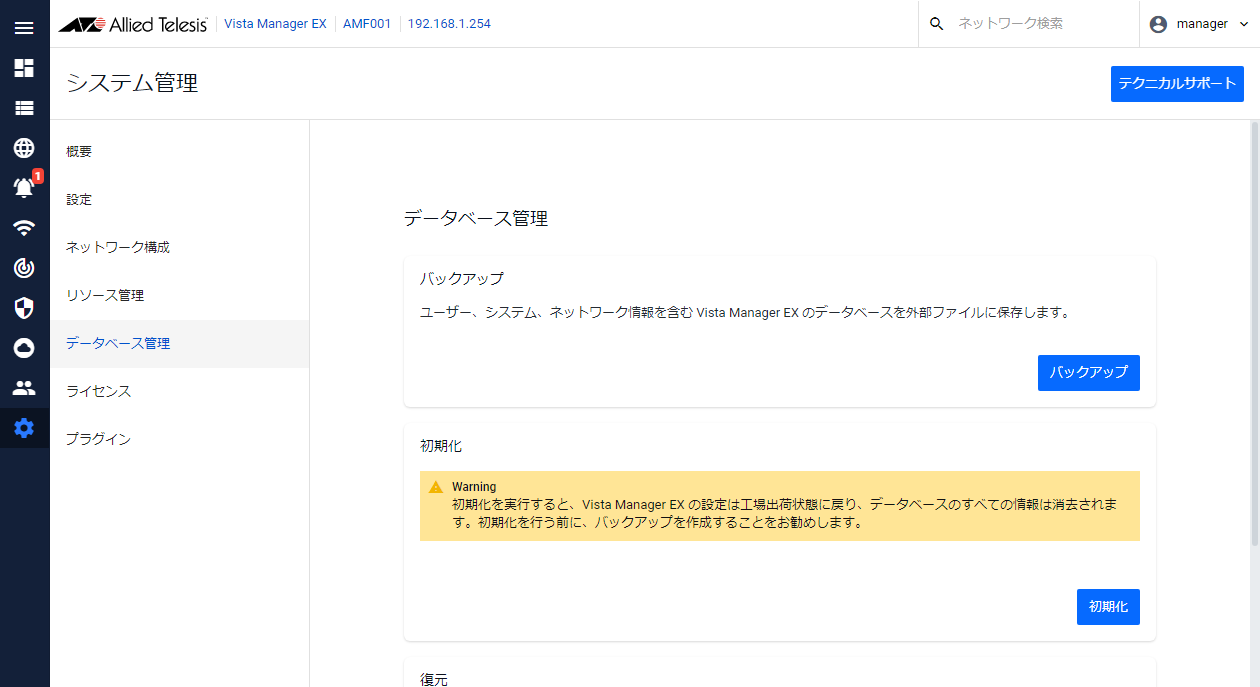

4. 「バックアップ」ボタンをクリックします。


5. 「Vista Manager EX 設定のバックアップ」ダイアログが表示されます。「バックアップ」ボタンをクリックします。


6. バックアップが完了すると、バックアップファイルがダウンロードされます。
   Webブラウザーの表示に従ってバックアップファイルを保存します。
   ファイル名の形式は「YYYYMMDDhhmmss.vistamanager.mongodump.tar.gz」です。


   Note

   Webブラウザーにてダウンロードをキャンセルし、再度ダウンロードを行う場合は、10秒以上間を空けて実施してください。

システムデータのリストア

• バックアップを作成した時点で登録されていたライセンスの有効期限が、リストアの時点で超過していない場合
  そのままリストア後のシステムをお使いいただけます。


• バックアップを作成した時点で登録されていたライセンスの有効期限が、リストアの時点で超過している場合
  弊社担当営業、代理店またはライセンス発行時にご案内する窓口までお問い合わせのうえ、リストア後のシステムのシリアル番号に基づいて、ライセンスを新規に購入する必要があります。


Note

AVM EXのリストアは、管理者アカウントでのみ行えます。

Note

異なるプラットフォームで取得したバックアップファイルのリストアは未サポートです。

1. AVM EXに管理者アカウントでログインします。


2. メインメニューから「システム管理」を選択します。


3. コンテンツ欄左側の一覧から「データベース管理」をクリックします。

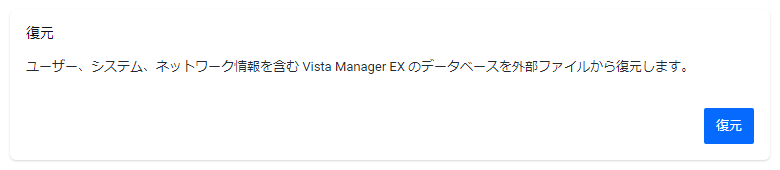

4. 「復元」ボタンをクリックします。


5. 「Vista Manager EX 設定の復元」ダイアログが表示されます。「選択」ボタンをクリックします。


6. Webブラウザーの表示に従ってバックアップファイルを選択します。
   ファイル名の形式は「YYYYMMDDhhmmss.vistamanager.mongodump.tar.gz」または「YYYYMMDDhhmmss.vistamanager.tar」（旧形式）です。


7. 「Vista Manager EX 設定の復元」ダイアログに「復元」ボタンが表示されます。「復元」ボタンをクリックします。


8. 「Vista Manager EX システム初期化/復元中」ダイアログが表示されます。
   復元が完了すると、ログイン画面が表示されます。


1. AVM EXに初期アカウントでログインします。
   ユーザーIDは「manager」、パスワードは「friend」です。


2. 「Step 1: Vista Manager アカウントの設定」画面下部の「バックアップから復元」をクリックします。


3. 「基本設定の復元」画面が表示されます。
   Webブラウザーの表示に従って、以前に作成したバックアップファイルを選択し、「次へ」ボタンをクリックします。


4. 復元が完了すると、ログイン画面が表示されます。


Note

AMFネットワークの登録後やバックアップファイルのリストア直後は、AMFネットワークの学習のため、AVM EXの応答に時間がかかることがあります。
大規模なネットワークを管理する場合は、登録またはリストア後に1時間程度間を空けてください。

Note

AVM EXのバックアップをリストアした際、AWCプラグイン、SNMPプラグイン（またはTrap Receiver）が登録されている場合は、一旦これを削除し、再度登録してください。

Note

古いバージョンで取得したバックアップファイルを復元した場合、データベースのマイグレーションが行われることがあります。マイグレーションが完了するまではAVM EXは使用できません。なお、マイグレーションには数分～数十分程度かかることがあります。

各種操作 / ユーザーアカウント / パスワードの変更

AVM EXのパスワードの変更について説明します。
本操作は管理者アカウントと一般ユーザーアカウントで操作が異なります。

■ 管理者アカウント

1. 管理者アカウントでログインします。


2. メインメニューから「ユーザー管理」を選択します。


3. ユーザー一覧から変更したいアカウントの列を選択します。
   選択したユーザーのアカウント情報が表示されます。


4. 「編集」ボタンをクリックします。
   ユーザー編集画面が表示されます。


5. 「パスワード」欄の「パスワードを変更」ボタンをクリックします。
   「パスワード」と「パスワード（確認）」の入力欄が表示されます。


6. 「パスワード」に新しいパスワードを入力します。
   パスワードは8文字以上で、いずれかの半角数字、英字、記号（ ! @ # $ % ^ & * ( ) のみ使用可）を最低1文字ずつ含む必要があります。


7. 確認のため、「パスワード（確認）」に「パスワード」と同じパスワードを入力します。


8. 「保存」ボタンをクリックします。


1. 一般ユーザーアカウントでログインします。


2. 管理欄のユーザーIDをクリックし、表示されるサブメニューから「マイアカウント」を選択します。
   ログイン中のユーザーのアカウント情報が表示されます。


3. 「編集」ボタンをクリックします。
   ユーザー編集画面が表示されます。


4. 「パスワード」欄の「パスワードを変更」ボタンをクリックします。
   「パスワード」と「パスワード（確認）」の入力欄が表示されます。


5. 「パスワード」に新しいパスワードを入力します。
   パスワードは8文字以上で、いずれかの半角数字、英字、記号（ ! @ # $ % ^ & * ( ) のみ使用可）を最低1文字ずつ含む必要があります。


6. 確認のため、「パスワード（確認）」に「パスワード」と同じパスワードを入力します。


7. 「保存」ボタンをクリックします。


各種操作 / ユーザーアカウント / アカウント作成、編集、削除

アカウントの作成、編集、削除の手順を説明します。

Note

本操作は管理者アカウントでのみ行えます。

アカウント作成

1. 管理者アカウントでログインします。


2. メインメニューから「ユーザー管理」を選択します。


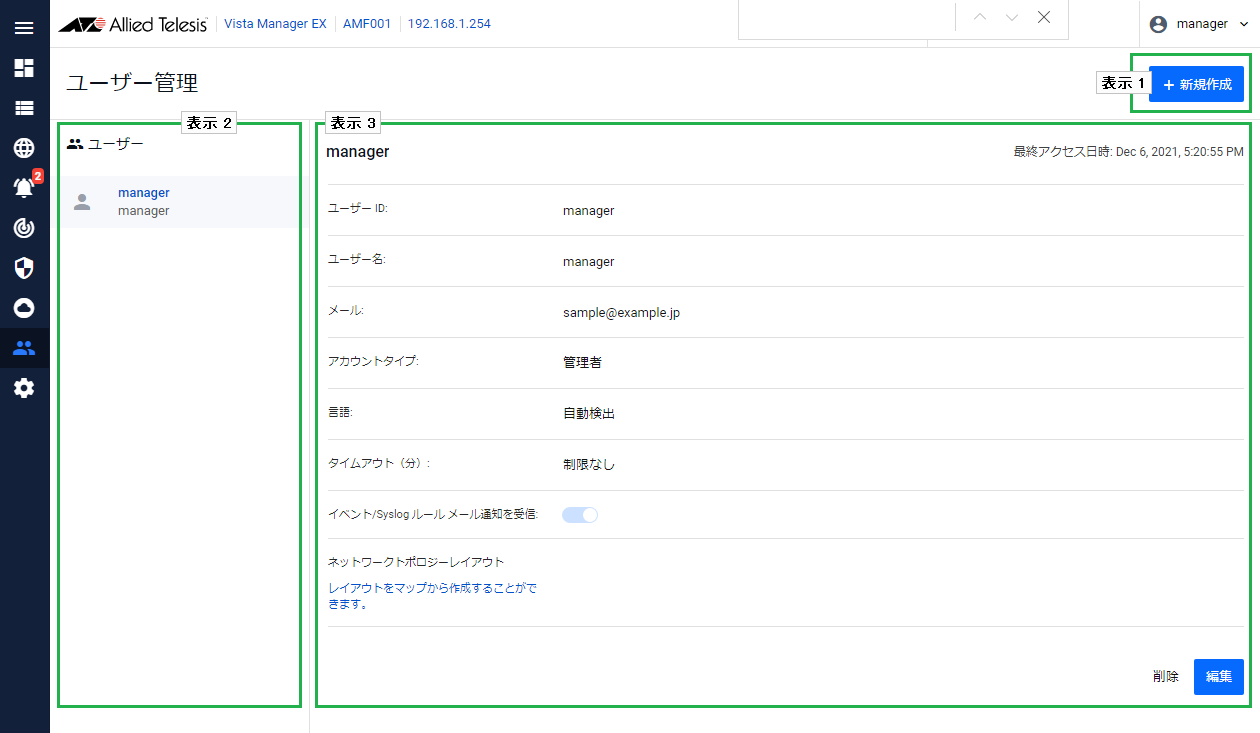

3. コンテンツ欄右上の「新規作成」ボタンをクリックします。

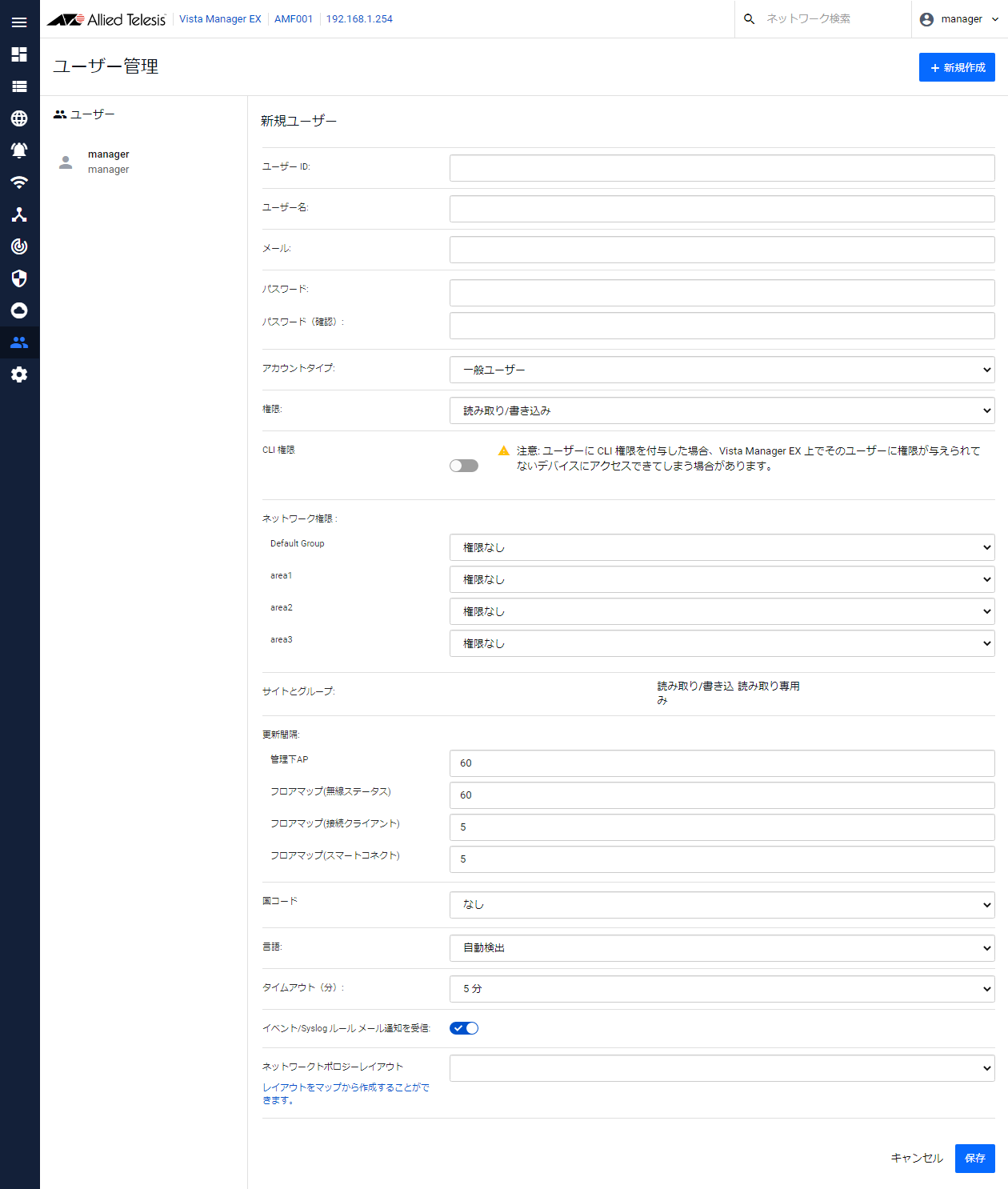

   「新規ユーザー」画面が表示されます。


4. ユーザーID、ユーザー名、メールアドレスを入力します。




   表 1：アカウント設定 1


   項目名	説明
   ユーザーID	ログインに使用するユーザーIDを指定します。 Note 一度登録したユーザーIDは変更できません。 Note 一度登録したことのあるユーザーIDは、その後該当アカウントを削除しても、別のアカウントとして再度使用することはできません。 アカウントの作成前に、作成ポリシーなどを慎重にご検討ください。
   ユーザー名	フルネームなど、ユーザーの表示名を指定します。ユーザー名は、連続した半角スペースを除き、マルチバイト文字を含め100文字まで（半角・全角どちらも可）です。
   メール	ログイン情報を忘れた場合の復旧やライセンス有効期限の通知に使用する、有効なメールアドレスを指定します。 Note アカウントを削除した際に登録されていたメールアドレスは、別の新しいアカウントのメールアドレスとして再度登録することはできません。同じメールアドレスで新しいアカウントを作成することが見込まれる場合は、アカウントを削除する前に、アカウントに登録したメールアドレスを、実在しないものに変更しておくことをお勧めします。



5. パスワードを入力します。
   また、確認のため、「パスワード（確認）」に「パスワード」と同じパスワードを入力します。

   表 2：アカウント設定 2


   項目名	説明
   パスワード	パスワードを指定します。パスワードは8文字以上で、いずれかの半角数字、英字、記号（ ! @ # $ % ^ & * ( ) のみ使用可）を最低1文字ずつ含む必要があります。
   パスワード（確認）	パスワードと同じ文字列を入力します。



6. アカウントタイプを「管理者」または「一般ユーザー」から選択します。
   また、アカウントタイプを「一般ユーザー」に設定した場合、ネットワーク権限を設定します。

   表 3：アカウント設定 3


   項目名	説明
   アカウントタイプ	アカウントの種類を選択します。 管理者 ユーザー設定やシステム設定を含む、AVM EXの全機能を使用できます。 一般ユーザー 許可されたAMFエリアやサイト、グループに対して、状態や設定の変更または確認のみができます。
   権限	アカウントタイプが「一般ユーザー」の場合、AVM EXのサービスモニタリングの書き込み権限を指定します。デフォルトは「読み取り/書き込み」です。 読み取り専用 サービスモニタリングは閲覧のみ可能です。 読み取り/書き込み サービスモニタリングの閲覧、モニター作成、編集、削除が可能です。 アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。サービスモニタリングの閲覧、モニター作成、編集、削除が可能です。
   CLI権限	アカウントタイプが「一般ユーザー」の場合、AMFデバイスへのCLI接続の権限を指定します。デフォルトは「オフ」です。 オン ネットワーク権限が「読み取り/書き込み」に設定されたAMFエリアのAMFデバイスに対して、CLI接続できるようになります。 Note CLI上の操作には、AVM EX上の権限制御は適用されません。 オフ ネットワーク権限が「読み取り/書き込み」に設定されたAMFエリアのAMFデバイスに対しても、CLI接続できなくなります。 アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのAMFエリアのAMFデバイスに対してCLI接続できます。
   ネットワーク権限	アカウントタイプが「一般ユーザー」の場合、AVM EXの管理下のエリアに対する設定の書き込み権限を指定します。デフォルトは「権限なし」です。 AVM EXの管理下のエリアは、以下のものを指します。 AMFネットワークの各AMFエリア AWCプラグインの各管理グループ SNMPプラグイン（またはTrap Receiver）の各サブネット 各種エリアはタイプに関わりなく文字コード順に表示されます。 設定する書き込み権限は以下の通りです。 権限なし エリアの情報は表示されません。 Note 「マイアカウント」画面には当該のエリア名に対して「権限なし」と表示されます。 マルチテナント環境では、ユーザーに管理外のテナントが容易に推測できるようなエリア名は避けることをお勧めします。 読み取り専用 エリアの状態を閲覧できます。 エリアおよびデバイスのトポロジーマップ、デバイス情報、デバイスやイベントのメモ、「軽微」または「正常」イベントのログを閲覧できます。 また、各種プラグインにおいては、該当エリア内の機器の情報の閲覧のみが可能です。 読み取り/書き込み エリアの状態を閲覧または設定を変更できます。 設定には、デバイスのAMFバックアップの実施、AMFデバイスへのCLI接続、デバイスやイベントのメモの編集、AMFマスター上のバックアップ設定の変更などが含まれます。 また、各種プラグインにおいては、該当エリア内の機器の情報の閲覧および設定が可能です。 アカウントタイプを「管理者」に設定した場合は、この項目は表示されません。すべてのエリア（AMFエリア、AWCプラグインの管理グループ、SNMPプラグイン（またはTrap Receiver）のサブネット）に対して設定の確認および変更が可能です。
   サイトとグループ	サイトとグループに対して、個別にネットワーク権限を設定できます。デフォルトでは個別の設定はありません。 各サイト、グループに対して、次のいずれかの権限を付与できます。 読み取り/書き込み 該当のサイトまたはグループの状態を閲覧または設定を変更できます。 設定には、デバイスのAMFバックアップの実施、AMFデバイスへのCLI接続、デバイスやイベントのメモの編集、AMFマスター上のバックアップ設定の変更などが含まれます。 読み取り専用 該当のサイトまたはグループの状態を閲覧のみできます。 いずれの権限にもチェックがない場合は、該当のサイトやグループのAMFデバイスには、AMFエリアに付与されたネットワーク権限が適用されます。 サイトとグループに対するネットワーク権限の個別設定と、AMFエリアに対するネットワーク権限の設定には、以下の関係があります。 サイトやグループに対して付与された個別のネットワーク権限が、AMFエリアに付与された権限より強い場合、個別の権限が適用されます。 例えば、AMFエリアに対して「読み取り専用」、サイトに対して「読み取り/書き込み」が設定された場合は、該当のサイト内のAMFデバイスに対して「読み取り/書き込み」の権限が適用されます。 逆に、AMFエリアに付与されたネットワーク権限の方が、サイトやグループに対して付与された個別の権限より強い場合、個別の権限は無視されます。 つまり、AMFエリアのうち特定のサイトのみ閲覧できないように場合は、AMFエリアのネットワーク権限を「権限なし」にし、該当のサイトを除くすべてのデバイスに別のサイトを設定して、これらに対して有効なネットワーク権限を設定します。 サイトの階層構造について、下位のサイトは、上位のサイトの個別の権限を受け継ぎません。 例えば、AMFエリアのネットワーク権限が「権限なし」のとき、建物レベルのサイトに対して「読み取り専用」とし、フロアレベルのサイトに対して個別の設定を行わなかった場合、ユーザーはフロアレベルのサイトに所属するAMFデバイスの情報を参照することはできません。 サイトとグループの個別のネットワーク権限設定が異なる場合は、より強い権限が適用されます。



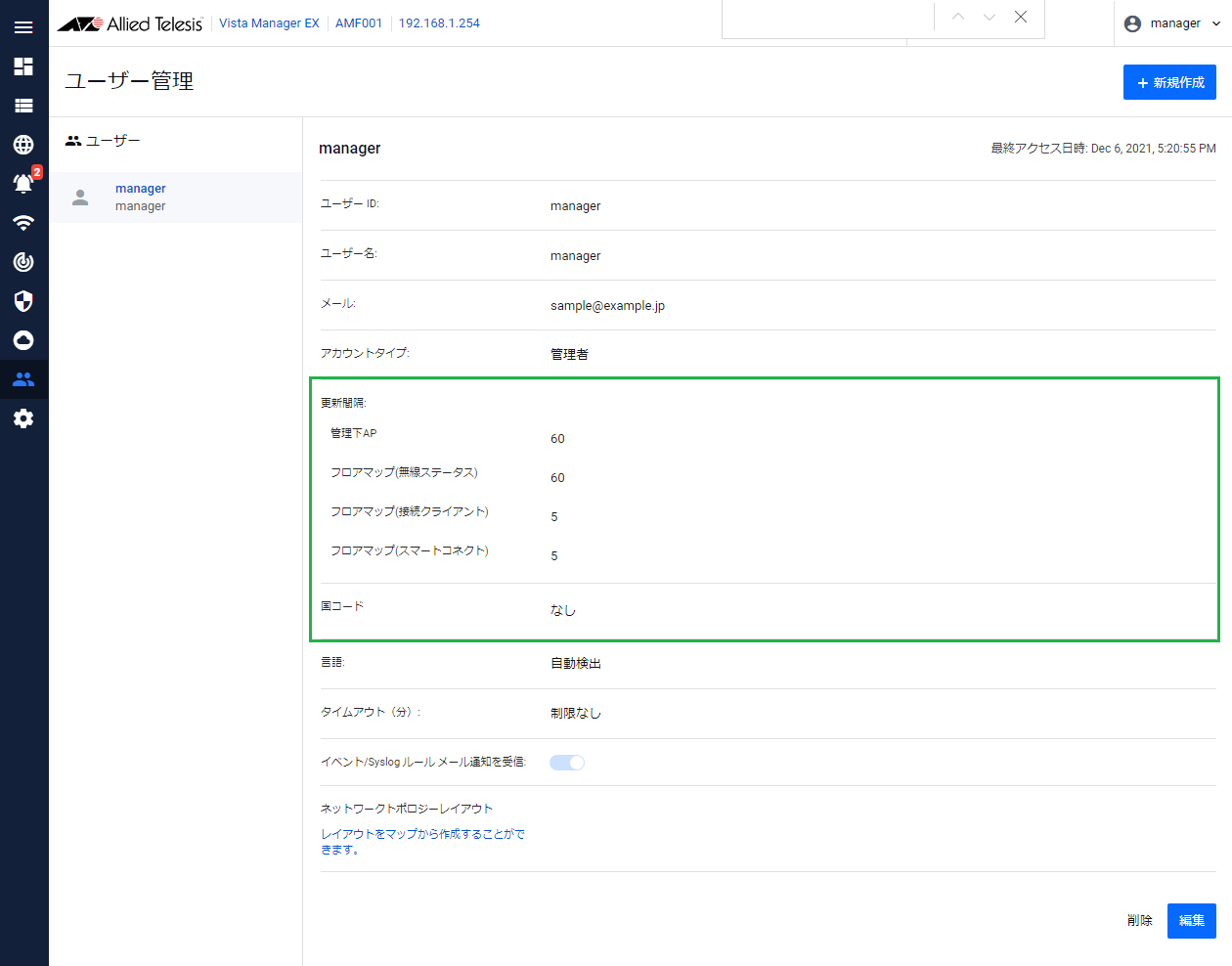

7. AWCプラグインを登録している場合は、AWCプラグインの管理グループに対するアクセス権限の設定を行います。

   表 4：アカウント設定 4


   項目名	説明
   AWC 管理グループ	AWCプラグインが登録されている場合、アカウントタイプが「一般ユーザー」のアカウントの利用者に対し管理を許可する管理グループのチェックボックスにチェックを付けます。 チェックあり： 選択した管理グループに対して、次の操作ができるようになります。 管理グループの設定（管理グループ名、ネットワーク名、エリア名）の閲覧 所属する管理下APの閲覧、追加、編集、削除 所属するフロアマップの閲覧、作成、編集、削除 AP共通設定、CB共通設定、SC共通設定の作成、編集、削除 チェックなし： このアカウントによるログインセッションでは、該当の管理グループに所属するフロアマップ、AP共通設定、CB共通設定、SC共通設定、管理下APは表示されません。 なお、管理欄のユーザーIDから表示する「マイアカウント」画面には、管理の許可の有無にかかわらず、AWCプラグインに登録されたすべての管理グループ名が表示されます。 管理グループは、事前にアカウントタイプが「管理者」のアカウントで作成しておく必要があります。 Note アカウントタイプが「一般ユーザー」のアカウントに対し、所属するフロアマップ、AP共通設定、CB共通設定、SC共通設定、管理下APの閲覧のみを許可することはできません。 Note アカウントタイプが「管理者」の場合、本項目は表示されません。すべての管理グループの編集や所属するフロアマップ、無線AP、共通設定の管理を行えます。
   更新間隔	AWCプラグインが登録されている場合、AWCプラグインの以下の管理項目にて画面の更新を自動で行う間隔（単位：秒）を指定します。 管理下AP（デフォルト：60（秒）） フロアマップ(無線ステータス)（デフォルト：60（秒）） フロアマップ(無線クライアント)（デフォルト：5（秒）） フロアマップ(スマートコネクト)（デフォルト：5（秒））
   国コード	AWCプラグインが登録されている場合、AWCプラグインでAP共通設定を作成する際に選択される国コード（無線周波数帯の規制区域）の初期設定を指定します。デフォルトは「なし」です。



8. Web管理画面の言語とセッションタイムアウトを設定します。

   表 5：アカウント設定 5


   項目名	説明
   言語	Web管理画面の表示言語を設定します。 自動検出（デフォルト）、英語、日本語から選択できます。「自動検出」に設定すると、Webブラウザーの表示言語設定に従って自動的に決定されます。
   タイムアウト	セッションタイムアウトを指定します。 無操作状態でタイムアウトに設定した時間が経過した場合に、自動的にログインセッションを終了し、ログイン画面に戻ります。 タイムアウトは5分、10分、20分、30分、1時間、制限なしから選択でき、制限なしに設定した場合は無操作状態が続いても自動的にログアウトしません。 デフォルトは5分です。



9. イベントルールのメール受信設定と、必要に応じて、このユーザーに割り当てるデフォルトのネットワークトポロジーレイアウトを選択します。

   表 6：アカウント設定 6


   イベント/Syslogルール メール通知を受信	イベントルール、Syslogルールにてメール通知を行うよう設定されている際、該当のアカウントにメール受信を行うか否かをトグルスイッチで設定します。
   ネットワークトポロジーレイアウト	初回ログイン時にネットワークマップに適用する、またはそれ以降に適用を許可するレイアウトを1つ選択します。 2回目以降のログイン時に選択されるレイアウトは、直前のセッションで選択していたレイアウトが維持されます。 また、アカウントタイプが「一般ユーザー」の場合、管理者アカウントによって指定されたレイアウトを適用したり、指定されたレイアウトをテンプレートにして新たなレイアウトとして保存したりできます。 レイアウトは「ネットワークマップ」画面にて作成できます。項目名の下の青字のリンクをクリックすると、「ネットワークマップ」画面に遷移できます。



10. 「保存」ボタンをクリックします。


アカウント編集

1. 管理者アカウントでログインします。


2. メインメニューから「ユーザー管理」を選択します。


3. ユーザー一覧から編集したいアカウントの列を選択します。


4. アカウント情報が表示されるので、「編集」ボタンをクリックします。


5. ユーザー編集画面が表示されるので、必要な項目を変更し、「保存」ボタンをクリックします。


アカウント削除

1. 管理者アカウントでログインします。


2. メインメニューから「ユーザー管理」を選択します。


3. ユーザー一覧から編集したいアカウントの列を選択します。


4. アカウント情報が表示されるので、「削除」ボタンをクリックします。


5. 「ユーザー削除」ダイアログが表示されるので、削除して問題なければ、再度「削除」ボタンをクリックします。


各種操作 / AMFネットワークの管理 / AMF管理用アカウントの変更

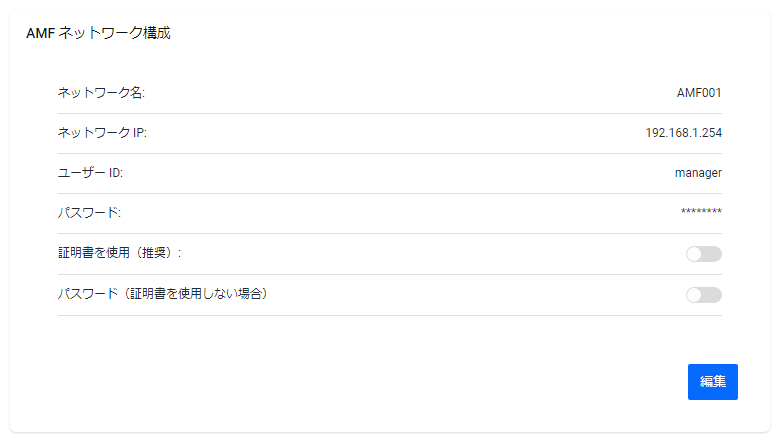

AMFネットワークを管理するための、AMFコントローラー（またはAMFマスター）の管理用アカウントを変更する場合は、AVM EXシステムを初期化する必要があります。
詳しくは、「各種操作」/「システムデータの管理」/「AVM EXの初期化」をご覧ください。

Note

本操作は管理者アカウントでのみ行えます。

Note

AMFコントローラー（またはAMFマスター）のユーザーの追加、変更をAVM EX側から行うことはできません。ユーザーIDやパスワードの変更が必要な場合は、別途、AMFコントローラー（またはAMFマスター）で管理用アカウントを追加または変更したのち、AVM EXが使用するAMFコントローラー（またはAMFマスター）のアカウントに反映してください。

Note

AMFコントローラー（またはAMFマスター）の管理用アカウントには、権限レベル15（特権レベル）のアカウントを指定してください。

Note

AMFコントローラー（存在しない場合はAMFマスター）にて、事前にAVM EXからの管理用の権限レベル15のユーザーアカウントを作成し、AMFコントローラーまたはマスターのコンソール接続に使用するユーザーアカウントと分けることをお勧めします。
AMFコントローラーまたはマスターのコンソール接続に使用するユーザーアカウントをAVM EXからの管理に共用する場合は、AMFコントローラーまたはマスターのログイン失敗時のロックアウト時間（aaa local authentication attempts lockout-timeコマンド）を5分未満、またはロックアウトを使用しないように設定してください。
AMFコントローラーまたはマスターのログイン失敗時のロックアウト時間が5分以上に設定されており、かつ、AMFコントローラーまたはマスターのCLI接続用アカウントをAVM EXからの管理に共用すると、AMFコントローラーまたはマスターへのログインに連続して失敗しアカウントがロックアウトされた場合に、AVM EXからAMFネットワークの状態が取得できないうえ、AVM EXからのトポロジー更新により継続的にロックアウトのタイマーが更新され、該当のユーザーがログインできないままになります。

各種操作 / AMFネットワークの管理 / AMFデバイスの追加、情報表示、検索

ここでは、ネットワークマップのデバイスの情報表示、検索、およびネットワークマップのカスタマイズ方法について説明します。

デバイス情報の表示

• AMFエリア

  • AMFエリア配下のAMFコントローラー/マスター

  • AMFエリア配下のAMFデバイス

  • AMFエリア配下のAMFゲストデバイス

• AWC管理グループ

  • 管理グループの管理下AP

  • 管理下APの接続クライアント

• SNMPサブネット

  • サブネット配下のSNMPデバイス

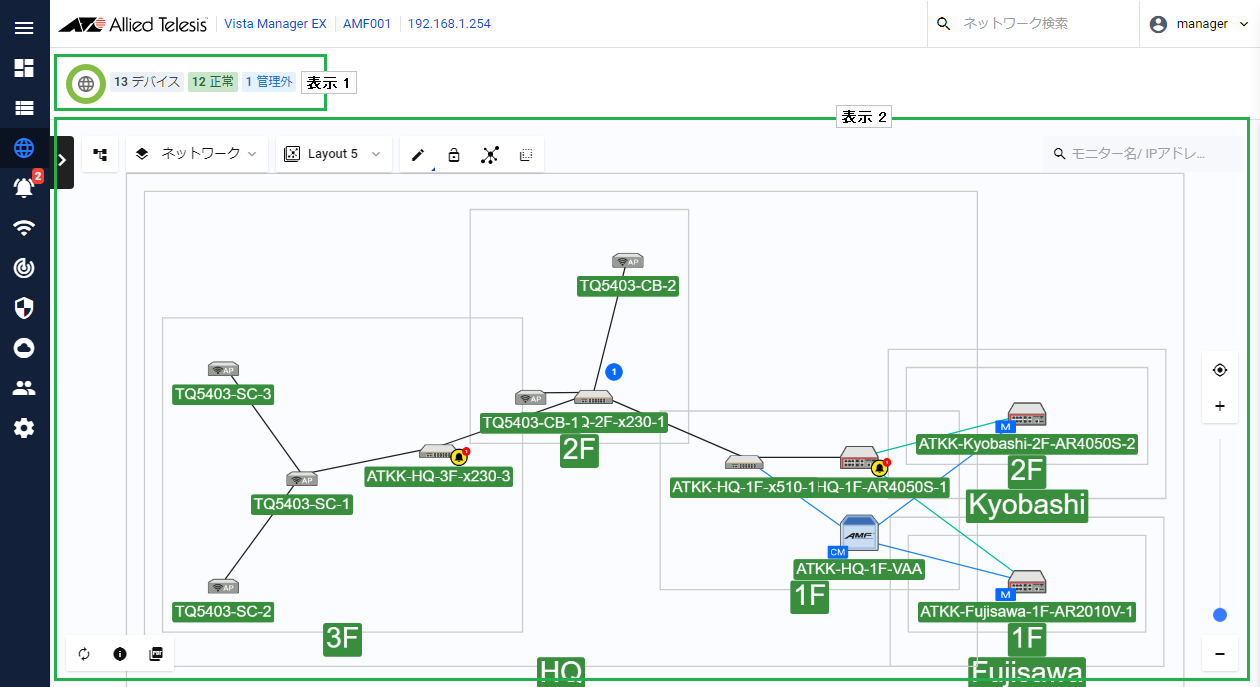

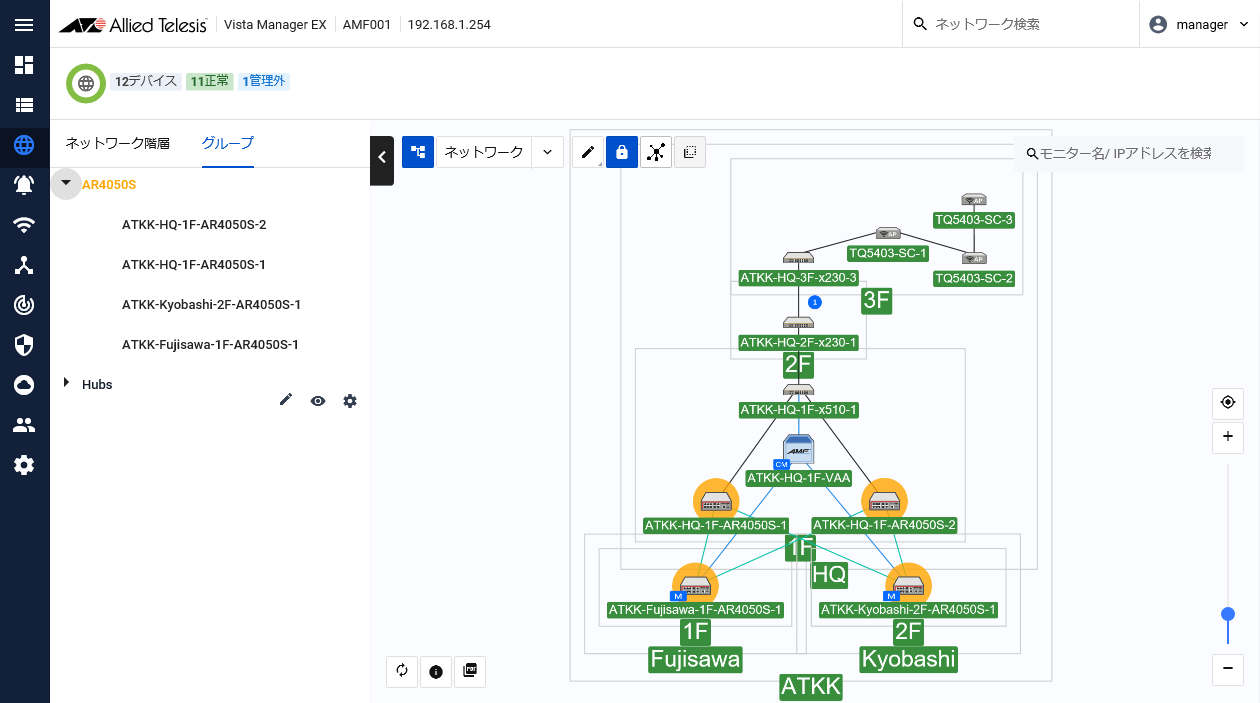

1. ネットワークマップを表示します。


2. 該当のデバイスのデバイスアイコンをクリックします。

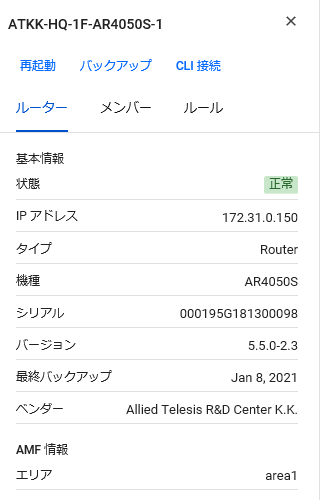

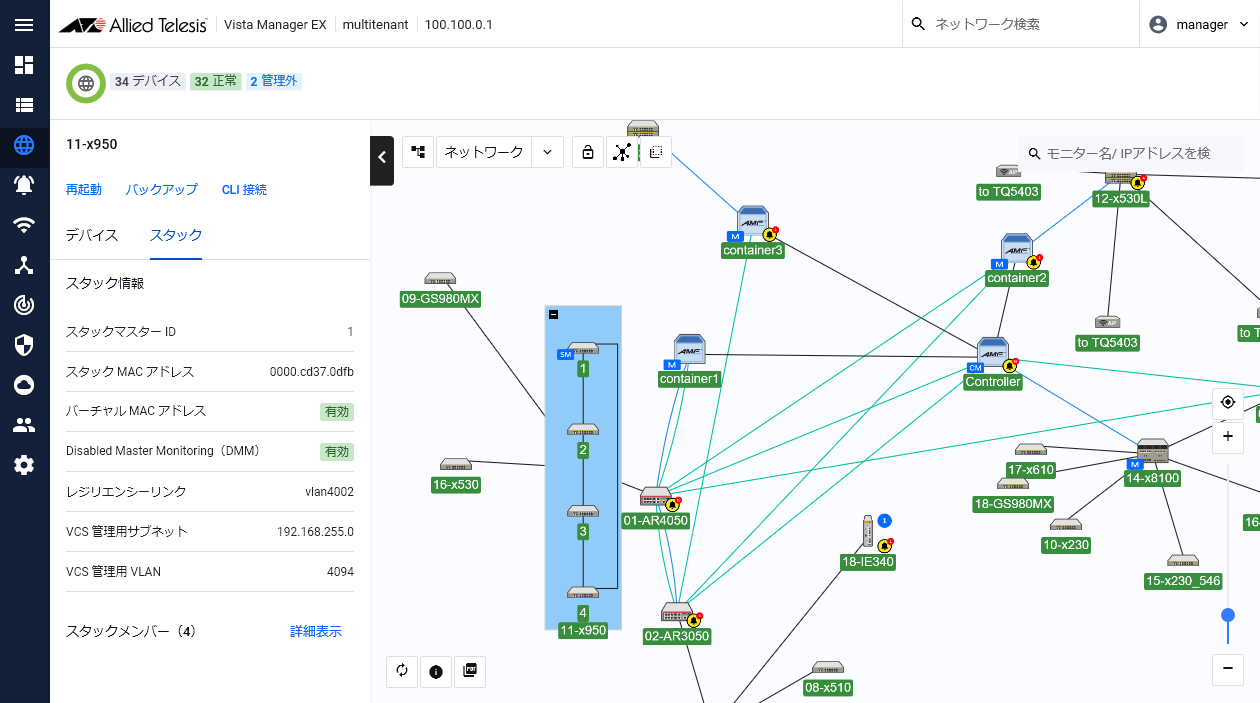

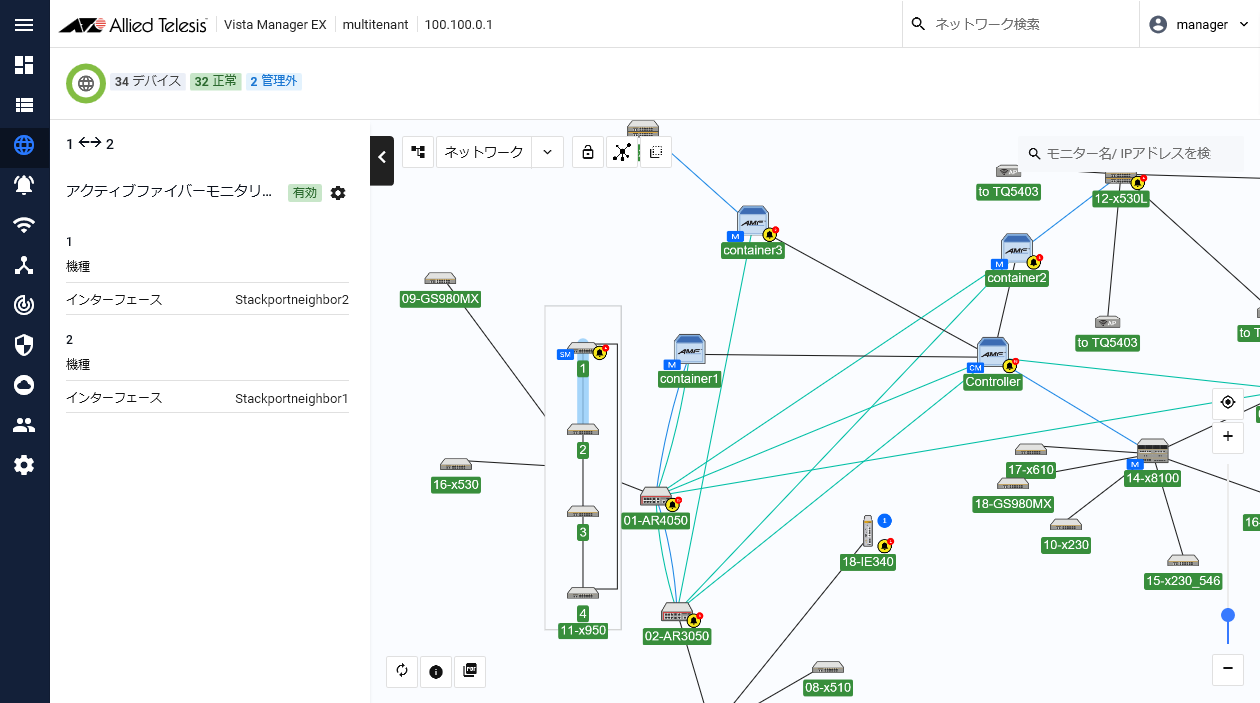

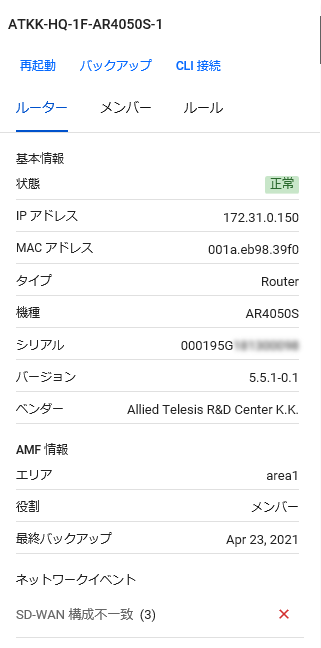

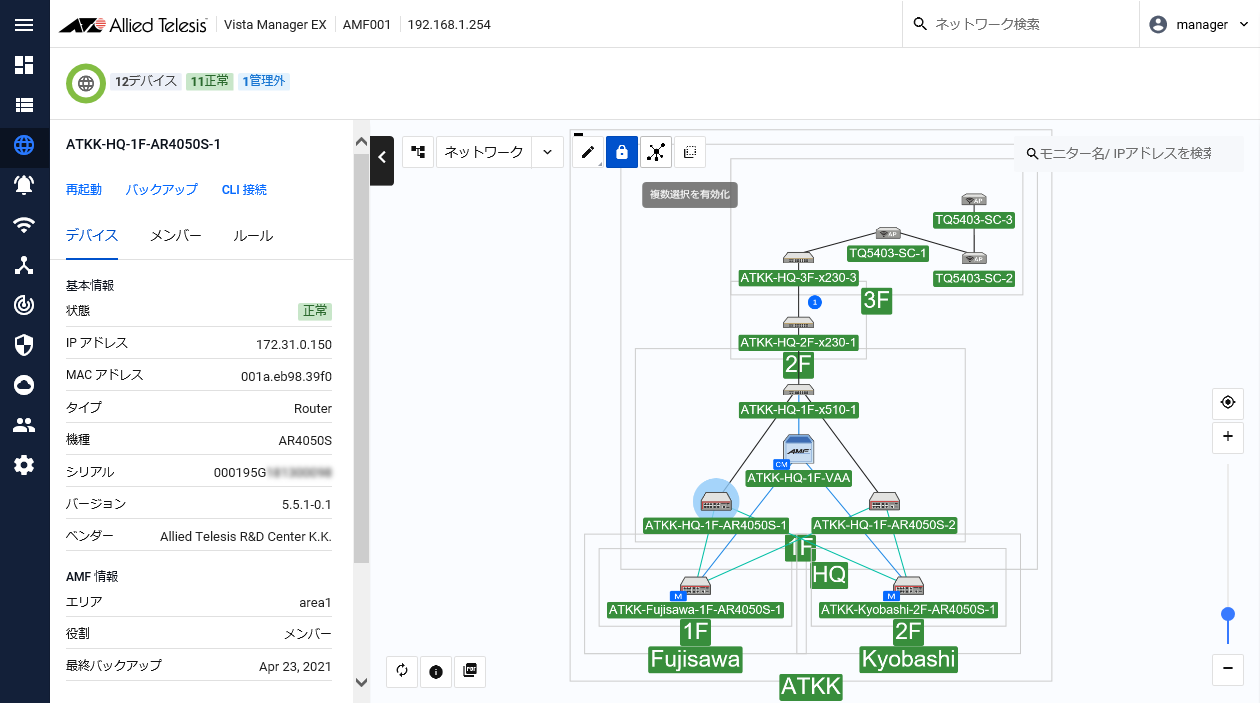

3. ネットワークマップ左側のサイドパネルにデバイスの情報が表示されます。
   サイドパネルにはデバイス名の他に、状態、IPアドレス、機種、シリアル番号、ファームウェアバージョン、最終バックアップ日時などの基本情報が表示されます。


管理外デバイス

• AMFデバイス：
  AMFゲストデバイスとして接続中の無線APのうち、AWCプラグインの管理外のものを指します。


• AWC管理下AP：
  接続中の無線クライアント



トンネル接続された管理外デバイス

• リモートデバイス

• カスタムデバイス

• カスタムデバイス間のリンク


デバイスの検索

1. ネットワークマップを表示します。


2. ネットワークマップ右上の検索フォームをクリックします。


3. デバイス名またはIPアドレスの最初の2文字以上を入力します。


   Note

   大文字小文字を区別しません。



4. 検索フォームの下のドロップダウンリストに検索候補が表示されます。
   ドロップダウンリストの検索候補から該当するデバイス名をクリックすると、ネットワークマップが該当のデバイスアイコンを中心に表示されます。


トポロジーレイアウトの設定

• デバイスアイコンやサイトの位置関係


• 背景画像

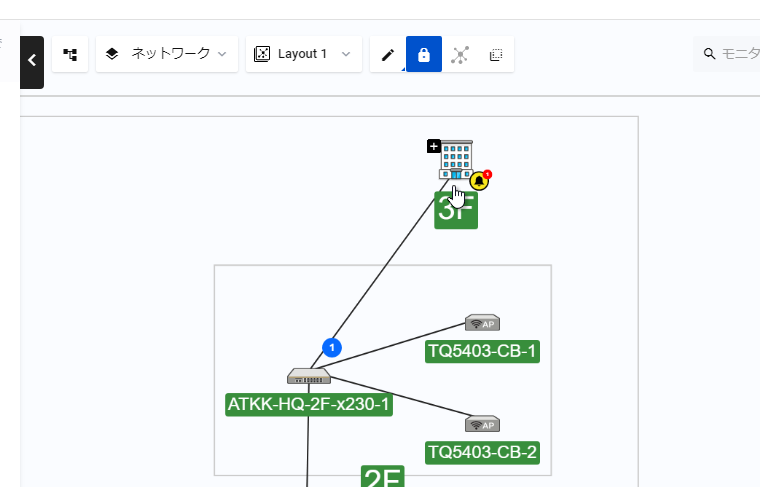

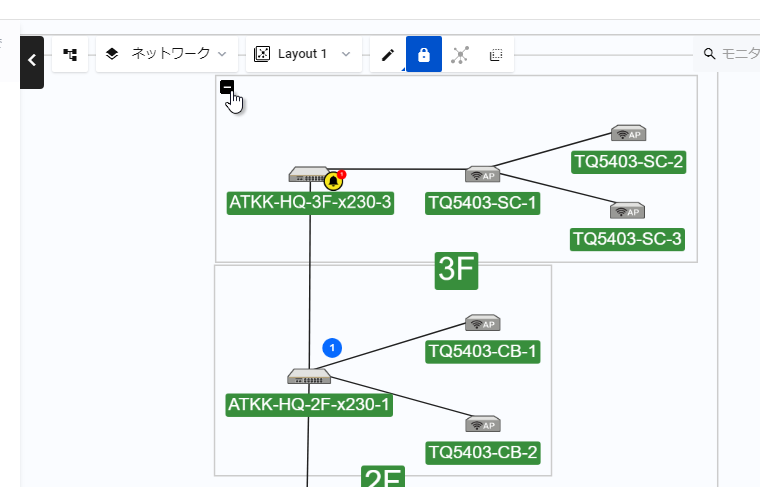

• サイトやスタックの拡張/省略表示の状態


• ネットワークマップの拡大/縮小表示の状態


• 手動で配置したデバイス、検出されたデバイス


レイアウトの作成

1. 「トポロジーレイアウトを自動生成」ボタンをクリックしたり、デバイスアイコンをドラッグアンドドロップしたりして、好みに合わせてデバイスアイコンを配置します。

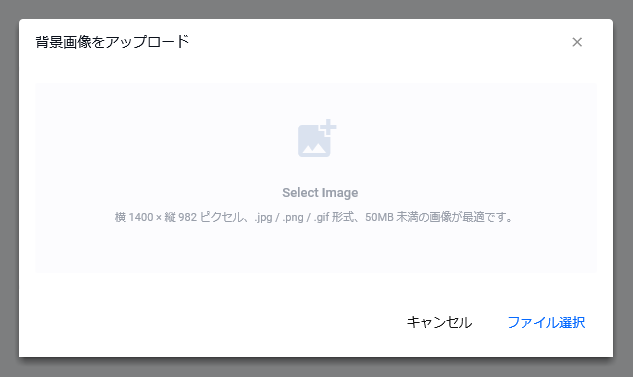

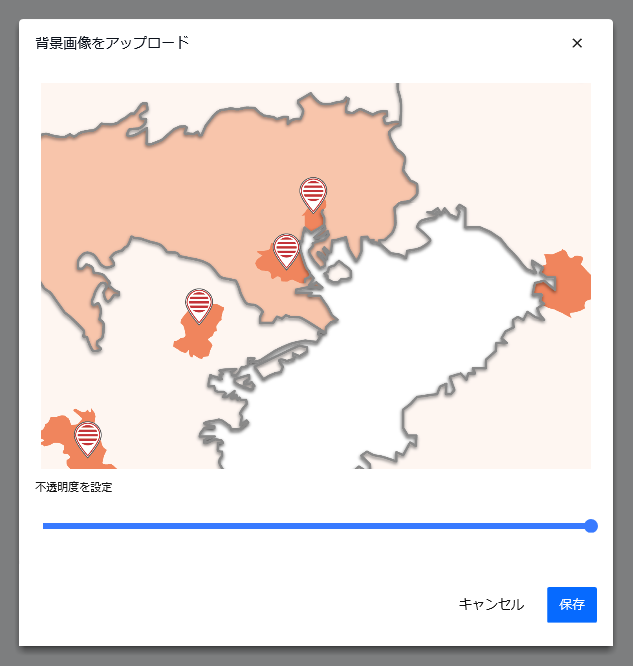

   また、「編集」モードで背景画像をアップロードすることもできます。


2. コンテンツ欄左上のレイアウトメニューから、「新しいレイアウトとして保存」を選択します。


3. ドロップダウンリストに表示されるレイアウト名欄に新しいレイアウトの名前を64文字以内で入力します。


レイアウトの切り替え

レイアウトの編集

1. 「トポロジーレイアウトを自動生成」ボタンをクリックしたり、デバイスアイコンをドラッグアンドドロップしたりして、好みに合わせてデバイスアイコンを配置します。
   また、「編集」モードで背景画像をアップロードすることもできます。

   レイアウトに変更があると、レイアウトメニューの右上に青丸が表示されます。


2. レイアウトメニューをクリックします。
   現在適用されているレイアウト名がドロップダウンリストの一番上に表示されます。
   該当のレイアウトが閲覧中のユーザーによって作成されたものの場合、その右側に「取り消し」「保存」の2つのボタンが表示されます。
   他のユーザーが作成したレイアウトは編集できません。


3. 「保存」ボタンをクリックすると、適用中のレイアウトに変更が反映されます。
   「取り消し」ボタンをクリックすると、レイアウトの変更が破棄されます。


レイアウトの削除

1. コンテンツ欄左上のレイアウトメニューをクリックします。
   登録されたレイアウトのうち、閲覧中のユーザーが作成したレイアウトの行の右側に削除ボタン（×アイコン）が表示されます。
   他のユーザーが作成したレイアウトは削除できません。


2. 削除ボタンをクリックすると、適用中のレイアウトに変更が反映されます。
   「取り消し」ボタンをクリックすると、「レイアウトを削除」確認ダイアログが表示されます。


3. 「レイアウトを削除」ダイアログにて「続行」ボタンをクリックすると、レイアウトは削除されます。
   「キャンセル」ボタンをクリックすると、レイアウトの削除が中止されます。


レイアウトテンプレートの指定

Note

ログイン履歴のある他の管理者ユーザーや、管理者ユーザー自身のアカウントにレイアウトテンプレートを指定しても、操作上の変化はありません。

1. アカウントタイプが「管理者」のアカウントでログインします。


2. メインメニューから「ユーザー管理」をクリックします。


3. 任意のユーザーアカウントを選択します。


4. 右下の「編集」ボタンをクリックします。


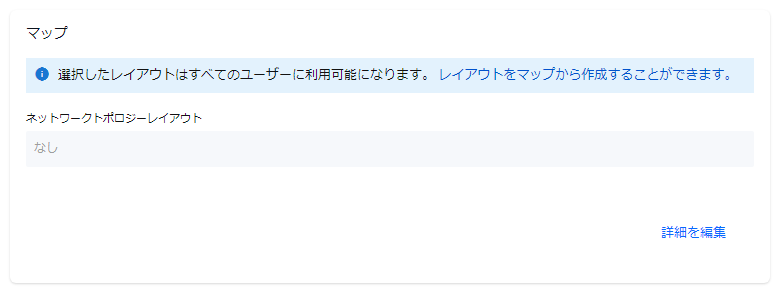

5. 「ネットワークトポロジーレイアウト」に、任意のレイアウトを指定します。


6. 「保存」ボタンをクリックし、変更を保存します。


ネットワークマップのカスタマイズ

マップ編集モードの開始

1. ネットワークマップを表示します。


2. ネットワークマップ上部のモードメニューから「編集」を選択します。
   画面がマップ編集モードに切り替わります。


カスタムデバイスの作成

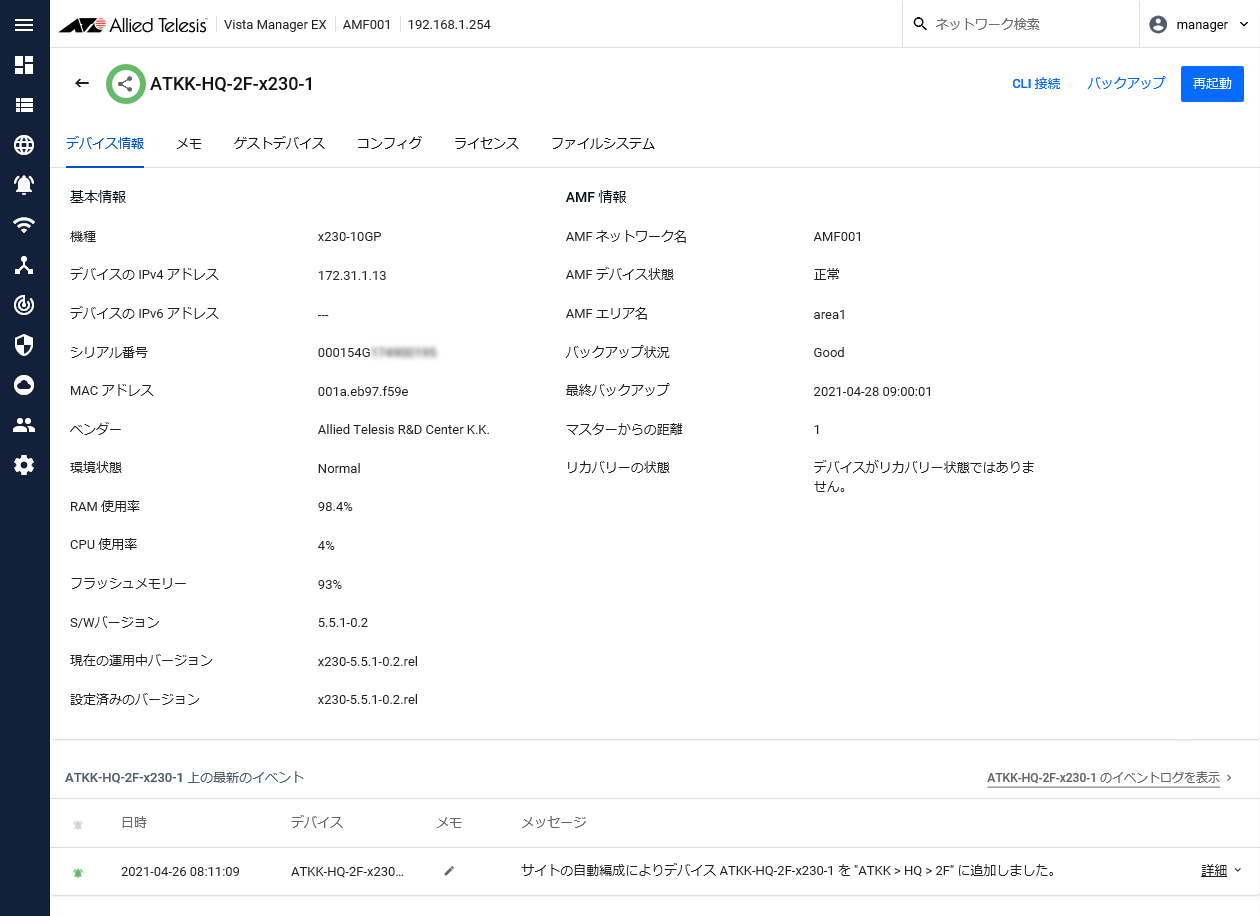

デバイス情報の表示

• AVM EX管理下のAMFデバイス、AMFゲストデバイス
  （AMFコントローラー/マスターを含む）


• AWCプラグイン管理下の無線AP、接続クライアント


• SNMPサブネット配下のSNMPデバイス


デバイス検出

1. 資産管理画面にて、デバイスタブ右上の「デバイスを検出」ボタンをクリックします。
   AVM EXは、AMFデバイスのARPキャッシュからの情報を収集して、AMFネットワークに接続されたIPv4デバイスを検出します。
   AMFキャッシュの更新の間にパケットの送受信がないネットワーク機器（省電力機能を備えたオフィス複合機など）については、本機能では検出されない場合があります。


Note

本機能はデバイスを検出するのみで、検出後のステータス監視は行いません。

カスタムデバイスの登録

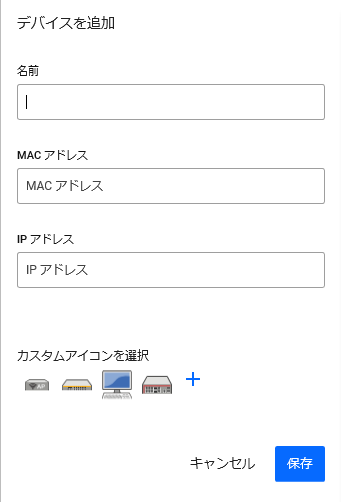

1. 資産管理画面にて、デバイスタブ右上の「デバイスを追加」ボタンをクリックします。
   「デバイスを追加」サイドパネルが表示されます。


2. 新規登録するカスタムデバイスの名前（ネットワークマップでの表示名）、MACアドレス（xxxx.xxxx.xxxx形式）、IPv4アドレスを入力します。


3. 表示に用いるアイコンを、機器のタイプに応じて「カスタムアイコンを選択」欄から選択します。
   デフォルトでは、「無線AP」、「スイッチ」、「端末」、「ルーター」が登録されています。
   ＋ボタンをクリックすると、カスタムアイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。


4. 「デバイスを追加」サイドパネル右下の「保存」ボタンをクリックします。

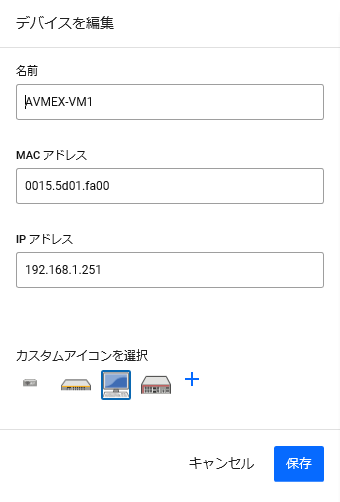

カスタムデバイスの編集

1. デバイス一覧から、デバイスの行の右端のアクションボタンをクリックします。


2. 表示されるサブメニューから、「編集」をクリックします。
   「デバイスを編集」サイドパネルが表示されます。


3. 名前、MACアドレス、IPアドレス、アイコンのうち、必要な情報を修正します。


4. 「デバイスを編集」サイドパネル右下の「保存」ボタンをクリックします。


Note

AWC管理下APやSNMPデバイスは、アイコンの変更のみ可能です。AMFデバイスはアイコンの変更も含め登録情報を編集することはできません。

カスタムデバイスの削除

1. デバイス一覧から、デバイスの行の右端のアクションボタンをクリックします。


2. 表示されるサブメニューから、「削除」をクリックします。
   「デバイス削除」ダイアログに確認メッセージが表示されます。


3. 「削除」ボタンをクリックします。
   該当のカスタムデバイスが削除されます。


Note

AMFデバイス、AWC管理下AP、SNMPデバイスは削除できません。

デバイスの配置

1. ネットワークマップのマップ編集モード画面にて、デバイス一覧から、ネットワークマップに配置するデバイスのデバイス名または行右側の三角（▼）をクリックします。
   選択したデバイスの送信元（デバイスを登録したシステムの種別）、機種の種別、MACアドレス、IPアドレスが表示されます。


2. 選択したデバイス情報が目的のデバイスに相違ない場合は、デバイス名の行をネットワークマップにドラッグ＆ドロップし、配置します。


デバイスの非表示

1. ネットワークマップのマップ編集モード画面にて、手動で配置されたアイコンにマウスポインターを当て、右マウスボタンをクリックします。
   アイコンの近くにコンテキストメニューが表示されます。


2. コンテキストメニューから「非表示」を選択すると、ネットワークマップから手動で配置されたアイコンが非表示になります。
   非表示にしたデバイスは、デバイス一覧に表示されます。


カスタムリンクの追加

1. ネットワークマップのマップ編集モード画面にて、リンクの接続線を作成する2つのデバイスのうち、いずれかのデバイスアイコンをクリックします。
   該当のデバイスアイコンが青丸で強調表示されます。


2. もう一方のデバイスのデバイスアイコンをクリックします。
   2つのデバイスの間にカスタムリンクの接続線が表示されます。


   Note

   既にリンクが存在するデバイスの間にカスタムリンクを作成することはできません。

Note

マップ編集モードで描画したデバイスアイコンやカスタムリンクは、デバイスがダウンしても自動で削除されません。削除したい場合は、再度マップ編集モードで削除してください。

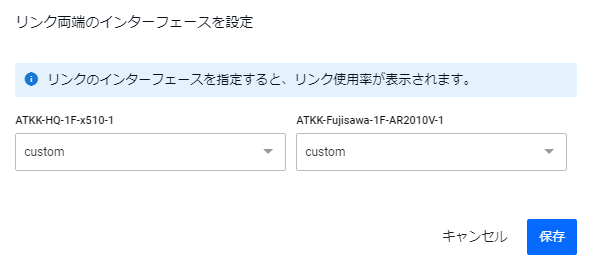

カスタムリンクのインターフェースの設定

Note

デバイスの事前設定をサポートしているAMFデバイスが対象の場合、事前設定されているインターフェースも表示されます。

無線リンクの設定

カスタムリンクの削除

1. ネットワークマップのマップ編集モード画面にて、カスタムリンクにマウスポインターを当て、右マウスボタンをクリックします。
   カスタムリンクの近くにコンテキストメニューが表示されます。


2. コンテキストメニューから「削除」を選択すると、2つのデバイス間のカスタムリンクを削除できます。


   Note

   デフォルトでマップに自動作成されるリンクは削除できません。

デバイスアイコンの表示設定

1. ネットワークマップのマップ編集モード画面にて、サイドメニュー上部のタブから「表示設定」をクリックします。


2. ネットワークマップに配置済みのデバイス名がサイドパネルに一覧表示されます。
   各デバイス名の右側には、2つのチェックボックスが並びます。
   チェックボックスには現在のログインセッション中のみ影響する「一時表示」と、次回以降のログインに影響する「固定表示」があります。
   該当のデバイスアイコンを表示する場合は、チェックボックスにチェックを入れた状態にします。


   • 固定表示：
     次回以降のログインに影響するアイコン表示の初期設定です。

     • 次回以降のログイン時、初期状態で該当のアイコンを表示しておきたい場合は、チェックを入れます。

     • 次回以降のログイン時、初期状態ではアイコンを非表示にしておきたい場合は、チェックを外します。

     デバイスアイコンの固定表示設定はすべてのアカウントで共通して適用されます。
     固定表示の設定は、アカウントタイプが「管理者」のアカウントのみ行えます。「一般ユーザー」のアカウントでは表示されません。


   • 一時表示：
     現在のログインセッション中のみ有効な表示設定です。

     • 現在のログインセッションで該当のアイコンを表示しておきたい場合は、チェックを入れます。

     • 現在のログインセッションではアイコンを非表示にしておきたい場合は、チェックを外します。

     デフォルトは、固定表示のチェック状態に準じます。
     ログアウトすると、現在のログインセッションで設定した一時表示の有効/無効はリセットされます。


各種操作 / AMFネットワークの管理 / VLANの設定

ここでは、各AMFデバイスに設定されたVLANをグラフィカルに表示する、VLANマップについて説明します。

VLANの表示

1. メインメニューから「ネットワークマップ」を選択して、「ネットワークマップ」画面を表示します。


2. コンテンツ欄上部のモードメニューから「VLAN」を選択し、「VLANマップ」画面を表示します。

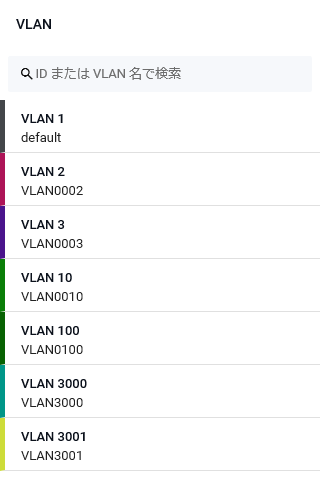

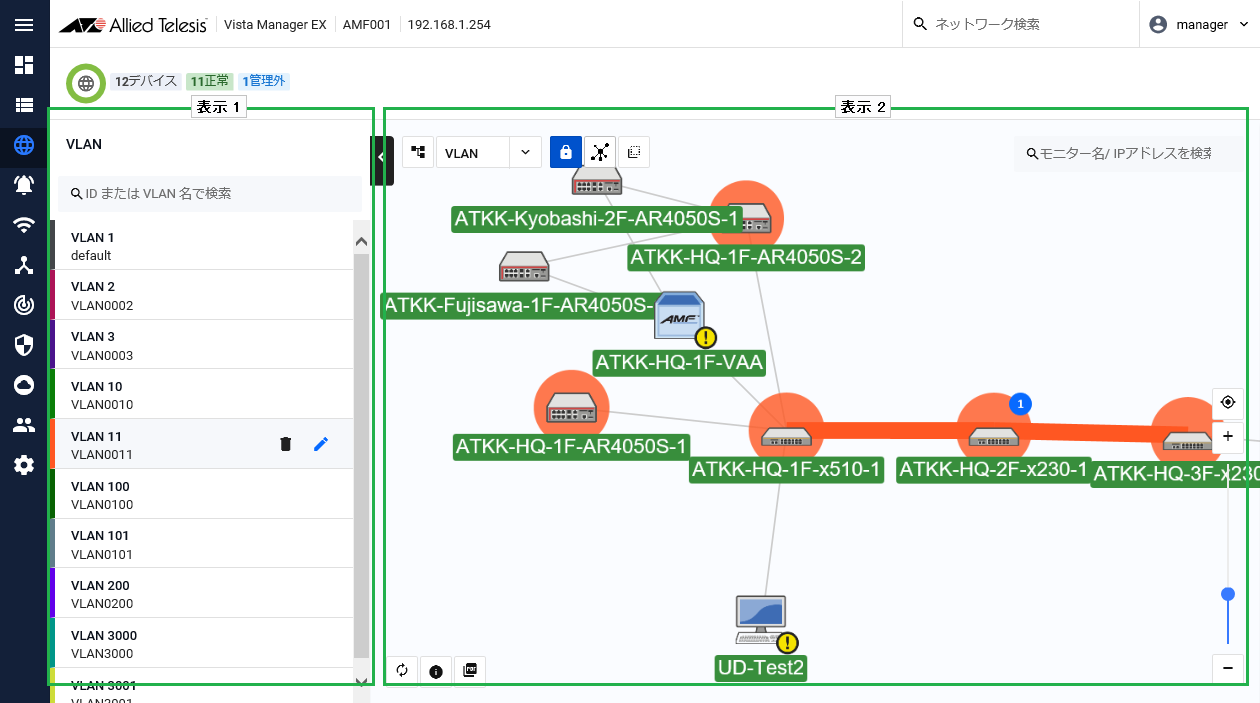

   AMFネットワークのトポロジーマップの左側のサイドパネルにVLANリストが表示されます。




   VLANリストには、トポロジーマップ上のデバイスに設定されたVLANが表示されます。
   リストの上部にある検索フィールドにVLAN ID（完全一致）、またはVLAN名（部分一致）を入力すると、条件に一致するVLANのみが一覧に表示されます。
   例として、検索フィールドに「10」を入力した場合、VLAN ID 10やVLAN名「building10」は一致しますが、VLAN ID 100などは一致しません。
   また、この際、検索結果は、VLAN ID、VLAN名の順でリスト表示されます。


   • VLAN IDに所属するAMFデバイス、リンクを見る
     VLANリストから、所属するAMFデバイスやAMFリンクを確認したいVLAN ID・VLAN名の右側のチェックボタンをクリックして選択します。
     トポロジーマップにて、該当のVLAN IDの設定があるAMFデバイスのデバイスアイコン、および、デバイスの接続線が、VLANごとに色付きで強調表示されます。


     • VLAN IDを選択すると、VLANリストにてマウスポインターを置いたVLAN IDに所属しているAMFデバイスのデバイスアイコンを色付きで強調表示します。


     • デバイス間のAMFリンクが選択したVLANに所属している場合、デバイス間の接続線を色付きで強調表示します。
       デバイスアイコンのみが色付きで強調表示され、接続するAMFリンクがすべて薄いグレーで表示されるAMFデバイスは、以下の状態のいずれかを示します。


       • 該当のVLANが、異なるAMFエリアと接続しているポートや非AMFデバイスと接続しているポートにのみ設定されている

       • 該当のVLAN IDの設定のみがコンフィグに存在するが、いずれのポートも該当のVLANに所属していない



   • AMFデバイスに設定されたVLAN IDを確認する

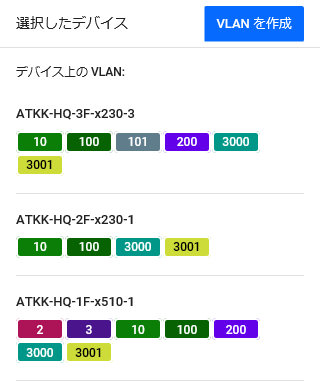

     VLANマップにてデバイスアイコンをクリックすると、AMFデバイスに設定されたVLAN IDがサイドパネルに表示されます。




VLANの作成

1. メインメニューから「ネットワークマップ」を選択して、「ネットワークマップ」画面を表示します。


2. コンテンツ欄上部のモードメニューから「VLAN」を選択し、「ネットワークマップ」画面の「VLAN」モードを表示します。


3. 対象のAMFデバイスを選択して、「VLANを作成」画面を表示します。


   1. 対象のAMFデバイスのデバイスアイコンをクリックし、AMFデバイスに現在設定されているVLANをサイドパネルに表示します。
      複数のAMFデバイスを選択する場合は、Shiftキーを押したまま次のAMFデバイスをクリックします。


   2. サイドパネル右上の「VLANを作成」ボタンをクリックし、「VLANを作成」画面を開きます。






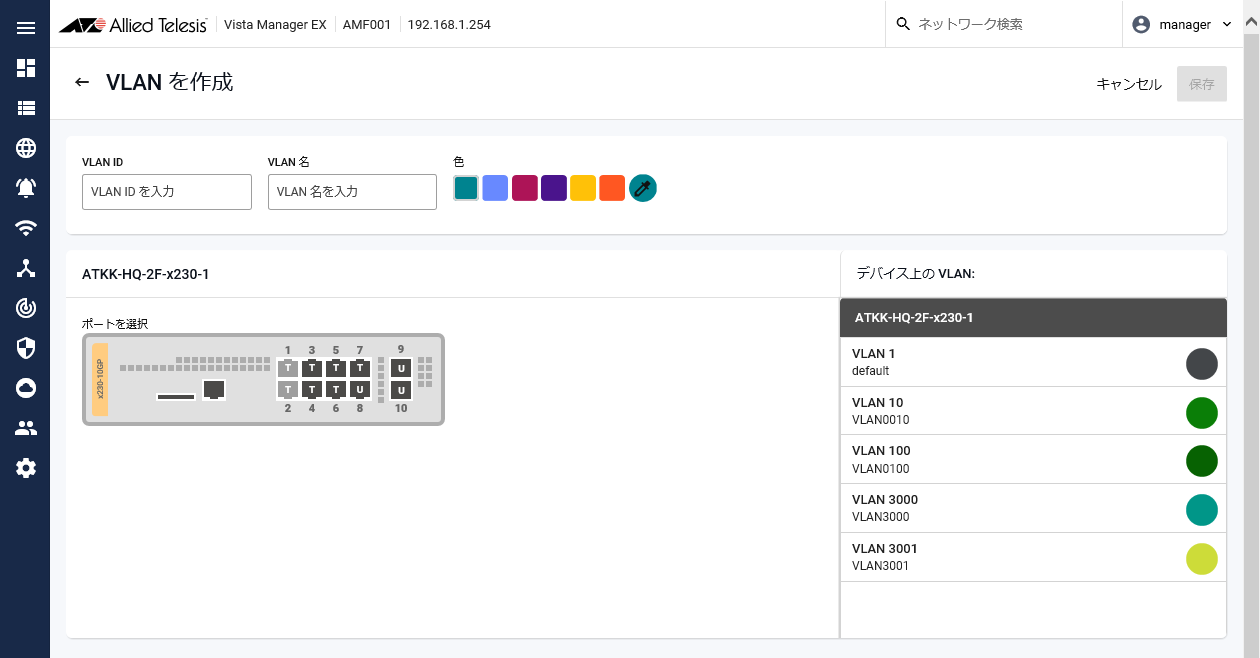

4. 「VLAN ID」欄に、設定するVLAN IDを入力します。


   Note

   AMFネットワーク内で既に登録されているVLAN IDは指定できません。



5. 「VLAN名」欄に、設定するVLAN名を入力します。
   作成するVLANの名前を32文字以内の半角英数字または記号（! # $ % & ' ( ) * + , - . / : ; < = > @ [ \ ] ^ _ ` { | } ~）で入力します。VLAN名は大文字・小文字を区別します。既に登録済みのVLANにVLAN名が存在しない場合は、自動的に「VLANXXXX」（XXXXは4桁のVLAN ID）となります。


   Note

   AMF機器では、大文字・小文字が異なるだけのVLAN名を重複して設定することはできません（例：Japanとjapanなど）。登録済みのVLANと大文字・小文字が異なるだけのVLAN名は使用しないでください。



6. VLANマップ上でのVLANの表示色を選択します。

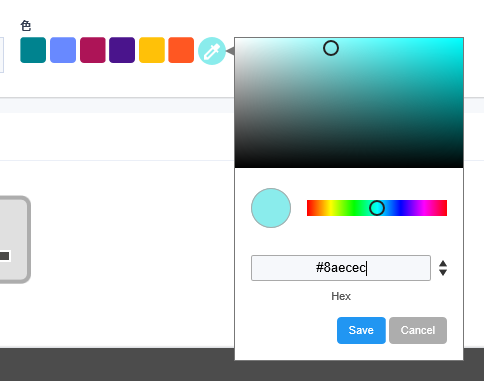

   「色」欄に表示されたスウォッチ、または、右端の色選択ツールで任意の色を選択することができます。


   Note

   VLANの作成後は、表示色は変更できません。後で表示色を変更したい場合は、VLANをいったん削除し、作成しなおす必要があります。

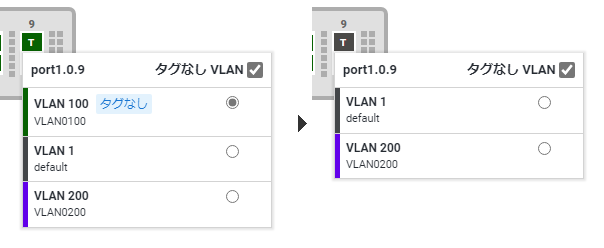

7. 手順3で選択したAMFデバイスの前面図から、該当のVLANに所属させるポートを選択します。
   ポートをクリックすると、タグなしポート、タグ付きポート、非所属の順で切り替えることができます。
   また、ポートにマウスポインターを置くと、ポートが所属するVLANがポップアップ表示されます。


   Note

   EPSRポートおよびVCSのスタックポート、レジリエンシーリンクとして設定したスイッチポートにはVLANを作成、または編集できません。これらのポートは灰色で表示され、マウスポインターを置くと、マウスポインターが禁止アイコンに変化します。また、該当のポートが所属するVLAN名と合わせて、ポートの種別が表示されます。
   該当のポートに既に設定済みのVLANを編集する場合は、CLIから行ってください。



8. VLAN ID、VLAN名、色、所属ポートの設定が完了したら、画面上部の「保存」ボタンをクリックします。
   AMFデバイスに設定が反映され、VLANマップが表示されます。


   Note

   手順3にて複数のAMFデバイスを選択した際、設定適用時に通信できないAMFデバイスが存在すると、該当のAMFデバイスにポートが割り当てられていないVLANが作成されたように表示されます。実際には、該当のAMFデバイスにはVLANは作成されません。VLAN表示は、次のトポロジー更新の際に消去されます。

VLANの編集

1. メインメニューから「ネットワークマップ」を選択して、「ネットワークマップ」画面を表示します。


2. コンテンツ欄上部のモードメニューから「VLAN」を選択し、「ネットワークマップ」画面の「VLAN」モードを表示します。


3. VLANリストから、所属ポートの変更を行うVLANの行をクリックして、色付き表示します。
   該当のVLAN名の右側に、「VLANを削除」ボタン（ゴミ箱アイコン）と、「VLANを編集」ボタン（鉛筆アイコン）が表示されます。


   Note

   複数のVLANを同時に編集することはできません。



4. 「VLANを編集」ボタンをクリックします。

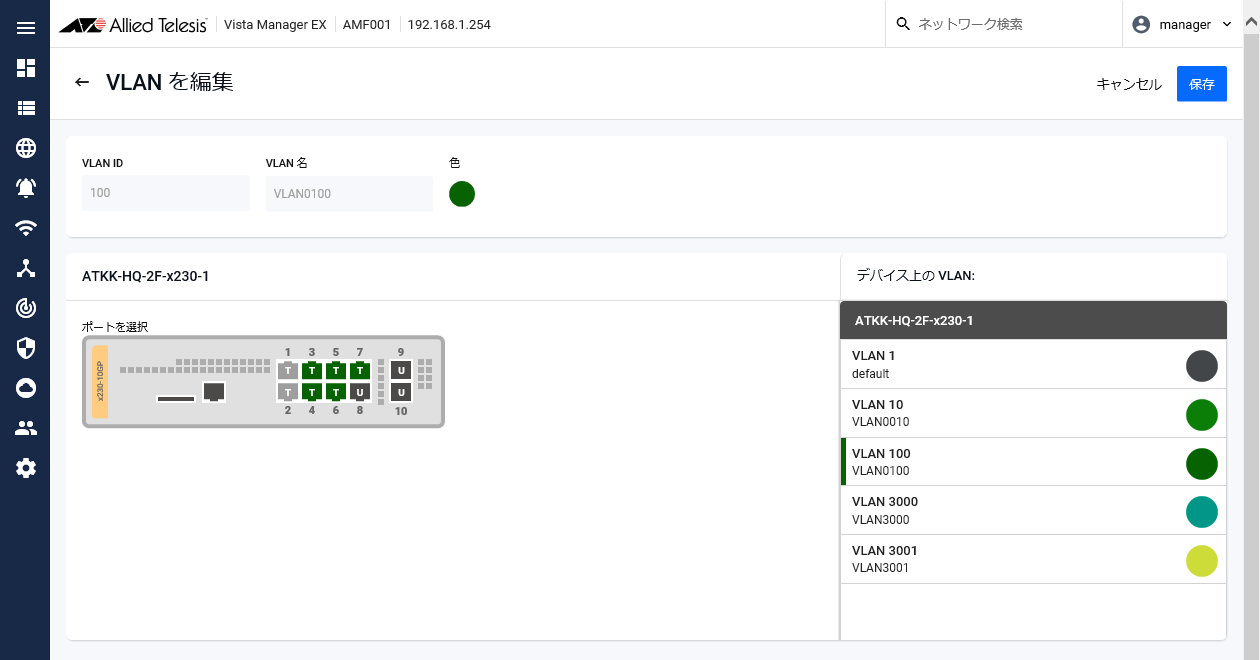

   「VLANを編集」画面が表示されます。






5. 対象のAMFデバイスの前面図から、該当のVLANに所属させるポートを選択します。
   ポートをクリックすると、該当のVLANへの所属/非所属を切り替えることができます。

   • 「VLAN 1（default）」以外のVLANを選択しているとき：

     • 該当ポートがほかのVLANに所属していない場合：
       タグなしポート、タグ付きポート、非所属の順で切り替わります。




     • ポートがほかのVLANのタグなしポートとして設定されている場合：
       何も起こりません。




     • ポートがほかのVLANのタグ付きポートとして設定されている場合：
       ポートに該当VLANのタグを追加、または、ポートから該当VLANのタグを削除します。




       該当VLANがポートのネイティブVLANに指定されていた場合は、ポートをクリックすることでネイティブVLANの設定を解除できます。解除した場合、該当のポートはネイティブVLAN指定のないタグ付きポートとなり、タグなしパケットは破棄されます。




       また、ポートに付与された唯一のVLANタグを削除した場合は、VLAN 1（default）に所属するタグなしポートに戻ります。






   • 「VLAN 1（default）」を選択しているとき

     • 該当ポートがほかのVLANに所属していない場合：
       タグなしポート⇔ポートにVLAN 1のタグを追加（ネイティブVLAN（所属先タグ無しVLAN）なし）に変化します。




     • ポートがほかのVLANのタグなしポートとして設定されている場合：
       何も起こりません。




     • ポートがほかのVLANのタグ付きポートとして設定されている場合：
       ポートにVLAN 1のタグを追加（ネイティブVLAN指定なし）⇔ポートからVLAN 1のタグを削除（ネイティブVLAN指定なし）に変化します。




       Note

       ネイティブVLAN指定がない場合は、タグなしパケットは破棄されます。元の受信したタグなしパケットをVLAN 1に転送する状態に戻すには、一旦タグ付きポートに追加されたVLANを除去してタグなしポートに戻したうえで再度VLAN 1以外のVLANのタグ付きポートに指定するか、デバイスのCLIで該当のポートインターフェースに「no switchport trunk native vlan」コマンドを実行してください。

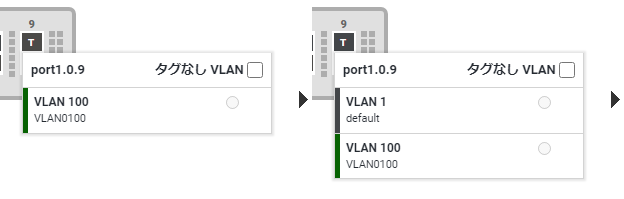

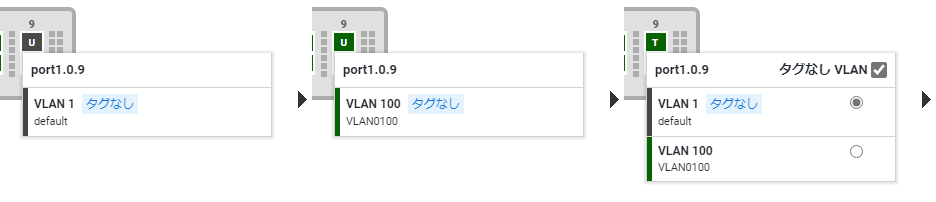

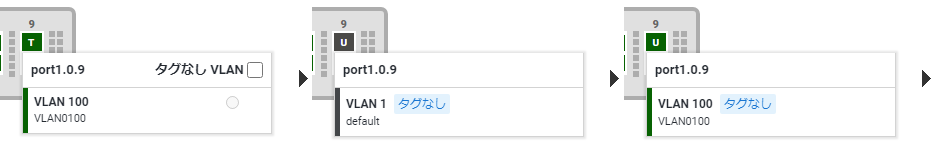

   ポートにマウスポインターを置くと、ポートの所属VLANがポップアップ表示されます。タグ付きポートの場合は、ポートに付加されたVLANタグがポップアップ表示に一覧されます。

   • タグなしポート：






   • タグ付きポート：

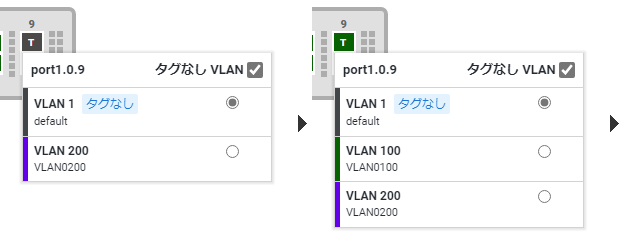

     タグ付きポートでは、ネイティブVLAN（所属先タグなしVLAN）を選択することができます。

     • 「タグなしVLAN」チェックボックス：
       チェックボックスにチェックをつけ、一覧に表示された各VLAN行の右側のラジオボタンをオンにすると、該当のVLANがネイティブVLANに設定されます。
       このタグ付きポートで受信したタグなしパケットは該当のVLANに転送されます。
       チェックボックスのチェックを外すと、ネイティブVLAN設定が消去されます。この場合、受信したタグなしパケットは破棄されます。


   Note

   EPSRポートおよびVCSのスタックポートにはVLANを作成、または編集できません。これらのポートは灰色で表示され、マウスポインターを置くと、マウスポインターが禁止アイコンに変化します。また、該当のポートが所属するVLAN名と合わせて、ポートの種別（EPSRポート、スタックポート）が表示されます。
   EPSRポート、スタックポートに既に設定済みのVLANを編集する場合は、CLIから行ってください。



6. 所属ポートの設定が完了したら、画面上部の「保存」ボタンをクリックします。
   AMFデバイスに設定が反映され、VLANマップが表示されます。


VLANの削除

1. メインメニューから「ネットワークマップ」を選択して、「ネットワークマップ」画面を表示します。


2. コンテンツ欄上部のモードメニューから「VLAN」を選択し、「ネットワークマップ」画面の「VLAN」モードを表示します。


3. VLANリストから、削除するVLANの行をクリックして、色付き表示します。
   該当のVLAN名の右側に、「VLANを削除」ボタン（ゴミ箱アイコン）と、「VLANを編集」ボタン（鉛筆アイコン）が表示されます。


   Note

   複数のVLANを同時に削除することはできません。



4. 「VLANを削除」ボタンをクリックします。
   確認ダイアログが表示されます。


   Note

   VLANの削除を行うと、該当のVLAN IDが設定されたすべてのAMFデバイスから削除されます。特定のAMFデバイスからのみVLAN IDを削除したい場合は、CLIから行ってください。



5. 確認ダイアログにて、「削除」ボタンをクリックします。


各種操作 / AMFネットワークの管理 / AMFエリアのトラフィックマップの表示

ここでは、AMFネットワーク内のトラフィックをグラフィカルに表示する、トラフィックマップについて説明します。

トラフィックマップの表示

Note

トポロジー更新の際、AMFデバイスのコンフィグには、AMF接続ポートのインターフェースに1つ「rmon collection history」が設定されます。AMF接続ポートがトランクグループの場合、「rmon collection history」はトランクグループのメンバーポートに対して設定されます。
いずれの場合も、本設定はトラフィック情報を収集するためのものですので、無効にしないでください。

Note

トラフィックマップはRMONによりAMFネットワーク全体の情報を収集してマップ上に表示しているのに対し、sFlowモニタリングはsFlowを設定したポート上の情報のみを収集/統計しています。
そのため、sFlowモニタリングと通常のトラフィックマップの情報が一致していないように見えることがあります。

Note

リモートPCからWebブラウザーを使用してトラフィックマップを表示する場合は、NTPサーバーなどを使用してAVM EXサーバーとリモートPCの時刻設定が同じであることを確認してください。

1. メインメニューから「ネットワークマップ」をクリックして、ネットワークマップを表示します。

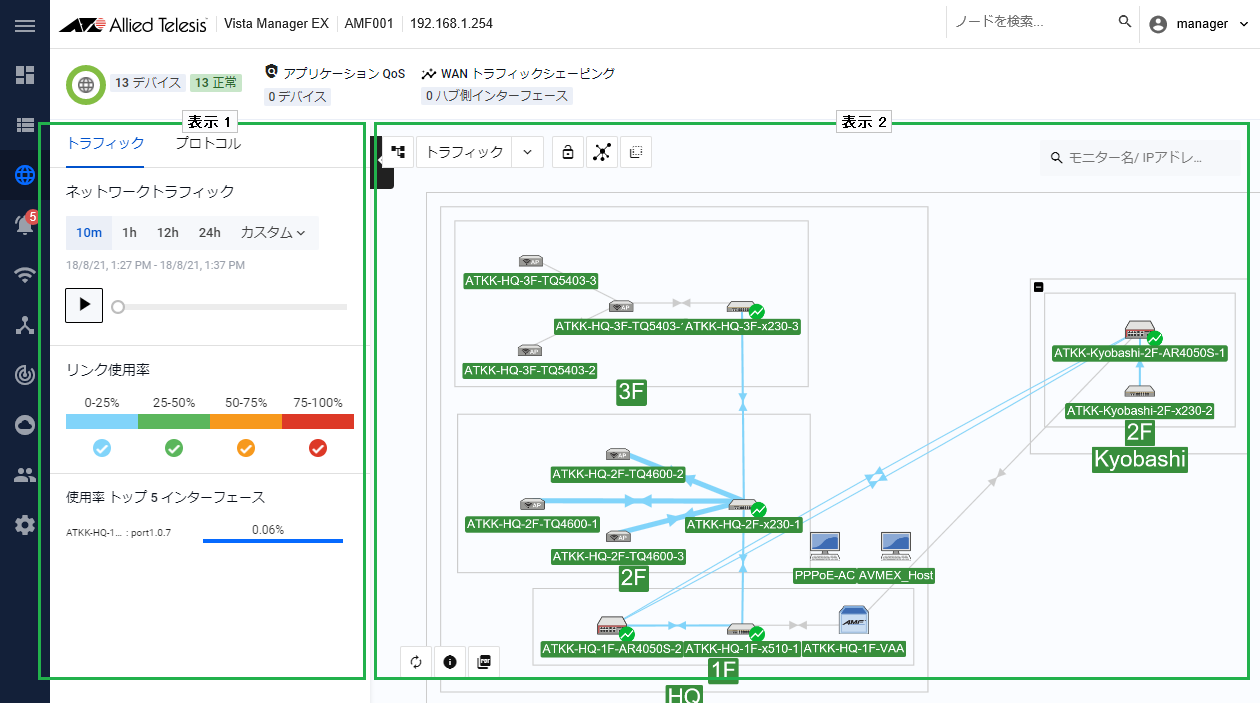

2. コンテンツ欄上部のモードメニューから「トラフィック」を選択し、トラフィックマップを表示します。

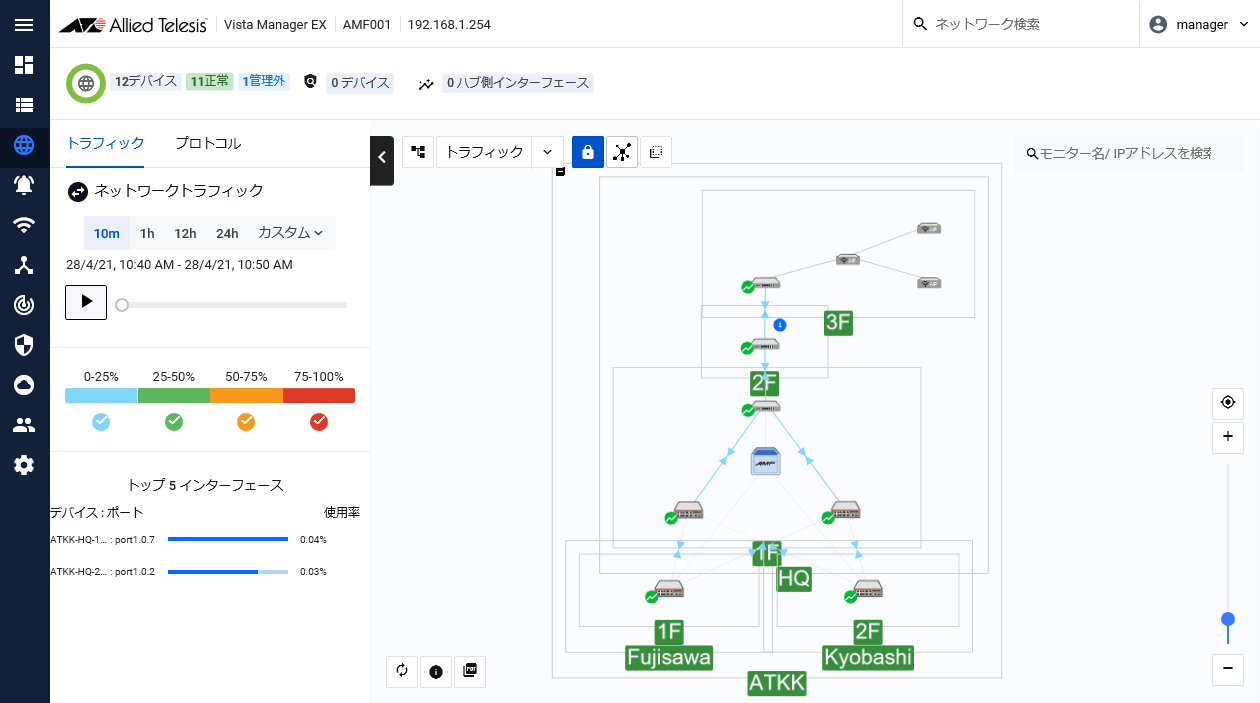

   AMFデバイス間のトラフィックの速度・使用率をトポロジーマップ上の接続線の太さ・色で示します。また、トラフィックマップではトランクグループの状態も表されます。


   • 速度
     リンクの速度を接続線の太さで示します。10/100Mbps、1Gbps、2.5Gbps、5Gbps、10Gbps、40Gbps、100Gbpsの7段階で表します。また、AMF仮想リンクやリンク容量想定値が未設定のトンネルリンクなど、速度が不明なリンクは灰色の細線で表示されます。
     接続線の太さと速度の対応は、コンテンツ欄左下のヒントボタンをクリックして表示されるトラフィック表示例で確認できます。






   • 使用率
     リンクの使用率を接続線の色で示します。0～25%（水色）、25～50%（緑色）、50～75%（黄色）、75～100%（赤色）の4段階で表します。
     接続線は間で2つに分かれており、矢印の方向がトラフィックの向きを表します。

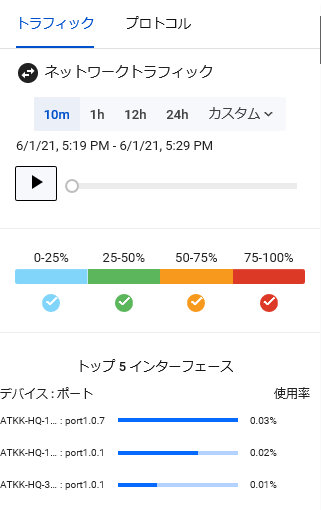

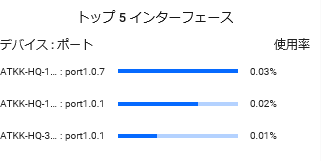

   また、コンテンツ欄左側にサイドパネルが表示され、履歴表示期間の設定、トラフィックの使用率によるフィルター表示、RMONによるリンク使用率監視や、sFlowによるポート単位の詳細なアドバンストトラフィックモニタリングが行えます。




   Note

   トラフィックモニタリングのためのsFlowを管理下のAMFネットワークに設定していない（管理下にあるいずれのAMFデバイスにも設定していない）場合、トラフィックマップページのサイドパネルにある「使用率トップ5インターフェース」欄に「データベースから情報を取得できません」とメッセージが表示されます。

コンテキストメニューによる設定

• AT-ARシリーズルーター
  通常のデバイスの操作に加え、AIO（Allied Intent-based Orchestrator）による管理機能の適用ができます。

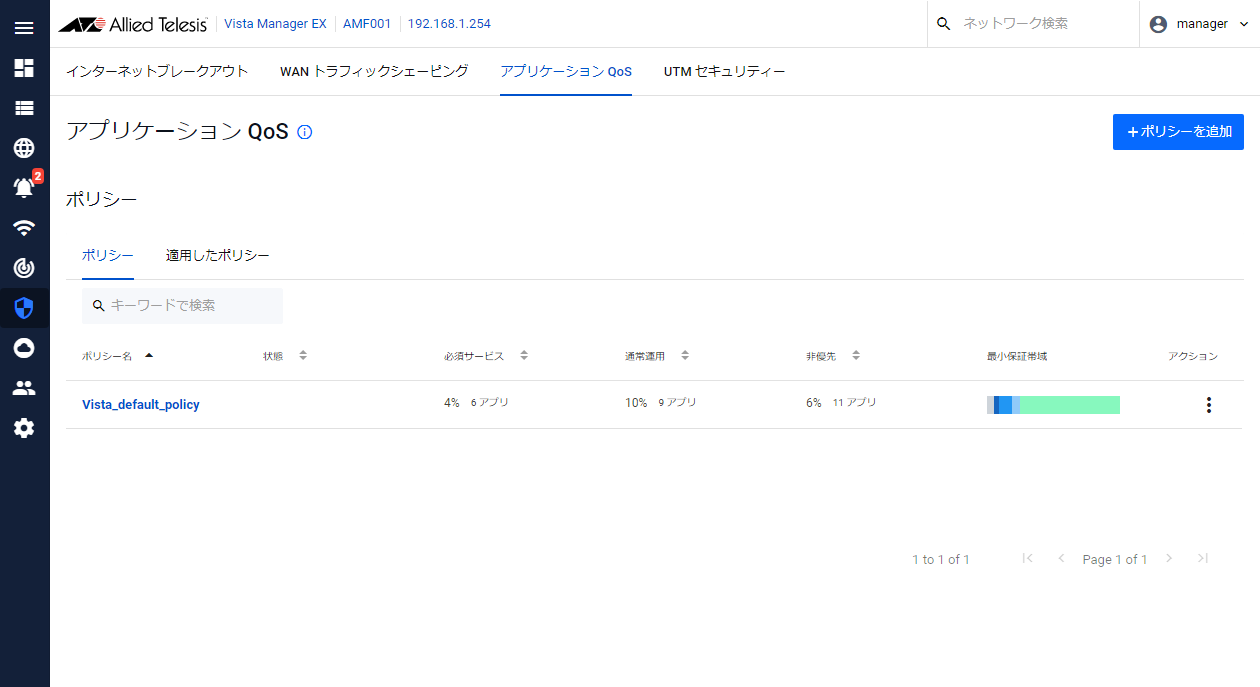

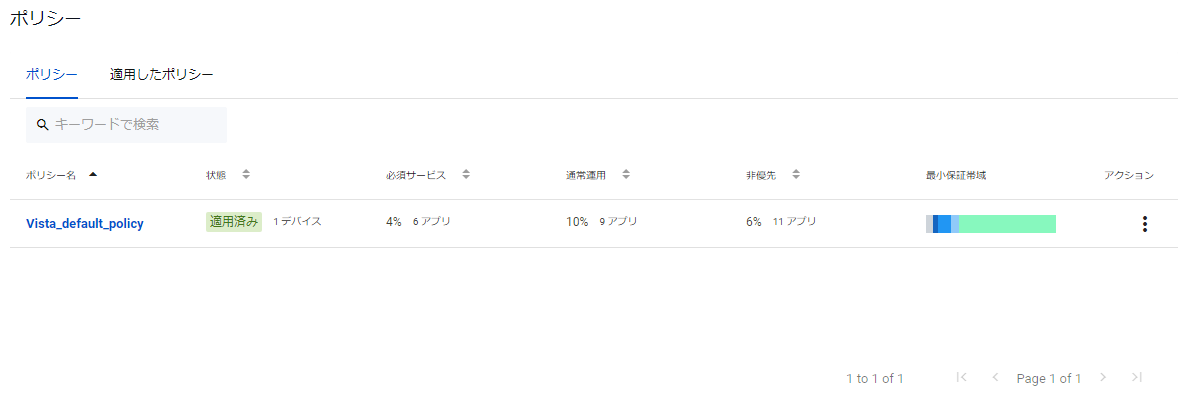

  • アプリケーションQoS
    DPI（ディープパケットインスペクション）を使用して収集したアプリケーション別のトラフィックを基に、各アプリケーショントラフィックの優先度を設定できます。

    • ポリシーを追加

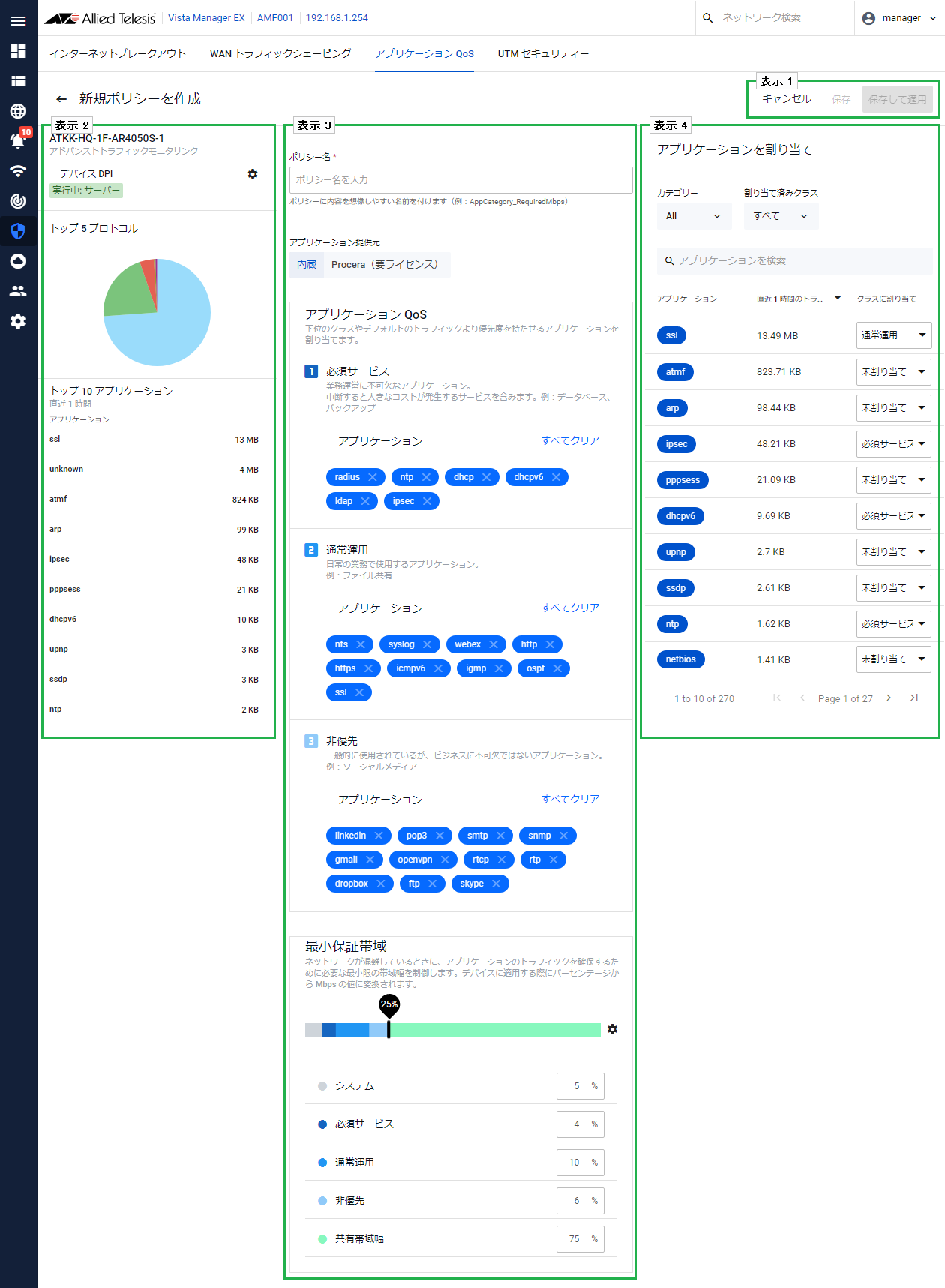

      新しくアプリケーションQoSポリシーを作成します。
      選択したルーターのトップ10アプリケーションのトラフィック量を確認しながら、別途アプリケーション一覧から任意のアプリケーションに優先度クラス（必須サービス・通常運用・非優先）を指定したり、それぞれのクラスに対して割り当てる帯域の割合を指定します。

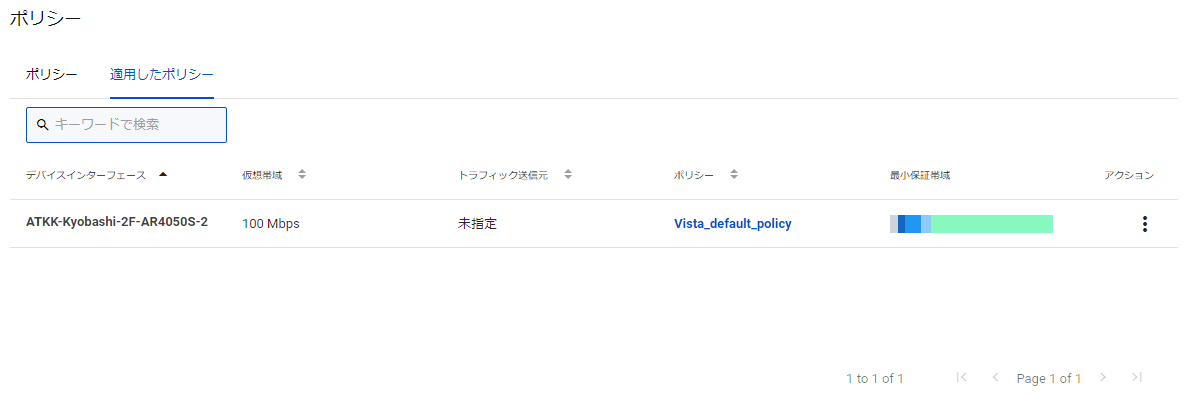

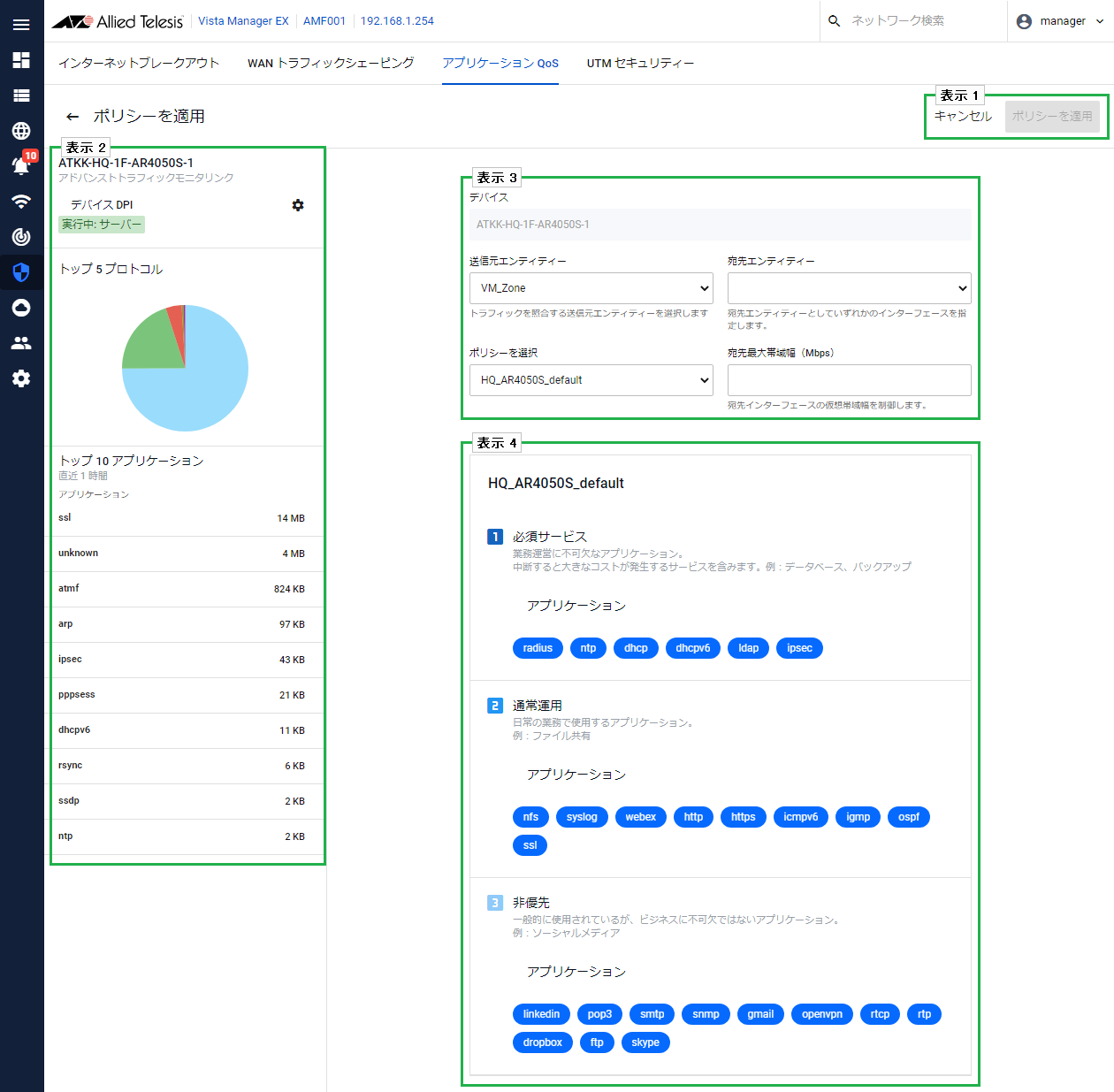

    • ポリシーを適用
      定義済みのアプリケーションQoSポリシーを選択したルーターに割り当てます。

    詳しくは、「画面リファレンス」/「AIO」/「アプリケーションQoS」をご覧ください。

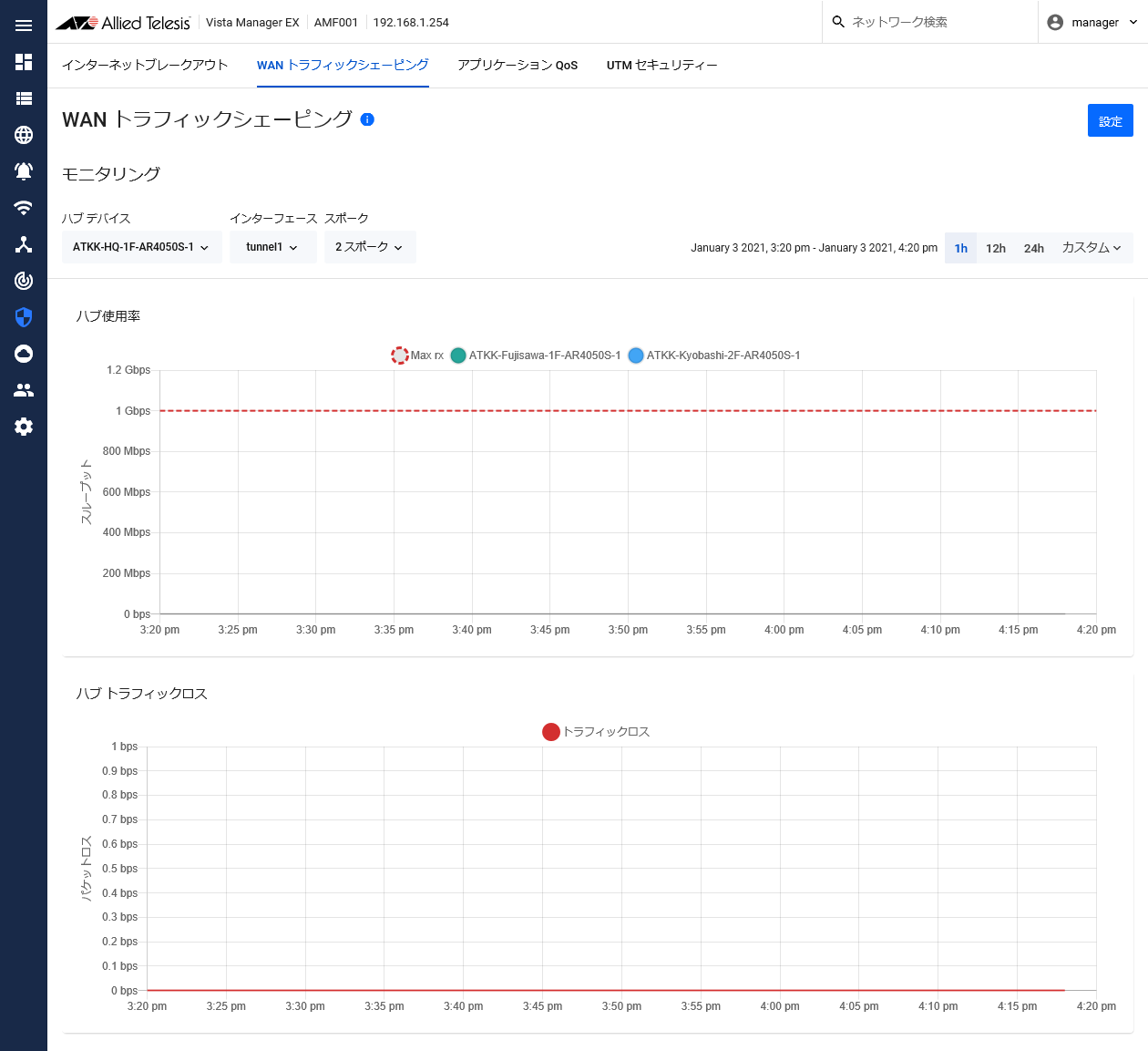

  • WANトラフィックシェーピング
    ハブ－スポーク型のマルチポイントVPNにおいて、ハブへのトラフィックが集中しすぎないよう、ハブの最大受信帯域幅に基づいてスポークごとのトンネルの帯域幅を自動調整します。

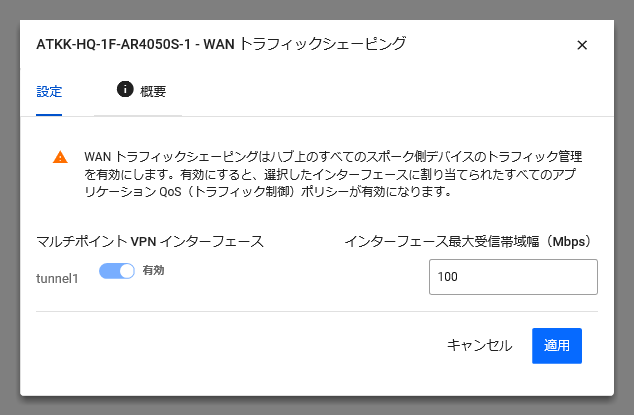

    • 設定
      「AIO」/「WANトラフィックシェーピング」画面の「設定」ボタンをクリックした場合と同様の操作を行えます。

    • モニタリング
      モニタリングを選択すると、「AIO」/「WANトラフィックシェーピング」画面の「モニタリング」タブを表示します。

    詳しくは、「画面リファレンス」/「AIO」/「WANトラフィックシェーピング」をご覧ください。

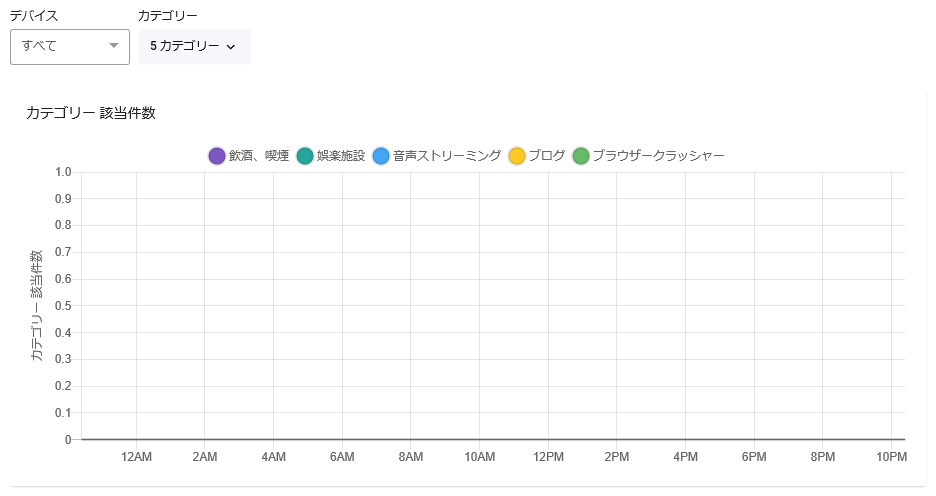

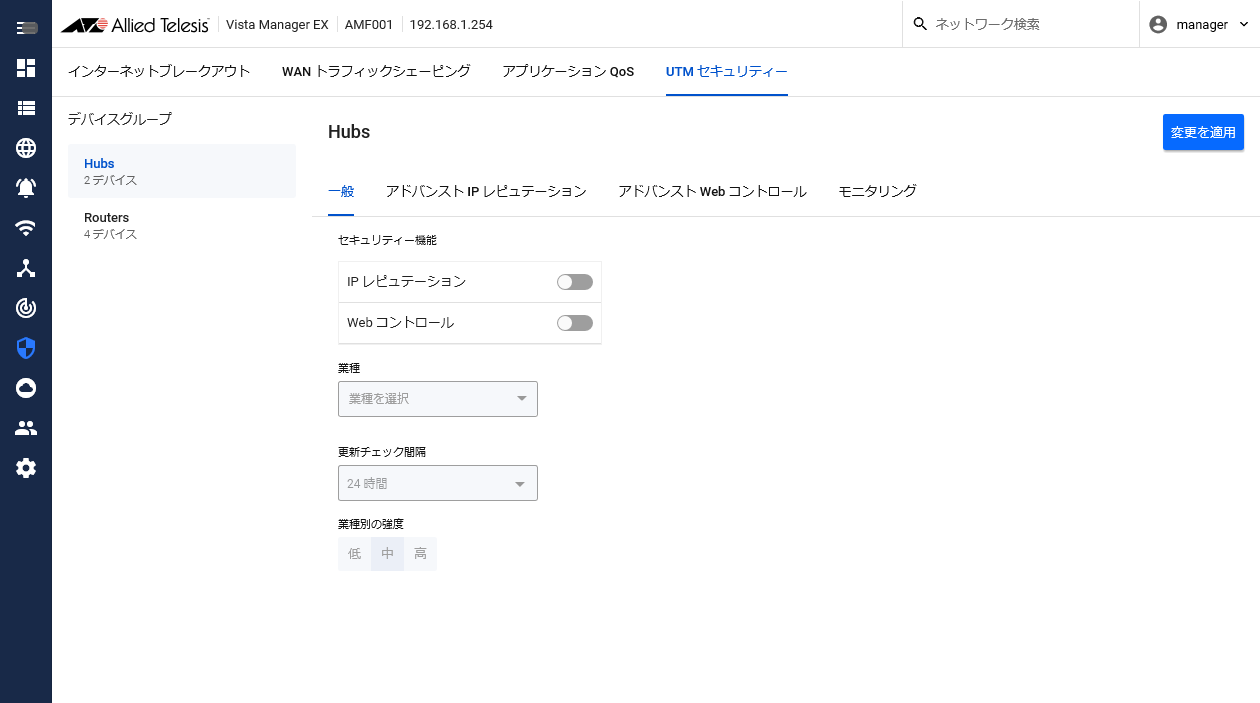

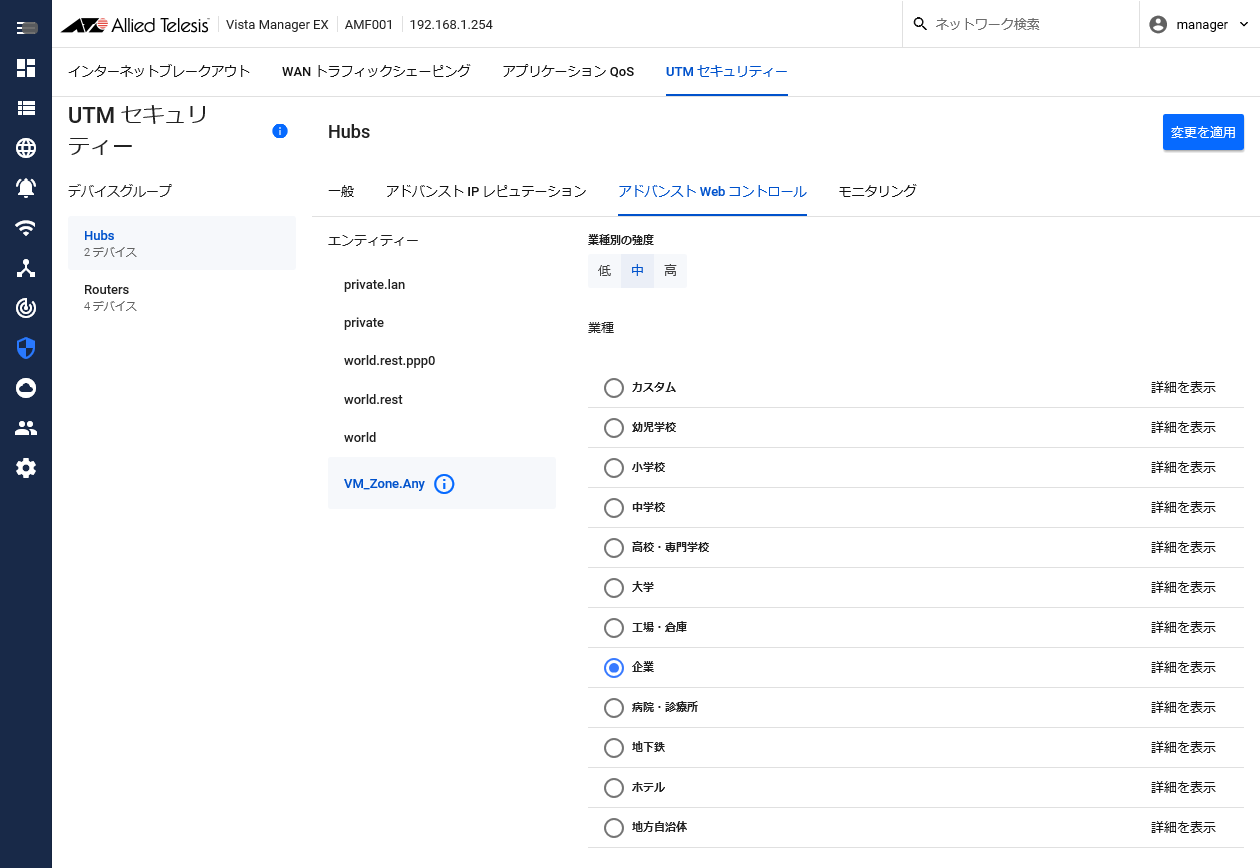

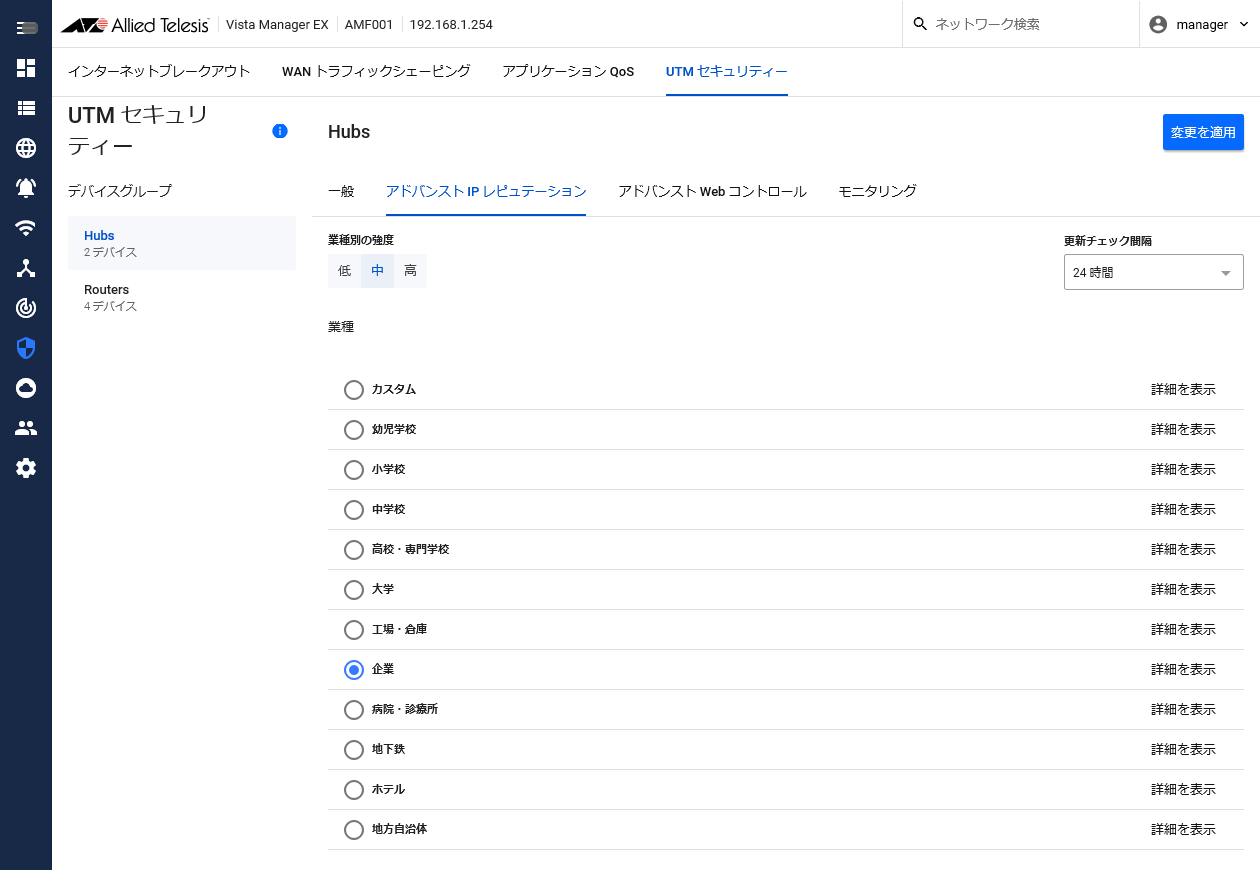

  • セキュリティー設定
    AT-AR3050S、AT-AR4050S、AT-AR4050S-5G、AT-NFV-APL、AT-AR4000S-Cloudでは、IPレピュテーション、WebコントロールといったUTMセキュリティー機能の有効、無効を簡易設定できます。
    これらの設定はデバイスグループ単位で行います。
    詳しくは、「画面リファレンス」/「AIO」/「UTMセキュリティー」をご覧ください。

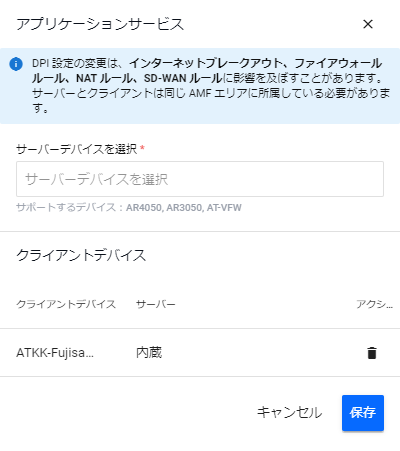

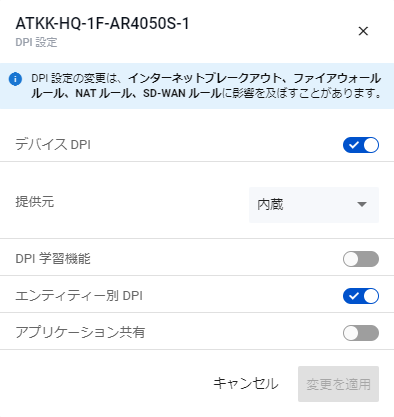

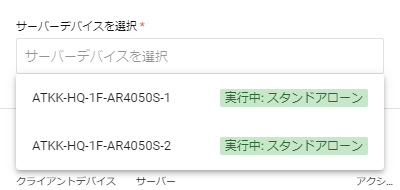

  • アプリケーションサービス
    AT-AR2010V、AT-AR2050Vでは、アプリケーション共有機能を有効にしたルーターのクライアントとして、DPI学習キャッシュを受信するよう設定できます。
    これにより、クライアントルーター側でもインターネットブレークアウト機能を使用できるようになります。
    詳しくは、「ネットワークマップ」の「アプリケーションサービス」をご覧ください。


    Note

    有効にするためには、同じAMFエリア内のいずれかのAT-AR3050S、AT-AR4050S、AT-AR4050S-5G、AT-NFV-APL、AT-AR4000S-Cloudの「デバイス情報」画面の「アプリケーション定義」タブにて、アプリケーション共有を有効に設定しておく必要があります。



• トンネルリンク

  • リンク容量想定値を設定

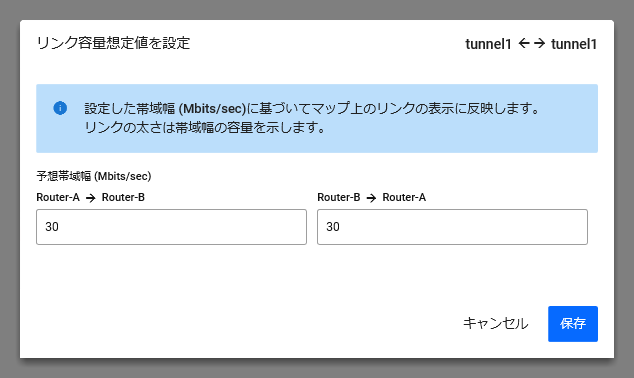

    トンネルリンクの使用率の目安とする想定帯域幅（リンク容量想定値）を設定します。
    詳しくは、「トンネルリンクの想定帯域幅の設定」をご覧ください。

  • リンク使用率ルールを作成
    設定したしきい値に基づいて、リンク利用率の超過、回復時に行うアクションを定義します。
    詳しくは、「リンク使用率ルールの作成」をご覧ください。



• AMFリンク（トランクグループ含む）

  • リンク使用率ルールを作成
    設定したしきい値に基づいて、リンク利用率の超過、回復時に行うアクションを定義します。
    詳しくは、「リンク使用率ルールの作成」をご覧ください。




トンネルリンクの想定帯域幅の設定

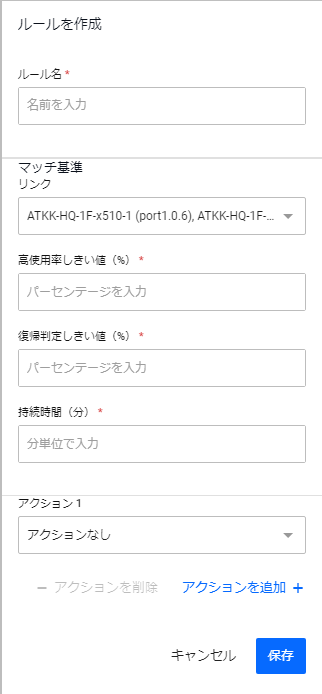

リンク使用率ルールの作成

Note

カスタムリンクを右クリックした場合も同様のコンテキストメニューが表示されますが、未サポートとなります。

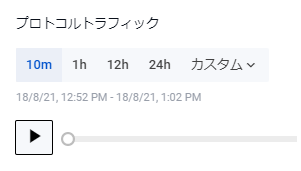

ネットワークトラフィックの履歴表示

トラフィックのフィルター表示

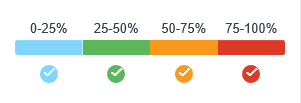

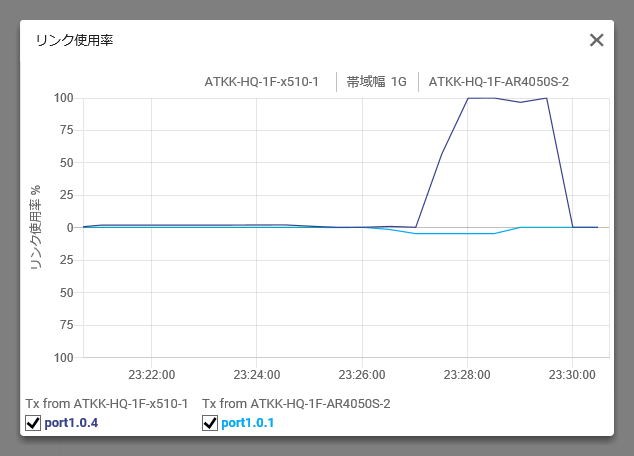

リンク使用率グラフの表示

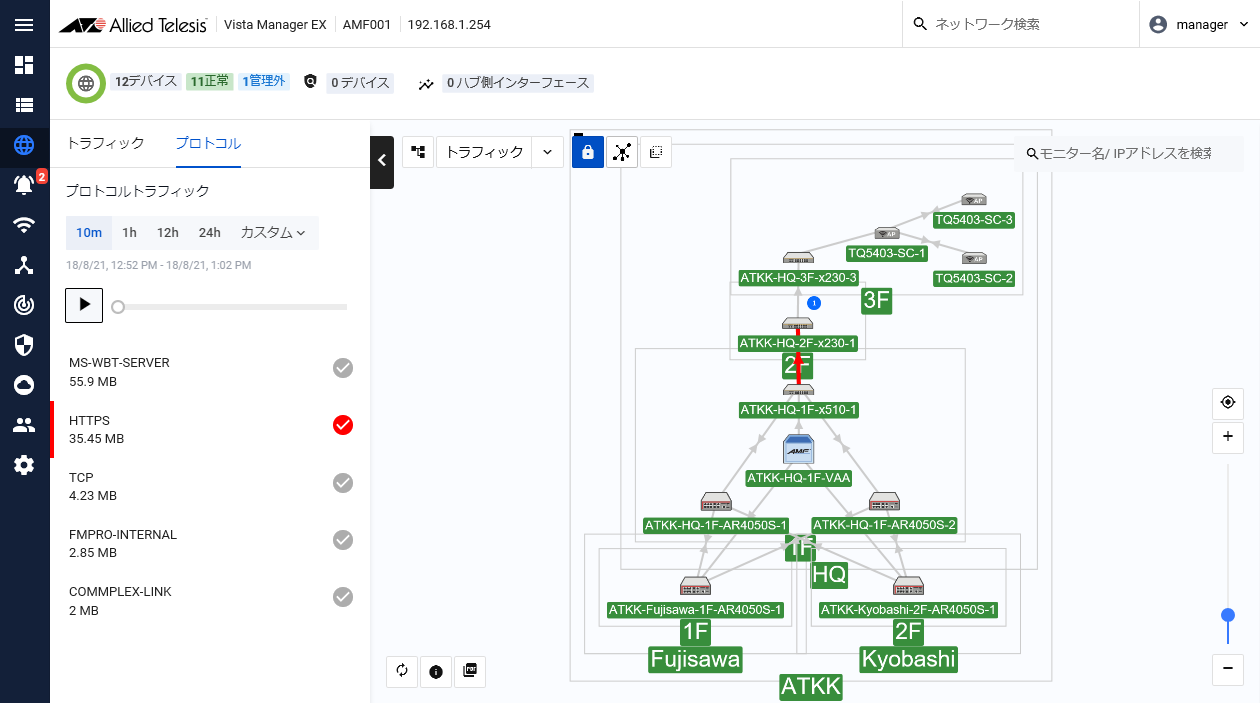

sFlow・DPIモニタリング

Note

トラフィックマップはRMONによりAMFネットワーク全体の情報を収集してマップ上に表示しているのに対し、sFlowモニタリングはsFlowを設定したポート上の情報のみを収集/統計しています。
そのため、sFlowモニタリングとトラフィックマップの情報が一致していないように見えることがあります。

Note

sFlowモニタリングにおいて、AVM EXはsFlowコレクターとして動作します。このため、sFlowモニタリングを行う場合は、各端末からAVM EXまでのIP経路が確保されており、かつ、sFlowトラフィックが通信可能である必要があります。

Note

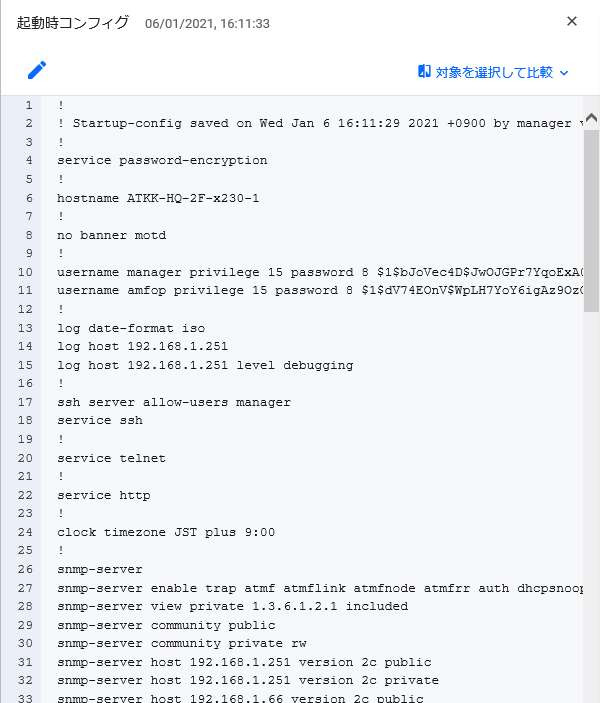

sFlow設定の設定を変更した場合は、別途、該当のAMFデバイスのCLI接続画面、または、「資産管理」画面から、起動時コンフィグ（スタートアップコンフィグ）への保存が必要です。

Note

sFlowを有効にするとCPU使用率が高くなります。本製品でお使いの機能、ネットワークのトラフィック量などの条件により、CPU使用率が100%となる場合があります。本機能をご使用の際は、必要に応じてAMFデバイス側のsFlowのサンプリングレートを下げてください。
AT-VST-APLにて本機能を使用した場合、同時監視可能ポート数のおおよその目安は1Gbpsポート×4ポート程度（AWCプラグインをご使用の場合は2ポート程度）までとなります。

Note

sFlow設定、および、sFlowにより取得されたトラフィック使用率の履歴はバックアップファイルに保存されません。

Note

AT-ARルーターシリーズ製品でDPI（ディープパケットインスペクション）機能をご使用の場合、ルーター側の設定変更、追加が必要な場合があります。
詳細についてはルーター製品のコマンドリファレンスをご参照ください。
・UTM / アプリケーションコントロール（DPI）
・UTM / ファイアウォール
・UTM / NAT
・トラフィック制御 / Quality of Service
・トラフィック制御 / ポリシーベースルーティング

Note

AT-AR2010V、AT-AR2050VでDPI機能を有効にする場合は該当機器のファームウェアバージョンを5.4.9-1.x以前にしてください。
AT-AR2010V、AT-AR2050Vにおいてファームウェアバージョン 5.4.9-2.x以降でDPI機能を有効にすることは未サポートとなります。

Note

AVM EXの起動から8日以上経過後にsFlowを初めて設定する場合は、次のいずれかを行ったあとで、sFlowの動作を確認してください。
・sFlowの設定前にAVM EXを再起動する
・sFlowの設定後にAVM EXを再起動する
・sFlowの設定後にAVM EXを再起動せず1日経過するのを待つ

トラフィックマップ上のデバイス状態の確認

• 緑色
  AVM EXにより、該当のAMFデバイスのいずれかのポートに対してsFlowの設定が適切に行われています。
  AMFデバイスがAT-ARルーターの場合、DPIによるモニタリングが正常に動作しています。

• 灰色
  該当のAMFデバイスからはsFlowパケットを受信していません。
  AVM EXで正常にsFlowパケットを受信できていないか、既にほかのsFlowコレクターによるサンプリングが設定されています。

• なし
  該当のAMFデバイスには、sFlowによるサンプリングは設定されていません。


sFlowモニター情報の閲覧

1. トラフィックマップから、対象AMFデバイスのデバイスアイコンをクリックします。

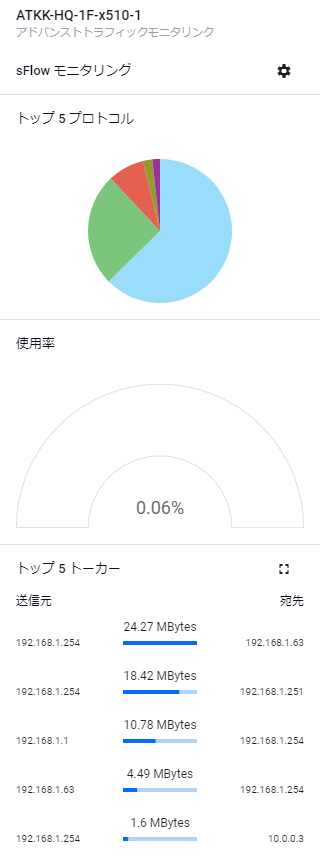

   該当のAMFデバイスに関するサンプルが存在する場合は、サイドパネルには「直近1時間のトップ5プロトコル」、「使用率」、「トップ5トーカー」のグラフが表示されます。


   Note

   sFlowエージェントから収集したサンプルに基づきます。sFlowによるサンプリング対象として設定されていないポートは表示されません。



   • 直近1時間のトップ5プロトコル
     該当AMFデバイス上でサンプリングされたトラフィックのうち、直近の1時間でトラフィック量の大きいプロトコルの上位5つを円グラフとして表示します。

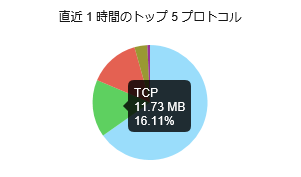

     円グラフの色分けされた各エリアにマウスポインターを置くと、プロトコル名、トラフィック量、全トラフィック量に占める該当プロトコルの割合をポップアップ表示します。


   • 使用率
     該当AMFデバイスでサンプリングされたインターフェースの使用率を扇形の帯グラフで表示します。


   • トップ5トーカー
     該当AMFデバイスでサンプリングされたポートを通過するトーカー（送信元・宛先アドレスの組み合わせ）のうち、トラフィック量の大きい上位5つまでを表示します。
     送信元アドレス、宛先アドレスの間に、トラフィック量と、最もトラフィック量の大きいトーカーに対する該当トーカーのトラフィック量の比率を帯グラフで表します。



2. いずれかのグラフをクリックすると、該当の情報がダイアログに拡大表示されます。

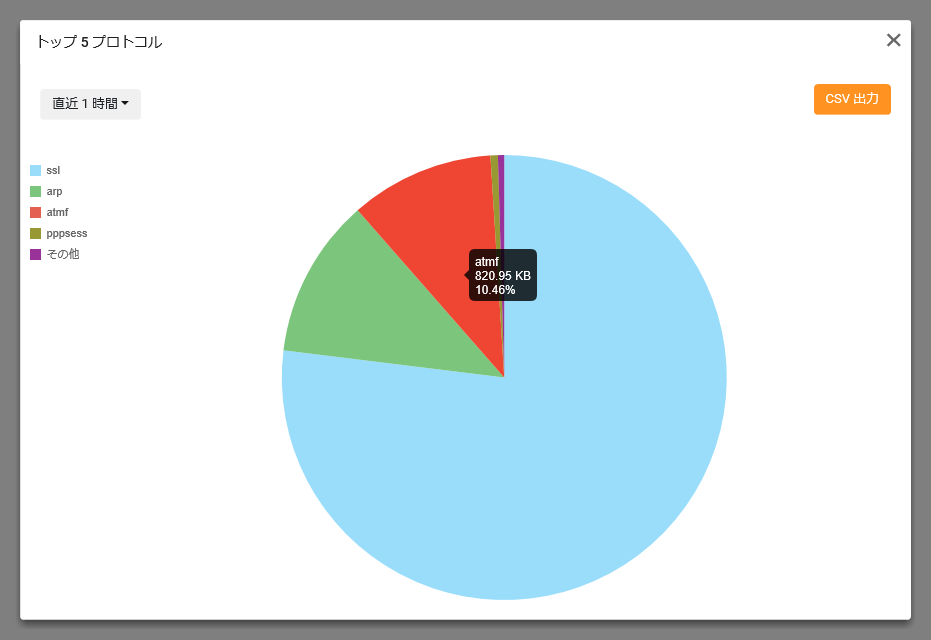

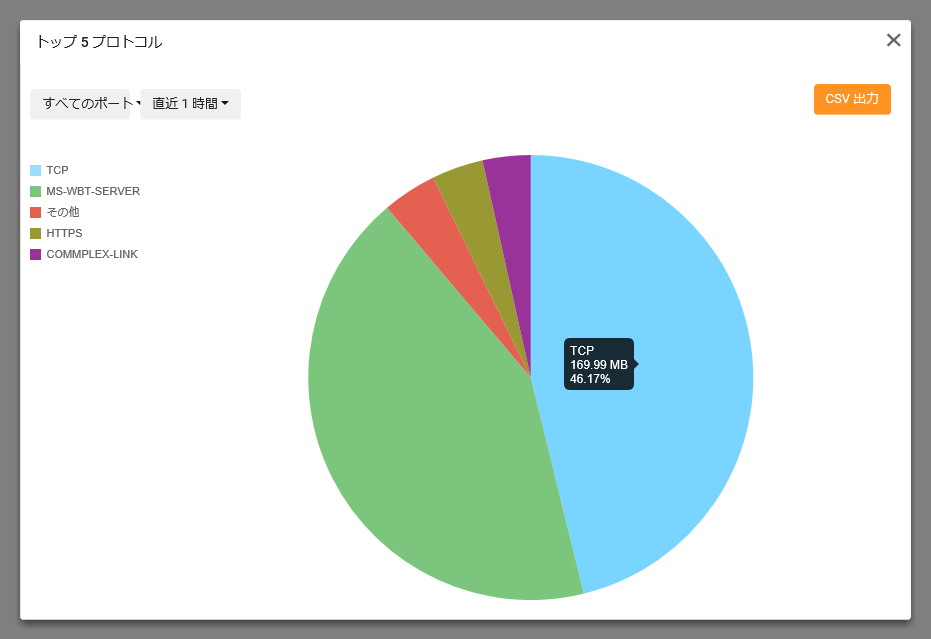

   • トップ5プロトコル
     該当AMFデバイス上でサンプリングされたトラフィックのうち、トラフィック量の大きいプロトコルの上位5つを円グラフとして表示します。




     ダイアログ左上のドロップダウンメニューから、グラフ表示するポート、集計期間を指定できます。

     • 対象のポートには、sFlowによるモニター対象として設定されている各ポート、または、「すべてのポート」が指定できます。「すべてのポート」を選択すると、sFlowによるモニター対象として設定されているすべてのポートのトラフィックを合計して、トラフィック量の大きい上位5プロトコルがグラフ表示されます。
       デフォルトは「すべてのポート」です。

     • 集計期間は、直近10分、直近1時間、12時間、24時間から選択できます。
       デフォルトは「直近1時間」です。

     また、ダイアログ右上の「CSV 出力」ボタンをクリックすると、更新間隔の選択に応じたプロトコルの集計をCSV形式のファイルに出力できます。
     円グラフの色分けされた各エリアにマウスポインターを置くと、プロトコル名、トラフィック量、全トラフィック量に占める該当プロトコルの割合をポップアップ表示します。


   • 使用率
     該当AMFデバイスでサンプリングされたインターフェースごとの使用率を折れ線グラフで表示します。




     グラフの集計期間は直近10分です。
     また、ダイアログ右上の「CSV 出力」ボタンをクリックすると、使用率の集計をCSV形式のファイルに出力できます。

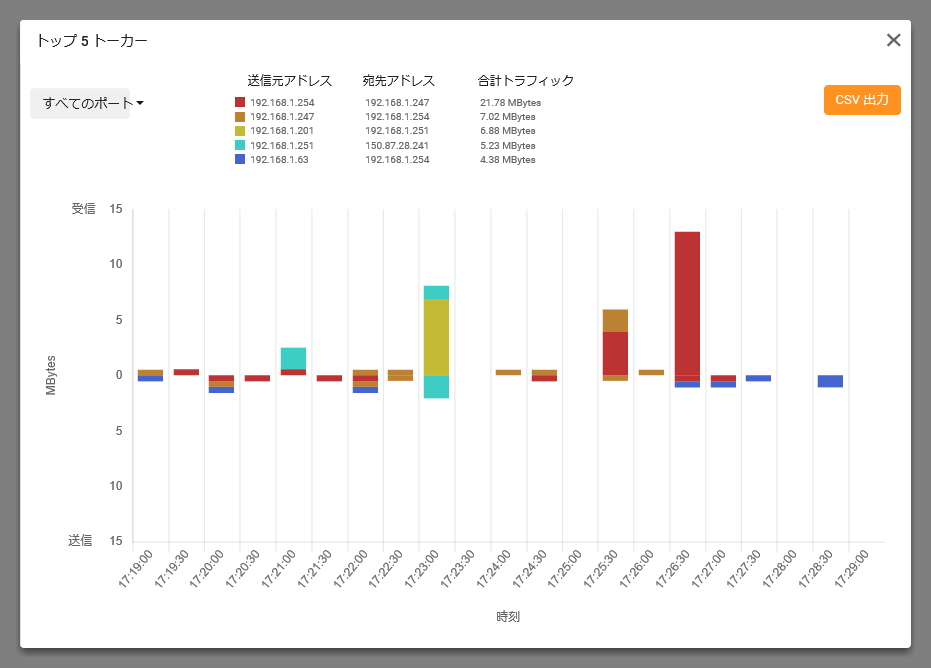

   • トップ5トーカー
     該当AMFデバイスでサンプリングされたポートを通過するトーカー（送信元・宛先アドレスの組み合わせ）のうち、トラフィック量の大きい上位5つまでを表示します。




     送信元アドレス、宛先アドレスの間に、トラフィック量と、最もトラフィック量の大きいトーカーに対する該当トーカーのトラフィック量の比率を積層帯グラフで表します。
     ダイアログ左上のドロップダウンメニューから、グラフ表示するポート、集計期間を指定できます。

     • 対象のポートには、sFlowによるモニター対象として設定されている各ポート、または、「すべてのポート」が指定できます。「すべてのポート」を選択すると、sFlowによるモニター対象として設定されているすべてのポートのトラフィックを合計して、トラフィック量の大きい上位5プロトコルがグラフ表示されます。
       デフォルトは「すべてのポート」です。

     • 集計期間は直近10分です。

     また、ダイアログ右上の「CSV 出力」ボタンをクリックすると、更新間隔の選択に応じた使用率の集計をCSV形式のファイルに出力できます。


Note

各グラフの集計情報は、トラフィックマップを表示した時点の内容です。トラフィックマップ表示後に時間が経過した場合、最新の情報を表示するには、Webブラウザーの画面を再読み込みしてください。

サンプリング対象の選択

Note

sFlowを有効にするとCPU使用率が高くなります。本製品でお使いの機能、ネットワークのトラフィック量などの条件により、CPU使用率が100%となる場合があります。本機能をご使用の際は、必要に応じてAMFデバイス側のsFlowのサンプリングレートを下げてください。
AT-VST-APLにて本機能を使用した場合、同時監視可能ポート数のおおよその目安は1Gbpsポート×4ポート程度（AWCプラグインをご使用の場合は2ポート程度）までとなります。

1. トラフィックマップから、対象AMFデバイスのデバイスアイコンをクリックします。


2. サイドパネル左上の構成ボタン（歯車アイコン）をクリックします。

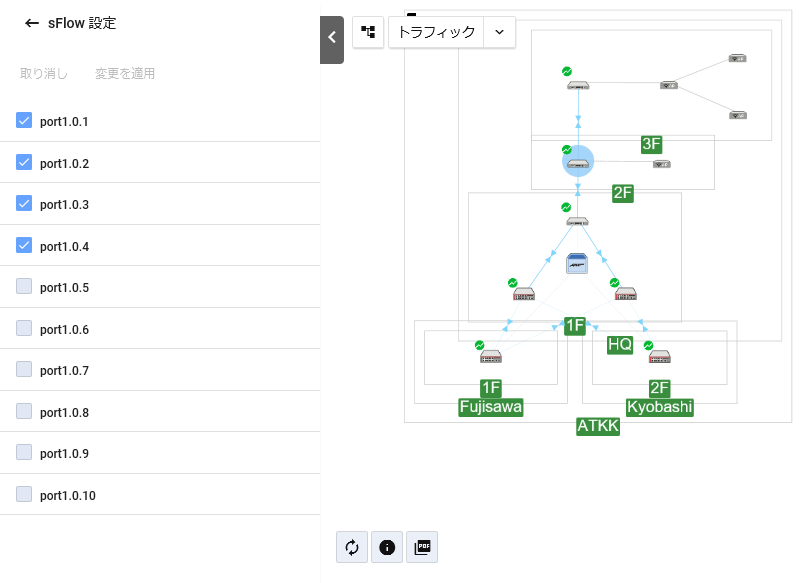

   「sFlow設定」サイドパネルが表示されます。
   sFlowによるサンプリング設定の状態が、ポートごとのアイコンの色で表示されます。緑色は有効、灰色は無効を意味します。


3. サイドパネルのポート一覧から、sFlowによるモニター対象とするポートのアイコンをクリックし、緑色（有効）にします。


   Note

   同じトランクグループに所属するポートはすべて有効、またはすべて無効に設定してください。



4. サイドパネル上部の「変更を適用」ボタンをクリックします。
   「変更を適用」ボタンをクリックすると、直ちにAMFデバイスのランタイムメモリー上の設定（ランニングコンフィグ）に反映されます。


   Note

   別途、該当のAMFデバイスのCLI接続画面、または、「資産管理」画面から、起動時コンフィグ（スタートアップコンフィグ）への保存が必要です。

   各ポートのsFlow設定（サンプリングレート、ポーリング間隔）は自動的に設定されます。
   sFlow関連の機能が未設定のAMFデバイスの場合、AMFデバイスのsFlowエージェントのIPアドレスにはAMFデバイスの管理用IPアドレスが、sFlowコレクターのIPアドレスにはAVM EXのIPアドレスが設定されます。
   また、既にほかのsFlowコレクターによるサンプリングが設定されている場合は、AVM EXのIPアドレスでsFlowコレクターのIPアドレス設定を上書きします。

   すべてのポートのサンプリングを無効（灰色）にして「変更を適用」ボタンをクリックすると、AMFデバイス上のsFlow設定が消去されます。


5. サイドパネル上部の「戻る」ボタン（左矢印アイコン）をクリックし、sFlowモニタリング表示に戻ります。


   Note

   AVM EXの起動から8日以上経過後にsFlowを初めて設定する場合は、次のいずれかを行ったあとで、sFlowの動作を確認してください。
   ・sFlowの設定前にAVM EXを再起動する
   ・sFlowの設定後にAVM EXを再起動する
   ・sFlowの設定後にAVM EXを再起動せず1日経過するのを待つ

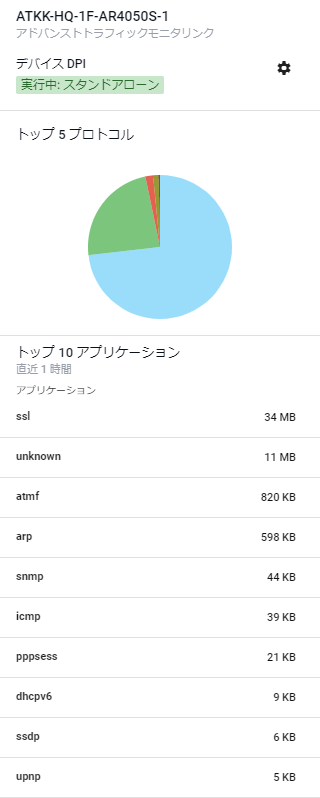

DPIモニター情報の閲覧

1. トラフィックマップから、対象AMFデバイスのデバイスアイコンをクリックします。
   該当のAMFデバイスに関するサンプルが存在する場合は、サイドパネルには「トップ5プロトコル」のグラフ、「トップ10アプリケーション」の一覧が表示されます。




   • トップ5プロトコル
     該当AMFデバイス上で送受信されたトラフィックのうち、直近の1時間でトラフィック量の大きいプロトコルの上位5つを円グラフとして表示します。
     円グラフの色分けされた各エリアにマウスポインターを置くと、プロトコル名、トラフィック量、全トラフィック量に占める該当プロトコルの割合をポップアップ表示します。


   • トップ10アプリケーション
     該当AMFデバイス上で送受信されたトラフィックのアプリケーションのうち、トラフィック量の大きい上位10個までを表示します。
     該当のAMFデバイスにてインターネットブレークアウトが有効に設定されている場合は、アプリケーション名、トラフィック量とともに、「Internet Breakout」トグルスイッチが表示されます。

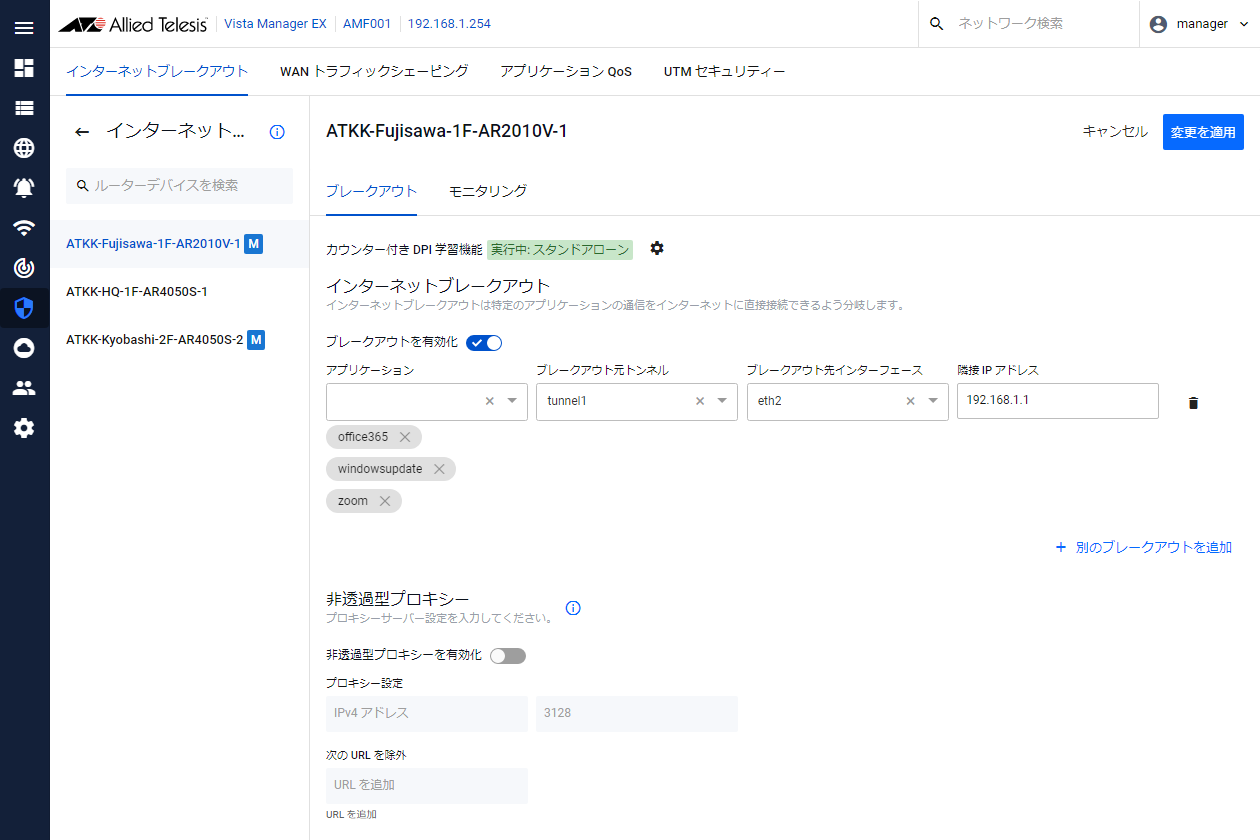

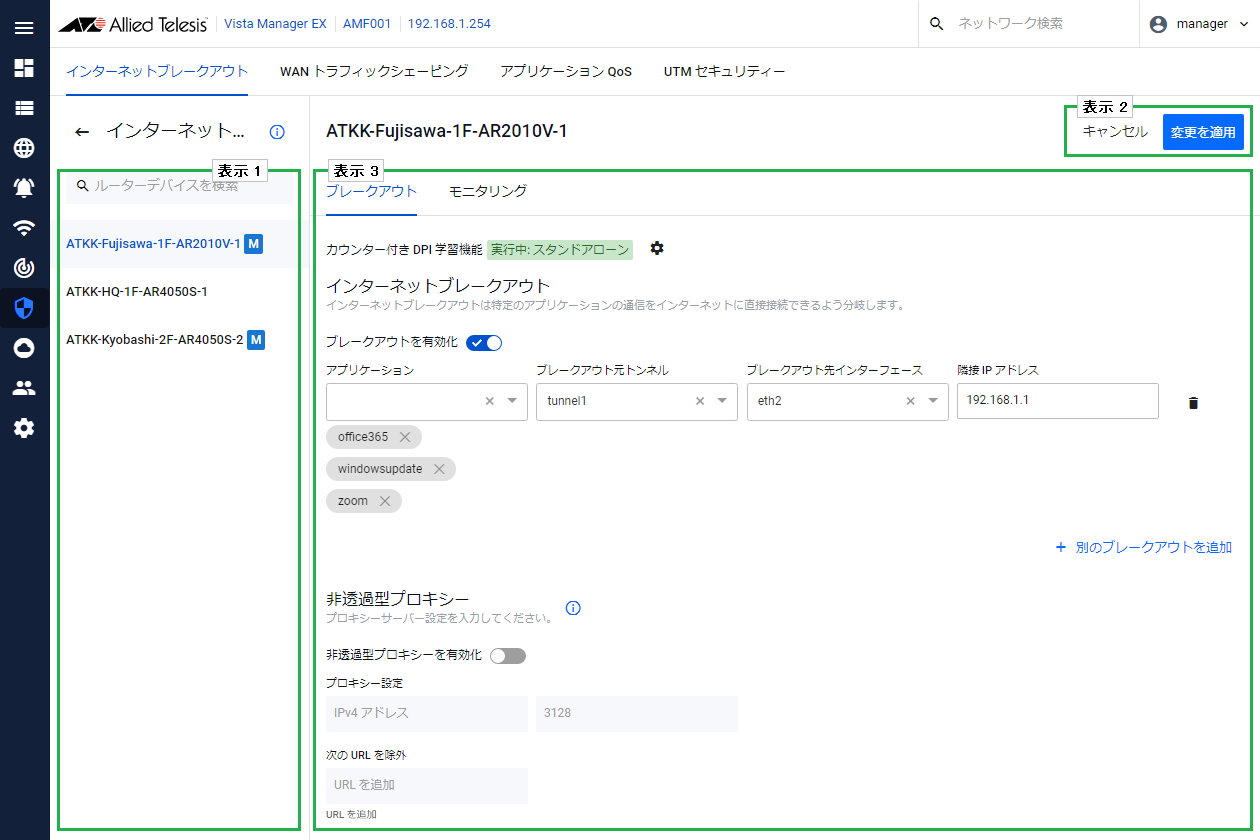

     • 「Internet Breakout」トグルスイッチ：
       トグルスイッチをオンにすると、該当のアプリケーショントラフィックを、別途指定したブレークアウト先インターフェースに迂回させます。
       これにより、ハブ-スポーク構成のVPNトンネルで各拠点を接続している際に、特定アプリケーションのトラフィックのみをスポークデバイスから直接インターネットに接続することができ、ハブへの負荷の集中を回避できます。
       オフにすると、他のトラフィックと同様にハブへのトンネルを介して通信が行われます。

     詳しくは、「画面リファレンス」/「AIO」/「インターネットブレークアウト」をご覧ください。



2. グラフをクリックすると、該当の情報がダイアログに拡大表示されます。

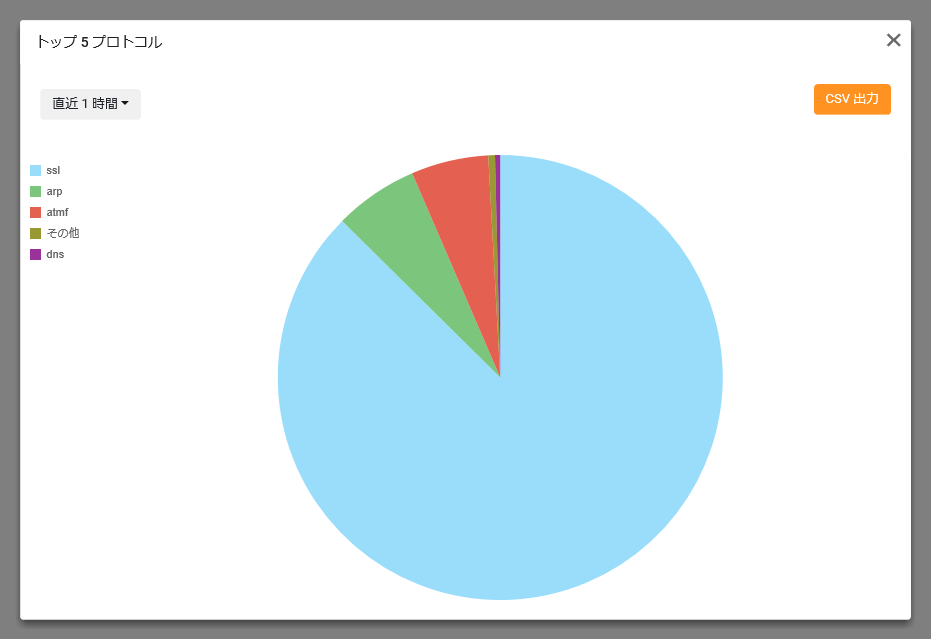

   • トップ5プロトコル
     該当AMFデバイス上で送受信されたトラフィックのうち、直近の1時間でトラフィック量の大きいプロトコルの上位5つを円グラフとして表示します。




     ダイアログ左上のドロップダウンメニューから、グラフ表示するポート、集計期間を指定できます。

     • 集計期間は、直近10分、直近1時間、12時間、24時間から選択できます。
       デフォルトは「直近1時間」です。

     また、ダイアログ右上の「CSV 出力」ボタンをクリックすると、更新間隔の選択に応じたプロトコルの集計をCSV形式のファイルに出力できます。
     円グラフの色分けされた各エリアにマウスポインターを置くと、プロトコル名、トラフィック量、全トラフィック量に占める該当プロトコルの割合をポップアップ表示します。


Note

各グラフの集計情報は、トラフィックマップを表示した時点の内容です。トラフィックマップ表示後に時間が経過した場合、最新の情報を表示するには、Webブラウザーの画面を再読み込みしてください。

プロトコルマップ

各種操作 / AMFネットワークの管理 / AMFデバイスのメモ欄へのコメント追加、編集、削除

ここでは、AMFデバイスのメモ欄にコメントを追加、編集する方法について説明します。

コメントの表示

1. メインメニューから、「資産情報」をクリックします。
   「資産情報」画面が表示されます。


2. 資産情報一覧から、コメントを編集したいAMFデバイスを表示し、デバイス名をクリックします。
   「デバイス情報」画面が表示されます。

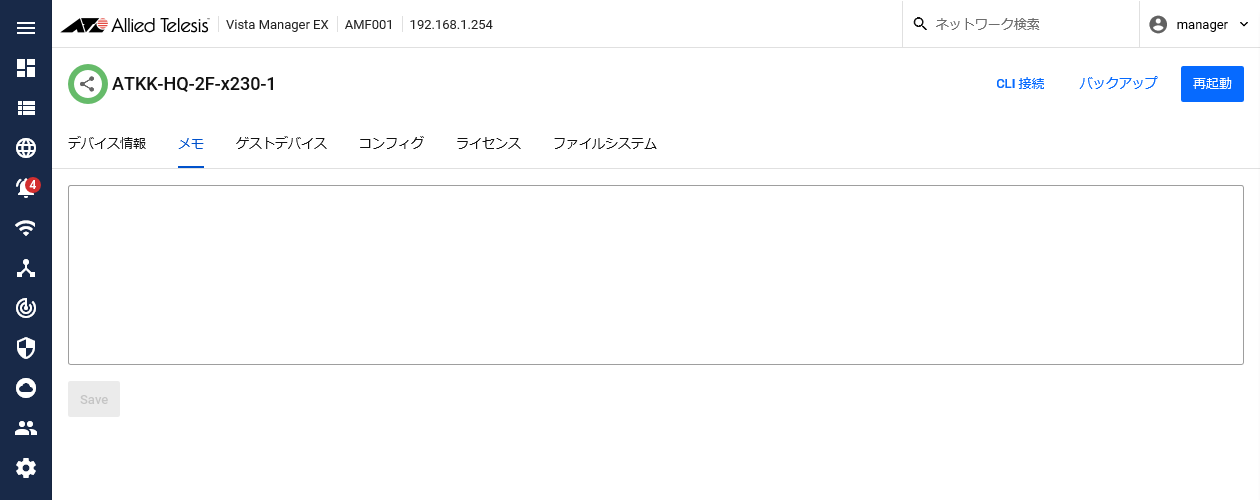

3. 「デバイス情報」画面のコンテンツ欄上部のタブから「メモ」をクリックします。


4. コンテンツ欄に該当のAMFデバイスのメモ欄が表示されます。


コメントの追加、編集、削除

1. 該当のAMFデバイスのメモ欄を表示します。


2. メモ欄にコメントを入力します。
   コメントを削除したい場合は、メモ欄を空欄にします。


   • コメントの文字数：マルチバイト文字を含めて1,000文字まで

   • コメントに使用可能な記号：連続した半角スペースおよび改行以外（半角・全角どちらも可）



3. コメントを入力し終えたら「保存」ボタンをクリックします。


各種操作 / AMFネットワークの管理 / AMFデバイスのライセンスの管理

AVM EXのWeb管理画面から、AMFデバイスに登録された追加機能ライセンスを確認できます。
また、別途ご用意いただいたライセンスキーを適用して、AMFデバイスに新しい機能を追加することができます。

Note

AVM EX、AWCプラグイン、SNMPプラグインのライセンスの管理とは異なります。AVM EXおよびプラグインのライセンス管理は、「システム管理」画面の「ライセンス」にて行います。

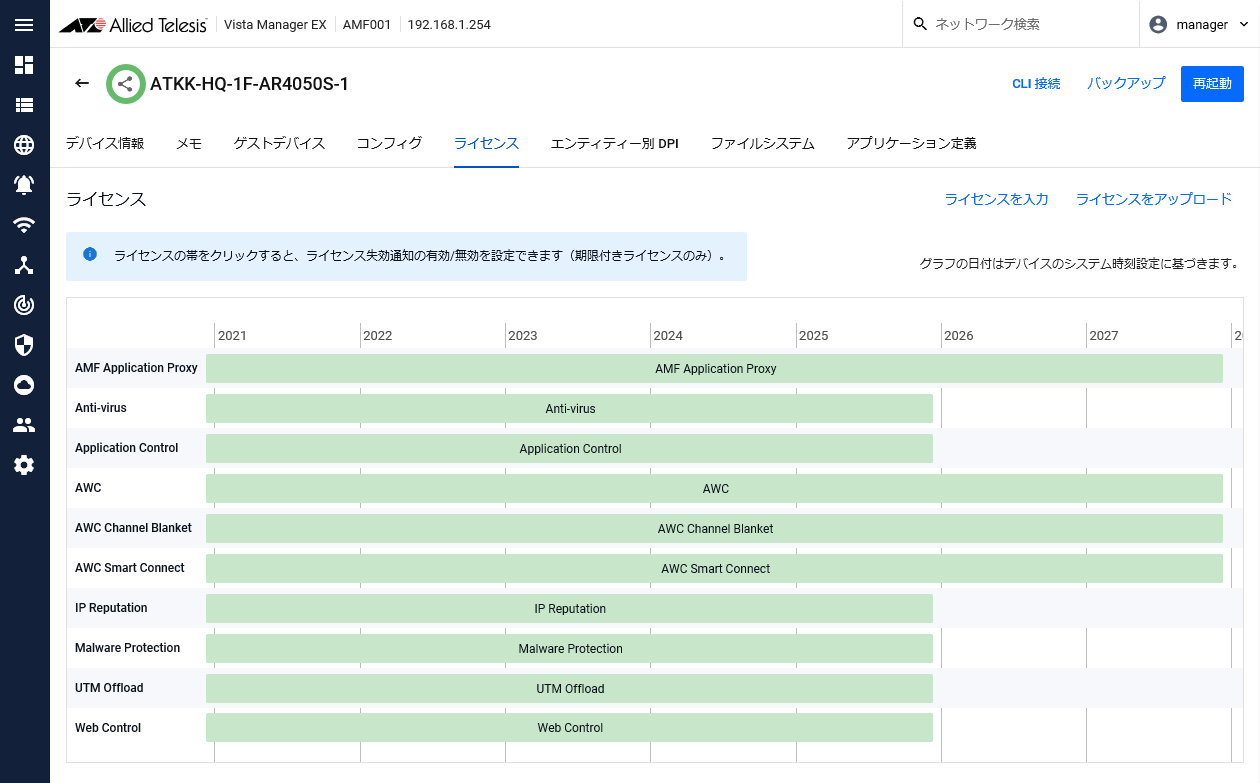

ライセンスの確認

1. メインメニューから「資産管理」を選択します。


2. デバイスタブにて、ライセンスを確認したいAMFデバイスのデバイス名をクリックし、デバイス情報画面を表示します。


3. コンテンツ欄上部のタブから「ライセンス」をクリックします。


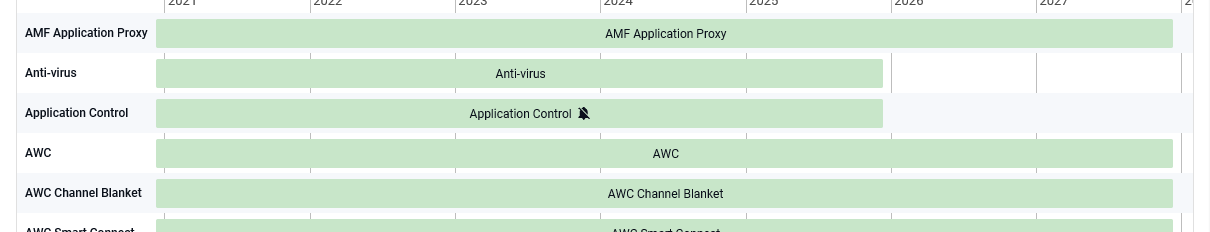

4. 該当のAMFデバイスに登録された各種ライセンスがグラフに表示されます。





   また、グラフの各ライセンスの行にマウスポインターを当てると、ライセンスの詳細が表示されます。




ライセンスの登録

文字列形式のライセンスキーの入力

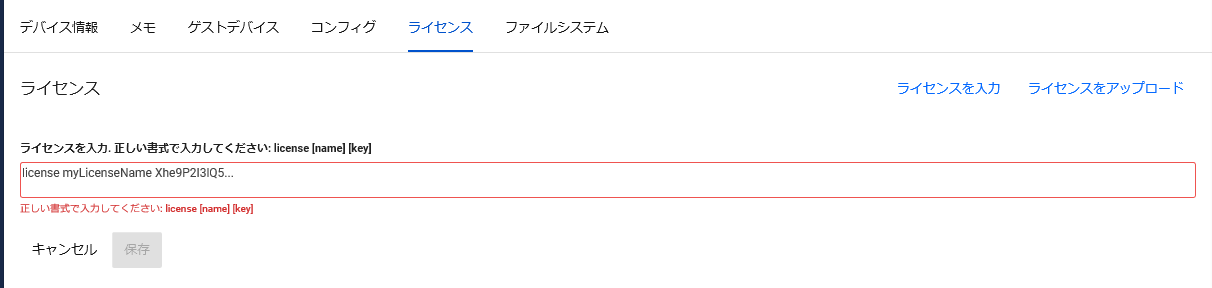

1. 「ライセンスを入力」ボタンをクリックします。
   下欄にライセンスの入力フィールドが表示されます。






2. 入力フィールドに文字列形式のライセンスキーを入力します。
   ライセンス証書に記載されたライセンスキーを、AlliedWare Plusのlicenseコマンド形式（license [ライセンス名] [ライセンスキー]）で入力してください。


3. 入力フィールド下部の「保存」をクリックします。


Note

文字列形式のライセンスキーの入力時は、ライセンスの反映のためには、AMFデバイスの再起動が必要となります。

バイナリー形式のライセンスキーのアップロード

1. 「ライセンスをアップロード」ボタンをクリックします。


2. システムのファイル選択ダイアログに従って、バイナリー形式のライセンスキーファイルを選択します。


各種操作 / AMFネットワークの管理 / AMFネットワーク機器追加の反映

1. AVM EXにログインします。


2. メインメニューからネットワークマップを選択します。


3. ネットワークマップ左下に表示されているトポロジー更新ボタンをクリックします。


各種操作 / AMFネットワークの管理 / AMFネットワーク設定を省略した場合の事後設定

AVM EXの初期設定にてAMFネットワーク設定を省略し、あとからAMFネットワークの管理機能を使用する場合には、AVM EXのシステム管理画面から、AMFネットワークの設定を行うことができます。

1. AVM EXにログインします。


2. メインメニューから「システム管理」を選択します。

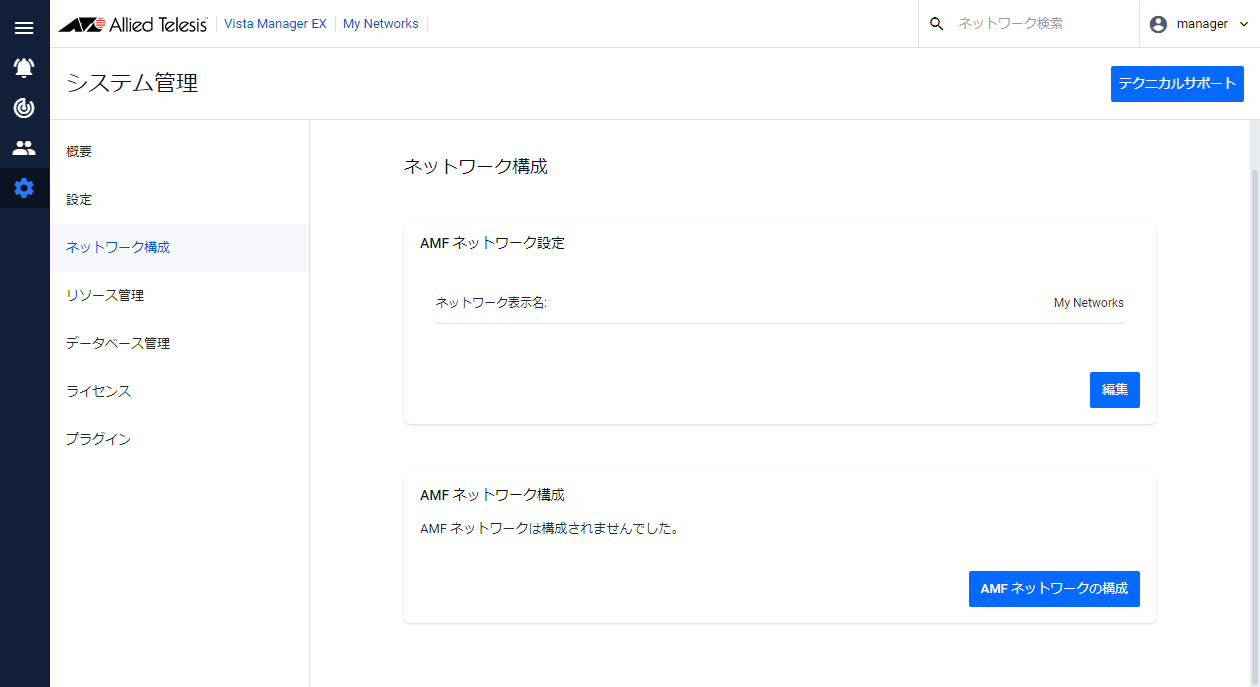

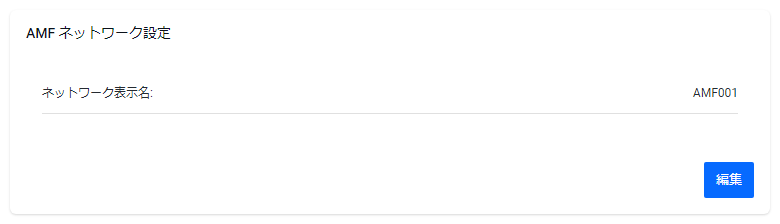

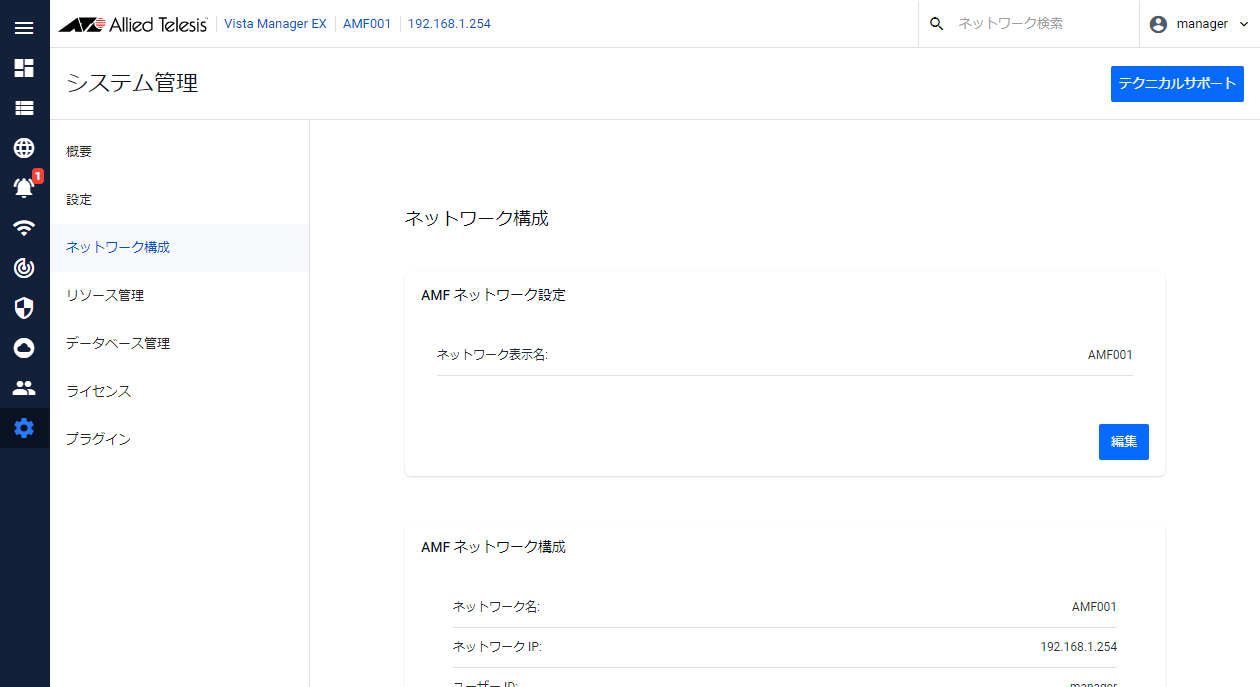

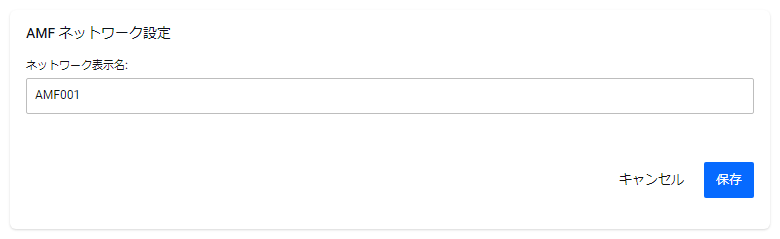

3. コンテンツ欄左側の一覧から「ネットワーク構成」を選択し、「AMFネットワーク構成」グループの「AMFネットワークの構成」ボタンをクリックします。






4. 確認ダイアログが表示されます。

   これ以降の手順では、AVM EXインストール後の「クイックツアー」/「ステップ1」と同様のAMFネットワークの設定手順が必要となります。設定を完了するまで以前の画面に戻ることができなくなります。


   Note

   AWCプラグイン、および、SNMPプラグイン（またはTrap Receiver）の設定には影響はありません。


   AMFネットワークの再構成を続ける場合は、「構成」ボタンをクリックします。


5. お使いのAVM EXにてプラグイン機能の有償ライセンスを適用しておらず、かつ90日間試用ライセンスを適用したことがない場合、「Step 2: 試用ライセンスの追加」が表示されます。
   追加ライセンスの必要なプラグイン機能（無線コントローラー、無線チャンネルブランケット、無線スマートコネクトなど）を90日間試用する場合は、ここで「90日間試用ライセンスを適用」ボタンをクリックします。
   試用ライセンスの適用を行わない場合は、「ステップを省略」をクリックします。

   既に有償の正規ライセンスまたは90日間試用ライセンスを適用済みの場合は、この手順は省略されます。


6. 管理するAMFネットワークの情報を登録します。
   「Step 3: AMF ネットワークの設定」画面にて、AMFコントローラー/AMFマスターの情報を入力し、「Next」ボタンをクリックします。


   • IPv4/v6アドレス、またはドメイン名

   • 権限レベル15（特権レベル）ユーザーのユーザーID

   • 権限レベル15（特権レベル）ユーザーのパスワード




   Note

   AMFコントローラーが存在するAMFネットワークではAMFコントローラーのIPアドレスのみを設定し、AMFマスターのIPアドレスは設定しないでください。

   AMFネットワークの設定を中止する場合は、左下の「AMFネットワーク設定を省略」をクリックします。


7. AMFコントローラー（またはAMFマスター）との通信の確認、情報の取得が行われます。






8. 以上で設定は完了です。
   AMFネットワークを設定した場合は、AVM EXのダッシュボード画面が表示されます。




各種操作 / その他の設定 / エリアごとの管理者設定（マルチテナント）

ユーザー設定画面では、管理可能なエリアをユーザー単位で制限できます。1つのシステムの中に複数の企業（ユーザー）のサービスを展開するマルチテナント形式のサービスを提供することが可能です。

1. AVM EXのメインメニューから「ユーザー設定」をクリックします。


2. ユーザー設定画面の右上の「新規作成」ボタンをクリックします。


3. ユーザー名、メールアドレス、ユーザーID、パスワード、確認用のパスワードを入力します。


4. アカウントタイプのドロップダウンリストから「一般ユーザー」を選択します。


   Note

   「管理者」を選択すると、AMFネットワーク全体の管理や、ユーザー管理、システム管理を含めた、AVM EXの全機能の利用を許可します。



5. アカウントタイプが「一般ユーザー」の場合、AVM EXのサービスモニタリングの書き込み権限をドロップダウンリストから選択します。


6. アカウントタイプが「一般ユーザー」の場合、CLI権限を設定します。


   Note

   CLI上の操作には、AVM EX上の権限制御は適用されません。AVM EXで権限なしに設定されたエリアに対して、CLIから設定を変更することができてしまうため、通常はオフにしておくことをお勧めします。



7. アカウントタイプが「一般ユーザー」の場合、ネットワーク権限欄にて、エリア（AMFエリア、AWCプラグインの管理グループ、SNMPプラグイン（またはTrap Receiver）のサブネット）ごとに、ユーザーに付与する権限をドロップダウンリストから選択します。
   ユーザーが閲覧または設定変更可能なエリアは複数選択できます。


8. AWCプラグインを登録している場合は、AWCプラグインの管理グループに対するアクセス権限の設定、更新間隔と国コードの設定を行います。


9. 言語およびタイムアウトを設定します。


10. 「保存」ボタンをクリックします。


各種操作 / その他の設定 / イベントログの確認

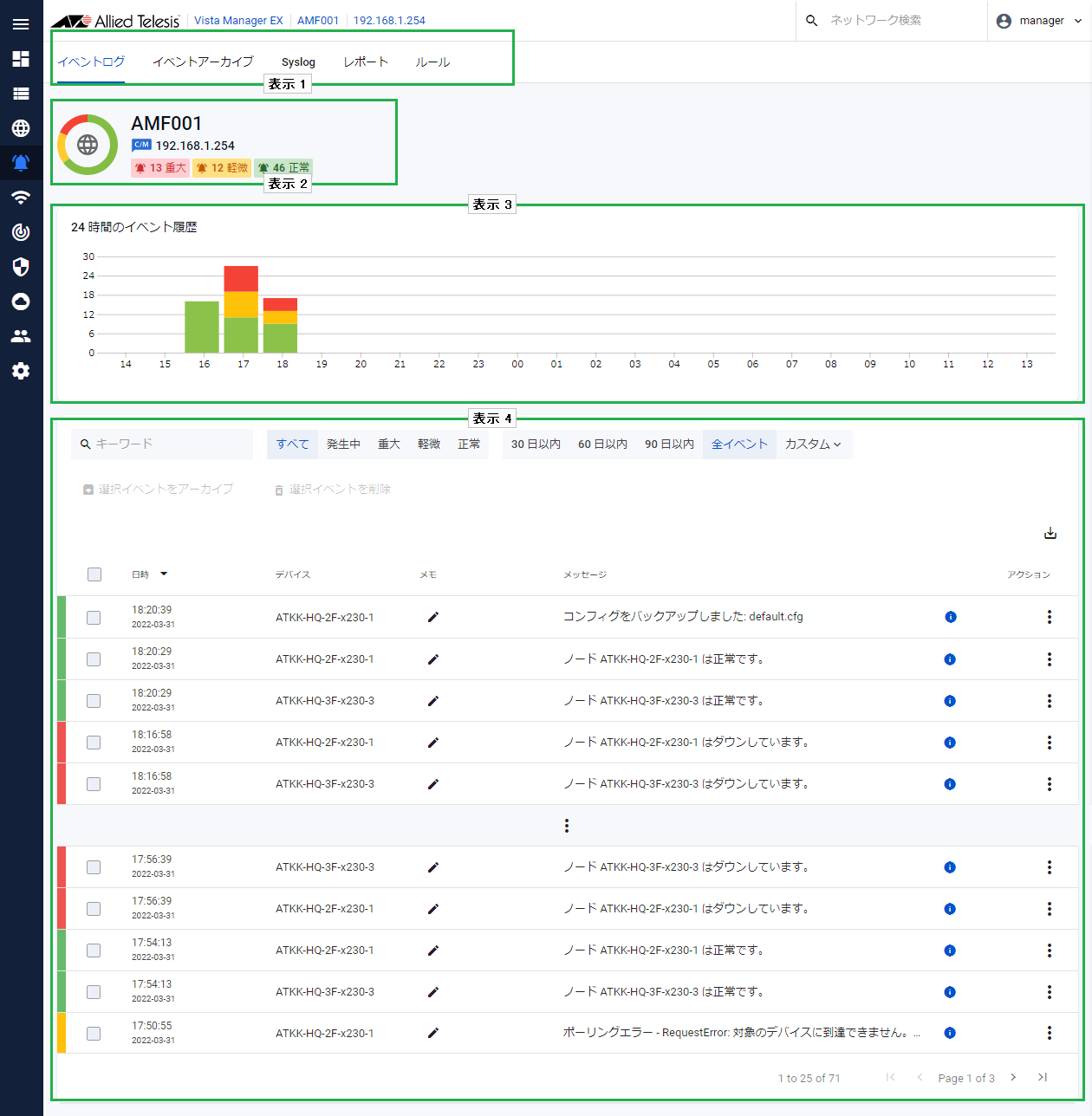

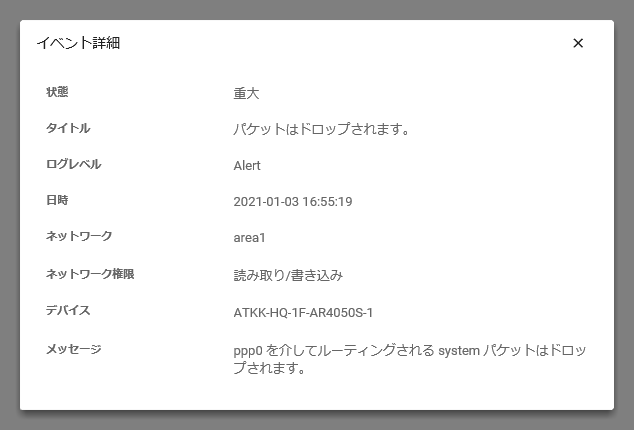

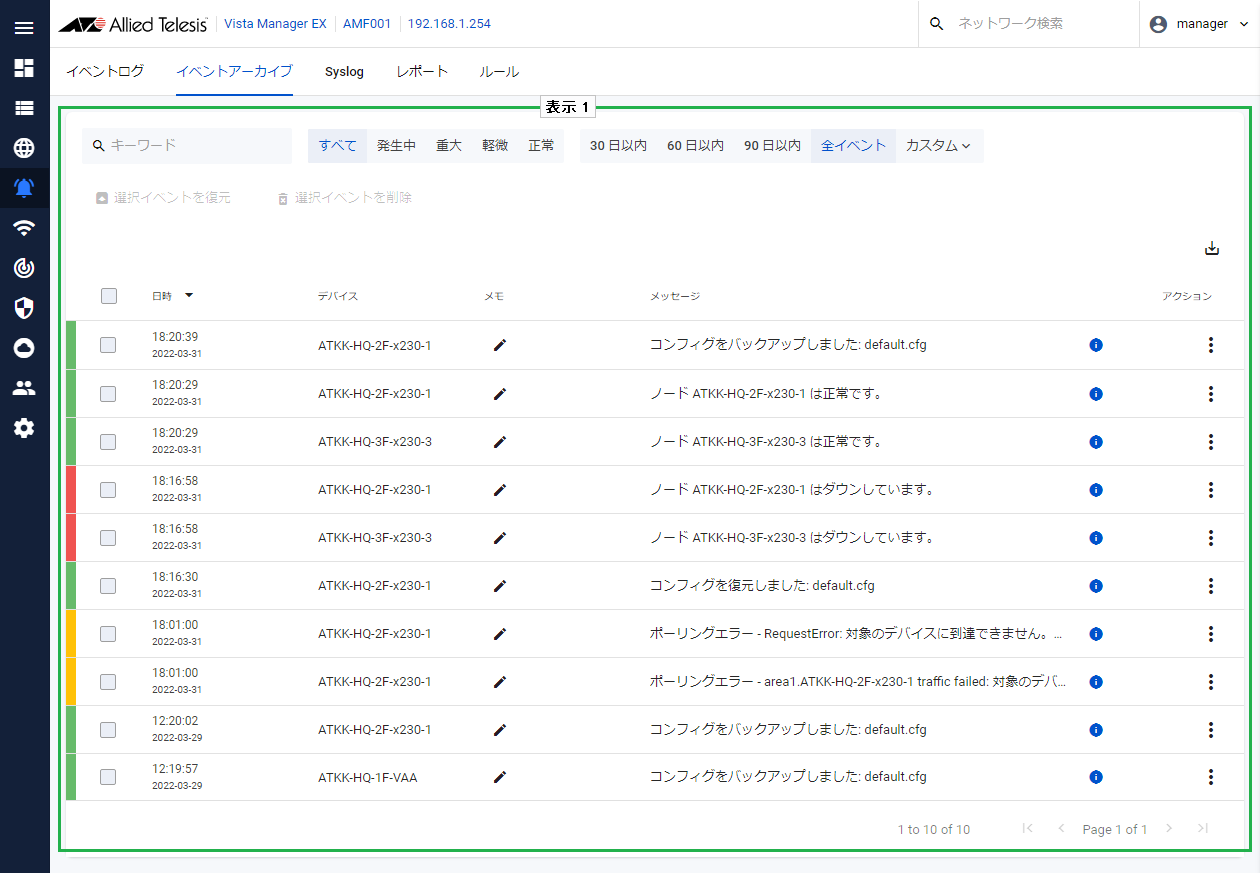

AVM EX上のイベントのログを確認する場合は、AVM EXのメインメニューから「イベント」をクリックします。
イベントログ画面で表示される項目については「画面リファレンス」/「イベント」/「イベントログ」をご覧ください。

各種操作 / その他の設定 / パスワードを忘れた場合

AVM EXにローカルのSMTPサーバーを登録してある場合、AVM EXのログイン情報を忘れたときは、アカウントに関連付けられたメールアドレスを使用してログイン情報を復旧させることができます。

Note

ユーザーIDやメールアドレスを忘れた場合は、メールによるパスワードの復旧はできません。この場合、管理者アカウントでログインし、パスワードを変更する必要があります。
また、管理者アカウントのログイン情報を忘れた場合のために、複数の管理者を設定することをお勧めします。

1. AVM EXのログイン画面右下の「パスワードを忘れた場合」をクリックします。

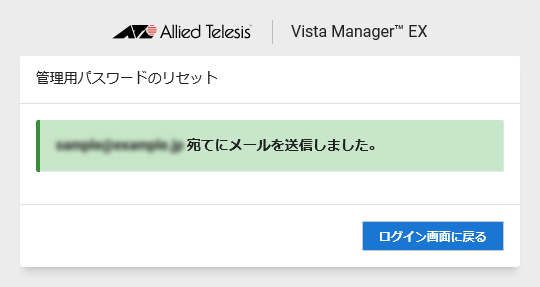

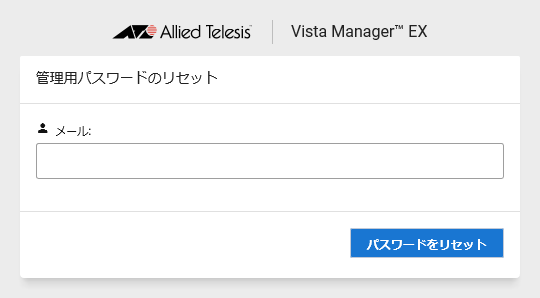

2. 「管理用パスワードのリセット」画面が表示されるので、メール欄にアカウントに関連付けたメールアドレスを入力して、「パスワードをリセット」ボタンをクリックします。






3. 有効なSMTP設定が登録されている場合、「（メールアドレス）宛てにメールを送信しました。」メッセージが表示されますので、「ログイン画面に戻る」ボタンをクリックします。






4. 入力したメールアドレス宛てに「Vista Manager Password Reset」という件名のメールが届きますので、メール本文に記載されたリンクをクリックします。

   ■ 件名


   Vista Manager Password Reset


   ■ 本文


   You have requested to reset your Vista Manager password. Please click on the following link, or paste it into your browser to complete the process: http://（AVM EXのサーバーアドレス）:5000/auth/confirm-reset/XXXXXXXXXXXXXXXXXXXXXXXX If you did not request this, please ignore this email and your password will remain unchanged.



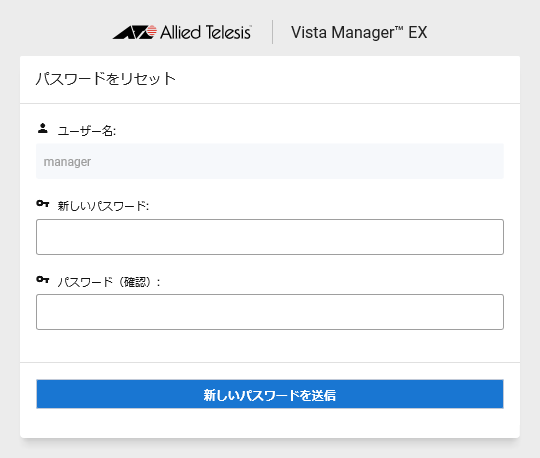

5. 「パスワードをリセット」画面が表示されるので、メールアドレスを関連付けたアカウントのユーザーID、新しいパスワード、確認用パスワードを入力し、「新しいパスワードを送信」ボタンをクリックします。

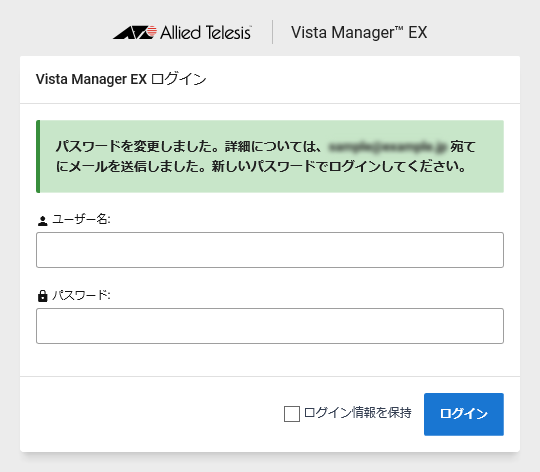

6. 「パスワードを変更しました。詳細については、（メールアドレス）宛てにメールを送信しました。新しいパスワードでログインしてください。」というメッセージとともに、ログイン画面が表示されますので、ユーザーIDと新しいパスワードを入力して、「ログイン」ボタンをクリックします。




   また、メールアドレス宛てには、次のメールが届きます。

   ■ 件名


   Your Vista Manager Password Has Been Changed


   ■ 本文


   You have changed your Vista Manager password. Please click on the following link, or paste it into your browser to login: http://（AVM EXのサーバーアドレス）:5000/

各種操作 / その他の設定 / AVM EXライセンスの更新

プラグインのライセンスの更新は、AVM EXのシステム管理画面から行います。
試用ライセンスから正規ライセンスに移行する場合も、本項の手順で行います。

Note

正規ライセンスを適用すると、試用ライセンスは削除されます。
試用ライセンスから正規ライセンスに移行する際に、正規ライセンスのご利用開始日以前に適用手順を行うと、ご利用開始日までの期間は試用ライセンスが無効となり、ライセンスの機能を使用できなくなります。正規ライセンスへの移行は、ご利用開始日に行うことをお勧めします。

1. AVM EXにログインします。


2. メインメニューからシステム管理を選択します。


3. コンテンツ欄左側の一覧から「ライセンス」をクリックします。


4. ライセンス管理画面が表示されるので、右上の「ライセンスを更新」ボタンをクリックします。


5. 「アップロードするファイルの選択」ダイアログで、有効なライセンスファイルを選択し、「開く」をクリックします。


   Note

   ライセンスファイルをお持ちでない場合は、弊社担当営業、代理店またはお問い合わせ窓口までお問い合わせください。
   なお、ライセンスファイルの取得にあたって、システム管理画面の概要に表示されるシリアル番号が必要となります。

各種操作 / その他の設定 / テクニカルサポート情報の取得

テクニカルサポート情報を取得する場合は、次の手順に従って取得してください。

Note

本手順は、トラブルシューティング時など、内部情報の確認が必要な場合を想定したものですので、ご使用に際しては弊社技術担当にご相談ください。

Note

バックアップの取得とテクニカルサポート情報の取得は同時に行えません。両方取得したい場合は、片方のファイルのダウンロードが完全に終了していることを確認してから、もう一方の情報を取得するようにしてください。

1. AVM EXにログインします。


2. メインメニューからシステム管理を選択します。


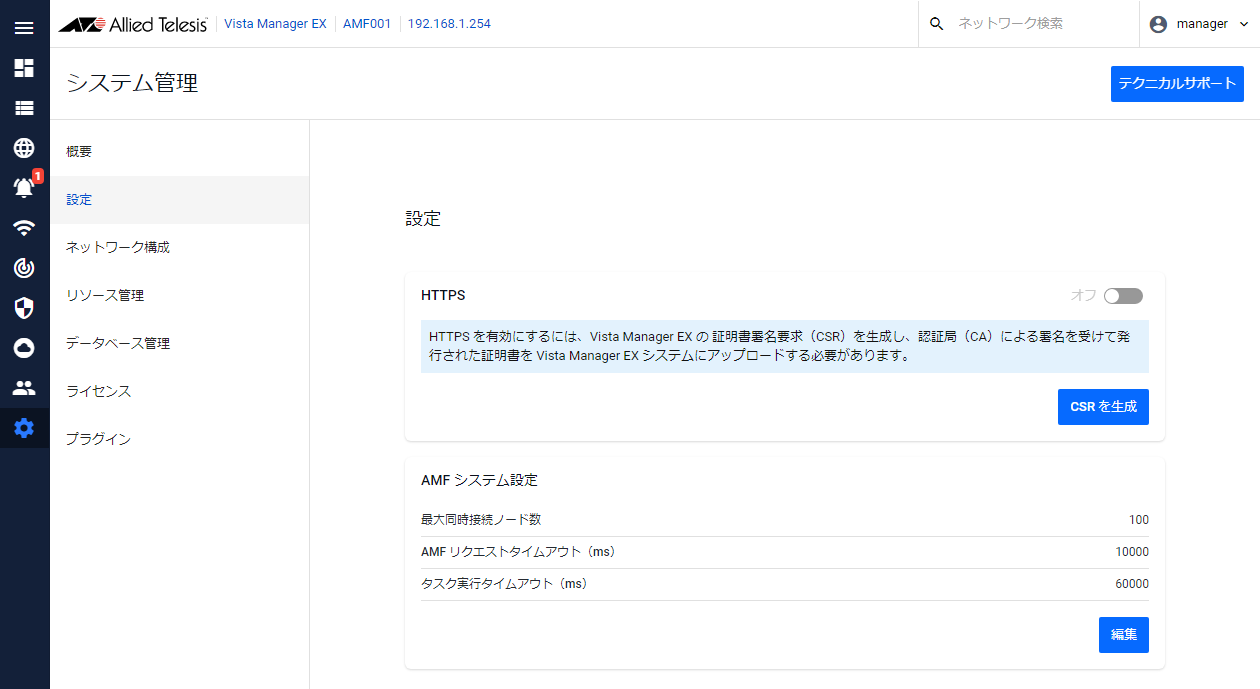

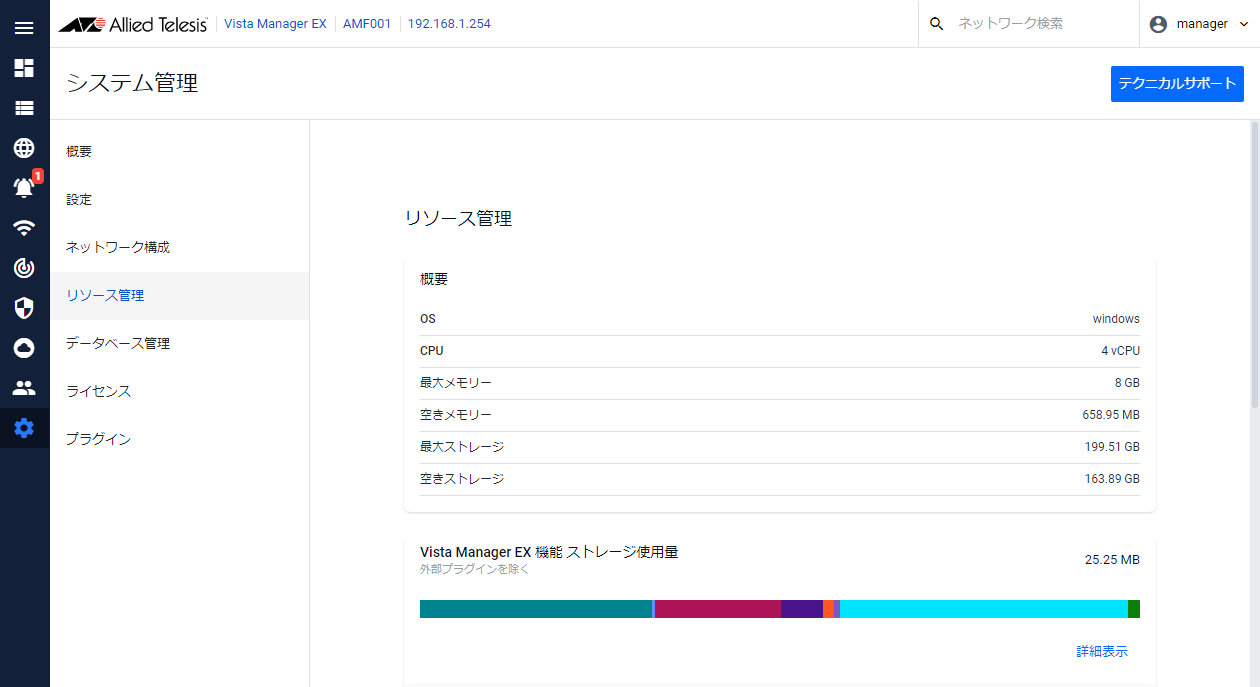

3. コンテンツ欄の右上に表示されている「テクニカルサポート」ボタンをクリックします。
   テクニカルサポート用のファイル（デフォルト名「techSupport.zip」）が出力されます。


   Note

   Webブラウザーにてダウンロードをキャンセルし、再度ダウンロードを行う場合は、10秒以上間を空けて実施してください。

各種操作 / その他の設定 / Forescoutデバイス検疫アプライアンスとの連携

ネットワーク内でForescout社のデバイス検疫アプライアンス（以下、単に「Forescout」と記載します）を使用している場合、AVM EXに内蔵されたForescoutプラグインを介することで、Forescoutによって検出されたデバイスをAVM EXの資産管理画面で確認したり、ネットワークマップにアイコンを表示することができます。

Note

Forescoutプラグインの使用には、プラグインのライセンスは不要です。

動作確認済み環境

• Forescout端末用の仮想化環境：
  VMware vSphere Hypervisor（ESXi）6.7

• Forescoutアプリケーション：
  CounterACT-8.2.2-731.iso

• Forescout外部連携用モジュール：
  ForeScout-connect-2.0.1-6.fpi


事前準備

Forescout側

• Forescoutにログインしている
  AVM EX上でプラグインを登録する前に、Forescoutへのログインが必要です。ログインが済んでいない場合、プラグインの連携に失敗します。


• ForeScout-connect-2.0.1-6.fpiをForescoutにインストールしている


• Forescoutコンソールのオプション > Web APIにプラグインで使用するユーザー名、パスワードを設定してある


• Forescoutコンソールのオプション > Web APIの「クライアントIP」に連携を許可するIPアドレスを設定してある


AT-Vista Manager EX側

1. メインメニューから「システム管理」を選択します。


2. コンテンツ欄左側の一覧から「プラグイン」を選択します。


3. プラグイン管理画面下部のプラグイン一覧から、右上の「プラグインを追加」ボタンをクリックします。



4. サーバー URLに、Forescoutプラグインに対応したURLを入力します。
   https://（ForescoutプラグインサーバーのIPアドレス）:11443

   適切なURLを入力すると、Forescoutセットアップ情報を入力する画面に切り替わります。






5. Forescoutで設定したユーザー名、パスワード、IPアドレスを入力して、「保存」ボタンをクリックします。





   プラグインの連携が成功すると、プラグイン一覧に「Forescoutプラグイン」が追加されます。




Note

Forescoutプラグイン、AWCプラグインをAMFネットワークの管理と組み合わせている場合、それぞれの情報をすべて合わせて表示するため、Forescoutプラグインが受け取った接続情報がAWCプラグインやその他の接続情報と異なる場合、それぞれのリンクが複数表示されます。この場合、マップ編集モードで重複したデバイスアイコンのコンテキストメニューから非表示にすることができます。

Note

Forescoutを連携後、ForescoutがAMFデバイスのMACアドレスを検出できない場合、ネットワークマップでAMFデバイスが2つ表示されることがあります。この場合、マップ編集モードで重複したデバイスアイコンのコンテキストメニューから非表示にすることができます。

画面リファレンス / ダッシュボード

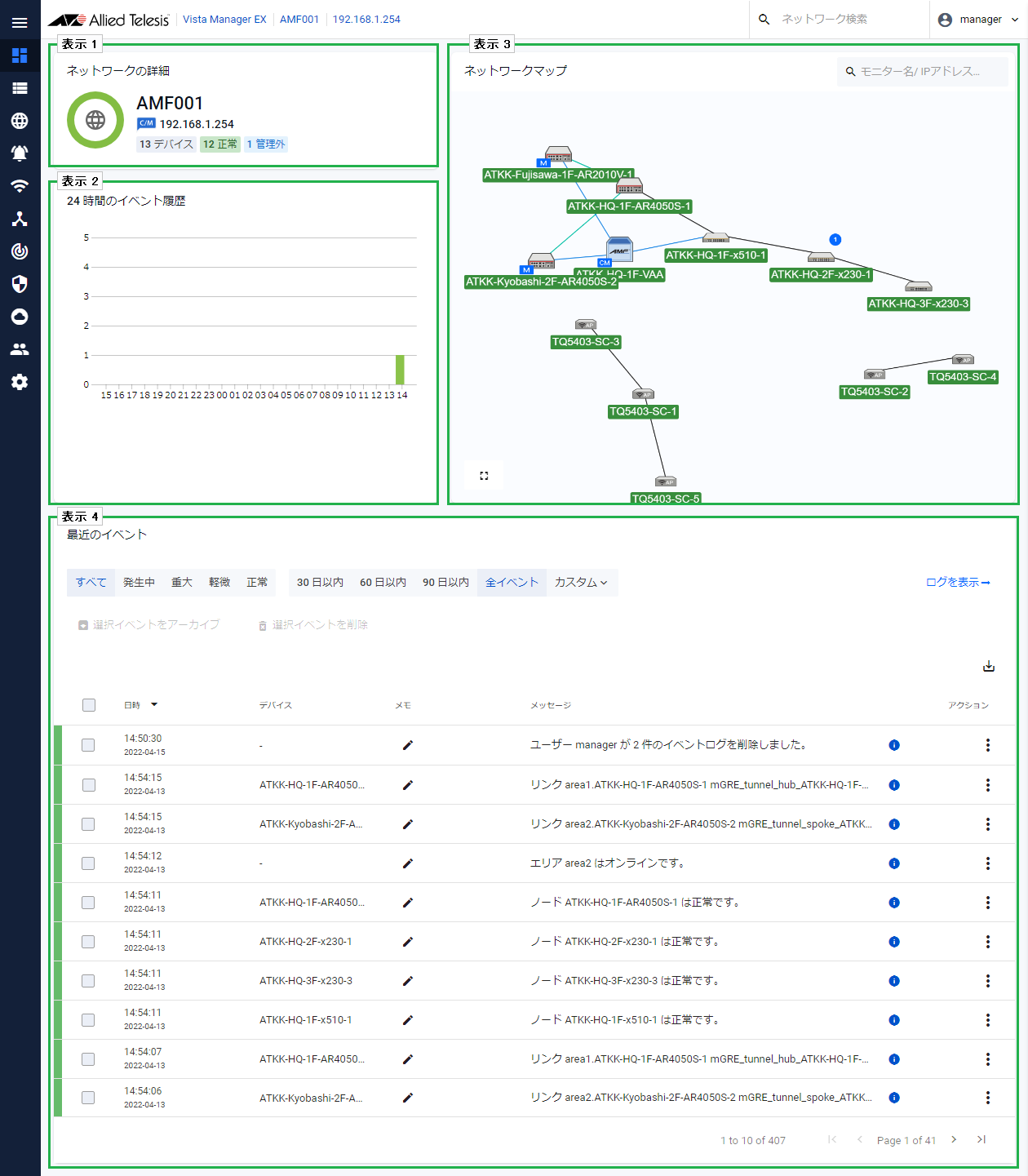

ダッシュボードをクリックすると、AW+で管理しているAMFネットワークがコンテンツ欄にパネルで表示されます。
本画面はAVM EXにログインした際の初期画面となります。

Note

本画面では定期的に最新の情報に更新され表示されます。

Note

各リストのソート機能にて、「IPアドレス」や「デバイス数」の項目は文字列としてソートされます。

項目名	説明
AMFネットワークの状態	AVM EXで管理するAMFネットワークの、正常/ダウン/異常の各デバイスの数を円グラフで表示します。
ネットワーク表示名	AVM EXシステムで管理しているネットワークの画面表示上の名前です。デフォルトは、AMFコントローラーに設定したネットワーク名です。 ネットワーク表示名は「システム管理」画面の「ネットワーク構成」にて変更できます。
IPアドレス	AMFコントローラー（またはAMFマスター）のIPアドレスを表示します。
X デバイス	AMFネットワークに所属するデバイス数が、灰色のバッジに表示されます。 AWCプラグインが登録されている場合は管理下APに接続中のクライアント、SNMPプラグイン（またはTrap Receiver）が登録されている場合はSNMPサブネットに登録されたデバイスの数を合わせて表示します。
X 正常	正常なデバイス数が、緑色のバッジに表示されます。
X ダウン	ダウン状態のデバイス数が、赤色のバッジに表示されます。
X 異常	AMFセーフコンフィグが適用されているデバイス数が、黄色のバッジに表示されます。 AMFクリーン状態のデバイスをAMFネットワークに接続した際、バックアップデータが存在しないなどの理由でオートリカバリーが行われなかった場合、一時的にAMFネットワークに参加するため、セーフコンフィグが適用されます。 また、AWCプラグインが登録されている場合は、ステータスが「探索中」の無線APもこれに含まれます。
X 管理外	AVM EXの基本機能を単独で使用している場合は、AMFゲストデバイス数が、青色のバッジに表示されます。 AWCプラグインを使用している場合は、AWCプラグインで未管理下のAMFゲストデバイスと、AWCプラグイン管理下の無線APに接続中の無線クライアントの数が合算して表示されます。

Note

AWCプラグインとSNMPプラグイン（またはTrap Receiver）の両方に登録されている無線APの状態は、いずれかのプラグインから通知されるより新しいイベントのものを反映します。

Note

ダッシュボード画面のネットワークマップでは、デバイスアイコンのクリックによるデバイス情報のサイドパネル表示は行われません。
デバイス情報の表示が必要な場合はネットワークマップ画面で確認してください。

画面リファレンス / 資産管理

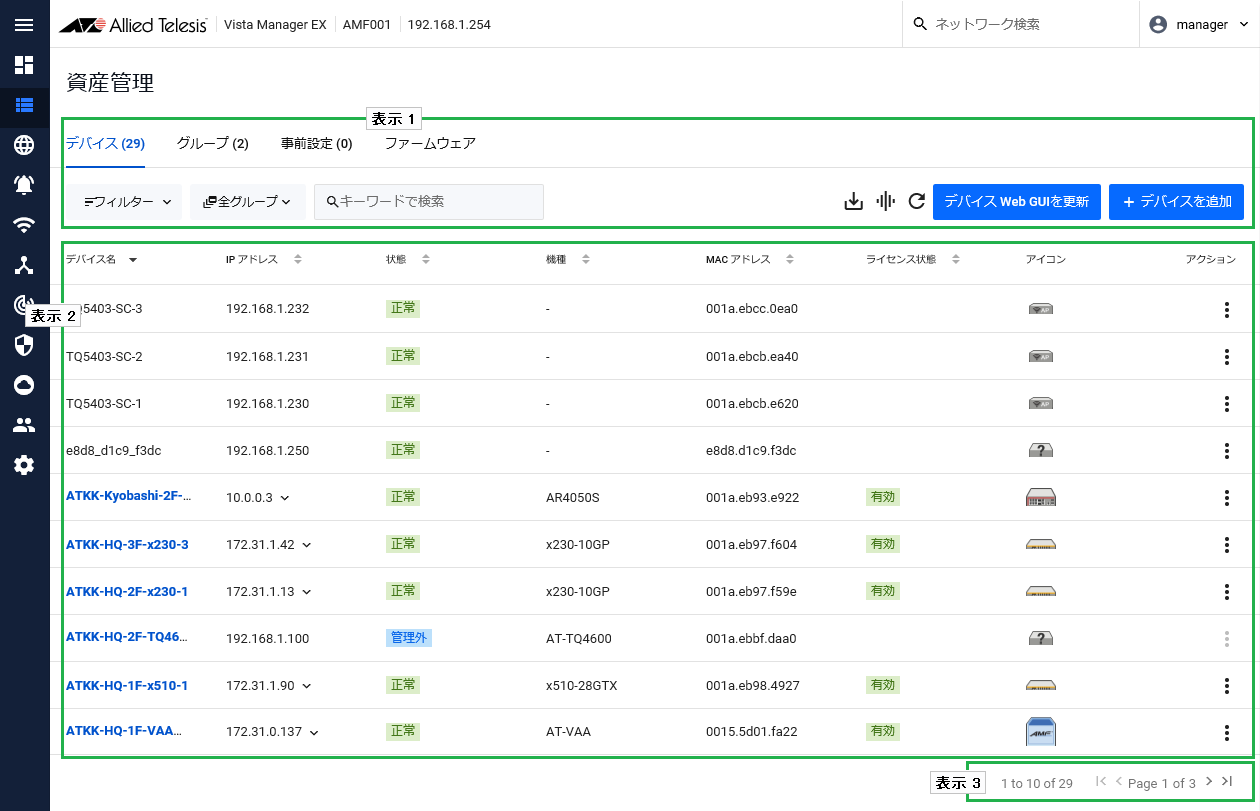

AMFネットワーク上のデバイスの情報を管理します。

デバイスの情報を一覧表示したり、デバイスのMACアドレスやIPアドレス範囲、ベンダーでグループとして登録することができます。
また、AMFデバイスの事前設定（プロビジョニング）、ファームウェアの一括更新などができます。

管理する情報はデバイス、グループ、事前設定、ファームウェアの4つのタブから選択できます。
資産管理画面の初期状態ではデバイスタブが表示されます。

デバイス

項目名	説明
タブ	管理する情報を切り替えます。管理する情報は、デバイス、グループ、事前設定、ファームウェアの4つから選択できます。初期状態ではデバイスタブが表示されます。
フィルター	デバイス一覧の表示を絞り込みます。 「フィルター」ボタンをクリックすると、フィルターで絞り込みできる次の項目がドロップダウン表示されます。 デバイス名 IPアドレス 親デバイス 上位ポート 機種 異常 シリアル番号 ソフトウェアバージョン MACアドレス ベンダー ドロップダウンリストからいずれかの項目のチェックボックスにチェックを付けると、フィルターボタンの下側に、選択した項目の絞り込みフィールドが追加表示されます。 任意の文字列を入力し、Enterキーを押すと、条件に一致するデバイスのみデバイス一覧に表示されます。
グループ選択	デバイス一覧に表示しているグループ名を表示します。デフォルトは「全グループ」です。 クリックすると、登録されたグループ名がドロップダウンリストに表示されます。グループ名を選択し、表示対象のグループを切り替えることができます。
検索フィールド	検索したいキーワードを入力します。 現在の表示情報（デバイス名など）のいずれかに、本フィールドに入力された文字列を含む項目を表示します。 元のリストに戻る場合は空欄にするか検索フィールド右端に表示される消去ボタンをクリックします。 Note 大文字小文字は区別しません。 Note アイコン名を指定する際、デフォルトで登録されているアイコンは次のように指定できます。 switch（スイッチ）、firewall（ルーター）、vaa（AT-VA）、terminal（端末）、wireless-ap（AWCプラグイン管理下の無線AP）、other（その他不明） AWCプラグイン管理外でAMFゲストデバイスとして認識された無線APはアイコン名での検索対象にはできません。
「CSV出力」ボタン	表示しているデバイス一覧をCSV（カンマ区切りテキスト）形式のファイルに出力します。 Note CSV出力機能により生成されたCSVファイルには、「列を管理」ボタンによる情報の表示状態にかかわらず、すべての情報が含まれます。
「列を管理」ボタン	デバイス一覧に表示する情報を選択します。 デバイス名 IPアドレス 親デバイス 上位ポート 状態 機種 異常 シリアル番号 ソフトウェアバージョン メモ MACアドレス ベンダー ライセンス状態 アイコン アクション デフォルトでは、デバイス名、IPアドレス、状態、機種、MACアドレス、ライセンス状態、アイコン、アクションが表示されます。
「デバイスを検出」ボタン	AMFネットワークに接続されたIPv4デバイスを検出します。 Note デバイス検出は、AMFデバイスのARPキャッシュからの情報を収集して行います。AMFキャッシュの更新の間にパケットの送受信がないネットワーク機器については、本機能では検出されない場合があります。 Note 本機能はデバイスを検出するのみで、検出後のステータス監視は行いません。
「デバイスWeb GUIを更新」	現在デバイス一覧に表示されているAMFデバイスのデバイスWeb GUIファイルを更新します。 「GUIファイルをアップロード」サイドパネルが表示されます。
「デバイスを追加」ボタン	デバイスを手動で登録します。クリックすると、「デバイスを追加」サイドパネルが表示されます。

デバイスを追加

項目名	説明
名前	デバイス名を入力します。
MACアドレス	デバイスのMACアドレスを「xxxx.xxxx.xxxx」の表記形式で入力します。
IPアドレス	デバイスのIPアドレスを入力します。
カスタムアイコンを選択	デバイスをネットワークマップに表示する際のアイコンを選択できます。 Note カスタムアイコンの選択は、アカウントタイプが「管理者」のユーザーのみが行えます。 デフォルトでは、無線AP、スイッチ、端末、ルーターが登録されています。デフォルトのアイコンにマウスポインターを置くと、アイコン名が表示されます。 また、「カスタムアイコン」ボタン（＋アイコン）をクリックすると、「カスタムアイコンを追加」ダイアログが表示され、カスタムアイコンを登録することができます。 ■カスタムアイコンを追加 独自のアイコンを登録できます。 「画像のアップロード」ボタン： クリックすると、カスタムアイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。 プレビュー画像： 「画像のアップロード」ボタンで選択した画像のプレビューが表示されます。 JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。 アイコン名： アイコンの名前を登録します。 「キャンセル」ボタン： アイコンの登録を中止します。 「保存」ボタン： アイコンを登録します。 また、登録されたカスタムアイコンにマウスポインターを置くと、削除ボタン（×アイコン）がアイコンの右上に表示されます。削除ボタンをクリックすると、「カスタムアイコンを削除」ダイアログに確認メッセージが表示されます。「削除」ボタンをクリックすると、カスタムアイコンはカスタムアイコン一覧から削除されます。
「キャンセル」ボタン	デバイスの登録を中止します。
「保存」ボタン	デバイスを登録します。

デバイスを編集

項目名	説明
名前	登録されたデバイス名を変更できます。
MACアドレス	デバイスのMACアドレスを「xxxx.xxxx.xxxx」の表記形式で入力します。 Note AWCプラグインの管理下APのMACアドレスとIPアドレスは変更できません。
IPアドレス	デバイスのIPアドレスを入力します。 Note AWCプラグインの管理下APのMACアドレスとIPアドレスは変更できません。
カスタムアイコンを選択	デバイスをネットワークマップに表示する際のアイコンを選択できます。 Note カスタムアイコンの選択は、アカウントタイプが「管理者」のユーザーのみが行えます。 デフォルトでは、無線AP、スイッチ、端末、ルーターが登録されています。デフォルトのアイコンにマウスポインターを置くと、アイコン名が表示されます。 また、「カスタムアイコン」ボタン（＋アイコン）をクリックすると、「カスタムアイコンを追加」ダイアログが表示され、カスタムアイコンを登録することができます。 ■カスタムアイコンを追加 独自のアイコンを登録できます。 「画像のアップロード」ボタン： クリックすると、カスタムアイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。 プレビュー画像： 「画像のアップロード」ボタンで選択した画像のプレビューが表示されます。 JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。 アイコン名： アイコンの名前を登録します。 「キャンセル」ボタン： アイコンの登録を中止します。 「保存」ボタン： アイコンを登録します。 また、登録されたカスタムアイコンにマウスポインターを置くと、削除ボタン（×アイコン）がアイコンの右上に表示されます。削除ボタンをクリックすると、「カスタムアイコンを削除」ダイアログに確認メッセージが表示されます。「削除」ボタンをクリックすると、カスタムアイコンはカスタムアイコン一覧から削除されます。
「キャンセル」ボタン	デバイスの編集を中止します。
「保存」ボタン	デバイスを登録します。

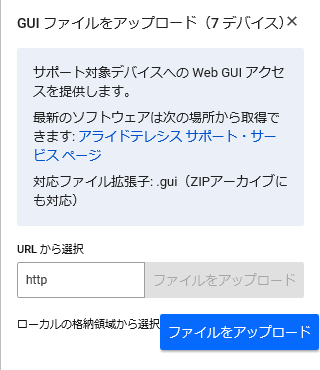

GUIファイルをアップロード

Note

AMFデバイスの種別、および、ファームウェアバージョンに適合したGUIファイルをアップロードしてください。
AMFデバイスのファームウェアバージョンおよびGUIファイルのバージョンの対応は、弊社ホームページにてご確認ください。

Note

ZIPファイルを選択した場合は、ZIPファイル内のファイルは展開されてから転送されます。展開されたうち、GUIファイル以外は無視されます。

Note

Web GUIファイルを転送した際、AMFデバイスのフラッシュメモリー上に既にほかのリソースファイルが存在しても、削除はされません。削除したい場合は、CLIにて手動で削除してください。
また、既に同名のファイルが存在する場合は、上書きするか否かの確認メッセージが表示されます。

Note

本機能によってアップロードされたGUIファイルは直ちに適用されません。該当のAMFデバイスのCLIからHTTPサービスを停止してから再開するか（no service http/service http）、AMFデバイスを再起動すると、アップロードした新しいGUIファイルが適用されます。

Note

AMFデバイスがルーターの場合、購入時にプリインストールされているGUIリソースファイルが優先して読み込まれます。このため、ルーターに対して本機能を使用するためには、事前準備として、該当のAMFデバイスのCLIにてerase factory-defaultコマンドを実行し、プリインストールされているGUIリソースファイルを削除してください。また、erase factory-defaultコマンドを実施後は、update nowコマンドによるWeb GUIリソースファイルの更新を行わないでください。

なお、erase factory-defaultコマンドを実行すると、フラッシュメモリーとNVS（搭載機種のみ）内の次の4点を除くすべてのファイルが削除され、工場出荷時の状態に戻されます。
・通常用ファームウェアイメージファイル
・通常用ファームウェアの設定を保持しているシステムファイル
・ライセンスの情報を保持しているシステムファイル
・最新のGUIファイル
必要に応じて、事前にコンフィグファイルなどはバックアップしたうえで実行するよう、ご注意ください。

Note

GUIファイルのアップロードは、現在デバイス一覧に表示されているすべてのAMFデバイス（AMF Cloud、AT-NFV-APL、AT-AR4000S-Cloudを除く）に対して行われます。アップロードするデバイスを絞りたいときは、デバイスタブ上でフィルターや検索機能を使用して、表示対象を絞った状態でアップロードを実施してください。なお、複数ページにまたがっていても、デバイス画面の表示対象となるすべてのデバイスが対象となります。

グループ

• ダイナミックデバイス
  MACアドレス、IPアドレス範囲、ベンダーのいずれかの条件が適合するものをグループとして登録します。

• スタティックデバイス
  資産管理画面に登録済みのデバイスの中から、デバイス名で選択します。
  ネットワークマップのサイドパネルや、デバイスアイコンを右クリックして表示されるコンテキストメニューから編集することもできます。

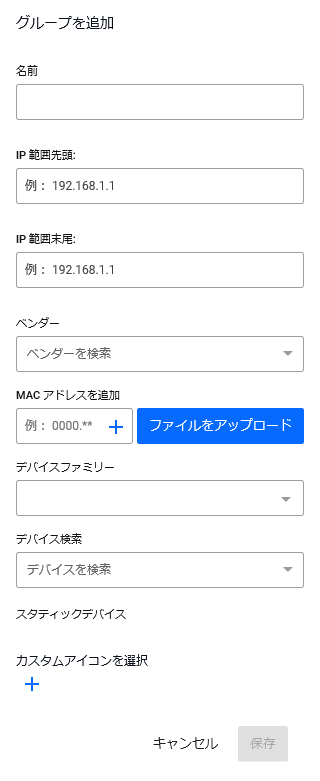

項目名	説明
タブ	デバイス一覧表示とグループ一覧表示を切り替えます。
検索フィールド	Note グループ一覧では使用しません。
フィルター	Note グループ一覧では使用しません。
「CSV出力」ボタン	表示しているグループ一覧をCSV（カンマ区切りテキスト）形式のファイルに出力します。

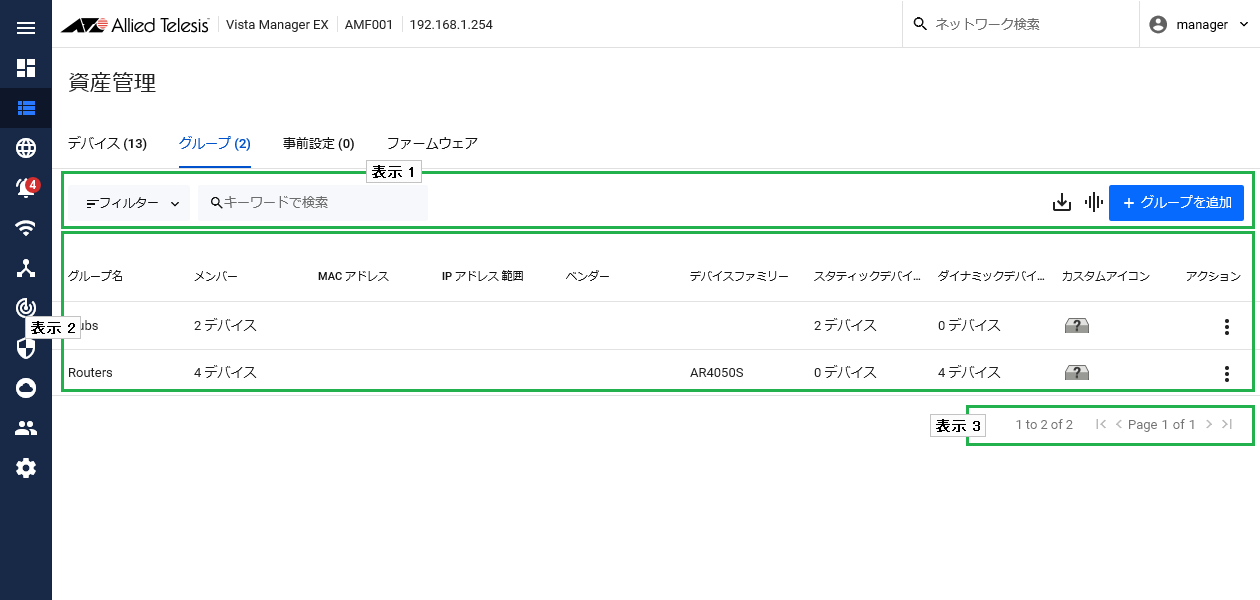

「列を管理」ボタン	グループ一覧に表示する情報を選択します。 グループ名 メンバー MACアドレス IPアドレス範囲 ベンダー スタティックデバイス ダイナミックデバイス カスタムアイコン アクション デフォルトでは、グループ名、メンバー、MACアドレス、IPアドレス範囲、ベンダー、スタティックデバイス、ダイナミックデバイス、カスタムアイコン、アクションが表示されます。
「グループを追加」ボタン	グループを登録します。クリックすると、「グループを追加」サイドパネルが表示されます。

グループを追加

項目名	説明
名前	グループ名を入力します。
IP範囲先頭	グループの対象とするデバイスのIPアドレス範囲の開始アドレスを入力します。IPアドレス範囲を指定する場合は、IP範囲先頭とIP範囲末尾の両方を指定する必要があります。
IP範囲末尾	グループの対象とするデバイスのIPアドレス範囲の終了アドレスを入力します。
ベンダー	デバイスのベンダー名に含まれるキーワードを指定します。 ベンダー名は、MACアドレスの上位24～36ビットに関連付けられたベンダーの名前です。表記はIEEEへの申請時の文字列に従います。 例えば、「ベンダーを検索」欄に「allied telesis」を指定すると、「Allied Telesis, K.K.」、「Allied Telesis, Inc.」、「Allied Telesis Labs Ltd」、「Allied Telesis R&D Center K.K.」などのベンダー名を持つデバイスが対象となります。 また、キーワードを入力すると、キーワードを含むベンダー名の一覧がドロップダウンメニューに表示されます。ドロップダウンメニューから対象とするベンダー名を選択することもできます。 Note 複数のベンダー名を指定することはできません。
MACアドレスを追加	グループの対象とするデバイスのMACアドレス（ユニキャストアドレスまたは範囲）を次のいずれかの表記形式で入力し、右側の追加ボタン（＋アイコン）を押します。 桁区切り無し：000000000000 4桁ピリオド区切り：0000.0000.0000 4桁ハイフン区切り：0000-0000-0000 4桁コロン区切り：0000:0000:0000 2桁ハイフン区切り：00-00-00-00-00-00 2桁コロン区切り：00:00:00:00:00:00 任意とする桁は「*」として指定することができます。例えば、「0000.5e00.53**」は「00:00:5e:00:53」で始まり、末尾2オクテットは任意のMACアドレス範囲、00:00:5e:00:53:00～00:00:5e:00:53:ffを指します。 追加ボタン（＋アイコン）を押すと、下欄にMACアドレスが登録されます。MACアドレスは複数登録できます。各MACアドレスの右側の×印をクリックすると、該当のMACアドレスをダイナミックグループの登録から削除することができます。
「ファイルをアップロード」ボタン	グループの対象とするデバイスのMACアドレス（ユニキャストアドレスまたは範囲）をCSVファイル（*.csv）またはテキストファイル（*.txt）から読み込みます。 半角スペース、カンマ、タブ、改行で区切られたテキストのうち、次のフォーマットに一致したものをMACアドレスとして登録します。一致しない文字列は無視されます。 桁区切り無し：000000000000 4桁ピリオド区切り：0000.0000.0000 4桁ハイフン区切り：0000-0000-0000 4桁コロン区切り：0000:0000:0000 2桁ハイフン区切り：00-00-00-00-00-00 2桁コロン区切り：00:00:00:00:00:00 また、手入力の場合と同様に、任意とする桁は「*」として指定することができます。
デバイスファミリー	グループの対象とするAMFデバイスのデバイスファミリーを指定します。 デバイスファミリーは、「AR4050S」、「x950」などのシリーズ名称をドロップダウンリストから選択できます。また、「ルーター」または「スイッチ」を選択すると、該当するAMFデバイスを一括してグループのメンバーに指定できます。 複数のデバイスファミリーを同時に指定することはできません。
デバイス検索	検索したいキーワードを3文字以上入力し、Enterキーを押します。 AVM EXのデバイス一覧に登録されたデバイスのうち、本フィールドに入力された文字列をデバイス名に含む項目を、「デバイス名 | エリア名 | IPアドレス」の形式でドロップダウン表示します。ドロップダウンリストからデバイスをクリックすると、スタティックデバイス欄に追加されます。 元のリストに戻る場合は空欄にしてEnterキーを押します。 Note 大文字小文字は区別しません。
スタティックデバイス	「デバイス検索」欄のドロップダウンリストからグループに手動登録されたデバイスの名前を表示します。 各デバイス名の右側の×印をクリックすると、該当のデバイスをスタティックデバイスの登録から削除することができます。 また、ネットワークマップでデバイスアイコンを右クリックして表示されるコンテキストメニューからやサイドパネルから編集することもできます。
カスタムアイコンを選択	デバイスをネットワークマップに表示する際のアイコンを選択します。 登録されたカスタムアイコンは、ネットワークマップにおいて、グループに該当するデバイスの表示に使用されます。また、AWCプラグインの管理下APの接続クライアントの場合は、AWCプラグインのフロアマップにて、無線クライアントを示すアイコンにも使用されます。 Note カスタムアイコンの選択は、アカウントタイプが「管理者」のユーザーのみが行えます。 「カスタムアイコン」ボタン（＋アイコン）をクリックすると、「カスタムアイコンを追加」ダイアログが表示され、カスタムアイコンを登録することができます。 ■カスタムアイコンを追加 独自のアイコンを登録できます。 「画像のアップロード」ボタン： クリックすると、カスタムアイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。 プレビュー画像： 「画像のアップロード」ボタンで選択した画像のプレビューが表示されます。 JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。 アイコン名： アイコンの名前を登録します。 「キャンセル」ボタン： アイコンの登録を中止します。 「保存」ボタン： アイコンを登録します。 登録されたカスタムアイコンにマウスポインターを置くと、削除ボタン（×アイコン）がアイコンの右上に表示されます。削除ボタンをクリックすると、「カスタムアイコンを削除」ダイアログに確認メッセージが表示されます。「削除」ボタンをクリックすると、カスタムアイコンはカスタムアイコン一覧から削除されます。
「キャンセル」ボタン	グループの登録を中止します。
「保存」ボタン	グループを登録します。

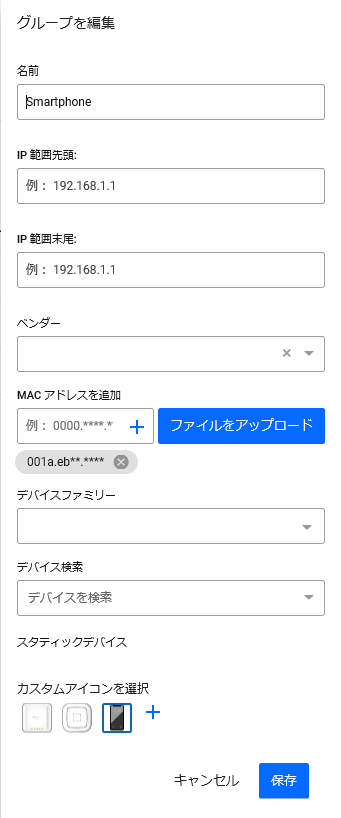

グループを編集

項目名	説明
名前	グループ名を入力します。
IP範囲先頭	グループの対象とするデバイスのIPアドレス範囲の開始アドレスを入力します。IPアドレス範囲を指定する場合は、IP範囲先頭とIP範囲末尾の両方を指定する必要があります。
IP範囲末尾	グループの対象とするデバイスのIPアドレス範囲の終了アドレスを入力します。
ベンダー	デバイスのベンダー名に含まれるキーワードを指定します。 ベンダー名は、MACアドレスの上位24～36ビットに関連付けられたベンダーの名前です。 例えば、「ベンダーを検索」欄に「allied telesis」を指定すると、「Allied Telesis, K.K.」、「Allied Telesis, Inc.」、「Allied Telesis Labs Ltd」、「Allied Telesis R&D Center K.K.」などのベンダー名を持つデバイスが対象となります。 また、キーワードを入力すると、キーワードを含むベンダー名の一覧がドロップダウンメニューに表示されます。ドロップダウンメニューから対象とするベンダー名を選択することもできます。 Note 複数のベンダー名を指定することはできません。
MACアドレスを追加	グループの対象とするデバイスのMACアドレス（ユニキャストアドレスまたは範囲）を次のいずれかの表記形式で入力し、右側の追加ボタン（＋アイコン）を押します。 桁区切り無し：000000000000 4桁ピリオド区切り：0000.0000.0000 4桁ハイフン区切り：0000-0000-0000 4桁コロン区切り：0000:0000:0000 2桁ハイフン区切り：00-00-00-00-00-00 2桁コロン区切り：00:00:00:00:00:00 任意とする桁は「*」として指定することができます。例えば、「0000.5e00.53**」は「00:00:5e:00:53」で始まり、末尾2オクテットは任意のMACアドレス範囲、00:00:5e:00:53:00～00:00:5e:00:53:ffを指します。 追加ボタン（＋アイコン）を押すと、下欄にMACアドレスが登録されます。MACアドレスは複数登録できます。各MACアドレスの右側の×印をクリックすると、該当のMACアドレスをダイナミックグループの登録から削除することができます。
「ファイルをアップロード」ボタン	グループの対象とするデバイスのMACアドレス（ユニキャストアドレスまたは範囲）をCSVファイル（*.csv）またはテキストファイル（*.txt）から読み込みます。 半角スペース、カンマ、タブ、改行で区切られたテキストのうち、次のフォーマットに一致したものをMACアドレスとして登録します。一致しない文字列は無視されます。 桁区切り無し：000000000000 4桁ピリオド区切り：0000.0000.0000 4桁ハイフン区切り：0000-0000-0000 4桁コロン区切り：0000:0000:0000 2桁ハイフン区切り：00-00-00-00-00-00 2桁コロン区切り：00:00:00:00:00:00 また、手入力の場合と同様に、任意とする桁は「*」として指定することができます。
デバイスファミリー	グループの対象とするAMFデバイスのデバイスファミリーを指定します。 デバイスファミリーは、「AR4050S」、「x950」などのシリーズ名称をドロップダウンリストから選択できます。また、「ルーター」または「スイッチ」を選択すると、該当するAMFデバイスを一括してグループのメンバーに指定できます。 複数のデバイスファミリーを同時に指定することはできません。
デバイス検索	検索したいキーワードを3文字以上入力し、Enterキーを押します。 AVM EXのデバイス一覧に登録されたデバイスのうち、本フィールドに入力された文字列をデバイス名に含む項目を、「デバイス名 | エリア名 | IPアドレス」の形式でドロップダウン表示します。ドロップダウンリストからデバイスをクリックすると、スタティックデバイス欄に追加されます。 元のリストに戻る場合は空欄にしてEnterキーを押します。 Note 大文字小文字は区別しません。
スタティックデバイス	「デバイス検索」欄のドロップダウンリストからグループに手動登録されたデバイスの名前を表示します。 各デバイス名の右側の×印をクリックすると、該当のデバイスをスタティックデバイスの登録から削除することができます。 また、ネットワークマップでデバイスアイコンを右クリックして表示されるコンテキストメニューからやサイドパネルから編集することもできます。
カスタムアイコンを選択	デバイスをネットワークマップに表示する際のアイコンを選択します。 登録されたカスタムアイコンは、ネットワークマップにおいて、グループに該当するデバイスの表示に使用されます。また、AWCプラグインの管理下APの接続クライアントの場合は、AWCプラグインのフロアマップにて、無線クライアントを示すアイコンにも使用されます。 Note カスタムアイコンの選択は、アカウントタイプが「管理者」のユーザーのみが行えます。 「カスタムアイコン」ボタン（＋アイコン）をクリックすると、「カスタムアイコンを追加」ダイアログが表示され、カスタムアイコンを登録することができます。 ■カスタムアイコンを追加 独自のアイコンを登録できます。 「画像のアップロード」ボタン： クリックすると、カスタムアイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。 プレビュー画像： 「画像のアップロード」ボタンで選択した画像のプレビューが表示されます。 JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。 アイコン名： アイコンの名前を登録します。 「キャンセル」ボタン： アイコンの登録を中止します。 「保存」ボタン： アイコンを登録します。 また、登録されたカスタムアイコンにマウスポインターを置くと、削除ボタン（×アイコン）がアイコンの右上に表示されます。削除ボタンをクリックすると、「カスタムアイコンを削除」ダイアログに確認メッセージが表示されます。「削除」ボタンをクリックすると、カスタムアイコンはカスタムアイコン一覧から削除されます。
「キャンセル」ボタン	グループの編集を中止します。
「保存」ボタン	グループの編集を反映します。

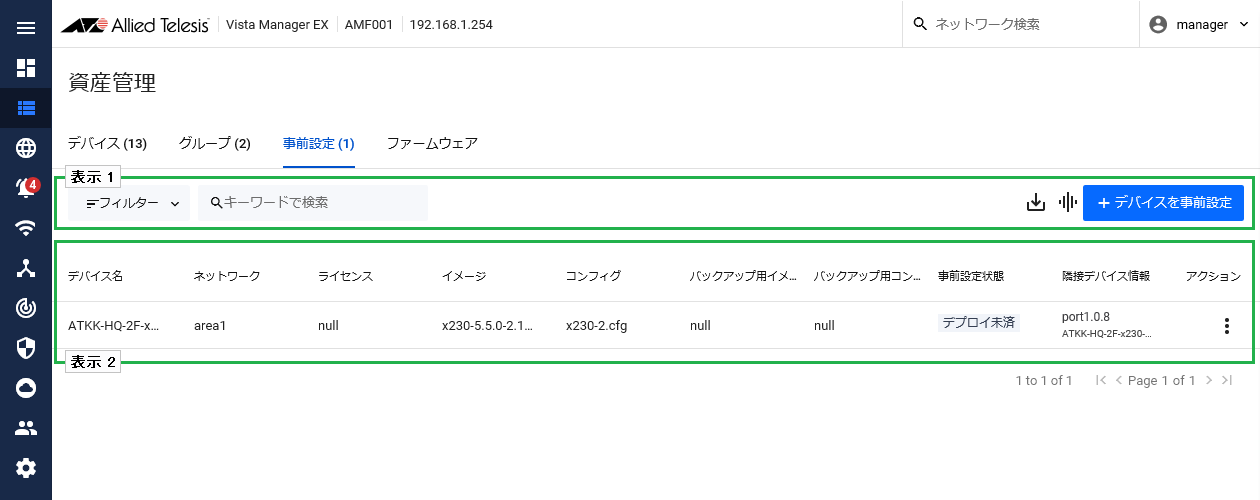

事前設定

Note

トポロジーの手動更新中は事前設定は行えません。

Note

次の機種については、事前設定は未サポートとなります。
SH210シリーズ、SH230シリーズ、SH310シリーズ、SH510シリーズ、GS900MXシリーズ、GS900MPXシリーズ、XS900MXシリーズ、GS970EMXシリーズ、FS980Mシリーズ、GS980Mシリーズ、GS980EMシリーズ、GS980MXシリーズ

Note

AVM EXでは、SSHサーバーをAMFのバックアップ先としての事前設定は未サポートになります。このため、AMFマスターとしてAMF Cloudを使用しているAMFエリアで事前設定を行う場合は、AMFマスターにてAMFバックアップデータの保存先を内部ストレージに設定してください。

Note

AT-NFV-APL、AT-AR4000S-Cloudは隣接デバイスとして指定できません。

Note

既存のAMFデバイスの複製（clone）による事前設定は未サポートです。既存のAMFデバイスの設定を基にする場合は、別途コンフィグのダウンロードを行って、必要な個所を適宜変更したうえで、新規デバイスのコンフィグとして事前設定に使用してください。

Note

新規デバイス1つに対する複数候補の機種指定は未サポートです。該当の新規デバイスとして設定する機種は事前に決定しておく必要があります。

Note

新規デバイスを接続する隣接デバイスの接続ポートでは、自動的にネイティブVLANが無効に設定されます。タグなしパケットを受信する必要がある場合は、事前設定を新規デバイスに適用後、適宜設定してください。

項目名	説明
検索フィールド	検索したいキーワードを入力します。 現在の表示情報（デバイス名、ネットワークなど）のいずれかに、本フィールドに入力された文字列を含む項目を表示します。 元のリストに戻る場合は空欄にするか検索フィールド右端に表示される消去ボタンをクリックします。 Note 大文字小文字は区別しません。
フィルター	事前設定一覧の表示を絞り込みます。 「フィルター」ボタンをクリックすると、フィルターで絞り込みできる次の項目がドロップダウン表示されます。 デバイス名 ネットワーク ライセンス イメージ コンフィグ バックアップ用イメージ バックアップ用コンフィグ 隣接デバイス情報 ドロップダウンリストからいずれかの項目のチェックボックスにチェックを付けると、フィルターボタンの右側に、選択した項目の絞り込みフィールドが追加表示されます。 任意の文字列を入力し、Enterキーを押すと、条件に一致する事前設定情報のみ事前設定一覧に表示されます。
「CSV出力」ボタン	表示している事前設定一覧をCSV（カンマ区切りテキスト）形式のファイルに出力します。
「列を管理」ボタン	事前設定一覧に表示する情報を選択します。 デバイス名 ネットワーク ライセンス イメージ コンフィグ バックアップ用イメージ バックアップ用コンフィグ 事前設定状態 隣接デバイス情報 アクション デフォルトでは、すべての列が表示されます。
「デバイスを事前設定」ボタン	事前設定を登録します。クリックすると、「新規デバイスを事前設定」サイドパネルが表示されます。

新規デバイスを事前設定

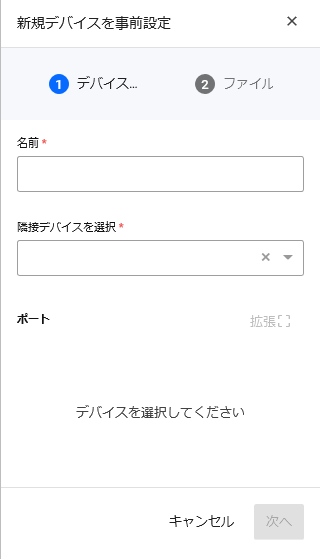

デバイス名の設定

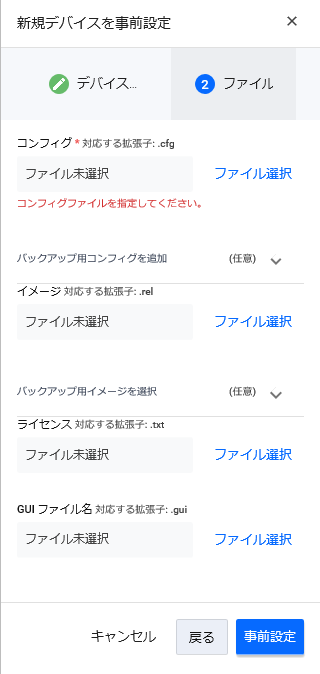

ファイル選択

事前設定済みデバイスを編集

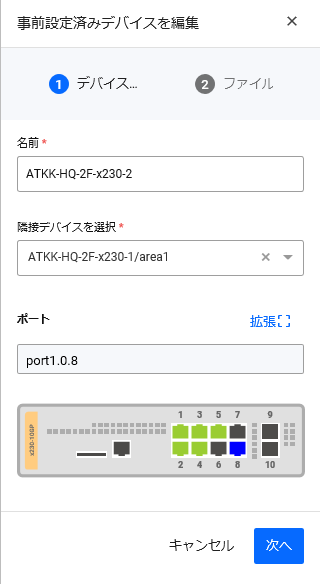

デバイス名の設定

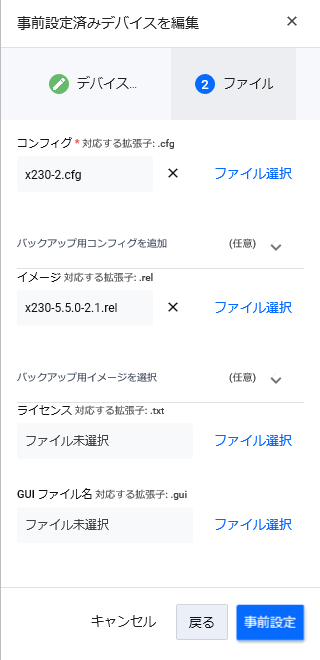

ファイル選択

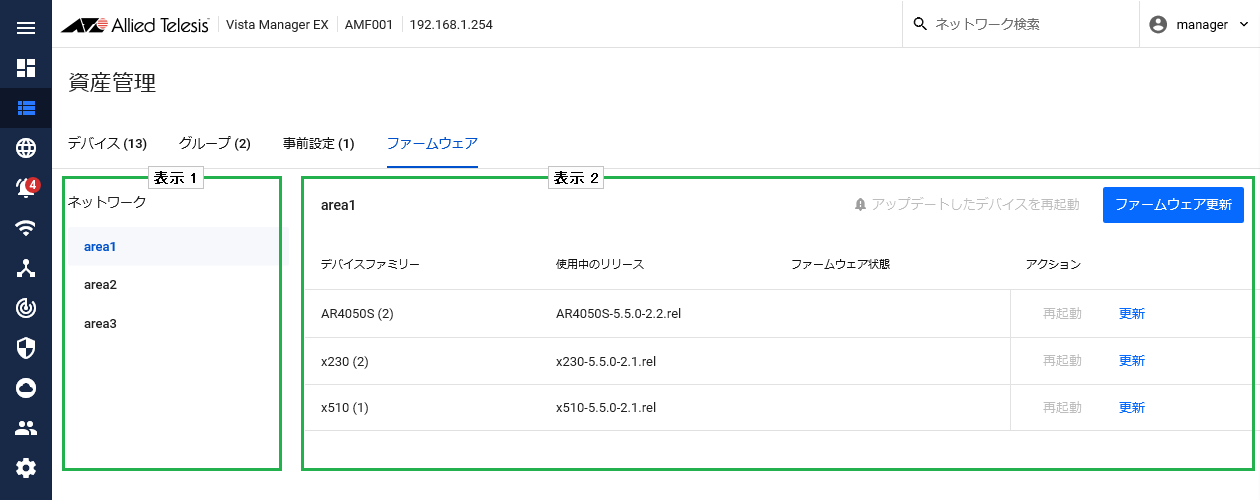

ファームウェア

Note

本機能を使用する場合は、AMFマスターにてファームウェアバージョン5.4.9-0.1以降をお使いください。

Note

「デバイス」タブに表示されるAMFデバイスがファームウェア管理の対象となります。
ファームウェアの更新は、「デバイス」タブに表示された管理中の機器と現在AMFネットワークに接続されている機器が一致した状態で行ってください。「デバイス」タブの表示内容と実際の機器が異なる場合は、デバイスの削除や、手動でのトポロジー更新を行い、「デバイス」タブの表示を最新の状態に一致させたうえでファームウェアの更新を行ってください。

Note

管理対象にAT-AR4050S-5Gが含まれている場合、AR4050Sデバイスファミリーにファームウェアバージョン5.5.1-0.xより古いファームウェアファイルをアップロードしないでください。
AT-AR4050SとAT-AR4050S-G5は同じデバイスファミリーに属するため、AT-AR4050S-5Gで未サポートの古いファームウェアファイルもアップロードできてしまい、そのまま再起動を実行するとAT-AR4050S-5Gは起動に失敗します。

ファームウェア一覧

項目名	説明
「アップデートしたデバイスを再起動」ボタン	AMFエリア内の新しいファームウェアを適用したAMFデバイスを一括して再起動します。 ボタンをクリックすると、「再起動の時間を設定」ポップアップが表示されます。 「再起動の時間を設定」ポップアップ内では、再起動のスケジュールを設定、または直ちに再起動を実行できます。 日付： クリックすると、カレンダーコントロールで日付を選択できます。 時刻： 1時間単位で時刻を選択できます。また、「日付」に当日の日付を選択している場合のみ、「今」が選択できます。 デフォルトでは「今」が選択されています。 Note 日付および時刻は、英語表記となります。 「キャンセル」ボタン： 再起動のスケジュールの作成をキャンセルします。 「適用」ボタン： 指定した日時に再起動のスケジュールを設定します。 日付に当日の日付を、時刻に「今」を選択して「適用」ボタンをクリックすると、直ちに再起動を行うことができます。 再起動のスケジュールが作成されると、本ボタンは「再起動をキャンセル」ボタンに変化します。 Note 一括再起動のスケジュールを設定している場合、デバイスファミリーごとの個別キャンセルはできません。一旦「再起動をキャンセル」ボタンで一括再起動をキャンセルしてから、デバイスファミリーごとに再起動を設定するようにしてください。
「再起動をキャンセル」ボタン	再起動のスケジュールをキャンセルします。 Note 現在実行中の再起動を中断することはできません。
「ファームウェア更新」ボタン	「ファームウェア更新」サイドパネルを表示し、AMFエリア内のAMFデバイスにファームウェアを適用します。複数のデバイスファミリーに対して一度に操作を行うことができます。
デバイスファミリー	AMFエリア内のAMFデバイスをデバイスファミリー（ファームウェアの系列）ごとに一覧表示します。 末尾のカッコ内には、該当するAMFデバイス数を表示します。
使用中のリリース	AMFデバイスで現在実行されているファームウェアイメージファイルのバージョンを表示します。
ファームウェア状態	ファームウェア更新の進行状況を表示します。
アクション	選択したデバイスファミリーに対する操作を選択します。 再起動： 新しいファームウェアを適用したデバイスファミリーのAMFデバイスを一括して再起動します。 ボタンをクリックすると、「再起動の時間を設定」ポップアップが表示されます。 「再起動の時間を設定」ポップアップ内では、再起動のスケジュールを設定、または直ちに再起動を実行できます。 日付： クリックすると、カレンダーコントロールで日付を選択できます。 時刻： 1時間単位で時刻を選択できます。また、「日付」に当日の日付を選択している場合のみ、「今」が選択できます。 デフォルトでは「今」が選択されています。 Note 日付および時刻は、英語表記となります。 「キャンセル」ボタン： 再起動のスケジュールの作成をキャンセルします。 「適用」ボタン： 指定した日時に再起動をスケジュールを設定します。 日付に当日の日付を、時刻に「今」を選択して「適用」ボタンをクリックすると、直ちに再起動を行うことができます。 再起動のスケジュールが作成されると、画面右上の「アップデートしたデバイスを再起動」ボタンは「再起動をキャンセル」ボタンに変化します。 更新： 「ファームウェア更新」サイドパネルを表示し、新しいファームウェアの適用を行います。 更新を続ける： 中断しているファームウェア更新操作に戻ります。

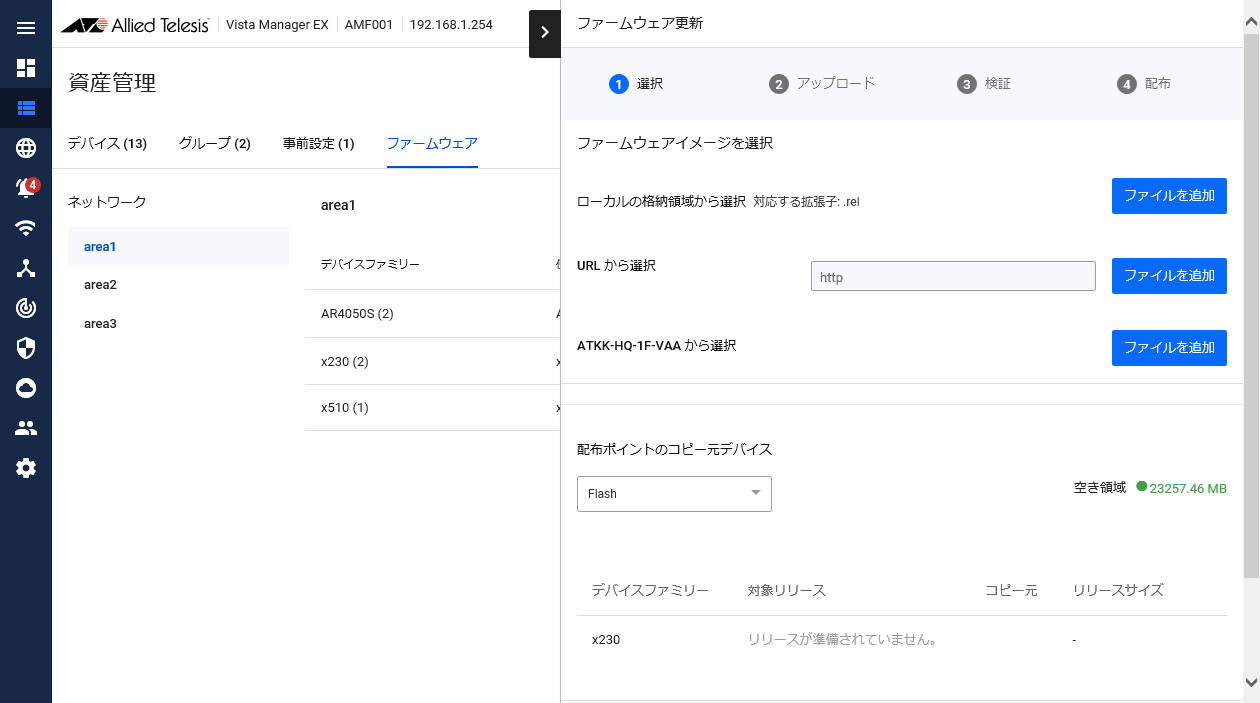

ファームウェア更新

1. ファームウェアの選択
   選択したデバイスファミリーに適用するファームウェアのイメージファイルを選びます。また、該当のデバイスファミリーから、アップデート対象とするデバイスを選びます。


2. ファームウェアのアップロード
   選択したファームウェアのイメージファイルを、AMFネットワーク上の配布ポイントにアップロードします。
   配布ポイントには、該当のAMFエリアのAMFマスターが使用されます。


3. AMFデバイスの検証
   選択したファームウェアのイメージファイルを配布可能かどうか、AMFデバイスの状態を確認します。


4. ファームウェアの配布
   配布ポイントからAMFデバイスのフラッシュメモリーにファイルをコピーします。
   配布が完了すると、配布されたイメージファイルは、通常起動時にロードされる通常用ファームウェアに設定されます。配布の時点でAMFデバイスで動作しているファームウェアは、バックアップ用ファームウェアに設定されます。


Note

AMFエリア内のデバイスファミリー一覧に表示されているデバイスファミリーのいずれか1つを選択してファームウェアの更新を実行した場合でも、ほかのリスト上のすべてのデバイスファミリーのファームウェア状態が「更新を行っています。」と表示されることがありますが、実際にはファームウェアの適用を実行したデバイスのみが対象となります。この場合は、Webブラウザーの再読み込みを行ってください。

Note

ファームウェアのイメージファイルをアップロード後に選択しなおす場合は、「戻る」ボタンではなく、「キャンセル」ボタンで操作を中断し、最初からやり直してください。

Note

AVM EXからデバイスのファームウェア更新を行うと、ファームウェア更新に使用するイメージファイルはAMFネットワーク上の配布ポイントのストレージに保存されます。
保存されたイメージファイルは、ファームウェア更新が終了しても、AMFネットワーク上の配布ポイントのコピー元デバイスに保持されます。
そのため、デバイスの空き領域が少なくなった場合は、不要なイメージファイルは手動で削除してください。

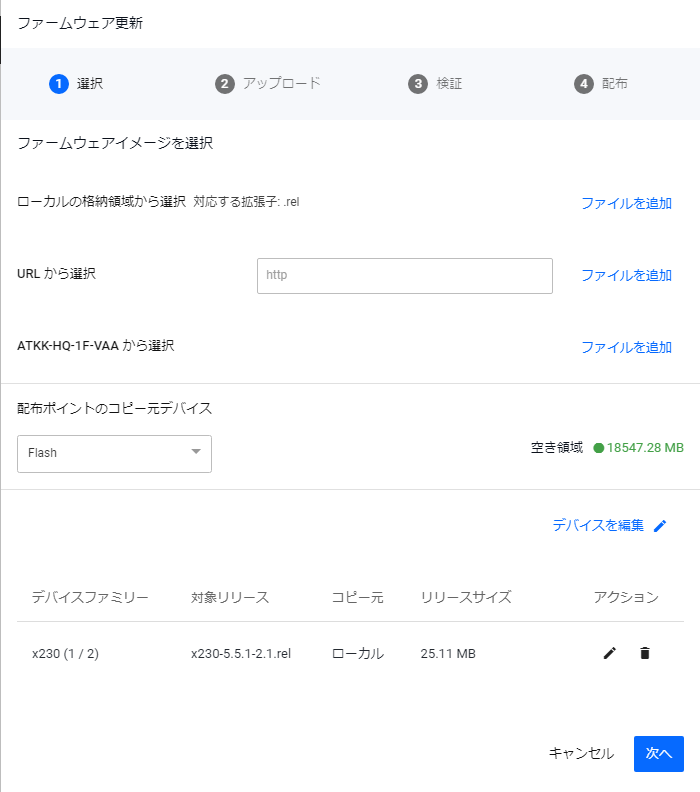

選択

項目名	説明

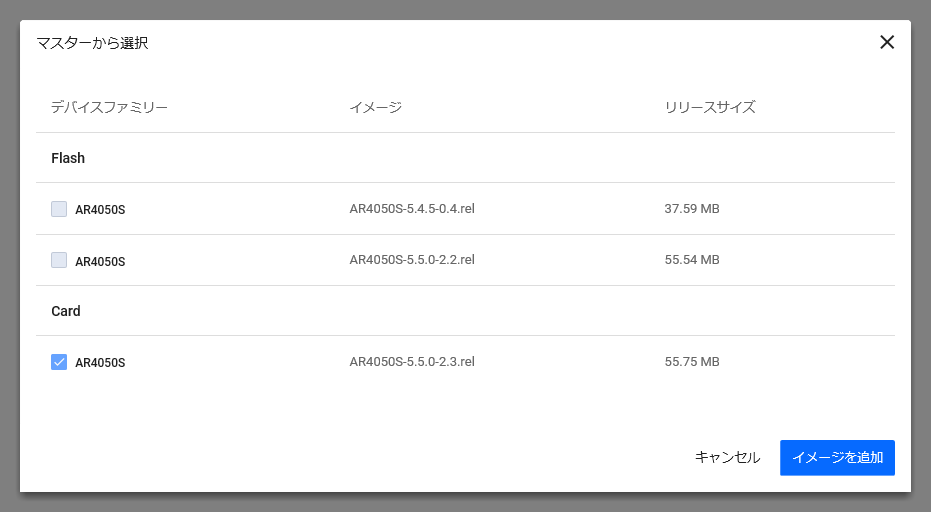

ファームウェアイメージを選択	新しくAMFデバイスに適用するファームウェアのイメージファイル（.rel形式）を選択します。 Note AMF Cloud、AT-NFV-APL、AT-AR4000S-Cloudのファームウェア更新は未サポートです。 選択方法には次の3つがあります。 ローカルの格納領域から選択： 管理画面を閲覧環境のファイル領域から、配布ポイントにアップロードするファームウェアのイメージファイルを選択します。 URLから選択： ファームウェアのイメージファイルをダウンロードするURLを指定します。 Note AVM EXサーバーからアクセスできるURLを指定してください。 URLから選択を行う場合に限り、ファームウェアのイメージファイル（.rel形式）のほかに、ファームウェアファイルを含むZIPファイル（.zip形式）を選択できます。 Note ZIPファイルに含まれるファームウェア以外のファイルは無視されます。 なお、複数のファームウェアファイルを含むZIPファイルは未サポートとなります。 （AMFマスターのデバイス名）から選択： 「マスターから選択」ダイアログを表示し、該当のAMFエリアのAMFコントローラーまたはAMFマスターのファイル領域に保管されたファームウェアから選択します。 ■マスターから選択 ダイアログ AMFコントローラーまたはAMFマスターのファイル領域に保管されたファームウェアの一覧から、AMFデバイスに適用するイメージファイルを選択します。 このダイアログには、実行中のファームウェア更新の対象デバイスファミリーに該当するファームウェアのみが一覧表示されます。 Note AMFコントローラーまたはマスターに装着された外部ストレージ（USBメモリーまたはSDHCカード）を使用する場合は、ファームウェアイメージファイルは外部ストレージのルートディレクトリーに保存してください。 Note 一度のファームウェア更新で、複数の格納領域（AMFコントローラーまたはマスターのフラッシュメモリー、装着されたUSBメモリー、SDHCカード）を同時に使用することはできません。ファームウェアイメージファイルが複数の格納領域に存在する場合、格納領域ごとに分けてファームウェア更新を行ってください。 チェックボックス： アップロードの対象として選択するファームウェアイメージファイルのチェックボックスにチェックを入れます。 デバイスファミリー： ファームウェアのイメージファイルが対応するデバイスファミリーを表示します。 イメージ： ファームウェアのイメージファイルのファイル名を表示します。 リリースサイズ： ファームウェアのイメージファイルのファイルサイズを表示します。 キャンセル： ファームウェアイメージの選択を中断します。 イメージを追加： 選択したファームウェアイメージをアップロードの対象として指定します。 選択したファームウェアのバージョンは、サイドパネル下部の対象リリース一覧に表示されます。 Note 一つのデバイスファミリーに対して複数のファームウェアイメージファイルを選択することはできません。
配布ポイントのコピー元デバイス	配布ポイントとなるAMFマスターからAMFデバイスに配布するファイルを保管する記憶デバイスをメニューから選択します。 メニューには、次のうち、実際にAMFマスターに装着された記憶デバイスのみが表示されます。 flash：フラッシュメモリー（AMF Cloudの場合はインストールされたハードディスクパーティション） usb：USBメモリー card：SDHCカード 通常は、外部記憶デバイス（USBメモリー、SDHCカード）に比べて読み書き速度が優れたフラッシュメモリーを配布ポイントにすることをお勧めします。

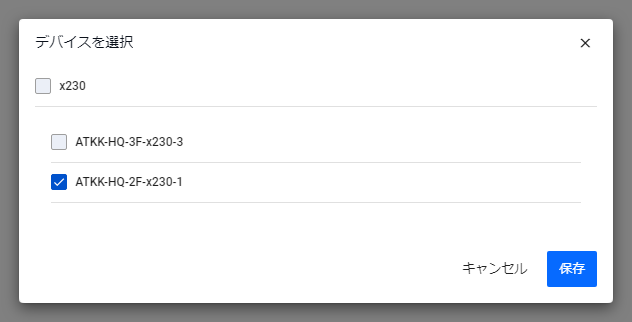

「デバイスを編集」ボタン	「デバイスを選択」ダイアログを表示します。 選択したファームウェアイメージファイルに適合するデバイスファミリーから、ファームウェアを更新するデバイスを選択できます。 更新対象とするデバイスにチェックをつけ、「保存」ボタンを押します。 デフォルトではすべてのデバイスが対象（チェックあり）の状態です。
対象リリース一覧	更新対象のデバイスファミリーに適用しようとしているファームウェアのイメージファイルを表示します。 デバイスファミリー： 更新対象のデバイスファミリーを表示します。 デバイスファミリー一覧各行のアクション欄から「更新」を選択した場合は、該当のデバイスファミリーのみが表示されます。 デバイスファミリー一覧右上の「ファームウェア更新」ボタンからファームウェア更新サイドパネルを表示した場合は、AMFエリア内のすべてのデバイスファミリーが一覧されます。 末尾のカッコ内には、該当デバイスファミリーのデバイス総数とファームウェア適用対象のデバイス数が「(対象数 / 総数)」の形で表示されます。該当デバイスファミリーのすべてのデバイスが適用対象の場合は、総数が表示されます。 対象リリース： 該当のデバイスファミリーに適用しようとしているファームウェアイメージファイルのファイル名を表示します。 コピー元： 該当のデバイスファミリーに適用しようとしているファームウェアイメージファイルのコピー元を表示します。 リリースサイズ： 該当のデバイスファミリーに適用しようとしているファームウェアイメージファイルのファイルサイズを表示します。 編集ボタン（鉛筆アイコン）： 「デバイスを選択」ダイアログを表示します。 該当のデバイスファミリーのうち、適用対象のデバイスを選択できます。 削除ボタン（ゴミ箱アイコン）： 該当のデバイスファミリーに適用しようとしているファームウェアイメージファイルの指定を解除します。
「キャンセル」ボタン	ファームウェアの更新を中止します。 ファームウェア更新サイドパネルでの選択はリセットされます。
「次へ」ボタン	選択したファームウェアイメージファイルのアップロードに進みます。 ファームウェアイメージファイルを指定されていないデバイスファミリーがある場合や、同じデバイスファミリーに対して複数のファームウェアイメージファイルを指定してしまった場合などは、クリックできません。

アップロード

Note

ご使用の環境によっては、ファームウェアの転送開始までに時間がかかる場合があります。

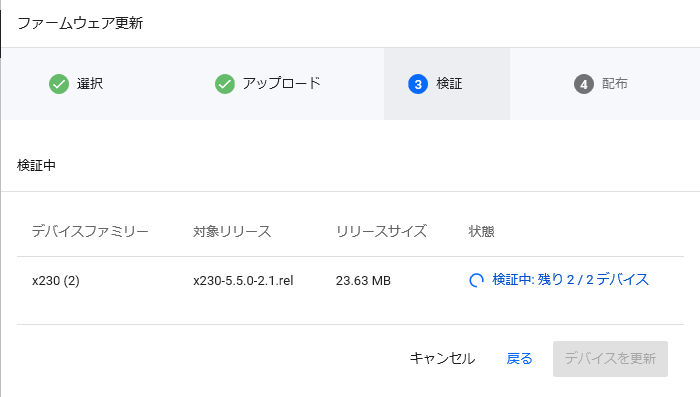

検証

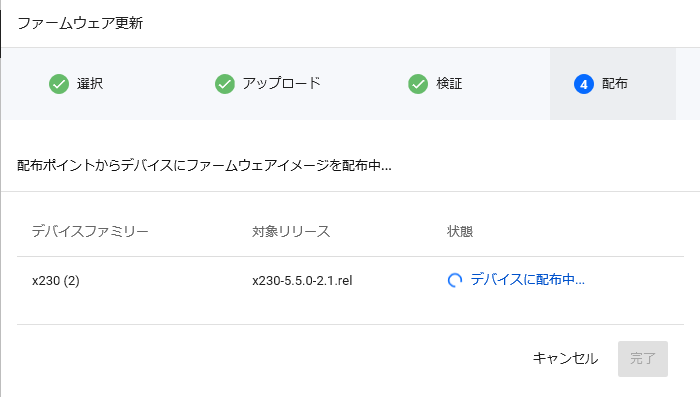

配布

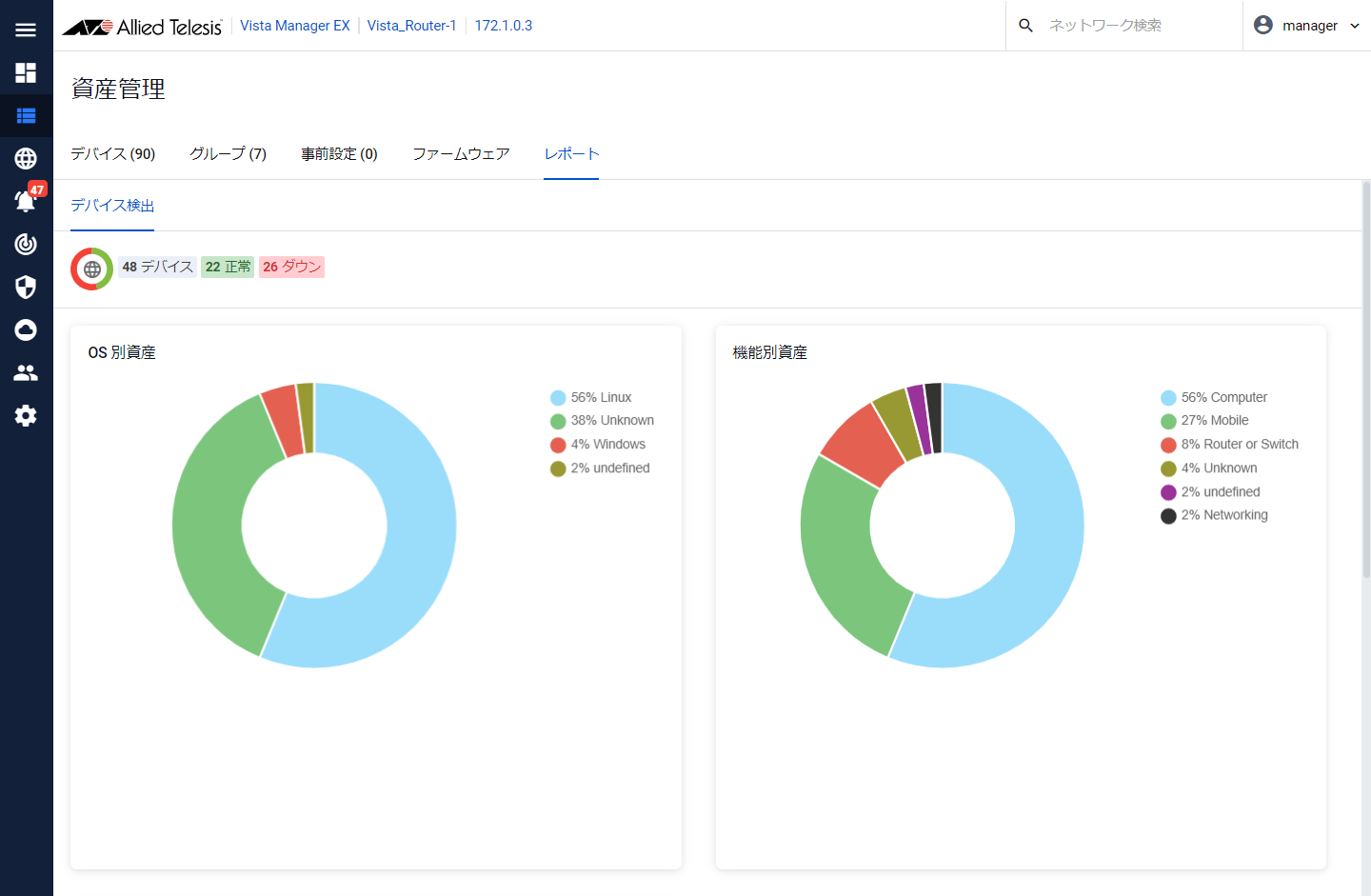

レポート

• OS別

• 機能別

• ベンダー別


Note

Forescoutプラグインの使用には、プラグインのライセンスは不要です。

Note

ForescoutプラグインによるForescoutアプライアンスとの連携手順については、「各種操作」/「その他の設定」/「Forescoutデバイス検疫アプライアンスとの連携」をご参照ください。

画面リファレンス / 資産管理 / デバイス情報

AMFデバイスの情報確認、接続されたAMFゲストデバイスの一覧、バックアップやライセンスの適用といった、AMFデバイスの管理を行います。

デバイス情報

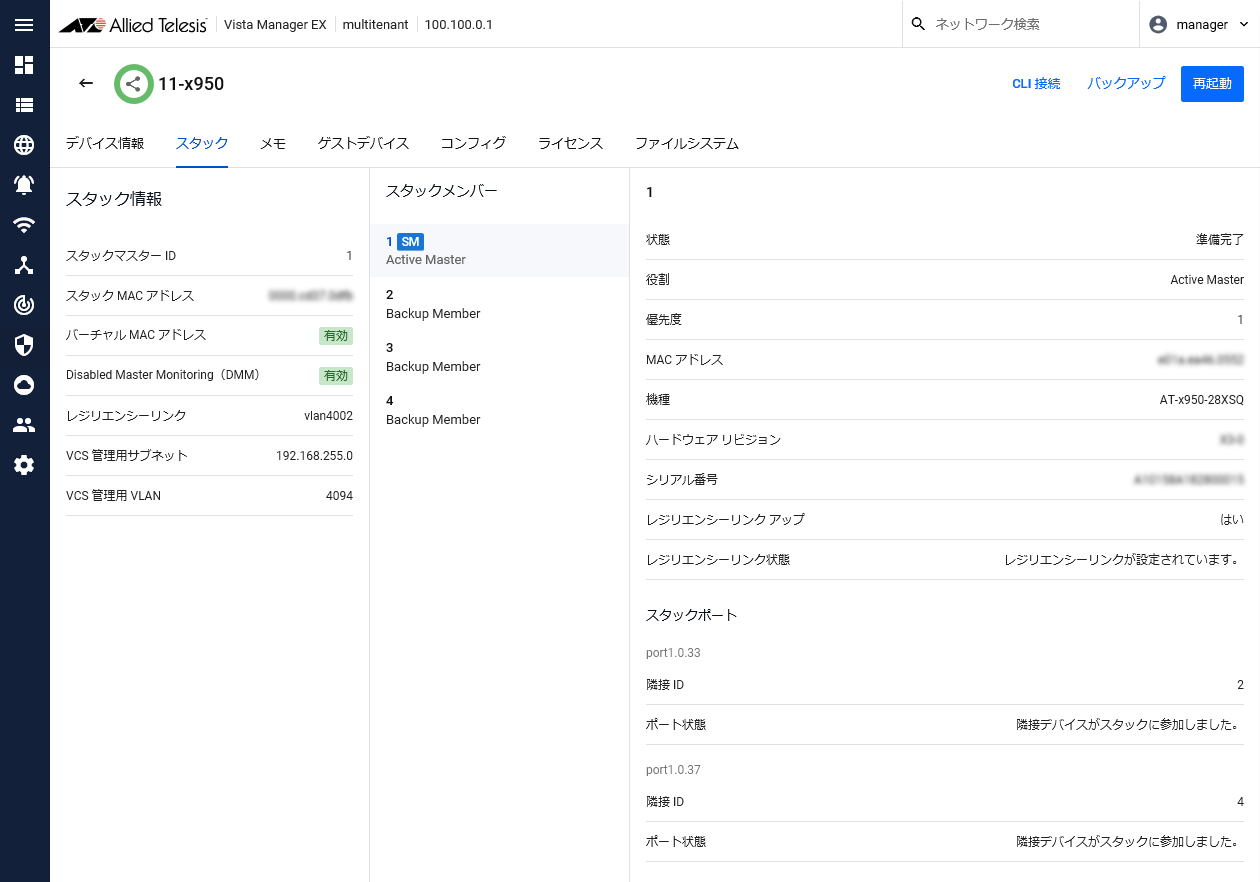

スタック

メモ

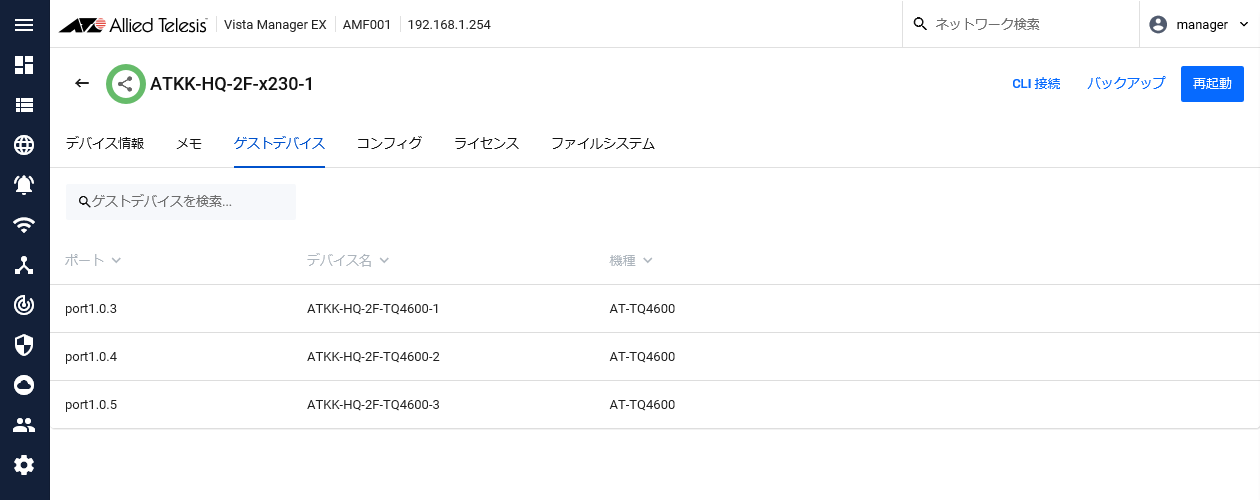

ゲストデバイス

バックアップ

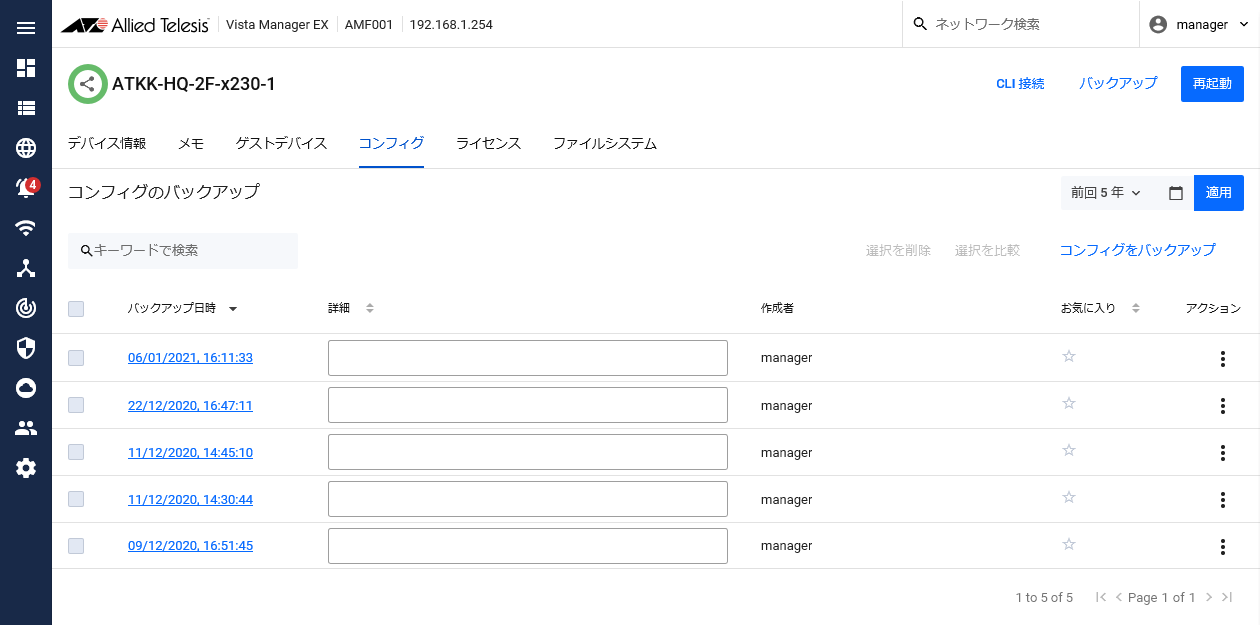

コンフィグ

Note

ランタイムメモリー上の動作用コンフィグ（ランニングコンフィグ）は反映されません。

コンフィグ内容の確認

Note

この画面ではコンフィグの編集はできません。編集を行う場合は、コンフィグ一覧からダウンロード後、テキストエディターなどで編集し、ファイルシステムタブからアップロード、または、SDHCカードやUSBメモリーなどの外部記憶デバイス、AMFデバイスのデバイスWeb GUI、またはSCP、ZMODEMなどを利用して転送してください。

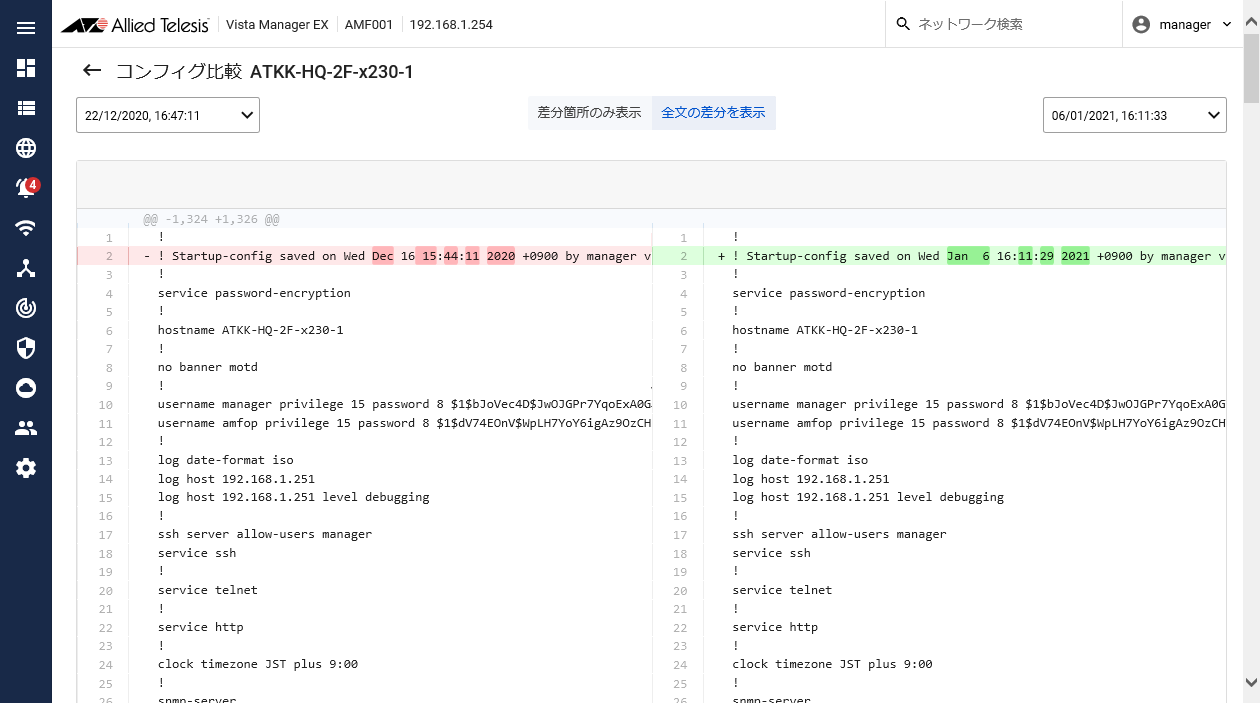

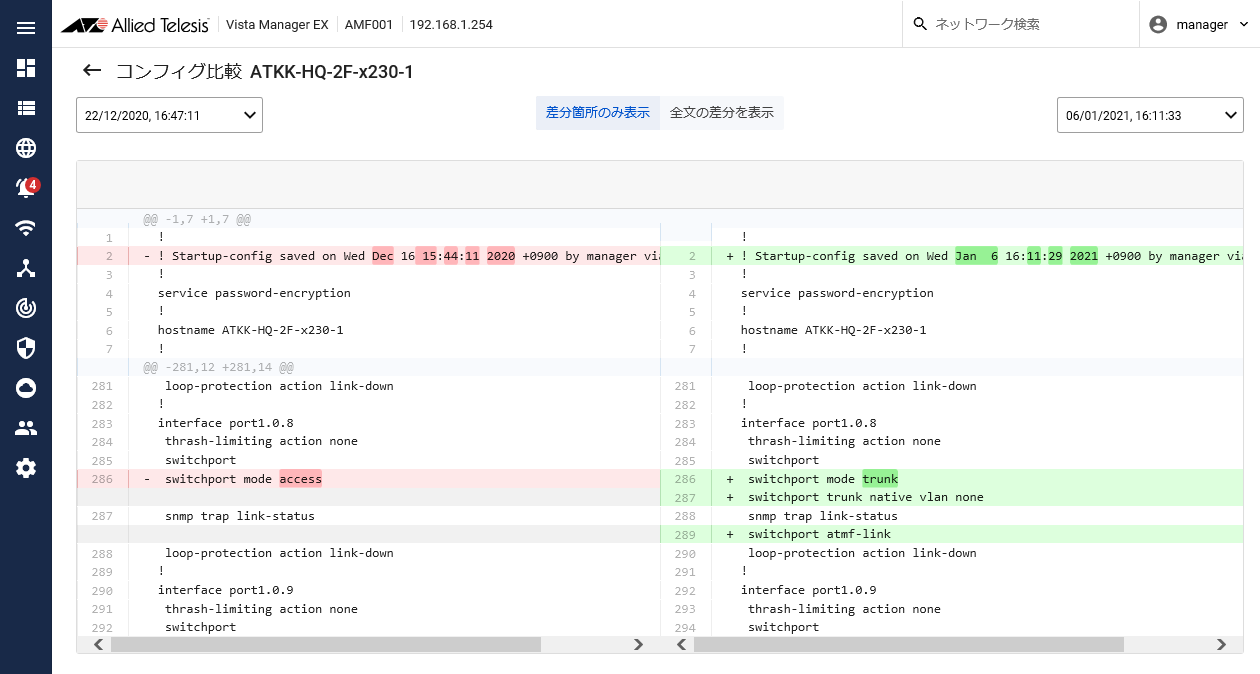

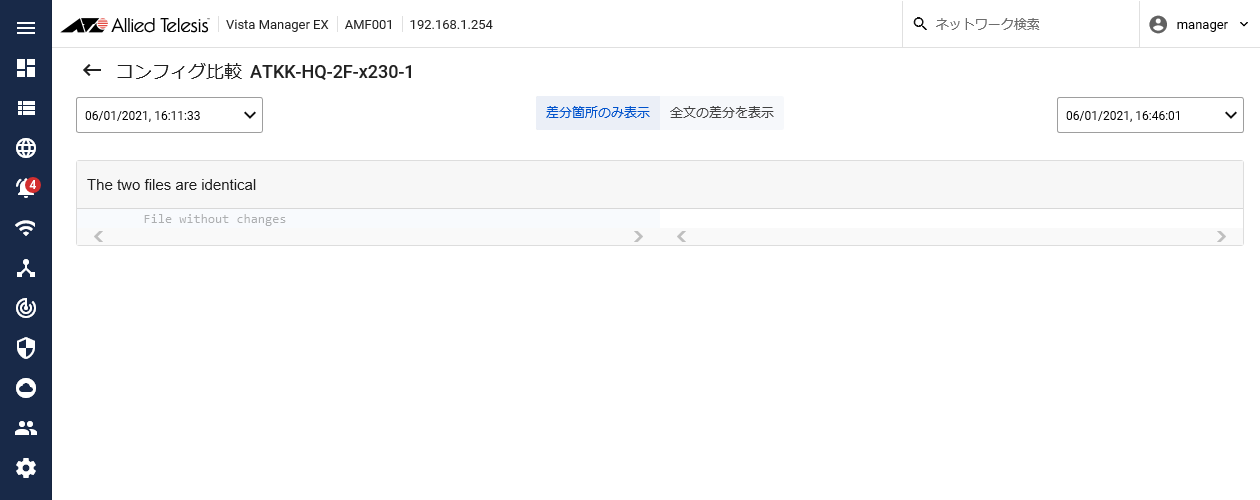

コンフィグ比較

項目名	説明
タイトル	「←　コンフィグ比較 (デバイス名)」の形で表示されます。 「←」をクリックするとコンフィグ一覧に戻ります。
バックアップ日時	バックアップを取得した日時を左右のコンフィグの上に表示します。 日時をクリックすると、記録されたコンフィグのバックアップ日時がドロップダウンリストに一覧表示されます。また、詳細をメモとして記録している場合は、バックアップ日時の下に表示されます。いずれかのバックアップ日時を選択すると、該当のバックアップともう一方の差分を比較します。 Note 日付の表記は「DD/MM/YYYY（日/月/年）」形式です。
差分箇所のみ表示/全文の差分を表示	差分の表示方法を切り替えます。 差分箇所のみ表示： 差分のある行の前後5行ずつを表示し、その他の変更のない箇所は省略して表示します。 全文の差分を表示： 変更のない箇所を省略せず、2つのコンフィグの全体を表示します。
コンフィグ内容	コンフィグの内容を表示します。 ■内容が同一の場合 2つのコンフィグの上に「The two files area identical」のメッセージが表示されます。 ■内容が異なる場合 内容に差分がある場合は、それぞれのコンフィグで変更のある個所が色付きで表示されます。 差分箇所のみ表示 全文の差分を表示

ライセンス

Note

本機能を使用する場合は、AMFマスターのファームウェアバージョンを5.4.9-0.1以上にしてください。

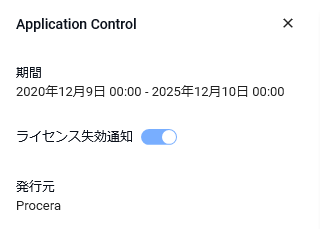

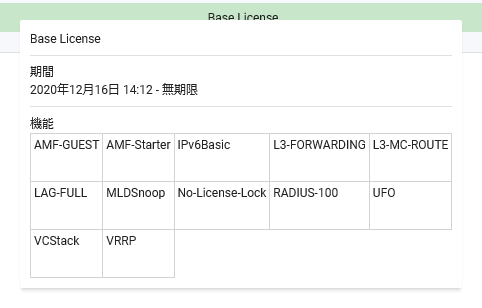

ライセンス詳細

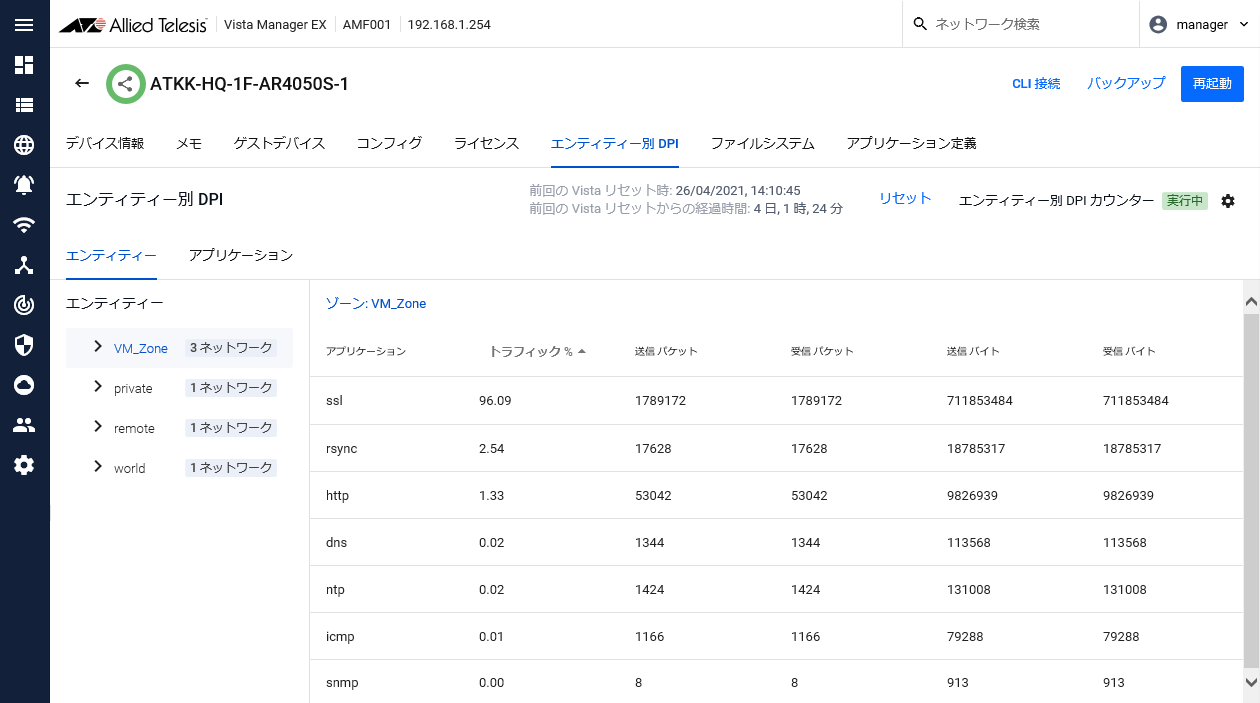

エンティティー別DPI

Note

AT-ARルーターシリーズ製品でDPI（ディープパケットインスペクション）機能をご使用の場合、ルーター側の設定変更、追加が必要な場合があります。
詳細についてはルーター製品のコマンドリファレンスをご参照ください。
・UTM / アプリケーションコントロール（DPI）
・UTM / ファイアウォール
・UTM / NAT
・トラフィック制御 / Quality of Service
・トラフィック制御 / ポリシーベースルーティング

Note

AT-AR2010V、AT-AR2050VでDPI機能を有効にする場合は該当機器のファームウェアバージョンを5.4.9-1.x以前にしてください。
AT-AR2010V、AT-AR2050Vにおいてファームウェアバージョン 5.4.9-2.x以降でDPI機能を有効にすることは未サポートとなります。

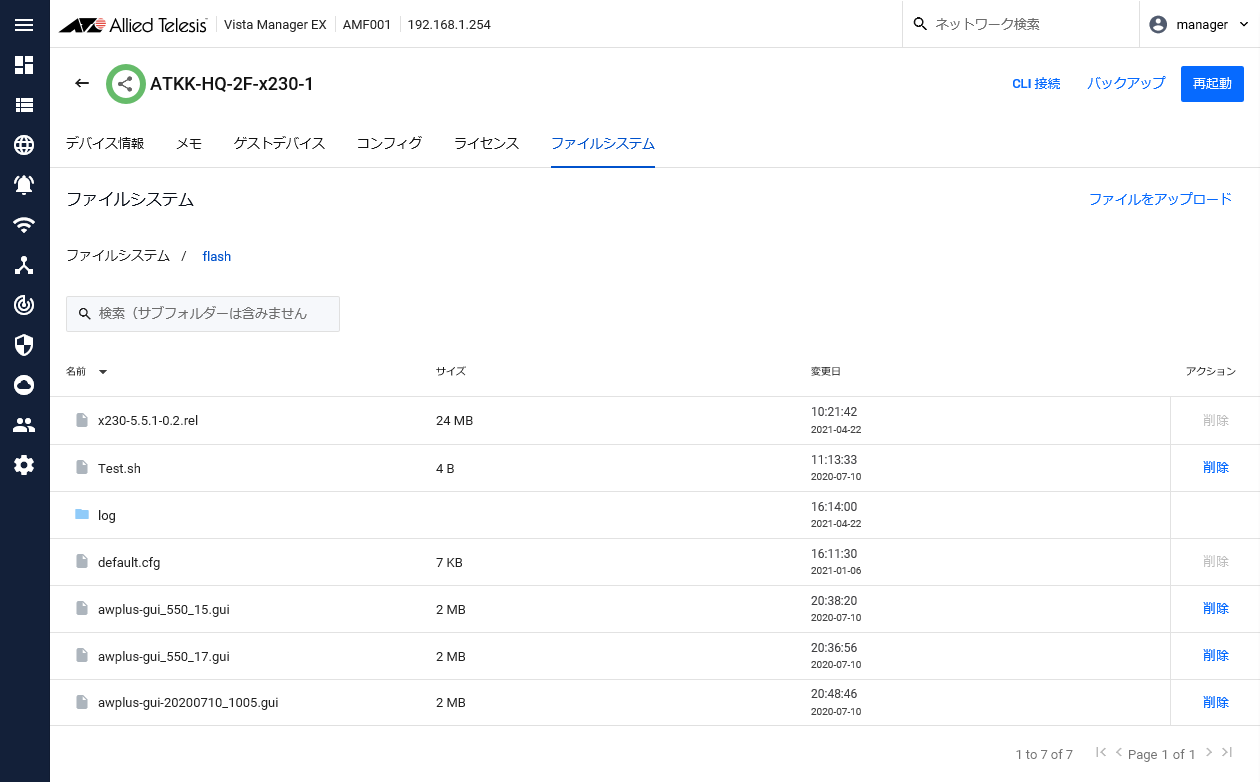

ファイルシステム

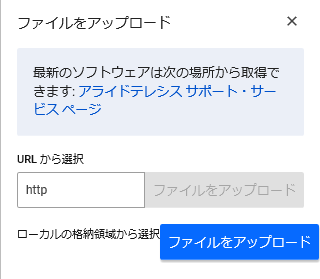

ファイルをアップロード

Note

ファイルサイズは最大100MB、または、AMFデバイスの制限のうち小さい方に従います。

Note

ZIPファイルを選択した場合は、ZIPファイル内のファイルはすべて展開されてから転送されます。
なお、名前が重複している場合は上書きされます。

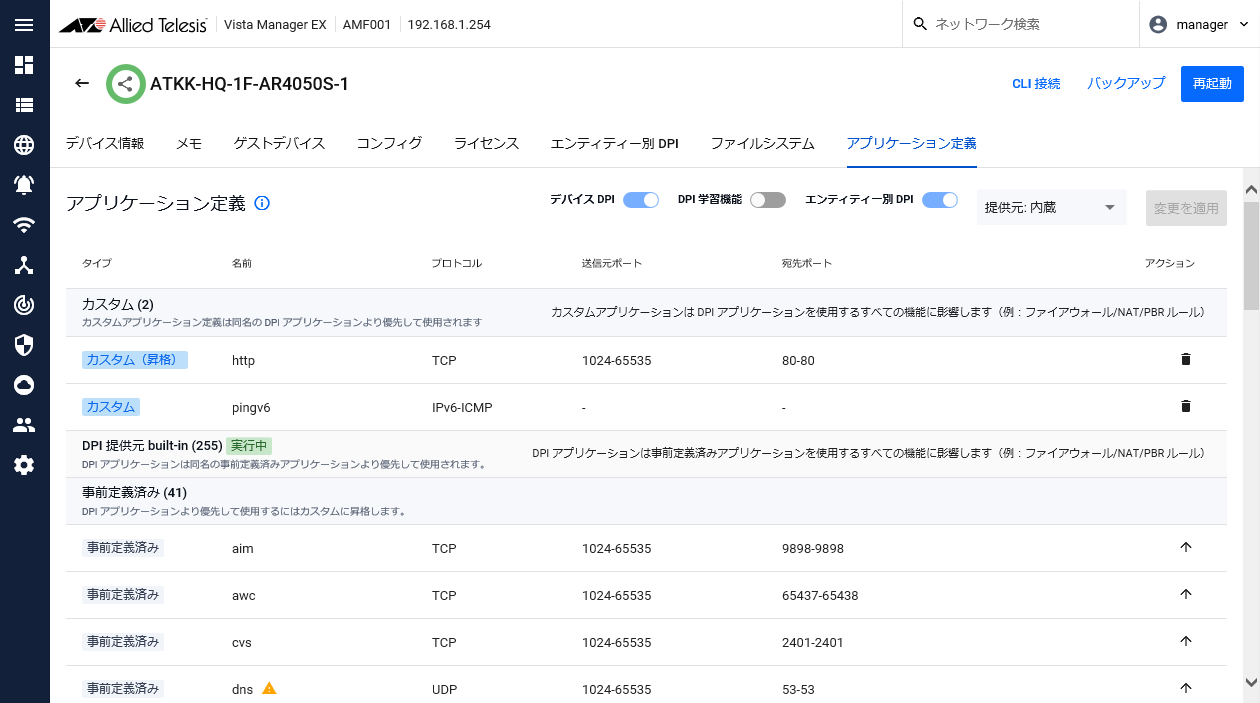

アプリケーション定義

Note

本画面では、事前定義されていないカスタムアプリケーション定義を作成することはできません。事前定義されていないアプリケーションを定義する場合は、CLIで行います。

DPI設定

Note

DPI設定の変更は、インターネットブレークアウト、ファイアウォールルール、NATルール、SD-WANルールに影響を及ぼすことがあります。

画面リファレンス / ネットワークマップ

ネットワークマップには、AMFネットワークに属するすべてのAMFデバイスが表示されます。
コンテンツ欄上部にはネットワークの詳細が、コンテンツ欄中央にはデバイス同士の接続を可視化したトポロジーマップが表示されます。
AWCプラグイン、SNMPプラグイン（またはTrap Receiver）を登録している場合は、AMFデバイスに加えて、AWCプラグイン管理下の無線AP、SNMPプラグイン（またはTrap Receiver）管理下のデバイス（以下、SNMPデバイス）が、AMFデバイスと同格の構成単位として表示されます。

また、ここから、AMFネットワーク内のデバイスの階層化表示、AMFデバイスのVLAN設定、AMFデバイスのトラフィックモニター、デバイスやリンクなどの編集、Tracepathの実行ができます。

Note

管理下デバイスに無線クライアントなどの管理外デバイスが接続した際、ネットワークマップは自動で更新されません。最新の情報を表示するにはWebブラウザーを再読み込みしてください。

Note

VCS構成の機器や、AMF Cloud、AT-NFV-APL、AT-AR4000S-Cloud、AT-ARシリーズルーターなど、仮想を含め複数のMACアドレスを持つAMFデバイスをSNMPプラグイン（またはTrap Receiver）でも監視する場合、ネットワークマップにアイコンが重複して表示される場合があります。その場合は、ネットワークマップの編集モード画面で、SNMPデバイスアイコンを非表示に設定して運用してください。

Note

SwitchBlade x8100は、VCS機能を無効に設定していても、ネットワークマップ上ではVCS構成として表示されます。

概要

Note

AMFマスターで使用しているファームウェアバージョンが5.5.0より前のバージョンで、かつ対向の接続デバイスのファームウェアバージョンが5.5.0以降の状態でAMF仮想リンクを構成した場合、ネットワークマップ上にAMF仮想リンクが重複して表示されます。
AMFマスターにAlliedWare Plus バージョン5.5.0以降を適用することで、重複を回避できます。

項目名	説明
ネットワークの状態	正常/ダウン/異常の各デバイスの数を円グラフで表示します。
X デバイス	AMFネットワークに所属するデバイス数が、灰色のバッジに表示されます。 AWCプラグインが登録されている場合は管理下APに接続中のクライアント、SNMPプラグイン（またはTrap Receiver）が登録されている場合はSNMPサブネットに登録されたデバイスの数を合わせて表示します。
X 正常	正常なデバイス数が、緑色のバッジに表示されます。
X ダウン	ダウン状態のデバイス数が、赤色のバッジに表示されます。 また、AWCプラグインが登録されている場合は、ステータスが「探索中」「適用失敗」の無線APもこれに含まれます。
X 異常	AMFセーフコンフィグが適用されているデバイス数が、黄色のバッジに表示されます。 AMFクリーン状態のデバイスをAMFネットワークに接続した際、バックアップデータが存在しないなどの理由でオートリカバリーが行われなかった場合、一時的にAMFネットワークに参加するため、セーフコンフィグが適用されます。 また、AWCプラグインが登録されている場合は、ステータスが「適用中」の無線APもこれに含まれます。
X 管理外	AVM EXの基本機能を単独で使用している場合は、AMFゲストデバイス数が、青色のバッジに表示されます。 AWCプラグインを使用している場合は、AWCプラグインの管理下に登録されていないAMFゲストデバイス、AWCプラグインの管理下APに接続している無線クライアントの数を合わせて表示します。

項目名	説明
サイドパネル	ネットワークマップの表示モードに応じて、様々な情報を表示します。 表示が不要なときには、サイドパネル右上のタブをクリックすると折り畳み表示になります。折り畳み表示状態でタブをクリックすると、サイドパネルが再び表示されます。
画面上部
ネットワーク階層/グループアイコン	場所・建物・フロアといったサイト（地理的な階層構造）でデバイスを分類したり、表示/非表示を切り替えることができます。また、「資産管理」画面にてデバイスのグループを作成している場合、ここで表示/非表示を設定することができます。
モードメニュー	ネットワークマップの表示モードを切り替えます。 ネットワーク： ネットワークマップの初期画面です。 デバイスのAMF情報の表示、デバイスの再起動やCLI接続などを行います。 AWCプラグインやSNMPプラグイン（またはTrap Receiver）を登録している場合は、プラグインからの管理状態なども表示されます。 トラフィック： デバイス間のリンクの速度、使用率をグラフィカルに表示する、トラフィックマップに切り替わります。 VLAN： VLANの作成・編集・削除を行うVLANマップモードに切り替わります。 IP： AMFデバイス間の通信経路や応答時間をグラフィカルに測定するTracepath、デバイスのルーティングテーブルを基に経路を確認するWalk Pathを実行可能な、IPマップモードに切り替わります。 編集： ネットワークマップにカスタムデバイスやカスタムリンクを追加・削除したり、ネットワークマップの背景画像をアップロードしたりできる、マップ編集モードに切り替わります。また、AWCプラグインやSNMPプラグイン（またはTrap Receiver）に由来するデバイス、カスタムデバイスの表示・非表示を設定することができます。
レイアウトメニュー	フロアマップに適用するレイアウトを選択できます。 また、デバイスアイコンの配置を新規レイアウトとして登録したり、既存のレイアウトに上書きしたりします。 レイアウトメニューで作成したレイアウトは他の管理者と共有したり、一般ユーザーの初期レイアウトとして適用したりできます。

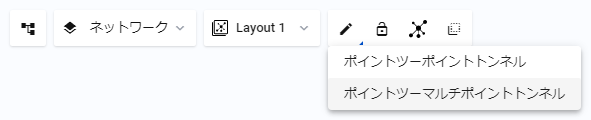

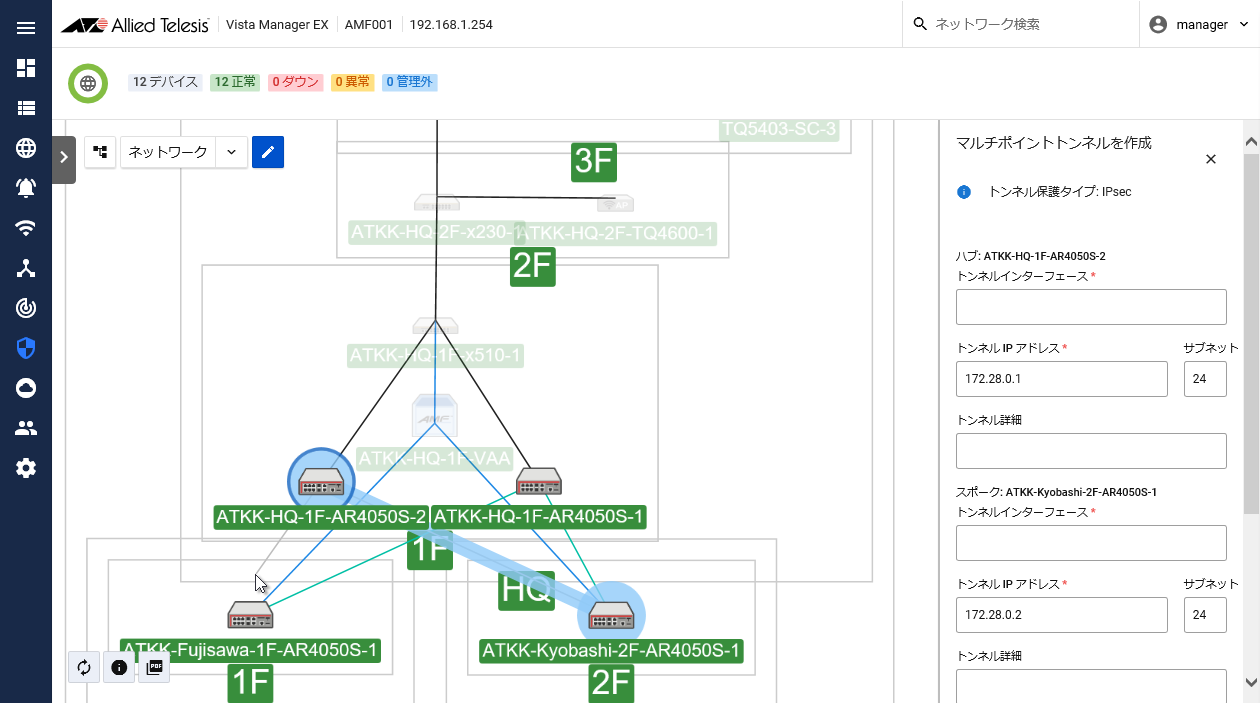

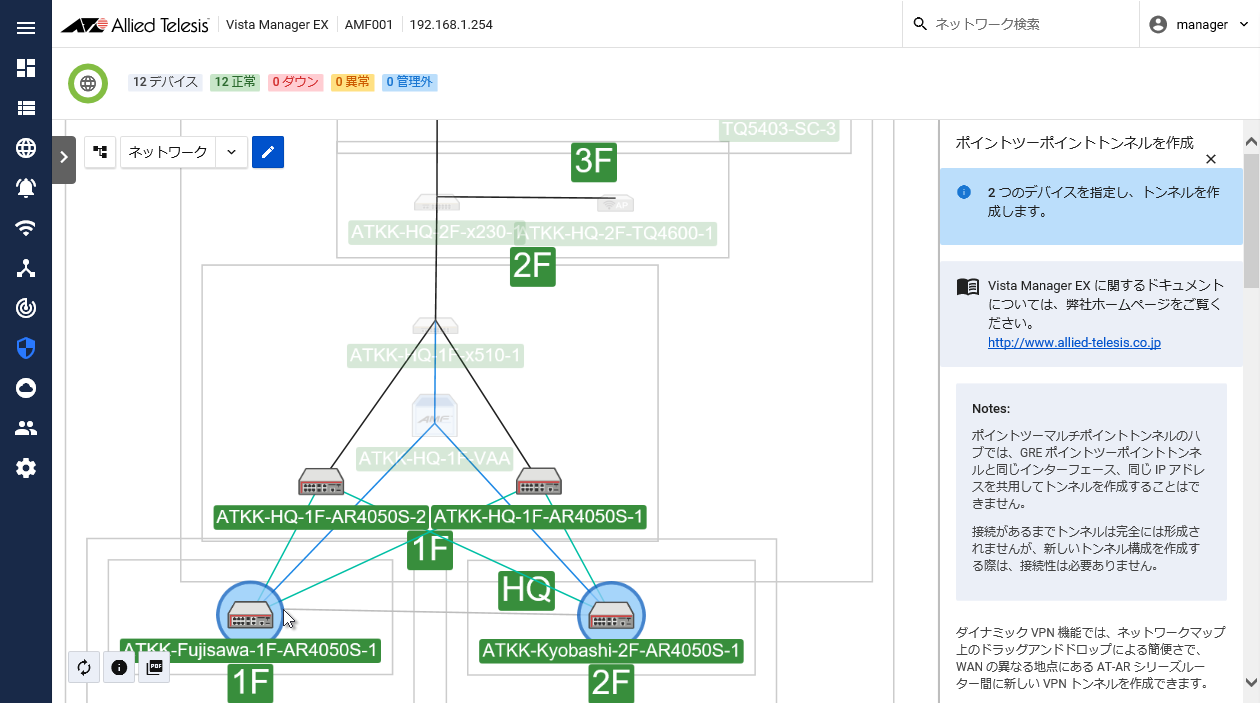

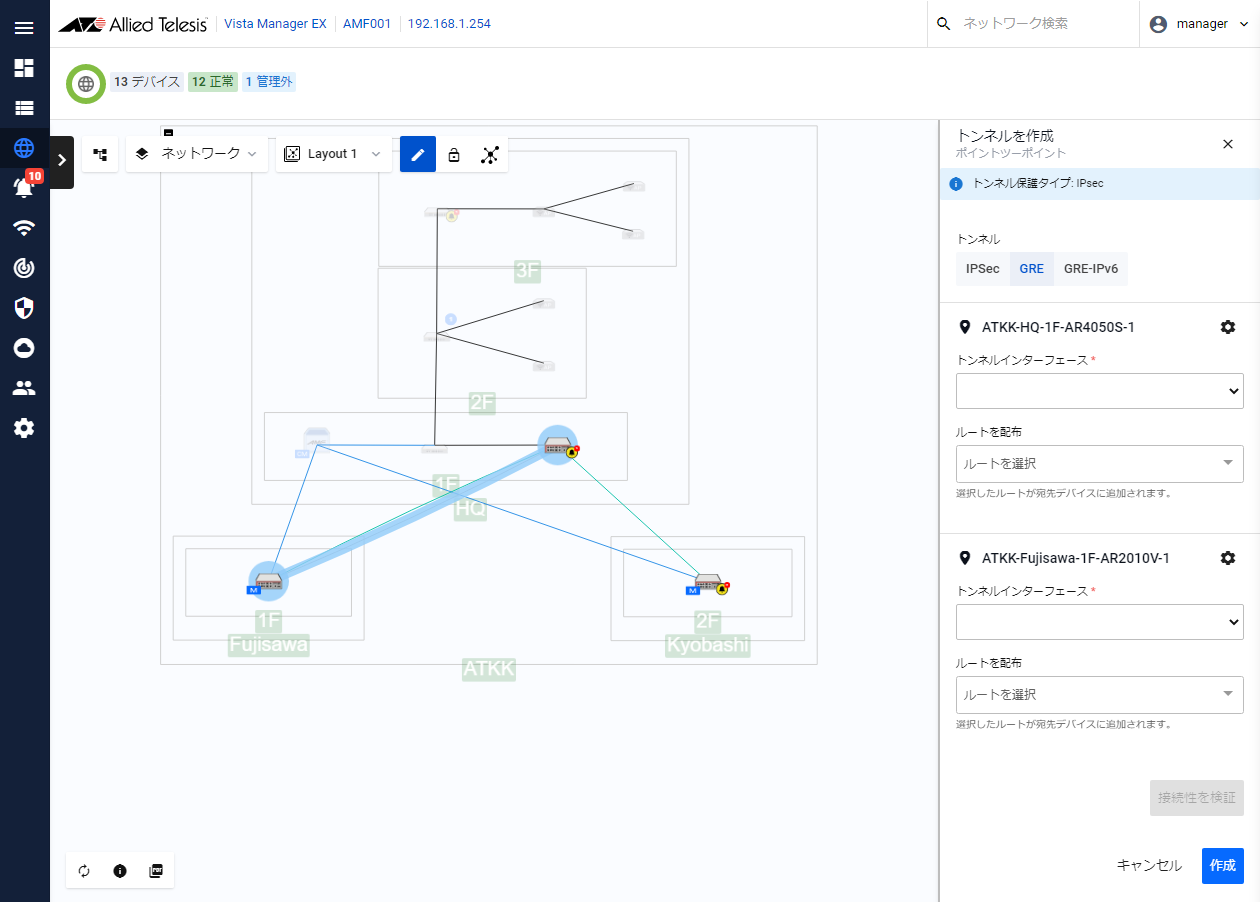

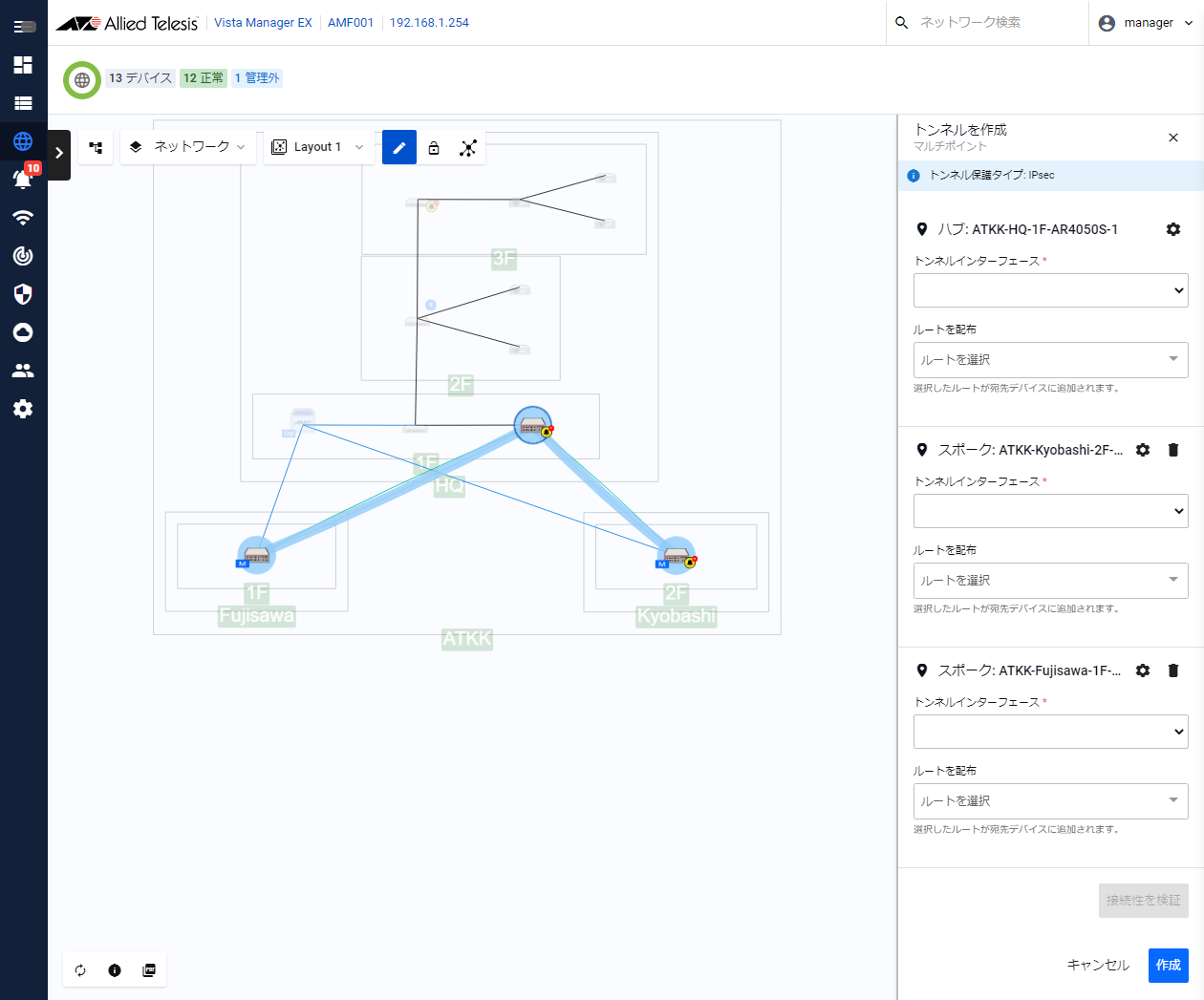

トンネル作成ボタン	ボタンをクリックして表示されるドロップダウンリストから「ポイントツーポイントトンネル」、「ポイントツーマルチポイントトンネル」のいずれかを選択して、ポイントツーポイントトンネル、または、ポイントツーマルチポイントトンネルを作成します。 トンネルの作成、編集方法は、「AIO」/「ダイナミックVPN」画面と同等です。 詳細は、「画面リファレンス」/「AIO」/「ダイナミックVPN」を参照してください。
トポロジーの配置をロックボタン	トポロジーマップに配置したデバイスアイコンやサイトの位置関係を固定します。もう一度クリックすると固定が解除されます。
トポロジーのレイアウトを自動生成ボタン	トポロジーマップ上のデバイスアイコンを、デバイス間の接続に基づいて自動配置します。 デバイスアイコン同士が重ならないように自動的に間隔をあけて配置され、デバイス間の接続が多いほどアイコン同士の間隔は近くなります。 なお、デバイスが所属するAMFエリア、設定したサイトやグループといった区分、および、実際の地理的配置は考慮しません。 Note トポロジーの配置は、ボタンをクリックするごとに変更されます。 Note カスタムデバイスは自動配置の対象外となります。 Note 新規に追加されたデバイスがネットワークマップに表示される際、トポロジーレイアウトの自動生成を実施したあとでも、デバイスがトポロジーから遠く離れた場所に表示される場合があります。その場合は手動で配置し直してください。 Note 多数のノードが所属するサイトを登録している場合、自動配置によりサイトがトポロジーから離れて表示される場合があります。また、サイトの集約アイコンは、サイトを展開した状態の中心当たりに配置されます。
複数選択ボタン	複数のデバイスのCLI接続やバックアップ、サイトやグループの編集を一度に行う際、デバイスの複数選択を有効化します。 複数選択は、本ボタンで有効化するほか、Shiftキー、またはCtrlキーを押したままデバイスアイコンをクリックすることでも実行できます。 なお、複数選択ボタンはTracepathモード、トンネル作成モードでは使用できません。

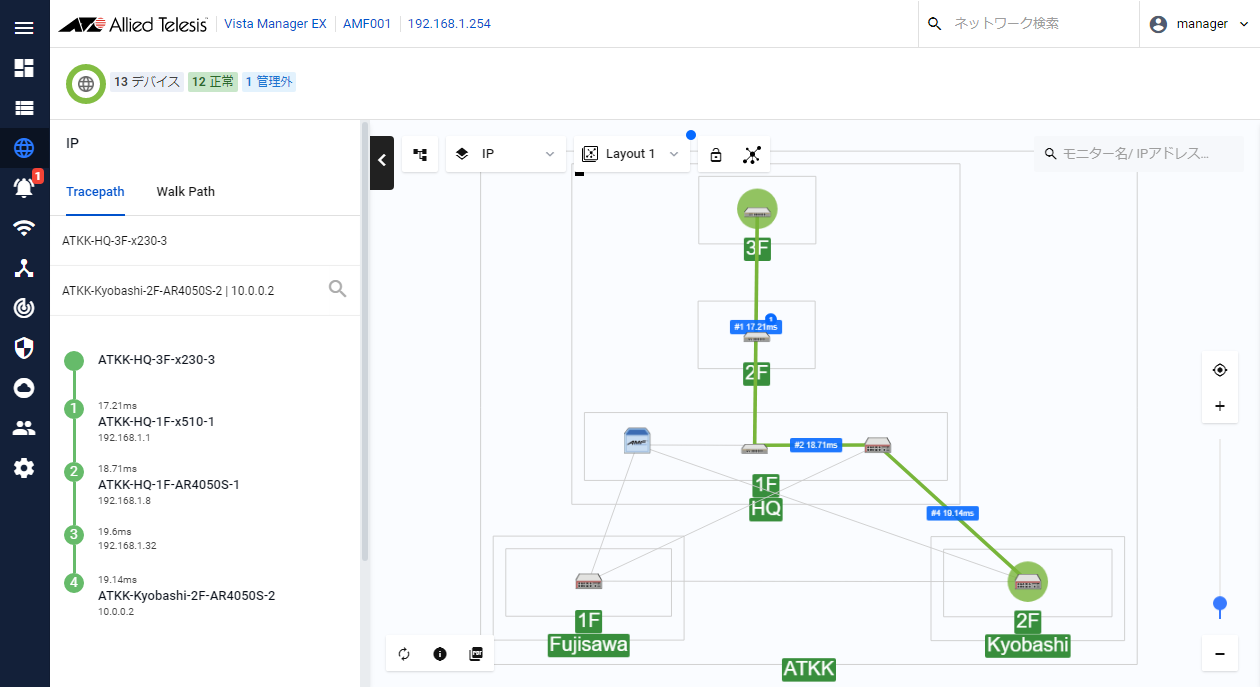

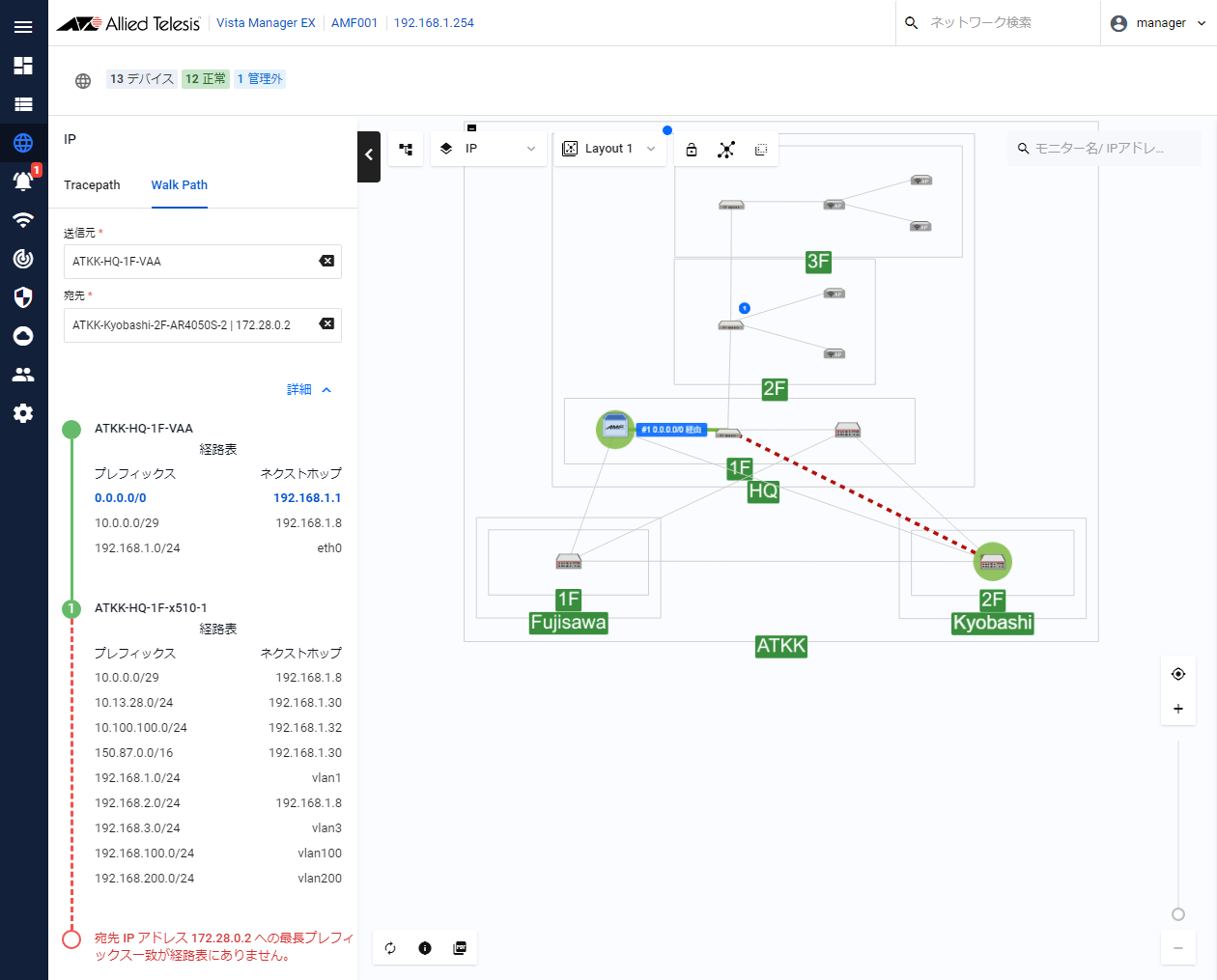

Tracepathボタン	最後に実行したTracepathの結果をトポロジーマップに反映します。 このボタンは、Tracepath実行後にネットワークマップをトラフィックモード表示に切り替えた場合のみ表示されます。
モニター名/IPアドレスを検索...	検索したいデバイスの表示名、または、IPアドレスを入力します。 入力した文字列で始まるデバイス名またはIPアドレスを持つデバイスがある場合は、検索フィールドの下に検索候補のデバイス名が一覧表示されます。一覧から目的のデバイス名をクリックすると、ネットワークマップ上の該当デバイスのアイコンが選択され、画面に表示されます。 Note 大文字小文字は区別しません。
画面下部
トポロジー更新ボタン	ネットワークマップを更新します。
ヒントボタン	現在のモードの表示例をポップアップ表示します。
PDF出力ボタン	現在のモードのネットワークマップをPDFファイルに出力します。 Note 出力されるPDFには、現在のネットワークマップの表示範囲が反映されます。マップ全体を出力する場合はマップを縮小して、マップの一部を出力する場合は該当箇所を拡大してPDF出力ボタンをクリックしてください。 Note ネットワークマップ上でデバイス名のラベルがない状態でPDF出力をしても、出力されたPDFファイルにはデバイス名ラベルが表示されます。
背景画像をアップロードボタン	「背景画像をアップロード」を行います。 マップ編集モードでのみ表示されます。
トポロジーの中央を表示ボタン	コンテンツ欄にトポロジー全体を表示します。
拡大/縮小ボタン	ネットワークマップを拡大（＋）または縮小（－）表示します。また、拡大/縮小ボタン上部のスライダーを上下することや、コンピューターのマウスホイールの上下回転でも同様の操作ができます。

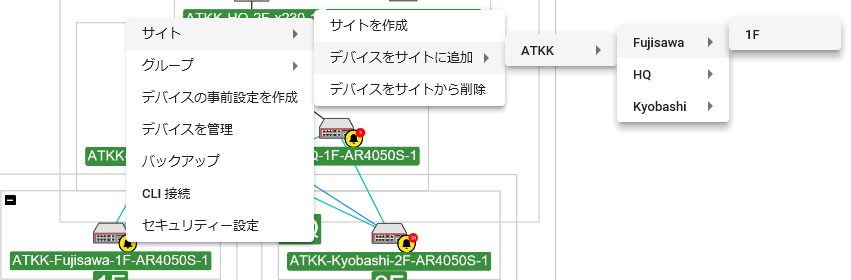

• AMFデバイス

  表 3：AMFデバイス コンテキストメニュー


  項目名	説明
  サイト	サイト関連のメニューを表示します。 デバイスをサイトから削除： 選択したAMFデバイスがいずれかのサイトに所属している場合、サイトへの登録を解除します。 デバイスをサイトに追加： いずれかのサイト（ネットワークデバイスの地理的な階層）が登録されている場合、選択したAMFデバイスを既存のサイトに追加します。 サイトの階層構造が作成されている場合は、各階層のサブメニューにマウスポインターを合わせるたびに下位のサイト（「場所」レベル > 「建物」レベル > 「フロア」レベル）のサブメニューが表示されます。 任意の階層のサイト名をクリックすると、確認メッセージが表示され、選択したAMFデバイスが該当のサイトに追加されます。 新規サイトを作成： 「場所」レベルの新規サイトを登録し、選択したAMFデバイスを追加します。
  グループ	グループ関連のメニューを表示します。 グループ作成： 新しくグループを作成し、選択中のデバイスをスタティックデバイス（手動でグループに登録したデバイス）として新規グループに追加します。 デバイスをグループに追加： 選択中のデバイスを既存のグループにスタティックデバイスとして追加します。 デバイスをグループから削除： 選択中のデバイスをスタティックデバイスとして登録されたグループから削除します。
  デバイスの事前設定を作成	該当AMFデバイスのポートに接続する新規デバイスを事前設定します。 AMFデバイスの事前設定には、AMFマスターのバックアップ機能を使用します。事前設定を行う場合は、該当のAMFエリアのAMFマスターにて、AMF冗長バックアップ機能の同期先外部メディアのいずれかが有効に機能している必要があります。 Note AVM EXでは、SSHサーバーをAMFのバックアップ先としての事前設定は未サポートになります。このため、AMFマスターとしてAMF Cloudを使用しているAMFエリアでは、事前設定は実行できません。
  デバイスを管理	該当AMFデバイスのデバイスWeb GUIを表示します。 Note デバイスWeb GUIは、AVM EXが内蔵したGUIファイルを使用して表示します。AMFデバイス自身に保存されたGUIファイルは使用しません。
  バックアップ	該当AMFエリアのマスターに対し、該当デバイスのAMFバックアップの実行を要求します。
  CLI接続	該当AMFデバイスのコマンドラインインターフェース（CLI）に対し接続を行います。 Note CLI接続は、HTTPS接続でAMFコントローラー（存在しない場合はAMFマスター）を経由し、指定のAMFデバイスを操作対象とするワーキングセットプロンプトを介して行われます。 Note 一般ユーザーアカウントの場合、管理者から許可された場合のみ表示されます。注：各AMFデバイスでは、仮想端末におけるアイドル時タイムアウト値をゼロ（no exec-timeout）に設定しないでください。AVM EXからAMFデバイスへのCLI接続ができなくなる場合があります。 Note CLI接続は、1セッションごとにAMFコントローラー/マスターの仮想端末ポート（Telnet/SSH用）を1つ使用します。仮想端末ポートに空きがない場合、「CLI接続」を選択すると、ウィンドウに「Session Closed」と表示されます。

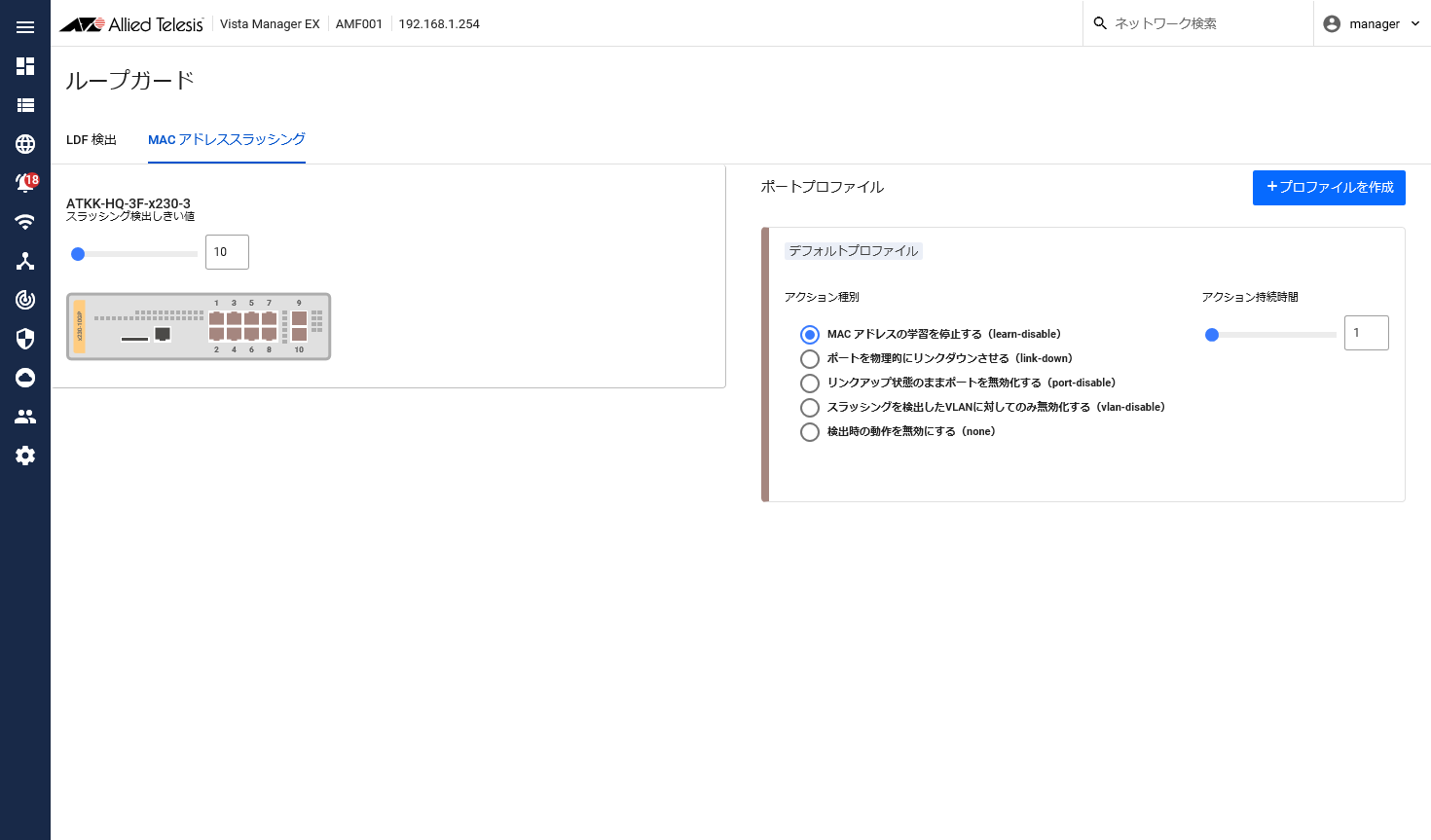

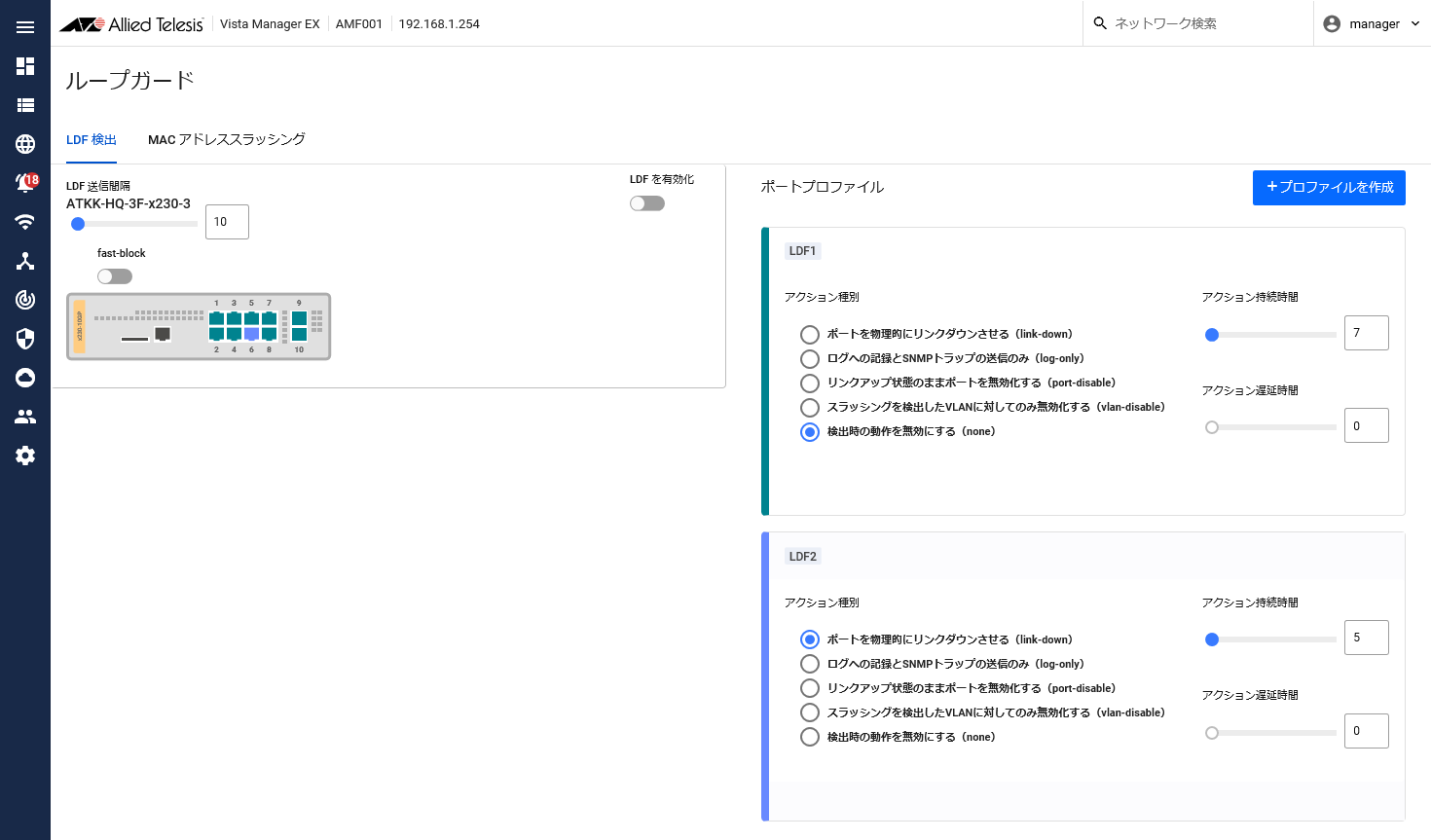

  ループガード	「ループガード」画面を表示し、該当AMFデバイスに対してループガード機能（LDF検出、MACアドレススラッシング検出）の設定を行います。

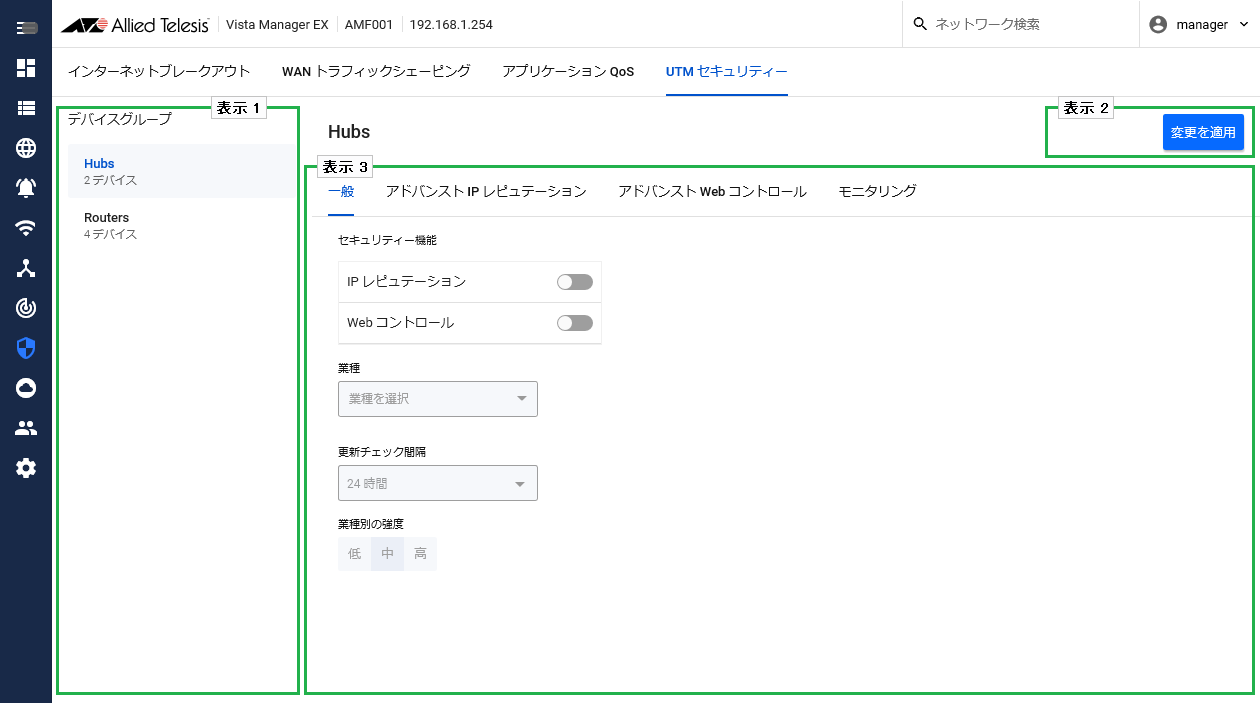

  セキュリティー設定	IPレピュテーション、WebコントロールといったUTMセキュリティー機能のうち、有効、無効を簡易設定できます。 詳しくは、「画面リファレンス」/「AIO」/「UTMセキュリティー」をご覧ください。

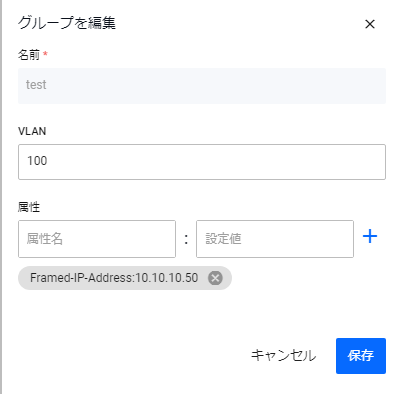

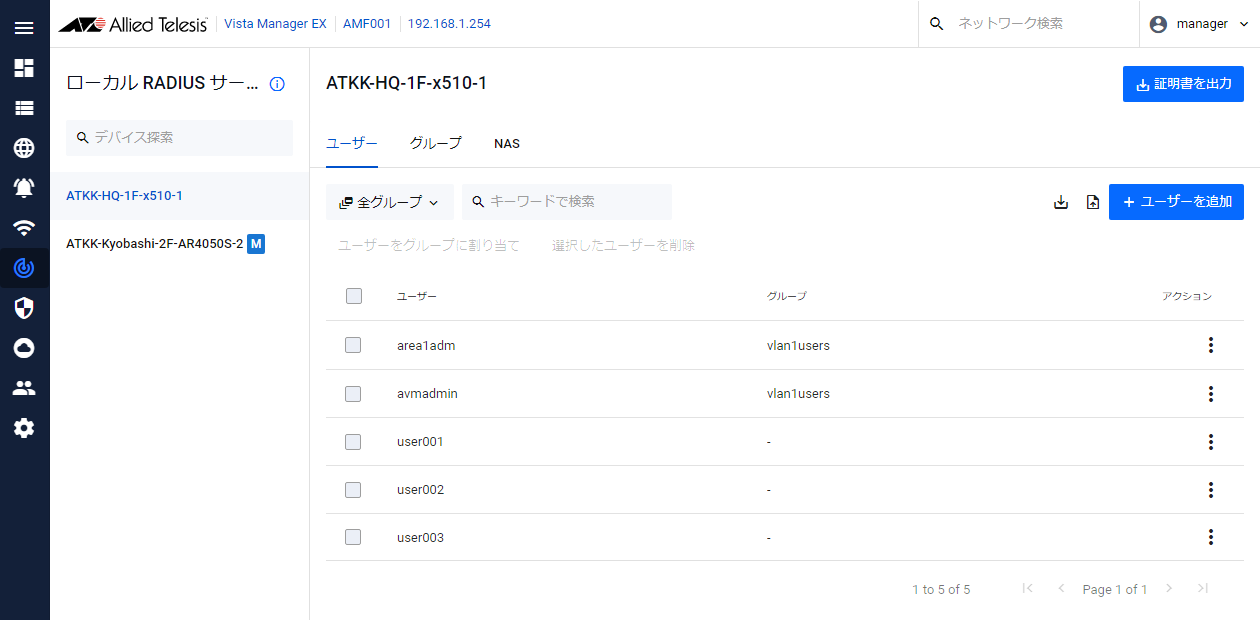

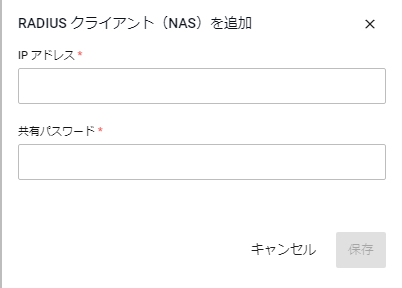

  RADIUSサーバーを有効化/ RADIUSサーバーを無効化	該当AMFデバイスのローカルRADIUSサーバー機能を有効または無効に切り替えます。 ローカルRADIUSサーバー機能を有効にした場合、「ネットワークサービス」/「RADIUS」画面にてユーザー、グループ、RADIUSクライアント（NAS）の登録や変更を行えます。



• AMFゲストデバイス、AWC管理下AP、AWC管理下APの接続クライアント、SNMPデバイス、カスタムデバイス

  表 4：非AMFデバイス/プラグイン管理デバイス コンテキストメニュー


  項目名	説明
  デバイスをサイトから削除	選択したデバイスがいずれかのサイトに所属している場合、サイトへの登録を解除します。
  デバイスをサイトに追加	いずれかのサイト（地理的な階層構造）が登録されている場合、選択したデバイスを既存のサイトに追加します。 サイトの階層構造が作成されている場合は、各階層のサブメニューにマウスポインターを合わせるたびに下位のサイト（「場所」レベル > 「建物」レベル > 「フロア」レベル）のサブメニューが表示されます。 任意の階層のサイト名をクリックすると、確認メッセージが表示され、選択したデバイスが該当のサイトに追加されます。
  新規サイトを作成	「場所」レベルの新規サイトを登録し、選択したデバイスを追加します。
  マップ編集モードのみ
  削除	選択したカスタムデバイスをネットワークマップから削除します。



• トンネルリンク

  表 5：トンネルリンク コンテキストメニュー


  項目名	説明

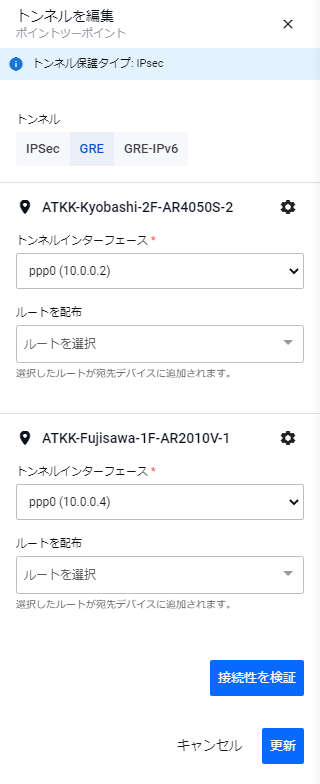

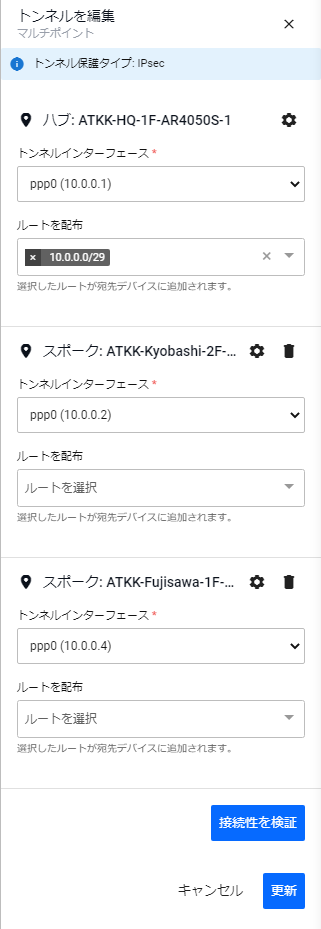

  トンネルを編集	GREによるポイントツーポイントトンネル、または、ポイントツーマルチポイントトンネルを編集します。 それぞれのトンネルの種別に従って、「ポイントツーポイントトンネルを編集」、または、「マルチポイントトンネルを編集」サイドパネルが表示されます。設定項目については「ダイナミックVPN」画面の「ポイントツーポイントトンネルを作成」サイドパネル、または、「マルチポイントトンネルを作成」サイドパネルと同様です。 Note マルチポイントトンネルを編集した場合、ハブデバイスのトンネルインターフェースにおいてCLIで設定したルート情報が削除されます。ハブデバイスのルート情報の設定はWeb設定画面では行えませんので、別途、ハブデバイスのCLIにて設定してください。
  トンネルを削除	該当のトンネルを削除します。 「トンネルを削除」確認ダイアログにて「削除」ボタンをクリックすると、該当のトンネル、および、トンネルインターフェースをネクストホップとして指定するルーティング経路が削除されます。

ネットワーク階層/グループ

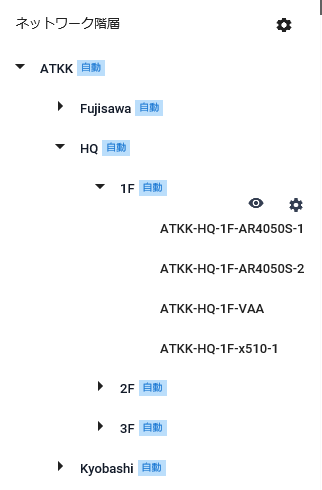

ネットワーク階層

Note

サイトに所属する無線APを交換した場合、交換後の無線APはサイトから外れてしまいます。無線APを交換した後は、再度サイトに追加してください。

項目名	説明
タブ	サイドパネルの表示を切り替えます。 ネットワーク階層：サイト（地理的な階層構造）でデバイスを分類したり、サイトごとのアイコンの表示/非表示を切り替えたりできます。 グループ：「資産管理」画面にて作成したグループの表示/非表示を切り替えます。
サイト名	作成したサイトの名前を表示します。 サイト名は、サイトのレベル（場所、建物、フロアなど）によってツリー状に表示されます。サイト名の左側の▼をクリックすると、そのサイトに属する子サイト名、デバイス名が表示されます。 サイト名にマウスポインターを合わせると、サイト名編集、表示/非表示、サイト編集のボタンが表示されます。 サイト名をクリックすると、ネットワークマップの該当サイトに属するデバイスが黄色の丸で強調表示されます。 また、自動作成されたサイト名には「自動」ラベルが表示されます。 初期状態ではサイトは登録されていません。サイト名欄右上のサイト編集ボタン（歯車アイコン）から作成します。
表示/非表示ボタン（目アイコン）	ネットワークマップにて、サイトに所属する下位サイトとデバイスのアイコンの表示、非表示を切り替えます。
サイト編集ボタン（歯車アイコン）	サブメニューを表示します。 いずれのサイトにも属さない最上位のサイト編集ボタンをクリックした場合： 新規サイトを作成： サイトを新規に作成します。 「サイトを追加」ダイアログにて、名前を指定します。 サイトを自動作成： 「サイトを自動作成」ダイアログを表示します。 いずれかのサイトのサイト編集ボタンをクリックした場合： 子サイトを作成： 選択したサイトの下位のサイトを新規に作成します。 「サイトを追加」ダイアログにて、名前を指定します。 サイトを編集： 登録されたサイト名を編集します。 サイトを削除： 選択したサイトおよび下位サイト構造を削除します。削除されるサイトに所属するデバイスはすべていずれのサイトにも所属しない状態に戻ります。

• デバイスをサイトから削除：
  デバイスをすべていずれのサイトにも所属しない状態に戻します。
  選択中のデバイスがいずれかのサイトに所属している場合のみ表示されます。


• デバイスをサイトに追加：
  デバイスを作成済みのサイトに追加します。
  コンテキストメニューから「デバイスをサイトに追加」の行にマウスポインターを合わせると、サイト名のサブメニューを階層に準じて表示します。サイト名をクリックすると、選択中のデバイスを該当のサイトに追加します。




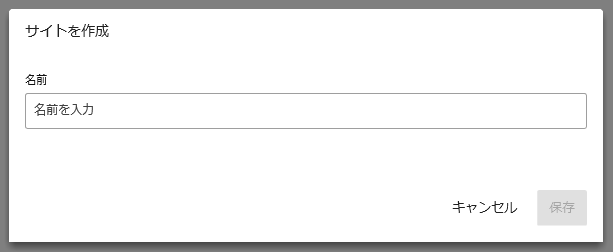

• 新規サイトを作成：
  選択中のデバイスを含む、新規サイトを作成します。




  コンテキストメニューからは、最上位のサイトのみ作成できます。

  • 「キャンセル」ボタン：サイトの新規作成を中止します。

  • 「保存」ボタン：入力したサイト名の新規サイトを作成します。


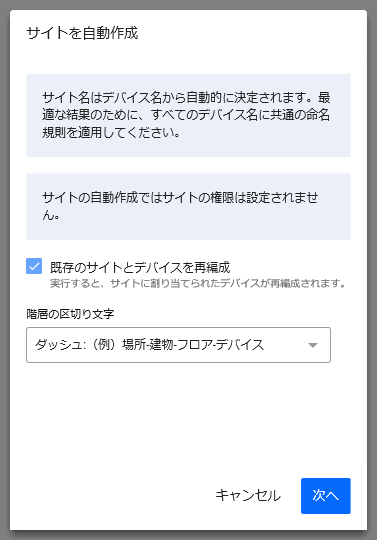

サイトの自動作成

Note

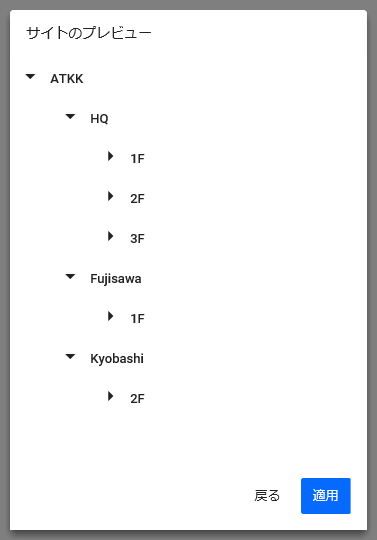

「サイトのプレビュー」ダイアログでは、各階層に所属するデバイスのうち5台までが表示されます。

サイトの省略表示

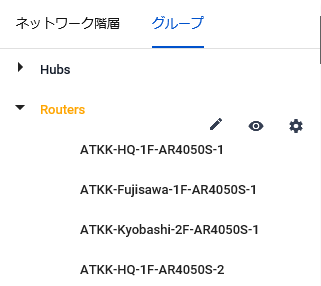

グループ

• ダイナミックデバイス
  MACアドレス、IPアドレス範囲、ベンダーのいずれかの条件が適合するものをグループとして登録します。
  グループの作成やダイナミックデバイスの登録は、別途「資産管理」画面にて行います。

• スタティックデバイス
  資産管理画面に登録済みのデバイスの中から、デバイス名で選択します。
  デバイスアイコンを右クリックして表示されるコンテキストメニューから、グループの作成、デバイスの追加、デバイスの削除ができます。


項目名	説明
タブ	サイドパネルの表示を切り替えます。 ネットワーク階層：サイト（地理的な階層構造）でデバイスを分類したり、サイトごとのアイコンの表示/非表示を切り替えたりできます。 グループ：「資産管理」画面にて作成したグループの表示/非表示を切り替えます。
グループ名	グループの名前を表示します。 グループ名の左側の▼をクリックすると、そのグループに属するデバイス名が表示されます。 グループ名にマウスポインターを合わせると、グループ名編集、表示/非表示、グループ編集のボタンが表示されます。 また、グループ名をクリックすると、ネットワークマップの該当グループに属するデバイスが黄色の丸で強調表示されます。
グループ名編集ボタン（鉛筆アイコン）	登録されたグループ名を編集します。
表示/非表示ボタン（目アイコン）	ネットワークマップにて、グループに所属するデバイスのアイコンのみ表示、全体表示を切り替えます。
グループ編集ボタン（歯車アイコン）	サブメニューを表示します。 グループを削除： 選択したグループを削除します。

ネットワークマップ

Note

一般ユーザーアカウントの場合、管理者から許可されたAMFエリア、サイト、グループのデバイスのみ表示されます。

Note

AWC-SCとAMFゲストデバイス機能の併用は未サポートです。このため、AWC-SCのルートAPと上位のAMFデバイスとのリンクは表示されません。必要に応じて、マップ編集モードにてカスタムリンクを作成してください。

Note

Forescoutを連携後、ForescoutがAMFデバイスのMACアドレスを検出できない場合、ネットワークマップでAMFデバイスが2つ表示されることがあります。この場合、マップ編集モードで重複したデバイスアイコンのコンテキストメニューからアイコンを非表示にすることができます。

Note

Forescoutの判定結果によっては、本来の端末の種別とは異なるアイコンで表示されることがあります（例：Androidスマートフォン → PC など）。

デバイス情報の表示

Note

一般ユーザーアカウントの場合、管理者から許可されたエリアのみ表示されます。

Note

SNMPプラグインと連携している場合、管理対象機器のSNMPエージェント機能が無効に設定されている場合、以下の「SNMPプラグインInformation」は空欄となります。
この場合は、対象機器のSNMPエージェント機能を有効に設定し、SNMPプラグインにてサブネットの再作成を実施してください。

Note

ForescoutプラグインによるForescoutアプライアンスとの連携手順については、「各種操作」/「その他の設定」/「Forescoutデバイス検疫アプライアンスとの連携」をご参照ください。

項目名	説明
デバイスアイコン	選択したデバイスがAMFデバイス以外の場合、デバイスに設定されたアイコンが表示されます。 アイコン右上の編集ボタン（鉛筆アイコン）をクリックすると、「アイコンを編集」ダイアログが表示されます。 Note カスタムアイコンの選択は、アカウントタイプが「管理者」のユーザーのみが行えます。 ■アイコンを編集 選択したデバイスにアイコンを設定できます。 デフォルトでは、無線AP、スイッチ、端末、ルーターが登録されています。デフォルトのアイコンにマウスポインターを置くと、アイコン名が表示されます。 また、「画像のアップロード」ボタンをクリックすると、カスタムアイコンを登録することができます。 「画像のアップロード」ボタン： クリックすると、カスタムアイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。 プレビュー画像： 「画像のアップロード」ボタンで選択した画像のプレビューが表示されます。 JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。 アイコン名： カスタムアイコンを登録する際、アイコンの名前を登録します。 「キャンセル」ボタン： アイコンの編集を中止します。 「リセット」ボタン： 変更済みのアイコンを元の状態に戻します。 Note リセットには数十秒程度かかることがあります。 「保存」ボタン：アイコンの変更を保存します。 Note AMFデバイスのアイコンは変更できません。
デバイス名	デバイス名を表示します。
「再起動」ボタン	該当AMFデバイスの再起動を要求します。
「バックアップ」ボタン	該当AMFエリアのマスターに対し、該当デバイスのAMFバックアップの実行を要求します。
「エリアをバックアップ」ボタン	該当エリアのAMFバックアップの実行を要求します。 選択したデバイスがAMFマスターまたはコントローラーの場合のみ表示されます。
「CLI 接続」ボタン	該当AMFデバイスのコマンドラインインターフェース（CLI）に対し接続を行います。 Note CLI接続は、HTTPS接続でAMFコントローラー（存在しない場合はAMFマスター）を経由し、指定のAMFデバイスを操作対象とするワーキングセットプロンプトを介して行われます。 Note 一般ユーザーアカウントの場合、管理者から許可された場合のみ表示されます。 Note 各AMFデバイスでは、仮想端末におけるアイドル時タイムアウト値をゼロ（no exec-timeout）に設定しないでください。AVM EXからAMFデバイスへのCLI接続ができなくなる場合があります。 Note CLI接続は、1セッションごとにAMFコントローラー/マスターの仮想端末ポート（Telnet/SSH用）を1つ使用します。仮想端末ポートに空きがない場合、「CLI接続」を選択すると、ウィンドウに「Session Closed」と表示されます。
「削除」ボタン	該当AMFデバイスをネットワークマップから削除します。 AMFデバイスから応答がない場合のみ表示されます。
基本情報
状態	デバイスの状態を、以下のバッジで表します。 正常（緑） デバイスは正常に動作しています。 軽微（黄） AMFデバイスはAMFセーフコンフィグで動作しています。AWCプラグインによって認識されている無線APの場合は、無線APのステータスが「探索中」、または、AWCプラグインに関連するライセンスのいずれかが失効している状態です。 重大（赤） デバイスがダウンしています。
IPアドレス	デバイス上のIPインターフェースのIPアドレスを表示します。
MACアドレス	デバイスのMACアドレスを表示します。
タイプ	デバイスのタイプを表示します。 Note 選択したデバイスがVCSメンバーの場合、本項目は表示されません。
機種	AMFデバイスの機種名を表示します。
シリアル	AMFデバイスのシリアル番号を表示します。 Note 選択したデバイスがVCSメンバーの場合、本項目は表示されません。
バージョン	AMFデバイスで稼働中のソフトウェアのバージョンを表示します。
ベンダー	デバイスのMACアドレスから推測されるベンダー名を表示します。 Note 選択したデバイスがVCSメンバーの場合、本項目は表示されません。
管理外デバイス数	AMFデバイス、または、AWCプラグイン管理下の無線APに接続された機器の数を表示します。 AMFデバイスに接続されたAMFゲストデバイス AMFゲストデバイスのうち、AWCプラグインの管理下にある無線APの数は含まれません。 AWCプラグインの管理下APに接続している無線クライアント
AMF情報
エリア	デバイスが所属するAMFエリア名を表示します。
役割	AMFネットワークにおける役割（コントローラー/マスター、マスター、デバイス、ゲストデバイス）を表示します。
最終バックアップ	AMFデバイスのバックアップが最後に作成された日時を表示します。
port	AMFゲストデバイスの場合、AMFゲストデバイスが接続されている上位デバイスのポート番号を表示します。
AWCプラグインInformation
機種	AWCプラグインにて認識した無線APの機種名を表示します。
管理状態	管理状態が表示されます。
設定状態	設定状態が表示されます。
プロファイル名	無線APに割り当てられたAP共通設定名を表示します。
管理グループ	無線APが所属している管理グループを表示します。
ファームウェア	無線APで動作しているファームウェアのバージョンを表示します。
起動経過時間	起動してから経過した時間を表示します。
SNMPプラグインInformation
機種	SNMPプラグイン（またはTrap Receiver）にて認識したデバイスの機種名を表示します。
イベント	AMFアプリケーションプロキシー機能関連、環境しきい値超過などの重要なイベントを検出した際や、SNMPプラグイン（またはTrap Receiver）がAMFデバイスから重要なトラップを受信した際（SNMPプラグイン（またはTrap Receiver）との連携を設定している場合）は、イベント名や件数（同じイベントが複数発生している場合）を表示します。 重要なイベントには以下の項目が含まれます。 AMFアプリケーションプロキシー機能（SESによるポート無効化、破棄、隔離など） 環境しきい値超過（環境温度のしきい値超過、電源ユニット/ファンモジュールほかの異常など） ループガード関連トラップ受信（MACアドレススラッシング検出、ループブロック、ループ警告など） アクティブファイバーモニタリング機能関連トラップ受信（ファイバー警告） サイドパネル上のイベントの種類をクリックすると、AMFデバイスに受信した該当のイベントのみを抜粋したイベントログ画面を表示します。 また、イベント名の右側の×ボタンをクリックすると、ネットワークマップのデバイスアイコンに表示されたイベントバッジによる通知を解除することができます。 Note SNMPプラグイン（またはTrap Receiver）を登録している場合、SNMPプラグイン（またはTrap Receiver）で受信したSNMPトラップはAVM EXのイベントログに記録されます。
ForescoutプラグインInformation
OS	Forescoutにより検出された、デバイスのOS(オペレーティングシステム）名を表示します。
機能	Forescoutにより検出された、デバイスの種別を表示します。
