ユーザーガイド

本書は、ネットワーク監視機能（AlliedNetManager：以下 ANM）の概要、基本的な使用手順、設定要素の詳細、各ウィンドウ・メニュー項目の詳細などについて解説します。

1 概要

ANM は、SNMP（Simple Network Management Protocol）を利用してネットワーク管理を行うアプリケーションです。インテリジェントなネットワーク機器のほとんどは SNMP に対応しているため、ANM を使えば効率よくネットワークを管理できます。

ANM では、ネットワークの状態を視覚的に管理できるよう、フレンドリーで視認性に富んだインターフェイスを提供しています。自動探索機能によって発見されたデバイスは、ツリー形式またはマップ形式で表示できます。ツリー形式の場合は、Microsoft Windows のエクスプローラーのような感覚で情報の確認/設定ができます。

また、ユーザーが情報を把握しやすいように、各種情報を構成情報、統計情報、実装情報、履歴情報の4つに分類し、目的に応じて情報を参照できるようにメニューを構成しています。

1.1 特長

ANM は、以下のような特長を持っています。

Web 対応

ANM は、ネットワーク機器と通信して情報を収集・操作するサーバーと、情報を閲覧したり操作を指示したりするためのビューアー（クライアント）に分かれています。ビューアーのインターフェイスとして Web ブラウザーを採用しているため、サーバーマシンと離れた場所からもネットワーク管理が可能です。

IPv6 に対応

PING を使用した IPv6 対応機器の応答監視を IPv4 と同様に行えます。

• ビューアー/マップから「最新の情報に更新」によって機器の状態を確認

• 機器の状態をアイコンや色で周期的に確認

• 機器の Up/Down をイベントとして検出

SNMPv3 に対応

SNMP プロトコルのそれぞれのバージョン(v1/v2c/v3)で機器と通信（Get/Set/トラップ）できます。機器がどのバージョンに対応しているかは自動的に判別することができます。

また、64ビットカウンターを使用している MIB によるデータ収集/監視も可能です。

Windows サービスに対応

ネットワーク監視サーバーを Windows サービスとして設定することにより、サーバーマシンにログインすることなく OS 起動時に自動的にネットワーク監視サーバーを起動することが可能です。

ツリー形式のネットワーク構成表示

ANM では、ネットワークの構成要素（サブネット、デバイス、ポートなど）が、Windows のエクスプローラーのようなツリー形式で表示されるため、ネットワーク構成を階層的に把握することが可能です。また、各要素を示すアイコンの形状や色によって、構成要素の種類や状態を一目で把握することができます。

ネットワーク構成ツリーには、仮想的な存在である VLAN の視点からネットワークを表現する「VLAN 構成ツリー」と、物理的な接続関係を示す「接続構成ツリー」があります。VLAN 構成ツリーは「VLAN」→「スイッチ」→「ポート（セグメント）」→「セグメント内の機器」を、接続構成ツリーは「サブネット」→「スイッチ（ルーター）」→「ポート（セグメント）」→「セグメント内の機器」を階層的に表示します。これらのツリーは自由に切り替えられるので、管理者の視点に合わせた表示が可能です。

マップ形式でのネットワーク構成表示

ANM では、ヘルパーアプリケーションの「ネットワーク監視マップ」を利用することにより、ネットワーク構成をマップ形式で表示することも可能です。マップ上では機器の状態がアイコンの色で表されるため、一目で確認ができます。また、マップ上のアイコンをダブルクリックしてビューアー上の該当ノードにジャンプしたり、各機器のプロパティを見ることも可能です。

マップは、ビューアー上でサブネットやポートを選択したあと、「マップ表示」メニューを実行して起動するほか、IE でマップファイル（.smm）を開くことにより、単体での起動も可能です。

ネットワーク監視マップは、サブネットやポート配下のデバイスを自動的に配置する自動マッピング機能を備えているため、簡単にマップの作成を行えます。マップは自由に編集が可能で、機器アイコンの配置を変更して実際の物理構成を再現したり、機器同士の関係を表す線を引いたり、背景にビットマップ画像を置いたりできるので、ネットワーク構成にあった独自のネットワーク構成図を作成し、その図上で各種情報の表示や操作を行えます。また、「リンクシンボル」を作成して、他のマップや任意の文書へのリンクを作成することもできます。これにより、複数のマップをリンクして階層的なネットワーク構造を表現できます。

自動探索機能

ユーザーが監視対象のサブネットを指定すると、ANM はサブネット内のデバイスを自動的に探索し、各機器に搭載された MIB の情報を収集・解析してネットワーク構成ツリーを構築します。なお、ホスト名や IP アドレスを指定することにより、手動で構成要素を追加したり、変更したりすることも可能です。

ポーリングによる継続的な状態・情報監視

ANM では、指定した情報を任意の間隔で監視することができます。例えば、ネットワーク機器を指定間隔で周期的に監視し、その状態をグラフやテーブル形式で表示できます。また、状態変化を履歴情報として記録することもできます。

RMON ライクなしきい値設定機能

任意の統計情報にしきい値を設定し、しきい値を超過した場合に各種アクションを実行させることができます。上下限のしきい値を設定することができるので、機能的に RMON アラームと同等のしきい値設定が可能です。

イベント管理

機器の状態変化、アラーム、またはトラップなどのイベントを履歴情報として記録し、あとから確認可能です。また、イベントを記録するかどうかの設定や、イベント発生時にアクションを自動実行させることもできます。

MIB データをわかりやすく表示

ANM は、MIB から得た情報をそのまま表示せずに、分類・解析してから表示します。これによりユーザーは MIB の構造を知らなくても、容易に情報を管理することができます。なお、各機器にフォーカスした情報が必要な場合は、機器ビューアー（AlliedDeviceView）を利用できます。

ANM では、各種情報を下記の4グループに分類しています。

構成情報	接続されているデバイスの一覧や、ARP テーブル、ルーティングテーブルなど、デバイスが保持している情報のうち、ネットワーク構成に関連するものを示します。
統計情報	サブネットやデバイスに関する各種トラフィック値やエラー数等を示します。
実装情報	デバイスのシステム情報やサポート機能等に関する情報を示します。
履歴情報	デバイスの状態変化ログや、MIB 変数値の変動を記録した統計履歴データなどを示します。

MIB ブラウザーによる MIB 情報の参照

各機器の MIB に直接アクセスしたい場合は、内蔵の MIB ブラウザーが使用できます。

内蔵 MIB ブラウザーには、MIB ツリーを縦走してデータを連続的に収集する MIB Walk （データはファイルに書き出されます）や、MIB ファイルを内部形式に変換する MIB コンパイラユーティリティなどの機能が追加されています。

MIB コンパイラによる独自 MIB への対応

付属ユーティリティの「MIB コンパイラ」で MIB ファイルをコンパイルすれば、独自のプライベート MIB なども内蔵 MIB ブラウザーで参照できるようになります。

GUI のカスタマイズ

付属ユーティリティの「アイコンの管理」を使用して、ビューアーやマップに表示されるネットワーク機器のアイコンを変更できます。

また、ログメッセージをわかりやすく表示したり、Ping コマンドの対象をメニューに表示したりするための詳細な GUI のカスタマイズが可能です。

1.2 ウィンドウ構成

ANM のメイン画面となるのが、下に示すビューアーウィンドウです。ビューアーウィンドウは、情報を把握・操作しやすいよう以下の4つの部分にわけて構成されています。

1.2.1 ツリービュー

ツリービューには、ネットワークの物理的・論理的構成と、しきい値監視などの処理（「タスク」と呼びます）の状態がツリー形式で表示されます。ツリービューには3つのタブがあり、それぞれ異なった視点で情報が表示されます。

1.2.1.1 ノード

ANM では、ネットワークの構成要素を下記のように分類して管理します。これらの要素を総称してノードと呼びます。ANM では、個々のデバイスだけでなく、サブネットやポート単位でも操作が行えます。データの表示やしきい値の設定等のすべての操作は、このノード単位で行います。

• ネットワーク全体
• サブネット
• デバイス（1台の機器）
• シャーシ（SwitchBlade シリーズのシャーシ、または x900 シリーズのバーチャルシャーシなど）
• スロット（SwitchBlade シリーズのモジュール、または x900 シリーズのモジュール）
• AMF ノード（AlliedManagementFramework の管理単位、AMF ネットワーク、AMF ノード）
• スタック（スタックされている個々の HUB など）
• ポート

Note
ツリービュー上でノードを選択してクリックする（または F2 キーを押す）と、名前を変更することができますが文字化けが起きることがあります。その場合は、メインビュー、またはノードのプロパティで名前の変更を行ってください。

1.2.1.2 接続構成タブ

監視対象のネットワーク全体がツリー形式で表示されます。接続構成タブでは、ネットワーク上の各構成要素が物理的な接続関係に基づいて表示されます（各ノードはアイコンで表されます）。ノードによっては、ノードアイコンの左隣にノードの状態を示すアイコンが表示される場合もあります。このツリーを見れば、デバイスやポート間の接続関係が一目で把握できます。また、状態表示アイコンによって、ノードの状態を一目で把握することができます。さらに、ノードアイコンの右側にも、ルーターインターフェイスの IP アドレスなど、補足的な情報が表示されることがあります（その他の情報をご覧ください）。

Note
所属サブネット以外のルーターポートでは、サブツリーの表示が省略されます。例えば、次図のルーター「ud-gw」は6つのインターフェイス（port1〜port6）を持っていますが、ここでは、同ルーターはサブネット「172.16.28.0」ないの機器としてツリーに表示されているため、port5（172.16.28.32）以外のポートではサブツリーが表示されていません（port5 以外はノード部分に「+」マークがないことからわかります）。

1.2.1.3 VLAN 構成タブ

VLAN 構成タブには、ネットワーク上の VLAN 構成がツリー状に表示されます。接続構成タブが構成要素の物理的な関係に視点を置いているのに対し、VLAN 構成タブでは VLAN によるグルーピングに視点を置いており、VLAN に所属する機器だけが表示されます。ネットワーク上に VLAN が設定されていない場合は、何も表示されません。また、IP VLAN の右側には、同 VLAN に該当するネットワーク ID が表示されます。

Note
VLAN 構成タブに表示される情報は、VLAN 対応機器に搭載されている MIB の情報に基づいていますが、市販されている VLAN 対応機器のすべてに対応しているわけではありません。VLAN 表示の条件については、リリースノートの「注意事項 / 制限事項」をご覧ください。

Note
1つのサブネットに複数の VLAN ID が割り振られているネットワークでは、VLAN 構成を正しく表示できないことがあります。

Note
VLAN 構成ツリーには、VLAN に所属するスイッチポートのみが表示されます。

1.2.1.4 タスク一覧タブ

ANM では、しきい値の監視や統計履歴の収集処理を「タスク」と呼びます。タスク一覧タブには、現在予約中のタスク、実行中のタスク、完了したタスクがツリー状に表示され、タスクの停止や削除等の操作を行うことができます。

1.2.2 メインビュー

ANM では、（1）ツリービュー上でノードアイコンを選択し、（2）そのノードに対する操作（コマンド）をメニューから選択して実行する、というのが基本的な操作手順となります。コマンドの実行結果は、メインビューにタブ形式で表示されます。

メインビュー上のタブには、常に表示されている「属性タブ」と、メニューを実行するたびに追加される「情報タブ」の2種類があります。

1.2.2.1 属性タブ

属性タブには、ツリービュー上で選択されているノードの基本的な情報が表示されます。属性タブの情報は、ツリービュー上でノードを選択すると自動的に更新されるので、ノードの基本的な属性を素早く参照したい場合に便利です。属性タブはメインビューの一番左に常に表示されており、削除することはできません。

1.2.2.2 情報タブ

情報タブには、メニューコマンドの実行結果が表示されます。情報タブはコマンドを実行するたびに増えていきます。通常、結果はテーブル形式で表示されますが、グラフ形式で表示したい場合は、テーブル上で任意のセルを選択し、折れ線グラフ、バーグラフ、パイグラフのいずれかを指定して表示することができます。情報タブは、参照が終わったら削除することができます。

また、MIB ブラウザー上で選択した変数の値もここに表示されるので、メニューコマンドにない MIB 情報の表示や操作も可能です。

Note
同時に複数のタブを参照したい場合は、メニューバーから「ファイル」→「新規ウィンドウ」と選択し、別の IE ウィンドウを表示させます。

1.2.3 ログビュー

ログビューには、ネットワークに関する情報やコマンドの実行結果、トラップ受信の通知など、さまざまなログイベントの情報が表示されます。ユーザーは、このログを見て適切な対応を決定できます。

ログビューには、最新の200エントリが表示されます。それより古いエントリはログビューから消えますが、ログ自体はすべてサーバー側に保存されているので、過去のログを参照したい場合はこのファイルを読み出すことにより確認できます。

Note
メッセージが250文字より長い場合は、ログビューには251文字目以降が表示されません。メッセージの内容全体を確認するには、ログエントリをテキストエディタなどにコピー＆ペーストするか、CSV ファイルに保存してください。

ログビューには6つのタブがあり、ログイベントが種類ごとに分類されて表示されます。各タブには次のイベントが表示されます。

各ログタブには、次の情報が表示されます。

1.2.4 メニューバー/ツールバー

メニューコマンドには、常に実行可能なものと、選択している操作対象によって選択項目が変化するものの2種類があります。「管理」メニューの下にある「構成情報」、「統計情報」、「実装情報」、「履歴情報」の各サブメニューは、ツリービュー上で選択しているノードによって実行できる項目が変化します。実行できないコマンドは淡いグレーで表示されます。

また、頻繁に使用すると思われるメニューについては、ツールバーにボタンアイコンが用意されています。ツールバーメニューの一覧を次に示します。

1.2.5 ネットワーク監視マップ

ネットワーク監視マップを利用すると、ビューアーのツリービュー上に表示されているデバイスをマップ形式で表示することができます。マップ上では、各機器の状態がアイコンの背景色で表されるため、一目で状態の確認ができます。

次にマップ画面の例を示します。マップ機能の詳細については、ネットワーク監視マップをご覧ください。

1.3 ノードの状態

ノードの状態は、ツリービュー上の状態表示アイコン、および、メインビュー属性タブ（「対象の子供情報」）の状態表示アイコンで示されます。このアイコンはノードアイコンの左側に表示され、ノードの状態変化にともなって形状が変化します。また、ノードアイコンの右側に補足的な情報がテキストで表示されることもあります。

以下、各アイコンについて解説します。アイコンの一覧については、状態表示アイコンをご覧ください。

1.3.1 状態表示アイコン

状態表示アイコンは、ノードアイコンの左側に表示される小さめのアイコンです。状態表示アイコンの意味は、ノードの種別によって少しずつ異なります。

1.3.1.1 使用不可アイコン

ノードが使用できない、または使用できないノードを含んでいることを示します。次にノード種別ごとに意味を示します。

1.3.1.2 使用可能アイコン

ノードが使用できる状態にあることを示します。

1.3.1.3 トラップアイコン

ANM がトラップを受信したことを示します。

Note
トラップアイコンをクリアするには、「表示」→「ツリービュー」→「通知フラグクリア」の順に選択します。トラップアイコンは、明示的に操作しない限り消えませんので、トラップの受信を確認したら、前記の手順に従って通信速度アイコン等の表示に戻すことをお勧めします。

1.3.1.4 使用不可、およびトラップ受信アイコン

ANM がトラップを受信しているが、ノードは使用できない状態にあることを示します。

1.3.1.5 通信速度アイコン

ポートにのみ表示されるアイコンです。ポートの通信速度を示します。メインビューでは大きめのアイコンが表示されます（状態表示アイコンをご覧ください）。

アイコン	意味
	通信速度が 10Mbps であることを示す
	通信速度が 100Mbps であることを示す
	通信速度が 1Gbps であることを示す
	通信速度が 10Gbps であることを示す

Note
通信速度アイコンは、ポートがイネーブル状態のときのみ表示されます。

Note
通信速度アイコンは、リピーター・HUB のポートには表示されません。

1.3.1.6 ブロッキングアイコン

ポートにのみ表示されるアイコンです。スパニングツリーでブロッキング状態にあることを示します。メインビューでは大きめのアイコンが表示されます（状態表示アイコンをご覧ください）。

1.3.1.7 パーティションアイコン

ポートにのみ表示されるアイコンです。自動パーティション状態であることを示します。メインビューでは大きめのアイコンが表示されます（状態表示アイコンをご覧ください）。

1.3.2 その他の情報

ノードアイコンの右側には、以下のような補足的な情報が表示されることがあります。

1.3.2.1 IP アドレス：xxx.xxx.xxx.xxx

ルーターポート（インターフェイス）の右側には、ポートに割り当てられた IP アドレスが表示されます。

1.3.2.2 マスター

バーチャルシャーシ対応機器の場合は、バーチャルシャーシがアクティブマスターのとき、「マスター」と表示されます。

1.3.2.3 ネットワーク ID：xxx.xxx.xxx.xxx

IP VLAN の右側には、同 VLAN に対応するネットワーク ID が表示されます。

1.4 しきい値監視タスクの状態

しきい値監視タスクの状態は、ツリービューのタスク一覧ツリー上の状態表示アイコンによって示されます。これらのアイコンは、しきい値アンダー/オーバーが検知された場合などに表示されます。

1.4.1 状態表示アイコン

状態表示アイコンは、タスクを示すアイコンの左側に表示される小さめのアイコンです。各アイコンの意味は下記の通りです。

1.4.1.1 使用不可アイコン

タスクに異常があったことを示します。

1.4.1.2 使用可能アイコン

タスクが正常に終了したことを示します。

1.4.1.3 上限しきい値オーバー検知

タスクが上限しきい値オーバーを検知したことを示します。

1.4.1.4 下限しきい値アンダー検知

タスクが下限しきい値アンダーを検知したことを示します。

1.4.1.5 しきい値オーバーおよびアンダー検知

タスクがしきい値オーバーおよびアンダーを検知したことを示します。

2 基本操作

ここでは、ANM の基本操作、および、よく使うと思われる機能について説明します。

2.1 起動と終了

ANM は、基本的に IE 上で実行されるビューアープログラムから操作します。サーバー側で設定する項目もありますが、ほとんどの機能はビューアー（IE）から操作可能です。

2.1.1 サーバーの起動

ANM を使用するには、最初にサーバーを起動する必要があります。ネットワーク上の機器と実際に通信して情報を収集するのはサーバーです。サーバーが起動されていないと、ビューアーも利用できません。サーバーは、従来のアプリケーションとしての起動方法のほか、Windows のサービスとしても起動できます。以下にそれぞれの起動方法について説明します。

2.1.1.1 サーバー（アプリケーション）の起動

ネットワーク監視サーバーをアプリケーションとして起動するには、次の順にメニューを選択してください。

Windows のプログラムから「AlliedView NMS Standard Edition」→「ネットワーク監視（サーバー）」

Note
サーバー起動には Administrator 権限が必要です。Administrators グループ所属のユーザーでログオンしてから起動してください。

Note
サーバーの起動は、「コントロールパネル」→「ネットワーク監視機能のシステム設定」→「サーバー状態」タブからも可能です。

Note
Windows からログオフすると、ネットワーク監視サーバーも終了してしまいますので、ご注意ください。

サーバーが起動すると、タスクバー（通常は画面の右下隅に表示されています）に ANM のアイコン が表示され、ビューアーとの通信が可能になります。

2.1.1.2 サーバー（サービス）の起動

ネットワーク監視サーバーのプロセスは、Windows のサービスとしても実行でき、起動・停止などの管理を容易にすることができます。

ネットワーク監視サーバーをサービスとして起動するには、次の順にメニューを選択して起動した「サーバーサービス管理」から、「ネットワーク監視サービスの開始」を選択してください。

Windows のプログラムから「AlliedView NMS Standard Edition」→「ネットワーク監視ツール」→「サーバーサービス管理」

「サーバーサービス管理」が起動すると、タスクトレイにネットワーク監視サービス開始のアイコン が表示されます。トレイアイコンにマウスカーソルを合わせると、ネットワーク監視サービスの起動状態（開始 / 停止）が表示されます。

トレイアイコンを右クリックするとメニューが表示され、ネットワーク監視サービスの開始・停止を行うことができます。

Note
ネットワーク監視サーバーは、「サーバーサービス管理」を使用しなくても、サービスとして直接起動できます。サービスとして直接起動・停止するには、コントロールパネルの「管理ツール」から「サービス」を起動し、「ATKK Network Management Service」を「開始」または「停止」に設定します。また、サービスのプロパティで「スタートアップの種類」を「自動」に設定することで、OS 起動時に自動的にネットワーク監視サーバーを起動することもできます。

Note
「コントロールパネル」→「ネットワーク監視機能のシステム設定」→「サーバー状態」タブでは、ATKK Network Management Service は開始できません。（従来のネットワーク監視サーバーのみ開始できます。）ATKK Network Management Service が開始中のとき、同タブの「停止」ボタンで、ATKK Network Management Service の停止のみが可能です。

2.1.2 ビューアー(IE)の起動

2.1.2.1 ローカルでの起動

サーバーマシン上でビューアーを起動するには、

Windows のプログラムから「AlliedView NMS Standard Edition」→「ネットワーク監視（ビューアー）」

を選択してください。IE が起動し、以降に示す ANM のスタートページが表示されたあと、ANM へのログインダイアログが表示されます。「接続するサーバー」が「ローカル」になっていることを確認して、「OK」ボタンをクリックしてください（ログインダイアログの詳細については、「ログイン」をご覧ください）。

Note
ビューアーの起動は、タスクバー右端の ANM アイコン を右クリックし、ポップアップメニューの「ネットワーク監視機能（ビューアー）の起動」からも選択できます。

2.1.3 ログイン

ANM を利用するには、最初にログインが必要です。

Note
ログインに必要なユーザー名等の情報は、あらかじめサーバーがインストールされている PC 上で設定しておく必要があります。

Note
リモート接続を行う場合は、Windows のリモート デスクトップ接続機能をご使用ください。

Note
ログイン後に IE のツールバー上の「戻る」をクリックすると前の URL 画面になりますが、再び「進む」で ANM の画面に戻ろうとすると、再度ログイン画面が表示され、ANM は初期状態に戻ります。これは仕様ですのであらかじめご了承ください。従って、もし別の URL 画面を表示したい場合には、IE の「ファイル」→「新規ウィンドウ」で別の IE ウィンドウを起動し、そちらで他の URL を参照されることをお勧めします。

2.1.4 ビューアーの終了

ビューアーを終了するには、通常どおり IE を終了してください。ビューアー単体での終了処理（ログオフ処理）はありません。

2.1.5 サーバーの終了

2.1.5.1 サーバー（アプリケーション）の終了

ネットワーク監視サーバーをアプリケーションとして起動しているとき、サーバープログラムを終了するには、タスクバー右端の ANM アイコン を右クリックし、ポップアップメニューから「ネットワーク監視機能（サーバー）の終了」を選択してください。

Note
サーバー（アプリケーション）の終了は、「コントロールパネル」→「ネットワーク監視機能のシステム設定」→「サーバー状態」タブからもできます。

2.1.5.2 サーバー（サービス）の停止

ネットワーク監視サーバーをサービスとして起動しているとき、サービスを停止するには、タスクバー右端のネットワーク監視サービス管理のアイコンを右クリックし、ポップアップメニューから「ネットワーク監視サービスの停止」を選択してください。

Note
サーバー（サービス）を停止しても、ネットワーク監視サービス管理は常駐しています。（ポップアップメニューから「終了」を選ぶことで終了できます。）

Note
サーバー（サービス）の停止は、コントロールパネルの「管理ツール」から「サービス」を起動し、「ATKK Network Management Service」を「停止」に設定することでも可能です。

2.2 初回ログイン時の作業

ANM では、接続構成タブに表示されているサブネットが監視の対象となります。はじめてログインしたときはツリーが空なので、以下の手順に従って監視したいサブネットを指定し、接続構成ツリーを作成してください。

2.2.1 監視サブネット追加

ANM では、監視対象をサブネット単位で指定します。デバイスの追加は自動探索または手動で追加することが可能です。

自動探索でデバイスを追加した場合は、いったんツリーに追加されたあとは「監視サブネットの追加」ダイアログで指定した探索条件に基づいて定期的に自動探索が実行され、サブネットの構成変更がツリーに反映されていきます。

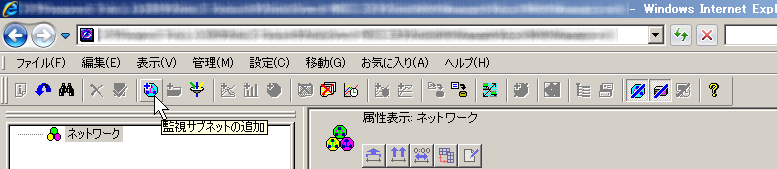

1. メニューバーから「編集」→「監視サブネット追加」を選択するか、ツールバーの「監視サブネットの追加」 をクリックします。

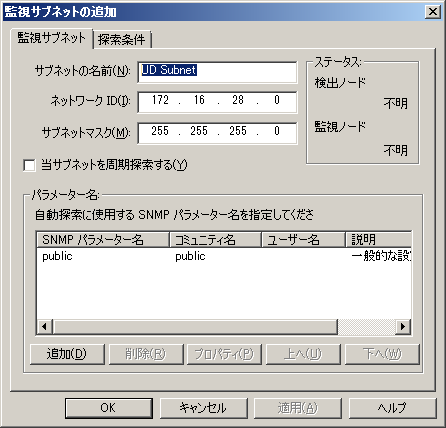

2. 「監視サブネットの追加」ダイアログが表示されるので、「サブネットの名前」、「ネットワーク ID」、「サブネットマスク」を入力します。

   • デバイスを自動探索する場合は、「当サブネットを周期探索する」にチェックを入れ「OK」ボタンをクリックします。
   • ツリーを任意に設定したい場合などは、「当サブネットを周期探索する」のチェックが外れていることを確認し「OK」ボタンをクリックます。



3. 「ネットワーク」の下にサブネットが追加されます。

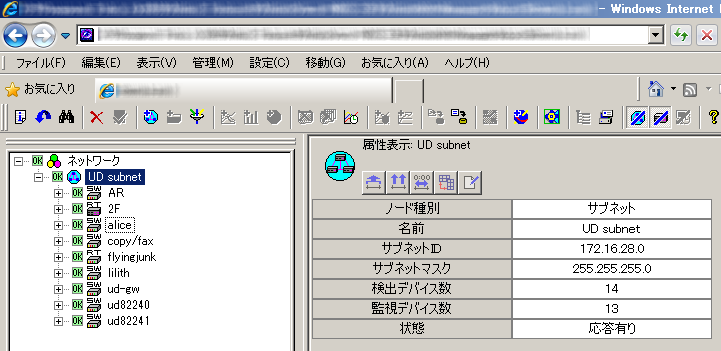

   • 「当サブネットを周期探索する」にチェックを入れた場合は、デバイスの自動探索が開始されます。しばらくして探索が終了すると、検出されたデバイスがツリーに追加されます。

   • 「当サブネットを周期探索する」にチェックを入れなかった場合は、手動によるデバイスの追加をご参照の上、デバイスをツリーに追加してください。



   自動探索で検出されたデバイスは、デフォルトで監視対象（ポーリングに応答するかどうかをチェックする対象）となります。監視を停止する方法については、 デバイスの監視をご覧ください。

   Note
   ANM は、ルーターの ARP テーブルやスイッチの FDB（フォワーディングデータベース）を参照してネットワーク構成を推測するため、これらの情報が不十分であるとツリーに表示される構成が正しくない場合があります。ネットワーク構成をより正確に把握するには、「最新の情報に更新」を使って、2回以上探索することをお勧めします。

   Note
   「自動探索周期」が 0 に設定されている場合は、または「当サブネットを周期探索する」をチェックしていない場合は、サブネット追加時に自動探索は行われません。「自動探索周期」のデフォルト値は 0 ですので、自動探索を行うには、あらかじめ「ANM のシステム設定」の「サブネットのデフォルト値」タブから、自動探索周期の値を設定してください。追加されたサブネットを選択して「最新の情報に更新」を実行すると、自動探索が開始されます。

   Note
   ブロードキャストに応答しないデバイスやルーターを越えた場所にあるデバイスは検出されません。デバイスを検出するようにするには、「ネットワーク監視機能のシステム設定」→「探索条件」タブから PING 条件を変更してください。

2.2.1.1 VLAN 構成ツリー

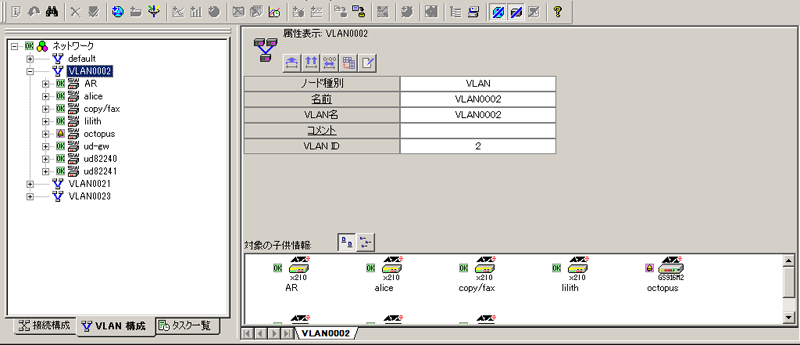

いずれかのデバイスで VLAN が定義されている場合は、「VLAN 構成タブ」に VLAN の構成が表示されます。

VLAN 構成ツリーは、接続構成ツリーに表示されている物理的な接続関係を、VLAN の定義に合わせて表示しなおしたものです。VLAN が存在している場合は、接続構成ツリーを作成すれば、VLAN 構成ツリーも自動的に作成されます。VLAN 構成ツリーだけを作成する操作はありません。

Note
VLAN 構成タブに表示される情報は、VLAN 対応機器に搭載されている MIB の情報に基づいていますが、市販されている VLAN 対応機器のすべてに対応しているわけではありません。

2.2.2 手動によるデバイスの追加

ツリーを任意で設定する場合や、自動探索で目的のデバイスが見つからなかった場合に、下記の手順でデバイスをツリーに追加します。

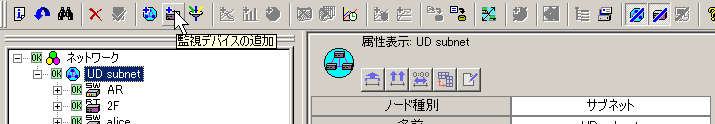

1. ツリービュー上で任意のサブネットを選択し、「編集」→「監視デバイス追加」メニューを選択するか、ツールバーの「監視デバイスの追加」 をクリックします。



   Note
   「デバイスの追加」は、ツリー上でサブネットを選択しているときだけでなく、ポートを選択しているときにも実行できます。

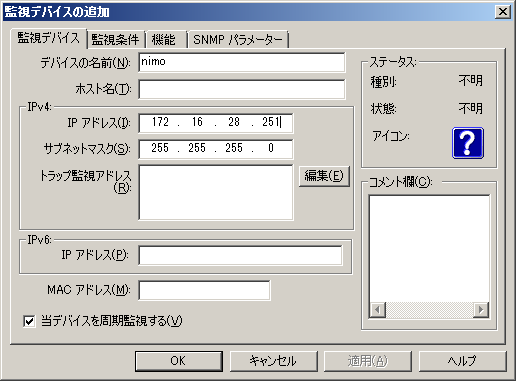

2. 「監視デバイスの追加」ダイアログが表示されるので、「デバイスの名前」、「IP アドレス」、「サブネットマスク」等を入力し、「OK」ボタンをクリックします。

   Note
   デバイスのポートを監視する場合は、「監視条件」 / 「機能」タブの設定が必要となります。各タブの詳細は「監視デバイス追加」をご覧ください。

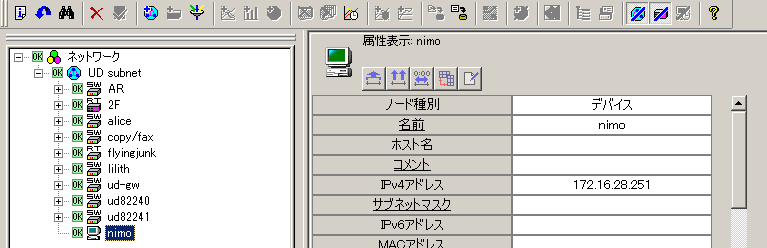

3. サブネットの下にデバイスが追加されます。



   Note
   手動でデバイスの追加・変更をしたあとで自動探索を行うと、登録した情報が書き換わる可能性があるのでご注意ください。

2.3 ウィンドウ画面上の操作

ウィンドウ画面上での基本的な操作方法を説明します。

2.3.1 共通な操作

ノードやタスク、MIB 変数に対して操作（情報の取得、設定など）を行う場合は、ツリービュー上のノードアイコンやタスクアイコンまたはメインビュー上のテーブルセルを選択し、希望する処理をメニューバーやツールバー、右クリックメニューなどから選択します。

2.3.1.1 表示境界の変更

ANM では、ウィンドウ上にさまざまなデータが表示されます。データ表示欄の多くは、各欄の境界をマウスでドラッグすることによりサイズを変更できます。サイズ変更が可能な場合は、欄の境界（テーブルの外枠、行および列見出しの境界線、各ビューの境界など）にマウスポインタを合わせると、サイズ変更可能であることを示すマーク（両方向の矢印）が表示されます。

以下、例を示します（青色の矢印の部分をポイントしてドラッグ）。

• 列見出しの境界をドラッグしてリサイズ



• ログビューとツリービューの境界をドラッグしてリサイズ



2.3.2 メニュー実行対象の選択

操作対象の選択は、ツリービューまたはメインビュー上で右または左クリックにより行います。右クリックで選択した場合には、代表的なメニューのリストが表示される場合もあり、メニューバーから選択する手間が省ける場合もあります。

メインビュー上のテーブル形式の情報に対する選択の仕方については、メインビュー上の操作をご覧ください。

2.3.3 ツリービュー上の操作

ここでは、ツリービューにおける基本的な操作を示します。

Note
この項で説明する操作方法は、ネットワーク監視マップ画面のツリービューには適用されません。マップ画面上のツリービューでの操作については、ツリービューをご覧ください。

2.3.3.1 ノードまたはタスクの削除

ノードやタスクを削除するには、ツリービュー上でノードやタスクを選択し、右クリックメニューまたはメニューバーの「編集」メニューから「削除」を選択します。ツリー上からアイコンが消え、ノードやタスクの情報が ANM のデータベースから削除されます。

Note
タスクの削除は監視中には行えません。タスクを停止するには、ツリービューでタスクアイコンを選択し、右クリックメニューから「タスク」→「タスク停止」と選択するか、メニューバーから「管理」→「履歴情報」→「タスク」→「タスク停止」と選択します。

2.3.3.2 ノードまたはタスクの追加

サブネットにノードを追加するには、ツリービュー上のサブネットアイコンを選択し、右クリックメニューまたはメニューバーの「編集」メニューから「監視デバイス追加」を選択します。

監視タスクを追加するには、ノードの情報をメインビューに表示させ、監視したい情報を選択したあと、「編集」メニューの「監視タスク追加」から「統計履歴の収集」あるいは「しきい値の監視」を選択します。

2.3.3.3 ノードまたはタスクのコピー＆ペースト

「編集」メニューの「切り取り」「コピー」を使うと、ツリー上で選択したサブネット、デバイス、タスクの情報をクリップボードにコピーできます。コピーしたオブジェクトは「貼り付け」コマンドでツリーの別の場所に貼り付けることができます。

2.3.3.4 ノードの検索

ツリー上のどこに目的のノードがあるかわからない場合は、「編集」メニューの「検索」によって探すことができます。

2.3.3.5 最新の情報に更新

サーバーが保持している最新の情報を表示するには、「表示」メニューの「最新の情報に更新」を選択します。

2.3.3.6 ノードまたはタスクの属性表示

ツリービュー上でノードやタスクのアイコンを選択すると、選択したノードやタスクの情報が、メインビューの属性タブに表示されます。

ネットワーク属性

ツリービュー上でネットワークのアイコン を選択すると、ネットワークの属性情報がメインビューの属性表示タブに表示されます。

サブネット属性

ツリービュー上でサブネットのアイコン を選択すると、サブネットの属性情報がメインビューの属性表示タブに表示されます。

デバイス属性

ツリービュー上でデバイスのアイコン を選択すると、デバイスの属性情報がメインビューの属性表示タブに表示されます。

スタック属性

ツリービュー上でスタックのアイコン を選択すると、スタックの属性情報がメインビューの属性表示タブに表示されます。

ポート属性

ツリービュー上でポートのアイコン を選択すると、ポートの属性情報がメインビューの属性表示タブに表示されます。

シャーシ属性

ツリービュー上でシャーシのアイコン を選択すると、シャーシの属性情報がメインビューの属性表示タブに表示されます。

スロット属性

ツリービュー上でスロットのアイコン を選択すると、スロットの属性情報がメインビューの属性表示タブに表示されます。

AMF ノード属性 - AMF ノードタイプ：AMF ネットワーク

ツリービュー上で AMF ネットワークのアイコン を選択すると、AMF ネットワーク属性情報がメインビューの属性表示タブに表示されます。

AMF ノード属性 - AMF ノードタイプ：AMF グループ

ツリービュー上で AMF グループのアイコン を選択すると、AMF グループの属性情報がメインビューの属性表示タブに表示されます。

AMF ノード属性 - AMF ノードタイプ：AMF ノード

ツリービュー上で AMF ノードのアイコン を選択すると、AMF ノードの属性情報がメインビューの属性表示タブに表示されます。

VLAN 属性

ツリービュー上で VLAN のアイコン を選択すると、VLAN の属性情報がメインビューの属性表示タブに表示されます。

タスク全体属性

ツリービュー上でタスク全体のアイコン を選択すると、タスク全体の属性情報がメインビューの属性表示タブに表示されます。

タスク状態属性

ツリービュー上でタスク状態のアイコン を選択すると、タスク状態の属性情報がメインビューの属性表示タブに表示されます。

タスク属性

ツリービュー上でタスクのアイコン を選択すると、タスクの属性情報がメインビューの属性表示タブに表示されます。

2.3.4 メインビュー上の操作

メインビュー上では、次のような操作が行えます。

2.3.4.1 メインビューのボタン

情報タブでは次のツールボタンを使用できます。

属性タブでは次のツールボタンを使用できます。

2.3.4.2 情報タブの削除

メインビュー上に表示されている情報タブを削除するには、削除したいタブをマウスで選択し、ツールバーの情報タブ削除アイコン をクリックしてください。また、情報タブを一度にすべて削除したいときは、情報タブ全削除アイコン をクリックしてください。なお、メインビューの一番左に表示されている属性タブは削除できません。

2.3.4.3 テーブルセルの選択

情報は最初必ずテーブル形式で表示されます。情報をグラフ形式（折れ線、バー、パイ）で表示させたい場合は、グラフにしたい情報のセルを選択後、ツールバーのグラフ表示アイコン をクリックします。セルの選択は、下記の3パターンのみ可能です。これら以外の複数セルの選択や複数行の選択はできません。

• 1個のセルを選択（セルを直接クリック）



• 1列を選択（列の見出しをクリック）



• 1行を選択（行の見出しをクリック）



2.3.4.4 MIB 変数名の参照

マウスカーソルをテーブルの項目見出しの上に持っていくと、ツールチップ上に対応する MIB 変数名が表示されます。

編集可能セルをクリックするか、またはカーソルで選択してEnterキーを押すと、編集ダイアログが表示されます。

2.3.4.5 表示形式の切り替え

テーブル形式から、折れ線グラフ、バーグラフ、パイグラフのいずれかの表示形式に切り替えたい場合は、表示したい情報のセルを選択し、ツールバーのアイコン（折れ線グラフ 、バーグラフ 、パイグラフ ）をクリックしてください。メインビューに新しいタブが追加され、選択した形式のグラフが表示されます。

2.3.4.6 グラフ値の参照

グラフ上の任意の位置にマウスカーソルを合わせると、その位置に対応したデータの値がツールチップとして表示されます。

2.3.4.7 編集可能セル

テーブルに表示されている情報の中には、ユーザーが編集できるものもあります。値の変更ができる情報（MIB 変数）は、項目見出しに下線が付いています。

MIB 変数の値を変更するには、変更したいセルを選択し、「編集」アイコン をクリックします。「MIB 設定ダイアログ」が表示されますので、変数の値を入力して「OK」ボタンをクリックしてください。

2.3.5 ログビュー上の操作

ログビュー上では、下記の操作が可能です。

2.3.5.1 ログエントリの削除

ログビュー上で削除したいログエントリを選択し、右クリックメニューから「カレントログ」→「削除」を選択するか、ツールバーの削除アイコン をクリックします。「ログ」タブ以外のタブでエントリを削除すると、「ログ」タブからも削除されます。各タブの表示内容については、ログビューをご覧ください。

Note
アラームログ、トラップログのタブからログを削除すると、ツリービュー上の状態表示アイコンもクリアされます。

2.3.5.2 ログの全削除

ログエントリをすべて削除するには、ログビュー上でマウスの右ボタンをクリックし、ポップアップメニューから「カレントログ」→「全削除」と選択するか、メニューバーから「管理」→「履歴情報」→「カレントログ」→「全削除」と選択します。

2.3.5.3 ノード・ログ

「ノード・ログ」タブには、ツリービュー上で選択しているノードに関するログイベントのみが表示されます。また、「ノード・ログ」上でログエントリをダブルクリックすると、ツリービュー上の該当ノードが選択された状態になります。

2.3.5.4 ログエントリをクリップボードにコピー

「編集」メニューの「切り取り」・「コピー」を使うと、ログビュー上で選択したログエントリ（メッセージ）を CSV （カンマ区切り）形式のテキストとして、クリップボードにコピーできます。この機能は、メッセージをテキストエディタにコピーしたい場合などに便利です。コピーはキーボードショートカット「Ctrl」＋「C」、切り取りは「Ctrl」＋「X」でも可能です。

Note
コピーしたメッセージを再度ログビューに貼り付けることはできません。

2.3.5.5 ログ履歴をファイルに保存

ログ履歴をファイルに保存するには、ログビュー上でマウスの右ボタンをクリックし、ポップアップメニューから「ログ履歴」→「ファイルに保存」と選択するか、メニューバーから「管理」→「履歴情報」→「ログ履歴」→「ファイルに保存」を選択し「ログ履歴の出力フィルター」ダイアログを開きます。

2.3.5.6 ログ履歴の出力フィルター

種類タブ

対象タブ

保存するログを「対象の種類」で絞り込むことができます。

日付タブ

保存するログを「日付」で絞り込むことができます。

2.4 よく使う機能

ここでは、よく使うと思われる機能や知っておくと便利な機能について説明します。

2.4.1 デバイスの監視

デバイスの監視に関する主要な操作を次にまとめます。なお、詳細については、 監視デバイス追加をご覧ください。

2.4.1.1 デバイスの追加

自動探索機能を使わずに手動でデバイスを追加するには、「編集」→「監視デバイス追加」コマンドを使います。

2.4.1.2 デバイス監視条件の設定

個々のデバイスの監視条件は、「監視デバイスのプロパティ」ダイアログで設定します。このダイアログを表示させるには、ツリービュー上でデバイスアイコンを選択したあと、右クリックメニューの「プロパティ」を選択するか、メニューバーから「編集」→「プロパティ」の順に選択します。

周期監視のオン・オフ

デバイスを周期的に監視したいときは、「監視デバイスのプロパティ」ダイアログの「監視デバイス」タブで「当デバイスを周期監視する」をチェックします。

監視周期の設定

監視周期の設定は、「監視デバイスのプロパティ」ダイアログの「監視条件」タブで行います。

2.4.1.3 デバイス監視の停止

デバイスの監視を停止させるには、2つの方法があります。

デバイスごとに監視を停止する

前述の通り、「監視デバイスのプロパティ」ダイアログの「監視デバイス」タブにある「当デバイスを周期監視する」のチェックを外すと、そのデバイスの周期監視が行われなくなります。

すべてのデバイスの監視を停止する

メニューバーから「設定」→「監視設定」→「周期監視」のチェックを外すか、 ツールバーの「周期監視停止」ボタンをクリックすると、すべてのデバイスの周期監視が 停止されます。

2.4.1.4 状態表示アイコン

周期監視を実行している場合は、ツリービューの状態表示アイコンによってデバイスの状態を確認できます。状態表示アイコンは、デバイスの状態によって変化します。詳細については、状態表示アイコンをご覧ください。

2.4.2 統計履歴情報の収集

ANM では、任意の MIB 変数値を一定期間追跡し結果をファイルに保存できます。保存したデータは、表計算ソフトを使ってグラフ化したり、解析したりするために利用できます。

統計履歴を収集する処理を、ANM では「統計履歴監視タスク」と呼びます。ここでは、統計履歴監視タスクの作成手順について簡単に説明します。

2.4.2.1 統計取得対象の選択

統計履歴監視タスクの作成は、次の手順で行います。

1. 接続構成または VLAN 構成ツリー上でデバイスを選択します。
2. 「管理」メニューなどのコマンドを実行して、目的の変数を含むテーブルをメインビューに表示させます。また、MIB ブラウザーを使用すれば、任意の変数をビューアーのメインビューに表示させることができます。
3. 統計を取りたい情報（MIB 変数）のセルを選択します（テーブルセルの選択をご覧ください）。
4. メニューバーから「編集」→「監視タスク追加」→「統計履歴の収集」を選択するか、ツールバーの「統計履歴の収集」ボタンをクリックします。
5. 「監視タスクの追加 - [統計履歴の設定]」ダイアログが表示されますので、必要な情報を入力して「OK」ボタンをクリックします。詳細については、統計履歴の収集をご覧ください。

Note
監視タスクを作成すると、タスクツリーにタスクアイコンが追加されます。

2.4.2.2 統計履歴情報の書き出し

統計履歴監視タスクによって収集された情報をファイルに書き出すには、タスクツリー上で統計履歴監視タスクアイコンを選択したあと、メニューバーから「管理」→「履歴情報」→「統計履歴」→「ファイルに保存」を選択するか、右クリックメニューから「統計履歴」→「ファイルに保存」を選択します。詳細は、統計履歴をご覧ください。

2.4.3 しきい値の監視

ANM では、任意の MIB 変数値を定期的にチェックし、設定しておいたしきい値より大きくなったり小さくなったりした場合に、任意のアクションを実行させることができます。この機能は、ネットワークの負荷を監視したり、トラブルを未然に防いだり、異常を自動的に検出するために役立てることができます。

しきい値監視を行う処理を、ANM では「しきい値監視タスク」と呼びます。

2.4.3.1 しきい値監視対象の選択

しきい値監視タスクの作成は、次の手順で行います。

1. 接続構成ツリーまたは VLAN 構成ツリー上で任意のデバイスを選択します。
2. 「管理」メニューなどのコマンドを実行して、目的の変数を含むテーブルをメインビューに表示させます。また、MIB ブラウザーを使用すれば、任意の変数をビューアーのメインビューに表示させることができます。
3. 監視したい情報（MIB 変数）のセルを選択します。
4. メニューバーから「編集」→「監視タスク追加」→「しきい値の監視」を選択するか、ツールバーの「しきい値の監視」ボタンをクリックします。
5. 「監視タスクの追加 - [しきい値の設定]」ダイアログが表示されますので、必要な情報を入力して「OK」ボタンをクリックします。詳細については、しきい値の監視をご覧ください。

Note
監視タスクを作成すると、タスクツリーにタスクアイコンが追加されます。

2.4.3.2 しきい値オーバー/アンダー時の状態アイコン

しきい値監視タスクがしきい値オーバーまたはアンダーを検知した場合は、タスクツリー上のタスク名の前に以下のアイコンが表示されます。

• 上限しきい値オーバー検知：

• 下限しきい値アンダー検知：

• しきい値オーバーおよびアンダー検知：

2.4.4 トラップ受信時のアクション

ANM では、デバイス内の SNMP エージェントからトラップを受信した場合に、任意のアクション（ウィンドウポップアップ、メール送信など）を実行できます。

2.4.4.1 デバイス側の設定

ANM がトラップを受信できるようにするには、最初にデバイス（エージェント）側で、トラップの送信先（TRAP Manager、TRAP Receiver など呼び方はさまざまです）として、ネットワーク監視サーバーが実行されているホストを指定する必要があります。トラップ送信先の設定方法については、各デバイスのマニュアルをご覧ください。

Note
SNMPv3 トラップを受信するためには、サーバー側の設定が必要です。 詳細については「SNMPv3 トラップ受信」をご覧ください。

2.4.4.2 トラップ受信時のアクション設定

トラップ受信時にアクションを実行させたい場合は、イベントフィルターでトラップの種類とアクションを選択しておく必要があります。イベントフィルターの設定は、メニューバーの「管理」→「管理情報」→「イベントフィルター」メニューで行います。詳細については、イベントフィルターをご覧ください。

トラップ受信状態アイコン

トラップを受信すると、ツリービュー上のトラップ送信元ノードのアイコンの左にトラップ受信状態アイコンが表示されます。

Note
トラップの受信を確認したら、ツリービュー上でトラップ送信元ノードのアイコンを選択し、メニューバーの「表示」→「ツリービュー」または右クリックメニューから「通知フラグクリア」を選択するか、ツールバーの「通知フラグクリア」ボタン をクリックして、トラップ受信状態を解除してください。

2.4.5 マップ機能

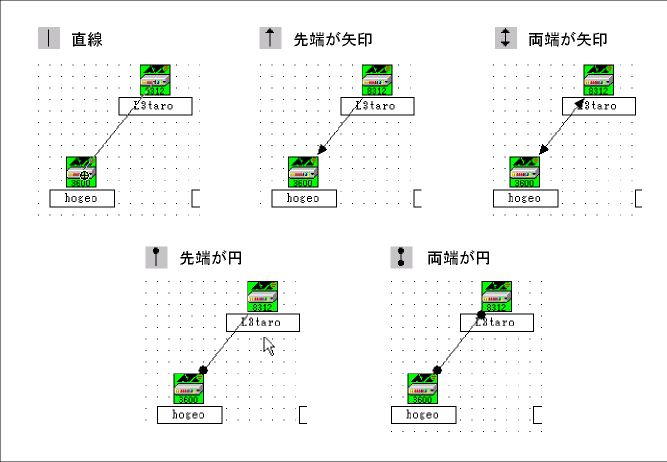

ネットワーク監視マップを利用すると、ビューアーのツリー上に表示されているデバイスを、マップ形式で表示させることができます。マップ上ではデバイスの状態がアイコンの色で表現されるため、一目で状態の監視ができます。

2.4.5.1 マップの作成

マップ機能を利用するためには、最初にマップを作成する必要があります。ビューアーのツリー上で「ネットワーク」、「サブネット」、「ポート」のいずれかを選択し、メニューバーの「管理」→「管理情報」→「マップ表示」を選択するか、ツールバーの「マップ表示」アイコンをクリックしてください。

Note
デバイスアイコンおよび VLAN 構成ツリー上からは、マップは起動できません。

2.4.5.2 マップの起動

作成済みのマップを開くには、次に示す2通りの方法があります。

2.4.5.3 ビューアーからの起動

ビューアーのツリー上で「ネットワーク」、「サブネット」、「ポート」のいずれかを選択し、メニューバーの「管理」→「管理情報」→「マップ表示」を選択するか、ツールバーの「マップ表示」アイコンをクリックします。

2.4.6 アイコンのカスタマイズ

ANM では、ビューアーやマップに表示される機器アイコンの変更や新規登録が可能です。アイコンのカスタマイズは「アイコンの管理」ユーティリティで行います。

2.4.6.1 「アイコンの管理」の起動

アイコン管理ユーティリティを起動するには、コントロールパネルの「ネットワーク監視機能のシステム設定」をダブルクリックし、「ユーティリティ」タブの「アイコン管理ユーティリティの起動」をクリックします。

アイコン管理ユーティリティの詳細については、アイコンの管理をご覧ください。

3 サーバーの設定

ネットワーク監視サーバーの動作設定は、サーバーがインストールされているコンピューター上で行います。

サーバー停止時でも可能な設定は、コントロールパネルの「ネットワーク監視機能のシステム設定」から行います。また、サーバー起動時にしか実行できない設定は、タスクトレイの ANM アイコンから呼び出す「ネットワーク監視機能（サーバー）の設定」から行います。

3.1 ANM のシステム設定

ネットワーク監視サーバーの各種設定のうち、サーバー停止時にも可能な設定は、コントロールパネルから行います。

3.1.1 設定ダイアログの起動

コントロールパネルの「ネットワーク監視機能のシステム設定」アイコンをダブルクリックすると、次ページ以降に示すような設定ダイアログが開きます。ANM の各種システム設定は、このダイアログで行います。

Note
以下の OS では、「ネットワーク監視機能のシステム設定」がそれぞれ以下に示す場所に表示されます。

• Windows Server 2003 x64 Edition / Windows Vista 64ビット版の場合

  コントロールパネル→「x86コントロールパネルアイコンの表示」

• Windows Vista、Windows Server 2008 （x86、x64）の場合

  コントロールパネル→「コントロールパネルホーム」→「プログラム」

• Windows 7、Windows 8/8.1（32ビット版、64ビット版）場合

  コントロールパネル→「プログラム」

Note
設定ダイアログは、タスクバー右端の ANM アイコン を右クリックし、ポップアップメニューの「ネットワーク監視機能のシステム設定」を選択しても起動できます。

3.1.2 サーバー状態

「サーバー状態」タブでは、ネットワーク監視サーバー（および個別機能）の状態確認と、サーバー（および個別機能）の開始と停止が可能です。

Note
この画面ではサーバーをサービスとして開始することはできません。（停止のみ可能です。）

電球のマークは、サーバーおよび各機能の状態（起動/停止）を示します。起動時には上図のような点灯表示、停止時には下図のような消灯表示になります。

サーバーおよび各機能の開始/停止は、電球の右側にあるボタンで行います。ボタンのラベルには、起動中は「停止」、停止中は「開始」と表示されます。

Note
ここのボタンでは、サーバーをサービスとして開始することはできません。ネットワーク監視サービスを起動している場合は、ここではサーバー（サービス）の停止のみ行うことができます。なお、サーバー（サービス）が開始中の場合は電球が点灯表示されます。

Note
「コマンド受付機能」と「タスク管理機能」は状態確認のみ可能で、機能の開始と停止はできません。

Note
自動探索で発見されたノードの情報は、通常サーバーのメモリ上に保存されます。この情報は、自動探索終了時に自動的にディスクに書き込まれますが、ノード情報を保護するためには、こまめに自動探索機能を停止するか、サーバーの再起動（停止・開始）を行ってください。

Note
他のネットワーク管理ソフトがトラップポートを使用している場合は、電球のマークが消灯表示になり、トラップ受信ができません。ANM でトラップ受信を行う場合は、トラップポートを使用している他のネットワーク管理ソフトを終了してから、サーバーを再起動してください。

3.1.3 探索条件

「探索条件」タブでは、サブネットの自動探索機能に関する各種設定を行います。

Note
「探索条件」を変更するときは、自動探索機能を停止してください。

3.1.3.1 ダイレクトブロードキャストアドレス

ANM は、サブネットを自動探索するための方法として、デフォルトではダイレクトブロードキャストアドレス（ディレクティドブロードキャストアドレス）宛ての PING パケットを使います。

この方法は、サブネット内の個別アドレスに PING を送るよりもトラフィックが少なく探索にかかる時間も短いのですが、セキュリティ上の理由からルーターなどでフィルタリングされることがあります。また、機器によってはダイレクトブロードキャストアドレス宛てのパケットに応答しないものもあります。その場合はサブネットを探索しても機器が検出されません。

このような場合は、「PING 条件」で「個別のアドレスをシーケンシャルに使用」を選択するか、ダイレクトブロードキャストアドレス宛てのパケットを通過させるようルーターなどの設定を変更してください。

Note
「個別のアドレスをシーケンシャルに使用」すると、自動探索に時間がかかるようになります。

Note
ダイレクトブロードキャストアドレス宛てパケットを通過させるための設定方法については、各機器のマニュアルをご覧ください。

3.1.3.2 シードファイル

「探索条件」タブの「PING 条件」で「PING の代わりにシードファイルを使用」を選択した場合は、PING による IP ノード自動検出を行わずに、「シードファイル」に記載されている IP アドレスから探索を実行します。このオプションは、あらかじめ管理するノードが決まっているような場合に便利です。

シードファイルは、1行に1個の IP アドレスが記述されるテキストファイルです。シードファイルのパスは「（ANM のインストールディレクトリ）\etc\seed.lst」になります。

シードファイルは手で作ることも可能ですが、通常は「探索条件」タブの「シード生成」ボタンを使って作成します。以下、シードファイルの作成手順について説明します。

1. 次に示すような hosts 形式のファイルを用意します。

   # sample hosts file 192.168.10.1 saba 192.168.10.5 tara 192.168.20.1 tai 192.168.20.100 192.168.30.2

   • ファイル名は任意です。hosts である必要はありません。
   • 実際に名前解決に使っている hosts ファイルである必要はありません。
   • IP アドレスで始まる行が有効なエントリです。
   • シャープ（#）で始まる行（コメント）と空行は無視されます。
   • IP アドレスのあとに空白・タブをはさんで記述したホスト名などはシード生成には使われません。
2. 「探索条件」タブの「シード生成」ボタンをクリックします。
3. 次のようなダイアログが開くので、用意しておいた hosts ファイルを指定し、「開く」をクリックしてください。



4. シードファイルが生成されます。（ANM のインストールディレクトリ\etc\seed.lst）



3.1.4 デバイスの表示に関する設定

「デバイスの表示に関する設定」タブでは、自動探索時に「ポート」として認識するインターフェイス種別の指定、および、表示名の選択に関する条件設定を行うことができます。

3.1.5 リトライ条件

「リトライ条件」タブでは、探索時以外の通信動作に影響するリトライ回数およびタイムアウト値を指定します。

3.1.6 ログ/アクションコマンド条件

「ログ/アクションコマンド条件」タブでは、ログとアクションコマンドの動作に関する設定を行います。

3.1.7 ユーティリティ

「ユーティリティ」タブでは、付属ユーティリティの起動と、ネットワーク監視サーバーが使用するデータディレクトリの整理を行います。

Note
「ユーティリティ」タブのメニューは、ネットワーク監視サーバーの動作中は使用できません。「サーバー状態」タブでサーバーを停止させてからご使用ください。ただし「ログ変換情報設定ユーティリティ」、「Ping コマンドメニュー定義ユーティリティ」、「カスタムツールメニュー定義ユーティリティ」はネットワーク監視サーバー起動中でも使用できます。

3.1.8 ポリシー

「ポリシー」タブでは、ネットワーク監視に関するポリシーを指定します。

項目	内容
未登録のデバイスから受信したトラップは表示しない	このチェックを指定すると、サーバーが管理するノード(登録されたデバイス)以外のノードからトラップを受信した場合、それを破棄し、ログに記録されないようにします。
カウンター補正	監視しているカウンターの値が前回の値より小さくなった場合の処理方法を指定します。 エラーとして扱う(補正しない) − 相対値、秒間値の場合、空文字を表示/出力します。また、しきい値チェックは行われません。 補正する − 相対値、秒間値の場合、カウンターがオーバーフローしたものとして補正します。例えば、32ビットカウンターで、4294967295から2にカウントアップされた場合、相対値を 3 とします。 Note メインビューでは、ここでの設定にかかわらず補正は行われません。
周期監視の機能停止検出時間	障害により設定した時間以上、周期監視が機能していない場合「致命的エラー」としてログに記録します。（手動で周期監視機能を停止した場合は、エラーにはなりません。） 0 を指定すると、検出は行われません。
SNMP/トラップポート番号の変更	SNMP、および SNMP トラップのポート番号を変更する場合にクリックします。 SNMP ポート番号 − SNMP Get/Set に使用するポート番号を指定します。(設定範囲 : 0〜65535) SNMP トラップポート番号 − トラップ受信するポート番号を指定します。(設定範囲 : 0〜65535) Note 設定値はサーバー再起動後に有効となります。 Note 「SNMP ポート番号」は、ビューアー/マップでの指定が優先されます。 Note “0”に設定した場合は、システムのデフォルト値が使用されます。 通常は、SNMP ポート番号：161、SNMP トラップポート番号：162となります。
トラップアタックによる閉塞からトラップ受付機能を復帰する時間	トラップアタックを受けたとき、トラップ受付機能を閉塞しますが、そのあと、トラップ受付機能を自動的に復帰するまでの時間を秒単位で指定します。 0 を指定すると、トラップ受付機能閉塞後、復帰しません。デフォルトは 0 です。 Note ANM は、60秒間に200個のトラップを受信すると、トラップアタックであると判断しトラップ受付機能を閉塞します。（「メッセージ」を参照）
デバイスの状態表示	デバイスの応答に対する状態表示の方法を選択します。 パターン1 − IPv4、IPv6 のどちらかの PING に応答した場合「応答あり」と表示します。 パターン2 − IPv4、IPv6 の両方の PING に応答した場合のみ「応答あり」と表示します。

3.1.9 サブネットのデフォルト値

「サブネットのデフォルト値」タブでは、サブネットを作成する際のデフォルト値を指定します。

3.1.10 デバイスのデフォルト値

「デバイスのデフォルト値」タブでは、ANM が自動的にデバイスを作成する際に使用するデフォルト値の設定を行います。

3.1.11 SNMPv3 トラップ受信

「SNMPv3 トラップ受信」タブでは、ANM が受信するSNMPv3 トラップのパラメーターを定義します。

Note
設定を有効にするためには、「トラップ受付機能」を再起動する必要があります。

3.1.12 トラップ転送

「トラップ転送」タブでは、ANM が転送するトラップのパラメーターを定義します。

3.1.12.1 トラップ転送パラメーターの編集

「トラップ転送パラメーターの編集」ダイアログでは、トラップ転送パラメーターを編集します。

Note
設定を有効にするためには、「トラップ転送機能」を再起動する必要があります。

3.2 MIB コンパイラ

MIB コンパイラは、MIB ファイルを内蔵 MIB ブラウザーが使用できる形式に変換するユーティリティです。MIB ファイルを入手し、本ユーティリティでコンパイルすることにより、標準 MIB だけでなく、プライベート MIB などもブラウズできるようになります。

Note
コンパイルを行った MIB ファイルは「登録済」となりますが、このとき既に「登録済」であった他の MIB ファイルが「未登録」に変わる場合があります。
この現象は、別々な MIB ファイルに収められている同一の MIB モジュールをコンパイルした場合に起こります。例えば、RFC1516 をコンパイルしたあとに、RFC2108.mib をコンパイルした場合です。この場合は、どちらもモジュール SNMP-REPEATER-MIB となっているために起こります。（RFC2108.mib は RFC1615.mib を置き換えるバージョンであるためです。）

3.2.1 基本操作

MIB ファイルをコンパイルするには、次のようにします。

1. 「ファイル」→「ターゲット選択」を選択します。



2. MIB ファイルの置かれているディレクトリを指定します。ここでは、C:¥tmp を指定しています。



3. 手順2で指定したディレクトリにある MIB ファイルの一覧が「コンパイル対象 MIB ファイル」に表示されます。コンパイルしたい MIB ファイルを選択し（複数選択可）、「コンパイル」ボタンをクリックしてください。



   Note
   MIB ファイルの拡張子は「.mib」でなくてはなりません。これ以外だと、ターゲットディレクトリを指定しても一覧に表示されません。

4. コンパイルが実行されます。既に登録済みの MIB があった場合は、次のようなダイアログが表示され、再コンパイルするかどうか尋ねられます。「はい」、「すべてはい」、「いいえ」のいずれかで指定してください。



5. コンパイルが終了すると、次のダイアログが表示されます。



6. コンパイルされた MIB のデータは、ANM の MIB データベースディレクトリに追加されます（ANM インストールディレクトリ下の smidb ディレクトリ）。また、画面上の「状態」欄が「登録済」に変わります。



   コンパイル結果の概要は、「コンパイル結果」欄に表示されます。より詳細な情報を知りたいときは、「ログ表示」ボタンをクリックすると、コンパイルのログが表示されます。

3.2.2 メニュー構成

MIB コンパイラは、以下のメニューから構成されています。

3.2.2.1 ファイル

「ファイル」メニューでは、MIB ディレクトリの指定等を行います。

ターゲット選択

コンパイル対象の MIB ファイルが置かれているディレクトリを選択します。

終了

MIB コンパイラを終了します。

3.2.2.2 設定

「設定」メニューでは、MIB のロード順序など、高度な設定を行えます。

ロード順設定

コンパイル済み MIB の読み込み順序を変更します。MIB オブジェクトの定義が重複している場合は、先に読み込まれたほうが有効になります。そのため、MIB「A」で定義されたオブジェクトを MIB「B」で拡張再定義しているような場合、MIB「B」が先に読まれるように設定しておかないと、拡張された定義が有効にならず、「A」の古い定義が使われることになります。

このような場合は、本メニューで読み込み順序を変更することにより問題を解決できます。次のダイアログで MIB を選択し、「上へ」、「下へ」ボタンで順序を変更してください。

エイリアス設定

登録済み MIB の別名（エイリアス）を定義します。MIB 名の差異が原因で MIB コンパイルに失敗するような場合に使います。

新規にエイリアスを作成するには、「追加」ボタンをクリックし、次のダイアログで別名（Module Identity）とオリジナルの MIB 名（Aliased）を入力し、「OK」ボタンをクリックします。

この例では、「OriginalName-MIB」という実在の MIB に対し、「AnotherName-MIB」という架空の別名を付けています。これにより、コンパイル時には、「AnotherName-MIB」への参照が「OriginalName-MIB」への参照に置き換えて処理されます。

エイリアスの定義を変更したい場合は、「エイリアス」ダイアログで「Module Identity」からエイリアスを選択し、「編集」をクリックしてください。エイリアスを削除するには、削除するエイリアスを選択し、「削除」ボタンをクリックしてください。

3.2.2.3 操作

「操作」メニューでは、MIB のコンパイルや編集、ログの表示などの操作が行えます。

コンパイル

選択した MIB ファイルを変換・登録し、MIB コンパイラが使用できるようにします。

登録削除

選択した MIB ファイルの登録を削除します。

ログ表示

コンパイル処理の詳細が記録されたログファイル（テキストファイル）を表示します。

MIB ファイルの編集

選択した MIB ファイルをテキストエディタで開きます。

全てを選択

すべての MIB ファイルを選択した状態にします。

3.2.2.4 ヘルプ

ユーザーガイド

オンラインヘルプ（本文書）を表示します。

バージョン情報

MIB コンパイラのバージョン情報を表示します。

3.3 アイコンの管理

「アイコンの管理」は、ビューアーやマップ上に表示される機器のアイコンを追加・変更するためのユーティリティです。ANM は、オブジェクト ID （sysObjectID）によってデバイスの機種を判別しますが、本ユーティリティではオブジェクト ID とアイコンの対応を指定することにより、アイコンの追加や変更を行います。また、ビューアー・マップで機器の Web 設定画面などを表示する際の URL を指定できます。

3.3.1 アイコンの追加

アイコンの追加は、次の手順で行います。

1. アイコンファイル（.ico）を用意します。

   Note
   本製品には、アイコンエディタは含まれておりません。別途、ご用意ください。

2. 「コントロールパネル」→「ネットワーク監視機能のシステム設定」→「ユーティリティ」タブ→「アイコン管理ユーティリティの起動」の順に選択し、「アイコンの管理」を起動します。
3. 「新規作成」ボタンをクリックします。



4. 「アイコン情報の新規作成」ダイアログが表示されます。「識別情報」タブの識別名に適当な名前を入れ、「アイコン」フィールドの「有効 / 無効」にチェックを入れ「参照」ボタンをクリックします。



5. 「アイコンの参照」ダイアログが開き、ANM インストールディレクトリ下の icons ディレクトリ（以下、「icons ディレクトリ」）にあるアイコンファイル（.ico）の一覧が表示されます。



   • 一覧に希望のアイコンがある場合

     アイコンを選択して「OK」ボタンをクリックします。

   • 別のディレクトリにあるアイコンを使いたい場合

     「取り込み」ボタンをクリックして、別ディレクトリのアイコンファイルを指定します。指定したアイコンが icons ディレクトリにコピーされ、「アイコンの参照」ダイアログの一覧に追加されるので、アイコンを選択して「OK」ボタンをクリックします。

     Note
     一覧（icons ディレクトリ）からアイコンを削除するには、アイコンを選択して「削除」をクリックします。

6. 「オブジェクト ID の一覧」タブの「追加」ボタンをクリックします。



7. 機器のオブジェクト ID を入力し、「OK」ボタンをクリックします。複数のオブジェクト ID を1つのアイコンに関連付けるときは、手順 6〜7 を必要なだけ繰り返してください。



   Note
   オブジェクト ID はビューアー上で確認できます。ツリー上で目的の機器を選択すると、メインビューの「機種名」にオブジェクト ID が表示されます。



8. 対象機器がルーティング/スイッチング機能を持つことが事前にわかっているときは、「機能パラメーター」タブで「ルーティング（スイッチング）機能を自動判別しない」にチェックを入れ、「ルーティング（スイッチング）機能を持つ」をチェックします。デフォルト状態では、ルーティング/スイッチング機能を自動判別します。また、「メーカー」から機器の製造元を選択し、「OK」ボタンをクリックします。



9. ビューアー・マップで機器の Web 設定画面などを表示するとき、デフォルトでは「http://x.x.x.x」を指定して Web ブラウザーを起動します。デフォルトでない URL を指定しなければならない機器の場合ここで指定してください。例えば、「https://x.x.x.x/admin」といった場合です。IP アドレスが入る部分には「%ip」と指定してください。例「http://%ip/admin」



10. ネットワーク監視サーバーを起動し、ビューアーを立ち上げると、指定したオブジェクト ID を持つ機器が、新しいアイコンで表示されるようになります。



3.3.2 アイコンの変更

アイコンの変更は、次の手順で行います。

1. アイコンファイル（.ico）を用意します。
2. 「コントロールパネル」→「ネットワーク監視機能のシステム設定」→「ユーティリティ」タブ→「アイコン管理ユーティリティの起動」の順に選択し、「アイコンの管理」を起動します。
3. 「オブジェクト ID 情報の一覧」から、変更したい機器のアイコンを選択し、「プロパティ」ボタンをクリックします。
4. 「アイコン情報のプロパティ」ダイアログが表示されるので、各タブの情報や機器の Web ページの URL を適宜変更し、「OK」ボタンをクリックします。

3.3.3 「アイコン情報のプロパティ」ダイアログ

「アイコン情報のプロパティ」ダイアログには次の4つのタブがあります。

3.3.3.1 「識別情報」タブ

機器のアイコンを変更します。

3.3.3.2 「オブジェクト ID の一覧」タブ

ANM がこの機器を識別するために用いるオブジェクト ID（sysObjectID）の一覧を編集します。

3.3.3.3 「機能パラメーター」タブ

対象機器が持っている機能のうち、あらかじめわかっているものを ANM に設定できます。

3.3.3.4 「URL」タブ

機器の Web 設定画面などのURLを指定し、ビューアー・マップで機器の Web ブラウザーを表示します。

3.4 ネットワーク監視機能（サーバー）の設定

ネットワーク監視サーバーの各種設定のうち、サーバーが起動していないと変更できない設定は、タスクトレイの ANM アイコンから呼び出す「ネットワーク監視機能（サーバー）の設定」ダイアログで行います。

3.4.1 設定ダイアログの起動

ネットワーク監視サーバー（アプリケーション）が起動している状態で、タスクトレイの ANM アイコンを右クリックし、ポップアップメニューから「ネットワーク監視機能（サーバー）の設定」を選択すると、次ページ以降に示すような設定ダイアログが起動します。

Note
ネットワーク監視サーバーがサービスとして起動している場合、以下の手順で設定ダイアログを起動してください。

1. ネットワーク監視サーバー（サービス）を停止します。
2. コントロールパネルから「ネットワーク監視機能のシステム設定」を起動し、ネットワーク監視サーバー（アプリケーション）を開始します。
3. タスクトレイアイコンメニューの「ネットワーク監視機能（サーバー）の設定」を起動します。

   設定のあと、サービスとしてネットワーク監視サーバーを動作させたい場合は、いったんネットワーク監視サーバー（アプリケーション）を停止してから、ネットワーク監視サービスを開始してください。

3.4.2 バージョン情報

「バージョン情報」タブでは、ネットワーク監視サーバーのバージョン情報等を確認できます。

3.4.3 アクションコマンドの設定

「アクションコマンドの設定」タブでは、イベント発生時に実行させるためのアクションを定義します。

Note
イベント発生時にどのアクションを実行するかはビューアー側のイベントフィルターで設定します。

3.4.3.1 アクションコマンドのプロパティ

アクションコマンドの追加および変更を行います。

パラメーター

アクションコマンドにメール送信、または経路テストコマンドを指定した場合のパラメーターは、以下のように指定します。

• メール送信

  書式：サーバー名 オプション...

  • サーバー名：メールサーバー名（必須）

  • オプション：

    オプション	説明
    -from xxx	送信者のメールアドレス
    -to xxx[,yyy]	宛先（必須） - 複数の宛先を指定する場合は「,（カンマ）」で区切ります。
    -cc xxx[,yyy]	カーボンコピー先 - 複数の宛先を指定する場合は「,（カンマ）」で区切ります。
    -bcc xxx	ブラインドカーボンコピー先 - 複数の宛先を指定する場合は「,（カンマ）」で区切ります。
    -replyto xxx	返信先
    -subject xxx	表題
    -mailbody xxx\nyyy	メール本文(*1)を入力します。 - 改行は「\n」を使用します。
    -mailfile xxx	メール本文(*1) - ファイルから取得。
    -attach xxx	添付ファイル
    -encode xxx	エンコード形式 (Base64|UUENCODE)

    (*1) どちらかの指定が必須です。

• 経路テストコマンド

  書式：［オプション］ IP アドレス

  • オプション：

    -Queries	実行回数(回)
    -ImmediateEnd	経路上に Ping に応答しない等の機器が存在する場合終了する(true | false)
    -TimeOut	Ping タイムアウト時間(秒)
    -RetryCount	Ping リトライ回数(回)
    -TTL	生存時間 (回)
    -Interval	Ping 間隔(ミリ秒)
    -MaxHop	最大ホップ数(回)
    -DataSize	ICMP データサイズ(Byte)
    -Mask	サブネットマスク（現在、このパラメーターは無効です。指定すると正しく処理されなくなります。）

特殊変数

アクションコマンドの「パラメーター」には、以下の特殊変数を指定できます。

特殊変数はパーセント記号（%）で始まる文字列です。パラメーター中にこれらの変数を記述した場合、アクションコマンドの実行時に、パラメーター内の各変数が具体的な値に展開された上でコマンドに引き渡されます。

3.4.4 サーバーメンテナンス

「サーバーメンテナンス」タブでは、サーバーのメンテナンスを行います。

3.5 ログ変換情報設定ユーティリティ

ログ変換情報設定ユーティリティは、ANM のログビューに表示される文字列の置換内容（ログ変換情報）を定義するユーティリティです。

このユーティリティを使用すると、ログに表示する文字列をわかりやすくカスタマイズできます。例えば、トラップのメッセージをカスタマイズして、発生した内容を管理者がわかりやすいメッセージに置換するといった使い方ができます。

ログ変換情報設定ユーティリティは、コントロールパネルの「ネットワーク監視機能のシステム設定」→「ユーティリティ」タブから起動できます。

3.5.1 ログ変換情報設定ユーティリティダイアログ

「ログ変換情報設定ユーティリティ」のメインダイアログです。実際のログを変換する際は、ソートを解除した状態の上から順番に検索し、マッチした定義があれば置換して終了します。

3.5.2 ログ変換情報の新規作成ダイアログ

ログ変換情報を新規作成するダイアログです。（ログ変換情報の編集ダイアログも、項目は同様です。）

3.5.3 ログ変換情報のテストダイアログ

ログ変換情報の文字列置換動作をテストするためのダイアログです。

「置換前の文章」「置換後の文章」を入力して「↓置換↓」ボタンをクリックすることによって、文字列置換の動作をテストできます。

以下に、正規表現の例を示します。

例1

例2

例3

3.5.4 正規表現エンジン

ログ変換情報設定ユーティリティで使用する正規表現の詳細について説明します。

ログ変換情報設定ユーティリティでは、文字列置換を処理する正規表現エンジンとして、以下のいずれかを選択できます。

ATL を使用

ATL の CAtlRegExp クラスを使用します。

参考：
http://msdn.microsoft.com/ja-jp/library/k3zs4axe(VS.80).aspx

Regex++ を使用

Rogue Wave（http://www.roguewave.com/）の Stingray Studio 付属の正規表現ライブラリ Regex++ を使用します。（日本語未対応、常にグローバルマッチで置換）

参考：（以下のリンク先の情報は、ANM で使用している Regex++ とバージョンが異なります。）
http://www.boost.org/doc/libs/1_39_0/libs/regex/doc/html/index.html

VBScript を使用

VBScript の正規表現ライブラリ RegExp を使用します。

参考：
http://www.microsoft.com/japan/msdn/columns/scripting/scripting051099.aspx

弊社では、これらの持つすべての正規表現コマンドのサポートは行っていません。以下では、正規表現コマンドのうち、よく使用するものについて、弊社での動作確認結果とともに説明します。

各正規表現エンジンのより詳細な仕様については、上記参考リンク先のWebページをご覧ください。

3.5.4.1 検索文字列で使用できる構文

検索文字列で使用できる構文について、以下、種類ごとに説明します。

• 位置マッチング
• リテラル
• 文字クラス
• 繰り返し
• 選択とグループ化
• その他の演算子
• 後方参照

位置マッチング

文字列や単語の位置（先頭、末尾）にマッチさせることができます。

（○：動作確認済み、-：動作不可/未確認/対象外）

シンボル	機能	対象エンジン			備考・注意事項
		ATL	Regex++	VBScript
^	文字列の先頭にのみマッチします。例えば、"^A" は "A123 A456A789" の最初の "A" にマッチします。	○	○	○
$	文字列の末尾にのみマッチします。例えば、"b$" は "b 123b 456b" の最後の "b" にマッチします。	○	○	○
\<	単語の先頭にマッチします。	-	○	-
\>	単語の末尾にマッチします。	-	○	-

• Regex++ 版、VBScript 版の"\b"、"\B"は未サポートです。

リテラル

リテラル（英数字、ASCII、8進文字、16進文字、Unicode、または特殊なエスケープ文字）にマッチするシンボルです。正規表現として意味を持つ文字を表すためには、文字の前に "\" を置き、エスケープ文字として記述します。

（○：動作確認済み、-：動作不可/未確認/対象外）

シンボル	機能	対象エンジン			備考
		ATL	Regex++	VBScript
英数字	記述した通りに、英数文字にマッチします。	○	○	○
\?	? にマッチします。	○	○	○
\*	* にマッチします。	○	○	○
\+	+ にマッチします。	○	○	○
\.	. にマッチします。	○	○	○
\|	| にマッチします。	○	○	○
\{	{ にマッチします。	○	○	○
\}	} にマッチします。	○	○	○
\\	\ にマッチします。	○	○	○
\[	[ にマッチします。	○	○	○
\]	] にマッチします。	○	○	○
\(	( にマッチします。	○	○	○
\)	) にマッチします。	○	○	○
\^	^ にマッチします。	○	○	○
\$	$ にマッチします。	○	○	○
\xxx	8進数 xxx で表される ASCII 文字にマッチします。例えば、"\41" は "!"（文字コード 0x21）を表します。	-	○	○
\xdd	16進数 dd で表される ASCII 文字にマッチします。例えば、"\x21" は "!"（文字コード 0x21）を表します。	-	○	○	Regex++ の場合は "\x{aff}" と記述すると Unicode になります。次項を参照してください。
\x{xxxx}	Unicode xxxx で表される ASCII 文字にマッチします。	-	○	-	実質、ログ変換情報では使用できません。
\uxxxx	Unicode xxxx で表される ASCII 文字にマッチします。例えば、"\u00A1" は "¡" にマッチします。	-	-	○	実質、ログ変換情報では使用できません。

• Regex++ 版の"\a"は未サポートです。
• Regex++ 版の"\cZ" で表されるコントロールコードは未サポートです。
• Regex++ 版、VBScript 版の"\f"、"\n"、"\r"、"\t"、"\v"は未サポートです。

文字クラス

特定の種類の文字グループにマッチさせることができます。角括弧 [ ] で囲むシンボルと、エスケープ記号（\）と文字の組み合わせで表されるシンボルがあります。

（○：動作確認済み、-：動作不可/未確認/対象外）

シンボル	機能	対象エンジン			備考
		ATL	Regex++	VBScript
[xyz]	[ ] 内に含まれる任意の1文字にマッチします。"-"を使用すると、文字の範囲を指定できます。例えば正規表現 "[a-e]" は、 "abcf" の "a" にマッチし、"xxxefg" の "e" にマッチします。	○	○	○
[^xyz]	^ は、否定を示します。[ ] 内の ^ よりあとの文字を含まない任意の1文字にマッチします。例えば正規表現 "[^a-e]" は、 "abcf" の "f" にマッチし、"xxxefg" の "x" にマッチします。	○	○	○
.	\n 以外の任意の文字にマッチします。	○	○	○
\a	任意の英数字にマッチします。[a-zA-Z0-9]と同じです。	○	-	-	Regex++ 版では機能が異なります。
\b	空白文字にマッチします。[ \t]と同じです。	○	-	-	Regex++ 版、VBScript 版では機能が異なります。
\c	任意の英字にマッチします。[a-zA-Z]と同じです。	○	-	-
\d	任意の10進数字にマッチします。[0-9]と同じです。	○	○	○
\D	任意の数字以外の文字にマッチします。[^0-9]と同じです。	-	○	○
\h	任意の16進数字にマッチします。[0-9a-fA-F]と同じです。	○	-	-
\l	任意の英小文字にマッチします。	-	○	-
\L	任意の英小文字以外の文字にマッチします。	-	○	-
\q	引用符で囲まれた文字列にマッチします。(\"[^\"]*\")|(\'[^\']*\')と同じです。	○	-	-
\s	任意のスペース文字にマッチします。[ \t\r\n\v\f]と同じです。	-	○	○
\S	任意の非スペース文字にマッチします。[^ \t\r\n\v\f]と同じです。	-	○	○
\u	任意の英大文字にマッチします。	-	○	-
\U	任意の英大文字以外の文字にマッチします。	-	○	-
\w	単語に使用される任意の文字にマッチします。[a-zA-Z_0-9]と同じです。	-	○	○	ATL 版では機能が異なります。
\w	単語にマッチします。[a-zA-Z]+と同じです。	○	-	-	Regex++ 版、VBScript 版では機能が異なります。
\W	単語に使用される文字以外の任意の文字にマッチします。[^a-zA-Z_0-9]と同じです。	-	○	○
\z	正の整数にマッチします。[0-9]+と同じです。	○	-	-	Regex++ 版では未サポートの機能に割り当てられています。
[:alnum:]	任意の英数字にマッチします。	-	○	-	C/C++ の isalnum 関数の判定と同様です。
[:alpha:]	任意の英字にマッチします。[a-zA-Z]と同じです。	-	○	-	C/C++ の isalpha 関数の判定と同様です。
[:blank:]	任意のブランク文字にマッチします。[ \t]と同じです。	-	○	-
[:cntrl:]	任意の制御文字にマッチします。	-	○	-	C/C++ の iscntrl 関数の判定と同様です。
[:digit:]	任意の10進数字にマッチします。[0-9]と同じです。	-	○	-	C/C++ の isdigit 関数の判定と同様です。
[:graph:]	空白を除く任意の表示文字にマッチします。	-	○	-	C/C++ の isgraph 関数の判定と同様です。
[:lower:]	任意の英小文字にマッチします。	-	○	-	C/C++ の islower 関数の判定と同様です。
[:print:]	印刷可能な任意の文字にマッチします。	-	○	-	C/C++ の isprint 関数の判定と同様です。
[:punct:]	英数字・空白ではない任意の表示文字にマッチします。	-	○	-	C/C++ の ispunct 関数の判定と同様です。
[:space:]	任意の空白文字にマッチします。	-	○	-	C/C++ の isspace 関数の判定と同様です。
[:upper:]	任意の英大文字にマッチします。	-	○	-	C/C++ の isupper 関数の判定と同様です。
[:xdigit:]	任意の16進数字にマッチします。	-	○	-	C/C++ の isxdigit 関数の判定と同様です。
[:word:]	単語に使用される任意の文字にマッチします。	-	○	-
[:unicode:]	任意の Unicode 文字にマッチします。	-	○	-	実質、ログ変換情報では使用できません。

• Regex++ 版の "[.tagname.]" および "[=tagname=]" は未サポートです。
• Regex++ 版の "\C", "\X", "\Q", "\E" は未サポートです。
• ATL 版の "\n" は未サポートです。

繰り返し

正規表現の要素の、複数回の出現を指定できます。

（○：動作確認済み、-：動作不可/未確認/対象外）

シンボル	機能	対象エンジン			備考
		ATL	Regex++	VBScript
{x}	直前の要素がちょうどx回出現する部分にマッチします。例えば、"\d{4}" は4桁の数字にマッチします。	-	○	○
{x,}	直前の要素がx回以上出現する部分にマッチします。"\d{3,}" は3桁以上の数字にマッチします。	-	○	○
{x,y}	直前の要素がx回以上、y回以下出現する部分にマッチします。"\d{2,6}" は2桁以上、6桁以下の数字にマッチします。	-	○	○
?	直前の要素が0回または1回出現する部分にマッチします。{0,1}と同じです。例えば、"A[0-9]?" は "A"、"A0"のどちらにもマッチします。	○	○	○
*	直前の要素が0回以上出現する部分にマッチします。{0,}と同じです。	○	○	○
+	直前の要素が1回以上出現する部分にマッチします。{1,}と同じです。例えば、"[A-C]+" は、 "A"、"BC"、"CCC" のすべてにマッチします。	○	○	○
?? +? *?	?、*、+ のあとに ? を記述することで、最短マッチを指定できます。?、*、+ のみの指定では最長マッチ（一致するもっとも長い文字列にマッチ）となるのに対して、最短マッチでは、正規表現に一致するもっとも短い文字列にマッチします。 例えば、"<title>StartPage</title>" という文字列に対して、正規表現 "<.*?>" は "<title>" にマッチし、正規表現 "<.*>" は "<title>StartPage</title>" にマッチします。	○	-	-	Regex++ 版は最長マッチのみのサポートです。

選択とグループ化

ひとまとまりの範囲としてグループを指定すると、その範囲に条件を指定したり、文字列を取得して検索文字列や置換文字列に再び指定したりすることができます。

（○：動作確認済み、-：動作不可/未確認/対象外）

シンボル	機能	対象エンジン			備考
		ATL	Regex++	VBScript
()	囲んだ部分をグループ化して、1つの句を作成します。"(ab(cd))" のように階層で指定することもできます。例えば、"(abc)?(d)" は "abcd"、"d" のどちらにもマッチします。	○	○	○	Regex++ 版、VBScript 版では、一致グループを示すためにも使用されます。カッコ内の正規表現にマッチする実際のテキストを入力文字列から取得できます。
|	選択（or条件）を指定します。指定した句のうちの任意の句にマッチします。"(abc)|(def)|(ghi)" は "abc"、"def"、"ghi"のいずれにもマッチします。	○	○	○
{}	一致グループを示します。囲まれた正規表現にマッチする文字列を取得できます。	○	-	-

その他の演算子

（○：動作確認済み、-：動作不可/未確認/対象外）

シンボル	機能	対象エンジン			備考
		ATL	Regex++	VBScript
!	否定を示します。後に続く正規表現が否定されます。例えば、"A!0" は、"A0" にはマッチせず、"A1" や "A2"にはマッチします。	○	-	-

• Regex++ 版のバッファオペレータは未サポートです。

後方参照

括弧で囲まれた部分を参照できます。出現順に\1、\2、・・・で文字列を参照できます。

（○：動作確認済み、-：動作不可/未確認/対象外）

シンボル	機能	対象エンジン			備考
		ATL	Regex++	VBScript
()\n	括弧で囲まれた句のうち、n番目の句にマッチします。例えば、"(A[0-9]+),\1" は、"A1234,A1234" のような、同じ文字列の2回の出現にマッチさせることができます。	-	○	○	ATL 版とは異なり、番号は 1 から始まります。また、一致グループは小括弧 () で囲みます。
{}\n	括弧で囲まれた句のうち、n番目の句にマッチします。番号は 0 から始まります。例えば、<{.*?}>.*?</\0> は "<title>StartPage</title>" にマッチします。	○	-	-	Regex++ 版、VBScript 版とは異なり、番号は 0 から始まります。また、一致グループは中括弧 {} で囲みます。

3.5.4.2 置換文字列で使用できる構文

マッチした文字列の参照

置換文字列に、検索でマッチした文字列の全体または一部を含めることができます。

検索文字列に指定した正規表現で、一致グループとして括弧で囲んだ部分を、置換文字列の中で $ 文字のあとに数字を指定することで参照できます。1番目の括弧で囲まれた部分は $1、2番目の括弧で囲まれた部分は $2、のように参照できます。検索文字列で指定する一致グループは、ATL版の場合は中括弧 {} で囲み、Regex++ 版、VBScript 版の場合は小括弧 () で囲みます。

（○：動作確認済み、-：動作不可/未確認/対象外）

シンボル	機能	対象エンジン			備考
		ATL	Regex++	VBScript
検索文字列側:() 置換文字列側:$n	n番目の括弧で囲まれた部分の文字列を表します。例えば、検索文字列で "(\d+):(\d+):(\d+)" を指定し、"11:58:30" のログが得られた場合、$1 は "11"、$2 は "58"、$3 は "30" を返します。	-	○	○	ATL 版とは異なり、検索文字列では () で囲みます。
検索文字列側:{} 置換文字列側:$n	n番目の括弧で囲まれた部分の文字列を表します。例えば、検索文字列で "{\d+}:{\d+}:{\d+}" を指定し、"11:58:30" のログが得られた場合、$1 は "11"、$2 は "58"、$3 は "30" を返します。	○	-	-	Regex++ 版、VBScript 版とは異なり、検索文字列では {} で囲みます。
$`	マッチした部分の前の文字列を表します。	-	○	-
$'	マッチした部分の後ろの文字列を表します。	-	○	-
$& $0	マッチした部分全体の文字列を表します。	-	○	-
$	文字 $ を表します。	○	-	-
\$	文字 $ を表します。	-	○	-
$$	文字 $ を表します。	-	-	○
\	( ) \ ? などの特殊な文字を表示するには \ でエスケープします。	-	○	-

• Regex++ 版のエスケープシーケンスは未サポートです。

3.6 Ping コマンドメニュー定義ユーティリティ

Ping コマンドメニュー定義ユーティリティは、ビューアー・マップで使用する「Ping コマンド」メニューを定義するユーティリティです。

ビューアー・マップの「Ping コマンド」のサブメニュー上に、Ping を送信するターゲットホストを追加/カスタマイズすることができます。これによって、トラブルの切り分けのために特定の機器に Ping を発行するといった使い方ができます。

Ping コマンドメニュー定義ユーティリティは、コントロールパネルの「ネットワーク監視機能のシステム設定」→「ユーティリティ」タブから起動できます。

ここで登録した項目をメニューから選択することで、デバイスに対してシステム標準のPing コマンドを実行できます（コマンドプロンプトのウィンドウが開きます）。

3.7 カスタムツールメニュー定義ユーティリティ

カスタムツールメニュー定義ユーティリティは、ビューアー・マップ上のメニューに任意のコマンドを追加できるユーティリティです。

このユーティリティを使用すると、数回のクリックで任意のコマンドを実行できるようになるので、よく使用するコマンドを登録することにより操作性が向上します。

カスタムツールメニュー定義ユーティリティは、コントロールパネルの「ネットワーク監視機能のシステム設定」→「ユーティリティ」タブから起動できます。

メニューへの任意のコマンドの追加は、ビューアーまたはマップからでも設定できます。

Note
ビューアー・マップが起動していると編集した内容はすぐに反映されません。編集を反映させるには、ビューアー・マップを再起動する必要があります。

Note
64ビット環境のプログラムは、このメニューから起動できない場合があります。

メニュー項目の実行時に「IP アドレスの入力」ダイアログが表示された場合は、相手先の IP アドレスを入力してください。

3.8 バックアップ/リストア

ANM には、バックアップユーティリティ / リストアユーティリティが付属しています。ネットワーク監視サーバーのデータ（MIB/アイコンファイルなど）や ログ管理機能（AlliedLogReporter）のデータ（DB や設定情報）を簡単にバックアップ・リストア（復元）できます。

ユーティリティでバックアップされる情報は以下の通りです。

• 「ネットワーク監視機能のシステム設定」での各設定内容
• 「ネットワーク監視機能（サーバー）の設定」での各設定内容
• ビューアーやマップに登録したノードの情報
• MIB ファイル
• アイコン情報（アイコン管理ユーティリティの設定内容、アイコンファイル）
• マップファイル（.smm）
• ログファイル
• ログ管理機能の DB 情報
• ログ管理機能の設定情報

3.8.1 バックアップ

バックアップユーティリティは、Windows のプログラムから「Alliedview NMS Standard Edition」→「ネットワーク監視ツール」→「バックアップ」の順に選択して起動できます。

Note
なるべく新しい情報をバックアップするために、バックアップユーティリティはバックアップの実行時にサーバーに情報のセーブを要求します。その際、タスク管理機能は再起動となり、実行中のタスクがある場合は、いったん中断となります。（情報のセーブ後にタスク管理機能は再起動され、動作中だったタスクは再開されます。）

Note
バックアップユーティリティは、ネットワーク監視サーバーが起動中でも実行できますが、バックアップする情報が最新にならない場合があります。（ユーティリティ起動時にこのことを示すメッセージが表示されます。）あらかじめサーバーを終了することにより、最新の情報をバックアップすることができます。

「ファイル名」にバックアップ先ファイル名を指定し、「実行」ボタンをクリックすると、ANM のデータファイルが、指定したファイル名の .cab ファイルとしてバックアップされます。「コメント」欄に日本語でメモを残すこともできます。

「閉じる」ボタンをクリックすると、ユーティリティを終了します。

バックアップユーティリティは、バッチ処理で実行できるよう、対話的ダイアログを表示せずに実行することができます。.cab ファイルは ANM をインストールしたディレクトリの Bin の下にあり、以下のように指定します。

smbackup.exe /s backup.cab [/c "コメント"]

Note
パラメーターエラーの場合、ダイアログが表示されてしまいます。

3.8.2 リストア

リストアユーティリティは、Windows のプログラムから「AlliedView NMS Standard Edition」→「ネットワーク監視ツール」→「リストア」の順に選択して起動できます。

「ファイル名」に、バックアップしておいた.cabファイルを指定して「OK」ボタンをクリックすると、確認ダイアログが表示されます。

オプション項目を確認してから「実行」をクリックすると、データファイルのリストア（復元）が行われます。処理が完了すると、結果ダイアログが表示されます。

4 ビューアーのメニュー

ここでは、ビューアーのメニューについて説明します。ビューアーで使用できるメニューは以下の通りです。

4.1 編集

「編集」メニューには、以下のサブメニューがあります。

4.1.1 削除

ツリー上で選択したサブネットやデバイス、ログビュー上で選択したログメッセージなどを削除します。

4.1.2 検索

指定した文字列をキーとして、サブネット/デバイス/スタック/シャーシ/スロット/ポート/VLAN/AMF ネットワーク/AMF グループ/AMF ノードを検索します。ノード名だけでなく、属性（メインビューの属性タブに表示される IP アドレスや管理名など）をキーとして検索することもできます。（検索結果として表示されるのは最大100件です。）

検索結果のリストに対しては、以下の操作が可能です。

• 「名前」をシングルクリック

  ツリービュー上の該当ノードが選択状態になります。検索ダイアログは開いたままなので、続けて別の「名前」を選択したり、検索したりできます。

• 「名前」をダブルクリック

  ツリービュー上の該当ノードが選択状態になり、検索ダイアログが閉じられます。

4.1.3 監視サブネット追加

監視対象のサブネットをツリーに追加します。 自動探索でデバイスを追加した場合、いったんツリーに追加されたあとは、ここで指定した探索条件に基づいて定期的に自動探索が実行され、サブネットの構成変更がツリーに反映されていきます。

4.1.3.1 監視サブネットタブ

追加するサブネットのネットワーク ID 等を指定します。

Note
「サブネットの名前」を入力して、「ネットワーク ID」「サブネットマスク」の指定を行わずにサブネットを追加することができます。

その場合は、配下に手動で追加されるデバイスの IP アドレスのチェックを行いません。また、自動探索は行いません。(「探索条件」タブの設定は無効になります。)

4.1.3.2 探索条件タブ

「監視サブネット」タブで指定したサブネットを自動探索するときの条件を設定します。最初の自動探索後は、このタブで指定した間隔で周期的に自動探索が行われます。

4.1.4 監視デバイス追加

サブネットにデバイスを追加します。自動探索で発見されなかったデバイスをツリーに追加したい、あるいは、あとから任意のデバイスを追加したいときに使います。

4.1.4.1 監視デバイスタブ

追加したいデバイスに関する情報（IP アドレス等）を指定します。

Note
手動設定時、「ホスト名 」「IP アドレス（IPv4）」「IP アドレス（IPv6）」のいずれかの入力が必要です。すべて入力することもできます。ホスト名と IP アドレスの両方を入力した場合は、IP アドレスが優先されます。

4.1.4.2 監視条件タブ

ポーリングの周期など、デバイスの監視に関する条件を設定します。

4.1.4.3 機能タブ

デバイスが持っている機能を指定します。

「OK」ボタン

各タブで設定した内容を確定したい場合は「OK」ボタンをクリックしてください。設定内容が反映され、ダイアログが閉じられます。

「キャンセル」ボタン

各タブで設定した内容を反映せずにダイアログを終了します。

「適用」ボタン

各タブで設定した内容を反映しますが、ダイアログは閉じません。

「ヘルプ」ボタン

このダイアログに関するヘルプ情報を表示します。

Note
「OK」、「キャンセル」、「適用」、「ヘルプ」各ボタンの意味は、ほとんどすべてのダイアログで共通です。

4.1.4.4 SNMP パラメータータブ

SNMP のパラメーターを指定します。（SNMP 機能が有効でないと設定できません。）

4.1.4.5 SNMP パラメーターダイアログ

SNMP のパラメーターの詳細を指定します。

4.1.4.6 SNMP パラメーター 一覧

SNMP のパラメーター名およびコミュニティ名の一覧を編集します。

4.1.5 監視タスク追加

MIB 変数値を一定間隔でサンプリングする「統計履歴の収集」タスクや、MIB 変数値があらかじめ設定した値を超えたかどうかを監視する「しきい値監視」タスクを作成します。

Note
作成できるタスクの数は最大256個です。

4.1.6 統計履歴の収集

MIB 値の推移を記録する「統計履歴の収集」タスクを作成します。メインビューのテーブル上で履歴を取りたい情報のセルを選択し、このメニューを選択すると、「監視タスクの追加 - [統計履歴の設定]」ダイアログが表示されます。

Note
履歴収集対象のセルが選択されていないと、このメニューはグレー表示となって選択できません。

4.1.6.1 監視タスクタブ

「監視タスク」タブでは、下記の各項目を設定します。

4.1.6.2 変数タブ

「変数」タブでは、統計収集対象の変数を選択します。

Note
1つのタスクで監視できる MIB 変数の数は最大24個です。25個以上の変数を監視したいときは、複数のタスクを作成してください。

4.1.7 しきい値の監視

MIB 変数値がしきい値を超えたかどうかを継続的に監視する「しきい値の監視」タスクを作成します。

メインビューのテーブル上で監視したい変数のセルを選択し、このメニューを選択すると、「監視タスクの追加 - [しきい値の設定]」ダイアログが表示されます。以下で説明する3つのタブで必要な情報を入力してください。

Note
履歴収集対象のセルが選択されていないと、このメニューはグレー表示となって選択できません。

4.1.7.1 監視タスクタブ

「監視タスク」タブでは、下記の情報を設定します。

4.1.7.2 しきい値タブ

「しきい値」タブでは、上限/下限しきい値と、しきい値超過時に実行させるアクションを指定します。

4.1.7.3 変数タブ

「変数」タブでは、監視する変数を指定します。

Note
1つのタスクで監視できる MIB 変数の数は最大24個です。25個以上の変数を監視したいときは、複数のタスクを作成してください。

4.1.8 プロパティ

ツリービュー上で選択したサブネットやデバイス、タスクのプロパティを確認・編集します。

Note
その他のアイコン（ポートなど）を選択した場合は、メニューがグレー表示となり選択できません。

4.1.8.1 サブネットのプロパティ

「編集」→「監視サブネット追加」メニューと同様のダイアログが表示されます。詳細は、監視サブネット追加をご覧ください。

4.1.8.2 デバイスのプロパティ

「編集」→「監視デバイス追加」メニューと同様のダイアログが表示されます。詳細は、監視デバイス追加をご覧ください。

4.1.8.3 タスクのプロパティ

「編集」→「監視タスク追加」→「統計履歴」または「しきい値の監視」サブメニューと同様のダイアログが表示されます。詳細は、 統計履歴の収集またはしきい値の監視をご覧ください。

4.1.9 切り取り

ツリー上で選択したサブネット、デバイス、タスクを切り取り、クリップボードに保存します。ツリー上のオブジェクトは削除されます。切り取ったオブジェクトは「貼り付け」コマンドでツリーの別の場所に貼り付けることができます。

また、ログビュー上で選択したログメッセージを切り取ることもできます。この場合は、切り取ったログメッセージが CSV （カンマ区切り）テキスト形式でクリップボードに保存されます。ログメッセージの一部をテキストエディタにコピーしたい場合などに使います。切り取ったログメッセージはログビューから削除されます。「Shift」キーや「Ctrl」キーによる複数行選択も可能です（「Ctrl」＋「A」ですべてのメッセージを選択することもできます）。

Note
切り取ったログメッセージを再度ログビューに貼り付けることはできません。

切り取りは、キーボードショートカット「Ctrl」＋「X」でも可能です。

4.1.10 コピー

ツリー上で選択したサブネット、デバイス、タスクの情報をクリップボードにコピーします。コピーしたオブジェクトは「貼り付け」コマンドでツリーの別の場所に貼り付けることができます。

また、ログビュー上で選択したログメッセージをコピーすることもできます。この場合は、切り取ったログメッセージが CSV （カンマ区切り）テキスト形式でクリップボードに保存されます。ログメッセージの一部をテキストエディタにコピーしたい場合などに使います。「Shift」キーや「Ctrl」キーによる複数行選択も可能です（「Ctrl」＋「A」ですべてのメッセージを選択することもできます）。

Note
コピーしたメッセージを再度ログビューに貼り付けることはできません。

コピーは、キーボードショートカット「Ctrl」＋「C」でも可能です。

4.1.11 貼り付け

「切り取り」「コピー」でクリップボードにコピーしたサブネット、デバイス、タスク、AMF グループ、AMF ノードを、ツリー上で選択した位置に貼り付けます。

Note
サブネットを貼り付けるときはツリー上の「ネットワーク」を、デバイスを貼り付けるときはツリー上の任意のサブネットを選択した状態で「貼り付け」を実行してください。コピー元オブジェクトにとって適切でない位置を選択していると、「貼り付け」メニューは選択できません。

Note
ビューアーを複数起動している場合、ビューアーをまたいでオブジェクトをコピー＆ペーストすることはできません。

Note
ログビューで「切り取り」「コピー」したメッセージを再度ログビューに貼り付けることはできません。テキストエディタなどへの貼り付け用です。

貼り付けを実行すると、貼り付けるオブジェクトの種類に応じて「監視サブネット追加」「監視デバイス追加」「監視タスク追加」のダイアログが表示され、ダイアログの各項目にコピー元オブジェクトの属性が記入された状態になります。必要な項目だけ変更して「OK」ボタンをクリックすれば、似た属性を持つオブジェクトを素早く複製できます。また、「OK」ボタンではなく「適用」ボタンを使うことにより、ダイアログを閉じずに複数のオブジェクトを連続して作成できます。

貼り付けは、キーボードショートカット「Ctrl」＋「V」でも可能です。

4.1.12 自動ログイン情報の編集

自動ログイン情報の編集を行います。
「自動ログイン情報の編集」ダイアログでは、ログイン情報の追加・編集・削除や自動ログインを行うホストを指定できます。

自動ログインを行わないようにするには、ログイン情報を削除するかホスト名のチェックをすべて外し「OK」ボタンをクリックしてください。

4.1.12.1 自動ログイン情報ダイアログ

ログイン情報の編集や、次回ログイン時にログインダイアログを表示せずにログインするなどの設定が行えます。

Note
リモート接続を行う場合は、Windows のリモート デスクトップ接続機能をご使用ください。

4.1.13 アクションコマンドの編集

イベント発生時のアクションコマンドの設定を行います。
アクションコマンドを設定することにより、イベントフィルターのアクションコマンドで任意のコマンドを実行できます。

4.1.14 AMF グループの追加

ANM のビューアー上で AMF グループを表示させるための設定を行います。
「AMF グループの追加」ダイアログは、ツリービュー上で AMF ネットワークを選択し編集メニューから「AMF グループの追加」を選択するか、 ツリービュー上の AMF ネットワークを選択し右クリックで表示されるメニューから開くことができます。

Note
AMF グループの設定は機器には反映されません。

4.2 表示

「表示」メニューには、以下のサブメニューがあります。

4.2.1 メインビュー

メインビューの表示に関する設定を選択できます。

4.2.1.1 グラフ追加

基本的に、ANM の情報はメインビューにテーブル形式で表示されます。テーブルの情報をグラフ形式で参照したいときは、任意のセルを選択したあと、本メニューから「折れ線グラフ」、「バーグラフ」、「パイグラフ」のいずれかを選択します。

折れ線グラフ

選択したセルの情報を折れ線グラフで表示します。

バーグラフ

選択したセルの情報をバーグラフで表示します。

パイグラフ

選択したセルの情報をパイグラフで表示します。

4.2.1.2 情報タブ削除

メインビューには、コマンドを実行するたびにタブが追加されていくため、タブの数が増えて目的のタブパネルを探しにくくなることがあります。その場合は、削除したいタブを選択し、本メニューを選択してください。選択したタブパネルが削除されます。なお、属性タブは削除できません。

4.2.1.3 情報タブ全削除

情報タブを一度にすべて削除します。ただし、属性タブは削除できません。

4.2.1.4 表示間隔の設定

メインビューに表示されるテーブルやグラフの更新間隔を設定します。デフォルトでは、60秒ごとに表示内容が更新されます。表示間隔を変更したい場合は、「更新間隔（秒）」を指定し、「更新設定」ラジオボタンがチェックされていることを確認してから、「OK」ボタンをクリックしてください。

表示の更新を一時的に停止させて情報をじっくり見たい場合は、「更新解除」ラジオボタンを選択して、「OK」ボタンをクリックしてください。これにより、表示の更新が停止します。再開したい場合は、再度「更新設定」ラジオボタンを選択してください。表示の更新が再開されます。なお、一度停止したあとで更新を再開した場合は、停止中のデータは表示されません。

Note
表示間隔は必要以上に短くしないようにしてください。表示間隔が短いと、例えば対象ノードが無応答になった場合、無応答タイムアウトになる前に表示を更新しようとするため、ビューアーの動作が異常に遅くなったり、異常終了したりする恐れがあります。

4.2.2 ツリービュー

ツリービューの表示に関する設定を行います。

4.2.2.1 通知フラグクリア

トラップ受信状態アイコンをクリアするには、ツリービュー上で該当ノードを選択し、本メニューを実行してください。

Note
機器の状態を反映するには、通知フラグクリア後に「最新の情報に更新」を実行してください。

4.2.3 ツールバー

よく使用する機能については、ツールバーにボタンアイコンが配置されています。本メニューでは、アイコンの表示形式を変更できます。

4.2.3.1 表示

ツールバーの表示/非表示を切り替えます。メニューにチェックマークが付いているときは、ツールバーが表示されます。再度メニューを選択すると、チェックマークが消えて非表示になります。

4.2.3.2 大きいアイコン

このメニューを選択してチェックマークを付けると、アイコンが大きくなり、絵と文字両方で表示されます。通常は絵だけの表示です。

4.2.4 初期状態に戻す

各ビューの表示状態を起動時の配置状態に戻します。また、ツールバーを「大きいアイコン」表示にしている場合は、通常のアイコン表示に戻します。

4.2.5 最新の情報に更新

選択されているツリーノードの情報を最新の情報に更新します。

ネットワーク全体/サブネットを選択した状態でこのコマンドを実行すると、次のようなダイアログが表示されます。

• はい -- ネットワーク全体またはサブネットの探索を開始します
• いいえ -- ネットワーク全体またはサブネットの状態/属性（検出デバイス数など）を更新します
• キャンセル -- 何もせずにダイアログを閉じます

4.3 管理

「管理」メニューでは、下記の情報について表示と編集が行えます。本メニューは、ANM の中心的メニューです。

4.3.1 統計情報

「統計情報」メニューでは、ネットワークを構成する各要素の統計情報を参照できます。本メニュー下の各コマンドで表示した情報は、統計履歴収集の対象に指定できます。

4.3.1.1 インターフェイス

「インターフェイス」メニューでは、送受信したパケットの数やオクテット数についての情報を確認できます。

IFオクテット数一覧

送受信されたデータの量をオクテット（バイト）で示します。

IF パケット数一覧

送受信したパケットの数が表示されます。

IF オクテット数64一覧

送受信されたデータ（64ビット）の量をオクテット（バイト）で示します。

IF パケット数64一覧

送受信したパケットの数（64ビット）が表示されます。

4.3.1.2 RMON

RMON（Remote Monitoring MIB）による Ethernet 統計情報が表示されます。

RMON オクテット数一覧

「RMON オクテット数一覧」では、以下の3項目が表示されます。

RMON パケット数一覧

「RMON パケット数一覧」では、下記の11項目が表示されます。

RMON オクテット数分布一覧

「RMON オクテット数分布一覧」では、以下の9項目が表示されます。

4.3.1.3 スイッチ

「スイッチ」メニューでは、スイッチが保持している統計情報を表示します。

スイッチフレーム数一覧

「スイッチフレーム数一覧」では、以下の5項目が表示されます。

スイッチフレーム数64一覧

「スイッチフレーム数64一覧」では、以下の3項目が表示されます。

FDB ディスカード回数

「FDB ディスカード回数」では、以下の1項目が表示されます。

STP トポロジ変更回数

「STP トポロジ変更回数」では、以下の1項目が表示されます。

ポート別 STP 状態遷移回数

「ポート別 STP 状態遷移回数」では、以下の1項目が表示されます。

4.3.1.4 IP

「IP」メニューでは、IP データグラムおよびフラグメントに関する統計情報が表示されます。

データグラム

「データグラム」では、以下の11項目が表示されます。

フラグメント

「フラグメント」では、以下の6項目が表示されます。

4.3.1.5 その他プロトコル

「その他プロトコル」メニューでは、ICMP、TCP、EGP、SNMP の各プロトコルに関する統計情報を表示します。

TCP 接続

「TCP 接続」では、以下の6項目が表示されます。

TCP セグメント数

「TCP セグメント数」では、以下の5項目が表示されます。

UDP データグラム

「UDP データグラム」では、以下の4項目が表示されます。

EGP メッセージ

「EGP メッセージ」では、以下の4項目が表示されます。

EGP 隣接ノード一覧

「EGP 隣接ノード一覧」では、以下の10項目が表示されます。

4.3.1.6 ICMP

「ICMP」メニューでは、ICMP に関する統計情報が表示されます。

受信メッセージ

「受信メッセージ」では、以下の13項目が表示されます。

送信メッセージ

「送信メッセージ」では、以下の13項目が表示されます。

4.3.1.7 SNMP

「SNMP」メニューでは、SNMP に関する統計情報が表示されます。

基本情報

「基本情報」では、以下の項目が表示されます。

非エージェント情報

「非エージェント情報」では、以下の項目が表示されます。

受信エラーメッセージ

「受信エラーメッセージ」では、以下の項目が表示されます。

送信エラーメッセージ

「送信エラーメッセージ」では、以下の項目が表示されます。

4.3.2 構成情報

構成情報メニューでは、ネットワークを構成する各要素の属性や、各要素を管理する上で有効な情報を参照できます。

4.3.2.1 接続デバイス一覧

このコマンドは、ポートに対してのみ有効です。ツリービュー上でポートを選択し、本コマンドを実行すると、選択したポートの配下に接続されているデバイスの一覧が表示されます。

4.3.2.2 スイッチ

「スイッチ」メニューでは、FDB と STP に関する情報を確認できます。

FDB 一覧

「FDB 一覧」メニューでは、スイッチが持つフォワーディングデータベース（MAC アドレステーブルともいう）の情報が表示されます。

STP

「STP」メニューでは、スパニングツリープロトコルに関する情報を確認できます。

ポート別 STP

「ポート別 STP」メニューでは、下記の9項目が表示されます。

4.3.2.3 IP

「IP」メニューでは、IP 関連の構成情報を確認できます。

ARP 情報一覧

ARP テーブルの情報が表示されます。

ルーティング情報一覧

ルーティングテーブルの情報が表示されます。

4.3.2.4 その他プロトコル

「その他プロトコル」メニューでは、TCP、UDP、EGP の各プロトコルに関する情報を確認できます。

TCP接続情報一覧

TCP コネクションに関する情報が表示されます。

UDP 情報一覧

「UDP 情報一覧」では、以下の2項目について表示します。

EGP 隣接ノード情報一覧

「EGP 隣接ノード情報一覧」では、以下の7項目について表示します。

4.3.3 実装情報

「実装情報」メニューでは、ネットワークを構成する各要素の実装状態（持っている機能など）やシステム情報を参照できます。

4.3.3.1 システム

「システム」メニューでは、以下の7項目が表示されます。

4.3.3.2 インターフェイス

「インターフェイス」メニューでは、以下の10項目が表示されます。

4.3.3.3 スイッチ

「スイッチ」メニューでは、スイッチに関する実装情報が表示されます。

スイッチ情報一覧

「スイッチ情報一覧」では、以下の5項目が表示されます。

ポート別スイッチ情報

「ポート別スイッチ情報」では、以下の3項目が表示されます。

STP 制御タイマー一覧

「STP 制御タイマー一覧」では、以下の7項目が表示されます。

4.3.3.4 IP

「IP」メニューでは、IP 関連の実装情報が表示されます。

実装・動作一覧

「実装・動作一覧」では、以下の3項目が表示されます。

アドレス情報一覧

「アドレス情報一覧」では、以下の5項目が表示されます。

4.3.3.5 その他プロトコル

「その他プロトコル」メニューでは、TCP と EGP の各プロトコルに関する実装情報が表示されます。

TCP 情報一覧

「TCP 情報一覧」では、以下の4項目が表示されます。

EGP 情報一覧

「EGP 情報一覧」では、以下の1項目が表示されます。

4.3.4 MIB ブラウザー

ANM 内蔵の MIB ブラウザーを起動し、ツリービュー上で選択されているノードの MIB ツリーを表示します。本メニューは、ツリー上で SNMP 機能を持つノードを選択しているときにだけ選択できます。

MIB ブラウザーの詳細については、MIB ブラウザーをご覧ください。

4.3.5 履歴情報

「履歴情報」メニューでは、ログ、タスクおよび統計履歴に関する操作を行うことができます。

4.3.5.1 カレントログ

ログビューに表示されているカレントログに対する操作を行います。

全削除

ログビューに表示されているログエントリ（カレントログ）をすべてクリアします。ログビューに表示されるのは、最新の200エントリです。ログそのものは、すべてサーバー側で保存されているので、ログデータベースをクリアしない限り、次に示す「ログ履歴」→「ファイルに保存」コマンドで任意ファイルへの書き出しが可能です。

4.3.5.2 ログ履歴

「ログ履歴」サブメニューでは、サーバーに保存されているログ履歴に関する操作を行います。

ファイルに保存

サーバーに保存されているログ履歴を、ビューアーにダウンロードしてファイルに保存します。「ログ履歴の出力フィルター」ダイアログが表示されるので、必要に応じて書き出す情報を選別してください。

ログ履歴の出力フィルター

このダイアログでは、ログからどのような情報を書き出すかを指定します。ログは運用を続けるにつれて大きくなるので、ファイルに保存するときは一定の条件でフィルターをかけ、必要な情報のみを書き出すようにすると便利です。

種類タブ

「種類」タブでは、ログの種類とレベルによって書き出す情報を選別します。

Note
ログのレベルには「通常」と「デバッグ」の2種類がありますが、「デバッグ」は ANM のトラブル時に情報を収集していただくための指定ですので、弊社より依頼があった場合以外は指定しないでください。

対象タブ

「対象」タブでは、ログイベントの発生元によって、書き出すログエントリを選別します。ここで指定した条件にマッチしたノードに関するログだけがファイルに書き出されます。

日付タブ

「日付」タブでは、日時を指定して書き出すログエントリを選別します。これにより、特定の期間に発生したログイベントだけをファイルに書き出すことができます。

4.3.5.3 タスク

「タスク」サブメニューでは、「統計履歴の収集」や「しきい値の監視」といった各種タスクに関する操作を行います。各タスクの状態等は、ツリービューの「タスク一覧」タブで参照できます。

タスク停止

ツリービューの「タスク一覧」タブ上で選択しているタスクの処理を停止します。

全タスク停止

すべてのタスクを停止させます。

全削除

監視中のものを除くすべてのタスクを削除します。

Note
タスクの削除は、タスクを停止してからでないと行えません。

タスク開始

停止中の選択タスクを再開します。予約中の選択タスクを即時開始します。また、停止前に予約中だった選択タスクを即時開始します。

全タスク開始

停止中、および予約中のタスクをすべて開始します。

全タスク再開

選択タスクの停止、または全タスク停止により、停止したタスクを再開します。停止前に予約中であったタスクは予約中に戻します。

4.3.5.4 統計履歴

「統計履歴」サブメニューでは、ツリービューの「タスク一覧」タブに表示される統計履歴収集タスクに対する操作を行います。

ファイルに保存

統計履歴収集タスクが収集した情報をビューアーにダウンロードしてファイルに保存します。「統計履歴の出力フィルター」ダイアログが表示されるので、必要に応じて書き出す情報を選別してください。

統計履歴の出力フィルター

このダイアログでは、収集された統計履歴からどのような情報を書き出すかを指定します。収集した情報の量が多いとダウンロードに時間がかかることがあるので、ファイルに保存するときは一定の条件でフィルターをかけ、必要な情報のみを書き出すようにすると便利です。

変数タブ

「変数」タブでは、収集した履歴情報の中からどの MIB 変数値を書き出すかを選択します。

日付タブ

「日付」タブでは、日時を指定して書き出す情報を選別します。これにより、収集した履歴情報の中から、特定の期間における MIB 変数値の変動だけをファイルに書き出すことができます。

4.3.6 管理情報

「管理情報」メニューでは、各種アプリケーションの起動やイベントフィルターの設定、ポートの制御などを行います。

4.3.6.1 イネーブル

ツリー上で選択したポートをイネーブル状態にします。

4.3.6.2 ディセーブル

ツリー上で選択したポートをディセーブル状態にします。

4.3.6.3 アプリケーション

ツリー上で選択したデバイスを対象として、各種アプリケーションを起動します。

機器ビューアー（AlliedDeviceView）

特定のデバイスについて詳細に状況および情報を管理したい場合には、機器管理専用の機器ビューアーを使用すると便利です。ツリー上で管理したいデバイスを選択し、このメニューを選択してください。選択したデバイスに対応した機器ビューアーの画面が表示されます。

Note
起動する機器ビューアーがサポートしていないネットワーク機器を選択した場合、正しく表示されません。 (詳細は機器ビューアー のドキュメントをご覧ください。)

Note
機器ビューアーを起動するには、ビューアー側に機器ビューアーがインストールされている必要があります。サーバーに機器ビューアーがインストールされていても、サーバーとビューアーが別の PC の場合は、ビューアーでは利用できません。

MIB ブラウザー（Amigo）

特定のデバイスの MIB 情報を参照したい場合には、機器ビューアー付属の MIB ブラウザー「Amigo（Advanced MIB Group Operator）」が便利です。ツリー上でデバイスを選択し、本メニューを選択してください。

Note
Amigo の詳細については、機器ビューアー ユーザーガイドの「MIB ブラウザー」をご覧ください。

Note
Amigo は機器ビューアーに付属するアプリケーションですので、機器ビューアーをインストールしていないと使用できません。Amigo を起動するには、ビューアーの PC に機器ビューアーをインストールしておく必要があります。

TELNET

Telnet クライアントを起動し、ツリー上で選択されているデバイスに接続します。

Note
ビューアーの PC に別売品の「AT-TCP/32 Professional」か「AT-TCP/32 Elite VT端末エミュレータ」（いずれもアライドテレシス製品）がインストールされている場合は、Telnet クライアントとして「AT-TCP/32」に含まれている VT 端末エミュレータが起動されます。「AT-TCP/32」がインストールされていない場合は、Windows 付属の TELNET.EXE が起動されます。

Note
Windows OS によっては、デフォルトでは TELNET.EXE がインストールされないことがあります。
Windows Vista / Windows 7 / Windows 8、8.1 の場合、「コントロールパネル」−「プログラム」−「プログラムと機能」の「Windows の機能の有効化または無効化」で「Telnet クライアント」を追加する必要があります。
Windows Server 2008 の場合は、「Windows の機能の有効化または無効化」で「サーバー マネージャ」が起動します。左側のツリーで「機能」を選択し、右側の「機能の追加」を選択すると「機能の追加ウィザード」が表示されますので「Telnetクライアント」にチェックし、ダイアログの指示に従って機能を有効化してください。

Note
64ビット環境など一部の OS では、TELNET.EXE がインストールされている場合でも、このメニューから起動できない場合があります。

WEB ブラウザー

Web ブラウザーを起動し、ツリー上で選択されているデバイスに接続します。ブラウザーは、IE が使用されます。

Note
アイコン管理ツール「URL」で機器の URL を指定していた場合、その URL が使用されます。

TFTP クライアント

TFTP クライアントを起動します。

Note
ビューアーの PC に別売品の「AT-TCP/32 Professional」か「AT-TCP/32 Elite Tftpクライアント」（いずれもアライドテレシス製品）がインストールされている場合は、「AT-TCP/32」に付属の TFTP クライアントアプリケーションが起動されます。「AT-TCP/32」がインストールされていない場合は、何も起動されません。

TFTP サーバー

TFTP サーバーを起動します。

Note
ビューアーの PC に別売品の「AT-TCP/32 Professional」か「AT-TCP/32 Elite Tftpサーバー」（いずれもアライドテレシス製品）がインストールされている場合は、「AT-TCP/32」に付属の TFTP サーバーアプリケーションが起動されます。「AT-TCP/32」がインストールされていない場合は、何も起動されません。

機器のログ表示

ビューアーのツリー上に表示されている監視デバイスやマップ上に表示されている監視デバイスを選択し、本メニュー、または右クリックで「機器のログ表示」をクリックすると、ログ管理機能（AlliedLogReporter）の Reprt ツールが起動され、選択した機器のログを AlliedLogReporter の Report ツールで確認できます。

デバイスメンテナンス機能

ビューアーのツリー上に表示されている監視デバイスやマップ上に表示されている監視デバイスを選択し、本メニュー、または右クリックで「デバイスメンテナンス機能」を選択すると、下記の機能を行えます。

• タスク登録

  ネットワーク管理機能上で選択した機器を、デバイスメンテナンス機能のタスクに下記の方法で登録できます。
  タスクへの登録が完了した後は、デバイスメンテナンス機能上でタスクの処理設定を行ってください。

  • 新規にタスクを作成し、指定した機器を追加
  • 既存のタスクに追加

• ファイル転送

  ネットワーク管理機能上で選択した機器に対し、デバイスメンテナンス機能を使用してファイルの転送が行え、進捗や実行結果はステータスビュー画面に表示されます。
  なお、ファイルの転送を行うには、あらかじめデバイスメンテナンス機能上で下記の定義を作成してください。

  • ファイル情報定義
  • ログイン定義
  • サーバー定義

  実行結果を確認したい場合は、ログビューで確認できます。

• コンフィグバックアップ

  ネットワーク管理機能上で選択した機器に対し、デバイスメンテナンス機能を使用してコンフィグのバックアップが行え、進捗や実行結果はステータスビュー画面に表示されます。
  なお、コンフィグのバックアップを行うには、あらかじめデバイスメンテナンス機能上で、下記の定義を作成してください。

  • ログイン定義

  ログイン定義作成後に実行すると、バックアップのダイアログが表示されるので、下記の情報を指定しバックアップを行ってください。

  ・保存先（ファイル、DB、両方 のいずれか）
  ・保存フォルダーのパス


  実行結果を確認したい場合は、ログビューで確認できます。

Ping コマンド

システム標準の Ping コマンドを実行します（コマンドプロンプトのウィンドウが開きます）。

「Ping コマンド」→「Ping コマンド」を選択すると、ビューアー PC から選択されたデバイスに対して Ping を実行できます。

また、あらかじめ「Ping コマンドメニュー定義ユーティリティ」で定義することによって、他のデバイスに対して Ping を実行できます。

この画面の例では、ユーティリティで定義した「ファイルサーバー」を選択することにより、該当サーバーに Ping を実行できます。

4.3.6.4 イベントフィルター

イベントフィルターは、何らかのイベント（ノードの検出、削除やトラップ受信など）が発生したときに、ポップアップウィンドウの表示、メールの送信、任意のアプリケーション実行などのアクションを自動的に実行させる機能です。

「イベントフィルター」メニューでは、フィルターの対象ノードと対象イベント、および、イベント発生時に実行すべきアクションを指定します。

イベントフィルター設定対象の選択

イベントフィルターを設定するには、以下の手順で対象となるデバイスを選択します。

1. 接続構成ツリーまたはVLAN構成ツリー上でイベントフィルターを設定したいノード（デバイスなど）をマウスで選択します。
2. 「管理」→「管理情報」→「イベントフィルター」メニューを選択します。
3. 「イベントフィルター」ダイアログが表示されるので、必要な情報を入力して「OK」ボタンをクリックしてください。

Note
「ネットワーク」を選択して「イベントフィルター」メニューを選択した場合は、後述する「イベントフィルター 一覧」画面が表示されます。

Note
イベントごとに異なるアクションを指定したい場合は、「イベントフィルター 一覧」画面で設定します。

イベント発生時のアクション設定

イベント発生時にアクションを実行させるには、「イベントフィルター」ダイアログで、対象イベントと実行するアクションを選択しておく必要があります。イベントには、大きくわけて「トラップ受信」と「状態変化」があります。

トラップタブ

どの種類のトラップを受信したときにアクションを実行させるかを指定します。

状態変化タブ

ここで選択した状態変化を検出した場合にアクションコマンドをトリガーするイベントを発生します。

Note
「状態変化」の種類は、選択したノードによって異なります。

アクションコマンドタブ

イベント発生時に実行するアクションを選択します（複数可）。

Note
デフォルトでは「ポップアップ」と「ビープ」のみが表示されています。必要に応じてアクションを追加してからイベントフィルターの設定をしてください。アクションコマンドの追加（定義）は、サーバー側からは「アクションコマンドの設定」 / ビューアー側からは「アクションコマンドの編集」または 「アクションコマンドの追加」で行います。

Note
ビューアー側で実行するアクションコマンドについては、複数を同時に組み合わせて指定することはできません。ビューアー側で実行するアクションコマンドとは、次のコマンドです。

Note
イベントごとに異なるアクションを指定したい場合は、「イベントフィルター 一覧」画面で設定します。

• ビープ
• ポップアップ
• WAVE サウンド
• 機器ビューアー(AlliedDeviceView を起動します)
• MIB ブラウザー起動(Amigo を起動します)
• TELNET コンソール起動
• TFTP クライアント起動

これらの項目の設定が終わったあと、「OK」ボタンまたは「適用」ボタンをクリックすると、確認のダイアログが表示されます。

「OK」ボタンをクリックすると、設定内容が更新されます。

イベントフィルター 一覧

ツリー上で「ネットワーク」を選択して、「イベントフィルター」メニューを選択した場合は、設定されているすべてのイベントフィルターを一覧表示する「イベントフィルター 一覧」画面が開きます。

この画面では、監視対象ネットワーク上で設定されているすべてのイベントフィルターを確認・編集・削除できるため、イベントフィルターの設定全体を見通したい場合に便利です。また、ツリー上のノードを選択してイベントフィルターを設定する場合と異なり、IP アドレスや機種名指定でフィルターを新規作成することもできます。

一覧表示される項目は以下の通りです。列の見出し（「イベント」「アクションコマンド」など）をクリックすると、該当列を昇順・降順にソートできます。

画面右側のボタン類は次のような機能を持ちます。

「イベントフィルター 一覧」ダイアログでは、選択しているフィルターの情報を CSV （カンマ区切り）テキスト形式でクリップボードにコピーすることができます。

コピーは右クリックメニューの「コピー」か、キーボードショートカットの「Ctrl」＋「C」で行います。

Note
クリップボードにコピーしたフィルターの情報を使って、新しいフィルターを作成することはできません（イベントフィルター 一覧へのペーストはできません）。この機能は、フィルターの情報をテキストとして取り出すためのものです。

イベントフィルターの設定

イベントフィルターをイベント単位で編集します。「イベントフィルターの追加」ダイアログも表示や操作方法は同じです。

Note
フィルターの対象ノードを指定する「対象ノードの名前」、「対象ノードのアドレス」、「対象ノードの機種名」の3項目は、任意の組み合わせで指定できます。複数指定した場合は、フィルター条件として「AND （かつ）」の意味になります。

アクションコマンドの追加

イベントフィルターにアクションコマンドを追加します。「イベント発生時のアクションコマンド選択」リストからアクションコマンドを選択し「OK」ボタンをクリックすると、イベントフィルターにアクションコマンドが追加されます。
また、アクションコマンドの追加・削除・編集も行えます。

Note
アクションコマンドの追加・削除・編集を行った場合、「更新」ボタンをクリックし、サーバーデータを更新しないと、アクションコマンド選択後に「OK」ボタンをクリックすることができません。
サーバー側で「ネットワーク監視機能（サーバー）の設定」ダイアログが開いていると、サーバーデータの更新に失敗します。
