2.1.6 SwitchBlade 5400S シリーズ

SwitchBlade 5400S シリーズ（以下 SwitchBlade 5400S）を ADV から管理/操作するために用意されている SwitchBlade 5400S 固有のメニューについて説明します。機器の種類に関係なく用意されている共通メニューについては、ユーザーガイドを参照してください。

• 2.1.6.1 パネルウィンドウ
• 2.1.6.2 エージェント
• 2.1.6.3 ルーティング
• 2.1.6.4 ブリッジ
• 2.1.6.5 RMON
• 2.1.6.6 ポート
• 2.1.6.7 注意事項

2.1.6.1 パネルウィンドウ

SwitchBlade 5400S のパネルウィンドウを以下に示します。

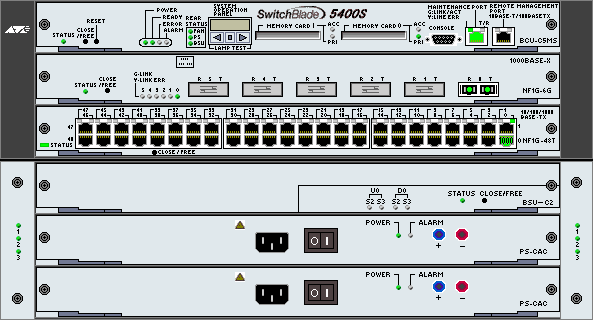

SwitchBlade 5402S

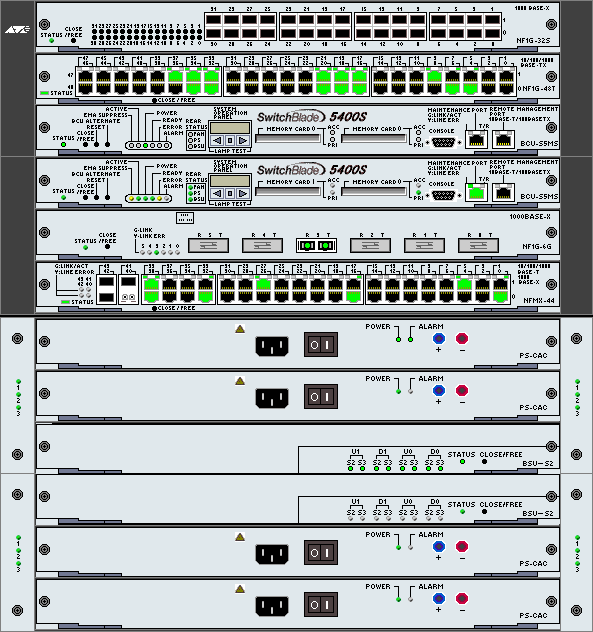

SwitchBlade 5404S

2.1.6.2 エージェント

エージェントの管理名、各スロットの名前、種類等の基本的な情報を表示します。

システム情報

エージェントの管理名、属性等の基本的な情報を表示します。

筐体情報

筐体の構成など基本的な情報を表示します。

電源情報

電源に関する情報を表示します。

ファン情報

実機に内蔵されているファンのステータスを表示します。

基本制御モジュール情報

基本制御モジュール（BCU）に関する情報を表示します。

基本スイッチモジュール情報

基本スイッチモジュール（BSU）に関する情報を表示します。

ネットワークインターフェイスモジュール情報

ネットワークインターフェイスモジュール（NIF）に関する情報を表示します。

ネットワークインターフェイス拡張情報

ネットワークインターフェイスモジュールのポートごとの送受信パケット数の詳細を表示します。

メモリカード情報

基本制御モジュールに装着されているメモリカードに関する情報を表示します。

筐体温度情報

筐体の温度とアラームのステータスを表示します。

システム操作パネル情報

基本制御モジュール上のシステム操作パネルが保持している情報を表示します。

TELNET 接続

エージェントに Telnet プロトコルで接続します。

2.1.6.3 ルーティング

ARP テーブルやアドレステーブル等のルーティングに関する情報を表示します。

ARP テーブル

IP アドレスと MAC アドレスの対応を表示します。

アドレステーブル

インターフェイスと IP アドレスの対応を表示します。

ルートテーブル

ネットワークアドレスと転送先ノードの対応を表示します。

IP 統計情報

IP データグラムに関する統計情報とルーティングに関する統計情報を表示します。

ICMP 統計情報

ICMP データグラムに関する統計情報を表示します。

2.1.6.4 ブリッジ

ブリッジ機能に関する情報の表示や設定を行います。

フォワーディングデータベース

エージェントが学習した各ポートに接続されているノードの MAC アドレスについての情報を表示します。

ディスカード/エージング情報

データベースに使用する領域が不足するなどの理由で、フォワーディングテーブルが更新されなかった回数と、フォワーディングデータベースの内容がエージングアウトするまでの時間についての情報を表示します。

スパニングツリー情報

スパニングツリーのプライオリティやコスト等の設定情報を表示します。

統計情報

各ブリッジポートが送受信したパケットについての統計情報を表示します。

2.1.6.5 RMON

RMON に関する情報の表示と設定が行えます。

Note
RMON 関連の MIB 情報は、データ量が多いため共通 GUI に表示されるまでに多少時間がかかる場合があります。

統計情報

ポートに接続されたネットワークセグメントを流れたパケットについての統計情報を表示します。

ヒストリコントロールテーブル

エージェントが持つ RMON History 機能についての設定情報を表示します。

アラームテーブル

RMON Alarm 機能についての設定情報を表示します。

イベントテーブル

RMON Event 機能についての設定情報を表示します。

イベントログ

RMON Event の LOG を表示します。

2.1.6.6 ポート

ポートに関する情報の表示と設定が行えます。

回線使用率

ポートごとに回線使用率を表示します。

インターフェイス情報

ポートの通信フレーム数、バイト数、エラーバイト数、ポートの状態等の各パラメーターが表示されます。

エラー統計情報

イーサネットポートで収集したエラーに関する情報を表示します。

スパニングツリー情報

各ポートのスパニングツリーの各設定値を表示します。

イネーブル

ポートをイネーブルにします。

ディセーブル

ポートをディセーブルにします。

2.1.6.7 注意事項

（共通）

• パネルウィンドウに表示される内容は、機器から取得できる MIB 情報の制限により、実機の状態と異なる場合があります。
• CLOSE/FREE ボタンは実行できません。
• ポートメニューの NIF のスロット番号は 0 からでなく、1 から開始します。 （たとえばポートメニューから表示される「スロット1」は、実機およびパネルウィンドウ表示画像のスロット0を指します。）
• ポートのインデックスは 0 からでなく、1 から開始します。 （たとえばポートメニューから表示される「ポート1」は、実機およびパネルウィンドウ表示画像のポート0を指します。）
• BSU, NIF, PS を閉塞に設定した状態で、「最新の情報に更新」を実行すると閉塞に設定した各スロットは非表示になります。再度スロットを表示したい場合は閉塞状態を解除して、「最新の情報に更新」を実行してください。
• SB5404S のフロントパネル表示がウィンドウ内に収まらない場合は、「設定」−「オプション」の「表示」タブで、「イメージを固定サイズで表示」を選択し、さらに「表示」メニューで、「ツールバー」、「ステータスバー」、「システムバー」を非表示にしてください。
• RMON メニューのヒストリコントロールテーブルは取得できません。
• エージェントメニューの TELNET 接続はエージェントの TELNET を有効にした場合に利用できます。
• ブリッジメニューのフォワーディングデータベースは取得できません。

（BCU 関連）

• BCU ALTERNATE ボタンは実行できません。
• RESET ボタンは実行できません。
• システム操作パネル情報は実際にパネルに表示されている内容でなく、操作パネルが保持している情報を表示します。
• POWER LED は常に緑色で点灯します。
• FAN LED は常に緑色で点灯します。FAN の状態はフロントパネルに表示される FAN-B の LED で確認してください。
• ACC LED は常に消灯表示されます。
• T/R LED は常に消灯表示されます。
• REMOTE MANAGEMENT ポートの LINK/ACT LINE ERR LED はアクティブ状態で緑色、メンテナンス状態では黄色で点灯し、それ以外は消灯とします。

（BSU 関連）

• S2, S3 LED は常に消灯表示されます。

（FAN-B）

• FAN-B は常に表示されます。
• LED 1, 2, 3 の数字は FAN-B モジュール内の FAN の位置を示します。
  1：ファンユニット前面
  2：ファンユニット中面
  3：ファンユニット後面

• FAN の状態を表す LED は実際は 1 つですが、ADV 上では 3つ表示します。これは FAN-B 1つにつき、3つの FAN が搭載されており、それぞれの状態を LED で可視化するためです。
