2.5.1 CentreCOM WD1008L

CentreCOM WD1008L（以下 WD1008L）を ADV から管理/操作するために用意されている WD1008L 固有のメニューについて説明します。機器の種類に関係なく用意されている共通メニューについては、ユーザーガイドを参照してください。

• 2.5.1.1 パネルウィンドウ
• 2.5.1.2 エージェント
• 2.5.1.3 ポート
• 2.5.1.4 注意事項

2.5.1.1 パネルウィンドウ

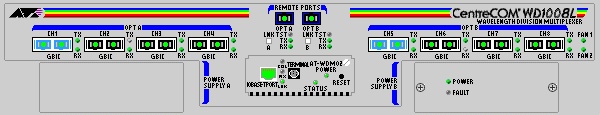

WD1008L のパネルウィンドウを以下に示します。

WD1008L

リダンダント電源の状態は POWER LED で表示します。

2.5.1.2 エージェント

SNMP エージェントの IP アドレスや Trap の送信先となるマネージャーのアドレスなどに関する情報の表示と設定が行えます。

システム情報

エージェントの管理名、属性等の基本的な情報を表示します。

ネットワーク設定情報

エージェントやマネージャーの IP アドレス、デフォルトゲートウェイなどのネットワーク設定情報を表示します。

システム診断

電源やファンのステータスを表示します。

統計情報

各ポートの統計情報を表示します。

2.5.1.3 ポート

ポートに関する情報の表示と設定を行います。

インターフェイス情報

モジュールステータス、ポートリンクステータス等の各パラメーターが表示されます。

チャンネル情報

各チャンネルの情報が表示されます。

2.5.1.4 注意事項

• パネルウィンドウに表示される内容は、機器から取得できる MIB 情報の制限により、実機の状態と異なる場合があります。
• ADV で WD1008L を管理するには、マネージメントモジュール（AT-WDM02） が必要です。
