Allied Telesis Unified Wireless Controller, AT-UWC-APL （以下、AT-UWC）を ADV から管理/操作するために用意されている AT-UWC 固有のメニューについて説明します。機器の種類に関係なく用意されている共通メニューについては、ユーザーガイドを参照してください。
AT-UWC のパネルウィンドウを以下に示します。
クラスターコントローラー監視時は、AT-UWC 全体の監視情報とコントローラーごとの監視情報を表示します。
ピアコントローラーまたはクラスター未構成時は、対象の監視情報を表示します。
Note
AT-UWC 全体の監視情報はクラスターコントローラー監視時にのみ表示します。
Note
AT-UWC-APL 機器本体のフロントパネルは表示されません。

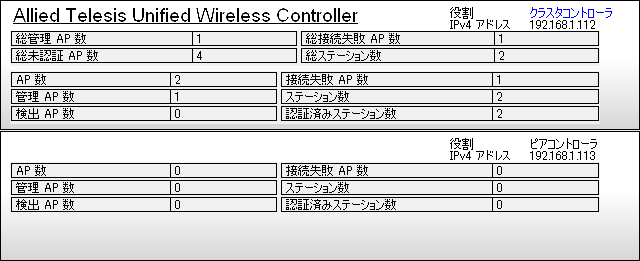

AT-UWC クラスター構成時の監視イメージ

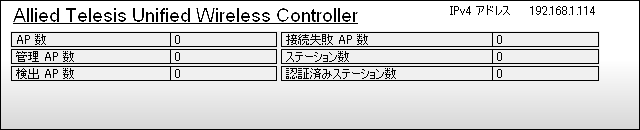

AT-UWC ピアコントローラー・クラスター未構成時の監視イメージ
エージェントの管理名、ファームウェアのバージョン等の基本的な情報の表示を行います。
エージェントの管理名、属性等の基本的な情報を表示します。
無線モードのイネーブル/ディセーブル状態を表示します。
アクセスポイントや無線のプロファイルに関する情報の表示を行います。
アクセスポイントのプロファイル情報を表示します。
無線電波に関するプロファイル情報を表示します。
バーチャルアクセスポイントに関するプロファイル情報を表示します。
QoS に関するプロファイル情報を表示します。
設定した Web ブラウザーを用いてエージェントに HTTP プロトコルで接続します。
コントローラー全体の管理台数やセキュリティ情報に関する情報を表示します。
管理アクセスポイント数や接続ステーション数に関する情報を表示します。
受信バイト数や送信バイト数などを表示します。
アクセスポイントのセキュリティ設定に関する情報を表示します。
ステーションのセキュリティ設定に関する情報を表示します。
コントローラー個別の管理台数や設定に関する情報を表示します。
管理アクセスポイント数や接続ステーション数に関する情報を表示します。
受信バイト数や送信バイト数などを表示します。
アクセスポイントに関する情報を表示します。
管理アクセスポイントの IP アドレスや MAC アドレス、ソフトウェアバージョン等の情報を表示します。
受信バイト数や送信バイト数などを表示します。
チャンネルステータスや帯域幅等の情報を表示します。
受信バイト数や送信バイト数などを表示します。
無線電波のスキャンに関する情報を表示します。
未認証アクセスポイントの情報を表示します。
ステーションに関する情報の表示を行います。
接続ステーションの IP アドレスや MAC アドレス等の情報を表示します。
受信バイト数や送信バイト数などを表示します。
アドホックステーションの IP アドレスや MAC アドレス等の情報を表示します。
探索によって検出されたステーションの情報を表示します。
ポートに関する情報の表示と設定を行います。
ポートの通信フレーム数、バイト数、エラーバイト数、ポートの状態等の各パラメーターを表示します。
