4.2 NetScreen-5XP, 5XT, 5GT, 25, 50, 100, 204, 208, 500

NetScreen-5XP（5XP Eliteを含む）, 5XT（5XT Eliteを含む）, 5GT（5GT Plusを含む）, 25, 50, 100, 204, 208, 500（以下 NetScreen）を ADV から管理/操作するために用意されている NetScreen 固有のメニューについて説明します。機器の種類に関係なく用意されている共通メニューについては、ユーザーガイドを参照してください。

• 4.2.1 パネルウィンドウ
• 4.2.2 エージェント
• 4.2.3 設定情報
• 4.2.4 モニタ
• 4.2.5 ポート
• 4.2.6 注意事項

4.2.1 パネルウィンドウ

NetScreen のパネルウィンドウを以下に示します。

NetScreen-5XP

NetScreen-5XT

NetScreen-5GT

NetScreen-25

NetScreen-50

NetScreen-100

NetScreen-204

NetScreen-208

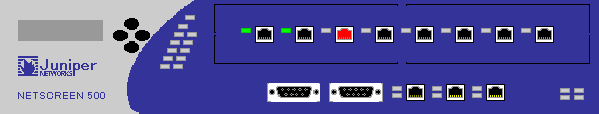

NetScreen-500

4.2.2 エージェント

SNMP エージェントの IP アドレスや Trap の送信先となるマネージャーのアドレスなどに関する情報の表示と設定が行えます。

システム情報

エージェントの管理名、属性等の基本的な情報を表示します。

インターフェイス情報

ポートのインターフェイス名、管理情報等の各パラメーターを表示します。

TELNET 接続

設定した端末エミュレーターを用いてエージェントに Telnet プロトコルで接続します。

Web ブラウザー接続

設定した Web ブラウザーを用いてエージェントに HTTP プロトコルで接続します。

4.2.3 設定情報

サービス、スケジュールなどの設定情報を表示します。

サービス設定情報

定義済みのサービスを表示します。

サービスグループ情報

追加定義したサービスを表示します。

スケジュール情報

スケジュール情報を表示します。

4.2.4 モニタ

トラフィックやカウンタの状態の表示が行えます。

ポリシー情報

ポリシー設定情報を表示します。

トラフィックシェーピング情報

インターフェイスごとのトラフィック情報を表示します。

トラフィック情報

ポリシーごとのカウンタ情報を表示します。

4.2.5 ポート

ポートに関する情報の表示と設定が行えます。

回線使用率

ポートごとに回線使用率を表示します。

インターフェイス情報

ポートの通信フレーム数、バイト数、エラーバイト数、ポートの状態等の各パラメーターが表示されます。

イネーブル

ポートをイネーブルにします。

ディセーブル

ポートをディセーブルにします。

4.2.6 注意事項

• パネルウィンドウに表示される内容は、機器から取得できる MIB 情報の制限により、実機の状態と異なる場合があります。
• ADV は 5XT、5GT の TRUSTED ポートの Link 状態や通信速度をポートごとに認識することはできません。したがって、いずれかの 1ポートがリンクアップすれば、すべてのポートの「LINK」LED が点灯し、全ポートが通信可能状態と表示されます。また、通信速度も同様に、1ポートでも 100Mbps で通信していれば、全ポート 100Mbps でリンクしているかのように表示されます。
• NetScreen-500 では、実機の制限によりモジュールの表示を行うことはできません。
• NetScreen-5GT では、ファームウェアの制限により NetScreen-5XT が表示されます。
• NetScreen-5XT、5GT の 4.0.0Dial Firmware は Trust-Untrust モードでのみ対応可能です。Home-Work モード、Dual-Untrust モード、Combined モード、Extended モードはサポートしていません。
• NetScreen-5XT、5GT の 4.0.0Dial Firmware で Serial I/F 利用時（Failover 時）は ADV には表示されません。
