ネットワーク監視: ユーザーガイド

ユーザーガイド

本書は、ネットワーク監視機能(AlliedNetManager:以下 ANM)の概要、基本的な使用手順、設定要素の詳細、各ウィンドウ・メニュー項目の詳細などについて解説します。

1 概要

ANM は、SNMP(Simple Network Management Protocol)を利用してネットワーク管理を行うアプリケーションです。インテリジェントなネットワーク機器のほとんどは SNMP に対応しているため、ANM を使えば効率よくネットワークを管理できます。

ANM では、ネットワークの状態を視覚的に管理できるよう、フレンドリーで視認性に富んだインターフェイスを提供しています。自動探索機能によって発見されたデバイスは、ツリー形式またはマップ形式で表示できます。ツリー形式の場合は、Microsoft Windows のエクスプローラーのような感覚で情報の確認/設定ができます。

また、ユーザーが情報を把握しやすいように、各種情報を構成情報、統計情報、実装情報、履歴情報の4つに分類し、目的に応じて情報を参照できるようにメニューを構成しています。

1.1 特長

ANM は、以下のような特長を持っています。

Web 対応

ANM は、ネットワーク機器と通信して情報を収集・操作するサーバーと、情報を閲覧したり操作を指示したりするためのビューアー(クライアント)に分かれています。ビューアーのインターフェイスとして Web ブラウザーを採用しているため、サーバーマシンと離れた場所からもネットワーク管理が可能です。

IPv6 に対応

PING を使用した IPv6 対応機器の応答監視を IPv4 と同様に行えます。

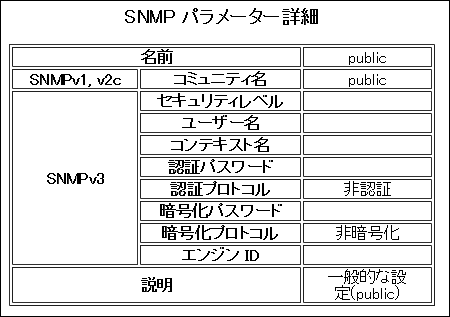

SNMPv3 に対応

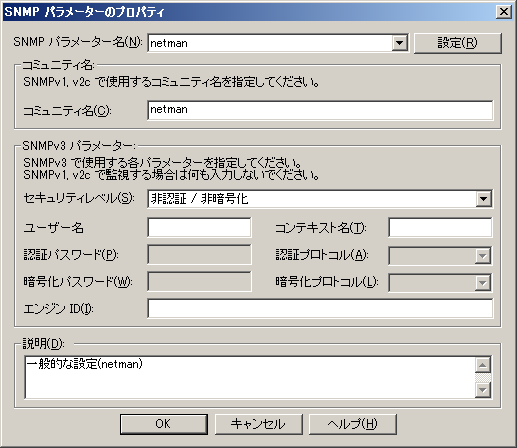

SNMP プロトコルのそれぞれのバージョン(v1/v2c/v3)で機器と通信(Get/Set/トラップ)できます。機器がどのバージョンに対応しているかは自動的に判別することができます。

また、64ビットカウンターを使用している MIB によるデータ収集/監視も可能です。

Windows サービスに対応

ネットワーク監視サーバーを Windows サービスとして設定することにより、サーバーマシンにログインすることなく OS 起動時に自動的にネットワーク監視サーバーを起動することが可能です。

ツリー形式のネットワーク構成表示

ANM では、ネットワークの構成要素(サブネット、デバイス、ポートなど)が、Windows のエクスプローラーのようなツリー形式で表示されるため、ネットワーク構成を階層的に把握することが可能です。また、各要素を示すアイコンの形状や色によって、構成要素の種類や状態を一目で把握することができます。

ネットワーク構成ツリーには、仮想的な存在である VLAN の視点からネットワークを表現する「VLAN 構成ツリー」と、物理的な接続関係を示す「接続構成ツリー」があります。VLAN 構成ツリーは「VLAN」→「スイッチ」→「ポート(セグメント)」→「セグメント内の機器」を、接続構成ツリーは「サブネット」→「スイッチ(ルーター)」→「ポート(セグメント)」→「セグメント内の機器」を階層的に表示します。これらのツリーは自由に切り替えられるので、管理者の視点に合わせた表示が可能です。

マップ形式でのネットワーク構成表示

ANM では、ヘルパーアプリケーションの「ネットワーク監視マップ」を利用することにより、ネットワーク構成をマップ形式で表示することも可能です。マップ上では機器の状態がアイコンの色で表されるため、一目で確認ができます。また、マップ上のアイコンをダブルクリックしてビューアー上の該当ノードにジャンプしたり、各機器のプロパティを見ることも可能です。

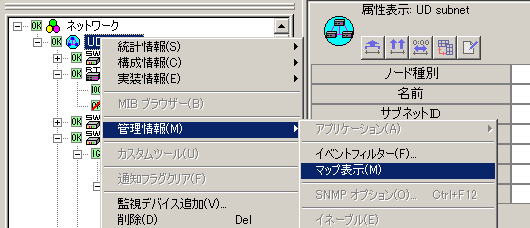

マップは、ビューアー上でサブネットやポートを選択したあと、「マップ表示」メニューを実行して起動するほか、IE でマップファイル(.smm)を開くことにより、単体での起動も可能です。

ネットワーク監視マップは、サブネットやポート配下のデバイスを自動的に配置する自動マッピング機能を備えているため、簡単にマップの作成を行えます。マップは自由に編集が可能で、機器アイコンの配置を変更して実際の物理構成を再現したり、機器同士の関係を表す線を引いたり、背景にビットマップ画像を置いたりできるので、ネットワーク構成にあった独自のネットワーク構成図を作成し、その図上で各種情報の表示や操作を行えます。また、「リンクシンボル」を作成して、他のマップや任意の文書へのリンクを作成することもできます。これにより、複数のマップをリンクして階層的なネットワーク構造を表現できます。

自動探索機能

ユーザーが監視対象のサブネットを指定すると、ANM はサブネット内のデバイスを自動的に探索し、各機器に搭載された MIB の情報を収集・解析してネットワーク構成ツリーを構築します。なお、ホスト名や IP アドレスを指定することにより、手動で構成要素を追加したり、変更したりすることも可能です。

ポーリングによる継続的な状態・情報監視

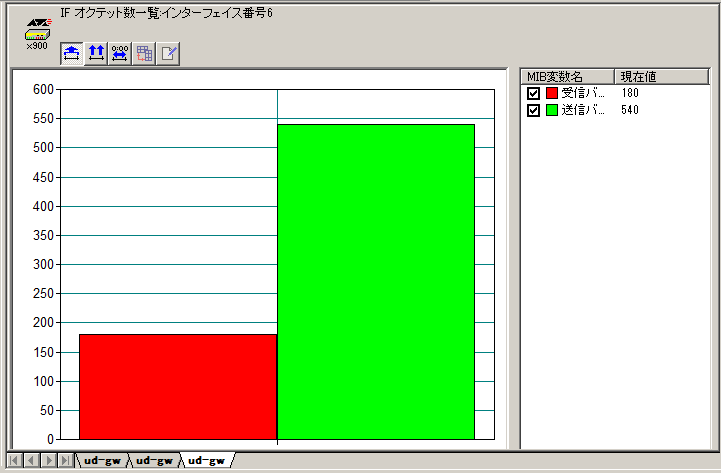

ANM では、指定した情報を任意の間隔で監視することができます。例えば、ネットワーク機器を指定間隔で周期的に監視し、その状態をグラフやテーブル形式で表示できます。また、状態変化を履歴情報として記録することもできます。

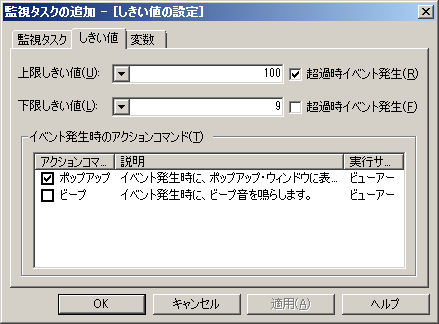

RMON ライクなしきい値設定機能

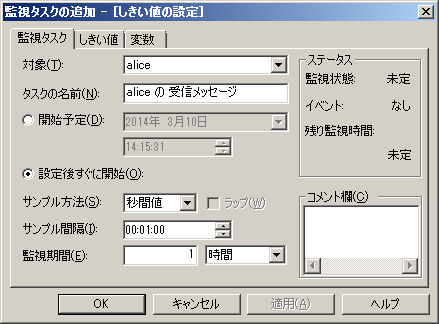

任意の統計情報にしきい値を設定し、しきい値を超過した場合に各種アクションを実行させることができます。上下限のしきい値を設定することができるので、機能的に RMON アラームと同等のしきい値設定が可能です。

イベント管理

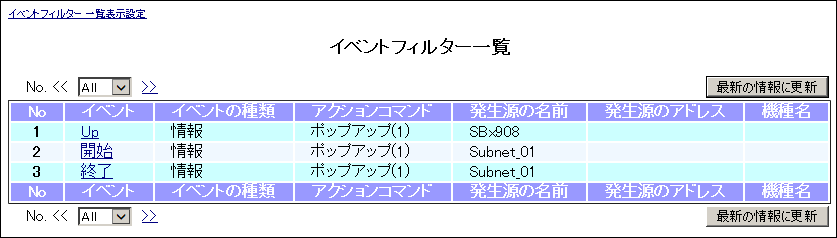

機器の状態変化、アラーム、またはトラップなどのイベントを履歴情報として記録し、あとから確認可能です。また、イベントを記録するかどうかの設定や、イベント発生時にアクションを自動実行させることもできます。

MIB データをわかりやすく表示

ANM は、MIB から得た情報をそのまま表示せずに、分類・解析してから表示します。これによりユーザーは MIB の構造を知らなくても、容易に情報を管理することができます。なお、各機器にフォーカスした情報が必要な場合は、機器ビューアー(AlliedDeviceView)を利用できます。

ANM では、各種情報を下記の4グループに分類しています。

構成情報 接続されているデバイスの一覧や、ARP テーブル、ルーティングテーブルなど、デバイスが保持している情報のうち、ネットワーク構成に関連するものを示します。
統計情報 サブネットやデバイスに関する各種トラフィック値やエラー数等を示します。
実装情報 デバイスのシステム情報やサポート機能等に関する情報を示します。
履歴情報 デバイスの状態変化ログや、MIB 変数値の変動を記録した統計履歴データなどを示します。

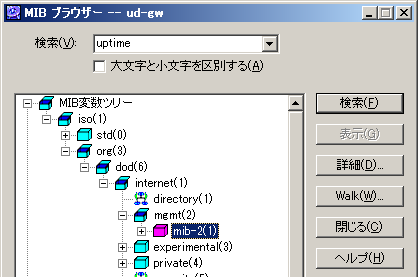

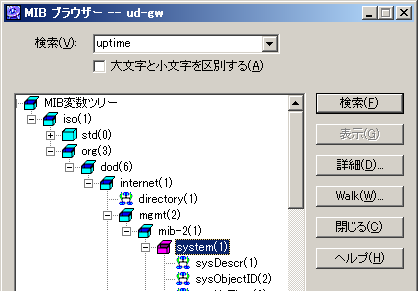

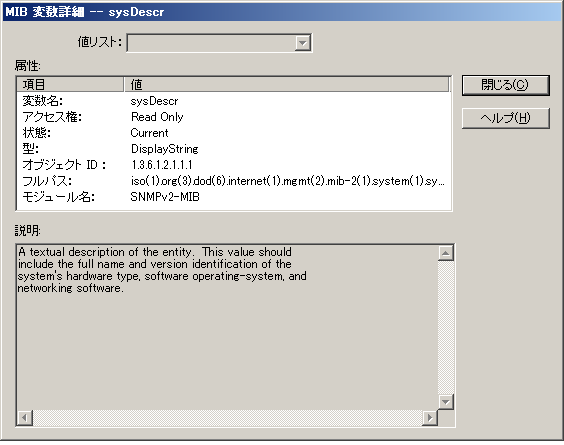

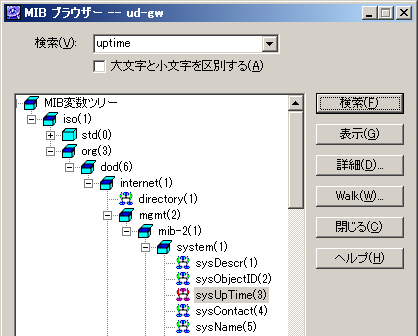

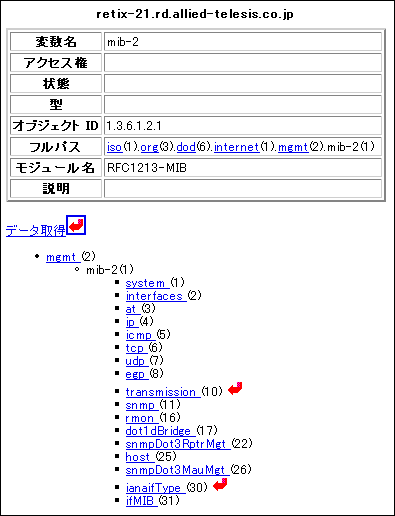

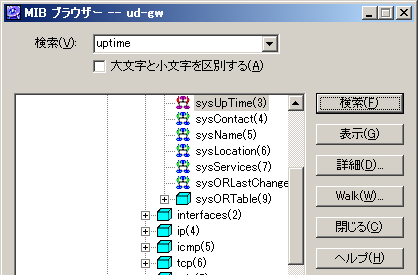

MIB ブラウザーによる MIB 情報の参照

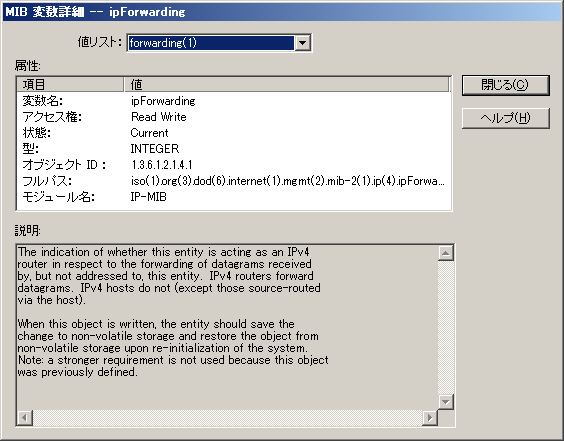

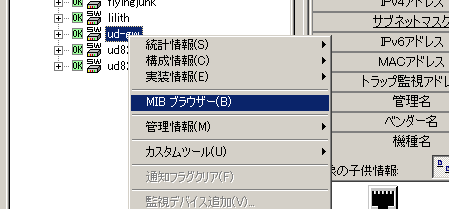

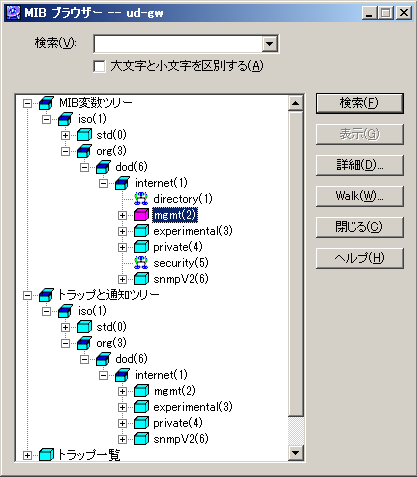

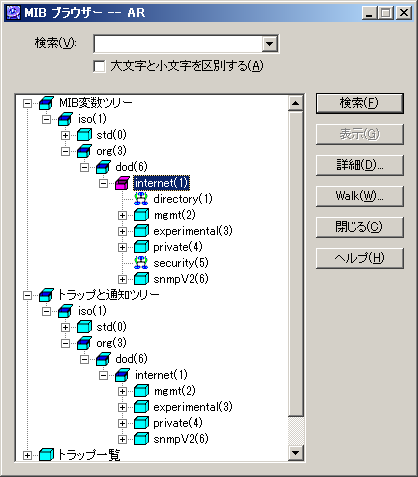

各機器の MIB に直接アクセスしたい場合は、内蔵の MIB ブラウザーが使用できます。

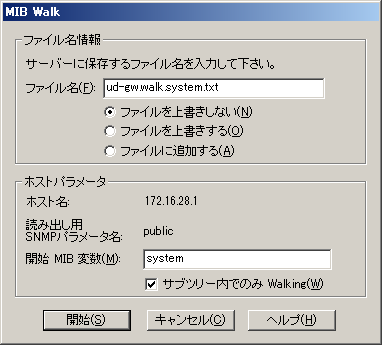

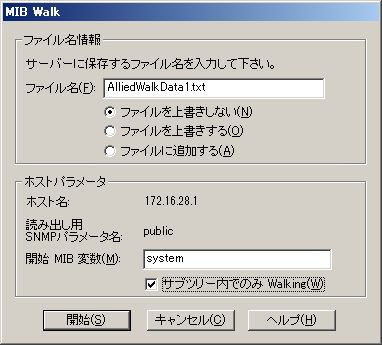

内蔵 MIB ブラウザーには、MIB ツリーを縦走してデータを連続的に収集する MIB Walk (データはファイルに書き出されます)や、MIB ファイルを内部形式に変換する MIB コンパイラユーティリティなどの機能が追加されています。

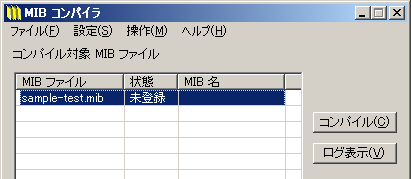

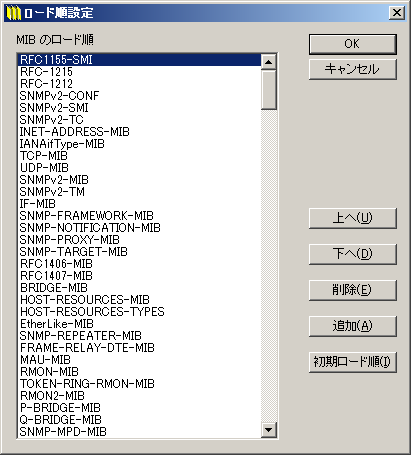

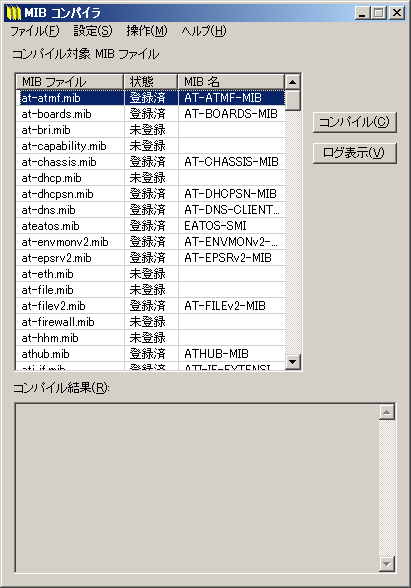

MIB コンパイラによる独自 MIB への対応

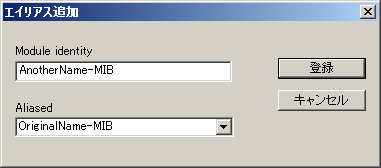

付属ユーティリティの「MIB コンパイラ」で MIB ファイルをコンパイルすれば、独自のプライベート MIB なども内蔵 MIB ブラウザーで参照できるようになります。

GUI のカスタマイズ

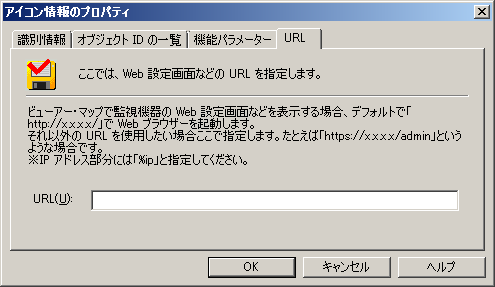

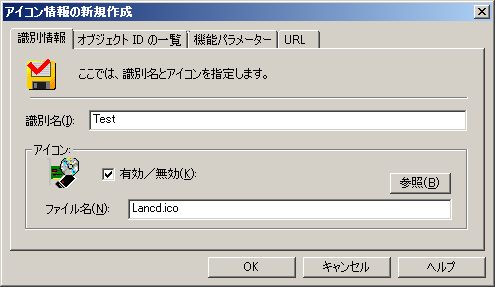

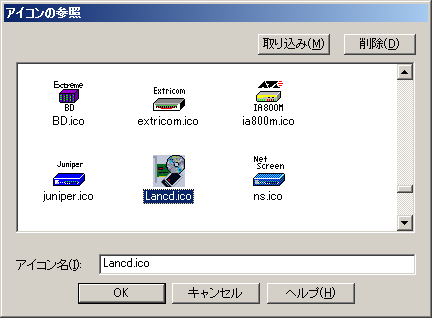

付属ユーティリティの「アイコンの管理」を使用して、ビューアーやマップに表示されるネットワーク機器のアイコンを変更できます。

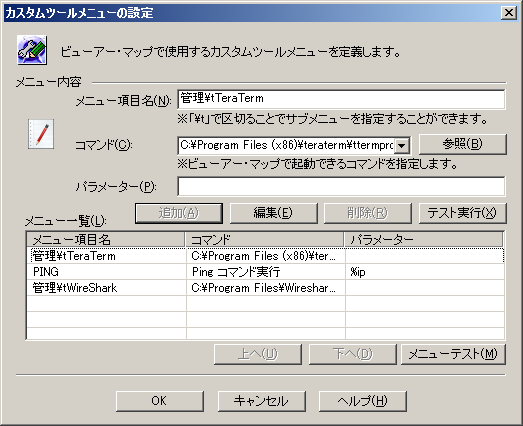

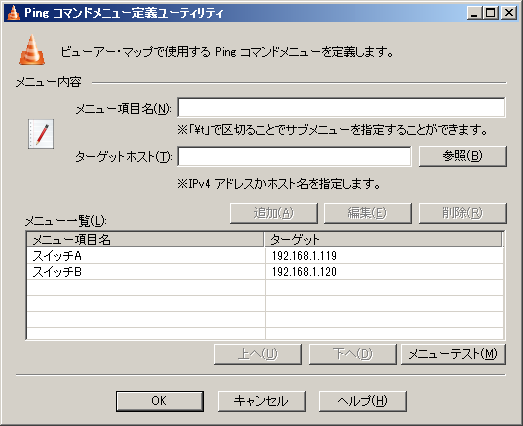

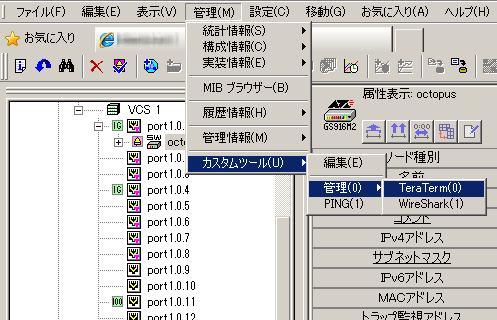

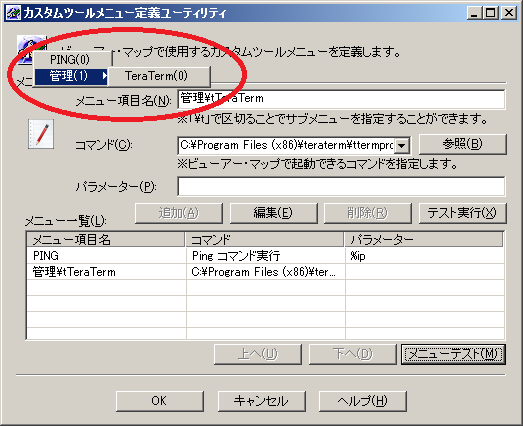

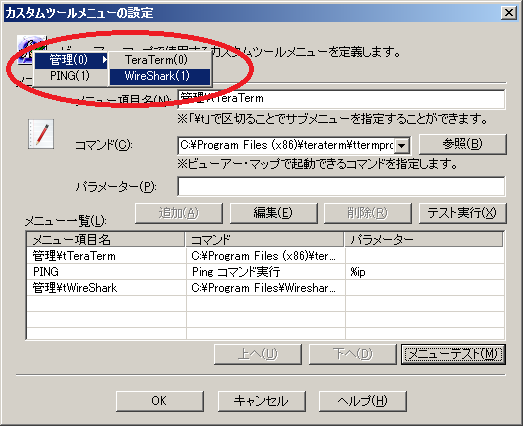

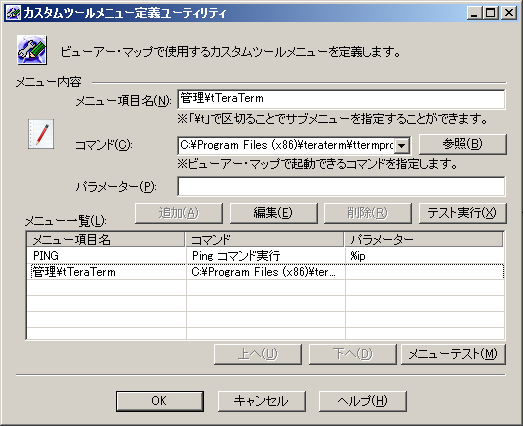

また、ログメッセージをわかりやすく表示したり、Ping コマンドの対象をメニューに表示したりするための詳細な GUI のカスタマイズが可能です。

1.2 ウィンドウ構成

ANM のメイン画面となるのが、下に示すビューアーウィンドウです。ビューアーウィンドウは、情報を把握・操作しやすいよう以下の4つの部分にわけて構成されています。

images/anm_ug_0001.png

1.2.1 ツリービュー

ツリービューには、ネットワークの物理的・論理的構成と、しきい値監視などの処理(「タスク」と呼びます)の状態がツリー形式で表示されます。ツリービューには3つのタブがあり、それぞれ異なった視点で情報が表示されます。

1.2.1.1 ノード

ANM では、ネットワークの構成要素を下記のように分類して管理します。これらの要素を総称してノードと呼びます。ANM では、個々のデバイスだけでなく、サブネットやポート単位でも操作が行えます。データの表示やしきい値の設定等のすべての操作は、このノード単位で行います。

Note
ツリービュー上でノードを選択してクリックする(または F2 キーを押す)と、名前を変更することができますが文字化けが起きることがあります。その場合は、メインビュー、またはノードのプロパティで名前の変更を行ってください。

1.2.1.2 接続構成タブ

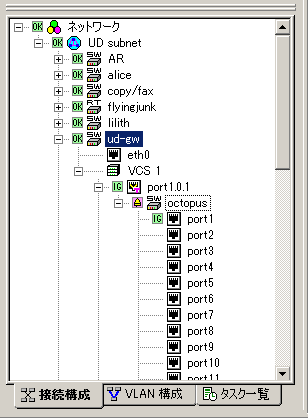

監視対象のネットワーク全体がツリー形式で表示されます。接続構成タブでは、ネットワーク上の各構成要素が物理的な接続関係に基づいて表示されます(各ノードはアイコンで表されます)。ノードによっては、ノードアイコンの左隣にノードの状態を示すアイコンが表示される場合もあります。このツリーを見れば、デバイスやポート間の接続関係が一目で把握できます。また、状態表示アイコンによって、ノードの状態を一目で把握することができます。さらに、ノードアイコンの右側にも、ルーターインターフェイスの IP アドレスなど、補足的な情報が表示されることがあります(その他の情報をご覧ください)。

images/anm_ug_0002.png

Note
所属サブネット以外のルーターポートでは、サブツリーの表示が省略されます。例えば、次図のルーター「ud-gw」は6つのインターフェイス(port1〜port6)を持っていますが、ここでは、同ルーターはサブネット「172.16.28.0」ないの機器としてツリーに表示されているため、port5(172.16.28.32)以外のポートではサブツリーが表示されていません(port5 以外はノード部分に「+」マークがないことからわかります)。

images/anm_ug_0185.png

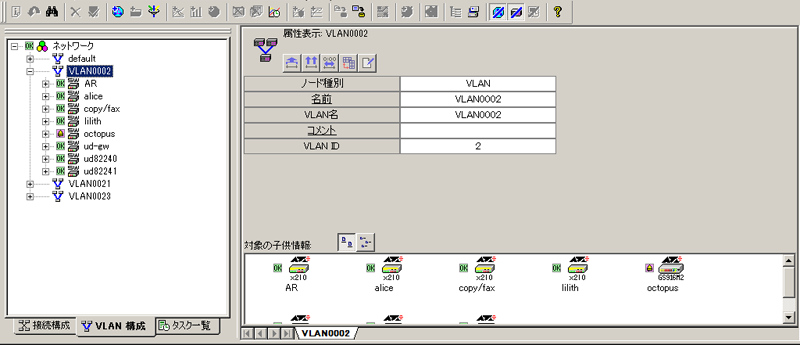

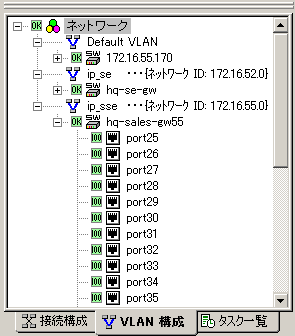

1.2.1.3 VLAN 構成タブ

VLAN 構成タブには、ネットワーク上の VLAN 構成がツリー状に表示されます。接続構成タブが構成要素の物理的な関係に視点を置いているのに対し、VLAN 構成タブでは VLAN によるグルーピングに視点を置いており、VLAN に所属する機器だけが表示されます。ネットワーク上に VLAN が設定されていない場合は、何も表示されません。また、IP VLAN の右側には、同 VLAN に該当するネットワーク ID が表示されます。

images/anm_ug_0186.png

Note
VLAN 構成タブに表示される情報は、VLAN 対応機器に搭載されている MIB の情報に基づいていますが、市販されている VLAN 対応機器のすべてに対応しているわけではありません。VLAN 表示の条件については、リリースノートの「注意事項 / 制限事項」をご覧ください。

Note
1つのサブネットに複数の VLAN ID が割り振られているネットワークでは、VLAN 構成を正しく表示できないことがあります。

Note
VLAN 構成ツリーには、VLAN に所属するスイッチポートのみが表示されます。

1.2.1.4 タスク一覧タブ

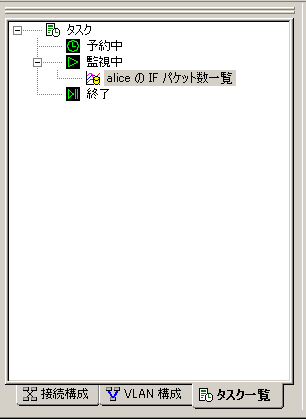

ANM では、しきい値の監視や統計履歴の収集処理を「タスク」と呼びます。タスク一覧タブには、現在予約中のタスク、実行中のタスク、完了したタスクがツリー状に表示され、タスクの停止や削除等の操作を行うことができます。

images/anm_ug_0003.png

1.2.2 メインビュー

ANM では、(1)ツリービュー上でノードアイコンを選択し、(2)そのノードに対する操作(コマンド)をメニューから選択して実行する、というのが基本的な操作手順となります。コマンドの実行結果は、メインビューにタブ形式で表示されます。

メインビュー上のタブには、常に表示されている「属性タブ」と、メニューを実行するたびに追加される「情報タブ」の2種類があります。

1.2.2.1 属性タブ

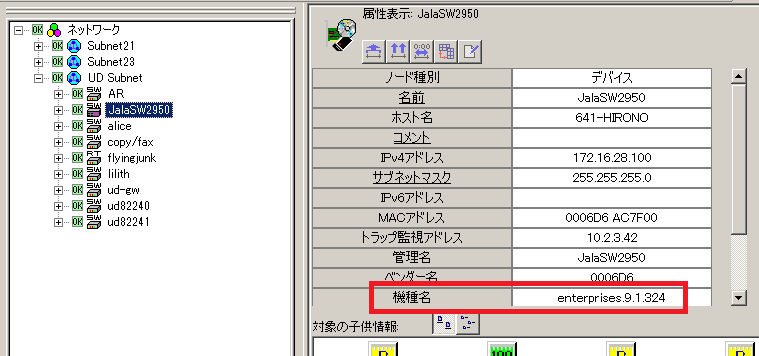

属性タブには、ツリービュー上で選択されているノードの基本的な情報が表示されます。属性タブの情報は、ツリービュー上でノードを選択すると自動的に更新されるので、ノードの基本的な属性を素早く参照したい場合に便利です。属性タブはメインビューの一番左に常に表示されており、削除することはできません。

1.2.2.2 情報タブ

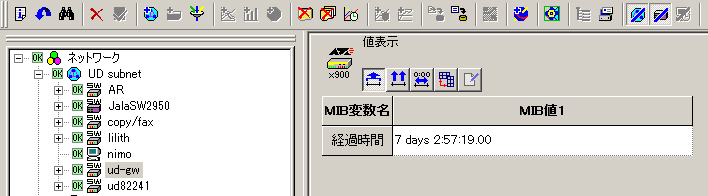

情報タブには、メニューコマンドの実行結果が表示されます。情報タブはコマンドを実行するたびに増えていきます。通常、結果はテーブル形式で表示されますが、グラフ形式で表示したい場合は、テーブル上で任意のセルを選択し、折れ線グラフ、バーグラフ、パイグラフのいずれかを指定して表示することができます。情報タブは、参照が終わったら削除することができます。

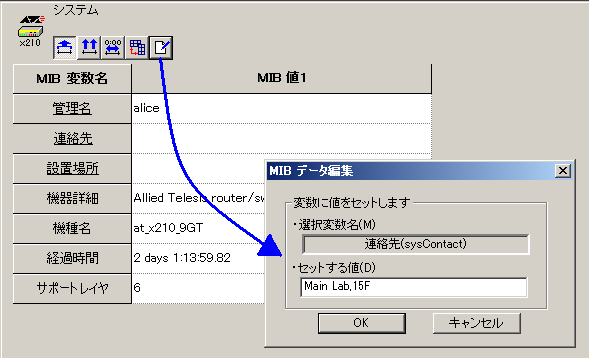

また、MIB ブラウザー上で選択した変数の値もここに表示されるので、メニューコマンドにない MIB 情報の表示や操作も可能です。

images/anm_ug_0004.png

Note
同時に複数のタブを参照したい場合は、メニューバーから「ファイル」→「新規ウィンドウ」と選択し、別の IE ウィンドウを表示させます。

1.2.3 ログビュー

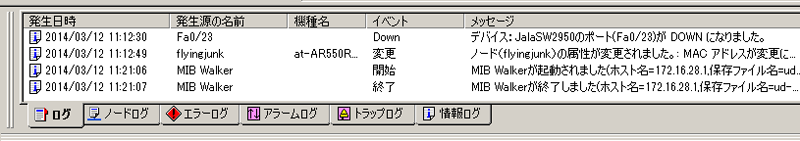

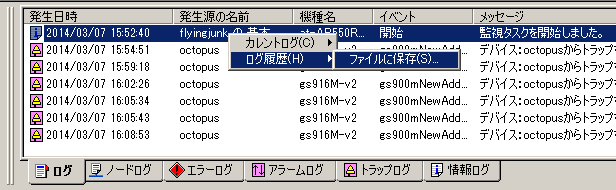

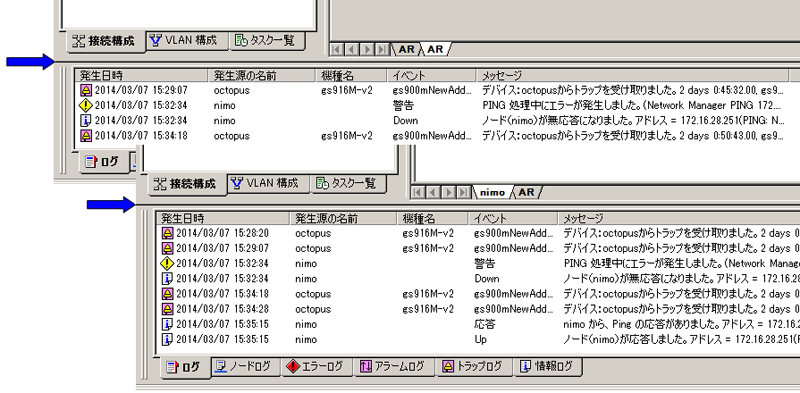

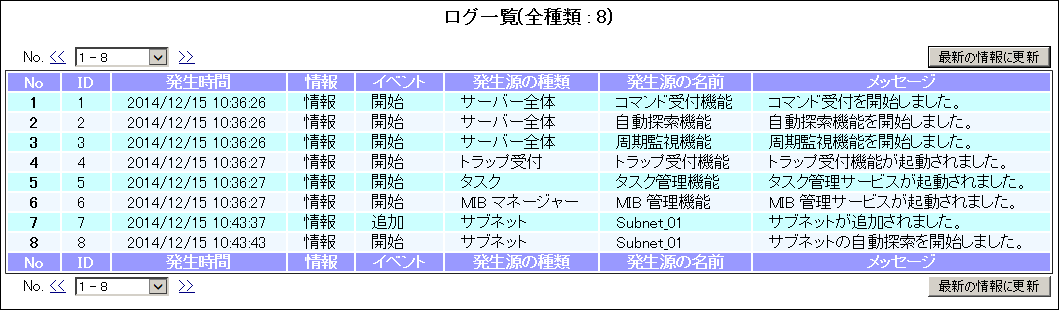

ログビューには、ネットワークに関する情報やコマンドの実行結果、トラップ受信の通知など、さまざまなログイベントの情報が表示されます。ユーザーは、このログを見て適切な対応を決定できます。

ログビューには、最新の200エントリが表示されます。それより古いエントリはログビューから消えますが、ログ自体はすべてサーバー側に保存されているので、過去のログを参照したい場合はこのファイルを読み出すことにより確認できます。

Note
メッセージが250文字より長い場合は、ログビューには251文字目以降が表示されません。メッセージの内容全体を確認するには、ログエントリをテキストエディタなどにコピー&ペーストするか、CSV ファイルに保存してください。

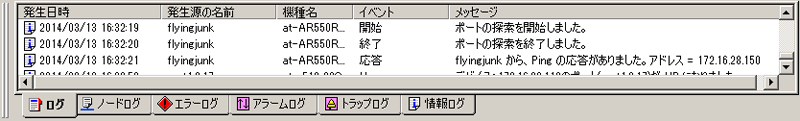

ログビューには6つのタブがあり、ログイベントが種類ごとに分類されて表示されます。各タブには次のイベントが表示されます。

タブ

内容

ログ

すべてのログイベント

ノードログ

ツリービューで選択したノードに関するログイベント

エラーログ

タイムアウトなどのエラーイベント

アラームログ

アラームイベント

トラップログ

SNMP トラップ受信イベント

情報ログ

一般情報イベント

各ログタブには、次の情報が表示されます。

項目

内容

発生日時

ログイベントの発生日時

発生源の名前

イベントが発生したノードの名前等

機種名

イベント発生源の機種名(発生源がデバイスなどの場合)

イベント

イベントの種類

メッセージ

イベントの説明

images/anm_ug_0187.png

1.2.4 メニューバー/ツールバー

メニューコマンドには、常に実行可能なものと、選択している操作対象によって選択項目が変化するものの2種類があります。「管理」メニューの下にある「構成情報」、「統計情報」、「実装情報」、「履歴情報」の各サブメニューは、ツリービュー上で選択しているノードによって実行できる項目が変化します。実行できないコマンドは淡いグレーで表示されます。

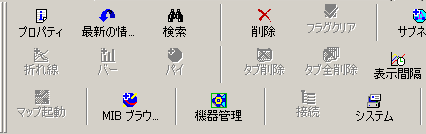

また、頻繁に使用すると思われるメニューについては、ツールバーにボタンアイコンが用意されています。ツールバーメニューの一覧を次に示します。

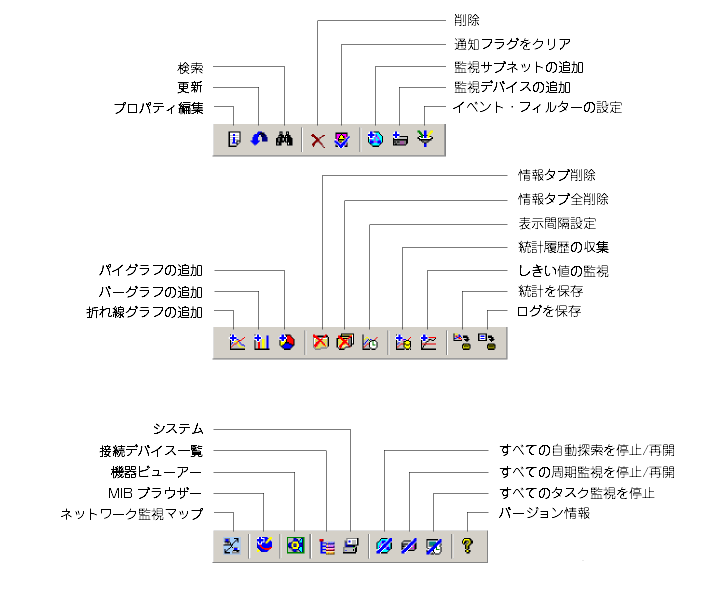

images/anm_ug_0188.png

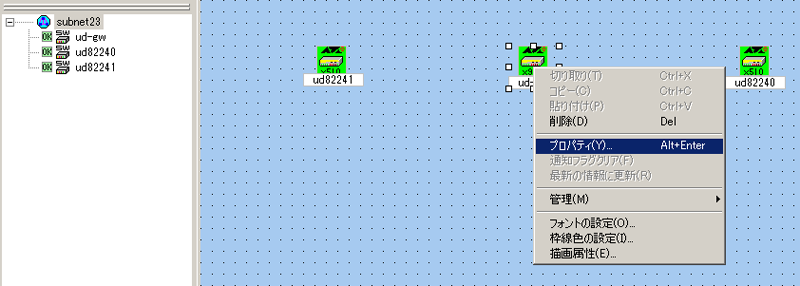

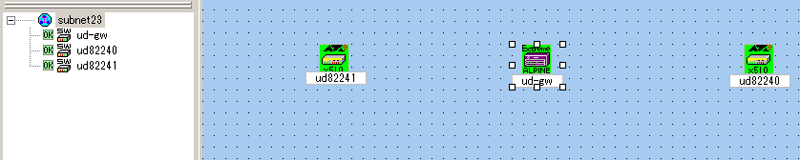

1.2.5 ネットワーク監視マップ

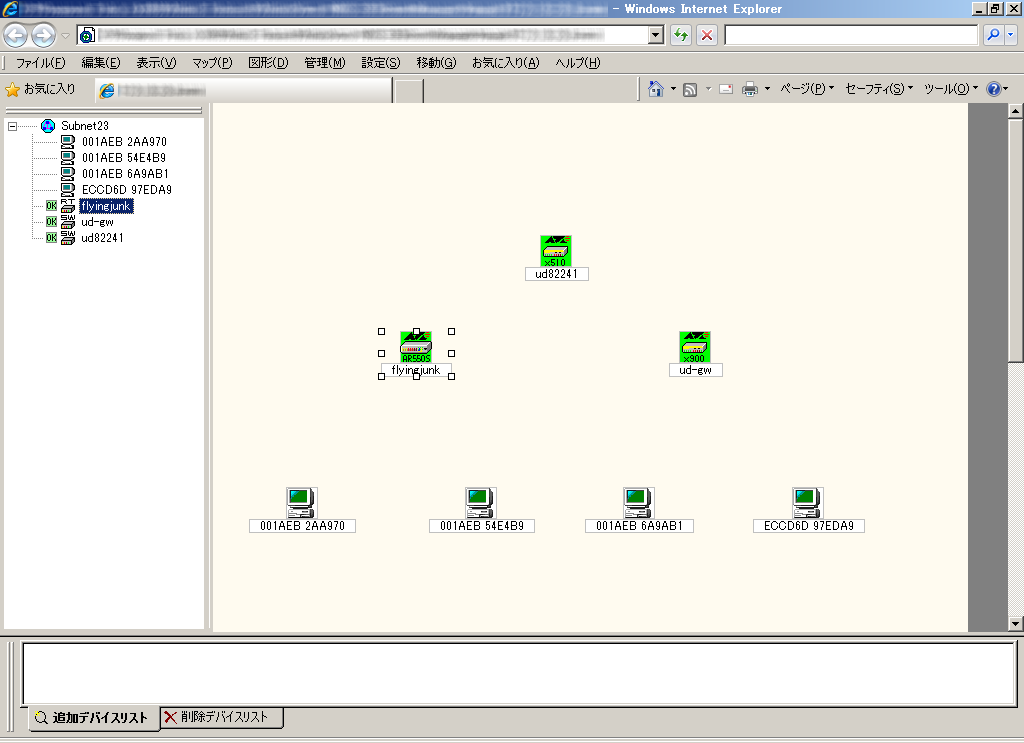

ネットワーク監視マップを利用すると、ビューアーのツリービュー上に表示されているデバイスをマップ形式で表示することができます。マップ上では、各機器の状態がアイコンの背景色で表されるため、一目で状態の確認ができます。

次にマップ画面の例を示します。マップ機能の詳細については、ネットワーク監視マップをご覧ください。

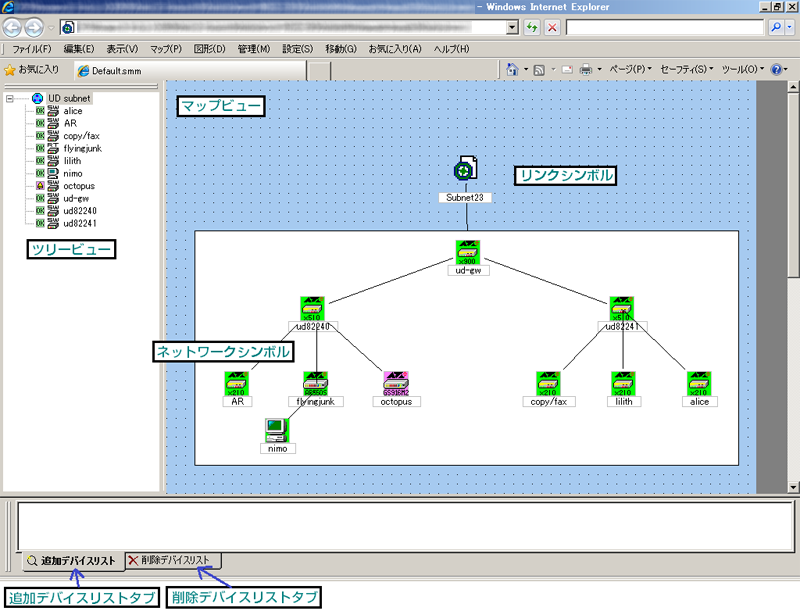

images/anm_ug_0006.png

1.3 ノードの状態

ノードの状態は、ツリービュー上の状態表示アイコン、および、メインビュー属性タブ(「対象の子供情報」)の状態表示アイコンで示されます。このアイコンはノードアイコンの左側に表示され、ノードの状態変化にともなって形状が変化します。また、ノードアイコンの右側に補足的な情報がテキストで表示されることもあります。

以下、各アイコンについて解説します。アイコンの一覧については、状態表示アイコンをご覧ください。

1.3.1 状態表示アイコン

状態表示アイコンは、ノードアイコンの左側に表示される小さめのアイコンです。状態表示アイコンの意味は、ノードの種別によって少しずつ異なります。

1.3.1.1 使用不可アイコン images/19ss.png

ノードが使用できない、または使用できないノードを含んでいることを示します。次にノード種別ごとに意味を示します。

ノード種別

アイコンの意味

ネットワーク全体

配下に無応答のデバイスがある

サブネット

配下に無応答のデバイスがある

デバイス

無応答

ポート

ディセーブル

1.3.1.2 使用可能アイコン images/18ss.png

ノードが使用できる状態にあることを示します。

1.3.1.3 トラップアイコン images/20ss.png

ANM がトラップを受信したことを示します。

ノード種別

アイコンの意味

デバイス

トラップ受信

ポート

トラップ受信

スタック

トラップ受信

シャーシ

トラップ受信

スロット

トラップ受信

Note
トラップアイコンをクリアするには、「表示」→「ツリービュー」→「通知フラグクリア」の順に選択します。トラップアイコンは、明示的に操作しない限り消えませんので、トラップの受信を確認したら、前記の手順に従って通信速度アイコン等の表示に戻すことをお勧めします。

1.3.1.4 使用不可、およびトラップ受信アイコン images/97ss.png

ANM がトラップを受信しているが、ノードは使用できない状態にあることを示します。

ノード種別

アイコンの意味

デバイス

無応答、かつトラップ受信

1.3.1.5 通信速度アイコン

ポートにのみ表示されるアイコンです。ポートの通信速度を示します。メインビューでは大きめのアイコンが表示されます(状態表示アイコンをご覧ください)。

アイコン

意味

images/21ss.png

通信速度が 10Mbps であることを示す

images/22ss.png

通信速度が 100Mbps であることを示す

images/23ss.png

通信速度が 1Gbps であることを示す

images/10g_icon.png

通信速度が 10Gbps であることを示す

Note
通信速度アイコンは、ポートがイネーブル状態のときのみ表示されます。

Note
通信速度アイコンは、リピーター・HUB のポートには表示されません。

1.3.1.6 ブロッキングアイコン images/25ss.png

ポートにのみ表示されるアイコンです。スパニングツリーでブロッキング状態にあることを示します。メインビューでは大きめのアイコンが表示されます(状態表示アイコンをご覧ください)。

1.3.1.7 パーティションアイコン images/24ss.png

ポートにのみ表示されるアイコンです。自動パーティション状態であることを示します。メインビューでは大きめのアイコンが表示されます(状態表示アイコンをご覧ください)。

1.3.2 その他の情報

ノードアイコンの右側には、以下のような補足的な情報が表示されることがあります。

1.3.2.1 IP アドレス:xxx.xxx.xxx.xxx

ルーターポート(インターフェイス)の右側には、ポートに割り当てられた IP アドレスが表示されます。

images/anm_ug_0189.png

1.3.2.2 マスター

バーチャルシャーシ対応機器の場合は、バーチャルシャーシがアクティブマスターのとき、「マスター」と表示されます。

images/anm_ug_0190.png

1.3.2.3 ネットワーク ID:xxx.xxx.xxx.xxx

IP VLAN の右側には、同 VLAN に対応するネットワーク ID が表示されます。

images/anm_ug_0192.png

1.4 しきい値監視タスクの状態

しきい値監視タスクの状態は、ツリービューのタスク一覧ツリー上の状態表示アイコンによって示されます。これらのアイコンは、しきい値アンダー/オーバーが検知された場合などに表示されます。

1.4.1 状態表示アイコン

状態表示アイコンは、タスクを示すアイコンの左側に表示される小さめのアイコンです。各アイコンの意味は下記の通りです。

1.4.1.1 使用不可アイコン images/19ss.png

タスクに異常があったことを示します。

1.4.1.2 使用可能アイコン images/18ss.png

タスクが正常に終了したことを示します。

1.4.1.3 上限しきい値オーバー検知 images/85.png

タスクが上限しきい値オーバーを検知したことを示します。

1.4.1.4 下限しきい値アンダー検知 images/86.png

タスクが下限しきい値アンダーを検知したことを示します。

1.4.1.5 しきい値オーバーおよびアンダー検知 images/87.png

タスクがしきい値オーバーおよびアンダーを検知したことを示します。

2 基本操作

ここでは、ANM の基本操作、および、よく使うと思われる機能について説明します。

2.1 起動と終了

ANM は、基本的に IE 上で実行されるビューアープログラムから操作します。サーバー側で設定する項目もありますが、ほとんどの機能はビューアー(IE)から操作可能です。

2.1.1 サーバーの起動

ANM を使用するには、最初にサーバーを起動する必要があります。ネットワーク上の機器と実際に通信して情報を収集するのはサーバーです。サーバーが起動されていないと、ビューアーも利用できません。サーバーは、従来のアプリケーションとしての起動方法のほか、Windows のサービスとしても起動できます。以下にそれぞれの起動方法について説明します。

2.1.1.1 サーバー(アプリケーション)の起動

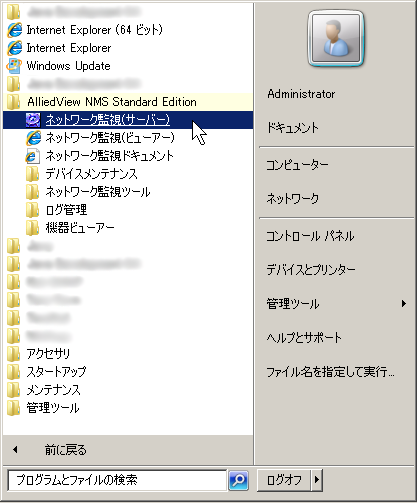

ネットワーク監視サーバーをアプリケーションとして起動するには、次の順にメニューを選択してください。

Windows のプログラムから「AlliedView NMS Standard Edition」→「ネットワーク監視(サーバー)」

images/anm_ug_0008.png

Note
サーバー起動には Administrator 権限が必要です。Administrators グループ所属のユーザーでログオンしてから起動してください。

Note

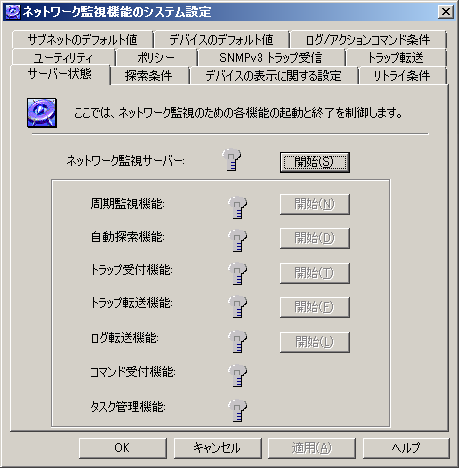

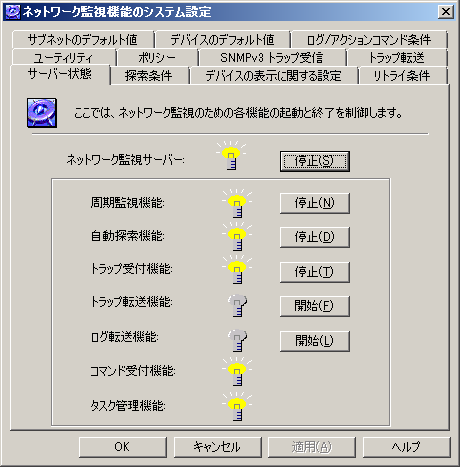

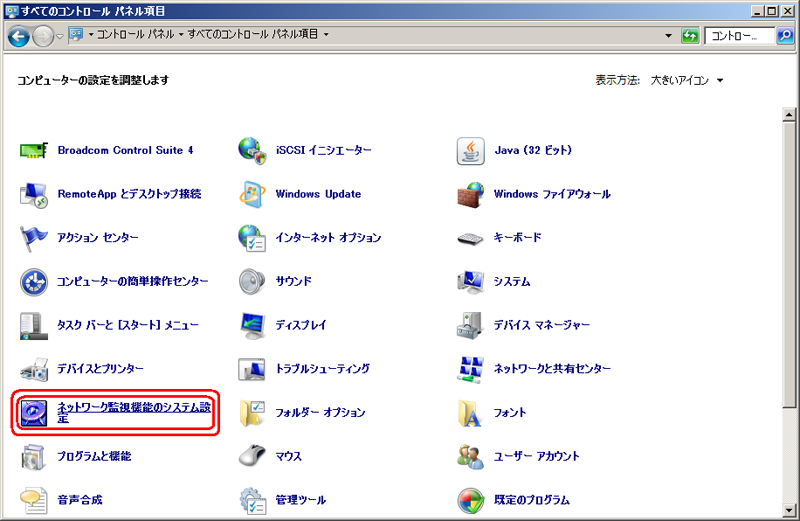

サーバーの起動は、「コントロールパネル」→「ネットワーク監視機能のシステム設定」→「サーバー状態」タブからも可能です。

Note
Windows からログオフすると、ネットワーク監視サーバーも終了してしまいますので、ご注意ください。

サーバーが起動すると、タスクバー(通常は画面の右下隅に表示されています)に ANM のアイコン images/AlliedNetManager.png が表示され、ビューアーとの通信が可能になります。

images/anm_ug_0009.png

2.1.1.2 サーバー(サービス)の起動

ネットワーク監視サーバーのプロセスは、Windows のサービスとしても実行でき、起動・停止などの管理を容易にすることができます。

ネットワーク監視サーバーをサービスとして起動するには、次の順にメニューを選択して起動した「サーバーサービス管理」から、「ネットワーク監視サービスの開始」を選択してください。

Windows のプログラムから「AlliedView NMS Standard Edition」→「ネットワーク監視ツール」→「サーバーサービス管理」

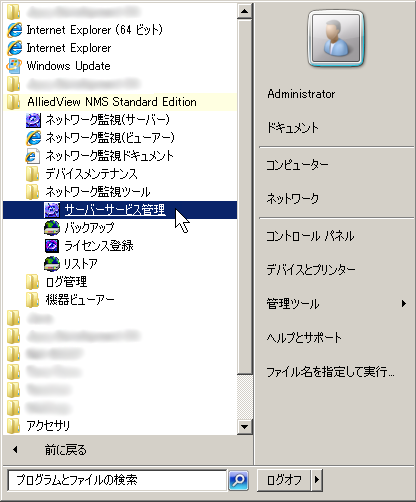

images/anm_ug_0010.png

「サーバーサービス管理」が起動すると、タスクトレイにネットワーク監視サービス開始のアイコン が表示されます。トレイアイコンにマウスカーソルを合わせると、ネットワーク監視サービスの起動状態(開始 / 停止)が表示されます。

images/anm_ug_0011.png

トレイアイコンを右クリックするとメニューが表示され、ネットワーク監視サービスの開始・停止を行うことができます。

Note
ネットワーク監視サーバーは、「サーバーサービス管理」を使用しなくても、サービスとして直接起動できます。サービスとして直接起動・停止するには、コントロールパネルの「管理ツール」から「サービス」を起動し、「ATKK Network Management Service」を「開始」または「停止」に設定します。また、サービスのプロパティで「スタートアップの種類」を「自動」に設定することで、OS 起動時に自動的にネットワーク監視サーバーを起動することもできます。

Note
「コントロールパネル」→「ネットワーク監視機能のシステム設定」→「サーバー状態」タブでは、ATKK Network Management Service は開始できません。(従来のネットワーク監視サーバーのみ開始できます。)ATKK Network Management Service が開始中のとき、同タブの「停止」ボタンで、ATKK Network Management Service の停止のみが可能です。

2.1.2 ビューアー(IE)の起動

ビューアーの起動方法は、ローカルからアクセス(サーバーと同じコンピューター上でビューアーを起動)する場合と、リモートからアクセス(サーバーとは異なるコンピューター上で起動)する場合で手順が異なります。

2.1.2.1 ローカルでの起動

サーバーマシン上でビューアーを起動するには、

Windows のプログラムから「AlliedView NMS Standard Edition」→「ネットワーク監視(ビューアー)」

を選択してください。IE が起動し、以降に示す ANM のスタートページが表示されたあと、ANM へのログインダイアログが表示されます。「接続するサーバー」が「ローカル」になっていることを確認して、「OK」ボタンをクリックしてください(ログインダイアログの詳細については、「ログイン」をご覧ください)。

Note
ビューアーの起動は、タスクバー右端の ANM アイコン images/AlliedNetManager.png を右クリックし、ポップアップメニューの「ネットワーク監視機能(ビューアー)の起動」からも選択できます。

2.1.2.2 リモートでの起動

サーバーマシンとは異なる PC でビューアーを起動するには、まず IE を起動し、「アドレス」にサーバーマシン上の ANM 仮想ディレクトリのURLを入力します。

例: http://fish.example.com/ANM/

Note
Web サーバー上で、URL ファイル名省略時のデフォルトドキュメントの設定がされていない場合は、URL で明示的に「Default.htm」を指定する必要があります(例では、http://fish.example.com/ANM/Default.htm)。詳細については、インストールガイドをご覧ください。

ANM のスタートページが表示されたあと、ANM へのログインダイアログが表示されます(ローカルでの起動と同じ)。ログインダイアログで「現在のユーザーでログイン」のチェックを外し、「接続するサーバー」で「リモート」を選択したあと、サーバー名を入力して「OK」ボタンをクリックしてください(ログインダイアログの詳細については、「ログイン」をご覧ください)。

Note
リモート接続の場合は、ビューアーの初回起動時に、ANM のビューアープログラム(ActiveX コンポーネント)がサーバーからダウンロードされます。2回目以降は、ダウンロードは行われません。

Note
ANM をリモートから使用するには、サーバーマシン上で Web サーバーの設定を行い、リモートから HTTP 経由で ANM のインストールディレクトリにアクセスできるようにしておく必要があります。Web サーバーの設定方法については、インストールガイドをご参照ください。

Note
ネットワーク監視サーバーにリモートからアクセスしたい場合は、サーバーマシン上で WMI のアクセス権設定を行っておく必要があります。詳細については、インストールガイドをご参照ください。

Note
リモート PC から ネットワーク監視サーバーにアクセスするには、リモート PC(ビューアー側)上で、IE のセキュリティオプション設定を変更しておく必要があります。設定方法については、インストールガイドをご参照ください。

2.1.3 ログイン

ANM を利用するには、最初にログインが必要です。

Note
ログインに必要なユーザー名等の情報は、あらかじめサーバーがインストールされている PC 上で設定しておく必要があります。

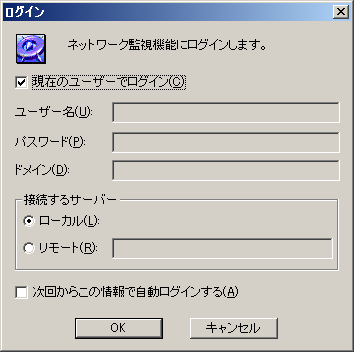

images/anm_ug_0013.png

項目

内容

現在のユーザーでログイン

現在、ビューアーを実行している PC にログインしているユーザー名、パスワード、ドメインを使用してログインします。

ユーザー名

ログインするユーザー名を指定します。ただし、接続先としてローカルを選択した場合には、指定する必要はありません。

パスワード

ユーザー名に対応したパスワードを指定します。ただし、接続先としてローカルを選択した場合には、指定する必要はありません。

ドメイン

サーバーが所属する Windows ドメインを指定します。これは、Windows をサーバーとして、ドメインを設定している場合にのみ必要です。ドメインを設定していないネットワークの場合は必要はありません。

接続するサーバー

サーバーがビューアーと同じ PC 上で動作しているか、別の PC 上で動作しているかを指定します。

  • ローカル − サーバーがビューアーと同じ PC 上で動作している場合に指定します。
  • リモート − サーバーがビューアーと別のPCで動作している場合に指定します。テキストボックスにサーバーの Microsoft ネットワーク名か IP アドレスを指定してください。なお、リモートを選択した場合は、ユーザー名とパスワードの指定が必要です。

Note
Microsoftネットワーク名(NetBIOS名)とは、「ネットワークコンピューター」に表示される名前です。

Note
ユーザー名「Administrator」は使用できません。

次回からこの情報で自動ログインする

次回、ビューアー起動時に、この設定内容で(ログインダイアログを表示せずに)自動的にログインします。

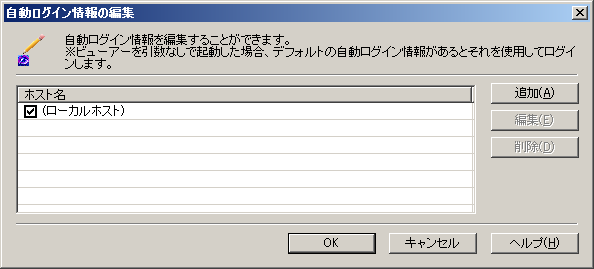

自動ログインを止める場合は、「自動ログイン情報の編集」をご覧ください。

Note
ログイン後に IE のツールバー上の「戻る」をクリックすると前の URL 画面になりますが、再び「進む」で ANM の画面に戻ろうとすると、再度ログイン画面が表示され、ANM は初期状態に戻ります。これは仕様ですのであらかじめご了承ください。従って、もし別の URL 画面を表示したい場合には、IE の「ファイル」→「新規ウィンドウ」で別の IE ウィンドウを起動し、そちらで他の URL を参照されることをお勧めします。

2.1.4 ビューアーの終了

ビューアーを終了するには、通常どおり IE を終了してください。ビューアー単体での終了処理(ログオフ処理)はありません。

2.1.5 サーバーの終了

2.1.5.1 サーバー(アプリケーション)の終了

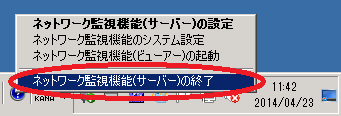

ネットワーク監視サーバーをアプリケーションとして起動しているとき、サーバープログラムを終了するには、タスクバー右端の ANM アイコン images/AlliedNetManager.png を右クリックし、ポップアップメニューから「ネットワーク監視機能(サーバー)の終了」を選択してください。

images/anm_ug_0014.png

Note
サーバー(アプリケーション)の終了は、「コントロールパネル」→「ネットワーク監視機能のシステム設定」→「サーバー状態」タブからもできます。

2.1.5.2 サーバー(サービス)の停止

ネットワーク監視サーバーをサービスとして起動しているとき、サービスを停止するには、タスクバー右端のネットワーク監視サービス管理のアイコンを右クリックし、ポップアップメニューから「ネットワーク監視サービスの停止」を選択してください。

images/anm_ug_0015.png

Note
サーバー(サービス)を停止しても、ネットワーク監視サービス管理は常駐しています。(ポップアップメニューから「終了」を選ぶことで終了できます。)

Note
サーバー(サービス)の停止は、コントロールパネルの「管理ツール」から「サービス」を起動し、「ATKK Network Management Service」を「停止」に設定することでも可能です。

2.2 初回ログイン時の作業

ANM では、接続構成タブに表示されているサブネットが監視の対象となります。はじめてログインしたときはツリーが空なので、以下の手順に従って監視したいサブネットを指定し、接続構成ツリーを作成してください。

2.2.1 監視サブネット追加

ANM では、監視対象をサブネット単位で指定します。デバイスの追加は自動探索または手動で追加することが可能です。

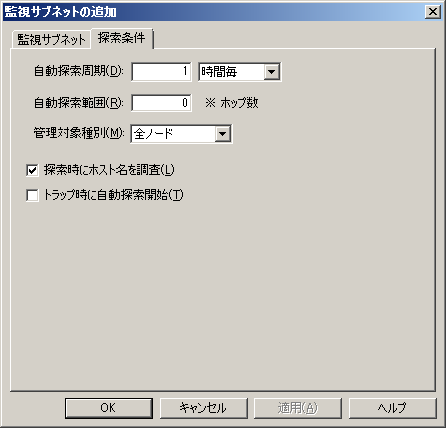

自動探索でデバイスを追加した場合は、いったんツリーに追加されたあとは「監視サブネットの追加」ダイアログで指定した探索条件に基づいて定期的に自動探索が実行され、サブネットの構成変更がツリーに反映されていきます。

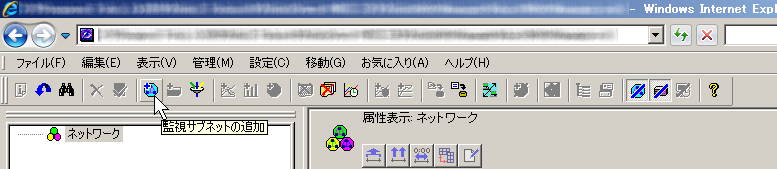

  1. メニューバーから「編集」→「監視サブネット追加」を選択するか、ツールバーの「監視サブネットの追加」 images/50s2.png をクリックします。

    images/anm_ug_0016.png

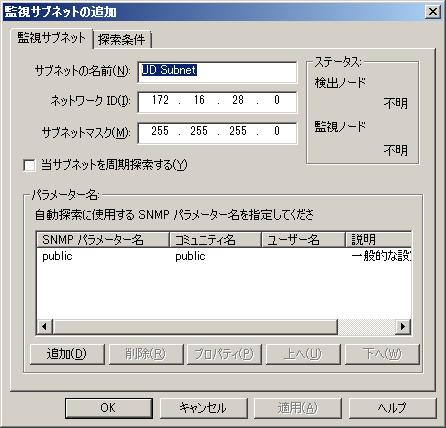

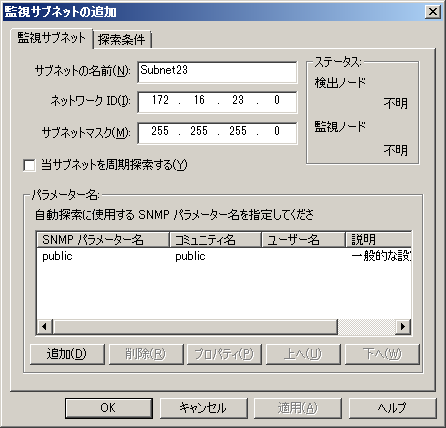

  2. 「監視サブネットの追加」ダイアログが表示されるので、「サブネットの名前」、「ネットワーク ID」、「サブネットマスク」を入力します。

    images/anm_ug_0017.png

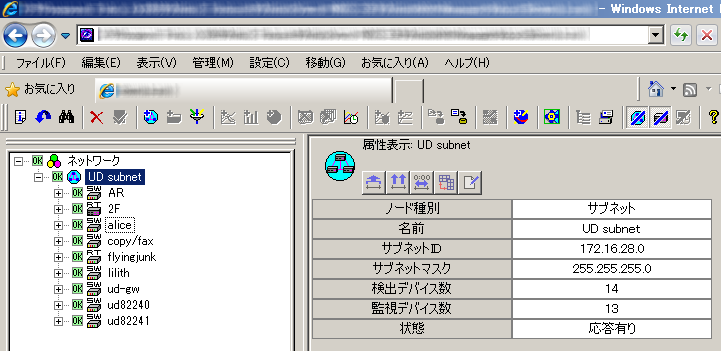

  3. 「ネットワーク」の下にサブネットが追加されます。

    images/anm_ug_0018.png

    自動探索で検出されたデバイスは、デフォルトで監視対象(ポーリングに応答するかどうかをチェックする対象)となります。監視を停止する方法については、 デバイスの監視をご覧ください。

    Note
    ANM は、ルーターの ARP テーブルやスイッチの FDB(フォワーディングデータベース)を参照してネットワーク構成を推測するため、これらの情報が不十分であるとツリーに表示される構成が正しくない場合があります。ネットワーク構成をより正確に把握するには、「最新の情報に更新」を使って、2回以上探索することをお勧めします。

    Note
    「自動探索周期」が 0 に設定されている場合は、または「当サブネットを周期探索する」をチェックしていない場合は、サブネット追加時に自動探索は行われません。「自動探索周期」のデフォルト値は 0 ですので、自動探索を行うには、あらかじめ「ANM のシステム設定」の「サブネットのデフォルト値」タブから、自動探索周期の値を設定してください。追加されたサブネットを選択して「最新の情報に更新」を実行すると、自動探索が開始されます。

    Note
    ブロードキャストに応答しないデバイスやルーターを越えた場所にあるデバイスは検出されません。デバイスを検出するようにするには、「ネットワーク監視機能のシステム設定」→「探索条件」タブから PING 条件を変更してください。

2.2.1.1 VLAN 構成ツリー

いずれかのデバイスで VLAN が定義されている場合は、「VLAN 構成タブ」に VLAN の構成が表示されます。

images/anm_ug_0019.png

VLAN 構成ツリーは、接続構成ツリーに表示されている物理的な接続関係を、VLAN の定義に合わせて表示しなおしたものです。VLAN が存在している場合は、接続構成ツリーを作成すれば、VLAN 構成ツリーも自動的に作成されます。VLAN 構成ツリーだけを作成する操作はありません。

Note
VLAN 構成タブに表示される情報は、VLAN 対応機器に搭載されている MIB の情報に基づいていますが、市販されている VLAN 対応機器のすべてに対応しているわけではありません。

2.2.2 手動によるデバイスの追加

ツリーを任意で設定する場合や、自動探索で目的のデバイスが見つからなかった場合に、下記の手順でデバイスをツリーに追加します。

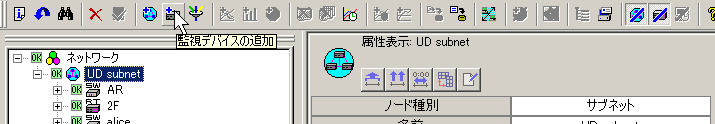

  1. ツリービュー上で任意のサブネットを選択し、「編集」→「監視デバイス追加」メニューを選択するか、ツールバーの「監視デバイスの追加」 images/50s.png をクリックします。

    images/anm_ug_0020.png

    Note
    「デバイスの追加」は、ツリー上でサブネットを選択しているときだけでなく、ポートを選択しているときにも実行できます。

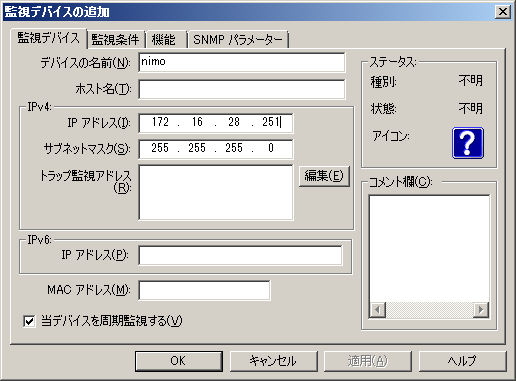

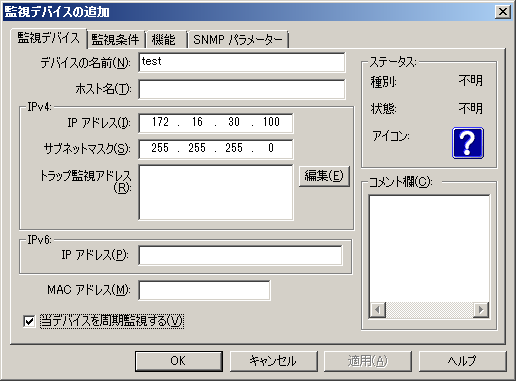

  2. 「監視デバイスの追加」ダイアログが表示されるので、「デバイスの名前」、「IP アドレス」、「サブネットマスク」等を入力し、「OK」ボタンをクリックします。

    Note

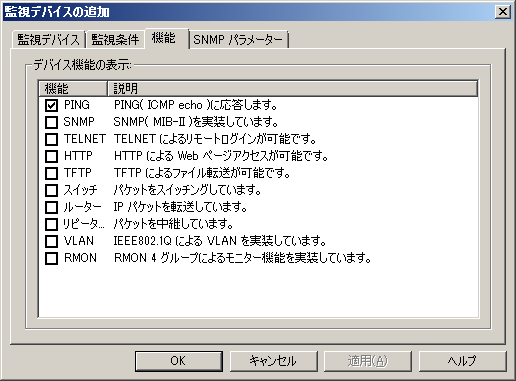

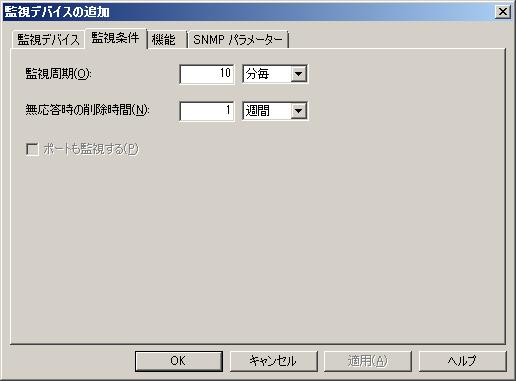

    デバイスのポートを監視する場合は、「監視条件」 / 「機能」タブの設定が必要となります。各タブの詳細は「監視デバイス追加」をご覧ください。

    images/anm_ug_0021.png

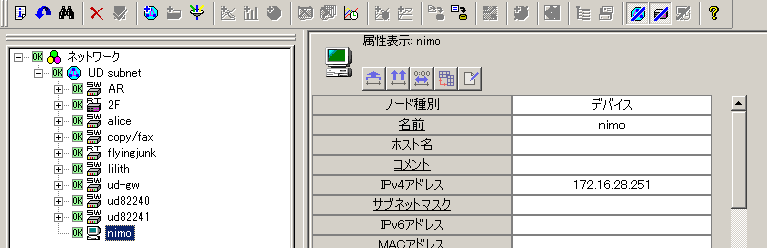

  3. サブネットの下にデバイスが追加されます。

    images/anm_ug_0022.png

    Note
    手動でデバイスの追加・変更をしたあとで自動探索を行うと、登録した情報が書き換わる可能性があるのでご注意ください。

2.3 ウィンドウ画面上の操作

ウィンドウ画面上での基本的な操作方法を説明します。

2.3.1 共通な操作

ノードやタスク、MIB 変数に対して操作(情報の取得、設定など)を行う場合は、ツリービュー上のノードアイコンやタスクアイコンまたはメインビュー上のテーブルセルを選択し、希望する処理をメニューバーやツールバー、右クリックメニューなどから選択します。

2.3.1.1 表示境界の変更

ANM では、ウィンドウ上にさまざまなデータが表示されます。データ表示欄の多くは、各欄の境界をマウスでドラッグすることによりサイズを変更できます。サイズ変更が可能な場合は、欄の境界(テーブルの外枠、行および列見出しの境界線、各ビューの境界など)にマウスポインタを合わせると、サイズ変更可能であることを示すマーク(両方向の矢印)が表示されます。

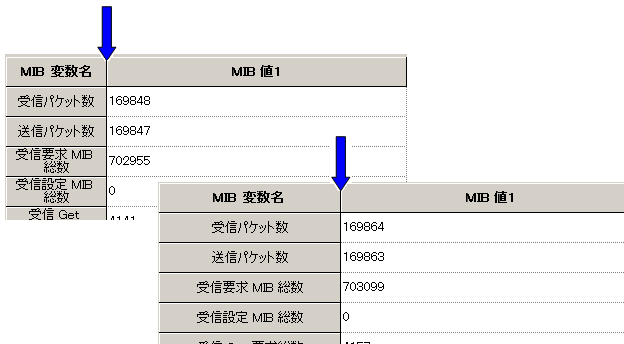

以下、例を示します(青色の矢印の部分をポイントしてドラッグ)。

2.3.2 メニュー実行対象の選択

操作対象の選択は、ツリービューまたはメインビュー上で右または左クリックにより行います。右クリックで選択した場合には、代表的なメニューのリストが表示される場合もあり、メニューバーから選択する手間が省ける場合もあります。

メインビュー上のテーブル形式の情報に対する選択の仕方については、メインビュー上の操作をご覧ください。

2.3.3 ツリービュー上の操作

ここでは、ツリービューにおける基本的な操作を示します。

Note
この項で説明する操作方法は、ネットワーク監視マップ画面のツリービューには適用されません。マップ画面上のツリービューでの操作については、ツリービューをご覧ください。

2.3.3.1 ノードまたはタスクの削除

ノードやタスクを削除するには、ツリービュー上でノードやタスクを選択し、右クリックメニューまたはメニューバーの「編集」メニューから「削除」を選択します。ツリー上からアイコンが消え、ノードやタスクの情報が ANM のデータベースから削除されます。

Note
タスクの削除は監視中には行えません。タスクを停止するには、ツリービューでタスクアイコンを選択し、右クリックメニューから「タスク」→「タスク停止」と選択するか、メニューバーから「管理」→「履歴情報」→「タスク」→「タスク停止」と選択します。

2.3.3.2 ノードまたはタスクの追加

サブネットにノードを追加するには、ツリービュー上のサブネットアイコンを選択し、右クリックメニューまたはメニューバーの「編集」メニューから「監視デバイス追加」を選択します。

監視タスクを追加するには、ノードの情報をメインビューに表示させ、監視したい情報を選択したあと、「編集」メニューの「監視タスク追加」から「統計履歴の収集」あるいは「しきい値の監視」を選択します。

2.3.3.3 ノードまたはタスクのコピー&ペースト

編集」メニューの「切り取り」「コピー」を使うと、ツリー上で選択したサブネット、デバイス、タスクの情報をクリップボードにコピーできます。コピーしたオブジェクトは「貼り付け」コマンドでツリーの別の場所に貼り付けることができます。

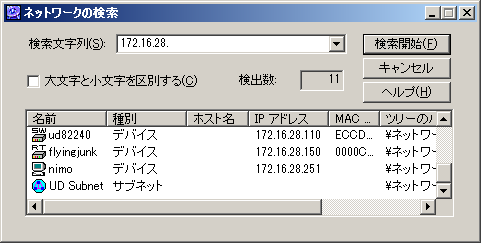

2.3.3.4 ノードの検索

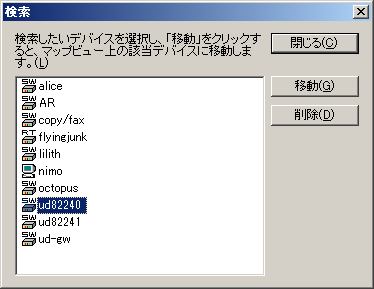

ツリー上のどこに目的のノードがあるかわからない場合は、「編集」メニューの「検索」によって探すことができます。

2.3.3.5 最新の情報に更新

サーバーが保持している最新の情報を表示するには、「表示」メニューの「最新の情報に更新」を選択します。

2.3.3.6 ノードまたはタスクの属性表示

ツリービュー上でノードやタスクのアイコンを選択すると、選択したノードやタスクの情報が、メインビューの属性タブに表示されます。

ネットワーク属性

ツリービュー上でネットワークのアイコン images/Attr_Net_Icon.png を選択すると、ネットワークの属性情報がメインビューの属性表示タブに表示されます。

項目

内容

名前

「ネットワーク」

監視サブネット数

ネットワークに属するサブネット数

検出デバイス数

ネットワークに属するデバイス数

監視デバイス数

検出デバイスの中で、監視対象となっているデバイスの数

Note
ANM の監視デバイス数の上限は1000です。

状態

ネットワークの状態

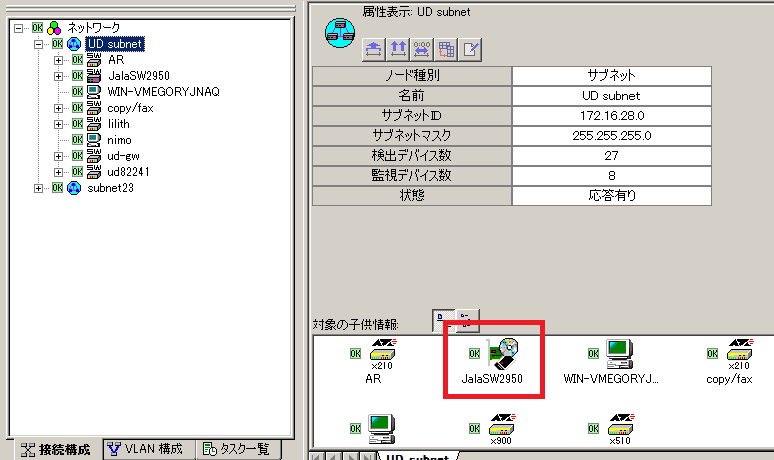

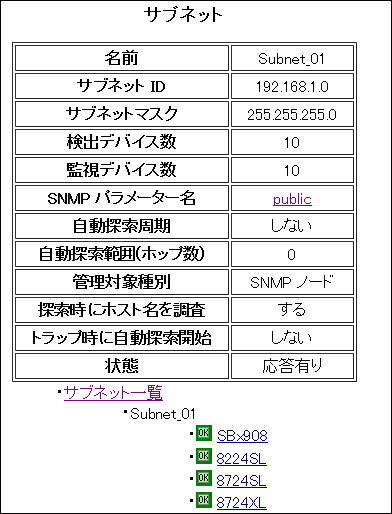

サブネット属性

ツリービュー上でサブネットのアイコン images/Attr_sub_Icon.png を選択すると、サブネットの属性情報がメインビューの属性表示タブに表示されます。

項目

内容

名前

「監視サブネットの追加」で指定したユーザー定義のサブネット名

サブネット ID

ネットワーク ID

サブネットマスク

サブネットマスク値

検出デバイス数

サブネットに属するデバイス数

監視デバイス数

検出デバイスの中で、監視対象となっているデバイスの数

状態

サブネットの状態

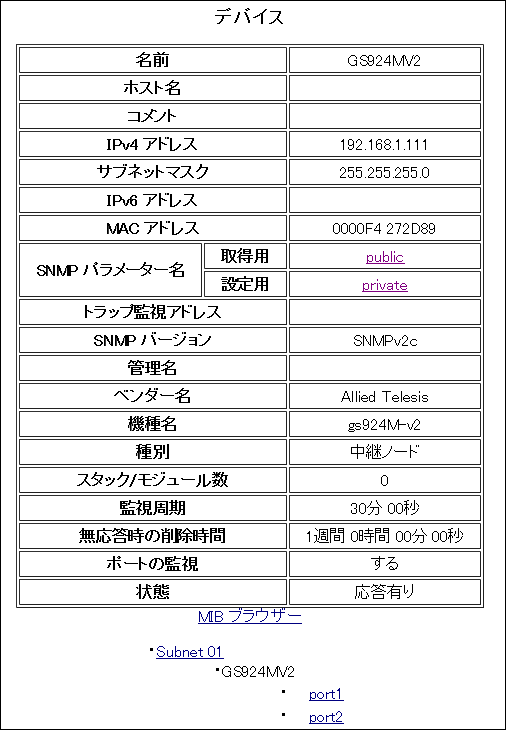

デバイス属性

ツリービュー上でデバイスのアイコン images/anm_ug_0201 を選択すると、デバイスの属性情報がメインビューの属性表示タブに表示されます。

項目

内容

名前

修正可能なデバイスの名前。自動探索で検出された場合は、ホスト名、IP アドレス、MAC アドレスのいずれかとなります。

ホスト名

デバイスのホスト名

コメント

デバイスのプロパティでユーザーが入力したコメント

IPv4 アドレス

PING/SNMP/トラップ で監視する IPv4 アドレス

サブネットマスク

サブネットマスク値

IPv6 アドレス

PING6 で監視する IPv6 アドレス

MAC アドレス

デバイスの MAC アドレス

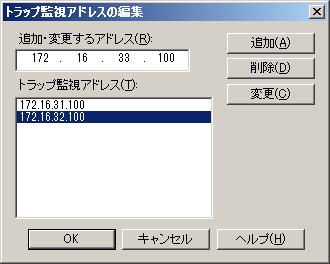

トラップ監視アドレス

トラップ監視する IPv4 アドレス (上記の IPv4 アドレスを除く)

2つ以上の場合は、「,」(カンマ)で区切って表示します。最大表示行数は32行です。超えた分は表示されません。

管理名

デバイスの管理名(SysName)

ベンダー名

デバイスの提供ベンダー名、またはベンダー ID (MAC アドレスの上位3バイト)

Note
PC では、NIC のベンダー名、またはベンダー ID になります。

機種名

デバイスの機種情報(SysObjectID)

種別

デバイスの種類

スタック/モジュール数

スタック接続数(スタッカブルデバイスのみ有効)

状態

デバイスの状態

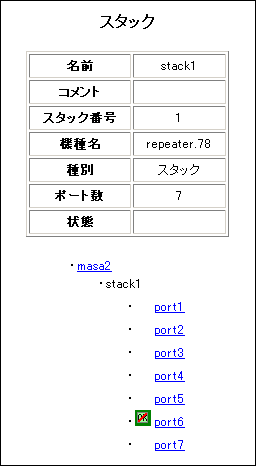

スタック属性

ツリービュー上でスタックのアイコン images/Attr_stk_Icon.png を選択すると、スタックの属性情報がメインビューの属性表示タブに表示されます。

項目

内容

名前

修正可能なスタックの名前。自動探索で検出された場合は、「stack1」のように「stack<スタック番号>」の形式になります。

コメント

設定されているコメント情報

スタック番号

スタックの番号

機種名

スタックの機種情報

種別

スタック種別

ポート数

スタックのポート数

状態

スタックの状態

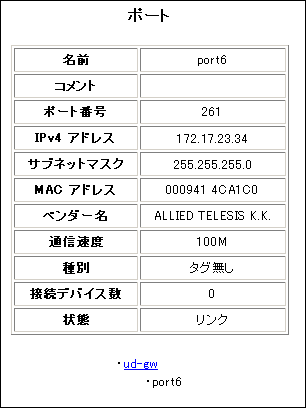

ポート属性

ツリービュー上でポートのアイコン images/Attr_port_Icon.png を選択すると、ポートの属性情報がメインビューの属性表示タブに表示されます。

項目

内容

名前

修正可能なポートの名前。自動探索で検出された場合は、「port1」のように「port<ポート番号>」の形式になります。

コメント

設定されているコメント情報

ポート番号

ポートの番号を表示します。

IPv4 アドレス

ポートの IPv4 アドレス

サブネットマスク

サブネットマスク値

MAC アドレス

ポートまたはデバイスの MAC アドレス

通信速度

ポートの通信速度(単位は Mbps)

種別

ポート種別

接続デバイス数

ポートに接続されているデバイス数

状態

ポートの状態

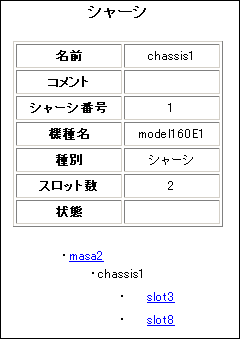

シャーシ属性

ツリービュー上でシャーシのアイコン images/Attr_Chassis_Icon.png を選択すると、シャーシの属性情報がメインビューの属性表示タブに表示されます。

項目

内容

名前

修正可能なシャーシの名前。自動探索で検出された場合は、「chassis1」のように「chassis<シャーシ番号>」の形式になります。一部機種は異なる形式の名前で表示される場合があります。

コメント

設定されているコメント情報

シャーシ番号

シャーシの番号

機種名

シャーシの機種情報

種別

シャーシ種別

スロット/ポート数

シャーシのスロット/ポート数

状態

シャーシの状態

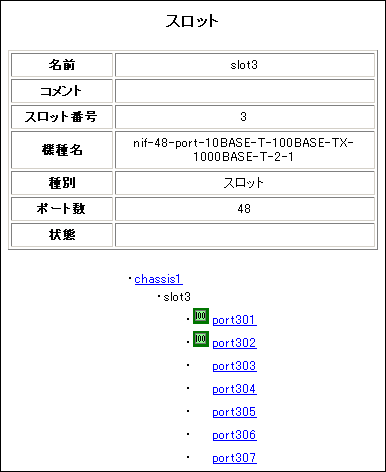

スロット属性

ツリービュー上でスロットのアイコン images/Attr_Slot_Icon.png を選択すると、スロットの属性情報がメインビューの属性表示タブに表示されます。

項目

内容

名前

修正可能なスロットの名前。自動探索で検出された場合は、「slot1」のように「slot<スロット番号>」の形式になります。一部機種は異なる形式の名前で表示される場合があります。

コメント

設定されているコメント情報

スロット番号

スロットの番号

機種名

スロットの機種情報

種別

スロット種別

ポート数

スロットのポート数

状態

スロットの状態

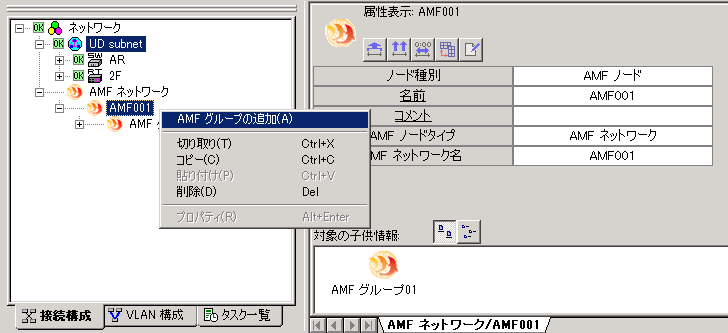

AMF ノード属性 - AMF ノードタイプ:AMF ネットワーク

ツリービュー上で AMF ネットワークのアイコン images/amf_network-domein_icon.png を選択すると、AMF ネットワーク属性情報がメインビューの属性表示タブに表示されます。

項目

内容

名前

AMF ネットワークの表示名

コメント

設定されているコメント情報

AMF ノードタイプ

AMF ノードのタイプ

AMF ネットワーク名

AMF ネットワーク名

AMF ノード属性 - AMF ノードタイプ:AMF グループ

ツリービュー上で AMF グループのアイコン images/amf_network-domein_icon.png を選択すると、AMF グループの属性情報がメインビューの属性表示タブに表示されます。

項目

内容

名前

AMF グループの表示名

コメント

設定されているコメント情報

AMF ノードタイプ

AMF ノードのタイプ

AMF グループ名

AMF グループ名

AMF ノード属性 - AMF ノードタイプ:AMF ノード

ツリービュー上で AMF ノードのアイコン images/amf_node_icon.png を選択すると、AMF ノードの属性情報がメインビューの属性表示タブに表示されます。

項目

内容

名前

AMF ノードの表示名

コメント

設定されているコメント情報

AMF ノードタイプ

AMF ノードのタイプ

AMF ノード名

AMF ノード名

AMF 状態

AMF の状態

AMF 役割

AMF の役割

AMF 上位ノード名

この AMF ノードの上位の AMF ノード名

AMF コアディスタンス

AMF コアディスタンス

AMF ログイン制限

AMF のログイン制限がされているかどうか

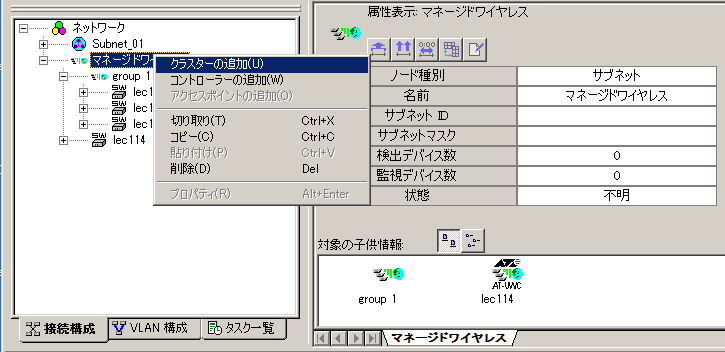

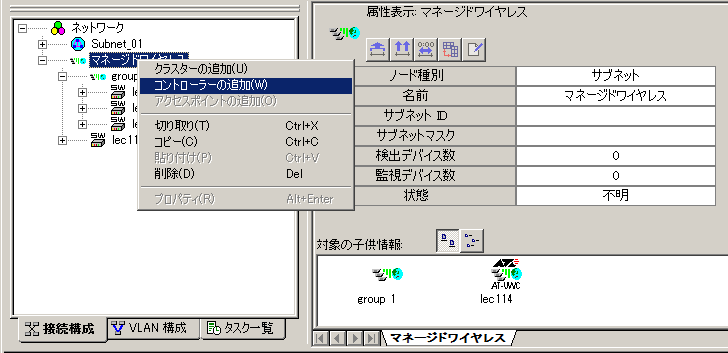

マネージドワイヤレスノード属性 - クラスター

ツリービュー上でクラスターのアイコン images/uwcnet.png を選択すると、クラスターの属性情報がメインビューの属性表示タブに表示されます。

項目

内容

名前

クラスターの名前

コメント

設定されているコメント情報

ノードタイプ

ノードのタイプ

ピアグループ ID

クラスター(ピアグループ)の ID

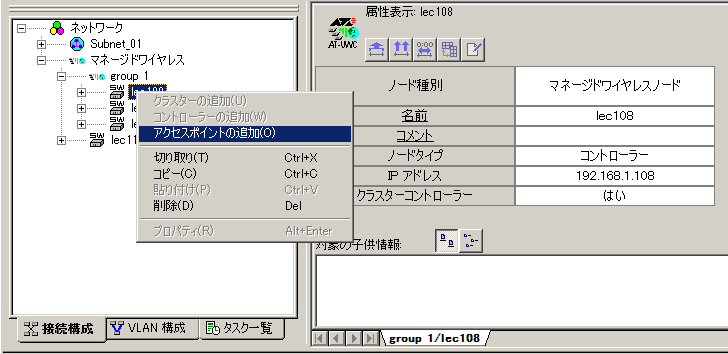

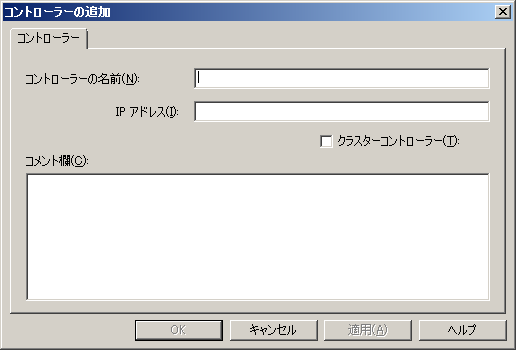

マネージドワイヤレスノード属性 - コントローラー

ツリービュー上でコントローラーのアイコン images/uwcnet.png または images/10b.png を選択すると、コントローラーの属性情報がメインビューの属性表示タブに表示されます。

項目

内容

名前

コントローラーの名前

コメント

設定されているコメント情報

ノードタイプ

ノードのタイプ

IP アドレス

コントローラーの IP アドレス

クラスターコントローラー

クラスターコントローラーか否か

マネージドワイヤレスノード属性 - アクセスポイント

ツリービュー上でアクセスポイントのアイコン images/uwcnet.png または images/98.png を選択すると、アクセスポイントの属性情報がメインビューの属性表示タブに表示されます。

項目

内容

名前

アクセスポイントの名前

コメント

設定されているコメント情報

ノードタイプ

ノードのタイプ

IP アドレス

アクセスポイントの IP アドレス

MAC アドレス

アクセスポイントの MAC アドレス

VLAN 属性

ツリービュー上で VLAN のアイコン images/Attr_vlan_Icon.png を選択すると、VLAN の属性情報がメインビューの属性表示タブに表示されます。

項目

内容

名前

VLAN の表示名

VLAN 名

修正可能な VLAN の名前。自動探索で検出された場合は、デバイスから収集した VLAN 名が表示されます。

コメント

設定されているコメント情報

VLAN ID

VLAN ID

タスク全体属性

ツリービュー上でタスク全体のアイコン images/Attr_atask_Icon.png を選択すると、タスク全体の属性情報がメインビューの属性表示タブに表示されます。

項目

内容

名前

「タスク」

総タスク数

タスクの総数

タスク状態属性

ツリービュー上でタスク状態のアイコン images/Attr_TaskType_Icon.png を選択すると、タスク状態の属性情報がメインビューの属性表示タブに表示されます。

項目

内容

名前

タスク状態の名前

タスク数

このタスク状態にあるタスクの数

タスク属性

ツリービュー上でタスクのアイコン images/Attr_ThresTask_Icon.png を選択すると、タスクの属性情報がメインビューの属性表示タブに表示されます。

項目

内容

名前

修正可能なタスクの名前

コメント

設定されているコメント情報

対象

監視対象のノード名

開始日時

タスクの開始日時

サンプル間隔

情報の収集間隔(単位は秒)

サンプル方法

情報のサンプル方法

監視時間

監視期間

残り時間

残り監視期間

種別

タスク種別(しきい値か統計履歴)

状態

タスクの状態

2.3.4 メインビュー上の操作

メインビュー上では、次のような操作が行えます。

2.3.4.1 メインビューのボタン

情報タブでは次のツールボタンを使用できます。

ボタン

意味

images/AbsolVal.png 絶対値

取得した値をそのまま表示します。

images/DeltaVal.png 相対値

ポーリング間隔(表示間隔)の間に変化した値を計算して表示します。

images/SecAvVal.png 秒間値

1秒間に変化した値を表示します。

images/RowCol.png 縦横並び替え

テーブルの行と列を入れ替えます。見やすい形式を選択してください。

images/EditCell.png MIB データ編集

編集可能なセルを選択している場合に、編集ダイアログを起動します。

Note
編集可能でない場合は無効表示されます。

属性タブでは次のツールボタンを使用できます。

ボタン

意味

images/LIcon.png 大きいアイコン

「対象の子供情報」を大きいアイコンで表示します。

images/SIcon.png 小さいアイコン

「対象の子供情報」を小さいアイコンで表示します。

2.3.4.2 情報タブの削除

メインビュー上に表示されている情報タブを削除するには、削除したいタブをマウスで選択し、ツールバーの情報タブ削除アイコン images/78.png をクリックしてください。また、情報タブを一度にすべて削除したいときは、情報タブ全削除アイコン images/96.png をクリックしてください。なお、メインビューの一番左に表示されている属性タブは削除できません。

2.3.4.3 テーブルセルの選択

情報は最初必ずテーブル形式で表示されます。情報をグラフ形式(折れ線、バー、パイ)で表示させたい場合は、グラフにしたい情報のセルを選択後、ツールバーのグラフ表示アイコン images/62s.png images/63s.png images/64s.png をクリックします。セルの選択は、下記の3パターンのみ可能です。これら以外の複数セルの選択や複数行の選択はできません。

2.3.4.4 MIB 変数名の参照

マウスカーソルをテーブルの項目見出しの上に持っていくと、ツールチップ上に対応する MIB 変数名が表示されます。

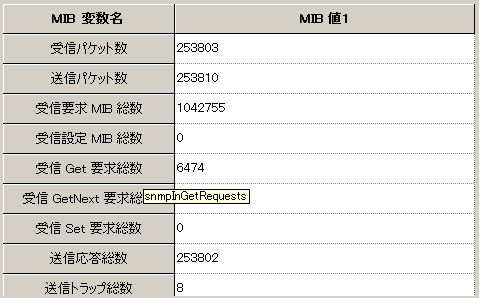

images/anm_ug_0030.png

編集可能セルをクリックするか、またはカーソルで選択してEnterキーを押すと、編集ダイアログが表示されます。

2.3.4.5 表示形式の切り替え

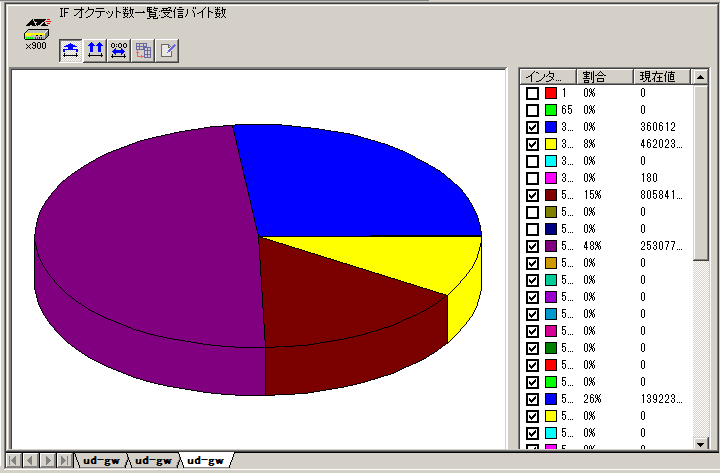

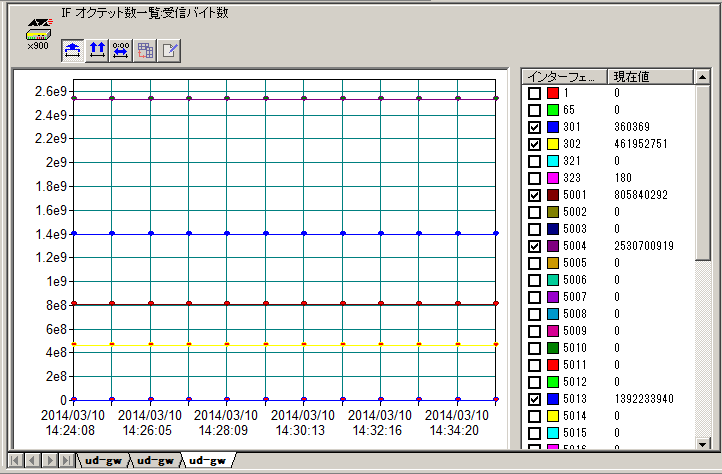

テーブル形式から、折れ線グラフ、バーグラフ、パイグラフのいずれかの表示形式に切り替えたい場合は、表示したい情報のセルを選択し、ツールバーのアイコン(折れ線グラフ images/62s.png 、バーグラフ images/63s.png 、パイグラフ images/64s.png)をクリックしてください。メインビューに新しいタブが追加され、選択した形式のグラフが表示されます。

2.3.4.6 グラフ値の参照

グラフ上の任意の位置にマウスカーソルを合わせると、その位置に対応したデータの値がツールチップとして表示されます。

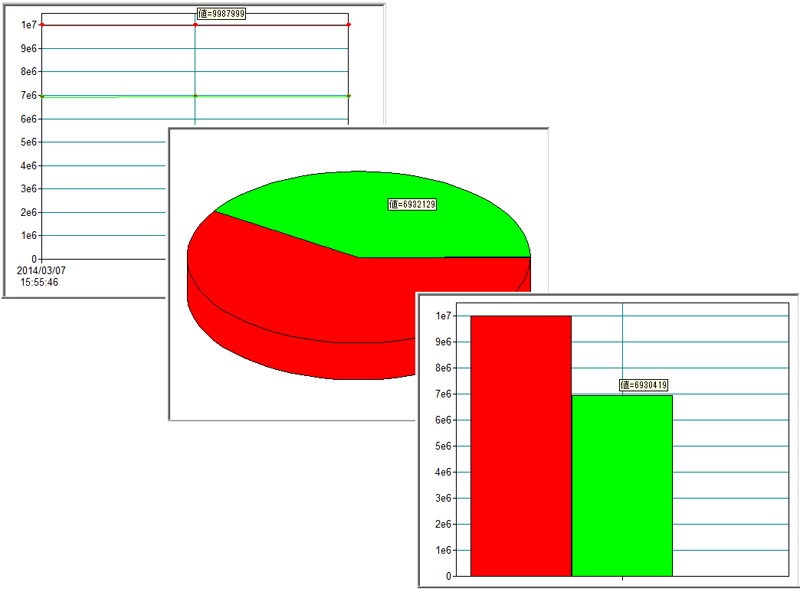

images/anm_ug_0032.png

2.3.4.7 編集可能セル

テーブルに表示されている情報の中には、ユーザーが編集できるものもあります。値の変更ができる情報(MIB 変数)は、項目見出しに下線が付いています。

MIB 変数の値を変更するには、変更したいセルを選択し、「編集」アイコン images/EditCell.png をクリックします。「MIB 設定ダイアログ」が表示されますので、変数の値を入力して「OK」ボタンをクリックしてください。

images/anm_ug_0035.png

2.3.5 ログビュー上の操作

ログビュー上では、下記の操作が可能です。

2.3.5.1 ログエントリの削除

ログビュー上で削除したいログエントリを選択し、右クリックメニューから「カレントログ」→「削除」を選択するか、ツールバーの削除アイコン images/95.png をクリックします。「ログ」タブ以外のタブでエントリを削除すると、「ログ」タブからも削除されます。各タブの表示内容については、ログビューをご覧ください。

images/anm_ug_0036.png

Note
アラームログ、トラップログのタブからログを削除すると、ツリービュー上の状態表示アイコンもクリアされます。

2.3.5.2 ログの全削除

ログエントリをすべて削除するには、ログビュー上でマウスの右ボタンをクリックし、ポップアップメニューから「カレントログ」→「全削除」と選択するか、メニューバーから「管理」→「履歴情報」→「カレントログ」→「全削除」と選択します。

2.3.5.3 ノード・ログ

「ノード・ログ」タブには、ツリービュー上で選択しているノードに関するログイベントのみが表示されます。また、「ノード・ログ」上でログエントリをダブルクリックすると、ツリービュー上の該当ノードが選択された状態になります。

2.3.5.4 ログエントリをクリップボードにコピー

編集」メニューの「切り取り」・「コピー」を使うと、ログビュー上で選択したログエントリ(メッセージ)を CSV (カンマ区切り)形式のテキストとして、クリップボードにコピーできます。この機能は、メッセージをテキストエディタにコピーしたい場合などに便利です。コピーはキーボードショートカット「Ctrl」+「C」、切り取りは「Ctrl」+「X」でも可能です。

Note
コピーしたメッセージを再度ログビューに貼り付けることはできません。

2.3.5.5 ログ履歴をファイルに保存

ログ履歴をファイルに保存するには、ログビュー上でマウスの右ボタンをクリックし、ポップアップメニューから「ログ履歴」→「ファイルに保存」と選択するか、メニューバーから「管理」→「履歴情報」→「ログ履歴」→「ファイルに保存」を選択し「ログ履歴の出力フィルター」ダイアログを開きます。

images/anm_ug_0037.png

2.3.5.6 ログ履歴の出力フィルター
ログ履歴の出力方法を指定するダイアログです。

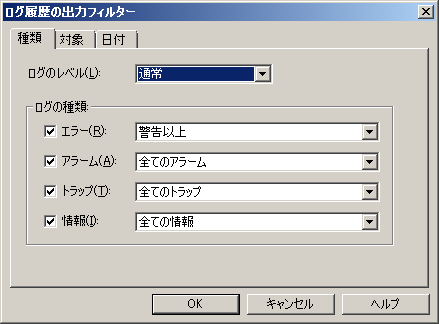

種類タブ

images/anm_ug_0038.png

項目

内容

ログのレベル

保存するログのレベルを「通常」または「デバッグ」から選択します。

  • 「通常」レベル − ユーザーレベルと経過表示レベルのログが記録されます。
  • 「デバッグ」レベル − すべてのレベルのログが記録されます。通常、デバッグレベルは使用しません。

ログの種類

ドロップダウンリストから、保存したいログの種類を選択します。
ログの種類の詳細は、ログイベントをご覧ください。

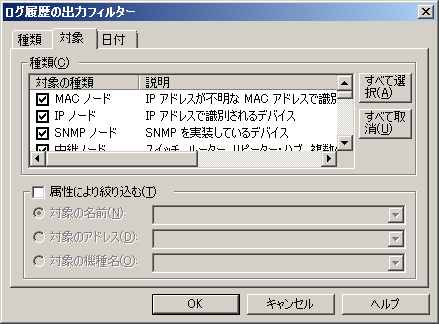

対象タブ

保存するログを「対象の種類」で絞り込むことができます。

images/anm_ug_0039.png

項目

内容

種類

保存したいログの対象を選択します。

属性により絞り込む

選択した対象の中から、対象の名前、アドレス、機種名のいずれかで絞り込むことができます。

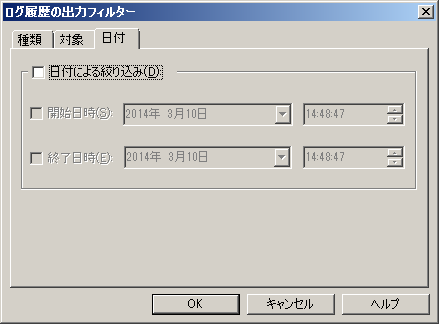

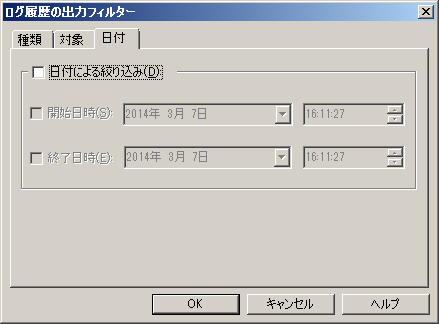

日付タブ

保存するログを「日付」で絞り込むことができます。

images/anm_ug_0040.png

項目

内容

日付による絞り込み

絞り込みたいログ履歴の日時を指定します。「開始日時」と「終了日時」を指定した場合は、指定した期間のログ履歴が保存されます。「開始日時」のみを指定した場合は、指定した日時よりあとのログ履歴が保存されます。「終了日時」のみを指定した場合は、指定した日時より前のログ履歴が保存されます。何も指定しない場合は、すべてのログ履歴が保存されます。

2.4 よく使う機能

ここでは、よく使うと思われる機能や知っておくと便利な機能について説明します。

2.4.1 デバイスの監視

デバイスの監視に関する主要な操作を次にまとめます。なお、詳細については、 監視デバイス追加をご覧ください。

2.4.1.1 デバイスの追加

自動探索機能を使わずに手動でデバイスを追加するには、「編集」→「監視デバイス追加」コマンドを使います。

2.4.1.2 デバイス監視条件の設定

個々のデバイスの監視条件は、「監視デバイスのプロパティ」ダイアログで設定します。このダイアログを表示させるには、ツリービュー上でデバイスアイコンを選択したあと、右クリックメニューの「プロパティ」を選択するか、メニューバーから「編集」→「プロパティ」の順に選択します。

周期監視のオン・オフ

デバイスを周期的に監視したいときは、「監視デバイスのプロパティ」ダイアログの「監視デバイス」タブで「当デバイスを周期監視する」をチェックします。

監視周期の設定

監視周期の設定は、「監視デバイスのプロパティ」ダイアログの「監視条件」タブで行います。

2.4.1.3 デバイス監視の停止

デバイスの監視を停止させるには、2つの方法があります。

デバイスごとに監視を停止する

前述の通り、「監視デバイスのプロパティ」ダイアログの「監視デバイス」タブにある「当デバイスを周期監視する」のチェックを外すと、そのデバイスの周期監視が行われなくなります。

すべてのデバイスの監視を停止する

メニューバーから「設定」→「監視設定」→「周期監視」のチェックを外すか、 ツールバーの「周期監視停止」ボタンをクリックすると、すべてのデバイスの周期監視が 停止されます。

2.4.1.4 状態表示アイコン

周期監視を実行している場合は、ツリービューの状態表示アイコンによってデバイスの状態を確認できます。状態表示アイコンは、デバイスの状態によって変化します。詳細については、状態表示アイコンをご覧ください。

2.4.2 統計履歴情報の収集

ANM では、任意の MIB 変数値を一定期間追跡し結果をファイルに保存できます。保存したデータは、表計算ソフトを使ってグラフ化したり、解析したりするために利用できます。

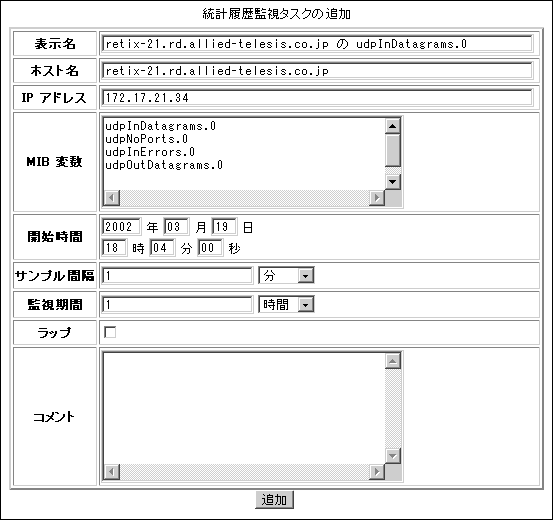

統計履歴を収集する処理を、ANM では「統計履歴監視タスク」と呼びます。ここでは、統計履歴監視タスクの作成手順について簡単に説明します。

2.4.2.1 統計取得対象の選択

統計履歴監視タスクの作成は、次の手順で行います。

  1. 接続構成または VLAN 構成ツリー上でデバイスを選択します。
  2. 「管理」メニューなどのコマンドを実行して、目的の変数を含むテーブルをメインビューに表示させます。また、MIB ブラウザーを使用すれば、任意の変数をビューアーのメインビューに表示させることができます。

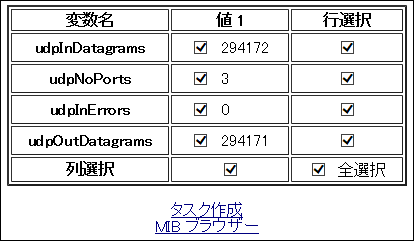

  3. 統計を取りたい情報(MIB 変数)のセルを選択します(テーブルセルの選択をご覧ください)。
  4. メニューバーから「編集」→「監視タスク追加」→「統計履歴の収集」を選択するか、ツールバーの「統計履歴の収集」ボタンをクリックします。

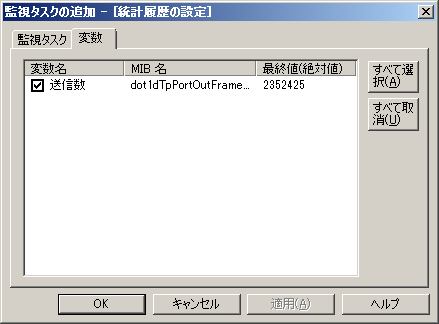

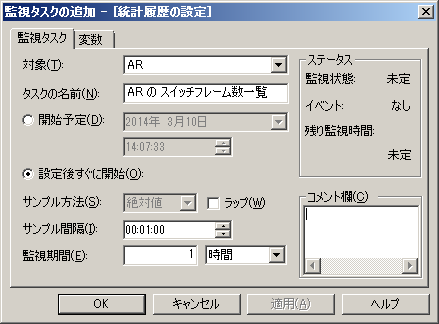

  5. 「監視タスクの追加 - [統計履歴の設定]」ダイアログが表示されますので、必要な情報を入力して「OK」ボタンをクリックします。詳細については、統計履歴の収集をご覧ください。

Note
監視タスクを作成すると、タスクツリーにタスクアイコンが追加されます。

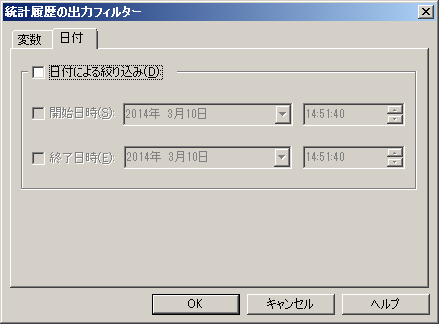

2.4.2.2 統計履歴情報の書き出し

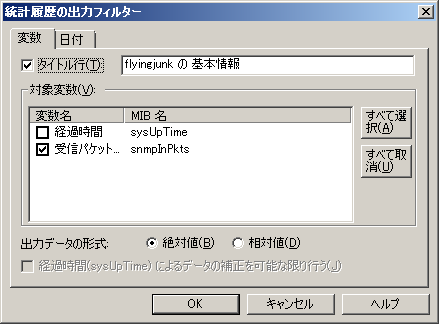

統計履歴監視タスクによって収集された情報をファイルに書き出すには、タスクツリー上で統計履歴監視タスクアイコンを選択したあと、メニューバーから「管理」→「履歴情報」→「統計履歴」→「ファイルに保存」を選択するか、右クリックメニューから「統計履歴」→「ファイルに保存」を選択します。詳細は、統計履歴をご覧ください。

2.4.3 しきい値の監視

ANM では、任意の MIB 変数値を定期的にチェックし、設定しておいたしきい値より大きくなったり小さくなったりした場合に、任意のアクションを実行させることができます。この機能は、ネットワークの負荷を監視したり、トラブルを未然に防いだり、異常を自動的に検出するために役立てることができます。

しきい値監視を行う処理を、ANM では「しきい値監視タスク」と呼びます。

2.4.3.1 しきい値監視対象の選択

しきい値監視タスクの作成は、次の手順で行います。

  1. 接続構成ツリーまたは VLAN 構成ツリー上で任意のデバイスを選択します。
  2. 「管理」メニューなどのコマンドを実行して、目的の変数を含むテーブルをメインビューに表示させます。また、MIB ブラウザーを使用すれば、任意の変数をビューアーのメインビューに表示させることができます。
  3. 監視したい情報(MIB 変数)のセルを選択します。
  4. メニューバーから「編集」→「監視タスク追加」→「しきい値の監視」を選択するか、ツールバーの「しきい値の監視」ボタンをクリックします。
  5. 「監視タスクの追加 - [しきい値の設定]」ダイアログが表示されますので、必要な情報を入力して「OK」ボタンをクリックします。詳細については、しきい値の監視をご覧ください。

Note
監視タスクを作成すると、タスクツリーにタスクアイコンが追加されます。

2.4.3.2 しきい値オーバー/アンダー時の状態アイコン

しきい値監視タスクがしきい値オーバーまたはアンダーを検知した場合は、タスクツリー上のタスク名の前に以下のアイコンが表示されます。

2.4.4 トラップ受信時のアクション

ANM では、デバイス内の SNMP エージェントからトラップを受信した場合に、任意のアクション(ウィンドウポップアップ、メール送信など)を実行できます。

2.4.4.1 デバイス側の設定

ANM がトラップを受信できるようにするには、最初にデバイス(エージェント)側で、トラップの送信先(TRAP Manager、TRAP Receiver など呼び方はさまざまです)として、ネットワーク監視サーバーが実行されているホストを指定する必要があります。トラップ送信先の設定方法については、各デバイスのマニュアルをご覧ください。

Note
SNMPv3 トラップを受信するためには、サーバー側の設定が必要です。 詳細については「SNMPv3 トラップ受信」をご覧ください。

2.4.4.2 トラップ受信時のアクション設定

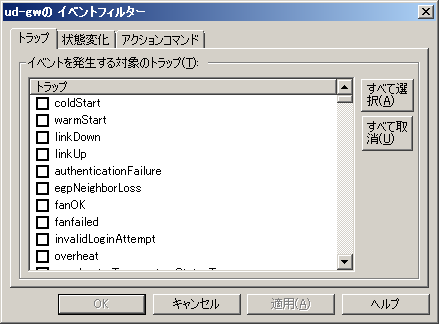

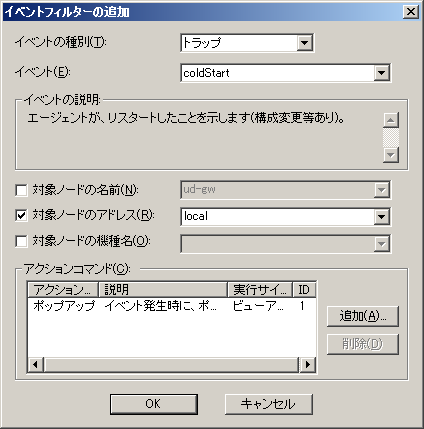

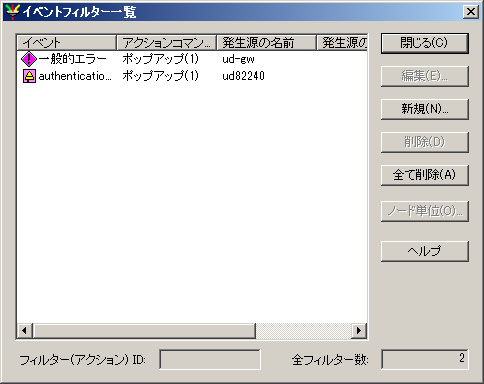

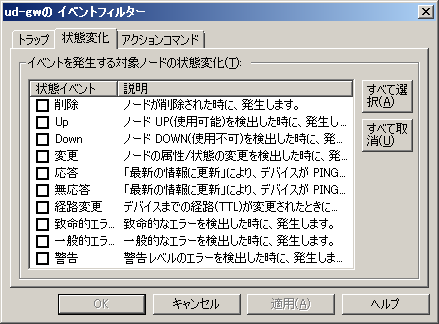

トラップ受信時にアクションを実行させたい場合は、イベントフィルターでトラップの種類とアクションを選択しておく必要があります。イベントフィルターの設定は、メニューバーの「管理」→「管理情報」→「イベントフィルター」メニューで行います。詳細については、イベントフィルターをご覧ください。

トラップ受信状態アイコン images/20ss.png

トラップを受信すると、ツリービュー上のトラップ送信元ノードのアイコンの左にトラップ受信状態アイコンが表示されます。

Note
トラップの受信を確認したら、ツリービュー上でトラップ送信元ノードのアイコンを選択し、メニューバーの「表示」→「ツリービュー」または右クリックメニューから「通知フラグクリア」を選択するか、ツールバーの「通知フラグクリア」ボタン images/74.png をクリックして、トラップ受信状態を解除してください。

2.4.5 マップ機能

ネットワーク監視マップを利用すると、ビューアーのツリー上に表示されているデバイスを、マップ形式で表示させることができます。マップ上ではデバイスの状態がアイコンの色で表現されるため、一目で状態の監視ができます。

2.4.5.1 マップの作成

マップ機能を利用するためには、最初にマップを作成する必要があります。ビューアーのツリー上で「ネットワーク」、「サブネット」、「ポート」のいずれかを選択し、メニューバーの「管理」→「管理情報」→「マップ表示」を選択するか、ツールバーの「マップ表示」アイコンをクリックしてください。

Note
デバイスアイコンおよび VLAN 構成ツリー上からは、マップは起動できません。

2.4.5.2 マップの起動

作成済みのマップを開くには、次に示す2通りの方法があります。

2.4.5.3 ビューアーからの起動

ビューアーのツリー上で「ネットワーク」、「サブネット」、「ポート」のいずれかを選択し、メニューバーの「管理」→「管理情報」→「マップ表示」を選択するか、ツールバーの「マップ表示」アイコンをクリックします。

2.4.6 アイコンのカスタマイズ

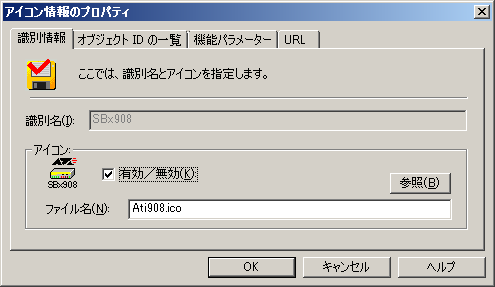

ANM では、ビューアーやマップに表示される機器アイコンの変更や新規登録が可能です。アイコンのカスタマイズは「アイコンの管理」ユーティリティで行います。

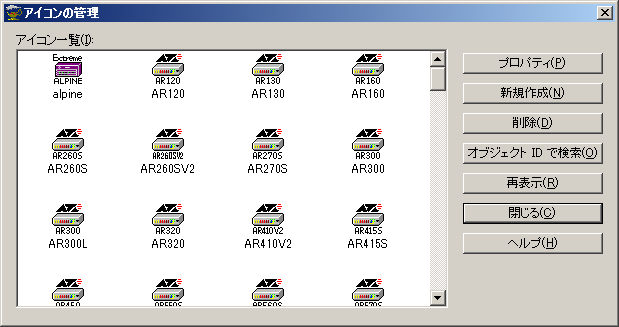

2.4.6.1 「アイコンの管理」の起動

アイコン管理ユーティリティを起動するには、コントロールパネルの「ネットワーク監視機能のシステム設定」をダブルクリックし、「ユーティリティ」タブの「アイコン管理ユーティリティの起動」をクリックします。

アイコン管理ユーティリティの詳細については、アイコンの管理をご覧ください。

3 サーバーの設定

ネットワーク監視サーバーの動作設定は、サーバーがインストールされているコンピューター上で行います。

サーバー停止時でも可能な設定は、コントロールパネルの「ネットワーク監視機能のシステム設定」から行います。また、サーバー起動時にしか実行できない設定は、タスクトレイの ANM アイコンから呼び出す「ネットワーク監視機能(サーバー)の設定」から行います。

3.1 ANM のシステム設定

ネットワーク監視サーバーの各種設定のうち、サーバー停止時にも可能な設定は、コントロールパネルから行います。

3.1.1 設定ダイアログの起動

コントロールパネルの「ネットワーク監視機能のシステム設定」アイコンをダブルクリックすると、次ページ以降に示すような設定ダイアログが開きます。ANM の各種システム設定は、このダイアログで行います。

images/anm_ug_0041.png

Note
以下の OS では、「ネットワーク監視機能のシステム設定」がそれぞれ以下に示す場所に表示されます。

Note
設定ダイアログは、タスクバー右端の ANM アイコン images/AlliedNetManager.png を右クリックし、ポップアップメニューの「ネットワーク監視機能のシステム設定」を選択しても起動できます。

3.1.2 サーバー状態

「サーバー状態」タブでは、ネットワーク監視サーバー(および個別機能)の状態確認と、サーバー(および個別機能)の開始と停止が可能です。

Note
この画面ではサーバーをサービスとして開始することはできません。(停止のみ可能です。)

images/anm_ug_0043.png

電球のマークは、サーバーおよび各機能の状態(起動/停止)を示します。起動時には上図のような点灯表示、停止時には下図のような消灯表示になります。

images/anm_ug_0044.png

サーバーおよび各機能の開始/停止は、電球の右側にあるボタンで行います。ボタンのラベルには、起動中は「停止」、停止中は「開始」と表示されます。

Note
ここのボタンでは、サーバーをサービスとして開始することはできません。ネットワーク監視サービスを起動している場合は、ここではサーバー(サービス)の停止のみ行うことができます。なお、サーバー(サービス)が開始中の場合は電球が点灯表示されます。

Note
「コマンド受付機能」と「タスク管理機能」は状態確認のみ可能で、機能の開始と停止はできません。

Note
自動探索で発見されたノードの情報は、通常サーバーのメモリ上に保存されます。この情報は、自動探索終了時に自動的にディスクに書き込まれますが、ノード情報を保護するためには、こまめに自動探索機能を停止するか、サーバーの再起動(停止・開始)を行ってください。

Note
他のネットワーク管理ソフトがトラップポートを使用している場合は、電球のマークが消灯表示になり、トラップ受信ができません。ANM でトラップ受信を行う場合は、トラップポートを使用している他のネットワーク管理ソフトを終了してから、サーバーを再起動してください。

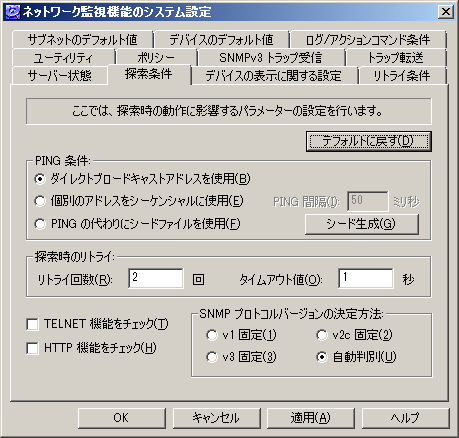

3.1.3 探索条件

「探索条件」タブでは、サブネットの自動探索機能に関する各種設定を行います。

Note
「探索条件」を変更するときは、自動探索機能を停止してください。

images/anm_ug_0045.png

項目

内容

デフォルトに戻す

本タブの設定内容をデフォルト値に戻します。

PING 条件

  • ダイレクトブロードキャストアドレスを使用 − 探索開始時にダイレクトブロードキャストアドレス宛てに PING パケット(ICMP echo request)を送信します。「個別のアドレスをシーケンシャルに使用」した場合よりも通信量が少なく処理も高速です。ただし、ダイレクトブロードキャストアドレス宛てのパケットはルーターを通過できないことがあります。その場合は「シーケンシャル」を使ってください。詳しくはダイレクトブロードキャストアドレスをご覧ください。(デフォルト)
  • 個別のアドレスをシーケンシャルに使用 − 探索開始時に、指定されたサブネット内の IP アドレス1つ1つに対して PING パケットを送信します。「ダイレクトブロードキャストアドレスを使用」する場合よりも通信量が多く、処理も遅くなりますが、ノード検出の確実性が増します。
  • PING 間隔 − 「個別のアドレスをシーケンシャルに使用」する際、PING パケットの送信間隔をミリ秒単位で指定します。PING パケットの送信間隔が短いと動作が不安定になる機種がある場合にはこの値で調整します。デフォルトは50ミリ秒です。
  • PING の代わりにシードファイルを使用 − 「シードファイル」に記載されている IP アドレスから探索を実行します。あらかじめ管理するノードが決まっているような場合に便利です。
  • シード生成 − hosts 形式のファイルをもとにシードファイルを生成します。詳細はシードファイルをご覧ください。

探索時のリトライ

  • リトライ回数 − PING または SNMP で情報を取得する際の通信失敗時の再試行回数を指定します。デフォルトは2回です。
  • タイムアウト値 − PING または SNMP で情報を取得する際に、通信失敗とみなすまでの待機時間を指定します。デフォルトは1秒です。

TELNET 機能をチェック

IP ノードの検出時に、ノード上で TELNET 機能が動作しているかどうかを確認します。デフォルトではチェックされていません。

HTTP 機能をチェック

IP ノードの検出時に、ノード上で HTTP (Web サーバー)機能が動作しているかどうかを確認します。デフォルトではチェックされていません。

SNMP プロトコルバージョンの決定方法

自動探索時に使用する SNMP のプロトコルバージョンを指定します。(デバイスのプロパティで変更可能)

  • v1 固定 − SNMPv1 で自動探索します。
  • v2c 固定 − SNMPv2c で自動探索します。
  • v3 固定 − SNMPv3 で自動探索します。
  • 自動判別 − プロトコルバージョンを自動判別します。SNMPv3、SNMPv2c、v1 の順にアクセスし、応答があったプロトコルバージョンに設定されます。

プロトコルバージョンを固定した場合は、同一プロトコルバージョンではない機器がどの種別になるかは、機器およびその設定により異なります。SNMP で応答しなければ、IP ノードになります。

3.1.3.1 ダイレクトブロードキャストアドレス

ANM は、サブネットを自動探索するための方法として、デフォルトではダイレクトブロードキャストアドレス(ディレクティドブロードキャストアドレス)宛ての PING パケットを使います。

この方法は、サブネット内の個別アドレスに PING を送るよりもトラフィックが少なく探索にかかる時間も短いのですが、セキュリティ上の理由からルーターなどでフィルタリングされることがあります。また、機器によってはダイレクトブロードキャストアドレス宛てのパケットに応答しないものもあります。その場合はサブネットを探索しても機器が検出されません。

このような場合は、「PING 条件」で「個別のアドレスをシーケンシャルに使用」を選択するか、ダイレクトブロードキャストアドレス宛てのパケットを通過させるようルーターなどの設定を変更してください。

Note
「個別のアドレスをシーケンシャルに使用」すると、自動探索に時間がかかるようになります。

Note
ダイレクトブロードキャストアドレス宛てパケットを通過させるための設定方法については、各機器のマニュアルをご覧ください。

3.1.3.2 シードファイル

「探索条件」タブの「PING 条件」で「PING の代わりにシードファイルを使用」を選択した場合は、PING による IP ノード自動検出を行わずに、「シードファイル」に記載されている IP アドレスから探索を実行します。このオプションは、あらかじめ管理するノードが決まっているような場合に便利です。

シードファイルは、1行に1個の IP アドレスが記述されるテキストファイルです。シードファイルのパスは「(ANM のインストールディレクトリ)\etc\seed.lst」になります。

シードファイルは手で作ることも可能ですが、通常は「探索条件」タブの「シード生成」ボタンを使って作成します。以下、シードファイルの作成手順について説明します。

  1. 次に示すような hosts 形式のファイルを用意します。

    # sample hosts file

    192.168.10.1 saba

    192.168.10.5 tara

    192.168.20.1 tai

    192.168.20.100

    192.168.30.2

  2. 「探索条件」タブの「シード生成」ボタンをクリックします。

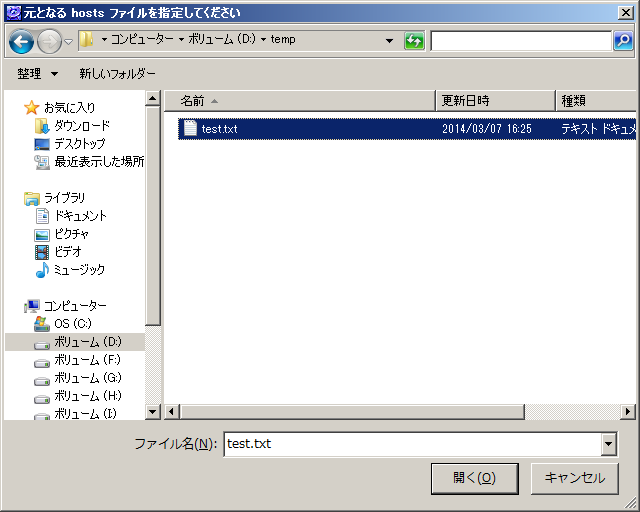

  3. 次のようなダイアログが開くので、用意しておいた hosts ファイルを指定し、「開く」をクリックしてください。

    images/anm_ug_0046.png

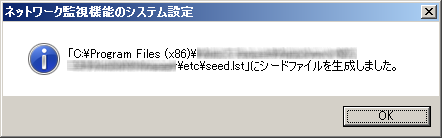

  4. シードファイルが生成されます。(ANM のインストールディレクトリ\etc\seed.lst)

    images/anm_ug_0047.png

3.1.4 デバイスの表示に関する設定

「デバイスの表示に関する設定」タブでは、自動探索時に「ポート」として認識するインターフェイス種別の指定、および、表示名の選択に関する条件設定を行うことができます。

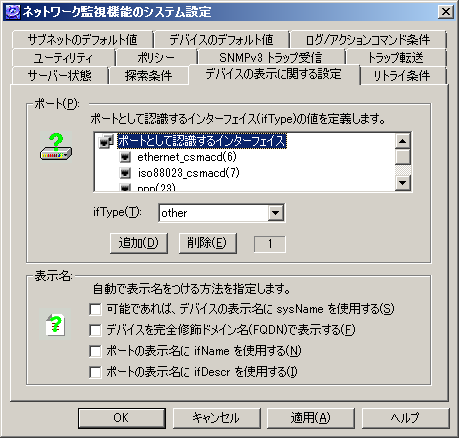

images/anm_ug_0048.png

項目

内容

ポート

ツリーやメインビュー上に「ポート」として表示されるインターフェイスの種類(ifType)を指定します。自動探索で発見されたデバイスのインターフェイスのうち、ここで指定した ifType を持つものだけがポートとして認識されます。

デフォルトでは、6(ethernet_csmacd)、7(iso88023_csmacd)、23(ppp)、117(gigabitEthernet)の4種類がポートとして認識されます。その他のインターフェイス、例えばフレームリレーや SLIP インターフェイスなども「ポート」として表示させたい場合は、ifType から該当するインターフェイス種別を選択し、「追加」をクリックしてください。

ifType に「その他」を選んで「追加」をクリックすると、「値の入力」ダイアログが表示され、任意番号を持つタイプを追加できます。

表示名

(変更可能)

自動探索で発見されたデバイスとポートの表示名(画面上に表示される名前)について設定します。

  • 可能であればデバイスの表示名に sysName を使用する:

チェックすると、対象ノードが SNMP に対応していた場合は表示名に sysName の値を使用します。

  • ポートの表示名に ifName を使用する:

チェックすると、対象ポートの表示名として ifName の値を使用します。

  • ポートの表示名に ifDescr を使用する:

チェックすると、対象ポートの表示名として ifDescr の値を使用します。

「ポートの表示名に ifName を使用する」と「ポートの表示名に ifDescr を使用する」の両方が選択されている場合は、ifName が優先されます。ifName 値が空、または取得できなかった場合には ifDescr が使用されます。

  • デバイスを完全修飾ドメイン名(FQDN)で表示する:

監視サブネットのプロパティにおいて、「探索条件」タブで「探索時にホスト名を調査」が指定されている場合の、デバイス名の表示を設定します。

このチェックを指定すると、自動探索で検出したデバイスの名前を完全修飾ドメイン名(FQDN)で表示します。チェックを指定しない場合は、ホスト名のみで表示します。

3.1.5 リトライ条件

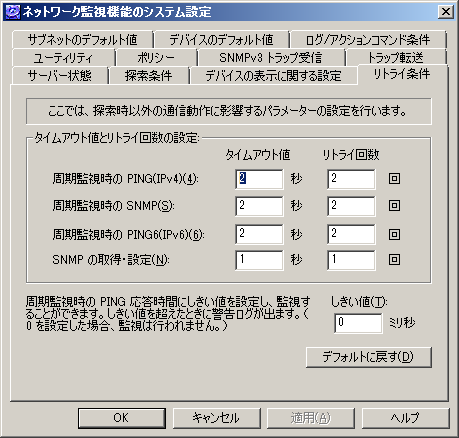

「リトライ条件」タブでは、探索時以外の通信動作に影響するリトライ回数およびタイムアウト値を指定します。

images/anm_ug_0049.png

項目

内容

タイムアウト値とリトライ回数の設定

周期監視時の PING(IPv4)、周期監視時の SNMP、周期監視時の PING6 (IPv6)、SNMP の取得・設定に関して、タイムアウト値とリトライ回数を設定します。

  • タイムアウト値 − PING/SNMP で情報の取得や設定をする際に、通信失敗とみなすまでの待機時間を指定します。
  • リトライ回数 − PING/SNMP で情報の取得や設定をする際の通信失敗時の再試行回数を指定します。

しきい値

周期監視時の PING 応答時間にしきい値を設定し、監視する場合に指定します。ここで指定した値を超えたときに警告ログが出力されます。0 を指定すると、監視は行われません。

デフォルトに戻す

本タブの設定内容をデフォルト値に戻します。

3.1.6 ログ/アクションコマンド条件

「ログ/アクションコマンド条件」タブでは、ログとアクションコマンドの動作に関する設定を行います。

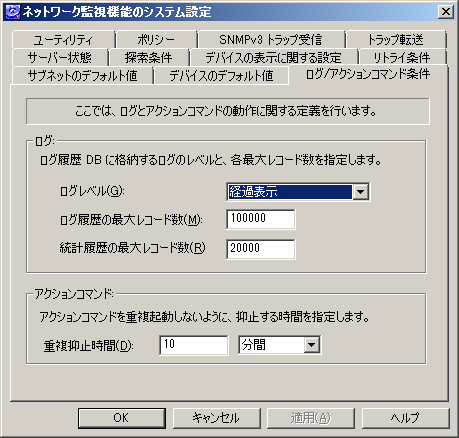

images/anm_ug_0050.png

項目

内容

ログレベル

ログ履歴データベースに記録するログのレベルを指定します。ログレベルには、以下の3種類があります(デフォルトは「経過表示」レベル)。この値はビューアーに表示されるログレベルにも影響します。

  • 「デバッグ」レベル − すべてのレベルのログが履歴データベースに記録されます。通常、デバッグレベルは使用しません。
  • 「経過表示」レベル − ログ履歴データベースには、ユーザーレベルと経過表示レベルのログが記録されます(デフォルト)。
  • 「ユーザー」レベル − ユーザーレベルのログだけが履歴データベースに記録されます。ユーザーレベルを選択した場合は、ビューアーのステータスバーにはログが表示されなくなります。

ログ履歴の最大レコード数

ログ履歴の最大レコード数を指定します。

統計履歴の最大レコード数

統計履歴の最大レコード数を指定します。

重複抑止時間

短時間に多数のイベントが発生すると、アクションコマンドが立て続けに起動され、システムに大きな負荷をかける可能性があります。例えば、トラップ受信時にメールで通知するような設定をしていると、サブネット内の全デバイスから一度にトラップが送られてきたような場合に、数百個のメールが短い時間(数分)のうちに送信されることになります。このような状態を避けるため、あるイベントの発生後、一定の時間が経過するまでは他のイベントに対するアクションを起動しないよう設定できます。

抑止時間を左のテキストフィールドに入力し、時間の単位を右のリストボックスから選択してください。デフォルトは10分です。0 を設定すると、重複抑止は機能しません。

3.1.7 ユーティリティ

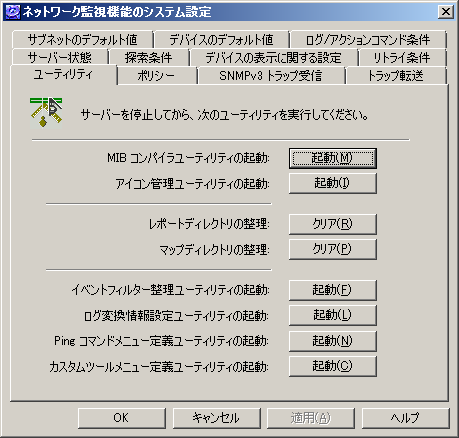

「ユーティリティ」タブでは、付属ユーティリティの起動と、ネットワーク監視サーバーが使用するデータディレクトリの整理を行います。

Note
「ユーティリティ」タブのメニューは、ネットワーク監視サーバーの動作中は使用できません。「サーバー状態」タブでサーバーを停止させてからご使用ください。ただし「ログ変換情報設定ユーティリティ」、「Ping コマンドメニュー定義ユーティリティ」、「カスタムツールメニュー定義ユーティリティ」はネットワーク監視サーバー起動中でも使用できます。

images/anm_ug_0051.png

項目

内容

MIB コンパイラユーティリティの起動

MIB ファイルを内部形式に変換する「MIB コンパイラ」ユーティリティを起動します。コンパイルした MIB は、ANM の内蔵 MIB ブラウザーで参照可能となります。

アイコン管理ユーティリティの起動

アイコン管理」ユーティリティを起動します。同ユーティリティでは、ビューアーやマップ上に表示される機器アイコンの変更を行うことができます。

レポートディレクトリの整理

レポートディレクトリ(ANM インストールディレクトリ下の reports ディレクトリ)内のファイルをすべて削除します。レポートディレクトリには、MIB Walk で収集されたデータファイルが保存されます。

マップディレクトリの整理

マップディレクトリ(ANM インストールディレクトリ下の maps ディレクトリ)内のファイルをすべて削除します(Default.smm を除く)。同ディレクトリには、ネットワーク監視マップが使用するマップファイル(.smm)が置かれます。

イベントフィルター整理ユーティリティの起動

「イベントフィルター整理ユーティリティ」を起動します。無効なイベントフィルターを削除できます。

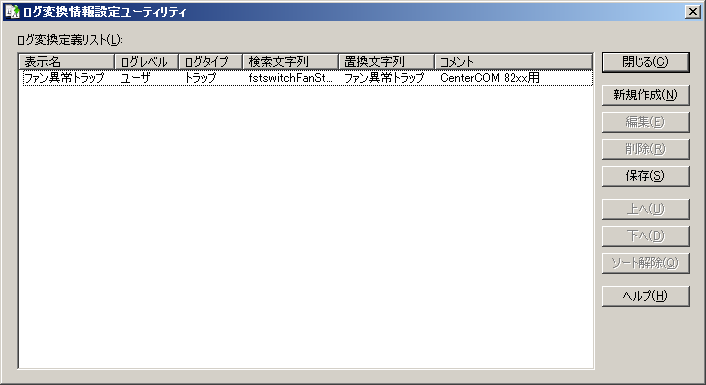

ログ変換情報設定ユーティリティの起動

ログ変換情報設定ユーティリティ」を起動します。ログ変換情報を設定できます。

Ping コマンドメニュー定義ユーティリティの起動

Ping コマンドメニュー定義ユーティリティ」を起動します。ビューアー・マップで表示させる「Ping コマンド」メニューを設定できます。

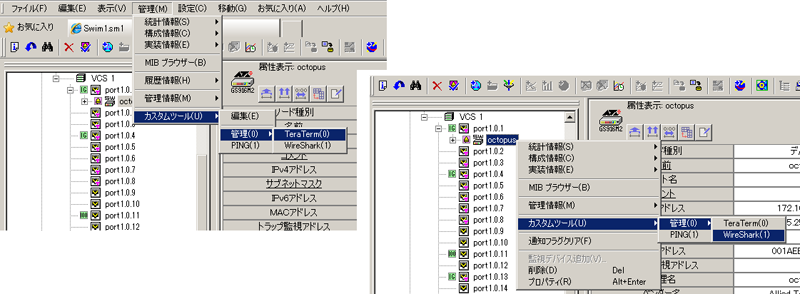

カスタムツールメニュー定義ユーティリティの起動

カスタムツールメニュー定義ユーティリティ」を起動します。

3.1.8 ポリシー

「ポリシー」タブでは、ネットワーク監視に関するポリシーを指定します。

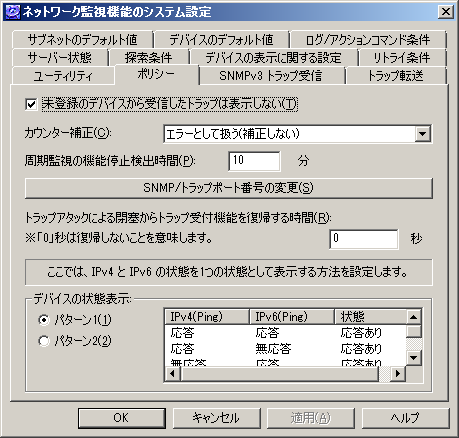

images/anm_ug_0052.png

項目

内容

未登録のデバイスから受信したトラップは表示しない

このチェックを指定すると、サーバーが管理するノード(登録されたデバイス)以外のノードからトラップを受信した場合、それを破棄し、ログに記録されないようにします。

カウンター補正

監視しているカウンターの値が前回の値より小さくなった場合の処理方法を指定します。

  • エラーとして扱う(補正しない) − 相対値、秒間値の場合、空文字を表示/出力します。また、しきい値チェックは行われません。
  • 補正する − 相対値、秒間値の場合、カウンターがオーバーフローしたものとして補正します。例えば、32ビットカウンターで、4294967295から2にカウントアップされた場合、相対値を 3 とします。

Note
メインビューでは、ここでの設定にかかわらず補正は行われません。

周期監視の機能停止検出時間

障害により設定した時間以上、周期監視が機能していない場合「致命的エラー」としてログに記録します。(手動で周期監視機能を停止した場合は、エラーにはなりません。) 0 を指定すると、検出は行われません。

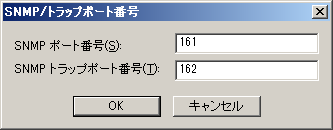

SNMP/トラップポート番号の変更

SNMP、および SNMP トラップのポート番号を変更する場合にクリックします。

images/anm_ug_0053.png
  • SNMP ポート番号 − SNMP Get/Set に使用するポート番号を指定します。(設定範囲 : 0〜65535)
  • SNMP トラップポート番号 − トラップ受信するポート番号を指定します。(設定範囲 : 0〜65535)

Note
設定値はサーバー再起動後に有効となります。

Note
「SNMP ポート番号」は、ビューアー/マップでの指定が優先されます。

Note
“0”に設定した場合は、システムのデフォルト値が使用されます。 通常は、SNMP ポート番号:161、SNMP トラップポート番号:162となります。

トラップアタックによる閉塞からトラップ受付機能を復帰する時間

トラップアタックを受けたとき、トラップ受付機能を閉塞しますが、そのあと、トラップ受付機能を自動的に復帰するまでの時間を秒単位で指定します。 0 を指定すると、トラップ受付機能閉塞後、復帰しません。デフォルトは 0 です。

Note
ANM は、60秒間に200個のトラップを受信すると、トラップアタックであると判断しトラップ受付機能を閉塞します。(「メッセージ」を参照)

デバイスの状態表示

デバイスの応答に対する状態表示の方法を選択します。

  • パターン1 − IPv4、IPv6 のどちらかの PING に応答した場合「応答あり」と表示します。
  • パターン2 − IPv4、IPv6 の両方の PING に応答した場合のみ「応答あり」と表示します。

3.1.9 サブネットのデフォルト値

「サブネットのデフォルト値」タブでは、サブネットを作成する際のデフォルト値を指定します。

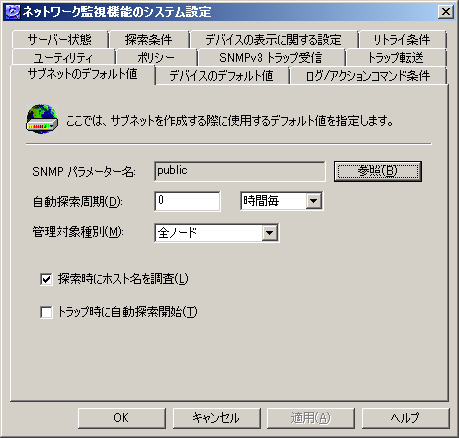

images/anm_ug_0054.png

項目

内容

SNMP パラメーター名

読み出し用/書き込み用パラメーター名のデフォルト値です。

自動探索周期

デフォルトの自動探索周期を設定します。 0 を指定すると、自動探索は行われません。

Note
長い周期を指定した場合、設定した周期とのずれ(誤差)が生じる場合があります。

管理対象種別

デフォルトの管理対象種別(監視対象としてツリーに追加するデバイスの種類)を指定します。

探索時にホスト名を調査

自動探索でデバイスを発見したときに、デバイスのホスト名を DNS に問い合わせるかどうかを指定します。

トラップ時に自動探索開始

トラップを受け取ったときに自動探索を開始するかどうかを指定します。

Note
このオプションを指定した場合、トラップを受け取ったあと、最長で10分以内に、該当するサブネットの自動探索を開始します。(自動探索機能が起動されていることが条件です。)

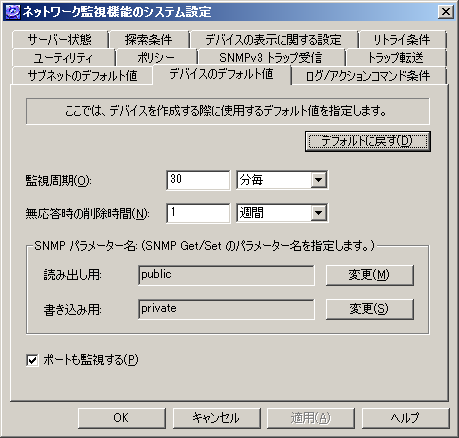

3.1.10 デバイスのデフォルト値

「デバイスのデフォルト値」タブでは、ANM が自動的にデバイスを作成する際に使用するデフォルト値の設定を行います。

images/anm_ug_0055.png

項目

内容

デフォルトに戻す

本タブの設定内容をデフォルト値に戻します。

監視周期

デバイスの監視周期を指定します。単位は、秒、分、時間、日、週から選択できます。ANM は、ここで指定した間隔でデバイスに対するポーリング(状態確認)を行います。デフォルトは30分です。0 を設定すると、ポーリングは行われません。

Note
長い周期を指定した場合、設定した周期とのずれ(誤差)が生じる場合があります。

無応答時の削除時間

ここで指定した時間が経過してもデバイスがポーリングに応答しなかった場合、ANM はデバイスがネットワーク上に存在しないとみなしてツリー上から削除します。デフォルトは1週間です。

Note
「0」を指定した場合は削除されません。

SNMP パラメーター名

SNMP Get/Set のパラメーター名を指定します。

読み出し用

SNMP でデバイスから情報を取得するときに使う Get パラメーター名を指定します。Get パラメーター名を変更するには、「変更」ボタンをクリックし、SNMP パラメーターダイアログを表示します。

書き込み用

SNMP でデバイスに情報を書き込むときに使う Set パラメーター名を指定します。Set パラメーター名を変更するには、「変更」ボタンをクリックし、SNMP パラメーターダイアログを表示します。

ポートも監視する

対象デバイスが中継ノード(ルーターやスイッチ)の場合、ポーリング(周期監視)の際に、そのデバイスのポートに対してもポーリングを行います。このチェックボックスはデフォルトでチェックされています。

3.1.11 SNMPv3 トラップ受信

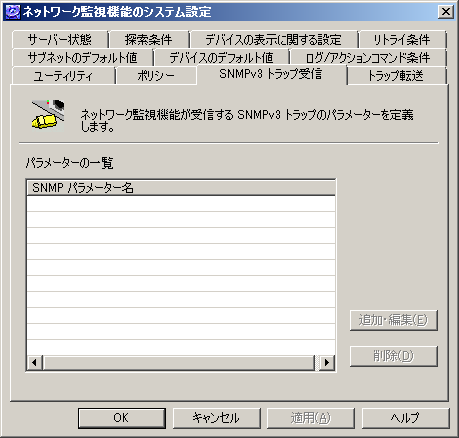

「SNMPv3 トラップ受信」タブでは、ANM が受信するSNMPv3 トラップのパラメーターを定義します。

images/anm_ug_0056.png

項目

内容

パラメーターの一覧

SNMPv3 トラップを受信する際のパラメーター 一覧が表示されます。

追加・編集

パラメーターの追加・編集を行います。SNMP パラメーターダイアログが表示されます。

削除

「パラメーターの一覧」で選択されたパラメーターを削除します。

Note
設定を有効にするためには、「トラップ受付機能」を再起動する必要があります。

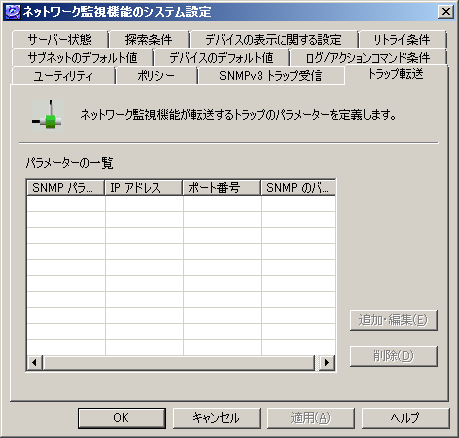

3.1.12 トラップ転送

「トラップ転送」タブでは、ANM が転送するトラップのパラメーターを定義します。

images/anm_ug_0057.png

項目

内容

パラメーターの一覧

トラップ転送用のパラメーター 一覧が表示されます。

追加・編集

パラメーターの追加・編集を行います。トラップ転送パラメーターの編集ダイアログが表示されます。

削除

「パラメーターの一覧」で選択されたパラメーターを削除します。

3.1.12.1 トラップ転送パラメーターの編集

「トラップ転送パラメーターの編集」ダイアログでは、トラップ転送パラメーターを編集します。

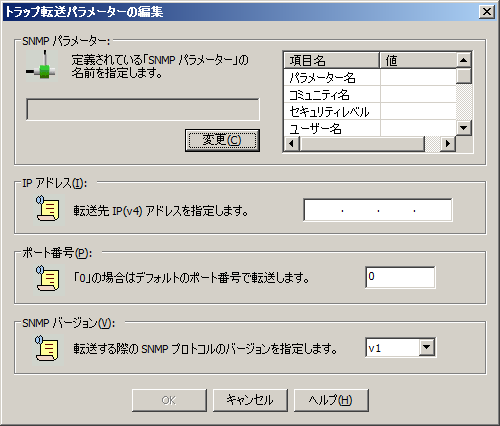

images/anm_ug_0058.png

項目

内容

SNMP パラメーター

定義されている SNMP パラメーターの名前を指定します。

変更

SNMP パラメーターの変更を行います。SNMP パラメーターダイアログが表示されます。

IP アドレス

転送先 IP アドレス(IPv4)を指定します。

ポート番号

転送先のポート番号を指定します。( 0 を指定した場合はデフォルトのポート番号に転送します。)

SNMP バージョン

転送する際の SNMP プロトコルのバージョンを指定します。v1、v2c、v3 のうちいずれかを選択します。

Note
設定を有効にするためには、「トラップ転送機能」を再起動する必要があります。

3.2 MIB コンパイラ

MIB コンパイラは、MIB ファイルを内蔵 MIB ブラウザーが使用できる形式に変換するユーティリティです。MIB ファイルを入手し、本ユーティリティでコンパイルすることにより、標準 MIB だけでなく、プライベート MIB などもブラウズできるようになります。

images/anm_ug_0059.png

項目

内容

コンパイル対象 MIB ファイル

「ファイル」→「ターゲット選択」で選択したディレクトリに置かれている MIB ファイルの一覧が表示されます。起動時は、ANM インストールディレクトリ下の mibfiles ディレクトリの内容が表示されます。

MIB ファイル

MIB ファイル名(*.mib)が表示されます。

状態

該当 MIB ファイルの状態を示します。「登録済」は、既にコンパイルされ ANM の内蔵 MIB ブラウザーから使用できる状態になっていることを示します。「未登録」は、まだコンパイルされておらず MIB ブラウザーからは使用できないことを示します。

MIB 名

コンパイル済みの場合、MIB のモジュール名が表示されます。

コンパイル

選択した MIB ファイルをコンパイルします。

ログ表示

コンパイル処理のログ(テキストファイル)を表示します。

Note
コンパイルを行った MIB ファイルは「登録済」となりますが、このとき既に「登録済」であった他の MIB ファイルが「未登録」に変わる場合があります。
この現象は、別々な MIB ファイルに収められている同一の MIB モジュールをコンパイルした場合に起こります。例えば、RFC1516 をコンパイルしたあとに、RFC2108.mib をコンパイルした場合です。この場合は、どちらもモジュール SNMP-REPEATER-MIB となっているために起こります。(RFC2108.mib は RFC1615.mib を置き換えるバージョンであるためです。)

3.2.1 基本操作

MIB ファイルをコンパイルするには、次のようにします。

  1. 「ファイル」→「ターゲット選択」を選択します。

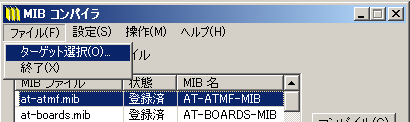

    images/anm_ug_0060.png

  2. MIB ファイルの置かれているディレクトリを指定します。ここでは、C:¥tmp を指定しています。

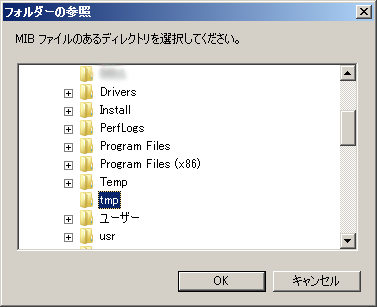

    images/anm_ug_0061.png

  3. 手順2で指定したディレクトリにある MIB ファイルの一覧が「コンパイル対象 MIB ファイル」に表示されます。コンパイルしたい MIB ファイルを選択し(複数選択可)、「コンパイル」ボタンをクリックしてください。

    images/anm_ug_0062.png

    Note
    MIB ファイルの拡張子は「.mib」でなくてはなりません。これ以外だと、ターゲットディレクトリを指定しても一覧に表示されません。

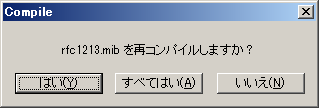

  4. コンパイルが実行されます。既に登録済みの MIB があった場合は、次のようなダイアログが表示され、再コンパイルするかどうか尋ねられます。「はい」、「すべてはい」、「いいえ」のいずれかで指定してください。

    images/anm_ug_0063.png

  5. コンパイルが終了すると、次のダイアログが表示されます。

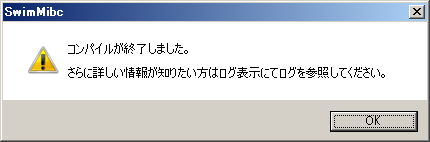

    images/anm_ug_0064.png

  6. コンパイルされた MIB のデータは、ANM の MIB データベースディレクトリに追加されます(ANM インストールディレクトリ下の smidb ディレクトリ)。また、画面上の「状態」欄が「登録済」に変わります。

    images/anm_ug_0065.png

    コンパイル結果の概要は、「コンパイル結果」欄に表示されます。より詳細な情報を知りたいときは、「ログ表示」ボタンをクリックすると、コンパイルのログが表示されます。

3.2.2 メニュー構成

MIB コンパイラは、以下のメニューから構成されています。

3.2.2.1 ファイル

「ファイル」メニューでは、MIB ディレクトリの指定等を行います。

ターゲット選択

コンパイル対象の MIB ファイルが置かれているディレクトリを選択します。

終了

MIB コンパイラを終了します。

3.2.2.2 設定

「設定」メニューでは、MIB のロード順序など、高度な設定を行えます。

ロード順設定

コンパイル済み MIB の読み込み順序を変更します。MIB オブジェクトの定義が重複している場合は、先に読み込まれたほうが有効になります。そのため、MIB「A」で定義されたオブジェクトを MIB「B」で拡張再定義しているような場合、MIB「B」が先に読まれるように設定しておかないと、拡張された定義が有効にならず、「A」の古い定義が使われることになります。

このような場合は、本メニューで読み込み順序を変更することにより問題を解決できます。次のダイアログで MIB を選択し、「上へ」、「下へ」ボタンで順序を変更してください。

images/anm_ug_0066.png

エイリアス設定

登録済み MIB の別名(エイリアス)を定義します。MIB 名の差異が原因で MIB コンパイルに失敗するような場合に使います。

images/anm_ug_0067.png

新規にエイリアスを作成するには、「追加」ボタンをクリックし、次のダイアログで別名(Module Identity)とオリジナルの MIB 名(Aliased)を入力し、「OK」ボタンをクリックします。

images/anm_ug_0068.png

この例では、「OriginalName-MIB」という実在の MIB に対し、「AnotherName-MIB」という架空の別名を付けています。これにより、コンパイル時には、「AnotherName-MIB」への参照が「OriginalName-MIB」への参照に置き換えて処理されます。

エイリアスの定義を変更したい場合は、「エイリアス」ダイアログで「Module Identity」からエイリアスを選択し、「編集」をクリックしてください。エイリアスを削除するには、削除するエイリアスを選択し、「削除」ボタンをクリックしてください。

3.2.2.3 操作

「操作」メニューでは、MIB のコンパイルや編集、ログの表示などの操作が行えます。

コンパイル

選択した MIB ファイルを変換・登録し、MIB コンパイラが使用できるようにします。

登録削除

選択した MIB ファイルの登録を削除します。

ログ表示

コンパイル処理の詳細が記録されたログファイル(テキストファイル)を表示します。

MIB ファイルの編集

選択した MIB ファイルをテキストエディタで開きます。

全てを選択

すべての MIB ファイルを選択した状態にします。

3.2.2.4 ヘルプ
ユーザーガイド

本ユーザーガイドを表示します。

バージョン情報

MIB コンパイラのバージョン情報を表示します。

images/anm_ug_0069.png

3.3 アイコンの管理

「アイコンの管理」は、ビューアーやマップ上に表示される機器のアイコンを追加・変更するためのユーティリティです。ANM は、オブジェクト ID (sysObjectID)によってデバイスの機種を判別しますが、本ユーティリティではオブジェクト ID とアイコンの対応を指定することにより、アイコンの追加や変更を行います。また、ビューアー・マップで機器の Web 設定画面などを表示する際の URL を指定できます。

images/anm_ug_0070.png

3.3.1 アイコンの追加

アイコンの追加は、次の手順で行います。

  1. アイコンファイル(.ico)を用意します。

    Note
    本製品には、アイコンエディタは含まれておりません。別途、ご用意ください。

  2. 「コントロールパネル」→「ネットワーク監視機能のシステム設定」→「ユーティリティ」タブ→「アイコン管理ユーティリティの起動」の順に選択し、「アイコンの管理」を起動します。
  3. 「新規作成」ボタンをクリックします。

    images/anm_ug_0070.png

  4. 「アイコン情報の新規作成」ダイアログが表示されます。「識別情報」タブの識別名に適当な名前を入れ、「アイコン」フィールドの「有効 / 無効」にチェックを入れ「参照」ボタンをクリックします。

    images/anm_ug_0071.png

  5. 「アイコンの参照」ダイアログが開き、ANM インストールディレクトリ下の icons ディレクトリ(以下、「icons ディレクトリ」)にあるアイコンファイル(.ico)の一覧が表示されます。

    images/anm_ug_0072.png

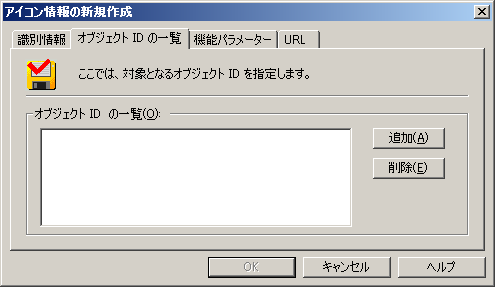

  6. 「オブジェクト ID の一覧」タブの「追加」ボタンをクリックします。

    images/anm_ug_0073.png

  7. 機器のオブジェクト ID を入力し、「OK」ボタンをクリックします。複数のオブジェクト ID を1つのアイコンに関連付けるときは、手順 6〜7 を必要なだけ繰り返してください。

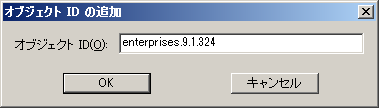

    images/anm_ug_0074.png

    Note
    オブジェクト ID はビューアー上で確認できます。ツリー上で目的の機器を選択すると、メインビューの「機種名」にオブジェクト ID が表示されます。

    images/anm_ug_0075.png

  8. 対象機器がルーティング/スイッチング機能を持つことが事前にわかっているときは、「機能パラメーター」タブで「ルーティング(スイッチング)機能を自動判別しない」にチェックを入れ、「ルーティング(スイッチング)機能を持つ」をチェックします。デフォルト状態では、ルーティング/スイッチング機能を自動判別します。また、「メーカー」から機器の製造元を選択し、「OK」ボタンをクリックします。

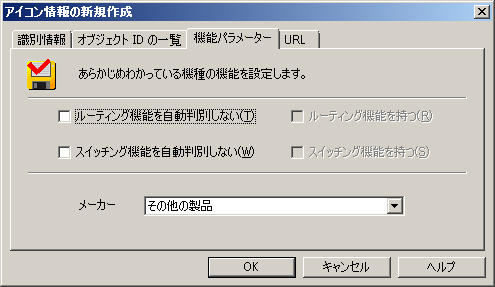

    images/anm_ug_0076.png

  9. ビューアー・マップで機器の Web 設定画面などを表示するとき、デフォルトでは「http://x.x.x.x」を指定して Web ブラウザーを起動します。デフォルトでない URL を指定しなければならない機器の場合ここで指定してください。例えば、「https://x.x.x.x/admin」といった場合です。IP アドレスが入る部分には「%ip」と指定してください。例「http://%ip/admin」

    images/anm_ug_0077.png

  10. ネットワーク監視サーバーを起動し、ビューアーを立ち上げると、指定したオブジェクト ID を持つ機器が、新しいアイコンで表示されるようになります。

    images/anm_ug_0078.png

3.3.2 アイコンの変更

アイコンの変更は、次の手順で行います。

  1. アイコンファイル(.ico)を用意します。
  2. 「コントロールパネル」→「ネットワーク監視機能のシステム設定」→「ユーティリティ」タブ→「アイコン管理ユーティリティの起動」の順に選択し、「アイコンの管理」を起動します。
  3. 「オブジェクト ID 情報の一覧」から、変更したい機器のアイコンを選択し、「プロパティ」ボタンをクリックします。
  4. 「アイコン情報のプロパティ」ダイアログが表示されるので、各タブの情報や機器の Web ページの URL を適宜変更し、「OK」ボタンをクリックします。

3.3.3 「アイコン情報のプロパティ」ダイアログ

「アイコン情報のプロパティ」ダイアログには次の4つのタブがあります。

3.3.3.1 「識別情報」タブ

機器のアイコンを変更します。

images/anm_ug_0079.png

項目

内容

識別名

本ユーティリティ上でアイコンを管理するための名前です。任意の名前を付けられます。

有効/無効

対象機器に専用アイコンを割り当てるときは、このボックスにチェックを入れ、「ファイル名」でアイコンファイルを指定します。チェックが入っていない場合は、汎用のアイコンが使用されます。

ファイル名

アイコンファイル名を指定します。通常は、「参照」ボタンをクリックして選択します。

3.3.3.2 「オブジェクト ID の一覧」タブ

ANM がこの機器を識別するために用いるオブジェクト ID(sysObjectID)の一覧を編集します。

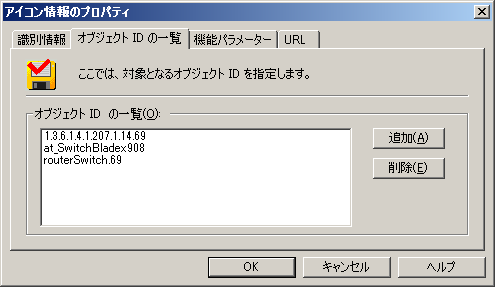

images/anm_ug_0080.png

項目

内容

オブジェクト ID の一覧

対象機器を見分けるために使用されるオブジェクト ID の一覧です。ANM は、一覧内のオブジェクト ID を持った機器を見つけると、それを「識別情報」タブで指定されたアイコンで表示します。

追加

「オブジェクト ID の一覧」に ID を追加します。

削除

「オブジェクト ID の一覧」で選択した ID を削除します。

3.3.3.3 「機能パラメーター」タブ

対象機器が持っている機能のうち、あらかじめわかっているものを ANM に設定できます。

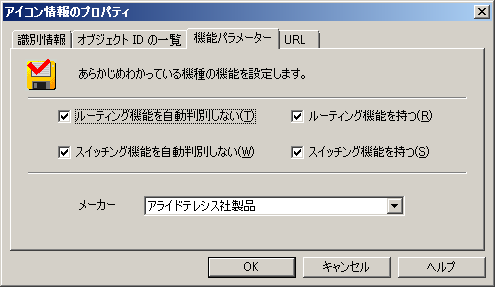

images/anm_ug_0081.png

項目

内容

ルーティング機能を自動判別しない

対象機器検出時に、ルーティング機能の有無を自動判別しないようにします。デフォルトでは自動判別します。

ルーティング機能を持つ

対象機器がルーティング機能を持っていると無条件で判断します。「ルーティング機能を自動判別しない」にチェックを入れたときだけ選択できます。

スイッチング機能を自動判別しない

対象機器検出時に、スイッチング機能の有無を自動判別しないようにします。デフォルトでは自動判別します。

スイッチング機能を持つ

対象機器がスイッチング機能を持っていると無条件で判断します。「スイッチング機能を自動判別しない」にチェックを入れているときだけ選択できます。

メーカー

対象機器の製造元を選択します。

3.3.3.4 「URL」タブ

機器の Web 設定画面などのURLを指定し、ビューアー・マップで機器の Web ブラウザーを表示します。

images/anm_ug_0193.png

項目

内容

URL

ビューアー・マップで機器の Web 設定画面などを表示するとき、デフォルトでは「http://x.x.x.x」を指定して Web ブラウザーを起動します。デフォルトでない URL を指定しなければならない機器の場合ここで指定してください。例えば、「https://x.x.x.x/admin」といった場合です。IP アドレスが入る部分には「%ip」と指定してください。例「http://%ip/admin」

3.4 ネットワーク監視機能(サーバー)の設定

ネットワーク監視サーバーの各種設定のうち、サーバーが起動していないと変更できない設定は、タスクトレイの ANM アイコンから呼び出す「ネットワーク監視機能(サーバー)の設定」ダイアログで行います。

3.4.1 設定ダイアログの起動

ネットワーク監視サーバー(アプリケーション)が起動している状態で、タスクトレイの ANM アイコンを右クリックし、ポップアップメニューから「ネットワーク監視機能(サーバー)の設定」を選択すると、次ページ以降に示すような設定ダイアログが起動します。

images/anm_ug_0014.png

Note
ネットワーク監視サーバーがサービスとして起動している場合、以下の手順で設定ダイアログを起動してください。

  1. ネットワーク監視サーバー(サービス)を停止します。
  2. コントロールパネルから「ネットワーク監視機能のシステム設定」を起動し、ネットワーク監視サーバー(アプリケーション)を開始します。
  3. タスクトレイアイコンメニューの「ネットワーク監視機能(サーバー)の設定」を起動します。

    設定のあと、サービスとしてネットワーク監視サーバーを動作させたい場合は、いったんネットワーク監視サーバー(アプリケーション)を停止してから、ネットワーク監視サービスを開始してください。

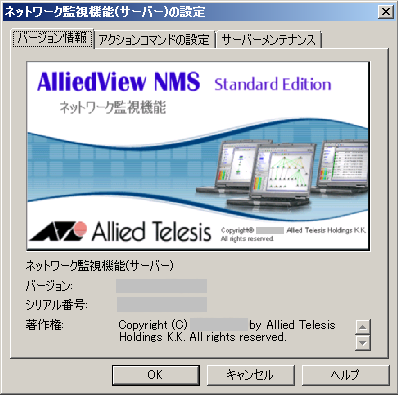

3.4.2 バージョン情報

「バージョン情報」タブでは、ネットワーク監視サーバーのバージョン情報等を確認できます。

images/anm_ug_0082.png

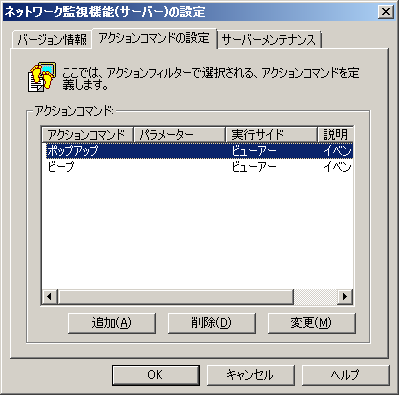

3.4.3 アクションコマンドの設定

「アクションコマンドの設定」タブでは、イベント発生時に実行させるためのアクションを定義します。

Note
イベント発生時にどのアクションを実行するかはビューアー側のイベントフィルターで設定します。

images/anm_ug_0083.png

項目

内容

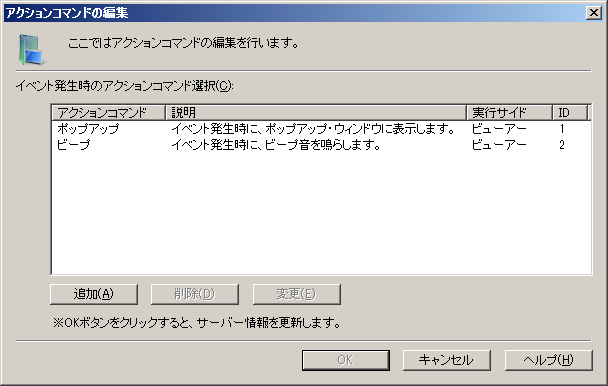

アクションコマンド

現在、定義されているアクションコマンドの一覧が表示されます。デフォルトでは、「ポップアップ」と「ビープ」の2つが定義されています。

追加

アクションコマンドを新規に追加します。「アクションコマンドのプロパティ」ダイアログが表示されるので、必要項目を入力して「OK」ボタンをクリックしてください。

削除

「アクションコマンド」リスト上で選択したコマンドを削除します。

変更

「アクションコマンド」リスト上で選択したコマンドの設定内容を変更します。「アクションコマンドのプロパティ」ダイアログが表示されるので、必要な項目を修正して「OK」ボタンをクリックしてください。

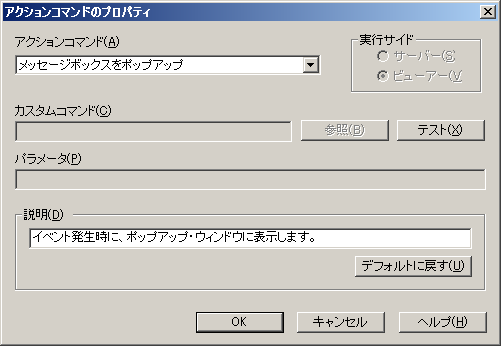

3.4.3.1 アクションコマンドのプロパティ

アクションコマンドの追加および変更を行います。

images/anm_ug_0084.png

項目

内容

アクションコマンド

ANM にデフォルトで用意されているアクションコマンドの一覧が表示されます。追加したいコマンドをドロップダウンリストから選択してください。コマンドにパラメーターが必要な場合は、「パラメーター」テキストフィールドが入力可能な状態になるので、各コマンドに対応したパラメーターを設定してください。

Note
「メール送信」を選択した場合は、ANM 付属の簡易メールクライアント「minimail」が使用されます。minimail は、コマンドラインから起動する簡易的なメール送信クライアントです。このクライアントは、メールの送信のみ可能で受信はできません。また、パラメーター形式以外のエラーチェック機能はありません。イベント発生時のアクションとして「メール送信」を指定する場合は、事前にコマンドプロンプトから minimail を実行し、思った通りにメールが配送されることを確認してください。

カスタムコマンド

サーバー上で任意のプログラムを実行させたい場合は、アクションコマンドリストから「カスタム」を選択してください。「カスタムコマンド」テキストフィールドが入力可能な状態になるので、実行したいコマンドの名前をフルパスで指定します。コマンドパスは、「参照」ボタンをクリックして、ファイル選択ダイアログから指定することもできます。なお、コマンドに渡すパラメーターは、「パラメーター」テキストフィールドで指定します。サーバー側で実行されるコマンドを選択した場合は、「テスト」ボタンがイネーブルになり、そのコマンドのテストを行うことができます。

パラメーター

アクションコマンドリストからパラメーターが必要なコマンドを選択すると、このフィールドが入力可能な状態になるので、適切なパラメーターを入力してください。イベント発生時には、コマンド名のあとにここで指定したパラメーターを付け加えた形でコマンドが起動されます。パラメーターには、固定の文字列だけでなく、イベント発生源のアドレスや時刻といった情報を表す特殊な変数を指定することもできます。詳細は以下の「パラメーター」、「特殊変数」の説明をご覧ください。

説明

参考のため、コマンドの説明を入力できます。最初はデフォルトの説明が入力されています。「デフォルトに戻す」ボタンをクリックすることで、デフォルトの説明に戻せます。

パラメーター

アクションコマンドにメール送信、または経路テストコマンドを指定した場合のパラメーターは、以下のように指定します。

特殊変数

アクションコマンドの「パラメーター」には、以下の特殊変数を指定できます。

特殊変数はパーセント記号(%)で始まる文字列です。パラメーター中にこれらの変数を記述した場合、アクションコマンドの実行時に、パラメーター内の各変数が具体的な値に展開された上でコマンドに引き渡されます。

変数名

説明

%name

ログイベント発生源の名前(ノードの名前など)

%adr

アドレス。IP アドレスと MAC アドレスの両方がある場合は、IP アドレスが使われます。

%ip

IP アドレス。対象となる機器ノードに IPv4 と IPv6 のアドレスが指定されている場合は、IPv4 のアドレスが優先されます。

%ipv4

IPv4 アドレス

%ipv6

IPv6 アドレス

%mac

MAC アドレス。対象となる機器ノードに IPv4、IPv6 アドレス、MAC アドレスが指定されている場合の優先順位は、IPv4 → IPv6 → MAC アドレスとなります。

%msg

メッセージ(ログイベントの詳細)

%type

ログ種別

%subt

イベント

%level

ログレベル(「ユーザー」「経過表示」「デバッグ」のいずれか)

%time

ログイベントの発生日時

%aid

アクションコマンド ID 番号

3.4.4 サーバーメンテナンス

「サーバーメンテナンス」タブでは、サーバーのメンテナンスを行います。

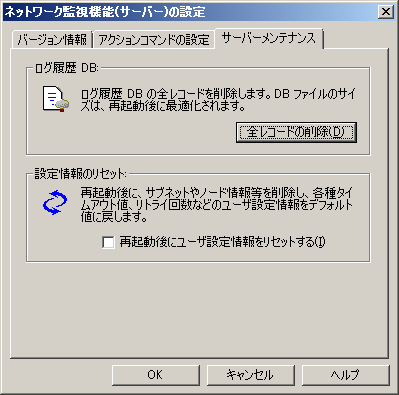

images/anm_ug_0085.png

項目

内容

ログ履歴 DB -- 全レコードの削除

ログ履歴データベースの全レコードをただちに削除します。ただし、ログ履歴データベースのファイルサイズは、サーバー再起動後にはじめて小さくなります。

設定情報のリセット -- 再起動後にユーザー設定情報をリセットする

サーバー再起動時に、サーバーの設定情報をリセットします。デバイスやアクションコマンドの情報を格納しているデータファイルもクリアされます。

Note
ビューアーおよび、マップを終了してからサーバー再起動を実行してください。



3.5 ログ変換情報設定ユーティリティ

ログ変換情報設定ユーティリティは、ANM のログビューに表示される文字列の置換内容(ログ変換情報)を定義するユーティリティです。

このユーティリティを使用すると、ログに表示する文字列をわかりやすくカスタマイズできます。例えば、トラップのメッセージをカスタマイズして、発生した内容を管理者がわかりやすいメッセージに置換するといった使い方ができます。

ログ変換情報設定ユーティリティは、コントロールパネルの「ネットワーク監視機能のシステム設定」→「ユーティリティ」タブから起動できます。

3.5.1 ログ変換情報設定ユーティリティダイアログ

「ログ変換情報設定ユーティリティ」のメインダイアログです。実際のログを変換する際は、ソートを解除した状態の上から順番に検索し、マッチした定義があれば置換して終了します。

images/anm_ug_0086.png

項目

内容

ログ変換定義リスト LogConvertInfo.dat に記述されているログ変換情報を表示します。項目名のクリックでアイテムをソートします。アイテムのダブルクリックでログ変換情報の編集ダイアログを開きます。
閉じる メインダイアログを閉じます。変更内容が保存されていない場合は「変更内容が保存されていません。ダイアログを閉じますか?」と表示されます。
新規作成 ログ変換情報の新規作成ダイアログを開きます。
編集 ログ変換定義リストの選択アイテムからログ変換情報の編集ダイアログを開きます。(内容はログ変換情報の新規作成ダイアログと同様です。)
削除 ログ変換定義リストの選択アイテムを削除します。
保存 ログ変換定義リストの変更内容を LogConvertInfo.dat に保存します。
上へ ログ変換定義リストの選択アイテムを 1つ上へ移動します。
下へ ログ変換定義リストの選択アイテムを 1つ下へ移動します。
ソート解除 ログ変換定義リストのソートを解除して LogConvertInfo.dat の登録順に表示します。

3.5.2 ログ変換情報の新規作成ダイアログ

ログ変換情報を新規作成するダイアログです。(ログ変換情報の編集ダイアログも、項目は同様です。)

images/anm_ug_0087.png

項目

内容

表示名 任意の文字列を入力します。指定できる文字列は最大80バイト(全角文字の場合40文字)です。
ログレベル ユーザー・経過表示・デバッグから選択します。(ログレベルの詳細は、「ログ/アクションコマンド条件」の「ログレベル」をご覧ください。)
ログタイプ 全種類・エラー・アラーム・トラップ・情報から選択します。
検索文字列 検索する文字列を入力します。指定できる文字列は最大1000バイト(全角文字の場合は500文字)です。検索文字列には、正規表現が使用できます。
置換文字列 置換する文字列を入力します。指定できる文字列は最大1000バイト(全角文字の場合は500文字)です。
大文字・小文字を区別しないで置換 チェックを入れると検索文字列の大文字・小文字を区別しません。
グローバルマッチで置換 チェックを入れると検索文字列を繰り返して置換します。
正規表現エンジン 検索・置換処理に使用される正規表現エンジンを指定します。「ATL を使用」、「Regex++ を使用」、「VBScript を使用」から選択します。詳細は、「正規表現エンジン」をご覧ください。
テスト ログ変換情報のテスト」ダイアログが表示されます。
コメント 任意のコメント文を入力します。

3.5.3 ログ変換情報のテストダイアログ

ログ変換情報の文字列置換動作をテストするためのダイアログです。

「置換前の文章」「置換後の文章」を入力して「↓置換↓」ボタンをクリックすることによって、文字列置換の動作をテストできます。

images/anm_ug_0088.png

以下に、正規表現の例を示します。

例1

置換前の文章 デバイス:ATKK-SWからトラップを受け取りました。3 days 19:39:20.06, triggerTrap, Enterprise=trigger, Community=public, triggerLastTriggerActivated.0=1
置換後の文章 アライド高校テレシス校舎のパソコン室 GS924M V2 がダウンしました。
検索文字列 \S+ATKK-SW\S+\s+days\s+(\d+:){2}\d+.\d+(,\s+\S+){3},\s+\S{18}Activated.0=1
置換文字列 アライド高校テレシス校舎のパソコン室 GS924M V2 がダウンしました。
正規表現エンジン VBScript を使用

例2

置換前の文章 デバイス:1.3.5.8からトラップを受け取りました。1:07:24.45, linkDown, Enterprise=gs908m, Community=public, ifIndex.16=16
置換後の文章 デバイス:1.3.5.8からトラップを受け取りました。1:07:24.45, フロアスイッチ(3F) ポート16がDownしました。
検索文字列 ^{デバイス:1\.3\.5\.8からトラップを受け取りました。.+, }link{(Up)|(Down)},.+ifIndex\.16=16$
置換文字列 $1フロアスイッチ(3F) ポート16が$2しました。
正規表現エンジン ATL を使用

例3

置換前の文章 デバイス:ATKK03ポート(port1)からトラップを受け取りました。4 days 12:51:46.80, linkDown, Enterprise=snmpTraps, Community=public, ifIndex.1=1, ifAdminStatus.1=up(1), ifOperStatus.1=up(1)
置換後の文章 デバイス:ATKK03ポート(port1)接続のx600がUPしました
検索文字列 ^{デバイス:ATKK03ポ.+}から.+。.+ifIndex\.1=1.+ifOperStatus\.1=up\(1\).*
置換文字列 $1接続のx600がUPしました
正規表現エンジン ATL を使用

3.5.4 正規表現エンジン

ログ変換情報設定ユーティリティで使用する正規表現の詳細について説明します。

ログ変換情報設定ユーティリティでは、文字列置換を処理する正規表現エンジンとして、以下のいずれかを選択できます。

ATL を使用

ATL の CAtlRegExp クラスを使用します。

参考:
http://msdn.microsoft.com/ja-jp/library/k3zs4axe(VS.80).aspx

Regex++ を使用

Rogue Wave(http://www.roguewave.com/)の Stingray Studio 付属の正規表現ライブラリ Regex++ を使用します。(日本語未対応、常にグローバルマッチで置換)

参考:(以下のリンク先の情報は、ANM で使用している Regex++ とバージョンが異なります。)
http://www.boost.org/doc/libs/1_39_0/libs/regex/doc/html/index.html

VBScript を使用

VBScript の正規表現ライブラリ RegExp を使用します。

参考:
http://www.microsoft.com/japan/msdn/columns/scripting/scripting051099.aspx

弊社では、これらの持つすべての正規表現コマンドのサポートは行っていません。以下では、正規表現コマンドのうち、よく使用するものについて、弊社での動作確認結果とともに説明します。

各正規表現エンジンのより詳細な仕様については、上記参考リンク先のWebページをご覧ください。

3.5.4.1 検索文字列で使用できる構文

検索文字列で使用できる構文について、以下、種類ごとに説明します。

位置マッチング

文字列や単語の位置(先頭、末尾)にマッチさせることができます。

(○:動作確認済み、-:動作不可/未確認/対象外)

シンボル

機能

対象エンジン

備考・注意事項

ATL

Regex++

VBScript

^

文字列の先頭にのみマッチします。例えば、"^A" は "A123 A456A789" の最初の "A" にマッチします。


$

文字列の末尾にのみマッチします。例えば、"b$" は "b 123b 456b" の最後の "b" にマッチします。


\<

単語の先頭にマッチします。

-

-


\>

単語の末尾にマッチします。

-

-


リテラル

リテラル(英数字、ASCII、8進文字、16進文字、Unicode、または特殊なエスケープ文字)にマッチするシンボルです。正規表現として意味を持つ文字を表すためには、文字の前に "\" を置き、エスケープ文字として記述します。

(○:動作確認済み、-:動作不可/未確認/対象外)

シンボル

機能

対象エンジン

備考

ATL

Regex++

VBScript

英数字

記述した通りに、英数文字にマッチします。


\?

? にマッチします。


\*

* にマッチします。


\+

+ にマッチします。


\.

. にマッチします。


\|

| にマッチします。


\{

{ にマッチします。


\}

} にマッチします。


\\

\ にマッチします。


\[

[ にマッチします。


\]

] にマッチします。


\(

( にマッチします。


\)

) にマッチします。


\^

^ にマッチします。


\$

$ にマッチします。


\xxx

8進数 xxx で表される ASCII 文字にマッチします。例えば、"\41" は "!"(文字コード 0x21)を表します。

-


\xdd

16進数 dd で表される ASCII 文字にマッチします。例えば、"\x21" は "!"(文字コード 0x21)を表します。

-

Regex++ の場合は "\x{aff}" と記述すると Unicode になります。次項を参照してください。

\x{xxxx}

Unicode xxxx で表される ASCII 文字にマッチします。

-

-

実質、ログ変換情報では使用できません。

\uxxxx

Unicode xxxx で表される ASCII 文字にマッチします。例えば、"\u00A1" は "¡" にマッチします。

-

-

実質、ログ変換情報では使用できません。

文字クラス

特定の種類の文字グループにマッチさせることができます。角括弧 [ ] で囲むシンボルと、エスケープ記号(\)と文字の組み合わせで表されるシンボルがあります。

(○:動作確認済み、-:動作不可/未確認/対象外)

シンボル

機能

対象エンジン

備考

ATL

Regex++

VBScript

[xyz]

[ ] 内に含まれる任意の1文字にマッチします。"-"を使用すると、文字の範囲を指定できます。例えば正規表現 "[a-e]" は、 "abcf" の "a" にマッチし、"xxxefg" の "e" にマッチします。


[^xyz]

^ は、否定を示します。[ ] 内の ^ よりあとの文字を含まない任意の1文字にマッチします。例えば正規表現 "[^a-e]" は、 "abcf" の "f" にマッチし、"xxxefg" の "x" にマッチします。


.

\n 以外の任意の文字にマッチします。


\a

任意の英数字にマッチします。[a-zA-Z0-9]と同じです。

-

-

Regex++ 版では機能が異なります。

\b

空白文字にマッチします。[ \t]と同じです。

-

-

Regex++ 版、VBScript 版では機能が異なります。

\c

任意の英字にマッチします。[a-zA-Z]と同じです。

-

-


\d

任意の10進数字にマッチします。[0-9]と同じです。


\D

任意の数字以外の文字にマッチします。[^0-9]と同じです。

-


\h

任意の16進数字にマッチします。[0-9a-fA-F]と同じです。

-

-


\l

任意の英小文字にマッチします。

-

-


\L

任意の英小文字以外の文字にマッチします。

-

-


\q

引用符で囲まれた文字列にマッチします。(\"[^\"]*\")|(\'[^\']*\')と同じです。

-

-


\s

任意のスペース文字にマッチします。[ \t\r\n\v\f]と同じです。

-


\S

任意の非スペース文字にマッチします。[^ \t\r\n\v\f]と同じです。

-


\u

任意の英大文字にマッチします。

-

-


\U

任意の英大文字以外の文字にマッチします。

-

-


\w

単語に使用される任意の文字にマッチします。[a-zA-Z_0-9]と同じです。

-

ATL 版では機能が異なります。

\w

単語にマッチします。[a-zA-Z]+と同じです。

-

-

Regex++ 版、VBScript 版では機能が異なります。

\W

単語に使用される文字以外の任意の文字にマッチします。[^a-zA-Z_0-9]と同じです。

-


\z

正の整数にマッチします。[0-9]+と同じです。

-

-

Regex++ 版では未サポートの機能に割り当てられています。

[:alnum:]

任意の英数字にマッチします。

-

-

C/C++ の isalnum 関数の判定と同様です。

[:alpha:]

任意の英字にマッチします。[a-zA-Z]と同じです。

-

-

C/C++ の isalpha 関数の判定と同様です。

[:blank:]

任意のブランク文字にマッチします。[ \t]と同じです。

-

-


[:cntrl:]

任意の制御文字にマッチします。

-

-

C/C++ の iscntrl 関数の判定と同様です。

[:digit:]

任意の10進数字にマッチします。[0-9]と同じです。

-

-

C/C++ の isdigit 関数の判定と同様です。

[:graph:]

空白を除く任意の表示文字にマッチします。

-

-

C/C++ の isgraph 関数の判定と同様です。

[:lower:]

任意の英小文字にマッチします。

-

-

C/C++ の islower 関数の判定と同様です。

[:print:]

印刷可能な任意の文字にマッチします。

-

-

C/C++ の isprint 関数の判定と同様です。

[:punct:]

英数字・空白ではない任意の表示文字にマッチします。

-

-

C/C++ の ispunct 関数の判定と同様です。

[:space:]

任意の空白文字にマッチします。

-

-

C/C++ の isspace 関数の判定と同様です。

[:upper:]

任意の英大文字にマッチします。

-

-

C/C++ の isupper 関数の判定と同様です。

[:xdigit:]

任意の16進数字にマッチします。

-

-

C/C++ の isxdigit 関数の判定と同様です。

[:word:]

単語に使用される任意の文字にマッチします。

-

-


[:unicode:]

任意の Unicode 文字にマッチします。

-

-

実質、ログ変換情報では使用できません。

繰り返し

正規表現の要素の、複数回の出現を指定できます。

(○:動作確認済み、-:動作不可/未確認/対象外)

シンボル

機能

対象エンジン

備考

ATL

Regex++

VBScript

{x}

直前の要素がちょうどx回出現する部分にマッチします。例えば、"\d{4}" は4桁の数字にマッチします。

-


{x,}

直前の要素がx回以上出現する部分にマッチします。"\d{3,}" は3桁以上の数字にマッチします。

-


{x,y}

直前の要素がx回以上、y回以下出現する部分にマッチします。"\d{2,6}" は2桁以上、6桁以下の数字にマッチします。

-


?

直前の要素が0回または1回出現する部分にマッチします。{0,1}と同じです。例えば、"A[0-9]?" は "A"、"A0"のどちらにもマッチします。


*

直前の要素が0回以上出現する部分にマッチします。{0,}と同じです。


+

直前の要素が1回以上出現する部分にマッチします。{1,}と同じです。例えば、"[A-C]+" は、 "A"、"BC"、"CCC" のすべてにマッチします。


??
+?
*?

?、*、+ のあとに ? を記述することで、最短マッチを指定できます。?、*、+ のみの指定では最長マッチ(一致するもっとも長い文字列にマッチ)となるのに対して、最短マッチでは、正規表現に一致するもっとも短い文字列にマッチします。

例えば、"<title>StartPage</title>" という文字列に対して、正規表現 "<.*?>" は "<title>" にマッチし、正規表現 "<.*>" は "<title>StartPage</title>" にマッチします。

-

-

Regex++ 版は最長マッチのみのサポートです。

選択とグループ化

ひとまとまりの範囲としてグループを指定すると、その範囲に条件を指定したり、文字列を取得して検索文字列や置換文字列に再び指定したりすることができます。

(○:動作確認済み、-:動作不可/未確認/対象外)

シンボル

機能

対象エンジン

備考

ATL

Regex++

VBScript

()

囲んだ部分をグループ化して、1つの句を作成します。"(ab(cd))" のように階層で指定することもできます。例えば、"(abc)?(d)" は "abcd"、"d" のどちらにもマッチします。

Regex++ 版、VBScript 版では、一致グループを示すためにも使用されます。カッコ内の正規表現にマッチする実際のテキストを入力文字列から取得できます。

|

選択(or条件)を指定します。指定した句のうちの任意の句にマッチします。"(abc)|(def)|(ghi)" は "abc"、"def"、"ghi"のいずれにもマッチします。


{}

一致グループを示します。囲まれた正規表現にマッチする文字列を取得できます。

-

-


その他の演算子

(○:動作確認済み、-:動作不可/未確認/対象外)

シンボル

機能

対象エンジン

備考

ATL

Regex++

VBScript

!

否定を示します。後に続く正規表現が否定されます。例えば、"A!0" は、"A0" にはマッチせず、"A1" や "A2"にはマッチします。

-

-


後方参照

括弧で囲まれた部分を参照できます。出現順に\1、\2、・・・で文字列を参照できます。

(○:動作確認済み、-:動作不可/未確認/対象外)

シンボル

機能

対象エンジン

備考

ATL

Regex++

VBScript

()\n

括弧で囲まれた句のうち、n番目の句にマッチします。例えば、"(A[0-9]+),\1" は、"A1234,A1234" のような、同じ文字列の2回の出現にマッチさせることができます。

-

ATL 版とは異なり、番号は 1 から始まります。また、一致グループは小括弧 () で囲みます。

{}\n

括弧で囲まれた句のうち、n番目の句にマッチします。番号は 0 から始まります。例えば、<{.*?}>.*?</\0> は "<title>StartPage</title>" にマッチします。

-

-

Regex++ 版、VBScript 版とは異なり、番号は 0 から始まります。また、一致グループは中括弧 {} で囲みます。

3.5.4.2 置換文字列で使用できる構文
マッチした文字列の参照

置換文字列に、検索でマッチした文字列の全体または一部を含めることができます。

検索文字列に指定した正規表現で、一致グループとして括弧で囲んだ部分を、置換文字列の中で $ 文字のあとに数字を指定することで参照できます。1番目の括弧で囲まれた部分は $1、2番目の括弧で囲まれた部分は $2、のように参照できます。検索文字列で指定する一致グループは、ATL版の場合は中括弧 {} で囲み、Regex++ 版、VBScript 版の場合は小括弧 () で囲みます。

(○:動作確認済み、-:動作不可/未確認/対象外)

シンボル

機能

対象エンジン

備考

ATL

Regex++

VBScript

検索文字列側:()
置換文字列側:$n

n番目の括弧で囲まれた部分の文字列を表します。例えば、検索文字列で "(\d+):(\d+):(\d+)" を指定し、"11:58:30" のログが得られた場合、$1 は "11"、$2 は "58"、$3 は "30" を返します。

-

ATL 版とは異なり、検索文字列では () で囲みます。

検索文字列側:{}
置換文字列側:$n

n番目の括弧で囲まれた部分の文字列を表します。例えば、検索文字列で "{\d+}:{\d+}:{\d+}" を指定し、"11:58:30" のログが得られた場合、$1 は "11"、$2 は "58"、$3 は "30" を返します。

-

-

Regex++ 版、VBScript 版とは異なり、検索文字列では {} で囲みます。

$`

マッチした部分の前の文字列を表します。

-

-


$'

マッチした部分の後ろの文字列を表します。

-

-


$&
$0

マッチした部分全体の文字列を表します。

-

-


$

文字 $ を表します。

-

-


\$

文字 $ を表します。

-

-


$$

文字 $ を表します。

-

-


\

( ) \ ? などの特殊な文字を表示するには \ でエスケープします。

-

-


3.6 Ping コマンドメニュー定義ユーティリティ

Ping コマンドメニュー定義ユーティリティは、ビューアー・マップで使用する「Ping コマンド」メニューを定義するユーティリティです。

ビューアー・マップの「Ping コマンド」のサブメニュー上に、Ping を送信するターゲットホストを追加/カスタマイズすることができます。これによって、トラブルの切り分けのために特定の機器に Ping を発行するといった使い方ができます。

Ping コマンドメニュー定義ユーティリティは、コントロールパネルの「ネットワーク監視機能のシステム設定」→「ユーティリティ」タブから起動できます。

ここで登録した項目をメニューから選択することで、デバイスに対してシステム標準のPing コマンドを実行できます(コマンドプロンプトのウィンドウが開きます)。

images/anm_ug_0089.png

項目

内容

メニュー内容 メニュー内容の追加・削除を行います。
メニュー項目名 メニューに表示される文字列を指定します。指定できる文字列は最大64バイト(全角文字の場合32文字)です。
「\t」で区切ることで、サブメニューを追加できます。例えば、メニュー文字列に「グループ1\tスイッチC」と「グループ1\tスイッチD」を指定して追加すると、「スイッチC」「スイッチD」がサブメニュー「グループ1」によって階層化されます。
サブメニューは4階層まで指定できます。
ターゲットホスト Ping ターゲットとなるホスト名または IPv4 アドレスを指定します。
追加 指定した項目を追加します。追加できるメニュー項目は最大50個です。
メニュー一覧 登録されているメニュー内容の一覧が表示されます。
上へ
メニュー項目を選択してからクリックすると、選択した項目の表示順序を上へ移動します。
下へ
メニュー項目を選択してからクリックすると、選択した項目の表示順序を下へ移動します。
メニューテスト
登録されている内容で、Ping コマンドメニューをテスト表示します。

3.7 カスタムツールメニュー定義ユーティリティ

カスタムツールメニュー定義ユーティリティは、ビューアー・マップ上のメニューに任意のコマンドを追加できるユーティリティです。

このユーティリティを使用すると、数回のクリックで任意のコマンドを実行できるようになるので、よく使用するコマンドを登録することにより操作性が向上します。

カスタムツールメニュー定義ユーティリティは、コントロールパネルの「ネットワーク監視機能のシステム設定」→「ユーティリティ」タブから起動できます。

メニューへの任意のコマンドの追加は、ビューアーまたはマップからでも設定できます。

images/anm_ug_0090.png


項目

内容

メニュー項目名

メニューに表示される文字列を指定します。指定できる文字列は最大64バイト(全角文字の場合32文字)です。
「\t」で区切ることで、サブメニューを追加できます。例えば、メニュー文字列に「管理\tTera Term」を指定して追加すると、「Tera Term」がサブメニュー「管理」によって階層化されます。
サブメニューは1階層につき10個まで登録でき、5階層まで作成できますが、メニュー項目全体で指定できる文字列は最大324バイト(全角文字の場合162文字)までです。

コマンド

実行するコマンドを指定します。
任意のコマンドを指定する場合は、「参照」ボタンをクリックし、実行ファイルを指定してください。フルパスで指定しない場合は、指定したコマンドにパスが通っている必要があります。
ドロップダウンリストから下記のコマンドを指定することもできます。(AlliedDeviceViewなどを指定する場合は、インストールされている必要があります)

  • 機器ビューアー(AlliedDeviceView)起動
  • MIB ブラウザー(Amigo)起動
  • TELNET 起動
  • TFTP クライアント起動
  • 機器のログ(AlliedLogReporter)起動
  • デバイスメンテナンス機能へのタスク登録
  • 機器へのファイル転送
  • 機器のコンフィグファイルのバックアップ
  • Ping コマンド実行
  • 経路情報コマンド実行
  • Webブラウザー(IE)起動
  • TFTP サーバー起動

Note
リモート端末からメニュー項目を実行する場合は、リモート端末に設定したコマンドがないと実行できません。

パラメーター

コマンドのパラメーターを入力します(必須ではありません)。「%ip」「%ipv4」「%ipv6」のいずれかを指定すると、ターゲットとなっている IP アドレスを取得して実行します。対象となる機器ノードに IPv4 と IPv6 のアドレスが指定されている場合は、IPv4 のアドレスが優先されます。例えば、コマンドで「機器ビューアー(AlliedDeviceView)を起動」を選択した場合、パラメーターには「-TargetHost %ip」を設定します。選択されているデバイスの IP アドレスが 192.168.1.11 の場合は「-TargetHost 192.168.1.11」を設定します。
「%mac」を指定すると、ターゲットとなっている MAC アドレスを取得して実行します。対象となる機器ノードに IPv4、IPv6 アドレス、MAC アドレスが指定されている場合の優先順位は、IPv4 → IPv6 → MAC アドレスとなります。

追加・編集・削除・テスト実行ボタン

追加−メニュー内で設定した内容が、新規に追加されます。
編集−選択・表示されているメニュー内容を編集できます。
削除−選択したメニューを削除できます。
テスト実行−選択されている(メニューの)コマンドをテストします。

メニュー一覧

現在の定義内容が表示されます。

上へ・下へ

メニューの表示順番を変更できます。

メニューテスト

現在定義されている内容で、メニュー表示のテストができます。

images/anm_ug_0091.png

Note
ビューアー・マップが起動していると編集した内容はすぐに反映されません。編集を反映させるには、ビューアー・マップを再起動する必要があります。

Note
64ビット環境のプログラムは、このメニューから起動できない場合があります。

メニュー項目の実行時に「IP アドレスの入力」ダイアログが表示された場合は、相手先の IP アドレスを入力してください。

3.8 バックアップ/リストア

ANM には、バックアップユーティリティ / リストアユーティリティが付属しています。ネットワーク監視サーバーのデータ(MIB/アイコンファイルなど)や ログ管理機能(AlliedLogReporter)のデータ(DB や設定情報)を簡単にバックアップ、リストア(復元)できます。

ユーティリティでバックアップされる情報は以下の通りです。

3.8.1 バックアップ

バックアップユーティリティは、Windows のプログラムから「AlliedView NMS Standard Edition」→「ネットワーク監視ツール」→「バックアップ」の順に選択して起動できます。

Note
なるべく新しい情報をバックアップするために、バックアップユーティリティはバックアップの実行時にサーバーに情報のセーブを要求します。その際、タスク管理機能は再起動となり、実行中のタスクがある場合は、いったん中断となります。(情報のセーブ後にタスク管理機能は再起動され、動作中だったタスクは再開されます。)

Note
バックアップユーティリティは、ネットワーク監視サーバーが起動中でも実行できますが、バックアップする情報が最新にならない場合があります。(ユーティリティ起動時にこのことを示すメッセージが表示されます。)あらかじめサーバーを終了することにより、最新の情報をバックアップすることができます。

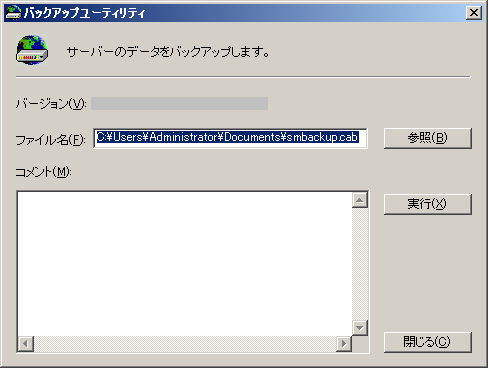

images/anm_ug_0092.png

「ファイル名」にバックアップ先ファイル名を指定し、「実行」ボタンをクリックすると、ANM のデータファイルが、指定したファイル名の .cab ファイルとしてバックアップされます。「コメント」欄に日本語でメモを残すこともできます。

「閉じる」ボタンをクリックすると、ユーティリティを終了します。

バックアップユーティリティは、バッチ処理で実行できるよう、対話的ダイアログを表示せずに実行することができます。.cab ファイルは ANM をインストールしたディレクトリの Bin の下にあり、以下のように指定します。

smbackup.exe /s backup.cab [/c "コメント"] [/w "秒数"]

/s 指定が必須です。
backup.cab バックアップ先ファイル名を拡張子「.cab」で指定します。既存のファイル名を指定すると上書きされますのでご注意ください。
/c "コメント" 指定は任意です。コメントを指定することができます。複数行指定する場合、「\n」と入力することで改行を指定することができます。
/w "秒数" ALR / AAC のバックアップの処理待ち時間を秒数で指定することができます。
指定のバックアップ処理待ち時間を超えるとエラーメッセージが表示され、ALR のバックアップを行っていた場合には、ALR のバックアップを中止し AAC のバックアップを開始します。 エラーメッセージが表示された場合は、長めにバックアップ処理待ち時間を指定することをお勧めします。 また、バックアップが指定のバックアップ処理待ち時間より早く完了した場合は、指定の時間が残っていてもバックアッププロセスは終了します。デフォルトは 120秒 (2分)です。

Note
パラメーターエラーの場合、ダイアログが表示されてしまいます。

3.8.2 リストア

リストアユーティリティは、Windows のプログラムから「AlliedView NMS Standard Edition」→「ネットワーク監視ツール」→「リストア」の順に選択して起動できます。

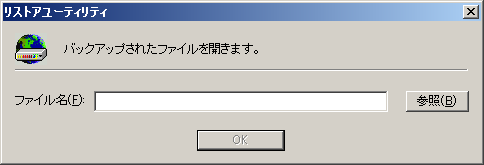

images/anm_ug_0093.png

「ファイル名」に、バックアップしておいた .cab ファイルを指定して「OK」ボタンをクリックすると、確認ダイアログが表示されます。

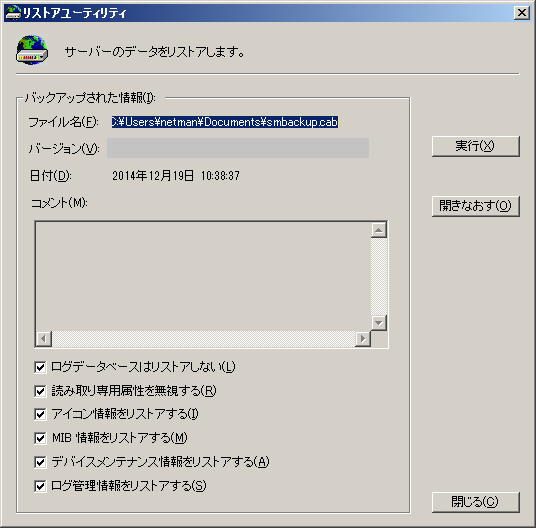

images/anm_ug_0094.png

オプション項目を確認してから「実行」をクリックすると、データファイルのリストア(復元)が行われます。処理が完了すると、結果ダイアログが表示されます。

images/anm_ug_0095.png

4 ビューアーのメニュー

ここでは、ビューアーのメニューについて説明します。ビューアーで使用できるメニューは以下の通りです。

4.1 編集

「編集」メニューには、以下のサブメニューがあります。

4.1.1 削除

ツリー上で選択したサブネットやデバイス、ログビュー上で選択したログメッセージなどを削除します。

4.1.2 検索

指定した文字列をキーとして、サブネット/デバイス/スタック/シャーシ/スロット/ポート/VLAN/AMF ネットワーク/AMF グループ/AMF ノードを検索します。ノード名だけでなく、属性(メインビューの属性タブに表示される IP アドレスや管理名など)をキーとして検索することもできます。(検索結果として表示されるのは最大100件です。)

images/anm_ug_0096.png

検索結果のリストに対しては、以下の操作が可能です。

4.1.3 監視サブネット追加

監視対象のサブネットをツリーに追加します。 自動探索でデバイスを追加した場合、いったんツリーに追加されたあとは、ここで指定した探索条件に基づいて定期的に自動探索が実行され、サブネットの構成変更がツリーに反映されていきます。

4.1.3.1 監視サブネットタブ

追加するサブネットのネットワーク ID 等を指定します。

images/anm_ug_0097.png

項目

内容

サブネットの名前

サブネットの名前を指定します。任意の文字列を指定できます。

Note
\(円マーク)は使用できません。

ネットワーク ID

ネットワーク ID を指定します(例:172.16.23.0)。

サブネットマスク

サブネットマスクを指定します(例:255.255.255.0)。

当サブネットを周期探索する

このチェックボックスがチェックされているときは、「探索条件」タブの設定に従い、周期的に自動探索が行われます。

Note
チェックした場合、「探索条件」タブの「自動探索周期」のデフォルト値は、「ネットワーク監視機能のシステム設定」の「サブネットのデフォルト値」タブで指定した値になります(デフォルト値が 0 の場合、チェックは無効になります)。

パラメーター名

サブネット内のデバイスに SNMP でアクセスするときに使うパラメーター名を指定します。デバイスによってパラメーター名が異なる可能性があるため、複数指定(最大10個)が可能です。複数指定されている場合はそれぞれについてアクセスを試みます。どれか1つでもアクセスが可能であれば、ANM から管理可能です。

Note
パラメーター名は、デバイスごとに異なる文字列を設定できますが、その場合 ANM が SNMP でアクセスする際の負荷が大きくなります。

  • 追加 − SNMP パラメーターを追加します。(SNMP パラメーターダイアログを表示します。)
  • 削除 − SNMP パラメーターを削除します。
  • プロパティ − SNMP パラメーターを編集します。(SNMP パラメーターダイアログを表示します。)
  • 上へ − 選択している SNMP パラメーターの自動探索優先度を1つ上げます。
  • 下へ − 選択している SNMP パラメーターの自動探索優先度を1つ下げます。

ステータス

サブネット内のノードの総数と監視対象ノード数が表示されます。

Note
「サブネットの名前」を入力して、「ネットワーク ID」「サブネットマスク」の指定を行わずにサブネットを追加することができます。

その場合は、配下に手動で追加されるデバイスの IP アドレスのチェックを行いません。また、自動探索は行いません。(「探索条件」タブの設定は無効になります。)

4.1.3.2 探索条件タブ

「監視サブネット」タブで指定したサブネットを自動探索するときの条件を設定します。最初の自動探索後は、このタブで指定した間隔で周期的に自動探索が行われます。

images/anm_ug_0098.png

項目

内容

自動探索周期

探索周期を指定します。単位は、時、日、週から選択できます。デフォルトは 0 時間、最小は 1 時間です(ただし、0 は自動探索を行わないことを意味します)。ANM は、ここで指定した間隔でサブネットを自動探索し、構成ツリーを更新します。

自動探索範囲

探索範囲をホップ数で指定します。「0」は指定したサブネットのみ、「1」は隣接するサブネットまで探索することを意味します。

管理対象種別

監視対象としてツリーに追加するデバイスの種類を指定します。

  • 中継ノード − SNMP を実装するルーター、スイッチ、リピーターハブのみ
  • SNMP ノード − SNMP を実装する全デバイス(中継ノードを含む)
  • IPノード − 上記の全ノードと IP ノード(Ping に応答するデバイス)
  • 全ノード − 上記の全ノードと MAC ノード(IP アドレス不明のノード)

探索時にホスト名を調査

このチェックボックスがチェックされているときは、自動探索でデバイスを発見したときに、そのデバイスのホスト名を DNS サーバーに問い合わせます。DNS にホスト名が登録されていた場合は、デバイスのプロパティにそのホスト名を記録します。

トラップ時に自動探索開始

このチェックボックスがチェックされているときは、サブネット内のデバイスからトラップを受信した場合に、自動探索周期にかかわらず探索を開始します。このオプションを指定しておくと、デバイスがある機種から別の機種に交換された場合などにすぐにその情報をツリーに反映できる可能性が高くなります。これは、起動完了時にトラップを送信するデバイスが多いからです。

Note
このオプションを指定した場合、トラップを受け取ったあと、最長で10分以内に、該当するサブネットの自動探索を開始します。(自動探索機能が起動されていることが条件です。)

4.1.4 監視デバイス追加

サブネットにデバイスを追加します。自動探索で発見されなかったデバイスをツリーに追加したい、あるいは、あとから任意のデバイスを追加したいときに使います。

4.1.4.1 監視デバイスタブ

追加したいデバイスに関する情報(IP アドレス等)を指定します。

images/anm_ug_0099.png

項目

内容

デバイスの名前

デバイスの名前。任意の文字列を指定できます。

ホスト名

DNS に登録されているホスト名を指定します(オプション)。

IPv4

IP アドレス(IPv4)の情報を設定します。

IP アドレス

デバイスの IP アドレス(IPv4)を指定します。

サブネットマスク

サブネットマスクを指定します。

トラップ監視アドレス

SNMP のトラップ監視アドレスを設定します。監視するデバイスが複数の IP アドレスを持つ場合に、 上で指定した以外の IP アドレスを SNMP トラップ送信元アドレスとして識別するために指定します。設定を行うには、「編集」ボタンをクリックします。

images/anm_ug_0100.png

  • 追加 : 入力した IP アドレスを追加します。
  • 削除 : 選択した IP アドレスを削除します。
  • 変更 : 選択されている IP アドレスを入力した IP アドレスに置き換えます。

「OK」ボタンをクリックすると設定が反映されます。その場合「IPv4」-「IP アドレス」と重複するアドレスは除かれます。

IPv6

IP アドレス(IPv6)の情報を設定します。

IP アドレス

デバイスの IP アドレス(IPv6)を指定します。

MAC アドレス

デバイスの MAC アドレスを指定します(オプション)。

当デバイスを周期監視する

チェックボックスにチェックを入れると、デバイスに対して定期的に状態確認のポーリングが行われます。チェックを外すと、ツリーには追加されますが状態監視は行われません。

ステータス

デバイスの追加時には意味を持ちません。この情報が意味を持つのは、既にツリー上にあるデバイスのプロパティを見るときです。デバイス追加時には次のような表示となります。

  • アイコン: 常に「?」マークが表示されます。
  • 種別: 常に「不明」と表示されます。
  • 状態: 常に「不明」と表示されます。
  • スタック数: 常に「0」と表示されます。

Note
デバイスのプロパティを見るには、ツリー上でデバイスを選択したあと、メニューから「編集」→「プロパティ」と選択するか、右クリックメニューから「プロパティ」を選択します。

コメント欄

管理に必要な情報などを書き込めます。

Note
手動設定時、「ホスト名 」「IP アドレス(IPv4)」「IP アドレス(IPv6)」のいずれかの入力が必要です。すべて入力することもできます。ホスト名と IP アドレスの両方を入力した場合は、IP アドレスが優先されます。

4.1.4.2 監視条件タブ

ポーリングの周期など、デバイスの監視に関する条件を設定します。

images/anm_ug_0101.png

項目

内容

監視周期

デバイスの監視周期を指定します。単位は秒、分、時、日、週から選択できます。ここでのデフォルト値は10分です( 0 は周期監視を行わないことを意味します)。ANM は、ここで指定した間隔でデバイスに対するポーリング(状態確認)を行います。

無応答時の削除時間

ここで指定した期間デバイスがポーリングに応答しなかった場合、デバイスがネットワーク上に存在しないとみなしてツリー上から削除します。単位は秒、分、時、日、週から選択できます。デフォルトは1週間です。無応答時の削除時間は、周期監視の時間より長く設定してください。

Note
「0」を指定した場合は削除されません。

ポートも監視する

このチェックボックスがチェックされているときは、ポートの状態も周期監視します。また、チェック時は、「監視デバイス追加」や「最新の情報に更新」を実行したときに、該当デバイスのポートを探索し、発見した場合はそのポートを自動的に追加します。チェックされていないときは、これらの処理は行われません。

Note
「機能」タブで「スイッチ」「ルーター」「リピーター」のいずれかがチェックされてないと、本チェックボックスは選択できません。

Note
「最新の情報に更新」を実行したときに、該当デバイスのポート数が減っていた場合(拡張ポートを取り外した場合など)、そのポートは削除されます。ただし、ポートに他のデバイスが接続されていた場合は、警告ログを出すだけで削除は行われません。

4.1.4.3 機能タブ

デバイスが持っている機能を指定します。

images/anm_ug_0102.png

項目

内容

デバイス機能の表示

デバイスが持っている機能に対応するチェックボックスをチェックします。複数チェックしてもかまいません。通常、少なくとも PING のチェックボックスはチェックする必要があります。

「OK」ボタン

各タブで設定した内容を確定したい場合は「OK」ボタンをクリックしてください。設定内容が反映され、ダイアログが閉じられます。

「キャンセル」ボタン

各タブで設定した内容を反映せずにダイアログを終了します。

「適用」ボタン

各タブで設定した内容を反映しますが、ダイアログは閉じません。

「ヘルプ」ボタン

このダイアログに関するヘルプ情報を表示します。

Note
「OK」、「キャンセル」、「適用」、「ヘルプ」各ボタンの意味は、ほとんどすべてのダイアログで共通です。

4.1.4.4 SNMP パラメータータブ

SNMP のパラメーターを指定します。(SNMP 機能が有効でないと設定できません。)

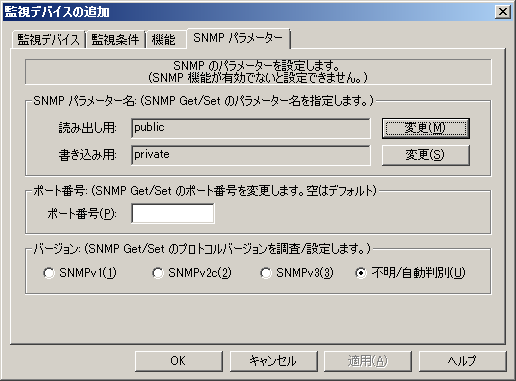

images/anm_ug_0103.png

項目

内容

SNMP パラメーター名

SNMP でデバイスにアクセスするときに使うパラメーター名を指定します(SNMP ノードに対してのみ有効)。デバイス側にも同じパラメーター名が設定がされている必要があります。

  • 読み出し用: SNMP でデバイスから情報を取り出すときに使うパラメーター名を指定します。
  • 書き込み用: SNMP でデバイスに情報を書き込むときに使うパラメーター名を指定します。

ポート番号

SNMP でデバイスに Get/Set を実行するときに使うポート番号を指定します(SNMP ノードに対してのみ有効)。

Note
ポート番号を空にした場合は、サーバーで設定したデフォルトのポート番号に従います。通常は 161です。

バージョン

SNMP のプロトコルバージョンを表示/変更します。「不明/自動判別」を選択すると、「OK」ボタンまたは「適用」ボタンをクリックしたときに機器のバージョンをチェックします(SNMP Get パケットを発行します)。

4.1.4.5 SNMP パラメーターダイアログ

SNMP のパラメーターの詳細を指定します。

images/anm_ug_0104.png

項目

内容

SNMP パラメーター名

SNMP でデバイスにアクセスするときに使うパラメーター名を一覧から選択します。「設定」ボタンをクリックすると、一覧を編集できます。(「SNMP パラメーター 一覧」ダイアログが開きます。)

コミュニティ名

SNMPv1、v2c で使用するコミュニティ名を指定します。

SNMPv3 パラメーター

SNMPv3 で使用するパラメーターを指定します。

  • セキュリティレベル: SNMPv3 セキュリティレベルを指定します。未使用、非認証 / 非暗号化、認証 / 非暗号化、認証 / 暗号化のうちいずれかを選択します。
  • ユーザー名: ユーザー名(1〜32文字)を指定します。
  • コンテキスト名: コンテキスト名(32文字まで)を指定します。
  • 認証パスワード: 認証パスワード(64文字まで)を指定します。
  • 認証プロトコル: 認証プロトコルを指定します。空白(なし)、MD5、SHA のうちいずれかを選択します。
  • 暗号化パスワード: 暗号化パスワード(64文字まで)を指定します。
  • 暗号化プロトコル: 暗号化プロトコルを指定します。空白(なし)、DES、AES のうちいずれかを選択します。
  • エンジン ID: エンジン ID (10〜64文字)を指定します。

説明

現在設定しているパラメーターについてのコメントを入力します。

4.1.4.6 SNMP パラメーター 一覧

SNMP のパラメーター名およびコミュニティ名の一覧を編集します。

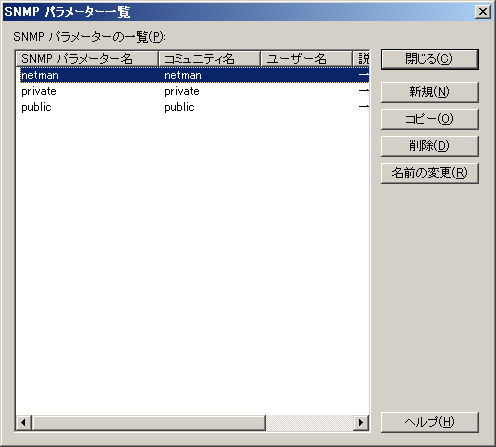

images/anm_ug_0105.png

項目

内容

SNMP パラメーターの一覧

現在登録されている SNMP パラメーターの一覧が表示されます。

新規

SNMP パラメーターを新規作成します。表示されるダイアログで、SNMP パラメーターの名前を入力します。

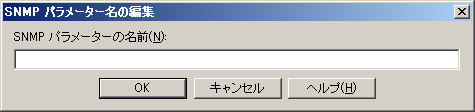

images/anm_ug_0106.png

コピー

一覧で選択されている SNMP パラメーターのコピーを作成します。表示されるダイアログで、SNMP パラメーターの新しい名前を入力します。

削除

一覧で選択されている SNMP パラメーターを削除します。

名前の変更

一覧で選択されている SNMP パラメーター名を変更します。表示されるダイアログで、SNMP パラメーターの新しい名前を入力します。

閉じる

ダイアログを閉じます。

4.1.5 監視タスク追加

MIB 変数値を一定間隔でサンプリングする「統計履歴の収集」タスクや、MIB 変数値があらかじめ設定した値を超えたかどうかを監視する「しきい値監視」タスクを作成します。

Note
作成できるタスクの数は最大256個です。

4.1.6 統計履歴の収集

MIB 値の推移を記録する「統計履歴の収集」タスクを作成します。メインビューのテーブル上で履歴を取りたい情報のセルを選択し、このメニューを選択すると、「監視タスクの追加 - [統計履歴の設定]」ダイアログが表示されます。

Note
履歴収集対象のセルが選択されていないと、このメニューはグレー表示となって選択できません。

4.1.6.1 監視タスクタブ

「監視タスク」タブでは、下記の各項目を設定します。

images/anm_ug_0107.png

項目

内容

対象

統計履歴収集の対象となるノードの名前が表示されます。設定はできません。

タスクの名前

この監視タスクの名前です。任意の文字列を指定できます。デフォルトでは「<対象>の<変数名>」になります。

開始予定

監視タスクを特定の日時に開始させたい場合は、このラジオボタンをマークし、開始日時と時刻を指定します。

設定後すぐに開始

監視タスクを作成後すぐに開始させたい場合は、このラジオボタンをマークしてください。

サンプル方法

MIB 変数値のサンプル方法です。統計履歴は「絶対値」でサンプルされます。

ラップ

このチェックボックスをチェックした場合、監視期間が過ぎると、収集データをラップラウンド(上書き)します。

サンプル間隔

MIB 変数値のサンプル間隔を指定します。

Note
サンプル間隔をあまり短く設定すると、データの保存量が大きくなるばかりでなく、ネットワークや PC の CPU にも負荷がかかりますのでご注意ください。

監視期間

監視タスクの実行期間を指定します。単位は分、時、日、週、月、無期限から選択できます。

監視タスクは、今現在または開始予定時間から上記のサンプル間隔で情報を収集し、監視期間だけ経過した時点で終了します。ただし、「ラップ」をチェックしている場合は、期間が来るとタイマーがリセットされ再度タスクが開始されます。

Note
統計履歴が最大レコード数を超えた場合は、監視期間を無期限に設定していても、タスクが終了します。

監視状態

タスクの状態を表示します。状態には、下記の4種類があります。

  • 予約中: タスクはまだ実行されていません。開始予定時間になったら起動されます。
  • 監視中: 現在タスクを実行中です。
  • 停止: タスクは停止しています。(再開または開始が可能です。)
  • 終了: タスクは既に終了しています。(再開、開始はできません。)

タスクの追加時は、常に「未定」と表示されます。

イベント

タスク追加後にタスクのプロパティを参照すると、このフィールドに発生したイベントが表示されます。

  • なし: 正常に監視中です。
  • エラー検出: 監視中に無応答などのエラーが検出されました。

タスクの追加時は、常に「なし」と表示されます。

残り監視時間

タスク追加後にタスクのプロパティを参照すると、監視タスクの残り実行時間が表示されます。タスクの追加時は、「未定」と表示されます。

コメント欄

任意のコメントを入力できます。

4.1.6.2 変数タブ

「変数」タブでは、統計収集対象の変数を選択します。

images/anm_ug_0108.png

項目

内容

変数名

統計を取りたい変数をチェックしてください。

MIB 名

上記「変数名」に対応する MIB オブジェクト名が表示されます。

最終値(絶対値)

最後にサンプルしたときの変数値が絶対値で表示されます。

Note
1つのタスクで監視できる MIB 変数の数は最大24個です。25個以上の変数を監視したいときは、複数のタスクを作成してください。

4.1.7 しきい値の監視

MIB 変数値がしきい値を超えたかどうかを継続的に監視する「しきい値の監視」タスクを作成します。

メインビューのテーブル上で監視したい変数のセルを選択し、このメニューを選択すると、「監視タスクの追加 - [しきい値の設定]」ダイアログが表示されます。以下で説明する3つのタブで必要な情報を入力してください。

Note
履歴収集対象のセルが選択されていないと、このメニューはグレー表示となって選択できません。

4.1.7.1 監視タスクタブ

「監視タスク」タブでは、下記の情報を設定します。

images/anm_ug_0109.png

項目

内容

対象

しきい値監視の対象となるノードの名前が表示されます。設定はできません。

タスクの名前

この監視タスクの名前です。任意の文字列を指定できます。

開始予定

監視タスクを特定の日時に開始させたい場合は、このラジオボタンをチェックし、開始日時と時刻を指定します。

設定後すぐに開始

監視タスクを作成後すぐに開始させたい場合は、このラジオボタンをチェックしてください。

サンプル方法

MIB 変数値のサンプル方法を指定します。「絶対値」、「相対値」、「秒間値」から選択できます。

ラップ

しきい値監視タスクでは選択できません。

サンプル間隔

MIB 変数値のサンプル間隔を指定します。

Note
サンプル間隔をあまり短く設定すると、データの保存量が大きくなるばかりでなく、ネットワークや PC の CPU にも負荷がかかりますのでご注意ください。

監視期間

監視タスクの実行期間を指定します。単位は分、時、日、週、月、無期限から選択できます。

監視タスクは、今現在または開始時間から上記のサンプル間隔で情報を収集し、監視期間だけ経過した時点で終了します。

監視状態

タスクの状態を表示します。状態には、下記の4種類があります。

  • 予約中: タスクはまだ実行されていません。開始予定時間になったら起動されます。
  • 監視中: 現在タスクを実行中です。
  • 停止: タスクは停止しています。(再開または開始が可能です。)
  • 終了: タスクは既に終了しています。(再開、開始はできません。)

タスクの追加時は、常に「未定」と表示されます。

イベント

タスク追加後にタスクのプロパティを参照すると、このフィールドに発生したイベントが表示されます。

  • なし: 正常に監視中です。
  • エラー検出: 監視中に無応答などのエラーが検出されました。
  • 上限超過: 上限しきい値オーバーを検出しました。
  • 下限超過: 下限しきい値アンダーを検出しました。

タスクの追加時は、常に「なし」と表示されます。

残り監視時間

タスク追加後にタスクのプロパティを参照すると、監視タスクの残り実行時間が表示されます。タスクの追加時は、常に「未定」と表示されます。

コメント欄

任意のコメントを入力できます。

4.1.7.2 しきい値タブ

「しきい値」タブでは、上限/下限しきい値と、しきい値超過時に実行させるアクションを指定します。

images/anm_ug_0110.png

項目

内容

上限しきい値

右側の「超過時イベント発生」チェックボックスをチェックすると、監視対象の変数値がここで指定した値以上になった場合にアクションが実行されます。しきい値には、0以上の整数を指定します。

下限しきい値

右側の「超過時イベント発生」チェックボックスをチェックした場合、監視対象の変数値がここで指定した値以下になった場合にアクションが実行されます。しきい値には、0以上の整数を指定します。

イベント発生時のアクション

しきい値の上限オーバーまたは下限オーバーが起きたときに実行するアクションを選択します。アクションは複数選択可能です。また、まったく選択しないことも可能です。その場合は、ログへの記録のみとなります。

Note
デフォルトの「ポップアップ」と「ビープ」はビューアー側で実行されるアクションであり複数選択できません。複数のアクションを設定する場合は、あらかじめサーバー側でアクションをリストに登録してください。

4.1.7.3 変数タブ

「変数」タブでは、監視する変数を指定します。

images/anm_ug_0111.png

項目

内容

変数名

しきい値を監視したい変数をチェックしてください。

MIB 名

上記「変数名」に対応する MIB オブジェクト名が表示されます。

最終値

最後にサンプルしたときの変数値が表示されます。値は、「サンプル方法」で指定した形式で表示されます。

Note
1つのタスクで監視できる MIB 変数の数は最大24個です。25個以上の変数を監視したいときは、複数のタスクを作成してください。

4.1.8 プロパティ

ツリービュー上で選択したサブネットやデバイス、タスクのプロパティを確認・編集します。

Note
その他のアイコン(ポートなど)を選択した場合は、メニューがグレー表示となり選択できません。

4.1.8.1 サブネットのプロパティ

「編集」→「監視サブネット追加」メニューと同様のダイアログが表示されます。詳細は、監視サブネット追加をご覧ください。

4.1.8.2 デバイスのプロパティ

「編集」→「監視デバイス追加」メニューと同様のダイアログが表示されます。詳細は、監視デバイス追加をご覧ください。

4.1.8.3 タスクのプロパティ

「編集」→「監視タスク追加」→「統計履歴」または「しきい値の監視」サブメニューと同様のダイアログが表示されます。詳細は、 統計履歴の収集またはしきい値の監視をご覧ください。

4.1.9 切り取り

ツリー上で選択したサブネット、デバイス、タスクを切り取り、クリップボードに保存します。ツリー上のオブジェクトは削除されます。切り取ったオブジェクトは「貼り付け」コマンドでツリーの別の場所に貼り付けることができます。

また、ログビュー上で選択したログメッセージを切り取ることもできます。この場合は、切り取ったログメッセージが CSV (カンマ区切り)テキスト形式でクリップボードに保存されます。ログメッセージの一部をテキストエディタにコピーしたい場合などに使います。切り取ったログメッセージはログビューから削除されます。「Shift」キーや「Ctrl」キーによる複数行選択も可能です(「Ctrl」+「A」ですべてのメッセージを選択することもできます)。

Note
切り取ったログメッセージを再度ログビューに貼り付けることはできません。

切り取りは、キーボードショートカット「Ctrl」+「X」でも可能です。

4.1.10 コピー

ツリー上で選択したサブネット、デバイス、タスクの情報をクリップボードにコピーします。コピーしたオブジェクトは「貼り付け」コマンドでツリーの別の場所に貼り付けることができます。

また、ログビュー上で選択したログメッセージをコピーすることもできます。この場合は、切り取ったログメッセージが CSV (カンマ区切り)テキスト形式でクリップボードに保存されます。ログメッセージの一部をテキストエディタにコピーしたい場合などに使います。「Shift」キーや「Ctrl」キーによる複数行選択も可能です(「Ctrl」+「A」ですべてのメッセージを選択することもできます)。

Note
コピーしたメッセージを再度ログビューに貼り付けることはできません。

コピーは、キーボードショートカット「Ctrl」+「C」でも可能です。

4.1.11 貼り付け

「切り取り」「コピー」でクリップボードにコピーしたサブネット、デバイス、タスク、AMF グループ、AMF ノードを、ツリー上で選択した位置に貼り付けます。

Note
サブネットを貼り付けるときはツリー上の「ネットワーク」を、デバイスを貼り付けるときはツリー上の任意のサブネットを選択した状態で「貼り付け」を実行してください。コピー元オブジェクトにとって適切でない位置を選択していると、「貼り付け」メニューは選択できません。

Note
ビューアーを複数起動している場合、ビューアーをまたいでオブジェクトをコピー&ペーストすることはできません。

Note
ログビューで「切り取り」「コピー」したメッセージを再度ログビューに貼り付けることはできません。テキストエディタなどへの貼り付け用です。

貼り付けを実行すると、貼り付けるオブジェクトの種類に応じて「監視サブネット追加」「監視デバイス追加」「監視タスク追加」のダイアログが表示され、ダイアログの各項目にコピー元オブジェクトの属性が記入された状態になります。必要な項目だけ変更して「OK」ボタンをクリックすれば、似た属性を持つオブジェクトを素早く複製できます。また、「OK」ボタンではなく「適用」ボタンを使うことにより、ダイアログを閉じずに複数のオブジェクトを連続して作成できます。

貼り付けは、キーボードショートカット「Ctrl」+「V」でも可能です。

4.1.12 自動ログイン情報の編集

自動ログイン情報の編集を行います。
「自動ログイン情報の編集」ダイアログでは、ログイン情報の追加・編集・削除や自動ログインを行うホストを指定できます。

自動ログインを行わないようにするには、ログイン情報を削除するかホスト名のチェックをすべて外し「OK」ボタンをクリックしてください。

images/anm_ug_0112.png

項目

内容

追加

ログイン情報を追加します。

編集

選択したログイン情報を編集します。

削除

選択したログイン情報を削除します。

4.1.12.1 自動ログイン情報ダイアログ

ログイン情報の編集や、次回ログイン時にログインダイアログを表示せずにログインするなどの設定が行えます。

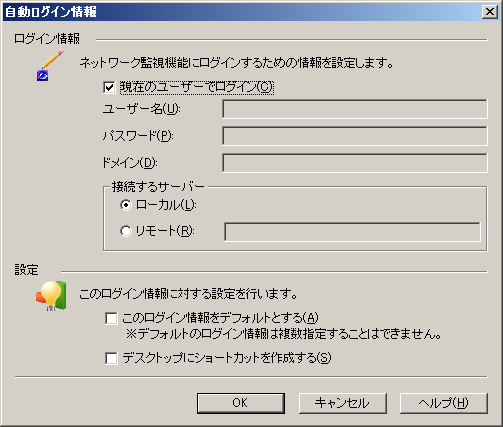

images/anm_ug_0113.png

項目

内容

現在のユーザーでログイン

現在ビューアーを実行している PC にログインしているユーザー名、パスワード、ドメインを使用してログインします。

ユーザー名

ログインするユーザー名を指定します。ただし、接続先としてローカルを選択した場合には、指定する必要はありません。

パスワード

ユーザー名に対応したパスワードを指定します。ただし、接続先としてローカルを選択した場合には、指定する必要はありません。

ドメイン

サーバーが所属する Windows ドメインを指定します。これは、Windows をサーバーとして、ドメインを設定している場合にのみ必要です。ドメインを設定していないネットワークの場合は必要はありません。

接続するサーバー

サーバーがビューアーと同じ PC 上で動作しているか、別の PC 上で動作しているかを指定します。

  • ローカル − サーバーがビューアーと同じ PC 上で動作している場合に指定します。
  • リモート − サーバーがビューアーと別の PC で動作している場合に指定します。テキストボックスにサーバーの Microsoft ネットワーク名か IP アドレスを指定してください。なお、リモートを選択した場合は、ユーザー名とパスワードの指定が必要です。

Note
Microsoftネットワーク名(NetBIOS名)とは、「ネットワークコンピューター」に表示される名前です。

Note
ユーザー名「Administrator」は使用できません。

このログイン情報をデフォルトとする

次回ログイン時に、設定したログイン情報でログインします。

Note
ログイン情報を複数登録している場合は、「自動ログイン情報の編集」ダイアログで自動ログインを行うホスト名にチェックを入れてください。指定可能なログイン情報は1つのみです。

デスクトップにショートカットを作成する

「OK」ボタンクリック後に、この情報でログイン可能なショートカットをデスクトップに作成します。

Note
ANM をアンインストールしても、ショートカットは削除されませんので、手動で削除してください。

4.1.13 アクションコマンドの編集

イベント発生時のアクションコマンドの設定を行います。
アクションコマンドを設定することにより、イベントフィルターのアクションコマンドで任意のコマンドを実行できます。

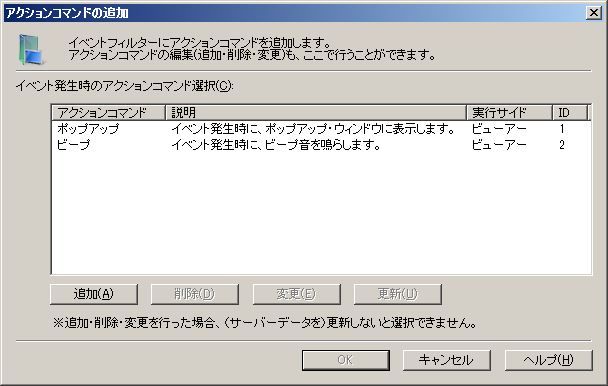

images/anm_ug_0114.png

項目

内容

イベント発生時のアクションコマンド選択

現在、定義されているアクションコマンドの一覧が表示されます。デフォルトでは、「ポップアップ」と「ビープ」の2つが定義されています。

追加・削除・変更

追加 −アクションコマンドを新規に追加します。
削除 −選択したアクションコマンドを削除します。
変更 −選択したアクションコマンドを編集します。
「追加」、「変更」ボタンをクリックすると以下の「アクションコマンドのプロパティ」ダイアログが表示されます。

アクションコマンドやパラメーターなどの詳細は「アクションコマンドのプロパティ」をご覧ください。

images/anm_ug_0115.png

OK

サーバーで保持しているアクションコマンドを更新します。

Note
サーバー側で「ネットワーク監視機能(サーバー)の設定」ダイアログを開いていると、サーバーデータの更新に失敗します。

4.1.14 AMF グループの追加

ANM のビューアー上で AMF グループを表示させるための設定を行います。
「AMF グループの追加」ダイアログは、ツリービュー上で AMF ネットワークを選択し編集メニューから「AMF グループの追加」を選択するか、 ツリービュー上の AMF ネットワークを選択し右クリックで表示されるメニューから開くことができます。

Note
AMF グループの設定は機器には反映されません。

images/anm_ug_0202.png

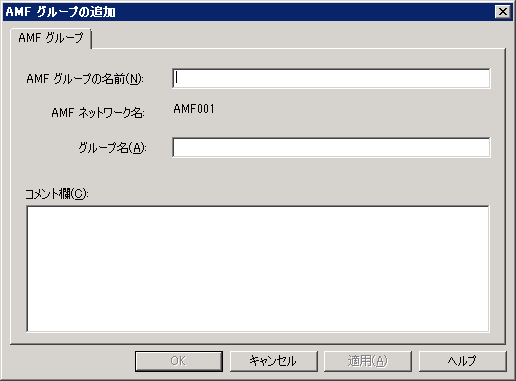

images/anm_ug_0203.png

項目

内容

AMF グループの名前

ANM で表示されるグループ名を指定します。

AMF ネットワーク名

上位 AMF ネットワークの名前が表示されます。変更はできません。

グループ名

機器側で設定した AMF グループ名を指定します。

コメント欄

任意のコメントを入力できます。

4.1.15 クラスターの追加

ANM のビューアー上で クラスターを表示させるための設定を行います。
「クラスターの追加」ダイアログは、ツリービュー上でマネージドワイヤレスを選択し編集メニューから「マネージドワイヤレス」→「クラスターの追加」を選択するか、 ツリービュー上のマネージドワイヤレスを選択し右クリックで表示されるメニューから開くことができます。

Note
クラスターの設定は機器には反映されません

images/anm_ug_uwc001a.png

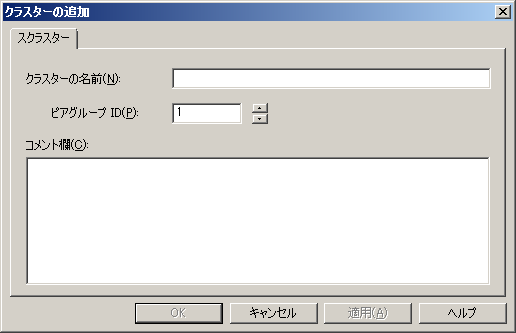

images/anm_ug_uwc001b.png

項目

内容

クラスターの名前

クラスターの表示名を指定します。

ピアグループ ID

クラスター(ピアグループ)の ID を指定します。

コメント欄

任意のコメントを入力できます。

4.1.16 コントローラーの追加

ANM のビューアー上でコントローラーを表示させるための設定を行います。
「コントローラーの追加」ダイアログは、ツリービュー上でマネージドワイヤレス、またはクラスターを選択し編集メニューから「マネージドワイヤレス」→「コントローラーの追加」を選択するか、ツリービュー上のマネージドワイヤレスまたはコントローラーを選択し右クリックで表示されるメニューから開くことができます。

Note
コントローラーの設定は機器には反映されません

images/anm_ug_uwc002a.png

images/anm_ug_uwc002b.png

項目

内容

コントローラーの名前

コントローラーの表示名を指定します。

IP アドレス

IP アドレス を指定します。

クラスターコントローラー

追加するコントローラーをクラスターコントローラーに指定する場合はチェックを入れます。

コメント欄

任意のコメントを入力できます。

4.1.17 アクセスポイントの追加

ANM のビューアー上でアクセスポイントを表示させるための設定を行います。
「アクセスポイントの追加」ダイアログは、ツリービュー上でコントローラーを選択し編集メニューから「アクセスポイントの追加」を選択するか、ツリービュー上のコントローラーを選択し右クリックで表示されるメニューから開くことができます。

Note
アクセスポイントの設定は機器には反映されません

images/anm_ug_uwc003a.png

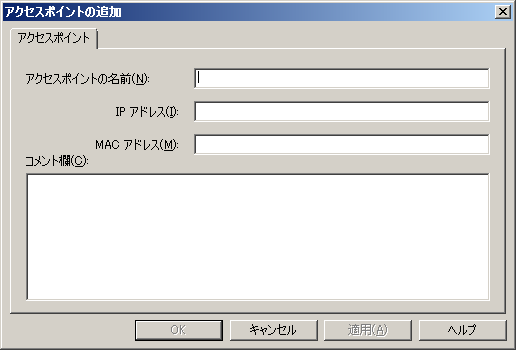

images/anm_ug_uwc003b.png

項目

内容

アクセスポイントの名前

アクセスポイントの表示名を指定します。

IP アドレス

IP アドレスを指定します。

MAC アドレス

MAC アドレスを指定します。

コメント欄

任意のコメントを入力できます。

4.2 表示

「表示」メニューには、以下のサブメニューがあります。

4.2.1 メインビュー

メインビューの表示に関する設定を選択できます。

4.2.1.1 グラフ追加

基本的に、ANM の情報はメインビューにテーブル形式で表示されます。テーブルの情報をグラフ形式で参照したいときは、任意のセルを選択したあと、本メニューから「折れ線グラフ」、「バーグラフ」、「パイグラフ」のいずれかを選択します。

折れ線グラフ images/62s.png

選択したセルの情報を折れ線グラフで表示します。

images/anm_ug_0116.png

バーグラフ images/63s.png

選択したセルの情報をバーグラフで表示します。

images/anm_ug_0117.png

パイグラフ images/64s.png

選択したセルの情報をパイグラフで表示します。

images/anm_ug_0118.png

4.2.1.2 情報タブ削除

メインビューには、コマンドを実行するたびにタブが追加されていくため、タブの数が増えて目的のタブパネルを探しにくくなることがあります。その場合は、削除したいタブを選択し、本メニューを選択してください。選択したタブパネルが削除されます。なお、属性タブは削除できません。

4.2.1.3 情報タブ全削除

情報タブを一度にすべて削除します。ただし、属性タブは削除できません。

4.2.1.4 表示間隔の設定

メインビューに表示されるテーブルやグラフの更新間隔を設定します。デフォルトでは、60秒ごとに表示内容が更新されます。表示間隔を変更したい場合は、「更新間隔(秒)」を指定し、「更新設定」ラジオボタンがチェックされていることを確認してから、「OK」ボタンをクリックしてください。

表示の更新を一時的に停止させて情報をじっくり見たい場合は、「更新解除」ラジオボタンを選択して、「OK」ボタンをクリックしてください。これにより、表示の更新が停止します。再開したい場合は、再度「更新設定」ラジオボタンを選択してください。表示の更新が再開されます。なお、一度停止したあとで更新を再開した場合は、停止中のデータは表示されません。

Note
表示間隔は必要以上に短くしないようにしてください。表示間隔が短いと、例えば対象ノードが無応答になった場合、無応答タイムアウトになる前に表示を更新しようとするため、ビューアーの動作が異常に遅くなったり、異常終了したりする恐れがあります。

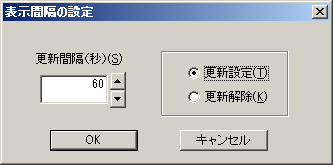

images/anm_ug_0119.png

4.2.2 ツリービュー

ツリービューの表示に関する設定を行います。

4.2.2.1 通知フラグクリア

トラップ受信状態アイコンをクリアするには、ツリービュー上で該当ノードを選択し、本メニューを実行してください。

Note
機器の状態を反映するには、通知フラグクリア後に「最新の情報に更新」を実行してください。

4.2.3 ツールバー

よく使用する機能については、ツールバーにボタンアイコンが配置されています。本メニューでは、アイコンの表示形式を変更できます。

4.2.3.1 表示

ツールバーの表示/非表示を切り替えます。メニューにチェックマークが付いているときは、ツールバーが表示されます。再度メニューを選択すると、チェックマークが消えて非表示になります。

4.2.3.2 大きいアイコン

このメニューを選択してチェックマークを付けると、アイコンが大きくなり、絵と文字両方で表示されます。通常は絵だけの表示です。

images/anm_ug_0120.png

4.2.4 初期状態に戻す

各ビューの表示状態を起動時の配置状態に戻します。また、ツールバーを「大きいアイコン」表示にしている場合は、通常のアイコン表示に戻します。

4.2.5 最新の情報に更新

選択されているツリーノードの情報を最新の情報に更新します。

ネットワーク全体/サブネットを選択した状態でこのコマンドを実行すると、次のようなダイアログが表示されます。

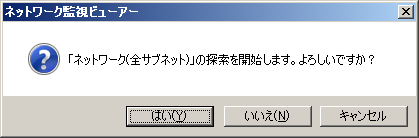

images/anm_ug_0121.png

4.3 管理

「管理」メニューでは、下記の情報について表示と編集が行えます。本メニューは、ANM の中心的メニューです。

4.3.1 統計情報

「統計情報」メニューでは、ネットワークを構成する各要素の統計情報を参照できます。本メニュー下の各コマンドで表示した情報は、統計履歴収集の対象に指定できます。

4.3.1.1 インターフェイス

「インターフェイス」メニューでは、送受信したパケットの数やオクテット数についての情報を確認できます。

IFオクテット数一覧

送受信されたデータの量をオクテット(バイト)で示します。

項目

内容

受信バイト数(ifInOctets)

フレームヘッダを含む受信オクテット総数を表示します。

送信バイト数(ifOutOctets)

フレームヘッダを含む送信オクテット総数を表示します。

IF パケット数一覧

送受信したパケットの数が表示されます。

項目

内容

受信ユニキャスト数(ifInUcastPkts)

受信したユニキャストパケットの総数を示します。

受信非ユニキャスト数(ifInNUcastPkts)

受信した非ユニキャストパケットの総数を示します。

送信ユニキャスト数(ifOutUcastPkts)

送信したユニキャストパケットの総数を示します。

送信非ユニキャスト数(ifOutNUcastPkts)

送信した非ユニキャストパケットの総数を示します。

受信破棄数(ifInDiscards)

資源の制約によって破棄された受信パケットの数を示します。

受信エラー数(ifInErrors)

エラーのために破棄された受信パケットの数を示します。

受信プロトコル不明数(ifInUnknownProtos)

上位プロトコルを判別できずに破棄された受信パケットの数を示します。

送信破棄数(ifOutDiscards)

資源の制約によって破棄された送信パケットの数を示します。

送信エラー数(ifOutErrors)

エラーのために破棄された送信パケットの数を示します。

送信パケットキュー長(ifOutQLen)

送信キュー内のパケット数を示します。

IF オクテット数64一覧

送受信されたデータ(64ビット)の量をオクテット(バイト)で示します。

項目

内容

受信バイト数64(ifHCInOctets)

フレームヘッダを含む受信オクテット総数(64ビット)を表示します。

送信バイト数64(ifHCOutOctets)

フレームヘッダを含む送信オクテット総数(64ビット)を表示します。

IF パケット数64一覧

送受信したパケットの数(64ビット)が表示されます。

項目

内容

受信ユニキャスト数64(ifHCInUcastPkts)

受信したユニキャストパケットの総数(64ビット)を示します。

受信マルチキャスト数64(ifHCInMulticastPkts)

受信したマルチキャストパケットの総数(64ビット)を示します。

受信ブロードキャスト数64(ifHCInBroadcastPkts)

受信したブロードキャストパケットの総数(64ビット)を示します。

送信ユニキャスト数64(ifHCOutUcastPkts)

送信したユニキャストパケットの総数(64ビット)を示します。

送信マルチキャスト数64(ifHCOutMulticastPkts)

送信したマルチキャストパケットの総数(64ビット)を示します。

送信ブロードキャスト数64(ifHCOutBroadcastPkts)

送信したブロードキャストパケットの総数(64ビット)を示します。

4.3.1.2 RMON

RMON(Remote Monitoring MIB)による Ethernet 統計情報が表示されます。

RMON オクテット数一覧

「RMON オクテット数一覧」では、以下の3項目が表示されます。

項目

内容

インデックス(etherStatsIndex)

Ethernet 統計情報テーブルのインデックスを示します。

受信バイト数(etherStatsOctets)

受信したデータの総オクテット数を示します。

ドロップイベント数(etherStatsDropEvents)

資源不足によりパケットをとりこぼした回数を示します。

RMON パケット数一覧

「RMON パケット数一覧」では、下記の11項目が表示されます。

項目

内容

インデックス(etherStatsIndex)

Ethernet 統計情報テーブルのインデックスを示します。

受信総数(etherStatsPkts)

受信したパケットの総数を示します。

ブロードキャスト数(etherStatsBroadcastPkts)

ブロードキャストアドレス宛ての正常なパケットの総数を示します。

マルチキャスト数(etherStatsMulticastPkts)

マルチキャストアドレス宛ての正常なパケットの総数を示します。

CRC/アライメント数(etherStatsCRCAlignErrors)

長さは正規の範囲内(64〜1518オクテット)だが、不正な FCS を持つパケットの総数を示します。FCS が不正で、なおかつパケット長がオクテットの整数倍でないパケット(アライメントエラー)も含みます。

アンダーサイズ数(etherStatsUndersizePkts)

正しい形式であるが、長さが64オクテットより短いパケットの総数を示します。

オーバーサイズ数(etherStatsOversizePkts)

正しい形式であるが、長さが1518オクテットより長いパケットの総数を示します。

フラグメント数(etherStatsFragments)

不正な FCS を持ち、なおかつ、長さが64オクテットより短いパケットの総数を示します。アラインメントエラーパケットも含みます。

ジャバー数(etherStatsJabbers)

1518オクテットより長いパケットのうち、不正な FCS を持つものの総数を示します。アラインメントエラーパケットも含みます。

コリジョン数(etherStatsCollisions)

セグメント上におけるコリジョン総数の推定値を示します。

ドロップイベント数(etherStatsDropEvents)

資源不足によりパケットをとりこぼした回数を示します。

RMON オクテット数分布一覧

「RMON オクテット数分布一覧」では、以下の9項目が表示されます。

項目

内容

インデックス(etherStatsIndex)

Ethernet 統計情報テーブルのインデックスを示します。

受信総数(etherStatsPkts)

受信したパケットの総数を示します。

受信サイズ64総数(etherStatsPkts64Octets)

64オクテット長の受信パケットの総数を示します。

受信サイズ65-127総数(etherStatsPkts65to127Octets)

65〜127オクテット長の受信パケットの総数を示します。

受信サイズ128-255総数(etherStatsPkts128to255Octets)

128〜255オクテット長の受信パケットの総数を示します。

受信サイズ256-511総数(etherStatsPkts256to511Octets)

256〜511オクテット長の受信パケットの総数を示します。

受信サイズ512-1023総数(etherStatsPkts512to1023Octets)

512〜1023オクテット長の受信パケットの総数を示します。

受信サイズ1024-1518総数(etherStatsPkts1024to1518Octets)

1024〜1518オクテット長の受信パケットの総数を示します。

ドロップイベント数(etherStatsDropEvents)

資源不足によりパケットをとりこぼした回数を示します。

4.3.1.3 スイッチ

「スイッチ」メニューでは、スイッチが保持している統計情報を表示します。

スイッチフレーム数一覧

「スイッチフレーム数一覧」では、以下の5項目が表示されます。

項目

内容

受信数(dot1dTpPortInFrames)

ポートがそのセグメントから受信したフレーム数を示します。

送信数(dot1dTpPortOutFrames)

ポートがそのセグメントへ送信したフレーム数を示します。

受信破棄数(dot1dTpPortInDiscards)

フォワーディング処理において、フィルターにより破棄された有効なフレーム数を示します。

中継遅延破棄数(dot1dBasePortDelayExceededDiscards)

ブリッジ通過時の中継遅延が大きすぎるために破棄されたフレーム数を示します。

サイズ超過破棄数(dot1dBasePortMtuExceededDiscards)

サイズ超過により廃棄されたフレーム数を示します。

スイッチフレーム数64一覧

「スイッチフレーム数64一覧」では、以下の3項目が表示されます。

項目

内容

受信数(dot1dTpHCPortInFrames)

ポートがそのセグメントから受信したフレーム数(64ビット)を示します。

送信数(dot1dTpHCPortOutFrames)

ポートがそのセグメントへ送信したフレーム数(64ビット)を示します。

受信破棄数(dot1dTpHCPortInDiscards)

フォワーディング処理において、フィルターにより破棄された有効なフレーム数(64ビット)を示します。

FDB ディスカード回数

「FDB ディスカード回数」では、以下の1項目が表示されます。

項目

内容

エントリ破棄数(dot1dTpLearnedEntryDiscards)

いったん学習したものの、データベースの容量不足によって廃棄されたFDBエントリの数を示します。

STP トポロジ変更回数

「STP トポロジ変更回数」では、以下の1項目が表示されます。

項目

内容

トポロジ更新回数(dot1dStpTopChanges)

本ブリッジが初期化またはリセットされてから現在までに検知されたトポロジー変更の回数を示します。

ポート別 STP 状態遷移回数

「ポート別 STP 状態遷移回数」では、以下の1項目が表示されます。

項目

内容

フォワーディング遷移回数(dot1dStpPortForwardTransitions)

このポートがラーニング状態からフォワーディング状態へ遷移した回数を示します。

4.3.1.4 IP

「IP」メニューでは、IP データグラムおよびフラグメントに関する統計情報が表示されます。

データグラム

「データグラム」では、以下の11項目が表示されます。

項目

内容

受信総数(ipInReceives)

受信した IP データグラムの総数を示します。エラー状態で受信されたものも含みます。

上位配信数(ipInDelivers)

IP ユーザープロトコル(ICMP を含む)に正常に転送された IP データグラムの数を示します。

転送数(ipForwDatagrams)

受信したが、宛先が異なるため転送されたデータグラムの数を示します。

送信要求数(ipOutRequests)

IP ユーザープロトコル(ICMP を含む)から IP モジュールに渡された送信データグラムの総数を示します。ipForwDatagramsは含みません。

受信ヘッダーエラー数(ipInHdrErrors)

チェックサムエラー、バージョン番号の不一致、その他のフォーマットエラー、生存可能時間(TTL)の超過、IP オプション処理時に発見されたエラーなどによって破棄された受信データグラムの数を表示します。

受信アドレスエラー数(ipInAddrErrors)

IP ヘッダーの送信先フィールドの IP アドレスが、このノードで受信すべきアドレスとして有効でないために破棄されたデータグラム数を示します。

受信プロトコル不明数(ipInUnknownProtos)

正常に受信した自分宛てのデータグラムのうち、上位プロトコルが不明または非対応のため破棄されたものの数を示します。

受信破棄数(ipInDiscards)

正常に受信したデータグラムのうち、正常に処理できる状態にあるにもかかわらず資源不足などの理由で破棄されたものの数を示します。

送信破棄数(ipOutDiscards)

送信しようとしたデータグラムのうち、正常に処理できる状態にあるにもかかわらず資源不足などの理由で破棄されたものの数を示します。

ルーティング破棄エントリ数(ipRoutingDiscards)

有効であるのに破棄されたルーティングエントリの数を示します。

送信先不明数(ipOutNoRoutes)

送信先への経路が見つからなかったために破棄された IP データグラムの数を示します。

フラグメント

「フラグメント」では、以下の6項目が表示されます。

項目

内容

再構成要求数(ipReasmReqds)

受信した IP フラグメントのうち、このノードで再構成が必要なものの数を示します。

再構成成功数(ipReasmOKs)

再構成に成功した IP データグラムの数を示します。

再構成失敗数(ipReasmFails)

IP 再構成演算に失敗した回数(理由は問いません)を示します。

フラグメント成功数(ipFragOK)

フラグメント分割に成功した IP データグラムの数を示します。

フラグメント失敗数(ipFragFails)

フラグメントに分割する必要があるにもかかわらず、Don't Fragment フラグがセットされているなどの理由で分割できずに破棄された IP データグラムの数を示します。

フラグメント生成数(ipFragCreates)

分割の結果として生成された IP データグラムのフラグメントの数を示します。

4.3.1.5 その他プロトコル

「その他プロトコル」メニューでは、ICMP、TCP、EGP、SNMP の各プロトコルに関する統計情報を表示します。

TCP 接続

「TCP 接続」では、以下の6項目が表示されます。

項目

内容

最大接続数(tcpMaxConn)

ノードがサポートする TCP コネクションの最大数を示します。最大値が変動する場合は-1の値となります。

カレント接続数(tcpCurrEstab)

現在 established(5) または closeWait(11) の状態にある TCP コネクション数を示します。

アクティブオープン累計数(tcpActiveOpens)

TCP コネクションが CLOSE 状態から SYN-SENT 状態へ直接遷移した回数を示します。

パッシブオープン累計数(tcpPassiveOpens)

TCP コネクションが LISTEN 状態から SYN-RCVD 状態に直接遷移した回数を示します。

接続試行失敗数(tcpAttemptFails)

TCP コネクションが SYN-SENT 状態または SYN-RCVD 状態から CLOSED 状態へ直接遷移した回数と、TCP コネクションが SYN-RCVD 状態から LISTEN 状態へ直接遷移した回数の合計を示します。

リセット数(tcpEstabResets)

TCP コネクションが ESTABLISHED 状態または CLOSE-WAIT 状態から CLOSED 状態に直接遷移した回数を示します。

TCP セグメント数

「TCP セグメント数」では、以下の5項目が表示されます。

項目

内容

受信総数(tcpInSegs)

受信した TCP セグメントの総数を示します。エラー状態で受信されたものも含みます。

送信総数(tcpOutSegs)

送信した TCP セグメントの総数を示します。

再送総数(tcpRetransSegs)

再送した TCP セグメントの総数を示します。

受信エラー数(tcpInErrs)

受信した TCP セグメントのうち、エラーがあったものの数を示します。

送信 RST フラグ付きセグメント数(tcpOutRsts)

送信した TCP セグメントのうち、RST フラグがオンに設定されていたものの数を示します。

UDP データグラム

「UDP データグラム」では、以下の4項目が表示されます。

項目

内容

受信総数(udpInDatagrams)

上位プロトコルに配送された UDP データグラムの総数を示します。

送信総数(udpOutDatagrams)

送信した UDP データグラムの総数を示します。

受信不可数(udpNoPorts)

受信した UDP データグラムのうち、送信先ポートにアプリケーションが存在しなかったものの数を示します。

受信エラー数(udpInErrors)

エラーのため上位プロトコルに配送できなかった受信 UDP データグラムの数を示します。ただし、送信先ポートにアプリケーションが存在しなかった場合を除きます。

EGP メッセージ

「EGP メッセージ」では、以下の4項目が表示されます。

項目

内容

受信数(egpInMsgs)

正常に受信した EGP メッセージの数を示します。

送信数(egpOutMsgs)

このノードで生成された EGP メッセージの総数を示します。

受信エラー数(egpInErrors)

エラーがあると判断された受信 EGP メッセージの数を示します。

送信エラー数(egpOutErrors)

資源不足のため送信されなかった EGP メッセージの数を示します。

EGP 隣接ノード一覧

「EGP 隣接ノード一覧」では、以下の10項目が表示されます。

項目

内容

隣接アドレス(egpNeighAddr)

EGP 隣接ノードの IP アドレスを示します。

受信メッセージ数(egpNeighInMsgs)

EGP 隣接ノードから正常に受信した EGP メッセージの数を示します。

送信メッセージ数(egpNeighOutMsgs)

EGP 隣接ノードに送信されたメッセージ数を示します。

受信エラー数(egpNeighInErrs)

EGP 隣接ノードから受信した EGP メッセージのうち、エラーがあったものの数を示します。

送信エラー数(egpNeighOutErrs)

資源不足のため送信されなかった EGP メッセージの数を示します。

受信定義エラー数(egpNeighInErrMsgs)

EGP 隣接ノードから受信した、EGP で定義されたエラーメッセージの数を示します。

送信定義エラー数(egpNeighOutErrMsgs)

EGP 隣接ノードに送信された、EGP で定義されたエラーメッセージの数を示します。

アップ遷移回数(egpNeighStateUps)

EGP 隣接ノードが UP 状態に遷移した回数を示します。

非アップ遷移回数(egpNeighStateDowns)

EGP 隣接ノードが UP 状態から他の状態に遷移した回数を示します。

状態(egpNeighState)

EGP 隣接ノードの状態を示します。状態には、以下の5種類があります。

  • idle(1)
  • acquisition(2)
  • down(3)
  • up(4)
  • cease(5)
4.3.1.6 ICMP

「ICMP」メニューでは、ICMP に関する統計情報が表示されます。

受信メッセージ

「受信メッセージ」では、以下の13項目が表示されます。

項目

内容

総数(icmpInMsgs)

受信した ICMP メッセージの総数を示します。エラー状態で受信したもの(icmpInErrors)も含みます。

エラー数(icmpInErrors)

受信した ICMP メッセージのうち、エラーがあると判断されたもの(ICMP チェックサム不正、長さ不正など)の数を示します。

到達不能数(icmpInDestUnreachs)

受信した ICMP 送信先到達不能メッセージの数を示します。

時間超過数(icmpInTimeExcds)

受信した ICMP 時間超過メッセージの数を示します。

パラメーターエラー数(icmpInParmProbs)

受信した ICMP パラメーターエラーメッセージの数を示します。

送信元消滅数(icmpInSrcQuenchs)

受信した ICMP 発信元消滅メッセージの数を示します。

リダイレクト数(icmpInRedirects)

受信した ICMP リダイレクトメッセージの数を示します。

エコー要求数(icmpInEchos)

受信した ICMP エコー要求メッセージの数を示します。

エコー応答数(icmpInEchoReps)

受信した ICMP エコー応答メッセージの数を示します。

タイムスタンプ要求数(icmpInTimestamps)

受信した ICMP タイムスタンプ要求メッセージの数を示します。

タイムスタンプ応答数(icmpInTimestampReps)

受信した ICMP タイムスタンプ応答メッセージの数を示します。

アドレスマスク要求数(icmpInAddrMasks)

受信した ICMP アドレスマスク要求メッセージの数を示します。

アドレスマスク応答数(icmpInAddrMaskReps)

受信した ICMP アドレスマスク応答メッセージの数を示します。

送信メッセージ

「送信メッセージ」では、以下の13項目が表示されます。

項目

内容

総数(icmpOutMsgs)

このノードが送信しようとした ICMP メッセージの総数を示します。icmpOutErrors を含みます。

エラー数(icmpOutErrors)

バッファ不足などの ICMP の問題により送信されなかった ICMP メッセージの数を示します。

到達不能数(icmpOutDestUnreachs)

送信した ICMP 送信先到達不能メッセージの数を示します。

時間超過数(icmpOutTimeExcds)

送信した ICMP 時間超過メッセージの数を示します。

パラメーターエラー数(icmpOutParmProbs)

送信した ICMP パラメーターエラーメッセージの数を示します。

送信元消滅数(icmpOutSrcQuenchs)

送信した ICMP 発信元消滅メッセージの数を示します。

リダイレクト数(icmpOutRedirects)

送信した ICMP リダイレクトメッセージの数を示します。

エコー要求数(icmpOutEchos)

送信した ICMP エコー要求メッセージの数を示します。

エコー応答数(icmpOutEchoReps)

送信した ICMP エコー応答メッセージの数を示します。

タイムスタンプ要求数(icmpOutTimestamps)

送信した ICMP タイムスタンプ要求メッセージの数を示します。

タイムスタンプ応答数(icmpOutTimestampReps)

送信した ICMP タイムスタンプ応答メッセージの数を示します。

アドレスマスク要求数(icmpOutAddrMasks)

送信した ICMP アドレスマスク要求メッセージの数を示します。

アドレスマスク応答数(icmpOutAddrMaskReps)

送信した ICMP アドレスマスク応答メッセージの数を示します。

4.3.1.7 SNMP

「SNMP」メニューでは、SNMP に関する統計情報が表示されます。

基本情報

「基本情報」では、以下の項目が表示されます。

項目

内容

受信パケット数(snmpInPkts)

トランスポート層から SNMP エージェントプロセスに渡された受信 SNMP メッセージの数を示します。

送信パケット数(snmpOutPkts)

SNMP エージェントプロセスからトランスポート層に渡された送信 SNMP メッセージの数を示します。

受信要求 MIB 総数(snmpInTotalReqVars)

受信した Get および GetNextRequest メッセージに応じて読み出された MIB オブジェクトの数を示します。

受信設定 MIB 総数(snmpInTotalSetVars)

受信した Set 要求メッセージに応じて変更された MIB オブジェクトの数を示します。

受信 Get 要求総数(snmpInGetRequests)

受信した GetRequest メッセージの総数を示します。

受信 GetNext 要求総数(snmpInGetNexts)

受信した GetNextRequest メッセージの総数を示します。

受信 Set 要求総数(snmpInSetRequests)

受信した Set 要求メッセージの数を示します。

送信応答総数(snmpOutGetResponses)

SNMP プロトコルモジュールが送信した GetResponse メッセージの総数を示します。

送信トラップ総数(snmpOutTraps)

送信した SNMP トラップの総数を示します。

非エージェント情報

「非エージェント情報」では、以下の項目が表示されます。

項目

内容

送信 Get 要求総数(snmpOutGetRequests)

送信した GetRequest メッセージの総数を示します。

送信 GetNext 要求総数(snmpOutGetNexts)

送信した GetNextRequest メッセージの総数を示します。

送信 Set 要求総数(snmpOutSetRequests)

送信した SetRequest メッセージの総数を示します。

受信応答総数(snmpInGetResponses)

受信した GetResponse メッセージの総数を示します。

受信トラップ総数(snmpInTraps)

受信した SNMP トラップの総数を示します。

受信エラーメッセージ

「受信エラーメッセージ」では、以下の項目が表示されます。

項目

内容

未サポートバージョン数(snmpInBadVersions)

未サポートのバージョン番号を持つ SNMP メッセージの受信総数を示します。

未定義コミュニティ名使用数(snmpInBadCommunityNames)

不明なコミュニティ名を持つ SNMP メッセージの受信総数を示します。

不正コミュニティ名使用数(snmpInBadCommunityUses)

コミュニティ名とオペレーションの権限が一致しない SNMP メッセージの受信総数を示します。

ASN 構文エラー数(snmpInASNParseErrs)

ASN.1 構文エラーによりデコードできなかった SNMP メッセージの受信総数を示します。

TooBig 数(snmpInTooBigs)

エラー状態フィールドに「tooBig」がセットされていた SNMP メッセージの受信総数を示します。

NoSuchName 数(snmpInNoSuchNames)

エラー状態フィールドに「noSuchName」がセットされていた SNMP メッセージの受信総数を示します。

BadValue 数(snmpInBadValues)

エラー状態フィールドに「badValue」がセットされていた SNMP メッセージの受信総数を示します。

ReadOnly 数(snmpInReadOnlys)

エラー状態フィールドに「readOnly」がセットされていた SNMP メッセージの受信総数を示します。

GenErr 数(snmpInGenErrs)

エラー状態フィールドに「genErr」がセットされていた SNMP メッセージの受信総数を示します。

送信エラーメッセージ

「送信エラーメッセージ」では、以下の項目が表示されます。

項目

内容

TooBig 数(snmpOutTooBigs)

エラー状態フィールドに「tooBig」をセットして送信された SNMP メッセージの数を示します。

NoSuchNames
(snmpOutNoSuchNames)

エラー状態フィールドに「noSuchName」をセットして送信された SNMP メッセージの数を示します。

BadValue 数(snmpOutBadValues)

エラー状態フィールドに「badValue」をセットして送信された SNMP メッセージの数を示します。

GenErr 数(snmpOutGenErrs)

エラー状態フィールドに「genErr」をセットして送信された SNMP メッセージの数を示します。

4.3.2 構成情報

構成情報メニューでは、ネットワークを構成する各要素の属性や、各要素を管理する上で有効な情報を参照できます。

4.3.2.1 接続デバイス一覧

このコマンドは、ポートに対してのみ有効です。ツリービュー上でポートを選択し、本コマンドを実行すると、選択したポートの配下に接続されているデバイスの一覧が表示されます。

4.3.2.2 スイッチ

「スイッチ」メニューでは、FDB と STP に関する情報を確認できます。

FDB 一覧

「FDB 一覧」メニューでは、スイッチが持つフォワーディングデータベース(MAC アドレステーブルともいう)の情報が表示されます。

項目

内容

登録アドレス(dot1dTpFdbAddress)

FDB に登録されているユニキャスト MAC アドレスを示します。

登録ポート(dot1dTpFdbPort)

上記の MAC アドレスを持つ機器が存在するポートの番号を示します。

状態(dot1dTpFdbStatus)

FDB エントリの状態を示します。

  • other(1)
  • invalid(2)
  • learned(3)
  • self(4)
  • mgmt(5)
STP

「STP」メニューでは、スパニングツリープロトコルに関する情報を確認できます。

項目

内容

優先度(dot1dStpPriority)

ブリッジ優先度(ブリッジ識別子の先頭2オクテット)を示します。

ルートブリッジ(dot1dStpDesignatedRoot)

ルートブリッジのブリッジ識別子を示します。

ルートポート(dot1dStpRootPort)

該当デバイスが持つポートのうち、ルートブリッジへのコストが最小となるポートの番号を示します。

ルート経路コスト(dot1dStpRootCost)

ルートブリッジへの最適経路のコストを示します。

規格(dot1dStpProtocolSpecification)

スパニングツリープロトコルのバージョン情報が表示されます。次の3種類があります。

  • unknown(1)
  • decLb100(2)
  • ieee8021d(3)

トポロジー更新後経過ミリ秒(dot1dStpTimeSinceTopologyChange)

前回ネットワークトポロジーの変化が検知されてから現在までの経過時間を示します。

トポロジ更新回数(dot1dStpTopChanges)

本ブリッジが初期化またはリセットされてから現在までに検知されたトポロジー変更の回数を示します。

ポート別 STP

「ポート別 STP」メニューでは、下記の9項目が表示されます。

項目

内容

優先度(dot1dStpPortPriority)

ポートの優先度(ポート識別子の先頭1オクテット)を示します。

経路コスト(dot1dStpPortPathCost)

ポートの経路コストを示します。

ルートブリッジ(dot1dStpPortDesignatedRoot)

セグメント内の代表ブリッジが送信する BPDU によって示されるルートブリッジの識別子を示します。

代表ブリッジ(dot1dStpPortDesignatedBridge)

このポートがセグメント内の代表ブリッジとみなしているブリッジの識別子を示します。

ルートポート(dot1dStpPortDesignatedPort)

このポートセグメント内の代表ブリッジのポート識別子を示します。

ルートポート経路コスト(dot1dStpPortDesignatedCost)

このポートに接続されたセグメントの代表ポートの経路コストを示します。

フォワーディング遷移回数(dot1dStpPortForwardTransitions)

このポートがラーニング状態からフォワーディング状態へ遷移した回数を示します。

状態(dot1dStpPortState)

このポートのスパニングツリーの状態を示します。次の6種類があります。

  • disabled(1)
  • blocking(2)
  • listening(3)
  • learning(4)
  • forwarding(5)
  • broken(6)

動作(dot1dStpPortEnable)

このポートのスパニングツリーの有効/無効を示します。

4.3.2.3 IP

「IP」メニューでは、IP 関連の構成情報を確認できます。

ARP 情報一覧

ARP テーブルの情報が表示されます。

項目

内容

ポート(ipNetToMediaIfIndex)

ポートのインデックス番号(ifIndex)を示します。

物理アドレス(ipNetToMediaPhysAddress)

ポート配下に存在するデバイスの MAC アドレスを示します。

IP アドレス(ipNetToMediaNetAddress)

ポート配下に存在するデバイスの IP アドレスを示します。

マッピング種別(ipNetToMediaType)

ARP エントリのタイプを示します。タイプは下記の4種類です。

  • other(1)
  • invalid(2)
  • dynamic(3)
  • static(4)
ルーティング情報一覧

ルーティングテーブルの情報が表示されます。

項目

内容

送信先サブネット(ipRouteDest)

送信先サブネットの IP アドレスを示します。

ルーティングマスク(ipRouteMask)

送信先サブネットのネットマスクを示します。クラス A ネットワークは255.0.0.0、クラス B は255.255.0.0、クラス C は255.255.255.0となります。

中継アドレス(ipRouteNextHop)

送信先サブネットへの経路上にある、最初の中継ノードの IP アドレス(ネクストホップアドレス)を示します。

対応ポート(ipRouteIfIndex)

ネクストホップルーターへのデータグラム送信に使うインターフェイスのインデックス番号を示します。

メトリック1(ipRouteMetric1)

本経路の第1ルーティングメトリックを示します。メトリック値の解釈は、ipRouteProto の値、すなわち、本経路情報を使用するルーティングプロトコルによって決まります。

メトリック2(ipRouteMetric2)

本経路の第2ルーティングメトリックを表示します。

メトリック3(ipRouteMetric3)

本経路の第3ルーティングメトリックを表示します。

メトリック4(ipRouteMetric4)

本経路の第4ルーティングメトリックを表示します。

メトリック5(ipRouteMetric5)

本経路の第5ルーティングメトリックを表示します。

プロトコル(ipRouteProto)

本経路に責任を負うルーティングプロトコルを示します。

プロトコル定義 MIB(ipRouteInfo)

本経路に責任を負うルーティングプロトコルを定義する MIB を示します。

種別(ipRouteType)

経路のタイプを表示します。タイプは次の4種類です。

  • other(1)
  • invalid(2)
  • direct(3)
  • indirect(4)

更新後の経過秒数(ipRouteAge)

経路が最後に更新されたか、または正しいと判定された時点からの経過秒数を表示します。

4.3.2.4 その他プロトコル

「その他プロトコル」メニューでは、TCP、UDP、EGP の各プロトコルに関する情報を確認できます。

TCP接続情報一覧

TCP コネクションに関する情報が表示されます。

項目

内容

ローカルアドレス(tcpConnLocalAddress)

TCP コネクションのローカル側 IP アドレスを示します。

ローカルポート番号(tcpConnLocalPort)

TCP コネクションのローカル側ポート番号を示します。

リモートアドレス(tcpConnRemAddress)

TCP コネクションのリモート側 IP アドレスを示します。

リモートポート番号(tcpConnRemPort)

TCP コネクションのリモート側ポート番号を示します。

状態(tcpConnState)

TCP コネクションの状態を示します。状態は次の12種類です。

  • closed(1)
  • listen(2)
  • synSent(3)
  • synReceived(4)
  • established(5)
  • finWait1(6)
  • finWait2(7)
  • closeWait(8)
  • lastAck(9)
  • closing(10)
  • timeWait(11)
  • deleteTCB(12)
UDP 情報一覧

「UDP 情報一覧」では、以下の2項目について表示します。

項目

内容

ローカルアドレス(udpLocalAddress)

UDP リスナーのローカル IP アドレスを示します。

ローカルポート番号(udpLocalPort)

UDP リスナーのローカルポート番号を示します。

EGP 隣接ノード情報一覧

「EGP 隣接ノード情報一覧」では、以下の7項目について表示します。

項目

内容

隣接アドレス(egpNeighAddr)

EGP 隣接ノードの IP アドレスを示します。

自律システム番号(egpNeighAs)

EGP 隣接ノードの AS (自律システム)番号を示します。

hello 送信間隔(egpNeighIntervalHello)

EGP Hello コマンドの再送間隔(100分の1秒単位)を示します。

poll 送信間隔(egpNeighIntervalPoll)

EGP Poll コマンドの再送間隔(100分の1秒単位)を示します。

ポーリングモード(egpNeighMode)

ポーリングモードを示します。モードには、次の2種類があります。

  • active(1)
  • passive(2)

オペレータ起動イベント(egpNeighEventTrigger)

オペレータによる Start イベントと Stop イベントを起動するために使われる制御変数を示します。イベントは次の2種類です。

  • start(1)
  • stop(2)

状態(egpNeighState)

EGP の状態を示します。状態には、次の5種類があります。

  • idle(1)
  • acquisition(2)
  • down(3)
  • up(4)
  • cease(5)

4.3.3 実装情報

「実装情報」メニューでは、ネットワークを構成する各要素の実装状態(持っている機能など)やシステム情報を参照できます。

4.3.3.1 システム

「システム」メニューでは、以下の7項目が表示されます。

項目

内容

管理名(sysName)

通常、デバイスの名前を示します。

連絡先(sysContact)

通常、デバイスの管理者名や連絡先を示します。

設置場所(sysLocation)

通常、デバイスの設置場所を示します。

機器詳細(sysDescr)

デバイスの説明が表示されます。

機種名(sysObjectID)

機種固有の ID を示します。

経過時間(sysUpTime)

デバイスが起動されてからの経過時間を示します。

サポートレイヤ(sysServices)

デバイスがサポートするレイヤの合計値を示します。

4.3.3.2 インターフェイス

「インターフェイス」メニューでは、以下の10項目が表示されます。

項目

内容

インターフェイス番号(ifIndex)

インターフェイス番号を示します。

ポート名(ifDescr)

ポート名を示します。

物理アドレス(ifPhysAddress)

インターフェイスの物理アドレスを示します。

最大送信単位(ifMtu)

インターフェイス上で送受信可能な最大パケットサイズを示します。

通信速度(ifSpeed)

インターフェイスの通信速度を示します。

状態更新日時(ifLastChange)

最後にインターフェイスの状態が変化したときの sysUpTime の値を示します。

物理層規定 MIB(ifSpecific)

インターフェイスの追加情報が記録された MIB の識別子を示します。

インターフェイス種別(ifType)

インターフェイスの種類を区別するための識別番号を示します。

管理状態(ifAdminStatus)

管理者が設定したインターフェイスの状態を示します。以下の3つの状態があります。

  • up(1)
  • down(2)
  • testing(3)

稼働状態(ifOperStatus)

インターフェイスの実際の稼働状態を示します。以下の3つの状態があります。

  • up(1)
  • down(2)
  • testing(3)
4.3.3.3 スイッチ

「スイッチ」メニューでは、スイッチに関する実装情報が表示されます。

スイッチ情報一覧

「スイッチ情報一覧」では、以下の5項目が表示されます。

項目

内容

物理アドレス(dot1dBaseBridgeAddress)

ブリッジが使用する MAC アドレスを示します。

ポート数(dot1dBaseNumPorts)

ブリッジが制御しているポートの数を示します。

ブリッジ動作種別(dot1dBaseType)

ブリッジングのタイプを示します。タイプには以下の4つがあります。

  • unknown(1)
  • transparent-only(2)
  • sourceroute-only(3)
  • srt(4)

エージングタイム(dot1dTpAgingTime)

動的に学習されたフォワーディングデータベースエントリのエージングタイムを示します。これは、エントリ登録後、情報が古くなったとみなされて破棄されるまでの時間(秒)です。

エントリ破棄数(dot1dTpLearnedEntryDiscards)

学習したが、スペースの関係で破棄されたフォワーディングデータベースの項目数を示します。

ポート別スイッチ情報

「ポート別スイッチ情報」では、以下の3項目が表示されます。

項目

内容

ポート番号(dot1dBasePort)

ブリッジポートの番号を示します。

対応インターフェイス番号(dot1dBasePortIfIndex)

本ポートに対応する ifIndex オブジェクトの値を示します。

回線(dot1dBasePortCircuit)

管理ポートに対して一意なオブジェクトインスタンスの名前を示します。

STP 制御タイマー一覧

「STP 制御タイマー一覧」では、以下の7項目が表示されます。

項目

内容

最大保持秒数(dot1dStpMaxAge)

学習したスパニングツリープロトコル情報を破棄するまでの最大保持時間(MaxAge)を示します。

フォワード遷移遅延秒数(dot1dStpForwardDelay)

フォワーディング状態に遷移する前に、リスニングまたはラーニング状態にある時間(1/100秒単位)を示します。

ハロータイム秒数(dot1dStpHelloTime)

ルートになっているかまたはルートになろうとしているブリッジがその存在を広報する間隔(1/100秒)を示します。

保持間隔秒数(dot1dStpHoldTime)

コンフィグレーション BPDU の最小送信間隔(1/100秒)を示します。

ルート時最大保持秒数(dot1dStpBridgeMaxAge)

本ブリッジがルートになったときに、すべてのブリッジが最大保持秒数として用いる値(秒単位)を示します。

ルート時フォワード遷移遅延秒数(dot1dStpBridgeForwardDelay)

本ブリッジがルートになったときに、すべてのブリッジがフォワード遅延時間として使用する値(秒単位)を示します。

ルート時ハロータイム秒数(dot1dStpBridgeHelloTime)

本ブリッジがルートになったときに、すべてのブリッジがハロータイムとして使用する値(秒単位)を示します。

4.3.3.4 IP

「IP」メニューでは、IP 関連の実装情報が表示されます。

実装・動作一覧

「実装・動作一覧」では、以下の3項目が表示されます。

項目

内容

ルーティング機能(ipForwarding)

IP データグラムを転送する、すなわちルーターとして機能しているかどうかを示します。ルーティングを行っているときは 1、そうでない場合は 2 となります。

デフォルト TT L値(ipDefaultTTL)

送信する IP データグラムのヘッダ部にある生存可能時間(TTL)フィールドにセットするデフォルト値を示します。

フレーム再構成タイムアウト(ipReasmTimeout)

フラグメントに分割されたデータグラムが、再構成待ちのためにこのノードの中に保持される最大秒数を表示します。

アドレス情報一覧

「アドレス情報一覧」では、以下の5項目が表示されます。

項目

内容

IP アドレス(ipAdEntAddr)

このエントリのアドレス情報の対象となっている IP アドレスを示します。

ポート番号(ipAdEntIfIndex)

このエントリが適用されるインターフェイスを一意に識別するインデックスの値を示します。

サブネットマスク(ipAdEntNetMask)

このエントリの IP アドレスに適用されるサブネットマスクを示します。

ブロードキャスト LSB(ipAdEntBcastAddr)

このエントリの IP アドレスが対応する論理インターフェイス上でデータグラムを送信するときに使用される IP ブロードキャストアドレスの LSB を示します。

フレーム再構成最大長(ipAdEntReasmMaxSize)

このインターフェイスが受け取ったデータグラムからこのノードが再構成できる IP データグラムの最大数を示します。

4.3.3.5 その他プロトコル

「その他プロトコル」メニューでは、TCP と EGP の各プロトコルに関する実装情報が表示されます。

TCP 情報一覧

「TCP 情報一覧」では、以下の4項目が表示されます。

項目

内容

再送時間アルゴリズム(tcpRtoAlgorithm)

再送時間決定アルゴリズムを示します。以下に示す4つの値があります。

  • other(1) − その他
  • constant(2) − 定数
  • rsre(3) − MIL-STD-1778
  • vanj(4) − Van Jacobsonのアルゴリズム

再送タイマ最小値(tcpRtoMin)

再送タイマの最少値を示します。

再送タイマ最大値(tcpRtoMax)

再送タイマの最大値を示します。

最大接続数(tcpMaxConn)

このノードがサポートする TCP コネクションの最大数を示します。

EGP 情報一覧

「EGP 情報一覧」では、以下の1項目が表示されます。

項目

内容

自律システム番号(egpAs)

EGP 隣接ノードの AS (自律システム)番号を示します。

4.3.4 MIB ブラウザー

ANM 内蔵の MIB ブラウザーを起動し、ツリービュー上で選択されているノードの MIB ツリーを表示します。本メニューは、ツリー上で SNMP 機能を持つノードを選択しているときにだけ選択できます。

images/anm_ug_0122.png

MIB ブラウザーの詳細については、MIB ブラウザーをご覧ください。

4.3.5 履歴情報

「履歴情報」メニューでは、ログ、タスクおよび統計履歴に関する操作を行うことができます。

4.3.5.1 カレントログ

ログビューに表示されているカレントログに対する操作を行います。

全削除

ログビューに表示されているログエントリ(カレントログ)をすべてクリアします。ログビューに表示されるのは、最新の200エントリです。ログそのものは、すべてサーバー側で保存されているので、ログデータベースをクリアしない限り、次に示す「ログ履歴」→「ファイルに保存」コマンドで任意ファイルへの書き出しが可能です。

4.3.5.2 ログ履歴

「ログ履歴」サブメニューでは、サーバーに保存されているログ履歴に関する操作を行います。

ファイルに保存 images/93.png

サーバーに保存されているログ履歴を、ビューアーにダウンロードしてファイルに保存します。「ログ履歴の出力フィルター」ダイアログが表示されるので、必要に応じて書き出す情報を選別してください。

ログ履歴の出力フィルター

このダイアログでは、ログからどのような情報を書き出すかを指定します。ログは運用を続けるにつれて大きくなるので、ファイルに保存するときは一定の条件でフィルターをかけ、必要な情報のみを書き出すようにすると便利です。

種類タブ

「種類」タブでは、ログの種類とレベルによって書き出す情報を選別します。

images/anm_ug_0123.png

項目

内容

ログのレベル

「通常」を指定してください。

Note
「通常」とはログのレベルのことで、「ユーザー」レベルのことを指します。(「ログ / アクションコマンド条件」をご覧ください。)

ログの種類

書き出すログの種類を選択します。エラーログ、アラームログ、トラップログ、情報ログから選択してください(複数可)。ドロップダウンリストからは、対象とするログエントリの種類を選択します。

Note
ログのレベルには「通常」と「デバッグ」の2種類がありますが、「デバッグ」は ANM のトラブル時に情報を収集していただくための指定ですので、弊社より依頼があった場合以外は指定しないでください。

対象タブ

「対象」タブでは、ログイベントの発生元によって、書き出すログエントリを選別します。ここで指定した条件にマッチしたノードに関するログだけがファイルに書き出されます。

images/anm_ug_0124.png

項目

内容

対象の種類

ここでチェックした種類のノードに関するデータだけを書き出します。

属性により絞り込む

「対象の種類」で選別したデータの中からさらに絞り込みたい場合は、このチェックボックスをチェックし、下記のノード属性を指定します。

対象の名前

ノードの表示名(ツリービューに表示されているノード名)を基準として書き出すデータを絞り込みます。

対象のアドレス

ノードの IP アドレスを基準として書き出すデータを絞り込みます。

対象の機種名

ノードの機種名(sysObjectID)で書き出すデータを絞り込みます。

すべて選択

種類で表示されているチェックボックスをすべてチェックします。

すべて取消

種類でチェックされているチェックボックスのチェックをすべて外します。

日付タブ

「日付」タブでは、日時を指定して書き出すログエントリを選別します。これにより、特定の期間に発生したログイベントだけをファイルに書き出すことができます。

images/anm_ug_0125.png

項目

内容

日付による絞り込み

発生日時をもとにログエントリを絞り込むときは、このチェックボックスをオンにし、開始日時と終了日時(片方のみも可)を指定します。

開始日時

書き出すログエントリの開始日時を指定します。

「日付による絞り込み」チェックボックスをチェックした場合に有効となります。

終了日時

書き出すログエントリの終了日時を指定します。

「日付による絞り込み」チェックボックスをチェックした場合に有効となります。

4.3.5.3 タスク

「タスク」サブメニューでは、「統計履歴の収集」や「しきい値の監視」といった各種タスクに関する操作を行います。各タスクの状態等は、ツリービューの「タスク一覧」タブで参照できます。

タスク停止

ツリービューの「タスク一覧」タブ上で選択しているタスクの処理を停止します。

全タスク停止

すべてのタスクを停止させます。

全削除

監視中のものを除くすべてのタスクを削除します。

Note
タスクの削除は、タスクを停止してからでないと行えません。

タスク開始

停止中の選択タスクを再開します。予約中の選択タスクを即時開始します。また、停止前に予約中だった選択タスクを即時開始します。

全タスク開始

停止中、および予約中のタスクをすべて開始します。

全タスク再開

選択タスクの停止、または全タスク停止により、停止したタスクを再開します。停止前に予約中であったタスクは予約中に戻します。

4.3.5.4 統計履歴

「統計履歴」サブメニューでは、ツリービューの「タスク一覧」タブに表示される統計履歴収集タスクに対する操作を行います。

ファイルに保存

統計履歴収集タスクが収集した情報をビューアーにダウンロードしてファイルに保存します。「統計履歴の出力フィルター」ダイアログが表示されるので、必要に応じて書き出す情報を選別してください。

統計履歴の出力フィルター

このダイアログでは、収集された統計履歴からどのような情報を書き出すかを指定します。収集した情報の量が多いとダウンロードに時間がかかることがあるので、ファイルに保存するときは一定の条件でフィルターをかけ、必要な情報のみを書き出すようにすると便利です。

変数タブ

「変数」タブでは、収集した履歴情報の中からどの MIB 変数値を書き出すかを選択します。

images/anm_ug_0126.png

項目

内容

タイトル行

出力するファイルの1行目に入るタイトル行を指定します。デフォルトでは、選択した統計履歴収集タスクの名前になります。

チェックボックスのチェックを外すと、タイトル行は表示されなくなります。

対象変数

ファイルに出力する変数を選択します。

「経過時間」は、収集対象の変数とともに常に収集されます。

出力データの形式

出力するデータの形式を選択します。

経過時間(sysUpTime)による、データの補正を行う

経過時間(sysUpTime)を利用して出力データの値を補正します。「出力データの形式」で「相対値」を選択した場合にのみ選択できます。

すべて選択

変数リストで表示されている MIB 変数をすべて選択します。

すべて取消

すべてのチェックをチェックなしにします。

日付タブ

「日付」タブでは、日時を指定して書き出す情報を選別します。これにより、収集した履歴情報の中から、特定の期間における MIB 変数値の変動だけをファイルに書き出すことができます。

images/anm_ug_0127.png

項目

内容

日付による絞り込み

発生日時をもとに書き出す情報を絞り込むときは、このチェックボックスをオンにし、開始日時と終了日時(片方のみも可)を指定します。

開始日時

書き出す履歴情報の開始日時を指定します。

「日付による絞り込み」チェックボックスをチェックした場合に有効となります。

終了日時

書き出す履歴情報の終了日時を指定します。

「日付による絞り込み」チェックボックスをチェックした場合に有効となります。

4.3.6 管理情報

「管理情報」メニューでは、各種アプリケーションの起動やイベントフィルターの設定、ポートの制御などを行います。

4.3.6.1 イネーブル

ツリー上で選択したポートをイネーブル状態にします。

4.3.6.2 ディセーブル

ツリー上で選択したポートをディセーブル状態にします。

4.3.6.3 アプリケーション

ツリー上で選択したデバイスを対象として、各種アプリケーションを起動します。

機器ビューアー(AlliedDeviceView)

特定のデバイスについて詳細に状況および情報を管理したい場合には、機器管理専用の機器ビューアーを使用すると便利です。ツリー上で管理したいデバイスを選択し、このメニューを選択してください。選択したデバイスに対応した機器ビューアーの画面が表示されます。

Note
起動する機器ビューアーがサポートしていないネットワーク機器を選択した場合、正しく表示されません。 (詳細は機器ビューアーのユーザーガイド、AVSEのリリースノートをご覧ください。)

Note
機器ビューアーを起動するには、ビューアー側に機器ビューアーがインストールされている必要があります。サーバーに機器ビューアーがインストールされていても、サーバーとビューアーが別の PC の場合は、ビューアーでは利用できません。

MIB ブラウザー(Amigo)

特定のデバイスの MIB 情報を参照したい場合には、機器ビューアー付属の MIB ブラウザー「Amigo(Advanced MIB Group Operator)」が便利です。ツリー上でデバイスを選択し、本メニューを選択してください。

Note
Amigo の詳細については、機器ビューアー ユーザーガイドの「MIB ブラウザー」をご覧ください。

Note
Amigo は機器ビューアーに付属するアプリケーションですので、機器ビューアーをインストールしていないと使用できません。Amigo を起動するには、ビューアーの PC に機器ビューアーをインストールしておく必要があります。

TELNET

Telnet クライアントを起動し、ツリー上で選択されているデバイスに接続します。

Note
ビューアーの PC に別売品の「AT-TCP/32 Professional」か「AT-TCP/32 Elite VT端末エミュレータ」(いずれもアライドテレシス製品)がインストールされている場合は、Telnet クライアントとして「AT-TCP/32」に含まれている VT 端末エミュレータが起動されます。「AT-TCP/32」がインストールされていない場合は、Windows 付属の TELNET.EXE が起動されます。

Note
Windows OS によっては、デフォルトでは TELNET.EXE がインストールされないことがあります。
Windows Vista / Windows 7 / Windows 8、8.1 / Windows 10 の場合、「コントロールパネル」−「プログラム」−「プログラムと機能」の「Windows の機能の有効化または無効化」で「Telnet クライアント」を追加する必要があります。
Windows Server 2008 の場合は、「Windows の機能の有効化または無効化」で「サーバー マネージャ」が起動します。左側のツリーで「機能」を選択し、右側の「機能の追加」を選択すると「機能の追加ウィザード」が表示されますので「Telnetクライアント」にチェックし、ダイアログの指示に従って機能を有効化してください。

Note
64ビット環境など一部の OS では、TELNET.EXE がインストールされている場合でも、このメニューから起動できない場合があります。

WEB ブラウザー

Web ブラウザーを起動し、ツリー上で選択されているデバイスに接続します。ブラウザーは、IE が使用されます。

Note
アイコン管理ツール「URL」で機器の URL を指定していた場合、その URL が使用されます。

TFTP クライアント

TFTP クライアントを起動します。

Note
ビューアーの PC に別売品の「AT-TCP/32 Professional」か「AT-TCP/32 Elite Tftpクライアント」(いずれもアライドテレシス製品)がインストールされている場合は、「AT-TCP/32」に付属の TFTP クライアントアプリケーションが起動されます。「AT-TCP/32」がインストールされていない場合は、何も起動されません。

TFTP サーバー

TFTP サーバーを起動します。

Note
ビューアーの PC に別売品の「AT-TCP/32 Professional」か「AT-TCP/32 Elite Tftpサーバー」(いずれもアライドテレシス製品)がインストールされている場合は、「AT-TCP/32」に付属の TFTP サーバーアプリケーションが起動されます。「AT-TCP/32」がインストールされていない場合は、何も起動されません。

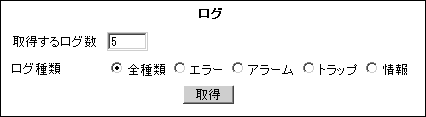

機器のログ表示

ビューアーのツリー上に表示されている監視デバイスやマップ上に表示されている監視デバイスを選択し、本メニュー、または右クリックで「機器のログ表示」をクリックすると、ログ管理機能(AlliedLogReporter)の Reprt ツールが起動され、選択した機器のログを AlliedLogReporter の Report ツールで確認できます。

デバイスメンテナンス機能

ビューアーのツリー上に表示されている監視デバイスやマップ上に表示されている監視デバイスを選択し、本メニュー、または右クリックで「デバイスメンテナンス機能」を選択すると、下記の機能を行えます。

Ping コマンド

システム標準の Ping コマンドを実行します(コマンドプロンプトのウィンドウが開きます)。

「Ping コマンド」→「Ping コマンド」を選択すると、ビューアー PC から選択されたデバイスに対して Ping を実行できます。

また、あらかじめ「Ping コマンドメニュー定義ユーティリティ」で定義することによって、他のデバイスに対して Ping を実行できます。

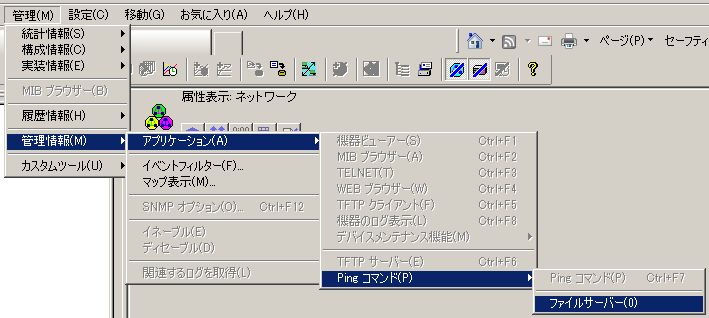

images/anm_ug_0128.png

この画面の例では、ユーティリティで定義した「ファイルサーバー」を選択することにより、該当サーバーに Ping を実行できます。

4.3.6.4 イベントフィルター

イベントフィルターは、何らかのイベント(ノードの検出、削除やトラップ受信など)が発生したときに、ポップアップウィンドウの表示、メールの送信、任意のアプリケーション実行などのアクションを自動的に実行させる機能です。

「イベントフィルター」メニューでは、フィルターの対象ノードと対象イベント、および、イベント発生時に実行すべきアクションを指定します。

イベントフィルター設定対象の選択

イベントフィルターを設定するには、以下の手順で対象となるデバイスを選択します。

  1. 接続構成ツリーまたはVLAN構成ツリー上でイベントフィルターを設定したいノード(デバイスなど)をマウスで選択します。
  2. 「管理」→「管理情報」→「イベントフィルター」メニューを選択します。
  3. 「イベントフィルター」ダイアログが表示されるので、必要な情報を入力して「OK」ボタンをクリックしてください。

Note
「ネットワーク」を選択して「イベントフィルター」メニューを選択した場合は、後述する「イベントフィルター 一覧」画面が表示されます。

Note
イベントごとに異なるアクションを指定したい場合は、「イベントフィルター 一覧」画面で設定します。

イベント発生時のアクション設定

イベント発生時にアクションを実行させるには、「イベントフィルター」ダイアログで、対象イベントと実行するアクションを選択しておく必要があります。イベントには、大きくわけて「トラップ受信」と「状態変化」があります。

トラップタブ

どの種類のトラップを受信したときにアクションを実行させるかを指定します。

images/anm_ug_0129.png

項目

内容

トラップ

トラップ名が表示されます。受信時にアクションを起こしたいトラップにチェックを入れてください。

説明

トラップの意味の概要を示します。

すべて選択

チェックボックスをすべてチェックした状態にします。

すべて取消

チェックボックスのチェックをすべて外します。

状態変化タブ

ここで選択した状態変化を検出した場合にアクションコマンドをトリガーするイベントを発生します。

Note
「状態変化」の種類は、選択したノードによって異なります。

images/anm_ug_0130.png

項目

内容

状態イベント

状態イベント名が表示されます。検出時にアクションを起こしたいイベントにチェックを入れてください。

説明

イベントの意味の概要を示します。

すべて選択

チェックボックスをすべてチェックした状態にします。

すべて取消

チェックボックスのチェックをすべて外します。

アクションコマンドタブ

イベント発生時に実行するアクションを選択します(複数可)。

Note
デフォルトでは「ポップアップ」と「ビープ」のみが表示されています。必要に応じてアクションを追加してからイベントフィルターの設定をしてください。アクションコマンドの追加(定義)は、サーバー側からは「アクションコマンドの設定」 / ビューアー側からは「アクションコマンドの編集」または 「アクションコマンドの追加」で行います。

Note
ビューアー側で実行するアクションコマンドについては、複数を同時に組み合わせて指定することはできません。ビューアー側で実行するアクションコマンドとは、次のコマンドです。

Note
イベントごとに異なるアクションを指定したい場合は、「イベントフィルター 一覧」画面で設定します。

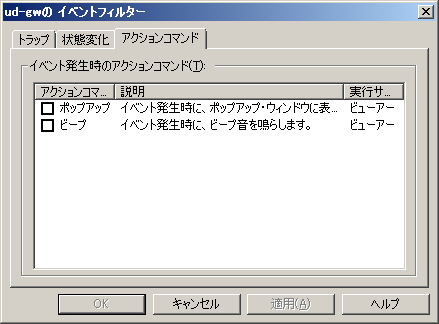

images/anm_ug_0131.png

これらの項目の設定が終わったあと、「OK」ボタンまたは「適用」ボタンをクリックすると、確認のダイアログが表示されます。

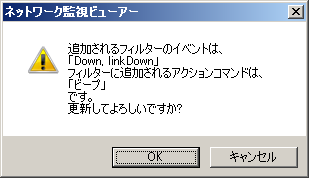

images/anm_ug_0132.png

「OK」ボタンをクリックすると、設定内容が更新されます。

イベントフィルター 一覧

ツリー上で「ネットワーク」を選択して、「イベントフィルター」メニューを選択した場合は、設定されているすべてのイベントフィルターを一覧表示する「イベントフィルター 一覧」画面が開きます。

この画面では、監視対象ネットワーク上で設定されているすべてのイベントフィルターを確認・編集・削除できるため、イベントフィルターの設定全体を見通したい場合に便利です。また、ツリー上のノードを選択してイベントフィルターを設定する場合と異なり、IP アドレスや機種名指定でフィルターを新規作成することもできます。

images/anm_ug_0133.png

一覧表示される項目は以下の通りです。列の見出し(「イベント」「アクションコマンド」など)をクリックすると、該当列を昇順・降順にソートできます。

項目

内容

イベント

状態イベント名。対象ノードで該当イベントが発生した場合に「アクションコマンド」が実行されます。

アクションコマンド

イベント発生時に実行するアクションです。複数指定されている場合は、カンマ区切りで列挙されます。カッコ内はアクションコマンドの ID です。

発生源の名前

イベントフィルターの対象ノード名です。ネットワーク全体を対象とする場合は、「ネットワーク」と表示されます。

Note
「不明」と表示されているフィルターは無効です。削除するか、「イベントフィルターの設定」ダイアログで「対象ノードの名前」のチェックを外してください。

発生源のアドレス

イベントフィルターの対象となるノードのアドレスです。

機種名

イベントフィルターの対象となるノードの機種名です。

画面右側のボタン類は次のような機能を持ちます。

項目

内容

閉じる

ダイアログを閉じます。

編集

選択しているフィルターをイベント単位で編集します。「イベントフィルターの設定」ダイアログが開きます。一覧上でフィルターをダブルクリックしても同じダイアログが開きます。

新規

イベントフィルターを新規追加します。「イベントフィルターの追加」ダイアログ(「イベントフィルターの設定」と同じ)が開きます。一覧上でフィルターを選択していた場合は、そのフィルターがひな形になります。

削除

選択しているフィルターを削除します。一覧上では、「Ctrl」「Shift」キーを使うことで、複数選択が可能です。

全て削除

一覧に表示されているフィルターをすべて削除します。

ノード単位

選択しているフィルターをノード単位で編集します。「イベント発生時のアクション設定」のダイアログが開きます。

フィルター(アクション) ID

選択しているフィルターの ID です。これはフィルターを追加・削除したときにログに記録される ID と同じです。カッコ内はアクションコマンドの ID です。

全フィルター数

監視対象ネットワークに設定されているイベントフィルターの総数です。

「イベントフィルター 一覧」ダイアログでは、選択しているフィルターの情報を CSV (カンマ区切り)テキスト形式でクリップボードにコピーすることができます。

コピーは右クリックメニューの「コピー」か、キーボードショートカットの「Ctrl」+「C」で行います。

Note
クリップボードにコピーしたフィルターの情報を使って、新しいフィルターを作成することはできません(イベントフィルター 一覧へのペーストはできません)。この機能は、フィルターの情報をテキストとして取り出すためのものです。

イベントフィルターの設定

イベントフィルターをイベント単位で編集します。「イベントフィルターの追加」ダイアログも表示や操作方法は同じです。

images/anm_ug_0134.png

項目

内容

イベントの種別

フィルターの対象となるイベントの種別(情報/トラップ/アラーム/エラー)を選択します。

イベント

フィルターの対象となるイベントを選択します。ログイベントと同じものです。

イベントの説明

選択したイベントの説明が表示されます。

対象ノードの名前

フィルターの対象となるノード名が表示されます。ログの「発生源の名前」と同じです。該当ノードがない場合は何も表示されません。この場合、「イベントフィルター 一覧」では「ネットワーク」と表示されます。

Note
本ダイアログでは、対象ノードの名前は変更できません。

対象ノードのアドレス

フィルターの対象となるノードのアドレス(通常は IP アドレス)が表示されます。変更も可能です。ログの「発生源のアドレス」と同じです。

対象ノードの機種名

フィルターの対象となるノードの機種名が表示されます。変更も可能です。ログの「発生源の機種名」と同じです。

アクションコマンド

対象ノードで指定イベントが発生したときに実行するアクションの一覧です。

追加

指定イベントが発生したときに実行するアクションを追加します。「アクションコマンドの追加」ダイアログが開きます。

削除

一覧で選択しているアクションコマンドを削除します(イベントが発生しても実行しないようにします)。

Note
フィルターの対象ノードを指定する「対象ノードの名前」、「対象ノードのアドレス」、「対象ノードの機種名」の3項目は、任意の組み合わせで指定できます。複数指定した場合は、フィルター条件として「AND (かつ)」の意味になります。

アクションコマンドの追加

イベントフィルターにアクションコマンドを追加します。「イベント発生時のアクションコマンド選択」リストからアクションコマンドを選択し「OK」ボタンをクリックすると、イベントフィルターにアクションコマンドが追加されます。
また、アクションコマンドの追加・削除・編集も行えます。

Note
アクションコマンドの追加・削除・編集を行った場合、「更新」ボタンをクリックし、サーバーデータを更新しないと、アクションコマンド選択後に「OK」ボタンをクリックすることができません。
サーバー側で「ネットワーク監視機能(サーバー)の設定」ダイアログが開いていると、サーバーデータの更新に失敗します。

images/anm_ug_0135.png

項目

内容

イベント発生時のアクションコマンド選択

現在、定義されているアクションコマンドの一覧が表示されます。デフォルトでは、「ポップアップ」と「ビープ」の2つが定義されています。

追加・削除・変更・更新

追加 −アクションコマンドを新規に追加します。
削除 −選択したアクションコマンドを削除します。
変更 −選択したアクションコマンドを編集します。
更新 −ダイアログの内容で、サーバー側のアクションコマンドデータを更新します。

Note
サーバー側で「ネットワーク監視機能(サーバー)の設定」ダイアログが開いていると、サーバーデータの更新に失敗します。

「追加」、「変更」ボタンをクリックすると以下の「アクションコマンドのプロパティ」ダイアログが表示されます。

アクションコマンドやパラメーターなどの詳細は「アクションコマンドのプロパティ」をご覧ください。

images/anm_ug_0115.png

OK

選択したアクションコマンドをイベントフィルターに追加します。

Note
サーバー側で「ネットワーク監視機能(サーバー)の設定」ダイアログを開いていると、サーバーデータの更新に失敗します。

4.3.6.5 マップ表示

ネットワーク監視マップを起動して、ツリー上で選択した要素に対応するネットワークマップを表示します。本メニューは、接続構成ツリー上で「ネットワーク」、「サブネット」、「ポート」を選択しているときのみ選択できます。マップ機能の詳細については、ネットワーク監視マップをご覧ください。

Note
デバイスアイコンと VLAN 構成ツリー上からは、マップは起動できません。

4.3.6.6 SNMP オプション

SNMP ノードとそのポートが保持している基本的な SNMP 情報の参照/編集を行います。ノードの状態確認や状態の変更を行うことができます。

Warning! - ここでの操作は、実際にデバイス(エージェント)の状態を変更するため、十分な知識と細心の注意が必要です。

Note
本メニューは、必要な MIB を実装している SNMP デバイスに対してのみ有効です。MIB が実装されていない場合は、グレー表示になったり、「不明」と表示されたりします。

デバイスのオプション機能

デバイスを選択している場合は、デバイスの基本的な機能に関する情報を参照/編集できます。

デバイスタブ

不正アクセストラップ(authenticationFailure)の有効/無効(snmpEnableAuthenTraps)とルーティング機能の有効/無効(ipForwarding)を参照/変更できます。

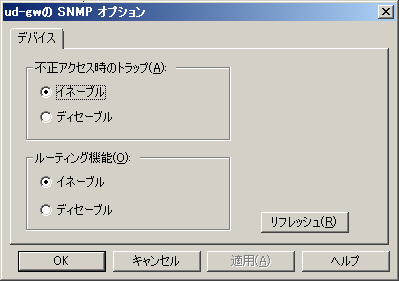

images/anm_ug_0136.png

項目

内容

不正アクセス時のトラップ

不正なアクセスがあった場合に、authenticationFailure トラップを送信するかどうかを指定できます。

  • イネーブル: トラップを送信します。
  • ディセーブル: トラップを送信しません。

ルーティング機能

IP ルーティング機能の有効/無効を設定します。

  • イネーブル: IP のルーティングを行います。
  • ディセーブル: IP のルーティングを行いません。

リフレッシュ

最新の情報に更新します。

ルーターポートのオプション機能

ルーターのポートを選択している場合は、以下に示す情報を参照/編集できます。

リンクタブ

リンクの状態と通信速度を参照できます。設定はできません。

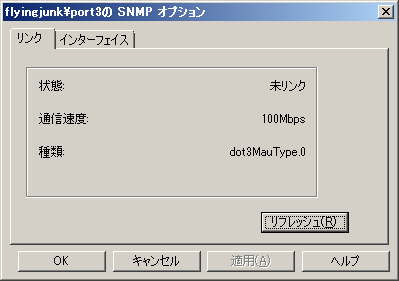

images/anm_ug_0137.png

項目

内容

状態

リンク状態を示します。

  • リンク中
  • 未リンク
  • 不明

通信速度

通信速度を示します。

種類

メディアの種類と状態を示します。

リフレッシュ

最新の情報に更新します。

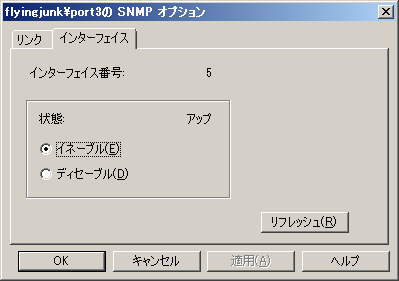

インターフェイスタブ

インターフェイスの状態の表示と変更を行います。

images/anm_ug_0138.png

項目

内容

状態

インターフェイスの動作状態を示します。

イネーブル

インターフェイスをイネーブルにします。

ディセーブル

インターフェイスをディセーブルにします。

リフレッシュ

最新の情報に更新します。

スイッチポートのオプション機能

スイッチのポートを選択している場合は、以下に示す情報を参照/編集できます。

リンクタブ

リンクの状態と通信速度を参照できます。設定はできません。

images/anm_ug_0139.png

項目

内容

状態

リンク状態を示します。

  • リンク中
  • 未リンク
  • 不明

通信速度

通信速度を示します。

種類

メディアの種類と状態を示します。

リフレッシュ

最新の情報に更新します。

インターフェイスタブ

インターフェイスの状態の表示と変更を行います。

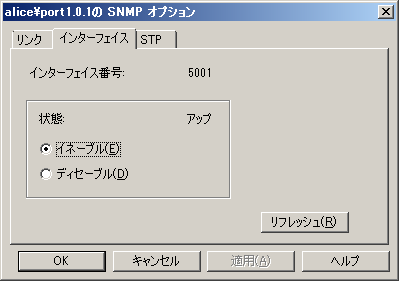

images/anm_ug_0140.png

項目

内容

状態

インターフェイスの動作状態を示します。

イネーブル

インターフェイスをイネーブルにします。

ディセーブル

インターフェイスをディセーブルにします。

リフレッシュ

最新の情報に更新します。

STPタブ

STPの状態の表示と有効/無効を設定します。

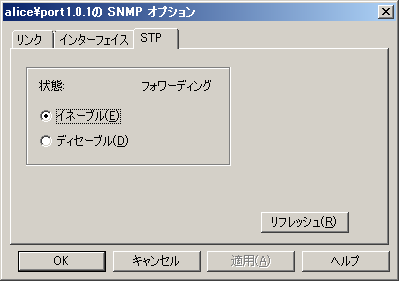

images/anm_ug_0141.png

項目

内容

状態

STP ポートの動作状態を示します。

  • ディセーブル
  • ブロッキング
  • 待機中
  • 学習中
  • フォワーディング
  • 故障

イネーブル

STP ポートをイネーブルにします。

ディセーブル

STP ポートをディセーブルにします。

リフレッシュ

最新の情報に更新します。

リピーターポートのオプション機能

リピーターのポートを選択している場合は、以下に示す情報を参照/編集できます。

リンクタブ

リンクの状態と通信速度を参照できます。設定はできません。

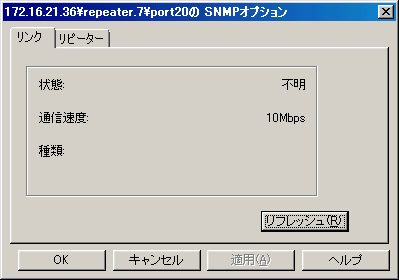

images/anm_ug_0194.png

項目

内容

状態

リンク状態を示します。

  • リンク中
  • 未リンク
  • 不明

通信速度

通信速度を示します。

種類

メディアの種類と状態を示します。

リフレッシュ

最新の情報に更新します。

リピータータブ

リピーターポートの状態の表示と変更を行います。

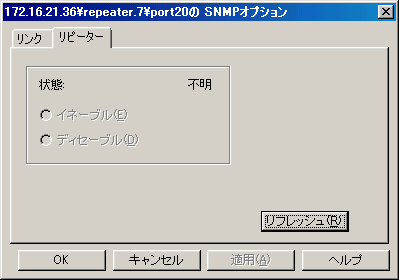

images/anm_ug_0195.png

項目

内容

状態

リピーターポートの動作状態を示します。

  • パーティション
  • 動作中
  • 停止中
  • メディアなし
  • 不明

イネーブル

リピーターポートをイネーブルにします。

ディセーブル

リピーターポートをディセーブルにします。

リフレッシュ

最新の情報に更新します。

4.3.6.7 関連するログの保存

ツリービューで選択されているノードに関連するログを取得し、CSV (カンマ区切り)形式のテキストとしてファイルに保存することができます。(サブネット、ネットワークに関するログは取得できません)

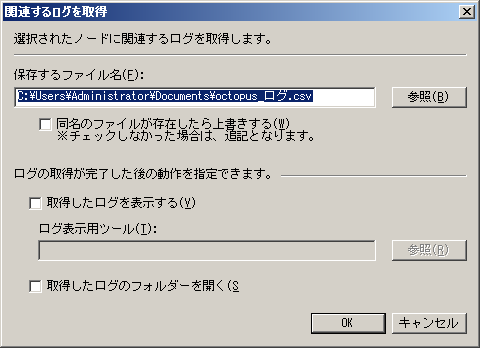

images/anm_ug_0142.png

項目

内容

保存するファイル名

保存するファイル名を指定します。

同名のファイルが存在したら上書きする

同名のファイルが既に存在した場合、上書きするかどうかを指定します 。チェックしなかった場合は、同名のファイルに追記します。

取得したログを表示する

ログの取得が完了したあとに、保存したファイルを表示するかどうかを指定します。チェックすると、指定された「ログ表示用ツール」で表示します。「ログ表示用ツール」が指定されていなかった場合、メモ帳で表示されます。

取得したログのフォルダーを開く

ログの取得が完了したあとに、保存したファイルのフォルダーをエクスプローラーで開くかどうかを指定します。

4.3.7 カスタムツール

「カスタムツール」メニューでは、「カスタムツールメニュー定義ユーティリティ」または「カスタムツールメニューの設定」で設定したメニュー項目が表示されます。「編集」をクリックするとメニュー項目の編集・追加・削除など行えます。

このツールを使用すると、数回のクリックで任意のコマンドを実行できるようになるので、よく使用するコマンドを登録することにより操作性が向上します。

メニューへの任意のコマンドの追加は、マップまたはカスタムツールメニュー定義ユーティリティからでも設定できます。

images/anm_ug_0143.png


項目

内容

メニュー項目名

メニューに表示される文字列を指定します。指定できる文字列は最大64バイト(全角文字の場合32文字)です。
「\t」で区切ることで、サブメニューを追加できます。例えば、メニュー文字列に「管理\tTera Term」と「管理\tWireShark」を指定して追加すると、「Tera Term」「WireShark」がサブメニュー「管理」によって階層化されます。
サブメニューは1階層につき10個まで登録でき、5階層まで作成できますが、メニュー項目全体で指定できる文字列は最大324バイト(全角文字の場合162文字)までです。

コマンド

実行するコマンドを指定します。
任意のコマンドを指定する場合は、「参照」ボタンをクリックし、実行ファイルを指定してください。フルパスで指定しない場合は、指定したコマンドにパスが通っている必要があります。
ドロップダウンリストから下記のコマンドを指定することもできます。(AlliedDeviceView などを指定する場合は、インストールされている必要があります)

  • 機器ビューアー(AlliedDeviceView)起動
  • MIB ブラウザー(Amigo)起動
  • TELNET 起動
  • TFTP クライアント起動
  • 機器のログ(AlliedLogReporter)起動
  • デバイスメンテナンス機能へのタスク登録
  • 機器へのファイル転送
  • 機器のコンフィグファイルのバックアップ
  • Ping コマンド実行
  • 経路情報コマンド実行
  • Web ブラウザー(IE)起動
  • TFTP サーバー起動

Note
リモート端末からメニュー項目を実行する場合は、リモート端末に設定したコマンドがないと実行できません。

パラメーター

コマンドのパラメーターを入力します(必須ではありません)。「%ip」「%ipv4」「%ipv6」のいずれかを指定すると、ターゲットとなっている IP アドレスを取得して実行します。対象となる機器ノードに IPv4 と IPv6 のアドレスが指定されている場合は、IPv4 のアドレスが優先されます。例えば、コマンドで「機器ビューアー(AlliedDeviceView)を起動」を選択した場合、パラメーターには「-TargetHost %ip」を設定します。選択されているデバイスの IP アドレスが192.168.1.11の場合は「-TargetHost 192.168.1.11」を設定します。
「%mac」を指定すると、ターゲットとなっている MAC アドレスを取得して実行します。対象となる機器ノードに IPv4、IPv6 アドレス、MAC アドレスが指定されている場合の優先順位は、IPv4 → IPv6 → MAC アドレスとなります。

追加・編集・削除・テスト実行ボタン

追加−メニュー内で設定した内容が、新規に追加されます。
編集−選択・表示されているメニュー内容を編集できます。
削除−選択したメニューを削除できます。
テスト実行−選択されている(メニューの)コマンドをテストします。

メニュー一覧

現在の定義内容が表示されます。

上へ・下へ

メニューの表示順番を変更できます。

メニューテスト

現在定義されている内容で、メニュー表示のテストができます。

images/anm_ug_0144.png

Note
マップが起動している場合、ビューアーでメニューを編集してもマップには自動的に反映されません。マップを再起動する必要があります。

Note
64ビット環境のプログラムは、このメニューから起動できない場合があります。

メニュー項目の実行時に「IP アドレスの入力」ダイアログが表示された場合は、相手先の IP アドレスを入力してください。

設定したメニュー項目は、「管理」メニュー →「カスタムツール」または、ビューアーツリーのノードを選択し右クリックすると表示されます。

images/anm_ug_0146.png

4.4 設定

「設定」メニューには、次のサブメニューがあります。

4.4.1 監視設定

本サブメニューでは、サブネットの自動探索とデバイスの周期監視を停止させることができます。

4.4.1.1 自動探索

ANM は、探索条件で設定された周期でサブネットの構成に変化がないかを調査しますが、本メニューではこの処理を開始/停止させることができます。停止状態になると、サブメニュー名の前のチェック印が消えます。再度メニューを選択すると自動探索が再開され、チェック印は表示されます。

Note
自動探索を停止すると、その時点におけるネットワークツリーの情報がファイルに保存されます。なお、ツリー情報の保存は、ネットワーク監視サーバーの終了時にも行われます。

Note
本メニューでは、すべてのサブネットに対して自動探索を停止します。サブネット単位で自動探索を停止したいときは、ツリービューでサブネットを選択してから、「編集」→「プロパティ」で「監視サブネットのプロパティ」ダイアログを開き、「当サブネットを周期探索する」のチェックを外してください。なお、自動探索を停止しても、デバイスの状態を監視するための周期監視が同時に停止することはありません。

Note
自動探索を使用している場合、手動で変更した内容が書き換わることがあります。

4.4.1.2 周期監視

ANM は、各デバイスの状態を監視条件に従って周期的に監視していますが、本メニューではこの監視処理を開始/停止させることができます。停止状態になると、サブメニュー名の前にチェック印が表示されます。再度メニューを選択すると周期監視が再開され、チェック印は消えます。

Note
本メニューでは、すべてのデバイスに対して周期監視を停止します。デバイス単位で周期監視を停止したいときは、ツリービューでデバイスを選択してから、「編集」→「プロパティ」で「監視デバイスのプロパティ」ダイアログを開き、「当デバイスを周期監視する」のチェックを外してください。なお、周期監視を停止しても自動探索が同時に停止することはありません。

4.4.2 自動状態更新

このメニュー項目にチェック印が付いていると、ANM は、デバイスの状態が更新されるたびに自動的にネットワーク全体/サブネットの状態および属性を更新します。また、タスクが追加/削除された場合には、タスク全体の属性を更新します。

本メニューにチェック印が付いていない場合(デフォルト)、自動的な状態更新が行われませんので、必要に応じ、「最新の情報に更新」を実行して、各ツリーノードの状態/属性を手動で更新してください。

4.5 ヘルプ:ANM ヘルプ

「ヘルプ:ANM ヘルプ」メニューには、次のサブメニューがあります。

4.5.1 ユーザーガイド

Web ブラウザーが起動され、HTML 形式のユーザーガイド(本ユーザーガイド)が表示されます。

4.5.2 バージョン情報

ネットワーク監視ビューアーのバージョン情報を表示します。

images/anm_ug_0147.png

5 ネットワーク監視マップ

ここでは、ネットワーク監視マップの概要とメニューコマンドについて説明します。

5.1 概要

ネットワーク監視マップは、ビューアーのツリー上のデバイスをマップ形式で表示し、監視を行うための機能です。各機器の状態はアイコン背景色の変化により表されるため、一目で確認ができます。

マップは、ビューアー上で「ネットワーク」「サブネット」「ポート」のいずれかを選択し、「マップ表示」メニューを選択することによって起動します。

5.1.1 画面構成

ネットワーク監視マップの画面構成は次の通りです。

images/anm_ug_0006.png

5.1.1.1 マップビュー

監視中のデバイスがネットワークシンボルとして表示されます。また、他のマップへのリンクを示すリンクシンボルを配置したり、デバイス間の関係を示す線を引いたり、背景にビットマップ画像を配置したりすることもできます。

ネットワークシンボル

マップ上では、監視対象のデバイスがビューアーと同じアイコンで表示されます(「アイコン管理」ユーティリティで変更可能)。これらのアイコンをネットワークシンボルと呼びます。各デバイスの状態はシンボルの背景色で示されます。

images/MapIconBlueGreen.png 青緑

初期状態(情報が更新される前の状態)のデバイス

images/MapIconGreen.png

通信可能状態のデバイス

images/MapIconRed.png

通信不可状態のデバイス

images/MapIconDarkBlue.png 濃紺

監視対象から除外(削除)されたデバイス

images/MapIconWhite.png

状態不明なデバイス

images/MapIconPurple.png

該当デバイスからトラップを受信

マップビュー上のネットワークシンボルをダブルクリックすると、接続構成ツリー上の該当ノードが選択された状態になります。

images/anm_ug_0196.png

リンクシンボル

マップには他の文書へのリンクを示すアイコン(リンクシンボルと呼びます)を置くこともできます。リンク先は、IE で開けるものなら何でも指定できますが、一般的には別サブネットのマップファイルなどを指定し、ネットワーク階層を表現するために使います。リンクシンボルには任意のアイコンを指定することができます。

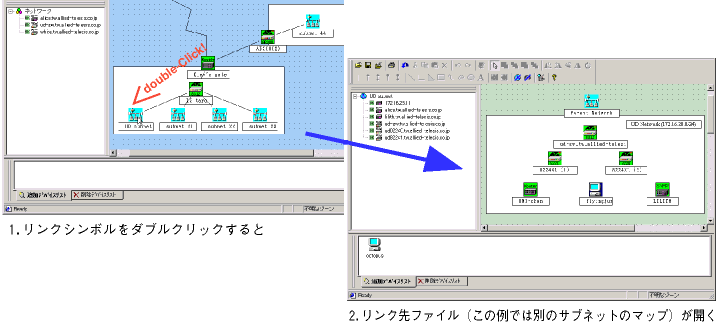

リンクシンボルをダブルクリックすると、新しいIEウィンドウが開き、リンク先のファイルが開かれます。

images/anm_ug_0197.png

5.1.1.2 ツリービュー

マップビューに表示されているネットワークシンボルの一覧がツリー形式で表示されます。ツリー上のデバイスをダブルクリックすると、マップビュー上の該当デバイスが点滅して位置を示します。

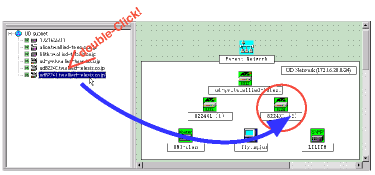

images/anm_ug_0198.png

5.1.1.3 追加デバイスリスト

新規に検出されたデバイスは、自動的にはマップに追加されません。その代わり、「追加デバイスリスト」に新規デバイスを示すアイコンが表示されます。これをマップビューにドラッグ&ドロップすることで、マップに追加できます。

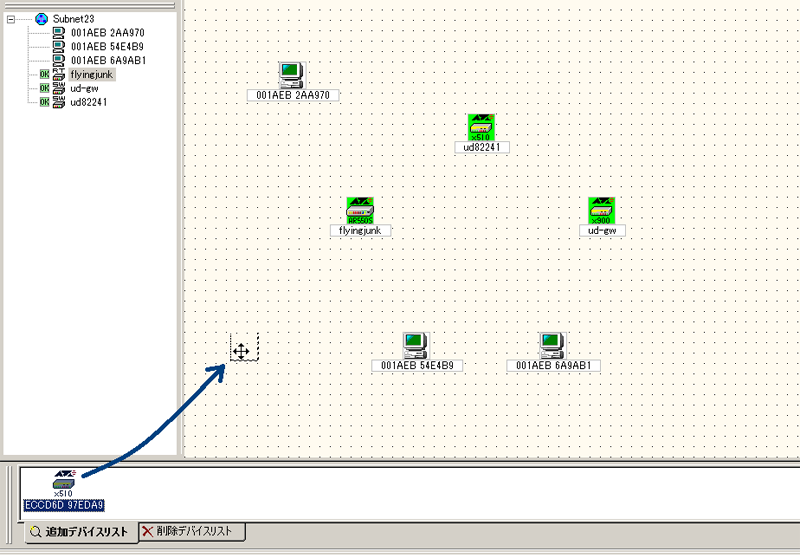

images/anm_ug_0151.png

Note
追加デバイスリストでは、前述したマップビューへのドラッグ&ドロップ以外の操作はできません。プロパティ表示など、シンボルに対する操作はマップビューまたはツリービュー上で行ってください。

5.1.1.4 削除デバイスリスト

ANM の管理対象から除外されたデバイス(ビューアーのツリー上からアイコンが削除されたデバイス)は、自動的にはマップから削除されません。その代わり、「削除デバイスリスト」に管理対象から外れたデバイスのアイコンが表示され、マップビュー上のアイコンが濃紺色になります。実際にマップから削除するには、Edit モードに切り替え、メニューから「編集」→「デバイスリスト」→「削除デバイスを Map から削除」を選択します。

images/anm_ug_0152.png

Note
削除デバイスリストのアイコンに対して、直接操作を行うことはできません(ドラッグ&ドロップによるマップへの再追加や右クリックによるコンテキストメニュー表示などはできません)。プロパティ表示など、シンボルに対する操作はマップビューまたはツリービュー上で行ってください。

Note
デバイスを「編集」→「削除」メニューで削除した場合は、マップ上のアイコンが削除されるだけであり、ANM の管理対象から削除されるわけではありません。また、このようにして削除したデバイスは、削除デバイスリストにも表示されません。

5.2 基本操作

ここでは、マップの新規作成・編集から実際の運用まで、基本的な動作を一通り説明します。各メニューコマンドの詳細については、メニューコマンドをご覧ください。

5.2.1 マップの作成

マップの新規作成は、ビューアーから行います。

  1. ビューアーのツリー上で、「ネットワーク」、「サブネット」、「ポート」のいずれかを選択し(複数選択はできません)、メニューバーの「管理」→「管理情報」→「マップ表示」を選択します。

    Note
    ツールバーの「マップ表示」アイコンをクリックするか、ツリービューで該当ノードを右クリックし、「管理情報」→「マップ表示」と選択しても同じです。

    images/anm_ug_0153.png

  2. マップのウィンドウが開き、自動マッピング機能によりマップが作成されます。そのときの動作はツリー上で選択していた項目によって異なります。

    Note
    リモート接続の場合、マップ起動時にサーバーの maps ディレクトリにアクセスできないと、共有フォルダーがみつからない旨のメッセージが表示されます。これは異常を示すものではありませんが、マップ保存時にサーバーの maps ディレクトリにアクセスできないため、いったんローカルディスクに保存し、後でサーバーの maps ディレクトリに移動するなどの工夫をする必要があります。インストールガイドの「サーバー環境の設定」→「共有フォルダーの設定」を参考に、maps ディレクトリの共有設定を行うことをお勧めします。

    Note
    デバイスアイコンおよび VLAN 構成ツリー上のアイコンを選択してのマップ表示はできません。

    「ネットワーク」を選択して起動した場合は空のマップが作成されます。あとから手動でマップ項目を追加してください。後述する「リンクシンボル」を作成して、各サブネットのマップへのリンクを張るとよいでしょう。

    「サブネット」か「ポート」を選択して起動した場合は、サブネットまたはポート配下のデバイスが自動的にマップ上に配置されます。自動配置されたマップを変更する方法については、マップの編集をご覧ください。

    images/anm_ug_0150.png

    Note
    マップのツリービューには、マップビュー上に表示されているデバイスのみが表示されます。ビューアーのツリービューのように階層構造では表示されません。

    異なるサブネットのデバイスを同じマップ上に配置したい場合は、最初にビューアーのツリーで「ネットワーク」アイコンを選択してマップを作成します。その後、Edit モードに移行し、「編集」→「追加」→「ネットワークシンボル」で「追加対象の選択」ダイアログを表示させて、目的のデバイスをマップに配置してください。「追加対象の選択」ダイアログには、「ネットワーク」配下のすべてのデバイスが表示されます(ネットワークシンボルの追加をご覧ください)。

5.2.2 マップの保存

作成したマップは自動的には保存されません。以下のいずれかの方法で保存してください。

なお、マップファイル(.smm)はネットワーク監視サーバーの maps ディレクトリ(インストールディレクトリ下の maps)に、下記の規則に従って保存してください。

ネットワークから起動したマップ

「MyNetwork.smm」として保存

サブネット192.168.1.0から起動したマップ

「192_168_1_0.smm」として保存

デバイス192.168.1.1のポート1から起動したマップ

「192_168_1_1_1.smm」として保存

上記の命名規則に従って保存することにより、次回から、同じネットワーク/サブネット/ポートを選択してマップを起動したときに、保存したマップファイルが自動的に使用されます。

Note
上記の命名規則に従わなかった場合、あるいは maps ディレクトリ以外のディレクトリに保存した場合は、ビューアーのツリービューからマップを起動した場合に、保存したファイルを自動起動することができませんので、ご注意ください。

Note
リモート接続時は、マップ保存のダイアログボックスでサーバー上の maps ディレクトリが開きます。ただしそのためには、あらかじめサーバー上の maps ディレクトリを共有名で共有するよう設定しておく必要があります。詳細は、インストールガイドの「サーバー環境の設定」をご参照ください。

5.2.3 マップの起動

作成済みのマップを開くには、以下の操作を行います。

5.2.3.1 ビューアーからの起動

ビューアーのツリー上で「ネットワーク」、「サブネット」、「ポート」のいずれかを選択し、次のいずれかの操作を行います。

Note
リモート接続の場合、マップ起動時にサーバーの maps ディレクトリにアクセスできないと、共有フォルダーがみつからない旨のメッセージが表示されます。これは異常を示すものではありませんが、マップ保存時にサーバーの maps ディレクトリにアクセスできないため、いったんローカルディスクに保存し、後でサーバーの maps ディレクトリに移動するなどの工夫をする必要があります。インストールガイドの「サーバー環境の設定」→「共有フォルダーの設定」を参考に、maps ディレクトリの共有設定を行うことをお勧めします。

5.2.4 マップの終了

マップを終了するには、ウィンドウ右上の「×」ボタンをクリックするか、「ファイル」メニューの「閉じる」を選択してください。マップが変更されている場合は、次のようなダイアログが表示されるので、変更を保存したい場合は「はい」を選択してください。

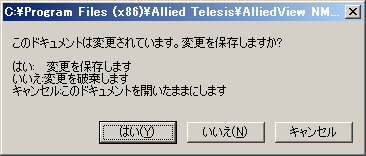

images/anm_ug_0154.png

5.2.5 マップの編集

マップの編集方法について説明します。

5.2.5.1 View モードと Edit モード

ネットワーク監視マップには、デバイス監視に使用する View モードと、マップ編集に使用する Edit モードの2つのモードがあります。マップの編集は、Edit モードでないと行えません。モードの切り替えは、次のいずれかの操作で行います。

Note
Edit モード中はデバイスの状態監視が行われないため、アイコンの色は変化しません。View モードに戻った時点で、最新の状態に応じた色になります(ただし、周期監視を停止していない場合)。また、View モード時にはグリッドは非表示となり、Edit モード時はグリッド表示となります。

5.2.5.2 ネットワークシンボルの追加

マップにデバイスを追加するには、次の手順に従います。

  1. Edit モードに切り替えます。
  2. メニューバーの「編集」→「追加」→「ネットワークシンボル」を選択するか、マップビュー上で右クリックし、「追加」→「ネットワークシンボル」を選択します。
  3. 「ネットワークシンボルの追加」ダイアログが表示されるので、追加したいデバイスを選択し、マップビューにドラッグ&ドロップします。

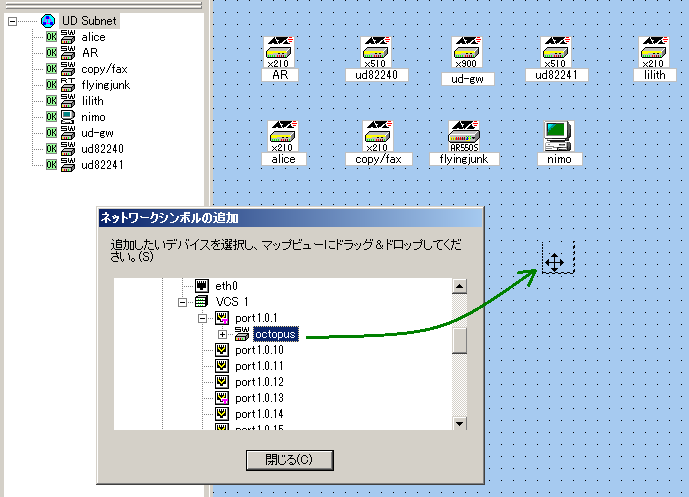

images/anm_ug_0155.png

Note
ドラッグ&ドロップは、デバイスアイコンに対してのみ有効です。サブネットアイコンをドラッグ&ドロップすることはできません。

5.2.5.3 リンクシンボルの追加

「リンクシンボル」とは、他のマップ(例えば、他のサブネット)へのリンクを示すアイコンのことです。例えば、「ネットワーク全体」を示すマップに、配下のサブネットの数だけリンクシンボルを作成し、それぞれのリンクシンボルからは、各サブネットのマップへリンクを張る、といった使い方ができます。このようにして複数のマップを作成することにより、マップ上でネットワークの階層構造を定義できます。

リンクシンボルを追加するには、次のようにします。

  1. Edit モードに切り替えます。
  2. メニューバーの「編集」→「追加」→「リンクシンボル」を選択するか、マップビュー上で右クリックし、「追加」→「リンクシンボル」を選択します。
  3. 「リンクシンボルの追加」ダイアログが表示されるので、「シンボルの名前」と「リンク先」を入力し、「表示イメージ」でアイコンのファイルパスを指定して「OK」ボタンをクリックします。

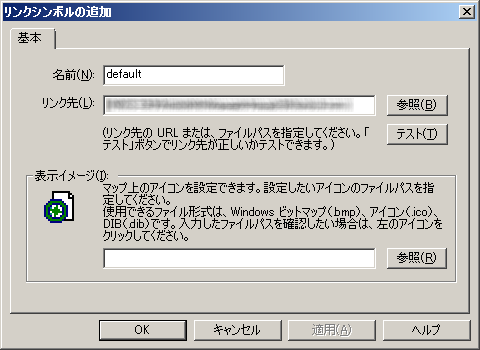

images/anm_ug_0156.png

リンク先は、ファイルパスまたは URL で指定できます。「テスト」ボタンでリンク先が正しいかどうかチェックできます。

アイコンには、Windows ビットマップ(.bmp)、アイコン(.ico)、DIB(.dib)を指定できます。入力したファイルパスを確認するには、左側のアイコンをクリックします。

5.2.5.4 背景の編集

マップビューでは、背景の色を変更したり、背景にビットマップ画像(例えば日本地図など)を配置したりすることができます。

背景の編集は次の手順で行います。

  1. Edit モードに切り替えます。
  2. メニューバーの「編集」→「背景の編集」を選択するか、マップビュー上で右クリックし、「背景の編集」を選択します。
  3. 「背景の設定」ダイアログが表示されます。

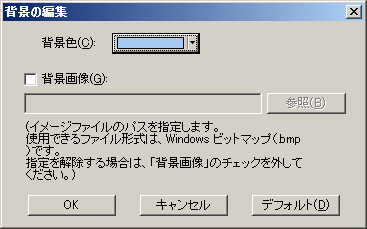

    images/anm_ug_0157.png

    背景色を変更するには、「背景色」ドロップダウンリストから任意の色を選択します。

    背景に画像を配置したい場合は、「背景画像」チェックボックスにチェックを入れ、Windows ビットマップ形式(.bmp)の画像ファイルを指定します。

  4. 選択が終わったら「OK」ボタンをクリックします。

5.2.5.5 ネットワークシンボルの並び替え

ネットワークシンボルやリンクシンボルは、Edit モードでドラッグすることにより、自由に移動できます。

5.2.5.6 シンボル間リンクの描画

マップビューでは、2つのシンボル間に「シンボル間リンク」と呼ばれる線を引くことができます。シンボル間リンクを張るには、Edit モードでリンク描画ボタン( images/MapDrawLink.png のいずれか)を選択し、リンクを張りたい2つのアイコンを順にクリックします。

5.2.5.7 描画属性の編集

マップビューでは、各シンボルの詳しい描画属性(描画色や文字など)を編集することができます。

描画属性の編集は次の手順で行います。

  1. Edit モードに切り替えます。
  2. マップビュー上のシンボルを右クリックし、「描画属性」を選択します。
  3. 「Component Properties」ダイアログが表示されます。

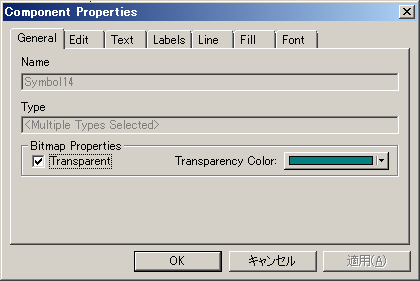

    images/anm_ug_0158.png

    ここでは、シンボルの描画色や文字などの属性を設定することができます。設定できる情報は、シンボルの種類によって異なります。

  4. 設定が終わったら「OK」ボタンをクリックします。

5.2.6 マップビュー上での操作

以下の操作は基本的に View モードを想定しています。

5.2.6.1 ネットワークシンボルをダブルクリック

マップビュー上のネットワークシンボルをダブルクリックすると、ツリー上の該当ノードが選択された状態になります(ネットワークシンボルをご覧ください)。

Note
本機能はビューアーからマップを起動したときのみ有効です。 リンクシンボル等からマップを起動した場合は動作しません。

5.2.6.2 リンクシンボルをダブルクリック

マップビュー上のリンクシンボルをダブルクリックすると、別の IE ウィンドウにリンク先のファイルが開かれます(リンクシンボルをご覧ください)。

5.2.6.3 シンボルの検索

マップビュー上のデバイスを検索するには、次の手順に従います。検索は View/Edit のどちらのモードでも実行できます。

  1. メニューバーの「編集」→「検索」を選択するか、マップビュー上で右クリックし、「検索」を選択します。
  2. 「検索」ダイアログが表示されます。

images/anm_ug_0159.png

検索したいデバイスを選択し、「移動」をクリックすると、マップビュー上の該当デバイスに移動します。

デバイスを選択して「削除」をクリックすると、該当デバイスが削除されます。

5.2.7 ツリービュー上での操作/表示

マップのツリービューには、マップビュー上のデバイスがツリー形式で一覧表示されます。外見はビューアーのツリービューと似ていますが、以下のような特長と違いがあります。

5.2.8 環境設定

マップの全般的な環境設定方法について説明します。

5.2.8.1 フォントの変更

マップの表示フォントを変更するには、次のようにします。

  1. Edit モードに切り替えます。
  2. メニューバーの「設定」→「フォントの設定」を選択するか、マップビュー上の空白部分を右クリックし、「フォントの設定」を選択するか、マップ上のシンボルを右クリックし、「フォントの設定」を選択します。
  3. 「フォントの設定」ダイアログが表示されるので、「フォント名」、「スタイル」、「サイズ」等を指定して「OK」ボタンをクリックします。

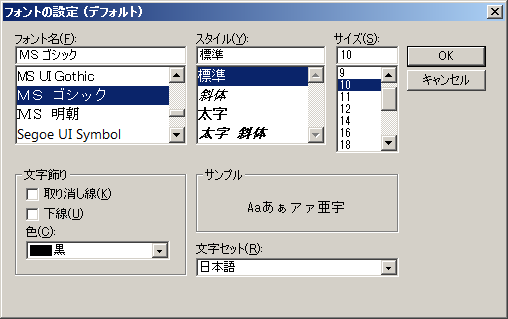

images/anm_ug_0160.png

なお、シンボルまたはシンボルのラベルを選択した状態で本メニューを実行した場合は、該当ラベルのフォントだけが変更されます。

また、シンボルを選択していない状態で本メニューを実行した場合は、マップ全体(デフォルト)のフォント設定が変更されます。ただし、マップ全体のフォント設定は、変更後に新しく作成したシンボルに対してのみ有効で、既存シンボルのフォントは変更されません。

Note
「シンボルを選択していない状態」にするには、マップ上のシンボル以外の場所をクリックしてください。

Note
マップ全体のフォントを修正した場合、フォント名とサイズをマップファイルに保存できます。保存していない場合は、マップ終了時に問い合わせが表示されます。

5.2.8.2 枠線色の変更

マップ上のシンボルの、アイコンやラベルの枠線色を変更するには、次のようにします。

  1. Edit モードに切り替えます。
  2. マップ上で、枠線色の設定を変更するシンボルを選択します。
  3. メニューバーの「設定」→「枠線色の設定」を選択するか、シンボルを右クリックし、「枠線色の設定」を選択します。
  4. 「枠線色の設定」ダイアログが表示されるので、「アイコンの枠線」、「ラベルの枠線」を指定します。 設定後「OK」ボタンをクリックします。

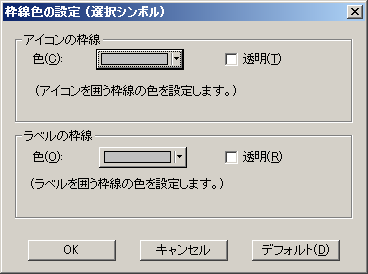

images/anm_ug_0161.png

なお、シンボルを選択していない状態で本メニューを実行した場合は、マップ全体(デフォルト)の枠線色設定が変更されます。ただし、マップ全体の枠線色設定は、変更後に新しく作成したシンボルに対してのみ有効で、既存シンボルの枠線色は変更されません。

また、マップ全体(デフォルト)の枠線色設定画面で「デフォルト」をクリックすると、初期値(灰色)が設定されます。

Note
「シンボルを選択していない状態」にするには、マップ上のシンボル以外の場所をクリックしてください。

Note
枠線色をデフォルトから変更した場合、枠線色設定をマップファイルに保存できます。保存していない場合は、マップ終了時に問い合わせが表示されます。

5.2.8.3 キャンバスサイズの変更

マップビューの表示領域(キャンバス)サイズを変更するには、次のようにします。

  1. メニューバーの「設定」→「キャンバスサイズの設定」を選択します。
  2. 「キャンバスサイズの設定」ダイアログが表示されるので、「キャンバスの幅」と「キャンバスの高さ」をミリメートル単位で指定し「OK」ボタンをクリックします。

images/anm_ug_0162.png

5.2.8.4 シンボル点滅間隔の設定

ツリービュー上のデバイスをダブルクリックしたり、「検索」機能で選択したデバイスに「移動」したりしたときの、移動先シンボルの点滅間隔を変更するには、次の手順に従います。

  1. メニューバーの「設定」→「シンボル点滅間隔の設定」を選択します。
  2. 「シンボル点滅間隔の設定」ダイアログが表示されるので、点滅速度を「点滅しない」、「遅い」、「普通」、「速い」から選択し、点滅回数を入力して「OK」ボタンをクリックします。デフォルトは速度「普通」、点滅回数「10回」です。

images/anm_ug_0163.png

5.3 メニューコマンド

ネットワーク監視マップのメニューは、下記の項目から構成されています。

Note
ネットワーク監視マップでは、メニューバーの「ファイル」メニューの下にあるコマンドは「閉じる」以外使わないでください。マップをファイルに保存する場合、ファイルから読み込む場合、印刷する場合などは、「ファイル」ではなく「マップ」メニューを使用してください。

5.3.1 編集

「編集」メニューは、おもに Edit モードで使用します。

5.3.1.1 追加

マップに機器アイコン(ネットワークシンボル)やリンクアイコン(リンクシンボル)を追加します。

ネットワークシンボル

デバイスを示すアイコン(ネットワークシンボル)をマップに追加します。詳細はネットワークシンボルの追加をご覧ください。

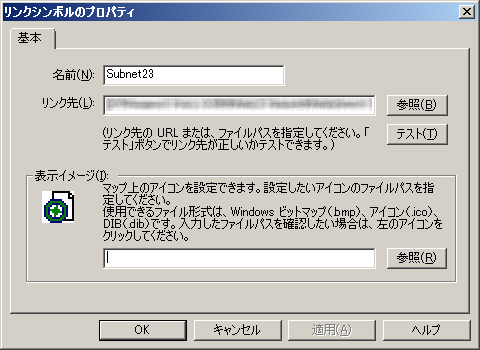

リンクシンボル

他のファイルへのリンクを示すアイコン(リンクシンボル)をマップに追加します。詳細はリンクシンボルの追加をご覧ください。

images/anm_ug_0164.png

項目

内容

名前

リンクシンボルの名前を指定します。

リンク先

リンク先のファイルを指定します。ファイルパスまたは URL で指定してください。一般的にはマップファイル(.smm)を指定しますが、IE で開けるならどのようなファイルでも指定できます(Web ページなど)。

「テスト」ボタンをクリックすると、リンク先が正しいかどうかチェックできます。

表示イメージ

アイコンのパス名を指定します。「参照」ボタンをクリックすると、パス名を参照して入力できます。使用できるファイル形式は、Windows ビットマップ(.bmp)、アイコン(.ico)、DIB(.dib)です。入力したファイルパスを確認するには、左側のアイコンをクリックします。

5.3.1.2 背景の編集

マップの背景色と背景画像を指定・変更します。詳細は背景の編集をご覧ください。

images/anm_ug_0157.png

項目

内容

背景色

背景色を選択します。

背景画像

背景画像を配置する場合はチェックボックスにチェックを入れ、「参照」ボタンをクリックし対象のファイル(Windows ビットマップ形式(.bmp))を指定してください。

デフォルト

背景の設定をデフォルト(背景色「水色」、背景画像「なし」)に戻します。

5.3.1.3 デバイスリスト

マップウィンドウ最下段のデバイスリストウィンドウに対する操作を行います。

追加リストからアイテムを削除

「追加デバイスリスト」で選択されているデバイスをリストから削除します。

削除デバイスを Map から削除

「削除デバイスリスト」に表示されているデバイスをマップビューおよびリストから削除します。

5.3.1.4 検索

マップ上の任意のシンボルに移動します。「検索」ダイアログが表示されるので、移動先のデバイスを選択し「移動」をクリックしてください。マップビュー上の該当シンボルが選択された状態になります。

images/anm_ug_0159.png

5.3.1.5 プロパティ(アイコン変更)

ネットワークシンボルのアイコンを変更します。

マップ上でネットワークシンボルを右クリックし表示されるメニューより、「プロパティ」を選択します。

images/anm_ug_0165.png

表示された「ネットワークシンボル(デバイス)のプロパティ」画面のアイコンタブをクリックし、「イメージのカスタマイズ」を選択します。アイコンのファイルパスを指定し、適当なアイコンに変更します。

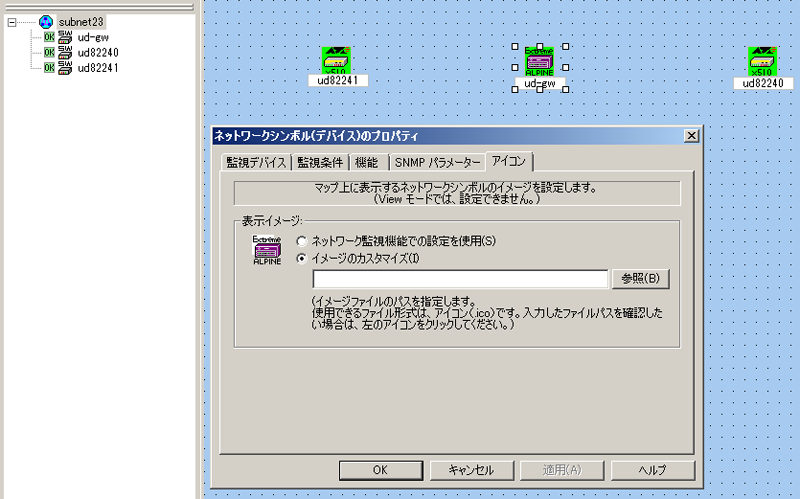

images/anm_ug_0166.png

アイコンを変更後、プロパティダイアログを終了すると、選択されたアイコンがマップ上に反映されます。

images/anm_ug_0167.png

また、変更されたアイコンは、「ネットワークシンボル(デバイス)のプロパティ」画面でも確認できます。

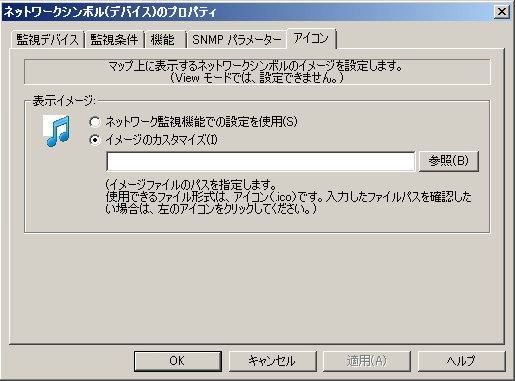

images/anm_ug_0168.png

Note
この操作で、ビューアー上のアイコンは変更されません。ビューアー上のアイコンの変更は、コントロールパネルの「ネットワーク監視機能のシステム設定」→「ユーティリティ」タブから起動する「アイコン管理」ユーティリティで行います。

5.3.2 表示

「表示」メニューでは、画面表示に関する設定を行います。

5.3.2.1 通知フラグ・クリア

通知フラグをクリアします。ビューアーの「表示」→「ツリービュー」→通知フラグクリアと同じです。

5.3.2.2 ページ境界線の表示

印刷範囲を示すマップ上の波線の表示/非表示を切り替えます。

5.3.2.3 グリッドに吸着

Editモードでシンボルを移動する際、グリッドに吸着する/しないを切り替えます。

5.3.2.4 ズーム標準

マップの表示スケールを標準(100%)に戻します。

5.3.2.5 ズーム

マップの表示スケールを20%、50%、75%、100%、120%、150%、200%から選択します。

5.3.2.6 最新の状態に更新

ネットワークシンボルの状態を再描画します。

マップビュー上での操作

マップビュー上のネットワークシンボルの状態を再描画します。シンボルを選択していない場合は、すべてのシンボルの状態を更新します。シンボルを選択している場合は、選択したシンボルの状態のみを更新します。

ツリービュー上での操作

更新したいノードを選択して実行してください。サブネットアイコンを選択した場合は、サブネット内のすべてのデバイスを更新します。

Note
周期監視を停止している場合、本機能は無効です。

Note
「シンボルを選択していない状態」にするには、マップ上のシンボル以外の場所をクリックしてください。

5.3.3 マップ

「マップ」メニューでは、マップファイルの保存や印刷などを行います。

5.3.3.1 開く

マップファイルを開きます。

Note
マップウィンドウの「ファイル」メニューは、IEの「ファイル」メニューです。「ファイル」メニューは使用しないでください。

5.3.3.2 上書き保存

現在開いているマップファイルを上書き保存します。新規作成されたマップの場合は、「名前を付けて保存」と同じダイアログが表示されるので、下記の命名規則に従って保存してください。

5.3.3.3 名前を付けて保存

現在開いているマップファイルに名前を付けて保存します。マップファイルに名前を付けるときは、必ず以下の命名規則に従ってください。

命名規則
  1. マップファイルの拡張子は「.smm」。
  2. マップファイルは、ネットワーク監視サーバーの maps ディレクトリ(例:C:¥Program Files¥Allied Telesis¥AlliedView NMS SE¥NetManager¥maps)に保存する。
  3. ファイル名は、下記の規則に従ってください。
ネットワークから起動したマップ

「MyNetwork.smm」として保存

サブネット192.168.1.0から起動したマップ

「192_168_1_0.smm」として保存

デバイス192.168.1.1のポート1から起動したマップ

「192_168_1_1_1.smm」として保存

上記の命名規則に従って保存することにより、次回から、同じネットワーク/サブネット/ポートを選択してマップを起動したときに、保存したマップファイルが使用されます。

Note
上記の命名規則に従わなかった場合、あるいは maps ディレクトリ以外のディレクトリに保存した場合は、ビューアーのツリービューからマップを起動した場合に、保存したファイルを自動起動することができませんので、ご注意ください。

Note
リモート接続時は、マップ保存のダイアログボックスでサーバー上の maps ディレクトリが開きます。ただしそのためには、あらかじめサーバー上の maps ディレクトリを共有名で共有するよう設定しておく必要があります。詳細は、インストールガイドの「サーバー環境の設定」をご覧ください。

5.3.3.4 ページ設定

印刷の設定を行います。

5.3.3.5 印刷

マップを印刷します。

5.3.3.6 Map を初期状態に戻す

現在のマップを破棄し、マップを初期状態(新規作成時の状態)に戻します。次のような確認ダイアログが表示されるので、「はい」または「いいえ」で答えてください。

images/anm_ug_0169.png

5.3.4 図形

「図形」メニューは、Edit モードでマップ上に各種図形を描くときに使います。View モードではすべての項目がグレー表示となり、選択できなくなります。

5.3.4.1 前面に移動・最前面に移動・背面に移動・最背面に移動

選択したオブジェクトをマップの前面または背面に移動します。下図のようにオブジェクト間の前後関係を変更します。

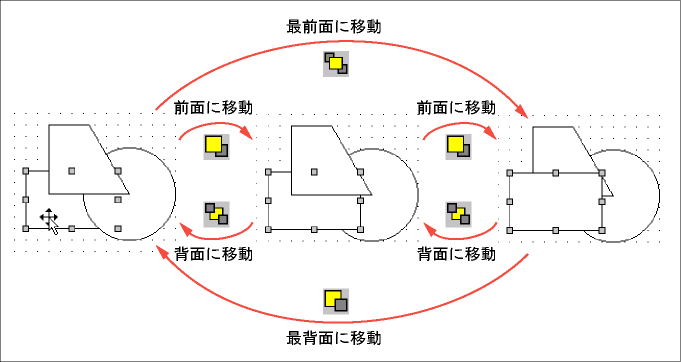

images/Arrange.png

5.3.4.2 左方向に90度回転・右方向に90度回転

選択したオブジェクトを左右に90度回転します。

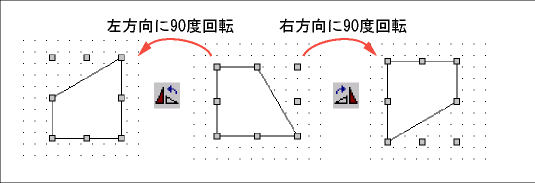

images/RotateLR.png

5.3.4.3 上下方向に反転・左右方向に反転

選択したオブジェクトを上下または左右に反転します。

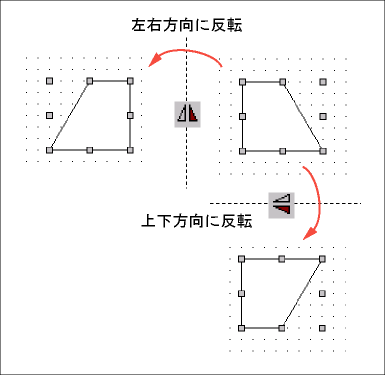

images/Flip.png

5.3.4.4 回転

選択したオブジェクトを、マウスドラッグにより任意の角度回転します。

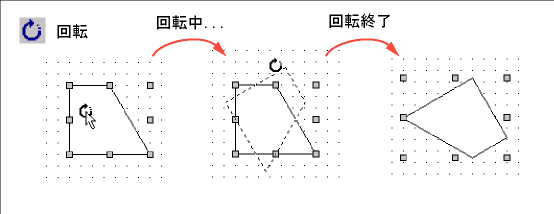

images/FreeRotation.png

5.3.4.5 シンボル間リンクの描画

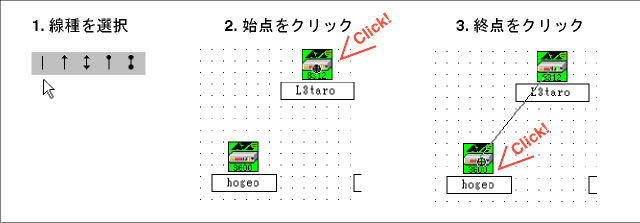

シンボルとシンボルをつなぐ線(リンク)を引きます。

images/DrawingLinks.png

線の形状には、次の5種類があります。

images/LinkType.png

5.3.4.6 接続先の追加

シンボル以外の図形にシンボル間リンクの接続先を追加します。これにより、シンボルと図形(直線や四角)の間にもシンボル間リンクを引けるようになります。

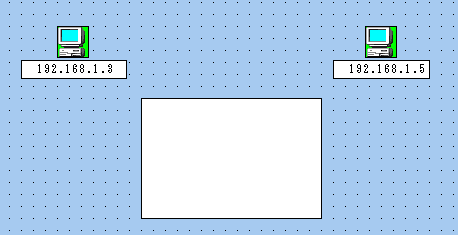

マップ上に図形を描画します。

images/new_connection01.png

メニューより「接続先の追加」をクリックします。

images/new_connection02.png

接続先を追加したい図形の上にカーソルを移動させます。

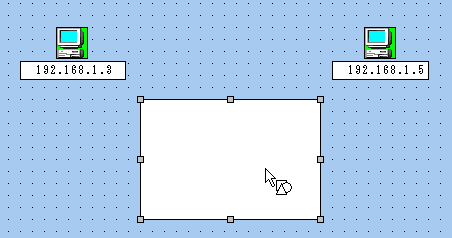

images/new_connection03.png

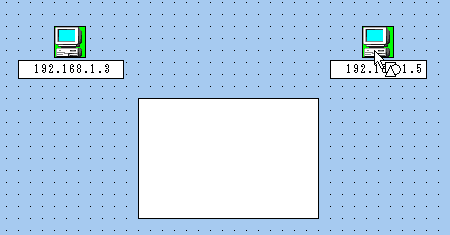

このとき、接続先が追加可能であれば、図形が選択された状態になり、追加ができない場合は、画面上の変化はありません。

images/new_connection04.png

接続先を追加したい場所にてクリックをすると接続先が表示されます。

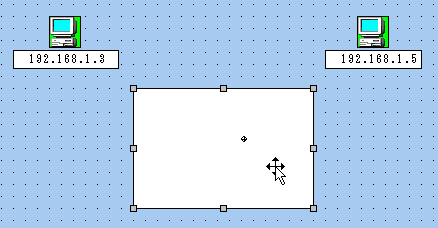

images/new_connection05.png

追加を行わない場合は、追加ができないシンボル上もしくはシンボルの存在しないキャンバス上で右クリックをしてください。また、追加した点は削除できません。接続先を削除したいときは、いったん図形を削除して再度作成してください。

追加した接続先は、シンボル間リンクの端点として使用できます。

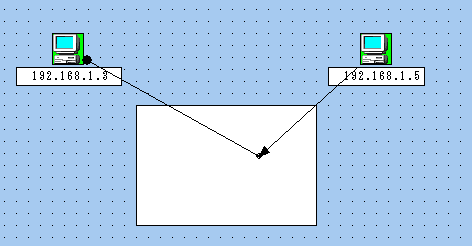

images/new_connection06.png

接続先を追加できる図形は、以下の通りです。

5.3.4.7 図形の描画・ラベルの描画

マップ上に各種図形を描画します。図形、ラベルの描画モードに移行するには、マップビュー上のシンボル以外の場所をクリックして、シンボルが選択されていない状態にしてください。

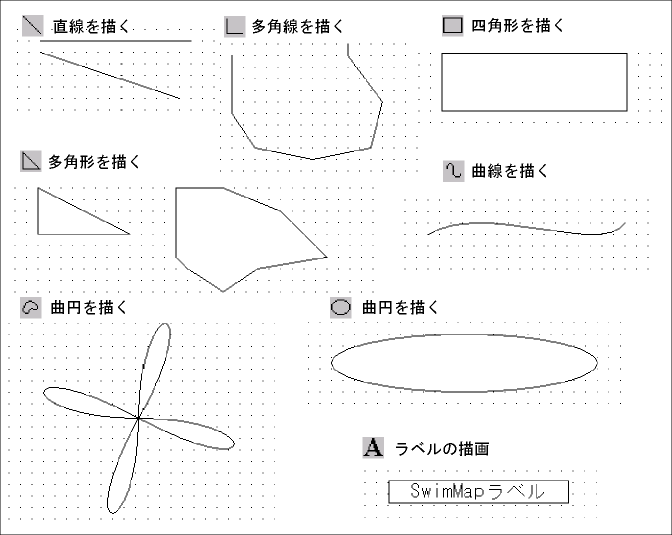

images/DrawShapes.png

5.3.4.8 シンボル選択アイコン

シンボル選択アイコンは、対応するメニューコマンドがないアイコンです。このアイコンが images/selectObject.png 状態のときは、シンボル間リンク、図形描画、ラベル描画のいずれかの描画モードになっていることを示します。一方、 images/selectIcon.png 状態のときは、マップ上のシンボルを選択するモードになっていることを示します。

5.3.5 管理

「管理」メニューでは、選択したネットワークシンボルを対象に、下記のアプリケーションを起動します。シンボル未選択の場合、または、シンボルがアプリケーションに対応していない場合は選択できません。

本メニューは、ビューアーの「管理」→「管理情報」→「アプリケーション」と同じです。

5.3.5.1 機器ビューアー(AlliedDeviceView)

選択したデバイスに対して機器ビューアーを起動します。

Note
機器ビューアーは、弊社が販売するネットワーク機器のみサポートしています。機器ビューアーが対応していないデバイスを選択した場合は、機器ビューアーの起動のみ行われます。

Note
機器ビューアーを起動するには、ビューアー側に機器ビューアーがインストールされている必要があります。サーバーに機器ビューアーがインストールされていても、サーバーとビューアーが別の PC の場合は、ビューアーでは利用できません。

5.3.5.2 MIB ブラウザー(Amigo)

選択したデバイスに対して、機器ビューアー付属の MIB ブラウザー(Amigo)を起動します。

Note
マップから ANM の内蔵 MIB ブラウザーを起動することはできません。内蔵 MIB ブラウザーを使用したい場合は、マップ上のネットワークシンボルをダブルクリックしてビューアーをアクティブにし、そこで「MIB ブラウザー」メニューを選択してください。

Note
Amigo の詳細については、機器ビューアー ユーザーガイドの「MIB ブラウザー」をご覧ください。

Note
Amigo は機器ビューアーに付属するアプリケーションですので、機器ビューアーをインストールしていないと使用できません。Amigo を起動するには、ビューアーの PC に機器ビューアーをインストールしておく必要があります。

5.3.5.3 TELNET

Telnet クライアントを起動し、選択されているデバイスに接続します。

Note
ビューアーの PC に別売品の「AT-TCP/32 Professional」か「AT-TCP/32 Elite VT端末エミュレータ」(いずれもアライドテレシス製品)がインストールされている場合は、Telnet クライアントとして「AT-TCP/32」に含まれている VT 端末エミュレータが起動されます。「AT-TCP/32」がインストールされていない場合は、Windows 付属の TELNET.EXE が起動されます。

Note
Windows OS によっては、デフォルトでは TELNET.EXE がインストールされないことがあります。 Windows Vista / Windows 7 / Windows 8、8.1 / Windows 10 の場合、「コントロールパネル」−「プログラム」−「プログラムと機能」の「Windows の機能の有効化または無効化」で「Telnet クライアント」を追加する必要があります。 Windows Server 2008 の場合は、「Windows の機能の有効化または無効化」で「サーバー マネージャ」が起動します。左側のツリーで「機能」を選択し、右側の「機能の追加」を選択すると「機能の追加ウィザード」が表示されますので「Telnetクライアント」にチェックし、ダイアログの指示に従って機能を有効化してください。

Note
64ビット環境など一部の OS では、TELNET.EXE がインストールされている場合でも、このメニューから起動できない場合があります。

5.3.5.4 Web ブラウザー

Web ブラウザーを起動し、選択されているデバイスに接続します。Web ブラウザーは、IE が使用されます。

Note
アイコン管理ツール「URL」で機器の URL を指定していた場合、その URL が使用されます。

5.3.5.5 TFTP クライアント

TFTP クライアントを起動します。

Note
ビューアーの PC に別売品の「AT-TCP/32 Professional」か「AT-TCP/32 Elite Tftpクライアント」(いずれもアライドテレシス製品)がインストールされている場合は、「AT-TCP/32」に付属の TFTP クライアントアプリケーションが起動されます。「AT-TCP/32」がインストールされていない場合は、何も起動されません。

5.3.5.6 TFTP サーバー

TFTP サーバーを起動します。

Note
ビューアーの PC に別売品の「AT-TCP/32 Professional」か「AT-TCP/32 Elite Tftpサーバー」(いずれもアライドテレシス製品)がインストールされている場合は、「AT-TCP/32」に付属の TFTP サーバーアプリケーションが起動されます。「AT-TCP/32」がインストールされていない場合は、何も起動されません。

5.3.5.7 Ping コマンド

「Ping コマンド」を選択すると、ビューアー PC から選択されたデバイスに対して、システム標準の Ping コマンドを実行します(コマンドプロンプトのウィンドウが開きます)。

また、あらかじめ「Ping コマンドメニュー定義ユーティリティ」で定義することによって、他のデバイスに対して Ping を実行できます。

5.3.5.8 カスタムツール

「カスタムツール」メニューでは、「カスタムツールメニュー定義ユーティリティ」または「カスタムツールメニューの設定」で設定したメニュー項目が表示されます。「編集」をクリックするとメニュー項目の編集・追加・削除など行えます。

このツールを使用すると、数回のクリックで任意のコマンドを実行できるようになるので、よく使用するコマンドを登録することにより操作性が向上します。

メニューへの任意のコマンドの追加は、ビューアーまたはカスタムツールメニュー定義ユーティリティからでも設定できます。

images/anm_ug_0143.png

項目

内容

メニュー項目名

メニューに表示される文字列を指定します。指定できる文字列は最大64バイト(全角文字の場合32文字)です。
「\t」で区切ることで、サブメニューを追加できます。例えば、メニュー文字列に「管理\tTera Term」と「管理\tWireShark」を指定して追加すると、「Tera Term」「WireShark」がサブメニュー「管理」によって階層化されます。
サブメニューは1階層につき10個まで登録でき、5階層まで作成できますが、メニュー項目全体で指定できる文字列は最大324バイト(全角文字の場合162文字)までです。

コマンド

実行するコマンドを指定します。
任意のコマンドを指定する場合は、「参照」ボタンをクリックし、実行ファイルを指定してください。フルパスで指定しない場合は、指定したコマンドにパスが通っている必要があります。
ドロップダウンリストから下記のコマンドを指定することもできます。(AlliedDeviceView などを指定する場合は、インストールされている必要があります)

  • 機器ビューアー(AlliedDeviceView)起動
  • MIB ブラウザー(Amigo)起動
  • TELNET 起動
  • TFTP クライアント起動
  • 機器のログ(AlliedLogReporter)起動
  • デバイスメンテナンス機能へのタスク登録
  • 機器へのファイル転送
  • 機器のコンフィグファイルのバックアップ
  • Ping コマンド実行
  • 経路情報コマンド実行
  • Web ブラウザー(IE)起動
  • TFTP サーバー起動

Note
リモート端末からメニュー項目を実行する場合は、リモート端末に設定したコマンドがないと実行できません。

パラメーター

コマンドのパラメーターを入力します(必須ではありません)。「%ip」「%ipv4」「%ipv6」のいずれかを指定すると、ターゲットとなっている IP アドレスを取得して実行します。対象となる機器ノードに IPv4 と IPv6 のアドレスが指定されている場合は、IPv4 のアドレスが優先されます。例えば、コマンドで「機器ビューアー(AlliedDeviceView)を起動」を選択した場合、パラメーターには「-TargetHost %ip」を設定します。選択されているデバイスの IP アドレスが192.168.1.11の場合は「-TargetHost 192.168.1.11」を設定します。
「%mac」を指定すると、ターゲットとなっている MAC アドレスを取得して実行します。対象となる機器ノードに IPv4、IPv6 アドレス、MAC アドレスが指定されている場合の優先順位は、IPv4 → IPv6 → MAC アドレスとなります。

追加・編集・削除・テスト実行ボタン

追加−メニュー内で設定した内容が、新規に追加されます。
編集−選択・表示されているメニュー内容を編集できます。
削除−選択したメニューを削除できます。
テスト実行−選択されている(メニューの)コマンドをテストします。

メニュー一覧

現在の定義内容が表示されます。

上へ・下へ

メニューの表示順番を変更できます。

メニューテスト

現在定義されている内容で、メニュー表示のテストができます。

images/anm_ug_0144.png

Note
ビューアーが起動している場合、マップでメニューを編集してもビューアーメニューには自動的に反映されません。ビューアーを再起動する必要があります。

Note
64ビット環境のプログラムは、このメニューから起動できない場合があります。

メニュー項目の実行時に「IP アドレスの入力」ダイアログが表示された場合は、相手先の IP アドレスを入力してください。

設定したメニュー項目は、「管理」メニュー →「カスタムツール」に表示されます。

images/anm_ug_0199.png

5.3.5.9 関連するログの保存

マップ上で選択されているネットワークシンボルに関連するログを取得し、CSV (カンマ区切り)形式のテキストとしてファイルに保存することができます。(サブネット、ネットワークに関するログは取得できません)

images/anm_ug_0142.png

項目

内容

保存するファイル名

保存するファイル名を指定します。

同名のファイルが存在したら上書きする

同名のファイルが既に存在した場合、上書きするかどうかを指定します 。チェックしなかった場合は、同名のファイルに追記します。

取得したログを表示する

ログの取得が完了したあとに、保存したファイルを表示するかどうかを指定します。チェックすると、指定された「ログ表示用ツール」で表示します。「ログ表示用ツール」が指定されていなかった場合、メモ帳で表示されます。

取得したログのフォルダーを開く

ログの取得が完了したあとに、保存したファイルのフォルダーをエクスプローラーで開くかどうかを指定します。

5.3.6 設定

「設定」メニューでは、ネットワーク監視マップの環境設定を行います。

5.3.6.1 モード

ネットワーク監視マップの2つのモードを切り替えます。

View モード

デバイスの監視を行うためのモードです。

起動直後はこのモードです。View モードでなければ、デバイスの状態を取得することができません(Edit モードではシンボルの色が変化しない)。ただし、View モードでは、シンボルの移動や背景の変更といった編集作業はほとんどできません。このモードの場合、キャンパス上のグリッドが非表示となります。

Edit モード

マップの編集を行うためのモードです。

シンボルの追加や背景の編集、図形の描画といった作業はこのモードで行います。ただし、Edit モードではデバイスの状態を取得することはできません。このモードの場合、キャンパス上のグリッドが表示されます。

5.3.6.2 監視設定

サブネットの自動探索とデバイスの周期監視のオン・オフを切り替えます。ビューアーの「設定」→「監視設定」メニューと同じです。

自動探索

ANM は、探索条件で設定された周期でサブネットの構成に変化がないかを調査しますが、本メニューではこの処理を開始/停止させることができます。停止状態になると、サブメニュー名の前にチェック印が表示されます。再度メニューを選択すると自動探索が再開され、チェック印は消えます。

周期監視

ANM は、各デバイスの状態を監視条件に従って周期的に監視していますが、本メニューではこの監視処理を開始/停止させることができます。停止状態になると、サブメニュー名の前にチェック印が表示されます。再度、メニューを選択すると周期監視が再開され、チェック印は消えます。周期監視の停止中は、「最新の状態に更新」機能も無効になります。

5.3.6.3 フォントの設定

マップ上で使用するフォントを変更します。シンボルまたはシンボルのラベルを選択した状態で本メニューを選択した場合は、該当ラベルのフォントだけが変更されます。未選択状態で本メニューを選択した場合は、マップ全体(デフォルト)のフォント設定を変更します。ただし、既に描画されているオブジェクトのフォントは変わりません。その場合は、オブジェクトを選択した上で本メニューを選択してください。

images/anm_ug_0160.png

5.3.6.4 枠線色の設定

マップ上のシンボル(アイコン、ラベル)を囲う枠線の色を変更します。シンボルを選択した状態で本メニューを選択した場合は、該当シンボルのラベル枠線色だけが変更されます。未選択状態で本メニューを選択した場合は、マップ全体(デフォルト)の枠線色設定を変更します。ただし、既に描画されているオブジェクトの枠線の色は変わりません。その場合は、オブジェクトを選択した上で本メニューを選択してください。

images/anm_ug_0161.png

5.3.6.5 キャンバスサイズの設定

印刷可能範囲(キャンバス)のサイズを変更します。

images/anm_ug_0162.png

5.3.6.6 シンボルの点滅間隔の設定

ツリー上でアイコンをダブルクリック、あるいは、「検索」ダイアログでデバイスを選択してマップ上のネットワークシンボルにジャンプした際の点滅回数と間隔を変更します。

images/anm_ug_0163.png

5.3.7 ヘルプ:ネットワーク監視マップ ヘルプ

5.3.7.1 ユーザーガイド

オンラインマニュアル(本ユーザーガイド)を表示します。

5.3.7.2 バージョン情報

ネットワーク監視マップのバージョン情報を表示します。

images/anm_ug_0170.png

6 MIB ブラウザー

ANM の内蔵 MIB ブラウザーについて説明します。

6.1 概要

「MIB ブラウザー」は、ANM 内蔵の MIB ブラウザーです。ビューアーのツリー上で選択したノードの MIB ツリーを、使いやすいインターフェイスで確認できます。

6.1.1 画面構成

MIB ブラウザーは、「検索」ダイアログと同様のモードレスダイアログです。次にメインダイアログを示します。

images/anm_ug_0172.png

ツリーは次の要素から構成されます。

images/mibNodeClosed.png 未選択状態
images/mibSelectedNodeClosed.png 選択状態

閉じたノード(子を持つオブジェクト)

オブジェクトグループを示します。

ダブルクリックで1つ下の階層が展開されます。

images/mibNodeOpened.png 未選択状態
images/mibSelectedNodeOpened.png 選択状態

開いたノード(子を持つオブジェクト)

オブジェクトグループを示します。

ダブルクリックでサブツリーが閉じられます。

images/mibLeaf.png 未選択状態
images/mibSelectedLeaf.png 選択状態

リーフ(ツリー末端のオブジェクト)

MIB 変数やトラップ、通知などのオブジェクトを示します。ダブルクリックで「MIB 変数詳細」ダイアログが開きます。

メインダイアログには、下記の情報が表示されます。

項目

内容

MIB 変数ツリー

MIB 変数がツリー形式で表示されます。

トラップと通知ツリー

トラップ(TRAP)と通知(Notification)がツリー形式で表示されます。

トラップ一覧

トラップの一覧が表示されます。

通知一覧

通知の一覧が表示されます。

検索

指定した文字列を含む MIB オブジェクト名を検索します。繰り返しクリックすることにより、次の候補を検索できます。

大文字小文字を区別したいときは、「大文字と小文字を区別する」をチェックしてください。

表示

MIB 変数ツリー上で選択した変数の値を ANM のメインビューに表示します。

詳細

ツリー上で選択したオブジェクトの詳細情報を表示します。

Walk

ツリー上で選択したオブジェクトを起点として、MIB 変数値を連続的に取得します。収集された情報は、サーバーの reports ディレクトリにテキストファイルとして書き出されます。

閉じる

MIB ブラウザーを閉じます。

ヘルプ

本ユーザーガイドを表示します。

「MIB 変数ツリー」と「トラップと通知ツリー」には、ANM のMIB データベースに登録されているすべての MIB 変数が表示されます。そのため、必ずしも機器に実装されているすべてのオブジェクトが表示されるわけではありません。また、機器に実装されていないオブジェクトが表示されることもあります。

Note
MIB コンパイラユーティリティを使用すれば、MIB ソースファイルをコンパイルして、ANM のMIB データベースに追加することができます。これにより、コンパイルした MIB がツリーに表示されるようになります。

6.2 基本操作

ここでは、MIB ブラウザーの基本的な操作について説明します。

6.2.1 起動

  1. ビューアーのツリー上で SNMP 対応ノードを選択し、メニューバーの「管理」→「MIB ブラウザー」を選択します。ツールバーの「MIB ブラウザー」アイコンをクリックするか、ツリービューで該当ノードを右クリックし、「MIB ブラウザー」を選択しても同じ操作になります。

    images/anm_ug_0171.png

  2. MIB ブラウザーウィンドウが開き、MIB ツリーが表示されます。

    images/anm_ug_0172.png

6.2.2 終了

MIB ブラウザーを閉じるには、「閉じる」ボタンをクリックします。

6.2.3 ツリー上での操作

MIB ツリー上では下記の操作が可能です。

6.2.3.1 ノードをダブルクリック

閉じたノード images/mibNodeClosed.png (オブジェクトグループ)をダブルクリックすると、1つ下のツリーが開きます。また、開いた状態のノード images/mibNodeOpened.png をダブルクリックすると、下位のツリーがすべて閉じます。これらの操作は、ノードの左にある「+」または「-」マークをクリックするのと同じです。

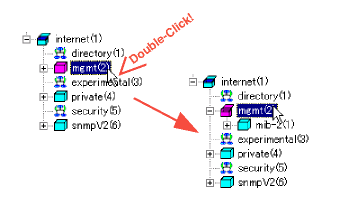

images/anm_ug_0200.png

6.2.3.2 リーフをダブルクリック

リーフ images/mibLeaf.png (MIB 変数、トラップなど)をダブルクリックすると、該当変数の詳細情報(下図)が表示されます。この操作は、ノード images/mibNodeClosed.png またはリーフを選択して、「詳細」ボタンをクリックするのと同じです。

6.2.3.3 MIB オブジェクトの詳細情報を表示

ツリー上でオブジェクトを選択し、「詳細」ボタンをクリックすると、該当オブジェクトに関する詳細な情報が表示されます。リーフの場合は、アイコンをダブルクリックしても同じ操作となります。

images/anm_ug_0174.png

6.2.3.4 MIB オブジェクトを検索

「検索」テキストボックスに検索文字列を入れ、「検索」ボタンをクリックすると、名前に指定した文字列を含む MIB オブジェクトを検索できます。

images/anm_ug_0175.png

検索に成功した場合、該当オブジェクトの上位ツリーがすべて開いた状態になり、選択状態となります。繰り返し「検索」ボタンをクリックすることで、次の候補を検索することもできます。

images/anm_ug_0176.png

Note
検索中はツリーが開いたり閉じたりし、一致するオブジェクトが見つかった時点で停止します。

6.2.3.5 MIB 変数の値を表示

ツリー上でMIB 変数を選択し、「表示」ボタンをクリックすると、ビューアーのメインビューに選択した変数の値が表示されます。

Note
実装されていない変数を表示させた場合は、「値」欄に何も表示されません。

images/anm_ug_0177.png

このとき、自動的にフォーカスがビューアーに移動します。

images/anm_ug_0178.png

6.2.3.6 MIB Walk の実行

ツリー上で任意のオブジェクトを選択し、「Walk」ボタンをクリックすると、指定したオブジェクトを起点として、MIB 変数値を連続的に収集することができます。

images/anm_ug_0179.png

MIB Walk では、GetNextRequest を利用して、指定されたオブジェクトを起点に MIB 変数の値を連続的に取得し、ファイルに書き出します。ファイルは、サーバーの ANM インストールディレクトリ下の reports ディレクトリに書き出されます。「表示」ボタンのときのように、結果をメインビューに表示することはできません。

images/anm_ug_0180.png

MIB Walk の終了は、ビューアーのログビューで確認できます。

images/anm_ug_0181.png

次に、MIB Walk で書き出されたファイルの例を示します。

--->Allied Telesis Holdings K.K.
--->MIB Walker
--->Start Date = 2014年04月26日 Saturday
--->Start Time = 16時24分15秒

--->Host Name = 172.16.28.1
--->IP Address = 172.16.28.1

sysDescr.0
1.3.6.1.2.1.1.1.0
Allied Telesis router/switch, AW+ v5.4.3-3.7

sysObjectID.0
1.3.6.1.2.1.1.2.0
at_x900_24XT

(中略)

sysServices.0
1.3.6.1.2.1.1.7.0
6

--->MIB の最後です。

6.3 ダイアログ

MIB ブラウザーのダイアログについて説明します。

6.3.1 MIB 詳細情報

ツリー上で選択した MIB オブジェクトの詳細情報を表示します。

images/anm_ug_0183.png

項目

内容

値リスト

MIB オブジェクトがとりうる値の一覧が表示されます。

変数名

MIB オブジェクトの名称が表示されます。

アクセス権

MIB オブジェクトのアクセス権が表示されます。

状態

MIB オブジェクトの実装サポート状況(mandatory、optional など)が表示されます。

MIB オブジェクトのシンタックス(データ型)を示します。

オブジェクト ID

MIB オブジェクトを一意に識別するオブジェクト ID を示します。

フルパス

MIB オブジェクトのフルパスを表示します。

モジュール名

MIB オブジェクトを含む MIB モジュール名を示します。

6.3.2 MIB Walk

MIB ツリー上で選択したオブジェクトを起点にツリーを縦走し、各変数の値を連続的に収集します。収集した情報は ANM インストールディレクトリ下の reports ディレクトリに、テキストファイルとして保存されます。

images/anm_ug_0184.png

項目

内容

ファイル名

収集した情報を書き出すファイルの名前を指定します。保存先は、ANM インストールディレクトリ下の reports ディレクトリ固定です。

以下のオプションがあります。

  • ファイルを上書きしない

同名ファイルが存在している場合は、上書きせずに中断します(デフォルト)。

  • ファイルを上書きする

同名ファイルが存在している場合は、上書きします。

  • ファイルに追加する

同名ファイルが存在している場合は、そのファイルの末尾に追加書き込みします。

ホスト名

MIB Walk の対象ホスト名(MIB ブラウザーでブラウズしているホストの名前)が表示されます。

読み出し用 SNMP パラメーター名

MIB 変数を読み出すための SNMP Get パラメーター名が表示されます。

開始 MIB 変数

MIB Walk の開始点となる MIB ツリー上のノードを指定します。デフォルトでは、「Walk」ボタンをクリックしたときにツリー上で選択していたノードが表示されます。

サブツリー内でのみ Walking

これにチェックを付けると、開始 MIB 変数で指定したノードよりも下位のツリーのみを Walk します。チェックしていない場合は、開始 MIB 変数を起点に、GetNext でたどれるすべての変数を取得します。

Note
MIB Walk は複数同時に実行できません。起動時に既に MIB Walk が実行されていると、「起動に失敗しました」というダイアログが表示されます。

7 Web Option

7.1 概要

AlliedNetManager Web Option(以下、Web Option)は、AlliedNetManager サーバー(以下、ANM サーバー)に HTTP 経由でのリモートアクセスを行うための機能です。 ANM サーバーとして動作しているコンピューターに Web Option をインストールすると、(ActiveX 対応の Internet Explorer だけでなく) 一般的な Web ブラウザーを使用して ANM サーバーの情報にアクセスできるようになります。これにより、リモートから以下の作業を実行できます。

ネットワーク構成情報の確認
ネットワークの構成をサブネット単位(物理的構成)、または VLAN 単位(論理的構成)で確認できます。
統計情報の収集と表示
デバイスが保持している通信量などの統計情報を収集し、グラフ化して表示することができます。 どの情報をどのくらいの間隔で収集するかといった設定(統計履歴監視タスクの作成)も行えます。
ANM サーバーログの確認
ANM サーバーのログをチェックできます。

ここでは、Web Option の使い方をメニュー項目にそって簡潔に説明します。 インストールや設定の方法については、AlliedView NMS Standard Edition インストールガイドをご覧ください。

なお、Web Option の画面に表示される情報は原則として ANM 機能と同じです。

7.1.1 全般的な注意事項

Web Option は HTTP、HTML、Cookie、JavaScript、ASP、ASP.NET などの Web 技術を使って実装されているクライアント・サーバー型アプリケーションです。 そのため、1台のコンピューター上だけで動作する通常のスタンドアロンアプリケーションとは若干異なる動作をする箇所があります。

以下、Web Option をご利用いただくにあたって注意していただきたい事柄について説明します。

Web ブラウザーの操作について

表示画面を切り替えるときは、ページ上のリンクやボタンを使ってください。 Web ブラウザーの「戻る」ボタンは正しく機能しないことがありますので、使わないでください。

エラー発生時の処理について

ご使用中にエラーが発生した場合は、 ページの再読込(更新)を行うか、「ログイン」画面にお戻りください。

7.2 ログイン

Web Option を利用するためには、Web ブラウザーで ANM サーバーに接続し、ログイン操作を行う必要があります。

ANM サーバーにアクセスするには、Web ブラウザーで次の URL にアクセスします。
server_name には、ANM サーバーが稼働しているコンピュータのホスト名か IP アドレスを指定してください。

http://server_name/AlliedView NMS SE/AlliedNetManager/Web/

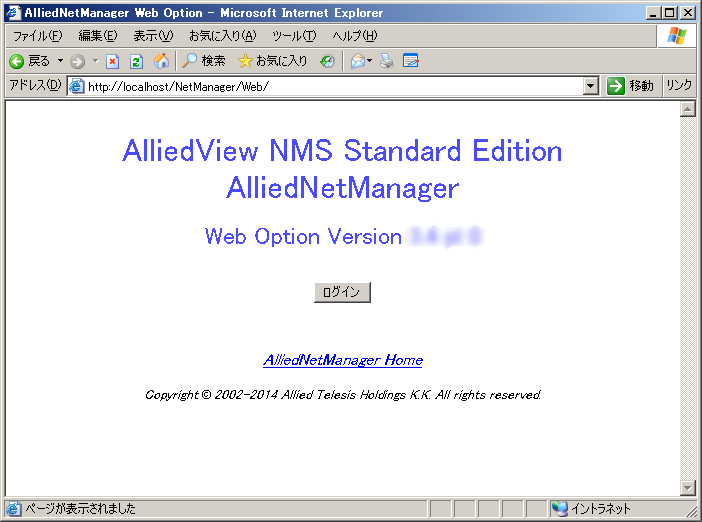

ANM サーバーに接続すると下記のようなログイン画面が表示されます。 ログインセッションを開始するには、「ログイン」ボタンをクリックしてください。

Note
Web ブラウザーの設定で Cookie を無効にしているとログインできませんのでご注意ください。 また、ログイン後にセッションタイムアウトエラーが発生した場合はこの画面に戻ります。

Note
「ログイン」画面が表示されない場合は、ANM サーバーの設定を確認してください。
ANM サーバーの設定方法については、サーバーの設定ご参照ください。


項目

内容

ログイン

Web Option の「スタートメニュー」が表示されます。

AlliedNetManager Home

AlliedNetManager のホームページが表示されます。

7.3 メニュー

Web Option の各種機能は、Windows のプログラムまたは、各ページの最下部に表示されるメニューから選択して実行します。

スタートメニュー

ログイン」画面で「ログイン」ボタンをクリックするか、 各ページ最下部の「メニュー」をクリックすると、Web Option のスタートメニューが表示されます。

スタートメニューには、次の項目があります。


項目

内容

サブネット

管理対象ネットワークの構成を物理的な視点から表示します。 ネットワーク構成に関する情報を、ネットワーク全体 → サブネット(サブネット内の)デバイス → (デバイス上の)ポート、といった具合にたどりながら確認できます。また、デバイス表示画面からは、デバイス上の MIB 変数値の参照(MIB ブラウザー)や特定の変数値を追跡するよう設定する(統計履歴監視タスクの作成)ことも可能です。

VLAN

管理対象ネットワークの構成を論理的な視点から表示します。 ネットワーク構成に関する情報を、ネットワーク全体 → VLAN → デバイス → ポート、といった具合に VLAN の視点からたどることができます。また、「サブネット」メニューと同様にデバイス上の MIB 変数値の参照や変数値の追跡設定を行うことも可能です。

デバイス/ポート

デバイス/ポートの情報を一覧で表示します。表示する項目は編集することができます。

イベントフィルター

イベントおよびフィルターの情報を一覧で表示します。表示する項目は編集することができます。

タスク

Web Option 上で作成した統計履歴監視タスク(MIB 変数値を一定間隔でサンプリングする設定)の設定を確認したり、ANM サーバーが収集した履歴データをグラフ表示させるためのメニューです。タスクの作成は「サブネット」、「VLAN」メニューのデバイス表示画面からアクセスできる「MIB ブラウザー」で行います。

ログ

ANM サーバーのログを表示します。

設定

Web ブラウザー画面の表示更新(リフレッシュ)間隔やタイムアウト値など Web Option のパラメーターを変更できます。

各ページ最下部のメニュー

各ページの最下部には、上記スタートメニューに加え以下の項目が表示されます。


項目

内容

ログイン

Web Option の「ログイン」画面に戻ります。

メニュー

Web Option の「スタートメニュー」画面に戻ります。

ヘルプ

Web Option のヘルプファイル(本ユーザーガイド)を表示します。

7.4 サブネット

サブネットをクリックすると、AlliedNetManager が管理している(物理)サブネット一覧が表示されます。このメニューは、ネットワーク構成を物理的な視点から把握したいときに使います。

なお、以下の各画面に表示される状態表示アイコンの詳細については アイコン一覧をご覧ください。


7.4.1 サブネット一覧

管理対象サブネットの一覧を表示します。サブネット名をクリックすると、該当サブネットのデバイス一覧が表示されます。

Note
AlliedNetManager 本体の側でサブネットを追加・削除したときは、Web ブラウザーの「更新」ボタンをクリックして表示内容を更新してください。 「サブネット一覧」画面は自動更新されませんのでご注意ください。

Note
Web Option からサブネットを追加することはできません。サブネットの追加は AlliedNetManager のビューアーで行ってください。


項目

内容

テーブル

管理対象ネットワーク全体に関する情報を表示します。

リスト

管理対象サブネットの一覧を表示します。カッコ内はサブネット ID です。サブネット名をクリックすると、該当サブネットのデバイス一覧(サブネット)が表示されます。

7.4.2 デバイス一覧(サブネット)

サブネット一覧」画面で選択したサブネット内のデバイス一覧、および、該当サブネットの一般情報が表示されます。

このページは、「設定」メニューで指定した間隔で表示内容が自動更新(リフレッシュ)されます。

wo_004

項目

内容

テーブル

サブネットの属性(サブネット名、サブネット ID、状態、所属デバイス数など)が表示されます。

ツリー

サブネットに所属するデバイスの一覧を表示します。名前の前に表示されるアイコンはデバイスの状態を表します(詳細は アイコン一覧をご覧ください)。デバイス名をクリックすると、該当デバイスの詳細情報が表示されます。

7.4.3 デバイス

デバイス一覧画面(「サブネット」画面) 、または、 デバイス一覧画面(「VLAN」画面) で選択したデバイスの詳細情報が表示されます。また、デバイスによってはポート一覧も表示されます。

このページは、「設定」メニューで指定された間隔で表示内容が自動更新(リフレッシュ)されます。


項目

内容

テーブル

デバイスの属性(ホスト名、IP アドレス、管理名、機種名、コミュニティ名など)が表示されます。

ツリー

デバイスが装備しているポートの一覧を表示します(スタッカブルデバイスの場合はスタックの情報)。ポート名の前に表示されるアイコンはポートの状態を示しています(詳細はアイコン一覧をご覧ください)。ポート名、スタック名をクリックすると、該当ポートまたはスタックの詳細情報画面に進みます。

Note
ポート一覧には、ANM サーバーが「ポート」として認識しているものだけが表示されます。

Note
デバイス一覧画面(「サブネット」画面)、または、デバイス一覧画面(「VLAN」画面)に戻るには、デバイス名の上に表示されているサブネット名か VLAN 名をクリックします。

MIB ブラウザー

該当デバイスの MIB 情報を表示します。統計履歴監視タスク(MIB 変数値の追跡)の作成も MIB ブラウザーから行います。

SNMP パラメーター詳細

デバイス一覧画面(「サブネット」画面) 、または、 デバイス一覧画面(「VLAN」画面) で「SNMP パラメーター名」の値をクリックすると、SNMP パラメーターの詳細情報を表示します。


項目

内容

テーブル

SNMP パラメーターの詳細情報(SNMPv1、v2c、v3)を表示します。

7.4.4 ポート

デバイス」画面などで選択したポートの属性を表示します。

このページは、「設定」メニューで指定された間隔で表示内容が自動更新(リフレッシュ)されます。


項目

内容

テーブル

ポートの属性(ポート名、状態、通信速度、IP アドレスなど)を表示します。

ツリー

デバイス名および選択されたポート名を表示します。デバイス名をクリックすると、デバイスの詳細情報画面に戻ります。

7.4.5 スロット

シャーシ」画面で選択したスロットの属性を表示します。

このページは、「設定」メニューで指定された間隔で表示内容が自動更新(リフレッシュ)されます。


項目

内容

テーブル

スロットの属性(スロット名、スロット番号など)を表示します。

ツリー

シャーシ名、スロット名、およびスロット配下のポート一覧を表示します。シャーシ名、ポート名をクリックすると該当シャーシまたはポートの詳細情報画面を表示します。

7.4.6 シャーシ

デバイス」画面で選択したシャーシの属性を表示します。

このページは、「設定」メニューで指定された間隔で表示内容が自動更新(リフレッシュ)されます。


項目

内容

テーブル

シャーシの属性(シャーシ名、シャーシ番号など)を表示します。

ツリー

デバイス名、シャーシ名、およびシャーシ配下のスロット一覧を表示します。デバイス名、スロット名をクリックすると、該当する デバイスまたはスロットの詳細情報画面を表示します。

7.4.7 スタック

デバイス」画面で選択したスタックの属性を表示します。

このページは、「設定」メニューで指定された間隔で表示内容が自動更新(リフレッシュ)されます。


項目

内容

テーブル

スタックの属性(スタック名、スタック番号など)を表示します。

ツリー

デバイス名、スタック名、および、スタック配下のポート一覧を表示します。デバイス名、ポート名をクリックすると、該当する デバイスまたはポートの詳細情報画面を表示します。

7.4.8 MIB ブラウザー

デバイス情報の表示画面(「デバイス」画面)で「MIB ブラウザー」をクリックすると、該当デバイスの MIB 情報を自由に参照できる MIB ブラウザーのページが表示されます。

MIB ブラウザーのページでは、MIB ツリーの確認、MIB オブジェクトの詳細確認、MIB 変数値の取得、統計履歴監視タスク(変数値の追跡設定)の作成などの操作が行えます。



項目

内容

デバイス名(一番上)

デバイスの名前を表示します。

テーブル

現在選択している MIB オブジェクト(カレントオブジェクト)の属性(変数名、アクセス権、オブジェクト ID、説明など)を表示します。MIB ブラウザー起動直後は、MIB-II のトップ項目である「.iso.org.dod.internet.mgmt.mib-2」ノード(.1.3.6.1.2.1)が選択されています。

データ取得

現在選択している MIB オブジェクト、または、下位の MIB オブジェクトの値を取得してテーブル形式で表示します。現在、ツリーの末端に位置するオブジェクトを選択している場合はそのオブジェクトの値を取得します。ツリーの中間に位置するオブジェクトを選択している場合は、下位オブジェクトのうち赤い矢印がついているものの値を取得します。

なお、「データ取得」メニューは統計履歴監視タスクを作成する場合にも使います。追跡したい変数を選択した状態で「データ取得」をクリックしてください。監視したい変数にチェックを付けた上で「タスク作成」をクリックすると「統計履歴監視タスクの追加」画面が表示されます。必要項目を入力して「追加」ボタンをクリックすると、タスクが新規に作成されます。

ツリー(上から)

現在選択しているオブジェクトを中心に、親と子のオブジェクト一覧を表示します。オブジェクト名をクリックすると該当オブジェクトの詳細画面に進みます(オブジェクトを選択したことになります)。

  • 上位オブジェクト(常に1つ)
    • カレントオブジェクト
      • 下位オブジェクト(0個以上)

Note
項目を示す中黒(・)の色や形はご使用の Web ブラウザーや環境によって異なります。

データ取得画面

MIB ブラウザー」画面で「データ取得」ボタンをクリックすると、赤い矢印のマークがついていた MIB オブジェクトの値がテーブル形式で表示されます。

統計履歴監視タスクを作成するには、監視したいオブジェクトをチェックし、「タスク作成」をクリックしてください。 「統計履歴監視タスクの追加」画面が表示されます。

オブジェクトにチェックマークをつけるときは、「行選択」、「列選択」、「全選択」を使うと複数選択が楽に行えます。

なお、同時に指定できる MIB オブジェクトの数は最大24個です。


項目

内容

テーブル

以下の項目が表示されます。

  • 変数名(MIB ブラウザー画面で赤い矢印のついた MIB 変数が表示されます)
  • 値(MIB 変数が値を持つ場合、現在の値が表示されます)
  • 行選択 (該当行の全項目を選択・選択解除する時に使用します)
  • 列選択 (該当列の全項目を選択・選択解除する時に使用します)
  • 全選択(テーブル内の全項目を選択・選択解除する時に使用します)

タスク作成

テーブル上でチェックマークのついている変数に対して、統計履歴監視タスクを作成します。クリックすると、「統計履歴監視タスクの追加」画面が表示されます。

MIB ブラウザー

MIB ブラウザー」画面に戻ります。

統計履歴監視タスクの追加画面

MIB 変数値を一定周期でサンプリングする統計履歴監視タスクを(ANM サーバー上に)作成します。

詳細については、AlliedNetManager のユーザーガイドをご覧ください。


項目

内容

表示名

タスクを識別するための名前です。任意に指定できます。

ホスト名

対象デバイスのホスト名です。変更できません。

IP アドレス

対象デバイスの IP アドレスです。変更できません。

MIB 変数

監視対象の MIB 変数名一覧です。「データ取得」画面でチェックを入れた MIB 変数が表示されます。変数名およびサフィックスが正しいか確認してください。不要な変数が表示されている場合はここで削除することもできます。

開始時間

タスクの開始時間を指定します。デフォルトでは現在の時間が表示されます。

サンプル間隔

サンプル間隔を指定します。

監視期間

監視期間を指定します。

ラップ

監視期間終了後、収集データを上書きして繰り返しデータの収集を行いたい場合は本項目にチェックしてください。

コメント

このタスクに関するコメントを入力できます。

「追加」ボタン

設定内容を AlliedNetManager サーバーに送信し、監視タスクを作成します。すべての設定内容を確認した上でクリックしてください。

7.5 VLAN

「VLAN」メニューをクリックすると、管理対象ネットワーク上にあるVLAN の一覧が表示されます。 本メニューは、ネットワーク構成を VLAN の視点から把握したいときに使います。

なお、以下の各画面に表示される状態表示アイコンの詳細については、アイコン一覧をご覧ください。


7.5.1 VLAN 一覧

管理対象 VLAN の一覧を表示します。 VLAN 名をクリックすると、該当 VLAN 所属の「デバイス一覧」画面に進みます。

Note
ANM 本体の側で VLAN を追加・削除したときは、Web ブラウザーの「更新」ボタンをクリックして表示内容を更新してください。「VLAN 一覧」画面は自動更新されませんのでご注意ください。


項目

内容

テーブル

管理対象ネットワーク全体に関する情報を表示します。

リスト

管理対象 VLAN の一覧を表示します。カッコ内は VLAN ID です。VLAN 名をクリックすると、該当 VLAN 所属のデバイス一覧が表示されます。

7.5.2 デバイス一覧(VLAN)

「VLAN 一覧」画面で選択した VLAN 所属のデバイス一覧、および、該当 VLAN の一般情報を表示します。

このページは、「設定」メニューで指定された間隔で表示内容が自動更新(リフレッシュ)されます。


項目

内容

テーブル

VLAN の属性(VLAN 名、コメント、VLAN ID など)を表示します。

ツリー

VLAN に所属するデバイスの一覧を表示します。名前の前に表示されるアイコンはデバイスの状態を表します(詳細は アイコン一覧をご覧ください)。デバイス名をクリックすると、「該当デバイスの詳細情報」に進みます。

7.6 デバイス/ポート

「デバイス/ポート」メニューをクリックすると、AlliedNetManager が管理しているデバイス/ポート一覧が表示されます。


7.6.1 デバイス/ポート一覧

「デバイス/ポート一覧」では、条件を指定してデバイスの一覧を表示することができます。

このページは、「設定」メニューで指定された間隔で表示内容が自動更新(リフレッシュ)されます。


項目

内容

検索文字列

一覧表示するための条件として、「名前」を検索する文字列を入力します。

サブネット

一覧表示するための条件として、サブネットを指定します。

取得

「検索文字列」および「サブネット」に入力した条件で一覧を取得し、右ページに表示します。

デバイス/ポート一覧表示設定

右ページに表示される一覧の各項目の表示/非表示を設定します。

最新の情報に更新

一覧表示を現在の最新の情報に書き換えます。

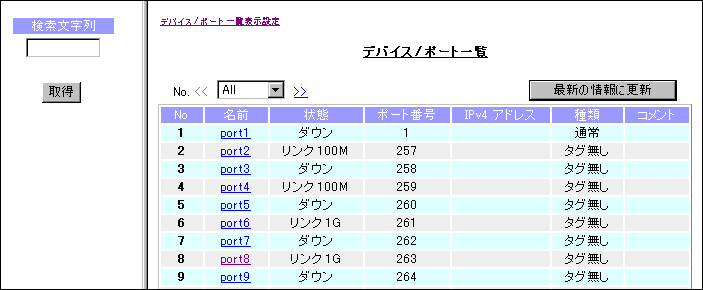

7.6.2 ポート一覧

一覧の「名前」がクリック可能な場合、クリックすることでデバイスのポート一覧を参照することができます。

デバイスの一覧と同様に、名前の検索や、一覧表示設定を行うことができます。


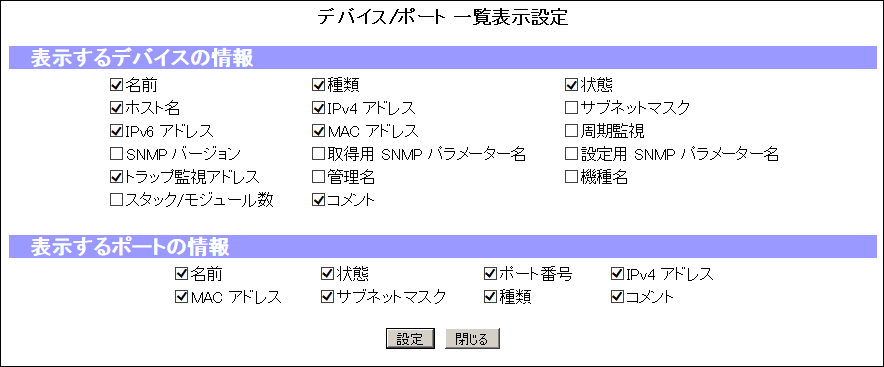

7.6.3 デバイス/ポート一覧表示設定

デバイス/ポート一覧」で表示させる項目を、この画面で設定します。


項目

内容

表示するデバイスの情報

デバイスの一覧表示で、どの項目を表示するかを設定します。

表示するポートの情報

ポートの一覧表示で、どの項目を表示するかを設定します。

「設定」ボタン

設定を保存します。(「設定完了」と表示されます。)

「閉じる」ボタン

設定ウィンドウを閉じます。元の「デバイス/ポート一覧」のウィンドウに戻り、「最新の情報に更新」ボタンを押すと、設定された内容で一覧が表示されます。

7.7 イベントフィルター

「イベントフィルター」メニューをクリックすると、AlliedNetManager が管理しているイベントフィルター 一覧が表示されます。


7.7.1 イベントフィルター 一覧

「イベントフィルター 一覧」では、条件を指定してイベントフィルターの一覧を表示することができます。


項目

内容

イベントフィルター 一覧表示設定

右ページに表示される一覧の各項目の表示/非表示を設定します。

最新の情報に更新

一覧表示を現在の最新の情報に書き換えます。

イベントフィルター詳細

一覧の「イベント」がクリック可能な場合、クリックすることでイベントフィルターの詳細情報を参照することができます。


7.7.2 イベントフィルター 一覧表示設定

イベントフィルター 一覧」で表示させる項目を、この画面で設定します。

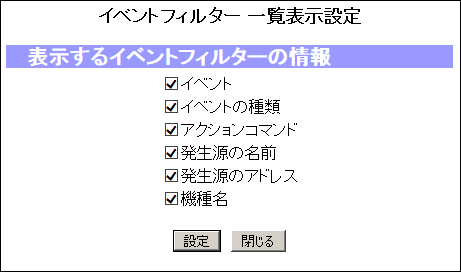

wo_012

項目

内容

表示するイベントフィルターの情報

イベントフィルターの一覧表示で、どの項目を表示するかを設定します。

「設定」ボタン

設定を保存します。(「設定完了」と表示されます。)

「閉じる」ボタン

設定ウィンドウを閉じます。元の「イベントフィルター 一覧」のウィンドウに戻り、「最新の情報に更新」ボタンを押すと、設定された内容で一覧が表示されます。

7.8 タスク(タスク一覧)

「タスク」メニューを選択すると「タスク一覧」画面が表示されます。


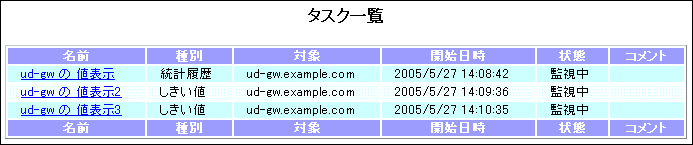

「タスク一覧」画面

「タスク一覧」画面では、ANM サーバー上で設定されているタスク(統計履歴監視タスクとしきい値監視タスク)の一覧が表示されます。

一覧上でタスク名をクリックすると、「該当タスクの詳細」画面に進みます。統計履歴監視タスクの場合、詳細画面では収集された情報をグラフ形式で見ることもできます。

なお、タスクの作成は MIB ブラウザーの「データ取得」メニューから行います。Web Option からは、統計履歴監視タスクだけが作成可能です。


7.8.1 タスク詳細

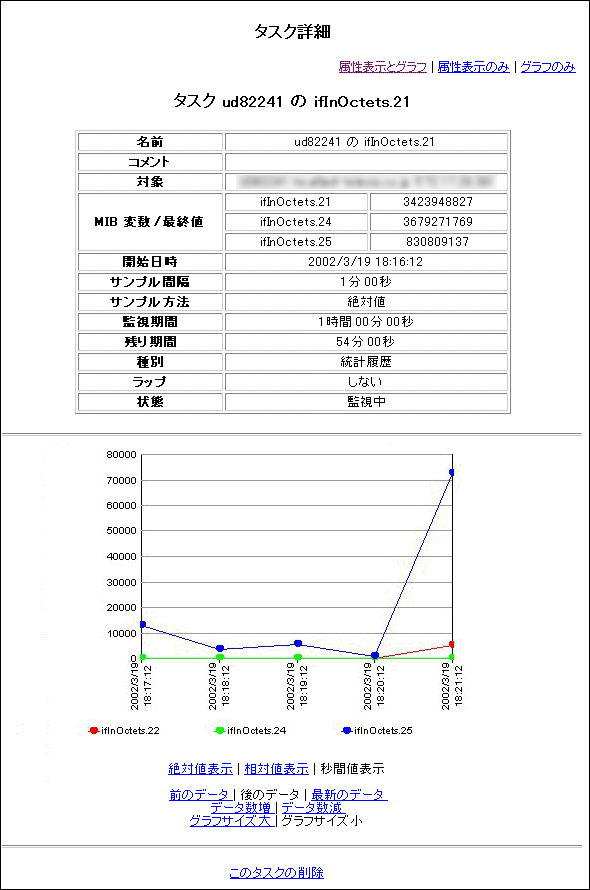

タスク一覧」画面でクリックしたタスクの詳細情報を表示します。表示形式を各種切り替え可能です。


項目

内容

表示モード

  • 属性表示とグラフ: 属性表示とグラフを表示します。
  • 属性表示のみ: 属性のみ表示します。
  • グラフのみ: グラフのみ表示します。

Note
グラフの表示値を「相対値」「秒間値」に設定している場合でも、属性はつねに「絶対値」で表示されます。

タスク名

タスクの名前を表示します。

テーブル

タスクの属性を表示します。各項目の詳細については、AlliedNetManager のユーザーガイドをご覧ください。

グラフ

タスクの設定に基づいて収集されたデータをグラフ表示します。しきい値監視タスクの場合にはグラフは表示されません。

絶対値表示|相対値表示|秒間値表示

グラフの表示値を切り替えます。

前のデータ|後のデータ|最新のデータ

グラフ表示する時間範囲を変更します。

データ数増|データ数減

グラフ表示するデータ数(横軸の項目数)を増減します。データ数増(減)をクリックするごとに表示データが10個増え(減り)ます。

グラフサイズ大|グラフサイズ小

グラフの表示サイズを変更します。

このタスクの削除

表示中のタスクを停止または削除します。削除できるのは Web Option で作成したタスクだけです。AlliedNetManager のビューアー上で作成されたタスクの場合は「このタスクの削除」は表示されません。

7.9 ログ

「ログ」メニューでは、ANM サーバーのログをチェックすることができます。


ログ取得設定画面

「ログ」メニューをクリックすると、ログ取得のための設定画面が表示されます。取得するログエントリ数と種類を指定して「取得」ボタンをクリックしてください。


項目

内容

取得するログ数

サーバーから取得するログエントリ数を入力します。最大値は2000です。最大値を超える値は2000として処理します。

ログ種類

サーバーから取得するログの種類を選択します。

取得ボタン

クリックするとログが表示されます。

ログ表示画面

「取得」ボタンをクリックすると、サーバーから取得したログが表示されます。


項目

内容

「<<」

現在表示されているものより古いログを表示します。

リストボックス

指定した範囲のログを表示します。

「>>」

現在表示されているものより新しいログを表示します。

「最新の情報に更新」ボタン

ログの情報を最新の状態に書き換えます。

7.10 設定

「設定」メニューでは、Web ブラウザーにおける表示更新(リフレッシュ)間隔と各種タイムアウト値の変更ができます。

wo_015

「設定」メニューをクリックすると、オプション設定画面が表示されます。適切な値を入力し「設定」ボタンをクリックすると、設定内容がサーバー側に反映されます。

このページの設定はセッションごとに保持されます。したがって、新規に接続する場合やセッションタイムアウトが発生した場合は再設定する必要があります。

また、タイムアウトの設定は、サーバー PC 上の IIS の設定を変更することによっても行えます。


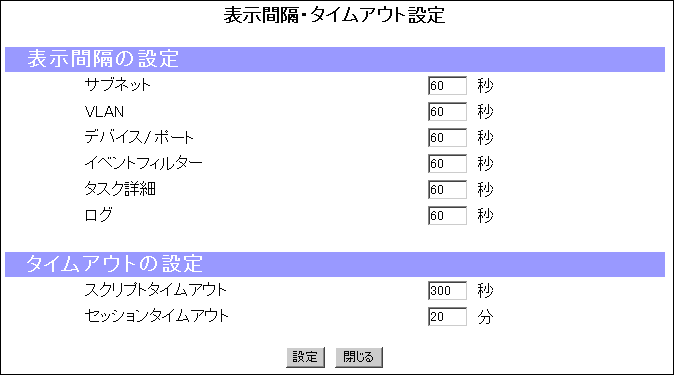

表示間隔・タイムアウト設定

表示間隔の設定

項目

内容

サブネット

「サブネット」メニューで表示される各画面の更新間隔を入力します。デフォルトは60秒です。

VLAN

「VLAN」メニューで表示される各画面の更新間隔を入力します。デフォルトは60秒です。

デバイス/ポート

デバイス、ポート、シャーシ、スロット一覧の表示内容を更新する間隔を入力します。デフォルトは60秒です。

イベントフィルター

イベントフィルター 一覧の表示内容を更新する間隔を入力します。デフォルトは60秒です。

タスク詳細

タスク詳細画面の表示内容を更新する間隔を入力します。デフォルトは60秒です。

ログ

ログ一覧画面の表示内容を更新する間隔を入力します。デフォルトは60秒です。

タイムアウトの設定

項目

内容

スクリプトタイムアウト

スクリプト処理にかかる最大時間を設定します。デフォルトは300秒です。

セッションタイムアウト

各ページ間で値を受け渡すセッションの保持時間を設定します。デフォルトは20分です。

デバイス/ポート 一覧表示設定

デバイス/ポート 一覧表示設定の画面を表示します。

イベントフィルター 一覧表示設定

イベントフィルター 一覧表示設定の画面を表示します。

8 アプリケーション

ここでは、AlliedView NMS Standard Edition の付属アプリケーションについて説明します。

8.1 機器ビューアー(AlliedDeviceView)

特定のデバイスを管理/監視する場合は、「機器ビューアー」が大変有効です。

機器ビューアーの詳細については、機器ビューアーのマニュアル等をご覧ください。

Note
機器ビューアーは、弊社が販売するネットワーク機器のみサポートしています。機器ビューアーが対応していないデバイスを選択した場合は、機器ビューアーの起動のみ行われます。

Note
機器ビューアーを起動するには、ビューアーの PC に機器ビューアーがインストールされている必要があります。サーバーに機器ビューアーをインストールしていても、サーバーとビューアーが別の PC の場合は、ビューアーでは使用できません。

8.1.1 RMON

機器ビューアーは、スイッチに内蔵されているRMONをサポートしている場合もあり、その場合 RMON 専用のソフトウェアを購入する必要はありません。

8.2 Amigo

デバイスの状態を把握したい場合には、MIB ブラウザーが有効な場合があります。機器ビューアーには、高機能の MIB ブラウザーである Amigo(Advanced MIB Group Operator)が含まれています。機器ビューアーをインストールすると使用できます。

Amigo の詳細は、機器ビューアー ユーザーガイドの「MIB ブラウザー」をご覧ください。

8.3 minimail

minimail は、ANM 付属の簡易メール送信クライアントです。「トラップ受信」や「しきい値超過」といったイベント発生時のアクションとして指定しておけば、任意のメールアドレスに通知メールを送信することができます。携帯電話などでメールを受信することで、どこにいてもネットワーク上でのイベント発生を知ることができます。

Note
minimail は、ANM のインストール時にサーバーが動作する PC にインストールされます。サーバーとビューアーが別々の PC の場合は、ビューアー上では起動できません。

Note
minimail は、コマンドラインから起動する送信のみ可能な簡易的なメールクライアントソフトです。メールの受信機能は持っておりません。また、パラメーター書式以外のエラーチェック機能はありません。

Note
イベント発生時のアクションとして minimail を指定する場合は、あらかじめ指定内容と同じコマンドをコマンドプロンプトから手入力して実行し、正常に送信が行われ、相手が受信できることを確認しておいてください。

8.3.1 起動コマンド

minimail はコマンドラインから実行して使用します。手動でコマンドを入力して使うこともできますが、ANM においては、イベント発生時のアクションとして指定する方法が有効です。

Note
minimail はコンソールアプリケーションなので、ANM から起動された場合であっても、送信エラーが発生したり、パラメーターに間違いがあった場合などには、コマンドプロンプトウィンドウが開き、エラーメッセージなどが表示されます。ANM から呼び出された場合で、なおかつ、正常に終了した場合は、コマンドプロンプトウィンドウは開きません。

以下にコマンドの指定方法を示します。

AlliedDir\bin\minimail SMTPServer <Parameters...>

8.3.1.1 コマンド例:

C:\Progra~1\Allied~1\AlliedMa~1\bin\minimail smtp.suke.co.xx -from allied@buu.suke.co.xx -to admin@pote.suke.co.xx -subject "Test Mail Part1" -mailfile c:\tmp\testmail.txt

8.3.2 パラメーター

minimail に指定できるパラメーターを以下に示します。(必須)とあるものは、必ず指定しなくてはならなりません。

各パラメーターは、パラメーター名とその値を1個以上の空白で区切って指定します(SMTP サーバー名を除く)。

また、 -mailfile パラメーターと -mailbody パラメーターは、どちらか一方のみを指定してください。

パラメーター名

説明

SMTPServer

(必須) SMTP サーバーの名前を指定します。必ず第1パラメーターとして指定してください。

-from addr

メール送信者(自分)のメールアドレスを指定します。

-to addr [,addr..]

(必須) メール受信者(相手)のメールアドレスを指定します。カンマ区切りで複数指定可。

-cc addr [,addr..]

カーボンコピー送信先のメールアドレスを指定します。カンマ区切りで複数指定可。

-bcc addr [,addr..]

ブラインドカーボンコピー送信先のメールアドレスを指定します。カンマ区切りで複数指定可。

-replyto addr

メール受信者が返信する場合に使う返信先(自分)を指定します。

-subject string

(必須) メールのタイトルを指定します。

Note
メールのタイトルには「ネットワーク監視機能(サーバー)の設定」の「アクションコマンドのプロパティ」タブと同じ「特殊変数」を使えます。

-mailbody "content"

-mailfile パラメーターの指定がない場合のみ必須) 送信するメールの内容(本文)をダブルクォート(")で囲んで指定します。改行は「\n」で指定します。 -mailfile パラメーターが指定されている場合は、指定できません。

Note
メール本文には「ネットワーク監視機能(サーバー)の設定」の「アクションコマンドのプロパティ」タブと同じ「特殊変数」を使えます。

-mailfile filename

-mailbody パラメーターの指定がない場合のみ必須) 送信するメールの内容(本文)が格納されているファイルの名前を指定します。
-mailbody パラメーターが指定されている場合は、指定できません。

-attach filename

添付ファイルの名前を指定します。

-encode {Base64|UUENCODE}

添付ファイル送信時の変換コード体系を Base64 または UUENCODE のいずれかから指定します。省略時は Base64 になります。

9 メッセージ一覧

ここでは、ANM が表示・出力する各種メッセージとその意味などについて説明します。エラーなど、何らかの対処が必要なメッセージの場合は、その対処法についても解説します。

9.1 ダイアログメッセージ

ビューアーの操作中または起動中に、以下のダイアログメッセージが表示されることがあります。

■ ユーザーガイドがインストールされていません。

意味: ヘルプメニューなどからユーザーガイドを Web ブラウザーに表示しようとして失敗しました。

原因: サーバーのレジストリが不正。インストールに失敗した可能性があります。

対策: ANM を再インストールしてください。

■ ANM のシリアル番号が他のマシン(アドレス x.x.x.x)と重複しています。シリアル番号を確認してください。ANM は1ライセンスにつき1台のマシンでのみご使用になれます。

原因: 1. 同一のシリアル番号を持つネットワーク監視サーバーがネットワーク上で起動された。2. PC のネットワーク設定が正しくない。

対策: 1. シリアル番号を確認してください。 2. サーバー PC のネットワーク設定を確認してください。

■ サーバーとの接続に必要な WMI コンポーネントがインストールされていません。ANM の起動ページから、モジュールをダウンロードし、インストールしてください。

意味: ANM は、Web 管理のために WBEM(Web-Based Enterprise Management)技術を使用しています。WBEM を使用するには、管理 PC に WMI コンポーネントのインストールが必要です。

対策: ビューアー起動画面にある WMI コンポーネントへのリンクボタンをクリックし、WMI コンポーネントをインストールしてください。

■ サーバーとの通信に失敗しました。(WBEM 接続)

意味: WBEM による接続に失敗しました。

原因: 1. セキュリティ違反。2. サーバーのレジストリが不正。インストールに失敗した可能性があります。3. サーバー無応答。サーバーがダウンなどの理由で応答できません。

対策: 1. サーバー PC のアカウント(ログイン名、パスワード、権限)と、ログイン時のアカウントが一致しているかチェックしてください。2. サーバーと同じ PC でログイン(ローカル接続)してもこの現象が発生する場合は、ANM を再インストールしてください。3. サーバーの動作状態を確認し、ダウンしていた場合は(再)起動してください。その際、ビューアーも再起動してください。

■ サーバーとの通信に失敗しました。(ログ接続)

意味: ログ表示のためのサーバーへの登録に失敗しました。そのため、ログビューにログを表示することができません。

原因: 1. 通信エラー。2. サーバーのレジストリが不正。インストールに失敗した可能性があります。

対策: 1. ビューアーを終了し、再度ログインしてください。2. サーバーと同じ PC でログイン(ローカル接続)してもこの現象が発生する場合は、ANM を再インストールしてください。

■ サーバーとの通信に失敗しました。(PUT)

■ サーバーとの通信に失敗しました。(GET)

意味: サーバーへの PUT(データ書き込み)または、サーバーからの GET(データ読み込み)に失敗しました。

原因: 1. データ誤り。この場合、原因がログメッセージに表示されます。2. サーバー無応答。サーバーがダウンなどの理由で応答できません。

対策: 1. ログメッセージに表示された原因を取り除いて、操作をやり直してください。2. サーバーの動作状態を確認し、ダウンしていた場合は再起動してください。その際、ビューアーも再起動してください。

■ サーバーとの通信に失敗しました。(Add Tree)

意味: Map構成ツリーの作成に失敗しました。

原因: 1. サーバーがダウンしている。

対策: 1. サーバーの稼働状態を確認し、ダウンしていた場合はサーバーを再起動してください。その後、ビューアーとマップを再起動してください。

■ データの取得に失敗しました。(デバイスプロパティ)

意味: サーバーからのデータ取得に失敗しました。

原因: 1. シンボルファイルがサーバーに存在しない。2. サーバー無応答。サーバーがダウンなどの理由で応答できません。

対策: 1. シンボルをマップから削除し、再作成してください。2. サーバーの稼働状態を確認し、ダウンしていた場合はサーバーを再起動してください。その後、ビューアーとマップを再起動してください。

■ 共有フォルダーAlliedMapsがみつかりませんでした。「マップフォルダーの共有設定」を参照してください。ローカルディレクトリを保存先とします。

意味: リモート接続時にサーバー上のmapsディレクトリにアクセスできませんでした。

原因: 1. mapsディレクトリがネットワーク共有されていない。 2. mapsディレクトリの共有名が「AlliedMaps」になっていない。 3. mapsディレクトリに対するアクセス権がない。

対策: インストールガイドの「サーバー環境の設定」→「共有フォルダーの設定」を参考に、サーバー上のmapsディレクトリを共有するよう設定してください。

■ 指定したファイル名では保存できません。別の名前を指定してください。

意味: 指定したファイル名(Default.smm)ではマップを保存できません。

原因: 予約されているファイル名(Default.smm)でマップを保存しようとした。

対策: 1. マップファイルの標準命名基準に従って、別の名前を指定してください。

■ ほかのプログラムがビジー状態のため、この作業を完了できません。[切り替え]を選んで、ビジー状態のプログラムに移り、問題を解消してください。

意味: サーバーからの応答を待っていますが、応答がありません。

原因: 1. サーバービジー。サーバーの処理が重く、応答を返せません。2. 取得データ量が多い。3. サーバー異常。

対策: 1〜3. しばらく待ってから、「再試行」ボタンを押してください。解消しない場合は、タスクマネージャ等(Ctrl+Alt+Delete)でビューアーを強制終了し、再度ログインしてください。それでも解消しない場合は、サーバーを再起動してください。

Note
この場合、ビューアーが異常終了することがあります。

■ アプリケーションの起動に失敗しました。

意味: 選択されたアプリケーションの起動に失敗しました。

原因: 1. メモリ/リソース不足。 2. アプリケーションのインストールに失敗した

対策: 1. 使っていないアプリケーションを終了させてください。 2. アプリケーションが正しくインストールされているかご確認ください。

■ コマンド(<コマンド名>)起動に失敗しました。

意味: ビューアー側のアクションコマンド、または、アプリケーションの起動に失敗しました。

原因: 1. メモリ/リソース不足 2. コマンド/アプリケーションファイルのインストールに失敗した可能性があります。

■ ファイルのオープンに失敗しました。(code=<エラーコード>)

■ ファイルへの書き込みに失敗しました。(code=<エラーコード>)

意味: ログ履歴/統計履歴を保存する際に、ファイルのオープン/書き込みに失敗しました。

原因: 1. ファイル書き込み禁止。共有によりロックされている。2. ディスク・フル

■ 対象のノードが削除されました。

意味: 対象ノードを操作中(例: プロパティ表示中)に、対象ノードが削除されました。

原因: 周期監視または他のビューアーにより削除されました。

■ 保存するデータが1つもありませんでした。

意味: ログ履歴/統計履歴を保存する際に、該当するデータがありませんでした。

原因: 1. 保存の条件に一致するデータがなかった。2. サーバーとの通信に失敗した。

対策: 1. 条件を変えて、再度実行してください。2. サーバーの動作状態を確認し、ダウンしていたら再起動してください。その際、ビューアーも再起動してください。

■ 該当するネットワーク要素はありません。

意味: ネットワークを検索しましたが、該当する文字列を持つノードが見つかりません。

原因: 1. 条件に一致するデータを検出できなかった。2. サーバーとの通信に失敗した。

対策: 1. 条件を変えて、再度実行してください。2. サーバーの動作状態を確認し、ダウンしていたら再起動してください。その際、ビューアーも再起動してください。

■ 選択されたアクションコマンドはビューアーサイドで実行されるものですが、ビューアーで実行できるアクションは、1つのフィルターで1つです。

意味: イベントフィルター、または、タスク追加/変更でアクションコマンドを設定する際に、複数のビューアー側アクションコマンドを選択(チェック)した場合に表示されます。

対策: ビューアー側のアクションコマンドを1つだけ選択(チェック)してください。アクションコマンドがビューアー/サーバーのどちらで実行されるかについては、イベントフィルターのアクションコマンドタブの「実行サイド」を参照してください。

■ 少なくとも PING 機能のチェックが必要です。

意味: 追加/変更するデバイスの「機能」から、PING のチェックが外されたことを検出しました。PING 機能を外したデバイスは MAC ノードとして扱われ、管理上意味がなくなるため、当警告が表示されます。

■ 既に登録されているサブネットです。

意味: 追加するサブネットが既に登録済み、または自動探索で検出されているものと重複しています。

■ デバイスを追加できませんでした。詳細の理由は、ログメッセージを参照してください。

意味: 追加するデバイスの IP アドレス、または、MAC アドレスが既に登録されているデバイスと重複しています。

■ IP アドレス、または、サブネットマスクが正しくありません。

意味: デバイスを追加する際に、設定した IP アドレス、または、サブネットマスクに誤りがあります。例えば、IP アドレス=192.168.1.255、サブネットマスク=255.255.255.0の場合、当アドレスはブロードキャストアドレスになるため、デバイスのアドレスとしては使用できません。

■ 指定されたサブネット、または、ポートとサブネットが異なるため、他デバイスと通信できない可能性があります。追加処理を続行しても、よろしいですか?

意味: デバイスを追加する際に指定した IP アドレスとサブネットマスクから算出されるネットワーク ID、またはサブネット IDが、追加先のサブネット/ポートと異なることを示すメッセージです。通常このような場合、ルーティングしない限り他のデバイスとの通信ができません。

原因: 1. IP アドレス、サブネットの誤り。2. 指定したサブネット/ポートの誤り。3. 指定したサブネット/ポートの IP アドレス、サブネットの誤り。

■ 監視中 全サブネットの自動探索を停止します。よろしいですか?

意味: 自動探索停止を実行する前の問い合わせです。自動探索を停止すると、すべてのサブネットで構成の変更を検出できなくなります。

■ 全デバイス/スタック/ポートの周期監視を停止します。よろしいですか?

意味: 周期監視停止を実行する前の問い合わせです。周期監視を停止すると、すべてのサブネットでデバイス/スタック/ポートの状態変更を検出できなくなります。

■ 選択されたサブネットと配下のノード、および関連する VLAN、情報タブがすべて削除されます。よろしいですか?

意味: サブネットを削除する際の問い合わせです。削除すると、サブネット配下の全ノード、および、それらに関係する VLAN、情報タブも削除されます。

■ 選択されたデバイスと配下のノード、および関連する VLAN、情報タブがすべて削除されます。よろしいですか?

意味: デバイスを削除する際の問い合わせです。削除すると、デバイス配下の全ノード、および、それらに関係する VLAN、情報タブも削除されます。

■ 選択されたタスクと関連する保存データ、および関連する情報タブが削除されます。よろしいですか?

■ 監視中でないタスク、および関連する保存データがすべて削除されます。よろしいですか?

意味: それぞれ、指定タスク/全タスクを削除する際の問い合わせです。削除すると、統計履歴の場合は、データベースに保存中のデータも削除されます。ただし、実行中のタスクは、停止しないと削除することはできません。

■ 「<サブネット>」の探索を開始します。よろしいですか?

意味: サブネットの探索を開始する際の問い合わせです。「はい」でサブネットの探索を開始、「いいえ」でサブネットの状態(検出デバイス数等)を更新、「キャンセル」で何もせずにダイアログを閉じます。

原因: 1. サブネットを指定し、「最新の状態に更新」メニューを実行した。2. サブネットのプロパティで、探索条件等を変更した。

Note
サブネット追加後や、指定周期で探索を開始する際は、当メッセージは表示されません。

■ 選択された MIB は編集できません。

意味: ユーザーによって選択された MIB は編集することができません。

原因: 編集できない MIB が選択されました。

対策: 下線付きの MIB 変数を再度選択してください。

■ このリンクに関連付けされたファイルがみつかりませんでした。

意味: リンクシンボルに関連付けされた画像ファイル(.ico、.bmp、.dib)が見つかりませんでした。

原因: リンクシンボル作成時に指定した画像ファイルが削除された、もしくは、元の場所から移動された。

対策: 画像ファイルを元の場所に戻す。あるいは、リンクシンボルを作成しなおしてください。

■ MIB Walk の起動は失敗しました。

意味: MIB Walk の起動に失敗しました。

原因: ログメッセージを確認してください。

対策: ログメッセージを確認してください。

■ マップのファイル(*.smm)が見つかりませんでした。

意味: マップファイル(*.smm)を開こうとしましたが、見つかりませんでした。

原因: 1. ローカルのフォルダーにマップのファイルが見つからない。(ファイルまたはフォルダーがない) 2. HTTP でサーバー上のファイル(*.smm)にアクセスできない。

対策: 1. リストアツールで以前に保存したデータをリストアするか、再インストールを行ってください。2. インストールガイドを参照し、IIS の設定を確認してください。

■ 指定した名前は内部で使用されています。別の名前をご使用ください。

意味: 指定した名前がプログラム内部で使用されているため、使用できません。

対策: 別の名前を指定してください。

■ ファイルの読み込みに失敗しました。(ファイル: %s (code=%d))

意味: アプリケーションに必要なファイルの読み込みに失敗しました。

原因: 1. 必要なファイルが見つからない、または、読み込みに失敗(ファイルの破損等) 2. HTTP でのファイルアクセスに失敗しました。

対策: 1. 再インストールしてください。

2. インストールガイドに従い、IIS の設定を確認してください。 (例: code=404 → 拡張子 ini の MIME 設定がされていない。)

■ 削除されたノードに設定された無効なイベントフィルターがあります。削除しますか?

意味: 無効な(イベントにマッチしない)フィルターが存在するので、削除を促しています。

原因: イベントフィルターを設定したノードが削除されました。

対策: 「はい」で削除することをお勧めします。 (フィルターはイベント発生のたびにチェックするので、不要なフィルターが多いと、 パフォーマンスに影響が出る恐れがあります。)

9.2 ステータスバーメッセージ

時間のかかる処理を実行した場合などには、途中経過を報告するため、IE のステータスバーに以下のようなメッセージが表示されることがあります。

■ サーバーに接続中...(しばらくお待ちください。)

意味: サーバーにログイン中です。

■ ノードの状態を更新中...(しばらくお待ちください。)

意味: ノードの状態変化を検出したため、「ネットワーク」、「サブネット」、「タスク全体」の情報を更新する処理の最中です。「サブネット」が多いと、更新に時間がかかる場合があります。

■ <デバイス名> 検出

意味: サブネットの自動探索中に、<デバイス名>のデバイスを検出したことを示します。

■ <デバイス名> のシステム情報を取得しています...

意味: サブネットの自動探索中に、SNMP を使用して<デバイス名>のシステム情報を取得しています。取得に成功した場合は、さらに解析を続けます。

■ <デバイス名>から、PING の応答がありました。

意味: <デバイス名>の周期監視で、<デバイス名>が PING に応答したことを示します。

■ <デバイス名>から、PING の応答がありませんでした。

意味: <デバイス名>の周期監視で、<デバイス名>が PING に応答しなかったことを示します。

■ SNMP で<デバイス名>のシステム情報の取得に失敗しました。

意味: <デバイス名>の周期監視で、SNMP によるシステム情報取得に失敗したことを示します。

原因: 1. <デバイス名>のコミュニティ名が ANM の設定と一致していない。 2. <デバイス名>の SNMP 機能が無効にされている。 3. 指定のリトライ回数内に<デバイス名>が応答できなかった。

対策: 1. ビューアーの「監視デバイス追加」の読み出し用コミュニティ名と<デバイス名>に設定されているコミュニティが異なっていないかどうかチェックし、異なっていた場合はどちらかをもう一方に合わせてください。 2. <デバイス名>側の設定を確認し、 SNMP 機能を有効に設定してください。 3. コントロールパネルの「ANM のシステム設定」の「リトライ条件」タブで、「SNMP データ取得/設定・リトライ」を確認し、必要に応じて値を調整してください。

9.3 ツリーメッセージ

ツリービュー上のノードアイコンの右側に、以下のようなメッセージが表示されることがあります。

■ ・・・{ツリー上方に既存}

意味: 当ノードは、ツリーの上方(ルート方向)に既に表示済みのため、下方の表示を省略しています(ツリーのループを防ぐための措置です)。

■ ・・・{IP アドレス: x.x.x.x}

意味: ルーターのポート(インターフェイス)に設定されたIPアドレスを示します。なお、ルーターポートのうち、所属サブネット以外のポートでは、それ以降(下方)の表示を省略しています。

■ ・・・{ネットワーク ID: x.x.x.x}

意味: 当 VLAN に対応するネットワーク ID を示します。

9.4 ログメッセージ

ログビューには、ANM が検出したさまざまなイベントに関するメッセージが表示されます。ログは、ビューアー上に表示されるだけでなく、サーバー上でログ履歴としてデータベースに保存されています。

9.4.1 ログの形式

ログビューに表示される情報と、ログ履歴に保存(あるいは、ファイルに出力)される際の情報は異なります。これらの対応と意味を以下に示します。

項目

ログビュー

ログ履歴

意味

発生日時

当ログイベントの発生日時

発生源の名前

当ログイベント発生源の名前(ノードの名前等)

Note
発生源の種類がノードでない場合、ANM が自動的に割り当てた名前が使用されることがあります。

ログのレベル

×

当ログイベントのレベル(ユーザー/経過表示/デバッグ)

Note
ログビューに表示されるのは、「ユーザー」レベルのみ。「経過表示」レベルは、ビューアーのステータスバーに表示されるログイベントです)

ログ種別

当ログイベントの種別(情報ログ/トラップログ/アラームログ/エラーログ)

Note
ログビューでは、アイコンで表示されます。

イベント

当ログのイベント(「ログイベント」をご覧ください)

メッセージ

当ログイベントの詳細(「メッセージ」をご覧ください)

発生源の種類

×

当ログイベント発生源の種別(「発生源の種類」をご覧ください)

機種名

当ログイベント発生源の機種名(sysObjectID)

例) CentreCOM 8224XL

発生源のアドレス

×

当ログイベント発生源のアドレス(IP アドレス/MAC アドレス)

9.4.2 ログイベント

ログイベントには、次のような種類があります。

ログ種別

イベント

意味

エラーログ

致命的エラー

致命的なエラーを検出したときに発生します。

一般的エラー

一般的なエラーを検出したときに発生します。

警告

警告レベルのエラーを検出したときに発生します。

アラームログ

上限しきい値オーバー

タスクで指定した上限しきい値を超えたときに発生します。

下限しきい値アンダー

タスクで指定した下限しきい値を超えたとき発生します。

トラップログ

coldStart

エージェントがリスタートしたことを示します(構成変更等あり)。

warmStart

エージェントがリスタートしたことを示します(構成変更等なし)。

linkDown

エージェントの通信リンク(ポート)がダウンしたことを示します。

linkUp

エージェントの通信リンク(ポート)がアップしたことを示します。

authenticationFailure

エージェントが認証上正しくないメッセージを受信したことを示します。

egpNeighborLoss

EGP 隣接ノードがダウンになったことを示します。

newRoot

エージェントがスパニングツリーの新しいルートになったことを示します。

topologyChange

エージェントのポートの1つが「ブロッキング」状態になったことを示します。

rptrHealth

リピーターの状態が変化したか、ヘルスチェックが完了したことを示します。

rptrGroupChange

リピーターのグループ(スタック)構成が変化したことを示します。

rptrResetEvent

リピーターのリセットが完了したことを示します。

他トラップ

上記以外のトラップを受信しました。

情報ログ

削除

ノードが削除されたときに発生します。

追加

ノードが追加されたときに発生します。

Up

ノード UP(使用可能)を検出したときに発生します。

Down

ノード DOWN(使用不可)を検出したときに発生します。

ポート・ブロッキング

ポート・ブロッキングを検出したときに発生します。

ポート・パーティッション

ポート・パーティッションを検出したときに発生します。

ディセーブル

ポート・ディセーブルを検出したとき発生します。

変更

ノードの属性/状態の変更を検出したときに発生します。

開始

自動探索、または、タスク監視を開始したときに発生します。

終了

自動探索、または、タスク監視を終了したときに発生します。

応答

デバイスが PING に応答したときに発生します。

無応答

デバイスが PING に応答しなかったときに発生します。

経路変更

PING 時の TTL 値を保存し、前回 PING 時の値との間に変化があった場合に発生します。

経路テストコマンド

経路テストコマンド実行時に発生します。

Note
別の MIB ファイルで定義されている同じ名前のトラップは1つのイベントとして扱われます。

Note
各イベントの意味は、MIB ファイルを参照してください。MIB ファイルは、「(ANM のインストールディレクトリ)\mibfiles」にあります。

Note
以下に記載の ATWDM-MIB (機種名:WD1004)のトラップは、識別子が重複しているため ANM ではサポートしていません。(fanFailure, intruderTrap, moduleInstalled, moduleRemoved, overTemperature, powersupplyFailure, powersupplyInstalled, powersupplyRemoved)

9.4.3 発生源の種類

ANM では、ログイベントの発生源を以下のように区別しています。

発生源の種類

対応するノード種別

意味

MAC ノード

デバイス

IP アドレスが不明なため MAC アドレスで識別されるデバイス

IP ノード

IP アドレスで識別されるデバイス

SNMP ノード

SNMP(MIB-II)を実装しているデバイス

中継ノード

スイッチ、ルーター、リピーター・ハブ。複数のポートを持ちパケットを中継するデバイス

ポート

ポート

中継デバイスのポート

スタック

スタック

スタック可能な、複数のポートを束ねる装置

シャーシ

シャーシ

SwitchBlade シリーズのシャーシ、または x900 シリーズのバーチャルシャーシ

スロット

スロット

SwitchBlade シリーズのモジュール、または x900 シリーズのモジュール

AMF 機能

AMF ノード

AlliedManagementFramework の管理単位、AMF ネットワーク、AMF グループ、AMF ノード

サブネット

サブネット

サブネットアドレスによって分割される LAN の単位

VLAN

VLAN

ブロードキャストを分割する仮想の LAN の単位

タスク

タスク

統計履歴のように、指定期間の監視を行う単位

DB 管理

-

データベースを管理するプログラム

トラップ受付

-

トラップを受け付けるプログラム

アクション・フィルター

-

イベント発生時のアクションを制御するプログラム

アクションコマンド

-

アクション時のコマンドを管理するプログラム

サーバー全体

-

サーバー全体を管理するプログラム

未解決ノード

デバイス

種類が識別されていないデバイス

マネージドワイヤレスノード

マネージドワイヤレスノード

アライドテレシス無線 LAN コントローラー管理(クラスター、コントローラー、アクセスポイント)

9.4.4 メッセージ

ログメッセージには、次のようなものがあります。

■ ノード(<ノード名>)は無応答状態が続いたため削除されました。

ログ種別: 情報ログ

意味: デバイスが探索条件で設定された「無応答時の削除時間」無応答だったため、削除されたことを示します。

■ デバイス:<デバイス名>からトラップを受け取りました。x:x:x.x, <トラップ名>, Enterprise=<エンタープライズ名>, Community=<コミュニティ名>

■ デバイス:<デバイス名>のポート(<ポート名>)からトラップを受け取りました。x:x:x.x, <トラップ名>, Enterprise=<エンタープライズ名>, Community=<コミュニティ名>

■ デバイス:<デバイス名>のスタック(<スタック名>)からトラップを受け取りました。x:x:x.x, <トラップ名>, Enterprise=<エンタープライズ名>, Community=<コミュニティ名>"

ログ種別: トラップログ

意味: トラップを受信しました。
x:x:x.x: トラップ送信時の<デバイス名>の起動からの経過時間(sysUpTime)
<トラップ名>: 受信したトラップの名前(例:newRoot)
<コミュニティ名>: 受信したトラップのコミュニティ名

Note
ポート/スタックのトラップメッセージは、自動探索で該当するポート/スタックが追加されている場合にのみ表示されます。その場合、受信したトラップが1つであっても、2つのメッセージ(発生源が「デバイス」のものと「ポート/スタック」のもの)が生成されます。例えば、インターフェイスのリンクアップトラップを受信した場合、該当インターフェイスが「ポート」として構成ツリーに追加されていれば、「デバイス」と「ポート」の2つのログメッセージが生成されます。

■ 指定されたノードが見つかりませんでした。

■ 指定されたサブネットが見つかりませんでした。

ログ種別: エラーログ(一般的エラー)

意味: ノードに対する操作で、該当するノードが見つかりませんでした。または、対応するサブネットが見つかりませんでした。

原因: ネットワーク監視マップがサーバーから情報を取得するときにメッセージの行き違いが発生することがあります。本メッセージはそのような場合に記録されますが、実害はありませんので無視してください。

■ 指定されたサブネットのネットワーク ID は既に定義されています。

ログ種別: 一般的エラー

意味: 「サブネットの追加」で指定されたサブネットのネットワーク ID と同じネットワーク ID を持つサブネットが既に存在しています。

■ 指定されたサブネットのネットワーク ID は不正です。

ログ種別: 一般的エラー

意味: 「サブネットの追加」で指定されたサブネットのネットワーク ID が正しくありません。

原因: ネットワークアドレスかサブネットマスクの値が間違っています。

■ 指定されたサブネットの名前は既に定義されています。

ログ種別: 一般的エラー

意味: 「サブネットの追加/変更」で、同じ名前を持つサブネットが既に存在しています。

■ 指定されたノードの属性に誤りがあります。

ログ種別: 一般的エラー

意味: 「デバイスの追加/変更」で指定されたデバイスの属性が誤っています。

原因: 例えば、PING ノードと指定したにもかかわらず、IP アドレスが指定されていない場合のように、属性に矛盾がある場合にこのエラーが発生します。

■ 指定されたノードは、IP アドレスが重複しています。

■ 指定されたノードは、MAC アドレスが重複しています。

ログ種別: 一般的エラー

意味: 「デバイスの追加」で指定された MAC アドレス、または、IP アドレスを持っているデバイスが既に存在しています。

■ アクションコマンド(XXXX)が重複しました。実行を抑止します。

ログ種別: 警告

意味: アクションコマンドが、抑止時間内に複数回実行されようとしたため、今回は実行しませんでした。

Note
イベント発生時に、複数のイベントフィルターが条件に合致し、なおかつ、同じアクションコマンドを実行しようとした場合は、抑止時間にかかわらず上記ログメッセージが生成され、重複するコマンドの実行が抑止されます(1回だけコマンドが実行されます)。例えば、Down イベントに対してアクション X を起こすイベントフィルターが、「ネットワーク全体」とノード A の両方に設定されている場合、ノード A で Down イベントが発生すると、2つのイベントフィルターが条件に合致しますが、両者のアクションが同じため、重複抑止機能が働き、アクションコマンドは1回だけ実行されます。

対策: 1. コントロールパネルの「ネットワーク監視機能のシステム設定」の「ログ/アクションコマンド条件」タブで、「重複抑止時間」を確認し、必要に応じて値を調整してください。 2. ビューアーの「イベントフィルター」で、イベントフィルターの設定に重複がないか見直してください。

■ SNMP: MIB 変数が見つからないか、アクセスが拒否されました。

ログ種別: 一般的エラー

意味: 指定された MIB 変数がエージェントに実装されていないか、書き込み権限がありません。

■ SNMP: 設定しようとしている値が不正のため更新できません。

ログ種別: 一般的エラー

意味: 指定された MIB 変数の値に誤りがあります。

原因: MIB 変数値が範囲を外れているか、制限サイズを超過している、または、タイプが異なっています。

■ SNMP: リクエストはタイムアウトが発生しました。

ログ種別: 一般的エラー

意味: エージェントにアクセスできませんでした。

原因: 1. コミュニティ名が間違っている。 2. エージェントが起動されていない。 3. 回線が混雑している。 4. 指定されたデバイスが SNMP ノードでない。

■ Task: 要求タスク数が多すぎます

ログ種別: 一般的エラー

意味: 256個を超えるタスクを作成しようとしました。

原因: 作成できるタスクの数は最大256個です。

対策: 不要なタスクを削除してください。

■ Task: タスクが見つかりませんでした

ログ種別: 一般的エラー

意味: ビューアーから、サーバーにないタスクの情報を取得しようとしました。

原因: 他のビューアーがそのタスクを削除しました。

対策: ビューアー上で、全タスクの情報を更新してください。

■ Mib Walk:ファイル名が不正、またはファイルが既に存在しています

ログ種別: 一般的エラー

意味: 指定したファイル名が不正であった、あるいは、指定したファイルが既に存在していた。

原因: MIB Walk では、デフォルトでファイルの上書きが禁止されているため。

対策: ファイル名を変更するか、「ファイルをオーバー・ライドする」、「ファイルに追加する」のオプションを選択してください。

■ Mib Walk:Walker が既に実行しています

ログ種別: 一般的エラー

意味: 既に別の MIB Walk が実行されています。

対策: 実行中の MIB Walk が終了してから、新しい MIB Walkを開始してください。

■ サーバー PC に負荷がかかり、適正なノード周期監視を続けられない可能性があります。監視周期の精度をx秒に設定しました。

ログ種別: 警告

意味: サーバーの負荷が増大したため適正なノード周期監視を続けられなくなり、周期監視の精度を落としました。

対策: 監視ノード数を減らすか、周期監視時間を延ばしてください。精度を元に戻すには、サーバーを再起動(停止→開始)してください。

■ 60秒間に200個のトラップを受け取りました。トラップアタックであると判断し、トラップ受付機能を閉塞します。

ログ種別: 致命的エラー

意味: 60秒間にトラップを200個以上受信したため、ANM に対する攻撃とみなし、トラップ受付機能を閉塞しました。閉塞中はトラップの受信処理を行いません。

対策: 1. トラップ受付機能を回復させるには、「ネットワーク監視機能のシステム設定」の「サーバー状態」タブにある「トラップ受付機能」の「開始」ボタンをクリックするか、ネットワーク監視サーバーを再起動してください。 2. 自動的にトラップ受付機能を復帰させるように設定するには、「ネットワーク監視機能のシステム設定」の「ポリシー」タブにある「トラップアタックによる閉塞からトラップ受付機能を復帰する時間」を指定してください。

■ アクション・フィルター(XXXX)が一致したので、コマンドを起動しました。

ログ種別: デバッグログ(情報)

意味: ログ内容がアクション・フィルターの一部と一致したので、該当するアクションコマンドを起動しました。

■ 取得したポート/スタック情報をデータベースに反映できませんでした。ネットワークの構成が変わっているかも知れません。中継機器配下のオブジェクトを全て削除してからもう一度コマンドを実行するか、自動探索してください。

ログ種別: 警告

意味: 取得した情報をもとに、対象デバイスからポート/スタックを削除しようとしましたが、その配下にデバイス、または、VLAN 等のオブジェクトがリンクされています。

対策: 対象デバイス配下のノードをビューアーで削除したのち、再度コマンドを実行するか、該当するサブネットを自動探索してください。

■ Task: 監視タスク停止中、n 個のサンプルができませんでした。

ログ種別: 警告

意味: 監視タスクが停止している間に、とりこぼした情報の数を報告します。

■ ご使用のライセンスで監視可能なデバイス数(xx)を越えました。現在の監視デバイス数は xx 台です。

ログ種別: 警告

意味: お客様がお持ちのライセンスで監視可能な台数を超えた際に表示されます。

対策: 不要なデバイスを削除するか、監視台数分のライセンスを追加してください。

Note
ツール「MACNodeChecker」を使用することで、不要な MAC ノードを削除することができます。 MACNodeChecker を利用するには、ネットワーク監視サーバーを終了後、「(ANM のインストールディレクトリ)\bin\MACNodeChecker.exe」を実行してください。

10 アイコン一覧

ANM で使用するアイコンの一覧とその意味を示します。

10.1 ツリービュー

アイコン

意味

images/0b.png

接続構成タブ

images/26b.png

VLAN 構成タブ、または VLAN

images/27s.png

タスク一覧タブ、またはタスク全体

images/1b.png

ネットワーク全体

images/2b.png

サブネット

images/10b.png

ATKK 製スイッチ

images/11b.png

ATKK 製 HUB

images/12b.png

ATKK 製ルーター

images/13b.png

ATKK 製 RMON

images/98.png

ATKK 製 無線アクセスポイント

images/OtherATKKIcon.png

その他の ATKK 製品

images/4b.png

ATKK 以外のスイッチ

images/5b.png

ATKK 以外の HUB

images/6b.png

ATKK 以外のルーター

images/7b.png

ATKK 以外の RMON

images/ExtremeIcon.png

Extreme Networks 社の Summit/Alpine/Black Diamond シリーズ

images/NetScreenIcon.png

Juniper Networks 社の NetScreen 製品

images/14b.png

スタック

images/ChassisIcon.png

シャーシ

images/SlotIcon.png

スロット

images/amf_network-domein_icon_02.png

AMF ネットワーク、AMF グループ

images/amf_node_icon_02.png

AMF ノード

images/uwcnet.png

マネージドワイヤレス、クラスター、コントローラー、アクセスポイント

images/8b.png

MIB-II を実装した SNMP ノード

images/9b.png

IP ノードまたは MAC ノード(非 SNMP ノード)

images/15b.png

ポート

images/28s.png

統計履歴タスク

images/29s.png

しきい値監視タスク

images/85.png

しきい値の上限オーバー検知

images/86.png

しきい値の下限アンダー検知

images/87.png

しきい値の上限オーバーおよび下限アンダー検知

images/32s.png

タスク予約

images/33s.png

タスク実行中

images/34s.png

タスク完了

images/icon_tagvlan.png

IEEE 802.1Q VLAN タグ付きポート

images/icon_untagvlan.png

IEEE 802.1Q VLAN タグなしポート

10.2 メインビュー

アイコン

意味

images/AbsolVal.png

絶対値

images/DeltaVal.png

相対値

images/SecAvVal.png

秒間値

images/RowCol.png

縦横並び替え

images/EditCell.png

MIB データ編集

images/LIcon.png

大きいアイコンを表示

images/SIcon.png

小さいアイコンを表示

10.3 ログビュー

アイコン

意味

images/35s.png

ログ

images/36s.png

ノードログ

images/37s.png

トラップログ

images/38s.png

情報ログ

images/84.png

重大なエラー

images/83.png

一般的なエラー

images/82.png

警告

images/87.png

アラーム(しきい値オーバー/アンダー)

10.4 状態表示アイコン

ツリービュー

メインビュー

意味

images/19ss.png

images/19ss.png

(ノード)使用不可

images/18ss.png

images/18ss.png

(ノード)使用可能

images/20ss.png

images/20ss.png

(ノード)トラップを受信

images/97ss.png

images/97ss.png

(ノード)使用不可、トラップを受信

表示なし

images/port_blk.png

(ポート)リンクダウン

images/21ss.png

images/port10.png

(ポート)10Mbps でリンク

images/22ss.png

images/port100.png

(ポート)100Mbps でリンク

images/23ss.png

images/port1G.png

(ポート)1Gbps でリンク

images/10g_icon.png

images/10g_port.png

(ポート)10Gbps でリンク

images/ok.png

images/portOK.png

(ポート)上記以外の速度でリンク

images/25ss.png

images/port_yellow_b.png

(ポート)ブロッキング状態

images/24ss.png

images/port_yellow_p.png

(ポート)自動パーティション状態

images/20ss.png

images/port_pink.png

(ポート)トラップを受信

images/19ss.png

images/port_red.png

(ポート)ディセーブル

10.5 ツールバー(ビューアー)

アイコン

意味

images/89.png

プロパティの表示

images/51s.png

表示情報の更新

images/90.png

検索

images/95.png

削除

images/74.png

トラップ受信確認

images/50s2.png

監視サブネットの追加

images/50s.png

監視デバイスの追加

images/75.png

フィルター

images/62s.png

折れ線グラフ表示

images/63s.png

バーグラフ表示

images/64s.png

パイグラフ表示

images/78.png

情報タブ削除

images/96.png

情報タブ全削除

images/77.png

表示間隔更新

images/54s.png

統計履歴収集タスク追加

images/53s.png

しきい値監視タスク追加

images/93.png

ログ履歴の保存

images/92.png

統計履歴の保存

images/mapicon16.png

ネットワーク監視マップの起動

images/MIBBrowserIcon.png

MIB ブラウザー(内蔵)の起動

images/80.png

機器ビューアー(AlliedDeviceView)の起動

images/52s.png

接続デバイス一覧

images/56s.png

システム情報

images/71.png

すべての自動探索を停止/再開

images/70.png

すべての周期監視を停止/再開

images/73.png

すべてのタスク監視を停止

images/94.png

バージョン情報

10.6 ツールバー(マップ)

アイコン

意味

images/mapOpen.png

開く

images/mapSave.png

上書き保存

images/mapSaveAs.png

名前を付けて保存

images/mapPrint.png

印刷

images/mapRefresh.png

更新

images/mapCut.png

切り取り

images/mapCopy.png

コピー

images/mapPaste.png

貼り付け

images/95.png

削除

images/mapUndo.png

元に戻す

images/mapRedo.png

繰り返す

images/selectObject.png

シンボルを選択

images/DrawLine.png

直線を描画

images/DrawPolyLine.png

多角線を描画

images/DrawPolygon.png

多角形を描画

images/DrawRectangle.png

四角形を描画

images/DrawCurve.png

曲線を描画

images/DrawCurvedArea.png

曲円を描画

images/DrawCircle.png

楕円を描画

images/TurnFree.png

シンボルの回転

images/TurnLeft.png

シンボルを左に90度回転

images/TrunRight.png

シンボルを右に90度回転

images/TurnY.png

シンボルを左右反転

images/TurnX.png

シンボルを上下反転

images/DrawSimpleLink.png

シンボル間リンクの描画(直線)

images/DrawArrow.png

シンボル間リンクの描画(先端が矢印)

images/DrawDoubleEndedArrow.png

シンボル間リンクの描画(両端が矢印)

images/DrawDirectedLink.png

シンボル間リンクの描画(先端が円)

images/DrawUndirectedLink.png

シンボル間リンクの描画(両端が円)

images/BringToMostFront.png

シンボルを最前面に表示

images/BringToMostBack.png

シンボルを最背面に表示

images/BringToFront.png

シンボルを前面に移動

images/BringToBack.png

シンボルを背面に移動

images/80.png

機器ビューアー(AlliedDeviceView)

images/81.png

MIB ブラウザー(Amigo)

images/71.png

自動探索を停止

images/70.png

周期監視を停止

images/94.png

ネットワーク監視マップのバージョン情報を表示

images/74.png

通知フラグをクリア

images/TextLabel.png

ラベルを Map に配置

images/mapViewMode.png

View/Edit モードの変更



(C) 2014-2015 アライドテレシスホールディングス株式会社
613-001922 Rev.C
