ネットワーク監視: ユーザーガイド

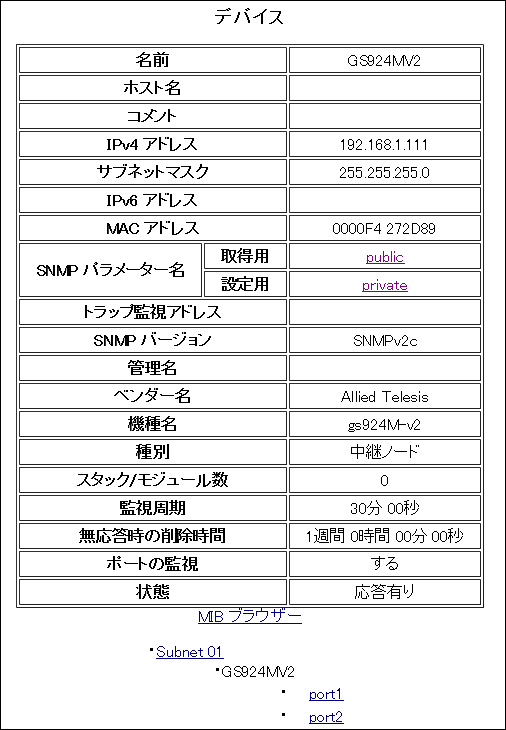

デバイス一覧画面（「サブネット」画面）、または、デバイス一覧画面（「VLAN」画面）で選択したデバイスの詳細情報が表示されます。また、デバイスによってはポート一覧も表示されます。

このページは、「設定」メニューで指定された間隔で表示内容が自動更新（リフレッシュ）されます。

項目	内容
テーブル	デバイスの属性（ホスト名、IP アドレス、管理名、機種名、コミュニティ名など）が表示されます。
ツリー	デバイスが装備しているポートの一覧を表示します（スタッカブルデバイスの場合はスタックの情報）。ポート名の前に表示されるアイコンはポートの状態を示しています（詳細はアイコン一覧をご覧ください）。ポート名、スタック名をクリックすると、該当ポートまたはスタックの詳細情報画面に進みます。 *Note* ポート一覧には、ANM サーバーが「ポート」として認識しているものだけが表示されます。 *Note* デバイス一覧画面（「サブネット」画面）、または、デバイス一覧画面（「VLAN」画面）に戻るには、デバイス名の上に表示されているサブネット名か VLAN 名をクリックします。
MIB ブラウザー	該当デバイスの MIB 情報を表示します。統計履歴監視タスク（MIB 変数値の追跡）の作成も MIB ブラウザーから行います。

項目

内容

テーブル

デバイスの属性（ホスト名、IP アドレス、管理名、機種名、コミュニティ名など）が表示されます。

ツリー

デバイスが装備しているポートの一覧を表示します（スタッカブルデバイスの場合はスタックの情報）。ポート名の前に表示されるアイコンはポートの状態を示しています（詳細はアイコン一覧をご覧ください）。ポート名、スタック名をクリックすると、該当ポートまたはスタックの詳細情報画面に進みます。

Note
ポート一覧には、ANM サーバーが「ポート」として認識しているものだけが表示されます。

Note
デバイス一覧画面（「サブネット」画面）、または、デバイス一覧画面（「VLAN」画面）に戻るには、デバイス名の上に表示されているサブネット名か VLAN 名をクリックします。

該当デバイスの MIB 情報を表示します。統計履歴監視タスク（MIB 変数値の追跡）の作成も MIB ブラウザーから行います。

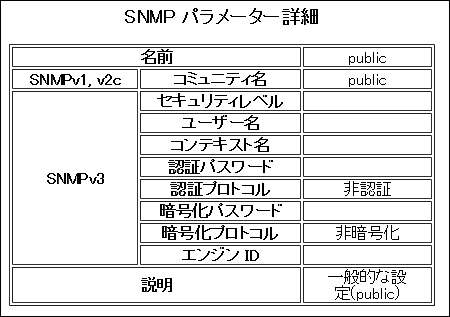

SNMP パラメーター詳細

デバイス一覧画面（「サブネット」画面）、または、デバイス一覧画面（「VLAN」画面）で「SNMP パラメーター名」の値をクリックすると、SNMP パラメーターの詳細情報を表示します。

項目	内容
テーブル	SNMP パラメーターの詳細情報（SNMPv1、v2c、v3）を表示します。
